Детектор скрытой проводки своими руками
Зачастую мы сталкиваемся в своей жизни с такой проблемой, как скрытая электропроводка в квартире. Вам понадобилось проделать отверстие в стене, чтобы повесить зеркало, часы или полку, и в этот момент произошла неприятность – в стене все начало искрить, и свет в помещении погас. В чем же дело? Дело в том, что при сверлении вы задели провод, который идет под стеной к лампе. И теперь придется чинить испорченный провод. А этого можно было легко избежать, используя специальный детектор скрытой электропроводки. Покупать такой прибор в магазине не обязательно, потому что его можно сделать своими руками дома из подручных средств. Рассмотрим далее, как можно сделать детектор скрытой проводки своими руками.
Способы, с помощью которых можно узнать, где именно проходит электропроводка в квартире
Есть несколько способов, благодаря которым можно легко распознать скрытую электропроводку. Например:
- если есть такая возможность, заглянуть в техническую документацию вашей квартиры, в которой должна быть схема разводки электрики
- можно предугадать схему прокладки проводки, обратив внимание на расположение распределительной коробки, а также на то, каким образом от нее идут провода к розеткам и выключателям. В случае, когда проводка делалась опытным и грамотным электриком, прокладка кабелей происходит под прямым углом, потому что так заложено в стандартах
- очень хорошо, если вы сами делали ремонт в квартире, и разводкой электричества занимались тоже сами, поскольку необходимости в детекторе у вас не будет
Но бывает, что проводку проводил неквалифицированный мастер, который ради экономии метров провода разводил их по коротким путям. В таком случае, конечно же, не обойтись без специальных средств для поиска скрытой проводки.
В магазине можно найти различного рода поисковики для проводов. Обычно их называют детекторами скрытой проводки. Искатели бывают двух типов:
- низкий класс поиска – они, как правило, настроены на источник электромагнитного излучения, то есть на провода, которые находятся под напряжением
- высокий класс поиска – они наиболее точные и могут найти провода, которые не снабжены на момент поиска электричеством, то есть они настроены просто на выявление самого провода
Прибор низкого класса обычно стоит гораздо дешевле. Поэтому, чтобы вообще сильно не тратиться на покупку таких приборов, можно сделать детектор своими руками. Для домашнего использования его вам будет вполне достаточно.
Схема устройства и материалы для изготовления искателя
Мы предлагаем вам к рассмотрению самую простую схему сборки устройства поиска скрытой проводки. Для того чтобы самостоятельно собрать простой детектор скрытой электропроводки, вам потребуются детали, которые вы без проблем сможете найти среди своего домашнего арсенала, или за копейки приобрести в магазине радиотехники. Перечислим вам все необходимые материалы:
- микросхема К561ЛА7
- батарейка «Крона» на 9 В
- резистор мощностью 1 МОм
- пищалка (пьезоизлучатель или звуковой/световой датчик)
- медный стержень (или проволока одножильная) длиной от 5 до 10 см
- кусок картона
- иголка (для прокалывания отверстий)
- паяльник (мощностью не больше 25 Ватт)
- короб или деревянная линейка
Рассмотрим подробнее все эти материалы, а также механизм сборки такого устройства. Основной элемент здесь – это советская микросхема. Она чувствительна к электромагнитному и статическому полю, которое исходит от проводников электрической энергии или каких-либо электронных устройств. От повышенного электростатического поля схема будет защищена резистором. Чувствительность самого прибора определит длина антенны. В качестве антенны мы используем одножильный медный провод, длина которого не должна превышать
Есть один нюанс, который следует учесть. При подборе длины антенны детектора, нужно всегда проверять, чтобы она реагировала только на электрический кабель. То есть необходимо постоянно подносить искатель к предметам, пока реакция антенны не будет производиться только на электропровод.
В списке материалов вы обнаружили так называемую пищалку, звуковой датчик, или как его профессионально называют – пьезоэлемент.
Также можно использовать светодиодный элемент. Этот элемент необходим нам будет для восприятия на слух электромагнитного поля, а светодиодный датчик будет светом указывать на место, где располагается провод. Впоследствии, когда мы будет работать с детектором, при обнаружении им напряжения в проводе, он будет издавать характерный треск. Такую пищалку можно найти в старом тетрисе, тамагочи или часах.Схема у нас будет питаться от батарейки крона, с напряжением 9 Вольт. Далее займемся навесным монтажом – берем картон, прикладываем к нему микросхему ножками вниз и под каждой ножкой с помощью иголки делаем отверстия, всего их должно получиться 14, по 7 штук с каждой стороны схемы. После мы продеваем все ножки микросхемы через это отверстие и загибаем их. Таким образом, мы надежно закрепили ИМС (интегральная микросхема) на картоне, впоследствии нам будет проще с пайкой проводов.
Далее наступает самый сложный и важный момент – соединение всех элементов
Здесь необходимо использовать паяльник не больше 25 Ватт, иначе схема может перегреться. Приступаем к сборке:
Изначально перед работой, надо подготовить план-схему, на которой вы подробно пропишете все элементы и моменты их соединения. Микросхема, а точнее ее контакты, лучше всего пронумеровать от 1 до 14, начиная слева направо, при условии, что паз торца схемы будет наверху. И далее производим последовательно все соединения:
- соединяем батарейку выход «+» с ИМС (интегральная микросхема) к контакту № 14
- соединяем батарейку выход «-» с контактом № 7
- соединяем резистор с медным стержнем (или проволокой) к контакту схемы № 1 и № 2 параллельно
- соединяем пьезоизлучатель (датчик звука или светового индикатора) с контактом № 4 одним проводком напрямую
- соединяем пищалку с контактами №3, 5 и 6 вторым проводом
Далее всю получившуюся конструкцию необходимо аккуратно расположить в каком-либо удобном коробе или на деревянной линейке.
Если вы исполнили все рекомендации по сборке, то схема должна заработать сразу. А для того чтобы детектор не работал постоянно, можно подключить тумблер, расположив его между батарейкой и схемой.
Детектор поиска напряжения сети готов. Благодаря всем этим несложным действиям вы, не потратив лишних средств и времени, смогли создать для себя своими руками домашнее устройство для поиска скрытой проводки. Его вы можете использовать теперь всегда, когда соберетесь повесить в своей квартире что-нибудь, или просто захотите поменять электропроводку. Самодельный детектор без проблем поможет вам правильно делать отверстия в стене, чтобы не повредить провода.
Детектор скрытой проводки – используем правильно и мастерим сами + видео
Тем, кто только обзавелся домом и обустраивает его снаружи и внутри, потребуется детектор скрытой проводки, и если покупать его нет желания, своими руками сделать его простейшую копию тоже можно! Ведь впереди и так много расходов…
Детектор проводки – основные функции
Начиная ремонтные работы, мало кто имеет на руках план электрической проводки, поэтому ситуация, когда попадаешь в нее саморезом или гвоздем, довольно распространенная. Подобный инцидент опасен, кстати говоря, не только тем, что повредятся провода, а вам придется тянуть новые… В такой ситуации можно также получить травму или ожог, ведь речь идет об электричестве. Чтобы избежать этого, нужен специальный детектор.
Кроме того, такой прибор пригодится в хозяйстве не только на случай ремонта, ведь иногда необходимо сделать единичное отверстие в стене, например, чтобы повесить картину или прибить полочку. В общем, вариантов может быть тысяча. Конечно же, все мы знаем, что электрические провода прокладываются либо горизонтально, либо вертикально, и человек, у которого хотя бы чуточку развито логическое мышление, сможет приблизительно угадать их местонахождение.
Однако этот вариант весьма сомнительный, потому что в домах со старой проводкой кабели могут лежать, как угодно. Так что обнаружение скрытой проводки без специального прибора просто невозможно. Также он пригодится и для того, чтобы проверить целостность электрической сети, найти металлические предметы и определить полярность цепей постоянного тока. А некоторые из таких устройств могут находить дерево, пластик, цветные металлы и т.д.
Индикатор скрытой проводки – разнообразие устройств
На сегодняшний день существует несколько видов таких детекторов. Причем, если первые приборы позволяли просто обнаружить в стене скрытую проводку или же металлические предметы, то более современные дают возможность определить и наличие обрыва. Рассмотрим же более подробно все варианты и оценим их достоинства и недостатки.
Одним из наиболее простых и, соответственно, дешевых является электростатический прибор для обнаружения скрытой электропроводки. К его плюсам можно отнести простоту и надежность, также он охватывает довольно большой радиус действия. Но он актуален только в том случае, если необходимо обнаружить проводку, находящуюся под напряжением в доме или квартире. Для работ в помещениях с металлическими стенами, например, гаражах, или в саунах и банях, где уровень влажности высок, этот детектор не подходит.
Еще один, так сказать, бюджетный вариант – электромагнитный детектор, который отличается высокой точностью. При этом прибор не способен обнаружить проводку, если ее нагрузка менее 1 кВт. В отличие от него, найти даже обесточенный кабель способен металлодетектор, однако эта функция не всегда на руку, так как он будет реагировать буквально на каждый металлический предмет, находящийся в зоне действия.
Наиболее качественными и, конечно же, дорогими будут комбинированные детекторы. К их плюсам относится высокая точность, простота эксплуатации, а также возможность выбирать способ поиска. Таким образом, с его помощью можно не только обнаружить скрытую проводку, но и определить, находится ли она под напряжением. Кроме того, некоторые комбинированные детекторы имеют функции обнаружения цветных металлов, пластика, дерева и т.д. Но, как говорилось выше, этот прибор будет стоить на порядок дороже предыдущих.
Как выбрать детектор скрытой проводки?
Выбор таких детекторов довольно большой, однако вовсе не простой. Прежде чем идти в магазин или же заказывать по интернету прибор для определения скрытой электропроводки, нужно точно определиться, для каких целей он необходим, для разового использования или длительной работы. А может, актуален будет профессиональный детектор, позволяющий найти и распознать скрытые конструкции самых разных характеристик? Кроме того, покупая такие приборы, следует обращать внимание и на такой параметр, как необходимая глубина сканирования.
Ведь если детектор скрытой проводки будет рассчитан на меньшую глубину, то можно пропустить кабель, который находится на большем расстоянии от поверхности.
Профессиональный прибор будет способен работать и с очень большой глубиной. А вот в домашнем хозяйстве пригодится бытовой прибор, хотя он имеет меньшую проникающую способность сигнала, но для квартирных стен и перегородок ее будет вполне достаточно. При этом и его стоимость намного ниже, чем у профессионального. Самые же дешевые варианты, обнаруживающие только те провода, которые находятся под напряжением, конечно, намного уступают по своим функциям, однако от ожогов спасти смогут.
Как происходит поиск скрытой проводки?
Если провода находятся под напряжением, вокруг них образуется электрическое поле. Детекторы же улавливают его, и благодаря специальному усилителю, который встроен в индикатор скрытой проводки, можно определить точное местонахождение кабеля. В принципе, независимо от вида и стоимости прибора, работают они следующим образом.
Включается прибор посредством нажатия специальной кнопки, которая находится на корпусе. Как только вы нажмете на эту кнопку, сразу же будет происходить калибровка, а дабы результаты были более точными, не мешает откалибровать прибор до того, как начнете работу с ним. Для этого его стоит поднести к стене в том месте, где точно находится скрытая проводка, и тогда он сам выберет и настроит необходимую степень индукции.
После этого можно начинать непосредственный поиск скрытой проводки в стене. Учтите, что многое зависит от типа прибора, так, самые простые устройства могут обнаружить исключительно только цепь под напряжением. И если осуществлять калибровку этих приспособлений на только что выкрашенных, влажных либо же поверхностях с большой плотностью, то их настройки будут неточными, а значит, и работать они будут неправильно.
Делаем прибор поиска скрытой электропроводки сами
Безусловно, купить этот прибор не представляет никакой сложности, но также совершенно не трудно сделать его самостоятельно. Естественно, в этом случае можно говорить только об обнаружении кабеля под напряжением, находящегося неглубоко в стене, но иногда этого вполне достаточно, особенно для любительского уровня.
Как сделать прибор поиска скрытой электропроводки своими руками — пошаговая схема
Шаг 1: Подбор материалов
В интернете можно найти множество самых различных схем, по которым собираются индикаторы скрытой проводки. Для наиболее простого, но в то же время и надежного варианта достаточно будет достать стрелочный омметр и полевой транзистор. Также можно использовать дополнительно и головной телефон с батареей питания, тогда обнаружение скрытой электропроводки в стене будет осуществляться не только по максимальному отклонению стрелки, но еще и по звуковому сигналу.
Шаг 2: Подсоединение
В первом случае просто подсоединяем омметр к транзистору, и как только прибор будет находиться в радиусе действия электромагнитных волн, исходящих от электропроводки, стрелка на омметре будет отклоняться, соответственно, в той точке, где она отклоняется максимально, и находится кабель. Вторая схема подразумевает последовательное подключение транзистора, телефона и батареи, причем полярность последней роли не играет. Этот вариант также основан на свойствах полевого транзистора, и как только электромагнитное поле будет усиливаться, звуковой сигнал, издаваемый этим индикатором, также будет более громким.
В общем, сделать прибор для поиска скрытой проводки самостоятельно не представляет никаких трудностей. Однако нужно помнить, что они могут работать только с кабелями, находящимися под напряжением и на довольно небольшой глубине. Если же строительство – это ваша профессия, то лучше всего купить мультидетектор. Конечно, потратиться на него придется изрядно, но он значительно упростит дальнейшую работу.
- Автор: Михаил Малофеев
- Распечатать
Оцените статью:
(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!
WirePulser: самодельный инструмент для поиска проводов — Блог — Тесты и инструменты
- Введение
- Как это используется? Как это работает?
- Это законно?
- Детали цепи
- Пробовать это
- Резюме
Мне нужно было переоборудовать свободную комнату дома, чтобы превратить ее в офис. На потолке установлено несколько низковольтных галогенных ламп, которые постепенно выходили из строя с годами (скорее из-за того, что тепло повредило соединения, а не из-за выхода из строя лампочек).
Я хотел заменить их на светодиодные, а также заменить низковольтные блоки питания (заменив на причудливые блоки питания MeanWell). По причинам, которые я не буду раскрывать, я хотел проследить проводку, а не заменить ее целиком, но было очень сложно выяснить, что происходит по ту сторону потолка! У меня был доступ только к концам проводов, торчащим из отверстий, где раньше были старые осветительные приборы. Локатор сетевого кабеля здесь бесполезен, потому что кабели (они низковольтные) не находятся под напряжением.
Мне нужно было устройство, которое можно было бы закрепить на проводе так, чтобы я мог почти «отрезать» провод на дальнем конце. Устройство нужно было быстро собрать. Я мог бы просто использовать светодиод и батарею, но я полагал, что наверняка должен быть способ получше. После недолгих размышлений и взломов этот проект был реализован. Я уверен, что это не оригинал, возможно, есть гораздо лучшие коммерческие версии.
Обратите внимание, что на инструмент, описанный в этом проекте, нельзя полагаться, он не будет соответствовать стандартам любого коммерческого устройства. Его следует сконструировать и использовать только на свой страх и риск, для безопасного обнаружения проводов и там, где нет риска причинения вреда, если будет обнаружен неправильный провод или если провод не обнаружен.
В любом случае, это моя попытка создать грубый радиолокационный инструмент для поиска проводов – посмотрите 40-секундное демонстрационное видео.
У вас нет прав на редактирование метаданных этого видео.
Редактировать носитель
Габаритные размеры Икс SmallMediumLargeCustom
Тема (обязательно) Краткое описаниеТеги (через запятую)Видимость видео в результатах поискаVisibleHidden
Родительский контент
WirePulser: самодельный инструмент для поиска проводов
Плакат
Загрузить Предварительный просмотр
Описанный здесь проект состоит из коробки, содержащей небольшую схему передатчика и 9-вольтовую батарею. Единственным соединением от него является одиночная клипса типа «крокодил». Зажим крепится к одному концу провода, который нужно обнаружить.
Затем карманный радиоприемник настраивается на определенную частоту (540 кГц в диапазоне АМ-вещания) и радиоприемник перемещается вблизи дальнего конца проводов. Как только вы приблизитесь к нужному проводу, вы услышите звуковой сигнал. Теперь провод идентифицирован!
Внутри WirePulser содержит высокочастотный генератор, стробируемый низкочастотным (350 Гц) нестабильным мультивибратором. Вместе это создает AM-модулированный выходной сигнал, который можно услышать как тон 350 Гц на радиоприемнике, расположенном рядом с тестируемым проводом.
Выходная мощность очень низкая; карманное радио не может уловить передачу, если она не находится в пределах нескольких футов. За пределами этого расстояния любая коммерческая радиостанция, принимающая AM-диапазон, будет более мощной. Я считаю, что это может быть законным (обычное бытовое оборудование может излучать больше радиочастотной мощности, чем этот проект), но, пожалуйста, ознакомьтесь с законодательством страны, в которой оно будет использоваться. Схема в ее нынешнем виде не может быть изменена для значительно более высокой выходной мощности. Для этого потребуется дополнительная схема.
Два строительных блока можно увидеть на принципиальной схеме (нажмите, чтобы увеличить). Правая часть образует РЧ-генератор (эта топология известна как генератор Колпитца), а левая часть содержит нестабильный мультивибратор ICM7555 для стробирования генератора.
Схема генератора была в основном разработана методом проб и ошибок; нет (насколько мне известно!) какого-либо простого способа узнать наверняка, как будет работать такой осциллятор, кроме как попробовать разные значения. Некоторые вещи известны, например приблизительная частота и соотношение 1:10 для C1 и C2 — разумное начало. Я играл со значениями в симуляторе, пока он не заработал (часто он может зависнуть в симуляторе! Кроме того, иногда одному из компонентов требуется «толчок», чтобы начать колебание; я сделал это, установив «начальное условие» для один из компонентов, в моем случае я указал, что компонент C3 имел 0,1 В на нем в начале моделирования). Когда я попробовал схему в реале, она не сработала с первого раза, потому что я использовал другие ферритовые сердечники, не предназначенные для работы в диапазоне 540 кГц, и индуктивность была не такой, как я (ошибочно) ожидал. После замены на ферритовые сердечники FT37-43 все стало хорошо. Сердечники типа 43 обеспечивают очень ровную, стабильную индуктивность до 540 кГц и выше, по крайней мере, до пары МГц.
Есть три компонента раны; две одинаковые катушки индуктивности L1 и L2 и один автотрансформатор Т1. Все три изготовлены с использованием ферритовых сердечников FT37-43, которые недороги (около 0,30 доллара США каждый), но, к сожалению, не доступны ни у одного крупного крупного дистрибьютора. Однако по всему миру существует множество более мелких поставщиков; они часто используются в радиолюбительских проектах, поэтому поставщики радиолюбителей будут их снабжать. Лично я бы не стал покупать на Алиэкспресс ферритовые сердечники, потому что визуально невозможно определить, правильный ли вам сердечник поставили или другой. Было бы сложно устранить неполадки, если бы вы не были уверены, правильное ли ядро или нет. Следует использовать надежного поставщика.
Всего используется короткая длина (не более метра) эмалированного провода 0,2 мм и 0,3 мм. Толщина проволоки не обязательно должна быть точной, и пока проволока имеет такую приблизительную толщину, этого достаточно. Можно использовать провод, снятый с игрушечного мотора, или небольшой трансформатор.
Необходимое количество витков указано на диаграмме выше.
Чтобы намотать катушки индуктивности L1 и L2, расположите 17 витков так, чтобы они покрывали весь феррит с зазором в несколько миллиметров на концах.
Кстати, я использовал полевой транзистор BF256C для построения схемы, так как он был у меня дома, однако полевой транзистор BF256BBF256B гораздо легче приобрести у дистрибьюторов. К сожалению, у меня не было JFET BF256BBF256B для тестирования, но он должен работать.
Строительный блок генератора был построен первым (все между точками, обозначенными A и B на принципиальной схеме, показанной ранее), чтобы протестировать его изолированно. Для упрощения конструкции некоторые детали для поверхностного монтажа были припаяны к нижней стороне макетной платы, но при желании можно использовать компоненты для сквозного монтажа.
Точка, обозначенная B, была временно подключена к 0 В, чтобы включить генератор, и сигнал в точке A был измерен с помощью осциллографа (используя пробник X10 10 МОм). Если нет осциллографа, вместо него можно использовать радио! Просто настройтесь на частоту 540 кГц, поместите его очень близко к схеме и прислушайтесь к положению на шкале радио, где фоновый шум исчезает в тишине. Теперь вы слушаете результат передачи несущей AM. Если его не слышно, цепь нуждается в отладке. Как только он заработает, остальную часть схемы можно построить.
Если частоту нужно немного подрегулировать, то обмотку на катушке индуктивности L1 можно немного сжать или растянуть. Это позволит немного изменить частоту. На графике выше показаны колебания в точке А, они приходятся на частоту 540 кГц без сжатия/растяжения обмоток. Кстати, если вы можете использовать конденсаторы C0G/NP0 для C1 и C2, то частота должна быть достаточно стабильной.
Теперь отключите точку B от 0 В и продолжайте собирать часть схемы ICM7555. ICM7555 используется для генерации прямоугольной волны, которая будет стробировать генератор. Если вы используете чип 555 вместо ICM7555, то могут потребоваться некоторые настройки, я не тестировал с 555.
Тон можно отрегулировать, изменив номинал резистора R5 (чем меньше значение, тем выше тон).
Наконец, можно построить схему справа от точки A. Это попытка лучше сопоставить случайный провод, который нужно найти, с выходом генератора.
Чтобы намотать 48-витковый автотрансформатор, мне было проще сложить провод пополам и намотать 24 витка, начиная с центра провода, а затем намотав 24 витка, используя другую половину провода. Отвод нужно вывести при его намотке, 8 витков с одного конца трансформатора. Общее количество витков не критично, оно может быть больше или меньше 48, однако отвод должен быть на 8 витков.
После включения осциллографом (опять же с щупом Х10) был осмотрен выходной разъем J1.
Проект был кратко протестирован с коротким кабелем, а затем я попробовал его с 20-метровым кабелем Ethernet.
Первоначальные тесты прошли хорошо, поэтому я попробовал его на проводке освещения в комнате, прикрепив зажим типа «крокодил» к одному из проводов низкого напряжения (при отключенном питании). Я смог успешно определить, что проводка была разделена на два блока освещения с помощью инструмента WirePulser! Предыдущее видео показывает его в действии.
Был сконструирован очень простой инструмент для поиска проводов, основанный на принципе передачи слабого радиочастотного сигнала. Хотя он работает для основных целей «сделай сам», позже было обнаружено, что для этой цели существуют и коммерческие инструменты. Они, вероятно, более точны и имеют больше возможностей.
Здесь дизайн можно улучшить. Одним из простых улучшений было бы добавление второго чипа ICM7555 для получения более интересного звука тона (возможно, с промежутком, двумя чередующимися тонами или разверткой, потому что один постоянный тон может раздражать!
Спасибо за внимание.
Создайте свой собственный детектор проводов под напряжением для бесконтактного обнаружения напряжения переменного тока
Существует большое количество травм, возникающих в результате поражения электрическим током, особенно при обслуживании и ремонте линий электропередач и опор. Изолировать и проверить наличие напряжения в проводах, не разрезая их, очень сложно. Бесконтактный детектор напряжения может оказаться очень полезным в таких ситуациях, чтобы быть уверенным в отсутствии напряжения перед выполнением любой задачи, связанной с ремонтом электрических систем. Точно так же дома перед устранением неисправности в электронном устройстве всегда рекомендуется убедиться в отсутствии напряжения питания. А Недорогой бесконтактный детектор переменного напряжения своими руками всегда готов прийти на помощь! Он использует минимальные ресурсы и работает очень хорошо, когда его используют для таких целей. Будь то , идентифицирующий провод под напряжением , или различение линейного и нейтрального проводов, можно использовать недорогой детектор переменного напряжения. Вы также можете проверить схему детектора обрыва провода, используя CD4069, которая также очень похожа на нашу схему здесь.

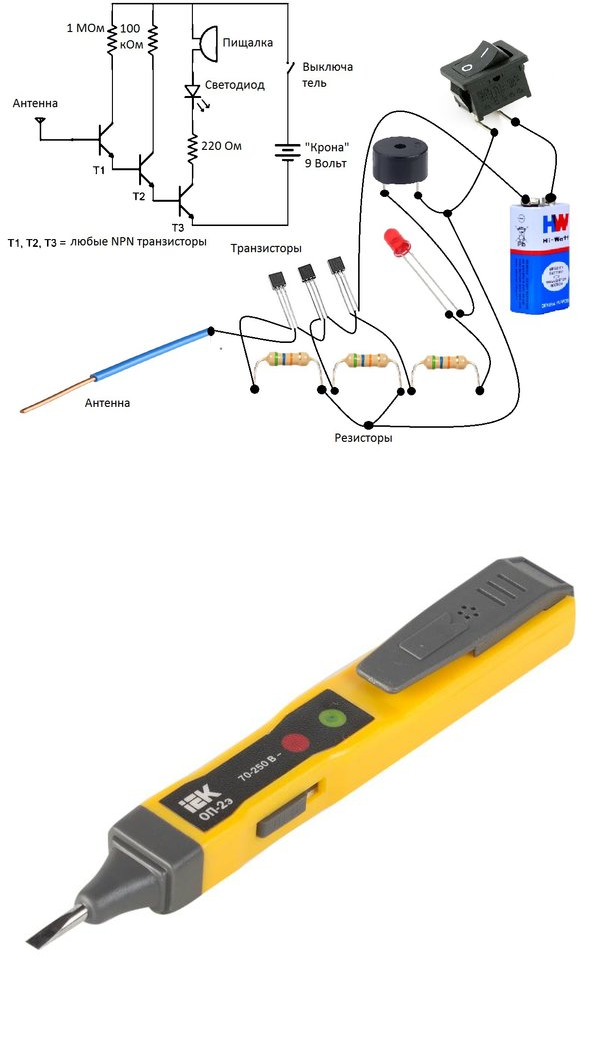

Компоненты, необходимые для нашего проекта детектора проводов под напряжениемНиже перечислены компоненты, необходимые для модуля, которые можно найти в местном магазине товаров для хобби.
- 3 транзистора NPN (BC 547/2N2222)
- Резистор 220 Ом
- Батарея 9 В
- Светодиод (LED)
- Зуммер
- Медная проволока
Поскольку количество компонентов минимально, изготовление Схема детектора проводов под напряжением не очень сложна. В нем используются различные компоненты, состоящие из 3 транзисторов NPN, светодиода, резистора 220 Ом, батареи 9 В и медного провода. Антенна подключается к базе первого транзистора NPN ( Q1 ), а эмиттер первого транзистора ( Q1 ) подключается к базе второго передатчика ( Q2 ), образуя пару Дарлингтона (поясняется далее). ). Снова эмиттер транзистора ( Q2 ) подключен к базе транзистора ( Q3 ), что затем заставляет его действовать как переключатель и помогает светодиоду светиться. Области коллектора транзисторов Q1 и Q2 закорочены и напрямую подключены к положительной клемме 9-вольтовой батареи, тогда как коллектор транзистора Q3 подключен к катоду светодиодов ( D1 ) (отрицательный) клемма и анодная (положительная) клемма к одной ножке резистора 220 Ом ( R1 ), другой конец которого также подключен к положительной клемме 9батарея В.
Работа детектора напряжения переменного тока
Медный провод скручен, чтобы действовать как антенна, которая обнаруживает любую электромагнитную индукцию вокруг и генерирует сигнал очень низкого уровня. После чего в дело вступают ряды транзисторов. Сигнал с антенны, вероятно, в наноамперах, поступает на базу транзистора Q1 , где Ic = β × Ib. Поскольку значение Beta ( β ) очень велико (около 110-800), это, в свою очередь, дает нам больший ток коллектор-эмиттер на выходе. Этот процесс снова повторяется с эмиттером транзистора 9.0177 Q1 идет в базу транзистора Q2. Следовательно, дальнейшее увеличение текущего уровня Бета( β) в раз. Транзистор Q3 действует как переключатель и включает светодиод и зуммер, когда ток подается на базовый вывод транзистора Q3 .
СОВЕТ: Чувствительность модуля можно изменить, увеличив или уменьшив размер антенной катушки.
Необходимость нескольких транзисторов (пара Дарлингтона)Пары Дарлингтона также известны как супер-альфа-схемы . Это расположение стандартных двухпереходных транзисторов (NPN и PNP), база и эмиттер которых соединены для увеличения чувствительности и коэффициента усиления транзистора. Для нашего детектора проводов под напряжением проекта мы можем ввести их в действие, чтобы увеличить коэффициент усиления и генерировать больший ток для переключения третьего транзистора Q3. Коэффициент усиления на выходе — это просто произведение коэффициента бета (β) отдельного транзистора и подводимого к нему входного тока 92) × Ib (поскольку 2β очень мало, оно игнорируется)
Тестирование детектора переменного напряженияСамодельный модуль детектора переменного напряжения питается от батареи 9 В, которая затем готова к обнаружению любого переменного напряжения. Модуль и антенна перемещаются вдоль провода под напряжением, и видно, что светодиод светится, и зуммер начинает издавать звуковой сигнал, как показано на изображении, приведенном ниже, где наша схема расположена рядом с проводом под напряжением, который питает наш RPS.
