Диммер своими руками: устройство, принцип работы + как сделать диммер самому

Содержание

устройство, принцип работы + как сделать диммер самому


Выпускаемые промышленностью всевозможные диммеры способны расширить функциональность почти любых осветительных приборов, повысить их экономичность. Но если ситуация не типичная, к примеру, если важны небольшие размеры, то сможет помочь только самодельное устройство.

Кроме того, изготовление может стать более дешевым вариантом, чем покупка, что действует крайне убедительно. Мы расскажем, как собрать диммер своими руками. В представленной нами статье подробно изложено, какие комплектующие потребуются, в какой последовательности выполнять работы.

Содержание статьи:

Когда покупка – худший вариант?

Заводские регуляторы яркости способны обеспечить ожидаемый экономический результат или повысить комфортность проживания во всех типичных ситуациях. Кроме того, их стоимость бывает различной, что позволит совершить покупку «по карману».

Но все же в ряде ситуаций можно не найти подходящего по размерам или мощности варианта, поэтому выходом может стать самоделка.

В большинстве случаев заинтересованный человек сможет приобрести недорогой заводской диммер, рабочие качества которого удовлетворят его

Встречаются нестандартные ситуации, когда промышленные изделия не удовлетворяют потребности человека. К примеру, так бывает, если необходим небольшого размера, есть желание улучшить эстетические свойства его панели управления.

Или человек считает за необходимое повысить экономичность, сделать более удобным управление, добиться каких-либо цветовых эффектов, улучшить любую другую характеристику.

Изготовление простейшего диммера является несложной задачей, тем более потребуются только доступные всем инструменты, основным из которых является паяльник

А также самостоятельно выполнить сборку можно, когда в наличии есть необходимые комплектующие, что позволит существенно удешевить процедуру.

Что нужно знать о диммерах?

Глагол «to dim» в английском языке означает «становиться тусклым», «темнеть». Это явление и является сутью регуляторов яркости. Кроме того, человек дополнительно получает еще ряд преимуществ.

Плюсы использования прибора

Среди достоинств следует выделить такие дополнительные возможности:

  • снизить потребление электроэнергии — это приводит к большей экономичности;
  • заменить несколько видов осветительных приборов — к примеру, одна лампа может выполнять функции ночного торшера, основного освещения и т. д.

Кроме того, пользователь может получить различные световые эффекты, к примеру, использовать обычное освещение под управлением диммера в качестве светомузыки.

А также его функциональность позволяет работать совместно с системами безопасности или просто имитировать присутствие людей в помещении. Что поможет владельцам любого помещения защитить свое имущество от злоумышленников или вообще предотвратить их несанкционированное проникновение в квартиру, офис.

Основой конструкции диммера является симистор. Важно помнить, что его мощность должна на 20-50% превышать аналогичный показатель нагрузки. Кроме того, он должен выдерживать напряжение в 400 В. Это обеспечит изделию долговечность

Дополнительно регулятор яркости способен сделать управление источниками освещения, другими электроприборами более удобным, эффективным. К примеру, можно применять радио- или инфракрасные сигналы, что позволит выполнять необходимые манипуляции дистанционно.

Или же есть возможность использовать несколько точек управления осветительным прибором вместо одного. Например, если пользователь хочет сделать более современным освещение в спальне, то регуляторы можно установить на входе туда, а также возле кровати.

Подобное решение сделает жизнь владельцев несколько комфортнее. Таким же образом можно поступить в любом другом помещении.

Как выполняется регулирование?

Если заинтересованный человек решил самостоятельно собрать диммер, то процедуру нужно начинать выполнять не с раздумий о том, как это сделать, а с определения целей и задач, которые будут решаться.

Так выглядит обычная синусоида тока, а суть диммирования в том, чтобы «обрезать» ее. Это уменьшит продолжительность импульса и даст возможность электроприбору работать не на полную мощность

Так перед тем, как приступить к сборке необходимо определиться какой вид ламп будет применяться. Эта процедура обязательная, потому что существуют различные принципы управления яркостью свечения.

К ним относятся:

  • изменение напряжения — такой способ будет актуальным при использовании устаревших ламп накаливания;
  • широтно-импульсная модуляция — этот вариант необходимо применять для управления яркостью современных энергосберегающих осветительных приборов.

Изменение напряжения светодиодных ламп малоэффективно из-за того, что они работают в узком диапазоне и при небольшом отклонении от нормы просто тухнут или не включаются. Что не позволит полностью раскрыть потенциал обычных устройств, потому для них выпускают специализированные .

Кроме того, использование простых, но устаревших реостатов не дает возможности экономить на электроэнергии. Ведь излишки электроэнергии в виде тепла просто рассеиваются в воздухе.

Правильно сделанный диммер должен обеспечить именно такую синусоиду, при которой короткие импульсы чередуются с продолжительными паузами. Причем чем она продолжительней, а сила сигнала меньше, тем тусклее будет светиться лампа

С помощью широтно-импульсной модуляции получится собрать регулятор яркости, обеспечивающий лампам возможность работать при 10-100% их мощности. При этом пользователь получит приятный бонус в виде сэкономленной электроэнергии.

А также можно в полном объеме использовать все остальные преимущества диммеров, среди которых и долговечность.

Относительная простота конструкции

Несмотря на то что бытовые регуляторы яркости позволяют получать заметный визуальный и экономический эффект, они отличаются несложным устройством.

Что обеспечивает длительный срок эксплуатации, а в случае, когда человек решил выполнить самостоятельную сборку, то и простоту этой операции. В результате справиться с ней сможет почти любой желающий, даже не обладая специальными знаниями.

Самодельный диммер можно использовать в разных сферах, но при этом следует учитывать, что его изготовление на одной пайке компонентов не закончится. Так как самоделке понадобится придать привлекательный внешний вид

Так, самые востребованные современные диммеры созданы на основе всего нескольких элементов:

  • динистора, часто встречается и другое его название — диак;
  • симистора, по-другому — триак;
  • узла формирования импульса.

Кроме того, в конструкции необходимо присутствие нескольких второстепенных частей, без которых работа невозможна. К ним относятся конденсаторы, резисторы (постоянного, переменного тока). Каждый из основных перечисленных полупроводниковых приборов выполняют свою часть работы по управлению яркостью ламп.

Симистор нередко сравнивают с дверью для электричества, причем в которую можно входить в обе стороны. То есть существует возможность пропускать ток к лампам в неограниченном объеме, но при необходимости и возвращать его излишки обратно.

Этот рисунок представляет собой упрощенную схему диммера. Которая свидетельствует, что могут быть различные особенности, но основным регулирующим элементом все равно останется симистор

Выполнение такого процесса обеспечивает анод с катодом. Они меняются местами в зависимости от направления перемещения электричества. Кроме того, предусмотрена многослойная проводниковая конструкция, которая позволяет выполнять задачи максимально точно.

Само переключение направления выполняет динистор, который представляет из себя двунаправленный диод.

Факторы усложнения схемы

Человек, желающий собрать диммер самостоятельно, должен задуматься не только о приобретении нужных полупроводников. Поскольку конструкция должна будет обеспечить возможность выполнять управление, размещение и даже придать достаточные эстетические свойства, предстоит учитывать ряд моментов.

К ним относятся:

  • вид управления;
  • способ размещения;
  • внешний вид.

Поскольку перечисленные пункты существенно влияют на рабочие характеристики регулятора яркости, то с каждым из них следует разобраться отдельно. Что позволит справиться с работой качественно.

Существующие виды управления прибором

Так как диммером понадобиться управлять, то человеку следует выбрать оптимальный вариант. Потому что их много и каждый имеет свои особенности, преимущества и недочеты. Это существенно повлияет на конструкцию.

Манипуляции возможно выполнять любым из следующих способов:

  • механическим;
  • электронным;
  • дистанционным.

Но чаще всего для всевозможных самодельных диммеров используется первый вариант. Так как механическое управление является простейшим в сборке, а при покупке комплектующих заплатить придется меньше всего.

Схема диммера дает возможность понять, как он работает. А именно при появлении в сети тока, он, проходя через резисторы и один из встроенных диодов, заряжает конденсатор. Избыточное напряжение из которого попадает на динистор и симистор. От его положения и зависит передаваемая на лампы нагрузка

В этом случае человеку понадобится только регулятор, которым может быть поворотный рычаг. При желании его можно заменить нажимным элементом. В таком случае все манипуляции будут выполняться обычными клавишами, знакомыми по традиционным выключателям.

Нередко используются комбинированные поворотно-нажимные приборы. Они дают возможность операции включения/выключения производить клавишами, саму же регулировку — поворотным рычагом. Что многие пользователи считают удобным.

Любой из указанных вариантов размерами и внешним видом может быть схож с обычным выключателем, что позволит заменить такой прибор. Это является еще одним преимуществом. Электронное управление подразумевает использование для выполнения всех необходимых манипуляций сенсоров. Они также выполнены в форме традиционных выключателей и легко заменяют их.

Перед механическими аналогами сенсорные имеют значительное преимущество в виде современного внешнего вида. Обратной стороной медали будет более высокая стоимость комплектующих. Дистанционное управление наиболее комфортное, удобное, выполняется оно с помощью обычных пультов.

Виды передачи командного сигнала бывают различными:

  • радиосигнал;
  • инфракрасный сигнал.

В первом случае пользователь сможет осуществлять необходимую регулировку с любого места здания, помещения и даже из-за их пределов. Что удобно, эффективно, но комплектующие будут стоить дороже, чем при покупке пульта с инфракрасным сигналом.

Сигнал способен передать нужную информацию только при наведении на сам . А это получится выполнить только в пределах одного помещения.

Более простой является навесной вариант сборки регулятора яркости. А наиболее долговечной считается печатная плата, которая позволит предотвратить многие виды досрочной поломки

Все же указанную особенность обычно недостатком не считают, поэтому более доступные комплекты с инфракрасным сигналом популярней. К дистанционным способам управления относится и акустический, но в таком случае придется приобрести датчик, способный улавливать звуковые команды: хлопки в ладоши, звуки музыки и прочие подобные шумы.

Все же следует знать, что последний вариант больше эффектный, чем эффективный. Так как любые сторонние звуки, к примеру, лай домашнего любимца, громкий разговор приведут к несанкционированному изменению яркости свечения ламп. Это не всегда будет радовать пользователей.

В то же время, вмонтированный в конструкцию диммера акустический датчик способен сделать незабываемой любую вечеринку, так как заставляет осветительные приборы реагировать на изменение громкости музыки. То есть, таким образом, вполне можно заменить светомузыку.

Кроме того, следует знать, что все популярней становятся варианты управления с помощью компьютера при проводном или беспроводном подключении, а также смартфона, планшета, которые передают нужный командный сигнал по Wi-Fi.

Печатные платы отличаются компактностью и долговечностью в сравнении с навесной схемой. Кроме того, они более безопасные, что важно, так как диммеры используются в помещениях, где находятся люди

Чтобы иметь возможность воспользоваться любым из перечисленных способов, конструкцию диммера необходимо оснастить нужными элементами. Что делает ее сложней, поэтому более дорогой. В результате наиболее востребованным вариантом управления традиционно остается механический.

Тип размещения прибора

Любой современный диммер можно разместить всего тремя способами, а в быту используется итого меньше — только 2. Один вариант востребован редко из-за своей конструктивной сложности и производительности.

Поэтому для жилья или небольших коммерческих помещений применяются такие виды размещения:

  • накладные;
  • встроенные.

В первом случае диммером заменяют традиционный выключатель, во втором — он устанавливается не на виду, то есть монтируется в раздаточную коробку, специально сделанную нишу. Это значит, что в одной ситуации человеку необходимо позаботиться о панели управления с высокими эстетическими качествами.

А в другой этот нюанс не играет никакой роли. Так как прибор будет спрятан от глаз. Зато придется использовать только дистанционный способ управления. Накладными бывают в основном механические или электронные разновидности.

Принцип работы диммера

Наиболее эффективным является способ управления яркостью с помощью широтно-импульсной модуляции. Так как он наиболее подходит для современных .

Принцип работы в этом случае представляет собой подачу тока короткими импульсами, между которыми выдерживается продолжительная пауза. Причем чем большее ее продолжительность, тем меньше яркость свечения.

Подключение регуляторов является важным этапом сборки, так как от него зависит функциональность и комфортность, собственно ради чего люди и выполняют такую работу

В то же время простейшие устройства способны менять характеристики света обычным уменьшением/увеличением подающегося напряжения. Но такой вариант принесет пользу только при использовании ламп накаливания.

В случае использования LED-приборов в паре с устройством смогут работать только , так как обычные светодиодки не регулируются.

Собственноручное изготовление диммера

Изначально предстоит определиться с рядом параметров, среди которых мощность, тип размещения, управления. Без этой процедуры работоспособный регулятор получится создать только случайно, что бывает редко.

Далее необходимо приобрести или получить в собственность другим путем симистор, динистор, а также узел, который формирует управляющий импульс, например, взять из ненужного прибора.

Кроме того, понадобится конденсатор и 2 резистора, способные поддерживать определенную ранее мощность. Причем один из них должен быть переменным. Эта особенность позволит менять напряжение тока.

На схеме указано, как пользователь сможет управлять одним источником света с помощью двух регуляторов, установленных в разных частях помещения, что удобно

А когда его значение достигнет максимально возможного для используемого динистора, то он срабатывает и подает необходимый командный импульс. Который направляется на симистор, а далее попадает к лампам или другим электроприборам.

Когда откроется этот силовой ключ зависит от положения органов управления. Так как это могут быть и 220 В, и 40 В, если оно необходимо человеку.

Поскольку умельцы изготавливают в основном накладные регуляторы яркости, то установить его в цепь не составит труда. Так как эта операция ничем не отличается от монтажа традиционного выключателя

Все перечисленные выше элементы конструкции соединяются в одно изделие согласно приложенной схеме с помощью проводов и пайки. Контакты необходимо тщательно изолировать. Так как короткое замыкание — одна из нескольких распространенных причин поломки электрооборудования.

Подключение димера к цепи

Это не менее важная часть работы, чем само изготовление, так как во многом от качества зависит долговечность эксплуатации. Кроме того, подключение влияет на удобство и комфортность управления, поэтому диммеры принято делить и по этой характеристике.

Они бывают следующими:

  • по типу выключателя — они заменяют собой традиционные выключатели и регулируют один светильник или их группу, например, люстру с большим количеством осветительных элементов;
  • проходными — позволяют управлять одним электроприбором, к примеру, светодиодной лампой, с помощью нескольких регуляторов, для удобства расположенных в различных частях помещения, здания.

В первом случае при использовании сети, включающей в себя 3 провода, ноль и заземление идут на светильник, другой электроприбор, а фаза на разрыв. То есть процедура является знакомой всем, кто заменял обычные выключатели.

При выполнении проверки регулятора, его монтажа и эксплуатации человеку следует соблюдать меры безопасности, так как через него проходит достаточное напряжение, чтобы нанести вред здоровью

При монтаже двух проходных диммеров от распределительной коробки следует подвести к каждому из них по три провода. Это обязательное условие. Затем первые два контакта используются для соединения обоих регуляторов. Для обеспечения надежности следует использовать перемычку.

Еще один из свободных контактов подсоединяется к фазе, а последний к осветительному прибору. После чего соединение проверяется на работоспособность.

Во время этих операций следует помнить о соблюдении мер безопасности — каждая из них может выполняться только после обесточивания сети.

С ориентирами выбора диммера для управления светодиодной лентой ознакомит , полностью посвященная этой интересной теме.

Выводы и полезное видео по теме

Первый ролик позволит быстрее разобраться с процедурой изготовления:

Следующий видеоматериал позволит ознакомиться с принципом работы современных диммеров:

Любой пользователь, даже не обладающий специальными навыками, сможет разобраться с тем, как правильно сделать несложный диммер своими руками. Это совсем недорогое и несложное решение. Главное  — подобрать элементы нужной мощности и качественно соединить их между собой.

В то же время необходимо будет придать изделию достойный внешний вид, что осложняет задачу. Но для этой цели можно использовать корпуса промышленных регуляторов, причем даже бывших в употреблении.

Хотите рассказать о том, как собирали прибор для регулировки интенсивности освещения собственноручно? Есть желание поделиться технологическими тонкостями или задать вопрос? Пишите, пожалуйста, комментарии в расположенном ниже блоке, делитесь полезными сведениями, впечатлениями и фото по теме статьи.

Диммер своими руками | AUDIO-CXEM.RU

Приветствую тебя мой дорогой читатель. Сегодня мы будем собирать диммер своими руками. По-другому он называется регулятор мощности переменного тока. Куда мы его можем «запихать» или где его можем применить? Везде и хоть куда!

Дело в том, что диммер может найти широкое применение, как в хозяйстве, так и в вашей мастерской. Регулировать мощность с помощью него можно на электронагревателе водяного бака или самогонного аппарата, а также в самодельном инкубаторе или вулканизаторе для заклеивания проколотых автомобильных камер.

Отдельное слово хочу сказать про применение данной конструкции в мастерской. Диммером можно плавно регулировать температуру нагрева паяльника, скорость вращения дрели или болгарки, а также просто для регулирования яркости ламп накаливания.

Теперь можно сделать вывод, что диммер является бесценным устройством в хозяйственной деятельности и мастерской.

Схема диммера (регулятора мощности)

Основным регулирующим элементом является симистор он же триак BTA06-600. Его можно заменить на практически любой аналог из серии BTA, например BTA12-60, BTA24-600 или другой. Пересчет номиналов элементов при этом производить не нужно.

Первые цифры маркировки означают максимальный ток в открытом состоянии. Максимальное обратное напряжение определяется второй группой цифр. Таким образом, BTA06-600 это триак с током 6А и напряжением 600В, которого хватит для регулировки нагрузки мощностью 800Вт. При выборе симистора рекомендую брать запас по току. Обычно я беру двукратный запас. На цене это отражается незначительно, а надежность конструкции повышается заметно, да и душа спокойна.

Резистор R1 должен быть мощностью 0.25Вт, даже при использовании диммера на 3кВт резистор будет холодным. Также нет особых требований для переменного резистора, берем любой. Конденсатор C1 пленочный, напряжением 400В. Предохранитель выбирается в зависимости от тока нагрузки.

Светодиод можно не устанавливать, тогда вместо диода VD1 необходимо установить перемычку.

Предохранитель F1 можно установить на отдельной колодке или на проводе, выведя колпачок его корпуса на заднюю панель диммера.

Работа схемы

При подключении нагрузки симистор VD4 закрыт. В это время начинает протекать ток через предохранитель F1, нагрузку и резисторы R1, R2, заряжая конденсатор C1. Как только на конденсаторе C1 напряжение поднимется выше 32В, откроется динистор VD3 и через него потечет ток, открывая VD4. Последний начинает пропускать через себя ток нагрузки и закрывается он только в тот момент, когда синусоида проходит нулевой потенциал. Далее все повторяется по циклу.

Переменным резистором R2 регулируется скорость зарядки конденсатора C1. Чем дольше он будет заряжаться до порога открытия VD3, тем дольше будет закрыт VD4, а когда он закрыт, происходит отрезание синусоиды на нагрузке.

Несколько слов об охлаждении

К фланцу регулирующего элемента необходимо прикрепить радиатор охлаждения. Не забываем между ними положить слой теплопроводной пасты. Площадь поверхности радиатора нужно подобрать опытным путем.

Из своего опыта скажу, что для регулировки паяльника или лампы накаливания мощностью 80Вт можно обойтись без радиатора.  При работе на нагрузку 1кВт (BTA12-600) с площадью радиатора 200см2 температура последнего достигает 900C при длительности работы 5ч. При пятичасовой работе (BTA24-600) на нагрузку 3кВт я достиг комнатной температуры радиатора, для этого я установил небольшой кулер от процессора ПК, обеспечив его питание от миниатюрного выпрямителя.

Для исключения нагрева силовых дорог печатной платы, при работе на большую мощность (более 1кВт), следует дорожки покрыть толстым слоем олова или пропаять медным проводом.

Сетевые провода и провода нагрузки рекомендуется впаять в плату, чтобы исключить плохой контакт и нагрев клемм.

Меры техники безопасности

Диммер работает при высоком напряжении (220В), поэтому при его работе лучше не трогать инструментом или руками конструкцию. Если кому интересно, то скажу вам, что от фланца симистора током не «бьет», и соответственно от радиатора тоже (проверено).

Проверять работоспособность диммера лучше всего на лампе накаливания мощностью 60-80Вт. Не стоит пробовать подключать светодиодные, энергосберегающие и другие лампы, включающие в себя пусковые устройства и импульсные преобразователи.

Печатная плата диммера СКАЧАТЬ

Схемы диммеров своими руками - ElectrikTop.ru

Изменение величины сетевого напряжения дает возможность управлять бытовыми электроприборами. Например, увеличивать или уменьшать яркость свечения ламп, что в ряде случаев используется для экономии электроэнергии, но чаще для создания особых световых эффектов. Такие устройства называются диммерами (затемнителями). Сегодня мы вам расскажем о том, как сделать диммер своими руками.

Способы управления величиной напряжения

Регуляторы яркости света работают на одном из двух принципов:

  1. Рассеивания.
  2. Отсекания части подаваемой электрической энергии.

Рассеивание

Заключается в использовании резистивных свойств проводника. Это довольно простые элементы, их называют реостатами. Они состоят из одного проводника, обычно скрученного в спираль, и подвижного контакта, напряжение на котором зависит от того, на каком витке спирали он расположен. Та часть энергии, которая не используется, рассеивается в виде тепла, что и является главным недостатком устройства – при напряжениях свыше 100 вольт нагрев столь значительный, что может вызвать пожар.

Этот способ универсальный, может применяться как к постоянному, так и переменному току. Он редко используется напрямую, но на его основе строятся все схемы регулирования.

Отсекание

Применяется только к переменному току, у которого можно «отрезать» часть синусоиды, получив последовательность разнополярных импульсов, частота следования и амплитуда которых зависит от момента (фазы) и длительности периода отсекания. Способ связан с меньшим рассеиванием энергии, но приводит к значительному искажению формы синусоиды, что плохо действует на потребителей с преимущественно индуктивной или емкостной нагрузкой. Например, использование диммеров для управления частотой вращения электромоторов вызывает их перегрев. Эпюры отсекаемых частей синусоиды показаны на рисунке ниже.

Способ чаще всего используется для изменения яркости свечения ламп накаливания и им подобных светотехнических устройств – галогенных и металлогалогенных ламп. Его категорически нельзя применять для управления компактными люминесцентными лампами и ограниченно – для светодиодных. В основном для тех, схемы питания которых (драйверы) поддерживают диммирование, о чем обычно пишется на их упаковке.

Реализуются с помощью так называемых ключевых схем, построенных на тиристорах, динисторах и симисторах.

  • Тиристор – диод, пропускающий ток только в одном направлении в тот момент, когда на его управляющем электроде появляется отпирающее напряжение.
  • Симистор – фактически двойной тиристор, пропускающий ток в обоих направлениях. Применяется для упрощения монтажной схемы.
  • Динистор – диод, пропускающий электрический ток при достижении порогового значения напряжения. Используется для построения времязадающих цепочек.

Тиристорная схема

Тиристорная схема диммера на 220 вольт приведена на рисунке ниже.

Тиристоры обозначены литерами V1 и V2. Обратите внимание, что они включены встречно, поскольку каждый пропускает часть полуволны синусоиды одного знака. Напряжения отпирания динисторов V3 и V4 регулируется рассеивающим энергию реостатом R5. Схема имеет две времязадающие цепочки: V3–C1 и V3–C2. В зависимости от уровня отпирающего напряжения на переменном резисторе R5 изменяется время зарядки конденсаторов, при разряде которых открываются ключи V1 и V2. Этим и определяется фаза пропускания синусоиды. Тиристоры можно найти в силовых схемах старых бытовых приборов – телевизоров или пылесосов.

Симисторная схема

Ключевая схема на симисторе приведении на рисунке ниже.

Ее преимущество в компактности. У нее один управляющий элемент – VS1 и одна времязадающая цепочка, состоящая из VS2 и С1. Рассеивающий регулятор напряжения – переменный резистор R1. Остальные элементы обеспечивают стабильность работы схемы.

Диммеры на постоянном токе

Только светодиодные лампы с цоколем типа Е (винтовой, аналогичный лампе накаливания) имеют собственный блок питания, преобразующий переменный ток в постоянный. Остальные светодиодные источники света, среди которых и светодиодные ленты, должны снабжаться отдельным блоком питания. Диммер для светодиодной ленты также должен работать от источника постоянного тока.

Оптимальным решением будет объединение блока питания ленты и диммера. Для этого используется схема с использованием микросхемы КР 142ЕН 12А, представленная на рисунке ниже.

Сама микросхема является регулируемым стабилизатором компенсационного типа. Её вывод 1 является точкой, на которую подается опорное напряжение, определяющее его величину на выходе диммера. Регулировка производится с помощью резистора R2, который является классическим рассеивателем энергии.

Зная принцип построения схем управляющих яркостью свечения ламп, вы можете не только сделать такое устройство самостоятельно, но и произвести ремонт диммера, купленного в магазине.

Как собрать диммер своими руками

Согласитесь, иногда возникает потребность в регулировании яркости лампы. Ну, действительно, не всегда требуется, чтобы она светила на полную мощность. Если в вечернее время вы собрались семьёй в зальной комнате за беседой, достаточно приглушённого освещения. Зачем же включать люстру на полную мощность, гнать лишние киловатт-часы и переплачивать за расход электроэнергии. В таком случае выручает регулятор освещения, по-другому это устройство называется диммером. С его помощью можно изменять электрическую мощность лампы и тем самым регулировать яркость света. Многие мужчины, знатоки электротехники и любители радиоэлектроники, собирают диммер своими руками.

Но тут возникает вполне логичный вопрос, зачем нужен самодельный диммер, если можно пойти в магазин электротехнических товаров и купить заводское устройство? Во-первых, цена на заводской регулятор прямо скажем не маленькая. Но это ещё полбеды. Возникают иногда потребности установки диммера, например, для настольной лампы. И если вы отправитесь в магазин, то не факт, что найдёте устройство подходящих вам размеров, чтобы можно было впихнуть его в такой осветительный прибор. Так что проблема, собрать диммер в домашних условиях своими руками, всё-таки актуальна и поэтому посвятим ей данную статью.

Основная цель и суть диммера

Пару слов о том, что такое диммер и зачем он вообще нужен?

Это устройство электронное, предназначается для того, чтобы с его помощью изменять электрическую мощность. Чаще всего, таким образом меняют яркость осветительных приборов. Работает с лампами накаливания и светодиодами.

Электрическая сеть поставляет ток, который имеет синусоидальную форму. Чтобы в лампочке изменилась яркость, требуется подача на неё обрезанной синусоиды. Отсечь передний или задний фронт волны можно за счёт тиристоров, установленных в схеме диммеров. Это способствует уменьшению напряжения, подаваемого на светильник, что соответственно приводит к снижению мощности и яркости света.

Важно помнить! Такие регуляторы генерируют электромагнитные помехи. Чтобы их уменьшить, в схему диммеров включают индуктивно-ёмкостной фильтр либо дроссель.

Элементы схемы

Начнём с того, что определимся, какие элементы нам потребуются для схемы регулятора яркости освещения.

На самом деле схемы довольно простые и не потребует каких-то дефицитных деталей, с ними сможет разобраться даже не слишком опытный радиолюбитель.

  1. Симистор. Это триодный симметричный тиристор, по-другому его ещё называют триак (название пошло из английского языка). Представляет собой полупроводниковый прибор, который является тиристорной разновидностью. Используется для коммутирующих операций в электрических цепях на 220 В. Симистор имеет два основных силовых вывода, к которым последовательно подключается нагрузка. Когда симистор закрыт, в нём отсутствует проводимость и нагрузка получается выключенной. Как только на него подаётся отпирающий сигнал, между его электродами появляется проводимость и нагрузка включается. Его основной характеристикой является ток удержания. Пока через его электроды протекает ток, превышающий эту величину, симистор остаётся открытым.
  2. Динистор. Он относится к полупроводниковым приборам, является разновидностью тиристоров, и обладает двунаправленной проводимостью. Если рассмотреть принцип его работы подробнее, то динистор представляет собою два диода, которые включены навстречу друг другу. Динистор по-другому ещё называют диак.
  3. Диод. Это электронный элемент, который в зависимости от того, какое направление принимает электрический ток, обладает разной проводимостью. Он имеет два электрода – катод и анод. Когда к диоду прикладывают прямое напряжение, он открыт, в случае с обратным напряжением диод закрыт.
  4. Неполярный конденсатор. Их основное отличие от других конденсаторов заключается в том, что они могут подключаться в электрическую цепь без соблюдения полярности. В процессе эксплуатации допускается смена полярности.
  5. Постоянный и переменный резисторы. В электрических цепях они считаются пассивным элементом. Постоянный резистор обладает каким-то определённым сопротивлением, у переменного эта величина может изменяться. Их основное предназначение – преобразовать силу тока в напряжение или наоборот напряжение в силу тока, поглотить электрическую энергию, ограничить ток. Переменный резистор иначе ещё именуют потенциометр, у него имеется подвижный отводной контакт, так называемый движок.
  6. Светодиод для индикатора. Это такой полупроводниковый прибор, который имеет электронно-дырочный переход. Когда через него пропускается в прямом направлении электрический ток, он создаёт оптическое излучение.

Схема диммера на симисторе использует фазовый способ регулировки. При этом основным регулирующим элементом является симистор, от его параметров зависит мощность нагрузки, которую можно подключить к данной схеме. К примеру, если использовать симистор ВТ 12-600, то можно регулировать мощность нагрузки до 1 кВт. Если вы захотите сделать свой диммер на более мощную нагрузку, то соответственно выбирайте и симистор с большими параметрами.

Принцип работы

Перед тем, как сделать диммер своими руками, давайте разберёмся, в чём заключается суть его работы.

  • При подключении схемы в электрическую цепь, на неё поступает переменное напряжение 220 В из сети. Когда в синусоиде напряжения наступает полупериод положительный, через резисторы и один из диодов начинает протекать ток, за счёт чего происходит зарядка конденсатора.
  • Как только напряжение достигает параметра, необходимого для пробоя динистора, начинает протекать ток через динистор и через управляющий электрод симистора.
  • Этот ток способствует тому, что симистор открывается. Лампы, которые последовательно с ним подсоединены, оказываются подключенными к цепи и зажигаются.
  • Как только синусоида напряжения пройдёт через ноль, симистор закроется.
  • Когда синусоида напряжения достигает полупериода отрицательного, весь процесс повторяется аналогичным образом.
  • Момент открытия симистора имеет прямо пропорциональную зависимость от величины активного сопротивления в схеме. При изменении этого сопротивления можно менять в каждом полупериоде время открытия симистора. Тем самым будет плавно изменяться потребляемая мощность лампочки и яркость её свечения.

Подробнее принцип работы и последующая сборка устройства описаны в этом видео:

Сборка схемы

Теперь мы подошли к тому, чтобы собрать наш диммер. Имейте в виду, что схема может быть навесной, то есть с применением соединительных проводов. Но будет лучше использовать печатную плату. Для этой цели вы можете взять фольгированный текстолит (достаточно будет размера 35х25 мм). Диммер, собранный на симисторе с применением печатной платы, позволяет свести к минимуму размеры блока, он будет иметь малые габариты, а это даёт возможность устанавливать его на место обычного выключателя.

Перед началом работ запаситесь канифолью, припоем, паяльником, кусачками и соединительными проводами.

Далее схема регулятора собирается по следующему алгоритму:

  1. На плату нанесите схемы соединения. Для выводов подсоединяемых элементов просверлите отверстия. При помощи нитрокраски прорисуйте на схеме дорожки, а также определите место монтажных площадок для пайки.
  2. Далее плату необходимо протравить. Приготовьте раствор хлорного железа. Посуду возьмите такую, чтобы плата не ложилась плотно на дно, а своими уголками как бы упиралась о её стенки. Во время травления переворачивайте плату периодически и помешивайте раствор. В случае, когда это надо сделать быстро, согрейте раствор до температуры 50-60 градусов.
  3. Следующий этап – лужение платы и промывка её спиртом (ацетон использовать нежелательно).
  4. В проделанные отверстия установите элементы, лишние концы отрежьте и при помощи паяльника пропаяйте все контакты.
  5. Припаяйте при помощи соединительных проводов потенциометр.
  6. А теперь собранная схема диммера тестируется для ламп накаливания.
  7. Подключите лампочку, включите схему в электрическую сеть и вращайте ручку потенциометра. Если всё собрано верно, то яркость свечения лампы должна изменяться.

Подключение

Как правило, диммеры устанавливают на место выключателей. То есть он монтируется на разрыв фазы последовательно с нагрузкой. Это, кстати, очень важно, как и при подключении выключателя. Ни в коем случае не перепутайте фазу и ноль, если вы установите диммер на разрыв нуля, выйдет из строя электронная схема. Чтобы не допустить ошибки, перед установкой при помощи индикаторной отвёртки точно убедитесь – где у вас фаза, а где ноль.

Далее алгоритм такой:

  1. Обесточьте рабочее место путём отключения вводного автомата на комнату или квартиру.
  2. Демонтируйте из монтажной коробки выключатель.
  3. Подайте напряжение и на отсоединённых проводах точно определите фазу и ноль. Обнаруженную фазу каким-то образом наметьте (маркером или изолентой).
  4. Снова отключите вводное питание. Входные клеммы диммера подсоедините к фазному проводу, выходные клеммы соединяются с нагрузкой. У заводских регуляторов клеммы маркируются, в этом случае надо производить подсоединение согласно маркировке. Но для диммеров нет принципиальной разницы, так что подключение фазы может быть произвольным.
  5. Диммер для светодиодных ламп 220 В, сделанный своими руками, устанавливается точно также. Единственное принципиальное отличие, он должен устанавливаться перед контролёром этих ламп. То есть с диммера выход идёт на вход контролёра.

Диммер, который вы собрали своими руками, можно использовать не только, как регулятор мощности на симисторе для освещения. С его помощью вы можете изменять скорость вращения вытяжного вентилятора или регулировать температуру жала паяльника. Так что если вы дружите с радиоэлектроникой, вам вполне по силам сделать симисторный регулятор. Быть может, он не сильно облегчит вашу жизнь, но сам факт того, что вы сотворили это сами, уже хорошо.

Схема простого и мощного диммера своими руками

Всех приветствую в сегодняшней статье мы рассмотрим простую но очень полезную в быту схему а именно диммер 220В. В моем случае данная схема может регулировать максимальную мощность в пределах 1 кВт.

Про эту схему я сделал видеоролик поэтому буду очень рад если посмотрите его до конца. Этим вы мне очень сильно поможете в развитии канала.


Для чего вообще нужен этот прибор? Обычно его используют для регулировки ламп освещения и нагревательных элементов. Для трансформаторов и электро инструмента его не используют он очень плохо влияет на них.

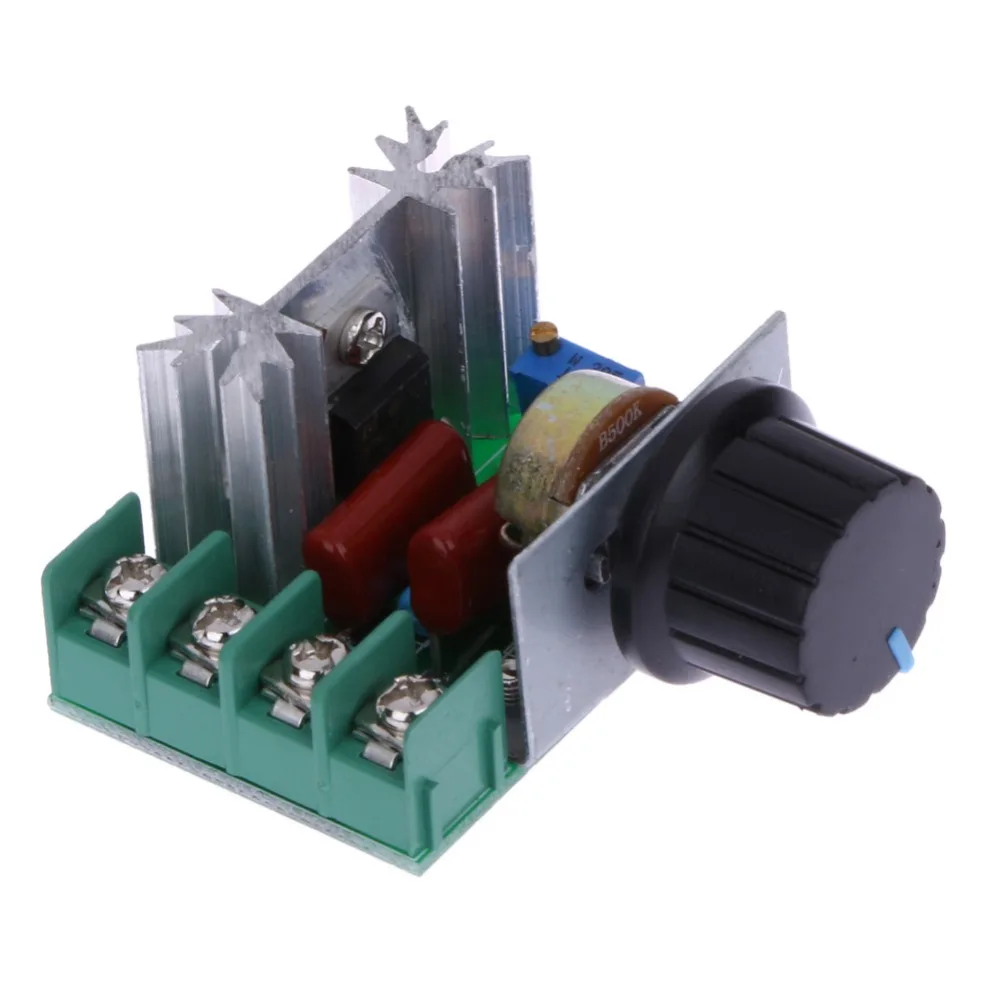

Если не хотите ничего паять то на Алиэкспресс продаются готовые модули на 2 кВт и цена небольшая. Но всё же мы радиолюбители поэтому сделаем схему самостоятельно.



Предлагаю вам схему диммера она очень простая и не требует наладки, работает сразу. В качестве силового элемента у меня выступает симистор BT137 он может переварить 1 кВт мощности. Но вы можете задать мне вопрос - а как увеличить мощность схемы? Тут всё просто надо всего лишь взять симистор помощнее допустим BTA16 он уже на 16 А и в 2 раза мощнее то есть схема может переварить уже 2 кВт и это не предел при наличии соответствующего симистора мощность может быть и 10 кВт.

Комплектующие для диммера:

  • Резистор 4.7 кОм
  • Переменный резистор 500 кОм
  • Конденсатор 100 нФ ( кодовая маркировка 104 )
  • Диод 1N4007 (подойдёт в принципе любой )
  • Светодиод ( я взял зелёного цвета )
  • Динистор DB3
  • Симистор BT137 ( можете брать любой симистор, от него будет зависеть выходная мощность )

Давайте рассмотрим принцип работы схемы. Переменным резистором на 500к мы задаём время заряда конденсатора (чем больше сопротивление тем дольше будет заряжаться). Когда конденсатор зарядиться до 32В в этот момент откроется динистор DB3 и пропустит через себя ток и на управляющий вывод симистора оно поступит и он откроется и через себя пропустит нагрузку. В это время конденсатор разрядиться и напряжение будет ниже 32 В и динистор закроется и в тоже время закроется симистор и не будет пропускать через себя нагрузку и так повторяется снова и снова. Светодиод служит в качестве индикатора работы но если вам этого не надо то можете его исключить из схемы но также потребуется отпаять и диод.

Данный диммер отрезает часть синусоиды и чем больше эта часть отрезана, тем больше у нас ограничена мощность. Можете наглядно посмотреть на фото с осциллографом.


Всю схему я спаял на печатной плате. Ссылку на свою печатную плату я к сожалению не смогу оставить так как она была утеряна. Но оставлю другую плату которую я взял с интернета. После пайки флюс надо обязательно отмыть, а то напряжение не маленькое и если ваш флюс хорошо проводит ток то это ни к чему хорошему не приведёт.


На симистор нам надо прикрутить радиатор он хоть и не очень сильно будет греться но всё же. Не забывайте намазать термопасту тонким слоем для лучшего контакта с радиатором. Для удобного подключения я использовал клеммные колодки но всё же лучше припаять напрямую к плате провода. Также не забывайте на резистор переменный надеть ручку пластиковую или хотя бы обмотайте изолентой, а то может ударить током


Нагрузка регулируется я использую лампочку. Только не надо регулировать мощность электро инструмента, а то они быстро выйдут из строя! Ещё раз напомню вверху есть видео кому интересно посмотрите, этим вы мне сильно поможете. На этом всё, пока

Простой самодельный диммер

Здравствуйте, уважаемые читатели и самоделкины!
В данной статье, автор YouTube канала «KJDOT» расскажет Вам, как изготовить простейший диммер.

Эта схема очень проста в повторении, и может быть выполнена в домашних условиях.

Материалы.
— Потенциометр на 500 КОм с переключателем
— Динистор (триггер-диод) DB3
— Симистор MAC97A6
— Резистор 2 КОм
— Полипропиленовый пленочный конденсатор 0,1 мкф на 630 В
— Двухконтактная клеммная колодка
— Лампа накаливания, патрон, провод с вилкой
— Печатная плата
— Припой, спирт.


Инструменты, использованные автором.
— Электрический паяльник с регулируемой температурой
— Кисть, кусачки.

Процесс изготовления.
В программе EasyEDA автор делает набросок принципиальной электрической схемы.

Затем выбирает оптимальное расположение элементов, и соединяет их дорожками.





Такую простую плату можно протравить и самостоятельно, либо собрать схему на макетной плате. Однако автор обращается в специализированную компанию, которая изготовит такие платы и доставит Вам домой.

Это компания JLPCB. При заказе плат можно указать промокод «KJDOTJLC», любезно предоставленный автором, и получить скидку в 5$.

Сначала автор загружает свой проект, затем указывает все необходимые параметры платы, включая толщину стеклотекстолита, количество слоев и цвет защитного лака. Затем оплачивает заказ.


Через некоторое время пять готовых плат доставили к мастеру.

Первыми устанавливаются симистор и клеммная колодка. Затем пропаиваются контакты, излишки ножек срезаются.

Точно так же собирается и остальная часть схемы.

После пайки остатки флюса удаляются при помощи спирта и кисточки.

А вот и готовая плата.

Данная схема включается в разрыв силового провода.

Теперь, вращая ручку потенциометра, можно регулировать яркость свечения лампы накаливания, либо полностью обесточить цепь. Данный диммер рассчитан на мощность около 150-200 Ватт.

Он отлично подойдет для регулировки яркости настольной лампы, либо другого небольшого светильника.


Благодарю автора за простую реализацию схемы диммера!

Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь.


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Диммер 220 вольт своими руками

Электрическое оборудование, используемое в повседневной жизни, постоянно улучшается и совершенствуется. Это касается и систем управления освещением, в которых помимо обычных выключателей появились диммеры. С помощью них осуществляется плавная регулировка мощности светильников.

Современный рынок представляет большое количество светорегуляторов, однако довольно часто требуется изготовить диммер своими руками под конкретный осветительный прибор. Нельзя сказать, что это слишком простая задача. Для ее выполнения необходимы элементарные знания электротехники и навыки работы с паяльником. Домашнему мастеру должны быть заранее известны принцип работы, общая конструкция и схема, по которой будет изготавливаться прибор.

Принцип действия регулятора освещения

Переменный ток, протекающий в электрической сети, в графическом выражении представляет собой синусоиду. Для изменения яркости свечения лампочки эту синусоиду нужно обрезать путем отсечения задней или передней части волны. Данную операцию выполняют тиристоры, которые содержит схема диммеров. Они снижают напряжение, поступающее на светильник, в результате, понижается его мощность и яркость свечения.

Для работы диммера используется следующая схема:

  • Переменное напряжение на 220 В поступает из сети в регулирующее устройство. При наступлении в синусоиде положительного полупериода, электрический ток начинает протекать через один из диодов и резисторы, одновременно заряжая конденсатор.
  • После того как значение напряжения достигнет уровня, достаточного чтобы пробить динистор, дальнейшее течение тока будет происходить через этот динистор и управляющий электрод, находящийся в симисторе.
  • В результате прохождения тока симистор открывается, а лампы становятся подключенными к цепи и начинают светиться. При достижении синусоидой нулевой отметки, симистор будет закрыт. По такому принципу работает диммер для ламп накаливания.
  • Далее синусоида входит в отрицательный полупериод, и прохождение тока через все элементы повторяется таким же образом, как и в положительном полупериоде.
  • Важное значение имеет момент открытия симистора. Этот показатель находится в прямой пропорциональной зависимости с активным сопротивлением, присутствующим в схеме. Изменяющееся сопротивление оказывает непосредственное влияние на время открытия симистора в каждом полупериоде. За счет этого будет происходить плавное изменение потребляемой мощности, накала и яркости свечения лампочки.

При решении задачи, как сделать диммер своими руками следует учитывать, что в процессе работы приборов наблюдается генерация электромагнитных помех. Для снижения их отрицательного эффекта, схема диммера дополняется дросселем или индуктивно-емкостным фильтром.

Основные конструктивные элементы

Для того чтобы создать схему регулятора освещения, потребуется набор определенных деталей. Они позволяют собрать новое устройство или выполнить ремонт старого.

При сборке диммера часто используется регулятор мощности на симисторе, который широко известен как триодный симметричный тиристор или триаке, представляющем собой полупроводниковое устройство. С его помощью выполняются коммутации в цепях переменного тока на 220 В. Прибор оборудован двумя силовыми выводами для последовательного подключения нагрузки.

В закрытом состоянии симистор не проводит электрического тока, поэтому нагрузка оказывается выключенной. После подачи отпирающего сигнала, между электродами образуется проводимость, и ток вновь поступает к нагрузке. Основным параметром симистора считается ток удержания. Если ток, протекающий через электроды, будет превышать этот параметр, то симистор останется в открытом положении. Симистор считается основным регулирующим элементом, наиболее подходящим для ламп накаливания и других осветительных приборов. От его параметров зависит мощность подключаемой нагрузки.

Схема диммера включает в себя динистор, также относящийся к категории полупроводниковых приборов. Он представляет собой разновидность тиристора и обладает проводимостью в двух направлениях. Фактически динистор состоит из двух диодов, включенных навстречу друг другу.

В конструкцию диммера входят диоды, обладающие разной проводимостью, в зависимости от направления электрического тока. Проводящая часть состоит из двух электродов – катода и анода. Приложенное прямое напряжение вызывает открытие диода, а при обратном – диод закрывается. Схема дополняется неполярным конденсаторов, который можно включать в цепь не соблюдая полярность. Изменение полярности конденсатора допускается при эксплуатации в рабочем режиме.

В качестве пассивных элементов в конструкции диммера используются постоянные и переменные резисторы. У постоянных резисторов имеется точное значение сопротивления, а у переменных оно может изменяться. Их основной функцией является преобразование силы тока в напряжение и наоборот. Кроме того, они ограничивают ток и поглощают электроэнергию. Переменный резистор, известный как потенциометр, оборудован так называемым движком в виде подвижного отводного контакта. Роль индикатора в устройстве диммера исполняет светодиод.

Сборка рабочей схемы

Помимо деталей, задействованных в схеме, для сборки понадобится паяльник, припой, канифоль, соединительные провода и кусачки – все что необходимо, чтобы сделать диммер своими руками. Сам сборочный процесс может выполняться различными способами. Наиболее простым считается метод навесного монтажа, при котором соединение всех элементов в единое целое производится с помощью проводов. Жилы проводов зачищаются на нужную длину, а затем вместе с контактами деталей лудятся припоем с флюсом или канифолью.

Спаянные соединения изолируются, в противном случае попадание влаги или случайный неосторожный контакт могут вызвать короткое замыкание. Этим же способом диммер для светодиодов возможно собрать своими руками.

В более сложном варианте для сборки диммера используется подготовленная печатная плата, как правило, из фольгированного текстолита. Прибор, собранный этим способом, будет иметь небольшие размеры и может быть установлен вместо стандартного выключателя.

Самодельный диммер собирается на плате в следующей последовательности:

  • На подготовленную плату наносится выбранная схема соединения. В отведенных местах сверлятся отверстия под выводы подключаемых деталей. Дорожки на плате прорисовываются нитрокраской, определяются монтажные площадки, где будет производиться пайка.
  • На следующем этапе плата протравливается раствором хлорного железа. Она укладывается в посуду таким образом, чтобы обе стороны находились в растворе. Периодически раствор нужно помешивать, а плату – переворачивать. Ускорить процесс можно путем нагревания жидкости до 50-60 0 С.
  • Далее плату следует выполнить лужение поверхности платы и промыть ее спиртом. В данном случае использование ацетона нежелательно.
  • В готовые отверстия устанавливаются контакты деталей. Излишки концов отрезаются и каждая точка пропаивается. Это позволит в дальнейшем отремонтировать устройство, заменив неисправную деталь на новую.
  • После припаивания потенциометра, готовое устройство нужно протестировать для лампочек. Схема проверяется с увеличенной и уменьшенной мощностью, в процессе проверки яркость света должна изменяться.

Основной функцией предлагаемой схемы является регулировка яркости свечения ламп накаливания, питаемых от электросети 220В. Печатная плата разработана таким образом, чтобы она помещалась в распределительную коробку, заменив собой стандартный выключатель освещения.

Без дополнительного радиатора схема может управлять нагрузкой до 200 Вт, а в случае применения дополнительного охлаждения, мощность лампы зависит в основном только от допустимого тока используемого симистора.

Регулирование яркости свечения ламп накаливания не является единственным применением данного устройства. Его можно также использовать для плавной регулировки мощности других потребителей переменного тока, а также для регулировки мощности коллекторных двигателей (например, дрели, шлифовальной машины). Схема может способствовать получению значительной экономии в потреблении электроэнергии.

Характеристики диммера для лампы накаливания

  • максимальная нагрузка 2,5 кВт
  • низкий уровень создаваемых помех
  • возможность работы в качестве регулятор оборотов или как диммер для традиционных ламп накаливания
  • размеры печатной платы: 55 х 55 мм
  • питание: 220 вольт

Регулировка мощности потребителей переменного тока не является легким делом. Самым простым, но и одновременно наименее эффективным способом является применение сопротивления, включенного последовательно с нагрузкой. Однако при этом плавная регулировка мощности в данном случае практически невозможна.

Раньше частным случаем такого способа регулирования было включение термистора последовательно с лампой накаливания малой мощности, например, ночника. В этом случае использовались термисторы большой мощности, применяемые в ламповых телевизорах для защиты нитей накаливания от повреждения в момент включения питания. Это было довольно привлекательным решением, но в настоящее время, подобные термисторы трудно найти.

Другой, пожалуй, лучший метод регулирования мощности нагрузки 220В является применение автотрансформатора (ЛАТР). Это решение практически лишено недостатков, за исключением двух: высокой стоимости автотрансформатора и его больших размеров. Зато огромным преимуществом применения так называемых автотрансформаторв, является получение на выходе неизмененного синусоидального сигнала и возможность повышения или понижения напряжения.

Автотрансформатор, схема которого можно видеть на рисунке ниже, является бесценным инструментом в мастерской радиолюбителя. Он позволяет тестировать устройства, питаемых от электрической сети и проверять их устойчивость от перепадов питающего напряжения.

Мы же рассмотрим дешевую и простую схему, работающую по принципу фазного регулирования. Как видно, схема очень простая и состоит всего из нескольких элементов. Самым интересным из них является динистор DB3 (Diac). Применение именно этого элемента позволило разработать простую схему.

Принцип действия динистора заключается в следующем: он не проводит ток пока напряжения на нем ниже определенного порогового значения, как правило 12…20В. Однако, если это напряжение будет превышено, динистор начинает проводить ток пока напряжение не упадет до значения близкого к нулю. Второй, очень важной особенностью диака является тот факт, что полярность напряжения для него совершенно не имеет значения, что позволяет применять этот элемент в цепях переменного тока.

Действие этого полезного радиокомпонента лучше всего иллюстрирует следующий рисунок.


Давайте теперь обсудим работу нашего диммера. Анализ его работы мы начнем в момент перехода сетевого напряжения через ноль, когда напряжение на конденсаторе C1 также близко к нулю. Напряжение в сети начинает нарастать, заряжая конденсатор C1 через резистор R1 и потенциометр P1.

Понятно, что скорость заряда зависит от величины последовательно соединенных сопротивлений R1 и P1, и, следовательно, с помощью потенциометра P1 можно изменять эту скорость в широких пределах.

В какой-то момент напряжение на конденсаторе C1 достигает значения пробоя динистора. Динистор разряжает конденсатор через управляющий вывод симистора Q1. Симистор открывается, включая нагрузку замыкает цепь заряда конденсатора С1 предотвращает его перезарядку.

При следующем переходе напряжения через ноль, симистор выключается, конденсатор C1 снова начинает заряжаться, и весь цикл повторяется сто раз в секунду. Понятно, что чем меньше зарядится конденсатор C1, тем меньше по времени будет открыт симистор и соответственно меньшая мощность поступит на нагрузку.

Таким простым способом мы получаем плавную регулировку мощности практически от 0 до 99%. Работу схемы лучше всего иллюстрирует следующий рисунок. Дополнительные два элемента, дроссель D1 и конденсатор С2, служат для устранения серьезного недостатка схемы: генерации радиопомех помех.

В схему добавлен резистор R2 (его значение необходимо подобрать). Назначение данного резистора — поддерживать нить накала лампы в «теплом» состоянии. Это хороший способ увеличить срок службы ламп накаливания, которые чаще всего перегорают в момент их включения, поскольку холодная нить имеет низкое сопротивление. При использовании резистора R2 протекающий через лампу ток, ничтожно мал.

Внимание. Диммер во время работы находится под опасным для жизни напряжением сети 220 вольт! Монтаж и настройку производить только при полном отключении от сети. Если вы не уверены в своих силах, то попросите помощь в сборке данного устройства более опытного специалиста.

Диммер – электронное устройство, позволяющее управлять напряжением в нагрузке, а значит, и мощностью. Реализовать регулировку можно несколькими способами. Но наиболее распространён фазовый способ, суть которого состоит в управлении во времени моментом отпирания силового ключа (транзистора, тиристора). В сетях переменного тока лучше всего зарекомендовали себя диммеры на основе симметричного тиристора (симистора) в виде простой и недорогой конструкции. Как сделать диммер своими руками из доступных деталей, описано в этой статье.

Схема и принцип её работы

Практически все современные симисторные диммеры бытового назначения имеют общую элементную базу. Все остальные детали схемы выполняют дополнительные функции: осуществляют индикацию, способствуют стабильной работе на пониженном напряжении, делают регулировку более плавной и так далее.

Принцип действия симисторного регулятора рассмотрим на примере наиболее распространённой схемы диммера на 220 вольт, представленной на рисунке. Основной элемент схемы – симистор VS1. Он пропускает ток в обоих направлениях при появлении на управляющем электроде отпирающего импульса. Силовые электроды VS1 подключаются последовательно с нагрузкой. Поэтому ток нагрузки равен току симистора. В цепи управления силовым ключом расположен динистор VS2, открытое и закрытое состояние которого зависит от величины напряжения на его электродах. Элементы R1, R2 и С1 участвуют в цепи заряда конденсатора С1. Диод VD1 и светодиод LED образуют цепь индикатора включенного состояния. При включении диммера симистор закрыт и ток нагрузки не протекает. В момент появления очередной положительной или отрицательной полуволны сетевого напряжения через резисторы R1 и R2 начинает протекать ток. Конденсатор С1 заряжается со скоростью, которая определяется сопротивлением указанных резисторов. Ввиду того что напряжение на конденсаторе не может измениться мгновенно, образуется некоторый фазовый сдвиг между напряжением в сети и на С1. При достижении на конденсаторе напряжения равного напряжению срабатывания динистора (32В), последний открывается, что приводит к появлению импульса на управляющем электроде VS1 и его отпиранию. Через нагрузку протекает ток. Симистор находится в открытом состоянии до окончания полуволны (смены полярности) сетевого напряжения. Затем процесс повторяется.

За счёт изменения сопротивления R2 происходит увеличение (уменьшение) фазового сдвига. Чем больше сопротивление, тем дольше будет заряжаться конденсатор и тем меньше будет время открытого состояния симистора. Другими словами, вращение ручки регулятора приводит к изменению мощности в нагрузке.

Печатная плата и детали сборки

Для того чтобы собрать представленный диммер своими руками, потребуются следующие радиодетали:

  • С1 – неполярный металлоплёночный конденсатор ёмкостью 0,022-0,1 мкФ-400В;
  • R1 – резистор 4,7-27 кОм-0,25 Вт;
  • R2 – переменный резистор со встроенным выключателем 0,5-1 МОм-0,5 Вт;
  • VD1 – выпрямительный диод 1N4148, 1N4002 или аналогичные;
  • VS1 – симистор BT136-600D или BT136-600E;
  • VS2 – динистор DB3;
  • LED – светодиод индикаторный.

Диммер в приведенной комплектации рассчитан на подключение электроприбора мощностью не более 500 Вт. Если мощность нагрузки превышает 150 Вт, то симистор крепят на радиатор. Печатная плата 25 на 30 мм доступна для скачивания здесь.

Область применения

В повседневной жизни диммер чаще всего применяют для регулировки яркости ламп освещения. Подключая его в цепь питания галогенных ламп, получают готовое устройство плавного розжига света, которое в разы продлевает срок службы осветительного прибора. Часто радиолюбители собирают диммер своими руками для регулировки нагрева паяльника. Регулятор мощности с увеличенной нагрузочной способностью можно использовать для изменения скорости вращения электродрели.

Запрещено подключать диммер к электроприборам, которые содержат электронный блок обработки сигнала (например, блок питания). Исключение составляют светодиодные лампы с возможностью диммирования.

Как установить диммерный переключатель

Регулировка уровня освещения в комнате - отличный способ поднять настроение. Хотя вам может потребоваться более яркий свет для чтения, вам может потребоваться меньше света для просмотра телевизора и, возможно, даже третий уровень света для романтического вечера дома. Диммерные переключатели могут приспособиться ко всем этим обстоятельствам.

Замена обычного переключателя на диммер - один из самых простых проектов, связанных с электричеством своими руками. В большинстве случаев разрешение или осмотр не требуется, но важно соблюдать осторожность при работе с электричеством.

Проверка безопасности: выключено ли питание?

Каждый раз, когда вы работаете с электричеством, обязательно выключите питание на панели и выполните следующие действия:

  • Убедитесь, что цепь обесточена, включив и выключив существующий переключатель, прежде чем снимать пластину переключателя.
  • После снятия пластины рекомендуется проверить провода в электрической коробке с помощью тестера напряжения на всякий случай.
  • Если в одной коробке несколько переключателей или розеток, проверьте также провода второго устройства с помощью тестера напряжения.Иногда в одну и ту же коробку подключено несколько цепей.

Как подключить и установить диммерный переключатель

Одно различие между диммерными переключателями и обычными переключателями заключается в том, что в последних домашние провода подключаются непосредственно к переключателю. С другой стороны, большинство диммеров имеют встроенные провода, которые подключаются к проводам дома с помощью гаек.

Вот как подключить новый переключатель:

  1. Удалите винты, удерживающие старый выключатель на месте, и вытащите устройство из коробки.
  2. Обрежьте существующие провода как можно ближе к переключателю. Есть веские причины отрезать провода, а не отсоединять их. Если провода прикреплены к переключателю винтами, значит, они уже погнуты и устали. Их повторная установка может привести к поломке проводов внутри проволочной гайки. Если это не замечено во время установки, возможно, вы настраиваете соединение на дуговое замыкание, которое может вызвать возгорание. И если это такой переключатель, когда провода вонзаются прямо в спину, их в любом случае будет сложно удалить.
  3. Снимите примерно 3/4 дюйма изоляции со свежеобрезанных концов проводов и прикрепите их к выводам на диммере.
  4. Совместите цвет провода с цветом провода, соединив оголенный провод заземления с зеленым проводом от переключателя.
  5. Удерживайте каждую пару вместе так, чтобы концы изоляции выровнялись, и скрутите провода вместе по часовой стрелке с помощью линейных плоскогубцев.
  6. Скручивайте, пока изолированные участки провода не намотаются друг на друга. Это помогает предотвратить возникновение напряжения в соединении в будущем.
  7. Завершите соединение, закрутив гайку для проволоки, снова по часовой стрелке.
  8. Потяните за каждую гайку провода, чтобы убедиться, что соединение в порядке, затем протяните провод обратно в электрическую коробку, а затем установите новый переключатель диммера.
  9. Прикрутите диммер к коробке и установите крышку. Для большинства диммеров требуется пластина в стиле Decora с прямоугольным отверстием для переключателя, поэтому вам может потребоваться приобрести один из них.

Убедитесь, что переключатели и лампочки совместимы

Не так давно единственными диммерными переключателями, которые вы могли купить, были реостаты, которые уменьшали количество электричества, идущего к свету, превращая часть его в тепло на переключателе.

Не углубляясь в физику, можно сказать, что появление полупроводников изменило то, как современные диммерные переключатели управляют электричеством. Диммеры больше не выделяют много тепла и работают, изменяя форму волны потока энергии.

При покупке диммера сейчас важно знать, какой тип света он будет контролировать. Это компактный люминесцентный? ВЕЛ? Галоген? В частности, для люминесцентных ламп и светодиодов важно иметь регулируемые лампы, а также переключатель регулировки яркости, рассчитанный на такой тип света.

Внимательно прочтите этикетку производителя при покупке лампочек, чтобы убедиться, что они будут работать с переключателем яркости. Вам также необходимо проверить мощность диммера. Если, например, в этой цепи освещения десять ламп по сто ватт, диммер должен быть рассчитан не менее чем на 1000 ватт.

Что такое трехпозиционные диммеры?

Трехсторонняя схема управляет светом из двух мест и требует специальных переключателей. Четырехходовые схемы аналогичны, но управляют светом из трех или более мест.Вместо того, чтобы использовать кабель с двумя изолированными проводами (один черный и один белый) плюс неизолированное заземление, в этих схемах используется кабель с тремя изолированными проводами (черный, белый и красный) плюс неизолированное заземление.

Основное отличие состоит в том, что вам нужно уделять пристальное внимание существующему коммутатору. Один вывод на этом переключателе будет черным. Провод, который ведет к этой черной клемме, должен подключаться к черному проводу на новом переключателе освещения.

В остальном работа аналогична. Собрав все вместе, снова включите выключатель и наслаждайтесь созданной вами новой атмосферой.

Как приглушить свет без диммера (Быстрое и простое руководство)

Теперь, если вы не знакомы с тем, что означает цветовая температура, позвольте мне быстро сделать для вас обзор.

Эта лампа Philips используется для переключателя сцен при 2700 K

Мягкий белый 2700K - диммер встроен в лампочку

Настройки цвета без диммера

Кельвина - это шкала, от синего на более прохладной стороне и более высоких цифрах до теплых на нижней стороне с более низкими цифрами.

Кельвина - это просто градус, в котором все измеряется для цветовой температуры.

Вышеуказанная настройка лампочки - мягкий белый цвет, к которому мы привыкли с лампами накаливания в течение долгого времени.

Эта лампа также переключается на дневной белый цвет, который определенно имеет более синий оттенок. И это снова на верхней стороне
шкалы Кельвина, то есть то, что вы ожидаете увидеть около полудня среди бела дня на улице.

Лампа Sceneswitch при 5000K

Дневной свет 5000K установка переключателя сцены

Вы определенно можете увидеть голубоватый свет, если сравните его с предыдущим, который представляет собой более теплый мягкий белый вид более желтоватого света.

Можно сделать лампочку менее яркой - Режим ночного освещения

Здесь также есть еще одна настройка, третья настройка - 2200 Кельвинов, и она также снижает яркость света примерно до 15%.

Лампа Sceneswitch при 2200K

2200K Вариант переключателя освещения при свечах

Итак, различные варианты освещения, которые у вас есть с этой лампой, следующие:

  • Мягкий белый
  • Дневной белый (более голубоватый)
  • Уютное теплое сияние

Вам не нужно использовать какие-либо приложения, контроллеры или домашнюю автоматизацию - все это встроено в лампочку менее чем за 10 долларов, что отлично, потому что вам не нужно покупать несколько ламп, чтобы получить разные типы цветовой температуры вашего свет.

И вам не нужно покупать диммеры, вам не нужно делать ничего из этого, если вы хотите что-то простое, эта лампочка может быть для вас.

Теперь давайте уменьшим яркость и снимем абажур, чтобы вы могли видеть, как выглядит лампочка.

Лампа Sceneswitch

По виду она похожа на стандартную светодиодную лампу, и примерно так же выглядят их другие лампы от Philips.

У меня есть еще одна, это одна из их цветных лампочек, которая представляет собой просто белую лампочку, очень похожую по дизайну и форме.

Philips hue выглядит так

Тепловые испытания лампы

Этот обзор был бы неполным, если бы мы не проверили температуру нагрева лампы.

Итак, мы посмотрим на сам корпус лампы, который имеет температуру около 105 градусов, и она уже некоторое время работает, так что это не так уж и плохо.

Сам радиатор находится снизу, металл конечно сильно нагревается примерно на 130 градусов.

Как уменьшить яркость лампы

Первый вариант освещения, который вы получаете при включении переключателя, - это мягкий желтый свет, повторное нажатие переключателя дает дневной свет более голубоватым светом, а когда вы снова нажимаете переключатель, вы получаете теплый свет.Настройки сравнимы с лампочкой на 60 ватт, лампочкой на 40 ватт и лампочкой ночника.

Энергосбережение

Это энергоэффективная лампа мощностью 9,5 Вт, 8 Вт и 3 Вт. Соответственно разные режимы мягкого белого, дневного белого и супер уютного теплого свечения.

Срок службы лампы переключателя сцен и гарантия

Они не рассчитаны на такой срок службы, как другие обычные светодиодные лампы. Обычные светодиодные лампы без выбора сцены прослужат вам от 20 до 25 лет.

Светодиодные лампы с переключателем сцен должны прослужить около 13,7 лет, вероятно, просто из-за изменений в технологии, из-за которых они генерируют свет разных цветов.

Philips имеет стандартную 5-летнюю гарантию на лампу, которую можно увеличить вдвое, до 10 лет. Вы просто зарегистрируете лампу онлайн в течение 60 дней с момента покупки на их веб-сайте, и вы получите 10 лет гарантии.

Компании обычно довольно хорошо заменяют лампы, если они выходят из строя в течение гарантийного срока, поэтому я думаю, что это разумный шаг, чтобы зарегистрироваться, чтобы получить 10-летнюю гарантию.

Яркость подтверждена

Все трое прошли мои тесты освещения. При максимальной яркости каждый из них превышает заявленные 800 люмен, поэтому они обеспечивают много света.

Эти лампы обеспечивают светоотдачу 800 люмен или эквивалент 60 Вт при мягком белом и дневном белом свете.

А потом около 80 люмен и 3 Вт, если нужно создать какое-то уютное теплое свечение.

Интеллектуальные функции

Действительно хорошая особенность заключается в том, что как только вы выключите его, подождете не менее пяти секунд, а затем снова включите его, он вернется к последней настройке.

Так что вам не нужно беспокоиться о том, чтобы в следующий раз включить и выключить его несколько раз, поэтому в него также встроены некоторые интеллектуальные функции, но не по цене умной лампы.

Подведение итогов

Если вы ищете что-то простое, не такое как продвинутая домашняя автоматизация с оттенком Philips и все более дорогостоящим изменением цвета, это может быть для вас, если вы не хотите иметь дело с диммерами, не делайте этого. не хочу устанавливать специальные вещи и просто включать / выключать функции.

Если вы воспользуетесь одной для замены лампы накаливания мощностью 60 Вт, она окупится за счет экономии энергии чуть более чем за год, а затем продолжит экономить ваши деньги на долгие годы.

Это отличные лампочки, и они абсолютно незаменимы, если вы хотите приглушить свет, но не хотите менять проводку переключателей или тратить деньги на дорогостоящие умные лампочки.

Как сделать диммерный переключатель для ламп накаливания: объяснение конструкции

Введение

Простыми словами диммерный переключатель можно описать как устройство, которое можно использовать для управления скоростью вентилятора, работающего от переменного тока, или лампы накаливания.Таким образом, в каждом доме или офисе, где есть вентилятор, должен быть подключен диммер. Хотя диммер в основном используется вместе с потолочным вентилятором, его также можно эффективно использовать для управления или изменения интенсивности света лампы накаливания. Здесь мы узнаем, насколько просто создать диммер для ламп накаливания, но сначала давайте попробуем понять, как на самом деле работает диммер.

Как работает схема?

В одной из моих предыдущих статей мы обсуждали общий принцип работы электронных диммерных переключателей.Мы знаем, что электронные диммерные переключатели обычно работают по принципу, называемому прерыванием фазы или фазовым управлением, которое осуществляется с помощью быстродействующего электронного переключателя-симистора.

На рисунке видно, что симистор Tr1 является сердцем схемы. Симистор - это активный электронный компонент, состоящий из трех выводов: анода, катода и затвора. Симистор срабатывает только тогда, когда он получает напряжение затвора и будет продолжать проводить (напряжение от анода к катоду), пока сохраняется напряжение затвора.Падение напряжения на затворе будет означать последующее отключение напряжения от анода к катоду. Обратите внимание, что это верно только для переменного напряжения. Диак D1, который также является активным электронным компонентом, подключен к затвору Tr1 и обычно используется в качестве дополнительного устройства к симистору. Он подает необходимое напряжение затвора на симистор при условии, что напряжение на нем достигло минимального уровня напряжения зажигания (примерно 30 В). С помощью данной принципиальной схемы и следующих пунктов, давайте попробуем понять, как конкретно работает схема диммерного переключателя.

В переменном напряжении, которое прикладывается к цепи, когда начальный полупериод пересекает нулевую отметку и приближается к пиковому значению, в определенный момент конденсатору C1 позволяют полностью зарядиться. Из-за этого диак срабатывает, заставляя симистор проводить и включать лампу. Но симистор способен поддерживать проводимость, пока цикл переменного тока остается выше точки, в которой конденсатор был разрешен для зарядки. В тот момент, когда цикл переменного тока опускается ниже этой точки и приближается к пересечению нуля, симистор перестает проводить ток и лампа выключается.Это происходит в течение всего положительного и отрицательного циклов переменного напряжения. Точка в фазе переменного тока, в которой конденсатор может заряжаться и, следовательно, включать симистор и лампу, определяется настройкой VR1. Более низкое значение VR1 будет означать, что C1 может заряжаться намного раньше и держать лампу включенной в течение большей части каждого полупериода переменного тока и наоборот. Изменяя значение VR1, мы можем нарезать или разделить каждую фазу на желаемые соотношения или участки, для которых лампа остается включенной.Чем короче эти секции, тем ярче лампа светится, а по мере увеличения секций лампа становится ярче. Таким образом, регулируя VR1, можно изменять интенсивность лампы в процессе управления фазой.

Список деталей

R1 = 22K

R2 = 330K

R3 = 47K

R4 = 47E

VR1 = 680K POT LINEAR,

COIL = 6 AMP. CHOKE

C1 = 104 / 600V

C2 = 56nF / 100V

DB1 = DIAC DB3

TR1 = ANY TRIAC 400V 1KV RATING

Construction Clues

Идея схемы этого переключателя яркости простой по конструкции.Данные компоненты могут быть легко приобретены и собраны на обычной печатной плате. Весь собранный блок может быть закреплен и подключен к существующему бытовому распределительному щиту (как показано на прилагаемой схеме), позволяя только валу или ручке потенциометра VR1 выходить из платы, чтобы через него можно было регулировать интенсивность лампы. .

Осторожно : После подключения к сети вся цепь будет находиться под опасным сетевым напряжением переменного тока и может быть чрезвычайно опасной.Необходимо соблюдать надлежащие меры предосторожности.

Как установить переключатель светорегулятора

Диммерные переключатели - это простой способ изменить настроение для званого обеда или избежать яркого света в спальне первым делом с утра. Доказано, что возможность управлять освещением в комнате делает людей более мотивированными и продуктивными. Диммеры также позволяют сэкономить на электроэнергии и продлить срок службы лампочки.

Если вы хотите узнать, как самостоятельно установить диммер, процесс прост и недорогие материалы.Имея несколько инструментов и немного знаний, вы можете избежать планирования и оплаты услуг специалиста, который сделает это за вас.

Выполните следующие действия, и вы будете наслаждаться новой атмосферой, которую диммер может привнести в любую комнату вашего дома.

Сбор материалов

Во-первых, соберите необходимые инструменты и материалы для проекта. У вас может быть много или все они валяются в доме. Вам понадобится:

  • Кусачки для проволоки
  • Инструмент для зачистки проводов
  • Отвертка
  • Соединители проводов
  • Базовый датчик напряжения
  • Диммерный переключатель

Вы можете взять крышку переключателя диммера, если в том, что вы купили, ее не было.

В то время как большинство галогенных ламп и ламп накаливания работают с диммерами, светодиоды - нет. Но вы можете купить специальные светодиодные лампы диммера, разработанные специально для этой цели, которые могут быть на 90% более энергоэффективными, чем лампы накаливания .

Обратите внимание: если вы хотите разместить диммерные переключатели в нескольких комнатах в доме, но при этом использовать существующие светодиодные лампы, есть другое решение. Датчик потенциометра представляет собой устройство, которое ограничивает количество электрического тока, протекающего через него, поворотом ручки и может быть установлено в качестве альтернативы диммерному переключателю.Они могут приглушить любую лампочку.

Отключите мощность

Вы захотите отключить питание от розетки, в которой вы хотите установить новый выключатель, в своей коробке выключателя. Простой способ убедиться, что вы выбрали правильный, - это включить свет, которым управляет переключатель, и попросить кого-нибудь посмотреть, как вы пробуете разные переключатели.

Затем снимите крышку переключателя света и проверьте наличие горячих проводов с помощью детектора напряжения. Проверьте винты, которыми переключатель крепится к креплению.Затем с помощью отвертки снимите переключатель и проверьте оголенные провода на ток.

Замена переключателей

Теперь вы можете удалить существующий переключатель и заменить его диммером. Ослабьте винты разъема и снимите панель переключателя с провода.

Если к вашему диммерному переключателю уже подключены провода, используйте соединители, чтобы соединить их с соответствующими проводами, идущими от стены. Зеленый провод на диммере предназначен для заземления.Прикрепите его к медному проводу, идущему от стены, или подключите к металлической коробке для настенного монтажа.

У диммера должны быть два других провода или золотые винты. Присоедините их к оставшимся проводам (обычно с черным кожухом), идущим от стены.

При необходимости используйте инструмент для зачистки проводов, чтобы отогнуть кожух так, чтобы было видно примерно полдюйма провода. Кроме того, если вы прикрепляете настенные провода непосредственно к диммеру, обязательно надежно оберните их вокруг винтов перед их затяжкой.

Наконец, установите переключатель диммера в коробку для настенного монтажа. Затем проделайте то же самое с крышкой переключателя.

Теперь вы знаете, как установить переключатель светорегулятора

После того, как ваш диммерный переключатель надежно закреплен в стене, вы можете снова включить выключатель и наслаждаться новым осветительным аксессуаром.

Умение установить переключатель яркости света окажется полезным талантом в любое время, когда вы захотите изменить освещение в комнате. Это простой способ лучше контролировать освещение в доме и сэкономить на счетах за электроэнергию.

Установите гнездо переключателя диммера на любую лампу за считанные минуты

Добавьте уют в любую комнату, добавив недорогую розетку переключателя яркости к любой настольной лампе или торшеру - никаких навыков работы с электричеством не требуется!

Правильный свет может изменить восприятие любой комнаты в вашем доме.

Знаете ли вы, что у вас есть возможность сделать любую комнату уютной: в одну ночь мягким светом приглушенной лампы или в другую ночь, когда та же лампа будет ярко освещена, чтобы читать, заниматься хобби или играть в игры?

В моем доме я люблю, чтобы у каждого настенного переключателя был диммер, подключенный к розетке.Любая лампа, которая включается в эти розетки, управляется настенным выключателем. Регулируется путем поворота или сдвига шкалы на настенном переключателе.

Настенные диммерные выключатели часто встречаются в столовых в большинстве домов, поэтому люстра над столом может быть затемнена во время развлечения.

А как насчет ламп, расположенных не рядом с розеткой, для которой это предусмотрено?

Знаете ли вы, что даже имеющуюся у вас лампу можно регулировать яркостью без участия электрика или без подключения к настенному выключателю? Все, что нужно, - это небольшая настройка гнезда прибора.

Я добавил еще один в этот торшер.

Я также добавил такой же диммер для розетки в настольную лампу, которую недавно переделал.

Имея возможность затемнить обе эти лампы в гостиной, я могу усилить уют.

Приглушенный свет лампы - лучший свет для просмотра телевизора, для наслаждения свечой или для сидения у костра в камине, уютно устроившись под одеялом.

Подумайте, как хорошо было бы приглушить лампу, если она не нужна постоянно.

Диммеры на лампах = мгновенная атмосфера в комнате!

Можно ли сделать любую лампу регулируемой?

Большинство этих диммерных розеток будут работать с любыми стандартными лампами накаливания мощностью до 150 Вт. Для светодиодных ламп - могут понадобиться специализированные диммеры.

4 типа диммеров, которые можно использовать для затемнения любой лампы

Создание лампы с регулируемой яркостью - простой процесс.

Опция 1 - Сменная розетка диммера - не требуется никаких знаний в области электрики.Простая замена патрона лампы. Это моя любимая вещь. Смотрите видео с практическими рекомендациями ниже.

Вариант 2 - Винтовая розетка диммера - Это самые быстрые и легкие диммерные розетки, которые можно добавить к лампе. Инструменты не нужны.

  • Падение - большинство из них сделаны из пластика и имеют большую ширину, что может мешать арфе абажура.
  • Они также увеличивают высоту колбы примерно на 1 и 1/4 дюйма. При использовании абажура, соединенного с лампой, абажур может стать слишком высоким от цоколя лампы и выглядеть не пропорционально.

Опция 3 - Проводной подключаемый диммерный переключатель . Их легко подключить, но у вас будет отдельный выключатель и шнур, свисающий с лампы. Слишком много шнуров, чтобы разобраться.

Опция 4 - Встраивается в настенный диммер , который подключается к потолочному светильнику и управляется переключателем света.

  • Их также можно подключить к розетке, чтобы можно было затемнить лампу с дисковым переключателем, подключенную к розетке.Требуются электротехнические знания.

Добавление любой из этих опций затемнения в комнату добавит «мгновенного уюта» любому пространству поворотом ручки.

Как установить розетку диммера на настольную или торшерную лампу

Не забывайте отключать лампу от сети перед заменой розетки.

Чтобы просмотреть видео выше, щелкните стрелку в центре.

В комнате нет диммеров? Если у вас нет диммера на лампе и вы хотите добавить в пространство уютного приглушенного света, используйте одну или несколько 15-ваттных лампочек, чтобы имитировать свет свечи.Работает как по волшебству, когда на ваших осветительных приборах и лампах нет диммера или розетки.

1 | 2 | 3 | 4 | 5

Есть ли у вас диммеры на светильниках и лампах?

Вам также может понравиться:

Сообщение навигации

DIY Dimmer Switch Wiring - How to Install Dimmer Switch

Любите ли вы триллеры, ужасы, комедии или романтические фильмы, ваш вечерний фильм будет намного лучше, если свет в вашей гостиной приглушен.Все дело в создании атмосферы во время кино, верно? Мы здесь, чтобы помочь вам в этом.

Установка диммерного переключателя - относительно простая задача, так что для опытного мастера «Сделай сам» это будет несложно!

Приступим.

Прежде чем начать, обратите внимание на выключатель света, к которому вы хотите добавить диммер. Что это за тип? Есть две возможности:

  • Однополюсный диммер (с помощью которого вы можете управлять светом с помощью только одного переключателя в одном месте)
  • 3-сторонний диммер (с помощью которого вы можете управлять светом с двух разных переключателей в двух местоположения)

После того, как вы узнаете, какой у него выключатель света, купите соответствующее количество и тип диммерных выключателей.

Предупреждение: следующий процесс является сложной работой и требует большого количества электричества. Мы не хотим, чтобы вы пострадали. Если вам неудобно устанавливать диммер самостоятельно, GEM всегда готов помочь. Запишитесь на прием к нам.

А теперь приступим. Сначала

отключаем питание .

1) Снимите токовый выключатель света с помощью отвертки.

Если за переключателем есть провода, отключите их.

Осторожно! Перед тем, как тыкать в них пальцами, убедитесь, что провода не заряжены электричеством! Для этого проверьте провода с помощью бесконтактного детектора напряжения.

2) Подключите провода к новому переключателю диммера.

Подсоедините каждый исходный провод к новому проводу диммера, скручивая концы вместе плоскогубцами. Затем используйте соединительную гайку для проводов, чтобы закрыть их.

Примечание : Провод заземления от вашего диммера (обычно это медь ) должен быть присоединен к зеленому проводу . Убедитесь, что вы отслеживаете общий провод от настенного переключателя, и прикрепите его к проводу регулятора яркости.

3) Установите диммер на стену с помощью отвертки.

4) Установите новую настенную пластину с помощью отвертки.

Осторожно! Убедитесь, что все свободные провода аккуратно спрятаны за выключателем.

Примечание : Вы также должны убедиться, что выбранный вами блок достаточно велик, чтобы уместить и спрятать все провода.

5) Установите съемную ручку диммера обратно на диммер (если он есть).

И теперь вы можете наслаждаться атмосферой кино. Итак, сядьте, расслабьтесь и наслаждайтесь.

Если по какой-либо причине выполнение этих шагов не привело вас туда, где вы должны были быть, позвоните в GEM для получения дополнительной помощи.Мы рады помочь вам со всеми вашими потребностями в освещении!

Как установить диммерный переключатель

04 мая Как установить переключатель диммера

Отправлено в 21:21 в DIY, Как сделать по nestrs

Настроить дом так же просто, как заменить обычный выключатель света на регулятор яркости. Мы здесь, чтобы показать вам, как это сделать! Пока у вас есть доступ к вашей электрической панели, вы можете сделать этот проект своими руками.(Даже если вы в аренде.) Ух!

ЧТО ТАКОЕ ДИММЕРНЫЙ ПЕРЕКЛЮЧАТЕЛЬ?

Диммер - это особый тип переключателя, который можно установить и который позволяет регулировать яркость лампочки.

Обычно, когда вы включаете лампочку, она включается на полную яркость - вы не можете отрегулировать ее яркость.

С диммерным переключателем рядом с самим переключателем есть ползунок, где вы можете переключать ползунок и контролировать, насколько яркой становится лампочка, а затем вы можете оставить переключатель в любом положении, которое вы выберете, для достижения любой желаемой яркости.

Связанный: Как закончить гипсокартон для начинающих

ДЛЯ ЧТО ВАМ НУЖЕН ПЕРЕКЛЮЧАТЕЛЬ ДИММЕРА?

Диммерные переключатели - это суть, они помогут вам создать желаемую атмосферу. Когда мы переворачиваем дома или готовим Airbnb или долгосрочную аренду, нам нравится рассматривать возможность модернизации диммерных переключателей и устанавливать их в большинстве комнат по всему дому. Например, диммерные переключатели прекрасно использовать в спальне, ванной и гостиной, но мы также известны тем, что устанавливаем их на кухне.Единственное место, где мы их не устанавливаем, - это коридоры или туалеты.

Установите настроение

Диммерные переключатели отлично подходят для создания настроения. 😏

Возможно, это был долгий рабочий день, и вы хотите расслабиться в своей гостиной. Иметь верхний свет или лампу рядом с вами с яркой яркостью, возможно, не самое расслабляющее в мире, поэтому вы бы приглушили этот свет, чтобы свет вокруг вас был более «уютным». (Если вам нужна дополнительная информация о том, как выбрать лучшее освещение для вашего дома, ознакомьтесь с этой записью в блоге, которую мы сделали здесь.)

Помогите окружающей среде

Диммерные переключатели

также экономят электроэнергию и ваши расходы на электроэнергию, но так было не всегда.

Вначале диммерные переключатели использовались для ограничения количества электричества, подаваемого на лампочку, а затем превращали остальную энергию в тепло. Это было не очень эффективно, не безопасно и определенно не позволяло экономить на энергии.

Однако, благодаря технологическому прогрессу, диммеры могут экономить энергию, производимую вашей лампочкой, и экономить ваши деньги.

И задает настроение.

Беспроигрышный вариант!

Нужна консультация по установке, ремонту и проектированию? Узнайте, что предлагает Nestrs

КАК РАБОТАЕТ РЕЛЕ ДИММЕРА?

Хорошо. Хотя диммерные переключатели могут сэкономить вам деньги и поднять настроение, как же весело было бы понять, как именно они работают ?!

Вы можете произвести впечатление на вашего дядю, который, кажется, всегда знает все на следующем семейном собрании.

Хорошо, современные диммерные переключатели используют устройство, подобное транзистору, которое быстро включает и выключает световую цепь, чтобы уменьшить общее количество энергии, протекающей через цепь.

Уф… понял все это?

Цепь лампочки выключается и включается много-много раз каждую секунду!

Ручка или ползунок, который вы видите на переключателе диммера - и то, что вы используете для управления яркостью лампы - также является переменным резистором, но в данном случае он используется просто как сигнал для перемещения точки включения.Современный диммерный переключатель эффективен более чем на 99%!

ЧТО НЕОБХОДИМО ДЛЯ ЭТОГО РОЖДЕНИЯ

Обработано с VSCO с предустановкой m5

ВЫБРАТЬ ПЕРЕКЛЮЧАТЕЛЬ ДИММЕРА

Вы хотите выбрать диммер с номинальной мощностью, которая будет соответствовать или превышать общую мощность всех лампочек, которые регулирует диммер.

Если у вас есть симпатичный осветительный прибор с 3 лампочками по 60 Вт каждая, вам понадобится диммер мощностью не менее 180 Вт.

Большинство осветительных приборов работают с диммерными переключателями. При покупке светильников проверьте, регулируются ли они. Если вы не уверены, регулируется ли ваш светильник, проверьте, какие лампы вы используете. Большинство лампочек с регулируемой яркостью работают по схеме без регулировки яркости. Однако, если лампа не диммируется - никакой диммер не спасет вас!

Используйте стандартные диммеры для напряжения сети 120 и диммеры низкого напряжения для приложений 12 В и 24 В.

Если вы устанавливаете диммер на светильник, и он гудит, гудит, мерцает или не реагирует, скорее всего, лампы не регулируются.

Это один из наших любимых умных диммеров! Набор для рецептов Philips Hue Smart Dimmable LED Smart Light Recipe Kit прост в установке и доступен по цене.

ПЕРВАЯ БЕЗОПАСНОСТЬ

Перед тем, как приступить к работе, выключите автоматический выключатель, который управляет светом, над которым вы работаете. Вот наш верный метод поиска правильного выключателя: включите свет, с которым вы работаете, а затем переворачивайте выключатели, пока свет не погаснет. Легко.

Однако нельзя быть слишком осторожным .Если только вы не хотите выглядеть как ирокез по всей поверхности.

Jk jk jk… поражение электрическим током НЕ круто. Обратитесь к парикмахеру, чтобы узнать все, что вам нужно. Дважды проверьте с помощью тестера напряжения, чтобы убедиться, что вы защищены от ударов!

EASY PEASY SWAP

После того, как вы отключили питание коммутатора, пришло время для его замены. Мы рекомендуем приобрести диммер, совместимый со светодиодами, чтобы сэкономить на счетах за электроэнергию. Убедитесь, что у вас есть диммер, подходящий для вашей работы. Управляется ли свет одним переключателем (однополюсным) или двумя переключателями (3-позиционный)? Некоторые даже делают и то, и другое! Дважды проверьте упаковку диммера, чтобы убедиться, что вы выбрали правильный продукт.

Вот что вам нужно сделать:

**** ПЕРВОЕ: ОТКЛЮЧИТЕ ПИТАНИЕ ВЫКЛЮЧАТЕЛЯ НА ВАШЕМ ВЫКЛЮЧАТЕЛЕ ИЛИ БЛОКЕ ПРЕДОХРАНИТЕЛЕЙ. ПОДТВЕРДИТЕ, ЧТО ПИТАНИЕ ОТКЛЮЧЕНО, ВЫКЛЮЧАЯ И ВКЛЮЧАЯ СВЕТ ****

Связанные : Идеи хранения на кухне Ikea

Давайте разберемся: снимите старый переключатель

  • Снимите настенную пластину. Затем выкручиваем выключатель из коробки.
  • Осторожно отодвиньте выключатель от стены, чтобы было видно за ним.
  • Если вы заменяете трехпозиционный переключатель, один провод будет подсоединен к другому помеченному винту или он будет помечен как «Общий». Это отличается от заземляющего провода, намотанного на зеленый винт. Пометьте «Общий» провод куском изоленты, чтобы вы могли идентифицировать его позже.
  • Отсоедините горячий, нейтральный и заземляющий провода с помощью крестовой отвертки. Удалите этот скучный, нерегулируемый переключатель. Если вы заменяете существующий диммер, вам нужно будет открутить гайки вокруг проводов переключателя и домашних проводов.

Нужен консультант, чтобы показать вам, как стремительно поднять вашу позицию на Airbnb? Свяжитесь с Nestrs сегодня для получения дополнительной информации

Подключите новый переключатель диммера

Пора установить ваш новый модный диммерный переключатель…

Однополюсный

    1. Если провода в доме изогнуты или скручены, используйте инструмент для зачистки проводов, чтобы выпрямить их. Убедитесь, что на каждом проводе имеется около ¾ дюйма неизолированного провода.При необходимости удалите часть кожуха провода.
    2. Подключите заземляющий провод от переключателя диммера к зеленому или оголенному медному проводу от домашних проводов. Скрутите их вместе по часовой стрелке. Скрепите их вместе изолентой, а затем проволочной гайкой. (Часть изоленты - это совет от моего отца, который является одним из самых крутых электриков, которых я когда-либо встречал!)
    3. Подключите каждый провод диммера к домашнему проводу с помощью плоскогубцев. Скорее всего, все провода диммера будут черными. Два провода дома могут быть черными, красными или белыми с черной маркировкой.Оберните каждую пару изолентой и закройте их проволочными гайками. Следите за тем, чтобы не оставить оголенными оголенные провода. Если вы видите оголенные провода, обрежьте их кусачками, а затем снова заклейте лентой и закройте крышкой.

Диммерные переключатели на три направления

  1. Если провода в доме изогнуты или скручены, используйте инструмент для зачистки проводов, чтобы выпрямить их. Убедитесь, что на каждом проводе имеется около ¾ дюйма неизолированного провода. При необходимости удалите часть кожуха провода.
  2. Подключите заземляющий провод от переключателя диммера к зеленому или оголенному медному проводу от домашних проводов.Скрутите их вместе по часовой стрелке. Скрепите их вместе изолентой, а затем проволочной гайкой.
  3. Подключите черный провод регулятора яркости к общему проводу с меткой и снимите изоленту.
  4. Подключите два оставшихся провода регулятора яркости, называемые путевыми проводами, отдельно к каждому оставшемуся проводу в настенной коробке.
  5. Используйте отвертку, чтобы прикрепить диммер к стене с помощью прилагаемых винтов.

Заменить настенную пластину

  1. Осторожно заправьте провода в электрическую коробку.
  2. Закрепите диммерный переключатель на распределительной коробке с помощью прилагаемого винта.
  3. У некоторых диммеров есть настенные пластины, которые привинчиваются к переключателю диммера, а у некоторых есть настенные пластины, которые защелкиваются на месте.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
