Электропроводка в бане от А до Я

Содержание

Основные требования

Среди основных требований к проводке в бане выделяют:

  • В деревянной бане разводка должна осуществляться открытым способом в кабель каналах, ПВХ-гофре, металлических медных или стальных трубах. В бане из негорючих материалов (шлакоблок, кирпич и прочее) можно делать скрытую проводку. В парилке прокладывают кабель или провод с изоляцией, устойчивой к высокой температуре, на практике чаще всего используют РКГМ. Фактически здесь нам нужно подключить только светильники, если их разместить в углах, то можно сделать разводку в прилегающем помещении и сделать подводку к ним через стену. В остальных помещениях делают по кратчайшему пути к электроприборам (к примеру, к светильнику).
  • В предбаннике и в душевой (моечной) электрики советуют ВВГнг-LS, проложенный в трубах или скрыто (если стены из несгораемого материала).
  • Схема электрощита должна обязательно включать в себя автоматические выключатели и УЗО с током срабатывания не более 30 мА, лучше 10 мА.
  • Не устанавливайте розетки и выключатели в моечной или парилке. Разместите их в предбаннике. Вся электрическая фурнитура должна крепиться за пределами комнаты, как минимум при входе, требования аналогичны к размещению розеток в ванной комнате — https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html.
  • Класс защиты электрических розеток и выключателей должен быть не меньше, чем IP-44 (фурнитура со специальными защитными крышками). Класс защиты светильников для бани должен быть не меньше, чем IP-54.
  • Запрещается вести электропроводку над печью.
  • Для помещения нужно обязательно сделать заземление, очень хорошо если будет организована и молниезащита.
  • Соединение проводов может быть клеммное, сваркой, пайкой или обжимкой гильзами.
  • Проход кабеля через стены выполняйте в металлической трубе.

Требования к проводке в деревянной бане в принципе аналогичны электропроводке в деревянном доме, о чем мы рассказывали в статье, на которую сослались.

Так же предоставляем к Вашему вниманию несколько полезных советов по монтажу электропроводки в бане своими руками:

  • Прокладывайте кабель до бани сечением соответствующим электроприборам в ней. Особенно, если у вас установлены мощные электронагреватели, например, электрическая печь-каменка и другие приборы.
  • Между деревянной стенкой и выключателем/розеткой обязательно установите защитную пластину из негорючего материала. Однако на этот счет возникают споры, поскольку современные электроустановочных изделия и так выполняются из пластика, не поддерживающего горение и у них есть задняя стенка, которая и прилегает к стене.
  • При использовании кабелей с изоляцией –нг-LS при наружной прокладке в кабель канале допустимо не подкладывать негорючую подкладку между стеной и кабель каналом. Во всех остальных случаях – обязательно отделять провода от стены на расстояние 10 мм, либо подкладывать полосу из несгораемого материала.
  • Ретро-проводка на изоляторах – допускается согласно ПУЭ пункты 2. 1.4, 2.1.37, 2.1.39, 2.1.40, таблицы 2.1.2, 2.1.3.

Какое напряжение сети выбрать?

В связи с различной потребностью в обеспечении нужного уровня мощности, проводка в бане может питать как осветительные приборы, и то в небольших по площади помещениях, так и мощное оборудование. Из-за этого отличается тип и уровень используемого напряжения:

  • Однофазное сетевое – применяется при среднем уровне нагрузки на проводку в бане от 1 до 14кВт. При этом вся баня запитывается от однофазных сетей напряжением 220 В.
  • Трехфазное сетевое – используется для нагрузки проводки в бане от 20 до 40 кВт, когда в бане подключается электрическая печь, теплый пол и другие мощные электрические приборы (водонагревательные котлы, насосы и т.д.).
  • Однофазное пониженное – позволяет запитать баню безопасным напряжением в 12 В или 36 В, которое можно применять для освещения парилки в бане без угрозы человеку. Актуально для небольших бань с низкими потолками, в которых единственным потребителем для поводки выступает система освещения.

После выбора уровня напряжения, составляется схема проводки с учетом мест расположения всех потребителей.

Проектирование схемы

Для составления схемы электропроводки в бане вам необходимо определиться с количеством точек подключения к ней – осветительных устройств, розеток под конкретное оборудование, выключателей и т.д. Следует оговориться, что выключатели, как и распределительные коробки категорически запрещено устанавливать в парной, они должны находиться в раздевалке или предбаннике. Мойка для этого тоже не подходит из-за наличия влаги. Проводку в парилке нельзя приближать к печке или дымоходу ближе, чем на 80 см, эти требования необходимо учитывать на этапе проектирования.

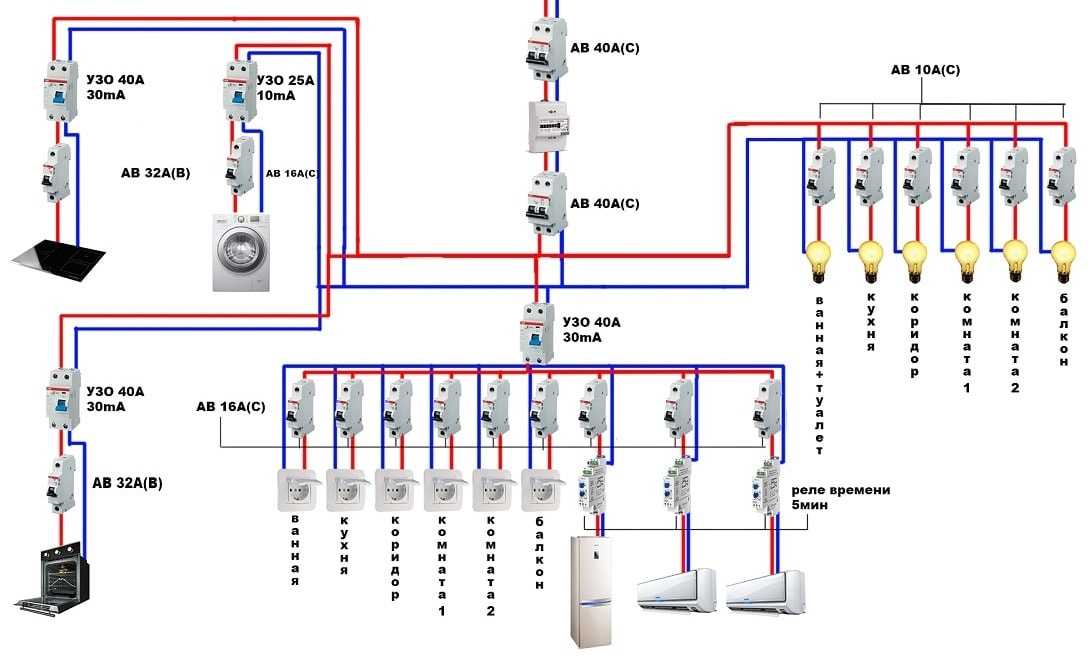

Посмотрите на рисунок, здесь приведен один из простых примеров электрификации бани. Проводка подключена двумя независимыми выводами, питающими каждый свою розетку и группу ламп освещения. Такой вариант поможет спокойно выйти из помещения, если на одной из секций возникнет короткое замыкание, так как источники естественного освещения зачастую отсутствуют.

Если вы планируете установку специфического оборудования, к примеру, водонагревательного котла или стиральной машины, для них следует предусмотреть отдельную линию на схеме проводки с большим сечением жилы, чем на лампу. Стиральная машина и бойлер обязательно устанавливаются в сухих условиях. В таком случае их также отдельно следует отображать на схеме проводки.

Инструменты для монтажа проводки

Перечень необходимого инструментария зависит от того, какую проводку планируют – наружную или скрытую. В первом случае никаких сложных агрегатов не потребуется, пользователю нужно обзавестись:

  • отвертками для электромонтажных работ;
  • плоскогубцами и ножом;
  • изолентой;
  • строительной рулеткой с гидравлическим уровнем или нивелиром лазерного типа;
  • дрелью.

Если в бане планируют скрытую проводку, к указанному выше перечню оборудования нужно будет добавить такие инструменты:

  • перфоратор и специальные коронки, предназначенные для высверливания отверстий под розетки;
  • материалы для шпаклевания, а именно алебастр, известь, миксер для приготовления смеси, ведро или другая емкость;
  • шпатели.

Выбор проводов, выключателей, светильников

Для составленной схемы проводки в бане подбираются все ее компоненты: провода, розетки, выключатели и светильники. Марка кабеля выбирается в соответствии с условиями в каждой из комнат бани (повышенная температура и влажность).

По материалу токоведущей жилы проводка в бане может быть медной и алюминиевой, но за счет, куда лучших механических и электротехнических параметров выбор стоит делать в пользу медных проводов. Основным параметром для любой из марок кабеля является сечение провода. Величина сечения выбирается исходя из нагрузки, подключенной к соответствующему участку проводки.

Для парилки

Требованиями ГОСТ Р 50571.12-96 устанавливается такое разделение парилки на зоны:


Рис. 2: разделение парилок по зонам

Посмотрите на рисунок, все зоны отстраиваются в соответствии с местом расположения печки, хоть электрической, хоть твердотопливной.  По отношению к прокладке кабеля проводки и установке другого оборудования эти зоны имеют такие требования:

  • Первая предназначена исключительно для печи, если это электрокаменка, то и проводки для ее подключения;
  • Вторая считается самой лояльной в части требований к проводке, для нее не предусматриваются никакие нормы;
  • Для третей зоны предъявляются требования к оборудованию, которое должно нормально выдерживать температуру в 125°С и более, а проводка 170°С и более;
  • В четвертую зону можно установить только светильники, датчики и регуляторы, но их проводка подбирается, как и для предыдущей зоны бани.

Для внутренней электропроводки в парилке должны использоваться термоустойчивые кабели, к примеру, гибкие медные РКГМ, ПВКВ, ПРКС или ПМТК.

Светильники в парилке должны иметь металлический корпус, к которому подводится заземление, герметичный стеклянный плафон со степенью защиты не ниже IP24. Не следует выбирать для подключения светильников модели с пластиковым корпусом или деталями, так как они могут расплавиться и деформироваться, из-за чего влага проникнет внутрь.

Предбанник, раздевалка, комната для отдыха

В других функциональных зонах бани допускается использование силовых негорючих кабелей ВВГнг.

Важно! Для организации внутренней электропроводки в банных помещениях не используются универсальные плоские провода (ПУНП), которые могут стать основной причиной возникновения пожароопасной ситуации.

Выбирая автоматы для защиты от прыжков напряжения в сети, прежде всего стоит определить их рабочую мощность. Главный автомат должен иметь максимальную мощность, у вспомогательных устройств этот показатель существенно снижен.

Для установления предельного значения автомата на отключение от сети учитывается сила тока в цепи и на конкретном ее участке. Например, если сила тока на участке цепи составляет 18А, то предельно допустимый порог главного автомата – 20А.

Не менее важным для защиты электроприборов является устройство защитного отключения (УЗО). Согласно ПУЭ, порог срабатывания УЗО должен составлять от 25 до 30 мА.

Как по нагрузке выбрать провода и розетки?

К примеру, вы  собираетесь подключить две лампочки по 100 Вт, в розетку включить электрочайник на 1 кВт и электрический теплый пол на 4 кВт. Таким образом, для расчета сечения сложите потребляемую мощность всех потребителей P = 0,1 + 0,1 + 1 + 4 = 5,2 кВт. К полученной величине мощности необходимо прибавить 20 – 30% запас прочности, для нашего примера получим 6,24 кВт.

Чтобы подобрать конкретную величину сечения для проводки по мощности потребителя или величине электрического тока необходимо воспользоваться нашим калькулятором или данными таблицы.

Таблица : выбор сечения провода


Посмотрите на таблицу, для мощности 6,24 кВт  подойдет медная проводка с сечением жилы в 4 мм² или алюминиевая проводка на 6 мм². Если вы составили схему питания с разделением проводки для различных потребителей, то процедуру расчета сечения целесообразно выполнять для каждого отдельного участка, но материал проводника для проводки должен быть одинаковым.

Розетка, как и проводка, имеет определенную величину пропускной способности по току. Поэтому выбор узлов подключения к напряжению сети следует выполнять в соответствии с подключаемыми приборами. К примеру, для холодильника достаточно установить розетку на 10 А, а вот для бойлера, в зависимости от мощности, уже понадобиться 16 или 24 А.

Способы проведения электричества в баню

Чтобы провести электричество к банной постройке, необходимо обеспечить его доставку от центрального щита через входящий силовой кабель. Проложить кабель к бане можно одним из двух способов: под землей и по воздуху.

Подземный способ монтажа

Самый безопасный и трудоемкий способ прокладки силовых кабелей, требующий предварительной подготовки земляной траншеи, – от источника электроэнергии к бане.

Для ввода под землей используется кабель ВБбШв с медными токопроводящими жилами сечением от 10 до 16 кв.  мм. Он обладает повышенной прочностью, безопасностью и долговечностью. Защиту от механических повреждений и биологического воздействия обеспечивают термостойкая изоляция и стальная оплетка.

Для подземной укладки кабеля используются полипропиленовые трубы, устойчивые к коррозии и промерзанию, металлические трубы можно применять при монтаже кабеля на столбах или стеновых конструкциях в высоту не более 180 см.

Технология прокладки кабеля под землей следующая:

  1. Подготовка земляной траншеи глубиной до 70 см. Засыпка дна (10 см) песчаным слоем. Укладка кабеля и повторная засыпка песком.
  2. Введение кабеля в строение через металлическую входную втулку, которая используется для защиты от повреждений изоляции при усадке стен бани.
  3. Кабель зачищается от изоляции перед подключением к автомату во входном щитке. Далее выполняется заземление и защита от удара молнией.

Важно! Волнообразная укладка кабеля в траншею позволит предотвратить его механические повреждения в результате подвижек почвы или усадки здания.

Воздушный способ монтажа

Монтаж по воздуху более доступный и дешевый в плане трудовых и финансовых затрат, но при этом отличается недолговечностью из-за подверженности повреждениям и деформациям.

Если необходимо подключить провод от дома до бани, тогда требуется правильно рассчитать предельно допустимое расстояние между объектами. При значительной удаленности строений друг от друга воздушная прокладка является нерациональной, поскольку возрастает риск повреждения кабелей при неблагоприятных климатических условиях.

Также важно соблюдать регламентируемую высоту прокладки кабеля: над дорогой – на высоте до 6 метров, над дорожками для пешеходов – до 3,5 метров, на участке – до 2,75 метров.

Если расстояние между строениями не превышает 21 метра, тогда ввод кабеля воздушным способом осуществляется по схеме:

  1. В стенах проделываются входные отверстия в соответствии с диаметром кабеля. В отверстия монтируются пластиковые или металлические переходники для защиты кабеля от повреждения.
  2. Возле отверстий устанавливаются кронштейны для фиксации изоляторов.
  3. Между изоляторами натягивается металлический трос.
  4. К тросу на пластиковые хомуты фиксируется кабель, после чего заводится в отверстия и подключается в щитке к вводному автомату.

Все места ввода кабеля через стены тщательно герметизируются, а пространство в переходниках заполняется пеной или минватой. Металлический трос должен иметь незначительное провисание, чтобы обеспечить надежную фиксацию кабеля.

Оптимальный вариант для воздушной прокладки – изолированный самонесущий термостойкий провод (СИП).

Процесс монтажа в бане или сауне

После проведения кабеля процесс монтажа электропроводки в бане или сауне можно условно поделить на несколько этапов:

  1. Монтаж электрического щитка;
  2. Разводка проводки в бане от щитка;
  3. Установка осветительных приборов и их подключение к проводке;
  4. Установка розеток и их подключение к проводке;
  5. Установка выключателей и их подключение к проводке.

Этап 1: установка электрического щитка

Вся энергетическая система банного сооружения будет запитываться именно от этого устройства – электрощитка.

В процессе его установки нужно соблюдать некоторые требования и правила, в том числе о месторасположении:

  1. Необходимо обеспечить беспрепятственный доступ к электрическому щитку;
  2. Ни при каких обстоятельствах не размещать щиток в парной или других помещениях с высокой опасностью возгорания;
  3. Помещение, в котором будет располагаться щиток, должно хорошо проветриваться и освещаться.

В большинстве случаев щиток располагают в комнате отдыха, поскольку это наиболее безопасное помещение во всем банном строении. Минимальное расстояние между полом и верхней частью щитка – 1,5 м. Лучше всего выводить кабеля от щитка через гофротрубу.

Важно! В обязательном порядке рядом со щитком должна быть размещена схема электрической проводки банного строения.

Этап 2: разводка

Для того, чтобы приступить непосредственно к внутренней разводке, должна быть готова схема электропроводки. Здесь также определяется, каким образом провода будут прокладываться.

  • Открытый способ более практичен, поскольку при ремонте или замене кабелей не придется портить стены, так как проводка очень легко и просто просматривается.
  • Скрытый способ практичен с эстетической точки зрения, ведь в этом случае провода не бросаются в глаза и не портят общую картину интерьера. Однако при возникновении необходимости ремонта придется вскрывать стены и потолки, а это довольно дорого и долго.

На данном этапе обустройство проводки производится по всем банным комнатам. Лучше всего остановиться на открытом способе прокладки проводов, но в этом случае их следует поместить в гофру из негорючих материалов. Для того, чтобы подвести провода к розеткам, необходимо сделать U-образное колено и завести жилы снизу.

После проведения линии в каждой из банных комнат, а также присоединения ее к светильникам и электрическим приборам, нужно подключиться к автоматическому выключателю.

Если вы решили сделать разводку электрики в бане своими руками, то следуйте следующим рекомендациям:

  1. Исходящая от щитка разводка должна быть цельной;
  2. Для бани из сруба или древесины лучше всего использовать открытый способ проводки, однако ни в коем случае не следует помещать провод в ПВХ трубу;
  3. Для бани из кирпича можно сделать скрытую проводку, спрятав провода за слоем штукатурки;
  4. Не рекомендуется размещать проводку в заметных местах, например напротив дверей или вблизи труб из металла и батарей;
  5. Важно отметить, что перекручивания проводов, а также перегибов не должно быть. Провода располагаются либо строго вертикально, либо строго горизонтально;
  6. Из-за повышенной влажности нельзя располагать розетки и выключатели в парилке, поскольку со временем конденсат скапливается внутри электроприборов, а это неизбежно приводит к замыканию;
  7. Ни в коем случае нельзя размещать провода около печи или над ней;
  8. Нельзя помещать провода в оболочки из металла или трубы.

Этап 3: подключение светильников

Необходимо внимательно отнестись к выбору светильников. Класс их защиты должен быть не менее IP44, а мощность не превышать 70-75 Вт. Плафоны обычно используются из плотного закаленного стекла, а сам корпус – из керамики. Корпус светильника подключается к защитной жиле провода, поэтому, если он будет из пластика, то не избежать деформации.

Размещать светильники рекомендуется на стенах, поскольку размещение на потолке не самое удачное, ведь именно там скапливается горячий воздух. Для парной обычно используется минимальное напряжение в 12(В), в связи с этим возникает необходимость в понижающих трансформаторах. В парилке их размещать недопустимо.

Этап 4: подключение розеток

Ни в коем случае нельзя размещать розетки в парной. Лучше всего отвести им отдельную зону в наиболее безопасном помещении, таком, как комната отдыха или тамбур. Уровень защиты розеток в бане должен быть не меньше IP44, наличие защитных крышек на них является преимуществом. Минимальная высота, на которой могут быть размещены розетки – 90 см.

Методы установки проводки в парной

Первым делом электропроводку нужно подвести со щитка на улице к конструкции в бане. Прокладка кабеля с улицы может быть выполнена по воздуху или под землёй. Чтобы определить подходящий способ, следует узнать о достоинствах и недостатках каждого из них.

  1. Воздушный метод прокладки является бюджетным вариантом, однако он недолговечен. Связано это с использованием проводника, закреплённого в воздухе. Воздушная линия довольно часто обрывается из-за сильного ветра или механического повреждения. Кабель нужно прокладывать на высоте не менее 6 метров, а при большой протяжённости трассы требуется делать дополнительные опоры.
  2. Подземный метод прокладки более трудоёмок и дорог. Это связано со стоимостью защищённого кабеля. Однако эта проводка является надёжной и имеет более длительный срок службы. Прокладка кабеля под землёй считается более надёжным и доловечным способом подачи напряжения в баню.

Общие правила внутренней проводки

При выполнении проводки учтите особенные требования:

  • Электромонтаж от распределительного щитка должен выполняться цельными кусками проводов и кабелей, любые промежуточные соединения запрещаются.
  • Не следует применять проводники в металлических оболочках.
  • Если баня имеет исполнение из дерева, то электропроводка допускается только открытого типа, проложенная сверху деревянных поверхностей. Запрещается размещение проводов в ПВХ трубах.
  • Категорически запрещается монтаж проводов над печью.
  • В случае, когда баня имеет кирпичное исполнение, допускается монтировать скрытую проводку, спрятанную под слоем штукатурки.
  • Обязательно используйте защитное зануление.

  • Прокладка проводов от распределительных коробок выполняется строго под прямыми углами, прокладывать их надо только горизонтально или вертикально, никаких «наискосок» не допускается.
  • Соединение жил производится с помощью сварки либо пайки, категорически запрещены скрутки.
  • Не следует размещать провода вблизи дверных или оконных проёмов, металлических труб или батарей.
  • В помещениях с высокой влажностью и температурой, например в парилке, запрещено размещать коммутационные аппараты (выключатели, розетки, а также распределительные коробки). В противном случае в них станет накапливаться влага, что неизбежно приведёт к короткому замыканию. Лучше всего для их размещения выбрать предбанник или комнату отдыха.

Меры предосторожности при выполнении проводки

  1. Все устройства и щитки должны быть расположены в отдельном помещении, которое надёжно защищено от влаги. В условиях чрезмерной влажности конструкции могут за короткий срок выйти из строя и проржаветь. Это касается и пластиковых приспособлений — внутри конструкций есть металлические элементы. Не стоит беспокоиться о современных моделях душевых кабин со встроенным подогревом воды. Изготовитель заботится о безопасности, поэтому такие устройства можно размещать и в моечной.
  2. Корпус осветительных приборов должен быть алюминиевым, а плафон — стеклянным. Монтировать их рекомендуется на стенках, так как под потолок уходит пар, в результате чего там устанавливается повышенная температура, которая неприемлема для подобных приспособлений.
  3. Трансформаторное устройство, к которому будет проведено напряжение питания, должно рассчитываться на 220 В. Его надо устанавливать в сухом месте. Сквозь стенку возможна проводка лишь 12 В. Если монтируются лампочки в 36 В, то допустимое напряжение составит 42 В. В парной рекомендуется устанавливать светильники на 12 В, а блоки питания для них размещать за стенкой, в других помещениях
  4. Если есть желание установить в парной машинку для стирки, то не стоит забывать о том, что она должна размещаться в сухом помещении. Понадобится сделать отдельный кабель для электронагревателя.
  5. Вокруг парилки следует проложить заземлительный контур. В щитке должен быть смонтирован автоматический выключатель или УЗО. Устройства должны располагаться в ёмкости, которая защищена от влаги.
  6. Если есть надобность в монтаже датчиков к электрической каменке, то следует знать, что они должны быть низковольтными и располагаться на расстоянии 1 м от напольного основания. Щит управления крепится за пределами парной. Каменка монтируется без розеток.
  7. В щитке рекомендуется обозначить все элементы маркером.

Основные ошибки, которые допускаются при монтаже электропроводки в бане

Проводка должна находиться на расстоянии минимум 0,8 м от дымоходной конструкции и каменки. В парилке и душевой допускается монтаж осветительных приборов с классом защиты IP44 и выше. Отличным вариантом является использование галогенных ламп на 12 В. Кабель должен быть одножильным, термостойким и выдерживать нагрев до 180 °C. Изоляция должна быть силиконовой.

Крепить кабель необходимо с шагом не менее 40 см, изменение направления прокладки должно проводиться плавно, без переломов. В большинстве случаев при устройстве электропроводки неопытные мастера допускают следующие ошибки:

  1. Монтаж скрытой проводки по сгораемым основаниям в пластиковых трубках. Стоит знать, что делать это категорически запрещено.
  2. Установка электропроводки в металлическом рукаве. Этого также нельзя делать.
  3. Монтаж осветительных приборов в верхней части. В целях безопасности освещение рекомендуется организовывать в нижней части, рядом с прохладным полом. Допускается использование точечной подсветки, которая может быть размещена под полкой. Это даст возможность сделать загадочный и нестандартный световой дизайн. Обязательным является использование термостойкого провода в трубке из металла.

Электропроводка для парилки должна проходить проверку раз в 4 года. Следует знать, что алюминиевая проводка имеет период службы 15 лет. Медная проводка прослужит 20 лет. По истечении этого периода электропроводку следует заменить.

В бане в большинстве случаев используется низковольтное напряжение, поэтому рекомендуется использовать понижающие трансформаторы. Их следует размещать вне парилки. Розетки можно устанавливать исключительно на стенках в предбаннике или помещении для отдыха. Они должны быть размещены на высоте 95 см. Рекомендуется использовать устройства с защитными колпачками.

Для подсоединения печки будут нужны провода, которые смогут выдержать повышенную температуру и немалую мощность потребления. Для этой задачи подойдёт проводка в кабельном канале. Провода ПМТК можно протягивать до распределительного короба, который размещается вне территории повышенной влажности. От короба до электрощита можно будет ввести кабель ВВГ сечением 3х2,5 мм.

Самостоятельно смонтировать проводку в бане довольно сложно. Однако если есть большое желание, то сделать это реально и без привлечения сторонних специалистов. Единственное, в чём может понадобиться помощь мастеров — это составление схемы. Если разобраться во всех нюансах, то всё можно выполнить безопаснее и качественнее, чем нанимать неопытных мастеров, которые выдают себя за специалистов.

Заключение

Электропроводка в бане является потенциальным очагом повышенной опасности. Потому при выполнении монтажных работ необходимо учитывать множество тонкостей и нюансов. Если пользователь не обладает необходимыми познаниями, ему стоит проконсультироваться со специалистами или прибегнуть к их помощи.

Наглядно о подключении электропроводки в бане

Источники

  • https://samelectrik.ru/montazh-elektroprovodki-v-bane. html
  • https://www.asutpp.ru/provodka-v-bane.html
  • https://2proraba.com/elektrika/elektroprovodka-v-bane-svoimi-rukami-poshagovaya-instrukciya.html
  • https://SdelatBanyu.ru/otdelka-i-interer/provodka-v-bane.html
  • https://rubanya.com/elektro/vidy-prokladki-pravila-bezopasnosti-i-samostoyatelnyj-montazh-elektroprovodki-v-bane.html
  • https://aqua-rmnt.com/ehlektrosnabzhenie/provodka-v-bane-svoimi-rukami.html
  • https://YaElectrik.ru/elektroprovodka/elektroprovodka-v-bane

Электропроводка в бане своими руками

Вести работу по прокладке линии эл/питания в бане по той же технологии, что в квартире или частном доме, в корне неправильно. Баня имеет ряд принципиальных отличий от большинства зданий – высокие значения температуры и влажности, их резкие (и довольно частые) перепады, обилие горючих пиломатериалов (конкретнее – древесины), которая используется как при строительстве, так и отделке практически всех ее помещений.

А если добавить и мебель с инвентарем (а они в основном также деревянные), то становится понятно – как схема, так и методика монтажа электропроводки в бане имеют некоторые особенности. Разберемся, как ее грамотно проложить своими руками.

Содержание

  1. Особенности схемы электропроводки в бане
  2. Запрещается!
  3. Примеры схем электропроводки
  4. Монтаж электропроводки своими руками
  5. Расчет сечения жил кабелей (проводов)
  6. Рекомендуемые виды проводов
  7. Основные правила внутренней разводки электропроводки в бане
  8. Несколько рекомендаций по внешнему подключению бани к эл/снабжению

Особенности схемы электропроводки в бане

  • Способ прокладки линий только один – открытый. Чтобы придать электропроводке эстетический вид и обезопасить баню от возгорания при повреждении изоляции, все нитки целесообразно монтировать в пластиковой гофре.
  • Необходимо так составить схему, чтобы количество соединений свести к минимуму.
  • В помещениях, где в процессе приема процедур люди интенсивно пользуются водой (моечная, парная), линии присоединения к имеющимся осветительным приборам ведутся по самому короткому «маршруту».
  • Обязательное наличие защитных устройств в схеме электропроводки (АВ и УЗО), или дифференциальный автомат, который совмещает их функции.
  • Классы защиты устройств (не менее): осветительные приборы – IP-54; выключатели, розетки – IP-44.
  • Присоединения (сочленения) проводов делаются с помощью клеммников.
  • Схема электроснабжения бани должна предусматривать монтаж заземления. В парилке, моечной оно обустраивается обязательно.
  • Вся продукция, которая используется при монтаже электропроводки в бане, должна иметь изоляцию класса «НГ» (негорючая). Целесообразно применять изделия с медными жилами. Они хорошо изгибаются, не ломаются и для одной и той же силы тока имеют меньшее сечение, чем алюминиевые аналоги.
  • Распределительный щиток следует располагать в помещении с наименьшим уровнем влажности. В бане это, как правило, комната отдыха, курительная или входной тамбур (что гораздо удобнее). Требования к месту установки – достаточная освещенность и свободный доступ к щитку.

Запрещается!

  • В помещениях с избыточной влажностью (те же моечная и парилка) ставить розетки, выключатели. Они должны располагаться вне этих комнат.
  • Прокладывать кабель (провод) над печным оборудованием.
  • Делать скрутки при сращивании ниток.
  • Производить монтаж электропроводки с закладкой линий в металлорукава или стальные трубы. Исключение лишь для участков прохода кабеля через поверхности (стена или перекрытие).
  • Фиксировать выключатели или розетки непосредственно на деревянной основе. Необходимо монтировать «подложку» (лучше из пластика).

Все остальные требования – как и к любой электропроводке. Например, раздельное (по индивидуальным линиям) подключение розеток и осветительных приборов, правила их выбора для сырых помещений (только закрытого типа) и так далее.

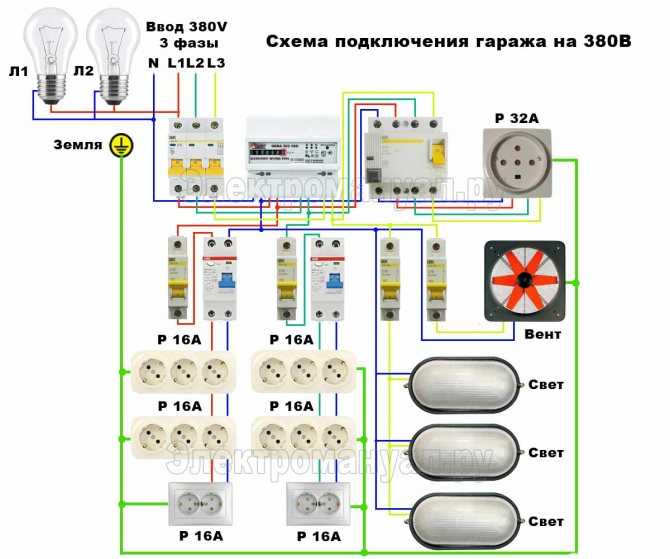

Примеры схем электропроводки

Баня – понятие обобщенное. Все строения этого типа отличаются материалом, габаритами, планировкой и рядом других показателей. Если иметь хоть малейшие познания в электротехнике и следовать приведенным выше рекомендациям по особенностям монтажа, то составить свою собственную схему несложно. В качестве примера можно взять наиболее распространенные варианты прокладки электропроводки.

Монтаж электропроводки своими руками

Расчет сечения жил кабелей (проводов)

Если есть проект бани, заранее спланировано, где (какие и сколько) будут установлены потребители эл/энергии, сделать это несложно. Нужно лишь определить суммарную нагрузку на каждую линию (в Вт). Зная, что величина пром/напряжения = 220 В, найти силу потребляемого тока (в A) всеми приборами можно, разделив P на U.

Увеличив полученное значение примерно на ⅓ (так называемый запас прочности), сечение кабеля легко найти по специальной таблице, для медного проводника.

Рекомендуемые виды проводов

Для внутренней электропроводки в бане целесообразно использовать продукцию с маркировкой ВВГ, НГ или их импортный аналог (более дорогой) NYM. Для подключения мощных электрических приборов – РКГМ, ПМТК (ПРКС, ПРКА).

Основные правила внутренней разводки электропроводки в бане

  • Все присоединения – только нижние. Объяснение простое – это исключит попадание внутрь розеток, выключателей, светильников влаги. Например, того же конденсата, который станет стекать по проводам вниз.
  • Подключение к приборам защиты делается по принципу: входные провода – присоединение верхнее, выходные (на линию) – нижнее.

Несколько рекомендаций по внешнему подключению бани к эл/снабжению

Самый надежный способ прокладки кабеля – в грунте.

Необходимо приобретать для присоединения бани только  кабельную продукцию с бронированием, чтобы исключить повреждение линии при подвижках (например, сезонных) почвы или изоляции грызунами. А вот «протяжка» кабеля через металлическую трубу с этой же целью – не лучшее решение. Внутри такого канала будет накапливаться конденсат. Последствия можно не комментировать.

С целью подключения бани к эн/снабжению можно использовать кабель марки ВБбШв (4-х жильный), медный, с жилами не менее 10 «квадратов» (или аналогичный по характеристикам). Так как строение располагается на участке, то его много не понадобится. Поэтому цена 190 руб/п.м. пусть не пугает. Зато проблем с ремонтом линии подвода эл/энергии к бане точно не возникнет.

Поделиться с друзьями

Электропроводка в бане своими руками

Ну скажите, какой хозяин, имеющий загородный дом, не мечтает построить баню? Конечно, бани и сауны – стоящее дело. Но помимо того, что необходимо построить само помещение, соответствующим образом его обустроить, потребуется еще и правильная проводка в бане. Сделать это своими руками можно, но сложно, лучше все-таки обратиться к профессионалам. От того, насколько качественно и правильно будет проведена электропроводка в бане, зависит бесперебойная и безопасная работа основных электроприборов, находящихся в ней. Сюда входят каменки для бани, бойлеры для горячей воды, элементы освещения и другая бытовая техника.

Электрика в бане отличается от всех остальных помещений тем, что есть два фактора, которые могут вызвать опасность – повышенная влажность и повышенная температура. Все это негативно сказывается на состоянии электропроводки, к тому же бани часто делают из горючих древесных материалов.

Как правило, электричество для бани подается по отдельной линии от ГРЩ, установленного в доме. Вариантов может быть два – воздушный и подземный ввод.

В самой бане монтируется дополнительный распределительный щит, от которого уже ведется разводка во все помещения бани. Начнем с этого момента и рассмотрим оба варианта.

Содержание

  • Подземный ввод
  • Воздухозаборник
  • Распределительный щит и расчет нагрузки
  • Общие правила внутренней электропроводки
  • Выбор осветительного оборудования
  • Внутренняя электропроводка
  • Подключение каменки

Подземный вход

Этот способ самый надежный, но бывают случаи, когда он не совсем уместен. Все зависит от того, где будет располагаться баня и удастся ли вырыть для нее траншею.

Рассмотрим сначала все преимущества подземного ввода:

  • Кабель, проложенный в земле, не будет подвергаться воздействию сильного ветра, атмосферных осадков, резких перепадов температур в течение всего срока службы.
  • В случае короткого замыкания и возникновения электрической дуги подземный кабельный ввод гарантирует, что имущество и люди не пострадают.

Воздухозаборник такой гарантии не дает, огонь может перейти на деревянное здание. Так что пожаробезопасность – это главное преимущество прокладки ввода в земле.

  • Важным фактором является то, что архитектурный стиль и внешний вид участка не нарушаются. Все коммуникации спрятаны в землю, никакие кабели и провода не портят общую картину.

  • Если вы не проживаете в загородном доме постоянно, то есть вероятность кражи. К сожалению, этот факт все же возможен, есть умельцы по краже проводов и кабелей, проложенных по воздуху.
    Вряд ли кто-то решится копать подземный вход. Это еще одно важное преимущество.

Однако у этого метода есть и свои недостатки. Вам придется копать траншею. Если будете делать сами — потратите много времени и сил, если начнете нанимать людей — последуют немалые денежные затраты. Кроме того, для проведения земляных работ потребуется согласование с различными организациями, которые могут иметь коммуникации по территории вашего участка (электрические кабели, водопроводные или газовые трубы, линии связи).

И еще один важный нюанс. Земля тоже не совсем благополучная среда, можно даже сказать агрессивная. Из-за химического состава грунта могут происходить коррозионные процессы, в результате которых оболочка кабеля придет в негодность. тоже плохо. Так что крайне важно, прежде чем ввести кабельный ввод в ванну, прокладывать его не прямо в выкопанной траншее, а сначала в пластиковой или металлической трубе.

Оптимальным вариантом для подземного ввода будет кабель ВБбШв сечением 10-16 мм 2 . Стоит недешево, цена около 200 рублей за метр, но обладает прочностью и надежностью. Четыре медные жилы, помимо нахождения в изолирующей оболочке, имеют еще и стальную оплетку.

Выкопать траншею глубиной не менее 0,7 м, насыпать на дно слой песка 10 см. При укладке трубы с кабелем сверху засыпать слоем песка и только потом засыпать грунтом.

Воздухозаборник

Этот вариант считается более дешевым с точки зрения материальных и физических затрат. Тот факт, что вам не нужно копать глубокую траншею, уже экономит энергию, деньги и время.

Воздухозаборник менее прочный, так как подвержен механическим повреждениям при сильных порывах ветра.

Вам потребуется протянуть провод или кабель от домостроения до бани. Сразу хочу предупредить, что если дом находится в одной части участка, а баня совсем напротив, то, скорее всего, такой вариант будет не рациональным из-за большого расстояния между ними. Провод будет подвергаться очень высоким механическим нагрузкам и может сломаться под собственным весом. Еще несколько дополнительных опор монтировать не станешь, дорого и не слишком красиво для территории.

Если расстояние между домом и баней менее 20 м, то подсос воздуха вполне допустим. В этом случае алгоритм работы будет выглядеть так:

  1. Просверлить отверстия по диаметру кабеля в стенах дома и бани. Их нужно будет обтянуть куском металлической трубы или специальной пластиковой гофрой.
  2. Установите скобы рядом с просверленными отверстиями для крепления изоляторов.
  3. Протяните стальной трос между двумя изоляторами.
  4. Закрепите кабель на кабеле с помощью пластиковых или металлических хомутов. Вставьте его в подготовленные отверстия. И теперь осталось его подключить. В распределительном щите, расположенном в доме, необходимо установить отдельный автомат для бани, к его отходящим контактам и подключить этот кабель. В распределительном щите сауны кабель подключается к вводу общего автомата.

Как видите, электромонтаж воздухозаборника не сложный, но потребуется учесть некоторые нюансы:

  • Места выхода кабеля из дома и входа в ванну должны быть герметизированы. Затянув его в трубы, все оставшееся пространство заделайте пенополиуретаном или утрамбуйте негорючей минеральной ватой.
  • Обеспечьте достаточное натяжение стального троса.

  • На пути прохождения кабеля не должно быть других хозяйственных построек, высоких кустов или деревьев.
  • Расстояние от земли до проводника должно быть больше 3,5 м.
  • Не натягивайте трос слишком туго, это не веревка, неплотно закрепите его на стальном тросе.

Оптимальным вариантом является использование провода с маркировкой СИП (СИП) для ввода воздуха. Имеет определенную конструктивную особенность, помимо токопроводящих алюминиевых жил под оболочкой находится стальной трос.

То есть при использовании такого провода не нужно будет тянуть дополнительный тросик для креплений.

Еще одно преимущество СИП, его теплоизоляционная оболочка изготовлена ​​из материалов, хорошо противостоящих атмосферным осадкам и солнечному свету.

Не исключен вариант, что подвод воздуха в баню будет смонтирован от основной линии электропередач. Это может быть в том случае, когда возле такой линии находится баня и тянуть ввод целесообразнее из нее, чем из дома. Для этого потребуется специальное разрешение и проект от энергоснабжающей организации, а также установка счетчика электроэнергии в распределительном щитке сауны.

Распределительный щит и расчет нагрузки

Вся электропроводка проложена в ванне от распределительного щита. При выборе места для его установки необходимо соблюдать несколько правил:

  1. Всегда должен быть свободный доступ к щитку.
  2. В помещении, где находится щит, должно быть обеспечено достаточное освещение.
  3. Также это место нужно проветривать.
  4. Щиты запрещается размещать в парилке или других пожароопасных помещениях, чаще всего их монтируют в предбанниках или комнатах отдыха.

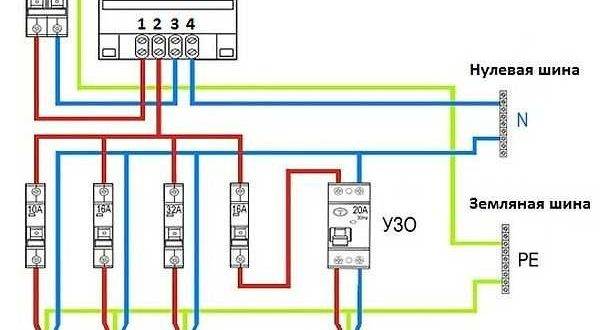

В распределительном щите должны быть установлены вводной и отходящий автоматы защиты отдельных потребителей электроэнергии.

Для выбора мощности вводного автомата необходимо знать общую нагрузку. Сложите номинальную мощность всех электроприборов, задействованных в бане, не забудьте прибавить и осветительную нагрузку. Разделите полученную цифру на значение напряжения. Например, у вас мощность 5000 ВА, разделите полученную цифру на 220 В, и вы получите 22,72 А. Выбирайте автомат с небольшим запасом, вполне подойдет устройство на 25 А. По тому же принципу рассчитайте мощность исходящих машин.

нажмите, чтобы увеличить

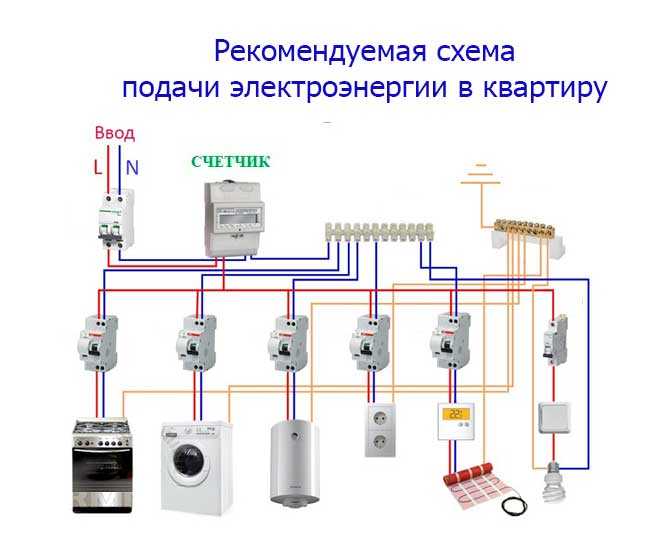

Прежде чем делать разводку в бане, составьте принципиальную схему блока питания. В нем должны отображаться все основные потребители электрической энергии:

  1. Электронагреватель.
  2. Для просушки помещений часто устанавливают тепловую пушку.
  3. Пол с электроподогревом.
  4. Насос.
  5. Электрические счетчики влажности и температуры.
  6. Возможно, у вас там будет стиральная машина.
  7. Электрический чайник и фен.
  8. Водонагреватель.
  9. Освещение для бассейна.
  10. Холодильник для безалкогольных напитков.
  11. Телевизор, музыкальный центр.
  12. СПА оборудование.

В распределительном щитке присвоить каждой машине серийный номер и как-то его обвести (написать маркером или приклеить бумажку с номером). На дверь распределительного щита наклейте список машин с серийным номером и номером, который он снабжает.

Это должно выглядеть примерно так:

  • 1 — печь-каменка;
  • 2 — парилка;
  • 3 — моечная;
  • 4 — гардеробная;
  • 5 — бассейн;
  • 6 — комната отдыха.

Так же на двери торпедо должна быть схема подключения в ванне.

В обязательном порядке помимо автоматов в распределительном щите должны быть установлены устройства защитного отключения (УЗО). В случае контакта электропотребителя с водой они сработают и отключат питание.

Общие правила внутренней электропроводки

Учитывайте особые требования при электромонтаже:

  • Электромонтаж от распределительного щита должен выполняться одним отрезком проводов и кабелей, любые промежуточные соединения запрещены.
  • Запрещается использовать проводники с металлическими оболочками.
  • Если баня деревянная, то допускается только открытая проводка, уложенная поверх деревянных поверхностей. Запрещается размещать провода в трубах из ПВХ.
  • Категорически запрещается прокладывать провода над духовкой.
  • В случае, когда баня имеет кирпичную конструкцию, допускается монтаж скрытой проводки, скрытой под слоем штукатурки.
  • Обязательно используйте защитное заземление.

  • Прокладка проводов от распределительных коробок осуществляется строго под прямым углом, их необходимо прокладывать только горизонтально или вертикально, не допускается «наискосок».
  • Жилы соединяются сваркой или пайкой, скручивание категорически запрещено.
  • Не размещайте провода рядом с дверными проемами или окнами, металлическими трубами или батареями.
  • В помещениях с повышенной влажностью и температурой, например в парной, запрещается размещать коммутационные устройства (выключатели, розетки, а также распределительные коробки). В противном случае в них будет скапливаться влага, что неминуемо приведет к короткому замыканию . Лучше всего для их размещения выбрать гардеробную или комнату отдыха.

Выбор осветительного оборудования

Что касается элементов освещения, то обычные светильники можно устанавливать в гардеробных и в комнатах отдыха.

В душевых и парилках необходимо устанавливать осветительные приборы со степенью защиты IP-44. Среда в этих помещениях крайне агрессивна, постоянно присутствует высокая температура и влажность. Поэтому электрическая часть светильников ни в коем случае не должна подвергаться воздействию воды. Это требование является обязательным, что гарантирует безопасность посетителей.

Также при выборе светильников учитывайте тот факт, что парилка – это место для релаксации, поэтому здесь не нужен яркий свет, а скорее, наоборот, неяркий и неяркий.

В парилке должны быть установлены термостойкие светильники; желательно, чтобы их плафон был из нержавеющей стали.

К установке светильников в ванне также предъявляются особые требования. Независимо от того, насколько они термостойкие, их нельзя располагать над духовкой; лучше всего монтировать их на противоположной стене. При размещении элементов освещения в душевой не располагайте их близко к источнику воды.

Самый безопасный вариант – галогенные лампы на 12 В, они требуют понижающего трансформатора и должны устанавливаться только в сухих помещениях.

В банях лучше всего размещать элементы освещения на стенах, а не на потолке, т. к. пары и самая высокая температура концентрируются в самом верху.

Выключатели с розетками для ванны выбирайте с одинаковым классом защиты IP-44, они должны быть с крышками.

Внутренняя проводка

Если вы все же решили, что сможете сделать электропроводку в бане своими руками, то учтите следующие правила. Прежде всего, он обязательно должен быть устойчив к повышенной влажности и высоким температурам.

Преимущества открытой проводки:

  1. Вся электропроводка видна, и в случае каких-либо повреждений ее будет намного проще обнаружить.
  2. Любой поврежденный участок можно легко демонтировать и заменить новым.
  3. Открытой проводке, даже если вам кажется, что она не вписывается в общий дизайн, можно придать оригинальный ретро-вид на фарфоровых изоляторах.

Для электропроводки в бане необходимо использовать провода с двойной изоляцией. В деревянном каркасе бани под проволоку укладывают асбестовые плиты толщиной не менее 0,3 мм. В случае повреждения провода такая мера предотвратит возможность возгорания деревянной поверхности.

Горизонтальные секции электропроводки монтировать на расстоянии 20 см от потолка.

В предбаннике и помывочной монтировать проводку под потолком в кабель-каналах, в парилке — только на роликовых изоляторах. Как вариант, можно провести провод из помывочной в парилку через стену в стальной гильзе.

Тогда в месте ввода проводника должна располагаться лампа, то есть провод, выходящий из гильзы, сразу будет выводиться в осветительный прибор.

Вся разводка в бане выполняется в металлических или гибких гофрированных трубах, или специальных пластиковых коробах. Они изготовлены из материала, который в случае пожара не поддерживает открытый огонь, а только плавится.

Проводить провода из одного помещения в другое необходимо через стальные трубы, которые вставляются в отверстия, проделанные в центре бревна.

Всю проводку рекомендуется проводить через чердак.

Очень важно! Не используйте проводники с виниловой или резиновой оплеткой при проводке в ванне.

Если вы планируете установить стиральную машину в баню, то размещайте ее только в сухом помещении и ведите отдельную подводящую линию от индивидуальной машины. Также отдельная линия должна идти на нагревательный бак.

Подключение нагревателя сауны

Для подключения нагревателя сауны вам потребуется трехфазный автоматический выключатель и магнитный пускатель. Автомат является защитой от короткого замыкания и перенапряжения, пускатель способствует автоматическому управлению нагревом.

Для его подключения остановите свой выбор на кабеле марки РКГМ или ПВКВ, все они термостойкие. При этом розетки не используются, нагреватель подключается кабелем прямо от панели.

Важно правильно установить датчик влажности и температуры, он должен располагаться над входной дверью в парилку, а пульт управления вообще лучше вынести в соседнее помещение.

Если мощность нагревателя небольшая (до 4 кВт), то достаточно будет однофазного питания.

Наглядно общие принципы электрификации бани на видео:

В принципе можно сделать разводку в бане своими руками, но все же не стоит пренебрегать специалистами в этом вопросе. Если не приглашать их для редактирования, то хотя бы проконсультироваться по любому спорному вопросу. Помните, что это гарантия вашей безопасности.

Как проложить электропроводку для проекта реконструкции ванной комнаты

» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Электрическая проводка для проекта реконструкции ванной комнаты: Могу ли я установить вытяжной вентилятор в цепи, защищенной GFCI? Установка электропроводки для защиты GFCI, требования GFCI для вытяжного вентилятора над ванной или душем.


Видео по электрике №1

Как избежать электрических ошибок
