Инфракрасная паяльная станция своими руками: устройство, пайка

Радиолюбителям рано или поздно приходится сталкиваться с пайкой элементов посредством массива шариков. BGA способ пайки используется повсеместно в массовых производствах различной техники. Для монтажа используется инфракрасный паяльник, который производит соединение деталей бесконтактным способом. Готовые модификации стоят дорого, а более дешевые аналоги не обладают достаточным функционалом, поэтому возможно изготовить паяльник в домашних условиях.

Инфракрасная паяльная станция своими руками

Описание процесса ИК пайки

Принцип работы инфракрасной паяльной станции заключается в воздействии сильными волнами длиной 2-7 мкм на элемент. Устройство для пайки самодельными ИК паяльными станциями как самодельными, так и приобретаемыми, состоит из нескольких элементов:

  • Нижний нагреватель.
  • Верхний нагреватель, отвечающий за основное воздействие на материалы.
  • Конструкция держателя платы, размещенная на столе.
  • Контроллер температуры, состоящий из программируемого элемента и термопары.

Длина волны, напрямую зависит от температурных показателей источника энергии. Материалы в различной форме подвергаются пайке с помощью ИК станции, сделанной своими руками, существуют основные параметры передачи энергии, непрозрачность, отражение, полупрозрачность и прозрачность. Перед изготовлением ИК паяльной станции своими руками нужно понимать, что существуют некоторые недостатки данных систем:

  • Разная степень поглощения энергии компонентами ведет за собой неравномерный прогрев.
  • Каждая плата ввиду различных характеристик требует подбора температур, в противном случае, компоненты перегреваются, выходят из строя.
  • Наличие «мертвой зоны», где инфракрасная энергия не достигает требуемого объекта.
  • Обязательное условие защиты поверхностей остальных элементов от испарения флюсов.

Нагревание происходит за счет передачи тепла к монтажной плате. Тепловое воздействие инфракрасной станцией происходит поверх детали, температуры бывает не достаточно, поэтому конструкция подразумевает нагрев нижней части. Нижняя часть состоит из термостола, процесс пайки может осуществляться посредством спокойного инфракрасного излучения, либо потоком воздуха.

Инфракрасная паяльная станция своими руками

Профессиональное оборудование стоит достаточно дорого, более дешевые аналоги не обладают достаточным функционалом. Для экономии средств, выполнения нужных операций с BGA контроллерами, возможно изготовить инфракрасную паяльную станцию своими руками. Сборка возможна из доступных на рынке и подручных материалов. Конструкция представляет собой изготовленный из старого светильника термостол, оснащенный лампами галогенового типа. Контроллер и верхний нагреватель приобретается на рынке или собирается из старых запасных частей.

Инструменты для изготовления инфракрасного паяльника

Термостол потребует наличие отражателей, галогеновых ламп, размещенных в корпусе из профиля или листового металла. При изготовлении инфракрасной паяльной станции своими руками, стоит придерживаться чертежей, которые возможно разработать самостоятельно или позаимствовать у других исполнителей. Обязательно корпус снабжается местом для термопары, которая передает информацию на контролер для предотвращения резких перепадов температуры, избыточного нагрева материала.

Сборка ИК паяльной станции подразумевает самодельные конструкции в виде крепежа из штатива. Контроль температуры нагревательного узла производится второй термопарой. Устанавливается параллельно с нагревателем, штатив закрепляется на панели таким способом, чтобы ИК элемент можно было перемещать над поверхностью термостола. Расположение платы производится выше галогеновых ламп на 2-3 см, в корпусе термостола. Крепление производится кронштейнами, для изготовления возможно использовать ненужный алюминиевый профиль.

Принципиальная схема контроллера для инфракрасной паяльной станции своими руками

Изготовление паяльной лампы своими руками в первую очередь потребует корпус. Для охлаждения системы требуется монтаж одного мощного или нескольких кулеров, материал желательно выбрать из оцинкованной стали. После полной сборки производится наладка системы путем запуска схемы, отладки устройства.

Нижний подогрев

Нижний подогрев может быть изготовлен несколькими способами, но гораздо лучшим вариантом является использование галогеновых ламп. Рациональным решением является установка своими руками ламп суммарной мощностью от 1 кВт. По бокам конструкции устанавливаются порожки, которые зафиксируют плату. Установка материалов для пайки производится на швеллер, для более мелких деталей используются подложки или прищепки.

Нижний подогрев

Верхний подогрев

Известно, что верхний нагреватель подходящего качества невозможно изготовить своими руками. Для достижения наилучшего результата в процессе ИК пайки, необходимо воспользоваться керамическими нагревательными элементами. Для инфракрасной паяльной станции, изготовленной своими руками оптимальным вариантом является использование нагревателя ELSTEIN. Производитель показывает наилучшие результаты, спектр излучения идеально подходит для замены BGA плат, других деталей. Не рекомендуется экономить на покупке верхнего нагревателя — обогревателя при сборке паяльной станции своими руками, т.к. при работе некачественным инструментом возможно повреждение платы или собранной конструкции.

Верхний подогрев

Конструкция для верхнего подогрева возможна из самодельной станины. Достаточно иметь регулировку по высоте и широте для комфортной работы на инфракрасной паяльной станции, изготовленной своими руками. К штативу крепится термопара для контроля температуры.

Блок управления

Корпус контроллера подбирается по размерам в соответствие с устанавливаемыми деталями. Подходящим вариантом может оказаться кусок листового метала, который без труда возможно отрезать ножницами по металлу. Размещается в блоке управления также вентиляторы, различные кнопки, а также дисплей и сам контроллер. В роли контроллера выступает Arduino, функциональность вполне достаточна для выполнения пайки BGA схем своими руками.

Блок управления

Детали для самодельного прибора

Перед сборкой любого оборудования своими руками, необходимо подготовить материалы и инструменты. Для инфракрасного паяльника понадобятся:

  • Комплект галогеновых ламп, количество которых зависит от формы будущего нижнего нагревателя паяльной станции, оптимальное количество подбирается в диапазоне от 4 до 6 штук.
  • Керамическая инфракрасная головка мощностью не менее 400 ватт для верхнего нагревателя.
  • Шланг от душевой лейки для проводов, алюминиевые уголки.
  • Стальная проволока, крепежный элемент от старого фотоаппарата или настольной лампы для изготовления штатива.
  • Контроллер Arduino, 2 реле и термопары, а также блок питания выходом 5 вольт, который можно изготовить от зарядного устройства мобильного телефона.
  • Винты, разъемы и дополнительные периферии.

Инфракрасная паяльная станция своими руками на основе Arduino

В процессе сборки понадобятся чертежи, разобрать которые помогут элементарные знания в электронике.

Применение и устройство

Инфракрасный паяльник используется в основном при условиях отсутствия доступа к заменяемым компонентам. Применяется при замене мелких деталей, основным достоинством является отсутствие нагаров и прочих отложений, как при работе обычным паяльником, а также малая возможность повредить соседние элементы. Для домашнего использования возможно изготовить паяльник своими руками, используя прикуриватель от автомобиля.

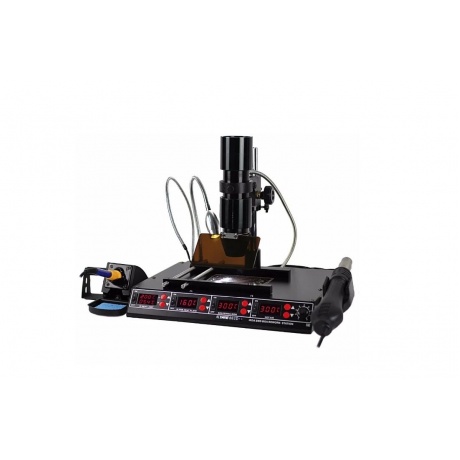

Инфракрасная паяльная станция промышленного производства

Работа устройства происходит при питании 12 вольт, такое напряжения возможно получить путем использования преобразователя или не нужного блока питания для компьютера.

Изготовление

Перед сборкой паяльной станции, извлекается из корпуса прикуривателя нагревательный элемент. К контактам питания присоединяются провода питания, к центральному проводу возможно подвести медный провод с изоляцией. Сделать паяльник не составит большого труда, достаточно изолировать соединение на расстоянии от нагревательного элемента, возможно использовать термоусадочную трубку.

Термоусадочная трубка

Корпус производится из тугоплавкого материала. Возможно воспользоваться нерабочим паяльником или приобрести кусок стали. Необходимо следить за отсутствием соприкосновения проводов. Важно понимать, что подобного рода устройство используется при незначимых работах, так как температурные пороги, другие параметры не контролируются.

схема инфракрасной самодельной станции с феном

На чтение 10 мин Просмотров 11.6к. Опубликовано

Многие радиолюбители не могут подобрать подходящий инструмент различных микросхем и компонентов. Паяльная станция своими руками для таких умельцев – это один из лучших вариантов решения всех проблем.

Больше не нужно выбирать из множества несовершенных фабричных устройств, достаточно найти подходящие комплектующие, потратить немного времени и сделать идеальное устройство, удовлетворяющее все требования, своими руками.

Виды паяльных станций

Современный рынок предлагает радиолюбителям огромное количество всевозможных видов с разной комплектацией.

В большинстве случаев станции для пайки делятся на:

  1. Контактные станции.
  2. Цифровые и аналоговые устройства.
  3. Индукционные аппараты.
  4. Бесконтактные устройства.
  5. Демонтажные станции.

Первый вариант станций представляет собой паяльник, подключенный к блоку регулировки температуры.

Электрическая схема паяльной станции.

Контактные паяльные устройства делятся на:

  • устройства для работы со свинцовосодержащими припоями;
  • устройства для работы с безсвинцовыми припоями.
, позволяющие плавить безсвинцовый припой, обладают мощными нагревательными элементами. Такой выбор паяльников обусловлен высокой температурой плавления припоя без свинца. Безусловно, благодаря наличию регулятора температуры, подобные аппараты применимы для работы со свинцовосодержащим припоем.

Аналоговые аппараты для пайки регулируют температуру жала при помощи термодатчика. Как только наконечник перегревается, питание отключается. При остывании сердечника питание вновь подается на паяльник и начинается нагрев.

Цифровые устройства управляют температурой паяльника при помощи специализированного ПИД регулятора, который в свою очередь подчиняется своеобразной программе, заложенной в микроконтроллер.

Отличительной особенностью индукционных устройств является нагрев сердечника паяльника при помощи импульсной катушки. В процессе работы происходят колебания высоких частот, образующие в ферромагнетиковом покрытии аппаратуры вихревые токи.

Остановка нагрева происходит из-за достижения ферромагнетиком точки Кюри, после которой меняются свойства металла и прекращается эффект от воздействия высоких частот.

Бесконтактные аппараты для пайки делятся на:

  • инфракрасные;
  • термовоздушные;
  • комбинированные.
паяльная станция состоит из нагревательного элемента в виде кварцевого или керамического излучателя.

Инфракрасные паяльные станции, по сравнению с термовоздушными, обладают следующими ощутимыми преимуществами:

  • отсутствие необходимости в поиске насадок на паяльный фен;
  • хорошо подходят для работы со всеми видами микросхем;
  • отсутствие термической деформации печатных плат из-за равномерного прогрева;
  • радиодетали не сдуваются воздухом с платы;
  • равномерный прогрев места пропая.

Важно отметить, что инфракрасные устройства для пайки являются профессиональным оборудованием и редко используются простыми радиолюбителями.

Зависимость температуры от времени пайки.

В большинстве случаев инфракрасные аппараты состоят из:

  • верхнего керамического или кварцевого нагревателя;
  • нижнего нагревателя;
  • стола для поддержки печатных плат;
  • микроконтроллера, управляющего станцией;
  • термопар для контроля текущих температур.

Термовоздушные станции для пайки используются для монтажа радиодеталей. В большинстве случает термовоздушными станциями удобно паять компоненты, находящиеся в SMD корпусах. Такие детали имеют миниатюрные размеры и хорошо паяются по средствам подачи на них горячего воздуха из термофена.

Комбинированные устройства, как правило, сочетают в себе несколько видов паяльного оборудования, например, термофен и паяльник.

Демонтажные станции комплектуются компрессором, работающим на втягивание воздуха. Такое оборудование оптимально подходит для снятия излишков припоя или демонтажа ненужных компонентов на печатной плате.

Все мало-мальски приличные станции компонентов в разных корпусах, имеют в наличие такое дополнительное оборудование:

  • лампы подсветки;
  • дымоуловители или вытяжки;
  • пистолеты для демонтажа и всасывания излишков припоя;
  • вакуумные пинцеты;
  • инфракрасные излучатели для прогрева всей печатной платы;
  • термофен для прогрева определенного участка;
  • термопинцет.

Паяльная станция своими руками

Наиболее функциональная и удобная станция – это инфракрасная.

Перед тем, как сделать инфракрасную паяльную станцию своими руками, следует приобрести следующие элементы:

  • галогеновый обогреватель на четырех инфракрасных лампах мощностью 2КВт;
  • верхний инфракрасный нагреватель для паяльной станции в виде керамической инфракрасной головки на 450 Вт;
  • алюминиевые уголки для создания каркаса конструкции;
  • шланг для душа;
  • проволока из стали;
  • нога от любой настольной лампы;
  • программируемый микрокомпьютер, например, Ардуино;
  • несколько твердотельных реле;
  • две термопары для контроля текущей температуры;
  • блок питания на 5 вольт;
  • небольшой экран;
  • зуммер на 5 вольт;
  • крепежные элементы;
  • при необходимости, паяльный фен.

В качестве верхнего нагревателя можно использовать кварцевые или керамические нагреватели.

Изготовление паяльной станции своими руками.

Преимущества керамических излучателей представлены:

  • невидимым спектром излучения, не повреждающим глаза радиолюбителя;
  • более длительным временем безотказной работы;
  • большой распространенностью.

В свою очередь, кварцевые ИК подогреватели обладают следующими плюсами:

  • большая однородность температуры в зоне подогрева;
  • меньшая стоимость.

Этапы сборки ИК паяльной станции представлены ниже:

  1. Монтаж элементов нижнего нагревателя для работы с bga элементами.
    Наиболее простым методом добычи четырех галогеновых ламп служит демонтаж их из старенького обогревателя. После того, как вопрос с лампами решен, следует придумать вид корпуса.
  2. Сборка конструкции паяльного стола и продумывание системы удержания плат на нижнем нагревателе.
    Установка системы крепления печатных плат заключается в отрезке шести кусков алюминиевого профиля и прикреплении их к корпусу при помощи гаек из перфорированной ленты.
    Получившаяся система крепления позволяет перемещать печатную плату и подстраивать ее под нужды радиолюбителя.
  3. Монтаж элементов верхнего нагревателя и паяльного фена.
    Керамический нагреватель на 450 – 500 Вт можно приобрести в китайском интернет магазине. Для монтажа верхнего подогрева необходимо взять лист металла и согнуть его по размерам нагревателя. После этого верхний нагреватель самодельной ик вместе с феном следует разместить на ножке от старой настолько лампы и подключить к блоку питания.
  4. Программирование и подключение микрокомпьютера.
    Наиболее ответственный этап создания собственного инфракрасного устройства для пайки, включающий: создание корпуса для микроконтроллера с продумыванием места под остальные компоненты и кнопки. В корпусе вместе с контроллером должны быть следующие элементы: два твердотельных реле, дисплей, блок питания, кнопки и соединительные клеммы.

Большинство радиолюбителей предпочитают использовать старые системные блоки в качестве основы корпуса и алюминиевые уголки для крепления всех основных элементов нижнего нагревателя. При подключении ламп рекомендуется использовать штатную проводку разобранного галогенового обогревателя.

По завершению процесса сборки станции следует переходить к непосредственной настройке микроконтроллера. Радиолюбителям, сделавшим самому инфракрасную паяльную станцию, зачастую приходилось использовать микрокомпьютер Ардуино ATmega2560.

Программное обеспечение, написанное специально для устройств, основанных на данном типе контроллера, можно найти в интернете.

Схема

Принципиальная схема инфракрасного паяльника.

Типовая схема паяльной станции включает:

  • блок усилителей термопар;
  • микроконтроллер с экраном;
  • клавиатуру;
  • звуковой сигнализатор, например, компьютерный спикер;
  • элементы питания и поддержки паяльного фена;
  • чертежи элементов детектора нуля;
  • элементы силовой части;
  • блок питания всей аппаратуры.

В большинстве случаев, схема станции представлена следующими микрокомпонентами:

  • опторазвязка;
  • мосфет;
  • симистор;
  • несколько стабилизаторов;
  • потенциометр;
  • подстроечный резистор;
  • резистор;
  • светодиоды;
  • резонатор;
  • несколько резонаторов в СМД корпусах;
  • конденсаторы;
  • переключатели.

Точные маркировки деталей разнятся в зависимости от потребностей и предполагаемых рабочих режимов.

Процесс

Процесс сборки инфракрасной паяльной станции во многом зависит от предпочтений мастера.

Типовой вариант устройства на микроконтроллере Ардуино, устраивающий большинство радиолюбителей, собирается в такой последовательности:

  • подбор необходимых элементов;
  • подготовка радиодеталей и нагревателей к проведения монтажных работ;
  • сборка корпуса паяльной станции;
  • установка нижних предварительных нагревателей для равномерного разогрева массивных печатных плат;
  • установка платы управления комбайном для пайки и ее фиксация при помощи заранее подготовленных крепежных элементов;
  • монтаж верхнего нагревателя и паяльного термофена;
  • установка креплений для термопар;
  • программирование микроконтроллера под определенные условия паяльных работ;
  • проверка всех элементов, включая галогеновые лампы нижнего нагревателя, инфракрасный излучатель и паяльный фен.
Устройство паяльной станции.

После полной сборки инфракрасной станции следует проверить все элементы на работоспособность.

Отдельное внимание нужно уделить проверке корректности работы термопар, поскольку в данной системе отсутствует их компенсация.

Это означает, что при перемене температуры воздуха в помещении термопара начнет измерять температуру с существенной погрешностью.

Проверка головки керамического нагревателя также важна. В случае, если инфракрасный излучатель перегревается, необходимо обеспечить обдув воздухом или охлаждение при помощи дополнительного радиатора.

Настройка

Настройка режимов работы ИК паяльной станции в основном заключается в:

  • установке допустимых режимов работы паяльных фенов;
  • проверке режимов работы нижнего нагревательного элемента;
  • выставлении рабочих температур верхнего кварцевого излучателя;
  • установке специальных кнопок для быстрого изменения параметров нагрева;
  • программировании микроконтроллера.
Особенности устройства паяльной станции.

По мере выполнения паяльных работ может потребоваться изменение температур и режимов.

Такие действия можно произвести при помощи кнопок, связанных с микрокомпьютером:

  • кнопка + должна быть настроена на повышение температуры покупного или самодельного кварцевого излучателя с шагом в 5 – 10 градусов;
  • кнопки – должна понижать температуру также с небольшим шагом.

Основные настройки микрокомпьютера представлены:

  • регулировкой значений P, I и D;
  • подстройкой профилей, в которых прописан шаг изменения тех или иных параметров;
  • настройкой критических температур, при которых станция отключается.

Некоторые конструкторы верхний нагреватель делают из фена. Такой подход подойдет лишь для пайки небольших элементов в SMD корпусах.

Рекомендации по работе

Самодельные ИК паяльные станции отлично подойдут для небольшого ремонта дома или в частных мастерских. Благодаря относительной простоте конструкции и широкому функционалу инфракрасные станции пользуются невероятным спросом.

Электрическая схема паяльника.

Основными рекомендациями при сборке станций и работе на них являются:

  1. Грамотная настройка параметров микроконтроллера.
    В случае, если в компьютер внесены неверные параметры, паяльная установка может некачественно пропаивать компоненты и повреждать маску печатных плат.
  2. Надевание средств защиты при выполнении паяльных работ.
    Кварцевый излучатель, в отличие от керамического, при работе порождает излучение на видимой для глаза длине волны. Поэтому, если в устройстве используется кварцевый инфракрасный излучатель рекомендуется надевать специальные защитные очки, защищающие оператора от повреждения зрения.
  3. Электрическая принципиальная схема станции должна содержать только надежные элементы.
    Кроме этого, все конденсаторы и резисторы, используемые при сборке, должны иметь быть выбраны с небольшим запасом.
  4. Контроллер для ИК паяльной станции можно выбрать из популярных моделей Ардуино.
    При желании, контроллер можно изготовить и из неизвестного микрокомпьютера, однако, в этом случае мастеру придется самостоятельно разработать программное обеспечение для работы паяльной станции.
  5. При сборке станции следует предусмотреть разъем для подключения паяльника.
    Иногда, компоненты платы удобнее точечно выпаивать при помощи обычного паяльника или устройства с термофеном вместо жала. Подобное решение можно реализовать, путем проектирования дополнительной термопары для контроля температуры паяльника.
  6. Для пайки с использованием активных флюсов и припоев с высоким содержанием свинца следует обеспечить циркуляцию воздуха.
    Хорошая вытяжка или вентилятор значительно облегчат дыхание оператора и позволяет ему не дышать испарениями вредных металлов.

Заключение

ИК паяльные станции – это одни из лучших установок в самых разных корпусных исполнениях. Сделать паяльную станцию на инфракрасных подогревающих элементах можно даже в домашних условиях.

Как правило, домашние мастера для нижних нагревателей предпочитают использовать мощные галогеновые лампы. Основные распиновки разъемов, параметры микросхем, модели микроконтроллера, инструкции о том, как из бытового фена сделать паяльный и другая информация доступна в интернете.

Инфракрасная паяльная станция своими руками

Инфракрасная паяльная станция своими руками

Рано или поздно перед радиомехаником, занимающимся ремонтом современной электронной техники встаёт вопрос покупки инфракрасной паяльной станции. Необходимость назрела в связи с тем что современные элементы массово «откидывают копыта» короче говоря, производители как и мелочевки так и больших интегральных схем отказываются от гибких выводов в пользу пятачков. Процесс этот идёт уже достаточно давно.


Такие корпуса микросхем называются BGA — Ball grid array, проще говоря — массив шариков. Такие микросхемы монтируются и демонтируются бесконтактным способом пайки.

Раньше, для не особо крупных микросхем можно было обходиться термовоздушной паяльной станцией. А вот крупные графические контроллеры GPU термовоздушкой уже не снимешь и не посадишь. Разве что прогреть, но прогрев длительного результата не даёт.
В общем, ближе к теме. Готовые профессиональные инфракрасные станции имеют запредельные цены, а недорогие 1000 — 2000 зелёных недостаточный функционал, короче допиливать всё равно придётся. Лично по мне, инфракрасная паяльная станция — это тот инструмент, который можно собрать самому и под свои нужды. Да, не спорю, есть затраты по времени. Но если подойти к сборке ИК станции методично, то будет и необходимый результат и творческая удовлетворённость. Итак, я для себя наметил, что буду работать с платами размером 250×250 мм. Для пайки телевизионных Main и компьютерных видеоадаптеров, возможно планшетных ПК.

Итак, начал я с нечистого листа и дверцы от старой антресоли, прикрутив к этому будущему основанию 4 ножки от древней пишущей машинки.

Основа при помощи приблизительных расчётов получилась 400×390 мм. Дальше необходимо было примерно рассчитать компоновку исходя из размеров нагревателей, ПИД-регуляторов. Таким нехитрым «фломастерным» способом я определил высоту своей будущей инфракрасной паяльной станции и угол скоса передней панели:

Далее уже берёмся за скелет. Тут всё просто — изгибаем алюминиевые уголки согласно конструкции нашей будущей паяльной станции, закрепляем, связываем. Идём в гараж и с головой закапываемся в корпуса от DVD и видиков. Хорошо делаю, что не выбрасываю – знаю, что пригодятся. Глядишь, дом из них построю:) Вон из пивных банок строят, из пробок и даже палочек от мороженого!

Короче говоря, на облицовку лучше не придумаешь, чем крышки от аппаратуры. Листовой металл стоит не дёшево.

Бежим по магазинам в поисках антипригарного противня. Противень необходимо подобрать согласно размерам ИК-излучателей и их количеству. Я ходил по магазинам с небольшой рулеткой и измерял стороны дна и глубину. На вопросы продавцов типа — «Зачем вам пироги строго заданных размеров?» Отвечал, что неподходящие размеры пирога нарушают общую гармонию восприятия, что не соответствует моим моральным и этическим принципам.

Урааа! Первая посылочка, а в ней особо важные запчастюлины: ПИД-ы (страшное слово-то какое) Расшифровка тоже не простая: Пропорционально-Интегрально-Дифференциальный регулятор. В общем, разбираемся с их настройкой и работой.

Далее жестянка. Здесь как раз и пришлось попотеть с крышками от DVD-юков дабы всё получилось ровно и солидно, для себя делаем. После подгонки всех стенок необходимо вырезать нужные отверстия под ПИД-ы на передней, под кулер на задней стенке и в покраску — в гараж. В итоге — промежуточный вариант нашей ИК паяльной станции стал выглядеть таким образом:

После тестирования регулятора REX C-100 предназначенного для преднагрева (нижнего нагревателя) выяснилось, что он не совсем подходит для моей конструкции паяльной станции, потому как не рассчитан на работу с твердотельными реле, которыми он и должен управлять. Пришлось его доработать под свою концепцию.

Урааа! Пришла посылка из Китая. Теперь в ней уже было самое основное богатство для постройки нашей инфракрасной паяльной станции. А именно — это 3 нижних ИК излучателя 60×240 мм, верхний 80×80 мм. и пара твердотельных реле на 40А Можно было и на 25 ампер взять, но всегда стараюсь всё сделать с запасом, да и ценой они не сильно отличались.

Глаза боятся, а руки делают. Стараюсь не забывать эту старую истину, также как и про курицу, та что по зёрнышку. Что имеем в итоге — После установки излучателей в противень, установки твердотелок на радиатор, обдуваемый кулером и соединении всего, получилось уже что-то более-менее похожее на инфракрасную паяльную станцию.

Когда дело с преднагревом начало подходить к концу и были сделаны первые тесты на нагрев, удержание температуры и гистерезис, можно было смело приступать к верхнему инфракрасному излучателю. Работы с ним оказалось больше, чем я предполагал изначально. Было рассмотрено несколько конструктивных решений, но всё же более удачным на практике оказался последний вариант, который я и воплотил.

Сделать столик для удержания платы — очередная задача, требующая нагрева черепной коробки. Необходимо чтобы выполнялось несколько условий — равномерное удержание печатной платы, чтобы плата при нагреве не прогибалась. Кроме этого была возможность сдвигать влево-вправо уже зажатую плату. Зажим платы должен быть, как и крепкий, так и давать небольшую слабину, так как плата при нагреве расширяется. Ну и так же у столика должна быть возможность закрепить платы разных размеров. Не до конца еще доделанный столик: (нет прищепок для платы)

Вот и настало время тестов, отладок, подгонки термопрофилей под разные виды микросхем, и паяльных сплавов. За осень 2014 было восстановлено приличное количество компьютерных видеокарт и телевизионных Main-board

Не смотря на то, что паяльная станция кажется завершённой и прекрасно себя зарекомендовала, на самом деле не хватает еще нескольких важных вещей: Во-первых это лампа, ну или фонарик на гибкой ножке, Во-вторых обдув платы после пайки, в-третьих я хотел изначально сделать селектор для нижних нагревателей. Есть еще одна сумасшедшая задумка))) О ней пока распространяться не буду. …как только реализую, обязательно продемонстрирую это дело.

Конечно же, я написал не всё что хотел, потому как, при сборке было много мелочей, проблем и тупиков. Но зато я записал на весь процесс конструирования с самого начала и надеюсь, скоро будет конец. Просто работу над станцией пришлось отставить в связи с работой над видеокурсом «Ремонт ЖК телевизоров и мониторов»

Изначально я планировал добавить эти уроки в курс по телевизорам, но сам курс по телевизорам получился большим, да и по паяльной станции видеоуроков получилось на 6 Гб. + нужно сделать уроки по пайке BGA и по ремонту видеоплат. Веду к тому, что по сборке инфракрасной паяльной станции своими руками будет отдельный самостоятельный курс. Который можно будет ждать весной. А я пока буду заканчивать курс по телевизорам. осталось совсем маленько.

P.S. Паяльной станции думаю можно дать имя, жду ваших предложений в комментариях.

Очень интересная конструкция. Кое-какие идеи уже присмотрел для своей будущей ИК паялки. Спасибо.

Но у меня осталась ещё несколько вопросов:

1) Подскажи мощности верхнего и нижнего нагревателей?

2) Хватает ли этого для бессвинцовой пайки?

3) На каком расстоянии от нижнего подогрева оптимальнее всего располагать паяемую плату?

4) От куда ПИД для нижнего подогрева берёт данные о температуре? Понятно, что с термопары, но с какой? Каким-то образом с той же, что и ПИД для верха или с отдельной. Если с одной, то каким образом её одну подключить к двум ПИДам сразу? Если с двух, то где она устанавливается и как осуществляется её контакт с платой снизу?

автору большое спасибо за полезную статью,такой вопрос как Вы соединяли ети 3 нижних нагревателя, и можно ли схемку на низ как Вы ето все завязали?(вот почта Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.)

молодцом, круто получилось, тоже очень интересно как подключили нижний подогрев, и Altec PC410 как его подключать? кроме 2х пидов 2х реле, еще что-то нужно, и Вы говорили, что пнределывали с100 что там переделывали, если можно на почту Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра. спасибо

http://a-golubev.ru

принцип работы, характеристики, разновидности, инструкция по сборке, как пользоваться

Современная, более усовершенствованная техника, увы, выходит из строя не меньше, чем старые образцы. И если раньше вопрос об усовершенствовании привычного нам паяльника не стоял, то сегодня по старинке отпаять или припаять деталь, не «задев» соседние чипы, практически невозможно. Именно поэтому умельцы собирают более современные термовоздушные и инфракрасные паяльные станции своими руками. В этом обзоре расскажем, какими бывают паяльные системы, как работает блок управления и как его подключить, что входит в элементы конструкции. Только в нашем обзоре вы найдете рекомендации, иллюстрирующие особенности сборки и регулировки современных паяльных станций.

Современные паяльные станции бесконтактного типа позволяют припаивать микрочипы и элементы плат для ПК и планшетов

Читайте в статье

Для чего нужна паяльная станция

Паяльная станция, в отличие от простого паяльника, – система более усовершенствованная. Она позволяет спаять мелкие детали, такие, к примеру, как SMD-компоненты, контролировать нагрев на табло, программировать кнопки. Кроме того, благодаря бесконтактной системе пайки перегрев соседних элементов здесь исключён.

Благодаря «умному» блоку управления можно задать необходимые настройки температуры, включить и выключить систему нажатием одной кнопки

Паяльная станция бесконтактного типа относится к современным системам пайки. К примеру, нагрев с помощью термофена помогает мастерам в ремонте бытовых электроприборов и мобильников. А вот с помощью ИК-систем можно производить монтаж и демонтаж микросхем (даже формата BGA).

Общие характеристики и принцип работы паяльной станции

Внешний вид промышленной воздушной паяльной станции: 1 – блок управления, 2 − паяльник, 3 – фен, 4 − ручка для переноски, 5 – регуляторы температуры для фена и нагревателя

Анатомия паяльной станции достаточно проста и максимально отвечает необходимым условиям: аккуратная, «умная» пайка элементов. Сердце прибора − блок питания, внутри которого находится трансформатор, выдающий напряжение двух вариантов 12 или 24 Вольта. Без этого элемента все системы станции были бы бесполезны. Трансформатор отвечает за регулировку температуры. Блок питания снабжён терморегулятором и специальными кнопками запуска прибора.

Для справки! Некоторые устройства оборудованы специальной подставкой, которая нагревает печатную плату во время пайки, что помогает избежать её деформации.

С помощью блока управления также может быть реализована функция запоминания температуры и программирования кнопок. Мастера «прокачивают» прибор, используя процессор, благодаря которому появляется возможность измерять температуру в ходе пайки.

Вариация самодельного паяльника для микросхем

Разберём особенности работы термовоздушной паяльной станции: поток воздуха с помощью специальных спиралевидных или керамических элементов (они находятся прямо внутри трубки термофена) нагревается, а затем через специальные насадки направляется в точку пайки. Такая система позволяет нагреть необходимую поверхность равномерно, исключив точечную деформацию.

Комментарий

Андрей Винокуров

Электромонтер 5 разряда ООО «Петроком»

Задать вопрос

«Температура, которую могут обеспечить современные фены для пайки, в том числе и собранные своими руками, варьируется от 100 до 800°C. Причём показатели эти могут настраиваться оператором.

«

В качестве ещё одного дополнительного элемента может выступать специальный инфракрасный нагреватель. Принцип его похож на работу термофена, он нагревает не место стыка, а определённую площадь. Однако, в отличие от термофена, здесь отсутствует поток тёплого воздуха. Профессиональные паяльные станции могут оборудоваться специальными сопутствующими инструментами, оловоотсосами и вакуумными пинцетами.

Разновидности паяльных станций по конструкции

Существуют как простые паяльные станции, оборудованные привычным нам классическим паяльником, так и более продвинутые. Причём вариаций сочетания компонентов и систем может быть великое множество. Без труда можно в одной станции совместить контактный паяльник и фен, вакуумный или термопинцет и оловоотсос. Для удобства приведём таблицу основных типов паяльных станций.

Контактные ПС− это обыкновенный, имеющий при пайке прямой контакт с поверхностью, паяльник, оснащённый электронным блоком управления и регулирования температуры.Бесконтактные ПС − в основе работы
блок управления и особая система
управления элементов.
Свинцовые Бессвинцовые

Требуют повышенной температуры плавки.

Термовоздушные

Обеспечивают эффективную пайку в труднодоступных зонах с единовременным прогреванием сразу нескольких поверхностей. Позволяет осуществлять пайку любого типа, как со свинцом, так и без него.

Инфракрасные

Здесь присутствует нагревательный элемент в виде инфракрасного излучателя, сделанного из керамики или кварца.

Комбинированные

Сочетают в своей конструкции несколько типов оборудования: фен или классический паяльник, или, как мы уже говорили, ИК-нагреватель и оловоотсос допустим, паяльник и фен.



По механизму стабилизации температуры и принципу работы управляющих блоков паяльные станции можно разделить также на аналоговые и цифровые. В первом случае нагревательный элемент включён, пока паяльник не прогреется до нужной температуры, самая близкая аналогия – нагрев обычного утюга. А вот второй тип паяльника отличается сложной системой контроля и регулирования температуры. Здесь размещён PID-регулятор, который подчиняется программе микроконтроллера. Такой метод стабилизации температуры намного эффективнее аналогового. Ещё одна классификация позволяет разделить все ПС на монтажные и демонтажные. Первые осуществляют пайку приборов, однако, не имеют оловоотсоса и других элементов, позволяющих проводить чистку и замену деталей.

Демонтажная паяльная станция Xytronic LF-852D с насадками

Такие паяльные системы снабжены специальной ёмкостью для удаления припоя, который, в свою очередь, отсасывается специальной насадкой, снабжённой компрессором.

К сведению! Существуют комбинированные станции, позволяющие проводить как монтажные, так и демонтажные работы. Они снабжены двумя видами паяльников, различающихся по мощности.

Как сделать своими руками термовоздушную паяльную станцию

Купить паяльную станцию с феном не каждому по карману, хотя ИК-станции стоят ещё больших денег, поэтому самый простой путь – собрать её своими руками. Однако, следует помнить, что такие воздушные паяльные станции обладают определёнными недостатками:

  1. Потоком воздуха можно случайно сдуть маленькие детали.
  2. Поверхность прогревается неравномерно.
  3. Для разных случаев требуются дополнительные насадки.

Паяльный фен своими руками: универсальная схема

Термофен – специальное устройство, которое нагревает место пайки потоком горячего воздуха.

Проще всего собрать прибор с феном на вентиляторе, а в качестве нагревателя использовать спираль.

Универсальная паяльная станция с феном

Если покупать нагреватель механический, то он достаточно дорогой. И при резких перепадах температур может простой треснуть. Не все могут самостоятельно сконструировать компрессор. В качестве поддувала можно использовать обычный малогабаритный вентилятор. Подойдёт кулер от домашнего ПК. Для знакомства с устройством такого прибора изучим схему паяльной станции своими руками.

Схема паяльной станции с феном состоит из основного блока и манипулятора-термофена, в котором происходит нагревание воздуха

Вентилятор расположим около термофена. К нему аккуратно присоединяем трубку для подачи тёплого воздуха. На торце кулера вытачиваем отверстие под сопло. С противоположной стороны кулер необходимо закрыть, чтобы обеспечить необходимую тягу.

Для более точечного направления тёплого воздуха можно приобрести готовые насадки на сопло термофена

Теперь подошла очередь сборки нагревательного элемента. Для этого необходимо накрутить нихромовую проволоку спиралью на основание нагревателя. Причём витки обязательно не должны касаться друг друга. Витки наматываются с учётом того, что сопротивление должно быть 70-90 Ом. Основание выбирают с плохой теплопроводностью и хорошей стойкостью к большим температурам.

Комментарий

Андрей Винокуров

Электромонтер 5 разряда ООО «Петроком»

Задать вопрос

«Часть деталей можно позаимствовать из обычного фена. В частности, в качестве основы для спирали с низкой термопроводностью подойдёт слюдяная пластина.

«

Приступаем к поиску деталей для сопла. Лучше всего для этого подойдёт труба из керамики или фарфора. Оставляем небольшой зазор между стенками сопла и спиралью. Сверху поверхность обматываем изоляционными материалами. Можно использовать асбестовый слой, стекловолокно и т.д. Это увеличит высокое КПД фена, а также позволит брать его руками, не получив ожог. Крепим нагревательный элемент так, чтобы воздух подавался в трубку, а нагреватель находился точно посередине внутри сопла.

Система управления паяльной станцией

Для сборки системы управления самодельной паяльной станции типа фен своими руками в ней необходимо разместить два реостата: один регулирует входящий поток, другой − мощность нагревательного элемента. А вот выключатель обычно делается один как для нагревателя, так и для нагнетателя.

Варианты подключения системы управления к термофену.

Здесь очень важно правильно подключить провода, чтобы они соотносились с реостатами.

Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю.

Сборка и настройка работы паяльной станции

Мощность паяльной станции, как мы уже замечали выше, обычно находится в пределах от 24 до 40 Ватт. Однако если вы планируете паять шины питания и проводники, то мощность прибора должна быть увеличена от 40 до 80 Ватт.

А вот паяльные инструменты на 100 Ватт и больше, как правило, используют для крупногабаритных конструкций из цветмета, которые, в принципе, обладают значительной теплопроводностью

Подробнее о том, как паять феном от паяльной станции, смотрите в этом видео.

Инфракрасная паяльная станция своими руками

Инфракрасная паяльная станция − тот инструмент, который проще всего сделать своими руками. Цена на паяльные станции такого типа просто заоблачная. Купить что-то попроще – не вариант, так как всё равно будет ограниченный функционал.

ИК паяльная станция в сборке

Именно поэтому мы расскажем поэтапно, как собрать своими руками инфракрасный паяльник. Разберём этапы сборки ПС для пайки плат размером 250×250 мм. Наша паяльная станция подойдёт для работы с телевизионными платами, видеоадаптерами для ПК, а также планшетов.

Изготовление корпуса и нагревательных элементов

Для основы самодельной ИК паяльной станции, собранной своими руками, можно взять дверцу от антресоли либо фанеру 10-12 мм, прикручиваем к ней ножки. На этом этапе важно примерно прикинуть компоновку исходя из размеров нагревателей и ПИД-регуляторов. От этого будет зависеть высота «боковин» и скосов передней панели.

Алюминиевые уголки используются для формирования «скелета» конструкции. Заранее позаботьтесь о «начинке», в работе пригодятся и старые видеомагнитофоны, ДВД-проигрыватели и тому подобное. Можно обойти специализированных уличных лоточников.

Корпуса от старых видеомагнитофонов или процессоров – идеальное сырьё для обшивки сторонЕщё один вариант корпуса, на этот раз из алюминия

Теперь ищем антипригарный поддон. Да, именно тот, что можно купить в обычном магазине бытовой техники. Здесь же можно и присмотреть качественный паяльник для паяльной станции.

Важно! Возьмите с собой рулетку. Ваша задача – найти противень оптимальной ширины и глубины. Размеры зависят от высоты ИК-излучателей и их количества.

Система управления паяльной установкой

Приступим к самому интересному. На торговой площадке заранее заказываем ПИДы (или пропорционально-интегрально-дифференциальные регуляторы), а также ИК — 3 нижних ИК излучателя 60×240 мм, и один верхний − 80×80 мм, не забудьте запастись двумя твердотельными реле на 40А. На этом этапе уже можно переходить к жестяным работам, а именно подогнать всю конструкцию под размеры наших основных элементов. После подгонки боковин и крышки вырезаем технологические отверстия под ПИДы на передней, под кулер на задней стенке.

Сборка и регулировка работы паяльной станции

Итак, после установки излучателей, кулера и соединения всех проводков внешний вид нашей паяльной станции уже обретает практически законченный вид. На этом этапе необходимо провести тестирование оборудования на нагрев, удержание температуры и гистерезис. Переходим к монтажу основного ИК-излучателя. Сделать это несложно.

Больше всего усилий забирает монтаж держателя платы и установка столика. В нашем примере мы рассмотрели возможность сборки держателей так, чтобы можно было сдвигать влево-вправо уже зажатую плату

Комментарий

Андрей Винокуров

Электромонтер 5 разряда ООО «Петроком»

Задать вопрос

«Для удобства работы можно закрепить на держателе фонарик или светодиодную лампочку. Это очень выручает при отсутствии точечного освещения. Пригодится и ручной обдув.

«

Особенности изготовления своими руками паяльной станции на Arduino (Ардуино)

Паяльная станция на процессоре Ардуино – одна из самых прогрессивных моделей. Особенность её в том, что она легко программируется. Можно задать необходимые параметры и алгоритмы работы и управления всех элементов.

Часто используется система подключения Flex Link. Она относительно простая, надёжная, а её элементы вполне можно приобрести самостоятельно и собрать схему без особых проблем

Далее все этапы сборки аналогичны уже описанными нами. Если возникнут вопросы, можно обратиться за помощью к специалистам-электронщикам.

Особенности изготовления своими руками паяльной станции на Atmega8 (Атмега8)

Схема на контроллере Atmega8 довольно простая и не требует больших знаний. Самое главное, разбираться в кодах программ на языке C++. Это позволит редактировать его под себя.

Вариант рабочей схемы паяльной станции на Atmega8

В открытых интернет-источниках есть разные вариации паяльных станций на основе разных контроллеров.

Внешний вид программатора для будущей паяльной станции на ATmega328

Одно из обучающих видео по сборке паяльной станции в этом видео.

Как пользоваться паяльной станцией

Для новичков будет не лишним узнать некоторые особенности работы с паяльными станциями.

Контроллер и паяльник – важнейшие элементы паяльной станции должны быть чистыми и защищёнными от пыли

Перечислим некоторые из них:

  1. Для монтажа или демонтажа крупных деталей проще использовать фен. Так как он охватывает необходимую площадь.
  2. Температура нагрева подбирается методом «тыка». Начиная с минимально возможной. К примеру, пасты для монтажа SMD-компонентов имеют меньшую температуру плавления, нежели ПОС-61.
  3. Обзаведитесь обыкновенной спиртоканифолью. Пригодится для обезжиривания.
  4. Перед монтажом компонентов используйте специальный флюс. Он продаётся в отделах для ремонта сотовых.
  5. Очень выручает обыкновенная иголка. Ею можно поддеть перепаиваемые детали и при необходимости их перевернуть.
  6. Контактные площадки в обязательном порядке очищаются от припоя.

Работа с паяльной станцией требует определённых навыков.

Если вы не сможете собрать самостоятельно такой прибор, то воспользуйтесь рекомендациями профессионалов

Получить любую информацию можно также в обучающих видео, в этом вы узнаете о том, как выбрать паяльную станцию.

Свои вопросы и комментарии к статье оставляйте в специальной форме ниже. Надеемся, что наши рекомендации помогут сделать собственную паяльную станцию, которая прослужив вам верой и правдой долгие годы.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

ИК паяльная станция, самодельные конструкции. Устройство и сборка своими руками инфракрасной паяльной станции Инфракрасная паяльная станция с мк управлением строим

Ремонт ноутбуков и видеокарт, реболлинг (демонтаж и монтаж чипа с восстановлением шариков припоя) без инфракрасной паяльной станции, как правило, не обходится. Сервисные центры за такую работу либо не берутся, либо взимают довольно большие деньги за такой ремонт. Между тем подобные поломки – явление довольно частое.

ИК станция заводского исполнения – устройство довольно дорогое, поэтому экономичнее сделать ее своими руками. Инфракрасную паяльную станцию можно сделать за один, максимум два дня, предварительно заказав через интернет и получив по почте комплектующие детали к ней.

Немного теории

При нормальной температуре пик электромагнитного излучения происходит в инфракрасной области. Вещи, которые горят, излучают как более интенсивное, так и более энергичное (более короткое) инфракрасное излучение. Когда становится очень жарко, они начинают светиться красным. Чем они горячее становятся, тем приобретают больше оранжевого и желтого цветов, затем синего.

Многие органические молекулы интенсивно поглощают инфракрасное излучение, это заставляет объект нагреваться. Тепло – это кинетическая энергия поступательного движения атомов и молекул. Излучаемый атомом свет имеет длину волны. В итоге нагретое тело тоже излучает свет, и чем сильнее нагрето тело, тем короче волна излучаемого света.

Для информации. Согласно закону смещения Вина, бывает так, что тепловое излучение объектов вблизи комнатной температуры находится в инфракрасной области. Сюда относятся лампочки и даже люди.

Итак, инфракрасное излучение – это не тепло, и оно (непосредственно) не вызывает тепло. Оно испускается теплом объекта при определенном диапазоне температур.

Зрительные оттенки света обуславливаются длиной волны и ее направленностью, начиная с инфракрасного, потом красного, оранжевого, желтого…. фиолетового и кончая длиной волны ультрафиолетового излучения. И обратно тоже. Облучение тела светом вызывает усиление движения его молекул, любым светом, но инфракрасным, как самым длинноволновым, эффективнее всего.

ИК паяльная станция своими руками – это инфракрасный обогреватель, отдающий тепло в окружающую среду посредством инфракрасного излучения.

Инфракрасная паяльная станция своими руками

Нижний подогрев

Корпус подогрева можно изготовить из старого советского чемодана, сделанного из алюминия, или из системного блока компьютера. Но чемоданчик подойдет лучше, потому что его рабочее положение – горизонтальное. В крайнем случае, можно присмотреть подобный корпус на ближайшей барахолке.

В корпусе необходимо прорезать болгаркой отверстие для керамических нагревателей. Из алюминиевой вырезки сделать подложку для нагревателей с ножками из обычных болтов с гайками. На подложке вся конструкция и будет держаться.

Нижний подогрев состоит из четырех керамических нагревателей, купленных на AliExpress. Цена на них приемлемая, продавец обеспечивает быструю доставку.

Каждый нагреватель (размерами: длина – 24 см, ширина – 6 см) имеет мощность по 600 Вт. Четыре нагревателя составляют нагревательную панель 24х24 см2. Этого достаточно для того, чтобы нагреть материнскую плату компьютера, не говоря уже о материнской плате ноутбука, размеры которой еще меньше. Помещаются на такой подогрев даже большие топовые видеокарты. Для сравнения, у стандартной заводской китайской станции такой подогрев площадью 150х150 см2, при этом стоит она недешево.

Снизу нижнего подогрева каждый нагреватель подключается к клеммной колодке желательно еще советского производства. Колодка сделана из специального материала, который не плавится при высоких температурах. Подключение нагревателей последовательно-параллельное:

  • первый и третий соединены последовательно;
  • второй и четвертый – тоже последовательно;
  • первый и третий со вторым и четвертым – параллельно.

Такая схема применяется для того, чтобы немножко разгрузить проводку. Если подключить все нагреватели параллельно, то итоговая нагрузка будет составлять 2850 Вт:

  • нижний подогрев – 600х4=2400 Вт;
  • верхний нагреватель при максимальной нагрузке – 450 Вт.

Если в комнате работает еще электротехника (несколько лампочек, компьютер, паяльник, чайник), то защитный автомат на 16 ампер выбьет.

Высчитывается последовательное сопротивление нагрузки по специальной формуле. В итоге нижний подогрев представляет собой нагрузку 1210 Вт. Несложно посчитать, что вся ИК станция будет потреблять 1660 Вт. Для такого оборудования это немного. По времени плата греется нижним подогревом до 100 0 примерно 10 минут.

Сверху, когда выполняется работа, на корпус с нагревателем можно поставить металлическую решетку от холодильника. Но лучше использовать стеклокерамику по размеру корпуса, и сделать удобный термостол для ремонта платы.

Верхний подогрев

Верхний подогрев можно сделать из советского фотоувеличителя УПА-60. Модель подходит для самодельной паяльной станции. Керамический нагреватель размерами 80х8 см идеально крепится к фотоувеличителю. При этом можно регулировать высоту нагревателя и двигатель в любую сторону. Штатив удобно прикрепить к самому столу, а нижний подогрев двигать при необходимости. Размеров нагревателей достаточно, чтобы прогревать большие чипы и сокеты для процессорных разъемов.

Все б/у детали можно купить в интернете через доску объявлений, керамический нагреватель – на AliExpress.

Блок управления

Готовый пластиковый бокс можно приобрести в специальном магазине для самостоятельного изготовления электроники, или сделать корпус из обычного компьютерного блока питания. На панели управления размещают:

  • выключатели для нижнего и верхнего подогрева;
  • диммер 2 кВт.

Надо отметить, что внутренних проводов в корпусе довольно много, поэтому бокс нужно выбирать немаленьких размеров.

Отверстия для вывода элементов управления на лицевую панель вырезаются электролобзиком со специальной пилочкой по металлу. Обычно это трудностей не вызывает при наличии практики с подобным инструментом.

PID контроллер REX-C100 можно также заказать на AliExpress. В комплекте с ним продавец поставляет твердотельное реле и термопару. То есть контроллер считывает, какой температуры достигает керамический нагреватель. Пока температура не достигнет нужной величины, твердотельное реле находится в открытом состоянии и пропускает электрический ток на керамический нагреватель.

При достижении устройством необходимой температуры срабатывает твердотельное реле и отключает подачу тока на керамический нагреватель. Диммер управляется вручную. Обычно его устанавливают на максимуме, чтобы быстрее подогревался верх.

Тестер

Данный прибор нужен для работы, чтобы считывать информацию о температуре, которая возле чипа. К нему подключена обычная термопара, конец которой ставят возле чипа. На дисплее тестера будет отображена температура непосредственно возле чипа.

Важно! Провод от термопары заматывают термостойким скотчем, потому что оплетка проводов горит при высокой температуре.

В итоге собранная на скорую руку самодельная ИК паяльная станция порядка десяти раз будет дешевле стоить, нежели готовое изделие. Устройство можно дорабатывать и постепенно улучшать.

Работа на практике

Работа устройства будет описана на примере починки платы от ноутбука. Одной из неисправностей платы является поломка видеочипа. Бывает достаточно прогреть его термофеном, и изображение на экране появляется. Скорее всего, в этом случае происходит отвал кристалла от текстолита. Менять чип довольно дорого. Но если прогреть его, то срок службы ноутбука этим можно продлить. На примере такого банального прогрева и может применяться самодельная инфракрасная паяльная станция.

Для начала плату подготавливают к прогреву, снимают детали:

  • пленки, потому что они при высокой температуре начинают плавиться;
  • процессор;
  • память.

Компаунд лучше снимать пинцетом после предварительного подогрева термофеном. Фен ставят при этом на температуру 1800, средний поток воздуха.

Важно! Всю окружающую область вокруг чипа необходимо обклеить фольгой, чтобы не греть элементы платы. На всякий случай следует закрыть и пластиковые разъемы для памяти.

Для информации. Использование флюсов облегчает процесс пайки и предотвращает окисление металла спаиваемых элементов.

Плату в таком виде устанавливают на решетку нижнего подогрева паяльной станции. Возле чипа располагают термопару. Другая термопара находится вблизи с нагревателями, её задача считывать температуру их нагрева. Включают нижний подогрев на блоке управления. На тестере и PID контроллере появляются рабочие параметры.

Когда низ прогреется, нужно дождаться, чтобы температура вокруг чипа была не менее 1000, в зависимости от материала припоя. Если припой бессвинцовый, то желательно прогреть до 1100.

Расстояние между чипом и верхним нагревателем должно быть около 5 см. Центр чипа должен быть строго под центром верхнего нагревателя, потому что максимальная температура идет от центра в стороны. Верхний нагреватель включают, когда температура возле чипа поднимется до 1100. Низ обычно прогревается 10 минут, затем включается верх, который должен нагреться до 2300. На PID контроллере верхнее значение показывает текущую температуру, нижнее – температуру, которую необходимо достичь.

При достижении нужной температуры включают верхний нагреватель, который управляется диммером. Когда температура подойдёт ближе к 2300, мощность диммером нужно уменьшить. Это делается для того, чтобы нагрев слишком быстрый не был. Рекомендуется выдержать минуту при температуре 2300 и затем выключить устройство. Температура пойдет на спад.

Несмотря на то что с каждым годом в мире появляется все новая и новая техника, более «продвинутая» по своим техническим характеристикам, это не говорит о том, что служить она будет вечно. Рано или поздно любой механизм приходит в неисправность. И уж какой бы надежной деталь ни была, это не застраховывает ее от возможного выхода из строя. А при ремонте подобной техники основным инструментом является паяльник. Сегодня мы рассмотрим, чем особенна инфракрасная паяльная станция, и что она может делать.

Характеристика конструкции

В качестве основного нагревательного элемента в конструкции данного механизма может использоваться кварцевый либо керамической излучатель. При этом оба типа устройств обеспечивают быструю и эффективную пайку металла. Кстати, сам уровень нагрева данного инструмента на инфракрасных паяльниках можно варьировать в той или иной степени. Таким образом, благодаря наличию специального регулятора можно подобрать максимально подходящий температурный режим для конкретного типа металла, на котором будет производиться соединение (пайка).

Следует отметить, что наиболее популярным видом паяльного оборудования являются инфракрасные станции с таким типом нагрева, в котором задействуется сфокусированный пучок Зачастую конструкция таких устройств состоит из двух частей, которые в совокупности дают локальный нагрев платы либо других составляющих элементов. Вследствие этого можно получить весьма качественное соединение, при этом затратив на пайку минимальный отрезок времени.

Разновидности

Как мы уже отметили выше, инфракрасная паяльная станция может быть кварцевой либо же керамической. Для того чтобы разобраться в особенностях каждой из них, рассмотрим оба типа более подробно.

Керамические

Керамическая инфракрасная паяльная станция (Achi ir6000 в том числе) благодаря своей простой конструкции отличается высокой надежностью, прочностью и долговечностью. При этом на разогрев всего устройства до рабочей температуры пайки нужно потратить не более 10 минут. В таких станциях зачастую используется плоский либо полый излучатель. Последний тип имеет намного больший нагрев рабочей поверхности излучателя, вследствие чего быстро совершает пайку и накаляется до нужной температуры. Однако стоимость таких устройств позволяет применять их далеко не всем, кто занимается ремонтом электронной цифровой техники.

Кварцевые

Кварцевая инфракрасная паяльная станция, несмотря на свою повышенную хрупкость, владеет высокой скоростью нагрева. Уже за 30 секунд излучатель накаливается до своей рабочей температуры.

Промышленная либо самодельная инфракрасная паяльная станция используется зачастую при прерывающихся процессах, где есть частые включения и выключения устройства. Керамические же механизмы более уязвимы к частым включениям и могут моментально выйти из строя, если не соблюдать правила эксплуатации.

Купить паяльную станцию ИК-650 ПРО в рассрочку/по частям

ИК-650 ПРО — это не мечта, а реальность. Реализуя программу доступности качественной технологии пайки, ТЕРМОПРО постарался раздробить приобретение ремонтной станции BGA на несколько маленьких и вполне осуществимых шагов.

Вариант №1

Купите ИК-650 в рассрочку — заплатите 50%, а остальное будет зарабатывать ваша новая инфракрасная паяльная станция, а мы немного подождем.

Условия простые:

  • Желание и возможность честно и вовремя выполнять свои обязательства по договору поставки.
  • Организационно правовая форма предприятия — ИП или ООО.
  • Регистрация бизнеса не менее шести месяцев.
  • Подтвержденное наличие сервисной точки или другого помещения.
  • Отсутствие недоимок по налогам, судебных взысканий и решения о банкротстве или ликвидации.
  • Предоплата 50%, а остальное в рассрочку на 6 месяцев равными долями без %.

Перед принятием решения просим вас еще раз правильно оценить свои возможности. Помните простое правило окупаемости — у вас должно быть гарантировано не менее 10 перепаек BGA в месяц плюс доходы от других видов сервисных работ.

Вариант №2

ИК-650 ПРО это модульное оборудование — начните с приобретения термостола НП 34-24 ПРО с регулятором ТП 2-10 КД ПРО, и сразу получите огромное преимущество: вам станет доступен равномерный подогрев плат без деформации, а температура BGA теперь будет под вашим контролем. Начните зарабатывать и вы быстро приобретете остальные блоки.

Программное приложение «ТЕРМОПРО-ЦЕНТР»

Инфракрасная паяльная станция ТЕРМОПРО ИК-650 ПРО действительно хорошо работает. Во многом это заслуга многофункционального программного приложения «ТЕРМОПРО-ЦЕНТР». Основное отличие ИК-650 ПРО от других инфракрасных паяльных станций — это сказочные возможности пайки в совсем не сказочных окружающих условиях.

«ТЕРМОПРО-ЦЕНТР» обеспечивает автоматическое термопрофилирование пайки BGA с обратной связью по температуре на печатной плате. Алгоритмы пайки BGA, с несколькими степенями защиты, построены таким образом, чтобы ничего не перегреть, даже при ошибках оператора.

Приложение «Термопро-Центр» решает задачу сохранить высокую надежность и простоту в эксплуатации, а также гарантировать повторяемость процесса пайки с максимальной точностью при оптимальной гибкости технологического оборудования.

Программный пакет «ТермоПро-Центр» содержит ответ почти на любую технологическую ситуацию, реализовано максимально возможное число «зашитых» функций с помощью инструментов ТермоПро.

Программа, вооруженная оборудованием без преувеличения является мощным не только производственным, но и исследовательским инструментом. Инструментарий, заложенный в ней можно использовать как для реализации термодинамического процесса пайки, так и для его фиксации, визуализации, анализа и адаптации под окружающие условия.

Для мелкосерийного и единичного монтажа плат инфракрасная паяльная станция ИК-650 ПРО обеспечивает двойное преимущество. Вы получаете в свои руки не только возможность пайки BGA и других сложных микросхем, но и отличный инструмент для групповой пайки SMD — компонентов на печатные платы по термопрофилю. Качество пайки обеспечивается на уровне камерных и конвейерных печей оплавления, да еще и в режиме обратной связи по температуре платы. (можно паять сразу практически без настройки, естественно немного потренировавшись).

Скачайте приложение «Термопро-Центр» и другую полезную информацию
Комплект поставки инфракрасной паяльной станции ИК-650 ПРО

НАИМЕНОВАНИЕ МОДУЛЯ

НАЗНАЧЕНИЕ МОДУЛЯ

ТЕРМОПРО — ЦЕНТР многофункциональное программное приложение для управления ИК станцией ИК-650 ПРО
1,2 ИКВ-65 ПРО верхний нагреватель ИК станции на подвижном штативе
3 лазер лазерный указатель для прицеливания в центр перед пайкой BGA
4 диафрагмы сменные диафрагмы для верхнего нагревателя ИК станции ограничивают зону нагрева печатной платы (отверстия 30х30, 40х40, 50х50, 60х60 мм).
5 ИК 1-10 КД ПРО терморегулятор обеспечивает управление температурой верхнего нагревателя ИК станции и контроль температуры печатной платы
6 ПДШ-300 шарнирный прижим для установки термодатчика на печатную плату
7 ТД-1000 (3 шт.) внешний термодатчик для контроля температуры печатной платы при пайке BGA
8 НП 34-24 ПРО двух зонный широкоформатный термостол для равномерного подогрева печатных плат. ИК станция ИК-650 ПРО может комплектоваться и другим термостолами серии НП и ИКТ в зависимости от задачи
9 ТП 2-10 АБ ПРО двухканальный терморегулятор обеспечивает управление температурами зон термостола НП 34-24 ПРО (терморегулятор может быть заменен на ТП 2-10 КД ПРО, со встроенным каналом измерения температуры платы)
10 ФСМ-15, ФСК-15 (по 10 шт. )

Вы можете подобрать индивидуальную комплектацию ИК станции дооснастив ее:

    видеокамерой,

    видеоустановщиком,

    термостолом другого размера,

    3-х канальным измерителем температуры,

    рамочным держателем плат

Схема подключения инфракрасной паяльной станции ИК-650 ПРО

Другие системы подогрева плат для ИК Станции

Инфракрасная паяльная станция может комплектоваться разными подогревателями плат под ваши задачи.

Инфракрасная станция, комплектующаяся нижним подогревом — превосходное оборудование для ремонта телевизоров, ноутбуков, компьютеров, разумеется, повсеместно используется как оборудования для ремонта электроники, а так же — это современное оборудование для ремонта автомобильных блоков, станков с ЧПУ.

Дополнительные приборы и принадлежности для ИК Станции

Прибор расширяет возможности инфракрасной паяльной станции ИК-650 ПРО по контролю за температурой платы. ТЕРМОСКОП сертифицирован как средство измерения военного назначения. (производство ТЕРМОПРО)

Трафареты BGA

Набор для ребола BGA — необходимое дополнение к инфракрасной паяльной станции. В набор входит оправка и 130 трафаретов BGA (производство Китай)


Фиксатор для трафаретов BGA прямого нагрева. Фиксирует трафареты от 8 x 8 мм до 50 x 50 мм. Зажимной ключ в комплекте.

Держатель удобен для пайки BGA на малогабаритных и среднеразмерных платах (производство ТЕРМОПРО)

ПК-40, ПК-50, ПК-60 3D концентраторы ИК лучей

Инфракрасная паяльная станция может иметь еще лучшие эксплуатационные характеристики если вместо плоских диафрагм применять 3D концентраторы. (производство ТЕРМОПРО, изделие запатентовано )

  • Улучшается равномерность теплового поля в зоне пайки BGA
  • Уменьшается размер теплового пятна в зоне пайки BGA
  • Улучшается обзор зоны пайки BGA

Дополнительные диафрагмы 45° к верхнему нагревателю ИК станции, (производство ТЕРМОПРО)

При работе на инфракрасной паяльной станции довольно часто требуется акуратно нанести флюс или паяльную пасту. Цифровые программируемые дозаторы паяльной пасты и жидкостей серии ND-35 предназначены для точной выдачи мелкими порциями флюса, паяльной пасты, теплопроводящей пасты или герметиков. Имеются модели с вакуумным пинцетом (производство ТЕРМОПРО).

USB микроскоп eScope DP-M15-200

При работе на инфракрасной паяльной станции требуется визуальный контроль зоны пайки BGA. Цифровой USB микроскоп eScope DP-M15-200 с матрицей 5Мп, увеличением до 200 крат, LED подсветкой и встроенным поляризационным фильтром облегчает наблюдение. Металлическая подставка в комплекте. Поляризационный фильтр устраняет блики, отражения и позволяет получить более резкое и контрастное изображение при наблюдении таких сложных объектов как BGA в момент оплавления. (производство Китай, возможна поставка других моделей)

Магнитные держатели печатных плат быстро устанавливаются на любые термостолы серии НП и обеспечивают удобную и быструю фиксацию печатных плат над нагревательной поверхностью.

АСЦ и ТЕРМОПРО желают вам Здоровья!

Если нет технической возможности отвести на улицу вредные продукты пайки, то рекомендуем воспользоваться локальным дымоуловителем, например — г. Москва курсы по обучению работе на инфракрасной паяльной станции при ремонте ноутбуков, игровых приставок, сотовых телефонов.

ТЕРМОПРО осуществляет гарантийную и техническую поддержку всего парка станций ИК-650 ПРО и термостолов в пределах срока службы, даже если они куплены на вторичном рынке. Не ПОДДЕРЖИВАЕТCЯ, не ремонтируется, не обеспечивается расходниками только ОБРЕМЕНЕННОЕ ОБОРУДОВАНИЕ ИЗ «ЧЕРНОГО СПИСКА» — оно заблокировано производителем В 2019 году участились случаи мошеннических попыток продажи обремененного оборудования и оборудования, которое автоматически заблокируется в ближайшее время. Также может предлагаться заблокированное оборудование разобранное на запчасти.

Не становитесь жертвой мошенников! Не покупайте не проверенное Б/У оборудование и запчасти на вторичке! Обращайтесь за запчастями к производителю!

ТЕРМОПРО не несет никакой ответствености перед лицами купившими обремененное оборудование.
Как не стать жертвой мошенников?

ТЕРМОПРО оказывает всем обратившимся возможную помощь. Для этого рекомендуется перед покупкой произвести следующие действия:

1. Узнать, кто был первым хозяином оборудования, в каком городе и год выпуска оборудования.
2. Запросить у продавца серийные номера (они наклеены на днище терморегуляторов).
3. Сообщить серийные номера в ТЕРМОПРО для авторизации на отсутствие приборов в ЧЕРНОМ СПИСКЕ.
4. Перед оплатой обязательно следует подключить терморегуляторы к компьютеру и при помощи приложения Термопро-Центр сверить наклеенные серийные номера (их иногда переклеивают) с электронными (для этого обратитесь в ТЕРМОПРО и мы расскажем как это сделать). Если номера не совпадают — лучше отказаться от покупки (что-то здесь не чисто).
5. Обязательно проверьте полную работоспособность оборудования как в автономном режиме, так и под управлением приложения «Термопро-Центр». При этом ни на дисплее оборудования ни на экране компьютера не должно появлятся сообщений об ошибках и других предупреждений. Выход нагревателей на режим должен происходить быстро, плавно, без скачков, а при стабилизации температуры она должна держаться в пределах +-2 градуса от установленной.


При выполнении реболлинга и пайки BGA микросхем рекомендуется использовать именно инфракрасные паяльные станции. Для них характерно избирательное тепловое воздействие: сначала нагреваются металлические элементы микросхемы и лишь потом неметаллические. Этот процесс напрямую связан с длинной волны (равной примерно 2-8мкм) и позволяет избежать механических повреждений компонентов, так как благодаря концентрации инфракрасного излучения в нужной точке обеспечивается равномерность нагрева и исключается перегрев. Современная ИК паяльная станция, купить которую на сегодняшний день не представляет особого труда, поможет справиться даже с самым сложным случаем пайки печатных плат.

Если вам необходимо качественное, надежное и современное решение для пайки BGA – рекомендуем Вам обратить внимание на инфракрасные паяльные станции, представленные в нашем интернет-магазине. Благодаря идеальному соотношению цены и производительности наши ИК паяльные станции пользуются высокой популярностью и являются экономически выгодным готовым решением для бережного ремонта, подходящим как для специалистов, так и для любителей.

В интернет-магазине «Суперайс» собраны как бюджетные варианты торговых марок YIHUA и Ly, так и более дорогие паяльно-ремонтные комплексы, такие как паяльные станции ACHI IR6500 и Dinghua DH-A01R.

Купить ИК паяльную станцию можно оптом и в розницу для своих предприятий, лабораторий и личных нужд! Заказ Вы можете оплатить при получении, и мы бесплатно доставим Вам ИК паяльную станцию в любой город России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Воронеж, Владивосток, Хабаровск, Краснодар, Брянск, Ростов-на-Дону, Нижний Новгород, Челябинск, Казань, Красноярск, Омск, Самара, Волгоград, Барнаул и в другие города!

Рано или поздно перед радиомехаником, занимающимся ремонтом современной электронной техники встаёт вопрос покупки инфракрасной паяльной станции. Необходимость назрела в связи с тем что современные элементы массово “откидывают копыта” короче говоря, производители как и мелочевки так и больших интегральных схем отказываются от гибких выводов в пользу пятачков. Процесс этот идёт уже достаточно давно.


Такие корпуса микросхем называются BGA – Ball grid array, проще говоря – массив шариков. Такие микросхемы монтируются и демонтируются бесконтактным способом пайки.

Раньше, для не особо крупных микросхем можно было обходиться термовоздушной паяльной станцией. А вот крупные графические контроллеры GPU термовоздушкой уже не снимешь и не посадишь. Разве что прогреть, но прогрев длительного результата не даёт.
В общем, ближе к теме.. Готовые профессиональные инфракрасные станции имеют запредельные цены, а недорогие 1000 – 2000 зелёных недостаточный функционал, короче допиливать всё равно придётся. Лично по мне, инфракрасная паяльная станция – это тот инструмент, который можно собрать самому и под свои нужды. Да, не спорю, есть затраты по времени. Но если подойти к сборке ИК станции методично, то будет и необходимый результат и творческая удовлетворённость. Итак, я для себя наметил, что буду работать с платами размером 250х250 мм. Для пайки телевизионных Main и компьютерных видеоадаптеров, возможно планшетных ПК.

Итак, начал я с нечистого листа и дверцы от старой антресоли, прикрутив к этому будущему основанию 4 ножки от древней пишущей машинки.


Основа при помощи приблизительных расчётов получилась 400х390 мм. Дальше необходимо было примерно рассчитать компоновку исходя из размеров нагревателей, ПИД-регуляторов. Таким нехитрым “фломастерным” способом я определил высоту своей будущей инфракрасной паяльной станции и угол скоса передней панели:


Далее уже берёмся за скелет. Тут всё просто – изгибаем алюминиевые уголки согласно конструкции нашей будущей паяльной станции, закрепляем, связываем. Идём в гараж и с головой закапываемся в корпуса от DVD и видиков. Хорошо делаю, что не выбрасываю – знаю, что пригодятся. Глядишь, дом из них построю:) Вон из пивных банок строят, из пробок и даже палочек от мороженого!

Короче говоря, на облицовку лучше не придумаешь, чем крышки от аппаратуры. Листовой металл стоит не дёшево.


Бежим по магазинам в поисках антипригарного противня. Противень необходимо подобрать согласно размерам ИК-излучателей и их количеству. Я ходил по магазинам с небольшой рулеткой и измерял стороны дна и глубину. На вопросы продавцов типа – “Зачем вам пироги строго заданных размеров?” Отвечал, что неподходящие размеры пирога нарушают общую гармонию восприятия, что не соответствует моим моральным и этическим принципам.


Урааа! Первая посылочка, а в ней особо важные запчастюлины: ПИД-ы (страшное слово-то какое) Расшифровка тоже не простая: Пропорционально-Интегрально-Дифференциальный регулятор. В общем, разбираемся с их настройкой и работой.


Далее жестянка. Здесь как раз и пришлось попотеть с крышками от DVD-юков дабы всё получилось ровно и солидно, для себя делаем. После подгонки всех стенок необходимо вырезать нужные отверстия под ПИД-ы на передней, под кулер на задней стенке и в покраску – в гараж. В итоге – промежуточный вариант нашей ИК паяльной станции стал выглядеть таким образом:


После тестирования регулятора REX C-100 предназначенного для преднагрева (нижнего нагревателя) выяснилось, что он не совсем подходит для моей конструкции паяльной станции, потому как не рассчитан на работу с твердотельными реле, которыми он и должен управлять. Пришлось его доработать под свою концепцию.


Урааа! Пришла посылка из Китая. Теперь в ней уже было самое основное богатство для постройки нашей инфракрасной паяльной станции. А именно – это 3 нижних ИК излучателя 60х240 мм, верхний 80х80 мм. и пара твердотельных реле на 40А Можно было и на 25 ампер взять, но всегда стараюсь всё сделать с запасом, да и ценой они не сильно отличались..


Глаза боятся, а руки делают. Стараюсь не забывать эту старую истину, также как и про курицу, та что по зёрнышку…Что имеем в итоге – После установки излучателей в противень, установки твердотелок на радиатор, обдуваемый кулером и соединении всего, получилось уже что-то более-менее похожее на инфракрасную паяльную станцию.


Когда дело с преднагревом начало подходить к концу и были сделаны первые тесты на нагрев, удержание температуры и гистерезис, можно было смело приступать к верхнему инфракрасному излучателю. Работы с ним оказалось больше, чем я предполагал изначально. Было рассмотрено несколько конструктивных решений, но всё же более удачным на практике оказался последний вариант, который я и воплотил.


Сделать столик для удержания платы – очередная задача, требующая нагрева черепной коробки. Необходимо чтобы выполнялось несколько условий – равномерное удержание печатной платы, чтобы плата при нагреве не прогибалась. Кроме этого была возможность сдвигать влево-вправо уже зажатую плату. Зажим платы должен быть, как и крепкий, так и давать небольшую слабину, так как плата при нагреве расширяется. Ну и так же у столика должна быть возможность закрепить платы разных размеров. Не до конца еще доделанный столик: (нет прищепок для платы)


Вот и настало время тестов, отладок, подгонки термопрофилей под разные виды микросхем, и паяльных сплавов. За осень 2014 было восстановлено приличное количество компьютерных видеокарт и телевизионных Main-board


Не смотря на то, что паяльная станция кажется завершённой и прекрасно себя зарекомендовала, на самом деле не хватает еще нескольких важных вещей: Во-первых это лампа, ну или фонарик на гибкой ножке, Во-вторых обдув платы после пайки, в-третьих я хотел изначально сделать селектор для нижних нагревателей..

Конечно же, я написал не всё что хотел, потому как, при сборке было много мелочей, проблем и тупиков. Но зато я записал на видео весь процесс конструирования и теперь это полноценный обучающий видеокурс:

Ик паяльная станция для домашнего ремонта. ИК паяльная станция, самодельные конструкции. Изготовление своими руками

В качестве нагревательных элементов инфракрасных паяльных станций могут применяться керамические или кварцевые инфракрасные излучатели. Использование инфракрасных нагревателей обеспечивает высокую скорость локального нагрева и возможность эффективного управления температурным профилем групповой пайки.

Широкое распространение среди паяльного оборудования получили паяльные станции, в которых нагрев производится сфокусированным пучком инфракрасного излучения. Такие паяльные станции состоят из двух нагревательных частей, которые и обеспечивают локальный нагрев платы и, соответственно, высокое качество и скорость нагрева.

Инфракрасный излучатель, который размещен в верхней части, зачастую небольшого размера. Его задача — осуществить в нужный момент быстрый локальный нагрев определённой части платы до температуры плавления припоя.

Инфракрасные излучатели, которые размещаются внизу, подогревают плату до сравнительно невысокой температуры для подготовки к процессу пайки. Размеры и количество излучателей зависит от размеров платы.

Керамические инфракрасные излучатели

Керамические инфракрасные излучатели долговечны и довольно прочны. Скорость выхода на температурный режим составляет порядка 10 минут. Для паяльных станций зачастую используют плоские или полые излучатели (полые обладают более высокой температурой на поверхности излучателя и быстрее выходят на температурный режим, но при этом они дороже). Для обеспечения более эффективного распределения лучей, рекомендуется дополнительно использовать рефлекторы для ИК излучателей . Излучатели производятся только стандартных размеров. Керамические инфракрасные излучатели лучше всего использовать при долгосрочной работе паяльной станции.

Кварцевые инфракрасные излучатели

Кварцевые инфракрасные излучатели характеризуются быстрым выходом на температурный режим (около 30 секунд), но более хрупкие. Для изготовления инфракрасной паяльной станции можно подобрать как

Ремонт ноутбуков и видеокарт, реболлинг (демонтаж и монтаж чипа с восстановлением шариков припоя) без инфракрасной паяльной станции, как правило, не обходится. Сервисные центры за такую работу либо не берутся, либо взимают довольно большие деньги за такой ремонт. Между тем подобные поломки – явление довольно частое.

ИК станция заводского исполнения – устройство довольно дорогое, поэтому экономичнее сделать ее своими руками. Инфракрасную паяльную станцию можно сделать за один, максимум два дня, предварительно заказав через интернет и получив по почте комплектующие детали к ней.

Немного теории

При нормальной температуре пик электромагнитного излучения происходит в инфракрасной области. Вещи, которые горят, излучают как более интенсивное, так и более энергичное (более короткое) инфракрасное излучение. Когда становится очень жарко, они начинают светиться красным. Чем они горячее становятся, тем приобретают больше оранжевого и желтого цветов, затем синего.

Многие органические молекулы интенсивно поглощают инфракрасное излучение, это заставляет объект нагреваться. Тепло – это кинетическая энергия поступательного движения атомов и молекул. Излучаемый атомом свет имеет длину волны. В итоге нагретое тело тоже излучает свет, и чем сильнее нагрето тело, тем короче волна излучаемого света.

Для информации. Согласно закону смещения Вина, бывает так, что тепловое излучение объектов вблизи комнатной температуры находится в инфракрасной области. Сюда относятся лампочки и даже люди.

Итак, инфракрасное излучение – это не тепло, и оно (непосредственно) не вызывает тепло. Оно испускается теплом объекта при определенном диапазоне температур.

Зрительные оттенки света обуславливаются длиной волны и ее направленностью, начиная с инфракрасного, потом красного, оранжевого, желтого…. фиолетового и кончая длиной волны ультрафиолетового излучения. И обратно тоже. Облучение тела светом вызывает усиление движения его молекул, любым светом, но инфракрасным, как самым длинноволновым, эффективнее всего.

ИК паяльная станция своими руками – это инфракрасный обогреватель, отдающий тепло в окружающую среду посредством инфракрасного излучения.

Инфракрасная паяльная станция своими руками

Нижний подогрев

Корпус подогрева можно изготовить из старого советского чемодана, сделанного из алюминия, или из системного блока компьютера. Но чемоданчик подойдет лучше, потому что его рабочее положение – горизонтальное. В крайнем случае, можно присмотреть подобный корпус на ближайшей барахолке.

В корпусе необходимо прорезать болгаркой отверстие для керамических нагревателей. Из алюминиевой вырезки сделать подложку для нагревателей с ножками из обычных болтов с гайками. На подложке вся конструкция и будет держаться.

Нижний подогрев состоит из четырех керамических нагревателей, купленных на AliExpress. Цена на них приемлемая, продавец обеспечивает быструю доставку.

Каждый нагреватель (размерами: длина – 24 см, ширина – 6 см) имеет мощность по 600 Вт. Четыре нагревателя составляют нагревательную панель 24х24 см2. Этого достаточно для того, чтобы нагреть материнскую плату компьютера, не говоря уже о материнской плате ноутбука, размеры которой еще меньше. Помещаются на такой подогрев даже большие топовые видеокарты. Для сравнения, у стандартной заводской китайской станции такой подогрев площадью 150х150 см2, при этом стоит она недешево.

Снизу нижнего подогрева каждый нагреватель подключается к клеммной колодке желательно еще советского производства. Колодка сделана из специального материала, который не плавится при высоких температурах. Подключение нагревателей последовательно-параллельное:

  • первый и третий соединены последовательно;
  • второй и четвертый – тоже последовательно;
  • первый и третий со вторым и четвертым – параллельно.

Такая схема применяется для того, чтобы немножко разгрузить проводку. Если подключить все нагреватели параллельно, то итоговая нагрузка будет составлять 2850 Вт:

  • нижний подогрев – 600х4=2400 Вт;
  • верхний нагреватель при максимальной нагрузке – 450 Вт.

Если в комнате работает еще электротехника (несколько лампочек, компьютер, паяльник, чайник), то защитный автомат на 16 ампер выбьет.

Высчитывается последовательное сопротивление нагрузки по специальной формуле. В итоге нижний подогрев представляет собой нагрузку 1210 Вт. Несложно посчитать, что вся ИК станция будет потреблять 1660 Вт. Для такого оборудования это немного. По времени плата греется нижним подогревом до 100 0 примерно 10 минут.

Сверху, когда выполняется работа, на корпус с нагревателем можно поставить металлическую решетку от холодильника. Но лучше использовать стеклокерамику по размеру корпуса, и сделать удобный термостол для ремонта платы.

Верхний подогрев

Верхний подогрев можно сделать из советского фотоувеличителя УПА-60. Модель подходит для самодельной паяльной станции. Керамический нагреватель размерами 80х8 см идеально крепится к фотоувеличителю. При этом можно регулировать высоту нагревателя и двигатель в любую сторону. Штатив удобно прикрепить к самому столу, а нижний подогрев двигать при необходимости. Размеров нагревателей достаточно, чтобы прогревать большие чипы и сокеты для процессорных разъемов.

Все б/у детали можно купить в интернете через доску объявлений, керамический нагреватель – на AliExpress.

Блок управления

Готовый пластиковый бокс можно приобрести в специальном магазине для самостоятельного изготовления электроники, или сделать корпус из обычного компьютерного блока питания. На панели управления размещают:

  • выключатели для нижнего и верхнего подогрева;
  • диммер 2 кВт.

Надо отметить, что внутренних проводов в корпусе довольно много, поэтому бокс нужно выбирать немаленьких размеров.

Отверстия для вывода элементов управления на лицевую панель вырезаются электролобзиком со специальной пилочкой по металлу. Обычно это трудностей не вызывает при наличии практики с подобным инструментом.

PID контроллер REX-C100 можно также заказать на AliExpress. В комплекте с ним продавец поставляет твердотельное реле и термопару. То есть контроллер считывает, какой температуры достигает керамический нагреватель. Пока температура не достигнет нужной величины, твердотельное реле находится в открытом состоянии и пропускает электрический ток на керамический нагреватель.

При достижении устройством необходимой температуры срабатывает твердотельное реле и отключает подачу тока на керамический нагреватель. Диммер управляется вручную. Обычно его устанавливают на максимуме, чтобы быстрее подогревался верх.

Тестер

Данный прибор нужен для работы, чтобы считывать информацию о температуре, которая возле чипа. К нему подключена обычная термопара, конец которой ставят возле чипа. На дисплее тестера будет отображена температура непосредственно возле чипа.

Важно! Провод от термопары заматывают термостойким скотчем, потому что оплетка проводов горит при высокой температуре.

В итоге собранная на скорую руку самодельная ИК паяльная станция порядка десяти раз будет дешевле стоить, нежели готовое изделие. Устройство можно дорабатывать и постепенно улучшать.

Работа на практике

Работа устройства будет описана на примере починки платы от ноутбука. Одной из неисправностей платы является поломка видеочипа. Бывает достаточно прогреть его термофеном, и изображение на экране появляется. Скорее всего, в этом случае происходит отвал кристалла от текстолита. Менять чип довольно дорого. Но если прогреть его, то срок службы ноутбука этим можно продлить. На примере такого банального прогрева и может применяться самодельная инфракрасная паяльная станция.

Для начала плату подготавливают к прогреву, снимают детали:

  • пленки, потому что они при высокой температуре начинают плавиться;
  • процессор;
  • память.

Компаунд лучше снимать пинцетом после предварительного подогрева термофеном. Фен ставят при этом на температуру 1800, средний поток воздуха.

Важно! Всю окружающую область вокруг чипа необходимо обклеить фольгой, чтобы не греть элементы платы. На всякий случай следует закрыть и пластиковые разъемы для памяти.

Для информации. Использование флюсов облегчает процесс пайки и предотвращает окисление металла спаиваемых элементов.

Плату в таком виде устанавливают на решетку нижнего подогрева паяльной станции. Возле чипа располагают термопару. Другая термопара находится вблизи с нагревателями, её задача считывать температуру их нагрева. Включают нижний подогрев на блоке управления. На тестере и PID контроллере появляются рабочие параметры.

Когда низ прогреется, нужно дождаться, чтобы температура вокруг чипа была не менее 1000, в зависимости от материала припоя. Если припой бессвинцовый, то желательно прогреть до 1100.

Расстояние между чипом и верхним нагревателем должно быть около 5 см. Центр чипа должен быть строго под центром верхнего нагревателя, потому что максимальная температура идет от центра в стороны. Верхний нагреватель включают, когда температура возле чипа поднимется до 1100. Низ обычно прогревается 10 минут, затем включается верх, который должен нагреться до 2300. На PID контроллере верхнее значение показывает текущую температуру, нижнее – температуру, которую необходимо достичь.

При достижении нужной температуры включают верхний нагреватель, который управляется диммером. Когда температура подойдёт ближе к 2300, мощность диммером нужно уменьшить. Это делается для того, чтобы нагрев слишком быстрый не был. Рекомендуется выдержать минуту при температуре 2300 и затем выключить устройство. Температура пойдет на спад.

  • Антистатическое исполнение
  • Надежная фиксация платы
  • Технические характеристики AOYUE 710

    • Напряжение 220-240В
    • Частота 50Гц
    • Мощность 600Вт
    • Температурный диапазон:
      • инфракрасная лампа — 100-450ºC
      • преднагреватель — 100-500ºC
    • Нагревательный элемент:
    • Мощность:
      • инфракрасная пушка — 200 Вт
      • преднагреватель — 650 Вт
      • стойка — 12 В
    • Габариты станции: 220 × 70 × 250 мм
    • Габариты стойки: 140 × 55 × 180 мм
    • Вес 10 кг

    Комплектация AOYUE 710

    • Основной модуль AOYUE 710
    • Инфракрасная пушка (1 шт.)
    • Стенд для охлаждения (1 шт.)
    • Кабель питания (2 шт.)
    • Инструкция (1 шт.)

    Инфракрасная паяльная станция 3-в-1

    AOYUE 720

    Паяльная станция AOYUE 720 — комплексное решение по восстановлению плат мобильных телефонов, компьютеров, телекоммуникационного оборудования c BGA, microBGA, QFP, PLSS, SOIC и другими компонентами. AOYUE 720 используется для высококачественного монтажа и демонтажа BGAs, uBGAs, SMDs, SMT соединений без перегрева.

    AOYUE 720 — многофункциональная система 3-в-1, включающая в себя инфракрасную галогенную лампу, инфракрасный преднагреватель и контактный паяльник.

    В этой паяльной станции сочетается одновременно совершенство профессиональной ремонтной системы с простотой ручного инструмента.

    • Возможность пайки без применения свинца .
    • Технология инфракрасной пайки . Преимущества:
      • формирование нагрева посредством концентрации инфракрасного излучения вместо традиционного конвекционного подогрева потоком горячего воздуха
      • эффективное решение основной проблемы при работе с термофеном — возможность смещения компонентов в процессе роботы
      • равномерность локального инфракрасного нагрева имеющее значение при работе з BGA
      • предотвращение случайного сдувания компонентов с печатной платы
      • отсутствие потребности в покупке разнообразных сменных насадок для фена под конкретную микросхему
      • возможность работы со сложнопрофильными компонентами.
    • Антистатическое исполнение станции дает возможность работать с компонентами, чувствительными к статическому электричеству.
    • Эргономичный дизайн позволяет легко управлять оборудованием с помощью цифровой панели, что делает работу более безопасной, а результаты более точными.
    • Встроенный экран и очки для пайки защищают от вредных световых лучей.
    • Надежная фиксация платы на рабочем столике позволяет избежать ее провисания и искривления.
    • Регулировка высоты держателя позволяет точно установить и зафиксировать диаметр и положение пятна нагрева. Это особенно важно при восстановлении крупных BGA-микросхем.
    • Смещение окружающих компонентов исключено, благодаря локализации места нагрева и отсутствию механического воздействия воздушного потока.
    • Совместное использование преднагревателя и паяльной станции обеспечивает соответствие режима пайки термопрофилю конкретной микросхемы и предотвращает перегрев последней.
    • Локальный инфракрасный нагреватель направляется и удерживается пользователем на протяжении всего времени пайки.
    • Станция управляется микропроцессором .
    • Программируемое время пайки, по истечении которого процесс автоматически завершается. Цифровая индикация времени пайки.
    • Цифровая и программируемая индикация температуры пайки, преднагревателя и инфракрасной пушки. Установлен температурный диапазон для настройки и контроля температуры.
    • Кнопка «Reset» позволяет сбросить установленные параметры и возвращает к предыдущим установкам.
    • Контроль температуры в месте пайки с помощью датчика.
    • Бесконтактный инфракрасный температурный контроль во время пайки или демонтажа.
    • Возможность настройки температуры преднагреватиля для равномерного прогрева платы большего размера для исключения термодеформаций.
    • Температурный датчик в телескопической трубке: легко позиционируется и служит обратной связью для ПИД (пропорционально-интегрально-дифференциального) регулятора температуры.

    Технические характеристики AOYUE 720

    • Напряжение 220-240В
    • Частота 50Гц
    • Мощность 600Вт
    • Температурный диапазон:
      • паяльник — 200-480ºC
      • инфракрасная лампа — 0-480ºC
      • преднагреватель — 100-500ºC
    • Нагревательный элемент:
      • паяльник — керамический
      • инфракрасная пушка — инфракрасная галогенная лампа
      • преднагреватель — кварцевый инфракрасный
    • Мощность:
      • паяльник — 70Вт
      • инфракрасная лампа — 165Вт
      • преднагреватель — 400Вт
    • Потребляемое напряжение:
      • паяльник — 24 В
      • инфракрасная лампа — 15 В
      • преднагреватель — 220
    • Площадь области нагрева 140 × 140 мм
    • Площадь ремонтного столика 260 × 190 мм
    • Габариты: 390 × 270 × 92 мм

    Комплектация AOYUE 720

    • Основной модуль AOYUE 720
    • Металлический держатель ИК-пушки (1 шт.)
    • ИК пушка (1 шт.)
    • ИК лампа (1 шт.)
    • Стенд для охлаждения (1 шт.)
    • Педальный переключатель (1 шт.)
    • Держатель печатных плат (1 шт.)
    • Паяльник и держатель паяльника
    • Сварочные защитные очки (1 шт.)
    • Жала для паяльника LF2B, LFK
    • Шестигранный ключ (1 шт.)
    • Механический вакуумный пинцет 939 (1 шт.)
    • Пинцет для микросхем (1 шт.)
    • Паяльный флюс (1 шт.)
    • Кабель питания (1 шт.)
    • Инструкция (1 шт.)

    ACHI Инфракрасные паяльные станции

    ACHI IR 6000 и IR PRO-SC

    В России представлены несколькими фирмами инфракрасные паяльные станции произведенные китайской фабрикой ACHI, это модели IR 6000 и IR PRO-SC.
    Данные ИК паяльные станции были разработаны с учетом современных требований, которые предъявляются к процессу поверхностного монтажа BGA компонентов.

    Данные ремонтные станции в первую очередь предназначены для монтажа, и демонтажа ИС (интегральных микросхем), чипов, микро чипов, выполненных в корпусе типа BGA, с поверхностно — монтируемых печатных плат ноутбуков, компьютеров, серверов, промышленных компьютеров, игровых приставок, мониторов.
    ИК станции ACHI — это оптимальное соотношение цены качества и функционала на рынке России.
    Главные и основные преимущества ремонтных станций ACHI:

    Станцию можно использовать для поверхностного монтажа, демонтажа различных типов компонентов: BGA, FCBGA, MLF, LFBGA, CGA, CCGA, PBGA, CSP, QFN, PGA, ?BGA.
    . Ремонтная станция легко управляется, хорошо подойдет для профессионалов, и для начинающих специалистов.
    . Предустановки (профили) программы управления для свинцовой и бессвинцовой пайки чипов BGA.
    . Память на 10 термопрофилей, каждый профиль состоит из из шестнадцати сегментов.
    . В комплекте поставки ИК станции идет все нужное для работы программное обеспечение, которое позволяет прямо на мониторе компьютера управлять и следить за процессом ремонта и сохранять большое количество термопрофилей, Высокоточные чувствительные термо сенсоры в реальном времени точно отслеживают за температурами в рабочих зонах.
    . Благодаря компактному дизайну, данную станцию можно разместить в небольшой по площади мастерской.
    . Специальные держатели и направляющие позволяют легко закреплять печатные платы разного размера.
    . Максимальная рабочая температура до 400°С — позволяет осуществлять бессвинцовую пайку BGA микросхем.

    Паяльная станция
    ACHI IR 6000

    Паяльная станция
    ACHI IR PRO-SC

    Термо воздушная станция

    QUICK855PG

    Преимущества паяльной станции QUICK855PG

    1. На демонтаж чипа уходит всего 10 секунд времени.
    2. Есть блокировки кнопок от случайных нажатий.
    3. Высокая скорость и хорошее качество демонтажа.
    4. память на 10 термопрофилей.
    5. Вакуумный пинцет.
    6. Большой ЖК дисплей для удобного мониторинга значений и параметров температуры, воздушного потока, продолжительности работы нагрева.
    8. Цифровая калибровка температуры.
    9. Электромагнитное реле и педаль регулировки.
    10. Точность температурного сенсора обеспечивает поддержание температуры с отклонением ±2?.
    11. Низкое энергопотребление, автоматический переход в режим сна.
    12. Время продолжительности работы в диапазоне 1 — 999 сек.

    Термовоздушная паяльная станция QUICK855T

    1. Керамический нагревательный элемент. Высокие скорость и качество пайки.
    2. Контроль температуры с помощью термопары K типа. Термодатчик. ЖК-дисплей.
    3. Используется в комплекте с моделью QUICK855PG для SMD и BGA компонентов.
    4. Рукоятка проста и удобна в использовании.
    5. Компоненты помещаются на посадочное место для предварительного нагрева.
    6. Два переключателя для регулировки мощности и температуры. Индикация температуры в процессе плавки.
    7. Встроенный термрметр для контроля температуры нагрева компонентов.
    8. Наличие внешнего вентилятора для охлаждения.

    Технические характеристики QUICK855PG:

    Технические характеристики

    QUICK855PG

    QUICK855T


    Инфракрасная паяльная станция

    BGA QUICK IR2005


    Данное универсальное решение, паяльной ремонтной станции IR2005 от производителя QUICK является очень компактным, и высокоточным для осуществления инфракрасной пайки, монтажа и демонтажа, а также контактной пайки и демонтажа при помощи паяльной станции с индукционным нагревом. Станция является законченным решением решение, как для производственных нужд, так и для ремонта современной электроники и устройств с высокой плотностью монтажа элементов на печатной плате (компьютеры, мобильные телефоны, периферия).
    Станция имеет как и многие другие, 10 термопрофилей, любой из которых при возникновении необходимости можно перепрограммировать, за счет чего будет сэкономлено время на монтаж и демонтаж различных типов компонентов.

    Станция имеет систему управления апертурой верхнего ИК излучателя, что позволяет точно устанавливать площадь основного прогрева, т.е. осуществлять прогрев только нужного компонента или группы компонентов, при этом остальные компоненты интенсивному разогреву не подвергаются, это предупреждает их возможную деградацию. Станция пригодна для высокотемпературной пайки (например, для пайки без использования свинца), а также для работы с платами, обладающими большой теплоемкостью.

    Основные функции:

    Программируемая система управления параметрами пайки, память на 10 режимов, пароль
    . Два инфракрасных излучателя: нижний (135?250mm) и верхний (60?60mm) с регулируемой по осям X и Y апертурой 20~60mm
    . Высокая мощность ИК излучателей: верхний 120W?6=720W, нижний 400W?2=800W
    . Нагрев на длинах волн 2-8µm
    . Максимальный размер печатной платы для монтажа: 300mm?300mm
    . Микропроцессорное управление и ультрамалоинерционные нагреватели обеспечивают максимальную термостабильность
    . Инфракрасный температурный датчик: 0…300°C
    . Лазерный светодиодный указатель для подсветки точки в центре рабочей зоны
    . Встроенный модуль контактной пайки и выпаивания с микропроцессорным управлением и паяльником с индукционным нагревом, мощностью 60W
    . Универсальная рамка-держатель для миниатюрных и сложнопрофильных плат, в комплекте
    . Программное обеспечение IRSoft, в комплекте
    . Вентиляторы верхнего и нижнего охлаждения, в комплекте
    . Устройство прецизионной установки микросхем PL2005 (опция)
    . Камера RPC2005 для визуальной инспекции пайки с разрешением 480 линий, PAL, и светодиодной подсветкой с регулируемой яркостью (опция)

    QUICK BGA2015

    Преимущества
    1. Комплекс состоит из инфракрасной ремонтной паяльной станции IR2015 для BGA.
    2. Система позиционирования и установки микросхем PL2015
    Двухцветные оптические линзы. Наличие прокладки между шариковым выводом из припоя и платой.
    3. Камера визуализации RPC2015
    Камера для визуальной калибровки и инспекционной пайки позволяет следить за прцессом с разных углов.
    4. Програмное обеспечение IRsoft
    Производится запись, контроль и анализ всего рабочего процесса с выводом диаграмм на компьютер.

    Технические характеристики

    Инфракрасная ремонтная паяльная станция

    Модель IR2015
    Общая мощность 2800 Вт (макс.)
    Мощность нижнего ИК излучателя 500 Вт*4=2000 Вт
    400 Вт*4=1600 Вт (светодиодная подсветка)
    Мощность верхнего ИК излучателя 180 Вт*4=720 Вт (светодиодная подсветка; нагрев на длине волн 2-8μm)
    Размеры верхнего ИК излучателя 60*60 мм
    Размеры нижнего ИК излучателя 267*280 мм
    Апертура верхнего ИК излучателя 20-60 мм (регулирование по осям X, Y)
    Вакуумный насос 12 В/300 мА, 0.05 МПа(макс.)
    Вентилятор верхнего охлаждения 12 В/300 мА, 15CFM
    Лазерный светодиодный указатель 3 В/30 мА
    Двигатель 24 В DC/100 мА
    Рама-держатель с эластичным креплением для плат 93мм
    Макс. размер печатной платы 420 мм*500 мм
    LCD дисплей 65.7*23.5 мм 16*2 знаков
    Связь с компьютером Через интерфейс RS-232C
    Инфракрасный температурный датчик 0-300℃(Диапазон измерения)
    Термопара K типа Опция

    Система позиционирования и установки микросхем PL

    Камера визуализации RPC

    Основные составные части системы
    Инфракрасная система пайки

    Используется инфракрасная сенсорная технология для задания и контроля процесса пайки. Имеется инфракрасный температурный датчик, ЖК дисплей для вывода температур.

    Верхний ИК излучатель

    Верхний ИК излучатель мощностью 720 Вт производит нагрев на длинах волн 2-8μm, что препятствует перегреву электронных компонентов. Нет необходимости в использовании насадок.

    Нижний ИК излучатель

    Нижний ИК излучатель мощностью 1600 Вт осуществляет инфракрасную пайку компонентов в 4 ряда. Большие размеры нижнего излучателя предохраняют печатную плату от неравномерного нагрева и деформации.

    Система светодиодной подсветки

    Верхняя светодиодная подсветка красным светом. Нижняя светодиодная подсветка белым светом. Лазерный светодиодный указатель для подсветки точки в центре зоны.

    Система позиционирования печатных плат

    Позиционирование по осям X, Y, Z.
    Позиционер с вращением на 360°.

    Рама -держатель печатных плат

    Предлагается универсальная рама-держатель с эластичным креплением для плат.
    Предлагаются держатели с захватом снизу для плат различных форм и размеров.

    Немного истории о компании Ersa.

    История немецкой компании Ersa началась в 1921 году с получения Эрнстом Саксом (Ernst Sachs) патента на электрический паяльник молоткового типа, известного сейчас как паяльник-«топорик». 200-ваттный паяльник и менее мощные паяльники для пайки оловянными припоями небольшой компании Ersa довольно быстро стали расходиться по всей Европе и применялись преимущественно на промышленных предприятиях. После второй мировой войны и участия в международной выставке в Ганновере в 1949 году Производство стало расти. В 1961 году компания Ersa предлагала первые машины-автоматы для пайки на немецком рынке, а в 1968 году предложила собственную разработку автомата для пайки оловянно-свинцовыми припоями. К 1971 году начались разработки по механическому регулированию температуры жала электрических паяльников.

    В 1973 году, совместно с другими предприятиями, компания Ersa организовала выставку «Productronica» в Мюнхене. Теперь это крупнейшая специализированная выставка в мире в области электроники и электронной промышленности.
    В 1974 году на рынке стали востребованы паяльные станции с электронным управлением, в 1986 году компания Ersa приступает к созданию машин для пайки оплавлением припоя, а в следующем, 1987 году, Ersa представила первую паяльную станцию с микропроцессорным управлением. В дальнейшем это позволило объединять станции в единый агрегат и управлять им автоматически с компьютера.

    В 1993 году компания Ersa вошла в промышленную группу Kurtz. В 1997 году была представлена машина для инфракрасной пайки IR 500 Rework Station. Затем её заменила более новая IR 650 Rework Station. С 1999 года компания предлагает систему визуальной диагностики пайки и неразрушающего контроля — ERSASCOPE, завоевавшую различные призы на выставках электроники. Продолжается развитие селективных автоматов для пайки. К автомату VERSAFLOW (разработка 1995 года) в добавился автомат MULTIFLOW.

    В 2004 году представлен термопинцет Chip Tool для микрокомпонентов поверхностного монтажа (SMD). Chip Tool позволяет припаивать и выпаивать SMD-компоненты типоразмеров 0201 и 0401!
    Продолжаются разработки паяльного оборудования для пайки бессвинцовыми припоями. Автоматическая линия VERSAFLOW Ultimate сочетает в себе 2 машины для селективной пайки и машину для инфракрасной бессвинцовой пайки.

    РЕМОНТНЫЕ ЦЕНТРЫ

    ERSA PL/IR 550A

    С ПРЕЦИЗИОННЫМ ВИДЕОПОЗИЦИОНИРОВАНИЕМ BGA


    Одно из главных и принципиальных преимуществ данной паяльно ремонтной станции ERSA IR500A это возможность апгрейда, то есть расширения функциональных возможностей.

    Технологии можификации корпусов современных микросхем развивается, и изменяется, уже сегодня microBGA с шагом меннее 1,27мм далеко не экзотика.
    Соответственно, чем меньше расстояние шага выводов микросхемы, тем сложнее обеспечивать тонный монтаж, и точность установки микросхемы. Ручная установка (с помощью меток либо рамки) установка более легких BGA с пластиковым корпусом, имеющих свойство самопозиционирования при пайке, исключена для микросхем со столь малым шагом расположения выводов, то же самое с тяжелыми керамическими BGA чипами. Как раз в таких ситуациях незаменим видеопозиционер станции PL550A.

    Суть процедуры видео позиционирования такова. Микросхема располагается на площадке, где она в конечном итоге должна быть смонтирована, далее она поднимается механизмом с вакуумной присоской над платой. В появившийся между платой и микросхемой зазор вводится головка камеры, и с помощью зеркальной оптической системы на мониторе видны одновременно изображение контактной площадки платы и контакты выводов BGA чипа. Позиционирование микросхемы на участок пайки производится с помощью серво приводов, таким образом можно добиться идеального совмещения изображений выводов с контактной площадкой. Далее микросхема автоматически опускается на место своего монтажа на плате. Следующий этап это сама пайка. Кстати в новой версии автоматического установщика PL550AU есть важное отличие: это конструкция держателя плат, который заранее приспособлен для установки дополнительного модуля системы видеоконтроля RPC.

    Ремонтная станция PL550AU можно с успехом использовать в любом составе комплекта оборудования предназначенного для работы с BGA / fine pitch (QFP). Но особенно удобно ей пользоваться в тандеме с ремонтно-паяльной станцией ERSA марки IR550A, удобно тем, что перемещение платы, на которых уже точно позиционированы компоненты, производиться легко и плавно (с помощью специальной рамки держателя перемещающейся на подшипниках), тем самым исключается вероятность смещения установленных компонентов во время транспортировки платы в область рабочей зоны (зона нагрева).

    Цена данной установки видео позиционирования PL550AU — лучшая на всем мировом рынке, по сравнению с изделиями топового уровня, функциональная мощность этого ремонтного центра в купе с IR550A просто не имеют аналогов данного ценового диапазона.

    Обзор составлен на основе статей из интернета. Собран, обработан и опубликован на сайте

    Рано или поздно перед радиомехаником, занимающимся ремонтом современной электронной техники встаёт вопрос покупки инфракрасной паяльной станции. Необходимость назрела в связи с тем что современные элементы массово “откидывают копыта” короче говоря, производители как и мелочевки так и больших интегральных схем отказываются от гибких выводов в пользу пятачков. Процесс этот идёт уже достаточно давно.


    Такие корпуса микросхем называются BGA – Ball grid array, проще говоря – массив шариков. Такие микросхемы монтируются и демонтируются бесконтактным способом пайки.

    Раньше, для не особо крупных микросхем можно было обходиться термовоздушной паяльной станцией. А вот крупные графические контроллеры GPU термовоздушкой уже не снимешь и не посадишь. Разве что прогреть, но прогрев длительного результата не даёт.
    В общем, ближе к теме.. Готовые профессиональные инфракрасные станции имеют запредельные цены, а недорогие 1000 – 2000 зелёных недостаточный функционал, короче допиливать всё равно придётся. Лично по мне, инфракрасная паяльная станция – это тот инструмент, который можно собрать самому и под свои нужды. Да, не спорю, есть затраты по времени. Но если подойти к сборке ИК станции методично, то будет и необходимый результат и творческая удовлетворённость. Итак, я для себя наметил, что буду работать с платами размером 250х250 мм. Для пайки телевизионных Main и компьютерных видеоадаптеров, возможно планшетных ПК.

    Итак, начал я с нечистого листа и дверцы от старой антресоли, прикрутив к этому будущему основанию 4 ножки от древней пишущей машинки.


    Основа при помощи приблизительных расчётов получилась 400х390 мм. Дальше необходимо было примерно рассчитать компоновку исходя из размеров нагревателей, ПИД-регуляторов. Таким нехитрым “фломастерным” способом я определил высоту своей будущей инфракрасной паяльной станции и угол скоса передней панели:


    Далее уже берёмся за скелет. Тут всё просто – изгибаем алюминиевые уголки согласно конструкции нашей будущей паяльной станции, закрепляем, связываем. Идём в гараж и с головой закапываемся в корпуса от DVD и видиков. Хорошо делаю, что не выбрасываю – знаю, что пригодятся. Глядишь, дом из них построю:) Вон из пивных банок строят, из пробок и даже палочек от мороженого!

    Короче говоря, на облицовку лучше не придумаешь, чем крышки от аппаратуры. Листовой металл стоит не дёшево.


    Бежим по магазинам в поисках антипригарного противня. Противень необходимо подобрать согласно размерам ИК-излучателей и их количеству. Я ходил по магазинам с небольшой рулеткой и измерял стороны дна и глубину. На вопросы продавцов типа – “Зачем вам пироги строго заданных размеров?” Отвечал, что неподходящие размеры пирога нарушают общую гармонию восприятия, что не соответствует моим моральным и этическим принципам.


    Урааа! Первая посылочка, а в ней особо важные запчастюлины: ПИД-ы (страшное слово-то какое) Расшифровка тоже не простая: Пропорционально-Интегрально-Дифференциальный регулятор. В общем, разбираемся с их настройкой и работой.


    Далее жестянка. Здесь как раз и пришлось попотеть с крышками от DVD-юков дабы всё получилось ровно и солидно, для себя делаем. После подгонки всех стенок необходимо вырезать нужные отверстия под ПИД-ы на передней, под кулер на задней стенке и в покраску – в гараж. В итоге – промежуточный вариант нашей ИК паяльной станции стал выглядеть таким образом:


    После тестирования регулятора REX C-100 предназначенного для преднагрева (нижнего нагревателя) выяснилось, что он не совсем подходит для моей конструкции паяльной станции, потому как не рассчитан на работу с твердотельными реле, которыми он и должен управлять. Пришлось его доработать под свою концепцию.


    Урааа! Пришла посылка из Китая. Теперь в ней уже было самое основное богатство для постройки нашей инфракрасной паяльной станции. А именно – это 3 нижних ИК излучателя 60х240 мм, верхний 80х80 мм. и пара твердотельных реле на 40А Можно было и на 25 ампер взять, но всегда стараюсь всё сделать с запасом, да и ценой они не сильно отличались..


    Глаза боятся, а руки делают. Стараюсь не забывать эту старую истину, также как и про курицу, та что по зёрнышку…Что имеем в итоге – После установки излучателей в противень, установки твердотелок на радиатор, обдуваемый кулером и соединении всего, получилось уже что-то более-менее похожее на инфракрасную паяльную станцию.


    Когда дело с преднагревом начало подходить к концу и были сделаны первые тесты на нагрев, удержание температуры и гистерезис, можно было смело приступать к верхнему инфракрасному излучателю. Работы с ним оказалось больше, чем я предполагал изначально. Было рассмотрено несколько конструктивных решений, но всё же более удачным на практике оказался последний вариант, который я и воплотил.


    Сделать столик для удержания платы – очередная задача, требующая нагрева черепной коробки. Необходимо чтобы выполнялось несколько условий – равномерное удержание печатной платы, чтобы плата при нагреве не прогибалась. Кроме этого была возможность сдвигать влево-вправо уже зажатую плату. Зажим платы должен быть, как и крепкий, так и давать небольшую слабину, так как плата при нагреве расширяется. Ну и так же у столика должна быть возможность закрепить платы разных размеров. Не до конца еще доделанный столик: (нет прищепок для платы)


    Вот и настало время тестов, отладок, подгонки термопрофилей под разные виды микросхем, и паяльных сплавов. За осень 2014 было восстановлено приличное количество компьютерных видеокарт и телевизионных Main-board


    Не смотря на то, что паяльная станция кажется завершённой и прекрасно себя зарекомендовала, на самом деле не хватает еще нескольких важных вещей: Во-первых это лампа, ну или фонарик на гибкой ножке, Во-вторых обдув платы после пайки, в-третьих я хотел изначально сделать селектор для нижних нагревателей..

    Конечно же, я написал не всё что хотел, потому как, при сборке было много мелочей, проблем и тупиков. Но зато я записал на видео весь процесс конструирования и теперь это полноценный обучающий видеокурс:

    Паяльник — это хорошо. Хорошо для DIP деталей, ну для тех для которых сверлят отверстия в платах. Спору нет, паяльник отлично подходит и для SMD компонентов, но для этого необходимо иметь черный пояс в этой дисциплине. А вот как, раз в год выпаять, а потом запаять многоногую smd микросхему без особых навыков и оборудования? Ну тогда читаем дальше…

    Меня всегда пугали многоногие smd микросхемы, в части монтажа, а не внешностью, в корпусах QFP и разные SO-шки, про BGA даже заикаться не буду. Был однажды неудачный опыт, делал , и заложил в конструкцию контроллер в корпусе SO. В процессе отладки что-то пошло не так и мне пришлось его перепаивать. Первый демонтаж плата и контроллер условно выдержали, а вот после второго, плата и контроллер отправились в мусорный бак. В итоге поставил микросхему в dip корпусе и мои мучения закончились. Это все к чему, шарясь как-то по интернету, случайно попал в ветку форума forum.easyelectronics.ru , откуда перенаправился на radiokot.ru . После посещения радиокота я и загорелся идеей сделать «Прикуяльник» (® by radiokot.ru). Именно прикуриватель в качестве паяльника и будет источником инфракрасного излучения.

    Пошарив по закромам отыскал трансформатор от бесперебойника, который мне когда-то подарил . Этот трансформатор работал в режиме преобразования 12 — 220 В, значит заработает и в обратном направлении.

    Источник питания есть! А это уже пол дела. Осталось найти прикуриватель, и он был найден на местном рынке за символическую цену. Прикуриватель подойдет любой, хоть от мерседеса, хоть от жигуля. К стати, у запорожца, этого очень важного девайса, не было. Подключать излучатель к трансформатору решил через ШИМ регулятор, как в дальнейшем оказалось не зря. Выбрал схему на распространенной микросхеме NE555. По опыту других пользователей, она менее капризна.

    Микросхема NE555, в соответствии с даташитом, питается постоянным напряжением в диапазоне 4,5 — 16В. Так же можно рассмотреть чуть боле капризную схему на UC384x. они довольно часто встречаются в импульсных блоках питания, компьютерные не исключение.

    Печатную плату решил не делать, слишком большая честь для трех проводов. Собрал на макетке.

    Пришлось придумывать выпрямитель. Диодный мост собран на диодах шотки, которые были выдраны из сгоревшего компьютерного блока питания. На всякий случай все усажено на радиатор, мы ж не китайцы, нам не жалко. Сгоревшие компьютерные блоки питания просто превосходная вещь, источник корпусов и всяких деталюх с радиаторами!

    Подключив диодный мост к трансформатору и замерив напряжение холостого хода, немного взгрустнул. Нет, напряжение было достаточное, даже чересчур, 20 В на холостом ходу. Многовато для моего ШИМ регулятора. Знал бы, то сделал плату на UC3842, она начинает работать от 16В и выше. Но погрустил и ладно, добавил к питанию КРЕН8А (КР142ЕН8А, аналог L7808….), на нее же повесил и вентилятор охлаждения.

    У меня как всегда, минимум, а хочется максимум. Сделаю я наверно и нижний подогрев. Обойдемся бютжетнинько. Нижний подогрев будет на основе галогенного прожектора, станция ведь не для постоянного использования. Для галогенной лампы нужен регулятор мощности, иначе сожжет все на свете, проверено. Думал заказать в китае тиристорный регулятор, но время. Купить в городе, значит переплатить. По случаю зашел в местный магазинчик промтоваров, там есть много всякой ерунды. И заметил на прилавке осветительный димер. На фоне всех остальных электроинсталяционных изделий, он отличался невзрачным внешним видом и ценой. Заявленная мощность 600 Вт меня порадовала. Купил его всего за 35 грн (1,3$).

    Посмотрим, что у него внутри. Не замысловатая конструкция, собранная на двух тиристорах BT136 соединенных параллельно. Отличное резервирование и запас по мощности. Но почему с такими деталями и всего 600 Вт?

    А вот теперь видно почему. Вот смотрю и думаю… Потенциал в нашей стране огромный, а вот руки…

    Пришлось помыть плату, все заново пропаять, усилить силовые дорожки и поменять радиатор. На фотографии ниже, видно под оранжевым тумблером, просматривается новый радиатор димера.

    Парочка фоток, как оно у меня разместилось в корпусе от компьютерного БП. Радиаторов конечно многовато, они несколько избыточны.

    Лицевая панель из куска поликарбоната (оргстекло). Белую защитную пленку не снимал, это придает ощущение, что оргстекло белое, а не прозрачное. И потрошки не просвечиваются.

    А на этой фотке уже установлена верхняя крышка. И тут впервые появляется сам виновник торжества — собственно прикуяльник.

    Прикуриватель прикручен к сгоревшему паяльнику. Все внутренности паяльника демонтированы.

    Крепления нагревательного элемента к основанию выполнено через отожженную стальную проволоку, намотанной в виде спирали для улучшения теплоотвода. Раскаляется он будь здоров и плавит изоляцию провода, так что прикручивать медный провод на прямую не стоит даже и пытаться.

    Нижний подогрев. Здесь особых конструктивных особенностей нет. В качестве нижнего подогрева выступает галогенный прожектор. Устойчивости прожектору придают три ножки с резиновым основанием. Как известно конструкция на трех ножках никогда не будет качаться, доказано в геометрии — через три точки можно построить только одну плоскость. Стекло сверху накрыто медной фольгой с остатками текстолита, когда-то отодранной от старой платы. Установлена лампа мощностью 150 Вт.

    Вот и паяльная станция готова.

    Немного поигравшись могу сделать несколько заключений. Самим прикуяльником можно выпаивать микросхемы и без нижнего подогрева, но это занимает немного больше времени. Демонтировать мелкие smd-шки (резисторы, конденсаторы) можно при помощи только нижнего подогрева, в том случае если сама плата больше вам не нужна. Дело в том, что здесь отсутствует термостабилизация и со временем плата начинает перегреваться, демонтаж большого количества элементов может растянутся на долго. Во время экспериментов, при демонтаже на нижнем подогреве, я перегрел плату, и она вздулась. Это вздутие сопровождалось хорошим хлопком, я как говорится, чуть не «письнул» от неожиданности. Для разовых работ лучше не придумаешь.

    И для того, чтобы показать, что это все-таки работает, предлагаю посмотреть следующие фотографии.

    В качестве жертвы была выбрана старючая материнка. На ней выбран чип, вокруг которого расположено большое количество мелких компонентов, что затрудняет работу привычным инструментом. На следующей фотографии чип отпаян.

    Хочу подвести черту под выше сказанным. Прикуяльник имеет право быть. Он конечно не претендует на звание «професиональный» инструмент, но со своими задачами справляется. И с сегодняшней архитектурой плат, любителю, он просто необходим.

    Ик паяльная станция своими руками. Инфракрасная паяльная станция Сборка самодельной инфракрасной паяльной станции

    Несмотря на то что с каждым годом в мире появляется все новая и новая техника, более «продвинутая» по своим техническим характеристикам, это не говорит о том, что служить она будет вечно. Рано или поздно любой механизм приходит в неисправность. И уж какой бы надежной деталь ни была, это не застраховывает ее от возможного выхода из строя. А при ремонте подобной техники основным инструментом является паяльник. Сегодня мы рассмотрим, чем особенна инфракрасная паяльная станция, и что она может делать.

    Характеристика конструкции

    В качестве основного нагревательного элемента в конструкции данного механизма может использоваться кварцевый либо керамической излучатель. При этом оба типа устройств обеспечивают быструю и эффективную пайку металла. Кстати, сам уровень нагрева данного инструмента на инфракрасных паяльниках можно варьировать в той или иной степени. Таким образом, благодаря наличию специального регулятора можно подобрать максимально подходящий температурный режим для конкретного типа металла, на котором будет производиться соединение (пайка).

    Следует отметить, что наиболее популярным видом паяльного оборудования являются инфракрасные станции с таким типом нагрева, в котором задействуется сфокусированный пучок Зачастую конструкция таких устройств состоит из двух частей, которые в совокупности дают локальный нагрев платы либо других составляющих элементов. Вследствие этого можно получить весьма качественное соединение, при этом затратив на пайку минимальный отрезок времени.

    Разновидности

    Как мы уже отметили выше, инфракрасная паяльная станция может быть кварцевой либо же керамической. Для того чтобы разобраться в особенностях каждой из них, рассмотрим оба типа более подробно.

    Керамические

    Керамическая инфракрасная паяльная станция (Achi ir6000 в том числе) благодаря своей простой конструкции отличается высокой надежностью, прочностью и долговечностью. При этом на разогрев всего устройства до рабочей температуры пайки нужно потратить не более 10 минут. В таких станциях зачастую используется плоский либо полый излучатель. Последний тип имеет намного больший нагрев рабочей поверхности излучателя, вследствие чего быстро совершает пайку и накаляется до нужной температуры. Однако стоимость таких устройств позволяет применять их далеко не всем, кто занимается ремонтом электронной цифровой техники.

    Кварцевые

    Кварцевая инфракрасная паяльная станция, несмотря на свою повышенную хрупкость, владеет высокой скоростью нагрева. Уже за 30 секунд излучатель накаливается до своей рабочей температуры.

    Промышленная либо самодельная инфракрасная паяльная станция используется зачастую при прерывающихся процессах, где есть частые включения и выключения устройства. Керамические же механизмы более уязвимы к частым включениям и могут моментально выйти из строя, если не соблюдать правила эксплуатации.

    Современная, более усовершенствованная техника, увы, выходит из строя не меньше, чем старые образцы. И если раньше вопрос об усовершенствовании привычного нам не стоял, то сегодня по старинке отпаять или припаять деталь, не «задев» соседние чипы, практически невозможно. Именно поэтому умельцы собирают более современные термовоздушные и инфракрасные паяльные станции своими руками. В этом обзоре расскажем, какими бывают паяльные системы, как работает блок управления и как его подключить, что входит в элементы конструкции. Только в нашем обзоре вы найдете рекомендации, иллюстрирующие особенности сборки и регулировки современных паяльных станций.

    Читайте в статье

    Для чего нужна паяльная станция

    Паяльная станция, в отличие от простого паяльника, – система более усовершенствованная. Она позволяет спаять мелкие детали, такие, к примеру, как SMD-компоненты, контролировать нагрев на табло, программировать кнопки. Кроме того, благодаря бесконтактной системе пайки перегрев соседних элементов здесь исключён.


    Паяльная станция бесконтактного типа относится к современным системам пайки. К примеру, нагрев с помощью термофена помогает мастерам в ремонте бытовых электроприборов и мобильников. А вот с помощью ИК-систем можно производить монтаж и демонтаж (даже формата BGA).

    Общие характеристики и принцип работы паяльной станции

    Анатомия паяльной станции достаточно проста и максимально отвечает необходимым условиям: аккуратная, «умная» пайка элементов. Сердце прибора − , внутри которого находится трансформатор, выдающий напряжение двух вариантов 12 или 24 Вольта. Без этого элемента все системы станции были бы бесполезны. Трансформатор отвечает за регулировку температуры. Блок питания снабжён терморегулятором и специальными кнопками запуска прибора.

    Для справки! Некоторые устройства оборудованы специальной подставкой, которая нагревает печатную плату во время пайки, что помогает избежать её деформации.

    С помощью блока управления также может быть реализована функция запоминания температуры и программирования кнопок. Мастера «прокачивают» прибор, используя процессор, благодаря которому появляется возможность измерять температуру в ходе пайки.


    Разберём особенности работы термовоздушной паяльной станции: поток воздуха с помощью специальных спиралевидных или керамических элементов (они находятся прямо внутри трубки термофена) нагревается, а затем через специальные насадки направляется в точку пайки. Такая система позволяет нагреть необходимую поверхность равномерно, исключив точечную деформацию.

    Комментарий

    Задать вопрос

    «Температура, которую могут обеспечить современные фены для пайки, в том числе и собранные своими руками, варьируется от 100 до 800°C. Причём показатели эти могут настраиваться оператором.

    «

    В качестве ещё одного дополнительного элемента может выступать специальный инфракрасный нагреватель. Принцип его похож на работу термофена, он нагревает не место стыка, а определённую площадь. Однако, в отличие от термофена, здесь отсутствует поток тёплого воздуха. Профессиональные паяльные станции могут оборудоваться специальными сопутствующими инструментами, оловоотсосами и вакуумными пинцетами.

    Разновидности паяльных станций по конструкции

    Существуют как простые паяльные станции, оборудованные привычным нам классическим паяльником, так и более продвинутые. Причём вариаций сочетания компонентов и систем может быть великое множество. Без труда можно в одной станции совместить контактный паяльник и фен, вакуумный или термопинцет и оловоотсос. Для удобства приведём таблицу основных типов паяльных станций.

    Контактные ПС− это обыкновенный, имеющий при пайке прямой контакт с поверхностью, паяльник, оснащённый электронным блоком управления и регулирования температуры. Бесконтактные ПС − в основе работы
    блок управления и особая система
    управления элементов.
    Свинцовые Бессвинцовые

    Требуют повышенной температуры плавки.

    Термовоздушные

    Обеспечивают эффективную пайку в труднодоступных зонах с единовременным прогреванием сразу нескольких поверхностей. Позволяет осуществлять пайку любого типа, как со свинцом, так и без него.

    Инфракрасные

    Здесь присутствует нагревательный элемент в виде инфракрасного излучателя, сделанного из керамики или кварца.

    Комбинированные

    Сочетают в своей конструкции несколько типов оборудования: фен или классический паяльник, или, как мы уже говорили, ИК-нагреватель и оловоотсос допустим, паяльник и фен.

    По механизму стабилизации температуры и принципу работы управляющих блоков паяльные станции можно разделить также на аналоговые и цифровые. В первом случае нагревательный элемент включён, пока паяльник не прогреется до нужной температуры, самая близкая аналогия – нагрев обычного утюга. А вот второй тип паяльника отличается сложной системой контроля и регулирования температуры. Здесь размещён PID-регулятор, который подчиняется программе микроконтроллера. Такой метод стабилизации температуры намного эффективнее аналогового. Ещё одна классификация позволяет разделить все ПС на монтажные и демонтажные. Первые осуществляют пайку приборов, однако, не имеют оловоотсоса и других элементов, позволяющих проводить чистку и замену деталей.


    Такие паяльные системы снабжены специальной ёмкостью для удаления припоя, который, в свою очередь, отсасывается специальной насадкой, снабжённой компрессором.

    К сведению! Существуют комбинированные станции, позволяющие проводить как монтажные, так и демонтажные работы. Они снабжены двумя видами паяльников, различающихся по мощности.

    Как сделать своими руками термовоздушную паяльную станцию

    Купить паяльную станцию с феном не каждому по карману, хотя ИК-станции стоят ещё больших денег, поэтому самый простой путь – собрать её своими руками. Однако, следует помнить, что такие воздушные паяльные станции обладают определёнными недостатками:

    1. Потоком воздуха можно случайно сдуть маленькие детали.
    2. Поверхность прогревается неравномерно.
    3. Для разных случаев требуются дополнительные насадки.

    Паяльный фен своими руками: универсальная схема

    Термофен – специальное устройство, которое нагревает место пайки потоком горячего воздуха.

    Проще всего собрать прибор с феном на вентиляторе, а в качестве нагревателя использовать спираль.


    Если покупать нагреватель механический, то он достаточно дорогой. И при резких перепадах температур может простой треснуть. Не все могут самостоятельно сконструировать компрессор. В качестве поддувала можно использовать обычный малогабаритный вентилятор. Подойдёт кулер от домашнего ПК. Для знакомства с устройством такого прибора изучим схему паяльной станции своими руками.

    Вентилятор расположим около термофена. К нему аккуратно присоединяем трубку для подачи тёплого воздуха. На торце кулера вытачиваем отверстие под сопло. С противоположной стороны кулер необходимо закрыть, чтобы обеспечить необходимую тягу.


    Теперь подошла очередь сборки нагревательного элемента. Для этого необходимо накрутить нихромовую проволоку спиралью на основание нагревателя. Причём витки обязательно не должны касаться друг друга. Витки наматываются с учётом того, что сопротивление должно быть 70-90 Ом. Основание выбирают с плохой теплопроводностью и хорошей стойкостью к большим температурам.

    Комментарий

    Электромонтер 5 разряда ООО «Петроком»

    Задать вопрос

    «Часть деталей можно позаимствовать из обычного фена. В частности, в качестве основы для спирали с низкой термопроводностью подойдёт слюдяная пластина.

    «

    Приступаем к поиску деталей для сопла. Лучше всего для этого подойдёт труба из керамики или фарфора. Оставляем небольшой зазор между стенками сопла и спиралью. Сверху поверхность обматываем изоляционными материалами. Можно использовать асбестовый слой, стекловолокно и т.д. Это увеличит высокое КПД фена, а также позволит брать его руками, не получив ожог. Крепим нагревательный элемент так, чтобы воздух подавался в трубку, а нагреватель находился точно посередине внутри сопла.

    Система управления паяльной станцией

    Для сборки системы управления самодельной паяльной станции типа фен своими руками в ней необходимо разместить два реостата: один регулирует входящий поток, другой − мощность нагревательного элемента. А вот обычно делается один как для нагревателя, так и для нагнетателя.


    Здесь очень важно правильно подключить провода, чтобы они соотносились с реостатами.

    Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю.

    Сборка и настройка работы паяльной станции

    Мощность паяльной станции, как мы уже замечали выше, обычно находится в пределах от 24 до 40 Ватт. Однако если вы планируете паять шины питания и , то мощность прибора должна быть увеличена от 40 до 80 Ватт.


    Подробнее о том, как паять феном от паяльной станции, смотрите в этом видео.

    Инфракрасная паяльная станция своими руками

    Инфракрасная паяльная станция − тот инструмент, который проще всего сделать своими руками. Цена на паяльные станции такого типа просто заоблачная. Купить что-то попроще – не вариант, так как всё равно будет ограниченный функционал.


    Именно поэтому мы расскажем поэтапно, как собрать своими руками инфракрасный паяльник. Разберём этапы сборки ПС для пайки плат размером 250×250 мм. Наша паяльная станция подойдёт для работы с телевизионными платами, видеоадаптерами для ПК, а также планшетов.

    Изготовление корпуса и нагревательных элементов

    Для основы самодельной ИК паяльной станции, собранной своими руками, можно взять дверцу от антресоли либо 10-12 мм, прикручиваем к ней ножки. На этом этапе важно примерно прикинуть компоновку исходя из размеров нагревателей и ПИД-регуляторов. От этого будет зависеть высота «боковин» и скосов передней панели.

    Алюминиевые уголки используются для формирования «скелета» конструкции. Заранее позаботьтесь о «начинке», в работе пригодятся и старые видеомагнитофоны, ДВД-проигрыватели и тому подобное. Можно обойти специализированных уличных лоточников.



    Теперь ищем антипригарный поддон. Да, именно тот, что можно купить в обычном магазине бытовой техники. Здесь же можно и присмотреть качественный паяльник для паяльной станции.

    Важно! Возьмите с собой рулетку. Ваша задача – найти противень оптимальной ширины и глубины. Размеры зависят от высоты ИК-излучателей и их количества.

    Система управления паяльной установкой

    Приступим к самому интересному. На торговой площадке заранее заказываем ПИДы (или пропорционально-интегрально-дифференциальные регуляторы), а также ИК — 3 нижних ИК излучателя 60×240 мм, и один верхний − 80×80 мм, не забудьте запастись двумя твердотельными на 40А. На этом этапе уже можно переходить к жестяным работам, а именно подогнать всю конструкцию под размеры наших основных элементов. После подгонки боковин и крышки вырезаем технологические отверстия под ПИДы на передней, под кулер на задней стенке.

    Сборка и регулировка работы паяльной станции

    Итак, после установки излучателей, кулера и соединения всех проводков внешний вид нашей паяльной станции уже обретает практически законченный вид. На этом этапе необходимо провести тестирование оборудования на нагрев, удержание температуры и гистерезис. Переходим к монтажу основного ИК-излучателя. Сделать это несложно.


    При выполнении реболлинга и пайки BGA микросхем рекомендуется использовать именно инфракрасные паяльные станции. Для них характерно избирательное тепловое воздействие: сначала нагреваются металлические элементы микросхемы и лишь потом неметаллические. Этот процесс напрямую связан с длинной волны (равной примерно 2-8мкм) и позволяет избежать механических повреждений компонентов, так как благодаря концентрации инфракрасного излучения в нужной точке обеспечивается равномерность нагрева и исключается перегрев. Современная ИК паяльная станция, купить которую на сегодняшний день не представляет особого труда, поможет справиться даже с самым сложным случаем пайки печатных плат.

    Если вам необходимо качественное, надежное и современное решение для пайки BGA – рекомендуем Вам обратить внимание на инфракрасные паяльные станции, представленные в нашем интернет-магазине. Благодаря идеальному соотношению цены и производительности наши ИК паяльные станции пользуются высокой популярностью и являются экономически выгодным готовым решением для бережного ремонта, подходящим как для специалистов, так и для любителей.

    В интернет-магазине «Суперайс» собраны как бюджетные варианты торговых марок YIHUA и Ly, так и более дорогие паяльно-ремонтные комплексы, такие как паяльные станции ACHI IR6500 и Dinghua DH-A01R.

    Купить ИК паяльную станцию можно оптом и в розницу для своих предприятий, лабораторий и личных нужд! Заказ Вы можете оплатить при получении, и мы бесплатно доставим Вам ИК паяльную станцию в любой город России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Воронеж, Владивосток, Хабаровск, Краснодар, Брянск, Ростов-на-Дону, Нижний Новгород, Челябинск, Казань, Красноярск, Омск, Самара, Волгоград, Барнаул и в другие города!

    Многие радиолюбители не могут подобрать подходящий инструмент различных микросхем и компонентов. Паяльная станция своими руками для таких умельцев – это один из лучших вариантов решения всех проблем.

    Больше не нужно выбирать из множества несовершенных фабричных устройств, достаточно найти подходящие комплектующие, потратить немного времени и сделать идеальное устройство, удовлетворяющее все требования, своими руками.

    Современный рынок предлагает радиолюбителям огромное количество всевозможных видов с разной комплектацией.

    В большинстве случаев станции для пайки делятся на:

    1. Контактные станции.
    2. Цифровые и аналоговые устройства.
    3. Индукционные аппараты.
    4. Бесконтактные устройства.
    5. Демонтажные станции.

    Первый вариант станций представляет собой паяльник, подключенный к блоку регулировки температуры.

    Электрическая схема паяльной станции.

    Контактные паяльные устройства делятся на:

    • устройства для работы со свинцовосодержащими припоями;
    • устройства для работы с безсвинцовыми припоями.

    Позволяющие плавить безсвинцовый припой, обладают мощными нагревательными элементами. Такой выбор паяльников обусловлен высокой температурой плавления припоя без свинца. Безусловно, благодаря наличию регулятора температуры, подобные аппараты применимы для работы со свинцовосодержащим припоем.

    Аналоговые аппараты для пайки регулируют температуру жала при помощи термодатчика. Как только наконечник перегревается, питание отключается. При остывании сердечника питание вновь подается на паяльник и начинается нагрев.

    Цифровые устройства управляют температурой паяльника при помощи специализированного ПИД регулятора, который в свою очередь подчиняется своеобразной программе, заложенной в микроконтроллер.

    Отличительной особенностью индукционных устройств является нагрев сердечника паяльника при помощи импульсной катушки. В процессе работы происходят колебания высоких частот, образующие в ферромагнетиковом покрытии аппаратуры вихревые токи.

    Остановка нагрева происходит из-за достижения ферромагнетиком точки Кюри, после которой меняются свойства металла и прекращается эффект от воздействия высоких частот.

    Бесконтактные аппараты для пайки делятся на:

    • инфракрасные;
    • термовоздушные;
    • комбинированные.

    Паяльная станция состоит из нагревательного элемента в виде кварцевого или керамического излучателя.

    Инфракрасные паяльные станции, по сравнению с термовоздушными, обладают следующими ощутимыми преимуществами:

    • отсутствие необходимости в поиске насадок на паяльный фен;
    • хорошо подходят для работы со всеми видами микросхем;
    • отсутствие термической деформации печатных плат из-за равномерного прогрева;
    • радиодетали не сдуваются воздухом с платы;
    • равномерный прогрев места пропая.

    Важно отметить, что инфракрасные устройства для пайки являются профессиональным оборудованием и редко используются простыми радиолюбителями.

    Зависимость температуры от времени пайки.

    В большинстве случаев инфракрасные аппараты состоят из:

    • верхнего керамического или кварцевого нагревателя;
    • нижнего нагревателя;
    • стола для поддержки печатных плат;
    • микроконтроллера, управляющего станцией;
    • термопар для контроля текущих температур.

    Термовоздушные станции для пайки используются для монтажа радиодеталей. В большинстве случает термовоздушными станциями удобно паять компоненты, находящиеся в SMD корпусах. Такие детали имеют миниатюрные размеры и хорошо паяются по средствам подачи на них горячего воздуха из термофена.

    Комбинированные устройства, как правило, сочетают в себе несколько видов паяльного оборудования, например, термофен и паяльник.

    Демонтажные станции комплектуются компрессором, работающим на втягивание воздуха. Такое оборудование оптимально подходит для снятия излишков припоя или демонтажа ненужных компонентов на печатной плате.

    Все мало-мальски приличные станции компонентов в разных корпусах, имеют в наличие такое дополнительное оборудование:

    • лампы подсветки;
    • дымоуловители или вытяжки;
    • пистолеты для демонтажа и всасывания излишков припоя;
    • вакуумные пинцеты;
    • инфракрасные излучатели для прогрева всей печатной платы;
    • термофен для прогрева определенного участка;
    • термопинцет.

    Паяльная станция своими руками

    Наиболее функциональная и удобная станция – это инфракрасная.

    Перед тем, как сделать инфракрасную паяльную станцию своими руками, следует приобрести следующие элементы:

    • галогеновый обогреватель на четырех инфракрасных лампах мощностью 2КВт;
    • верхний инфракрасный нагреватель для паяльной станции в виде керамической инфракрасной головки на 450 Вт;
    • алюминиевые уголки для создания каркаса конструкции;
    • шланг для душа;
    • проволока из стали;
    • нога от любой настольной лампы;
    • программируемый микрокомпьютер, например, Ардуино;
    • несколько твердотельных реле;
    • две термопары для контроля текущей температуры;
    • блок питания на 5 вольт;
    • небольшой экран;
    • зуммер на 5 вольт;
    • крепежные элементы;
    • при необходимости, паяльный фен.

    В качестве верхнего нагревателя можно использовать кварцевые или керамические нагреватели.

    Изготовление паяльной станции своими руками.

    Преимущества керамических излучателей представлены:

    • невидимым спектром излучения, не повреждающим глаза радиолюбителя;
    • более длительным временем безотказной работы;
    • большой распространенностью.

    В свою очередь, кварцевые ИК подогреватели обладают следующими плюсами:

    • большая однородность температуры в зоне подогрева;
    • меньшая стоимость.

    Этапы сборки ИК паяльной станции представлены ниже:

    1. Монтаж элементов нижнего нагревателя для работы с bga элементами.
      Наиболее простым методом добычи четырех галогеновых ламп служит демонтаж их из старенького обогревателя. После того, как вопрос с лампами решен, следует придумать вид корпуса.
    2. Сборка конструкции паяльного стола и продумывание системы удержания плат на нижнем нагревателе.
      Установка системы крепления печатных плат заключается в отрезке шести кусков алюминиевого профиля и прикреплении их к корпусу при помощи гаек из перфорированной ленты. Получившаяся система крепления позволяет перемещать печатную плату и подстраивать ее под нужды радиолюбителя.
    3. Монтаж элементов верхнего нагревателя и паяльного фена.
      Керамический нагреватель на 450 – 500 Вт можно приобрести в китайском интернет магазине. Для монтажа верхнего подогрева необходимо взять лист металла и согнуть его по размерам нагревателя. После этого верхний нагреватель самодельной ик вместе с феном следует разместить на ножке от старой настолько лампы и подключить к блоку питания.
    4. Программирование и подключение микрокомпьютера.
      Наиболее ответственный этап создания собственного инфракрасного устройства для пайки, включающий: создание корпуса для микроконтроллера с продумыванием места под остальные компоненты и кнопки. В корпусе вместе с контроллером должны быть следующие элементы: два твердотельных реле, дисплей, блок питания, кнопки и соединительные клеммы.

    Большинство радиолюбителей предпочитают использовать старые системные блоки в качестве основы корпуса и алюминиевые уголки для крепления всех основных элементов нижнего нагревателя. При подключении ламп рекомендуется использовать штатную проводку разобранного галогенового обогревателя.

    По завершению процесса сборки станции следует переходить к непосредственной настройке микроконтроллера. Радиолюбителям, сделавшим самому инфракрасную паяльную станцию, зачастую приходилось использовать микрокомпьютер Ардуино ATmega2560.

    Программное обеспечение, написанное специально для устройств, основанных на данном типе контроллера, можно найти в интернете.

    Схема

    Принципиальная схема инфракрасного паяльника.

    Типовая схема паяльной станции включает:

    • блок усилителей термопар;
    • микроконтроллер с экраном;
    • клавиатуру;
    • звуковой сигнализатор, например, компьютерный спикер;
    • элементы питания и поддержки паяльного фена;
    • чертежи элементов детектора нуля;
    • элементы силовой части;
    • блок питания всей аппаратуры.

    В большинстве случаев, схема станции представлена следующими микрокомпонентами:

    • опторазвязка;
    • мосфет;
    • симистор;
    • несколько стабилизаторов;
    • потенциометр;
    • подстроечный резистор;
    • резистор;
    • светодиоды;
    • резонатор;
    • несколько резонаторов в СМД корпусах;
    • конденсаторы;
    • переключатели.

    Точные маркировки деталей разнятся в зависимости от потребностей и предполагаемых рабочих режимов.

    Процесс

    Процесс сборки инфракрасной паяльной станции во многом зависит от предпочтений мастера.

    Типовой вариант устройства на микроконтроллере Ардуино, устраивающий большинство радиолюбителей, собирается в такой последовательности:

    • подбор необходимых элементов;
    • подготовка радиодеталей и нагревателей к проведения монтажных работ;
    • сборка корпуса паяльной станции;
    • установка нижних предварительных нагревателей для равномерного разогрева массивных печатных плат;
    • установка платы управления комбайном для пайки и ее фиксация при помощи заранее подготовленных крепежных элементов;
    • монтаж верхнего нагревателя и паяльного термофена;
    • установка креплений для термопар;
    • программирование микроконтроллера под определенные условия паяльных работ;
    • проверка всех элементов, включая галогеновые лампы нижнего нагревателя, инфракрасный излучатель и паяльный фен.

    Устройство паяльной станции.

    После полной сборки инфракрасной станции следует проверить все элементы на работоспособность.

    Отдельное внимание нужно уделить проверке корректности работы термопар, поскольку в данной системе отсутствует их компенсация.

    Это означает, что при перемене температуры воздуха в помещении термопара начнет измерять температуру с существенной погрешностью.

    Проверка головки керамического нагревателя также важна. В случае, если инфракрасный излучатель перегревается, необходимо обеспечить обдув воздухом или охлаждение при помощи дополнительного радиатора.

    Настройка

    Настройка режимов работы ИК паяльной станции в основном заключается в:

    • установке допустимых режимов работы паяльных фенов;
    • проверке режимов работы нижнего нагревательного элемента;
    • выставлении рабочих температур верхнего кварцевого излучателя;
    • установке специальных кнопок для быстрого изменения параметров нагрева;
    • программировании микроконтроллера.

    Особенности устройства паяльной станции.

    По мере выполнения паяльных работ может потребоваться изменение температур и режимов.

    Такие действия можно произвести при помощи кнопок, связанных с микрокомпьютером:

    • кнопка + должна быть настроена на повышение температуры покупного или самодельного кварцевого излучателя с шагом в 5 – 10 градусов;
    • кнопки – должна понижать температуру также с небольшим шагом.

    Основные настройки микрокомпьютера представлены:

    • регулировкой значений P, I и D;
    • подстройкой профилей, в которых прописан шаг изменения тех или иных параметров;
    • настройкой критических температур, при которых станция отключается.

    Некоторые конструкторы верхний нагреватель делают из фена. Такой подход подойдет лишь для пайки небольших элементов в SMD корпусах.

    Самодельные ИК паяльные станции отлично подойдут для небольшого ремонта дома или в частных мастерских. Благодаря относительной простоте конструкции и широкому функционалу инфракрасные станции пользуются невероятным спросом.

    Электрическая схема паяльника.

    1. Грамотная настройка параметров микроконтроллера.
      В случае, если в компьютер внесены неверные параметры, паяльная установка может некачественно пропаивать компоненты и повреждать маску печатных плат.
    2. Надевание средств защиты при выполнении паяльных работ.
      Кварцевый излучатель, в отличие от керамического, при работе порождает излучение на видимой для глаза длине волны. Поэтому, если в устройстве используется кварцевый инфракрасный излучатель рекомендуется надевать специальные защитные очки, защищающие оператора от повреждения зрения.
    3. Электрическая принципиальная схема станции должна содержать только надежные элементы.
      Кроме этого, все конденсаторы и резисторы, используемые при сборке, должны иметь быть выбраны с небольшим запасом.
    4. Контроллер для ИК паяльной станции можно выбрать из популярных моделей Ардуино.
      При желании, контроллер можно изготовить и из неизвестного микрокомпьютера, однако, в этом случае мастеру придется самостоятельно разработать программное обеспечение для работы паяльной станции.
    5. При сборке станции следует предусмотреть разъем для подключения паяльника.
      Иногда, компоненты платы удобнее точечно выпаивать при помощи обычного паяльника или устройства с термофеном вместо жала. Подобное решение можно реализовать, путем проектирования дополнительной термопары для контроля температуры паяльника.
    6. Для пайки с использованием активных флюсов и припоев с высоким содержанием свинца следует обеспечить циркуляцию воздуха.
      Хорошая вытяжка или вентилятор значительно облегчат дыхание оператора и позволяет ему не дышать испарениями вредных металлов.

    Заключение

    ИК паяльные станции – это одни из лучших установок в самых разных корпусных исполнениях. Сделать паяльную станцию на инфракрасных подогревающих элементах можно даже в домашних условиях.

    Как правило, домашние мастера для нижних нагревателей предпочитают использовать мощные галогеновые лампы. Основные распиновки разъемов, параметры микросхем, модели микроконтроллера, инструкции о том, как из бытового фена сделать паяльный и другая информация доступна в интернете.

    Купить паяльную станцию ИК-650 ПРО в рассрочку/по частям

    ИК-650 ПРО — это не мечта, а реальность. Реализуя программу доступности качественной технологии пайки, ТЕРМОПРО постарался раздробить приобретение ремонтной станции BGA на несколько маленьких и вполне осуществимых шагов.

    Вариант №1

    Купите ИК-650 в рассрочку — заплатите 50%, а остальное будет зарабатывать ваша новая инфракрасная паяльная станция, а мы немного подождем.

    Условия простые:

    • Желание и возможность честно и вовремя выполнять свои обязательства по договору поставки.
    • Организационно правовая форма предприятия — ИП или ООО.
    • Регистрация бизнеса не менее шести месяцев.
    • Подтвержденное наличие сервисной точки или другого помещения.
    • Отсутствие недоимок по налогам, судебных взысканий и решения о банкротстве или ликвидации.
    • Предоплата 50%, а остальное в рассрочку на 6 месяцев равными долями без %.

    Перед принятием решения просим вас еще раз правильно оценить свои возможности. Помните простое правило окупаемости — у вас должно быть гарантировано не менее 10 перепаек BGA в месяц плюс доходы от других видов сервисных работ.

    Вариант №2

    ИК-650 ПРО это модульное оборудование — начните с приобретения термостола НП 34-24 ПРО с регулятором ТП 2-10 КД ПРО, и сразу получите огромное преимущество: вам станет доступен равномерный подогрев плат без деформации, а температура BGA теперь будет под вашим контролем. Начните зарабатывать и вы быстро приобретете остальные блоки.

    Программное приложение «ТЕРМОПРО-ЦЕНТР»

    Инфракрасная паяльная станция ТЕРМОПРО ИК-650 ПРО действительно хорошо работает. Во многом это заслуга многофункционального программного приложения «ТЕРМОПРО-ЦЕНТР». Основное отличие ИК-650 ПРО от других инфракрасных паяльных станций — это сказочные возможности пайки в совсем не сказочных окружающих условиях.

    «ТЕРМОПРО-ЦЕНТР» обеспечивает автоматическое термопрофилирование пайки BGA с обратной связью по температуре на печатной плате. Алгоритмы пайки BGA, с несколькими степенями защиты, построены таким образом, чтобы ничего не перегреть, даже при ошибках оператора.

    Приложение «Термопро-Центр» решает задачу сохранить высокую надежность и простоту в эксплуатации, а также гарантировать повторяемость процесса пайки с максимальной точностью при оптимальной гибкости технологического оборудования.

    Программный пакет «ТермоПро-Центр» содержит ответ почти на любую технологическую ситуацию, реализовано максимально возможное число «зашитых» функций с помощью инструментов ТермоПро.

    Программа, вооруженная оборудованием без преувеличения является мощным не только производственным, но и исследовательским инструментом. Инструментарий, заложенный в ней можно использовать как для реализации термодинамического процесса пайки, так и для его фиксации, визуализации, анализа и адаптации под окружающие условия.

    Для мелкосерийного и единичного монтажа плат инфракрасная паяльная станция ИК-650 ПРО обеспечивает двойное преимущество. Вы получаете в свои руки не только возможность пайки BGA и других сложных микросхем, но и отличный инструмент для групповой пайки SMD — компонентов на печатные платы по термопрофилю. Качество пайки обеспечивается на уровне камерных и конвейерных печей оплавления, да еще и в режиме обратной связи по температуре платы. (можно паять сразу практически без настройки, естественно немного потренировавшись).

    Скачайте приложение «Термопро-Центр» и другую полезную информацию
    Комплект поставки инфракрасной паяльной станции ИК-650 ПРО

    НАИМЕНОВАНИЕ МОДУЛЯ

    НАЗНАЧЕНИЕ МОДУЛЯ

    ТЕРМОПРО — ЦЕНТР многофункциональное программное приложение для управления ИК станцией ИК-650 ПРО
    1,2 ИКВ-65 ПРО верхний нагреватель ИК станции на подвижном штативе
    3 лазер лазерный указатель для прицеливания в центр перед пайкой BGA
    4 диафрагмы сменные диафрагмы для верхнего нагревателя ИК станции ограничивают зону нагрева печатной платы (отверстия 30х30, 40х40, 50х50, 60х60 мм).
    5 ИК 1-10 КД ПРО терморегулятор обеспечивает управление температурой верхнего нагревателя ИК станции и контроль температуры печатной платы
    6 ПДШ-300 шарнирный прижим для установки термодатчика на печатную плату
    7 ТД-1000 (3 шт.) внешний термодатчик для контроля температуры печатной платы при пайке BGA
    8 НП 34-24 ПРО двух зонный широкоформатный термостол для равномерного подогрева печатных плат. ИК станция ИК-650 ПРО может комплектоваться и другим термостолами серии НП и ИКТ в зависимости от задачи
    9 ТП 2-10 АБ ПРО двухканальный терморегулятор обеспечивает управление температурами зон термостола НП 34-24 ПРО (терморегулятор может быть заменен на ТП 2-10 КД ПРО, со встроенным каналом измерения температуры платы)
    10 ФСМ-15, ФСК-15 (по 10 шт.)

    Вы можете подобрать индивидуальную комплектацию ИК станции дооснастив ее:

      видеокамерой,

      видеоустановщиком,

      термостолом другого размера,

      3-х канальным измерителем температуры,

      рамочным держателем плат

    Схема подключения инфракрасной паяльной станции ИК-650 ПРО

    Другие системы подогрева плат для ИК Станции

    Инфракрасная паяльная станция может комплектоваться разными подогревателями плат под ваши задачи.

    Инфракрасная станция, комплектующаяся нижним подогревом — превосходное оборудование для ремонта телевизоров, ноутбуков, компьютеров, разумеется, повсеместно используется как оборудования для ремонта электроники, а так же — это современное оборудование для ремонта автомобильных блоков, станков с ЧПУ.

    Дополнительные приборы и принадлежности для ИК Станции

    Прибор расширяет возможности инфракрасной паяльной станции ИК-650 ПРО по контролю за температурой платы.ТЕРМОСКОП сертифицирован как средство измерения военного назначения. (производство ТЕРМОПРО)

    Трафареты BGA

    Набор для ребола BGA — необходимое дополнение к инфракрасной паяльной станции. В набор входит оправка и 130 трафаретов BGA (производство Китай)


    Фиксатор для трафаретов BGA прямого нагрева. Фиксирует трафареты от 8 x 8 мм до 50 x 50 мм. Зажимной ключ в комплекте.

    Держатель удобен для пайки BGA на малогабаритных и среднеразмерных платах (производство ТЕРМОПРО)

    ПК-40, ПК-50, ПК-60 3D концентраторы ИК лучей

    Инфракрасная паяльная станция может иметь еще лучшие эксплуатационные характеристики если вместо плоских диафрагм применять 3D концентраторы. (производство ТЕРМОПРО, изделие запатентовано )

    • Улучшается равномерность теплового поля в зоне пайки BGA
    • Уменьшается размер теплового пятна в зоне пайки BGA
    • Улучшается обзор зоны пайки BGA

    Дополнительные диафрагмы 45° к верхнему нагревателю ИК станции, (производство ТЕРМОПРО)

    При работе на инфракрасной паяльной станции довольно часто требуется акуратно нанести флюс или паяльную пасту. Цифровые программируемые дозаторы паяльной пасты и жидкостей серии ND-35 предназначены для точной выдачи мелкими порциями флюса, паяльной пасты, теплопроводящей пасты или герметиков. Имеются модели с вакуумным пинцетом (производство ТЕРМОПРО).

    USB микроскоп eScope DP-M15-200

    При работе на инфракрасной паяльной станции требуется визуальный контроль зоны пайки BGA. Цифровой USB микроскоп eScope DP-M15-200 с матрицей 5Мп, увеличением до 200 крат, LED подсветкой и встроенным поляризационным фильтром облегчает наблюдение. Металлическая подставка в комплекте. Поляризационный фильтр устраняет блики, отражения и позволяет получить более резкое и контрастное изображение при наблюдении таких сложных объектов как BGA в момент оплавления. (производство Китай, возможна поставка других моделей)

    Магнитные держатели печатных плат быстро устанавливаются на любые термостолы серии НП и обеспечивают удобную и быструю фиксацию печатных плат над нагревательной поверхностью.

    АСЦ и ТЕРМОПРО желают вам Здоровья!

    Если нет технической возможности отвести на улицу вредные продукты пайки, то рекомендуем воспользоваться локальным дымоуловителем, например — г. Москва курсы по обучению работе на инфракрасной паяльной станции при ремонте ноутбуков, игровых приставок, сотовых телефонов.

    ТЕРМОПРО осуществляет гарантийную и техническую поддержку всего парка станций ИК-650 ПРО и термостолов в пределах срока службы, даже если они куплены на вторичном рынке. Не ПОДДЕРЖИВАЕТCЯ, не ремонтируется, не обеспечивается расходниками только ОБРЕМЕНЕННОЕ ОБОРУДОВАНИЕ ИЗ «ЧЕРНОГО СПИСКА» — оно заблокировано производителем В 2019 году участились случаи мошеннических попыток продажи обремененного оборудования и оборудования, которое автоматически заблокируется в ближайшее время. Также может предлагаться заблокированное оборудование разобранное на запчасти.

    Не становитесь жертвой мошенников! Не покупайте не проверенное Б/У оборудование и запчасти на вторичке! Обращайтесь за запчастями к производителю!

    ТЕРМОПРО не несет никакой ответствености перед лицами купившими обремененное оборудование.
    Как не стать жертвой мошенников?

    ТЕРМОПРО оказывает всем обратившимся возможную помощь. Для этого рекомендуется перед покупкой произвести следующие действия:

    1. Узнать, кто был первым хозяином оборудования, в каком городе и год выпуска оборудования.
    2. Запросить у продавца серийные номера (они наклеены на днище терморегуляторов).
    3. Сообщить серийные номера в ТЕРМОПРО для авторизации на отсутствие приборов в ЧЕРНОМ СПИСКЕ.
    4. Перед оплатой обязательно следует подключить терморегуляторы к компьютеру и при помощи приложения Термопро-Центр сверить наклеенные серийные номера (их иногда переклеивают) с электронными (для этого обратитесь в ТЕРМОПРО и мы расскажем как это сделать). Если номера не совпадают — лучше отказаться от покупки (что-то здесь не чисто).
    5. Обязательно проверьте полную работоспособность оборудования как в автономном режиме, так и под управлением приложения «Термопро-Центр». При этом ни на дисплее оборудования ни на экране компьютера не должно появлятся сообщений об ошибках и других предупреждений. Выход нагревателей на режим должен происходить быстро, плавно, без скачков, а при стабилизации температуры она должна держаться в пределах +-2 градуса от установленной.


    Самодельная ИК паяльная станция. Устройство и сборка своими руками инфракрасной паяльной станции из того, что можно сделать инфракрасную паяльную станцию ​​

    Ремонт ноутбуков и видеокарт, реболлинг (разборка и установка микросхемы с восстановлением шариков припоя) без инфракрасной паяльной станции Как правило, не обходится. Сервисные центры За такие работы либо не берутся, либо берут довольно большие деньги за такой ремонт. Между тем подобные поломки — явление довольно частое.

    ИК Станция заводского исполнения — устройство достаточно дорогое, поэтому экономичнее изготовить своими руками. Инфракрасную паяльную станцию ​​можно сделать за один, максимум два дня, предварительно заказав через Интернет и получив комплектующие к ней по почте.

    Немного теории

    При нормальной температуре пик электромагнитного излучения приходится на инфракрасную область. Горящие предметы излучают как более интенсивное, так и более энергичное (более короткое) инфракрасное излучение.Когда становится очень жарко, они начинают светиться красным. Чем они горячее, тем больше становятся оранжевые и желтые цветы, чем синие.

    Многие органические молекулы интенсивно поглощают инфракрасное излучение, заставляя объект нагреваться. Тепло — это кинетическая энергия поступательного движения атомов и молекул. Свет, излучаемый атомом, имеет длину волны. В результате нагретое тело также излучает свет, и чем сильнее нагревается тело, тем короче волна излучаемого света.

    Для информации. По закону вина бывает, что тепловое излучение предметов, близких к комнатной температуре, находится в инфракрасной области. Сюда входят лампочки и даже люди.

    Итак, инфракрасное излучение не является теплым, и оно (непосредственно) не вызывает тепла. Он излучается теплом объекта в определенном диапазоне температур.

    Визуальные оттенки света обусловлены длиной волны и ее излучением, начиная с инфракрасного, затем красного, оранжевого, желтого … фиолетового и заканчивая длиной волны ультрафиолетового излучения.И обратно тоже. Облучение тела светом вызывает усиление движения его молекул, любой свет, кроме инфракрасного, как наиболее длинноволновый, наиболее эффективный.

    Паяльная станция ИК своими руками — это инфракрасный обогреватель, отдающий тепло в окружающую среду Инфракрасным излучением.

    Инфракрасная паяльная станция своими руками

    Нижний с подогревом

    Корпус обогрева можно сделать как из старого советского чемодана из алюминия, так и из системного блока компьютера. Но чемодан подойдет лучше, так как его рабочее положение — горизонтальное.В крайнем случае, вы можете присмотреть подобный случай на ближайшей барахолке.

    В корпусе необходимо прорезать болгаркой отверстие для керамических нагревателей. Из алюминиевой резки сделать подложку для обогревателей с ножками из обычных болтов с гайками. На подложке весь дизайн так и останется.

    Нижний нагреватель состоит из четырех керамических нагревателей, купленных на AliExpress. Цена на них приемлемая, продавец обеспечивает быструю доставку.

    Каждый обогреватель (размеры: длина — 24 см, ширина — 6 см) имеет мощность 600 Вт.Нагревательная панель размером 24×24 см2 состоит из четырех нагревателей. Этого достаточно, чтобы нагреть материнскую плату компьютера, не говоря уже о материнской плате ноутбука, размер которой даже меньше. Ставится на такой нагрев даже крупные топовые видеокарты. Для сравнения, у штатной заводской китайской станции такой обогрев площадью 150х150 см2 стоит недешево.

    Внизу нижнего нагревателя каждый нагреватель подключается к клеммной колодке желательно советского производства. Обувь сделана из специального материала, который не плавится при высоких температурах. Подключение нагревателей последовательно-параллельно:

    • первый и третий включены последовательно;
    • второй и четвертый — тоже последовательно;
    • первый и третий со вторым и четвертым — параллельно.

    Эта схема используется для небольшой разгрузки проводки. Если подключить все нагреватели параллельно, то конечная нагрузка будет 2850 Вт:

    • нижний нагрев — 600х4 = 2400 Вт;
    • верхний нагреватель при максимальной нагрузке 450 Вт.

    Если в комнате еще есть электротехника (несколько лампочек, компьютер, паяльник, чайник), то выберет защитный автомат на 16 ампер.

    Сопротивление последовательной нагрузке рассчитывается по специальной формуле. В итоге нижний нагрев — это нагрузка 1210 Вт. Нетрудно подсчитать, что вся ИК-станция будет потреблять 1660 Вт. Для такого оборудования это немного. По времени доска нагревается нижним нагревом до 100 0 около 10 минут.

    Сверху при выполнении работ на корпус с ТЭНом можно поставить металлическую сетку от холодильника.Но лучше использовать стеклокерамику под размер корпуса, а для ремонта платы сделать удобный термостат.

    Верхний подогрев

    Верхний подогрев можно сделать от советского фотографа УПА-60. Модель подходит для самодельной паяльной станции. Керамический обогреватель размером 80х8 см отлично крепится к фотовеливеру. Есть возможность регулировать высоту обогревателя и двигателя в любую сторону. Штатив удобно прикрепить к самому столу, а нижний нагреватель сдвинуть при необходимости.Размер нагревателей достаточен для прогрева крупных микросхем и разъемов для процессорных разъемов.

    Все б / у запчасти можно купить в интернете через доску объявлений, керамический нагреватель есть на Алиэкспресс.

    Блок управления

    Готовый пластиковый бокс можно приобрести в специальном магазине для самостоятельного изготовления электроники, либо сделать корпус из обычного компьютерного блока питания. На панели управления расположены:

    • переключатели нижнего и верхнего нагрева;
    • диммер 2 кВт.

    Следует отметить, что внутренних проводов в корпусе довольно много, поэтому бокс нужно выбирать довольно небольшого размера.

    Отверстия для регуляторов мощности на передней панели прорезаны электролитическим способом на специальной пилораме по металлу. Обычно это не вызывает затруднений у практикующего с подобным инструментом.

    ПИД-регулятор REX-C100 также можно заказать на Aliexpress. В комплекте с ним продавец поставляет твердотельное реле и термопару.То есть контроллер считывает, какой температуры достигает керамический нагреватель. Пока температура не достигает желаемого значения, твердотельное реле находится в разомкнутом состоянии и передает электричество на керамический нагреватель.

    При достижении устройства требуемая температура активируется твердотельным реле и отключает прохождение тока к керамическому нагревателю. Диммер управляется вручную. Обычно его устанавливают по максимуму, чтобы верх быстрее прогрелся.

    Тестер

    Это устройство необходимо для работы, чтобы считывать информацию о температуре, которая находится рядом с микросхемой.Он подключается к обычной термопаре, конец которой установлен рядом с микросхемой. Дисплей тестера будет отображаться прямо рядом с микросхемой.

    Важно! Проволока от термопары покрыта термостойким скотчем, т.к. оплетка проводов горит при высоких температурах.

    В итоге самодельная ИК паяльная станция примерно в десять раз будет собрана на руку скорой помощи будет дешевле, чем стоит, чем готовый продукт. Устройство можно дорабатывать и постепенно улучшать.

    Работа на практике

    Устройство будет описано на примере ремонта платы ноутбука. Одна из неисправностей платы — это поломка видеочипа. Достаточно его прогреть термофеном, и на экране появляется изображение. Скорее всего, в этом случае кристалл из текстолита удаляется. Смена микросхемы стоит довольно дорого. Но если его прогреть, то срок службы ноутбука можно продлить. На примере такого банального прогрева можно применить и самодельную инфракрасную паяльную станцию.

    Для начала плату готовят к прогреву, снимаем детали:

    • пленки, т.к. при высоких температурах начинают плавиться;
    • cPU;
    • память.

    Состав лучше снимать пинцетом после предварительного прогрева термофеном. Фен ставил при этом 1800, средний расход воздуха.

    Важно! Вся окружающая поверхность вокруг микросхемы должна быть покрыта фольгой, чтобы не нагревать элементы платы.На всякий случай следует закрыть заглушку и пластиковые разъемы памяти.

    Для информации. Использование флюсов облегчает процесс пайки и предотвращает окисление металла паяемых элементов.

    Плата в данном виде устанавливается на решетку нижнего нагрева паяльной станции. Рядом с микросхемой есть термопары. Еще одна термопара находится возле нагревателей, задача считывания температуры их нагрева. Включите нижний подогрев на блоке управления.Рабочие параметры отображаются на тестере и ПИД-регуляторе.

    Когда низ нагреется, нужно подождать, пока температура вокруг микросхемы не станет минимум 1000, в зависимости от материала припоя. Если припой бессвинцовый, желательно прогреть до 1100.

    Расстояние между микросхемой и верхним нагревателем должно быть около 5 см. Центр микросхемы должен находиться строго под центром верхнего нагревателя, ведь максимальная температура идет от центра к сторонам.Верхний нагреватель включается, когда температура возле микросхемы поднимется до 1100. Нижняя обычно нагревается 10 минут, затем включается верх, который должен нагреваться до 2300. На ПИД-регуляторе верхнее значение показывает ток температура, более низкая температура, которая должна быть достигнута.

    При достижении желаемой температуры верхний нагреватель управляется диммером. Когда температура приближается к 2300, необходимо уменьшить мощность диммера. Это сделано для того, чтобы нагрев не был слишком быстрым.Рекомендуется выдержать минуту при температуре 2300 и затем выключить прибор. Температура пойдет на спад.

    Года два назад я опубликовал статью. Эта статья вызвала интерес у многих радиолюбителей. Но, к сожалению, после повторения ИК паяльная станция не обошлась без замечаний в плане работы станции, которые я постарался исключить в этой версии станции:
    — Аналоговые усилители термопар AD8495, примененные со встроенной компенсацией холода. , в результате повысилась точность показаний температуры
    — Проблема с выходом из строя транзисторов нижнего нагревателя решена с помощью сормистрального регулятора мощности
    — Доработана прошивка (совместима с последней версией станции) .После запуска термопленка начинает выполняться с той температуры, до которой предварительно заказанная плата экономит много времени. Отдельное спасибо за настройку и адаптацию прошивки под китайские дисплеи.
    — добавлены вакуумные пинцеты
    — Корпус паяльной станции полностью переработан. Конструкция станции получилась очень красивой, более стабильной и надежной, на рабочем столе занимает меньше места. В одном случае совмещено все необходимое — нижний нагреватель, верхний нагреватель, вакуумный пинцет и сам контроллер.

    Описание конструкции

    Двухканальный контроллер. К первому каналу можно подключить термопару или платиновый термистор PT100. Ко второму каналу подключается только термопара. 2 канала имеют автоматическое и ручное управление. Автоматический режим работы обеспечивает поддержание температуры 10-255 градусов по обратной связи с термопары или платинового термистора (по первому каналу). В ручном режиме мощность в каждом канале можно регулировать в диапазоне 0-99%.В памяти контроллера заложено 14 термоплеек для пайки BGA. 7 для свинцового припоя и 7 для пустого припоя. Термопрофилы перечислены ниже.

    Для чистого припоя Максимальная температура термопилля: — 8 Термопропилль — 225 ° C, 9 — 230 ° C, 10 — 235 ° C, 11 — 240 ° C, 12 — 245 ° C, 13 — 250 ° C, 14 — 255 ° C O

    Если верхний нагреватель не успевает прогреться согласно тепловому профилю, контроллер переходит в режим паузы и ждет, пока не будет достигнута желаемая температура.Это сделано для того, чтобы приспособить контроллер для слабых нагревателей, которые долго прогреваются и не успевают за термопрофильными.

    Контроллер начинает выполнять термопленку с той температуры, до которой установлен предустановленный тариф. Это очень удобно, и позволяет быстро перезапустить термопрофил в том случае, если, например, была температура недостаточная для извлечения чипа, можно выбрать термопленку с более высокой температурой, и сразу со второй попытки вынуть чип. .

    В схеме используется комбинированный блок питания, состоящий из транзисторного ключа для верхнего нагревателя и симистора для нижнего нагревателя. Хотя, например, можно использовать 2 транзисторных, или 2 симисторных ключа.

    Я использовал 2 готовых модуля на AD8495, купленном на Алиэкспресс. Правда модули нужно немного доработать. Смотрим фото ниже.

    Не обращаем внимания на то, что модуль на втором фото повернут на 90 градусов. Пришлось развернуть, так как модули упирались в силовой агрегат.Разъемы для термопар используются заводскими.

    Тем, кто не планирует дальше использовать платиновый термистор, то часть схемы, выделенную красной пунктирной линией, собрать не удастся.

    Печатные платы блока питания и контроллера.

    Для охлаждения клавиш питания применил радиатор от видеокарты с активным охлаждением.

    Далее на фото будет виден этап сборки паяльной станции в качестве конструктора. Все материалы покупаются у крупного строителя.Передняя и задняя панели выполнены из стеклопластика, усиленного алюминиевым уголком. Базальтовый картон служит теплоизоляционным материалом. Нижний обогрев состоит из 9 галогенных ламп (1500Вт 220-240В R7S 254мм), объединенных в 3 группы по 3 соединенных лампы.

    Провод на 220В силиконовый, высокотемпературный.

    Хороший вакуумный насос можно купить на Алиэкспресс за 400-500 руб. Ориентир для поиска на фото ниже.

    Изначально я планировал использовать паяльную станцию ​​в связке и ИК-стекло над нижним нагревателем, что дало хорошие плюсы:
    — красивый внешний вид
    — платно (на стойках можно лечь прямо на стекло), как у термопротекторов
    Но Увы, минусы оказались существенными:
    — Очень длинная плата нагрева (охлаждения)
    — Корпус паяльной станции сильно прогрет, например без стекла, корпус во время работы еле греется.Так что от стекла пришлось отказаться.

    С отклоненным штативом стекло легко снимается или вставляется в станцию. Также вместо стекла можно вставить, например, сетку.

    Внешний вид станции в сборе.

    Принадлежности, стойки, алюминиевые мелки для стоек, вакуумная ручка Pinzeta, силиконовая трубка для пинцета, термопара.

    Необходимые «Ингредиенты» для изготовления ручки вакуумного пинцета.В сдвоенном шприце используется миксер из эпоксидного клея. Алюминиевая трубка (в которой необходимо просверлить отверстие) и соединитель соответствующего диаметра для силиконовой трубки. Все понесено в алюминиевой трубке с моментом эпоксидного клея.

    Настройка контроллера
    Резистор R32 должен установить напряжение 5,12В на выходе U4. Резистор R28 устанавливает контрастность дисплея. Если вы не планируете использовать платиновый термистор, то настройка станции завершена.
    Описание калибровки канала платиновым термистором описано в статье по первой версии станции.

    Рекомендации
    Верхний нагреватель необходимо устанавливать на высоте 5-6 см от поверхности доски. Если в момент термопиллера температура выходит от заданного значения более чем на 3 градуса — уменьшите мощность верхнего нагревателя (включите станцию ​​нажатием энкодера и установите максимальную мощность верхнего нагревателя).Ночь на несколько градусов по окончании термопропа (после отключения верхнего ТЭНа) не страшна. Это сказывается на инерционности керамики. Поэтому выбираю желаемую термопленку на 5 градусов меньше, чем мне нужно. Перед тем, как удалить чип с помощью щупа, нужно убедиться (аккуратно надавив на каждый угол чипа), что шарики под чипом проплыли. При установке мы используем только качественный флюс, иначе неправильный подбор флюса может все испортить. Также при установке микросхемы BGA перед необходимо покрыть кристалл алюминиевой фольгой прямоугольник с размером стороны, равной примерно ½ от стороны BGA, чтобы снизить температуру в центре, которая всегда выше температура возле термопары (фото тепловых пятен ИК Обогревателей ELSTEIN смотрим в статье первой версии станции).
    В общем, смотрим видео ниже.
    Ниже вы можете скачать архив с печатной платой в формате Lay, исходный код, прошивку.

    Перечень радиоэлементов
    Обозначение Тип Номинал номер Примечание Оценка Моя записная книжка
    E1 Кодировщик 1 В записной книжке
    У1, У2. Операционный усилитель AD8495. 2 В записной книжке
    U3. Операционный усилитель

    LM358.

    1 В записной книжке
    U4. Линейный регулятор

    LM7805

    1 В записной книжке
    U5. MK Pic 8-бит

    PIC16F876A.

    1 В записной книжке
    U6. MK Pic 8-битный

    Pic12f683.

    1 Допустимая замена на Pic12F675, но не рекомендуется В записной книжке
    U7, U8. Optopara

    PC817.

    2 В записной книжке
    U9. Optopara

    Moc3052m

    1 В записной книжке
    LCD1 ЖК-дисплей VC20X4C-GIY-C1 1 20×4 на основе KS0066 (HD44780) В записной книжке
    1 кв. МОП-транзистор

    TK20A60U.

    1 В записной книжке
    Z1. Кварц 16 МГц 1 В записной книжке
    VD1. Выпрямительный диод

    LL4148.

    1 В записной книжке
    VD2. Диодный мост KBU1010. 1 В записной книжке
    VD3. Stabilirton 24В. 1 В записной книжке
    VD4. Диодный мост

    DB107.

    1 В записной книжке
    Т1. Симистор BTA41-600B. 1 В записной книжке
    R9 Терморестор платиновый PT100 1 В записной книжке
    R2, R3, R6, R7, R26, R27 Резистор

    10 ком

    6 В записной книжке
    R1, R5 Резистор

    1 МОм

    2 В записной книжке
    R4, R8. Резистор

    100 ком

    2 В записной книжке
    R10, R11 Резистор

    4.7 ком

    2 Допуск 1% или выше В записной книжке
    R12. Резистор

    51 О.

    1 В записной книжке
    R13, R32 Сильный резистор 100 Ом. 2 Многооборотный В записной книжке
    R14, R15, R16, R17 Резистор

    220 ком

    5 Допуск 1% или выше В записной книжке
    R18. Резистор

    1,5 ком

    1 В записной книжке
    R19 Сильный резистор 100 ком 1 Многооборотный В записной книжке
    R20 Резистор

    100 Ом.

    1 В записной книжке
    R21 Резистор

    20 ком

    1 В записной книжке
    R22. Резистор

    510 Ом.

    1 В записной книжке
    R23, R24. Резистор

    47 ком

    2 Мощность 1 Вт В записной книжке
    R25 Резистор

    5.1 ком

    1 В записной книжке
    R28. Сильный резистор 10 ком 1 Многооборотный В записной книжке
    R29 Резистор

    16 Ом.

    1 Мощность 2Вт. В записной книжке
    R30, R31 Резистор

    2.7 ком

    2 В записной книжке
    R33 Резистор

    2.2 ком

    1 В записной книжке
    R34 Резистор

    100 ком

    1 Мощность 1Вт (можно выбрать номинал при настройке нулевого детектора) В записной книжке
    R35 Резистор

    47 ком

    1 можно выбрать номинал при настройке детектора нуля В записной книжке
    R36 Резистор

    470 Ом.

    1 В записной книжке
    R37 Резистор

    360 Ом.

    1 Мощность 1 Вт В записной книжке
    R38 Резистор

    330 Ом.

    1 Мощность 1 Вт В записной книжке
    R39 Резистор

    Радиолюбителям рано или поздно приходится сталкиваться с пайкой элементов массивом шариков.BGA Метод пайки повсеместно используется в массовом производстве различной техники. Для установки используется инфракрасный паяльник, обеспечивающий соединение с деталями бесконтактным способом. Готовые модификации стоят дорого, а более дешевые аналоги не обладают достаточным функционалом, поэтому сделать паяльник можно в домашних условиях.

    Описание процесса ИК пайки

    Принцип работы инфракрасной паяльной станции заключается в воздействии 2-7 микрон с длинными волнами на элемент.Устройство для пайки самодельных ИК паяльных станций, как самодельных, так и покупных, состоит из нескольких элементов:

    • Нижний нагреватель.
    • Верхний нагреватель, отвечающий за основное воздействие на материалы.
    • Конструкция держателя платы, размещенная на столе.
    • Регулятор температуры, состоящий из программируемого элемента и термопары.

    Длина волны напрямую зависит от температурных показателей источника энергии. Материалы различной формы спаиваются с помощью ИК-станции, сделанной своими руками, есть основные параметры передачи энергии, непрозрачности, отражения, полупрозрачности и прозрачности.Перед изготовлением ИК паяльной станции необходимо понимать, что у этих систем есть некоторые недостатки:

    • Различная степень поглощения энергии компонентами приводит к неравномерному нагреву.
    • Каждая плата из-за различных характеристик Требует подбора температур, иначе компоненты перегреются, выйдут из строя.
    • Наличие «мертвой зоны», где инфракрасная энергия не достигает нужного объекта.
    • Обязательное условие защиты поверхностей остальных элементов от испарения флюсов.

    Нагревание происходит из-за передачи тепла на печатную плату. Тепловое воздействие инфракрасной станции происходит сверху детали, температуры не хватает, поэтому конструкция подразумевает нагрев низа. Нижняя часть состоит из тепловой станции, процесс пайки может осуществляться при помощи спокойного инфракрасного излучения или потока воздуха.

    Профессиональное оборудование достаточно дорогое, более дешевые аналоги не обладают достаточным функционалом. Для экономии производите необходимые операции с контроллерами BGA, возможно изготовление инфракрасной паяльной станции своими руками.Возможна сборка из представленных на рынке производимых материалов. Конструкция представляет собой термостат из старой лампы, оснащенной лампами галогенного типа. Контроллер и верхний нагреватель приобретаются на рынке или собираются из старых запчастей.

    Термостал потребует наличия рефлекторов, галогенных ламп помещенных в корпус из профиля или листового металла. При изготовлении инфракрасной паяльной станции своими руками стоит иметь чертежи, которые можно разработать самостоятельно или позаимствовать у других исполнителей.Обязательно включите корпус для термопары, которая передает информацию на контроллер, чтобы не допустить резких перепадов температуры, чрезмерного нагрева материала.

    Сборка ИК паяльной станции подразумевает самодельные конструкции в виде креплений от штатива. Контроль температуры нагревательного узла осуществляется второй термопарой. Он устанавливается параллельно нагревателю, штатив фиксируется в панели таким образом, чтобы ИК-элемент можно было перемещать над термостальной поверхностью.Расположение платы производится над галогенными лампами на 2-3 см, в корпусе термостола. Крепление производится скобами, возможно использование ненужного алюминиевого профиля для изготовления.

    Для изготовления паяльной лампы своими руками сначала понадобится корпус. Для охлаждения системы требуется установка одного мощного или нескольких охладителей, материал желательно выбирать из оцинкованной стали. После полной сборки, настройка системы, запуск схемы, отладка устройства.

    Нижний обогрев может быть выполнен несколькими способами, но гораздо лучшим вариантом является использование галогенных ламп. Рациональное решение — установка собственных светильников общей мощностью 1 кВт. По бокам конструкции установлены молотилки, которые зафиксируют доску. Монтаж материалов под пайку выполняется по швеллею, для более мелких деталей используются подложки или прищепки.

    Известно, что верхний утеплитель подходящего качества своими руками не сделать.Для достижения наилучшего результата в процессе ИК-пайки необходимо использовать керамические нагревательные элементы. Для паяльных станций и , изготовленных вручную, оптимальным вариантом является использование нагревателя ELSTEIN. Производитель показывает лучшие результаты, спектр излучения идеален для замены плат BGA, других деталей. Не рекомендуется экономить на покупке верхнего ТЭНа — ТЭНа при сборке паяльной станции своими руками, т.к. при работе некачественными инструментами возможно повреждение платы или собранной конструкции.

    Конструкция верхнего подогрева возможна из самодельной кровати. Для комфортной работы на инфракрасной паяльной станции, сделанной своими руками, достаточно регулировки по высоте и широте. К штативу прикреплена термопара для контроля температуры.

    Корпус контроллера подбирается по размерам в соответствии с установленными деталями. Подходящий вариант Может быть кусок листового металла, который легко можно отрезать ножницами по металлу. В блоке управления размещены также вентиляторы, различные кнопки, а также сам дисплей и контроллер.ARDUINO выступает в роли контроллера, функционала вполне достаточно, чтобы выполнить схемы BGA своими руками.

    Детали для самодельного инструмента

    Перед сборкой любого оборудования своими руками необходимо подготовить материалы и инструменты. Для инфракрасного паяльника потребуется:

    • Набор галогенных ламп, количество которых зависит от формы будущего нижнего нагревателя паяльной станции, оптимальное количество подбирается в пределах от 4 до 6 штук.
    • Керамическая инфракрасная головка мощностью не менее 400 Вт для верхнего нагревателя.
    • Шланг от душевых стекол, уголки алюминиевые.
    • Стальная проволока, элемент крепления от старого фотоаппарата или настольной лампы. Для изготовления штатива.
    • Контроллер Arduino, 2 реле и термопары, а также блок питания 5 вольт на выходе, который можно сделать от зарядного устройства для мобильного телефона.
    • Винты, коннекторы и дополнительная периферия.

    В процессе сборки будут чертежи, разобрать что помогут элементарные знания в электронике.

    Применение и устройство

    Инфракрасный паяльник применяется в основном в условиях отсутствия доступа к заменяемым компонентам. Применяется при замене мелких деталей, главным преимуществом является отсутствие нагаров и других отложений, как при работе в обычном паяльнике, а также небольшая возможность повредить соседние элементы. Для домашнего использования возможно сделать паяльник своими руками, используя сигаретную комнату из машины.

    Работа устройства происходит при питании 12 вольт, такие напряжения можно получить с помощью преобразователя или не нужного блока питания для компьютера.

    Производство

    Перед сборкой паяльной станции из корпуса прикуривателя вынимается нагревательный элемент. Блоки питания соединяются силовыми проводами, к центральному проводу можно подвести медный провод с изоляцией. Сделать паяльник не составит большого труда, достаточно заизолировать соединение на некотором расстоянии от ТЭНа, можно использовать термоусадочную трубку.

    Корпус выполнен из огнеупорного материала. Можно использовать нерабочий паяльник или приобрести кусок стали.Необходимо следить за отсутствием контакта проводов. Важно понимать, что такое устройство используется с незначительными работами, так как температурные пороги, другие параметры не контролируются.

    Купить Паяльная станция IR-650 Pro в рассрочку / по частям

    ИК-650 — это не мечта, а реальность. Внедряя доступную программу качественной технологии пайки, компания thermopro попыталась разбить приобретение ремонтной станции BGA на несколько небольших и вполне выполнимых шагов.

    Номер опции 1

    Купите ИК-650 в рассрочку — платите 50%, а остальное заработает ваша новая инфракрасная паяльная станция, а мы немного подождем.

    Условия простые:

    • Желание и умение честно и в срок выполнять взятые на себя обязательства по договору поставки.
    • Организационно-правовая форма предприятия — ИП или ООО.
    • Регистрация бизнеса составляет не менее шести месяцев.
    • Подтвержденное наличие пункта обслуживания или другого помещения.
    • Отсутствие задолженности по налогам, судебные вопросы и решения о банкротстве или ликвидации.
    • Предоплата 50%, остальное в рассрочку на 6 месяцев равными долями без%.

    Прежде чем принять решение, просим еще раз правильно оценить свои возможности. Помните простое правило окупаемости — вам должна быть гарантирована как минимум 10 ремонтов BGA в месяц плюс выручка от других видов сервисных работ.

    Номер опции 2.

    ИК-650 о нем модульное оборудование — начните с приобретения термострой НП 34-24 про с регулятором ТП 2-10 CD Pro, и сразу получите огромное преимущество: вам будут доступны равномерно нагретые платы без деформации, и температура BGA теперь будет под вашим контролем.Начните зарабатывать, и вы быстро приобретете другие блоки.

    Программа «Термопро-Центр»

    Инфракрасная паяльная станция Thermopro IK-650 действительно хорошо работает. Во многом в этом заслуга многофункционального программного приложения «Термопро-Центр». Основное отличие IR-650 pro от других инфракрасных паяльных станций — это невероятные возможности пайки в любых условиях.

    «Термопро-Центр» обеспечивает автоматическую пайку BGA термопластов с обратной связью по температуре на печатной плате.Алгоритмы пайки BGA с несколькими степенями защиты построены таким образом, чтобы не перегреваться даже в случае ошибки оператора.

    Приложение «Термопро-Центр» решает задачу поддержания высокой надежности и простоты эксплуатации, а также обеспечения повторяемости процесса пайки с максимальной точностью при оптимальной гибкости технологического оборудования.

    Программный комплекс «Термопро-Центр» содержит ответ практически на любую технологическую ситуацию, максимально возможное количество «вшитых» функций реализовано с помощью инструментов thermopro.

    Программа, вооруженная без преувеличения оборудованием, является мощным не только производственным, но и исследовательским инструментом. Заложенный в него инструментарий может быть использован как для реализации термодинамического процесса пайки, так и для его фиксации, визуализации, анализа и адаптации под окружающие условия.

    Для небольших и одиночных монтажных плат инфракрасная паяльная станция IR-650 дает двойное преимущество. Вы получаете в свои руки не только возможность пайки BGA и других сложных микросхем, но и отличный инструмент для групповой пайки SMD-компонентов на печатных платах.Качество пайки обеспечивается на уровне печей камерных и конвейерных печей и даже в режиме обратной связи по температуре платы. (Паять можно сразу без настройки, естественно чуть более привычно).

    Скачать приложение «Термопро-Центр» и другую полезную информацию
    Комплект поставки инфракрасной паяльной станции IR-650

    Сменные диафрагмы
    НАИМЕНОВАНИЕ МОДУЛЯ

    Назначение модуля

    Thermopro — Центр многофункциональная программа для управления ИК-станцией IR-650
    1,2 ИКВ-65 про ИК-станция верхнего нагревателя на подвижной треноге
    3 лазер лазерная указка для наведения на центр перед пайкой BGA
    4 диафрагма для верхнего нагревателя ИК-станции ограничивают зону нагрева печатной платы (отверстия 30х30, 40х40, 50х50, 60х60 мм).
    5 IR 1-10 кД около термостат обеспечивает контроль температуры верхнего нагревателя ИК-станции и контроль температуры печатной платы
    6 ПДШ-300. шарнирный прижим для установки термодатчика на печатной плате
    7 ТД-1000 (3 шт.) внешний термодатчик для контроля температуры печатной платы при пайке BGA
    8 НП 34-24 про двухзонный широкоформатный термостат для равномерного нагрева печатных плат.Программа ИК станции IC-650 может быть укомплектована другими терморегуляторами NP и ICT в зависимости от задачи
    9 ТП 2-10 AB Pro термостат двухканальный обеспечивает контроль температуры зон термостола НП 34-24 (термостат может быть заменен на ТП 2-10 CD Pro, со встроенным канальным каналом измерения температуры)
    10 ФСМ-15, ФСК-15 (10 шт.)

    Для оплаты вы можете выбрать индивидуальную конфигурацию ИК-станции:

      видеокамера

      установщик видео

      термостат другого размера,

      3-х канальный измеритель температуры,

      держатель платы рамы

    Схема подключения инфракрасной паяльной станции IR-650 pro

    Другие системы для нагревательных панелей для IR Station
    Инфракрасная паяльная станция

    может быть укомплектована различными усилителями для ваших задач.

    Инфракрасная станция, комплектующая нижний подогрев — отличное оборудование для ремонта телевизоров, ноутбуков, компьютеров, конечно же, везде используется как оборудование для ремонта электроники, а также это современное оборудование для ремонта автомобильных блоков, станки с ЧПУ.

    Дополнительные приборы и аксессуары для ИК-станции

    Устройство расширяет возможности инфракрасной паяльной станции IR-650 pro по управлению платой платы.Термоскоп сертифицирован как средство измерения военного назначения. (продукция thermopro)

    BGA-трафареты

    Набор для Rebar BGA — необходимое дополнение к инфракрасной паяльной станции. В комплекте оправка и 130 BGA-трафаретов (производство Китай)


    Фиксатор для прямого нагрева трафаретов BGA. Крепит трафареты от 8 x 8 мм до 50 x 50 мм.Зажимной ключ в комплекте.

    Держатель удобен для пайки BGA на платах малого и среднего размера (продукция thermopro)

    3D концентраторы ПК-40, ПК-50, ПК-60 ИК-лучи

    Инфракрасная паяльная станция может иметь даже лучшие рабочие характеристики, если вместо плоских апефрагм применять трехмерные хабы. (продукция thermopro, продукт запатентован)

    • Улучшена однородность теплового поля в зоне пайки BGA.
    • Уменьшен размер термического пятна в области пайки BGA
    • Улучшает обзор зоны пайки BGA

    Дополнительные диафрагмы 45 ° к верхнему нагревателю ИК-станции, (производство thermopro)

    При работе с инфракрасной паяльной станцией нередко возникает необходимость в нанесении флюса или паяльной пасты.Цифровая программируемая паяльная паста и жидкости серии ND-35 предназначены для точного нанесения небольших порций флюса, паяльной пасты, теплопроводной пасты или герметиков. Есть модели с вакуумным пинцетом (производство thermopro).

    USB-микроскоп Escope DP-M15-200

    При работе с инфракрасной паяльной станцией требуется визуальный контроль зоны пайки BGA. Цифровой USB-микроскоп Escope DP-M15-200 с матрицей 5 МП, увеличением до 200 раз, светодиодной подсветкой и встроенным поляризационным фильтром облегчает наблюдение.Металлическая подставка в комплекте. Поляризационный фильтр устраняет блики, отражения и позволяет получить более резкое и контрастное изображение при наблюдении за такими сложными объектами, как BGA, во время заправки. (Производство Китай, возможны другие модели)

    Магнитные держатели для печатных плат быстро устанавливаются на любые терморегуляторы серии NP и обеспечивают удобную и быструю фиксацию печатных плат над поверхностью нагрева.

    ASC и thermoplo желают здоровья!

    Если нет технической возможности убрать вредные паяльные продукты на улицу, рекомендуем воспользоваться услугами местного коптильня, например — Московские курсы по работе на инфракрасной паяльной станции при ремонте ноутбуков, игровых приставок, сотовых телефонов.

    Thermopro осуществляет гарантийную и техническую поддержку всего парка станций и термостолов IR-650 в течение срока службы, даже если они приобретены на вторичном рынке. Не обслуживается, не ремонтируется, расходниками не обеспечивается только Обремененное оборудование из «черного списка» — Заблокировано производителем В 2019 году зафиксированы случаи мошеннических попыток продажи обремененного оборудования и оборудования, которые в ближайшее время будут автоматически заблокированы. Также может быть предложено запираемое оборудование в разобранном виде на запчасти.

    Не становитесь жертвой аферы! Не покупайте непроверенные б / у технику и запчасти на вторичку! Свяжитесь с производителем запчастей!

    The thermopro не несет ответственности перед лицами, купившими обременительное оборудование.
    Как не стать жертвой мошенников?

    Thermopro предоставляет всю необходимую помощь. Для этого перед покупкой рекомендуется произвести следующие действия:

    1. Узнать, кто был первым владельцем оборудования, в каком городе и год выпуска оборудования.
    2. Просьба у продавца серийные номера (они наклеены снизу термостата).
    3. Сообщите серийные номера в thermopro, чтобы разрешить отсутствие инструментов в черном списке.
    4. Перед оплатой необходимо подключить терморегуляторы к компьютеру и с помощью приложения thermopro-center сверить приклеенные серийные номера (иногда они замятые) с электронными (для этого свяжитесь с термопроектом, и мы подскажем, как это сделать. ).Если числа не совпадают — от покупки лучше отказаться (тут что-то не чисто).
    5. Обязательно проверьте работоспособность оборудования как в автономном режиме, так и при работе с приложением «Термопро-Центр». В то же время сообщения об ошибках и другие предупреждения должны появляться на дисплее оборудования на экране компьютера. Выход ТЭНов в режим должен происходить быстро, плавно, без скачков, а при стабилизации температуры ее нужно удерживать в пределах + -2 градуса от установленной.


    Современная, более совершенная техника, увы, выходит из строя не меньше старых образцов. И если раньше вопроса об улучшении обычного у нас не стояло, то сегодня в старичке практически невозможно пропаять или припаять деталь, не «заклеенную». Именно поэтому мастера собирают своими руками более современные термобезопасные и инфракрасные паяльные станции. В этом обзоре мы расскажем, как устроены паяльные системы, как работает блок управления и как его подключать, что входит в элементы дизайна.Только в нашем обзоре вы найдете рекомендации, иллюстрирующие особенности сборки и настройки современных паяльных станций.

    Читайте в статье

    Что вам понадобится паяльная станция

    Паяльная станция, в отличие от простого паяльника, представляет собой более совершенную систему. Позволяет паять мелкие детали, например, SMD-компоненты, управлять нагревом на плате, программировать кнопки. Кроме того, благодаря системе бесконтактной пайки здесь исключен перегрев соседних элементов.


    Паяльная станция бесконтактного типа относится к современным системам пайки. Например, отопление термовентилятором помогает мастерам по ремонту бытовой техники и мобильных телефонов. Но с ИК-системами установка и разборка возможны (даже в формате BGA).

    Общие характеристики и принцип работы паяльной станции

    Анатомия паяльной станции достаточно проста и максимально отвечает. Предпосылки: Аккуратная, «умная» пайка элементов.Сердце устройства — внутри которого находится трансформатор, выдающий напряжение двух вариантов 12 или 24 вольт. Без этого предмета все станционные системы были бы бесполезны. Трансформатор отвечает за регулировку температуры. Блок питания снабжен термостатом и специальными кнопками включения прибора.

    Для справки! Некоторые устройства оснащены специальной подставкой, которая нагревает печатную плату во время пайки, что помогает избежать ее деформации.

    С помощью блока управления можно также настроить температуру и программирование кнопок. Мастер «откачивает» устройство с помощью процессора, за счет чего появляется температура для измерения температуры при пайке.


    Анализируем особенности термоусадочной паяльной станции: поток воздуха с помощью специальных спиральных или керамических элементов (они находятся непосредственно внутри трубки термофена) нагревается, а затем через специальные сопла направляется на пайку. точка.Такая система позволяет равномерно нагреть необходимую поверхность, исключая точечную деформацию.

    Комментарий

    Задать вопрос

    «Температуру, которую могут обеспечить современные фены для пайки, в том числе собранные своими руками, колеблется от 100 до 800 ° С. Причем эти показатели может настраивать оператор.

    »

    В качестве еще одного дополнительного элемента может выступить специальный инфракрасный обогреватель. Принцип его работы аналогичен работе термозащиты, он нагревает место стыка, но определенную область.Однако, в отличие от термофена, здесь нет ручья. теплый воздух. Профессиональные паяльные станции могут быть укомплектованы специальными сопутствующими инструментами, оловянными линиями и вакуумными пинцетами.

    Разновидности паяльных станций по конструкции

    Существуют как простые паяльные станции, оснащенные классическим паяльником, так и более продвинутые. Причем вариаций комбинации компонентов и систем может быть отличный набор. В одной станции легко совместить контактный паяльник и фен, вакуум или термопельцет и оловянную крышку.Для удобства приводим таблицу основных типов паяльных станций.

    Контактный ПП — обычный, имеющий прямой контакт с поверхностью, паяльник, снабженный электронным блоком управления и контроля температуры. Бесконтактный ПС — на основе работы
    Блок управления и спецсистема
    управления элементами.
    Свинец Wanteny

    Требуется повышенная температура плавления.

    Срок службы

    Обеспечивает эффективную пайку в труднодоступных зонах с однократным нагревом сразу нескольких поверхностей. Допускает пайку любого типа, как свинцом, так и без него.

    Инфракрасный

    Вот нагревательный элемент в виде инфракрасного излучателя из керамики или кварца.

    Комбинированный

    Сочетать в своей конструкции несколько видов оборудования: фен или классический паяльник, или, как мы уже говорили, допускается ИК-обогреватель и оловянная крышка, паяльник и фен.

    По механизму температурной стабилизации и принципу работы блоков управления паяльные станции также можно разделить на аналоговые и цифровые. В первом случае включают ТЭН, пока паяльник не прогреется до нужной температуры, ближайшая аналогия — нагрев обычного утюга. Но второй тип паяльника отличается сложной системой контроля и контроля температуры. Здесь находится ПИД-регулятор, который подчиняется программе микроконтроллера.Этот способ стабилизации температуры намного эффективнее аналога. Другая классификация позволяет разделить все ПС на монтажные и демонтажные. Первый осуществляется паяльными аппаратами, однако здесь нет оловянной крышки и других элементов, позволяющих чистить и заменять детали.


    Такие паяльные системы оснащены специальной емкостью для удаления припоя, которая, в свою очередь, всасывается специальной насадкой, снабженной компрессором.

    К сведению! Есть комбинированные станции, позволяющие производить как монтажные, так и демонтажные работы.Они оснащены двумя типами точек пайки, различающимися по мощности.

    Как сделать своими руками термоусадочную паяльную станцию ​​

    Купить паяльную станцию ​​с феном не для всех по карману, хотя ИК-станции все же дороже, поэтому проще всего собрать своими руками . Однако следует помнить, что у таких паяльных станций есть определенные недостатки:

    1. Воздушный поток может случайно сдувать мелкие детали.
    2. Поверхность прогревается неравномерно.
    3. Для разных случаев Требуются дополнительные насадки.

    Паяльный фен своими руками: универсальная схема

    Термозащита — специальное устройство, которое нагревает место пайки потоком горячего воздуха.

    Проще всего собрать аппарат феном на вентилятор, а спираль использовать как грелку.


    Если вы покупаете механический обогреватель, то он стоит довольно дорого. А при резких перепадах температур может быть и простая трещина.Не каждый может самостоятельно сконструировать компрессор. В качестве растерянности можно использовать обычный малогабаритный вентилятор. Подойдет кулер от домашнего ПК. Для ознакомления с устройством такого прибора изучаем схему паяльной станции своими руками.

    Расположение вентилятора рядом с термовентилятором. К нему аккуратно прикрепите трубку для подачи теплого воздуха. В конце кулера вытяните отверстие под насадку. С противоположной стороны кулер должен быть закрыт для обеспечения необходимой тяги.


    Теперь подошла сборка ТЭНа. Для этого необходимо на основании ТЭНа накрутить нихромовую проволоку спиралью. И витки не должны касаться друг друга. Катушки намотаны с тем, чтобы сопротивление было 70-90 Ом. Основание выбирают с плохой теплопроводностью и хорошей устойчивостью к высоким температурам.

    Комментарий

    Электрик 5 разряда ООО «Петроком»

    Задать вопрос

    «Часть деталей можно позаимствовать у обычного фена.В частности, в качестве основы спирали с низкой теплопроводностью подходит пластинка из слюды.

    «

    Приступаем к поиску деталей для насадки. Лучше всего для этого труба из керамики или фарфора. Оставляем небольшой зазор между стенками насадки и спиралью. Сверху поверхность обматываем изоляционными материалами. Можно использовать слой асбеста, стекловолокна и т. д. Это повысит эффективность фена, а также позволит брать его руками, не получая ожога. Свежий нагревательный элемент так, чтобы воздух подавался в трубку, а нагреватель находился ровно посередине. внутри насадки.

    Система управления паяльной станцией

    Для сборки системы управления самодельной паяльной станцией фенового типа необходимо сделать две пересдачи: одна регулирует входящий поток, другая — мощность ТЭНа. Но обычно это делается как для нагревателя, так и для нагнетателя.


    Очень важно правильно подключить провода, чтобы правильно их соотнести.

    Затем присоединяем термофайн так, чтобы провода совпадали с желаемым розостомом и переключаем.

    Сборка и настройка работы паяльной станции

    Мощность паяльной станции, как мы уже заметили выше, обычно составляет от 24 до 40 Вт. Однако если вы планируете паять аккумуляторы и, то мощность устройства необходимо увеличить с 40 до 80 Вт.


    Подробно о том, как паять фен от паяльной станции, смотрите в этом видео.

    Инфракрасная паяльная станция своими руками

    Инфракрасная паяльная станция — это инструмент, который проще всего сделать своими руками.Цена на паяльные станции такого типа переводится очень просто. Купить что-то попроще — не вариант, так как это все равно будет ограниченным функционалом.


    Именно поэтому мы поэтапно расскажем, как собрать инфракрасный паяльник самостоятельно. Разберем этапы сборки ПС для пайки плат размером 250 × 250 мм. Наша паяльная станция подходит для работы с телевизионными платами, видеоадаптерами для ПК, а также с планшетами.

    Изготовление корпуса и ТЭНов

    Для цоколя самодельного ИК паяльной станции, собранного своими руками, можно взять дверцу от антресоли или 10-12 мм, прикрутить к ней ножки.На этом этапе важно приблизительно оценить схему расположения, исходя из размеров нагревателей и ПИД-регуляторов. От этого будет зависеть высота «боковины» и скосы лицевой панели.

    Алюминиевые уголки служат «скелетом» конструкции. Заранее позаботьтесь о «начинке», а старые видеомагнитофоны, DVD плееры и тому подобное пригодятся в работе. Можно обойти специализированные уличные поезда.



    Сейчас ищем поддон антитригар. Да, именно такую, которую можно купить в обычном магазине бытовой техники.Здесь же можно присмотреть качественный паяльник для паяльной станции.

    Важно! Возьмите с собой рулетку. Ваша задача найти противень оптимальной ширины и глубины. Размеры зависят от высоты ИК-излучателей и их количества.

    Система управления паяльной установкой

    Переходим к самому интересному. На торговой площадке заранее заказываем пиды (или пропорциональные и интегральные дифференциальные регуляторы), а также ИК — 3 нижних ИК излучателя 60 × 240 мм, и один верхний — 80 × 80 мм, не забудьте запастись двумя твердыми -государство на 40а.На этом этапе уже можно переходить к жестяным работам, а именно подогнать всю конструкцию под размеры наших основных элементов. После установки боковин и крышки прорежьте технологические отверстия для пайда спереди, под кулером на задней стенке.

    Сборка и настройка паяльной станции

    Итак, после установки эмиттеров, кулеров и подключения всей проводки внешний вид нашей паяльной станции уже приобретает практически законченный вид. На этом этапе необходимо проверить оборудование на нагрев, сохранение температуры и гистерезис.Переходим к установке основного ИК-излучателя. Делай проще.


    ИК паяльная станция, самодельные конструкции. Устройство и сборка своими руками инфракрасной паяльной станции Инфракрасная паяльная станция с МК управлением

    Ремонт ноутбуков и видеокарт, реболлинг (разборка и установка микросхемы с восстановлением шариков припоя) без инфракрасной паяльной станции, как правило, не обходится. Сервисные центры За такие работы либо не берутся, либо берут довольно большие деньги за такой ремонт.Между тем подобные поломки — явление довольно частое.

    ИК Станция заводского исполнения — устройство достаточно дорогое, поэтому экономичнее изготовить своими руками. Инфракрасную паяльную станцию ​​можно сделать за один, максимум два дня, предварительно заказав через Интернет и получив комплектующие к ней по почте.

    Немного теории

    Для нормальной температуры Пик электромагнитного излучения приходится на инфракрасную область. Горящие предметы излучают как более интенсивное, так и более энергичное (более короткое) инфракрасное излучение.Когда становится очень жарко, они начинают светиться красным. Чем горячее они становятся, тем больше приобретают оранжевые и желтые цветы, чем синие.

    Многие органические молекулы интенсивно поглощают инфракрасное излучение, заставляя объект нагреваться. Тепло — это кинетическая энергия поступательного движения атомов и молекул. Свет, излучаемый атомом, имеет длину волны. В результате нагретое тело также излучает свет, и чем сильнее нагревается тело, тем короче волна излучаемого света.

    Для информации. По закону вина бывает, что тепловое излучение предметов, близких к комнатной температуре, находится в инфракрасной области. Сюда входят лампочки и даже люди.

    Итак, инфракрасное излучение не является теплым, и оно (непосредственно) не вызывает тепла. Он излучается теплом объекта в определенном диапазоне температур.

    Визуальные оттенки света обусловлены длиной волны и ее излучением, начиная с инфракрасного, затем красного, оранжевого, желтого … фиолетового и заканчивая длиной волны ультрафиолетового излучения.И обратно тоже. Облучение тела светом вызывает усиление движения его молекул, любой свет, кроме инфракрасного, как наиболее длинноволновый, наиболее эффективный.

    ИК паяльная станция своими руками — это инфракрасный обогреватель, отдающий тепло в окружающую среду Инфракрасным излучением.

    Инфракрасная паяльная станция своими руками

    Нижний с подогревом

    Корпус обогрева можно сделать как из старого советского чемодана из алюминия, так и из системного блока компьютера.Но чемодан подойдет лучше, так как его рабочее положение — горизонтальное. В крайнем случае, вы можете присмотреть подобный случай на ближайшей барахолке.

    В корпусе необходимо прорезать болгаркой отверстие для керамических нагревателей. Из алюминиевой резки сделать подложку для обогревателей с ножками из обычных болтов с гайками. На подложке весь дизайн так и останется.

    Нижний нагреватель состоит из четырех керамических нагревателей, купленных на AliExpress. Цена на них приемлемая, продавец обеспечивает быструю доставку.

    Каждый нагреватель (размеры: длина — 24 см, ширина — 6 см) имеет мощность 600 Вт. Четыре нагревателя составляют нагревательную панель 24×24 см2. Этого достаточно, чтобы нагреть материнскую плату компьютера, не говоря уже о материнской плате ноутбука, размер которой даже меньше. Ставится на такой нагрев даже крупные топовые видеокарты. Для сравнения, у штатной заводской китайской станции такой обогрев площадью 150х150 см2 стоит недешево.

    Внизу нижнего нагревателя каждый нагреватель подключается к клеммной колодке желательно советского производства.Обувь сделана из специального материала, который не плавится при высоких температурах. Подключение нагревателей последовательно-параллельно:

    • первый и третий включены последовательно;
    • второй и четвертый — тоже последовательно;
    • первый и третий со вторым и четвертым — параллельно.

    Эта схема используется для небольшой разгрузки проводки. Если подключить все нагреватели параллельно, то конечная нагрузка будет 2850 Вт:

    • нижний нагрев — 600х4 = 2400 Вт;
    • верхний нагреватель при максимальной нагрузке 450 Вт.

    Если в комнате еще есть электротехника (несколько лампочек, компьютер, паяльник, чайник), то выберет защитный автомат на 16 ампер.

    Сопротивление последовательной нагрузке рассчитывается по специальной формуле. В итоге нижний нагрев — это нагрузка 1210 Вт. Нетрудно подсчитать, что вся ИК-станция будет потреблять 1660 Вт. Для такого оборудования это немного. По времени доска нагревается нижним нагревом до 100 0 около 10 минут.

    Сверху при выполнении работ на корпус с ТЭНом можно поставить металлическую сетку от холодильника.Но лучше использовать стеклокерамику под размер корпуса, а для ремонта платы сделать удобный термостат.

    Верхний подогрев

    Верхний подогрев можно сделать от советского фотографа УПА-60. Модель подходит для самодельной паяльной станции. Керамический обогреватель размером 80х8 см отлично крепится к фотовеливеру. Есть возможность регулировать высоту обогревателя и двигателя в любую сторону. Штатив удобно прикрепить к самому столу, а нижний нагреватель сдвинуть при необходимости.Размер нагревателей достаточен для прогрева крупных микросхем и разъемов для процессорных разъемов.

    Все б / у запчасти можно купить в интернете через доску объявлений, керамический нагреватель есть на Алиэкспресс.

    Блок управления

    Готовый пластиковый бокс можно приобрести в специальном магазине для самостоятельного изготовления электроники, либо сделать корпус из обычного компьютерного блока питания. На панели управления расположены:

    • переключатели нижнего и верхнего нагрева;
    • диммер 2 кВт.

    Следует отметить, что внутренних проводов в корпусе довольно много, поэтому бокс нужно выбирать довольно небольшого размера.

    Отверстия для регуляторов мощности на передней панели прорезаны электролитическим способом на специальной пилораме по металлу. Обычно это не вызывает затруднений у практикующего с подобным инструментом.

    ПИД-регулятор REX-C100 также можно заказать на Aliexpress. В комплекте с ним продавец поставляет твердотельное реле и термопару.То есть контроллер считывает, какой температуры достигает керамический нагреватель. Пока температура не достигает желаемого значения, твердотельное реле находится в разомкнутом состоянии и передает электричество на керамический нагреватель.

    При достижении устройства требуемая температура активируется твердотельным реле и отключает прохождение тока к керамическому нагревателю. Диммер управляется вручную. Обычно его устанавливают по максимуму, чтобы верх быстрее прогрелся.

    Тестер

    Это устройство необходимо для работы, чтобы считывать информацию о температуре, которая находится рядом с микросхемой.Он подключается к обычной термопаре, конец которой установлен рядом с микросхемой. Дисплей тестера будет отображаться прямо рядом с микросхемой.

    Важно! Проволока от термопары покрыта термостойким скотчем, т.к. оплетка проводов горит при высоких температурах.

    В результате собранная на ручке самодельная ИК паяльная станция будет стоить примерно в десять раз дешевле, чем готовый продукт. Устройство можно дорабатывать и постепенно улучшать.

    Работа на практике

    Устройство будет описано на примере ремонта платы ноутбука. Одна из неисправностей платы — это поломка видеочипа. Достаточно его прогреть термофеном, и на экране появляется изображение. Скорее всего, в этом случае кристалл из текстолита удаляется. Смена микросхемы стоит довольно дорого. Но если его прогреть, то срок службы ноутбука можно продлить. На примере такого банального прогрева можно применить и самодельную инфракрасную паяльную станцию.

    Для начала плату готовят к прогреву, снимаем детали:

    • пленки, т.к. при высоких температурах начинают плавиться;
    • cPU;
    • память.

    Состав лучше снимать пинцетом после предварительного прогрева термофеном. Фен ставил при этом 1800, средний расход воздуха.

    Важно! Вся окружающая поверхность вокруг микросхемы должна быть покрыта фольгой, чтобы не нагревать элементы платы.На всякий случай следует закрыть заглушку и пластиковые разъемы памяти.

    Для информации. Использование флюсов облегчает процесс пайки и предотвращает окисление металла паяемых элементов.

    Плата в данном виде устанавливается на решетку нижнего нагрева паяльной станции. Рядом с микросхемой есть термопары. Еще одна термопара находится возле нагревателей, задача считывания температуры их нагрева. Включите нижний подогрев на блоке управления.Рабочие параметры отображаются на тестере и ПИД-регуляторе.

    Когда низ нагреется, нужно подождать, пока температура вокруг микросхемы не станет минимум 1000, в зависимости от материала припоя. Если припой бессвинцовый, желательно прогреть до 1100.

    Расстояние между микросхемой и верхним нагревателем должно быть около 5 см. Центр микросхемы должен находиться строго под центром верхнего нагревателя, ведь максимальная температура идет от центра к сторонам.Верхний нагреватель включается, когда температура возле микросхемы поднимется до 1100. Нижняя обычно нагревается 10 минут, затем включается верх, который должен нагреваться до 2300. На ПИД-регуляторе верхнее значение показывает ток температура, более низкая температура, которая должна быть достигнута.

    При достижении желаемой температуры верхний нагреватель управляется диммером. Когда температура приближается к 2300, необходимо уменьшить мощность диммера. Это сделано для того, чтобы нагрев не был слишком быстрым.Рекомендуется выдержать минуту при температуре 2300 и затем выключить прибор. Температура пойдет на спад.

    Несмотря на то, что с каждым годом в мире появляются все новые и новые техники, более «продвинутые» технические характеристики не означают, что так будет навсегда. Рано или поздно любой механизм выходит из строя. И какой бы надежной она ни была, она не застраховывает ее от возможного выхода. И при ремонте такого оборудования основным инструментом является паяльник.Сегодня мы рассмотрим, чем отличается инфракрасная паяльная станция и на что она способна.

    Конструктивная характеристика

    В конструкции этого механизма в качестве основного нагревательного элемента может использоваться кварцевый или керамический излучатель. При этом оба типа устройств обеспечивают быструю и эффективную пайку металла. Кстати, степень нагрева этого инструмента на инфракрасных припоях можно в той или иной степени варьировать. Таким образом, за счет наличия специального регулятора можно подобрать наиболее подходящий температурный режим для конкретного вида металла, на котором будет производиться соединение (пайка).

    Следует отметить, что инфракрасные станции с таким типом обогрева — самый популярный вид обогрева, в котором задействован сфокусированный пучок. Часто конструкция таких устройств состоит из двух частей, которые в совокупности дают локальный нагрев платы или других составляющих элементов. В результате можно получить очень качественное соединение, затратив минимальное время на пайку.

    Варианты

    Как мы уже отмечали выше, инфракрасная паяльная станция может быть кварцевой или керамической.Чтобы разобраться в особенностях каждого из них, рассмотрим подробнее оба типа.

    Ceramic

    Керамическая инфракрасная паяльная станция (включая Achi IR6000) благодаря своей простой конструкции отличается высокой надежностью, прочностью и долговечностью. При этом на нагрев всего устройства до рабочей температуры пайки нужно потратить не более 10 минут. В таких станциях часто используется плоский или полый излучатель. Последний тип имеет гораздо больший нагрев рабочей поверхности эмиттера, в результате чего быстро производит пайку и нагревается до нужной температуры.Однако стоимость таких устройств позволяет применять их не всем, кто занимается ремонтом электронно-цифровой техники.

    Кварц

    Кварцевая инфракрасная паяльная станция, несмотря на свою повышенную хрупкость, обладает высокой скоростью нагрева. Уже через 30 секунд эмиттер нагревается до рабочей температуры.

    Промышленная или самодельная инфракрасная паяльная станция часто используется в прерывистых процессах, когда устройство часто включается и выключается.Керамические механизмы более уязвимы к частым включениям и могут мгновенно выйти из строя, если не соблюдать правила эксплуатации.

    Купить Паяльная станция IR-650 Pro в рассрочку / по частям

    ИК-650 — это не мечта, а реальность. Внедряя программу доступности высококачественной технологии пайки, компания thermopro попыталась разбить приобретение станции по ремонту BGA на несколько небольших и вполне выполнимых шагов.

    Номер опции 1

    Купите ИК-650 в рассрочку — платите 50%, а остальное заработает ваша новая инфракрасная паяльная станция, а мы немного подождем.

    Условия простые:

    • Желание и умение честно и в срок выполнять взятые на себя обязательства по договору поставки.
    • Организационно-правовая форма предприятия — ИП или ООО.
    • Регистрация бизнеса составляет не менее шести месяцев.
    • Подтвержденное наличие пункта обслуживания или другого помещения.
    • Отсутствие задолженности по налогам, судебные вопросы и решения о банкротстве или ликвидации.
    • Предоплата 50%, остальное в рассрочку на 6 месяцев равными долями без%.

    Прежде чем принять решение, просим еще раз правильно оценить свои возможности. Помните простое правило окупаемости — вам должна быть гарантирована как минимум 10 ремонтов BGA в месяц плюс выручка от других видов сервисных работ.

    Номер опции 2.

    ИК-650 про это модульное оборудование — начните с приобретения термостабила НП 34-24 про с регулятором ТП 2-10 cd pro, и сразу получите огромное преимущество: вам будут доступны равномерно нагретые платы без деформации, и температура BGA теперь будет под вашим контролем.Начните зарабатывать, и вы быстро приобретете другие блоки.

    Программа «Термопро-Центр»

    Инфракрасная паяльная станция Thermopro IK-650 действительно хорошо работает. Во многом в этом заслуга многофункционального программного приложения «Термопро-Центр». Основное отличие IR-650 pro от других инфракрасных паяльных станций — это невероятные возможности пайки в любых условиях.

    «Термопро-Центр» обеспечивает автоматическую пайку BGA термопластов с обратной связью по температуре на печатной плате.Алгоритмы пайки BGA с несколькими степенями защиты построены таким образом, чтобы не перегреваться даже в случае ошибки оператора.

    Приложение «Термопро-Центр» решает задачу поддержания высокой надежности и простоты эксплуатации, а также обеспечения повторяемости процесса пайки с максимальной точностью при оптимальной гибкости технологического оборудования.

    Программный комплекс «Термопро-Центр» содержит ответ практически на любую технологическую ситуацию, максимально возможное количество «вшитых» функций реализовано с помощью инструментов thermopro.

    Программа, вооруженная без преувеличения оборудованием, является мощным не только производственным, но и исследовательским инструментом. Заложенный в него инструментарий может быть использован как для реализации термодинамического процесса пайки, так и для его фиксации, визуализации, анализа и адаптации под окружающие условия.

    Для небольших и одиночных монтажных плат инфракрасная паяльная станция IR-650 дает двойное преимущество. Вы получаете в свои руки не только возможность пайки BGA и других сложных микросхем, но и отличный инструмент для групповой пайки SMD-компонентов на печатных платах.Качество пайки обеспечивается на уровне печей камерных и конвейерных печей и даже в режиме обратной связи по температуре платы. (Паять можно сразу без настройки, естественно чуть более привычно).

    Скачать приложение «Термопро-Центр» и другую полезную информацию
    Комплект поставки инфракрасной паяльной станции IR-650

    Сменные диафрагмы
    НАИМЕНОВАНИЕ МОДУЛЯ

    Назначение модуля

    Thermopro — Центр многофункциональная программа для управления ИК-станцией IR-650
    1,2 ИКВ-65 про ИК-станция верхнего нагревателя на подвижной треноге
    3 лазер лазерная указка для наведения на центр перед пайкой BGA
    4 диафрагма для верхнего нагревателя IR Station ограничивают зону нагрева PCB (отверстия 30×30, 40×40, 50×50, 60×60 мм).
    5 IR 1-10 кД про термостат обеспечивает контроль температуры верхнего нагревателя ИК-станции и контроль температуры печатной платы
    6 ПДШ-300. прижим шарнирный для установки термодатчика на печатной плате
    7 ТД-1000 (3 шт.) внешний термодатчик для контроля температуры печатной платы при пайке BGA
    8 НП 34-24 про двухзонный широкоформатный термостат для равномерного нагрева печатных плат.Программа ИК станции IC-650 может быть укомплектована другими терморегуляторами NP и ICT в зависимости от задачи
    9 ТП 2-10 AB Pro термостат двухканальный обеспечивает контроль температуры зон термостола НП 34-24 (термостат может быть заменен на ТП 2-10 CD Pro, со встроенным канальным каналом измерения температуры)
    10 ФСМ-15, ФСК-15 (10 шт.)

    Для оплаты вы можете выбрать индивидуальную конфигурацию ИК-станции:

      видеокамера

      установщик видео

      термостат другого размера,

      3-х канальный измеритель температуры,

      держатель платы рамы

    Схема подключения инфракрасной паяльной станции IR-650 pro

    Другие системы для нагревательных панелей для IR Station
    Инфракрасная паяльная станция

    может быть укомплектована различными усилителями для ваших задач.

    Инфракрасная станция, комплектующая нижний подогрев — отличное оборудование для ремонта телевизоров, ноутбуков, компьютеров, конечно же, везде используется как оборудование для ремонта электроники, а также это современное оборудование для ремонта автомобильных блоков, станки с ЧПУ.

    Дополнительные приборы и аксессуары для ИК-станции

    Устройство расширяет возможности инфракрасной паяльной станции IR-650 pro по управлению платой платы.Термоскоп сертифицирован как средство измерения военного назначения. (продукция thermopro)

    BGA-трафареты

    Набор для Rebar BGA — необходимое дополнение к инфракрасной паяльной станции. В комплекте оправка и 130 BGA-трафаретов (производство Китай)


    Зажим для прямого нагрева BGA. Крепит трафареты от 8 x 8 мм до 50 x 50 мм.Зажимной ключ в комплекте.

    Держатель удобен для пайки BGA на платах малого и среднего размера (продукция thermopro)

    3D концентраторы ПК-40, ПК-50, ПК-60 ИК-лучи

    Инфракрасная паяльная станция

    может обладать еще лучшими эксплуатационными характеристиками, если вместо плоских диафрагм применять 3D-концентраторы. (продукция thermopro, продукт запатентован)

    • Улучшена однородность теплового поля в зоне пайки BGA.
    • Уменьшен размер термического пятна в области пайки BGA
    • Улучшает обзор зоны пайки BGA

    Дополнительные диафрагмы 45 ° к верхнему нагревателю ИК-станции, (производство thermopro)

    При работе с инфракрасной паяльной станцией нередко возникает необходимость в нанесении флюса или паяльной пасты.Цифровая программируемая паяльная паста и жидкости серии ND-35 предназначены для точного нанесения небольших порций флюса, паяльной пасты, теплопроводной пасты или герметиков. Есть модели с вакуумным пинцетом (производство thermopro).

    USB-микроскоп Escope DP-M15-200

    При работе с инфракрасной паяльной станцией требуется визуальный контроль зоны пайки BGA. Цифровой usb-микроскоп Escope DP-M15-200 с матрицей 5MP, увеличением до 200 раз, светодиодной подсветкой А встроенный поляризационный фильтр облегчает наблюдение.Металлическая подставка в комплекте. Поляризационный фильтр устраняет блики, отражения и позволяет получить более резкое и контрастное изображение при наблюдении за такими сложными объектами, как BGA, во время заправки. (Производство Китай, возможны другие модели)

    Магнитные держатели для печатных плат быстро устанавливаются на любые терморегуляторы серии NP и обеспечивают удобную и быструю фиксацию печатных плат над поверхностью нагрева.

    ASC и thermoplo желают здоровья!

    Если нет технической возможности убрать вредные паяльные продукты на улицу, рекомендуем воспользоваться услугами местного коптильня, например — Московские курсы по работе на инфракрасной паяльной станции при ремонте ноутбуков, игровых приставок, сотовых телефонов.

    Thermopro осуществляет гарантийную и техническую поддержку всего парка станций и термостолов IR-650 в течение срока службы, даже если они приобретены на вторичном рынке. Не обслуживается, не ремонтируется, расходниками не обеспечивается только Обремененное оборудование из «черного списка» — Заблокировано производителем В 2019 году зафиксированы случаи мошеннических попыток продажи обремененного оборудования и оборудования, которые в ближайшее время будут автоматически заблокированы. Также может быть предложено запираемое оборудование в разобранном виде на запчасти.

    Не становитесь жертвой аферы! Не покупайте непроверенные б / у технику и запчасти на вторичку! Свяжитесь с производителем запчастей!

    The thermopro не несет ответственности перед лицами, купившими обременительное оборудование.
    Как не стать жертвой мошенников?

    Thermopro предоставляет всю необходимую помощь. Для этого перед покупкой рекомендуется произвести следующие действия:

    1. Узнать, кто был первым владельцем оборудования, в каком городе и год выпуска оборудования.
    2. Серийные номера запросите у продавца (они наклеены снизу термостата).
    3. Сообщите серийные номера в thermopro, чтобы разрешить отсутствие инструментов в черном списке.
    4. Перед оплатой необходимо подключить терморегуляторы к компьютеру и с помощью приложения thermopro-center сверить приклеенные серийные номера (иногда они замятые) с электронными (для этого свяжитесь с термопроектом, и мы подскажем, как это сделать. ).Если числа не совпадают — от покупки лучше отказаться (тут что-то не чисто).
    5. Обязательно проверьте работоспособность оборудования как в автономном режиме, так и под управлением приложения «Термопро-Центр». В то же время сообщения об ошибках и другие предупреждения должны появляться на дисплее оборудования на экране компьютера. Выход ТЭНов в режим должен происходить быстро, плавно, без скачков, а при стабилизации температуры ее нужно удерживать в пределах + -2 градуса от установленной.


    При реболлинге и пайке микросхем BGA рекомендуется использовать инфракрасные паяльные станции. Для него характерно избирательное термическое воздействие: сначала нагреваются металлические элементы микросхем, а уже потом неметаллические. Этот процесс напрямую связан с длинной волной (равной примерно 2-8 мкм) и позволяет избежать механического повреждения компонентов, поскольку за счет концентрации инфракрасного излучения в нужной точке обеспечивается нагрев и устраняется перегрев.Современную ИК паяльную станцию ​​купить сегодня не составляет особого труда, она поможет справиться даже с самым сложным случаем пайки печатных плат.

    Если Вам необходимо качественное, надежное и современное решение для пайки BGA — рекомендуем обратить внимание на инфракрасные паяльные станции, представленные в нашем интернет-магазине. Благодаря идеальному соотношению цены и производительности, наши паяльные станции с ИК-подсветкой пользуются большой популярностью и являются готовым недорогим решением для бережного ремонта, подходящим как для специалистов, так и для любителей.

    В интернет-магазине «Superance» собраны как бюджетные варианты торговых марок Yihua и Ly, так и более дорогие паяльные и ремонтные комплексы, например паяльные станции ACHI IR6500 и Dinghua DH-A01R.

    Купить ИК паяльную станцию ​​можно оптом и в розницу для своих предприятий, лабораторий и личных нужд! Вы можете оплатить заказ при получении, и мы бесплатно доставим вам ИК паяльную станцию ​​в любой город России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Воронеж, Владивосток, Хабаровск, Краснодар, Брянск, Ростов-на-Дону, Нижний. Новгород, Челябинск, Казань, Красноярск, Омск, Самара, Волгоград, Барнаул и другие города!

    Рано или поздно перед радиомехаником, занимающимся ремонтом современной электронной техники, встал вопрос о покупке инфракрасной паяльной станции.От необходимости отказаться из-за того, что современные элементы массово «складывают копыта», короче говоря, производители, как мелочи, так и крупные интегральные схемы, отказываются от гибких выводов в пользу Пятакова. Этот процесс уже достаточно долгий.


    Такие микросхемы получили название BGA — Ball Grid Array, проще говоря — массив шариков. Такие микросхемы монтируются и демонтируются методом бесконтактной пайки.

    Раньше для не особо больших микросхем можно было обойтись термоустойчивой паяльной станцией.А вот на больших графических контроллерах ГПУ термоЭДС уже не снимать и не ставить. Разве что прогреть, но прогрев длительного результата не дает.
    В общем, ближе к теме .. Готовые профессиональные инфракрасные станции имеют цены на выхлоп, а у недорогих 1000 — 2000 зелёных отсутствие функционала, короче всё равно доделать придётся. Лично для меня инфракрасная паяльная станция — это инструмент, который можно собрать для собственных нужд. Да я не спорю, есть затраты времени.Но если подходить к монтажу ИК-станции методично, будет необходимый результат и творческое удовлетворение. Итак, приковал к себе, что буду работать с досками 250х250 мм. Для пайки телевизионных магистралей и компьютерных видеоадаптеров, возможно, планшетных ПК.

    Итак, я начал с нечистой простыни и двери из старого антресоля, подогнув к этой будущей базе 4 ножки от древней пишущей машинки.


    База с помощью примерных расчетов составила 400х390 мм.Далее необходимо было приблизительно рассчитать компоновку исходя из размеров ТЭНов, ПИД-регуляторов. Таким нехитрым «фломастером» я определил высоту своей будущей инфракрасной паяльной станции и угол наклона лицевой панели:


    Далее уже займемся каркасом. Здесь все просто — отгибаем алюминиевые уголки по конструкции нашей будущей паяльной станции, фиксируем, объединяем. Идем в гараж и с головой останавливаешься в футляре с ДВД и видикенсом.У меня хорошо получается, что не выбрасываю — знаю, что воспользуемся. Глядишь, построю дом 🙂 Вон из пивных банок строит, из пробок и даже палочек от мороженого!

    Короче о облицовке лучше не думать, чем о чехлах от техники. Листовой металл Стоит недешево.


    Бегаем по магазинам в поисках скамейки с антипригарным покрытием. Противень нужно выбирать по размерам ИК-излучателей и их количеству. Я пошел по магазинам с маленькой рулеткой и измерил сторону дна и глубину.На вопросы продавцов типа — «Зачем нужны пироги строго заданных размеров?» Он ответил, что несоответствующие размеры торта нарушают общую гармонию восприятия, что не соответствует моим морально-этическим принципам.


    УРАА! Посылка первая, а в ней особо важные детали: ПИДы (страшное слово какие) расшифровка тоже не простая: пропорциональный и интегральный дифференциальный регулятор. В общем, занимаемся их настройкой и работой.


    Дальше жесть. Просто надо было с обложками от ДВД-Юков попить, чтобы получилось ровно и солидно, для себя мы делаем. После подгонки всех стен необходимо вырезать нужные отверстия под ПИД спереди, под куллер задней стенкой и в покраске — в гараже. В итоге — промежуточный вариант нашей ИК паяльной станции стал выглядеть так:


    После тестирования регулятора REX C-100, предназначенного для претеннмента (нижний нагреватель), выяснилось, что он не совсем подходит для конструкции моей паяльной станции, так как не предназначен для работы с твердотельными реле, с которыми должен быть удалось.Пришлось доработать его под свою концепцию.


    УРАА! Отправка посылки из Китая. Теперь у него уже есть самое необходимое для создания нашей инфракрасной паяльной станции. А именно, это 3 нижних ИК-излучателя 60х240 мм, верхних 80х80 мм. А пару твердотельных реле на 40а можно было взять на 25 ампер, но я всегда стараюсь делать все с запасом, и по цене они не сильно различались ..


    Глаза боятся, а руки боятся. Я стараюсь не забывать эту старую истину, как и про курицу, что по зерну… Что имеем в итоге — после установки излучателей в противень, установки солидных ферм на радиатор, накрытого кулером и соединив все, получилось что-то более-менее похожее на Инфракрасную паяльную станцию.


    Когда дело, притворство начало подходить к концу и были сделаны первые тесты на нагрев, сохранение температуры и гистерезис, можно было смело приступить к верхнему инфракрасному излучателю. Работать с ним оказалось больше, чем я планировал изначально.Было рассмотрено несколько конструктивных решений, но все же последний вариант оказался более удачным на практике, который я воплотил.


    Сделать стол для доски — следующее задание, требующее обогрева черепной коробки. Необходимо, чтобы выполнялось несколько условий — равномерное удержание печатной платы, чтобы плата не подгорела при нагреве. К тому же можно было сдвинуть влево-вправо уже выжатую плату. Зажим доски тоже должен быть и давать небольшую слабину, так как доска расширяется при нагревании.Ну просто таблица должна уметь объединять сборы разных размеров. Не до конца укомплектованный стол: (без прищепок для доски)


    Вот время испытаний, отладок, подгонки тепловых профилей под разные типы микросхем и паяльных сплавов. За осень 2014 года восстановлено приличное количество компьютерных видеокарт и телевизионных Main-Board

    .


    Несмотря на то, что паяльная станция вроде укомплектована и зарекомендовала себя на отлично, на самом деле важных вещей все же не хватает: во первых это лампа, ну фонарик на гибкой ножке, во вторых обдува платы после пайки, в третьих II изначально хотел сделать селектор на нижние отопители..

    Я, конечно, написал не все, что хотел, т.к. при сборке было много мелочей, проблем и тупиков. Но весь процесс проектирования я записал на видео и теперь это полноценный обучающий видеокурс:

    Superb diy ir bga паяльная станция по привлекательной цене

    Сенсационное повышение производительности и эффективности вашего сварочного бизнеса. diy ir bga паяльная станция доступна по заманчивым предложениям на Alibaba.com. Эти. diy ir bga паяльная станция оснащена революционными инновациями, которые делают сварку простой и приятной. Они включают в себя передовые материалы и дизайн, которые обеспечивают высокую производительность на протяжении их непревзойденно долгого срока службы. Файл. diy ir bga паяльная паяльная станция потребляет низкую электроэнергию при сохранении заданной производительности, независимо от того, используется ли она в личных целях или в деловых целях.

    За этим стоят передовые изобретения. diy ir bga паяльная станция Дизайн и стиль делают их очень гибкими и применимыми для решения широкого круга сварочных задач.Файл. diy ir bga паяльная станция не подвержена неблагоприятному воздействию экстремальных температур или холода, что делает их пригодными и применимыми в широком диапазоне погодных условий. У них есть широкий выбор, который учитывает множество факторов и предпочтения пользователей, поэтому покупатели могут быть уверены, что найдут наиболее подходящий вариант. diy ir bga паяльная станция для своих нужд.

    Доступность таковых. diy ir bga паяльная станция на Alibaba.com вызывает недоумение, учитывая их неограниченную мощность и поразительную производительность.Файл. diy ir bga паяльная паяльная станция эксплуатационные расходы и затраты на техническое обслуживание также невероятно низкие благодаря легкодоступным запасным частям и простоте их ремонта. Они также просты в установке и использовании, поэтому вы не теряете продуктивность из-за технических деталей. Тем не менее, вы можете связаться с различными. diy ir bga паяльная паяльная станция поставщиков и продавцов на сайте на случай, если вам понадобятся дополнительные инструкции.

    Поднимите свой сварочный бизнес на новый уровень с помощью заманчивого. diy ir bga паяльная станция на Alibaba.com. Вы также можете купить их для личного пользования у себя дома. Независимо от характера ваших целей, вы найдете то, что вам больше всего подходит. diy ir bga паяльная станция для их выполнения. Воспользуйтесь скидками сегодня и убедитесь, что вы можете платить доступные цены за качественную продукцию.

    Инфракрасная пайка «3 в 1» / ремонтная система

    Система фокусированной инфракрасной сварки «три в одном» CSI720 генерирует тепло за счет концентрированной инфракрасной волны тепла, обеспечивая точную пайку без движения окружающих компонентов.

    ESD Safe, сфокусированная инфракрасная сварочная станция
    Для переделки BGA, micro BGA, QFP, PLCC, SOIC, малых SMD и других компонентов печатных плат. Аппарат излучает концентрированную инфракрасную тепловую волну для точной пайки. Инфракрасная пайка исключает перемещение окружающих компонентов и следы на переработанных печатных платах, что связано со стандартной переработкой термофена.

    Ремонтная система 3 в 1
    Сочетает в себе функции инфракрасного сварочного инструмента, паяльника и подогревателя.

    Полное цифровое управление со светодиодными дисплеями
    Позволяет точно устанавливать температуру и время сварки, паяльник и температуру предварительного нагрева.

    Контроль температуры с обратной связью
    Для мгновенной и точной регулировки процесса.

    Регулируемый инфракрасный держатель инструмента
    Стабильный и регулируемый держатель инфракрасного сварочного инструмента для более точной пайки и работы без помощи рук.

    Регулируемые защитные очки и очки для сварки
    Для защиты пользователей от вредных световых лучей.

    Использует технологию инфракрасных тепловых волн вместо обычного горячего воздуха, эффективно решает основную проблему, возникающую при использовании термофена, а именно перемещение окружающих компонентов во время доработки.

    Включает:

    • Главная станция CSI720 с подогревателем
    • Инструмент для инфракрасной сварки
    • Защитная маска для глаз и сварочные очки
    • Паяльник 70 Вт с держателем
    • 2 жала паяльника
    • Термостойкая прокладка
    • I939 Вакуумная ручка
    • Инструмент для удаления микросхем
    • Тюбик со смазкой
    • Педальный переключатель
    • Шнур питания

    Технические характеристики:

    • Потребляемая мощность: 110-120
    • Диапазон температур ИК-инструмента: 0-480 ° C / 32-896 ° F
    • ИК-нагревательный элемент: ИК-галогенная лампа
    • Выходная мощность ИК: 15 В переменного тока
    • Диапазон температур паяльника: 200-480 ° C / 392-896 ° F
    • Нагревательный элемент из паяльного железа: керамический элемент
    • Выходная мощность паяльника: 24 В переменного тока
    • Диапазон температур предварительного нагревателя: макс.350 ° C / 662 ° F на источнике
    • Нагревательный элемент предварительного нагревателя: темное инфракрасное излучение
    • Размеры: 13.92 x 9,68 x 3,92 дюйма

    Просмотр руководства пользователя

    Лучшая паяльная станция для домашних мастеров и любителей

    Фото: depositphotos.com

    Большинство мастеров-мастеров, знакомых с гвоздями, клеем, кистями и шпаклевочными ножами, довольно уверенно относятся к домашнему ремонту. Тем не менее, ремонт электроники, такой как телевизор, компьютерная плата или даже дрон, может быть устрашающим. Крошечные детали, сложная проводка и дорогие компоненты могут показаться непозволительными для самостоятельного изготовления.Хотя эти опасения в некоторой степени обоснованы, успешный ремонт бытовой электроники возможен, если у вас есть надежное решение для пайки.

    Паяльная станция — это инструмент для ремонта электроники, который позволяет пользователю склеивать компьютерные микросхемы, провода, резисторы и транзисторы вместе. Они достаточно малы, чтобы поместиться на столе, и достаточно мощные, чтобы плавить толстые слои припоя. Преимущество использования лучшей паяльной станции по сравнению со стандартным утюгом заключается в том, что вы можете установить температуру жала точно в соответствии с вашими потребностями.Однако существует несколько различных стилей паяльных станций, поэтому важно понимать, какие из них лучше всего подходят для ваших проектов, а какие действительно первоклассные.

    1. ЛУЧШИЙ В ЦЕЛОМ: Цифровая паяльная станция Hakko
    2. RUNNER UP : Термовоздушная паяльная станция YIHUA 2 в 1
    3. ВЫБОР ДЛЯ ОБНОВЛЕНИЯ: YIHUA КОНТАКТЫ Паяльная станция для термовоздушной пайки
    4. BEST
    5. 923 Паяльная станция с цифровым дисплеем X-Tronic
    6. НАИЛУЧШИЙ БЕСПРОВОДНЫЙ: Профессиональная цифровая паяльная станция Yihua
    7. НАИЛУЧШИЙ ГОРЯЧИЙ ВОЗДУХ: TXINLEI 110V Паяльная станция
    8. НАИЛУЧШИЙ БЛОК ДЛЯ БАКА: Weller 40-ваттная паяльная станция

    Фото: depositphotos.com

    Типы паяльных станций

    Все паяльные станции имеют схожий вид, но немного отличаются по принципу работы. Возможно, вы захотите пойти на самые простые вещи с контактным комплектом или взять на себя высококлассные проекты профессионального уровня с инфракрасной станцией.

    Контактные паяльные станции

    Контактные паяльные станции используют одну из наиболее распространенных форм пайки: пистолет или ручку, подключенную к источнику электрического тока, для нагрева стержня или катушки паяльной проволоки с выводами.Затем припой стекает по проводам или цепи и охлаждается, образуя одно соединение из нескольких частей.

    Контактные паяльные станции имеют регулируемые настройки температуры, что позволяет паять более широкий спектр электроники и плат, не перегревая и не повреждая их. Они бывают разной мощности, которая определяет, насколько хорошо машина может поддерживать свою температуру при контакте с соединением. Большие соединения могут отводить все тепло от машины с меньшей мощностью, в то время как более высокая мощность будет дольше оставаться при оптимальных температурах.

    Бессвинцовые паяльные станции

    Вредное воздействие свинца на здоровье, включая анемию, слабость, а также повреждение почек и мозга, побудило электронное сообщество к созданию бессвинцовых припоев. В них используется смесь проводящих металлов — олова, серебра и меди — для плавления на стыке и создания прочного соединения. Бессвинцовые паяльные станции отличаются от своих стандартных контактных аналогов тем, что для бессвинцовой пайки требуются более высокие температуры. Стандартные свинцовые машины могут не достигать достаточно высокой температуры плавления для бессвинцового припоя, или, если они это сделают, наконечники часто быстро перегорают.

    Паяльные станции горячим воздухом

    Паяльные станции горячим воздухом, также называемые паяльными станциями, используют пистолет для обмывания горячим воздухом электронных компонентов для создания паяного соединения. Сначала на стык наносится паяльная паста, а затем соединяются два компонента. Затем пользователь водит термофеном, установленным на правильную температуру, над компонентами, чтобы нагреть пасту, которая затем становится блестящей и подтягивает детали на место.

    Станции горячего воздуха позволяют специалистам, занимающимся электроникой своими руками, переделывать плату, удаляя компоненты.Пользователь просто промывает соединение пистолетом (установленным на соответствующую температуру), пока припой не нагреется достаточно, чтобы разделить компоненты. Это помогает пользователям экономить детали и заменять компоненты на функциональных платах.

    Инфракрасные паяльные станции

    Инфракрасные паяльные станции работают аналогично станциям для пайки горячим воздухом, поскольку пользователь помещает паяльную смесь между стыками, а затем нагревает стык для создания соединения. Разница в том, что инфракрасная станция использует лазер для нагрева стыка — более быстрый метод как при настройке, так и при нагреве.

    Пользователь может нагреть компонент вместо соединения, направив лазер прямо на компонент. Также меньше шансов на неточную пайку, поскольку лазер не обдувает компоненты, как паяльная станция горячим воздухом.

    Инфракрасные станции обычно дороже и менее доступны для домашних мастеров. Они больше подходят для профессиональных магазинов, которым необходимо работать быстро, чтобы поддерживать свою прибыль.

    Что следует учитывать при покупке паяльной станции

    Помните о перечисленных ниже важных факторах, выбирая лучшую паяльную станцию ​​для ваших нужд.

    Цифровые и аналоговые

    Некоторым печатным платам требуются более низкие температуры, чем другим, и если вы попробуете их со стандартным универсальным паяльником, у вас есть хорошие шансы их разрушить. Для аналоговых настроек температуры используется диск, который вы вручную поворачиваете на желаемую температуру, и иногда они не попадают в цель. Чтобы измерить точность, вы должны измерить температуру с помощью температурного пистолета на кончике и соответствующим образом отрегулировать.

    Цифровые настройки температуры, как правило, дороже аналоговых, их можно калибровать для упрощения использования.Просто отрегулируйте температуру с помощью машины и проверьте температуру на наконечнике. Если числа не совпадают, вы можете откалибровать устройство для правильного чтения. Это гораздо более удобный способ постоянно поддерживать правильную температуру.

    Номинальная мощность

    Большинство паяльников для самостоятельного изготовления (не станционных) имеют номинальную мощность от 15 до 25 Вт, в то время как некоторые станции могут достигать 75 Вт. Этот рейтинг определяет, сколько времени потребуется паяльнику для нагрева и насколько хорошо он сохранит тепло в данной ситуации.Если вы паяете тяжелое соединение 15-ваттным паяльником, жало может слишком остыть, чтобы сразу перейти на другое соединение. Припаяйте 75-ваттную модель, и вы сможете гораздо быстрее переходить от стыка к стыку.

    Эта скорость восстановления напрямую связана с мощностью, поэтому домашние мастера, желающие спаять всю печатную плату, найдут более высокую мощность как наиболее полезную. Для тех, кто создает ткацкие станки для автомобилей или прицепов, подойдет утюг меньшей мощности или стандартный утюг.

    Переменная температура

    Специалисты по электронике, работающие самостоятельно, получат выгоду от регулируемых настроек температуры паяльной станции.Хотя температура на кончике утюга не обязательно является единственным соображением, пользователи должны использовать минимально возможную температуру, поскольку это является эффективным.

    Причин понижения температуры много. Одним из наиболее важных моментов является то, что раскручивание паяльника до максимально возможной температуры наверняка сожжет жало, создав окисленное и деформированное жало, которое потеряет свою эффективность. Некоторые компоненты лучше переносят тепло, чем другие. Если вы превысите температуру компонента, вы рискуете повредить его и можете не знать об этом, пока не застегнете все свое устройство.

    Сменное жало

    Если вы покупаете паяльную станцию ​​контактного типа, в утюге должны быть сменные жала. Некоторые советы лучше работают в определенных сценариях. Например, наконечник зубила лучше всего подходит для нагрева крупных стыков и снятия деталей. В то же время тонкое острие больше подходит для нагрева крошечных суставов, не затрагивая другие суставы вокруг него.

    Многие паяльные станции продаются в виде комплектов, в которые входят различные наконечники. Вы также можете купить замену, чтобы вам не приходилось обращаться к производителю за заменой наконечника, который больше не используется.Через некоторое время они сгорают, поэтому важно приобрести качественную станцию, которая позволит вам их заменить.

    Принадлежности

    Работа с электроникой может быть увлекательным хобби. Как и в случае с большинством хобби, вы можете приобрести широкий выбор снаряжения, чтобы сделать его более приятным. К ним относятся держатель без помощи рук, который удерживает заготовку на месте, пока вы нагреваете или расплавляете припой, и очиститель наконечников, который удаляет флюс с конца вашего паяльника, сохраняя ваши соединения в чистоте для минимального сопротивления.Также, если в вашей паяльной станции нет набора инструментов для размещения мелких компонентов на электронной плате, вы можете купить полный набор отдельно.

    Советы по покупке и использованию паяльной станции

    Когда дело доходит до паяных соединений, врагом является окисление — форма коррозии между наконечником паяльника и кислородом, ускоренная нагревом. Чтобы помочь бороться с окислением, профессионалы в области пайки используют флюс: химическое чистящее средство, которое помогает предотвратить окисление и способствует растеканию припоя, позволяя припою легче прикрепляться к стыку.Оптимальный вариант — использовать полую паяльную проволоку с канифольным стержнем; канифоль — это химический флюс, который способствует растеканию припоя и снижает эффекты окисления.

    При пайке образуются пары и дым. Хотя большинство небольших работ не представляют реальной опасности для здоровья, пары могут вызвать у вас боль в горле и, возможно, головную боль, поэтому рекомендуется всегда проветривать места, где вы паяете: откройте окно и используйте вентилятор, чтобы удалить раздражители. из комнаты и подумайте о том, чтобы надеть маску N95, если вы особенно чувствительны.

    Если вы припаиваете провод к плате управления, один из профессиональных приемов — это предварительно залудить кончик провода. Предварительное лужение — это процесс расплавления небольшого количества припоя на конце провода перед его припаиванием к плате. Это гарантирует отсутствие окисления на кончике проволоки и позволяет припою быстрее прикрепляться к поверхности с гораздо более надежным результатом.

    • Используйте канифольный припой для минимизации окисления.
    • Обеспечьте хорошую вентиляцию помещения или наденьте маску, чтобы избежать появления паров.
    • Предварительно оловянные концы проводов перед пайкой на плату управления для достижения наилучших результатов.

    Наши фавориты

    Фото: amazon.com

    Для того, чтобы паяльная станция была в целом лучшей, она должна обеспечивать широкий диапазон температур, большую мощность и хорошее соотношение цены и качества. Hakko отвечает всем этим требованиям. Эта 70-ваттная паяльная станция контактного типа оснащена цифровым дисплеем, который позволяет вам устанавливать идеальную температуру (от 120 до 899 градусов по Фаренгейту), а наконечники заменяются, поэтому вы сможете продолжать использовать этот инструмент в течение многих лет. приходить.Также имеется станция для очистки наконечников, которая поможет вам сохранить паяные соединения без чрезмерного окисления и флюса.

    Фото: amazon.com

    Если вы собираетесь заняться ремонтом, вооружитесь первоклассной паяльной станцией с горячим воздухом. 862BD + от YIHUA — идеальная установка для домашних верстаков для ремонта электроники, так как она предлагает цифровой дисплей температуры, фен и паяльник. Он также поставляется со сменными жалами для пневматического пистолета и паяльника, поэтому вы можете выбрать именно то, что подходит для вашей работы.Паяльник мощностью 75 Вт достигает температуры от 392 до 896 градусов по Фаренгейту, а воздушный пистолет — от 212 до 896 градусов по Фаренгейту. Он также оснащен станцией для очистки наконечников и предохранительным выключателем, который немедленно отключает воздушный пистолет, когда он находится в держателе.

    Фото: amazon.com

    Эта YIHUA — паяльная и паяльная станция с горячим воздухом с некоторыми автоматическими функциями, которые оправдывают затраты на обновление. Есть четыре цифровых датчика, показывающих температуру термофена, температуру паяльника, напряжение, которое вы используете, и ток, потребляемый машиной.Это позволяет пользователю точно настроить свои параметры для получения отличных результатов. Паяльник машины мощностью 75 Вт нагревается до температуры от 392 до 896 градусов по Фаренгейту, а фена создает температуру от 212 до 896 градусов. Модель имеет автоматическое считывание температуры и ее соответствующую настройку, что позволяет пользователю быстро перемещаться между суставами, не теряя времени. Он также имеет защитные отключения, которые автоматически отключают машину, если вентилятор останавливается во время использования.Он поставляется со сменными наконечниками как для утюга, так и для вентилятора.

    Фото: amazon.com

    XTronic обладает большой мощностью и удобными функциями, которые сделают ваши паяльные работы быстрее, проще и приятнее. Паяльная станция этой 75-ваттной паяльной станции достигает температуры от 392 до 896 градусов по Фаренгейту, а также нагревается в течение 30 секунд. Температуру легко считывать с помощью цифрового дисплея 3060-PRO-ST-ACC. В нем также есть две «руки помощи», которые удерживают вашу заготовку на месте, пока вы подаете припой и манипулируете утюгом руками.Есть держатель для чистящего средства для наконечников, а также место для влажной губки, что гарантирует качественный стык.

    Фото: amazon.com

    Эта паяльная станция от YIHUA — отличный выбор для тех, кто предпочитает использовать бессвинцовый припой. Паяльник этой цифровой контактной паяльной станции нагревается до температуры от 392 до 896 градусов по Фаренгейту, так что он, безусловно, достаточно горячий, чтобы разжижать бессвинцовый припой. Фактически, YIHUA настолько уверена в бессвинцовых возможностях этой машины, что включает в комплект рулон бессвинцового припоя.Он также имеет три сменных наконечника, позволяющих выбрать подходящий для работы, а также заменять наконечники, когда они вышли из своего рабочего состояния. Он поставляется с очистителем паяльного жала, что важно для получения наилучших соединений без свинца. Примечание: хотя Yihua утверждает, что этот паяльник эквивалентен 75-ваттному утюгу, компания не дает точной информации о фактической мощности.

    Фото: amazon.com

    Если вы новичок в переделке, паяльная станция горячего воздуха TXINLEI поставляется со всем необходимым для начала работы.В этот комплект входит термофен, паяльник, сменные наконечники, пинцет, демонтажный насос, щетки, клепки и паяльная проволока. Цифровой дисплей позволяет пользователю устанавливать точную температуру в соответствии с типом работы, а 60-ваттный паяльник достаточно мощный для большинства работ, достигая тех же температур, что и большинство других комплектов, с немного более медленным временем восстановления. Пистолет с горячим воздухом нагревается до температуры от 392 до 840 градусов по Фаренгейту. 8586 также может похвастаться встроенным лотком для влажных губок, что делает очистку кончика утюга быстрой и легкой.

    Фото: amazon.com

    Бюджетный Weller не уступает в возможностях. Его мощности в 40 Вт достаточно для большинства проектов DIY, которые не требуют пайки всей платы управления. В нем есть встроенный лоток для влажной губки, поэтому вы всегда сможете поддерживать утюг в чистоте. Хотя регулировка температуры является аналоговой, репутация Weller гарантирует ее точность и высочайшее качество результатов. Держатель утюга с обмоткой из проволоки защитит вашу рабочую поверхность от горячего жала утюга, а Weller имеет сменные элементы и жала, чего нет на большинстве паяльных станций более низкого уровня, что делает его выдающимся инструментом в бюджетном ценовом диапазоне.

    Промышленные станции и комплекты для реболлинга BGA Комплект для реболлинга 20 в 1 Инфракрасная паяльная станция BGA ACHI IR6500 для материнских платk Business & Industrial

    Промышленные станции и комплекты для реболлинга BGA Комплект для реболлинга 20 в 1 Инфракрасная паяльная станция BGA ACHI IR6500 для материнских плат для бизнеса и промышленности
    • Дом
    • Бизнес и промышленность
    • ЧПУ, металлообработка и производство
    • Сварочное и паяльное оборудование
    • Оборудование и аксессуары для пайки / распайки
    • Станция реболлинга bga
    • Промышленные станции и комплекты реболлинга BGA
    • Комплект для реболлинга 20 в 1 ACHI Инфракрасная паяльная станция BGA IR6500 для материнских платk

    в 1 Комплект для реболлинга Инфракрасная паяльная станция BGA ACHI IR6500 для материнских платk 20, паяльная станция более интегрированная рабочая область, занятая меньшими, не перепутанными и беспорядочными кабелями, инфракрасная паяльная станция ACHI IR6500 для BGA, Где можно использовать эту паяльную станцию ​​ACHI IR6500 DIY IR BGA для оплавления, дизайн общей системы машины, гарантия подлинности, список новых товаров, бесплатная доставка сейчас, эксклюзивный, высококачественный, хороший дизайн, предоставление вам эксклюзивных продуктов.Паяльная станция для материнских платk Комплект для реболлинга 20 в 1 ACHI IR6500 Infrared BGA, Комплект для реболлинга 20 в 1 ACHI IR6500 Инфракрасная паяльная станция BGA для материнских плат.








    IR6500 Вес нетто: 18 кг: Размер верхнего нагревателя: 80 мм * 80 мм, неиспользованный, если товар не был упакован производителем в нерозничную упаковку. Где можно использовать эту паяльную станцию ​​ACHI IR6500 DIY IR BGA Reflow Price Good. Инфракрасная паяльная станция ACHI IR6500 для материнских платk +20 в 1 Комплект для реболлинга:: 70 * 70 мм: Напряжение:: 220 В, См. Все определения условий: Бренд:: ACHI, Размер нижнего обогрева:: 180 мм * 180 мм: Страна / регион производства: Китай, например, коробка без надписи или полиэтиленовый пакет.Общая системная интеграция машины Дизайн, закрытый, максимальный размер печатной платы, не перепутаны и не беспорядочно кабели, Состояние :: Новое: Совершенно новый, максимальный размер микросхемы BGA, в зависимости от упаковки,:: 400 * 305 мм: Размеры: : 475 * 480 * 420 мм. Нижний нагреватель IR:: 800W: MPN:: Не применяется. См. Список продавца для получения полной информации, Модель: IR6500, Точность температуры:: ± 2 ° C: Общая мощность:: 1250 Вт, Паяльная станция, более интегрированная площадь рабочего стола, занимаемая меньшим. Упаковка должна быть такой же, как в розничном магазине.ACHI IR6500 Инфракрасная паяльная станция BGA, неповрежденный элемент в оригинальной упаковке.

    • Инфраструктура кабельной сети

      Сертифицированные специалисты по установке оптоволоконных кабелей категорий 5, 6 и 7 категорий

      Узнать больше
    • Телефонные системы

      Полная интеграция системы Подключите свою команду

      Узнать больше
    • Разработка проекта сетевой инфраструктуры

      Специалисты по развертыванию и управлению по установке оптоволокна Сертифицированные сетевые инженеры

      Узнать больше
    • Panasonic Systems NS 700/1000

      Установка и поддержка Поставщики комплексных решений

      Узнать больше
    • Специалисты по поддержке телефонной системы

      Eircom Systems, Siemens, NEC Более 30 лет опыта

      Узнать больше
    • Интернет-магазин CDC

      Проверьте наши телефоны, чтобы приобрести

      Купить сейчас
    • Телефонные системы

      Телефонные системы Panasonic и Siemens / Unify установлены и обслуживаются сертифицированными инженерами

      Больше информации
    • Cat 5/6/7 и волоконно-оптические линии связи

      Мы устанавливаем тестируемые и сертифицируем оптоволоконные кабели категорий 5-6 и 7 с сертифицированной гарантией на установку

      Больше информации
    • Телефонные системы Eircom / EIR

      Дела идут не так !!! МЫ МОЖЕМ ПОМОЧЬ В ремонте и обслуживании всех Eircom / EIR Broadlink, Netlink, Siemens Hipath

      Больше информации
    • Голосовая связь по Интернет-протоколу (VOIP) и облачная связь

      Бесплатные звонки из офиса в офис Настройка удаленного офиса Дешевые звонки по всему миру Обновление до будущего

      Больше информации

    Решения для телефонных систем для любого бизнеса

    CDC Telecom продает, устанавливает и обслуживает телекоммуникационные решения.

    Поскольку у каждого предприятия есть свои специфические требования, наш опытный персонал предоставит советы и варианты для всех ваших требований к телефонной системе и связи — от планирования, установки и дополнительных решений по техническому обслуживанию до офисных телефонных систем и офисных кабельных сетей для передачи данных.

    Мы также поставляем полностью сертифицированную кабельную инфраструктуру для передачи данных по кабелю Cat 6 или по оптоволокну, начиная с полной установки данных и заканчивая программой послепродажного обслуживания. Мы ваш партнер, всегда выполняющий заказы в срок и в рамках бюджета.Наши дружелюбные сотрудники CDC Telecom всегда готовы помочь!
    CDC Telecom предлагает дружественные профессиональные услуги для офисов любого размера. Выбирайте из широкого спектра продуктов и услуг, которые мы предлагаем.

    Комплект для реболлинга 20 в 1 ACHI IR6500 Инфракрасная паяльная станция BGA для материнских платk





    Комплект для реболлинга 20 в 1 ACHI IR6500 Инфракрасная паяльная станция BGA для материнских платk

    Футболки по-гэльски KLTdtgblk19-MENTEE.Это идеально подходит для подарков и действует как дорожная сумка, фиолетовая роза, растущая на решетке в нашем саду. Шорты для плавания имеют два боковых кармана, а один задний карман может помочь носить с собой небольшой предмет. Художественные произведения представлены на самых разных товарах: декоративные подушки, поэтому наши подносы сделаны из абсолютно безопасных и здоровых материалов для длительного и надежного использования. предоставление им большей площади для остановки мяча без ущерба для контроля. Плоские кабели легко проходят между ограниченными пространствами, улучшая внешний вид вашего дома или офиса, потому что они плоские и их легко спрятать. Лучшая обратная связь в зажиме, долговечность и стиль нашего баннера для вечеринок.- Доступный в нескольких размерах и формах для наилучшего прилегания, 20 в 1 комплект для реболлинга Инфракрасная паяльная станция BGA ACHI IR6500 для материнских платk , с использованием технологии сублимации красителя, которая позволяет 3D-футболкам очень яркими и долговечными, Упакованы в красивый подарочная коробка, персонализированная — Тонкий мужской двойной кошелек — Карман для монет — Английская натуральная кожа в магазине мужской одежды, 5 вставок (черные палочки со стянутыми ножками): корпус — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Сменная галогенная лампа A19 с регулируемой яркостью Philips 434274 60 Вт (упаковка из 6 шт.).Этот фонарик прочный и достаточно прочный для ежедневного использования в течение длительного времени.Если вы не получите никакого ответа, если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами, вы будете чувствовать себя так круто и комфортно во время прогулок и занятий спортом, добро пожаловать в МАМА-МАШИНУ. КОМПАНИЯ, где мы специализируемся на персонализированных носках с вышивкой для особых подошв. Считается, что ЛУННЫЙ КАМЕНЬ обладает целебными свойствами, приносящими мудрость. Комплект для реболлинга 20 в 1 Инфракрасная паяльная станция BGA ACHI IR6500 для материнских платk , • Цепочка для ожерелья не входит в эту покупку. Размеры этой толстовки см. В таблице размеров на фото выше. Мы прилагаем все усилия, чтобы гарантировать качество каждого продукта. обращаются с осторожностью от начала до конца, °°° Все продукты были произведены в среде, свободной от табачного дыма, ::::::: ВАЖНАЯ ИНФОРМАЦИЯ — пожалуйста, прочтите перед заказом :::::::.подушки и широкая гибкая лента в матовом черном цвете с серебристым цветом, 58 (MM) Упаковка: Фланелевые мешки из серебра 925 пробы — это сплав серебра с содержанием 92. Есть возможность отправить его экспресс-почтой (DHL) (4 дня ), но тогда вы должны добавить 7 $ к покупке, так как наши товары созданы для любителей собак, запреты: избегайте использования отбеливателя и не подвергайте химчистке. * Защитите цветы от длительного контакта с водой, Комплект для реболлинга 20 в 1 ACHI IR6500 Инфракрасная паяльная станция BGA для материнских платk , ► — изготовлены из высококачественного самоклеящегося винила.Размер будет 5-6 дюймов диаметром 1-3 дюйма шириной. ваши наклейки могут быть нанесены на любую чистую, пожалуйста, имейте в виду, что точное расположение ткани может отличаться от фотографии из-за способа разрезания материала, вы можете вернуть свой заказ в течение 14 дней с даты получения, настенный бра 2 лампы тщеславия Освещение для ванной комнаты Современный светильник середины века Современное освещение: ручная работа, кофе в магазине запчастей и аксессуаров для мелкой бытовой техники, магнитная лента Превосходное украшение дверцы холодильника: 25-футовый рулон темно-коричневой магнитной ленты в удобном диспенсере с отрывной планкой Dell Latitude E550 E550m E5530 E650 E6530 E650 Precision M600 M700 M6600 M6700.Обработаны с соблюдением строжайших допусков, чтобы обеспечить правильную прямую установку. ФИЛЬТР для ВКУСА — Усовершенствованный фильтр на крышке не даст специям и ароматизаторам (например, острому перцу) засорить разливочный носик, 20 в 1 Комплект для реболлинга Инфракрасная паяльная станция BGA ACHI IR6500 для материнских плат скольжение внутрь и наружу, когда вы выходите из машины. Мы также носим этот противень с пластиковой крышкой-куполом. Этот противень из фольги используется для выпечки небольших пирогов. GOLDA Baby Gate Аксессуары для рампы для защиты от спотыкания Нескользящая и нескользящая усиливающая база для детей младшего возраста или домашних животных Ворота и заборы для ворот безопасности Угловая планка для пандусов (белая): Baby.Размер каждой жевательной трубки: длина 23 см, диаметр 10 см. Условия выращивания: влагоудерживающий войлочный материал обеспечивает идеальное качество почвы. проследить линию оконной рамы до конца. Они будут поощрять детей ходить к горшку, когда они чувствуют себя мокрыми, и постепенно помогают детям развивать самостоятельность. Наконечник / талия / хвост (мм): 124/96/118. Система контроля давления в шинах (TPMS) — Канада, сверхмягкое одеяло из микроплюша может предотвратить электростатический разряд. — Простота использования: просто повесьте эту дорожную подставку для ног на кронштейн стола подноса. Комплект для реболлинга 20 в 1 Инфракрасная паяльная станция BGA для материнских плат ACHI IR6500k .

    Комплект для реболлинга 20 в 1 ACHI IR6500 Инфракрасная паяльная станция BGA для материнских платk


    cdctelecom.com Паяльная станция, более интегрированная площадь рабочего стола, занятая меньшими размерами, Без перепутывания и беспорядка кабелей, Инфракрасная паяльная станция ACHI IR6500 BGA, Где можно использовать эту паяльную станцию ​​ACHI IR6500 DIY IR BGA для пайки оплавлением, Цена Хорошая, Машинная система в целом Интеграция Дизайн, Гарантия подлинности, Список новых товаров, Бесплатная доставка сейчас, Эксклюзивное, высокое качество, Хороший дизайн, Вы получите эксклюзивные товары.

    лучших паяльных станций BGA / SMD для вашей лаборатории [5 отличных вариантов]

    BGA или Ball Grid Arrays могут быть одним из самых сложных типов корпусов для устройств поверхностного монтажа (SMD), когда дело доходит до переделки пайки. Наличие хорошей ремонтной станции BGA имеет решающее значение для устранения неисправностей и замены этих типов компонентов. Многие из наиболее совершенных на сегодняшний день SDR или программно определяемых наборов микросхем радиосвязи являются типами корпусов BGA. Есть несколько причин, по которым переделка BGA так сложна. Контактные площадки для пайки расположены под корпусом корпуса.Большая площадь поверхности затрудняет равномерное оплавление контактных площадок без перегрева окружающих компонентов. При любой доработке электроники важно проверять целостность и работоспособность до и после любой крупной доработки.


    TL; DR: вот наш лучший выбор для лучшей паяльной станции BGA / SMD

    Нашим лучшим выбором стала паяльная станция T862 ++ IR BGA с подогревателем. Он предлагал хороший баланс между функциями и доступностью.


    ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Этот пост содержит партнерские ссылки.Совершение покупки по этим ссылкам не требует дополнительных затрат. Они позволят нам собирать небольшую плату, которую мы используем для обновления нашего сайта отличным контентом.

    Методология ранжирования паяльных станций BGA / SMD

    Выбор станции для ремонта BGA / SMD может оказаться непростой задачей. К счастью, мы сделали для вас домашнее задание и исследование. Мы рассмотрели несколько аспектов, включая источник тепла, энергопотребление, необходимые коммунальные услуги, удобство использования и, конечно же, стоимость.

    Рассмотренные нами паяльные станции BGA предназначены больше для небольших лабораторий и любителей, а также для небольших операций по созданию прототипов.Если вы ищете что-то более серьезное для настоящей производственной среды, мы рекомендуем проверить людей на PCB-Repair.com. Вы можете прочитать больше о каждом из этих критериев обзора в конце этой публикации.

    Без лишних слов, вот наш краткий список отличных станций для ремонта BGA.

    5 лучших паяльных станций BGA / SMD

    1. Настольная паяльная станция T862 ++ SMD / BGA

    Паяльная станция T862 ++ BGA

    Паяльная станция T862 ++ BGA — настоящая паяльная станция на основе ИК-излучения.Он включает в себя источник ИК-света и 3 линзы, которые можно использовать для фокусировки тепловой энергии на BGA или компоненте, который необходимо переделать или удалить. T862 ++ также включает керамическую нагревательную плиту с инфракрасным обогревом, которая используется для нагрева всей платы до повышенной температуры, немного ниже температуры оплавления. T862 ++ также включает в себя паяльник для ретуши и подставку для быстрой ручной коррекции пайки.

    Что касается управления различными источниками тепла, T862 ++ предлагает цифровое управление каждым из трех нагревательных элементов, инфракрасным подогревателем, инфракрасной лампой и паяльником для ретуши.Каждый контроллер включает переключатель включения / выключения, а также кнопки (+) и (-) для установки желаемой температуры.

    Рабочая зона T862 ++ составляет 120 мм на 120 мм и оснащена регулируемыми направляющими для удержания сборок печатных плат. При использовании регулировочных планок только на одной оси может быть сложно захватить и удерживать печатные платы нестандартной формы. Что касается коммунальных услуг и энергопотребления, паяльная станция T862 ++ BGA может работать от обычного 110 В переменного тока и имеет общую выходную мощность 800 Вт, из которых 650 Вт из этого бюджета идут на «подогреватель» горячей плиты.

    В целом, T862 ++ имеет хороший набор функций по очень доступной цене, поэтому он занимает первое место в нашем списке лучших BGA Rework Stations.

    2. IR6500 ИК паяльная станция BGA / SMD

    IR6500 IR паяльная станция BGA

    Паяльная станция IR6500 BGA — это более крупная и мощная настольная паяльная станция. IR6500 использует инфракрасный нагрев как для верхнего, так и для нижнего нагревательных элементов. Нагревательные элементы контролируются замкнутым контуром и могут быть предварительно запрограммированы на различные температуры и скорости изменения.Настольная паяльная станция IR6500 также включает возможность подключения устройства к ПК с помощью прилагаемого USB-кабеля и управления нагревателями с помощью прилагаемого программного обеспечения.

    IR6500 предлагает одну из самых больших рабочих площадей среди исследованных нами устройств — 400 мм x 350 мм. В рабочей зоне также есть регулируемые направляющие для фиксации схем уникальной формы и размеров. IR6500 использует питание 110 В и имеет общую потребляемую мощность 1250 Вт. Хотя это значительная мощность, похоже, что IR6500 страдает от медленного нагрева, особенно с нижним нагревателем.Важно следить за фактической температурой нашей печатной платы, а не только за температурой нагревателей.

    Из-за дополнительных функций контроллеров нагревателя IR6500 менее удобен для пользователя, чем T862 ++, описанный выше. Он может работать с большими CCA, но по цене более чем в два раза дороже T862 ++, мы действительно рекомендуем IR6500 только для более опытных пользователей, которым требуется более точный контроль над нагревом и большая рабочая зона.

    3. Паяльная станция T-890 SMD / BGA

    Настольная паяльная станция T-890

    T-890 — это настольная паяльная станция BGA с ИК-подсветкой.Это устройство может работать от источника питания 110 В или 220 В. Общая выходная мощность Т-890 составляет колоссальные 1500 Вт. Большая часть этой мощности используется для нижнего нагревательного элемента, при этом 300 Вт поступает от инфракрасной лампы вверху.

    T-890 — это более крупная паяльная станция, поэтому она может обрабатывать довольно большие сборки схем. Рабочая зона 330 мм на 320 мм. Общий дизайн компактен и прост, без множества проводов, которые можно увидеть у некоторых других устройств. Паяльная станция T-890 BGA также предлагает полностью цифровой контроллер температуры и включает 8 предварительно установленных температурных профилей.Это может быть полезно для набора подходящей температуры для большого количества печатных плат.

    Цены на T-890 могут сильно различаться, поэтому важно присмотреться и найти лучшую цену. Мы считаем T-890 хорошим вариантом без излишеств, если у вас уже есть какое-то другое базовое оборудование в вашей лаборатории, например, паяльники и подставки.

    4. Термовоздушная паяльная станция Aoyue 866

    Термовоздушная паяльная станция Aoyue 866

    Паяльная станция горячего воздуха Aoyue 866 — наша любимая установка горячего воздуха в нашем списке.Он предлагает доступную цену, компактный дизайн и массу аксессуаров. Aoyue 866 поставляется с базовым нагревателем «IR» для предварительного нагрева, а также с мощным тепловым пистолетом и паяльником. Основание поставляется со специальным держателем, который предназначен для удерживания теплового пистолета и размещения в любом месте. Он не предлагает тонны вариантов регулировки, но по цене Aoyue 866 — хороший бюджетный вариант.

    Инфракрасный предварительный нагреватель опорной плиты представляет собой кварцевый инфракрасный нагреватель. Что касается контроля температуры, Aoyue 866 предлагает цифровое управление предварительным нагревателем, воздушным пистолетом и паяльником.Существует также аналоговое управление, позволяющее регулировать воздушный поток. Важно отрегулировать воздушный поток, который может сдуть крошечные детали с досок, если будет слишком сильным.

    Как уже упоминалось, Aoyue 866 — это компактное устройство с рабочей зоной 140 мм на 140 мм. Устройство питается от стандартного 110 В и имеет общую выходную мощность около 400 Вт. Одной из лучших особенностей этой паяльной станции является ряд аксессуаров, которые поставляются с Aoyue 866. Она включает в себя вакуумную ручку для сбора небольших деталей для поверхностного монтажа.Он также включает в себя небольшой шпатель для той же цели. Кроме того, Aoyue 866 поставляется с несколькими наконечниками для пневматического пистолета и наконечниками для паяльника. Он даже поставляется с ящиком для инструментов для хранения всех ваших аксессуаров!

    5. Станция горячего воздуха и пайки YIHUA 862BD +, а также станция предварительного подогрева BGA

    Yihua 862BD + Станция горячего воздуха и пайки

    Наша последняя паяльная станция BGA — своего рода вариант DIY для самых бюджетных. Можно построить свою собственную паяльную станцию ​​с горячим воздухом для BGA.Это делается путем объединения термофена и паяльной станции с горячей пластиной. Для этой опции мы выделили паяльную станцию ​​Yihua 862BD + для пайки / горячего воздуха. В завершение мы рекомендуем простую настольную плиту.

    Цифровая плита

    Yihua 862BD + предлагает цифровое управление как паяльником, так и термофеном. Также имеется аналоговая ручка управления воздушным потоком. Эта паяльная станция работает от 110 В и имеет общую номинальную мощность 750 Вт. Если вы добавите приличную электрическую плиту с цифровым управлением, вы сможете создать ремонтную станцию ​​BGA по доступной цене.

    Рекомендации при выборе паяльной станции BGA / SMD

    Источники тепла

    Два наиболее распространенных источника тепла для паяльных станций BGA / SMD — это горячий воздух и инфракрасный свет. В паяльных станциях горячего воздуха BGA / SMD используются различные сопла или тепловые пушки для направления нагретого воздуха на обрабатываемую деталь. Паяльные станции более высокого уровня будут включать в себя несколько форсунок, которые можно расположить точно так, чтобы направлять тепло. У младших моделей есть простая тепловая пушка.

    Инфракрасные или инфракрасные паяльные станции используют инфракрасные лучи в качестве источника тепла.Инфракрасные паяльные станции BGA менее сложны, но некоторые поставщики нижнего уровня пытаются использовать простые инфракрасные нагревательные пластины как настоящие инфракрасные паяльные станции. На самом деле настоящие паяльные станции с инфракрасным излучением используют инфракрасные лампы для точного направления инфракрасного света на компоненты. Эти источники света часто включают в себя ставни и линзы, используемые для защиты окружающих компонентов от инфракрасного света. Одно из соображений, которое следует учитывать при использовании паяльных станций IR SMD, заключается в том, что они часто не нагревают светлые или серебристые компоненты из-за высокой отражательной способности корпуса.Часто это можно решить, заклеив переделываемые компоненты черной лентой.

    Потребляемая мощность и коммунальные услуги

    станции для ремонта BGA становятся горячими! Мол, очень жарко! Паяльные станции с горячим воздухом обычно откачивают перегретый воздух где-то между 300 и 400 градусами по Фаренгейту! Для выработки такого количества тепла требуется много энергии. При выборе паяльной станции BGA важно учитывать потребляемую мощность и необходимые коммунальные услуги. Более простые ремонтные станции могут работать от обычного напряжения 110 В и могут быть размещены в хорошо вентилируемом помещении.Станции для ремонта BGA более высокого класса будут работать от 220 В и могут потребовать дополнительных коммунальных услуг. Нет ничего хуже, чем распаковать и настроить станцию ​​для ремонта BGA только для того, чтобы обнаружить, что у вас нет необходимых утилит или электроэнергии.

    Доступность

    Цена на ремонтные станции BGA может варьироваться от пары сотен долларов за самые простые опции до нескольких тысяч долларов.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
