Как сделать проводку своими руками в доме: Электрик на дом Москва круглосуточно и недорого

| – Комментировать

Содержание

монтаж своими руками, как сделать, пошаговая схема

Самостоятельная прокладка новой электропроводки требует грамотного подхода и аккуратности. Перед началом непосредственного монтажа чертится схема электропроводки. В частном доме это особенно актуально, так как ошибки при прокладке способны привести к пожароопасной ситуации. Нарисованная схема электроснабжения поможет быстро и точно устранить возникшие в будущем повреждения или провести модернизацию домашней сети.

  • Требования к проводке в частном доме
  • Этапы выполнения электропроводки
    • Выбор материалов и способ монтажа
    • Построение схемы
    • Прокладка кабеля и установка элементов
    • Проверка на работоспособность

Требования к проводке в частном доме

Электропроводка выполняется в виде объединения проводов и кабелей, а также их креплений и сопутствующих защитных элементов. Монтаж её допускается выполнять как открытого, так и закрытого типа. Открытого типа проводка прокладывается по поверхности стен, потолков или пола с использованием: тросов, роликов, рукавов.

Скрытая электропроводка укладывается в середине различных элементов дома: под полом, в стенах, подвесных потолках или в других монолитных объектах.

Монтаж электропроводки в частном доме своими руками выполняется совсем несложно, если существует чёткая принципиальная схема. При этом все работы проходят намного быстрее и вероятность допуска ошибок меньше. Перед тем как приступить к планированию и составлению схемы, необходимо знать, какие требования предъявляются к монтажу.

Перечень требований устанавливается специальными правилами ПЭУ (правила эксплуатирования электроустановок), которые обязательны для исполнения. Вот основной список:

  • электропроводка на объекте выполняется из проводников с изоляцией, препятствующей горению;
  • монтаж проводов происходит в трубах, металлических рукавах, пластиковых коробах, гофрированных трубках;
  • при использовании металлических каналов, создаётся надёжное их соединение друг с другом;
  • металлические части, участвующие в монтаже, следует непременно заземлить для защиты от изоляционного пробоя;
  • соединения и ответвления проводов выполняются в специально подготовленных местах с простым доступом для ревизии;
  • все соединения проводников происходят при помощи обжимного инструмента, паяльных работ, а также прижимов с использованием винтов или болтов;
  • места соединения и ответвления проводов не должны подвергаться механическому воздействию, вызывающему порыв или излом;
  • части электропроводки, содержащие металл, защищаются от различных факторов среды;
  • цветовое сочетание жил кабеля должно совпадать для однотипных жил;
  • номинальная мощность провода и электрической фурнитуры не должна быть менее 15% от максимальной нагрузки подключённых к нему потребителей;

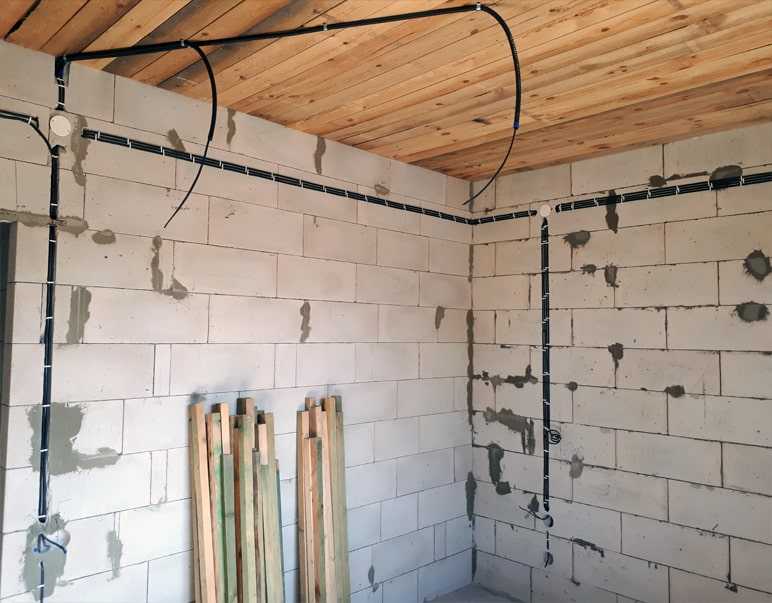

  • кабель прокладывается с соблюдением вертикали и горизонтали без изгибов.

Этапы выполнения электропроводки

Соблюдение всех требований обеспечит правильность выполненной электропроводки в доме своими руками. Пошаговую схему составления плана можно представить в виде таких операций:

  • выбор материала и его количество;
  • чертёж схемы монтажа;
  • прокладка и установка всех частей электропроводки;
  • проверка работоспособности.

Самостоятельно выполнить пункты несложно. Но перед тем как правильно провести проводку в доме, понадобится выполнить подготовительный этап. Он включает в себя определение мест, в которых будут расположены точки подключения электроприборов и светильников, их количество.

Выбор материалов и способ монтажа

Энергоснабжающая компания подаёт электроэнергию по проложенным линиям с использованием столбов и опор или по силовому кабелю, зарытому в земле.

От общей линии происходит ответвление кабеля на электрощит, расположенный на территории частного владения. Ответвление выполняется двухпроводным или трёхпроводным проводом. Соответственно, используется линия двухфазная или трёхфазная. Чаще отводится кабель, содержащий фазу и ноль. На конце этой линии устанавливается электросчётчик. Важно знать, что линия до счётчика полностью принадлежит энергоснабжающей компании, и выполнять какие-либо операции с ней запрещено.

Дальнейшая прокладка линии выполняется уже силами хозяина домовладения самостоятельно или электриком. Сама линия может быть проложена открытым или скрытым видом.

Проводка открытого типа выполняется по поверхности в видимом виде, что одновременно является как недостатком, так и преимуществом. Достоинство в простоте прокладки, свободном доступе к любой части электросети, а недостаток — плохая защищённость от механических повреждений. Кабель, прокладываясь по поверхности, крепится через изоляторы, напоминающие собой грибок.

При этом конструкция розеток, выключателей, распределительных коробов используется накладного вида. Для защиты от повреждений и обеспечения электробезопасности применяются пластиковые короба. Они образовывают канал, в который и укладывается кабель.

Скрытая проводка располагается в выполненных, а после прокладки кабеля заштукатуренных, штробах. Спрятана в напольной стяжке или за фальшь панелями. Электрофурнитура используется внутреннего исполнения. Сам провод, если не прокладывается в бетонной или кирпичной стене, укладывается в металлорукаве. Недостаток в том, что при повреждении провода придётся извлекать его из монолитных конструкций. Возможно, использовать и комбинированный метод, одни участки делая скрытыми, а другие наружными.

Обязательными частями электропроводки в доме будет:

  1. Электрический щиток.
  2. Автоматический выключатель.
  3. Точка подключения электроприбора.
  4. Выключатель.
  5. Распределительная коробка.
  6. Кабель.

Электрический щиток устанавливается такого размера, чтоб в него поместились все вводные элементы. Автоматический выключатель предназначен для быстрого разрыва провода при возникновении аварийной ситуации на линии. Основная его характеристика — значение номинального тока. На сколько ампер понадобится автомат в доме, вычисляется путём суммирования мощности всей планируемой нагрузки, которая может быть включена одновременно в цепь.

При подборе автомата учитывается не только мощность подключаемых приборов, но и качество, а также сечение проложенной электропроводки. Несоответствие сечения кабеля, который будет использоваться для разводки электричества, может привести к его перегреву, в результате чего произойдёт короткое замыкание и пожар.

Сечение провода характеризуется величиной тока, которую он пропускает через себя без ухудшения своих электрофизических свойств. Например, медный провод сечением 1,5 мм/2 выдерживает продолжительную токовую нагрузку в 19 ампер. Поэтому применять автомат на 20 A при таком сечении нельзя, понадобится на 16А.

Распределительная коробка имеет вид пластикового контейнера с крышкой, по бокам которой выполнены отверстия для ввода кабеля. Основная её характеристика — размер и качество материала её изготовления. Выключатели и розетки рассчитываются на ток, не превышающий значения подключённых к ним приборов.

Построение схемы

После выбора материалов и расположения точек подключения электроприборов выполняется чертёж электрической схемы. Лучше всего использовать готовый план дома, на котором изображаются все элементы, участвующие в построении электрической сети.

Для упрощения разводки проводов потребители разделяются на группы, это также поможет распределить нагрузку и позволит сэкономить материалы. Если частный дом имеет много помещений, то на чертеже отдельно изображаются розеточные цепи и освещения. На схеме указывается следующее:

  1. Точки выхода линий с привязкой к поверхностям помещения. Это розетка, выключатель, светильник. В качестве привязки указывается как минимум два размера, например, от пола и края стены.
  2. Прокладка кабеля и установка элементов.
  3. Линии, соответствующие прохождению проводов. Для наглядности лучше выполнять разными цветами и подписывать назначение, марку и сечение закладываемого провода.
  4. Подключение группы к фазе.
  5. Обозначения линиями, за какую часть освещения отвечает определённая кнопка выключателя.

Уходящий со счётчика кабель выходит и коммутируется на щитке распределения. В нём устанавливается ряд автоматической защиты, состоящий из вводного автомата и однополюсных выключателей. В совершенстве каждая электрическая точка оснащается своим автоматом, но по затратам это не невыгодно. Поэтому создаются группы, на каждую из которых устанавливается свой предохранитель.

В середине группы расключение происходит следующим способом.

Силовой провод, выходящий из автомата, разветвляется в коробке распределения на каждую электрическую точку. Такая точка представляет собой место, к которому коммутируется электрический прибор. При этом к розетке подводится провод с двумя или тремя жилами, и подключается она параллельно. Выключатель устанавливается последовательно в разрыв силового провода.

Провод с тремя жилами подразумевает заземление, выполненное по одному из трёх проводов. Присутствие заземление важно, так как на металлических корпусах электрических приборов есть разность потенциалов, например, на холодильнике, чайнике, нагревательном котле и т. д. Это напряжение может быть опасно для жизни в случае пробоя изоляции. Выполненное заземление устраняет эту проблему. Для этого в розетке предусмотрен заземляющий контакт. Фактически это непрерывная связь металлических частей электроприборов с землёй.

Заземление выполняется с помощью контура в виде треугольника, сваренного из толстого металла, имеющего равные стороны.

Контур заземления размещается на расстоянии не более 1 метра от фундамента дома. К треугольнику с помощью болта прикручивается большого сечения провод, другой конец которого подключается к заземляющей планке в щитке.

Прокладка кабеля и установка элементов

После составления схемы и закупки материалов происходит монтаж. Главное, соблюдать технику безопасности и в точности следовать начерченной схеме. Вначале по поверхностям стен и потолков проводятся линии, соответствующие прокладке провода. Затем размечаются местоположения электрофурнитуры. При скрытой проводке выполняется: штробление, подготовка углублений для розеток, выключателей, места для щитка. При наружном исполнении на равном расстоянии крепятся держатели кабеля и проделываются отверстия для крепежа накладной фурнитуры.

После прокладки и закрепления кабеля собирается щиток. Для этого на din рейку устанавливается вводный автомат и на каждую группу линий автоматические выключатели. При необходимости добавляется УЗО или вместо вводного ставится дифференциальный автомат. Это такой вид выключателя, сочетающий в себе одновременно функции автоматического выключателя и УЗО. В щитке также устанавливается планка заземления и нулевая.

После установки всех элементов в щитке подсоединяются провода. Общепринято для фазового провода применять коричневый цвет, синий для нулевого и жёлто-белый цвет для заземления. Все соединения происходят с помощью зажимов устройств. В распределительной коробке провода соединяются методом скрутки с дальнейшим изолированием или с помощью зажимов, в розетках и выключателях согласно их устройству.

Проверка на работоспособность

После того как сделана проводка в доме своими руками или с помощью специалиста, её необходимо проверить. Для этого с помощью мультиметр, в режиме прозвонки проверяют целостность проводки, отсутствие короткого замыкания в розетках и выключателях, работоспособность автоматов.

Только после успешной проверки соединяется вводный автомат с клеммами счётчика для подачи в систему электроэнергии. Если есть возможность, то обязательно при подключении отключается автомат, стоящий перед счётчиком. Следует помнить, что напряжение 220 вольт опасно для жизни и работа с ним требует допуска и знаний по защите, поэтому на заключительном этапе лучше пригласить электрика.

Проводка в квартире своими руками

Во время проведения капитального ремонта в квартире или в частном доме очень часто меняется электропроводка. Некоторые производят замену самостоятельно, если умеют разрабатывать схему подключения электричества в доме и обладают определенным опытом, а другие нанимают специалистов. Конечно, гораздо надежнее воспользоваться услугами профессионалов, но если человек стеснен в средствах, можно провести электропроводку в доме своими руками. Предварительно нужно произвести демонтаж старых кабелей и счетчиков.

Как сделать проводку в доме

Составляя проект электропроводки, следует помнить о том, что стандартная замена проводов происходит в три этапа:

  • прокладка медных проводов;
  • переход с устаревшей системы электрического питания TN-C на более современную систему TN-C-S ;
  • подключение всех кабелей отдельными ветвями.

Здесь нужно пояснить, что провода, сделанные из алюминия, активно использовались в пятидесятых годах прошлого века. Но потом выяснили, что прокладка кабелей с использованием этого металла крайне ненадежна. Это связано с тем, что алюминий имеет высокое удельное электрическое сопротивление. Для монтажа электропроводки потребуется кабель с большим сечением, по сравнению с медным. Еще один отрицательный момент – алюминиевые провода очень сильно нагреваются. Из-за этого оплавляется изоляция, и электропроводка быстро выходит из строя.

Если вы решили сделать электропроводку в доме своими руками, подходите к выбору проводов очень тщательно. Выбирайте кабель с сечением не меньше 2,5 кв. мм для подключения розеток и выключателей, и не менее 1,5 кв. мм – для освещения. Помните о том, что нельзя соединять медные и алюминиевые провода.

Что касается схемы электрического снабжения TN-C , то она уже давно устарела. С 1997 года стала активно применяться система TN-C-S , которая обеспечивает безопасность потребителей вне зависимости от того, в каком состоянии находится система электроснабжения.

Разводка ветвями стала пользоваться в последнее время очень большой популярностью. К каждой группе от ввода проходит цельный кабель. Для этого может использоваться тройная изоляция.

Как заменить проводку в доме своими руками

Есть пять этапов замены элетропроводки в квартире, и все они проводятся последовательно:

  • составление схемы подключения электричества в своем доме;
  • создание плана разводки, а также его регистрация в уполномоченных органах;
  • сооружение времянки для проведения ремонтных работ;
  • прокладка электрических проводов;
  • подключение всех электрических приборов, которые находятся в помещении.

Чтобы электропроводка была установлена грамотно, необходимо заранее предусмотреть устройство защитного зануления или заземления. Перед тем как разработать план разводки, необходимо позаботиться о защите от перегрузок электросети, из-за которых может возникнуть короткое замыкание. На заключительном этапе работ осуществляется разводка проводки по точкам.

Для того чтобы иметь большее представление об электромонтажных работах, посмотрите «Как сделать проводку в доме своими руками» — видео для ознакомления, на котором наглядно показан весь процесс.

Как монтируется электропроводка в доме своими руками скрытым методом

Проводка в доме своими руками может быть выполнена скрытым или открытым методом . В большинстве случаев электрические провода скрыты под слоем штукатурки. Дело в том, что наружная проводка электричества выглядит малопривлекательно, хотя иногда такой способ используют в офисных помещениях.

Чтобы провести проводку в стене, там нужно сделать углубление на два сантиметра. Но перед этим необходимо провести разметку. После этого делаются углубления для выключателей и розеток.

Проводник укладывается строго перпендикулярно. Шнуры крепятся при помощи хомутов или дюбелей. Затем стена штукатурится.

Гораздо лучше провести проводку в специальном защитном рукаве, однако стоимость работ в этом случае увеличится. Благодаря защитному рукаву провода можно провести без нарушений целостности штукатурки. Это будет очень полезно в случае повторного ремонта.

Линии электрического питания можно проводить от щитка, который установлен отдельно от розеток. Затем при помощи распределительных коробок провода разводятся по всему помещению. Все это можно выполнить самостоятельно, но такая процедура займет некоторое время. Намного лучше воспользоваться услугами профессионалов. В интернете можно найти видео, которые помогут начинающему электрику. Там будет наглядно показано, как проводится электропроводка своими руками.

Как безопасно провести электропроводку в свой дом

Никогда нельзя забывать о технике безопасности, если вы самостоятельно проводите электропроводку в доме:

  • предварительно необходимо отключить электричество;
  • запрещено прокладывать кабель, если он находится под напряжением;
  • перед монтажом ящичков и щитков нужно убедиться в прочности закрепления конструкции;
  • пайку проводов нужно выполнять в брезентовых рукавицах и защитных очках;
  • перед затяжкой проводов в трубу нужно удалить из нее все заусенцы.

Как подключить дом: руководство для домовладельца

Опубликовано: Electric City 2 сентября 2021 г.

Об авторе другие услуги для жилых и коммерческих клиентов в Миннеаполисе, Сент-Поле и прилегающих районах. Как семейный бизнес, мы будем относиться к вашей семье так же, как к своей — с вежливостью и уважением.

Метки:

Прокладка электропроводки в доме кажется невыполнимой задачей, но вполне возможно выполнить электромонтаж самостоятельно, если следовать правильным шагам. Как профессионалы в области электротехники, мы расскажем вам, как безопасно и правильно подключить дом.

Вы можете сэкономить кучу денег, самостоятельно прокладывая электропроводку при ремонте или реконструкции дома. Если у вас уже выпотрошены стены, почему бы не приложить дополнительные усилия и одновременно не проложить новую проводку? Многим домашним мастерам удается прокладывать провода в своих комнатах каждый день, и мы позаботимся о том, чтобы вы могли делать это, не травмируя себя и не создавая проблем в будущем.

Инструменты, которые вам понадобятся для подключения дома

Процесс подключения дома в основном простой, но есть некоторые инструменты, которые вам понадобятся, прежде чем мы начнем. Мы собираемся порекомендовать лучшие инструменты для каждого этапа подключения, чтобы вы знали, что будет работать лучше всего.

Инструмент для зачистки проводов

Это один из самых необходимых инструментов при работе с проводами и кабелями. Электрики зависят от инструментов для зачистки проводов, и вам понадобится качественная пара, если вы делаете это впервые.

Кабельный тестер

Проверка кабеля является важным шагом при подключении, поскольку она позволяет получить информацию о том, как провод был подключен на любом конце, или о наличии проблем с самими соединениями.

Кабели и кабельные коробки

Вам потребуется достаточное количество кабелей, проводов и кабельных коробок для прокладки кабелей в вашем помещении. Во-первых, измерьте длину кабелей, которые вам понадобятся, а также количество кабельных коробок, которые вам понадобятся для размещения всего. Имейте в виду, что кабельные коробки определенных размеров рекомендуют размещать только несколько кабелей в одной, чтобы не перегружать розетку.

Соединители для проводов

Соединители для проводов будут надеваться на концы ваших горячих проводов для безопасности до тех пор, пока розетки и проводка не будут завершены.

Аккумуляторная дрель (гибкая)

Вам понадобится качественная электрическая дрель с питанием от аккумулятора — мы не рекомендуем использовать дрель, которую нужно подключать, так как это значительно усложнит задачу. Если есть возможность, используйте беспроводную дрель, которая изгибается под нестандартными углами. Это будет невероятно полезно при сверлении шпилек в углах.

Молоток

Это инструмент, который вам понадобится, чтобы забить провода на место. Это необходимо для установки кабельных скоб. Он также может действовать как гвоздодер, если вам это нужно.

Рулетка

Это один из самых важных инструментов, которые вам понадобятся. Вам понадобится качественная рулетка, которая точно измеряет расстояния до 30 футов. Качественная рулетка должна быть прочной, точной и держаться на месте, когда вы отмечаете длину карандашом.

Малярная лента + Sharpie

Маркировка кабелей необходима для правильной маркировки их после того, как они протянуты через стены в вашей комнате. Можно использовать малярный скотч или написать прямо на кабеле, для какого провода он предназначен.

Как подключить электропроводку в доме: шаг за шагом

Мы проведем вас через электропроводку в стандартной комнате вашего дома, в которой должны быть розетки, выключатели и как минимум один светильник на потолке. Это может быть применено практически к любой комнате, в которой вы проводите электропроводку, и к другим стандартным электрическим работам по всему дому.

Шаг 1. Найдите и отметьте места для коробок

Прежде чем приступить к подключению проводов в комнате, необходимо сначала найти и отметить места для любых кабельных коробок или электрических розеток. Вам понадобится карандаш, чтобы вы могли отметить эти места по обе стороны от открытого пространства стены, куда они войдут, с помощью малярной ленты. Вы также можете писать прямо на стене, если вы еще не установили гипсокартон. Вы пометите каждую коробку как дуплексную розетку (двойную розетку), одиночный выключатель, трехпозиционный выключатель или светильник. Вы можете обобщить, используя инициалы или использовать символы электрика, найденные здесь .

Шаг 2. Установите коробку на раму

Важно разместить коробку на раме, чтобы знать, куда она пойдет и как высоко или низко. Вы можете либо измерить каждую стену рулеткой и отметить ее карандашом, либо использовать уровень, чтобы убедиться, что все вровень. Стандартная высота розеток — 12 дюймов, а выключатели света — 48 дюймов. Затем просверлите ящик в открытой деревянной раме в том месте, где вы хотите, обязательно поместив за ним 2 × 4, чтобы освободить место для гипсокартона и оконных рам.

Шаг 3. Просверлите отверстия для прокладки кабелей

Затем вам нужно просверлить отверстия в стенных стойках, чтобы через них можно было проложить электрические кабели по комнате. Это гарантирует, что они не сидят на земле за стеной и остаются красивыми и организованными. Отверстия должны быть размером не менее 3/4 дюйма и находиться на расстоянии не менее 1 1/4 дюйма от стены или задней части стойки. Это гарантирует, что кабели проходят прямо посередине и не касаются окружающих стен.

Шаг 4. Протяните кабель через отверстия



Теперь проденьте кабель через отверстия в каждой шпильке. Это может занять некоторое время, в зависимости от того, сколько кабелей у вас проходит. Вы должны убедиться, что они заправлены максимально гладко и равномерно, чтобы не было выпуклостей или перегибов. Заправить один провод можно вручную, но если у вас их больше, вам, возможно, придется использовать острогубцы, чтобы протолкнуть и вытащить их.

Шаг 5: Обрежьте кабель по длине в коробке

Как только вы дойдете до кабеля до предполагаемой цепи или распределительной коробки, обрежьте его по размеру, оставив сначала не менее 12 дюймов лишнего. Последнее, что вы хотите, это обрезать его слишком коротко. Снимите с этой последней секции всю оболочку, кроме 1–2 дюймов, чтобы обнажить провода.

Шаг 6. Проложите кабели к панели главной цепи

Теперь возьмите оголенные провода и протяните их к панели главной цепи в вашем доме. Они будут либо на уровне земли, либо на низкой полке в недостроенном подвале, подсобном помещении или гараже. Вы захотите четко пометить каждый кабель в комнату или цепь, к которой он ведет. Использование маркера, чтобы пометить их, прежде чем запускать их на сервисную панель, — это надежный способ сделать это.

Мы настоятельно рекомендуем нанять профессионального электрика для выполнения этой последней части — подключения недавно подключенных кабелей к соответствующим цепям на сервисной панели. Чтобы облегчить их работу, не забудьте оставить для них дополнительные кабели длиной от 4 до 5 футов.

Шаг 7. Протяните и зачистите провода и закройте концы

В каждой коробке есть предварительно вырезанные отверстия, которые вы проделываете с помощью отвертки. Через эти отверстия проходят ваши кабели, чтобы войти в корпус коробки. Как только вы проденете кабели, вы можете прикрепить их скобами на расстоянии 8–10 дюймов от коробки к стойкам стены. Это будет держать их плотно и надежно, без лишних болтов.

Затем вы зачистите провода, чтобы они были разделены и готовы к подключению к цепи или выключателю. Используйте проволочную крышку, чтобы закрыть каждый конец, чтобы сохранить их в безопасности, пока установка не будет завершена.

Шаг 8. Сгруппируйте и пометьте провода

На этом этапе вам нужно сгруппировать и пометить провода. Есть много способов сделать это — лучший способ — с помощью маркера и изоленты. Вы также можете использовать стяжки, если они доступны, или иметь метки для более конкретных целей группировки. Затем, когда ваша реконструкция будет полностью завершена, вы будете знать, какие группы относятся к верхнему освещению, розеткам или выключателю света и т. д.

Шаг 9: Отделка гипсокартона

Завершите ремонт! Убедитесь, что каждая часть проводки выполнена, прежде чем вы закончите гипсокартон. Это гораздо проще сделать сейчас, чем открывать стену, чтобы сделать критический ремонт.

Шаг 10. Установка розеток, выключателей и светильников

Теперь самое интересное. Пришло время установить все ваши розетки, выключатели и светильники в комнате и увидеть, как ваша удобная работа оживает! Ознакомьтесь с нашим руководством о том, как безопасно установить электрическую розетку.

Как видите, провести электропроводку в доме несложно при должном руководстве и подготовке. Тем не менее, может быть сложно сделать все это самостоятельно, особенно если вы делаете что-то подобное впервые. Поэтому, если вам нужна помощь, наша команда экспертов готова сотрудничать с вами, чтобы убедиться, что все идет гладко от начала (планирование) до завершения (установка).

Мы хотим, чтобы вы чувствовали себя комфортно, берясь за любой электротехнический проект! Имея в вашем распоряжении эти советы по самостоятельному изготовлению, мы знаем, что вы справитесь с этим, и с нашей помощью мы можем гарантировать, что все пройдет гладко. Не забудьте связаться с Electric City, если вам когда-нибудь понадобится помощь с вашим электрическим проектом!

Изучите основы домашней электропроводки

Изучите основы домашней электропроводки

Электрическая проводка может быть сложной, особенно для новичка. Вот почему обычно лучше нанять профессионала для чего-то другого, кроме простой работы. В противном случае вы можете получить травму, повреждение или возгорание. Если вы планируете выполнить проект «сделай сам», в котором есть электрический компонент, есть несколько основных вещей, которые нужно знать об установке проводки.

Начиная с 1940-х годов любой построенный дом (или любой старый дом, в котором была заменена электропроводка) должен был соответствовать электротехническим нормам: NEC, написанным с учетом требований безопасности. Код NEC идентифицирует типы электрических проводов и типов электрических кабелей по цвету. Когда вы снимаете пластину переключателя, вы, вероятно, заметили желтые, белые, черные, красные или зеленые провода. Они не должны быть декоративными; каждый служит определенной цели, и некоторые не очень хорошо сочетаются с другими.

Как подключить электрические провода

При монтаже электропроводки вам необходимо определить части электропроводки, неметаллического электрического кабеля: внешнюю оболочку (оболочку) и внутренние провода. Цветной «провод», который вы видите — зеленый, черный, красный, синий или белый — на самом деле является оболочкой, покрывающей внутренние медные провода. Если вы присмотритесь, вы увидите маркировку, нанесенную на оболочку, чтобы вы знали количество и сечение проводов внутри. Цвет оболочки позволяет узнать, что делает каждый провод.

Ниже приведена таблица типов электрических проводов:

  • Черные провода или «горячие провода» передают электрические нагрузки от электрощита к розетке, светильнику или другому назначению.
  • Красные провода также являются горячими проводами, используемыми для соединения дымовых извещателей, так что, если сработает один датчик, сработают и все остальные.
  • Белый и серый провода — это нейтральные провода, которые подключаются к нулевой шине, которая притягивает ток и переносит его по всему дому. Не позволяйте «нейтральной» части обмануть вас, потому что они все еще могут нести заряд, особенно если текущая нагрузка не сбалансирована.
  • Белые провода , обмотанные черной или красной изолентой, также являются проводами под напряжением. Лента просто сообщает вам, что белый провод, который обычно является нейтральным, вместо этого используется в качестве горячего провода.
  • Зеленые провода соединяют клемму заземления в розетке и прокладывают ее к заземляющей шине в электрическом щите, давая возможность току уйти на землю в случае, если провод под напряжением коснется металла или другого проводника. Зеленые провода могут подключаться только к другим зеленым проводам, но могут оставаться под напряжением, если электрическая система неисправна.
  • Неизолированные медные провода являются наиболее распространенным типом заземляющих проводов.
  • Синие и желтые провода , хотя обычно не встречаются в неметаллических (NM) кабелях, иногда используются в качестве проводов под напряжением в электрических кабелепроводах. Синие — это путешественники, которые могут быть в выключателях наверху и внизу лестницы, чтобы управлять одним и тем же светом.

Черный провод

Проводит электрические нагрузки от электрощита к розетке

Щелкните здесь

Красный провод

Используется для соединения детекторов дыма, чтобы при срабатывании одной сигнализации.

Щелкните здесь

Белые и серые провода

Нейтральные провода, которые подключаются к нейтральной шине, которая притягивает ток и переносит его по всему дому.

Щелкните здесь
