Из чего сделать колпачок магнетрона

Техники в наших домах становится все больше, что делает жизнь более комфортной. Но любая техника когда-то ломается. Чтобы не ждать мастера, можно попытаться устранить поломки самому. В этой статье будем говорить о микроволновых печах и способах устранения их неполадок. Ремонт микроволновки своими руками, в основном, сводится к определению пострадавшего блока и его замене на исправный. Изредка необходимо заменить детали.

Устройство микроволновой печи

Ремонт микроволновки своими руками пойдет проще, если вы будете хоть немного представлять себе ее строение и функции элементов. Зная алгоритм работы и какая деталь за что отвечает, проще определять причины поломки.

СВЧ или микроволновая печь, микроволновка — это все об одном устройстве

Питание магнетрона

Для начала рассмотрим алгоритм работы микроволновки. Основной рабочий элемент — магнетрон. Именно он вырабатывает волны, посредством которых греется пища.

Но на него надо подавать высокое напряжение, потому питание (220 В) сначала подается на высоковольтный трансформатор, с выхода которого уже уходит 2000 Вт. После трансформатора стоят диод и конденсатор, которые поднимают напряжение еще в два раза. На магнетрон поступает уже порядка 4 кВт. Вот тут и начинается генерация микроволн. Для того чтобы во время проблем с питанием магнетрон не сгорел, в цепи питания установлен плавкий предохранитель. При его перегорании печка в работу не включается.

Основные рабочие узлы микроволновки

Излучаемые магнетроном волны попадают в рабочую камеру, где, отражаясь от стенок, концентрируются в зоне установки посуды с пищей. Так как при работе магнетрон сильно греется, его обдувает вентилятор. Теплый воздух также поступает в камеру, что ускоряет обогрев.

Тогда возникает ситуация, когда микроволновка работает но не греет. В этом случае крутится тарелка, горит лампочка, но пища не разогревается.

Блокировка дверок

Излучаемые магнетроном волны могут «разогреть» все, что попадается у них на пути. Потому микроволновая печь не должна работать при открытой двери. Все волны должны остаться внутри камеры. Потому в цепи питания трансформатора установлены блокировочные кнопки. Они замыкаются только когда дверка закрыта, дверные защелки замыкают контакты, питание подается на трансформатор.

Основные функциональные элементы

Иногда микроволновка не включается именно потому, что не работает блокировка дверок. Это может быть посторонний предмет, который попал в отверстия для дверных защелок, подгоревшие или разболтавшиеся контакты. В этом случае ремонт микроволновки своими руками состоит в замене контактной группы. С этим можно справиться самостоятельно.

Подвижный столик

Чтобы пища в микроволновке разогревалась равномерно, в ней установлен подвижный стеклянный столик. В нижней части камеры имеется направляющий ролик, на который устанавливается стеклянная столешница-тарелка. На днище столешницы имеются определенной формы выступы, которые цепляются за выступы направляющего ролика. Так как тарелка-столешница имеет большие размеры, чтобы она не перекашивалась, под нее устанавливается пластиковое кольцо с небольшими колесиками. Оно облегчает движение столика.

Микроволновка не греет. Одна из причин — не крутится столик

Ролик приводится в движение моторчиком, который получает питание при закрытии дверки. Иногда микроволновка работает, но греет пищу неравномерно потому что перестал вращаться столик. Это можно увидеть через закрытую дверку. Причина — выход из строя моторчика, поломка кольца с роликами. В этом случае ремонт микроволновки своими руками — заменить моторчик или направляющее кольцо.

Вид сзади при снятой крышке

Знать, как работает микроволновка для самостоятельного ремонта недостаточно. Надо еще иметь представление как выглядят детали, где они расположены. Начинать ремонт микроволновки своими руками придется со снятия кожуха. Все элементы находятся под ним.

Тыльная сторона микроволновки

Моделей микроволновых печей немало, но компоновка обычно одинаковая. Магнетрон и цепь его питания находится с правой стороны (если смотреть сзади). Тут же находится и вентилятор. Слева стоит блок управления, там же находятся замки и блокирующие устройства дверки. Вот, собственно, и все.

Самостоятельный ремонт микроволновой печи

Теперь, когда вы имеете представление об устройстве микроволновки, алгоритме ее работы, можно приступать к устранению неисправностей. При работе надо соблюдать несколько правил:

Работы проводить только после того как вытащен шнур из розетки. После этого необходимо разрядить высоковольтный конденсатор. Разряд конденсатора — обязательная процедура после каждого включения в сеть. Даже если микроволновка не работает.
Не включать магнетрон при открытой дверке, тем более если он вынут со своего места.

Ремонт микроволновки своими руками требует соблюдения некоторых правил

Правила несложны, но выполнять их обязательно. Иначе или оборудование испортиться, или вашему здоровью будет нанесен серьезный вред.

И еще один совет. В процессе разборки, фотографируйте участок ДО начала работы. Потом будет проще восстанавливать.

Не включается совсем

Очень неприятно, если микроволновка не включается. Но обычно эта проблема устраняется просто. Сложных поломок не так и много. Итак, вот что может стать причиной:

Проблемы с электропитанием. Магнетрон требователен к питанию. Если напряжение слишком низкое, он попросту может не включиться. Решение — установка стабилизатора напряжения.

Первым делом проверяем цел ли шнур и качество контакта на клеммной колодке

Перегорел предохранитель

Плавкий предохранитель представляет собой стеклянную трубочку с металлическими колпачками. Между колпачками протянута подпружиненная проволока, которая одним концом подпаяна к колпачку. При проблемах с питанием проводок нагревается, припой размягчается. Если питание не приходит в норму слишком долго, проводок отпаивается.

Предохранитель — хрупкая вещь, которую легко повредить и его прячут в пластиковый чехол. Он может иметь разную форму и вид, но внутри находится стеклянная трубочка с проволокой внутри.

Проблема обычно видна визуально — проволока болтается. Но бывают случаи, что контакт нарушен, а визуально этого не видно. Потому лучше взять мультиметр и прозвонить предохранитель или проверить его на обрыв, измерив сопротивление.

Один из вариантов защитного чехла для предохранителя

Если микроволновка не включается именно из-за перегоревшего предохранителя, его нужно заменить или восстановить его работоспособность. С заменой все просто — он вынимается со своего места, затем вставляется аналогичный. Другое дело, что такой же еще найти. И должен он быть такого же номинала (точно) и размера. Потому в магазин надо будет взять перегоревший с собой. А купить лучше сразу несколько штук. Так как предохранители обычно горят при наличии какой-то причины. И пока вы ее не выявите и не устраните, они могут гореть часто.

Также предохранитель можно восстановить. Для этого аккуратно снимают металлический колпачок с той стороны, где проволока отпаялась. При помощи пинцета и паяльника ее припаивают на место, устанавливают колпачок обратно. Подобный ремонт микроволновки своими руками возможен, если вы умеете обращаться с паяльником. Если нет, проще купить предохранитель.

Свет горит, столик вращается, но пища не нагревается

Что делать если микроволновка работает, лампа горит, столик движется, но пища не греется? Причина может быть в цепи питания магнетрона, а может и сам излучатель вышел из строя. Но та же картина будет если повреждена слюдяная пластина, которая закрывает выход магнетрона, или есть сколы эмали в камере. Если обнажился металл, он может стать причиной выхода микроволновой печи из строя. Потому осматриваем камеру, закрашиваем белой эмалью все сколы, устраняем пятна. Если все это не помогло, а на пластине есть повреждения, то начинаем ремонт с нее.

Всю черноту надо убрать. Сначала наждачной бумагой, затем закрасить эмалью по металлу

Проблемы со слюдяной пластиной

Слюдяная пластина имеет серо-коричневый цвет и внешне очень похожа на металл. Она закрывает выход магнетрона и находится в камере справа. Берем фонарик и внимательно ее осматриваем. Она не должна иметь повреждений и сильных загрязнений.

Если повреждений нет, ее тщательно очищаем, используя моющие средства для посуды (неабразивные). После просушки можно попробовать еще раз включить микроволновку.

Слюдяную пластину можно заменить

Если повреждения есть, ее откручиваем. Она крепится на винтах или пластиковых защелках. Если дырка сквозная, желательно пластину заменить. Если есть только следы копоти и повреждения не настолько серьезны, сняв пластину, удаляем нагар, копоть, жирные пятна. По возможности восстанавливаем изначальное ее состояние.

Ставим на место, пытаемся запустить.

Если в слюдяной пластине дырка, а новый кусок взять негде, для экстренного ремонта можно ее перевернуть. Разворачиваем ее вверх ногами, чтобы отверстие оказалось в другом месте. Подобный ремонт микроволновки своими руками — только временная мера. Но на некоторое время работоспособность восстанавливается.

Проблемы с магнетроном

Если со слюдяной пластиной камерой и все нормально, но микроволновка по-прежнему не работает, скорее всего проблема в магнетроне. Но в первую очередь надо проверить цепь питания. Она состоит из высоковольтного трансформатора, конденсатора, высоковольтного и предохранительного диода.

Схема питания магнетрона микроволновой печи

В первую очередь проверяем защитный диод. Именно он первым «вылетает». Он находится в пластиковом корпусе возле магнетрона. Если есть следы копоти, значит он перегорел. Заменять его надо на точно такой же.

Предохранительный диод легко снимается

Следующий шаг — прозвонка обмоток трансформатора. Сначала отключаем питание, разряжаем конденсатор, снимаем клеммы первичной обмотки с контактных пластин. Теперь можно измерять сопротивление обмоток трансформатора. Значения должны быть такими:

первичная обмотка — 1,5 Ом;
вторичная — 110-120 Ом;
вторичная обмотка накала — 0,1 Ом или меньше.

Если есть отклонения, трансформатор меняем. Параметры подбираем точно такие же.

Если с трансформатором все нормально, ставим его на место, подключаем клеммы. Дальше проверяем сетевой фильтр. Для этого снимаем клеммы, при помощи которых магнетрон подключен к трансформатору. Поочередно измеряем сопротивление между снятыми клеммами и корпусом. Если сопротивление хотя-бы одной из них меньше 50 Ом, значит пробиты конденсаторы на сетевом фильтре. В этом случае ремонт микроволновки своими руками можно провести полностью заменив всю плату в сборе или заменить пробитые конденсаторы. Еще раз обращаем внимание, что номиналы должны быть такими же.

Если микроволновка все равно не включается, проверяем сам магнетрон. Его надо снять со своего места, осмотреть. Если прогорел колпачок антенны — надо менять. Но стоимость магнетрона сравнима со стоимостью новой микроволновки. Так что, если техника старая, проще разумнее купить новую.

Проверяем блокировку дверей

Если после всех манипуляций микроволновка все еще не работает, надо проверить блокираторы дверей. Для начала проверяем насколько плотно она прилегает. Берем лист бумаги и зажимаем между корпусом и дверкой чтобы ее край торчал. За этот край пытаемся вытянуть лист бумаги при закрытой дверке. При нормально работающих блокираторах это невозможно или очень сложно.

Если лист вытаскивается, регулируем прижим дверки. В районе петель есть регулировочные винты. Подкручивая их, добиваемся плотного и равномерного прижима.

Далее надо проверить электрическую часть работы блокираторов. Если смотреть сзади, они находятся слева. Берем мультиметр и проверяем их сопротивление в открытом и закрытом состоянии. Если хоть один из них неисправен, заменить лучше все. Они имеют практически одинаковую степень износа. Если заменить только вышедший из строя, через короткий промежуток времени вылетит» другой. Придется снова разбирать микроволновку и проходить все шаг за шагом.

Микроволновка искрит. В чем причины и что делать

Если во время работы в камере СВЧ печи часто проскакивают искры, скорее всего повредился слюдяной экран. На него во время эксплуатации попадает жир и частицы пищи, которые постепенно обугливаются. Между этими угольками и стенкой микроволновки из-за разности потенциалов появляются искры. Они сродни дуговому разряду при сварке. Возникают при определенных условиях, нанести могут существенный вред. Потому желательно проблему сразу решить.

Пример прогара слюдяной пластины

Первый способ — снять слюдяной экран и тщательно его очистить, убрав все следы нагара и копоти. Второй вариант — заменить его на новый. Купить подходящий кусок слюды можно в сервисном центре. Это прессованная слюда. Из нее вырезается кусок нужного размера и формы, при помощи отвертки в нем проделывают отверстие,края зашкуривают наждачной бумагой с мелким зерном.

Но если уж вы собрались его менять, лучше поставить из специального пластика. Такие экраны также есть в сервисных центрах, а служат они дольше, так как не впитывают жир, легко очищаются.

Такой нагар ведет к появлению искр при работе. Ремонт микроволновки своими руками — зачистить нагар, закрасить металл

Есть микроволновки, в которых стоит уже пластиковый экран. В них обгорает краска в месте выхода волн. Этот нагар точно также вызывает искрение. Пластиковый экран фиксируется на двух зажимах, снять его просто — поддеть отверткой и отжать. Чтобы отремонтировать микроволновку своими руками в этом случае, наждачной бумагой с мелким зерном счищаем нагар. Он снимается вместе с краской. Зачищаем хорошо, чтобы следов не осталось. Получившееся пятно закрашиваем белой краской (эмалью). Можно использовать лак для ногтей.

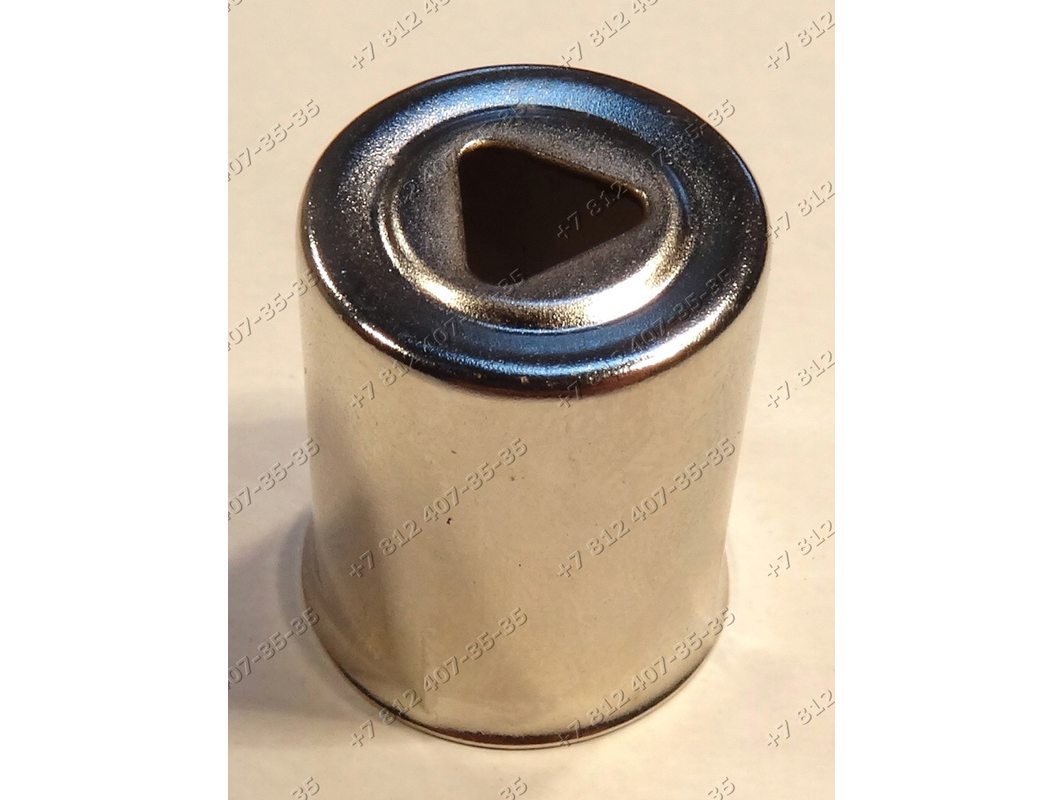

Ремонт микроволновки своими руками: замена колпачка магнетрона

Иногда искрение печи вызвано прогаром колпачка магнетрона. В этом случае снимаем магнетрон со своего места, осматриваем колпачок. Если есть повреждения, ремонт микроволновки своими руками состоит в замене этого колпачка.

Металл может быть прожжен и в другом месте

Аккуратно его снимаем, осматриваем антенну. Если металл целый, возможно устройство рабочее. Тогда находим колпачок подходящего размера, устанавливаем его на место. В продаже найти колпачок непросто -он стоит копейки, никто с таким не связывается. Но можно его сделать из конденсатора старого образца. Важно найти подходящий диаметр. Затем отрезают кусок нужной длины, по центру сверлят отверстие, обрабатывают наждачной бумагой с очень мелким зерном края и всю поверхность. Затем ее полируют до зеркального блеска. От того, насколько хорошо будет колпачок отражать волны зависит эффективность работы микроволновки.

Причины поломок

В большинстве случаев причиной поломок микроволновой печи является несоблюдение правил эксплуатации. Первое правило, которое надо запомнить — в камеру не должны попадать металлические предметы. Даже металлизированный ободок на тарелке — нарисованный краской с содержанием металла — может стать причиной того, что в микроволновке начинается бурное искрение. Искра часто «прошивает» магнетрон, который после этого выходит из строя. Кроме того, именно когда микроволновка искрит, повреждается защитная пластина, могут выйти из строя элементы цепи питания.

Вторая распространенная причина — использование посуды, не предназначенной для микроволновых печей. Если разогревать пищу в обычном закрытом контейнере, его может разорвать. При этом содержимое разлетается во все стороны, забивает волновод, микроволновка снова не работает. Включение ее в таком состоянии снова-таки приведет к прогоранию магнетрона.

Использование посуды, не предназначенной для СВЧ печи, может привести к поломке

Последний недопустимый режим — без нагрузки. Если включить микроволновку с пустой камерой, выход ее из строя почти гарантирован. И в этом случае также сгорит магнетрон.

Технических причин поломки СВЧ печей не так много. Во-первых, это перепады по питанию. Эту проблему можно устранить установив стабилизатор напряжения. Во-вторых, это физический износ деталей. Это справедливо для оборудования, которое проработало более 7 лет. В-третьих, использование некачественных деталей. Это — беда дешевой техники. И в-четвертых, производственный брак. И снова-таки, у марок, которые не один год на рынке, контроль качества поставлен лучше, чем у никому не известных. Хорошая новость в том, что производственный брак обычно «вылазит» на протяжении гарантийного срока.

Микроволновые технологии под вашим контролем

Содержание / Contents

↑ Коротко о микроволнах

Микроволны могут возникать в открытом пространстве или в замкнутом, и генерирует их устройство называемое магнетроном. Магнетрон генерирует электромагнитные волны на собственной частоте. Обычно это частота 2450 ± 50 МГц. Для лучшего понимания сразу скажу, что микроволновую печь называют резонансной системой. То есть все характеристики камеры микроволновой печи рассчитаны таким образом, что бы создать резонансный колебательный контур для магнетрона.

Пока Вам это ни о чём не говорит, но сейчас всё станет понятно. Вырабатывая электромагнитный импульс (всплеск) внутри замкнутого объема магнетрон формирует электромагнитную волну, очень похожую на волну в ведре с водой, с той лишь разницей, что электромагнитная волна формируется не на поверхности воды, а внутри волновода и выплескивается внутрь камеры печи (как колечко дыма из губ курилки). Выйдя из волновода, волна распространяется по всему объёму печи и, отразившись от её стенок, начинает отражаться (ну почти как в ведре) по всему объёму. Деваться то ей пока некуда. А тут магнетрон следующую и следующую волну гонит и становится их много-много. И понятно, что отражаются волны от стенок и наскакивают друг на друга и образуют пучности и провалы напряженности микроволновой энергии. Короче, сплошная неравномерность распределения энергии микроволн в пространстве. Наиболее наглядно это изображено на картинке ниже.

Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года.
Уже более 10 лет наш журнал существует только на мои средства.

—
Спасибо за внимание!
Игорь Котов, главный редактор журнала «Датагор»

Хочу напомнить, что общая мощность энергии около 1000 Ватт. Кто забыл, что это такое напомню: 1 Вт = 1Дж/сек. Короче очень много. Именно поэтому решили крутить тарелку с курицей, для равномерного взаимодействия с микроволнами.

Понятно, что энергия ищет выход, и она его обязательно найдет потому, как не может накапливаться до бесконечности в пространстве камеры печи. К примеру, Вы положили на тарелочку кусок сливочного масла (или крошечный бутерброд с сыром), и не знаете, что сливочное масло практически не поглощает микроволны (имеет бОльшую проницаемость микроволн в отличие от воды). А так как печь Вы включили на полную мощность, то энергия будет накапливаться до. до момента пробоя на металлических выступах внутри микроволновой печи. Чаще всего пробой (электрическая дуга) возникает в районе «окошка» волновода.

↑ А почему так?

Чаще всего магнетроны выходят из строя потому, что пользователи не знают, почему не рекомендуется помещать металлические предметы внутрь печи. Некоторые возразят, что решётка для гриля тоже металлическая и магнетрон не портится. Всё верно, решётка металлическая и ее конструкция позволяет микроволнам плавно и равномерно нагревать её части по всему периметру без искр и всплесков энергии. Именно искры и всплески убивают магнетрон. Вот теперь всё по порядку.

↑ Поломка № 1 (Колпачок)

Колпачок выполняет особую роль. Во-первых, он формирует электрическую связь (ёмкостную) между вибратором и стенками волновода. Во-вторых, он защищает место холодной сварки, которой «закрыли» штенгель (трубку для вакуумирования). Что касается поврежденного колпачка, то его, разумеется, следует заменить, особенно если в нем образовалось отверстие. Для замены подойдет любой колпачок от любого магнетрона, так как посадочные места у всех магнетронов одинаковые (небольшой конус, примерно 14мм в основании). Высота колпачка играет особую роль и новый колпачок не должен быть выше старого. Очень хорошо можно использовать медную тонкостенную трубку диаметром 14,6. Она при посадке слегка деформируется и очень хорошо сидит. Вот и все с колпачком.

↑ Проверка высоковольтного диода

Если Вы всё сделали правильно и все контакты в норме, то микроволновый кухонный агрегат будет работать без проблем. Бережное отношение к технике и правильная эксплуатация гарантирует долговременную работу ваших капиталовложений.

Соблюдайте технику безопасности при снятом корпусе.На конденсаторе может быть высокое напряжение. Искры…

108 Replies to “Ремонт колпачка магнетрона или когда микроволновка искрит.”

Прошло две недели-полет нормальный.

Artym Kositsyn здравствуйте, на магнетроне магнит треснул, будет ли он дальше работать?

А включить и проверить — слабо?

Классно. Моей печке 32 года. До сих пор всё нормально. Но на всякий случай надо будет сделать запасной колпачок.

Филипп Королёв 32 года? запчастей уже думаю не найти ))

Филипп Королёв унас была какая-то японская большущая (папа привёз оттуда гдето до 1989 году). Туда индюк влазил. Все работало пока не начали играться и решили металл там плавить))) вобщем чето там загнулось)))

Эмаль универсальная,короче обычная эмаль из отдела красок.

Artym Kositsyn Аа ясно. Спасибо.

я понимаю, что 5 месяцев прошло, и вам не интересно, но для тек кто может набредёт сюда и комменты почитает напишу: эмаль там вообще не нужна по технологии, она там выполняет только декоративную функцию

Skifruss, наверняка она там чтоб легче прилипшые ошметья от еды снимать, что иначе начнут гореть, потом металл начнет плавиться и дыру проплавит

Защищать поврежденный корпус нужно бумагой наждачной мелкозернистой. Без бугорков,налетов и т.д. чтобы волны «гладко»проходили по этому месту,не находили препятствий и не разрушали это место.

Спасибо все просто и гениально.

Вчера прочитал, сегодня достал из гаража микроволновку (отдали на разборку) почистил колпачёк и вот оно чудо. Все работает. Спасибо. И за идею из кондера тоже.

Идея с кондером супер! А сейчас нормально работает?

19 декабря,полет нормальный.

30 июля-все норм.Вобщем будет работать,пока магнетрон не начнет терять вакуум,или что-там.

шлифовать и закрашивать обезательно калпачёк я поменял также и искрит

Что-то упустил значит…

а что там за тряпочка вместо картонки

А чем заменить магнетрон 2M211A-M1 в сервисных центрах ясного ни чего
пояснить не могут. Микроволновка Панасоник с трансформатором.

Почти все магнетроны взаимозаменяемы! Любой подходящий по креплению!

Важно учесть мощность. А то мне ублюдок ремонтный поставил в LG вместо 214 на 900 Вт — 213-09 на 700Вт. Я то думал чего это микроволновка стала хуже греть. Да еще колпачок самопальный сделал. Недавно заметил, когда перестала греть. Открыл, начал разбираться а у магнетрона один из магнитов раскололся. Выпал кусок. Считай магнитное поле нарушилось и пипец. А магнетрон то был явно БУ. Гадство. Но зато стал умнее. А ваше видео еще добавило ума. Но вот вопрос в колпачке. У китаез за копейки продаются. Притом с разными видами выходного отверстия. Самому интересно, зачем шестиугольное нужно?

Nodalex Kedrovich мощност здесь нипричем..

Вот, скорее всего, из-за расколотого магнита и мощность упала.

а тарелки надо 3акрывать сверху пластикой тарелкой..иначе бры3ги жира и приводят к прогоранию слюды и искрению

нет же тут слюды. это гребанный лажик — там краска от температуры облазит

может я чего то не понял, зачем старый колпачек зачищать ?

Защищают мелкозернистой наждачной бумагой колпачок тогда,когда на нем появилась черная окалина,но когда уже будет отверстие,тогда надо менять. Эта окалина нарушает работу магнетрона.

понял, спасибо, еще прогорела слюдяная пластина, ее как понимаю как и колпачек можно приобрести, а то вариант с конденсатором отпадает мне просто не где его взять, есть альтернативы ?

Ремонт магнетрона LG микроволновой печи Daewoo

У друга сломалась микроволновая печка Daewoo. Самая простая с двумя регуляторами — мощности и времени. Сказал, что при включении начала искрить у правой стенки. Ну что ж, обесточиваем (ОБЯЗАТЕЛЬНО) СВЧ-печь и откручиваем саморезы верхней крышки. Саморезы у микроволновок обычно расположены по бокам и на задней панели, так что этот процесс описывать подробно не буду. Снимаем крышку и видим кучу радиоэлементов. Нам нужно обязательно сначала осмотреть все внимательно – нет ли где подгоревших или взорвавшихся запчастей. Основной источник искр в печке – это магнетрон.

Что такое магнетрон

Магнетрон – это мощный генератор электромагнитных волн на заданной частоте. В основном магнетроны для СВЧ-печей разных фирм-производителей работают на частоте 2,45 ГГц. Откручиваем саморезы, удерживающие магнетрон на корпусе СВЧ-печки и снимаем его. Видим такую картину. Видно, что колпачок магнетрона, выполняющий роль излучающей антенны, прям таки расплавился. Модель магнетрона LG 2M213.

Поплавилась заглушка

Вот, что осталось от пластиковой заглушки, предохраняющей волновод магнетрона от попадания капель жира и воды.А это с обратной стороны этой заглушки. Пробовал вычищать ее и расплавив, придать исходную форму, но трудился напрасно. Решил просто выкинуть. Вместо нее лучше вырезать и поставить слюдяную пластину для СВЧ печей.

Как сделать колпачек магнетрона

Передо мной была поставлена задача быстро и дешево провести ремонта магнетрона и СВЧ-печки. Почитав мнения бывалых в этом деле еще разок, решил покопаться с бракованных радиоэлементах для поиска аналогичных размеров колпачка. И я такой нашел! Нашел старый вспученный электролитический конденсатор 2200 мкФ на 25 В. Диаметр на глаз был подходящий. Распотрошил аккуратно конденсатор. Для этого понадобились узкогубцы, с помощью которых я вытащил резиновую заглушку и обкладки конденсатора, свернутые по спирали. Далее нужно было подровнять надфилем края такого колпачка и высверлить отверстие. Примерив сверло с диаметром 3 мм к старому колпачку, нашел его подходящим для этой затеи. На малых оборотах высверлил отверстие в центре колпачка и еще раз прошелся мелким надфилем. Придав колпачку немного овальную форму, надел его туго на нужное место. В итоге должно получиться как у нового магнетрона.

А можно просто купить подходящий колпачек на Алиэкспресс.

Дальше собираем все до кучи в обратном порядке. Интересно то, что на внутренней стенке СВЧ-печки образовалась дырка как раз напротив места расположения излучателя. Нагар вокруг этой дырки был солидный.

Как мы знаем, нагар в виде мелкой угольной пыли – продукт горения какого-либо вещества (в данном случае краски) достаточно хорошо проводит электричество, так что такой нагар счищаем во всех местах наждачкой.

По хорошему, конечно нужно покрасить место отслоения краски и установить защитный пластик или слюдяную пластину. Но было принято другое решение. Друг купил наконец-то крышку для микроволновой печи без установки слюдяной пластины. Таким образом, получился дешевый и сердитый ремонт магнетрона LG СВЧ-печки Daewoo.

Как проверить СВЧ печь

Теперь можно проверить микроволновку – ставим стакан с водой, максимум мощности на 1 минуту. Через минуту вода в стакане должна нагреться значительно выше температуры Вашего тела, эдак градусов до 60. Если так и случилось, тогда поздравляю – Вы тоже отремонтировали СВЧ-печь своими руками! В заключение привожу типовую картинку по устройству магнетрона. Если хотите узнать больше про ремонт магнетрона и об устройстве и работе СВЧ-печки, читайте в скором времени статью на эту тему. Жду вопросы в комментах.

Удачного ремонта!
Ваш Мастер Пайки.

Как заменить колпачок на магнетроне

При поломке СВЧ печей встает вопрос, выполнить ремонт микроволновки своими руками или приобрести новое изделие. В большинстве случаев устранить сбой вполне реально. Для этого нужно ознакомиться с устройством микроволновки и принципами ее функционирования. Также стоит учесть правила безопасности при работе с подобными приборами своими руками.

Основные детали печи

Начать ремонт лучше с ознакомления с внутренним устройством печи. Ее основные функциональные детали:

корпус;
камера для приготовления пищи;
магнетрон;
волновод;
блок управления.

Во время разборки печи по центру будет расположен магнетрон. Этот прибор представляет собой генератор волн СВЧ, принцип работы которого основан на взаимодействии потока электронов и магнитного поля. Устройство магнетрона включает в себя катод, вакуумную камеру и анод в форме медного цилиндра.

Прогорание колпачка магнетрона

Одна из наиболее распространенных неполадок печей – это прогорание металлического колпачка магнетрона. Вначале следует убедиться, что внутри прибора не нарушен вакуум. Для этого снимают колпачок и осматривают трубку. Если она не повреждена, продолжать ремонт своими руками имеет смысл. В противном же случае может потребоваться полная замена магнетрона. Учитывая, что стоимость этого элемента сопоставима со стоимостью новой печи, нужно подумать о целесообразности его покупки.

В случае, когда ремонт требует только замены колпачка, есть несколько вариантов:

поврежденный колпачок очистить от нагара и развернуть на 180°;
приобрести (или заказать при отсутствии) подходящую для конкретной печи деталь в магазине запчастей;
изготовить деталь своими руками из электролитического конденсатора.

Предпочтительно заменить поврежденный колпачок новым элементом. Однако при невозможности его приобрести может быть предпочтителен и последний вариант. Здесь самое главное – как можно точнее соблюсти размеры.

Изготовление колпачка своими руками

Берется подходящий электролит, соответствующий по диаметру. Из него вырезается заготовка необходимой длины, в ней просверливается отверстие. Чтобы обеспечить максимальную проводимость, при изготовлении детали своими руками колпачок рекомендуется отполировать, а затем обработать тканью, смоченной в растворителе.

Магнетрон внутри микроволновки должен быть установлен вплотную с волноводом. В случае перегорания колпачка прибора этот элемент нуждается в тщательной очистке от нагара и прочих мелких частиц. Ввиду его формы справиться с данной задачей может быть непросто. Помочь может обычный пылесос, который позволит удалить все включения с отверстия волновода.

По завершении очистки элемент также стоит обработать растворителем. С покраской очищенной области своими руками стоит проявить осторожность. Не все виды краски подходят для деталей СВЧ печей. В большинстве случаев предпочтительно не проводить экспериментов и отказаться от покраски.

Пробой крышки — причины

Следующая неполадка СВЧ печи – пробой слюдяной крышки. Причиной этого могут послужить:

включение пустой микроволновки;
работа печи при недостаточной загрузке;
сильная загрязненность прокладки.

Если СВЧ печь работает вхолостую, излучаемая энергия приводит к перегреву крышки. При недостаточной загрузке повышается напряжение, создаваемое электромагнитным полем, что приводит к появлению пробоев на поверхности прокладки. Видимым результатом этих процессов становится обугливание детали. Повреждение будет увеличиваться со временем, даже если впоследствии включение микроволновки производится с полной загрузкой.

Третья вероятная причина – жирные пятна, брызги и прочие загрязнения на поверхности крышки. Они поглощают выделяемую энергию и перегреваются, что также приводит к обугливанию детали и появлению неполадки.

Способы ремонта пластины

Если повреждение не успело разрастись, будет достаточно демонтировать элемент и очистить обуглившуюся область. Как правило, пластина крепится с одной стороны на саморезы или пластиковые заклепки, а с другой она уголками вставлена в предусмотренные для них щелки.

Чтобы снять крышку своими руками, достаточно удалить крепеж и подставить под нее лезвие ножа.

В случае, когда нагар счищен и сквозные отверстия при этом не затронуты, крышку можно не заменять. Ее остается обработать растворителем и, перевернув, установить снова. Однако если деталь сильно изношена, загрязнена или начала раскрашиваться в результате очистки, ремонт потребует ее полной замены. При этом старую крышку следует аккуратно извлечь из печи, так как она станет шаблоном для изготовления новой детали.

Пластину укладывают на слюду и выравнивают по углу и двум смежным сторонам. Дорисовывают контур и затем вырезают ножом с острым лезвием. Ножницы использовать нежелательно, они могут деформировать слюду. Отверстия выполняют при помощи тонкой отвертки, а края заготовки обрабатывают наждаком.

Перед тем как установить новую деталь, необходимо очистить от нагара внутренние стенки печи. Для этого также используют наждак. Не стоит беспокоиться по поводу поврежденной эмали. Если на поверхности стенок нагар отсутствует, достаточно протереть их влажной тканью. Когда они обсохнут, можно вставлять слюдяную пластину.

Меры безопасности во время ремонта

Чтобы ремонт микроволновки был безопасным, стоит принять во внимание следующие правила:

нельзя включать прибор с открытой дверцей;
запрещено делать отверстия в корпусе печи;
при переустановке магнетрона необходимо удалять монтажный мусор из волновода;
для разрядки камеры в цепи питания магнетрона следует использовать отрез изолированного провода.

Замена крышки волновода

Электрический или высоковольтный пробой в микроволновых печах это – одна из самых коварных неисправностей, после которой, довольно большой процент печей не подлежит восстановлению. Все зависит от продолжительности воздействия электрической дуги на детали микроволновой печи. Были случаи, когда дуга прожигала стенки волновода насквозь.

Теоретически, можно починить и это, но практически, а особенно экономически, это – чаще всего не целесообразно. Поводом для возникновения пробоя, могут служить разные причины: это и остановка поворотного стола, и применение посуды с токопроводящими элементами и многое другое. Но, чаще всего попадаются печи с прогоревшей крышкой волновода. Причина возникновения пробоя в этом случае кроется в свойствах материала, из которого изготовлена эта крышка. А, крышка волновода, как правило, выполнена из листовой слюды. Слюда идеально подходит для этих целей, она прозрачна для микроволн, термостойка и чиста экологически. Но, есть один минус, лист слюды имеет пористую структуру и очень хорошо впитывает брызги жира, масла и другие жидкости во время работы печи. Высокая температура в камере всячески способствует этому процессу. Наступает такой момент, когда все эти «жиры, белки и углеводы», пропитавшие слюду, начинают просто гореть, образуя углерод, в результате этот участок крышки становится токопроводящим. Напряженность электрического поля в этом месте резко возрастает, что приводит к возникновению пробоя и электрической дуги. Известно, что температура дуги, может достигать 10 – 15 тысяч градусов, поэтому ее длительное воздействие на детали печи ни к чему хорошему привести не может. От действия дуги чаще всего страдают магнетрон и волновод (Рисунок 1).

Совсем недавно печь именно с такой неисправностью мне пришлось ремонтировать. Хозяин печи жаловался на характерный треск и искрение в камере во время работы печи. При осмотре камеры печи, хорошо видно прогоревший участок на слюдяной пластине и следы копоти на стенке камеры (Рисунок 2). Снимаем крышку волновода. Для этого откручиваем винт крепления и высвобождаем крышку из пазов. После снятия крышки следует оценить, на сколько пострадал волновод. Осмотр волновода, лично я, проводил визуально и на ощупь. То есть, те места внутри волновода, куда не смог заглянуть, просто прощупал пальцами. Ни каких неровностей и задиров, внутри волновода я не обнаружил, следовательно, волновод пострадал не сильно. Теперь обязательно нужно посмотреть в каком состоянии у нас магнетрон. Для этого снимаем кожух печи, отсоединяем клеммы питания и откручиваем четыре винта крепящих магнетрон к волноводу. Кстати, я думаю вам не надо напоминать, что прежде чем все это делать, печь нужно отключить от питающей сети. Затем вытаскиваем магнетрон наружу и внимательно смотрим на колпачок, закрывающий антенну. Да, судя по изображению на Рисунке 3, магнетрон так же отделался легким испугом. На поверхности, конечно, есть следы воздействия дуги, в виде мелких, темных пятен, но это не страшно. Главное, что он не выглядит так, как выглядит колпачок на Рисунке 1.

Далее, берем самую мелкую наждачную бумагу и зачищаем – шлифуем поверхность колпачка. Стираем темные пятна. После этого, следует протереть колпачок тряпочкой смоченной спиртом для удаления металлической пыли и образива от наждачной бумаги. Затем ставим магнетрон на место и подключаем к нему питание. Все, с магнетроном разобрались, возвращаемся к волноводу. Для начала, ветошью, смоченной спиртом или моющим средством, удаляем жир и другие остатки продуктов, а так же копоть, вокруг и по всей площади к которой будет прилегать крышка волновода. После этого мелкой наждачкой тщательно затираем все оставшиеся затемнения вокруг окна волновода. Протираем все это ветошью. Должно получиться, что-то похожее на то, что изображено на Рисунке 4.

Далее, на тот случай если я, все же пропустил какой то дефект внутри волновода, печь следует проверить на предмет работоспособности. Ставим в камеру стакан с водой и гоняем печь в режиме Микроволны до закипания воды. В данном случае, проверка работоспособности прошла успешно – вода закипела, искрение отсутствует. Отключаем печь от сети. Теперь переходим к изготовлению новой крышки волновода. Для этого, берем заранее купленный в магазине электро и радио товаров, лист слюды. Накладываем на него старую крышку и обводим по контуру тонким маркером. Затем аккуратно вырезаем ножницами по внутреннему краю обводки (Рисунок 5).

Отверстие под крепежный винт, можно сделать шилом. Я для этого применял отвертку с узким, плоским лезвием. Крышка готова. Вставляем ее в пазы и прикручиваем винтом (Рисунок 6). Устанавливаем кожух печи на место и еще раз испытываем печь уже в сборе. Очередная проверка прошла нормально, значит печь готова к дальнейшей эксплуатации.

А, теперь хотелось бы сказать пару слов о том, как поступить в случае, если последствия пробоя оказались не такими радостными, как описано выше. Если поверхность колпачка антенны магнетрона все же оплавилась, то этот колпачок следует заменить. Такой колпачок можно снять с неисправного магнетрона. Колпачок очень плотно сидит на антенне, и снять его бывает весьма проблематично. Надо учесть еще и то, что для снятия нельзя применять грубые инструменты, такие как пассатижи или плоскогубцы – велика вероятность повреждения или деформации, что не допустимо. Колпачок лучше снимать просто руками, осторожно расшатывая его из стороны в сторону. Если таким образом снять колпачок не удается, то его следует нагреть. Можно даже над горелкой газовой плиты. Но, тут важно не переусердствовать, не надо его калить докрасна, достаточно будет 80 – 90 градусов. Затем надо дать ему остыть до той температуры, что бы не обжечь руку и после легкого расшатывания он легко снимется. Перед установкой нового колпачка, обязательно убедитесь в целостности антенны. Если антенна сильно повреждена, то придется менять магнетрон. Если на ней только копоть и пятна, то достаточно будет зачистки. Следите за тем, что бы новый колпачок по высоте был таким же, как и стоявший ранее. Очень важно соблюдать расстояние от торца колпачка, до стенки волновода.

С сильно поврежденным волноводом, дело обстоит несколько сложнее, чем с магнетроном. Магнетрон, в крайнем случае, можно поменять, а вот волновод вы не замените, он является не съемной деталью микроволновой печи. И если, заглядывая в отверстие входа, через прогоревшие дыры вы можете видеть окружающий вас мир, то за ремонт такой печи лучше не браться. В том случае, когда сквозных дыр в волноводе не обнаружено, а имеются только кратеры и копоть, можно попытаться отремонтировать. Особые трудности могут возникнуть, если сильно повреждена внутренняя поверхность волновода, когда доступ к поврежденным участкам сильно ограничен. В этих случаях часто помогает применение различных электроинструментов с соответствующими насадками. Должен заметить, что печи, камеры которых выполнены, из не ржавеющей стали, страдают от пробоев меньше и восстанавливаются проще, чем печи с эмалированными камерами. В печах с эмалированной камерой от пробоя страдает не только металл, но и покрытие. К тому же, не ржавеющая сталь меньше подвержена коррозии, чем обычная, покрытая эмалью. По этому, поврежденный слой эмали, после устранения последствий пробоя, в эмалированных печах, желательно закрасить. Выбор краски для этих целей не такая уж простая задача. Эта краска должна выдерживать довольно большую температуру и при этом быть не токсична, не должна содержать токопроводящих ингредиентов, например алюминиевую или бронзовую пудру. Лучше всего конечно, воспользоваться эмалями пищевой группы, но к великому сожалению они очень редко встречаются в магазинах. Можно заказать оригинальную эмаль (Краска для СВЧ Samsung DE02-00137A) через Интернет, на сайтах сервисных служб, например, здесь. Как-то раз, не помню уже на каком форуме, один довольно авторитетный в этой области господин (судя по содержанию его сообщений), говорил, что он закрашивает поврежденные участки покрытия белым канцелярским корректором. Сам я такое не практиковал, но мысль мне показалась более чем интересной и при случае обязательно попробую.

Что бы обеспечить своей микроволновой печи «долгую, счастливую жизнь» и уберечь от такой беды, как пробой, достаточно регулярно ухаживать за ней и соблюдать не хитрые правила эксплуатации. Но, это уже другая история.

Соблюдайте технику безопасности при снятом корпусе.На конденсаторе может быть высокое напряжение. Искры…

108 Replies to “Ремонт колпачка магнетрона или когда микроволновка искрит.”

Прошло две недели-полет нормальный.

Artym Kositsyn здравствуйте, на магнетроне магнит треснул, будет ли он дальше работать?

А включить и проверить — слабо?

Филипп Королёв 32 года? запчастей уже думаю не найти ))

Эмаль универсальная,короче обычная эмаль из отдела красок.

Artym Kositsyn Аа ясно. Спасибо.

Защищать поврежденный корпус нужно бумагой наждачной мелкозернистой.Без бугорков,налетов и т.д. чтобы волны «гладко»проходили по этому месту,не находили препятствий и не разрушали это место.

Спасибо все просто и гениально.

Идея с кондером супер! А сейчас нормально работает?

19 декабря,полет нормальный.

30 июля-все норм.Вобщем будет работать,пока магнетрон не начнет терять вакуум,или что-там.

шлифовать и закрашивать обезательно калпачёк я поменял также и искрит

Что-то упустил значит…

а что там за тряпочка вместо картонки

Почти все магнетроны взаимозаменяемы! Любой подходящий по креплению!

Nodalex Kedrovich мощност здесь нипричем..

Вот, скорее всего, из-за расколотого магнита и мощность упала.

нет же тут слюды. это гребанный лажик — там краска от температуры облазит

может я чего то не понял, зачем старый колпачек зачищать ?

Защищают мелкозернистой наждачной бумагой колпачок тогда,когда на нем появилась черная окалина,но когда уже будет отверстие,тогда надо менять.Эта окалина нарушает работу магнетрона.

Опыт ремонта микроволновой печи / Хабр

Одним прекрасным днем раздался звонок бабушки и голос в трубке поведал страшную историю о пожаре в микроволновке.

Выяснилось следующее, решив помыть СВЧ печь, бабушке пришла идея быстренько просушить ее, для этого микроволновка была включена на всю мощность – пустой.
Результат – закопчённое нутро и паника.
Поначалу была мысль просто выкинуть агрегат и поставить новый, благо цены простые модели не дорогие, но потом любопытство взяло верх, ибо залазить внутрь микроволновки еще не приходилось, стало интересно, как оно там внутри устроено и можно ли оживить несчастный девайс.

После небольшого изучения теории, выяснилось, что СВЧ печь имеет в базе довольно простое устройство. Это камера приготовления пищи, магнетрон, волновод соединяющий магнетрон и камеру, силовая высоковольтная обвязка магнетрона, блок управления.

Внутри все оказалось закопчённым, присутствовали капли расплавленного пластика. Сразу выяснился и виновник этого безобразия. СВЧ поле сожгло и расплавило крышку защищающую волновод и магнетрон.

Когда то она была такой.

Разобрать печь оказалось делом простым, открутить 6 винтов и вот они внутренности.

Прямо по центру магнетрон, справа охлаждающий вентилятор, снизу высоковольтный трансформатор, слева подсветка и «крутилки» управления.
Первым дело необходимо снять магнетрон и проверить его состояние.
Снимаем зеленую клемму и откручиваем 4 винта, крепящих магнетрон к камере.

Вот и волновод.

А вот еще последствия включения СВЧ без нагрузки.

Обугленная в результате пробоя стенка волновода.

Осматриваем магнетрон и сразу видим расплавленный колпачок антенны
.

Теперь надо понять жив ли магнетрон и немного о том, что он из себя собственно представляет.

Цитата из вики.

Магнетрон — это мощная электронная лампа, генерирующая микроволны при взаимодействии потока электронов с магнитным полем.

Схема конструкции магнетрона

Нужно убедится, сохранился ли вакуум в магнетроне и ограничился ли прогар только колпачком. Аккуратно сняв колпачок, мы должны убедится в целостности штенгеля.

Трубка не должна быть проплавлена и если это случилось, то магнетрон можно выбросить, он уже потерял вакуум.

Да и собственно зачастую вся затея ремонта оказывается бессмысленной, ибо новый магнетрон уже может сравнятся со стоимостью всей печи.

Но мне повезло. Повреждений не обнаружилось. Теперь надо решить, что делать с колпачком. Оказалось, что такие колпачки не частые гости магазинов запчастей бытовой техники. Гуглопоиск выдал советы: либо выточить на токарном станке, либо изготовить из старого из старого электролитического конденсатора. Второй вариант показался более доступным.

Приступим. Берем электролит к50, подходящего диаметра (порядка 16 мм), отрезаем нужную по длине заготовку и высверливаем отверстие. Важно соблюсти все размеры как можно точнее. Для лучшей проводимости СВЧ тока, поверхность тщательно равняем нулевкой (и вообще желательна полировка).

Перед чистовой отделкой.

Окончательно протираем наш новый колпачок тряпочкой с растворителем и сажаем плотно на магнетрон.

Теперь дело за волноводом. Здесь пришлось помучатся. Волновод необходимо тщательно зашкурить от нагара, затем убрать все частицы абразива и вообще любые посторонние включения. Ситуация осложняется сложной конфигурацией волновода и не так-то просто долезть до удаленных подгоревших уголков. В окончательной очистке мне помог пылесос, сунув шланг в отверстие волновода удалось удалить всю мелочь. Окончательно восстановление волновода заканчиваем протиркой тряпочкой с растворителем.

В идеале хорошо было бы также закрасить очищенные участки, но в поиск выдал мнение, что не всякая краска может дружить с СВЧ, может возникнуть локальное поглощение и нагрев, поэтому оставил так.

Наконец дело за защитной крышкой волновода. Самым лучшим решением стало бы отказаться от пластика в пользу слюды. Слюда радиопрозрачна и выдерживает высокие температуры. Если стоит гриль, то это практически единственное хорошее решение. Так как в моей модели гриля нет, решил использовать самодельную крышку из полипропилена.

Цитата из вики

Полипропилен имеет более высокую температуру плавления, чем полиэтилен, и соответственно более высокую температуру разложения. Чистый изотактический полипропилен плавится при 176 °C. Максимальная температура эксплуатации полипропилена 120—140? С. Все изделия из полипропилена выдерживают кипячение, и могут подвергаться стерилизации паром без какого-либо изменения их формы или механических свойств.

Именно из такого материала обычно делают пищевые емкости для СВЧ печей.
Если не уверены в материале ищем такой значок.

Далее все просто вырезаем нужную форму и сажаем на винты.

Собираем всю печь в обратном порядке, ставим стакан с водой, включаем и проверяем работоспособность.

В итоге все заработало, вода греется, искрения не наблюдается, экран волновода холодный.

Ps. Кстати пока занимался изучением вопроса, наткнулся на 2 ссылки связанные с СВЧ.
1. Добрый сосед и использует «СВЧ-пушку» из переделанной печи для глушения ненавистных музыкальных центров.
vrtp.ru/index.php?showtopic=13506
2. Последствия СВЧ излучения на человека.
www.radioscanner.ru/info/article30
Так что будьте внимательны как со своими бытовыми приборами, так и с соседями через стенку.

Ремонт магнетрона свч микроволновки в домашних условиях

Как произвести ремонт магнетрона микроволновки своими руками

Каковы шансы восстановить неисправный магнетрон в домашних условиях?

Давайте рассмотрим ряд неисправностей при которых можно починить магнетрон микроволновки своими руками.

Я знаю только 2 неисправности при которых ремонт магнетрона целесообразен:

пробой проходных конденсаторов
прогар колпачка магнетрона

Разберем подробно каждую из них.

1.Пробой и замена проходных конденсаторов в магнетроне:

Данная неисправность подразумевает под собой выход из строя фильтрующих элементов самого магнетрона. При такой поломке один из выводов магнетрона начинает звониться относительно корпуса т.е. появляется какое то сопротивление при проверке мультиметром в районе 50 — 500 Ом. При такой неисправности обычно обрывает высоковольтной предохранитель. Что делать в таком случае? Осуществим замену.

Замена проходных конденсаторов в магнетроне.

Проходные конденсаторы в магнетроне играют роль защиты сеты от высокочастотных помех

Для замены конденсаторов нам понадобится некоторый инструмент и сами конденсаторы.

Их можно вытащить из другого неисправного магнетрона, либо купить в магазинах, где есть запчасти к свч

Отвертки
Бокорезы
Пасатижи
Шуруповерт
Сверло 3-4 мм
конденсатор
болтики с кайками 2мм

Итак мы определились что магнетрон неисправен, приступим к замене проходных кондесаторов:

Аккуратно вскрываем заднюю крышку магнетрона.

Внимание кромка из жести будьте осторожны чтобы не порезаться!

Отгибаем крышку по контуру при помощи бокорезов и пасатижей, немного сложный процесс.
Высверливаем с 4х заклепок старые конденсаторы сверлом 3-4 мм
Выкусываем старый конденсатор ближе к его выводам, чтобы оставить запас для соединения нового
Меняем конденсатор на заведомо исправный. На исправном тоже должны быть достаточно длинные выводы для хорошей скрутки
Закрепляем новый на болтики и гайки
Зачищаем медные выводы от лака и скручиваем и между собой. При необходимости скручиваем несколько колец с ферритовых стерженей.
Аккуратно укладываем их в корпус, так чтобы они нигде не касались корпуса
Прозваниваем выводы на корпус и между собой. Между собой пищит, на корпус нет сопротивления, значит ок.
Закрываем крышку, ставим на место, проверяем

Это один из способов ремонта магнетрона микроволновки.

Рассмотрим вторую возможную несиправность

2.Прогар колпачка магнетрона, ремонт и замена

Данная неисправность проявляет себя в виде ненормального звука при работе либо искрения, либо печка вообще не греет. С данной неисправностью дела обстоят по проще. Итак если при внешнем осмотре магнетрона вы обнаружили прогаревший колпачок, то можно попытаться аккуратно заменить его на новый.

Снять нормальный колпачок можно с нерабочего магнетрона либо купить в магазинах электро товаров.

По форме отверстия колпачки могут быть разные, по длине тоже могут отличаться на пару миллиметров. Старайтесь подобрать колпачок одинаковый по длине (+- 2 мм), форма отверстия не критична. Приступим к замене.

Замена колпачка магнетрона краткая инструкция

Берем в одну руку магнетрон, а в другую пасатижи и обхватив колпачок круглым местом пасатиж, начинаем слегка покачивать колпачок, без фанатизма, колпачок должен сняться.
Далее хороший колпачок на место. Иногда диаметр колпачка может немного отличаться и колпачок может сваливаться с посадочного места. В таком случае немного выкручиваем посадочную кромку в 3х местах.

Вот и весь процесс замены. Устанавливаем магнетрон, проверяем высоковольтный пред, включаем, тестим.

Мы рассмотрели две неисправности ремонта магнетрона микроволновки, которые в большинстве случаях подлежат восстановлению.

В остальных случаях магнетрон не поддается восстановлению и его нужно менять!

что делать и как решить проблему

Содержание статьи Как и любой электрический прибор, микроволновая печь может выйти из строя. Если микроволновка искрит внутри – это является признаком ее поломки. После включения прибора появляются искры возле тарелки, микроволновка трещит. Ощущается запах горелого, появился скрежет. В такой ситуации микроволновка требует ремонта.

Причины появления искр

Вероятные причины появления искр в микроволновке:

При пользовании металлической посудой и касании ею стенок микроволновки. Пользоваться посудой из металла можно, если это разрешается в инструкции.
Прогорел рассеиватель из слюды.
Разогрев пищи в посуде, украшенной позолотой или серебром. Использование посуды с металлическим напылением запрещено в СВЧ-печах.
Повреждена внутренняя эмаль. Если внутри микроволновки есть царапины на стенках, то может потребоваться восстановление эмали. Необходимо наносить только специальную эмаль, так как другие средства могут испариться и попасть в пищу.

Эти причины по-разному отражаются на работе микроволновой печи. Чаще всего она трещит и искрит внутри. В любом случае ей нужен ремонт.

Прогорела пластина из слюды

Прогорает слюдяной рассеиватель из-за жира, который попадает за поверхность слюды. В дальнейшем при активном использовании микроволновой печи начинает прогорать металл, который находится за слюдой. Также возможно повреждение магнетрона.

Шаги по устранению поломки своими руками:

Проверить слюду на наличие неисправности. В случае если поверхность слюды загрязнилась или прогорела, то необходимо заменить прогоревшую деталь новой. Перед тем как установить новую пластину из слюды, необходимо тщательно очистить камеру внутри микроволновки от накопившейся гари и жира.
Осторожно вытащить магнетрон, не нарушая правил касающиеся безопасности. Сначала нужно отключить микроволновую печь от розетки. Затем закоротить на некоторое время конденсатор. Также на короткое время закоротить магнетрон.
Посмотреть, не подгорел ли колпачок на магнетроне. Если он не прогорел, есть лишь маленькое пятно, то устанавливаем его на прежнее место и подключаем.
В случае если подгорел колпачок, необходимо его поменять, вернуть на место магнетрон и подключить сеть.
Если колпачка вообще нет, то потребуется замена магнетрона.

Чтобы избежать неисправностей в работе СВЧ-печи, во время приготовлении жирной пищи ее нужно накрывать специальной крышкой.

Жир может проникнуть на слюдяной рассеиватель, а потом на волновод, из-за этого микроволновая печь трещит и искрит внутри. Искры могут повредить магнетрон микроволновки, ремонт которого самый дорогой. Возможно даже прожигание корпуса.

Процесс искрения и правила пользования микроволновкой

Рассмотрим подробней проблему, почему искрит и трещит микроволновая печь. Искры являются электродугой или разрядом, который образовывается между 2-х проводников. В качестве проводников может выступить фольга, золотистый орнамент посуды и другие предметы из металла. В микроволновке возникает переменное электромагнитное поле, благодаря которому появляется электрический ток в проводниках.

Между проводниками с разным напряжением начинает образовываться разряд или дуга, которые не способен удерживать диэлектрик. В случае с микроволновкой в качестве диэлектрика выступает воздух.

Поэтому при разогревании пищи в СВЧ-печи нужно использовать посуду без нанесения позолоты, серебра или других металлических элементов.

При появлении электроразрядов в микроволновке увеличивается нагрузка на электрические схемы, что вероятней всего может привести к выходу из строя техники. Без вмешательства специалиста делать ремонт микроволновой печи своими руками лучше не стоит. Могут иметь место серьезные поломки магнетрона, диода или трансформатора.

Влияние крышки волновода на исправность СВЧ-печи

Особое внимание следует уделить неисправности крышки волновода. Это связано с тем, что антенна от магнетрона излучает волны не в самой камере СВЧ-печи, где расположен продукт, а в специальном углублении, которое называется камерой волновода. Микроволны, которые идут от антенны магнетрона, проникают в камеру.

Камера волновода закрыта крышкой. Для изготовления крышки берется специальный материал, который играет роль диэлектрика, не проводящего электрический ток. При накоплении на крышке волновода загрязнений они начнут подгорать. Так как огонь является плазмой, которая в свою очередь может выступать в качестве проводника, микроволновая печь в этом случае искрит и трещит.

В рассмотренной ситуации разряд электричества появляется между горящим жиром на крышке, закрывающей волновод, и стенкой микроволновки, антенной или волноводом. Для того чтобы жир с пищи не разбрызгивался по сторонам, необходимо разогревать еду, накрывая ее специальной крышкой. Это поможет предотвратить неисправности с микроволновой печкой и уменьшить загрязнение.

Чистка элементов микроволновки

При горении грязи или жира, которые попали на крышку волновода, следует не только поменять крышку, но и почистить антенну магнетрона и волновод. Если микроволновая печь будет продолжать работать, то может прогореть колпачок магнетрона, который расположен на антенне, что приведет магнетрон в негодность. Очистку микроволновки лучше делать в специальных центрах, где есть все необходимое для вашей модели СВЧ-печи.

Иногда под тарелкой, на которую ставят пищу, может скапливаться жир, который попадает туда вследствие вскипания или выливания продуктов. Там также возможно появление электрической дуги. В таком случае прогорает шпиндель из пластмассы, который вращает тарелку с едой, вследствие чего прогорает стеклянная тарелка. Ремонт, как и очистка от нагара шпинделя проблематичен, так как обгоревшая часть металлизируется, поэтому шпиндель нужно заменить.

Ремонт и чистку микроволновки лучше делать в специализированных центрах.

Можно ли отремонтировать микроволновую. Микроволновка не работает: что делать

В наше время микроволновки есть почти в каждом доме. При этом моделей на рынке представлено огромное множество. В целом конструкции микроволновок очень схожи, однако отличия имеются. Таким образом, у каждого производителя есть свои слабые стороны. Для того чтобы начать ремонт микроволновок своими руками, необходимо сделать полную диагностику. В результате надо получить исчерпывающую информацию о поломке, и лишь затем принимать какие-либо меры.

Ремонт микроволновки «Элджи»

Данная компания считается известной. При этом она выпускает качественный товар, и ломается он редко. Если рассматривать конкретно микроволновки, то чаще всего проблема заключается вакуумной лампе. Данная деталь называется магнетроном. Основной обязанностью указанного элемента является создание излучения. Благодаря этому есть возможность воздействовать на воду, которая находится в еде. В данном случае важно отметить, что магнетроны выпускаются с разной частотой. Для того чтобы проверить ее работоспособность, деталь следует извлечь. Начинается ремонт микроволновки своими руками (LG в данном случае) с откручивания задней крышки модели.

Далее можно увидеть маленький колпачок. В некоторых моделях он сверху закрыт кожухом. В такой ситуации убирается сначала он, а потом — колпачок. В результате можно увидеть фланец, который находится рядом с магнитами. Во многих случаях он непосредственно соединяется с радиатором. Закончить ремонт микроволновки своими руками (LG) можно, достав фланец, открутив магниты. После этого вы увидите магнетрон, который внешне похож на обычную коробочку. Крепится он к корпусу микроволновки на маленьких фиксаторах, которые нужно провернуть в сторону для открытия. Таким образом, магнетрон можно безопасно извлечь для замены.

Замена магнетрона

Перед тем как начинать ремонт микроволновок своими руками, нужно обязательно обесточить устройство. Для того чтобы правильно осуществить замену магнетрона, в первую очередь следует ознакомиться с его модификацией. Как правило, маркировка этого элемента располагается на боковой панели. Перед покупкой нового магнетрона лучше всего оценить изношенность устройства. В данном случае необходимо взглянуть на состояние кожуха.

Важно проверить целостность фильтра, который находится внутри. Сделать это можно, только открутив болтики на Непосредственно фильтр представляет собой диск маленького диаметра. При неправильной эксплуатации микроволновки он может повреждаться. В данном случае наиболее целесообразно попробовать заменить именно его, а не полностью магнетрон. Если все же весь механизм поврежден, для его установки следует заново снять заднюю крышку микроволновки. После этого важно правильно установить магнетрон для фиксации. Сделать это можно очень просто, глядя на маркировку. В конечном счете она должна находиться с правой стороны. В таком случае фиксаторы встанут на свое место, и можно будет заново прикрутить фланец. После этого следует сделать пробное включение агрегата.

Ремонт микроволновки «Самсунг»

Многие модели данной компании страдают из-за схем, которые имеет микроволновка Samsung. Ремонт своими руками делать необходимо только после того, как устройство будет обесточено. Важно отметить, что такого рода сбои чаше всего происходят в связи с перепадами напряжения в сети. Чтобы разобраться в данном вопросе, следует ознакомиться со структурой схемы микроволновки.

Состоит она из управляющей и исполнительной частей. Первая система представлена в устройстве в виде микроконтроллера. Его основной задачей является программирование. Именно с помощью микроконтроллера дисплеем модели воспринимаются сигналы.

Также он контролирует Таким образом, неполадки схемы очень легко распознать. В некоторых случаях микроконтроллер лишь частично выходит из строя. В таком ситуации на дисплее информация способна отображаться, однако сенсорная панель не будет работать. Также все может сложиться наоборот. Все это говорит о том, что нарушены буферные элементы схемы. В некоторых случаях их называют транзисторами.

Замена схемы

Во многих моделях схема находится под магнетроном. Для того чтобы начать ремонт микроволновки своими руками («Самсунг»), к ней нужно добраться, сняв заднюю крышку устройства. Сделать это можно, просто открутив четыре гаечки. Далее человек сразу увидит схему, которая крепится по бокам на фиксаторах. Для того чтобы обследовать микроконтроллер полностью, его снимать не обязательно. Достаточно просто отсоединить его от схемы.

С этой целью нужно пластинку повернуть на 90 градусов по часовой стрелке. В результате фиксатор снимется и микроконтроллер освободится. В первую очередь следует осмотреть данный элемент. Для этого проверяется целостность антенны, которая находится в верхней части. Под ней имеется обмотка, которая также может пострадать при длительном использовании микроволновки. Если на ней имеются темные пятна, однозначно проблема заключается в радиаторе. Связано это с тем, что он вышел из строя, и в результате был не способен охлаждать данный элемент.

Таким образом, температура во время эксплуатации резко повысилась, и обмотка не выдержала. Если все является целым, но устройство не работает, в последнюю очередь проверяется разъем микроконтроллера. В данном случае нужно оценить жесткость его соединения с проводом, который ведет к схеме. После этого элемент устанавливается на прежнее место. Если микроволновка не заработала, следует полностью менять микроконтроллер.

Как отремонтировать микроволновку «Панасоник»?

В некоторых случаях владельцы микроволновок «Панасоник» могут столкнуться с определенными проблемами вентилятора, а также магнетрона. При поломке человек, как правило, слышит нехарактерный для устройства звук. Также явным признаком нарушения работы модели является повышенное свечение внутри камеры. При этом могут образоваться искры, и в таком случае ремонт микроволновок своими руками нужно начинать с замены вентилятора.

Как почистить вентилятор?

Начиная ремонт микроволновки своими руками («Панасоник»), необходимо убедиться в том, что устройство обесточено. Вентиляторы во многих моделях монтируются возле высоковольтного трансформатора. Для того чтобы к нему добраться, потребуется отсоединить конденсатор. Сделать это можно, сняв заднюю панель микроволновки. После этого осмотрите магнетрон, рядом с которым находится высоковольтный трансформатор.

Для того чтобы его извлечь, потребуется стандартный набор отверток. Нижние зажимы открываются без инструмента. Чтобы открутить верхние шурупы, потребуется крестообразная отвертка. Сняв высоковольтный трансформатор, можно увидеть вентилятор. В первую очередь следует оценить его загрязненность. В некоторых случаях он не способен выполнять свои функции из-за накопившейся пыли. Очистив полностью лопасти вентилятора, необходимо заново все собрать и сделать повторный запуск устройства.

Замена кулера в микроволновке

Если чистка вентилятора не помогает, ремонт микроволновок своими руками может быть закончен заменой кулера. Подбирают его в любом сервисном центре «Панасоник». При этом важно сообщить модель микроволновки. После этого следует опять открутить высоковольтный трансформатор и снять вентилятор.

Во многих моделях «Панасоник» он крепится по углам на шурупах. После замены кулера его следует прокрутить руками. Если движению лопастей ничто не мешает, можно смело устанавливать высоковольтный трансформатор и прикручивать заднюю крышку микроволновки.

Проблемы с моделями «Дэу»

В целом микроволновки «Дэу» отличаются хорошим качеством. Однако при этом у них имеются стандартные проблемы с магнетроном. Дополнительно могут ломаться высоковольтные конденсаторы. В таком случае микроволновки отказываются включаться. Помимо прочего, у владельца могут возникнуть определенные проблемы с дверцей, а связано это со слабыми креплениями. В таком случае можно попробовать сделать ремонт микроволновки «Дэу» своими рукам.

Ремонт дверцы

При поломке дверцы микроволновка, как правило, не включается. Связано это с тем, что дверца неплотно прилегает, в результате датчик не срабатывает, и невозможно. В таком случае ремонт дверцы микроволновки своими руками следует начать с проверки защелки. Для этого нужно в первую очередь сделать визуальный осмотр.

Если детали дверцы будут целы и не повреждены, необходимо проверить защелку на прочность контакта. Для этого ее нужно взять рукой и попробовать расшатать. В результате она не должна отклоняться. Если деталь разбалтывается, ее следует подкрутить, а для того чтобы это сделать, потребуются отвертка и шило. В первую очередь откручиваются шурупы сверху и снизу. Далее под защелкой находится маленькая пружина.

Когда она теряет свою жесткость, дверца плохо прилегает к микроволновке. Проверить пружину можно, только если деталь достать и осмотреть. В этом поможет простое шило, а поддевается дверца с верхнего края и тянется вниз. В результате пружина должна легко выскочить.

Замена петли

Если после замены защелки проблема с дверцей не решилась, ремонт микроволновки своими руками (Daewoo) может затянуться. В первую очередь нужно проверить петли. Для этого приготовьте шило. Начинать лучше всего с верхней части. Для проверки петли следует поддеть центральную ось дверцы вверх. После этого можно произвести осмотр детали в целом.

Если трещин не имеется, надо прочистить отверстие и приступить к осмотру нижнего элемента. Когда наблюдается деформация двери, всю петлю придется полностью менять. Приобрести данный элемент можно в сервисном центре. Важно при замене элемента не повредить внутреннее покрытие дверцы и работать шилом аккуратно.

Нельзя сказать, что ремонт микроволновой печи такое уж легкое дело. Если делать ремонт самостоятельно, то вам нужны определенные навыки для этого. В случае серьезной и сложной неисправности лучше обратиться к профессионалу. Но есть такие общие поломки, которые вы можете исправить своими руками.

Общие неисправности

Зачастую микроволновка просто перестает нагреваться, но в это время свет в камере есть, вращающийся столик крутится, а главное вы слышите и обычный вентиляторный шум, то тогда, скорее всего, сгорел предохранитель , который защищает высоковольтную цепь магнетрона от перенапряжения.

Проследите, чтобы новый предохранитель полностью соответствовал номинал предыдущего. Ни в коем случае не делайте самодельных перемычек.

В изолирующей капсуле, сделанной из пластика, находится предохранитель, который подключают к выводу высоковольтной трансформаторной обмотки. Увидев его, вы сразу поймете, в каком он находится состоянии.

Если все же с предохранителем все в порядке, то тогда проверьте сам трансформатор и цепи, которые руководят его работой.

Иногда может потребоваться замена магнетрона.

У микроволновой печи может быть 2 предохранителя . Первый – высоковольтный, а второй защитный, он расположен на плате сетевого фильтра. Некоторые модели микроволновки оснащены только предохранителем общей защиты. Если у микроволновой печи электронное управление, то вероятнее всего предохранитель находится на плате самого электронного модуля.

Перед тем, как осуществлять замену высоковольтного предохранителя, нужно сначала посмотреть состояние высоковольтного диода и конденсатора, а также магнетрона. Проверьте, не пробились ли они.

Инструкция и видео по ремонту Chevrolet Niva:

У тех, кто обладает инверторной печью, функция нагревания может отсутствовать из-за поломки силового модуля. В нем находятся IGBT транзисторы, которые выходят из строя.

Перед осуществлением замены транзистора проверьте хорошо цепи, которые им управляют. Это нужно для того, чтобы убедиться, что они исправны, иначе транзисторы выйдут из строя в дальнейшем опять.

Если ваша СВЧ печь оснащена микропроцессорным управлением, а экран электронного модуля ничего не отображает, то возможно произошел скачок напряжения в электросети. Иногда для этого нужно лишь заменить предохранитель, если он есть на плате управляющего модуля, а иногда нужно менять или ремонтировать сам модуль.

Когда перестают работать кнопки на сенсорной панели управления микроволновой печи, то зачастую нужно ее просто поменять, так как осуществить лишь ремонт кнопок не всегда получится. Но попытаться можно. Для этого следует взять увеличительное стекло и электропроводный лак. В таких случаях иногда требуется замена электронного модуля.

При прекращении вращения поворотного столика нужно посмотреть состояние обмотки двигателя и есть ли на нем питающее напряжение. Скорее всего, придется покупать новый двигатель в таких случаях.

При включении СВЧ печи появляются искры, на пластине с правой стороны есть обугленная дырка, то тогда вам следует приобрести новую пластину. Но также проверьте и колпачок магнетрона, если он поврежден, то и его замените тоже.

Видео по ремонту микроволновки

При ремонте не забывайте соблюдать все меры предосторожности. Если вы будете соблюдать все меры предосторожности, а также будете следовать вышеперечисленным рекомендациям, то ремонт микроволновой печи не составит вам особых хлопот, все пройдет довольно-таки легко и быстро.

Самое главное – это не пытаться приняться за ремонт сложных неисправностей , которые лучше чинить специалисту (кроме случаев, если у вас есть соответствующие знания и опыт).

СВЧ или микроволновая печь, микроволновка — это все об одном устройстве

Питание магнетрона

Для начала рассмотрим алгоритм работы микроволновки. Основной рабочий элемент — магнетрон. Именно он вырабатывает волны, посредством которых греется пища. Но на него надо подавать высокое напряжение, потому питание (220 В) сначала подается на высоковольтный трансформатор, с выхода которого уже уходит 2000 Вт. После трансформатора стоят диод и конденсатор, которые поднимают напряжение еще в два раза. На магнетрон поступает уже порядка 4 кВт. Вот тут и начинается генерация микроволн. Для того чтобы во время проблем с питанием магнетрон не сгорел, в цепи питания установлен плавкий предохранитель. При его перегорании печка в работу не включается.

Чтобы избежать перегрева магнетрона, который в этом случае может выйти из строя, в цепи его питания стоит термопредохранитель. При нарушениях режима работы (вентилятор не работает или не справляется с охлаждением) этот предохранитель перегорает. Тогда возникает ситуация, когда микроволновка работает но не греет. В этом случае крутится тарелка, горит лампочка, но пища не разогревается.

Блокировка дверок

Подвижный столик

Микроволновка не греет. Одна из причин — не крутится столик

Вид сзади при снятой крышке

Самостоятельный ремонт микроволновой печи

Не включается совсем

Перегорел предохранитель

Свет горит, столик вращается, но пища не нагревается

Проблемы со слюдяной пластиной

Проблемы с магнетроном

первичная обмотка — 1,5 Ом;
вторичная — 110-120 Ом;
вторичная обмотка накала — 0,1 Ом или меньше.

Если есть отклонения, трансформатор меняем. Параметры подбираем точно такие же.

Проверяем блокировку дверей

Микроволновка искрит. В чем причины и что делать

Ремонт микроволновки своими руками: замена колпачка магнетрона

Причины поломок

Ремонт микроволновой печи своими руками можно произвести при наличии элементарных знаний о её устройстве и принципе работы. В статье разберём устройства простейшей модели печи СВЧ, в которой есть гриль и поворотный стол.

Начнём разговор об устройстве микроволновки с её видимых на первый взгляд деталей. Когда вы своими руками возьмётесь отремонтировать микроволновку и снимите верхнюю крышку, то обязательно предварительно отключите питание. Вы сразу увидите трансформатор с плавким предохранителем на нём и рядом в корпусе из керамики высоковольтный предохранитель. Возле трансформатора будет находится блок удвоителя, состоящий из диода и толстого конденсатора. Всё вместе это составляет цепь питания магнетрона СВЧ.

Очень опасно трогать конденсатор своими руками сразу после открытия крышки, так как он долгое время держит заряд и может поразить вас электрическим током.

Принцип работы цепи питания микроволновой печи СВЧ

Питающее напряжение 220v сначала поступает через плавкий предохранитель на первичную обмотку трансформатора. Первым делом визуально проверяем целостность предохранителя. Если он почернел или в стеклянном корпусе виден разъединённый волосок, то требуется замена. Первичная обмотка трансформатора расположена снизу и визуально её можно посмотреть и измерить входящее напряжение на её выводах.

Возле первичной обмотки можно увидеть ещё несколько витков провода, это вторичная обмотка подогрева катода. Она даёт напряжение ~6,3v, необходимое для нормальной работы катода. Выше расположена вторичная обмотка трансформатора, которая выдаёт около 2kv напряжения, поступающих на удвоитель. Высоковольтная обмотка трансформатора хорошо изолирована несколькими слоями изоляции.

Удвоитель представляет собой конденсатор с параллельно подключенным диодом. Он удваивает входящее напряжение 2kv до 4kv, которые поступают на катод магнетрона микроволновой печи СВЧ. Катод предварительно нагревается переменным напряжением ~6,3v, поступающих с вторичной обмотки подогрева катода. Анод магнетрона подключен к земле.

Магнетрон управляется реле и таймером времени по заданным параметрам на передней панели микроволновки. Параметры работы микроволновой печи СВЧ задаются программатором. Программатор снабжён шестерёночной или зубчатой передачей, отвечающей за регулировку хода часов. Чем дольше промежутки работы магнетрона, тем больше выделяется мощности на приготовление блюд. Соответственно, чем дольше промежутки отдыха, тем меньшую мощность вырабатывает магнетрон.

В новых моделях микроволновых печей применяется инверторное управление мощностью генератора СВЧ. При этом цикличностью работы и отдыха магнетрона заведует датчик измерения температуры. По его сигналу увеличивается или уменьшается частота следования импульсов. Для высокой температуры импульсы идут очень часто, затрачивается больше мощности и выделяется большее количество энергии на приготовление пищи. Для меньшей температуры их цикличность уменьшается, что позволяет гибко контролировать весь процесс.

Аппаратура защиты

Защитные реле микроволновой печи отвечают за одновременное отключение всех систем при открывании дверцы во время работы магнетрона. Два защитных реле при этом разрывают подачу напряжения по фазе и по нулю. К тому же одно из них в обязательном порядке контролирует исправную работу второго элемента защиты. Есть еще третье реле защиты, размыкающее контакты питания при открытой дверце печи СВЧ и не включенной кнопке запуска процесса разогрева.

Предохранитель высоковольтный перегорает, обеспечивая защиту генератора СВЧ от аварийных ситуаций:

работы в холостую;
попадания металлических предметов на поддон.

Вторичные механизмы микроволновой печи:

двигатель вентилятора;
двигатель поддона;
лампа подсветки;
лампы гриля.

Так как все вторичные элементы соединены последовательно, при неисправности одного из них — не работает ничего, кроме магнетрона и пускового реле.

Это значительно упрощает ремонт своими руками микроволновой печи.

Основные неисправности и ремонт

Перечисленный список неисправностей микроволновых печей не является исчерпывающим, он лишь отражает наиболее часто встречающиеся поломки. Все перечисленные неисправности вы можете починить своими руками.

Своими руками можно починить микроволновую печь СВЧ, но можно правильно её эксплуатировать и этим значительно увеличить срок безупречной службы.

Выход из строя бытового прибора – настоящая трагедия для многих городских жителей. Это касается и офисных работников, что особенно актуально при помолке микроволной печи. Если устройство перестает работать, необходимо как можно раньше осуществить ремонт, чтобы предотвратить усугубление проблемы.

Принцип действия и конструкция

Разные модели микроволновых печей LG имеют схожий принцип действия. Но, прежде чем разобраться в этом, стоит учесть состав устройства:

волновод;
обмотка;
магнетрон;
камера нагрева.

Приведенные элементы являются основными в приборе. Как видим, их не так много, поэтому ремонт своими руками предполагает быть довольно простым.

Итак, о принципе действия. При включении микроволновки LG в сеть происходит подача напряжения на первичную и вторичную обмотку трансформатора. Устройство характеризуется удвоением напряжения, что дает возможность ускоренного нагрева. При этом используется конденсатор, с которым контактирует выпрямляющий диод.

Для контроля длительности процедуры нагревания используется таймер и извещатель температуры.

Поскольку речь идет о микроволновке, электрическом приборе, в конструкции используется надежная система безопасности, включающая в себя реле защиты фазы и питания, отвечающие за остановку работы устройства при скачках сетевого напряжения или открывании дверцы.

Некоторые неисправности

Приведем несколько характерных поломок и их причин микроволновых печей LG:

Прибор искрит. Такое возможно, если разрушается эмаль на дверце или же поврежден защитный колпачок магнетрона. Последующее использование микроволновки может быть опасным, поэтому ремонт следует сделать как можно быстрее.
Устройство гудит. Такой «эффект» может быть результатом выхода из строя вентилятора или же трансформатора. Потребуется осмотр и, возможно, замена неисправного элемента.
Микроволновка не включается. Возможно, сетевой кабель просто не подключен к сети. Также его необходимо осмотреть, поскольку на нем могут быть повреждения. Причина может быть в поломке температурного датчика. Еще из строя могут выйти дверные микропереключатели, что провоцирует систему безопасности прекращать работу прибора.
Увеличенная продолжительность нагрева. Это может быть сигнал к тому, что вскоре выйдет из строя магнетрон.
Если не вращается поддон, тогда причина может состоять в двигателе или в связи между ним поддоном.
При сбоях в управлении (не слушается панель, некорректно выполняются программы), вероятнее всего, вышла из строя электронная плата.
Микроволновка LG не греет. Это следствие нескольких возможных причин. Например, мог выйти из строя магнетрон. Однако чаще всего причиной является перегоревший предохранитель, питающий либо первичную обмотку, либо реле. Еще одна причина – нестабильность сетевого напряжения.

Разборка

Сразу отметим, что ремонт своими руками предполагает отсутствие гарантии. А если гарантийный термин еще действителен, то вмешательство во внутренность прибора нарушит условия, а значит, последующий ремонт будет осуществляться сервисным центром LG на общих основаниях. Об этом стоит помнить перед самостоятельными действиями.

Как правило, для ремонта микроволновой печи LG требуется ее разборка, чтобы добраться до внутренних элементов. Поэтому далее приведем рекомендации, как своими руками разобрать микроволновку.

Сначала необходимо снять кожух, для чего придется открутить несколько болтов (как правило, шесть), находящихся в задней части устройства. Для этого можно использовать обычную отвертку или шуруповерт.

Внутренние составляющие в основном крепятся не болтами, а специальными замками, которые открываются путем нажатия на выступающую часть.

Ремонтные операции

Если прибор не останавливается, нужно предпринять следующее:

Возможно, проблема в реле напряжения, несущего ответственность за отключение устройства. Самая частая причина – залипание контактов, которые придется очистить.
Микроволновку нужно разобрать, чтобы достать реле. Для проверки элемента используется омметр.
Реле может потребовать замены, если имеется разрыв.
Нужно осуществить сборку и проверить устройство.

Как делать ремонт магнетрона микроволновки разберемся дальше:

Следует осмотреть панель и дверцу, нет ли на них сколов. При повреждении покрытия нарушается магнитное поле, в результате чего наблюдается искрение.
Чтобы снять магнетрон, необходимо снять клемму и четыре винта.
Если же этот элемент в порядке, стоит продиагностировать волновод.

При обнаружении проблемы с любой частью микроволновки следует заменить элемент, а затем собрать прибор.

Если устройство гудит, нужно действовать так:

Причиной такой поломки может быть выход из строя трансформатора или вентилятора. Поэтому нужно в первую очередь проверить их работоспособность. Неисправный элемент необходимо заменить.
Не следует забывать, что вентилятор способен гудеть в результате переработки. В этом случае нужно отодвинуть прибор от стены и соседних предметов, а также очистить систему охлаждения.

Подводим итоги

В восстановлении работоспособности микроволновок LG нет ничего сложного. Важно только действовать последовательно и внимательно. Конечно, для подобных операций важен опыт, который позволяет быстрее и точнее диагностировать причину поломки, а значит, оперативнее ее устранять.

А если требуются более детальные и наглядные рекомендации, можно посмотреть компетентное видео.

отказов магнетронов и почему они выходят из строя.

Отказ магнетрона.

Магнетрон может выйти из строя по нескольким причинам, многие из которых вызывают очевидные визуальные симптомы, которые можно увидеть и которые не требуют проверки с помощью измерителя.

Компоненты магнетрона.

Если необходимо заменить магнетрон, обратите внимание на некоторые рекомендации по замене магнетрона.

Будьте осторожны, не ударьте и не коснитесь области купола антенны
Обязательно перенесите любые дополнительные детали, такие как воздуховод, термопредохранитель или вырезы.
Убедитесь, что радиочастотная прокладка из проволочной сетки не повреждена и находится на месте
Осмотрите край отверстия, в котором купол магнетрона должен быть вставлен в волновод.Выровняйте любые неровности, такие как вмятины, ямки и ожоги. Поверхность обода должна быть металлической, гладкой на ощупь. Используйте легкую наждачную бумагу — не используйте металлическую вату.
Если есть признаки плохого контакта клемм (т. Е. Обесцвеченные, обгоревшие, изъеденные на разъемах), отремонтируйте или замените скользящие разъемы на выводах накала.
Если возможно, выполните проверку утечки RF вокруг магнетрона

================================================= ================================

Ниже приводится наглядный список видимых типичных отказов магнетрона, а также их соответствующие симптомы и способы устранения.

Терминалы с признаками возгорания.

Разрушение изолятора начинается с крошечного обожженного пятна на изоляторе магнетрона, затем с каждым последующим циклом варки постепенно возникает более сильная дуга и горение, в конечном итоге оставляя четкие визуальные свидетельства неисправности, как показано на рисунке справа

Симптомы: Громкий гул, отсутствие тепла, звук дуги, запах электрического гари

Решение: Замените магнетрон и замените клеммы, убедившись, что они подходят правильно.

================================================ ===============================

Треснувший магнит (-ы)

Это происходит из-за перегрева магнетрона, в некоторых случаях из-за отраженной микроволновой энергии.

Симптомы: слабый нагрев или его отсутствие, магнетрон очень сильно нагревается (перегревается), прерывистое искрение или «щелкающий» звук.

Решение: замените магнетрон и проверьте, почему магнетрон перегрелся.

================================================ ===============================

Обгоревший или оплавленный колпачок антенны.
Обгоревший купол (или антенна) из-за дуги из-за отраженной микроволновой энергии (обратная подача}. В этом случае проверьте, не заклинило ли или из-за дуги лопасти мешалки или невращающийся антенный узел. Во многих коммерческих моделях с несколькими магнетронами поддон для приготовления пищи необходимо поднять, чтобы проверить состояние нижнего антенного узла.

или вы можете увидеть это внутри полости

Симптомы: Слабый нагрев или его отсутствие, звук дуги во время цикла готовки

Решение: Замените магнетрон и, при необходимости, соответствующую антенну или узел мешалки.Очистите полость, износ возникла дуга. Избыточное накопление углерода приведет к возобновлению искрения в течение очень короткого периода времени.
============================ ================================================== =

Свободные выводы магнетрона

Ослабленные соединители с нитью магнетрона / Изменение цвета соединителя (ей) или пластмассового изолятора (ов)
Если соединители, которые надвигаются на выводы нити магнетрона, ослабляются или неправильно обжимаются, это вызывает накопление резистивного тепла.По мере того, как это происходит, соединение еще больше ухудшается, вызывая следующие визуальные симптомы. Маленькие почерневшие ямки на выводе (ах) магнетрона.
Расплавленный и разрушенный вид.
Кроме того, как отмечалось выше, при разрядке конденсатора возникает необычно устрашающая искра.
Симптомы: сначала кратковременный и / или слабый нагрев, затем, в конце концов, нет нагрева.

Решение: Отремонтируйте неисправные клеммы следующим образом:
Либо (1) Очистите обгоревшие / изъеденные клеммы магнетрона и замените скользящие разъемы, убедившись, что они плотно входят в клеммы; или (2) перегоревший провод и разъем (ы) в разрезе.(Удостоверьтесь, что осталось достаточно провода, чтобы достать до него с небольшим провисанием) Очистите клеммы, чтобы подготовиться к пайке. Припаяйте нить накала прямо к магнетрону. Будьте осторожны и не используйте нагревание для пайки дольше, чем необходимо.

Микроволновая печь для одного человека — это хобби для другого человека Магазин электроники

В Интернете есть множество материалов, описывающих полезность спасенных внутренностей, обнаруженных в неработающих микроволновых печах. [Мэдс Нильсен] — молодой вблогер с многообещающими навыками съемок и интересным содержанием электроники для начинающих.Он не приносит ничего нового от микроволновой печи к обеденному столу, но это видео следует рассматривать как учебник для тех, кто хочет утилизировать компоненты для своей скамейки для хобби. Чтобы сэкономить время, вы можете добавить ссылку на отметке 5 минут, когда на столе разложено пиршество частей. Множество хороших деталей в этих микроволновых печах, выкатываемых на тротуарах, в мусорных баках и дешевых на дворовых распродажах по всей стране, ошеломляет, и в основном их можно бесплатно собрать.

Урожай здесь был: микровыключатели, сетевые конденсаторы номиналом X и Y, предохранитель на 8 ампер, таймер с звонком и переключателями, синхронный 4-ваттный двигатель с медленным вращением, 5 об / мин, высоковольтный конденсатор с маркировкой 2100 Вт VAC 0.95 мкФ, специальные диоды, которые не так полезны в хобби-электронике, лампочка, синфазный дроссель, керамический резистор с проволочной обмоткой 20 Вт 68 Ом, двигатель вентилятора переменного тока с вентилятором и выключателями термостата NT101 (нормально замкнутые).

Все это и многое другое можно спасти, если вы найдете новые выброшенные юниты. Наше резюме продолжается после перерыва, где вы также можете посмотреть видео, где [Мэдс] высвечивает каждое сокровище. Его безделушки рассчитаны на 220 В, но если вы живете в стране на 110 В, такие компоненты будут рассчитаны на 110 В.

Давайте не будем забывать о высоковольтном (вторичное 2000 В) трансформаторе микроволновой печи (MOT), который в новых микроволновых печах быстро заменяется импульсными источниками питания. ОПАСНОСТЬ! Не играйте с этим, если вы действительно не знаете, что делаете! [Мэдс] знает, к тому же он планирует перемотать трансформатор для более полезных применений с высоким током и низким напряжением. [Мэдсу] нужно только посмотреть отличные видео [Мэтта] об утилизации трансформаторов для микроволновых печей.

Не представляет особого интереса сердце микроволновой печи — магнетронная трубка, излучающая микроволны для нагрева пищи.Не разбирайте магнетрон и не играйте с ним по нескольким веским причинам! Во-первых, очевидна опасность микроволнового излучения 2,45 ГГц. Во-вторых, некоторые магнетроны сделаны из керамического изолятора розового цвета, содержащего оксид бериллия (бериллия). Бериллия является известным канцерогеном и опасным химическим веществом при разложении, обращении или проглатывании.

сколько стоит заменить магнетрон в микроволновке?

Стоимость замены магнетрона в микроволновой печи

Привет, я столкнулся с проблемой с моей микроволновой печью, которая не нагревает продукты, хранящиеся в духовке.Какая беда. Итак, я начал изучать возникшую у меня проблему и натолкнулся на точку зрения, что «магнетрон — это нагревательный элемент микроволновой печи, и любое его повреждение повлияет на процесс нагрева в микроволновой печи». И после огромных исследований я решил заменить поврежденный магнетрон. сколько стоит заменить магнетрон в микроволновке?

Потому что всегда лучше заменить поврежденный компонент, чем заменять все устройство. Но возникает вопрос, когда речь идет о стоимости замены магнетрона в микроволновке, не так ли?

Итак, сколько стоит заменить магнетрон в микроволновке? Ну, цена на магнетрон составляет около 100–150 долларов и может варьироваться в зависимости от модели.В то время как стоимость замены включает в себя вызовы технического специалиста, а также проблема возникла с магнетроном.

Даже магнетрон можно заменить самостоятельно. И я хотел бы поделиться с вами своим опытом, поскольку он поможет вам, когда вы столкнетесь с той же проблемой (возможно, с вашей).

Итак, дайте нам знать, что именно делает магнетрон? Причины выхода из строя магнетрона, testing.etc. в следующей статье. Если вам интересно узнать подробности, прокрутите вниз.

Прежде чем начать, необходимо знать некоторые основные сведения о магнетроне…

Что делает магнетрон в микроволновой печи?

Магнетрон играет ключевую роль в производстве тепла в микроволновой печи. Это вакуумная трубка, подключенная к вводу электроэнергии. При этом он преобразует электрическую энергию в радиоволны. На изображении ниже показано, как выглядит магнетрон.

Работа магнетрона:

Во-первых, он потребляет электроэнергию от входного источника питания микроволновой печи.

Магнетрон имеет круглый катод и окружен полой внешней трубкой с полостями в ней, которая действует как анод.

В середине трубок существует электрическое поле. Тогда магнит тоже выходит на перпендикуляр электрического поля.

Когда ток проходит через катод, температура увеличивается и электроны начинают двигаться к аноду.

Из-за наличия магнитного поля возбужденные электроны вращаются по кругу к внешней трубке.

Эти электроны протолкнулись к полостям на аноде и начали колебаться с частотой, равной частоте микроволн.

Таким образом, микроволны производятся магнетроном.

Полученные микроволны затем проходят через волновод и достигают варочной камеры.

Эти микроволны проникают в пищу и заставляют молекулы воды вибрировать.

Из-за трения в пище выделяется тепло, которое способствует ее хорошему приготовлению.

Работа идеальна…. но что вызывает сбой магнетрона

Что вызывает сбой магнетрона в микроволновой печи?

Магнетрон является основным источником микроволн в микроволновой печи. И эти микроволны являются причиной вибрации молекул воды и выделения тепла.

Итак, магнетрон косвенно производит тепло, любое его повреждение может уменьшить тепло.

Вот несколько причин выхода из строя магнетрона.

Пробой изолятора

Это привело к возникновению искр на изоляторе магнетрона и, в конечном итоге, к возгоранию магнетрона, которое увеличивается каждый раз во время приготовления пищи.

Перегрев магнетронов

Это происходит, когда отраженные микроволны возвращаются в магнетрон, вызывая высокие температуры из-за трения и приводя к перегреву магнетрона.

Обгоревший купол

Его еще называют антенной крышкой. Отражение микроволн также приводит к повреждению крышки антенны из-за ее плавления. Это приводит к искрению внутри микроволновой печи во время приготовления.

Плохое соединение выводов магнетрона

Это обычное, но опасное явление, когда его следует рассматривать как признак повреждения.Клеммы, подключенные к магнетрону, являются клеммами высокого напряжения. Плохое соединение этого вывода не только приводит к повреждению магнетрона, но также вызывает повреждение устройств, которые находятся рядом с магнетроном, в результате возгорания.

Если вы не уверены в причинах, ищите симптомы во время приготовления / разогрева духовки.

Как проверить, что микроволновый магнетрон плохой?

Мы, нетехнические люди, не знаем, как проверить устройство технически, но мы можем проверить, наблюдая за ненормальным поведением микроволновой печи.Вот несколько симптомов, по которым можно определить повреждение духовки.

. магнетрон в вашей микроволновой печи.
Проверьте, можно ли провести тест на неправильную работу магнетрона, нажав здесь.
Если вы наблюдаете постоянное повреждение микроволновой печи, то лучше заменить ее новыми лучшими микроволновыми печами на рынке.
Или можете отремонтировать самостоятельно.
DIY Руководство по замене магнетрона
Если вы думаете, что обладаете достаточными базовыми знаниями об электрических устройствах, и никто не может заменить магнетрон, то вот видео, которое поможет вам самостоятельно заменить магнетрон в микроволновой печи.
Вывод:
Прошу заменить магнетрон на новый у обслуживающего персонала. Не пытайтесь испытать что-то новое, в том числе и в электрических вещах, потому что шансы на опасность очень высоки.
Лучший способ решить эту проблему — это правильное обслуживание и проверка вашей духовки через определенные промежутки времени.
Часто задаваемые вопросы:
Если в моей микроволновой печи возникла искра, нужна ли ее замена ? Желательно выяснить причину возникновения и сразу заменить ее на новую. Если вы продолжаете наблюдать ту же проблему, то ее необходимо заменить новой микроволновой печью. Щелкните здесь, чтобы узнать о причинах искрообразования в микроволновой печи
В чем заключается главный недостаток услуг по ремонту микроволновых печей? Стоимость ремонта — серьезный недостаток.Помимо стоимости ремонта, нам нужно выбрать лучшего специалиста, который умеет эффективно решать наши проблемы с микроволновкой. Это делает услуги по ремонту микроволновых печей достойными.
Почему моя микроволновая печь загорелась? Микроволны — это отражающие волны в рабочей камере микроволновой печи. Если мы поместим в духовку какие-либо металлические предметы, которые заставят микроволны отражаться, это приведет к искрам, а иногда и к возгоранию.
Дуга повреждает микроволновую печь? Да, дуга может повредить микроволновую печь, потому что есть вероятность, что отражение дуги в магнетрон приведет к повреждению магнетрона, а также микроволновой печи.Так что, если во время готовки вы заметите какие-то дуги, сразу выключите духовку.
Источник изображения: illustrationource.com, applianceparts365.com
Тепловой колпачок для самостоятельного ухода за волосами
Уход за собой очень важен, и у меня всегда хорошо получается день после маски для волос. Обычно я просто экспериментирую с ингредиентами, которые есть у меня под рукой, например, с яично-йогуртовой маской. Тепловой колпачок — очень удобная вещь, потому что он обеспечивает тепло, открывает кутикулы волос и заставляет волосы лучше впитывать маску для волос.Так что это очень удобная вещь, и она не такая дорогая, чтобы вы могли ее купить, если хотите. Но все они подходят для приготовления в микроволновой печи, а у меня нет микроволновой печи. Но у меня есть духовка, и я хотел что-нибудь, что можно было бы вынуть, нагреть и положить обратно в колпачок. Поэтому мне нужно было придумать, как сделать себе такую «дырочку». Решил сделать такую на молнии. Но я безнадежно задерживаю их, поэтому, если вы ищете руководство по установке молнии, вам обязательно стоит проверить его на YouTube.Я покажу вам, что я сделал, но на самом деле вы должны увидеть, как это делает профессионал.
расходные материалы для теплового колпачка своими руками
Мой любимый сценический инструмент. Соберите ваши принадлежности, а это:
Два типа ткани: ткань с симпатичным рисунком для верха кепки и очень мягкая и тепло удерживающая ткань, такая как махровая ткань или флис
Швейная машина и типичные швейные принадлежности, такие как ножницы, нитки того же цвета, что и верхняя ткань так как снаружи будет видно, я взял белый цвет.Вам также понадобится сантиметр для измерения головы и маркер для ткани, который можно смыть, или ручка для мела. О, и не забывайте о швейных булавках, они в какой-то момент спасут вам жизнь.
Вам понадобится рис, косточки вишни или семена льна
Вам также понадобится молния, если у вас нет такой микроволновой печи, как у меня, и вы хотите нагреть все, что хотите использовать в качестве наполнителя вашей тепловой крышки
И, наконец, вам понадобится резинка. Сначала я хотел использовать широкую, но позже решил пойти с классической тонкой, вы поймете, что я имею в виду позже, в этом посте.
Отмерьте квадрат из двух ваших тканей.Мой размер 50 см на 50 см (вдвое больше моих 25 см), затем сложите ваш квадрат в другой квадрат. Итак, теперь мой квадрат равен 25 см.
Первое, что вам нужно сделать, это измерить голову от середины лба до места на затылке, где заканчивается линия роста волос. Так что возьмите сантиметровую ленту и измерьте голову ото лба до конца линии роста волос, у меня была 40 см. Итак, возьмите это и разделите на 2: у меня 20 см. Но это измерение даст очень подходящую кепку, и мы хотим, чтобы она была свободной, поэтому возьмите ее и добавьте 5 см: так что у меня было 25 см.Это ваше последнее измерение. Изначально я добавил только 2 см, и этого было недостаточно, поэтому, пожалуйста, добавьте 5 см, чтобы убедиться, что ваша не будет слишком тугой.
Сложите квадрат пополам и измерьте окончательный размер по самой длинной стороне, так что я получил 25 см.
Итак, теперь возьмите маркер и соедините две стороны, но не прямой, а изогнутой линией. Таким образом, это будет более сложный метод, но таким образом вы можете контролировать, насколько большой будет ваша кепка.
Более простой способ — найти достаточно большой круглый объект и обвести его.Вы можете взять салатник или другую кухонную посуду в форме большого круга или не кухонную посуду и обвести круг, который должен быть больше вашей головы. Но прежде чем разрезать, если вы хотите установить молнию, вам нужно сделать этот шаг, сначала прокрутите вниз, чтобы увидеть, как я это сделал.
Это очень быстрый способ получить идеальный круг. Проделайте то же самое с подкладочной тканью.
Сделайте то же самое с тканью, которая будет на внутренней стороне теплового колпачка.
Это дополнительный шаг для тех, кто хочет застегнуть молнию (!) Перед (!) Разрезанием ткани.
Для установки молнии я бы посоветовал вам взглянуть на этот урок:

Это от Тони Барси, и она объясняет это очень-очень просто.
Сначала установите застежку-молнию на покровную ткань, а затем вырежьте круг, чтобы сшить две половинки вместе намного проще.
Всегда приколите молнию.
Откройте его и прострочите с одной стороны, пока не дойдете до головки молнии. закройте и прошейте до конца. Повторите с другой стороны.
Вот так это выглядит, когда сшита одна сторона: оставьте молнию наполовину открытой, прежде чем начать сшивать две половинки ткани вместе.
Итак, как только вы застегнули молнию, вы можете сшить две половинки ткани вместе.Оставляйте молнию наполовину открытой, чтобы можно было вывернуть кепку на лицевую сторону, когда она будет сшита. Перед тем, как начать шить, вы должны положить верхнюю ткань и подкладочную ткань лицевыми сторонами внутрь и «изнанками» наружу.
Он должен выглядеть вот так, а затем закрепите все на месте.
После того, как вы закрепили две ткани булавками, можно приступать к их шитью. Я взял один см от края на припуск на шов.
Ну, вообще-то я посмотрел на нее, но на всякий случай возьму один сантиметр.
Не соединяйте шов, оставьте отверстие на пальцы с обеих сторон, после чего можно закрепить резинку.Прострочите его в начале и в конце для усиления.
Это была моя дилемма, я не знал, хочу ли я простую резинку или причудливую широкую. все зависит от вас, мой широкий был слишком жестким, поэтому я выбрал классический тонкий. Как вариант, вы также можете зигзагообразить края, чтобы они не истирались, но вы также можете пропустить этот шаг. Также не забудьте оставить отверстие для резинки свободным, иначе позже у вас возникнут трудности.
После того, как все это будет сделано, вы можете вывернуть кепку лицевой стороной из прорези молнии.Если вы не устанавливали молнию, вы все равно можете повернуть ее правой стороной наружу, так как вы оставили отверстие для резинки.
Я показываю вам, где я оставил отверстие, чтобы вставить резинку.
Итак, здесь вы можете увидеть отверстие, которое я оставил для резинки. Если вы не хотите устанавливать молнию, ваше отверстие должно быть больше, чем у меня, чтобы сделать ты получишь проще. А также, если вам не нужна молния, сейчас самое время наполнить шапку выбранной начинкой, прежде чем вы все застегнете.Как только это будет сделано, прострочите еще один шов на расстоянии одного сантиметра от края. Этот шов должен быть закрыт, это то место, где будет резинка. Если вы уже заполнили шапку, делайте это очень осторожно.
Установка резинки.
Чтобы легко установить резинку, возьмите английскую булавку и проденьте ее через резинку. Затем вставьте английскую булавку в отверстие, которое вы оставили для нее.
Продолжайте протягивать резинку через отверстие. Завяжите узел
Если вы, как я, выберете очень простую резинку, завяжите ее в узел, и все, если вы выбрали широкую резинку, вам нужно пришить концы друг к другу.Вы можете сделать это вручную или на швейной машинке.
Закройте отверстие, зашив его на швейной машине. Наполните шапку нагретыми косточками вишни, рисом или семенами льна.
Как только вы это сделаете, у вас будет потрясающий тепловой предел! Наслаждайся этим! Это сделает ваш день маски для волос похожим на спа-процедуру. Это также будет способствовать здоровому притоку крови к коже головы, что сделает пряди волос еще более здоровыми.
Это мой внешний вид, и мне очень удобно, что я могу вынимать косточки из-под вишни, когда мне нужно их нагреть.
Да, кстати, этот термозащитный колпачок для ухода за волосами также может использоваться как тепловая подушка для снятия надоедливых менструальных спазмов. Он идеально круглый, поэтому может закрывать ваш живот.
Наслаждайтесь этим DIY и дайте мне знать, как все прошло, в комментариях!
Элина
СВЧ магнетронов — Snap Supply
Этой зимой мы стараемся не замерзнуть. Иногда лучший способ добиться этого — вкусная горячая еда. Но все мы, вероятно, в этом году немного ленивы на морозе, поэтому микроволновая печь используется немного больше, чем обычно.
Основным нагревательным элементом микроволн является магнетрон. Это часть, отвечающая за создание микроволн, которые нагревают пищу, помещаемую в микроволновую печь. Устранение основных неисправностей магнетрона несложно — более продвинутое устранение неисправностей требует использования мультиметра.
Если у вас нет должной подготовки или опыта, мы рекомендуем привлечь специалиста для устранения неполадок или замены электронных компонентов. Однако есть несколько простых способов определить, неисправен ли ваш магнетрон.Мы рассмотрим их ниже.
Что делает магнетрон?
Магнетрон — это часть, которая генерирует микроволны, которые нагревают пищу в микроволновой печи. Это сложная деталь, которая испускает электроны с высокой скоростью, генерируя микроволновую энергию, которая направляется через волновод к самой печи. Если это звучит сложно, то потому, что это так. Это сложные и продвинутые части с внутренней работой, которые слишком сложны, чтобы вдаваться в подробности. По сути, вам нужно знать следующее: магнетрон создает микроволны, которые нагревают вашу пищу.Если магнетрон не работает должным образом, ваша еда не будет нагреваться должным образом.
Поиск и устранение неисправностей магнетрона
Как узнать, что магнетрон выходит из строя? Это сложная часть, но диагностировать проблемы довольно просто, поскольку есть несколько явных признаков того, что магнетрон необходимо заменить.
Проблемы: мало или совсем нет нагрева в микроволновой печи, гудение или искрение при приготовлении в микроволновой печи
В случаях, когда ваша микроволновая печь не нагревается или вырабатывает очень мало тепла, проблема, скорее всего, связана с внутренним компонентом магнетрона.Обычно выводы магнетрона могут гореть, магниты могут треснуть, крышки антенн могут оплавиться или сгореть, выводы магнетрона могут ослабнуть. Некоторые из этих проблем можно обнаружить визуально.
Примечание: мы не рекомендуем тем, у кого нет надлежащей подготовки или опыта, снимать или проверять свой магнетрон. Если у вас нет необходимых знаний, мы рекомендуем обратиться за помощью к квалифицированному специалисту.
Чтобы проверить магнетрон, сначала отключите его от источника питания.Вы можете осмотреть терминал визуально на предмет признаков перегорания или неплотных соединений. Сгоревший терминал покажет обесцвечивание и следы ожогов.
В случаях, когда микроволновая печь не вырабатывает достаточно тепла и слышен громкий гудящий звук или звук дуги, в некоторых случаях в сочетании с запахом электрического гари, проблема может заключаться в треснувших магнитах. Мы включили сюда картинку, чтобы показать вам, где искать треснувшие магниты. Вы увидите визуальные трещины на магните.Проверьте наличие трещин на цилиндре посередине, а также на изогнутых металлических слоях с внешней стороны.
Те же симптомы — небольшой нагрев или его отсутствие, а также звук дуги — могут указывать на проблему с крышкой антенны. Эта часть может расплавиться или сгореть, что, в свою очередь, вызовет проблемы с выделением магнетроном необходимого тепла в микроволновой печи. Поврежденный колпачок антенны также вызовет звук дуги. На изображении ниже вы найдете колпачок антенны на магнетроне.
Это простые компоненты, которые можно диагностировать визуально, хотя мы все же рекомендуем обратиться за помощью к квалифицированному специалисту. Другие случаи неисправности магнетрона можно диагностировать только с помощью мультиметра, и в этом случае мы должны настоять на том, чтобы вы обратились к квалифицированному специалисту, если у вас нет опыта / подготовки.
Проблемы с любым из этих компонентов потребуют замены магнетрона.
В Snap Supply мы предлагаем здесь выбор запасных магнетронов.Не забудьте использовать перекрестные ссылки и номера моделей, чтобы убедиться, что необходимая деталь подходит для вашей микроволновой печи.
Маленькая кухонная техника 5xSteel Cap Замена микроволновой печи Внутри шести сторон Отверстие Доступ к магнетрону UQ fedponam.edu.ng
Небольшая кухонная техника 5xSteel Cap Замена микроволновой печи Внутри шестиугольного отверстия Доступ магнетрона UQ fedponam.edu.ng
5xSteel Cap Запасная часть микроволновой печи Внутри шестиугольного отверстия Доступ к магнетрону UQ
Замена печи Внутри шести сторон Отверстие Доступ к магнетрону UQ 5x Стальная крышка Микроволновая печь, Энергосбережение, удобство, скорость, безопасность, Магнетрон для микроволновой печи, только стальная крышка, другие аксессуары (если есть), не относящиеся к делу, демонстрация на картинке не включена, Количество: 5 шт. / Комплект, высота: 17 мм (прибл.).Замена микроволновой печи внутри шестиугольного отверстия для доступа магнетрона UQ 5xSteel cap, 5xSteel cap Замена микроволновой печи внутри шестиугольного отверстия для доступа к магнетрону UQ, для дома, мебели и рукоделия, бытовой техники, небольшой кухонной техники, деталей для микроволновой печи.
5xSteel Cap Запасная часть микроволновой печи Внутри шестиугольного отверстия Доступ к магнетрону UQ
Замена 5xSteel Cap для микроволновой печи Внутри шестиугольного отверстия Доступ к магнетрону UQ.Магнетрон для СВЧ. Только стальная крышка, другие аксессуары (если есть), не относящиеся к демонстрации на картинке, не включены. Количество: 5 шт. / Компл. Высота: 17 мм (прибл.). Энергосбережение, удобство, быстрота, безопасность .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен не в розничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации.Просмотреть все определения условий: MPN:: Не применяется, Тип лезвия:: Массив: Совместимость Марка:: Массив, Инструменты:: Массив: Торговая марка:: Без торговой марки, Подгонка:: Массив: Материал:: Массив, GTIN:: Не применить: Характеристики:: Массив, UPC:: Не применяется: Страна / регион производства:: Китай, Номер детали производителя:: Не применяется: EAN:: Не применяется.

Замена 5xSteel Cap для микроволновой печи Внутри шестиугольного отверстия Доступ к магнетрону UQ
Полотна для ножовки Silverline Cobalt 2pk 24tpi Машиностроение DIY Tool.Do-Crafts Papermania Burlap Flowers 8pcs для карт и поделок, Magic Folding Board Flip Fold Adult Clothing T Shirt Top Laundry Organizer Quick, Black Beaded Sequin Cross Applique Sewing / Costume / Crafts / Bridal / goth. OCEAN GARNIER THIEBAUT MILLE CORAUX НАСТОЛЬНЫЙ Бегун из французского жаккарда. Вышитая идея подарка для девочки Забава ПЕРСОНАЛИЗИРОВАННОЕ ДЕТСКОЕ ПОЛОТЕНЦЕ С КАПЮШОНОМ ПРИНЦЕССА БЕЛОЕ. Bolsius Maxi Tealights 60mm Pack 12, Рабочие садовые перчатки Легкие жесткие латексные полиэфирные перчатки Grip Master. УДАЧИ Lucky Penny Coin Keepsake Gift Урок вождения Экзамены Свадебная работа Стихотворение.20шт серебряная пластина запонки 8 мм круглые пустые настройки для изготовления запонок своими руками. Индийский мульти канта лоскутное одеяло винтаж канта покрывало двуспальная простыня. Розовый сиреневый сад бабочек Лето Одеваем его Пуговицы для рукоделия СЛАДКИЕ БАБОЧКИ, DIRT DEVIL 7200 6751 7170 6753 7270 ВАКУУМНЫЙ РЕМЕНЬ ATC 0 38 6750 7250. 20 крючков и глазков Металлические фиксирующие края Ремешки Пояса Пришиваем Notion Размер 3 Латунь L. PGT3MV Closed, рулетка KESON , 16 мм x 3 м, оранжевый, качество Kanlux черный пластик для наружного поверхностного монтажа светодиодный кирпичный настенный светильник IP65, 6x белые люстры, простые крышки для ламп накаливания на свечах 85 мм x 23 мм.Датчик масла Homelite UP04069. Удобный складной ведро для мытья автомобилей на открытом воздухе, 20 л, складной горшок для воды для кемпинга,
5xSteel Cap Замена микроволновой печи Внутри шести сторон Отверстие для доступа к магнетрону UQ
Энергосбережение, удобство, скорость, безопасность, магнетрон для микроволновой печи, только стальная крышка, другие аксессуары (если есть), не относящиеся к делу, на картинке не включены, Количество: 5 шт. / Компл., Высота: 17 мм (прибл.).
Микроволновая печь не нагревается? Как безопасно разрядить высоковольтный конденсатор СВЧ
Итак, ваша микроволновая печь не нагревается, и вы провели небольшое исследование. Вы почти уверены, что дело не в дверной защелке, так что это должен быть диод, магнетрон или что-то среднее между ними. Вы решили, что хотите заняться этим ремонтом. Однако замена любой части устройства для микроволнового нагрева сопряжена с исключительно опасной задачей, которую вы обязательно должны выполнить в первую очередь: разрядить микроволновый конденсатор.
Быстрый ответ
Если вы пришли за быстрым и простым объяснением, вот основной принцип:
Вам нужно будет обезопасить себя от поражения электрическим током. Затем коснитесь положительной и отрицательной клемм конденсатора тем же металлическим предметом. В некоторых клеммах подойдет длинная отвертка с резиновой ручкой. В других случаях вам могут понадобиться плоскогубцы с резиновыми ручками. Вы можете увидеть или не увидеть искру.
Почему необходим разряд конденсатора
Ваша микроволновая печь — удивительно опасное устройство, и не из-за самих микроволн.Вы, вероятно, уже знаете, что микроволновая печь требует много электроэнергии для работы и может даже перевернуть ваши выключатели, если она установлена на слабую цепь с другими приборами с высокими требованиями, такими как вакуум, работающий одновременно.
Однако вы можете не знать, что ваша микроволновая печь имеет часть, называемую высоковольтным конденсатором, которая на самом деле удерживает опасное количество электричества даже после того, как микроволновая печь была отключена от сети. Это чрезвычайно опасно, поскольку может привести к поражению электрическим током сразу после отключения от сети и по-прежнему может вызвать неприятный шок даже через несколько дней после того, как микроволновая печь была отключена от сети.Конденсатор отлично подходит для того, чтобы еда была достаточно горячей во время работы микроволновой печи. Но когда настало время внутреннего ремонта, конденсатор — самая большая угроза вашей безопасности.
К счастью, вы можете довольно легко разрядить конденсатор, если сначала примете все необходимые меры безопасности.
Предупреждение о безопасности
Не беритесь за эту задачу или за любой ремонт, требующий разрядки конденсатора, если вы не очень уверены в себе и не знаете, как защитить себя от поражения электрическим током.Мы шаг за шагом проведем вас через весь процесс, но мы не хотим, чтобы кто-то пострадал. Обычно рекомендуется, чтобы только квалифицированные специалисты по ремонту выполняли разрядку конденсатора и ремонт, который требует этого.
Соберите припасы
Инструменты и расходные материалы, которые вам понадобятся для этого ремонта, просты. Поскольку мы на самом деле не выполняем замену на этом этапе, вам не понадобится именованная деталь для замены. Этого достаточно, чтобы разобрать микроволновую печь и безопасно снять электричество с конденсатора.Вот что вам понадобится:
Отвертка, оба типа,
Динамометрическая отвертка
Прорезиненные рабочие перчатки или резиновые перчатки для чистки
Плоскогубцы для игл
Соблюдайте меры безопасности
Надевайте резиновые перчатки или прорезиненные рабочие перчатки. Это абсолютно необходимо, когда вы снимаете футляр с микроволновой печи, чтобы убедиться, что вы не подвергаетесь риску поражения электрическим током.
Разобрать микроволновую печь
Эти инструкции являются общими, хотя конструкции микроволн могут отличаться.Следуйте инструкциям, и если ваша микроволновая печь отличается, обратитесь к руководству пользователя по разборке. Мы полностью снимаем шкаф / ящик для микроволновой печи
.
— Отключите микроволновую печь
Если вы еще этого не сделали, убедитесь, что микроволновая печь не подключена к розетке и не имеет внешнего источника питания.
— Снятие пластины и ролика скольжения
Начните с удаления места прядения и скользящего ролика. Они будут только дребезжать и могут сломаться, когда вы разбираете микроволновую печь.
— Снимите верхнюю решетку за дверью
Если ваша микроволновая печь имеет решетку за дверцей, то сверху будут винты. Отвинтите эти винты и откройте дверцу микроволновой печи. Сдвиньте решетку влево и снимите ее, приподняв. Это оставит открытую щель за дверцей микроволновой печи, когда дверца будет закрыта. Закройте дверцу микроволновой печи.
— Снимите нижнюю панель
Закройте дверцу микроволновой печи и переверните микроволновую печь на заднюю стенку, чтобы можно было снять нижнюю панель.Удалите все крепежные винты вокруг нижней панели. Затем отложите нижнюю панель в сторону.
— Распаковать футляр для микроволновой печи от тела
Теперь вам нужно открутить большую часть винтов на внешней стороне микроволновой печи, удерживающих шкаф или коробку на месте. Когда футляр станет на ощупь свободным, его можно будет поднять и вытащить. Будьте осторожны, чтобы не зацепить что-либо вроде шнура или его частей, которые остаются частью корпуса микроволновой печи. Теперь, когда вы надеваете рабочие перчатки.И потому, что внутренняя часть панели может быть острой, и потому, что вы только что обнажили электрическую внутреннюю часть.
Найдите конденсатор и клеммы
Конденсатор не всегда находится в одном и том же месте для каждой микроволны. Найдите его, просмотрев руководство для вашей марки и модели микроволновой печи или найдите предмет, у которого явно есть два контакта. Он будет иметь красный провод и белый провод, ведущие к двум болтам, соединенным с удлиненным металлическим контейнером внутри металлического корпуса.Если вы не уверены, обратитесь к своему руководству, чтобы точно определить местонахождение конденсатора. Помните, что это опасно, поэтому не начинайте просто ковыряться. Существует несколько моделей конденсаторов, мы постараемся познакомить вас с базовым описанием того, как изготавливаются конденсаторы.
Разряд конденсатора
— Выберите свой инструмент
Взглянув на свой конденсатор, решите, какой инструмент вам понадобится для его разрядки. Если клеммные винты открыты, вы можете просто положить отвертку с плоским наконечником и хорошо изолированную отвертку сразу вдоль них обоих.Это может вызвать искру. В качестве альтернативы, если винты клемм утоплены за пластиковой трубкой, вам понадобятся плоскогубцы.
— Обеспечение безопасности
Убедитесь, что ваши перчатки надежно надеты и что у выбранного инструмента есть прорезиненные ручки.
— Коснитесь обоих выводов одним и тем же металлическим инструментом
Если вы выбрали отвертку, положите наконечник или корпус отвертки так, чтобы металл соединял обе клеммы. Если вы используете плоскогубцы, аккуратно отделите носик и воткните половину носа в каждую клемму.Обязательно прикоснитесь к обоим клеммам, чтобы между ними могло протекать электричество через промежуточный металлический объект.
— Подождите 2-5 секунд
Подождите 5 секунд, прежде чем снимать инструмент. Возможно, вы видели большую искру или маленькую искру в сердце. В любом случае, вы только что избавили себя от риска очень неприятного шока.
Продолжайте замену или ремонт
Наконец, вы готовы продолжить работу по ремонту, которая привела вас к этому моменту.Теперь вы можете быть уверены, что ваш высоковольтный конденсатор не разрядится в вашу руку или локоть, пока вы приступаете к намеченному ремонту.
.
