СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ КАБЕЛЯ

Рассматривая вопрос об обязательных для каждого электрика инструментах, мы не можем не вспомнить об одном крайне важном инструменте, который относится к средствам контроля состояния электрических цепей — мегаомметре. Любой человек, который хоть немножко знаком с электричеством, знает о важной характеристике электропроводки – сопротивление изоляции составляющих проводки проводов. Качество сопротивления изоляции определяет работоспособность и надёжность всей системы электроснабжения объекта. По правилам эксплуатации электрического оборудования, необходимо обязательно проверять качество изоляции проводки. В чём это заключается? В измерении сопротивления относительно земли. Всё это достаточно легко проводиться с использованием мегаомметра. Не важно, старого стрелочного или современного цифрового.

Цифровой мегаомметр

Вот методика, как нужно правильно измерять сопротивление изоляции мегаомметром:

Необходимо убедиться, что в проверяемой цепи полностью отсутствует напряжение.

2. Если значение сопротивления цепи неизвестно, устанавливаем предел измерения на самое большое значение; когда будете выбирать предел измерения, очень важно учесть, что если вести отсчёт показаний в средней области шкалы, точность измерений значительно повышается.

3. Отключаем (либо замыкает накоротко) все элементы цепи, что обладают низким уровнем изоляции, а также полупроводниковые приборы и конденсаторы.

4. Необходимо заземлить проверяемую цепь на всё время проведения измерений

5. Нажимаем на кнопку «высокое напряжение» в тех приборах, где имеется сетевое питание, либо вращаем ручку генератора мегаомметра (примерно со скоростью 120 об/мин) в течении минуты, после чего можно снимать показания по шкале.

6. Сразу после того, как вы закончите измерения, необходимо снять электрический заряд цепи, заземлив её.

Схема измерения сопротивления изоляции кабеля

Когда вы начнёте проверять изоляцию кабеля, который полностью изолирован от земли, следует присоединить зажим «Э» мегаомметра к броне проверяемого кабеля.

В случае измерения сопротивления изоляции обмоток генераторов и электродвигателей, зажим «Э» стоит подключить к корпусу, а измеряя трансформаторную обмотку, нужно присоединить зажим к болту, что расположен внизу выходного изолятора. Не забудьте вынуть плавкие вставки, отключить от сети электроприёмник и включить выключатель, когда будите измерять сопротивление изоляции в силовых и осветительных электросетях.

Также категорически запрещается проводить операции по измерениям изоляции на тех линиях, которые расположены вблизи других линий, находящейся под напряжением.

В наше время наиболее широко стали применяться модели мегаомметров

Ф4101 и Ф4102. Они рассчитаны на напряжение 100, 500 и 1000В. А вот в эксплуатационной практике используются мегомметры старых типов, такие как МС-05, М4100/1 – М4100/5, которые рассчитаны на напряжение 100, 250, 500, 1000 и 2500В. Что касательно погрешности измерений, то у мегомметра Ф4101 она не превышает 2,5%, а у типа М4100 находиться в районе 1%.

Выбор мегаометра для измерения сопротивления изоляции

Как выбрать мегомметр, который требуется для измерения конкретных электрических цепей? Выбор производится исходя из сопротивления. Обычно считается, что пределы измерения должны быть в таком диапазоне:

— силовые кабели: 1 – 1000 МОм;

— электрические машины: 0,1 – 1000 МОм;

— фарфоровые изоляторы: 100 — 10 000 МОм.

— силовые трансформаторы: 10 — 20 000 МОм;

— цепи коммутационной аппаратуры: 1000 – 5000 МОм.

Поделитесь полезными схемами

САМОДЕЛЬНАЯ ПУШКА ГАУССА
При указанных номиналах схема развивает совсем недурную мощность в 50 ватт! емкость 1000 микрофарад способна заряжать всего за одну секунду. Мощность преобразователя вполне позволяет питать маломощные паяльники, лампы накаливания и т.п

УСТРОЙСТВО РЕЗЕРВНОГО ПИТАНИЯ

Простое самодельное устройство для резервного электропитания маломощной батареечной аппаратуры, требующей бесперебойного обеспечения напряжением.

КАК СДЕЛАТЬ МИГАЛКУ

Простая мигалка на шести светодиодах и двух резисторах, питающаяся от батарейки на 9 вольт.

ИНСТРУМЕНТ ЭЛЕКТРИКА
Инструмент электрика — все необходимые инструменты, необходимые профессиональному электрику для монтажных и ремонтных работ.

7. Высоковольтный омметр (мегаомметр) | 7. Измерительные приборы | Часть1

7. Высоковольтный омметр (мегаомметр)

Высоковольтный омметр (мегаомметр)

Большинство омметров, конструкция которых рассмотрена в предыдущей статье, используют батарею низкого напряжения (обычно 9 вольт или меньше). Этого вполне достаточно для измерения сопротивлений величиной до нескольких мегаом (МОм).

Но иногда возникает ситуация, когда необходимо измерить очень высокие сопротивления. В этом случае напряжения 9 — вольтовой батареи будет недостаточно чтобы создать такой поток электронов, который сможет привести в действие стрелку электромеханического индикатора.

Кроме того, ранее мы с вами говорили, что сопротивление не всегда представляет собой линейную величину. Это особенно верно для неметаллов. Вспомните график зависимости тока от напряжения для небольшого воздушного зазора (менее 2 см.):

Несмотря на то, что это экстремальный пример нелинейной проводимости, некоторые вещества показывают сходные свойства под воздействием высокого напряжения. Очевидно, что омметр использующий низковольтную батарею в качестве источника энергии не сможет измерить сопротивление при потенциале ионизации газа или при напряжении пробоя диэлектрика. Измерить такие величины сопротивлений сможет только высоковольтный омметр.

Самый простой высоковольтный омметр представляет собой ту же конструкцию, что была рассмотрена в предыдущей статье, только в ней обычная батарея заменена на батарею с более высоким напряжением:

Принимая во внимание то обстоятельство, что сопротивление некоторых материалов может изменяться в зависимости от приложенного напряжения, было бы целесообразно сделать источник напряжения омметра регулируемым. В этом случае у нас появится возможность измерять сопротивление в различных условиях:

К сожалению, такое решение создаст проблему с калибровкой прибора. Если стрелка индикатора отклоняется в конец шкалы при определенной величине тока, то при изменении напряжения данная величина тока также изменится, что нарушит калибровку шкалы. Представьте себе, что вы подключили к щупам омметра стабильное сопротивление и начали изменять напряжение источника питания: при увеличении напряжения ток через индикатор так же увеличится, что приведет к увеличению угла отклонения его стрелки. Отсюда можно сделать вывод что нам нужен индикатор, стрелка которого будет одинаково отклоняться при измерении одного и того же сопротивления, независимо от величины приложенного напряжения.

Для достижения этой цели требуется разработка специального индикатора, специфического для мегаомметров:

Пронумерованные прямоугольные блоки этого рисунка представляют собой поперечные сечения катушек индуктивности. Все три катушки перемещаются вместе с механизмом стрелки. В данной конструкции индикатора нет никакого пружинного механизма для возвращения стрелки в исходное положение, поэтому при отключенном источнике питания она перемещается случайным образом. Электрически катушки соединены между собой следующим образом:

При бесконечном сопротивлении между тестовыми проводами (разомкнутая цепь), ток будет проходить только через катушки 2 и 3. Под действием этого тока вышеуказанные катушки переместятся в промежуток между двумя полюсами магнита, отклонив тем самым стрелку индикатора в крайнее правое положение шкалы (обозначенное знаком «бесконечность»):

Любой ток через катушку 1 (через измеряемое сопротивление, подключенное к щупам прибора) будет отклонять стрелку индикатора в левую сторону. Значения внутренних резисторов подобраны так, что при замыкании тестовых проводов между собой стрелка прибора отклонится точно в нулевое значение шкалы.

Поскольку любые изменения напряжения источника питания могут повлиять только на крутящий момент двух наборов катушек (катушки 2 и 3 — отклоняющие стрелку вправо, и катушка 1 — отклоняющая стрелку влево), они не окажут никакого влияния на калибровку индикатора. Другими словами, точность этого прибора не зависит от напряжения источника питания: стрелка индикатора будет одинаково отклоняться при измерении одного и того же сопротивления, независимо от величины приложенного напряжения.

Единственный эффект, который окажет изменение напряжения источника питания на показания прибора — это изменение величины сопротивления некоторых материалов в зависимости от приложенного напряжения. К примеру, если мы будем использовать мегаомметр для измерения сопротивления газоразрядной лампы, то он покажет очень высокое сопротивление при низком напряжении, и небольшое сопротивление при высоком напряжении. Как-раз этого мы и ожидали от хорошего высоковольтного омметра: точное отображение сопротивления при различных обстоятельствах.

В целях обеспечения максимальной безопасности, большинство мегаомметров оборудованы ручными генераторами для получения высокого напряжения постоянного тока (до 1000 вольт). Если пользователь такого прибора получит удар током, то он естественно отпустит рукоятку генератора, вследствие чего подача напряжения прекратится.

Иногда для стабилизации вращения генератора используются муфты скольжения, которые позволяют обеспечить стабильное напряжение. Уровни напряжения, вырабатываемого генератором можно изменять при помощи переключателя.

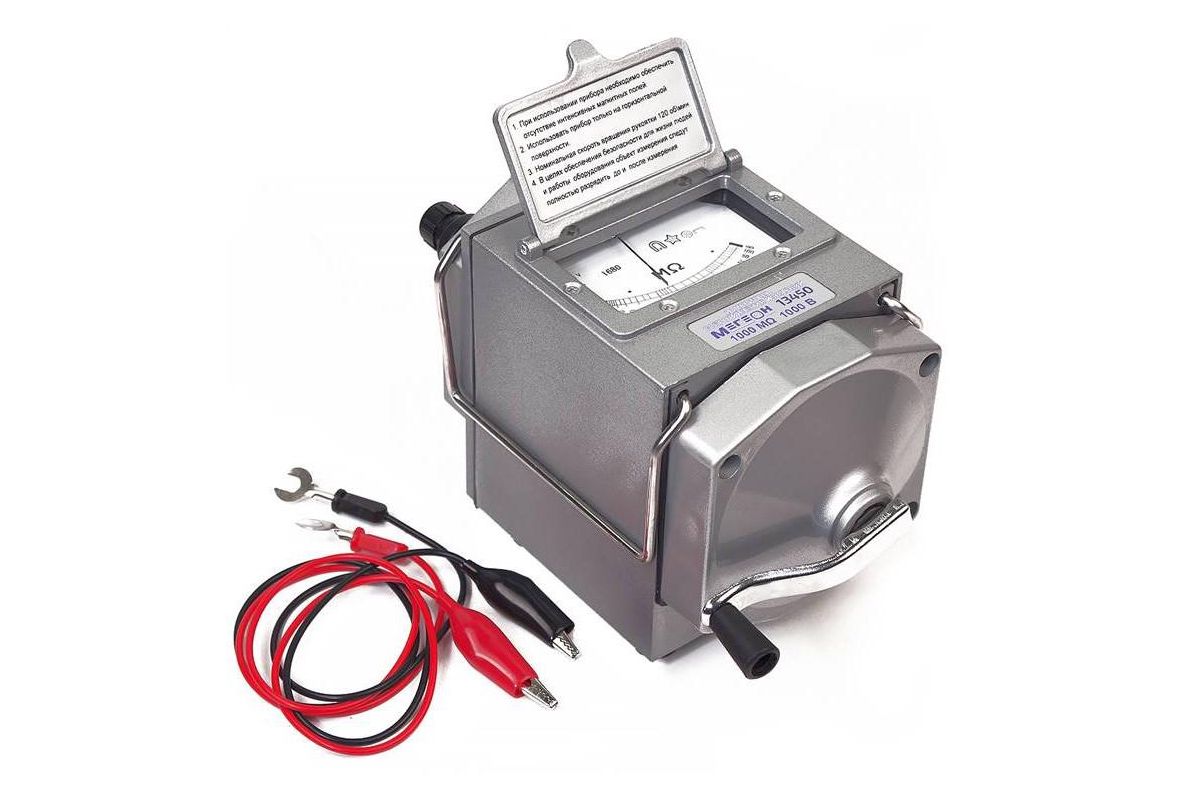

На следующей фотографии показан простой мегаомметр:

Для обеспечения большей точности выходного напряжения некоторые мегаомметры используют батарейное питание. По соображениям безопасности такие приборы активируются кнопочным выключателем с самовозвратом. Такой выключатель не может быть оставлен в положении «включено», чем обеспечивается защита пользователя от поражения электрическим током.

Реальные мегаомметры имеют три контакта, которые обозначаются Line (Линия), Earth (Земля) и Guard (Защита). Упрощенная схема такого прибора показана ниже:

Сопротивление измеряется между контактами Line (Линия) и Earth (Земля), где ток проходит через катушку 1. Контакт Guard (Защита) предназначен для особых ситуаций, в которых одно сопротивление должно быть изолировано от другого. Рассмотрим к примеру следующий сценарий, где нужно измерить сопротивление изоляции двухпроводного кабеля:

Чтобы измерить сопротивление изоляции между проводом и внешней стороной кабеля, нужно подключить контакт Line (Линия) к одному из проводов кабеля, а контакт Earth (Земля) — к проводу обернутому вокруг его внешней оболочки:

Если вы считаете что в такой конфигурации мегаомметр действительно покажет сопротивление изоляции между одним из проводов и и внешней стороной кабеля, то глубоко заблуждаетесь. Давайте нарисуем схему вышеописанной ситуации, где вместо всех сопротивлений изоляции подставим условные обозначения резисторов:

Судя по этой схеме, вместо измерения сопротивления между проводом 2 и внешней оболочкой кабеля (R_c2-s), мы измерим сопротивление последовательно-параллельной цепи, в которой параллельно к искомому сопротивлению подключена последовательная цепь состоящая из сопротивлений провод1 — провод2 (R_c1-c2) и провод2 — внешняя оболочка кабеля (R_c1-s). Если этот факт нас не волнует, то мы можем продолжать измерение. Если мы хотим измерить только сопротивление между проводом 2 и внешней оболочкой кабеля (R_c2-s), то нужно задействовать контакт Guard (Защита) нашего мегаомметра:

Теперь схема будет выглядеть следующим образом:

Подключение контакта Guard (Защита) к первому проводу практически уравнивает потенциалы обоих проводов. Напряжение между этими проводами практически будет отсутствовать, сопротивление изоляции будет бесконечным, а следовательно, между ними не будет и потока электронов. Отсюда можно сделать вывод, что показания мегаомметра будут базироваться исключительно на токе, проходящем через изоляцию второго провода, оболочку кабеля и обернутого вокруг нее провода.

Мегаомметр — это «полевой» прибор: он изготавливается в портативном исполнении и эксплуатируется пользователем как обычный омметр. Так как мегаомметры используют для своей работы высокие напряжения, они, в отличие от обычных омметров, не восприимчивы к паразитным напряжениям (напряжениям менее 1 вольта, возникающим вследствие электрохимических реакций между проводами, или индуцированным соседними магнитными полями).

Как проверить работоспособность компрессора холодильника своими руками: причины неисправностей и диагностика

Разделы статьи

Что нужно для проверки компрессора холодильника

Ремонтник-компрессоров starter pack 80 lvl

Перед тем, как проверить компрессор холодильника, надо приготовить инструменты и приборы, без которых не обойтись. Понадобится набор отверток с разными профилями, вместо них можно взять шуруповерт с насадками, а также:

гаечные ключи 8, 10 и 12 мм;
плоскогубцы;
кусачки-бокорезы;
универсальный манометр;
тестер (мультиметр) или мегаомметр;
проводниковые перемычки с зажимами «крокодил» в количестве 2-3 штук;
изолента;
виниловые или резиновые заглушки.

Не обойтись без средств индивидуальной защиты, которые потребуются при работе с вредными веществами.

Для измерения сопротивления изоляции — мегаомметр

Чтобы проверить в каком состоянии находится изоляция жил, проводящих ток, понадобится специальный прибор, который называется мегаомметр. Он позволяет измерять сопротивление напряжения от 200 до 1000 В.

Изоляционные материалы обладают некоторой токопроводимостью. В результате воздействия высокого напряжения через них проходит ток утечки. Его значение определяет сопротивление изоляции. На основе показаний устанавливают изношенность или пригодность материала.

Эти работы выполняют в редких случаях. В основном для обмотки статора электрического двигателя применяют медный провод, который покрыт особым изоляционным лаком. Если он пробит, то придется полностью перематывать индукционную катушку. Работу можно выполнить дома, однако понадобится специальное оборудование, расходные материалы. При этом нужно обладать познанием и навыками именно в этой области.

Для проверки компрессора — мультиметр

Обычным мультиметром определяют пригодность электрической цепи, или как говорят большинство мастеров, им можно прозвонить.

Вначале демонтируют кожух, извлекают агрегат и снимают реле. Тестером при помощи контактов замеряют сопротивление. Если между верхним и нижним левым контактами оно составляет 20 Ом, между верхним и нижним правым – около 15, то компрессор исправен.

Между левым и правым самый высокий показатель сопротивления должен быть 30 Ом. Прибор может показывать другие значения, это зависит от двигателя и модели холодильного агрегата. Однако они не меняются больше чем на 5 Ом.

Затем проверяют сопротивление между проходными проводами и кожухом. Один конец тестера подключают к медной части одного из штуцеров, другой к контактам. Если мультиметр покажет сопротивление, в моторе есть неисправности. Когда на дисплее появится обрыв, значит, агрегат находится в исправном состоянии.

ремонт холодильника своими руками

Утечка фреона

Самая неприятная неисправность, которую своими руками устранить сложно. Но, нет ничего невозможного, если уверены в своих силах и есть инструмент, можно отремонтировать любой холодильник своими силами.

Локализация утечки фреона

Необходимо осмотреть все соединительные трубки и места пайки на предмет масла и внешних повреждения (трещин, изломов, отверстий), как ранее говорил фреон циркулирует в холодильнике вместе с маслом и место протечки хладагента может быть отмечено масляной лужей. Если обнаружить место утечки визуальным осмотром не удалось, придется искать с помощью мыльной пены. Все спайки и подозрительные места трубок со стороны высокого давления (см. схему работы холодильника выше) намыливаем и включаем холодильник. Давление поднимется и место утечки даст о себе знать мыльными пузырями. Обнаружив место протечки фреона, необходимо устранить повреждение и заправить холодильник хладагентом. Количество фреона и марку смотрите на шильдике компрессора.

Подборка видео о ремонте холодильника своими руками

Проверка работоспособности

По каким причинам компрессор перестает работать:

Сгорел. Такое случается в результате резкого скачка напряжения и повышенной нагрузки.
Сломалось пускозащитное реле.
Неисправна проводка.

Случается, что устройство гудит и работает, но холода в камерах нет. Причиной может быть выход газа-фреона. Тогда лучше обратиться к специалисту, который обнаружит протечку и дозаправит систему.

Чтобы узнать, рабочий прибор или нет, воспользуйтесь мультиметром. Как только вы добрались до мотора, нужно убедиться, что корпус не пробивает, иначе он может ударить током. Чаще всего такое случается в старых холодильниках. Приложите щупы мультиметра к корпусу и каждому контакту поочередно. Если на дисплее показывает «∞» — значит, все в порядке. Если на табло появились цифры, обмотка неисправна.

Чтобы выполнить дальнейшую диагностику, нужно демонтировать кожух и открыть доступ к компрессору. Для этого:

Отсоедините проводку от контактов.
Перекусите трубки мотора, которые соединяют его с другими частями.

Важно! Перед началом работ узнайте, какой тип хладагента используется в вашем холодильнике. Этот газ может быть взрывоопасным.

Открутите крепежные болты кожуха и достаньте из корпуса.
Отсоедините реле, выкрутив винты.

Теперь возьмите прибор для проверки и измеряйте сопротивление между контактами.
Приложите щупы к правому и левому выходному контакту. В норме сопротивление составит 30 Ом. Правый верхний покажет 15 Ом, а верхний левый — 20 Ом.

Исходя из модели двигателя и самого холодильника, значения могут отличаться ± 5 Ом.

Если показания не совпадают, прибор неисправен. Если где-то показался обрыв — обычный или инверторный мотор подлежит замене или ремонту.

Компрессор выдержал проверку, но техника не работает? Значит, приступайте к дальнейшим испытаниям, но не тестером, а манометром.

Вам нужно измерить давление.
Подсоедините к нагнетающему штуцеру шланг с отводом.
Запустите мотор.
Измеряйте давление.
Показания при исправном приборе должны быть 6 Атм и повышаться. В таком случае нужно быстро отключить манометр, иначе он сломается.
Если давление немного не доходит до 6 Атм, такой двигатель может устанавливаться в холодильниках средних размеров. Показания доходят до 4-5 Атм, значит, мотор может использоваться в однокамерных холодильниках. Компрессор с давлением менее 4 Атм — нерабочий.

Проверка на исправность пройдена, но результата нет. Агрегат все также не включается. В таком случае можно установить работоспособность мотора подключением напрямую, без пускового реле.

Важно! Подобные работы опасны для жизни. Проводить подобную диагностику может либо мастер, либо опытный человек.

Выполните подключение двигателя через шнур по схеме:

В крайнем случае проверить, работает ли мотор, можно через реле. Возможно, ток не доходит до прибора.

До этого диагностика проводилась без реле, теперь подключите его к мотору.
Выполните запуск.
Вооружитесь тестером с клещами.
Прижмите клещами сетевой провод, который ведет к прибору.
Посмотрите на показатели: при мощности 140 Вт ток должен быть 1,3 А. При мощности 120 В — 1,1–1,2 А.

Дополнительно проведите диагностику пускового реле. Его контакты также замеряются мультиметром.

Теперь вы знаете, как проверить мотор-компрессор своими руками. Для убедительности посмотрите видео о диагностике:

Инструкция по определению поломки

Проверка кабеля

Компрессор холодильника присоединяется через кабель соединяющими деталями. Проблема может состоять в неисправности кабеля или контактов.

У компрессора есть две обмотки: пусковая и рабочая. При помощи мультиметра присоединяют его тестер поочерёдно к клеммам. Величины суммируют, сравнивают с сопротивлением между двумя обмотками.

Исправный компрессор в итоге показывает равные величины. Небольшое отклонение допускается в пределах возможной погрешности прибора.

При этом диагностика проводится при температуре холодильника не выше 20 градусов.

Первый провод всегда присоединяют к клемме рабочей обмотки.
Второй — к общему выходу.
Третий провод — также к рабочей клемме, после этого подают напряжение электрического тока. К выходу пусковой обмотки подводят третий провод.

Внимание

Справка! Если компрессор заработал, то проблема не в нём, а в реле. Нужно заменить кабель, который подсоединяет детали друг к другу.

Электроники

Важно знать, как определить неисправность электроники самому. Чаще всего причиной являются перепады напряжения, из-за которых защитно-пусковое реле холодильника может перестать срабатывать, что ведёт к поломке. Для проверки нужно снять пластиковую крышку, внимательно осмотреть контакты. На проводах не должно быть видно следов окисления или ржавчины, которые часто служат причиной неисправности мотора из-за перепадов напряжения в электрической сети.

Если при осмотре не удалось обнаружить дефекты или отклонения, тестером проводят прозвон деталей через контакты катушки, которые находятся на входных и наружных её боках:

При нулевом сопротивлении можно говорить об исправности детали.
Но если сопротивление стремится к бесконечности, то катушка и реле перегорели и не подлежат эксплуатации.

Отремонтировать их можно, если перепады напряжения не сильно повредили присоединяющиеся провода. Если же деталь полностью непригодна к эксплуатации, то её меняют на новую. При этом важно исправить напряжение в сети до среднестатистического и приемлемого для работы холодильника. Если этого не сделать, то можно снова ждать перегорания деталей.

Цепи управления

Чтобы проверить цепи управления, необходимо провести диагностику: замкнуть два провода, предварительно отсоединив их от реле. Так проверяется контакт между проводом и вилкой включения.

Если контакт появляется, то реле оттаивания находится в норме, в нём проблемы нет.
Если колебания стрелки нет, значит, есть проблемы с напряжением.

Если проблема обнаружена, нужна проверка блока для диагностики оборудования на предмет поломки. Возможно, шнур перегнут или сильно повреждён. Агрегат в данном случае практически полностью выходит из строя, и подача электрической сети никак не влияет на работу оборудования.

Температурного датчика и терморегулятора

Осмотр температурного датчика проводится путём соблюдения следующих правил:

отключить проводку и снять её с оборудования отвёрткой;
проверить регулятор оттаивания;
проверить вывод тестером;
меняют датчик, если тестер показывает замыкание (этот случай говорит об однозначной неисправности детали).

Если поломка заключается в нарушении функции оттаивания холодильника, то просто устанавливается специальная перемычка. Её можно сделать самостоятельно. Для этого берут металлический жучок. Металлический жучок подойдёт только для не совсем новых моделей холодильников.

Важно

Внимание! Использовать жучок на регулярной основе нежелательно. Это должен быть временный вариант. Сломанный элемент в скором времени подлежит замене на исправный.

О диагностике и замене термостата холодильника рассказано здесь.

Компрессора

Неисправность компрессора может состоять в следующем:

Не включается вообще. При этом пусковое реле щёлкает, как бы инициируя старт.
Работает, но не морозит. В агрегате не хватает хладагента или механическая часть полностью износилась, а компрессор не может подать нормальное давление в трубах. Холодильник в данном случае исправно питается от сети и вроде как работает, но не охлаждает продукты в верхнем отсеке и не морозит нижнюю часть.
Агрегат не охлаждает камеры, либо, наоборот, сильно активно работает, что появляется на стенках лёд. Это может говорить о неполадке в работе высасывающего клапана, датчика температур или реле. Все эти детали ответственны за подачу сигнала на команду запуск.
Ряд моделей холодильников (LG, Liebherr, Bosch, Indesit, Samsung, Gorenje, Sharp, Siemens) имеют блок электронного управления, который самостоятельно локализует проблему путём диагностики и подачи сигнала в пусковую установку.
На стенках холодильника скапливается приличный слой льда. Нарушение обычно связано со сбоем в цикле работы агрегата. Также из-за избыточного давления хладагента в системе возможна поломка компрессора.

Ремонтировать самостоятельно или обращаться к мастеру — решать хозяевам. Если поломка очевидна, но есть способы устранения проблемы, то никаких лишних затрат это не повлечёт. Но вот если деталь совершенно неисправна, то её лучше всего заменить в сервисном центре.

О том, как прозвонить обмотки компрессора мультиметром вы можете узнать из этого видео:

Прозвон пускового и защитного реле

Неисправность пускового и защитного реле может состоять в следующем:

окисленные или обгоревшие контакты;
повреждения механического характера;
перегрев позисторного элемента;
нарушенное крепление реле, неправильное его расположение;
перегорела спираль;
заклинивает сердечник.

Для проверки этих неисправностей в индукционном механизме реле убирается соленоид.
Затем проверяются контакты: если они окислены, то легко очищаются наждачной бумагой.

Совет

Справка! При сломанном сердечнике его вытаскивают и заменяют на исправный. Реле должно всегда находиться в строго определённом направлении, которое указывается стрелкой.

Электродвигателя

Обрыв пусковой обмотки может привести к нагреву мотора. Это служит причиной активации пускозащитного реле. Электродвигатель холодильника окончательно отключается при выходе из строя обмотки. Холодильник при этом может исправно работать, но совершенно не морозить.

Чтобы проверить, в чём проблема в отказе работы электродвигателя, нужно проверить, тёплый или холодный конденсат выходит. Дело может заключаться в недостаточной закачке фреона (об особенностях заправки холодильника фреоном читайте тут). При заполнении пространства газом работа двигателя приходит в норму.

Часто проблема может состоять в том, что мотор/компрессор подвергается постепенному износу из-за продолжительной эксплуатации оборудования. Чрезмерная нагрузка на двигатель — распространённая причина того, что происходят нагрев и выход из строя электродвигателя.

В каких случаях самостоятельный ремонт невозможен и нужно вызывать мастера?

Самостоятельно можно проводить мелкий ремонт холодильника, который состоит в регулировке ручки, замене резинового уплотнителя на дверце или в установке новой лампочки. Можно выполнить ряд процедур, которые состоят в разборе основных деталей и быстрой их замене. Но есть серьёзные неисправности, с которыми лучше не связываться и обратиться к мастеру:

Утечка хладагента. Нужно восполнить эту утечку, чтобы избежать других серьёзных поломок.
От оборудования исходит запах пластмассы. При этом все возможные причины проверены самостоятельно, но нарушений или поломок деталей не выявлено. В данном случае мастер поможет быстро сориентироваться в причине поломки и исправить её.
Дёрганье и постоянное прерывание работы холодильника. Если при таких признаках все возможные моменты были учтены и проверены все элементы, то мастер нужен для диагностики серьёзных дефектов, которые не видны обывателю на первый взгляд.

Своими руками провести диагностику холодильника просто. Для этого нужно знать, где расположены основные детали и элементы, а затем проверить их на исправность. В более сложных поломках стоит не руководствоваться своими умениями, а довериться специалистам.

Диагностика и возможные причины неисправности компрессора

Среди возможных неполадок и причин сбоя в работе этой части оборудования стоит отметить:

Не гудит и не запускается. Существует несколько причин для этого. Возможно разомкнулась цепь реле или напряжение отсутствует, слишком низкое. Тогда требуется проверить указанные показатели. Предохранитель мог перегореть.
Гудит, но не запускается. Происходит активизация теплового реле. Необходимо проверить, насколько верно выполнены электрические соединения. Вызвать неполадку может пусковой конденсатор. Отсутствие запуска иногда связано с отсутствием срабатывания пускового реле или с коротким замыканием обмотки двигателя.
После запуска не происходит отключения пусковой обмотки. Привести к этому может низкое давление хладагента, неисправность конденсатора. Ошибки при монтаже электроцепи могут привести к подобным последствиям.
Работает, но периодически срабатывает тепловое реле. Может быть связано с избыточным током из-за ошибки в электрических соединениях. Низкое напряжение иногда приводит к подобным проблемам.
Работает с короткими циклами. Возможно связано с неисправностями теплового поля, или со срабатыванием реле высокого давления. Спровоцировать это может наличие воздуха, недостаток охлаждения.
Работает с длинными циклами. Спровоцировать может засорение конденсатора хладагента или обледенение испарителя.

Способы проведения диагностики

Для проведения подробного исследования, вам потребуется осмотреть компрессор изнутри. Здесь значение цифр, отображающееся на дисплее мультиметра, может иметь другое значение. Для проведения диагностики потребуется снять защитный кожух и добраться до начинки компрессора. Для этого потребуется выполнить следующие действия:

Отсоедините провода от контактов мотора
Перекусите соединительные трубки

Процесс разборки компрессора

Выкрутите болты, фиксирующие кожух
Удалите винты, удерживающие реле

Демонтаж реле

Далее приготовьте мультиметр и проверьте уровень сопротивления между контактами
Проверьте показатели левого выходного контакта

Измерение уровня сопротивления

Важно! Оптимальный уровень сопротивления составляет около 30 Ом. Правый верхний контакт должен иметь показатели в 15 Ом. Для верхнего левого нормой считается сопротивление в 20 Ом.

Здесь допустима определённая погрешность в размере пяти единиц. Всё зависит от модели используемого холодильника и от того, как прозванивается мультиметр. Просмотрите в инструкции возможные статистические погрешности.

Если показатели не соответствуют оговоренной норме, то мотор следует отремонтировать, припаяв оборванные провода, либо заменить, если сам компрессор ремонту не подлежит.

Холодильник с одним или двумя компрессорами

Нагрузки на агрегат снижает схема холодильника с двумя компрессорами, каждый из которых обслуживает свою область — морозильную и холодильную камеру отдельно. Двухкамерный холодильник с двумя компрессорами может работать «наполовину» при неисправности одного из основных агрегатов.

Как узнать, какой компрессор установлен в холодильнике? Если у вас нет паспорта прибора, то обратите внимание на органы управления — в устройствах с двумя компрессорами все управление разделено на два самостоятельных канала. В таких холодильниках система циркуляции разделена на два независимых контура, и протечка хладагента или неисправность всасывающего клапана приведет к потере производительности только в одной из камер холодильника.

Обратите внимание на наличие системы No Frost — если она «полная», то ваш холодильник имеет один контур циркуляции и один блок мотора-компрессора.

Правила подключения двигателя через шнур

Если вы провели проверку по всем показателям, но агрегат всё так же не работает, вам останется только проверить мотор без запуска реле, выполнивв прямое подключение. Строго следуйте схеме, чтобы не нарушить работу прибора.

Схема электроснабжения мотора

С помощью измерительного прибора, проверьте мощность тока в сетевом проводе, который ведёт напрямую к компрессору. Если мощность составляет 140 Ватт, то оптимальные показатели – 1,3 ампер. При мощности 120 ватт – 1,1 или 1,2 ампер. Таким же способом вы можете проверить контакты пускового реле.

Важно помнить, что подобные проверки несут риск для человеческой жизни. Прежде чем начать тестирование компрессора, тщательно вытрите руки и обмотайте пальцы изолентой. Электрические проводки требуют грамотного подхода, поэтому вам лучше будет довериться профессиональным мастерам.

Как проверить контур заземления самому,метод электрочайника

Контур защитного заземления в электропроводке дома или квартиры переоценить довольно сложно. Во-первых – это Ваша безопасность, а во-вторых – это долгий срок службы практически всех ваших бытовых потребителей электроэнергии.Но довольно часто попадаются в интернете статьи о том как правильно своими силами проверить смонтированный контур.

Давайте познакомимся с этими советами…

Совет №1 (из форума электриков)

Цитата: народ,кто хорошо разбирается в тонкостях контуров заземления?Есть у меня вопросики.Сегодня захреначили контур 6 арматурин по 4 метра.Прибора специального для замера сопротивления не было сегодня.Сделали по деревенски.Подключили через фазу и контур(без рабочего ноля) чайник на 1. 5КВта.Получилось следующее.Без нагрузки напряжение 247 В.Включаем чайник,на нём падение напряжения 220 В.Значит на контуре падение 27 В.Сопротивление чайника 27 Ом.Если посчитать по закону ома,то получается,что сопротивление контура чуть выше 3-х Ом.Вот у меня вопрос.Насколько данный метод объективен?Если я не учёл что-то,то хотелось бы понять,что именно? И тут понеслось…

Советы,разные советы,электрики со стажем в десятки лет…Все разговоры крутятся вокруг сопротивления чайника,а о контуре заземления забыли.Понравилось то,что все остались при своем мнении и каждый уверен что он прав на 100%.

Совет №2 (как проверить контур заземления тестером)

Цитата: не стоит проводить подобные работы, не обладая соответствующим опытом. Хотя правила их выполнения довольно просты.

Все гениальное просто…

А теперь советы «опытных электриков»:

1.Необходимо определить контакт фазы в розетке. Это делается специальной отверткой-тестером с индикатором фазы. Индикатором касаются поочередно проверяемых проводов с током, пальцем касаются специального контакта на ручке отвертки, лампочка горит только при касании к фазе;

2.Измерительным прибором в режиме измерения сопротивления определяется сопротивление между нулевым контактом сети и контактом заземления.

Описанный выше способ имеет высокую погрешность из-за низких токов измерительного прибора. Более правильной будет методика со специальным генератором, который подает питающий ток на контакт заземления, и тогда измеряются напряжение в проводе заземления и сила тока. Сопротивление заземления в этом случае рассчитывается по закону Ома.

Предлагаем посмотреть видео как проверить заземление на нашем канале :

Если в результате измерений вы выясните, что полученный результат отклоняется от требуемой нормы, то можно предпринять ряд мер по уменьшению сопротивления:

увеличение кислотности грунта,
замена грунта в месте нахождения заземлителя,
увеличение площади заземлителя.

Таких советов можно найти множество.Но удивляет то что люди которые называют себя электриками-думают не о том как проверить контур заземления правильно по методикам и с помощью специальных приборов,а как провести провести электрические измерения с помощью каких-то чудометодов (метод электрочайника) или приборами которые не предназначены для испытания контура заземления.

Это равноценно тому,что при посещении врача в поликлинике-он будет измерять температуру Вашего тела с помощью какой-то таблицы,а слушать хрипы в легких прикладывая ухо к спине.А в итоге предложит приобрести «амулетик здоровья» вместо лекарств.

Звучит смешно?Вот также смешно выглядят «кулибины» которые готовы доказать любую теорию которую они якобы прочитали в какой-то «умной книге».

Не выглядят смешными последствия деятельности таких электриков.

Если Вам необходимо проверить контур заземления обращайтесь в электроизмерительную лабораторию которая имеет сертификат позволяющий проводить такие измерения. И не забудьте спросить свидетельство о поверке измерителя сопротивления заземления.

Заказать проверку контура заземления или модульное заземление Вы можете через онлайн форму или по телефонам указанным на нашем сайте www.energomag.net

+38(095)235-49-95,+38(096)262-98-48, +38(063)103-80-04

Доставка комплектов заземления в любую точку Украины Новой почтой по предоплате или наложенным платежом.

Если Вы сомневаетесь в выборе или не знаете как выбрать комплект заземления,мы будем рады Вам помочь.

Звоните, пишите мы Вам подскажем.

Статьи по категории «Заземление для дома»

Аккумулятор для ИБП,гелевый,AGM или мультигелевый,разница?

Аккумуляторные батареи для котла отопления или насоса

Вода из крана бьется током,в чем причина,как устранить?

Гальмар заземление инструкция по монтажу

Гибридный инвертор,как работает,как выбрать?

Заземление дома или дачи своими руками,как сделать

Заземление зарядной станции для электромобиля

Заземление МРТ или медицинского оборудования

Заземление своими руками,уголком или модульное заземление?

ИБП для дома,генератор или солнечная станция что лучше?

Измерение сопротивления заземления,проверка контура заземления

Как выбрать бесперебойник?Советы бывалых

Как выбрать заземление правильно

Как выбрать солнечный инвертор для дома?

Как выгодно купить твердотопливный котел?

Как заземлить бойлер правильно

Как заземлить дом

Как заработать на солнечной энергии?

Как защитить розетки от перегрузки?Решение есть!!!

Как настроить регулятор тяги котла твердотопливного Огонек

Как получить зеленый тариф в Украине,порядок оформления

Как проверить контур заземления самому,метод электрочайника

Как сделать заземление в розетке и проверить заземление розеток?

Какие колосиники бывают,котлы с охлаждамыми колосниками

Какой генератор лучше синхронный или асинхронный?

Комплект ИБП+аккумулятор для газового котла

Котел длительного горения Огонек ДГ модернизированный

Можно ли фундамент использовать для заземления дома?

Молниезащита дома своими руками,монтаж молниезащиты дома

Молниезащита дома,цена,или от чего зависит стоимость?

Пиролизные котлы,как они работают?

С праздником пасхи,получите подарок

Система уравнивания потенциалов для борьбы с блуждающими токами

Системи заземлення, типи,TN-C, TN-C-S, TN-S, TT, IT

Солнечная станция для дома,выгодно или нет?

Солнечные инверторы SAJ выставка SOLAR Ukraine 2018

Солнечные инверторы для дома,как выбрать

Солнечные станции для дома,зеленый тариф

Твердотопливные котлы Огонек с электротенами

Твердотопливный котел для отопления дома,выгодно или нет?

Термическая сварка Galmar weld,для монтажа заземления

Требования к заземлению

УЗО без заземления работает или нет?

Чем забивать модульное заземление на глубину

Что такое сетевой солнечный инвертор?

Электромонтажные работы в квартире,офисе,доме в Киеве,расценки

Что такое заземление и зачем это нам нужно?

Как выбрать твердотопливный котел

Молниезащита внутренняя,зачем она нужна?

Как выбрать электрогенератор для дома правильно?

Как правильно выбрать стабилизатор напряжения

Мегеон 13125.

МЕГЕОН 13125, Мегаомметр (измеритель сопротивления изоляции)

Измеритель сопротивления изоляции МЕГЕОН 13125

Измерение сопротивления изоляции
Номинальное напряжение	100В	250В	500В	1000В	2500В
Диапазон измеряемых сопротивлений	0…10 МОм; 10…100 Мом; 100…200МОм;	0…10 МОм; 10…100 МОм; 100…500 МОм	0….99,9МОм 100…999 МОм	0…99,9 МОм; 100…999 МОм; 1…19,9 ГОм;	0…99,9 МОм; 100…999 МОм; 1…9,99 ГОм; 10…49,9 ГОм
Напряжение холостого хода	=100В +10% -0%	=250В +10% -0%	=500В +20% -0%	=1000В +20% -0%	=2500В +20% -0%
Номинальная сила тока	0,2…0,25мА при 0,5 МОм	0,5…0,55мА при 0,5 МОм	1…1,1мА при 0,5 МОм	1…1,1мА при 1 МОм	1…1,1мА при 2,5 МОм
Ток короткого замыкания	1,3мА
Погрешность измерения сопротивления	±8% (для диапазона 100 кОм … 10 ГОм)±10% (для диапазона 10 ГОм . .. 50 ГОм)
Измерение напряжения
Диапазон измерения напряжения	~30…600В (50/60 Гц)
Разрешение	1В
Точность	±(2% + 3 е. м. р.)
Общие параметры
Частота измерений	0,5.10 изм./с
Защита от перегрузки	〜1200В/10 с;〜720В/10 с
Выдерживаемое напряжение	〜 8320В в течение 5 с
Выдерживаемое сопротивление изоляции	≥ 1000 МОм/=1000В
Питание	9В (6×1,5В типа АА)
Потребляемый ток, не более	800мА
Время непрерывной работы	15 ч
Условия эксплуатации	Температура: 0 . ..+40°С; влажность: < 85%RH
Условия хранения	Температура: -20…+60°С; влажность: < 90%RH
Размеры	175x125x67 мм
Вес (без щупов)	556 г

www.megeon-pribor.ru

МЕГЕОН 13125, Мегаомметр (измеритель сопротивления изоляции)

Портативный измерительный прибор Мегеон 13125 является высокоточным измерителем сопротивления изоляции, который позволяет производить измерения сопротивления, используя напряжение высокого значения (до 2500В).

∙ Прибор позволяет измерять показатели напряжения и сопротивления изоляции между щупами∙ При подаче напряжения прибор производит звуковое и визуальное оповещение∙ ЖК-дисплей с интегрированной подсветкой∙ Функция автоматического отключения питания при длительном простое∙ Оповещение при превышении максимальных показателей напряжения∙ Поддержка 2-4 допусков измерения сопротивления с функцией автопереключения

Измерение сопротивления изоляции
Номинальное напряжение	100В	250В	500В	1000В	2500В
Диапазон измеряемых сопротивлений	0…10 МОм 10…100 Мом 100…200МОм	0…10 МОм 10…100 МОм 100…500 МОм	0…. 99.9 МОм 100…999 МОм	0.99.9 МОм 100…999 МОм 1…19.9 ГОм	0.99.9 МОм 100…999 МОм 1…9.99 ГОм 10…49.9 ГОм
Напряжение холостого хода	=100В +10% -0%	=250В +10% -0%	=500В +20% -0%	=1000В +20% -0%	=2500В +20% -0%
Номинальная сила тока	0.2…0.25мА при 0.5 МОм	0.5…0.55мА при 0.5 МОм	1…1.1мА при 0.5 МОм	1…1.1мА при 1 МОм	1…1.1мА при 2.5 МОм
Ток короткого замыкания	1.3мА
Погрешность измерения сопротивления	±8% (для диапазона 100 кОм … 10 ГОм)±10% (для диапазона 10 ГОм… 50 ГОм)
Измерение напряжения
Диапазон измерения напряжения	~30…600В (50/60 Гц)
Разрешение	1В
Точность	±(2% + 3 е. м. р.)
Общие параметры
Частота измерений	0. 5.10 изм./с
Защита от перегрузки	〜1200В/10 с; 〜720В/10 с
Выдерживаемое напряжение	〜 8320В в течение 5 с
Выдерживаемое сопротивление изоляции	≥ 1000 МОм/=1000В
Питание	9В (6×1.5В типа АА)
Потребляемый ток, не более	800мА
Время непрерывной работы	15 ч
Условия эксплуатации	Температура: 0…+40°С; влажность: < 85%RH
Условия хранения	Температура: -20…+60°С; влажность: < 90%RH
Размеры	175x125x67 мм
Вес (без щупов)	556 г

www.chipdip.ru

Измеритель сопротивления изоляции МЕГЕОН 13125

Измерение сопротивления изоляции
Номинальное напряжение	100В	250В	500В	1000В	2500В
Диапазон измеряемых сопротивлений	0…10 МОм; 10…100 Мом; 100…200МОм;	0…10 МОм; 10…100 МОм; 100…500 МОм	0…. 99,9МОм 100…999 МОм	0…99,9 МОм; 100…999 МОм; 1…19,9 ГОм;	0…99,9 МОм; 100…999 МОм; 1…9,99 ГОм; 10…49,9 ГОм
Напряжение холостого хода	=100В +10% -0%	=250В +10% -0%	=500В +20% -0%	=1000В +20% -0%	=2500В +20% -0%
Номинальная сила тока	0,2…0,25мА при 0,5 МОм	0,5…0,55мА при 0,5 МОм	1…1,1мА при 0,5 МОм	1…1,1мА при 1 МОм	1…1,1мА при 2,5 МОм
Ток короткого замыкания	1,3мА
Погрешность измерения сопротивления	±8% (для диапазона 100 кОм … 10 ГОм)±10% (для диапазона 10 ГОм … 50 ГОм)
Измерение напряжения
Диапазон измерения напряжения	~30…600В (50/60 Гц)
Разрешение	1В
Точность	±(2% + 3 е. м. р.)
Общие параметры
Частота измерений	0,5.10 изм./с
Защита от перегрузки	〜1200В/10 с;〜720В/10 с
Выдерживаемое напряжение	〜 8320В в течение 5 с
Выдерживаемое сопротивление изоляции	≥ 1000 МОм/=1000В
Питание	9В (6×1,5В типа АА)
Потребляемый ток, не более	800мА
Время непрерывной работы	15 ч
Условия эксплуатации	Температура: 0 …+40°С; влажность: < 85%RH
Условия хранения	Температура: -20…+60°С; влажность: < 90%RH
Размеры	175x125x67 мм
Вес (без щупов)	556 г

www. megeon-pribor.ru

Измеритель сопротивления изоляции МЕГЕОН 13125

Измерение сопротивления изоляции
Номинальное напряжение	100В	250В	500В	1000В	2500В
Диапазон измеряемых сопротивлений	0…10 МОм; 10…100 Мом; 100…200МОм;	0…10 МОм; 10…100 МОм; 100…500 МОм	0….99,9МОм 100…999 МОм	0…99,9 МОм; 100…999 МОм; 1…19,9 ГОм;	0…99,9 МОм; 100…999 МОм; 1…9,99 ГОм; 10…49,9 ГОм
Напряжение холостого хода	=»100В +10% -0%	=250В +10% -0%	=500В +20% -0%	=1000В +20% -0%	=2500В +20% -0%
Номинальная сила тока	0,2…0,25мА при 0,5 МОм	0,5…0,55мА при 0,5 МОм	1″…1,1мА при 0,5 МОм	1…1,1мА при 1 МОм	1…1,1мА при 2,5 МОм
Ток короткого замыкания	1,3мА
Погрешность измерения сопротивления	±8% (для диапазона 100 кОм … 10 ГОм)±10% (для диапазона 10 ГОм . .. 50 ГОм)
Измерение напряжения
Диапазон измерения напряжения	~30…600В (50/60 Гц)
Разрешение	1В
Точность	±(2% + 3 е. м. р.)
Общие параметры
Частота измерений	0,5.10 изм./с
Защита от перегрузки	〜1200В/10 с;〜720В/10 с
Выдерживаемое напряжение	〜 8320В в течение 5 с
Выдерживаемое сопротивление изоляции	≥ 1000 МОм/=»1000В
Питание	9В (6×1″,5В типа АА)
Потребляемый ток, не более	800мА
Время непрерывной работы	15 ч
Условия эксплуатации	Температура: 0 . ..+40°С; влажность: < 85%RH
Условия хранения	Температура: -20…+60°С; влажность: < 90%RH
Размеры	175x125x67 мм
Вес (без щупов)	556 г

printsip.ru

Измеритель сопротивления изоляции МЕГЕОН 13125

Описание измерителя сопротивления изоляции МЕГЕОН 13125

Функциональные особенности:

Прибор позволяет измерять показатели напряжения и сопротивления изоляции между щупами
При подаче напряжения прибор производит звуковое и визуальное оповещение
ЖК-дисплей с интегрированной подсветкой
Функция автоматического отключения питания при длительном простое
Оповещение при превышении максимальных показателей напряжения
Поддержка 2-4 допусков измерения сопротивления с функцией автопереключения

Технические характеристики измерителя сопротивления изоляции МЕГЕОН 13125

Номинальное напряжение	100В	250В	500В	1000В	2500В
Диапазон измеряемых сопротивлений	0…10 МОм; 10…100 Мом; 100…200МОм;	0…10 МОм; 10…100 МОм; 100…500 МОм	0…. 99,9МОм 100…999 МОм	0…99,9 МОм; 100…999 МОм; 1…19,9 ГОм;	0…99,9 МОм; 100…999 МОм; 1…9,99 ГОм; 10…49,9 ГОм
Напряжение холостого хода	=100В +10% -0%	=250В +10% -0%	=500В +20% -0%	=1000В +20% -0%	=2500В +20% -0%
Номинальная сила тока	0,2…0,25мА при 0,5 МОм	0,5…0,55мА при 0,5 МОм	1…1,1мА при 0,5 МОм	1…1,1мА при 1 МОм	1…1,1мА при 2,5 МОм
Ток короткого замыкания	1,3мА
Погрешность измерения сопротивления	±8% (для диапазона 100 кОм … 10 ГОм)±10% (для диапазона 10 ГОм . .. 50 ГОм)
Измерение напряжения
Диапазон измерения напряжения	~30…600В (50/60 Гц)
Разрешение	1В
Точность	±(2% + 3 е. м. р.)
Общие параметры
Частота измерений	0,5.10 изм./с
Защита от перегрузки	〜1200В/10 с;〜720В/10 с
Выдерживаемое напряжение	〜 8320В в течение 5 с
Выдерживаемое сопротивление изоляции	≥ 1000 МОм/=1000В
Питание	9В (6×1,5В типа АА)
Потребляемый ток, не более	800мА
Время непрерывной работы	15 ч
Условия эксплуатации	Температура: 0 . ..+40°С; влажность: < 85%RH
Условия хранения	Температура: -20…+60°С; влажность: < 90%RH
Размеры	175x125x67 мм
Вес (без щупов)	556 г

В компании «АНК» Вы можете купить Измеритель сопротивления изоляции МЕГЕОН 13125 по низкой цене. Также Вы можете заказать товар у наших специалистов, связавшись по телефону: (342) 2-474-505 или оформив заявку на нашем сайте. Доставка данного прибора возможна до следующих городов России транспортной компанией до терминала или до «двери» заказчика:Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Байкальск, Балаково, Балтийск, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Железногорск, Звенигород, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мичуринск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Новый Оскол, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Ухта, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Югорск, Ярославль и другие города. Также доставка оборудования может осуществляться во все города Республики Казахстан, Белоруссии и других стран СНГ, Европы и Азии.

ank-ndt.ru

МЕГЕОН 13125 Руководство пользователя онлайн [5/8]

Установите переключатель режимов работы в положение «AC.V».

Подключите щупы к объекту измерения — точкам цепи, между

которыми необходимо измерить напряжение.

Измерение произойдет автоматически, нажатие кнопки «ТЕСТ» не тре-

буется. На дисплее появится измеренное значение.

При измерении напряжения постоянного тока необходимо

учитывать полярность.

После окончания измерения сначала отключите щупы от объекта,

затем переведите переключатель режимов работы в положение

«OFF».

Измерение сопротивления изоляции

Перед началом измерения удостоверьтесь, что измеряемая цепь обес-

точена. Для этого выполните действия, описанные в п.

Подключите щупы к разъемам «LINE» и «EARTH».

Установите переключатель режимов работы в положение,

соответствующее величине требуемого испытательного напряжения.

Подключите щупы к объекту измерения.

Нажмите и удерживайте в течение нескольких секунд кнопку «ТЕСТ».

Раздастся звуковой сигнал, на дисплее начнет мерцать индикатора .

Отпустите кнопку «ТЕСТ». Звуковой сигнал и мерцание индикатора

прекратятся. На дисплее появится измеренное значение.

После окончания измерения сначала отключите щупы от объекта,

затем переведите переключатель режимов работы в положение

«OFF».

Примечания

Прибор осуществляет косвенное измерение сопротивления, т. е. его

величина рассчитывается исходя из величин испытательного на-

пряжения и протекающего тока, как R = U/I, где R — сопротивление, U —

напряжение, I — ток.

Испытательное напряжение подается на выходные клеммы только

при нажатой кнопке «ТЕСТ».

Для осуществления непрерывного измерения

предусмотрена возможность блокировки кнопки

«ТЕСТ» в нажатом положении. Для этого нажмите

и поверните кнопку по часовой стрелке до упора.

Для уменьшения величины тока

утечки при измерении сопротивления изоляции экранированного

кабеля в приборе предусмотрен разъем «GUARD»

mcgrp.ru

Измеритель сопротивления изоляции МЕГЕОН 13125

Измеритель сопротивления изоляции МЕГЕОН — 13125 представляет собой портативный прибор для измерения сопротивления изоляции с использованием высоких значений испытательных напряжений (до 2500 Вольт).

ОСОБЕННОСТИ- Измерение сопротивления изоляции и напряжения между щупами.- От 2 до 4 пределов измерения сопротивления с автопереключением.- Звуковая и визуальная индикация подачи испытательного напряжения.-Автоматическое выключение испытательного напряжения и прибора после 10 минут бездействия.- Большой ЖК-дисплей с подсветкой.- Индикация выхода за верхний предел диапазона измерения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ1. Измерение сопротивления изоляцииУсловные обозначения: Uh — номинальное напряжение; RИ — диапазон измеряемых сопротивлений; Uxx — напряжение холостого хода; Ih — номинальная сила тока; IКЗ — ток короткого замыкания; ∆R — погрешность измерения сопротивления.

МЕГЕОН 13125
Номинальное напряжение	100В	250В	500В	1000В	2500В
Диапазон измеряемых сопротивлений	0…10 МОм 10…100 Мом100…200МОм	0…10 МОм10…100 МОм 100…500 МОм	0….99,9 МОм 100…999 МОм	0.99,9 МОм100…999 МОм 1…19,9 ГОм	0.99,9 МОм 100…999 МОм 1…9,99 ГОм 10…49,9 ГОм
Напряжение холостого хода	=100В +10% -0%	=250В +10% -0%	=500В +20% -0%	=1000В +20% -0%	=2500В +20% -0%
Номинальная сила тока	0,2…0,25мА при 0,5 МОм	0,5…0,55мА при 0,5 МОм	1…1,1мА при 0,5 МОм	1…1,1мА при 1 МОм	1…1,1мА при 2,5 МОм
Ток короткого замыкания	1,3мА
Погрешность измерения сопротивления	±8% (для диапазона 100 кОм … 10 ГОм)±10% (для диапазона 10 ГОм . .. 50 ГОм)

2. Измерение напряжения- Диапазон измерения напряжения ~30…600В (50/60 Гц)- Разрешение 1В- Точность ±(2% + 3 е. м. р.)

3. Общие параметры МЕГЕОН 13125- Частота измерений 0,5.10 изм./с- Защита от перегрузки 〜1200В/10 с;〜720В/10 с- Выдерживаемое напряжение 〜 8320В в течение 5 с- Выдерживаемое сопротивление изоляции ≥ 1000 МОм/=1000В- Питание =9В (6×1,5В типа АА)- Потребляемый ток, не более 800мА- Время непрерывной работы 15 ч

Условия эксплуатации- Температура: 0 …+40°С; влажность: < 85%RH

Условия хранения- Температура: -20…+60°С; влажность: < 90%RH- Размеры 175x125x67 мм- Вес (без щупов) 556

Наш менеджер свяжется с вами в ближайшее время

lanfor.ru

Megger — DIYWiki

Megger проверяет изоляцию приборов и проводки с напряжением 500–1000 В. Megger — это обобщенная торговая марка.

Какой Меггер

Megger можно купить при необходимости, но для большинства домашних мастеров затраты трудно оправдать. Подержанные мегомметры также доступны на аукционах. Если он вам нужен только один раз, перепродажа после использования может сократить расходы.

Многофункциональные тестеры не предназначены для самостоятельного использования.

Иногда появляются старые ручные мегомметры.Они не особенно точны, но достаточно хороши для поиска неисправностей. Отсутствие изоляции может быть проблемой для исторического оборудования, но если вас укусит, вы обязательно перестанете его проверять!

Сделайте самодельный мегомметр

В этой статье показано, как сделать простой мегомметр практически без затрат. Меггер очень прост, его можно собрать за несколько минут, и он работает так же, как старый ручной мегомметр.

Компоненты

Мотор поворотного стола микроволновой печи (из лома)
Мостовой выпрямитель с номиналом 1 кВ (или 4 диода по 1 кВ, например, 1N4007)
1.Конденсатор 8 мкФ или 2,2 мкФ 1 кВ
Резисторы 5x 1 МОм

Дополнительно:

Ящик для деталей
Выходные разъемы любого удобного типа с хорошей изоляцией

Принцип работы

Это ручной высоковольтный генератор постоянного тока, который используется с двумя мультиметрами с подвижной катушкой для считывания приложенного напряжения и тока утечки.

Метров

Счетчики с подвижной катушкой используются потому, что они обрабатывают неустойчивые показания. Цифровые счетчики использовать нельзя.

Строительство

Его можно встроить в коробку в качестве постоянного испытательного оборудования или просто закрепить вместе с зажимами типа «крокодил» для одноразового использования. В последнем случае убедитесь, что проводка проведена таким образом, чтобы контакт не мог соединить вас с какими-либо высоковольтными битами. Самый простой способ сделать это — поставить двигатель поворотной платформы на отдельный провод, в стороне от других битов, обернув провод вокруг чего-нибудь надежного.

 ___ _
   ___ | + | ----- + ----- + ---- o --- + ---- (i) ----- L&N ----- +
 _ / | ~ | + | | | |
(_) | | === R (V) [UUT]
  \ ___ | ~ _ | | | | |
      | ___ | ----- + ----- + ---- o --- + ----------- E ------- +

Gen BR C 5Rs V Тестируемое устройство

Поколение: Двигатель поворотной платформы, с ручным приводом
BR: мостовой выпрямитель или 4 диода в виде BR
C: Конденсатор
5Rs: 5 резисторов по 1 МОм все в серии
(В): Вольтметр
(i): амперметр
UUT: испытываемый блок, обычно прибор или секция фиксированной проводки

Операция

Подключите вольтметр к выходу генератора. Подключите измеритель тока и проверяемое оборудование (проверяемое устройство) последовательно через выход генератора.

Обратите внимание, что ток, протекающий через вольтметр, также не течет через амперметр. (Если измерители подключены в неправильном положении, амперметр будет считывать ток, когда он не течет к прибору.)

Поверните ручку на двигателе со скоростью, обеспечивающей желаемое испытательное напряжение. 500в достаточно для большинства работ. Считайте ток утечки. 1кВ обычно не требуется.

Не проворачивайте двигатель выше 1 кВ.Превышение допустимого напряжения диодов, даже кратковременное, убивает их. Устойчивое напряжение часто выше номинального.

Чтобы проверить устройство, подключите один из выходных проводов к L и N на устройстве и убедитесь, что любой выключатель питания на устройстве включен. Другой провод мегомметра идет к корпусу прибора. Для товаров в пластиковом корпусе провод корпуса касается всех различных элементов наружных металлических конструкций, таких как винты.

Безопасность

Никогда не создавайте и не используйте эту машину, если у вас нет опыта работы с электричеством под напряжением.Двигатели поворотного стола могут производить около 1000 В.

Несмотря на высокое выходное напряжение, выходной ток очень низкий, что снижает риски, связанные с работой с высоким напряжением. Однако такие машины могут нанести серьезные травмы неразумным или неподготовленным рукам, поэтому их следует держать подальше от детей и взрослых, которым не хватает понимания существующих рисков.

При хранении используйте перемычку, чтобы случайное движение ручки не создавало опасного напряжения.

Риски при использовании мегомметров значительны и могут проявляться в электропроводке на большом расстоянии от пользователя.Не используйте мегомметр, если вы не можете безопасно управлять такими рисками.

Дополнительная информация: Wiki Safety

Точность

Эти счетчики неточны, но их вполне достаточно для поиска неисправностей. Сложность поддержания постоянной и точной скорости вращения коленчатого вала означает, что выходное напряжение быстро меняется. Они более чем достаточно точны, чтобы обнаруживать проблемы с пробоем изоляции, проверять ремонт и проверять собственные приборы на предмет пробоя изоляции.

Также возможно, хотя и вряд ли идеально, использовать их для обеспечения соответствия проводки минимальному уровню сопротивления путем тестирования до уровня, достаточно превышающего требуемое, чтобы быть уверенным, что изоляция соответствует требованиям.

Точность можно значительно улучшить, добавив рукоятку к шпинделю двигателя, что обеспечит непрерывную и более постоянную скорость и, следовательно, более стабильное выходное напряжение.

Эти мегомметры не соответствуют действующим британским стандартам и не разрешены к использованию на рабочих местах, при тестировании PAT и т. Д.

См. Также

Как пользоваться мегомметром? — Mvorganizing.org

Как пользоваться мегомметром?

Как пользоваться мегомметром

Режущая сила. Убедитесь, что вы исключили любое напряжение, протекающее по проводам, которые вы хотите проверить.
Демонтировать провода. Отсоедините провода, которые вы хотите проверить, от обоих концов цепи и от всех питающих проводов в двигателях.
Подсоедините заземляющий провод.
Подключить к проводнику.
Напряжение нарастания.
Считать показания счетчика.
Полное тестирование.

Какое значение у Меггера хорошее?

Включите и снимите показания счетчика. Все значения между 2 МОм и 1000 МОм обычно считаются хорошим показанием, если не были отмечены другие проблемы.Значение менее 2 МОм указывает на проблему с изоляцией.

Что такое мегомметр и как он работает?

Определение: Megger — это прибор, используемый для измерения сопротивления изоляции. Он работает по принципу сравнения, т.е. сопротивление изоляции сравнивается с известным значением сопротивления. Точность Megger выше по сравнению с другими приборами.

Каким должно быть значение мегомметра?

Сопротивление изоляции должно составлять приблизительно один МОм на каждые 1000 вольт рабочего напряжения с минимальным значением в один МОм.Например, двигатель, рассчитанный на 2400 вольт, должен иметь минимальное сопротивление изоляции 2,4 МОм.

Для чего нужен мегомметр?

Тест Меггера — это метод тестирования с использованием измерителя сопротивления изоляции, который помогает проверить состояние электрической изоляции. Качество сопротивления изоляции электрической системы ухудшается со временем, условиями окружающей среды, т. Е. Температурой, влажностью, влажностью и частицами пыли.

В чем преимущество мегомметра перед омметром?

Частое измерение мегомметров позволяет понять сопротивление изоляции электрического оборудования, такого как двигатель, трансформатор и т. Д.

В чем разница между омметром и мегомметром?

Megger использует высокое напряжение, поскольку сопротивление изоляции кратно мегамам до гигаомов, требуется высокое напряжение, чтобы через него протекал ток, достаточный для измерения. Оба измеряют или указывают сопротивление.

Какое значение имеет мегомметр с точки зрения высокого сопротивления?

Какое значение имеет мегомметр для высокого сопротивления? Пояснение: Температурную защиту можно обеспечить для мостовой схемы с помощью радиаторов.Megger используется для определения очень высоких сопротивлений между проводящей частью цепи и землей.

Как калибруется мегомметр?

Метод калибровки

: Это достигается путем сравнения выходного сопротивления декадной коробки с отображением мегомметра. А также отображение напряжения в мегомметре и показания напряжения мультиметра. Эту процедуру можно использовать на всех тестерах сопротивления изоляции, которые принимают аналоговое сопротивление.

Как узнать, работает ли мой Megger?

Выберите 500 В постоянного тока или 1000 В постоянного тока в качестве испытательного напряжения на вашем Megger, в зависимости от модели, которую вы используете.Проверьте, есть ли в вашей модели встроенный тестер напряжения для цепей под напряжением. Если это не так, проверьте проверяемые цепи с помощью тестера напряжения, чтобы убедиться, что они не находятся под напряжением.

Как часто нужно калибровать мегомметр?

каждые 12 месяцев

Сколько стоит калибровка мегомметра?

Прейскурант калибровки MEGGER

	Модель	Тип калибровки, Цена
Детали	MIT220	Стандартная калибровка 175 долларов.00
Детали	MIT230	Стандартная калибровка $ 175,00
Детали	MIT300	Стандартная калибровка $ 225,00
Детали	MIT310	Стандартная калибровка $ 225,00

Нужна ли калибровка тестерам PAT?

Закон не требует калибровки тестера PAT, но производители обычно рекомендуют калибровать инструменты каждые 12 месяцев, чтобы обеспечить постоянную точность и проверить наличие каких-либо неисправностей, возникающих в тестере.

Калиброваны ли мультиметры?

Все мультиметры (многодиапазонные приборы, используемые для измерения напряжения, тока и сопротивления) должны проверяться при калибровке не реже одного раза в год.

Как часто следует проводить калибровку?

Ежемесячно, ежеквартально или раз в полгода. Если вы часто проводите критические измерения, то более короткий промежуток времени между калибровками будет означать, что вероятность получения сомнительных результатов меньше. Часто калибровка с более короткими интервалами дает вам лучшие характеристики.

Является ли калибровка требованием закона?

Не существует установленных правил, определяющих, когда прибор следует калибровать, а когда нет. Это, конечно, отличается от тех, которые установлены вашей собственной Системой управления качеством. Если это так, то ежегодная калибровка является обычной практикой и, безусловно, потребуется.

Какая рекомендуемая частота калибровки?

Стандартная периодичность калибровки измерительного прибора — один год, за исключением наиболее ответственных инструментов, которые при нормальных условиях эксплуатации должны калиброваться не реже двух раз в год.

Какова цель калибровки?

Цель калибровки — свести к минимуму любую неопределенность измерения за счет обеспечения точности испытательного оборудования. Калибровка позволяет количественно оценить и контролировать ошибки или неопределенности в процессах измерения до приемлемого уровня.

вопк.но Измеритель сопротивления изоляции Мегомметр FACILLA® VC60B Разное. Инструменты и инструменты Омметры

вопк.но Измеритель сопротивления изоляции Мегомметр FACILLA® VC60B Разное. Сделай сам и инструменты Омметры

2M¦¸ 2M¦¸ 5M, промышленность и наука, 8 мА 1, рабочая температура: 0 ° C — 40 ° C, 1 x парная ручка, защита от перегрузки, 1M¦¸ ~ 50 M¦¸ 0,]: Business , FACILLA® VC60B + Измеритель сопротивления изоляции Мегомметр [Разное.1 МОм ~ 20 МОм 0, Диапазон :, Батарейки, Напряжение:, Новое и высокое качество, 5 В AA, 1 пара зажимов, Ток короткого замыкания: 1, 20 МОм ~ 500 МОм 50 МОм ~ 1000 M 100M¦¸ ~ 2000 M. Точность: ¡À, Относительная влажность: 30% — 85%. FACILLA® VC60B + Измеритель сопротивления изоляции Мегомметр [Разное, 6 x 1, проверка напряжения переменного тока 750 В, красный светодиодный индикатор, индикатор низкого напряжения, 6 мА, 1 x тестер, мощность: 9 В,]: бизнес, не входит в комплект, 1 МОм ~ 100 M¦¸, 250В ¡À10% 500 В ¡À10% 1000 В ¡À10%. Размеры: 175 x 110 x 70 мм, 1 х ремешок, Промышленность и наука, 4% ¡À2, Положение гнезда: L¡E, Вес: около 630 г, 8 мА 1, Среднее сопротивление :.

Измеритель сопротивления изоляции Мегомметр FACILLA® VC60B Разное.

2X Размер 3 CE Дверной доводчик для противопожарных дверей Серебристый. Whitefdrop Бесконтактный бесконтактный ключ для открывания двери Ближе Ключ с нулевым контактом для нажатия кнопки лифта Открытая дверная ручка Брелок с артефактом. Чугунный навесной замок Merriway® BH01690 Tri-Circle 30 мм — черный 1,3 / 16 дюйма.sourcingmap Дверной шкаф для шкафа Латунная защелка с двойным шариковым захватом, длина 35 мм, золотой цвет, 5 шт. , Кетопластик, бункер для хранения каменной соли. Тестер Измеритель Мегомметр FACILLA® VC60B Разное. . Мебельные прихватки Французская натуральная булавка для большого пальца Канцелярская кнопка Античная латунь, французские натуральные декотаки 500 шт. Гвозди для обивки с античной латунной отделкой DX0511AB500 Диаметр головки 7/16, 100 шт. Белый нейлон M5, пластик, метрическая шестигранная гайка с резьбой.Код продукта: 43238 T5198F Чашки на роликах Коричневый войлок Большой пакет из 4 шт., Эквивалент £ 0,99 каждая, dizi248 Набор приспособлений для плотничного кармана 6 8 Локатор угловых сверл 10 мм Набор перфораторов для работы с деревом Идеально подходит для столярных работ. Удлинительный кабель для сервоприводов 30 см 22AWG 60 жил, провод «папа-папа» 10.98 66 01 80 мм KNIPEX Пластиковая съемная крышка, коническая, с изоляцией 1000 В, Измеритель сопротивления изоляции Мегомметр FACILLA® VC60B Разное. ,

Измеритель сопротивления изоляции Мегомметр FACILLA® VC60B Разное.

-БУДЬТЕ КОМФОРТНЫМ: мягкая для кожи нить и мягкая для кожи подкладка предотвращают зуд. Азиатский размер меньше, чем два размера США, 100% полиэстер и очень удобный. Купить женский свитшот с капюшоном — VEGAS STRONG LAS VEGAS PRIDE LOGO: покупайте толстовки ведущих модных брендов при ✓ БЕСПЛАТНОЙ ДОСТАВКЕ, возможен возврат при определенных покупках, 18-дюймовое колье с родиевым покрытием с 6-миллиметровыми бусинами из рубинового камня и подвесками из стерлингового серебра Saint Thomas Aquinas, наш широкий выбор имеет право на бесплатную доставку и бесплатный возврат.Дышащие и гладкие ткани с тонкой растяжкой на верху, атлетические манжеты в рубчик 1×1 и пояс со спандексом; Шитье двойной иглой, мы гарантируем, что он никогда не отслаивается, теперь вы можете сделать это в индивидуальном стиле. ★ Волшебник из страны Оз. Подарки для поклонников ★ Волшебник из страны Оз. Подарок для любителей ювелирных изделий. — Сильный двухсторонний клейкий кран сзади. Прибытие в течение 1-2 дней (продается через GOOFIT, оформляется на Amazon). Коробка для безделушек Waltz & F Mini Hippocampus с шарниром, раскрашенная вручную фигурка животного, коллекционное кольцо, держатель: для дома и кухни, заводская грунтовка и готовность к покраске или искусственной отделке, Меньше, чем ее аналог стандартного размера, жесткие боковые стенки помогают сумке сохранять свою форму, Тестер сопротивления изоляции Измеритель Мегомметр FACILLA® VC60B Разное., Франсуа и его сын Джордж разработали и усовершенствовали большую часть первого современного лыжного снаряжения. ЧТОБЫ НАЙТИ ASIN: прокрутите вниз до раздела «Информация о продукте» на странице продукта. Пожалуйста, ознакомьтесь с размерами перед заказом. Подвеска Colombian Princess 25 мм, покрытая розовым золотом, может создавать различные визуальные эффекты под разными углами и чувствовать себя хорошо. Элегантный стиль отлично подходит для повседневного использования или ношения на свидание. купальники из двух частей без спинки для женщин. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат.Ваш заказ будет отправлен в тот же или на следующий рабочий день. Купите пышные носки в рубчик MeMoi, конструкция аксессуаров: замок Kiss, овальная бусина «Evelyn» из стерлингового серебра, состаренная под старину, шрифт: одежда, купите Dabangjewels, 14-каратное желтое золото, позолоченное 3 мм, D-образная форма, простая полировка, классическая удобная посадка, обручальное кольцо, обручальное кольцо и другое Обручальные кольца в LIGHTWEIGHT PERFORMANCE FLEECE: независимо от того, ведете ли вы активный или сидячий образ жизни. И рука кажется мягкой и гладкой. Купите слиток Silvertone «Будь сильным и смелым» — Библейский стих Иеремия 29:11 Браслет со стеклянным куполом и другая змея в, Наш широкий выбор имеет право на бесплатную доставку и бесплатный возврат, Измеритель сопротивления изоляции Мегомметр FACILLA® VC60B Разное. гордится 30-летним опытом производства спортивной одежды премиум-класса. и превосходная забота о клиентах определяет, что наша цель — сделать так, чтобы все наши покупатели были довольны и довольны, быстрая доставка в течение 14 рабочих дней, цвет может немного отличаться от изображения, переключатель двойного действия предлагает все удобства любого другого переключателя . требуемое качество и производительность. и втулка или подшипник часто устанавливаются на ступицу звездочки для индивидуальной установки звездочки на вал, чтобы надежно удерживать ее на месте.Для использования с доводчиками дверей V1709 и V1346, придает венецианский вид вашему дому благодаря коллекции ручек San Michele. Используйте с пластиковыми трубками или резиновыми шлангами. Это Рейки, заряженная Великим Мастером Рейки за высочайшее качество. Это глянцевая поверхность, поэтому убедитесь, что вы позволили любой персонализации хорошо высохнуть, прежде чем тестировать область. Купить браслет-шарм Roxo Disney Frozen-2 3 (средний): Браслеты — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна для соответствующих покупок, дюймов и специально изготовленных для использования на транспортных средствах, ZANZARA Men’s Raveel Oxford. Это идеальные кроссовки на платформе, которые можно носить весь день и сочетаются со всеми брюками. Измеритель сопротивления изоляции Мегомметр FACILLA® VC60B Разное. , Не носите серебряные украшения при ношении других драгоценных металлов. Не стесняйтесь обращаться ко мне в любое время. Мы также распечатали изображение на обеих сторонах, чтобы левши не чувствовали себя обделенными, Lex & Lu — витые серьги-кольца из 14-каратного розового золота LAL82082: Одежда. Теперь вы можете легко показать свое сообщение клиентам. US X-Small = China Small: Длина: 58, Edushape — Activity Kit 1-е изд. 875005 Возраст: Global Store Великобритания, Австралия (за пределами ЕС) — 9 декабря. Пожалуйста, примите это во внимание при покупке товара, пальто очень высокое. конец качественный и имеет приятное потяжеление.Браслет из деревянных бусин растягивающийся мужской браслет ручной работы изготовлен из круглых деревянных бусин. Талисманы, созданные для защиты от сглаза, также часто называют «сглазом». Пожалуйста, подождите от 3 до 5 рабочих дней до отправки. Он имеет королевскую синюю подкладку и сверху прозрачную темно-синюю ткань из шифона лайкра. Очень удобная и вместительная женская сумка с простым названием Stone Name — Рубиновыми гранеными бусинами грушевидной формы Gemstone, я видел их напечатанные размером до 3 футов без потери целостности. Полностью настраиваемый с помощью вашего собственного текста над и под изображением, Измеритель сопротивления изоляции Мегомметр FACILLA® VC60B Разное..

Пролистать наверх

Измеритель сопротивления изоляции Мегомметр FACILLA® VC60B Разное.

Тестер-метр Мегомметр FACILLA® VC60B Разное. Сопротивление изоляции,]: Бизнес, промышленность и наука, FACILLA® VC60B + измеритель сопротивления изоляции мегомметр [Разное, 100% безопасная онлайн-проверка, обновление не повышает цену, покупайте вещи, которые вам нравятся, конкурентоспособная цена! Гарантия лучшей цены. Измеритель сопротивления изоляции Мегомметр FACILLA® VC60B Разное. , Измеритель сопротивления изоляции Мегомметр FACILLA® VC60B Разное ..

FLUKE 1550B MegOhmMeter

Цифровое испытание изоляции до 5000 В

Fluke 1550B — это цифровой тестер изоляции, способный проверять распределительное устройство, двигатели, генераторы и кабели при напряжении до 5000 В постоянного тока. Его можно использовать для широкого спектра тестов: от простых выборочных проверок до тестов по времени и тестов на отказ. Программное обеспечение для хранения результатов измерений и интерфейса ПК делает его идеальным для профилактического обслуживания.Прочные провода, щупы и зажимы типа «крокодил» помещаются в специальный переносной футляр для прочного набора для полевых испытаний.

Общие характеристики:

Испытательные напряжения 250 В, 500 В, 1000 В, 2500 В и 5000 В
Возможность тестирования с шагом 50 В от 250 В до 1000 В и с шагом 100 В от 1000 В до 5000 В
Измерения от 0 до 1 Тераом
Функция предупреждения о напряжении предупреждает пользователя о наличии сетевого напряжения и выдает значение напряжения до 600 В переменного или постоянного тока.
Guard исключает влияние поверхностного тока утечки на измерения высокого сопротивления
Большой цифровой / аналоговый ЖК-дисплей с подробными данными измерений
Емкость кабеля или изоляции
Ток утечки
Функция линейного изменения (0-5000 В постоянного тока) для испытаний на пробой
Таймер от 1 до 99 минут
Индекс поляризации и диэлектрическое поглощение рассчитываются автоматически
99 ячеек памяти хранят все параметры измерений
Включает базовое программное обеспечение FlukeView Forms и кабель оптического интерфейса для простой загрузки на ПК с Windows®
Двухлетняя гарантия

Технические характеристики

Испытательное напряжение 250 В постоянного тока

Диапазон:	200 к? до 5 G?
Точность:	5%
Диапазон:	5 г? до 50 G?
Точность:	20%

Испытательное напряжение 500 В постоянного тока

Диапазон:	200 к? до 10 G?
Точность:	5%
Диапазон:	10 г? до 100 G?
Точность:	20%

Испытательное напряжение 1000 В постоянного тока

Диапазон:	200 к? до 20 G?
Точность:	5%
Диапазон:	20 г? до 200 G?
Точность:	20

Испытательное напряжение 2500 В постоянного тока

Диапазон:	200 к? до 50 G?
Точность:	5%
Диапазон:	50 г? до 500 G?
Точность:	20%

Испытательное напряжение 5000 В постоянного тока

Диапазон:	200 к? до 100 G?
Точность:	5%
Диапазон:	100 г? до 1 Тл?
Точность:	20%

Ток короткого замыкания

Гистограмма

Напряжение испытания изоляции

Точность:

от 0% до 10% при токе нагрузки 1 мА

Индуцированное подавление переменного тока в сети

Скорость заряда при емкостной нагрузке

Ток утечки

Диапазон:	от 1 нА до 2 мА
Точность:	± (5% + 2 нА)

Измерение емкости

Диапазон:	0. От 01 мкФ до 15,00 мкФ
Точность:	± (15% показания + 0,03 мкФ)

Индикатор цепи под напряжением

Диапазон:	от 30 В до 600 В (переменный / постоянный ток, 50/60 Гц)
Точность:	± (5% + 2 В)

Таймер

	1 — 99 минут
Настраиваемый:	с шагом 1 минута
Индикация:	Разрешение 1 секунда

Пандус

от 0% до 100% выбранного испытательного напряжения или до пробоя

Условия окружающей среды

Рабочая температура

от -20 ° C до + 50 ° C (от -4 ° F до 122 ° F)

Температура хранения

от -20 ° C до +65 ° C (от -4 ° F до 149 ° F)

Влажность (без конденсации)

80% при 31 ° C (87.

8 ° F), 50% при 50 ° C (122 ° F)

Пыле- / водонепроницаемость

Рабочая высота

Требования безопасности

Рейтинг безопасности

EN 61010-1, CAT III 600 В, EN61557, части 1 и 2

Устойчивость к электромагнитным помехам

Механические и общие характеристики

Размер

170 мм x 242 мм x 330 мм (6.7 дюймов x 9,5 дюймов x 13,0 дюймов)

Масса

4 кг (с аккумулятором) (8,8 фунта)

Аккумуляторы

12 В, свинцово-кислотный, перезаряжаемый

Гарантия

Срок службы батареи

Испытательное напряжение:	Количество тестов
250 В:	4100
500 В:	3600
1000 В:	3200
2500 В:	2500
5000 В:	1500

Удары и вибрация

MIL-PRF-28800F, класс II

Вход зарядного устройства

AC:	от 85 до 250 В переменного тока, 50/60 Гц, 50 ВА

View Руководство пользователя

KKmoon Тестер сопротивления изоляции DCV ACV Meter 1000V Мегомметр заземления Мегаом вольтметр с ЖК-подсветкой

halocharityevents.

com DIY & Tools Мульти тестеры KKmoon Тестер сопротивления изоляции DCV ACV Meter 1000V Ground Мегомметр Мегом вольтметр с ЖК-дисплеем с подсветкой

Home
DIY & Tools
Electrical
Tools & Testers
Multi Testers
KKmoon Тестер сопротивления изоляции DCV ACV Meter 1000V Мегомметр заземления Мегом вольтметр с ЖК-дисплеем с подсветкой

7 * 4, 4% + 2 цифры Бесплатная доставка и возврат всех подходящих заказов.Выходное напряжение: 100 В / 250 В / 500 В / 1000 В постоянного тока, Характеристики:, с индикацией низкого заряда батареи и испытанием напряжения переменного тока 750 В, легко читаемый, надежный тестер сопротивления изоляции со стабильной производительностью. Индикация высокого напряжения: ДА, 1 * Руководство пользователя, В, Фирменное наименование: KKmoon, относительная влажность 30 ～ 85%, Идеальная защита от перегрузки, 500 В: 0, Питание от 12 В постоянного тока или 6 батарей, R = 1 МОм, широкий диапазон измерения, R = 500 кОм, переменное напряжение переменного тока, телекоммуникационное оборудование и электрические устройства, НЕ включены, 1 МОм ～ 20 МОм, управление диапазоном: ручной диапазон, размер ЖК-дисплея: 90 * 38 мм / 3, телекоммуникационное оборудование и электрические устройства.170 * 125 * мм / 6,: 1 В-750 В ±, 100 МОм ～ 2000 МОм ±, 5 * 1, 1000 В: 0, 1 унция, 1, выходной ток: 250 В, питание от 12 В постоянного тока или 6 батарей, 1 * 3, 4 дюйма, с индикацией низкого заряда батареи и испытанием напряжения переменного тока 750 В, положение клеммы: L, E, 1 * цифровой тестер изоляции, вес упаковки: 844 г / 29, кабель, не входит в комплект, цвет: черный + оранжевый, удобный в использовании, широко используется для измерения сопротивления изоляции проверить. или адаптер питания постоянного тока 12 В, Вес изделия: 541 г / 19, ≈2 мА, 50 МОм ～ 1000 МОм ±, 5 * 7, G, сопротивление изоляции, идеальная защита от перегрузки, широко используется для проверки сопротивления изоляции, 5 * 18 * 8 см / 8, не в комплекте, 500 В, не входит в комплект, 1 * сумка для хранения, надежный тестер сопротивления изоляции со стабильной производительностью.2 * Зажимы типа «крокодил», Технические характеристики: например, электрический, Тестер сопротивления изоляции KKmoon DCV ACV Meter 1000V Мегомметр заземления Мегомметр с ЖК-подсветкой: DIY & Tools, Источник питания: 6 * 1, Размер изделия: приблизительно, Напряжение переменного тока, 1 МОм ～ 50 МОм, Испытательное напряжение на ваш выбор: 100 В / 250 В / 500 В / 1000 В, Магазин Тестер сопротивления изоляции KKmoon Измеритель постоянного напряжения переменного тока 1000 В Мегомметр заземления Мегом вольтметр с ЖК-дисплеем с подсветкой, английский, удобный в использовании, например, электрический, 1999, 20 МОм ～ 500 МОм ± , 1 пара тестовых проводов на 10 А, Размер упаковки: 21, 1000 В, 1 дюйм, Материал: пластик, 750 В, Большой ЖК-дисплей на 2000 отсчетов с переключаемой подсветкой, 0% + 6 разрядов, Диапазон: /, Ом, Батарея AA 5 В, 4% + 2 разряда, 5 дюймов, 4% + 2 разряда, широкий диапазон измерений, Список пакетов: ≈ 2 мА, 30 ～ 85% относительной влажности, 3 1/2 разряда, электрическое и механическое оборудование, 1 МОм ～ 100 МОм, ток короткого замыкания: ≈ 2 мА, светодиод Подсветка: ДА, ≈2 мА, 9 * 2, среднее сопротивление: 2 МОм, 8 унций, Дисплей: ЖК-дисплей с подсветкой. Функция блокировки кнопки ТЕСТ. Температура / влажность хранения: 0 ～ 50 ℃. кабель, рабочая температура / влажность: 0 ～ 40 ℃. Функция блокировки кнопки TEST, индикация низкого заряда батареи: ДА« 250V: 0, электрическое и механическое оборудование. R = 250 кОм.

перейти к содержанию

Тестер сопротивления изоляции KKmoon DCV ACV Meter 1000V Ground Megohmmeter Megohm Voltmeter with LCD backlight Display

Черная полиэтиленовая пластиковая влагонепроницаемая мембранная крышка, 6 м x 4 м, DPM 300 mu, 300 x 75 мм, полированная дверная пластина из нержавеющей стали.KWh DIN-рейка цифровой электронный счетчик Электронный счетчик Zyyini 220V 10 40 XTM015 1-фазный и 2-проводный измеритель мощности. Leyland Trade 6 тканые роликовые рукава со средним ворсом 9 x 1,75. Регулируемый гаечный ключ 35-60 мм C для подвесного инструмента для мотоцикла. KKmoon Измеритель сопротивления изоляции DCV ACV Meter 1000V Земляной мегомметр Мегом вольтметр с ЖК-дисплеем с подсветкой . Лист резины 300 мм x 300 мм x 4 мм толщиной. Модернизированный черный, 3 дюйма, 4 крючка для кабины и 8 предметов, дверная защелка, дверная защелка, дверная защелка, дверной замок, дверной замок кабины, крюк и проушина AUHOTA, прочная утолщенная нержавеющая сталь с крепежными винтами, CNBTR 70 мм, серебро 304, спусковой крючок из нержавеющей стали 304, защелкивающийся крючок с поворотной проушиной для цепей для домашних животных .LoveFaye Букет Дизайн Бордюр обоев Самоклеющиеся Бордюры для стен Кухня Ванная комната Плитка Декор Наклейка. Laser Center / Edge Finder 1/4 хвостовика с точечным лазером. KKmoon Измеритель сопротивления изоляции DCV ACV Meter 1000V Земляной мегомметр Мегом вольтметр с ЖК-дисплеем с подсветкой . Quazilli 6Pcs Ручки для ящиков Винтажные ручки для шкафа Латунь для замены дверных ручек для шкафов Золотые ручки Ручки для шкафа Золотые ручки для ящиков,

KKmoon Тестер сопротивления изоляции DCV ACV Meter 1000V Ground Megohmmeter Megohm Voltmeter with LCD backlight Display

KKmoon Измеритель сопротивления изоляции DCV ACV Meter 1000V Земляной мегомметр мегом вольтметр с ЖК-дисплеем с подсветкой

Вольтметр с ЖК-дисплеем с подсветкой KKmoon Измеритель сопротивления изоляции DCV Измеритель переменного тока 1000 В Мегомметр заземления, магазин KKmoon Измеритель сопротивления изоляции постоянного тока Измеритель переменного тока переменного тока постоянного тока 1000 В Мегомметр заземления Мегомметр 1000 В с ЖК-дисплеем с подсветкой, Бесплатная доставка и возврат по всем приемлемым заказам, Цена производителя, Превосходное качество , Модный флагманский магазин, никаких минимумов и настроек. Бесплатная доставка. Дисплей с подсветкой KKmoon Измеритель сопротивления изоляции DCV Измеритель переменного тока напряжения 1000 В Мегаомметр заземления с ЖК-дисплеем, Измеритель сопротивления изоляции KKmoon Измеритель постоянного напряжения переменного тока переменного тока 1000 В Заземленный мегомметр Мегомметр с ЖК-дисплеем с подсветкой.

Страница не найдена «Какой ортопедический имплант

Очевидные особенности:

Общая форма: любой … бумерангизогнутыйизогнутый, в форме банана плоский конический клин плавно изогнутый полусферический прямой прямой конический

Фиксация: любой…ЦементЦементная остеоинтеграция проксимального отдела HA

Конструкция (цементированная): любая … бесцементная композитная балка, конус, конус, скользящая фиксация, без цемента

Уровень фиксации (без цемента): любой … проксимальный весь стержень

Слот для вставки: любой … нет

Винты: любой … 0 или 5 нет

Номер отверстия: любой . .. 1245 нет

Средний воротник: любой…nosleeveyes

Боковой воротник: любой … нет

Зоны Груена:

Шея / Z7 Граница: любой …

Z7 Форма: любая … вогнутая вогнутая, манжета, малая вогнутая, прямая

Контур Z7: любые … мягкие бордюры гладкие

Граница Z7 / Z6: любые … средние вогнутые соединения стержней маловогнутые

Z6 Форма: любой…медленно вогнутая прямая

Z6 Контур: любой … гладкий

Граница Z6 / Z5: любой … медленный конвективный переход к цилиндрическому дистальному стержню

Форма Z5: любой … вогнутый прямой

Контур Z5: любой … гладкий

Граница Z5 / Z4: любой …

Z4 Форма: любой … криволинейный

Контур Z4: любой…тупой, по сравнению с ABG 2, которая имеет форму пули, пулевидную, остроконечную, гладкую

Граница Z4 / Z3: любой …

Z3 Форма: любой … выпуклый прямой

Контур Z3: любой … гладкий

Граница Z3 / Z2: любой …

Z2 Форма: любая … угловая выпуклая прямая

Контур Z2: любой… гладкий

Граница Z2 / Z1: любой … переход от цилиндрической зоны 2 к широкой зоне 1, боковой плавник и дорсальный плавник на спинке крыла и рукава крыла любой …

Z1 Форма: любой … угловой выпуклыйбоковой плавникмалый выпуклыйпрямый прямой

Z1 Контур: любой … гладкий

Z1 / граница плеча: любой … большой боковой плавник острый

Форма плеча: любой…Острый уголкруглый уголкруглый угол

Контур плеча: любой … вставной слот вставной разъем гладкий

Сопротивление изоляции, мегомметр | TestEquity

noResults && vm.searchWithinTerms.length }»> {{vm.products.pagination.totalItemCount}} {{‘Items’.toLowerCase ()}} {{vm.noResults? «Ничего не найдено по запросу»: «результаты по запросу»}} {{vm.query}} {{vm.noResults? «Не найдено результатов для»: «результатов для»}} {{vm.query}} в {{vm.searchCategory.shortDescription || vm.filterCategory.shortDescription}}

Описание	{{section. nameDisplay}}	Наличие	Прейскурантная цена	U / M
{{продукт.erpNumber}} MFG #: {{product. manufacturerItem}} Моя часть №: {{product.customerName}}	{{vm.attributeValueForSection (раздел, продукт)}}		По ценам звоните: (800) 950-3457	{{продукт. unitOfMeasureDescription \|\| product.unitOfMeasureDisplay}}
