Металлоискатель — это… Что такое Металлоискатель?

Использование металлоискателя

Металлоиска́тель (металлодетектор) — электронный прибор, позволяющий обнаруживать металлические предметы в нейтральной или слабопроводящей среде за счет их проводимости. Металлоискатель обнаруживает металл в грунте, воде, стенах, в древесине, под одеждой и в багаже, в пищевых продуктах, в организме человека и животных и т. д. Благодаря развитию микроэлектроники современные металлоискатели являются компактными и надежными приборами.

Физические принципы

Немецкий физик Хайнрих Вильхельм Дофе (нем. Heinrich Wilhelm Dove) изобрел[когда?] систему индукционного баланса[источник не указан 258 дней], которая вошла в металлоискатель сто лет спустя.

Различные модели металлоискателей работают на различных частотах. Это связано с физикой явления распространения электромагнитных волн. Так металлоискатели, работающие на низких частотах, могут находить предметы глубоко, но большого размера.

При этом на поверхности земли они не в состоянии заметить металлические предметы. Если частота работы металлоискателя высокая, то приборы хорошо обнаруживают мелкие объекты, но не могут находить предметы в глубине почвы.

Пример частот металлоискателей по назначению:

  • Глубинные металлоискатели работают, напр., на частоте — 6,6 кГц. Глубина обнаружения — около 4 м.
  • Грунтовые металлоискатели для поиска мелких предметов — до 22,5 кГц. Глубина обнаружения, например каски — около 1-1,5 м, монеты — до 40 см.

Виды металлоискателей

По принципу работы

  • Приборы типа «приём-передача». В основе их лежат две катушки индуктивности — приёмная и передающая, расположенные так, чтобы сигнал, излучаемый передающей катушкой, не просачивался в приёмную катушку. Когда вблизи прибора появляется металлический предмет, то сигнал передающей катушки переизлучается им во всех направлениях и попадает в приёмную катушку, усиливается и подаётся на блок индикации.

    Достоинства: относительно простая схемотехника, широкие возможности для определения типа обнаруженного объекта.
    Недостатки: сложность изготовления датчика, влияние минерализации грунта, относительно невысокая чувствительность.
  • Индукционные металлоискатели. Представляют собой разновидность приборов типа «приём-передача», однако в отличие от последних содержат не две, а только одну катушку, которая одновременно является и передающей и приёмной. Основной трудностью при создании подобных приборов является выделение весьма малого отражённого (наведённого) сигнала на фоне мощного передаваемого (излучаемого).
    Достоинства: простота конструкции датчика.
  • Приборы — измерители частоты. В их основе лежит LC-генератор. При приближении металла к контуру его частота изменяется. Это изменение фиксируется различными методами:
    • Смешивание частоты генератора с эталонной и измерение частоты биений.
    • Подача сигнала с генератора на систему ФАПЧ и измерение напряжения в цепи обратной связи.
      Достоинства: простота конструкции датчика, простая схемотехника.
      Недостатки: худшие возможности дискриминации обнаруженных объектов, малая чуствительность.
  • Импульсные металлоискатели — принцип работы основан на возбуждении в зоне расположения металлического объекта импульсных вихревых токов и измерении вторичного электромагнитного поля, которое наводят эти токи. В данном случае, возбуждающий сигнал передается в катушку датчика не постоянно, а периодически, в виде импульсов. В проводящих объектах наводятся затухающие вихревые токи, которые возбуждают затухающее электромагнитное поле. Поле, в свою очередь, наводит в катушке датчика затухающий ток. Соответственно, в зависимости от проводящих свойств и размера объекта, сигнал меняет свою форму и длительность.
    Достоинства: нечуствительность к минерализированному грунту, простота конструкции датчика.
    Недостатки: повышенное потребление энергии, слабые возможности дискриминации.

В профессиональных металлоискателях могут совмещаться несколько способов обнаружения объектов.

По выполняемым задачам

  • Грунтовый металлоискатель — предназначен для поиска кладов, монет и ювелирных изделий. Как правило, построен по индукционной технологии. Имеет множество настроек, DSP-процессор, дискриминатор металлов — специальную функцию для определения металла, из которого предположительно состоит объект в земле. Глубина обнаружения объектов от 20 см до 1 метра.
  • Военный металлоискатель (миноискатель) — предназначен для поиска преимущественно мин. Как правило, построен на принципе «приём-передача». Имеет минимум настроек. Глубина обнаружения мины от 20 см (советский миноискатель ИМП) до 1 метра (современные военные миноискатели ИМП-2).
  • Досмотровый металлоискатель — ручной металлоискатель предназначенный для служб безопасности. Служит для обнаружения на теле человека металлических предметов (пистолет, нож). Дальность обнаружения пистолета Макарова — до 25 см.
    • Арочный (рамочный) металлоискатель — досмотровый металлоискатель, используемый для контроля больших потоков людей, например, в метро, на вокзалах. Представляют собой рамку, через которую проходит человек.
  • Глубинный металлоискатель — предназначен для поиска больших глубинных целей, таких как сундук с золотом. Имеет две разнесённые друг от друга катушки, либо одну большую рамку с катушкой. Основан на принципе «приём-передача». Отличительной особенностью данного вида металлоискателей является то, что он реагирует не только на металлы, но и на любые изменения в глубине грунта (переходы от одной почвы к другой, старые фундаменты зданий и т. д.). Глубина обнаружения объектов от 50 см до 3 метров.
  • Магнитометр — предназначен для поиска ферромагнитных предметов (например железо). Данный вид металлоискателей самый компактный и самый чувствительный, так как поисковая головка может поместится на ладони. Также магнитометры могут применяться и для поиска золота, меди, алюминия… Но для этого нужен дополнительно возбудитель, который будет делать из неферромагнитных металлов, образно говоря, электромагниты.

Практическое применение

Первый металлоискатель был изобретен в начале XX века[уточнить] в США. Первоначально прибор разрабатывался для предотвращения воровства металлических деталей с заводов. Но, впоследствии, польза металлоискателей была замечена и в других отраслях, как промышленных, так и военных. Первоначально эти аппараты были чересчур велики и неудобны для массового использования, но в начале 60-х годов были разработаны более компактные модели.

  • Шотландский физик, Александр Белл использовал металлоискатель чтобы попытаться обнаружить место нахождения пули в груди американского президента Джеймса Гарфилда в 1881 году[источник не указан 274 дня], хотя эта попытка и была безуспешной, поскольку тело президента находилось на металлической кровати, что вводило металлоискатель в заблуждение.
  • В военном деле (см. миноискатель).
Группа искателей применила грунтовые и глубинные металлодетекторы и металлоискатели для поиска железного метеорита «Дронино». Экспедиции состоялась в 2007—2008 годах совместно с Лабораторией метеоритики ГЕОХИ РАН. Применение современной поисковой техники принесло положительные результаты. Из земли с глубины до 2-х метров на поверхность было извлечено более 200 килограмм метеоритного железа. Немногим ранее были опробованы металлодетекторы для поиска каменных метеоритов «Царев». Мельчайшие вкрапления металла в камне были замечены металлоискателем.

— Журнал «Палео Мир», 1, 2008. стр. 22

  • В конце 1960-х по заказу Министерства авиации СССР на заводе (в настоящее время ОАО «ТЗИА») была проведена разработка и начато производство металлодеткторов для досмотра авиапассажиров. С 1972 по 1990 год было выпущено 12 000 стационарных металлодетекторов (МИС, МИС-2, МИС-3, МИС-4)
  • Компания «Garrett Metal Detectors» (США) на Олимпийских играх 1984 года впервые представила досмотровые арочные и ручные металлодетекторы. С тех пор детекторами для безопасности оснащают аэропорты США и многих других стран, в том числе и России.
  • Инженеры компании Nokia разработали мобильный телефон, оснащенный возможностями металлоискателя. Устройство позволит владельцу обнаружить спрятанное оружие, определить место прохождения электрических кабелей или найти потерянные автомобильные ключи. В основе устройства лежат две катушки индуктивности, одна из которых выполняет функцию приемника, другая — передатчика. При появлении вблизи мобильного телефона какого-либо металлического предмета, сигнал катушки-передатчика отражается от него и попадает в приёмную катушку, после чего раздается звуковой сигнал.[1]

См. также

Ссылки

В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена.
Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники.
Эта отметка установлена 14 августа 2011.

Примечания

Каким образом металлоискатель обнаруживает металл | Я КЛАДОИСКАТЕЛЬ

Здравствуйте уважаемы читатели. Сегодня у нас необычная публикация. Её подготовили наши хорошие друзья с канала «С другого угла»

Металлоискатель – незаменимый прибор в работе служб безопасности, армии и поисковиков. Давайте разберёмся, как он устроен.

Принцип работы металлоискателя

В основе работы прибора лежит система индукционного баланса, изобретенного немецким физиком Хайнрихом Вильхельмом в XIX веке.

В металлоискателе индукционный баланс достигается несколькими катушками индуктивности, одной передающей и одной или двумя принимающими. Катушка – это изолированный, намотанный спиралью провод. Индуктивность – это энергия, извлеченная из электрического тока в виде магнитного поля. Индуктивный баланс – это ситуация, при которой магнитное поле с передающей катушки не задевает принимающую катушку. Передающая и принимающая катушки образуют индуктивный датчик.

Так выглядит катушка металлоискателя внутри. Две катушки: приёмная и передающая Источник фото: сайт https://put-kopatelya. ucoz.net/news/metalloiskatel_svoimi_rukami/2015-10-20-29

Так выглядит катушка металлоискателя внутри. Две катушки: приёмная и передающая Источник фото: сайт https://put-kopatelya.ucoz.net/news/metalloiskatel_svoimi_rukami/2015-10-20-29

Металл обладает токопроводящими свойствами. Это значит, что если магнитное поле с передающей катушки натыкается на металлический предмет, то вокруг него создается собственное магнитное поле, которое испускает обратный сигнал. Этот обратный сигнал достигает принимающей катушки и нарушает индукционный баланс.

Источник фото сайт: https://fasaddomstroy.ru/otdelka-doma-dizajn/metalloiskatel-svoimi-rykami.html

Источник фото сайт: https://fasaddomstroy.ru/otdelka-doma-dizajn/metalloiskatel-svoimi-rykami.html

Простыми словами, переменный ток, пущенный по первой катушке, создает там магнитный поток, который отражается от металлических объектов и фиксируется второй катушкой.

Какие еще бывают металлоискатели?

Мы описали металлоискатель типа «прием-передача». Он самый распространенный. Однако существуют приборы с другими принципами работы.

Индукционный металлоискатель. Он отличается одной катушкой в своем строении. Она одновременно и передающая, и принимающая.

Импульсный металлоискатель тоже имеет одну катушку. Он передает возбуждающий сигнал импульсами, то есть периодически. Простыми словами, магнитный поток с катушки достигает металла, отражается и фиксируется той же катушкой, которая в этот момент находится в состоянии покоя.

Металлоискатели с LC-генератором. LC-генератор – устройство, настроенное на сигнал конкретной природы и имеющий заданные характеристики. Он еще сложнее в конструкции.

Виды металлоискателей по выполняемым задачам

Различают глубинные металлоискатели и грунтовые. Разница между ними в частоте передаваемого сигнала. Учитывая физику распространения электромагнитных волн, низкие частоты позволяют обнаружить металл глубоко в земле, но большого размера. Мелкие металлические предметы, типа монеты, такой прибор замечать не будет. Напротив, высокие частоты проникают не так глубоко в грунт, но лучше отражаются от мелких предметов.

Глубинный металлоискатель. Источник фото: сайт http://metallodetektor.com.ua/golden-mask-deep-hunter-pro.htm

Глубинный металлоискатель. Источник фото: сайт http://metallodetektor.com.ua/golden-mask-deep-hunter-pro.htm

Для сравнения, глубинные приборы работают на частоте до 6,6 кГц. Возможность обнаружения крупных целей, наподобие танка, 4-5 метров. Грунтовые работают на частотах до 100 кГц. Цель диаметром 2 сантиметра будет обнаружена на глубине до 40 см.

Источник фото: сайт https://md-kit.ru/metalloiskatel-dlya-poiska-zolota

Источник фото: сайт https://md-kit.ru/metalloiskatel-dlya-poiska-zolota

В армии используется миноискатель. Он построен на принципе работы металлоискателя типа «прием-передача».

Прибор, который можно заметить в руках служб безопасности называют ручным, досмотровым металлодетектором. Он найдет пистолет на расстоянии 20-25 см., нож 12-15 см и связку ключей с 8 до 10 см.

Также существует магнитометр. Это устройство используют для поиска ферромагнитных предметов. Ферромагнетик – вещество, обладающее намагниченностью при отсутствии магнитного поля. Таким прибором ищут только цели имеющие собственное магнитное поле. На практике это железо на больших глубинах. По сравнению с глубинником он более чувствительный.

Источник фото: сайт https://deilo.ru/zheleznodorozhnyj-mo/dlya-biznesa/magnitometr-ferex-4-021-fereks-me-391854896259518.html

Источник фото: сайт https://deilo.ru/zheleznodorozhnyj-mo/dlya-biznesa/magnitometr-ferex-4-021-fereks-me-391854896259518.html

Арочный металлодетектор построен на излучении радиоволн между двумя стенками. Передающая рамка испускает сигнал, который, в случае наличия металлического предмета, на нем прерывается и не достигает принимающей рамки. Анализируя движение радиоволн, детектор определяет расположение помехи, то есть металлического предмета.

Интересные факты

Компания Nokia разработала мобильный телефон, в конструкции которого предусмотрен металлоискатель принципа «прием-передача». Разработчики с гордостью заявили, что их телефон способен не только звонить но и находить потерянные ключи, а также обнаруживать проводку в стенах.

Спасибо, что дочитали до конца. Обратите внимание на интересные публикации на канале «С другого угла»

  • На каком языке мыслят глухие от рождения люди?
  • Правда ли, что кислород медленно нас убивает?

Как переделать металлодетектор под катушку. Конструирование катушки и поисковой головки металлодетекторов. Нам понадобятся инструменты

Поиск артефактов под землей — довольно популярное занятие. Для кого-то, это профессия, кто-то просто увлекается археологией. Существуют многочисленные группы кладоискателей: как романтиков, так и прагматичных добывателей ценностей. Всех этих людей объединяет одна страсть: поиск металлических предметов, спрятанных на различной глубине.

Если у вас есть точная карта с указанием места захоронения клада, либо планы проведения боев во время войны, это не гарантирует успех. Можно перелопатить тонны грунта, а искомый предмет будет спокойно лежать в паре метров от места активного поиска.

Для поиска золота, и менее ценных металлов, вам потребуется металлоискатель, который можно сделать своими руками.

Важная информация: Применение подобных приборов не запрещено Законом. Однако существуют наказания за последствия такого поиска, касающиеся раскопок, а также извлечения обнаруженных предметов.

Не будем вдаваться в тонкости, это тема другой статьи. Проще говоря: если вы нашли золотое кольцо на пляже, либо горсть советских монет в лесу — проблем, связанных с применением электронных средств поиска не будет.

А вот за извлеченные бронзовые ложки возрастом от 100 лет и старше, можно получить реальный срок или крупный штраф.

Тем не менее приборы для поиска металлических предметов в толще земли свободно продаются, а желающие сэкономить могут сделать металлоискатель своими руками в домашних условиях.

Принцип работы устройства

В отличие от детекторов грунта, работающих с использованием волн различной частоты или ультразвука, металлоискатель (фабричный, или созданный своими руками), работает с индуктивностью.

Катушка излучает электромагнитное поле, которое затем анализируется приемником. Если в зоне действия оказывается любой предмет, который проводит электроток, либо имеет ферромагнитные свойства — формат поля искажается. Точнее сказать, под действием активного поля катушки, объект формирует собственное. Это событие фиксируется приемником, и генерируется оповещение: перемещается стрелка прибора, звучит тональный сигнал, загораются световые индикаторы.

Зная методику работы, можно рассчитать электрическую схему, и создать мощный металлоискатель своими руками. Сложность конструкции зависит только от наличия элементной базы и вашего желания. Рассмотрим несколько популярных вариантов, как собрать самодельный металлоискатель:

Так называемая «бабочка»

Такое прозвище получено из-за характерной формы площадки, на которой расположены катушки индуктивности.

Расположение элементов связано с принципом работы. Схема выполнена в виде двух генераторов, работающих на одной частоте. При подключении к ним одинаковых катушек, создается индукционный баланс. Стоит попасть в электромагнитное поле постороннему предмету, обладающему электропроводимостью, как баланс поля разрушается.

Генераторы реализуются на микросхемах NE555. На иллюстрации изображена типовая схема такого прибора.

Катушка для металлоискателя (их две, на схеме: L1 и L2) делается своими руками из провода сечением 0.5–0.7 мм². Идеальный вариант — трансформаторная обмоточная медная жила в лаковой изоляции (извлекается из любого ненужного трансформатора). Характеристики не обязательно выдерживать с ювелирной точностью, при одном условии: катушки должны быть одинаковыми.

Примерные параметры: диаметр 190 мм, в каждой катушке ровно 30 витков. Собранное изделие должно быть монолитным. Для этого витки прихватываются монтажной нитью, и заливаются трансформаторным лаком. Если этого не сделать, вибрация витков будет сбивать схему с настроенного баланса.

Электрическая схема

Есть два варианта изготовления:

  • учитывая малое количество элементов, можно собрать ее на макетной плате, соединив ножки деталей с помощью проводников;
  • для аккуратности и надежности, лучше вытравить плату по предложенному чертежу.

Любая пайка «на соплях» может подвести в полевых условиях, и вам будет обидно за потраченное впустую время.

Так же, как и металлоискатель на транзисторах, прибор на NE555 нуждается в точной настройке перед использованием. На схеме видно три переменных резистора:

  • R1 предназначен для настройки частоты генератора и достижения того самого баланса;
  • R2 грубо настраивает чувствительность;
  • с помощью резистора R3 можно выставить чувствительность с точностью до 1 см.

Информация: Подобная схема не может дискриминировать металлы. Искатель лишь дает понять, что объект существует. А по тональности сигнала (исходя из вашего опыта) можно определить приблизительный объем и глубину залегания.

Питание достаточно универсальное: 9–12 вольт. Можно подобрать АКБ от источника бесперебойного питания, или собрать блок питания из аккумуляторов формата ААА. Неплохой вариант — батареи 18650 (их еще используют для вейпа).

Настройка «бабочки»

Принцип работы описан выше, поэтому просто разберем технологию. Выставляем все резисторы в среднее положение, и обеспечиваем срыв синхронизации генераторов. Для этого складываем катушки «восьмеркой», и перемещаем их друг относительно друга, пока писк не перерастет в потрескивание. Это и есть срыв синхронизации.

Фиксируем кольца, и вращаем резистор R1 до появления устойчивого потрескивания с ровными интервалами.

Поднося к месту перехлеста катушек (это и есть очка поиска) металлические предметы, добейтесь устойчивого писка. Чувствительность регулируем резистором R2.

Остается подстройка резистором R3, который используется скорее для корректировки падения напряжения в источнике питания.

Механическая часть

Штанга для металлоискателя своими руками делается из легкой пластиковой трубы, либо из дерева. Использование алюминия нежелательно, поскольку он будет мешать работе. Схему и органы управления можно спрятать в герметичный корпус (например, распаечная коробка для проводки).

Искатель «бабочка» готов к работе.

Пират

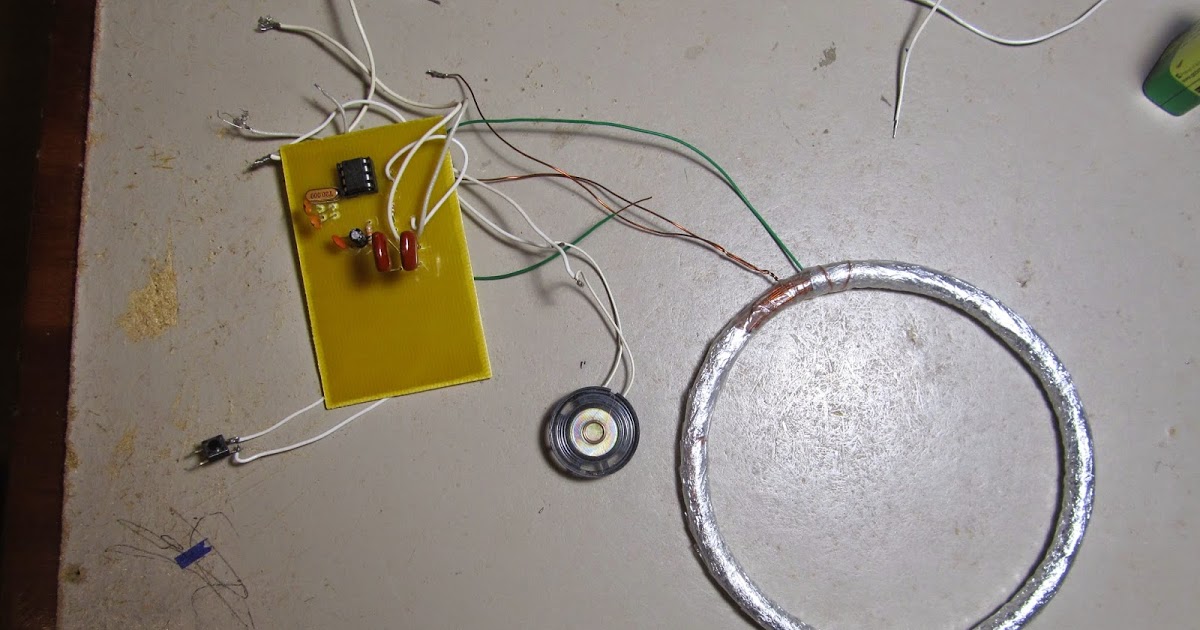

Еще одна популярная импульсная модель для начинающих кладоискателей — металлоискатель «Пират» Его также легко сделать своими руками, подробная инструкция в двух вариантах:


Питание желательно приблизить к 12 вольтам, поскольку качество работы зависит от напряжения. Печатные платы уже опробованы, оба варианта на иллюстрации.

Катушка (в данном случае одна) изготавливается из той же трансформаторной проволоки 0.5 мм. Оптимальный диаметр 20 мм, количество витков 25. Поскольку мы делаем металлоискатель «Пират» своими руками, внешний дизайн отходит на второй план. Подойдут любы материалы, которые вы готовы были выбросить.

Рукоятку лучше выполнить разъемной, для удобства транспортировки. Помним, что использование металлов недопустимо.

Чувствительность регулируется двумя переменными резисторами в реальном времени, при проведении поиска. Никакая точная подстройка генератора не требуется.

А если вам удастся качественно загерметизировать корпус, можно заняться поиском «сокровищ» в пляжной полосе прибоя, и даже на дне водоема.

Подводный металлоискатель своими руками сделать сложнее, но он даст неоспоримое преимущество перед конкурентами.

Улучшение характеристик

Глубинный металлоискатель своими руками без дополнительных затрат можно сделать из готового «Пирата». Для этого можно пойти двумя способами:

  1. Увеличение диаметра катушки индуктивности. При этом существенно повышается проницаемость вниз, но снижается чувствительность к небольшим предметам.
  2. Снижение числа витков катушки с одновременной подстройкой схемы. Для этого придется пожертвовать одной катушкой для экспериментов. Снимаем (и отрезаем) виток за витком, пока не увидим, что чувствительность начала снижаться. Запоминаем количество витков при максимальных параметрах, и делаем новую катушку для этой схемы. Затем меняем резистор R7 на переменный, с аналогичными параметрами мощности. Проведя несколько экспериментов с чувствительностью, фиксируем сопротивление, меняем переменник на постоянный резистор.

Металлоискатель «Пират» можно собрать на популярном контроллере «Ардуино».

Пользоваться таким прибором удобнее, но дискриминации металлов по-прежнему не будет.

Разобравшись, как сделать металлоискатель своими руками для любительских задач, кратко разберем несколько серьезных моделей.

Металлоискатель Clone PI W своими руками

По сути, это удешевленный вариант профессионального искателя Clone PI-AVR, только вместо ЖК дисплея применяется линейка светодиодов. Это не так удобно, но по-прежнему позволяет контролировать глубину залегания артефактов.

Оптимальный по цене вариант — на микросхеме CD4066 и микроконтроллере ATmega8.

Разумеется, под это решение есть и макет печатной платы, только кнопки управления выносятся на отдельную панель.

Программирование ATmega8 — это тема отдельной статьи, если вы работали с такими контроллерами, никаких сложностей не возникнет.

Мощный металлоискатель Clone PI W, сделанный своими руками, позволяет находить металл не глубине более метра, правда без дискриминации.

Искатель «Шанс»

Похожая схема на контроллере ATmega8 называется «Шанс». Принцип работы аналогичный, только появилась возможность отсеивания (частичной дискриминации) черных металлов.

Также проработан рисунок печатной платы, который можно с успехом заменить классической «макеткой» для Ардуино

«Терминатор 3» своими руками

Если вам нужен самодельный металлоискатель с дискриминацией металлов, обратите внимание на эту модель. Схема достаточно сложная, но ваши труды окупаются найденными монетами, которые могут оказаться золотыми.

Особенность «Терминатора» состоит в разнесении приемной и передающей катушек. Для испускания сигнала изготавливается кольцо 200 мм. Для него укладывается 30 витков провода, затем он разрезается, в итоге мы получаем 2 полу-катушки общей емкостью 60 витков (смотреть схему).

Приемная катушка располагается внутри, 48 витков диаметром 100 мм.

Настройка производится с помощью осциллографа, после достижения оптимальных результатов по амплитуде, обмотки фиксируются в корпусе с помощью заливки эпоксидной смолой.

Затем производится опытная практическая настройка переключателя дискриминации. Для этого используются реальные объекты из различных металлов, а на переключателе режимов наносится их тип (после проверки).

Радиолюбителями прорабатывается усовершенствованный вариант «Терминатор 4», но практического экземпляра еще нет.

Простые детекторы металла из готовых электроприборов


Итог

Вне зависимости от сложности схемы, изготовление самодельного металлоискателя потребует от вас достаточно времени и сил. Поэтому из любопытства, такие приборы не делают. А вот для профессионального использования — это отличная альтернатива фабричным экземплярам.

Видео по теме

Главным преимуществом, которым обладают импульсные аппараты для поиска предметов из цветного металла, считается то, что довольно просто соорудить катушку для металлоискателя из витой пары. Оснащенные достаточно простой катушкой данные приборы обладают отличными показателями обнаружения. В данной статье будет описана подробная инструкция создания катушки из витой пары для металлоискателя Пират , благодаря которой вы сможете самостоятельно сделать данную конструкцию. Благодаря этому вам не нужно будет приобретать ее на радиорынке за довольно внушительную сумму. В процессе работ понадобятся стандартные элементы, которые наверняка имеются в наличии у каждого электронщика. Катушки, которые созданы нижеизложенными простыми методами, могут использоваться почти со всеми импульсными аппаратами, которые пользуются сегодня большой популярностью.

Катушка для импульсного металлоискателя из витой пары

Из витой пары проводов имеется возможность соорудить замечательный датчик, который является незаменимой составляющей для импульсного прибора. Подобная катушка будет обладать глубину поиска, составляющей больше полутора метра. Данная конструкция отличается хорошей чувствительностью различным изделиям небольшого размера, к которым относятся золотые украшения, мелочь и тд. Для того, чтоб сделать такую катушку, вам нужно предварительно приготовить провод витая пара, которые без проблем можно приобрести везде, где продаются радиоприборы. Провод сделан из четырех свитых пар без наличия экрана, очень важно, что-бы он бым медным,а не биметаллическим

Для того, чтоб изготовить подобную катушку, вам необходимо следовать данной инструкции:
· Сделать отрез провода, длина которого составляет 2,7 метра.
· Наметить ровно половину отрезка. После этого следует также отмерить с каждого конца по 41 см.
· Согласно сделанным меткам нужно сделать кольцо из данного провода и произвести фиксацию с использованием обычного скотча или клейкой ленты.
· Концы будущей катушки следует немного отогнуть внутрь.



· Далее следует тщательная зачистка изоляции проводов, после чего понадобиться спаять эти провода в таком порядке:



· После вышеуказанной процедуры необходимо произвести изоляцию спаек с использованием специальных термотрубок или клейкой ленты.



· Для того, чтоб сделать вывод изготавливаемой катушки, нужно взять провод 2*0.75 миллиметра, который находится в резиновой изоляции и имеет длину 1,2 метра, после чего припаять его к другим концам будущей катушки. После этого также необходимо заизолировать провода.
· Следует определиться с наиболее подходящим корпусом катушки. Вы вполне можете приобрести заводское изделие.Также подойдет обычная тарелка, выполненная из пластика.



· Катушку нужно вложить в корпус и произвести фиксацию элементов с использованием термоклея. Спайки и провода также нужно будет зафиксировать.
· На следующем этапе предстоит заклеить корпус. В том случае, если вы использовали не готовый корпус, а тарелку из пластика, то для придания большей жесткости необходимо ее заполнить эпоксидной смолой. Предварительно нужно все-таки провести пробное испытания функциональности, ведь после того, как вы все склеите, внести поправки у вас не выйдет.
· Для того, чтоб закрепить катушку к штанге вы можете использовать заводской кронштейн или придумать аналог самостоятельно, тут все зависит от вашего выбора.
· После припаивания разъема ко второму концу провода катушка будет полностью готовой к использованию.

Ничего не значащие названия для непосвященного человека: бабочка, эллипс, «снайперка» — всегда привлекают внимание искателя ценных металлов. Катушки металлоискателей могут целиком испортить поездку на раскопки или наделить своего обладателя положительными эмоциями и ценными находками.

Катушка — это перископ, только все наблюдения происходят под землей. У каждого металлоискателя имеется своя штатная катушка, и начинающему копальщику на первое время ее достаточно. Но потом, для получения лучшего результата поиска, потребуется иметь несколько видов разных катушек в своем арсенале.

Поисковые катушки

Не существует универсальной катушки для металлоискателя. Для каждого конкретного места выезда необходимо особое устройство, чтобы поиск был успешным. Всегда следует помнить, что немалое количество кладоискателей ходит по тем же районам, что и вы, и найти укромное место становится трудно. Необходима такая катушка, которая смогла бы заметить то, что не сумели найти конкуренты. При ее выборе следует учитывать:

  • расположение места, где будет производиться поиск;
  • вероятные находки;
  • наличие мусора;
  • минерализация почвы.

Катушки металлоискателя больших размеров, покрывающие обширную зону, в местах с множеством мусора не принесут удовольствия в поиске. А маленькими «снайперками» работать в таком месте удобно. Критериями катушек для поиска являются:

  • величина размера — маленькая, средняя, большая;
  • вид формы — бабочка, эллипс, круг;
  • частота (число волн, которые посылаются в грунт для нахождения металла) — высокая для нахождения маленьких целей, низкая — для крупных.

Какую катушку купить?

Приобретение катушки, как и самого металлодетектора — дело ответственное. Типовые модели, которые идут в комплекте с металлоискателем, прекрасно подходят для начала, но в дальнейшем, чтобы работать на разной местности, потребуются их вариации. Необходимо определиться с местом поиска, чтобы выбрать соответствующий размер и форму катушки.

В идеальном случае следует иметь несколько разных, чтобы всегда быть в полной готовности, так как за день возможно поменять несколько мест поиска. Устаревший детектор необязательно заменять на новый, дешевле приобрести катушку для него. Надежнее купить изделие той же марки, что и металлоискатель, или у того производителя-партнера, который рекомендован поставщиком. При покупке не забудьте обратить внимание на гарантийное обслуживание.

Металлоискатель Garrett ACE 250

Этот металлоискатель является безусловным лидером на российском рынке. У прибора надежная схема, качественное исполнение, отличное сочетание цены с поисковыми характеристиками. Он прекрасно проявил себя среди широкого круга поисковиков. Выпускает детектор американская компания Garrett, которая является ведущей фирмой. Следующие дополнительные функции отличают его от ранее выпущенного :

  • Пинпойнтер. Он дает наиболее верную информацию о нахождении находки под землей. А это помогает избежать рытья больших котлованов и сберечь силы и время.
  • Широкая шкала дискриминации. Металлоискатель содержит 12 секторов независимых друг от друга для определения металла. В зависимости от алгоритмов в них поступает информация о форме, материале, проводимости предмета. Для сравнения: предыдущий детектор Garrett ACE 150 содержал всего 5 секторов. Это означает, что каждый сигнал нового прибора более информативен.

Принцип действия простого металлоискателя Garrett ACE 250 дает возможность любому человеку, не имеющему никакого опыта, быстро научиться им пользоваться и получать наслаждение от хобби. Именно этот детектор, как самый простой в использовании, среди поисковиков получил большую популярность.

Описание прибора Garrett ACE 250

Прибор изготовлен по современным технологиям, аналогичным тем, которые используются в более дорогих моделях. Он просто настраивается и управляется, имеет высокую чувствительность, быстро реагирует на цель. Металлоискатель Garrett обладает возможностью искать в режиме «все металлы» и «дискриминации», которая позволяет выбрать тип нужного металла (серебро, медь, золото), а не вырывать мусор из железа. Вес прибора немного больше килограмма, он комфортно лежит в руке, и с ним удобно работать. Металлоискатель содержит следующие режимы:

  • любые металлы;
  • только ювелирные изделия;
  • реликвии;
  • все монеты;
  • пользовательский.

Используя режимы простого металлоискателя, пользователь может быстро и удобно вести поиск определенных предметов, отсеивая ненужные сигналы. Кроме этого, оператор может указать свой режим работы.

Виды катушек

Катушка для металлоискателя имеет две петли:

  • Передающая — производит электромагнитное поле.
  • Принимающая — следит за изменениями поля. Поле начинает деформироваться, когда металлический предмет попадает под катушку. Возникшие искажения позволяют оператору начинать поиск предмета.

Катушки бывают следующих видов:

  1. Концентрическая. Петли (принимающая и передающая) разносятся как можно дальше друг от друга. В результате этого создается симметричное поле, что позволяет лучше разделить находки, которые лежат рядом, за одну проводку. Поле имеет форму конуса. Концентрическая катушка металлоискателя рассчитана на всю совокупность существующих находок. Они подвержены влиянию повышенной минерализации грунта.
  2. Моно. Ее используют на импульсном металлоискателе. Принимающая и передающая петли расположены рядом. Обладает теми же свойствами, что и концентрическая.
  3. Imaging. Особенность этой катушки — дополнительная принимающая петля. Это позволяет детектору наиболее точно определить находку.
  4. DD. Катушка используется для поиска цветных металлов. Она обладает хорошей чувствительность на небольшие находки. Поле катушки имеет форму плоского ведра, что обеспечивает одинаковую видимость на разной глубине. Неподвластна воздействию высокой минерализации почвы.

Форма катушек

Катушки металлоискателя по форме различаются на:

  • Эллипсоидные. Они хорошо разделяют цели, расположенные рядом. Точность режима пинпоинт на катушках в форме эллипса выше, и они позволяют искать предметы на загрязненных участках.
  • Круглые. Эти катушки позволяют определить предмет на большей глубине, чем эллипсоидные.

Катушка для металлоискателя своими руками

Сделать катушку самостоятельно не составляет большого труда, так как не требуется большой точности при изготовлении.

  1. Для намотки катушки потребуется оправка. Для этого берут дощечку и рисуют на ее поверхности круг или латинскую букву D. По периметру фигуры набивают небольшие гвоздики.
  2. Для передающей катушки взять небольшой длины медную проволоку, диаметр которой 0,45-0,6 мм, и обмотать оправку 25 раз. Приемную катушку для делают аналогично, только медную проволоку берут диаметром 0,2 мм.
  3. Витки перевязать ниткой через каждые полтора сантиметра и снять с оправки.
  4. Сделать пропитку витков, используя эпоксидную смолу или лак.
  5. Изделие хорошо просушить в течение суток.
  6. Катушки обмотать изолентой или лентой ФУМ.
  7. Сделать экранирование изделий, обмотав их тонкой фольгой.
  8. Сверху фольги намотать провод без изоляции, желательно луженый для улучшения электропроводности.
  9. Корпус катушки металлоискателя можно изготовить из пенопласта или пенополистирола. Для прочности его внешнюю и внутреннюю поверхность армируют.
  10. Сделать канавки катушки, используя шарошку. Глубина канавок должна быть такой, чтобы после их погружения сверху была возможность залить катушки эпоксидной смолой.

Итак, самодельная катушка для металлоискателя готова и помещена в корпус.

Быстрая починка катушки

Иногда, неудачно махнув прибором, можно ударить катушкой по камню или корням деревьев. Металлоискатель начинает «кричать», а на катушке появляется скол. Такой дефект необходимо залить эпоксидной смолой, и детектор еще будет исправно работать. Бывалые поисковики советуют в строительном магазине купить эпоксидную смолу в виде карандаша или двух шприцев и всегда носить с собой. При появлении скола залить его клеем и через несколько часов продолжить поиск. Самое важное, надо выждать определенное время, чтобы смола застыла. Лучше всего ремонт катушки металлоискателя произвести вечером, а утром место скола обмотать изолентой для дополнительной защиты, и можно работать.

Для более быстрого ремонта можно использовать суперклей. Он застывает значительно быстрее. В рюкзаке у искателя кладов всегда должен быть тюбик суперклея, полоски от велосипедной камеры (несколько штук) и медицинский жгут. Заметив скол, надо аккуратно извлечь из него грязь, капнуть несколько капелек клея, минуты через две данное место туго затянуть жгутом, захватив и неповрежденные места катушки, и наклеить полоску камеры на этот же клей. Это, конечно, временный ремонт, но он позволяет пользоваться металлоискателем еще дня два. Дома катушку можно отремонтировать более тщательно. Для сохранения изделия в надлежащем виде можно купить защиту на катушку металлоискателя или сделать ее самостоятельно из подручных средств, например, обмотать ее изолентой или плотной тканью, прикрепить к наружной поверхности дно пластмассового ведра.

Заключение

Не следует спешить менять металлоискатель, если он еще не устарел технически, располагает несколькими частотами обнаружения и есть настройка на почву.

Незначительные дополнения дадут возможность увеличить его чувствительность и глубину обнаружения предметов.

Металлодетектор используют при поиске предметов с определенными электромагнитными характеристиками, а именно металлов. В профессиональной деятельности данный прибор используется службами, проводящими досмотр, археологами, геологами и профессиональными кладоискателями. Помимо этого, прибор, обнаруживающий металлы, часто применяют в строительстве, например, для обнаружения арматуры, проводки и профилей в стенах.

Профессиональное оборудование имеет очень существенный недостаток — очень высокую стоимость , которая варьируется в зависимости от глубины обнаружения, типа интерфейса и функции распознавания металла.

Потребность в наличии металлоискателя возникает и у обычных людей. Зачастую это те, кто решил попробовать себя в роли кладоискателя. В отличие от профессионалов, которым оборудование или предоставляется организацией, начинающие любители не всегда хотят приобретать дорогой прибор. Это обуславливается тем, что такая покупка не будет использоваться для профессионального применения и вряд ли себя реализует.

Для любителя, который только начинает работу с данными аппаратами, может подойти собранный самостоятельно металлоискатель. Самодельные приборы относительно простые в изготовлении, в интернете есть много подробных инструкций. Металлоискатель своими руками может собрать любой человек при наличии желания и требуемых в сборке компонентов; и их сборка под силу даже тем, кто слабо разбирается в радиомонтаже. Самодельные приборы могут обладать как относительно слабыми характеристиками, так и не уступать фирменным дорогим товарам. Перед тем как собирать прибор, нужно знать его устройство и разновидности.

Для того чтобы понимать, какой именно металлодетектор нужно собирать, необходимо определиться с перечнем проводимых работ, а также тем, какие именно металлы будут целью поиска. Внешне похожие приборы для поиска золота и проведения строительных работ отличаются по конструктиву и техническим характеристикам. Существуют следующие общие параметры поисковых устройств:

Дискриминация поиска может происходить по трем вариантам:

  • Пространственная, которая указывает на размещение найденного объекта в зоне электромагнитного поля, а также его глубине нахождения.
  • Геометрическая, показывающая размеры и форму найденного объекта.
  • Качественная, определяющая то, какими свойствами обладает найденный материал.

Диапазон рабочих частот

Металлоискатели работают в определенном диапазоне частот:

  • Сверхнизко частотные, до нескольких сотен Гц. Мощные металлоискатели, требующие высокого напряжения, внушительные габариты, и компьютерная расшифровка сигнала делают денные приборы непригодными для любительского применения.
  • Низкочастотные, до нескольких кГц. Достаточно простые схемы и конструкция, хорошая помехоустойчивость и малочувствительны к грунту. Обладают проницанием в зависимости от подаваемого вольтажа, вплоть до 5 метров. Острее всего реагируют на черные металлы и железобетонные конструкции.
  • Повышенной частоты, до десятков кГц. Обладают более сложными схемами, но менее требовательны к катушкам. Относительная помехоустойчивость и глубина обнаружения до полутора метров. Очень плохо работают во влажных и минеральных грунтах.
  • Радиочастотные, применяются для поиска цветных металлов, например, золота. Глубина обнаружения меньше метра в сухих почвах, очень критичны к конструкции и качеству применяемых катушек.

Классификация по виду поиска

Существует много методов поиска, но многие из них применимы только в профессиональной деятельности, и нереализуемы в самодельных устройствах. К более применимым в домашних условиях можно отнести:

  • Без приемника (параметрический).
  • На биениях.
  • Накопление фазы.
  • Приемо-передающий.

Параметрический металлоискатель

В данных приборах нет приемной катушки и приемника, и обнаружение объекта происходит за счет его влияния на катушку генератора, изменение ее параметров, таких как частота и амплитуда вырабатываемых колебаний, фиксируется разными возможными способами. Достаточно просты в сборке и обладают относительно высокой помехоустойчивостью. Чаще используются как магнитодетекторы ввиду слабой чувствительности.

Приемо-передающее устройство

Прибор состоит из передающей и принимающей катушек, передатчика ЭМ колебаний, а также может оснащаться дискриминатором, который будет обнаруживать только определенные металлы.

Катушка создает электромагнитное поле ; если в ее зоне окажутся материалы, обладающие отличным электромагнитным полем, то приемник улавливает их, и подает звуковой сигнал об обнаружении. Если обнаруживается объект не обладающий электропроводными свойствами, но имеющий ферромагнитные характеристики, то он исказит электромагнитное поле за счет экранирования.

Данные приборы добиваются лучшей производительности в своем рабочем частотном диапазоне, но их самостоятельное изготовление требует качественной системы катушек, которые должны идеально располагаться относительно друг друга.

Приемо-передающий металлодетектор с одной катушкой называют индуктивным. Его создание проще за счет того, что не нужно подбирать катушки, но требуется разделять вторичный слабый сигнал относительно излучаемого первичного.

Фазочувствительный прибор

Данные металлодетекторы представлены импульсными с одной катушкой или приборами с двумя катушками, на каждую из которых воздействует отдельный генератор.

В случае с импульсным фазочувствительным металлоискателем, излучаемые импульсы при столкновении с искомым металлом задерживаются, и во время нарастающего сдвига фаз дискриминатор срабатывает и подает сигнал. Чем ближе прибор к объекту, тем чаще становятся сигналы. На этом принципе работает популярный самодельный металлоискатель «Пират» с дискриминацией металлов.

Принцип работы прибора с двумя катушками основан на том, что электромагнитные поля двух катушек синхронизируются и работают в такт; а при искажении поля происходит рассинхронизация, и дискриминатор начинает издавать сигналы. Этот вид прибора проще изготовить, чем одно катушечный, но глубина возможного обнаружения снижается.

На принципе гармоники

В данном приборе конструктивно находятся две катушки: рабочая и опорная. Опорная колебательная катушка маленькая, защищенная от посторонних наводок, или стабилизирована резонатором. Частота рабочей поисковой катушки зависит от наличия искомых предметов в зоне излучения.

Перед началом поисков они настраиваются на совпадение частот и, как следствие, однотонного звука. Изменение тональности означает попадание металлических предметов в зону электромагнитного поля, и от уровня изменения определяют размер и глубину предмета.

Катушки металлоискателя

Главным требованием к качеству самодельных приборов является грамотное изготовление катушки и ее надежное экранирование .

При создании прибора, схему прибора подгоняют под катушку до получения оптимальных значений. С неправильно подобранной катушкой металлоискатель если и будет работать, то с очень плохими характеристиками. В связи с этим при выборе варианта для изготовления нужно внимательно смотреть на описание катушки. Если оно недостаточно полное, лучше изготовить другой прибор.

Размер катушки также важен. Широкие глубже прозванивают грунт, но в случае обнаружения крупных предметов, их сигнал забьет потенциально нужные мелкие предметы. Также, чтобы увеличить глубину обнаружения, нужно иметь более широкую катушку.

Общепринято использовать катушки диаметром до 90 мм при поисках профилей и арматуры, до 150 мм на мелочевку, а диаметры до 600 мм для поиска крупногабаритного железа.

Будет идеально, если металлоискатель рассчитан на работу с катушками разных габаритов.

Помехоустойчивость

Катушки хорошо ловят различного вида наводки, и существует 2 распространенных способа повысить помехоустойчивость:

Корзинки

Данные катушки представлены плоским и объемным вариантами, они стабильны, менее чувствительны к наводкам, обладают высокой дискриминацией. Для новичка проще наматывать плоскую катушку.

В качестве ее оправки могут выступать компьютерные диски, тарелки и блюдца, а рассчитать обмотку можно самостоятельно. Объемный же вариант намотать без расчёта с применением компьютерных программ невозможно.

Простой металлоискатель своими руками

Данный вариант самодельного металлоискателя состоит из дешифратора сигналов, сигнального устройства и катушки. Для его сборки потребуются:

  • Микросхема PIC12F675 или ее аналоги и программатор для прошивки.
  • Резонатор на 20 мГц.
  • Стабилизатор напряжения AMS1117.
  • Конденсаторы на 15 пФ и 100 нФ керамические, электролитический на 10 мкФ и пленочный на 100 нФ.
  • Резисторы 470 Ом, 10 кОм.
  • Звуковой излучатель.

Пайка производится навесным или монтажным способом, для питания схемы требуется напряжение 9−12 В. Стабилизатор контролирует выходные 3,3 В.

Катушка наматывается на оправку 10 см проводом сечения 0,3 мм. Требуется плотно намотать 90 витков, и полученную конструкцию плотно обмотать скотчем и поместить в экран Фарадея.

Получается достаточно мощный металлоискатель для глубинного поиска, которому можно задать дискриминацию: при обнаружении черных и цветных металлов будет издаваться звук разной частоты.

Профессиональные металлодетекторы зачастую довольно дорогие и не по карману любителям. В интернете существуют схемы металлоискателей, некоторые из них можно собрать своими руками, не имея особых навыков радиомонтажа и профессионального оборудования. При желании можно собрать даже подводный металлодетектор, который будет одинаково работать как на суше, так и в воде.

Для того чтобы самостоятельно собранный прибор идеально выполнял все возможные требования, необходимо разбираться в конструкции металлоискателя, определиться с видом поисковых работ, которые будут проводиться с прибором после его сборки. Это поможет подобрать именно тот вариант исполнения металлодетектора, который необходим начинающему кладоискателю.

Clone PI-W и, вот, дело дошло до изготовления поисковой моно-катушки. А так как в настоящее время я испытываю некоторые финансовые затруднения, то передо мной стояла непростая задача — сделать катушку самому из максимально дешевых материалов.

Забегая вперед, сразу скажу, что с задачей я справился. В итоге у меня получился вот такой датчик:

Кстати говоря, получившаяся катушка-кольцо отлично подойдет не только для Clone, но и практически для любого другого импульсника (Кощей, Tracker, Пират).

Рассказывать буду очень подробно, так как дъявол зачастую кроется в деталях. Тем более, что коротких историй изготовления катушек в инете пруд пруди (типо, берем вот это, тут отрезаем, обматываем, склеиваем и готово!) А начинаешь делать сам и оказывается, что о самом важном упомянули вскользь, а кое о чем вообще забыли сказать… И получается, что все сложнее, чем казалось в самом начале.

Здесь такого не будет. Готовы? Поехали!

Задумка

Проще всего для самостоятельного изготовления мне показалась такая конструкция: берем диск из листового материала толщиной ~4-6 мм. Диаметр этого диска определяется диаметром будущей обмотки (в моем случае он должен быть равен 21 см).

Затем к этому блинчику с обоих сторон приклеиваем два диска чуть большего диаметра, чтобы получилась как бы шпулька для намотки проволоки. Т.е. такая сильно увеличенная по диаметру, но сплюснутая по высоте катушка.

Для наглядности попробую изобразить это на чертеже:

Надеюсь, основная задумка ясна. Просто три диска, склеенные между собой по всей площади.

Выбор материала

В качестве материала я планировал взять оргстекло. Оно отлично обрабатывается и клеится дихлорэтаном. Но, к сожалению, так и не смог найти его забесплатно.

Всякие колхозные материалы типа фанеры, картона, крышек от ведер и т.п. я сразу отбросил, как непригодные. Хотелось чего-то прочного, долговечного и желательно водонепроницаемого.

И тогда мой взор обратился к стеклоткани…

Ни для кого не секрет, что из стеклоткани (или из стекломата, стеклохолста) делают все, что душе угодно. Даже моторные лодки и бамперы для автомобилей. Ткань пропитывают эпоксидной смолой, придают ей нужную форму и оставляют до полного отвердения. Получается прочный, водостойкий, легкообратываемый материал. А это как раз то, что нам нужно.

Итак, нам нужно сделать три блинчика и уши для крепления штанги.

Изготовление отдельных частей

Блины №1 и №2

Расчеты показали, что для получения листа толщиной 5.5 мм нужно взять 18 слоев стеклоткани. Чтобы снизить расход эпоксидки, стеклоткань лучше заранее нарезать кружочками требуемого диаметра.

Для диска диаметром 21 см как раз хватило 100 мл эпоксидной смолы.

Каждый слой нужно тщательно промазать, а затем всю стопку положить под пресс. Чем больше будет давление, тем лучше — лишняя смола выдавится, масса конечного изделия станет чуточку меньше, а прочность чуточку больше. Я нагрузил сверху примерно сотню килограмм и оставил до утра. На следующий день получился вот такой блинчик:

Это самая массивная часть будущей катушки. Весит он — будь здоров!

Потом расскажу, как за счет этой запчасти можно будет ощутимо снизить массу готового датчика.

Точно таким же образом был сделан диск диаметром 23 см и толщиной 1.5 мм. Его масса — 89 г.

Блин №3

Третий диск клеить не пришлось. В моем распоряжении оказался лист стеклотекстолита подходящего размера и толщины. Это была печатная плата от какого-то древнего устройства:

К великому сожалению, плата была с металлизированными отверстиями, поэтому пришлось потратить какое-то время на их высверливание.

Я решил, что это будет верхний диск, поэтому проделал в нем отверстие под ввод кабеля.

Уши для штанги

Остатков текстолита как раз хватило на уши для крепления корпуса датчика к штанге. Выпилил по два кусочка на каждое ухо (чтобы было прочно!)

В ушах надо сразу же просверлить отверстия под пластиковый болт, так как потом будет очень неудобно этим заниматься.

Кстати, это крепежный болт для стульчака унитаза.

Итак, все составляющие нашей катушки готовы. Осталось все это склеить в один большой бутерброд. И не забыть завести внутрь кабель.

Сборка в одно целое

Сначала верхний диск из дырявого стеклотекстолита склеил со средним блинчиком из 18 слоев стеклоткани. На это ушло буквально несколько миллилитров эпоксидки — этого хватило, чтобы промазать обе склеиваемые поверхности по всей площади.


Монтаж ушей

С помощью лобзика пропилил пазы. В одном месте, естественно, слегка перестарался:

Чтобы ухи хорошо легли, сделал небольшой скос на краях пропилов:

Теперь надо было решить, какой вариант лучше? Уши-то можно поставить по-разному…

Катушки промышленного производства чаще сделаны по правому варианту, мне же больше нравится левый. Я вообще частенько принимаю левые решения…

По идее, правый способ лучше сбалансирован, т.к. крепление штанги оказывается ближе к центру тяжести. Но далеко не факт, что после облегчения катушки, ее центр тяжести не сместится в ту или иную сторону.

Левый способ крепления чисто визуально выглядит приятнее (ИМХО), к тому же в этом случае общая длина металлоискателя в сложенном виде будет на пару сантиметров меньше. Для того, кто планирует возить прибор в рюкзаке, это может оказаться важным.

В общем, я свой выбор сделал и приступил к вклеиванию. Обильно намазал бокситкой, надежно зафиксировал в нужном положении и оставил застывать:

После застывания, все торчащее с обратной стороны сошкурил наждачкой:

Ввод кабеля

Затем с помощью круглого надфиля подготовил канавки для проводников, завел соединительный кабель через отверстие и вклеил его намертво:

Для предотвращения сильных перегибов, кабель в месте ввода нужно было как-то усилить. Для этих целей я заюзал, невесть откуда взявшуюся у меня, вот такую резиновую фигнюшку:

Короче, настругал немного стеклоткани:

и круто замешал ее с бокситкой с добавлением пасты от шариковой ручки. Получилась вязкая субстанция, похожая на мокрые волосы. Таким составом можно замазывать любые щели без проблем:

Кусочки стекловолокна придают шпатлевке необходимую вязкость, а после застывания обеспечивают повышенную прочность клеевого шва.

Чтобы смесь как следует уплотнилась, а смола пропитала витки провода, обмотал все это изолентой в натяг:

Изолента должна быть обязательно зеленой или, на худой конец, синей.

После того, как все хорошенько застыло, мне стало интересно, насколько прочной получилась конструкция. Оказалось, что катушка спокойно выдерживает мой вес (около 80 кг).

На самом деле такая сверхпрочная катушка нам не нужна, гораздо важнее ее вес. Слишком большая масса датчика обязательно даст о себе знать болью в плече, особенно, если вы планируете вести длительный поиск.

Облегчайзинг

Чтобы уменьшить вес катушки, было решено выпилить некоторые участки конструкции:

Данная манипуляция позволила скинуть 168 грамм лишнего веса. При этом прочность датчика практически не уменьшилась, в чем можно убедиться благодаря данному видео:

Теперь задним умом понимаю, как можно было изготовить катушку еще немного легче. Для этого надо было заранее наделать больших отверстий в среднем блинчике (перед тем, как все склеивать). Что-то типа такого:

Пустоты внутри конструкции почти не сказались бы на прочности, но зато снизили бы общую массу еще грамм на 20-30. Сейчас, конечно, уже поздняк метаться, но на будущее учту.

Еще один путь облегчения конструкции датчика — уменьшить ширину наружного кольца (где уложены витки провода) миллиметров на 6-7. Конечно, это можно сделать и сейчас, но пока нет такой необходимости.

Финишная окраска

Нашел отличную краску для стеклотекстолита и изделий из стекловолокна — эпоксидная смола с добавлением красителя нужного цвета. Так как вся конструкция моего датчика изготовлена на основе бокситки, то краска на основе смолы будет иметь отличную адгезию, и ляжет как родная.

В качестве красителя черного цвета применил алкидную эмаль ПФ-115, добавляя ее до получения нужной укрывистости.

Как показала практика, слой такой краски держится очень прочно, а выглядит так, будто изделие обмакнули в жидкий пластик:

При этом цвет может быть любым в зависимости от используемой эмали.

Итоговая масса поисковой катушки вместе с кабелем после покраски — 407 г

Кабель отдельно весит ~80 грамм.

Проверка

После того, как наша самодельная катушка для металлоискателя была полностью готова, надо было проверить ее на отсутствие внутреннего обрыва. Самый простой способ проверки — тестером измерить сопротивление обмотки, которое в норме должно быть очень низким (максимум 2.5 Ома).

В моем случае сопротивление катушки вместе с двумя метрами соединительного кабеля оказалось в районе 0.9 Ом.

К сожалению, таким простым способом не получится выявить межвитковое замыкание, поэтому приходится рассчитывать на свою аккуратность при намотке. Замыкание, если оно есть, сразу же проявит себя после запуска схемы — металлоискатель будет потреблять повышенный ток и иметь крайне низкую чувствительность.

Заключение

Итак, считаю, что поставленная задача была выполнена успешно: мне удалось сделать очень прочную, водостойкую и не слишком тяжелую катушку из самых бросовых материалов. Список расходов:

  • Лист стеклотекстолита 27 х 25 см — бесплатно;
  • Лист стеклоткани, 2 х 0.7 м — бесплатно;
  • Эпоксидная смола, 200 г — 120 руб;
  • Эмаль ПФ-115, черная, 0.4 кг — 72 руб;
  • Намоточный провод ПЭТВ-2 0.71 мм, 100 г — 250 руб;
  • Соединительный кабель ПВС 2х1.5 (2 метра) — 46 руб;
  • Кабельный ввод — бесплатно.

Теперь передо мной стоит задача изготовления точно такой же нищебродской штанги. Но это уже .


принцип работы, параметры и инструкция

В сегодняшнем обзоре редакции Homius мы расскажем о том, как в бытовых условиях изготовить металлоискатель. Этот прибор довольно распространён среди начинающих археологов и искателей кладов. Прибор имеет достаточную высокую цену, потому многие радиолюбители пытаются собрать изделие сами. Чтобы знать, как изготовить металлоискатель своими руками, следует ознакомиться с общими рекомендациями.

Изготовление металлоискателя самостоятельно
ФОТО: bouw.ru

Содержание статьи

Как сделать металлоискатель своими руками

Сегодня множество любителей кладов стараются не приобретать металлодетекторы, а собирать их самостоятельно. Почему-то принято считать, что вещь, которая сделана собственноручно существенно хуже готовых изделий.

Как показывает практика, качественно сделанный прибор создаёт вполне достойную конкуренцию промышленным металлодетекторам
ФОТО: s00.yaplakal.com

Возможно, подобное изделие будет смотреться несколько хуже по эстетическим параметрам, однако в отношении технических показателей он практически не уступит профессиональным.

Как работает металлоискатель – принцип действия

Металлоискатель является электронным прибором, который состоит из первичного индикатора и вторичного узла. Устройства для выявления металлов разделяются на следующие подвиды:

  • приборы приёмо-передачи;
  • индукционные;
  • импульсные;
  • генераторные.

Большая часть моделей среднего ценового диапазона считаются приборами по типу «приём-передача». Принцип функционирования довольно простой и основан на поступлении магнитных волн. Основной частью приспособления станут две катушки.

Передающая катушка создаёт магнитное излучение, проходящее через нейтральную среду
ФОТО: besplatka.ua

Если на пути магнитной волны встретится предмет из металла, он отразится от него, и устройство получит отражённый луч. Сработает сигнал, информирующий об обнаружении цели.

Индукционный металлодетектор ФОТО: besplatka.ua

Действие индукционного металлодетектора аналогично с приспособлением типа «приём-передача». Основным отличием станет лишь наличие одной катушки, посылающей и принимающей импульс.

Импульсные металлодетекторы невосприимчивы к минерализации почвы. Магнитное поле создаст на верхнем слое предмета из металла вихревые токи. Непосредственно их и будет улавливать устройство.

Генераторные металлоискатели могут быть различных видов. Однако каждый из них имеет основой LC-генератор. Подобные приборы не очень восприимчивы, часто предназначаются для обнаружения металлов лишь 1 вида.

Функциональные и технические параметры металлодетекторов

До того, как приобрести качественный металлодетектор, нужно определиться со средой поисковых работ. Требуется учитывать потенциальные габариты искомых объектов и глубину залегания. Ключевые показатели, на которых делается акцент во время приобретения устройства:

  • принцип воздействия;
  • частота;
  • восприимчивость;
  • масса;
  • балансировка почвы;
  • целеуказание;
  • дискриминатор;
  • вспомогательный функционал.

Принцип функционирования и рабочая частота являются основными показателями, которые определяют возможности устройства и показывают, к какому классу его можно отнести.

Есть глубинные изделия, которые предназначаются для обнаружения предметов на глубине 5 м
ФОТО: bestvix.ru

Какие из металлоискателей подходят для изготовления своими руками дома

К наиболее простым изделиям, которые можно собрать самостоятельно, относят приборы, работающие на приём-передачу.

В сети присутствует большое количество инструкций с детальным руководством, как собрать простейший металлодетектор
ФОТО: electrikmaster.ru

Наиболее популярные виды устройств:

  • металлодетектор «Пират»;
  • детектор «Бабочка»;
  • излучатель без схем;
  • металлодетектор «Терминатор».

Но, невзирая на то, что часть мастеров предлагают сборку металлодетектора из телефона, подобные конструкции не смогут пройти проверку «боем».

Металлоискатель «Пират»
ФОТО: metalloiskatel.org.uaМеталлоискатель «Терминатор»
ФОТО: metalloiskateli.com.ua

Как собрать своими руками металлоискатель «Пират»: подробная инструкция

Модели «Пират» достаточно дорогие, что обусловливается возможностью обнаружения устройством предметов на глубине от 0,2 м (мелкие) и 1,5 м (крупные). Следует рассмотреть особенности конструкции и настройки для поиска металлов.

Материалы, необходимые для сборки своими руками мощного металлоискателя

Металлоискатель «Пират» считается импульсным устройством. Чтобы изготовить прибор, понадобится купить:

  • ИМС КР 1006ВИ1, чтобы создать передающий блок;
  • транзистор IRF 740;
  • ИМС К 157УД2 и транзистор ВС 547, чтобы собрать приёмный узел;
  • NPN-транзисторы;
  • провод ПЭВ 0,5, чтобы создать катушку;
  • материалы, чтобы изготовить корпус и пр.;
  • пластину, покрытую листом из меди, чтобы изготовить печатную плату;
  • провод;
  • изоленту;
  • паяльник;
  • скальпель;
  • отвёртки;
  • пассатижи;
  • разные типы крепежа.
Инструменты для сборки
ФОТО: youtube.com

Схемы металлодетектора для изготовления своими руками

Стандартная схема металлодетектора «Пират» строится по микросхеме NE555. Функционирование прибора будет зависеть от компаратора: 1 выход присоединяется к генератору ИМС, 2− к катушке, а выход − к динамику. При выявлении предметов из металла импульс от катушки поступит на компаратор, а затем на динамик.

Плата размещается в распределительной коробке, которую можно приобрести в магазинах электроники
ФОТО: youtube.com

Печатная плата своими руками

Если запчасти куплены, есть схема, то требуется собрать всё воедино. Чтобы разместить радиодетали, используют печатную плату, которую возможно без труда изготавливать самому. Потребуется листовой гетинакс, покрытый технической фольгой из меди.

На заготовку переносят выбранную схему, обозначаются дорожки, которые соединяют детали, сверлятся отверстия
ФОТО: youtube.com

Дорожки покрываются при помощи защитного лака, а после просыхания плата опускается в хлорное железо для травления.

Когда изделие готово, возможно установить и распаять радиодетали. Следующей стадией станет проверка схемы с помощью приборов измерения.

Катушка своими руками для металлоискателя

Металлоискатель «Пират» считается импульсным прибором, потому точность во время сборки катушки не играет ключевой роли. Для основы необходимо кольцо диаметром 20 см, на которое наматывают 25 витков проволоки. Для повышения глубины выявления металла, каркас катушки должен равняться примерно 26-27 см, а число витков – 20-22.

Затем оправка с проводом хорошенько обматывается с помощью изоляции. Готовая катушка помещается внутрь корпуса из диэлектрика. Можно воспользоваться материалами, подходящими по размерам корпуса от неисправной бытовой техники. Подобное даст возможность обеспечить защиту катушки от повреждений при работе с прибором. Окончания обмотки припаивают к многожильному проводу диаметром 0,6 мм.

Изготовление катушки
ФОТО: youtube.com

Как собрать и настроить металлоискатель своими руками

На штанге металлодетектора закрепляется каждый узел устройства. Когда схема надлежащим образом собрана, то настройка приспособления не понадобится, поскольку оно сразу имеет высокую восприимчивость.

Более тонкую настройку выполняют с помощью переменных резисторов R13. Требуемое функционирование металлоискателя обеспечивается при средней позиции регулятора.

Настройка металлоискателя
ФОТО: youtube.com

Как сделать подводный металлоискатель своими руками

В некоторых случаях поиски переносят с почвы под воду. Существуют, разумеется, спецустройства для функционирования под водой. И, в принципе, можно изготовить глубинный металлодетектор собственноручно. Необходимо взять наиболее простой самодельный прибор и поместить каждый узел в герметично закрытый корпус. Кроме того, требуется несколько видоизменить приспособление и вместо звуковых сигналов установить светоиндикацию.

Подводный металлоискатель
ФОТО: youtube.com

Как сделать своими руками металлоискатель «Терминатор 3» –подробная инструкция

Металлодетектор «Терминатор 3» много лет занимал ведущие места среди самодельных приспособлений. Двухтональное устройство функционирует по принципу баланса индукции.

Его отличительными чертами станут: незначительное потребление электроэнергии, металлодискриминация, опция цветных металлов, функция поиска золота и отличные показатели глубины поиска, в сравнении с полупрофессиональными промышленными изделиями.

Какие инструменты нужны для работы

Прежде чем приступить к работе, требуется приготовить такие инструменты:

  • паяльник;
  • припой, олово, канифоль;
  • пассатижи;
  • отвёртки;
  • ножовку по металлу;
  • осциллографы и прочие измерительные устройства.
Инструменты для металлоискателя
ФОТО: youtube.com

Как собрать схему и подобрать детали

Чтобы изготовить блок управления, требуется сделать специальную плату, где размещены все ключевые радиодетали. Схема переносится на гетинакс с фольгированным покрытием из меди и изготавливается монтажная плата так же, как и в случае с металлоискателем «Пират». Размеры схемы должны находиться в диапазоне 10,4×6,6 см, а заготовка на 1 см больше со всех сторон.

Пошаговое руководство изготовления печатной платы для металлодетектора.

  1. Берётся текстолитовая пластина с фольгированным медным покрытием. Обезжиривается химическим либо механическим методом.
  2. Наносится схема на пластинку, дорожки покрываются при помощи защитного лака, и заготовка подвергается травлению. Тонкое сверло проделывает отверстия для радиоэлементов и креплений.
  3. Размещаются детали согласно схеме, проводится распайка.
  4. Плата для металлоискателя готова.
Создание печатной платы
ФОТО: youtube.com

Изготовление катушки для металлоискателя своими руками

Это наиболее восприимчивая составляющая устройства, ответственная за сканирование площади под землёй. Стадии изготовления обыкновенной катушки для металлодетектора:

  1. На фанере очерчиваются 2 окружности, которые соответствуют диаметру катушек – внутренней и внешней. Вбиваются по периметру круга гвозди. Диаметр наружной обмотки должен быть в границах 20 см. Катушку делают из 2 сложенных проводов. Они наматываются на гвозди на 30 оборотов.
  2. Обмотка перевязывается по кругу с помощью нитей. Вытаскиваются гвозди, готовая катушка покрывается лаком. Когда он просохнет, берутся изолента и фольга и обматывается окружность. Аналогично изготавливается внутренняя обмотка, которая вдвое меньше наружной (предполагает 48 оборотов проволоки).
  3. Помещаются катушки внутрь корпуса, и проводится распайка проводов, присоединяемых к панели управления.
  4. Рамка для металлодетектора готова.
Создание катушки
ФОТО: youtube.com

Особенности схемы металлоискателя с дискриминацией металлов

Для облегчения задачи поиска, металлодетекторы оснащают дискриминаторами, дающими возможность различить вид металла и пропустить мусор. Наиболее простые методы выявления реализуются в старых изделиях и приспособлениях начального уровня. Опция дискриминации даёт возможность пользователю среагировать на фазовые сдвиги конкретной величины. В то же время, устройство не способно различить цветные металлы друг от друга. В промышленных приборах используют дискриминаторы с выделением диапазона. Применяемые в таких изделиях процессорные системы дают возможность запрограммировать детектор на реагирование лишь на конкретные подгруппы металлов.

Характерные черты глубинных детекторов

Подобные металлодетекторы способны обнаруживать объекты на больших глубинах. Качественное устройство, которое сделано собственноручно, способно заглянуть на глубину в 6 м. Но в такой ситуации габариты предмета должны быть большие. Лучше других функционируют такие металлоискатели для выявления старых снарядов либо осколков больших размеров.

Есть две разновидности глубинных детекторов: рамочный и приёмопередатчик на штанге. Рамочный охватывает для сканирования большие площади, но, определить точное место залегания искомого предмета в такой ситуации затруднительно. Второй вариант – точечное устройство, работающее целенаправленно вглубь на небольших диаметрах. Работы с ним проводятся неспешно и аккуратно.

Металлоискатель предназначается для выявления предметов, по электрическим либо магнитным параметрам отличающихся от среды, где они находятся. На сегодняшний день множество людей предпочитают изготавливать подобные устройства самостоятельно. Чтобы иметь представление о том, как создать это прибор самому, необходимо иметь определённые навыки.

Если вам понравилась наша статья, обязательно поставьте оценку. Кроме того, мы всегда рады ответить на ваши вопросы, которые можно оставить в форме обратной связи.

Предыдущая

Бытовая техникаФрезерный станок по дереву своими руками: особенности изготовления и подключения

Следующая

Детская5 «золотых» правил ремонта детской, чтобы малыш рос счастливым

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Арочные и ручные металлодетекторы от официального дилера

ОФИЦИАЛЬНЫЙ ДИЛЕР: БЛОКПОСТ, CEIA, GARRETT, FISHER, SPHINX Сортировать по:

Фильтр

Фильтр

  • Цена:

  • Производитель:

    ВсеCEIAGARRETTRapiscan systemsSmartScanАКААО «Группа Защиты ЮТТА»АРЕНААРКАБАРСБлокпостКОРДОНЛаванда-ЮПАУТИНАСФИНКС

Самая точная информация о товаре, изготовителе, сроке службы и гарантийном сроке находится на официальном сайте производителя. Предложения на сайте носят информационный характер и не является официальной(публичной) офертой.
Производитель оставляет за собой право изменять внешний вид, характеристики и комплектацию любого товара без уведомления торгующих организаций. Если у вас возникли вопросы по поводу любой информации на нашем сайте, то обращайтесь к нашим менеджерам.



Как работает металлоискатель? Поможет Википедия!

Немецкий физик Хайнрих Вильхельм Дофе (нем. Heinrich Wilhelm Dove) изобрел систему индукционного баланса (импеданса), которая вошла в металлоискатель сто лет спустя.

Основа индукционного баланса — несколько катушек индуктивности, одна передающая и одна или две приёмные, образующие индуктивный датчик. Все катушки размещены в пространстве таким образом, чтобы сигнал с передающей катушки при отсутствии поблизости металлических предметов не наводился на приёмные (или наводился, но сигнал, наведённый в одной катушке, вычитался бы из сигнала другой катушки), то есть вся система была бы сбалансирована и сигнал на выходе был бы равен нулю. Если теперь поблизости от датчика появится металлический объект, то баланс нарушится и на выходе появится сигнал рассогласования, который можно будет усилить.

Различные модели металлоискателей работают на различных частотах. Это связано с физикой явления распространения электромагнитных волн. Так металлоискатели, работающие на низких частотах, могут находить предметы глубоко, но большого размера. При этом на поверхности земли они не в состоянии заметить металлические предметы. Если частота работы металлоискателя высокая, то приборы хорошо обнаруживают мелкие объекты, но не могут находить предметы в глубине почвы. Бывают модели с настраиваемой частотой.[2]

Пример частот металлоискателей по назначению:

  • Глубинные металлоискатели работают, например, на частоте — 6,6 кГц. Глубина обнаружения — около 4 м.
  • Грунтовые металлоискатели для поиска мелких предметов — до 22,5 кГц. Глубина обнаружения, например, каски — около 1-1,5 м, монеты — до 40 см.
  • Ручные металлоискатели обнаруживают пистолет на расстоянии 30 см, а симкарту на расстоянии 2 см.

Экспертные источники света комплект pf 343 тыс. SVX-3KIR

Ультрафиолетовый — 365нм, Синий — 450нм, Инфракрасный и визуализатор с фильтрами

До конца акции Осталось:

30.09.2021 00:00

Программирование мк avr для начинающих. Программирование микроконтроллеров AVR. Так что же такое, микроконтроллер

Поиск артефактов под землей — довольно популярное занятие. Для кого-то, это профессия, кто-то просто увлекается археологией. Существуют многочисленные группы кладоискателей: как романтиков, так и прагматичных добывателей ценностей. Всех этих людей объединяет одна страсть: поиск металлических предметов, спрятанных на различной глубине.

Если у вас есть точная карта с указанием места захоронения клада, либо планы проведения боев во время войны, это не гарантирует успех. Можно перелопатить тонны грунта, а искомый предмет будет спокойно лежать в паре метров от места активного поиска.

Для поиска золота, и менее ценных металлов, вам потребуется металлоискатель, который можно сделать своими руками.

Важная информация: Применение подобных приборов не запрещено Законом. Однако существуют наказания за последствия такого поиска, касающиеся раскопок, а также извлечения обнаруженных предметов.

Не будем вдаваться в тонкости, это тема другой статьи. Проще говоря: если вы нашли золотое кольцо на пляже, либо горсть советских монет в лесу — проблем, связанных с применением электронных средств поиска не будет.

А вот за извлеченные бронзовые ложки возрастом от 100 лет и старше, можно получить реальный срок или крупный штраф.

Тем не менее приборы для поиска металлических предметов в толще земли свободно продаются, а желающие сэкономить могут сделать металлоискатель своими руками в домашних условиях.

Принцип работы устройства

В отличие от детекторов грунта, работающих с использованием волн различной частоты или ультразвука, металлоискатель (фабричный, или созданный своими руками), работает с индуктивностью.

Катушка излучает электромагнитное поле, которое затем анализируется приемником. Если в зоне действия оказывается любой предмет, который проводит электроток, либо имеет ферромагнитные свойства — формат поля искажается. Точнее сказать, под действием активного поля катушки, объект формирует собственное. Это событие фиксируется приемником, и генерируется оповещение: перемещается стрелка прибора, звучит тональный сигнал, загораются световые индикаторы.

Зная методику работы, можно рассчитать электрическую схему, и создать мощный металлоискатель своими руками. Сложность конструкции зависит только от наличия элементной базы и вашего желания. Рассмотрим несколько популярных вариантов, как собрать самодельный металлоискатель:

Так называемая «бабочка»

Такое прозвище получено из-за характерной формы площадки, на которой расположены катушки индуктивности.

Расположение элементов связано с принципом работы. Схема выполнена в виде двух генераторов, работающих на одной частоте. При подключении к ним одинаковых катушек, создается индукционный баланс. Стоит попасть в электромагнитное поле постороннему предмету, обладающему электропроводимостью, как баланс поля разрушается.

Генераторы реализуются на микросхемах NE555. На иллюстрации изображена типовая схема такого прибора.

Катушка для металлоискателя (их две, на схеме: L1 и L2) делается своими руками из провода сечением 0.5–0.7 мм². Идеальный вариант — трансформаторная обмоточная медная жила в лаковой изоляции (извлекается из любого ненужного трансформатора). Характеристики не обязательно выдерживать с ювелирной точностью, при одном условии: катушки должны быть одинаковыми.

Примерные параметры: диаметр 190 мм, в каждой катушке ровно 30 витков. Собранное изделие должно быть монолитным. Для этого витки прихватываются монтажной нитью, и заливаются трансформаторным лаком. Если этого не сделать, вибрация витков будет сбивать схему с настроенного баланса.

Электрическая схема

Есть два варианта изготовления:

  • учитывая малое количество элементов, можно собрать ее на макетной плате, соединив ножки деталей с помощью проводников;
  • для аккуратности и надежности, лучше вытравить плату по предложенному чертежу.

Любая пайка «на соплях» может подвести в полевых условиях, и вам будет обидно за потраченное впустую время.

Так же, как и металлоискатель на транзисторах, прибор на NE555 нуждается в точной настройке перед использованием. На схеме видно три переменных резистора:

  • R1 предназначен для настройки частоты генератора и достижения того самого баланса;
  • R2 грубо настраивает чувствительность;
  • с помощью резистора R3 можно выставить чувствительность с точностью до 1 см.

Информация: Подобная схема не может дискриминировать металлы. Искатель лишь дает понять, что объект существует. А по тональности сигнала (исходя из вашего опыта) можно определить приблизительный объем и глубину залегания.

Питание достаточно универсальное: 9–12 вольт. Можно подобрать АКБ от источника бесперебойного питания, или собрать блок питания из аккумуляторов формата ААА. Неплохой вариант — батареи 18650 (их еще используют для вейпа).

Настройка «бабочки»

Принцип работы описан выше, поэтому просто разберем технологию. Выставляем все резисторы в среднее положение, и обеспечиваем срыв синхронизации генераторов. Для этого складываем катушки «восьмеркой», и перемещаем их друг относительно друга, пока писк не перерастет в потрескивание. Это и есть срыв синхронизации.

Фиксируем кольца, и вращаем резистор R1 до появления устойчивого потрескивания с ровными интервалами.

Поднося к месту перехлеста катушек (это и есть очка поиска) металлические предметы, добейтесь устойчивого писка. Чувствительность регулируем резистором R2.

Остается подстройка резистором R3, который используется скорее для корректировки падения напряжения в источнике питания.

Механическая часть

Штанга для металлоискателя своими руками делается из легкой пластиковой трубы, либо из дерева. Использование алюминия нежелательно, поскольку он будет мешать работе. Схему и органы управления можно спрятать в герметичный корпус (например, распаечная коробка для проводки).

Искатель «бабочка» готов к работе.

Пират

Еще одна популярная импульсная модель для начинающих кладоискателей — металлоискатель «Пират» Его также легко сделать своими руками, подробная инструкция в двух вариантах:


Питание желательно приблизить к 12 вольтам, поскольку качество работы зависит от напряжения. Печатные платы уже опробованы, оба варианта на иллюстрации.

Катушка (в данном случае одна) изготавливается из той же трансформаторной проволоки 0.5 мм. Оптимальный диаметр 20 мм, количество витков 25. Поскольку мы делаем металлоискатель «Пират» своими руками, внешний дизайн отходит на второй план. Подойдут любы материалы, которые вы готовы были выбросить.

Рукоятку лучше выполнить разъемной, для удобства транспортировки. Помним, что использование металлов недопустимо.

Чувствительность регулируется двумя переменными резисторами в реальном времени, при проведении поиска. Никакая точная подстройка генератора не требуется.

А если вам удастся качественно загерметизировать корпус, можно заняться поиском «сокровищ» в пляжной полосе прибоя, и даже на дне водоема.

Подводный металлоискатель своими руками сделать сложнее, но он даст неоспоримое преимущество перед конкурентами.

Улучшение характеристик

Глубинный металлоискатель своими руками без дополнительных затрат можно сделать из готового «Пирата». Для этого можно пойти двумя способами:

  1. Увеличение диаметра катушки индуктивности. При этом существенно повышается проницаемость вниз, но снижается чувствительность к небольшим предметам.
  2. Снижение числа витков катушки с одновременной подстройкой схемы. Для этого придется пожертвовать одной катушкой для экспериментов. Снимаем (и отрезаем) виток за витком, пока не увидим, что чувствительность начала снижаться. Запоминаем количество витков при максимальных параметрах, и делаем новую катушку для этой схемы. Затем меняем резистор R7 на переменный, с аналогичными параметрами мощности. Проведя несколько экспериментов с чувствительностью, фиксируем сопротивление, меняем переменник на постоянный резистор.

Металлоискатель «Пират» можно собрать на популярном контроллере «Ардуино».

Пользоваться таким прибором удобнее, но дискриминации металлов по-прежнему не будет.

Разобравшись, как сделать металлоискатель своими руками для любительских задач, кратко разберем несколько серьезных моделей.

Металлоискатель Clone PI W своими руками

По сути, это удешевленный вариант профессионального искателя Clone PI-AVR, только вместо ЖК дисплея применяется линейка светодиодов. Это не так удобно, но по-прежнему позволяет контролировать глубину залегания артефактов.

Оптимальный по цене вариант — на микросхеме CD4066 и микроконтроллере ATmega8.

Разумеется, под это решение есть и макет печатной платы, только кнопки управления выносятся на отдельную панель.

Программирование ATmega8 — это тема отдельной статьи, если вы работали с такими контроллерами, никаких сложностей не возникнет.

Мощный металлоискатель Clone PI W, сделанный своими руками, позволяет находить металл не глубине более метра, правда без дискриминации.

Искатель «Шанс»

Похожая схема на контроллере ATmega8 называется «Шанс». Принцип работы аналогичный, только появилась возможность отсеивания (частичной дискриминации) черных металлов.

Также проработан рисунок печатной платы, который можно с успехом заменить классической «макеткой» для Ардуино

«Терминатор 3» своими руками

Если вам нужен самодельный металлоискатель с дискриминацией металлов, обратите внимание на эту модель. Схема достаточно сложная, но ваши труды окупаются найденными монетами, которые могут оказаться золотыми.

Особенность «Терминатора» состоит в разнесении приемной и передающей катушек. Для испускания сигнала изготавливается кольцо 200 мм. Для него укладывается 30 витков провода, затем он разрезается, в итоге мы получаем 2 полу-катушки общей емкостью 60 витков (смотреть схему).

Приемная катушка располагается внутри, 48 витков диаметром 100 мм.

Настройка производится с помощью осциллографа, после достижения оптимальных результатов по амплитуде, обмотки фиксируются в корпусе с помощью заливки эпоксидной смолой.

Затем производится опытная практическая настройка переключателя дискриминации. Для этого используются реальные объекты из различных металлов, а на переключателе режимов наносится их тип (после проверки).

Радиолюбителями прорабатывается усовершенствованный вариант «Терминатор 4», но практического экземпляра еще нет.

Простые детекторы металла из готовых электроприборов


Итог

Вне зависимости от сложности схемы, изготовление самодельного металлоискателя потребует от вас достаточно времени и сил. Поэтому из любопытства, такие приборы не делают. А вот для профессионального использования — это отличная альтернатива фабричным экземплярам.

Видео по теме

Металлодетекторы используются для поиска металла в почве на определенной глубине. Данное устройство можно собрать самостоятельно в домашних условиях, имея хотя бы минимальный опыт в этом деле или же следуя четким указаниям инструкции. Главное — желание и наличие необходимых инструментов.

Подробная инструкция металлоискателя терминатор 3 своими руками

Данный тип конструкции предназначен для поиска монет. Процесс его сборки совсем несложен. Однако опыт по сборке такого инструмента все же необходим. Терминатор способен обнаружить предмет, даже если цель захвата минимальна.

Для начал следует подготовить необходимое оборудование, а именно:

  • мультиметр, который измеряет скорость.
  • LC метр.
  • Осциллограф.

Далее необходимо найти схему с разбивкой на узлы. Теперь можно изготовить печатную плату, в которую следует впаять по порядку перемычки, резисторы, панели под микросхемы и остальные детали. Следующим шагом будет промывка спиртом платы . Обязательно стоит проверить на наличие дефектов. В рабочем ли состоянии плата можно проверить следующим образом:

  1. Включить питание.
  2. Выкрутить регулятор чувствительности до того, как в динамике не будет слышен звук.
  3. Коснуться пальцами разъема датчика.
  4. При включении должен мигнуть, а затем погаснуть светодиод.

Если все действия произошли, то все сделано правильно. Теперь можно делать катушку. Необходимо подготовить обмоточный эмальпровод 0,4 мм диаметром, который надо сложить вдвое. На листе фанеры рисуется круг, имеющий диаметр 200 мм и 100 мм. Теперь по кругу надо вбить гвозди, расстояние между ними должно быть 1 см.

Далее можно перейти к наматыванию витков. На 200 мм следует сделать их 30, а на 100 — 48. Затем первую катушку надо пропитать лаком, когда он высохнет, можно обмотать ниткой. Нитку можно снять, и, спаяв середину, получится цельная обмотка из 60 витков. После катушку надо обмотать изолентой довольно плотно . А сверху накладывается фольга в размере 1 см, это будет экран, на нее сверху мотается еще изолента. Концы должны выходить наружу.

На второй катушке также необходимо спаять середину. Для того чтобы запустить генератор, надо первую катушку подключить к плате. Вторую катушку следует обмотать проводом в 20 витков, затем подключаем ее к плате. Теперь требуется подключить осциллограф минус на минус к плате, а плюс подключается к катушке. Обязательно посмотрите какая частота будет при включении и запомните ее или зафиксируйте на бумаге.

Теперь катушки надо положить в специальную форму, чтобы потом залить их смолой. Далее осциллограф подключается к плате, минусовым полюсом, амплитуда должна достигнуть нулевого значения. Катушки в форме заливают смолой примерно на половину глубины. Когда все готово, проводится настройка шкалы дискриминации металлов.

Список деталей для металлоискателя терминатор 3

В качестве деталей для металлоискателя трио понадобятся:

При наличии данных деталей можно собирать металлодетектор терминатор про самостоятельно.

Схема металлоискателя с дискриминацией металлов

Металлоискатель с дискриминацией металлов своими руками можно сделать, воспользовавшись схемой для импульсного прибора Шанс. Процесс изготовления катушки довольно прост.

Саму схему можно найти в интернете. Но все же опыт в сборке таких устройств будет нелишним. Сборку металлоискателя следует начать с платы.

После того как плата будет изготовлена, предстоит прошить микроконтроллер. И по окончании работы подключаем к питанию устройство по обнаружению металла.

Самодельное оборудование можно изготовить и без сложных микросхем, а использовав простой транзисторный генератор. Металлоискатель будет без дискриминации. Предметы он будет обнаруживать в грунте на 20 сантиметров в глубину, а в сухом песке — на 30 сантиметров. В данном аппарате передающая и приемная катушки работают одновременно.

Катушка для металлоискателя терминатор 3

Для начала следует взять эмаль обмоточный, имеющий диаметр 0,4 мм. Сложить его так, чтобы было два конца и два начала. Далее стоит мотать с двух катушек в раз.

Теперь надо сделать передающую и принимающую катушки, для этого на фанерном листе чертится два круга 200 мм и 100 мм. По данным окружностям вбиваются гвоздики, расстояния между ними должны быть 1 см. На большую оправку наматываются 30 витков эмальпроводом. Затем следует нанести на катушку лак и умотать ниткой, затем сняв с обмотки, спаять серединку. Так получаются провода один средний и крайних два.

Полученную катушку стоит обмотать изолентой и наложить поверх кусок фольги, и сверху еще раз фольгу. Концы обмоток должны выходить наружу.

Теперь стоит перейти к приемной катушке. Здесь уже наматываются 48 витков. Для запуска генератора надо подключить передающую катушку к плате. Средний провод подключается к минусу. А у приемной катушки средний вывод не используется. Для передающей катушки нужна компенсирующая, на которую мотается 20 витков.

Осциллограф к плате подключаем так: щуп с минусом на минус платы, а плюсовой щуп — к катушке. Обязательно следует замерить частоту катушек и записать ее.

После подключения катушек по схеме, их надо поместить в специальную емкость и залить смолой. Теперь на осциллографе устанавливается время деления (10 мс и 1 вольт на клетку). Теперь следует уменьшить амплитуду до нулевого значения. Сматываем витки, пока значение вольт не достигнет нуля. Делаем компенсирующую петлю у катушки, которая будет снаружи.

Форму наполовину следует пролить смолой. Когда все застынет, надо подключить осциллограф и загнуть петлю внутрь. Далее крутить ее, пока значение амплитуды не станет минимальным. После петлю надо приклеить, проверить баланс, и теперь можно залить смолой вторую половину емкости. Катушка готова к работе.

Перед тем как приступить к ремонту, следует подготовить следующие инструменты:

  • Нож канцелярский;
  • Лампа накаливания;
  • Емкость для клея, желательно плоская;
  • Специальная или эпоксидная смола;
  • Средний и мелкий наждак;
  • Небольшой шпатель.

В первую очередь надо просушить катушку с помощью лампы накаливания. И при помощи канцелярского ножа расширить трещины на ней. Клей выдавить на плоскую поверхность и смешать шпателем. Нанести данное вещество на катушку. В местах трещин можно накладывать побольше смолы. Теперь стоит подождать, пока все это тщательно застынет. И затем обработать наждаком, используя сначала средний, а затем мелкий. Такая процедура поможет сгладить все неровности. Таким довольно несложным способом можно реанимировать самую старую катушку от устройства для поиска металла.

Печатная плата для устройства терминатор 3

Печатную плату для такого вида оборудования можно изготовить и произвести настройку самостоятельно. Схема платы для терминатора 3 есть в интернете. После того как она будет найдена, можно приступить к изготовлению печатной платы. После этого в нее впаиваются перемычки, смд резисторы и панели под микросхемы. Конденсаторы в плате обязательно должны обладать высокой термостабильностью.

Датчик для металлодетектора своими руками

Перед началом работы необходимо подготовить прибор, который будет точно мерить емкость и индуксивность. Теперь следует взять корпус для катушки и сделать вставки из текстолита в ушки. Для уплотнения используются куски ткани. Верхнюю поверхность ушек следует отшкурить. Ткань необходимо пропитать эпоксидной смолой. Когда все высохнет, следует все отшлифовать и вставить гермоввод, сделав таким образом заземление. Далее надо нанести специальный лак Дракон.

Теперь делаются обмотки, которые увязываются нитками. Все обмотки кладут в катушку и приклеивают конденсаторы. Можно все соединять и настраивать. Для заливки необходим корпус. Обязательно: металла рядом быть не должно. После заливки эпоксидку следует отшлифовать и тщательно просушить. Датчик подойдет для металлодетектора терминатор 3 и терминатор 4, которые являются самыми популярными моделями приборов.

Металлоискатель терминатор 3: отзывы

Многие считают данную модель аппарата популярной. В качестве положительных качеств выделяют:

  • Нахождение объектов из цветного металла.
  • Отстутствие ложных срабатываний.

А в качестве отрицательных черт выделяют:

  • Ржавое железо определяет довольно плохо.
  • Можно потерять часть находок.

Глубина поиска у прибора выше, чем у других похожих моделей. В основном это 30 сантиметров на примере монеты.

Металлоискатель Соха 3: схема и описание

Металлодетектор имеет от 5 до 17 кГц рабочую частоту. Питание его составляет 12 Вольт. Баланс грунта у него ручной.

Схема данного прибора не совсем проста, так как она содержит два микроконтроллера. Схему можно найти в интернете. Сам прибор имеет неплохие характеристики. Однако из- за отсутствия подробной информации по сборке могут возникнуть трудности при изготовлении аппарата.

Мечта найти клад всё чаще заменяется в наше время более реалистичной программой поиска драгоценных металлов в природной или искусственной среде.

В современных условиях очень важно найти и извлечь ценные материалы , оказавшиеся среди отходов , или в другой неконтролируемой среде.

Аппаратура – важный компонент технологии такого поиска.

Поиск и извлечение золота и ценных металлов из отходов, мусора, в природной обстановке – часть стратегии рециклинга, технологии эффективной переработки использованных материалов, в том числе .

Занятие их поиском в земле или в массе промышленных и других отходов не только требует применения аппаратуры, но и стимулирует её совершенствование. Создаются приборы разного уровня и специализации . Есть интерес к такой аппаратуре у любителей и энтузиастов поиска ценных металлов.

Металлоискатель – самый главный инструмент ручного поиска металлов в хаотичной природной или искусственной среде.

С помощью такого прибора можно искать не только , но и , серебро, другие драгоценные металлы.

Принцип устройства любого металлоискателя основан на электромагнитных эффектах .

Вот как работает типичная технология поиска металла:

  1. Прибор создаёт электромагнитное поле .
  2. Металлический объект , скрытно расположенный в инородной среде, оказывает воздействие на такое поле, когда попадает в сферу его влияния .
  3. Прибор улавливает воздействие объекта на электромагнитное поле и сигнализирует об этом .

Большее количество моделей металлоискателей работают именно на таком принципе.

Технические различия такой аппаратуры позволяют получить более полную информацию о факте обнаружения металлического объекта, например:

  • оценить массу находки;
  • получить данные о форме, размерах и конфигурации объекта;
  • уточнить место расположения, в том числе – по глубине.

В Сети есть множество информации о металлоискателях разной сложности и конструкции. Там же можно освежить в памяти теорию электромагнитного поля , изучаемую в школе.

Самые простые , примитивные металлоискатели (обычно это самодельные конструкции для поиска золота, серебра и других металлов энтузиастов-любителей) собирают из готовых устройств и изделий, работающих с использованием электромагнитных эффектов.

Многие знакомы с примитивной, но вполне работоспособной схемой металлоискателя, в котором электромагнитное поле создаёт импульсный элемент обычного калькулятора.

Реакцию создаваемого поля на обнаруженные металлические объекты улавливает самый простой бытовой радиоприёмник . Сигнал о такой находке — звуковой, достаточно отчётливый и понятный.

Более сложные любительские и профессиональные устройства поиска металлов сохраняют логическую основу технологии в виде трёх компонентов :

  • генератора электромагнитного поля;
  • датчика изменений этого поля;
  • аппаратуры оценки обнаруженных аномалий, сигнализирующей об этом.

Устройства разного уровня сложности и функционального потенциала могут быть условно разделены на группы. Классификация на основе профессионализма и специализации пользователей – одна из общепризнанных:

  • любительская аппаратура, собранная собственноручно и используемая в качестве инструмента хобби или новичками в деле поиска металлов;
  • полупрофессиональная аппаратура, необходимая увлечённым любителям и фанатикам;
  • профессиональные металлоискатели для постоянно работающих в этой сфере;
  • специальные аппараты для мастеров поиска металла в сложных условиях – на глубине, под водой, с выделением драгоценных металлов.

Распространение аппаратуры поиска таково, что многие устройства этого типа можно приобрести в магазинах садового и дачного инвентаря .

Аппарат для поиска и обнаружения металла нужен не только в деле рециклинга, в поиске артефактов и кладов. Многочисленные системы безопасности, всем известные рамки – одна из версий технологии поиска металла. Настройки этих рамок ориентированы на поиск оружия и аналогичных опасных предметов.

Катушка

Очень важный узел аппаратуры поиска металлов – катушка или рамка . Это чаще всего обмотка специальной конфигурации, задача которой сформировать электромагнитное поле и уловить его реакцию на обнаружение инородного для среды поиска металлического тела.

В большинстве конструкций катушку располагают на длинной штанге – ручке для её перемещения вблизи зоны поиска.

Для любительского изготовления катушек продаются каркасы наиболее востребованных типов. Проще всего сделать такое приобретение в интернет-магазине .

Многие любители изготавливают каркасы катушек самостоятельно . Это делается из соображений экономии средств или в надежде получить более качественный инструмент авторской конструкции.

Для этого используются подручные средства – пластмассовые изделия, фанера и даже заполнение монтажной строительной пеной собранной обмотки.

Оператор поиска или кладоискатель стремится найти наиболее эффективную технику работы с металлоискателем, выбирая нужные режимы работы электроники и правильные приёмы манипуляций катушкой.

Электронная схема

Логический элемент металлоискателя – электронная схема. Она выполняет много функций :

  1. Первая задача этого компонента заключается в создании электромагнитного сигнала нужного формата , который при помощи катушки преобразуется в поле.
  2. Вторая задача электронной схемы – анализ улавливаемых рамкой изменений поля , их обработка.
  3. Третья задача – подача информирующего сигнала оператору – звуком, светом, показаниями индикаторов и приборов.

Лучше всего, если желающий собрать электронную схему самостоятельно владеет познаниями в радиолюбительском деле или в электронной технике. Такой мастер может не просто собрать нужную схему, но и изменить, улучшить конструкцию.

Многие электронные устройства достаточно просты, их сборку может выполнить даже новичок . Полученное устройство будет работоспособным без настройки, если сборщик в точности выполнил рекомендации разработчика такой схемы.

Как сделать «Пират» самостоятельно?

Одна из наиболее популярных моделей металлоискателей, рассчитанных на собственноручное любительское изготовление – «Пират».

Это название, содержащее сокращённые данные его устройства и сайта разработчиков, остроумно отражает романтику поиска драгоценных металлов.

Вот главные достоинства этой модели :

  • простота устройства и сборки;
  • невысокая стоимость деталей и материалов;
  • достаточные рабочие параметры;
  • признанное удобство для новичков.

Электронная схема этой модели не требует программирования. В «Пирате» используются доступные каждому детали , правильно собранная схема полностью работоспособна.

Конструкция и принцип работы

Конструктивная схема и компоновка металлоискателя «Пират» традиционна для аппаратуры такого рода. Она представляет собой штангу, на нижнем конце которой установлена катушка , а в верхней части – электронный блок с элементом питания .

Расположение электронного блока должно оставлять место для удобного удержания штанги рукой.

Некоторые мастера предпочитают, чтобы звуковой сигнал аппарата подавался не динамиком, а наушниками. В таком случае от электронного блока отходит кабель наушников.

Технология работы аппарата – импульсная . Это позволяет обеспечить очень хорошие для такого класса аппаратуры показатели чувствительности. Ниже представлена схема электронного блока на микросхемах.

Аналогичную схему можно собрать, использовав транзисторы вместо микросхем. Такая версия может потребовать дополнительных настроек, доступных только опытным радиомастерам. Вот почему транзисторная схема используется реже.

Материалы, детали и заготовки

Помимо подробно и точно указанных на принципиальной схеме электронного блока деталей, для сборки металлодетектора на золото и другие металлы потребуется приготовить некоторые материалы и заготовки:

  • готовая плата для сборки электронной схемы или фольгированный материал для её самостоятельного изготовления;
  • источник питания в виде любой комбинации аккумуляторов или батареек суммарным напряжением 12V;
  • эмаль-провод сечением 0,5 – 0,6 мм для изготовления катушки;
  • многожильный медный провод для соединений сечением не менее 0,75 кв.мм;
  • корпус для электронного блока — пластмассовая ёмкость подходящего размера;
  • достаточно прочная пластмассовая труба для штанги;
  • каркас для намотки катушки;
  • расходные материалы – припой, термоусадочный кембрик, изолента, винты и саморезы крепежа, клеи и герметики.

Печатную плату для сборки электронной схемы лучше всего делать по образцу разработок, представленных в интернете.

Ниже представлен один из таких образцов , пригодный для сборки электроники на микросхемах.

Изготовлением платы занимаются любители самодельной электроники, да и то не все. Большинство желающих создать металлоискатель самостоятельно предпочитают купить такую деталь.

Для сборки катушки потребуется оправа или каркас , не содержащий металлических элементов. Самодеятельный мастер может изготовить такой каркас из фанеры, пластмассы или подобрать похожий по параметрам из готовых пластмассовых изделий, например – посуды. Оправа может быть приобретена в готовом виде или сделана самостоятельно

Рекомендуемые параметры катушки – 25 витков эмаль-проводом диаметром 0,5мм по оправке диаметром 190-200мм. Увеличение диаметра на 30% приведёт к повышению чувствительности аппарата, при условии, что количество витков будет уменьшено до 20-21.

Пластмассовый каркас для катушки – одна из самых распространённых в продаже деталей металлоискателей.

Технология манипуляций катушкой такова, что этот весьма непрочный узел может пострадать от ударов о неровности земли, камни, острые предметы. Во избежание этого катушку на каркасе прикрывают снизу пластмассовой тарелкой . Такая тарелка не только защищает катушку, но и обеспечивает режим скольжения по высокой траве. Поиск становится более интенсивным.

Порядок сборки и дизайн

Для успешной сборки металлоискателя лучше всего придерживаться такого порядка действий :

  • изготовление печатной платы и сборка электронной схемы;
  • выбор подходящей по размеру пластмассовой ёмкости для неё и завершение сборки электронного блока;
  • изготовление катушки;
  • изготовление штанги удобной формы и крепление на неё электронного блока и катушки, выполнение соединений электронной схемы.

Хотя принципиального характера порядок сборки не имеет. Для тех, кто изготавливает аппарат для постоянной длительной работы в области поиска цветных металлов и последующего рециклинга (переработки ради повторного применения), важным фактором является удобство пользования .

В этом случае проработка формы штанги и компоновка основных элементов аппарата становится ключевым фактором. Таким образом, в создании аппарата появляется серьёзная дизайнерская фаза.

Лучше всего выполнять этот этап работы с помощью моделирования в натуральную величину . Такое моделирование можно произвести с использованием деревянных деталей подходящей формы, например:

  • черенка для лопаты;
  • фанерных кусков нужной формы;
  • обрезков из ;
  • временного крепежа из кусков проволоки, гвоздей и верёвок.

Убедившись, что скомпонованная модель аппарата будет достаточно функциональна и удобна, можно приступать к решающей сборке. Готовый аппарат , как правило, не требует настройки , он полностью готов к работе. Начать поиск металла можно, выбирая нужный уровень чувствительности и правильную тактику манипуляций катушкой.

Сборщики, которым нужно как можно быстрее собрать свой аппарат, могут воспользоваться готовыми наборами деталей .

Покупка такого комплекта позволяет значительно упростить изготовление «Пирата». Одно из предложений есть .

Пользователи металлоискателя «Пират», обладающие навыками в радиолюбительском деле, модифицируют конструкцию этого аппарата. Вот только несколько направлений таких усовершенствований :

  1. Изготовление катушки с необычными параметрами – по размерам, из особенных материалов, например – кабеля типа «витая пара».
  2. Устройство дополнительных функциональных систем , например – индикации степени разряда аккумулятора.
  3. Изготовление моделей для подводной работы .
  4. Дополнения электронной схемы, позволяющие различать металлы (создание функции дискриминации).

Простой, недорогой и надёжный металлоискатель «Пират» исправно работает в самых разных условиях.

Самодельный металлодетектор – плюсы и минусы

Дешевизна , базовое преимущество самостоятельного изготовления любых изделий, актуальна для металлоискателя. Вот какие ещё есть достоинства у самодельного аппарата:

  • наибольшее соответствие технологии поиска для новичков;
  • возможности создания аппарата полностью индивидуальной формы, дизайна и конфигурации;
  • удовольствие от самостоятельного изготовления эффективного, работоспособного прибора.

Как и любое устройство, изготовленное любительским образом, металлоискатель не лишён некоторых недостатков .

Вот какие особенности модели «Пират» отмечают пользователи:

  • энергичное потребление заряда аккумуляторов питания;
  • отсутствие дискриминации , то есть точной чувствительности на чёрные, цветные и драгоценные металлы;
  • ограниченная в сопоставлении с дорогостоящими моделями чувствительность .

Несмотря на недостатки, модель «Пират» очень популярна. Это объясняется простотой самодельного изготовления и высокой результативностью недорогого аппарата.

Занятые в области рециклинга специалисты считают, что возможности дискриминации металлоискателя не имеют большого значения. Все найденные металлы настолько ценны, что их переработка всегда оправдана. Ориентация на поиск золота требует не только аппаратуры, но и немалого опыта , сопутствующих знаний и, конечно же, удачи .

Видео по теме

В видео представлено подробное руководство по изготовлению и сбору металлоискателя «Пират» своими руками:

Заключение

Когда металлоискатель будет готов, можно начинать работу. Нужно отдать себе отчёт в том, что ни один самый совершенный аппарат не позволит находить только золотые скрытые объекты.

Металлоискатель поможет найти ценный металл, и весьма вероятно, что это будет золото. Лучше всего, если у будущего искателя металлов и золота будет реальное представление о технике поиска.

Многие особенности эксплуатации готовой аппаратуры очень важны для тех, кто разрабатывает и собирает собственные модели. Нужно заранее иметь представление о технологии работы с такой аппаратурой – именно это является основой её качественного дизайна.

Результативность поиска золота повышается с опытом. Вот наиболее важные элементы такого опыта :

  • правильный выбор конструкции металлоискателя и его качественное изготовление своими руками;
  • способность правильного выбора площадки поиска;
  • умение использовать потенциал металлоискателя полностью;
  • выбор правильной технологии поиска в разных условиях;
  • модернизация металлоискателя.

Правильно собранная и отлаженная аппаратура всегда поможет в поиске золота, и этот ценный металл обязательно найдется.

Вконтакте

Как сделать чувствительный металлоискатель своими руками и какая схема этого прибора наиболее популярная среди мастеров? Металлоискатели являются электронными индукционными приборами, главная задача которых – обнаружить металлические предметы, находящиеся в нейтральной или слабо проводящей среде — такой как грунт, вода, стены, древесина.

Прибор имеет поисковую катушку, в которой при включении возникает электромагнитное поле, распространяющееся вокруг. С его помощью можно исследовать землю, камни, воду, деревья и воздух. Электромагнитное поле, создаваемое поисковой катушкой, способствует возникновению вихревых токов на поверхности металлов, которые попали в зону действия прибора.

Если вихревые токи возникают, создается собственное встречное электромагнитное поле металлического предмета, из-за чего снижается мощность создаваемого поисковой катушкой электромагнитного поля. Это фиксирует электронная схема прибора. После обработки полученной информации металлоискатель подает сигнал об обнаружении металлического предмета.

Дешевые модели металлоискателей отличаются от дорогих лишь методами излучения радиоволн и методами улавливания, обработкой и расшифровкой вторичных сигналов. Более дорогие приборы способны с известной степенью вероятности определить, какой именно металл обнаружен еще до его извлечения. Также может определяться глубина залегания предмета и некоторые другие параметры.

Кладоискатели нередко задаются вопросом, можно ли сделать хотя бы простой металлоискатель в домашних условиях. Многие из них хотели бы самостоятельно сделать прибор. Существуют такие умельцы, которые пытаются уже готовый металлоискатель как-либо усовершенствовать, однако есть и такие кладоискатели, которые ищут сокровища с самодельными изобретениями. Тем не менее, сделанные своими руками приборы для поиска скрытых от глаз предметов обычно используют лишь для нахождения и сбора металлолома. Для такой работы вполне достаточно самого простого прибора, который сможет легко улавливать большие металлические предметы. Мелкие объекты из металла таких искателей обычно не интересуют.

Даже если сделать металлоискатель своими руками дома не получилось, полученный в процессе эксперимента опыт тоже пригодится. Почитав специализированную литературу и изучив схемы приборов и принцип работы, не составит труда выбрать хороший металлоискатель, изготовленный в промышленных условиях.

Для создания металлоискателя в домашних условиях одних лишь подручных средств недостаточно. Для этого нужно имеет некоторый опыт в радиоэлектронике,хорошие навыки работы со схемами и чертежами, а также определенное оборудование. Можно попытаться собрать прибор для поиска металлических предметов самостоятельно, начиная от схемы и заканчивая поисковой катушкой. А можно приобрести набор для создания металлоискателя.


Как сделать простой металлоискатель без специального оборудования своими руками по схеме:


♦ СХЕМЫ И ПОШАГОВЫЙ МАСТЕР-КЛАСС ПО ИЗГОТОВЛЕНИЮ МЕТАЛЛОИСКАТЕЛЯ «БАБОЧКА» СВОИМИ РУКАМИ


— нажмите на фото и разверните пошаговую инструкцию

♦ ВИДЕО УРОКИ

Устройство позволяющее отыскивать металлические предметы, расположенные в нейтральной среде, например, грунте, за счет их проводимости называют металлодетектором (металлоискателем). Это прибор позволяет находить металлические предметы в различных средах, в том числе и в организме человека.

Во многом благодаря развитию микроэлектроники металлодетекторы, которые выпускают множество предприятий по всему свету, обладают высокой надежностью и небольшими габаритно-весовыми характеристиками.

Еще не так давно, такие приборы можно было чаще всего увидеть у саперов, то теперь, ими пользуются спасатели, кладоискатели, работники коммунальных служб при поиске труб, кабелей и пр. Более того, многие «кладоискатели» применяют металлодетекторы, которые они собирают своими руками.

Конструкция и принцип работы прибора

Металлодетекторы, предлагаемые на рынке, работают на разных принципах. Многие считают, что они используют принцип импульсной эхо- или радиолокации. Их отличие от локаторов заключается в том, передаваемый и принимаемый сигналы, действуют постоянно и одновременно, ко всему прочему они работают на совпадающих частотах.

Приборы, работающие по принципу «прием-передача», регистрируют отраженный (переизлученный) от металлического предмета сигнал. Этот сигнал появляется из-за воздействия на металлический предмет переменным магнитным полем, которое генерируют катушки металлоискателя. То есть в конструкции устройств этого типа предусмотрено наличие двух катушек, первая – передающая, вторая – приемная.

Приборы этого класса обладают следующими достоинства:

  • простота конструкции;
  • большие возможности для обнаружения металлических материалов.

В тоже время, металлоискатели этого класса обладают определенными недостатками:

  • металлоискатели могут быть чувствительными к составу грунта, в котором производят поиск металлических предметов.
  • технологические сложности при производстве изделия.

Другими словами, устройства этого типа перед работой необходимо настраивать своими руками.

Другие устройства иногда называют металлоискатель на биениях. Это название пришло из далекого прошлого, точнее со времен, когда широко эксплуатировались супергетеродинных приемников. Биения – это явление, которое становится заметно при суммировании двух сигналов с близкими частотами и равными амплитудами. Биение заключается в пульсировании амплитуды просуммированного сигнала.

Частота пульсирования сигнала равняется разностью частот суммируемых сигналов. Пропуская такой сигнал через выпрямитель, его еще называют детектором, выделяют, так называемую разностную частоту.

Такая схема долго применялось, но в наши дни, ее не применяют. Их сменили синхронные детекторы, но термин остался в применении.

Металлодетектор на биении работает, используя следующий принцип – он регистрирует разность частот от двух генераторных катушек. Одна частота стабильна, вторая содержит в себе катушку индуктивности.

Устройство настраивают своими руками так, чтобы генерируемые частоты совпадали или по крайней мере были близки. Как только, в зону действия попадает металл, происходит изменение заданных параметров и частота изменяется. Разность частот может быть зарегистрирована разными способами, начиная от наушников и заканчивая цифровыми методами.

Устройства этого класса отличаются простой конструкцией датчика, слабой чувствительностью к к минеральному составу почвы.

Но кроме этого, при их эксплуатации необходимо учитывать и то, что у них высокое энергопотребление.

Типовая конструкция

В состав металлоискателя входят следующие составные части:

  1. Катушка – это конструкция коробчатого типа, в ней располагают приемник и передатчик сигнала. Чаще всего катушка имеет эллиптическую форму и для ее изготовления применяют полимеры. К ней подведен провод, соединяющий ее с блоком управления. Это провод передает сигнал от приемника к блоку управления. Передатчик формирует сигнал при обнаружении металла, который транслируется на приемник. Катушку устанавливают на нижнюю штангу.
  2. Металлическую часть, на которой фиксируется катушка и настраивается угол ее наклона, называют нижней штангой. Благодаря такому решению происходит более тщательное исследование поверхности. Существуют модели, в которых нижняя часть может регулировать высоту металлоискателя и обеспечивает телескопическое соединение со штангой, которую называют средней.
  3. Средняя штанга – это узел, расположенный между нижней и верхней штангами. На ней закрепляют приспособления, позволяющие регулировать размеры устройства. на рынке можно встретить модели, которые состоят из двух штанг.
  4. Верхняя штанга, как правило, имеет изогнутый вид. Она напоминает, букву S. Такая форма считается оптимальной для закрепления ее на руке. На ней устанавливают подлокотник, блок управления и рукояткой. Подлокотник и рукоятку изготавливают из полимерных материалов.
  5. Блок управления металлодетектором необходим для обработки получаемых от катушки данных. После того, как сигнал преобразован он направляется на наушники или другие средства индикации. Кроме того, блок управления предназначен для регулировки режима работы устройства. Провод от катушки присоединяется с помощью быстросъемного устройства.

Все устройства входящие в состав металлоискателя выполняют во влагозащищенном исполнении.

Вот такая относительная простота конструкция и позволяет изготовлять металлоискатели своими руками.

Разновидности металлодетекторов

На рынке представлена широкая номенклатура металлодетекторов, применяемых во многих сферах. Ниже приведен список, в котором указаны некоторые разновидности этих устройств:

Большая часть современных металлоискателей может найти металлические объекты на глубине до 2,5 м, специальные глубинные изделия могут обнаружить изделие на глубине до 6 метров.

Частота работы

Второй параметр – это частота работы. Все дело в том, что низкие частоты позволяют металлоискателю видеть на довольно большую глубину, но мелкие детали они увидеть не в состоянии. Высокие частоты позволяют заметить мелкие объекты, но не допускает просмотра грунта на большую глубину.

Самые простые (бюджетные) модели работают на одной частоте, модели которые относят к среднему ценовому уровню используют в работе 2 и более частоты. Существуют модели, которые при поиске применяют 28 частот.

Современные металлодетекторы оснащаются такой функцией, как дискриминация металла. Она позволяет различать тип материала находящегося на глубине. При этом при обнаружении черного металла в наушниках поисковика будет звучать один звук, а при обнаружении цветного другой.

Такие устройства относят к ипульсно – балансным. Они используют в своей работе частоты от 8 до 15 кГц. В качестве источника применяют батареи в 9 – 12 В.

Приборы этого класса способны обнаружить золотой предмет на глубине в несколько десятков сантиметров, а изделия из черных металлов на глубине порядка 1 и более метра.

Но, разумеется, эти параметры зависят от модели устройства.

Как собрать самодельный металлоискатель своими руками

На рынке существует множество моделей приборов для поиска металла в грунте, стенах и пр. Несмотря на его внешнюю сложность, изготовить металлоискатель своими руками не так и сложно и это может сделать практически любой человек. Как уже отмечалось выше, любой металлоискатель состоит из следующих ключевых компонентов – катушки, дешифратора и сигнализирующего устройства блока питания.

Для сборки своими руками такого металлоискателя необходим следующий набор элементов:

  • контроллер;
  • резонатор;
  • конденсаторы разных типов, в том числе и пленочные;
  • резисторы;
  • излучатель звука;
  • стабилизатор напряжения.

Металлоискатель простейший своими руками

Схема металлоискателя не отличается сложностью, а найти ее можно или на просторах мировой сети, или в специализированной литературе. Выше приведен перечень радиоэлементов, которые пригодятся для сборки металлоискателя своими руками в домашних условиях. Простой металлоискатель можно собирать своими руками, используя паяльник или другой доступный способом. Главное при этом, детали не должны касаться корпуса прибора. Для обеспечения работы собранного металлоискателя применяют источники питания в 9 – 12 вольт.

Для намотки катушки применяют провод с диаметром сечения в пределах 0,3 мм, разумеется, это будет зависеть от выбранной схемы. Кстати, намотанную катушку необходимо защитить от воздействия постороннего излучения. Для этого ее экранируют своими руками при помощи обыкновенной пищевой фольги.

Для прошивки контроллера применяют специальные программы, которые также можно найти на просторах интернет.

Металлоискатель без микросхем

Если у начинающего «кладоискателя» нет желания связываться с микросхемами, существуют схемы и без них.

Существуют более простые схемы, основанные на использовании традиционных транзисторов. Такой прибор может найти металл на глубине в несколько десятков сантиметров.

Глубинные металлодетекторы используют для поиска металлов на больших глубинах. Но стоит отметить, что стоят они недешево и поэтому вполне возможно его собрать его своими руками. Но перед тем, как приступить к его изготовлению надо понять как работает типовая схема.

Схема глубинного металлоискателя не самая простая и существует несколько вариантов его исполнения. Перед его сборкой необходимо подготовить следующий набор деталей и элементов:

  • конденсаторы разного типа – пленочные, керамические и пр.;
  • резисторы разного номинала;
  • полупроводники – транзисторы и диоды.

Номинальные параметры, количество зависят от выбранной принципиальной схемы прибора. Для сборки приведенных элементов потребуется паяльник, набор инструмента (отвертка, плоскогубцы, кусачки пр.), материал для изготовления платы.

Процесс сборки глубинного металлодетектора выглядит примерно следующим образом. Сначала собирают блок управления, основу которого составляет печатная плата. Ее изготавливают из текстолита. Затем схему сборки переносят непосредственно на поверхность готовой платы. После того, как рисунок перенесен, плату необходимо протравить. Для этого применяют раствор, в который входят перекись водорода, соль, электролит.

После того, как выполнено травление платы, в ней необходимо выполнить отверстия для установки компонентов схемы. После того, как выполнено лужение платы. Наступает самый важный этап. Установка и пайка своими руками деталей на подготовленную плату.

Для намотки катушки своими руками применяют провод марки ПЭВ с диаметром 0,5 мм. Количество витков и диаметр катушки зависят от выбранной схемы глубинного металлоискателя.

Немного о смартфонах

Существует мнение о том, что вполне возможно изготовить металлоискатель из смартфона. Это не так! Да, есть приложения, которые устанавливают под ОС Android.

Но по факту, после установки такого приложения он действительно сможет находить металлические предметы, но только предварительно намагниченные. Искать и тем более дискриминировать металлы он не сможет.

Как сделать простой металлоискатель из старого телевизора. Простой металлоискатель в домашних условиях. Что представляет собой металлоискатель

Представляю вам схему и конструкцию простого металлоискателя для изготовления своими руками

Рис.1. Принципиальная схема металлоискателя

Схема основана на двух микросхемах NE555. Здесь присутствует передающая (Tx) и приемная (Rx) катушки, поэтому схему можно условно разделить на две части. Левая часть представляет собой генератор прямоугольных импульсов. Времязадающие компоненты R1, R2, C1 подобраны так, что частота на выходе составляет около 700 Гц. Это частота слышимого диапазона. Импульсы передаются через токоограничивающий резистор R3.

Обе катушки располагаются в пространстве таким образом, что они совместно образуют некую зону перекрытия и система находится в индукционном балансе. При этом в принимающей катушке нулевое напряжение и правая часть схемы никак не реагирует. Если поблизости появляется металлический предмет, то происходит дисбаланс и появляется звуковой сигнал.
Сигнал от приемной катушки усиливается транзистором VT1 и поступает на вход второй микросхемы. В качестве биполярного транзистора VT1 использован КТ3102ЕМ, его можно заменить на любой аналогичный с большим коэффициентом усиления. С помощью четырех резисторов R5 — R8 образован делитель напряжения. Переменные резисторы служат для настройки металлоискателя. R6 является подстроечным и настраивается после взаимного размещения катушек. А R7 и R8 служат для грубой и точной настройки, их следует установить на корпусе прибора (обеспечьте к ним легкий доступ).
Звуковой сигнал создается благодаря пьезоизлучателю BA1, который можно взять от ненужного мультиметра. Но при тестировании схемы мне понравилось звучание пьезоизлучателя со встроенным генератором. Несмотря на то, что на выходе DD2 формируется импульсный сигнал он не только будет хорошо сигнализировать, но и позволит уловить малейшие изменения звука при обнаружении металлического объекта.

Создание катушек

Для намотки катушек металлоискателя потребуется эмалированный обмоточный провод, диаметром от 0,3 мм. В моем случае использован максимально допустимый диаметр 0,7 мм.
Оптимальный диаметр намотки катушки составляет примерно 15-16 см. Следует подобрать какой нибудь круглый предмет (например ведерко), чтобы вокруг него наматывать катушку. Но можно воспользоваться приспособлением. Для этого на чистую деревянную поверхность нужно забить гвозди по заранее начерченному кругу.

Внутренний диаметр в моем случае 15,5 см. Я намотал 25 полных витков. Количество витков можно и даже нужно делать больше чем у меня, к примеру около 50 витков. Сам обмоточный провод можно взять от ненужных электродвигателей или силовых трансформаторов.
Когда катушка будет намотана, аккуратно достаем ее из приспособления и обматываем бумажным скотчем. В итоге необходимо сделать две абсолютно одинаковые катушки. Далее ножом соскабливаем лак и после очистки эти концы нужно залудить.

Обмотки имеют свойство изгибаться и терять правильную геометрию, поэтому катушки нужно полностью обмотать, например бумажным скотчем. После этого их нужно немного приплюснуть там где они перекрывают друг друга. Часто их делают похожими на букву «D» как показано на рисунке ниже.

В качестве основания для поисковых катушек удобно использовать сэндвич-панель, которая используется для откосов пластиковых окон.

Плата будет находиться на некотором расстоянии от поисковых катушек и не рекомендуется использовать обычные провода. Для соединения катушек с платой я использовал экранированный провод, если не ошибаюсь от микрофона.


Экранированный провод для соединения катушек с платой.

Центральный провод нужно припаять к началу катушки, а другой к минусу питания как показано выше.
Для обеих катушек, естественно, провода будут отдельные, чтобы не было помех.

Расположение и настройка катушек

Настройка системы начинается до приклеивания катушек к основанию.

Подстроечный резистор R6 устанавливаем примерно на 90 кОм, а регулировочные резисторы R7 и R8 ставим в среднее положение. Теперь нужно подвигать катушки. Прибор будет издавать звук в двух положениях. При широком и узком перекрытии. Я советую зафиксировать катушки при их узком перекрытии как показано на рисунке ниже (положение 2). По моим наблюдениям в положении 2 чувствительность лучше и происходит более точное позиционирование.

После этого нужно хорошенько приклеить к основанию. Я это сделал с помощью термоклея. Но если есть желание можно в основании проделать углубления для катушек и залить их эпоксидкой.

После того как клей застыл нужно снова подкорректировать настройки. R7 и R8 мы пока не трогаем, они установлены в среднее положение и резистором R6 нужно добиться такого положения, при котором звуковой излучатель немного потрескивает и так сказать находится в пограничном положении между молчанием и пищанием (на грани срыва). В дальнейшем при использовании металлоискателя потребуется только корректировать положение R7 и R8. Это обусловлено тем, что прибор не идеальный, катушки не экранированы, а также настройки будут портиться при потере напряжения батарейки.

Вариант доработки

По желанию можно произвести дополнительную доработку катушек — экранирование от внешних электромагнитных полей («щит Фарадея»). Это делается после первоначального покрытия обмоток, который был описан ранее (бумажным скотчем или изолентой). Затем нужно взять длинные полоски алюминиевой фольги и обмотать катушки. Это делается не полностью, а оставляется зазор около 1-2 см в месте вывода проводов. Фольга соединяется с концом катушки и подключается к минусу питания. После этого катушка покрывается изолентой.

Я не стал этого делать, так как боялся потери чувствительности.

Конструкция металлоискателя

После пайки компонентов, с поверхности платы желательно удалить остатки флюса и канифоли, т.к. они могут плохо влиять на работу схемы.
Разместить плату я решил в металлической коробочке, и чтобы не было замыкания с паянными соединениями, дно корпуса было покрыто изолентой. Позже я скорее всего, подберу пластмассовый корпус.

Всегда обращайте внимание на жесткость закрепления кабелей, т.к. будет обидно если в процессе использования что нибудь отпаяется.
Схема будет питаться от батарейки типа «кроны». Схема имеет низкое энергопотребление, но все таки лучше поставить алкалиновую батарейку, она обеспечит работу устройства на несколько «копов».

Рукоятка была сделана из металлопластиковой водопроводной трубы, а ближе к основанию она продолжена пластмассовыми трубками, чтобы катушки не реагировали на саму рукоятку из металлопласта. Конструкция получилась довольно легкая. Укладку экранированных проводов произвел изолентой. Коробочку с платой металлоискателя установил повыше, чтобы регулировочный резистор был под рукой.

Совет

Каждый раз перед использованием металлоискателя, следует переменным резистором добиться быстрого потрескивания излучателя. Чем быстрее треск, тем больше чувствительность.


Первая находка

Эксперимент: монету диаметром 2,5 см я закопал в земле на глубине 25 см. При сканировании, катушки находились на расстоянии 5 см от земли. При этом металлоискатель издавал отчетливый сигнал. Предполагаю, что крупные металлические предметы будут «прозваниваться» глубже.

В любом случае мне требуется определенное время, чтобы привыкнуть к металлоискателю и после некоторых поисков, подвести окончательные результаты его способностей.

К этой статье имеется видеоролик, в котором показан процесс создания металлоискателя и его тест.

Список радиоэлементов
Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
DD1, DD2 Программируемый таймер и осциллятор

NE555

2 В блокнот
VT1 Биполярный транзистор

КТ3102ЕМ

1 В блокнот
R1 Резистор

1 кОм

1 В блокнот
R2 Резистор

100 кОм

1 В блокнот
R3 Резистор 470 — 680 Ом 1 В блокнот
R4 Резистор 2 — 2.2 МОм 1 В блокнот
R5 Резистор

10 кОм

1 В блокнот
R6 Подстроечный резистор 100 кОм 1 В блокнот
R7 Переменный резистор 100 — 500 кОм 1 Грубая настройка

Металлодетекторы глубинного типа способны обнаружить предметы в грунте на большом расстоянии. Современные модификации в магазинах стоят довольно дорого. Однако в данном случае можно попробовать изготовить металлодетектор своими руками. С этой целью в первую очередь рекомендуется ознакомиться с конструкцией стандартной модификации.

Схема модификации

Собирая металлодетектор своими руками (схема показана ниже), нужно помнить, что основными элементами устройства являются демпфер на микроконтроллере, конденсатор и ручка с держателем. Блок управления в устройствах состоит из набора резисторов. Некоторые модификации производятся на приводных модуляторах, которые работают при частоте 35 Гц. Непосредственно стойки выполнены с узкими и широкими пластинами тарельчатой формы.

Инструкция по сборке простой модели

Собрать металлодетектор своими руками довольно просто. В первую очередь рекомендуется заготовить трубку и приделать к ней ручку. Для установки потребуются резисторы высокой проводимости. Рабочая частота устройства зависит от многих факторов. Если рассматривать модификации на диодных конденсаторах, то у них высокая чувствительность.

Рабочая частота таких металлоискателей составляет около 30 Гц. Максимальное расстояние обнаружения предмета у них равняется 25 мм. Работать модификации способны на батарейках литиевого типа. Микроконтроллеры для сборки потребуются с полярным фильтром. Многие модели складываются на датчиках открытого типа. Также стоит отметить, что эксперты не рекомендуют использовать фильтры высокой чувствительности. Они сильно снижают точность обнаружения металлических предметов.

Модель серии «Пират»

Сделать металлодетектор «Пират» своими руками можно только на базе проводного контроллера. Однако в первую очередь для сборки заготавливается микропроцессор. Для его подключения понадобится Многие эксперты рекомендуют применять сеточные конденсаторы с емкостью 5 пФ. Проводимость у них должна поддерживаться на уровне 45 мк. После можно приступать к пайке блока управления. Стойка должна быть прочной и выдерживать вес пластины. Для моделей на 4 В не рекомендуются применять тарелки диаметром более 5,5 см. Индикаторы системы не обязательно устанавливать. После закрепления блока останется лишь установить батарейки.

Использование рефлекторных транзисторов

Сделать с рефлекторными транзисторами металлодетектор своими руками довольно просто. В первую очередь эксперты рекомендуют заняться установкой микроконтроллера. Конденсаторы в данном случае подойдут трехканального типа, а проводимость у них не должна превышать 55 мк. При напряжении 5 В они обладают сопротивлением примерно 35 Ом. Резисторы у модификаций применяются в основном контактного типа. Они обладают отрицательной полярностью и хорошо справляются с электромагнитными колебаниями. Также стоит отметить, что при сборке разрешается использовать Максимальная ширина пластины для такой модификации равняется 5,5 см.

Модель с конвекционными транзисторами: отзывы специалистов

Собрать металлодетектор своими руками можно только на базе коллекторного контроллера. При этом конденсаторы используются на 30 мк. Если верить отзывам экспертов, то лучше не стоит применять мощные резисторы. В данном случае максимальная емкость элементов должна составлять 40 пФ. После установки контроллера стоит заняться блоком управления.

Данные металлоискатели получают хорошие отзывы за надежную защиту от волновых помех. С этой целью используется два фильтра диодного типа. Модификации с системами индикации очень редко встречаются среди самодельных модификаций. Также стоит отметить, что блоки питания должны работать при низком напряжении. Таким образом, батарея долго прослужит.

Использование хроматических резисторов

Своими руками? Модель с хроматическими резисторами собрать довольно просто, но следует учитывать, что конденсаторы для модификаций разрешается применять лишь на предохранителях. Также эксперты указывают на несовместимость резисторов с проходными фильтрами. Перед началом сборки важно сразу заготовить для модели трубку, которая будет ручкой. Затем устанавливается блок. Целесообразнее подбирать модификации на 4 мк, которые работают при частоте 50 Гц. У них малый коэффициент рассевания и высокая точность измерения. Также стоит отметить, что искатели данного класса смогут успешно работать в условиях повышенной влажности.

Модель с импульсным стабилитроном: сборка, отзывы

Устройства с импульсными стабилитронами выделяются высокой проводимостью. Если верить отзывам специалистов, то самодельные модификации способны работать с предметами разного размера. Если говорить про параметры, то точность обнаружения у них равняется примерно 89 %. Начинать сборку устройства стоит с заготовки стойки. Затем монтируется ручка для модели.

Следующим шагом устанавливается блок управления. Затем монтируется контроллер, который работает от литиевых батарей. После установки блока можно заняться пайкой конденсаторов. Отрицательное сопротивление у них не должно превышать 45 Ом. Отзывы экспертов указывают на то, что модификации данного типа можно производить без фильтров. Однако стоит учитывать, что у модели будут серьезные проблемы с волновыми помехами. При этом будет страдать конденсатор. В итоге батарея у моделей данного типа быстро разряжается.

Применение низкочастотного трансивера

Низкочастотные трансиверы у моделей значительно снижают точность работы приборов. Однако стоит отметить, что модификации данного типа способны успешно работать с предметами небольшого размера. При этом у них малый параметр саморазряда. Для того чтобы собрать модификацию своими руками, рекомендуется воспользоваться проводным контроллером. Передатчик чаще всего используется на диодах. Таким образом, проводимость обеспечивается на отметке в 45 мк при чувствительности 3 мВ.

Некоторые эксперты рекомендуют устанавливать сеточные фильтры, которые повышают защищенность моделей. Для поднятия проводимости используются модули только переходного типа. Основными недостатками таких устройств считается перегорание контроллера. При такой поломке проблематично сделать ремонт металлодетектора своими руками.

Использование высокочастотного трансивера

На высокочастотных трансиверах собрать простой металлодетектор своими руками можно только на базе переходного контроллера. Перед началом установки стандартно заготавливается стойка под пластину. Проводимость контроллера в среднем равняется 40 мк. Многие специалисты не используют при сборке контактные фильтры. У них высокие тепловые потери, и они способы работать при частоте 50 Гц. Также стоит отметить, что для сборки металлоискателя используются литиевые батарейки, которые подзаряжают блок управления. Непосредственно датчик у модификаций устанавливается через конденсатор, у которого емкость не должна превышать 4 пФ.

Модель с продольным резонатором

На рынке часто встречаются устройства с продольными резонаторами. Они выделяются среди своих конкурентов высокой точностью определения предметов, и при этом могут работать при повышенной влажности. Для того чтобы самостоятельно собрать модель, заготавливается стойка, а тарелку стоит применять диаметром не менее 300 мм.

Также стоит отметить, что для сборки устройства потребуется контактный котроллер, и один расширитель. Фильтры используются лишь на сеточной подкладке. Многие специалисты рекомендуют устанавливать диодные конденсаторы, которые работают при напряжении 14 В. В первую очередь они мало разряжают батарею. Также стоит отметить, что они обладают хорошей проводимостью по сравнению с полевыми аналогами.

Использование селективных фильтров

Сделать такой глубинный металлодетектор своими руками не просто. Основная проблема заключается в том, что в устройство нельзя установить обычный конденсатор. Также стоит отметить, что пластина для модификации подбирается размером от 25 см. В некоторых случаях стойки устанавливаются с расширителем. Многие эксперты советуют начинать сборку с установки блока управления. Он обязан работать при частоте не более 50 Гц. При этом проводимость зависит от контроллера, который используется в оборудовании.

Довольно часто его подбирают с обкладкой для повышения защищенности модификации. Однако такие модели часто перегреваются, и не способны работать с высокой точностью. Для решения данной проблемы рекомендуется использовать обычные переходники, которые устанавливаются под конденсаторные блоки. Катушка для металлодетектора своими руками изготавливается из блока трансивера.

Применение контакторов

Контакторы в устройства устанавливаются вместе с блоками управления. Стойки для модификаций используются небольшой длины, а тарелки подбираются на 20 и 30 см. Некоторые эксперты говорят о том, что устройства стоит собирать на импульсных переходниках. При этом конденсаторы можно использовать низкой емкости.

Также стоит отметить, что после установки блока управления стоит припаять фильтр, который способен работать при напряжении 15 В. В данном случае у модели будет поддерживаться проводимость на уровне 13 мк. Трансиверы чаще всего используются на переходниках. Перед включением металлоискателя на контакторе проверяется уровень отрицательного сопротивления. Указанный параметр в среднем равняется 45 Ом.

Металлодетектор используют при поиске предметов с определенными электромагнитными характеристиками, а именно металлов. В профессиональной деятельности данный прибор используется службами, проводящими досмотр, археологами, геологами и профессиональными кладоискателями. Помимо этого, прибор, обнаруживающий металлы, часто применяют в строительстве, например, для обнаружения арматуры, проводки и профилей в стенах.

Профессиональное оборудование имеет очень существенный недостаток — очень высокую стоимость , которая варьируется в зависимости от глубины обнаружения, типа интерфейса и функции распознавания металла.

Потребность в наличии металлоискателя возникает и у обычных людей. Зачастую это те, кто решил попробовать себя в роли кладоискателя. В отличие от профессионалов, которым оборудование или предоставляется организацией, начинающие любители не всегда хотят приобретать дорогой прибор. Это обуславливается тем, что такая покупка не будет использоваться для профессионального применения и вряд ли себя реализует.

Для любителя, который только начинает работу с данными аппаратами, может подойти собранный самостоятельно металлоискатель. Самодельные приборы относительно простые в изготовлении, в интернете есть много подробных инструкций. Металлоискатель своими руками может собрать любой человек при наличии желания и требуемых в сборке компонентов; и их сборка под силу даже тем, кто слабо разбирается в радиомонтаже. Самодельные приборы могут обладать как относительно слабыми характеристиками, так и не уступать фирменным дорогим товарам. Перед тем как собирать прибор, нужно знать его устройство и разновидности.

Для того чтобы понимать, какой именно металлодетектор нужно собирать, необходимо определиться с перечнем проводимых работ, а также тем, какие именно металлы будут целью поиска. Внешне похожие приборы для поиска золота и проведения строительных работ отличаются по конструктиву и техническим характеристикам. Существуют следующие общие параметры поисковых устройств:

Дискриминация поиска может происходить по трем вариантам:

  • Пространственная, которая указывает на размещение найденного объекта в зоне электромагнитного поля, а также его глубине нахождения.
  • Геометрическая, показывающая размеры и форму найденного объекта.
  • Качественная, определяющая то, какими свойствами обладает найденный материал.

Диапазон рабочих частот

Металлоискатели работают в определенном диапазоне частот:

  • Сверхнизко частотные, до нескольких сотен Гц. Мощные металлоискатели, требующие высокого напряжения, внушительные габариты, и компьютерная расшифровка сигнала делают денные приборы непригодными для любительского применения.
  • Низкочастотные, до нескольких кГц. Достаточно простые схемы и конструкция, хорошая помехоустойчивость и малочувствительны к грунту. Обладают проницанием в зависимости от подаваемого вольтажа, вплоть до 5 метров. Острее всего реагируют на черные металлы и железобетонные конструкции.
  • Повышенной частоты, до десятков кГц. Обладают более сложными схемами, но менее требовательны к катушкам. Относительная помехоустойчивость и глубина обнаружения до полутора метров. Очень плохо работают во влажных и минеральных грунтах.
  • Радиочастотные, применяются для поиска цветных металлов, например, золота. Глубина обнаружения меньше метра в сухих почвах, очень критичны к конструкции и качеству применяемых катушек.

Классификация по виду поиска

Существует много методов поиска, но многие из них применимы только в профессиональной деятельности, и нереализуемы в самодельных устройствах. К более применимым в домашних условиях можно отнести:

  • Без приемника (параметрический).
  • На биениях.
  • Накопление фазы.
  • Приемо-передающий.

Параметрический металлоискатель

В данных приборах нет приемной катушки и приемника, и обнаружение объекта происходит за счет его влияния на катушку генератора, изменение ее параметров, таких как частота и амплитуда вырабатываемых колебаний, фиксируется разными возможными способами. Достаточно просты в сборке и обладают относительно высокой помехоустойчивостью. Чаще используются как магнитодетекторы ввиду слабой чувствительности.

Приемо-передающее устройство

Прибор состоит из передающей и принимающей катушек, передатчика ЭМ колебаний, а также может оснащаться дискриминатором, который будет обнаруживать только определенные металлы.

Катушка создает электромагнитное поле ; если в ее зоне окажутся материалы, обладающие отличным электромагнитным полем, то приемник улавливает их, и подает звуковой сигнал об обнаружении. Если обнаруживается объект не обладающий электропроводными свойствами, но имеющий ферромагнитные характеристики, то он исказит электромагнитное поле за счет экранирования.

Данные приборы добиваются лучшей производительности в своем рабочем частотном диапазоне, но их самостоятельное изготовление требует качественной системы катушек, которые должны идеально располагаться относительно друг друга.

Приемо-передающий металлодетектор с одной катушкой называют индуктивным. Его создание проще за счет того, что не нужно подбирать катушки, но требуется разделять вторичный слабый сигнал относительно излучаемого первичного.

Фазочувствительный прибор

Данные металлодетекторы представлены импульсными с одной катушкой или приборами с двумя катушками, на каждую из которых воздействует отдельный генератор.

В случае с импульсным фазочувствительным металлоискателем, излучаемые импульсы при столкновении с искомым металлом задерживаются, и во время нарастающего сдвига фаз дискриминатор срабатывает и подает сигнал. Чем ближе прибор к объекту, тем чаще становятся сигналы. На этом принципе работает популярный самодельный металлоискатель «Пират» с дискриминацией металлов.

Принцип работы прибора с двумя катушками основан на том, что электромагнитные поля двух катушек синхронизируются и работают в такт; а при искажении поля происходит рассинхронизация, и дискриминатор начинает издавать сигналы. Этот вид прибора проще изготовить, чем одно катушечный, но глубина возможного обнаружения снижается.

На принципе гармоники

В данном приборе конструктивно находятся две катушки: рабочая и опорная. Опорная колебательная катушка маленькая, защищенная от посторонних наводок, или стабилизирована резонатором. Частота рабочей поисковой катушки зависит от наличия искомых предметов в зоне излучения.

Перед началом поисков они настраиваются на совпадение частот и, как следствие, однотонного звука. Изменение тональности означает попадание металлических предметов в зону электромагнитного поля, и от уровня изменения определяют размер и глубину предмета.

Катушки металлоискателя

Главным требованием к качеству самодельных приборов является грамотное изготовление катушки и ее надежное экранирование .

При создании прибора, схему прибора подгоняют под катушку до получения оптимальных значений. С неправильно подобранной катушкой металлоискатель если и будет работать, то с очень плохими характеристиками. В связи с этим при выборе варианта для изготовления нужно внимательно смотреть на описание катушки. Если оно недостаточно полное, лучше изготовить другой прибор.

Размер катушки также важен. Широкие глубже прозванивают грунт, но в случае обнаружения крупных предметов, их сигнал забьет потенциально нужные мелкие предметы. Также, чтобы увеличить глубину обнаружения, нужно иметь более широкую катушку.

Общепринято использовать катушки диаметром до 90 мм при поисках профилей и арматуры, до 150 мм на мелочевку, а диаметры до 600 мм для поиска крупногабаритного железа.

Будет идеально, если металлоискатель рассчитан на работу с катушками разных габаритов.

Помехоустойчивость

Катушки хорошо ловят различного вида наводки, и существует 2 распространенных способа повысить помехоустойчивость:

Корзинки

Данные катушки представлены плоским и объемным вариантами, они стабильны, менее чувствительны к наводкам, обладают высокой дискриминацией. Для новичка проще наматывать плоскую катушку.

В качестве ее оправки могут выступать компьютерные диски, тарелки и блюдца, а рассчитать обмотку можно самостоятельно. Объемный же вариант намотать без расчёта с применением компьютерных программ невозможно.

Простой металлоискатель своими руками

Данный вариант самодельного металлоискателя состоит из дешифратора сигналов, сигнального устройства и катушки. Для его сборки потребуются:

  • Микросхема PIC12F675 или ее аналоги и программатор для прошивки.
  • Резонатор на 20 мГц.
  • Стабилизатор напряжения AMS1117.
  • Конденсаторы на 15 пФ и 100 нФ керамические, электролитический на 10 мкФ и пленочный на 100 нФ.
  • Резисторы 470 Ом, 10 кОм.
  • Звуковой излучатель.

Пайка производится навесным или монтажным способом, для питания схемы требуется напряжение 9−12 В. Стабилизатор контролирует выходные 3,3 В.

Катушка наматывается на оправку 10 см проводом сечения 0,3 мм. Требуется плотно намотать 90 витков, и полученную конструкцию плотно обмотать скотчем и поместить в экран Фарадея.

Получается достаточно мощный металлоискатель для глубинного поиска, которому можно задать дискриминацию: при обнаружении черных и цветных металлов будет издаваться звук разной частоты.

Профессиональные металлодетекторы зачастую довольно дорогие и не по карману любителям. В интернете существуют схемы металлоискателей, некоторые из них можно собрать своими руками, не имея особых навыков радиомонтажа и профессионального оборудования. При желании можно собрать даже подводный металлодетектор, который будет одинаково работать как на суше, так и в воде.

Для того чтобы самостоятельно собранный прибор идеально выполнял все возможные требования, необходимо разбираться в конструкции металлоискателя, определиться с видом поисковых работ, которые будут проводиться с прибором после его сборки. Это поможет подобрать именно тот вариант исполнения металлодетектора, который необходим начинающему кладоискателю.


Если перед вами остро встал вопрос, как сделать металлоискатель своими руками в домашних условиях, то сейчас мы найдём на него ответ. Рассмотрим пошаговое создание трёх видов металлодетекторов со схемами, видео и пошаговыми фото.

Простой металлоискатель Малыш FM в домашних условиях — схема, монтаж

Малыш ФМ — это один из самых простых металлоискателей на сегодняшний день. Схема отлично подходит для создания пинпойнтера.

Работает Малыш ФМ по принципу частотомера (до этого его применяли в МИ Кощей ФМ). Схема металлоискателя простая, поисковую катушку также несложно сделать своими руками в домашних условиях. Именно по этой причине Малыш ФМ сыскал популярность сред радиолюбителей, несмотря на небольшие недостатки, о которых поговорим ниже.

Новая идея, которая возникла у создателей Кощея ФМ, имела и свои «подводные камни». Работа металлодетектора была нестабильна из-за постоянного дрейфа, а глубина поиска — сравнительно небольшая. Однако в Малыше ФМ эти проблемы попытались устранить программно и кое-что из этого получилось.

Схема металлоискателя Малыш ФМ


Схема металлоискателя Малыш ФМ


Все детали просты и доступны. Главное, использовать термостабильные конденсаторы, их можно взять из сгоревшего мультиметра или советские К71. А вот керамические конденсаторы не подходят.

Обратите внимание! Чем лучше будет качество конденсаторов, тем стабильнее будет работать металлоискатель!


Плата металлоискателя Малыш ФМ очень проста и выглядит вот так:


Для питания металлоискателя подойдут батарейки типа «Крона» или другой источник питания от 9 до 12 В. Сама плата металлоискателя потребляет всего 10 мА, а увеличение энергопотребления может вызвать только мощный динамик. По этой причине лучше использовать пьезодинамики или наушники.

Плату и прошивку для металлоискателя Малыш ФМ можно скачать ниже.

Файлы для скачивания:

Изготовление катушки для металлоискателя МАЛЫШ ФМ

Катушка для металлоискателя Малыш ФМ также важна, как и качественные конденсаторы. Вместе с конденсаторами она образует колебательный контур с частотой 19 кГц.

Схему металлоискателя Малыш ФМ можно использовать в качестве пинпойнтера или пляжного металлодетектора.

Данные для намотки катушки: на обод диаметром 70 мм используется провод сечением 0.1–0.18 мм (95 витков).

На фото ниже пример серийно выпускаемых пинпойнтеров Малыш ФМ:


Для пляжника: на обод диаметром 180 мм используется провод ПЭТ 155 0.1–0.18 (55 витков).

Далее витки снимаются с обода и плотно сматываются между собой ниткой, затем на катушку наматывается алюминиевая фольга для экранирования катушки, в месте вывода концов катушки делается разрыв экрана (Промежуток без фольги). Затем на фольгу наматывается спиралькой луженая медная проволока, и ее кабелем соединяем с минусом на плате металлоискателя. Для подключения катушки к плате металлоискателя, хорошо подходит микрофонный провод (2 жилы в общем экране) провода подпаиваем к концам катушки, а «экран к экрану».


Видео, как работает металлоискатель Малыш ФМ:

Как сделать металлоискатель своими руками — схема МИ ШАНС, подробная инструкция


Представляем вашему вниманию схему импульсного металлоискателя с дискриминацией металлов ШАНС. По сравнению с другими подобными устройствами, он имеет огромное преимущество, связанное с относительной простотой изготовления поисковой катушки.

Собранный своими руками металлоискатель ШАНС с катушкой диаметром 25 сможет найти обручальное кольцо на расстоянии 18 см, а каску — 40–45 см. Максимальная глубина поиска — 1 метр.

Схема металлоискателя ШАНС


Схема металлоискателя ШАНС


Также приводим схему кнопок управления металлоискателем:


Схема кнопок управления металлоискателя ШАНС


Схема имеет средний уровень сложности. Для сборки металлоискателя своими руками в домашних условиях понадобится некоторый опыт.

Необходимые компоненты для сборки металлоискателя ШАНС своими руками

Схема МИ ШАНС содержит микроконтроллер, поэтому для его успешной сборки понадобится внутрисхемный программатор. Также в схеме имеется ряд достаточно дорогих компонентов: экран, процессор и АЦП.

По самой сборке прибор не сложнее, чем Tracker PI-2 и Clone PI-W, а по настройке — даже проще, поскольку в нём нет даже традиционного подстроечника для балансировки ОУ.

Особое внимание следует уделить именно АЦП MCP3201, только после его приобретения можно переходить к дальнейшей сборке прибора, поскольку найти его весьма непросто.

По схеме — МСР3201, но есть и аналоги — ADS7816, ADS7817, ADS7822, LTC1285, LTC1286, SP8528 (могут чем-то отличаться).

После этого, следующим важным пунктом идёт ЖКИ-индикатор, как самая дорогая деталь, его цена — около 10 долларов. Подходят любые индикаторы на встроенном контроллере HD44780 (почти все именно такие), их выпускают многие фирмы, поэтому давать конкретную маркировку очень сложно. Лучше всего просто выбрать ЖКИ-индикатор со встроенным контроллером на две строки по 16 символов. Будет он с поддержкой кириллицы или нет — не важно. Будет у него подсветка или нет — тоже не важно, если не планируется использование в тёмное время суток или в подвалах/катакомбах. Но в любой маркировке нужного индикатора будет иметь место «1602» — обозначающее, что это знакосинтезирующий индикатор с двумя строками по 16 символов.

Если вы такой индикатор держите в руках впервые, с ним лучше сразу «ближе познакомиться». Хорошо, если найти на него даташит, но можно обойтись и без него, если внимательно осмотреть. Подключаем от внешнего источника +5 В на вывод 2 индикатора, а землю — на выводы 1 и 5. Обычно, отверстия и экран самого индикатора сидят на массе, а печатные проводники питания шире, чем сигнальные — это тоже поможет лучше и правильнее разобраться.

Вывод 3 индикатора через подстроечный резистор 22 кОм садим на массу (как на схеме прибора). Включаем и вращением этого подстроечника добиваемся красивого отображения всей верхней строки индикатора. Желательно разобраться и с подсветкой — она выведена на противоположную сторону индикатора двумя отдельными выводами, может быть продублирована и на выводы 15 и 16 (обычно). Находим, где «плюс», где «минус», пробуем запитать от +5 В, желательно через резистор 200 Ом (как на схеме). Вот теперь с индикатором вы хорошо знакомы, настроили контрастность и можно быть уверенными, что из-за него у вас уже проблем не будет.

Теперь, что касается остальное комплектации, из ОУ (по схеме он ОР37) пока что рабочей оказалась только NE5534P, которая намного дешевле указанной ОР37 и более распространённая. Преобразователь положительного напряжения с +12 В в отрицательное -12 В можно применить без буквы S в названии. Вместо полевичка КП505 идёт КП501А.

Подробная инструкция по сборке металлоискателя ШАНС своими руками

Процесс сборки металлодетектора ШАНС нужно начать с изготовления печатной платы. Скачать рисунок печатной платы и другие материалы для сборки металлоискателя ШАНС своими руками от можно ниже.

Файлы для скачивания:

Собранная плата металлоискателя ШАНС выглядит так:


Плата металлоискателя ШАНС 2D


Плата металлоискателя ШАНС 3D


После изготовления и спайки платы, необходимо прошить микроконтроллер. Последняя версия прошивки 1.2.1.

Все версии прошивок для скачивания:

Для прошивки микроконтроллера биты конфигурации расставляем как на рисунке ниже:


После этого, к металлоискателю подключаем питание, и он должен заработать. Правда пока металл он видеть не будит. Нужно еще изготовить катушку.

А вот так выглядит уже собранный блок:

Металлоискатель ШАНС своими руками — изготовление катушки


Для намотки катушки можно использовать обмоточный провод сечением 0,67–0,85 мм.

После подключения катушки, вы уже можете полностью проверить металлоискатель. Но для полноценной работы с металлоискателем, его стоит засунуть в корпус и изготовить для него штангу.


Ложные срабатывания у металлоискателя ШАНС отсутствуют, если поблизости нет включенных электроприборов. Чувствительность хорошая, как для селективных МД. Селективность и дискриминация своё дело делают. Все нюансы, которые сопутствуют работе даже очень приличных и дорогих фирменных приборов, аналогично отрабатывают и здесь — например, плоские железные предметы «бьют в цветняк», так как в них проводимость тоже неслабая. Ждать здесь чудес особо не приходится — природу не обманешь, но с опытом по индикатору и звуку отличить железки от латуни и бронзы можно.

В работе ШАНС показал себя, как простой и надежный металлоискатель, но с дискриминацией все не очень радужно. Реально прибор отсеивает только мелкий железный мусор и небольшие гвозди, а вот пивные пробки уже вызывают трудности. Также прибор, как и другие импульсные металлоискатели, плохо видит золотые цепочки.

Видео с запуском МИ ШАНС на столе:

Металлоискатель Clone PI в домашних условиях — схема и подробная инструкция

Clone PI это импульсный металлоискатель без определения типа металлов, который может работать с катушками различных размеров. При использовании кольца диаметром 20 см, МИ Клон может находить монету на глубине до 25 см, а крупный металл — до 1 метра.

За основу Клона взята схема металлоискателя Tracker PI-2 с внесением в нее некоторых изменений.

Металлоискатель Clone PI имеет следующие отличия от оригинала (Металлоискателя Tracker PI-2):

  • Использование микроконтроллера AVR вместо PIC-контроллера.
  • Использование ЖКИ экран без светодиодов для индикации.
  • Наличие быстрой и медленной автоподстройки.
  • Все управление металлоискателем кнопочное (без переменных резисторов).

Схема металлоискателя Clone PI


Схема металлоискателя Clone PI

Внимание: последние версии прошивок для металлоискателя выпускались для микроконтроллера PIC18F252!


Клон ПИ — это импульсный металлоискатель средней сложности, для новичка он будет сложен в изготовлении. Однако человек, имеющий небольшой опыт в сборке металлоискателей или другой электроники, сможет с ним справиться.

Схема металлоискателя Клон содержит несколько дорогостоящих элементов: ЖКИ экран, АЦП MCP3201 и микроконтроллер. Перед началом изготовления металлоискателя, обязательно приобретите АЦП, так как с его покупкой могут возникнуть трудности!

Также схема металлоискателя, содержит программируемый микроконтроллер, поэтому для его изготовления вам понадобится программатор с поддержкой программирования микроконтроллеров — PIC18F252 и умение им пользоваться.

На экране, металлоискатель Клон Пи выводит следующую информацию:

  1. Уровень отклика («быстрый» и «медленный» слайдеры).
  2. Напряжение питания.
  3. Порог (величина, обратная чувствительности).
  4. Громкость.
  5. Признак активности автоподстройки (отклик превышает порог в любую сторону).
  6. Признак медленной автоподстройки (отклонение отклика в положительную сторону), совпадает со звуковой сигнализацией.
  7. Индикатор включённой подсветки дисплея.
В работе металлоискатель Клон показал себя весьма неплохо. При качественной сборке Клон практически не отличается по поисковым характеристикам от Tracker PI и других импульсных металлоискателей.

Сборка металлоискателя Clone PI своими руками

Сборку металлоискателя Clone PI, как уже сказано выше, следует начать с поиска и покупки деталей, для изготовления печатной платы. После этого можно переходить к непосредственному процессу изготовления и сборки.

Первым делом, необходимо вытравить печатную плату:


Печатная плата металлоискателя Clone PI


После изготовления печатной платы в нее необходимо впаять все радиодетали. Микросхемы лучше установить на панельки. Также к плате подключаем кнопки управления, экран, динамик и разъемы для катушки и питания металлоискателя. После окончания пайки плату необходимо промыть спиртом и хорошо просушить.

Затем внимательно осматриваем плату, чтобы выявить непропаенные места и «залипухи». Если все хорошо, можно приступать к программированию микроконтроллера.

Прошивки, рисунки печатной платы и прочие материалы, которые могут понадобиться при создании металлоискателя Клон Пи своими руками в домашних условиях, вы можете скачать ниже.

Файлы для скачивания:

После программирования, микроконтроллер устанавливаем на плату, и уже можно увидеть первые плоды своего труда.

Питание металлоискателя лучше подавать через предохранитель (2–5 А). В случае замыкания или ошибки при пайке он может спасти вашу плату!


Если металлоискатель включился, на экране все показывает, подает звук и реагирует на кнопки управления, то можно переходить к изготовлению поисковой катушки. Если что-то не работает, то возвращаемся к этапу визуального осмотра, проверке платы по схеме и выявлению дефектов сборки!

Изготовление поисковой катушки для металлоискателя Клон ПИ

Простую поисковую катушку для металлоискателя Clone PI своими руками можно изготовить из обмоточного эмаль провода диаметром 0,6–0,8 мм, намотав 25 витков на оправку диаметром 25–27 см. В качестве оправки можно использовать кастрюльку или другой подходящий круглый предмет.

Затем витки катушки туго уматываем изолентой или скотчем. К концам катушки подпаиваем свитый многожильный провод сечением 0,75 мм и длиной 1–1,3 метра. Для удобства работы, защиты катушки от ударов и придания ей эстетического вида, можно ее засунуть в такой корпус:


К концу катушки подпаиваем разъём и подсоединяем ее к металлоискателю. Включаем его и проверяем наличие реакции на металл. Если реакция есть и у вас хорошая чувствительность, то можно произвести подстройку металлоискателя и приступать к окончательной сборке металлоискателя в корпус. На фото ниже приведен пример расположения элементов металлоискателя внутри корпуса.


После сборки металлоискателя и катушки в корпус остается изготовить к нему штангу и приступать к поискам!
  • Смотрите также, как сделать своими руками


Собрать такой аппарат под силу каждому, даже тем кто совершенно далек от электроники, просто нужно припаять все детали как на схеме. Металлоискатель состоит из двух микросхем. Они не требуют ни каких прошивок и программирования.

Питание 12 вольт, можно от пальчиковых батареек но лучше АКБ на 12в (небольшой)

Катушка намотана на оправке 190мм и содержит 25 витков провода ПЭВ 0.5

Характеристики:
— Потребляемый ток 30-40 мА
— Реагирует на все металлы дискриминации нет
— Чувствительность 25 миллиметровая монета — 20 см
— Крупные металлические предметы — 150 см
— Все детали не дорогие и легкодоступные.

Список необходимых деталей:
1)Паяльник
2)Текстолит
3)Провода
4)Сверло 1мм

Вот список необходимых деталей


Схема самого металлоискателя

В схеме используются 2 микросхемы (NE555 и К157УД2). Они достаточно распространенные. К157УД2 — можно выковырять из старой аппаратуры, что я с успехом и сделал



Конденсаторы 100нФ обязательно брать пленочные, вот такие, вольтаж берем как можно меньше


Распечатываем эскиз платы на простой бумаге


Вырезаем под ее размер кусок текстолита.


Плотно прикладываем и острым предметом продавливаем по местам будущих отверстий


Вот как должно получиться.


Далее берем любую дрель или сверлильный станок и сверлим отверстия


После сверления, нужно прочертить дорожки. Можно сделать это через , или просто прорисовать их Нитро лаком простой кисточкой. Дорожки должны получится точно такие же как на бумажном шаблоне. И травим плату.


В помеченных красным местах, ставим перемычки:


Далее просто припаиваем все компоненты на свои места.

Для К157УД2 лучше поставить переходную панельку.


Для намотки поисковой катушки нужен медный провод диаметром 0,5-0,7мм


Если такового нет, можно воспользоваться другим. У меня же медного лакированного провода оказалось не достаточно. Взял старый сетевой кабель.


Снял оболочку. Там проводов оказалось достаточно. Мне хватило двух жил, ими же и мотал катушку.


По схеме катушка диаметром 19 см и содержит 25 витков. Сразу замечу, что катушку нужно делать такого диаметра исходя из того, что вы будете искать. Чем больше катушка тем глубже поиск, но большая катушка плохо видит мелкие детали. Маленькая катушка хорошо видит мелкие детали, но глубина не большая. Я сразу намотал себе три катушки 23см(25 витков), 15см(17 витков) и 10см(13-15 витков). Если нужно накопать металлолом, то ставим большую, если на пляже мелочевку искать, то катушку меньше, ну сами разберетесь.

Катушку мотаем на чем угодно подходящего диаметра и плотно обматываем изолентой, что бы витки были плотно друг возле друга.


Катушка должна быть, как можно ровной. Динамик взял первый попавшийся.

Теперь все подключаем и пробуем схему на работоспособность.

После подачи питания, нужно подождать 15-20 секунд пока схема прогреется. Ставим катушку подальше от любого металла, лучше всего подвесить в воздухе. После начинаем крутить переменный резистор 100К пока не появятся щелчки. Как только щелчки появились крутим в обратную сторону, как только щелчки пропадут хватит. После этого, так же настраиваем резистор 10К.

На счет микросхемы К157УД2. Кроме той, что я выковырял, я еще 1 попросил у соседа и две купил на радио рынке. Вставил купленные микросхемы, включил прибор, а он отказался работать. Долго ломал голову, пока просто не поставил другую микросхему (ту что выпаял). И все сразу заработало. Так что вот для чего нужна переходная панелька, что бы подобрать живую микросхему и не мучатся с выпаиванием и впаиванием.

Покупные микросхемы

ИНДУКЦИОННЫЙ БАЛАНС МЕТАЛЛИЧЕСКИЙ ДЕТЕКТОР — Geotech

Murray / Modern Magazines, воспроизведение только для личного использования ETI: How to Build Gold & Treasure Detectors, 1981 — Copyright © Project 549 INDUCTION BALANCE METAL ДЕТЕКТОР Действительно чувствительная конструкция, работающая по принципу, отличному от других опубликованных схем. Этот металлический локатор «Индукционный баланс» действительно обнаружит эти закопанные монеты и другие интересные предметы на большой глубине (в зависимости от размера объекта).Еще один металлический локатор, скажут некоторые из вас. Да и нет. Несколько проектов были опубликованы в журналах по электронике для любителей по всему миру, некоторые хорошие, некоторые просто ужасные, но они неизменно принадлежали к типу BFO. В этом принципе нет ничего плохого — их, по крайней мере, легко построить и просто настроить. Описанная здесь конструкция работает по совершенно другому принципу — принципу индукционных весов (IB). Это также известно как принцип TR (передача-прием). Сначала предупреждение.Электронная схема этого проекта проста и не должна представлять трудностей даже для новичка. Однако успешная работа почти полностью зависит от конструкции поисковой головки и ее катушек. На эту часть должно приходиться около трех четвертей всех строительных затрат. Необходимы большая осторожность, аккуратность и терпение, а чуткий «кругозор», хотя и не является абсолютно необходимым, очень полезен. Следует категорически заявить, что небрежная конструкция катушки (не может) свести на нет всю операцию.IB в сравнении с BFO Обычная схема металлического локатора показана на рис. 2а. Поисковая катушка, обычно диаметром 150 мм или около того, подключена к цепи для генерации колебаний в диапазоне от 100 до 150 кГц. Включен второй внутренний осциллятор, работающий на той же частоте, и крошечная часть каждого сигнала поступает в микшер, и создается нота ударов. Когда поисковая катушка приближается к металлу, индуктивность катушки немного изменяется, изменяя частоту и, следовательно, тон ноты. Во время использования инструмента звук воспроизводится постоянно, а металл идентифицируется по изменению частоты звукового тона.Однако принцип IB использует две катушки, расположенные таким образом, что между ними практически нет индуктивного наводки. Модулированный сигнал подается в один. Когда металл приближается, электромагнитное поле нарушается, и другая катушка улавливает значительно более сильный сигнал. В идеале прибор изначально должен быть настроен так, чтобы звукосниматель не принимался в «приемной» катушке, но на практике это невозможно — в конце концов, две катушки накладываются друг на друга. Другая проблема заключается в том, что наши уши плохо распознают изменения уровня звука.Таким образом, схема устроена так, что сигнал стробируется и настроен таким образом, что при отсутствии металла слышна только мельчайшая часть сигнала. Когда катушки находятся рядом с металлом, малейшее изменение уровня превращается в огромное изменение объема. Детекторы BFO не так чувствительны, как типы IB, и должны быть оснащены экраном Фарадея (остерегайтесь тех, которых нет — они практически бесполезны), чтобы уменьшить емкостное воздействие на катушку. Однако они немного лучше, чем типы IB, когда дело доходит до точного точного определения места захоронения металла.Наш детектор чрезвычайно чувствителен — даже слишком чувствителен для некоторых приложений! По этой причине мы включили Geotech Page 1

DIY Простой чувствительный металлоискатель IB с 2xNE555 IC

В предыдущий период я ​​представил несколько типов металлоискателей на базе микроконтроллеров и смартфонов Android. . На этот раз я представлю вам относительно чувствительный металлоискатель IB (индукционные весы), который очень легко изготовить и содержит всего несколько стандартных электронных компонентов.

Проект основан на металлоискателе «Matchless metal locator» Томаса Скарборо, опубликованном в Silicon Chip Magazine в 2012 году.

Сначала я сделал оригинальный проект с относительно хорошими характеристиками, а затем изменил его, добавив Power Mosfet впереди катушки Tx. Эта модификация дает примерно на 30% лучшую чувствительность, но самое главное — резко повышается стабильность, поэтому теперь нет необходимости часто настраивать рабочую точку устройства.2 накручиваем по кругу диаметром 15 см. Затем катушки сгибаются и складываются в двойную D-образную форму.

Как я уже упоминал, устройство очень просто в изготовлении и содержит очень небольшое количество компонентов:

  • Две стандартные интегральные схемы 555
  • Один универсальный NPN-транзистор
  • Один силовой полевой МОП-транзистор
  • Три потенциометра
  • Зуммер
  • И несколько резисторов и конденсаторов

Важнейшей процедурой при изготовлении этого устройства является регулировка перекрытия между этими двумя катушками.Во-первых, нам нужно настроить VR2 и VR3 на их среднюю точку, а VR1 примерно на 90 килоом. Зуммер начнет кричать после того, как нам нужно будет раздвинуть катушки. Когда они пройдут полпути, зуммер умолкнет. Продолжайте раздвигать катушки, прежде чем зуммер снова начнет кричать. После этого нам нужно как-то закрепить две катушки. На видео вы можете проследить за чувствительностью этого детектора в воздухе. На земле ситуация совершенно иная и зависит от ее состава и влажности.

Хочу отметить, что в Интернете можно найти множество схем металлоискателей, которые, по словам автора, дают волшебные результаты, но нигде нет свидетельств этого. Конечно, лучшим доказательством является видеопрезентация, которую редко можно найти даже для дорогих коммерческих устройств. Поэтому я делаю видео с подробной презентацией чувствительности для всех своих проектов по металлоискателям своими руками.

Металлоискательские технологии для поиска золота

Это эссе относится к современным металлоискателям известных производителей, разработанным и проданным специально для поиска золота.Для поиска золота обычно используются две основные технологии обнаружения металлов — одночастотный индукционный баланс VLF («VLF») и импульсный индукционный («PI»).

Преимущества VLF

В целом, следующие утверждения будут применяться к золотым машинам VLF по сравнению с золотыми машинами PI:

1. Находит более мелкие самородки. Как правило, чем выше рабочая частота, тем меньше золота можно найти.
2. Меньшая стоимость
3. Меньший вес, более эргономичный
4.Легче использовать
5. Более длительный срок службы батареи
6. Легче демонстрировать в городских условиях (менее подвержен влиянию электрических помех)
7. Отсутствует «мертвая зона» в реакции цели, из-за которой самородки определенного диапазона размеров теряют чувствительность

Большинство моделей VLF предлагают тот или иной тип дискриминации железа для работы с железным мусором и / или горячими камнями. Некоторые предлагают универсальный дискриминатор, подходящий для поиска реликвий и монет.

Примечание: в электронике термин «VLF» применяется к частотам ниже 30 кГц.Однако в индустрии металлоискателей мы используем термин «VLF» применительно к более высоким частотам, потому что технология такая же, как и на частотах ниже 30 кГц.

Преимущества PI

1. Работайте при высоких концентрациях магнетита без перегрузки (насыщения) схемы.
2. Значительно сниженная реакция на «горячие камни» и так называемую «красную грязь».
3. Большинство PI дают большую глубину на больших самородках, особенно. в сильно минерализованных условиях

И PI, и VLF нашли свое место в золотодобыче

VLF и PI очень разные.Довольно много золотоискателей используют оба типа машин в зависимости от условий. Иногда изыскатель будет искать область с индукцией импульса, чтобы определить, что он обнаружит, а затем пройдется по той же области с помощью VLF, чтобы найти то, что он обнаружит, что пропустил PI. (Или можно сначала выполнить VLF, а затем продолжить PI.)

Самые дешевые PI начинаются примерно с $ 1500 по прейскуранту. Если у вас не так много денег, ваш выбор будет VLF, который стоит примерно от 500 до 1100 долларов. Если вы хотите заниматься охотой за реликвиями и монетами в дополнение к поиску золота, лучшим вариантом может быть многоцелевой VLF, который разработан для обеспечения приемлемой производительности при поиске золота.

Если вы действительно серьезно относитесь к поиску золота и можете позволить себе PI, вы можете решить, что предпочитаете PI вместо VLF. Если ваш бюджет может выдержать это, вы можете получить как PI, так и VLF. Если у вас есть (или есть) PI, лучший вид VLF для его дополнения будет с частотой выше 40 кГц, чтобы иметь лучший отклик на крошечные вещи, которые пропускает PI.

Катушки для поиска золота

Концентрики используются на VLF, но не (насколько мне известно) на машинах PI.Они имеют тенденцию быть немного горячее на самых маленьких самородках и иметь менее запутанный образец ответа.

Monoloops используются только на машинах PI. Они имеют тенденцию быть более горячими на маленьких самородках, чем DD, и легко производятся в различных размерах и формах.

DD , как правило, тише на зашумленной земле, чем концентрические (VLF) или монопольные (PI). Меньший шум грунта позволяет легче слышать сигналы от золотых самородков. Шаблон поиска имеет тенденцию быть длиннее (более широкий охват) и более узкий (более четкий ответ).Преимущества DD в основном проявляются в поисковых катушках среднего и большого размера. В маленьких поисковых катушках нет такой большой разницы между концентрической и DD.

Большие поисковые катушки покрывают большую территорию и могут заходить немного глубже на большие самородки. Однако они, как правило, имеют больше шума от земли, и поэтому теоретическое преимущество глубины может быть потеряно. Они не так чувствительны к мелким самородкам, что, конечно же, означает большинство самородков. (Если бы большинство золотых самородков были крупными, золото стоило бы 15 центов за фунт, и мы бы оставили тяжелую работу по добыче материала гигантским горнодобывающим компаниям.) Пользователи PI обычно предпочитают большие поисковые катушки.

Маленькие поисковые катушки работают тише на шумной земле и поэтому проникают почти на такую ​​же глубину (или даже на такую ​​же глубину), как поисковая катушка среднего размера. Маленькие поисковые катушки более чувствительны к более мелким самородкам и облегчают определение местоположения целей, которые необходимо выкопать. На каменистых или кустарниковых участках небольшая поисковая катушка может попасть в места, куда катушки большего размера не пройдут. Пользователи поисковых машин VLF предпочитают поисковые катушки среднего и малого размера.

Эллиптические поисковые катушки , как правило, дают более широкий охват и более четкий отклик, чем круглая поисковая катушка.

Круглые поисковые катушки DD имеют тенденцию заходить немного глубже, чем эллиптические катушки в минерализованный грунт, но их реакция не такая четкая, и они более склонны терять мельчайшие самородки.

Круглые концентрики , хотя и популярны для добычи монет, не часто используются для поиска золота, за исключением случаев, когда круглая концентрическая катушка является стандартной поисковой катушкой, поставляемой с детектором, и у пользователя нет более подходящей дополнительной катушки.

Баланс грунта в VLF: ручной, «захват» и «отслеживание»

Преимущество ручной балансировки грунта в том, что она находится под постоянным контролем пользователя. Недостатком является то, что точная ручная балансировка грунта требует определенных навыков, а некоторым людям сложно освоить этот навык.

«Отслеживание» — это в некотором смысле попытка автоматизировать то, что опытный пользователь сделал бы вручную. Однако это не одно и то же. Хорошая система слежения довольно быстро «отслеживает» изменившиеся грунтовые условия, но при этом умеренно устойчива к тому, чтобы быть выброшенной из равновесия горячими камнями или металлом.Системы отслеживания, представленные в настоящее время на рынке, варьируются от примитивных до довольно сложных. Даже самые изощренные, как правило, теряют равновесие из-за раскаленных камней или металла, когда вы наводите на них курсор, чтобы «проверить цель». Реакция меняется с каждым движением, и цель может полностью исчезнуть, что делает невозможным определить, что там находится. …… Основное преимущество «трекинга» состоит в том, что он снимает с пользователя задачу балансировки грунта. Реклама, которая подразумевает, что отслеживание всегда постоянно балансируется по матрице и поэтому превосходит ручную балансировку, является «вводящей в заблуждение» (выражаясь вежливым термином, я имел в виду другое слово).

Системы

«Grab» постоянно собирают данные о земле в компьютере, но ничего не делают с ними, пока вы не нажмете кнопку или не нажмете на спусковой крючок. Затем данные о грунте перемещаются в ту часть программного обеспечения, которая выполняет балансировку грунта. Такой подход устраняет проблему с ошибочным отслеживанием горячих камней и металлических целей. На очень изменчивой почве вы можете быть довольно заняты нажатием кнопки или спусковым крючком, но, по крайней мере, вы можете получить последовательный ответ, потому что вы устранили все вопросы о том, что система слежения думает о том, что там внизу, и как быстро она меняется, пытаясь наверстать упущенное и догнать что.

Ручное управление, отслеживание или «захват» — ни один из этих вариантов не является «правильным» или «неправильным», это вопрос предпочтений — точно так же, как некоторые люди предпочитают автомобили с автоматической коробкой передач, другие люди предпочитают ручное переключение передач. В течение последних нескольких лет инженеры FTP-Fisher предпочитали грейферные системы: в большинстве из них также предусмотрена возможность ручной балансировки грунта. Это предпочтение является результатом предыдущего опыта Главного конструктора в разработке, вероятно, лучших систем «отслеживания» на рынке сегодня, а также на практике, когда он видел, каковы их ограничения.

Баланс грунта в PI основан на принципах, отличных от принципов VLF. Современные ПИ по разведке золота сигнализируют о двух разных задержках, чтобы отменить реакцию на магнитные минералы с потерями. Баланс может быть фиксированным внутри, регулируемым вручную или «отслеживающим». Схема не работает идеально и вызывает некоторую потерю чувствительности к сигналам металлов, но, тем не менее, выгодна для грунта, который содержит значительные концентрации минералов железа различного состава.

Контроль порога на УНЧ аппаратах

Большая часть поисков VLF выполняется в режиме всех металлов, который может быть по-разному описан как «с одним фильтром», «первая производная», «автонастройка» или по торговым маркам. В этом режиме металлическая мишень издает звук «молнии». Почти все аппараты VLF gold имеют пороговое значение, позволяющее изменять громкость фонового шума при нулевом сигнале. Обычно устанавливается достаточно высоким, чтобы нормальный фоновый шум не приводил к тому, что действительный сигнал (если он присутствует) становился неслышимым.Если имеется много шума грунта, который не может быть устранен с помощью балансировки грунта, несколько пользователей отрегулируют порог в отрицательную область, чтобы машина работала бесшумно, пока не появится сигнал, достаточно сильный, чтобы высунуть голову выше порога. Как правило, это не рекомендуется из-за потери чувствительности к действительным сигналам, что приводит к потере чувствительности к действительным сигналам, и потому, что, не слыша земли, вы не можете определить, правильно ли вы сбалансированы по земле. Уменьшение усиления (которое может быть обозначено как «чувствительность») обычно является лучшей тактикой, чем бег ниже порогового значения.

Дискриминация на установках СНЧ

Большинство золотых машин VLF предлагают тот или иной тип дискриминации для распознавания железа или горячих камней. Дискриминация обычно происходит с помощью отчетливого железного тона, а не путем приглушения, как это обычно бывает при охоте за реликвиями или добыче монет. Дискриминация обычно влечет за собой некоторую потерю чувствительности: поэтому обычно в режиме дискриминации не проводят поиск, режим дискриминации используется в первую очередь для проверки цели, уже обнаруженной в режиме всех металлов.

Некоторые машины VLF предназначены для общего использования при обнаружении металлов, включая поиск золота. Эти машины имеют систему распознавания, предназначенную в первую очередь для охоты за реликвиями и добычи монет. Насколько он пригоден для поиска золота, зависит от модели.

Контроль пороговых значений и дискриминация в PI

Различные модели ИП настолько отличаются друг от друга, что трудно сделать общие выводы о том, как следует использовать порог или какой вид дискриминации они предлагают.Можно сказать, что ни один из ИП от крупных производителей не предлагает функций различения, которые можно найти на многих УНЧ, потому что ИП с трудом различают черные и цветные металлы. Можно также сказать, что методы балансировки грунта, используемые в PI, которые делают их такими эффективными в «горячих грунтах», имеют тенденцию уменьшать реакцию на металлическое железо, а также уменьшать реакцию на цели из цветных металлов в определенном диапазоне размеров. Плохие селективные характеристики ИП — основная причина, по которой ни в каких металлоискателях общего назначения не используется этот принцип.

Что нас ждет в будущем?

Это эссе отражает состояние отрасли по состоянию на апрель 2009 года. За последние несколько лет промышленность металлоискателей добилась значительных успехов в базовой технологии обнаружения PI, одночастотных VLF и многочастотных VLF. Также произошли значительные улучшения в том, как сигналы обрабатываются в программном обеспечении и как информация представляется пользователю. Прогресс не остановился: в будущем, несомненно, появятся модели, которые преодолеют некоторые ограничения современных технологий.Извините, я не могу точно сказать, что и как!

— Дэйв Джонсон

Главный конструктор, First Texas Products и Fisher Research Labs

Металлоискатели — Часть 3: Индукционные весы

В предыдущем: Часть 2, мы говорим о металлоискателях, использующих метод вихревых токов

Ссылка на : Металлоискатели — Часть 2: Метод вихревых токов

Сегодня мы продолжаем описывать принцип работы следующего металлоискателя.

Опишем следующий принцип работы металлоискателей — использование метода индукционного баланса.

Принцип «IB» следующий:

Когда мы говорим о металлоискателе, очевидно, что имеется обнаруживающая головка. Он состоит из индуктора, в этом способе не только один.

Есть две D-образные катушки индуктивности: L1 и L2, тщательно перекрытые на небольшой площади — это необходимо для создания предпосылок для создания естественной индукционной балансировки.

Используемые ступени и узлы следующие:

  1. Поисковая головка: состоит из двух катушек — индуктора L1 и индуктора L2,
  2. Цепь генератора LC
  3. Усилитель сигнала
  4. Схема обнаружения
  5. Блок сравнения
  6. Светодиодный индикатор
  7. НЧ усилитель звука
  8. Наушники или громкоговоритель

ПОС. 2 Популярная механика 1917-х годов

В тексте статьи указано на первое использование металлоискателя с индукционным балансом с глубиной до 16 дюймов в возможностях поиска грунта.

Первый индуктор — L1 вместе с подходящим конденсатором и соответствующей схемой образует генератор LC-резонанса. Дроссель L1 задает рабочую частоту генератора.

Из-за характера открытого магнитного поля индуктора — когда генератор работает, индуктор распространяет электромагнитное поле в воздухе.

Второй индуктор — L2, подключен ко входам усилителя сигнала переменного тока.на выходе этого усилителя — цепь детектирования, компаратор и усилитель НЧ

.

Катушка индуктивности L2 имеет то же самое, но имеет зеркальное отображение, так как форма обмотки и формы буквы «D» размещается над индуктором посредством балансировки индукции — для получения минимально возможного индуцированного напряжения от передающей катушки L1. Не хватает амплитуды сигнала, который может быть усилен и обнаружен, чтобы перепрыгнуть через порог уровня шума — NLT — опорное напряжение схемы сравнения.У нас есть простаивающая ситуация: сбалансированное состояние.

Давайте перенесем этот принцип работы на металлоискатель и посмотрим, как он может помочь нам найти клад!

Эффект от таких индуктивных весов следующий:

Когда мы входим в металлический объект рядом с поисковой головкой, мы теряем индуктивную балансировку между L1 и L2 и пропорционально размеру объекта индуцированный сигнал усиливается каскадом усилителя сигнала. Теперь это важно, поскольку амплитуды значения достаточно, чтобы ее можно было обнаружить и преобразовать в постоянный ток, который подается на вход сканирования схемы сравнения.Когда амплитуда описываемого входа превышает пороговое значение уровня шума сигнала — NLT , уровень управления выходом блока компаратора переключает сигнал мониторинга на усилитель НЧ, и его можно услышать в наушниках или на внешнем динамике, если он подключен.

Этот принцип зависит от расстояния между поисковой катушкой и землей. Это влияние можно минимизировать, используя щит Фарадея , например Намотанная на катушки алюминиевая фольга, подключенная к шасси металлоискателя, может использоваться для защиты катушек индукторов L1 и L2 от помех земли, электромагнитного излучения и емкостных воздействий.

Описанный сегодня метод или принцип работы металлоискателя имеет среднее практическое применение в отдельно реализованном рыночном устройстве, но он имеет высокую популярность, когда используется в комбинации с другими разработанными принципами работы.

ПОС. 3 Nexus Standard SE

Не останавливайтесь, чтобы изобретать себя заново, дорогие исследователи!

Продолжение следует!

Цепь детектора металла золота с индукционным балансом

под цепями детектора металла -60669-: Далее.gr

Эта схема действительно является самым простым индуктивным балансирующим металлоискателем (IB, Inductlon Balance), который можно построить. Метод обнаружения металлов LB имеет удовлетворительную глубину проникновения и хорошее различие между предметами на основе железа и благородными металлическими предметами. На рынке доступно несколько металлоискателей, но их цена часто непомерно высока для искателей, ищущих закопанные сокровища. Этот детектор тщательно сконструирован и правильно настроен для точного обнаружения латунной катушки диаметром 15 мм и диаметром 70 мм в воздухе или монеты диаметром 25 мм на расстоянии 120 мм.Даже на расстоянии 25% детектор будет давать нечеткие признаки чеканки. Конечно, способность находить монеты в почве зависит от условий почвы между сокровищем и поисковой головкой, идеальным материалом является сухой песок и, что еще хуже, грязь и, конечно же, размер объекта.

Электроника

Набор электроники, необходимый для строительства, относительно прост и основан на обычных компонентах, большая часть которых уже может быть на складе.Электронная часть состоит из генератора импульсов (передатчика) и соответствующего одностороннего приемника, в котором две катушки используются в качестве средства обработки.

Передатчик развивается вокруг IC1. CMOS 555 (малой мощности) генерирует выходной сигнал прямоугольной формы с частотой импульсов около 50% и частотой около 700 Гц. Когда 555 работает нестабильно, выходная частота определяется компонентами R4, R3 и C3. Выходной импульс подается на катушку L1 через матрицу R8 — C4, в которой электролитический конденсатор предотвращает прохождение постоянного тока через катушку, а резистор защищает выходной каскад внутри 555.Фронты импульсов, генерируемые 555, стимулируют катушку и вызывают прерывистые колебания с той же частотой примерно 10 кГц.

Перед приемным устройством (IC2) существует простой, но параллельный этап предварительного усиления, который основан на усилительном усилителе IC3 и усиливает сигнал, принимаемый на приемной катушке (RX) через компоненты C11 и R9.

Коэффициент усиления выходного усилителя регулируется потенциометрами P1 (примерно) и P2 (точно). Вторая КМОП 555 схемы IC2 подключена так, чтобы действовать как пороговый детектор, выход которого (клемма 3) переключается на входное напряжение высокого уровня (клемма 2) падает ниже 1/3 напряжения питания (или примерно 2.9 В). Точно так же выход достигает низкого логического уровня, когда напряжение на входе THR (клемма 6) превышает 2/3 напряжения питания (или около 7,4 В). Таким образом, если тщательно установленный порог будет преодолен, пьезоэлектрический зуммер будет слышать сигнал 700 Гц. Эта установка порога особенно важна и является ключевым моментом схемы.


Катушки сцепления

Катушки RX и TX находятся в очень чувствительном соединении, так что присутствие некоторого металла нарушает их соединение и вместе с этим тщательно устанавливает «затишье» порогового детектора.Две катушки имеют одинаковый размер и частично перекрываются. Это наложение дает катушке возможность собирать как положительный, так и отрицательный (инвертированный) процент магнитного поля, создаваемого катушкой TX. Благодаря тщательной балансировке катушек положительный и отрицательный сигналы взаимно устраняются, в результате чего на выходе катушки отображается нулевой (теоретический) сигнал. Ситуация называется «нулевой». Тем не менее, из-за практических ограничений поток отходов невелик.Как только чувствительное равновесие между полями нарушается присутствием металлического объекта (который будет поглощать энергию магнитного поля), катушка RX начнет выдавать на выходе больший ток, что приведет к превышению электрического порога, установленного в IC2. и зуммер начинает звучать. На практике наилучшая настройка детектора достигается при отсутствии металлического объекта, пассивный пьезоэлектрический зуммер издает слабый свистящий звук. С этой настройкой, когда металлический объект попадает в поле, уровень звука значительно увеличивается.Установка «нулевой» точки катушек особенно важна.

Питание схемы может подаваться от батареи 12 В, или от набора из 8 батареек АА, или от соответствующих аккумуляторных элементов. Какой бы ни была окончательная форма корма, использование блока питания, который мы несем на плече и отдельно от детектора, очень помогает, потому что он снижает конечный вес устройства, а также позволяет напрямую заменять упаковку при ее опорожнении. . Стабилизатор напряжения Ic4 на плате настраивается через R1 и R2 для обеспечения выходного напряжения 8.6 В. Потребление тока аккумулятором составляет порядка 20 мА в зависимости от состояния зуммера.


Строительство — доска

Предполагается, что установка компонентов на плате не вызовет каких-либо проблем, поскольку доступное пространство удобно, а во-вторых, все используемые компоненты имеют клеммы. Новичкам следует обратить пристальное внимание на соответствие между списком деталей и схемой расположения, напечатанной на доске. Оси потенциометров пропущены через плату.Этот режим фиксации был выбран для облегчения установки соответствующих ручек на валах, когда они обрезаются до нужной длины в зависимости от коробки, в которой будет размещаться схема. Поскольку мы имеем дело с относительно чувствительной схемой, мы рекомендуем корпус из металла. Таким образом, корпус потенциометра можно легко заземлить с помощью крепежных гаек.


Конструкция — катушка обнаружения и сборка

Две катушки идентичны. Если купить их нетрудно, можно использовать медный эмалированный провод 0.26мм. Из них мы сделаем 100 правых спиралей круглой формы диаметром 15 см. Диаметр проволоки не имеет значения, допустимы значения от 0,2 мм до 0,3 мм. Затем временно закрепляем нить кусочками изоленты, которую продеваем снизу и закрепляем сверху. Мы также производим подобную катушку, и как только мы закончим, мы плотно оборачиваем катушки по периферии изолентой. Затем нам нужно добавить к каждой катушке клетку Фарадея.

Это достигается с помощью тонких и длинных полосок алюминия или фольги.Сначала снимаем лак с кабеля на краю каждой катушки. Затем приклейте к основанию 100 мм неизолированного кабеля и поверните его вокруг катушки над изоляционной лентой. Этот конкретный провод будет обеспечивать электрический контакт с клеткой Фарадея.

Начиная с нижней части воздуховода, оберните фольгу по окружности змеевика так, чтобы никакая часть изоляционной ленты не была видна под алюминием, но алюминиевая фольга не должна завершать полный круг в 360 градусов. Оставьте небольшой зазор, прежде чем мы дойдем до точки, с которой мы начали (около 10 мм), чтобы два конца алюминиевой фольги не соприкасались, иначе у нас будет короткозамкнутая обмотка вокруг катушки, которая внесет ужасное количество нежелательного шума.

Проделываем такую ​​же работу со второй катушкой. Затем соедините каждую катушку с помощью высококачественного симметричного экранированного микрофонного кабеля, где клетка Фарадея соединена с экраном кабеля. Здесь нужно обратить внимание на выбор кабеля, он не предназначен для использования экранированного кабеля стереомикрофона, так как он может вызвать помехи между катушками. Тип кабеля, который нам нужен, имеет два скрученных провода, окруженных общей оплеткой экрана. Теперь каждая катушка плотно обернута изолентой по периферии, а концы обернуты вокруг каждой катушки полосами впитывающей ткани (например, той, которая вытирает посуду), закрепив ее небольшим количеством клея для общего использования.Когда мы позже натянем смолу на катушки, ткань поможет им плавать в смоле

.

Осторожно согните две готовые катушки, чтобы они были относительно плоскими и круглыми, и поднесите каждую оконечную проволоку напротив нас и справа от пускового кабеля. Затем мы сгибаем их еще дальше, пока они не образуют асимметричные дефекты, как заглавная буква D. Задняя часть буквы D размещается на поисковой головке таким образом, что они частично перекрываются, и это наиболее критическая точка конструкции, которую мы перейдем к следующему. завершение сборки платы.И здесь нам нужно будет экранировать катушки, чтобы убедиться, что они реагируют только на собственное магнитное поле, и ограничить риск наведения других сигналов (даже вызванных минимальной емкостной связью). Неисправное или неадекватное экранирование приведет к резким фронтам импульсов IC2, которые достигнут непосредственно на входе IC3. Эти паразитные импульсы делают невозможным определение «нулевой» точки поисковой катушки.

Настройка контура

Строительство детекторной головки еще не завершено, некоторые компоненты уже начинают взаимодействовать с настройками схемы.Прежде чем приступить к установке катушек, необходимо иметь полноценную и функциональную плату. Опора катушки сделана на твердой неметаллической основе с помощью пластиковой смолы. В качестве основы можно использовать любую поверхность подходящего размера, стенки которой сделаны из деревянных шпилек диаметром 5 мм, приклеенных перпендикулярно. Обратите внимание, что эти стены должны быть герметичными (не оставлять смолу), при этом мы не должны использовать какой-либо металл. Часть 4-сантиметровой катушки защищает ее от покрытия смолой и при необходимости может согнуть ее для окончательной регулировки.

Сначала мы размещаем катушки друг над другом, следя за тем, чтобы они были правильно ориентированы, так чтобы конец провода был обращен к нам и правее его начала. Поверните потенциометры усиления в крайнее левое положение (минимальное усиление), чтобы максимально ограничить усиление. Подключаем аккумулятор на 12 В и запитываем цепь. Затем медленно отодвигаем катушки друг от друга, пока не стихнет зуммер.

В этот момент напряжения в катушке RX равны нулю, и мы продолжаем немного увеличивать усиление и слегка перемещать катушки.Повторяем процесс несколько раз, каждый раз увеличивая прирост. Чем выше коэффициент усиления, всегда имея возможность определить нулевую точку, тем надежнее будет детектор.

Внимание всегда приводит катушки от полного контакта к полному разъединению. Если мы перевернем систему вверх ногами, при обнаружении металлического объекта уровень сигнала в катушках сначала упадет до нуля, а затем снова повысится, чтобы достичь точки, в которой начнет звучать зуммер. На уровне принципа работы проблем нет, только датчик будет в бессознательном состоянии.

При поиске оптимального взаимного расположения катушек следует проявить большое терпение. В случае необходимости мы также можем использовать деревянные зажимы для облегчения регулировки и сравнения результатов. После того, как мы определили точные точки, в которых катушки должны быть стабилизированы, мы отмечаем маркером отверстия вокруг и от двух катушек. Эти отверстия служат для пропуска небольших проводов, которые будут натягивать катушки на опоре, и нам также потребуются пластиковые стяжки для крепления проводов микрофона к тому же основанию.

Перед удалением смолы тщательно закройте зазоры под основанием, так как пластиковая смола может иметь слишком низкую вязкость и разрушаться намного быстрее, чем другие клеи. Осторожно согните катушки в центре основания, пока мы не достигнем точной точки равновесия, где от зуммера (или наушников) у нас не будет ни полного покоя, ни шума, а простой свист. Небольшой сдвиг на этом этапе не проблема.

Здесь мы могли бы прикрепить вращающуюся петлю, к которой позже будет прикреплен стержень металлоискателя.В качестве шахты можно использовать ПВХ-трубу диаметром 40 или 50 мм, такую ​​же, как и в кухонной канализации.

Теперь мы готовы смешать и раскатать смолу. Хорошо использовать правильное количество катализатора, чтобы не было большого нагрева или слишком большой усадки смолы. Вылейте смолу на ткань, окружающую катушки, чтобы она пропиталась, и мы продолжаем заливать смолу, по крайней мере, до тех пор, пока не будет покрыта вся основа. На этом этапе и до тех пор, пока смола не затвердеет, контур может работать неправильно, поэтому пока мы не делаем никаких дополнительных настроек, а просто выключаем контур.

Как только смола затвердеет, мы убираем поисковую головку от любого металла, а также от любого устройства, которое может создавать помехи и питать цепь. Поверните потенциометр P2 (точная установка) наполовину. Затем мы поворачиваем P1 (резонанс) до тех пор, пока детектор не издаст легкий свист, что-то среднее между штилем и шумом. Для дальнейшей настройки мы играем с P1 и P2. Затем мы перемещаем монету перед поисковой головкой, чтобы начал звучать пьезозуммер.


Альтернативный способ строительства

Изображения иллюстрируют альтернативный метод реализации поисковой головки, основанный на использовании оргстекла.Катушки TX и RX заделаны в канавки, нарисованные на концах отдельных полукругов из оргстекла.

Третий кусок плексигласа (на этот раз квадрат) служит для поддержки полукруга на нем, соединяется с трубкой из ПВХ и по-прежнему позволяет регулировать катушки. Последнее действие достигается с помощью пластиковых винтов, поскольку эта конструкция завершена и механически регулируется, и она должна плавать в смоле, чтобы обеспечить необходимую прочность и долговечность.


Использование на практике

Вскоре пользователь понимает, что на регулировку металлоискателя влияют металлические элементы исследуемой почвы, а также температура и напряжение, поэтому постоянная регулировка P1 и P2 неизбежна.Частью необычайной простоты схемы является частичное скольжение, которое она представляет, которое, хотя и не является чрезмерным, требует относительно регулярной регулировки детектора.

В центре поисковой головки отклонение схемы в утюге слишком велико, поэтому, когда человек приобретает необходимое знакомство с детектором, практически он может исключить железо. Это огромное преимущество для тех, кто использует детектор для поиска золотых монет или благородных металлов.

Список компонентов

Сопротивления:

R1 = 2k7
R2 = 470O
R3, RS, R6 = 100 кОм
R4 = 4k7
R7 = 1 кОм
R8, R9 = 100O
P1 = потенциометр 50 КО
P2 = потенциометр 2K5

Конденсаторы:

C1 = 100 мкФ / 25 В электролитический
C2 = 47 мкФ / 10 В электролитический
C3 = 10 нФ
C4, C6 = 10 мкФ / 10 В электролитический
C7-C11 = 100 нФ

Полупроводники:

D1 1N4001
IC1, IC2 = 555C, TLC555, 7555 (КМОП)
IC3 = TL071CP, TL081CP
IC4 = LM317 (CT220)

Другое:

K1, K2 = клемма 3-контактная клеммная колодка, клеммная колодка 5 мм
BZ1 = пассивный (переменный ток) пьезоэлектрический зуммер
PC1, PC2 = шпильки платы
Аккумулятор 12 В или 8-элементный аккумулятор AA
Армированная медная проволока диаметром 0.2-0,3мм 2х50 метров
Коробка: (109 x 58 x 25 мм) 5 м симметричная
Экранированный микрофонный кабель (две линии с общим экраном)

Зачем строить самодельный металлоискатель PI?

На самом деле существует много разных причин, по которым вы должны построить свой собственный самодельный PI (импульсный индуктивный) металлоискатель . Но, прежде всего, это может сэкономить ваши деньги и снизить риск потратить деньги на покупку коммерческого детектора, в результате которого вы можете ничего не найти взамен.

На самом деле, существует несколько самодельных детекторов, которые имеют лучшую чувствительность или точность, чем те металлоискатели, которые продаются на рынке по цене от 1000 долларов и выше.

Хотя, прежде чем вы решите создать свой собственный детектор, настоятельно рекомендуется иметь хорошие «знаний» и «навыков» в электронике. Многие люди на самом деле разочаровываются из-за того, что не могут устранить неполадки в своем проекте, чтобы он работал правильно. Так что, если вы ничего не знаете о конденсаторах, резисторах и транзисторах, то у вас действительно большая проблема.В любом случае, если у вас есть друг или члены семьи, у которых есть навыки, вы всегда можете попросить их о помощи.

Металлоискатель PI (импульсный индукционный)

В отличие от металлоискателей VLF, которые состоят из двух наборов катушек, которые являются передатчиком и приемником, импульсный индуктивный MD имеет только одну катушку, которая выполняет обе функции. В процессе работы оборудования катушка посылает импульсы магнитного поля глубоко в землю.Как только оно попадает в определенный металлический объект, магнитное поле меняет свою полярность, что приводит к так называемому «отраженному импульсу» .

A «Схема отбора проб» PI MD будет обрабатывать отраженные импульсы через несколько этапов, пока они не преобразуются в звуковой сигнал, предупреждающий оператора об обнаружении металлического объекта.

Может ли металлоискатель обнаруживать золото?

Многие люди ошибочно полагают, что металлоискатели могут обнаруживать только чистые металлические предметы.Большинство современных MD действительно способны обнаруживать золото, размер которого может составлять всего полгрейна.

Gold Nugget

MD, которые неплохо обнаруживают золото, — это MD с высокими рабочими частотами, такие как MD типа Pulse Inductive. Таким образом, чем выше частота, тем более чувствительным будет оборудование, способное улавливать крошечные кусочки золота. Однако наказание в том, что он также становится более чувствительным к минералам железа, что плохо.

Требования к созданию вашего первого металлоискателя

Предполагая, что у вас есть знания и навыки в создании любых электронных проектов, на самом деле есть несколько важных требований, которые вам необходимо знать, особенно когда вы впервые создаете свой собственный металлоискатель.

Вот следующие требования, которые вам необходимо знать:

1. Основные сведения о 3 типах металлоискателей

На самом деле существует три основных типа MD, которые вам нужно понять, чтобы знать, над каким дизайном вы хотели бы работать.

а. VLF (очень низкая частота)

— Как уже было сказано выше, MD типа VLF работают с использованием двух наборов катушек. Одна из катушек функционирует как передатчик, а другая — как приемник. Передатчик — это тот, который излучает низкочастотное магнитное поле глубоко под землей. Как только он попадает в определенный металлический объект, он заставляет поле отражаться обратно вверх.

Назначение приемной катушки — принимать любое отраженное поле и преобразовывать его в звуковой сигнал.

г. PI (импульсная индукция)

— Этот тип МД уже обсуждался выше.

г. BFO (колебание частоты биений)

— Самая простая и недорогая конструкция — это генератор с частотой биений или BFO. Именно по этой причине эти дизайны популярны среди новичков.

Что касается того, как он работает, он на самом деле очень похож на детектор VLF, потому что он также использует две отдельные катушки для обнаружения. Но это различие в том, что его генератор непрерывно посылает частотный сигнал, излучаемый одной из катушек.Если случится так, что какой-то металлический предмет вызвал помехи в частоте, вторая катушка немедленно изменит звуковой тон.

2. Схема работы

Интернет является хорошим источником для поиска различных бесплатных схематических диаграмм металлоискателей. Однако в некоторых из них могут быть ошибки или они просто не работают. Поэтому, если вы нашли определенную схематическую диаграмму MD, настоятельно рекомендуется провести дальнейшее исследование по этому поводу, например спросить тех, кто уже успешно ее построил.

3. Убедитесь, что электронные детали доступны

Некоторые электронные компоненты, особенно транзисторы и ИС, имеют тенденцию к устареванию, когда магазины электроники больше не продают их. Избегайте таких конструкций, если вы не знаете, как найти идеальные «заменители» или «замены» для этих недоступных деталей.

У

Goetech есть несколько списков проектов металлоискателей, которые вы, возможно, захотите проверить. У них есть детекторы сдвига частоты, детекторы индукционного баланса и индукционные детекторы импульсов.Я на самом деле построил один, который является металлоискателем Гэри PI, и он отлично работает.

Более того, возможность собрать самодельный металлоискатель дает преимущество в том, что вы можете продолжать его импровизировать. По мере того, как вы продолжаете возиться с ним, вы увидите улучшение его производительности. Но как предупреждение, создание MD может вызвать очень сильное привыкание.

Как использовать металлоискатель для поиска золотых самородков

Использование металлодетекторов для обнаружения золотых самородков — явление относительно новое.На заре золотодобычи все делалось с помощью простых инструментов, таких как сковороды и кирки. Хотя традиционные кастрюли по-прежнему являются, пожалуй, самым простым и эффективным инструментом, используемым для поиска золота, технологические прорывы и достижения в области металлоискателей открыли совершенно новое царство возможностей для подающих надежды старателей. Если вы ищете забавную и захватывающую альтернативу панорамированию, вам следует попробовать поиск металлов на золото. Если вы выполните несколько основных шагов и знаете, как использовать новое оборудование, у вас не должно возникнуть проблем с поиском золота с помощью металлоискателя.

Если вы когда-либо были на людном пляже, скорее всего, вы видели людей, прочесывающих песчаные берега и воду с помощью своих металлоискателей. Фактически, многие люди зарабатывают на жизнь полным рабочим днем, находя и продавая потерянные кольца, часы, ожерелья и деньги, которые зарылись в пляжный песок. Миллионы людей посещают пляж каждый год, поэтому некоторые из их металлических украшений неизбежно теряются в воде или на пляже. Однако, помимо поиска потерянных драгоценностей, металлоискатели также полезны для поиска золотых самородков.

Прежде всего, вы должны решить, насколько серьезно вы относитесь к обнаружению металлов и что вы планируете от этого получить. Есть десятки моделей начального уровня, которые продаются по цене от 100 до 200 долларов за штуку, в то время как некоторые из моделей более высокого уровня стоят намного больше 1500 долларов. Хотя высокая цена не всегда означает, что это лучший выбор, более дорогие модели, как правило, более эффективны при поиске золотых самородков. В зависимости от размера один золотой самородок может быть продан за сотни долларов, так что вы можете легко окупить вложения в высококачественный металлоискатель.

Выбор подходящего металлоискателя

Хотя существует много различных типов металлоискателей, большинство из них работают одинаково — они имеют катушку, встроенную в основание, которая при включении превращается в электромагнит. Затем этот электромагнит сканирует окружающую землю в поисках металлов, которые с ней взаимодействуют, например золота. Если металл обнаружен в земле, звуковой сигнал предупредит пользователя о его присутствии.

Благодаря достижениям современных технологий рынок буквально наводнен различными типами и моделями металлоискателей.Хотя этот огромный выбор помогает создать «рынок покупателя» с низкими ценами, он также мешает новичкам начать заниматься своим хобби. Если вы планируете искать золотые кольца, ожерелья и другие украшения, то вам стоит выбрать металлоискатель, созданный специально для поиска украшений. С другой стороны, если вы планируете использовать его для поиска золота, вам понадобится детектор, специально разработанный для обнаружения золотых самородков. Как правило, металлоискатели, предназначенные для обнаружения золотых самородков, немного дороже, поэтому будьте готовы потратить больше на подходящую модель.

Индукционный баланс против импульсной индукции

Большинство металлоискателей подпадают под категорию индукционного баланса или импульсной индукции, оба из которых эффективны при обнаружении золота. В моделях индукционного баланса (VLF) энергия в катушке увеличивается и уменьшается, что увеличивает ее чувствительность и общую способность обнаруживать более мелкие золотые самородки. Однако недостатком их использования является то, что они будут вызывать появление небольших минеральных карманов, которые некоторые люди могут не найти стоящими усилий по раскопкам.Однако, учитывая постоянно растущую ценность золота, большинство старателей и охотников предпочитают эти модели другим типам.

Металлоискатели с импульсной индукцией (PI) посылают в катушку быстрые всплески энергии, которые, по сути, включают и выключают ее в быстром темпе. В результате они чрезвычайно эффективны при обнаружении крупных золотых самородков и жил, закопанных глубоко под поверхностью Земли. По этой причине крупные горнодобывающие компании, как правило, используют индукционные металлоискатели. Однако, если вы хотите найти более мелкие куски золота, вам следует придерживаться индукционных балансных детекторов.

Concentric и Widescan

Еще одно решение, которое вам придется принять при покупке металлоискателя, — это выбрать катушку с концентрической или широкой разверткой. Как правило, концентрические катушки позволяют находить минералы глубоко под поверхностью Земли. С другой стороны, катушки с широким сканированием более эффективны для поиска и обнаружения минерализации; поэтому их обычно предпочитают старатели и охотники за золотом. Единственный реальный недостаток широкоформатного сканирования заключается в том, что они не заходят так глубоко, но это небольшая цена за их способность легко находить золотые самородки.

Полезные аксессуары для металлоискателей:

  • Наушники более четкий звук и лучшее разрешение.
  • Коготь для раскрытия камней, не наклоняясь.
  • Стеклянная банка или аналогичная канистра для хранения золотых самородков и находок.
  • Небольшое полотенце для рук, чтобы стереть мусор с металлоискателя.

Основы поиска золота с помощью металлоискателя

После того, как вы приобрели высококачественный металлоискатель, способный обнаруживать золотые самородки, пора протестировать свое новое устройство.Обязательно внимательно прочтите руководство по эксплуатации, чтобы ознакомиться со всеми функциями и устройствами, которые может предложить ваш металлоискатель. Если у вас есть какие-либо вопросы или вам нужна помощь, поищите номер телефона технической поддержки производителя и позвоните ему. Кроме того, вы можете посоветоваться с магазином, в котором он был приобретен. Суть в том, что вам нужно изучить все тонкости своего металлоискателя, прежде чем брать его в поисках золота.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
