Содержание

Проводка в доме своими руками

При работе с электричеством крайне важно соблюдать ряд правил и предосторожностей, так как электрический ток способен нанести вред здоровью и жизни человека. Именно потому монтируя проводку в доме своими руками, важно помнить о них и хорошо представлять особенности обращения с токопроводящими устройствами.

Основы техники безопасности

Выбирайте медные провода
  1. При проведении любых работ, связанных с электричеством, важно перед началом отключить электропитание в помещении.
  2. Клемма для соединения медного и алюминиевого провода в случае необходимости Выбирая новые провода, обращайте внимание на то, что все провода должны быть из меди с двойной изоляцией для защиты. Если в доме где-то сохранились участки проводки из алюминия, их лучше сразу заменить. Соединение алюминиевых элементов с медными со временем может привести к короткому замыканию и плавлению.
  3. При установке счетчика нужно выбирать место при входе для безопасности дальнейших работ.
    Желательно сразу предусмотреть установку УЗО – устройства защитного отключения, а также заземляющие контуры.
  4. Все провода должны быть изолированы, даже те, что располагаются в труднодоступных местах. Соединения обязательно помещают в специальные изоляционные короба для безопасности эксплуатации.
  5. Перед началом работ важно начертить подробный план укладки сетей, особенно если проводка будет скрываться под штукатуркой. Тогда в дальнейшем вы сможете проводить ремонт отдельных участков или добавлять розетки без риска повреждения существующих линий.
  6. Схема правильного расположения проводки Есть правило размещения электропроводки, которого нужно строго придерживаться: все линии укладываются только прямо по горизонтали или вертикали, при этом категорически запрещено прокладывать проводку по диагоналям или кривым.
  7. Если вы уложили проводку открытым способом, то она должна быть помещена в изоляционные короба для сохранности. Для удобства эксплуатации розеток и включателей их располагают на одном уровне, с одной стороны от дверей.

Виды проводки

Для укладки в помещениях используют 2 вида проводки: открытую и скрытую. У каждого из них есть свои преимущества и недостатки и это нужно учитывать при выборе.

Открытая проводка может протягиваться в любом месте стены, поскольку ее для удобства и безопасности накрывают специальными коробами и защитными элементами. К ней всегда есть доступ для ремонта или подключения дополнительных элементов электросети. Однако этот вид не очень эстетично смотрится в помещениях, а декорировать его обоями или карнизами нежелательно – это увеличивает опасность возгорания. Данный способ используют, только если нет возможности уложить кабели закрытым методом.

Штробление перфоратором

Скрытая проводка прячется в специальные штробы, которые пробивают в стенах. Иногда сети укладывают в короба и прячут под штукатуркой или другой стеновой отделкой. В дальнейшем такой вид электропроводки сложно ремонтировать, ведь найти поврежденный участок достаточно проблематично, для этого необходимо аккуратно демонтировать покрытие и только потом вести ремонтные работы. Если у вас выполнен закрытый монтаж, то при сверлении стен важно не повредить кабели. Такой способ не портит внешний вид стен в процессе эксплуатации, но при каждом ремонте нужно быть готовым к дополнительным расходам по восстановлению покрытия.

Прокладка скрытой проводки

Нередко используют комбинированный вид укладки, когда важные соединения оставляют на виду, а остальные провода прячут в штробы.

Подготовка к работам

Необходимый инвентарь

Перед началом работ составляется подробная схема укладки проводки и расположения электроприборов. Основными элементами здесь являются:

  • провода;
  • счетчики;
  • выключатели;
  • розетки;
  • защитные устройства, предохранители и реле;
  • короба установочные или монтажные.
Термоусадочная трубка

Дополнительно приобретают также переходники для соединения проводов, изоляционную ленту и тестеры. Из инструментов понадобятся отвертки с индикаторами, плоскогубцы, болгарка и диэлектрические перчатки, в которых необходимо вести работы по соединению кабелей.

Монтаж проводки в доме

Начинаются работы с монтажа счетчика, затем устанавливаются защитные устройства. После этого необходимо пробить штробы под сети, это делается при помощи болгарки или долота. В готовые углубления укладываются провода и крепятся специальными петлями. Сверху все закрывается гипсовой или алебастровой смесью.

Скобы для проводки

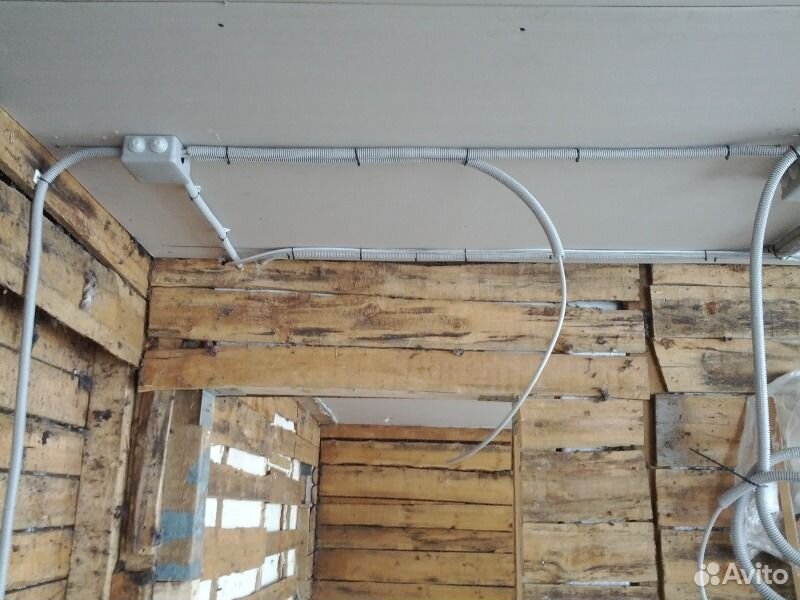

В случае открытого монтажа сети крепятся прямо на стены особыми электроустановочными скобами, а затем закрываются коробами.

Обратите внимание! В деревянном доме безопаснее и проще выполнять открытую проводку.
Штробление под розетку

Для розеток и выключателей выполняются углубления при помощи бура или перфоратора. Подрозетники также крепятся алебастром или на шпаклевку. Таким же образом крепят и короба для соединений и разводок. После соединения и подключения всех элементов необходимо проверить исправность сети.

Видео

Инструкцию по монтажу электропроводки смотрите ниже:

Несколько слов к заключению:

Как сделать проводку в доме своими руками, для начала вам рекомендуется изучить данный вопрос, оценить свои силы. В принципе задача не из самых сложных, и вполне ее можно выполнить, при наличии смекалки и внимательности. А при окончании работы, вы будете гордиться собой.

Эту работу легче, чтобы сделал квалифицированный специалист, но и он может ошибиться. А вы, смотря на его работы со стороны, можете оценить способности мастера, или вовремя заметить ошибку, в своевременном предотвращении проблем. Вы сможете дать оценку его действиям и качеству выполненной работы, зато будете знать, за что платите.



domstrousam.ru

с чего начать монтаж, пошаговая схема, описание

С каждым годом мы используем дома все большее количество бытовой и цифровой техники, которая не только делает нашу жизнь более комфортной, но еще и существенно увеличивает нагрузку на электрическую систему. Старая проводка не всегда может выдержать возрастающую нагрузку, потому у собственника может возникнуть необходимость в модернизации или полной замене электросети. Замена проводки – это очень сложная и ответственная задача, требующая от исполнителя специальных знаний и умений. Сегодня мы поговорим о правилах проектирования и выполнения электромонтажных работ.

1

Правила создания электропроводки в доме

Любые строительные работы регламентируются целым рядом правил и нормативов, описанных в ГОСТ и СНиП. Работы с электрической системой достаточно детально описаны в ПУЭ – в Правилах Устройства Электроустановок. Желая выполнить проводку в доме или квартире своими руками, обязательно нужно ознакомиться с этим документом.

Максимум внимания необходимо уделить правилам, затрагивающим вопросы прокладки электрической проводки, выбора и монтажа электрического оборудования. В ПУЭ указывается, что важные элементы электрической системы, такие как розетки, счетчики, распределительные коробки и выключатели необходимо монтировать так, чтобы к ним можно было без проблем получить доступ в любое время.

Выключатели рекомендуется размещать на высоте от 60 до 150 см от пола. Лучше их монтировать так, чтобы открытая дверь в комнату не препятствовала доступу к ним. То есть, если дверь открывается налево, то выключатель должен располагаться на стене справа. Провода к выключателям должны подводиться сверху.

Розетки лучше размещать на высоте 50-80 см от уровня пола. Совсем у пола точки электрического потребления располагать не следует, это не безопасно в случае подтопления жилого объекта. Розетки необходимо располагать на удалении не менее 50 см от кухонной плиты, радиаторов отопления, труб и различных заземленных элементов. Электрокабель к розеткам прокладывают по направлению снизу вверх.

Особое внимание следует уделить правилам, затрагивающим проблему прокладки электропроводки, выбора и монтажа электрического оборудования

В ПУЭ регламентируются и правила расчета необходимого количества розеток для помещений жилого объекта. Для жилых комнат требуется 1 розетка на каждые 6 м2 площади комнаты. Исключением выступает только кухня, в этом помещении допускается размещение почти любого требуемого количества розеток, точное их число определяется с учетом количества устанавливаемых в комнате бытовых устройств. В туалетах установка точек электрического потребления запрещена, а в ванных комнатах они должны иметь специальную защиту от влаги.

Прокладку кабелей можно выполнить открыто или скрыто. Вне зависимости от выбранного типа монтажа, размещать кабели можно только строго по горизонтали и вертикали. Повороты проводов должны проходить под прямым углом. Горизонтально расположенные провода должны быть установлены на расстоянии в 5-10 см от балок перекрытий и карнизов, на расстоянии более 15 см от потолка и не менее 20 см от пола. Вертикальные кабели располагают на расстоянии более 10 см от окон и дверных проемов. Между электрокабелями и газовыми трубами всегда должно быть более 40 см пустого пространства.

Провода не должны касаться металлических элементов и строительных конструкций. При установке нескольких кабелей параллельно должен оставаться промежуток более 3 см, и каждый провод должен располагаться в защитной гофре или коробе. Соединение и разводка проводов возможна только в распределительных коробках, все места соединения обязательно изолируют, причем соединять между собой медные и алюминиевые провода запрещено. Нулевые провода и заземление закрепляются на оборудовании специальными болтовыми соединениями.

2

Обязательно ли проектировать электросистему перед монтажом?

Работы по устройству новой электропроводки обязательно должны начинаться с создания полноценного электропроекта, включающего в себя схемы разводки. Этот документы выступает основой будущей электрической системы, потому проектирование считается важнейшей и самой сложной задачей, которую приходится решать во время электрификации объектов.

Лучше всего заказывать качественное проектирование у профессионалов, обладающих необходимыми знаниями и опытом для создания электрических схем. Самая важная причина обращения именно к мастерам – опасность электрической сети для человека. Допущение ошибок на этапах проектирования электрики с большой долей вероятности приведет к возникновению аварийных ситуаций, к возгораниям и поражению людей электротоком.

Если вы не хотите обращаться к профессионалам из-за желания сэкономить или по другим причинам, вы можете подготовить проект электрификации своими силами, но в этом случае ПУЭ придется изучать досконально. После этого вам придется выполнить расчеты нагрузки на электрическую систему, выбрать подходящее оборудование и провода в соответствие с будущими нагрузками и подготовить чертеж разводки.

Для подготовки чертежа вам придется использовать общепринятые условные обозначения. Применяя правильные обозначения на схеме, вы сделаете ее грамотной, правильной и общедоступной, то есть в чертеже смогут разобраться посторонние люди, а не только вы сами. На картинке ниже вы найдете наиболее распространенные условные обозначения, которые используются во всех без исключения электрических проектах.

С помощью этих обозначений вам нужно будет на чертеже квартиры отметить расположение всех элементов будущей электросети, включая розетки, выключатели, точки освещения, распределительные коробки, щит и т. д. При определении мест размещения точек электропотребления обязательно необходимо пользоваться рекомендациями и требованиями, описанными в ПУЭ.

На следующем этапе вам нужно проложить маршруты прохождения электрических кабелей, чтобы они соединили отдельные точки электропотребления в единую систему, берущую начало от электрического щитка. Проектирование разводки – это самый сложный этап проектирования, так как существует несколько типов подключения проводки:

  • последовательный;
  • параллельный;
  • смешанный.

При последовательном соединении электрических точек, они друг за другом подключаются от одного кабеля, а при параллельном – к каждой розетке тянется отдельный провод от распределительного короба. Последовательное соединение считается слишком ненадежным, а параллельное – очень дорогостоящим, из-за большого количества используемых кабелей. Потому профессионалы рекомендуют использовать смешанное подключение, предполагающее использование обоих типов соединения в разных условиях. Там где можно сэкономить, не снижая надежность и функциональность системы, используют последовательное соединение, в остальных случаях – параллельное.

При параллельном соединении к каждой розетке будет тянуться отдельный провод от распределительного короба

Для упрощения прокладки проводов и повышения надежности всей системы всю домашнюю электропроводку разбивают на несколько групп потребления, каждая из которых подключается к отдельному автомату и УЗО в электрическом щитке. Чаще всего в частном доме выделяют следующие группы потребления:

  1. 1. Группа освещения кухни и жилых помещений.
  2. 2. Освещения ванной и туалета.
  3. 3. Электроснабжение розеток жилых помещений и коридора.
  4. 4. Электроснабжение розетки электроплиты.
  5. 5. Электроснабжение кухонных розеток.

Конечно, вы можете сформировать и любые другие группы электрического потребления, если считаете, что ваш вариант сделает электросистему более надежной и удобной в использовании.

В некоторых случаях для упрощения внутренней разводки допускается прокладка проводов к розетка под полом, а проводов для верхнего освещения внутри плит перекрытия. Такие провода на схемах отмечают пунктирной линией.

Проект электроснабжения жилого объекта обязательно должен содержать в себе расчет силы тока в электрической сети, на основе которого выбирают материалы для системы. Расчет выполняют по формуле:

I=P/U,

Где I – сила тока, U – напряжение в сети, а P – суммарная мощность всех устройств электропотребления, устанавливаемых в доме.

Необходимо тщательно рассчитать общую нагрузку в электрической цепи и рационально распределить её

Для начала вам нужно будет провести расчет общей мощности электрооборудования. Для этого складываем мощность микроволоновки (1 000 Вт), холодильника (400 Вт), чайника (2 000 Вт), 10 лампочек (по 60 Вт каждая = 600 Вт). Итого получаем:

1000 400 2000 600=4000 Вт

Полученную цифру разделяем на 220В (напряжение в электросети) и получаем силу тока на уровне 16,5 Ампер.

В большинстве случаев, сила тока в современных домах и квартирах редко превышает 25 А. Исходя из этого, для электрической системы подбирают все необходимые материалы, включая кабели, провода, устройства защиты и автоматического отключения.

В таблице ниже представлена необходимая площадь поперечного сечения для алюминиевых и медных кабелей, прокладываемых открытым способом и в трубе, в соответствии с силой электрического тока, напряжением в сети и общей мощностью устройств потребления.

В таблице представлены точные значения, но сила тока может колебаться, потому провода необходимо выбирать с запасом. Запас требуется еще и потому, что со временем эксплуатации количество используемых бытовых приборов будет только увеличиваться и нагрузка на сеть будет расти.

Мы рекомендуем для создания электрической сети в доме использовать следующие электрические кабели:

  • ВВГ-5*6 (5 жил, сечение 6 мм2) – подходит для домов с трехфазным питанием для подключения щитка освещения;
  • ВВГ-2*6 – используется в сетях с двухфазным питанием для подключения щитка освещения;
  • ВВГ-3*2,5 – в качестве проводки от внутреннего щита к распределительным коробам и розеткам;
  • ВВГ-3*1,5 – для прокладки от распредкоробов к выключателям;
  • ВВГ-3*5 – для электроплит.

Для определения точной длины каждого типа кабеля придется использовать рулетку и с ее помощью замерить примерное расстояния маршрута каждого провода. К полученному результату рекомендуется прибавить дополнительные 3-4 метра, чтобы кабеля точно хватило на монтаж.

Использование гофротрубы для прокладки электропроводки — это надежный способ предохранить провода от повреждений и дополнительное удобство при прокладке

В электрическом щите дома обязательно должно найтись место для автоматических выключателей и УЗО. УЗО устанавливают на каждую группу освещения. Обычно используют УЗО на 16 и 20 А. Защитные устройства на 16 А подходят для групп освещения и выключателей, а на 20 А – для розеточных групп. Для установки электрической плитки обычно используют УЗО на 32 А, но если мощность плитки больше 7 000 Вт, то понадобится устройство защиты на 63 А.

Далее вам придется подсчитать, сколько всего потребуется в доме розеток и распределительных коробок. С этим никаких проблем возникнуть не должно, достаточно посмотреть на ранее подготовленную схему и произвести подсчет. Помимо электроприборов вам потребуются различных расходные материалы – изолента, кабельные каналы, короба для электропроводки, подрозетники и т. д. Их количество тоже нужно заранее подсчитать, чтобы за один раз приобрести все необходимое.

3

Правила выполнения электромонтажных работ

Когда проект электрической системы будет готов, можно переходить к электромонтажу, но с чего начать? Лучше всего начинать с изучения техники безопасности и подготовки необходимых инструментов, которые обязательно вам понадобятся. Для монтажа нужен тестер, кусачки, отвертки, пассатижи, шуруповерт, а также инструмент для штробления стен. Штробление требуется при скрытом способе монтажа электрических кабелей, предполагающем монтирование кабелей в стены. Вам также пригодится уровень, с помощью которого вы сможете прочертить идеально ровные горизонтальные и вертикальные линии, которые будут служить ориентиром при монтаже проводов.

После подготовки всех необходимых инструментов можно приступать к разметке. Вам нужно будет маркером или карандашом отметить на стенах и других поверхностях маршруты прохождения кабелей и места расположения точек электрического потребления, в которых придется делать отверстия под установку выключателей и розеток.

После завершения разметки действовать нужно в соответствии с выбранным способом монтажа кабелей. Если вы планируете сделать открытую проводку, то после разметки можно приступать к монтажу кабельных каналов, которые обычно выполняются из качественного пластика. Если же проводку планируется установить скрытым способом, то нужно выполнить штробление – сделать каналы в поверхностях, внутри которых в дальнейшем будут уложены провода.

При штроблении рекомендуется сначала сделать отверстия под точки электрического потребления – розетки, выключатели и источники света, а затем приступать к созданию кабельных каналов. Отверстия в стенах делают перфоратором, а штробы – болгаркой. Готовьтесь к тому, что работа приведет к образованию огромного количества пыли и грязи, ведь штробы под кабели должны быть достаточно большими, чтобы в них помещались все провода.

Помимо стен провода будут располагаться и на потолке. Существует несколько способов развести кабели на потолке. Если вы планируете сделать натяжной или навесной потолок, то провода нужно крепить к перекрытиям. В противном случае придется и на потолке выполнять штробления для устройства каналов в поверхности для прокладки кабелей.

Для прокладки кабелей из одной комнаты в другую необходимо делать отверстия в стенах. Отверстия нужно делать перфоратором рядом с углом помещения. После завершения штробления и сверления можно приступать к монтажным работам.

Розетки, распределительные короба и выключатели навешиваются непосредственно на стену при открытой проводке, и делать для них отверстия не нужно

Открытую электропроводку устанавливать намного проще, чем скрытую. Начинать работу нужно с монтажа внутреннего электрического щитка. Если в доме предусмотрена специальная ниша для него, то короб установите в нее, если ниши нет, короб просто навешивается на одну из стен, рядом с местом ввода электричества в дом. Внутрь щита установите закупленные УЗО и автоматические выключатели, количество которых должно соответствовать числу выделяемых групп потребления.

В верхней части собранного щитка должны находиться нулевые клеммы, в нижней – заземляющие, а между ними располагаются автоматы. После этого можно заводить в щиток кабель ВВГ-3*2,5. Со стороны места ввода электричества в дом подключение щитка должно выполняться профессиональным электриком, потому его трогать не нужно. Внутри же щитка вводный провод подключается так: синий провод к нулю, белый к верхнему контакту УЗО, желтый с зеленой полосой – к заземлению. УЗО соединяют последовательно между собой вверху с помощью перемычки от белого провода.

Далее по намеченным по поверхностям линиям в комнатах устанавливаются пластиковые кабельные каналы. Обычно их располагают по плинтусам или под потолками. Короба закрепляются саморезами через каждые 50 см. Заранее просверлите перфоратором в стенах отверстия и вбейте в них дюбеля.

Розетки, распределительные короба и выключатели тоже навешиваются непосредственно на стену при открытой проводке, и делать для них отверстия не нужно. Достаточно закрепить приобретенные устройства саморезами. Теперь можно приступать к пошаговой установке проводов. Начинайте с прокладки основной магистрали, а затем переходите к проводам, которые соединяют коробки распределения с точками электрического потребления. В последнюю очередь обычно устанавливают провода, идущие от распределительных коробок к устройствам освещения.

Помните, что проводам требуется изоляция. Все соединения должны быть заизолированы, иначе возможно возникновение аварий, способных угрожать вам и вашим близким. После соединения каждого провода в щите нужно вешать ярлык, чтобы не забыть, какой автомат за какую группу отвечает. В конце нужно «прозвонить» все провода тестером, чтобы убедиться в отсутствии ошибок и можно вызывать электрика для подключения щита к электроснабжению.

Монтаж скрытой проводки выполняется точно так же, но с той лишь разницей, что провода укладываются не в кабельные каналы из пластика, а в заранее подготовленные штробы в стенах и потолке. После того, как кабели будут уложены в штробы, отверстия в стенах необходимо заделать гипсовой шпатлевкой.

Для опытного электрика процедура электрификации дома – достаточно простая задача, которую он может выполнить очень быстро. Но для новичка монтаж электропроводки может оказаться просто непосильной задачей. Представленное в статье описание лишь пример того, как монтируется разводка, в каждых индивидуальных условиях имеется множество нюансов, которые важно учитывать. При отсутствии уверенности в собственных способностях не нужно рисковать, лучше закажите проектирование и монтаж у опытных мастеров.

obustroen.ru

Монтаж электропроводки в частном доме своими руками: схема разводки

Каждый человек, строящий новый дом или делающий капитальный ремонт, реконструкцию старого дома желает выполнить все работы в короткие сроки, качественно и с минимальными финансовыми затратами. Для этого необходимо продумать и составить проект всех будущих коммуникаций с учетом последовательности выполняемых монтажных работ. Поэтому следует правильно оценить возможности: что можно сделать своими руками, а где довериться специалистам.

Монтаж электропроводки

Последовательность монтажа

Для новых зданий в первую очередь надо продумать, от какого источника электроэнергия будет поступать к дому. Это может быть ближайшая ЛЭП или подстанция. На этапе строительства стоит согласовать этот вопрос с энергетиками и сделать временный монтаж распределительного щита. Предварительно стоит выбрать место и установить контур заземления для будущего дома. Вводной кабель может быть проложен воздушной или подземной линией в зависимости от местных условий.

Все эти детали согласуются на начальном этапе строительных работ. Прокладывая кабель, нужно сразу учитывать его параметры:

  • условия размещения: воздушная линия или подземная;
  • длину;
  • марку кабеля, тип изоляции: резина или ПВХ;
  • количество и сечение жил.

Прокладка кабеля в частном доме

Сечение проводов кабеля рассчитывается с учетом величины нагрузки, которую планируют использовать. Все эти данные отображаются в проекте на монтаж электропроводки; составляется поэтажная схема, в которой обозначаются все элементы и места их расположения:

  •  вводной щит с количеством автоматов защиты, их марка;
  • маршруты проводки с указанием длины и маркировки кабеля;
  • распределительные коробки;
  • выключатели и розетки;
  • элементы осветительной системы;
  • отдельно указываются места расположения розеток для проводки мощных нагревательных приборов.

На основании данных этой схемы проводки можно сделать расчет основных элементов электропроводки и расходных материалов:

  • автоматов защиты;
  • переключателей;
  • распределительных коробок;
  • подрозетников;
  • проводов различного сечения, розеток для освещения и общего тракта;
  • дюбелей, саморезов для крепления распределительного щита, клипс фиксации провода.

Распределительная коробка

После проделанных вышеперечисленных мероприятий можно приступать к монтажу электропроводки в доме, предварительно установив контур заземления. Место для контура заземления выбирается не далеко от постоянного вводного распределительного щита.

Монтаж этой конструкции несложный, все можно сделать своими руками при желании. Во многих специализированных магазинах продают готовые наборы для заземления частных домов с подробной инструкцией, по которой легко все собрать и установить своими руками.

Схема подключения

Монтаж электропроводки осуществляется по плану проекта и схеме установки вводного распределительного щита. Основные составляющие элементы проводки:

  • вводный автомат защиты;
  • узел учета расхода электроэнергии;
  • УЗО;
  • автоматы защиты на отдельные группы.

В частном доме обычно электропроводку разделяют на 3-4 группы: освещение, розетки, подсобные наружные помещения, гаражи, сараи и отдельная группа проводки – на мощные нагревательные приборы.

Монтаж электропроводки в доме

Для проводки используются кабели ПУНП или ВВГ в двойной изоляции ПВХ на отдельно взятом проводе и общей оболочке.

ВВГ 3х2,5 – эти цифры обозначают, что в кабеле три медных провода сечением 2,5 кв/мм. Такие провода применяются для проводки розеточных групп. Для освещения используется кабель с проводами 1,5 кв/мм. Между распределительными коробками обычно прокладывают провода с сечением 4 кв/мм.

Для отдельных групп электронагревательных приборов: печей, бойлеров, стиральных машин ставят провод не менее 6 мм/кв.

Кабель в четыре провода от распределительного щита прокладывается непосредственно к прибору на электрическую печь, бойлер, сплит-систему или стиральную машину. Эти кабели желательно прокладывать без распределительных коробок, на каждый элемент в вводном щите ставить отдельный автомат защиты из расчета его максимальной токовой нагрузки.

В цепи освещения между распределительными коробками можно проложить кабель с проводами 2,5 кв/мм. Если речь идет про современные электроприборы, люстры и другие осветительные конструкции, то обычно используют проводку с 4-мя проводами, которые заземляются. На розетках тоже предусмотрен контакт заземляющего провода, этого требуют ПУЭ.

Пример схемы распределительной коробки

В розеточной группе между распределительными коробками прокладывают кабель в четыре провода с сечением 4 кв/мм. От коробки до розетки можно пустить кабель с сечением проводов 2,5 кв/мм, он выдерживает токи нагрузки до 30А от приборов, потребляющих мощность до 6 кВт. Этого вполне достаточно для длительной эксплуатации утюгов, пылесосов, фенов и даже бытовых обогревательных калориферов мощностью от 700 Вт до 1,5 кВт.

Развод электропроводки

Монтаж проводов по стенам, крепление подрозетников и распределительных коробок можно сделать своими руками. Самое сложное и ответственное дело – правильный развод проводки, соединение контактов в распределительных коробках и сбор схемы. Впоследствии довольно сложно исправлять ошибки при соединении в распределительных коробках. Если своими руками сделать это не получается, стоит пригласить в помощь специалиста.

Проводка внутри дома может быть нескольких видов:

Открытая проводка применяется очень редко в деревянных домах на специальных изоляторах, в современных условиях для этого используют пластиковые кабель-каналы. В них проводка надежно защищена от механических повреждений, они не горят, легко крепятся к деревянной поверхности.

Монтаж открытой проводки в доме

Рассмотрим классический вариант кирпичных стен. Здесь провода удобнее всего фиксировать клипсами, которые вбиваются в стены обычным молотком. Для распределительных коробок специальной коронкой с победитовыми зубцами делают в стене углубления. После расключения в распределительных коробках всех цепей каждая группа проверяется мультиметром или другим прибором для прозвонки.

При положительном результате оголенные контакты на всей схеме электропроводки изолируются, крышки распределительных коробок закрываются. Подрозетники фиксируются в своих гнездах, сеть обязательно обесточивают. Стены и провода заштукатуривают.

В частном доме, если знать точное расположение проводки, нельзя впоследствии перебить провод, забивая дюбеля для шкафа или полки. В местах розеток, ламп освещения, выключателей остаются концы длиной по 15-20 см для разделки и подключения. После полной отделки стен можно устанавливать выключатели, розетки, вешать люстры и другие осветительные приборы.

Электропроводка. Видео

Про особенности монтажа электропроводки в доме расскажет это видео. Взяв на вооружение дельные советы отсюда, можно начинать прокладку собственными силами.

Оцените статью:

elquanta.ru

Простая схема монтажа электропроводки в частном доме

С электричеством шутки плохи — этому нас учат с детства. Но жизнь заставляет приспосабливаться, и при наличии определённых знаний, провести проводку в доме можно самостоятельно. Первым делом вам предстоит обозначить место, где будет находиться распределительный щит. Наиболее часто для него выбирают сухое тёплое помещение, фиксируя его на высоте порядка полутора метров. Щит является ключевым элементом и выступает в схеме начальным звеном. После установки можно приступить к планированию и разметке мест под розетки, выключатели, светильники и прочие электроприборы.

Схема монтажа электропроводки в частном доме своими руками

Занимаясь составлением схемы монтажа электропроводки в частном доме нужно исходить из собственных потребностей. То есть, если норматив предполагает наличие двух розеток на одну комнату, а вам необходимо три, то естественно нужно остановиться на более удобном для вас варианте.

Схемы бывают двух типов: электрическая и монтажная. Первая помогает рассчитать количество приборов, потребляемых ток, выбрав допустимый вариант подключения. Вторая фактически является отображением электрической схемы на практике. На ней помечаются места монтажа устройств, рассчитывается количество соединительного кабеля и прочих расходных материалов.

Моменты, на которые стоит обратить внимание

Несмотря на то, что базовой схемы не существует, и каждая разрабатывается с учётом индивидуальных особенностей, существуют важные рекомендации, пренебрегать которыми не рекомендуется.



Приборы с большим потреблением электроэнергии (бойлер, электроплита, холодильник, стиральная машина) желательно подключать с возможностью заземления. Для этого используется специальных трехжильный провод («земля», «фаза» и «ноль»). Кабель такого типа рекомендуется использовать в местах с повышенной влажностью, например, в ванной.

Для реализации схемы электропроводки в частном доме оптимальным вариантом является кабель сечением 2,5 мм. Он идеально подходит для розеток и светильников, хотя для последних можно взять провод с сечением 1,5 мм, но экономия будет несущественной.

Очень важно не перегружать розетки. При подключении нескольких допустимая суммарная мощность составляет 4,6 кВт. Также у каждого крупного бытового прибора должна быть индивидуальная розетка.



Этапы самостоятельного монтажа проводки

Монтажные работы начинаются с разметки стен. На них наносится путь пролегания кабеля и отмечаются места, где будут расположены розетки и выключатели. Главное правило, которое поможет избежать «головной боли» в дальнейшем, заключается в том, что провода располагают только в горизонтальном или вертикальном положении. Никаких диагоналей для экономии кабеля быть не должно. Повороты выполняются строго под углом в 90°. От потолка делается отступ минимум 20 см.



Что касается розеток и выключателей, то чаще всего споры зарождаются касательно высоты их расположения. Выключатели преимущественно располагают с той стороны, где находится ручка. Существует два стандарта высоты для выключателей — 50-80 см и 150 см от пола. Второй вариант присущ постройкам советского типа, а в новых домах предпочтение отдаётся первому варианту. Места расположения выключателей лучше сразу нанести на схему электропроводки в частном доме. Это касается и мест для розеток. Касательно их стандарт отсутствует, но по негласному правилу их размещают либо на расстоянии 80 см от пола, либо в пределах 20-30 см, практически сразу над плинтусом. Основным моментом выбора места для розетки является удобство пользования.

схема подключения выключателя и розетки



На следующем этапе в стенах штробят каналы и отверстия под коробки. Кабель в канале фиксируется гипсом, он быстро высыхает и обеспечивает надёжную фиксацию. На гипс садятся и пластиковые коробки, в которые монтируют выключатели и розетки. Между собой провода скручиваются, при этом площадь соприкосновения должна быть максимальной. Эти места подлежат изоляции.

Читайте также нашу статью «Особенности организации кухонного освещения с помощью встраиваемых потолочных светильников светодиодного типа».

Как видите, имея базовые знания и подкрепив их небольшими практическими навыками, монтаж проводки можно выполнить своими силами.

papamaster.su

Проводка в доме своими руками: схемы и правила монтажа

Монтаж электропроводки в частном доме своими руками – очень ответственная работа. Без специальных знаний в этой сфере, без соблюдения правил и техники безопасности можно нанести вред своему здоровью или подвергнуть риску свою семью. Перед тем как начать прокладывать линию электропередачи нужно составить схему расположения выхода сети во всех комнатах дома.

Правила и ТБ

Очень большое значение при монтаже электропроводки в частных квартирах и деревянных домах имеет техника безопасности. Работы, которые связаны с электричеством, всегда должны проходить с отключенным питанием. Важным также является выбор проводов. Нужно обращать на маркировку и их серию. Для частных домов обычно используется медная проводка с двойной изоляцией, чтобы увеличить защиту кабеля. Если в помещении сохранились старые провода из алюминия, то его нужно обязательно заменить. Нежелательно соединять медные и алюминиевые жилы между собой, так как они имеют разную сопротивляемость. Если нет возможности провести замену кабеля, то скрепление жил проводится при помощи клемм, а не скручивания. Прямое их соединение может через время создать короткое замыкание и привести к возгоранию помещения.

Установка электрического счетчика должна проходить вдали от будущих работ. Желательно сразу определить место, где будет установлено устройство защитного отключения и контуры заземления. Вся электропроводка должна быть полностью изолирована. Соединения контактов обычно помещаются в специальные герметичные изолированные коробы для продления сроков эксплуатации кабеля. Перед началом монтажа нужно составить план и схему будущей электропроводки.

Схема

Схема распределения электроприборов в квартире из 2-х комнат

Перед тем как приступить к прокладыванию своими руками электропроводки в частном доме следует сделать схему, по которой будут проводиться работы. Для этого необходимо взять план постройки и предварительно составить проект. Нужно знать, где будет размещаться мебель, какое количество электроприборов будет работать в сети, а также их общую мощность. Это позволит определить места для монтажа розеток, выключателей, светильников и прочих бытовых устройств. Схема может помочь сделать ремонт без повреждения проложенной силовой линии, а также при демонтаже старой проводки.

Размеченная схема позволит с большей точностью сделать расчеты и провести прокладывание эл. кабеля в деревянном доме или квартире. Чертеж должен начинаться от щитка, так как устройство защитного отключения является важным приспособлением, которое обеспечивает определенную защиту дому. Схема расположения проводки должна соответствовать определенным нормам и стандартам. Эл. провода должны располагаться в горизонтальном или вертикальном положении. Нельзя их укладывать перекрестно. Такое размещение кабелей позволит снизить вероятность повреждения их при ремонте.

Проект эл. проводки допускает расположение кабелей только под прямым углом. При прокладывании проводов из одной точки в другую в одной комнате нельзя допускать их изгиб в нескольких местах, а также перекосы при монтаже. Дополнительные изгибы шнура увеличивают протяженность сети в частном доме, что сказывается на сопротивлении провода.

В деревянных домах и квартирах эл. проводку принято монтировать под потолком или вдоль пола. Для того чтобы удобно можно было проводить работы, кабеля размещаются на 25-30 сантиметров ниже уровня потолка. Это оптимальная высота для того, чтобы не усложнять ремонт, и снизить вероятность механического повреждения эл. провода. Когда электрическая сеть размещается вдоль полового покрытия, тогда расстояние от пола должно быть около 15-20 сантиметров. Эти параметры должны учитываться при составлении схемы.

В обязательном порядке нужно отмечать места будущих выключателей и розеток. Это очень важный момент, так как длина провода должна рассчитываться с учетом всех точек выведения проводки. При скрытой эл. сети слишком короткий кабель может не позволить установить в определенном месте розетку или другую фурнитуру. Розетки размещаются в местах постоянного подключения электрических приборов, выключатели обычно встраивают со стороны дверной ручки при входе в комнату на высоте от 80 сантиметров. Такая высота обусловлена тем, что у детей также не должно возникать трудностей при доступе к выключателю.

Установка розеток своими руками должна проходить на высоте от 25 сантиметров от пола. Нижняя часть стены подходит лучше не только с эстетической стороны, но и по части экономии эл. провода. В среднем для составления схемы нужно учитывать, что в частном доме должно находиться по одной эл. розетке на 6-7 квадратных метров. В комнатах может быть больше розеток, чем на кухне. Их расположение может быть продиктовано расположением мебели или личными требованиями. В кухне может быть монтировано и больше 5 розеток. Это обычно связано с тем, что там подключается большое количество эл. приборов и ее размерами.

При составлении схемы нужно учитывать, что размещение розеток от окна или дверного проема не должно находиться на расстоянии менее 10 сантиметров. Распределительную коробку можно разместить в каждой комнате. От этого будет зависеть разводка эл. проводки. Специалисты настоятельно не рекомендуют устанавливать розетки и заводить проводку в ванную комнату. Предварительная схема электропроводки позволяет сделать расчет длины требуемого кабеля для монтажа. При ее составлении нужно учитывать особенности укладывания силовой линии в квартирах, деревянных домах.

Видео «Пошаговая инструкция прокладки»

Пошаговый монтаж

Чтобы сделать электропроводку своими руками нужно обладать специальными познаниями. При самостоятельном монтаже разводки и прокладывании силовой линии в деревянный дом или квартиру нужно учитывать особенности помещения. Чтобы сделать электропроводку своими руками в деревянном доме обязательно следует использовать защитные металлические рукава, коробы или трубы. Они необходимы для обеспечения полной защиты деревянных помещений от возможного искрения, короткого замыкания и возгорания. В таких домах может использоваться скрытая и отрытая линия электропроводки.

В каменных домах и квартирах чаще всего используется скрытый метод. При помощи специального инструмента (дрель и перфоратор) делается штробление углубления на стене. Штроба делается для того, чтобы в нее поместить силовой кабель, а также удобно было делать разводку по всему дому. При помощи углубления электропроводка утапливается в стену и после шпатлевки ее не видно. Это выглядит более эстетично, но при необходимости сделать ремонт или замену проводки будут возникать определенные осложнения.

Поэтому при желании сделать электрическую сеть своими руками нужно выбрать хороший и мощный провод, который сможет выдерживать большую нагрузку при одновременном подключении многих приборов. Лучшим вариантом является трехфазный провод. Трехфазный кабель также имеет заземление, что делает снабжение электричеством в деревянном и каменном доме более безопасным.

Чаще всего при монтаже электросети используется кабель серии ВВГ. Он имеет достаточную эластичность, прочность и хорошую изоляцию. После штробления углублений проводка укладывается так, чтобы не было натяжения и перекручивания жил. После этого канал замазывается алебастром. Этот вид штукатурки быстро высыхает и держит провод. Изначально его желательно только закрепить на отдельных участках. Когда будет завершен процесс монтажа всей электрической сети, можно провести тестирование линии. При работающей проводке можно завершить заделывание штробы, и сделать облицовку стен.

Подключение кабеля к устройству защитного отключения делается при помощи пайки. Обычное скручивание в этом месте недопустимо. Если проводка выходит на улицу, то ее желательно делать из меди, так как она более устойчивая, чем алюминий. В деревянных домах не делается высверливание углублений в стенах. Кабеля должны быть помещены в защитную оплетку и уложены под пол или между стен. Чаще в таких помещениях предпочитают делать отрытую проводку, соблюдая технику безопасности. Перед тем как приступить к монтажу силовой линии в деревянном доме нужно узнать о правилах ПУЭ. Здесь указан свод инструкций по укладыванию разного вида электролиний, методики и рациональные способы проведения безопасной сети.

Видео «Монтаж проводки в доме»

Что делать, если вы решите провести данные манипуляции с домашней сетью электроэнергии самостоятельно? Ответ найдете в видео ниже.

otoke.ru

Проводка в доме своими руками – электрика без посторонней помощи + видео

Не каждый домашний умелец знает, как правильно прокладывается электропроводка в доме своими руками. Мы поможем сформулировать основы для начинающего мастера и оснастить дом светом и теплом.

Монтаж проводки в доме – выбираем способ

Устройство электрокоммуникаций можно осуществлять как открытым, так и закрытым способом. Открытый тип прокладывают на поверхности стены, прикрывая кабели пластиковыми трубками или плинтусами. Уровень высоты для этого типа не регламентируется и выбирается произвольно. При выполнении монтажных работ открытой проводки запрещено совмещение кабелей различной мощности в одном плинтусе. Причем данные декоративные элементы необходимо выбирать из несгорающего материала, который, к тому же, обладает изоляционными свойствами. В подвальных и чердачных помещениях кабели укрепляют при помощи специальных скоб.

Электропроводка скрытого типа располагается в специально предназначенных для этой цели пустотах, внутри конструкций подвесных потолков или перегородок. Прокладывание силового кабеля рекомендуется делать одновременно с устройством полов. Если готовых ниш нет, то производится штробление стен, а в полученные борозды и укладывается провод. При устройстве электросистемы для осветительных приборов под слоем штукатурки необходимо применять кабели, имеющие защитную изоляцию.

Как проложить проводку в доме – особенности планирования

Делая монтаж электропроводки в частном доме, необходимо помнить, что скрытые штукатуркой коммуникации должны пролегать идеально ровно по горизонтали или вертикали. Прокладывая кабели во всевозможных пустотах, можно выискивать кратчайшие пути, экономя при этом провод. Монтируя электричество в подвесных конструкциях потолков, необходимо применять материалы, которые не поддерживают горение. Выполняя монтаж в помещениях с высокой влажностью, не применяйте провода, имеющие защитную оболочку из металла.

Прежде чем начинать работы, необходимо тщательно продумать, как провести электропроводку в доме, соблюдая все правила безопасности. Ведь неправильно выполненные работы могут иметь неприятные последствия. В местах разветвления кабеля необходимо устанавливать специальные распределительные коробки, которые будут скрывать места соединений и предохранять их от нежелательного замыкания. Выполняя монтаж скрытого типа проводки, необходимо устанавливать розетки и выключатели особого вида.

Высота установки электрокабеля регулируется самостоятельно, но должна быть не менее 40 см от пола, для безопасности жильцов дома от поражения электричеством в случае непредвиденного затопления. Следуя регламентам техники безопасности, розетки следует устанавливать на значительном расстоянии от раковин и радиаторов отопления. Расстояние между этими объектами должно быть не менее 50 см.

Установка же розеток в помещениях, предрасположенных к высокой влажности (бани, сауны), допускается на расстоянии, превышающем 2,6 м от источника воды.

При установке электродвигателей и различного другого силового оборудования необходимо выбирать модели, доступ к внутренней части которых возможен только при помощи специальных инструментов. Подключение приборов и электроплит требует применения кабеля, имеющего соответствующее сечение и обязательно покрытого металлической оболочкой. Такой провод можно прокладывать под полом, выбирая наиболее короткий путь от автоматов к прибору.

До того, как проложить проводку в доме, необходимо составить на бумаге подробный план, отмечая на нем каждый выключатель и места расположения отопительных и силовых приборов. При помощи схемы можно точно рассчитать необходимое количество кабелей определенного сечения, что позволит серьезно сэкономить средства. Далее мы расскажем, как выполнить электропроводку в доме, и даже самый далекий от электричества человек сможет это сделать самостоятельно.

Проводка в доме своими руками – приступаем к работам

Монтаж электрокоммуникаций не представляет ничего сложного, главное – это соблюдение необходимой последовательности, и обязательно все получится. Так что теперь самое время приступить непосредственно к обсуждению процесса, как сделать электропроводку в доме.

Как сделать проводку в доме своими руками — пошаговая схема

Шаг 1: Разметка

Прежде чем начинать монтаж, независимо от выбранного типа, необходимо сделать разметку, начертив непосредственно на стене места, где будут располагаться распределительные коробки, выключатели и, конечно же, розетки. Также необходимо отметить трассу прохождения проводов, где они будут монтироваться. Разметка делается при помощи мелка или маркера и длинной линейки. В качестве упрощенного варианта, чтобы разметить места прохождения кабеля, можно использовать капроновый шнур, окрашенный яркой краской.

Шаг 2: Подготовка посадочных мест

С помощью перфоратора в местах, где будут располагаться распределительные коробки, необходимо высверлить отверстия, диаметр которых не должен превышать 70 мм. А там, где предполагается вход провода, пробиваются дополнительные углубления для облегчения монтажных работ. При работе с перфоратором желательно место сверления периодически смачивать водой. Это поможет сохранить сверло, да и пыли будет значительно меньше.

В местах проведения электроосвещения сквозь стену в другое помещение необходимо сделать отверстия небольшого диаметра. Если создаваемая своими руками электропроводка частного дома по плану будет монтироваться в стену, в ней необходимо выштробить борозды, точно соответствующие схеме. Для этого подойдет болгарка или специально предназначенный строительный штроборез. Работая с болгаркой или перфоратором, для сохранения своего здоровья необходимо соблюдать определенные меры безопасности.

Шаг 3: Монтаж электропроводки

Укладывая провода, необходимо двигаться от распределительного щита в направлении монтажных коробок, постепенно переходя на осветительные приборы. Фиксацию кабеля на стене нужно делать при помощи крепежей, которые устанавливаются на расстоянии около 30 см. Места входа провода в распределительную коробку, а также все изгибы закрепляются дополнительно. Для фиксации можно использовать всевозможные остатки и обрезки провода, которые прибивают к стене, захватывая при этом монтируемый кабель. Также можно закреплять коммуникации, уложенные в углубления, при помощи раствора с добавлением алебастра.

Шаг 4: Установка монтажных коробок

Прокладка электропроводки в доме делается до проведения оштукатуривания помещения. Распределительные коробки устанавливают при помощи алебастрового раствора, небольшое количество которого закладывается в углубление. Прежде чем установить этот элемент, в него заводят провода, затем с применением определенной силы вдавливают в растворную массу, но так, чтобы края коробки выступали над поверхностью стены. Все подобные элементы должны находиться на одной горизонтали для ровного распределения выключателей.

Шаг 5: Соединение проводов

Прежде всего, с проводов снимается слой изоляции на расстоянии до 5 см от концов, тщательно при этом их зачищаем. Затем, внимательно следя за тем, чтобы ничего не перепутать, скручиваем их при помощи пассатижей, откусывая лишние концы кусачками, при этом оставляя скрутку не более 3 см. Соединив в нужном порядке провода, их изолируют обычной изолентой и закрывают крышки коробок. Выполнив таким образом монтаж, можно делать подключение электропроводки в доме к сети центральных электропередач.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Разводка электропроводки в частном доме своими руками

Автор этой статьи 30 лет назад построил дом и разводку электропроводки сделал самостоятельно. Исходя из 30 летнего опыта эксплуатации электропроводки, можно сделать вывод об ошибках, допущенных при ее обустройстве.

Главный вывод такой: если вы сделали разводку проводом необходимого сечения, а лучше, чтобы сечение провода было с запасом, правильно определили и установили средства автоматической защиты, то неисправности электропроводки происходят, в основном, только из-за контактов, контактов в розетках, в распределительных коробках и т.д. Мне пришлось поменять все розетки в доме. В распределительных коробках соединения я сделал пайкой, это оказалось правильным решением. Все, остальное исправно функционирует до настоящего времени.

Разработка разводки для частного дома — задача не сложная, но и слишком простой назвать ее нельзя. Эту важную работу я предлагаю сделать с помощью последовательных, простых шагов. Это позволит спроектировать безошибочную, добротную, безопасную схему электропроводки.

Предлагаемая методика разработки электрической схемы проста и может использоваться и для вновь построенного дома, так и при капитальном ремонте квартиры при реконструкции электропроводки.

Подготовка к разработке электрической схемы

Что необходимо для разработки электрической схемы:

  • линейка, хорошо, если у вас будет еще и трафарет для зарисовки различных фигур,
  • фломастеры разных цветов или ручки с разноцветной пастой,
  • кроме того, понадобятся листы бумаги для чертежей и эскизов.

Эту же задачу можно выполнить быстрее с помощью компьютера, если вы можете работать в Автокаде или другой программе, где можно рисовать и чертить.

У вас есть план вашего дома, начнем с того, что мы начертим в масштабе упрощенный план. На рис. 1 пример упрощенного плана, у вас будет, естественно, другой.

Рис. 1 Упрощенный план дома:

Вы начертили свой план, в котором, как и на рис. 1 ничего внутри помещений еще нет, но скоро будет. Размеры на плане в метрах. Вот этот «пустой» план надо скопировать на ксероксе или распечатать на компьютере в 4 — 5 экземплярах, если вы будете рисовать остальное вручную.

На одном из экземпляров плана можно обозначить, где и какое помещение находится в вашем доме. (См. рис. 2)

Рис. 2 План расположения помещений:

Определение мест установки электрооборудования и розеток и выключателей

Следующим этапом будет общее собрание будущих жильцов этого дома, где они обсудят и утвердят расстановку мебели в помещениях, состав и расположение электрического оборудования. После собрания на скопированном экземпляре «пустого» плана, в каждом помещении:

  • Расставляем мебель, на рис.3 зеленым цветом отмечены шкафы (17), кровати(16), диван(17). Это необходимо, чтобы выбрать места установки розеток там, где мебель не будет закрывать их.
  • Затем размещаем все стационарное электрооборудование (на рис. 3 закрашено коричневым цветом).
  • И только после этого, выбираем место установки розеток и выключателей (на рис 3 закрашены желтым цветом).

Рис. 3 План установки электрооборудования и электроустановочных изделий.

На плане учтено все стационарное электрооборудование. Переносные электроприборы утюг, электрочайник, миксер и многое другое не учтены, чтобы не загромождать план, но для них нужны розетки, которые на плане присутствуют. Рис. 3 несет в себе много информации:

  • Мы определились с местами установки электроустановочных изделий розеток и выключателей.
  • Определили места установки электрооборудования.
  • На основании электрических характеристик оборудования можно подсчитать общую мощность электропотребления в каждом помещении.
  • Знаем необходимое количество розеток, выключателей и ламп освещения.

Подсчитываем какое количество получилось.

  • Лампа освещения 9 шт.
  • Выключатели 8 шт.
  • Розетки 12 шт.
  • Электрический щит 1 шт.
  • Электрический водонагреватель типа «Аристон» или другой 1 шт.
  • Стиральная машина 1 шт.
  • Холодильник 1 шт.
  • Посудомоечная машина 1 шт.
  • Электропечь с духовкой 1 шт.
  • Домашний кинотеатр 1 шт.
  • Компьютер 2 шт.
  • Розетки IP44, влагостойкие. 2 шт.
  • Розетка трехполюсная. 25A 1 шт.
  • Вытяжка. 1 шт.

Подсчитываем максимальную мощность потребления. Таблица №1:

Название электроприборов  Количество Шт. Мощность ватт  Суммарная мощность ватт  Сечение провода кв. мм.
1 Лампы освещения 9  100 900  1,5
2 Розетки свободные 16 А  6 700 Средняя мощность  на 1 розетку 4200 2,5 на каждую розетку
3 Электрический водонагреватель Розетка 16 А с защитой от влаги 1500  1500  1,5
4 Стиральная машина Розетка 16 А с защитой от влаги 1 2000  2000  1,5
5 Холодильник. Розетка 10 А  1 250 250 1,5
6 Посудомоечная машина. Розетка 16 А  2000  2000  2,5
7 Электропечь с духовкой, розетка 25 А  6000  6000
8 Домашний кинотеатр. Розетка 10 А  1 500 500 1,5
11 Компьютер. 2 розетки 10 А  500  1000  1,5
14 Вытяжка. Розетка 10 А 300  300  1,5

Итого: Максимальная мощность потребления — 18650

Разводка силовых кабелей

Разберемся как доставить электроэнергию от электрического щитка к электроприборам находящимся в каждом помещении.

1. Душевая комната.

Самым опасным помещением является душевая комната. Разводку электропроводки и подключение электроприборов в ванной или душевой комнате производят в соответствии с правилами для помещений с повышенной влажностью.

1.1 По правилам, в душевой должна быть скрытая электропроводка трехжильным медным кабелем с двойной изоляцией. Металлические кабельные каналы не допускаются.

1.2 Все электрооборудование и электроустановочные изделия должны иметь защиту от попадания в них влаги.

1.3 На каждый электроприбор душевой комнаты с электрощита протягивается отдельный трехжильный кабель.

1.4 Выключатель электроосвещения должен находится вне помещения.

1.5 Корпуса электроприборов заземляются.

1.6 В цепи питания душевой комнаты обязательна установка УЗО.

Номера электрооборудования душевой на плане (рис 3) (5) и (6):

5. Электрический электронагреватель 2000 ватт.

6. стиральная машина, мощность 2000 ватт,

подключаются от электрощита отдельными трехжильными медными кабелями с двойной изоляцией сечением 1,5 кв. мм. Электронагреватель и стиральная машина подключаются через две 16 А розетки (12) с защитой от влаги.

2. Кухня.

Номера электрооборудования на плане кухни (7), (8), (9), (14),

7. Холодильник 250 ватт,

8. Посудомоечная машина 2000 ватт.

9. Электроплита (4 конфорки) с духовкой. 6000 ватт подключается от электрощита отдельным 3 жильным с медными проводниками кабелем сечением 4 кв.мм. соединяется через трехполюсную 25 амперную розетку.

14. Вытяжка. 300 ватт.

Так как на кухне и любом помещении дома возможно подключение дополнительного электрооборудования каждое мощностью до 2000 ватт, остальные розетки в помещениях дома устанавливаю 16 амперные, подключаю каждую проводом сечением 2,5 кв. мм.

Рис. 4 План разводки силовых кабелей и места установки распределительных коробок.

№1, №2, №3, №4 на рис. 4 и рис. 5 – распаечные коробки.

В таблице № 2 приведены номера проводников кабелей, участки прокладки и их сечение. Таблица №2:

Номер провода кабеля Участки прокладки кабеля. Сечение провода кв. мм.
1, 2, 3 Эл. Щит (4) – Душевая – Розетка (12)- Водонагреватель (5) 1,5
4, 5, 6 Эл. Щит (4) – Душевая – Розетка (12) — Стиральная машина 1,5
7, 8, 9 Эл. Щит (4) – Кухня – розетка(13) — электропечь с духовкой 4,0
10, 11, 12 Эл. Щит (4) – Распаечная коробка №4-распаечаная коробка №3 4,0
13, 14, 15 Распаечная коробка № 4 –розетка в туалете (3) 1,5
16, 17, 18 Распаечная коробка № 3 – Розетки кухни (3) 2,5
19, 20, 21 Эл. Щит (4) – Распаечная коробка №1 4,0
22, 23, 24 Распаечная коробка № 1- Розетки спальни 2,5
25, 26, 27 Распаечная коробка № 1 – Распаечная коробка №2 2,5
28, 29, 30 Распаечная коробка № 2 – Розетки спальни и розетки зала. 2,5

План разводки проводов освещения

Разводка освещения производится отдельно от силовых кабелей. Провод освещения медный, двужильный, с двойной изоляцией, сечением 1,5 кв. мм. Рисуем план разводки освещения.

Рис. 5 План разводки освещения.

Обустройство электрического щита

Информация, которую мы получили в предыдущих главах позволяет нам скомплектовать электрощит. Это будет последним шагом перед черчением электрической принципиальной схемы.

Итак, начнем с перечисления того, что должно находится в электрическом щите.

1. Автоматический выключатель общий Q₁ 1шт. 100 А. Подсчитав общую максимальную мощность электроприборов во всех помещениях дома, определяемся с максимальным током главного автоматического выключателя, учитывая небольшой, необходимый, запас. Общая мощность у меня получилось 18,65 кВт, автомат должен быть на 100 А.

2. Однофазный электросчетчик на 100 А. 1 шт.

3. Защитная автоматика для помещение душевой:

3.1. Устройство защитного отключения (УЗО) QF₁ 25А ток утечки 30 миллиампер 1 шт.

3.2. Автоматические выключатели на 10А Q₂ и Q₃.

4. Защитные приборы для помещения кухни:

4.1. QF₂ УЗО 50 А, 30 ма 1 шт.

4.2. Автоматический выключатель Q₄ 30 А. 1шт.

4.3. Автоматический выключатель Q₅ 16 А 1 шт.

5. Защитные приборы для для остальных помещений.

5.1. QF₃ УЗО 32 А, 30 ма – 1 шт.

5.2. Автоматический выключатель Q₆ 25 А.

5.3. Автоматический выключатель Q₇ 10 А.

Эта схема электрического щита начерчена для примера. Вы же можете ее расширить, по своему усмотрению, например добавить количество автоматических выключателей и запитать розетки или освещение каждого помещения отдельно. В этом случае, если у вас будет неисправность в зале и отключится соответствующий автоматический выключатель, в остальных помещениях все будет функционировать. Все, можно рисовать принципиальную электросхему вашего дома, учитывая информацию вышеприведенных разделов, нумерацию проводов согласно талбицы №1 и комплектацию электрического щита.

Принципиальная электрическая схема

Принципиальная электрическая схема чертится на основании данных, которые мы имеем в предыдущих главах. В схеме вычерчивается каждый провод, ему присваивается номер, указывается цвет провода, показано подключение всех приборов электрического щита. Это будет полная принципиальная электрическая схема разводки вашего дома. После того, как вы ее начертите и согласуете, можно начинать обустройство электрики в вашем доме. В последствии принципиальную схему и все что вы нарисовали выше, подшейте в папку, она пригодится при ремонте или реконструкции электропроводки.

Я же рисовать полную схему не буду, потому что:

1. Она не будет использоваться у меня, а у вас будет другая, своя схема.

2. Для меня вполне достаточен объем информации приведенной в предыдущих главах, чтобы сделать разводку электропроводки в доме и затем, при необходимости, сделать ремонт.

Видео по теме «разводка электропроводки в частном доме»:

postroju-dom.ru

Монтаж электропроводки своими руками

Поделитесь статьей:

На сегодняшний день невозможно представить жизнь без электроприборов. И тенденция такова, что в каждом доме или квартире количество используемых электрических устройств с каждым годом неукоснительно растет. Розеток по дому начинает катастрофически не хватать: сначала в одной из них появляется тройник, затем от другой протягиваются удлинители… Результат такого действа всегда один – от высокой подключаемой мощности электропроводка начинает гореть, тогда выбивают автоматы на счетчике.

Замена электропроводки, как правило, происходит во время очередного ремонта. Сначала это может показаться довольно сложным делом, но, как говорится, первое впечатление обманчиво. Немного разобравшись, можно смело приступать к монтажу электропроводки своими руками.

С чего начать

Безусловно, любое дело необходимо начинать с планирования. Перед тем как приступить к монтажу электропроводки своими руками, необходимо четко определиться со следующими моментами:

  • место размещения счетчика;
  • точка ввода кабеля в дом;
  • размещение распределительного щитка;
  • количество и расположение розеток в каждой из комнат;
  • планирование освещения и число осветительных приборов;
  • размещение дополнительного мощного оборудования (бойлер, стиральная машина и др.).

После того как вышеперечисленные моменты определены, можно приступать к разметке.

Полезный совет. Выключатели должны располагаться со стороны дверной ручки. Это обеспечит комфортное включение света при входе в помещение. Делать их рекомендуется на уровне свободно свисающей руки (около 80 см от пола). Такое расположение выключателя очень удобно при передвижении из комнаты в комнату, а также будет доступным для детей, что позволит им свободно включать и выключать свет в помещении.

Для этого при помощи маркера или толстого, хорошо заметного карандаша обозначают на стенах и потолке все точки установки электрических точек: отмечают места расположения розеток, выключателей, диммеров, светильников и бра, люстр, дополнительного точечного освещения, подписывают участки подключения крупной бытовой техники и мощных электроприборов.

После того как разметка произведена, необходимо отметить пути прокладки кабеля. При этом стоить помнить, что все провода следует располагать строго горизонтально или вертикально, а место поворота должно иметь прямой угол.

Полезный совет. Затрудняетесь определить необходимое количество розеток? Можно руководствоваться следующим правилом: три стены из четырех должны иметь розетки. Некоторые считают, что на каждые 3-4 погонных метра стены должна приходиться хотя бы одна розетка.

После разметки рекомендуется начертить принципиальную схему электропроводки, произвести необходимые расчеты по мощности и только после этого приступать непосредственно к монтажу.

Как монтировать

Монтаж электропроводки можно проводить двумя способами:

  1. Открытым.
  2. Закрытым.

При монтаже открытым способом все электрические провода оказываются на виду, а к стенам или потолку фиксируются при помощи специальных креплений или кабельных каналов. Данный способ является менее трудозатратным, но и не очень эстетичным. Этот прием идеально подойдет для организации электропроводки в гараже, сарае, подсобных помещениях или при невозможности воспользоваться вторым способом.

При закрытом монтаже все электрические коммуникации спрятаны. Это более трудоемкий способ, т. к. требует укладки проводки в специально проделанный канал (штрабу), который затем закрывается цементным раствором или шпатлевкой. Исключением является монтаж скрытых электрических коммуникаций за листами гипсокартона. При таком способе укладки провод сначала протягивается в специальную гофру, которая защищает его от механических повреждений, и только затем крепится к стене или металлическому профилю.

Полезный совет. При монтаже электропроводки закрытого типа обязательно сделайте монтажный чертеж с точной привязкой мест размещения кабелей в стене к ориентирам: окнам, полу, дверным проемам и потолку! Для этого необходимо измерить расстояние между ориентирами и штрабой, в которой будет находиться электрокабель. Данный чертеж в дальнейшем значительно облегчит проведение ремонтных работ.

Монтаж распределительного щитка

По сути, распределительный щиток является сердцем всей электрической проводки. Так что его содержимое будет напрямую зависеть от сложности выполняемых работ. Обычно в нем производится установка вводных автоматов, автоматов на каждую комнату или точку, устройств защитного отключения и отсекающих реле. Также в распределительном щитке может быть помещен электрический счетчик и дополнительное коммуникационное оборудование.

Располагать щиток рекомендуется возле непосредственного ввода электрокабеля в квартиру на высоте 1,5-1,7 метра.

Полезный совет. На рынке представлено большое количество корпусов для распределительного щитка. Главное отличие между ними состоит в том, какое количество автоматов внутри можно будет разместить. Чтобы не прогадать с выбором, рекомендуется начертить принципиальную схему электропроводки с обозначением каждого автомата, подсчитать их общее количество и добавить к этому значению еще 2-3 места.

Монтаж электропроводки всего дома начинается только после того, как распределительный щиток установлен на стене. Обратите внимание, чтобы в приобретаемом корпусе была так называемая дополнительная нулевая шина. Если ее нет, придется приобретать отдельно. Не стоит экономить на выборе устанавливаемого электрооборудования. Хорошее качество – залог долгой бесперебойной работы.

Выбор материалов

Выбор используемых материалов необходимо производить с учетом технических особенностей помещения. Если говорить об электрическом проводе, то наиболее приемлемым и целесообразным будет применение медных многожильных кабелей с сечением, соответствующим требованиям ГОСТа.

Полезный совет. Нередко можно встретить ситуацию, когда стоимость кабеля с одинаковым сечением и параметрами может довольно существенно отличаться! Причина этому заключается в несоответствии реального сечения заявленному. Чтобы избежать обмана, сравнивайте хотя бы визуально торцы кабелей или производите замер сечения на месте.

Для ввода электричества в дом и подвода к счетчику рекомендуется сечение провода 8-12 мм², а для разводки внутри щитка и от щитка к распределительным коробкам комнат – 6 мм². При этом необходимо использовать моножильный кабель.

Для подключения розеток от распределительных коробок комнат оптимальным будет применение многожильных медных проводов сечением 2,5 мм² в двойной изоляции. Приобретаемый кабель должен иметь три одиночных изолированных провода, каждый из которых имеет указанное сечение. Такой электрокабель будет способен длительное время держать нагрузку 4-5 кВт. Если позволяют финансовые возможности, подключите каждую розетку отдельно к распределительной коробке – это создаст в дальнейшем дополнительный запас мощности. Для освещения обычно применяется многожильный медный кабель в двойной изоляции с сечением 1,5 мм².

Монтаж электрических точек

Если точек (розетки, выключатели, точечное освещение и др.) много и производится монтаж закрытой электропроводки, рекомендуется приобрести специальную коронку для сверления бетона, по диаметру соответствующую монтажной коробке. При помощи перфоратора делают отверстия в стене. Затем высверленные места очищают от мусора и пыли, смачивают водой. Далее наносят небольшое количество шпатлевки или цементного раствора на сам подрозетник и немного большее количество закладывают в подготовленное отверстие. После всех этих манипуляций утапливают подрозетник в подготовленную лунку и оставляют сохнуть.

При монтаже скрытой проводки за гипсокартонными листами организацию электрических точек производят сходным образом. Сначала намечают и сверлят отверстие в месте, к которому заранее проложен электрический кабель. После этого выполняют монтаж специального подрозетника. Он отличается усиками, которые его удерживают за лист гипсокартона.

Соединение электрических проводов в распределительной коробке можно выполнить двумя способами: посредством скруток со специальным колпачком или при помощи пайки. В последнем случае все провода, которые необходимо соединить, собираются в одну группу и пропаиваются. Данный способ хорош для необслуживаемых коробок, так как менее ремонтопригоден. Он обеспечивает лучший электрический контакт между проводами и препятствует их окислению со временем.

Заключение

Монтаж электропроводки своими руками – интересное и несложное занятие, которое позволит сэкономить в финансовом плане. Если для вас подключение выключателя или диммера не вызывает сложностей – смело беритесь за дело! Ну а в противном случае организацию электропроводки лучше доверить профессионалам.

Видео «Электропроводка в доме от А до Я» с канала «От мастера наука»

Статьи по теме:

  • Перегородка из гипсокартона с дверью Гипсокартонные листы – гениальный строительный материал, позволяющий в сжатые сроки и с минимальными финансовыми затратами организовать перепланировку помещения. Сочетая в себе высокую […]
  • Как клеить виниловые обои Виниловые обои очень практичны в эксплуатации, а их демократичная цена подойдёт под любой бюджет семьи. Именно поэтому их очень часто выбирают для ремонта квартиры или дачи. Пик […]
  • Ремонт крыши частного дома своими руками С момента создания человеком первых сооружений крыша является важнейшим конструкционным элементом любого дома. При самых разнообразных архитектурных решениях она прежде всего выполняет […]
  • Создаем уют на даче: как обустроить маленькую кухню Уютная маленькая красивая кухня на даче… Сказка или реальность? Ведь обычно на дачу отвозят отжившую своё в городской квартире мебель. Такой интерьер получается похожим на склад старых […]

Монтаж электропроводки своими руками | 100realty.ua — Электричество

Электропроводку смело можно назвать не только основой жизнеобеспечения объекта, но и основной составляющей безопасности помещения и его жителей. При монтаже или замене электропроводки в квартире (доме) необходимо учитывать основные принципы: достаточная мощность для использования современных бытовых приборов, надежные автоматические предохранители, соблюдения принципа заземления.

Начало работ: есть ли у вас план?

Технология монтажа электропроводки подразумевает обязательное следование предварительно разработанному плану, который базируется на принципах безопасности и комфорта использования.

  • Счетчики электричества, коробки разветвления, а также выключатели и розетки должны быть легко доступны для пользователей. Все токопроводящие элементы должны быть изолированы или закрыты от случайного доступа.
  • Выключатели должны быть расположены возле входной двери любого помещения. При этом входная дверь в открытом состоянии не должна мешать доступу до выключателя. В одной квартире выключатели должны располагаться с одной стороны двери в каждом помещении.
  • Розетки монтируют в местах, где впоследствии предполагается установка электрических приборов. По нормативам количество розеток в каждом помещении должно рассчитываться по формуле: 1 розетка на каждые 6 кв.м. В кухне этот коэффициент нужно умножать на 2 или на 3, в зависимости от площади (не менее 3-х розеток на кухню).
  • Провода при монтаже прокладывают только ровными линиями, без изгибов и диагоналей. Горизонтальная прокладка электропроводки выполняется на расстоянии от 5 до 10 см от потолочных балок и карнизов, 15 см от самого потолка, а также от 15 до 20 см от плинтусов. Вертикально расположенная проводка прокладывается на расстоянии не меньше 10 см от дверных и оконных проемов, а также от углов помещения. Провода ни в коем случае не должны соприкасаться с конструкциями из металла.
  • Для «зануления» бытовых приборов (электроплиты, холодильника, стиральной машины и т.д.) от электрощита квартиры ведется отдельный провод, сечение которого должно быть равно значению фазы. Провод должен идти от нулевого защитного проводника перед счетчиком.

Приступаем к монтажу

Способы монтажа электропроводки бывают трех типов – скрытого, открытого и комбинированного.

  • Открытый монтаж – используется там, где невозможно применить скрытый монтаж электропроводки. Такую проводку можно встретить в старых домах и квартирах, где давно не проводился капитальный ремонт. Сейчас этот тип монтажа практически не применяется, уступив свое место скрытому и комбинированному.
  • Скрытый монтаж – провод укладывается внутрь стены. Такой тип проводки широко применяется в современных квартирах и коттеджах, а также при проведении капитального ремонта.
  • Комбинированный монтаж – проводка укладывается в специальные каналы, которые крепятся к поверхности стены. Такой тип монтажа обычно используется в офисных помещениях, позволяя электрической сети максимально подстраиваться под потребности энергопотребителей в короткие сроки (например, при необходимости увеличить мощность).

В жилых помещениях, как правило, применяют скрытый монтаж, считающийся наиболее безопасным при бытовом использовании.

Самый трудоемкий и тяжелый этап в самостоятельном монтаже электропроводки – проделывание в стенах бороздок (штроб) для укладки электропроводов и сверление посадочных отверстий под розетки и выключатели. Если у вас в квартире стены из бетона, то понадобится мощный перфоратор и набор ударных сверл (диаметр 22 и 26 см), при более податливом материале стен – достаточно штробореза или набора специальных лопаток для штробления. Исполнителю работ необходимы также защитные очки и респиратор.

Для полного цикла работ по монтажу электропроводки вам также понадобятся отвертка, пассатижи и кусачки с изолированными ручками, пробник-индикатор для проверки наличия электричества в сети. Среди материалов, необходимых для замены электропроводки — изолента, алебастр, саморезы, дюбеля, распределительные и установочные коробки (подрозетники), розетки, выключатели, светильники и, конечно же, электрический провод в необходимом количестве. Общая стоимость расходных материалов (включая провода и внешнюю фурнитуру) для замены электропроводки своими руками в средней двухкомнатной квартире составляет около 5-6 тыс. грн.

Выбор по расчету

При выборе провода необходимо учитывать соответствие его сечения номинальной мощности всех имеющихся электроприборов. В комнатах, где будут находиться приборы большей мощности и сечение, соответственно, должно быть больше. Для кухонных электроприборов рекомендуется проводить отдельный провод. Необходимо также учесть, что провод с медной жилой способен выдерживать большую нагрузку, чем алюминиевый при равных сечениях, но и стоить он будет дороже. Общая длина провода должна учитывать количество точек монтажа: соединительных коробок, розеток, выключателей (как правило, для каждой точки около 10 см провода).

Посмотрите паспортные данные потребляемой мощности электроприборов и сложите показатели тех приборов, что будут запитаны от одной линии. Постарайтесь распределить их так, чтобы на одном проводе не висела слишком большая мощность – больше 4–5 кВт одна линия держать не должна.

Все электропровода ведутся от электрощита до мест расположения розеток или распаячнных коробок, от них обратно и.т.д.

Все малоточные провода ведутся от лестничного малоточного щита до каждой отдельной точки находящейся в квартире. Провод крепится в штробах с помощью дюбелей и скобок с саморезами.

При работе с электропроводкой, обязательно соблюдайте технику безопасности: все работы проводятся при обесточенной сети, а проводка подключается к автоматам в последнюю очередь, после того как все работы по монтажу электропроводки закончены, все оголенные концы проводов должны быть заизолированы и не пересекаться между собой!

Монтаж электропроводки своими руками. | Делаем своими руками

Монтаж электропроводки в квартире, будучи важным и ответственным этапом любого ремонта, требует неукоснительного соблюдения правил пожарной безопасности, профессионального подхода и аккуратности, умения оперативно находить правильные решения в любых нестандартных ситуациях. Электромонтажные работы не терпят дилетантов, поскольку даже малейшее нарушение технологии работы или небрежное обращение с электроприборами может  привести к плачевным результатам.

Основные правила электромонтажа в квартире

Обозначим базовые правила, строгое соблюдение которых гарантирует Вам разработку надежной и эффективной системы энергоснабжения в доме или квартире.

    1. электроустановочные изделия, короба разветвления и электросчетчики необходимо устанавливать в доступных местах;
    2. установка выключателей выполняется на высоте 60-80 см или 1,5 м от поверхности пола в области дверного проема, а розеток — на высоте 50-80 см, исключая размещение вблизи плинтуса. Это убережет кабель от замыканий при появлении угрозы затопления помещения. Расстояние до газовой или электроплиты, труб или батарей должно быть не менее 50 см;
    3. количество розеток зависит от квадратуры помещения: на каждые 6 квадратных метров приходится 1 розетка. Для кухонного помещения расчет электропроводки и розеток базируется на потребляемой мощности бытовых приборов. Установка розеток в ванной комнате предполагает использование распределительного трансформатора, а вот в туалете, традиционно, розетки отсутствуют;
    4. электрокабель прокладывается исключительно вертикально или горизонтально в соответствии со схемой электропроводки помещения;
    5. укладывая кабель горизонтально, выдерживайте расстояние 5-10 см от багетов и карнизов, а при вертикальном варианте расстояние до дверных или оконных проемов не должно быть менее 10 см;
    6. запрещен контакт кабеля с металлическими конструкциями, а расстояние до газопроводных труб не должно быть меньше 40 см;
    7. вся разводка и соединение проводки производится с тщательной изоляцией оголенных концов. Помните, соединять алюминиевый и медный провода запрещено!
    8. используйте болтовое соединение для подсоединения электрооборудования к заземлению и защитным нулевым проводам.

Подготовительные работы

схема электрической сети квартиры

По праву считаясь основой для проведения качественного электромонтажа, подготовительный этап начинается с разработки схемы всей электрической сети с отображением участков прокладки электрокабеля, точек установки выключателей и розеток, электрического щитка и распределительных коробок, зон крепления приборов освещения.


Такую работу Вы успешно можете сделать своими силами или же обратиться за помощью к профессионалу. Следует отметить, что составление схемы рекомендуется начинать с указания месторасположения распределительного щитка, поскольку вся электроэнергия поступает в Ваш дом именно через него. Здесь будут сосредоточены приборы защиты и учета электрической энергии.

Разработка столь нехитрого плана станет основой для определения необходимого количества точек и длины кабеля.

выбор электроматериала для монтажа

В отношении материалов и приборов качественный электромонтаж потребует от Вас приобретения щитка освещения, дифференциальных автоматов или УЗО, кабеля и подрозетников, распределительных коробов, розеток и выключателей, специальных гофр или коробов для крепления кабеля, клемм и СиЗов, изоленты и крепежных элементов различного рода (гвозди, дюбеля, клипсы, саморезы).

Рассчитывая длину кабеля, следует учесть все возможные ответвления на поверхности стен к установочным изделиям и точкам освещения. Не забудьте прибавить 1-2 метра для выпуска электрических проводов на несколько сантиметров в местах установки розеток и выключателей. Лучше лишний раз перестраховаться на случай ошибки в момент выполнения монтажа.

выбираем электрический кабель

Покупая кабель, предпочтение отдайте изделиям с медной сердцевиной. Медь лучше проводит электрический ток и более долговечна.


Для проведения высококачественного электромонтажа электрики делают выбор электропроводки в пользу ВВГ-5*6, ВВГ-2*6, ВВГ-3*2,5, ВВГ-3*1,5.  Все они отличаются хорошими технико-эксплуатационными характеристиками и имеют свою область применения.

Выбор автомата определяется общей нагрузкой сети. Купив автоматы 16А и 20А, Вы можете смело использовать первый для освещения, а второй – для работы розеток.

Настало время выбрать способ монтажа. Различают открытый и скрытый способы.

Вам больше по нраву проведение скрытого монтажа? В этом случае вооружитесь болгаркой или перфоратором и в бой! Вас ждет довольно пыльная работа — штробление стен. Благодаря скрытому монтажу электропроводки, интерьер не потеряет своей привлекательности, а Вам гарантирована электрическая и пожарная безопасность.

Если дизайн Вашего помещения позволяет осуществить наружный монтаж, то Вы с легкостью справитесь с креплением кабеля к стеновой поверхности на дюбель – гвозди, клипсы, кабель — каналы или специальные короба. Фиксация всех элементов к основным конструкциям обеспечивается крепежными элементами с таким шагом размещения, который будет гарантировать надежность монтажа конструкции.

И пусть результат наружного метода монтажа нельзя назвать презентабельным, однако производится он легко и быстро, да и доступ к проводам Вам будет обеспечен в любое время.

Скрытый монтаж электропроводки

Сразу обозначим, что скрытый способ предполагает прокладку кабеля по штробам, под напольное покрытие, в пустотах перекрытий, под штукатурку и гипсокартон. При этом прокладка штроб осуществляется строго в вертикальном направлении или горизонтальном. Работу начните с предварительного нанесения на поверхность стены разметки согласно разработанной ранее схеме электропроводки. Затем, используя перфоратор,  проделайте канавку-штробу, в которую в дальнейшем будут укладываться провода. Специальная насадка поможет сделать подрозетники и места для распределительных коробок.

Не забудьте пробурить отверстия в стенах для прокладки кабеля между комнатами. Теперь можно заняться установкой и подключением щитка освещения, дифференциальных автоматов или УЗО, которые станут надежной защитой Вашей энергосистемы от замыканий и резких перепадов напряжения. Щиток может быть навесным или встроенным, традиционное месторасположение – вблизи входной двери.

Для подключения автоматов установите и закрепите их внутри коробки, затем подсоедините провода.

Стандартный электрощиток имеет следующий вид:

    • в верхней плоскости расположены нулевые клеммы,
    • в нижней — заземляющие,
    • центральная часть оборудована автоматами.

    Теперь приступайте к укладке кабеля в штробы. Специалисты рекомендуют использовать провод  ВВГ-3*2,5 для прокладывания от ЩО до распределительных коробок и от распределительных коробок непосредственно до розеток. А вот для подсоединения выключателей и точек освещения лучше используйте провод ВВГ-3*1,5.

    Установите подрозетник в специальную нишу и подсоедините провода.

    Если бюджет, отведенный на электрические работы, не позволяет произвести укладку кабеля в штробы, то у Вас есть возможность существенно экономить, выполнив монтаж кабеля в пол. В этом случае не нужно огибать стены и углы, а достаточно лишь протянуть кабель напрямую в нужную комнату. Кабель, защищенный гофрой, будет укладываться в подготовленные вертикальные штробы.

    После прокладки основных проводов, заведите их в распределительные коробки и соедините в единую сеть.

    Каким образом? Все элементарно: тщательно зачистите концы проводов и скрутите между собой. Не забудьте заизолировать все оголенные концы с помощью обычной изоленты или СиЗа. Плотно прижмите заизолированные концы электропроводов внутри короба и закройте крышкой. Проверьте тестером готовую проводку на наличие повреждений или неправильного соединения. Теперь можно заделать штробы алебастром, установить розетки и выключатели, источники освещения. Для подсоединения к силовому щитку воспользуйтесь услугами профессионального электрика.

    Наружный монтаж электропроводки

    Если в Вашей квартире или доме невозможно проложить проводку скрытым методом, то Вам ничего не остается, как приступить к наружному электромонтажу на базе использования  кабель-каналов или специальных коробов.

    После закупки необходимых материалов согласно схеме электромонтажа, кабель укладывается в специальный короб.

    Монтаж включает в себя:

        1. разметку мест прокладки электропроводов;
        2. просверливание отверстий под саморезы и дюбели с шагом, не превышающим 0,5 м;
        3. работы по установке и креплению кабель-каналов или коробов к стене при помощи саморезов;
        4. просверливание отверстий на участках установки выключателей, розеток и приборов освещения;
        5. установку розеток и выключателей. Для приборов освещения используйте специальные крюки;
        6. работы по соединению проводов в распределительных коробках;
        7. убедившись с помощью тестера в отсутствии ошибок электромонтажа и различных повреждений, коробка закрывается крышкой;
        8. подсоединение к общей электросети. Для этого воспользуйтесь услугами профессионального электрика ЖКХ.

    В завершении отметим, что монтаж электропроводки у толкового хозяина не вызывает особых трудностей. Аккуратность и степенность, внимательность и  базовые знания в сфере электроэнергетики позволят Вам добиться качественной и надежной работы энергосистемы Вашего дома.

    Что нужно знать при создании электропроводки своими руками

    Трудно даже  представить себе обычную домашнюю жизнь без электричества. Путь от внешней сети до бытового прибора предполагает создание ответвления, заземление, прокладку кабеля, установку розеток, выключателей и светильников. Вообще заниматься ремонтом электропроводки может только специалист прошедший специальное обучение и имеющий допуск для работы с электроэнергией. Но по крайней мере вы не будете выглядеть профаном и сможете проконтролировать работу электрика, если прочитаете наше руководство.

    Лучше всего менять проводку всю сразу на медную, особенно это важно, если планируются значительные изменения существующего расположения розеток — добавление новых, перенос старых, и т.п. О преимуществах медного провода над алюминиевым мы уже писали в одной из статей в разделе «Электроэнергетика». Обычно электропроводку меняют после перепланировки, например, после того, как сломан и заново построен санузел, сделана заливка стяжки. До начала отделочных работ, то есть до шпаклевания и малярных работ.

    Как вам возможно уже известно, существует 3 вида установки электропроводки независимо от мест проводимых работ: открытый, скрытый и комбинированный тип электропроводки.  Если вы меняете проводку в квартире с помощью метода скрытый электропроводки, то эта статья как раз этому посвящена.

    Создание электросхемы электромонтажных работ

    После того, как вы собрались с духом на замену старой электропроводки, вам необходим план предстоящих работ на бумаге или компьютере. План создается с целью правильного подсчёта количеста кабеля (метров), розеток и т.д. Да и вообще для удобства. Совет, не поленитесь и составьте небольшой план размещения электроприборов в вашей квартире тоже. Это касается таких электроприборов, как стиральная машина, электрический водонагреватель, электрическая печь или духовка, кондиционер и т.д. Все они должны подключаться отдельным проводом и отдельным электрическим автоматом, непосредственно от электрического щитка. Подумайте где будут розетки, по нормативам СНиП должно быть не менее одной розетки на 6 м2 площади, а на кухне рекомендуется устанавливать три розетки. На частный дом площадью 150 м2 примерно уходит 200-400 метров кабеля. На квартиру конечно поменьше. Но после замера, лучше купить кабеля несколько больше, с запасом так сказать.

    Теперь давайте отвлечемся от процесса проектирования и поговорим о понятиях и элементах нашей внутренней электросети. Их не очень много, но знание того зачем они нужны и как они работают позволит Вам правильно их использовать.

    Напряжение

    Один из основных характеристик электропитания, те самые вольты (В или V). В основной своей массе все бытовые электроприборы ориентированы на напряжение питания 220 вольт, но бывают исключения.

    Сила тока

    Этот параметр измеряется в амперах (А). Он будет характеризовать нагрузку на элементы системы электроснабжения и использоваться при расчетах.

    Мощность

    Этот параметр характеризует количество электроэнергии потребляемой электроприбором в единицу времени. Измеряется в ваттах (Вт или W) или в киловаттах (КВт или KW). Равен напряжению умноженному на силу тока.

    Провода (кабели)

    Используются при передаче электроэнергии от источника к потребителю. В быту используются медные или алюминиевые провода. Бывают одножильные (одна проволока) и многожильные (много проволок свитых в одну). Многожильный провод более стоек к изгибам, т.е его можно гнуть много раз не опасаясь, что он переломится, но он и дороже. Кабель это два или более изолированных друг от друга проводов. Самый оптимальный вариант для однофазной внутренней проводки это изолированный двух или трёхпроводной многожильный медный кабель.

    Инструменты для работ

    Из инструментов потребуются: кусачки-бокорезы — для перекусывания проводов, нож — для снятия изоляции, дрель с набором сверл (в том числе и твердосплавных), отвертка-индикатор — для проверки напряжения в сети, шлямбур и скарпель — для пробивки отверстий и гнезд,  электрический инструмент с алмазным диском, а также молоток и хотя бы пара отверток (крестовая и шлицевая).

    Какие провода выбрать для электропроводки

    Чтобы определить необходимое сечение проводника, пользуются таблицей. Проводники могут быть одно- и многопроволочные. Для стационарной проводки предпочтительнее первые, поскольку их легче присоединить к клеммам, да и стоят они меньше. Медные провода дороже, но надежнее алюминиевых. Для розеток, бойлеров и ванн с гидромассажем необходим трехпроводной кабель (с заземлением), а для освещения можно использовать двухпроводной кабель или систему из двух проводов.

    Как вы понимаете одним видом провода вам не обойтись. Электрика в квартирах, как в новых, так и в старых выполняется по стандартному минимальному набору кабелей. А именно:

    1. Провод ведущий от распределительного щита к электрическим автоматам.
    2. Отдельный электропровод на освещение.
    3. Электропровод на группу розеток для одной комнаты.
    4. Электропровод на электроплиту, кондиционер, обогреватели, стиральную машину и прочие приборы с повышенным энергопотреблением.

    Провода характеризуются сечением, которое измеряется в квадратных милиметрах или «квадратах». Каждый «квадрат» медного провода способен пропустить через себя в течение длительного времени нагреваясь до допустимых пределов максимум 10 ампер тока, а каждый «квадрат» алюминиевого провода — только 4 ампера. Соответственно, если какой-то электропотребитель потребляет мощность равную 4 киловаттам (4000 Ватт), то при напряжении 220 вольт сила тока будет равна 4000/220=18,18 ампер и для его питания достаточно подвести к нему электричество медным проводом сечением 18,18/10=1,818 квадрата. Правда в этом случае провод будет работать на пределе своих возможностей, поэтому давайте умножим это значение на 1,5. Получим 2,091 квадрата. И теперь подберем ближайший провод стандартного сечения. Т.е. к этому потребителю мы должны вести проводку медным проводом сечением 2 квадратных миллиметра. Больше можно, меньше — нет! Алюминиевый провод будет соответственно в 2,5 раза толще.

    Какие понадобятся компоненты для полноценной электропроводки

    Без одних голых проводов вам точно не обойтись, кроме проводов скорее всего вам понадобится:

    1. Электрический автомат или, как его ещё называют, электрический предохранитель – это надежное средство защиты от перегрузок сети и короткого замыкания. При возникновении подобных ситуаций, срабатывает автоматическая защита и сеть обесточивается. Часто применяют взамен устаревших «пробок».
    2. УЗО — это устройство защитного отключения питания в сети при возникновении утечки тока. Другими словами, УЗО сравнивает ток, отправленный в квартиру с током, вернувшимся из квартиры и в случае несовпадения количества тока, цепь обесточивается. Установка УЗО необходима, в первую очередь, для снижения вероятности нанесения ущерба здоровья при ударах электрическим током. В случае удара током, человеческий организм «поглощает» часть тока, УЗО сразу же фиксирует разницу между током отправленным и полученным, и обесточивает цепь. В результате вместо паралича сердца и остановки дыхания, человека лишь немного «дернет» без каких-либо серьёзных последствий.
    3. Розетки — при установке розеток важно соблюдать следующие правила: розетка должна быть надежно зафиксирована на стене, все провода должны быть правильно подсоединены и аккуратно заизолированы, чтобы исключить возникновение короткого замыкания.
    4. Выключатели — для управления освещением из трех и более мест. В настоящее время выключатели делятся на самые простые и технологически инновационные.
    5. Кабель-каналы — в качестве кабель-каналов используют пластиковые короба и металлические лотки. Ещё используют плинтусы из ПВХ с встроенными кабель-каналами. Эстетически смотрится очень аккуратно. Но тогда это считается открытой (наружной) электропроводкой.
    6. Декоративная рамка — для установки в гнездо предназначенное для розетки. Необязательный атрибут.

    При монтаже электрических автоматов защиты цепи и УЗО, следует довериться специалистам-электрикам. Установка УЗО для неподготовленного человека с электричеством опасна не только для имущества, но и для жизни.

    Заземление

    Вообще эта тема стоит отдельного описания, но давайте её немного коснёмся. Однофазный ввод при воздушном ответвлении заземляют. Для повторного заземления нулевого провода на вводе используют металлические обсадные трубы скважины или водопроводные трубы. К трубе приваривают полосу из стали, к ней присоединяют нулевой провод. Заземляют и стальными стержнями диаметром от 12 мм или стальными уголками толщиной от 4 мм и длиной от 2 м. К ним приваривают уголок из полосовой стали, а к нему винтами крепят медный проводник с сечением от 2,5 мм2. Конструкцию закапывают как минимум на глубину промерзания. Сопротивление заземления не должно превышать 4 Ом.

    Закончив монтаж, составьте электрическую схему вашей квартиры с указание коммутационных коробок, где, сколько и как проходят провода. Это необходимо сохранить чтобы вы не повредили в будущем провода при ремонте или каких-либо других работ. Также это поможет при продаже квартиры новому владельцу, чтобы не совершить роковую ошибку во время ремонтных работ.

    Советы по электромонтажу и коммутации «Сделай сам»

    Люди берутся за проекты «сделай сам» в собственном доме по ряду причин. Независимо от того, хотят ли они сэкономить деньги, почувствовать себя более независимыми или получить удовольствие от ремонта самостоятельно, любой проект DIY требует некоторых основных ноу-хау для правильного выполнения. Установка или замена электрических переключателей и проводки не исключение. Эти советы по электрическому подключению своими руками могут помочь упростить процесс установки электрических проводов и переключателей, особенно для домашнего мастера.

    Имейте под рукой подходящие инструменты

    Как и в любой другой работе своими руками, вы должны быть уверены, что у вас есть подходящие инструменты для выполнения этой работы.Они могут включать в себя мультиметр, бесконтактный датчик напряжения (проверяет нагрев провода, не касаясь его) и комбинацию оболочки и устройства для зачистки проводов. Наличие необходимых инструментов поможет вам быть готовым ко всему на протяжении всего процесса подключения электрического переключателя.

    Знайте свои провода

    При подключении электропроводки к розетке важно не перепутать провода и не вставить их не в те клеммы. Белый провод является нейтральным и идет к нейтральному выводу, который отмечен серебристыми / светлыми винтами.С другой стороны, черный провод является проводом под напряжением и идет к клемме под напряжением, противоположной клемме нейтрали. Если есть заземляющий провод, это будет медный провод, удерживаемый винтом на той же стороне, что и нейтральный вывод.

    Знание разницы между проводами позволит вам правильно подключить ваш дом и избежать высокого напряжения, связанного с заменой нейтрального и горячего.

    Линейка для трех дюймов

    Всегда лучше иметь слишком много провода, чем недостаточно.Доступны удлинители проводов, если вы в конечном итоге их перережете, но проводка будет работать лучше, если она не повреждена.

    Как правило, вам понадобится проводка, достаточно длинная, чтобы выходить на 3 дюйма за пределы электрической коробки.

    Скрыть щели в гипсокартоне с помощью негабаритных пластин

    Когда вы устанавливаете электрические выключатели, довольно легко вырезать слишком большое отверстие в гипсокартоне. К счастью, в хозяйственных магазинах есть негабаритная пластина , которую вы можете использовать для покрытия своих переключателей.

    Обычно они имеют размеры на 3/4 дюйма шире и длиннее, чем обычные панели переключателей. Большинство людей не заметят разницы, если они не являются профессиональными электриками или коллегами по дому.

    Качественные выключатели и розетки того стоят

    Хотя может показаться заманчивым сэкономить на некоторых расходных материалах в качестве домашнего мастера, электрические выключатели и розетки к ним не относятся. Они, как правило, ненамного дороже, но и служат дольше. Хороший способ отличить выключатель или розетку — это наличие обратной проводки.

    Проверить напряжение

    Обязательно проверьте напряжение проводов и цепей, прежде чем прикасаться к ним. Проверка электрических компонентов с помощью таких инструментов, как анализатор проводов или мультиметр, покажет вам, безопасно ли к ним прикасаться или через них проходит электрический ток. Электромонтажные работы могут быть опасными, особенно если вы не уверены в том, что делаете. Всегда проверяйте перед прикосновением.

    Проведите надлежащее исследование

    В сегодняшнюю эпоху Интернета вы можете научиться делать что угодно в Интернете.По этой причине нет оправдания, чтобы не сделать домашнюю работу перед установкой электропроводки и переключением в доме.

    Поиск руководств по подключению выключателя света — отличный способ узнать больше о том, как это сделать. На сайте YouTube есть бесчисленное количество руководств по электромонтажу своими руками от электриков и специалистов по ремонту дома, которые буквально показывают вам, как это делается.

    Получите образование

    Каким бы замечательным ни было обучение через Интернет, оно имеет свои ограничения и не может заменить программу профессионального училища.Изучение того, как выполнять электромонтажные работы в образовательной среде, — лучший способ убедиться, что вы знаете, что делаете при домашней электропроводке своими руками.

    Более того, вы также можете сделать карьеру электромонтера. Программы обучения электричеству доступны в профессиональных школах по всей стране. Если вы находитесь в Чикаголэнде, Coyne College — отличный вариант.

    Начните свою карьеру в Coyne College

    Coyne College в Чикаго, предлагая две программы для начинающих электриков: «Электрооборудование и планирование» и «Техническое обслуживание электротехнических сооружений».

    Наша программа по строительству и планированию электрических систем может быть завершена всего за 78 недель, в то время как программа по строительству и обслуживанию электрооборудования может быть завершена за 42–56 недель, в зависимости от того, посещаете ли вы дневные или вечерние занятия.

    Будучи студентом программ по электрике Coyne College, вы получите всесторонние знания в области электромонтажных работ, пройдя такие курсы, как:

    • Принципы работы с электричеством и электроникой
    • Электрические испытания и безопасность оборудования
    • Электротехническое строительство — жилые помещения
    • Теория электричества и приложения

    Вы узнаете все тонкости работы электрика в обстановке, ориентированной на ваш личный успех.Высококвалифицированные преподаватели Coyne College имеют за плечами годы практического опыта и готовы помочь вам извлечь максимальную пользу из вашего образования.

    Узнайте обо всем, что могут предложить электрические программы Coyne College, посетив https://www.coynecollege.edu/ или позвонив сегодня по телефону 800-720-3990.

    Электромонтаж своими руками — возможно, но с помощником

    Электромонтаж своими руками | Если вы собираетесь попробовать сделать электропроводку своими руками, вам лучше быть готовым понять, как правильно соединить все эти провода.Это не для слабонервных. (C) Copyright 2019 Тим Картер

    УВАЖАЕМЫЙ ТИМ: Это очень длинная история, и не думаю, что я сошел с ума. Я строю новый дом и задаюсь вопросом, смогу ли я самому установить всю электропроводку. Это небольшой дом, но в нем есть все, что обычно бывает в доме, включая немало трех- и четырехпозиционных переключателей. Я просмотрел кучу онлайн-видео, прочитал несколько авторитетных книг и чувствую себя довольно уверенно. Что мне не хватает? Что бы вы сделали на моем месте? Марго Ф., Albany, GA

    Марго в интересном затруднительном положении. Я предполагаю, что это финансовая проблема, из-за которой она пытается урезать свой общий бюджет. Я могу понять, что. Я также могу понять, как развивается чувство бравады после просмотра онлайн-видео, которые, скорее всего, рассказывают вам только часть истории.

    За последние несколько месяцев я подключил провода к множеству домов, в том числе к новому дому моей дочери в Даунисте, штат Мэн. Важно понимать, что на самом деле установка гвоздей и кабелей не требует чрезмерных физических усилий.Задача состоит в том, чтобы выполнить работу так, чтобы она соответствовала или превышала комплексного национального электрического кодекса (NEC), разработанного Национальной ассоциацией противопожарной защиты. Эта книга представляет собой собрание с трудом заработанных стандартов безопасности, за которые многие отдали свою жизнь, чтобы мы с вами могли воспользоваться преимуществами электроэнергии.

    Кодовая книга NEC обновляется каждые три года. Следующее издание должно появиться в 2020 году. НАЖМИТЕ или НАЖМИТЕ ЗДЕСЬ, чтобы заказать копию сейчас.

    Я не знаю, видел ли я когда-либо новость, в которой человек утонул в своем доме из-за протечки трубы, но копайтесь в национальных новостях каждую неделю, и вы найдете истории о детях, людях, а также домашние животные, погибшие в результате пожаров, вызванных проблемами с электричеством.Вы должны понимать, что если вы решили проложить электрический провод, вы действительно играете с огнем.

    Тем не менее, я не хочу отговаривать вас от попытки. Другой ключевой момент заключается в том, что каждый мастер-электрик начинал свой рабочий день с первого дня, не зная, какого цвета проволочную гайку и когда использовать. Марго, как и вы, может успешно и безопасно установить электропроводку в жилом проекте, воспользовавшись разумными советами, помощью электрика и большой долей здравого смысла.

    Провод и проводники какого сечения требуются?

    Я мог бы часами писать обо всех мелких нюансах, связанных с электропроводкой в ​​жилых помещениях.Прежде всего, давайте поговорим о размере проводов в кабелях. Катушка кабеля — это то, что вы видите в домашнем центре, а здесь, в США, она обычно содержит два изолированных провода и неизолированный медный провод заземления.

    NEC требует, чтобы определенные цепи в доме были запитаны проводами, которые могут выдерживать максимальную силу тока. Например, схемы кухонной столешницы должны выдерживать ток 20 ампер. Электрическая сушилка для белья почти всегда требует кабеля на 30 ампер.Вашей электрической плите / духовке может потребоваться 40 или 50 ампер. NEC позволяет во многих обычных розетках в доме иметь ток 15 ампер.

    Нельзя смешивать и подбирать размеры проводов в цепях. Все провода / кабели в конкретной цепи, защищенной автоматическим выключателем, должны соответствовать номинальным характеристикам выключателя. Вы еще не запутались? Думаю, вы понимаете, к чему все идет.

    Это та же коробка, что вы видите выше, но раньше она была покрыта гипсокартоном. Обратите внимание на желтые кабели. Все они рассчитаны на 20 ампер, так как содержат провода 12-го калибра.Обратите внимание на все красные проводники трехпозиционных переключателей. Copyright 2019 Тим Картер

    В игру вступают вещи, о которых вы даже не подозреваете. Расположение просверленных отверстий в стойках стен и перекрытиях пола имеет решающее значение. NEC обсуждает это, и вы не хотите, чтобы шурупы для гипсокартона или гвозди для отделки гвоздей пробивали ваши кабели. Также важно количество кабелей, которые можно уложить друг на друга при прибивании к деревянной стойке!

    Вы должны понимать, сколько проводов или отдельных проводов может находиться внутри определенных ящиков.NEC обсуждает объем коробок в кубических дюймах и связывает его с количеством и размером проводников. На некоторых современных коробках указано максимальное количество. Голова еще кружится? Нам еще многое предстоит обсудить!

    Подключение 3- и 4-ходовых переключателей несложно, но нужно понимать, как все это работает. Несколько лет назад я записал два отдельных видео, показывающих, как подключить каждый переключатель, и они есть на моем веб-сайте Ask the Builder. Фактически, вот они!


    Я предпочитаю использовать специальный кабель, называемый трехжильным, между этими переключателями.Этот кабель содержит дополнительный провод с красной изоляцией. Посмотрев мои видео, вы поймете, почему этот специальный кабель с дополнительным проводником так полезен.

    Вам необходимо полностью понимать различные автоматические выключатели, которые сейчас требуются NEC. Я хорошо помню много лет назад, когда в код впервые был включен прерыватель цепи замыкания на землю (GFCI). Вы не только обязаны использовать их в определенных влажных местах, но и для NEC теперь требуется дополнительный прерыватель цепи от дугового замыкания (AFCI) во многих других цепях.

    Вот мой совет. Я бы серьезно рассмотрел вопрос о найме электрика, который позволит вам выполнять множество рутинных работ, таких как заклепка коробок, прокладка кабелей между ними и даже возможность подключения многих выключателей и розеток после того, как гипсокартон будет вверх. Но позвольте электрику выполнять все действительно сложные аспекты, которые возникают только с многолетним опытом.

    Не забывайте, есть особый способ зачистки проводов и накручивания петель на винты на розетках и выключателях.Запутайтесь, и вы, скорее всего, станете мрачной статистикой.

    Этой колонкой поделились 31000 подписчиков, которые читали мой информационный бюллетень AsktheBuilder от 3 ноября 2019 года.

    Столбец 1326

    Электротехнические проекты «Сделай сам», включая советы по подключению и освещению

    Главная> Поиск проектов «Сделай сам» по типу сделки> Полное руководство по домашнему электричеству, включая электропроводку и схемы, выключатели и розетки и освещение

    Этот раздел содержит ссылки на все наши проекты «Сделай сам по электрике», которые включают широкий круг вопросов, охватывающих такие предметы, как электропроводка и схемы, выключатели и розетки, освещение и бытовые приборы общего назначения.Просмотрите список ниже и щелкните выбранную ссылку, чтобы просмотреть информацию о проекте.

    Просмотр списка Grid View

    • Стационарные бытовые приборы — Узнайте, как установить и отремонтировать различные стационарные бытовые приборы, включая электрические плиты и душевые, телевизионные антенны и системы безопасности


    • Освещение — Освещение своими руками, помощь в проектах, советы и информация о диммерах выключатели, освещение ванных комнат, наружное и кухонное освещение, схемы освещения и сопутствующие предметы


    • Выключатели и розетки — Электротехнические проекты «сделай сам» с упором на переключатели и розетки, включая диммерные переключатели, тросовые переключатели, электрические вилки и многие другие электротехнические проекты «сделай сам»


    • Электропроводка и схемы — помощь своими руками и проекты, охватывающие все аспекты домашней электропроводки и схем, включая распределительные коробки, потребительские блоки, кольцевые сети, радиальные цепи и многое другое


    Следующие страницы проведут вас через безопасное использование электричество и электроприборы, кабели, провода, розетки, розетки чешется вместе со многими видами огней и связанными с ними выключателями и цепями.

    Схема подключения потолочной розетки

    Важно помнить, что часть P строительных норм запрещает использование самодельной электрики во многих случаях и, конечно, в ванной и на кухне. Более подробная информация о Части P доступна на наших страницах и по этой ссылке на Национальный инспекционный совет по контрактам на электромонтаж (NICEIC UK)

    Электричество опасно, но при соблюдении разумных правил специалисты по улучшению дома могут многое сделать сами. На этих страницах рассказывается о замене осветительной арматуры, а также о добавлении выключателя света или ответвительной розетки.Также показаны инструкции по двухстороннему освещению и мы расскажем, как добавить розетку к стене из гипсокартона.

    Мы покажем вам, как вырезать углубления для кабелей, как использовать кабели и как затем заполнять углубления.

    Покрывается низковольтное освещение, внешнее и садовое освещение. У нас есть разделы о блоках потребителей и блоках предохранителей, а также информация о ваших счетчиках электроэнергии, энергосбережении, о том, как подключать вилки и розетки и даже о том, как вставлять резиновые втулки.

    Мы поговорим о радиальных цепях, а также о кольцевой сети и покажем вам, как рассчитать амперы, вольты и киловатты.Мы также покажем вам, как установить розетку для бритвы и электрический душ. Консультации по электричеству в DIY Doctor сосредоточены на безопасности, и если вы сомневаетесь в своих способностях или законах, касающихся электромонтажа, свяжитесь с нами, чтобы получить эксперта.

    Объяснение разноцветных электрических проводов

    Перед тем, как приступить к любым электромонтажным работам, отключите электропитание домашней электрической панели от розетки, над которой вы будете работать.Оберните переключатель в коробке выключателя лентой, чтобы никто случайно не перевернул выключатель. Используйте тестер напряжения или измеритель напряжения, чтобы убедиться, что питание отключено.

    Вот краткое изложение электрических проводов:

    Черный провод — это «горячий» провод, он передает электричество от панели выключателя к выключателю или источнику света.

    Белый провод — это «нейтральный» провод, он забирает неиспользованные электричество и ток и отправляет их обратно на панель выключателя.

    Зеленый провод (или иногда он может быть неокрашенным) провод является «заземляющим» проводом, он отводит электричество обратно на панель выключателя, а затем выводится наружу к стержню, который закопан в землю. Это сделано для того, чтобы электричество не проходило через вас!

    Когда в розетку входит только один кабель, это означает, что розетка является последним приспособлением в цепи. Питание поступает от сервисной панели по черному (горячему) проводу через другие розетки, выключатели и осветительные приборы в цепи и начинает свое возвращение к источнику через белый (нейтральный) провод.Черный провод подключается к латунной клемме; белый провод к серебряному выводу.

    Два кабеля, входящие в розетку, указывают на то, что розетка — не последнее приспособление в цепи. Один из черных проводов получает питание от сервисной панели; другой отправляет его на другие нагрузки в цепи. Белые провода позволяют току проходить через розетку, а другие нагрузки в цепи возвращаются к панели.

    Если вы опасаетесь проводить электромонтажные работы, обратитесь к лицензированному электрику для обновления или ремонта.Лицензированные электрики позаботятся о том, чтобы электрическая система вашего дома соответствовала всем необходимым нормам безопасности.

    8 ошибок при электромонтаже, которых следует избегать домашними мастерами

    Работа с самодельными электромонтажными работами в Центральной и Восточной Пенсильвании

    Независимо от того, занимаетесь ли вы своими руками или хотите сократить расходы, вы, возможно, подумали о том, чтобы электромонтировать свой дом самостоятельно. Хотя можно успешно подключить дом, если это простая работа, электромонтаж своими руками может быть довольно опасным, если вы не будете проявлять особую осторожность.Даже самые незначительные ошибки могут привести к поражению электрическим током, короткому замыканию всей домашней электрической системы или даже к домашнему пожару. Если вы собираетесь выполнить электромонтаж своими руками, важно избежать этих 8 распространенных ошибок при электромонтаже.

    Использование удлинителя в качестве постоянной проводки

    Удлинители — отличное временное решение, если у вас слишком мало розеток, но они не предназначены для постоянной установки, например, для открывания гаражных ворот или настенных кондиционеров. Эти установки должны быть подключены с использованием соответствующей проводки, терминаторов и лицензированным электриком.Большинство удлинителей предназначены только для временного использования, если не указано иное. Использование удлинителя в течение длительного времени может привести к возгоранию или короткому замыканию проводов.

    Оставление открытого стыка или незащищенной проводки

    Еще одна распространенная ошибка проводки — оставление открытых соединений проводов. Это огромная опасность возгорания, особенно если место стыка находится на расстоянии искрообразования от легковоспламеняющегося материала. Если вы сращиваете провод в качестве шага для создания соединений для новых участков вашего дома, нуждающихся в электричестве, не забудьте закрыть его после того, как соединение будет выполнено.Если вы этого не сделаете, электричество будет течь полностью без оболочки и может привести к электрическому возгоранию.

    Более того, в большинстве городов и муниципалитетов действуют строгие правила, определяющие, что можно и чего нельзя делать с электропроводкой, а также что и где можно прикрыть. Вам нужно будет выполнить все соединения в коробке, внесенной в список UL, с крышкой и убедиться, что все соединения в коробке легко доступны.

    Установка слишком большого количества розеток на проводе

    Перегрузка количества розеток на проводе может привести к ряду проблем.Если вы включите слишком много приборов одновременно, цепи, скорее всего, выйдут из строя и снизится напряжение. Это может вызвать выброс энергоснабжения или помешать правильной работе предметов.

    Если ваш автоматический выключатель не неисправен, он продолжит срабатывать. Если он перестанет работать правильно, это может привести к необратимой поломке, повреждению и даже возгоранию.

    Обрезка слишком коротких проводов

    Если ваши провода слишком короткие, будет сложно выполнить соединения, что может повысить риск поражения электрическим током при подключении или короткого замыкания в будущем.Убедитесь, что провода достаточно длинные, чтобы выходить из электрической коробки на три или более дюймов.

    Длину ваших проводов необходимо проверить с помощью кода, и если ваши провода слишком короткие, вам придется их снова проложить. Хотя вы можете увеличить длину своих проводов, если используете подходящие терминаторы для проводов, регулировка длины провода может быть сложной задачей. Именно здесь на помощь приходит компания Haller, предлагающая отличные электрические услуги в Центральной и Восточной Пенсильвании, которые гарантируют, что ваша проводка будет правильно отключена с первого раза.

    Оставить кабель незащищенным

    Недостаточно прикрепить электрические кабели к стене. Если ваши кабели находятся в местах, где члены вашей семьи могут прикоснуться к ним или повредить их, вам нужно защитить или прикрыть их.

    Будьте внимательны при закреплении этих проводов, чтобы не повредить изоляцию и не вызвать короткого замыкания или образования искры, что может стать причиной возгорания.

    Использование незаземленной электрической розетки

    Если вы живете в доме, построенном до 1960 года, у вас могут быть розетки только с двумя гнездами, в которых нет гнезда для заземляющей вилки.Размещение розетки с тремя гнездами там, где гнездо заземления ни к чему не подключено, не решит проблему и может создать скрытую угрозу безопасности. Если вам нужно заменить двухконтактную розетку на трехконтактную, лучше позвонить одному из электриков компании Haller.

    Неправильная установка коробки

    Если вам необходимо установить электрическую коробку в стене, убедитесь, что она находится заподлицо с лицевой стороной стены, а не выступает в комнату. Это снижает риск сдавливания коробки, вытягивания или разрыва соединений.Если коробка выступает, вы подвергаетесь большему риску поражения электрическим током или повреждения соединений.

    Использование неправильного провода

    Если вы используете домашний подход к домашней электропроводке, убедитесь, что вы знаете, какие провода подходят для работы и когда работа слишком велика для выполнения, требуя опыта электрика. Использование неправильных проводов — одна из самых распространенных ошибок при электромонтаже. Если провод рассчитан на меньший ток, чем автоматический выключатель или предохранитель, к которому вы его подключаете, вы можете столкнуться с постоянным коротким замыканием прерывателей или даже с электрическим возгоранием.

    Наем профессионального электрика может стоить вам дороже, но он защитит вас, ваш дом и вашу семью.

    По вопросам квалифицированных электромонтажных работ в Центральной и Восточной Пенсильвании обращайтесь в Haller Enterprises. Они сделают свою работу правильно с первого раза и предложат привлекательные варианты бюджета, чтобы обезопасить ваш дом и защитить ваши финансы.

    Five D.I.Y. Предложения по электропроводке, которые помогут предотвратить возгорание вашего дома | NFPA

    Это было одно из тех писем, от которых просто передергиваешь.За ним следует узел, который располагается внизу живота. Сотрудник прислал мне еще одну ссылку на статью крупного новостного издания «Спросите эксперта». Только не цитировали эксперта, как я. Публикация действительно хотела, чтобы читатель поверил, что он получает квалифицированный совет по электричеству от кого-то другого, а не от эксперта. Хотя я почти уверен, что намерение было правильным, совет, к сожалению, не был. Проведя годы в строительстве и вокруг него, человек не может стать экспертом во всех областях строительства.Быть мастером-электриком с почти 30-летним опытом работы вместе с другими профессиями не дает мне знаний, необходимых, чтобы рассказать кому-то, как построить структуру своего дома. Я знаю, что многие домовладельцы, работающие самостоятельно (D.I.Y.), обращаются к другим за советом, и что-то, называемое получением ответов от эксперта, безусловно, кажется привлекательным, но электричество и ошибки не смешиваются. Когда дело доходит до электроустановок, даже одна небольшая ошибка может воспламенить ад с разрушительными последствиями.

    Поскольку эта неделя является Неделей предотвращения пожаров, кажется, что это идеальное время, чтобы обсудить, почему правильная электрическая проводка так важна для предотвращения пожаров в доме. В марте 2019 года NFPA провело исследование по анализу домашних электрических пожаров на основе данных, собранных в период с 2012 по 2016 год. Один из ключевых выводов исследования гласил: «Пожары в домах, вызванные отказом или неисправностью электросети, вызвали в 2012–2016 годах в среднем 440 смертей среди гражданского населения и 1250 ранений среди гражданского населения, а также примерно 1 доллар США.3 миллиарда в год прямого имущественного ущерба ». Когда вы смотрите на эту статистику, зная, что люди и имущество — это, вероятно, вещи, которые вам дороже всего, может показаться, что автономная электрическая проводка может представлять слишком большой риск. Однако многие по-прежнему предпочитают брать на себя этот риск, часто исходя из предпосылки экономии денег. Но когда дело доходит до защиты вашей семьи и имущества, деньги не должны быть единственным определяющим фактором. Правильное и безопасное выполнение работы должно иметь большое значение.Электрики тратят годы на изучение требований норм и навыков, необходимых для выполнения установки, чтобы соответствовать этим требованиям. Они также должны посещать курсы повышения квалификации, чтобы не отставать от действующих кодексов, что является условием продления лицензии. Не вдаваясь в подробности о Лиаме Нисоне, у них есть особый набор навыков, которые они приобрели в ходе своей карьеры, которые позволяют им выполнять работу должным образом. Навыки, которые нельзя получить, прочитав книгу с практическими рекомендациями или получив ответы на свои вопросы в колонке «Спросите эксперта» в периодическом издании.

    Я задам такой вопрос: позволили бы вы прооперировать вашего ближайшего близкого врачу, который никогда не проходил ординатуру? Если ваш ответ был «нет», то как может быть оправданным электромонтаж в доме без навыков, приобретенных в течение 4–5-летнего обучения электричеству? Кроме того, учитывая, что при электромонтаже дома, вероятно, будет гораздо больше жизней на кону, чем одному человеку, подвергающемуся операции, можно утверждать, что это было бы непостижимо. Тем не менее, это происходит каждый день, многократно, домовладельцами, которые решают пойти на такой риск.Это также не коммерческий шаг, чтобы гарантировать, что электрикам достанется вся работа. В обозримом будущем работы больше, чем электриков, которые ее выполнят. Моя просьба основана исключительно на вопросах безопасности и на том, чтобы домовладельцы видели и в полной мере принимали во внимание неизмеримый риск, который они подвергают себе, своим семьям и своему имуществу, выполняя электромонтажные работы, для которых они не имеют должной подготовки. И хотя я знаю, что не смогу помешать каждому выполнять свои собственные электромонтажные работы, я могу предложить следующие предложения, которые помогут снизить некоторые риски:

    1. Нанять электрика. Последняя попытка здесь, потому что это так важно. Электрики прошли специальную подготовку по требованиям норм и обладают навыками, необходимыми для выполнения установки в соответствии с правилами. Если вы все же решите выполнять свою работу, вы всегда можете вернуться к этому совету. В любой момент, когда вы чувствуете, что слишком сильно зашли в тупик, вы всегда можете выбросить полотенце и вызвать электрика, чтобы убедиться, что работа выполняется должным образом.
    2. Не думайте, что это безопасно только потому, что это работает. То, что вы выполнили работу и загорелся индикатор, не означает, что установка была произведена правильно. Возможно, на проводе, идущем от выключателя света к осветительной арматуре, есть небольшая щель, в которой была установлена ​​скоба, которая слишком сильно защемляла провод. Теперь область, в которой зажат провод, начинает образовывать дугу за стеной, где его не видно, и приближается к воспламенению бумажной основы на изоляции в стене рядом с ней. За годы работы электриком я получил бесчисленное количество обращений в службу технической поддержки, и после устранения проблемы (-ов) я покинул дом, недоумевая, как он не загорелся.
    3. Следуйте последней версии National Electrical Code ® (NEC®) . Обновления NEC производятся каждые 3 года. На момент публикации этого блога NEC 2020 года является самой последней версией, а NEC 2023 года будет опубликован осенью 2022 года. В некоторых местных юрисдикциях не используется самая последняя версия NEC. В некоторых случаях юрисдикции исключат некоторые части NEC из-под контроля. Часто это происходит по настоянию групп с особыми интересами, которые не обязательно заботятся о безопасности потребителя, а в большей степени о чистой долларовой стоимости.Например, в некоторых штатах отменили требования к автоматическому выключателю при дуговом замыкании (AFCI) для определенных областей дома. Знайте, что независимо от цикла кода, в котором работает ваша локальная область, и того, что могло быть исключено, NEC является минимальным требованием, и вы всегда можете сделать больше. Итак, если вы прочитали о безопасности, которую обеспечивает защита AFCI, и решите, что хотите установить их у себя дома, обязательно сделайте это.
    4. Получите разрешения и проведите проверки. Электротехнические инспекторы, также известные как уполномоченные органы (AHJ), являются последним органом сдержек и противовесов для обеспечения электробезопасности независимо от того, кто выполнял работу.Они являются последней линией защиты домовладельцев относительно того, безопасен ли их дом с точки зрения электричества. Хотя многие D.I.Y. проекты часто проходят без получения необходимых разрешений и проведения инспекции, электричество определенно не та область, в которой вы хотите пойти по этому пути. Это также является нарушением закона и может привести к большим штрафам, если вас поймают. Не говоря уже о дополнительном предполагаемом риске, который вы берете на себя из-за возможного отказа в страховом возмещении из-за оговорки о халатности, если ваш дом загорится или кто-то получит травму из-за неправильной электропроводки, а проверки не проводились.
    5. Спросите РЕАЛЬНОГО эксперта. Если вы собираетесь делать работу самостоятельно и искать ответы на свои вопросы, найдите настоящего эксперта, который даст вам точные ответы. Я часто обнаруживал, что инспекторы по электрике более чем охотно отвечают на вопросы о том, как выполнить установку до того, как будет выполнена реальная работа. Это может сэкономить на дорогостоящих расходах на дополнительную рабочую силу и материалы, связанных с повторением одной и той же работы дважды. Поспрашивая, вы также можете найти подрядчика по электрике, который захочет позвонить в службу поддержки, чтобы проверить вашу работу и дать вам совет.Дело в том, что кого бы вы ни выбрали для поиска ответов на свои вопросы, убедитесь, что он / она является источником, обладающим электрическими знаниями.

    Когда дело доходит до электрического монтажа, здесь мало места для ошибки. Несмотря на то, что все мы должны принимать персональные решения относительно степени риска, который мы хотим принять, у нас также есть возможность искать информацию, необходимую для управления любым предполагаемым риском. Хотя домовладельцам часто по закону разрешается выполнять свои собственные электромонтажные работы, наем лицензированного электрика для выполнения этих работ будет лучшим выбором для снижения риска.Если они все же решат выполнять работу сами, ею можно лучше управлять, понимая текущие требования кода и обращаясь за любыми советами из надежных источников. С привлечением людей и имущества, а также с учетом того, что правильная электрическая установка слишком тяжела, очень важно сделать все правильно. Человеку свойственно ошибаться, но электричество не знает прощения.

    Важное примечание: Любое мнение, выраженное в этой переписке, является личным мнением автора и не обязательно отражает официальную позицию NFPA или его технических комитетов.Кроме того, эта переписка не предназначена и не должна использоваться для предоставления профессиональных консультаций или услуг.

    Почему для выполнения домашних электромонтажных работ требуется лицензированный специалист

    Время чтения: 3 минуты.

    Домашний макияж выглядит легко на телевидении, и есть много проектов по благоустройству дома, которые вы можете выполнить самостоятельно. Но когда дело доходит до электропроводки вашего дома, DIY может быть опасным для вас и вашей семьи.

    Арт Специалисты-сантехники, сертифицированные электрики AC & Electric обучены безопасной работе. чтобы они не били себя электрическим током и не покидали ваш дом с проводкой, которая бомба замедленного действия.Вот некоторые из наиболее распространенных проблем, которые могут быть вызваны неправильным электромонтажом.

    Электрические пожары

    По данным Международного фонда электробезопасности, ежегодно происходит в среднем 51000 пожаров в электрических домах, уносящих почти 500 жизней, раненых более 1400 человек и причинение имущественного ущерба на сумму более 1,3 миллиарда долларов. Неправильно подключенное электричество вызывает искры и перегрев, оба из которых являются причиной возгорания в доме.Распространенные ошибки электромонтажа, которые приводят к возгоранию электрических цепей:

    • Перегружен схемы
    • Неисправность соединения
    • Неправильно материалы, например, неправильный калибр провода

    Shocking Mistakes

    Сделай сам аварии случаются, но когда дело касается электричества, ошибки могут быть фатальными. В в тяжелых случаях поражение электрическим током может вызвать ожоги, болезненные мышечные сокращения, судороги и потеря сознания. Простая ошибка вроде прикосновения неправильного провода вместе или не убедитесь, что ток отключен, прежде чем начать работу. все, что потребуется.

    Не соответствует стандартам

    Вы может сэкономить аванс, сделав электромонтажные работы самостоятельно, но когда дело доходит до чтобы выставить свой дом на рынок, ваша работа должна пройти электрическую осмотр. Повторение работы, не соответствующей стандарту, будет стоить дорого. Наши лицензированные электрики работают с полным пониманием Национального электротехнического кодекса. требований и позволит избежать дорогостоящего ремонта в дальнейшем.

    Переполнение электрического шкафа

    Когда при строительстве существующего дома, возникает соблазн просто добавить проводку к электрическая коробка, которая уже обслуживает остальную часть здания.Коробки бы редко устанавливаются с дополнительным пространством, поэтому самое быстрое решение — увеличить вдвое. Это плохая идея, поскольку переполнение проводов увеличивает риск перегрева. короткое замыкание и пожар.

    Наружные розетки

    Любые розетке, установленной снаружи, необходима кнопка прерывателя замыкания на землю. Этот приведет к срабатыванию розетки, если рядом с ней будет вода. Распространенная ошибка среди домашних мастеров — использовать обычный торговая точка. Вода и электричество — смертельная комбинация.

    Как узнать, есть ли проблемы с Ваша проводка?

    Когда правильно подключено здание, электрическая инфраструктура будет похожа на блестящая закулисная команда театрального представления — тихая, невидимая и эффективный. Если вы узнаете о своей электрической системе, это явный признак что что-то идет не так. Вот несколько характерных вещей, на которые следует обратить внимание.

    1. Вы должны полагаться на удлинители, чтобы удовлетворить свои потребности.
    2. Лампы мигают или тускло светятся.
    3. Чувствуете неприятный запах возле розеток или приборов? Электрические неисправности имеют специфический запах, который является явным предупреждающим знаком.
    4. Когда летят искры, значит проблема.
    5. Если розетки и пластины переключателя теплые или горячие.
    6. Регулярно ли перегорают предохранители? Автоматические выключатели продолжают отключаться?
    7. Следует немедленно устранять любой жужжащий звук.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
