Проводка в бане своими руками: пошаговая инструкция

Сегодня каждый может позволить себе обзавестись собственной парной на приусадебном участке или даче. Но, помимо приятных перспектив, предоставляемых баней, возникает и ряд вопросов о том, как организовывается проводка в бане своими руками. Основным камнем преткновения в этом вопросе является высокая влажность и температура в помещении, относящие его к особо опасным согласно п.1.113 ПУЭ.

При таких неблагоприятных условиях электроприборы и другие элементы электрической сети очень быстро разрушаются и выходят из строя, а диэлектрические материалы покрываются слоем проводящей влаги. Что создает значительную угрозу поражения электрическим током в аварийных ситуациях. Поэтому, чтобы выполнить прокладку электропроводки и другие электромонтажные работы в бане в соответствии с  действующими нормами необходимо изучить требования ПУЭ.

Требования согласно ПУЭ 7

Согласно п.2.1.4 ПУЭ монтаж электропроводки может выполняться открытым или скрытым способом. Такое разделение прокладки проводки в бане актуально для различных типов стен, когда есть возможность разработки штроб или при отсутствии таковых.

В связи с тем, что некоторые помещения являются пожароопасными, а влажные помещения содержат большое количество конденсата, при прокладке проводов открытым или скрытым способом все линии должны иметь защиту из негорючего материала согласно п.2.1.42 и от влаги п.2.1.43 ПУЭ.

При открытом размещении проводов, к примеру, по деревянным стенам негорючая подкладка под ними должна выступать на 10 мм в каждую сторону.  Также необходимо соблюдать зазор на 10 мм  от провода до горючих материалов согласно п. 2.1.37 ПУЭ. Для скрытой проводки несгораемое покрытие располагается по всей длине согласно п.2.1.38 ПУЭ. Но располагать проводку в металлической трубе или гофре категорически запрещено в согласно требований.7.1.40 ПУЭ.

С целью соблюдения безопасности все металлические конструкции – корпусы светильников, нагревательных печей, бытовых приборов и т. д. должны подключаться к защитному заземлению в проводке бани, проводники иметь двойную изоляцию, элементы схемы находиться в недоступном удалении. Для защиты человека от поражения электротоком в электрическом щитке должна осуществляться установка УЗО. Данные меры оговариваются требованиями п.1.7.50 и 1.7.51 ПУЭ. Следует отметить, что при питании осветительных приборов и других устройств низким напряжением в соответствии с п.1.7.53 ПУЭ может выполняться без обустройства защитного заземления.

Какое напряжение сети выбрать?

В связи с различной потребностью в обеспечении нужного уровня мощности, проводка в бане может питать как осветительные приборы, и то в небольших по площади помещениях, так и мощное оборудование. Из-за этого отличается тип и уровень используемого напряжения:

  • Однофазное сетевое – применяется при среднем уровне нагрузки на проводку в бане от 1 до 14кВт. При этом вся баня запитывается от однофазных сетей напряжением 220 В.
  • Трехфазное сетевое – используется для нагрузки проводки в бане от 20 до 40 кВт, когда в бане подключается электрическая печь, теплый пол и другие мощные электрические приборы (водонагревательные котлы, насосы и т.
    д.).
  • Однофазное пониженное – позволяет запитать баню безопасным напряжением в 12 В или 36 В, которое можно применять для освещения парилки в бане без угрозы человеку. Актуально для небольших бань с низкими потолками, в которых единственным потребителем для поводки выступает система освещения.

После выбора уровня напряжения, составляется схема проводки с учетом мест расположения всех потребителей.

Проектирование схемы

Для составления схемы электропроводки в бане вам необходимо определиться с количеством точек подключения к ней – осветительных устройств, розеток под конкретное оборудование, выключателей и т.д. Следует оговориться, что выключатели, как и распределительные коробки категорически запрещено устанавливать в парной, они должны находиться в раздевалке или предбаннике. Мойка для этого тоже не подходит из-за наличия влаги. Проводку в парилке нельзя приближать к печке или дымоходу ближе, чем на 80 см, эти требования необходимо учитывать на этапе проектирования.

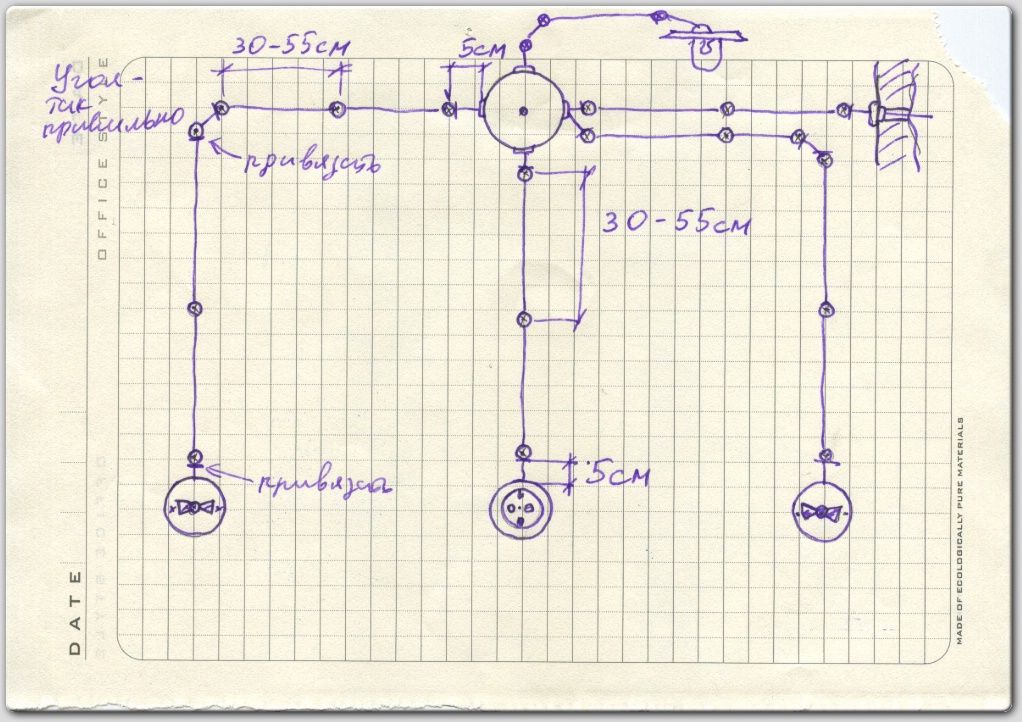

Рисунок 1: простая схема проводки в бане

Посмотрите на рисунок, здесь приведен один из простых примеров электрификации бани. Проводка подключена двумя независимыми выводами, питающими каждый свою розетку и группу ламп освещения. Такой вариант поможет спокойно выйти из помещения, если на одной из секций возникнет короткое замыкание, так как источники естественного освещения зачастую отсутствуют.

Если вы планируете установку специфического оборудования, к примеру, водонагревательного котла или стиральной машины, для них следует предусмотреть отдельную линию на схеме проводки с большим сечением жилы, чем на лампу. Стиральная машина и бойлер обязательно устанавливаются в сухих условиях. В таком случае их также отдельно следует отображать на схеме проводки.

Выбор проводов, выключателей, светильников

Для составленной схемы проводки в бане подбираются все ее компоненты: провода, розетки, выключатели и светильники. Марка кабеля выбирается в соответствии с условиями в каждой из комнат бани (повышенная температура и влажность).

По материалу токоведущей жилы проводка в бане может быть медной и алюминиевой, но за счет, куда лучших механических и электротехнических параметров выбор стоит делать в пользу медных проводов. Основным параметром для любой из марок кабеля является сечение провода. Величина сечения выбирается исходя из нагрузки, подключенной к соответствующему участку проводки.

Как по нагрузке выбрать провода и розетки?

К примеру, вы  собираетесь подключить две лампочки по 100 Вт, в розетку включить электрочайник на 1 кВт и электрический теплый пол на 4 кВт. Таким образом, для расчета сечения сложите потребляемую мощность всех потребителей P = 0,1 + 0,1 + 1 + 4 = 5,2 кВт. К полученной величине мощности необходимо прибавить 20 – 30% запас прочности, для нашего примера получим 6,24 кВт. Чтобы подобрать конкретную величину сечения для проводки по мощности потребителя или величине электрического тока необходимо воспользоваться нашим калькулятором или данными таблицы:

Таблица 1: выбор сечения провода


Посмотрите на таблицу, для мощности 6,24 кВт  подойдет медная проводка с сечением жилы в 4 мм2 или алюминиевая проводка на 6 мм2.

Если вы составили схему питания с разделением проводки для различных потребителей, то процедуру расчета сечения целесообразно выполнять для каждого отдельного участка, но материал проводника для проводки должен быть одинаковым.

Розетка, как и проводка, имеет определенную величину пропускной способности по току. Поэтому выбор узлов подключения к напряжению сети следует выполнять в соответствии с подключаемыми приборами. К примеру, для холодильника достаточно установить розетку на 10 А, а вот для бойлера, в зависимости от мощности, уже понадобиться 16 или 24 А.

Для парилки

Требованиями ГОСТ Р 50571.12-96 устанавливается такое разделение парилки на зоны:

Рис. 2: разделение парилок по зонам

Посмотрите на рисунок, все зоны отстраиваются в соответствии с местом расположения печки, хоть электрической, хоть твердотопливной.  По отношению к прокладке кабеля проводки и установке другого оборудования эти зоны имеют такие требования:

  • Первая предназначена исключительно для печи, если это электрокаменка, то и проводки для ее подключения;
  • Вторая считается самой лояльной в части требований к проводке, для нее не предусматриваются никакие нормы;
  • Для третей зоны предъявляются требования к оборудованию, которое должно нормально выдерживать температуру в 125°С и более, а проводка 170°С и более;
  • В четвертую зону можно установить только светильники, датчики и регуляторы, но их проводка подбирается, как и для предыдущей зоны бани.

Для внутренней электропроводки в парилке должны использоваться термоустойчивые кабели, к примеру, гибкие медные РКГМ, ПВКВ, ПРКС или ПМТК.

Светильники в парилке должны иметь металлический корпус, к которому подводится заземление, герметичный стеклянный плафон со степенью защиты не ниже IP24. Не следует выбирать для подключения светильников модели с пластиковым корпусом или деталями, так как они могут расплавиться и деформироваться, из-за чего влага проникнет внутрь.

Рис. 3: светильник для парной

Для предбанника, раздевалки, комнаты для отдыха

Эти помещения характеризуются куда менее жесткими требованиями к месту расположения и характеристикам проводки. Но и в них должны соблюдаться все требования ПУЭ, предъявляемые к саунам.

Приборы освещения, также лучше использовать герметичные со степенью защиты не менее IP24, но можно применять и модели с полимерным корпусом или из оргстекла, так как температура в этих помещениях значительно ниже. Для проводки вполне подойдут провода марки ВВГнг-LS.

Розетки должны иметь защитное запорное устройство, предотвращающее свободное проникновение влаги из окружающей среды.

Ввод проводки в баню: воздушный или подземный?

По способу ввода кабеля в каменную или деревянную сауну различают воздушную или подземную прокладку.

Рис. 4: пример прокладки воздушной линией

Первый вариант обладает рядом преимуществ – монтаж по воздуху выполняется достаточно быстро и с меньшими затратами средств, за исключением тех случаев, когда вам необходимо установить опоры до деревянной постройки. Для воздушной прокладки наиболее актуально использовать самоизолирующий провод (СИП), число жил в котором определяется выбором трехфазной или однофазной электропроводки. При этом должны соблюдаться следующие расстояния:

  • Между опорами не более 25 м;
  • Высота ввода кабеля СИП в здание не менее 2,75 м;
  • Расстояние стрелы провеса до земли не меньше 3,5 м.

За счет того, что подземный ввод требует разработки траншеи под укладку кабеля, такая процедура занимает куда больше времени, чем воздушная прокладка. Но при подземной прокладке кабельного ввода, сама линия куда меньше подвержена воздействию атмосферных факторов и ветровых нагрузок, поэтому служит значительно дольше.

Рис. 5: пример прокладки кабеля под землей

При прокладке подземного ввода должны соблюдаться такие требования:

  • Электрическая проводка заводится через металлическую втулку;
  • В траншее кабель располагается свободно, а не внатяжку;
    Рис. 6: кабель в земле
  • Глубина укладки не менее 0,8 м;
  • Используется бронированная марка, к примеру, ВБбШв.

Помимо длительного процесса укладки подземное размещение кабеля требует и дополнительных мер защиты от случайного повреждения при проведении земляных работ вблизи его трасы.

Способ прокладки проводки: открытый или скрытый?

К преимуществам  открытой проводки в бане относится простота и скорость монтажа, отсутствие трудоемких подготовительных работ, доступность для ремонта. К недостаткам открытого способа прокладки проводки следует отнести ее повреждаемость и вмешательство в интерьер бани.

К преимуществам скрытой проводки относится куда боле высокая надежность и защищенность проводов на всей протяженности.  Среди недостатков внутренней проводки выделяют длительные подготовительные работы и штробление стен, которое не всегда возможно выполнить.

Монтаж и подключение пошагово

Весь процесс монтажа проводки в бане можно условно разделить на три основных этапа. Соблюдение приведенной последовательности позволит выполнить работы качественно и без лишней потери времени. Начните работу с монтажа:

Распределительного щитка

  • Заведите питающий ввод к месту предполагаемой установки распределительного щитка.
  • Перед установкой щитка наберите в него защитные автоматы и УЗО согласно рабочих номиналов тока. Для бани УЗО выбирается из расчета тока утечки от 10 до 30 мА.
    Рис. 7: наберите автоматы

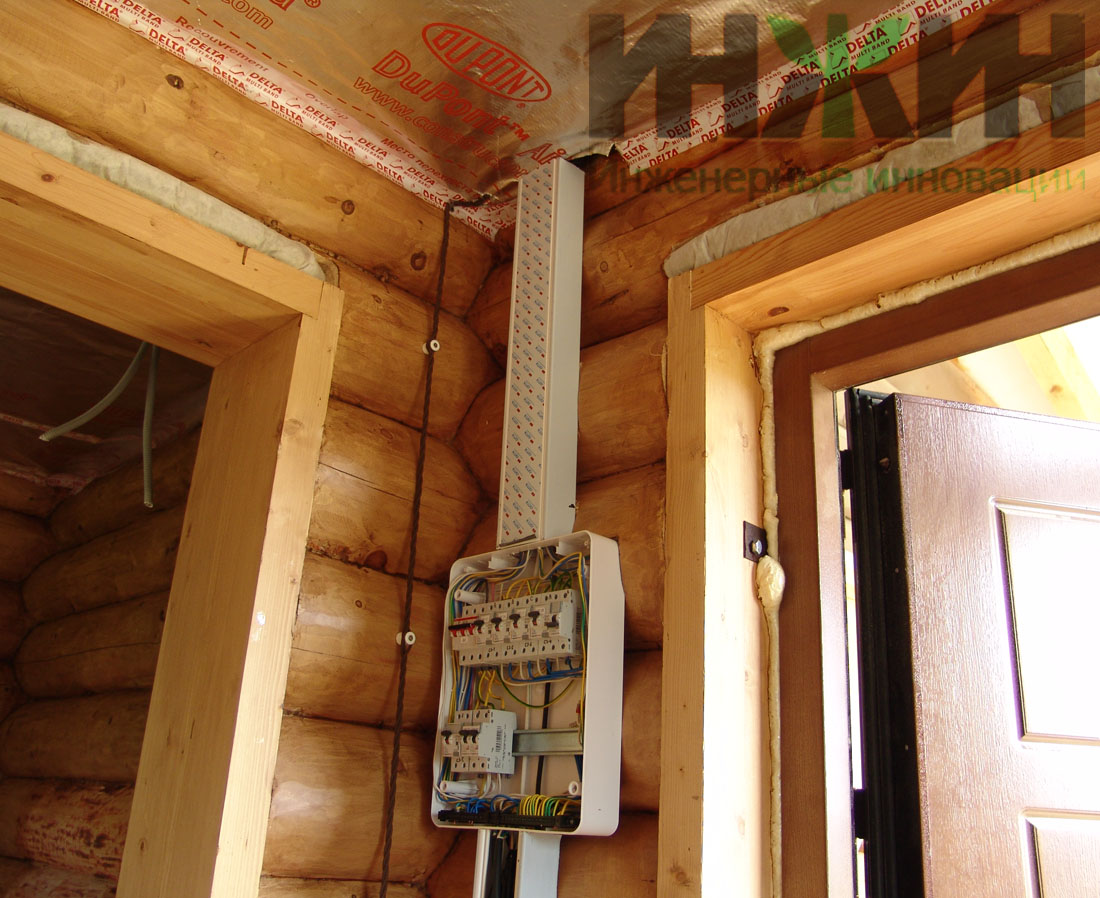

  • Установите щиток на высоте 1,4 – 1,8 м от уровня пола до его крышки.
    Рисунок 8: установите щит
  • Заведите кабель к вводному автомату и разведите по отдельным линиям. А при отсутствии секционирования, сразу переходите к разводке электропроводки от вводного щитка к потребителям.
  • Проводка в бане должна выполняться трехжильным проводом (фаза, ноль и земля).
  • Подключите к корпусу защитное заземление на общую PE шину, которую соедините с контуром заземления.

Розеток и выключателей

  • В местах установки розеток и выключателей разработайте отверстия под коробки при внутренней установке или установите подкладку из негорючего материала в деревянных банях под открытую проводку.
    Рис. 9: разработайте отверстия
  • Установите коробки на шпаклевку или цементный раствор при скрытой проводке, при наружной вам понадобятся только распределительные коробки.
    Рис. 10: установите коробки на цементный раствор
  • Все участки проводки ведутся цельными жилами, соединение проводов допускается только в коробках (влагоустойчивыми зажимами) и при подключении розеток, выключателей и другого оборудования.
    Рис. 11: соединение проводов в коробке
  • Установите розетки и выключатели в подрозетники при скрытой проводке или на негорючую подставку при открытой.
    Рис. 12: установите розетку

Осветительных устройств

  • Проложите проводку к осветительным приборам.
  • Установите светильники в бане согласно составленной ранее схеме.
    Рис. 13: установите светильник
  • Подключите проводку к патрону.
  • Заземлите корпус на защитный PE проводник.
  • Установите лампы освещения.
    Рис. 14: Вкрутите лампы
  • Закройте плафоны.
    Рис. 15: закройте плафон

Перед началом эксплуатации обязательно проверьте работоспособность всех приборов в сухих условиях. Убедитесь в исправности автоматики защиты, это убережет от последствия допущенных ошибок еще до начала эксплуатации как самой бани, так и проводки в ней.

Видео по теме

Список использованной литературы

  • И.Никитко «Баня, сауна, строим своими руками» 2014
  • Ю.Подольский «Печи, камины, бани, сауны» 2016
  • Поминова К.А. «Строим баню своими руками» 2015

Как сделать проводку в бане своими руками: пошаговое руководство

Перед тем как сделать проводку в бане своими руками следует знать, что особенностью ее обустройства является необходимость защиты силовых цепей от влажных испарений и высоких температур. В таких помещениях согласно ПУЭ должны приниматься особые защитные меры, гарантирующие безопасность эксплуатации электрических линий и подключенного к ним оборудования. Электрика в бане относится к вопросам, при решении которых не существует мелочей.

Основные нормы и правила

Действующие стандарты, а также правила и нормы, регламентирующие  обустройство электропроводки, касаются следующих важных деталей:

  • Порядок подводки силового кабеля (по воздуху или в траншее).
  • Способ прокладки жгутов проводов и допустимые виды используемых при обустройстве электропроводки защитных средств.
  • Типы кабельной продукции, разрешенной к применению в помещениях повышенной влажности (в бане и парилке, в частности).
  • Безопасные схемы прокладки кабелей с целью их защиты от высоких температур.

Согласно требованиям ПУЭ, перед тем как сделать проводку в бане своими руками – нужно побеспокоиться о снижении вероятности повреждения и поражения током находящихся в ней людей. Порядок ввода силового кабеля будет рассмотрен особо.

Электропроводка бани

Ограничения по внутренней части проводки в бане в основном касаются способов ее прокладки в различных помещениях (парной, предбаннике, комнате отдыха и т. п.). Они также определяют вид применяемого монтажного кабеля, тип используемых установочных изделий и осветительных элементов (смотрите ПУЭ п. 6.1). Конкретные требования по обустройству электропитания в самой бане выглядят так:

  • Монтажные провода не допускается прокладывать в металлических трубах или на жестяных основаниях; для этого должны применяться только трубные изделия из ПВХ.
  • При их укладке по дереву обязательно использование подкладок из асбестового листа.
  • Зоны прохода проводов через стену должны защищаться специальными термостойкими втулками (лучше – фарфоровыми), устанавливаемыми для каждой жилы проводки.

При решении вопроса о том, какой кабель лучше всего подходит для бани, предпочтение отдается проводным изделиям в двойной или термостойкой изоляции (АПРН, ПРВД, NYM, ПРН и другим). В отдельных случаях, специально оговоренных в ПУЭ, для обустройства банной электропроводки допускается применять одножильный провод с защитным покрытием из ПВХ.

Безопасность (заземление)

Обеспечению безопасности эксплуатации электропроводки в банном строении уделяется повышенное внимание.

Важно! При проектировании бани вопросу надежного заземляющего контура придается первостепенное значение. Его можно устроить тут же, неподалеку от сруба.

В заземлении нуждаются все установленные в здании приборы (включая розетки и саму проводку, состоящую из трех жил). Электроустановочные изделия — распределительные коробки, выключатели и розетки не должны монтироваться в парилке. За ее пределами они могут размещаться в любом месте на удалении не менее 80-ти см от пола. В светильниках и лампах должна быть предусмотрена электрическая защита на уровне не ниже IP 54. Для розеток, в конструкции которых обязательно наличие герметичной крышки, показатель IP должен быть не ниже 44-х.

Составление схемы

Подготовка схемы электрического ввода и самой проводки – первостепенная задача проектирования системы энергоснабжения любого объекта, включая баню. В ней обязательно отмечаются следующие моменты:

  • Тип ввода (подземный или воздушный кабель с указанием марки последнего).
  • Место расположения электрического щитка и его состав.
  • Трасса, по которой должна прокладываться проводка в бане своими руками.
  • Места установки розеток, выключателей и распределительных коробок.



Дополнительная информация: На схеме обязательно указываются марки используемых проводов, кабелей и всех электроустановочных изделий.

На ней также обозначаются защитные автоматы, рассчитанные на номинальные токи (их обычно размещают в пределах вводного устройства). На заключительной стадии подготовки схемы отмечаются отходящие от щитка силовые и осветительные линии.

Этапы монтажа

Процедура непосредственной подводки электричества в баню разбивается на ряд этапов, на каждом из которых проводятся следующие операции:

  1. Проводка кабеля ввода до распределительного устройства.
  2. Монтаж шкафа с размещенным в нем защитным и распределительным оборудованием (включая автоматы и шины заземления).
  3. Расчет допустимой толщины электромонтажного провода, способного выдерживать токи нагрузки во внутренней электросети.
  4. Выбор его типа, марки и сечения (на основе расчета).
  5. Монтаж всех электроустановочных изделий.

На завершающем этапе работ осуществляется прокладка электропроводки с подключением всего установленного ранее оборудования. Пошаговая инструкция по ее обустройству приводится в следующем разделе

Способы монтажа питающего кабеля (воздушный и подземный)

При организации воздушного ввода силовой части энергоснабжения необходимо придерживаться следующих правил:

  • Кабель воздушной подводки должен прокладываться по столбам за пределами бани на удалении по высоте: от проезжей части – не менее 6-ти метров, от пешеходной зоны – не менее 3,5 метров.
  • Его ввод в здание должен располагаться на уровне не ниже 2,75 метра.
  • При расстояниях между столбами более 15-ти метров необходимо ставить дополнительную опору.

Для воздушной прокладки применяется самонесущий провод типа СИП диаметром не менее 16 мм2 и с нагрузочным током до 63 Ампер. В его состав входит комплект несущих деталей, обеспечивающих устойчивость всей системы к растягивающим нагрузкам.

Само кабельное изделие защищено очень прочным полиэтиленовым покрытием. При однофазном энергоснабжении такой кабель позволяет подключать нагрузку до 14 кВт, а при 3-х фазном – до 42 кВт.

Обратите внимание: Алюминиевый СИП допускается подводить в любое банное помещение, кроме парной.

Кабельная подводка к бане подземным способом считается более надежным вариантом, правда, не всегда доступным для рядового пользователя. Это объясняется высокой стоимостью кабеля в бронированной оболочке (ПУЭ допускает использование кабельных изделий марки ВБШ с 4-мя медными жилами 10м2). Сложность реализации этого подхода также связана с территориальными проблемами, возникающими в ситуации, когда кабель от вводного щитка проходит через чужие участки.

Расчет сечения

При выборе сечения проводов и кабелей основываются на предварительном расчете предельных токов в нагрузках, которые одновременно включаются в питающую линию. Для этого потребуется подсчитать общее количество следующих наименований потребителей:

  • Одновременно включаемые лампы освещения и бра.
  • Розетки с разово подключенными к ним приборами (электрочайниками, фенами, вентиляторами и т. п.).
  • Включенное в линию силовое оборудование (кулеры, проточные водонагреватели или бойлеры, например).

После этого мощности всех имеющихся нагрузок суммируются, а полученная цифра делится на сетевое напряжение 220 Вольт. В результате получается ток, протекающий по проводам в бане в режиме максимального потребления (когда все приборы включены).

По полученному значению из специальных таблиц находятся сечения проводов, способных выдержать вычисленные ранее токовые нагрузки.

Выбор провода и электроустановочных изделий

Для проводки электрических жгутов непосредственно в банных помещениях применяются следующие марки проводов:

Самыми подходящими для парной специалисты считаются проводные изделия типа РКГМ в надежной огнестойкой изоляции. При высокой температуре она не горит, а только тлеет. Поэтому этот тип проводки может использоваться в парилках, в сауне и других жарких местах. Толщина провода выбирается согласно следующим раскладам:

  1. Для прокладки осветительных линий берутся жилы сечением – 1,5 мм. кв.
  2. Для монтажа участков сети между силовыми розетками – 2,5 мм. кв.

При выборе электрооборудования для бани исходить нужно из следующих соображений:

  • В помещениях устанавливаются электрические светильники во влагозащищенном и термостойком исполнении, имеющие герметичный ввод для силовых проводов.
  • Предпочтительнее, если их корпус изготовлен на основе стекла или металла (пластиковые изделия от высокой температуры могут покоробиться).
  • Предельно допустимое напряжение питания для таких светильников – 24 Вольта.

Последнее требование означает, что в состав электрооборудования должен входить понижающий трансформатор, корпус которого наряду с другой металлической арматурой надежно заземляется.

Внутренняя разводка

При прокладке внутренней проводки необходимо ориентироваться на требования ПУЭ и придерживаться следующих правил:

  • В строении из древесины (из бруса или бревен) разводка монтируется открытым способом. Это означает, что жгуты из проводников прокладываются в кабельных каналах, гофре или в стальных трубах.
  • В бане, сооруженной из негорючих материалов (таких как шлакоблоки, например или кирпич) может применяться скрытый способ прокладки, когда провода укладываются в толще стен или под вагонкой.
  • В парилке обязательна к применению кабельная продукция, имеющая термостойкое изоляционное покрытие (обычно в ней используют специальный кабель марки РКГМ 3х2).

Согласно требованиям ПУЭ в парильном помещении из электрооборудования допускается устанавливать только светильники, которые можно размещать по углам.

Розетки и выключатели этими же нормативами к установке не рекомендованы. В этом случае основная разводка может быть обустроена в смежной комнате, после чего делается отдельная подводка к осветительным приборам, прокладываемая сквозь стену.

Важно! При оформлении стенного прохода обязательно устанавливаются теплоизоляционные втулки, по одной на каждую жилу.

В остальных банных помещениях электропроводка должна быть проведена по кратчайшему пути, намечаемому от одного прибора к другому. При ее обустройстве необходимо придерживаться следующих рекомендаций:

  1. В предбаннике и в душевом отделении (его нередко называют моечной) специалисты рекомендуют к применению кабель ВВГнг-LS, проложенный в гофре, трубах или скрытым способом (если стены сделаны из несгораемого материала).
  2. В состав электрического щита должны входить автоматические выключатели (по одному на каждую комнату) и УЗО с током срабатывания 10 мА.
  3. Вся монтируемая открыто электрическая фурнитура устанавливается за пределами помещений (или в районе входа).

Также обращает на себя внимание еще одно важное замечание, запрещающее прокладывать электропроводку непосредственно над печной конструкцией.

Дополнительная информация: Нормативными документами не запрещено оформлять провода в банных помещениях в виде ретро проводки.

Добавим, что для этого строения обязательно обустройство надежного заземляющего контура, а также желательно сооружение комплекса молниезащиты. Соединение всех монтируемых проводников должно оформляться сваркой, пайкой или специальным обжимным методом. Проходы силового кабеля сквозь стены строения выполняются только в металлических (стальных) трубах.

Видео инструкция

С более подробной инструкцией по обустройству электропроводки в бане можно ознакомиться в видео, расположенных ниже. После просмотра допускается смело приступать к монтажным работам, подробно описанным в предыдущих главах. Внимательное изучение предложенного материала поможет вам успешно справиться с задачей обустройства проводки в бане.

Электропроводка в бане своими руками

Обычно на загородных участках устанавливают современные, деревянные или кирпичные бани. Для постройки необходимо провести электричество и установить розетки. Вы можете попробовать монтировать проводку своими руками, узнав несколько основных правил по установке и посмотрев обучающее видео.

Чтобы провести монтаж электрической проводки, нужно выполнить ряд действий:

  • изучить основы электромонтажа
  • подготовить все инструменты и материалы (паяльник, клеммные колодки и провода с кабелями)
  • изучить инструкции по установке электропроводки

Монтаж электрической проводки в бане своими руками — сложный процесс, который требует определенных знаний и навыков. В первую очередь, следует учитывать особенности помещения с высокой температурой и влажностью. Сначала нужно провести кабель из главного дома в баню, по нему будет проходить электроэнергия от распределительного щитка.

Монтаж силового кабеля

Провести кабель в баню от основного щитка своими руками можно двумя способами:

  • воздушный метод
  • земляной метод

Каждый из них имеет свои особенности. Если вы решили использовать воздушный метод, следует учесть несколько правил:

  • если расстояние больше 25 метров, нужна опора для кабеля
  • следует использовать специальную растяжку или фарфоровые изоляторы
  • над участком, где проезжает автотранспорт, кабель нужно проводить на высоте не менее шести метров, над пешеходной зоной - 3,5 метра

Земляной способ проводки кабеля включает рытье траншеи глубиной до одного метра. Это более затратный метод, так как для прокладки требуются особые виды проводов, зато кабель не будет подвержен атмосферным влияниям и прослужит долго.

Как установить электропроводку в бане своими руками

Обычно процесс монтажа происходит в несколько шагов:

  • монтаж самого щитка
  • разводка
  • присоединение розеток и ламп

Важно правильно подобрать место для щитка в бане. Он должен состоять из отходящего и вводного автоматов, а также устройства защитного отключения (УЗО). Этот механизм в щитке в бане необходим, чтобы защитить проводку от короткого замыкания.

Однофазная электрическая проводка в бане, которую обычно применяют, должна иметь питающий кабель с тремя жилами:

  • жила фазы, которую помещают на верхней клемме вводного автомата
  • нулевая жила
  • жила защиты

Сечение кабеля

Чтобы правильно выбрать сечение кабеля, необходимо рассчитать предполагаемую нагрузку в бане. Есть таблицы, которые помогают выбрать сечение. Также на электрических приборах указывают мощность их потребления. Не забудьте повесить рядом со щитком подробную схему электрической проводки.

Разводка кабеля от щитка своими руками

Сначала начертите подробную схему всей электропроводки в бане. Она вам пригодится и при монтажных работах и при эксплуатации щитка. При разработке схемы своими руками нужно учитывать ряд факторов:

  • разводку следует делать одним куском
  • в бане из дерева вы можете сделать открытую электропроводку и провести ее поверх стен. Нельзя использовать трубы ПВХ
  • для кирпичных стен делают закрытую проводку, которую прячут под штукатуркой
  • монтаж кабелей происходит как вертикально, так и горизонтально
  • розетки с выключателями запрещено устанавливать в парилке. Это обусловлено температурным режимом и высоким содержанием влаги. Следует разместить их в предбаннике. То же самое можно сказать о монтажной коробке
  • детали проводов нужно присоединять методом пайки или сварки для надежности
  • примените защитное зануление
  • провода лучше сделать как можно менее заметными. Их не следует вешать над горячими элементами бани

Если вы будете учитывать все эти правила при разработке схемы, а также ориентироваться на обучающее видео, проблем с электрической проводкой возникнуть не должно. Также помните, что нужно надежно изолировать все провода после их соединения.

Как подключить светильники и розетки

После того, как вы провели установку электрической проводки и щитка, можно заняться подключением прочих элементов. Следует выбирать специальные светильники для бани и парилки.

Они имеют стеклянные плафоны и металлический корпус, отличаются влагостойкостью и термостойкостью. В парилке нельзя размещать лампы дневного света. Также не следует вешать предметы освещения на потолок, так как жар и пар уходят наверх.

Розетки можно подключать только в комнате отдыха и в предбаннике на расстоянии 90 см от пола. Следует закупить розетки с крышками, чтобы дополнительно защитить их от попадания влаги. Тщательно рассчитайте нагрузку, чтобы подобрать соответствующее количество розеток.

Перед началом работ

Монтаж электропроводки в бане - достаточно сложный процесс, поэтому внимательно изучите все инструкции, просмотрите соответствующее видео. Если вы сомневаетесь в возможности провести монтаж проводки своими руками, следует заказать услуги у профессионала. От вашего умения общаться с электрооборудованием будет зависеть здоровье ваших друзей и родственников.

При проведении установки распределительного щитка в таких помещениях, как баня, нужно изучить вопрос техники безопасности. Ведь если вы что-то сделаете неправильно, есть большая вероятность короткого замыкания и, как следствие, возгорания.

Если вы все сделаете по инструкции, то сможете наслаждаться полезным отдыхом в бане.

Электропроводка в бане своими руками: как сделать?

Вы построили баню и решили обзавестись электропроводкой, поскольку необходимо напряжение для освещения и различных приборов, но вы не знаете, как ее сделать? Не отчаивайтесь постепенно разберемся в этом вопросе. Главное, помните, что в этом помещении особенные условия из-за близости воды, наличия пара и высокой температуры.

Чтобы электропроводка в бане соответствовала нормам безопасности необходимо проработать план монтажных работ, подобрать, подходящие инструменты, материалы.

Основные требования к созданию проводки в бане

Из-за наличия условий для передачи напряжения к человеку установлены особые требования к проводке в бане, поскольку рядом вода и источники воздействия на целостность проводов. Не забывайте о способности материалов к возгоранию, поскольку обычно бани создают из дерева оно может загореться в случае короткого замыкания где-то в сети.

Выделим перечень основных требований:

Вводной распределительный щиток рекомендуется монтировать в защищенной области строения – это может быть специальное место, выделенное для него, тамбур либо отделение для отдыха. Необходима установка дополнительного УЗО либо дифавтомата с чувствительностью на утечку тока менее, чем в 0,05 Ам на основе требований IP 44.

Рекомендуем использовать дополнительное заземление с помощью PE-проводника на основе высокого уровня емкости, чтобы хватило для всех потребителей. Для котла необходимо обеспечить отдельное заземление.

  • Если есть возможность используйте оборудование с защитой на уровне IP55, поскольку кабели, использующиеся для него обладают тремя жилами и собственным заземлением с изоляцией стойкой в температурном режиме от -40 до +130 по Цельсию.

Желательно применить неразъемную линию подачи электрического тока от щитка ко всем потребителям. Это очень удобно и возможно, поскольку баня обычно не обладает большими размерами. И это поможет избавиться от использования распределительных коробок.

Рекомендуем монтировать провода в металлорукава либо огнеупорные версии гофры. Изоляцию разрешается создавать на основе невозгораемых материалов либо с эффектом самозатухания.

  1. Элементы проводки закрепляются с помощью различных диэлектриков, а саморезы, шурупы либо гвозди полностью исключены.

Вся информация, касающаяся безопасности электропроводки в бане содержится в ПУЭ. Потратьте немного времени и изучите правила, поскольку в них раскрываются очень важные моменты способные облегчить процесс монтирования правильной электропроводки. Ознакомьтесь с фото проводки в бане чтобы вы знали, как она выглядит в правильных примерах.

Что сделать на подготовительном этапе?

В первую очередь создается подробная схема проводки в бане с учетом специфики помещения. Для этого рекомендуем обратится к специалисту, обладающему опытом работы с подобными строениями, поскольку необходимо учитывать различные нюансы, заключающиеся в суммарной мощности и количестве потребителей электрической сети.

Можно использовать однофазный вариант либо трехфазный, если потребуется увеличенная мощность. Обычно используется однофазная линия с мощностью до 14 кВт. А трехфазная требуется, если мощность будет достигать до 42 кВт. Далее вычисляется продолжительность сечения проводов, вид УЗО, версия, использующихся автоматов и других элементов входящих в сеть.

Напряжение к бане: воздушным или подземным способом?

Сложно сказать какую проводку лучше использовать, поскольку это зависит от конкретной ситуации, но чаще применяется воздушный вариант – он проще монтируется и значительно дешевле. Под землей дороже и значительно дольше, поскольку потребуется сложная подготовительная работа.

Выбранный вариант отмечается на схеме, чтобы со временем не забыть где был ввод и от куда велись провода, на какой высоте и какой вид кабеля использовался.

  • Рекомендуем различную наружную проводку доверить опытным мастерам, поскольку это очень сложная работа. Но, если – это делается самостоятельно вам поможет упрощенная инструкция как сделать проводку с помощью воздушного способа:
  • Нельзя опускать кабель ниже шести метров до проезжей части;
  • Расстояние до пешеходной части не менее 3,5 метра;
  • Опоры необходимо ставить каждые 25 метров либо менее этого, если потребует ситуация;
  • Вход кабеля в баню должен находится на высоте не менее 2,75 метра.

Рекомендуем использовать кабель типа СИП-4, обладающий сечением не меньше 16 мм2 на основе алюминиевого сердечника. Для однофазного варианта применяется версия на две жилы, а для трехфазного на четыре.

Чтобы ввести его в помещение потребуется металлическая втулка, но в бане нельзя использовать подобный кабель. Далее придется применить провод на основе медного стрежня.

Но можно подвести кабель с помощью подземного способа. Для этого придется опираться на кабель ВБбШв, его еще называют проводом, обладающим броней, поскольку он снабжен стальным типом защиты для полимерной оболочки. Он обладает четырьмя медными жилами на основе сечения в 10 мм2.

Как использовать этот способ:

  • Прорывается траншея с глубиной не менее 0,7 метра. В нее добавляется около 10 см песочного настила;
  • Провода укладываются волнообразным способом. Потом покрываются дополнительным слоем песка на основе 10 см;
  • Это покрывается грунтом, добавляется специальная сетка для блокирования доступа к проводке;
  • Для ввода в баню применяется стальная втулка;
  • Чтобы подключиться к распределительному щитку необходимо освободить провод от защитной оболочки;
  • Создается качественное заземление и потребуется установка громоотвода.

Как сделать внутреннюю проводку в бане?

Это этап отличается упрощенными монтажными работами. Но рекомендуем ознакомиться с правилами ПУЭ и учитывать любые нюансы чтобы проводка, оказалась, безопасной и пригодной для продолжительной эксплуатации.

Как это сделать:

  • Необходимо правильно установить распределительный щиток;
  • Вся разводка идет от распределительного щитка;
  • Подключаются осветительные приборы;
  • Монтируются необходимые розетки.
  • Выполняется остальная часть указанная в схеме проводки.
  1. Очень важно осуществить правильную установку щитка. Опирайтесь на такие требования к его безопасности и работоспособности:
  • Для него отводится место рядом с выходом из бани. Оно должно обладать отличной вентиляцией, упрощенным доступом и полноценным освещением;
  • Устройство должно обладать корпусом на основе надежного материала с увеличенной защитой от воздействия влаги;
  • Верхняя части распределительного щитка не может находится ближе, чем в 1,4 – 1,8 метра к полу.
  • Чтобы правильно создать разводку от самого щитка также необходимо придерживаться правил безопасности. Рассмотрим основные моменты без соблюдения, которых уровень безопасности будет сомнительным:
  • Рекомендуем использовать однородный кусок кабеля без использования распределительных коробок;
  • Если строение создано из дерева потребуется открытый тип проводки кабеля;
  • Запрещено опираться на оболочку для проводов на основе ПВХ либо металлических труб;
  • Разрешается монтировать кабеля по вертикали либо горизонтали, но нельзя перекручивать либо перегибать их в любых направлениях – они должны прокладываться ровно;
  • Выключатели, различные розетки монтируются в тамбуре, отделении для отдыха. В парильной комнате или обмывочном отделении их монтирование запрещено;
  • Жилы различных проводов можно соединять с помощью пайки либо сварки;
  • Под печкой никакие провода никогда не прокладываются, поскольку это запрещено из соображений безопасности.

На основе этой информации вы сможете провести проводку своими руками внутри бани, а также и снаружи с условием наличия продвинутых навыков. Но мы рекомендуем не рисковать и нанять специалистов для выполнения всех этапов создания проводки, поскольку с электричеством не шутят.

Фото проводки в бане

Источник: https://electrikmaster.ru/provodka-v-bane/

Как правильно выполнить электропроводку в бане

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В эти выходные я с друзьями ходил в баню. В парилке меня посетила мысль, а почему бы не написать статью о том, как правильно выполнить монтаж электропроводки в бане или сауне.

Тема в принципе актуальная, ведь многие строят на своих дачных участках бани и сауны. А ведь эти помещения относятся к особо опасным (см. ПУЭ, п.1.1.13), имеют высокую температуру до 130° и высокий уровень влажности (сырости) до 90%, соответственно, к электропроводке в таком помещении предъявляются особые требования по пожарной и электробезопасности.

В данной статье я рассмотрю все требования к электрооборудованию и электропроводке в бане и сауне. Вам останется только выполнить все по перечисленным требованиям. Даже если Вы не выполняете электромонтажные работы своими руками, то с помощью этой статьи Вы проконтролируете правильность работы наемных электриков, и если они делают не так, то вовремя сможете их остановить и поправить.

Итак, поехали.

Разделение парилки в бане (сауне) на зоны

Помните, в статье про возможность установки розеток в ванной комнате, помещение ванны делилось на зоны. Здесь аналогичная ситуация. Согласно ГОСТ Р 50571.12-96, парилка бани (сауны) делится на 4 зоны:

  • зона 1
  • зона 2
  • зона 3
  • зона 4

Посмотрите рисунок ниже (вид парилки сбоку и сверху), чтобы наглядно представить себе как располагаются зоны в парилке бани. Красными цифрами я обозначил номера зон.

В каждой зоне к установленному оборудованию и электропроводке предъявляются определенные требования.


  • В первой зоне устанавливаются только печи, в том числе электрические, или электрокаменки для бани.
  • Во второй зоне отсутствуют какие-либо требования по теплостойкости к установленному оборудованию.
  • В третьей зоне необходимо, чтобы оборудование выдерживало температуру не меньше 125°С, а изоляция кабелей и проводов — не меньше 170°С.

В четвертой зоне допускается устанавливать только устройства для управления электрическими печами, например, термопары или другие подобные датчики температуры. Изоляция электропроводки до этих устройств управления должна выдерживать температуру не меньше 170°С.

Термопара или иной датчик температуры должны отключать электрическую печь при достижении температуры в парилке 140°С (ГОСТ Р 50571.12-96, п.703.53).

Все электрооборудование, установленное в парилке бани, независимо от зоны, должно иметь класс (степень) защиты не меньше IР24. Расшифруем:

  • первая цифра «2» — защита от твердых частиц размером более 12,5 (мм)
  • вторая цифра «4» — защита от брызг и льющейся со всех сторон воды

В соответствии с перечисленным требованиями выбирается марка проводов и кабелей, способ прокладки электропроводки, класс (степень) защиты светильников, розеток и прочего электрооборудования.

Как выбрать кабель или провод для бани

  1. Зная перечисленные выше требования к электрооборудованию и электропроводке, приступим к выбору проводов и кабелей для бани.
  2. 1.

    Парилка

  3. В третьей и четвертой зоне парилки изоляция кабелей или проводов должна выдерживать температуру не меньше 170°С, поэтому нам подойдут следующие термоустойчивые марки:
  • многопроволочный (гибкий) медный провод РКГМ, ПРКА, ПРКС, ПВКВ (выдерживает до 180°С)
  • однопроволочный и многопроволочный (гибкий) ПМТК (выдерживает до 200°С)
  • зарубежный кабель OLFLEX HEAT 205 (выдерживает до 200°С)

2. Тамбур, комната отдыха

Для остальных помещений бани или сауны (комната отдыха, тамбур) можно применять кабель ВВГнг-LS или другие марки, про которые я говорил в этой статье: как выбрать марку проводов и кабелей. Пользуясь случаем, напомню Вам, что провод ПУНП применять запрещено.

Способ прокладки проводов и кабелей от щитка до электроприемников

Читаем ПУЭ, п. 7.1.40:

Отсюда делаем вывод, что в бане или сауне допускается применять, как скрытую, так открытую электропроводку, но все таки приоритетнее скрытая. Также обратим внимание на то, что при прокладке проводов и кабелей запрещено применять металлические трубы и металлическую гофру, или же кабели (провода) с оболочкой из металла, из-за быстрого появления на металлических поверхностях эффекта коррозии.

ГОСТ Р 50571.12-96, п.703.52 подтверждает сказанное выше — электропроводка в бане или сауне не должна быть проложена в металлических трубах или кабелями с металлическими оболочками.

Мое мнение: я сторонник того, чтобы электропроводку в бане прокладывать открыто. Почему? Об этом читайте здесь:

Для открытого способа прокладки рекомендую применять кабель-каналы или пластиковую гофрированную трубу.

Розетки в бане и сауне

1. Парилка

Коротко и ясно — розетки в парилках бань и саун устанавливать СТРОГО запрещено по ПУЭ, п. 7.1.48:

Дополнение: тоже самое относится к распределительным коробкам и выключателям. Их в парилке устанавливать ЗАПРЕЩЕНО!!!

2. Тамбур, комната отдыха

В остальных помещениях бани розетки устанавливать можно.

Как выбрать светильник для бани и сауны

1. Парилка

Многие устанавливают светильники в парилке на потолке, что не допустимо!!!

Светильники в бане должны быть установлены только во второй или третьей зоне. Во второй зоне — в качестве декоративной подсветки, а в третьей зоне — на стене в качестве основного освещения.

Если во второй зоне особых требований по теплостойкости нет, то электрооборудование в третьей зоне должно выдерживать температуру не меньше 125°С, поэтому светильники должны быть влагозащищенные и термостойкие с классом защиты не меньше IР24, например, немецкий накладной светильник «Lindner» с классом защиты IР54.

Читайте в этой статье про расшифровку степеней защиты IP.

Он выполнен из стекла с керамическим основанием. Герметичность обеспечивается установкой между плафоном и корпусом силиконовой прокладки.

  • Крепится он на стену с помощью двух саморезов.
  • Светильник для бани «Lindner» имеет патрон со стандартным цоколем Е27.
  • Максимальная мощность лампы накаливания составляет 60 (Вт) при установке его на стене.

В продаже имеются светильники с пластмассовым основанием — применять их нежелательно, т.к. есть риск расплавления пластмассы.

2. Тамбур, комната отдыха

В этих помещениях ограничений по выбору светильников нет.

Какое напряжение сети выбрать для бани и сауны?

  1. Пожалуй самый часто задаваемый вопрос, который мне приходится слышать: «Какое напряжение сети выбрать для парилки бани или сауны — 12 (В), 36 (В) или разрешено использовать напряжение бытовой сети 220 (В)?»
  2. Отвечаю: в парилке разрешено применять бытовое напряжение 220 (В), но при соблюдении следующих минимальных условий:
  3. Если перечисленные выше условия у Вас не соблюдены, то помещение парилки необходимо запитать через понижающий трансформатор 220/36 (В) или 220/12 (В), например, ЯТП-0,25 220/36 (В):

Соответственно, понижающий трансформатор должен быть установлен ВНЕ ПОМЕЩЕНИЯ ПАРИЛКИ!!!

Пример схемы электропроводки в бане.

Щиток для бани

Приведу пример простенького электрического щитка для бани. В принципе, на тему электрических щитков для квартир и дачных домов уже написано несколько статей на сайте, кто еще не знаком, то читайте:

Щиток для бани должен быть установлен только в сухом помещении, например, при входе в баню (тамбуре) или в комнате отдыха. Не в коем случае не устанавливайте щиток в парилке.

В моем примере в электрический щиток для бани входит:

  • вводной однополюсный автоматический выключатель от фирмы АВВ  — 25 (А)
  • вводное УЗО от АВВ — 40 (А), 100 (мА)
  • 1 группа (розетки в комнате отдыха) однополюсный автоматический выключатель от фирмы АВВ — 16 (А)
  • 2 группа (освещение комнаты отдыха) однополюсный автоматический выключатель от фирмы АВВ — 10 (А)
  • 3 группа (освещение парилки) однополюсный автоматический выключатель от фирмы АВВ — 16 (А)
  • нулевая шинка N
  • шинка заземления РЕ

Для освещения комнаты отдыха используется кабель ВВГнг-LS (3х1,5), для розеток в комнате отдыха — ВВГнг-LS (3х2,5).

Освещение в парилке я сделал следующим образом. Я не стал от щитка до парилки прокладывать проводом РКГМ, поэтому около парилки я установил распределительную коробку с классом защиты IP54. От электрического щитка до этой распределительной коробки проложил кабель ВВГнг-LS (3х2,5), а от распределительной коробки по самой парилке уже РКГМ (3х2,5).

Я уже говорил в начале статьи, что электропроводку в бане я прокладываю открыто в гофрированной трубе.

Вот монтажная схема представленного в данной статье электрического щита для бани или сауны:

Старайтесь соблюдать цветовую маркировку жил проводов и кабелей .

Если у Вас в бане установлена электрическая печь, то открывайте ее паспорт, смотрите мощность и выбирайте для нее сечение питающего кабеля. Для удобства можете использовать мою таблицу по выбору сечения проводов и кабелей.

После выполнения всех монтажных работ рекомендую Вам обратиться в электротехническую лабораторию по месту жительства для проведения основных приемо-сдаточных испытаний:

После удовлетворительных измерений, можно на 100% быть уверенным в правильности монтажа.

P.S. Из всего вышесказанного в статье сделаю вывод: электропроводка в сауне или бане своими руками вполне Вам под силу. Только отнеситесь к выполнению данной работы ответственно, соблюдайте все перечисленные в статье требования и, сделанная Вами электропроводка, будет служить вам долгие годы. С Легким Паром!!!

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Источник: http://zametkielectrika.ru/elektroprovodka-v-bane/

Виды прокладки, правила безопасности и самостоятельный монтаж электропроводки в бане — Русская баня

Баня является излюбленным местом истинно русского человека, ведь именно в ней можно отдохнуть, расслабиться и позабыть обо всех насущных проблемах.

Однако в банном строении весьма высока вероятность возгорания, ведь провода электропроводки нагреваются при воздействии тока на них, а повышенная температура и влажность лишь ухудшают ситуацию.

В связи с этим, существуют некоторые требования и нормы, опираясь на которые необходимо монтировать проводку в бане своими руками. Более подробно ознакомиться с ними вы можете в ПУЭ, а именно — сборнику требований к установке электрических приборов в помещениях с повышенной влажностью. Некоторые из основных правил приведены далее:

  1. Электрощит должен быть расположен в наиболее отдаленном от высоких температур месте, а именно: комнате отдыха, предбаннике или тамбуре. Помимо этого, вводный щиток должен соответствовать уровню защиты IР44;
  2. Для банного помещения должно быть проведено отдельное заземление;
  3. Лучше не устанавливать никаких распределительных коробок, поскольку линия электропередачи должна быть неразъемной;
  4. Оборудование в бане должно иметь степень защиты не меньше, чем IP Кабеля лучше выбирать трехжильные, изоляция которых должна выдерживать температуру до 130 градусов;
  5. При прокладке кабеля необходимо использовать металлическую или гофротрубу.

Выбор материала кабеля

Перед тем, как приступать к монтажу электрики в бане своими руками, необходимо определиться с выбором кабеля. Согласно современным правилам, прокладывать провода из алюминия недопустимо, поэтому следует остановиться на медных проводах. Кабеля из меди обладают более долгим сроком службы, а также большей проводимостью.

Также следует обратить внимание на жесткость провода. Гибкие кабеля менее надежны, и срок службы у них короче, нежели у жестких.

Играет роль и количество жил в кабеле. Обычно для бани используют трехжильные, поскольку с ними проще обеспечить качественное и правильное заземление.

Для бани лучше всего подобрать провод с тройной или двойной изоляцией. Кремнийорганическая резина или асбест являются наиболее популярными изоляционными материалами для кабеля.

  • Если выбор стоит между этими двумя элементами, то лучше остановиться на первом варианте, поскольку асбестовая изоляция при перегреве может выделять токсичные вещества.
  • Для того, чтобы подвести электричество к бане, используется определенный тип кабеля, в зависимости от способа прокладки, однако в месте ввода в помещение он должен заменяться другим, подходящим для атмосферы бани.
  • Для подземного способа прокладки используется кабель ВБбШв, у него 4 жилы из меди, однако стоимость его довольно велика.
  • Благодаря оплетке из стали, кабель ВБбШв не боится укладки под землей, а также кротов и прочих подземных грызунов, ведь он необычайно прочен.

Для воздушного способа прокладки обычно выбирают СИП, так как он покрыт плотным полиэтиленовым слоем, что защищает его от любых воздействий, а жила его изготовлена из алюминия. Также он довольно жесткий, благодаря чему не требует установки дополнительного каркаса.

Необходимо помнить, что минимальная высота для ввода кабеля – 2,75 м. Если ваша баня не соответствует этим требованиям, то можно использовать изогнутую трубу из стали.

Она поможет держать кабель на необходимой высоте, при этом вводить его через стену в оптимальном для вас месте.

Подводя итоги, можно составить список основных требований, предъявляемых к кабелю для бани:

  1. Токопроводящая жила, состоящая из меди;
  2. Высокая жесткость;
  3. Изоляция из негорючих и качественных материалов;
  4. Наличие трех жил.

Подготовительный этап

  1. Объясняется это тем, что все нюансы столь специфического помещения сможет учесть лишь знающий электрик с довольно большим опытом работы.
  2. На схеме доступно описано размещение выключателей, розеток, осветительных приборов, а также их точное количество.
  3. Помимо этого, с помощью схемы электропроводки можно заранее рассчитать нужную длину кабеля, а также его мощность.
  4. Схематический чертеж электропроводки в бане мало чем отличается от схемы жилого строения.

Процесс монтажа в бане или сауне

После проведения кабеля процесс монтажа электропроводки в бане или сауне можно условно поделить на несколько этапов:

  1. Монтаж электрического щитка;
  2. Разводка проводки в бане от щитка;
  3. Установка осветительных приборов и их подключение к проводке;
  4. Установка розеток и их подключение к проводке;
  5. Установка выключателей и их подключение к проводке.

Этап 1: установка электрического щитка

В процессе его установки нужно соблюдать некоторые требования и правила, в том числе о месторасположении:

  1. Необходимо обеспечить беспрепятственный доступ к электрическому щитку;
  2. Ни при каких обстоятельствах не размещать щиток в парной или других помещениях с высокой опасностью возгорания;
  3. Помещение, в котором будет располагаться щиток, должно хорошо проветриваться и освещаться.

В большинстве случаев щиток располагают в комнате отдыха, поскольку это наиболее безопасное помещение во всем банном строении. Минимальное расстояние между полом и верхней частью щитка – 1,5 м.

Лучше всего выводить кабеля от щитка через гофротрубу.

Этап 2: разводка

  • Открытый способ более практичен, поскольку при ремонте или замене кабелей не придется портить стены, так как проводка очень легко и просто просматривается.
  • Скрытый способ практичен с эстетической точки зрения, ведь в этом случае провода не бросаются в глаза и не портят общую картину интерьера. Однако при возникновении необходимости ремонта придется вскрывать стены и потолки, а это довольно дорого и долго.

На данном этапе обустройство проводки производится по всем банным комнатам. Лучше всего остановиться на открытом способе прокладки проводов, но в этом случае их следует поместить в гофру из негорючих материалов.

  • Для того, чтобы подвести провода к розеткам, необходимо сделать U-образное колено и завести жилы снизу.
  • После проведения линии в каждой из банных комнат, а также присоединения ее к светильникам и электрическим приборам, нужно подключиться к автоматическому выключателю.
  • Если вы решили сделать разводку электрики в бане своими руками, то следуйте следующим рекомендациям:
  1. Исходящая от щитка разводка должна быть цельной;
  2. Для бани из сруба или древесины лучше всего использовать открытый способ проводки, однако ни в коем случае не следует помещать провод в ПВХ трубу;
  3. Для бани из кирпича можно сделать скрытую проводку, спрятав провода за слоем штукатурки;
  4. Не рекомендуется размещать проводку в заметных местах, например напротив дверей или вблизи труб из металла и батарей;
  5. Важно отметить, что перекручивания проводов, а также перегибов не должно быть. Провода располагаются либо строго вертикально, либо строго горизонтально;
  6. Из-за повышенной влажности нельзя располагать розетки и выключатели в парилке, поскольку со временем конденсат скапливается внутри электроприборов, а это неизбежно приводит к замыканию;
  7. Ни в коем случае нельзя размещать провода около печи или над ней;
  8. Нельзя помещать провода в оболочки из металла или трубы.

Этап 3: подключение светильников

Необходимо внимательно отнестись к выбору светильников. Класс их защиты должен быть не менее IP44, а мощность не превышать 70-75 Вт.

  1. Плафоны обычно используются из плотного закаленного стекла, а сам корпус – из керамики.
  2. Корпус светильника подключается к защитной жиле провода, поэтому, если он будет из пластика, то не избежать деформации.
  3. Размещать светильники рекомендуется на стенах, поскольку размещение на потолке не самое удачное, ведь именно там скапливается горячий воздух.

Этап 4: подключение розеток

  • Ни в коем случае нельзя размещать розетки в парной.
  • Лучше всего отвести им отдельную зону в наиболее безопасном помещении, таком, как комната отдыха или тамбур.
  • Уровень защиты розеток в бане должен быть не меньше IP44, наличие защитных крышек на них является преимуществом.
  • Минимальная высота, на которой могут быть размещены розетки – 90 см.

Правила заземления

Для того, чтобы обеспечить полную безопасность для жизни и здоровья людей, находящихся в бане, необходимо обеспечить качественное заземление. Чтобы это сделать, необходимо подготовить провод с тремя медными жилами, первая из которых ноль, вторая – фаза, а третья – заземление.

После того, как каждый из кабелей ввели в щиток, нужно провести провод заземления. Для этого он выводится на улицу и крепится к металлическому уголку, который после устанавливается в землю на глубину до 0,5 м. К уголку нужно прикрепить земляную шину щитка, к которой подключаются все клеммы заземления.

На сегодняшний день большинство бытовых приборов, которые мы используем, оборудованы заземлением. Убедиться в этом можно лишь посмотрев на вилку прибора, оснащенную специальной клеммой.

Заключение

Планируя монтаж электропроводки в бане своими руками, необходимо изучить теорию. Очень важно ознакомиться со сборником ПУЭ, особенно в последней редакции.

Там вы найдете все самые важные правила, рекомендации, а также советы по обустройству электропроводки и установке оборудования.

Важно отнестись к вопросу максимально ответственно, ведь качественная электрическая проводка – залог безопасного и комфортного времяпрепровождения в бане.

Источник: https://rubanya.com/elektro/vidy-prokladki-pravila-bezopasnosti-i-samostoyatelnyj-montazh-elektroprovodki-v-bane.html

Как сделать проводку в бане своими руками: пошаговое руководство

Перед тем как сделать проводку в бане своими руками следует знать, что особенностью ее обустройства является необходимость защиты силовых цепей от влажных испарений и высоких температур.

В таких помещениях согласно ПУЭ должны приниматься особые защитные меры, гарантирующие безопасность эксплуатации электрических линий и подключенного к ним оборудования.

Электрика в бане относится к вопросам, при решении которых не существует мелочей.

Основные нормы и правила

Действующие стандарты, а также правила и нормы, регламентирующие  обустройство электропроводки, касаются следующих важных деталей:

  • Порядок подводки силового кабеля (по воздуху или в траншее).
  • Способ прокладки жгутов проводов и допустимые виды используемых при обустройстве электропроводки защитных средств.
  • Типы кабельной продукции, разрешенной к применению в помещениях повышенной влажности (в бане и парилке, в частности).
  • Безопасные схемы прокладки кабелей с целью их защиты от высоких температур.

Согласно требованиям ПУЭ, перед тем как сделать проводку в бане своими руками – нужно побеспокоиться о снижении вероятности повреждения и поражения током находящихся в ней людей. Порядок ввода силового кабеля будет рассмотрен особо.

Электропроводка бани

Ограничения по внутренней части проводки в бане в основном касаются способов ее прокладки в различных помещениях (парной, предбаннике, комнате отдыха и т. п.). Они также определяют вид применяемого монтажного кабеля, тип используемых установочных изделий и осветительных элементов (смотрите ПУЭ п. 6.1). Конкретные требования по обустройству электропитания в самой бане выглядят так:

  • Монтажные провода не допускается прокладывать в металлических трубах или на жестяных основаниях; для этого должны применяться только трубные изделия из ПВХ.
  • При их укладке по дереву обязательно использование подкладок из асбестового листа.
  • Зоны прохода проводов через стену должны защищаться специальными термостойкими втулками (лучше – фарфоровыми), устанавливаемыми для каждой жилы проводки.

При решении вопроса о том, какой кабель лучше всего подходит для бани, предпочтение отдается проводным изделиям в двойной или термостойкой изоляции (АПРН, ПРВД, NYM, ПРН и другим). В отдельных случаях, специально оговоренных в ПУЭ, для обустройства банной электропроводки допускается применять одножильный провод с защитным покрытием из ПВХ.

Безопасность (заземление)

Обеспечению безопасности эксплуатации электропроводки в банном строении уделяется повышенное внимание.

Важно! При проектировании бани вопросу надежного заземляющего контура придается первостепенное значение. Его можно устроить тут же, неподалеку от сруба.

В заземлении нуждаются все установленные в здании приборы (включая розетки и саму проводку, состоящую из трех жил). Электроустановочные изделия — распределительные коробки, выключатели и розетки не должны монтироваться в парилке.

За ее пределами они могут размещаться в любом месте на удалении не менее 80-ти см от пола. В светильниках и лампах должна быть предусмотрена электрическая защита на уровне не ниже IP 54.

Для розеток, в конструкции которых обязательно наличие герметичной крышки, показатель IP должен быть не ниже 44-х.

Составление схемы

Подготовка схемы электрического ввода и самой проводки – первостепенная задача проектирования системы энергоснабжения любого объекта, включая баню. В ней обязательно отмечаются следующие моменты:

  • Тип ввода (подземный или воздушный кабель с указанием марки последнего).
  • Место расположения электрического щитка и его состав.
  • Трасса, по которой должна прокладываться проводка в бане своими руками.
  • Места установки розеток, выключателей и распределительных коробок.

Дополнительная информация: На схеме обязательно указываются марки используемых проводов, кабелей и всех электроустановочных изделий.

На ней также обозначаются защитные автоматы, рассчитанные на номинальные токи (их обычно размещают в пределах вводного устройства). На заключительной стадии подготовки схемы отмечаются отходящие от щитка силовые и осветительные линии.

Этапы монтажа

Процедура непосредственной подводки электричества в баню разбивается на ряд этапов, на каждом из которых проводятся следующие операции:

  1. Проводка кабеля ввода до распределительного устройства.
  2. Монтаж шкафа с размещенным в нем защитным и распределительным оборудованием (включая автоматы и шины заземления).
  3. Расчет допустимой толщины электромонтажного провода, способного выдерживать токи нагрузки во внутренней электросети.
  4. Выбор его типа, марки и сечения (на основе расчета).
  5. Монтаж всех электроустановочных изделий.

На завершающем этапе работ осуществляется прокладка электропроводки с подключением всего установленного ранее оборудования. Пошаговая инструкция по ее обустройству приводится в следующем разделе

Способы монтажа питающего кабеля (воздушный и подземный)

При организации воздушного ввода силовой части энергоснабжения необходимо придерживаться следующих правил:

  • Кабель воздушной подводки должен прокладываться по столбам за пределами бани на удалении по высоте: от проезжей части – не менее 6-ти метров, от пешеходной зоны – не менее 3,5 метров.
  • Его ввод в здание должен располагаться на уровне не ниже 2,75 метра.
  • При расстояниях между столбами более 15-ти метров необходимо ставить дополнительную опору.

Для воздушной прокладки применяется самонесущий провод типа СИП диаметром не менее 16 мм2 и с нагрузочным током до 63 Ампер. В его состав входит комплект несущих деталей, обеспечивающих устойчивость всей системы к растягивающим нагрузкам.

Само кабельное изделие защищено очень прочным полиэтиленовым покрытием. При однофазном энергоснабжении такой кабель позволяет подключать нагрузку до 14 кВт, а при 3-х фазном – до 42 кВт.

Обратите внимание: Алюминиевый СИП допускается подводить в любое банное помещение, кроме парной.

Кабельная подводка к бане подземным способом считается более надежным вариантом, правда, не всегда доступным для рядового пользователя.

Это объясняется высокой стоимостью кабеля в бронированной оболочке (ПУЭ допускает использование кабельных изделий марки ВБШ с 4-мя медными жилами 10м2).

Сложность реализации этого подхода также связана с территориальными проблемами, возникающими в ситуации, когда кабель от вводного щитка проходит через чужие участки.

Расчет сечения

При выборе сечения проводов и кабелей основываются на предварительном расчете предельных токов в нагрузках, которые одновременно включаются в питающую линию. Для этого потребуется подсчитать общее количество следующих наименований потребителей:

  • Одновременно включаемые лампы освещения и бра.
  • Розетки с разово подключенными к ним приборами (электрочайниками, фенами, вентиляторами и т. п.).
  • Включенное в линию силовое оборудование (кулеры, проточные водонагреватели или бойлеры, например).

После этого мощности всех имеющихся нагрузок суммируются, а полученная цифра делится на сетевое напряжение 220 Вольт. В результате получается ток, протекающий по проводам в бане в режиме максимального потребления (когда все приборы включены).

По полученному значению из специальных таблиц находятся сечения проводов, способных выдержать вычисленные ранее токовые нагрузки.

Выбор провода и электроустановочных изделий

Для проводки электрических жгутов непосредственно в банных помещениях применяются следующие марки проводов:

Самыми подходящими для парной специалисты считаются проводные изделия типа РКГМ в надежной огнестойкой изоляции. При высокой температуре она не горит, а только тлеет. Поэтому этот тип проводки может использоваться в парилках, в сауне и других жарких местах. Толщина провода выбирается согласно следующим раскладам:

  1. Для прокладки осветительных линий берутся жилы сечением – 1,5 мм. кв.
  2. Для монтажа участков сети между силовыми розетками – 2,5 мм. кв.

При выборе электрооборудования для бани исходить нужно из следующих соображений:

  • В помещениях устанавливаются электрические светильники во влагозащищенном и термостойком исполнении, имеющие герметичный ввод для силовых проводов.
  • Предпочтительнее, если их корпус изготовлен на основе стекла или металла (пластиковые изделия от высокой температуры могут покоробиться).
  • Предельно допустимое напряжение питания для таких светильников – 24 Вольта.

Последнее требование означает, что в состав электрооборудования должен входить понижающий трансформатор, корпус которого наряду с другой металлической арматурой надежно заземляется.

Внутренняя разводка

При прокладке внутренней проводки необходимо ориентироваться на требования ПУЭ и придерживаться следующих правил:

  • В строении из древесины (из бруса или бревен) разводка монтируется открытым способом. Это означает, что жгуты из проводников прокладываются в кабельных каналах, гофре или в стальных трубах.
  • В бане, сооруженной из негорючих материалов (таких как шлакоблоки, например или кирпич) может применяться скрытый способ прокладки, когда провода укладываются в толще стен или под вагонкой.
  • В парилке обязательна к применению кабельная продукция, имеющая термостойкое изоляционное покрытие (обычно в ней используют специальный кабель марки РКГМ 3х2).
  • Согласно требованиям ПУЭ в парильном помещении из электрооборудования допускается устанавливать только светильники, которые можно размещать по углам.

Розетки и выключатели этими же нормативами к установке не рекомендованы. В этом случае основная разводка может быть обустроена в смежной комнате, после чего делается отдельная подводка к осветительным приборам, прокладываемая сквозь стену.

Важно! При оформлении стенного прохода обязательно устанавливаются теплоизоляционные втулки, по одной на каждую жилу.

В остальных банных помещениях электропроводка должна быть проведена по кратчайшему пути, намечаемому от одного прибора к другому. При ее обустройстве необходимо придерживаться следующих рекомендаций:

  1. В предбаннике и в душевом отделении (его нередко называют моечной) специалисты рекомендуют к применению кабель ВВГнг-LS, проложенный в гофре, трубах или скрытым способом (если стены сделаны из несгораемого материала).
  2. В состав электрического щита должны входить автоматические выключатели (по одному на каждую комнату) и УЗО с током срабатывания 10 мА.
  3. Вся монтируемая открыто электрическая фурнитура устанавливается за пределами помещений (или в районе входа).

Также обращает на себя внимание еще одно важное замечание, запрещающее прокладывать электропроводку непосредственно над печной конструкцией.

Дополнительная информация: Нормативными документами не запрещено оформлять провода в банных помещениях в виде ретро проводки.

Добавим, что для этого строения обязательно обустройство надежного заземляющего контура, а также желательно сооружение комплекса молниезащиты. Соединение всех монтируемых проводников должно оформляться сваркой, пайкой или специальным обжимным методом. Проходы силового кабеля сквозь стены строения выполняются только в металлических (стальных) трубах.

Видео инструкция

С более подробной инструкцией по обустройству электропроводки в бане можно ознакомиться в видео, расположенных ниже. После просмотра допускается смело приступать к монтажным работам, подробно описанным в предыдущих главах. Внимательное изучение предложенного материала поможет вам успешно справиться с задачей обустройства проводки в бане.

Источник: https://FishkiElektrika.ru/kak-pravilno-provesti-provodku-v-bane-svoimi-rukami

Электропроводка в бане своими руками: пошаговая инструкция

Баня — прекрасное место, где каждый желающий может очистить свой организм, снять стресс и набраться сил. В деревянном помещении бани находиться печь, которая превращает её в источник повышенной пожароопасности. Кроме печи, в бане присутствует электропроводка, которая только увеличивает риск возгорания. Зачастую от качества проводов и их монтажа зависит безопасность отдыхающих людей.

Подведение силового кабеля

Перед тем как делать проводку в бане и парилке, нужно правильно подвести силовой кабель. Это можно сделать подземным или воздушным способом. Последний более быстрый и выгодный, с экономической точки зрения. Для проведения силового кабеля под землёй вам понадобится больше времени и средств.

Воздушный способ установки

Если вы выбрали воздушный способ, то нужно учитывать жёсткие требования, касающиеся высоты расположения кабеля. Среди них выделяют следующие:

  1. Расстояние от кабеля до пешеходной части должно быть более 3,5 м.
  2. Кабель должен располагаться на высоте не менее шести метров над проезжей частью.
  3. Расстояние между опорами, на которых крепится кабель не должно превышать 25 м. В противном случае следует установить дополнительную опору.
  4. Вход силового кабеля в баню нужно делать на высоте не менее 2,75 м.

При воздушном способе подведения следует использовать СИП 4 (самонесущий изолирующий провод) без несущего троса. Следите, чтобы сечение жил из алюминия было равно шестнадцати квадратным миллиметрам. В зависимости от выбранного вами ввода (двухфазного или трёхфазного), будет меняться количество жил в кабеле.

Крепление подводимого кабеля можно осуществлять к внешней стороне здания бани. Перед этим следует поместить его в пластиковый короб или гофротрубу. На месте ввода кабеля в здание устанавливается бокс с размещённым в нём выключателем-автоматом. Это делается из-за того, что правилами запрещено вводить СИП в помещение бани.

Используют четырёх или двухполосный вылючатель-автомат. Этот выбор зависит от количества фаз. Непосредственно к выключателю подводят СИП, а из него будет выходить кабель, который в дальнейшем будет использован для разводки в здании бани. Отверстие в стене, к которому будет выполняться подвод кабеля, должно быть армировано металлической трубкой с заземлением. Использовать другие трубки (например, резиновые) небезопасно, так как с течением времени они станут хрупкими и потеряют свои изолирующие свойства.

Силовой кабель можно подвести к зданию бани с использованием трубы из стали:

  1. Для предотвращения попадания влаги, верхня часть трубы должна быть изогнута полукольцом.
  2. Нижний конец крепят с небольшим уклоном. Достаточно будет отклонить его в сторону улицы на десять градусов.
  3. Труба красится и в её низу просверливают отверстие для вытекания скопившегося конденсата.
  4. Верх трубы крепят с помощью сквозных болтов, а всю остальную часть — хомутами к зданию бани.
  5. Силовой кабель будет крепиться проволокой к штырям с изоляторами, которые обязательно должны быть на трубе. Выбирают алюминиевую проволоку для кабеля СИП.
  6. Провода, с помощью которых будет делаться разводка внутри бани, должны быть разрешены ПУЭ.

Описание подземного варианта

Такой способ подвода более дорогой, чем воздушный. Однако, проложенная под землёй линия надёжно защищена от повреждений и прослужит дольше воздушной. При подводе подземным способом следует использовать более дорогой кабель ВБбШв (бронированный с жилками из меди). Он гораздо прочнее, чем СИП, из-за расположенной между двумя оболочками, металлической оплётки.

Для прокладывания подземной части кабеля, нужно вырыть траншею глубиной не менее 70 см. Дно траншеи заполняется десятью сантиметрами песка, на который кладут кабель. Сверху засыпают песком и кладут ряд кирпичей. Их используют для более надёжной защиты кабеля.

Для вертикального опускания кабеля применяют уголки и металлические трубки. Ввод в здание осуществляют так же, как и при воздушном подключении.

Проект электропроводки

Первым делом нужно составить схему электрики в бане. Если вы не на сто процентов уверены в успехе, то доверьте это дело профессионалу, имеющему опыт подобной работы. Нет двух абсолютно одинаковых бань, поэтому проект разводки и установки электроприборов индивидуален для каждой.

Перед составлением схемы нужно чётко определиться, каким будет подключение (однофазным или трёхфазным). Чаще всего используют однофазную сеть, но если в бане планируется использование мощных нагревательных приборов, то лучше отдать предпочтение трёхфазной. Однофазная выдержит нагрузку до 14кВт, а трёхфазная — до 42 кВт.

На стадии чертежа стоит хорошенько обдумать и взвесить все плюсы и минусы будущего проекта. Важно чётко определиться с количеством электроприборов, которые будут подключены к сети, и их наименованием. Всё это поможет более точно определить количество необходимого провода, предохранительных устройств и их параметров.

Проект электропроводки должен включать в себя автоматические выключатели и устройства защитного отключения. На схеме должен быть виден принцип, по которому будет осуществляться соединение всех деталей цепи. На этом этапе важно избежать ошибок. Если это удаётся, то никаких проблем с проводкой у вас не будет.

Советы по выбору материалов

Перед тем как приступить к выбору электрооборудования и провода, важно учесть, что все они будут эксплуатироваться в условиях высокой влажности и температуры. Целесообразно будет применять материалы и оборудование, имеющие класс защиты не менее IP24.

Жёсткие требования предъявляют и к кабелю в бане. Особенно это касается проводки в парилке и моечной. Для них следует выбирать провод, который способен выдержать температуру до 180 градусов. Также проводка в парной должна переносить высокую влажность.

Исходя из нагрузок на отдельные линии и всю сеть в целом, выбирают устройства автоматического отключения питания. Все эти параметры должны быть отображены в схеме проекта. Каждое из выбранных устройств отключения питания должно срабатывать при определённых условиях.

При выборе розеток и приборов освещения следует учитывать:

  1. Степень безопасности по ГОСТ (IP-44/IP-65).
  2. Наличие резиновых уплотнений.
  3. Лампы должны быть защищены от попаданий воды.
  4. Основание светильника должно быть сделано из стойких к коррозии материалов.
  5. Лампа светильника должна обладать высокопрочным жаростойким стеклом.
  6. Не использовать лампы дневного света.

Для моечной лучше всего подойдут светодиодные лампы. Они хорошо светят и позволяют сэкономить на электроэнергии.

Монтаж: пошаговая инструкция

После того как закуплены все материалы и разработан проект, можно приступать к монтажу электропроводки. Работа эта ответственная и требующая повышенного внимания.

Необходимо следовать следующей пошаговой инструкции и правилам монтажа электропроводки в бане:

  1. Монтаж лучше всего выполнять открытым способом. На практике доказано, что это удобное и очень безопасное решение. Единственным помещением, где можно использовать скрытый способ, является парилка. Открытая разводка легко доступна и, при необходимости можно без труда сделать её ремонт. Для большей безопасности и долговечности провод пропускают через гофрированную трубу или плинтусы.
  2. В разделительном щитке монтируются все предохранительные устройства. Он должен быть хорошо защищён от влаги и сделан из специальных материалов. Электрощит размещают максимально близко к выходу, так как у двери наблюдается наименьшая температура и влажность. Все провода, которые проходят через разделительную коробку должны быть пропущены через гофрированную трубу. Все крепления проводов должны быть надёжными, чтобы избежать их нагревания, щит — хорошо заземлён.
  3. Ни в коем случае нельзя использовать розетки и выключатели в парной. Достаточно будет разместить их в комнате отдыха и предбаннике. Каждый из них должен иметь защитные крышки.
  4. Все кабеля должны быть минимального размера. Важно правильно и надёжно заземлить каждый используемый электроприбор.
  5. Все провода должны быть соединены с помощью клемм или пайки. Прокладывать кабель стоит только в горизонтальном и вертикальном направлении, а в месте перехода следует выдержать прямой угол.

Баня — замечательное место для отдыха и оздоровления. Для получения максимального удовольствия от пребывания в ней, нужно не только выдержать все нюансы строительства, но и правильно провести проводку. Только в этом случае вы в полной мере насладитесь атмосферой и зарядитесь энергией на несколько дней вперёд.

Электропроводка в бане своими руками (схема, инструкция, видео)

Электропроводка в бане должна гарантировать безопасную эксплуатацию приборов. Ведь в помещении достаточно много электроприборов, а большая влага делает их эксплуатацию опасной. На проводку в сауне воздействует целый ряд негативных факторов:

  1. Высокая температура.
  2. Влажность.
  3. Возможное попадание воды на провода.
  4. К негативным моментам можно отнести и деревянные стены в помещении, которые могут легко воспламениться.

Все это является особыми условиями, которые приводят к частому разрушению проводов, а неправильно проложенная проводка в бане своими руками может привести к возгоранию и замыканиям.

Поскольку услуги профессиональных электриков стоят достаточно дорого, то многие люди осуществляют монтаж электропроводки в бане своими силами.

Подвод питания к постройке

Запитать баню можно, как и любое другое здание, двумя способами: проложить кабель от распределительного щитка в земле или по воздуху. При этом рекомендуется сделать распределительный щиток на входе на участок. Категорически запрещено самовольно (без узаконенного проекта) подводить питание к постройкам. Схема подвода должна быть узаконена в соответствующем контролирующем органе. О том, как сделать электропроводку в бане безопасной при эксплуатации, будет рассказано ниже.

Подвод питания к бане по воздуху и по земле

Прокладка кабеля в земле является наиболее надежной. Для этого необходимо, чтобы строительные работы были полностью завершены, а маршрут кабеля шел только по территории заказчика (нельзя заходить на соседские участки). Потом следует выкопать траншею глубиной не меньше чем 70 см. На дно траншеи укладывают слой песка, который трамбуют.

Далее на песок укладывают кабель (следует применять кабель марок ВБбШВ), сечение кабеля и его жильность определяется потребляемой мощностью (баней). Рекомендуется взять кабель с 4 жилами сечением около 10 квадратов. При этом нельзя снимать с него броню (кабель разделывается только в точках ввода). Рекомендуется (при возможности) проложить кабель в трубе или металлорукаве это существенно повысит срок эксплуатации проводки и позволит при необходимости быстро заменить кабель.

Читайте также:

Способы штробления под проводку: подробная инструкция!

Прокладка кабеля по воздуху более сложна, подключить объект сможет только профессиональный электрик, при этом может возникнуть необходимость установки дополнительных опор (если длина прокладки более 25 метров или требуется осуществить поворот линии).

Далее приступают к монтажу щитка в бане.

Щиток и расчет разводки

Электропроводка в бане своими руками начинается с монтажа распределительного щитка. Рекомендуется, чтобы щиток находился в помещении, а не снаружи, но при этом комната не должна быть влажной. При этом щиток должен всегда быть в свободном доступе, помещение должно постоянно проветриваться и хорошо освещаться. Хорошо для этих целей подойдет предбанник в сауне, а в парилке монтаж распредустройства категорически запрещен.

В щитке следует установить автомат с УЗО и разводные автоматы (их расчет, как и выбор сечения жил кабелей, будет приведен ниже). Установка щитка должна быть, согласно ПУЭ, на высоте от 1400 до 1800 мм от уровня пола (до верха щитка). При этом проводка в банях обычно однофазная, соответственно, постоянно использоваться будут 3-жильные кабели. При этом важно, чтобы жилы кабелей были правильно подключены согласно цветам. Для фазы следует взять жилу серого, коричневого или белого цвета, рабочий ноль (нейтраль) синий или голубой цвет, а защитное заземление желто-зеленая жила (возможна также либо желтая, либо зеленая, если нет желто-зеленой). Важно, чтобы фаза подавалась всегда сверху автомата, а для рабочей нейтрали и защитного заземления устанавливают клеммники. Далее устанавливают автоматы, их должно быть минимум 3. Первый вводной с УЗО, второй питание розеток, третий питание освещения.

Если есть мощные электроприборы (нагреватели), их рекомендуется запитать от отдельного автомата. Этот автомат следует поставить вторым.

Считаем мощности и токи

Примерный подсчет мощностей следует начать с определения приборов, которые будут подключены, а также с их расположения в помещении по этим параметрам происходит составление схемы. Схема электропроводки определяет и места прокладки кабелей. Это защитит и кабель от воздействия влаги и баню от возгорания в случае замыкания.

Для подсчета мощности приведена пошаговая инструкция.

Примерное распределение мощности следующее: на освещение резервируют 1-1,5 кВт (если лампы светодиодные, то мощность меньше), на розетки 4 кВт, на нагревательные приборы 4 кВт. Суммарно 1,5+4+4 = 9,5 кВт. К этой мощности обычно добавляют 10-30% (для примера добавим 20%), чтобы кабели не перегревались. Итого 9,5 + 20% = 11,4 кВт. Далее считаем токи (суммарный и для каждого потребителя).

Ток считается по формуле I=P/(U*cosɸ), где cosɸ коэффициент мощности (для бытовых приборов 0,95). Итого:

  • свет: 1500/(220*0,95) = 7,2 А,
  • розетки: 4000/(220*0,95) = 19,1 А,
  • нагреватели: 4000/(220*0,95)=19,1 А.

Суммарный ток считается по общей мощности: 11400/(220*0,95) = 54,5 А.

Автоматы подбираются следующим образом: вводной на 60 А, на розетки и нагреватели по 20 А на каждую линию, на освещение 8 А. Принцип подбора округление до большего с учетом выпускаемых промышленностью аппаратов.

Далее по ПУЭ выбирается сечение жил кабеля. У нас кабель 3-жильный, плюс 1 жз, итого вводной 10 квадратов. Электропроводка в бане для розеток 3 квадрата, электропроводка в деревянной бане для осветительных приборов 1 квадрат. Сечения взяты для медных проводников. Длины кабелей определяются по схеме (которая в масштабе) и по месту с учетом подъемов/спусков и расстояния.

Далее начинается монтаж проводки в сауне.

Монтируем проводку

Самый сложный вопрос: как провести кабель от щитка к потребителям? Для начала следует сказать, что разводку желательно выполнять одним куском кабеля до первой распредкоробки (или потребителя), от коробки до потребителя (или следующей коробки) подключение выполняется одним целым куском, нельзя допускать соединений кабелей вне коробок.

Если баня построена из дерева, то прятать кабели в трубы, рукава или в стены запрещено. Их прокладывают открыто, в этом случае следует использовать кабели марки АППР (при этом нужно пересмотреть сечения, т.к. кабель с алюминиевыми жилами) или их аналог с медными жилами. Оптимальным решением будет кабель марки ПВС. Для сауны из деревянного материала также приобретают провод ПВС нужной длины. Только проводку следует прокладывать в трубах, вмурованных в стены.

Читайте также:

Расшифровка, описание и технические характеристики кабеля ВВГ

Мелочи, которые нужно учесть

При монтаже часто возникает необходимость сделать ответвления. Для этого рекомендуется ставить распределительные коробки. Их следует брать с клеммниками и в противопожарном исполнении корпуса. Если требуется установить коробку в парилке, то стоит не скупиться и купить коробку в морском исполнении корпуса. При этом вводы в коробку должны быть герметичными, для них покупают сальники под диаметр проводов (1 сальник 1 провод).

Розетки и коробки для подключения светильников для парилки следует тоже взять в морском варианте, для других комнат приобретаются обычные.

Электропроводка в бане | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В эти выходные я с друзьями ходил в баню. В парилке меня посетила мысль, а почему бы не написать статью о том, как правильно выполнить монтаж электропроводки в бане или сауне.

Тема в принципе актуальная, ведь многие строят на своих дачных участках бани и сауны. А ведь эти помещения относятся к особо опасным (см. ПУЭ, п.1.1.13), имеют высокую температуру до 130° и высокий уровень влажности (сырости) до 90%, соответственно, к электропроводке в таком помещении предъявляются особые требования по пожарной и электробезопасности.

В данной статье я рассмотрю все требования к электрооборудованию и электропроводке в бане и сауне. Вам останется только выполнить все по перечисленным требованиям. Даже если Вы не выполняете электромонтажные работы своими руками, то с помощью этой статьи Вы проконтролируете правильность работы наемных электриков, и если они делают не так, то вовремя сможете их остановить и поправить.

Итак, поехали.

Разделение парилки в бане (сауне) на зоны

Помните, в статье про возможность установки розеток в ванной комнате, помещение ванны делилось на зоны. Здесь аналогичная ситуация. Согласно ГОСТ Р 50571.12-96, парилка бани (сауны) делится на 4 зоны:

  • зона 1
  • зона 2
  • зона 3
  • зона 4

Посмотрите рисунок ниже (вид парилки сбоку и сверху), чтобы наглядно представить себе как располагаются зоны в парилке бани. Красными цифрами я обозначил номера зон.

В каждой зоне к установленному оборудованию и электропроводке предъявляются определенные требования.

В первой зоне устанавливаются только печи, в том числе электрические, или электрокаменки для бани.

Во второй зоне отсутствуют какие-либо требования по теплостойкости к установленному оборудованию.

В третьей зоне необходимо, чтобы оборудование выдерживало температуру не меньше 125°С, а изоляция кабелей и проводов — не меньше 170°С.

В четвертой зоне допускается устанавливать только устройства для управления электрическими печами, например, термопары или другие подобные датчики температуры. Изоляция электропроводки до этих устройств управления должна выдерживать температуру не меньше 170°С.

Термопара или иной датчик температуры должны отключать электрическую печь при достижении температуры в парилке 140°С (ГОСТ Р 50571.12-96, п.703.53).

Все электрооборудование, установленное в парилке бани, независимо от зоны, должно иметь класс (степень) защиты не меньше IР24. Расшифруем:

  • первая цифра «2» — защита от твердых частиц размером более 12,5 (мм)
  • вторая цифра «4» — защита от брызг и льющейся со всех сторон воды

В соответствии с перечисленным требованиями выбирается марка проводов и кабелей, способ прокладки электропроводки, класс (степень) защиты светильников, розеток и прочего электрооборудования.



Как выбрать кабель или провод для бани

Зная перечисленные выше требования к электрооборудованию и электропроводке, приступим к выбору проводов и кабелей для бани.

1. Парилка

В третьей и четвертой зоне парилки изоляция кабелей или проводов должна выдерживать температуру не меньше 170°С, поэтому нам подойдут следующие термоустойчивые марки:

  • многопроволочный (гибкий) медный провод РКГМ, ПРКА, ПРКС, ПВКВ (выдерживает до 180°С)
  • однопроволочный и многопроволочный (гибкий) ПМТК (выдерживает до 200°С)
  • зарубежный кабель OLFLEX HEAT 205 (выдерживает до 200°С)

2. Тамбур, комната отдыха

Для остальных помещений бани или сауны (комната отдыха, тамбур) можно применять кабель ВВГнг-LS или другие марки, про которые я говорил в этой статье: как выбрать марку проводов и кабелей. Пользуясь случаем, напомню Вам, что провод ПУНП применять запрещено.



Способ прокладки проводов и кабелей от щитка до электроприемников

Читаем ПУЭ, п.7.1.40:

Отсюда делаем вывод, что в бане или сауне допускается применять, как скрытую, так открытую электропроводку, но все таки приоритетнее скрытая. Также обратим внимание на то, что при прокладке проводов и кабелей запрещено применять металлические трубы и металлическую гофру, или же кабели (провода) с оболочкой из металла, из-за быстрого появления на металлических поверхностях эффекта коррозии.

ГОСТ Р 50571.12-96, п.703.52 подтверждает сказанное выше — электропроводка в бане или сауне не должна быть проложена в металлических трубах или кабелями с металлическими оболочками.

Мое мнение: я сторонник того, чтобы электропроводку в бане прокладывать открыто. Почему? Об этом читайте здесь:

Для открытого способа прокладки рекомендую применять кабель-каналы или пластиковую гофрированную трубу.

Розетки в бане и сауне

1. Парилка

Коротко и ясно — розетки в парилках бань и саун устанавливать СТРОГО запрещено по ПУЭ, п.7.1.48:

Дополнение: тоже самое относится к распределительным коробкам и выключателям. Их в парилке устанавливать ЗАПРЕЩЕНО!!!

2. Тамбур, комната отдыха

В остальных помещениях бани розетки устанавливать можно.



Как выбрать светильник для бани и сауны

1. Парилка

Многие устанавливают светильники в парилке на потолке, что не допустимо!!!

Светильники в бане должны быть установлены только во второй или третьей зоне. Во второй зоне — в качестве декоративной подсветки, а в третьей зоне — на стене в качестве основного освещения.

Если во второй зоне особых требований по теплостойкости нет, то электрооборудование в третьей зоне должно выдерживать температуру не меньше 125°С, поэтому светильники должны быть влагозащищенные и термостойкие с классом защиты не меньше IР24, например, немецкий накладной светильник «Lindner» с классом защиты IР54.

Читайте в этой статье про расшифровку степеней защиты IP.

Он выполнен из стекла с керамическим основанием. Герметичность обеспечивается установкой между плафоном и корпусом силиконовой прокладки.

Крепится он на стену с помощью двух саморезов.

Светильник для бани «Lindner» имеет патрон со стандартным цоколем Е27.

Максимальная мощность лампы накаливания составляет 60 (Вт) при установке его на стене.

В продаже имеются светильники с пластмассовым основанием — применять их нежелательно, т.к. есть риск расплавления пластмассы.

2. Тамбур, комната отдыха

В этих помещениях ограничений по выбору светильников нет.



Какое напряжение сети выбрать для бани и сауны?

Пожалуй самый часто задаваемый вопрос, который мне приходится слышать: «Какое напряжение сети выбрать для парилки бани или сауны — 12 (В), 36 (В) или разрешено использовать напряжение бытовой сети 220 (В)?»

Отвечаю: в парилке разрешено применять бытовое напряжение 220 (В), но при соблюдении следующих минимальных условий:

Если перечисленные выше условия у Вас не соблюдены, то помещение парилки необходимо запитать через понижающий трансформатор 220/36 (В) или 220/12 (В), например, ЯТП-0,25 220/36 (В):

Соответственно, понижающий трансформатор должен быть установлен ВНЕ ПОМЕЩЕНИЯ ПАРИЛКИ!!!



Пример схемы электропроводки в бане. Щиток для бани

Приведу пример простенького электрического щитка для бани. В принципе, на тему электрических щитков для квартир и дачных домов уже написано несколько статей на сайте, кто еще не знаком, то читайте:

Щиток для бани должен быть установлен только в сухом помещении, например, при входе в баню (тамбуре) или в комнате отдыха. Не в коем случае не устанавливайте щиток в парилке.

В моем примере в электрический щиток для бани входит:

  • вводной однополюсный автоматический выключатель от фирмы АВВ  - 25 (А)
  • вводное УЗО от АВВ — 40 (А), 100 (мА)
  • 1 группа (розетки в комнате отдыха) однополюсный автоматический выключатель от фирмы АВВ — 16 (А)
  • 2 группа (освещение комнаты отдыха) однополюсный автоматический выключатель от фирмы АВВ — 10 (А)
  • 3 группа (освещение парилки) однополюсный автоматический выключатель от фирмы АВВ — 16 (А)
  • нулевая шинка N
  • шинка заземления РЕ

Для освещения комнаты отдыха используется кабель ВВГнг-LS (3х1,5), для розеток в комнате отдыха — ВВГнг-LS (3х2,5).

Освещение в парилке я сделал следующим образом. Я не стал от щитка до парилки прокладывать проводом РКГМ, поэтому около парилки я установил распределительную коробку с классом защиты IP54. От электрического щитка до этой распределительной коробки проложил кабель ВВГнг-LS (3х2,5), а от распределительной коробки по самой парилке уже РКГМ (3х2,5).

Я уже говорил в начале статьи, что электропроводку в бане я прокладываю открыто в гофрированной трубе.

Вот монтажная схема представленного в данной статье электрического щита для бани или сауны:

Старайтесь соблюдать цветовую маркировку жил проводов и кабелей .

Если у Вас в бане установлена электрическая печь, то открывайте ее паспорт, смотрите мощность и выбирайте для нее сечение питающего кабеля. Для удобства можете использовать мою таблицу по выбору сечения проводов и кабелей.

После выполнения всех монтажных работ рекомендую Вам обратиться в электротехническую лабораторию по месту жительства для проведения основных приемо-сдаточных испытаний:

После удовлетворительных измерений, можно на 100% быть уверенным в правильности монтажа.

P.S. Из всего вышесказанного в статье сделаю вывод: электропроводка в сауне или бане своими руками вполне Вам под силу. Только отнеситесь к выполнению данной работы ответственно, соблюдайте все перечисленные в статье требования и, сделанная Вами электропроводка, будет служить вам долгие годы. С Легким Паром!!!

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Как подключить новую ванную комнату | Руководства по дому

Подключить новую ванную комнату, пока у вас еще есть доступ к стеновым стойкам и потолочным балкам, совсем несложно. Вам понадобятся несколько инструментов, которые, скорее всего, уже есть в вашей мастерской. Это также хороший проект для тех, кто только учится делать свои собственные электромонтажные работы. Электромонтаж вашей собственной новой ванной комнаты сэкономит вам деньги и доставит вам удовольствие, зная, что вы сделали это сами.

Получите разрешение на электромонтаж

Национальный электротехнический кодекс (NEC) и местные строительные нормы и правила позволяют домовладельцу-резиденту делать практически все, что может делать лицензированный электрик, но он должен следовать тем же правилам, что и профессионал.Все новые электромонтажные работы требуют получения соответствующего разрешения на электромонтаж и проведения необходимых проверок вашей работы. Процедура подачи заявки может незначительно отличаться в зависимости от отдела соблюдения строительных норм и правил, поэтому сначала позвоните, чтобы узнать, какую информацию вам необходимо предоставить в заявке. Каждый орган, имеющий юрисдикцию (AHJ), требует наличия чертежа, показывающего, где должны быть установлены все переключатели, розетки, осветительные и другие электрические устройства и как они должны быть подключены.Вам не нужно готовить рисунок профессионального качества; будет достаточно нарисованного от руки плана этажа на миллиметровой бумаге.

Черновая обработка проводки

Отметьте расположение всех коробок на шпильках и просверлите все отверстия для кабеля. Вы можете провести новую проводку перпендикулярно к стойкам стены и потолочным стропилам через отверстия, просверленные в элементах каркаса, используя 1-дюймовую лопату. При сверлении этих отверстий убедитесь, что край отверстия находится на расстоянии не менее 1 1/4 дюйма от ближайшего края стойки или стропила, поскольку Раздел 310–4 NEC требует этого смещения.Вы также можете проложить трос Romex по бокам шпилек и стропил при условии, что он отведен как минимум на 1 1/4 дюйма от ближнего края стропил или шпилек. Когда вы проводите его по сторонам элемента каркаса, он должен поддерживаться скобами для кабеля в пределах одного фута от каждой электрической коробки и с интервалами, не превышающими четырех с половиной футов.

Монтаж розеток розеток, выключателей и осветительных приборов

Как NEC, так и все местные нормы и правила требуют, чтобы в ванной комнате была установлена ​​по крайней мере одна 20-амперная защита от замыкания на землю (GFCI) для розеток.К этой цепи можно подключить освещение в ванной и вытяжной вентилятор, но рекомендуется предусмотреть отдельную 20-амперную цепь для питания цепей освещения и вытяжного вентилятора, особенно если вытяжной вентилятор содержит свет и обогреватель. Вы можете обеспечить защиту GFCI одним из двух способов: вы можете использовать розетку GFCI или вы можете установить автоматический выключатель GFCI на сервисной панели. Цепи освещения и вытяжного вентилятора не обязательно должны иметь защиту от GFCI, но, как и в ванной комнате, это рекомендуется в целях безопасности.Установите все коробки непосредственно по бокам стоек и стропил таким образом, чтобы передняя кромка коробки была заподлицо с отделкой стен и потолка после ее установки.

Установите провод

Проложите весь кабель и вставьте концы кабелей так, чтобы они выступали на 6–8 дюймов от передней части коробок. Снимите внешнюю оболочку концов кабеля с помощью кабельного рыхлителя или канцелярского ножа и снимите 3/4 дюйма изоляции с проводов. Теперь вам следует позвонить, чтобы провести грубый осмотр.После установки отделки стен и потолка можно устанавливать выключатели, розетки и светильники. Подключите ответвленные цепи к выключателям GFCI и вызовите окончательную проверку перед установкой защитных пластин. Как только ваш проект будет отмечен «зеленой меткой», вы можете установить все крышки.

Ссылки

Биография писателя

Джерри Уолч, базирующийся в Колорадо-Спрингс, штат Колорадо, пишет статьи для рынка DIY с 1974 года. Его работы публиковались в журналах «Семейный разнорабочий», «Popular Science», «Popular Mechanics. «Handy» и другие издания.Уолч проработал 40 лет в сфере электротехники и получил степень младшего специалиста по прикладным наукам в области прикладных технологий электротехники в колледже Элвина.

Электропроводка в ванную комнату

Ванные комнаты влажные и могут потреблять много энергии. Это создает особые потребности, когда дело доходит до проводки. Эта статья поможет вам спланировать соответствующую электропроводку для освещения, вентиляции и устройств безопасности в вашей ванной комнате. Необходимо учитывать все: от водонепроницаемых осветительных приборов в зонах купания до эффективной вентиляции и выходов GFCI для обеспечения безопасности.

Освещение

Все мы знаем, что ванные комнаты - одна из самых темных комнат в доме. По этой причине необходимо установить много света, чтобы обеспечить достаточное общее освещение, а также улучшить такие зоны, как зеркала, душевые, туалеты и ванны.

Зоны ванны и душа должны иметь специальную сантехнику. Светильники для этих помещений имеют один из двух классов: влажные места и влажные места. Зона для купания, иногда называемая «душевой зоной», включает в себя саму ванну или душевую зону, а также площадь смежной комнаты, измеренную в трех футах по горизонтали от края ванны или душевой кабины (т. Е. Измеряемую прямо в комнату) и восемь ноги вертикально от края ванны (измеряя прямо вверх).Любой осветительный прибор в этой зоне должен быть по крайней мере рассчитан на влажные помещения. Однако, если прибор потенциально подвержен воздействию брызг из душа, он должен быть рассчитан на работу во влажных помещениях.

Когда дело доходит до освещения вокруг зеркала, лучше всего подходят габаритные огни. Верхнее освещение, особенно утопленное, оставляет ваше лицо в тени, когда вы приближаетесь к зеркалу. Они также подчеркивают, насколько ваши волосы редеют (разве не лучше не знать?). Боковые светильники, такие как настенные бра или светильники с вертикальной полосой, можно комбинировать с светильниками, установленными на стене над зеркалом, для более полного освещения.

Смотрите сейчас: какая электропроводка нужна для ванной?

Вентиляторы

Ванные комнаты известны своей влажностью, а в некоторых нет окон для удаления влаги и запахов. Даже если у вас есть окно, вытяжной вентилятор для ванной более эффективно выводит влагу и запахи, и вы не теряете столько тепла зимой. Вентиляторы необходимы во всех новых ванных комнатах и ​​при ремонте. Вы можете установить вытяжной вентилятор со встроенным нагревателем, но у него другие требования к проводке, чем у стандартного вентилятора без нагревателя (мы вернемся к проводке через минуту).

Розетки

Вы можете обеспечить защиту GFCI с помощью автоматического выключателя GFCI или путем установки одной или нескольких розеток GFCI в цепи розетки. При использовании одной розетки GFCI для защиты, она должна быть подключена для защиты «с несколькими точками», чтобы она защищала все выходы ниже по потоку в одной и той же цепи. Для каждой раковины требуется одна розетка с защитой GFCI в пределах трех футов от нее, и она может располагаться между двумя раковинами или сбоку от каждой раковины.

Предупреждение

Все розетки и розетки в ванной должны быть защищены GFCI. Это критически важное устройство безопасности, которое помогает предотвратить опасность поражения электрическим током, что очень важно в ванной комнате.

Схемы для ванных комнат

Базовый план электропроводки для ванной комнаты включает 20-амперную цепь с защитой GFCI для розеток и 15-амперную схему общего освещения для выключателей, осветительных приборов и вентиляционного вентилятора. В некоторых областях освещение и розетки должны быть подключены к разным цепям, чтобы в случае отключения автоматического выключателя от розетки свет не погас.В других областях допустимо устанавливать освещение, розетки и стандартный вытяжной вентилятор в одной цепи на 20 А при условии, что цепь обслуживает только ванную комнату и никакие другие комнаты.

Если вытяжной вентилятор имеет встроенный нагреватель, он должен иметь собственную цепь на 20 ампер. Это называется «выделенной» схемой, потому что она обслуживает только один прибор или прибор. Для нагревательных ламп, настенных обогревателей и других встроенных нагревательных приборов также могут потребоваться специальные цепи.

Узнайте о требованиях к проводке в ванных комнатах в вашем районе, связавшись с местным строительным отделом.

Как подключить ванную комнату

Как подключить ванную комнату

Ванные комнаты уникальны для дома, когда дело касается электрооборудования. По своей природе ванные комнаты являются влажными, а вода и электричество - плохие гости.

Рекомендации для электрических цепей для ванных комнат

Как и при любых других домашних электромонтажных работах, важно проконсультироваться с местными строительными нормами, прежде чем начинать электромонтаж в ванной. Строительные нормы и правила различаются в зависимости от района, но некоторые вещи являются общими.Например, обычно требуется, чтобы электрические розетки были в одной цепи, а вытяжной вентилятор и осветительные приборы - в другой.

Как и в других комнатах, установите выключатель света так, чтобы он находился примерно на уровне груди рядом с дверью.

Хотя в некоторых районах разрешено использовать освещение и розетки в ванных комнатах вместе с другими комнатами, это не всегда хорошая идея. Кроме того, большинство строительных норм и правил требуют, чтобы вся проводка в ванных комнатах была защищена GFCI.

Если горячая вода подается безбаквальным водонагревателем, строительные нормы и правила могут требовать, чтобы она была в собственном контуре.

Установка вытяжного вентилятора в ванной

Всегда полезно установить вытяжной вентилятор в ванной. Хотя местный строительный кодекс не требует этого, всегда полезно избавиться от влаги и выпустить ее наружу. Слишком много влаги способствует появлению плесени и грибка, что некомфортно в зимние месяцы, а ванные комнаты могут иметь свой специфический запах.

Установка и подключение вытяжного вентилятора для ванной комнаты аналогичны установке потолочного вентилятора, за исключением весового коэффициента.

Во многих случаях вентилятор подключается к тому же выключателю, что и свет, но не всегда. Если местный строительный кодекс не решает эту проблему, это зависит от архитектора или домовладельца. Время от времени вытяжной вентилятор и свет объединяются в одно целое.

Электропроводка светильников для ванной

Ванные комнаты должны быть хорошо освещены, поэтому важно предусмотреть как минимум два источника света - общее освещение, которое может быть встроенным в канистру или накладной светильник, и функциональное освещение у раковины / зеркала в ванной.

Общий свет может быть обеспечен низковольтной галогенной лампой или светодиодным прожектором. Любой из них обеспечит экономию энергии

Функциональное освещение обычно представляет собой ленточный осветительный прибор прямо над раковиной / зеркалом, но некоторые домовладельцы предпочитают размещать бра по обе стороны от зеркала. В конце концов, это просто вопрос выбора украшения.

В некоторых ваннах есть встраиваемый светильник с водонепроницаемой крышкой линз в душевой зоне, но в большинстве случаев в этом нет необходимости.

Электромонтаж розеток в ванных комнатах

Запланируйте установку хотя бы одной розетки на стене рядом с раковиной. Это должна быть розетка GFCI на 20 ампер, и ее следует располагать так, чтобы шнур фена или аналогичного прибора не свешивался над раковиной. Опять же, электричество и вода - не очень хорошие друзья! В большинстве случаев ванные комнаты недостаточно велики, чтобы требовать дополнительных электрических розеток. Ни в коем случае нельзя устанавливать его ниже уровня раковины.

Помните, что ванная должна быть уютной и хорошо освещенной комнатой.Проектирование ванной комнаты и планирование электропроводки с учетом этого приведет к успеху!

Как установить косметический светильник и электрическую коробку

Этот пост может содержать партнерские ссылки, что означает, что я могу получать комиссию за покупки, сделанные по ссылкам ниже. Прочтите полный отказ от ответственности здесь.

Некоторым может показаться, что установка светильника в ванной не увлекательна (называйте меня странным, потому что я уверен), но впечатляющие результаты настолько хороши. Сегодня мы поговорим о том, как установить косметический светильник в ванной без предварительно установленной электрической коробки.Да, вы тоже научитесь устанавливать распределительную коробку!

Это то, что я называю «мелочью» в нашей уборной. Вы должны перейти к мелочам, прежде чем переходить к красоте проекта, верно?

Хотя на этот раз я хочу показать вам, как легко установить туалетный светильник, я очень взволнован, чтобы на самом деле показать преобразование дамской комнаты. Ниже вы увидите небольшой пример нового цвета стен, который, кстати, оказался великолепным.А пока мы рассмотрим эту небольшую задачу из многих в нашем процессе преобразования. Я говорю «маленький», потому что это может произойти довольно быстро, ЕСЛИ у вас есть подходящие инструменты.

Конечно, для нас мы обнаружили, что необходимы дополнительные детали, как только мы удалили старый свет (отметьте распределительную коробку). Но не волнуйтесь. Этого не случится с вами, потому что мы уже перешли этот мост, и ниже расскажем, как можно избежать этой икоты.

Готовы заняться этим? Пошли.


Необходимых товаров:

Подсветка на ваш выбор

Отвертка с головкой Philips среднего размера

Детектор напряжения

Распределительная коробка старая рабочая (при необходимости)

Безопасность электрических проектов

Как и в любом другом электрическом проекте, подробно описанном здесь, я должен предварять это руководство, говоря, что я НЕ электрик или электрик.Я решил сделать этот проект своими руками для удобства и провел электрические исследования, прежде чем мне стало удобно приступить к этому проекту. Я предлагаю вам сделать то же самое.

В приведенном ниже руководстве подробно описаны шаги, которые я предпринял для установки собственной лампы для умывальника, и ее не следует рассматривать как сертифицированную профессиональную инструкцию. Если вам даже немного неудобно пытаться выполнить какой-либо из шагов в этом процессе, ПОЖАЛУЙСТА, НЕ ПЫТАЙТЕСЬ. Я рекомендую вам обратиться к электрику для завершения установки.

Отключить питание в ванной

Это, безусловно, САМЫЙ важный шаг в процессе. Найдите в своем доме блок предохранителей и выключите питание в комнате, в которой вы будете работать. Электроэнергия в нашей дамской комнате также отключила электричество в некоторых других прилегающих областях, что меня полностью устраивало.

Пожалуйста, обратите внимание: то, что в комнате может быть отключено электричество, не означает, что питание ваших электрических розеток также будет отключено.Во многих случаях они все равно будут работать, как и наши.

Затем, используя датчик напряжения, дважды проверьте, действительно ли питание текущего осветительного прибора отключено.

Удалить текущую подсветку тщеславия

Мы живем в доме строительного класса, поэтому нам подарили эти красивые бродвейские светильники для тщеславия. Знаете, те, которые вы найдете в любой гримерной за кулисами, и в каждом простом доме на одну семью, построенном в начале 2000-х годов. Кроме того, под красивым я имею в виду, терпимым, но не очень привлекательным.

Если у вас дома есть один из них, то удалить его будет довольно просто.

Сначала открутите каждую лампочку от патрона приспособления.

Затем открутите серебряные колпачки, которые окружали шейки каждой лампочки. Теперь внешняя пластина приспособления должна быть свободно снята и удалена.

После того, как вы его выключите, вы сможете увидеть провода лампы, подключенные к проводам, выходящим из вашей стены.

Эти провода соединяются маленькими оранжевыми или белыми гайками.Снимите каждую гайку. Затем открутите винты, которыми нижняя пластина крепится к стене.

Теперь удалите оставшуюся деталь крепления.

Если ваш туалетный столик похож на наш, он будет иметь встроенную распределительную коробку. Вы видите эти маленькие дырочки в середине тарелки? Это встроенная распределительная коробка. Это означает, что после того, как вы удалите светильник, в стене может быть или не быть фактической распределительной коробки, потому что светильник уже был оборудован такой.

Строители делают это, потому что это дешевле, проще и проще.

Если это ваше затруднительное положение, не волнуйтесь. Я покажу вам, как легко установить распределительную коробку. В частности, вам понадобится «старая рабочая коробка».

Установить старую рабочую коробку

Диаметр проема в стене и глубина пространства за ним определят тип необходимой старой рабочей коробки. Если у вас есть по крайней мере 3 дюйма позади и диаметр 3-4 дюйма, вы сможете использовать стандартную круглую потолочную коробку, например:

Просто обязательно измерьте пространство и выберите то, которое соответствует этим размерам.

Однако наша глубина пространства была очень маленькой из-за трубы, которая проходила через середину проема в стене. Следовательно, за стеной у нас оставалось всего около 1 дюйма в глубину. Итак, мы получили эту старую коробку для посуды размером 1/2 дюйма, и она отлично работала.

Я скажу, что если вы используете один из них, убедитесь, что вес вашего приспособления не превышает 8 фунтов, так как я думаю, что неглубокая сковорода может вместить только это. Наше приспособление весило 6,5 фунтов.

Чтобы прикрепить сковороду к стене, сначала откройте одну из металлических заглушек, протолкнув металлическую заслонку.Затем пропустите через это отверстие все провода из-за стены. Затем открутите средний винт поддона, чтобы ослабить кронштейн. Затем наклоните его и проденьте зажим через проем за стену.

Чтобы прикрепить к стене, протяните сковороду до конца к себе либо пальцем через другую металлическую заслонку, либо пальцем между стеной и сковородой. Потянув сковороду на себя, затяните средний винт сковороды, пока она не будет плотно прилегать к стене. Если вы закрутите слишком сильно, зубцы зажима проткнут гипсокартон, поэтому будьте осторожны.

Теперь ваша распределительная коробка установлена, и вы можете переходить к самой интересной части.

Установить подсветку тщеславия

Во-первых, прочтите инструкцию к светильнику для умывальника. Многие светильники для умывальника похожи по проводке и деталям, но ваш может немного отличаться. Наши поставлялись с монтажным кронштейном, который удерживал соединители проводов. Если у вас есть Т-образный кронштейн и провода, которые необходимо зачистить, ознакомьтесь с моей установкой подвесной корзины, которая может помочь в вашей инструкции.

Сначала прикрепите монтажный кронштейн к распределительной коробке, затянув винты по бокам в отверстиях на поддоне.Затем вставьте белый, зеленый и белый провода (те, которые находятся за вашей стеной) в предназначенные для них места на кронштейне.

Затем вставьте провода от приспособления в предназначенные для них места на монтажном кронштейне. Есть отдельные отверстия для подключения каждого провода от стены и светильника. Это шаг, на котором вам нужна твердая рука, чтобы провода не выскальзывали из своих мест, пока вы пытаетесь удерживать приспособление и вставлять провода. Поэтому невозможно было сфотографировать это в действии.Ниже вы можете увидеть провода на приспособлении.

Вам также необходимо переместить провода, чтобы они удобно располагались, чтобы закрыть прибор и закрепить его на кронштейне. Когда провода окажутся в удобном месте, наденьте приспособление на носок кронштейна и затяните гайку из комплекта.

Теперь все, что вам нужно сделать, это закрепить лампочки и накрыть прозрачными крышками (вероятно, не их название, но я собираюсь покататься с этим).

А теперь снова включите питание и проверьте свет.Это оно!

Теперь у вас есть новый светильник и распределительная коробка, оба установлены вами. Да, это ваш момент, чтобы похлопать себя по плечу и гордиться, так что возьмите его! Как видите, это может быть простой проект, если у вас есть подходящие инструменты и безопасно выполнять каждый шаг.

Я надеюсь, что вы чувствуете себя немного увереннее и готовы обновить и другие светильники для умывальника в вашем доме. Вы обновляете свою ванную комнату или дамскую уборную с помощью новой сантехники? Если да, дайте мне знать ниже, была ли ваша установка простой или возникли проблемы, подобные нашей.

Хотите сохранить это на потом? Разместите дизайн учебника и его ресурсы на своей любимой доске Pinterest!

Как подключить водонагреватель

Знаете ли вы, что срок службы электрического водонагревателя составляет около 10-15 лет? Это означает, что если вы живете в своем доме десять лет, вам, вероятно, придется заменить его и подключить проводку к новому устройству. Установить электрический водонагреватель - не такая уж сложная задача, которую вы будете повторять в жизни, так почему бы не научиться делать это самому? Здесь вы можете узнать, как подключить водонагреватель без помощи профессионала.Помните, что при выполнении электромонтажных работ безопасность превыше всего. Не рискуйте, и , если вам не нравится то, что требуется в этом процессе, наймите профессионального . 240v электричества достаточно, чтобы убить человека.

Общие советы по электробезопасности см. В этой полезной статье.

Как подключить электрический водонагреватель

Прежде чем начать, вы должны спросить себя, подается ли в настоящее время электричество к месту расположения водонагревателя? В случаях, когда вы заменяете бензобак на электрический, вам, вероятно, потребуется проложить кабель (2-полюсный прерыватель на 30 А с кабелем 10–2 НМ) от цепи к резервуару.Если автоматический выключатель уже ведет линию к месту расположения водонагревателя, вы можете перейти к шагу 1.

Последний совет перед тем, как мы начнем: не наполняйте резервуар водой, пока резервуар не будет полностью подключен, и не включайте цепь, пока резервуар не будет заполнен водой на . Нагревательный элемент сломается, если его не погружать в воду.

Подключение водонагревателя за 7 шагов

  1. Снимите крышку распределительной коробки - это, вероятно, сверху или сбоку водонагревателя.Скорее всего, вам нужно будет удалить только один винт, чтобы открыть два подводящих провода и винт заземления.
  2. Проверьте напряжение - никогда не связывайтесь с электрическими компонентами, предварительно не проверив, есть ли питание на приборе. Если там есть питание, это называется «живым» контуром. Пожалуйста, будь осторожен! Вы не только аннулируете гарантию при манипуляциях с электропроводкой под напряжением, но это вполне может привести к травме. Если вы не уверены, есть ли у вас цепь под напряжением или нет, было бы неплохо использовать измеритель напряжения для проверки подачи питания на подводящие провода.Если вы обнаружите, что есть сила, прервите ее. Вы можете сделать это, отключив прерыватель GFCI в вилке, если таковой имеется (нажмите кнопку «ТЕСТ», расположенную в центре розетки). Если это не вариант, найдите соответствующий прерыватель в коробке выключателя источника питания и переключите его в положение выкл. .
  3. Удалите заглушку - вы найдете заглушку в распределительной коробке. Вы можете удалить его с помощью плоскогубцев с острым концом .
  4. Зачистите изоляцию провода - если вы проложили кабель самостоятельно, вам, возможно, придется удалить пластиковую оболочку, чтобы можно было обнажить проводку (вам нужно около 6 дюймов, чтобы войти в распределительную коробку).Затем снимите примерно 0,75 дюйма изоляции с отдельных проводов.
  5. Поднимите проводку - пропустите провода через разъем ROMEX, затем затяните и зажать часть кабеля NM с оболочкой. Вы не должны остаться без оголенных проводов. Проденьте провода через заглушку, а затем зафиксируйте разъем ROMEX с помощью контргайки. Совет: вы не хотите, чтобы соединитель Romex касался водопроводных труб. Вы не хотите, чтобы температура на выходе горячей воды ставила под угрозу вашу работу с электричеством.
  6. Подключите водонагреватель к цепи - вернувшись в распределительную коробку, вы оберните провод заземления вокруг винта заземления и закрепите его. Возьмите черный провод от цепи и любой провод от водонагревателя и соедините их (скрутите вместе и закрепите гайкой). Возьмите белый провод («горячая» линия) и обмотайте его изоляцию изолентой (это для идентификации). Сделайте то же самое и на панели выключателя. Затем соедините белый провод с другим проводом водонагревателя.
  7. Замените крышку распределительной коробки - это, по сути, последний шаг. Наполните его водой, затем снова включите автоматический выключатель, и тогда вы сможете запустить свой новый водонагреватель.

Спасибо за выбор специалистов по сантехнике

Спасибо, что посетили нас на PlumbersStock.com. Если у вас есть вопросы по проекту электропроводки вашего водонагревателя, свяжитесь с нами. Помните, мы носим проверенные имена, такие как Брэдфорд Уайт, Такаги, Стибель Элтрон и т. Д.Приобретите запасных частей , а также аксессуары для водонагревателей.

Как подключить подвал

Электромонтаж подвала, один из самых увлекательных проектов, необходимых для отделки подвала. Не заблуждайтесь, это не маленький проект, и он проверит вашу стойкость при отделке подвала. Но если вы возьмете на себя обязательство установить электропроводку в подвале самостоятельно, вы будете вознаграждены выполненным проектом, который потребовал творчества и изобретательности.

Мне нравится считать себя электриком с лицензией YouTube, и я смог подключить весь свой подвал, оборудованный 7.2 динамика объемного звука, включая вторую зону в тренировочной комнате, CAT5e в каждой комнате, коаксиальный кабель в каждой комнате, встраиваемая в стену труба из ПВХ, несколько стандартных вилок и переключателей, один 4-позиционный переключатель, одна переключаемая розетка, один вентилятор, вытяжной вентилятор для ванной комнаты, датчики дыма, встроенное освещение, освещение с диммерами, настенные бра.

Единственный электрический проект, которым я сам не занимался, - это подключение к основной линии и установка новой подпанели для всех электрических трасс в подвале. Я бы порекомендовал отдельную дополнительную панель в вашем подвале по нескольким причинам, но мы поговорим об этом чуть позже.Сначала давайте поговорим об основах подключения и о некоторых первоначальных решениях, которые вы хотите принять.

Основы электропроводки в подвале

Субпанель подвала

Перво-наперво, вам понадобится электричество в подвале. Ваше первое решение будет решить, откуда взять эту силу. Скорее всего, у вас есть дополнительная панель где-то в доме. Вы можете либо выполнить «запуски» этой существующей субпанели, либо установить новую субпанель. Вот вопросы, которые я бы задала себе о вашей существующей субпанели:

  1. Достаточно ли в подвале пустых слотов для всех необходимых мне «пробежек»?
  2. Могу ли я провести провода от существующей подпанели до подвала, или это будет слишком сложно?

Если ответ на оба этих вопроса утвердительный, то используйте существующую субпанель в безопасности.Я решил пойти другим путем и установить новую субпанель в подвале. Я пошел по этому маршруту по нескольким причинам:

Преимущества субпанели подвала
  • Мне проще сделать электрические «пробеги» к субпанели подвала, вместо того, чтобы выходить наружу
  • Возможность включать и выключать питание всего подвала щелчком выключателя на моей основной вспомогательной панели
  • Моя существующая вспомогательная панель располагалась снаружи дома, и необходимость прокладки проводов за пределами дома через кабелепровод не была для меня идеальной ситуацией
  • В итоге у меня не хватило пустых слотов на моей существующей подпанели
  • Я нашел супер-дешевого и профессионального электрика, который помог мне установить дополнительную панель в моем подвале

В конце дня мне действительно было неудобно подключаться к главной электрической линии для установки новой вспомогательной панели, поэтому я нанял работу, которая заняла всего несколько часов.Я остался с новой субпанелью в подвале, которая, как мне показалось, была в конечном итоге чище и легче для меня, чем существующая субпанель.

Грубая электропроводка подвала 101

Когда дело доходит до проводки, нужно многое понять, и я был совершенно поражен, когда начал думать о проекте. Когда я только начинал, у меня не было никакого опыта с проводкой. YouTube стал моим лучшим другом, и я поделюсь с вами некоторыми из моих любимых видео на этой странице. На самом деле, как только вы поймете основы электромонтажа, он станет больше творческим проектом, чем чем-либо еще.Вам остается принять решение о том, где вам могут понадобиться настенные бра, хотите ли вы вентилятор в этой комнате, вы собираетесь использовать диммеры? Это действительно становится простой задачей, и вам остается принимать несколько веселых решений.

Электроуправление

Я несколько раз упоминал электрические «пробеги» в этом посте. Определение домашнего электрического участка:
«… участок проводки, который не ответвляется от другой цепи или участка проводки, но который подключается непосредственно к главной электрической панели здания.”

По сути, это отправная точка для понимания того, что потребуется для черновой электрики в вашем подвале. Когда вы поймете, как работает бег, все станет более понятным. Например, у меня в подвале всего 6 электрических линий. Эти 6 прогонов выглядят следующим образом:

  • Вилки и освещение для тренажерного зала
  • Вилки и освещение для прихожей и Вилки и свет для кладовых
  • Вилки, освещение и вытяжной вентилятор для ванных комнат
  • Вилки и светильники для спальни
  • Медиа-отсек (AV-оборудование)
  • Вилки и светильники для театрального зала

Код может потребовать, чтобы ваша ванная комната была выделена, поскольку для ванной потребуется вилка GFCI или индикатор замыкания на землю.Это вилка, на которой горит зеленый светодиод. Также рекомендуется использовать для вилок провода калибра 12 (20 А), так что давайте поговорим о калибрах проводов и о том, что они означают.

Электромонтажные щупы

В своем подвале я использовал два разных калибра проводов, № 12 и № 14, которые выдают 20 и 15 ампер соответственно. Чем меньше калибр, тем крупнее провод и, следовательно, больше тока он может подавать на электрическую сеть. Инспекторам нравится видеть проводку №12, используемую для вилок, потому что они могут выдерживать большую нагрузку и с меньшей вероятностью сломают ваш выключатель или вызовут проблемы.

Еще одно важное замечание по датчикам электропроводки заключается в том, что переключение датчиков в середине цикла противоречит нормам. Например, предположим, что я подключаю розетки в спальне с помощью проводки калибра №12. Затем я пробегаю от одной из своих вилок к выключателю. Поскольку провод №14 тоньше и с ним легче работать, почему бы просто не использовать №14, чтобы подойти к свету от переключателя? Это считается запретом, и ваш инспектор этого не одобрит.

В общем, если вы собираетесь делать какие-либо пробежки с проводкой калибра № 14, то придерживайтесь своих огней, и все будет хорошо.

Основы грубого монтажа

Вот одно из моих любимых видео, в котором обсуждается грубая процедура. В нем нет сумасшедших технических вопросов и не до стадии установки выключателей и вилок, но вот что он охватывает:

  • Основы электрооборудования и электромонтажа Код
  • Правильные размеры и размещение коробок и выключателей
  • Зачистка проводов и подводка их к коробкам

Электромонтажные переключатели, вилки и освещение

Выключатели и розетки будут составлять часть электрических проводов в подвале, а свет - вторую часть.Мой АГА! Настал момент, когда я понял, что не могу просто начать свой электрический пробег и запустить провода в ближайшей розетке или фонаре. Вы должны подумать о том, для чего потребуется постоянное питание (вилки), а что нужно будет контролировать с помощью переключателя (освещение, вентиляторы, переключаемые розетки). Если в вашем подвале есть электрические розетки, включая вилки, выключатели и лампы, вам придется начинать пробег с вилок, а затем переходить к выключателю и освещению.

Вот красивое описательное видео, в котором электрик подключает однополюсный выключатель к свету.Это отличное начало для понимания того, как подключить коммутатор и как он будет получать питание от существующей розетки или напрямую от дополнительной панели.

Годспид,
Тони

Поделиться

Установите розетки GFCI в ванных комнатах и ​​предотвратите поражение электрическим током

Я был в шоке.

Это было более 10 лет назад, но я до сих пор помню чувство тряски.

Если вы смотрели фильм «Назад в будущее», то, вероятно, знаете, как Док Браун получил свои седые волосы.

ну я пощупал как он выглядел .

Почему это так опасно? Все просто: человеческое сердце имеет электрические импульсы, и этот ритм, если его прервать, может быть смертельным, особенно для детей.

В некоторых комнатах вашего дома должны быть розетки GFCI, чтобы вы не были шокированы.

Зная, где они должны быть и как их устанавливать, можно сэкономить кучу денег. И позволит вам лучше спать по ночам.

Список комплектующих для установки GFCI

GFCI требуются в соответствии с электрическими правилами (здесь я говорю о штатах) в ванных комнатах, кухнях, открытых пространствах и гаражах.

Это места, где влага создает опасность поражения электрическим током и вам нужна защита.

К чему весь этот шум над розеткой?

Вот в чем дело, GFCI обнаруживают даже малейшую утечку электрического тока и немедленно отключают питание. Проще говоря: они защищают вашу задницу от удара током.

Научиться подключать такую ​​розетку легко, и я покажу вам, как это сделать за 30–60 минут. Кроме того, вы получите массу полезных советов, которые произведут впечатление на ваших друзей.

Вот список поставки:

  • Отвертка с крестообразным шлицем
  • Комбинированные съемники (10 долларов)
  • Плоскогубцы (16 долларов)
  • Детектор напряжения (16 долларов)
  • Выходной разъем GFCI на 15 ампер - узкая посадка и защита от несанкционированного вскрытия6 9022 177 долларов США
  • GFCI Remodel Electrical Box - PVC и 20 кубических дюймов (1,96 доллара США)
  • Гайки для проводов (3 доллара США)

Контрольный список установки GFCI

Вот что вы узнаете:

  • Как использовать детектор напряжения для безопасно отсоединить розетку
  • Как подключить GFCI с одним набором проводов в электрической коробке (зеленый / голая медь, белый и черный)
  • Как подключить GFCI с двумя наборами проводов в электрической коробке (зеленый / голая медь, белый и черный) и защиты выходных розеток от утечек электроэнергии
  • Как правильно зачистить медные провода в зависимости от используемого вами устройства
  • Как выбрать правильный тип электрической коробки для GFCI 902 27
  • Как протестировать GFCI, чтобы увидеть, работает ли он

Покупка нового GFCI может быть лучшим вариантом за 17 долларов.86 вы никогда не потратите, потому что это обезопасит вас при сушке волос феном.

Хотя в большинстве случаев мне кажется, что я чаще гладю гладью, да, я знаю, как гладить волосы гладью. Это длинная история. Спрашивайте в комментариях.

Но сначала я хотел бы раскрыть тайну процесса подключения GFCI и начать с небольшого урока по обнаружению электричества.

(Ладно, вот мой ОТКАЗ: электромонтажные работы опасны. Неправильное использование ручных или электроинструментов или игнорирование мер безопасности может привести к необратимым травмам или смерти.Пожалуйста, не пытайтесь выполнять какие-либо проекты, о которых вы узнаете здесь, если вы не уверены, что они безопасны для вас. Если вы в чем-то не уверены, ПОЖАЛУЙСТА, НЕ ДЕЛАЙТЕ ЭТОГО. Вызовите лицензированного специалиста. Я хочу, чтобы вы получали удовольствие от самостоятельной работы, поэтому сделайте безопасность в первую очередь!)

Тестирование GFCI Power

Датчики напряжения необходимы любому мастеру-мастеру.

16 долларов намного дешевле, чем поездка в отделение неотложной помощи. Сходите в местный домашний магазин и купите один.

Вам понравятся датчики напряжения, если вы выполняете какие-либо электрические работы, потому что пластиковый наконечник будет светиться (или чирикать), когда он соприкасается с чем-либо, на которое подается электричество.

Поместите наконечник детектора напряжения около выходного винтового зажима, паза или провода. А если он светится, значит, в розетку все еще идет электричество.

Всегда держите тестер изолированной частью в руке. Это гарантирует, что электричество не будет течь к вам при тестировании устройств.

Проверьте свою старую розетку или GFCI с помощью детектора напряжения, прежде чем отключать питание. Вставьте наконечник детектора в горячий паз розетки.

Безопасное извлечение старой розетки GFCI

После того, как вы убедитесь, что к розетке подается питание, перейдите к электрической панели и выключите автоматический выключатель, который подает электричество в розетку.

Затем с помощью детектора напряжения еще раз проверьте, нет ли питания в розетке.

Снова вставьте его в горячий слот. Затем проверьте прорези нейтрали и заземления, чтобы убедиться, что розетка не была подключена неправильно, т. Е. Кто-то подключил горячий провод к винту клеммы нейтрали розетки.

Поверьте, я уже видел такое !!! Очень легко забыть подключить черный провод к латунной клемме.

Теперь вы можете снять заглушку с розетки, открутив винты отверткой против часовой стрелки.

Вытяните розетку из электрического блока, коснувшись металлических выступов наверху.

ЗАПРЕЩАЕТСЯ прикасаться к стенкам розетки и винтам клемм !!! Уф, я рад, что вы это прочитали. Проверьте черный и белый провода детектором напряжения.

Если наконечник не светится, можно открутить клеммы и отсоединить провода. Но делайте это в следующем порядке:

  1. Черный первый
  2. Белый второй
  3. Земля последний

Установка новой розетки GFCI

Милая, теперь вы можете перейти к установке совершенно новой GFCI.

Решил купить со светодиодным ночником. В первую очередь потому, что я старею и мне нужно хотя бы раз сходить в туалет за ночь.

У всех в моей семье есть маленькие мочевые пузыри.

Как подключить выходы GFCI

На GFCI есть два разных вывода проводов: линия и нагрузка.

Вам необходимо знать, что означают эти термины, чтобы правильно подключить такую ​​розетку.

Провода, идущие к клеммам линии, идут от источника питания, например, вашего автоматического выключателя.

Это провода, по которым подается электричество в GFCI.

Провода, которые выходят из GFCI и подают электричество в другую розетку, прикреплены к клеммам нагрузки.

Эти провода идут, так сказать, к выходам ниже по потоку.

Если у вас только один набор проводов (зеленый / неизолированная медь, белый и черный), выполнить монтаж несложно. Подключите зеленый / неизолированный медный провод (заземляющий провод) к зеленой клемме, а черно-белые провода к клеммам Line.

Убедитесь, что белый (нейтральный провод) соединен с серебряным клеммным винтом, а черный (горячий провод) - с золотым клеммным винтом.Сначала подключайте заземляющий провод, затем нейтральный провод, а в последнюю очередь - горячий провод.

Эта конфигурация означает, что ваш GFCI защищает только себя, то есть это будет единственная розетка, которая отключается в случае утечки электричества.

Провода против нагрузки между линиями для GFCI

Если у вас есть два набора проводов (два черных, два белых и два зеленых / неизолированных медных), вам придется предпринять один дополнительный шаг по сравнению с описанным выше процессом.

Но это не проблема - это проще, чем поменять рулон туалетной бумаги.

Самая сложная часть - определить, какой набор проводов является линейным. Помните, что это провода, которые обеспечивают электричеством GFCI.

Обычно, но теперь всегда, провода Line будут теми, которые находятся в нижней части электрического блока.

Есть два способа проверить провода линии. Вы можете вытащить каждый комплект горячего (черного) и нейтрального (белого) проводов из электрической коробки.

Убедитесь, что они выступают как можно дальше из коробки и не касаются друг друга.Затем добавьте проволочные гайки к неизолированной меди на всех горячих и нейтральных проводах.

Снова включите электричество на панели. Затем прикоснитесь детектором напряжения к каждому горячему (черному) проводу. Какой бы провод ни был под напряжением, он будет указывать на ваши линейные провода.

Второй набор проводов будет тогда проводом нагрузки.

Второй и более безопасный способ проверить провода линии - это присоединить один набор проводов к клеммам линии вашего GFCI. Вам нужно присоединить неизолированный медный / зеленый провод к зеленой клемме.Затем добавьте нейтраль (белый) к серебряной клемме Line и горячую (черную) к латунной клемме Line.

Этот метод потребует, чтобы второй комплект проводов был покрыт гайками: нейтральный (белый) провод будет иметь гайку, закрывающую его, а горячий (черный) провод также будет иметь собственную гайку.

Опять же, вам нужно включить розетку на панели. Если электричество течет к GFCI, это означает, что подключенные к нему провода являются линейными проводами, а закрытые провода - проводами нагрузки.

Если у вас нет электричества, протекающего к GFCI, вы подключили провода нагрузки к клеммам линии. Это небезопасно. Вам просто нужно переместить провода нагрузки к клеммам нагрузки.

Посмотрите мое видео, чтобы узнать о том, как установить GFCI. Я проведу вас шаг за шагом через процесс подключения, и вы увидите, что это чертовски просто.

Проверка проводки: правильно ли вы сделали?

Перед добавлением лицевой панели GFCI необходимо протестировать проводку.

К счастью, в GFCI есть кнопки сброса и тестирования, которые помогают в этом процессе.

Когда GFCI прикручен к электрической коробке и питание включено на панели, вы можете нажать кнопку сброса.

Он должен оставаться прижатым к GFCI. Если это не так, вам нужно будет проверить проводку на наличие ошибок, ослабленных соединений или соприкосновения проводов с металлической коробкой.

Если ваша кнопка сброса остается нажатой в GFCI, вы должны нажать кнопку «Тест» с включенной в нее лампочкой, чтобы дважды проверить поток электричества.Нажатие кнопки Test должно выключить свет.

Вам нужно будет нажать кнопку сброса второй раз, чтобы активировать GFCI.

Еще кое-что о GFCI. Они защитят все выходы ниже по потоку, если к клеммам нагрузки подключены провода нагрузки. Это означает, что если GFCI сработает (кнопка сброса выскочит), к выходным розеткам не будет подключено электричество.

Итак, вы должны проверить, не отключился ли GFCI, если у вас перестал работать розетка.И вам нужно выяснить , почему сработал GFCI . Это может указывать на короткое замыкание в розетке, которая перестала работать.

Как бы то ни было, это хорошо, что были изобретены GFCI - они делают современную жизнь намного безопаснее . Не забывайте проверять свои GFCI один раз в месяц, нажимая кнопки Test / Reset.

Следуйте конкретным инструкциям, прилагаемым к вашему GFCI, и выберите тот, который соответствует вашему стилю или потребностям.

Выбор розеток GFCI

Выберите GFCI, устойчивый к взлому, поскольку код требует, чтобы все розетки были безопасными для детей.Розетки с защитой от несанкционированного доступа имеют подпружиненные слоты и работают только тогда, когда одновременно подключены и горячий, и нейтральный. Это предотвратит поражение электрическим током любого ребенка, который попытается вставить скрепку в горячую щель.

А в последнее время мне очень нравятся магазины с ночниками. Это отлично подходит для детей или взрослых, которым требуется перерыв посреди ночи !!

Светодиодные фонари прослужат почти 20 лет и не вызовут увеличения ваших счетов за электроэнергию.

Вкратце, вот что вы должны были узнать сегодня:

  • Как использовать детектор напряжения для безопасного подключения к розетке
  • Как подключить GFCI с одним набором проводов в электрической коробке (зеленый / неизолированная медь , белый и черный)
  • Как подключить GFCI с двумя наборами проводов в электрической коробке (зеленый / неизолированная медь, белый и черный) и защитить выходные розетки от электрических утечек
  • Как правильно зачистить медные провода на основе устройство, которое вы используете
  • Как выбрать правильный тип электрической коробки для GFCI
  • Как проверить GFCI, чтобы убедиться, что он работает
  • Получите GFCI, устойчивый к взлому и, возможно, со светодиодным ночником

Что дальше

Розетки GFCI также требуются снаружи - в нашем руководстве есть отличные советы по их установке для праздничных огней или чего-либо еще.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
