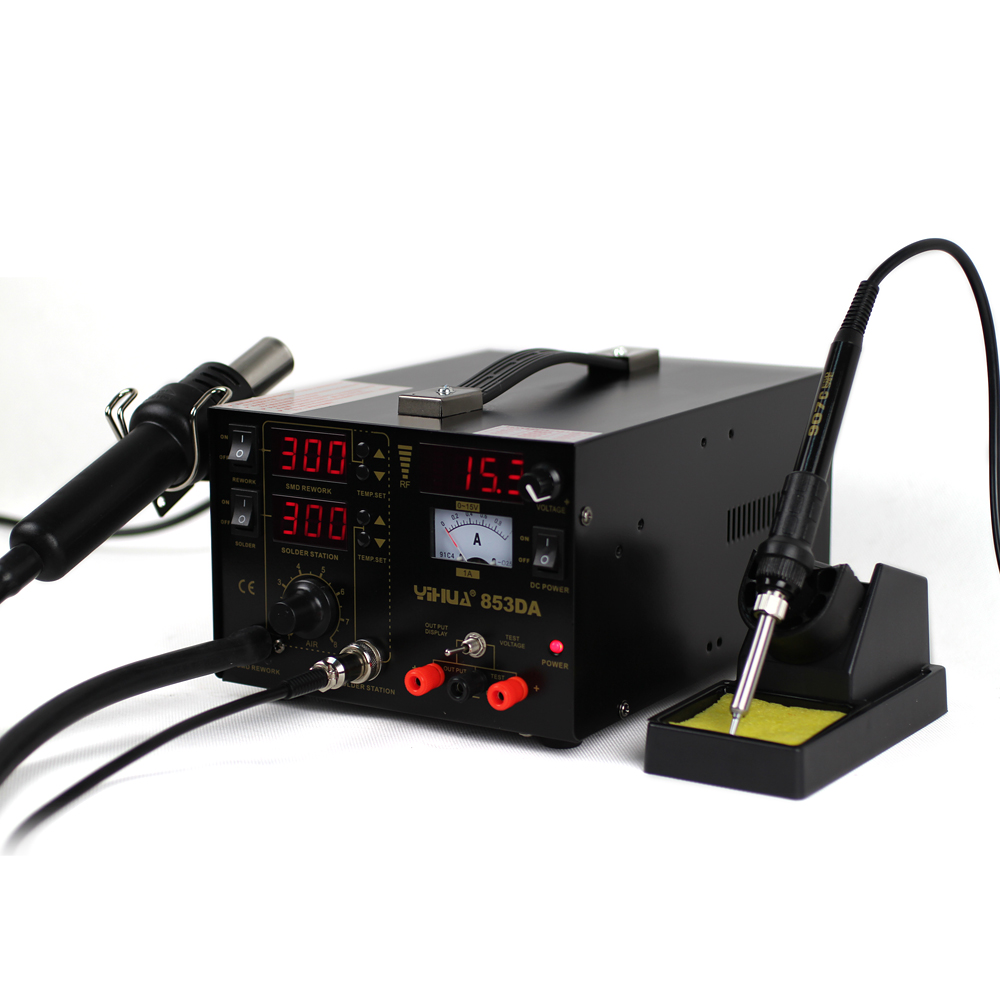

Паяльная станция с феном своими руками: конструкция, особенности, как собрать самому — Мир Антенн

Содержание

конструкция, особенности, как собрать самому

Долгое время любители радиоэлектроники были вынуждены пользоваться стандартным паяльником с медным жалом для пайки элементов. Но со временем размеры микросхем и их составляющих уменьшались и использование такого инструмента как паяльник стало затруднительно. На смену ему пришел паяльный фен, или как его еще называют, фен для пайки.

Паяльный фен

Этот инструмент стал незаменимым помощником в использовании в быту для различных работ. В магазинах представлен большой выбор паяльных фенов разных конфигураций. Стоимость некоторых из них очень высока, поэтому некоторые люди предпочитают собрать этот полезный инструмент самостоятельно. Сделать это не требует больших усилий и знаний.

Принцип действия термофена

Паяльный фен во многом похож на строительный, но обладает меньшей мощностью, компактными размерами и насадками. Работает он следующим образом: после нажатия кнопки включения, начинает работать нагреватель и вентилятор. Вентилятор захватывает воздух и через небольшое отверстие нагретый воздух подается к месту, которое необходимо расплавить. Как только будет достигнута требуемая температура плавления припоя, можно присоединять или отсоединять элементы микросхем и прочее.

Особенности фенов для пайки

Фен для пайки применяется в работе с легкоплавкими сплавами и металлами. Кроме того, его часто применяют для удаления лакокрасочных покрытий с поверхности старых деталей и при их нагревании. Температура воздуха, выходящего из сопла фена достигает 800 °С. Регулируется она с помощью специального реле, но кроме этого, температура зависит от используемого напряжения, вентилятора и расстояния до нагреваемого предмета.

Работа паяльным феном

Насадка изготавливается из термостойких материалов и имеет определенную конструкцию, удобную для использования в одной руке, если это не стационарный паяльный фен.

Конструкция термофена

Основные части, из которых состоит фен для пайки, схожи с элементами других нагревательных приборов:

Рукоятка. Она делается из жаропрочных материалов из расчета, что выдержит высокую температуру. Например эбонит, керамика, фарфор. Кроме того, рукоятку можно обмотать жаропрочной тканью, что также снизит температуру поверхности.
Корпус. К нему предъявляются такие же требования как к рукоятке.
Насадки. Чаще всего это стальная трубка с небольшим диаметром отверстия. Использование других металлов не рекомендуется из-за меньшей долговечности или большей цены.
Нагревательный элемент. Используется нихромовая проволока небольшого радиуса, которая хорошо держит форму при нагреве.
Вентилятор. Устанавливается на обратной стороне паяльного фена и подает воздух к нагревательному элементу. Он обязан быть маленьким, для удобного использования инструмента.

: Устройство паяльного фена

: Насадки для термофена

Основные характеристики фена для пайки

Есть несколько параметров, на которые стоит обратить внимание, выбирая фен для пайки – это напряжение и мощность.

Для успешной пайки компьютерных микросхем и радиодеталей дома, мощность должна быть минимум 100 Ватт, но лучше больше.

Пусть полученная температура будет выше необходимой, ее можно отрегулировать с помощью реле, проволоки или расстояния до нагреваемой поверхности. В промышленных паяльных фенах мощность достигает 1,7 кВатт и больше.

Рекомендуемый диапазон напряжения 24-36 Вольт. Меньшие значения не позволят достигнуть требуемой мощности, а большие могут быть опасны. Кроме того, напряжение будет зависеть от сопротивления в проволоке нагревателя. Рекомендуется использовать нихромовую проволоку сопротивлением 6 Ом для напряжения 24 Вольта.

Собираем воздушный паяльник из обычного

Из простого паяльника легко собрать термофен своими руками. Возникает вопрос, а зачем мы модернизируем паяльник? Ответ прост: часто бывают ситуации, в которых нет возможности расплавить припой обычным жалом.

Конструкция такого прибора проста и собрать сможет каждый. Для изготовления потребуется обычный пальник с деревянной ручкой и стандартной мощностью 40 Ватт. Для подачи воздуха необходим источник сжатого воздуха, Для этого подойдет компрессор для аквариума.

Необходимо извлечь жало, а нагревательный элемент оставить без изменений. В стенке делаем отверстие и выводим через него провод питания. К заднему торцу паяльника приклеиваем втулку, в которой будет крепиться трубка, соединенная с источником сжатого воздуха. Герметизируем места, где проходят провода.

В металлической части прибора требуется фольгой закрыть отверстия, затем обмотать медной проволокой – это усилит теплоемкость. На смену жалу нужно установить стальную трубку такого же диаметра, чтобы она хорошо держалась и не выпала во время работы. Такой инструмент обычно позволяет нагревать поверхность до 300 °С.

Принцип работы паяльного фена, сделанного своими руками, следующий

Воздух попадает к нагревательному элементу, теплоемкость которого была увеличена с помощью обматывания трубки фольгой и медной проволокой. Далее нагретый воздух поступает в стальную трубку, установленную вместо жала, и через отверстие в ней направляется уже к нагреваемой поверхности.

К минусам такого прибора можно отнести то, что нет возможности регулировать температуру и она недостаточно высока для некоторых металлов. Увеличить ее можно за счет изменения обдува. Этот инструмент, собранный собственноручно, позволит работать с некоторыми радиосхемами, но не сможет заменить профессиональное оборудование, например паяльную станцию.

Мини паяльная станция с большими возможностями

Такую станцию можно сделать например из пластиковой банки из-под лекарств. Такое устройство очень компактное. Состоит из трубки с установленной внутри спиралью (найти такую можно в старых конденсаторах) и вентилятора.

Рукоятка для станции не требуется, а блок питания на контроллере позволяет регулировать температуру.

Такой инструмент, собранный самостоятельно сопоставим по качеству работы с оригинальным магазинным вариантом.

Как правильно собрать термофен своими руками

Прежде чем начать собирать самодельный паяльный фен, нужно сделать спираль нагревательного элемента. Используется проволока с сечением от 4 до 7 мм с натяжкой, на которую накручивают нихромовую спираль (иногда из фехраля). Требуемое сечение должно быть 0,5-0,6 мм. Спираль следует наматывать на трубчатое основание аккуратными одинаковыми витками. Важно проследить, чтобы витки не соприкасались. Сверху от нее накладывается слой асбеста или стекловолокна, который следует скрепить при помощи термоустойчивого клея. Торцы и места вывода спиралей стоит также покрыть слоем клея.

Схема сборки термофена

Затем, на слой клея устанавливается трубка для изоляции поступающего жара от спирали. Делается она из устойчивых к высоким температурам материалов, например керамики. Торцы и места вывода спиралей стоит также покрыть слоем термостойкого клея

Выходы спирали требуется вывести наружу и с помощью винтов на креплении соединить с приводом питания. Важно, чтобы он имел теплостойкую изоляцию. Провод необходимо провести через пусковой включатель и реостат. Это даст возможность регулировать напряжение.

На другой стороне паяльного фена устанавливается вентилятор или другой элемент подачи воздуха к нагревателю. Если нет возможности установить на корпусе фена, то можно с помощью втулки подвести трубку, по которой будет подаваться воздух. Провода от вентилятора также подводят к выключателю, чтобы была возможность контролировать поток воздуха.

Затем к корпусу крепится сопло. Рекомендуется предусмотреть конструкцию, позволяющую заменить сопло на другие разного диаметра.

Необходимый инструмент

Для того, чтобы сделать фен для пайки своими руками потребуются следующие инструменты:

лобзик;
пассатижи;
ножовка;
электродрель;
линейка;
штангенциркуль;
кисть для клея;
тиски;
измерительные электроприборы;
паяльник;
отвертки.

С этим минимальным списком инструментов можно сделать простой паяльный фен самостоятельно.

Конструкция самодельного фена для пайки микросхем

Она состоит из тех же частей, что и указывалось выше. Отдельного внимания заслуживает корпус, поэтому ниже будет подробно изложено как сделать корпус фена для пайки.

Паяльный фен своими руками

При изготовлении применяются:

Материалы с хорошими термоизоляционными свойствами.
Хорошая изоляция мест нагрева.

В первом случае могут возникнуть трудности с их получением и изготовлением корпуса необходимых размеров. Кроме этого некоторые материалы стоят немалых денег.

Хорошо подойдет в роли корпуса ненужный фен. Место, к которому будет прилегать сопло, необходимо сделать из термостойких веществ, выдерживающих высокую температуру. Кроме того, необходимо сконструировать корпус таким образом, чтобы нагрев не передавался в другие места и держать ручку паяльного фена человеку было комфортно без использования перчаток и жаростойких рукавиц.

Сопло фена обязательно надо сделать металлическим, например стальным, т.к. оно возможно будет соприкасаться с нагреваемыми поверхностями.

Следует грамотно выбрать место для переключателей и регуляторов, для удобного применения их во время работы. Их можно использовать от старых бытовых приборов.

Сделанный своими руками термофен станет хорошим помощником в быту и облегчит выполнение многих задач и сэкономит деньги. Затраты на его сборку несоизмеримо меньше, чем покупка нового паяльного фена в магазине.

требования к устройству, идеи по созданию прибора

Когда выходит из строя бытовая техника, не всех радует перспектива посещения сервис-центра и платы за работу по ремонту определенной суммы денег. Порой многим хочется научиться устранять мелкие неисправности самостоятельно. Но для большинства эта мечта так и остаётся неосуществленной. Мешает этому дороговизна профессионального паяльного оборудования. Ведь сегодня бытовая техника достигла такого уровня, что для ремонта телевизора недостаточно только паяльника и пинцета. В каждом приборе используются печатные платы, вернуть которым рабочее состояние можно, лишь имея под рукой надежное приспособление для пайки.

Многие пытаются выйти из этого непростого положения, делая паяльный фен своими руками. Однако вы должны учесть, что расходы на его изготовление для вас могут составить от 2 до 20 т. р. Но, пусть вам и предстоит впервые заниматься такой сложной работой, отказываться от нее всё равно не стоит. Если вы сможете справиться с этой задачей, то у вас появится созданный своими руками инструмент, которым вы сможете воспользоваться не один раз для ремонта бытовой техники.

Основы пайки

Прежде чем вы приступите к изготовлению фена для пайки на основе паяльника или обычного фена, вам вначале не помешает узнать, как проходит сам процесс пайки с помощью этого инструмента. Благодаря этой информации вы избежите многих ошибок при сборке и сможете изготовить правильно функционирующий агрегат.

Принцип работы

Во время пайки феном на обрабатывающую поверхность воздействует струя горячего воздуха или излучения, вырабатываемого паяющим устройством.
Печатная плата, а также расположенные на ней микросхемы выполнены из пластика, которые с большим трудом поглощают тепло из воздуха.
Места пайки, а также металлические выводы микросхемы имеют металлическую основу. Они прекрасно проводят тепло и берут большую его часть из воздуха, подаваемого из сопла фена в область печатной платы.

Имейте в виду, что перед работой все прочие металлические элементы на плате, включая корпуса электролитических конденсаторов, теплоотводы микросхем, находящиеся в непосредственной близости к рабочей зоне, необходимо защитить от воздействия горячего воздуха или излучения при помощи специальных экранчиков из текстолита, которые необходимо предварительно зафиксировать на плате.

Особенности процесса отпаивания и припаивания

Теперь настала пора узнать, каким же образом осуществляется отпаивание или припаивание определённой микросхемы.

Первым делом нужно залудить контакты. В этом вам сможет помочь обычный паяльник — просто проведите им вдоль линии контактов.

Для припаивания вам понадобится припой ПОС и паяльная кислота. Эту работу вы можете выполнить и феном, однако для нанесения припоя вам в любом случае придется использовать паяльник.
На следующем этапе хорошенько очистите все дорожки между контактами иголкой. Это нужно, чтобы во время припаивания вы ненароком не запаяли дорожки между собой. Одновременно с этим нужно убедиться, что на плате отсутствуют запаянные между собой дорожки.
Далее можно переходить непосредственно к установке микросхемы на место. Для ее размещения вам понадобится пинцет, а ее закрепление выполняется при помощи паяльного фена, которым нужно равномерно прогреть все контакты.
Во время припаивания фен двигают вокруг микросхемы для равномерного разогрева всех контактов. Когда вы с этим справитесь, нужно аккуратно прижать микросхему пинцетом к плате и подуть на неё. Так вы остудите контакты и поможете им быстрее припаяться.

После этого берем иголку и выясняем, все ли контакты присоединились. Если с одним из них этого не произошло, то нужно запаять их и прочистить иголкой дорожки между контактами.

Проблем с отпаиванием микросхемы у вас возникнуть не должно. Для этого вам нужно перемещать фен вдоль припаянных контактов. После того как они все отойдут, можно снимать микросхему. Однако здесь вы должны убедиться, что все контакты были равномерно прогреты. Тогда они легко отсоединятся. Во время выполнения этой операции важно, чтобы не перегрелась микросхема, иначе она уже будет непригодна для дальнейшего использования.

Требования к оборудованию для пайки

Для обеспечения качественной работы выбираемое оборудование для пайки должно поддерживать определенный температурный режим.

Для микросхем допустимым является температурный диапазон от 190 до 240 градусов. Если во время припаивания температура окажется выше, то вы рискуете перегреть микросхему, из-за чего она станет неработоспособной. В результате вы не только напрасно потратите время, но и лишитесь дорогостоящей детали.

Еще одна характеристика, которой должно обладать оборудование для пайки, — стабильная площадь и струя нагрева.

По сравнению с миниатюрной паяльной станцией фен способен поддерживать необходимую температуру нагрева в струе воздуха, которая остается таковой даже при небольших изменениях расстояния между прибором и печатной платой. При работе феном площадь нагрева остаётся стабильной. Она определяется прямотекущей струей воздуха. Но по краям струи температура нагрева оказывается ниже минимально допустимой, из-за чего она не только не может навредить деталям схемы, но и расплавить припой.

Паяльный фен, который создает нестабильную струю горячего воздуха, имеющую форму конуса, которая начинает при приближении расширяться и сужаться при удалении, позволит вам быстро и качественно выполнить работу.

Часто мастера, решившие изготовить фен для пайки микросхем своими руками, не учитывают стабильность нагрева и равномерность потока воздуха, из-за чего им становится неудобно работать.

Еще одно требование — безопасность и удобство пользования.

Говоря о безопасности, имеется в виду, что вы не станете производить кардинальные изменения в конструкции имеющего электроприбора, нарушая заводскую схему проектирования узлов соединений, тем более если они имеют рабочее напряжение 220 В. Чтобы перестраховаться, вы можете подключать изготовленный своими руками прибор для пайки не напрямую, а через трансформатор, который можно сделать из блока питания компьютера. Тем самым вы обезопасите себя от серьёзных неприятностей.

Что же касается удобства в использовании, то здесь имеется в виду, что прибор должен быть послушным в ваших руках и не требовать больших усилий для выполнения тех или иных манипуляций. Фен должен иметь такое исполнение, чтобы ваша вторая рука оставалась свободной. Тогда с её помощью вы сможете держать пинцет или осуществлять другие необходимые действия.

Фен из паяльника

Известно немало случаев, когда у домашних мастеров получалось изготовить прибор для пайки из обычного фена для сушки волос, строительного фена и даже паяльника. Но в последнем случае приходится производить серьёзные переделки. Дело в том, что паяльник изначально не имеет специальных устройств подачи воздуха, а создать их гораздо сложнее, нежели нагревательный элемент.

Вне зависимости от того, какое из перечисленных выше устройств вы решили использовать в качестве основы для изготовления прибора для пайки своими руками, вам необходимо позаботиться о том, чтобы готовый фен мог поддерживать заданную температуру.

Если вы нашли хороший строительный фен с термостатом, то будьте готовы внести в его конструкцию определенные изменения. А это неизбежно приведет к тому, что температурная шкала на нём не будет отображать реальные показатели, создаваемые прибором на печатной плате.

Поэтому советуем вначале протестировать ваш самодельный прибор для пайки при помощи контактного цифрового термометра. Если после многочисленных испытаний температура останется в диапазоне 190−240 градусов, то это означает, что ваш фен готов к работе. Если же вы наблюдаете некоторые отклонения, то придётся дополнительно поработать над его конструкцией и довести температурные показатели до оптимальных.

Сложнее всего изготовить прибор для пайки из паяльника. Дело в том, что здесь придётся не только стабилизировать температуру, но и каким-то образом решить проблему подачи воздуха, а для этого вам придётся всё делать с нуля.

Для создания такого прибора для пайки вам понадобится нагревательный элемент, который располагают в стеклянной трубке, а уже через неё с другого конца будет подводиться воздух.
От жала паяльника придется избавиться.
Для надлежащей работы воздух должен поступать в трубку напрямую через спираль, которая, в свою очередь, будет его нагревать.
Второй конец трубки должен быть немного длиннее первого. Впоследствии к нему вы подключите шланг для накачки воздуха. В качестве подходящих механизмов, на которые будет возложена такая задача, можно выбрать переделанный аквариумный компрессор, выполненный своими руками мех из пластиковой бутылки, или можно вообще отказаться от таких приспособлений и нагнетать воздух ртом.

Поскольку при создании такого фена возникает больше всего проблем (настройка температурного режима, отсутствие возможности регулировки интенсивности нагрева), вам придётся потратить на его изготовление немало времени и сил, но даже в этом случае вы не будете уверены, что такой фен будет поддерживать настроенные вами показатели. Лучше всего в качестве основы использовать обычный дешевый строительный фен, а паяльник вы можете использовать для других целей.

Паяльный фен из автоприкуривателя

Если у вас не осталось других вариантов, то изготовить своими руками паяльный фен можно и из автомобильного прикуривателя.

Чтобы превратить его в устройство для пайки, понадобится приварить к нему удобную ручку и подать напряжение 12−14 В, которое можно получить из бортовой сети автомобиля.

При использовании такого самодельного фена рабочая поверхность будет нагреваться за счёт тепла, создаваемого инфракрасным излучением.

Фактически это приспособление даже феном для пайки считать некорректно. Это, скорее, паяльная мини-станция.

Этим феном вы сможете нагревать необходимые участки на печатной плате, а также паять расположенные на ней элементы. Но не ждите, что температура пайки при использовании такого фена будет оставаться стабильной. Температуру придется подбирать опытным путем, а зависеть она будет от расстояния между прикуривателем и областью пайки.

Ещё один недостаток такого самодельного паяльного фена — он будет нагревать не только нуждающиеся в пайке элементы, но и расположенные вблизи них участки. Поэтому работу таким феном обязательно осуществляют с использованием экранов. Плюсом такого приспособления является то, что вам придется вносить минимум изменений в конструкцию инструмента и понести мало расходов. Конечно, результат первой пайки вас может не удовлетворить, однако с опытом вы наверняка с этим справитесь и научитесь правильно использовать дополнительные экраны и не допускать перегрева микросхемы.

Выход из строя бытовой техники — неприятное событие, которое вынуждает владельцев обращаться в сервисные центры по ремонту, платя за их услуги немалую сумму денег. Но у кого-то может возникнуть желание научиться самому устранять мелкие неисправности. К сожалению, такой возможностью могут воспользоваться не все из-за отсутствия специального дорогостоящего оборудования.

Однако в действительности изготовить оборудование для пайки можно самостоятельно. Для этого можно использовать в качестве основы фен для волос, строительный фен или обычный паяльник. И не стоит пугаться трудностей, которые могут возникнуть во время превращения одного из вышеперечисленных устройств в прибор для пайки.

В сети имеется много схем, из которых можно понять, как даже без отсутствия специальных знаний изготовить из обычного прибора оборудование для пайки. Нужно только внимательно изучить все тонкости процесса и повторить его, после чего вам уже не понадобится при возникновении новой поломки бытовой техники обращаться в сервисные центры.

Как сделать термовоздушный паяльный фен своими руками

Радиомастера и любители часто встречаются с разными поломками радиотехники. Для ремонта может использоваться обычный паяльник с медным наконечником, но с продвижением технологий, в некоторых приборах устанавливаются очень маленькие детали. Обычным паяльником с такими приборами работать неудобно или совсем невозможно, к примеру, SMD элементы необходимо припаивать посредством разогрева общей зоны пайки. Для проведения таких процессов существуют различные паяльные станции и фены.

Особенности и предназначение

Для разогрева металлических отводов и специального паяльного вещества необходимо специальное оборудование, которым и является паяльный фен. Устройство способно очень быстро разогреваться до нужной температуры даже с учетом простой конструкции. Благодаря простому строению, с аппаратом может работать и начинающий электрик и профессионал. Для упрощения работы с мелкими деталями применяют также дополнительное оборудование совместно с фенами, но так как цена приборов немалая, то лучшим вариантом будет паяльная станция с феном своими руками. Это оборудование позволит справиться с большинством сложных задач без особых усилий.

По конструкции аппарат устроен так же, как и строительный фен, но обладает меньшей мощностью и более компактными насадками. Чаще всего в комплекте паяльной станции имеется обычный паяльник и термофен. При этом приборы оснащаются регуляторами температурного режима.

Для профессиональной мастерской термофен проще купить, так как он быстро оправдает свою стоимость, и пользоваться таким оборудованием будет удобнее. А если микросхемы необходимо припаивать в домашних условиях и не каждый день, то для этого подойдет самодельная термовоздушная паяльная станция своими руками.

Отличие паяльных фенов

Очень часто радиолюбители задумываются о том, как сделать паяльный фен своими руками, но перед началом сборки необходимо знать принципы и отличия паяльной станции и самого паяльника. Схема устройства состоит из основной и дополнительной части. Основной частью является блок, к которому подключаются паяльники. В зависимости от способа подачи воздуха станции бывают двух видов:

Турбинная — воздушный поток формируется благодаря встроенному кулеру в термофене.
Компрессорная — поток воздуха формируется посредством компрессора, установленного в главном корпусе станции.

При покупке паяльной станции такие особенности имеют большое значение, так как компрессорными создается сильный воздушный поток, и они могут использоваться для работы в труднодоступных местах даже с узкими насадками, а турбинные не способны продавить воздух с необходимой мощностью через узкое отверстие насадок.

Работа устройства заключается в нагревании керамического или спиралеподобного элемента, который установлен в термофене, и нагревании воздуха, проходящего через этот элемент. Паяльный термофен может нагревать воздух до температуры в пределах 100—180 градусов, а в современных моделях имеется возможность регулировки температурного порога.

По сравнению с инфракрасными аналогами, термовоздушные станции имеют такие недостатки:

Поток воздуха сдувает мелкие детали.
Неравномерный прогрев поверхности.
Изменение насадок для разного типа работ.

Однако для любителей, такие недостатки несущественны по сравнении с преимуществом в цене.

Термовоздушный паяльник для станции можно изготовить в домашних условиях из обычного бытового фена. При этом по техническим характеристикам он не будет уступать заводскому аналогу. Основными характеристиками такого паяльника являются:

Диаметр наконечника;
Мощность;
Производительность турбины;
Максимальный температурный порог.

Такие параметры напрямую влияют на качество и производительность работы устройства, поэтому при сборке к ним необходимо относиться очень внимательно.

Особенности конструкции термофена

С помощью паяльного устройства можно плавить пластиковые детали и метал, который имеет небольшую температуру плавления. Специальная спираль из нихрома разогревает воздух, после этого горячий воздух подается в нужную точку. При конструировании самодельного аппарата необходимо руководствоваться главным параметром — температура нагрева воздуха. В профессиональных устройствах параметр достигает 800 градусов, но если плавка серебра или алюминия не потребуется, то самодельный термофен можно изготовить с температурным порогом до 600℃.

При сборке устройства в домашних условиях также необходимо ориентироваться на экономию средств, а для этого нужно найти детали для сборки. В конструкцию оборудования входят:

Корпус;
Нагревательная часть;
Устройство, посредством которого будет подаваться воздух;
Держатель;
Кнопка включения.

Для улучшения прибора можно заранее предусматривать использование датчика и регулятора температуры, а также установку разных насадок.

Изготовление термофена

Для изготовления воздушного термопаяльника самостоятельно хорошо подходит фен с вентилятором и нихромовая спираль с толщиной от 0,4 мм. Так как предполагается сборка самодельного устройства компактного размера, то спираль диаметром больше 0.5 мм не подойдет. Для большего сечения понадобится больший ток. Сначала нужно выбрать источник питания, а потом уже выбирать количество витков, так как от этого будет зависеть сопротивление спирали и нагрев воздуха. Для того чтобы собрать мощный термофен, достаточно источника питания с напряжением до 36 В.

Корпус и нагревательная система

В роли корпуса термофена может использоваться старый паяльник или стальная трубка, но так как рабочая температура будет высокой, то нужно обмотать трубку термостойким материалом или прикрепить ручку-держатель. Также в качестве воздуховода, внутри которого будет размещена нагревательная система, можно использовать автомобильный прикуриватель.

На следующем этапе необходимо намотать нихромовую спираль с небольшим расстоянием между витками. В качестве изолятора, на который наматывается спираль, может применяться керамическая трубка с диаметром 4—5 мм. Длина спирали должна наматываться с учетом сопротивления, которое рассчитывается в пределах от 70 до 90 Ом.

Конец трубки можно оснастить керамическим или фарфоровым трубчатым элементом, а спираль лучше наматывать на плоской пластине, что благоприятно повлияет на теплообмен. Получатся своеобразные отводы в виде лепестков, которые не будут прикасаться к изолятору. Чтобы увеличить КПД, можно сделать термозащиту при помощи стекловолокна или асбеста.

Устройство подачи воздуха

Для подачи воздуха можно использовать малогабаритный кулер от блока питания компьютера, который устанавливается возле ручки термофена. К вентилятору подсоединяется металлическая трубка с намотанной спиралью.

На торцевой части вентилятора вырезается отверстие для продвижения воздуха к трубке. Одна из сторон кулера герметично закрывается. В качестве основания термосистемы можно использовать слюдяные пластины из старого фена. Из таких пластин изготавливается крестообразное основание, на которое наматывается нихромовая проволока.

Регулировка мощности

Для того чтобы иметь возможность регулировки потока воздуха и силы тока, необходимо собрать блок, в котором будут размешены реостаты. Один из реостатов подключается к нагревательной системе, а другой к вентиляции воздуха. Кнопку включения устанавливают общую для всей системы. Самодельная паяльная станция с феном и регуляторами заменит заводской вариант и может использоваться не только при пайке обычных радиодеталей, но и для работы с более серьезными элементами. При сборке термофена необходимо позаботиться об изоляции спирали от металлического корпуса, иначе неизбежно короткое замыкание.

Термофен из обычного паяльника

В качестве корпуса для паяльного фена отлично подойдет обычный паяльник. Все внутренние элементы необходимо извлечь. При этом необходимо быть предельно осторожным, чтобы ничего не повредить. Для сборки понадобится колба галогенной лампы в качестве изолятора.

Далее стеклорезом отрезаются края колбы для получения стеклянной трубки, и на одну из сторон крепится наконечник с изготовленным гнездом для нагревателя. Нагревателем может выступать нихромовая пластинка толщиной до 0.7 мм.

При изготовлении устройства проводят разные действия, но лучше придерживаться такой последовательности:

Намотка спирали и внедрение кварцевой колбы внутрь спирали.
Для уменьшения нагревания устройства изолятор обматывается фольгой.
Монтаж нагревательного элемента в корпус и его фиксация.
Подключение шланга компрессора к ручке или установка вентилятора.

Такая простая конструкция не будет обладать высокой производительностью, а нагрев воздушного потока не превышает 300 градусов. Для переделки своими руками подойдет паяльник с мощностью 40 Вт, а также аквариумный компрессор в качестве нагнетателя воздуха.

Модернизация обычного паяльника может происходить без извлечения нагревательного элемента, но с извлечением металлической части. Питающий провод выводится в боковое отверстие, проделанное в ручке, а вместо провода, в задней части устанавливается втулка для дальнейшего монтажа воздушной трубки. Место вывода втулки и провода необходимо загерметизировать.

Далее металлическая часть паяльника устанавливается на место, а вместо медного наконечника устанавливается металлическая трубка подходящего диаметра. В качестве трубки может использоваться отрезок от элемента комнатной антенны телескопичного варианта.

В самодельном паяльном термофене подобного типа важно регулировать поток воздуха, так как при большой интенсивности потока воздух не сможет нагреваться до необходимой температуры.

Из пластиковой банки

Для изготовления этой конструкции понадобится также нихромовая спираль, блок питания и нагнетательный вентилятор, а в качестве элементов корпуса используются следующие детали:

Небольшая пластиковая баночка от таблеток;
Алюминиевая трубка из конденсатора;
Пластиковая крышка от кофейной банки;
Стальная трубочка в качестве сопла.

Для сборки устройства необходимо канцелярским ножом отрезать днище пластиковой банки. В крышку с кофейной банки приклеивается кулер, а в крышку от баночки с таблеток монтируется корпус с конденсатора вместе с подготовленным нагревательным элементом. Все провода выводятся наружу, после чего крышка с кулером надевается на баночку с помощью термоклея. Такое устройство термофена довольно компактно и не требует дополнительного держателя, а в качестве сопла можно использовать не только стальную трубочку, но и керамические элементы от нагревательной системы старого утюга.

Меры безопасности при работе

Работа с термофеном, особенно самостоятельно собранным, требует особого внимания к безопасности эксплуатации. Существует несколько правил, которых необходимо придерживаться:

Соблюдать технику противопожарной безопасности.
Если установлен регулятор температуры, то нельзя изменять температурный порог резким поворотом регулятора.
Нельзя прикасаться к нагревательному элементу и насадкам во время работы устройства, так как это может привести к серьезным ожогам и другим последствиям.
Менять насадку можно только после выключения и охлаждения паяльника.
Не допускается попадание воды либо другой жидкости на устройство.

При работе с устройством рекомендуется проветривать помещение во избежание отравления парами.
