Рекуператор своими руками из поликарбоната

Вопрос энергоэффективный волнует наверное каждого владельца недвижимости. Проветривание как способ обновления воздуха в помещении не всегда подходит, зимой это достаточно большие потери тепла, и большая вероятность простыть, поэтому и был придуман теплообменник для проветривания.

Простыми словами — смысл рекуператора для вентиляции в том, что входящий с улицы холодный воздух, подогревается выходящим воздухом из помещения, т.е. происходит теплообмен «грязного» воздуха со свежим, без перемешивания воздушных потоков.

Ну вроде бы вступление получилось внятным, поэтому я перейду непосредственно к постройке рекуператора своими руками. В сети много примеров изготовления таких устройств, собственно которыми я и воспользовался, немного дополнив и переделав под себя. И так, мне понадобился такой теплообменник для комнаты отдыха в бане, это помещение около 24 кв.м., поделенное перегородкой, до определенного времени использовалось как единственное жилое помещение на даче.

Для изготовления рекуператора мне понадобилось:

Поликарбонат сотовый — 1 лист 4мм (210*600 см.)
Экструдированный пенополистирол — 5 листов 30 мм (120*60 см)
Канальные вентиляторы 100 мм (производительность 100 литр/в час) — 2 шт
Пена монтажная
Клей для пластика (не момент)
Провода для подключения вентиляторов

Для начала я нарезал пластин из поликарбоната с помощью дискового ножа (вот такого) и металлической линейки.

Один воздушный поток пойдет непосредственно по сотам поликарбоната, а другой, пересекающий его нужно пустить между этими пластинами, для этого нарезал из таких же пластин полосок (соломки), что бы потом приклеить их.

После склейки пластин получилось вот так

Фото после склейки блока, стрелками показал движение воздушных потоков. Потоки идут по всей высоте блока. Таких блоков будет два.

Блоки готовы, они должны быть одинаковой высоты.

После изготовления основных блоков для рекуператора, сделал короб из экструдированного пенополистирола, для склеивания использовал монтажную пену, просто нанес ее на торцы и прижал, поставил теплообменные блоки для примерки, вот что получилось:

Установил вентиляторы, второй на фото не видно,желтыми стрелками показаны щели, которые тоже нужно запенить.

Собственно на этом самодельный рекуператор практически закончен, на очереди его установка. Как я писал в начале статьи, он был сделан для бани, для комнаты отдыха, но установил я его в моечной, откуда уже по воздуховодам, через рекуператор подается свежий воздух, и откачивается «грязный/влажный/с запахами» На фот еще раз показал стрелками как двигаются воздушные потоки.

Желтыми стрелками обозначен поток выкачиваемого воздуха, а синими стрелками — поток закачиваемого (свежего). В результате встречи этих потоков в теплообменниках из поликарбоната, происходит теплообмен, который повышает входящий холодный воздух практически до комнатной температуры, это при температуре на улице -5 -10 градусов, если температура ниже, то конечно поток входящего воздуха холоднее.

Рекупиратор в готовом собранном виде выглядет так.

Крышка закреплена на длинные саморезы по дереву, можно впенить в нее стекло что бы наблюдать за конденсатом и прочими процессами в рекуператоре, в моем случае, холодный воздух начинает прогреваться уже в воздуховоде, поэтому конденсата в рекуператоре нет.

Работа над ошибками или Вывод

Для того чтобы прокачать такие воздуховоды нужны более производительные вентиляторы, мне пришлось добавить еще по одному вентилятору на входа в воздуховод, в месте входа в стене, но лучше поставить вентиляторы на 150 мм, с производительностью 300 литров в минуту, только они существуют только в диаметре 150 мм, можно купить центробежный бесшумный на 125 мм, с хорошей производительностью, типа такого.

Я заказал на алиэкспрессе вот этот, пока не пришел, сказать ни чего не могу. Рекуператор планирую переносить в дом (уже построен), поэтому канальные вентиляторы не справятся, нужно два центробежных.

Так же на включение самодельного рекуператора удобно поставить какое нибудь реле времени, что бы он включался раз в час на 15 минут, так называемое проветривание. Таймер использую вот такой, покупал в Китае. Вот ссылка на него

У меня пока все. С удовольствием отвечу на вопросы.

Рекуператор своими руками — пластинчатый, коаксиальный, из труб и поликарбоната

Рекуператор – неотъемлемая часть современной системы вентиляции. Его используют для осуществления теплообмена между приточным и исходящим воздушными потоками, что позволяет существенно поднять КПД отопительной системы.

Современный дом представляет собой герметичную конструкцию, огражденную от внешней среды эффективными теплоизолирующими материалами и конструкциями. В результате этого, внутрь дома необходимо обеспечить поступление свежего воздуха и удаление углекислого газа. Но если не использовать рекуперацию энергии – все усилия по утеплению дома будут бессмысленными.

Виды рекуператоров

В зависимости от конструктивного решения различают такие виды рекуператоров:

Роторный. Представляет собой конструкцию из двух воздуховодов, в поперечном сечении которых размещён воздухопроницаемый диск-теплообменник. Вращаемый двигателем, он служит для нагрева приточного и охлаждения исходящего потоков;
Пластинчатый. В качестве теплообменника используется набор пластин, между которыми циркулирует воздух. Сами пластины собираются таким образом, чтобы теплообмен осуществлялся по всей их площади;
Коаксиальный. Представляет собой систему из трубопроводов смонтированных, таким образом, чтобы обеспечить теплообмен между проходящими по ним воздушными потоками. Используется так называемая система «труба в трубе», когда магистрали коаксиально соединяются между собой;
Кожухотрубный. Является вариацией коаксиальной конструкции. Отличие заключается в том, что приточный воздушный поток движется по трубопроводам в двух различных направлениях в верхней и нижней части кожуха;

В соответствии со взаимной ориентацией воздушных потоков выделяют следующие виды рекуператоров:

Перекрёстноточные. В них воздушные потоки движутся навстречу друг другу и пересекаются под углом в 90°. Такая геометрия потоков свойственна пластинчатым рекуператорам;
Противоточные. Воздушные потоки движутся в противоположных направлениях параллельно друг другу. Так работают роторные рекуператоры;
Прямоточные. Приточный и вытяжной потоки движутся параллельно в одном направлении. Такая схема циркуляции характерна коаксиальным (трубчатым) рекуператорам.

Коаксиальный рекуператор

Изготовление пластинчатого рекуператора

Потребуются следующие материалы и инструменты:

Материал для пластин: алюминиевый, медный или жестяной лист;
Утеплитель: пенопласт или минеральная вата;
Герметик, клей;
Ножницы по металлу;
Вентиляторы: 2 шт;
Листвой материал для корпуса: фанера, ДСП, ДВП, пластик;
Фланцевые патрубки;
Ножовка по дереву;
Материал для формирования каналов: планка квадратного сечения 1х1см, выполненная из дерева, защищенного антисептиком, или пластика.

Далее руководствуются следующей последовательностью шагов:

Из листового материала для теплообменника вырезаются квадраты, размером 60х60 см. Величина пластин может варьироваться в зависимости от того, какой по габаритам будет будущий рекуператор. Количество заготовок выбирается в диапазоне от 20 до 50 и более шт. Углы каждой пластины подрезают: по каждой из сторон откладывается 2 см, ставятся отметки; по линии между ними производится рез;
На каждой из пластин можно дополнительно закрепить ребра для придания турбулентности воздушным потокам. Так можно значительно увеличить эффективность теплообмена;
Из планки вырезаются бруски, по величине усеченных углов. Их устанавливают на клей, предварительно нанесенный на пластину. Далее, на две стороны по диагонали также приклеиваются бруски, но уже величиной в сторону квадратной заготовки, до примыкания к угловым ограничителям;
Сверху на получившуюся конструкцию приклеивают следующую металлическую пластину. Так получается один элемент канала. Последующий ряд, делается точно так же, только пластину поворачивают на 90° относительно предыдущей. Таким образом, формируется два перекрёстных канала. Далее теплообменник собирается послойно;
Следующий этап – изготовление корпуса рекуператора. Для этого берут приготовленный листовой материал. Из него вырезаются стороны будущего корпуса, в который должен поместиться теплообменник, установленный диагонально;
Напротив воздушных каналов вырезаются отверстия округлой формы, напротив которых устанавливаются фланцы для подключения воздуховодов. С внутренней стороны корпуса с примыканием к патрубкам монтируются приточный и вытяжной вентиляторы;
Далее вырезаются боковые стенки, которые крепятся к корпусу устройства с помощью шурупов или мебельных стяжек;
В корпусе следует предусмотреть отверстия для слива конденсата. В процессе работы, когда теплый воздух проходит через холодные каналы, на них конденсируется влага. Чтобы устройство работало нормально необходимо установить в нижней части корпуса специальный сливной патрубок, который впоследствии присоединяется к системе канализации;
Корпус рекуператора желательно покрыть слоем теплоизоляции, особенно, если устройство будет функционировать в неотапливаемом помещении. Для этого снаружи на корпус наклеивается листовой утеплитель: минеральная вата или пенопласт. Если этого не сделать, конденсат внутри корпуса может замерзнуть, что приведет к закупорке воздушных каналов: устройства выйдет из строя.

Рекуператор из поликарбоната

Поликарбонат – материал, обедающий низкой теплопроводностью и, казалось бы, совсем не подходит для изготовления теплообменника. Но это не так. Если для рекуператора использовать металлические пластины, есть риск того, что появляющийся в процессе работы конденсат будет замерзать, в силу быстрого охлаждения воздушных масс вытяжного канала.

Использование пластин из поликарбоната в таком случае позволяет:

Снизить разность температур, возникающих после прохождения через одну секцию теплообменника, что уменьшает количество образовавшегося конденсата;
Избежать охлаждения пластин теплообменника ниже температуры замерзания воды;
Поликарбонат обладает устойчивостью к коррозии, что позволяет продлить службу устройства.

В случае недостаточной эффективности, можно последовательно соединить несколько секций, чтобы получить высокий КПД установки. Для этого несколько теплообменников устанавливают в корпус один за другим, повернув их на 90° относительно друг друга. Таким образом, воздушные потоки будут двигаться от секции к секции по диагональной траектории.

Изготовление трубчатого рекуператора

Трубчатый рекуператор относительно прост в изготовлении, а сама система получается более компактной, нежели пластинчатый аналог. Готовое устройство отличается компактностью и легко может быть смонтировано внутри стены.

Для самостоятельного изготовления понадобятся следующие материалы и инструменты:

Трубы водопроводные, пластиковые, диаметром 110мм: 2м;
Тройники для подключения воздуховодов: 2шт;
Дрель;
Разметочный инструмент, керн, молоток, циркуль;
Вентиляторы: 2шт;
Трубка из алюминия или меди, диаметром 1см: 20 метров;
Фланцы металлические 100мм: 2шт;
Заглушки для водопроводных труб: 2шт.

Главным элементом трубчатого рекуператора является теплообменник, его собирают следующим образом:

Во фланцах, представляющих собой металлические диски, высверливаются отверстия, диаметром в 1 см. Расстояние между отверстиями должно быть 5мм. Разметку удобно делать в виде ряда концентрических окружностей, на которых отмечаются центры будущих отверстий;
Далее, металлическая труба малого диаметра нарезается на куски, длиной в одну секцию водопроводной трубы, или меньше, в зависимости от размеров будущего рекуператора. Чем больше протяженность теплообменника, тем выше его КПД;
Каждый кусок трубы подсоединятся к фланцам. Таким образом, получается приточный воздуховод. Места соединений герметизируются сваркой или клеем.

Далее приступают к окончательной сборке устройства, корпусом которого выступает водопроводная труба, диаметром 110мм:

На секцию корпусной трубы с двух сторон устанавливаются тройники. Внутрь вставляется трубчатый теплообменник, он должен выступать за обрез тройников с двух сторон;
Каждый тройник удлиняется отрезками, так, чтобы фланец примыкал к каждому продолжению. Стык между фланцем и трубой герметизируется. С одной стороны напротив фланца устанавливается приточный вентилятор;
К паре отводов тройников, присоединяется контур вытяжки. Напротив одного из отводов, внутри трубы, монтируется второй вентилятор;
В процессе работы, холодный воздух проходит по трубам теплообменника, которые обдуваются теплым исходящим потоком. На трубках внутри корпуса образуется конденсат; Для его удаления следует предусмотреть в корпусе устройства специальный патрубок, который подсоединяется к системе канализации.

Борьба с замерзанием конденсата

В зимний период разница в температуре на улице и в помещении может приводить к обледенению теплообменника. Одним из решения данной проблемы является использование земляного контура для предварительного подогрева приточного воздуха.

Для этого на глубине 2 м размещается труба, выполненная из меди, нержавейки или композитных материалов. Она заполняется водой и выступает в роли генератора тепла. Температура на глубине постоянна и составляет 10-12°С и не зависит от времени года.

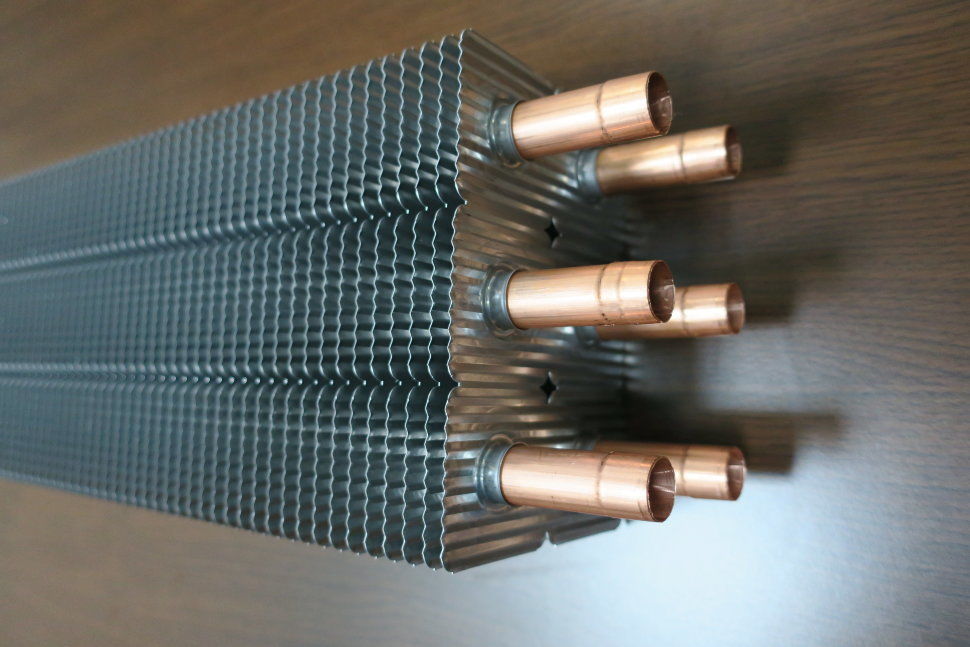

К земляному контуру подключается радиатор, который устанавливается внутри приточного канала. При прохождении через него, воздух предварительно подогревается, после чего направляется на рекуператор. Это исключает образование наледи на пластинах теплообменника.

Конденсат на рекуператоре

Блиц-советы

Установка байпаса. Если нет возможности организовать земляной контур, в целях борьбы с замерзанием конденсата в корпус рекуператора устанавливают специальный клапан, который отсекает поступление холодного воздуха в систему. Клапан срабатывает, если температура теплообменника понижается ниже допустимого предела. В таком случае через систему проходит только теплый исходящий воздушный поток, который подогревает теплообменник;
Регулирование скорости вращения вентиляторов. Чтобы дополнительно контролировать систему вентиляции, ее нередко дополняют микропроцессорным блоком, который позволяет регулировать скорость вращения приточного и вытяжного вентиляторов. Это позволяет не только эффективно бороться с обледенением теплообменника, но и регулировать объем прокачиваемого через систему воздуха;
Земляной контур предварительного подогрева можно использовать в летнее время для охлаждения приточного воздуха. Для этого необходимо лишь организовать движение потоков в обход рекуператора.

Статья была полезна?

0,00 (оценок: 0)

для частного дома своими руками, рекуперация тепла в системах вентиляции для квартиры

Внутренняя конструкция рекуператора позволяет передавать температуру от выходящего из комнаты потока, входящему с улицы холодному воздухуВряд ли кто-то поспорит, что намного приятнее жить в уютном и хорошо вентилируемом доме, чем в помещении со спертым, застоявшимся воздухом.

К тому же, регулярное и своевременное проветривание положительно действует на здоровье людей. Вот только при естественном проветривании происходит потеря тепла из помещения. Для того, чтобы исправить положение дел, необходимо пользоваться таким современным прибором, как рекуператор воздуха. Данное оборудование обеспечивает обогрев всему дому, и дает возможность забыть о такой проблеме, как потеря тепла.

Рекуператор воздуха для дома: принцип работы

Сам по себе процесс рекуперации представляет собой возврат некоторой части тепла. В том случае, если мы говорим о воздухе, то подразумевается нагревание входящего в помещение холодного потока при помощи удаляемого теплого вытяжного. Такие конструкции на сегодняшний день весьма распространены. Рекуперативная установка имеет полное название – приточно-вытяжная конструкция, или приточный рекуператор.

Насколько эффективна работа рекуператора, будет зависеть от его конструкции, объёмов, которые он через себя перекачивает и температур за окном

Данное оборудование функционирует за счет обмена потоков тепла. Говоря более понятно, в холодное время повышенная температура внутри помещения нагревает воздух, идущий снаружи, летом же, этот процесс происходит в обратном порядке. Для возможности проводить данную процедуру искусственным путем и создали рекуператор воздуха.

Принцип работы любого рекуператора заключается в следующем:

Воздух из комнаты передвигается вдоль трубы с квадратным сечением;
В поперечном ему направлении передвигаются приточные потоки;
Поскольку между ними есть специально предназначенные препятствия в виде пластин, смешивания холодного и горячего воздуха не происходит.

Смешивание поступающего и удаляемого воздуха в устройстве не происходит. Но и полную рекуперацию выполнить практически не удается, даже если вы применяете современный прибор. Оптимальным показателем прогрева поступающего в помещение воздуха является температура 100 °C.

Бытовые рекуператоры: самый лучший тип устройств

Все знают, что для создания в доме здорового микроклимата нужна вентиляция. В любое помещение всегда должен поступать свежий, чистый природный воздух. Однако, в холодное время года, через окно вмести с ним поступает и холод, который мы стараемся всячески сберечь. А вот летом, когда работает кондиционер, приточный жаркий поток воздуха лишь усложняет его работу. Именно, для того, чтобы оборудование на работало впустую, и придумали рекуператор воздуха.

Принципиальная схема рекуператора очень проста и выглядит как двустенный теплообменник, где, не мешая друг другу, встречаются два воздушных потока – вытяжной и приточный.

Разность температур воздушных масс способствует обмену между ними тепловой энергией, в следствие чего теплый воздух охлаждается, а холодный нагревается. Кроме этого, когда охлаждается теплый воздух, из него уходит влага и оседает на стенках теплообменника.

Наиболее распространенными рекуператорами считаются:

Пластинчатый;
Грунтовый;
Роторный;
Водяной;
Коаксиальный;
Трубчатый;
Крышное устройство.

Последняя модель эксплуатируется только на предприятиях промышленности. Коэффициент его полезного действия меняется в пределах от 55 до 68. Наиболее простым по действию и подключению считается пластинчатый рекуператор, который вполне можно изготовить самостоятельно.

Воздушный теплообменник своими руками из сотового поликарбоната: материалы для изготовления

Слово «рекуператор» берет свое начало от латинского «recuperatio», означающее обратное получение в системах, возвращение. В данном случае это обменник тепла, зимой возвращающий назад тепловую энергию, которая утекает из помещения вместе с удаляемым воздухом, а в жаркую погоду препятствующий проникновению тепла с приточным воздухом.

Рекуператор полезен во все времена года – в мороз он возвращает тепло в дом, а летом, когда на улице становится жарче, происходит охлаждение потока

Рекуперация, или вытяжка, является современным методом сокращения затрат тепла через систему вентиляции, то есть, своеобразной технологией энергосбережения. С помощью рекуперации можно сэкономить более 70% выходящего тепла. Энергию мы используем повторно при проведении одного технологического процесса. Изготавливают рекуператоры различных конструкций и мощностей.

Купить такой механизм предоставляется возможным в любом специализированном магазине, однако для экономии финансов гораздо лучше сделать расчет и изготовить рекуператор самостоятельно.

Оборудование и материалы, необходимые для самостоятельного изготовления современного пластичного рекуператора:

Кровельное железо, обработанное цинком, или же листовой алюминий, текстолит, медь;
Лента фольги;
Техническая пробка, которая имеет толщину 0,2 см;
Обычный герметик с силиконовой основой;
Жестяная, фанерная, или металлическая коробка;
4 фланца, сделанных из пластика;
Воздуховодные трубы;
Датчик для отображения перепадов давления;
Уголок для установки стоек;
Материал для изоляции;
Электрический лобзик;
Метизы.

Изготовить рекуператор своими руками не сложно Необходимо лишь грамотно разработать чертежи, следовать пошаговой инструкции, и соблюдать некоторые правила и советы специалистов.

Самодельный стеновой рекуператор воздуха своими руками: пошаговая инструкция

Если вы решили сделать пластинчатый рекуператор лично, а не приобрести его в готовом виде, то вам потребуется четыре квадратных метра оцинкованной стали или алюминия. Ее нужно разрезать на пластины 30×20см и уложить их в штабеля. Пластины нужно делать идеально ровными. Если вами применяется оцинковка, то на много удобнее будет резать сразу несколько листов болгаркой, а не мучатся, пытаясь порезать ножницами по металлу каждый лист.

Далее выполните такие шаги:

Для создания зазора между пластинами приклейте к ним рамки из полос технической пробки;
Промежутки между каждой из пластин делайте не менее 4мм, иначе будет слишком большое сопротивление воздушному потоку;
При проектировании работ важно правильно определить сечение рекуператора. Воздушный поток должен двигаться со скоростью чуть больше 1м/с.
После выкладки всего штабеля следует щели залить герметиком подходящего состава.
Убедившись в высыхании замазки, соорудите корпус. Он изготавливается из жести.

Затем в него вставляются пластиковые фланцы. Все щели затираются силиконовым герметиком. Из ДВП или фанеры изготавливают короб, все стенки которого утепляют минеральной ватой.

Как выбрать воздушный рекуператор

Современному дому или квартире рекуперативная система с приточно-вытяжной вентиляцией просто необходима. Тех вентиляционных каналов, которые есть у нас в ванной и на кухне абсолютно недостаточно для того, чтобы обеспечивать достаточный приток воздуха в помещение. Что особенно необходимо там, где жилище оборудовано с помощью современных отделочных материалов, и являются просто «не дышащими» пространствами.

Рекуперационные системы вентиляции обеспечивают приток свежего воздуха в помещение, создавая таким образом благоприятный микроклимат

Дополнительное приточно-вытяжное оборудование с рекуператором дает возможность обеспечить в помещении нормальный воздухообмен, а также решить проблему размножения грибков и плесени в них

Рекуператорная система для квартиры, дачи, гаража или частного дома, на сегодняшний день совершенно необходимое устройство. Однако нужно знать несколько секретов, которые помогут вам сделать правильный выбор оборудования.

Какой прибор лучше выбрать для своего помещения:

Если в вашей квартире окна пластиковые и нужна эффективная вентиляция, тогда отдайте предпочтение готовой производственной компактной сборке ДРТВВ, такое устройство называется «тёплая форточка».
Для частного домовладения с не маленькой полезной площадью, вполне подойдёт одна из особенностей пластинчатого перекрёстного или противоточных типов. Именно они имеют высокий КПД, и являются наиболее простыми в самостоятельном изготовлении.

При определении подходящей вам модели рекуператора нужно обратить внимание не только на цену изделия. Учитывать стоит и величину эксплуатационных расходов. В нашей стране отлично зарекомендовал себя компактный вентиляционный прибор фирм «Прана» или «Экоклим».

Рекуператор своими руками (видео)

В зависимости от главного своего предназначения, площади, вида конструкции, а также в связи с установкой, рекуператоры широко используются в различных видах вентиляционных систем.

Добавить комментарий

Рекуператор воздуха — что это такое, принцип работы и его виды, плюсы и минусы

Что из себя представляет рекуператор воздуха и каковы его функции?

Рекуператор — это теплообменник специальной конструкции, используемый для вентилирования помещений. Во время проветривания большая часть тепла не теряется. Зимой снижается нагрузка на отопление.

При постоянной циркуляции оборудование работает сразу в двух направлениях. Отработанный теплый воздух удаляется. Приходящий с улицы холод нагревается, попадает в комнату, вместе с подогревом обеззараживается. Температурный режим можно регулировать.

Большинство моделей снабжаются автоматикой. Простое управление обеспечивает максимальный комфорт. Приточно-вытяжная система с рекуператором экономит деньги, сохраняет тепло, дарит свежий воздух, очищает от аллергенов.

Виды, устройство и принцип работы рекуператоров

Какого бы вида он ни был, рекуператор по своей сути – это теплообменник. Это может быть один теплообменник, в котором приточный и вытяжной потоки воздуха обмениваются теплом через тонкие стенки, или два теплообменника. Во втором случае в первом теплообменнике вытяжной воздух отдаёт своё тепло некоторому промежуточному теплоносителю, а во втором теплообменнике этот промежуточный теплоноситель отдаёт своё тепло приточному воздуху.
Выделим основные виды рекуператоров и рассмотрим каждый из них в отдельности:

Роторный рекуператор
Пластинчатый перекрестно-точный рекуператор
Рекуператор с промежуточным теплоносителем
Камерный рекуператор
Фреоновый рекуператор

Роторный рекуператор

Роторные рекуператоры DANTEX имеют одни из самых высоких показателей эффективности на рынке. Они представляют собой большое колесо (ротор), ось вращения которого совпадает с линиями движения воздуха, а расположена она между потоками таким образом, что половина ротора находится в зоне вытяжного воздуха, а вторая половина – в зоне приточного воздуха.
Ротор не является сплошным и представляет собой набор соединенных между собой пластин. Воздух может свободно проходить между пластинами, в буквальном смысле, сквозь ротор.

Роторный рекуператор

Медленно вращаясь, некоторая часть ротора сначала контактирует с вытяжным воздухом, который её нагревает. Спустя некоторое время эта часть ротора переходит в зону приточного воздуха, где нагревает его, отдавая накопленное ранее тепло. Сразу после этого она вновь переходит в зону вытяжного воздуха и нагревается. Цикл замыкается.
Во время перехода из зоны вытяжного воздуха в зону приточного и обратно, ротор между пластинами увлекает за собой некоторое количество воздуха, то есть, наблюдается смешивание потоков. Однако на практике смешивание потоков в роторных рекуператорах DANTEX настолько мало, что им обычно пренебрегают (составляет около 5%).

Пластинчатый перекрестно-точный рекуператор

Ещё один вид рекуператоров, предназначенных для применения в моноблочных приточно-вытяжных установках – это перекрестно-точные рекуператоры на базе пластинчатого теплообменника.
В отличие от роторных, данные аппараты не имеют движущихся частей. Они представляют собой пластинчатый теплообменник, по каналам которого движется приточный и вытяжной потоки воздуха. Эти каналы чередуются. Таким образом, каждый поток вытяжного воздуха через стенки контактирует с двумя потоками приточного воздуха, а каждый поток приточного – с двумя потоками вытяжного.

Приточно-вытяжные установки с пластинчатым рекуператором

Перекрестно-точные рекуператоры DANTEX спроектированы таким образом, чтобы максимизировать площадь контакта между потоками. Именно этим и объясняется высокая эффективность теплообмена и, как следствие, высокая эффективность рекуперации тепла (до 70%).
Помимо обычных перекрестно-точных, в вентустановках DANTEX также применяются гексагональные рекуператоры. Они представляют собой смесь перекрестно-точного и противоточного теплообменников. Противоточные аппараты имеют более высокую эффективность, поэтому такой симбиоз идёт на пользу, и эффективность рекуперации вырастает до 77%.

Гексагональные пластинчатые рекуператоры в приточно-вытяжных установках

Рекуператор с промежуточным теплоносителем

Третий вид рекуператоров – аппараты с промежуточным теплоносителем. Такие установки имеют два ключевых преимущества. Во-первых, они позволяют реализовать принципы рекуперации для раздельных и даже удалённых друг от друга приточных и вытяжных установок. Во-вторых, ими могут быть дополнены существующие системы вентиляции, которые изначально не предполагали рекуперацию тепла.
Итак, рекуператор с промежуточным теплоносителем представляет собой два теплообменника, устанавливаемых, соответственно, в приточной и вытяжной системах вентиляции, которые соединены трубопроводами с теплоносителем.

Рекуператор с промежуточным теплоносителем

Зимой вытяжной воздух нагревает теплоноситель. Далее он при помощи насоса перекачивается в теплообменник приточной установки, где отдаёт своё тепло, нагревая приточный воздух. После этого он вновь направляется в теплообменник вытяжной установки.
Расстояние, на которое может перемещаться теплоноситель, практически не ограничено, поэтому вентустановки могут находиться на значительном удалении друг от друга, например, одна в подвале здания, а вторая – на кровле. Не стоит забывать, что увеличение трассы теплоносителя требует установки более мощного насоса, повышает стоимость трубопроводов и их монтажа, а также повышает потери тепла. Таким образом, чрезмерное увеличение трассы ведёт к удорожанию системы и снижению её эффективности. Тем не менее, в рамках здания такие системы достаточно широко распространены и окупают себя.

Камерный рекуператор

В рекуператорах камерного типа роль теплопередающей поверхности играет стенка камеры. При помощи специальной заслонки траектория движения вытяжного воздуха регулируется таким образом, что он проходит через одну половину камеры и нагревает её, а приточный воздух – через другую половину камеры.
Вскоре заслонка поворачивается, и теперь приточный воздух проходит через первую (нагретую) половину камеры, за счёт чего нагревается сам. В свою очередь вытяжной воздух проходит через вторую (остывшую) половину камеры и нагревает её. Далее заслонка возвращается в прежнее положение, и процессы повторяются.

Фреоновый рекуператор

Во фреоновых рекуператорах задействованы сразу два физических явления – смена агрегатного состояния вещества, и тот факт, что жидкость имеет более высокую плотность, нежели пар, вследствие чего жидкость всегда оказывается в нижней части ёмкости. Рассмотрим эти явления более подробно.
Во фреоновом рекуператоре между потоками вытяжного и приточного воздуха расположены кольцеобразные трубки с хладагентом. Поток вытяжного воздуха всегда должен быть ниже приточного и контактировать с нижней частью трубок. В них накапливается жидкий хладагент, который забирает тепло из вытяжного воздуха, выкипает и поднимается наверх, в зону приточного воздуха. Там он отдаёт своё тепло, конденсируется и опускается вниз.

Фреоновый рекуператор

Рециркуляционный водяной

Для передачи тепла используется жидкость. Можно сравнить с работой котла, который заменяется тепловым обменником и встраивается на вытяжку. Роль радиатора играет другой элемент, который предназначен для входящего с улицы потока.

В первом — вода нагревается, во втором — отдает свое тепло. Оборудование потребляет электроэнергию и не предусмотрено для обмена влажности воздуха. Принудительная циркуляция теплоносителя сводится только к удалению и передаче тепла в помещение. Энергоэффективность составляет 40% — 70%.

Фреонный

В качестве рекуператора используются фреоновые трубки. В теплом воздухе фреон испаряется. При низких градусах охлаждается с образованием конденсата. Потоки находятся в тепловых трубках-термосифонах. Это герметично запаянные медные трубки, заполненные фреоном.

Один конец трубы в вытяжном потоке нагревается, содержимое трубок закипает и перегоняет тепло в другой конец. Фреон конденсируется и отдает тепло. В результате чего происходит повышение температуры. Эффективность: 50-70%.

Обязательное условие для работы фреонного рекуператора: воздуховоды должны устанавливаться в вертикальном положении друг над другом.

Типы рекуператоров

1. Пластинчатые рекуператоры

Удаляемый и приточный воздух проходят с обеих сторон целого ряда пластин. В пластинчатых рекуператорах на пластинах может образовываться некоторое количество конденсата, потому они оборудованы отводами для конденсата. Конденсатосборники имеют водяной затвор, не позволяющий вентилятору захватывать и подавать воду в канал. Из-за выпадения конденсата существует серьезный риск образования льда в холодное время года. Пластинчатые рекуператоры характеризуется высокой эффективностью (50-80%), являются самыми распространенными и относительно дешевыми, широко используются на малых предприятиях, и в небольших зданиях, коттеджах, магазинах.

2. Роторные рекуператоры

Тепло передается вращающимся между удаляемым и приточным каналами ротором. Это открытая система, и потому здесь велик риск того, что грязь и запахи могут перемещаться из удаляемого воздуха в приточный, однако, некоторые производители утверждают, что в их рекуператорах исключено смешивание. Уровень рекуперации тепла может регулироваться скоростью вращения ротора. Обладают самой высокой эффективностью (75-90%), и соответственно ценой. Преимущественно используются на крупных промышленных предприятиях, цехах, в больших зданиях.

3. Рекуператоры с промежуточным теплоносителем

Вода или водно-гликолиевый раствор, циркулирует между двух теплообменников, один из которых расположен в вытяжном канале, а другой в приточном. Теплоноситель нагревается удаляемым воздухом, а затем передает тепло приточному воздуху. Теплоноситель циркулирует в замкнутой системе и отсутствует риск передачи загрязнений из удаляемого воздуха в приточный. Передача тепла может регулироваться изменением скорости циркуляции теплоносителя. Эти рекуператоры имеют низкую эффективность (45-60%).
Обладая низкой эффективностью, используются в случае, если удаляемый воздух сильно загрязнен или токсичен, когда смешивание недопустимо.

4. Камерные рекуператоры

Камера разделяется на две части заслонкой. Удаляемый воздух нагревает одну часть камеры, затем заслонка изменяет направление воздушного потока таким образом, что приточный воздух нагревается от нагретых стенок камеры. Загрязнение и запахи могут передаваться из удаляемого воздуха в приточный. Характеризуется высокой эффективностью (70-80%).

5. Тепловые трубы

Данный рекуператор состоит из закрытой системы трубок, заполненных фреоном, который испаряется при нагревании удаляемым воздухом. Когда приточный воздух проходит вдоль трубок, пар конденсируется и вновь превращается в жидкость. Имеет низкую эффективность (50-70%).

Технические характеристики, на которые следует обратить внимание при выборе

Металлические устройства эффективны в эксплуатации до -10ºС. При пониженных температурах работоспособность заметно снижается. Вследствие чего применяется электрические преднагревательные элементы;
При выборе следует изучить толщину корпуса, материал мостиков холода. Толщина 3 см подлежит дополнительной изоляции, когда температура на улице станет ниже -5ºС. Вдвойне придется использовать изоляционный материал, если каркас сделан из алюминия;
Следует обращать особое внимание на показатели свободного напора вентиляторов. Может случиться так, что на 500 м3 напор может полностью отсутствовать. Об этом потребители узнают, как правило, когда рекуператор выходит из строя;
Большой плюс, когда к автоматической системе можно подключить дополнительные функции. Благодаря усовершенствованной автоматике, снижаются издержки в эксплуатации и повышается работа всего прибора;
Основной показатель для принятия решения, на каком рекуператоре остановить свой выбор – это вентиляционный напор и мощность. Предварительно делается расчет, сколько воздуха должно поступать в дом за один час.

Какие преимущества имеет система вентиляции с рекуперацией

Как мы уже не раз отмечали, главное преимущество такой системы — это возможность управлять взаимодействием притока и отвода воздуха. За счёт этого мы значительного снижаем теплопотери вентиляции, хотя продолжаем насыщать помещение свежим воздухом.

Теперь поговорим подробнее о каждом из преимуществ систем вентиляции с рекуперацией.

Эффективность. Естественное удаление воздуха — это не всегда удобное решение, ведь мы становимся зависимыми от обстоятельств, условий окружающей среды, разницы в температурах. В связи с этим намного проще пользоваться системой вентиляции с рекуперацией, способной принудительно гонять воздух. Простой пример принудительной вентиляции — это кухонная вытяжка. Более сложные устройства способны, ко всему прочему, избавляться ещё и от лишней влаги. Но это простое вытяжное оборудование. В нашем же случае есть идёт о приточно-вытяжных системах, способных организовать движение воздушных потоков сразу в оба направления, смешивать их и образовывать нужные температуры для комфортного пребывания человека в помещении, то есть осуществлять рекуперацию воздуха.

Выгодность. Следует отметить, что системы с рекуперацией способны окупить свою стоимость за счёт экономии на отоплении и электроэнергии. Расходы ощутимо снижаются, иногда в 5 раз, то есть вы уже платите на 80% меньше, чем обычно. Поинтересуйтесь у знакомых, во сколько им обходится отопление загородного дома, если у вас такого нет. Цифры окажутся внушительными. Представьте, сколько средств способна сэкономить вентиляция с рекуперацией. В случае износа недорогих элементов можно их заменить без негативных последствий. В тёплое время года вы сможете экономить на климатическом оборудовании, попутно снижая выбросы в атмосферу вредных веществ. Да, даже с точки зрения экологии вы наносите природе уже значительно меньше ущерба, ведь, ко всему прочему, снижаете нагрузку на сеть. И пусть вам не кажется, что один человек это слишком мало. Во-первых, это довольно серьёзные объёмы энергии. Во-вторых, людей, которые переходят на вентиляцию с рекуперацией, с годами всё больше.

Практичность. Системы вентиляции с рекуперацией, как правило, малогабаритны, а значит, удобны при монтаже. Расположить такое оборудование можно в санузле, и в шкафу, и встроить в потолок. Моделей сегодня огромное множество, на все вкусы. Так что вам не придётся беспокоиться на счёт интерьера.

Что необходимо учитывать в работе различных моделей оборудования

Каждая система рекуперации воздуха для частного дома обладает своими сильными сторонами и сферами применения.

Система вентиляции в частном доме с рекуперацией предполагает не только поддержание показателей температуры и влажности, но и устранение неблагоприятных запахов. На рынке представлен разнообразный выбор моделей, отличающихся своими функциональными характеристиками и способами установки.

Например, вытяжка, установленная в вентиляцию, позволяет вывести копоть, запах и жир. При этом в помещение поступает чистый воздух, а жирная пыль не оседает на мебели. Такие условия благотворно сказываются на самочувствии, облегчают уборку помещения.

Пластинчатый теплообменник

Конструкция теплообменника такова, что за счет разделения металлическими пластинками потоки воздуха не смешиваются. Это простое инженерное решение обеспечивает более эффективный теплообмен. Для создания подобного оборудования не требуется больших вложений. Благодаря отсутствию подвижных частей, такой прибор прослужит сравнительно долго. В настоящее время КПД таких устройств доходит до 60-65%.

Элементы изготовлены из алюминиевых сплавов. Они не подвержены коррозийным изменениям и обладают высокими показателями теплопередачи.

Роторная система

В таком оборудовании смешивается незначительная часть воздушных потоков, так как изолятором потоков воздуха является щетка с мелкой щетиной. Роторная система занимает большую площадь, чем пластинчатая, но также обладает высоким КПД (до 86% в лучших моделях). Вращающийся ротор и ремень, который его крутит, снижают общую надежность прибора и повышают энергозатраты на рекуперацию.

Жидкостный рекуператор в офисном помещении

Схема жидкостной рекуперации в офисном помещении

Это дорогостоящие модели, при этом КПД у них не выше, чем у аналогичного оборудования. Основным положительным отличием является возможность размещения отдельных блоков на большом расстоянии друг от друга. Поэтому жидкостные рекуператоры применяются в основном в коммерческих зданиях большой площади. В частных жилых помещениях обычно используют пластинчатый или роторный рекуператор воздуха для дома.

Бризер

Система рекуперации воздуха для частного дома и бризер отличаются в своих назначениях. Прямое назначение бризера — нагревать воздух. В нем не происходит процесс теплообмена, поэтому для повышения температуры воздуха потребуется много электроэнергии.

Компактная модель рекуператора

Эта модель – локальная вентиляция с рекуператором в частном доме. Об ее использовании стоит задуматься. Компактные модели можно установить в стенах разных комнат. Они функционируют обособленно, поэтому не требуют подключения к централизованной установке, осуществляющей настройку и контроль работы всех устройств.

В таких моделях за счет встроенных вентиляторов происходит синхронное перемещение двух воздушных потоков. Продуктивность работы изменяется при помощи пульта дистанционного управления. В ночные часы устройство может быть переведено в режим тихой работы.

Чтобы не происходило обмерзание, предусмотрены специальные каналы, рядом с которыми проходит часть теплого воздуха. Но эффективность этой защиты сохраняется только до -15ºС. Активизация режима вытяжки способствует устранению изморози и льда с поверхности теплообменника. Также этот режим справится с очищением воздуха в комнате от удушливого дыма и других загрязнений.

От проникновения мусора с улицы защищает встроенный фильтр. Размер ячеек фильтра подобран таким образом, что не создает особых препятствий для воздушных потоков, но защищает от проникновения насекомых и пуха растений. Для осуществления технического обслуживания с внутренней стороны рекуператора прикреплена съемная крышка.

Система рекуперации

В любом жилом доме должна быть спроектирована и смонтирована естественная вентиляция, но на нее всегда влияют погодные условия, в зависимости от времени года, от этого зависит сила проветривания. Если зимой в мороз вентиляционная система работает эффективно, то в летнее время она практически не функционирует.

Герметичность жилого дома можно снизить путем улучшения естественной вентиляции, но она будет давать ощутимый результат только в холодное время года. Здесь есть и отрицательная сторона, например, из жилого дома будет уходить тепло, а поступающий холодный воздух потребует дополнительного обогрева.

Чтобы такой процесс вентиляции не был слишком затратным для хозяев дома, нужно использовать тепло воздуха, отводимое из помещения. Необходимо сделать принудительную циркуляцию воздуха. Для этого делается разводка сети приточных и вытяжных воздуховодов, затем установить вентиляторы. По ним будет подаваться воздух в отдельные помещения и такой процесс не будет связан с погодными условиями. Специально для этого устанавливается теплообменник в месте пересечения воздушных масс свежих и загрязненных.

Что дает рекуператор воздуха?

Система рекуперации позволяет свести к минимуму процент смешивания поступающего и вытягиваемого воздуха. Разделители, которые есть в устройстве, осуществляют это процесс. За счет передачи границе энергии потока происходит теплообмен, струи будут проходить параллельно либо перекрестно. Система рекуперации имеет много положительных характеристик.

Специального типа решетки на входе воздушных потоков удерживают пыль, насекомых, пыльцу и даже бактерии с улицы.
В помещение поступает очищенный воздух.
Из помещения уходит загрязненный воздух, в котором могут быть вредные компоненты.
Кроме циркуляции происходит очищение и утепление приточных струй.
Способствует более крепкому и здоровому сну.

Положительные свойства системы дают возможность применять ее в помещениях различного типа для создания более комфортных температурных условий. Очень часто они используются в промышленных помещениях, где необходима вентиляция большого пространства. В таких местах необходимо поддерживать постоянную температуру воздуха, с этой задачей справляются роторные рекуператоры, которые могут работать при температуре до +650оС.

Заключение

Необходимый баланс свежего и чистого воздуха с нормальной влажностью сможет обеспечить система приточной и вытяжной вентиляции. Установив рекуператор можно решить многие проблемы, связанные также с экономией энергетических ресурсов.

Выбирая для своего дома рекуператор воздуха, необходимо учитывать площадь жилого помещения, степень влажности в нем и назначение устройства. Обязательно стоит обратить внимание на стоимость устройства и возможность установки, его КПД, от которого будет зависеть качество вентиляции всего дома.

Рекуператор из поликарбоната

Использование пластин из поликарбоната в таком случае позволяет:

Снизить разность температур, возникающих после прохождения через одну секцию теплообменника, что уменьшает количество образовавшегося конденсата;
Избежать охлаждения пластин теплообменника ниже температуры замерзания воды;
Поликарбонат обладает устойчивостью к коррозии, что позволяет продлить службу устройства.

Изготовление трубчатого рекуператора

Для самостоятельного изготовления понадобятся следующие материалы и инструменты:

Трубы водопроводные, пластиковые, диаметром 110мм: 2м;
Тройники для подключения воздуховодов: 2шт;
Дрель;
Разметочный инструмент, керн, молоток, циркуль;
Вентиляторы: 2шт;
Трубка из алюминия или меди, диаметром 1см: 20 метров;
Фланцы металлические 100мм: 2шт;
Заглушки для водопроводных труб: 2шт.

Главным элементом трубчатого рекуператора является теплообменник, его собирают следующим образом:

Во фланцах, представляющих собой металлические диски, высверливаются отверстия, диаметром в 1 см. Расстояние между отверстиями должно быть 5мм. Разметку удобно делать в виде ряда концентрических окружностей, на которых отмечаются центры будущих отверстий;
Далее, металлическая труба малого диаметра нарезается на куски, длиной в одну секцию водопроводной трубы, или меньше, в зависимости от размеров будущего рекуператора. Чем больше протяженность теплообменника, тем выше его КПД;
Каждый кусок трубы подсоединятся к фланцам. Таким образом, получается приточный воздуховод. Места соединений герметизируются сваркой или клеем.

На секцию корпусной трубы с двух сторон устанавливаются тройники. Внутрь вставляется трубчатый теплообменник, он должен выступать за обрез тройников с двух сторон;
Каждый тройник удлиняется отрезками, так, чтобы фланец примыкал к каждому продолжению. Стык между фланцем и трубой герметизируется. С одной стороны напротив фланца устанавливается приточный вентилятор;
К паре отводов тройников, присоединяется контур вытяжки. Напротив одного из отводов, внутри трубы, монтируется второй вентилятор;
В процессе работы, холодный воздух проходит по трубам теплообменника, которые обдуваются теплым исходящим потоком. На трубках внутри корпуса образуется конденсат; Для его удаления следует предусмотреть в корпусе устройства специальный патрубок, который подсоединяется к системе канализации.

Изготовление пластинчатого рекуператора

Потребуются следующие материалы и инструменты:

Материал для пластин: алюминиевый, медный или жестяной лист;
Утеплитель: пенопласт или минеральная вата;
Герметик, клей;
Ножницы по металлу;
Вентиляторы: 2 шт;
Листвой материал для корпуса: фанера, ДСП, ДВП, пластик;
Фланцевые патрубки;
Ножовка по дереву;
Материал для формирования каналов: планка квадратного сечения 1х1см, выполненная из дерева, защищенного антисептиком, или пластика.

Далее руководствуются следующей последовательностью шагов:

Из листового материала для теплообменника вырезаются квадраты, размером 60х60 см. Величина пластин может варьироваться в зависимости от того, какой по габаритам будет будущий рекуператор. Количество заготовок выбирается в диапазоне от 20 до 50 и более шт. Углы каждой пластины подрезают: по каждой из сторон откладывается 2 см, ставятся отметки; по линии между ними производится рез;
На каждой из пластин можно дополнительно закрепить ребра для придания турбулентности воздушным потокам. Так можно значительно увеличить эффективность теплообмена;
Из планки вырезаются бруски, по величине усеченных углов. Их устанавливают на клей, предварительно нанесенный на пластину. Далее, на две стороны по диагонали также приклеиваются бруски, но уже величиной в сторону квадратной заготовки, до примыкания к угловым ограничителям;
Сверху на получившуюся конструкцию приклеивают следующую металлическую пластину. Так получается один элемент канала. Последующий ряд, делается точно так же, только пластину поворачивают на 90° относительно предыдущей. Таким образом, формируется два перекрёстных канала. Далее теплообменник собирается послойно;
Следующий этап – изготовление корпуса рекуператора. Для этого берут приготовленный листовой материал. Из него вырезаются стороны будущего корпуса, в который должен поместиться теплообменник, установленный диагонально;
Напротив воздушных каналов вырезаются отверстия округлой формы, напротив которых устанавливаются фланцы для подключения воздуховодов. С внутренней стороны корпуса с примыканием к патрубкам монтируются приточный и вытяжной вентиляторы;
Далее вырезаются боковые стенки, которые крепятся к корпусу устройства с помощью шурупов или мебельных стяжек;
В корпусе следует предусмотреть отверстия для слива конденсата. В процессе работы, когда теплый воздух проходит через холодные каналы, на них конденсируется влага. Чтобы устройство работало нормально необходимо установить в нижней части корпуса специальный сливной патрубок, который впоследствии присоединяется к системе канализации;
Корпус рекуператора желательно покрыть слоем теплоизоляции, особенно, если устройство будет функционировать в неотапливаемом помещении. Для этого снаружи на корпус наклеивается листовой утеплитель: минеральная вата или пенопласт. Если этого не сделать, конденсат внутри корпуса может замерзнуть, что приведет к закупорке воздушных каналов: устройства выйдет из строя.

Борьба с замерзанием конденсата

Источники

https://ventilsystem.ru/klimaticheskaya-texnika/rekuperator/rekuperator-vozduxa.html
https://dantex.ru/articles/rekuperatory-vozdukha-vidy-i-printsip-raboty/
https://www.air-ventilation.ru/chto-takoe-rekuperatsiya.htm
https://J.Etagi.com/ps/chto-takoe-recupator/
https://zen.yandex.ru/media/id/5df1416e16ef9000acf9a1bd/rekuperator-vozduha-princip-ego-raboty-i-chto-eto-voobsce-takoe-5df602be5d636200b1fee68e
https://orcmaster.com/otoplenie/sistema/rekuperator-svoimi-rukami.html

[свернуть]

Рекуператор трубчатый своими руками.

Основные типы конструкций

Рекуператор трубчатый своими руками. Основные типы конструкций

Изначально устройства для рекуперации тепла в системах вентиляции представляли собой простейшую технику, выполненную в виде небольшого ящика с тонкой перегородкой. Сегодня появились многочисленные разновидности, которые отличаются своим принципом работы, наличием или отсутствием дополнительных нагревающих элементов, способом формирования воздушных потоков и рядом других характеристик.

Основные типы рекуператоров:

Роторные.
Пластинчатые.
Канальные.
Трубчатые.
С отдельным теплоносителем.

Устройства с пластинчатым теплообменником используют перекрестный ток потоков, которые, не смешиваясь, эффективно передают тепло, нагревая тем самым помещение. КПД у таких установок в зависимости от их размера может составлять 60−80%. Они отличаются минимальными потерями давления, удобны в подключении и использовании, имеют компактную конструкцию, что позволяет располагать его внутри стен дома.

Комбинированные рекуператоры могут иметь два пластинчатых теплообменника, где формируется перекрестный поток воздуха. К преимуществам оборудования этого типа относится высокий коэффициент полезного действия, удобство подключения и простота обслуживания. Единственный недостаток таких установок — это существенная потеря давления, что вынуждает использовать дополнительные вентиляторы и нагнетатели для воздушного потока.

Пластинчатые промышленные теплообменники рекуператоров противоточного типа отличаются простотой конструкции, они обеспечивают КПД на уровне 90%, позволяя предупредить охлаждение помещения и эффективно нагревая поступающий в дом воздух с улицы. К недостаткам оборудования противоточного пластинчатого типа относят сложную конструкцию, высокую стоимость, а также увеличенные габариты.

Противоточные трубчатые бытовые теплообменники обеспечивают максимально возможную эффективность, имеют КПД на уровне 95%. Используя такой рекуператор в системе вентиляции, необходимо дополнительно подключать нагнетатели воздуха, так как потери давления могут составить 40−50%. Также недостатком установок этого типа являются их увеличенные габариты и высокая стоимость оборудования.

Рекуперативные теплообменники роторного типа обладают показателем КПД на уровне 75−85%, они рассчитаны на одну квартиру и имеют небольшое сопротивление потоку. Предлагаются такие установки по доступным ценам, отличаются компактными габаритами, их монтаж и последующее обслуживание не представляет какой-либо особой сложности.

Рекуператор трубчатый. Роторный рекуператор: устройство, принцип работы, плюсы и минусы

17 мин.

Нет человека, который бы не знал о важности кислорода, поэтому обустройство качественной вентиляции — вполне понятное желание. Однако у данных систем, удаляющих отработанный воздух и обеспечивающих непрерывный приток свежего, есть один недостаток. В холодное время года они выбрасывают на улицу теплый воздух, замещая его холодным. Из-за такого транжирства на его нагрев тратится дополнительная энергия, а ее нельзя назвать дешевой. Жарким летом все наоборот: комфортный прохладный воздух удаляется из помещений, а на его смену приходит духота, превращающая дом в настоящую «душегубку». Чтобы не отапливать улицу и обеспечить благоприятный микроклимат в жилье в любой сезон, можно использовать роторный рекуператор.

Вентиляция в компании с рекуперацией

Самый простой вид — естественная вентиляция, принцип ее действия основан на природных явлениях. Воздухообмен обеспечивает организация специальных отверстий-продухов в здании: нижние являются приточными, а верхние — вытяжными. Однако такие системы очень далеки от совершенства. Плюс у них один — минимальные материальные затраты. Минусов много: это невозможность очистки воздуха, полная зависимость от климата, от сезонов года. Альтернатива — принудительная вентиляция. Она обходится гораздо дороже, зато такая система гарантирует оптимальный микроклимат в помещениях.

Искусственная вентиляция разделяется на приточную и вытяжную. Первая обеспечивает постоянную подачу свежего воздуха, а отработанные массы эвакуируются естественным образом. В такую систему входят:

воздуховоды, по которым проходит воздух;
вентиляторы, «заставляющие» его попадать в помещение;
фильтры, останавливающие до 90% пыли, более крупного мусора;
воздухонагреватели, без которых трудно и очень некомфортно зимой.

В эту систему могут входить различные дополнительные модули.

Вытяжная вентиляционная система, которая призвана помогать естественной вентиляции, наоборот, отвечает за удаления отработанных масс, практически лишенных кислорода. Главный элемент этого оборудования — вытяжные вентиляторы.

Приточная или вытяжная искусственная вентиляция недостаточно хорошо действует «в одиночку», поэтому оптимально приточно-вытяжное оборудование в комплексе. Однако в работе системы есть одно слабое место — удаление нагретого воздуха, замещение его холодным.

Чтобы сделать его комфортным, хозяева расходуют довольно большое количество электроэнергии, особенно чувствительны расходы в холодный сезон. Недостаток способна исправить рекуперация, которую используют как в централизованных, так и в локальных системах.

К оборудованию — рекуператорам — подводят вытяжные и приточные каналы. Устанавливать приборы можно в любом месте: снаружи здания (например, на крыше), на потолке, стене, полу. Они могут быть моноблоками либо отдельными модулями.

Рекуператор — лишь часть принудительной вентиляции, поэтому такое «возвращающее» оборудование рассматривают только как элемент общей системы.

Рекуператор трубчатый расчет. Теплообменник «труба в трубе»

Для нагрева холодной воды (разумеется, без смешивания) от системы отопления используются теплообменные аппараты — рекуператоры, в которых две среды движутся в своих полостях, разделенные металлической стенкой. …

…Горячая вода системы отопления, остывая, через стенку нагревает холодную воду в системе горячего водоснабжения.

Из рекуператоров наибольшее распространение получили пластинчатые и кожухотрубчатые теплообменники, которые широко используются не только в коммунальном хозяйстве, но и в первую очередь в различных отраслях промышленности и энергетики. При этом в качестве греющих и нагреваемых сред могут быть самые разнообразные жидкости и газы.

Пластинчатые теплообменники компактнее и эффективнее «древних советских» кожухотрубчатых рекуператоров, однако, последние более просты в изготовлении и в несколько раз дешевле. А некоторые современные образцы отечественных кожухотрубных теплообменников обыгрывают в разы по всем статьям западные пластинчатые аналоги (rosteplo.ru/Tech_stat/stat_shablon.php?id=341).

Теплообменник «труба в трубе» – это простейший вариант кожухотрубного аппарата.

В этой статье представлен алгоритм и теплотехнический расчет в Excel водо-водяного теплообменника типа «труба в трубе». Если греющая и нагреваемая среды — не вода, то некоторые исходные данные и формулы, использованные в программе, требуется существенно изменить!

На рисунке, представленном ниже, внутренняя труба является теплообменной, а наружная – кожуховой. Греющая вода движется слева направо и остывает, отдавая тепло через стенку внутренней трубы нагреваемой воде. Нагреваемая вода движется справа налево и нагревается.

Снаружи аппарат теплоизолирован. В расчете далее условно принято, что теплоизоляция обеспечивает абсолютное отсутствие теплообмена между наружной трубой и окружающей средой.

Если наружная труба не изолируется, то в расчете необходимо учесть потери тепла окружающему пространству. Как это сделать, можно посмотреть здесь .

Изображенная на рисунке схема движения жидкостей называется противотоком – нагреваемая вода движется навстречу греющей. Прямотоком, соответственно, будет движение потоков в одном направлении.

Из скриншота программы очевидно, что пользователю нужно заполнить светло-бирюзовые и бледно-зеленые ячейки исходными данными и в светло-желтых ячейках считать результаты вычислений.

Расчет в Excel теплообменника «труба в трубе» выполняется по нижеприведенному алгоритму.

i =1 – для греющей воды и внутренней стенки теплообменной трубы

i =2 – для нагреваемой воды и внешней стенки теплообменной трубы

x =1 – при прямотоке

x =2 – при противотоке

9. Средняя температура воды

10. Средняя температура поверхностей стенки внутренней теплообменной трубы в первом приближении

11. Передаваемая тепловая мощность

8. Температура греющей воды на выходе

12. Средняя плотность воды

13. Среднее значение коэффициента кинематической вязкости воды

14. Среднее значение коэффициента теплопроводности воды

15. Среднее значение критерия Прандтля для воды

16. Скорость движения воды во внутренней трубе и в кольцевом пространстве наружной трубы

Желательно чтобы скорость движения воды находилась в диапазоне 0,25…2,5 м/с. Большие значения из диапазона предпочтительнее с точки зрения увеличения турбулентности потока и, следовательно, коэффициента теплоотдачи, но не предпочтительны с точки зрения увеличения гидравлического сопротивления системы, требующего насосы повышенных мощностей.

17. Число Рейнольдса для греющего и нагреваемого потоков

Режим течения воды по трубам должен быть турбулентным, т.е. Re >2300 (еще лучше, если ).

Рекуператор трубчатый для частного дома. Рекуператор своими руками из поликарбоната

Простыми словами — смысл рекуператора для вентиляции в том, что входящий с улицы холодный воздух, подогревается выходящим воздухом из помещения, т.е. происходит теплообмен «грязного» воздуха со свежим, без перемешивания воздушных потоков.

Для изготовления рекуператора мне понадобилось:

Поликарбонат сотовый — 1 лист 4мм (210*600 см.)
Экструдированный пенополистирол — 5 листов 30 мм (120*60 см)
Канальные вентиляторы 100 мм (производительность 100 литр/в час) — 2 шт
Пена монтажная
Клей для пластика (не момент)
Провода для подключения вентиляторов

Для начала я нарезал пластин из поликарбоната с помощью дискового ножа ( вот такого ) и металлической линейки.

После склейки пластин получилось вот так

Блоки готовы, они должны быть одинаковой высоты.

Установил вентиляторы, второй на фото не видно,желтыми стрелками показаны щели, которые тоже нужно запенить.

Рекупиратор в готовом собранном виде выглядет так.

Работа над ошибками или Вывод

Я заказал на алиэкспрессе вот этот , пока не пришел, сказать ни чего не могу. Рекуператор планирую переносить в дом (уже построен), поэтому канальные вентиляторы не справятся, нужно два центробежных.

У меня пока все. С удовольствием отвечу на вопросы.

Рекуператор трубчатый или пластинчатый. Технологические решения

Рекуператоры тепла имеют множество технических реализаций, среди которых есть как локальные приточно-вытяжные установки, так и оборудование для монтажа в централизованные системы. В любой отдельно взятой модели разработчики стремятся продумать каждую мелочь, ведь для таких устройств прирост по одному из показателей неизбежно вызывает ухудшение других параметров.

Например, чтобы успеть отдать максимум тепла вытяжной воздух должен проходить по как можно большему пути, что неизбежно увеличивает общее аэродинамическое сопротивление системы вентиляции. Получается, что для корректной работы высокоэффективного рекуператора необходим либо разгонный участок очень большой протяжённости, либо принудительное перемещение воздуха с вытекающей из этого зависимостью от электроснабжения.

В соответствии с устройством и принципом действия различают пластинчатые, трубчатые и роторные рекуператоры — это три наиболее популярных типа, которые пригодны к использованию в гражданской сфере благодаря простоте конструкции.

Пластинчатые рекуператоры — это ёмкости со сложным лабиринтом перегородок, по которым во встречных направлениях перемещаются два потока воздуха. Это наиболее простой тип конструкции, получивший наибольшее распространение в бытовых рекуператорах. Главный недостаток — увеличение аэродинамического сопротивления в точке установки.

Пластинчатый рекуператор

Трубчатые рекуператоры устроены сложнее, по сути, они представляют собой один крупный канал, в котором проложены несколько трубок меньшего диаметра. Для достижения площади теплового контакта, сопоставимой с пластинчатой конструкцией, требуется увеличение длины каналов, что приводит к повышению материалоёмкости, негативно сказывается на габаритах и стоимости прибора. Но есть и позитивный аспект: завихрения воздуха при движении через систему трубок способствуют более эффективной теплопередаче, не замедляя вытяжной поток.

Трубчатые рекуператоры

Роторные рекуператоры используют для теплообмена рабочее тело — набор тонких вращающихся дисков, которые нагреваются при прохождении через тёплый канал и остывают в холодном. Недостаток таких рекуператоров — технологические зазоры между дисками, которые хоть и незначительны, но всё же приводят к частичному смешиванию потоков.

Приточно-вытяжная установка с роторным рекуператором

В целом все конструкции имеют примитивное устройство, что сказывается на эффективности, поэтому многие производители дополняют классическую схему прибора некоторыми интересными решениями. Усиленная работа ведётся над поиском материалов, хорошо поддающихся обработке и как можно лучше передающих тепло. В пластинчатых рекуператорах стенки изготавливают гофрированными или устанавливают на них оребрение, трубчатые теплообменники выполняют тонкостенными из цветных металлов.

Одним из самых интересных решений служит установка элементов Пельтье, причём за счёт положительного COP их количество буквально ничем не ограничено. Тот же принцип используется и в рекуператорах, совмещённых с системой воздушного отопления: тепловые насосы в таких установках обладают гораздо более широким диапазоном рабочих температур и увеличенным коэффициентом прироста мощности.

В наиболее продвинутых рекуператорах работает система двойного обращения потока. Тёплый вытяжной воздух подаётся изначально на более холодную часть теплообменника, где за счёт большой разницы температур наблюдается существенное увеличение эффективности теплопередачи. Также в процессе образуется конденсат, который подогревается и передаётся на испаритель внутри приточной камеры. Это помогает нивелировать осушение воздуха при нагреве, кроме того, вода как носитель скрытой теплоты способствует ещё более интенсивному переносу энергии. Некоторые моменты продуманы до мелочей: например, двигатели специально размещают в начале вытяжного и конце приточного тракта, а также снабжают качественным оребрением для полного возврата паразитного тепла.

Видео рекуператор своими руками.Теплообменники

Что такое рекуператор воздуха. Вентиляция с рекуперацией тепла

Что из себя представляет рекуператор воздуха и каковы его функции?

Рекуператор для частного дома

Современные оконные рамы и двери выступают как герметики, препятствуя поступлению свежего воздуха. Чтобы обеспечить воздухообмен, как вариант, можно оснастить приточной вентиляцией оконную раму. Не нужно будет открывать окно для проветривания, но зимой постоянно поступающий холодный воздух будет снижать температуру в помещении, понадобится дополнительный обогрев. Поток жаркого воздуха летом потребует включения кондиционера и усложнит его работу. Применение рекуператора значительно экономит средства, направленные на поддержание оптимальной температуры воздуха.

Что такое рекуператор воздуха для частного дома

В жилых домах с повышенными теплоизоляционными свойствами оптимальной стала установка рекуператора – специального теплообменника поверхностного типа, в котором обмен энергией между потоками воздуха происходит непрерывно через разделяющую их стенку. Это энергосберегающая технология. Для чего нужен рекуператор? В нем, не смешиваясь, встречаются два воздушных потока – вытяжной и приточный. Из-за разницы температур эти воздушные потоки обмениваются тепловой энергией, то есть теплый воздух нагревается, а холодный охлаждается без дополнительных энергопотерь.

Как функционирует типовая установка:

повышение температуры наружного воздуха происходит за счет теплообмена с потоком вытяжного воздуха;
на входе размещается фильтр, который препятствует проникновению внешних загрязнений;
вентиляторы регулируются скорость воздушного потока и количество его циклов;
при необходимости подогрев потока воздуха можно осуществить калорифером.

Схема стандартного оборудования

Важно! Установка рекуператора в доме решит проблему сквозняков! Кроме того, при охлаждении из теплого воздуха удаляется влага, она оседает в виде конденсата на стенках устройства. Все это способствует поддержанию температуры и влажности внутреннего воздуха на требуемом уровне.

Рекуперация воздуха в частном доме должна осуществляться с учетом соблюдения безопасных для здоровья параметров СанПиНа. Согласно этим правилам, для помещения, в котором постоянно находятся люди, норма свежего воздуха должна составлять не менее 60 м³ в час.

Расчет производится по следующей формуле:
ПР = КПВ × 0,355 × (Тк-Тн)

ПР – производительность рекуператора, измерение идет в м³/сек.
КПВ – санитарная норма (60 м³), умноженная на количество человек.
0,355 – стандартный поправочный коэффициент.
Тк – температура комнаты, которую требуется получить.
Тн – температура наружного воздуха.

Чтобы рассчитать коэффициент полезного действия прибора, необходимо замерить температуру уличного воздуха (Ту), вытяжного воздуха из помещения (Твп), приточного (нагретого) воздуха в помещение (Тнв) и воспользоваться формулой:

КПД = (Тнв — Ту)/(Твп — Ту)

Рекуператор для частного дома: выбор и применение

Рассчитывая требуемую производительность и КПД, стоит учитывать максимальные и минимальные значения температур в месте установки прибора. При выборе рекуператора важно заострить внимание на следующих параметрах:

устранение конденсата, который образуется при охлаждении воздуха, должно происходить без особых усилий;
перемещение воздуха посредством вентиляторов требует дополнительных энергозатрат;
электропроводка должна соответствовать пропускной способности прибора;
размер рекуператора и особенности его крепления также имеют значение.

Что необходимо учитывать в работе различных моделей оборудования

Пластинчатый теплообменник

Роторная система

Жидкостный рекуператор в офисном помещении

Схема жидкостной рекуперации в офисном помещении

Бризер

Компактная модель рекуператора

Виды, устройство и принцип работы рекуператоров

Роторный рекуператор
Пластинчатый перекрестно-точный рекуператор
Рекуператор с промежуточным теплоносителем
Камерный рекуператор
Фреоновый рекуператор

Роторный рекуператор

Пластинчатый перекрестно-точный рекуператор

Рекуператор с промежуточным теплоносителем

Камерный рекуператор

Фреоновый рекуператор

Эффективность рекуператора

Важнейшей характеристикой рекуператора является его эффективность. Она показывает, как сильно рекуператор смог нагреть приточный воздух относительно идеального варианта. За идеальный вариант при этом принимается случай, когда приточный воздух нагрет до температуры вытяжного воздуха. На практике такой вариант недостижим, и нагрев происходит до некой промежуточной температуры Tп. Формула эффективности выглядит следующим образом:
K= (T_П-Т_Н)/(T_В-Т_Н ), где:

ТП – температура приточного воздуха после рекуператора, °С,
ТН – температура наружного воздуха (приточный воздух до рекуператора), °С,
ТВ – температура вытяжного воздуха до рекуператора, °С.

Данная формула учитывает изменение явного тепла в потоках воздуха. Однако у потоков может меняться и относительная влажность, и тогда лучше прибегать к расчёту эффективности рекуператора по полному теплу. Формула схожа по виду с предыдущей, но отталкивается от энтальпий потоков воздуха:
K= (I_П-I_Н)/(I_В-I_Н ), где:

IП – энтальпия приточного воздуха после рекуператора, °С,
IН – энтальпия наружного воздуха (приточный воздух до рекуператора), °С,
IВ – энтальпия вытяжного воздуха до рекуператора, °С.

Первая формула позволяет быстро оценить эффективность рекуперации. Для более точных результатов следует использовать вторую формулу.

Преимущества и недостатки рекуператоров разных типов

Преимущество рекуператоров очевидно – они позволяют существенно сэкономить на нагреве приточного воздуха зимой и охлаждении приточного воздуха летом.
Среди недостатков рекуператоров выделяют следующие:

Они создают дополнительное аэродинамическое сопротивление в сети. Действительно, как любой другой элемент в сети вентиляции, рекуператоры имеют некоторое сопротивление, которое следует учитывать при выборе вентилятора. Впрочем, это сопротивление не велико (обычно не более 100 Па), и к существенному увеличению мощности вентилятора не приводит.
Рекуператоры повышают как стоимость вентиляционной установки, так и стоимость её обслуживания. Как и любое другое решение, направленное на повышение энергоэффективности системы, рекуператоры стоят определенных денег и требуют регулярного технического обслуживания. Однако опыт многократно доказал, что затраты на рекуперацию тепла гораздо ниже получаемой выгоды.
Роторные, камерные и в гораздо меньшей степени пластинчатые рекуператоры имеют один недостаток, который может быть критичным на некоторых объектах – в них возможны перетечки потоков воздуха. В этом случае опасность представляет перетекание вытяжного воздуха в приточный. Такие перетечки нежелательны в системах вентиляции чистых помещений и не допустимы, например, в инфекционных отделениях больниц и операционных. Причиной служит опасность перетекания вирусов, которые попали в вытяжку из какого-либо помещения, в приточный поток воздуха с последующим распространением по всем помещениям объекта. Как результат, на таких объектах применяют рекуператоры с промежуточным теплоносителем или фреоновые рекуператоры.
Рекуператоры увеличивают габариты вентиляционной установки. В первую очередь это касается пластинчатых рекуператоров, так как они представляют собой воздухо-воздушные теплообменники и имеют достаточно крупные размеры. Кроме того, это касается рекуператоров с промежуточным теплоносителем ввиду наличия двух отдельных теплообменников, двух линий трубопроводов и узлов обвязки возле каждого из теплообменников

Технические характеристики, на которые следует обратить внимание при выборе

Металлические устройства эффективны в эксплуатации до -10ºС. При пониженных температурах работоспособность заметно снижается. Вследствие чего применяется электрические преднагревательные элементы;
При выборе следует изучить толщину корпуса, материал мостиков холода. Толщина 3 см подлежит дополнительной изоляции, когда температура на улице станет ниже -5ºС. Вдвойне придется использовать изоляционный материал, если каркас сделан из алюминия;
Следует обращать особое внимание на показатели свободного напора вентиляторов. Может случиться так, что на 500 м3 напор может полностью отсутствовать. Об этом потребители узнают, как правило, когда рекуператор выходит из строя;
Большой плюс, когда к автоматической системе можно подключить дополнительные функции. Благодаря усовершенствованной автоматике, снижаются издержки в эксплуатации и повышается работа всего прибора;
Основной показатель для принятия решения, на каком рекуператоре остановить свой выбор – это вентиляционный напор и мощность. Предварительно делается расчет, сколько воздуха должно поступать в дом за один час.

Какие преимущества имеет система вентиляции с рекуперацией

Теперь поговорим подробнее о каждом из преимуществ систем вентиляции с рекуперацией.

Изготовление пластинчатого рекуператора воздуха для дома своими руками

Изготовление пластинчатого рекуператора своими руками

Рекуператор воздуха — это дорогое оборудование, рассчитанное на длительный срок использования. Срок окупаемости может варьироваться от 3–8 лет, в зависимости от начальной стоимости агрегата. При возможности устройство для рекуперации воздуха можно изготовить самостоятельно. Для этого лучше всего подойдёт конструкция на основе металлических пластин.

Плюсы и минусы

К преимуществам пластинчатого рекуператора можно отнести:

простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
простая технология монтажа без применения специализированного инструмента;
КПД до 80% в зависимости от параметров воздуха;
минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
возможность модернизации путём добавления большего количества пластин.
при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.

Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.

Необходимые материалы

Материал для сборки пластинчатого теплообменника

Для изготовления пластинчатого рекуператора потребуется следующий материал:

оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м2;
тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
нержавеющий металл, пластик, фанера или древесно-стружечная плита;
пластиковый или металлический фланец для воздуховода в количестве 4 шт.;
стальной уголок 20×20 мм;
силиконовый герметик;
оцинкованные саморезы.

Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.

Технология изготовления

Проклейка изоляционной прокладки на металлическую пластинку

Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:

Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20×30, 30×30 или 30×40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м2.
Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.
Сборка пластин в единый теплообменник
На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
При укладке каждая последующая панель поворачивается на 90о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.
Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.
Установка теплообменника в корпус из дерева или металла
Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.
После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.
Корпуса для пластинчатого теплообменника
Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.

Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.

Как самостоятельно сделать трубчатый коаксиальный рекуператор

Трубчатый рекуператор из пластиковой трубы и алюминиевый трубок

По принципу работы трубчатый рекуператор аналогичен пластинчатому типу. Как и в предыдущем случае, при умении работать с электроинструментом системы можно собрать своими руками.

Преимущества и недостатки конструкции

К достоинствам устройства для рекуперации воздуха на основе трубок можно отнести:

простая конструкция без использования движущихся деталей;
простой монтаж и быстрое обслуживание в ходе эксплуатации;
КПД рекуператора до 65–70% в зависимости от условий;
небольшие размеры и низкий уровень шума.

К существенным недостаткам, как и у пластинчатого рекуператора, следует отнести риск обмерзания в зимний период. Вследствие чего нарушается естественный уровень тяги, и свежий воздух плохо поступает в помещение. Для предотвращения этого в системе должен быть установлен электрический или водяной калорифер.

Материалы для изготовления устройства

Материал для изготовления трубчатого рекуператора

Для сборки трубчатого рекуператора потребуется:

алюминиевые или стальные полые трубки диаметром 3–5 мм;
пластиковый канал для вентиляции;
пластиковый соединитель для воздуховода;
оцинкованный металл или пластик размером 50×50 см;
силиконовый герметик.

Сечение воздуховода и соединителей выбирается индивидуально. Оптимально, если сечение будет равно диаметру воздуховода в системе вентиляции. При необходимости возможна установка вентиляторов на приток и отвод воздуха.

Процесс изготовления

Алюминиевые трубки и заготовки для изготолвения теплообменника

Для изготовления рекуператора потребуется электрическая дрель, ножовка по металлу, штангенциркуль, рулетка и карандаш. Последовательность действий при изготовлении трубчатого рекуператора следующая:

Производится подгонка пластикового канала по длине. При этом учитывается, что длина рабочих элементов будет на 15–20 см короче, чем длина самого корпуса. На конец трубы надевается пластиковый соединитель.
Измеряется внутреннее сечение пластикового канала при помощи штангенциркуля. Далее, из пластика или металла выпиливаются две заготовки с учётом измеренного сечения. В заготовке просверливаются отверстия сечением равным внешнему диаметру металлической трубки.
Согласно длине корпуса выполняется подрезка стальных трубок. Количество трубок равно количеству отверстий в заготовке. Для сборки потребуется надставить трубу между двух заготовок. Зазор между отверстием и трубкой заполняется герметиком или эпоксидным клеем.
После сборки трубчатого теплообменника конструкция помещается в пластиковый корпус. Стык между заготовкой и корпусом заделывается эпоксидным клеем. После высыхания конструкция готова к установке.

В качестве вентилятора лучше использовать изделия канального типа, которые одеваются на один из монтажных концов рекуператора. Для установки описанной выше конструкции достаточно использовать соединитель соответствующего сечения, герметик и обжимной хомут.

Видео: трубчатый рекуператор своими руками

Плюсы и минусы роторных приборов

К основным преимуществам вращающегося оборудования относится:

более высокий КПД зимой;
снижение затрат на охлаждение летом;
полная автоматизация процесса рекуперации;
частичная нормализация влажности в помещении;
отсутствие циклов оттаивания, потребности в отводе конденсата.

Самое большое преимущество этих сложных устройств — эффективность. Чтобы понять и сравнить, необходимо познакомиться с цифрами. Если роторные приборы имеют КПД 70-85%, то пластинчатые «простачки» гарантируют меньшую отдачу — всего 50-65%.

Некоторые минусы этих рекуператоров-профессионалов незначительны, но упомянуть лучше сразу все претензии. В этом списке:

более высокая цена из-за сложности конструкции;
определенный уровень шума во время работы;
возможное смешивание встречных воздушных потоков;
необходимость обеспечить источник питания;
подвижные элементы — причина, по которой оборудованию необходимо частое, непростое техническое обслуживание;
массивность некоторых моделей приборов, она требует обустройства довольно просторной вентиляционной камеры.

Если говорить о минусах, то чаще самый последний недостаток (большие размеры) не дает возможности установить роторное устройство в бытовых условиях.

Советы, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией

Теперь поговорим о том, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией. Начнём с того, как выбрать наиболее подходящее место для установки.

Если у вас имеется частный дом, то лучше всего подобрать для монтажа нежилые помещения. Это подвал, чердак, подсобка. А котельная — вообще самый идеальный вариант для приточно-вытяжной вентиляции.
Обратите внимание на то, чтобы установка вентиляции с рекуперацией не противоречила требованиям, указанным в технической документации.
Лучше всего, чтобы разводки системы вентиляции с рекуперацией воздуха приходились на помещения, где есть отопление.
Вентиляция с рекуперацией воздуха, вполне вероятно, будет проходить по тем помещениям, где отопления нет. Эти отрезки необходимо основательно утеплять.
Необходимо утеплять уличные воздуховоды вентиляции с рекуперацией воздуха, как и те, что находятся в наружных стенах.
Желательно расположить оборудование вентиляции с рекуперацией воздуха таким образом, чтобы оно оказалось максимально удалено от жилых помещений, чтобы не мешал шум работы, который никогда не исключён.

Собственно, эти советы по монтажу вентиляции с рекуперацией воздуха не могут быть применены во всех без исключения случаях. Вполне возможно, что у вас имеются другие условия и места, где можно оборудовать подобную систему. Многое зависит от планировки здания и габаритов оборудования.

Забор воздуха для вентиляции с рекуперацией лучше оборудовать с той стороны, где ветер бывает реже. Это позволит избежать пыли и мусора, либо, как минимум, снизить их количество. При этом важно убедиться, что поблизости нет дымоходов, труб и любых других мест, откуда может выходить нежелательный воздух.

Установка. Крайне не рекомендуется производить монтаж вентиляции с рекуперацией воздуха самостоятельно. Это рискованное предприятие, которое может привести к неприятным последствиям. Если вы читаете данную статью, то вряд ли являетесь специалистом в области установки вентиляции с рекуперацией, так что мы рекомендуем обратиться за помощью к профессионалам.

Производители и популярные модели: рейтинг лучших и цены

Ниже представлены наиболее характерные модели роторных рекуператоров воздуха и приведены их характеристики:

Рекуператор воздуха Reventa RV-2

Роторный рекуператор с керамическим тепловым аккумулятором и необслуживаемым фильтром для жилых и офисных помещений небольшого объема.

Габариты (мм) 500х150
Потребляемая мощность (кВт) 1,6-2,6
Уровень шума (дБ) 16-36
Коэффициент рекуперации (%) 74-86
Частота вращения (об/мин) 825-2205
Объем вентиляции (куб.м/ч) 17-58
Кол-во скоростей 3
Кол-во режимов 11
Цена, руб 6400

АРКТОС RR 400X200

Рекуператор роторного типа с электронным блоком управления. Предназначен для систем вентиляции и канального кондиционирования

Габариты (мм) 850х880х480
Потребляемая мощность (кВт) 25
Коэффициент рекуперации (%) 75-85
Частота вращения (об/мин) Управляется электроникой
Объем вентиляции (куб.м/ч) 800-2950
Кол-во скоростей Управляется электроникой
Цена, руб 182000

Рекуператор роторного типа Swegon Gold PX 04

Установка для приточно-вытяжной вентиляционная с рекуперацией тепла. Энергосберегающая климатическая система, предназначенная для эффективной вентиляции жилых и производственных помещений.

Габариты (мм) 2000х905х1200
Уровень шума (дБ) 27
Объем вентиляции (куб.м/ч) 290-1620
Цена, руб По запросу

Рекуператор Salda RIRS 1200 HE EKO 3.0

Приточно-вытяжная вентиляционная установка для закрытых помещений. Оснащена электрическим нагревателем, системой фильтрации и электронным управлением с пультом ДУ.

Размеры, мм 900х855х1350
Потребляемая мощность (кВт) 4,9
Коэффициент рекуперации (%) 76
Объем вентиляции (куб.м/ч) 1200
Цена, руб 400000

Как видно из приведенной информации, цены и характеристики установок роторной рекуперации воздуха имеют существенные различия в зависимости от характеристики и объема помещения, условий работ и степени автоматизации.

Источники

https://ventilsystem.ru/klimaticheskaya-texnika/rekuperator/rekuperator-vozduxa.html
https://J.Etagi.com/ps/chto-takoe-recupator/
https://dantex.ru/articles/rekuperatory-vozdukha-vidy-i-printsip-raboty/
https://www.air-ventilation.ru/chto-takoe-rekuperatsiya.htm
https://kakpostroit.su/rekuperator-dlya-chastnogo-doma/
https://dom-i-remont.info/posts/ventiljacija/rotornyj-rekuperator-ustrojstvo-princzip-raboty-plyusy-i-minusy/
https://ventilsystem.ru/klimaticheskaya-texnika/rekuperator/rotornyj-rekuperator.html

[свернуть]

Рекуператор воздуха для дома своими руками, видео

Типы воздушных рекуператоров

Изготовить рекуператор своими руками по чертежам несложно, стоит только приложить определенные усилия, подробно изучить разновидности этих приборов. Наиболее распространенные агрегаты, устанавливаемые в жилых домах, коттеджах:

Рекуператор пластинчатого типа. Он представлен специальными прочными пластинами, которые собраны одним цельным кубом. В нем воздушные потоки не смешиваются, но обмениваются при этом своими температурными показателями. Пластинчатый прибор отличается небольшими размерами, конструктивно прост, поэтому и нашел широкое применение.
Сделать рекуператор своими руками не сложно, если знать его разновидности
Механизм роторного действия предполагает подключение к источнику электроэнергии. На имеющемся цилиндре закрепляется роторная деталь, которая прокручивается без остановки между каналами, подающими и удаляющими воздушные потоки. Существенная особенность роторных установок заключается в масштабных размерах, этим и объясняется их применение и монтаж на промышленных объектах. При этом отличается высокая производственная эффективность, достигающая отдачи в 85% и более.
Установка с водяной рециркуляцией очень похожа на пластинчатый механизм, но конструкционно она более сложная, оснащенная структурными элементами, присутствующими в разных местах. Теплоноситель в данном случае циркулирует только в принудительном режиме при помощи электричества и может быть представлен антифризом или обычной водой.
Рекуператор на крышу. Он не используется для установки в жилые здания, эксплуатируется чаще всего в производственных масштабах. Если говорить про коэффициент полезного действия, он достигает показателя в 68−70%. Обустройство таких агрегатов не требует значительных финансовых вложений.

Самый удобный в подключении и последующей эксплуатации, доступный по стоимости — пластинчатый рекуператор. Его проще всего изготавливать своими руками.

Описание процесса

Чтобы конструкция получилась правильной и надежной, необходимо придерживаться определенного алгоритма действий. Особых знаний не понадобится, но смекалку и сообразительность проявить придется:

Материал укладывается на ровную поверхность, разделяется режущим инструментом на квадратные пластины со сторонами 20−30 см. Таких заготовок понадобится несколько десятков. Идеально ровными пластины получаются при использовании электролобзика.
Затем подготавливаются деревянные рейки, пробковый материал. Их параметры в точности должны соответствовать сторонам нарезанных предварительно квадратов. Они наклеиваются на противоположные стороны заготовок, последняя остается пустой. Процесс приостанавливается до полного просыхания клея.
Собирая рекуператор самостоятельно, важно выполнять действия последовательно
На следующем этапе квадраты собираются в единую кассету. Каждый лист аккуратно укладывается под углом в 90° относительно предыдущего. Завершающий элемент рекуператора — неоклеенная пластина.
Подготовленная функциональная установка закрепляется в каркасе при помощи строительного уголка.
Имеющиеся отверстия, щели, обрабатываются герметиком, который предотвращает коррозийные процессы.
Обязательно делаются крепления, фиксирующие фланцы на сторонах кассеты с пластинами. Нижняя часть оснащается дренажным проемом, через который выводится трубка с конденсатом.
Корпусные стенки оснащаются направляющими, которые выполнены из прочных уголков.
После этого подготовленная рабочая деталь помещается в коробку, соответствующую параметрам.
Не стоит забывать про изоляционный материал, прокладываемый в рекуператоре. Он прочно крепится на внутренней стороне корпусных стенок конструкции.
Предотвращение наледи в зимнее время обеспечивается за счет монтажа датчика давления. Он обычно монтируется в зоне, через которую поступает теплый воздушный поток.
Завершающий этап — устройство готового к применению рекуператора в общую вентиляционную систему.

КПД такого агрегата достигает отметки в 65%. Этого достаточно для создания в жилом доме, коттедже комфортного микроклимата. Также не стоит забывать, что лучше собирается рекуператор воздуха своими руками по чертежам, подготовленным заранее.

Рекуператор, собранный самостоятельно, может создать в вашем доме комфортные условия, а вы при этом сэкономите средства

Существует огромный выбор охладительных систем, устанавливаемых в жилых, производственных объектах. Но для собственных нужд вполне реально изготовление рекуператора для теплообменника самостоятельно, сэкономив при этом денежные средства.

Для изготовления рекуператора мне понадобилось:

Поликарбонат сотовый — 1 лист 4мм (210*600 см.)
Экструдированный пенополистирол — 5 листов 30 мм (120*60 см)
Канальные вентиляторы 100 мм (производительность 100 литр/в час) — 2 шт
Пена монтажная
Клей для пластика (не момент)
Провода для подключения вентиляторов

Для начала я нарезал пластин из поликарбоната с помощью дискового ножа (вот такого) и металлической линейки.

После склейки пластин получилось вот так

Блоки готовы, они должны быть одинаковой высоты.

Установил вентиляторы, второй на фото не видно,желтыми стрелками показаны щели, которые тоже нужно запенить.

Рекупиратор в готовом собранном виде выглядет так.

Работа над ошибками или Вывод

У меня пока все. С удовольствием отвечу на вопросы.

Рабочие жидкости с высоким потенциалом для геотермальных электростанций следующего поколения с двойным циклом (технический отчет)

Зия, Джалал, Севинсер, Эдип, Чен, Хуэйцзюань, Харди, Аджилли, Викершем, Пол, Калра, Чиранджив, Лаурсен, Анна Лис и Вандепутте, Томас. Высокопотенциальные рабочие жидкости для геотермальных электростанций с двойным циклом нового поколения . США: Н. П., 2013. Интернет. DOI: 10,2172 / 10

.

Зия, Джалал, Севинсер, Эдип, Чен, Хуйцзюань, Харди, Аджилли, Викершем, Пол, Калра, Чиранджив, Лаурсен, Анна Лис и Вандепутте, Томас. Высокопотенциальные рабочие жидкости для геотермальных электростанций с двойным циклом нового поколения . Соединенные Штаты. https://doi.org/10.2172/10

Зия, Джалал, Севинсер, Эдип, Чен, Хуэйцзюань, Харди, Аджилли, Викершем, Пол, Калра, Чиранджив, Лаурсен, Анна Лис и Вандепутте, Томас. Сидел . "Рабочие жидкости с высоким потенциалом для геотермальных электростанций двойного цикла нового поколения".Соединенные Штаты. https://doi.org/10.2172/10

. https://www.osti.gov/servlets/purl/10

.

@article {osti_10

, title = {Высокопотенциальные рабочие жидкости для геотермальных электростанций с двойным циклом нового поколения}, author = {Зия, Джалал и Севинсер, Эдип и Чен, Хуэйзюань и Харди, Аджилли и Викершем, Пол и Калра, Чиранджив и Лаурсен, Анна Лис и Вандепутте, Томас}, abstractNote = {Термоэкономическая модель была построена и проверена для прогнозирования экономики проектов усовершенствованных геотермальных проектов.Термоэкономическая модель рассчитывает и итеративно оптимизирует LCOE (нормированную стоимость электроэнергии) для перспективной площадки EGS (Enhanced Geothermal). Он учитывает местный градиент подземной температуры, стоимость бурения и создания коллектора, стимуляции и конфигурации электростанции. Он рассчитывает и оптимизирует конфигурацию электростанции в зависимости от глубины скважины. Таким образом, выходные данные модели включают оптимальную глубину скважины и конфигурацию электростанции для самого низкого LCOE. Основное внимание в этом заключительном отчете было уделено экспериментальной проверке термодинамических свойств, которые легли в основу термоэкономической модели, построенной на Этапе 2, и, таким образом, созданию уверенности в том, что прогнозы модели могут быть надежно использованы для выбора процесса и предварительного проектирования на заданный набор геотермальных (и / или отходящего тепла) граничных условий.Выбранные ниже жидкость и цикл были основаны на новой запатентованной жидкости от поставщика в сверхкритическом цикле ORC при ресурсных условиях температуры на входе 200 ° C. Команда разработала и выполнила серию экспериментов, чтобы доказать пригодность новой жидкости в реальных условиях цикла ORC. Кроме того, команда выполнила предварительное исследование конструкции турбодетандера масштаба MW, который будет использоваться в сверхкритическом цикле ORC с этой новой жидкостью. Ниже приводится краткое изложение основных результатов проведенного расследования: 1.Химическая совместимость новой жидкости с обычными материалами уплотнений / прокладок / уплотнительных колец оказалась проблематичной. Было обнаружено, что неопрен, витон и силиконовые материалы несовместимы, страдают химическим разложением, набуханием и / или проблемами остаточной деформации при сжатии. Из протестированных материалов только ТЕФЛОН оказался совместимым в реальных условиях температуры и давления ORC. 2. Термическая стабильность новой жидкости при 200 ° C и 40 барах оказалась приемлемой после 399 часов воздействия - только 3% первоначальной загрузки разложилось на побочные продукты.Основными продуктами разложения являются изомер и димер. 3. В сравнительном эксперименте между R245fa и новой жидкостью в докритических условиях было обнаружено, что новая жидкость работает при давлении на 1 бар ниже, чем R245fa при той же выходной мощности, что также было предсказано в модели Aspen HSYSY. В качестве жидкости для замены R245fa эта новая жидкость оказалась не хуже R245fa с точки зрения рабочих характеристик и стабильности. Дальнейшая оптимизация подкритического цикла может привести к значительному улучшению характеристик новой жидкости.4. Для сверхкритических условий эксперимент показал хорошее соответствие между измеренными и прогнозируемыми моделью данными о свойствах точки состояния и обязанностями из энергетического баланса. Наибольшие процентные различия произошли с плотностями и нагрузкой испарителя (см. Рисунок 78). Поэтому разумно сделать вывод, что модель точки состояния была экспериментально подтверждена с реалистичной системой ORC. 5. Группа также провела предварительное исследование конструкции турбодетандера для сверхкритического цикла ORC с новой рабочей жидкостью.Прошли эскизный проект и предварительную калькуляцию вариантов радиальной и осевой геометрии турбодетандера. Было обнаружено, что при номинальной мощности 15 МВт или выше многоступенчатая осевая турбина является наиболее подходящей, обеспечивая наилучшие характеристики и стоимость. Однако при более низких номинальных мощностях в диапазоне 5 МВт (эл.) Выбираемая технология расширения зависит от области применения силового блока. Для силовых блоков EGS оптимальнее всего использовать многоступенчатые осевые станки. В заключение, предсказания модели LCOE, которая показала, что сверхкритический цикл, основанный на новой жидкости, является наиболее выгодным для производства геотермальной энергии при температуре ресурсов ~ 200 ° C, были экспериментально подтверждены.Было обнаружено, что цикл, основанный на новой жидкости, имеет более низкую LCOE и более высокую выходную полезную мощность (для тех же граничных условий). Таким образом, в рамках проекта была найдена новая оптимальная конфигурация для производства низкотемпературной геотермальной энергии в форме сверхкритического цикла ORC на основе новой жидкости поставщика.}, doi = {10.2172 / 10

}, url = {https://www.osti.gov/biblio/10

}, журнал = {}, номер =, объем =, place = {United States}, год = {2013}, месяц = {6} }

Моделирование солнечного тепла и применение в теплице

Abstract

В этом исследовании представлен всесторонний обзор ключевых стратегий энергосберегающих технологий, основанных на моделировании тепломассопереноса, а также искусственного интеллекта для управления климатом.После краткой и сжатой оценки существующих тепличных систем с точки зрения их роли в общем потреблении энергии; эффективная форма и структура, энергоэффективные и новые технологии подробно анализируются на предмет потенциального использования в теплицах для заметного снижения энергопотребления, а также для обеспечения устойчивости. Технологии, рассматриваемые в рамках этого исследования, в основном представляют собой возобновляемые и устойчивые решения, такие как фотоэлектрические (PV) модули, солнечные тепловые (T) коллекторы, гибридные PV / T-коллекторы и системы, материал с фазовым переходом (PCM) и подземные хранилища тепла. техники, энергоэффективные тепловые насосы, альтернативные фасадные материалы для лучшей теплоизоляции и выработки электроэнергии.Результаты исследования ясно показывают, что до 70% экономии энергии может быть достигнуто за счет соответствующей модернизации обычных теплиц. Использование солнечных теплиц в Европе популярнее других. В некоторых странах Азии, таких как Иран, очень ограничено инвестирование в проекты возобновляемой энергетики из-за дешевого ископаемого топлива. Поэтому рекомендуется, чтобы помимо инвестиций частных инвесторов, иранское правительство также должно инвестировать в расширение использования солнечной энергии в теплицах путем создания специализированного агентства или подрядных фирм.Они должны быть нацелены на моделирование и проектирование солнечной теплицы наилучшей формы для всех сельскохозяйственных районов, чтобы получить максимальное солнечное излучение и снизить потребность в ископаемом топливе.

Ключевые слова

Сельскохозяйственная теплица

Устойчивое развитие

Тепло- и массообмен

Моделирование и моделирование

Рекомендуемые статьиЦитирующие статьи (0)

Просмотреть аннотацию

Цитирующие статьи

Лот из 5 светодиодных ламп — 5 Вт — 6500K ° — Advanced Star — A50 — E27 ADVANCED STAR 5,99 €

Стремитесь в будущее со светодиодной лампой Advanced Star — Цена непревзойденная

Лот из 5 светодиодных лампочек ACE.

Светодиодная лампа Advanced Star — это настоящая экономичная , как и электрическая, она позволяет использовать то же самое, что и стандартная лампа, имея световой спектр на 40% выше .

Освещение led также позволяет выбрать цвет, горячий или холодный 2700K ° или 6500k °, с качеством света, эксклюзивный , и несколькими вариантами люменов и ватт: 450lm (5W в E27 и E14) — 630lm ( 7 Вт для E27) — 810 лм (9 Вт для E27) — 1080 лм (12 Вт для E27) — 1350 лм (15 Вт для E27).

Источник света Epistar-SMD узнаваем по качеству света и продолжительности существования.
Угол луча составляет 200 °, а теоретический срок службы 30 000 часов .

Конструкция лампочки led Advanced Star выполнена в современном стиле с покрытием из полупрозрачного поликарбоната, антибликовым покрытием.

Лампа Advanced Star рассеивает очень мало тепла.

Без ртути, идеально подходит для планеты .

Информация:

Тип: Светодиодные лампы E27 — A50
Мощность светодиода: 5 Вт (эквивалент мощности стандартной лампы и потребления 45 Вт)
Люмен: 450
Цветовая температура: 6500K ° (холодный белый )
Размеры: 50 мм X 88 мм

В случае установки светодиодной лампы в полностью закрытый светильник, использование будет сокращено вдвое, чтобы избежать перегрева.

Advanced Star Products — это линейка электрического оборудования для садоводства и серия осветительных приборов для профессиональных строителей. Advanced Star, опытная команда. Опираясь на десятилетний опыт работы на основном рынке садового электрооборудования, Уильям Комб и Виктор Фуке собрали вокруг простой идеи: предложить беспроигрышное предложение продукции приемлемого качества и конкурентоспособных цен.

Для решения этой задачи они решили разрабатывать собственные продукты: линейку продуктов Advanced-Star.Продукты Advanced-Star, продаваемые Square Trading, распространяются несколькими партнерами в Европе.

Advanced Star, производитель сделал профессиональный заказ, чтобы обеспечить максимальную заботу о разрабатываемых продуктах, основатели бренда хотели сосредоточить свой ассортимент на некоторых звездных позициях: лампах, вентиляторах с зажимом, трамвае и, конечно же, о термометре / гигрометре сусла .

Воздухо-воздушные теплообменники для более здоровых и энергоэффективных домов — Публикации

Конденсация на окнах и другие проблемы с влажностью вероятны в доме с повышенной атмосферой, в котором нет воздухообменников.Это проблема как для людей, так и для дома. Подача наружного воздуха и отработанного воздуха в помещении (вентиляция) разбавляет или удаляет загрязнители и влагу из помещения. Возникает вопрос: как удалить влагу и загрязняющие вещества, сохранив при этом нагретый или охлажденный воздух? Теплообменник воздух-воздух решит эту проблему. Воздухообменники передают тепловую энергию воздуха в помещении поступающему свежему воздуху, позволяя отводить влагу и загрязняющие вещества, но сохраняя тепло. В этой публикации описаны причины использования теплообменников воздух-воздух, технология теплообменников, преимущества их установки и некоторые советы по выбору теплообменника, подходящего для вашего дома.

Почему вентиляция вызывает беспокойство?

Раньше энергия была дешевле, чем изоляция, и строители меньше заботились об утеплении дома. По мере того, как время шло и цены на энергию росли, домовладельцы начали сокращать расходы, утепляя чердаки, стены и подвалы, что остановило крупномасштабную передачу тепла.

В последнее время из-за высоких затрат на электроэнергию и лучших материалов домовладельцы и строители устраняют небольшие утечки воздуха вокруг дверей, окон, водопровода и даже пластин выключателя света.В некоторых домах эта естественная инфильтрация воздуха теперь заменяет внутренний воздух каждые 4-10 часов, по сравнению с каждые 30 минут 40 лет назад. К сожалению, это уменьшение поступления наружного воздуха в конструкцию может привести к проблемам с качеством воздуха в помещении. Двумя наиболее распространенными проблемами качества являются избыточная влажность
и загрязняющие вещества.

Относительная влажность — это отношение количества водяного пара в воздухе к максимальному количеству водяного пара, которое воздух может удерживать при определенной температуре.Точка росы — это температура, при которой относительная влажность составляет 100 процентов и образуется конденсат.

Теплый воздух может удерживать больше водяного пара, чем холодный. В теплый летний день температура может составлять 85 градусов по Фаренгейту (° F) с уровнем относительной влажности 50 процентов, что делает точку росы 71 ° F.

По мере охлаждения воздуха температура приближается к точке росы или точке, где водяной пар начинает оседать из воздуха. Например, когда воздух охлаждается при температуре 85 ° F, относительная влажность увеличивается, а при температуре 70 ° F на прохладных поверхностях образуется конденсат.Воздух при температуре 70 ° F и относительной влажности 40% имеет относительную влажность около 80% при охлаждении до 50 ° F. Воздух при температуре 20 ° F и относительной влажности 90% имеет относительную влажность 23% при нагревании до 60 ° F. Грубо говоря, падение температуры на 20 ° F снижает водоудерживающую способность вдвое и удваивает относительную влажность.

В тесных домах деятельность человека, такая как душ, сушка одежды и приготовление пищи, повышает относительную влажность до проблемного уровня, что приводит к конденсации на окнах и высокой влажности, что может привести к росту плесени.Рекомендуемая относительная влажность для людей составляет около 50 процентов, чтобы минимизировать кровотечение из носа, сухость кожи и другие физические недуги. Северный климат не может поддерживать такой уровень влажности зимой. Когда теплый влажный воздух соприкасается с холодными поверхностями, на поверхности конденсируется влага, если она ниже точки росы.

Так же, как вода конденсируется в стакане с ледяной водой, конденсат образуется на холодных поверхностях дома. Это может произойти на окнах, дверях, полах и даже внутри стен.Устойчивые влажные условия могут вызвать повреждение конструкции и связанные с этим проблемы с гнилью и плесенью. Идеальная влажность для северных равнин зимой составляет от 30 до 40 процентов, что является компромиссом между идеальными условиями для людей и строениями, в которых они обитают.

Измерение влажности в доме

Используйте гигрометр (Рисунок 1) или измеритель относительной влажности, чтобы проверить конструкцию на относительную влажность. Гигрометры могут иметь циферблат или цифровой индикатор. Цифровые гигрометры не всегда точнее.В продаже имеются более дорогие модели, которые обычно должны иметь более высокую степень точности. Более дорогие гигрометры обычно имеют точность в пределах 5 процентов от фактической относительной влажности. Все гигрометры требуют калибровки для повышения уровня точности. При покупке гигрометра проверьте рабочий диапазон, потому что электронные гигрометры могут иметь минимальный уровень относительной влажности, который они могут считывать, например 20 процентов.

Рисунок 1.Примеры измерителей относительной влажности, также известных как гигрометры.
(Фото Карла Педерсена)

Для калибровки гигрометра возьмите воздухонепроницаемую емкость, по крайней мере, в три раза превышающую размер гигрометра. Примеры включают полиэтиленовый пакет с застежкой-молнией, контейнер для хранения продуктов с плотно закрывающейся крышкой или банку из-под кофе с оригинальной крышкой. Поместите чашку с водой в герметичную емкость вместе с глюкометром на четыре-шесть часов или до тех пор, пока капли воды не станут видны на внутренней поверхности емкости.Когда капли начинают скапливаться на краю запечатанного контейнера, это указывает на уровень относительной влажности 100 процентов. Показание гигрометра должно быть не менее 95 процентов, а лучше 100 процентов, Рисунок 2 . Обратите внимание на чтение.

Рис. 2. Калибровочный тест, влажность 100%.
(Фото Карла Педерсена)

Теперь добавьте поваренную соль в чашку с водой, помешивая, пока вода не перестанет растворять соль.На дно чашки должна лежать соль. Затем поместите чашку обратно в герметичную емкость с глюкометром и оставьте на два-три часа. Соль снижает способность воды к испарению и, следовательно, уровень влажности. Солевой раствор должен обеспечивать показание влажности 75 процентов, но допустимы показания от 70 до 80 процентов, Рисунок 3 .

Рис. 3. Калибровочный тест солевого раствора, влажность 75%.
(Фото Карла Педерсена)

Сравните два показания.Если они оба различаются на одинаковую величину, вы можете повторно откалибровать гигрометр на эту величину. Обратитесь к руководству пользователя для получения конкретных инструкций по калибровке вашего устройства. Если у вашего прибора нет возможности калибровки, то вы можете мысленно скорректировать показания.

Загрязняющие вещества в домах

Различные загрязнители существуют на разных уровнях в разных домах. Примеры включают диоксид углерода и монооксид из газовых приборов, газ радон из почвы, окружающей фундаменты, формальдегид из строительных материалов и твердых частиц, таких как плесень и табачный дым. В таблице 1 перечислены некоторые основные источники загрязняющих веществ внутри и снаружи помещений. Некоторые из наиболее распространенных загрязнителей заслуживают обсуждения по поводу их происхождения и возможных проблем со здоровьем человека.

Двуокись углерода и окись углерода, образующиеся при сгорании топлива, могут вызвать серьезные проблемы со здоровьем. Старые приборы обычно выделяют самый высокий уровень окиси углерода из-за неправильного сгорания, утечек и недостатка свежего воздуха для полного сгорания. Хотя углекислый газ вызывает проблемы только на высоких уровнях, его присутствие обычно указывает на присутствие окиси углерода.Высокий уровень углекислого газа вызывает сонливость и указывает на плохую вентиляцию. Окись углерода вызывает головные боли и усталость при низком уровне и может вызвать потерю сознания или смерть при высоком уровне. Обеспечение притока наружного воздуха к любому топочному устройству и регулярный воздухообмен решают проблемы.

Радон проникает в конструкцию через отверстия для трубопроводов, трещины в полу и другие отверстия в почву и возникает в результате разложения естественных радиоактивных материалов в почве. Радон может вызвать рак легких на высоких уровнях.Проветривание подвальных помещений и подвалов свежим воздухом может уменьшить проблему, но предпочтительным методом является удаление слоя гравия под полом подвала (Рис. 4) . Для определения уровня радона необходимо провести тест на радон.

Рис. 4. Отвод радона .

Другие бытовые опасности, переносимые воздухом, возникают из-за строительных материалов и чистящих средств. Формальдегид, обычное промышленное химическое вещество, присутствует во многих строительных материалах и предметах домашнего обихода.Газообразный формальдегид может покидать материалы и попадать в окружающую среду в течение всего срока службы материала, но большая часть газа уходит в течение первого года. Формальдегид вызывает раздражение слизистых оболочек носа, горла и глаз. Он должен быть выведен наружу. Сегодня использование формальдегида в строительных материалах ограничено.

К твердым частицам относятся более крупные частицы, переносимые по воздуху, такие как споры плесени и табачный дым, упомянутые ранее. Также сюда входят вирусные и бактериальные организмы, перхоть домашних животных, пыль и многое другое.Из-за большого разнообразия предметов физические недуги варьируются от простуды до аллергии и заболеваний легких. Некоторые частицы могут быть отфильтрованы, а другие — только наружу.

Эксплуатация и конструкция теплообменника воздух-воздух

Одним из способов минимизировать проблемы с качеством воздуха и влажностью в доме, не открывая окно, является установка системы механической вентиляции с использованием теплообменника воздух-воздух. Теплообменник воздух-воздух приводит в тепловой контакт два воздушных потока разной температуры, передавая тепло от выходящего внутреннего воздуха входящему наружному воздуху в течение отопительного сезона.Типичный теплообменник показан на Рис. 5 .

Рис. 5. Типичные характеристики теплообменника воздух-воздух.

Летом теплообменник может охлаждать и, в некоторых случаях, осушать горячий наружный воздух, проходящий через него в дом для вентиляции. Теплообменник воздух-воздух удаляет избыточную влажность и вымывает запахи и загрязняющие вещества, образующиеся в помещении.

Теплообменники обычно классифицируются по тому, как воздух проходит через агрегат.В противоточном теплообменнике потоки горячего и холодного воздуха проходят параллельно в противоположных направлениях. В устройстве с поперечным потоком воздушные потоки проходят перпендикулярно друг другу. В блоке с осевым потоком используется большое колесо. Воздух нагревает одну сторону колеса, которая передает тепло потоку холодного воздуха, когда оно медленно вращается. Блок с тепловыми трубками использует хладагент для передачи тепла. Другие блоки доступны для специализированных приложений. В небольших сооружениях, таких как дома, обычно используются противоточные или перекрестно-проточные теплообменники.

Большинство теплообменников воздух-воздух, устанавливаемых в условиях северного климата, представляют собой вентиляторы с рекуперацией тепла (HRV). Эти агрегаты регенерируют тепло из отработанного воздуха и возвращают его в здание. Последние достижения в области технологий также увеличили использование вентиляторов с рекуперацией энергии (ERV). В прошлом ERV в основном использовались в климате с более высокой влажностью, где охлаждение было тяжелее, чем тепловая нагрузка.

Основное различие между ними состоит в том, что HRV рекуперирует только тепло, тогда как ERV рекуперирует тепло и влажность.У ERV были проблемы с более низкой эффективностью из-за перенасыщения внутренних осушающих колес в течение более длительных периодов высокой влажности, но при правильной установке и обслуживании они могут создать более здоровое жилое пространство и большую экономию энергии. Кроме того, большинство продаваемых сегодня ERV представляют собой ERV пластинчатого типа, которые не содержат осушающего колеса. Проконсультируйтесь с подрядчиком по отоплению / охлаждению, чтобы определить, будет ли HRV или ERV наиболее выгодным в ваших обстоятельствах.

В общей конструкции теплообменника воздух-воздух используется ряд пластин, называемых сердечником, уложенных друг на друга вертикально или горизонтально.Идеальная плита обладает высокой теплопроводностью, высокой устойчивостью к коррозии, способностью поглощать шум, невысокой стоимостью и небольшим весом. Обычные материалы пластин включают алюминий, различные типы пластиковых листов и современные композиты.

Изначально в теплообменниках использовались алюминиевые пластины. Возникли проблемы с коррозией во влажной среде из-за конденсации и плохими звуковыми характеристиками. Пластмасса решила проблему коррозии и некоторые проблемы со звуком, но проводимость была не такой, как у алюминия, а стоимость была выше.В современных высокотехнологичных теплообменниках используются композитные материалы, отвечающие всем критериям.

Помимо сердечника, агрегат состоит из изолированного контейнера, средств управления размораживанием для предотвращения замерзания влаги на сердечнике и вентиляторов для перемещения воздуха. Все теплообменники нуждаются в изоляции для повышения эффективности и уменьшения образования конденсата снаружи агрегата. Различные типы механизмов размораживания с датчиками внутри блока доступны для управления процессом размораживания. Вентиляторы перемещают воздух, чтобы обеспечить необходимый воздушный поток и интенсивность вентиляции.

Противоточные теплообменники состоят из плоских пластин. Как показано на рис. 6 , воздух входит в оба конца теплообменника. Тепло передается через пластины более прохладному воздуху. Чем дольше воздух проходит в агрегате, тем больше теплообмен. Процент рекуперации тепла — это КПД агрегата. Эффективность обычно составляет около 80 процентов. Обычно эти устройства бывают длинными, неглубокими и прямоугольными, с воздуховодами на любом из длинных концов.

Рисунок 6.Противотеплообменник: потоки воздуха идут в противоположных направлениях.

В теплообменниках с перекрестным потоком также используются плоские пластины, но воздух течет под прямым углом. (Рисунок 7) . Блоки занимают меньше места и могут даже уместиться в окне, но теряют часть противоточной эффективности. КПД обычно не превышает 75 процентов. Эти блоки часто имеют форму куба со всеми соединениями на одной стороне куба. Подавляющее большинство теплообменников, используемых в жилых помещениях, используют конструкцию с поперечным потоком.

Рис. 7. Теплообменник с перекрестным потоком: потоки воздуха проходят под прямым углом друг к другу.
(RenewAire Ventilation)

Выберите модель, которая наилучшим образом соответствует вашим потребностям. Следует учитывать такие характеристики, как доступное пространство для установки, необходимый обменный курс и желаемый КПД. К сожалению, почти у каждого производителя есть разные способы сообщить эти цифры. Например, интенсивность вентиляции зависит от сопротивления воздушному потоку.Вентилятор с расходом воздуха 150 кубических футов в минуту (куб. Фут / мин) на самом деле может создавать этот поток только при очень низком давлении. Аналогичным образом, блок может иметь заявленную эффективность 85 процентов, но не может быть лучше, чем блок с эффективностью 80 процентов, в зависимости от температуры испытания.

Чтобы стандартизировать заявления производителей об эффективности, Институт домашней вентиляции (HVI) испытывает воздухо-воздушные теплообменники и другое вентиляционное оборудование. Испытания используются для составления спецификации теплообменника воздух-воздух.Этот лист, показанный на рис. 8 , нормализует теплообменники к заданному набору давлений и температур, позволяя сравнивать эффективность и скорость воздушного потока между моделями. Показатели эффективности вентиляции соотносят скорость воздушного потока с заданным давлением, в то время как энергоэффективность связывает набор заданных температур наружного воздуха с различными типами эффективности.

Рис. 8. Лист технических характеристик системы рекуперации тепла.
(Институт домашней вентиляции)

Наиболее важной эффективностью является ощутимая эффективность рекуперации, поскольку большая часть теплообмена происходит во время этого типа процесса.Ощутимая эффективность рекуперации обеспечивает эффективность агрегата при определенных расходах воздуха (куб. Фут / мин) и температурах. Эти числа можно сравнивать от одного устройства к другому, чтобы обеспечить правильное сравнение при аналогичных расходах воздуха.

Стоимость

Недорогой теплообменник может стоить всего 500 долларов. Топовая модель может стоить более 2000 долларов. Хотя некоторые из более дорогих теплообменников имеют более высокий КПД, это не всегда так. Большая часть увеличения стоимости происходит из-за потребительских функций, таких как легко очищаемые сердечники, усовершенствованные средства управления размораживанием и датчики для включения и выключения устройства.Эти особенности обычно не влияют на общую эффективность, но могут быть полезны для простоты эксплуатации.

Стоимость установки может составлять 500 долларов и выше, в зависимости от размера дома и требований системы. Монтаж может варьироваться от сращивания с оригинальной системой до полного воздуховода конструкции. В конструкции, уже использующей воздуховоды для отопления и / или охлаждения, скорее всего, уже есть воздуховоды, чтобы весь воздух проходил через теплообменник. Может быть, все, что потребуется, — это просто прикрепить систему к источнику питания.

Во многих домах есть плинтусы с электроприводом или водяное отопление. Добавление теплообменника воздух-воздух к этим типам систем отопления требует некоторого размышления. Самая распространенная ошибка при самостоятельной установке — это неправильная вентиляция всего дома (Рисунок 9) . Проблему можно увидеть в верхнем левом углу Рисунок 9 . Воздушный поток от приточного к обратному каналу никогда не попадает в большинство трех помещений. Свежий воздух постоянно циркулирует в одной части дома, повторно используя эту часть дома без обмена воздухом в другой части дома. На рис. 10 показана более полная система вентиляции, обслуживающая все жилое пространство.

Рис. 9. Простая система воздуховодов для теплообмена воздух-воздух не обеспечивает надлежащую вентиляцию всей конструкции.

Рис. 10. Несколько приточных и вытяжных вентиляционных отверстий обеспечивают полную вентиляцию всей конструкции.

Воздухо-воздушные теплообменники также могут быть установлены в различных местах. На рис. 11 показана установка на чердаке, подключенная к обширной системе воздуховодов, забирающей несвежий воздух из кухни, ванной и подсобного помещения и распределяющей теплый наружный воздух в спальни и гостиные. На рис. 12 показан блок, установленный в подвале, снова подключенный к системе воздуховодов.

Рисунок 11. Чердачная установка воздухообменника.
(внутренний NDSU)

Рисунок 12. Установка воздухообменника в подвале.
(внутренний NDSU)

Техническое обслуживание теплообменника

Для обеспечения правильной работы HRV необходимо проводить регулярное техническое обслуживание. График технического обслуживания будет зависеть от конкретного установленного агрегата; конкретные инструкции см. в руководстве пользователя.

Перед выполнением любого обслуживания убедитесь, что питание устройства отключено. Начнем с фильтров. Очищайте или меняйте фильтры каждые один-три месяца, в зависимости от рекомендаций производителя.Моющиеся фильтры следует чистить в соответствии с рекомендациями производителя.

При замене фильтров пропылесосьте область вокруг фильтров. После очистки фильтров проверьте воздухозаборники на улице, чтобы убедиться, что ничто не блокирует экраны и кожухи. Осмотрите поддон для конденсата и сливную трубку. Чтобы убедиться, что трубка ничем не закупорена, налейте немного воды в поддон рядом со сливом. Если вода не сливается, необходимо очистить трубку.

Не реже одного раза в год очищайте сердечник теплообменника.Обязательно следуйте инструкциям в руководстве пользователя по правильной очистке и техническому обслуживанию сердечника. Еще раз убедитесь, что питание отключено, прежде чем выполнять какое-либо обслуживание. Не реже одного раза в год необходимо чистить вентиляторы, помимо сердечника. Начисто протирайте лезвия и смазывайте двигатель только в том случае, если это рекомендовано производителем.

Воздухо-воздушный теплообменник рециркулирует тепло от вентилируемого внутреннего воздуха для нагрева поступающего свежего наружного воздуха, необходимого для поддержания здоровья жителей здания.Опасные уровни загрязняющих веществ, таких как химические вещества, твердые частицы, радон и даже избыток водяного пара, которые могут вызвать структурные повреждения и проблемы со здоровьем, удаляются. Существуют различные типы теплообменников для удовлетворения многих требований домовладельцев, будь то установка, экологические или энергетические соображения.

В более плотных домах, построенных сегодня, избыточная влажность, ведущая к конденсации на окнах и другим проблемам с влажностью, вероятно, без теплообменника. Теплообменники обеспечивают прямую и быструю окупаемость инвестиций и уверенность в том, что свежий воздух всегда доступен для дыхания.

Рисунок 13-A. Типовая установка теплообменника.
(Фото любезно предоставлено Ширли Неймайер, Университет Небраски, Линкольн).

Рисунок 13-B. Фильтры в теплообменнике.
(Фотографии любезно предоставлены Ширли Неймайер, Университет Небраски — Линкольн).

Рентабельность теплообменников

Простой метод окупаемости, при котором за счет экономии энергии оплачиваются покупка и установка в течение расчетного периода времени, показывает рентабельность добавления системы.

В качестве ориентира следующая система уравнений показывает рентабельность теплообменника воздух-воздух, установленного в доме с низким уровнем инфильтрации в Фарго, Северная Дакота. Для расчета выборки существуют следующие условия:

• Площадь пола: 1 500 квадратных футов (²)
• Количество спален: 3
• Скорость инфильтрации: 0,1 воздухообмена в час (ACH) или 10 часов для полного воздухообмена
• Стоимость мазута за галлон 3 долл. США.80
• Стоимость электроэнергии за киловатт-час (кВтч): 0,10 доллара США

Стандартные рекомендуемые скорости вентиляции были установлены Американским обществом инженеров по отоплению, охлаждению и кондиционированию воздуха (стандарт ASHRAE 62.2-2007). Эти стандарты не принимают во внимание особые обстоятельства, такие как особая чувствительность или хобби, которые создают проблемы с качеством воздуха. Стандарты различаются в зависимости от здания, его использования и количества людей (стандарт ASHRAE 62.2-2007).

Преимущества включают удаление влаги, снижение вероятности повреждения конструкции, устранение вредных загрязнителей и снижение затрат на электроэнергию.Любая установленная система также увеличит стоимость здания при перепродаже.

Для частного дома количество спален определяет типичное количество жителей.

В этом примере в доме с тремя спальнями уровень жильцов равен четырем, или количество спален плюс одна. Для определения расхода приточного воздуха используется следующая формула:

Рекомендуемая интенсивность вентиляции = (0,01 x площадь пола, квадратных футов) + 7,5 (количество спален + 1)

Скорость вентиляции в примере = (0.01 x 1500 кв. Футов) + 7,5 (3 спальни + 1) = 45 кубических футов в минуту

Скорость воздушного потока при вентиляции часто выражается в кубических футах в минуту или кубических футах в минуту.

Рекомендуемая скорость вентиляции для этого примера дома составляет 45 кубических футов в минуту.

Использование теплообменника для нагрева этого воздуха до температуры в помещении позволяет компенсировать затраты на отопление, связанные с нагреванием холодного воздуха до комнатной температуры. Точное количество энергии, конечно, зависит от разницы температур между наружным и внутренним воздухом.

Мерой этого является градусо-день нагрева (HDD).

Обычно жесткий диск рассчитывается как средняя разница между 65 ° F и средней дневной температурой. Различные агентства погоды по всему штату имеют таблицы обычных жестких дисков для данной области. В этом примере используется Фарго, Северная Дакота, с жестким диском 9000.

Уравнения для определения количества сэкономленной энергии (Btu) в год используют куб.фут / мин, HDD, рейтинг эффективности теплообменника (EF) и константу для удельной теплоемкости и удельного веса воздуха (25.92). Формула выглядит следующим образом:

Ежегодная экономия тепла (британских тепловых единиц) = куб. Футов в минуту x HDD x EF x 25,92

BTU — британские тепловые единицы

кубических футов в минуту — скорость вентиляционного потока в кубических футах в минуту

ГНБ — градус нагрева сутки

EF — КПД теплообменника

25,92 — постоянная для удельной теплоемкости и веса воздуха

При использовании 45 кубических футов в минуту и 9000 жестких дисков экономия тепловой энергии за счет использования теплообменника с КПД 70% составит:

Экономия тепловой энергии = 45 x 9000 x 0.70 х 25,92

Экономия тепловой энергии = 7 348 320 БТЕ в год

Как упоминалось ранее, теплообменник нуждается в контроле размораживания, чтобы предотвратить образование льда. Размораживание обычно выполняется с помощью электрического резистивного нагревателя. Эту стоимость электроэнергии необходимо вычесть из стоимости экономии энергии. Стоимость может быть определена по следующей формуле:

Стоимость размораживания = мощность, потребляемая устройством размораживания x часы работы x стоимость электроэнергии

Предполагается, что нагреватель мощностью 70 Вт (Вт), 500 часов работы в год при температурах ниже нуля и $.10 за кВт · ч, затраты на электроэнергию для работы обогревателя после преобразования ватт в киловатты (кВт) составляют:

.
Стоимость = 70 Вт x 500 часов в год x 1 кВт / 1000 Вт x 0,10 долл. США / кВт-ч = 3,50 долл. США в год
Для анализа экономии топлива необходимо знать энергосодержание топлива и эффективность устройств, использующих топливо.

Для получения дополнительной информации об энергии в службе расширения NDSU
Рецензенты
Laney’s Inc., Fargo, N.D.
Home Heating, Fargo, N.D.
RenewAire LLC, Madison, Wis.
One Hour Heating & Air Conditioning, Fargo, N.D.
Фотографии на обложке любезно предоставлены Агентством по охране окружающей среды США ENERGY STAR Program и RenewAire Ventilation из Мэдисона, штат Висконсин.
Заявление об ограничении ответственности
Отчет был подготовлен как отчет о работе, спонсируемой агентством правительства США. Ни правительство США, ни какое-либо его ведомство, а также ни один из их сотрудников не дает никаких гарантий, явных или подразумеваемых, и не принимает на себя никаких юридических обязательств или ответственности за точность, полноту или полезность любой раскрытой информации, оборудования, продукта или процесса. , или заявляет, что его использование не нарушит права частной собственности.Ссылка в данном документе на какой-либо конкретный коммерческий продукт, процесс или услугу по торговому наименованию, товарному знаку, производителю или иным образом не обязательно означает или подразумевает его одобрение, рекомендацию или поддержку со стороны правительства США или любого его агентства.
Взгляды и мнения авторов, выраженные в данном документе, не обязательно отражают или отражают точку зрения правительства США или любого его ведомства.
Автором этой публикации являются Кеннет Хеллеванг, специалист по расширению, и Карл Педерсен, бывший преподаватель энергетики
.
(май 2018 г.)
Взгляды и решения — Philips
Стр. 2 и 3: Colophon Для получения дополнительной информации: www.
Стр. 4 и 5: Внутренние 6 светодиодных решений для офисов
Стр. 6 и 7: Офисное здание Generali, Париж 6 w
Стр. 8 и 9: Ответственный путь вперед в офисе
Стр. 10 и 11: Создание атмосферы с помощью Светодиодный свет
Стр. 12 и 13: Рогир ван дер Хайде — архитектор
Стр. 14 и 15:14 www.philips.com/viewsandsolution
Стр. 16 и 17: Отделка из матового алюминия Polishe
Стр. 18 и 19: SmartForm — новый стандарт для
Стр. 20 и 21: Архитектура линейки Встраиваемая часть SmartForm
Стр. 22 и 23: Оптические инновации для SmartForm TBS
Стр. 24 и 25: Полумодульный лигатор SmartForm Встраиваемый
Стр. 26 и 27: MASTER TL5 Eco — простой переход на
Стр.28 и 29: ArcTone — выберите свой собственный стиль Arc
Стр.30 и 31: ArcTone Micro Type BRS531 (3-контурный
Стр.32 и 33: Точечный светодиод 3 — больше сверкающего и sus
Стр. 34 и 35: 34 www.philips.com/viewsandsolution
Стр. 36 и 37: Магазин галстуков Эндрю 36 www.philips
Стр. 38 и 39: LuxSpace — высокоэффективная устойчивость
Стр. 40 и 41: Светодиодный светильник Fugato — производительность
Стр. 42 и 43 : Расширения линейки Fortimo LED DLM —
Стр. 44 и 45: Система Fortimo LED DLM 3000 K Сейчас t
Стр. 46 и 47: Системные решения Philips Lexel — cr
Стр. 48 и 49: Новая оптика для использования в супермаркетах
Стр. 50 и 51: Разжигание пищи.Осветление лица. P
Страница 52 и 53:
OccuPlus — следующий шаг от OccuS
Страница 54 и 55:
TMW075 — компактный и функциональный TMW
Страница 56 и 57:
Pentura Mini — расширенные возможности
Страница 58 и 59:
MASTER LED — элегантность сочетается с эффективностью
Страница 60 и 61:
TCS165 — просто свет TCS165 поверхность —
Страница 62 и 63:
Встраиваемый светильник TBS165 — just li
Страница 64 и 65:
High-bay HPK080 — просто свет High-b
Страница 66 и 67:
Водонепроницаемый TCW060 — просто легкий Desi
Страница 68 и 69:
MASTERColour CDM-T / TC 20W — lightin
Страница 70 и 71 :
Модуль Affinium LED posterbox — vis
Стр. 72 и 73:
Комплект светодиодных гирлянд Affinium 2 или 6 метров
Стр. 74 и 75:
Комплект светодиодных лент XL — plug and play LE
Стр. 76 и 77 :
LivingColors — раскрасьте свой мир wi
Страница 78 и 79:
UrbanLine, Амстердам
Страница 80 и 81:
Города для людей К 2050 году более 75%
Страница 82 и 83:
Создайте идентичность своего города Свет — это
Стр. 84 и 85:
84 www.philips.com/viewsandsolution
Страница 86 и 87:
Предлагается на выбор 6 различных операционных
Страница 89:
120120 55 ° 11,25 ° 55 ° 523 76 °
Страница 92 и 93:
UrbanScene UrbanScene Type CDP702 (
, стр. 94 и 95:
CitySpirit Indirect LED — идеальный вариант
Page 96 и 97:
CitySpirit Современный фонарь, непрямой свет
Page 98 и 99:
Район рядом с торговым центром Auchan
Страница 100 и 101:
Современный дизайн Современник
Страница 102 и 103:
102 www.philips.com/viewsandsolutio
Стр. 104 и 105:
VX2 Optic open Ночное сохранение.
Страница 106 и 107:
Южный Тайнсайд, Соединенное Королевство Opti
Страница 108 и 109:
Mini Koffer 2 Type SGP060 HID Light
Страница 110 и 111:
MASTERColour CDM Elite MW — superio
112 и 113:
112 www.philips.com/viewsandsolutio
Page 114 и 115:
Джон Брэндон Миллер 114 www.philips
Page 116 и 117:
ColorGraze Powercore — Linear, colo
Page 118 и 119:
eW Graze Powercore — linear white L
Page 120 и 121:
120 www.philips.com/viewsandsolutio
Страница 122 и 123:
Светодиодная система DecoScene соответствует требованиям
Страница 124 и 125:
MASTER CityWhite 50 W ET — превосходно
Страница 126 и 127:
CosmoPolis с HID PrimaVision Xtr
128488
129:
Dynadimmer — максимальная экономия энергии
Стр. 130 и 131:
NyteWatch — новая заря для motion-s
Стр. 132 и 133:
LightTube — атмосфера и красота Wit
Стр. 134:
Примечания 134 www.philips.com/lighting
Jeffrey Stein Sales — 1/35 Российская САУ СУ-76М
Детали
СУ-76М восполнила важную и особенно острую потребность Советского Союза в эффективной самоходке против вторгшихся немецких войск после начала операции «Барбаросса» во Второй мировой войне. Созданный на базе шасси легкого танка Т-70, он был удобен для производства, и в период с 1943 по 1945 год было изготовлено около 11 000 единиц. Его 76,2-мм пушка ЗиС-3 помогла ему сыграть важную роль в поддержании огня и в качестве противотанкового оружия.Превосходная мобильность была его визитной карточкой, и СУ-76М также могла действовать в тесном взаимодействии с пехотными частями. Это монтажный комплект из пластмассы в масштабе 1/35 российской самоходки СУ-76М. Длина: 146 мм, ширина: 78 мм. Исчерпывающие исследования реальной СУ-76М позволяют убедиться, что модель точно отражает форму самоходки с открытым верхом. Разборка и крепление деталей 76,2-мм орудия вдохновлено реальной машиной. Кепки из поли допускают движение. Реалистичные гусеницы сборочного типа имеют цельные прямые участки и приспособление для строительства.Состоит из трех фигур в аутентичной позе и имеет два варианта маркировки. Масштаб: 1/35 Тип конструкции: Монтажный комплект Детали для фототравления: Не включены Наклейки: в комплекте Особенность 1: Новый комплект для сборки пластиковой модели в масштабе 1/35. Особенность 2: длина: 146 мм, ширина: 78 мм. Особенность 3: Точно запечатлена характерная форма СУ-76М с открытым боевым отделением. Особенность 4: Достоверно изображены такие детали интерьера, как перегородка боевого отделения и внутренняя броня.Особенность 5: 76,2-миллиметровая пушка оснащена деталями, воссоздающими механизм отдачи, рекуператором, рукоятками управления и многим другим для детальной отделки. Особенность 6: Верхние секции гусеницы изготавливаются с помощью приспособления, входящего в комплект. Специальная функция 7: Включены детали для воссоздания 2-х типов оболочки. Особенность 8: Включает 2 варианта маркировки и 3 цифры.
[PDF] НАГРАДЫ ДЛЯ ЧЛЕНОВ ЯНВАРЬ — ДЕКАБРЬ 2016
1 НАГРАДЫ ДЛЯ УЧАСТНИКОВ ЯНВАРЬ — ДЕКАБРЬ 2016 ПОЛУЧАЙТЕ ОТЛИЧНЫЕ ПОДАРКИ СВОИМИ БОНУСНЫМИ БАЛЛАМИ! КРЕДИТНЫЕ И ДЕБЕТОВЫЕ КАРТОЧКИ Уважаемый C…
НАГРАДЫ ДЛЯ ЧЛЕНОВ ЯНВАРЬ — ДЕКАБРЬ 2016
КРЕДИТНЫЕ И ДЕБЕТОВЫЕ КАРТЫ
Уважаемый владелец карты! Добро пожаловать в праздничный квартал года! В преддверии наступающего Нового года мы с гордостью представляем вам множество интересных предложений в этом каталоге вознаграждений для участников на период с января по декабрь 2016 года. С картой CIMB Bank или CIMB Islamic Bank вы можете делать покупки сколько душе угодно на любой случай. , зная, что вы будете вознаграждены взамен. Побалуйте любимого человека подарком на годовщину, найдите для своего ребенка образовательного товарища по играм или обновите свою дорожную сумку до элегантного набора из трех предметов! В этом каталоге представлены многие популярные бренды и товары, которые могут быть как для семьи, так и для дорогих вам людей.Делать покупки в каталоге наград для участников очень просто. Заполните форму заказа, указав необходимые данные, и отправьте нам форму заказа. нужно больше информации? Пожалуйста, войдите на сайт www.cimbbank.com.my или www.cimbislamic.com.my или свяжитесь с нашим Центром карточек по телефону +603 6204 7788.
REDEEM
Мы благодарим вас за вашу постоянную поддержку как держателя карты.
ОТЛИЧНЫЕ ПОДАРКИ НА БОНУСНЫЕ БАЛЛЫ!
С уважением, CIMB Bank и CIMB Islamic Bank Berhad,
Vipin Agrawal Regional Head Cards, Retail Assets and Deposits
Elba Juice Extractor
37400 BP Код продукта: J16001 Код модели: EJE-A0435 (WH)
СОДЕРЖАНИЕ
• 350 Вт • Объем стакана для сока 400 мл • Объем стакана для мякоти 1 л • Терка и фильтр из нержавеющей стали • 2 скорости
КУХНЯ
1-13
ДОМАШНИЕ ЭФФЕКТЫ
14-18
ЗДОРОВЬЕ И ОБРАЗ ЖИЗНИ
19- 24
TRAVEL COMPANION
25-27
ГАДЖЕТЫ
28-31
Пароварка Elba
42,100 BP Код продукта: J16002 Код модели: EFS-6882 • 650 Вт • 2 съемных слоя • Таймер
с сигналом звонка
Elba Thermo Pot
42,200 BP
НАРУЖНОЕ И ВЕСЕЛОЕ ОБУЧЕНИЕ
32-33
ВАУЧЕРЫ И ДРУГИЕ ВЫКУПКИ
34-35
Код продукта: J16003 Код модели: ETP-D5013 (WH) • 730 Вт • 5 ℓ • 3-ходовой диспенсер
КУХНЯ
Башенный вентилятор Elba
68 900 BP Код продукта: J16006 Код модели: ETWF-A3540RC (SV) • 40 Вт • Светодиодный функциональный дисплей • Мягкое сенсорное управление • 3 скорости • 3 уникальных ветра режимы: нормальный, естественный, сон • 7.Таймер сна на 5 часов с дистанционным управлением
Диспенсер для воды Elba
70,700 BP Код продукта: J16007 Код модели: EWD-B7068 (GR) • 680 Вт • 7ℓ • Функция повторного кипячения, температура постоянно поддерживается на уровне 100 ° C
Индукционная плита Elba
57 500 BP Код продукта: J16004 Код модели: EIC-C2019 (BK) • 2000 Вт • Кристаллитная стеклянная пластина • Сенсорная сенсорная кнопка • Кастрюля из нержавеющей стали • Функции: горячий горшок, жаркое, жаркое, жаркое, вода, пар, суп и молоко
er Sup als De
Elba Intelligent Multi Cooker
77 400 BP Код продукта: J16008 Код модели: EIMC-D8142 (WH) • 1600 Вт • 2 л • Съемный внутренний горшок с антипригарным покрытием • Функция приготовления 8 в 1 : горячий горшок, тушение, жаркое, тушение, фритюр, запекание, гриль и пар
Конвекционная печь Elba
57 000 BP Код продукта: J16005 Код модели: ECO-E1216 (WH) • 1400 Вт • Объем 12 л • С переменной настройки таймера и температуры • Функция 6-в-1 • Принадлежности: нижняя полка, высокая полка и тонна gs
Примечание. Цвета могут отличаться в зависимости от наличия на складе.
Кофеварка Elba
25 200 BP Код продукта: J16009 Код модели: ECM-D1280 • 800 Вт • 1,25ℓ • Функция защиты от капель и указатель уровня воды
BP = бонусные баллы
01
Хлебопечка Khind
Morgan Медленноварка
75 400 BP
КУХНЯ Перезаряжаемый поисковый фонарь Khind
• 500 Вт • Объем 500 г • 12 функций выпечки • Нетоксичный, нехимический и инсектицидный
20 300 BP
Morgan Aedes Zapper (Mosquito Killer)
29000 BP Код продукта: J16020 Код модели: MIK-EZ ZAP50
Код продукта: J16015 Код модели: RC 118M • 1.8ℓ • Антипригарный • Экономичный и экологически чистый • 380 Вт-450 Вт
Фритюрница Khind
55 300 BP
101 400 BP
Код продукта: J16011 Код модели: FD 201R
Код продукта: J16016 Код модели: ARF 22 • Для здорового приготовления пищи требуется меньше масла • Удобный таймер • Настройка температуры: 80 ° C-100 ° C • 1200 Вт-1400 Вт
• 7 Вт • Тип лампы: 1 x 4 Вт T5 / BL
er Sup als De
Morgan Concealed & Беспроводной электрический чайник из нержавеющей стали
36 600 BP Код продукта: J16021 Код модели: MEK-4802SSCL
Смеситель сзади
Код продукта: J16012 Код модели: OT 2502 • 25 • • 2000 Вт • Дверца из закаленного стекла • Конвекционный вентилятор • Таймер на 120 минут и функция фиксации • Несколько вариантов нагрева: верхний, нижний или оба • Функция гриля
и доп. ед. D
104 400 BP Код продукта: J16017 Код модели: SM350P • Съемный венчик и крючки типа SUS 304 • 5 скоростей • 3.5ℓ • Нескользящая резиновая ножка • 600 Вт
Двойной бойлер Khind
Соковыжималка Khind Slow
65 000 BP
134 400 BP
Код продукта: J16013 Код модели: DB 601 • Напряжение: 220–240 В ~ 50/60 Гц • 600 Вт -715 Вт • Емкость: большая керамика (1 x 3,2 дюйма), средняя (2 x 0,65 дюйма), маленькая (1 x 0,45 дюйма)
02
Код продукта: J16018 Код модели: JE 150S • Уникальное низкоскоростное экструзионное отжимание сока • Низкий уровень шума • Чистящая щетка • Легко чистится
Примечание. Цвета могут отличаться в зависимости от наличия на складе.
BP = бонусные баллы
Pantone 432C
КУХНЯ
Электрическая духовка Morgan
50 500 BP Код продукта: J16024 Код модели: MEO-HC22B • 1380 Вт • 20ℓ • Настройка температуры: 100 ° C-250 ° C • 2 выпечки противни
Керамическая плита Morgan
59 900 BP Код продукта: J16025 Код модели: MCC-2002 • 2000 Вт • С решеткой из нержавеющей стали
• 1800 Вт-2200 Вт • Скрытый нагревательный элемент из нержавеющей стали • Автоматическая система предохранительного отключения термостата • 4 .Емкость 8ℓ
Тостер для духовки сзади
57,500 BP
Pantone 193C
• 120 Вт • 1,5 л • Керамический внутренний горшок • Крышка из закаленного стекла • Автоматическое отключение безопасности
71 000 BP
Башенный вентилятор сзади
• 50 Вт • 3 скорости • 60 колебаний • Режимы: естественный и легкий
Код продукта: J16019 Код модели: MSC-NC215L
Рисоварка Khind Anshin
Код продукта: J16010 Код модели: ZC501N • 7 Вт • Напряжение: 220-240 В ~ 50 / 60 Гц • Тип батареи: 6 В 4.5AH (герметичный свинцово-кислотный) • 6-7 часов при слабом освещении; 5-6 часов при ярком освещении
22,100 BP
Код продукта: J16014 Код модели: BM500
Охладитель воздуха Morgan Morgan Thermo Pot
42,200 BP Код продукта: J16022 Код модели: MTP-TB142L
69,300 BP Код продукта: J16026 Код модели: MAC-COOL 1A • 75 Вт • 5 л • Расход воздуха 1150 м3 / час • 3 скорости • Воздухоохладитель 3 в 1
• 4,2 л • 3-ходовой диспенсер • Функция блокировки и разблокировки • Функция автоматического перезапуска
Morgan Настенный вентилятор 16 ”
44 400 BP Код продукта: J16023 Код модели: MWF-166MS • 55 Вт • Тепловой предохранитель • Плавные колебания • 3 скорости
Примечание. Цвета могут отличаться в зависимости от наличия на складе.
Стационарный миксер Morgan Performance
169 800 BP Код продукта: J16027 Код модели: MSM-SB1200 BL • 1200 Вт • Мощный двигатель с низким уровнем шума • 6ℓ • 6 плавных скоростей и импульсных функций
BP = бонусные баллы
03
er Дополнение D
Кастрюля из нержавеющей стали Tefal Comfort Max 18 см с крышкой
Рисоварка Philips Fuzzy Logic
58 700 BP
КУХНЯ Philips Essential Care Silent Travel Складной фен для волос
• 1 л • Уникальная 6-ступенчатая интеллектуальная программа приготовления • Резервное копирование память при отключении питания • 1.5-слойная внутренняя кастрюля для равномерного нагрева и приготовления вкусного риса • Съемное отверстие для пара для легкой очистки
Код продукта: J16028 Код модели: BHD006 / 03
Код продукта: J16029 Код модели: GC1436 / 20
• 2ℓ • 600 Вт • Несколько скоростей • Сверхострые, долговечные лезвия с зубцами • Съемный блок лезвий для легкой очистки • Кнопка быстрой очистки
Электробритва Philips 3-H AquaTouch Wet & Dry с лезвиями Comfort Cut
69,700 BP
Код продукта: Модель J16030 Код: HR1600 / 00
Код продукта: J16035 Код модели: S5070 / 04 • Головки сгибаются в 5 направлениях для быстрого и чистого бритья • 40 минут беспроводного бритья • Триммер с защелкой для идеальной стрижки усов и бакенбардов
Philips Нержавеющая сталь Чайник
Philips Viva Collection Хлебопечка
42 500 BP
180 200 BP
Код продукта: J16031 Код модели: HD9322 / 50
Код продукта: J16036 Код модели: HD9045 / 30 • 14 pre -установленные программы • Выбор размера выпечки: 750 г и 1 кг • Функция задержки до 13 часов • Нескользящие ручки для легкого и безопасного обращения
Примечание. Цвета могут отличаться в зависимости от наличия на складе.
BP = бонусные баллы
Tefal Multi Moulinette XXL
55 600 BP Код продукта: J16042 Код модели: MQ 718 • 3 лезвия • 2 скорости • Полезная емкость 0,8ℓ, общая мощность 1,3ℓ • 500 Вт
• Лучшее 18/10 сплав нержавеющей стали для повышения устойчивости к ржавчине • Подходит для всех конфорок, включая индукционные
Настольный вентилятор Tefal Tower
45 400 BP Код продукта: J16039 Код модели: VU9050
Код продукта: J16034 Код модели: HR2118 / 01
30 200 BP
04
Код продукта: J16038 Код модели: E82406
63,700 BP
Погружной блендер Philips с технологией смешивания Promix
• 1.7ℓ • Плоский нагревательный элемент для быстрого кипячения и легкой очистки • Фильтр от накипи для чистой чашки воды • Беспроводное основание для пируэта на 360 ° для легкого подъема и размещения
44 000 BP
Блендер Philips с мельницей, фильтром и мини-измельчителем
27 200 BP
• 550 Вт • Треугольная форма для оптимальной текучести и смешивания • Система с двумя кнопками для легкого снятия планки для смешивания • Один переключатель • Тонкая ручка для любой руки
Сковорода Tefal Emotion из нержавеющей стали 28 см
61 500 BP
• 1200 Вт • Технология PowerCyclone отделяет пыль и воздух за один раз • Легкий и компактный, что дает вам свободу передвижения
КУХНЯ
• Лучшая нержавеющая сталь 18/10 для повышения устойчивости к ржавчине • Эргономичность, мягкость на ощупь и надежность прохладные ручки для удобного захвата
Код продукта: J16033 Код модели: FC8085 / 61
• 1600 Вт • 3 гибких скорости для бережной сушки • Разработан для более тихой сушки
• 2000 Вт • Непрерывная подача пара до 25 г / м для хорошего разглаживания складок • Система защиты от капель сохраняет одежду безупречной во время глажки • Ползунок для очистки от накипи для легкого удаления накипи с утюга
Код продукта: J16037 Код модели: C97323
Philips Robin Bagless Пылесос
22 500 BP
Паровой утюг Philips с антипригарной подошвой
43 800 BP
Код продукта: J16032 Код модели: HD3030 / 62
• Высота: 37 см • 40 Вт • 3 скорости • Цифровая панель управления • Автоматическое колебание команда • Таймер: 4 часа
er Дополни- тельно D
Tefal Blendforce Plastic Triplax
26 100 BP Код продукта: J16040 Код модели: BL3051 • 400 Вт • 1.Пластиковый кувшин 75ℓ • Система Secure Lock • 2 скорости + импульс • Технология Triplax — 6 лезвий, 3 комбинированных действия и 1 идеальное смешивание
Вокпан из нержавеющей стали Tefal Comfort Max 28 см с крышкой
55000 BP Код продукта: J16041 Код модели: C97392 • Лучшая нержавеющая сталь 18/10 для повышения устойчивости к ржавчине • Модный и элегантный дизайн
Примечание. Цвета могут отличаться в зависимости от наличия на складе.
Tefal Ultra Compact Steamer
61 400 BP Код продукта: J16043 Код модели: VC1006 • 900 Вт • 3 уровня, съемные решетки • Ультракомпактное отделение для чаши • Хромированная основа и кнопка таймера • 9ℓ • Индикатор приготовления • Рекуператор сока
Tefal Plancha Ультракомпактный преемник
80 700 BP Код продукта: J16044 Код модели: TG3918 • 1800 Вт • Можно мыть в посудомоечной машине: съемный лоток для сока • Литые алюминиевые пластины • Антипригарное покрытие
Krups NESCAFÉ® Dolce Gusto® MINI ME ™ Black
108 500 BP Код продукта: J16045 Код модели: KP1208 • Насос на 15 бар для настоящего эспрессо • Выбор горячих и холодных напитков • 0.8 резервуар для воды
BP = бонусные баллы
05
Кухонный комбайн Pensonic
49 200 BP
КУХНЯ
Код продукта: J16050 Код модели: PB 5001 • Многофункциональность: измельчение, нарезка, мелкая терка, крупная терка, смешивание и эмульгирование • Поставляется с насадкой для соковыжималки для цитрусовых
Lebensstil Kollektion Waffle Maker
85,200 BP
Код продукта: J16046 Код модели: LKWM 701SS
Код продукта: J16051 Код модели: PBM 2001
• Регулируемый корпус из нержавеющей стали • Регулируемый корпус из нержавеющей стали
• 710w • 15 автоматических программ • 15-часовой программируемый таймер отсрочки пуска • Корпус и панель управления из нержавеющей стали, ЖК-дисплей
Lebensstil Kollektion Измельчитель из нержавеющей стали
Princess Classic Grill Compact
38000 BP
36200 BP
Код продукта : J16047 Код модели: LKCB 4112SS
Фритюрница Lebensstil Kollektion
Код продукта: J1 6052 Код модели: 117000 • 700 Вт • Черная сталь • Антипригарное покрытие на неподвижных пластинах • Хранение шнура • Вертикальное хранилище
er Sup als De
Код продукта: J16053 Код модели: 302201
Код продукта: J16048 Код модели: LKDF 7113ST
• Конфорка 19 см • 5 температурных режимов • Совместимость с посудой из нержавеющей стали, стекла и керамики
Блендер Princess Piano, 10 скоростей
Утюг Pensonic Dry Iron
13,200 BP
67,100 BP
Код продукта: J16049 Код модели : PSI 890 • 1100 Вт-1200 Вт • Световой индикатор • Регулируемый контроль температуры • Антипригарная поверхность
06
Одинарная плита Princess
40 600 BP
63 300 BP
• 3ℓ • Корпус из нержавеющей стали, можно полностью разобрать • Регулируемая температура • Цифровой таймер с зуммером
76 100 BP Код продукта: J16055 Код модели: BPC-5068 • 1000 Вт • 6ℓ • Наружная оболочка из нержавеющей стали • Запирающаяся крышка для дополнительной безопасности 900 07
Код продукта: J16054 Код модели: 217100 • 350 Вт • Дизайн кнопок пианино • 1.Стеклянный кувшин 5ℓ • Светодиодный индикатор на каждой кнопке, с импульсной функцией • Функция измельчения льда
Примечание. Цвета могут отличаться в зависимости от наличия на складе.
BP = бонусные баллы
КУХНЯ Cornell Teppan Shabu
51 700 BP
Хлебопечка Pensonic
27 200 BP
• Стеклянная чаша 1,2 • Управление одним нажатием кнопки • Корпус из нержавеющей стали
Скороварка Butterfly
9000
132,700 BP Код продукта: J16056 Код модели: BAF-601D • 1200w-1400w • Цифровая панель управления • Масло не требуется
Код продукта: J16060 Код модели: CCG-EL36N • 1400w • 360 мм со стеклянной крышкой • 2.5 л • Горшок для парохода из нержавеющей стали с крышкой • Решетка с антипригарным покрытием
Joseph Joseph Pebble Peeler-Green
20 700 BP Butterfly Коммерческий блендер
134 400 BP Код продукта: J16057 Код модели: B-591 • 2,5 дюйма • 1500 Вт • 35 000 Число оборотов в минуту • Устойчивость к банкам до 100 ° C
Код продукта: J16061 Код модели: JJ095142 • Изготовлен из высококачественной нержавеющей стали • Три лезвия острые как бритва и заключены в прочный пластиковый круглый футляр
Joseph Joseph Nest ™ Plus — Разноцветный 9 шт.
42 200 BP Ручной миксер Cornell
25 400 BP Код продукта: J16058 Код модели: CHM-S808
Код продукта: J16062 Код модели: JJ400311 • NestTM — это идеальная коллекция практичной компактной посуды, включающая уникальный набор наборов для приготовления пищи
• 250 Вт • 5 скоростей с турбо-функцией • С предохранительным двигателем
Отпариватель для одежды Cornell
41 600 BP Код продукта: J16059 Код модели: CGS-S103P • 1.Прозрачный резервуар для воды 5 л • Скорость подачи пара 30 г / мин • Хранение шнура • 1350w-1650w
Примечание. Цвета могут отличаться в зависимости от наличия на складе.
Joseph Joseph Large Index Advance Chopping Board-Silver
58 600 BP Код продукта: J16063 Код модели: JJ600254 • Доски с цветовой кодировкой для различных типов блюд нескользящая основа
BP = бонусные баллы
07
Luminarc Набор для ужина из 19 предметов — Дивали
Набор круглых чаш Noritake — Kyoukashunsai
113,200 BP
КУХНЯ
• В набор входят: 6 десертных тарелок, тарелка для десертов, тарелка для десертов Суповая чаша, 1шт, 2 л
Набор кастрюль Luminarc Blooming Vitroline
22,300 BP Код продукта: J16064 Код модели: H5804 / J1582
131,000 BP Код продукта: J16069 Код модели: LVBM6P2
• Набор стаканов: 6 штук
• Набор включает: 1 запеканку 1ℓ, 1 запеканку 2ℓ и 1 запеканку 5ℓ
Luminarc Highball — Sterling Ice Blue
Набор запеканок Luminarc Jacinthe Vitroline
22 300 BP
139 000 BP
Код продукта: J16065 Код модели: H5803 / J1583
Код продукта: J16070 Код модели: LVJA8P2
• В набор входят: стакан объемом 33 мл, 6 шт. запеканка и 1 штука 5ℓ
Luminarc 2шт. Pure Box Active Family Set
Luminarc 19шт. Обеденный набор — Карин белый
25,600 BP Код продукта: J16066 Код модели: J6589
er Sup als De
114,600 BP Код модели: Код: J1601 • В набор входят: обеденная тарелка 6шт, десертная тарелка 6шт, суповая тарелка 1шт, чаша 2ℓ • Поставляется с 6 стаканом объемом 27 мл
Обеденный набор Luminarc, 19 предметов — Carine Black & White
Набор для запеканки Luminarc Blooming Amberline
103,300 BP
165 500 BP
Код продукта: J16067 Код модели: D2381 • Набор включает: обеденную тарелку 6 предметов, тарелку десерта 6 предметов, тарелку супа 6 предметов, чашу 1 штуку 2ℓ
08
Pro Код воздуховода: J16073 Код модели: 1620-37-F94502
КУХНЯ
• В набор входят: круглая чаша 5шт 11см
Чайный сервиз Noritake 17шт — Pearl Majesty
Luminarc Old Fashioned — Sterling Ice Blue
c • В набор входят: 1шт. pure box active прямоугольный 82cl (синий) и 1pc pure box active прямоугольный 82cl (розовый)
67,800 BP
Код продукта: J16068 Код модели: DX19DP / H5869
Код продукта: J16072 Код модели: LABM8P2 • Набор включает: 1 шт. запеканка, 1 запеканка 3 л и 1 запеканка 5 л
Примечание. Цвета могут отличаться в зависимости от наличия на складе.
BP = бонусные баллы
er Sup als De
Noritake Обеденный набор из 12 предметов — арктический белый
87 900 BP Код продукта: J16074 Код модели: 4000-AW12 • В набор входят: обеденная тарелка 4 предмета, миска для хлопьев 4 предмета, хлеб и 4 предмета масляная тарелка
Noritake Обеденный набор из 16 предметов — Colorwave Graphite
141 100 BP Код продукта: J16075 Код модели: 8034-CW16A
284 000 BP Код продукта: J16078 Код модели: 4382-17 • В набор входят: чайная чашка 6 предметов, блюдце 6 предметов, 1 чайник с крышкой, 1 сахарница с крышкой и 1 чаша для сливок
Noritake Набор столовых приборов 56шт — Rochefort
323000 BP Код продукта: J16079 Код модели: 306F-56X • В набор входят: чайная ложка 8шт, десертная ложка 8шт, суп 8шт ложка, десертная вилка 8шт, столовая вилка 8шт, десертный нож 8шт и столовый нож 8шт
• В набор входят: обеденная тарелка 4шт, миска для хлопьев 4шт, салатная тарелка 4шт и кружка 4шт
Набор чашек и блюдцев Noritake — Hampshire Platinum
183 , 800 BP Код продукта: J16076 Код модели: 4336-F
Обеденный набор Noritake из 20 предметов — Chelmsford
356 700 BP Код продукта: J16080 Код модели: 4383-20 • В набор входят: обеденная тарелка из 6 предметов, салатная тарелка из 6 предметов, суповая тарелка из 6 предметов , 1 блюдо средней овальной формы и 1 овальное блюдо
• В набор входят: чашка 5 предметов и блюдце 5 предметов
Чайный сервиз Noritake из 7 предметов — Azumanomichi
215 600 BP Код продукта: J16077 Код модели: 1654-15-WY1010 • Набор включает: 5 китайских блюд чашка чая и 1 чайник с крышкой
Примечание. Цвета могут отличаться в зависимости от наличия на складе.
Noritake Обеденный набор из 20 предметов — Букет принцесс
356 700 BP Код продукта: J16081 Код модели: 1661-20 • В набор входят: обеденная тарелка из 6 предметов, салатная тарелка из 6 предметов, суповая тарелка из 6 предметов, 1 блюдо средней овальной формы и 1 овальное блюдо из овощей
BP = бонусные баллы
09
RCR Набор из 7 фруктовых салатов с лапкой — Macedonia Laurus
Zebra 0,45 Вакуумная кружка — Flora
18 000 BP
131700 BP
КУХНЯ
Код продукта: J160X2445 Код модели: J160X2445 Включает: 1 большая чаша + 6шт 135 мм маленькая чаша
RCR Набор из 2 столов — осень
37 500 BP
• Сохраняет горячий или холодный напиток в течение 4-6 часов • Тонкий и удобный дизайн • Нержавеющая сталь SUS 304 • Разные цвета
Visions 5ℓ Dutch Oven — Four Leaves
Код продукта: J16082 Код модели: RCRX253570X0
Подставка для соуса Zebra из нержавеющей стали со стеклянной крышкой 16 см
103 300 BP
• В набор входит: 1 шт. c тумблер и кубок на 1 шт.
RCR Footed Cake Plate — Stella
Код продукта: J16092 Код модели: Z112X991X000
34,000 BP
Код продукта: J16088 Код модели: VSD-5FV • Сейф для вытяжной плиты, плиты, микроволновой печи, духовки галоген, холодильник, морозильная камера и посудомоечная машина
Код продукта: J16093 Код модели: 119ZB-166-330 • Нержавеющая сталь • Поставляется с прочной стеклянной крышкой
КУХНЯ Квадратная двойная сковорода-гриль Zebra 32 x 24 см с щипцами для еды
52,800 BP Код продукта : J16097 Код модели: Z174X407X000 • Керамическое покрытие • Многофункциональная двойная сковорода-гриль • Постоянная опора для крышки сковороды • Меньше дыма и разлива масла
80 700 BP Corningware Набор закрытых кастрюль из 6 предметов — Rosabelle
Код продукта: J16083 Код модели: RCRX253110X0 • Посудомоечная машина доказательство • Кристалл, не содержащий свинца
Zebra 14см контейнер для пищевых продуктов из нержавеющей стали
145,700 BP Код продукта: J16089 Код модели: A-140-ROS
RCR 7 шт. Набор — Laurus Liquore
88,500 BP
• В набор входят: 1ℓ, 1.Запеканка 5 л и 3 л
Код продукта: J16084 Код модели: RCRX732720X0
Набор Corelle из 16 предметов — Rosabelle
• В набор входят: 1 графин на 17 унций + 6 кубков на 2 унции
166 200 BP RCR 7000 BP 9000 Набор напитков 9000 BP Код модели J16085: RCRX732400X0
34,000 BP
Код продукта: J16090 Код модели: 16-ROS-MS • В набор входят: обеденная тарелка 6шт, тарелка хлеба и масла 6шт, суповая тарелка 2шт 21см, 1 миска 1ℓ и 1 сервировочная тарелка 32см
Код продукта: J16094 Код модели: 119ZB-166-143 • 3 яруса
Овальный ланч-бокс Zebra с ручкой
36 600 BP Код продукта: J16095 Код модели: Z152X031X000 • Нержавеющая сталь SUS 304 • Овальный ланч-бокс 16 см с ручкой
La gourmet® 2ℓ Thermal Wonder Cooker
56 600 BP Код продукта: J16098 Код модели: LGMCWTC267818 • Высококачественная нержавеющая сталь 18/10 • Полностью гигиенична и непористая • Здоровые вкусные блюда
Igloo Isl и Breeze 9-Qt Cooler
56 400 BP Код продукта: J16099 Код модели: IGL432492 • Откидная ручка для переноски одной рукой • Различные цвета • Крышка переворачивается на лоток и чашку
• В набор входит: 1 шт. 40.Кувшин на 25 унций + стакан на 9 унций
Набор Corelle из 20 предметов — Rosabelle
RCR Набор из 7 предметов Opera Porto
192,700 BP
89,800 BP Код продукта: J16086 Код модели: RCRX731920X0 • Набор включает: 1 круглый графин на
+ 6 бокалов на 9000 шерри
Код продукта: J16091 Код модели: 20V-ROS-P • В набор входят: обеденная тарелка 4шт, тарелка хлеба и масла 4шт, суповая тарелка 4шт 21см, чашка 4шт и блюдце 4шт
Примечание: Цвета могут отличаться в зависимости от наличия на складе.
BP = бонусные баллы
Zebra 3.5ℓ чайник Smart Whistle из нержавеющей стали
48 000 BP Код продукта: J16096 Код модели: 119zb-113-524 • Маленькая кнопка для блокировки крышки • Используется на магнитной плите • Нержавеющая сталь
Примечание : Цвета могут отличаться в зависимости от наличия на складе.
La gourmet® Shogun Marble 36cm Wok
98 500 BP Код продукта: J16100 Код модели: LGMCWSG338341 • Посуда с антипригарным покрытием • С индукцией
BP = бонусные баллы
11
Thermos® 4.5ℓ Lifestyle Shuttle Chef
123,100 BP Код продукта: J16105 Код модели: KBG-4500
КУХНЯ
• Внешняя крышка кастрюли обеспечивает теплоизоляцию • Способна сохранять тепло или холод магически и эффективно
Alfi 1ℓ Pallas Glassliner Vacuum Carafe
Термос® 300 мл Изолированная баночка для пищевых продуктов
254 600 BP
21 100 BP Код продукта: J16101 Код модели: JBJ-301 • Двухслойная вакуумная изоляция для максимального сохранения температуры • Очень широкое горлышко легко заполнять, подавать и чистить • Герметичность крышка • Лучшее для еды и супа
Код продукта: J16106 Код модели: 0422 000 100 • 12 часов в горячем, 24 часа в холодном состоянии • Система носика и ручка из хромированного пластика • Винтовая пробка, управляемая одной рукой
Tupperware Fridge Water Bottle 2ℓ1
12 200 BP
Thermos® 750 мл Ultra Light Tumbler
30 700 BP Код продукта: J16102 Код модели: JNL-751
Код продукта: J16107 Код модели: 11052662 • L Герметично и легко чистится • Бутылка плотно помещается в дверной карман холодильника
Tupperware 2шт. Бутылка Eco Flip Top 1ℓ
• Двойная вакуумная изоляция Thermos® • Небьющаяся конструкция из нержавеющей стали 18/8 • Герметичность • Легкость и компактность дизайн
Thermos® 1ℓ бутылка для гидратации с двойной пробкой
45 600 BP
15 400 BP Код продукта: J16108 Код модели: 11109815 • Изготовлен из безопасных, нетоксичных материалов во избежание проливания
Tupperware 5шт. Модульные элементы Прямоугольный набор
Код продукта: J16103 Код модели: FFR-1004WF
44 000 BP
• Двусторонняя спортивная бутыль • Сменные крышки: крышка для холода открывается одним касанием, чашка и крышка для hot • Поставляется с сумкой и плечевым ремнем
Набор семейной посуды Thermos® из 5 предметов
Код продукта: J16109 Код модели: 11068059 • В набор входят: 1шт 4.3 л., 2 шт. По 850 мл и 2 шт. По 1,9 л. • Поставляется с 1 шт. 650 мл Freezermate small
Tupperware RiceSmart 10 кг
74 800 BP
72 700 BP
Код продукта: J16104 Код модели: K37 • В набор входит: 1 шт. , 1 сковорода 24 см, 1 корзина для жарки 22 см и решетка 18/10 из нержавеющей стали 20 см • Быстрый нагрев
12
Код продукта: J16110 Код модели: 11116572 • Первым пришел — первым ушел, чтобы сохранить свежесть риса • Полностью съемные детали для легкой очистки
Примечание. Цвета могут отличаться в зависимости от наличия на складе.
BP = бонусные баллы
Lock & Lock Lunch Box
31400 BP Код продукта: J16111 Код модели: HPL823DP
КУХНЯ
• Набор включает: 2 шт. Под контейнером: 870 мл, 1 шт. Верхний контейнер: 870 мл (4 разделителя с 2 фиксированные перегородки) и 1 водонепроницаемая сумка • Не содержит бисфенола А • Можно мыть в посудомоечной машине и микроволновую печь
Кастрюля Lock & Lock Cookplus Stone 18 см
83 100 BP Код продукта: J16112 Код модели: LCA6181D • Усиленное антипригарное керамическое мраморное покрытие • Отсутствие PFOA и других токсичен • Устойчив к царапинам и нагреванию • Превосходная теплопроводность и защита • Индукционный нагреватель • Использование на газе, электричестве, галогене
Lock & Lock Cookplus Stone 24см кастрюля / глубокая кастрюля
123 500 BP Код продукта: J16113 Код модели: LCA6244D • Усиленный антипригарное керамическое мраморное покрытие • Отсутствие ПФОК и нетоксичность • Устойчивость к царапинам и нагреванию • Отличная теплопроводность и сохранность • Индукционный нагреватель • Использование на газе, электричестве, галогене
Набор канистр Glasslock
20 200 BP Код продукта: J16114 Код модели: IG 674
Набор Glasslock 7 предметов
89 800 BP Код продукта: J16116 Код модели: GL 673 • Тип 1: безопасный в микроволновой печи пищевой контейнер круглый (1шт 165 мл, 1шт 360 мл и 1шт 720 мл) квадрат (1шт 400 мл и 1шт 900 мл) • Тип 2: прямоугольный контейнер для пищевых продуктов, безопасный в духовке (1шт 970 мл и 1шт 2.2ℓ)
Creative Square Lock 5-в-1
21,900 BP Код продукта: J16117 Код модели: 09015-5 • 100% не содержит бисфенола А • Безопасно для морозильной камеры и микроволновой печи
Pioneer 4 Set Герметичный контейнер для сжатия и хранения
27 600 BP Код продукта: J16118 Код модели: PNG7923PS • Изготовлен из высококачественного полиуретана и на 100% герметичен
• В набор входят: 1 шт. 350 мл, 1 шт. 500 мл и 1 шт. 815 мл
Набор для духовки Glasslock
36 800 BP Код продукта: J16115 Код модели: GL1260 • В набор входят: 1 шт. 970 мл и 1 шт. 2.2ℓ • Контейнер для пищевых продуктов, безопасный в духовке
Примечание. Цвета могут отличаться в зависимости от наличия на складе.
Zenne Twister Double Burner
56,300 BP Код продукта: J16119 Код модели: KGS301A-S • 3,6 кВт (L) и 4,5 кВт (R)
BP = бонусные баллы
13
Hitachi Beauty Product
122 100 BP Код продукта: J16124 Код модели: CN-5610A
БЫТОВЫЕ ОСОБЕННОСТИ
• Ионная очистка, перезаряжаемый • Двойное использование переменного тока • AC100-240V
Hitachi Ion Cleansing Device
29 500 BP Код продукта: J16129 Код модели: EM607PMWH 121 BP
Код продукта: J16120 Код модели: CM-N10000
• 300 Вт • Съемное лезвие из нержавеющей стали • Функции смешивания и разбивания льда • Защитный замок и противоскольжение
Улавливатель комаров Sharp Очиститель воздуха PCI
Код продукта: J16125 Код модели : CV-940Y WR • 1600 Вт • 15ℓ • 2-ступенчатая головка, тканевый фильтр, функция обдува
Пылесос Hitachi
Очиститель воздуха Hitachi
72,100 BP
144,300 BP
Продукт Код uct: J16121 Код модели: CV-BM16 BL
Код продукта: J16126 Код модели: EP-A3000 • 25 м2 • Не содержащий аллергенов дезодорирующий катехиновый дезодорирующий фильтр EPA
Код продукта: J16130 Код модели: FPF30LH
Код продукта: J16127 Код модели : EP-A5000
141 900 BP Код продукта: J16122 Код модели: HES-36WPY
• 33 м2 • Функция увлажнения • Не содержащий аллергенов дезодорирующий катехиновый фильтр EPA-фильтр
• 3600 Вт • Инверторный насос постоянного тока • 12 функций безопасности
er
Микроволновая печь Hitachi
Рисоварка Hitachi
941 400 BP
116 400 BP Код продукта: J16123 Код модели: RZ-DMD18Y DRE • 1.Цифровая рисоварка на 8 дюймов • Автоматический режим рецепта
14
Система микрокомпонентов Sharp
111000 BP Код продукта: J16131 Код модели: XLLS703BH (GB)
Очиститель воздуха Hitachi
317,100 BP
Код продукта: J16128 MRO-AV200E • 33ℓ • 129 рецептов и 36 функций автоматического меню • Тройной датчик веса
Примечание. Цвета могут отличаться в зависимости от наличия на складе.
BP = бонусные баллы
Код продукта: J16134 Код модели: FPFM40LB
105 800 BP
• Общее среднеквадратичное значение 50 Вт (25 Вт / канал) • Возможность подключения Bluetooth с поддержкой NFC • Воспроизведение MP3 через USB • FM-радио • Регулировка низких / высоких частот и X-Bass
Hitachi для душа с насосом
232 900 BP
Очиститель воздуха Sharp
• 21 м3 • Режим дымки • Очиститель воздуха PCI с HEPA и фильтром 2-в-1 с активированным углем
• Пылесос канистрового типа • 1600 Вт • Мощность всасывания 350 Вт • 1.5 пылеемкость
HOME ESSENTIALS
Пылесос Hitachi
236000 BP
• Ионная очистка с увлажнением и охлаждением • Источник питания переменного тока без подзарядки • AC100-240V
Sharp Personal Blender
Ray
Sharp
122 800 BP Код продукта: J16132 Код модели: BDHPA3DW • Поддерживает емкость жесткого диска до 2 ТБ • BD Live и Интернет-браузер • HDMI • DTS включен
Sharp 32 ”телевизор
233 500 BP Код продукта: J16133 Код модели: LC32LE265M • Простой цвет режим настройки • Вид орла дает четкие изображения, особенно для движущихся изображений • Супер-эко-режим для экологической эксплуатации
Примечание. Цвета могут отличаться в зависимости от наличия на складе.
• Спящий режим • Монитор пыли • Автоматический перезапуск • Улавливатель комаров Очиститель воздуха PCI
er Sup als De
Sharp Steamwave Oven
278 000 BP Код продукта: J16135 Код модели: AX1100VS • 900 Вт • Емкость 27 • 3 многоступенчатых приготовление пищи • 4 предварительно запрограммированных сбалансированных меню
Sharp Cloud Smarthome System
334 800 BP Код продукта: J16136 Код модели: YLSU50M • В комплект входит: 1 блок обработки OverCloud (OPU), 1 датчик двери / окна, 1 IP-камера HD, 1 шт. Флэш-накопитель USB 16 ГБ
Телевизор Sharp 50 ”
626 600 BP Код продукта: J16137 Код модели: LC50LE275X • ЖК-панель Full-HD со светодиодной подсветкой • Простой режим настройки цвета • Вид орла дает четкое изображение, особенно для движущихся изображений • 1080 / 24P вход сигнала
BP = бонусные баллы
15
Sony Walkman со встроенным USB
36 600 BP Код продукта: J16142 Код модели: NWZ-B183F
HOME ESSENTIALS
• Усиление низких частот f Функция для низкого уровня мощности • Емкость 4 ГБ примерно на 900 песен • До 20 часов автономной работы • Быстрая зарядка за 3 минуты
Настольный вентилятор KDK 16 дюймов
38 200 BP Код продукта: J16147 Код модели: KB-404
Радиобудильник Sony
IROVA XR510A
23 600 BP
Sony PlayStation® Vita
Код продукта: J16138 Код модели: ICF-C1T / B
174 400 BP Код продукта: J16143 Код модели: PCH-2006
• Стандартный , двойной будильник или настройка двойного будильника со звуком радио или зуммера
Sony DVD Player
• 5-дюймовый мультисенсорный OLED-экран с оптимизированным интерфейсом сенсорного меню • Двойные аналоговые джойстики улучшают игровой процесс • Беспроводное соединение с Wifi
Sony 5.Система домашнего кинотеатра 1ch Blu-Ray Disc ™
Код продукта: J16139 Код модели: DVP-SR370
235 800 BP
• Супер пыленепроницаемость • Высокое качество изображения с Xvid Home • Широкие возможности воспроизведения • Воспроизведение через USB
Код продукта: J16144 Модель Код: BDV-E2100 • 5.1-канальная система • Подключение NFC, Bluetooth® и Wi-Fi • Режим футбола
45 800 BP
Sony 32 ”R300C BRAVIA TV
Код продукта: J16140 Код модели: MDR-XB450AP • Улучшает низкочастотные звуки и мягкие амбушюры позволяют вам дольше слушать с полным комфортом • Совершайте звонки в режиме громкой связи с помощью пульта AP • Стильный дизайн с алюминиевыми вставками
245 400 BP Код продукта: J16145 Код модели: KDL-32R300C • X-Protection PRO • Усилитель четкого разрешения • Четкая фаза • HDMI x 2 • USB Super Multi-Format Play
Наушники Sony с шумоподавлением
Sony 40 ”R350C BRAVIA TV
47200 BP
330 500 BP
Код продукта: J16141 Код модели: MDR-Z X110NC • Встроенная технология шумоподавления • 80 часов автономной работы • Легкий вес • Динамические 30-миллиметровые драйверы • 1.Y-образный шнур, 2 м, тип
16
KDK 16 ”вентилятор на стойке
59,000 BP Код продукта: J16148 Код модели: KX-405
205 900 BP Код продукта: J16152 Код модели: XR510A • Эффективная система очистки с УФ-лампой для стерилизация • Автоматическая зарядка • Сухая швабра во время подметания и уборки пылесосом
• 3 скорости • Регулировка высоты — мин. 107 см / макс 133 см • Полностью автоматическое колебание с управлением сцеплением
Black & Decker 6V Dustbuster
44 000 BP
Наушники Sony Extra Bass (XB)
HOME ESSENTIALS
• 3 скорости • Эффективное охлаждение и бесшумная работа • Полностью автоматическое колебание с управлением сцеплением
Код продукта: J16146 Код модели: KDL-40R350C • X-Protection PRO • Full HD 1080 • Усилитель четкого разрешения • Фаза очистки • Супер многоформатное воспроизведение USB
Примечание. Цвета могут отличаться в зависимости от наличия на складе.
BP = бонусные баллы
KDK 56-дюймовый потолочный вентилятор
88 900 BP Код продукта: J16149 Код модели: K14Y5-WT
38 600 BP Код продукта: J16153 Код модели: NV6020 • Для сбора грязи и пыли вокруг вашего дома
• 5-лопастной потолочный вентилятор с дистанционным управлением • 3 скорости • Таймер выключения 1-6 часов и режим сна • Сильный ветерок и бесшумная работа
IROVA K6 (2nd Gen)
80 400 BP Код продукта: J16150 Код модели: I- ROVA K6L • Интеллектуальный робот-пылесос для дома и офиса • Очищает и сушит шваброй большинство поверхностей
IROVA KK8
160 200 BP Код продукта: J16151 Код модели: KK8 • Интеллектуальная система уборки 4-в-1 • Автоматическая зарядка • Сухая уборка во время очистка • Бесшумная работа
Примечание. Цвета могут отличаться в зависимости от наличия на складе.
Ударная дрель Black & Decker VSR 13 мм с комплектом и аксессуарами
52 600 BP Код продукта: J16154 Код модели: KR554rekp20 • Подходит для сверления в домашних условиях • Подходит для сверления стен, легких металлов и дерева
Паровая швабра Black & Decker
110 500 BP Код продукта: J16155 Код модели: FSM1620 • Очищает пол с помощью пара • Заменяет обычную швабру
BP = бонусные баллы
17
Пылесос Karcher Wet & Dry 15ℓ
83 400 BP Код продукта: J16160 Код модели: MV1 / WD1
ДОМАШНИЕ ОСОБЕННОСТИ
• 1000 Вт • Влажный и сухой пылесос • Универсальность для сухой и влажной грязи
Аккумуляторная отвертка Bosch
Пылесос Karcher 8ℓ
71,700 BP
124162 BP
: IXO3 • Встроенная светодиодная подсветка для освещения рабочей зоны даже в темных местах • Мягкая резиновая ручка 3.Литий-ионный аккумулятор 6 В • Прямое / обратное вращение
Код продукта: J16161 Код модели: T8 / 1 • Для коммерческого и домашнего использования благодаря своей мощности и бесшумности • 8ℓ • 1600 Вт • Прочный и моющийся тканевый фильтр • Может использоваться без мешков для пыли
Струйный очиститель Karcher высокого давления, 120 бар
Триммер для травы Bosch
143,800 BP
71,400 BP
Код продукта: J16162 Код модели: K2.360
Код продукта: J16157 Код модели: ART23SL • Простота в эксплуатации • Чрезвычайно легкий и удобный • Эргономичное управление благодаря сбалансированной системе «полуавтоматической подачи» • 280 Вт и 12500 об / мин позволяют быстро и чисто стричь газон
• 120 бар • 1400 Вт • Колеса и 6-метровый шланг • Форсунка Vario Power • Поставляется с дополнительная промывочная щетка
Струйный очиститель высокого давления Karcher Индукционный двигатель с водяным охлаждением, 120 бар (производство Германия)
Набор ударных сверл Bosch — НОВИНКА
238 200 BP
91 000 BP
Код продукта: J16163 Код модели: K4 Basic
Код продукта: J16158 Код модели: (GSB 10RE SET) • Эргономичная ручка для удобного использования • Шарикоподшипник с повышенной динамической нагрузкой для длительного срока службы • 500 Вт; Выходная мощность: 250 Вт • Малый вес — всего 1 шт.5 кг
• 120 бар • 1800 Вт • Шланг 6 м • Расход воды: 420 л / ч • Форсунки с вентилятором и турбонагнетателем
Компактный пароочиститель Karcher с комплектом для пола
Катушка для шланга Karcher (производство в Европе)
151 700 л. Код: J16164 Код модели: SC1 Premium
45,300 BP Код продукта: J16159 Код модели: 2.645-118.0 • Прочная • Рама из нержавеющей стали для мобильного и стационарного применения • Шланг Karcher 15 м, форсунка и 4 универсальных соединителя для шланга
18
+ Набор для пола
• Легкий, компактный и портативный • Очищает практически все твердые поверхности без химикатов • Максимальное давление пара: 3 бар • Включает насадки и щетку • Разработано в Германии • Поставляется со всеми принадлежностями, включая мытье пола с твердым покрытием
Примечание : Цвета могут отличаться в зависимости от наличия на складе.
BP = бонусные баллы
Цифровые весы ROSSMAX
36100 BP Код продукта: J16165 Код модели: WB101 • Технология с 4 датчиками • Функция автоматического включения • Большой размер ЖК-дисплея • Точность 100 г • Максимальный вес 180 кг
ROSSMAX Body Fat Monitor
60 500 л.
67 000 BP Код продукта: J16167 Код модели: BQ705 • Технология интеллектуальных датчиков • 120 ячеек памяти для 2 пользователей • Индикатор гипертонии и 1 датчик сердцебиения • Обнаружение движения
Beurer Facial Cleansing Brush
59 100 BP Код продукта: J16168 Код модели: FC45 • Ежедневная очистка • В 4 раза тщательнее, чем ручная очистка • Двухступенчатое вращение • Водонепроницаемость IPX-7
Beurer Speaking Upper Arm Monitor
79, 500 BP Код продукта: J16169 Код модели: BM49 • Возможность настройки на 4 языка • Большой удобный для чтения дисплей • Время и дата • Функция автоматического выключения • Медицинский продукт • Автоматический выбор давления и сброс давления
Примечание: Цвета могут различаться в зависимости от при наличии на складе.
ЗДОРОВЬЕ И ОБРАЗ ЖИЗНИ Зеркало Beurer с подсветкой
69,700 BP Код продукта: J16170 Код модели: BS49 • Поворотное зеркало • Нормальное и 5-кратное увеличение • Яркий светодиодный свет
Термометр для лба Omron
73,700 BP Код продукта: J16171 Код модели: MC -720 • Быстрое бесконтактное измерение температуры лба для всех возрастов
Автоматический тонометр Omron
86 900 BP Код продукта: J16172 Код модели: HEM-7121 • Обеспечение точного и надежного измерения артериального давления с помощью усовершенствованной технологии IntelliSense • Обнаружение нерегулярного сердцебиения
Электронный импульсный массажер Omron
97 500 BP Код продукта: J16173 Код модели: HV-F127 • Обеспечивает успокаивающее и безмедикаментозное облегчение мышечной боли, жесткости и усталости мышц
BP = бонусные баллы
19
Car Boot Organizer
ЗДОРОВЬЕ И ОБРАЗ ЖИЗНИ
7,400 BP Код продукта: J16178 Код модели: CBO 013
90 002 ЗДОРОВЬЕ И ОБРАЗ ЖИЗНИ
Фланелевое банное полотенце Essina, 2 шт.
36 000 BP
• Идеально подходит для хранения в багажнике автомобиля • Разные цвета
Набор простыней Essina King
MedKlinn Autoplus Автомобильный стерилизатор воздуха сумка-холодильник
8100 BP
Код продукта: J16174 Код модели: AUP • Несколько настроек: Выкл. / Низкий / Высокий • Подходит для седанов среднего размера, MPV, SUV • Применимо для автомобилей с автомобильным аккумулятором 12 В • Гарантия 1 год
Код продукта: J16179 Код модели: BC 7237 • Идеальное место для хранения, чтобы еда оставалась прохладной • Разные цвета
Набор простыней Essina Queen
56 600 BP Код продукта: J16183 Код модели: Asti
51 300 BP Код продукта: J16184 Код модели: Asti
• 1 набор подогнанных простыней, 2 наволочки и 1 надувной футляр
Набор одинарных простыней Essina Super
Код продукта: J16189 Код модели: • 100% хлопок (520 г на шт.) • Ассорти цветов 900 07
Essina Cool Gel Pillow
37,300 BP Код продукта: J16190 Код модели: • 1 подушка из пены с эффектом памяти с охлаждающим гелем
39,300 BP Домашний стерилизатор воздуха MedKlinn Asens + 20
IMAXX Super Broom
129,000 BP
22 8002 BP Код продукта: J16175 Код модели: A + 20 • Устраняет аллергены пылевых клещей • Непрерывная работа в течение 24 часов с низким энергопотреблением • Простая чистка своими руками • Покрывает до 200 кв.футов • Проверенное решение без лекарств от аллергии на носовые пазухи
SmartTAG
• Комплект из 1 простыни, 1 наволочка
Код продукта: J16180 Код модели: SB 300
33 900 BP Код продукта: J16191 Код модели: • Батарея в комплекте • Карта Touch ‘n Go в комплект не входит
Hikosen Cara (Япония) 2D Cat Bolster
• Удобство для пользователя • Не требует зарядки • Две круглые угловые щетки проходят через широкий путь очистки для превосходного улавливания мелких частиц
18 200 BP Код продукта: J16192 Код модели: V-Z13-069-01
Домашний стерилизатор воздуха MedKlinn Asens + 40
Профессиональный многоциклонный пылесос IMAXX
174 400 BP
110 500 BP
Код продукта: J16176 Код модели: A + 40 • Устраняет аллергены пылевых клещей • Непрерывная работа в течение 24 часов при низком энергопотреблении • Простая чистка своими руками • Покрывает до 400 кв.футов • Проверенное решение без лекарств от аллергии на носовые пазухи
Код продукта: J16185 Код модели: Asti
Код продукта: J16181 Код модели: HVC-600 Pro • Мощное всасывание • Легкость, чтобы держать и естественным образом вписываться в форму руки • Простота в обращении
• 100% хлопок, возможность стирки для дополнительного комфорта • Разные цвета и рисунки • 50 см
Комплект простыни Essina King
Комплект простыни Essina Queen
56,600 BP Код продукта: J16186 Код модели: Candies Atlantic
51 300 BP Код продукта: J16187 Код модели: Candies Atlantic
Hikosen Cara (Япония) Набор значений
20 700 BP Код продукта: J16193 Код модели: VS: VZ10-040-02S • 1 маска для лица и 1 подставка для шеи • Различные цвета
• Комплект из 1 простыни, 2 наволочки и 1 чехол для валика
Стремянка Pioneer 3
USB-вентилятор Mango
64,500 BP
8,700 BP
Код продукта: J16182 Код модели: PN 9993
9 0002 Код продукта: J16177 Код модели: ET 1077 • Портативный вентилятор-кулер • Разные цвета
20
• Прочный и 100% водонепроницаемый • Поддерживает вес до 100 кг
Примечание. Цвета могут различаться в зависимости от наличия на складе.
BP = бонусные баллы
Essina Super Single Fitted Sheet Set
39 300 BP Код продукта: J16188 Код модели: Candies Atlantic • Комплект из 1 простыней, 1 наволочка Примечание: Цвета могут различаться в зависимости от наличия на складе.
Hikosen Cara (Япония) Подушка-матрас
39,300 BP Код продукта: J16194 Код модели: LC-06-046 • Размер дорожного матраса: 120 x 110 см / подушка для объятия подушки: 49 x 37 см BP = бонусные баллы
21
Часы Casio Multi Function
CK Eternity Aqua EDT 100 мл
77 600 BP
ЗДОРОВЬЕ И ЖИЗНЬ
• Индикатор дня и даты • Ремешок из натуральной кожи • Водонепроницаемость • 42 мм
Lacoste Eau De Lacoste L.12.12 Jaune EDT 100 мл HUGO BOSS The Scent EDT 50 мл
Код продукта: J16200 Код модели: набор MTP-1302
58,300 BP
• Индикация даты • Ремешок браслета • Водонепроницаемость
Bello & Beo Brooklyn Stripes Jewellery Case
Код: J16205 Код модели: —
Код продукта: J16196 Код модели: LTP-V007-7B • Ремешок из нержавеющей стали • Тройная застежка • Водонепроницаемость
Код продукта: J16206 Код модели: —
Lancôme Tresor Midnight Rose EDP 50 мл
Код продукта: J16202 Код модели: PR Виолончель — коричневый (SVR.MOP / RG)
61 700 BP
• Размер: ø 40 мм • Задняя крышка из нержавеющей стали • Перламутровый циферблат • Ремешок из натуральной кожи с рисунком • Японский механизм • Водонепроницаемость 3 атм • Гарантия 1 год
Код продукта: J16207 Код модели : • Соблазнительное издание
Bello & Beo JET S Watch Organizer с заводным устройством
190 500 BP
Casio Tough Solar Watch
Код продукта: J16203 Код модели: S185 JET S
77 600 BP Код продукта: J16198 Код модели: W -S220C • Прочная солнечная энергия • Мировое время • 5 сигналов тревоги • Светодиодная лампа • Ремешок из пластмассы • Водонепроницаемость 100 м
22
(BLK.BLK.4W)
• Размер (близко): 180 x 205 x 225 мм • Внутри: черная кожзаменитель • Снаружи: глянцевое лакирование • Адаптер переменного тока • Резервные батареи 2 x D (не входят в комплект) • 5 «Поворот и отдых» Режимы • Аксессуары в футляре предназначены только для демонстрации
Примечание. Цвета могут отличаться в зависимости от наличия на складе.
BP = бонусные баллы
• Аромат, пробуждающий оптимизм, радость и положительную энергию
82 300 BP Код продукта: J16210 Код модели: GT019 • 3 различных массажных инструмента • Нажимная и вытягивающая кнопка • Портативный дизайн • Тепловая функция в дальнем инфракрасном диапазоне
• олицетворяет гламур, элегантность и веселье • Свежая, чувственная и женственная композиция
52 500 BP
49 800 BP
• Мировое время • Несколько времен: 4 разных города • Ежедневный будильник • Светодиодная подсветка • Ремешок из пластмассы • Водонепроницаемость 200 м • 47 мм
60 400 BP
• Размер: ± 248 x 160 x 182 мм • Интерьер: кремовый бархат • Внешний вид: кожзаменитель в полоску • Встроенное зеркало • Металлический замок золотого цвета (без ключа) • Аксессуары в чемодане предназначены только для демонстрации
Спортивные часы Casio Код товара: J16197 Код модели: AE2000W-1A
Carolina Herrera 212 VIP Rose EDP 50 мл
(BLU-WHT.CR.JR)
Philippe Renault Cello Watch
Код продукта: J16209 Код модели: —
Ручной массажер GINTELL G-Relax Plus
Код продукта: J16201 Код модели: BROOKLYN STRIPES
39200 BP
62,500 BP
62,500 • Медленный, уравновешенный, напряженный с нетерпением
32 700 BP Часы Casio Lady
HEALTH & LIFESTYLE
• Мужской аромат в современной, повседневной, водно-древесной композиции
81 600 BP
39 200 BP
• Отображение даты • Тканевый ремешок • Водонепроницаемость • 41 мм
Код продукта: J16204 Код модели: —
Часы Casio Pair
Спортивные часы Casio Код продукта: J16195 Код модели: MTP-V008B
69,700 BP
Код продукта: J16199 Код модели : MTP-1375L-7A
Nina L ‘Extase EDP 50 мл
65 700 BP Код продукта: J16208 Код модели: • Цветочная, мускусная и восточная композиция состоит из двух аккордов: белого. лепестки, роза и розовый перец и сиамский бензоин, вирджинский кедр, мускус и амбра
Примечание. Цвета могут различаться в зависимости от наличия на складе.
Портативный массажер для разминания GINTELL G-Minnie Arc
99 600 BP Код продукта: J16211 Код модели: GT123 • Портативный • Многократный массаж для разминания • Функция нагрева • Модный цвет и дизайн
GINTELL eSlimme Пояс для похудения
156 500 BP Код продукта: J16211 Код модели: GT980 • 5 режимов интенсивности • Удлинительный пояс, адаптированный к разным размерам тела • Автоматический таймер и функция защиты от перегрева
BP = бонусные баллы
23
VS Sassoon iPink Tourmaline Ceramic Ionic Фен для волос
ЗДОРОВЬЕ И ОБРАЗ ЖИЗНИ Oster MyBlend Personal Blender
39 300 BP
55 800 BP Код продукта: J16218 Код модели: VS 5543PIH • 2200 Вт • 3 режима нагрева • Гибкость 1.Салонный шнур длиной 5 м с петлей для подвешивания для простоты использования
Код продукта: J16213 Код модели: BLSTPB-WGN
Женская бритва Remington с батарейным питанием
• 250 Вт • Идеально подходит для использования в дороге (заполнение, смешивание и работа) • Многоразовая спортивная бутылка на 600 мл без BPA • Измельчение льда • Быстрое и простое смешивание в одно касание
Классический блендер (Oster Signature Beehive Blender)
84 500 BP
29 900 BP Код продукта: J16219 Код модели: WDF 4815C • 2 гипоаллергенных плавающих фольга • Защита от душа • Работает от батареи: 2 x AAA VARTA • Щетка для чистки
Код продукта: J16214 Код модели: BLST4090-900
Набор для стрижки волос Remington Corded 10’S
• 600 Вт • Классический хромированный дизайн улья • 1.Стеклянная банка 25 дюймов • 3-х скоростной поворотный переключатель
32 000 BP
Цифровые весы для ванной комнаты Phyliss
25 400 BP Код продукта: J16215 Код модели: PDS 133C
Код продукта: J16220 Код модели: HC 5015 • Улучшенное стальное лезвие, 5 различных гребней • Самозатачивающиеся и самосмазывающиеся лезвия, прецизионное лезвие 0,5 мм, с проводом, расческа для укладки, щетка для очистки, щетка для шеи
• Сенсорная технология 4G • Сенсор для мгновенного считывания • Очень большой ЖК-дисплей • Максимальный вес 150 кг
Пленка Remington Comfort Series Бритва
VS Sassoon Pink Сушилка с складной ручкой
48 500 BP
18 500 BP
Код продукта: J16221 Код модели: PF 7200
Код продукта: J16216 Код модели: VS 906PM • 1200 Вт • 2 нагрева / скорости • Складная ручка для компактное хранение и удобство
• Гибкая сетка для комфортного бритья, два ножа для фольги, удобная обрезка — выдвижной триммер с закругленными краями • Использование 40 минут • 6 часов зарядки • Беспроводной • Светодиодный индикатор ht indicator
VS Sassoon iPink 32mm Tourmaline Ceramic Выпрямитель / щипцы для завивки 2-в-1
Remington Cordless All-in-One Grooming Kit
53,200 BP
55,100 BP
Код продукта: J16222 Код модели: PG 6030 9000
Код продукта: J16217 Код модели: VSI 3270PIH • Раздельное выпрямление и укладка локонов 2-в-1 • 25 регуляторов температуры, подходящие для всех типов волос • Мгновенный нагрев за 60 секунд • Поворотный шнур не так легко запутать 24
• Лезвия с титановым покрытием, самозатачивающиеся лезвия • 4 насадки • 5 фиксированных гребней • Перезаряжаемый • Моющаяся головка • Эргономичная ручка
Примечание. Цвета могут отличаться в зависимости от наличия на складе.
BP = бонусные баллы
Hypergear 3ℓ Dry Bag Q
9 500 BP Код продукта: J16223 Код модели: 30112RD • Подходит для активного отдыха • Водонепроницаемость IPX6 • Безопасно плавает при падении в воду • Тонкость, легко протирать и легко хранить
Водонепроницаемый сухой мешок Hypergear 5 дюймов
16 900 BP Код продукта: J16224 Код модели: 30301GR • Водонепроницаемый IPX6 • Безопасно плавает при падении в воду • Долговечен, легко протирается и хранится • Прочные материалы для грубого использования
Водонепроницаемый рюкзак Hypergear Compact
55 800 BP Код продукта: J16225 Код модели: 30206SL • Водонепроницаемость IPX6 • Съемный замок с боковой пряжкой • Безопасно плавает при падении в воду • Прочные материалы для грубого использования • Светоотражающие ремешки
Кошелек Slazenger Multi Purpose Neck
14 000 BP Код продукта: J16226 Код модели: SZ25-SZ7602 • Материал: высококачественный микронейлон • Отличные впитывающие свойства • Легкий и прочный
Eminent 20 ”4 -Коробка тележки на молнии с колесами
127,200 BP Код продукта: J16227 Код модели: EM02-KF29 — 20 дюймов • Прочный и легкий • Материал: поликарбонат • Шероховатая поверхность для удобства обращения • Верхние и боковые ручки • Кодовый замок TSA
Примечание: Цвета могут отличаться в зависимости от наличия на складе.
TRAVEL COMPANION
Echolac 24-дюймовый чемодан на колесиках
148 400 BP Код продукта: J16228 Код модели: EC02-CT577-24 • Материал: нейлон • Кодовый замок TSA • Переднее отделение • Поворотные колеса для повышения мобильности
Рюкзак для ноутбука Barry Smith
57 300 BP Код продукта: J16229 Код модели: BSGA01701 • Рюкзак с регулируемым отделением для ноутбука и скрытой боковой прорезью для бутылки
Барри Смит, 20-дюймовый 8-колесный легкий жесткий футляр
90 300 BP Код продукта: J16230 Код модели: BSA0
15 • Материал : ПК + АБС, верхняя и боковая ручка, расширяемая, кодовый замок TSA
Барри Смит, 20 ”, 8-колесный легкий жесткий футляр
103 600 BP Код продукта: J16231 Код модели: BSZ207920 • Материал: ПК + АБС, верхняя и боковая ручка , предохранительная молния, расширяемая, кодовый замок TSA
BP = бонусные баллы
25
Daiichi 20 «+ 24» Superlight ABS Hardcase
160 200 BP
TRAVEL COMPANION Co ndotti 20 ”8-колесный сверхлегкий чемодан для ПК
Код продукта: J16236 Код модели: D8040 / 20 + 24 • Материал ABS, 8 колес, защита углов, кодовый замок TSA, внутренний разделитель, защитная молния
74 900 BP
Cazbi The Bee Kids Набор багажа и рюкзаков
Код продукта: J16232 Код модели: C9245 / 20
116 800 BP
• Материал: 100% поликарбонат • Алюминиевая тележка • Просторная внутри • Кодовый замок TSA
Ноутбук Condotti 19 ” Рюкзак с тележкой
Код продукта: J16237 Код модели: P-13443/22907 • Сверхлегкий жесткий футляр для ПК • Просторный • Цветной • Дает независимость маленьким
Код продукта: J16233 Код модели: CTL 606
31 500 BP Код продукта: Модель J16238 Код: SB4003 • Материал: нейлон T1680 • Просторный внутри • Очень прочный
24-дюймовый 8-колесный сверхлегкий чемодан на колесиках Condotti для ПК
Многоцелевой рюкзак SBPRC
104,300 BP
900 02 46 200 BP
Код продукта: J16234 Код модели: C8020 / 24 • Материал: 100% поликарбонат • Алюминиевая тележка • Просторная внутри • Алюминиевая защита углов • Кодовый замок TSA
Код продукта: J16239 Код модели: SBPRC5163 • Материал: Нейлон T1680 • Просторный внутри • Высокопрочный
Daiichi 20 «+ 24» + 28 «Защитный чехол для ПК на молнии Superlight
Condotti 20-дюймовый небьющийся защитный полипропиленовый чемодан на молнии
199 400 BP
106 700 BP
Код продукта : J16240 Код модели: D8078 / 20 ”+24” +28 ”
Код продукта: J16235 Код модели: CIE / 20 • Материал: 100% поликарбонат • Алюминиевая тележка • Просторная внутри
26
44 200 BP Код продукта : J16241 Код модели: 993000280
• Материал: поликарбонат • Алюминиевая тележка • Кодовый замок TSA
Примечание. Цвета могут отличаться в зависимости от наличия на складе.
BP = бонусные баллы
TRAVEL COMPANION
• Материал: полиэстер • 2 боковые кнопки • Открытый карман спереди, сетчатый карман внутри + 1 карман на молнии
Рюкзак Giordano Beverly Hills Polo Club 14-дюймовый 4-колесный ноутбук Рюкзак
73 400 BP Код продукта: J16242 Код модели: 993000186 • 3 отделения на молнии • 2 боковых отделения для бутылок с водой
Многоцелевой рюкзак SBPRC
74 900 BP
• Материал: нейлон T1680 • Одна алюминиевая тележка • Несколько отделений • Амортизирующее отделение для ноутбука
Рюкзак Beverly Hills Polo Club 41 см в корейском стиле
22,700 BP Код продукта: J16246 Код модели: BP-0106 • Рипстоп 600D с отделкой 600D
Кожаный органайзер Biagio
с держателем для паспорта и билетов
33900 BP Beverly Hills Polo Club 20 ”4-колесный Skycab
88,100 BP Код продукта: J16243 Код модели: 993000420
Код продукта : J16247 Код модели: • Материал: натуральная кожа коровьей мелкой фрезеровки воскового цвета желто-коричневого цвета • 2 кармана для валют, 1 прорезь для ручек и 2 дополнительных кармана для проездных документов
• Материал: полиэстер • 2 передних отделения и основное отделение на молнии • Сетчатый карман • Поставляется с ремнем.
Сумка-тележка Giordano 20 дюймов Giordano Padlock
6 600 BP Код продукта: J16244 Код модели: GA-2109
65 700 BP Код продукта: J16248 Код модели: GT2102 V1 20 дюймов • Широкие колеса для легкого передвижения Материал 900D с пыле- и грязеотталкивающей отделкой
• Материал: сплав • Кодовый замок TSA
Швейцарская военная спортивная сумка
18 900 BP
Цифровые весы для багажа
11 100 BP
Код продукта: J16245 Код модели: SM17009
Код продукта: J16249 Код модели: LS 319
• Полиэстер 600D на основе из ПВХ • 3 отдельных отделения, мягкие плечевые ремни
• Материал: пластик • Максимальный вес вес: 40 кг • Маленький и портативный
Примечание. Цвета могут отличаться в зависимости от наличия на складе.
BP = бонусные баллы
27
Фотопринтер Canon PIXMA All-in-One
ГАДЖЕТЫ Цифровая камера Canon
116 100 BP
Код продукта: J16256 Код модели: MG5770
Монохромный принтер Canon ImageCLASS
• Монохромный принтер Canon ImageCLASS
• 12-кратный оптический зум (25-300 мм) • Видео HD • Intelligent IS
8 900 BP Код продукта: J16258 Код модели: PG47
Код продукта: J16264 Код модели: ACC96101AP • Подключайте, синхронизируйте и заряжайте совместимые устройства Apple
• Черный Картридж FINE (15 мл) • Для модели E400 / 460/480
Targus Dual USB Rapid Power Charger (белый)
Чернила Canon PG-88
24 600 BP
13 800 BP
• 20.2-мегапиксельная CMOS-матрица • 3-кратный оптический зум (28-84 мм) • Full HD 60p, совместим с видеосъемкой в формате MP4
Код продукта: J16265 Код модели: APA74401AP
Код продукта: J16259 Код модели: PG88 • Черный картридж FINE (21 мл) • Для модели E510 / 600/610
34 200 BP
• Мощное зарядное устройство 21 Вт (всего 4,2 А), двойной выход USB
16 700 BP
Targus 15–15,6 дюйма Classic + Topload (черный)
Код продукта : J16260 Код модели: CL57
• A4, для печати, компактный и легкий
46 000 BP
• Цветной картридж FINE (13 мл) • Для модели E400 / 460/480
Чернила Canon CL-98
47,400 BP
16 900 BP
Код продукта: J16254 Код модели: MG2570s
Код продукта: J16266 Код модели: CN515AP • Подходит для 15.6-дюймовый ноутбук, специальное отделение для планшета / iPad®
• Цветной картридж FINE (15 мл) • Для модели E500 / 510/600/610
Canon PIXMA Ink Efficient Printer
• A4, печать, сканирование, копирование, факс, Wi-Fi • Печать до 400 страниц • Черный цветной картридж 28
Корпус Targus 15 ”Groove X Slimcase для MacBook® (Indigo)
Canon Value Pack Fine 2
51 300 BP
39 800 BP
99 100 BP Код продукта: Модель J16255 Код: E480
52,700 BP Код продукта: J16268 Код модели: TSB227AP • Подходит для 15.Ноутбук 6 дюймов, встроенный скрытый дождевик, водонепроницаемое дно
Targus 15,6-дюймовый рюкзак Seoul (оранжевый)
56 600 BP Код продукта: J16269 Код модели: TSB84508AP • Легкий вес, отделения для ноутбука, iPad® / планшета
Рюкзак Targus 17 дюймов T-1211 (серый)
60,700 BP Код продукта: J16270 Код модели: TSB80204AP • Подходит для ноутбука 17 дюймов, ремень для тележки и боковая ручка, прочный полиэстер
Код продукта: J16261 Код модели: CL98
• A4 , печать, сканирование, копирование, компактный и легкий
er Sup als De
Targus 15.Рюкзак Revolution Element 6 дюймов
Чернила Canon CL-57
Код продукта: J16253 Код модели: iP2870s
Фотопринтер Canon PIXMA All-in-One
17,500 BP
Чернила Canon PG-47
Код продукта: J16252 Код модели: G9X
Однофункциональный фотопринтер Canon PIXMA
Кабель для синхронизации и зарядки Targus Lightning — 1 м (белый)
• Лазерная печать, Wi-Fi, 18 стр. / Мин, 32 МБ ОЗУ
• Оптический зум 40x (24-960 мм) с 80x ZoomPlus • ПЗС-датчик 20 МП • Интеллектуальный IS
ГАДЖЕТЫ
• Датчик 1600 точек на дюйм с технологией BlueTrace
100 400 BP
Код продукта: J16251 Код модели: SX410IS
460 600 BP
Код продукта:
Код модели J16573 Код продукта: J16257 Код модели: LBP6030w
Камера Canon PowerShot
Камера Canon PowerShot
15,400 BP
• A4, двусторонняя печать, сканирование, копирование, прямой Wi-Fi, беспроводной PictB ridge
Код продукта: J16250 Код модели: IXUS170
182,300 BP
Беспроводная мышь Targus W573 Wireless BlueTrace Mouse
95,100 BP
Код продукта: J16262 Код модели: Value Pack Fine 2
Код продукта: J1626700 Код модели: J162671 Код модели: J162671
• PG-810 черный (9 мл) + CL-811 цветной (9 мл) • Для моделей IP2770 / 2772, MP245 / 237/258/287/486/496/497, MX328 / 338/347/357/366/416/426
• Подходит для MacBook Pro 15 дюймов, мягкая подставка с бархатной подкладкой, устойчивой к царапинам.
Примечание. Цвета могут отличаться в зависимости от наличия на складе.
BP = бонусные баллы
®
Примечание. Цвета могут отличаться в зависимости от наличия на складе.
Targus 16 ”Citygear Overnight Business Case
102,100 BP Код продукта: J16271 Код модели: TBR018AP • Подходит для ноутбука до 16 дюймов, расширяемый 1,5 дюйма, нейлон 1680D
BP = бонусные баллы
29
Bose SoundTrue Ultra In -Наушники
161 100 BP
37 900 BP
Код продукта: J16276 Код модели: Устройства SoundTrue Ultra Apple
ГАДЖЕТЫ
• Маленький и легкий, но обеспечивает глубокий, богатый звук в широком диапазоне частот • Предназначен для избранных Модели iPhone, iPad® и iPod
Автомобильный GPS-навигатор Garmin
Bluetooth-динамик Bose
®
97,000 BP
192,100 BP
Код продукта: J16272 Код модели: Nuvi 57LM • 5 дюймов, голосовая подсказка базы данных Foursquare, соединение просмотреть, онлайн-обновление
Код продукта: J16277 Код модели: SoundLink Colors
®
• Беспроводное подключение к вашему смартфону, планшету или другому устройству bluetooth. h устройства • Разные цвета
Asus High Power Wireless N300 3-in-1 Router / AP / Range Extender
Garmin GPS Car Driving Recorder
165 100 BP
59 100 BP
Код продукта: J16273 Код модели: GDR 33 • Full HD, F2.0, датчик силы тяжести, 2,3 дюйма
Код продукта: J16278 Код модели: RT-N12HP • 802.11b / g / n • IEEE 802.3 / u, IPv4, IPv6, N300 полная сеть: 300 Мбит / с • Беспроводная модель 3-в-1 (программный переключатель) • 2 внешние съемные антенны с высоким коэффициентом усиления 9 дБл
Garmin Fitness Band с предупреждением
Smartworld 3.1A Автомобильное зарядное устройство Safety Hammer
118 200 BP
11 400 BP
Код продукта: J16274 Код модели: Vivofit 2
Код: J16279 Код модели: SW3100C
• Отслеживание активности, батарея на 1 год, таймер, мониторинг сна
• Двойной USB • 3.Скорость 1 А • Безопасная система защиты источника питания • Компактный предохранительный молоток
Наушники-вкладыши Bose SoundSport
Smartworld 2.1A Дорожный USB-адаптер
145 200 BP Код продукта: J16275 Код модели: устройства SoundSportApple • Защищены от пота и удобно лежат на месте во время интенсивных упражнений • Разработано для некоторых моделей iPhone, iPad® и iPod
30
15 400 BP Код продукта: J16280 Код модели: SW2100 • Номинальная мощность: 100-240 В, 6 А (макс.) • Двойной выход USB: 5 постоянного тока, 2100 мА (макс.) • Частота: 50/60 Гц • Индикатор питания переменного тока и USB • Защита от перегрузки по току USB • Защита от перегрузки и короткого замыкания
Примечание. Цвета могут отличаться в зависимости от наличия на складе. .
Телефон Motorola DECT
BP = бонусные баллы
Код продукта: J16281 Код модели: C601
ГАДЖЕТЫ
• 5 трубок — одна база • Внутренняя связь и перевод вызовов • Трехсторонняя конференция • Громкоговоритель • «ECO» mode
Philips Автомобильный регистратор
Motorola Family Walkie Talkie
147 900 BP
128 000 BP Код продукта: J16282 Код модели: TLKR T8 • Лицензия отсутствует • Оставайтесь на связи во время приключений на открытом воздухе • До 10 км • Предупреждение о вибрации • Светодиодный фонарик • Всплеск доказательство • Комнатный монитор
Код продукта: J16286 Код модели: CVR700 • Запись Full HD 1080p 30 кадров в секунду • Регистратор данных GPS для записи положения • G-сенсор для обнаружения ударов и автоматической защиты от записи
Цифровой видеомонитор Motorola с подключением к Wi-Fi
ENERGIZER Power Bank
24 600 BP Код продукта: J16287 Код модели: UE5202-BK
156 500 BP Код продукта: J16283 Код модели: Focus 85 • Движение и звук обнаружение и оповещения • Поле зрения 300º • Двусторонняя связь • Инфракрасное ночное видение • Функции панорамирования, наклона и масштабирования
Цифровой видеомонитор Motorola с возможностью подключения к Wi-Fi
318 200 BP Код продукта: J16284 Код модели: MBP854 Connect • В приложении запись видео (только для устройств Android) • 4.Цветной экран с диагональю 3 дюйма • Удаленная потоковая передача видео высокой четкости (720p), панорамирование, наклон и масштабирование • Двусторонняя связь • Картинка в картинке • Инфракрасное ночное видение
Автомобильный регистратор Philips
118 700 BP Код продукта: J16285 Код модели: CVR300 • Запись Full HD 1080p 30 кадров в секунду • CMOS с расширенным динамическим диапазоном (HDR) для четких изображений при слабом освещении • Сжатие видео H.264 для увеличения количества отснятого материала в высоком качестве
Примечание. Цвета могут отличаться в зависимости от наличия на складе.
• 4 светодиодных индикатора состояния зарядки и уровня заряда аккумулятора • Емкость: 5200 мАч • Элемент: литий-ионный • Вход: 5 В, 1.5 А (макс.) • Выход: 5 В, 2,1 А (макс.)
или Дополнительные устройства
Беспроводной цифровой видеодомофон Alcom
156 500 BP Код продукта: J16288 Код модели: ADB3219 • Plug & play • Поддерживает до 4 Наружные блоки • Рабочий диапазон до 200 м на открытом воздухе и 50 м в помещении • Широкоугольный объектив и ИК-светодиодные фонари для ночного видения
Стронций Micro SD Card 32 ГБ CL10
14 000 BP Код продукта: J16289 Код модели: • Поддерживает версию 2.0 спецификации системы SD Поддерживает режим SD SPI • Емкость карты в незащищенной зоне, защищенная зона поддерживает спецификации
BP = бонусные баллы
31
Faber-Castell Grip 2011 Шариковая ручка и механический карандаш
НАРУЖНОЕ И ВЕСЕЛОЕ ОБУЧЕНИЕ
27,300 BP
Карандаши для акварели Faber-Castell 24L
Код продукта: J16294 Код модели: 14 41 87 и 13 12 87 • Сменный стержень • Эргономичный треугольный дизайн • Мягкая зона захвата
Faber-Castell LOOM Metallic Or ange Twist Ball Pen & Roller Ball
8,500 BP Код продукта: J16290 Код модели: 11 45 64
52,200 BP
27 400 BP Код продукта: J16299 Код модели: BBES749073 • Тематические наборы деревянных и красочных пеноблоков, специально разработанные для безопасной игры • Базовый размер: 3.Толщина 5 см • Упакован в «ящик для инструментов», многоразовый контейнер для хранения
Код продукта: J16303 Код модели: LBBEF-SC808AG2 • Защита от жаровни, автоматическое отключение, двойная защита • Пластиковый зажим для родителей, чтобы держать детские бутылочки • Съемная конструкция и легко чистится
49,800 BP
• Акварельные карандаши шестиугольной формы
Faber-Castell My Exam Set и акварельные карандаши 24L
Комбинированный стерилизатор Little Bean
Edushape My Soft Word-City 29шт
Код продукта: J16295 Код модели: 14 93 02 и 14 92 25 • Конический дизайн и красочные металлические акценты • Матовый серый корпус и зона захвата
Uma Hana Zakka (Тайвань) Чехол для бутылочек с милым животным принтом
11 900 BP Код продукта: J16291 Код модели: 57 08 25 и 11 45 64
10,100 BP
• Акварельные карандаши шестиугольной формы • Полный набор канцелярских принадлежностей для экзаменов
Код продукта: J16296 Код модели: F-06
Grow N Up EZ Art Desk
56000 BP
Vtech Animal Friends Детские потешки
25100 BP Код продукта: J16300 Код модели: BBVTF27503
Код продукта: J16304 Код модели: BBGNU 5059 • Стол 2-в-1 для мольберта-табурета, ластик, большая бумага клип и место для хранения под ним
• 3 светящиеся кнопки с изображением животных для визуальной и звуковой стимуляции • Включает 6 детских стишков с яркой графикой для чтения и пения • Музыкальная кнопка для пения песен и мелодий
Набор для рисования Marvel Avengers с сумкой для карандашей
16,900 BP Код продукта: J16305 Код модели: AV-MS1054A Набор
• Для бутылок до 1 л • Материал: водостойкий • Регулируемый ремешок • Цвета в ассортименте (8 x 7.5 x 23 см)
Faber-Castell My Elementary & Wonder Whiteboard Set
Vtech Dance & Sing Zoo Uma Hana Zakka (Тайвань) Сумка A4
13 200 BP
12700 BP
Код продукта: J16292 Код модели: 57 08 07 & 15 60 69 • Полный базовый набор • Тонкие разноцветные маркеры и 5 листов деятельности
Код продукта: J16297 Код модели: C-06
Uma Hana Zakka (Тайвань) Классический рюкзак
32 000 BP
14 000 BP Код продукта : J16293 Код модели: 24 11 28 и 24 11 68 • Сменный стержень • Модные цвета
32
30 900 BP
Код продукта: J16298 Код модели: E-24 • Сделано в Тайване • Материал: водостойкий • Цвета разных цветов ( 32 x 40 x 18 см) • Передний и боковой карман
Примечание. Цвета могут отличаться в зависимости от наличия на складе.
BP = бонусные баллы
Трансформируемый робот Poli
Код продукта: J16301 Код модели: BBVTF78500
28,100 BP Код продукта: J16306 Код модели: POL 660
• 4 клавиши пианино учат цветов и животных • 2 режима: обучение и музыка • 5 веселых песен и 8 мелодий
• Сделано в Тайване • Материал: водостойкий • Разные цвета (26 x 10 x 32 см) на молнии
Faber-Castell Poly Pink & Blue Ball Pens
• Avengers 54 шт. набор для рисования с сумкой для карандашей
• Робот-трансформер с гусеницами серии
Рюкзак My Little Pony 15 дюймов
Edushape Feelings Friend
35 400 BP
28 700 BP
Код продукта: J16302 Код модели: BBES
0 • Особенности лица на иллюстрированных карточках для обучения детей концепции выражения • Хранится в удобном переднем кармане
Примечание. Цвета могут различаться в зависимости от наличия на складе.
Код продукта: J16307 Код модели: ML-LB 8316 • Рюкзак 15 дюймов
BP = бонусные баллы
33
ВАУЧЕРЫ
ВАУЧЕРЫ
Карта RM50 с предоплатой 14 700 BP Код продукта: V16001
14700 BP Ваучер наличными Код продукта: V16017
Ваучер RM50 14,700 BP Код продукта: V16032
Ваучер RM50 14,700 BP Код продукта: V16038
Карта RM200 с предварительной загрузкой 52,200 BP Код продукта: V16002
Ваучер RM2002 52,200 BP
Код продукта: V1 Денежный чек RM200 52,200 BP Код продукта: V16033
Денежный чек RM200 52,200 BP Код продукта: V16039
Денежный чек RM50 14,700 BP Код продукта: V16003
Карта RM50 с предоплатой 14,700 BP Код продукта: V16019
RM50 Ваучер 14700 BP Код: V16034
Денежный чек RM50 14,700 BP Код продукта: V16040
Денежный чек RM200 52,200 BP Код продукта: V16004
Карта RM200 с предварительной загрузкой 52,200 BP Код продукта: V16020
Ваучер RM200 52,200 BP Код продукта: V16035
Ваучер RM200 52,200 BP Код продукта: V16041
Ваучер RM50 14,700 BP Код продукта: V16005
RM Код продукта: V16021
Денежный чек RM50 14,700 BP Код продукта: V16036
Денежный чек RM50 14,700 BP Код продукта: V16042
Денежный чек RM200 52,200 BP Код продукта: V16006
Денежный чек RM1000 52,200 BP 9000 Код продукта: V Денежный ваучер RM200 52,200 BP Код продукта: V16037
Денежный чек RM200 52,200 BP Код продукта: V16043
ФАЙЛ ARTWORK — 22 АПРЕЛЯ 2013 ЦВЕТОВАЯ ВЕРСИЯ PETRONAS LOGO FLAT CMYK
RM50 Y000
Y000 Код продукта: V16043 K000
C000 M000 Y000 K090
Денежный чек RM200 52,200 BP Код продукта: V16008
Подарочная карта RM100 27,200 BP Код продукта: V16023
ДРУГИЕ ПОКУПКИ
Программа погашения Air Miles
Погашение миль Enrich
Денежный ваучер RM50 * 14,700 BP Код продукта: V16009
RM50 Денежный ваучер 2 14700 BP Код продукта
4 V160 52,200 BP Код продукта: V16010
Денежный ваучер RM200 52,200 BP Код продукта: V16025
1,000 миль Enrich 6000 BP Код продукта: 100047 1,000 миль Enrich * 1,000 BM Код продукта: BM0001
34
Ваучер RM50 * 14,700 BP Код: V16011
Денежный чек RM50 14,700 BP Код продукта: V16026
Денежный чек RM200 * 52,200 BP Код продукта: V16012
Денежный чек RM200 52,200 BP Код продукта: V16027
Денежный чек RM50 14,7002 9000 BP Код продукта: V Денежный чек RM50 14,700 BP Код продукта: V16028
Денежный чек RM200 52,200 BP Код продукта: V16014
RM200 Денежный Ваучер 52,200 BP Код продукта: V16029
Ваучер RM50 * 14,700 BP Код продукта: V16015
Ваучер RM50 14,700 BP Код продукта: V16030
Ваучер RM200 * 52,200 BP Код продукта: V16016
200 Ваучер RM Код: V16031
* Только для держателей банковских карт CIMB.
BP = бонусные баллы
(только для CIMB Bank Enrich MasterCard®) Программа лояльности AirAsia BIG
1000 баллов AirAsia BIG 4000 BP Код продукта: AA0001 (только для CIMB Bank или исламской кредитной карты CIMB) * Примечания: 1. Держатели карт обладатели бонусных миль CIMB могут конвертировать бонусные мили CIMB в мили для обогащения, запросив конвертацию с помощью формы заказа клиента CIMB и следуя инструкциям. 2. Заработанные бонусные мили CIMB могут быть конвертированы только в обогащенные мили и не могут быть использованы для погашения подарков, отказа от ежегодной платы или перевода на другие общие карточные счета.3. Бонусные мили CIMB не имеют денежной стоимости и не подлежат передаче или обмену на наличные. BP = бонусные баллы
BM = бонусные мили
35
PLATINUM
GOLD
CIMB PETRONAS MASTERCARD®
Воспользуйтесь скидкой до 7% наличными в PETRONAS каждый день! CIMB PETRONAS MasterCard® теперь приносит еще больше наград. Используйте его в PETRONAS, чтобы получать привлекательные скидки круглый год!
Щелкните соответствующие формы для погашения.
Всегда лучшие скидки с CIMB Bank / CIMB Islamic Bank.Денежная скидка * на расходы PETRONAS • 7% CASH REBATE — с остатком в выписке в размере 3000 ринггитов и выше • 3% CASH REBATE — с остатком в выписке менее 3000 ринггитов
Чтобы подать заявку, отправьте SMS: PETRONAS1 на номер 68833. При совершении покупок загрузите наше приложение CIMB Deals, чтобы увидеть интересные скидки в более чем 4000 торговых точек.
ФОРМА ЗАКАЗА CIMB Preferred / Prime Banking / [электронная почта защищена] / Дебетовая карта
Положения и условия: * Возврат денежных средств на расходы PETRONAS ограничен 50 ринггитами в месяц на каждую карту.1. Остаток в отчете включает любые непогашенные остатки, перенесенные из отчета за предыдущий месяц (-а), и новые операции, сделанные в отчете за текущий месяц. 2. Все новые карты CIMB PETRONAS MasterCard®, выпущенные с 1 сентября 2015 года, будут на бесконтактной карте MasterCard®.
