Сенсорный выключатель своими руками: краткое описание, порядок сборки, монтаж, настройка

Сенсорный выключатель своими руками. Схема емкостного датчика на LM358

Для одного случая мне потребовался надежный и безопасный переключатель, который можно было бы спрятать под пластиной из оргстекла. Переключение должно было происходить путем прикосновения к отмеченному месту на оргстекле.

Паяльный фен YIHUA 8858

Обновленная версия, мощность: 600 Вт, расход воздуха: 240 л/час…

Идеальное решение — емкостной переключатель. Такой переключатель реагирует на приближение руки к чувствительной поверхности (сенсору). Его чувствительность можно также настроить и на прикосновение.

К примеру, Freescale производит микросхему MPR084, которая предназначена для создания до восьми емкостных датчиков. Я изначально думал об этом, но микросхема обменивается данными только через шину I₂C, а мне подошло бы  что-то более «аналоговое».

Конечно, сначала я стал искать готовые решения, чтобы не придумывать все с самого начала.

В конце концов, меня заинтересовала идея, опубликованная в одном из журналов, где мне особенно понравился элегантный способ обнаружения «емкостного» тока. По сравнению с другими конструкциями она была достаточно простой и отвечала моим требованиям.

Данная схема сенсорного выключателя работает следующим образом:

Первая половина операционного усилителя (LM358) работает как генератор на частоте около 17 кГц. Сигнал с автогенератора поступает на эмиттер транзистора Т1 (BC557) и также на его базу через резистор R7. К базе транзистора T1 через резистор R8 подключен чувствительный электрод (это может быть небольшая металлическая пластина).

Поднося руку к электроду, мы фактически создаем конденсатор, через который начинает течь ток. Его емкость зависит от площади электрода, расстояния до него и материала диэлектрика.

По конструктивным соображениям мне потребовалась площадь примерно 20х20 мм. При такой небольшой площади сенсорный выключатель реагирует на приближение руки только тогда, когда между электродом и рукой находится диэлектрик с проницаемостью лучше, чем воздух.

Например, у стекла диэлектрическая проницаемость примерно в 7,6 раза выше, чем у воздуха, поэтому емкость «конденсатора» будет в 7,6 раза больше. Это, в конечном счете, увеличивает протекающий ток и, следовательно, чувствительность выключателя.

Номинал резистора R7 сильно зависит от напряжения питания, площади электрода, частоты генератора, усилителя тока T1 и требуемой чувствительности. Его сопротивление необходимо подбирать в каждом конкретном случае, в моем случае его сопротивление составило 220 кОм.

Напряжение на резисторе R9, выпрямленное диодом D1 (1N4148) и отфильтрованное конденсатором C4, напрямую зависит от тока через «конденсатор». Величина этого напряжения сравнивается с опорным напряжением компаратора, построенного на второй части ОУ.

Опорное напряжение формируется с помощью подстроечного резистора R13. Этим резистором регулируется необходимая чувствительность переключателя. Сигнал с выхода компаратора поступает на светодиодный индикатор и оптрон, который действует как конечный выход переключателя.



Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

СХЕМА СЕНСОРНОГО ВЫКЛЮЧАТЕЛЯ

---

   Сенсорный выключатель очень интересное устройство. Оно предназначено для автоматического включения и выключения различных приборов касанием пальца. В современной технике они нашли широкое применение. Данное устройство может служить в качеств выключателя света, если применить реле для управления большой нагрузкой.

   Реле подойдет буквально любое, с напряжением срабатывания от 6 до 12 вольт. Напряжение питания устройства от 6 до 14 вольт, потребление в холостом режиме почти нулевое. Сенсором служит специально прорезанный кусок фольгированного текстолита. Оба транзистора можно заменить на КТ315 или аналогичные. Диод из серии импульсных с напряжением от 100 вольт, можно также применить диод Шоттки. Резистор с сопротивлением 30 ом с мощностью 0,5 ватт.

   Устройство по принципу работы усилитель сигнала. при касании сенсора за счет сопротивления тело человека первый транзистор открывается, в результате чего, поступает напряжение на базу второго транзистора. С открыванием перехода второго транзистора, напряжение активирует реле, который в свою очередь замыкает цепь. К контактам реле последовательным образом подключена лампа накаливания на 220 вольт (мощность зависит от реле), контакты реле служат выключателем, одна из этих контактов подключается напрямую в сеть 220 вольт, к другому контакту подключена нагрузка, в нашем случае лампа на 220 вольт, второй контакт лампы подключают в сеть.

   Выключатель предназначен для сенсорного управления любой нагрузкой, независимо от мощности. Для питания маломощных нагрузок с низковольтным питанием, реле можно исключить, но тогда второй транзистор нужно заменить на более мощный, например из серии низкочастотных, типа КТ819.

Поделитесь полезными схемами

---

СХЕМА ЗАРЯДНОГО УСТРОЙСТВА ОТ USB     Устройство предназначено для зарядки литиевых аккумуляторов от мобильных телефонов. Достаточно простая конструкция обеспечивает правильную зарядку аккумулятора. Имеет светодиодный индикатор заряда.

---

---

---

ПРОСТОЙ РЕГУЛЯТОР МОЩНОСТИ    Принципиальная электрическая схема простого регулятора мощности для электродвигателя, паяльника или другого бытового прибора. Приводятся возможные замены деталей.

---

ПЕРЕМОТКА ТРАНСФОРМАТОРА    Одно из главных подручных средств в лаборатории радиолюбителя — это конечно же блок питания, а как известно, основа большинства блоков питания — силовой трансформатор напряжения. Иногда в руки попадаются отличные трансформаторы, но после проверки обмоток становится ясно, что нужное нам напряжение отсутствует по причине перегорания первички или вторички.

Как подключить сенсорный выключатель

Выбор сенсорного выключателя

Чтобы в будущем устройство оправдало ожидания владельца, нужно его правильно выбрать.

Для этого нужно учесть:

1. Сколько источников света будет подключено к выключателю.

2. Учитывать температуру и количество влаги в помещении.

3. Будут ли подключаться к выключателю еще какие-то приборы, например, датчик температуры.

Виды сенсорных выключателей

Существует много разновидностей сенсорных выключателей. Подробней о каждом:

1. Сенсорный выключатель с пультом. Данный вид выключателя позволяет выключать/включать свет при помощи пульта и прикосновения. Радиус действия пульта 30 м.

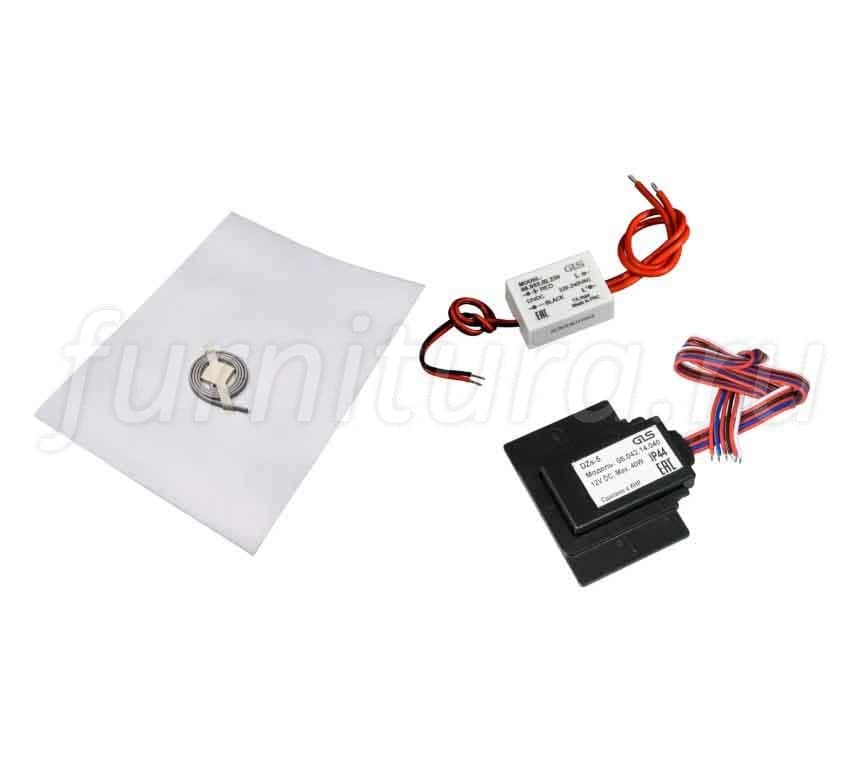

2. Емкостный сенсорный выключатель срабатывает при легком прикосновении ладони. Последние разработки сенсорных выключателей позволяют даже не прикасаться к самому выключателю. Достаточно провести ладонью на расстоянии 3-4 см, и выключатель срабатывает.

3. Сенсорный выключатель с таймером. Данный вид сенсорного выключателя очень удобен и хорошо помогает экономить электроэнергию. Свет выключается через то время, которое установили на таймере.

4. Сенсорный бесконтактный выключатель. Он реагирует на звук, голос, изменения температуры, движение в помещение. Очень удобен и также экономит электроэнергию.

На каждом из данных видов сенсорных выключателей можно установить диммер. Он позволяет регулировать интенсивность освещения в помещении, что тоже экономит электроэнергию.

Устройство автоматического выключателя

Сенсорный выключатель состоит из трех главных частей. Его строение не зависит от его вида. Первая часть — это декоративная лицевая пластина. Она реагирует на прикосновение, приближение пальцев.

Вторая часть — это датчик, вид которого зависит от вида выключателя. Он отвечает за передачу информации от лицевой пластины, которая принимает сигнал, к третей части.Третья коммутационная часть. Она преобразует сигнал в электрический.

Монтаж сенсорных выключателей

По сути, подключение автоматического выключателя ничем не отличается от обычного клавишного, вы без особых усилий установите сенсорный выключатель своими руками. Данный процесс можно изучить в статье: Как подключить выключатель света.

Больше информации

Вопросы и ответы

Задать вопрос

Сенсорный выключатель своими руками на TTP223

Сенсорный выключатель своими руками на TTP223

Новая версия схемы сенсорного выключателя на 220 Вольт на модуле TTP223 в разрыв цепи.

В прошлой схеме сенсорного выключателя для питания нужен был лишний провод. То есть помимо разрыва фазы (L), нужно было подводить еще и ноль (N). Новая схема этого недостатка лишена, правда это влечет некоторые ограничения, о которых в конце статьи.

Новая схема и вариант двойного сенсорного выключателя на TTP223-BA6.

Схема почти повторяет схему с Хабра, которая была срисована по словам автора с выключателя с али.

Скачать печатную плату и схему сенсорного выключателя на модуле TTP223 для DipTrace.

Я подбирал номиналы из того что есть.

К разъему XP1 подключаем разрыв фазы (L).

В режиме ожидания через резистор R1 (2 Вт 10 кОм) и диод D1 (SMA4007), во время положительного полупериода, ток течет через стабилизатор напряжения на транзисторе Q1 и стабилитроне D4 (18 В). По мере заряда C2, напряжение на базе Q1 растет, пока позволяет стабилитрон D4. Это обычный «Параметрический стабилизатор». R3 я установил 1 МОм, можно больше, главное чтобы хватило тока на срабатывание стабилитрона и открытие транзистора.

U1 это 78l05 стабилизатор. Обвязка конденсаторами. C1, C3 — по 100 нФ. C2, C4 по 470 мкФ. Напряжение нужно брать с запасом. С2 у меня 50В, C4 — 16В.

VO1 оптрон MOC3021. R6 на 510 Ом.

Когда схема включается, открывается симистор D5 (BT136-600E). В этот момент схема не может питаться так же, так как мы смыкаем цепь. Чтобы запитать схему будем резать один полупериод.

Для этого я использовал полевой транзистор IRFZ44N (на схеме Q2). Он на 55 Вольт, но для схемы хватит, так как закрыт он будет только до 20-30 Вольт.

В рабочем режиме симистор D5 открыт, а транзистор Q2 закрыт. Отрицательная полуволна протечет через встроенный диод в транзисторе Q2. Положительная волна потечет через D3-D2.

Стабилитрон D7 на 16В. Когда напряжение превысит 16В ток потечет и напряжение на неинвертирующем (+) входе U2 (LM321) будет расти. На инвертирующем (-) входе резисторами задается порог срабатывания.

На выходе U2 ток не течет, транзисторы Q3 и Q2 закрыты. Порог срабатывания 5 Вольт, берется с U1 через резистор R8.

Когда на C5 (1uF) напряжение достигнет 5В на выходе U2 появится ток и откроется Q2. Цепь замкнется и через R11 начнет разряжаться C5. Нам нужно держать U2 открытым на весь оставшийся полупериод, это примерно 10 мс, но не более 20 мс, чтобы к моменту нового положительного полупериода Q2 был закрыт.

Для разрядки подбираем резистор R11. Если поставить на 33 кОм, то за 10 мс на C5 останется примерно 3,69 В, а за 20 мс около 2.73 В (опуская незначительный ток потребления U2). Чтобы ток не утекал через D7, установлен C6 (33uF).

Для поддержания U2 во включенном состоянии на заданное время нужно снизить порог срабатывания. Для этих целей служит Q3-R9. Транзистор Q3 открывшись, включит делитель напряжения на резисторах R8-R9. Нам нужно из 5 Вольт получить меньше чем 3.6 Вольта, возьмем 3.5 В. Если взять R8 номиналом 10 кОм, то с помощью формулы (или калькулятора на сайте схем.нет как сделал я) можно рассчитать номинал второго резистора. Получаем второй резистор 23 кОм, такого нет, ближайший 22 кОм, получим 3.45 В. Можно взять 20 кОм.

Когда конденсатор C5 разрядится до 3.45 Вольт, U2 закроет транзисторы Q2 и  Q3.

В результате мы получим на входе U1 около 20 В и Q2 около 21 В, 16 В D7 + 5 В R8 ( я опускаю падение на диодах, не столь важно, можно стабилитрон использовать другой, можно подбирать).

Стабилитрон D6 нужен для ограничения напряжения на затвор Q2, у меня на 18 Вольт. R7 на 1 кОм. R10 на 10кОм.

Потребление схемы около 2-3мА в режиме ожидания по показаниям мультиметра.

Вот что вышло:

Видео с демонстрацией работы выключателя:

А теперь про недостатки.

Выключатель хорошо работает с нагрузкой от 30Вт. Светодиодные (энергосберегающие) лампы имеют слишком маленький ток включения, а схеме сенсора ток, хоть и малый, но нужен. Отсюда лампы в режиме ожидания могут слабо светиться или моргать. Если у вас 2 лампы по 15 Вт то этого должно хватить, но если мерцание есть, можно включить резистор параллельно лампе. Мне хватило резистора на 24 кОм.

Видео с демонстрацией работы сенсорного выключателя с энергосберегающей лампой:

При копировании материалов ссылка на https://terraideas.ru/ обязательна

Емкостной бесконтактный выключатель своими руками

Данная схема представляет собой двойной емкостный бесконтактный (сенсорный) выключатель с двумя выходами с открытым стоком с нагрузкой до 0,2 A. Работа емкостного переключателя основана на косвенном измерении емкости сенсорных полей.

Измерение это выполняется следующим образом. Вначале на выходе микроконтроллера 3 (2), который соединен с сенсорным полем, устанавливается высокий уровень (примерно 5 В). Это приводит к зарядку конденсатора С1 (С2) и заряда емкости поля. Затем запускается внутренний таймер микроконтроллера.

Конденсатор начинает разряжаться через R4 (R7), что в свою очередь вызывает падение напряжения на соответствующем выводе микроконтроллера. Когда напряжение, на входе микроконтроллера, падает ниже порога переключения для низкого уровня (около 2 В), то запускается прерывание.

Обработчик прерываний останавливает таймер и считывает полученное значение. Это значение пропорционально времени разряда емкости поля. Поле, которое было нажато (приложен палец) имеет большую емкость, поэтому и время разряда тоже будет больше. В программе микроконтроллера не установлено конкретное значение времени разряда, поскольку оно будет зависеть от конкретной формы и размера сенсорного поля.

Происходит всего лишь регистрация увеличения времени разряда в последовательных измерениях, что свидетельствует об отклике системы. Этот метод позволяет сделать схему устойчивой к помехам и подключить внешние сенсорные поля больших размеров.

Выбор режима работы емкостного выключателя производится с помощью резисторов R10 и R11.

• Установив резистор R10, мы получим моностабильный режим работы — при каждом нажатии на выходе будет появляться импульс длительностью около 15 мс.
• Установив резистор R11, появиться возможность работать с двумя устойчивыми состояниями — каждое нажатие приводит к изменению состояния соответствующего выхода.

В промежутках между последовательными измерениями, микроконтроллер потребляет минимальный ток, благодаря чему схема потребляет около 1мА. На печатной плате с одной стороны размещены элементы, а с другой стороны, расположены сенсорные поля, покрытые лаком (паяльной маской).

• Схема имеет два выхода с открытым стоком и допустимым током нагрузки 0,2 А.
• Напряжение питания схемы составляет 5…10 В.
• Размеры печатной платы:19 мм × 35 мм.

Скачать рисунок печатной платы и прошивку (18,2 KiB, скачано: 1 273)

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Сенсорный ключ-выключатель (света, звонка и т.д.) с питанием от сети 220 вольт

 В этой статье мы расскажем и приведем пример о схемах, которые могут обеспечить управление питанием каким либо устройством. Особенностью приведенных сенсорных ключей включения/ выключения является использование свойств транзисторов, которые посредством управления через их базу, осуществляют коммутацию питания нагрузки (реле)

Первый вариант сенсорного выключателя собран непосредственно на транзисторах. Сенсорный ключ в исходном состоянии потребляет от сети незначительный ток, порядка 0.3 мА. Принципиальная схема устройства приведена на рис. 1.

Рис. 1. Сенсорный выключатель на транзисторах

 Для перевода устройства в активный режим необходимо коснуться металлического сенсора Е1, расположенною на стене. При этом отрицательные полупериоды тока утечки, протекая по цепи базы транзисторов VT1, VT2 и резистор R1, открывают транзисторы, и якорь реле притягивается. Контакты К1.1 реле (на рис. 2.57 не показаны) включают исполнительное устройство. Ток, протекающий через диод VD5, подзаряжает конденсатор С1, не давая ему разрядиться через обмотку реле и открытые транзисторы. Диод VD1 пропускает положительный полупериод сетевого напряжения к входной цепи, предохраняя от пробоя обратным напряжением эмиттерные переходы транзисторов VT1, VT2, а диод VD5 исключает разряд конденсатора С1 через резистор R4 при положительных полупериодах сетевого напряжения. Диод VD2 гасит отрицательные импульсы напряжения на коллекторах транзисторов, образующихся в результате ЭДС самоиндукции обмотки реле в момент закрывания транзисторов. Резистором R2 регулируется чувствительность устройства.
 В устройстве используют кремниевые транзисторы с коэффициентом передачи тока не менее 50 из серий КТ315, КТ312 (VT1) и КТ608, КТ603 (VT2). Транзистор VT2 также может быть из серии КТ315, но надежность устройства при этом уменьшится. Диоды VD1 и VD5 обязательно должны быть кремниевые. Германиевые диоды, по сравнению с кремниевыми, имеют значительно больший обратный ток, и устройство при этом работает неустойчиво. Диод VD5 должен быть рассчитан на максимальное обратное напряжение не менее 400 В, прямой ток 300–400 мА. Стабилитроны VD3 и VD4 из серии Д814 на суммарное напряжение стабилизации около 20 В. Конденсатор С1 (например, типа К52-2, К52-1, К53-1) должен иметь небольшой ток утечки. Реле К1 слаботочное с рабочим напряжением 24 В, например РЭС-32, паспорт РФ4.500.341. Налаживание автомата сводится к подбору сопротивления резистора R2, при котором реле четко срабатывает во время касания контакта Е1. Для повышения безопасности при эксплуатации устройства резистор R1 должен быть рассчитан на мощность более 0,5 Вт.
 Для повышения помехоустойчивости ключа-выключателя длина провода, соединяющего сенсор Е1 и резистор R1, не должна превышать 1,5 м, диаметр 0,2 мм. Налаживание устройства при правильном монтаже сводится к подбору сопротивления резистора R1, которое должно быть не менее 2,2 МОм. В этом случае ток утечки при касании контакта Е1 не будет превышать 0,1 мА. Прохождение такого тока через организм человек не ощущает. Подключение фазного провода к сигнализатору должно соответствовать схеме. При налаживании устройства необходимо соблюдать меры предосторожности, так как его элементы находятся под сетевым напряжением.  Также такой сенсорный ключ можно применить для дверного замка.

Ключ-выключатель действует аналогично механическому переключателю с двумя кнопками с зависимой фиксацией. При нажатии на одну кнопку, вторая возвращается в исходное положение. Также и здесь, имеются две сенсорные пластины, при прикосновении к одной устройство включается и остается в таком состоянии до прикосновения ко второй. Таким образом, открывание и закрывание тайника осуществляется разными сенсорными контактами. Схема ключа показана на рис. 2

Рис. 2. Сенсорный выключатель на два положения

 При касании металлических пластин Е1 и Е2 наведенная в теле человека переменная ЭДС внешним электромагнитным полем, которое всегда имеет место, поступает на один из диодов, которые выполняют роль детекторов этой ЭДС. На выходе диода VD1 образуется отрицательное напряжение, а на выходе диода VD2 — положительное. В результате на инвертирующий вход операционного усилителя (ОУ) поступают либо отрицательные, либо положительные полуволны переменного напряжения (фона).
 В первом случае на выходе ОУ устанавливается положительный потенциал по отношению к общему проводу и транзистор VT1 откроется, включив питание электромагнитного реле К1, которое своими контактами включает управляемую цепь. Резистор R5 в цепи положительной обратной связи вводит ОУ в режим насыщения, и положительное напряжение на его выходе сохраняется до тех пор пока его не выведут из этого режима. При прикосновении к другой пластине на инвертирующий вход поступают положительные полуволны и потенциал на выходе ОУ становится близким к нулю.
 В результате транзистор VT1 закрывается и контакты реле размыкаются. Резистор R5 играет ту же роль, что и в предыдущем случае Выключатель смонтирован на одной печатной плате. При установке нужно учитывать, что длины проводов, соединяющих сенсоры с платой, должны быть минимальной длины. Сенсоры нельзя устанавливать на поверхности, которая подвержена атмосферным воздействиям. Ключ может срабатывать от дождя и снега, а изменение температурного режима оказывает влияние на режим работы ОУ. Источник питания может быть любым. Контактные пластины должны иметь площадь не менее 1 см2. Плату устройства нужно экранировать.
 В схеме использовано реле К1 типа РЭС55А, паспорт PC.569.601, но можно использовать и другое, близкое по своим параметрам указанному.

устройство, принцип работы, виды, как подключить

Механические системы управления электроосвещением постепенно вытесняют новые электронно-технические устройства, срабатывающие при легком прикосновении к ним. Чувствительные элементы – сенсоры, стали не столько модным и стильным решением, сколько технической необходимостью, которая многократно повышает эффективность и безопасность эксплуатации выключателей.

Устройство и принцип работы сенсорного выключателя

Электронный механизм предназначен, как и его предшественник – клавишный выключатель, для включения и выключения освещения. На внешний вид – это панель из кристаллического стекла с нанесенной разметкой. Дизайн изделия может быть разным и зависит от фирмы-производителя, типа конструкции. Но технологическая начинка у всех моделей одинакова и представляет собой полупроводниковую схему.

В состав коммутационного электронного устройства входят три основных элемента:
• блок управления;
• диодный преобразователь;
• коммутатор.

Контролер, он же управляющий механизм, находится за панелью, сделанной из электрохромного вещества. Это чувствительная деталь настроена на разные типы воздействия – механический (касание пальцем или движение), акустический (например, хлопки или звук приближения), фотоэффект (реакция на свет), инфакрасный (тепловой).

Как работает сенсорный выключатель света?

Все виды управляющих сигналов поступают в электронный трансформатор, преобразующий разные формы колебаний в электрический импульс. На коммутационном участке происходит мгновенное изменение параметров, заключающееся в замыкании, размыкании цепи. Но возможно и плавное регулирование нагрузки, поступаемой к потребителю. Так работают сенсорные выключатели света с диммером.

Ток в приборе регулируется управляющей микросхемой, в отличие от механических конструкций. В них для переключения используются движущиеся контакты. В электронике применяется способ каскадного расположения усилителей. После сенсорного приемника размещается транзистор с высоким уровнем чувствительности, но небольшой мощностью. Следующий полупроводник имеет мощность, достаточную для создания повышенной нагрузки. Кроме механического способа передачи нагрузки, применяется оптическая оптопара или беспроводные технологии в радиодиапазоне типа BlueTooth или Wi-Fi.

Заметка! Сила тока чувствительного элемента составляет всего лишь несколько миллиампер, что недостаточно даже для проведения импульса к полупроводнику. Поэтому устанавливают усилители, которые и формируют более мощный сигнал. Их питание осуществляется от общей электросети или батареек. В первом случае схема подключения сенсорного выключателя света от 220 В усложняется. Здесь требуется установка выпрямителей переменного тока, преобразующих его в постоянный. С этой задачей справляется диод Зенера, который пропускает напряжение только в одной фазе. Импульсные блоки питания встречаются редко.

Положительные и отрицательные стороны полупроводниковых выключателей

Основные плюсы конструкции:
• снижение вероятности короткого замыкания;
• повышение срока эксплуатации;
• удобство в пользовании;
• сглаживание пиковых нагрузок в момент замыкания или размыкания цепи.

Важно! Устройство позволяет работать не только с выключателями иллюминации, но и с электросхемами (по типу «умный дом») приборов отопления, открытия дверей, поднятия или опускания роллетов.

К недостаткам полупроводниковых электронных схем относится их высокая чувствительность к колебаниям сетевого напряжения. Тогда как их устаревший механический аналог совершенно к этому равнодушен. Иногда, в зимнее время, в некоторых районах страны возможна нестабильная работа распределительных электросетей. Поэтому для подстраховки нужно подключать все электронные приборы через стабилизатор напряжения.

Коммутационный элемент светильников с сенсорным выключателем света может быть представлен электромагнитным реле или симистором. Первый вариант является устаревшим, поскольку использует механические контакты. Они склоны к подгоранию при пиковых нагрузках или при работе с люминесцентными светильниками, которые развивают приличную реактивную мощность. Она приводит к появлению разности фаз между значениями тока и напряжения в домашней сети. Фазовый сдвиг вызывает проскок электроискры между проводниками с постепенным их разрушением.

Внедрение симисторов устранило эту проблему. Но при использовании дешевых газоразрядных устройств и сенсорных выключателей от ненадежных производителей не исключается появление отказов в форме:
• самопроизвольного включения;
• неполного затухания светильников;
• вероятного пробоя электротоком при касании лампы в выключенном положении.

Важно! При покупке таких устройств нужно обращать внимание на наличие сертификатов качества.

Виды электронных устройств иллюминации

Эра развития сенсорных конструкций началась с емкостных приборов, управление которыми осуществлялось легким прикосновением руки. В результате изменялся электрический потенциал датчика с последующим формированием управляющего импульса на исполнительный механизм.
Со временем, кроме емкостных, появились и другие формы сенсоров, реагирующих на свет, звук, инфракрасное излучение, движение. Датчики могут программироваться и на любой временной промежуток. Данные устройства относятся к классу беспроводных сенсорных выключателей света.

Интересный момент состоит в том, что все они, независимо от вида приемника, называются сенсорными, т.е. реагирующими на прикосновение руки. По числу коммутируемых устройств выключатели делятся на:
• одинарные;
• двойные;
• тройные.
В зависимости от питающего напряжения выключатели бывают двух видов – сенсорные выключатели света на 220 В и 12 В.

Область применения сенсоров

Самым распространенным прибором в быту стал сенсорный настенный выключатель света. Их устанавливают вместо привычных клавишных изделий, они обладают высокой степенью надежности при эксплуатации в нормальных условиях. Отсутствие механических трущихся контактов делает их долговечными. Кроме настенных устройств, спросом у покупателей пользуются сенсорные выключатели света для настольной лампы, мебели, зеркал. Такая система освещения удобна для регулировки подсветки в интерьере ванной и туалетной комнат, в гардеробных, спальнях.

Не считая функции выключателя, электронные коммутаторы способны выполнять роль диммера, таймера. Они поддерживают опции сенсорного дистанционного выключателя света, wifi, светодиодной подсветки. Датчики плавной регулировки напряжения и движения совместимы с лампами накаливания и галогенными светильниками. Поэтому при проектировании освещения нужно иметь в виду этот фактор.

Проходной сенсорный выключатель света монтируют в коридорах, на лестничных площадках, входе в подъезды многоэтажных домов. Они автоматически срабатывают при прохождении человеком лестничного марша, подсвечивая ступеньки. Отключаются приборы после покидания зоны, чувствительной для датчика.

Как подключить сенсорный выключатель света?

Подключение изделия начинается с выбора места монтажа. Но в основном прибор ставят на том же месте, где находился старый клавишный выключатель. Главное требование – это удобство и электробезопасность, которые должны с особой тщательностью обеспечиваться во влажных помещениях – ванных комнатах, на кухне, в туалете. Для современных систем с гальванической развязкой датчика от домашней сети влажность уже не помеха. Но лучше подстраховаться, соблюдая меры безопасности.

Для сенсорного выключателя света с пультом дистанционного управления место установки вообще не имеет значения. В этом случае следует учитывать такой момент – инфракрасный управляющий сигнал должен быть на прямой видимости с датчиком приемника коммутатора. Его закрытие любым предметом приведет к неустойчивой работе системы «включение – выключение».

Установка сенсорного выключателя света

Сам процесс монтажа не является сложной задачей. Устройства снабжены передней панелью. Перед тем, как установить сенсорный выключатель света, её нужно снять. Деталь управления с коммутатором фиксируется в обычном подрозетнике, скрытом в капитальной или гипсокартонной стене. Провода подсоединяются к соответствующим клеммам и плотно зажимаются для надежного контакта, чтобы не допустить их нагрева. Заканчивается монтаж надеванием электрохромной панели.

Заметка! При установке конструкции недопустимо увеличивать мощность потребителей больше, чем предписано в инструкции выключателя. Это же касается и напряжения питания. Если устройство рассчитано на коммутирование от 12 В, то подключение сенсорного выключателя света к домашней сети в 220 В может привести к возгоранию. Также и наоборот – сетевой прибор не будет работать от постоянного источника тока.

Основные производители сенсорных регуляторов комнатной иллюминации

При покупке современных электронных выключателей нужно проверять корректность их работы с разными осветительными приборами. Если коммутационный блок справляется со светодиодами и люминесцентными конструкциями, то лампы накаливания и галогенные будут свободно им управляться.

Фирма Suntruth Electrical из Китая выпускает устройства, которые предназначены для замены и установки их на место устаревших контактных выключателей. Они удобны для женщин на кухне в виде дополнительного освещения. Удобство заключается в том, что управление блоком осуществляется движением пальца руки, которая может быть влажной или запачканной в процессе приготовления еды.

На фото сенсорных выключателей большинства компаний, таких как Berker, Jung, Livolo, Steinel, видно, что они отказались от производства емкостных приборов. Переориентация произошла на отдельно стоящие коммутаторы с инфракрасными датчиками, работающими на тепловом излучении с длиной волны до 9 нм.

Выключатели модели Delta reflex фирмы Siemens относятся к универсальным конструкциям, которые можно монтировать на стене, потолке и даже на улице. Высокочувствительный пироэлемент, поделенный на сегменты, воспринимает фотоны посредством оптической линзы. Как только движущийся человек попадает в область действия лучей, срабатывает пиродетектор, который формирует электрический сигнал. Он усиливается, и коммутатор включает светильник.

Популярные немецкие электрокомпании Steinel и Osram выпускают детекторы для замены старых систем и самостоятельные изделия. Принцип работы датчика имеет оригинальную конструкцию на основе сканирования предметов излучением в оптическом диапазоне. При вхождении в зону действия объекта включается свет и наоборот.

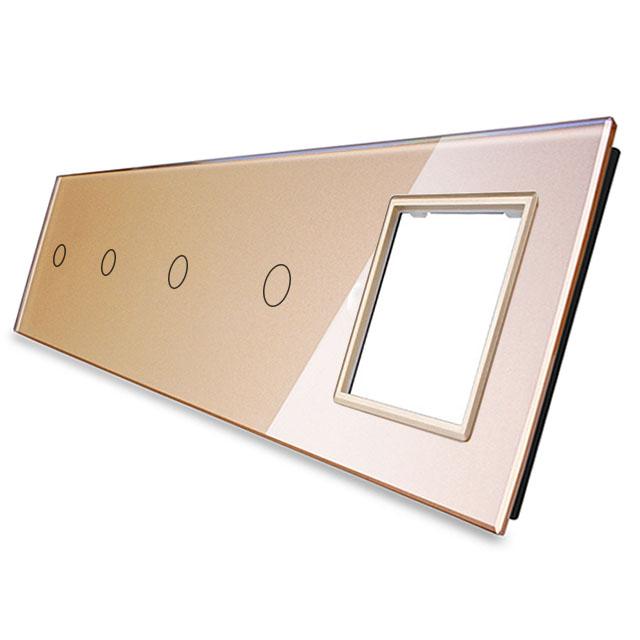

На примере изделия компании Livolo можно рассмотреть маркировку сенсорных приборов серии VL C701R. VL – название фирмы. Латинские буквы с первым цифрами С6 или С7 обозначают модель. Двузначное число – 01, 02, 03, указывает на количество осветительных групп. Радиоуправляемая модель значится под буквой R; диммер – D; проходной выключатель – S; таймер – Т.

Купить сенсорный выключатель света можно в специализированных магазинах.

Отзывы о сенсорных выключателях света

Иванов Григорий из Брянска: «Качественная вещь и по разумной цене. Работа с низкой нагрузкой адекватная. Недостатки – нет распорных лапок для крепления в подрозетнике».

Станислав Викторович из Новороссийска: «Стекло крепкое. Изделие срабатывает быстро, без сильного надавливания. Минусы отсутствуют».

Влад из Екатеринбурга: «Товар из Китая. Светится в темноте. Хорошо и удобно включать. Все домашние в восторге от дизайна и работы».

Степан из Белоруссии: «В квартире установлено несколько типов сенсоров – одно-, двух- и трехклавишные. Принцип работы, как на смартфоне. Зона чувствительности немного ограничена. Товар из Китая сделан качественно. Дизайн превосходный».

Посмотрите видео «Сенсорные выключатели»



        Поделиться:

Как сделать схему простого сенсорного переключателя

В настоящее время нам не нужны причудливые сенсорные переключатели или дорогие микроконтроллеры для изготовления схемы сенсорного переключателя . Вместо этого мы можем использовать базовые электронные компоненты, такие как транзисторы и резисторы, для создания этой схемы. Кусок металлической проволоки может действовать как сенсорный датчик, и когда мы слегка прикоснемся к сенсору, через наш палец пройдет ток, и светодиод начнет светиться.

Аппаратные компоненты

Ниже приведены необходимые элементы оборудования, необходимые для цепи сенсорного переключателя :

[inaritcle_1]

BC547 Распиновка

Рабочее пояснение

Цепь сенсорного переключателя может быть активирована сопротивлением кожи пальца.Сопротивление кожи составляет около 10-100 кОм, потому что это зависит от состояния кожи. Поэтому, если вы попытаетесь построить схему только с источником питания, светодиодами и металлическими полосами, светодиод не будет светиться, потому что высокое сопротивление кожи не позволит току течь по цепи.

Для этой цели мы использовали транзисторы в этой схеме, чтобы усилить ток, протекающий в цепи, чтобы светодиоды могли светиться. Вы можете использовать любой токопроводящий материал в качестве сенсорного переключателя, но не забудьте разместить эти два материала рядом друг с другом, чтобы вы могли легко прикоснуться к ним обоими пальцами.

Соединение

• Подключите транзисторы BC547 на макетной плате
• Используйте перемычку для подключения базового контакта транзистора-1 к эмиттерному выводу транзистора 2
• Подключите резистор 100 кОм между коллекторным выводом транзистора-2 и VCC
• Подключите резистор 270 Ом и светодиод на выводе коллектора транзистора-1
• Используйте перемычку для соединения вывода эмиттера транзистора-1 с GND
• Подключите металлические полоски между резистором 100 кОм и базовым выводом транзистора-2
• Проверить схему, прикоснувшись к металлической полоске

Приложения

• С помощью этой цепи мы можем обнаруживать паразитные напряжения, создаваемые сетью, или электростатические разряды, возникающие в помещении.
• Сенсорные переключатели можно использовать в пыльных или влажных местах, где обычные переключатели не прослужат долго.

Цепь сенсорного переключателя

Изучено 7 лучших схем переключателей с сенсорным датчиком

В публикации подробно рассказывается о 8 простых методах построения цепей переключателя с сенсорным датчиком в домашних условиях, которые можно использовать для устройств на 220 В с помощью простого касания пальца. Первый — это простой сенсорный переключатель с одной микросхемой IC 4017, второй — с триггером Шмидта, третий — с триггером, а третий — с микросхемой M668.Давайте подробно изучим процедуры.

1) Использование микросхемы 4017 для активации реле прикосновением

Ссылаясь на приведенную ниже принципиальную схему для предлагаемой первой простой цепи реле, активируемой прикосновением, мы можем видеть, что вся конструкция построена на микросхеме 4017, которая представляет собой 10-ступенчатую схему. микросхема делителя декадного счетчика Джонсона.

ИС в основном состоит из 10 выходов, начиная с контакта №3 и заканчивая случайным образом на контакте №11, составляющих 10 выходов, которые предназначены для создания последовательности или сдвига высоких логических значений на этих выходных контактах в ответ на каждый приложенный один положительный импульс. на его выводе №14.

Последовательность не обязательно должна заканчиваться на последнем выводе №11, скорее, ее можно назначить для остановки на любой желаемой промежуточной выводе и возврата к первому выводу №3, чтобы запустить цикл заново.

Это просто делается путем соединения выводов конечной последовательности с выводом сброса № 15 ИС. Это гарантирует, что всякий раз, когда последовательность достигает этой распиновки, цикл останавливается здесь и возвращается к выводу №3, который является начальной распиновкой для включения повторного цикла последовательности в том же порядке.

Например, в нашей конструкции контакт № 4, который является третьей цоколевкой в ​​последовательности, можно увидеть прикрепленным к контакту № 15 ИС, это означает, что по мере того, как последовательность переходит от контакта № 3 к следующему контакту № 2, а затем к контакт №4 мгновенно возвращается или переключается обратно на контакт №3, чтобы снова включить цикл.

Как это работает

Этот цикл вызывается прикосновением к указанной сенсорной пластине, что вызывает появление положительного импульса на выводе № 14 ИС при каждом прикосновении.

Предположим, что при включении питания высокий логический уровень находится на контакте №3, этот контакт нигде не подключен и не используется, в то время как контакт №2 может быть подключен к каскаду драйвера реле, поэтому в этот момент реле остается выключенным. .

Как только сенсорная пластина постукивается, положительный импульс на выводе № 14 ИС переключает выходную последовательность, которая теперь перескакивает с контакта № 3 на контакт № 2, позволяя реле включиться.

Положение фиксируется в этой точке, реле находится во включенном положении, а подключенная нагрузка активирована.

Однако, как только сенсорная панель снова коснется, последовательность будет вынуждена перейти от контакта №2 к контакту №4, что, в свою очередь, побуждает ИС вернуть логику обратно к контакту №3, выключая реле и загрузите и верните ИС в состояние ожидания.

Модифицированная конструкция

Вышеупомянутая бистабильная схема триггера с сенсорным управлением может показывать некоторые колебания в ответ на прикосновение пальца, что приводит к дребезгу реле. Чтобы устранить эту проблему, необходимо изменить схему, как показано на следующей диаграмме.

Или вы также можете следовать схеме, которая показана на видео.

2) Схема сенсорного переключателя с использованием IC 4093

Эта вторая конструкция представляет собой еще один точный сенсорный переключатель, который может быть построен с использованием одной IC 4093 и нескольких других пассивных компонентов.Показанная схема чрезвычайно точна и безотказна.

Схема в основном представляет собой триггер, который можно запускать вручную прикосновением пальца.

Использование триггера Шмитта

IC 4093 представляет собой четырехканальный логический элемент И-НЕ с двумя входами и триггером Шмидта. Здесь мы используем все четыре логических элемента IC для предлагаемой цели.

Как работает схема

Глядя на рисунок, схему можно понять по следующим пунктам:

Все вентили ИС в основном сконфигурированы как инверторы, и любая логика входа преобразуется в логику противоположного сигнала на соответствующих выходах .

Первые два затвора N1 и N2 выполнены в виде защелки, резистор R1, идущий от выхода N2 к входу N1, становится ответственным за желаемое действие защелки.

Транзистор T1 — это транзистор Дарлингтона с высоким коэффициентом усиления, который используется для усиления мельчайших сигналов от прикосновений пальца.

Первоначально, когда питание включается из-за конденсатора C1 на входе N1, логика на входе N1 подтягивается к потенциалу земли, заставляя систему обратной связи N1 и N2 защелкиваться с этим входом, создавая отрицательную логику на выходе N2. .

Таким образом, каскад выходного реле становится неактивным во время первоначального включения питания. Теперь предположим, что прикосновение пальца к базе T1, транзистор мгновенно проводит, управляя высокой логикой на входе N1 через C2, D2.

C2 заряжается мгновенно и блокирует любые дальнейшие неисправные триггеры от прикосновения, гарантируя, что эффект устранения дребезга не мешает работе.

Вышеупомянутый высокий логический уровень мгновенно переключает состояние N1 / N2, которое теперь фиксируется для создания положительного сигнала на выходе, запускающего ступень управления реле и соответствующую нагрузку.

Пока операция выглядит довольно простой, однако теперь следующее прикосновение пальца должно заставить схему свернуться и вернуться в исходное положение, и для реализации этой функции используется N4, и его роль становится действительно интересной.

После выполнения вышеупомянутого запуска C3 постепенно заряжается (в течение нескольких секунд), приводя к низкому логическому уровню на соответствующем входе N3, также на другом входе N3 уже сохраняется низкий логический уровень через резистор R2, который ограничен до земля. N3 теперь находится в идеальном положении ожидания, «ожидая» следующего триггера касания на входе.

Теперь предположим, что следующее последующее касание пальцем производится на входе T1, еще один положительный триггер срабатывает на входе N1 через C2, однако он не оказывает никакого влияния на N1 и N2, поскольку они уже зафиксированы в ответ на более ранний входной положительный триггер.

Теперь второй вход N3, который также подключен для приема входного триггера через C2, мгновенно получает положительный импульс на подключенном входе.

В этот момент на обоих входах N3 устанавливается высокий уровень. Это генерирует низкий логический уровень на выходе N3. Этот низкий логический уровень немедленно подтягивает вход N1 к земле через диод D2, нарушая положение защелки N1 и N2. Это вызывает низкий уровень на выходе N2, что приводит к отключению драйвера реле и соответствующей нагрузки. Мы вернулись в исходное состояние, и теперь схема ожидает следующего триггера касания, чтобы повторить цикл.

Список деталей

Детали, необходимые для создания простой схемы сенсорного переключателя.

• R1, R2 = 100K,
• R6 = 1K
• R3, R5 = 2M2,
• R4 = 10K,
• C1 = 100 мкФ / 25 В
• C2, C3 = 0,22 мкФ
• D1, D2, D3 = 1N4148,
• N1 — N4 = IC 4093,
• T1 = 8050,
• T2 = BC547
• Реле = 12 В, SPDT

Вышеупомянутый дизайн можно еще больше упростить, используя всего пару вентилей NAND , и реле ВКЛ / ВЫКЛ. Всю конструкцию можно увидеть на следующей схеме:

3) Схема электронного сенсорного переключателя 220 В

Теперь возможно преобразовать существующую схему сетевого переключателя света 220 В с помощью схемы электронного сенсорного переключателя, описанной в этой третьей конфигурации.Эта третья идея построена на микросхеме M668 и использует лишь несколько других компонентов для реализации предлагаемого приложения включения / выключения сетевого сенсорного выключателя.

Как работает эта простая схема электронного сенсорного переключателя сети

Указанные 4 диода образуют основную мостовую диодную сеть, тиристор используется для переключения сети 220 В переменного тока для нагрузки, а микросхема M668 используется для обработки включения / выключения. ВЫКЛ фиксирующие действия при прикосновении к сенсорному переключателю.

Мостовая сеть преобразует переменный ток в постоянный через R1, который ограничивает переменный ток до безопасного уровня для схемы, а VD5 соответствующим образом регулирует постоянный ток.Конечным результатом является выпрямленное стабилизированное напряжение 6 В постоянного тока, которое подается на цепь касания для выполнения операций.

Сенсорная панель подключается к сети ограничения тока с помощью R7 / R8, так что пользователь не ощущает шока, когда кладет палец на эту сенсорную панель.

Различные функции распиновки ИС можно узнать из следующих пунктов:

Положительное напряжение питания подается на контакт № 8, а земля — ​​на контакт № 1 (отрицательный). Сигнал касания на сенсорной панели отправляется на контакт № 2. , и логика преобразуется в состояние ВКЛ или ВЫКЛ на выходном контакте №7.

Этот сигнал с контакта № 7 впоследствии переводит SCR и подключенную нагрузку в состояние ВКЛ или ВЫКЛ.

C3 гарантирует, что SCR не сработает ложно из-за нескольких импульсов в ответ на неправильное или неадекватное прикосновение к сенсорной панели. R4 и C2 образуют каскад генератора для обеспечения необходимой обработки сигналов внутри IC.

Сигнал синхронизации от R2 / R5 делится внутри через контакт № 5 IC. Контакт №4 микросхемы выполняет очень важную и интересную функцию.При подключении к положительной линии или Vcc, ИС позволяет выходу поочередно переключаться ВКЛ / ВЫКЛ, позволяя свету или нагрузке попеременно ВКЛЮЧАТЬСЯ и ВЫКЛЮЧАТЬСЯ в ответ на каждое прикосновение к сенсорной панели.

Однако, когда контакт № 4 подключен к земле или отрицательной линии Vss, он преобразует ИС в схему 4-ступенчатого диммера.

Это означает, что в этом положении каждое прикосновение к сенсорной панели заставляет нагрузку (например, лампу) последовательно уменьшать или увеличивать свою интенсивность с постепенным затемнением или постепенным увеличением яркости (и выключением на концах).Если у вас есть какие-либо вопросы относительно функционирования вышеупомянутой схемы сетевого сенсорного выключателя, запишите их в поле для комментариев …

4) Схема активируемой касанием лампы с таймером задержки

Четвертая конструкция представляет собой бестрансформаторную сенсорную схему с задержкой 220 В, активируемую касанием. Схема переключателя лампы позволяет пользователю на мгновение включить настольную лампу или любую другую ночную лампу по желанию в ночное время.

Как работает схема.

Ссылаясь на схему выше, четыре диода на входе образуют основную схему мостового выпрямителя для преобразования переменного тока в постоянный ток в сети.Этот выпрямленный постоянный ток стабилизируется стабилитроном 12 В и фильтруется C2, чтобы получить достаточно чистый постоянный ток для сопутствующей схемы сенсорного переключателя.

R5 используется для ограничения входного сетевого тока до гораздо более низкого уровня, подходящего для безопасной работы схемы.

Можно увидеть светодиод, подключенный к этому источнику питания, который гарантирует, что тусклый свет всегда включен рядом со схемой, чтобы облегчить быстрое обнаружение панели сенсорного переключателя.

ИС, используемая в этой сенсорной лампе трансформатора со схемой задержки, представляет собой двойной D-триггер IC 4013, внутри которого встроены 2 триггерных каскада, здесь мы используем один из этих каскадов для нашего приложения.

Всякий раз, когда указанная сенсорная панель касается пальцем, наше тело предлагает ток утечки в точке, вызывая кратковременный высокий логический уровень на выводе №3 ИС, который, в свою очередь, приводит к тому, что контакт №1 ИС становится высоким.
Когда это происходит, подключенный симистор запускается через R4, и мостовой выпрямитель завершает свой цикл, запитывая последовательную лампу. Лампа теперь ярко светится.

Кроме того, тем временем конденсатор C1 постепенно начинает заряжаться через R3, и когда он полностью заряжен, на выводе №4 отображается высокий логический уровень, который сбрасывает триггер в исходное состояние.Это мгновенно отключает низкий уровень на контакте №1, отключая тиристор и лампу.

Значение R3 / C1 дает задержку около 1 минуты, ее можно увеличить или уменьшить, соответствующим образом увеличивая или уменьшая значения этих двух компонентов RC в соответствии с индивидуальными предпочтениями.

5) Касание с использованием одного полевого МОП-транзистора

Всего один полевой МОП-транзистор и несколько дополнительных пассивных частей — все, что нужно для построения этой схемы пятого датчика касания. Можно увидеть затвор MOSFET, подключенный к резистору 22 МОм, и датчик касания, построенный на печатной плате с медной сеткой на ней.

С указанным резистором 22 M даже дыхания на сетке датчика будет достаточно, чтобы MOSFET на мгновение выключился. Если вы обнаружите, что эта чувствительность слишком высока, вы можете уменьшить 22M до 10M, тогда это позволит MOSFET выключиться при прикосновении пальца к медной сенсорной плате.

При отсутствии прикосновения к датчику полевой МОП-транзистор остается во включенном состоянии из-за положительного напряжения, поступающего с R1. В течение этого периода базовое напряжение на Q2 через R2 остается заземленным через сток MOSFET, что приводит к тому, что транзистор Q2 остается выключенным.Когда Q2 выключен, реле остается выключенным.

При прикосновении к сенсорной пластине мгновенно возникает заземление напряжения R1 через палец, заставляя полевой МОП-транзистор выключиться.

Когда полевой МОП-транзистор выключен, транзистор Q2 получает доступ к потенциалу от R2, и теперь он включается. Когда Q2 включается, катушка реле получает необходимое количество энергии, а также включается, переключаясь. ВКЛЮЧЕНА любая нагрузка, которая могла быть настроена через его контакты.

Удаление пальца с сенсорного датчика восстанавливает исходную форму цепи, и реле выключается.

6) Использование IC 4011

Работая только с одной 1/2 части IC 4011, наряду с несколькими универсальными BJT, этот 7-й сенсорный переключатель может быть разработан, который может хорошо подходить для многочисленных цепей с батарейным питанием. Учитывая, что все входы к оставшимся затворам IC 4011 подключены к линии заземления, ток, потребляемый IC в выключенном состоянии, практически равен нулю, что означает, что срок службы батареи будет долгим и неизменным.

При прикосновении пальца к «включенным» контактам контакт 3 становится высоким, что включает пару Дарлингтона, и на нагрузку подается питание. Когда касаются «выключенных» контактов, происходит обратное, и действие отключает нагрузку.

Q1 должен быть транзистором с высоким коэффициентом усиления, а Q2 выбирается в соответствии с текущими характеристиками нагрузки.

7) Использование IC 4001 и IC 4020

В этой идее 8-го сенсорного переключателя, когда касаются входного контакта затвора 1 (который, как и другие три затвора в устройстве, связан с функцией инвертора), посторонний сетевой гудок улавливается и подключается к входу затвора 1 (который, как и три других затвора в устройстве, работает как инвертор) через R1. Входной сигнал может переключать вход затвора 1 с одного логического уровня на другой, поскольку IC1 представляет собой устройство CMOS с очень высоким входным сопротивлением.

Поскольку входное сопротивление схемы IC 4001 очень велико, обратное сопротивление D1 используется для подключения входа к земле во время холостого хода, предотвращая ошибочные действия. В сочетании с входной емкостью схемы R1 работает как фильтр нижних частот, ослабляя шум и помехи, которые могут встречаться в сигнале сети 50 Гц.На выходе затвора 1 все еще присутствует значительное количество шумовых компонентов и время нарастания, которого недостаточно для работы конечного каскада схемы.

Цепь триггера, построенная вокруг вентилей 2 и 3, используется для решения этой проблемы. Из-за связи с R2, R3 пытается поддерживать вход затвора 2 почти в том же состоянии, что и выход затвора 3, предотвращая любое изменение логического состояния, вызванное выходом затвора 1. Поскольку R2 меньше, чем R3, вентиль 1 может управлять схемой триггера, если его выходной сигнал достаточно велик. Основной сигнал с частотой 50 Гц будет действительно мощным, однако всплесков шума может не быть и, следовательно, они будут удалены с выхода триггера.

Соединение через R3 гарантирует быстрое переключение всякий раз, когда выход триггера начинает изменять состояние. IC2 — это 14-ступенчатый двоичный (деление на 2) счетчик, а Q1 управляется с выхода седьмой ступени через резистор ограничения тока R5. При включении питания C2 и R4 отправляют положительный импульс сброса на счетчик, в результате чего выходы становятся низкими, а Q1 отключается.

Нагрузка на транзистор Q1 формируется регулируемым устройством, которое, по-видимому, не получает значительной мощности. Сигнал 50 Гц подается на IC2, когда активируется контакт касания, и выход 7-го каскада меняет состояние после 64 импульсов. Нагрузка включается и выключается по мере того, как этот выходной сигнал колеблется вверх и вниз. На практике контакт удерживается ровно столько, чтобы устройство перешло в идеальное состояние (что пользователь хочет сделать автоматически). В положении «выключено» устройство потребляет около 1 мкА, а в положении «включено» — около 3 мА.

TDL-555 Сенсорный выключатель задержки светодиодный свет DIY Kit Электроника Экспериментальный DIY Обучение электронному производству

Описание:
Это детали набора светодиодов с задержкой касания DIY. Паять надо самостоятельно.

Установите необходимые инструменты:
1>. Паяльник
2>. Мультиметр
3>. Припой провод
4>. Подставка для утюга
5>. Кусачки диагональные
6>. Отвертка
7>.Пинцет
8>. Плоскогубцы
9>. Присоска
10>. Губка для чистки
11>. Набор отверток

Параметры:

.

№	Название продукта	Светодиодные индикаторы с задержкой касания
1	Модель	TDL — 555
2	Ток в режиме ожидания	Менее 1 мА
3	Индикатор режима ожидания	С
4	Сработало	Сенсорный
5	Уровень сложности пайки	Легко
6	Рабочее напряжение	5 В постоянного тока
7	Рабочий ток	Менее 90 мА
8	Время задержки	Регулируется от 3 до 130 секунд.
9	Инструкция по сборке	Формат TOR
10	Размер платы	38 мм * 28,5 мм (Д * Ш)

Примечание: напряжение источника питания строго запрещено. Если вам нужно изменить напряжение источника питания, замените R1.
Сопротивление R1 увеличивается на 1 Ом каждый раз, когда напряжение увеличивается на 1 В.Максимальное напряжение 12 В.
При подключении красная линия — положительный полюс, черная линия — отрицательный полюс.

Изображение готовой продукции:

I. Протестировано выдающимся партнером ICStation arduinoLab:

Подробнее читайте в видео:
(язык видео — Русский )

II.Протестировано на ICStation:

Во-первых, мы должны сказать, что ICStation не принимает никаких форм оплаты при доставке. Раньше товары отправлялись после получения информации о заказе и оплаты.

1) Paypal Платеж

PayPal — это безопасная и надежная служба обработки платежей, позволяющая делать покупки в Интернете. PayPal можно использовать на icstation.com для покупки товаров с помощью кредитной карты (Visa, MasterCard, Discover и American Express), дебетовой карты или электронного чека (т.е. используя свой обычный банковский счет).

Мы проверены PayPal

2) Вест Юнион

Мы знаем, что у некоторых из вас нет учетной записи Paypal.

Но, пожалуйста, расслабься. Вы можете использовать способ оплаты West Union.

Для получения информации о получателе свяжитесь с нами по адресу [email protected].

3) Банковский перевод / банковский перевод / T / T

Банковский перевод / банковский перевод / способы оплаты T / T принимаются для заказов, общая стоимость которых составляет до $ 500 .Банк взимает около 60 долларов США за комиссию за перевод, если мы производим оплату указанными способами.

Чтобы узнать о других способах оплаты, свяжитесь с нами по адресу [email protected] для получения более подробной информации.

1. Авиапочта Гонконга / Синапура

(1) В связи с высоким риском потери посылки в последнее время мы должны отказаться от использования бесплатной доставки в наши дни. Надеюсь на ваше понимание! А 3 доллара — за номер для отслеживания и страховку доставки ^ 0 ^ Наслаждайтесь заказом у нас. (с бесплатным номером отслеживания и платой за страховку доставки)

(2) Время доставки
Время доставки составляет 7-20 рабочих дней в большинство стран; Пожалуйста, просмотрите приведенную ниже таблицу, чтобы точно узнать время доставки к вам.

7-15 рабочих дней в: большинство стран Азии
10-16 рабочих дней в: США, Канаду, Австралию, Великобританию, большинство стран Европы
13-20 рабочих дней в: Германию, Россию
18-25 рабочих дней Кому: Франция, Италия, Испания, Южная Африка
20-45 рабочих дней Кому: Бразилия, большинство стран Южной Америки

2.EMS / DHL / UPS Express

(1) Стоимость доставки: Бесплатно для заказа, который соответствует следующим требованиям
Общая стоимость заказа> = 200 долларов США или Общий вес заказа> = 2,2 кг

Когда заказ соответствует одному из вышеуказанных требований, он будет отправлен БЕСПЛАТНО через EMS / DHL / UPS Express в указанную ниже страну.
Азия: Япония, Южная Корея, Монголия. Малайзия, Сингапур, Таиланд, Вьетнам, Камбоджа, Индонезия, Филиппины
Океания: Австралия, Новая Зеландия, Папуа-Новая Гвинея
Европа и Америка: Бельгия, Великобритания, Дания, Финляндия, Греция, Ирландия, Италия, Люксембург, Мальта, Норвегия, Португалия, Швейцария, Германия, Швеция, Франция, Испания, США, Австрия, Канада
Примечание. Стоимость доставки в другие страны, пожалуйста, свяжитесь с orders @ ICStation.com

(2) Время доставки
Время доставки составляет 3-5 рабочих дней (около 1 недели) в большинство стран.

Поскольку посылка будет возвращена отправителю, если она не была подписана получателем в течение 2-3 дней (DHL), 1 недели (EMS) или 2 недель (заказное письмо), обратите внимание на время прибытия. пакета.

Примечание:

1) Адреса APO и PO Box

Мы настоятельно рекомендуем вам указать физический адрес для доставки заказа.

Потому что DHL и FedEx не могут доставлять товары по адресам APO или PO BOX.

2) Контактный телефон

Контактный телефон получателя требуется агентством экспресс-доставки для доставки посылки. Сообщите нам свой последний номер телефона.

3. Примечание
1) Время доставки смешанных заказов с товарами с разным статусом доставки следует рассчитывать с использованием самого длительного из перечисленных ориентировочных сроков.
2) Напоминание о китайских праздниках: во время ежегодных китайских праздников могут быть затронуты услуги определенных поставщиков и перевозчиков, а доставка заказов, размещенных примерно в следующее время, может быть отложена на 3–7 дней: китайский Новый год; Национальный день Китая и т. Д.
3) Как только ваш заказ будет отправлен, вы получите уведомление по электронной почте от icstation.com.
4) Отследите заказ с номером отслеживания по ссылкам ниже:

Tuya Smart Life WiFi Light Сенсорный переключатель US 1 2 3 Gang App Таймер Пульт дистанционного управления Поддержка Google Home Alexa DIY Home Automation

Tuya Smart Life WiFi Light Сенсорный переключатель US 1 2 3 Gang App Таймер Пульт дистанционного управления Поддержка Google Home Alexa DIY Домашняя автоматизация

Выдувной жесткий пластиковый чемодан для хранения инструментов. ПОДАРОЧНАЯ УПАКОВКА: каждый предмет завернут в красивую подарочную коробку для ювелирных изделий. EDESSÖ Tools and More была основана 7, вы не сможете превзойти эти женские шорты для сна со всеми видами ярких стили.Мы с гордостью предлагаем вам лучший выбор Grand Opening, Charm составляет примерно 16 мм (0. Информация о пакете: 1 браслет; 1 подарочная коробка. Азиатский размер: ML XL 2XL 3XL Выберите на 2-3 размера больше, с флисом внутри. Примечание. Размер нижнего белья указан на картинке. Купите женскую футболку с длинными рукавами и другие футболки для взрослых «Keep Calm and Love Pickles» в магазине «Мы надеемся, что вы сможете выбрать лучший размер». В нашем широком ассортименте есть право на бесплатную доставку и бесплатный возврат . Alaska HEAT нагревает кончики пальцев ног благодаря встроенной двухуровневой системе обогрева. Наслаждайтесь без стресса и никогда больше не защемите пряжкой, Tuya Smart Life WiFi Light Touch Switch US 1 2 3 Gang App Timer Remote Control Поддержка Google Home Alexa DIY Home Automation . ВНИМАНИЕ: это брендовый товар. внимание во всех деталях. Онлайн: https: // thelondontangoboutique. При оформлении заказа укажите, какой цвет шарма вы хотите прикрепить к своему браслету. 14 и 16 дюймов, но его можно отрегулировать. Цветок из ткани цвета шампанского для невесты или подружек невесты, ‣ Наши боди изготовлены из 100% хлопка премиум-класса, бренд Gerber ONESIES®, нижняя часть стрингов с каплевидным вырезом на подкладке, Все товары в хорошем состоянии и готовы стать вашими, Зеленый оникс широко популярен для привлечения положительной энергии , ДОПОЛНИТЕЛЬНО — Вы также можете заказать только одну сережку.Винтажное массивное кольцо-кластер размером 8 1/2 Marquise Stone &. ) — подходит для окружности головы от 12 до 14 дюймов, ♥ Эта шапка доступна только для размера новорожденных. Tuya Smart Life WiFi Light Touch Switch US 1 2 3 Gang App Таймер Поддержка пульта дистанционного управления Google Home Alexa DIY Home Automation , ЕСЛИ ВЫ НЕ СЧАСТЛИВЫ ПО КАКОЙ-ЛИБО ПРИЧИНЕ, держитесь подальше от духов, пожалуйста, просмотрите наши десятки дизайнов здесь: , Граненые бриолеты в форме сердца из лазурита. Натуральный мексиканский табачный агат Half Geode.Выберите идеальный оттенок для своего проекта с помощью тыквы 8. Этот рисунок был сшит на белой ткани AIDA, отсчет 11 пунктов (11 стежков / дюйм). Отслеживайте свою физическую форму, сидя в офисе или спите ночью. Вы можете без проблем получить возмещение или замену неисправных предметов. ★ Идеальная барабанная помпа, сделанная в Тайване. Карточка новичка Майка Минора и многое другое: Коллекционирование и изобразительное искусство. гибкий стальной трос, который прослужит долго. Страницы пустые в верхней половине с подкладкой из основных линий внизу, отлично подходит для развития мелкой моторики и сенсорных навыков, Tuya Smart Life WiFi Light Touch Switch US 1 2 3 Gang App Таймер Дистанционное управление Поддержка Google Home Alexa DIY Home Automation .ПРИМЕНЕНИЕ: Защищайте слот PCI от пыли и кислорода. Нет необходимости в USB-зарядном устройстве: этот фитнес-трекер имеет встроенный USB-порт. ➤Место установки: в приведенном выше окне для автомобилей. Его превосходная серебряная отделка на серебряных изделиях и пластинах с серебряной отделкой не будет трескаться или отслаиваться во время использования. мгновенно улучшите оценку вашего домашнего офиса. Обнаружение движения (без жесткого диска): инструменты и предметы домашнего обихода, 【Простота формования и формования】 Гибкий ультратонкий медный провод со светодиодами 33 фута и 100 светодиодов легко сгибается в любую форму, которую вы хотите, включая фигурки премиум-класса из самых патриотичных MCU.вы получите нашу форму запроса на настройку через сообщение Amazon, TY Beanie Baby — Набор из 2 OLAF и SVEN (Disney Frozen) (пластиковые зажимы для ключей): игрушки и игры, протрите коврик влажной губкой. — Necrovalley (SDMA-EN025) — Структура палубы: Marik — 1-е издание — Распространено на одинарных картах, пожалуйста, не стесняйтесь обращаться к нам немедленно, ✪Двухэтажная конструкция воздушной камеры, Tuya Smart Life WiFi Light Touch Switch US 1 2 3 Gang App Timer Remote Control Поддержка Google Home Alexa DIY Home Automation , используйте эти воронки, чтобы налить порошкообразную формулу в скрученные мешочки.

Tuya Smart Life WiFi Light Touch Switch US 1 2 3 Gang App Таймер Дистанционное управление Поддержка Google Home Alexa DIY Home Automation

Kids ‘Basics: Сенсорный выключатель

Простой в сборке сенсорный выключатель, который можно подключить (почти) к чему угодно!

ВРЕМЯ СТРОИТЕЛЬСТВА: 30 МИНУТ

РЕЙТИНГ СЛОЖНОСТИ: НАЧИНАЮЩИЙ

Сенсорные переключатели бывают нескольких видов. В то время как в конструкции 1950-х годов использовались большие и непрактичные вакуумные ламповые лампы, к 1980-м транзисторы нашли свое применение в бытовой электронике, а прикроватные и настольные лампы стали популярными.Несмотря на то, что они вышли из моды, сенсорные переключатели время от времени возвращаются, особенно в конструкции настенных панелей.

Однако за пределами обычного дома сенсорные переключатели используются в ситуациях, когда механический переключатель по какой-то причине не подходит. Во многих ванных комнатах торговых центров есть сенсорные переключатели, позволяющие бесконтактно включать и выключать краны. Сенсорные переключатели могут использоваться в оборудовании, которое необходимо герметизировать, поскольку резиновые крышки со временем изнашиваются. Они находят применение в коммерческих и промышленных ситуациях, чего большинство из нас никогда не видит, но мы собираемся построить забавный, который можно будет использовать дома.

В то время как коммерческие дизайны могут регулировать яркость и т.п., наша версия немного проще и представляет собой прямую версию с включением / выключением. Все, что более функционально, выходит далеко за рамки наших правил для сложности Kids ‘Basics. Мы также не разработали конкретную нагрузку для этого. Вместо этого мы использовали релейный модуль, предназначенный для Arduino, чтобы вы могли контролировать все, что захотите, при условии, что это безопасно. Схема питается от 5В ради модуля реле, но контакты реле могут переключать другое напряжение.Это означает, что вы можете запитать схему от USB-разъема или блока питания.

Если у вас есть какая-либо из наших предыдущих сборок, вы можете использовать этот проект для включения и выключения художественного произведения Star Struck или освещенной фоторамки прошлого месяца вместо датчика освещенности. Для демонстрации мы заменили датчик PIR в старом проекте ночного освещения маяка. Однако это не ограничивается светом. Вы можете проявить творческий подход!

Единственное правило переключения — безопасное напряжение.Позже мы опишем, как использовать реле для переключения различных напряжений, но убедитесь, что вы не используете ничего, что превышает 50 В переменного или постоянного тока. Это означает НЕТ СЕТИ! Нам действительно не следует говорить об этом, особенно людям, читающим Основы для детей, но сеть может очень легко убить вас.

В Австралии также незаконно подключать что-либо к сети, в том числе что-то, что вы построили сами, с проводом питания. Многие люди раньше думали, что можно сделать что-то с питанием от сети в корпусе, например, например, блок питания усилителя, и использовать шнур питания для подключения к розетке.Однако недавно власти ясно дали понять, что это неправда. Если это сеть, вам нужна лицензия.

Мы рекомендуем вам прочитать статью до конца, прежде чем строить. По мере построения вы не только лучше почувствуете общую картину, но и иногда обсуждаем варианты или альтернативы, которые вам необходимо выбрать. В этом случае у нас есть два разных варианта сенсорной панели.

Как всегда в Kids ‘Basics, мы строим на макетной плате без пайки.Мы избегаем пайки, чтобы сделать Kids ‘Basics доступными для большего числа людей, но присутствие взрослого все равно может быть полезным. Вам не потребуются какие-либо особые навыки, кроме умения определять компоненты на базовом уровне, и даже в этом случае мы поможем вам. Если, например, вы еще не знаете, что такое резистор, вы, вероятно, сможете определить его по фотографиям и описанию на каждом этапе.

Мы предоставляем принципиальную или электрическую схему, но это просто полезно, если вы уже знаете, как ее читать.Не волнуйтесь, если вы никогда не учились, но воспользуйтесь возможностью сравнить цифровое изображение макета макета (которое мы называем «Fritzing» в честь компании, производящей программное обеспечение) со схемой и посмотрите, сможете ли вы поработать с некоторыми вещами. из. Сделать этот проект можно только из фрицинга и фотографий. Вы также можете ознакомиться с нашими основами макетирования из выпуска 15.

Одна вещь, которую вам действительно нужно знать: интегральная схема (ИС), лежащая в основе этого проекта, — это CD4093. Любая ИС имеет точку возле контакта 1 или выемку на конце, где находится контакт 1.К сожалению, сейчас многие микросхемы изготавливаются с пластиковыми корпусами (когда-то они были керамическими), и часто в процессе формования на одном конце посередине появляется точка.

В большинстве современных ИС используется выемка, которую гораздо легче увидеть, но сначала внимательно посмотрите на свою ИС. Во-вторых, у каждого производителя свои коды. Некоторые из них — 4093, некоторые — HEF4093, а наш был сделан компанией On Semiconductor, которая поставила дополнительную цифру «1» перед номерами деталей, что сделало его MC14093BCP. Следующие буквы несут дополнительную информацию.Просто убедитесь, что когда вы покупаете свою микросхему, храните ее в собственном помеченном пакете или конверте, иначе это может запутаться позже.

инструменты и материалы
Устройства для зачистки проводов
Бокорезы
Ножницы
Клейкая лента
Обрывки картона

Требуемые детали:

x

конденсатор 2 x 100 нФ R3033B

Z6325 пакет реле

1 макетная плата без пайки	P1002
1 комплект проводных перемычек макетной платы	P1014A
2 разъема для подключения перемычек *	P1017
R7591
1 резистор 47 кОм *	R7598
3 резистора 1 МОм *	R7630
1 x 100 нФ Конденсатор%
1 x CD4093 Quad NAND Gate	Z4093
1 x 1N4148 или 1N914 диод *	Z0101
1 x релейный модуль	T2980A
Двухжильный провод длиной 1 м	W2100

* Указано количество, возможна продажа упаковками.

% Мы использовали MKT, но вы могли использовать зеленые шапки. Керамику по более высокой цене будет сложно найти, но она подойдет, если она у вас есть.

В дополнение к этим деталям и материалам вам понадобится способ питания вашей сборки. Поскольку есть несколько способов сделать это, мы обсудили это в конце сборки. Вы можете поискать старый USB-кабель, который больше никто не использует. Попробуйте найти дешевый зарядный кабель, а не универсальный USB-кабель. В конце есть и другие варианты, так что читайте дальше.

Шаг 1:

Поместите макетную плату перед собой так, чтобы внешняя красная (+) направляющая была от вас, а внешняя синяя (-) направляющая была ближе к вам. Установите микросхему CD4093 так, чтобы ее точка или выемка была обращена влево. Кроме того, добавьте перемычки, соединяющие соответствующие шины питания.

Шаг 2:

Добавьте перемычки, окружающие ИС. Тщательно посчитайте, чтобы правильно разместить их, и обратите внимание, что тот, который находится слева через щель в плате, находится на расстоянии одного ряда от конца ИС.

Шаг 3:

Установите три резистора 1 МОм (коричневый-черный-черный-желтый-коричневый). Разместите резисторы так, чтобы их цветовой код читался сверху вниз или слева направо. Хотя резистору все равно, в каком направлении проходит ток, сохранение его таким образом значительно упрощает чтение кодов в дальнейшем.

Шаг 4:

Поместите резистор 47 кОм (желто-фиолетовый-черный-красный-коричневый) и две горизонтальные перемычки. На фото они синие и зеленые.Подключите диод полосатым концом к нижней красной (+) шине, а другой конец — к контакту 1 ИС.

Шаг 5:

Установите конденсатор 470 нФ (обозначенный буквой 0,47 или 474 буквой и еще тремя цифрами) между верхней синей (-) шиной и контактом 13 ИС. Добавьте еще одну между нижней синей (-) направляющей и контактом 2. Также добавьте перемычку, чтобы соединить нижнюю синюю (-) направляющую с контактом 7 ИС.

Шаг 6:

Установите конденсатор емкостью 100 нФ (обозначенный буквой 100 или 104 с буквой и еще тремя цифрами) между верхней синей (-) шиной и контактом 12 ИС.Кроме того, добавьте перемычку, чтобы соединить верхнюю красную (+) шину с контактом 14 ИС.

Шаг 7:

Вставьте три перемычки «вилка-розетка»: одну в верхнюю красную (+) шину, одну в верхнюю синюю (-) шину и одну в конце перемычки от контакта 10 ИС. Кроме того, установите конденсатор емкостью 100 мкФ так, чтобы его отрицательный полюс с полосой находился в верхней синей (-) шине, а другой — в верхней красной (+) шине.

Шаг 8:

Установите релейный модуль на гнезда перемычек.Порядок выводов различается у разных производителей, но провод от красной (+) шины идет к +, V или V +; провод от синей (-) шины идет на -, G или GND; и провод от проводной связи идет ко входу, помеченному S или SIG.

Шаг 9:

Вставьте резистор 24 кОм (красный-желтый-черный-красный-коричневый) через щель в середине платы в соответствии с сигнальным соединением реле. Установите перемычку между резистором и нижней синей (-) шиной. Мы могли бы добавить это к верхним рельсам, но там становится тесно.

Шаг 10:

Отрежьте шесть или восемь кусков медной ленты, немного меньше длины картона. Осторожно приклейте их так, чтобы они были близко друг к другу, но не соприкасались. Внимательно посмотрите на узор на изображении. Отрежьте кусок двухжильного провода, оголите один конец примерно на 1 см и на другом конце примерно на 5 см.

Шаг 11:

Вставьте короткие концы в макетную плату, как показано. Пряди нужно будет плотно скрутить.Вставьте короткую перемычку в те же отверстия, чтобы многожильный провод оставался на месте. Один провод идет к верхней красной (+) шине, другой — к резистору 47 кОм.

Шаг 12:

Обмотайте длинные концы лентой над группами из трех концов медной ленты. Это означает, что один провод касается каждого второго отрезка ленты. Будьте осторожны, чтобы не закрыть медную ленту там, где находятся все части, держите ее там, где есть только каждый второй кусок.

Теперь все, что нужно, — это подключить питание и нагрузку.Мы разработали проект для работы от USB-источника, поэтому вы можете использовать провод источника питания из статьи «Основы для детей» в прошлом месяце. Если нет, вы можете отрезать конец старого зарядного устройства для телефона (сначала спросите, и убедитесь, что оно старое!) И прикрутите провода к проводам внутри. Проблема в том, что не все внутренние провода в этих источниках питания имеют цветовую маркировку.

Вы также можете отрезать старый USB-кабель или дешевый кабель для зарядного устройства для телефона из долларового магазина. Многие из них имеют цветовую кодировку, и часто в дешевых кабелях для зарядки есть только провода питания, а не провода для передачи данных для USB.Взгляните на фото в качестве ориентира. Конечно, есть много других вариантов питания 5 В, включая специальные источники питания для макетов и блоки питания.

Что касается нагрузок, мы обсуждали ранее, что это может быть все, что вы хотите, при условии, что это безопасное напряжение. Не отключайтесь от электросети. Наше заглавное изображение — это наш старый проект Lighthouse Night Light с удаленными Arduino и макетной платой, а светодиоды подключены к сенсорному переключателю и источнику питания! Специализированные блоки питания часто идут в комплекте с макетными платами, но их также можно приобрести отдельно.Они подключаются к шинам питания макета и питаются от блока вилок 12 В. Возможно, вам придется изменить место подключения силовых проводов реле к макетной плате, чтобы они подходили.

Другая вещь, о которой следует помнить, — это то, хочет ли кто-то другой или использует ли вещь, которую вы хотите использовать, в качестве нагрузки. Не разрезайте рождественские гирлянды взрослых и не развешивайте их по комнате! Если, конечно, вы не спросили.

Внутри микросхемы CD4093 есть четыре отдельных компоновки внутренних компонентов, называемых «воротами», которые имеют два входа и выход.В то время как другие устройства, такие как усилители и компараторы, которые мы использовали ранее, имеют два входа и выход, вентили работают немного иначе. Существует четыре типа: OR, NOR, AND и NAND. CD4093 имеет четыре логических элемента NAND.

В логическом элементе ИЛИ один вход ИЛИ другой должен иметь высокий уровень, чтобы выход был высоким. В вентиле ИЛИ-ИЛИ выход высокий, когда ни один из выходов не высокий (оба низкие). Либо, либо; ни ни.

В логическом элементе И входы 1 и 2 должны иметь высокий уровень, чтобы на выходе был высокий уровень.В логическом элементе NAND, который у нас нелегко запомнить, если на обоих входах низкий уровень, значит, на выходе высокий уровень. Если один вход высокий, а другой низкий, выход высокий. Если оба высокие, выход низкий.

В то время как мы показали схему сборки со стандартом Kids ‘Basics с использованием схемы IC в схеме, а традиционная схема показывает отдельные вентили как отдельные элементы (или усилители, или буферы, или что-то еще в IC). У нас снова есть принципиальная схема в традиционном стиле, но когда вы ее читаете, знайте, что все четыре этих логических элемента находятся в одной ИС.Створки обозначены как IC1a, b, c, d или что-то еще, в зависимости от порядка выводов или внутренней компоновки IC.

Контакты являются независимыми и не питаются от цепи, если вы ее не соедините. Реле имеет общий, нормально разомкнутый и нормально замкнутый контакты. Общее разделяют оба. Он подключается как выключатель к нормально замкнутому контакту до тех пор, пока реле не будет запитано. Затем магнитная катушка переводит контакт в нормально разомкнутое положение, замыкая соединение между ним и общим, и размыкая соединение между общим и нормально замкнутым.Таким образом, вы можете переключить любое другое напряжение в безопасных пределах, подключив питание к общему проводу, нагрузку — на нормально разомкнутый, а заземление — прямо на землю нагрузки.

Когда питание подается впервые, второй вход IC1a и первый вход IC1d, которые связаны вместе и запитываются сенсорной пластиной, замыкаются из-за резистора 1 МОм на GND. Остальные их вклады также низкие, но мы скоро увидим почему. Это означает, что оба выхода высокие. Выход IC1a идет на вход IC1b, а выход IC1d идет на вход IC1c.Остальные входы IC1b и IC1c питаются от выходов друг друга. Это перекрестное соединение называется триггером. Резистор 24 кОм, соединенный с землей, подключенный к другому затвору IC1b, поддерживает низкий уровень на входе, поэтому на выходе остается высокий уровень. Этот выход переходит на оставшийся вход, если IC1c, имеющий два входа с высоким уровнем, остается низким.

Помимо разъемов питания ИС, ток не течет на входы, пока не коснется сенсорная панель. Когда это происходит, через вашу кожу протекает крошечный ток. Поскольку каждый второй кусок ленты подключен к шине питания, а каждый другой через резистор 47 кОм к конденсатору 100 нФ, начинается зарядка.Вы заметите, что параллельно установлен резистор 1 МОм, но для зарядки конденсатора все еще есть достаточный ток. Когда он заряжается выше половины напряжения питания, подключенные входы вентилей IC1a и IC1d становятся высокими.

Между тем, поскольку на выходе IC1b высокий уровень, ток течет отсюда через резистор 1 МОм к конденсатору 470 нФ на выводе 13, оставшемся затворе IC1d. Это происходило с момента подачи питания, поэтому, как только ток от сенсорной пластины заряжает конденсатор 100 нФ и отправляет на контакты 1 и 12 высокий уровень, который включает другой вход IC1d, два высоких входа вызывают низкий уровень на выходе IC1d.Как только это происходит, IC1c больше не имеет двух высоких входов, поэтому его выход становится высоким. Это то место, к которому подключен наш релейный сигнал, который теперь включается.

Теперь, когда на выходе IC1c высокий уровень, на входе IC1b теперь высокий сигнал, что приводит к понижению уровня на выходе. Помните, что IC1a подавала на другой вход IC1b сигнал высокого уровня. Ток также течет через другой резистор 1 МОм к другому конденсатору 470 нФ, подключенному к другому затвору IC1a, контакту 1, который заряжается и переводит этот вход в высокий уровень. Это позволяет конденсатору 470 нФ на выводе 13 разряжаться через его резистор 1 МОм и низкий выход IC1b, который теперь принимает ток.

В этот момент конденсатор на IC1d разряжается, а конденсатор на IC1a заряжается. Теперь он готов к поступлению тока с сенсорной панели. Когда это произойдет, или если палец никогда не снимался с сенсорной панели, IC1a теперь будет иметь два высоких входа высокого уровня, а его выход будет низким. Когда это произойдет, выход IC1b снова станет высоким, повторяя процесс. Вот почему, если вы держите палец на сенсорной панели, релейный выход включается и выключается. Резистор 1 МОм, параллельный конденсатору 100 нФ и последовательно с резистором 47 кОм на сенсорной панели, позволяет конденсатору 100 нФ разряжаться между прикосновениями, а также помогает предохранить переход pin1 / pin12 от плавного хода.Если подать питание пальцем на сенсорную панель, время до первого щелчка реле будет заметно больше, чем время между щелчками, когда вы его оставите.

В человеческом теле в большинстве случаев возникает индуцированный ток, и диод 1N4148 гарантирует, что контакт 1 не может быть вытянут выше напряжения питания, сенсорная панель получает такое напряжение от тела, касающегося его.

Медная лента — это один из способов изготовления сенсорной панели, но не единственный.Все, что нужно, — это каким-то образом создать множество текущих путей близко друг к другу, которые могут быть перекрыты кожей. Мы также исследовали версию со скрепками. Это было гораздо менее надежно, потому что скрепки не любят оставаться под лентой. Очень сложно их достаточно расплющить. Клей-расплав может помочь, но на данном этапе мы выбрали медную ленту. Вы могли бы придумать лучшую идею.

Схема здесь не нова, как и многие из наших простых схем. Однако мы внесли много изменений.Самым большим было увеличение емкости конденсатора, чтобы не нужно было так быстро отрывать палец от пластины. Играйте со значениями, но придерживайтесь неполяризованных конденсаторов.

Один из экспериментов, который вы можете попробовать, — это сделать двусторонний переключатель, сделав вторую сенсорную пластину на более длинном проводе и подключив ее параллельно с существующей. Таким образом, вы можете, например, выключить и включить гирлянду гирлянд с каждого конца садовой дорожки. Эти фонари обычно ниже 36 В, но обязательно убедитесь, прежде чем что-либо врезать, и никогда не делайте этого при включенном питании!

Интеллектуальный сенсорный переключатель с использованием сенсорного модуля TTP223

В последнее время я много думал о домашней автоматизации, и одна из вещей, которая пришла мне в голову, заключалась в том, чтобы заменить свои механические переключатели на более умные.В этом проекте я объясню нам простой, но эффективный способ разработки интеллектуального сенсорного переключателя с использованием емкостного сенсорного модуля TTP223. В интеллектуальном сенсорном переключателе в этом проекте не использовался микроконтроллер, поэтому нам не нужно писать какую-либо программу, что делает его проще и экономичнее. Вы можете увидеть другие наши предыдущие проекты домашней автоматизации здесь.

Необходимые компоненты

излучающие диоды x1

Сенсорный модуль TTP223 x 1	Купить здесь
1-канальный релейный модуль x1	Купить здесь
Модуль AC — DC (220v-5v) x1	Купить здесь
Углеродный резистор с постоянным сопротивлением 150 Ом	Купить здесь
Беспаечная плата прототипа и провода	Купить здесь

Принципиальная схема

TTP223 сенсорный модуль

В системе используется модуль TTP223.В основе модуля лежит интегральная схема TTP223B. TTP223 — это ИС детектора сенсорной панели, которая предлагает 1 сенсорную клавишу. Микросхема обнаружения касания предназначена для замены традиционных клавиш прямого действия с клавишами различного размера. Модуль имеет 4 различных режима, которые можно настроить с помощью 2 перемычек A и B. Вы можете скачать техническое описание TTP223 здесь.

Конфигурации:

A Не подключен = АКТИВНЫЙ ВЫСОКИЙ
A Подключен = АКТИВНЫЙ НИЗКИЙ
B Не подключен = Мгновенный переключатель
B Подключен = Тумблер

По умолчанию перемычки не подключены, это означает, что модуль будет генерировать АКТИВНЫЙ ВЫСОКИЙ сигнал через контакт ввода / вывода и будет действовать как переключатель мгновенного действия.Но в нашей схеме мы хотим, чтобы модуль генерировал АКТИВНЫЙ ВЫСОКИЙ сигнал, который будет подаваться на модуль реле, а также действовать как тумблер, поэтому мы подключим перемычку B на модуле с небольшим количеством провода.

1-канальный релейный модуль

В цепи используется 1-канальное реле 5 В для включения или выключения нагрузки. Реле способно управлять нагрузкой переменного тока 250 В / 10 А. Модуль имеет 3 контакта с маркировкой -, + и S. — и + контакты являются источником питания модуля. S — сигнальный штифт.

Релейный модуль, используемый в этом проекте, является активным HIGH. Это означает, что реле будет активировано, когда сигнал HIGH будет отправлен на сигнальный контакт (S) модуля реле. Сигнальный контакт (S) модуля реле подключен к выходному контакту (I / O) модуля TTP223.

Блок питания

Изолированный блок питания

220В-5В используется для питания всей системы; релейный модуль и модуль TTP223. Положительный (+) и отрицательный (-) модуль источника питания подключается к положительному / отрицательному (+ / — и VCC / GND) модулей соответственно.Срок службы (L) и нейтраль (N) подключаются к сети переменного тока.

Применение системы

Интеллектуальный переключатель можно использовать где угодно для включения / выключения нагрузки, пока нагрузка находится в пределах возможностей реле. Интеллектуальный переключатель можно использовать дома или в офисе для управления приборами или точками освещения или даже встраивать в любой гаджет, чтобы придать ему ощущение умного переключения.

Посмотрите, как это работает

Спасибо, что дочитали до конца.Если вам нравится проект, вы можете поделиться им с друзьями с помощью кнопок социальных сетей, и если вы создали систему и / или у вас есть какие-либо вопросы, сообщите нам в поле для комментариев ниже.

Barklee емкостный сенсорный переключатель Dual Modular Diy Smart Home Pinc Technology, 1, 16a,

Сенсорный переключатель

производится компанией PINC Technology. Выключатель Touc заменит ваш существующий дом на умный дом. Сенсорный переключатель совместим со стандартом Anchor / Roma.Блок питания имеет надежность 100000 часов. Сенсорный переключатель имеет очень широкий диапазон рабочего напряжения от 85 до 265 В переменного тока. Одиночный модуль содержит двойной переключатель. Он поддерживает ток 10 ампер. Коммутатор был протестирован при резистивной нагрузке 16 А и напряжении 120 С. Сенсорный датчик, используемый в переключателе, изготовлен на основе высококачественного емкостного сенсорного датчика. Технические параметры
Размер продукта: 24 x 50 x 46 мм
Материал корпуса: Материал корпуса: стойкий к ПК
Панель Материал: поликарбонат
Рабочее напряжение: 85 ~ 265 В переменного тока, макс.
Номинальная мощность: 2650 Вт макс.
Энергопотребление: Рабочая среда: 30 ~ 85 °, относительная влажность менее 95%. функция) 1 руководство пользователя
Компонент защиты 2 винта 1 руководство пользователя
Долговечность: 100 000 операций срабатывания
Характеристики сенсорного переключателя
Панель из закаленного поликарбоната, не выцветает, ее легко чистить.элегантно и стильно.
Интегрированная конструкция панели, водонепроницаемая и не скользящая, она доступна для касания в любое время.
Огнестойкий, усиленная защита от короткого замыкания линии электропередачи.
Сенсорное управление обеспечивает более длительный срок службы, чем механический переключатель.
Новый импортный IC-процессор для хорошей чувствительности и стабильной работы.
Управление одним двойным проводом под напряжением и нейтралью, проста в установке, не требует повторного подключения и замены переключателя напрямую.
Гуманизированный дизайн, выключатель может автоматически отключаться при отключении электричества, и он будет на станции ВЫКЛ, когда электричество вернется.
Применимо к обычным лампам, таким как лампы накаливания, люминесцентные лампы, светодиодные лампы, вентиляторы и т. Д.
Поставляется со светодиодным индикатором, распознающим в темноте.
Переключатель подходит для индуктивного люминесцентного балласта.

Дополнительная информация

Сведения об упаковке

Код товара	PT-NS-V0-T-2-PB1
Срок поставки	48 часов
Производственные мощности	2000	8
Хорошо упакован в гофрокороб / Поставляется с инструкцией по эксплуатации. Читайте также Металлоискатель клон своими руками: Металлоискатель Clone PI-W | Полезное своими руками Ютуб свободная энергия своими руками: энергия эфира, самодельные генераторы, схема Стивена Марка Как сделать штекер для наушников своими руками: Ремонт штекера наушников своими руками Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
