Шуруповерт с блоком питания и его электрическая схема

Содержание

• 1 Измерение пускового тока
• 2 Шуруповерт с блоком питания и его электрическая схема
  • 2.1 Порядок сборки диодного моста из 4 вентилей таков
• 3 Подбор комплектующих
• 4 Конструкция

Если компьютерные родные зарядки, находящиеся в вашем распоряжении, не подходят для работы от них аккумуляторного шуруповерта, вы можете заняться переделкой сетевого блока питания и изготовить нужный прибор своими руками. Для того чтобы точнее оценить необходимую устройству мощность, нужно измерить максимальный ток, потребляемый вашим инструментом. Так как пусковой ток электродвигателя всегда больше, чем устройства, работающего со средней нагрузкой, будем измерять его.

Измерение пускового тока

Измерить ток 12 В шуруповерта можно, запитав его от автомобильного аккумулятора. Подключать инструмент лучше, используя корпус вышедшей из строя батареи. Как это сделать, можно прочесть в статье «Блок питания шуруповерта из старого компьютера».

Для измерения в разрыв одного из проводов нужно, соблюдая полярность, включить мультиметр. Если же ваш прибор не предназначен для измерения тока около 50 А, необходимо измерять падение напряжения на балластном резисторе, включенном в цепь питания. Для того чтобы он не слишком ограничивал ток, для легкости вычислений его сопротивление удобно сделать 0,1 Ом. Средний пусковой ток шуруповертов около 20 А. Значит, мощность его (по закону Ома P=I²R) должна быть не меньше 20²∙0,1=40 Вт. Такой резистор проще сделать из нихромовой спирали, чем найти. Измерить 0,1 Ом мультиметром вряд ли удастся. Поэтому нужно определить сопротивление всего имеющегося у вас отрезка, измерить его длину и вычислить удельное сопротивление спирали. Остается 0,1 Ом разделить на полученный результат – это и будет длина необходимого вам отрезка.

Пайка нихрома – дело сложное, поэтому лучше подключить самодельный резистор при помощи винтовых клеммников. Теперь переведите прибор в режим вольтметра, его щупы подключите параллельно балласту, жмите на курок шуруповерта и снимайте показания. Ток вычисляется при помощи того же закона Ома по формуле I=U/R. Например, падение напряжения на резисторе 2,2 В тогда 2,2/0,1=22 А. Следовательно, мощность электронного трансформатора должна быть не меньше, чем 22∙12= 264 Вт. Трансформатор большей мощности не повредит вашему инструменту, а меньшей не позволит ему уверенно стартовать под нагрузкой.

Шуруповерт с блоком питания и его электрическая схема

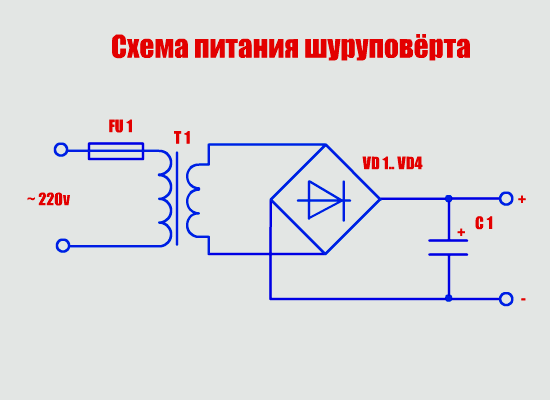

Питаться шуруповерт может от самого простого трансформаторного зарядного устройства с двухполупериодным выпрямителем. Конденсаторы на его выходе можно не устанавливать, так как небольшие пульсации напряжения не помешают работе инструмента.

Шнур питания от сети 220 В присоединяется к первичной обмотке трансформатора, которая всегда намотана более тонким проводом, чем вторичная.

Порядок сборки диодного моста из 4 вентилей таков

• Одну пару диодов соединить между собой «плюсовыми» выводами, другую – «минусовыми».
• Соединить пары, произвольно спаяв их свободные выводы между собой.

Соединенные вместе однополярные выводы – это выходы, а разнополярные – входы. К входам присоединяется вторичная обмотка трансформатора. К выходам, соблюдая полярность – провода питания инструмента.

Подбор комплектующих

Для моста подойдут диоды КД2998В. При отсутствии их можно взять любые кремниевые с максимальным током около 30 А, рассчитанные на напряжение 25 В. В случае когда пусковой ток вашей дрели значительно меньше, не имеет смысла подбирать диоды с меньшими предельными параметрами. От этого не уменьшится ни стоимость, ни размеры ИБП.

Если у вас есть сетевой понижающий адаптер без маркировки, вы можете определить его мощность по сечению магнитопровода. Оно вычисляется как произведение ширины среднего элемента Ш-образной пластины и толщин набора. Узнав сечение, мощность можно посчитать по эмпирической формуле. P_тр.=(S/1,3)². Где P_тр. – мощность в Вт, S – сечение в см².

Конструкция

Можно ли переделать корпус? Да, из любого листового диэлектрического материала. Простота схемы позволяет собрать ее навесным монтажом на приклепанных к днищу контактах.

Осторожно. Из-за опасности поражения током через заклепки с внешней стороны корпуса сетевой шнур не следует паять к лепесткам. Его нужно закрепить на выходе из корпуса и соединить с обмоткой напрямую. Изолировать соединения можно ПВХ лентой или термоусадочной трубкой. О том, какими проводами лучше соединить БП с инструментом, читайте в статье «Блок питания шуруповерта из старого компьютера».



как сделать, подключить к 220В, схема, видео

Переделка шуруповерта на питание от сети — не самая сложная задача. Усовершенствовать инструмент можно несколькими способами, потребуется только элементарный опыт электротехнических работ.

Можно ли аккумуляторный шуруповерт переделать в сетевой

Аккумуляторный шуруповерт — довольно удобный инструмент, но иногда достоинства таких моделей превращаются в недостатки. При окончательной разрядке батареи необходимо покупать новый элемент питания. Стоить он может очень дорого, а в некоторых случаях найти подходящий аккумулятор просто невозможно, например, если модель давно сняли с производства.

Переделать шуруповёрт на работу от сети вполне реально. Это потребует определенных усилий, но зато в усовершенствованном приборе уже не понадобится заново переустанавливать элементы питания.

Если переделать аккумуляторный шуруповерт, то сила крутящего момента в нем всегда будет оставаться одинаковой

Какие инструменты и материалы потребуются для переделки

Чтобы переделать аккумуляторный прибор в сетевой, потребуется подготовить некоторые инструменты и материалы:

• пассатижи;
• несколько отверток разного размера;
• кусачки;
• паяльник;
• строительный нож;
• клейкую ленту для изоляции.

Чтобы перевести шуруповёрт на питание от сети, понадобится также предусмотреть корпус для преобразователя. На эту роль вполне подойдет оболочка от старого аккумулятора — ее нужно будет только слегка переделать.

Варианты источников питания

Чтобы сделать из аккумуляторного шуруповерта сетевой 220V, нужно учитывать, что выходное напряжение прибору требуется намного меньшее — от 12 до 18 В. Для переоборудования инструмента потребуется оснастить его адаптером, или преобразователем.

Существует несколько вариантов источников питания, позволяющих переделать аккумуляторный агрегат в сетевой:

1. Импульсный. Такой источник питания работает по инверторной системе — сначала выпрямляет входной ток, а потом преобразует его в высокочастотные импульсы и передает инструменту либо напрямую, либо через трансформатор. К достоинствам импульсного сетевого элемента относят небольшие габариты, высокий КПД на уровне 98% и защиту от короткого замыкания.
   Минусом импульсного источника питания является низкая мощность
2. Трансформаторный. Такой блок питания состоит из нескольких частей — непосредственно понижающего трансформатора, выпрямителя, стабилизатора и конденсатора. Иногда в систему входят предохранитель и высокочастотный фильтр, устраняющий помехи.
   Трансформаторы достаточно мощные и недорогие, но КПД у них невысокий, и они громоздкие

Внимание! При использовании трансформатора нужно учитывать, что часть выходного напряжения будет забирать стабилизатор. Соответственно, максимальное значение тока должно быть чуть выше необходимого.

Как переделать аккумуляторный шуруповерт в сетевой

Существует несколько способов усовершенствования аккумуляторного инструмента в домашних условиях. Подсоединить шуруповерт к сети 220 В напрямую не получится. С высоким выходным напряжением он работать не сможет.

Чтобы переделать аккумуляторный прибор, его понадобится оснастить источником питания, обеспечивающим необходимую силу тока. В некоторых случаях элемент придется покупать, в других понадобится только слегка усовершенствовать деталь, взятую от другой техники.

Как сделать сетевой шуруповерт с блоком питания от компьютера

Подключить шуруповерт к сети 220В можно при помощи компьютерного блока питания. Такие элементы отличаются громоздкостью и большими габаритами. Но к их плюсам относят высокую надежность, долговечность и наличие защиты от перегрузок. Переделать аккумуляторный агрегат для подключения к внешнему источнику сетевого питания можно по такой схеме:

1. Компьютерный блок разбирают, находят зеленый и черный кабели на большом квадратном разъеме, соединяют их между собой и изолируют.
2. На разъеме меньших габаритов удаляют все провода, кроме желтого и черного.
3. Со строительного прибора снимают батарею и извлекают из нее элементы питания, отработавшие свой ресурс.
4. Припаивают к клеммодержателям внутри аккумуляторного корпуса шнур, рассчитанный на низкое напряжение.
5. Просверливают в коробке от батареи отверстие для вывода кабеля наружу.
6. Соединяют последний с черными и желтыми проводами блока питания.
7. Изолируют при помощи клейкой ленты все открытые контакты.

После этого остается подключить шуруповерт 12 В к сети 220 В и проверить, удалось ли переделать его правильно.

Обычно на корпусе блока питания указано, какие провода в нем дают напряжение 12 В

Как собрать сетевой шуруповерт с китайским блоком питания

Если БП от компьютера нет под рукой, на любом радиорынке можно приобрести недорогой элемент китайского производства с выходным напряжением 24 В. Перед подключением к аккумуляторному шуруповерту источник понадобится только слегка усовершенствовать, чтобы он мог подавать ток силой до 18 В. Схема выглядит так:

1. Из приобретенного сетевого блока питания выпаивают резистор R10 с высоким постоянным сопротивлением и устанавливают взамен регулируемый элемент с максимальным пределом 10 кОм. Предварительно величину настраивают не выше 2300 Ом, иначе работать строительный прибор не будет.
2. На источник питания подают электричество и при помощи мультиметра замеряют параметры тока. Регулируемый резистор настраивают так, чтобы напряжение на выходе не превышало 9 А.
3. Из батарейного отсека аккумуляторного устройства извлекают всю внутреннюю начинку. При помощи пайки соединяют кабель блока питания с контактами внутри инструмента.
4. На корпусе аккумулятора проделывают отверстие для провода. Батарею собирают, крепят к шуруповерту и проводят пробный запуск переделанного устройства.

После извлечения элементов питания из специального отсека инструмент станет намного легче, но при этом потеряет балансировку. Чтобы восстановить ее, можно положить внутрь пустого аккумуляторного корпуса небольшой груз.

Внимание! При использовании внешнего преобразователя нужно позаботиться о достаточной длине провода, соединяющего инструмент с источником питания, иначе работать окажется неудобно.

Пользоваться сетевым шуруповертом с китайским блоком питания без перерывов рекомендуется не дольше 20 минут подряд

Как переделать шуруповерт в сетевой при помощи зарядки от ноутбука

Подключить шуруповерт 12 В к сети 220 В можно при помощи зарядного устройства от ноутбука. Оно предназначено для преобразования высокого напряжения в малый выходной ток до 19 В. Соответственно, использовать зарядку вместе со строительным агрегатом можно практически без доработки обоих частей системы. Переделать инструмент в сетевой можно по такому алгоритму:

1. Выходной шнур от зарядки обрезают и зачищают конец от изоляции.
2. С шуруповерта снимают аккумулятор, вскрывают и извлекают разрядившиеся батареи, при этом оставляя на месте клеммы.
3. При помощи паяльника прикрепляют к последним оголенные провода зарядного устройства. В процессе рекомендуется использовать специальную жидкость — так называемый флюс. Он повышает качество пайки и к тому же образует на поверхности медных проводов тонкую защитную пленку, препятствующую окислению.
4. Оголенные соединения изолируют клейкой лентой и выпускают кабель через отверстие, заблаговременно просверленное в корпусе батарейного отсека.
5. Бывший аккумуляторный агрегат собирают обратно и проверяют на работоспособность в качестве сетевого.

Переделать строительный инструмент с использованием зарядки от ноутбука удобно не в последнюю очередь потому, что преобразователь обладает компактными размерами и малой массой. В отличие от обычного блока питания, он не займет много места на столе и не сделает бывший аккумуляторный агрегат громоздким и неудобным. Переделанное устройство можно будет без труда переносить в руках или перевозить с собой в машине.

При эксплуатации переделанного аккумуляторного шуруповерта нужно следить, чтобы провод не натягивался слишком сильно

Как переделать шуруповерт с использованием самодельного блока питания

При желании провести переделку аккумуляторного шуруповерта 18V на сетевой 220В можно с использованием преобразователя, собранного самостоятельно. Это потребует определенных познаний в электротехнике и займет больше времени. Но готовый преобразователь получится достаточно компактным, и установить его можно будет непосредственно в корпус шуруповерта. Таким образом, при работе не придется постоянно следить за внешним блоком питания и контролировать его положение.

Переделать строительный инструмент и установить в него самодельный сетевой преобразователь можно так:

1. Корпус аккумулятора разбирают и извлекают все элементы, пришедшие в негодность.
2. В соответствии с готовой электрической схемой из покупных деталей изготавливают самодельный блок. Для сборки понадобятся небольшая плата, трансформатор и выпрямитель, фильтр и стабилизатор. Элементы надежно припаивают к основанию.
3. В корпусе аккумулятора просверливают выходные отверстия для проводов.
4. Самодельный блок питания вставляют в коробку и подключают к клеммам.
5. Сетевые провода выводят наружу через подготовленные отверстия.
6. Собирают корпус и вставляют обратно в инструмент.

При переделке шуруповерта на питание от розеточной сети через самодельный блок нужно обращать внимания на размеры трансформатора и других частей. Конструкция должна свободно помещаться в корпусе аккумулятора.

При изготовлении источника питания нужно использовать детали, обеспечивающие сетевому инструменту мощность 300-400 Вт

Заключение

Переделка шуруповерта на питание от сети — несложная задача, требующая элементарных познаний в электротехнике. Собрать преобразователь для инструмента можно своими руками, но проще использовать готовые блоки с подходящими параметрами от компьютера или ноутбука.
