Электропроводка в частном доме своими руками: проект и схема разводки

Один из важных и трудоемких процессов ремонта – электропроводка в частном доме. Чтобы выполнить ее самостоятельно, нужно тщательно подготовиться, понимать, какие материалы и инструменты для этого понадобятся, какие меры безопасности соблюдать. Тогда процесс будет не опасен для мастера, а результат даст возможность пользоваться светом и электричеством на протяжении длительного времени проживания в доме.

Достаточное и безопасное электричество в доме – важное условие комфортной жизни в нем.

Необходимые инструменты для работы

Прежде чем выполнять монтаж электропроводки в частном доме своими руками, нужно подготовить все инструменты и материалы, которые будут использоваться в работе. Не имея понятия об электричестве и хотя бы базовых знаний по его распределению внутри дома, сделать все самостоятельно будет довольно трудно. Тщательная подготовка обезопасит и облегчит процесс.

От счетчика должны исходить самые мощные кабеля, выдерживающие необходимую нагрузку.

Разводка электропроводки в частном доме выполняется с помощью таких инструментов:

• пассатижи;
• шуруповерт;
• штроборез – болгарка с дисками, если проводка будет закладывать внутри бетонных стен;
• молоток;

• зубило;
• ножницы или острый нож для нарезки кабеля;
• рулетка;
• шпатель.

Кроме того, нужно подготовить такие расходные материалы:

• электрический счетчик;
• кабеля различных сечений;
• УЗО – автоматическое устройство защитного отключения;
• клемники;
• розетки, выключатели, установочные коробки под них;

• распределительные коробки;
• алебастровая смесь для закрепления проводов в каналах;
• пластиковые короба – если электропроводка будет наружной;
• саморезы;
• клей.

Чтобы заранее подготовить все необходимые инструменты и материалы, нужно рассчитать, сколько их понадобится в процессе работы.

От электросчетчика должен выходить медный многожильный кабель. В зависимости от сложности и объема электропроводки его подводят к нескольким распределительным коробкам. От них пойдут кабеля более тонкого сечения, рассчитанные на меньшую мощность. Прежде чем начинать монтаж электропроводки в доме, желательно составить подробный план, чтобы рассчитать нужное количество всех элементов и расходных материалов.

Меры безопасности в процессе работы

Чтобы электрика в доме исправно и долго работала, не вызывая опасных ситуаций – короткого замыкания или возгорания проводов – стоит знать и понимать основные правила и особенности монтажа. Процесс укладки с нуля в новом доме немного проще, чем замена старой проводки, поскольку проводится до отделочных работ. Первое правило повторного монтажа электрики – необходимо заменить все элементы, провода и распределительные коробки, особенно если они служили не один десяток лет.

В процессе прокладки электропроводки необходимо использовать защитные средства и материалы.

Кроме того, следует помнить о таких мерах во время работы:

1. Дом необходимо разбить на несколько зон. За каждую будет отвечать отдельный предохранитель УЗО. Особенно это касается участков, где будут подключены мощные бытовые приборы – стиральная машина, электродуховка, котел нагрева воды и т.д.
2. Закладывая новые провода, лучше прятать их в гофрированный шланг. Это эффективная защита от возгорания.
3. Соединение проводов выполняется при помощи клемм. Следует избегать соединения низко и высокомощных кабелей.
4. Если невозможно спрятать провода в желобы и закрыть шпаклевкой, можно использовать пластиковые короба для безопасности и эстетики.
5. Даже если кажется, что какой-то участок старой проводки сохранился в хорошем состоянии, его все равно нужно заменить. Это предотвратит от проблем в дальнейшем.

Электричество в доме должно быть не только функциональным, но и безопасным для жильцов.

Лучшая мера безопасности во время работы – нанять специалиста, который профессионально сделает монтаж проводки в доме и учтет все нюансы. На этом лучше не экономить, поскольку работа новичка потребует много времени и усилий, а в дальнейшем может вызывать необходимость переделки каких-то участков.

Срок службы электропроводки

Чтобы понимать, когда пора менять проводку электричества в доме, или знать, на сколько лет хватит проделанной работы по замене, необходимо выяснить срок ее службы. Современные кабеля и соединительные системы гораздо более качественные, чем были несколько десятилетий назад. Поэтому служить они будут дольше. Но всему приходит свой срок, и даже хорошая проводка рано или поздно потребует замены.

Использование УЗО, распределительных и соединительных коробок, клемм и других защитных элементов помогает продлить срок эксплуатации электропроводки дома.

Общепринятая градация включает три разных вида длительности функционирования электропроводки: номинальный, гарантийный и фактический срок службы. Между ними существует разница:

1. Номинальный – это период, при котором должны соблюдаться факторы работоспособности системы. Например, медный кабель может исправно функционировать на протяжении 30 лет, если напряжение не превышает 0,66 кВ, а температура в пределах от -50 до +50 градусов.
2. Гарантийный срок службы – это тот период, в течение которого производитель (или продавец) готов нести ответственность за этот кабель. Например, если за 5 лет эксплуатации в оговоренных условиях с проводом что-то произойдет, его починят или заменят бесплатно.
3. Фактический срок – это время работы системы, которое зависит только от пользователя. Он может быть меньше или больше номинального, в зависимости от того, в каких условиях функционирует электропроводка.

Как правило, производители электрики дают гарантийный срок – 10 лет. Хотя правильно смонтированная система может прослужить в 8-10 раз дольше этого срока.

Проект и схема разводки электропроводки

Чтобы выполненная электропроводка в доме своими руками была грамотной, удобной и долго прослужила без вмешательства или переделок, нужно сделать проект и продумать все нюансы. Схема системы начинается с конца – сколько светильников будет в каждой комнате, какое количество розеток нужно разместить на стенах, какая нагрузка будет на каждую из них.

Проект электропроводки может быть схематичным, нарисованным от руки. Главное – понимать, где и сколько электрических элементов должно быть.

Сколько фаз

Существует два вида напряжения, которые могут подаваться к частному дому – двухфазное на 220В при максимальном расходе энергопотребления 10-12 кВт, и трехфазное 380В при максимальном расходе 15 кВт. Второй вариант требуется в редких случаях, когда предполагается подключение мощного оборудования. Тогда требования к монтажу и эксплуатации будут более жесткими, ведь при наличии такого подключения вероятность опасности повышается.

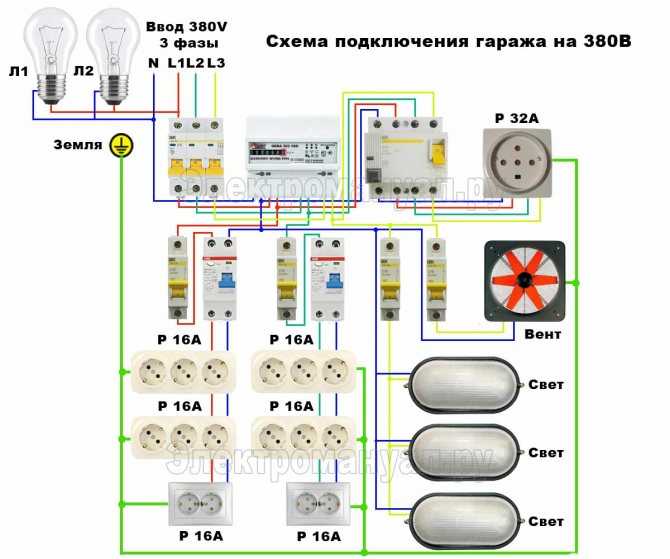

Подключение к трехфазной сети предполагает установку особого щитка, способного провести и распределить такую нагрузку

Способы соединения проводов

Прежде чем приступать ко всем монтажным работам, необходимо понять, как соединять между собой провода. Делать это придется обязательно, соединение выполняется в распределительных коробках. Есть несколько простых способов их соединения:

• метод скрутки – два провода зачищаются на 4-5 см, скручиваются между собой и накрываются пластиковым колпачком, что обеспечивает безопасность и дополнительный зажим;
• соединение пайкой с использованием паяльника и оловянно-свинцового припоя – более надежный метод;
• клеммные колодки дают возможность соединить провода разных металлов – меди и алюминия;
• один из самых быстрых способов соединения – пружинные клеммы – позволяет связать между собой одножильные и многожильные провода разного сечения.

При монтаже электропроводки можно использовать несколько разных видов соединения проводов.

Где установить щиток

Нормативов по установлению щитка в строго определенном месте не существует. Часто его монтируют в подсобных помещениях недалеко от выхода, чтобы можно было удобно выполнять коммутацию. Стоит учесть несколько факторов:

1. Помещение, в котором будет установлен щиток, должно быть сухим и пожаробезопасным. Поэтому, к примеру, в котельной располагать его нельзя. А также там, где находятся газовые баллоны или другие легковоспламеняющиеся предметы.
2. Доступ к щитку нужен постоянно – поэтому кладовая или складское помещение также не лучший вариант.
3. Можно просто повесить щиток на стену, но лучше сделать для него специальную нишу.
4. Для больших помещений или групп зданий – дом, баня, гараж, хозблок – лучше использовать несколько электрических щитков.

Современный щиток представляет собой небольшую компактную коробку, которую можно расположить в любой части дома.

Внутри щитка располагается счетчик и УЗО, от него выходят несколько распределительных коробок. Поэтому при установке важно правильно рассчитать мощности и дальнейшие коммуникации.

Разбивка потребителей на группы

Потребители – это все электрические элементы, которые будут установлены в доме – лампы, розетки, выключатели и т.д. Их разбивают на группы для распределения нагрузки в системе. Количество элементов в каждой группе зависит от толщины кабеля. Осветительные приборы “сажают” на одну или две ветки в зависимости от конфигурации и размеров дома.

Для каждой группы потребителей должно быть установлено индивидуальное УЗО.

После этого происходит разбивка на группы розеток. Желательно, чтобы на одной ветке было не более 5 розеток. Если конкретная розетка предполагается для мощного прибора – кондиционера или стиральной машины, лучше подвести к ней отдельную линию. Например, на кухню может быть заведено 3-4 группы, поскольку здесь наибольшее количество электроприборов.

Вопрос:

Сколько линий нужно проводить для комнаты?

Ответ:

Для комнат достаточно двух отдельных линий: на розетки одна, на осветительные приборы другая. Если предполагается установка кондиционера, для него лучше вывести отдельную линию.

Разбивка на группы делается в процессе прорисовки схемы электропроводки и дает возможность просчитать, сколько автоматически УЗО будет установлено.

Выбор кабелей и проводов

После подготовительного этапа и составления схемы электропроводки можно приступать к выбору кабеля. Они бывают алюминиевые и медные. У медных пропускная способность больше, они выдерживают более высокую нагрузку, поэтому для частных домов их используют чаще.

Выбор кабеля зависит от нагрузки, которая будет на него возложена при эксплуатации электросистемы в доме.

Разницы между круглыми и плоскими кабелями нет, но последние используют чаще из-за удобства монтажа и возможности скрыть его. Особенно, если электропроводка делается не с нуля в новом доме, а меняется со старой. Что касается выбора сечения кабеля, здесь нужно учитывать уровень нагрузки на него. Расчеты производятся исходя из таких факторов:

• кабель для питания осветительных приборов должен иметь сечение не менее 1,5 кв. мм;
• кабеля для розеток, в которые будут подключаться электроприборы – с сечением не менее 2,5 кв.мм.

Чтобы определить необходимую длину всех кабелей, нужно на схеме прорисовать всех потребителей электрической системы. Имея на бумаге размеры всех комнат и помещений, можно понять, какой длины будет каждый провод. При этом следует брать 10-15 см припусков на каждое соединение.

Как провести кабели в доме

Способ электромонтажа – важный фактор, с которым нужно определиться на этапе подготовительных работ. Различают два вида – открытая и скрытая электропроводка. В частном доме может быть комбинация этих типов, хотя при строительстве с нуля лучше сразу прятать все кабеля и системы, чтобы они не портили дизайна комнат.

Скрыть электропроводку можно разными способами, но лучше делать это на этапе черновых работ, чтобы потом не портить сделанный ремонт.

Чтобы определиться, какой тип монтажа электропроводки лучше выбрать, стоит рассмотреть все плюсы и минусы открытого и скрытого способа.

	Преимущества	Недостатки
Монтаж открытой электропроводки	простые подготовительные и монтажные работы; возможность ремонта в случае повреждения; возможность добавления новых ответвлений.	непривлекательный внешний вид; подверженность механическому воздействию и повреждению.
Монтаж скрытой электропроводки	более дешевый способ; не портит внешний вид помещения; не подвержена внешним повреждениям; пожаробезопасна; долговечность всех элементов системы.	сложнее в процессе монтажа; трудности при нахождении места повреждения; сложность ремонта с необходимостью повреждения отделочных материалов.

Взвесив для себя все плюсы и минусы, получится выбрать лучший вариант монтажа электрической системы. В старом доме, когда требуется не прокладка новой, а замена старой электропроводки, зачастую используют открытый тип. Однако в новом доме есть все возможности, чтобы максимально скрыть электрические коммуникации.

Процесс укладки кабеля и монтажа системы

Завершающим подготовительным этапом является разметка. Разметочные работы представляют собой нанесение на стены, потолок, пол линий прокладки кабелей, а также места расположения всех элементов. Выполняются при помощи мела. Чтобы сделать ровные линии, нужно использовать рулетку и уровень. Эта процедура также поможет проверить свои расчеты по закупке кабеля или расходных материалов.

Разметка стен и потолков во многом упростит дальнейшую прокладку электропроводки.

После этого можно приступать к самой процедуре монтажа электросистемы. Она состоит из нескольких этапов:

1. Штробление стен. Болгаркой и перфоратором прокладываются канавки для кабеля и вырезаются места под розетки, выключатели, распределительные коробки. Выключатели располагают на высоте 90-140 см от пола. Розетки – по желанию или в зависимости от расположения приборов, которые будут к ним подключаться.
2. Установка распределительных коробок и подрозетников. Эти элементы вставляются в круглые отверстия, Для закрепления используется асбест или саморезы.

   Сначала в стены устанавливаются подрозетники, а потом к ним прокладываются провода.

3. Прокладка линии. В сделанные канавки укладывается кабель, который сразу рекомендуется фиксировать раствором с шагом 40-50 см. После этого можно будет полностью закрыть шов с кабелем. Он высохнет за сутки. Затем его можно будет затереть и выровнять с общей поверхностью стены.
4. Подключение розеток и выключателей. Монтаж осветительных приборов. Важно изолировать все провода и убедиться в безопасности каждого элемента системы. После этого стоит их закрыть крышками или кусочками картона, приклеенного скотчем – до окончания всех отделочных работ. Когда ремонт будет завершен, можно будет установить сами розетки и выключатели.

В зависимости от размеров дома монтаж электропроводки может занять от нескольких часов до нескольких дней. Тщательное выполнение всех требований и мер безопасности – гарантия длительной и спокойной эксплуатации на протяжении нескольких десятилетий.

Проверка и ввод в эксплуатацию

Для проверки смонтированной системы электропроводки нужно пригласить в дом специалиста из энергонадзора, чтобы ввести ее в эксплуатацию. С помощью тестера необходимо “прозвонить” все жилы, целостность проводников, проконтролировать правильность изоляции. Кроме того, представитель энергонадзора проверит заземление и ноль.

По окончании всех работ нужно проверить систему электропроводки и убедиться в ее исправном функционировании.

Окончание всех работ и запуск системы подтверждается соответствующим документом – протоколом, который составляет представитель энергонадзора. Заключается договор на предоставление услуг, и дальнейшее пользование электричеством оплачивается согласно действующим тарифам.

Видеоролики о монтаже электропроводки в частном доме

Устройство электропроводки в доме своими руками продемонстрировано в видео:

Пошаговая инструкция проведения электропроводки в частном доме в ролике:

Монтаж электропроводки в частном доме – это длительный и сложный процесс, включающий в себя множество этапов. Вне зависимости от того, будет он выполняться руками профессионального электрика или самостоятельно, нужно тщательно подготовить, произвести все расчеты и соблюдать требования безопасности. Не стоит экономить на расходных материалах или услугах специалиста, ведь эксплуатация электропроводки предполагает не один десяток лет. Поэтому работы должны быть выполнены качественно и надежно.

Электропроводка в Частном Доме, Укладка Своими Руками, Схемы

Некоторые думают, что прокладка электропроводки в доме своими руками – слишком сложное дело для домашнего мастера. Работа с электроэнергией – серьезный вопрос, к которому нужно подойти ответственно. Правильное устройство электропроводки в каждом жилище – гарантия безопасности людей, ведь 70% пожаров происходят по причине неисправностей электрических сетей. Но если есть желание, основные знания и немного практики, то можно выполнить необходимые работы самостоятельно.

Содержание:

• Последовательность работ
• Количество фаз
• Составление плана и получение проекта
• Какая мощность вам потребуется?
• Группы потребителей
• Где установить электрический щиток?
• Как выбрать подходящий кабель
• Сечение жил кабеля
• Оболочка кабелей
• Какие лучше использовать выключатели и розетки
• Самостоятельная укладка проводки
• Как соединяют проводку
  • • ВИДЕО: ТОП-10 Правил электропроводки

Последовательность работ

Проводку электрической сети в собственном доме производят до начала работ по отделке помещений. Коробка здания уже стоит, стены возведены и кровля на месте – подошло время подумать об электроэнергии.

Последовательность выполняемых работ такая:

• Определение необходимого количества ах – однофазный ток (220 В) или нужно подключить трехфазный ток (380 В)
• Создание электрической схемы, подсчет мощности будущих потребителей, подача документации в контролирующие органы и получение утвержденного проекта. Необходимо упомянуть, что не всегда вам разрешат заявленную мощность, чаще всего выделят до 5 кВт
• Выбор комплектующих электросети, приобретение счетчика, электрических кабелей и автоматов необходимой мощности
• Подвод энергии от столба в дом, эту работу самостоятельно выполнять нельзя, нужно пригласить специалистов энергопоставляющей организации, разместить в подходящем месте общий автомат и электрический счетчик
• Закрепить распределительный щиток, провести в дом электричество
• Укладка внутри дома кабелей, установка и подключение выключателей и розеток
• Установка и подключение заземления
• Проверка сети и получение акта

Но на каждом объекте есть свои особенности, начинать необходимо с изучения технических условий и проекта. Сначала нужно решить, какой нужен тип ввода, и определить какое количество электроэнергии будет расходоваться.

Читайте также: Откатные ворота: изготовление практичной конструкции своими руками. Схемы, чертежи и эскизы (100+ Фото & Видео) +Отзывы

Количество фаз

Собственный дом может быть подключен к однофазному или трехфазному напряжению. На частные дома, предусмотрены однофазные сети, с допустимым расходом до15 кВт, и трехфазные более 15 кВт. Потребуется трехфазное напряжение, если необходимо использовать мощное оборудование, которое подключается к сети 380 В.

Однофазные автоматы

К трехфазной сети подключают такие электроприборы как производительные духовки, отопительные котлы или электроплиты. Требования к сети 380 В намного выше – при более мощном напряжении, повышается риск тяжелой травмы. По этой причине, если дом по площади не превышает 100 м2, и вы не планируете обогревать его с помощью электроэнергии, то лучше подключать сеть напряжением 220 В.

Читайте также: Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Составление плана и получение проекта

Теперь можно создавать план электропроводки и установки электроточек в доме. Для этого используют план здания в масштабе, на нем отмечают, где должна находиться техника, продумываете места, где будут установлены выключатели и розетки. Необходимо не забывать о местах установки массивной мебели, чтобы она не закрывала выключатели и розетки.

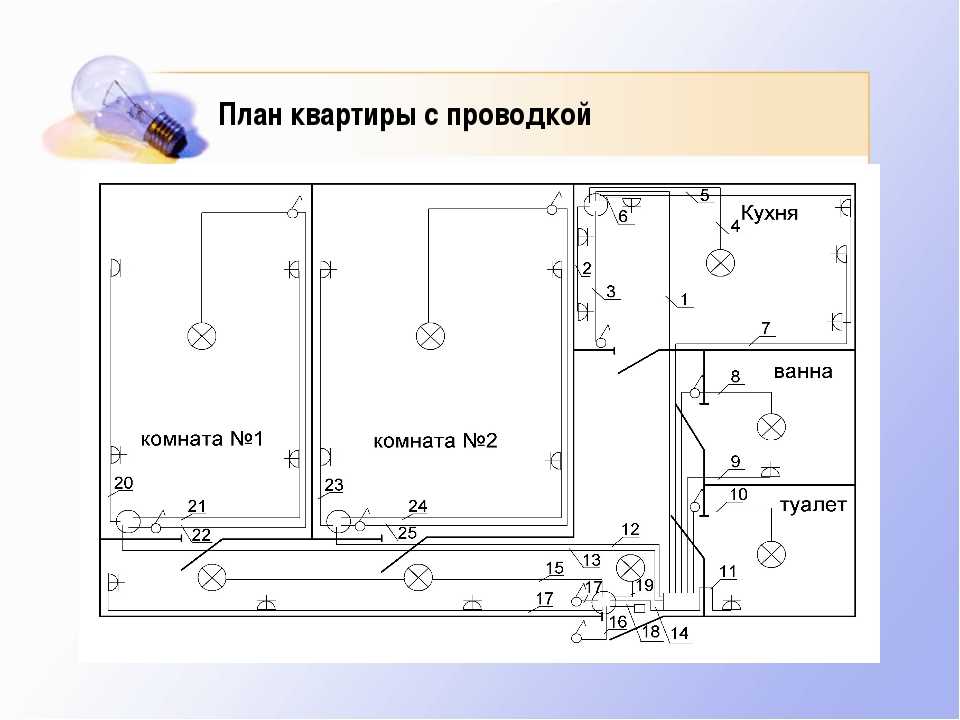

Схема электропроводки в доме

На плане необходимо отметить все необходимые осветительные приборы. Некоторые потребуют установки выключателей, для других потребуются собственные розетки. После этого необходимо подумать, что возможно еще придется включать в каждом помещении.

К примеру: на кухне есть множество разной техники, подключенной постоянно, им необходимы свои розетки.

Но возможно вам потребуется иногда использовать другие электрические приспособления. Все эти данные указываются на плане, и рассчитывается самое удобное размещение точек включения.

Читайте также: Красивый сад своими руками: лучшие идеи для дизайна сада в частном доме или на даче | (100+ Фото & Видео)

Какая мощность вам потребуется?

После распределения электрической техники по помещениям, нужно сложить ее мощность. Сколько потребует каждое устройство можно посмотреть в таблице, но нужно помнить, что есть пусковые токи, которые превышают средние значения. К полученной сумме плюсуют примерно 20% для создания небольшого запаса.

Термоусадочный рукав

Полученный результат и указываете в документах, необходимых для получения разрешения. Если заявленную мощность вам предоставят, то очень хорошо, но скорее всего, вам дадут только 5 кВт – стандартный лимит для частного домостроения.

[wpsm_comparison_table id=»98″ class=»center-table-align»]

Читайте также: [Инструкция] Монтаж и подключение посудомоечной машины своими руками: к водопроводу, канализации и электричеству | Фото & Видео

Группы потребителей

Все потребители – розетки, выключатели, различные электрические приборы делят на группы. Отдельно проводятся осветительный приборы, часто для них достаточно одной, но иногда целесообразно провести 2 ветки – на каждый этаж или крыло дома. Так же в отдельную группу переносят освещение на улице, подсобные помещения и подвал.

После этого розетки выделяются в группы, количество их на одном кабеле, зависит от его сечения, но не более 3-5 штук. Для мощных электроприборов желательно предусмотреть отдельную линию, так провод дольше прослужит и будет безопасней. В результате у вас получится на кухне от 3 до 7 линий, здесь установлено много техники.

Для котла, мощного водонагревателя и электроплиты, обязательно нужно собственные линии. Стиральную машину, электродуховку, микроволновую печь и холодильник, желательно подключать отдельно. Более слабые устройства, кухонный комбайн и блендер, можно так же подключить отдельно.

Группы кабелей

В жилые комнаты проводят по 3-4 линии, в каждом помещении всегда найдется то, что нужно подключить к розетке. Один провод используется для освещения, еще на одном будут «сидеть» розетки, для телевизора, роутера и компьютера. У них небольшая мощность и их можно объединять в одну группу.

Электрообогреватель и кондиционер – требуют собственную линию.

Если у вас небольшой домик, к примеру, дача, то будет достаточно 2-3 групп

– одна предназначена для всего освещения, вторая запитать все вне дома и еще одна на все розетки в доме. Проще говоря, необходимое количество групп в частном доме – рассчитывается индивидуально и прямо зависит от размеров и потребностей людей, живущих в доме.

Количество групп, определяется, сколько нужно автоматов установить в распределительном щитке, к числу групп нужно прибавить 2-3 автомата на развитие (если вам потребуется установить еще что-то мощное или вы забыли о чем, то или потребуется разделить одну из групп).  Распределительный щиток выбирают такой, чтобы в нем было удобно разместить все необходимые автоматы. Если у вас большой дом – то удобней установить по одному мощному автомату на каждый этаж, и к нему подключать автоматы групп этого этажа.

Читайте также: Изготовление и укладка тротуарной плитки своими руками: пошаговая инструкция, на сухую и мокрую смесь. Изготовление формы, вибростола (Фото & Видео) +Отзывы

Где установить электрический щиток?

Электрощит

Конкретное место для монтажа щитка не указано, в каких либо нормативах. Только нельзя его устанавливать ближе 1 метра от любого трубопровода – газовой линии, водосточные трубы, канализация, отопительной системы, водовод, даже нельзя размещать рядом счетчики газа.

По предназначению помещений не существует запретов, часто располагают щитки в котельных – здесь удобно собрать все коммуникации, приемная комиссия не выскажет претензий. Если у щитка высокий класс защиты, то можно поместить распределительный щиток поблизости от входной двери.

Читайте также: Как сделать погреб в частном доме или на даче своими руками: схемы, пошаговое руководство, правильная вентиляция (55+ Фото & Видео) +Отзывы

Как выбрать подходящий кабель

При подключении здания к электросети, в наше время требуют размещать общий автомат и электросчетчик на улице.

В законе это требование не указано, но электрослужбе в этом случае проще контролировать потребление энергии. Если согласитесь на это, то подбирайте автомат и счетчик с высокой защитой от влаги и пыли – не ниже класса защиты IP-55. При размещении в помещении допустима защита не менее IP-44, поэтому вы потратите меньше денег.

Для создания в частном доме электрической сети, желательно использовать не провод, а именно кабель. У них намного лучше и надежней изоляция, и по этой причине мягче требования по прокладке в помещении. Внутреннюю разводку нужно делать с заземлением, это новые требования и раньше не существовало электроприборов с трех контактными вилками.

Жилы в электрических кабелях изготавливают из алюминия или из меди.

Конечно, алюминий стоит намного дешевле, но и используют его редко – этот металл нередко ломается, с ним работать сложно. Кроме того внутри деревянных домов его применять нельзя.

Читайте также: Бетонная лестница в частном доме: виды, устройство, инструкция изготовления своими руками, отделка | 80+ Фото & Видео

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

• Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
• Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
• Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
• Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
• Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Читайте также: Тандыр: устройство, пошаговая инструкция как построить знаменитую узбекскую печь из кирпича, бочки своими руками | Фото & Видео

Оболочка кабелей

Требования к виду оболочки кабеля, существуют только при создании электрической сети для деревянных построек, в них необходимо использовать двойную (ВВГ) или тройную (NYM). В зданиях из материалов безопасных в пожарном отношении, можно укладывать кабеля с любой изоляцией.

Подключение розетки и выключателя

Основное в этом вопросе, чтобы на ней не было повреждений, наплывов, трещин.  Для страховки, можно использовать провод с усиленной защитой. Это может быть к месту во влажных помещениях (баня, ванные комнаты, бассейны).

Читайте также:

• Водяной насос для частного дома или дачи: виды и критерии выбора
• Мангал из кирпича своими руками: Пошаговая инструкция, чертежи (25+ Фото)
• Навес из поликарбоната во дворе частного дома (250 ФОТО ИДЕЙ) — красивый вид, удобство и практичность
• Банные печи с баком для воды (120+ Фото): устройство и принципы работы, типы, выбор модели, самостоятельное изготовление
• Беседки с мангалом и барбекю — (80+ ФОТО) Чертежи которые можно реализовать Своими руками
• Как сделать дорожки на даче своими руками? (80+ Фото) Вариантов отличных идей

Читайте также: Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

• (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
• (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

Укладка проводки в деревянном доме

Чаще всего сейчас используют внутренние выключатели и розетки. В основном их подбирают с учетом внутренней отделки помещения, или просто устанавливают белые приборы.

Читайте также: Укладка ламината на пол своими руками: пошаговая инструкция

Самостоятельная укладка проводки

В наше время в основном используют скрытую проводку, для ее устройства в стенах делают специальные каналы – штробы. Когда кабель будет уложен и закреплен, штробы заделывают шпаклевкой до уровня поверхности всей стены. Если впоследствии на стены будут крепиться ГВЛ, гипсокартон и т.п., то нет необходимости пробивать штробы. В этом случае кабель просто размещают в пустоте между отделочным материалом и стеной, но их защищают гофрированными рукавами.

Распределительная коробка

При укладке проводки не забывайте, что электропроводка разводится внутри здания по определенным правилам:

• Кабеля укладывают только горизонтально или вертикально, не допускаются укладка наискось и любое округление углов
• Места соединений необходимо размещать только в распределительных коробках
• Переходы над дверями можно делать не ниже 2,5 м, от них кабель проводят к выключателям или розеткам

Нужно составить план укладки электрической трассы, и сохранить его на будущее. Он обязательно потребуется при ремонте проводки или во время перепланировки помещения. К нему необходимо будет обращаться, при необходимости вбить длинный гвоздь или проделать отверстие.

Главное при этих работах – не пробить оболочку кабеля.

Как соединяют проводку

Соединение проводов

В основном все неприятности с электропроводкой случаются в результате некачественного соединения проводов.

Есть несколько самых распространенных способов:

• (Скрутка) Провода соединяют вместе, сложив 2 оголенных провода и скручивая вместе, так можно соединять только проводку из одного металла. Алюминий и медь соединять скрутками категорически запрещено. Сверху полученное соединение изолируют термоусадочной трубкой или обычной изоляционной лентой. Если вам необходимо 100% надежный контакт, с минимальными потерями, то полученную скрутку необходимо хорошо пропаять;
• (Клеммная коробка) Это соединение производят с помощью винтовых креплений закрепленных в пластиковом корпусе.  Провод, очищенный от изоляции вставляют под металлическую планку, и зажимают винтом. Этот самая надежная разновидность соединения в наше время;
• (Пружинные соединительные колодки) Контакт в них обеспечивается специальной пружиной, которая прижимает оголенный провод.

Закончив укладывать электропроводку по зданию, проверив все участков, вызывают специалистов электроснабжающей организации. Они проверяют качество работ, и дают акт испытаний.

ВИДЕО: ТОП-10 Правил электропроводки

Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

9.5 Общий балл

Электропроводка в доме

Мы постарались составить объективный и профессиональный рейтинг. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

Актуальность информации

8.5

Доступность применения

9

Раскрытие темы

8

Достоверность информации

10

Рейтинг пользователей: 5 (1 Голос)

Схема-электропроводка — Строительство дома своими руками

Последнее обновление 05.10.2022 | Строительство дома своими руками

Схема-электропроводка или следование схемам электропроводки в доме избавляет от догадок из всего электрического процесса, но мало кто действительно чувствует себя достаточно уверенно, чтобы выполнить работу самостоятельно. Если вы не готовы принять вызов, я полностью это уважаю.

Единственное, на что я особо обращаю внимание, это безопасность домашней электропроводки. Инспектор по электрике будет очень тщательно проверять вашу работу, поэтому вам не нужно думать, что ваш дом сгорит, если вы проведете электропроводку. Инспектор этого не допустит. Проблема в безопасности.

Чтобы стать электриком-подмастерьем, ученик должен пройти многочасовое обучение с помощником. Электрики имеют большой опыт работы с электричеством. В большинстве штатов строители-собственники могут самостоятельно выполнять электромонтажные работы, но они все равно должны быть одобрены инспектором. Это оставляет неопытного человека, чтобы сделать свою собственную электрическую работу. Вот что я имею в виду, когда говорю, что все дело в безопасности.

Будьте осторожны и руководствуйтесь здравым смыслом!!!

Извините за крик, но мне нужно было привлечь ваше внимание.

Нет причин работать с электрическими цепями или линиями под напряжением. Не теряйте уважения к Электричеству, другого шанса у вас может и не быть.

Этот сайт очень краток во всех аспектах домостроения. Если вам нужно более подробное пошаговое руководство, вы должны получить «Sweat Equity», мою книгу по строительству дома. Это отличный справочник для начинающих строителей.

Начнем с терминологии. Раньше мы называли цепи 110-вольтовыми и 220-вольтовыми. Теперь мы называем их 120-вольтовыми и 240-вольтовыми. Реальное напряжение около 119.-вольт. Это варьируется от места к месту, но вы все равно можете услышать, что это называется 110 вольт. Многие электрические схемы до сих пор используют этот термин.

Не волнуйтесь, некоторые люди не могут отпустить прошлое. Для нас, современных людей, это 120-вольтовые цепи. 240-вольтовая схема-электропроводка — это всего лишь две 120-вольтовые цепи, соединенные вместе, чтобы получить еще больше удовольствия! Духовки, водонагреватели, сушилки для белья и тому подобное нуждаются в небольшом дополнительном напряжении, поэтому мы выделяем им две горячие линии вместо одной. Я расскажу об этом понемногу.

Мы делаем большую часть электропроводки в жилых помещениях с помощью кабеля с неметаллической оболочкой, но я буду называть его просто Romex. Большинство электриков используют этот термин. Romex поставляется в различных размерах и видах для специального использования. Тип провода указан как на кабеле, так и на коробке, в которой он поставляется.

Например, «12-2» сначала описывает толщину провода, так как это провод 12-го калибра. «2» говорит о том, что внутри есть 2 служебных провода. Это горячий (черный) провод и нейтральный (белый) провод. Также имеется оголенный медный заземляющий провод. Я знаю, что всего три провода, но земля не считается. Почему бы и нет? Я не знаю! Мы все просто соглашаемся с этим.

Итак, «12-3» говорит, что там три провода. Есть дополнительный горячий (красный) провод для трехпозиционных выключателей. Я тоже об этом расскажу. Смотрите фотографии. На большинстве схем электропроводки на кабелях не написано «Ромекс», не беспокойтесь об этом.

Датчик показывает толщину проволоки. Чем меньше калибр, тем толще провод. Естественно, более толстая и тяжелая проволока может выдерживать больший электрический ток, не нагреваясь слишком сильно. На схемах электропроводки обычно не указываются тип и размер кабеля. Это просто известная вещь, что для освещения и розеток используется кабель 12-го калибра.

К этому моменту у вас уже должны быть начерчены схемы электрических цепей. Если нет, то я дам вам несколько идей. Старайтесь не включать все источники света в одну цепь, чтобы избежать полной темноты ночью, если выключатель выйдет из строя. Я распределяю свет по семи или восьми цепям, и это работает очень хорошо. Ваши светильники и розетки могут иметь одни и те же цепи.

Сделал схему-схему электропроводки. Каждая схема была отдельной страницей, и у меня около 20 страниц, наложенных друг на друга. Это более простая схема для понимания новичками.

Это не то, как электрики делают диаграммы, но это нормально для начинающих домостроителей.

Давайте приступим к самой работе, установив электрические коробки там, где будет единственный выключатель света, розетка, телефонная розетка или порт передачи данных. Выключателям света, имеющим более одного выключателя, потребуется коробка большего размера.

Вот некоторые из типов ящиков, которые вы можете использовать. В некоторых местах нельзя использовать пластиковые коробки.

После того, как все коробки будут на месте, можно приступать к прокладке кабеля. Вам нужно будет проложить кабели от коробки к коробке перед первой электрической проверкой. Они не должны быть ни к чему подключены, но все провода должны быть проложены и проверены до того, как будет наложен гипсокартон.

Для светильников и розеток можно использовать 12-2 Romex. В некоторых местах по-прежнему разрешен 14-2 Romex, но я думаю, что этого уже недостаточно. Любая схема электрической проводки должна иметь соответствующую проводку для будущего расширения.

Большинство розеток имеют четыре клеммных винта, по два с каждой стороны, два нейтральных и два горячих. Они подключены так, что цепь непрерывна.

Более практичный метод подключения розеток называется «косичкой». В косичках используются проволочные гайки для закрепления проводов, чтобы к каждой клемме подходил только один провод. Это особенно необходимо в цепях прерывателя замыкания на землю.

Косичка, например, берет оба конца нейтрального провода (входящий и исходящий) и соединяет их вместе вместе с третьим белым проводом, который идет к клемме. Вы сделаете это с черным проводом и медным проводом также в пластиковых коробках.

Далее мы сделаем простую схему освещения. Romex сначала идет от цепи к свету, а затем к выключателю. Вот как это выглядит. Имейте в виду, что существует несколько способов запуска цепей. Это всего лишь один из способов. Это часть чистой схемы электрической схемы.

Это один из тех случаев, когда вы можете пометить белые провода как горячие, наклеив черную ленту на оба конца провода. В некоторых местах требуется 3-жильный кабель с красным кабелем, поэтому есть 2 горячих провода.

Говоря о 3-жильном кабеле, Romex 12-3 имеет черный провод для горячего, красный провод, который также называют горячим, и белый провод для нейтрального.

Это удобно для трехпозиционных переключателей.

Вы будете использовать 10-3 Romex на некоторых других цепях. Могут быть другие требования к кодам, поэтому спросите своего инспектора, прежде чем подключать провода.

В большинстве случаев водонагреватель представляет собой выделенную цепь на 30-амперном выключателе с 10-3 Romex. Это будет жестко подключено, то есть у него нет розетки, как у сушилки и духовки. Он будет иметь кабель, который выходит из стены, окруженный кабелепроводом, и входит в водонагреватель для подключения внутри.

Сушилка для белья также будет подключена к выделенной 30-амперной цепи с 10-3 Romex.

Печь/плита будет большим плохим мальчиком на специальном 50-амперном выключателе с использованием кабеля плиты. Это специальный кабель, сделанный для этой цели. Обычно это большой корявый кабель с двумя кабелями 6-го калибра, одним нейтральным 8-го калибра и медным заземлением 8-го калибра внутри.

Наш план-схема-электропроводка будет включать все детали каждой цепи. Все цепи начинаются с коробки выключателя. Пойдем туда сейчас.

Нажмите, чтобы увеличить

Трехсторонняя схема —Выключатель— Сервисный вход

укажите, что коробка выключателя должна быть на 200 ампер с не менее чем 30 выключателями.

200 ампер достаточно для текущих потребностей, но 30 слотов выключателя слишком мало для современных домов. У вас должно быть не менее 40 слотов.

У инспектора будет несколько требований относительно использования только GFCI на кухне, в ванных комнатах и ​​на улице. Они будут частью вашего плана электрической схемы.

Также будут требования кода в отношении выделенных цепей, минимального количества кухонных цепей, минимального количества розеток на каждой стене и многих других, которые на первый взгляд могут показаться чрезмерными. Как только все это будет сделано, вы действительно будете рады, что следовали всем правилам. В любом случае, это делает дом лучше.

Продолжить чтение здесь: Бытовые электрические цепи выключателей света

Была ли эта статья полезной?

Электропроводка в деревянном доме своими руками

Согласитесь, частный загородный дом целиком из дерева – это, конечно, круто и красиво. Деревянная конструкция имеет множество преимуществ. Он теплый и прочный, с идеальным уровнем влажности, а по экологическому балансу ни один строительный материал даже не сравнится с натуральной древесиной. Но при всех достоинствах у такого дома есть один существенный недостаток, пожарные называют такие конструкции «горючим материалом». А так как электричество часто становится причиной пожаров, то самой актуальной проблемой была, есть и будет электропроводка в деревянном доме. По статистике пожарных организаций, на него приходится половина всех пожаров в зданиях, построенных из деревянного бруса.

Content

• The main requirements for wiring
• Main stages
• Project
• Entering the house
  • Laying the cable in the ground
  • Air cable routing
• Distribution board
• Open internal wiring
  • Electrotechnical corrugated трубы
  • Электрическая коробка
  • Открытый кабель
• Скрытая внутренняя проводка
  • Металлические трубы
  • Под штукатуркой
• Выбор коммутационных аппаратов
• Защитное заземление
• Испытательные работы

Основные требования к электропроводке

Монтаж электропроводки в деревянном доме предъявляет особые требования. В связи с тем, что деревянные конструкции относятся к пожароопасным, условия прокладки силовых кабелей и проводов совершенно иные. Поэтому не стоит думать, раз вы умеете отличать «фазу» от «нуля» или менять розетки с выключателями, то вся электрика в деревянном доме своими руками будет на ваше усмотрение.

Желательно, чтобы весь объем работ (от подвода электричества в дом и до установки последнего светильника) выполняли профессиональные электрики. Но так как среди людей этой профессии тоже немало хакеров, то каждому владельцу частного деревянного домостроения будет полезно знать основные принципы, требования и правила монтажа электропроводки, чтобы оценить качество работа выполнена позже.

• Бытовая электропроводка в деревянном доме выполняется кабелем, имеющим негорючую оболочку и низкий уровень дымовыделения. Такой кабель легко отличить по маркировке; его аббревиатура должна содержать буквы «нг» (негорючий). Его внешняя оболочка изготовлена ​​из негорючего поливинилхлорида; такое качество достигается за счет использования при изготовлении специальных пластиковых компаундов. Проводники этого типа имеют пониженный уровень дымовыделения, что является особо опасным фактором при пожарах, так как дымовая завеса ухудшает светопропускание и мешает проведению аварийно-спасательных работ.
• Электропроводка должна быть выполнена таким образом, чтобы полностью исключить возможность поражения электрическим током людей и домашних животных.

• Запрещается прокладка электропроводки в деревянном доме вблизи обогреваемых поверхностей (дымоходов, печей, каминов).
• Необходимо полностью исключить возможность возгорания кабеля и переноса огня на деревянные поверхности в случае короткого замыкания.
• Монтаж скрытой электропроводки в деревянном доме производится только на противопожарных конструкциях.
• Прокладываемые кабели и провода, а также устанавливаемые коммутационные аппараты должны быть с такими эксплуатационными характеристиками, чтобы иметь достаточный запас по общей потребляемой мощности.
• Не допускать нагрева проводников и электрических соединительных узлов.

Важно помнить! Не стоит улучшать дизайн интерьера деревянного домостроения за счет снижения уровня безопасности. Попытка решить эстетические проблемы может привести к катастрофическим последствиям.

Основные этапы

Пошагово весь процесс монтажа электропроводки в деревянном доме можно разделить на несколько основных этапов:

• Расчет общей мощности, которая потребуется для всех потребителей электроэнергии (бытовые электроприборы, электроинструмент, осветительная сеть).
• Перед тем, как сделать электропроводку в деревянном доме, в обязательном порядке составляется схематический проект.

нажмите, чтобы увеличить

• На основании схемы и расчетных данных по нагрузке производится подбор и закупка материалов (провода, кабели, коммутационные аппараты, элементы защиты).
• Выполнение ввода от магистральной линии электропередач в дом.
• Установка и сборка распределительного щита.
• Монтаж внутренней электропроводки (в деревянном доме применяются варианты скрытой и открытой прокладки проводников).
• Монтаж коммутационного оборудования и элементов освещения (розетки, распределительные коробки, выключатели, люстры, светильники, бра).
• Установка защитного заземления и УЗО.
• Лабораторные испытания, проверка работы бытовой электросети и выдача соответствующей документации.

Проект

Электропроводка в деревянном доме своими руками начинается с составления проекта.

По сути, это должен быть план дома, на котором указаны все элементы освещения, расположение розеток и выключателей, а также бытовых электроприборов, требующих отдельной линии (кондиционер, варочная панель, духовка, водонагреватель) .

На чертеже желательно указывать максимальную мощность электроприборов.

Осветительная нагрузка подключается отдельной линией к отдельному автомату (если дом очень большой, их может быть несколько — на каждую комнату или на каждый этаж). Необходимо предусмотреть отдельный автомат для освещения двора.

нажмите, чтобы увеличить



Розетки в разных комнатах также питаются от отдельных линий. Если дом небольшой и комнат мало, все розетки можно подключить от одного автомата. Исключение составляет кухня, на ней так много мощной бытовой техники, что отдельная линия просто необходима.

Итак, вы разделили всю бытовую электрическую сеть вашего дома на группы, теперь рассчитайте максимальную нагрузку для каждой из них. Для этого суммируются мощности всех электроприборов, которые могут быть включены одновременно. На основании полученных цифр подбирается мощность входных и выходных автоматов.

Ввод в дом

Вводной участок от главной линии электропередач до распределительного щита считается наиболее ответственным. Есть два способа правильно провести электричество в свой дом.

Прокладка кабеля в земле

Это более надежный способ, так как проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме того, в случае короткого замыкания и возгорания исключена возможность травмирования людей или имущества. Благодаря такой высокой пожаробезопасности подземный ввод особенно рекомендуется для деревянного домостроения. Кроме того, это совершенно не портит внешний вид сайта.

При этом потребуются немалые затраты. Необходимо будет выкопать траншею глубиной не менее 0,8 м. Если проход в дом осуществляется через фундамент, потребуется толстостенная металлическая втулка. А сам кабель желательно защитить от химического воздействия почвы, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто укладывают в траншею, а предварительно протягивают в металлическую трубу или гофру.

Подземный способ целесообразно использовать на этапе, когда новый дом только строится, чтобы можно было заранее подумать о проходе всех коммуникаций.

Прокладка воздушных кабелей

Если здание уже возведено, то более дешевым, удобным и простым вариантом будет воздушная линия. Отвод выполняется от ближайшей опоры магистральной ЛЭП.

Запомни главное! Ни вы, ни ваши знакомые, даже с высшим электротехническим образованием, не имеете права взбираться на эту опору для выполнения подключений. Эту работу выполняют электрики из числа сотрудников энергоснабжающей организации, обслуживающей данную ЛЭП (имеют на это специальное разрешение).

В качестве ввода рекомендуется использовать СИП (СИП).

Его изоляционный слой изготовлен из материала, стойкого к экстремальным температурам, солнечному свету и осадкам. Под слоем изоляции СИП имеет не только токопроводящие жилы, но и стальной трос, который обеспечит хорошую натяжку. В случае использования другого троса, его нужно будет закрепить хомутами на дополнительном несущем тросе, также натянутом между опорой и домом.

Еще один важный нюанс. Если пролет более 20 м, то необходимо установить дополнительную опору, иначе будет большой провес, что увеличивает механическую нагрузку на провод.

Воздухозаборник вводится в дом через просверленное в стене отверстие, в которое вставляется кусок металлической трубы. Очень важно, чтобы на пути прохождения проволоки не было высоких кустарников и деревьев, хозяйственных построек.

Распределительный щит

Сейчас Энергонадзор требует установки двух распределительных щитов в частных загородных домах. Один из них должен располагаться снаружи дома, в нем монтируется счетчик электроэнергии. Это сделано для того, чтобы в любой момент мог прийти контролер и проверить показания счетчика.

Второй щит находится внутри дома, он соединен с внешним электрическим кабелем. В нем разместятся автоматы ввода и вывода, устройства защитного отключения.

В деревянных зданиях следует устанавливать навесные распределительные щиты, которые должны быть защищены от влаги и пыли. Всегда должен быть свободный доступ к заслонке.

Открытая внутренняя проводка

Открытая электропроводка в деревянном доме (ее еще называют наружной) может быть выполнена тремя способами. Давайте кратко рассмотрим каждый из них.

Трубы электротехнические гофрированные

Теперь купить гофрированные гибкие трубы не проблема. Материал их изготовления – специальный пластик, не поддерживающий горение. В них необходимо проложить кабель, причем в одной трубе можно разместить два, а при необходимости и больше проводников.

Открытая электропроводка в деревянном доме быстро и просто делается своими руками, но имеет существенные недостатки. Вряд ли несколько рядов гофрированных труб добавят вашему помещению эстетики. А с учетом того, какие сейчас нагрузки, и сколько в доме разных бытовых электроприборов, таких рядов может быть от пяти и более.

Кроме того, когда вы уже протянули кабель в гофротрубу, его ровно уложить практически не получится, он не будет натянут как струна, все равно в нескольких местах появятся провисы. Такие кривые тоже выглядят не очень красиво.

Еще одним недостатком является то, что гофрированная труба отлично собирает на своей поверхности пыль, убрать которую можно только пылесосом, но делать это удобно не везде.

Электрокоробка

Такие электрокоробки по-другому еще называют кабель-каналами. Наиболее распространены ящики из пластика, который не поддерживает горение и при плавлении не выделяет вредных веществ. Они доступны по цене, имеют разные цвета и бывают одной или нескольких секций (в таких секциях можно прокладывать сразу несколько кабелей, которые идут в одном направлении).

Еще одним преимуществом коробок является то, что с их помощью электропроводка в деревянном доме своими руками выполняется без особых проблем и трудозатрат. Вам не потребуются специальные инструменты, приспособления, опыт или навыки. Электрические коробки можно приклеить к поверхности стены (чаще всего для этого используют жидкие гвозди) или просверлить и закрепить саморезами. После этого жилы укладываются в кабель-каналы и закрываются сверху защелкивающейся крышкой.

Но и недостатков у электрошкафов хватает. Самое главное, что деревянный дом со временем неизбежно даст усадку. Это приведет к сдавливанию коробов, в результате слетят крышки, а сами кабель-каналы треснут.

Чтобы аккуратно выполнить монтаж коробов, потребуются всевозможные дополнительные детали – повороты, стыки, уголки, заглушки. И нельзя сказать, что эта прокладка украсит вашу комнату, вид все равно получается какой-то скучный, похожий на офисный.

Открытый кабель

Открытая проводка в деревянном доме, выполненная незащищенным кабелем непосредственно по поверхностям стен, считается оптимальным вариантом. Но такой внешний вид оказывается совсем унылым, потому что под трос необходимо монтировать металлическую или асбестовую прокладку.

Выполнить все требования безопасности и при этом сделать помещение оригинальным можно с помощью набирающей популярность в последнее время проводки в стиле ретро. На фарфоровые изоляторы укладывается специальный кабель, получается красиво, особенно если дизайн вашего интерьера соответствует стилю ретро.

Скрытая внутренняя электропроводка

Вообще скрытая электропроводка в деревянном доме не рекомендуется, но при соблюдении всех требований и норм по пожарной безопасности, то такой способ вполне приемлем. Стоит сразу отметить, что это будет стоить дороже в плане материальных затрат. Но если вы не испытываете финансовых трудностей, вы можете воспользоваться одним из двух вариантов скрытой проводки.

Металлические трубы

Основное преимущество металлических труб в том, что в случае возгорания кабеля они надежно защищают деревянные поверхности и конструкции от возгорания.

Прокладываются в скрытых полостях и пустотах за обшивкой стен и потолка. Либо в стеновых поверхностях сверлятся углубления в виде каналов, в которые затем укладываются трубы. А уже внутри них кабель или провод.

Целесообразно использовать оцинкованные трубы, чтобы максимально защитить их от коррозии. А чтобы не повредить изоляционный слой кабеля при протягивании его об острые края металлической трубы, необходимо использовать специальные заглушки из пластика, либо хорошо зачищать и шлифовать места среза.

Медные трубы

считаются наиболее технологичными; они хорошо гнутся без специальных инструментов.

Особенно это актуально, если скрытая проводка в деревянном доме имеет сложную разветвленную цепь. Но тут, как говорится, палка о двух концах – монтаж упрощается, а цена возрастает в разы, медные трубы далеко не дешевы. Однако следует помнить, что лучше один раз потратиться на качественную электропроводку, чем потом подсчитывать потери от пожара.

Под штукатурку

Есть еще один способ скрытой проводки — под штукатурку. Сейчас его используют все меньше и меньше. Технология кропотливая — надо брус крест-накрест переплести дранкой (это такие деревянные рейки толщиной 3-5 мм), а сверху накинуть слой глиняной штукатурки толщиной не менее 10 см. .Затем кабели укладываются в гофрированные трубы и сверху еще слой штукатурки, чтобы скрыть проводку… Лет 30-50 назад этот способ был популярен, вряд ли сейчас владельцы деревянных домов из красивого бруса захотят набрасывать на него толстые слои штукатурки, по крайней мере, это будет выглядеть странно.

Запомни главное! Монтаж скрытой проводки в деревянных домах через пустоты и перекрытия в гофрированных трубах или пластиковых коробах запрещен.

Для этого есть две веские причины:

1. При монтаже изоляционный слой жил может быть незначительно поврежден.
2. Грызуны могут повредить гофротрубу вместе с изоляцией кабеля (поверьте, мышам не составит труда прогрызть материал ПВХ).

Оба этих случая приведут к оголению проводников. А когда вы начнете эксплуатировать проводку на полную мощность, в местах повреждения изоляции кабель начнет перегреваться, что приведет к короткому замыканию и возгоранию.

Выбор коммутационных устройств

При выборе коммутационных аппаратов для деревянной конструкции первым критерием должна быть их пожаробезопасность. Возможно, это получится дорого и не совсем впишется в ваш дизайн, но подумайте еще раз о последствиях, которые могут случиться при малейшей искре в розетке, когда вокруг всего одно дерево.

Необходимо исключить искрообразование в коммутационных аппаратах, поэтому покупайте качественную продукцию проверенных фирм.

В деревянных домах нежелательно ставить выключатели и розетки, рабочая часть которых закреплена на техническом фарфоре. Этот керамический диэлектрик дешев, не горит, но очень хрупок.

При включении и выключении коммутационное устройство периодически нагревается и остывает, то есть испытывает температурно-динамические нагрузки. В этом случае фарфор покрывается трещинами и в определенный момент может лопнуть. За счет этого рабочая часть становится подвижной, что влечет за собой ухудшение контакта, образование искр и даже дуги.

Поэтому покупайте розетки и выключатели, рабочая часть которых закреплена на термостойком пластике, устойчива к динамическим воздействиям и не деформируется со временем. Старайтесь не покупать подделку из дешевого пластика, который начинает плавиться в случае аварийного нагрева розетки. Качественный термостойкий пластик легко выдерживает температуру до 130 градусов.

Защитное заземление

Электропроводка в деревянном доме должна иметь защитное заземление. Эту работу можно выполнить своими руками. Ниже приведена пошаговая инструкция по установке заземления:

• Выкопайте яму в виде треугольника с равными сторонами по 1 м, глубины 30-40 см будет достаточно.
• По углам треугольника вбить в землю металлические штыри или уголки длиной не менее 3 м.
• Сварите эти штифты с уголками длиной 1 м с помощью сварки.

• Просверлите отверстие в одном из углов и с помощью болтового соединения закрепите провод заземления.
• Введите этот проводник в распределительный щит и подключите к шине заземления. Затем вы подключите все заземляющие проводники к одной и той же шине.

В условиях эксплуатации такое заземление требуется большинству бытовых электроприборов, корпус которых выполнен из металла.

Тестовая работа

Электропроводка в доме своими руками обязательно требует проведения комплекса контрольно-измерительных работ. Вам нужно будет вызвать специалистов, и они сделают все необходимые замеры и анализы:

• измерить сопротивление изоляции;
• загрузить машины;
• измерить сопротивление заземлителя;
• проверить петлю «фаза-ноль»;
• выполнить проверку УЗО.
