Терморегулятор для отопления своими руками / Хабр

Представляю электронную разработку — самодельный терморегулятор для электрического отопления. Температура для системы отопления, устанавливается автоматически исходя из изменения уличной температуры. Терморегулятору не нужно в ручную, вносить и менять показания для поддержания температуры в отопительной системе.

В теплосети, есть подобные приборы. Для них четко прописаны соотношение средне суточной температур и диаметра стояка отопления. На основании этих данных, задается температура для системы отопления. Данную таблицу теплосети взял за основу. Конечно, некоторые факторы мне неизвестны, здание может оказаться к примеру, не утепленным. Теплопотери такого здания будут большими, нагрева может оказаться недостаточным для нормального отопления помещений. В терморегуляторе есть возможность вносить корректировки для табличных данных. (дополнительно можно прочитать материале по этой ссылке).

Я планировал показать видео в работе терморегулятора, с эклектическим котлом (25Кв), подключенным в систему отопления.

Но как оказалось, здание, для которого все это делалось, долгое время было не жилое, при проверке, отопительная система практически вся пришла в негодность. Когда все восстановят, не известно, возможно это будет и не в этом году. Так как в реальных условиях я не могу настраивать терморегулятор и наблюдать динамику изменяя температурных процессов, как в отоплении, так и на улице, то я пошел другим путем. Для этих целей соорудил макет отопительной системы.

Роль электрокотла, выполняет стеклянная пол литровая банка, роль нагревательного элемента для воды- пятьсот ватный кипятильник. Но при таком объема воды, данной мощности было в избытке. Поэтому кипятильник подключил через диод, понизив мощность нагревателя.

На обратке, расположен цифровой датчик температуры T1, на основании показаний которого поддерживается заданная температура в отопительной системе.

Чтобы система отопления начала работать, нужно чтобы датчик T2 (уличный) зафиксировал понижение температуры, ниже +10С. Для имитации изменения уличной температуры, сконструировал мини холодильник на элементе пельтье.

Описывать работу всей самодельной установки нет смысла, все заснял на видео.

Некоторые моменты о сборке электронного устройства:

Для подключения проводов я применил клеммники серии WJ950-9.5-02P (9шт.) но их можно заменить на другие, при выборе учитывайте чтобы шаг между ножками совпадал, также высота клеммника не мешала закрываться корпусу. В терморегуляторе применяется микроконтроллер, который нужно запрограммировать, конечно, прошивку я также предоставляю в свободном доступе (возможно в процессе работы придется дорабатывать). Прошивая микроконтроллер, установите работу внутреннего тактового генератора микроконтроллера на 8Мгц.

P.S. Конечно, отопление дело серьезное и скорей всего придется доработать устройство, так что законченным устройством пока нельзя назвать. Все изменения, которым подвергнется терморегулятор я в дальнейшем внесу.

Скачать: Прошивка, печатные платы

схема регулятора температуры, установка и настройка термостата для батареи отопления

Как правило, схема терморегулятора температуры воздуха достаточно проста, чтобы даже начинающий радиолюбитель смог с ней справиться. Так как детали к подобным приборам по отдельности стоят недорого, то можно собрать работающее устройство буквально «за копейки». Единственное, чему нужно уделять внимание, делая регулятор температуры своими руками, так это его безопасности.

Зачем нужен регулятор температуры на радиаторе

В настоящее время все большее количество потребителей приходят к выводу, что без терморегулятора ни одна отопительная система не может быть экономически выгодной и надежной. Регулятор температуры воздуха даже с ручными настройками способен создать и поддерживать в комнатах нужный микроклимат, а более сложные цифровые аналоги позволяют управлять «погодой» в доме, находясь от него на расстоянии.

Что дает установка терморегулятора на радиатор отопления:

Поддержание одинакового нагрева воздуха в комнате даже тогда, когда за окном температура упала или, наоборот, поднялась. Если в отопительной системе нет подобного устройства, то в первом случае в помещениях станет прохладно, а во втором – жарко.
Установка терморегулятора электронного или цифрового типа на радиаторах дает возможность регулировать температуру в зависимости от времени суток, так как они оснащены встроенным таймером. Так, когда в будние дни домочадцев нет дома до вечера, то можно выставить параметры более низкие, например +14-16°C с тем, чтобы они повысились к возвращению людей домой.
Экономия энергоресурсов, так как при повышении температуры в комнате термостат перекрывает путь теплоносителю в радиатор до его остывания до нужного параметра. Особенно заметна экономия в автономных системах обогрева, хотя и при подключении квартиры к городской теплосети при наличии счетчика его работа так же значительно уменьшит счет за отопление.
Комфорт и уют, вот что создает установка терморегулятора на радиатор.
Безопасность – еще один «конек» термостатов. Как показывает практика их использования в отопительном контуре, они не допускают завоздушенности в трубах и радиаторах, и нормализую напор теплоносителя.

Это основные преимущества, которые получает потребитель, даже если сделан терморегулятор своими руками.

Подбирая устройство, следует учесть тип отопительной системы и материал, из которого изготовлены батареи и трубы. Сегодня на рынке представлены модели для чугунных радиаторов и стальных или алюминиевых, для однотрубных и двухтрубных контуров.

Последовательность действий при изготовлении терморегулятора

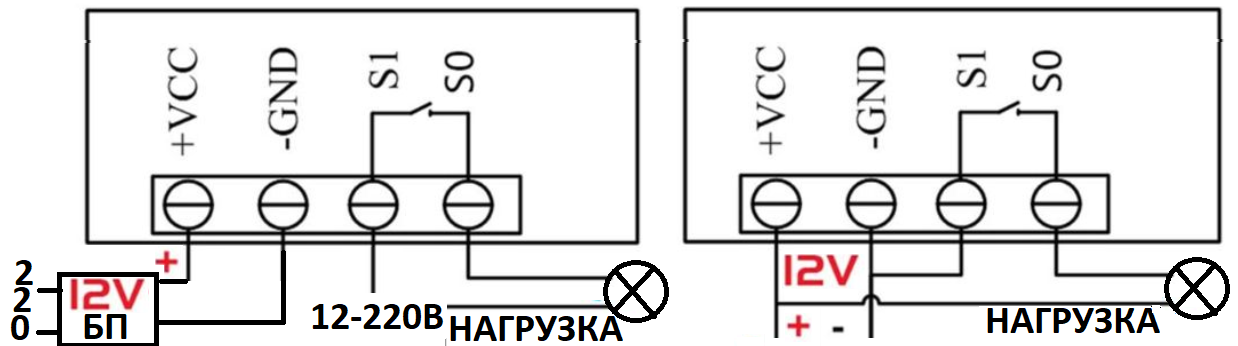

Чтобы сделать простой терморегулятор своими руками, схема которого предусматривает наличие датчика, нужно проделать следующие шаги:

В качестве корпуса можно приспособить старый электросчетчик.
К месту, где у него нарисован «+» подсоединяется переменный резистор (потенциометр), который будет задавать температурные параметры.
К знаку «-» на корпусе счетчика подсоединяется аналоговый датчик температуры LM335, который можно купить в любом магазине товаров для теплооборудования. Это самый простой и дешевый датчик, главной задачей которого будет отслеживать напряжение в сети. Как только на плюсе оно повысится, прибор отдает об этом сигнал реле, и ток начнет поступать к котлу или теплоноситель в систему. Когда показатель повышается на минусе, происходит обратный процесс, и устройство отключает обогреватель.
Чтобы терморегулятор работал правильно, включая систему, когда температура воздуха в комнате опускается, например, до +20°C и выключая при нагреве до +25°C, нужно создать между плюсом и минусом связь.
Для обеспечения питания можно использовать катушку, чтобы «превратить» ее в трансформатор. Подойдет та, что стояла в старом счетчике.

Так можно сделать самое примитивное устройство на 12В, тогда как схема электронного терморегулятора температуры содержит в своей основе электромагнитное реле, способное работать при 30 амперах.

Следует знать, что устройство, в основе которого термодатчик LM335, настраивается не на температуру воздуха, а на уровень напряжения в сети. Так, если нужно, чтобы воздух прогревался до +20 градусов, то выставляется параметр на 2. 93 В.

Правила монтажа

Мало сделать регулятор температуры своими руками, его еще нужно правильно монтировать. Схема подключение комнатного термостата должна учитывать:

Возле устройства не должно быть нагревательных приборов.
Он не должен находиться под прямыми солнечными лучами.
Высота установки терморегулятора от пола должна составлять не менее 80 см.
Если радиатор закрыт коробом или гардиной, то следует сделать выносной датчик и закрепить его в нескольких метрах от рабочей части прибора.

Если предстоит подключение терморегулятора к батареям в автономной системе отопления, в функции которого будет входить отслеживание работы котла, то лучше отдать предпочтение покупному устройству той же фирмы.

Установка терморегулятора на батарею

Отопительная система – это единый «организм», в котором все элементы должны соответствовать друг другу и слаженно работать. Установка терморегулятора на радиатор отопления – это внедрение в него прибора, который должен полностью ему подходить по всем параметрам. Например, нельзя на чугунную батарею ставить термостат для алюминиевого радиатора, так как он попросту не выдержит напора воды или ее состава, если речь идет о городской теплосети.

Схема подключения терморегулятора следующая:

Слив воды из радиатора и его отсоединение от контура.
Если отопительная система однотрубная, то обязательно устанавливается байпас, чтобы носитель мог продолжать двигаться по трубам, когда ему перекрывается вход в батарею.
Монтаж терморегулятора производится путем вкручивания его в отверстие, через которое теплоноситель подается в радиатор.

Вкручивая термостат, нужно отслеживать, чтобы стрелка на его корпусе была по направлению течения воды в системе.

Термостатическую часть прибора следует установить горизонтально, но так, чтобы расположенный в нем датчик нагрева воздуха не попадал под воздействие температуры радиатора. Если отопительная система не позволяет этого сделать, то нужно монтировать устройство с выносным датчиком.
Когда монтируется терморегулятор для двухтрубной системы отопления, то он ставится в отверстие радиатора, куда входит подающая труба, а на выходе закручивается шаровой кран.
Радиатор подключается к контуру и проводится настройка терморегулятора и его проверка.

Довольно часто в отопительных системах используется трехходовой клапан с терморегулятором, который разделяет поток на две части и регулирует очередность подачи горячей и холодной воды. Он может быть как механического управления (ручка терморегулятора поворачивается вручную) и стоить недорого, так и автоматического с электроприводом.

Настройка термостата

Не зависимо от того, какой тип регулятора температуры используется, нужно придерживаться основных правил при их подключении. Настройки терморегулятора батареи отопления, как правило, не требуют особых знаний:

Необходимо убрать все источники теплопотерь в комнате.
Открыть клапан терморегулятора, провернув ручку до упора влево.
Спустя время проверить, насколько поднялась температура в комнате. Если она стала выше на 6-7 градусов, то нужно ручку регулятора вернуть в исходное положение, провернув ее вправо.
Медленно открыть клапан, создав оптимальный поток теплоносителя, который будет поддерживать температуру на одном уровне.

Так настраивается ручной термостат, тогда как у электронных аналогов все параметры указаны на дисплее. Достаточно внести их в устройство, чтобы дальше оно автоматически отслеживало изменения температуры воздуха в помещении.

Регулятор температуры воздуха в отопительной системе способен творить «чудеса» даже в условиях городской теплосети и создавать для людей комфортную жизнь и экономию средств. Конечно, схема регулятора температуры достаточно проста, чтобы сделать его своими руками, но настоящую гарантию качества и надежность работы обеспечивают исключительно приборы от производителей.

Узнаем как изготовить терморегулятор своими руками.

Терморегулятор для аквариума или отопления своими руками

Российская зима отличается своей суровостью и сильными холодами, о чем известно всем. Поэтому помещения, в которых находятся люди, должны отапливаться. Центральное отопление является наиболее распространенным вариантом, а в случае его недоступности можно воспользоваться индивидуальным газовым котлом. Однако часто случается так, что ни то, ни другое недоступно, к примеру, в чистом поле находится небольшое помещение насосной водопроводной станции, в котором круглосуточно дежурят машинисты. Это может быть комната в каком-то большом необитаемом здании или караульная вышка. Примеров хватает.

Выход из ситуации

Все эти случаи вынуждают осуществлять устройство электрического отопления. При малых размерах помещения вполне можно обойтись обычным электрическим масляным радиатором, а в комнатах больших размеров чаще всего устраивают водяное отопление с использованием радиатора. Если не следить за температурой воды, то рано или поздно она может закипеть, из-за чего из строя выйдет весь котел. Для предохранения от таких случаев используются терморегуляторы.

Особенности устройства

В функциональном плане приспособление можно разделить на несколько отдельных узлов: датчик температуры, компаратор, а также устройства управления нагрузкой. Далее будут описаны все эти части. Эта информация необходима для того, чтобы сделать терморегулятор своими руками. В данном случае предложена конструкция, в которой датчиком температуры служит обычный биполярный транзистор, благодаря чему можно отказаться от использования терморезисторов. Данный датчик работает на базе того, что параметры транзисторов всех полупроводниковых приборов в большей степени зависят от температуры среды.

Важные нюансы

Создание терморегулятора своими руками должно осуществляться с обязательным учетом двух моментов. Во-первых, речь идет о склонности автоматических устройств к автогенерации. В случае, когда между исполнительным устройством и датчиком термореле установлена слишком сильная связь, после срабатывания реле сразу же выключается, а затем снова включается. Это будет происходить в тех случаях, когда датчик находится в непосредственной близости к охладителю или обогревателю. Во-вторых, у всех датчиков и электронных устройств имеется определенная точность. К примеру, можно отслеживать температуру в 1 градус, но меньшие величины отследить намного сложнее. В таком случае простая электроника начинает часто ошибаться и принимать взаимоисключающие решения, особенно когда температура почти равна той, что установлена для срабатывания.

Процесс создания

Если говорить о том, как сделать терморегулятор своими руками, то стоит сказать, что датчик тут является терморезистором, уменьшающим свое сопротивление в процессе нагрева. Он включается в цепь делителя напряжения. В цепь также включается переменный резистор R2, посредством которого устанавливается температура срабатывания. С делителя напряжение поступает на элемент 2И-НЕ, который включен в режим инвертора, а после этого на базу транзистора, служащего в качестве разрядника для конденсатора С1. Он, в свою очередь, подключен к входу (S) RS-триггера, который собран на паре элементов, а также на вход еще одного 2И-НЕ. С делителя напряжение поступает на вход 2И-НЕ, который управляет вторым входом (R) RS-триггера.

Как это работает

Итак, мы рассматриваем, как создать простой терморегулятор своими руками, поэтому важно понять, как он работает в разных ситуациях. При высокой температуре терморезисторы характеризуются малым напряжением, поэтому на делителе присутствует напряжение, воспринимаемое логическими схемами как ноль. Транзистор при этом открыт, на входе S-триггера воспринимается логической ноль, а конденсатор C1 разряжен. На выходе триггера устанавливается логическая единица. Реле находится во включенном режиме, а транзистор VT2 является открытым. Чтобы точно понимать, как сделать терморегулятор, стоит отметить, что эта конкретная реализация реле ориентирована на охлаждение объекта, то есть оно включает вентилятор при высокой температуре.

Понижение температуры

Когда происходит снижение температуры, у терморезистора возрастает сопротивление, что приводит к повышению напряжения на делителе. В определенный момент происходит закрытие транзистора VT1, после чего начинается зарядка конденсатора C1 через R5. В конце концов наступает момент достижения уровня логической единицы. Именно она поступает на один из входов D4, а на второй вход данного элемента подается напряжение с делителя. Когда на обоих входах установятся логические единицы, а на выходе элемента появляется ноль, произойдет переключение триггера в противоположное состояние. В этом случае будет выключено реле, что позволит выключить вентилятор, если в этом есть необходимость, либо включить отопление. Так можно сделать терморегулятор для погреба своими руками, чтобы он включал и отключал вентилятор при необходимости.

Возрастание температуры

Итак, температура снова стала увеличиваться. Ноль на делителе появится сначала на одном из входов D4, он и снимет ноль на входе триггера, сменив его на единицу. Далее по мере увеличения температуры появится ноль на инверторе. После его смены на единицу будет открыт транзистор, что приведет к разрядке элемента C1 и установлению нуля на входе триггера, отключающего нагрев теплоносителя в системе водяного отопления либо включающего вентилятор. Такие терморегуляторы для отопления, своими руками сделанные, работают достаточно эффективно.

Блоки C1, R5 и VT1 предназначены для устранения автогенерации, благодаря тому, что на них устанавливается время задержки выключения. Оно может составлять от нескольких секунд до нескольких минут. Мы рассматриваем достаточно простой терморегулятор, своими руками созданный, поэтому указанный выше узел позволяет также устранить дребезг термодатчика. Даже при очень маленьком самом первом импульсе происходит открытие транзистора и моментальная разрядка конденсатора. Далее дребезг будет игнорироваться. При закрытии транзистора ситуация повторяется. Зарядка конденсатора начинается только после завершения последнего импульса дребезга. Благодаря введению триггера в схему удается обеспечить максимальную четкость срабатывания реле. Как известно, триггер может иметь лишь два положения.

Сборка

Чтобы сделать терморегулятор своими руками, можно воспользоваться специальной монтажной платой, на которой вся схема будет собрана навесным способом. Можно использовать и печатную плату. Питание можно использовать любое в пределах 3-15 вольт. Реле следует подбирать в соответствии с этим.

По аналогичной схеме можно сделать терморегулятор для аквариума своими руками, однако следует учесть, что он должен крепиться снаружи к стеклу, тогда проблем с его использованием не возникнет.

Описанное выше реле продемонстрировало в процессе эксплуатации весьма высокую надежность. Температура поддерживается с точностью до долей градуса. Однако она находится в прямой зависимости от задержки времени, определяемой цепью R5C1, а также реакцией на срабатывание, то есть мощность охладителя или нагревателя. Диапазон температуры и точность ее установки определяется подбором резисторов делителя. Если вы сделали такой терморегулятор своими руками, то он не нуждается в настройке, а начинает сразу же работать.

принцип работы, типы устройств, установка и монтаж

Терморегулирующее оборудование позволяет человеку влиять на микроклимат в доме, устанавливая приемлемый диапазон дневных и ночных температур воздуха. Помимо поддержания температурного баланса в жилом помещении терморегуляторы для отопления позволяют оптимизировать расходы по оплате услуг ЖКХ. Многие жильцы многоквартирных домов в зимнее время вынуждены постоянно держать открытыми форточки, пытаясь спастись от «дышащих» жаром батарей. С такой ситуацией можно мириться, если расчеты за отопление ведутся по нормативам. Если же в квартире или доме установлены счетчики тепла, то терпеть неудобства, «отапливая» при этом улицу, владельцам становится совсем невыгодно.

Просмотрев видеоролик, вы узнаете, как установить регулятор температуры отопления и произвести его настройку.

Более всего в установке терморегуляторов нуждаются помещения, в которых значительно колеблются значения температур в течение суток (кухни и комнаты, ориентированные на солнечную сторону). Важно регулировать уровень температуры в спальнях, так как полноценный сон возможен лишь при 18-19°С.

Что такое регуляторы для радиаторов центрального отопления

Для того чтобы понять что такое терморегулятор, расскажем о пользе такого прибора. Как все мы знаем, в квартирах многоквартирного дома сложно добиться одинаковой температуры во всех помещениях. Кроме того, вовсе необязательно круглосуточно и каждый день поддерживать один и тот же температурный режим. Различаются и нормы температуры в разных помещениях.

Так, на кухне вполне комфортно себя можно чувствовать даже при плюс 19 градусах; а вот если в ванной этот показатель будет ниже плюс 24-26, то в этом помещении будет не только некомфортно, но и сыро. А для детской комнаты обогрев должен обеспечивать температуру на уровне 23-24 градусов. Более того, для детей постарше этот показатель также меняется – на 21-22 градуса по Цельсию. В то же время для остальных комнат норма будет составлять 18-22 градуса.

Регулировка батарей отопления

К этому можно добавить, что по ночам температуру можно понижать во всех комнатах квартиры; это способствует более комфортному сну. А если жильцы на некоторое время уезжают, то зачем в их отсутствие поддерживать высокую температуру? Во всех описанных ситуациях только специальный термостат на радиаторе может обеспечить в комнате комфортный микроклимат. При этом воздух в помещении не будет перегреваться, и, соответственно, пересушиваться. А вообще следует сказать, что качественный терморегулятор решает сразу ряд проблем, например:

в комнатах разного назначения обеспечивается разный температурный режим;
уменьшается количество расходных материалов для обслуживания отопительной системы чуть ли не вполовину и увеличивается ресурс котла;
появляется возможность для аварийного отключения и ремонта радиатора без перекрытия всего стояка;
повышается КПД батареи и увеличивается ее теплоотдача.

Рекомендуем: Характеристики инфракрасного радиатора отопления

Принцип работы

Регулятор температуры отопления электронного типа укомплектован термодатчиком, который устанавливается в месте, свободном от прямого воздействия нагревательных электроприборов, он обеспечивает прибор информацией о термическом состоянии помещения. На основании полученных данных электронный прибор управляет элементами отопительной системы.

Различают цифровые и аналоговые термореле с регулировкой температуры. Первые получили наибольшее распространение благодаря своей функциональности. Терморегуляторы электронного типа бывают:

С закрытой логикой.
С открытой логикой.

Закрытая логика – это постоянный алгоритм работы во времени и жесткая внутренняя структура, не зависящая от изменения факторов окружающей среды. Можно изменять лишь определенные программируемые параметры.

Терморегулятор с открытой логикой – это свободно программируемое устройство, характеризующееся большим диапазоном функций и настроек, его можно настроить на любую работу и условия окружающей среды.

В отличие от приборов с закрытой логикой, данные устройства не получили столь широкого распространения. Обосновано это тем, что их управление требует определенной квалификационной степени. Поэтому далеко не каждому рядовому гражданину под силу разобраться в режимах и настройках электронных терморегуляторов. Широкое применение получила открытая логика в индустриальном сегменте, однако со временем она может стать неотъемлемым элементом быта любого человека.

Разновидности терморегуляторов для системы централизованного обогрева

В настоящее время выпускаются три основных типа терморегуляторов:

механические, с возможностью настройки подачи теплоносителя вручную;
электронные, которые управляются при помощи выносного датчика температуры;
полуэлектронные, с возможностью управления специальной термоголовкой, оснащенной сильфонным устройством.

Далее расскажем о каждом из типов термостатов более подробно; и начнем с механических устройств. Скажем сразу, что главные достоинства последних – это простота в эксплуатации, стабильная работа и невысокая стоимость. Кроме того, для их работы не требуются дополнительные источники энергии. А приборы отличаются еще и достаточно высокой точностью регулировки. Но есть у таких приборов и свои недостатки, в том числе, отсутствие шкалы для регулировки и балансировки, а потому настройка производится опытным путем.

Как правило, каждое такое устройство состоит из привода, регулятора, а также сильфона, который наполнен газом или жидкостью. При этом вещество, находящееся в сильфоне и играет ключевую роль. При изменении положении рычага оно перемещается в специальный золотник и меняет положение штока; а тот, в свою очередь, частично закрывает проход для теплоносителя.

Более сложные конструкции – это электронные термостаты, ими управляет программируемый микропроцессор. И при помощи нескольких кнопок на таком терморегуляторе в комнате можно создать нужную температуру. Более того, есть и многофункциональные модели, которые можно применять для регулировки смесителя, насоса и котла.

Если говорить о строении и принципах работы такого устройства, то они мало чем отличаются от механических систем. Здесь также используется сильфон, наполненный веществом, которое чутко реагирует на все изменения температуры в помещении. Так, при повышении последней вещество расширяется, давит на стенки и двигает шток, который автоматически перекрывает клапан. Снижение температуры ведет сжатию рабочего вещества, сильфон не растягивается и клапан открывается.

Рекомендуем: По каким характеристиками выбирают автономные батареи отопления?

Существует несколько разновидностей электронных термостатов, но в основном их подразделяют на открытые и закрытые. В последних не предусмотрена возможность автоматически определять температуру. А вот главное преимущество открытых приборов – это возможность программирования многих функции. Но используются подобные устройства чаще всего на промышленных предприятиях. Добавим, что для всех электронных приборов требуются дополнительные источники энергии – батарейки или аккумуляторы.

Конструкция термостата для батареи отопления

Считается, что для использования в быту лучше всего подходят полуэлектронные терморегуляторы. Последние снабжены специальным цифровым дисплеем, на котором отображается температура в помещении.

Добавим, что все такие устройства можно подразделить по типу используемого вещества в сильфоне – на жидкостные и газонаполненные. Кроме того, такие приборы обычно оснащаются встроенным либо дистанционным датчиком. Отметит, что газонаполненные приборы обладают повышенным сроком службы от двадцати лет и более.

Монтаж

Терморегулятор на батарею механического типа необходимо устанавливать на подающем трубопроводе. При этом головка терморегулятора должна располагаться горизонтально, не должна подвергаться влиянию прямых солнечных лучей и тепла. Если клапан закрыт занавеской или заставлен мебелью, то образуется нечувствительная зона, другими словами, термостат не контактирует с температурой окружающей среды, и по этой причине он не выполняет свои функции эффективно.

Если же иное размещение данного устройства не представляется возможным, применяются специальные датчики с накладным чувствительным элементом, предназначенные для дистанционного регулирования.

Советы по выбору устройств для регулировки тепла в батареях

Специалисты советуют уделить внимание следующим моментам при выборе и установке подобных приборов:

обязательно ознакомьтесь с рекомендациями производителя перед покупкой монтажом такого запорно-регулирующего механизма;
хрупкие детали в приборе могут выйти из строя при ударах; а потому при установке соблюдайте осторожность;
термостат надо устанавливать горизонтально, иначе поступающий на элемент теплый воздух снизит его точность и вообще негативно скажется на работе;
при установке обратите внимание на стрелки на приборе, указывающие, куда поступает вода;
если система отопления однотрубная, то под трубами надо сначала монтировать байпасы; если этого не сделать, то при отключении одного радиатора, даст сбой вся система.

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Можно ли ставить биметаллические радиаторы на центральное отопление?
Характеристики инфракрасного радиатора отопления
Как установить отопление на балконе от центрального отопления?
Какое давление в батареях центрального отопления?
Чем можно красить батареи центрального отопления?
Как выполнить ремонт чугунного радиатора отопления своими руками?

Фотогалерея (17 фото)

Терморегулятор для радиатора отопления Терморегулятор на выходе из котла (или бойлера). Термостат угловой Термостат прямой Термостат из нержавейки

Термостат для отопления жидкостный Автоматический (электронный) термостат для отопления Ручной терморегулятор — конусный вентиль Механический терморегулятор Устройство терморегулятора Электронный терморегулятор для отопления Электронный термостат с выносным датчиком Правильное расположение терморегулятора для радиатора Терморегулятор для отопления производства компании Данфосс Правила монтажа терморегуляторов. Схема установки Термостат с дистанционным датчиком

13.11.2016

Устройство и принцип действия

Основное действие конструкции направлено на снижение скорости в схеме для подачи жидкости.

Главные узлы терморегулятора для радиатора:

Термический клапан – регулировка потока.
Термоголовка – управление работой клапана.

Устройство термоклапана для радиатора отопления:

Корпус – выполнен нержавеющей стали, латуни или бронзы, имеющий высокую сопротивляемость коррозии. Сверху покрыт дополнительным хромовым защитным слоем. Есть никелированные корпуса. Вход оснащён резьбой, выход – штуцером для стыковки с трубопроводом. На маркировке указано направление потока, которого нужно строго придерживаться при стыковке;
Клапан – обеспечивает проход или остановку жидкости. Снабжён каучуковым золотником;
Шток – отвечает за размер просвета в трубе, пропускающего теплоноситель в систему;
Сильфон (штифт толкатель) – основа термостатики конструкции.

Устройство терморегулятора Источник termogolovka-ec.ru

Устройство и назначение сильфона

Достоинством сильфонных термоголовок является их полная автономность, без дополнительного питания. Они работают в автоматическом режиме без вмешательства человека, круглые сутки всю зиму. Достаточно вначале отрегулировать на заданные параметры.

Работа сильфона базируется на первом законе термодинамики – расширение жидких сред в горячем состоянии.

Небольшой пружинящий цилиндр, заполненный жидкостью или газом (температурный агент) с высоким коэффициентом расширения. В качестве жидкости употребляют парафин, имеющий низкую температуру плавления.

Нагреваясь, он сильно увеличивает объем и подпирает шток, который толкает клапан, закрывающий проход. Сечение прохода сужается и перестаёт пропускать теплоноситель. Секция не получает достаточно тепла и остывает до заданной нормы, а с ним и температурный агент. Охлаждаясь жидкость принимает начальный объем, а шток поднимается, открывая доступ горячей воде, поступающей в систему. Цикл возвращается к началу и повторяется.

Конструкция терморегулятора с сильфоном Источник wikimedia.org

Смотрите также: Компании, специализирующиеся на водоснабжении, канализации и отоплении.

Газовый температурный агент разогревается на порядок быстрее, но производство подобных сильфонов стоит дороже, соответственно и термостат для радиаторов отопления будет дорогим.

Как отрегулировать прибор

После установки термостата на батареи проводят контрольные замеры и настраивают прибор. Для этого выполняют такие действия:

закрывают все окна и двери в помещении, чтобы любые движения воздушных масс не повлияли на микроклимат в конкретной комнате;
в центре пространства ставят термометр на уровне половины высоты комнаты, то есть примерно в средний рост человека;
открывают вентиль вмонтированного в систему устройства, поворачивают его до упора влево и выставляют максимальное значение температуры нагрева воды;
когда помещение прогреется до 7 градусов (подскажет термометр), краник на приборе закрывают поворотом до упора вправо;
после этого следят за изменениями показателей на градуснике.
когда температура на нём окажется в нужных пределах, вентиль аккуратно, не спеша поворачивают влево. Делают это до того момента, пока явно не услышат шум воды в устройстве.
краник фиксируют на этой отметке, а на приборе создают маркировку (рисуют линию или делают насечку). Это поможет в дальнейшем правильно регулировать прибор.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как победить шум в батареях отопления?

Если на батареи устанавливают автоматические термостаты, ручное регулирование не требуется. Здесь важно правильно выверить показания удалённых датчиков с отметками на градуснике и шкале прибора.

Простой электронный терморегулятор своими руками своими руками. Как сделать терморегулятор своими руками

Я планировал показать видео в работе терморегулятора, с эклектическим котлом (25Кв), подключенным в систему отопления. Но как оказалось, здание, для которого все это делалось, долгое время было не жилое, при проверке, отопительная система практически вся пришла в негодность. Когда все восстановят, не известно, возможно это будет и не в этом году. Так как в реальных условиях я не могу настраивать терморегулятор и наблюдать динамику изменяя температурных процессов, как в отоплении, так и на улице, то я пошел другим путем.

Для этих целей соорудил макет отопительной системы.

Соединенные последовательно, два алюминиевых проточных радиатора, выполняют отбор тепла из отопительной системы, образуя подобие батареи. При помощи кулера создаю динамику остывания отопительной системы, так как программа в терморегуляторе отслеживает скорость нарастание и спад температуры в отопительной системе. На обратке, расположен цифровой датчик температуры T1, на основании показаний которого поддерживается заданная температура в отопительной системе.

Описывать работу всей самодельной установки нет смысла, все заснял на видео.

Некоторые моменты о сборке электронного устройства:

Электроника терморегулятора, размещается на двух печатных платах, для просмотра и распечатки понадобится программа SprintLaut, не ниже версии 6.0. Терморегулятор для отопления крепится на дин рейку, благодаря корпусу серии Z101, но нечто не мешает расположить всю электронику в другой корпус подходящий по размерам, главное чтобы вас устраивало. В корпусе Z101 не предусмотрено окно для индикатора, так что придется самостоятельно разметить и вырезать. Номиналы радиодеталей указаны на схеме, кроме клеммников. Для подключения проводов я применил клеммники серии WJ950-9.5-02P (9шт.) но их можно заменить на другие, при выборе учитывайте чтобы шаг между ножками совпадал, также высота клеммника не мешала закрываться корпусу. В терморегуляторе применяется микроконтроллер, который нужно запрограммировать, конечно, прошивку я также предоставляю в свободном доступе (возможно в процессе работы придется дорабатывать).

Прошивая микроконтроллер, установите работу внутреннего тактового генератора микроконтроллера на 8Мгц.

Приведенная ниже схема является развитием темы . В данном случае добавляются термочувствительный и нагревательный элементы благодаря которым и поддерживается требуемая температура. Включая-отключая нагрузку, которой служит электронагреватель, терморегулятор регулирует температуру микросреды инкубатора, аквариума или другого замкнутого пространства.

Схема терморегулятора

R1 – 10 кОм;
R2 – 22 кОм;
R3 – 100 кОм;
R4 – 6,8 кОм;
R5 – 1 кОм;
R6 – 6,8 кОм;
R7 – 470 Ом;
R8 – 51 Ом;
R9 – 5,1 кОм;
R10 – 27 кОм 2Вт ;
С1 – 0,33 мкФ;
DA1 – КР140УД6;
VT1 – КТ117;
VD1 – КС212Ж;
VD2 – КД105;
VS1 – КУ208Г.

Принцип работы терморегулятора

Итак, рассмотрим как работает схема терморегулятора для инкубатора своими руками: основой данного устройства является операционный усилитель DA1, работающий в режиме компаратора напряжений. На один вход подается изменяющееся напряжение с терморезистора R2, а на второй, задаваемое переменным резистором R5 и подстроечным R4. Для точной и грубой регулировки. В зависимости от области применения, подстроечный резистор можно и исключить.
При равенстве входных напряжений транзистор VT1, управляемый выходом компаратор – закрыт, на управляющем электроде VS1 ноль, а значит закрыт и симистор. При изменении температуры меняется сопротивление R2, а на разницу напряжений на входах компаратор отреагирует подачей открывающего сигнала на VT1. Появившееся на R8 напряжение откроет тиристор, пустив через нагрузку ток. Когда напряжения на входах операционного усилителя выравняются, он отключит нагрузку.

Питание управляющего каскада осуществляется через выпрямительный диод VD2 и гасящее сопротивление R10.

При его сверхмалом потреблении тока – это вполне допустимо, как и использование для стабилизации питающего напряжения всего одного стабилитрона VD1. К тому же, управляющие цепи запитываются через нагрузку, на которой тоже происходит падение напряжения, особенно в нагретом состоянии.

Замены деталей

Обратите внимание на мощность резистора R10 — 2Вт, так же этот резистор должен выдерживать мгновенное напряжение 400В, если такой резистор не удается найти, его можно заменить несколькими последовательно включенными резисторами на меньшую мощность и напряжение.

В качестве стабилитрона VD1 можно установить BZX30C12 или любой другой стабилитрон на 12В близкий по параметрам.
Вместо VD2 можно поставить диод с обратным напряжением не менее 400В и током не менее 0,3А: например из серии
На место DA1 можно установить практически любой операционный усилитель, главное чтобы он работал в диапазоне питающих напряжений 10..15В.

А вот однопереходный транзистор КТ117 (VT1) не такой общераспространенный компонент электронных схем (зарубежные однопереходные транзисторы: 2N6027, 2N6028), зато его можно заменить схемой из двух биполярных транзисторов разной структуры и одного резистора 47 кОм. В схеме используются распространенные КТ315 и КТ361, но вполне могут использоваться и другие маломощные комплиментарные биполярные транзисторы.

Области применения терморегулятора

В основном, данное устройство применялось для термостабилизации птичьих инкубаторов. Где в роли тэнов выступали маломощные электрические лампочки по 60 Вт, соединенные параллельно по 4, 6 и 8 штук, в зависимости от размеров инкубатора и количества инкубируемых яиц.

Как монтировать обогреватель для инкубатора

лампы должны быть равномерно расположены над поверхностью яиц, на расстоянии 25-30 см от их поверхности;
терморезистор должен находиться как можно ближе к поверхности яиц, но не касаться их;
использовать вместо лампочек можно и другие нагреватели, но с малой теплоемкостью, к примеру, вольфрамовую проволоку, натянутую на керамическую рамку в форме тетраэдра.

Обогреватель для аквариума

Реже, такой терморегулятор применялся для поддержания заданной температуры в аквариумах с тропическими рыбками. Такая необходимость возникала из-за того, что большинство, выпускаемых для этих целей термообогревателей, имеет механический терморегулятор объединенный с тэном в одном корпусе. А следовательно, они поддерживают в заданных пределах свою, а не окружающую температуру. Это хорошо работает только в помещениях со стабильной, в пределах одного-двух градусов, своей температурой воздуха.

Особенности монтажа

из-за инертности воды, датчик и обогреватель должны быть разнесены, но в пределах прямой видимости (без перекрытия растениями и элементами декора) друг от друга;
из-за электропроводимости воды, датчик должен быть изолирован, либо средствами с хорошей теплопроводностью, либо тонким слоем обычного герметика;
допускается использование как обычных аквариумных обогревателей, так и регулируемых, с выставленной на максимум температурой.

Можно найти и другие сферы применения данному, несложному в изготовлении устройству. К примеру для рассадных парничков, сушильных шкафов, различных термованночек. На что вашей фантазии хватит. Только, если нагрузка допускает возможность короткого замыкания, необходимо добавить плавкий предохранитель на 1 А.

P.S.
Как говорилось выше данный простой терморегулятор применялся в инкубаторах раньше, сейчас на его смену пришли терморегуляторы с микроконтроллерным управлением, способные в автоматическом режиме понижать температуру в течении цикла инкубации. Да и сами инкубаторы обзавелись функцией регулирования влажности и переворачивания яиц.

Выход из ситуации

Особенности устройства

В функциональном плане приспособление можно разделить на несколько отдельных узлов: компаратор, а также устройства управления нагрузкой. Далее будут описаны все эти части. Эта информация необходима для того, чтобы сделать терморегулятор своими руками. В данном случае предложена конструкция, в которой датчиком температуры служит обычный биполярный транзистор, благодаря чему можно отказаться от использования терморезисторов. Данный датчик работает на базе того, что параметры транзисторов всех полупроводниковых приборов в большей степени зависят от температуры среды.

Важные нюансы

Процесс создания

Если говорить о том, как сделать терморегулятор своими руками, то стоит сказать, что датчик тут является терморезистором, уменьшающим свое сопротивление в процессе нагрева. Он включается в цепь делителя напряжения. В цепь также включается R2, посредством которого устанавливается температура срабатывания. С делителя напряжение поступает на элемент 2И-НЕ, который включен в режим инвертора, а после этого на базу транзистора, служащего в качестве разрядника для конденсатора С1. Он, в свою очередь, подключен к входу (S) RS-триггера, который собран на паре элементов, а также на вход еще одного 2И-НЕ. С делителя напряжение поступает на вход 2И-НЕ, который управляет вторым входом (R) RS-триггера.

Как это работает

Понижение температуры

Когда происходит снижение температуры, у терморезистора возрастает сопротивление, что приводит к повышению напряжения на делителе. В определенный момент происходит закрытие транзистора VT1, после чего начинается зарядка конденсатора C1 через R5. В конце концов наступает момент достижения уровня логической единицы. Именно она поступает на один из входов D4, а на второй вход данного элемента подается напряжение с делителя. Когда на обоих входах установятся логические единицы, а на выходе элемента появляется ноль, произойдет переключение триггера в противоположное состояние. В этом случае будет выключено реле, что позволит выключить вентилятор, если в этом есть необходимость, либо включить отопление. Так можно сделать терморегулятор для чтобы он включал и отключал вентилятор при необходимости.

Возрастание температуры

Итак, температура снова стала увеличиваться. Ноль на делителе появится сначала на одном из входов D4, он и снимет ноль на входе триггера, сменив его на единицу. Далее по мере увеличения температуры появится ноль на инверторе. После его смены на единицу будет открыт транзистор, что приведет к разрядке элемента C1 и установлению нуля на входе триггера, отключающего нагрев теплоносителя в системе водяного отопления либо включающего вентилятор. Такие своими руками сделанные, работают достаточно эффективно.

Сборка

Необходимость настройки температурного режима возникает при использовании различных систем теплового или холодильного оборудования. Вариантов много, и все они требуют наличия управляющего устройства, без которого работа систем возможна либо в режиме максимальной мощности, либо на полном минимуме возможностей. Контроль и настройка производятся с помощью терморегулятора — устройства, способного воздействовать на систему через датчик температуры и включать или отключать её по необходимости. При использовании готовых комплектов оборудования блоки управления входят в комплект поставки, но для самодельных систем приходится собирать терморегулятор своими руками. Задача не самая простая, но вполне решаемая. Рассмотрим её внимательнее.

Принцип работы терморегулятора

Терморегулятор — это устройство, способное реагировать на изменения температурного режима. По типу действия различают терморегуляторы триггерного типа, отключающие или включающие нагрев при достижении заданного предела, или устройства плавного действия с возможностью тонкой и точной настройки, способные контролировать изменения температуры в диапазоне долей градуса.

Существуют две разновидности терморегуляторов:

Механический. Представляет собой устройство, использующее принцип расширения газов при изменении температуры, или биметаллические пластины, изменяющие свою форму от нагревания или охлаждения.
Электронный. Состоит из основного блока и датчика температуры, подающего сигналы об увеличении или понижении заданной температуры в системе. Используется в системах, требующих высокой чувствительности и тонкой регулировки.

Механические устройства не позволяют обеспечить высокой точности настройки. Они являются одновременно и датчиком температуры, и исполнительным органом, объединёнными в единый узел. Биметаллическая пластина, используемая в нагревательных устройствах, представляет собой термопару из двух металлов с разным коэффициентом теплового расширения.

Главное предназначение терморегулятора — автоматическое поддержание необходимой температуры

Нагреваясь, один из них становится больше другого, отчего пластина изгибается. Контакты, установленные на ней, размыкаются и прекращают нагрев. При охлаждении пластина возвращается в изначальную форму, контакты вновь замыкаются и нагрев возобновляется.

Камера с газовой смесью — чувствительный элемент термостата холодильника или отопительного терморегулятора. При изменениях температуры меняется объём газа, что вызывает перемещение поверхности мембраны, соединённой с рычагом контактной группы.

В терморегуляторе для отопления используется камера с газовой смесью, работающая по закону Гей-Люссака — при изменении температуры меняется объём газа

Механические термостаты надёжны и обеспечивают устойчивую работу, но настройка режима работы происходит с большой погрешностью, практически «на глазок». При необходимости тонкой настройки, обеспечивающей регулировку в пределах нескольких градусов (или ещё тоньше), используются электронные схемы. Датчиком температуры для них служит терморезистор, способный различить мельчайшие изменения режима нагрева в системе. Для электронных схем ситуация обратная — чувствительность датчика слишком высока и её искусственно загрубляют, доводя до пределов разумного. Принцип действия состоит в изменении сопротивления датчика, вызванном колебаниями температуры контролируемой среды. Схема реагирует на смену параметров сигнала и повышает/понижает нагрев в системе до получения другого сигнала. Возможности электронных блоков контроля намного выше и позволяют получить настройку температуры любой точности. Чувствительность таких термостатов даже избыточна, поскольку нагрев и охлаждение — процессы, обладающие высокой инерционностью, которые замедляют время реакции на смену команд.

Область применения самодельного устройства

Изготовление механического терморегулятора в домашних условиях достаточно сложно и нерационально, поскольку результат будет работать в слишком широком диапазоне и не сможет обеспечить требуемой точности настройки. Чаще всего собирают самодельные электронные терморегуляторы, которые позволяют поддерживать оптимальный режим температуры тёплого пола, инкубатора, обеспечивать желаемую температуру воды в бассейне, нагрев парилки в сауне и т.д. Вариантов применения самодельного терморегулятора может быть столько, сколько систем, подлежащих настройке и регулировке температурного режима, имеется в доме. Для грубой настройки с помощью механических устройств проще приобрести готовые элементы, они недороги и вполне доступны.

Преимущества и недостатки

Самодельный терморегулятор обладает определёнными достоинствами и недостатками. Плюсами устройства являются:

Высокая ремонтопригодность. Терморегулятор, сделанный самостоятельно, легко отремонтировать, поскольку его конструкция и принцип работы известны до мелочей.
Расходы на создание регулятора намного ниже, чем при покупке готового блока.
Существует возможность изменения рабочих параметров для получения более подходящего результата.

К недостаткам следует отнести:

Сборка такого устройства доступна только людям, имеющим достаточную подготовку и определённые навыки работы с электронными схемами и паяльником.
Качество работы устройства в большой степени зависит от состояния использованных деталей.
Собранная схема требует настройки и юстировки на контрольном стенде или с помощью эталонного образца. Получить сразу готовый вариант устройства невозможно.

Основной проблемой является необходимость подготовки или, как минимум, участие специалиста в процессе создания прибора.

Как сделать простой терморегулятор

Изготовление терморегулятора происходит поэтапно:

Выбор типа и схемы устройства.
Приобретение необходимых материалов, инструментов и деталей.
Сборка прибора, настройка, запуск в эксплуатацию.

Стадии изготовления прибора имеют свои особенности, поэтому их следует рассмотреть подробнее.

Необходимые материалы

В число необходимых для сборки материалов входят:

Фольгированный гетинакс или монтажная плата;
Паяльник с припоем и канифолью, в идеале — паяльная станция;
Пинцет;
Пассатижи;
Лупа;
Кусачки;
Изолента;
Медный соединительный провод;
Необходимые детали, согласно электрической схемы.

В процессе работы могут понадобиться и другие инструменты или материалы, поэтому данный список не следует считать исчерпывающим и окончательным.

Схемы устройств

Выбор схемы обусловлен возможностями и уровнем подготовки мастера. Чем сложнее схема, тем больше нюансов возникнет при сборке и настройке устройства. В то же время самые простые схемы позволяют получить лишь наиболее примитивные приборы, работающие с высокой погрешностью.

Рассмотрим одну из несложных схем.

В данной схеме в качестве компаратора используется стабилитрон

На рисунке слева изображена схема регулятора, а справа — блок реле, включающий нагрузку. Датчик температуры — это резистор R4, а R1 — переменный резистор, используемый для настройки режима нагрева. Управляющим элементом является стабилитрон TL431, который открыт до тех пор, пока на его управляющем электроде имеется нагрузка выше 2,5 В. Нагрев терморезистора вызывает снижение сопротивления, отчего напряжение на управляющем электроде падает, стабилитрон закрывается, отсекая нагрузку.

Другая схема несколько сложнее. В ней использован компаратор — элемент, производящий сравнение показаний термодатчика и эталонного источника напряжения.

Подобная схема с компаратором применима для регулировки температуры тёплого пола

Любое изменение напряжения, вызванное увеличением или уменьшением сопротивления терморезистора, создаёт разницу между эталоном и рабочей линией схемы, вследствие чего на выходе устройства генерируется сигнал, вызывающий включение или отключение нагрева. Подобные схемы, в частности, используются для регулировки режима работы тёплого пола.

Пошаговая инструкция

Порядок сборки каждого устройства имеет свои особенности, но некоторые общие шаги выделить можно. Рассмотрим ход сборки:

Готовим корпус прибора. Это важно, поскольку оставлять плату незащищённой нельзя.
Готовим плату. Если используется фольгированный гетинакс, придётся травить дорожки при помощи электролитических методов, предварительно нарисовав их нерастворимой в электролите краской. Монтажная плата с готовыми контактами значительно упрощает и ускоряет процесс сборки.
Проверяем с помощью мультиметра работоспособность деталей, при необходимости заменяем их на исправные образцы.
По схеме собираем и соединяем все необходимые детали. Необходимо следить за точностью соединения, правильной полярностью и направлением установки диодов или микросхем. Любая ошибка может привести к выходу из строя важных деталей, которые придётся приобретать снова.
После окончания сборки рекомендуется ещё раз внимательно осмотреть плату, проверить точность соединений, качество пайки и прочие важные моменты.
Плата помещается в корпус, производится пробный запуск и настройка работы устройства.

Как настроить

Для настройки прибора необходимо либо иметь эталонное устройство, либо знать номинал напряжений, соответствующих той или иной температуре контролируемой среды. Для отдельных устройств существуют собственные формулы, показывающие зависимость напряжения на компараторе от температуры. Например, для датчика LM335 такая формула имеет вид:

V = (273 + T) 0,01,

где Т — требуемая температура по Цельсию.

В других схемах настройка производится путём подбора номиналов регулировочных резисторов при создании определённой, известной температуры. В каждом конкретном случае могут быть использованы собственные методики, оптимальным образом подходящие к имеющимся условиям или используемому оборудованию. Требования к точности прибора также отличаются друг от друга, поэтому единой технологии настройки не существует в принципе.

Основные неисправности

Наиболее распространённой неисправностью самодельных терморегуляторов является нестабильность показаний терморезистора, вызванная низким качеством деталей. Кроме того, нередко встречаются сложности с настройкой режимов, вызванные несоответствием номиналов или изменением состава деталей, необходимых для правильной работы устройства. Большинство возможных проблем напрямую зависят от уровня подготовки мастера, производящего сборку и настройку прибора, так как навыки и опыт в этом деле значат очень много. Тем не менее, специалисты утверждают, что изготовление терморегулятора своими руками — полезная практическая задача, дающая неплохой опыт в создании электронных устройств.

Если уверенности в своих силах нет, лучше использовать готовое устройство, которых достаточно в продаже. Необходимо учитывать, что отказ регулятора в самый неподходящий момент может стать причиной серьёзных неприятностей, для устранения которых потребуются усилия, время и деньги. Поэтому, принимая решение о самостоятельной сборке, следует подойти к вопросу максимально ответственно и тщательно взвесить свои возможности.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

СХЕМЫ ТЕРМОРЕГУЛЯТОРОВ

Существует большое количество электрических принципиальных схем, которые могут поддерживать желаемую заданную температуру с точностью до 0,0000033 °С. Эти схемы включают коррекцию при отклонении от установленного значения температуры, пропорциональное, интегральное и дифференциальное регулирование.
В регуляторе для электроплиток (рис. 1.1) используется позистор (терморезистор с положительным температурным коэффициентом сопротивления или ТКС) типа К600А фирмы Allied Electronics, встроенный в кухонную плиту, чтобы поддерживать идеальную температуру варки. Потенциометром можно регулировать запуск семисторного регулятора и, соответственно, включение или выключение нагревательного элемента. Устройство предназначено для работы в электрической сети с напряжением 115 В. При включении устройства в сеть напряжением 220 В необходимо использовать другой питающий трансформатор и семистор.

Рисунок 1.1 Регулятор температуры электроплиты

Таймер LM122 производства компании National используется как дозирующий терморегулятор с оптической развязкой и синхронизацией при прохождении питающего напряжения через нуль. Установкой резистора R2 (рис. 1.2) задается регулируемая позистором R1 температура. Тиристор Q2 подбирается из расчета подключаемой нагрузки по мощности и напряжению. Диод D3 определен для напряжения 200 В. Резисторы R12, R13 и диод D2 реализуют управление тиристором при прохождении питающего напряжения через нуль.

Рисунок 1.2 Дозирующий регулятор мощности нагревателя

Простая схема (рис. 1.3) с переключателем при переходе питающего напряжения через нуль на микросхеме СА3059 позволяет регулировать включение и выключение тиристора, который управляет катушкой нагревательного элемента или реле для управления электро- или газовой печью. Переключение тиристора происходит при малых токах. Измерительное сопротивление NTC SENSOR обладает отрицательным температурным коэффициентом. Резистором Rp устанавливается желаемая температура.

Рисунок 1.3 Схема терморегулятора с комутацией нагрузки при переходе питания через ноль.

Устройство (рис. 1.4) обеспечивает пропорциональное регулирование температуры небольшой маломощной печи с точностью до 1 °С относительно температуры, заданной с помощью потенциометра. В схеме используется стабилизатор напряжения 823В, который питается, как и печь, от того же источника напряжением 28 В. Для задания величины температуры должен использоваться 10-оборотный проволочный потенциометр. Мощный транзистор Qi работает в режиме насыщения или близко к этому режиму, однако радиатор для охлаждения транзистора не требуется.

Рисунок 1.4 Схема терморегулятора для низковольтного нагревателя

Для управления семистором при переходе питающего напряжения через нуль используется переключатель на микросхеме SN72440 от фирмы Texas Instruments. Эта микросхема переключает симистор TRIAC (рис. 1.5), включающий или выключающий нагревательный элемент, обеспечивая необходимый нагрев. Управляющий импульс в момент перехода напряжения сети через нуль подавляется или пропускается под действием дифференциального усилителя и моста сопротивления в интегральной схеме (ИС). Ширина последовательных выходных импульсов на выводе 10 ИС регулируется потенциометром в цепи запуска R(trigger)? как это показано в таблице на рис. 1.5, и должна изменяться в зависимости от параметров используемого симистора.

Рисунок 1.5 Терморегулятор на микросхеме SN72440

Обычный кремниевый диод с температурным коэффициентом 2 мВ/°С служит для поддержания разницы температур до ±10 °F] с точностью примерно 0,3 °F в широком диапазоне температур. дают напряжение на выводах А и В, которое пропорционально разнице температуры. Потенциометром регулируется ток смещения, который соответствует предварительно устанавливаемой области смещения температуры. Низкое выходное напряжение моста усиливается операционным усилителем MCI741 производства фирмы Motorola до 30 В при изменении напряжения на входе на 0,3 мВ. Буферный транзистор добавлен для подключения нагрузки с помощью реле.

Рисунок 1.6 Регулятор температуры с датчиком на диоде

Температура по шкале Фаренгейта. Для перевода температуры из шкалы Фаренгейта в шкалу Цельсия нужно от исходного числа отнять 32 и умножить результат на 5/9/

Позистор RV1 (рис. 1.7) и комбинация из переменного и постоянного резисторов образуют делитель напряжения, поступающего с 10-вольтового диода Зенера (стабилитрона). Напряжение с делителя подается на однопереходный транзистор. Во время положительной полуволны напряжения сети на конденсаторе возникает напряжение пилообразной формы, амплитуда которого зависит от температуры и установки сопротивления на потенциометре номиналом 5 кОм. Когда амплитуда этого напряжения достигает отпирающего напряжения однопереходного транзистора, он включает тиристор, который и подает напряжение на нагрузку. Во время отрицательной полуволны переменного напряжения тиристор выключается. Если температура печи низка, то тиристор открывается в полуволне раньше и производит больший нагрев. Если предварительно установленная температура достигнута, то тиристор открывается позже и производит меньший нагрев. Схема разработана для использования в устройствах с температурой окружающей среды 100 °F.

Рисунок 1.7 Терморегулятор для хлебопечки

Простой регулятор (рис. 1.8), содержащий измерительный мост с термистором и два операционных усилителя, регулирует температуру с очень высокой точностью (до 0,001 °С) и большим динамическим диапазоном, что необходимо при быстрых изменениях условий окружающей среды.

Рисунок 1.8 Схема терморегулятора повышенной точности

Устройство (рис. 1.9) состоит из симистора и микросхемы, которая включает в себя источник питания постоянного тока, детектор перехода питающего напряжения через нуль, дифференциальный усилитель, генератор пилообразного напряжения и выходной усилитель. Устройство обеспечивает синхронное включение и выключение омической нагрузки. Управляющий сигнал получается при сравнении напряжения, получаемого от чувствительного к температуре измерительного моста из резисторов R4 и R5 и резистора с отрицательным температурным коэффициентом R6, а также резисторов R9 и R10 в другой цепи. Все необходимые функции реализованы в микросхеме ТСА280А фирмы Milliard. Показанные значения действительны для симистора с током управляющего электрода 100 мА, для другого симистора значения номиналов резисторов Rd, Rg и конденсатора С1 должны изменяться. Пределы пропорционального регулирования могут устанавливаться с помощью изменения значения резистора R12. При проходе через нуль напряжения сети симистор будет переключаться. Период колебаний пилообразной формы составляет примерно 30 сек и может устанавливаться изменением емкости конденсатора С2.

Представленная простая схема (рис. 1.10) регистрирует разницу температур двух объектов, нуждающихся в использовании регулятора. Например, для включения вентиляторов, выключения нагревателя или для управления клапанами смесителей воды. Два недорогих кремниевых диода 1N4001, установленные в мост сопротивлений, используются как датчики. Температура пропорциональна напряжению между измерительным и опорным диодом, которое подается на выводы 2 и 3 операционного усилителя МС1791. Так как при разнице температур с выхода моста поступает только примерно 2 мВ/°С, то необходим операционный усилитель с высоким усилением. Если для нагрузки требуется более 10 мА, то необходим буферный транзистор.

Рисунок 1.10 Схема терморегулятора с измерительным диодом

При падении температуры ниже установленного значения разность напряжений, на измерительном мосте с терморезистором, регистрируется дифференциальным операционным усилителем, который открывает буферный усилитель на транзисторе Q1 (рис. 1.11) и усилитель мощности на транзисторе Q2. Рассеиваемая мощность транзистора Q2 и его нагрузки резистора R11 обогревают термостат. Терморезистор R4 (1D53 или 1D053 от фирмы National Lead) имеет номинальное сопротивление 3600 Ом при 50 °С. Делитель напряжения Rl-R2 уменьшает входной уровень напряжения до необходимого значения и способствует тому, что терморезистор работает при малых токах, обеспечивающих малый разогрев. Все цепи моста, за исключением резистора R7, предназначенного для точной регулировки температуры, находятся в конструкции термостата.

Рисунок 1.11 Схема терморегулятора с измерительным мостом

Схема (рис. 1.12) осуществляет линейное регулирование температуры с точностью до 0,001 °С, с высокой мощностью и высокой эффективностью. Источник опорного напряжения на микросхеме AD580 питает мостовую схему преобразователя температуры, в которой платиновый измерительный резистор (PLATINUM SENSOR) работает в качестве датчика. Операционный усилитель AD504 усиливает выходной сигнал моста и управляет транзистором 2N2907, который, в свою очередь, управляет синхронизируемым с частотой 60 Гц генератором на однопереходном транзисторе. Этот генератор питает управляющий электрод тиристора через развязывающий трансформатор. Предварительная установка способствует тому, что тиристор включается в различных точках переменного напряжения, что необходимо для точной регулировки нагревателя. Возможный недостаток — возникновение помех высокой частоты, т. к. тиристор переключается посреди синусоиды.

Рисунок 1.12 Тиристорный терморегулятор

Узел управления мощного транзисторного ключа (рис. 1.13) для нагрева инструментов мощностью 150 Вт использует отвод на нагревательном элементе, чтобы принудить переключатель на транзисторе Q3 и усилитель на транзисторе Q2 достичь насыщения и установить малую рассеиваемую мощность. Когда на вход транзистора Qi поступает положительное напряжение, транзистор Qi открывается и приводит транзисторы Q2 и Q3 в открытое состояние. Ток коллектора транзистора Q2 и базовый ток транзистора Q3 определяются резистором R2. Падение напряжения на резисторе R2 пропорционально напряжению питания, так что управляющий ток обладает оптимальным уровнем для транзистора Q3 при большом диапазоне напряжения.

Рисунок 1.13 Ключ для низковольтного терморегулятора

Операционный усилитель СА3080А производства фирмы RCA (рис. 1.14) включает вместе термопару с переключателем, срабатывающем при проходе питающего напряжения через нуль и выполненным на микросхеме СА3079, который служит как триггер для симистора с нагрузкой переменного напряжения. Симистор нужно подбирать Под регулируемую нагрузку. Напряжение питания для операционного усилителя некритично.

Рисунок 1.14 Терморегулятор на термопаре

При использовании фазового управления симистором ток нагрева сокращается постепенно, если происходит приближение к установленной температуре, что предотвращает большое отклонение от установленного значения. Сопротивление резистора R2 (рис. 1.15) регулируется так, чтобы транзистор Q1 при желаемой температуре был закрыт, тогда генератор коротких импульсов на транзисторе Q2 не функционирует и таким образом симистор больше не открывается. Если температура понижается, то сопротивление датчика RT увеличивается и транзистор Q1 открывается. Конденсатор С1 начинает заряжаться до напряжения открывания транзистора Q2, который лавинообразно открывается, формируя мощный короткий импульс, выполняющий включение симистора. Чем больше открывается транзистор Q1, тем быстрее заряжается емкость С1 и симистор в каждой полуволне переключается раньше и, вместе с тем, в нагрузке возникает большая мощность. Пунктирной линией представлена альтернативная схема для регулирования двигателя с постоянной нагрузкой, например с вентилятором. Для работы схемы в режиме охлаждения резисторы R2 и RT нужно поменять местами.

Рисунок 1.15 Терморегулятор для отопления

Пропорциональный терморегулятор (рис. 1.16) использующий микросхему LM3911 от фирмы National, устанавливает постоянную температуру кварцевого термостата на уровне 75 °С с точностью ±0,1 °С и улучшает стабильность кварцевого генератора, который часто используется в синтезаторах и цифровых счетчиках. Отношение импульс/пауза прямоугольного импульса на выходе (отношение времени включения/выключения) изменяется в зависимости от температурного датчика в ИС и напряжения на инверсном входе микросхемы. Изменения продолжительности включения микросхемы изменяют усредненный ток включения нагревательного элемента термостата таким образом, что температура приводится к заданной величине. Частота прямоугольного импульса на выходе ИС определяется резистором R4 и конденсатором С1. Оптрон 4N30 открывает мощный составной транзистор, у которого в цепи коллектора имеется нагревательный элемент. Во время подачи положительного прямоугольного импульса на базу транзисторного ключа последний переходит в режим насыщения и подключает нагрузку, а при окончании импульса отключает ее.

Рисунок 1.16 Пропорциональный терморегулятор

Регулятор (рис. 1.17) поддерживает температуру печи или ванны с высокой стабильностью на уровне 37,5 °С. Рассогласование измерительного моста регистрируется измерительным операционным усилителем AD605 с высоким коэффициентом подавления синфазной составляющей, низким дрейфом и симметричными входами. Составной транзистор с объединенными коллекторами (пара Дарлингтона) осуществляет усиление тока нагревательного элемента. Транзисторный ключ (PASS TRANSISTOR) должен принимать всю мощность, которая не подводится к нагревательному элементу. Чтобы справляться с этим, большая схема следящей системы подключается между точками «А” и «В», чтобы установить постоянно 3 В на транзисторе без учета напряжения, требуемого для нагревательного элемента. Выходной сигнал операционного усилителя 741 сравнивается в микросхеме AD301A с напряжением пилообразной формы, синхронным с напряжением сети частотой 400 Гц. Микросхема AD301A работает как широтно-импульсный модулятор, включающий транзисторный ключ 2N2219-2N6246. Ключ предоставляет управляемую мощность конденсатору емкостью 1000 мкФ и транзисторному ключу (PASS TRANSISTOR) терморегулятора.

Рисунок 1.17 Высоточный терморегулятор

Принципиальная схема терморегулятора, срабатывающего при проходе напряжения сети через нуль (ZERO-POINT SWITCH) (рис. 1.18), устраняет электромагнитные помехи, которые возникают при фазовом управлении нагрузкой. Для точного регулирования температуры электронагревательного прибора используется пропорциональное включение/выключение семистора. Схема, справа от штриховой линии, представляет собой переключатель, срабатывающий при проходе через нуль питающего напряжения, который включает симистор почти непосредственно после прохода через нуль каждой полуволны напряжения сети. Сопротивление резистора R7 устанавливается таким, чтобы измерительный мост в регуляторе был уравновешен для желаемой температуры. Если температура превышена, то сопротивление позистора RT уменьшается и открывается транзистор Q2, который включает управляющий электрод тиристора Q3. Тиристор Q3 включается и замыкает накоротко сигнал управляющего электрода» симистора Q4 и нагрузка отключается. Если температура понижается, то транзистор Q2 закрывается, тиристор Q3 отключается, а к нагрузке поступает полная мощность. Пропорционального управления достигают подачей пилообразного напряжения, формируемого транзистором Q1, через резистор R3 на цепь измерительного моста, причем период пилообразного сигнала — это сразу 12 циклов частоты сети. От 1 до 12 этих циклов могут вставляться в нагрузку и, таким образом, мощность может модулироваться от 0-100% с шагом 8 %.

Рисунок 1.18 Терморегулятор на симисторе

Схема устройства (рис. 1.19) позволяет оператору устанавливать верхние и нижние границы температуры для регулятора, что бывает необходимо при продолжительных тепловых испытаниях свойств материала. Конструкция переключателя дает возможность для выбора способов управления: от ручного до полностью автоматизированных циклов. С помощью контактов реле К3 управляют двигателем. Когда реле включено, двигатель вращается в прямом направлении с целью повышения температуры. Для понижения температуры направление вращения двигателя меняется на противоположное. Условие переключения реле К3 зависит от того, какое из ограничительных реле было включено последним, К\ или К2. Схема управления проверяет выход программатора температуры. Этот входной сигнал постоянного тока будет уменьшен резисторами и R2 максимально на 5 В и усилен повторителем напряжения А3. Сигнал сравнивается в компараторах напряжения Aj и А2 с непрерывно изменяющимся эталонным напряжением от 0 до 5 В. Пороги компараторов предварительно устанавливаются 10-оборотными потенциометрами R3 и R4. Транзистор Qi закрыт, если сигнал на входе ниже опорного сигнала. Если входной сигнал превосходит опорный сигнал, то транзистор Qi отрывается и возбуждает катушку реле К, верхнего предельного значения.

Рисунок 1.19

Пара преобразователей температуры LX5700 от фирмы National (рис. 1.20) выдает выходное напряжение, которое пропорционально разнице температуры между обоими преобразователями и используется для измерения градиента температуры в таких процессах, как, например, распознавание отказа вентилятора охлаждения, распознавание движения охлаждающего масла, а также для наблюдения за другими явлениями в охлаждающих системах. С измерительным преобразователем, находящимся в горячей среде (вне охлаждающей жидкости или в покоящемся воздухе более 2 мин), 50-омный потенциометр должен устанавливаться таким образом, чтобы выход выключался. Тогда как с преобразователем в прохладной среде (в жидкости или в подвижном воздухе продолжительностью 30 сек) должно находиться положение, при котором выход включается. Эти установки перекрываются между собой, но окончательная установка между тем дает в итоге достаточно стабильный режим.

Рисунок 1.20 Схема детектора температур

В схеме (рис. 1.21) используется высокоскоростной изолированный усилитель AD261K для высокоточного регулирования температуры лабораторной печи. Многодиапазонный мост содержит датчики с сопротивлением от 10 Ом до 1 мОм с делителями Кельвина-Варлея (Kelvin-Varley), которые используются для предварительного выбора точки управления. Выбор точки правления осуществляется с помощью переключателя на 4 положения. Для питания моста допускается применение неинвертирующего стабилизируемого усилителя AD741J, не допускающего синфазной погрешности напряжения. Пассивный фильтр на 60 Гц подавляет помехи на входе усилителя AD261K, который питает транзистор 2N2222A. Далее питание поступает на пару Дарлингтона и подводится 30 В к нагревательному элементу.

Измерительный мост (рис. 1.22) образуется позистором (резистором с положительным температурным коэффициентом) и резисторами Rx R4, R5, Re. Сигнал, снимаемый с моста, усиливается микросхемой СА3046, которая в одном корпусе содержит 2 спаренных транзистора и один отдельный выходной транзистор. Положительная обратная связь через резистор R7 предотвращает пульсации, если достигнута точка переключения. Резистором R5 устанавливается точная температура переключения. Если температура опускается ниже установленного значения, то реле RLA включается. Для противоположной функции должны меняться местами только позистор и Rj. Значение резистора Rj выбирается так, чтобы приблизительно достичь желаемой точки регулировки.

Рисунок 1.22 Регулятор температуры с позистором

Схема регулятора (рис. 1.23) добавляет множество стадий опережающего сигнала к нормально усиленному выходу температурного датчика LX5700 от фирмы National, чтобы, по меньшей мере, частично компенсировать измерительные задержки. Коэффициент усиления по постоянному напряжению операционного усилителя LM216 будет установлен на значение, равное 10, с помощью резисторов с сопротивлением 10 и 100 мОм, что дает в итоге 1 В/°С на выходе операционного усилителя. Выход операционного усилителя активирует оптрон, который управляет обычным терморегулятором.

Рисунок 1.23 Терморегулятор с оптроном

Схема (рис. 1.24) используется для регулирования температуры в установке промышленного отопления, работающей на газе и обладающей высокой тепловой мощностью. Когда операционный усилитель-компаратор AD3H переключается при требуемой температуре, то запускается одновйбратор 555, выходной сигнал которого открывает транзисторный ключ, а следовательно, включает газовый вентиль и зажигает горелку отопительной системы. По истечении одиночного импульса горелка выключается, несмотря на состояние выхода операционного усилителя. Постоянная времени таймера 555 компенсирует задержки в системе, при которой нагрев выключается, прежде чем датчик AD590 достигает точки переключения. Позистор, включенный во времязадающую цепь одновибратора»555, компенсирует изменения постоянной времени таймера из-за изменений температуры окружающей среды. При включении питания во время процесса запуска системы сигнал, формируемый операционным усилителем AD741, минует таймер и включает нагрев отопительной системы, при этом схема имеет одно устойчивое состояние.

Рисунок 1.24 Коррекция перегрузки

Все компоненты терморегулятора находятся на корпусе кварцевого резонатора (рис. 1.25), таким образом, максимальная рассеиваемая мощность резисторов 2 Вт служит для того, чтобы поддерживать температуру в кварце. Позистор имеет при комнатной температуре сопротивление около 1 кОм. Типы транзистора некритичны, но должны иметь низкие токи утечки. Ток позистора примерно от 1 мА должен быть гораздо больше, чем ток базы 0,1 мА транзистора Q1. Если в качестве Q2 выбрать кремниевый транзистор, то нужно повысить 150-омное сопротивление до 680 Ом.

Рисунок 1.25

В мостовой схеме регулятора (рис. 1.26) используется платиновый датчик. Сигнал с моста снимается операционным усилителем AD301, который включен как дифференциальный усилитель-компаратор. В холодном состоянии сопротивление датчика менее 500 Ом, при этом выход операционного усилителя приходит в насыщение и дает положительный сигнал на выходе, который открывает мощный транзистор и нагревательный элемент начинает греться. По мере нагревания элемента растет и сопротивление датчика, которое возвращает мост в состояние уравновешивания, и нагрев выключается. Точность достигает 0,01 °С.

Рисунок 1.26 Регулятор температуры на компараторе

Терморегулятор для радиатора отопления в системах различных домов

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

В некоторых домах даже в сильные морозы можно видеть открытые форточки. «Топить улицу» во времена повальной установки счетчиков — это ничем не оправданная роскошь. Чтобы поддерживать благоприятную температуру в помещении, используют терморегулятор для радиатора отопления. С помощью этого механизма можно добиться комфортной среды в доме, попутно сэкономив немалую сумму на отоплении.

Терморегулятор позволяет поддерживать оптимальную температуру в помещении

Принцип действия терморегулятора

Существует два метода регулирования микроклимата в помещениях — качественный и количественный. В первом случае меняется сама температура воды в системе. Делается это с помощью смесительного узла, установленного в котельной. Количественный метод подразумевает контроль над поступлением теплоносителя в батарею. Это и есть основная функция терморегулятора для радиатора отопления.

Статья по теме:

При повышении температуры окружающей среды в электронном приборе срабатывает специальный термоэлемент, частично перекрывающий просвет крана. Поступление горячей воды уменьшается, и батарея остывает. При понижении температуры воздуха процесс запускается в обратном порядке. Все операции производятся без участия человека.

Полезный совет! Терморегуляторы в частных домах лучше устанавливать на батареи панельного типа, имеющие небольшую емкость.

Принцип работы терморегулятора

Виды запорно-регулирующей арматуры

Установка регулирующих устройств перед радиаторами обеспечивает не только управление температурным режимом, но и решение вопросов аварийной безопасности. Если батарея потекла, требует замены или ремонта, ее можно отключить от системы одним поворотом крана.

Управление потоком теплоносителя производится с применением следующих элементов:

Шаровый кран

Годится только для отключения батареи, поскольку функционирует в двух режимах — «открыто» и «закрыто». Как терморегулятор для радиатора отопления — неэффективен. Затвор нельзя держать полуоткрытым. Причина в том, что шаровой элемент крана, стоящий в промежуточном положении, постепенно приходит в негодность. Его повреждают твердые частицы, циркулирующие по трубам вместе с теплоносителем. Они неизбежно оставляют царапины на полированном шаре, вследствие чего теряется герметичность запора.

Схема установки радиатора с терморегулятором

Конусный вентиль

В целом достаточно функциональное и малозатратное решение. Регулировать подачу воды можно, но все операции приходится проделывать вручную. Никакой разметки на запорном устройстве нет. Нужно опытным путем подбирать положение вентиля, чтобы снизить или повысить температуру радиатора. Постоянные манипуляции краном также не проходят для него бесследно — чаще всего ломается защитный колпачок прибора.

Конусный вентиль — вид в разрезе

Автоматический терморегулятор для радиатора отопления

Это оптимальный вариант для современного жилья. Механизм прибора состоит из двух частей — чувствительной тепловой головки и клапана. Они взаимодействуют друг с другом без участия какой-либо энергии. Термоголовка (сильфон) представляет собой полый гофрированный цилиндр, заполненный газом или жидкостью.

Если в комнате повысилась температура воздуха, то жидкость в цилиндре расширяется, и сильфон увеличивается. Этим приводится в движение шток, затворяющий клапан. Поток теплоносителя в батарею частично перекрывается, что позволяет скорректировать температуру воздуха в сторону понижения. Если стало прохладно, объем рабочей среды в головке уменьшается. Шток встает на место, клапан открывает проход теплоносителю. Батарея нагревается.

Автоматический терморегулятор для радиатора отопления

Тепловые головки имеют большой запас прочности. Они выдерживают около миллиона циклов расширения и сжатия. Прибор и за 100 лет не выработает такого ресурса.

Полезный совет! В первую очередь терморегуляторы устанавливают в помещениях с нестабильной температурой (на кухне или в комнатах с окнами на солнечную сторону). В частных коттеджах приборы монтируют на радиаторы верхних этажей, куда поднимается теплый воздух. За счет этого выравнивается температурный режим во всем доме.

Электронный терморегулятор для батарей

Технические особенности автоматических термостатов

Принцип действия терморегуляторов для радиаторов отопления один и тот же, но имеется ряд конструктивных различий.

По способу управления

Термостаты с ручной регулировкой. У таких приборов есть головка вентиля, на которую нанесены деления от 0 до 5. Повернув маховик крана, мы увеличиваем или уменьшаем проходное отверстие для теплоносителя.

Ноль обозначает полностью перекрытую батарею, остальные цифры — регулируемый диапазон температур от 14 до 24 градусов.

Строение терморегулятора для радиатора отопления

Электронный прибор. Работает от батареек или аккумулятора. Это самое массивное и дорогостоящее устройство из всех, но и возможности его расширены. Термостат оснащен датчиком температуры, выносным или встроенным. При изменении внешних условий датчик подает сигнал на микропроцессор, и терморегулятор срабатывает.

Стоимость прибора быстро окупается за счет экономии теплоэнергии. Устройство можно запрограммировать на изменение температуры в течение суток, а также по дням недели. К примеру, с 9 до 17 часов выставить температуру на 10-15 градусов, а позже поднять ее до комфортных 22 градусов.

Пример подключения термостата к чугунной батарее отопления

По составу рабочей среды

В сильфоне может находиться жидкость или газ. Газовый терморегулятор для радиатора отопления быстрее откликается на повышение-понижение температур. Но жидкостные реле лучше реагируют на давление сильфона. Кроме того, они проще в производстве, поэтому выпускаются в расширенном ассортименте.

Регуляторы в однотрубной и двухтрубной системах отопления

В домах со старой однотрубной системой батареи подключены последовательно. Это значит, что терморегулятор, приостановив подачу теплоносителя в один радиатор, фактически прекращает циркуляцию горячей воды по всей системе. Замена старых батарей на современные конвекторы должна сопровождаться установкой байпаса — трубы, соединяющей входной и выходной канал трубопровода.

Для такой системы выбирают терморегуляторы с большим внутренним диаметром, обладающие малым сопротивлением. Если не учесть этот момент, то весь теплоноситель пойдет через байпас, а батареи останутся холодными.

Примеры установки терморегуляторов в однотрубной и двухтрубной системе отопления

В двухтрубной системе радиаторы подсоединены параллельно. Отключение одной батареи никак не скажется на работе остальных. Байпас здесь не нужен, а для эффективного регулирования температуры можно вмонтировать термостат с высоким гидравлическим сопротивлением.

Полезный совет! Намного эффективней работают регуляторы на алюминиевых, биметаллических и стальных радиаторах, имеющих низкую тепловую инерцию.

Подключение автоматического термостата к батарее своими руками

Правила установки терморегулятора

Любую запорно-регулирующую арматуру монтируют с учетом направления движения теплоносителя. На приборе имеется стрелка, курс которой должен совпадать с направлением потока горячей воды. Монтируют регулятор только в этом положении.

Устройство должно располагаться горизонтально, параллельно полу. Если кран будет стоять вертикально, то термоголовка окажется в потоке теплого воздуха от трубы. В результате прибор не сможет точно реагировать на изменение температуры. При постоянно полуоткрытом клапане температура в комнате будет ниже заданной.

Схема правильной установки терморегулятора

Нельзя закрывать термостат декоративными панелями и тяжелыми шторами. Если это все же необходимо, то лучше приобрести регулятор с выносным датчиком, который устанавливается на расстоянии от клапана.

В заключение. Эффективность отопительных приборов, оборудованных терморегуляторами, многократно возрастает. Установка термостатов позволяет сэкономить на оплате счетов, упрощает ремонт системы и создает благоприятную микросреду в доме.

Терморегулятор для радиатора отопления (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Отопление своими руками

Среди всех видов отопления только электрическое отопление не вызывает особых проблем, если было принято решение сделать его своими руками. И даже при электрическом отоплении необходимо учесть какое именно отопление. Так, например, установка электрических полов может оказаться и не такой простой задачей, а ведь они тоже относятся к электрическому отоплению. Да и установка электрических котлов тоже порой вызывает затруднения, особенно когда требуется точно рассчитать, какой именно нужен котел для Вашего дома.

В тоже время, некоторые виды электрического отопления не только легко установить, но и стоимость их не так высока, а главное и экономический эффект тоже на лицо. Речь пойдет об электрической системе «Комфорт» и о том, как самому смонтировать это отопление.

Система отопления OWEL «Комфорт» имеет всего три составляющих (электрические провода не будем брать в расчёт) – это собственно панели «Комфорт», штекера и терморегулятор. Обычно один терморегулятор обслуживает до 15 панелей. Штекера используются в расчете на один ряд. Если, к примеру, в комнате 2 окна, то все панели делятся на две группы и устанавливаются под каждым окном. В этом случае понадобится два штекера которые будут завершать каждую группу панелей.

Панели крепятся с помощью саморезов к стене с таким расчетом, чтобы нижняя кромка панели отстояла от пола на 20-30 см. Если материал стены не позволяет напрямую вкручивать саморезы (бетонная или кирпичная стена), то необходимо сначала просверлить отверстие под дюбеля и лишь потом уже крепить панели на саморезы. Электрические панели «Комфорт» имеют удобную конструкцию для крепления и потому правильно отметить места крепления не составит труда ни у кого.

Панели, составляющие ряд, вставляются друг в друга. Удобней будет закреплять панели последовательно. Сначала закрепить одну панель, затем вставить в разъем вторую панель и закрепить уже ее и так далее. После установки всех панелей вставляется внешний штекер с выводящим проводом. Провода как правило либо спускаются вниз до плинтуса, за которым прячутся, либо уходят сразу в стену. Для улучшения внешнего вида смонтированной системы можно использовать кабель-каналы.

Все провода от панелей сводятся в одну точку, в то место, где будет закреплен терморегулятор. Терморегулятор устанавливается на высоте около 1,5 метра от уровня пола, это обеспечит идеальные условия для равномерного распределения тепла по объему помещения. Но следует иметь в виду, что нельзя в один терморегулятор подключать нагревательные приборы мощностью большей, чем написано в инструкции для терморегулятора. Для панелей электрического отопления комфорт, мощностью 160 Вт каждая, используется терморегулятор, который может управлять до 15 элементов. Существуют и более мощные терморегуляторы, но необходимо иметь в виду, что лучше не перегружать их, а оставлять запас минимум процентов 10.

Подключение к терморегулятору происходит всегда по прилагаемой к нему схеме. При этом нельзя забывать и о заземлении. Любые электрические приборы в обязательном порядке должны заземляться.

При первом включении не должно возникать никаких посторонних шумов. Если появятся треск, то это сигнал того, что где-то что-то было подключено не верно. Требуется перепровеить все подключения. Если все работает хорошо, то после первого включения может появиться посторонний запах, который через какое-то время исчезнет. Это является нормальным явлением, и оно не должно вызывать беспокойство.

При эксплуатации электрического отопления «Комфорт» важно помнить, что, как и любой другой электрический прибор, панели нельзя чем-либо накрывать. На них нельзя ничего сушить, это приведет к выходу из строя элементов отопления. В остальных случаях отопление будет служить Вам долгие годы и создавать комфорт в вашем доме, вне зависимости от того, какая погода за окном.

Перед установкой системы отопления «Комфорт» необходимо прочесть инструкцию по монтажу

Познакомьтесь с характеристиками электрической системы «Комфорт»

Как заменить термостат

Я постепенно превращаю свой дом в «умный дом». Я хочу иметь возможность управлять своими системами отопления / охлаждения / освещения / электроснабжения из любой точки мира с помощью планшета или смартфона, как это сделали бы некоторые домовладельцы космического возраста, как их представляли футуристы 1950-х годов.

Сегодня я заменяю свой старый термостат на термостат Honeywell Lyric, который подключается к Интернету. С новым устройством я могу изменить температуру в моем доме со своего телефона, и я буду получать обновления, когда мне нужно будет заменить фильтр.Моя мечта стать Джорджем Джетсоном станет на шаг ближе!

Признаюсь, замена термостата — со всеми проводами, выключателями и электрическими засосами — напугала такого новичка, как я. Я не хотел неправильно подключать новый термостат и взорвать свою печь. Но после небольшого исследования я обнаружил, что заменить термостат довольно легко.

На случай, если кому-то из вас когда-нибудь понадобится заменить старый термостат, я задокументировал приведенные ниже шаги с фотографиями о том, как я заменил свой старый термостатом Honeywell Lyric.Конечно, каждая система отопления и кондиционирования воздуха предъявляет свои собственные требования к подключению нового термостата, но общий процесс практически такой же. Считайте это вашим общим путеводителем по процессу.

1. Отключите питание кондиционера и печи

Лучше перестраховаться, чем сожалеть. Выключите питание кондиционеров и печей, связанных с вашим термостатом. Вы можете сделать это, подойдя к своему выключателю и нажав соответствующие переключатели.Другой способ выключить питание кондиционера и печи — просто выключить выключатель питания на самих блоках.

Чтобы убедиться, что питание вашего устройства отключено, отрегулируйте температуру на текущем термостате на очень высокую или очень низкую и посмотрите, включается ли кондиционер или печь. Если нет, ты золотой.

2. Снимите лицевую сторону старого термостата

3. Сделайте снимок проводов

Этот шаг не является строго необходимым (почему вы увидите ниже), но было бы неплохо иметь ссылку на какой цвет провод должен входить в какое гнездо на вашем новом термостате.

4. Отсоедините провода от старого термостата

В зависимости от вашего текущего термостата вам может потребоваться небольшая отвертка, чтобы вы могли открутить винты, удерживающие провода на месте. Мне пришлось использовать отвертку, которую вы используете для очков.

5. Снимите старое крепление

6. Наденьте новое крепление термостата и подсоедините провода

Подключить провода к новому термостату не так уж и сложно. На креплении вы заметите буквы.Каждая буква обозначает провод разного цвета: «G» — зеленый, «R» — красный и так далее. Просто вставьте каждый цветной провод в соответствующий рецептор с инициалами. Рецепторам Honeywell Lyric не нужны винты для фиксации проводов; Я просто вставлял их, пока они не встали на место.

7. Привинтите крепление лицевой панели к стене

Вам может потребоваться установить несколько анкеров для гипсокартона, чтобы можно было надежно закрепить крепление лицевой панели. К счастью для меня, за старым термостатом уже были установлены два анкера для гипсокартона, точно в том месте, которое нужно для моего нового.

8. Присоедините новую лицевую панель термостата

Если у вас возникли проблемы с этим шагом, настройте когнитивный термостат в своем мозгу.

9. Снова включите питание кондиционера и печи

Снова включите питание кондиционера и печи. Как видите, я использую то же изображение, что и для выключения питания, потому что это в основном тот же шаг, и я ленив.

10. Настройте новый термостат

Каждый термостат будет отличаться, когда дело доходит до конфигурации, поэтому просто следуйте инструкциям в прилагаемом к нему руководстве пользователя.Термостат Honeywell Lyric подключается к беспроводной сети, поэтому вы можете настраивать его и управлять им со своего смартфона или планшета из любой точки мира.

Бесплатное приложение Lyric помогло мне настроить и настроить. Помимо обычных расписаний «Нет на месте» и «Дома», которые вы можете создать на большинстве термостатов, Lyric позволяет вам создать «Геозону» в системе, чтобы, когда вы выходите из дома со своим смартфоном, термостат автоматически настраивается на более энергоэффективная температура.Он также имеет функцию «Точная настройка», которая учитывает влажность и температуру как в помещении, так и на улице, чтобы отрегулировать ваши настройки так, чтобы желаемая температура всегда ощущалась как . Я провел несколько тестов обеих этих функций, чтобы убедиться, что они работают и все системы работают.

Ну вот. Теперь вы знаете, как установить новый термостат. Не пугайтесь проводов. Это настолько простая работа, что с ней справится даже парень, который никогда не ходил по магазинам в старшей школе и не вел блоги.

Опасности установки собственного термостата и почему вы должны установить его профессионально

Термостаты. Эти удобные предметы домашнего обихода, которые сохраняют в наших домах тепло или прохладу, в зависимости от времени года.

«Термостат — это компонент, который определяет температуру физической системы (например, дома или здания) и выполняет действия так, чтобы температура в зданиях поддерживалась около желаемой уставки» ~ Википедия)

Пока человек Хаус может подумать, что установить его самому — отличная идея, но он ошибается… (и, возможно, очень тупой.)

Почему установка термостата НЕ является делом «сделай сам»

При замене термостата следует учитывать множество стилей и конфигураций. От комплексных систем домашнего зонирования до систем управления одним касанием с мобильным доступом или даже, возможно, простого механического бюджетного термостата.

Существует множество переменных при определении того, что может работать для вашей системы HVAC. Он может использовать как простые механические, так и цифровые комнатные термостаты, для базового управления микроклиматом в помещении, вплоть до усовершенствованных многосистемных термостатов с коммуникацией для интеграции с системами автоматизации зданий.

Можно сэкономить деньги, установив или заменив термостат самостоятельно, но вам потребуются:

Базовые электрические знания
Общее представление о типе используемого оборудования.

Возможные последствия неправильной установки могут включать:

Удар электрическим током
Перерыв выключателя
Повреждение блока термостата, электрической системы или даже самого блока переменного тока / печи
Двухтопливные системы, неудачно расположенные Термостат, увлажнители воздуха в доме или неправильная проводка могут сделать установку термостата более длительной, утомительной и сложной.
Для продвинутых систем требуется более подробная информация для определения наилучших вариантов, и их установка может быть более дорогой.

Проблемы с электропроводкой

Термостаты были разработаны в течение последних нескольких десятилетий, не говоря уже о последних нескольких годах. Большинство систем будут сконфигурированы с использованием термостата нового типа, и они больше не будут напоминать простые системы прошлого.

Настройка и подключение этих новых термостатов требует опыта в области электропроводки, чтобы понять, как правильно настроить вашу конфигурацию.

Очевидно, что помимо риска получить порезание электрическим током, вы также можете повредить термостат во время установки. Например, передача слишком большого тока через устройство может вызвать отказ термостата.

Лучше нанять профессионала (например, Smits) для установки термостата, чтобы вы не нанесли травм или повреждений.

Гарантия

Некоторые производители термостатов аннулируют гарантию на термостат, если специалист по HVAC не выполнит установку.

Все производители хотят защитить себя от претензий, вызванных халатностью пользователя. Гарантии могут показаться незначительными, но они могут пригодиться. Если ваш термостат внезапно выйдет из строя, вы не хотите платить из своего кармана.

Характеристики системы

Термостаты работают более надежно, если их устанавливают обученные профессионалы.

Мы хотим, чтобы вы получали от своего устройства максимальную производительность, включая энергоэффективность, надежность и комфорт.Если у вас есть система производства солнечной энергии, вы не хотите тратить эту экономию на плохую конфигурацию.

Хотя самодельный подход может показаться привлекательным, вы не хотите платить за него позже ремонтом или высокими счетами за отопление и охлаждение.

Выберите Smits вместо

В дополнение к тому, чтобы избавить вас от всего вышеперечисленного, мы устанавливаем все формы и стили термостатов, включая проводные и беспроводные термостаты, в дополнение к нашим вариантам установки и обслуживания кондиционирования воздуха, отопления жилых помещений и солнечной энергии. .

И да, мы даже можем установить интеллектуальные термостаты, такие как Nest, Ecobee, Lyric, или обычные термостаты, такие как Honeywell, Emerson и White Rodgers.

Сохраните себя и доверьтесь Smits для установки термостата

Свяжитесь с нами сегодня!

Установка термостата своими руками | Easy AC

Как установить или заменить термостат переменного тока

Термостат — это небольшой бытовой прибор, который регулирует работу вашей центральной системы кондиционирования воздуха.По сути, это переключатель с регулируемой температурой, который включает и выключает вашу систему отопления и охлаждения в соответствии с предварительно заданными вами настройками температуры. Если ваш термостат стал неточным, это обычно трудно исправить самостоятельно, и это может привести к более высоким счетам за коммунальные услуги. Эта статья покажет вам, как отремонтировать неэффективно работающую систему кондиционирования воздуха, установив новый термостат.

Вещи, необходимые для этого ремонта:

Отвертка
Сверло
Анкеры и шурупы для гипсокартона
Инструмент для зачистки проводов
Универсальный нож или многофункциональный инструмент

1.Перво-наперво — БЕЗОПАСНОСТЬ . На главной панели автоматического выключателя вашего дома отключите питание цепи, питающей ваш блок отопления и кондиционирования воздуха. Это снижает вероятность поражения электрическим током при ремонте системы переменного тока.

2. Ознакомьтесь с инструкциями производителя для нового термостата, который вы купили . Установка в целом одинакова для всех моделей, но всегда полезно ознакомиться с любыми шагами, уникальными для вашего термостата.

3. Снимите старый термостат, сняв его переднюю лицевую панель и получив доступ к винтам, которыми настенная пластина крепится к стене.

4. Возьмите ручку для следующего шага — вы хотите отсоединить все провода, которые подключаются к старому термостату, одновременно отслеживая, к каким винтовым клеммам они подключены. Клеммы обычно обозначаются буквами R, Y, G и W, соответствующими цвету подключенных к ним проводов: красный, желтый, зеленый и белый.Сделайте заметку или набросок, чтобы потом их не перепутать, затем отсоедините эти четыре провода от старого термостата.

5. Эти четыре провода теперь ослаблены, поэтому убедитесь, что они не соскользнули обратно в стену. . Используйте кусок малярной ленты, чтобы прикрепить их к внешней стороне стены.

6. Затем снимите настенную пластину, которая прикрепляет термостат к стене . Обязательно открутите все крепления. Ух! Старый термостат выключен.

7.Этот шаг противоположен тому, что вы только что сделали . Установка вашего нового термостата начинается с монтажа его настенной пластины. Отверстия для шурупов в новой стеновой пластине, вероятно, не будут совпадать с существующими отверстиями, поэтому карандашом отметьте их места на гипсокартоне. Здесь полезно использовать уровень. Затем просверлите новые отверстия подходящего размера для анкеров для гипсокартона. Наконец, вставьте анкеры для гипсокартона в отверстия, пока они не будут на одном уровне со стеной (может помочь молоток) .

Как заменить термостат, часть первая: выбор правильного термостата

Добро пожаловать в серию Возьмите под свой контроль свой дом серии от Direct Energy! Наем профессионала для обслуживания домашнего хозяйства может предложить удобство и душевное спокойствие.Вы можете выполнить многие из этих работ самостоятельно, не имея опыта или специальных инструментов. В процессе вы сэкономите деньги, узнаете, как устроен ваш дом, и обретете чувство выполненного долга. Сделанная своими руками задача сделана хорошо!

Центральное отопление и кондиционирование воздуха — две наиболее важные системы во многих домах, и ни одна из них не может работать без термостата. Домовладельцы, придерживающиеся принципа «если не сломалось, не чини», могут иметь идеально исправные термостаты, которым уже несколько десятилетий. Но в наш век смартфонов и Wi-Fi можно многого добиться в обновлении вашего термостата — и кто знает, ваш старый верный термостат, наконец, может укусить пыль.

Диагностика неисправного термостата

Самая очевидная причина замены термостата — это его поломка. Отказ термостата иногда бывает сложно диагностировать самостоятельно, потому что вы также можете заподозрить проблемы с системами отопления и кондиционирования воздуха. Если у вас нет опыта работы с термостатами и системами HVAC своими руками, вам может потребоваться помощь лицензированного специалиста по HVAC, чтобы утвердительно определить термостат как источник ваших проблем.

Некоторые из наиболее распространенных симптомов неисправности термостата включают:

Фактическая температура в помещении, измеренная отдельным термометром, отличается от температуры, отображаемой на термостате
Система HVAC не выключается, когда температура достигает значения термостата
Система отопления, вентиляции и кондиционирования не включается при изменении температуры от значения, установленного на термостате
Термостат не отвечает
Термостат с батарейным питанием слишком быстро разряжает свежие батареи

Стоит ли заменять ручной термостат?

Тот факт, что ваш старый термостат исправен, не означает, что вам не нужно экономить деньги.Ручные термостаты — цифровые или старомодные с аналоговым циферблатом — могут быть изменены только человеком, взаимодействующим с ними напрямую. Но с помощью программируемого термостата — или, что еще лучше, умного термостата — вы можете лучше контролировать свой термостат, чтобы не тратить впустую энергию, поддерживая температуры, которые никому не нравятся дома.

Преимущества программируемого термостата

Цифровые программируемые термостаты сравнимы по цене с ручными термостатами и предлагают функции экономии денег, поэтому нет причин не выбирать этот тип в качестве минимального стандарта для замены термостата.Некоторые функции могут отличаться от одного программируемого термостата к другому, но основная особенность заключается в том, что эти термостаты позволяют вам устанавливать разные температуры для разных дней и времени. Пока все на работе и в школе, термостат можно установить на несколько градусов ниже зимой и выше летом. Со временем экономия энергии может с лихвой окупить стоимость обновления, при этом все время помогая окружающей среде.

Преимущества интеллектуального термостата

Тем не менее, ультрасовременным вариантом является интеллектуальный термостат.Умными термостатами можно управлять из любой точки мира с помощью приложений для смартфонов или планшетов. Эти приложения делают настройку расписания простой и элегантной, но всякий раз, когда ваши планы меняются, вы можете управлять им несколькими касаниями телефона. У брендов умных термостатов еще больше разнообразных функций, таких как интуитивно понятная технология, которая «изучает» ваше расписание и настройки в зависимости от погодных условий на открытом воздухе.

Какой новый термостат подходит вам?

Учитывая беспрецедентные возможности интеллектуальных термостатов, есть много причин, по которым стоит сделать следующее обновление термостата.Но умные термостаты не обязательно подходят всем. Например, умные термостаты не могут работать без доступа к беспроводному Интернету, и они непрактичны для домовладельцев, которые не используют смартфоны или планшеты. Так что, если у вас нет беспроводного Интернета и смартфона или планшета, вы получите гораздо больше преимуществ от программируемого термостата.

Интеллектуальные термостаты дороже программируемых, и если вы заплатите специалисту по HVAC, чтобы он профессионально установил ваш, стоимость установки также может быть выше.Все зависит от существующей проводки в ваших стенах.

Еще одно соображение заключается в том, что интеллектуальные термостаты совместимы не со всеми системами отопления и охлаждения. Если у вас есть центральное кондиционирование и отопление или тепловой насос, вполне вероятно, что вы сможете интегрировать в свой дом самые умные модели термостатов. Но если у вас есть радиаторное отопление, обогреватели плинтуса, болотные охладители или другие менее распространенные компоненты в вашей системе HVAC, могут возникнуть проблемы с совместимостью. Вам следует проверить технические характеристики каждого интеллектуального термостата, который вы планируете, чтобы убедиться, что они совместимы с оборудованием в вашем доме.

С учетом всего сказанного, если вы являетесь пользователем смартфона с беспроводным доступом в Интернет, совместимой системой отопления, вентиляции и кондиционирования воздуха и имеете достаточно денег для покупки и установки интеллектуального термостата, потенциальной экономии этой технологии будет достаточно, чтобы со временем окупить стоимость обновления.

Готовы заменить термостат в вашем доме? Выбор подходящего термостата — не единственное серьезное решение — вам также необходимо решить, устанавливать ли его самостоятельно или нанимать профессионала, что мы изучим, когда вернемся ко второй части этого проекта.

Как подключить термостат? (2,3,4,5 Направляющая)

Термостаты — это самые совершенные узлы управления для устройств HVAC, таких как печи и кондиционеры . Подключение термостата — полезный навык, чтобы знать, нужно ли вам заменить старый термостат или просто проверить, что с новым термостатом что-то не так. С небольшой помощью вы сможете узнать, как установить термостат самостоятельно.

LearnMetrics разработал это руководство как маленькую помощь.Мы рассмотрим все, что вам нужно знать о проводке термостата ; в том числе, куда идет каждый цветной провод.

Очевидно, существует множество различных термостатов. 100% рекомендаций не подходят для 100% термостатов. В конце концов, существует множество различных типов термостатов с разной схемой подключения: проводка термостата Honeywell , проводка гнезда , старые термостаты , и так далее.

Мы рассмотрим наиболее распространенные схемы подключения термостатов для 2-проводных, 3-проводных, 4-проводных и 5-проводных термостатов .На каждом этапе мы будем указывать, какие 2-проводные или 5-проводные термостаты используются для подключения, например, чтобы получить более полное представление о том, куда идут эти цветные провода и как они обеспечивают функции кондиционеров и печей.

Во всех случаях мы будем использовать этот базовый термостат Honeywell для справки:

Это стандартный термостат Honeywell; идеально подходит для изучения проводки термостата. Протоколы применимы к проводке термостата Honeywell, а также к другой проводке термостата.

Мы также постараемся ответить на все распространенные вопросы, касающиеся подключения термостата, например:

«Провод какого цвета идет куда на термостате?» (проверьте схему ниже)
«Сколько проводов нужно термостату?» (не менее 2)
«Что такое R и RC на термостате?» (цветовая кодовая диаграмма ниже)
«Для чего нужен черный провод на термостате?»
«Что делать, если у термостата нет провода C?» (старый термостат; можно оставить без него или добавить)

Давайте рассмотрим систематический и практический подход.Мы будем следовать этому общему порядку, чтобы узнать, как подключить термостат:

Снимите панель управления термостата и обнажите цветные провода.
Узнаем, что означает каждый цвет провода. Понимание цветовой кодировки даст вам хорошее представление о том, как на самом деле работает термостат.
Замена старого термостата на новый.

Важное примечание: Имейте в виду, что работа с электрическими цепями может быть вредна для вас.Вот почему всегда соблюдайте соответствующие меры безопасности при работе с электрическими цепями под напряжением.

Начнем сразу с демонстрации цветных проводов:

Снятие панели управления термостата (переход к цветным проводам)

Первым шагом в подключении термостата является подключение к проводам . Вероятно, ваш термостат закреплен на стене. Оголить провода легко; он начинается со снятия панели управления термостата.

Перед тем, как начать: Переведите выключатель питания на термостат устройства в положение «выключено».

Большинство панелей управления можно снять, просто слегка подтолкнув их снизу или сверху. Некоторые термостаты Honeywell также могут иметь несколько винтов; просто откручиваем их , чтобы оголить клеммы провода .

Под панелью управления вы найдете основание и провода, торчащие из стены. В базовом термостате Honeywell вы найдете:

8 розеток слева.
8 розеток справа.

Прежде чем мы возьмем винт с плоской головкой, чтобы открутить их, давайте сначала познакомимся с важной частью проводки любого термостата: кодами и цветами проводов.

Вот где идут провода термостата:

Цветовые коды проводки термостата

Как вы можете видеть на основании термостата, у вас 16 розеток с буквами C, R, W1, W2, O / B, G, Y1, Y2, BK, 2x RS, 2x ODT, AUX NO, AUX C и AUX NC. С 2-проводным, 3-проводным и 4-проводным термостатами всего этого нет.Это нормально. Вы также можете заметить, что все розетки не подключены к ним. Это тоже стандарт.

Для каждой из этих клемм термостата есть специальный провод, обозначенный цветом:

Термостат состоит из 16 розеток с кодами (C, R, W1, W2, O / B, G, Y1, Y2, BK, 2x RS, 2x ODT, AUX NO, AUX C и AUX NC) и обозначенных цветных проводов.

Если ваш термостат не выглядит так или даже что-то подобное, не волнуйтесь. Нам просто нужно понять, что такое каждый цвет провода и для чего он нужен.

Давайте посмотрим на каждый из этих проводов по очереди:

Черный или синий провод термостата (провод «C»)

Черный или синий провод (используется любой цвет) — это C — «Общий» провод . Что делает провод C? Провод C подключается к трансформатору и замыкает электрическую цепь на 24 В. Более новые термостаты имеют цепь 24 В с непрерывным замкнутым контуром; в старых моделях петля замыкается только тогда, когда требуется питание (например, при включении переменного тока).

Чаще всего черный или синий провод, подключенный к клемме C, встречается в более новых «умных» термостатах. У старых термостатов может не быть провода «C»; они работают по запросу, а новые работают постоянно (круглосуточно, без выходных).

Вот почему новые цифровые термостаты потребляют энергию, даже когда печь или кондиционер не работают.

Красный провод термостата (провод «R» или «Rc»)

Красный провод или провод «R» — это провод питания. Они берут начало в трансформаторе (кондиционеры; в кондиционере) и обеспечивают 24-часовое напряжение переменного тока.

Все термостаты кондиционеров имеют красный провод для подачи питания. У вас также могут быть клеммы Rc или Rh для систем с двумя трансформаторами; это особые случаи в проводке термостата.

Белый провод термостата (провод «W1» или «W2»)

Белые провода для обогрева. Вы найдете их, например, в термостатах газовых печей, но не найдете их в термостатах кондиционеров.

Вт провода идут непосредственно к источнику нагрева; это может быть печь (газовая, электрическая, масляная, вы называете ее) или тепловые насосы (включая тепловые насосы мини-сплит).

W2 предназначен для двухступенчатого нагрева. Большинство тепловых насосов включают в себя обогрев второй ступени и требуют белого провода W2.

Оранжевый провод для O и темно-синий провод для B (провод «O / B»)

«O» или оранжевый провод термостата предназначен для охлаждения обратного клапана. Большинство крупных производителей тепловых насосов, таких как Trane, Goodman, Lennox и т. Д., Имеют оранжевый провод, идущий к конденсатору (расположенному в наружном блоке тепловых насосов).

«B» — для обогрева реверсивного клапана. Некоторые производители, такие как Rheem, включают реверсивный клапан, когда в тепловых насосах включен режим нагрева.Для клеммы t-stat необходим темно-синий провод «B».

Зеленый провод термостата (провод «G»)

Зеленый провод — для вентилятора. Мини-сплит имеют комнатную приточно-вытяжную установку с вентилятором; потребляемая мощность вентилятора регулируется зеленым проводом или проводом «G».

Желтый провод термостата (провода «Y1» и «Y2»)

Y-клеммы предназначены для подключения к реле компрессора. Чаще всего это провода к кондиционеру (комнатному блоку сплит-системы). Y1 — для обычного или одноступенчатого охлаждения; это то, что у большинства из нас есть дома.Y-провод с кодом «Y1» обычно желтого цвета.

«Y2» только для кондиционеров с охлаждением второй ступени. Этот терминал требуется только в том случае, если у вас есть:

2 компрессора.
Двухступенчатый компрессор.

Другие провода (BK, RS1, RS2, ODT1, ODT2, AUX NO, AUX C, AUX NC)

Некоторые другие клеммы, которые редко используются, все клеммы с правой стороны термостата. В будущем мы планируем создать отдельную статью о деталях, которые специфическая функция у всех них есть.

Имейте в виду, что с таким большим количеством разных термостатов каждый код провода может иметь провод разного цвета. Например, провод «О» не обязательно всегда оранжевого цвета. Если техник, который установил ваш термостат, использовал другой цвет, у вас могут возникнуть проблемы с повторным подключением проводов. Вот почему так важен следующий раздел:

Снятие старого термостата (сделайте снимок)

Если вы планируете заменить старый термостат, не удаляйте старый термостат сразу.Прежде всего, убедитесь, что вы сможете правильно подключить новый термостат.

Специалисты по ОВКВ знают цветовую кодировку наизусть; они могут просто снять любой термостат Honeywell, заменить его новым и снова подключить клеммы.

Если вы собираете проводку для термостата своими руками, вот что проще всего сделать, прежде чем снимать старый термостат:

Сделайте снимок.

Если вы открутите клеммы и сразу удалите провода, у вас могут возникнуть проблемы с повторным подключением проводов к новой клемме.Прежде чем продолжить, убедитесь, что у вас есть представление о том, как выглядит проводка к старому термостату.

Убедитесь, что провода проложены (вы не хотите терять их в стене)

Когда вы сфотографировали старый термостат, вы можете его удалить. Но будьте осторожны:

Термостат удерживает провода вне стены; провода подвешены к термостату. Если сразу снять термостат, провода потеряются внутри стены. Вам нужно будет либо:

Вытолкните провода из стены.
Разбейте стену, чтобы добраться до проводов.

Чтобы предотвратить эти два сценария, обязательно разложите провода. Возьмите каждую проволоку и загните ее наружу. Вот логика этого:

Отверстие в стене примерно 2 × 2 дюйма.
имеют размер примерно 1 × 1 дюйм.
Раздвинув их, вы получите поперечное сечение не менее 2х2 дюймов, и провода будут висеть на стене (а не на термостате).

Когда вы это сделаете, можете безопасно удалить старый термостат.

Установка нового термостата (повторное подключение провода)

После того, как вы удалите старый термостат, возьмите новый термостат и поместите его в то же место, что и старый термостат. Провода, которые вы закрепили на стене, нужно продеть через отверстие в новом термостате.

Теперь вы начинаете переподключение провода по проводам. Здесь очень полезно иметь фотографию старого термостата. Есть два способа узнать, куда идет каждый провод:

Используйте фотографию и соответствующим образом подключите провода.
Используйте цветовую кодировку и повторно подсоедините провода.

Если вы используете цветовую кодировку, вы можете проверить, что означает каждый провод, в разделе выше. Вот краткое изложение:

Красный провод: питание (в большинстве случаев вход 24 В).
Зеленый провод: Вентилятор.
Белый провод: Нагрев.
Синий провод: Охлаждение.
Rh: Мощность нагрева.
Rc: Мощность охлаждения.

Чтобы повторно подключить провод, просто наденьте провод на правую клемму и затяните установочный винт. Слегка потяните за провод, чтобы убедиться, что он надежно закреплен.

Пример: повторно подсоедините красный провод к R, затяните винт, проверьте и переместите к новому проводу.

После того, как вы переподключили все провода, наденьте плату управления и проверьте, все ли в порядке.

Теперь, когда мы знаем основы правильного подключения термостата и основы цветовой кодировки, давайте посмотрим, как подключать 2, 3, 4 и 5-проводные термостаты в пошаговых руководствах:

2-проводное подключение термостата (печи)

Самый простой термостат имеет 2 провода; обычно красный и белый провод.Двухпроводная проводка термостата используется только для печей и обычно не требует проводов типа «C» или «Common». Поэтому нам нужно всего два провода:

Красный провод для питания (24ч).
Белый провод для обогрева.

Подключить 2-проводный термостат довольно просто.

Вот пошаговое руководство по монтажу двухпроводного термостата своими руками:

Снимите панель управления старого термостата печи.
Запишите, куда идут провода; обычно красный провод R идет к R, а белый провод идет к Rh или W1.Вы также можете сделать фото.
Отвинтите два провода от клемм.
Снимите материнскую плату старого двухпроводного термостата и установите на его место новый двухпроводной термостат.
Подсоедините красный и белый провода, затяните установочный винт и снова наденьте панель управления.
Проверьте проводку 2-проводного термостата, включив печь.

Если вы правильно переподключили 2 провода, новый 2-проводный термостат должен управлять печью так же, как ваш старый 2-проводный термостат.

3-проводная проводка термостата (котлы, обогреватели)

3-проводные термостаты чаще всего используются для управления нагревателями; в частности котлы и водонагреватели. 3 провода, которые вы найдете, обычно имеют коды R, G и W.

Разница между двухпроводным и трехпроводным термометрами — это «G» или зеленый провод, который обычно используется для вентиляторов. В трехпроводной схеме подключения термостата зеленый провод используется как перепрофилированный провод C или «Общий». Вот 3 провода:

Красный провод для питания (24В).
Белый провод для обогрева (подключается к клемме W или W1).
Зеленый провод как перепрофилированный провод C.

Вот как подключить 3-проводный термостат:

Снимите панель управления старого термостата.
Сфотографируйте 3 провода. Обратите внимание на цвет — красный, белый и зеленый — и на клеммы — R, W или W1, G.
Полностью снимите материнскую плату старого термостата и закрепите провода. Вы же не хотите, чтобы они прятались глубоко внутри стены.
Вставьте новую материнскую плату вместо старой и протяните провода через 3-проводный термостат.
Правильно подключите провода — красный к R, белый к W или W1, зеленый к G — и затяните винты клемм.
Установите панель управления и проверьте, правильно ли работает ваш бойлер или водонагреватель, подключенный к 3-проводному термометру.

Знать, как подключить 3-проводный термостат, довольно просто по сравнению с 4- и 5-проводным термостатами:

4-проводная проводка термостата (тепловые насосы, HVAC)

4-проводные термостаты

обладают большей гибкостью.Для правильной работы интеллектуальных термостатов, таких как термостаты Nest и Ecobee, требуется 4-проводная проводка термостата.

Помимо нагрева (2-проводные термостаты) и C или вентилятора (3-проводные термостаты), 4-проводные термостаты включают охлаждающий провод, обычно синего или желтого цвета. Вот провода в 4-проводных термостатах с кодами клемм и цветовыми кодами:

Красный провод для питания (24В).
Белый провод для обогрева (подключается к клемме W или W1).
Зеленый провод для вентиляторов.
Синий или желтый провод для охлаждения (подключен к Y).

Эти термостаты типичны для тепловых насосов: устройства HVAC, которые могут охлаждать и нагревать. Для обдува необходим вентилятор (зеленый провод).

Вот как можно самостоятельно подключить 4-проводный термостат:

Снимите панель управления и обнажите провода в старом 4-проводном термостате.
Сфотографируйте провода; вы также можете отметить место каждого из них, но сделать снимок будет намного проще.
Снимите материнскую плату и закрепите провода; если не держать их, четыре провода потеряются в стене.
Прикрутите новую материнскую плату и протяните 4 провода через отверстие.
Подсоедините 4 провода к соответствующим клеммам — красный к R, белый к W или W1, зеленый к G и синий или желтый к Y — и прикрутите их на место. Потяните за каждый провод, чтобы убедиться, что он зафиксирован на месте.
Включите тепловой насос или любое другое устройство HVAC, которое подключается к 4-проводному термостату.

Рассмотрим один из самых распространенных термостатов. Вот стандартная проводка 5-проводного термостата Honeywell:

5-проводная проводка термостата (любое устройство HVAC — кондиционеры, тепловые насосы, печи и т. Д.)

5-проводной термостат — это, по сути, 4-проводный термостат с проводом «C» или «Common». Все новые цифровые термостаты для устройств HVAC требуют подключения провода 24 В C. 5-проводные термостаты — самый универсальный термостат; они управляют чем угодно: от умных кондиционеров, тепловых насосов, печей и так далее.

Вот 5 цветов проводов и коды клемм:

Красный провод для питания (24В).
Белый провод для обогрева (подключается к клемме W или W1).
Зеленый провод для вентиляторов.
Синий или желтый провод для охлаждения (подключен к Y).
Черный провод для провода «C» или «Общий».

Вот как выглядит проводной 5-проводный термостат:

Давайте посмотрим, как заменить старый 5-проводной термостат на новый:

Снимите панель управления и обнажите провода в старом 5-проводном термостате.
Сфотографируйте провода; вы также можете отметить место каждого из них, но сделать снимок будет намного проще.
Снимите материнскую плату и закрепите провода; если не держать их, четыре провода потеряются в стене.
Прикрутите новую материнскую плату и протяните 5 проводов через отверстие.
Подсоедините 5 проводов к соответствующим клеммам — красный к R, белый к W или W1, зеленый к G, синий или желтый к Y, черный к C — и прикрутите их на место. Потяните за каждый провод, чтобы убедиться, что он зафиксирован на месте.
Включите любое интеллектуальное устройство, которое подключается к 5-проводному термостату, и попробуйте использовать приложение для смартфона или пульт дистанционного управления, чтобы проверить, все ли работает должным образом.

Это основы подключения термостата. Если у вас есть немного технических навыков, вы, вероятно, сможете заменить термостат своими руками.

Лучший термостат в 2020 году

Что мы ищем в термостатах

Независимо от того, тестируете ли термостаты из первых рук или оцениваете другие обзоры, мы ищем несколько показателей производительности и функций.Вот наиболее важные атрибуты:

Установка : Возможность установить термостат без помощи профессионала может сэкономить сотни долларов. Таким образом, установка должна быть простой даже для начинающего домовладельца. Термостат не должен требовать наличия каких-либо специализированных инструментов под рукой, и он должен поставляться с простыми пошаговыми инструкциями. (Есть исключения, например, когда вам нужно установить C-провод)

Совместимость : Мы не будем рекомендовать термостат, который работает только с одним типом системы HVAC; это бесполезно для большинства покупателей.Вместо этого мы ищем модели, которые хорошо работают с самыми разными системами. Тем не менее, найдите время, чтобы прочитать страницу продукта, чтобы дважды проверить, будет ли термостат работать с вашей системой HVAC и проводкой. И убедитесь, что у вас есть возможность вернуть продукт, если вы в конечном итоге купите термостат в Интернете, который несовместим.

Программирование : Умный способ сэкономить на расходах на электроэнергию — это выключить обогреватель или кондиционер, когда вы спите или находитесь вдали от дома. Поскольку большинство домов пустуют в течение дня, пока люди находятся на работе или в школе, вы хотите иметь возможность запланировать, чтобы ваша система регулярно переключалась на менее комфортные, более экологичные температуры в это время и переключалась обратно за час или около того до семья возвращается домой.Поэтому, если вы выбираете программируемый термостат, он должен предлагать варианты, соответствующие вашему образу жизни.

Производительность : термостат должен делать то, что производитель говорит о его возможностях, и делать это хорошо, например, поддерживать точную температуру. В случае интеллектуальных моделей устройство должно поддерживать соединение Wi-Fi, а сопутствующее приложение должно работать без сбоев. В программируемых единицах уставка должна регулироваться в точное время, которое вы хотите.

Читаемость : Вы хотите, чтобы вы могли взглянуть на термостат с другого конца комнаты, чтобы легко видеть текущую температуру и то, обогревает он или охлаждает ваш дом в данный момент.При программировании устройства вам должно быть легко видеть, что вы делаете.

Интеллектуальные функции : Если вы собираетесь платить большие деньги за интеллектуальный термостат, вам понадобится как можно больше интеллектуальных функций. Ищите геозону, предупреждения об экстремальных температурах и другие уведомления, интуитивно понятное управление приложениями, совместимость с умным домом и даже обучение и автоматизацию.

Поскольку существует очень много похожих моделей, внимательно следите за номером модели, чтобы убедиться, что вы получаете термостат, который вам нужен.

Лучшие умные термостаты на 2021 год: отзывы и советы по покупке

В связи с тем, что в начале лета во многих регионах США наблюдается сильная жара, пора подумать о добавлении умного термостата в репертуар вашего дома. Установка одного из них окажет огромное влияние не только на то, насколько вам комфортно в вашем доме, но и на ваш семейный бюджет. По данным U.С. Министерство энергетики.

Программируемый термостат может помочь снизить эти расходы, включив систему HVAC, когда вы собираетесь быть дома, и выключить, когда вам не кажется, что вам понадобится контроль микроклимата в помещении. Термостат smart выходит далеко за рамки простого графика. Это не только позволит вам создавать более сложные расписания на каждый день недели, но и даст вам полный контроль над вашей системой HVAC, даже когда вы находитесь вдали от дома. Мы постоянно тестируем и оцениваем умные термостаты и можем помочь вам найти подходящий для вашего дома.

Лучший умный термостат

Nest обычно привлекает к себе все внимание — и компания заслуживает похвалы за то, что всколыхнула когда-то сонный рынок, — но последний интеллектуальный термостат Ecobee — лучшее, что вы можете купить сегодня. Новая модель основана на предшествующей модели, которая сама по себе была очень хорошо реализована. Многие другие умные термостаты полагаются на измерение температуры в доме только в одной точке: там, где находится термостат. Проблема в том, что это место обычно находится в коридоре или в другом месте, в котором вы никогда не бываете.Ecobee позволяет размещать многоцелевые датчики в различных комнатах вашего дома, так что комнаты, в которых вы находитесь: в , являются теми комнатами, которые термостат указывает вашей системе HVAC на нагрев или охлаждение, чтобы вам было комфортно.

Второе место

Не считайте Nest из игры с термостатом. Подразделение Google приложило больше усилий, чем кто-либо, над созданием комплексной экосистемы умного дома со своими собственными продуктами — серией камер видеонаблюдения Nest Cam и детекторами дыма и угарного газа Nest Protect, а также широким спектром сторонних продуктов: Все, от потолочных вентиляторов до элементов управления освещением и даже интеллектуальной техники.Недавнее добавление датчика температуры Nest делает это устройство еще умнее.

Так почему же он занял второе место здесь? Nest рассчитывает, что вы купите другие продукты Nest, чтобы определить, когда вы дома, а когда уезжаете. И любой, кто инвестирует — или планирует инвестировать — в перспективную экосистему Apple HomeKit, должен держаться подальше от продуктов Nest.

Лучший бюджетный умный термостат

Wyze Thermostat

Безусловно, лучший бюджетный термостат, который мы тестировали на сегодняшний день.

Wyze Labs — лидер рынка, предлагающий недорогие продукты для умного дома, и новый термостат Wyze, безусловно, не исключение. Это не самое красивое или элегантное устройство, которое мы видели, но оно предлагает больше функций и поддерживает больше типов систем отопления, вентиляции и кондиционирования воздуха, чем термостат Nest, занявший второе место в этой категории, и стоит всего 50 долларов. Если Wyze выполнит свое обещание предложить удаленные комнатные датчики, это будет еще более выгодно.

Второе место

Nest Thermostat

Совершенно новый и недорогой Nest Thermostat легко порекомендовать, но было бы еще лучше, если бы он поддерживал удаленные датчики Nest.

Трудно превзойти команду Nest, когда дело доходит до привлекательного промышленного дизайна, и термостат Nest — это элегантное устройство, если вам не нужно поддерживать более сложные системы HVAC или вам все равно, что он не поддерживает удаленные датчики. которые могут устранить горячие и холодные точки в вашем доме. Но его цена в 130 долларов — это серьезная надбавка за дизайн.

Лучший интеллектуальный термостат для высоковольтных нагревателей

Mysa Smart Thermostat

Стильный и высокотехнологичный выбор для того, чтобы сделать немые высоковольтные нагреватели намного умнее.

Эти типы термостатов разработаны для плинтусов, лучистых конвекторов, конвекторов с принудительной вентиляцией и аналогичных типов обогревателей, в отличие от более распространенных центральных систем отопления, вентиляции и кондиционирования воздуха. Таким образом, в этой категории гораздо меньше вариантов. Пока что мы выбрали умный термостат Mysa Smart Thermostat из-за его элегантного промышленного дизайна и широкой поддержки других устройств для умного дома, включая Amazon Alexa, Google Assistant и Apple HomeKit.

Лучший контроллер для автономного кондиционера

Sensibo Air

Отличная особенность Sensibo Air — это удаленный датчик, который определяет движение, а также температуру и влажность, обеспечивая максимально комфортную среду в той части комнаты, в которой вы занимаетесь, и экономит ваши деньги за счет включения кондиционера. выключить, когда вас нет в комнате, чтобы он вам понадобился.

Если у вас нет центральной системы HVAC или если вы дополняете ее одним или несколькими автономными кондиционерами, Sensibo Air сделает эти устройства более умными и эффективными. Это дорого, но стоит своих денег.

Второе место

Cielo Breez Plus

Хотя это не самый привлекательный контроллер для кондиционеров, который мы видели, он наиболее универсален и прост в настройке и использовании. Он также совместим с большим количеством моделей кондиционеров, чем его конкуренты.

Cielo Breez Plus не имеет гладкого дискретного датчика помещения, который поставляется с Sensibo Air, но он все равно значительно улучшит производительность вашего автономного кондиционера, и он дешевле, чем его более сложный конкурент.

На что обращать внимание при покупке

Требования к C-проводу Большинству интеллектуальных термостатов требуется больше электроэнергии, чем может обеспечить набор батарей. К счастью, им не требуется столько энергии, сколько нужно для подключения к стене.Вместо этого они полагаются на низковольтную энергию, обеспечиваемую вашей системой отопления, вентиляции и кондиционирования воздуха. Многие интеллектуальные термостаты требуют наличия специального провода C (общего) для этой цели, в то время как другие могут перекачивать электричество из другого источника, как правило, из провода R (питания). Но последняя практика, как известно, вызывает проблемы с некоторыми системами HVAC, включая необратимые повреждения. Если вы вытаскиваете свой существующий термостат, чтобы установить умную модель, и не обнаруживаете, что к нему не подключен провод C, загляните в стену, чтобы увидеть, есть ли тот, который не был подключен.Если провода C нет, мы советуем установить его. Только для пары термостатов, рассмотренных здесь, требуется провод C, но все производители настоятельно рекомендуют его использовать.

Простота установки Термостат не должно вызывать затруднений в установке, даже если вы не очень удобны. Производитель должен предоставить исчерпывающие, но простые для понимания инструкции с большим количеством фотографий или иллюстраций, которые помогут вам в этом процессе. Сам термостат должен четко указывать, какие провода куда идут, и большинство компаний предоставляют ярлыки, которые вы можете прикрепить к проводам, выходящим из стены, когда вы отсоединяете и снимаете свою старую модель.Сами провода должны иметь цветовую маркировку , но рекомендуется сфотографировать свой старый термостат для справки, прежде чем снимать его.

Honeywell

Geofencing Эта функция использует приложение термостата и GPS-чип вашего смартфона для определения периметра вокруг вашего дома. Когда вы покидаете периметр, вам, по-видимому, больше не нужно отапливать и охлаждать свой дом, или вы можете, по крайней мере, настроить термостат, чтобы он не работал без надобности.Когда вы снова пересечете периметр, возвращаясь домой, ваша система отопления, вентиляции и кондиционирования воздуха может сработать, чтобы в вашем доме было комфортно, когда вы входите в дверь.

Опора высоковольтного нагревателя Большинство интеллектуальных термостатов предназначены для работы с центральными системами отопления, вентиляции и кондиционирования воздуха. Если ваш дом отапливается высоковольтными обогревателями (например, плинтус, излучающий воздух или конвектор с принудительной вентиляцией), вам понадобится термостат, специально разработанный для работы с этим типом обогревателя.

Удаленный доступ Удаленный доступ позволяет вам управлять своим термостатом издалека, чтобы вы могли регистрироваться и регулировать температуру из любого места, где у вас есть подключение к Интернету.

Датчики Геозона — это здорово, если у каждого, кто живет в доме, есть смартфон. Датчики движения и приближения предлагают альтернативные средства определения того, занят ли ваш дом и, следовательно, требуется ли климат-контроль. Оригинальный термостат Nest часто критиковали за то, что он слишком полагался на датчик движения. Если бы никто не проходил мимо него достаточно часто, он решал бы, что дом пуст, и он перестал бы нагреваться или охлаждаться. Некоторые интеллектуальные термостаты также могут подключаться к датчикам дверей и окон, а также к датчикам движения для вашей домашней системы безопасности.А датчики приближения на самом термостате могут вызывать включение дисплея термостата, когда вы проходите мимо него, что делает экраны удобной функцией сами по себе, даже если не по какой-либо другой причине, кроме освещения пути в ночное время.

Samsung

Лучшие интеллектуальные термостаты могут быть интегрированы в более широкие системы умного дома, такие как SmartThings от Samsung.

Системная интеграция умного дома Каждый умный термостат поставляется с приложением, чтобы вы могли управлять им со своего смартфона или планшета, но лучшие модели также могут быть интегрированы с другими устройствами умного дома и более широкими системами умного дома.Это может варьироваться от возможности регулировать температуру с помощью голосовой команды с помощью цифрового помощника Amazon Echo или Google Home до подключения к детектору дыма, чтобы вентилятор автоматически выключался при обнаружении пожара, предотвращая распространение дыма по всему дому. . Другие варианты, которые следует рассмотреть, включают поддержку IFTTT и Stringify, совместимость с Apple HomeKit, возможность подключения smart-vent и подключение к домашним системам безопасности.

Сложность системы Каждый из протестированных нами термостатов поддерживает многоступенчатые системы отопления, вентиляции и кондиционирования (HVAC), а также системы тепловых насосов.Если ваш дом разделен на зоны, которые нагреваются и охлаждаются независимо друг от друга, вам, вероятно, понадобится по одному термостату для каждой зоны. Одно приложение должно иметь возможность управлять несколькими зонами.

Пользовательский интерфейс Давно прошли те времена, когда пользовательский интерфейс термостата состоял из цифр на циферблате. Чем сложнее становится устройство, тем труднее научиться пользоваться им. Меньше всего вам захочется смотреть на непостижимые иероглифы на стене, когда все, что вам действительно нужно, — это быть теплее или прохладнее.Умный термостат должен сразу передавать важную информацию и легко адаптироваться к вашим конкретным потребностям.

Как мы тестируем интеллектуальные термостаты

Мы устанавливаем термостаты в односемейном доме с обычной системой отопления, вентиляции и кондиционирования воздуха и используем каждый в течение недели или более, чтобы определить, насколько они эффективны для поддержания комфортной среды. К существующему в доме термостату были подключены провода G, R, W и Y. В стене также был провод C, который был подключен к печи, но ранее он не использовался.

Хотя не существует регламентированного стандарта для цветовой кодировки проводов HVAC, в отраслевой практике используется провод G, соединяющий термостат с вентилятором. Этот провод обычно зеленый.
