Ультрафиолетовая лампа своими руками из светодиодов: Как сделать ультрафиолетовую лампу – пайка светодиодов своими руками

Как сделать ультрафиолетовую лампу – пайка светодиодов своими руками

Предлагаю сконструировать простую, но мощную ультрафиолетовую лампу своими руками из недорогих, доступных компонентов. Фонарь может сделать в домашних условиях даже новичок, умеющий держать в руках паяльник.

Шаг 1: Что вам потребуется

Компоненты, которые потребуются для проекта с ультрафиолетом:

• Два ультрафиолетовых светодиода.
• Один резистор номиналом 100 Ом.
• Одна старая 9-вольтовая батарейка типа 6F22 «Крона» (или пластина с контактами от нее).
• Одна рабочая 9-вольтовая батарейка типа 6F22 «Крона».
• Плоскогубцы.
• Паяльник, припой, канифоль.

Шаг 2: Подготовка контактной пластины

Возьмите старую батарейку, и, с помощью плоскогубцев, отогните края корпуса со стороны контактов. Выньте контактную пластинку и перекусите два провода, соединяющих контакты пластины с внутренностями батарейки. Данная пластина будет основой нашего проекта.

Шаг 3: Приступаем к пайке

Сначала вам нужно определить полярность контактов на извлеченной из батарейки пластине (где будет плюс, где минус). На самой батарейке 6F22 «Крона» большой контакт является отрицательным (минусом), а маленький – положительным (плюсом).

Контактная же пластина, к которой и будет подключаться батарейка, должна иметь обратную полярность, т.е. маленький контакт – это минус, большой – плюс. Определившись с полярностью, приступайте к пайке резистора (100 Ом) к отрицательному контакту с обратной стороны пластины. Отводы резистора нужно подрезать и загнуть так, как показано на рисунке.

Примечание. При пайке деталей не жалейте припоя: конструкция должна быть жесткой.

Резистор должен располагаться так, как показано на рисунке. Это позволит сделать конструкцию более компактной.

Шаг 4: Пайка

Резистор припаян, начинаем паять светодиоды.

Вначале обрезаем выводы светодиодов следующим образом: у одного – плюсовой, у другого – минусовой, оставляя их длину около 6 мм. Затем загибаем оставшиеся концы у каждого диода наружу под углом 90 градусов и спаиваем их между собой (см. рисунок).

Шаг 5: Завершающий этап

Теперь обрежьте до необходимой длины не спаянные ножки светодиодов и припаяйте их к вашей основе, собранной из контактной пластины и резистора следующим образом: светодиод со свободным, не запаянным отрицательным выводом припаивается к свободному выводу резистора, а светодиод со свободным положительным выводом – к положительному (большому) контакту пластины с противоположной стороны.

Примечание. Можно определить полярность контактов без специальных приборов. Для этого внимательно посмотрите на светодиод. Внутри вы увидите две пластины разного размера, от которых идут контактные ножки. Большая пластина – это отрицательный контакт (минус), маленькая – положительный (плюс).

Шаг 6: Да будет свет!

Конструкция готова. Она должна выглядеть так, как изображено на фото. Подключите к ней рабочую 9-вольтовую батарейку и у вас будет мощный ультрафиолетовый фонарь.

Вместо ультрафиолетовых светодиодов можно использовать обычные светодиоды любого цвета, но для этого потребуется подобрать номинал гасящего резистора. Для расчета резистора воспользуйтесь онлайн-калькулятором, который можно найти здесь: ссылка.

В калькуляторе нужно указать следующие характеристики: подводимое к светодиоду напряжение, прямое напряжение (В) и прямой ток (мА) диода, а также количество соединяемых последовательно светодиодов.

Если вы не знаете номиналы используемых светодиодов, то запомните, что к ним без резистора нельзя подключать напряжение более 3В. Для светодиодов с неизвестными значениями прямого напряжения и тока можно принять их равными 3В и 20 мА соответственно.

Ультрафиолетовая лампа для цветов своими руками



Содержание

• Фитолампа: что собой представляет
• Какое освещение требуется для выращивания растений
• Что нужно знать при использовании фитоламп
• УФ-влияние светильника на живые объекты
• Как нужно выбирать фитолампу правильно
• Самостоятельное изготовление фитолампы
• Заключение

Многие люди в своих квартирах держат комнатные растения. При этом для некоторых это не только отличный способ оживить и украсить интерьер дома, но и вариант неплохого заработка. Сегодня многие люди выращивают у себя дома комнатные цветы для продажи.
Чтобы получить красивое и здоровее комнатное растение, которое не только будет радовать глаз, но и послужит отличным пополнением семейного бюджета, необходимо создать для растения благоприятные условия произрастания. А что наиболее важно для растений, как не свет. Цветоводы, для выращивания комнатных цветов часто используют ультрафиолетовые лампы.

Данный тип осветительного прибора предоставит любому виду комнатного растения необходимый для его жизнедеятельности световой поток. При этом такая лампа может как приобрестись в магазине, так и быть изготовлена своими руками. О том, что нужно учесть и знать при изготовлении и использовании ультрафиолетовых ламп для растений, расскажет наша сегодняшняя статья.

Фитолампа: что собой представляет

Ультрафиолетовая лампа, предназначенная для дополнительного освещения растений в помещениях, называется еще фитолампа. Этот необычный осветительный прибор применяется для обеспечения светового режима определенных видов комнатных цветов.

Обратите внимание! Наибольшая необходимость в данном типе светильника возникает в осенне-зимний период.

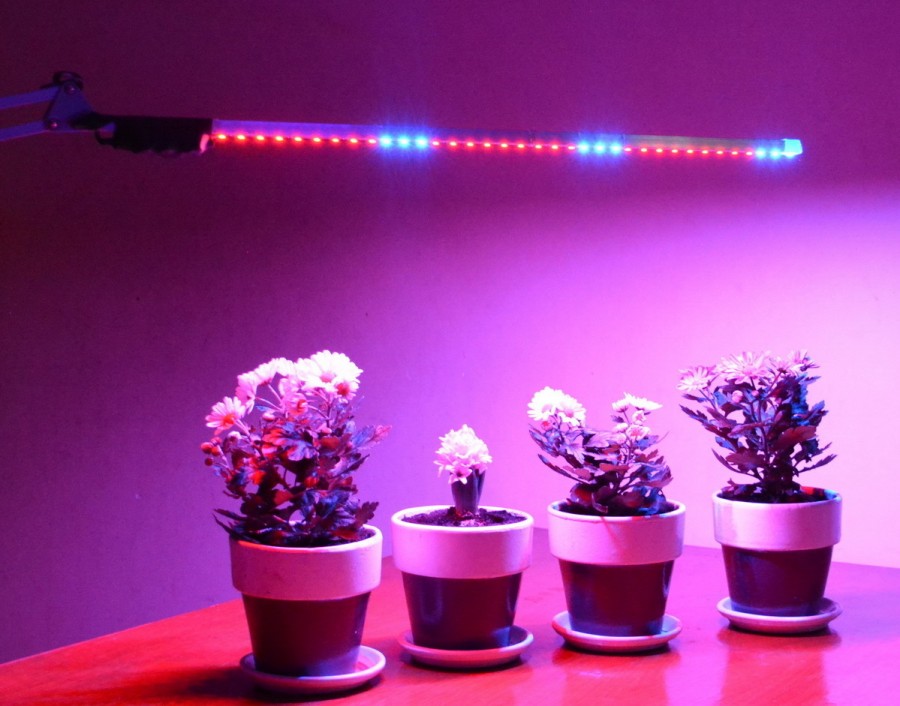

Вариант фитолампы

Если для растения не создать оптимальный световой режим, то оно в скором времени зачахнет и погибнет. Использование же ультрафиолетовых светильников позволит предотвратить столь печальный исход, и ваша комнатная флора будет развиваться в нужных рамках. В данной ситуации такая лампа цветком будет восприниматься как своеобразное искусственное солнце. Свет от светильника будет использоваться растением для фотосинтеза точно также как и от настоящего солнца. В результате такой подсветки цветком будет выделяться кислород и энергия, которая пойдет на рост и развитее растения. Таким образом ваша комнатная флора получит оптимальные условия для роста и порадует вас здоровьем, отличным внешним видом и красивым цветением.

Обратите внимание! Целесообразно использовать ультрафиолетовую подсветку только для тех декоративных растений, которым нужен длительный световой день. Обычно это цветы, чья родина тропика и хорошо освещенные территории.

Но не всегда для домашнего «минисадника» можно создать подходящие условия без затрат со стороны электропотребления. С целью минимизации затрат и повышения выживаемости растений в домашних условиях и были придуманы ультрафиолетовые лампы.

Какое освещение требуется для выращивания растений

При создании искусственной подсветки комнатных растений своими руками необходимо знать, какое освещение в действительности требуется для цветов. Иначе вы можете создать неправильную подсветку, которая только ускорит гибель вашего домашнего палисадника.

Освещение комнатных растений

Световой поток, который создает фитолампа, должен отвечать следующим требованиям:

• максимально быть приближенным к естественному освещению, которое дает солнце в течение всего светового дня;
• длительность освещения должна по часам совпадать с требованиями того или иного вида комнатных цветов;
• спектр электромагнитного излечения, который создает осветительный прибор, должен быть аналогичным естественным условиями освещения растения в дикой природе;
• хотя бы минимальное удовлетворение потребностей цветка в свете;
• уровень ультрафиолетового излучения должен отвечать нормам и не превышать его.

Обратите внимание! На сегодняшний день существуют самые разнообразные фитолампы, которые способны давать разный световой поток по мощности и другим характеристикам. В результате их влияние также будет различным. Такая лампа, купленная или сделанная своими руками, может стимулировать развитие побегов и плодов, ускорять или замедлять цветение и т.д.

Реакция цветка на свет

Если тип фитолампы был выбран не верно, то само растение просигнализирует вас об этом нехарактерным видом:

• пожухлые или поникшие листья;
• появления на листья солнечного ожога;
• блеклость листовой пластинки;
• отсутствие периода цветения или формирования плодов;
• появление вредителей. Наиболее часто в горшке можно обнаружить выводок паутинного клеща;
• появление на растении болезни и т.д.

Сегодня искусственная подсветка, которая реализует такая лампа, имеет несколько схем использования:

• стимуляция интенсивности фотосинтеза. В данном случае лампа применяется в качестве дополнительного источника света;
• периодический вариант использования. Подразумевает включение дополнительной подсветки при необходимости увеличения искусственным путем продолжительности светового дня. Данная схема актуальна для осенне-зимнего периода;
• схема полной замены естественного света. Дает возможность максимально полно регулировать процесс развития и роста всего домашнего палисадника.

Обратите внимание! Схема полного перевода растений на искусственное освещение может применяться только в тех помещениях, где имеется возможность контролировать климат. В данном случае соблюдение баланса условий произрастания позволит получить сильные и здоровые растения.

Что нужно знать при использовании фитоламп

Для использования искусственного ультрафиолетового или любого другого типа освещения, сделанного своими руками, необходимо придерживаться следующих рекомендаций:

• чем ближе лампа будет расположена к растительному объекту, тем более выраженным станет ее эффект. Но здесь следует быть очень аккуратными, чтобы не создать ситуацию чрезмерного выделения светильником тепла. Это может привести к негативным явлениям;

Обратите внимание! При удалении источника света на 20 см от растений, эффективность такой подсветки будет достигаться при использовании 70-ти ватных ламп на каждом квадратном метре земли.

Размещение ультрафиолетовой лампы



• при укорочении светового дня в холодный период года, время освещения цветков следует увеличивать на четыре часа;
• световой поток, который излучает лампа, должен быть направлен непосредственно на растение.

Использование дополнительного искусственного освещения несет в себе следующие плюсы:

• дает возможность вырастить дома любые цветы, даже из тропических стан;
• позволяет создать дома небольшой огород и выращивать растения даже зимой;
• как вариант устранения паутинного клеща.

На последнем варианте следует остановиться более подробно. Принаряженные условий выращивания в горшках можно обнаружить признаки паутинного клеща. Для паутинного клеща характерно появление на растении паутин.

Паутинный клещ

Наличие в горшке паутинного клеща свидетельствует о том, что растение болеет. Причинами появления паутинного клеща могут быть как неправильный уход, так и инфицирование здоровой комнатной флоры от принесенного в дом заращенного цветка. Из-за наличия паутинного клеща, растения не могут нормально развиваться и в скором времени гибнуть. Поэтому, при обнаружении этого клеща на декоративных цветках, нужно незамедлительно начать бороться с ним. Наиболее часто в устранении паутинного клеща зарекомендовала себя ультрафиолетовая лампа, которая изготавливается либо своими руками, либо просто покупается.

УФ-влияние светильника на живые объекты

Известно, для использования ультрафиолетового излучения должны быть весомые причины. Это связано с тем, в большинстве своем такое излучение оказывает негативное влияние на рост и развитие растений, а также других живых объектов (например, на паутинного клеща).

Ультрафиолетовое излучение

Для растений полезными являются только следующие цвета излучения:

• красный – способствует прорастанию семян;
• синий – провоцирует клеточное деление;
• фиолетовый – допускается в небольших количества. Обладает стимулирующим эффектом.

Для освещения растений, ультрафиолетовая лампа, купленная или сделанная своими руками, не должна излучать дальний ультрафиолет. Поэтому для этих целей не подходят лампы для загара, а также бактерицидные светильники. Из-за этого очень важно, правильно выбрать или изготовить своими руками лампу для освещения комнатных растений.

Как нужно выбирать фитолампу правильно

Вариант ультрафиолетовой лампы

Намереваясь использовать ультрафиолетовую фитолампу важно правильно подобрать прибор, чтобы его негативный эффект на живые объекты был минимизирован. Здесь нужно руководствоваться такими параметрами выбора:

• незначительное ультрафиолетовое излучение;
• отказ от светильников, дающих дальнее ультрафиолетовое излучение;
• предназначение изделия. Для каких целей предполагается использование лампы: ускорения развития растения или семян или просто поддержание на уровне светового дня;
• на каком расстоянии нужно разместить прибор от посадок или цветочных горшков;
• угол излучения, которое дает та или иная ультрафиолетовая лампа;
• нужный спектр излучения. Он определяется предназначение изделия;
• габариты осветительного прибора. Размер лампы должен покрывать площадь, которую нужно осветить. При необходимости можно использовать несколько осветительных приборов.

Кроме этого фитолампы с ультрафиолетовым излучением должны потреблять минимум электроэнергии, чтобы не испугать вас платежками за коммунальные услуги.
Также при выборе осветительного прибора нужно учитывать и сорт растений, для освещения которых они и предназначаются.

Самостоятельное изготовление фитолампы

Сегодня практические любые осветительные приборы можно изготовить своими руками и не тратить деньги на покупку прибора в магазине.
Своими руками лампу с ультрафиолетовым излучением для освещения растений можно изготовить практически без особых проблем. Для того, чтобы сделать такую фитолампу своими руками, вам понадобятся базовые знания в электротехнике, некоторые материалы и желание изготовить что-то своими силами.

Обратите внимание! Набор для самостоятельной сборке ультрафиолетовой лампы можно приобрести в магазине.

Для сборки такого светильника вам понадобятся:

• металлическая или деревянная основа;
• блок питания;
• ультрафиолетовый источник света, обладающий необходимыми характеристиками;
• провода;
• драйвера;
• коннектор;
• крепеж или припой.

Некоторые из вышеперечисленных деталей можно взять из старых ламп.
Изготовление прибора происходит следующим образом:

• на выбранной основе нужно разместить ультрафиолетовый источник;
• далее к нему подсоединяют провода;

Обратите внимание! При подключении проводов следует соблюдать полярность.

• также нужно подключить к схеме коннектор, драйвер и блок питания. Для сборки можно использовать следующую схему;

Схема сборки ультрафиолетовой лампы для цветов

• когда все элементы светильника подключены, необходимо закрепить их на основе. Закрывать такие изделия можно стеклянным корпусом или вообще обойтись без него;
• после этого нужно проверить правильность подключения всех элементов, подключив лампу к сети питания.

После этого вам останется только правильно расположить ультрафиолетовую лампу, сделанную своими руками, возле растений.

Заключение

Чтобы изготовить своими руками ультрафиолетовую фитолампу, нужно учесть много нюансов и рекомендаций. Иначе такая лампа может привести к гибели освещаемых растений. При этом мало изготовить такой осветительный прибор, его еще нужно правильно разместить, чтобы все затраченные усилия не пропали даром.



Как сделать ультрафиолетовый свет из светодиодной вспышки вашего телефона

Что такое черный свет и как его сделать? Это тема недавнего эпизода MacGyver , в котором он быстро создает импровизированный черный свет, чтобы найти скрытые сообщения на стене. Вы можете посмотреть сцену здесь — и отказ от ответственности, в настоящее время я являюсь техническим консультантом шоу. Но тем не менее, в этой маленькой сцене много великой науки.

Что такое «черный свет»?

Хорошо, это не совсем черный свет. Лучше называть его тем, чем он является: ультрафиолетовым светом. Давайте начнем с краткого обзора света. Конечно, свет — это электромагнитная волна (колеблющиеся электрические и магнитные поля), но в данном случае важным аспектом является частота. Для некоторого узкого диапазона частот человеческий глаз может обнаружить эти волны — это называется видимым спектром. Волны более низкой частоты интерпретируются нашими глазами как красный цвет, а волны более высокой частоты — фиолетовый.

Вот картинка, которая может быть полезна.

Конечно, этот спектр цветов можно разбить на семь частей: красный, оранжевый, желтый, зеленый, синий, индиго и фиолетовый. Но что, черт возьми, индиго? На самом деле, вы можете разбить его всего на три цвета — красный, зеленый, синий — или на тысячу цветов, если хотите. Я говорю своим ученикам, что существует семь цветов, потому что Исаак Ньютон хотел, чтобы их было столько. Семь — крутое число, а во времена Ньютона на небе было всего семь регулярно движущихся объектов: Солнце, Луна, Марс, Меркурий, Юпитер, Венера и Сатурн. Забавный факт: это тот же порядок, что и дни недели, названные в честь этих объектов. Приберегите это для вечеринки (вместе с радиоактивными бананами).

Если вы объедините все эти цвета света вместе, ваш мозг определит, что это белый свет. Если свет не попадает в ваши глаза, ваш мозг интерпретирует это как черный цвет (поэтому полностью темная комната выглядит черной). Но как насчет инфракрасного и ультрафиолетового излучения по сторонам спектра? Их названия и расположение в спектре можно объяснить их открытием. В 1880 году Уильям Гершель взял белый свет и разделил его на цвета радуги с помощью призмы. Он обнаружил, что если поместить термометр в секцию за красным цветом света, она все равно будет нагреваться. Должен быть какой-то свет, который люди не могут видеть, но который все же нагревает термометр. Поскольку он был ниже красного, он назвал его инфракрасным. То же самое верно и для ультрафиолета.

Что можно сделать с ультрафиолетовым светом?

Наверняка вы видели ультрафиолетовый свет. Раньше они были популярны на вечеринках, потому что некоторые материалы на вашей одежде выглядели так, как будто они светятся. Кроме того, ультрафиолетовое излучение используется для обнаружения различных материалов, например, на месте преступления или в квест-комнате. Но как это работает?

Ключом к полезному ультрафиолетовому излучению является флуоресценция. Но сначала позвольте мне просто поговорить об электронах в материи. Получается, что электроны в связанной системе могут находиться только на определенных энергетических уровнях. Когда электрон переходит с более высокого на более низкий энергетический уровень, возникает свет. Далее, частота этого света пропорциональна изменению энергетических уровней. Это можно записать так:

Как сделать УФ-светодиодную экспозицию — Грег Брофи

Я сделал эту коробку около года назад, и после 1 года использования я не уверен, что по-прежнему рекомендую это делать. На этой неделе я пошел, чтобы добавить еще несколько ламп к устройству, и заметил, что лампы с пластиковым водонепроницаемым покрытием пожелтели, а новые лампы, которые были такими же, как и оригинальные, были намного ярче. Я читал обзоры LEDS на Amazon, и многие люди жаловались на то же самое. Единственное, о чем я могу думать, это использовать светодиоды без водонепроницаемого покрытия и лучшего качества.

У меня есть Nuarc 40-1K и флуоресцентная камера, которую я сделал и решил, что мне нужно что-то более тихое, прохладное и менее энергоемкое, поэтому я сделал УФ-светодиодную камеру. Я собрал эту информацию по этим двум ссылкам:

http://www.largeformatphotography.info/forum/showthread.php?122508-LED-UV-Light-Box-Build-Your-Own-for-Under-150

Прежде чем мы начнем, я не электрик, и вы делаете это на свой страх и риск.

Видео — отличный источник информации о том, что вам нужно, и о том, как это подключить. Процесс, который я сделал, требовал пайки. Я давно научился паять и это действительно не сложно. Возможно, вы сможете сделать это без пайки, но я не верю в способность зажимов сохранять соединение в течение длительного времени. Я создал действительно большую коробку с УФ-светом примерно 30×36 дюймов, но будет проще, если вы сделаете что-то вроде 20×24. Я сделал свой таким большим, чтобы он подходил к вакуумной раме, которая у меня есть.

Я сделал коробку экспонирования UX, которая дает мне максимальный черный примерно через 12 минут с прозрачным материалом Fixxons, который я использую для своих цифровых негативов. Прямо сейчас высота составляет около 4 дюймов от негатива. Это может измениться, но на самом деле это не имеет большого значения, если это 4 или 6 дюймов. Светодиодные ленты имеют ширину 3/8 дюйма, и я центрировал их на дюймовой полосе (30 дюймов для 30 полос). На видео видно, что источники света действительно расположены друг над другом, но пока что я получил довольно равномерный свет с некоторым промежутком между ними. Еще я расположил в шахматном порядке, где они начинаются и заканчиваются, чтобы покрытие было более ровным, а не просто полосками светодиодов по горизонтали. Видео хорошо объясняет это. Вам не нужна батарея или дополнительные вещи, которые он показывает в видео, только силовой трансформатор.

Когда вы разрезаете светодиодные ленты, убедитесь, что они находятся между двумя медными точками (примерно через каждые три светодиода). Убедитесь, что все полосы идут в одном направлении. Как вы можете сказать? Хорошо, когда вы выстроите их в линию, вы увидите на концах светодиодных лент две медные точки, одну отрицательную и одну положительную. Концы должны совпадать, например, все отрицательные медные клеммы должны быть сверху, а вся положительная клемма снизу. Таким образом, его легко выровнять и припаять. Вы собираетесь взять провод 12 AWG (в основном провод динамика) и пропустить его через отверстия, которые вы должны сделать в центре коротких сторон. Провод динамика — это парный провод, один провод идет вверх, а другой — вниз. Неважно, что есть что. Начните с одной стороны и зачистите красный и черный так, чтобы они доставали сразу за светодиоды. Дайте ему около дюйма от верхней части светодиодов. Скрепите их скобами и начните припаивать к каждому медному проводу. С одной стороны вам нужны минусы, а с другой стороны плюсы. Вы не делаете их все с обеих сторон.

Когда закончите, проверьте блок питания. У вас должно быть три положительных и три отрицательных соединения на блоке питания. Один шнур 12 AWG (с красным и черным шнуром внутри) справа должен подключаться к положительным контактам на блоке питания, а один шнур слева должен подключаться к двум отрицательным клеммам. Какая сторона не имеет большого значения, пока провода, припаянные к отрицательной стороне клеммы светодиода, подключены к отрицательному разъему на блоке питания; так же и с позитивом. Затем подключите кабель питания, черный — под напряжением, белый — нейтральный, зеленый — заземление. Включите его и отойдите назад. Лампы включаются примерно через 2 секунды. Как только все заработает, переверните плату и подключите блок питания к плате, и все готово.

Я сохранил все, что использовал, в список пожеланий на Amazon, или вы можете просмотреть ссылки по отдельности ниже.

Список пожеланий
http://amzn.com/w/2HOSLC2PAO93S

По мере развития этого процесса я буду обновлять его новыми изображениями и более подробными указаниями.

Вот схема, которую я сделал:

Блок питания — может одновременно питать 5 барабанов ламп (доставка говорит, что это займет месяц, но я получил его через два дня)
http://www.amazon.com/ Lemonbest-Power-Transformer-Lighting-billboards/dp/B00NHDYMG0/ref=sr_1_72?s=hi&ie=UTF8&qid=1432303393&sr=1-72&keywords=led+power+supply

ОБНОВЛЕНИЕ: Я также настоятельно рекомендую приобрести пластиковую коробку из АБС-пластика и просверлить в ней несколько отверстий для вентиляции.
https://www.amazon.com/gp/product/B005T990I0/ref=oh_aui_detailpage_o01_s00?ie=UTF8&psc=1

Соедините светодиодные ленты вместе
http://www. amazon.com/Connector-Single-Color- Strip-Adaptor/dp/B0085ZX8EM/ref=pd_sim_60_1?ie=UTF8&refRID=1A8TXKYN14J7DC1AP0VG

OOK 50162 Калибр 20, 50-футовый медный провод
http://www.amazon.com/gp/product/B000WC8ULM?psc=1&redirect=true&ref_=oh_aui_detailpage_o01_s00

Проверьте обновление вверху: Wit-Lighting 16,4 фута 5050 Светодиодная лента УФ-фиолетовый 395–405 нм 5M 300 SMD Flex Light Водонепроницаемый IP65 12 В постоянного тока 12 В постоянного тока 5 А для 5 м 300 светодиодных световых полос Угол обзора: 120 ° Длина волны: 395-405 нм Длительный срок службы 50 000+ часов (доставка говорит, что это займет месяц, но я получил его через два дня) Это то, что я использовал, но не рекомендовал бы, через год они желтеют и теряют яркость.
http://www.amazon.com/gp/product/B00MRJ0AB6?psc=1&redirect=true&ref_=oh_aui_detailpage_o02_s00

500 Вт постоянного тока 12 В Выходной импульсный адаптер питания Не водонепроницаемый светодиодный трансформатор для светодиодных лент (для катушек по 6 и более )
