Светильник для подсветки клавиатуры ноутбука своими руками — Может пригодится — Для дома — Каталог статей

Светодиодный USB cветильник для подсветки клавиатуры  ноутбука своими руками



Наверняка многие из вас сталкивались с определенным неудобством при необходимости работать за своим ноутбуком или нетбуком в темноте, т.к. при отсутствии в помещении внешнего освещения, на фоне достаточно яркого экрана становится затруднительным зрительно различать символы на клавиатуре. Конечно если вы владеете слепым способом набора то для вас такой проблемы не существует. Некоторые пользователи умудряются поворачивать экран таким способом, чтобы клавиатура освещалась за счет него, но лично мне не удалось получить таким способом достаточного комфорта при работе. Напрашивается очевидное решение этого неудобства — приобрести специальный светильник для подсветки клавиатуры, благо в торговых сетях предоставлен достаточно большой выбор таких USB светильников по достаточно приемлемым ценам (менее 10 $).
 Причем даже если вы проживаете в «глубинке», такой светильник можно заказать с доставкой по почте ну например здесь  http://micro4ip.com/node/115101.  Но вопервых это не метод нашего сайта, а вовторых зачем переплачивать пусть даже и 10$ если в наличии имеется USB разьем от неиспользуемого шнура и пара белых светодиодов или неисправная табличка указатель напрвления эвакуации
АСТО-12 (как в моем случае). Да и на мой взгляд приятнее сделать вещ своими руками, пусть даже она будет не такая гладкая иблестящая как из магазина.

Итак для изготовления светильника мне понадобилось :

  — USB разьем — Несколько ярких светодиодов белого свечения или кусочек светодиодной ленты (испольчовал часть светодиодной линейки от ACTO-12)





 — Припой, мультимерт, пару резисторов номиналом 100 Ом, кусочки термоусаживающийся трубки или просто изолента, желательно термоклей…

— Немного терпения и около 2х часов свободного времени (почти столько-же я писал эту статью)




Как известно для работы светодиода его нужно запитывать соблюдая полярность, поэтому я сразу «вызвонил» и промаркиповал повода USB разъема.

Вообще в большинстве USB шнурков цвета проводов одинаковые — красный +5в, черный общий, по желтому и зеленому  идет обмен данными с подключаемыми устройствами, но лучше проверить. Затем ненужные провода можно обрезать и заизолировать возле самого USB разъема, а красный и черный провода питания оставляем нужной длинны (длинны гибкой части нашего будущего USB светильника c небольшим запасом), либо наращиваем их если это необходимо.

 Затем изготавливаем гибкую часть USB светильника.

Для этой цели можно использовать кусок медной проволки диаметром около 1мм, эта-же проволка в моем варианте использовалась как минусовой (общий) провод. Думаю вместо медной с успехом подойдет мягкая стальная проволка. Нагревая проволку мощным паяльником или газовой гарелкой аккуратно вплавляем ее в USB разьем. Главное в этой процедуре не перестараться и не закоротить выводы внутри разьема. Я посчитал нужным дополнительно зафиксировать гибкую часть при помощи бондажа из более тонкой медной проволки и термоклея.



Когда термоклей остыл и гибкая часть нашего USB светильника оказалась надежно закреплена, при помощи мультиметра удоставериваемся в отсутствии короткого замыкамия между контактами внутри разьема.











Теперь можно заняться светодиодами. Для подсветки клавиатуры вполне достаточно использовать один-два ярких светодиода, можно использовать и большее количество светодиодов но следует учитывать, что один светодиод потребляет ток около 20 мА, а в большинстве компьютеров  ток потребления через USB порт не должен привышать 500 мА. Кроме этого следует учитывать что большинство светодиодов не расчитаны на питания от 5 вольт (такое напряжение в основном используется для питания USB устройств и присутствует на крайних контактах USB разьема компьютера), поэтому последовательно с светодиодом нужно включить токоограничивающий резистор сопротивлением 75 — 100 Ом.

 В случае использования нескольких светодиодов можно включить отдельный резистор для каждого светодиода, а можно один в общую цепь но в таком случае его мощность а следовательно и размер должны быть значительными.



Я предпочел-бы отдельный резистор для каждого светодиода в SMD корпусе. (по схеме Вар.1)

Всю линейку светодиодов и резисторов можно спаять на полоске фольгированного стекслотекстолита или макетной платы (при пайке не забываем соблюдать полярность подключения светодиодов, светодиод с неправильно подключенной полярностью не будет светиться).



 Затем собранную линейку фиксируем припоем к гибкой части (медной проволке) нашего светильника. В моем случае эта проволка выполняет еще роль минусового проводника. Плюсовой провод подключаем отдельным изолированным проводом и проверяем работоспособность получившегося USB светильника для ноутбука.





Если при включении в USB разъем светодиоды загорелись значит все сделано правильно, немного подержав светильник во включенном состоянии, проверьте нет ли чрезмерного нагрева токоограничивающих резисторов это особенно актуально если вы использовали один общий резистор и много светодиодов.  И можно перейти к заключительному этапу — придать приемлемый внешний вид нашему устройству.  Я в этом плане сильно не заморачивался, одел несколько термоусаживающихся трубок разного диаметра на светильник  и усадил их при помощи паяльного фена.



В местах установленных светодиодов (они четко видны после термоусадки) прорезал острым лезвием отверстия.







Вот наш самодельный светильник для подсветки клавиатуры с питанием от USB — готов, осталось выгнуть его по своему усмотрению.









Похожие темы:



   Ремонт указателя направления эвакуации АСТО12   Светодиодный светильник своими руками   Светодиодный фонарик с питанием от «Кроны» своими руками   Простая вывеска- указатель улицы и номера дома с подсветкой своими руками     Простая лестница для чердака своими руками   Дешевая  блютуз гарнитура в мото шлем своими руками






Самодельный светильник для компьютера. USB ночник из старой флешки своими руками.

Новая электрическая схема светильника

Именно для любителей «самостроя» мы приводим пошаговое руководство по изготовлению миниатюрной светодиодной лампы, источником тока для которой будет служить компьютер (настольный или портативный).

Для реализации этой идеи нам понадобятся следующие компоненты:

светодиод ультраяркий (цвет – на выбор) – 1 шт.;
резистор с рассеивающей мощностью 0,5 Вт (сопротивление рассчитывается индивидуально) – 1 шт.;
малогабаритный переключатель – 1 шт.;
старый микрофон – 1 шт.;
USB-кабель (длина подбирается исходя из потребностей).

Цвет свечения светодиода значения не имеет. В данном случае его яркость является приоритетной характеристикой. Так, подойдет и самый дешевый компонент с небольшим рабочим током (10–20 мА), но его возможностей наверняка не хватит для освещения рабочего места. Мы выбрали белый ультраяркий светодиод, номинальное напряжение которого составляет 4 В при токе 80 мА. Напомним, что более длинный вывод данного компонента для его правильного функционирования подключается к «плюсовому» полюсу источника питания, короткий – к «минусовому».

Характеристики светодиода определяют требуемое сопротивление резистора. Оно рассчитывается исходя из закона Ома для участка цепи (R=U/I, где I – рабочий ток, U – напряжение в цепи, в которую он будет подключаться). Так как напряжение на выходах USB-порта равно 5 В, подставив в формулу цифры, мы получили расчетное значение сопротивления, в нашем случае 62,5 Ом (R=5 В/0,08 А=62,5 Ом). Резистора такого номинала под рукой не оказалось, поэтому мы использовали элемент с сопротивлением 68 Ом. Во избежание выхода из строя светодиода лучше перестраховаться и взять резистор с бόльшим номиналом, чем наоборот. Гасящий резистор подключается последовательно со светодиодом.Если его не будет, лампа сгорит после нескольких минут работы.Прежде чем взяться за дело, «вооружаемся» необходимыми инструментами – паяльником и принадлежностями к нему, дрелью, надфилем, монтажными проводами и т. д.

ШАГ 1
Вначале разбираем микрофон и отпаиваем единственный присутствующий в нем компонент. Чтобы не усложнять работу, для питания светодиода можно использовать провода микрофона.

Впаиваем нашу «лампочку» на положенное ей место.

ШАГ 2
Обрезаем конец USB-шнура, оставляя лишь провод с разъемом, который будет подключаться непосредственно к компьютеру. Нам понадобятся лишь красная («плюс») и черная («минус») жилы, необходимые для питания устройства. С них нужно снять часть изоляции и залудить перед пайкой внутри лампы.

ШАГ 3
Подходящим инструментом делаем несколько отверстий в основании микрофона (для USB-провода, шнура, идущего к светодиоду и выключателя).

ШАГ 4
Монтируем выключатель на предназначенное место, фиксируя его с помощью клея или винтов. Главное, чтобы соединение было выполнено жестко и надежно. Красный провод от USB-шнура можно припаять к центральному выводу переключателя. После этого к одному из двух оставшихся контактов нужно подсоединить резистор. К другому концу сопротивления паяется провод, идущий к «плюсовому» контакту светодиода. При работе необходимо быть максимально осторожным и не допустить короткого замыкания в цепи.

Провод, припаянный к «минусу» нашей «лампочки», следует соединить с черной жилой USB-шнура.

ШАГ 5
Для сведения риска возникновения неполадок в цепи к минимуму (разрыва проводов, короткого замыкания) всю компонентную базу необходимо тщательно заизолировать термоусадочной трубкой, изолентой или же изготовить для подставки лампы-микрофона второе «дно» из текстолита либо оргстекла, которое будет выполнять защитную функцию и увеличит устойчивость устройства на столе.

РЕЗУЛЬТАТ
В итоге у нас получилась довольно неплохая мини-лампа с питанием от USB-порта компьютера. К достоинствам такого решения отнесем простоту изготовления, высокую яркость свечения (в случае использования ультраярких светодиодов, рассчитанных на большой номинальный ток) и аккуратный внешний вид.

Помните, что данное решение – лишь пример самого простого устройства подсветки, которое нетрудно сделать своими руками. При желании и необходимых навыках конструкцию можно совершенствовать (например, добавить регулятор яркости), усложнять, изменять по собственному усмотрению, исходя из имеющихся компонентов. Одним словом, все зависит от вашей фантазии.

» в данном материале, вам будет представлена простая и доступная технология создания USB-светильника своими руками, из старого фонарика и провода от компьютерной мышки.

На сегодняшний день во всем Цивилизованном мире идет полным ходом компьютеризация населения, компьютер уже не предел мечтаний, а обыденность. Без компьютера и телефона сегодня уже трудно обойтись.

Многие люди в наше время имеют работу или подработку в интернете и порой проводят за компьютером очень много времени, порой засиживаясь до поздней ночи. Работать с включенным светом ночью не очень то экономно, да и чтоб не мешать домочадцам светом от настольной лампы 220 в, вот что я придумал, точнее придумано это уже давно, но все же 🙂

Чтобы экономить электроэнергию и спокойно работать при достаточном освещении, пришлось изготовить из USB-светильник, а именно из провода от неработающей компьютерной мыши и старого фонарика, что из этого получилось смотрите далее.

И так для создания USB-СВЕТИЛЬНИКА мне понадобились следующие составляющее, их перечень представлен ниже.

Материалы

1) провод от(компьютерной) мыши 2)светодиодный фонарь 3)изолента

Инструменты

1) отвертка 2) плоскогубцы 3) нож

Процесс изготовления USB-СВЕТИЛЬНИКА.

И так с самого начала мне пришлось разобрать старую и неработающую компьютерную мышку, чтоб отсоединить от нее провод с USB контактом, а также разобрать светодиодный фонарик.

Сайт

На фото вы можете видеть разобранную компьютерную мышку и отсоединенный провод. Далее я разобрал светодиодный фонарик, просто открутив по резьбе его верхнюю часть.


сайт

Взял с фонаря нужную мне часть, а именно его головку с светодиодами.
сайт

В задней части имеются контакты в виде пружины и металлического кольца тоесть (+ и —)


сайт

Данный фонарь имеет 9 светодиодов, что очень неплохо.


сайт

Затем разобрал головку фонарика и подсоединил контакты, паять не стал по той причине, что фонарь потом можно использовать опять по назначению, стоит только отсоединить контакты и прикрутить головку обратно 😉

Подсоединил и на корпусе сделал небольшой надрез, чтоб спрятать там провод.

Далее вашему вниманию будет предоставлен содержательный видеоролик по обзору работы и схеме подключения USB-СВЕТИЛЬНИКА. Как уже говорилось выше данный светильник можно запитать от зарядника для телефона и сделать допустим к примеру ночную лампу или что то в этом роде. Если Вам понравился материал, то приглашаем к нам в группу

Доброго времени суток.
Я думаю многие из вас сталкивались с определенным неудобством при необходимости работать за своим ноутбуком или компьютером в темноте, т.к при отсутствии в помещении внешнего освещения, на фоне достаточно яркого экрана становится трудно различать символы на клавиатуре.

Приходится присматриваться и напрягать зрение. Некоторые пользователи умудряются поворачивать экран таким способом, чтобы клавиатура освещалась за счет него, но я думаю, что это не выход из ситуации и получить таким способом достаточного комфорта при работе за компьютером не получится. Напрашивается очевидное решение этого неудобства — приобрести специальный светильник для подсветки клавиатуры, благо в торговых сетях предоставлен достаточно большой выбор таких USB светильников по приемлемым ценам.
Оговорюсь сразу, что светильник заказывался не для себя да и ноутбука у меня нет, но захотелось написать обзор.
Посылка пришла спустя 27 дней.
Желтый почтовый конверт с пупыркой внутри.

Содержимое пакета:
1 — гибкая ножка
2 — светильник
USB- лампа состоит из двух частей это гибкая ножка с разъёмами и сам светильник.

Ножка сделана из металла и хорошо гнется. Может принять практически любую форму и удерживать ее. Полная длина ножки (вместе с разъёмами) составляет 35 см.

Сам светильник выполнен из алюминиевого сплава в форме профиля.
Длина 9.5 см, Ширина 1.8 см, Толщина 8 мм.
На светильнике размещены 8 ярких светодиодов.

Я думаю, что обозреваемый светильник подойдет не только для подсветки клавиатуры на ноутбуке, а так же для освещения клавиатуры и стола стационарного ПК.

Плюсы:
Отличное устройство с яркими светодиодами для работы за компьютером в неосвещенном помещении, не мешая окружающим.
Гибкое основание поможет изогнуть лампу так, как вам удобно.
Достаточно легкая, компактная, чтобы брать ее с собой куда-угодно, которая поместится в любой сумке.
Минусы: не нашел.
Устройство понравилось.
Спасибо за внимание.
Удачных покупок.

Планирую купить +9 Добавить в избранное Обзор понравился +8 +21

USB лампочка своими руками

Полезная самоделка, которая обязательно вам пригодится практически в любом месте где есть USB:
  • Дома для подсветки: можно подключить хоть к компьютеру, хоть к ноутбуку.
  • В походе, на рыбалке или охоте: можно подключить к внешнему аккумулятору (power bank) и освещение в палатке или на улице уже готово!
  • В автомобиле для подсветки: сейчас в каждой магнитоле есть USB вход. Если сделать провод подлиньше, то вообще можно использовать как мобильную смотровую лампу.
  • Есть и не мало других применений.




Что понадобиться для USB лампы?


  • USB провод от любой ненужной зарядки.
  • Светодиоды 1-3 Вт мощностью.
  • Пара резисторов 5-500 Ом — сопротивление зависит от яркости свечения светодиодов.
  • Нерабочая светодиодная лампочка на 220 В.



Изготовление USB лампы


Разбираем лампочку. Для этого нужно поддеть плоской отверткой белый купол. Он приклеен и должен постепенно отойти от вашего давления.


Удаляем внутреннюю плату, она нам больше не понадобится, у нас она будет своя.

Делаем отверстие в цоколе для провода раскаленным паяльником. Можно просто просверлить сверлом.

Пропускаем провод для питания лампочки.

Нам нужно теперь собрать очень простую схему для питания светодиодов от USB — 5 В.

Делаем все на кусочке пластика. У меня яркость небольшая, но если вы хотите поярче — сделать все нужно на алюминиевом кусочке металла. Для лучшего отвода тепла от светодиодов. Сопротивлением резисторов можно регулировать и мощность свечения светодиодов, а значит и их нагрев.

Приклеиваем к лампочке нашу собранную плату. Клеим на горячий клей.

Теперь собираем лампочку. Стекло можно приклеить на супер клей.

Вот как выглядит готовая лампа с питанием от USB.

А вот как светиться. Практически как и светила раньше когда работала от 220 В. Светодиоды можно взять и помощнее и больше по количеству. Но в этом случае увеличиться и ток потребления, что может сказаться на нагрузку USB. Я сделал оптимальный вариант.

Смотрите видео


USB светодиодный светильник своими руками

USB светодиодный светильник своими руками



Чтобы смастерить своими руками очень необычный ультрафиолетовый светодиодный светильник вам необходимо подготовить большую перегоревшую лампочку с большим цоколем (чем больше размер колбы, тем лучше), ультрафиолетовый светодиод (идеально подходит от фонарика, которым проверяют купюры), 100-омный резистор, USB-кабель, флуоресцентная леска (она должна светится в ультрафиолетовых лучах) и деревянная подставка, которую мы сделаем сами. Сначала нам надо вытащить из лампочки внутренности. Самый простой вариант – это обрезать цоколь труборезом, но поскольку такой инструмент есть не у всех, то можно воспользоваться и надфилем. Обязательно проводите это действие в плотных перчатках, так как не исключено, что колба может треснуть. Когда цоколь будет обрезан, вытащите при помощи пассатижей из колбы все внутренности.

Для подставки, необходимо сначала вырезать коронкой шайбу диаметром 7 сантиметров и толщиной 2,5 сантиметра. По центру шайбы надо высверлить отверстие, чуть большее по диаметру, чем цоколь лампы. Это отверстие сверлим не насквозь, а оставляем стенку около полусантиметра толщиной, а в стенке по центру сверлим маленькое сквозное отверстие под светодиод. С обратной стороны подставки дрелькой надо высверлить пространство под провод и резистор. Готовую подставку надо обработать наждаком и покрыть слоем лака для презентабельного вида.

Далее приступим к светящимся элементам светильника. Светодиод необходимо припаять к USB-проводу через ограничительный резистор на 100Ом. Главное не перепутать полярность. Определить ее можно с помощью батарейки. Припаяв провода, устанавливаем светодиод в подставку, и с обратной стороны заливаем пространство с проводом и резистором прозрачным силиконом. Здесь надо проследить, чтобы оголенные провода не соприкасались.


И финишным аккордом нашей поделки станет декорация. Для этого берем флуоресцентную леску яркого цвета (ее можно найти в магазине для рыбалки), наматываем ее на палец и засовываем моток в колбу. А уже так карандашом или отверткой хаотично расправляем ее по всему объему.

На самый конец, тем же силиконом уплотняем колбу в подставке, чтобы она была установлена «намертво». Включаем наш самодельный светодиодный светильник и наслаждаемся полыхающим светом.



Источник: www.sense-life.com

USB лампа своими руками |

Внешний вид USB лампы

В этой статье порадую вас одним из результатов долгих раздумий, на тему «куда бы применить старую, нерабочую клавиатуру». Но как обычно бывает, думай не думай, а идея, специально не прийдет. Идея приходит тогда, когда ее не ждешь и вот тогда не облажайся, прийми ее по королевски. Так и в этом случае, работая ночью за черной клавиатурой да и вообще за компьютером, постоянно ощущается нехватка освещения, особенно когда то самое освещение включить не очень уместно. Хочется стать обладателем своего собственного источника света. Вот тут пришла она, идея, нежно нашептовая «клавиатура… свет…». Немного прикинув, получился вот такой дизайн, миниатюрной USB лампы на сверхярких светодиодах для подсветки клавиатуры и не только.

Сам принцип использования USB интерфейса для питания ламп и других устройств   всевозможного назначения, не новый. В продаже уже давно есть USB лампы, USB вентеляторы, USB грелки для рук и еще много всевозможных устройств.  Несмотря на высочайшую надежность клавиатур, устаревших и нерабочих среди них достаточно, руки так и чешутся задействовать их. Возможно, для игрушек ( http://www.youcandoit. com.ua/?p=670 )  а лучше с пользой, для освещения.  Таким образом удалось применить пусть не всю клавиатуру, а ее части в виде кнопок для создания оригинальной  USB лампы .

Не буду утомлять вас техническими подробностями, перейду сразу к описанию данной USB лампы. Питание лампа получает от USB интерфейса, который сейчас есть в каждом компьютере, на еще и во множественном числе. Цоколевку выводов различных вариантов разъемов USB интерфейса можно посмотреть здесь ( http://www.youcandoit.com.ua/?p=1922 ). Так как напряжение питания USB составляет 5 В, а падение на сверхярких светодиодах чуть больше 3 В (в зависимости от типа), то последовательно с каждым светодиодом следует включить токоограничивающий резистор сопротивлением 100…150 Ом, а все цепочки светодиод-резистор соединить параллельно и подключить через кнопочный выключатель к USB удлинителю.

USB лампа в работе

Всего для создания светильника использовалось 6 клавиш. Основание лампы устойчиво благодаря ее форме, центральная клавиша играет не только эстетическую роль, но и функциональную, являя собой клавишу включения /выключения. Гибкая мачта позволяет изменять направление направление освещения практически в любую сторону. Конечно, сверхяркие светодиоды не лучший (спектрально качестивенный) источник освещения, однако давольно удобные в применении  обладают предельно малым потреблением энергии, например, по сравнению с таким светильником. Это Вы можете вполне проверить на практике самостоятельно.

Практическое использование USB лампы оправдало все ожидания, как в качестве подсветки так и в эстетическом качестве!

Светодиодный светильник своими руками

Наши руки не для скуки! Вы тоже так считаете? Тогда в любой из свободных вечеров займитесь изучением нашего мастер-класса по изготовлению светильника из светодиодов своими руками. Замените «внутренности» старой настольной лампы или бра и продлите срок ее службы.

Нам понадобится:

— 3 диода мощностью 1 Вт;
— драйвер для одноваттных светодиодов;
— двухсторонний теплопроводящий скотч;
— кусок алюминия для радиатора (толщина – 1 мм, длина около 10 см).

Диодный светильник своими руками: I этап

Полоску скотча шириной 6-7 мм наклеиваем на радиатор, предварительно обезжирив его поверхность. Не забываем протереть спиртом или водкой обратную сторону диодов.
Размечаем места расположения диодов и наклеиваем их на скотч, слегка прижимая. Соблюдаем плюс-минус! Затем наносим на выводе светодиодов олово – это облегчит последующую пайку.
Для того чтобы соединить светодиоды, подойдет жила от любого провода. Припаиваем драйвер. Включаем! Готовое изделие должно гореть беспрерывно в течение пары часов. По истечении этого времени обратная сторона радиатора должна быть терпимо горячей. Вставляйте светильник в понравившийся вам корпус.

Конечно, вы можете использовать диоды любой мощности. Для изготовления светодиодного потолочного светильника» своими руками нам понадобилось от силы 10 минут.

Диодный светильник своими руками: II этап

Старая лампа дневного света барахлит? Сделайте на ее основе лампу дневного света. Это не сложнее, чем изготовление светильника.

Для начала вынимаем «внутренности». Не обойтись без радиатора, на который мы клеим, как и в предыдущем случае, диоды, только уже в виде полоски – светодиодной ленты. Для лампы среднего размера понадобится 20 светодиодов. Подключаем диоды, соблюдая полярность, к выходам драйвера, который располагаем в удобном месте в коробке лампы. Подключаем драйвер к проводам осветительной сети. Проверяем работоспособность изделия. Возвращаем крышку лампы на место и наслаждаемся финансовой экономией и приятным для глаз мягким светом.





Питаемся от компьютера с помощью USB

Можно изготовить светодиодный светильник своими руками, источником энергии для которого станет компьютер.

Приготовим старый микрофон, один светодиод, резистор (его сопротивление зависит от характеристик светодиода), переключатель и USB-кабель нужной длины. Разбираем микрофон и впаиваем диод, используя старые провода. В корпусе микрофона нужно сделать несколько отверстий: для USB-кабеля, провода, ведущего к диоду и для выключателя.

Кабель нужно обрезать, так как нам понадобится только тот разъем, который необходим для подключения к компьютеру. Приклеиваем выключатель. К центральному его выводу припаиваем красную жилу USB-кабеля, к другому – резистор, к третьему – провод, направленный на «плюс». С черной жилой соединяем «минус» диода. Всю конструкцию обязательно изолируем, хотя бы с помощью изоленты!

светодиодная лампа с питанием от USB

Решил я сделать себе USB светильник для путешествия, чтобы он мог в какой-то мере заменить небольшую настольную лампу. Светильник должен быть универсальным, чтобы его можно было использовать как для подсветки клавиатуры моего ноутбука, так и для чтения книг в случае отключения электроэнергии. Я еду в путешествие по Индии и в некоторых местах там часто случаются перебои с электроэнергией. Конечно, можно было бы пойти в магазин и выбрать одну из многочисленных промышленных USB — ламп, но мне захотелось сделать такой светильник самому, потому что я люблю что-то делать своими руками. К тому же у меня в хозяйстве оказалось в наличии всё необходимое для изготовление такого гаджета.

На самом деле на мысль об изготовлении такого светильника меня натолкнули старые наушники — гарнитура, которые я нашел у себя в куче хлама. У наушников отсутствовала одна амбушюра и не работал микрофон.

Мне приглянулась эта гибкая штуковина, на которой был закреплен микрофон этой гарнитуры, она оказалась неплохого качества, этакая металлическая гибкая спираль и внутри неплохой гибкий медный провод. С противоположной микрофону стороны эта штука была закреплена на наушнике посредством этакого большого круглого пластикового шарнира, который очень легко отсоединился и по сути был готовым круглым плафоном для будущего светильника. В действительности когда-то это были неплохие компьютерные Skipe-наушники

Большие SMD светодиоды для будущего светильника я выпаял из дешевой китайской пятиваттной 12-ти вольтовой светодиодной лампы:

Когда-то я выписывал десяток таких ламп на Aлиэкспресс. Из этой же лампы я добыл пять SMD резисторов сопротивлением 130 Ом. оставшиеся 3 резистора я добавил из своих запасов.

Как видно из схемы, я использовал 8 светодиодов. Каждый из светодиодов подключен к источнику питания +5В через свой индивидуальный ограничительный резистор. Сопротивление резистора может быть в пределах 100 — 130 ом. Заметного на глаз увеличения яркости светодиода при использовании резистора 100 ом по сравнению с резистором на 130 я не заметил. Мой светильник потребляет от источника питания ток 120 мА (это может быть USB потр компьютера, сетевой адаптер с USB выходом или внешний аккумулятор — powerbank).

Для светильника была разработана простая печатная плата. Проект печатной платы вы можете скачать по ссылке в конце статьи. Плата создана в программе DipTrace.

Эту круглую печатную плату я изготовил методом фрезеровки на моем станке с ЧПУ CNC1610, который я заказал в Китае на Алиэкспресс. Процесс изготовления платы вы можете посмотреть в соответствующем видео на моем канале.

Особое внимание следует уделить USB штеккеру лампы. Гибкий держатель светильника закрепляется непосредсвенно в этом USB разъеме и поэтому крепление должно быть надежным и крепким. Я использовал вот такой универсальный USB штеккер под пайку.

Такие штекеры я в свое время заказывал в Китае на Алиэкспресс по цене чуть больше трех долларов за 10 штук.

Корпус для штекера я напечатал на своём 3D принтере Prusa i4, предварительно разработав модель в программе SolidWorks.
3D модель корпуса состоит из 2 частей — собственно корпуса и крышки. После запайки разъема гибкий шланг от лампы закрепляется в металлической части Штеккера. Для дополнительной жесткости я намотал в этом месте прочной синтетической нити и пропитал это всё суперклеем. После этого я обжал вторую металлическую часть (крышку) штекера и установил штекер в пластиковый корпус, напечатанный на 3D принтере из ABS пластика. Крышку корпуса я закрепил на своем месте залив её тем же суперклеем.

Как я всё это делал вы можете посмотреть в соответствующем видеоролике на моем канале.

3D модель USB штекера — Корпус

Скачать проект печатной платы в формате DipTrace и 3D модели для печати


DIY Pipe Lamp с элетрической розеткой и зарядным устройством USB

Мне всегда нравился промышленный архитектурный стиль, и я давно хотел сделать лампу из черной железной трубы. Я сделал эту лампу на прикроватную тумбочку или комод с диммером и USB-портом для зарядки устройств.

Для этого слайд-шоу требуется JavaScript.

Для этого слайд-шоу требуется JavaScript.

Изготовить трубчатую лампу довольно просто, вам понадобится всего несколько основных инструментов и трубный ключ.

Детали для трубчатой ​​лампы:

  • (4) 1/2 ″ 90 градусов FPT к FPT Колено
  • (3) Тройник с резьбой 1/2 ″ FPT
  • Preferred Industries 662034 Атмосферостойкий алюминиевый бокс на 2 группы с тремя выходными отверстиями 1/2 дюйма
  • Lutron S-600-BL Черный слайд-диммер
  • Cooper Wiring Devices Комбинированное зарядное устройство USB TR7740BK-BOX с защищенной от взлома розеткой, 2-полюсное, 3-проводное заземление, Черный
  • Leviton 84409-40 Настенная панель Decora на 2 группы, крепление для устройства, нержавеющая сталь
  • Leviton 10051 Средний цоколь, цельный, без ключа, лампа накаливания, патрон из глазурованного фарфора, белый
  • Многожильный провод THHN 14 калибра для прокладки внутри трубы для подачи питания на патрон лампы
  • 16/3 SJOOW провод для розетки
  • Абажур, который я использовал, — это абажур Restoration Hardware. Размер нижней части конуса: 11 ″, размер верхней части конуса: 4-3 / 4 ″, высота: 8-1 / 2 ″

Общая стоимость деталей: 85 ~ 95 долларов
Некоторые предметы премиум-класса и дороги, например, фарфоровый патрон, поэтому они быстро накапливаются.

Когда я протянул провод к электрической коробке, я завязал на проводе узел для снятия натяжения, чтобы провода не выдергивались из электрической розетки. Я использовал многожильный электрический провод THHN для электрического подключения внутри коробки и к патрону лампы. Я решил использовать трехпроводную розетку, потому что мне было удобнее, когда все приспособление было заземлено.Когда я затягивал фитинги, я обернул трубу тряпкой, чтобы предотвратить образование следов на трубе.

Что бы я изменил в следующий раз:

1) Сейчас я живу в прибрежной среде, где незащищенные поверхности ржавеют намного быстрее, поэтому я бы либо очистил трубу, что потребовало бы тщательного обезжиривания монтажной смазки на фитингах, либо использовал оцинкованную трубу, но она может иметь не такой красивый внешний вид, как черная железная труба.
2) Мне нравятся электрические шнуры, покрытые тканью, которые вы можете купить, и, вероятно, я бы использовал их для питания.

Раскрытие информации: Некоторые ссылки на продукты и материалы на этой странице проходят через мою учетную запись Amazon Associates и / или Ebay в надежде помочь в оплате веб-хостинга и, возможно, даже позволить мне начать новый проект. Если вы собираетесь приобрести какие-либо из перечисленных здесь принадлежностей и если вы нашли содержание моего сайта полезным, подумайте о покупке по моим ссылкам, это вам больше не будет стоить, спасибо!

Нравится:

Нравится Загрузка …

GFF Светодиодные лампы для завязывания DIY | Глобальный FlyFisher

Маленький и гибкий

Martin Joergensen

Я рассмотрел целую кучу ламп для завязывания мушек в своей недавней статье о фонарях для завязывания мушек и обнаружил, что модели на рынке продаются почти по 300 долларов США.Лично мне всегда нравился компактный тип с креплением на штоке, который просто зажигает мушку, и в процессе исследования и написания вышеупомянутой истории я сделал свою собственную классную лампу, используя дешевые детали и немного эпоксидной смолы.

Я даю вам светодиодную USB-лампу GFF DIY за 10 долларов!

Если вы хотите стать больше, читайте дальше, и вы найдете инструкции по изготовлению более крупной и мощной лампы — менее чем вдвое дороже !.

Я даю вам светодиодную USB-лампу GFF DIY за 10 долларов!

Светильник для столба My DIY

Итак, моя новая любимая лампа — это небольшая вещь, сделанная своими руками, которую я сделал из следующих предметов:

  • USB-лампа IKEA Jansjö (5 долларов США).
    Магазины ИКЕА и на сайтах ИКЕА.
  • Удлинительный кабель USB 2.0 (1-2 доллара США).
    Практически любой магазин электроники, онлайн или офлайн. У вас может быть один валяется.
  • Зажим топливного шланга 3/8 дюйма (9,5 мм) для топливного шланга AN3 (3-5 долларов США).
    Магазины автозапчастей, онлайн или обычные.
  • Немного эпоксидной смолы и барашковая гайка для замены гайки на зажиме.
  • Преобразователь питания USB.
    Лампа питается от любого зарядного устройства для телефона или от USB-выхода.Если вы похожи на большинство из нас, у вас есть кое-что, что осталось от телефонов или фотоаппаратов.
Дешевый и компактный

Martin Joergensen

Готовы к приклеиванию

Хомут

Зажим с потертостями

Заглушка

Клей отверждение

ИКЕА

Идея лампы возникла в результате поиска в Интернете компактных светодиодных ламп, которые можно использовать для вязания мушек.Есть много ламп на тяжелых ножках и несколько с зажимами, предназначенными для закрепления на столе, но я хотел что-то, что могло бы сидеть на стержне тисков.

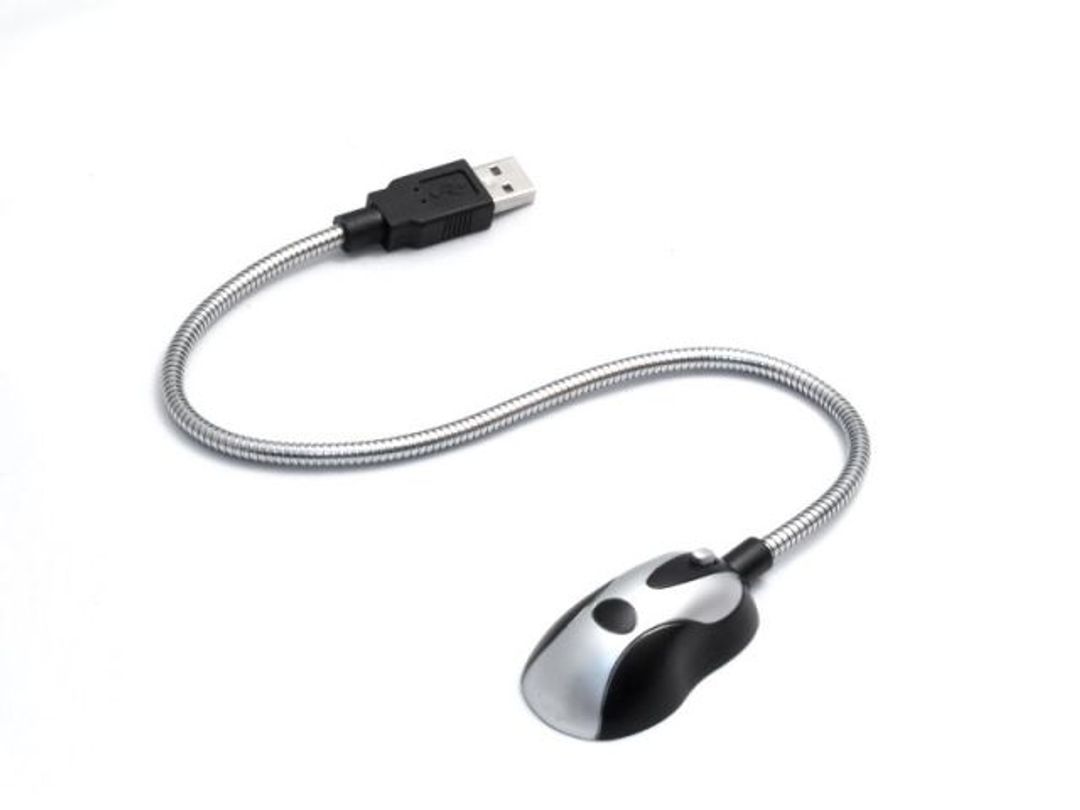

Маленькие светодиодные лампы на гусиной шее продаются в парах, если вы посмотрите на такие места, как eBay, Amazon. LightInTheBox или DealExtreme, но, несмотря на то, что многие из них довольно недорогие и выглядят нормально, я нашел самую дешевую и лучшую лампу на моем местном складе IKEA.
У меня уже было несколько светодиодных ламп Jansjö, и когда я искал цену, я обнаружил лампу Jansjö USB на гусиной шее.Я купил пару и убедился, что они хорошо подходят для этой работы. Мне просто нужно было придумать для него какое-то крепление.

USB

Поскольку на лампу подается напряжение 5 В через стандартный USB-штекер, установленный непосредственно на гибкой стойке, мне понадобится USB-кабель для этого. Обычный удлинитель USB 2.0 с вилкой «папа / мама» справится. Это всего 1-2 доллара США во многих магазинах — как в сети, так и в автономном режиме — и я нашел одну с хорошей прочной розеткой, которая могла бы служить основой для крепления моей лампы.
Длину вы можете выбрать сами. Длина кабелей составляет всего 30 сантиметров или 1 фут, но широко доступны кабели длиной до 5 метров или 15 футов. Вам понадобится только удлинительный кабель, а не так называемый кабель повторителя, в котором есть какая-то электроника. Вы также должны предпочесть кабель с закрытой охватывающей частью, где металлический хомут не обнажен.

3/8 дюйма

Стандартные штоки тисков имеют диаметр 3/8 дюйма или 9,5 миллиметра, и для крепления чего-либо на штоке вам понадобится какой-то зажим, который сможет удерживать этот шток.
К счастью, этот диаметр довольно часто встречается во многих единицах оборудования, и я нашел то, что мне нужно, в разделе автозапчастей при поиске в Интернете. Алюминиевый шланговый хомут AN3, предназначенный для зажима топливных шлангов диаметром 3/8 дюйма или 9,5 мм в автомобилях и на лодках, выглядел так, как будто он справился с этой задачей.
Я заказал один на месте и получил его на следующий день (и даже получил бесплатную кружку кофе), и эврика! Это было идеально для работы. Он состоит из двух половин, полностью открывается, зажимается на штоке и затягивается болтом и гайкой. Я использовал барашковую гайку вместо стопорной гайки, которая поставлялась с зажимом, и у меня было идеальное, компактное крепление штока тисков.

Эпоксидное

Следующим шагом было прикрепление заглушки к зажиму, и я выбрал грубый, но эффективный способ: эпоксидную смолу!
Я протер заднюю часть вилки (без символа USB) и одну сторону зажима напильником, закрепил винт с небольшим количеством одночасовой эпоксидной смолы и соединил вилку и зажим под давлением прищепки, и позволил лечить пару часов.
Осталось собрать две половинки зажима, установить их на шток тисков, подключить лампу и найти одно из бесчисленных излишков USB-зарядных устройств, которые были у нас в доме.
Et viola!

Теперь у меня есть классно выглядящие, очень компактные, дешевые и очень хорошо работающие тиски. Он не осветит строительную площадку, но хорошо осветит муху, которую я вяжу.

Лампа на зажиме

Martin Joergensen

Если вы думаете, что этот свет будет слишком концентрированным и резким для вас или пятно слишком маленькое, существует множество альтернативных светодиодных USB-ламп, некоторые с большими головками и несколькими светодиодами, дающими более рассеянный свет.

Лампа на зажиме

В зависимости от вашего настроения и характера вашего USB-удлинителя, вы также можете приклеить саму лампу к зажиму. Это позволяет использовать любой доступный удлинительный кабель и позволяет оставлять лампу в тисках, не прикрепляя к ней кабель. Если у вас уже есть держатель инструмента или другая вещь, зажатая на стержне ваших тисков — опора для шпульки или инструмент для виселицы — вы также можете просто приклеить лампу к зажиму, который ее удерживает.
Процесс такой же: протереть обе поверхности и склеить их эпоксидной смолой.Убедитесь, что вы держите их плотно вместе, пока клей застывает. Прищепки здесь твой друг.

Большой и маленький

Мартин Йоргенсен

Увеличенная версия

Мартин Йоргенсен — IKEA

Увеличивая

Моя маленькая лампа, вероятно, покажется оскорблением многим тайерам, которые хотят более существенного света. Что ж, нетрудно экстраполировать идею и просто выбрать лампу большего размера с более длинной гусиной шеей. Вы, вероятно, не получите этого с USB-соединением, и вы, вероятно, не сможете прикрепить такую ​​лампу с помощью клея к небольшому зажиму, подобному тому, который я использовал.
Но тогда выберите лампу ногой. В серию светильников IKEA Jansjö также входит лампа, установленная на прочной опоре, которая поставляется в разобранном виде, готовая к установке на подходящем зажиме, а не на опоре. Он имеет два винта на конце гусиной шеи и может быть присоединен к подходящему держателю стержня или пластине.
В качестве альтернативы вы можете рассмотреть возможность использования другого хомута для топливного шланга, который называется разделителем. Он больше, чем тот, который я использовал, имеет два отверстия диаметром 3/8 дюйма или 9,5 мм, и его легко приспособить для использования в качестве зажима лампы.Гусиная шея Jansjö не совсем 3/8 дюйма или 9,5 мм, но несколько обмоток клейкой ленты позволяют крепко захватить зажим. Мой зажим также немного больше диаметра стержня, но сидит достаточно плотно, чтобы работать. Он такой же элегантный, как и небольшая USB-лампа, но его стоимость составляет менее 20 долларов США за все детали, плюс немного скотча и клея, вы не можете жаловаться.

DIY Bottle Lamp: Сделайте настольную лампу из переработанных бутылок

Добро пожаловать в урок, посвященный лампе из бутылок своими руками! Во-первых, будьте уверены, это на самом деле проще, чем кажется … Требуются только простые электрические навыки и хороший сверлильный инструмент.

Из старых бутылок можно сделать два типа ламп: подвесной светильник или настольная лампа. Отличия заключаются в вырезании / сверлении бутылки и в необходимом электрическом оборудовании.

Примеры настольных ламп из старых бутылок

Примеры подвесных светильников из старых бутылок

DIY Bottle Lamp: Настольные лампы из старых бутылок

Вам нужно:

  • Старая или переработанная стеклянная бутылка может быть изготовлена ​​из любых двух бутылок по вашему выбору, будь то бутылки для вина или бутылки для ликера, такие как виски / виски / скотч (любых марок, шотландских или ирландских).
  • Буровой инструмент с алмазным наконечником, Dremel из этого руководства.
  • Электрооборудование: короткая нить рождественских гирлянд (с вилкой только на одном конце) или абажур с комплектом адаптеров для бутылок (или простая пробка из хозяйственного магазина, подходящая для горлышка вашей бутылки).
  • Резиновая втулка
  • Малярная лента.
  • Защитные очки и перчатки (на случай, если бутылка разобьется).
  • Кухонная мойка.
  • Несколько старых полотенец.

Первый шаг: Вам нужно будет просверлить отверстие на дне стеклянной бутылки.

Самыми известными небольшими буровыми инструментами являются Dremel Rotary Tool, мы рекомендуем по крайней мере версию 3000 с точки зрения производительности. Этот инструмент может резать, вырезать, гравировать, шлифовать, шлифовать, затачивать, чистить и полировать, поэтому вы найдете множество способов использовать его для других поделок.

Вам также понадобится специальная алмазная насадка. Сверло по стеклу достаточно для сверления стеклянных бутылок. Выберите подходящий диаметр и убедитесь, что шнур из вашего комплекта проходит через отверстие.

Приклейте ленту ко дну бутылки, где бы вы ни выбрали заднюю часть лампы, убедитесь, что вы оставили как можно больше места между отверстием и дном бутылки, иначе у вас может появиться трещина.

Готово к сверлению, вам понадобится вода, она поможет защитить стекло и сверло от перегрева во время работы, поэтому лучшее место для работы — раковина. Положите бутылку на полотенце в раковине, чтобы ослабить вибрацию и начать отверстие. Лента не должна позволять сверлу блуждать по поверхности стекла, если вы начинаете медленно.

Во время работы промойте место контакта стекла и сверла с водой, чтобы смазать сверло и свести к минимуму риск развития трещин.

Убедитесь, что сверло расположено как можно ближе к вертикали, и поддерживайте скорость сверления, начинайте очень медленно и постепенно увеличивайте скорость (чем больше смазки вы используете, тем быстрее вы можете сверлить). Оказывайте небольшое давление на сверло; лучший способ — позволить весу самого сверла и сверлу сделать свою работу.

Второй этап: Установите электрические компоненты

У вас есть 2 варианта: если вы хотите лампу с абажуром, вы должны купить «Комплект лампы с переходниками для бутылок», это такая же цена, как если бы вы покупали все детали по одной…

Мы не будем углубляться в то, «как подключить светильник», на Youtube есть много руководств, вы увидите, что это проще, чем вы думаете.

После этого протяните кабель обратно через отверстие (с втулкой), чтобы максимально уменьшить люфт, и вставьте патрубок лампы.

Готово! Не забудьте прочитать наше полное руководство по изготовлению индивидуальных абажуров

.

Если вам нужна настольная лампа без абажура, вы должны купить нитку рождественских гирлянд, их много в Интернете, вам просто нужно убедиться, что просверленное вами отверстие достаточно велико, чтобы наполнить бутылку гирляндой.

DIY Bottle Lamp: Подвесные светильники из старых бутылок

Вам нужно:

  • Старая или переработанная стеклянная бутылка.
  • Лампочка в старинном стиле.
  • Жидкость для снятия лака / ацетон.
  • Строка.
  • Спички / зажигалка.
  • Раковина с холодной водой.
  • Электрооборудование: Электропровод по вашему выбору (например, цветной), шнур лампы с вилкой.

Первый шаг: Вам нужно будет разрезать нижнюю часть стеклянной бутылки.Для этого есть хороший учебник, который займет всего несколько минут!
