Если вы читаете эту статью, то, очевидно, перед вами в полный рост встал вопрос: как сделать заземление в гараже? Вы проводите в гараже достаточно времени, обзавелись нужными электроинструментами, потихоньку мастерите, и тут, как человек сознательный вы задумались о своей безопасности, ведь гараж-то металлический, да и сыро в нем как-то. Или не металлический, но соседи подсказали, что общего заземления в вашем кооперативе нет, и что они сами себе прокладывали заземляющий контур. Пришло время и вам заняться этой задачей. Делаем заземление в гараже своими руками.
Зачем заземление в гараже?
Рано или поздно любой автовладелец становится хозяином собственного гаража, который подчас выполняет несколько функций. Во-первых, в гараже автомобиль можно ремонтировать. Во-вторых, в хозяйственных руках гараж превращается в универсальную мастерскую, склад, а если есть подвал, то он используется как погреб.
Так почему о заземлении в своем гараже нужно заботиться самому? Ведь в многоквартирных домах никто не забивает свой заземлитель во дворе. Зачем он понадобился для гаража?
Кооперативные гаражи зачастую металлические. Гидроизоляция у них, мягко говоря, неважная, как итог – внутри гаража почти «уличная» влажность. В таких условиях использование сварочного аппарата или обогревателя небезопасно: при поврежденной изоляции внутри прибора и при попадании внутрь влажного воздуха, утечка тока на корпус угрожает жизни. Конденсат пара, совместно с пылью, оседая на металлических деталях инструментов, является хорошим проводником электричества.
Отдельного внимания заслуживает освещение подвалов и погребов. Эти сырые помещения, согласно строительным и электрическим нормам, категорируются, как помещения с повышенной опасностью. А корпуса светильников в них нуждаются в обязательном заземлении.
А вот еще один аргумент в пользу гаражного заземления.
Если гараж выполнен из металла, то, даже его нахождение на поверхности земли, не является гарантией того, что на корпус гаража не окажется под напряжением. Связь гаража с землей не столь надежна, чтобы выполнять заземляющую функцию, потому что между гаражом и почвой проложена гидроизоляция, а он сам установлен на бревнах или шпалах. Любое повреждение подводящей кабельной линии электропроводки во время дождя может дать эффект контакта с корпусом гаража. Прикосновение к металлическим стенкам гаража, если они оказались под напряжением, смертельно опасно. Поэтому присутствие заземляющей шины в гаражной электропроводке и в розетках является непременным требованием электробезопасности.
Заземление в гараже
Система уравнивания потенциалов
Система уравнивания потенциалов – это важный элемент защиты, который не зависит от выбранного вида заземления электропроводки. Чтобы смонтировать такую систему необходимо провести по всему внутреннему периметру гаража полосу из металла и подсоединить к ней заглубленные проводники.
Зачем это нужно:
- если на одном из приборов повысится напряжение, то оно равномерно распределится по всем металлическим конструкциям, и вероятность удара током будет исключена;
- чтобы защитить корпус гаража от высокого напряжения, возникающего в грозу при ударах молний.
В общих чертах система уравнивания потенциалов своей конструкцией напоминает свайный фундамент из бетона, и организовать ее реально во время строительства гаража.
Организация заземляющего контура
Чтобы защитить проводку в гараже, на вводном щитке нужно установить устройство защитного отключения: при аварии его срабатывание моментально прекратит подачу электричества в гараж.
Помните! Если у вас есть заземление, но нет УЗО, или наоборот, УЗО на щитке установлено, но нет заземляющего контура, то ваша безопасность по-прежнему под угрозой.
Здесь мы подошли к самому «узкому» месту всей проблемы. А именно к тому, где и как расположен ваш гараж.
Владельцы гаражей на территории своих частных усадьб на этом месте могут спокойно вздохнуть: прокладка заземлителя для их гаражей ничем не будет отличаться от устройства заземления, к примеру, дома. А может быть даже совмещенной на один общий контур. Площадь позволяет сделать наружный контур, место для траншеи или заглубления хозяин участка выбирает сам, так же, как и геометрию схемы заземления.
Сложнее всех придется хозяевам кооперативных гаражей, вплотную придвинутых друг к другу, особенно, если их пол уже забетонирован. Следующие рекомендации для них.
Совет первый: внутреннее заземление гаража
Ввиду недостатка наружных площадей для устройства заземления, его можно организовать внутри гаража, ведь гараж также возведен на грунте. Некоторые участки пола придется разобрать, а если пол уже забетонирован, то рекомендуется использовать подпол (погреб, смотровую яму). Допускается даже вбить пруты из стали в стенки погреба, ведь он расположен на 2,5 метра ниже земли, что и гарантирует нормальный контакт.
Совет второй: схема заземлителя
Контур заземления классически выполняется в форме треугольника, четырехугольника или прямой линии. Однако для гаража рекомендован проверенный и оптимальный вариант, когда схема заземления выполняется Т-образной. Следуя этой схеме, одна пара электродов заземления располагается по углам, в передней (фасадной) части гаража, а оставшуюся пару вбивают в смотровой яме. После этого все электроды объединяют между собой. Здесь крайне желательна сварка, но подойдет и болтовое соединение. Объединенный контур подключается к заземляющей шине трехжильного кабеля на щитке.
Внимание!!! Вертикальные заземлители не вкапывают, а только вбивают для лучшего контакта с грунтом.
Совет третий: материалы для заземлителя
Для электродов заземления лучше всего подходят металлические уголки (у них наибольшая площадь касания). Оптимальная ширина для уголка – минимально 5 на 5 см. Длина электродов-уголков от 2 до 2,5 м. Уголки можно заменить трубками из металла с толщиной стенки не менее 3,5 мм, и диаметром от 32 мм и выше.
В качестве гибкого провода для соединения подземной системы электродов с шиной заземления на щитке идеально использовать медный кабель сечением в 6 кв. мм. Если применяется провод из алюминия, то его сечение должно быть 16 кв. мм. Подробнее можно почитать в статье «Провод заземления какого сечения выбрать».
Помните! Свое гаражное электрическое хозяйство периодически нужно проверять, т.е. выполнять совокупность электрозамеров: замер сопротивления изоляции и замер заземления.
Проверяем заземление самостоятельно
Да, такой способ существует. Заключается он в следующих действиях:
- понадобится обычный патрон для лампы и лампочка;
- лампочка вкручивают в патрон;
- одним концом патрон соединяют с фазой;
- второй конец подключают к контуру заземления;
- если лампочка засветилась – контур заземления пригоден к использованию.
Для оценки сопротивления заземлителя нужно сравнить напряжение в сети (розетке) и напряжение на лампочке.
При несущественном отличии – все в порядке, вы справились с установкой заземления, и оно будет безопасно работать, а при большой разнице в напряжении заземляющий контур нужно заглубить сильнее или добавить электродов.
Как правильно сделать заземление гаража своими руками
Не всегда есть возможность подключить гараж к надежной электросети. В основном автолюбители хранят свои машины в расположенных отдельно гаражных кооперативах, в которых состояние элктропроводки оставляет желать лучшего.
Именно поэтому приходится самостоятельно заботиться о своей безопасности, меняя старую проводку и создавая индивидуальный заземляющий контур. И далее Енот Электрик поведает вам, как сделать заземление гаража своими руками и нужно ли это вообще.
Содержание статьи
Для чего необходимо заземление?
Зачастую большинство гаражей выполнены из металла и не отличаются отличными гидроизоляционными свойствами. Из-за этого в них создается влажная среда.
Автовладельцы ремонтируя свои автомобили, применяют электроприборы и электрические инструменты высокой мощности: аппараты для сварки, компрессоры, обогреватели и прочие.
У подобных инструментов обязано быть заземление, в противном случае во время утечки электрического тока, в особенности при повышенной влажности, высок риск поражения электрическим током. При неблагоприятном стечении обстоятельств можно получить травму, которая нанесет вред здоровью и надолго оставит след в Вашей памяти.
Чтобы не рисковать собственным здоровьем, а возможно и жизнью, необходимо предусмотреть заземляющий контур в гараже, сборка которого не доставит Вам существенных финансовых и временных затрат. В данной статье мы детально рассмотрим правильное проведение заземления гаражного помещения, а также нежелательные для использования схемы.
Применяемые схемы заземления
Для начала несложная для понимания инструкция по собственноручному проведению заземляющего контура. В ниши дни используют следующие системы:
1.
TN-C. При данной системе к распределительному щиту ведется фаза и совмещенный проводник (ноль и земля, PEN). Кабель PEN еще на входе разделен на PE и N, это и дает возможность автовладельцу самостоятельно выполнить защитное заземление гаража. Основной минус данной системы: если оборвется совмещенный кабель, фаза перейдет на все имеющиеся приборы с заземлением.
В итоге на осветительных приборах из металла и электрических инструментах будет протечка 220 Вольт. Единственное неосторожное касание – и итог может быть плачевным. Поэтому непрофессионалам выполнять такое гаражное заземление своими руками не стоит.
2. TN-S. Подобная схема защиты надежнее предыдущей, но встречается довольно редко, потому что для этого гаражному сообществу нужно тянуть энергопотребителям от подстанции отдельно кабель PE и N к вводному распределительному устройству, что экономически нецелесообразно, потому использовать эту защитную систему не рекомендуется.
3.
TN-C-S. Одна из самых надежных схем выглядит так: от подстанции к вводному распределительному устройству гаражного сообщества проводится совмещенный кабель PEN и выполняется повторное заземление.
От вводного распределительного устройства к пользователям проведен кабель из пяти жил: три фазы, ноль и земля. Сейчас большинство застройщиков применяют данную защитную систему электрической проводки на 380 Вольт, однако хозяева старых гаражей будут вынуждены сами модернизировать проводку. Что естественно вызывает вполне обоснованный протест автовладельцев.
4. ТТ. Последняя система защиты – персональный контур, представляющий собой вкопанные в почву около гаража металлические электроды. В настоящий момент это простейший и недорогой защитный способ электрической проводки.
Инструкция по созданию индивидуального заземляющего контура
Изначально рассмотрим систему правильного заземления гаража. На распределительном щите необходимо подключение УЗО, обеспечивающего защиту электропроводки во время утечки.
Устройство защитного отключения – отличный помощник заземлению, мгновенно отключающий электричество при аварии.
Схему заземляющего контура на 220 В можно сделать треугольной или в виде прямой линии. Иногда специалисты советуют Т-образную схему: 2 электрода впереди по углам гаража и два в смотровой яме, все электроды между собой соединены и подключены к соответствующей шине щита.
В качестве электродов могут быть использованы металлические уголки (длина 2,0-2,5 м, оптимальный размер 50ммх50 мм). При использовании в качестве электродов металлических труб их диаметр должен составлять 32 мм и больше и толщина более 3,5 мм.
Последняя деталь заземляющего контура – гибкий кабель для соединения вкопанных электродов и шины заземления. Желательно, чтобы провод был из меди (сечением не меньше 6 мм2 ) или алюминия (сечением не меньше16 мм2).
После подготовки всех элементов можно приступать к сборке заземляющего контура. Первый этап – вкапывание электродов. Подготовив неглубокие ямы (0,5 м) в соответствии с используемой схемой, выкопайте траншеи, чтобы соединить заземляющую арматуру.
Оптимальное расстояние – 120 мм. Чтобы вбить уголки в почву, подточите их края при помощи болгарки.
Верх уголка должен быть на глубине 0,5 м. Зачищенные до металлического блеска электроды необходимо соединить полоской металла (ширина 4 см и более, толщина 0,5 см) при помощи сварочного аппарата. Чтобы подключать кабель к уголку было удобно, приварите к нему болт или клемму.
Заключительный этап сборки контура – проведение провода из трех жил от распределительного щита по гаражному помещению и соединение его с заземляющим контуром и розетками.
Следуя данным рекомендациям, Вы без проблем выполните данную работу самостоятельно, ведь это не сложно и не долго. Если гараж расположен вблизи дома, то необходимости в персональном заземляющем контуре нет, однако необходим заземляющий контур, поэтому ознакомьтесь со статьей — Как сделать заземление для частного дома.
Понравилась статья? Поделиться с друзьями:
Как сделать в гараже заземление по правилам
Автор Alexey На чтение 6 мин.
Просмотров 599 Опубликовано
Обновлено
Защитное заземление должно понизить напряжение на заземляемом корпусе до безопасного значения и обеспечить необходимый ток короткого замыкания на землю, чтобы смог сработать автоматический выключатель или устройство защитного отключения (дифавтомат или УЗО).
В отношении гаража, в котором бетонный пол способствует поражению, где зачастую присутствует повышенная влажность и сырость, при подключении множества мощных электроприборов имеющих металлический корпус, необходимость в заземлении становится первоочерёдной задачей электробезопасности.
В зависимости от системы электроснабжения гаража нужно будет решать, как сделать заземление гаражной электропроводки и оборудования.
Защитная система уравнивания потенциалов
Первым делом, независимо от того, какой тип заземления присутствует в входящей электропроводке, в гараже необходимо выполнить систему уравнивания потенциалов, сокращённо: СУП.
Для этого все металлические конструкции гаража, даже те, которые не имеют отношения к электроприборам, а также арматура бетонного пола электрически соединяются при помощи проводников. Это делается по двум причинам:
- При появлении опасного напряжения на одном корпусе электрооборудования, данный потенциал будет одинаковым на всех металлических конструкциях гаража, включая бетонный пол. Как известно, электрический ток возможен только при разности напряжения, а поскольку оно всюду будет одинаковым, то риск поражения значительно снижается. Из жизни можно привести аналогию с сидящими птицами на оголённых проводах воздушных линий электропередач.
- Внутренняя молниезащита от вторичных проявлений грозового разряда, когда при электромагнитном импульсе на металлических поверхностях индуцируются электрические заряды высокого напряжения, которые могут вызывать искровой пробой между конструкциями. Возникновение искр в условиях гаража является потенциально взрывоопасным, при насыщении воздуха парами бензина.
Практическая реализация СУП как части системы заземления
Система уравнивания потенциалов должна быть подключена к заземлению гаража. Её можно выполнить, сведя все проводники в одну коробку, или проведя по периметру пола замкнутый контур в виде металлической полосы с приваренными к ней стальными проводами, которые приварены к различным конструкциям.
К данной полосе также привариваются болтовые соединения для заземления различного стационарного оборудования или электроприборов, которые не имеют стандартизированной трёхконтактной вилки с заземляющим контактом. В этом случае данная полоса системы уравнивания потенциалов также будет выполнять функцию главной заземляющей шины.
Если электропроводка в гараже находится в удовлетворительном состоянии, но является двухпроводной, то её можно не переделывать, а лишь поменять розетки на трёхконтактные, подведя к ним защитный провод заземления PE от главной шины заземления, приварив на полосе под розетками болтовое соединение для подключения медного проводника PE, идущего от заземляющего контакта розетки.
Принципы заземления
В системах TN, в которых нулевой провод является глухо заземлённым, заземление оборудованиея осуществляется при помощи защитного зануления, выполняемого различным способом в зависимости от используемой системы электропитания.
При энергоснабжении по схеме TN-C, нулевой и защитный провод совмещены в одном проводе PEN. Данная система является устаревшей, и в быту её использовать запрещено. Лучшая по своей электробезопасности схема TN-S является очень редкой из-за дороговизны.
В данной системе защитный провод заземления PE тянется от самой трансформаторной подстанции. По этому, для применения в гараже осуществимыми являются две системы заземления: TN-С-S и TT.
Необходимо разобрать более подробно, как работает та и другая система, чтобы заземление в гараже в гараже могло выполнять свои защитные функции, при этом являясь абсолютно безопасным.
Защитный провод PE
В системе TN-С-S происходит разделение PEN проводника на рабочий ноль N, и защитный заземляющий провод PE в точке повторного заземления.
разделение проводника на PE и N
Данное разделения производится на вводно-распределительном устройстве, и после этого нулевой рабочий и защитный проводники нигде больше не соединяются.
Если такое разделение выполнено в вводном щитке гаражного кооператива, и к гаражу приходит трёхжильный кабель при однофазном питании, или пять жил при трёхфазном, то заземление всех подключаемых электроприборов в гараже производится в момент их включения в трёхконтактную розетку, которые имеют подключение защитного контакта к заземляющему проводу PE.
В данном случае владельцу гаража необходимо выполнить трехпроводную электропроводку к розеткам и подключить их к шине PE, к которой также подключается СУП. При должном общественном контроле состояния электрощита, данная система должна быть безопасной.
Система ТТ, как единственный выход
Если питание осуществляется по воздушным линиям, которые находятся в неудовлетворительном состоянии, при высокой вероятности обрыва нуля или замыкании его на фазу, с последующим отгоранием у трансформатора, то в этом случае на заземляемых электроприборах в гараже может оказаться опасное фазное напряжение.
Даже если рассчитать и выполнить контур заземления сопротивлением не более 4 Ом, то при отсутствии повторных заземлений на столбах и при обрыве ноля данный собственный заземляющий контур окажется единственным в округе, и токи через него могут оказаться чрезмерными, что может привести к перегреву заземляющих проводов и вызвать пожар.
При данных обстоятельствах единственным выходом будет выполнение изолированного от нулевого провода заземления по схеме ТТ. К нему не предъявляется жёстких требований к сопротивлению, но обязательно необходимо применения УЗО, с уставкой не более 30мА, которое сработает, если сопротивление заземляющего контура не будет превышать 1660 Ом.
Но для гаража следует принять за стандарт требуемые ПУЭ 47 Ом, что является вполне достижимым значением при самостоятельном выполнении работ по установке заземляющего контура.
Земляные работы вокруг гаража
Если гараж находится на частной территории, то нет никаких сложностей в том, чтобы прокопать траншею глубиной ниже точки промерзания грунта вокруг гаража, установить туда горизонтальный заземлитель в виде полосы. Для улучшения характеристик также применяют вертикальные заземлители, вбитые в дно канавы и соединённые с полосой при помощи электросварки.
Количество и длину заземлителей рассчитывают по специальной методике или с помощью специализированной программы. Но, поскольку расчеты часто не совпадают с реальными измерениями, то приемлемых результатов достигают опытным путём, добавляя электроды.
Заземлители в гараже
Но таким способом невозможно выполнить заземляющий контур гаража, вокруг которого вся территория закатана в асфальт, и нет ни одного свободного клочка земли. В этом случае единственным выходом, чтобы создать приемлемое по характеристикам заземление в гараже будет использование арматуры фундамента как естественного заземлителя, плюс арматура бетонного перекрытия пола.
В любом случае, после собственноручно выполненных работ по установке искусственных заземлителей, или использования естественных, необходимо будет пригласить специалиста с соответствующим оборудованием для измерения сопротивления заземляющего контура.
Если оно будет больше 47 Ом, то в бетонном полу гаража необходимо будет пробить несколько отверстий и пробурить в них скважины для установки дополнительных электродов. Если будет устанавливаться модульный глубинный заземлитель, то достаточно будет одной скважины.
Вторая часть видео:Заземление в гараже своими руками
≡ 20 Июль 2016 · Рубрика: ДачаА А А
Совсем не всегда автогараж быть на территории приватизированного дома и подключен к хорошей домашней элекические сети.
Достаточно часто автомобилисты хранят собственные машины в по отдельности стоящих гаражных кооперативах, которые не очень-то и заботятся о состоянии электрической проводки в гаражных помещениях. Благодаря этому доводится без посторонней помощи беспокоиться о собственной безопасности, меняя старую комуникацию и создавая личный заземляющий контур. Дальше мы расскажем читателям сайта, как выполнить заземление в гараже собственными руками и стоит ли это вообще.
Для чего необходимо заземление?
А дело все в том, что очень часто гаражи делают металическими с не очень превосходной защитой от негативного воздействия влаги, благодаря чему в середине помещения есть очень высокая влажность. Вместе с этим автомобилисты при проведении ремонта машины применяют мощный инструмент – аппарат для сварки, компрессор, системы обогрева и т.п. Эти все электрические приборы обязательно обязаны быть заземлены иначе при утечке тока на корпус, а тем более если работы проходят в мокрой обстановке, Вы можете стать жертвой удара электричеством . Как максимум все может завершиться травмой, которая запомниться Вам на всю жизнь. Чтобы еще раз не подвергать собственную жизнь опасности рекомендуется выполнить заземление в гараже собственными руками, потратив на это немного денег и времени. Ниже мы предоставим обычную инструкцию про то, как правильно провести заземляющий контур и какие схемы целесообразнее не применять.
Существующие системы
Итак, в первую очередь коротко рассмотрим, как можно самому выполнить заземление гаража. Есть несколько систем, которые применяются на нынешний день.
1. TN-C. В данном варианте к вступительному щитку подводится фаза и соединенный проводник (ноль с землёй, PEN). Этот провод PEN уже на вводе зонируется по отдельности на PE и N, дает произвести гаражное заземление собственными руками. Недостаток такой схемы состоит в том, что при обрыве совмещенного провода фаза перейдет на все электрические приборы. В конечном итоге – на всех Ваших железных светильниках и электроинструменте будет протекать 220 Вольт. Одно касание и результаты могут быть с летальным финалом, благодаря этому без посторонней помощи выполнять подобный вариант защиты мы не советуем.
2. TN-S. Более надежное заземление гаража, однако, повстречать его в действительности навряд ли получится, вследствие того что для этого кооператив должен протянуть к потребителям отдельный N и PE провод от подстанции к своему ВРУ. Разумеется ясно, что этим заниматься не рентабельно, благодаря этому данную ??схему заземляющего контура мы отвергаем.
3. TN-CS. Одна из очень надежных систем, которая предоставлена ??так: от подстанции к ВРУ кооператива раскинулась соединенный провод PEN и организуется еще одно заземление. Уже с ВРУ потребителям идет пятижильных провод: 3 фазы, ноль и территория. Сегодняшние девелоперы применяют собственно эту схему защиты электрической проводки на 380 Вольт, но хозяевам устаревших гаражей, быстрее всего, потребуется самим выплачивать за модернизацию проводки. Разумеется ясно, что тоже не постоянно на это будут согласны автомобилисты.
4. TT. Ну и последняя схема заземления гаража – выполнить личный контур из нескольких железных электродов, вкопанных в землю рядышком с гаражным помещением. Как Вы понимаете, это довольно обычный и не дорогой метод защиты электрической проводки, о котором мы теперь и побеседуем.
Ниже мы будем рассматривать один из видов монтажа заземления в гараже собственными руками. Инструкция сможет помочь Вам сделать самостоятельно PE контур с небольшими затратами денег и времени.
Инструкция по подсоединению
Итак, сначала разберем схему правильного заземляющего контура гаражного помещения.
Во вступительном щитке обязательно необходимо присоединить УЗО, которое убережет комуникацию при нахождении утечки тока. Устройство защитного выключения считается очень замечательным помощником заземляющего контура, благодаря этому при появлении аварийной обстановки очень быстро выключает электричество.
Что касательно самой схемы заземления гаража на 220, она может быть реализована либо в качестве треугольника, или в качестве прямой линии. Некоторые электрики советуют выполнить Т-образную схему защиты – 2 электрода вбить в углах с прихожей стороны помещения и 2 электрода вкопать в смотровой яме. Все 4 металлических заземления между собой соединяются и подсоединяются к подобающей шине в щитке.
Электроды бывают представлены металлическими уголками, длиной от 2 до 2,5 метров. Размер уголка обязан быть не меньше 50 * 50 мм. Если вы надумали применять трубу из металла для того чтобы выполнить заземление гаража собственными руками, ее диаметр обязан быть не меньше 32 мм, а стенки имеют толщину более 3,5 мм.
Ну и заключительный компонент контура – эластичный провод, объединяющий подземную конструкцию заземления корпуса агрегата. Рекомендуется применять провод из меди сечением не меньше 6 мм. кв. или металлический с поперечным сечением более 16 мм.кв.
Подготовив все материалы переходите к составлению контура. В первую очередь необходимо вкопать электроды в почву. Для этого подготовьте маленькие ямки глубиной по 50 см, в согласии с подобранной схемой, и прокопайте между ними канавы для соединения заземляющей арматуры. Самое подобающее расстояние между электродами – 1,2 метра. Выкопав ямы по схеме заземления гаража переходите к забиванию уголка в землю. Чтобы это выполнить рекомендуют заранее подточить его нижний конец болгаркой, после этого кувалдой вбить электрод, чтобы он вошел до конца (верхний конец обязан быть ниже поверхности земли на полметра).
Вбитые уголки между собой соединяются железной полосой шириной не меньше 4 см и толщиной не меньше 5 мм. Объединять компоненты схемы рекомендуется сваркой, заранее зачистив металл до блеска.
Для комфорта присоединения провода к уголку рекомендуется прикрепить болт или особенную клемму, как представлено на фото ниже.
В самую последнюю очередь трехжильный провод раскинулась от щитка 220 вольт по гаражу и подсоединяется с заземлением к розеткам и осветительным приборам. Воочию увидеть весь процесс Вы можете на видео уроках ниже, с которыми мы Вам настойчиво советуем познакомиться.
Похожие посты
Как правильно сделать заземление в гараже?
К сожалению, не всегда гараж находится возле дома и может похвастаться надежным заземлением. По этой причине жители, беспокоящиеся о своем здоровье и желающие сделать эксплуатацию электричества безопасной, ищут пути решения. В этой статье мы расскажем о том, как сделать заземление в гараже своими руками.
Чтобы заземляющее устройство было действительно надежным необходимо использовать схему правильного контура заземления.
В обязательном порядке требуется установка устройства защитного отключения, позволяющего защитить проводку при утечке токов. В комплексе с заземлением эксплуатация электричеством становится максимально безопасной. В случае возникновения аварии приспособление мгновенно отключает электроэнергию.
Существует несколько схем, рекомендуемых для гаража, а именно:
- треугольник;
- прямая линия;
- Т-образная схема
Есть специалисты, которые рекомендуют использовать именно последнюю схему для организации заземления. Согласно ей требуется вбить по углам с части стороны гаража 2 проводника + 2 поместить в смотровую яму. При этом все эти заземлители должны между собой соединяться, а после подключаться к соответствующей шине в электрическом щитке.
В качестве проводников чаще всего выступают стальные уголки, длина которых варьируется от 2 до 2,5 м. Обратите внимание, что параметры уголка должны быть не меньше, чем 50х50 мм. Также можно применять металлическую трубу. В таком случае ее диаметр должен составлять от 32 мм, при этом толщина стенок более 3,5 мм.
Еще одной из составляющих заземления для гаража является гибкий кабель, предназначенный для соединения заземления с шиной. Лучше всего использовать провод из меди с сечением от 6 мм2 или из алюминия, сечение которого составляет свыше 16 мм2.
Поместите проводники в землю и закопайте их на глубину 50 сантиметров, учитывая выбранный вариант обустройства. Между ними выкопайте траншеи, посредством которых будет осуществляться соединение заземляющего устройства. Оптимальное расстояние между электродами составляет 1,2 м. Затем вбейте уголок в почву до конца. Для удобства заострите нижнюю часть электрода. Это облегчит легкое вбивание.
После этого уголки следует соединить при помощи сварки, используя металлическую полосу. Чтобы было удобнее подключить провод к уголку, приварите болт. В конце 3-х жильный кабель нужно провести от щитка по территории гаража, подключить вместе с заземлением к розеткам, а также светильникам. В конце следует закопать конструкцию.
Обратите внимание, лучше все вопросы, касающиеся электрики предоставлять в руки опытных специалистов, поскольку это может быть небезопасно для жизнедеятельности.
Нуждаетесь в дополнительной консультации? Тогда свяжитесь с профессионалами компании “Вольт и Джоуль” и они с радостью помогут Вам и предоставят БЕСПЛАТНУЮ консультацию!
← Предыдущая статья Следующая статья →
Как сделать контур заземления, заземление дома, на даче своими руками
Энергообеспеченность нашей жизни возрастает с каждым годом. Появляются новые все более мощные бытовые приборы, и все чаще возникают вопросы — как сделать заземление в доме, на даче своими руками и как правильно подключить заземление. Недавно о заземлении электроприборов речь шла разве только на каких-то производственных объектах, магазинах, а сейчас контур заземления далеко не праздная коммуникация для обычного жилого или дачного дома и сделать его можно своими руками.
Содержание
1. Подключение провода заземления.
2. Контур заземления своими руками.
3. Советы по устройству контура заземления своими руками.
4. Вопросы по устройству заземления (контура заземления).
Подключение провода заземления
При подключении электрических приборов к каждой розетке, помимо проводов питания (в быту применяется однофазный переменный ток, соответственно провода будут «ноль» и «фаза»), необходимо подвести и третий провод. Если нулевой и фазный провод имеют свое начало на щите учета, то третий провод, провод заземления подключается непосредственно к контуру заземления. Распределительный щит при этом, заземляется в первую очередь.
Если вы интересуетесь, как сделать контур заземления своими руками, то у нас для вас две новости, хорошая — устройство контура заземления работа не сложная, плохая — что бы узнать, правильно ли сделан контур, необходим специальный прибор — омметр, замеряющий сопротивление выполненного изделия. Покупать этот прибор для использования один раз бессмысленно, да и стоит он недешево.
Выходом может послужить обращение в специализированную фирму или к знакомому электрику, как минимум, вам подскажут в каком направлении двигаться. Или взять на время, у кого-нибудь омметр с соответствующими приспособлениями — обычно это два электрода разносимые на расстояние до 25 метров, между которыми и контуром собственно и делаются замеры. Произвести замер не сложно, у вас на это уйдет вряд ли больше часа, с учетом времени нужного на изучение инструкции к прибору.

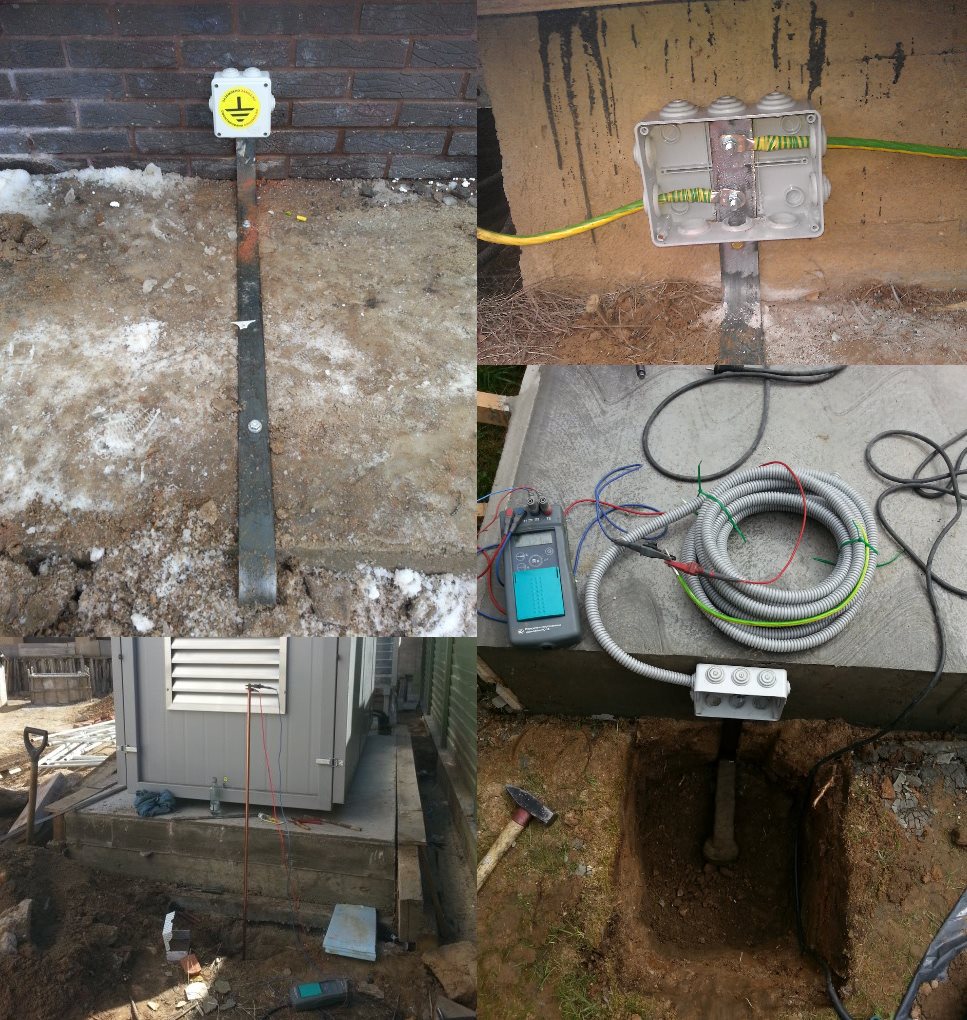

Контур заземления своими руками
Контур заземления в самом простом и обычно достаточном для заземления частного дома, (дачи) варианте, представляет собой три стальных электрода вбитых на глубину полтора — два метра. Между собой эти электроды соединяются на сварке с помощью стальной полосы 40 х 4 мм, в крайнем случае, арматурой диаметром 12 — 14 мм. К одному из этих стержней — электродов, приваривается болт с гайкой, к которому будет прикрепляться провод заземления. Иногда, если контур выносится на небольшое (три — пять метров) расстояние от дома, соединение контура и щита учета выполняется такой же металлической полосой. В этом случае, полоса обычно крепится к щиту болтом диаметром не менее 10 мм. При этом к полосе болт должен быть приварен.
Разноска электродов в зависимости от вида грунта может колебаться от метра до трех. В общем виде, чем более грунт насыщен водой, тем ближе можно ставить электроды и тем на меньшую глубину их можно забивать.
Кстати, что бы не экспериментировать, можно не полениться и сходить в ближайшее энергоуправление и, не заходя в высокие кабинеты, поговорить с дежурными электриками, какие характеристики контуров заземления обычны для вашего региона.
Сейчас в продаже имеются различные типы готовых комплектов для устройства контура заземления. Как правило, это стальные омедненные электроды, собираемые на резьбовых соединениях. Эффективность такого набора высока, но к сожалению и цена еще выше!
Советы по устройству контура заземления своими руками
Есть одна хитрость при устройстве заземления на даче или в загородном доме — даже если грунты с точки зрения устройства заземления выглядят очень плачевно (примером таких грунтов могут служить супеси, мергели, известняки, песчаные грунты, грунты, имеющие низкую влажность), электропроводность их можно повысить. Для этого в месте устройства контура, в грунте сверлят несколько скважин, в которые заливают крепкий соляной раствор.
Устраивая заземление в доме или на даче, иногда электроды не забивают, а закладывают в предварительно пробуренные скважины. В этом случае, после монтажа электродов, заполнить скважины можно грунтом (предпочтительно суглинком), смешанным с солью. Эти мероприятия достаточно хорошо снижают сопротивления вашего заземляющего контура, но, к сожалению и не менее хорошо содействуют коррозии электродов. Тем не менее, даже в этом случае контур заземления сделанный своими руками прослужит вам долгие годы, обеспечивая безопасность для вас и ваших близких.
Вопросы по устройству заземления (контура заземления)
Так же на сайте есть информация о том как сделать зануление, установить розетки и выключатели, устроить проводку. Задавайте вопросы в комментариях либо по почте. Присылайте Ваши работы, фотографии, мы опубликуем их на сайте. Заказывайте работы специалистам! Поддерживайте проект! Успехов Вам, Добра Вашему Дому!
Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!Как заземлить пассивные цепи, Pt. 2 (Плюс, Постройте паяльную клетку!)
Добро пожаловать обратно в Mod Garage и во вторую и последнюю колонку о заземлении в пассивных гитарных и басовых схемах. Если вы пропустили первую часть, ознакомьтесь с «Как заземлить пассивные гитарные (и басовые) схемы, часть 1» от апреля 2021 года. Сегодня мы обсудим заземление отдельных выступов на горшках, что обычно имеет место на всех регуляторах громкости. , но также и на некоторых определенных горшках тона, в зависимости от того, как настроена схема.
Возвращаясь к первой части, помните, что цель состоит в том, чтобы соединить отдельную часть или часть цепи с землей, и качество заземления внутри пассивной цепи не зависит от калибра используемого провода.Так что, чем больше, тем веселее может выглядеть круто, но здесь просто не стоит переусердствовать. Лично я использую посеребренный медный провод AWG24 с твердым сердечником, который выглядит красивым и блестящим, и с ним приятно работать.
Начнем с версии №1, метода, с которого все началось: припаивание наконечника непосредственно к корпусу горшка. Это версия, которую использовал Лео Фендер (помните: Лео не тратил время на то, что было ненужным), но Гибсон и все остальные тоже использовали ее. Мне нравится называть это «ковбойской версией» или, для вас, Trekkies: это версия Джеймса Т.Кирк выбрал бы, когда он будет заниматься пайкой гитарных цепей.
Ручка клетки используется для подключения всех трех заземляющих проводов от датчиков по отдельности, поэтому при необходимости легко отсоединить только один, не нагревая корпус.
Это самая простая версия, и она просто заключается в том, чтобы согнуть выступ к корпусу электролизера и спаять обе части вместе, как показано здесь в нашем примере на горшке для объема Stratocaster 1965 года (фото 1).Звучит просто, но это не так. Если вы не восстанавливаете винтажную гитару, я рекомендую использовать одну из следующих версий. В зависимости от кастрюли высока вероятность того, что вы легко сломаете выступ, пытаясь заставить его коснуться корпуса. Это не конец света, это проблемы, которых можно избежать.
Допустим, вам удалось согнуть ушко в сторону корпуса, не сломав его. Вам понадобится действительно горячий паяльник, чтобы соединить обе части друг с другом, а время пайки будет немного дольше, чем обычно.Следует учитывать возможность перегрева кастрюли. С хорошей и быстрой техникой пайки, которая приходит с опытом и подходящими инструментами, это выполнимо, но важно избегать перегрева, чтобы не убить ваш горшок. Если вы работаете на винтажной гитаре, будьте очень осторожны, чтобы не сломать выступ при сгибании. Позаботьтесь о том, чтобы очистить обе точки контакта и по возможности используйте радиатор. Дополнительные советы по пайке электролизеров можно найти в этой колонке, которую я написал в прошлом году: «Как установить и обслуживать электрогитары».«
Фото 2
Предоставлено singlecoil.com
Все следующие версии являются «Джентльменскими версиями», или, для Trekkies: это версии, которые выбрал бы Жан-Люк Пикар. Вариант №2 предполагает удлинение заземляющего провода. Это легко и аккуратно сделать, когда вы прокладываете оголенный провод заземления от горшка к горшку. Вместо того, чтобы припаивать его непосредственно к корпусу горшка, пропустите провод через наконечник горшка, который вы хотите заземлить, и припаяйте его, как показано здесь в примере проводки Stratocaster, используя экранированный выходной провод к разъему ( Фото 2 ) .
Фото 3
Предоставлено singlecoil.com
Версия №3 является разновидностью версии №2, в которой заземленный наконечник используется в качестве заземления для выходного разъема, как показано здесь на проводке Stratocaster в винтажном стиле (, фото 3 ). Просто протяните заземляющий провод для выходного гнезда через наконечник и припаяйте его к корпусу и наконечнику, и все готово. Мне очень нравится использовать эту версию для чистой проводки, и пока все потенциометры заземлены, эта работает отлично.
Версия №4 использует заземляющий браслет. Когда вы используете заземляющий ремешок от горшка к горшку, вы уже должны припаять его к корпусу объемного горшка. Вместо того, чтобы нагревать корпус во второй раз для подключения наконечника к земле, гораздо разумнее и проще подключить наконечник к заземляющей планке. Для этого у вас есть три варианта:
1. Оставьте немного провисающего ремня заземления, чтобы он касался выступа.
2. Отогните выступ вверх так, чтобы он касался заземляющего ремня. Не ломай!
3.Припаяйте кусок провода к наконечнику, а другой конец — к заземляющей пластине.
Фото 4
Предоставлено singlecoil.com
В нашем примере, показанном на Фото 4 , я использовал метод провисания, поэтому пайка была легкой.
Фото 5
Предоставлено singlecoil.com
Теперь давайте посмотрим, как подключить заземляющие провода звукоснимателей к земле, начав с метода, который Fender использовал с самого начала на Stratocaster: припаял все три провода рядом друг с другом на корпусе ( Фото 5 ).
Здесь вы можете ясно видеть: ушко припаяно к корпусу, а дополнительный черный провод, который вы видите, является заземляющим проводом от выходного гнезда, поэтому этот корпус должен был сильно нагреваться в процессе установки. Преимущество этого метода в том, что при необходимости легко заменить только один датчик, отпаяв только его отдельный провод заземления. Недостатком (помимо большого количества тепла корпуса) является то, что вам потребуется некоторая практика, чтобы освоить этот метод, потому что вы должны удерживать все три провода на месте во время пайки и обычно для этого нужны три руки (еще одна из тех «чужих задач» в лютерии).
Фото 6
Предоставлено singlecoil.com
Действительно хорошая альтернатива — скрутить и припаять все три заземляющих провода вместе, чтобы на корпусе оставалось только одно небольшое место для пайки ( Фото 6 ). Это быстро и легко сделать, выглядит аккуратно и сэкономит вам время, нервы и сэкономит тепло на корпусе кастрюли. Вы также можете удлинить скрученную часть до наконечника, который вы хотите заземлить, как в версии №3 выше, только наоборот. Минус в том, что поменять только один из звукоснимателей при необходимости не так-то просто.Придется распаять все три заземляющих провода, отрезать скрученную часть и вытащить нужный провод.
Фото 7
Предоставлено Марком Фоули / mfguitarproducts.com
В заключение я хочу показать вам действительно классную версию, объединяющую все это, которую использует мой друг Марк Фоли из MF Guitar Products в Великобритании.
Фолей строит своего рода клетку на горшках с объемом, соединяя наконечник с помощью куска проволоки с другим куском проволоки (фото 7).Намерение и преимущества очевидны: согнуть выступ вниз намного легче, чем вверх, и вероятность его поломки минимальна. Помимо этого, у вас есть только два небольших места для пайки на корпусе, которые можно быстро и легко сделать, сэкономив много тепла на корпусе. Итак, для чего нужна «ручка» на корпусе горшка? Это только для подключения провода, идущего от наконечника? Нет, самое лучшее еще впереди.
Фото 8
Предоставлено Mark Foley / mfguitarproducts.com
Ручка клетки используется для подключения всех трех заземляющих проводов от датчиков по отдельности, поэтому при необходимости легко отсоединить только один, не нагревая корпус ( Фото 8 ). Это также идеальная точка подключения для любых других заземляющих проводов в цепи, таких как заземляющий провод от выходного разъема, провод заземления струны, идущий от зажима тремоло и т. Д. И это также отличное руководство для горячих проводов от звукоснимателей на их путь к селекторному переключателю звукоснимателя, поэтому вам не нужно использовать дополнительную ленту, кабельные стяжки или что-то еще для связывания проводов.Это крутое и умное решение, что ли?
Вот и все по теме заземления. В следующем месяце мы исследуем наш следующий гитарный мод, так что следите за обновлениями. U А пока … продолжайте моддинг!Статьи с вашего сайта
Статьи по теме в Интернете
Как установить заземляющие стержни: 10 шагов (с изображениями)
Об этой статье
Соавторы:
Электрик и строитель, CN Coterie
Соавтором этой статьи является Ricardo Mitchell.Рикардо Митчелл — генеральный директор CN Coterie, полностью лицензированной и застрахованной строительной компании, сертифицированной Агентством по охране окружающей среды (EPA), расположенной на Манхэттене, штат Нью-Йорк. CN Coterie специализируется на полном ремонте домов, электричестве, сантехнике, столярных изделиях, краснодеревщиках, реставрации мебели, устранении нарушений OATH / ECB (Управление административных разбирательств и слушаний / Комиссия по экологическому контролю) и устранении нарушений DOB (Департамент строительства). Рикардо имеет более 10 лет опыта работы в области электротехники и строительства, а его партнеры имеют более 30 лет соответствующего опыта.Эту статью просмотрели 236 723 раза (а).Соавторы: 6
Обновлено: 11 ноября 2021 г.
Просмотры: 236,723
Краткое содержание статьи XПеред установкой заземляющих стержней позвоните в местную горячую линию по копанию, чтобы они могли послать кого-нибудь для определения местоположения любых проводов или труб, которые находятся на пути к тому месту, где вы хотите разместить заземляющий стержень. Убедившись, что поблизости нет труб или проводов, купите утвержденный комплект заземляющих стержней.Затем выкопайте яму глубиной 2-4 фута, куда вы хотите вставить стержень. Вбейте стержень в землю с помощью молотка, дрели или забивного инструмента, пока он не войдет полностью. После того, как вы вставите стержень, вам нужно будет подключить его к электрической системе здания. Если вы не знаете, как это сделать, подумайте о найме электрика, который безопасно поможет вам завершить процесс. Чтобы узнать, как выбрать подходящее место для заземляющего стержня, читайте дальше!
- Печать
- Отправить письмо поклонника авторам
Существующий подземный провод в отдельный гараж
Спасибо за ваш обстоятельный ответ.Интересный момент по поводу наличия несвязанного заземляющего стержня, я никогда не рассматриваю эту проблему допинга. Третий стержень заземления должен быть очень близко к одному из новых стержней, которые я установил, судя по тому, как провод заземления выходит из земли, но мне нужно копать, чтобы узнать местонахождение этого старого третьего стержня заземления. Кажется, что эта схема старого дома была добавлена к заземлению и была применена к некоторым розеткам на кухне; эта дополнительная цепь заземления была получена одним единственным заземляющим стержнем и зажимом к медным трубам (я предполагаю это просто потому, что я не уверен, из-за того, что воры с низкими формами жизни проникли в пустой дом до того, как я его купил, и украли участки меди).На данный момент заземление с помощью медных труб больше не является вариантом, учитывая, что большинство труб было заменено на pex. Также я установлю две заземляющие стержни возле гаража; но голый медный провод заземления будет проходить по другому пути, чем тот, который используется подземным кабелем для входа в здание; и я предполагаю, что оголенный провод заземления не обязательно должен быть в кабелепроводе (он должен быть спрятан от вида и незаметен и таким образом защищен от механических повреждений)
& # 8220; Наличие только одного стержня в вашем гараже составляет что это не будет установка, соответствующая нормам, если только установленный вами одинарный стержень не имеет импеданса относительно земли не более двадцати пяти Ом.Я пытаюсь сказать вам, что вы должны подключить устройство отключения здания в гараже так же, как если бы оно было предоставлено отдельной службой электроснабжения. Единственное различие между двумя установками — это их официальное название в коде. Это было бы неверно, если бы питатель включал заземляющий проводник (EGC), а ваш гаражный питатель — нет. *
& # 8220;
Означает ли вышеизложенное, что отсутствие заземления будет компенсировано главным выключателем (средствами изоляции), заменяющим цепь заземления? А в случае, если у меня были правильно установлены два заземляющих стержня и прикреплены к субпанели, не было бы необходимости в основном отключении?
& # 8220;
* Лучшее средство в вашем случае — купить комплект для крепления, сделанный производителем панели, который прикрепляет двухполюсный выключатель к панели, чтобы его нельзя было снять без инструментов.Этот выключатель становится средством отключения вашего здания, когда вы подключаете два находящихся под напряжением (горячих) проводника вашего фидера к его клеммам, чтобы подавать ток от его клемм через его механизм, через зажимы шины на дне этого выключателя и в шины. для питания остальных выключателей, подключенных к шинам. *
& # 8220;
Я установил подпанель SquareD, довольно распространенную (купил ее примерно за 20 или 25 долларов), и купил несколько выключателей.Эквивалентен ли комплект для крепления главному выключателю внутри панели? В этом случае вместо обычной небольшой вспомогательной панели можно использовать главную панель автоматического выключателя (100 А).
& # 8220;
Панель выглядит как восемь слотов. Это верно? Если это восемь слотов, хватит ли оставшихся шести слотов для грузов, которые у вас будут в отдельном гараже? Главный выключатель с обратной подачей имеет два слота. Ваша зарядная станция имеет один или два разъема для прерывателя в зависимости от того, 120 или 240 вольт.Достаточно ли оставшихся четырех или пяти слотов для запланированных вами нагрузок? & # 8220;
Да, это субпанель на восемь слотов. Эквивалентен ли выключатель с обратным питанием комплекту для крепления, о котором вы упоминали ранее, и занимает ли он два слота на вспомогательной панели? В автомобиле есть собственное зарядное устройство на 120 В, которое можно подключить к любой розетке на 15 А и 120 В, но я хочу установить станции быстрой зарядки, для которых потребуется мощность 220 В 30 А (так что для этого потребуется два слота). Большинству моих инструментов требуется 15 или 20 ампер, но есть вероятность, что я никогда не буду использовать многие из них одновременно; так что 6 слотов должно хватить
& # 8220;
То, что никогда не было приемлемым согласно любому дополнению к Национальному электротехническому кодексу (NEC), — это подвергать фидерный кабель вашего гаража физическим повреждениям, так как он выходит из земли и входит в пустоты в стене из шлакоблоков. .Глубина прокладки кабеля в земле составляла два фута со времен первого издания NEC. По крайней мере, с середины пятидесятых годов прошлого века NEC требует, чтобы кабель был защищен от дна траншеи до точки входа в конструкцию. Сейчас я бы защитил его, купив кусок неметаллического кабелепровода Schedule Eighty размером три или четыре дюйма. Разрежьте его пополам на настольной пиле, ленточной пиле или на пилораме. Прикрепите эту половину оболочки кабелепровода к нижнему колонтитулу гаража с нижней части самой траншеи, вам нужно будет сделать косые надрезы в месте соединения, где кабель поднимается над нижним колонтитулом и поворачивается обратно в горизонтальное положение, дотянитесь до стены, чтобы кабель был постоянно защищен от дна траншеи до входа в пустоту шлакоблока.Таким образом вы избежите необходимости вытаскивать кабель из стены, чтобы можно было пропустить его через не разрезанный пополам канал. *
& # 8220;
Подземный провод выходит из земли через проводник. Внутри стен из шлакоблоков он будет дополнительно защищен от любых механических повреждений и элементов. Там, где подземный кабель выходит рядом с домом (на конце), рядом с главным выключателем, подземный кабель выходит из выступающей трубы из ПВХ, и на самом деле он незащищен, и это на самом деле беспорядок (но тогда я считаю, что это был действия вандалов и преступников в то время, когда дом был пуст, и я не владел им)
Вы имеете в виду разрезать трубу пополам, чтобы он выглядел как полукруг? В конце гаража проводники защищены от точки, где они выходят из земли и затем входят в стену через трубопровод из ПВХ.Я считаю, что он не защищен внутри бетонной стены (но я не уверен, по крайней мере, он не выходит внутрь гаража с какой-либо обшивкой или каналом). Гараж был построен в 80-х, и подземный кабель не подводил к гаражу или чему-то еще; Я просто меняю проводку (новые провода, кабелепроводы, розетки, фары и т. Д.). интерьер гаража и заменил подпанель на новую.
tk3000
15 отличных способов организовать свой гараж
Гараж — свалка всего, что не поместится в вашем доме.Если у вас много вещей в гараже, вы не можете найти инструмент или что-то еще, что вам нужно, пока вы делаете какой-то ремонт или другую работу — вы не одиноки.
Мы хотели бы помочь вам этими 15 блестящими способами организовать ваш гараж надлежащим образом, которые могут быть полезны при организации ваших инструментов, транспортных средств и прочего, чтобы вы могли легко их найти, когда захотите.
Достаньте подходящий ящик для инструментов
В основе хорошо организованного гаража лежит потрясающий ящик для инструментов.Это простое оборудование позволит хранить все нужные вам инструменты в одном месте в хорошем состоянии, а также делает их более портативными. Исходя из того, насколько велик ваш гараж и какое оборудование вам нужно, вы можете подумать о том, чтобы рассмотреть множество вариантов. Для больших помещений с большим количеством инструментов для экономии вы можете установить шкаф для инструментов. Для дополнительной полезности у этого шкафа могут быть тормоза на основании, позволяющие перемещать его по гаражу или даже за его пределами.
Потолочная система хранения
Этот проект «сделай сам» поможет лучше использовать пространство в гараже и хранить вещи на земле.Это стоит около 75 долларов и является отличным способом убрать редко используемые вещи.
Настройте правильное освещение
Хорошо освещенный гараж важен для наилучшего использования. Использование идеального гаражного освещения значительно упростит получение ваших инструментов и позволит вам выполнять проекты гаража, которые вы хотите, не напрягая глаз. Правильно установленное верхнее освещение может значительно сэкономить место по сравнению с подключенными к розетке лампами, которые также могут представлять опасность.
Используйте пространство на стене для хранения вещей
Вам не нужно тратить сотни долларов, чтобы получить хорошую систему хранения в гараже.Вы можете сэкономить, сделав его самостоятельно. Вы также можете сделать это именно так, как вам нужно. Простое добавление пары полок может очень помочь с проблемами хранения вещей — всегда хорошее решение для любого проекта ремонта дома.
Создайте черновик пола в гараже
Большинство производителей гаражных систем предлагают планировку помещений, поэтому воспользуйтесь их услугами. Прежде чем инвестировать в это, снимите размеры своего гаража и посмотрите, как расположение и размеры окон, дверей, переключателей и розеток, помимо того, сколько места занимает ваш автомобиль, влияют на план этажа вашего гаража.
Предметы, которые вы используете вместе, например, садовые и садовые инструменты, следует хранить рядом друг с другом. Установите громоздкое оборудование, такое как газонокосилки, в углах, чтобы они не столкнулись или опрокинулись вашим автомобилем. Размещайте часто используемые предметы, например, велосипеды, возле ворот гаража. Храните сезонные или редко используемые вещи в самых труднодоступных местах.
Инвестируйте в хорошие дверные и оконные замки
Взлом обычно происходит, когда дверь гаража остается открытой или дверь остается незапертой.Всегда закрывайте входную дверь и держите гаражные окна запертыми. Установите замок для гаражных ворот, который запирает дверь, и используйте его, когда вы отсутствуете на длительное время. И постоянно закрывайте дверь гаража, даже если вы просто косите газон.
Установите Pegboard
Pegboards упрощают организацию работы. Они работают в гаражах любого размера, позволяя эффективно использовать каждый квадратный метр площади. Несколько прядей и крючков могут удерживать инструменты и принадлежности для краски для простой организации.
Установить шкафы
Шкафы не так уж и сложно поставить самому, а также можно сэкономить целое состояние.Шкафы отлично подходят для хранения вещей и поддержания порядка в гараже; и в зависимости от шкафов, которые вы покупаете, вы можете найти способ убрать все, чтобы ваш гараж всегда выглядел совершенно чистым.
Полки гаражные угловые
Хотя у вас уже есть полки в очевидных местах, как насчет использования углов? Этот угловой стеллаж использует все преимущества существующих шпилек: он быстрый, простой и недорогой. Используйте фанеру для мусора или ориентированно-стружечную плиту, чтобы сделать полки, которые поместятся между угловыми стойками.Эти угловые полки идеально подходят для хранения небольших предметов, таких как масла, клеи, воски и полироли, которые могут потеряться на больших полках.
Установите шаровую рампу
Если есть что-то, что всегда мешает, то это яйца! Мячи, футбольные мячи, баскетбольные мячи; все это может привести к ужасной поездке и испортить ваш гараж. Одно из гениальных решений для их хранения — сложить их в простой шар. Это принципиально угловые полки, созданные из деревянной доски, направленной вверх.Их можно установить где угодно, даже в небольших помещениях. Дети, скорее всего, воспримут этот особый способ хранения, так как в эти слоты легко вставлять и вынимать мячи.
Установите складной верстак
Думаете, у вас нет места для верстака? Подумай еще раз! У вас может быть достаточно места, чтобы установить простую скамейку в стиле кровати Мерфи, которая складывается, если она не используется. Приличный энтузиаст «сделай сам» может быстро и без лишних затрат сконструировать свой складной верстак. Однако вы также можете приобрести его в хозяйственном магазине.
Покраска пола в гараже
Покраска пола в гараже требует организационной стратегии, но крайне важно для максимально эффективного использования гаража. Стандартный пол имеет ряд серьезных недостатков, в том числе то, что неровная поверхность может пропускать листья и насекомых, а также то, насколько легко он окрашивается. Вы можете нанести эпоксидное покрытие примерно за 60 долларов, которое легче чистить и оно улучшит внешний вид. Можно легко покрыть грунт гаража.
Повесьте велосипеды
Подвешивание велосипедов на стропилах или стенах — отличный способ сэкономить место в гараже.Но подвесные велосипеды также могут занять много места. Saris Cycle Glide — это крутой, компактный продукт, который придает новый вид маленькому велосипедному крючку (около 245 долларов). Их можно надеть рядом со стеной на направляющие, которые устанавливаются перпендикулярно, когда велосипеды находятся на крючках. А поскольку штифты скользят вперед и назад по набору салазок, велосипед можно сложить вместе, занимая намного меньше места. Эта система также упрощает извлечение велосипедов после того, как они подвешены.Это потому, что вы можете вытащить велосипед или толкнуть его в сторону от любого препятствия, прежде чем опускать его.
Используйте открытые корзины или ящики для часто используемых предметов
Гаражи могут быть загромождены, поэтому я не использую много контейнеров, но всегда есть несколько вещей, которые, по моему мнению, могут быть полезными. Я использую эти сетчатые корзины (разработанные на основе системы IKEA ALGOT) для хранения хоккейных шайб, которые мальчики используют на улице, и часто используемого спортивного инвентаря.
Используйте шкафчики
Если вы оставляете дверь гаража открытой или даже имеете гараж без дверного проема, шкафчик станет отличным вложением в любой гараж.Кроме того, это отличный способ предотвратить возможные угрозы со стороны химикатов для детей и домашних животных. Шкафчики могут защитить их, а также безопасно хранить вещи.
Как заменить пол гаража
На большинство гаражных плит при первоначальной заливке наносится минимум герметика. Так что годы хранения и разливы действительно берут свое. Кроме того, из-за естественной пористости и меловости бетона практически невозможно поддерживать его в чистоте. Эпоксидное покрытие пола — это не только простой способ сделать на выходных, но и отличный способ сохранить чистоту и уют в рабочей зоне на долгие годы.
До + После
То, что когда-то было испачкано и некрасиво, теперь красиво и устойчиво к скольжению.
Шаг 1. Проверьте влажность
Проверьте существующие проблемы с влажностью.Если ваша плита изначально была залита без пароизоляции или у вас высокие грунтовые воды, давление водяного пара может действительно отрывать покрытие от поверхности. Наклейте на плиту кусок прозрачного пластика размером 2 x 2 дюйма и оставьте на 24 часа. Если вы видите, что бетон темнеет или образуются капли воды, проконсультируйтесь с поставщиком эпоксидной смолы по поводу решений, включая пароизоляцию, наносимую на поверхность.
Шаг 2. Проверьте прогноз погоды
Перед тем, как начать, убедитесь, что температура воздуха составляет 60 градусов и поднимается, а у плиты — минимум 50 градусов.Если вы попытаетесь сделать это зимой, эпоксидной смоле будет практически невозможно застыть.
Шаг 3. Тщательная очистка
Очистите плиту метлой. Обязательно вставайте у стен и вокруг рельсов гаражных ворот.
Шаг 4: соскоблить + обезжирить
Удалите твердую грязь или жир.На труднопроходимые участки нанесите обезжириватель полной концентрации, а затем непрерывно соскребите поверхность.
Поочередно используйте обезжириватель и сухой глиняный наполнитель для кошачьего туалета, чтобы удалить масляные пятна из бетона.
Шаг 5: Промывка + ракель
Когда сильные пятна исчезнут, быстро вымойте весь пол разбавленным обезжиривателем.
Быстро удалите стоячую жидкость с помощью поролонового ракеля. Цель состоит в том, чтобы не переувлажнять пол, чтобы он также быстро высох.
Шаг 6: Нанесите предварительную обработку травлением
Смешайте травяной раствор для бетона с лимонной кислотой с теплой водой в соответствии с инструкциями. Затем нанесите, потрите и скребите пол так же, как и обезжириватель.Лимонная кислота поможет открыть верхние поры бетона, что обеспечит хорошее сцепление эпоксидной смолы.
Шаг 7: Дайте высохнуть
При необходимости используйте вентиляторы, чтобы полностью высушить пол за ночь. Обеспечьте более длительное время высыхания при более низких температурах.
Шаг 8: Проверка существующего герметика
Проверьте, есть ли на полу верхний герметик.Капните воду на плиту. Если вода скатывается вверх, значит, существующий герметик может мешать адгезии эпоксидной смолы. В зависимости от того, сколько герметика осталось, вам, возможно, придется повторить процесс травления.
Шаг 9: Закрашивание трещин
Найдите время, чтобы заполнить бетонные трещины и пустоты, иначе эти дефекты будут видны сквозь эпоксидную смолу.
Смешайте (1) часть A с (2) частями B на чистом куске картона, а затем заполните трещины и пустоты с помощью пластикового шпателя.
Дайте наполнителю затвердеть в течение восьми часов, а затем зачистите края грубым шлифовальным блоком.
Шаг 10: Последняя очистка
Перед нанесением эпоксидной смолы еще раз тщательно очистите пространство. Обязательно приближайтесь к краям и стенам, чтобы не пропустить куски блока и бетона, которые попадут в отделку.
Чтобы облегчить резку, приклейте малярную ленту вдоль любых блоков и стеновых панелей (в основном, на все, на что вы не хотите наносить эпоксидную смолу).
Шаг 11: Смешайте часть A с частью B
В комплект эпоксидной смолы должны входить большая и маленькая банка. Большая банка части B может казаться легкой, но она заполнена лишь частично, так что вы можете налить в нее часть A. Эпоксидная смола доступна в различных цветах, но два самых популярных — серый и коричневый.
Перелейте часть A в часть B. Затем тщательно перемешайте, пока жидкость не станет однородной.
Шаг 12: Дождитесь времени реакции
В зависимости от температуры дайте эпоксидной смоле реагировать на емкости в течение рекомендованного времени. Не обманывайте себя на этом этапе, иначе у вас будет незатвердевающая липкая масса.
Шаг 13: Врезка
Вылейте смешанную эпоксидную смолу в роликовый лоток и с помощью дешевой кисти прорежьте края.Не забегайте слишком далеко перед прокаткой, потому что вам нужно, чтобы эпоксидная смола оставалась влажной до тех пор, пока не будут нанесены хлопья.
Шаг 14: Раскатайте секции
Начните раскатывать эпоксидную смолу участками 4 x 4 дюйма. Сохраняя влажный край, слегка разотрите чешуйки поверхности во влажную эпоксидную смолу. Кроме того, не забудьте спланировать свою стратегию выхода, так как пол должен будет высохнуть в течение 24 часов, прежде чем движение будет слабым.Вы же не хотите загонять себя в буквальный угол!
Шаг 15: Обильно нанесите
В общем, раскатайте эпоксидную смолу тяжелее, чем вы думаете, что это необходимо, и сохраните хлопья. Эпоксидная смола впитывается в поры бетона и теряет свой блеск, если ее наносить недостаточно плотно.
Шаг 16: Посыпать хлопьями
Постарайтесь распределить хлопья как можно выше и тоньше, чтобы получить легкий случайный узор.Хлопья не только добавляют привлекательный рисунок поверхности, но и повышают сопротивление скольжению полу.
Шаг 17: Дайте вылечить
Отделка пола в существующем гараже новым эпоксидным покрытием — отличный способ освежить рабочее место своими руками, а также упростить поддержание чистоты пола в долгосрочной перспективе. Убедитесь, что вы выбрали подходящее время для легкого пешеходного движения и движения транспортных средств (1 и 3 дня соответственно).
Как не допускать попадания воды в гараж: удобное руководство своими руками
Ожидается немного воды в гараже после сильного дождя. Капает с припаркованной машины, но быстро сохнет. Вы не ожидаете увидеть воду, просачивающуюся сквозь бетонный пол гаража или образующую влажные пятна на стенах.
Как выяснить, что вызывает мокрые полы и стены в гараже? Как исправить то, что не всегда видно?
Наши услуги по восстановлению воды охватывают все, от промокших чердаков до затопленных гаражей, поэтому мы хорошо знаем, что такое головная боль домовладельца.Предлагаем вам наше краткое руководство по выявлению и решению распространенных проблем с водой в гараже.
Мокрые стены в гараже: поиск и устранение проблемы
Вы не можете увидеть сквозь них, так что это требует небольшой детективной работы разнорабочего. Утечка воды в гараж под стеной или из-за гипсокартона обычно вызвана одной из этих проблем.
1. Старые стыковые швы
Старые стыковые швы на наружных стенах могут протекать в ненастную погоду.Осмотрите стенные швы, особенно вокруг дверей и окон. Избавьтесь от работы с замоченным гипсокартоном, заделав швы гаражных стен герметиком или водостойкой пеной.
2. Старение подоконников
Вода в гараже может быть признаком протекания старых подоконников. Проверьте горизонтальные подоконники внизу каркасных стен там, где они встречаются с полом. Плохие пороги следует заменить, но герметик или пена часто останавливают утечку.
3. Неисправность сантехники
Водонагреватель или стиральная машина могут вызвать проблемы с водопроводом за стеной.Если вы обнаружите лужи на полу гаража вдоль той же стены, что и прибор, вы можете вызвать сантехника, чтобы найти и устранить утечку.
4. Проблемы кровли
Неплотный гидроизоляционный слой и плохая черепица пропускают дождь на наружные стены, где он попадает по стойкам каркаса. Когда вода движется к нижней части стены, она просачивается на пол гаража. Выявите и устраните проблемы с кровлей, а также проверьте желоба.
Мокрый пол в гараже: причины и решения
Вода, просачивающаяся через бетонный пол гаража, часто является результатом сезонного повышения уровня грунтовых вод.Трудно контролировать глубокую влажность почвы вокруг дома, но вы можете устранить воду на полу гаража, исправив эти недостатки.
1. Трещины в полу
Даже маленькие, они обеспечивают прямой путь для грунтовой влаги в гараж. Отремонтируйте трещины в полу, тщательно очистив их и заделав водостойким составом для ремонта бетона.
2. Точечная коррозия поверхности
Старые бетонные полы со временем покрываются крошечными отверстиями, которые становятся колодцами для влаги.Обработайте весь пол, заделав его составом на силикатной основе. Избегайте обычных красок для пола, которые не создают барьер для влаги.
3. Конденсация в теплую погоду
Теплый воздух на холодном бетоне создает пар, который оседает и превращается в воду на полу гаража. Решение этой весенне-летней проблемы простое. Запустите в гараже осушитель, но обязательно регулярно проверяйте его резервуар.
Вода под дверями гаража: от дождя и снега
Иногда умение остановить попадание воды в гараж начинается с двери.Когда у вас есть одна из этих проблем, недостаточно держать его закрытым в плохую погоду.
1. Изношенные уплотнители
Резиновая полоска в нижней части гаражных ворот со временем изнашивается и пропускает дождь, талый снег, мусор от ветра и даже насекомых. При замене защитите его от непогоды с помощью приподнятых резиновых прокладок пола.
2. Подъездная дорога, класс
Если земля рядом с вашей подъездной дорогой немного выше бетона, сильные дожди могут заполнить подъездную дорожку и просочиться под дверь гаража.Сделайте понижение отметки рядом с подъездной дорожкой своим приоритетным проектом по благоустройству.
3. Шаг подъездной дорожки
Высота снова засчитывается, если гараж построен частично ниже отметки уровня вашей собственности. Компенсируйте уклон подъездной дорожки к гаражу, установив водосток для отвода воды от гаражных ворот.
Работа с водой в гараже в Чикаго, штат Иллинойс? Мы можем помочь
С годами ваш гараж становится идеальным местом для домашнего хранения.Мокрые стены и пол быстро придают гаражу запах плесени. Вся эта влага в конечном итоге просачивается в хранящиеся вещи и приводит к появлению плесени и грибка. Воспользуйтесь нашим руководством, чтобы сосредоточиться на проблемах с мокрым гаражом и решить их.
Если ваш гараж внезапно заполнится водой на несколько дюймов, немедленно позвоните нам. Наши сертифицированные специалисты по очистке воды работают круглосуточно и без выходных, предлагая лучшие услуги по восстановлению в Чикаго и его окрестностях. Мы даже занимаемся устранением плесени и небольшим ремонтом сантехники.Вы всегда можете положиться на нас в ServiceMaster Restoration by Zaba.
Позвоните нам сейчас для экстренной помощи: 773-647-1985
Как удалить плесень с влажных полов в гараже? Начните с очистки гаража и подметания полов. Очистите заплесневелый бетонный пол смесью воды и белого уксуса или разбавленным раствором отбеливателя. Всегда работайте с открытыми гаражными воротами на свежий воздух.
Гидроизоляция гаражных ворот продается по длине.Будьте готовы заплатить от 10 до 15 долларов за 16-футовую резиновую полосу, которая защищает гараж на две машины от дождя и влажности. Вы также можете купить уплотнитель для гаражных ворот из ПВХ или винила.
Можно ли гидроизолировать кладку стен гаража?Да. Подготовьте стены, протерев их чистой. Заполните любые отверстия или трещины шпатлевкой для швов кладки или герметиком для трещин. Подождите несколько дней, а затем покрасьте стены гаража двумя слоями гидроизоляции на латексной основе.
Как правильно шлифовать детали с порошковым покрытием с помощью специального заземляющего стержня | Порошковое покрытие: полное руководство
Улучшите притяжение порошка к деталям, пока порошок покрытие. Если вы наносите порошковое покрытие на металлическую деталь, ее необходимо заземлить. Земля — это то, что притягивает пудру к детали. Чем лучше почва, тем эффективнее ваш Пистолет для порошковой окраски может работать, особенно при нанесении нескольких слоев или сложные детали. Часто пистолет для порошковой окраски или блок управления пистолетами будет поставляться с небольшим заземляющим проводом 18 калибра и миниатюрным Зажим-крокодил, который вы можете подключить к своей детали, чтобы заземлить ее. Я назову это «стоковая» площадка. Прикладная земля продолжается через блок управления, через провод маленького калибра для подключения к розетке, а затем, наконец, до земли после того, как он пройдет через ваши здания, электрические.Этого недостаточно грунт для правильного порошкового покрытия. Независимо от того, насколько хорошо у вас есть оружие, вам нужно для установки СПЕЦИАЛЬНОГО ЗАЗЕМЛЕНИЯ.Powdercoatguide.com является участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения рекламных сборов за счет рекламы и ссылок на amazon.com.
Каковы преимущества использования заземляющего стержня при порошковой окраске?Зоны клетки Фарадея:
Использование заземляющего стержня помогает уменьшить проблемы, связанные с участками клетки Фарадея.Области клетки Фарадея — это области детали, которые электрически экранированы из-за геометрия детали. Эти области обычно расположены в нишах или в узких местах. углы. Вы заметите, когда наносите порошковое покрытие, особенно на более сложную часть, что независимо от того, сколько порошка вы распыляете, некоторые участки детали остаются без покрытия. Вместо этого весь порошок притягивается к большему, более открытому поверхности, прилегающие к этим областям. Это приводит к неравномерному покрытию с как можно больше пудры на больших участках и оголенных пятен на узких участках. см. на колесе ниже.Наличие надлежащего заземления, такого как заземляющий стержень, значительно уменьшить эти проблемные области и позволить этим областям привлечь внимание пудру легче.
Заземляющий стержень поможет значительно, но если вы используете любительский уровень пистолет для порошковой окраски, он не вылечит его на 100%. Есть уловки, которые ты можешь сделать для дальнейшего уменьшения воздействия клеток Фарадея, но самый надежный метод использует профессиональный пистолет для порошковой окраски.
Несколько слоев:
После нанесения первого слоя порошка и его частичного отверждения вы можете после этого нанесите еще один слой, будь то прозрачный, полупрозрачный или любой другой последующее пальто.Это еще одна ситуация, в которой поможет заземляющий стержень. Что первый слой порошка действует как электрический изолятор, покрывающий всю деталь. Он изолирует землю, которая отвечает за рассеивание заряда порошок. При нанесении следующего слоя, если заряд не рассеивается на землю, на части произойдет накопление заряда, который фактически оттолкнет порошок. Без достаточного основания будет казаться, что почти весь ваш часть ведет себя как клетка Фарадея.
Надлежащее заземление, обеспечиваемое заземляющим стержнем, позволит зарядить больше. для рассеивания через предыдущие слои, облегчая нанесение последующих слоев.Этого недостаточно для небольшого заземляющего провода, который упакован со многими пистолетами для порошковой окраски. Mutli-coats намного проще после к вашей детали подключается правильно установленный заземляющий стержень.
Однако, как и в случае с клетками Фарадея, заземляющий стержень может только улучшить многослойные так много. С большинством любительского оружия (менее 200 долларов) и правильным установлен заземляющий стержень, вы сможете нанести два или три слоя с несколько минимальных проблем. Нанесение большего количества слоев потребует больше дорогой пистолет для порошковой окраски.
Уменьшенные пороховые отходы:При правильно установленном заземляющем стержне из пистолета будет больше пороха. привлечено к вашей роли вместо того, чтобы оказаться на полу. Это увеличило эффективность передачи приводит к меньшим расходам на порошок, очиститель и более безопасный магазин / гараж. Что такое заземляющий стержень?
Заземляющий стержень — это длинный стержень с медным покрытием, который врезается в землю. В размеры варьируются, но для нанесения порошкового покрытия я рекомендую длину стержень заземления должен быть не менее 8 футов (лучше 10 футов) и 3/4 дюйма диаметр.Если вы живете в более теплом районе, ваши местные хозяйственные магазины могут несите заземляющие стержни 5/8 дюйма x 8 футов, и в этом случае вам, возможно, придется потратить немного больше и купи это в Грейнджер. Если вы живете в более холодном районе, их можно приобрести в местном магазине Home Depot. или Lowe’s примерно за 35 долларов: штанга заземления 3/4 дюйма x 10 футов в Home Depot. Установка заземляющего стержня
Заземляющий стержень почти полностью забивается в землю. Это может быть выполняется по лестнице с помощью кувалды и небольшого усилия, или, если вы уже есть или хочу Перфоратор SDS, вы можете быстро справиться с ним с помощью бит приводной штанги заземления.Вы должны оставить около 6 дюймов стержня, выступающего над землей, чтобы к нему можно зажать провод. Другой конец заземляющего провода подключится к ваши детали, пока на них наносится покрытие, либо напрямую, либо с использованием стойки и крючки. Для наименьшего сопротивления заземлению и, следовательно, Лучшая эффективность переноса порошкового покрытия, установите заземляющий стержень как можно ближе к вам возможно, можно в область порошкового покрытия.
Если вы планируете порошковое покрытие в гараже или магазине, вы можете установить заземляющий стержень прямо через ваш пол для кратчайшего расстояния до Ваш участок порошкового покрытия.Просто просверлите отверстие в полу гаража с помощью каменная насадка и SDS + перфоратор и установите заземляющий стержень через пол гаража в землю. ниже. Обращайте внимание на любые водопроводные или электрические линии, которые могут проходить под пол, прежде чем это сделать. Также не забудьте немного изменить размер кладки. больше заземляющего стержня, чтобы вы не соскребли все медное покрытие когда вы проезжаете через бетон. Если вы двигаетесь и вам нужно избавиться заземляющего стержня, торчащего через пол, просто проткните его остальной частью вниз и заполнить дыру некоторыми бетонный участок.Вот пара примеров:
А зажим заземляющего стержня как и любой из показанных ниже, позволяют прикрепить заземляющий провод к заземляющий стержень. Вам также понадобится длинный провод для подключения заземляющего стержня. туда, где вы вешаете свои детали. Электрические нормы США указывают, что провод заземляющий стержень — это одножильный или многожильный медный провод 6 или 8 калибра. Ты при желании можно использовать медный провод большего диаметра, но не меньше Калибр 8 Выбор между одножильным и многожильным проводами не так уж и важен. разница, если остальная часть системы заземляющих стержней настроена правильно.Многожильный провод более гибкий, чем сплошной, и способен выдерживать более высокие нагрузки. Текущий. Сплошной провод имеет меньшее сопротивление, чем многожильный, и меньшее сопротивление более важен, чем токопроводящая способность, когда дело доходит до рассеивания заряд от деталей с порошковым покрытием. Однако многие люди клянутся твердо и точно так же. многие клянутся застрявшим, поэтому я бы посоветовал использовать то, что вы лично предпочтение или то, что вам наиболее доступно в лучшем случае цена.
Оба
голая медь
а также
изолированный провод THHN
отлично подойдет для подключения заземляющего стержня к вашим частям.
Это действительно еще одно личное предпочтение, основанное на том, что вы предпочитаете
установить, так как оба соответствуют электрическим нормам США и достаточны для порошкового покрытия.
Если вы все же решите использовать изолированный провод, я бы рекомендовал использовать зеленый цвет для
соответствовать электрическим нормам (в США). Вы можете приобрести этот вид проволоки в собственном магазине.
местный хозяйственный магазин, в рулонах или пешком. Поскольку у вас должен быть
очень короткое расстояние между заземляющим стержнем и областью порошкового покрытия,
вероятно будет самый дешевый вариант.
Завершение соединения заземляющего стержня с деталью
У вас установлен заземляющий стержень, и заземляющий провод зажат к нему. Теперь ваша очередь необходимо определить, как вы хотели бы завершить подключение к вам частей. Там существуют разные методы для этого в зависимости от того, наносите ли вы порошковое покрытие на прокатная стойка, стационарная стойка, в окрасочной камере или другим способом. Подключение стойки для порошкового покрытия к заземляющему стержню
Если у вас есть большая печь для порошковой окраски, у вас, скорее всего, также будет прокатная решетка, которую вы закатываете в духовку.Если вы нанесете порошковое покрытие на детали стеллаж, независимо от того, находится ли он в покрасочной камере или нет, самый распространенный метод заземление заключается в подключении заземляющего провода к стойке. Путь к земле будет переходите от детали к крюку, затем от крюка к стойке и от стойки к заземляющий провод. Это означает, что заземляющий провод нужно будет легко снимается со стойки, чтобы он мог оставаться подвижным. Вероятно, это может быть реализовано разными способами, но вот несколько вариантов.
Можно использовать подпружиненный зажим, например, зажим заземления для сварки или аккумуляторный соединительный кабель и закрепите его на стойке перед нанесением покрытия.Оба эти варианта были протестирован с хорошими результатами. См. Пример на картинке ниже, просто убедитесь, что использовать зажим более высокого качества.
Если вы предпочитаете более прочное соединение, вы можете обжать проволочный наконечник к концу заземляющего провода, подключенного к заземляющему стержню, а затем закрепите прикрепите проушину к стойке с помощью болта (или приварите шпильку к стойке) и гайки-барашка. Этот Обжимной наконечник потребует, чтобы вы использовали многожильный провод для заземляющего провода. Хотя он более безопасен, он немного менее удобен, потому что вам нужно открутить барашковую гайку каждый раз, когда необходимо переместить стойку.
Это всего лишь несколько вариантов, которые вы можете сделать, чтобы подключить заземляющий стержень к
стойка. Самое важное, о чем нужно помнить, какое бы решение вы ни выбрали
в том, что должен быть хороший контакт между заземляющим проводом, стойкой и
части. Используйте как можно меньше соединений, чтобы уменьшить сопротивление и количество точек отказа. Также,
убедитесь, что точки контакта между каждым соединением чистые, неизолированный металл
каждый раз, когда вы наносите порошковое покрытие. Скопление порошка на стойке или
крючки для подвешивания
может уменьшить или полностью перекрыть путь к земле.
Заземляющие детали в окрасочной камере
Если вы вешаете детали в окрасочной камере для порошкового покрытия или просто используете стационарная стойка, проверенный способ соединения деталей с заземляющим стержнем можно использовать другой заземляющий стержень или даже медную трубу, если вы не вешаете что-нибудь слишком тяжелое. Это можно сделать, установив более короткий заземляющий стержень. горизонтально в верхней части будки. Вы можете использовать заземляющий стержень того же типа зажим, который вы использовали для заземляющего стержня в земле, чтобы прикрепить заземление. провод.Затем детали просто навешиваются на стержень заземления внутри окрасочной камеры, когда порошковое покрытие. Это очень чистая установка с минимальным количеством соединения. Этот метод показан в двух окрасочных камерах ниже.
| Зажим заземляющего провода от заземляющего стержня к подвесному стержню окрасочной камеры. Этот зажим может быть установлен на внешней стороне стены окрасочной камеры для предотвращения накопление порошка. |
Очень полезным элементом, который можно добавить к этому типу настройки, является поворотный крюк для порошковой окраски.Он зацепляется за перекладину и имеет поворотное основание, на которое вы затем можете зацепить свой стандартная часть крючка от. Это позволяет вращать деталь во время нанесения покрытия, можно распылять со всех сторон. Это добавляет дополнительные точки подключения в земле. путь, но эти крючки специально сделаны для порошковой окраски, поэтому они предназначен для поддержания наземного пути. По-прежнему всегда полезно проверить сопротивление измерителем, чтобы убедиться. Они должны оставаться в вашем спрее. будку и никогда не помещайте в духовку. С них можно очистить неотвержденный порошок. очень легко струей сжатого воздуха. Заземляемые детали на стационарной стойке
Многие новые специалисты по нанесению порошкового покрытия и любители устанавливают самодельную стойку для порошкового покрытия. пальто в углу гаража, либо за воротами гаража. Это не идеально но поскольку деталь открыта для загрязнений, а порошок не содержится, но это работает, если вы только начинаете. Моя первая стойка для порошковой окраски показано ниже. Он был настроен как можно дешевле и с минимальным количеством подключений. возможный. Я припаял заземляющий стержень, идущий от специального заземляющего стержня. прямо на крючок для подвешивания.Эта установка, хотя и грубая, была заметной улучшение по сравнению с исходным грунтом, полученным благодаря порошковой окраске Craftsman пистолет, с которым я начал. Эту настройку было бы легко воспроизвести с помощью поворотный крюк вместо фиксированного крючка, чтобы вам не приходилось ходить вокруг стойки, когда вы покрывают.
Повышение эффективности специального заземляющего стержня
Следование рекомендациям в этой статье позволит большинству людей настроить очень надежный грунт.Однако в некоторых случаях можно сделать больше, чтобы еще больше улучшить специальную систему заземляющих стержней.
Заземляющий стержень может лучше рассеивать заряд при установке во влажном грунте. Если ваша установка позволяет это, вы можете улучшить почву, разместив заземляющий стержень рядом с водостоком, капельная линия от конденсатора переменного тока или любой другой участок, где почва остается влажной.
В некоторых климатических условиях очень сухие или песчаные почвы, которые значительно увеличивают сопротивление между заземляющим стержнем и землей и снижает его производительность.Тесты можно сделать, чтобы определить удельное сопротивление вашей почвы, чтобы вы могли лучше определить, как решить проблему. Вы также можете определить, какие шаги были снято, когда в вашем здании были установлены стержни электрического заземления, чтобы вы могли имитируйте установку заземляющего стержня с порошковым покрытием. Вы также можете попробовать связаться с в соответствующий департамент вашего города или даже в вашу энергетическую компанию, чтобы узнать, могу дать вам совет по этому поводу.
Обычно первым шагом к решению этой проблемы является добавление дополнительных заземляющий стержень для увеличения доступной площади поверхности для отвода заряда на земля.Используя самые большие заземляющие стержни, они должны быть размещены в не менее 6 футов друг от друга, но если вы используете заземляющие стержни длиной 10 футов, то расстояние между ними составляет 10 футов было бы идеально. У двух стержней должны быть свои собственные зажим, их нужно соединить вместе, а затем вы должны провести заземляющий провод к Ваш участок покрытия от одного из них. 6 Ом или 1000000 Ом).С порошковой покраской с точки зрения производительности, вы хотите, чтобы сопротивление было как можно ближе к 0 Ω. Правильный инструмент для точного измерения сопротивления от заземляющего стержня до детали это Мегомметр.
Теперь, когда вы знаете, как установить соответствующий заземляющий стержень, пришло время настраиваете сами. Оно того стоит! Я сразу заметил улучшения. Вторые слои распыляются так, как будто они были первым слоем, и области клетки Фарадея были сведены к минимуму до самых узких участков.
.
