Электроустановка считается действующей: Какая электроустановка считается действующей? | Тест 24.ру

1. Какая электроустановка считается действующей?

В данной инструкции изложены основные функции сайта, и как ими пользоваться

Здравствуйте,

Вы находитесь на странице инструкции сайта Тестсмарт.
Прочитав инструкцию, Вы узнаете  функции каждой кнопки.
Мы начнем сверху, продвигаясь  вниз, слева направо.
Обращаем Ваше внимание, что в мобильной версии  все кнопки располагаются, исключительно сверху вниз.
Итак, первый значок, находящийся в самом верхнем левом углу, логотип сайта. Нажимая на него, не зависимо от страницы,  попадете на главную страницу.
«Главная» —  отправит вас на первую страницу.
«Разделы сайта» —  выпадет список разделов, нажав на один из них,  попадете в раздел интересующий Вас.

На странице билетов добавляется кнопка «Билеты», нажимая — разворачивается список билетов, где выбираете интересующий вас билет.

«Полезные ссылки» — нажав, выйдет список наших сайтов, на которых Вы можете получить дополнительную информацию.







В правом углу, в той же оранжевой полосе, находятся белые кнопки с символическими значками.

  • Первая кнопка выводит форму входа в систему для зарегистрированных пользователей.
  • Вторая кнопка выводит форму обратной связи через нее, Вы можете написать об ошибке или просто связаться с администрацией сайта.
  • Третья кнопка выводит инструкцию, которую Вы читаете. 🙂
  • Последняя кнопка с изображением книги ( доступна только на билетах) выводит список литературы необходимой для подготовки.

Опускаемся ниже, в серой полосе расположились кнопки социальных сетей, если Вам понравился наш сайт нажимайте, чтобы другие могли так же подготовиться к экзаменам.
Следующая функция «Поиск по сайту» — для поиска нужной информации, билетов, вопросов. Используя ее, сайт выдаст вам все известные варианты.
Последняя кнопка расположенная справа, это селектор нажав на который вы выбираете, сколько вопросов на странице вам нужно , либо по одному вопросу на странице, или все вопросы билета выходят на одну страницу.

На главной странице и страницах категорий, в середине, расположен список разделов. По нему вы можете перейти в интересующий вас раздел.
На остальных страницах в середине располагается сам билет. Выбираете правильный ответ и нажимаете кнопку ответ, после чего получаете результат тестирования.
Справой стороны (в мобильной версии ниже) на страницах билетов располагается навигация по билетам, для перемещения по страницам билетов.
На станицах категорий расположен блок тем, которые были добавлены последними на сайт.
Ниже добавлены ссылки на платные услуги сайта. Билеты с ответами, комментариями и результатами тестирования.
В самом низу, на черном фоне, расположены ссылки по сайту и полезные ссылки на ресурсы, они дублируют верхнее меню.
Надеемся, что Вам понравился наш сайт, тогда жмите на кнопки социальных сетей, что бы поделиться с другими и поможете нам.

Если же не понравился, напишите свои пожелания в форме обратной связи. Мы работаем над улучшением и качественным сервисом для Вас.

С уважением команда Тестсмарт.

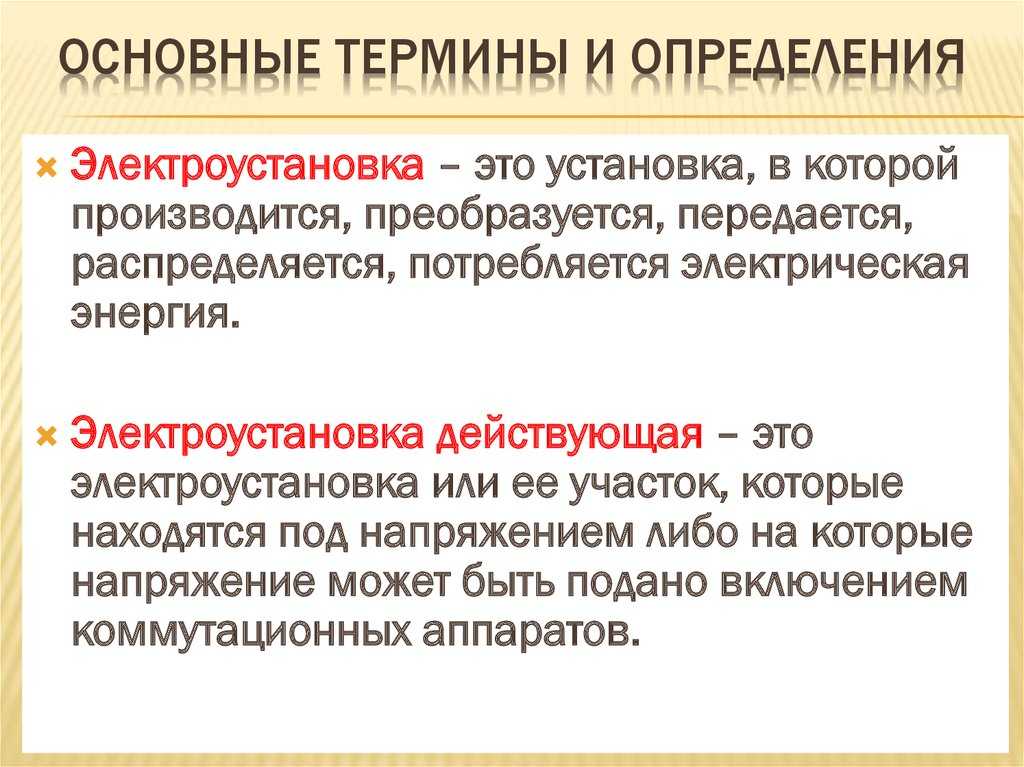

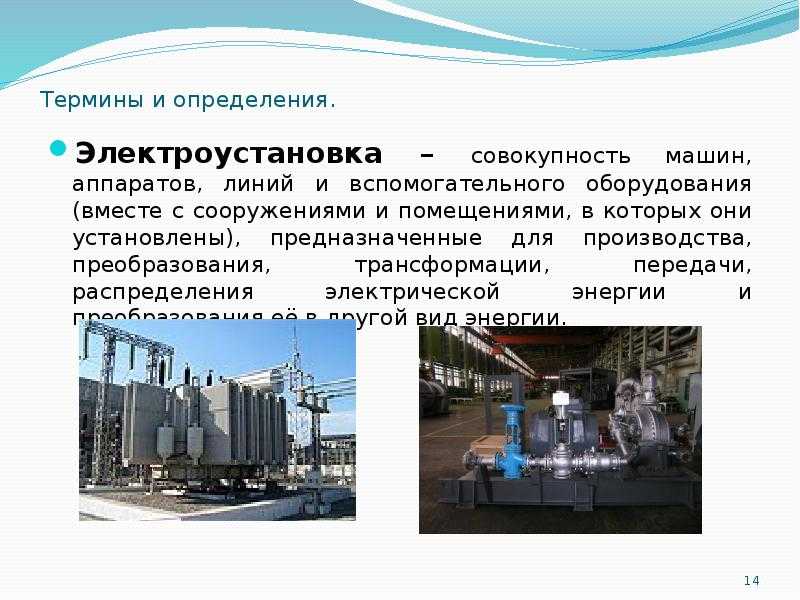

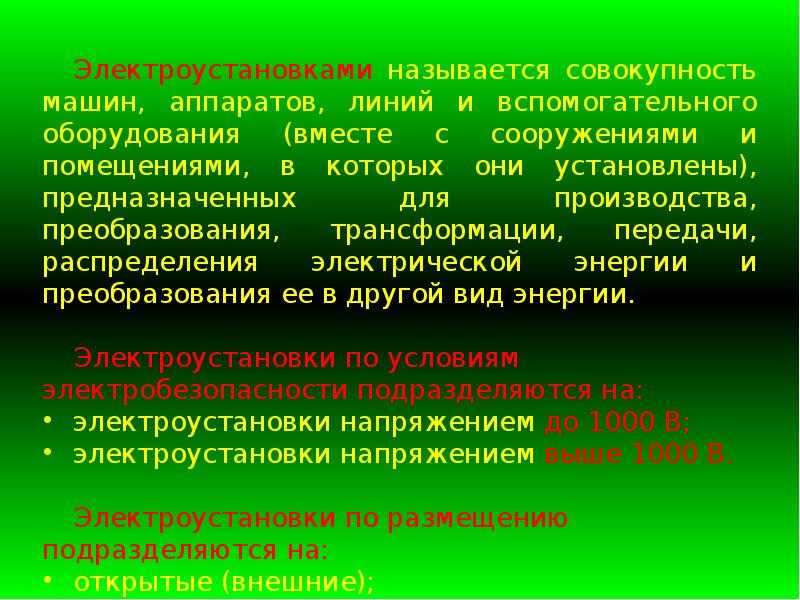

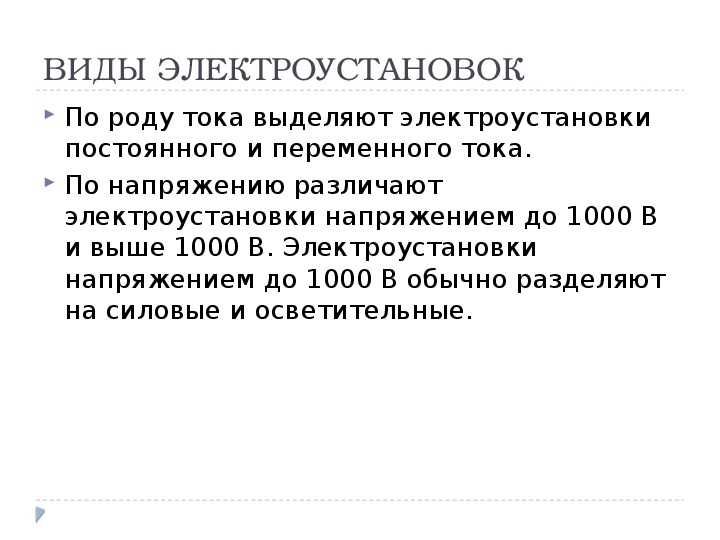

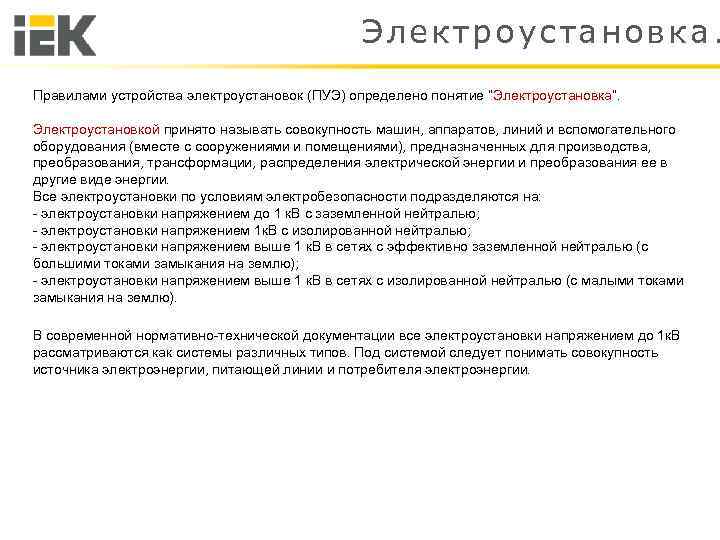

74. Какая электроустановка считается действующей?

  1. Электроустановка, предназначенная для преобразования и распределения электрической энергии

  2. Электроустановка или ее часть, которая находится под напряжением, либо на которую напряжение может быть подано включением коммутационных аппаратов

  3. Электроустановка, которая находится в постоянной эксплуатации

  4. Электроустановка, служащая для приема и распределения электроэнергии и содержащая коммутационные аппараты, сборные и соединительные шины, вспомогательные устройства (компрессорные, аккумуляторные и др.), а также устройства защиты, автоматики и измерительные приборы

77. Какие помещения называются сырыми?

  1. Помещения, в которых относительная влажность воздуха не превышает 60%

  2. Помещения, в которых относительная влажность воздуха превышает 75%

  3. Помещения, в которых относительная влажность воздуха не превышает 90%

  4. Помещения, в которых относительная влажность воздуха близка к 100%

83. В каких электроустановках применяют диэлектрические галоши?

  1. В электроустановках напряжением до 1000 В

  2. В электроустановках напряжением выше 1000 В

  3. В электроустановках напряжением до 10000 В

  4. Во всех электроустановках

86. От каких источников должно осуществляться питание передвижных электроустановок?

  1. От источника с глухозаземленной нейтралью с применением систем TN-S или TN-С-S

  2. От источника с глухозаземленной нейтралью с применением системы TN-С

  3. От источника с глухозаземленной нейтралью с применением системы TN-S

  4. От источника с глухозаземленной нейтралью с применением системы TN

87. Какие помещения называются сухими?

  1. Помещения, в которых относительная влажность воздуха не превышает 60%

  2. Помещения, в которых относительная влажность воздуха не превышает 75%

  3. Помещения, в которых относительная влажность воздуха не превышает 70%

  4. Помещения, в которых относительная влажность воздуха близка к 65%

89. Какие обозначения используются для шин при переменном трехфазном токе?

  1. Обозначение шин фазы A — желтым, фазы B — зеленым, фазы C — красным цветом

  2. Обозначение шин фазы A — зеленым, фазы B — желтым, фазы C — красным цветом

  3. Обозначение шин фазы A — красным, фазы B — белым, фазы C — синим цветом

  4. Обозначение шин фазы A — голубым, фазы B — белым, фазы C — красным цветом

90. Каким должно быть время непосредственного контакта указателя напряжения с контролируемыми токоведущими частями при проверке отсутствия напряжения в электроустановках напряжением до 1000 В?

  1. Не менее 3 с

  2. Не менее 5 с

  3. Не менее 8 с

  4. Не менее 10 с

91. Что в соответствии с Правилами устройства электроустановок называется рабочим заземлением?

  1. Преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством

  2. Заземление, выполняемое в целях электробезопасности

  3. Заземление точки или точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки (не в целях электробезопасности)

92.

Какие помещения относятся к помещениям с повышенной опасностью?

  1. Помещения, характеризующиеся наличием сырости или токопроводящей пыли

  2. Помещения, характеризующиеся наличием металлических, земляных, железобетонных и других токопроводящих полов

  3. Помещения, характеризующиеся наличием высокой температуры

  4. Помещения, характеризующиеся возможностью одновременного прикосновения человека к металлоконструкциям зданий, имеющим соединение с землей, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования (открытым проводящим частям) — с другой

  5. Любое из перечисленных помещений относится к помещениям с повышенной опасностью

95. Каким мегаомметром производится измерение сопротивления изоляции при испытании аппаратов и цепей напряжением до 500 В?

  1. Мегомметром на напряжение 500 В

  2. Мегомметром на напряжение 1000 В

  3. Мегомметром на напряжение 1500 В

  4. Мегомметром на напряжение 2500 В

96. Что, согласно Правилам устройства электроустановок, называется электропомещениями?

  1. Помещения, в которых находится электрообудование с напряжением выше 220 В

  2. Помещения или отгороженные (например, сетками) части помещения, в которых расположено электрооборудование, доступное только для квалифицированного обслуживающего персонала

  3. Любые помещения с электрооборудованием мощностью выше 10 кВт

  4. Помещения, в которых находятся любые электроустановки

100. Как классифицируются помещения в отношении опасности поражения людей электрическим током?

  1. Помещения без повышенной опасности и помещения с повышенной опасностью

  2. Помещения без повышенной опасности, помещения с повышенной опасностью, особо опасные помещения

  3. Неопасные, опасные и особо опасные помещения

  4. Неопасные, малоопасные, опасные и особо опасные помещения

103. Каким образом перед применением диэлектрические перчатки проверяются на наличие проколов?

  1. Путем скручивания их в сторону пальцев

  2. Путем растяжки и визуального осмотра

  3. Путем погружения в воду и проверки отсутствия появления пузырьков воздуха

  4. Путем проведения электрических испытаний

109. Каким образом обозначаются шины при постоянном токе?

  1. Положительная шина (+) — красным цветом, отрицательная (-) — синим и нулевая рабочая M — голубым цветом

  2. Положительная шина (+) — зеленым цветом, отрицательная (-) — красным и нулевая рабочая M — голубым цветом

  3. Положительная шина (+) — красным цветом, отрицательная (-) — синим и нулевая рабочая M — белым цветом

  4. Положительная шина (+) — зеленым цветом, отрицательная (-) — синим и нулевая рабочая M — голубым цветом

Электроустановки на объектах критической важности

Что такое объект критической важности?

Критические объекты являются важными активами для правильного функционирования общества . Любое общество опирается на определенный тип процессов, объектов, технологий, сетей и услуг, которые имеют первостепенное значение для обеспечения благополучия, здоровья, процветания, экономического развития, безопасности и защищенности общества. Критически важные инфраструктуры очень уязвимы , так как возможный сбой может иметь катастрофические последствия. Это может привести к серьезному ущербу, гибели людей, значительному материальному ущербу или нарушению жизненно важной социально-экономической деятельности .

• Сектор базы оборонной промышленности
• Сектор аварийных служб и служб безопасности
• Сектор энергетики
• Сектор финансовых услуг
• Сектор продовольствия и сельского хозяйства
• Сектор государственных учреждений
• Сектор здравоохранения и общественного здравоохранения
• Сектор информационных технологий
• Ядерные реакторы , материалы и отходы Сектор
• Сектор транспортных систем
• Сектор систем водоснабжения и водоотведения
• Химический сектор
• Сектор коммерческих объектов
• Сектор связи
• Сектор критически важных производств

Защита этих объектов от стихийных бедствий, терроризма, преступной деятельности или злонамеренного поведения является высшим приоритет , на самом деле снижение уязвимости критической инфраструктуры и повышение ее устойчивости является одной из основных целей ЕС.
Повышение устойчивости критической инфраструктуры может быть достигнуто посредством соответствующего сочетания методов, обеспечивающих качество и непрерывность электроснабжения, гарантирующих меры безопасности, выполняющих анализ карты множественных опасностей, планирующих действия в чрезвычайных ситуациях, а также обновляющих и содержать энергетическую инфраструктуру.

Спрос на бесперебойное надежное электроснабжение на ответственных объектах является нормой. Электрооборудование должно быть надежным и работоспособным 24 часа в сутки , семь дней в неделю. Чтобы гарантировать электроснабжение и эффективное и непрерывное управление операциями, критической инфраструктуре требуется высокоустойчивая, надежная и безопасная электрическая установка .

Любой сбой или аномалия критической установки представляет собой потенциальную угрозу жизни и ущерб окружающей среде . Когда электрическая система выходит из строя, безопасность сообщества ставится под угрозу. Вот почему важно принять целостный подход, в котором интегрированы персонал, устройства и интегрированные системы мониторинга.

Прежде всего, безопасность и соответствие действующим нормам являются обязательными для обеспечения минимизации риска и рентабельности на протяжении всего жизненного цикла электроустановок. Из-за этого инвестиции в качество оказываются разумным выбором.

Проектирование архитектуры электрической сети на критически важных объектах имеет важное значение , поскольку его роль заключается в обеспечении качества и эффективности процессов, таких как снижение эксплуатационных и энергетических затрат на протяжении всего жизненного цикла предприятия.

elec calc™ Suite

Когда речь идет о жизненном цикле электроустановки — от проектирования до технического обслуживания, включая производство и контроль — безопасность и энергоэффективность являются главными приоритетами. Учитывая фатальные риски , связанные с электротехнической промышленностью , крайне важно инвестировать в эффективные и надежные технологии , способные объединять информацию и людей на протяжении всего жизненного цикла проекта и обеспечивать наилучшие результаты.
Эффективное управление энергией гарантируется оптимизированная конструкция, способная сократить время простоя и расходы . Надежность и доступность систем распределения электроэнергии останутся на переднем крае для разработчиков электрооборудования. Эти качества не только определяют качество электроснабжения , но и оказывают большое влияние на безопасность тех , кто эксплуатирует эти объекты . Кроме того, повышенное внимание к воздействию на окружающую среду и энергопотреблению будет по-прежнему бросать вызов разработчикам при разработке новых способов обеспечения более высокий уровень интеграции с системами мониторинга энергии и отходов.

elec calc™ Suite эффективно управляет жизненным циклом электроустановки . Это сложное программное обеспечение гарантирует высочайшую точность сложных расчетов, точное определение размеров, глубокий анализ электрической сети путем моделирования и сравнения различных сценариев, бесперебойное техническое обслуживание и интеграцию BIM.

Suite состоит из двух разных программных решений.

elec calc™ — это программное решение, предназначенное для Расчет параметров электроустановок , единственный в мире, позволяющий интегрировать управление высокого и низкого напряжения в один проект и соответствие международным стандартам. Программное обеспечение обладает всеми необходимыми функциями для проведения полного анализа ответственных объектов с детальными исследованиями. Кроме того, он позволяет пользователю проверять несколько рабочих сценариев , таких как аварийная ситуация, переключение сети, анализировать каждое рабочее состояние, используя поведение и размеры установки.

elec live™ обеспечивает постоянный доступ ко всем данным электроустановки на любом стационарном или мобильном терминале с помощью веб-браузера.

Нужна дополнительная информация?

Преимущества

Энергоэффективность

Сокращение энергопотребления и сокращение затрат благодаря точному проектированию электроустановок оптимального размера. elec calc™ позволяет генерировать отчетов о расчетах и однолинейных диаграмм .

Повышение качества проекта

С самого начала убедитесь, что качество вашего проекта соответствует высочайшему уровню и соответствует всем местным и международным стандартам . Используйте каталоги нескольких производителей и пользовательские каталоги, чтобы получить максимальный уровень персонализации и детализации.

Расчет

elec calc™ ориентирован на безопасность, непрерывность обслуживания и энергоэффективность в соответствии с основными мировыми стандартами. Программное обеспечение позволяет автоматические расчеты мультинормы в режиме реального времени , интеграция ВН и НН интегрированы под одним интерфейсом и проектом, расчеты ТЗ токов короткого замыкания (согласно IEC 60909) и возможность подключения нескольких источников разных power

Режимы моделирования

elec calc™ позволяет пользователю управлять режимами работы для имитации и контроля различных конфигураций установки (нормальная работа, режим ожидания, техническое обслуживание…). Кроме того, он предлагает возможность имитации в разных местах в рамках одного проекта и с разным типом окружающей среды (температура, риск возгорания или взрыва…), и учитывать это в расчетах.

Соответствие стандартам

Размер соответствует международным и местным стандартам, обеспечивает правильное поведение установки и соответствует действующим нормам.

Оптимизация технического обслуживания

elec live™ обеспечивает постоянный доступ ко всем данным электроустановки на любом стационарном или мобильном терминале с помощью веб-браузера.

Непрерывность обслуживания

elec calc™ предлагает критических расчетов для таких факторов, как системы заземления (TT, TNS, TNC, IT), допустимая нагрузка кабеля, токи короткого замыкания, термические нагрузки, падения напряжения и исследования селективности между защитами. ключ, для продолжения поставки. Кроме того, у него есть система визуального оповещения.

Исследования дискриминации

Хорошее исследование дискриминации позволяет координировать различные виды защиты на разных уровнях установки, до гарантируют непрерывность питания и обслуживание в критических установках в случае отказа (коротких замыканий и перегрузок).

ХОТИТЕ УЗНАТЬ БОЛЬШЕ?

Программное обеспечение Trace — расширение возможностей электрических решений.
Выписка:  Вебинары       Интернет-магазин      Продажа  Linkedin 9000s Установка | UpCodes

110.1 Объем

Эта статья охватывает общие требования к проверке и одобрению, установке и использованию, доступу и пространству вокруг электрических проводников и оборудования; ограждения, предназначенные для входа персонала; и туннельные установки.

Информационное примечание. См. информационное приложение J для получения информации о дизайне специальных возможностей ADA.

110.2 Утверждение

Проводники и оборудование, требуемые или разрешенные настоящим кодом , должны быть приемлемы только в том случае, если они утверждены.

Информационное примечание. См. 90.7 «Осмотр оборудования для обеспечения безопасности» и 110.3 «Осмотр, идентификация, установка и использование оборудования». См. определения Approved, Identified, Labeled, и Listed.

110.3 Проверка, идентификация, установка, использование и внесение в список (сертификация продукции) оборудования

(A) Проверка

При оценке оборудования должны быть оценены следующие соображения:

  1. Пригодность для установки и использования в соответствие этому Код

    Информационное примечание № 1: Оборудование может быть новым, отремонтированным, отремонтированным или переработанным.

    Информационное примечание № 2: Пригодность использования оборудования может быть определена по описанию, нанесенному на продукт или предоставленному вместе с ним, чтобы определить пригодность продукта для конкретной цели, окружающей среды или применения. Особые условия использования или другие ограничения, а также другая соответствующая информация могут быть отмечены на оборудовании, включены в инструкции по эксплуатации или включены в соответствующий перечень и информацию на этикетках. Пригодность оборудования может быть подтверждена перечислением или маркировкой.

  2. Механическая прочность и долговечность, в том числе, для частей, предназначенных для ограждения и защиты другого оборудования, адекватность обеспечиваемой таким образом защиты
  3. Изгибы проводов и пространство для соединений
  4. Электрическая изоляция
  5. Воздействие нагрева при нормальных условиях использования, а также в нештатных условиях, которые могут возникнуть при эксплуатации
  6. Эффекты дугового разряда
  7. Классификация по типу, размеру, напряжению, допустимому току и специальному использованию
  8. Другие факторы, способствующие практической защите лиц, использующих оборудование или которые могут соприкасаться с ним

(B) Установка и использование

инструкции, включенные в перечень или маркировку.

(C) Перечень

Испытания, оценка и внесение в список (сертификация продукции) продукции должны выполняться признанными квалифицированными лабораториями электрических испытаний и должны соответствовать применимым стандартам на продукцию, признанным обеспечивающим эквивалентную и эффективную безопасность для оборудования, установленного в соответствии с это Код.

Информационное примечание. Управление по охране труда и здоровья (OSHA) признает квалифицированные электрические испытательные лаборатории, которые проводят оценку, испытания и сертификацию определенных продуктов, чтобы убедиться, что они соответствуют требованиям как строительных, так и общих отраслевых электрических стандартов OSHA. Если внесение в список (сертификация продукта) выполняется в соответствии с программой квалифицированной лаборатории электрических испытаний, этот знак в списке означает, что протестированное и сертифицированное изделие соответствует требованиям одного или нескольких соответствующих стандартов испытаний на безопасность продукта.

110.4 Напряжения

В данном Кодексе , рассматривается напряжение, при котором работает цепь. Номинальное напряжение электрооборудования должно быть не ниже номинального напряжения цепи, к которой оно подключено.

110.5 Проводники

Проводники, используемые для передачи тока, должны быть из меди, алюминия или алюминия с медным покрытием, если иное не предусмотрено настоящим Кодексом . Если материал проводника не указан, размеры, указанные в настоящем Код распространяется на медные жилы. Если используются другие материалы, размер должен быть соответствующим образом изменен.

110.6 Размеры проводников

Размеры проводников выражены в американском калибре проводов (AWG) или в круговых милах.

110.7 Целостность проводки

Завершенные электромонтажные работы не должны иметь коротких замыканий, замыканий на землю или каких-либо соединений с землей, кроме тех, которые требуются или разрешены в других разделах настоящего Кодекса .

110.8 Методы подключения

В этот код включены только методы подключения, признанные подходящими. Должна быть разрешена установка общепризнанных методов электропроводки в любом типе здания или помещения, за исключением случаев, предусмотренных настоящим Кодексом .

110.9 Номинальная отключающая способность

Оборудование, предназначенное для прерывания тока при повреждениях, должно иметь номинальную отключающую способность при номинальном напряжении цепи, по крайней мере, равном току, доступному на клеммах линии оборудования.

Оборудование, предназначенное для отключения тока на уровнях, отличных от короткого замыкания, должно иметь отключающую способность при номинальном напряжении цепи, по крайней мере, равном току, который должен быть отключен.

110.10 Полное сопротивление цепи, номинальные токи короткого замыкания и другие характеристики

Устройства защиты от перегрузки по току, полное сопротивление, номинальные токи короткого замыкания оборудования и другие характеристики защищаемой цепи должны быть выбраны и согласованы таким образом, чтобы обеспечить защитные устройства цепи, используемые для устранения неисправности, чтобы сделать это без значительного повреждения электрического оборудования цепи. Предполагается, что эта неисправность возникает либо между двумя или более проводниками цепи, либо между любым проводником цепи и проводником(ами) заземления оборудования, разрешенными в 250.118. Перечисленное оборудование, применяемое в соответствии с его перечнем, считается отвечающим требованиям настоящего раздела.

110.11 Агенты, вызывающие ухудшение состояния

Если только они не предназначены для использования в рабочей среде, никакие проводники или оборудование не должны находиться во влажных или мокрых местах; при воздействии газов, дымов, паров, жидкостей или других веществ, оказывающих разрушающее воздействие на проводники или оборудование; или там, где они подвергаются воздействию чрезмерных температур.

Информационное примечание № 1: См. 300.6 для защиты от коррозии.

Информационное примечание № 2: Некоторые чистящие и смазочные составы могут вызвать серьезное ухудшение качества многих пластиковых материалов, используемых для изоляции и структурных применений в оборудовании.

Оборудование, не предназначенное для использования вне помещений, и оборудование, предназначенное только для использования внутри помещений, например, «сухие помещения», «использование только внутри помещений», «влажные помещения» или корпуса типов 1, 2, 5, 12, 12K и/или 13, должны быть защищены от повреждений от погодных условий во время строительства.

Информационное примечание № 3: См. Таблицу 110.28 для соответствующих обозначений типов корпусов.

Информационное примечание № 4: Положения о минимальном паводке приведены в NFPA 5000-2015 Строительный кодекс и нормы безопасности, , Международного строительного кодекса (IBC), и Международного жилищного кодекса для домов на одну и две семьи (IRC).

110.12 Механическое выполнение работ

Электрическое оборудование должно быть установлено аккуратно и качественно.

Информационное примечание. Принятые отраслевые практики описаны в стандартах ANSI/NECA 1-2015, Standard for Good Workmanship in Electrical Construction, и других утвержденных ANSI стандартах установки.

(A) Неиспользуемые отверстия

Неиспользуемые отверстия, за исключением тех, которые предназначены для работы оборудования, предназначены для монтажа или разрешены как часть конструкции для перечисленного оборудования, должны быть закрыты для обеспечения защиты, по существу эквивалентной стена оборудования. Если металлические заглушки или пластины используются с неметаллическими корпусами, они должны быть утоплены не менее чем на 6 мм ( 1 / 4 дюйма) от внешней поверхности корпуса.

(B) Целостность электрического оборудования и соединений

Внутренние части электрического оборудования, включая шины, клеммы проводки, изоляторы и другие поверхности, не должны быть повреждены или загрязнены посторонними материалами, такими как краска, штукатурка, чистящие средства, абразивы или коррозионные остатки. Не должно быть поврежденных частей, которые могут неблагоприятно повлиять на безопасную работу или механическую прочность оборудования, таких как сломанные части; согнутый; резать; или изношены в результате коррозии, химического воздействия или перегрева.

(C) Кабели и проводники

Кабели и проводники, проложенные на поверхности потолков и боковых стен, должны поддерживаться конструкцией здания таким образом, чтобы кабели и проводники не были повреждены при нормальной эксплуатации здания. Такие кабели и проводники должны быть закреплены с помощью крепежных средств, включая хомуты, скобы, кабельные стяжки, подвески или аналогичные приспособления, спроектированные и установленные таким образом, чтобы не повредить кабель. Установка также должна соответствовать 300.4 и 300.11. Неметаллические кабельные стяжки и другие неметаллические кабельные аксессуары, используемые для закрепления и поддержки кабелей в других помещениях, используемых для окружающего воздуха (пленумы), должны быть указаны как обладающие низкими свойствами дымо- и тепловыделения.

Информационное примечание № 1. Принятые отраслевые практики описаны в ANSI/NECA/FOA 301-2009, Стандарте для установки и тестирования оптоволоконных кабелей, и других стандартах установки, утвержденных ANSI.

Информационное примечание № 2: См. 4.3.11.2.6.5 и 4.3.11.5.5.6 NFPA 90A-2018, Стандарт по установке систем кондиционирования и вентиляции, для дискретных горючих компонентов, установленных в соответствии с 300.22( С).

Информационное примечание № 3: Краска, штукатурка, чистящие средства, абразивы, коррозионные остатки или другие загрязняющие вещества могут привести к неопределенным изменениям свойств оптоволоконного кабеля.

110.13 Монтаж и охлаждение оборудования

(A) Монтаж

Электрическое оборудование должно быть надежно закреплено на поверхности, на которой оно установлено. Не допускается использование деревянных дюбелей, вбитых в отверстия в кирпичной кладке, бетоне, штукатурке или подобных материалах.

(B) Охлаждение

Электрическое оборудование, основанное на принципах естественной циркуляции воздуха и конвекции для охлаждения открытых поверхностей, должно быть установлено таким образом, чтобы потоку комнатного воздуха над такими поверхностями не препятствовали стены или соседнее установленное оборудование. Для оборудования, предназначенного для напольной установки, должен быть обеспечен зазор между верхними поверхностями и прилегающими поверхностями для рассеивания поднимающегося теплого воздуха.

Электрооборудование с вентиляционными отверстиями должно быть установлено таким образом, чтобы стены или другие препятствия не препятствовали свободной циркуляции воздуха через оборудование.

110.14 Электрические соединения

Из-за различных характеристик разнородных металлов такие устройства, как терминалы давления или соединители для сращивания под давлением и наконечники для пайки, должны быть идентифицированы по материалу проводника и должны быть правильно установлены и использованы. Проводники из разнородных металлов не должны смешиваться в клемме или соединительном соединителе, где происходит физический контакт между разнородными проводниками (такими как медь и алюминий или алюминий и алюминий, плакированный медью), если только устройство не идентифицировано для цели и условий использования. Такие материалы, как припои, флюсы, ингибиторы и соединения, если они используются, должны быть пригодны для использования и не должны оказывать неблагоприятного воздействия на проводники, установку или оборудование.

Соединители и зажимы для проводников с более тонкой жилой, чем скрутка класса B и класса C, как показано в таблице 10 главы 9, должны быть идентифицированы для определенного класса или классов проводников.

(A) Клеммы

Присоединение проводников к клеммным частям должно обеспечивать надежное соединение без повреждения проводников и должно выполняться с помощью соединителей под давлением (в том числе винтового типа), наконечников для пайки или сращиваний с гибкими проводами. Соединение с помощью винтов или шпилек и гаек с перевернутыми наконечниками или их эквивалентов допускается для проводников 10 AWG или меньше.

Зажимы для более чем одного проводника и зажимы, используемые для соединения алюминия, должны быть обозначены соответствующим образом.

(B) Сращивания

Проводники должны сращиваться или соединяться с помощью приспособлений для сращивания, предназначенных для использования, или путем пайки, сварки или пайки с использованием легкоплавких металлов или сплавов. Паяные соединения должны быть сначала сращены или соединены таким образом, чтобы обеспечить механическую и электрическую надежность без припоя, а затем припаяны. Все места сращивания и соединения, а также свободные концы проводников должны быть покрыты изоляцией, эквивалентной изоляции проводников, или идентифицированным изолирующим устройством.

Соединители проводов или средства сращивания, установленные на проводниках для непосредственного заглубления, должны быть перечислены для такого использования.

(C) Температурные ограничения

Номинальная температура, связанная с допустимой нагрузкой проводника, должна выбираться и согласовываться таким образом, чтобы не превышать самую низкую номинальную температуру любой подключенной клеммы, проводника или устройства. Допускается использование проводников с температурным диапазоном выше, чем указано для заделки, для регулировки, коррекции или и того, и другого.

(1) Положения об оборудовании

Определение условий прекращения действия оборудования должно основываться на 110.14(C)(1)(a) или (C)(1)(b). Если оборудование не указано и не маркировано иным образом, допустимые токи проводников, используемые при определении условий заделки оборудования, должны основываться на Таблице 310.16 с изменениями, внесенными в 310.12.

(a) Условия заделки оборудования для цепей с номинальным током 100 ампер или менее или с маркировкой для проводов от 14 AWG до 1 AWG должны использоваться только для одного из следующего:

  1. Проводники с номиналом 60°C (140°F).
  2. Проводники с более высокими температурными характеристиками, при условии, что допустимая нагрузка таких проводников определяется на основе допустимой нагрузки 60°C (140°F) используемого размера проводника.
  3. Проводники с более высокими температурными характеристиками, если оборудование указано и идентифицировано для использования с такими проводниками.
  4. Для двигателей, обозначенных буквами конструкции B, C или D, разрешается использовать проводники с классом изоляции 75°C (167°F) или выше при условии, что допустимая нагрузка таких проводников не превышает 75° C (167°F)

(b) Условия заделки оборудования для цепей с номинальным током более 100 ампер или маркированные для проводов больше 1 AWG должны использоваться только для одного из следующего:

  1. Проводники с номиналом 75°C (167°F)
  2. Проводники с более высокими температурными характеристиками, при условии, что допустимая нагрузка таких проводников не превышает допустимую нагрузку 75°C (167°F) используемого размера проводника или не превышает их допустимой нагрузки, если оборудование указано и идентифицировано для использования с такими проводниками

(2) Положения об отдельных соединителях

Отдельно установленные соединители давления должны использоваться с проводниками с допустимой нагрузкой, не превышающей допустимой нагрузки при указанной и указанной номинальной температуре соединителя.

Информационное примечание. Что касается 110.14(C)(1) и (C)(2), маркировка оборудования или листинговая информация могут дополнительно ограничивать размеры и номинальные температуры подключаемых проводников.

(D) Момент затяжки клеммного соединения

Значения момента затяжки для клеммных соединений должны соответствовать указанным на оборудовании или в инструкциях по установке, предоставленных изготовителем. Для достижения указанного значения крутящего момента должны использоваться утвержденные средства.

Информационное примечание № 1: Примеры утвержденных средств достижения указанных значений крутящего момента включают в себя динамометрические инструменты или устройства, такие как срезные болты или устройства отрывного типа с визуальными индикаторами, которые демонстрируют, что был применен надлежащий крутящий момент.

Информационное примечание № 2. Если на оборудовании не указаны числовые значения крутящего момента или инструкции по установке, можно связаться с производителем оборудования.
