Как правильно спланировать электрику в квартире — советы по обустройству — Дом и уют

То, насколько комфортно и удобно вам будет жить в квартире, в большой степени зависит от продуманной организации электрики. Постарайтесь заранее учесть главные правила, чтобы больше об этом не вспоминать.

Спальня

✓

Розетки у кровати

У кровати должно быть минимум две розетки с каждой стороны. Традиционно их располагают над прикроватными тумбочками. Нижний край розетки в идеале — на 10-15 см выше тумбочки.

✓

Розетки для ТВ

Организуйте две розетки: одну для телевизора и одну интернет-розетку. Разместить их лучше за телевизором или телевизионной тумбой. Рекомендуемая высота — около 130 см, так они будут скрыты за техникой.

✓

У рабочего стола

Если ваша функциональная рабочая зона находится в спальне, то над письменным столом рекомендуется организовать минимум четыре розетки на расстоянии 10-15 см от столешницы.

✓

Выключатели и розетки рядом с дверью

Рядом с дверью должен находиться выключатель общего освещения и одна розетка для подключения пылесоса и другой мелкой бытовой техники. Расположите их со стороны ручки закрытой двери и убедитесь, что они не будут спрятаны за мебелью. Стандартная высота от выключателя до пола — 75-90 см, розетки — 30 см от пола и 10 см от дверного проема.

Гостиная

✓

Розетки рядом с зоной отдыха

Ориентируйтесь на 1-2 розетки по обе стороны дивана для осветительных приборов и техники. Если около дивана расположены тумбочки, планируйте разместить розетки между ними и диваном. Розетки должны быть на высоте 15-30 см от пола, но не выше дивана.

✓

Розетки у окна

Многие любят уютно устроиться у окна с книгой. Предусмотрите 1-2 розетки в этой зоне для осветительных приборов, чтобы потом не портить общий «пейзаж» проводами и удлинителями.

✓

Выключатели и розетки рядом с дверью

Здесь действуют те же принципы, что и в спальне: высота выключателя до пола — 75-90 см, розетки — 30 см от пола и 10 см от дверного проема.

Кухня

✓

Продумайте количество техники и организацию освещения

Определите количество и ориентировочное расположение бытовой техники на вашей кухне. Это касается не только крупной, но и мелкой техники: чайник, кофемашина, тостер и т.д.

В организации освещения заранее определите, понадобятся ли розетки для встроенной подсветки шкафов и рабочей зоны.

✓

Розетки для встраиваемой техники

Каждый элемент — это отдельная розетка. Как минимум их должно быть три: для холодильника, вытяжки, плиты. Розетки можно расположить за стенками соседних шкафов, для вытяжки — над кухонными шкафами.

Нижний ряд розеток рекомендуется установить на высоте 7-10 см от приборов. Розетку, предназначенную для вытяжки, установите на высоте 5-6 см от верхнего ряда шкафов.

✓

Розетки для мелкой бытовой техники

Сколько будет таких розеток напрямую зависит от количества техники, но обязательный минимум — 3 розетки. Лучше всего установить их над столешницей. Над плитой и мойкой не рекомендуется — им может повредить влияние влаги и высоких температур. Высота — 10-30 см от стола или 105-110 см от пола.

✓

Розетки для ТВ и других приборов

Не помешает одна дополнительная розетка у двери, например, для пылесоса. Установите ее на высоте не менее 30 см от пола. Могут понадобиться также еще две — для ТВ и интернет-розетка. Их расположение зависит от места для телевизора и диагонали экрана. Средняя высота от пола — 100-130 см.

✓

Выключатель общего освещения

Вам понадобится один выключатель общего света, расположенный на стороне ручки закрытой двери. Высота от пола — 75-90 см, расстояние от дверного косяка — 10-15 см.

Если вы решили сделать отдельную подсветку обеденного стола, то для нее лучше сделать отдельный выключатель — рядом со столом или в одной зоне с общим выключателем.

✓

Выключатели встроенного освещения

Их тоже необходимо предусмотреть при планировании электрики на кухне — по одному выключателю и одной розетке в общей раме для освещения встроенных шкафов и рабочей поверхности. Расположить их лучше непосредственно в местах самого источника света. Для встроенных шкафов на высоте 5-10 см над шкафом, для рабочей зоны — 10-30 см над столешницей.

Ванная комната

✓

Розетки рядом с раковиной

Рядом с раковиной должна быть минимум одна розетка для мелких приборов: фена, бритвы и т.д. Также позаботьтесь о розетке для подсветки зеркала над раковиной. Высота розетки от пола — не меньше 60 см. На таком же расстоянии она должна находиться от ближайшего источника воды.

✓

Розетки рядом с ванной или душем

Если ванна или душ с гидромассажем, вам может понадобиться дополнительная розетка рядом с их подключением. Она не должна быть ниже выводов коммуникации водоснабжения. Примерная высота от пола — 110-115 см.

✓

Выключатель общего света

Для ванной комнаты достаточно одного выключателя общего света со стороны ручки закрытой двери или в коридоре на высоте 80 см от пола и на расстоянии 10 см от дверного косяка.

✓

Розетки для бытовой техники

Также позаботьтесь о розетках для стиральной машины, водонагревателя и полотенцесушителя. Лучше всего расположить розетки за встроенной техникой, главное, чтобы они не были рядом с вводом коммуникаций водоснабжения и слива.

Высота от пола зависит от места расположения и типа техники, чаще всего — это 100 см от пола.

Прихожая

✓

Количество розеток и выключателей

Количество розеток зависит от того, какая техника и осветительные приборы будут в вашей прихожей: лампы, бра, пылесос, сушилка для обуви, wi-fi-роутер.

Обычно в прихожей достаточно одного выключателя, но, если планировка вашей прихожей решена в виде буквы «Г», не помешает дополнительный выключатель для освещения темной зоны.

✓

Расположение розеток

Розетки в прихожей должны быть удалены от окон и дверей не менее, чем на 10-15 см, от пола — на 30 см. Он не должны быть закрыты мебелью и не находиться рядом с газовыми трубами и вытяжными каналами.

Позаботьтесь о дублирующих выключателях

Дублирующие выключатели сделают жизнь в доме проще и удобнее, а интерьер — эргономичнее. В спальне такой выключатель лучше оборудовать рядом с кроватью, в гостиной — рядом с зоной отдыха.

На кухне не помешают дополнительные выключатели подсветки рабочей столешницы, обеденной зоны и встроенных шкафов. В ванной комнате нелишними станут дополнительные выключатели подсветки зеркала.

Уделите внимание вопросам безопасности

Особенно это актуально для «мокрых зон» в квартире: кухни и ванной. Для этих территорий лучше выбирать влагозащитные розетки и не устанавливать их в непосредственной близости со смесителями и ниже уровня выводов коммуникаций.

Также стоит приобрести розетки с защитными крышками, особенно если в доме есть маленькие дети.

Розетки для акустической и ТВ-техники

Заранее продумайте

✓

Количество техники

✓

Специфику транслирования и его характеристики — это повлияет на количество слаботочных розеток

✓

Расположение техники

Если технику планируется разместить на мебели, то розетки можно расположить одной группой на высоте 25-30 см от пола. Если вы решили повесить телевизор или акустическую систему на стену, то группу розеток для подключения рекомендуется расположить за телевизором на высоте 120 см от пола.



Строго следуйте плану ремонтных работ

Работа с электрикой возможна после демонтажа старых перегородок и установки новых, но до начала отделочных работ. В противном случае приготовьтесь потратить время, деньги и нервы на восстановления покрытия стен и пола.

Заранее подумайте об актуальности домашней автоматизации

Основное различие в монтаже классической и «умной» электрики — это специфика прокладки кабеля. Во втором случае от всех устройств к щитку проводится специальный кабель, таким образом организуется координация всех устройств.

После разводки трансформация обычной электрики в «умную» — достаточно трудоемкий процесс.

Определитесь с местом для датчиков «теплого пола»

Если вы решили организовать в квартире электрический «теплый пол», не забудьте добавить к розеткам и выключателям специальные датчики.

Устанавливайте датчик рядом с помещением, где будет «теплый пол». Планируйте размещение выключателей: в плане эстетики и функциональности самый удобный вариант — монтаж датчика в одной рамке с выключателем.

---

Сейчас читают

Правильное освещение в маленькой квартире: основные правила

Как сделать квартиру безопасной для здоровья

Долговечный ремонт: какие материалы выбрать

Установка розеток и выключателей: стандарты

При ремонте квартир или замене электропроводки возникает вопрос, на какой высоте от пола установить розетки и выключатели.

Существуют два стандарта, определяющие высоту установки: старый советский ГОСТ и европейский стандарт, требования которого теперь добавлены и в современные российские правила и стандарты. Кроме того, в вопросе расположения розеток и выключателей руководствуются здравым смыслом и удобством эксплуатации.

Размещение электрооборудования в ванной комнате регламентируется отдельными требованиями, которыми не стоит пренебрегать из соображения безопасности.

Высота установки розеток

При строительстве зданий в советское время розетки устанавливались на высоте 90 сантиметров от пола, что не всегда было удобно.

Внедряемый сейчас европейский стандарт допускает установку розеток на высоте не менее 30 сантиметров от пола. Этот вариант удобнее в случаях, когда розетку необходимо спрятать за мебелью: под компьютерным столом, тумбочкой для телевизора, за стулом. Но на кухне розетки рациональнее всего разместить выше поверхности столов, так они доступнее.

Розетка для электроплиты устанавливается на высоте 0,9-1 м от пола, чтобы в случае необходимости ее можно было быстро отключить. Но такое расположение портит внешний вид кухни, поэтому розетку можно опустить пониже, при условии, что она останется доступной.

Розетку для вытяжного вентилятора лучше всего разместить вблизи него, но не менее, чем в 20-25 сантиметрах от потолка.

Так же в непосредственной близости целесообразна установка розетки для WiFi роутера. Его обычно располагают в прихожей, чтобы не протягивать вглубь квартиры кабель для подключения к интернету. Для присоединения к этому кабелю рядом с розеткой питания можно установить и специальную розетку, а рядом с телевизором — розетку для подключения телевизионного кабеля.

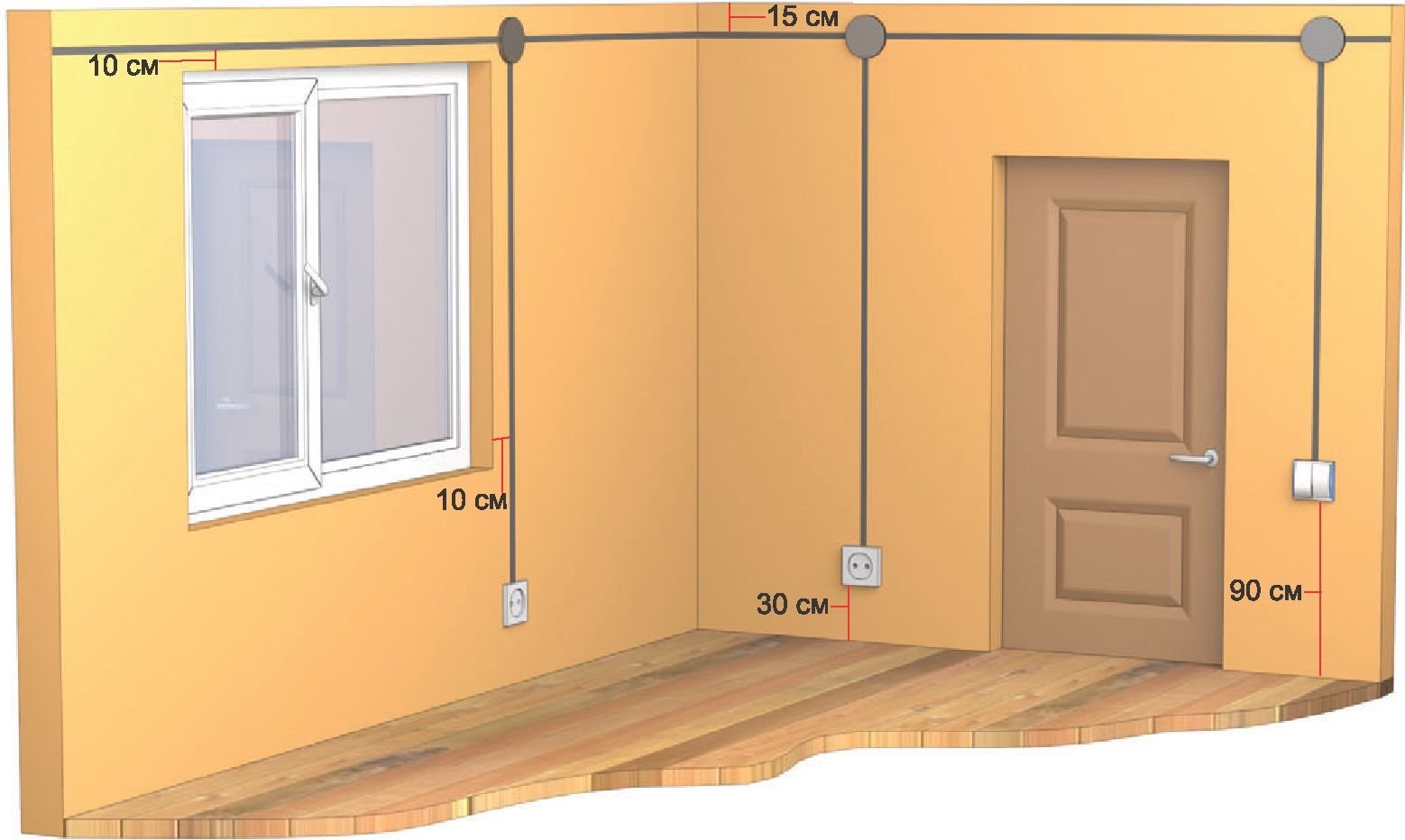

Размеры для монтажа розеток и выключателей по европейским нормам

При расположении розеток на кухне нельзя допускать, чтобы они располагались:

• за корпусами встраиваемой техники;
• внутри шкафов;
• над мойкой;
• над плитой.

Читайте подборку статей про установку розеток в квартире:

Высота установки выключателей

Используется два варианта установки выключателей.

1. Установка на расстоянии 160 сантиметров от уровня пола, как было принято в советские времена. Выключатель недоступен для детей, его никогда не закроет мебель, да и для пожилых людей этот вариант будет привычным.
2. Установка на расстоянии 90 сантиметров от пола, как допускают современные стандарты. Этот вариант удобнее, так как для пользования выключателем не требуется подъема руки.

При использовании любого варианта выключатели нужно разместить на расстоянии 15-20 см от откоса снаружи или внутри комнаты со стороны дверной ручки.

Обязательные требования для расстояний установки

При выборе высоты установки выключателей и розеток определяющий фактор – достижение комфорта в доме. Но при этом нужно, чтобы соблюдались условия действующих правил и нормативов, определяющих расстояния от выключателя или розетки:

• 0,5 м – до газовых труб, труб отопления и батареи;
• 10 см – до оконных и дверных проемов;
• 10 см – до угла помещения;
• 0,8 м – до кухонной мойки.

И помните: расположение электрооборудования в ванной устанавливается отдельными правилами.

Розетка, перекрытая шкафом

Учитывайте расположение и габариты мебели при выборе мест установки выключателей и розеток. Доступ к ним после окончания ремонта перекрывается шкафами или столами. Поэтому планировку электропроводки и интерьера разрабатывают совместно и тщательно. По окончании ремонта перенести выключатель или розетку невозможно без глобальных переделок, так как проводка уже заделана в штробах и поверх нее поклеены обои.

Оцените качество статьи:

Высота установки розеток: привила и нормативы

От правильно выполненного электромонтажа зависит безопасность использования электричества в доме или квартире. Особое внимание стоит уделить установке розеток, которые, кроме соответствия по подобранной мощности и степени защищённости, должны быть установлены по правилам устройства электроустановок. Высота установки розеток, также имеет большое значение, и обычно, зависит от помещения, в котором осуществляется монтаж этого элемента электрической арматуры.

Нормы установки для различных помещений

Высота монтажа устройства для каждого помещения регулируется ПУЭ. Этот документ предписывает устанавливать эти электротехнические устройства следующим образом:

1. Производственные помещения — устанавливать элементы электротехнической арматуры следует на высоте 0,8 — 1,0 метра. Если есть возможность осуществить подводку кабеля сверху, то высота установки может составлять 1,5 м.

   Для подключения мощных электроустановок в производственных помещения используются только розетки, предназначенные для такого вида приборов.
2. В жилых и административных зданиях, а также в лабораториях, допускается ставить розетки на высоте не более 1 метра от уровня пола. Основным критерием выбора высоты монтажа изделия, является удобство подключения электрических приборов. Если плинтус изготовлен из несгораемого материала, то в таких помещениях устройства могут быть установлены на уровне пола.

   Правильная подводка электрического кабеля, при таком варианте размещения, осуществляется по наружному кабель-каналу.
3. В различных детских учреждениях розетки устанавливаются на высоте 1,8 метра.

4. В помещениях торговли и общественного питания силовые элементы электротехнической арматуры должны быть установлены на высоте 1,3 м.
5. Высота установки в общественных зданиях должна быть не более 1 метра.
6. Высота розеток на кухне имеет большое значение, и, несмотря на то, что это помещение является наиболее энергозависимым, где угодно располагать элементы электротехнической арматуры не рекомендуется. В этом помещении розетки следует устанавливать на высоте 0,8 — 1,0 метра от уровня пола и 10-15 сантиметров над столешницей, а также необходимо правильно расположить данные элементы электроарматуры относительно водопровода и газовой трубы.

7. Установка элемента электротехнической арматуры в ванной комнате также следует осуществлять по правилам. Расстояние от пола до розетки в помещениях с высокой влажностью также должно осуществляться на уровне 80 — 100 см.

   Кроме этого, необходимо соблюдать удалённость этого элемента от водозаборной арматуры, от водопроводных труб и стояка, а также полностью исключить вероятность попадания на элемент  электротехнической арматуры водяных брызг.

Высота установки розеток в спальне и кабинете

В спальне можно устанавливать розетки на высоте не более 1 метра, исключением является только установка телевизора на стене, когда высота установки прибора превышает 1 метр. Для удобства подключения различных электрических приборов в спальне можно использовать монтаж электротехнического устройства непосредственно возле кровати на высоте 0,6- 0,7 метра. Рекомендуется установить по 1 розетке, по обе стороны кровати.

Размещённые на этой высоте элементы электроарматуры позволяют легко подключить светильники, которые устанавливаются на прикроватной тумбе, или  любые другие электрические приборы.
Высота розеток для телевизора, который планируется установить в спальне рассчитывается по следующей формуле:
H= A + B/2
В данной формуле H — высота установки розетки; А — высота установки телевизора на стене; В — высота телевизора.
Розетка для телевизора размещается непосредственно за электронным устройством. Если совместно с телевизором устанавливается дополнительное оборудование, которое потребует наличия дополнительной розетки, то на той же высоте, которая была рассчитана с помощью формулы, устанавливается двойная евророзетка.

Другие розетки, которые монтируются в спальне, рекомендуется размещать на высоте 30 — 40 см от уровня пола. Такой способ монтажа позволяет скрыть элементы электрической арматуры. Розетки и выключатели не добавляют помещению эстетики, поэтому размещение их в нижней части стены значительно улучшает интерьер спальни. Если розетки были установлены в советское время, то можно оставить розетки на прежней высоте, заменив, при необходимости накладные модели, внутренними устройствами. В этом случае, значительно улучшится внешний облик спальни или любой другой комнаты.

Для установки розеток в кабинете действуют такие же правила, как и для монтажа электротехнических элементов в спальне. Не рекомендуется устанавливать розетки на высоте более 1 метра. Размещать устройства следует возле рабочего стола. Если используется ИБП для компьютера, то розетки следует размещать на небольшой высоте, чтобы установленный на полу источник бесперебойного питания, можно было поместить без значительного натяжения рабочего провода, который, в большинстве случаев не превышает длины 1 метра.

Для подключения сплит-системы, наоборот, рекомендуется размещать данный элемент электротехнической арматуры на высоте около 1 метра, непосредственно под прибором.

Высота установки розетки в детской комнате

В детской комнате, при наличии маленьких детей, лучше устанавливать электроарматуру от пола на максимально разрешённой высоте или использовать устройства, оборудованные защитными шторками, а лучше, комбинировать эти два норматива. Для того чтобы отключать розетки в детской комнате дистанционно, можно приобрести и установить «умную розетку», управление которой можно будет осуществлять с помощью телефона или компьютера.

Евростандарты на высоту установки розеток

Многие строительные нормы, «кочуют» вместе с технологическими новшествами. В нашей стране высота установки розеток и выключателей евростандарта, часто отличается от тех норм установки, по которым строительные организации работали в прошлом столетии. В современном жилом помещении электротехнические элементы евростандарта устанавливают на высоте 40 — 45 см от плиты межэтажного перекрытия. Выключатели устанавливают, в этом случае, на расстоянии 1 метра от чернового пола. Такие нормы установки электротехнической арматуры имеют следующие достоинства:

1. Располагаются низко и не портят интерьер комнаты.
2. Выключить свет, при необходимости, может даже ребёнок 4 — 5 лет.

Можно сделать розетку ниже уровня стола. В этом случае очень удобно подключать электрические приборы выполняя, какие либо действия на рабочем месте. Нижнее подключение, также позволит использовать, при необходимости, удлинители меньшей длины.
Устройства, установленные на небольшой высоте по стандарту евро, при наличии маленьких детей в доме, должны быть оборудованы защитными шторками. Такие устройства, после извлечения штепселя, надёжно перекрывают доступ к внутренней части розетки.
Евростандарт распространяется только на жилые комнаты, если необходимо установить современные розетки на кухне, то в этом случае высота расположения элемента электротехнической арматуры должна составлять около 1 метра от уровня пола.
Вне зависимости от места установки, розетки не должны располагаться ближе 10 см от дверных и оконных проёмов, а также от углов комнаты.

Как правильно устанавливать розетку видео смотрите ниже:

 Заключение

На какой высоте делать розетки, ясно из данного материала, но для безопасной эксплуатации электрических устройств, требуется выполнение большого количества нормативов и правил. Расстояние от пола до розетки, обычно не превышает одного метра, для установки на кухне или в ванной комнате, и 30 см — в жилых помещениях. Ставить розетки можно самостоятельно, но для того чтобы при проведении работ избежать несчастных случаев, следует обесточить домашнюю электросеть. Если поставить элементы электротехнической арматуры собственными силами затруднительно, то следует обратиться за помощью к профессиональным электрикам, которые произведут установку розеток от пола на высоте, на которой пользоваться данными устройствами будет удобно и безопасно.

Какие есть нормы и правила при электромонтаже розеток и выключателей? | ЭлектроАС

Дата: 23 мая, 2009 | Рубрика: Вопросы и Ответы, Электромонтажные работы
Метки: Монтаж выключателей, Монтаж розеток, Электролаборатория, Электромонтажные работы

Этот материал подготовлен специалистами компании «ЭлектроАС».
Нужен электромонтаж или электроизмерения? Звоните нам!

Светлана
Существуют ли, какие-нибудь, стандарты электромонтажа электрических розеток и выключателей, имеется в виду высота от пола и расстояние от углов?

Здравствуйте, Светлана!
О нормах и правилах электромонтажа розеток и выключателей написано в ПУЭ (правила устройства электроустановок). Так как Вы не написали, в каких условиях собираетесь выполнить монтаж розеток и выключателей, то мы приводим нормы и правила установки электрооборудования в разнообразных помещениях.
6.6.30. Штепсельные розетки должны устанавливаться:
1. В производственных помещениях, как правило, на высоте 0,8-1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м.
2. В административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1 м. Допускается установка штепсельных розеток в (на) специально приспособленных для этого плинтусах, выполненных из негорючих материалов.
3. В школах и детских учреждениях (в помещениях для пребывания детей) на высоте 1,8 м.
6.6.31. Выключатели для светильников общего освещения должны устанавливаться на высоте от 0,8 до 1,7 м от пола, а в школах, детских яслях и садах в помещениях для пребывания детей — на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением при помощи шнура.
7.1.48. Установка штепсельных розеток в ванных комнатах, душевых, мыльных помещениях бань, помещениях, содержащих нагреватели для саун (далее по тексту «саунах»), а также в стиральных помещениях прачечных не допускается, за исключением ванных комнат квартир и номеров гостиниц. В ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.
Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.
7.1.49. В зданиях при трехпроводной сети (см. п. 7.1.36) должны устанавливаться штепсельные розетки на ток не менее 10 А с защитным контактом. Штепсельные розетки, устанавливаемые в квартирах, жилых комнатах общежитий, а также в помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т. п.), должны иметь защитное устройство, автоматически закрывающее гнезда штепсельной розетки при вынутой вилке.
7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.
7.1.51. Выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура. В помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.) выключатели следует устанавливать на высоте 1,8 м от пола.
После выполнения электромонтажных работ по прокладке кабеля и подключения розеток, выключателей и другого электрооборудования, требуется провести комплекс электроизмерений: замер сопротивления изоляции, замер сопротивления петли «фаза – нуль), замер цепи между заземлёнными установками и элементами заземлённой установки, замер выключателей автоматических, управляемых дифференциальным током (УЗО).

Прочая и полезная информация

Прочая и полезная информация

Основные правила монтажа проводки и установки розеток и выключателей в жилом помещении

Каждый из нас рано или поздно сталкивается с вопросом ремонта квартиры либо дома. Как правильно развести проводку в своем любимом жилище? К этому вопросу стоит подойти с огромной ответственностью, так как от этого зависит комфорт и безопасность нашей семьи.

Какие материалы лучше приобрести для электропроводки? Конечно же экономить на собственной безопасности не стоит и лучше купить провода и кабеля, а также системы прокладки кабеля хорошего качества и проверенного временем и потребителями производителя. Для проводки рекомендуем купить кабель и провод завода ЗЗЦМ либо кабель и провод завода Одескабель — продукция данных производителей уже много лет является высококачественной и соответствует всем стандартам производства (ГОСТ). Что же касается выбора систем прокладки кабеля, то тут выбор очень велик: представлены на рынке Украины множество производителей от Китая до всеми любимой Германиии и ценовой диапазон этих товаров также разный, поэтому стоит выбирать согласно своих экономических возможностей и желаемого качества продукции. Стоит отметить высокое качество продукции Schneider Electric и OBO Bettermann — купить системы прокладки кабеля можно тут.

Как правильно развести электро проводку в доме и с чего начать?

1. Определяем каким способом будет проводится монтаж линий.

Существует два способа монтажа: открытого типа и скрытого типа. В чем разница? При открытом монтаже все провода разводятся поверх уже готовых стен в специальных коробах и в них же монтируются розетки и выключатели. Выглядит это так:

Среди преимуществ данного вида монтажа стоит отметить:

• легкий доступ при ремонте, намного проще монтаж
• достаточно просто найти место повреждения проводки
• простота в добавлении новых точек

Но есть и весомые недостатки проводки открытого типа:

• внешний вид не очень красив и с точки зрения дизайна не всегда уместен
• данная проводка имеет меньший срок эксплуатации и больше подвержена механическим повреждениям





Намного большей популярностью пользуется проводка скрытого типа — все кабели и провода, коробки укладываются в штробы (каналы в стене) внутри стен и в специальных каналах под подвесными потолками.

Внешний вид срытой проводки:



С этим видом проводки ремонт повреждений достаточно трудоемкий и сложный, но вот долговечность и красивый внешний вид обеспечены, поэтому в 90% жилых помещений используют данный вид проводки.

2. Создаем схему проводки нашего помещения:

Для начала обязательно решим, где будут находится в нашем помещении следующие объекты:

1. место ввода трассы
2. распределительный щит, в котором будут установлены УЗО и автоматические выключатели
3. розетки, выключатели, распределительные коробки
4. где будет мощная бытовая техника
5. потолочные светильники
6. а также не забудем про розетки для телевизора, кондиционера и прочей техники, которая расположена на нестандартной высоте

После ознакомимся с основными правилами создания проводки и размещения розеток и выключателей

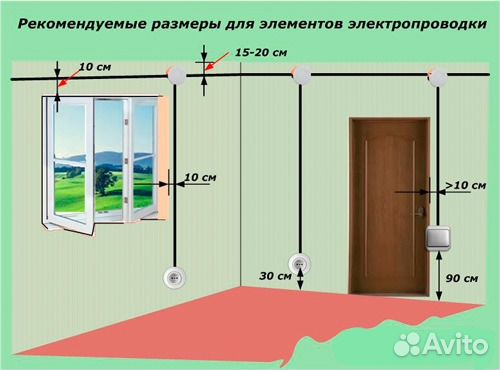

Основный правила проводки электропроводки в квартире, доме:

• Провода укладываются строго по вертикали и горизонтали.
• Угол поворота должен быть прямой — 90 градусов
• Удаленность от дверных и оконных проемов не менее 10 см
• Удаленность от отопительных труб не менее 15 см, а лучше 20 см
• Удаленность от газовых труб минимум 40 см
• Удаленность от потолка минимум 15 см, а если планируются подвесные потолки или натяжные, то лучше 30-40 см, чтобы оставить доступ к проводке
• В ванной комнате удаленность от водопроводных труб не менее 50-60 см

Почему так важно соблюдать правила проводки? Бывает в целях экономии проводку делают «произвольным методом» и тогда, по окончанию работ вообще не понятно где же проходит кабель. И если нам необходимо вцепить полку, картину или просто рамку для фото, то возникает вопрос — не повредим ли мы кабель, когда будем это делать? А вот когда все правила разведения проводки соблюдены, то мы можем смело приступать к данным работам.



Правила монтажа розеток и выключателей в квартире, жилом доме:

• Согласно Евростандарту: розетки устанавливаются на высоте 30 см от пола, выключатели — 90 см от пола. Это стандартная величина для человека среднего роста, но при разметке высоты стоит учитывать индивидуальные особенности жильцов.
• Прикроватные розетки и выключатели, а также возле столов и комодов устанавливаются на высоте 15-20см от поверхности мебели.
• Розетки и выключатели в ванной комнате обязательно должны быть влагостойким (степень защиты ІР 44). Рекомендуем купить Hager розетки и выключатели — великолепное качество немецкого производителя.
• Выключатели в ванную, туалет и кладовую размещают в коридоре, а в комнату, кухню, коридор внутри данного помещения.
• Если у вас маленький метраж помещений, то стоит обратить внимание на возможность монтажа розеток в откосах

Розетки и выключатели Hager купить в нашем интернет-магазине — компания Поло-Электро официальный дистрибьютор Hager в Украине.

Основываясь на данных правилах и учитывая будущий дизайн своего жилья приступайте к созданию своей схемы электропроводки.

Подсказка: используйте копию плана своего дома — там уже есть все необходимые замеры.

Выглядит схема приблизительно так:

Ну вот, схема готова и можно приступать к работам. Не забудьте сфотографировать разведенную проводку в вашем помещении — это поможет, если необходимо будет ее ремонтировать.

Высота расположения розеток и выключателей от пола: стандарты и правила

Планируя прокладку электрических кабелей по квартире или дому, собираясь ее менять, необходимо учитывать потребное количество розеток и выключателей, а также наиболее удобные места их положения.

Содержание статьи

Где должны находиться выключатели и розетки?

Конечно, ответы на этот вопрос так же индивидуальны, как и сами пользователи. Но общие правила таковы.

Выключатели располагают при входе в помещение с внешней или внутренней стороны. Внешнее расположение удобно для небольших комнат, а также помещений, где повышена влажность – туалет, ванная комната, душевая, сауна, бассейн, кухня. В этом случае внешнее расположение позволяет защитить электроприбор от воздействия влаги и при этом не тратиться на влагозащищенные модели.

При размещении внутри необходимо устроить выключатель как можно ближе к входной двери – чтобы пользователь, едва войдя, мог сразу включить свет и не искать устройство в темной комнате. Те же соображения удобства требуют расположения со стороны ручки двери.

Розетки располагают в местах скопления электроприборов либо за ними, если речь идет о крупной бытовой технике – холодильниках, электроплитах, стиральных и сушильных машинах и так далее.

Дополнительно устраивают розетки в тех местах, где никакая техника обычно не подключена, но может потребоваться точка доступа к электросети для периодических работ – например, в коридоре, возле входной двери или на балконе.

Выше или ниже: стандартное положение электроприборов

В современных нормативах на строительство и ремонт нет жестких нормативов на уровень размещения стационарных электроприборов – розеток и выключателей, есть соображения целесообразности и удобства, а также типовые решения.

В отношении высоты выключателя от пола можно придерживаться либо старого советского, либо современного европейского стандарта. Первый, исходя из норм безопасности, предлагает монтировать выключатели на высоте не менее 150 см от пола. Один из вариантов обоснования именно такой высоты – чтобы дети до определенного возраста не могли дотянуться до выключателя. Однако дети сообразительны и находчивы, поэтому полноценной защитой от игр с верхним светом это считать нельзя.

Поэтому «европейский» стандарт, 90 см от пола, более рационален.

Розетки принято крепить в тех местах, где они будут необходимы для подключения электроприборов. По тем же «советским» стандартам нормой на комнату или кухню считались две розетки. Умельцы, конечно, переделывали одиночные розетки, ставя вместо них двойные и тройные, используя переходники, но с учетом нынешнего количества оборудования в квартире двух розеток и даже четырех, шести бывает недостаточно.

Тем более что ряд производителей бытовой техники (например, стиральных машин) напрямую запрещают подключать свои изделия в розетку через переходник.

Высота розеток от пола определяется исходя из расположения подключаемых к ним электроприборов и мебели.

Так, если нужно подключить настольную лампу, гаджеты, которые в подключенном состоянии лежат на столе (комоде, тумбе, полке), логично расположить розетку на высоте 0,15…0,3 м над опорной поверхностью. Если же тумбы (стола, другой корпусной мебели) нет, та же высота принимается от пола.

Но здесь надо также учитывать безопасность розеток во время влажной уборки – они должны находиться достаточно высоко, чтобы случайные брызги во время активного мытья пола не могли попасть внутрь устройства.

Важно: при расчете положения низко расположенных от пола выключателей и розеток высота по евростандарту принимается с учетом плинтуса, то есть фактически от его верхнего края.

Этот параметр принимается также с учетом безопасности во время влажной уборки – ведь плинтуса время от времени моют так же, как и пол.

Если розетки и выключатели монтируют возле мягкой мебели (кроватей, кресел, диванов), необходимо располагать устройства по бокам от мебели на таком уровне, чтобы лежащий (сидящий) человек свободно доставал рукой до розетки, не наклоняясь и не вставая.

Высота положения зависит от высоты мебели. Так, для сравнительно низкой кровати будет достаточно 60 см от пола, для обычной – 70 см. Для высокого рабочего кресла уместнее 75…80 см. Если рядом с мягкой мебелью имеются тумбы, полки, журнальные столики – соответственно, учитывается высота верхней поверхности элемента обстановки.

А вот для очень низких диванов в восточном стиле и кресел-мешков удобнее разместить розетки и выключатели на уровне 30…40 см, то есть примерно на уровне положения локтя сидящего человека или чуть ниже.

Высота розеток на кухне

В этом помещении сосредоточено до половины, а иной раз и больше, общего количества домашней техники. При этом часть техники является встроенной или стационарной, с частью работают исключительно на столе. Поэтому вопрос расположения розеток на кухне – схема и высота размещения – стоит рассмотреть отдельно.

На схеме выше представлен один из вариантов расположения элементов электроснабжения кухни линейного типа. Стоит отметить, что при угловом размещении мебели и техники общий принцип размещения сохраняется.

А вот для кухни островного типа устройство электроснабжения немного сложнее – потребуется делать вывод через пол, под напольным покрытием, или подводить кабели с потолка, чтобы обеспечить электроэнергией расположенные на удалении от стен электроприборы. Для стационарно установленной техники – плиты, посудомоечной машины, вытяжки – розетки также делаются стационарными, скрытыми (обычно их прячут столах и тумбах). Для мелкой, периодически подключаемой техники удобно сделать полускрытую розетку, которая в обычном положении находится под столешницей, а при необходимости разворачивается гнездами для вилок вверх-вперед.

Естественно, такие устройства нуждаются в качественной защите от намокания. Это можно сделать и самостоятельно, устроив по периметру поднимаемой панели уплотняющую прокладку. Но лучше приобрести готовое устройство фабричного производства с подъемным механизмом и защитной панелью.

Удобен также вариант с подъемным блоком розеток, обычно скрытым под столешницей, причем подходит он как для островной кухни, так и для обычной, пристенной.

В этом случае, конечно, нижнее гнездо находится на не слишком удобном для подключения расстоянии от столешницы, но это компенсируется тем, что на стенах нет дополнительных электрических «украшений».

Если не использовать скрытые в столешнице точки подключения, для техники с постоянным расположением можно использовать розетки в шкафах. Этот вариант чаще всего используют для средней по габаритам техники – хлепопечек, мультиварок, кухонных комбайнов, кофемашин и так далее.

Прибор может быть подключен постоянно или только по мере необходимости. Защитить оборудование от пыли, грязи и влаги можно подъемными, распашными, раздвижными или подъемно-поворотными дверками, как показано на фото выше.

Если техника «прячется» в нижних шкафах, то есть ниже уровня столешницы, можно организовать выдвижные полки с держателями для кабеля электроприбора, который не позволяет проводу попадать между рабочими элементами мебели и при этом удерживает его в нужном положении. Розетка в этом случае размещается на стене кухни (или задней стенке шкафа).

Аналогично можно сделать выдвижные полки и для техники, размещенной выше уровня столешницы.

Если вариант скрытого монтажа не подходит, высота розеток на кухне над столешницей выбирается по трем критериям:

• удобство использования. Очень маленькое расстояние до столешницы затрудняет включение прибора, мешает уборке поверхности;
• безопасность электросети. Размещенные практически вплотную к рабочей поверхности розетки попадают в зону риска – брызги, случайное намокание во время очистки столешницы, мелкий мусор способны сильно затруднить работу устройства и даже привести к короткому замыканию;
• длины провода прибора. Большинство мелкой, относительно стационарной техники имеют небольшую длину кабеля, поэтому поднимать розетки слишком высоко не стоит.

Оптимальным расстоянием считается 15…30 см от уровня стола, причем для удобства прокладки кабелей очень рекомендуется располагать все точки на одной горизонтальной линии.

Таких линий может быть три: нижняя для крупной стационарной техники, средняя для розеток над столешницей, верхняя – для подключения вытяжки и подсветки шкафов.

Важно: снизить риск КЗ поможет удаление розетки (или их группы) от мойки не менее чем на 50…60 см.

Высота розетки для вытяжки выбирается либо выше уровня ее размещения, либо ниже (под шкафом, в который она встроена, или под нижней панелью самой вытяжки. При этом верхний вариант расположения более удачен – на пластиковых внешних элементах розетки не скапливаются частицы жира и копоти, возникающие в процессе приготовления еды.

Достаточно удобно расположение группы электроприборов на одном уровне с рейлингами.

В этом случае расстояние от столешницы составляет 35…50 см.

Интересный момент: чтобы не штробить и не сверлить стену под каждый электроприбор в отдельности, можно использовать специальную установочную планку. Гнезда для подключения техники и выключатели на ней крепятся в наиболее удобном порядке, а провода проходят в каналах планки.

Точки электродоступа для телевизоров и компьютерной техники

Представить себе современную квартиру или дом более-менее состоятельных людей без телевизора и компьютера практически невозможно. Соответственно, для них необходимы отдельные розетки, и, как правило, не одна, а хотя бы две-три.

Подвод обычно ведется в штробах по стенам или потолку, реже в плинтусах (кабельные каналы). При этом необходимо подвести не только обычный электрический кабель, но и антенный, «витую пару» (сетевой кабель), соответственно и точек подключения будет две-три.

На фото слева направо: две обычные точки, гнезда для подключения антенного кабеля и витой пары.

Расположить группу гнезд можно по-разному, что и показано на схеме (вместе с размерами – расстояниями до пола и углов комнаты).

Таким образом, высота розеток для телевизора на стене может быть и 15…30 см (если они расположены открыты или за тумбой для TV, и 800…1200 мм (если группа скрыта за смонтированным на стену телевизором или размещена рядом с ним).

Тем, кто использует домашний кинотеатр, потребуется еще больше гнезд электросети. При этом, чтобы избежать путаницы проводов, лучше размещать группы отдельно.

В отношении комьютерщиков все еще сложнее. С учетом количества периферийных устройств розеток может потребоваться пять, семь, десять и даже больше. При этом почти наверняка пригодится специальное гнездо для подключения витой пары. Часто розетки размещают не на стене, а на специальном столе или под ним – в зависимости от того, как расположена техника.

Очень удобны в этом плане специальные стойки, ножки для столов, накладные элементы с группами гнезд разного типа.

При этом сразу необходимо учитывать необходимость маскировки большого количества проводов, поскольку вне зависимости от расположения розеток на столе или под столом они просто мешают.

Для этого используют кабельные стяжки, специальный крепеж, крепят планки с кабельными каналами, заказывают мебель с подготовленными местами для крепления – в общем, вариантов масса.

Ванная комната и туалет

Стандартного положения электроприборов для этих помещений нет, здесь в первую очередь учитываются так называемые «зоны влажности», то есть места, где наиболее велик риск намокания расположенных на стене элементов, в том числе электроприборов.

Поэтому и расстояние от пола до выключателей и розеток определяется по расположению сантехнического оборудования.

Как правило, от пола до центра розетки или выключателя получается около метра, а от источника брызг электроприбор надо отодвинуть не менее чем на 50…60 см (как и в кухне).

Если в санузле имеется отдельный выключатель для вытяжки (принудительной вентиляции), выключатель для него располагают как можно ближе к самой вытяжке (вентилятору). То же касается электрического полотенцесушителя.

Заключение

В дополнение к уже перечисленным правилам и способам обустройства розеток и выключателей хотим предложить Вам несколько вариантов маскировки проводов в жилых помещениях.

Оригинальные узоры из кабеля, сопровождающие их рисунки делают даже открытую прокладку кабеля эстетичной.

Дверки и раздвижные панели отлично скрывают розетки, выключатели и разноцветье проводов.

Специальные короба с держателями помогут «выбрать» лишнюю длину кабелей и при этом сделать блок розеток более защищенным от случайных повреждений.

Наконец, есть специальные удлинители с декоративно-защитной панелью, которые успешно позволяют скрыть гроздь проводов для подзарядки гаджетов.

Высота установки розеток и выключателей: стандарт и «евростандарт» | ENARGYS.RU

Основными документами, обуславливающими стандарты монтажа электрической розетки, служат Правила Устройства Электроустановок (ПУЭ) в них отмечены некоторые требования, которых необходимо придерживаться при монтаже.

Так, выключатели освещения необходимо устанавливать на стене с той стороны от двери, где находится дверная ручка на высоте не более 1 м. В том случае, когда предусмотрено управление с помощью шнура, разрешено устанавливать выключатель наверху, практически под самым потолком.

Важным требованием считается выдерживание расстояний от розеток, выключателей и прочих элементов электрической проводки до газопроводов и газовой арматуры и вентилей, оно должно не быть менее 50 см.

Расположение розеток в ванных комнатах жилых помещений продиктовано правилами техники безопасности. Монтаж электрических элементов осуществляется в так называемой зоне 3, она начинается на расстоянии 60 см от ванны, дверей душевой кабины и от прочих сантехнических разводок.

Высота установки розеток и выключателей, «евростандарт»

Вместе с европейским ремонтом жилья, получило распространение расположение розеток и выключателей по «евростандарту».

Рис.№1. Общие расстояния установки элементов электропроводки согласно европейскому стандарту.

Согласно «евростандарту» розетки монтируются на расстоянии 30 см, а установка выключателей освещения нормируется 90 см от уровня пола.

Рис. №2. Расположение розеток и выключателей согласно требованиям европейского стандарта.

Эти требования продиктованы тем, что в случае установки розеток, высота 30 см позволяет максимально полно использовать длину проводов подключаемой бытовой техники, и предоставляет скрыть от посторонних глаз места подключения. Кроме того, расстояние 30 см дает возможность предохранить точки подключения от случайного воздействия воды или механических подключений.

В случае установки выключателя освещения, его расположение дает возможность максимально удобно производить отключения и включения осветительных приборов, даже не поднимая руки, или без излишнего поиска выключателя в темноте.

Высота установки розеток и выключателей согласно принятому в советское время стандарту расположения розеток и выключателей, которым пользуются да сих пор, предусматривает расположение выключателей на расстоянии 160 см. от пола. Розетки монтировались на высоте 90 см.

Рис.№3. Расположение выключателей и розеток согласно принятому в СССР стандарту.

Необходимо помнить, что все стандарты, согласно которым производится установка выключателей и розеток их уровень и высота подчиняются, прежде всего, правилам удобства и целесообразности. Это означает, что все цифровые значения являются средними, принятыми за основу, главные установочные параметры выбираются опытным путем в зависимости от вашего роста, от будущего расположения мебели и бытовых приборов и оборудования.

На какой высоте находятся розетки. На какой высоте устанавливать розетки. Особенности размещения коммутационных аппаратов.

Поскольку мы все умные люди, то прекрасно понимаем, что электричество не любит шуток, поэтому с ним нужно «играть» по строго определенным правилам. Иными словами, по определенным стандартам, позволяющим сделать совместное существование человека и электросетей максимально комфортным и взаимовыгодным. Поговорим о высоте, на которой нужно монтировать электрические розетки и выключатели, чтобы было безопасно и удобно.

Высота розеток и выключателей: стандарты или здравый смысл?

Практически любой, даже небольшой, косметический ремонт помещения подразумевает если не полную замену существующей электропроводки, то хотя бы частичную ее модернизацию. Такая модернизация обычно заключается в восстановлении вышедших из строя участков разводки, а также в переносе существующих и добавлении новых точек. И если прямая прокладка проводов, «обвязка» распределительных коробок, монтаж электрощитов и т. Д. — задачи специалистов, то выбор места для размещения розеток и выключателей — прерогатива собственников помещения.

При планировании расположения электромонтажных изделий у собственников возникает вопрос: есть ли какие-то обязательные нормы для такого случая?

Таким образом, жестких и обязательных стандартов по высоте розеток и выключателей нет — ни в России, ни в Европе. Поэтому их можно устанавливать на любом расстоянии от пола. Но при этом должны выполняться четыре условия:

1. Должна быть физическая возможность не только закрепить «точку» в выбранном месте, но и подвести к ней провода.
2. Необходимо обеспечить безопасность эксплуатации розетки или выключателя — здравый смысл подсказывает, что лучше не устанавливать эти изделия вблизи источников воды, сильного тепла и тем более открытого огня.
3. Навесная розетка (ну или выключатель) должна быть удобной в эксплуатации — выключатель под диваном так же неактуален, как розетка на потолке.
4. Очень желательно иметь возможность быстрого доступа к «точке». В первую очередь это касается электрических розеток, зачастую «прячущихся» за мебелью или бытовой техникой.

Если не брать во внимание «специализированные» помещения (например, кухня, ванная или санузел), то обычно условием, определяющим выбор места и высоты «точечной» установки, является соблюдение п. 3. Проще говоря , где удобно — туда кладем. Именно так появился пресловутый «европейский стандарт», который вовсе не таков — это, по сути, просто наиболее часто выбираемая высота установки:

• Для розеток — 20-40 см от уровня пола;
• Для выключателей — оптимально 80-100 см от уровня пола.

Высота розеток и выключателей

Эти цифры продиктованы следующими соображениями: если электрическая точка слишком низкая, высока вероятность наполнения ее водой во время влажной уборки пола. Да и часто пользоваться им не слишком удобно — приходится очень низко пригибаться. При установке розетки намного выше 40 см от пола шнуры питания включенных в нее электроприборов становятся слишком заметными, что довольно неэстетично, а с точки зрения большинства дизайнеров вообще преступно.

Для выключателей высота установки выбрана так, чтобы кнопка включения попадала «под руку» — для обычного человека это всего лишь чуть меньше метра от пола.

Исключение составляют детские помещения, в которых рекомендуется в целом все электромонтажные изделия с сетью 220 В не менее 1,6 м от уровня пола ; однако это правило не является обязательным для частного жилого сектора.

Несколько слов об «одноразовых» розетках

Все вышеперечисленное касается электрических розеток, к которым регулярно подключается-отключается электрооборудование.Однако в каждом доме есть целая группа техники, которая используется по принципу «включил и забыл»: холодильники и морозильники, кондиционеры и водонагреватели, стиральные машины и даже телевизоры.

Розетки для такой бытовой техники обычно проектируют в незаметных местах. Высота установки абсолютно не критична и выбрана исключительно из соображений здравого смысла — чтобы при необходимости можно было быстро подобраться к ней, но перед ней она не «маячила».

Например, электрические розетки для кухонных вытяжек, кондиционеров и некоторых душевых кабин устанавливаются на высоте 1,8-2,5 м от пола , для водонагревателей или настенных телевизоров — 1,5-1,8 м , для микроволновых печей и другая кухонная техника — 10-15 см над рабочей поверхностью (столешница). Снизу обычно монтируются розетки для холодильников и стиральных машин — не более 60 см от пола .

На сегодняшний день высота розеток и выключателей от пола строго не регламентирована, равно как и их допустимое количество на комнату.Это приводит к тому, что часто встречаются помещения, в которых электрические розетки расположены в совершенно архаичном порядке и порой очень труднодоступны.

Откуда берутся правила или советы, которыми следует руководствоваться при установке электропроводки?

СП 31-110-2003

Свод правил проектирования жилых и общественных зданий, последний раз редактировавшийся в 2003 г., гласит следующее:

• Размещение выключателей следует производить со стороны дверной ручки на расстоянии расстояние один метр от пола.
• Высота установки розеток от пола согласно этому документу также рекомендуется в сотнях сантиметрах. Расположение относительно любой комнаты. (см. также статью)

PUE

Вы также можете получить информацию из Правил устройства электроустановок, которые содержат рекомендации по технической безопасности при размещении розеток.

Этот документ предлагает следующие инструкции:

• Размещение переключателей, аналогичных предыдущему документу, разрешается возле дверной ручки на расстоянии метра от пола.
• Также возможно его расположение под потолком при наличии шнура питания, который опускается до рекомендуемого уровня.
• Любые розетки должны находиться не менее чем в полуметре от газопровода на кухне.

• От сантехнического оборудования, например, ванны, душа, умывальника по ГОСТ Р 50571.11-96 необходимо смонтировать электрические компоненты на расстоянии 60 см.

Совет: также в случае розеток в местах с повышенной влажностью рекомендуется оборудовать их разделительными трансформаторами или устройствами защитного отключения.
Это повысит безопасность использования электроприборов вблизи воды.

Евростандарт

Европейский стандарт высоты розеток от пола — 30 см, выключателя — 90 см. На самом деле такой официальной стандартизации нет. Эта концепция появилась одновременно с так называемым европейским ремонтом.

У такого расположения есть свои плюсы и минусы:

• С одной стороны: розетка скрывается за видимым спектром и ничему не мешает, а переключатель, находящийся на уровне опущенной руки, можно включить без глядя и без каких-либо физических усилий.(см. также статью)
• С другой стороны, для того, чтобы вставить вилку электрического прибора, необходимо нагнуться, а для того, чтобы можно было свободно поворачивать выключатель, вам нужно будет его ничем не заблокировать.

Здесь опять две стороны медали:

• С одной стороны: розетка проще в использовании, не нужно гнуться, а выключатель света находится на уровне прямой видимости и не мешает работе расстановка мебели.
• С другой стороны, у постоянно включенных устройств шнуры питания некрасиво свисают вниз, и чтобы выключить свет, нужно поднять руку и глазами искать тумблер.

Правила монтажа

При монтаже проводки своими руками, чтобы добиться оптимального распределения электрических компонентов, следует помимо вышеперечисленных рекомендаций соблюдать некоторые правила монтажа:

• В первую очередь произвести план будущего расстановки мебели в комнате и планируемых электроприборов.

Совет: сделайте макет с масштабом.
Это позволит вам купить более точное количество проволоки.
Ведь будет неприятно, когда вам в разгар работы не хватит пары метров кабеля или наоборот будет целая пачка неизрасходованных денег.

• Далее отметьте расположение всех необходимых розеток с учетом телефона, компьютера, настенных светильников и так далее.

Совет: лучше отметить больше точек питания, чем необходимо.
Это позволит при необходимости разгрузить сеть без использования тройников.

• Розетки, предназначенные для устройств в сфере недвижимости, рекомендуется располагать так, чтобы они были доступны и скрывались за самим оборудованием.
• Часто используемые блоки питания следует размещать на высоте 30 см. При этом учтите, что к ним всегда можно легко добраться из любой точки комнаты за шнур пылесоса.
• Те электрические блоки, которые по плану попадают на территорию мебели, удобнее всего располагать на расстоянии около 15 см от ее поверхности.

Итого

Четкого ГОСТа на разводку электропроводки по дому нет. Есть много рекомендаций. Желательно делать ставку, прежде всего, на повышение безопасности, а также на удобство эксплуатации.

Удачного ремонта! «>

Видео в этой статье предоставит дополнительную информацию по рассматриваемому материалу.

Удачи в ремонте!

Расположение розеток, высота установленных розеток и выключателей — серьезный вопрос, требующий планирования, планирования, подсчета их количества для каждой комнаты.Если к установке подходить с предварительным планированием, то вам не придется разматывать удлинитель, спотыкаться о несущую и там все подключать, тем самым перегружая розетку или даже сеть.

По оценкам, каждый человек использует примерно шесть различных электроприборов в день. И количество постоянно растет. Появляются новые устройства и гаджеты, без которых сложно представить жизнь.

Устройства наполняют наши дома, а количество торговых точек остается неизменным.Все чаще встречаются случаи, когда человек в панике бегает по дому или офису в поисках свободного разъема для зарядки смартфона. Что в итоге? Приходится выключать принтер или еще что-то. Избежать таких ситуаций несложно, нужно только знать, как правильно расположить разъемы. Тогда пользоваться ими будет максимально комфортно.

Сделайте схему и предварительный проект перед началом работ по стрижке стен, электропроводке и установке выключателей и розеток (+)

Чтобы избежать косметического ремонта при установке / переносе выключателей и розеток, вы должны выделить время на планирование.Например, при заказе проекта у дизайнера интерьера в приложении необходимо указать точное количество сетевых разъемов и переключателей, а также их расположение.

Потому что дизайнер интерьера может не знать, что вы предпочитаете работать за ноутбуком на диване. Утверждение проекта — это момент, когда принимаются все запросы и в проект вносятся изменения.

При самостоятельном планировании интерьера важно понимать предназначение помещения и его дизайн.Учитывается и расположение мебели, так как розетка за шкафом — вещь бесполезная. А если вы любите каждые полгода переставлять всю мебель в комнате?

Получается, что расчет количества выключателей и розеток проводится только после разработки проекта.

Законы и технические регламенты

Строительные нормы, строго регламентирующие количество и расположение сетевых разъемов и выключателей в доме, на законодательном уровне не прописаны.Но есть документ под названием «Свод правил проектирования и строительства» или СП 31-110-2003, в котором прописаны рекомендации по размещению переключателей и разъемов питания.

Первые расположены сбоку от дверной ручки на высоте 1000 мм, а вторые — в удобном месте, но на той же высоте. Следует руководствоваться только здравым смыслом и собственным выбором.

Тонкости размещения выключателей

Выключатель основного освещения можно разместить возле дверного проема на высоте 750–900 мм.Расчет роста должен основываться на среднем росте всех взрослых в семье. В результате каждый должен удобно нажимать кнопку переключателя, не поднимая рук.

Уровень 800 мм будет сравнительным для всех моделей. Переключатель должен быть расположен так, чтобы при закрытии двери он находился со стороны ручки, а не наоборот. Тогда при открытии дверь его не заблокирует. Также нельзя закрывать доступ к выключателю с различной мебелью и шкафами.

Европейский стандарт на установку розеток и выключателей укоренился в обществе как удобный и безопасный способ размещения устройств для всей семьи.Вы можете без проблем добраться до точки вручную, отремонтировать или заменить без чрезмерного мышечного напряжения.

Розетки для осветительных приборов в ванной, туалете и кладовой должны быть установлены в коридоре. Для жилых комнат, кухни, а также самого коридора — расположение внутри помещения будет правильным.

Электромонтажные устройства для регулировки дополнительного или декоративного освещения устанавливаются в удобном месте, но с конструкцией.

Устаревший «советский» способ утилизации розеток имеет такие сильные стороны:

• больше людей в странах СНГ считают этот вариант более удобным, соответственно, когда есть спрос, можно найти отличное предложение;
• переключатель почти на уровне глаз;
• Под ним можно установить мебель, которая не блокирует выключатель;
• самый безопасный вариант для детей;
• Расположение розетки позволит комфортно подключить прибор, без предварительных «луков».

Но если устройство, подключенное к такой розетке, всегда стоит на одном месте, этот способ выглядит менее привлекательно. Так как провода и сама розетка будут на видном месте.

В то же время «европейский стандарт» — это:

• высокая эргономичность, удобство и простота использования;
• регулировка осветительных приборов «в шторку», а также с опущенной рукой;
• максимальная «секретность» от всеобщего обозрения.

Но этот вариант предполагает дополнительную защиту от детей, и для подключения устройств нужно всегда наклоняться.Установка дополнительной мебели в любом случае заблокирует вмонтированный в стену прибор.

Особенности монтажа выключателей и розеток

Причина долгих обсуждений — высота розеток от пола. Поскольку точное определение нигде не прописано, можно использовать такие понятия, как «европейский стандарт» или «советский стандарт». Когда в квартире планируется «ремонт», скорее всего, розетки будут размещены на уровне 300 мм от пола, а выключатели — уже на 900 мм.

По «советскому стандарту» выключатель должен быть установлен на уровне плеч — это около 1600 мм, и розетка тоже значительно выше — на 900 мм от пола.

У каждого метода есть свои плюсы и минусы. Кратко рассмотрим их.

Советский стандарт установки выключателей и розеток по-прежнему занимает лидирующее положение в обществе, так как эти планы по-прежнему востребованы на рынке.

Особенности размещения в коридоре

Для прихожей достаточно 1-2 розеток.Их лучше разместить в углу у плинтуса примерно на уровне 15-20 см от пола. Это позволит подключать различную бытовую технику, например, пылесос, сушилку для обуви или зарядку телефона.

Точки освещения и отбора мощности в коридоре расположены так, чтобы их было удобно использовать при выходе / входе в дом, для подключения редко используемой техники

Кроме того, в коридор отлично впишутся и другие устройства.Среди них:

• квартирный распределительный щит с автоматами защиты;
• регулятор напряжения;
• счетчик электроэнергии, хотя для квартир есть отдельное место на лестничной клетке, его можно установить в коридоре;
• выключатели для кухни, ванны и туалета;
• распределительная коробка для ТВ-кабеля, Ethernet или стационарного телефона;

В большинстве случаев этого вполне достаточно, но иногда предусматривается еще и установка датчика теплого пола в коридоре.

Расположение электроточек в ванной

Количество, конечно, будет зависеть от площади и количества приборов, но в 95% случаев достаточно 1-2 розеток. Первый желательно располагать возле зеркала на уровне 1000 мм от пола. К нему будут подключены фен и электробритва. Ко второму, например, подключается стиральная машина или обогреватель. При этом не менее 600 мм от пола для машины и 1500 мм для котла.

Правил, запрещающих установку розеток в ванной, нет, несмотря на то, что помещение считается опасным с точки зрения поражения электрическим током.

Само собой разумеется, что крепление обеих розеток возле устройства подключения воды категорически противопоказано, поэтому должны быть отступы от ванной и раковины более 600 мм, а лучше 1000 мм. Обязательно позаботьтесь о защите от влаги, установите водонепроницаемую розетку IP 44.

Нельзя забывать, что продукция может подвергаться еще большей опасности. Так как санузел рискует затопить, крепить изделия ниже 150 мм от пола совершенно небезопасно. Если в водосток попадет вода, угроза для жизни просто колоссальная.

Оптимальная высота установки розеток в ванной подбирается исходя из удобства использования и минимизации контакта с водой (+)

Причинами этого могут быть различные ситуации, от протечки крана или трубы , поломке бытовой техники или забывчивости хозяев.

Специальная установка в гостиной

Для домашнего кинотеатра или простого ТВ-бокса потребуется как минимум две розетки. Первый предназначен для самого ТВ-приемника, а второй — для спутникового ресивера. Уровень высоты следует определять исходя из расположения самого телевизора. Он может стоять на постаменте, монтироваться в стене или помещаться в специальной ячейке мебельной стены. Кабель питания не должен свисать или быть натянутым. Он должен быть полностью скрыт за экраном.

Гостиную в небольшой квартире можно визуально разделить на две отдельные зоны: пространство у письменного стола и часть для отдыха на диване перед телевизором

На каждой стене дополнительно по 2 розетки размещать на уровне 150–300 мм от пола. Их можно подключить к торшеру, вентилятору, зарядному устройству для гаджетов, игровой приставке, пылесосу.

Стоит побеспокоиться о возможности удобного подключения кондиционера.

Если в гостиной есть персональный компьютер, необходимо предусмотреть не менее шести розеток для подключения питания к экрану, системному блоку, настольной лампе, сканеру, динамикам для воспроизведения звука и роутеру Wi-Fi.

Правила расположения на кухне

С каждым годом он разрабатывает все более интеллектуальную технику, обеспечивающую комфорт и отнимающую много времени человека. Естественно, количество техники на кухне местами просто зашкаливает. В обязательном порядке предусмотреть подключение вытяжки, возможно, стиральных и посудомоечных машин, электроплит.

Но главное — это холодильник, микроволновка или мультиварка, иногда и то, и другое. Миксер, соковыжималка, комбайн, тостер, блендер, кофеварка и телевизор — этот список, наверное, бесконечен.

Установка розеток в кухонную мебель — удобный способ визуально создать видимость отсутствия этих устройств и повысить комфорт (+)

За холодильником обычно устанавливают розетку на уровне 600– 800 мм. Для вытяжки желательно увеличить высоту в три раза — 1800-2000 мм от пола.

При подключении стиральной машины или электроплиты разъем следует монтировать на расстоянии 200–300 мм от пола. Кроме того, для него вырезается отверстие на задней стенке кухонной мебели, если она есть.

Прикинув место будущей рабочей поверхности, необходимо предусмотреть и там разъемы. Для подключения небольшого оборудования желательно разместить не менее трех розеток на 100–200 мм над столешницей.

Телевизор на кухне чаще всего крепят на настенные кронштейны, соответственно высота розетки для этого бытового прибора может составлять от 1800 до 2000 мм от пола.

Для мощных потребителей на кухне установлена ​​отдельная розетка, независимая от общей линии электропередачи

Нюансы размещения в спальне

В этой комнате достаточно четырех предметов, по две розетки с каждой стороны кровати. Они будут предназначены для прикроватного торшера, электронных часов или дополнительных устройств, таких как кондиционер, вентилятор или пылесос. Рядом с комодом с зеркалом также желательно установить одну розетку на уровне 600–700 мм от пола для подключения фена или утюжка для волос.

Если в комнате есть телевизор или компьютер, следует также продумать, где спрятать провода и как разместить разъемы электрической сети.

Где правильно установить в детской

Детская комната — обычно совмещение спальни и игрового пространства. В этом помещении также не обойтись без электрических разъемов. Желательно, чтобы их было не менее 2-3. Рядом с детской кроваткой можно поставить лампу, а остальные — для дополнительных целей.

Современные технологии позволяют сосредоточиться на визуальной составляющей, не забывая при этом о безопасности детей, исключая вероятность попадания пальцев внутрь

Многие специалисты предупреждают, что от детей младшего возраста штекерные разъемы следует монтировать как можно выше .В этом они были правы несколько лет назад. Современные разработки позволили оснастить изделия дополнительными защитными кожухами, предохраняющими ребенка от контакта с электрической сетью. Такие клапаны часто требуют значительных усилий, чтобы получить доступ к отверстиям для пробок. Спонтанное детское любопытство будет остановлено.

Тонкости монтажа в офисе

Это помещение мало чем отличается от жилого по расположению разъемов. Для подключения ПК требуется не менее 5–6 устройств — системный блок, экран, аудиоколонки, сканер и настольная лампа.Возле книжных полок есть, где почитать. Установка светильника и комфортного кресла должна быть включена в план проекта, это еще один вспомогательный разъем. Два других устройства ставятся на пустую стену. Каждый разъем монтируется на высоте 150-300 мм от пола.

Установка розетки для кондиционера

Есть два варианта подключения кондиционера. Напрямую через автомат или через розетку. В первом варианте подвесных шнуров не будет, но обязательно стоит выбрать качественный аппарат, который будет определять функционирование устройства.Во втором случае розетку нужно размещать на расстоянии 300 мм от потолка.

Расположение точек освещения

Пункты управления освещением дома разделены на три основные группы:

1. Это классические выключатели — это устройства разных типов, часто с одной или двумя клавишами. Но благодаря трехклавишным переключателям можно одновременно использовать три разные группы осветительных установок.
2. В эту группу входят переключатели, которые при срабатывании управляются сразу несколькими источниками освещения из разных мест.
3. В эту группу входят такие устройства, в которых механизмы регулирования освещения уже встроены в осветительные приборы. Среди них настольная лампа и торшер /
.

Практически все комнаты в квартире оборудованы одно- или двухкнопочными переключателями, что считается оправданным, а главное — удобным.

Например, для ванной комнаты дополнительным источником света может быть лампа над зеркалом. Но регулировка для такого устройства осуществляется с помощью встроенного переключателя

Для спальни существует своя, уникальная система переключателей.Он позволяет регулировать источник света одновременно из разных мест. Рассмотрим удобство на примере.

Каждая кровать должна быть оборудована лампой в виде ночника на столе, прикроватной тумбочке, бра или торшером

Каждый раз, когда вам нужно включить или выключить свет, вы должны вставать с кровати, потому что рубильники находятся достаточно далеко от кровати. Вывод очевиден. В комнате монтируется сразу три выключателя.Один у выхода из комнаты, а два других — по обе стороны кровати. В результате регулировать освещение в спальне стало очень легко, а доступ к выключателям будет под рукой.

Где и как располагать выключатели и розетки следует определять только исходя из соображений безопасности и, конечно же, комфорта. В настоящее время нет предписанных стандартов, в которых было бы указано место для размещения электрических разъемов и переключателей. Особенно их количество в отдельной комнате.

Планирование — это этап подсчета количества механизмов, которые человек будет использовать на постоянной основе, независимо от помещения. Плюс еще 1-2 розетки сверху для дополнительных устройств. Самые строгие требования предъявляются только к мастерам, выполняющим монтаж электроприборов в квартире. Такие люди должны быть специалистами с большим опытом.

Но если все работы было решено провести самостоятельно, то необходимо ознакомиться со всеми видами электрооборудования.Поскольку ассортимент продукции очень широк, это означает, что вы можете найти оборудование для любой потребности. Это может быть аудиоразъем, позволяющий подключить акустику, стереосистему или разъем для стационарного телефона, а также для кабеля Ethernet.

Высота установки определяет комфортные условия проживания в доме, его безопасность, благоустройство и красоту.

Где разместить выключатели и розетки:

Установка розетки для стиральной машины в ванной:

Подходящая высота для установки розеток и выключателей:

Перед началом работы помните, что электричество — это не игрушка.Требуется идеальный подход к делу. Монтаж розеток и оборудования на кухне, в ванной и коридоре целесообразен профессиональному электрику, владеющему специальными допусками на электромонтажные работы.

Светлана
Существуют ли стандарты на электрические розетки и выключатели, то есть высоту от пола и расстояние от углов?

Здравствуйте, Светлана!
О правилах и нормах электрических розеток и выключателей написано в ПУЭ (правилах электроустановок).Поскольку вы не писали, в каких условиях собираетесь устанавливать розетки и выключатели, представляем правила и нормы установки электрооборудования в различных помещениях.
6.6.30. Розетки следует устанавливать:
1. В производственных помещениях, как правило, на высоте 0,8-1 м; при разводке сверху допускается установка на высоте до 1,5 м. №
2. В административно-офисных, лабораторных, жилых и других помещениях на высоте, удобной для подключения к ним электроприборов, в зависимости от назначения помещения и внутреннего оформления, но не выше 1 м.Допускается установка розеток в (на) специально приспособленных для этого плинтусов, изготовленных из негорючих материалов.
3. В школах и детских садах (в детских комнатах) на высоте 1,8 м.
6.6.31. Выключатели для светильников общего освещения следует устанавливать на высоте от 0,8 до 1,7 м от пола, а в школах, яслях и детских садах в комнатах для детей — на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением при помощи шнура.
7.1.48. Установка розеток в ванных комнатах, душевых, мыльных комнатах, банях, помещениях с обогревателями для саун (далее — сауны), а также в умывальных, прачечных не допускается, за исключением санузлов в квартирах и гостиничных номерах. В ванных комнатах квартир и гостиничных номеров допускается установка розеток в зоне 3 по ГОСТ Р 50571.11-96, которые подключаются к сети через разделительные трансформаторы или защищаются устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.
Выключатели и розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.
7.1.49. В зданиях с трехпроводной сетью (см. П. 7.1.36) розетки следует устанавливать на ток не менее 10 А с защитным контактом. Розетки, устанавливаемые в квартирах, жилых комнатах общежитий, а также в помещениях для пребывания детей в учреждениях (детских садах, яслях, школах и т. Д.), Должны иметь предохранительное устройство, автоматически закрывающее розетки при снятии вилки.
7.1.50. Минимальное расстояние от выключателей, розеток и электрических компонентов до газопроводов должно быть не менее 0,5 м.
7.1.51. Выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается установка их под потолком с управлением с помощью шнура. В помещениях для пребывания детей в учреждениях (детские сады, ясли, школы и т. Д.) Выключатели следует устанавливать на высоте 1,8 м от пола.
После электромонтажных работ по прокладке кабелей и подключению розеток, выключателей и другого электрооборудования необходимо провести электрические измерения: измерить сопротивление изоляции, измерить сопротивление контура «фаза — ноль», измерить цепь между заземленными установками и элементами заземленных. установка, измерительные автоматические выключатели, управляемые дифференциальным током (УЗО).

См. Также:

• Алла Алексеевна Здравствуйте, я комендант общежития. Недавно мы провели электрические замеры, замерили изоляцию и отметили, что мы неправильно установили розетки в ванных комнатах, что их нельзя там устанавливать. Когда к нам …

• Екатерина Уважаемые знатоки, у меня в квартире розетка, которой я пользуюсь (и уже давно), при выключении утюга и при глажке начала сверкать, раньше все было нормально.Вопрос: …

• Вячеслав Всем привет! Реконструируем 6-ти этажный жилой дом. Подскажите схему освещения подъезда лестничной клетки. Можно ли проводить электромонтаж питания освещения только от фотодатчика без управляющих переключателей на этажах? Что вам понадобится …

• Руслан Подскажите, пожалуйста, на какой высоте по нормам выполняются электромонтажные работы по установке выключателей и розеток в ЛПУ, больницах и поликлиниках? Где можно прочитать эти нормы? Благодарить.Ответ: Все электромонтажные работы …

• Дмитрий Здравствуйте. Подскажите, какое минимальное количество розеток по закону должна устанавливать электромонтажная организация в жилых помещениях, и действуют ли эти нормы на всей территории страны. Благодарить. Ответ: Исходя из свода правил для …

  Экономия за счет снижения тарифов на электроэнергию в феврале составляет 270 000 000 рублей. Следующий этап снижения стоимости электроэнергии запланирован с сентября.Предполагается, что его эффективность превысит

  0000 рублей. Неожиданный эффект ощутила Улан-Удэнская энергосбытовая компания. После снижения тарифов объем платежей увеличился. Благодаря доступной стоимости электроэнергии потребители теперь быстрее и полностью рассчитываются на нее. Реализация инвестиционной программы по локомотиву […]

• Стекло — это материал, история использования которого началась более 6000 лет назад. С развитием технологий стекло приобрело такие привычные свойства, как прозрачность, способность придавать ему другой цвет, форму и текстуру, а также обеспечивать особую прочность за счет затвердевания.Например, стекло триплекс 10 мм отличается тем, что при механическом воздействии осколки стекла не разлетаются с риском получения травм […]

• Новый способ охлаждения помещений будет внедряться повсюду в Австралии. Так называемые «ледяные батареи», революционный продукт калифорнийского производителя Ice Energy, выходят на рынок штата. Согласно соглашению, подписанному между компанией и Melbourne Apricus, продукция будет распространяться во всех сегментах австралийского рынка — в коммунальных, коммерческих, частных жилых домах.Технология позволит сэкономить энергию в самых горячих […]

• По факту трагического происшествия в Кунгурском районе комиссия, сформированная энергетиками предприятия 17 августа в районе села Парашино на ЛЭП 10 кВ, получила смертельную электротравму школьника. Известно, что парень ради селфи залез на бетонную опору и попал в зону высоковольтного электричества, приблизившись к электрооборудованию под напряжением.Это второй раз за лето гибели […]

• В электрических сетях Ставропольэнерго неуклонно растет количество хищений электрооборудования, несмотря на действия энергетиков. В этом году «слесари» нанесли больший ущерб электрооборудованию, чем в прошлом. За семь месяцев 2017 года на объектах энергетики Ставропольского края зафиксировано 13 краж. Энергетикам нанесен ущерб на сумму более 1 500 000 рублей.В 2016 году за аналогичный период […]

• Летом 2018 года в России будет запущена программа повсеместной замены счетчиков электроэнергии на «интеллектуальные» приборы учета электроэнергии. Минэнерго подготовило постановление, согласно которому устройства нового поколения будут внедряться поэтапно. С новой системой учета электроэнергии гражданам не нужно будет снимать и отправлять показания каждый месяц. Ответственность за передачу данных об энергии лежит на умных устройствах.Потребители вышедшие […]

Сегодня высота, на которой устанавливаются розетки и выключатели, не имеет четких правил. То же касается и их количества в комнате. В результате нередко встречаются помещения, где они расположены в архаичном порядке и часто в труднодоступных местах. В рамках этого материала мы постараемся разобраться, как правильно установить розетки и выключатели, чтобы они всегда были в наличии.

Как упоминалось ранее, нет никаких норм или правил по установке розеток и выключателей.«Европейский стандарт» — это не больше, чем условный , потому что здесь важны только меры безопасности и удобство использования. Это подтверждается Правилами проектирования жилых и общественных зданий (СП 31-110-2003), последняя редакция которых вышла в 2003 г., и Правилами проектирования электроустановок, которые подготовлены с учетом соблюдение всех норм МЭК, поэтому электромонтаж должен выполняться на основании этих рекомендаций. С первого раза следуйте этим правилам установки:

• выключатели необходимо разместить сбоку от дверной ручки на высоте 1 м от пола;
• расстояние от пола до розетки тоже должно быть 100 см, при этом ее расположение значения не имеет.

Выдержки из Правил электромонтажа

Выключатели

• размещать аналогично инструкции из предыдущего документа, то есть возле дверной ручки на расстоянии 1 м от пола;
• переключатель можно также разместить под потолком, если шнур питания опущен до рекомендуемого уровня;
№
• на кухне все розетки должны находиться на расстоянии не менее полуметра от газопровода и достаточно высоко от пола;
• в ванных комнатах электрические компоненты следует устанавливать на расстоянии 60 см от сантехнического оборудования и на таком же расстоянии от пола.

Евро розетка существенно отличается от нашей продукции . Диаметр штырей и расстояние между ними в такой розетке несколько больше. Нынешняя сила тоже больше: у евро 10–16А, у отечественного в два раза меньше — 6–10А. Поэтому первый намного выгоднее, так как к нему можно подключить несколько устройств.

Монтаж электрики в доме

Для понимания — розетки и выключатели в доме можно расположить двумя способами.Это так называемое. Европейский стандарт и старые добрые, многим знакомые, советские стандарты. Давайте рассмотрим каждую подробно.

По европейским стандартам розетки должны быть на расстоянии 30 см от пола , а выключатели — 90 см. Но на самом деле стандартизации как таковой никогда не было, и эта концепция вошла в нашу жизнь вместе с ремонтом европейского качества. Соответственно, у него есть положительные и отрицательные стороны:

• розетка не «бросается в глаза» и ничему не мешает, а выключатель расположен на уровне опущенной руки (90 см от пола) и его можно включить, даже не глядя и не прикладывая любые усилия — это плюс;
• , чтобы вставить вилку в розетку, нужно будет прогнуть, а чтобы выключатель щелкнул, он не должен ничем блокироваться — это минус.

Что касается советских стандартов, то в последнее время мнения о них разделились. Одни считают их более удобными, другие — нет, но в последнее время количество последних начало расти. Напомним, тогда установка розетки была принята на высоте 90 см, а выключателей на уровне головы человека, то есть 160 см. Как и в предыдущем случае у есть плюсы и минусы:

• розеткой пользоваться намного удобнее, так как не нужно наклоняться, а выключатель расположен на уровне глаз и не мешает расстановке мебели — это плюс;
• постоянно свисают шнуры питания от устройств и необходимость поднять руку, чтобы включить свет и найти тумблер глазами — это минус.

Выше мы уже говорили, что высота установки розеток и выключателей по «советскому» стандарту с точки зрения удобства уже давно многими признана сомнительной. Пресловутый европейский стандарт стал отдавать больше предпочтений. Возьмем, к примеру, такие же розетки, а точнее их блок. Он не будет так бросаться в глаза, как связка розеток с тройниками и шнурами.

То же самое касается выключателей, которые расположены при входе в комнату, на уровне опущенной руки человека, на высоте 90 см от пола .Таким образом, его можно быстро найти у входа в темную комнату. А на участках большей длины имеет смысл установить два проходных переключателя на разных концах.

Выключатели и розетки, не защищенные от токов утечки «на землю» (УЗО, дифавтоматы), не рекомендуется устанавливать в туалетах и ​​ванных комнатах. То же касается розетки для стиральной машины.

Как их установить?

Перед установкой розетки или выключателя на стене следует обвести их контур.Если он бетонный, отверстие проделывают перфоратором. алмазная корона. Подрозетник может быть как круглым, так и квадратным. В готовые отверстия вставляются специальные установочные коробки. Для их фиксации применяется строительная штукатурка или гипсовый клей . Ящик крепится с помощью скользящих ножек или шурупов, а затем на него надевается пластиковый футляр.

Установка в стене из гипсокартона несколько иная, и другие необходимые инструменты. В листах гипсокартона заранее проделываются все отверстия, куда нужно провести кабель.Для крепления розеток и выключателей используются специальные накладки, которые должны удерживать их на листе.

Что касается монтажа при открытой проводке, то такие случаи крайне редки и чаще всего фиксируются временно (например, при ремонте), так как провода влияют на интерьер. Согласитесь, гораздо приятнее смотреть на красивую стену, где все аккуратно и эстетично.

Если вы хотите установить проводку и подключить розетки с выключателем самостоятельно без помощи сторонних разработчиков, вам следует следовать приведенным выше советам и ряду правил, которые позволят без проблем выполнить все работы и, самое главное безопасно:

Подводя итоги

Итак, что мы узнали сегодня? Возможно, самым важным будет то, что четкие стандарты Или нет стандарта ГОСТ относительно размещения розеток, выключателей и проводки, но есть ряд рекомендаций, которым следует следовать, в первую очередь из соображений безопасности.Но количество устройств с переключателями должно быть таким, чтобы работа бытовой техники и осветительных приборов была максимально удобной, что следует учитывать при составлении проекта.

Где устанавливать электрические розетки и выключатели

Где следует размещать электрические розетки и выключатели?

Утвержденный документ P Строительных норм (Англия и Уэльс) гарантирует, что домашние электрические установки установлены безопасным образом, безопасны и пригодны для использования людьми.Основная цель — обеспечить соответствие выполняемых работ Строительным нормам 2010 года. Рекомендации в Утвержденном документе P предполагают, что электрические установки должны быть спроектированы и установлены в соответствии с BS 7671.

Кроме того, в нашем Техническом руководстве приведены рекомендации по прокладке кабелей и соответствующему количеству электрических розеток для различных комнат в типичном новом доме. Эта статья содержит краткое изложение рекомендаций по размещению и описание наших гарантийных требований.

Электрооборудование и кабели

В нашем техническом руководстве в разделе «Электромонтаж» рекомендуется: «Необходимо обеспечить подходящие электрические сети подходящего размера для обычного домашнего использования.”

При прокладке кабелей кабели с ПВХ-покрытием не должны соприкасаться с изоляцией из полистирола. Электрические кабели не должны быть диагональными, а их расположение должно соответствовать приведенной ниже схеме.

Розетки

Розетки должны быть удобно расположены в непосредственной близости от телевизионных антенн и телефонных розеток, что позволит подключать электрическое оборудование, включая телевизоры и DVD-плееры. В целях гарантии: В номерах должны быть следующие розетки 13а:

• Кухня / подсобка — 8 точек
• Столовая — 4 выхода
• Гостиная или семейная комната — 8 розеток
• Спальня (основная) — 6 розеток
• Спальня (другая) — 4 выхода
• Лендинг — 2 выхода
• Зал — 2 выхода

Кулинария

Приборы для приготовления пищи, предусмотренные для кухонного помещения в жилом помещении, должны быть соответствующим образом переключены и заканчиваться подачей электричества минимум 30 А.Если имеется плита для плиты, ее необходимо расположить сбоку от пространства для плиты. Розетка на 13а должна быть расположена в кухонном пространстве, откуда газ подается в жилище.

Светильники

Во всех помещениях должна быть установлена ​​как минимум одна стационарная розетка для освещения. На площадях более 25м2 должны быть установлены две стационарные розетки.

Залы, площадки и лестничные клетки снабдить осветительными розетками и двухпозиционными выключателями. Пусковые зажигалки и другие приспособления, устанавливаемые заподлицо, не должны устанавливаться через потолок, если потолок обеспечивает часть необходимой звукоизоляции или огнестойкости собственности.

Если осветительные приборы установлены на потолках под пустотами в крыше (за исключением соломенных крыш), необходимо принять меры для предотвращения риска возгорания из-за близости других материалов.

Пассивные инфракрасные (PIR) датчики должны использоваться в общих и внешних помещениях.

Расположение розеток и выключателей

Розетки и выключатели следует располагать в соответствии со схемой:

Переключатели потребительского блока должны быть в диапазоне от 1350 мм до 1450 мм.

Вы можете узнать больше о требованиях Части P в отношении высоты электрического оборудования в новом доме в Выпуске 6 нашего информационного бюллетеня Technical Update.

Обратите внимание: были приняты все меры, чтобы информация в этой статье была верной на момент публикации. Любые предоставленные письменные инструкции не заменяют профессионального суждения читателя, и любой строительный проект должен соответствовать соответствующим Строительным нормам или применимым техническим стандартам.Однако для получения самого последнего технического руководства по гарантии LABC обратитесь к своему инспектору по управлению рисками и к последней версии технического руководства LABC Warranty .

Какова минимальная высота AFF настенной электрической розетки в соответствии с правилами Нью-Йорка? | by Skwerl

Электротехнические нормы Нью-Йорка не определяют минимальную высоту монтажа.

Электрический кодекс города Нью-Йорка, раздел 210.52, 2011 г.

, раздел 210.52 NEC (Национальный электротехнический кодекс) и Электротехнический кодекс г. Нью-Йорка (на основе NEC 2008 г.) не указывают минимальную высоту установки, но вам необходимо соблюдать требования к высоте установки местной электросети.

Согласно исследованию Скверла, Нью-Йорк не указывает минимальный уровень. Обычная высота настенной розетки составляет от 12 до 18 дюймов AFF (над чистым полом). В редких случаях розетки по-прежнему устанавливаются в плинтусах и в полу с соответствующими коробками / крышками.

Для «подсчета» розетки должны находиться на высоте менее 5–6 дюймов над полом.NEC 210.52 (4)

Требование Закона США об инвалидах.

Свод федеральных правил 28, часть 36 (Американский закон об инвалидах) в разделе 4.27.3 гласит, что электрические розетки и розетки для систем связи на стенах должны устанавливаться на высоте не менее 15 дюймов над полом. Однако исключение указывает, что это не так. применяются к розеткам, не предназначенным для использования жителями здания.Максимальная высота розеток и / или переключателей составляет от 48 до 54 дюймов, в зависимости от условий, см. Раздел 4.2.5 и 4.2.6 ADA.

Горизонтальное размещение (для справки)

NEC 210–52 Как правило, розетки в жилых комнатах должны устанавливаться так, чтобы ни одна точка вдоль линии пола (измеренная по горизонтали) в любом пространстве стены находилась на расстоянии более 6 футов от розетки. в этом пространстве. Розетка должна быть установлена ​​в каждом стенном пространстве шириной 2 фута или более.

Местный закон № 39 от 2015 года (внутр. № 433-A)

Местный закон о внесении поправок в административный кодекс города Нью-Йорка в отношении установки и обслуживания устройств безопасности электрических розеток и взлома. устойчивые сосуды в некоторых общественных частях многоквартирных домов.

Требования к высоте электрооборудования в жилых помещениях

Целью данной статьи является разъяснение требований BS 7671 , Часть M Строительных правил Англии и Уэльса и BS 8300: 2009 (Проектирование зданий и подходов к ним для удовлетворения потребностей людей с ограниченными возможностями), касающихся к высоте установки электрооборудования в жилых помещениях.

Кроме того, в статье будут приведены рекомендации по высоте установки оборудования в жилых помещениях с риском затопления, а также по размещению розеток рядом с раковинами.

Требования стандарта BS 7671

BS 7671 требует, чтобы розетка на стене или аналогичной конструкции была установлена ​​на достаточной высоте над полом или любой рабочей поверхностью, чтобы минимизировать риск механического повреждения розетки или соответствующей вилки и гибкого шнура. во время вставки, использования или извлечения заглушки (см. Правило 553.1.6)

Цель требования — избежать повреждений, которые могут возникнуть из-за слишком тугого перегиба гибкого шнура между вилкой и полом или рабочей поверхностью.

Кроме того, требуется, чтобы монтажная высота настенных розеток и других аксессуаров была достаточной, чтобы избежать намокания или ударов, например, в результате мытья пола (см. Группы правил 522.3 и 522.6).

Требования части М СНиП

Часть M Строительных правил, применяемых в Англии и Уэльсе, требует, чтобы люди могли получить доступ и использовать здание и его объекты в разумных пределах.

Раздел 1.18 Утвержденного документа M , который применяется к новым жилищам, включает в себя цель помочь людям, чья досягаемость ограничена, облегчить пользование жилищем путем размещения настенных выключателей и розеток на подходящей высоте.

Одним из способов достижения вышеуказанной цели является установка выключателей и розеток для освещения и других аксессуаров в жилых помещениях на соответствующей высоте от 450 мм до 1200 мм от уровня готового пола (см. Рис. 1).

BS 8300: 2009 — это свод правил, который включает рекомендации по высоте установки электрического оборудования для удовлетворения потребностей людей с ограниченными возможностями. Рекомендации применимы к проектированию новых зданий и для оценки доступности и удобства использования существующих зданий и их улучшений, хотя они не применяются к жилым помещениям или жилым зданиям, предназначенным исключительно для использования людьми с ограниченными возможностями. Верхний и нижний пределы монтажной высоты, указанные в BS 8300 , воспроизведены в Таблице 1.

Некоторые из значений высоты в Таблице 1 выходят за пределы максимальной монтажной высоты 1200 мм и минимальной высоты установки 450 мм, указанных в утвержденном документе M . В таких случаях может быть целесообразно выбрать высоту установки, которая соответствует рекомендациям таблицы 1 и утвержденного документа M .

Если установка розетки на верхнем пределе высоты может создать повышенную опасность споткнуться, например, если ребенок споткнется о гибкий шнур, подключенный к розетке, следует рассмотреть возможность установки розетки на более низкой высоте. предел.

Для обеспечения доступа инвалидов-колясочников розетки, переключатели и органы управления должны располагаться на расстоянии не менее 350 мм от углов комнаты.

Жилые помещения, подверженные затоплению

Руководство по вопросам, связанным с наводнением, приводится в публикации под названием «Подготовьте свою собственность к наводнению», а бесплатную электронную копию можно загрузить, посетив раздел «Наводнение» на веб-сайте Агентства по окружающей среде www.environment-agency.gov.uk.

Дальнейшие указания по затоплению (включая риск наводнения) приведены в утвержденном документе C — Подготовка площадки и устойчивость к загрязнителям и влаге. , который применяется в Англии и Уэльсе, можно загрузить, посетив веб-сайт строительных норм и правил правительства Великобритании www.Planningportal.gov.uk.

При проведении работ в жилище, подверженном риску затопления, следует учитывать следующие вопросы, некоторые из которых включены в раздел «Подготовка вашей собственности к затоплению»:

• Электрооборудование, такое как потребительские блоки, счетчики (по согласованию с дистрибьютором) и розетки, следует монтировать выше ожидаемого уровня затопления.
• Кабели, питающие нижний этаж, должны быть проложены через верхний этаж, чтобы предотвратить возможное повреждение от наводнения нижнего этажа.
• Кабели, которые могут быть повреждены в результате затопления, должны быть втянуты в пластиковый кабелепровод. В таких трубопроводах требуются дренажные отверстия для предотвращения скопления воды в нижних точках трубопровода, тем самым снижая риск длительного повреждения водой кабелей и связанного с ними оборудования. Предоставление таких трубопроводов может сократить объем работ по замене проводки, необходимых после наводнения (в зависимости от количества воды и грязи, попадающих в такие каналы и связанное с ними оборудование).

Что касается оборудования, принадлежащего распределителю электроэнергии, Правила по безопасности, качеству и непрерывности электроснабжения (ESQCR) 2002 требуют, чтобы распределитель устанавливал и, насколько это практически возможно, обслуживал оборудование для предотвращения опасности (Регламент 24 ESQCR).В соответствии с требованиями Правила 24 от дистрибьютора может потребоваться принять во внимание затопление.

13 A BS 1363 розетки и аналогичные аксессуары, установленные рядом с раковиной, краном или умывальником

Чтобы уменьшить воздействие брызг, розетки и аналогичные аксессуары, как правило, следует устанавливать на расстоянии не менее 300 мм (в идеале не менее 1000 мм) в горизонтальной плоскости от краев раковины. кран или умывальник.

Для получения других рекомендаций и публикаций посетите веб-сайт ELECSA. Информацию о схемах внутренних установщиков ELECSA см. На сайте www.elecsa.co.uk

Позиционирующие переключатели и розетки на стене

Если ваш проект по благоустройству дома предусматривает добавление пристройки, отделку подвала или выполнение любой капитальной реконструкции, которая включает добавление электрических розеток и / или переключателей, вы должны учитывать их высоту и расположение относительно других структурное оформление территории.

Эта информация носит общий характер. В юрисдикции могут быть определенные строительные нормы и правила, касающиеся размещения электрических выключателей и розеток. Перед тем, как продолжить, обязательно проконсультируйтесь с местным строительным отделом.

Рисунок 1 — Расположение электрических выключателей и розеток

На момент написания этой страницы Национальный электротехнический кодекс США не устанавливал минимальную или максимальную высоту для электрических переключателей или розеток в комнате.

Примечание: Если вы реконструируете или строите дом, чтобы обеспечить легкий доступ для людей в инвалидных колясках или мобильных скутерах, вам следует прочитать эти статьи .

Если вы строите пристройку или завершаете подвал или чердак, вам следует измерить размещение электрических выключателей и розеток (розеток) в жилых помещениях вашего дома. Снимите крышку, чтобы произвести измерение. Устанавливая электрические выключатели и розетки (розетки) на той же высоте, что и остальная часть дома, вы создаете единообразие и единообразие, чтобы добавление или отделка выглядела так, как будто она принадлежит.

Большинство электрических выключателей устанавливаются на высоте от 44 до 46 дюймов от нижней части электрического шкафа до верхней части готового пола. Электрические переключатели должны быть расположены так, чтобы обеспечивать:

• Легкий доступ для поиска и эксплуатации. Внизу или наверху лестницы электрический выключатель должен находиться в таком положении, чтобы тот, кто не знаком с комнатой, мог найти выключатель.

Это может показаться странным, но люди — существа привычки.В лестничной клетке, у которой есть стены с обеих сторон, мы достигнем правого верха или низа лестничной клетки.

Когда мы войдем в темную комнату, мы автоматически найдем электрический выключатель. Большинство людей доберутся до внутренней стены справа, если нет двери и есть дверь с противоположной стороны от дверного проема с внутренней стороны.

Люди не ожидают, что электрические выключатели будут на внешней стене комнаты.

• Не помещайте более 4 электрических выключателей в одну электрическую коробку.Это не правило кода, а правило здравого смысла. Более 4 переключателей, и вы никогда не вспомните, какой переключатель какой электрической цепью управляет.

Во-вторых, может быть сложно и дорого найти панели переключателей для более чем 4 переключателей вместе.

При обкатке электрооборудования учитывайте ширину дверных накладок. Расстояние от внешнего края обшивки до электрического выключателя должно быть не менее 2 дюймов. Обычно конструкция стойки для дверной коробки не позволяет вам разместить электрическую коробку переключателя близко к краю обшивки (как минимум, она должна быть толщиной в две стойки 2 × 4).Однако, если вы посмотрите на изображение выше (Рисунок 1), вы заметите, что используется исключительно широкая дверная обшивка.

Электрические розетки (розетки) следует размещать на расстоянии от 10 до 14 дюймов от верха пола до низа распределительной коробки.

Национальный электротехнический кодекс определяет, что у вас должна быть электрическая розетка (розетка) в пределах 6 футов от угла любой стены и не более 12 футов разделяющих розеток на той же стене ( 6/12, правило розеток ).Это, конечно, минимальные требования для жилой площади . Вы должны спланировать электрические розетки (розетки) в зависимости от того, какие приборы и устройства вы будете использовать в комнате, и их расположение.

Например, если вы планируете разместить медиацентр в углу комнаты, вам может потребоваться несколько дуплексных электрических розеток (розеток), обслуживающих эту зону.

Самый простой способ сохранить одинаковую высоту электрических розеток (розеток) и выключателей — это использовать два лома размером 2 × 4, один вырезанный по высоте нижней части электрической коробки розетки (розетки), а другой разрезанный по высоте высота низа распределительной коробки переключателя, см. рисунок 2.

Использование 2 × 4 позволит вам фактически поставить электрическую коробку на верхнюю часть платы и приступить к ее установке гвоздями или винтами, не беспокоясь о том, что она могла сместиться вверх или вниз во время установки и всей электрической части. ящики будут на одинаковой высоте.

Рисунок 2 — Использование 2 × 4 для установки высоты электрических коробок

Найдите напряжение и номинальное значение тока переключателя, вилки, розетки и розетки

Как найти правильный ток и номинальное напряжение переключателя, Розетка , розетка и вилка и т. Д. ?

Выключатели, розетки, вилки, розетки, соединители, GFCI и т. Д. Спроектированы и рассчитаны на разные номиналы, имеющие разные электрические характеристики. Номинальные характеристики переключателей зависят от нескольких факторов, например, материала и класса изоляции, используемых для контактов переключателя, размера и расстояния между контактами, конкретного применения и т. Д.

Существует два основных номинала переключателя:

• Номинальный ток: Указанный на паспортной табличке переключателя номинальный ток в амперах показывает максимальную допустимую нагрузку на ток, которую переключатель может выдерживать в подключенной цепи.
• Номинальное напряжение: Это максимальное напряжение, которое переключатель может быть использован и установлен в цепи.

Давайте посмотрим, каковы правила и нормы в отношении номинальных характеристик переключателя и как выбрать правильный размер переключателя в зависимости от допустимого тока и напряжения.

Номинальный ток переключателя в амперах:

Все переключатели, прерыватели, вилки, розетки, соединители, провода и т. Д. Имеют два номинальных значения силы тока.

Безопасный максимум: переключатели, вилки, прерыватели, соединители, провода и т. Д. Имеют безопасный максимальный ток.

• Максимальный ток: A 15 А Максимальный номинальный ток переключателя составляет 15 А, то есть его можно установить в цепи с максимальным током нагрузки 15 А.

Максимальный номинальный ток зависит от напряжения цепи и никогда не должен превышать точный номинальный ток. Если он превысит, он расплавит и свариет контакты переключателя, и переключатель будет бесполезен. Отсутствие прерывателя может привести к повреждению подключенного устройства и даже вызвать опасный пожар. Говоря простыми словами, переключатель на 15 А нельзя использовать при токе нагрузки 20 А.

Как правило, бытовые и бытовые устройства работают от цепей нагрузки 15 А (калибр 14), но иногда устройства на 20 А (калибр 12) также используются в случае однофазного источника питания 120 В переменного тока. В основном, цепи 30 А (калибр 10) используются для питания 240 В переменного тока в соответствии с мощностью нагрузки, например, водонагреватели и т. Д.

Большинство бытовых устройств рассчитаны на 15 А, но иногда может подойти устройство на 20 А.

• Максимальный безопасный ток: А 30 А Максимальный безопасный ток для переключателя составляет 24 А.то есть он может быть установлен в цепи с максимальным током нагрузки 24 А, например в цепи водонагревателя с переключателем 30 А, при токе нагрузки 24 А или ниже. Его можно рассчитать следующим образом:

Безопасный максимальный ток: Максимальный ток x 80%

Учебные пособия по подключению соответствующего переключателя:

Пример: Каков безопасный максимальный ток в амперах для переключателя 15A?

Решение:

• Безопасный максимальный ток = максимальный ток x 0.8
• Safe Max Current = 15A x 0,8
• Safe Max Current = 12A

Это означает, что переключатель 15A можно безопасно использовать для тока нагрузки 12A. Тем не менее, переключатель на 15 А можно использовать для точного переключения на 15 А для прерывистой (неодновременной) нагрузки. В то время как в случае непрерывной нагрузки следует использовать переключатель на 15 А для цепи нагрузки максимум 12 А.

Если номинальный ток одинаков для 120 В и 240 В, значение нагрузки в вольтах (ВА) и ваттах (Вт) может отличаться. Например:

• 20A, безопасное для переключения 120 В значение максимального тока составляет 16 А.Нагрузка в ваттах, с которой этот переключатель может безопасно справиться, = 16A x 120 В = 1920 Вт.
• Если номинальный ток такой же, когда мы увеличиваем напряжение до 240 В, то = 16A x 240 = 3840 Вт. (Примечание: это пример расчета. Используйте переключатели, вилки и розетки на 30 А при напряжении питания 240 В.
• Точно так же безопасный максимальный ток для переключателя на 15 А составляет 12 А, а нагрузка, которую может выдерживать этот переключатель, составляет 12 А x 120 В = 1440 Вт.

Связанные калькуляторы:

Номинальное напряжение коммутатора в вольтах:

Номинальное напряжение коммутатора показывает максимально допустимое напряжение цепи, в которой коммутатор должен использоваться для различных нагрузок.

Переключатель может быть рассчитан на переменное напряжение, постоянное напряжение или оба с разными значениями и допустимой нагрузкой. Например, коммутатор может быть рассчитан на 240 В переменного тока, 230 В переменного тока, 15 А, 120 В постоянного тока, 20 А и т. Д. Перед установкой прочтите руководство пользователя или данные паспортной таблички на коммутаторе.

Напряжение питания никогда не должно превышать номинальное напряжение переключателя. Другими словами, если мы подключим переключатель 120 В к 500 В, приложенное напряжение может перескочить через разомкнутые контакты (и перегреться из-за перенапряжения) схемы и подключить нагрузку к напряжению питания.Это также вызовет искру, которая может вызвать возгорание. Выключатель разомкнет цепь и остановит работу, если ток превысит предел из-за превышения напряжения по сравнению с номинальным напряжением. Короче говоря, переключатели с номиналом 120 В и 230 В не должны использоваться для 240 и 480 В соответственно.

Сколько переключателей, розеток и розеток можно установить в цепях 15А и 20А?

• Для надежной и бесперебойной работы в цепь 15А должна быть подключена одна розетка.
• Чтобы узнать безопасное количество розеток или розеток, назначьте каждой из них по 1,5 А, как показано ниже.
• 20A Цепь / 1,5 A = 13 Количество розеток и розеток.
• 15A Цепь / 1,5A = 10 Количество розеток или розеток.

Для цепей 15 А и 20 А используйте провода калибра 14 и 12 соответственно. В случае использования на открытом воздухе, в прачечной, на кухне, в ванной или в водоемах, это код для использования GFCI и розеток с прерыванием замыкания на землю для максимальной защиты.

Подбор АВР и разъединителей

Номинал разъединителя

В соответствии со статьей и разделом NEC-430:

• Подходящий размер разъединителя должен быть равен или больше 115% от номинального значения двигателя ток полной нагрузки.
• Если рассматривать номинальную мощность в л.с. или ватт для разъединителя, номинальная мощность (или ватт) разъединителя должна быть равна или больше номинальной мощности двигателя или ватт при номинальном напряжении.

Рейтинг автоматического резерва (АВР)

Пример: Каков правильный размер АВР для трехфазного источника питания переменного тока 210 кВт, 208 В.

Решение:

• Ток в трехфазных цепях переменного тока = I = P / (V x √3
• I = 210 кВт / (208V x 1,732)
• I = 583 A.

Вы можете использовать тогда Автоматический переключатель на 600 А (трехполюсный) для тепловой нагрузки 210 кВт.

Правила NEC и МЭК о номинальных характеристиках переключателя

• 14 Калибровочный провод следует использовать для переключателя 15 А, вилки или розетки и бытовой нагрузки, например цепей освещения.
• 12 Измерительный провод следует использовать для переключателя на 20 А.
• Провод калибра 10 следует использовать для выключателя на 30 А (в основном 240 В) и автоматического выключателя на 30 А.
• Выключатель или вилка, рассчитанная на 15 А, 120 В, может использоваться в цепи нагрузки макс. 15 А, 120 В.
• Выключатель или розетка на 15 А, 120 В не могут использоваться в цепи нагрузки 20 А, 120 В.
• Переключатель, рассчитанный на 20 А, 120 В, может использоваться в цепи нагрузки 15 А и 20 А, 120 В.
• Использование выключателя или розетки на 120 В в цепи 240 В и наоборот запрещено правилами.
• Переключатель 240 В может использоваться в цепи 120 В только в том случае, если номинальный ток соответствует токам нагрузки.
• Нельзя использовать переключатель 120 В или вилку на 240 В, даже если номинальный ток подходит.
• Переключатели должны быть подключены и подключены к фазному проводу (под напряжением или по линии). Т.е. только фазный провод должен быть отключен через переключатель для включения / выключения подключенной цепи.
• Подключение переключателя к нейтральному проводу запрещено правилами.
• Переключатель, рассчитанный на 15 А, 120 В, можно использовать в цепи 20 А, 120 В от распределительного щита.
• Переключатель, рассчитанный на 20 А, 120 В, не может использоваться в бытовых цепях питания 15 А, 120 В.
• Устройства на 15 А (нагрузка) можно включать в розетку на 20 А, но не наоборот.
• Переключатель большего размера в порядке, но более низкий номинал, чем ток нагрузки, может привести к расплавлению контактов переключателя.
• Для разного уровня защиты разработчик и электрик должны выбрать соответствующий переключатель с классом защиты IP в соответствии с IEC 60529, например IP60, IP65, IP67 и т. Д. используется на 6 А, 120 В переменного тока для индуктивной нагрузки, которая никогда не влияет на ожидаемый срок службы переключателя i.е. 100000 операций или 25000 циклов в обоих случаях.

Полезно знать:

Переключатель, рассчитанный на:

• 120 В, можно использовать только для 120 В.
• 240 В можно использовать для 120 В, 240 В, но не для 277 В (коммерческие приложения)
• 120-277 можно использовать для 120, 240 и 277 В.

Связанное сообщение: Электроустановки — Стандарты & # 038; Мировые правила

Меры предосторожности

Предупреждение и меры предосторожности

• Отключите питание перед заменой, ремонтом, поиском и устранением неисправностей, техническим обслуживанием и установкой электрических приборов и оборудования.
• Выключатели должны быть подключены через фазный (токовый или линейный) провод (НЕ НА НЕЙТРАЛЬНОМ). Таким образом, он может управлять включением / выключением цепи путем отключения линии или фазного источника питания.
• Для установки электропроводки используйте кабель и провод подходящего размера.
• Несоблюдение этого правила может привести к поражению электрическим током, серьезным травмам, возгоранию или даже смерти.
• Выполните проверку целостности клеммы переключателя перед подключением и установкой. При установке проводки используйте провод 10 калибра для 240 В и калибра 12 для 120 В.
• Следуйте региональным цветовым кодам проводки, например IEC или NEC.
• Пожалуйста, следуйте инструкциям в руководстве пользователя, местным кодам или обратитесь к лицензированному электрику для правильной установки.
• Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Похожие сообщения:

Расстояние между водой и точками питания

Вода является отличным проводником электричества, что может быть очень опасным в таких местах, как кухня, ванная или прачечная.В Австралии существуют определенные правила и нормы, регулирующие размещение выключателей и розеток по отношению к водовыпускам и арматуре. Их знание поможет вам решить, где лучше всего разместить общие электрические розетки (GPO), когда вы начнете планировать планировку своей ванной комнаты или кухни. Если у вас есть какие-либо сомнения относительно того, что должно происходить, проконсультируйтесь с лицензированным электриком — он слишком хорошо знает эти правила и ДОЛЖЕН быть задействован для выполнения любых электромонтажных работ.

Зоны для размещения электрооборудования вокруг ванны.

Зоны ванных комнат

В соответствии с правилами электромонтажа ванные комнаты разделены на четыре зоны в соответствии с Правилами электромонтажа Австралии и Новой Зеландии (AS / NZS 3000: 2007). Это следующие:

Зона 0 — охватывает внутреннюю часть основания ванны или душа.

Зона 1 — Эта зона разделена на три части, в зависимости от того, что вы установили:

• Ванна — для ванны зона 1 — это вертикальная зона от внутреннего края ванны до потолка, или 2.5 м над ободом, в зависимости от того, что ниже (обычно это также зона 0).
• Душ над ванной — зона с горизонтальным радиусом 1,2 м от стационарного водопровода душа (т. Е. 1,2 м от выхода душа).
• Душевая кабина — зона с горизонтальным радиусом 1,2 м от стационарного водопровода душевой кабины. Вертикальные границы этой зоны простираются от пола до потолка или до 2,5 м над полом, в зависимости от того, что ниже.

Зона 2 — это область с горизонтальным радиусом 0.На расстоянии 6 м от Зоны 1 и на высоте 2,25 м от пола (или до потолка, в зависимости от того, что ниже).

Зона 3 — Это зона с горизонтальным радиусом 2,4 м от Зоны 2. Вертикальные границы этой зоны простираются от пола до потолка или до 2,5 м над полом, в зависимости от того, что ниже.

Проверка электробезопасности

• Если в вашей ванной комнате есть ручной душ с барьером (например, дверь или занавеска для душа), хорошим советом для проверки электробезопасности является определение расстояния распыления воды, когда барьер установлен.Если он может дотянуться до розетки или выключателя, вероятно, выключатель или розетку необходимо переместить.

Зоны для размещения электрооборудования в ванных комнатах с душем. Слева — душ с перегородкой и неподвижной стенкой, справа — душ с перегородкой.

Правила подключения зон (розетки)

Где можно разместить розетки и выключатели в ванной, зависит от зоны:

• Зона 0 — розетки не допускаются.
• Зона 1 — розетки не допускаются.
• Зона 2 — розетки не допускаются, если они не встроены в блок питания для бритвы ИЛИ защищены детекторами остаточного тока (УЗО) с фиксированным номиналом не более 30 мА, а также в шкафу (например, туалетном столике), который поддерживает корпус розетки при нормальной работе подключенного оборудования.
• Зона 3 — розетки разрешены при условии, что они установлены на высоте более 0,3 м над полом ванной комнаты и оснащены защитой от УЗО.


Правила подключения зон (переключатели)

• Зона 0 — переключатели не разрешены.
• Зона 1 — Использование выключателей не допускается, если они не установлены на высоте более 0,3 м над полом ванной комнаты в соответствии со спецификацией IPX4.
• Зона 2 — Использование переключателей не допускается, если они не установлены на высоте более 0,3 м над полом ванной комнаты в соответствии со спецификацией IPX4.
• Зона 3 — Использование выключателей не допускается, если они не установлены на высоте более 0,3 м над полом ванной комнаты. Никакого специального рейтинга IP не требуется.

Осветительные приборы

со спецификацией IPX4 разрешены только в Зонах 1 и 2, в то время как светильники в Зоне 3 не требуют определенной степени защиты IP.

Кухня и прачечная

Немного другие правила применяются в других помещениях дома, таких как кухни и прачечные вокруг раковин, раковин или других стационарных резервуаров для воды. Расстояние, на котором электрические розетки (GPO) могут находиться от раковины, зависит от того, сколько воды она может содержать. Раковины, раковины или другие стационарные емкости для воды объемом менее 45 литров имеют несколько иные правила, чем те, которые вмещают больше.

Для стационарных резервуаров с водой в любом месте за пределами ванной комнаты определены две зоны:

Зона 0: Область внутри раковины или раковины, в которой ничего не разрешается устанавливать.

Зона 2: Определяется тем, вмещает ли контейнер больше или меньше 45 л — внутри зоны 2 нельзя устанавливать фитинги.

Для контейнеров объемом менее 45 л зона 2 определяется как 0,4 м над верхом контейнера и 0,15 м от краев контейнера для воды. Для тех, кто вмещает более 45 литров, это 1,0 м выше и 0,5 метра с любой стороны.

Расстояния до электрических розеток для стационарных емкостей с водой.

Обратите внимание, что эти правила применяются только к объектам групповой политики — другие «переключатели и аксессуары» вообще не допускаются в пределах 300 мм от стационарного резервуара для воды и должны иметь степень защиты IPX4, если они должны быть установлены на расстоянии, превышающем или равном 300 мм от стационарного резервуара для воды внутри зоны 2.Для получения более подробной информации проконсультируйтесь со своим электриком.

Выключатели безопасности

Никогда нельзя быть слишком осторожным в таких нестабильных условиях, как электричество, особенно в таких зонах повышенного риска, как ванная. Выключатели безопасности контролируют поток электричества через цепь и автоматически отключают подачу питания, если обнаруживается утечка тока из неисправных выключателей или проводки. Хотя они не являются полной гарантией от поражения электрическим током, они работают, чтобы минимизировать нанесенный ущерб, и могут иметь решающее значение.

С 1992 года во всех новых домах Австралии по закону должны быть установлены предохранительные выключатели. Доступны три типа предохранительных выключателей:

• Выключатели безопасности, установленные на распределительном щите — это самые простые выключатели безопасности, которые контролируют стационарную проводку и электрические приборы в вашем доме. По закону в каждом доме это обязательно должно быть установлено квалифицированным электриком.
• Защитные выключатели вместо обычных розеток — Эти выключатели заменяют стандартные GPO и защищают любые подключенные к ним устройства.Их также должен устанавливать квалифицированный электрик.
• Переносные выключатели безопасности — Их можно использовать как в помещении, так и на открытом воздухе. Их необходимо использовать, если вы используете электрические приборы, которые не защищены одним из выключателей безопасности, перечисленных выше.

Последнее предупреждение: Все электромонтажные работы в Австралии ДОЛЖНЫ выполняться лицензированным подрядчиком по электрике, который должен должным образом проверить все электрические работы и предоставить вам сертификат безопасности.

.
