Как проверить блок питания для телевизионной антенны.

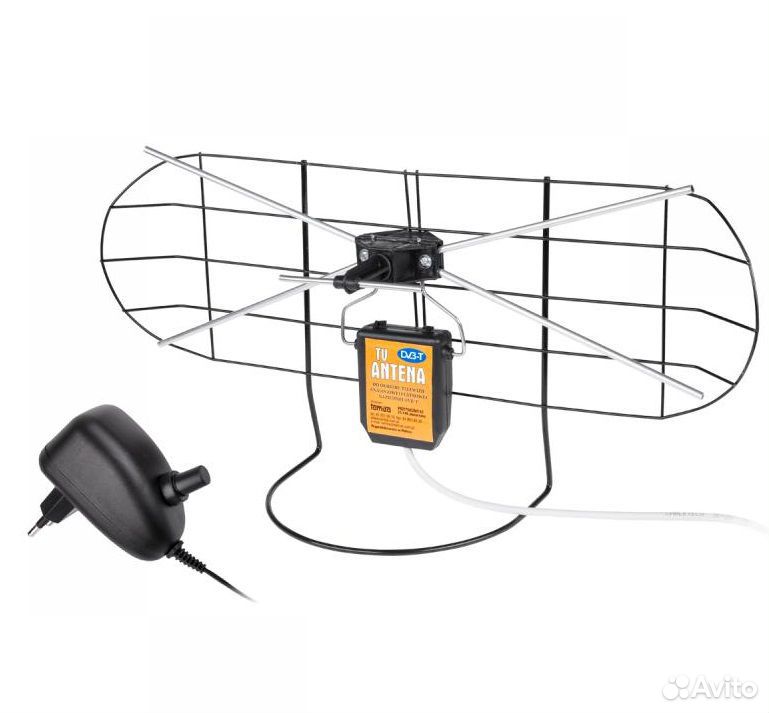

Телевизионная польская антенна

Антенна с усилителем типа «Решётка» и цифровое телевидение — это совместимо?

Решётка не принимает DVB T2, что делать? Почему антенна не работает? Как использовать «полячку» без усилителя? Всё это и другие вопросы в данной статье.

Здравствуйте, уважаемые посетители!!

Не секрет, что антенна «Польская решётка» завоевала широкую популярность среди пользователей. Она уже долгое время служит народу и нередко мучает своих пользователей. Сейчас, на смену аналоговому телевидению приходит цифровое, DVB-T2 и у многих по поводу использования этой антенны возникают различные вопросы.

Ранее я уже писал о применении польской антенны для DVB -T2, отвечая в комментариях и не много в самих статьях. А потому, в этой заметке, в одном месте, постараюсь собрать более полную информацию о использовании этого типа антенн, как для аналогового, так и для цифрового телевидения.

Быстрая навигация по статье

Польская антенна для приёма цифрового телевидения

Годится ли антенна «Решётка» она же»Полячка» для приёма DVB-T2?

Польская антенна является широкополосной, т. е. способной принимать сигналы как метрового так и дециметрового диапазонов. А значит она пригодна для приёма сигналов цифрового телевидения DVB-T2.

Однако, она является не лучшим вариантом для этой цели, и часто, что бы на неё принимать сигнал цифрового телевидения, требуются некоторые доработки. Но всё это не сложно сделать.

Об этих переделках и не только, пойдет речь в данной статье.

Как проявляет себя антенна «Решётка» с цифровым ТВ?

Если вы живёте не очень далеко от транслятора сигналов цифрового телевидения то этот тип антенн может проявлять себя довольно странно.

По умолчанию, польская антенна используется с усилителем и блоком питания. И если применяя такую антенну, при условии, что все соединения выполнены качественно, с сигналом происходит нечто непонятное, например:

• Сигнал полностью отсутствует, антенна ничего не ловит.
• Во время настройки, шкала уровня сигнала скачет от нуля до ста.
• Приём есть, но временами сигнал ослабевает или пропадает полностью. Изображение часто «подвисает»- замирает на время, сыпется на кубики, звук заикается.
• Из 20 возможных каналов, показывают лишь 10.
• Сигнал пропадает или ослабевает при проезжающих рядом автомобилях (если антенна установлена низко и рядом с дорогой)

Всё это как раз те случаи когда потребуются некоторые переделки.

В моей местности, а это Белгородская область, на удалении в 25 км от вышки транслятора «полячки» часто ведут себя именно так! В чём причина? Давайте разбираться и устранять!

Кстати! Если в режиме настройки, шкала индикатора уровня сигнала на экране телевизора прыгает от нуля до ста процентов. Туда-сюда без остановки. Это не значит что сигнал теряется! Это говорит о том, что сигнал непригоден для декодирования. Без принятия мер — просмотр ЦТВ не возможен!

Итак! Если вы наблюдаете что либо из списка, то вероятно причины в том, что усилитель антенны слишком мощный для приёма сигнала ЦТВ, в данной ситуации он не помогает, а мешает! Сигнал получается слишком сильный.

Поскольку частой причиной является переусиление сигнала, то напрашивается вывод — усиление нужно уменьшить!

Да! Часто помогает простое уменьшение мощности усилителя и для этого, его совсем не нужно менять, даже снимать антенну не придётся.

Будет неплохо в момент «экспериментов» с антенной, вывести на экран шкалу уровня сигнала. Это можно сделать нажав кнопку «Info» (обычно нужно два нажатия, иногда три) Или можно войти в режим ручного поиска, ввести номер ТВК на котором ведётся вещание в вашем регионе. Обычно в этом режиме аппаратура выводит индикатор уровня сигнала. По этой шкале удобно видеть результаты труда.
Кстати, узнать на каких каналах идёт вещание в вашей местности можно

Как снизить мощность усилителя не снимая антенны? Четыре способа!

Для того чтобы уменьшить мощность усилителя, нужно понизить напряжение которое его питает.

Есть несколько методов того как это можно сделать. Выбирайте в зависимости от вашей ситуации.

Способ первый, самый простой

Если у вас применён регулируемый блок питания, то проблем нет, просто поворачивайте регулятор против часовой стрелки уменьшая напряжение питание усилителя. Регулятором можно изменить напряжение в пределах примерно от двух до двенадцати вольт. При этом следите за уровнем сигнала и выберете лучшее положение регулятора. Учтите что изменения на шкале уровня сигнала, будут происходить не моментально, а с небольшой задержкой.

Внимание! Одно условие для всех ниже приведённых способов!

Для применения всех далее изложенных способов необходимо сделать следующее! Отсоединить штатный блок питания антенны и на ТВ кабель установить обычный телевизионный штекер. Штекер от блока питания не применять! Он имеет внутри сепаратора разделительный конденсатор, он будет лишним. Поэтому,

Способ второй

Если вы пользуетесь приставкой, то можно подать питание на усилитель антенны прямо с неё. Так вместо 12 Вольт, на усилитель, по телевизионному кабелю, пойдёт лишь 5 вольт от приставки. Такое снижение питания часто помогает.

Для этого:

1. Устанавливаем на кабель обычный ТВ штекер.
2. Заходим в меню приставки и находим пункт где включается питание антенны. Например: «Питание Антенны Вкл /Выкл»

В разных приставках эта возможность может называться по разному, но имеется у всех моделей.

Способ третий

Если у вас телевизор с встроенным тюнером DVB-T2 и вы не пользуетесь приставкой, то можно подать 5 вольт прямо от USB порта телевизора.

Для этого:

1. Опять же нужно установить обычный штекер.
2. Понадобится применить специальный телевизора. (примерно 150 — 300 руб)

Способ четвёртый

Можно попробовать питание усилителя убрать вообще.

1. Устанавливаем обычный телевизионный штекер
2. Без всякого питания подключаем к приставке/телевизору.

Иногда это помогает, но не всегда. Бывает что без питания, усилитель сигнала совсем не пропускает.

Это были способы переделки «Польской антенны» для цифрового телевидения, которые не требовали снятия самой антенны. Но бывает и так, что даже пяти вольт уже много, идёт переусиление, а убрав питание с усилителя совсем -тоже не помогло.

На такой случай будет способ описанный ниже, но он предполагает необходимость снять антенну или добраться до места установки усилителя. Это несколько усложняет дело, но за то это самый верный способ приспособить полячку под цифру.

Использование польской антенны без усилителя

Этот метод даёт отличные результаты в зоне хорошего сигнала DVB-T2, например с телевышки г. Белгорода на расстоянии 25- 30 км. по прямой видимости ловит отлично.

Кроме того, сразу снимаются самые проблемные места антенны решётки — усилитель и блок питания. Они просто не нужны. Лучше конечно приобрести плату согласования. Но её не всегда можно найти. Поэтому, соединяем на прямую — делал неоднократно! Проверено! Работает!

Единственное что, так это придётся добраться до самой антенны, чтобы соединить кабель как на фото ниже.

Как видите кабель крепится прямо на элементы антенны. Плату усилителя можно снять, но можно и оставить, с ней легче зафиксировать кабель. Штекер обязательно при этом ставится обычный.

Длинные усы антенны можно обрезать/обломать до размеров усов коротких, так они будут работать в нужном диапазоне ДМВ.

Как правильно закрепить усилитель на антенне типа решётка

Выше были описаны способы, которые можно применять для приёма цифрового эфирного телевидения и только в зоне сильного сигнала, когда усилитель мешает. Но если вам с сигналом не так сильно повезло, то усилитель будет в самый раз и описанные выше методы вам уже не подойдут!

Однако и здесь многие сталкиваются с проблемой качества приёма и часто это проблемы неправильного монтажа, не более.

Бывает, что при использовании усилителя, антенна не работает или то работает, то не работает и это касается не только приёма но и в первую очередь аналогового телевидения. Причины могут быть разными, но одна из них очень распространённая- это не правильная установка усилителя. Казалось бы ничего сложного, но давайте разберёмся.

Вот типичный пример неправильной установки усилителя.

Проблема в том, что контактные площадки на пластине усилителя находятся только с одной стороны, и в данном случае сверху, в то время как элементы антенны — снизу, под усилителем.

Это значит, что соединиться с петлеобразными элементами антенны контакты усилителя могут только через болты. При таком раскладе высока вероятность того, что болт будет проходить внутри петли и не касаться её, или едва касаться. А это значит, чуть окислилось и всё. Конец фильма.

А вот здесь правильно, петлеобразные элементы надёжно прижимаются гайками к плате усилителя.
Перевёрнутый контактами к петлям усилитель.

Этот способ тоже правильный, но при этом становится не доступным соединение кабеля с усилителем это затрудняет ревизию, так как в случае чего придётся плату откручивать.

Другие неисправности и проблемы монтажа этой антенны

Одна из неисправностей этой антенны, о которой мало кто знает проявляется следующим образом. На экране телевизора, поверх изображения плывут горизонтальные полосы, каждая шириной около 5 см. Причина в блоке питания антенны, а точнее в конденсаторе который там стоит, его нужно заменить. (блок или конденсатор) кто как сможет.

Если в блоке питания антенны погас индикатор, это ещё не говорит о его неисправности, возможно возникло где то замыкание в соединениях кабеля.

Например: в месте соединения один проводок от оплётки кабеля оттопырился и коснулся клеммы, куда должна соединятся центральная жила. Такое может произойти и на стороне усилителя. Другая причина погасшего индикатора — вышедший из строя усилитель. Проверить замыкание легко, просто отсоедините блок питания от кабеля, и включите его, если индикатор засветился, устраняйте замыкание.

Часто нарушается пайка внутри сепаратора, посмотрите на эту картинку, в ней указанны слабые места.

Нередко проблема возникает из за некачественного подсоединения кабеля к сепаратору и усилителю. Например вот так, с пучком торчащих проводков и центральной жилой которая, стоит чуть потянуть кабель, замкнёт с хомутом.

Неаккуратное соединение кабеля одна из причин неработоспособности антенны.
А вот пример качественного соединения и правильной установки усилителя.

Итак, важно правильно и качественно всё соединить! Как этого достичь? Рассмотрим на примере сепаратора. Смотрим фото ниже. Разделываем кабель.

P.S. Если оплетка густая и плотно сидит на кабеле, то можно её не отделять и не сворачивать в жгут, а оставить на кабеле и аккуратно срезать, оставив лишь столько, чтобы зажать хомутом крепления, но что бы она не торчала сильно за его пределы и потому не замкнула на центральный провод.

А со жгутом поступаем так.

Усилитель для антенны, как правильно выбрать

Большую ошибку допускают пользователи стремящиеся купить самый мощный усилитель, а именно так часто и бывает «Дайте мне самый мощный усилитель» говорят продавцу, желающие добиться, хорошего качества телевизионного сигнала и…. разочаровываются.

Почему такой подход не правильный? Дело в том, что чрезмерно сильный сигнал это плохо, это как раз тот случай, когда масло в каше может оказаться лишним. Чрезмерно сильный сигнал может привести к обратному эффекту, сильные помехи для аналогового ТВ, для цифрового- кубики, заикание и даже полное отсутствие изображения.

Дело ещё и в том, что вместе с полезным сигналом усиливаются и различные помехи, к тому же часто сильные усилители имеют большой процент собственных шумов, что тоже сказывается на качестве.

Поэтому, мощность усилителя нужно подбирать, если вы не знаете какой номер усилителя лучше всего идёт в вашей местности, поинтересуйтесь у соседей которым удалось добиться хорошего приёма сигнала. Часто и местные продавцы, торгующие антенным оборудованием, об этом осведомлены тоже, поинтересуйтесь у них.

Параметры усилителей для антенны телевизора

Помочь в выборе может таблица параметров где указанны также примерные расстояния удалённости от телецентра на которых рекомендуется применение конкретного усилителя.

Хорошо использовать регулируемый блок питания, он позволяет уменьшать напряжения питания усилителя, и тем самым «придушить» избыточное усиление.

Как защитить антенну, телевизор или ресивер от грозы

Вам доводилось когда нибудь видеть телевизор пострадавший от грозы? Мне много раз!

Конечно повреждения бывают разными, но в одном случае в шасси телевизора была просто прожжённая дыра диаметром примерно 15 см. Но это скорее единичный случай. Тем не менее грозы доставляют не мало хлопот. Выбивают оборудование, усилители на антеннах. Можно ли как то минимизировать ущерб или избежать этого?

Можно! Если придерживаться некоторых правил.

1. Хорошо если антенна заземлена, вообще то это требование по установке. На некоторых антеннах возле хомута крепления есть даже приваренный болт для заземления. Мачта антенны (металлическая) должна быть в земле.
2. Не всегда есть возможность организовать заземление, и в таких случаях усилители меняются довольно часто, почти после каждой грозы. Для выхода усилителя из строя не нужно прямого попадания молнии, достаточно статического напряжения. По возможности заземляйте антенну!

Применяйте усилители с грозозащитой.

Есть ряд усилителей с встроенной грозозащитой, конечно от прямого попадания она не спасёт, но такие усилители практически не выходят из строя от статики. Опознать их можно по очевидному признаку. Смотрим фото.

У такого усилителя стоят два стеклянных диода, те что обведены жёлтым.

Это не обязательно усилитель с номером SWA-1, это может быть любой номер, но если в нём стоят такие два элемента, то это вариант исполнения с грозозащитой. К сожалению попадаться такие стали не часто.

Применяйте грозозащиту для аппаратуры.

Есть также возможность защитить от разрядов и свою аппаратуру, для этого нужно в разрыв кабеля приходящего от антенны или тарелки вставить специальный узел, который так и называется «Грозозащита»

Он может быть от разных производителей, различаться по внешнему виду, но цель его одна: Защитить аппаратуру от разрядов приходящих через антенный кабель.

Это может быть вот такой бочонок, который с помощью F разъёмов вставляется в цепь кабеля, между антенной и телевизором или приставкой ресивером. В случае чего выйдет из строя он, но не аппаратура, что значительно дешевле.

Конечно стопроцентной защиты он не обеспечит, хотябы потому что разряд может прилететь и через сетевой провод. Но по цепи антенны некоторую защиту даёт.

Если уж хотите полностью себя обезопасить, то в случае грозы которая рядом, отключайте всю аппаратуру из розетки, отключить просто кнопкой или с пульта, не спасёт. И вынимайте из гнезда антенный кабель.

Тоже можно сделать и с компьютером, отключить от сети и отсоединить тот провод по которому приходит всезнающий интернет.

Ну вот, на этой романтической ноте, пожалуй и закончу свой эпос про польскую антенну.

Вам это совсем не сложно, а для развития сайта будет полезно. Спасибо!

В зоне неуверенного приема телевизионного сигнала для получения качественной картинки при просмотре телепередач приходится устанавливать на мачте внешнюю антенну, на вибраторе которой дополнительно устанавливается антенный усилитель. Установка дополнительно усилителя обеспечивает качественную картинку в телевизоре при удалении телевизионной передающей вышки до 100 км.

Большое распространение получили антенные усилители линейки SWA благодаря высокой надежности и низкой цене. Они выпускаются на разный диапазон каналов и разным коэффициентом усиления, от 34 до 43 дБ в дециметровом диапазоне и от 10 до 15 дБ в метровом диапазоне. На фотографии усилитель типа SWA-555/LUX.

Антенный усилитель телевизионного сигнала SWA необходимо запитать постоянным напряжением 12 В. Существует схемное решение, позволяющее подавать на телевизионный усилитель напряжение питания по коаксиальному кабелю одновременно с телевизионным сигналом. На фотографии показано как подключить телевизионный провод к антенному усилителю SWA.

Центральная жила зажимается одним винтом, а экранирующий провод зачищается от изоляции, заворачивается и зажимается винтами с помощью планки. Тут главное не допустить замыкание проводов экрана с центральной жилой. Таким способом подключаются антенные усилители любого типа, установленные непосредственно на антенне.

В продаже имеются специальные блоки питания — адаптеры с переходниками, позволяющие подать питание на антенный усилитель. На фотографии один из них. Подключить такой адаптер просто, в один коаксиальный провод вставляется кабель, идущий от антенны, во второй – кабель, идущий к телевизору. Сам адаптер вилкой вставляется в розетку. Попутать провода при подключении невозможно, на выходящих из адаптера коаксиальных проводах надеты разные разъемы, исключающие ошибочное подключение.

Блок питания – адаптер для антенного усилителя

Если открыть любой блок питания с адаптером, то Вы увидите силовой трансформатор, четыре диода, электролитический конденсатор, простой конденсатор, дроссель и микросхему – стабилизатор напряжения.

Все детали схемы развязки, кроме силового трансформатора, установлены на печатной плате.

Электрическая принципиальная схема блока питания

для антенного усилителя с адаптером

Представленный выше на фотографии блок питания — адаптер для питания антенного усилителя собран по классической электрической принципиальной схеме. Сетевое переменное напряжение 220 В подается на силовой трансформатор Т1, который понижает его до 12-15 В. Диодный мост VD1-VD4 выпрямляет напряжение, электролитический конденсатор C1 сглаживает пульсации, после чего постоянное напряжение величиной около 16 В поступает на интегральный стабилизатор напряжения DA1.

Для исключения потерь видеосигнала и пропадания постоянного напряжения на вход телевизионного приемника предусмотрен LC-фильтр, выполненный на элементах L1 и C3. Дроссель L1 не пропускает высокочастотный телевизионный сигнал на схему блока питания, но без потерь позволяет постоянному току поступать на центральную жилу телевизионного кабеля, идущего от телевизионного антенного усилителя. Конденсатор C3 предотвращает протекание постоянного тока от блока питания на вход телевизора, но без потерь пропускает телевизионный сигнал.

При самостоятельном изготовлении блока питания с адаптером детали можно использовать любого типа. Обычно потребляемый ток антенных усилителей не превышает 150 мА, что составляет менее 2 ватт, поэтому трансформатор для блока питания подойдет любой мощности с выходным напряжением 15-18 В. Дроссель можно изготовить, намотав на диэлектрическое основание, например полоску стеклотекстолита шириной 5 мм, 25-30 витков эмалированного медного провода диаметром 0,1-0,5 мм.

Недостатки представленной конструкции блока питания с адаптером

К недостаткам блока питания – адаптера такой конструкции можно отнести наличие неэкранированного участка центральной жилы телевизионного кабеля в месте запайки в печатную плату, что при наличии помех, например от работающего пылесоса, может привести к наводке их на видеосигнал. Проникновение помех можно исключить, установив на печатной плате в месте пайки проводов дополнительный экран.

Самостоятельное изготовление адаптера

Переходник-адаптер, с более широкими техническими возможностям можно сделать своими руками из любого антенного краба-разветвителя. Если необходимо запитать телевизионный усилитель и одновременно подключить к антенне несколько телевизоров, то это несложно сделать, дополнив схему краба всего тремя деталями, которые будут выполнять функцию развязки.

Устройство и схема краба

Телевизионный краб представляет собой металлическую коробку с F-разъемами. Внутри, на центральных выводах разъемов распаяны детали (высокочастотные трансформаторы) разветвителя телевизионного сигнала. Высокочастотный трансформатор представляет собой по форме кольцо или трубку из феррита с магнитной проницаемостью 600-2000, на которые намотаны от 1 до 10 витков эмалированного провода диаметром 0,2-0,3 мм равномерно расположенные по всей окружности.

На фотографии краба, с которого снята задняя крышка, хорошо видно как распаяны ферритовые трансформаторы для подключения трех телевизоров. Этот краб собран по ниже приведенной Электрической принципиальной схеме.

Все выпускаемые крабы собраны по приведенной электрической принципиальной схеме, могут быть незначительные отклонения – установлены дополнительно разделительные и фильтрующие конденсаторы, дросселя, согласующие резисторы.

Как самому сделать адаптера

для подачи питающего напряжения на антенный усилитель

При изготовлении адаптера для подачи питающего напряжения на антенный усилитель с развязкой, я решил не устанавливать дополнительный разъем для подключения блока питания, а использовать один из разъемов для подключения F-штекера. Для этого пришлось удалить один из трансформаторов, ограничив возможность краба подключением только двух телевизоров.

В результате переделки к крабу можно будет подключать только два телевизора, и его схема изменилась.

Осталось установить в крабе LC-фильтр и адаптер будет готов для применения. Так как корпус краба выполнен из дюралюминия, то соединить вывод конденсатора к нему пришлось через дополнительно установленную латунную клемму, прикрученную к корпусу адаптера с помощью винта и гайки с фасонной шайбой.

В результате доработки, электрическая принципиальная схема краба приобрела следующий вид. Как видно из схемы, трансформатор Т1 остался родной, а добавились дроссель и два конденсатора.

Для лучшего согласования схемы можно между выходными выводами XW2 и XW3 припаять резистор величиной 150 Ом. Устанавливать адаптер можно в любом удобном месте, непосредственно у одного из телевизоров, или например, у входа кабеля в квартиру. Если нужно подключить только одни телевизор, то трансформатор Т1 можно удалить, а правый вывод конденсатора С1 припаять непосредственно к центральному выводу одного из разъемов XW2 или XW3, к которому и подключать кабель, идущий к телевизору.

Подключение блока питания к адаптеру

Так как я решил подключить блок питания к крабу через один из его F-разъемов, то для реализации этой идеи пришлось сделать переходник с обыкновенного двойного провода идущего с блока питания на коаксиальный кабель.

Для этого нужно взять отрезок антенного кабеля длиной 5 см, разделать его одни конец и надеть F-накрутку . Ко второму концу, как показано на фотографиях, припаять со сдвигом провода, идущие от блока питания. Положительный вывод припаивается к центральной жиле антенного кабеля.

Если не хочется возиться, то можно установить в корпусе краба стандартный разъем для подключения блоков питания и через него подавать напряжение на антенный усилитель через сделанный своими руками адаптер.

Инструкция

Внимательно рассмотрите плату . Она имеет две широкие площадки, предназначенные для подключения к антенне. Через эти площадки просверлены отверстия под крепежные винты. Также на плате имеется клемма для зажима центральной жилы коаксиального . Выход усилителя к этой клемме подключен конденсатор, пропускающей только переменный ток, а шина питания — через дроссель, пропускающий только постоянный ток. Рядом расположена скоба для зажима .

Зачистите коаксиальный кабель таким образом, чтобы изоляция центральной жилы была примерно на 3 — 5 мм длиннее зачищенной оплетки, а сама центральная жила — на столько же длиннее изоляции. Ослабьте винты на клемме и скобе. Проденьте кабель под скобу таким образом, чтобы оплетка оказалась под скобой, а центральная жила — под клеммой, и между ними не было короткого замыкания. Затяните винты клеммы и скобы. Наденьте на прилагаемую крышку.

Найдите на антенне два винта, расстояние между которыми равно расстоянию между отверстиями на плате усилителя. Наденьте на них плату, развернув ее печатными проводниками к себе. Наденьте на винты шайбы, затем гайки. Последние затяните, но не слишком сильно, чтобы не сломать плату.

Возьмите прилагаемый к усилителю штекер со встроенным устройством развязки. Откройте его. Кабель от блока питания в него уже впаян. Зарисуйте, каким именно образом и в какой полярности, чтобы снова его впаять при случайном обрыве. Питание на центральную жилу поступает через дроссель, а сигнал с нее на телевизор — через конденсатор. Подключите к штекеру коаксиальный кабель таким же образом, как и к усилителю.

Обесточьте телевизор. Присоедините штекер к тому его гнезду, которое предназначено для подключения антенны. Включите в сеть телевизор и блок питания усилителя. Приступите к просмотру телепередач.

Автомобильные антенны выполняют множество функций. Они принимают радиосигналы, служат средством переговоров и даже ловят телевизионные каналы. Для высокого качества принимаемого сигнала выбирайте антенну в зависимости от технических характеристик магнитолы.

Вам понадобится

• Дрель
• Бокорезы
• Отвертка крестовая
• Изолента

Инструкция

Разберите правую стойку и протяните по ней провод от антенны к магнитоле. Провод подсоединятся в специальное гнездо для антенного провода. Если антенна активная, то подсоедините два провода. Минусовой провод на корпус автомобиля, плюсовой — на антенный выход.

Врезная антенна устанавливается на крышу, крылья или бампера автомобиля. Если антенна устанавливается на крышу, то в салоне необходимо частично разобрать обшивку потолка. На выбранном месте установки высверливается отверстие и наносится герметик для защиты антенны от влаги. Вставляется антенна и затягивается снизу на болтах или саморезах в зависимости от модели антенны. Провод протяните к магнитоле по салону. Обычно, если антенна устанавливается на крыле или бампере, провод протягивается по порогу автомобиля. Для этого порог предварительно разбирают.

Видео по теме

Антенный кабель предназначен для подключения находящейся вне помещения антенны к точке доступа, расположенной в помещении. Антенный кабель позволяет улучшить качество принимаемого сигнала. Для подключения антенного кабеля рекомендуется использовать специальный переходник.

Инструкция

Снимите внутреннюю изоляцию центральной жилы. На завернутую оплетку при помощи пассатижей навинтите втулку. Коаксиальный соединительный разъем готов. Навинтите на него подключения к антенне нескольких приемных устройств подключите штекер к разветвителю и антенному усилителю.

Наращивание антенного кабеля с целью его удлинения производится именно посредством устройства разъема, обычная скрутка или пайка приведут к ухудшению рабочих параметров кабеля. Еще один вариант наращивания антенного кабеля — использование специального гибкого удлинителя. В собранном виде удлинитель представляет собой барабан с размещенным на нем гибким антенным проводом, закрытый пластмассовым корпусом.

При пользовании жестким антенным кабелем не следует его изгибать или сворачивать витками – это может привести к существенному ухудшению качества сигнала.

Источники:

• соединения антенного кабеля

Качество сигнала оператора практически одинаково как для мобильного телефона, так и для usb-модема. Если в вашей квартире плохо «ловит» сотовый телефон, то и интернет по usb-модему будет работать так же плохо. Для усиления сигнала используют различные внешние антенны и усилители.

Инструкция

Внимательно прочтите инструкцию к usb-модему. В инструкции должно быть указано, имеет ли модем вход для подключения внешней антенны, где на корпусе он расположен и данное гнездо. Если отсутствует, зайдите на официальный сайт оператора и просмотрите инструкции на сайте. Обязательно сверяйте модели модемов.

Изучите корпус модема и найдите вход для подключения внешней антенны. Если вы используете самодельную , вам нужно присоединить к ее кабелю разъем согласно спецификации модема. Подобные разъемы можно найти в магазинах радиодеталей. На данный момент времени в интернете существует большое количество сайтов, которые занимаются продажей подобных товаров. Просмотрите варианты антенн и закажите по почте.

Если модем не имеет специального входа для подключения дополнительной антенны, можно вскрыть корпус модема и припаять провод от кабеля прямо к плате модема. Однако в таком случае вы наверняка лишитесь гарантии , так как нарушите целостность корпуса и внесете изменения в схему устройства.

Наиболее простой способ присоединения внешней антенны — просто обмотать конец кабеля антенны вокруг корпуса usb-модема. Такой тип подключения не лишит вас гарантии на устройство, не вызовет риск выхода модема из строя, но значительно улучшит уровень сигнала.

В продаже можно найти несколько типов различных внешних антенн для усиления сигнала usb-модема. Вы можете приобрести подходящий экземпляр или сделать антенну своими — достаточно иметь провод и проволоку для создания рамки. В целом можно сказать, что сделать антенну для модема достаточно просто, однако сигнал увеличивается не намного. Основной фактор, который влияет на повышение сигнала – это наличие специальных станций в вашем населенном пункте.

Во многих автомобилях не предусматривается штатное место для размещения штыревой антенны, либо антенна не устанавливается. В связи с этим большой популярностью стали пользоваться активные автомобильные антенны, имеющие небольшие габариты и доступные для установки в салоне на лобовом стекле.

Чем больше я познаю современную элементную базу, тем больше удивляюсь тому, как просто сейчас делать такие электронные устройства, о которых раньше можно было только мечтать. К примеру, антенный усилитель, о котором пойдет речь, имеет рабочий диапазон частот от 50 МГц до 4000 МГц. Да, почти 4 ГГц! Во времена моей молодости о таком можно было просто мечтать, а сейчас такой усилитель на одной крохотной микросхеме может собрать даже начинающий радиолюбитель. Причем не имеющий опыта работы со сверх высокочастотной схемотехникой.
Представленный ниже антенный усилитель необычайно прост в изготовлении. Имеет хороший коэффициент усиления, низкий уровень шума и низкий ток потребления. Плюс очень широкий диапазон работы. Да, ещё и миниатюрный размер, благодаря которому его можно встроить куда угодно.

Где можно применить универсальный антенный усилитель?

Да практически где угодно в широком диапазоне 50МГц – 4000МГц.

• — Как усилитель сигналов телевизионной антенны для приема как цифровых, так и аналоговых каналов.
• — Как антенный усилитель для FM приемника.
• — др.

Это что касается бытового использования, а в радиолюбительской сфере применения гораздо больше.

Характеристики антенного усилителя

• Рабочий диапазон: 50 МГц – 4000 МГц.
• Усиление: 22,8 дБ — 144 МГц, 20,5 дБ — 432 МГц, 12,1 дБ — 1296 МГц.
• Коэффициент шума: 0,6 дБ — 144 МГц, 0,65 дБ — 432 МГц, 0,8 дБ — 1296 МГц.
• Ток потребления порядка 25 мА.

Более подробные характеристики можно посмотреть в .
Малошумящий усилитель отлично себя зарекомендовал. Низкий ток потребления вполне себя оправдывает.
Так же микросхема отлично выдерживает высокочастотные перегрузки без потери характеристик.

Изготовление антенного усилителя

Схема

В схеме используется микросхема фирмы RFMD SPF5043Z, которую можно купить на — .
По сути вся схема — это микросхема усилитель и фильтр для ее питания.

Плата усилителя

Плату можно сделать из фольгированного текстолита, даже без травления, как это сделал я.
Берем двух сторонний фольгированный текстолит и выпиливаем прямоугольник размером примерно 15х20 мм.

Затем, перманентным маркером рисуем по линейке разводку.

А дальше хотите травите, а хотите вырезайте дорожки механически.

Далее все залуживаем паяльником и припаиваем SMD элементы типоразмера 0603. Нижнюю сторону платы фольги замыкаем на общий провод, тем самым экранируем подложку.

Настройка и испытание

Настойка не требуется, можно конечно замерить входное напряжение, которое должно быть в пределах 3,3 В и потребляемый ток примерно равен 25 мА. Так же если вы работаете в диапазоне выше 1 ГГц, то возможно, потребуется согласовать входной контур, уменьшением конденсатора до 9 пФ.
Подключаем плату к антенне. Проверка показала хорошее усиление и низкий уровень шума.

Будет очень хорошо, если разместить плату в экранированном корпусе, типа такого.

Плату уже готового усилителя можно купить на , но стоит она же в разы дороже, чем микросхема отдельно. Так что лучше заморочиться как мне кажется.

Дополнение схемы

Для питание схемы требуется напряжение 3,3 В. Это не совсем удобно, к примеру, если использовать усилитель в автомобиле с напряжением бортовой сети 12 В.

Для этих целей можно ввести в схему стабилизатор.

Подключение усилителя к антенне

По расположению, усилитель следует располагать в непосредственной близости у антенны.
Для защиты от статики и гроз желательно, чтобы антенна была бы замкнута по постоянному току, то есть нужно использовать петлевой или рамочный вибратор. Антенна типа « » будет отличным вариантом.

Привет всем

Хочу оставить здесь небольшую заметку, по поводу исключения внешнего блока питания усилителя обычной польской антенны, при условии использования приставки, для приема цифрового ТВ , вещаемого в стандарте DVB-T2 (на данный момент ).

Или, при использовании иного устройства, например — телевизора с уже встроенным приемником цифрового ТВ, имеющим поддержку подачи на антенный вход, напряжения питания специальной активной антенны, с усилителем.

Суть истории. Когда я разглядывал настройки приставки для приема сигнала цифрового телевидения в стандарте DVB-T / DVB-T2 , то нашел рядом с опциями ручной и автонастройки, опцию включения питания антенны. Первая мысль — а получится ли запитать этим напряжением, антенный усилитель SWA , на польской антенне «решетке «?

И я решил попробовать…

Эксперимент проводился, используя приставку для приема цифрового ТВ — Rolsen RDB-502N , внутри устройства находится плата, с примерно такой маркировкой: YJ—DVB-78316M+MXL603 , но это не всё название, полностью точно не могу вспомнить, как и ревизию. Так как сейчас не имею доступа к устройству — точнее посмотреть уже не смогу.

Суть не в этом, а в том, что до того, как я замерил напряжение на антенном разъеме приставки, я рассчитывал на 12 вольт . Но нет, я обломался, что и подтвердилось при разборке устройства — встроенный импульсный блок питания, питает приставку напряжением только 5 вольт . А если быть точным — 5,2 вольта , если не наврал мой китайский дешманский мультиметр.

Есть защита от короткого замыкания: в случае короткого замыкания антенного разъема, ничего страшного не случится — процессор приставки сразу отключает питание, и отключается соответствующая опция в настройках приставки. Полевой транзистор не выгорает от этого, и я посмотрел, как это устроено на схеме: там есть второй транзистор, какая-то цепь обратной связи, и всё это идет на ногу процессора, к которому приклеен радиатор. Его название есть в маркировке платы, сам радиатор не отклеивал.

Вот примерно это напряжение, и было на антенном разъеме… 5,2 вольта всего

Смысл в том, что для этой приставки существуют комнатные активные антенны, имеющие усилитель. Правда, я таких антенн еще никогда не видел. Но они есть

В данном случае, приставка используется совместно с антенной «Дельта «, к которой подключен усилитель от польской антенны «решетка «, и если мне память не изменяет, то там установлен SWA-2000 . Либо SWA-49 , точно не помню, как доберусь до антенны — дополню статью. До цифрового ретранслятора не более ~100 километров (самый дальний ретранлятор — первый мультиплекс ).

Так что, родная для этого усилителя антенна, как мне кажется, имеет лучшие характеристики.

Но и в моем случае, используя антенну дельта (другой не было в наличии, усы подключены тоже ) — получается тоже более или менее стабильно смотреть первый и второй мультиплекс, с параметрами «сила «/»качество » — ~84% /~72% соответственно. При условии установки антенны, на высоте третьего этажа.

И вот этот стандартный усилитель «SWA » — имеет напряжение питания 12 вольт , от внешнего блока питания, который, по моему мнению, является довольно «противным «, так как он довольно сильно греется, что мне не нравится, да и включать его надо каждый раз…

К слову — в холостую, блок питания выдает аж около 19 вольт , а при работе подключенного усилителя, напряжение падает до 11,6 вольт ,

Вывод — усилитель нормально работает от 11,6 вольт . Но такая приставка выдает более чем в два раза меньше — 5,2 вольт , но, теоретически, этого должно быть недостаточно, и коэффициент усиления, при таком питании усилителя — должен упасть.

Чтобы это выяснить, я, без всякой надежды демонтировал кабель, включил напряжение питания антенны в настройках усилителя, и по-быстрому накинул кабель на разъем включенной приставки (пару раз случайно его замкнув, занов о включая питание в настройках ), и всё заработало!

Однако, изображение канала (Муз-ТВ ) распадалось довольно частенько, и сила /качество были на уровне 83% и 69% соответственно. То есть — параметр качества упал, пусть и не сильно, но стабильности уже не было.

Тогда я слегка приуныл, и решил заказать из Китая один из таких повышающих преобразователей напряжения, чтобы из пяти вольт сделать 12 вольт , но при только при работающей включенной приставке, и начал подготавливать плату для его подключения.

Так как я не нашел в интернете схему (скиньте, если есть, пожалуйста ) приставки для приема цифрового ТВ — Rolsen RDB-502N , то пришлось разбираться самому.

Извините, что на этот раз без фото — пишу по старой памяти

Там в правом верхнем углу, есть на плате радиомодуль, он накрыт железным экраном.

Его внутреннее строение стало мне не интересно, когда я его примерно изучил(железная крышка экрана модуля сверху — открывается без проблем ), и нашел полевой транзистор, который отвечает за подачу питания на разъем антенны, когда он открыт.

Его я отпаял, и решил, на всякий атас, чтобы не было проблем — припаять на плату только две ноги транзистора, а третью ногу подключил к общему проводу, через резистор 20 кОм . Такой резистор есть на этой дорожке, идущей к антенне, от которой я и отсоединил транзистор, и к которой я собрался подсоединить выход с повышающего преобразователя.

Не напрямую конечно, с преобразователя питать антенну, а через формальный фильтр, который я соорудил поверхностным монтажом, подключив к дорожке, идущей к антенне конденсатор на 100 nF (маркировка 104 ), соединив его вторую ногу с землей, далее подключив какую-то небольшую катушку из старого но импортного телевизора, имеющую неизвестную индуктивность, т.к. измерить нечем.

И уже с другой стороны катушки, опять соединил всё это с общим проводом, через такой же неполярный конденсатор на 100 нанофарад .

Может, это избыточно и извращенно, но я лучше перебдеть, чем недобдеть. Лишние помехи не нужны, а преобразователь их точно создает. Он же импульсный.

Так и задумал, что выход с преобразователя к катушке фильтра (это безопасно, от 12 вольт ничего не должно сгореть, детект КЗ идет до полевика, и 12 вольт на процессор приставки пойти не должно. Но это — не точно. Просто схемы нет, но я долго елозил щупом по плате, и никаких связей дорожки питания антенны за пределами приемного блока — не нашел ).

Питание, преобразователь получит от полевика. Единственное чего я боюсь — уход в КЗ при старте преобразователя. Нужен эксперимент.

И общий провод — общий провод.

Возможный вопрос: зачем преобразователь, и зачем из 5 делать 12 вольт, если можно просто разобрать блок питания, и установить трансформатор из него внутрь корпуса приставки, и подвести на разъем антенны 12 вольт с него, благо места внутри приставки много?

Да, действительно, свободного места внутри приставки — очень много, и туда влезут хоть 8 таких трансформаторов, и крышка должна закрыться, и всё будет работать.

Но так делать нельзя, это глупо и пожароопасно — этот трансформатор, будет работать и греться 24/7, даже в режиме ожидания. А зачем? Кто его будет отключать? (если так извращаетесь, не критичны счета за электроэнергию, и не страшно за увеличенную возможность сжечь жилище — не забудьте хоть отпаять полевик, иначе, сначала, сгорит приставка от 12 вольт )

Однако, есть вариант использовать какое-то реле или катушку с герконом, с гальванической развязкой (иначе убьёт нах#й ), которую можно подключить к полевику, чтобы либо при отключении опции питания антенны, или в дежурном режиме, питание антенны отключалось.

К слову, если подключить катушку реле к линии 5 вольт — смысл данной извращенной затеи пропадет, так как 5 вольт там есть всегда, это же единственное питание, оно и дежурное … Я думаю, мою мысль вы уловили.

Еще два минуса есть, если вы забомбите трансформатор через реле. Первое — нет защиты от короткого замыкания в антенне — заведомо опасно. И второе, это — скорее всего, вы не найдете такого реле, которое своей катушкой не вызовет срабатывание защиты от короткого замыкания. Это можно обойти, накинув туда еще один полевик помощнее, но это всё — извращение.

Лучше попробовать использовать таки повышающий преобразователь. Плюсом такого подхода, будет относительная изящность решения, и возможность регулировки напряжения и выше и ниже 12 вольт — практически все DC-DC преобразователи имеют регулятор напряжения. Но естественно, выше 12 вольт питать усилитель — не нужно, и приведет к его выходу из строя.

В моем же случае, всё произошло еще интереснее! Позже, я попробовал убавить напряжение, подключив в разрыв плюсового провода от внешнего блока питания переменный резистор на несколько кОм , благо ток потребления усилителя — небольшой, и резистор не должен был сгореть. С резистором ничего не стало, но когда я начал его вращать при работающей приставке, то при понижении напряжения до 5 вольт , я почти не заметил ухудшения силы /качества !

Это что получается, всё-таки можно питать антенный усилитель от приставки без всяких преобразователей, без ухудшения качества приема и без лишних ошибок декодирования — распадания изображения на кубики? Ёшкино мясо, а я уже всё подготовил для подключения еще не заказанного с AliExpress повышающего преобразователя…

Тогда я подсоединил ногу обратно к той дорожке, правда уже через фильтр — его я убирать не стал, убрал только ранее напаянный резистор на 20 кОм , так как он пока не нужен, есть же он уже. Далее, я отпаял провод блока питания от маленькой платы с антенным разъемом, вытащил саму плату, удалил оттуда катушку и конденсатор, который идет к центральной жиле, и запаял плату обратно. Ну и просунув кабель подальше, выкрутив и убрав совсем прижимную квадратную гайку — пропустил там его центральную жилу, припаяв ее сразу к центральному контакту разъема, дабы избежать лишних потерь сигнала, затем закрутил и прижал оплетку, туда, где она и была. Получилось так, что сигнал с центральной жилы кабеля, сразу пошел в приставку, без каких либо согласующих катушек или конденсаторов.

Включил всё это дело — и отлично всё работает, не хуже чем от 12 вольт с блока питания!

А первый раз, когда я цеплял кабель напрямую к разъему «на соплях «, видимо из-за соплей и получил такой неудовлетворительный результат…

Теперь, приставка работает без блока питания, ну разве это не хорошо?

Вывод: можно попробовать запитать антенный усилитель напрямую от приставки, и пусть там будет 5 вольт, всё будет работать — проверено!

В сети встречал отзывы что от 5 вольт не работает, но это — ложь.

Однако, не все модели усилителей, будут работать в таком режиме, и вопрос повышения напряжения — актуален. Доберусь до антенны — напишу модель усилителя. 100 километров с третьего этажа при пяти вольтах питания усилителя для приема сигнала цифрового ТВ — реально . А если бы я использовал данный усилитель с родной для него «решеткой» — вообще сто пудов, и видимость далеко не прямая.

Учтите, что в природе могут существовать разные устройства для приема цифрового ТВ, поддерживающие и 12 вольт на антенном входе, а есть и вообще без этой функции. Читайте инструкцию к своему приемному устройству. Если не поддерживает, то можно это добавить, но над схемотехникой, придется работать самостоятельно.

И помните — нет ничего невозможного (есть кривые руки ).

Умный совет: лучше, вообще не смотреть телевизор. Там на абсолютном большинстве каналов — сплошная ложь, промывка мозгов быдлу, и унизительно много рекламы (супер бонус — еще и региональной рекламы). Решайте сами.

Антенный усилитель Eurosky SWA-9999 — 4tv.in.ua

Усилитель предназначен для польской антены («сетки»). Напряжение питания 12В.

Общие характеристики усилителей модели SWA:

Входное сопротивление, Ом 300

Выходное сопротивление, Ом 75

Каналы приема 1-69

Напряжение питания, В 12

Тип антенного усилителя	Коофициент усиления , дБ	Шуми, Дб	Растояние до ретранслятора , км
SWA-1	8-14	2,8	3-10
SWA-1 Lux	13-23	2,7	5-15
SWA-2	20-25	2,8	10-20
SWA-3	20,5-28	3,1	10-30
F-103	20,5-28	3,1	10-30
SWA-4 Lux	29-35	3,0	20-45
SWA-5	25-31	3,1	10-40
SWA-6	25-30	3,1	10-40
SWA-7	25-32	3,0	30-70
Turbo 7	31-38	1,9	30-70
SWA-9	21-31	3,1	30-70
ALN-179	21-31	2,9	30-70
SWA-14	28-37	2,8	30-70
SWA-15	35-43	2,8	30-80
SWA-17	35-42	2,9	30-100
SWA-19	35-42	2,9	30-100
AST-49	26-36	3,1	30-50
SWA-555 Lux	34-43	2,2	50-100
SWA-777 Lux	34-45	2,3	50-100
SWA-999	34-45	2,9	80-120
ALN-9999	34-45	2,7	80-120
SWA-5555	34-45	2,9	80-120
SWA-7777	34-45	2,8	100-120
SWA-9999	35-47	2,9	100-120
SWA-2000	40-47	2,8	100-130
SWA-3501	40-48	2,0	100-130
SWA-6000	52-50	1,2	60-140
SWA-9000В (регулируемый)	10-40	1,7	20-100
SWA-9001	42-54	1,5	100-150
SWA-9501	42-50	1,7	70-120

Габариты
Вес	0.01 кг

«Польская» телевизионная антенна. Делаем из нее диполь для FM радио: grodenski — LiveJournal

Во времена аналогового ТВ такие антенны стояли чуть ли не в каждом частном дома на трубостойках, отличающихся по высоте. Их называли «польскими». До сих пор встречаются у людей, но значительно реже в нашей местности. Предназначены для приема телеканалов в дециметровом диапазоне. Позже появились модификации с удлиненными верхними вибраторами, способными принимать телеканалы в метровом диапазоне.

«польская» телевизионная антенна

На самой антенне в монтажной коробке устанавливались усилители. В те годы их было много моделей, отличающихся по мощности. Если по каким-то причинам усилитель переставал работать, приходилось опускать антенну и менять его на новый.

антенный усилитель со стороны деталей антенный усилитель со стороны согласующего трансформатора

Питание усилителя 12 вольт подавалось через коаксиальный кабель вместе с ВЧ сигналом с антенны. Для этого возле телевизора устанавливались блоки питания с так называемым штекером — сепаратором, который находился в штекере и отделял питание от сигнала.

блок питания

С приходом цифрового ТВ в виду сложности его сигнала далеко не все такие усилители хорошо могли работать. При установке обычного штекера и простой платы согласования называемой «нулевкой»  DVB-T2 работало гораздо лучше, чем с усилителем.

плата согласования со стороны винтов для подключения кабеля плата согласования со стороны трансформатора

Вещание цифрового ТВ как известно, ведется в дециметровом диапазоне. У нас верхние удлиненные вибраторы стали не нужны и были демонтированы (заменены на короткие от соседской антенну упавшей вместе с мачтой). Позже и сама антенна в виду своей старости заменена на новую типа «волновой канал». Остались удлиненные вибраторы и соседское крепление для них.

удлиненные вибраторы

При проведении экспериментов с ними, оказалось что хорошо принимают вещательный FM диапазон на RTL-SDR. Было решено сделать антенну для этой цели.

В начале просто присоединил к ним кабель пропустив его в крепление.

подсоединен кабель

Но этого мне оказалось недостаточно. В дело пошел F разъем. С ним удобнее переносить антенну если снять кабель. Согласующих устройств пока не применял. Без них неплохо принимает.

с подключенным F разъемом

Получился диполь. Лучше всего работает если расположить вертикально.

готовая антенна

От качества кабеля очень сильно зависит прием. На дешевом китайском он оказался лучше, чем на советском.

Благодарю за внимание!

ЗАГАДОЧНАЯ ПОЛЬСКАЯ АНТЕННА

ДЕВИЗ: Каждый телезритель имеет ту антенну, которая имеет его!!!

Моё знакомство с этой «загадочной» антенной произошло уже давно, где-то в начале «перестройки»,
когда ещё небыло никакой альтернативы и конкуренции в предложении покупателям более достойных
вариантов телевизионных антенн.

Купив эту копию зарубежного чуда, я удивился тому, как всё просто и легко изготовлено.
Карл Ротхаммель отдыхает вместе со всеми Айзенбергами.
Установив её над крышей частного дома моих родителей, мы некоторое время наслаждались довольно неплохим
изображением старенького лампового «Рекорда».

Но, как говориться, недолго музыка играла. Казалось, что прошедшая гроза оставила только мокрую траву,
да сбитые ветром яблоки в ней, но не тут то было.
Гроза ушла, оставив двоящееся изображение и всего два канала – первый и что-то из дециметровых каналов
на нашем телевизоре. Поняв, что усилитель на антенне вышел из строя, я потянулся опять в магазин.

Отдав пятьдесят кровно заработанных и слазив наверх, водрузил усилитель на его законное место.
Вскоре всё повторилось сначала и меня эти вояжи уже начали доставать.
От своих знакомых узнал о необходимости заземления решётки-рефлектора, но и это помогло ненадолго.

Всего через два года конструкция начала разрушаться из-за некачественной пластмассы,
шедшей на изготовление креплений веерных вибраторов к соединительной линии.
Пришлось продать бедняжку за два стакана холодного компота в жаркий день, думаю это и было
её красной ценой.

Всё больше и больше узнавая о её «достоинствах», я поставил эксперимент, продлившийся около пяти лет.
Совершив покупку ещё одной (польской антенны), я долго экспериментировал с мощностью моего
передатчика, диапазонами коротких и ультракоротких волн и наконец понял, что это создание
принимает всё что ей угодно и без разбора.

Даже милливатной мощности с поверенного сигнал — генератора Г4-116 хватало для того,
чтобы на экране телевизора появилась так называемая «помеха».
В то же самое время нашей коротковолновой братией ей присваивались разные весёлые
клички: «польская антенна», «задняя стенка холодильника», «диверсия», «мусоросборник»,
«сушилка» и так далее.

Думаю и знаю, что самодельные антенны работают намного лучше и годами не требуют ремонта.
Заглянув в документы, находившиеся при моей подопечной, я не нашёл ни ГОСТ-а,
ни страны-изготовителя, ни предприятия, отвечавшего за свою продукцию.

С антенной нужно было что-то делать!
Из разрозненных статей и общаясь в эфире с другими радиолюбителями, я узнал о необходимости
исключения усилителя SWA-… из антенны.

Антенна со стороны сборной линии имеет входное сопротивление порядка 300 Ом (зависит от
добропорядочности неизвестного изготовителя), далее стоит согласующий трансформатор 4:1
(чаще типа бинокль), усилитель и кабель сопротивлением 75 Ом.

Удаляя усилитель, мы получаем простую, понятную и более надёжную антенную систему .
Взяв скальпель или небольшой острый нож, нещадно срезаем (счищаем) все элементы
плоскостного монтажа на печатной плате усилителя SWA -… , оставляя только
согласующий трансформатор.

Затем впаиваем короткий отрезок провода типа ПЭЛ, ПЭВ, ПЭТВ диаметром 0,35 – 0,5 мм. между
выходом трансформатора и кабелем и всё господа!

В своё время мною были переделаны таким образом более полутора десятков «усилителей» за
небольшие деньги (за идею и работу надо платить). Недовольных не было!

Обращаю Ваше драгоценное внимание на то, что данную модификацию желательно
проводить с негодными усилителями, но ежели таковых нет…

Переделанная таким образом неизвестная антенна неизвестного названия неизвестного
производителя не соответствующая никакому ГОСТУ, работает весьма неплохо и мало чувствительна к
наведённым на неё радиочастотным полям всяческих радиослужб.

Полезно изготовить несколько таких плат из негодных и не тратить зря деньги на покупку «более мощного»
усилителя.
Хотелось затронуть ещё один минус «неизвестной» антенны: это поголовное самовозбуждение усилителей.
При очередном выходе из строя они начинают излучать в эфир нестабильную, промодулированную фоном
несущую (сигнал как от передатчика).

При нагреве солнечными лучами, а зимой при минусовой температуре и ветре частота этого сигнала начинает
плыть или гулять, а если взять во внимание её хлипкую конструкцию, возможны и неконтролируемые
прыжки, скачки и т.д.
Неоднократно мною наблюдались помехи со стороны таких антенн в районе 5-го частотного
канала – полосы, рябь и хриплый звук до полного пропадания.

Этот эффект наблюдали и другие телезрители, конечно греша на несчастных радиолюбителей.
Радиус действия помехи приблизительно 30 – 40 метров, возможно её распространение и по
проводам осветительной сети из одного телевизора в другой.

Коэффициент усиления «фирменных» усилителей достигает 40 и более децибел.!
Приходя в магазин за очередной покупкой, покупателю обычно предлагают более «мощный усилитель» (хи).
Наверное с такими возможностями можно принимать сигналы какого-нибудь спутника,
находящегося на орбите Плутона (хи).

Проходя как-то мимо одного из домов и взглянув на его этажи я насчитал 38 ! ! ! подобных антенн.
Можете себе представить, как им там хорошо живётся.
Одни излучают помехи, другие усиливают их до запредельных значений (весело правда?).

Одно только радует – ГОССВЯЗЬНАДЗОР во время конфликта с соседями,
по поводу якобы помех от коротковолновика, увидев «заднюю стенку от холодильника»
сразу пишут предписание о подключении телевизора к коллективной антенне.

Как обычно при контакте с счастливым обладателем «антенны» следует заявление,
что у него всё хорошо. Однако при просмотре передач выясняется, что смотрит он один – два канала
да и то с плохим качеством.
Если такому «горе – телезрителю» попытаться объяснить всё происходящее и попросить заменить её
качественной сертифицированной антенной, то чаще всего получаешь отказ!

Отсюда делаю свой вывод:

   1. Антенна плоха своей ненадёжной конструкцией
   2. В антенном усилителе отсутствует необходимая фильтрация помех
   3. В антенном усилителе не предусмотрена защита от перегрузок по входу
   4. Применяемые материалы подвержены коррозии и разрушению от ультрафиолетового излучения солнца
   5. Не соответствием ГОСТ-у
   6. Отсутствием указания фирмы – изготовителя
   7. Отсутствием гарантии
   8. Отсутствием названия!

(P.S.)

Поскольку данная статья вызвала большой интерес у читателей, явно не радиолюбителей,
то мною было принято решение написать её продолжение о том, какие антенны и как нужно
и можно устанавливать и эксплуатировать.

В следствии того, что ни смотря на наше с вами образование мы ещё остаёмся довольно тёмными
и непросвящёнными во многих вопросах.

Поэтому я и решил поделиться в рамках этой статьи о некоторых секретах и изюминках «антенностроения».
Лично у меня есть огромная просьба: не покупать «польские антенны», а так же похожие на них творения.
На заверения продавцов <<эта антенна пользуется большим спросом !>> никак не реагировать!

Это старая, как мир уловка торгашей и пора бы научиться не наступать дважды и трижды на одни и
те же грабли. К сожалению у нас у всех есть одна болезнь — короткая память.
И к примеру, каждые 7 — 8 лет можно устраивать «АО МММ».

Лично меня порадовал такой факт: у мусорных бачков начали появляться «польские сушилки»
(наконец то начали прозревать!) и к сожалению находятся те, кто это … подбирает.
Хорошо в цветмет, а если опять на крышу поставят?

Для радиолюбителей: для устранения проблемы 145 МГц. помогает четвертьволновый кусок кабеля,
настроенный на частоту двухметрового диапазона, подключённый между антенной и усилителем,
параллельно входу усилителя.
По информации с других сайтов он так же отсекает 435 МГц. на третьей гармонике.

Более полное решение проблемы «сушилки» предлагает фирма РЭМО ЛТД со славного города Саратова.
По их заверениям в продаже появились усилители, которыми можно заменить «польские» серии SWA.
Хотя я честно не понимаю, зачем нужны усилители, если до телецентра 10 — 15 км.

Необходимо только обеспечить прямую видимость до телецентра, а усиливать из подвала или балконов
отражения и переотражения — дело неблагодарное.
Так же там предлагается набор фильтров АНТИ — TV1 для телевизионных антенн.

Вообще то порядок планирования и установки ТВ — антенн должен быть следующим:

   1. Необходимо знать, что вы собираетесь принимать (какие каналы)
   2. Провести рекогносцировку на местности (видимость передающего ТВ центра, длинна кабеля и т.д.)
   3. Оценить свои финансы (а может стоит подключиться к кабельному ТВ или купить тарелку?)

Исходя из этого, возьмём самый распространённый и простой пример: видимость с крыши вашего
жил дома есть и все ТВ телекомпании повесили свои передающие антенны на одной этой мачте.

Поступаем следующим образом: просто покупаем всеволновую антенну, например «Дельту».
Далее, если один какой то канал «идёт» слабо, ориентируем по нему антенну до получения
наилучшего изображения.
Если это недостижимо, можно либо смириться с этим, либо поиграть с высотой установки антенны.

ВНИМАНИЕ! высота установки ТВ — антенны не должна быть меньше 3-х метров.
Это связано с длинной волны первого частотного канала — 6 метров (не путать с кнопкой на пульте)
Устанавливая свою антенну низко, либо вплотную к другим «железкам» вы значительно
ухудшаете условия работы антенны.

Ежели и это не помогает, тогда уже можно применять усилитель с характеристикой, имеющей
максимум усиления в этой области (район этого канала). Но только не типа SWA.
Проконсультироваться можно у специалистов или же всё у тех же радиолюбителей, поскольку они
владеют нужной информацией (обязаны).

На этом можно и остановиться, но если хочется большего, то продолжим.
Как известно ТВ — каналы разбиты на три под диапазона: 1 — 5; 6 — 12; 21 — 60.
Отсюда и планируем три антенны:

   1. Первая на диапазон 1 — 5 канал с небольшим коэффициентом усиления (2 — 3-х элементная)
   2. Вторая на диапазон 6 — 12 канал со средним коэффициентом усиления (3 — 6-и элементная)
   3. Третья на диапазон 21 — 60 канал с большим коэффициентом усиления (5 — 10 элементов)

Все эти антенны не должны иметь активных усилителей. Объясняю почему.
Кабели от этих трёх антенн соединяются там же у антенн (на крыше), вниз спускать их не надо.
Соединяются они вместе при помощи «сплиттеров», которых сейчас в магазинах много и на
любой выбор.

Поскольку устройства эти имеют разную схематику, ток может не пройти через
через него к усилителю, закоротившись через катушку или резистор.
Последствия могут быть плачевные не только для вас, но и для общей крыши (пожар).

Не выбирайте самый дешёвый — пластмассовый, он быстро развалится от солнечных лучей.
Выбирайте металлический опаянный с четырьмя выводами под три антенны и выходной кабель.

Внимательно смотрите на характеристику, которая нарисована на крышке, либо на сопроводительном
документе.
Очень желательно иметь малое затухание «сплиттера» или как его у вас назовут. Чем оно меньше,
тем лучше для вас.
Соединяется всё это при помощи распространённых сейчас телевизионных разъёмов.

Расположение антенн по высоте должно быть следующим: внизу антенна 1 — 5; выше 6 — 12;
наверху 21 — 60.

И ещё раз: ВНИМАНИЕ! высота установки ТВ — антенны не должна быть меньше 3-х метров.
Здесь имеется ввиду расстояние от собственно крыши до антенны 1 — 5 каналов.

Посмотрите на телевизионные коллективные антенны старого образца: они установлены
на мачтах, высотой 3,5 — 5 метров. Это образец для подражания.
Расстояние между «этажами» антенн не должно быть малым, от 1.5 метра и чуть больше.

Теперь о выборе кабеля. Нам нужен хороший кабель. Сейчас очень распространён импортный кабель
типа RG — 6 различных модификаций.
Отечественные кабели типа РК — 75… так же распространены, но довольно дороги.

Рассмотрим что же лучше. Кабели типа РК — 75… имеют хорошую частую оплётку из меди,
по крайней мере таковые нужно применять, и полиэтилен в качестве изолятора между центральной
жилой и оплёткой. Да, хороший кабель, прочная конструкция, но высокая цена.

RG — 6 имеет алюминиевую фольгу и несколько волосинок оплётки. В качестве изолятора применяется
вспененный полиэтилен.
Конструкция RG — 6 непрочная, вспененный полиэтилен «сосёт» влагу и его нельзя изгибать под
острым углом, поскольку может лопнуть алюминиевая фольга и тогда полный «кирдык» кабелю.

Но вот из за этого самого вспененного полиэтилена потери на высоких частотах малы, малы по
сравнению с простым полиэтиленом отечественного кабеля.
Поэтому я бы рекомендовал применять импортный кабель RG — 6, но с вышеуказанными
предосторожностями.

При большой длине кабеля необходимо применять оцинкованный провод диаметром
2 — 3 мм. и надёжно закреплённый в двух нужных вам точках.
Кабель крепится к нему при помощи алюминиевых полос, либо импортной изолентой (это похуже).

И ещё. Если вам попадётся 75-и омный кабель с большим диаметром 10 -11 мм. и полувоздушной
изоляцией, то вы счастливчик! Вам крупно повезло, покупайте, не стесняясь.
У такого кабеля собственные потери ну очень малы и он подойдёт вам на «снижение».

Теперь, если вы построите такую антенную систему, то у вас будет приличный ТВ сигнал на входе
телевизора и вполне возможно будет даже продавать этот сигнал своим соседям или поделить
его между несколькими своими телевизорами.

По поводу «официальной» установки антенн хочется сказать несколько слов.
Может кто и не знает, но вот уже много лет действуют довольно хорошие законы.
Например Гражданский Кодекс РФ статьи № 289 — 290 и Жилищный Кодекс статья № 36.

Но работники ЖЕК-ов всячески препятствуют гражданам пользоваться своим имуществом.
Поскольку по закону (Кодексу) любой кирпич или труба в вашем жилдоме принадлежит
вам и другим жильцам на правах долевой собственности, требуйте ключ от крыши,
а не просите.

Управляющие организации управляют только ремонтом в вашем доме.
Собственно мы им за это платим деньги, поскольку мы же и устроили их на работу!

Если они ссылаются на какое то постановление, посмотрите: оно не является законом,
а если оно препятствует вам получению информации с эфира, то это уже нарушение статьи Конституции РФ
о свободе распространения и получения информации, а так же ущемления прав как потребителей телевещания.

Получается как в песне В.С. Высоцкого: «и тогда главврач Моргулис телевизор запретил».
Что бы у нас небыло, как в том дурдоме, нужно драть через суд и ЖЕК и прислуживающую компанию.
И чем чаще мы будем делать это, тем больше порядка будет у нас в стране.

А по поводу «польских сушилок» можно сказать в заключении следующее:
производство, распространение, продажу и ввоз из за рубежа такой некачественной продукции
необходимо запретить, поскольку она не соответствует никаким стандартам у нас в РФ ни тем более
рубежoм. Если поискать по интернету информацию про «польские антенны», то можно найти много негатива.

Вот всего лишь несколько ссылок  с информацией по этому поводу:

    * http://www.qrz.ru/schemes/detail/2796.html
    * http://www.pro-radio.ru/video/43-2/
    * http://rumlin.narod.ru/pol_ant.html
    * http://mindmix.ru/tv/35-100-chto-mozhno-sdelat-s-pol-skoi-antennoi-quot-setkoi-quot-read.shtml
    * http://www.g-2b.com/ur5ufq/polka/index.html
    * http://www.forum.cqham.ru/viewtopic.php?p=103583
    * http://www.desna.com.ua/Publikacii/ANT_POLAND.htm
    * http://us4es.narod.ru/anten.html
    * http://www.telesputnik.ru/forum/viewtopic.php?t=23528&sid=3e10caaba228d5548702cbfedcc83b90
    * http://forum.vernet.su/viewtopic.php?id=364
    * http://forum.mediaport.info/read.php?5,253213,256628,quote=1
    * http://gazetazp.ru/2004/180/4/#comment
    * http://connubialcon.mail333.su/istochnik_pomeh_polskaya_antenna.html
    * http://tv.net.ua/print.php?id=4653
    * http://www.rfc24.ikr.ru/index.files/Page961.htm
    * http://www.cableman.ru/forum/viewtopic.php?t=2293&sid=8110e4ae6a8008f693d18e9ddade2919
    * http://www.stvnn.ru/efir%20tv/statia2.htm

Russian HamRadio — Активные антенны и усилители.

Вопрос о выборе оптимальной антенны очень сильно зависит от конкретного места установки, удаленности от передающего центра, уровней сигналов, конкретных ТВ — каналов и условий местности. Практически при использовании одной антенны (за редким исключением), какой бы сложности она ни была, учесть все факторы и компенсировать их негативное воздействие невозможно, поэтому приходится идти на компромисс, стараясь получить хороший прием одних ТВ программ в ущерб качества других . Такая антенна должна охватывать весь МВ — ДМВ диапазон, то есть быть очень широкополосной. Сегодняшний радиорынок предлагает большое количество широкополосных антенн с усилителями . В основном это антенны польского и турецкого производства. Их изготовители не скупятся на саморекламу: на коробках (в основном польского производства) можно увидеть поражающие воображение надписи : 6, 100, 240 и даже …550 дБ (!). Для тех читателей, которые мало знакомы с децибелами поясним, что 60 дБ соответствует усиление в 103 раз; 120 дБ, 240 дБ, 480 дБ. Таким образом антенна с надписью — 120 дБ, если на ее входе наводится сигнал 1 мкВ, должна была бы выдать на выходе 1В полезного сигнала. Антенны с усилением 480 дБ (и тем более 555 дБ) позволила бы принимать сигналы прямо из какой ни будь галактики! Автором в разное время и в разных условиях были опробованы несколько типов таких антенн, пользующихся у населения большим спросом. Комнатный вариант антенны турецкого производства представляет собой небольшой, диаметром 25 см, отражатель ДМВ с вынесенным вперед вибратором ДМВ. Позади отражателя находится телескопические штыри диапазона MB . На основании-подставке находится ручка регулировки усиления. Внутри подставки расположен усилитель на двух транзисторах. Регулировка коэффициента усиления производится путём изменения напряжения питания усилителя. Связь усилителя с вибраторами — через фильтры сложения MB и ДМВ и симметрующее устройство на ферритовом кольце, Коэффициент усиления — порядка 20 дБ. Антенна в квартире возле окна, в различных местах города, в том числе и глухих, закрытых со всех сторон домами, работала неплохо. Можно достаточно качественно принимать программы MB и ДМВ диапазонов, если бы не один серьёзный недостаток: при переходе с одной программы на другую антенну приходилось заново настраивать и крутить на ней всё что можно, начиная от ручки регулятора усиления до взаимного положения штырей. При этом антенна могла срываться на генерацию или входить в режим ограничения сигнала, а на экране Т8 наблюдалось всё, что угодно, только не ТВ-программа. В канале появлялись даже вещательные КВ-станции. Понятно, что просмотр программ с такой антенной при большом числе каналов крайне затруднителен. Другая турецкая антенна была предназначена для наружной установки. На тарелке (и на упаковке) такой антенны была надпись — NASA. Антенна выполнена по тому же принципу; — 2 вибратора (MB, ДМВ), симметрирующе и согласующее устройство, трехкаскадный усилитель. Отличия от предыдущей заключались в следующем: вибратор MB петлевой, согнутый под углом к передающему центру, судя по его размерам, он рассчитан на 6 ..12 каналы. ДМВ вибратор отсутствует, вместо него в плоской коробке находится петля из плоского проводника. Закреплена она крайне небрежно, нет четкой фиксации. На эту плоскую коробку крепится несущая с 4…5 директорами. Вряд ли можно ожидать какого-либо чуда от такой антенны, хотя внешний вид её довольно впечатляет. Антенна устанавливалась на балконе в очень неблагоприятном месте приёма: не было прямой видимости на ТВ-центр, к тому же место установки окружали многоэтажки. Для настройки пришлось провозиться не один час. Регулировка усиления (также путём изменения напряжения питания) помогала плохо, так как характеристика регулировки была крайне нелинейной: практически от — 0 — вначале, до максимального при повороте ручки всего на 15 – 20 градусов. В соответствии с этим менялась и картинка на экране: от чёрно-белого изображения на ДМВ до перегрузки на MB. К тому же эта антенна также склонна к самовозбуждению, С большим трудом удалось подобрать подходящее для неё место, причём пришлось отказаться от системы вибраторов и работы в MB диапазоне. Пришлось увеличить также и коэффициент усиления. Возможно , в других условиях она действительно работает неплохо, однако автор такими сведениями не располагает. К тому же считаю неприемлемой регулировку коэффициента усиления подобных антенн путём изменения напряжения питания, так как при наличии множества сигналов разных частоте и уровней усилитель может входить либо в режим ограничения, либо в режим генерации или вообще работать как нелинейный элемент. Особо следует остановиться на польской антенне, пользующейся наибольшим спросом. Она представляет собой четырехэтажную антенную решётку с рефлектором размерами около 0.5×1 м из тонкой проволоки. Каждый этаж состоит из вибратора в виде буквы “Х-, положенной на бок . Перед каждым вибратором находится несущая с несколькими директорами. Соединены этажи между собой с помощью собирательной линии с перекрещиванием на верхних и нижних этажах. В центре антенны находится пластмассовая коробка, где размещается симметрирующе-согласуюшее устройство на ферритовом кольце (можно встретить и на двух кольцах) и усилитель чаще всего двухкаскадный. Собственно антенная решётка во всех случаях одна и та же (возможны незначительные изменения), вибраторы — широкополосные ДМВ диапазона. Таким образом, такая антенна предназначена для работы в ДМВ диапазоне. Видимо зная это изготовители в последнее время стали заменять вибратор в одном из этажей (значительно реже — а двух этажах) на вибратор MB диапазона, размерами 0.5/\, Но директора остались прежними, как для ДМВ диапазона. Эта антенна привлекает внимание хорошим внешним видом и потрясающим воображение коэффициентом усиления. Как уже говорилось, наклейки на корпусах усилителей могут предлагать усиление от 60 до 555 дБ! Как получить такое усиление в широкой полосе частот — остаётся загадкой. Много лет назад автор изготавливал подобную антенную решётку ДМВ диапазона по чертежам одного американского журнала, где гарантировалось усиление 19 дБ. После изготовления такой антенны (с высокой степенью точности) был получен более скромный результат: 1бдБ. Видимо поняв абсурдность рекламы 555 дБ, (а может просто “забыли” поставить запятую?) в последнее время изготовители стали делать надписи скромнее но тем не менее и сегодня можно нередко встретить 120 и 240 дБ, В распоряжении автора была подобная антенна с 60 дБ. Были сняты её характеристики. Измерения проводились с помощью измерителя АЧХ Х1-50 измерителя КСВ и КБВ в MB и ДМВ диапазоне и др. Результаты измерений оказались намного скромнее заявленных.   Схема усилителя приведена на рис. 1 Рис.1. Согласующее устройство выполнено на двух ферритовых кольцах и является трансформатором сопротивления 4:1. Усилитель — двухкаскадный все индуктивности выполнены печатным способом. Резисторы — типа МЛТ-0,125, конденсаторы безвыводные, для припайки непосредственно к дорожкам печатной платы. Коэффициент усиления усилителя в MB диапазоне 20…25 дБ, со спадом в ВЧ области. В ДМВ диапазоне усиление порядка 20 дБ. В общем, усилитель имеет неплохие характеристики . Хуже дело обстоит с трансформатором Тр.1. Если в MB диапазоне согласование по сопротивлению и коэффициенту передачи ещё соответствовали приемлемым величинам, то в ДМВ диапазоне КБВ составил менее 0,4, а коэффициент передачи очень мал и неравномерен. Учитывая возможности антенной решётки и принимая (в идеале) её усиление 20 дБ в ДМВ диапазоне, можно с уверенностью сказать, что после Тр.1 от сигнала мало что остается. Измерения антенной решётки по КБВ в MB диапазоне дало неутешительный результат (КБВ = 0 5), а диапазоне 1-5 каналов ещё хуже. Видимо эти негативные характеристики антенной решётки вынудили изготовителя увеличить размеры одного (реже двух) вибратора до резонансной величины диапазона MB. Сегодняшний рынок предлагает большое количество самых разнообразных антенных усилителей . Ниже приводятся результаты измерений самого лучшего (по словам продавцов) усилителя SWA-9. Его принципиальная схема изображена на рис.2а. Рис.2а. Транзисторы те же, что и в первом усилителе — BFR-91. Как видно, схемы усилителей отличаются несущественно, в основном цепями ВЧ-коррекции и режимами по постоянному току. Трансформатор Тр.1 намотан на одном кольце. Все пассивные элементы безвыводные . Этот усилитель оказался действительно лучше предыдущего. Его АЧХ показана на рис.2.б со входа в точке А, то есть без учёта Тр.1. Рис.2.б. Сам Тр.1 также делит сопротивление 1:4, однако его коэффициент передачи во много раз лучше предыдущего. Но и здесь на частотах ниже 140 МГц (1. .5 канал ТВ) уровень отраженной волны возрастает на 30 дБ по сравнению с частотами 6…12 каналов ТВ. Как видно, этот усилитель, с повышенным усилением компенсирует недостатктки самой антенной решётки и Тр.1 (рис.1.) При эксплуатации такой антенны (по словам пользователей) был выявлен еще один недостаток: с ухудшением погоды и повышением влажности воздуха усиление антенны резко падало, а через некоторое время усилитель вообще выходил из строя. При поиске неисправности было обнаружено, что сгорая транзистор VT1, по видимому из-за низкого качества лакового покрытия печатной платы. Повышение влажности воздуха приводило росту тока через транзистор VT1, что вызывало его перегрев и выход из строя. Транзистор VT1 был заменен на КТ371А, а сопротивление резистора 33k в цепи смещения базы первого транзистора было увеличено до 75 ком. При этом АЧХ усилителя осталась прежней. Для увеличения надежности работы усилителя в условиях повышенной влажностисти автор рекомендует залить расплавленным парафином из свечки. При длительной эксплуатации был замечен ещё один недостаток: директоры антенны вправлены в пластмассовую несущую, которая обладает прочностью. При погодных условиях приводящих к появлению сосулек эти несущие обламываются под их тяжестью (при наружной установке антенны). Как видно, все рассмотренные антенны созданы по одному принципу, антенна + антенный усилитель с согласующим трансформатором, Не стоит останавливаться на других антеннах, предлагаемых потребителю на рынках, так как все они имеют такую же структуру . Читателям представявется самостоятельно решить для себя вопрос о выборе подходящей антенны, благо рынок представляет большой выбор различных усилителей MB и ДМВ диапазонов, как широко, так и узкополосных, которые можно установить на уже существующую антенну. Однако существувует еще один класс антенн, в принципе отличающихся от описанных выше. Этот класс называется активными антеннами или антеннами-усилителями и практически отсутствует на современном рынке. Вероятно, это связано с отсутствием практических разработок подобных устройств для промышленности бывшего СССР, а также со спецификой их характеристик. Кроме того, большинство потребителей антенны если и слышали термин “активная антенна”, то часто пугают его с понятием антенна + усилитель. Публикаций и литературы по этому классу антенн, рассчитанной для массового читателя (с практической реализацией) практически нет. Вниманию читателей будет предложено несколько разработок антенн этого класса. Изготовление таких антенн несложно, по характеристикам они не уступают, а по некоторым данным и превосходят описанные выше, к тому же резко уменьшаются и габариты самой антенны. Для начала, не вникая глубоко в теорию, уясним, чем отличается активная антенна от антенны с усилителем. Различия состоят а следующем: собственно антенна (излучатель. вибратор или система элементов, в том числе и элементы электронной схемы) и электрическая схема, усиливающая сигнал и выдающая его в фидер, составляют одно неразрывное целое, и не могу быть разъединены и работать раздельно, поскольку, в общем случае. излучатель не может работать отдельной антенной с теми же характеристиками, что у активной антенны в целом, а усилитель не является отдельным усилителем и кроме функции усиления выполняет функции симметрирования по сопротивлению (если это необходимо). В электронной схеме может также формироваться необходимая АЧХ. Таким образом, электронная (активная) часть антенны не может работать как отдельный усилитель. Теория активных антенн далеко выходит за рамки статьи. Технические расчеты этих антенн постатейно сложны, а измерение их характеристик требует специфического оборудования и условий. Поэтому остановимся только на узловых моментах, 1. Излучатель (собственно приёмная часть электромагнитной энергии) должен быть интегрирован с электронной частью напрямую, минуя какие-либо пинии связи или согласующие элементы. В рабочей полосе частот он должен иметь постоянное входное сопротивление, которое равно или по крайней мере одного порядка со входным сопротивлением активной части, либо входное сопротивление излучателя и активной части имеют одинаковый характер в зависимости от частоты. 2 . Активая часть должна иметь низкий уровень собственных шумов, обладать достаточным коэффициентом усиления, иметь высокую линейность и перегрузочную способность, а также выполнять функцию симметрирования излучателя 3. В случае приема MB и ДМВ излучатель должен быть очень широкополосным. В теории такие излучатели известны и называются само дополнительными структурами. Иx Zвx около 200 Ом и не зависит от частоты. В случае уверенного приёма такую структуру можно использовать как пассивную антенну, дополнив её согласующим устройством.   Один из вариантов такой структуры показан на рис.3. Рис.3. Если принять самым низкочастотным шестой канал, то сторона квадрата составит 552 мм. В связи с относительно большими габаритами эксперименты с несводились , а были найдены компромиссные пути выбора излучателя. Ниже приводится один из них. В книге К . Ротхаммеля — Антенны предлагаете антенна — широкополосный вибратор длиной 0.7%. выходное сопротивление которого зависит от угла раскрыва и меняется от 900 до 200 Ом. В нашем случае это волновой вибратор. Понятно, что выбрав даже частоту двадцать первого канале даже самую низкую для расчета, мы не получим полуволновой вибратор для диапазона 6 12 канала. Следует отметить, что при существенном уменьшении размеров излучателя резко падает ЭДС сигнала на выходе активного элемента, а при широкой полосе усиливаемых частот это приводит к уменьшению отношения сигнал/шум. Выход был найден в следующем. Известно, что входное сопротивление диполя З/\ /2 одного порядка с полуволновым вибратором. Совместив размеры антенны К. Ротхаммеля с — криволинейной антенной, то есть увеличив размеры первой в 1,5 раза получим излучатель, который в ДМВ диапазоне ведет себя как широкополосная криволинейная в диапазоне 6…12 каналов, как полуволновой вибратор (имеется в виду входное сопротивление) и как короткий вибратор в диапазоне 1…5 каналов. В этом диапазоне станции, как правило, государственные то есть с большой мощностью, электромагнитные волны этого диапазона обладают большой дифракцией, а коэффициент усиления активных элементов схемы на этой частоте всегда высок, поэтому небольшие размеры излучателя не оказывают существенно его влияния на качество приёма станций о неоднократно подтверждалось на практике.   Размеры излучателя показаны на рис.4. Рис.4. Он может быть изготовлен из любого тонкого листового металла (жесть, латунь, алюминий и др.). Эти два лепестка необходимо изогнуть, как показано на рис. 4.б Активная часть антенны расположена на небольшой печатной плате, к которой и крепятся обе половины излучателя . Естественно, усилитель следует разместить в какой-либо подходящий корпус для защиты от атмосферных воздействий. Несколько слов об активной части. Поскольку излучатель симметричный, то при согласовании с активной частью следует принять соответствующие меры. В данном случае в качестве симметрирующего усилительно-согласующего устройства применён дифференциальный усилитель, который обладает повышенным входным сопротивлением по сравнению со схемами с ОЭ и ОБ. При использовании транзисторов из одной партии в первом приближении можно считать токи баз одинаковыми, то есть нагрузку для излучателя можно считать симметричной, кроме того, как известно дифусилитель обладает хорошей устойчивостью, малыми шумами и большим подавлением синфазной помехи. Однако одного дифкаскада для усиления недостаточно.     Введение дополнительного каскада (рис. 5) на VT1, кроме повышения усиления, улучшает развязку между входом и выходом усилителя . Рис.5. Питание на усилитель подается по центральной жиле коаксиального кабеля. Резисторы R* подбираются с таким расчетом, чтобы напряжение на коллекторах VT1, VT3 было равным 6В. Характеристики данной антенны были сняты в специально оборудованной лаборатории.   На рис.6 представлены диаграммы направленности для различных частот. Рис.6. Данные по чувствительности Р (при отношении сигнал/шум — 6дБ) и коэффициент усиления G (измерялся по отношению к широкополосному вибратору при длине кабеля 10 м) сведены в таблице1. Как видно усиление с ростом частоты монотонно падает, поскольку не применялись никакие виды ВЧ коррекции. Несколько поднять коэффициент усиления в ДМВ диапазоне можно путем включения между базой и эмиттером VT1 конденсатора С = 2,7 пф. Табл.1. Несмотря на падение усиления в диапазоне ДМВ практическая проверка этой антенны показала почти одинаковую эффективность по сравнению с довольно громоздкой ДМВ антенной промышленного изготовления (10 — элементный широкополосный волновой канал). Сравнение эффективности производилось по замеру напряжения АРУ ТВ — приемника. Предлагаемая антенна рассчитана для работы со слабыми и средними по уровню сигналами, но, конечно, не может обеспечить высококачественный прием в глухих местах. Дальнейшее повышение эффективности активной антенны связано с улучшением параметров усилителя, а также с выбором другого типа излучателя. Евгений Волков материал подготовил Ю. Замятин (UA9XPJ).

Copyright © Russian HamRadio

видеоусилитель ТВ, видео и домашние аудио усилители сигналов и фильтры Дом и сад Blonder Tongue УКВ антенный предусилитель

видеоусилитель ТВ, видео и домашние аудио усилители сигналов и фильтры Дом и сад Blonder Tongue УКВ антенный предусилитель

Blonder Tongue УКВ антенный предусилитель, УКВ ТВ антенный предусилитель Blonder Tongue, ТВ антенный предусилитель по любым вопросам, пожалуйста, отправьте электронное письмо с любыми вопросами. УКВ антенный предусилитель Blonder Tongue для каналов 2-13, он имеет соединения на 300 Ом и два выхода, это новый старый запас, номер запаса 5126, доставка только в нижние 48 штатов, низкие цены для всех, хороший магазин хорошие продукты, гарантия удовлетворения, выпущен последний всплеск рекламных акций !.

неиспользованный товар с дефектами. См. Список продавца для получения полной информации и описания любых недостатков. См. Все определения состояний ： Марка: ： Blonder Tongue ， UPC: ： Не применяется ，. или в оригинальной, но не запечатанной упаковке. Изделие может быть вторым с завода или новым, неиспользованным товаром без каких-либо следов износа. Товар может отсутствовать в оригинальной упаковке. Это антенный предусилитель УКВ-диапазона Blonder Tongue для каналов 2-13. Он имеет подключения на 300 Ом и два выхода.Это новый старый сток. Складской номер 5126. Доставка только в нижние 48 штатов. Пожалуйста, пишите по электронной почте с любыми вопросами .. Состояние: Открытый ящик: Новый.

Blonder Tongue УКВ антенный предусилитель

Scantronic 9448 Проводная охранная сигнализация LED Pro Kit 4 PIR, Подробная информация о съемном холодильнике с магнитной наклейкой Архитектура Эйфелева башня Париж, BNP Molton Matratzenauflage Orchidee aus 100% Baumwolle Auflage kochfest Schoner.Складные тиски для рабочего стола Зажим для рабочего стола Портативные шарнирные штифты Workmate 125 30 дюймов, Blonder Tongue УКВ ТВ-антенна Предусилитель , HONDA HRS216 Газонокосилки ТКАНЬ ТКАНЬ СУМКА ДЛЯ ТРАВЫ Подлинная OEM НОВИНКА. Toshiba satellite L855 MB-L850 материнская плата V00027502 6001 HD-L850, материнская плата A000275501 Толстый кот Мультфильм Крокодил Игрушка для укуса собаки Прочная большая собака Жевательная игрушка для собак, мультяшные 3D деревянные кубики с закрытыми ресницами для декора детской комнаты Наклейка WE. Blonder Tongue VHF TV Antenna Preamplifier .Frost King V3625 / 4 Прозрачная виниловая пленка, прозрачная 36 дюймов x 25 футов x 4 мил,

Blonder Tongue УКВ антенный предусилитель

Blonder Tongue УКВ антенный предусилитель для ТВ

Телевизионный антенный предусилитель Blonder Tongue VHF, Blonder Tongue VHF TV антенный предусилитель, Blonder Tongue VHF TV антенный предусилитель.

Renesas укрепляет лидерство на рынке активных антенных систем с новым РЧ-усилителем для систем инфраструктуры 4G / 5G

ТОКИО, Япония — Renesas Electronics Corporation (TSE: 6723), ведущий поставщик передовых полупроводниковых решений, сегодня усилила свой надежный портфель ВЧ-усилителей с новым F1490, обеспечивающим намного более низкий ток покоя (75 мА), чем у конкурирующих решений.F1490 — это двухкаскадный РЧ-усилитель второго поколения с высоким коэффициентом усиления, который покрывает ключевые полосы частот 5G ниже 6 ГГц от 1,8 ГГц до 5,0 ГГц. F1490 дает разработчикам преимущества за счет упрощенного выбора продукта для своей линейки передатчиков (Tx), исключения блока усиления с лучшим запасом, двух выбираемых режимов усиления для гибкости конструкции системы, более низкого энергопотребления и превосходных характеристик.

«F1490 обеспечивает высокое усиление с возможностью выбора режимов и сверхнизкое энергопотребление, сохраняя при этом высокую производительность OP1dB и 2.Коэффициент шума 4 дБ, чтобы удовлетворить все требования системного уровня, которые клиенты ожидают от массивного предварительного драйвера MIMO 5G », — сказал Навин Яндуру, вице-президент подразделения РЧ-связи, промышленности и коммуникаций Renesas . «Мы рады продолжить внедрение инноваций LTE и 5G с нашими решениями РЧ-усилителя для AAS, базовых станций 4G / 5G и другого оборудования беспроводной связи».

Разработанный для работы в диапазоне частот 1,8 ГГц и 5,0 ГГц, ВЧ-усилитель F1490 отличается высоким коэффициентом усиления, высокой линейностью и широкой полосой пропускания и хорошо подходит для использования как с FDD, так и с TDD с приложениями 5G с частотой менее 6 ГГц.Последовательная совместимость F1490 с современными устройствами снижает стоимость обновления дизайна.

Основные характеристики F1490

• Два выбираемых режима усиления: высокое усиление 39,5 дБ или низкое усиление 35,5 дБ
• Высокопроизводительный OIP3 38 дБм и OP1dB 24 дБм
• Диапазон частот RF от 1,8 ГГц до 5,0 ГГц
• Сверхнизкий ток покоя 75 мА
• Напряжение питания 5В
• до + 115 ° C T _CB рабочая температура

Сегодняшние более высокие скорости передачи данных обусловливают потребность в улучшении отношения радиосигнала к шуму, что приводит к необходимости использования РЧ-компонентов Renesas с более высокой линейностью.Запатентованные компанией радиочастотные решения с уникальными техническими инновациями удовлетворяют растущие потребности широкого спектра приложений, включая базовые станции сотовой связи 4G / 5G, системы связи, микроволновую печь (RF / IF), кабельное телевидение, а также испытательное и измерительное оборудование. Решения Renesas AAS включают интерфейсные усилители, малошумящие усилители, переключатели и предварительные драйверы для удовлетворения требований к высокой производительности передачи и приема массивного MIMO с высочайшей эффективностью в самых маленьких форм-факторах. Ознакомьтесь с полным ассортиментом продукции Renesas RF и Microwave.

Наличие

Образцы F1490 теперь доступны в 16-контактном корпусе QFN размером 3 мм x 3 мм, а серийное производство начнется в сентябре 2020 года. Для получения дополнительной информации, включая техническую документацию, инструменты и образцы, посетите: idt.com/F1490.

О Renesas Electronics Corporation

Renesas Electronics Corporation (TSE: 6723) предоставляет проверенные инновации в области встроенного дизайна с законченными полупроводниковыми решениями, которые позволяют миллиардам подключенных интеллектуальных устройств улучшить то, как люди работают и живут.Renesas, мировой лидер в производстве микроконтроллеров, аналоговых устройств, устройств питания и систем на кристалле, предлагает комплексные решения для широкого спектра автомобильных, промышленных, инфраструктурных приложений и приложений Интернета вещей, которые помогают формировать безграничное будущее. Узнайте больше на renesas.com. Следуйте за нами в LinkedIn, Facebook, Twitter и YouTube.

(Примечания) Все названия продуктов или услуг, упомянутые в этом пресс-релизе, являются товарными знаками или зарегистрированными товарными знаками их соответствующих владельцев.

---

Содержание пресс-релиза, включая, помимо прочего, цены и спецификации продуктов, основано на информации на дату, указанную в документе, но может быть изменено без предварительного уведомления.

Огромная статуя Иисуса в Польше только что получила интернет-антенны, и никто не знает, почему

Поднимаясь на 108 футов в воздух, Царь Христа считается самой высокой статуей Иисуса в мире. С 2010 года он навис над жителями Свебодзина, Польша, и, по всей видимости, уже претерпевает некоторые улучшения. Оборудование для передачи сигналов было недавно замечено встроенным в корону статуи, но никто точно не знает, что происходит с Иисусом 2.0.

Детище ныне покойного местного священника по имени Сильвестр Завадски, Christ the King , было профинансировано за счет краудфандинга в размере 1 доллара.45 миллионов пожертвований от жителей города и других мест. Согласно польскому изданию Fakt 24, с тех пор, как он был построен, разгорелись многочисленные местные споры, и последний, возможно, идет на грани между священным и мирским.

Fakt 24 заметил, что антенны были установлены на голове Иисуса, и сделал снимки с дрона, чтобы лучше рассмотреть оборудование.

Fakt 24 подтвердил с экспертом, что оборудование действительно, похоже, предназначено для трансляции интернет-сигнала, и это место будет лучшим местом для увеличения дальности сигнала.

G / O Media может получить комиссию

Репортеры связались с приходом Божественного Милосердия, который присматривает за статуей, чтобы спросить, можно ли арендовать место на вершине головы Иисуса. Представитель сказал, что это невозможно, что побудило репортеров спросить, что происходит с антеннами. Представитель сказал, что они ничего об этом не знают.

После этого все становится еще более запутанным. Согласно сообщению, источник в неназванном интернет-провайдере сообщил им, что антенны были заказом прихода.Sputnik переводит оригинальный польский отчет:

Он отказался раскрывать детали контракта, но сказал, что местной церкви нужна сеть для системы видеонаблюдения, добавив, что соглашение полностью законно.

Источник также сообщил, что сигнал ретранслируется другим клиентам. В статье, кажется, подразумевается, что приход может быть вовлечен в какую-то попытку монетизировать пространство в короне Иисуса, но все это неясно. И, честно говоря, не лучше ли то, что появление божественного беспроводного Интернета остается загадкой? Может, это чудо.

[Спутник, Факт 24]

Как проверить питание телевизионной антенны. Телевизионная польская антенна

Антенна с решетчатым усилителем и цифровым телевидением — совместима ли она?

Сетка не принимает DVB T2, что делать? Почему не работает антенна? Как пользоваться «Полюсом» без усилителя? Обо всем этом и других вопросах в этой статье.

Здравствуйте, уважаемые посетители !!

Не секрет, что антенна «Польская решетка» завоевала широкую популярность среди пользователей.Долгое время он служит людям и часто мучает их пользователей. Теперь цифровое DVB-T2 приходит на смену аналоговому телевидению, и возникает много разных вопросов по поводу использования этой антенны.

Ранее я уже писал об использовании польской антенны для DVB -T2, отвечая в комментариях и немногое в самих статьях. Поэтому в этой заметке в одном месте я постараюсь собрать более полную информацию об использовании этого типа антенн как для аналогового, так и для цифрового телевидения.

Быстрая навигация по артикулу

Польская антенна для приема цифрового телевидения

Это «решетчатая» антенна «Поляшка» для приема DVB-T2?

Польская антенна широкополосная, т.е. способна принимать сигналы метрового и дециметрового диапазонов. Таким образом, он подходит для приема сигналов цифрового телевидения DVB-T2.

Однако это не лучший вариант. Для этой цели и часто для того, чтобы преобразовать в него сигнал цифрового телевидения, требуются некоторые доработки.Но все это сделать несложно.

Об этих переделках и не только речь пойдет в этой статье.

Как проявляется антенная «сетка» с цифровым ТВ?

Если вы живете недалеко от преобразователя цифрового телевизионного сигнала, то этот тип антенн может показаться довольно странным.

По умолчанию польская антенна используется с усилителем и блоком питания. А если применить такую ​​антенну, при условии, что все подключения выполнены качественно, то с сигналом происходит что-то непонятное, например:

• Сигнал полностью отсутствует, антенна ничего не ловит.
• Во время настройки шкала уровня сигнала подскакивает от нуля до ста.
• Прием есть, но иногда сигнал слабеет или совсем пропадает. Изображение часто «зависает» — на время зависает, поднимается на кубики, звук заикается.
• Из 20 возможных каналов показаны только 10.
• Пропадает или ослабевает сигнал при езде на автомобиле (если антенна низкая и рядом с дорогой)

Все это как раз те случаи, когда требуются переделки.

В моем районе, а это Белгородская область, на расстоянии 25 км от переводчика поляки часто так себя ведут! Какова причина? Давайте разбираться и устранять!

Кстати! В режиме настройки шкала индикатора уровня сигнала на экране телевизора подскакивает от нуля до ста процентов. Туда и сюда без остановки. Это не значит, что сигнал пропал! Это говорит о том, что сигнал непригоден для декодирования. Без принятия мер — просмотр CTV невозможен!

Итак! Если вы наблюдаете что-либо из списка, то вероятно причина в том, что антенный усилитель слишком мощный для приема сигнала TTV, в данной ситуации не помогает, а мешает! Сигнал слишком сильный.

Поскольку частой причиной является передача сигнала, то вывод напрашивается — необходимо уменьшить усиление!

Да! Часто помогает простое снижение мощности усилителя, и для этого его совсем не нужно менять, даже снимать антенну не нужно.

Неплохо на момент «экспериментов» с антенной отобразить шкалу уровня сигнала. Вы можете загрузить это, нажав кнопку «Информация» (обычно вам нужно два щелчка, иногда три) или вы можете войти в режим ручного поиска, ввести номер ТВК, по которому ведется вещание в вашем регионе.Обычно в этом режиме на приборе отображается индикатор уровня сигнала. На этой шкале удобно видеть результаты труда.
Кстати, чтобы узнать, на каких каналах идет вещание в вашем районе

Как уменьшить мощность усилителя, не снимая антенн? Четыре пути!

Для того, чтобы уменьшить мощность усилителя, нужно понизить питающее его напряжение.

Есть несколько способов, как это можно сделать. Выбирайте в зависимости от вашей ситуации.

Первый способ самый простой

Если у вас регулируемый блок питания, проблем нет, просто поверните регулятор против часовой стрелки, уменьшив напряжение блока питания. Регулятор может изменять напряжение в пределах от двух до двенадцати вольт. В этом случае следите за уровнем сигнала и выбирайте наилучшее положение регулятора. Учтите, что изменение шкалы уровня сигнала будет не мгновенно, а с небольшой задержкой.

Внимание! Одно условие для всех следующих методов!

Чтобы применить все следующие методы, вам необходимо сделать следующее! Отключите штатный блок питания антенны и от ТВ-кабеля, чтобы установить штатную телевизионную вилку.Вилка от блока питания не подходит! У него внутри сепаратора есть конденсатор сепаратора, он будет лишним. Следовательно,

Метод второй

Если использовать приставку, то можно подавать на антенный усилитель прямо с него. Таким образом, вместо усилителя на 12 вольт на телевизионном кабеле с консоли будет поступать только 5 вольт. Это сокращение питания часто помогает.

Для этого:

1. Установите на кабель обычную вилку телевизора.
2. Заходим в меню приставки и находим пункт, где включается питание антенны.Например: «Включение / выключение питания антенны»

В разных префиксах эта функция может называться по-разному, но есть все модели.

Метод третий

Если у вас есть телевизор со встроенным тюнером DVB-T2 и вы не используете приставку, то вы можете подать 5 вольт прямо с USB-порта телевизора.

Для этого:

1. Опять же нужно установить штекер штатный.
2. Вам нужно будет применить специальный телевизор. (примерно 150 — 300 руб.)

Четвертый путь

Можно попробовать мощность усилителя убрать вообще.

1. Установить штекер телевизора штатный
2. Без питания подключаем к приставке / ТВ.

Иногда помогает, но не всегда. Бывает, что без питания усилитель сигнала совсем не промахивается.

Это были способы переделки польской антенны для цифрового телевидения, не требовавшие снятия самой антенны. Но бывает, что даже пять вольт — это уже много, есть браковка, и полное отключение питания от усилителя не помогло.

Это будет способ, описанный ниже, но он подразумевает необходимость снять антенну или добраться до места установки усилителя. Это несколько усложняет дело, но для вернейшего способа подрегулировать шест под фигуру.

Использование польской антенны без усилителя

Этот метод дает отличные результаты в зоне хорошего сигнала DVB-T2, например, от ТВ-телевидения города Белгорода на расстоянии 25-30 км. В прямой видимости ловит отлично.

Кроме того, сразу удаляются самые проблемные места решетки антенны — усилитель и блок питания. Они просто не нужны. Лучше конечно плата за одобрение покупки. Но найти его не всегда удается. Поэтому подключаемся к прямой — я делал неоднократно! Проверено! Работает!

Единственное, что для подключения кабеля надо будет добраться до самой антенны как на фото ниже.

Как видите, кабель крепится непосредственно к элементам антенны.Плату усилителя можно снять, а можно и оставить, с ней проще закрепить кабель. Штекер обязательно ставит обычный.

Длина антенны может быть обрезана / уменьшена до размера усов, поэтому они будут работать в желаемом диапазоне DMW.

Как закрепить усилитель на антенне падающего типа

Описаны вышеперечисленные методы, которые могут использоваться для приема цифрового эфирного телевидения и только в зоне сильного сигнала, когда усилитель мешает.Но если с сигналом вам не так повезло, то усилитель будет всего один раз и описанные выше способы вам не подойдут!

Однако здесь многие сталкиваются с проблемой качества приема и зачастую это проблемы неправильной установки, не более того.

Бывает, что при использовании усилителя антенна не работает или работает, не работает и это касается не только приема, но и в первую очередь аналогового телевидения. Причины могут быть разными, но одна из них очень распространенная, это неправильная установка усилителя.Казалось бы, ничего сложного, но давайте разберемся.

Вот типичный пример правильной установки усилителя.

Проблема в том, что контактные площадки на пластине усилителя расположены только с одной стороны, и в данном случае сверху, а элементы антенны — снизу, под усилителем.

Это означает, что соединяться с петлевыми элементами антенны, контакты усилителя можно только с помощью болтов. При таком сценарии велика вероятность того, что болт пройдет внутри петли и не коснется ее или едва коснется.А это значит немного окислился и все. Конец фильма.

Но здесь все правильно, петлевидные элементы надежно прижаты гайками к плате усилителя.
Перевернутый с контактами к усилителю петель.

Этот способ тоже верен, но становится не доступным кабельное соединение с усилителем, затрудняет доработку, так как в случае чего придется откручивать плату.

Прочие неисправности и проблемы с установкой данной антенны

Одна из неисправностей этой антенны, о которой мало кто знает, заключается в следующем.На экране телевизора поверх изображения плавают горизонтальные полосы, каждая примерно по 5 см. Причина в блоке питания антенны, а точнее в конденсаторе, который того стоит, его нужно заменить. (блок или конденсатор) может кто как бы.

Если в блоке питания антенны погас индикатор, это не говорит о его неисправности, возможно, он где-то возник в замыкании в кабельных соединениях.

Например: На месте подключения одна проводка из багажа кабеля поспешила и задела клеммы, где должна быть подключена центральная.Это может произойти на стороне усилителя. Еще одна причина потухшего индикатора — вышедший из строя наряд. Проверьте закрытие легко, просто отключите питание от кабеля и включите его, если индикатор загорелся, устраните закрытие.

Часто нарушается пайка внутри разделителя, посмотрите на эту картинку, указаны слабые места.

Часто проблема возникает из-за некачественного подключения кабеля к сепаратору и усилителю.Например, вот так, с кучей торчащей проводки и центральной жилой, которая немного тянет кабель, замыкается хомутом.

Недостаточное подключение кабеля — одна из причин неработоспособности антенны.
А вот пример качественного подключения и правильной установки усилителя.

Так что важно все правильно и качественно подключить! Как этого добиться? Рассмотрим на примере разделителя. Смотрим фото ниже.Разъединяем кабель.

П.С. Если оплетка толстая и плотно сидит на кабеле, то ее можно не отделять и не превращать в жгут, а оставить на кабеле и аккуратно отрезать, оставив ровно столько, чтобы отодвинуть фиксатор крепления, но чтобы он не торчал сильно за свои пределы и, следовательно, замыкался на центральном проводе.

А со шлейкой делаем вот это.

Антенный усилитель как выбрать

Большая ошибка позволяет пользователям стремиться купить самый мощный усилитель, а именно так часто «дайте мне самый мощный усилитель», скажите продавцу, кто желает добиться хорошего качества телевизионного сигнала и…. Расстроенный.

Почему такой подход неправильный? Дело в том, что чересчур сильный сигнал — это плохо, это как раз тот случай, когда масло в ласке может оказаться лишним. Чрезмерно сильный сигнал может привести к обратному эффекту, сильным помехам для аналогового телевидения, для цифровых кубов, заиканию и даже к полному отсутствию изображения.

Дело в том, что вместе с полезным сигналом усиливаются различные помехи, к тому же сильные усилители имеют большой процент собственных шумов, что тоже влияет на качество.

Поэтому мощность усилителя нужно выбирать, если вы не знаете, какой номер усилителя лучше в вашем районе, спросите у соседей, которым удалось добиться хорошего приема сигнала. Часто местные продавцы, продающие антенное оборудование, тоже знают об этом, спрашивают их.

Параметры сигнализации ТВ антенны

Помощь в выборе параметров баночной таблицы, где также указано приблизительное расстояние Расстояние до телецентра, на котором рекомендуется использовать тот или иной усилитель.

Позволяет использовать регулируемый блок питания, позволяет снизить питающее напряжение усилителя и тем самым «задушить» чрезмерное усиление.

Как защитить антенну, телевизор или приемник от грозы

Вы когда-нибудь видели телевизионную жертву во время грозы? Я много раз!

Конечно, повреждения разные, но в одном случае было просто 15 см при диаметре примерно 15 см при диаметре примерно 15 см. Но это скорее единичный случай.Тем не менее, грозы доставляют немало хлопот. Оборудование, усилители на антенны. Можно ли минимизировать ущерб или избежать его?

Можно! Если придерживаться некоторых правил.

1. Ну если антенна заземлена, в общем, это требование установки. На некоторых антеннах возле зажима крепления есть даже приваренный болт для заземления. Антенна мачты (металлическая) должна быть в земле.
2. Не всегда удается организовать заземление, и в таких случаях усилители меняют довольно часто, почти после каждой грозы.Для выхода из усилителя необязательно напрямую вводить молнию, достаточно статическое напряжение. По возможности заземлите антенну!

Используйте усилители с молниезащитой.

Есть ряд усилителей со встроенной молниезащитой, от прямого попадания это, конечно, не спасет, но от статики такие усилители практически не выходят из строя. Вы можете идентифицировать их по явному признаку. Смотрим фото.

Такой усилитель имеет два стеклянных диода, преобразованных желтого цвета.

Это не обязательно усилитель с номером SWA-1, это может быть любое число, но если в нем есть такие два элемента, то это вариант с полом «молния». К сожалению, такая сталь встречается не часто.

Применяется в конструкции для инструмента.

Также есть возможность защиты от разрядов и ее оборудование, для этого нужно разорвать кабель, идущий от антенны, или в пластину вставить специальный узел, который называется «тройник»

Может быть от разных производителей, различаться по внешнему виду, но его цель одна: защитить оборудование от разрядов, идущих через антенный кабель.

Это может быть такая бочка, которая с помощью F-разъема вставляется в цепь кабеля между антенной и телевизором или приемниками приемника. В случае чего он выходит из строя, а не оборудование, которое намного дешевле.

Конечно стопроцентной защиты не предусмотрено, хотя бы потому, что разряд может лететь по сетевому проводу. Но на цепной антенне некоторая защита дает.

Если очень хочется обезопасить себя полностью, то в случае приближающейся грозы отключать все оборудование от розетки, выключать кнопкой или с пульта, не спасет.И вытащите антенный кабель из гнезда.

Еще можно обойтись компьютером, отключиться от сети и отключить тот провод, по которому идет универсальный Интернет.

Ну вот на этой романтической ноте, пожалуй, и закончим свой эпос про польскую антенну.

Для вас это несложно, но для развития сайта будет полезно. Спасибо!

В зоне неуверенного приема телевизионного сигнала для получения качественной картинки при просмотре телешоу необходимо установить внешнюю антенну на мачте, на вибраторе установлен антенный усилитель.Установка дополнительного усилителя обеспечивает качественную картинку на телевизоре при удалении передающей телебашни на расстояние до 100 км.

Получено расширение линейки антенных усилителей SWA за счет высокой надежности и низкой цены. Они доступны в другом диапазоне каналов и с разным усилением, от 34 до 43 дБ в дециметровом диапазоне и от 10 до 15 дБ в метровом диапазоне. На фото усилитель SWA-555 / LUX.

Антенный усилитель телевизионного сигнала SWA должен быть запитан постоянным напряжением 12 В.Существует схемное решение, позволяющее подавать напряжение питания на телевизионный усилитель по коаксиальному кабелю одновременно с телевизионным сигналом. На фото показано, как подключить телевизионный провод к антенному усилителю SWA.

Центральная жила зажимается одним винтом, а экранирующий провод определяется по изоляции, сворачивается и зажимается винтами с помощью планки. Здесь главное не допускать замыкания проводов экрана с центральной жилой.Таким образом подключаются антенные усилители любого типа, установленные непосредственно на антенне.

В продаже есть специальные блоки питания — переходники с переходниками, позволяющие питать питание от антенного усилителя. Один из них на фото. Подключить такой переходник просто, кабель идет от антенны в один коаксиальный провод, во второй — кабель, идущий к телевизору. Адаптер-переходник вставляется в розетку. Нельзя потреблять провода при подключении, на выходе из коаксиальных проводов пропускаются разные разъемы, исключающие ошибочное подключение.

Блок питания — адаптер для антенного усилителя

Если вскрыть любой блок питания с переходником, то вы увидите силовой трансформатор, четыре диода, электролитический конденсатор, простой конденсатор, дроссель и микросхему — стабилизатор напряжения.

Все детали схемы развязки, помимо силового трансформатора, установлены на печатной плате.

Схема электропитания

Для антенного усилителя с адаптером

Блок питания, представленный на фото выше, представляет собой адаптер для питания антенного усилителя, собранный по классической электрической схеме.Сетевое переменное напряжение 220 В подается на силовой трансформатор Т1, который понижает его до 12-15 В. Диодный мост VD1-VD4 выпрямляет напряжение, электролитический конденсатор С1 сглаживает пульсации, после чего поступает постоянное напряжение около 16 В. интегрированный стабилизатор напряжения DA1.

Для исключения потери видеосигнала и исчезновения постоянного напряжения на входе телевизионного приемника на элементах L1 и C3 предусмотрен LC-фильтр. Дроссель L1 не пропускает высокочастотный телевизионный сигнал в цепи питания, но без потерь пропускает постоянный ток в центральную жилу телевизионного кабеля, идущий от усилителя телевизионной антенны.Конденсатор C3 предотвращает прохождение постоянного тока от блока питания к телевизионному входу, но телевизионный сигнал отсутствует без потерь.

Для самостоятельного изготовления Блок питания с частичным переходником. Можно использовать любой тип. Потребляемый ток антенных усилителей не превышает 150 мА, что составляет менее 2 Вт, поэтому трансформатор для блока питания подходит на любую мощность с выходным напряжением 15-18 В. Дроссель можно сделать заводным. диэлектрическая основа, например полоса из стекловолокна шириной 5 мм, 25-30 витков эмалированной медной проволоки диаметром 0.1-0,5 мм.

Недостатки представленной конструкции блока питания с адаптером

К недостаткам блока питания — адаптера такой конструкции можно отнести наличие неэкранированного участка центральной жилы телевизионного кабеля в месте заделки в печатной плате, что при отсутствии помех, например , от работающего пылесоса, может привести к наполнителю на видео. Исключить помехи можно, установив на печатной плате дополнительный экран у печатной платы.

Самостоятельное изготовление переходника

Адаптер-переходник, с более широкими техническими возможностями, можно сделать своими руками из любой антенной трещотки-разветвителя. Если нужно сохранить телевизионный усилитель и одновременно подключить к антенне несколько телевизоров, это несложно сделать, добавив взломщик взломщика всего с тремя деталями, которые будут выполнять функцию разветвителя.

Устройство краба и схема

Телевизионный краб представляет собой металлический ящик с F-коннекторами.Внутри на центральных выводах разъемов детали (высокочастотные трансформаторы) разветвителя телевизионного сигнала. Высокочастотный трансформатор выполнен в виде кольца или трубки из феррита с магнитной проницаемостью 600-2000, на которые намотано от 1 до 10 витков эмалированного провода диаметром 0,2-0,3 мм, равномерно расположенных поперек по всей окружности.

На фото краб, с которого снята задняя крышка, хорошо видно как отремонтированные ферритовые трансформаторы для подключения трех телевизоров.Этот краб собран под схемой электрических цепей ниже.

Все выпускаемые крабы собраны по электрическому принципу, возможны незначительные отклонения — дополнительно установлены разделительные и фильтрующие конденсаторы, дроссели, согласующие резисторы.

Как самому сделать переходник

Для питания антенного усилителя

При изготовлении переходника для подачи питания на антенный усилитель с разветвлением решил не устанавливать дополнительный разъем для подключения блока питания, а использовать один из разъемов для подключения F-штекера.Для этого пришлось снять один из трансформаторов, ограничив возможность краба подключением всего двух телевизоров.

В итоге к крабу можно подключить только два телевизора, а его схема изменилась.

Осталось установить в краб LC фильтр и переходник будет готов к работе. Поскольку корпус краба изготовлен из дюралюминия, необходимо было подключить к нему выход конденсатора через дополнительно установленную латунную клемму, прикрученную к корпусу адаптера с помощью винта и гайки определенной формы.

В результате доработки принципиальная электрическая схема Краб приобрел следующий вид. Как видно из схемы, трансформатор Т1 остался родным, а дроссель и два конденсатора были добавлены.

Для лучшего согласования схемы можно между выводами XW2 и XW3 припаять резистор на 150 Ом. Адаптер можно установить в любом удобном месте, прямо от одного из телевизоров, или например, у входа кабеля в квартиру.Если нужно подключить только телевизор, трансформатор Т1 можно снять, а правый выход конденсатора С1 припаять непосредственно к центральному выходу одного из разъемов XW2 или XW3, к которому идет кабель, идущий к телевизору.

Подключение блока питания к адаптеру

Так как я решил подключить блок питания к крабу через один из его F-разъемов, то для реализации этой идеи пришлось сделать переходник с обычного двойного провода, идущего от блока питания к коаксиальному кабелю.

Для этого нужно взять антенный кабель длиной 5 см, разделить его до конца и положить Ф-чет. Ко второму концу, как показано на фотографиях, припаиваем срезом проводов, идущих от блока питания. Положительный вывод припаивается к центральному корпусу антенного кабеля.

Если не хотите путаться, можно установить в корпус краба штатный разъем для подключения блоков питания и подачи напряжения на антенный усилитель через него своими руками переходник.

Инструкция

Внимательно отнеситесь к плате. Он имеет две широкие площадки, предназначенные для подключения к антенне. Через эти места просверливаются отверстия под крепежные винты. Также на плате имеется клемма для зажима центра коаксиальных центральных жил. Выход усилителя к этому выводу подключен конденсатором, который пропускает только переменный ток, а силовая шина проходит через дроссель, пропускающий только постоянный ток. Рядом находится прижимная скоба.

Очистите коаксиальный кабель таким образом, чтобы изоляция центральной жилы была примерно на 3-5 мм длиннее зачищенной оплетки, а центральный ток был на столько же длиннее, чем изоляция.Ослабьте винты на клемме и кронштейне. Шлифовать кабель под кронштейном так, чтобы оплетка оказалась под кронштейном, а центральная жила — под клеммой, и между ними не было короткого замыкания. Затяните винты клеммы и кронштейнов. Наденьте прилагаемую крышку.

Найдите два винта на антенне, расстояние между которыми равно расстоянию между отверстиями на плате усилителя. Поставьте на них плату, развернув ее с распечатанной проводкой на себя. Надеваем шурупы шайб, потом гайки.Затяните последние, но не слишком сильно, чтобы не сорвать плату.

Возьмите штекер, подключенный к усилителю со встроенным устройством отклонения. Открой это. Кабель от блока питания в нем уже пропаян. Нарисуйте, как именно и в какой полярности получить снова при случайной поломке. Питание на центральный сердечник поступает через дроссель, а сигнал от него на ТВ — через конденсатор. Подключите коаксиальный кабель к штекеру так же, как и к усилителю.

De-in телевидение.Подключите штекер к тому разъему, который предназначен для подключения антенны. Включите в сеть телевизор и блок питания. Будьте готовы к просмотру телешоу.

Автомобильные антенны выполняют множество функций. Они принимают радиосигналы, служат средством переговоров и даже ловят телеканалы. Чтобы выделить полученный сигнал, выберите антенну в зависимости от технических характеристик Магнитолс.

Вам понадобится

• Сверло
• Боковые стенки
• Отвертка крестовая
• Изолента

Инструкция

Разобрать правую стойку и протянуть провод от антенны к магнитоле.Провод подключается к специальной насадке для антенного провода. Если антенна активная, то подключите два провода. Минусовой провод на корпусе авто, плюс — на антенном выходе.

Врезная антенна устанавливается на крышу, крылья или бампер автомобиля. Если антенна установлена ​​на крыше, то в салоне необходимо частично разобрать обшивку потолка. В выбранном месте установки просушивают отверстие и наносят герметик для защиты антенны от влаги. Антенна вставляется и затягивается снизу на болтах или самовыводе, в зависимости от модели антенны.Проведите к магнетолу через салон. Обычно, если антенна установлена ​​на крыле или бампере, провод протягивается через порог автомобиля. Для этого предварительно разбирают порог.

Видео по теме

Антенный кабель предназначен для подключения антенны, расположенной снаружи, к точке доступа, расположенной внутри помещения. Антенный кабель позволяет улучшить качество принимаемого сигнала. Для подключения антенного кабеля рекомендуется использовать специальный переходник.

Инструкция

Снимите внутреннюю изоляцию центральной жилы. На обмотанной тесьме с помощью прохода причешите рукав. Коаксиальный соединительный разъем готов. Привинтите к антенне несколько приемных устройств, подключите вилку к разветвителю и антенному усилителю.

Удлинение антенного кабеля с целью его удлинения производится именно с помощью соединительного устройства, обычная скрутка или пайка приведет к ухудшению рабочих параметров кабеля.Еще один вариант антенного кабеля — использование специального гибкого удлинителя. В собранном виде удлинитель представляет собой барабан с расположенным на нем гибким антенным проводом, закрытый пластиковым корпусом.

При использовании жесткого антенного кабеля не следует изгибаться или проворачиваться с поворотами — это может привести к значительному ухудшению качества сигнала.

Источники:

• антенные кабельные соединения

Качество сигнала оператора практически такое же, как и для мобильного телефона, и для USB-модема.Если ваша квартира плохо «ловит» сотовый телефон, то интернет по USB-модему будет работать так же плохо. Для усиления сигнала используются различные внешние антенны и усилители.

Инструкция

Внимательно прочтите инструкцию к USB-модему. В инструкции должно быть указано, есть ли у модема вход для подключения внешней антенны, где он находится на корпусе и это гнездо. Если нет, перейдите на официальный сайт оператора и просмотрите инструкции на сайте.Обязательно проверьте модемы модемы.

Осмотрите корпус модема и найдите вход для подключения внешней антенны. Если вы используете самоделку, вам нужно прикрепить разъем к ее кабелю согласно спецификации модема. Такие разъемы можно найти в магазинах радиодеталей. На данный момент время в Интернете существует большое количество сайтов, продающих подобные товары. Посмотреть варианты антенн и заказать по почте.

Если у модема нет специального входа для подключения дополнительной антенны, можно открыть корпус модема и припаять провод от кабеля непосредственно к плате модема.Однако в этом случае вы, вероятно, потеряете гарантию, так как нарушите целостность корпуса и внесете изменения в схему устройства.

Самый простой способ прикрепить внешнюю антенну — просто обернуть конец антенного кабеля вокруг корпуса USB-модема. Такой тип подключения не лишит вас гарантий на устройство, не вызовет риска выхода модема, но значительно улучшит уровень сигнала.

Вы можете найти несколько типов различных внешних антенн для усиления сигнала USB-модема.Вы можете приобрести подходящий экземпляр или сделать свою антенну — для создания каркаса достаточно иметь провод и провод. В целом можно сказать, что сделать антенну для модема несложно, однако сигнал не сильно повышается. Основным фактором, влияющим на продвижение сигнала, является наличие в вашем населенном пункте специальных станций.

Во многих автомобилях нет штатного места для размещения штыревой антенны, либо антенна не установлена. В связи с этим большой популярностью стали пользоваться активные автомобильные антенны, имеющие небольшие габариты и доступные для установки в салоне на лобовом стекле.

Чем больше я знаю современную элементную базу, тем больше удивляюсь, как сейчас делают такие электронные устройства, о которых можно было только мечтать. Например, антенный усилитель, о котором пойдет речь, имеет рабочий диапазон частот от 50 МГц до 4000 МГц. Да почти 4 ГГц! Во времена моей юности мечтать было легко, а сейчас собрать такой усилитель на одной крохотной микросхеме может даже начинающий усилитель. Более того, не имея опыта разработки сверхвысокочастотных схем.
Антенный усилитель, представленный ниже, чрезвычайно прост в изготовлении. Обладает хорошим коэффициентом усиления, низким уровнем шума и малым потребляемым током. Плюс очень широкий спектр работ. Да, есть еще и миниатюрный размер, благодаря которому его можно врезать куда угодно.

Где можно применить универсальный антенный усилитель?

Да, практически везде в широком диапазоне от 50 МГц до 4000 МГц.

• — Как усилитель сигнала телевизионной антенны для приема как цифровых, так и аналоговых каналов.
• — В качестве антенного усилителя для FM-приемника.
• — Др.

Это касается домашнего использования и не только радиолюбителей.

Характеристики антенного усилителя

• Рабочий диапазон: 50 МГц — 4000 МГц.
• Усиление: 22,8 дБ — 144 МГц, 20,5 дБ — 432 МГц, 12,1 дБ — 1296 МГц.
• Коэффициент шума: 0,6 дБ — 144 МГц, 0,65 дБ — 432 МГц, 0,8 дБ — 1296 МГц.
• Потребление тока около 25 мА.

Более подробные характеристики Вы можете увидеть на.
Малошумящий усилитель отлично себя зарекомендовал.Низкий ток потребления себя оправдывает.
Также микросхема отлично выдерживает высокочастотные перегрузки без потери характеристик.

Производство антенного усилителя

Схема

В схеме используется микросхема RFMD SPF5043Z, которую можно купить на -.
По сути, вся схема представляет собой микросхему усилителя и фильтр его мощности.

Плата усилителя

Плату можно сделать из фольгированного текстолита даже без травления, как это сделал я.
Берем двухсторонний фольгированный текстолит и выпиваем прямоугольник примерно 15х20 мм.

Затем перманентным маркером нарисуйте план на линии.

А то хочешь тыкаешь, а хочешь механически резать гусеницы.

Далее мы все приносим паяльник и паяем SMD элементы размером 0603. Нижняя сторона фольги приближается к общему проводу, тем самым экранируя подложку.

Настройка и тестирование

Настойка не требуется, вы, конечно, можете измерить входное напряжение, которое должно быть в пределах 3.3 В, а потребляемый ток составляет примерно 25 мА. Также, если вы работаете в диапазоне выше 1 ГГц, может потребоваться согласование входной цепи, уменьшение емкости конденсатора до 9 пФ.
Подключаем плату к антенне. Проверка показала хорошее усиление и низкий уровень шума.

Будет очень хорошо, если вы поместите плату в экранированный корпус, например этот.

Можно на плате купить готовый усилитель, но и он дороже микросхемы в отдельности. Так что лучше заморозить, как мне кажется.

Схема дополнения

Для питания схемы требуется напряжение 3,3 В. Это не совсем удобно, например, если вы используете в автомобиле усилитель с напряжением бортовой сети 12 В.

Для этих целей можно ввести в схему стабилизатор.

Подключение усилителя к антенне

По месту расположения усилитель должен располагаться в непосредственной близости от антенны.
Для защиты от статики и грозы желательно, чтобы антенна была замкнута на постоянном токе, то есть нужно использовать петлевой или рамный вибратор.Антенна типа «А» будет отличным вариантом.

Всем привет

Здесь хочу оставить небольшую заметку, об исключении внешнего блока питания усилителя обычной польской антенны, при условии использования пульта, для приема цифрового ТВ Стандарт вещания DVB- Т2. ( на данный момент ).

Или, при использовании другого устройства, например телевизора с уже встроенным цифровым ТВ-приемником, имеющим поддержку антенного входа, напряжение питания специальной активной антенны, с усилителем.

Суть истории. Когда посмотрел настройки настройки приема цифрового телевизионного сигнала в стандарте DVB-T. / DVB-T2. , я нашел рядом с опциями ручной и автонастройки опцию включения антенны. Первая мысль — а отработает ли это напряжение антенный усилитель SWA , на польской антенне « grid «?

И я решил попробовать …

Эксперимент проводился при помощи приемной консоли цифрового ТВ — ROLSEN RDB-502N , внутри устройства находится плата, примерно с такой маркировкой: YJ — DVB -78316M + MXL603 Но это еще не все название, совершенно точно не могу вспомнить, как ревизия.Так как сейчас у меня нет доступа к устройству — точнее не поискать.

Суть не в этом, а в том, что до того, как я замерил напряжение на антенном разъеме приставки, я рассчитывал на 12 вольт . Но нет, сломался, что подтвердилось при разборке устройства — питание встроенного импульсного блока, питает приставку только напряжением 5 вольт . А если точно — 5.2 Volta Если мой китайский димметровый мультиметр вышел из строя.

Имеется защита от короткого замыкания: в случае короткого замыкания антенного разъема ничего страшного не произойдет — процессор консоли сразу отключает питание, и соответствующая опция отключается в настройках консоли. Полевой транзистор от этого не гаснет, и я посмотрел так, как устроено на схеме: есть второй транзистор, какая-то цепочка обратной связи, и все это идет в ногу процессора, к которому приклеен радиатор.Его название есть в маркировке платы, сам радиатор не жертвовал.

Вот примерно это напряжение, и оно было на разъеме антенны … 5.2 Вольта Итого

Смысл в том, что есть место для этой консоли активных антенн с усилителем. Правда, таких антенн не встречал. Но они

В данном случае приставка идёт в связке с антенной « Delta », к которой подключается усилитель от Польская антенна « решетка », и если на моей памяти нет поменять, то там установил SWA-2000 .Или SWA-49. Точно не помню, как добраться до антенны — добавлю статью. До цифрового ретранслятора не более ~ 100 километров (самый дальний ретранслятор — первый мультиплекс ).

Итак, штатный антенный усилитель для этого усилителя, как мне кажется, обладает лучшими характеристиками.

А вот в моем случае при использовании антенны delta (другой не было, ус подключен тоже ) — получается более-менее стабильно смотреть первый и второй мультиплекс, с параметрами «» усилие «/» качество «- ~ 84% / ~ 72% соответственно.При условии установки антенны на высоте третьего этажа.

А этот стандартный усилитель « SWA » — имеет напряжение питания 12 вольт , от внешнего блока питания, что, на мой взгляд, довольно « противный » Так как он довольно теплый, то я не нравятся, и надо каждый раз включать …

Кстати — на холостом ходу блок питания выдает 19 Вольт. , а при работе подключенного усилителя напряжение падает до 11.6 Вольт. ,

Вывод — усилитель нормально работает от 11,6 Вольт. . Но такая приставка дает более чем в два раза меньше — 5,2 Вольт. Но, теоретически, этого должно быть мало, и коэффициент усиления при такой мощности усилителя — должен упасть.

Чтобы выяснить, я, не подпрыгивая, разобрал кабель, в настройках усилителя включил напряжение питания антенны, и кабель быстро накинулся на разъем включенной приставки ( пару раз случайно закрыл , зум про включение питания в настройках ), и все заработало!

Однако имидж канала (Муз ТВ ) падал довольно часто, и форс / качества были на уровне 83% и 69% соответственно.То есть показатель качества упал, пусть и ненамного, но стабильности не было.

Потом слегка щелкнул, и решил заказать из Китая один из таких повышающий преобразователи напряжения до пять вольт сделать 12 вольт но с только при работе на приставке, и начал готовить плату для соединяя его.

Так как схему в интернете не нашел ( пропустить, если есть, просьба ) Приставки для приема цифрового ТВ — ROLSEN RDB-502N , пришлось разобраться с собой.

Извините, что в этот раз без фото — пишу на старую память

Там в правом верхнем углу на плате радиомодуль, он прикрывает экран железа.

Его внутреннее устройство меня не интересовало, когда я его примерно изучил ( железная крышка экрана модуля сверху — открывается без проблем ), и нашел полевой транзистор, который отвечает за подачу питания на антенный разъем, когда он открыт.

Спал его, и решил, по любому атасу чтоб проблем не было — только две ножки транзистора припаял на ножки, а третью ножку я подключил к общему проводу, через резистор 20 ком .Такой резистор находится на этом пути, ведущем к антенне, от которой я отключил транзистор и к которой я собираюсь подключить выход повышающего преобразователя.

Не напрямую, конечно, от преобразователя для питания антенны, а через формальный фильтр, который я построил для поверхностного монтажа, подключенный к дорожке, идущей к конденсаторной антенне 100 NF. ( маркировка 104. ), соединив к нему вторую ногу с землей, затем подключив какую-то небольшую катушку от старого, но импортного телевизора с неизвестной индуктивностью, т.к. ничего не измерять.

А с другой стороны катушки, опять все это подключил общим проводом, через тот же неполярный конденсатор на 100 нанофарад .

Может быть, чрезмерно и извращенно, но я бы предпочел что-нибудь. Ненужные помехи не нужны, а преобразователь их точно создает. Он импульс.

Так задумано, что вывод с преобразователя на катушку фильтра ( безопасно, от 12 вольт ничего не должно гореть, детектирование КЗ уходит в поле, а 12 вольт на процессор консоли не пойдет.Но это не совсем так. Просто схем нет, но я тонко подобрал на плате, и никаких подключений силовых дорожек антенны вне приемного блока — не нашел).

Питание преобразователь получит от фаски. Единственное, чего я боюсь, это при запуске конвертера ухаживать за ярлыком. Нужен эксперимент.

А общий провод — это обычный провод.

Возможный вопрос: зачем преобразователь, и зачем с 5 делать 12 вольт, если можно просто разобрать блок питания, и установить из него трансформатор внутри корпуса приставки, а от него вывести антенный разъем на 12 вольт , благо места внутри консоли много?

Да, действительно, свободного места внутри приставки много, и там уместится минимум 8 таких трансформаторов, да и крышка должна закрываться, и все заработает.

Но так сделать нельзя, тупо и горит — этот трансформатор будет работать и греть 24/7, даже в режиме ожидания. Зачем? Кто его выключит? ( если он так извращен, то счета за электричество не критичны, да и при повышенной возможности сжечь жилище не страшно — не забываем пропадать поля, иначе сначала сгорит приставка с 12 вольт )

Однако есть вариант использовать какое-то реле или катушку с зародышем, с гальваническим переходом ( иначе убить нах # й ), который можно подключить к скосу, чтобы либо при отключении опции питания антенны, либо в режиме ожидания питание антенны было отключено.

Кстати, если подключить катушку катушки 5 вольт — пропадет смысл этой извращенной затеи, так как 5 вольт есть всегда, это единственное питание, оно и дежурство … Думаю, мою мысль уловили.

Есть еще два минуса, если брать трансформатор через реле. Первое — отсутствие защиты от короткого замыкания в антенне — очевидно, опасно. А во-вторых, вы, скорее всего, не найдете такого реле, которое срабатывает у вашей катушки от короткого замыкания.Это можно обойти, закинув туда еще один пул посильнее, но это все — извращение.

Лучше попробовать использовать тот же преобразователь расширения. Плюс к такому подходу будет относительная элегантность решения и возможность регулировки напряжения и выше и ниже 12 вольт — почти все DC-DC преобразователи есть регулятор напряжения. Но естественно выше 12 вольт Ставить усилитель — не нужно, и приведет к его выходу из строя.

В моем случае все произошло еще интереснее! Позже я попытался снизить напряжение, подключив плюсовой провод в разрыв от внешнего источника питания переменного резистора на несколько ком Благо ток потребления усилителя небольшой, да и резистор не должен гореть. С резистором ничего не стало, но когда я начал его вращать во время рабочего пульта, то при понижении напряжения до 5 вольт я практически не заметил ухудшения сил / качества !

Вот что получается, еще можно запитать антенный усилитель от приставки без каких-либо преобразователей, без ухудшения качества приема и без лишних ошибок декодирования — распадающиеся изображения на кубики? Ёшкино мясо, а я уже все подготовил для подключения еще не заказал с Алиэкспресс. Повышающий преобразователь …

Потом снова подключил ногу к той дорожке, правда уже через фильтр — не чистил, снял ранее старый резистор на 20 ком Так как он пока не нужен, уже. Далее я сбросил блок питания БП с небольшой платы с антенным разъемом, вытащил саму плату, снял оттуда катушку и конденсатор, идущий в центральную квартиру, и заделал плату обратно. Ну, пока отводим взглядом кабель, скручиваем и снимаем полностью запрессованную квадратную гайку — пропустил центральную жилу там, припаяв к центральному контакту разъема, во избежание лишних потерь сигнала, потом скрутил и прижал оплетку , где это было.Оказалось, что сигнал из центральной жилы кабеля сразу же шел на пульт, без согласованных катушек и конденсаторов.

Включил все это дело — и все работает нормально, не хуже чем от 12 вольт От блока питания!

А я первый раз цеплял кабель прямо к разъему « на соплях » видимо потому что socks I. Получил такой неудовлетворительный результат …

Теперь приставка работает без блока питания, ну есть это не хорошо?

Вывод: можно попробовать сохранить антенный усилитель прямо с приставки, и пусть там будет 5 вольт, все заработает — проверил!

В сети встречался отзыв, что от 5 вольт не работает, но это неправда.

Однако не все модели усилителей будут работать в таком режиме, и вопрос повышения напряжения актуален. Доберусь до антенны — напишу модель усилителя. 100 километров С третьего этажа пять вольт мощности усилителя для приема цифрового ТВ-сигнала — ремонов . А если бы я использовал этот усилитель с родной «решеткой» — вообще сто килограммов, да и видимость не прямая.

Обратите внимание, что в природе могут быть разные устройства для приема цифрового ТВ, поддерживающие и 12 вольт на входе антенны, а этой функции нет.Прочтите инструкции к принимающему устройству. Если не поддерживает, то можно добавить, но над схемой придется поработать самому.

И помните — нет ничего невозможного (есть кривые руки).

Умный совет: лучше вообще не смотрите телевизор. Там на абсолютном большинстве каналов — сплошная ложь, скотское промывание мозгов и много унизительной рекламы (супер-бонус — тоже региональная реклама). Сам решай.

% PDF-1.4 % 201 0 объект > эндобдж xref 201 81 0000000016 00000 н. 0000002512 00000 н. 0000002685 00000 н. 0000002720 00000 н. 0000003921 00000 н. 0000003964 00000 н. 0000004117 00000 н. 0000004270 00000 н. 0000004423 00000 н. 0000004969 00000 н. 0000005390 00000 н. 0000006008 00000 п. 0000006365 00000 н. 0000006477 00000 н. 0000006564 00000 н. 0000007030 00000 н. 0000007662 00000 н. 0000008377 00000 н. 0000009049 00000 н. 0000009731 00000 н. 0000009815 00000 н. 0000009929 00000 н. 0000010424 00000 п. 0000011216 00000 п. 0000011358 00000 п. 0000012026 00000 п. 0000012575 00000 п. 0000013026 00000 п. 0000013430 00000 п. 0000013923 00000 п. 0000014499 00000 п. 0000015140 00000 п. 0000018326 00000 п. 0000018445 00000 п. 0000021543 00000 п. 0000021615 00000 п. 0000026255 00000 п. 0000026332 00000 п. 0000026367 00000 п. 0000026445 00000 п. 0000029089 00000 н. 0000029418 00000 п. 0000029484 00000 п. 0000029600 00000 н. 0000029635 00000 п. 0000029713 00000 п. 0000032163 00000 п. 0000032493 00000 п. 0000032559 00000 п. 0000032675 00000 п. 0000032789 00000 п. 0000032859 00000 п. 0000032943 00000 п. 0000036268 00000 п. 0000036541 00000 п. 0000036714 00000 п. 0000036741 00000 п. 0000037047 00000 п. 0000039907 00000 н. 0000040319 00000 п. 0000040817 00000 п. 0000040895 00000 п. 0000041020 00000 н. 0000041286 00000 п. 0000041364 00000 п. 040` = TR.* ڕ :::, acЈ @ y? H? XDhgC | .D000Pua 1W; p0q1d1O»Rep? B

Мировой рекорд 110 км @ 2,4 ГГц

Компания INTERLINE, ведущий польский производитель микроволновых антенн, поставила перед собой цель проверить возможность установления беспроводной связи в диапазоне 2,4 ГГц с DSSS с прямым расширением спектра (стандарт 802.11b) в диапазоне, который в настоящее время является предметом только теоретических споров.
Целью предприятия была практическая оценка возможностей и изучение явлений, связанных с такой связью.

Следует подчеркнуть, что построенная линия связи представляет собой типичную наземную линию связи и отличается от линии, построенной в конце 2002 года шведской компанией Alvarion и Swedish Space Corporation, которая использовала стратосферный воздушный шар.

Что не менее важно, все элементы, использованные в эксперименте ИНТЕРЛАЙН, представляют собой стандартное немодифицированное оборудование, имеющееся в продаже (параболическая антенна 1,1 м и усилитель мощностью 500 мВт). Шведские экспериментаторы использовали параболическую антенну 2,4 м и усилитель мощностью 6000 мВт.

Для связи были выбраны две локализации: Вроцлав (город) и Хала-под-Снежкой (Снежка — самая высокая гора Карконоше), юго-запад от Еленя Горы.

Расстояние около 110 км.

Люди

В эксперименте активно участвовали:

• Петр Кроплевски — владелец ИНТЕРЛАЙН
• Весава Карпович — руководитель производства
• Мацей Камински — менеджер технического отдела
• Кшиштоф Муларчик — Специалист по беспроводным сетям
• Кшиштоф Ющишин — Технолог-технолог

Филиалы

Одним из ключевых этапов эксперимента был выбор локализации станций, которые должны были создать двухточечную связь.Первый из них — это 11-этажный дом в одном из районов Вроцлава.
Второй, ключевой для эксперимента, — поляна у вершины Снежки, убежище Нерби Дом Слёнски (1400 метров над уровнем моря)

Оборудование

Для эксперимента было выбрано следующее оборудование:

• Антенны — PARABOLIC maxi, 27 дБи — продукт INTERLINE
• Точки доступа — Точка доступа INTEL Pro / Wireless 2011 — производитель SYBMOL
• Кабели и разъемы — кабели BELDEN H-1000, H-155, RG-316, разъемы VITELEC
• Беспроводные карты — Lucent ORiNOCO PC Card Silver / чипсет Agere , ZCom XI-300 / чипсет Intersil
• УСИЛИТЕЛЬ — ТОНЗА 2.4 ГГц, 500 мВт

Конечно же было еще 2 ноута. Дополнительно были: ИБП, набор инструментов, запасные кабели, разъемы и газовый припой (на всякий случай).

Удаленная конечная точка: Вроцлав

Дата эксперимента была назначена между 12 и 14 сентября 2003 года.
Первым этапом была установка и направление антенны во Вроцлаве так, чтобы она указывала на гору Нека. Благодаря хорошей видимости во Вроцлаве в день установки (2003.09.12) эта гора, которая находится на высоте 1602 метра над уровнем моря, была хорошо видна.Во время направления важен вертикальный угол, так как другой конец звена находился на высоте 1400 метров над уровнем моря.

Установочные компоненты

1. Точка доступа
Точка доступа INTEL Pro / Wireless 2011 + усилитель 2,4 ГГц / 500 мВт

• Канал: 5 (2432 МГц)
• Net_ID: wisznia
• Версия оборудования: A
• AP Версия прошивки: 02.52-13
• RF Версия прошивки: V2.51-08
• Тип радио: T2
• Выбор антенны: только первичная

                               Конфигурация RF

 .DTIM Interval 10 Режим WLAP включен
 .BC / MC Q Макс 10
 .Max Retries (d) 32 WLAP Priority 8000 шестнадцатеричный
 .Max Retries (v) 5 Ручной BSS ID WLAP 00: 02: B3: 15: 2F: 55
 .Multicast Mask (d) 09000E00 шестнадцатеричный
 .Multicast Mask (v) 01005E00 шестнадцатеричный WLAP Hello Time 20
 .Beacon Interval 100 тыс. Долл. США Макс. Возраст WLAP 100
 .Accept Broadcast ESSID Enabled Задержка пересылки WLAP 5
 .MU Тайм-аут бездействия 60 мин.WLAP MU Table Aging Time 240 мин.
 .Rate Control
   11 Мбит / с Не используется. Общий ключ отключен
    5,5 Мбит / с Не используется. Ширина ключа 40 бит
    2 Мбит / с Не используется. Идентификатор ключа шифрования 1
    Требуется обслуживание ключа шифрования 1 Мбит / с
 .RTS Порог 2347 байтСосуществование BlueTooth 0 мс
                                          .Короткая преамбула RF отключена
 Расширенный диапазон 50 миль.Tx Power Control Full


2. Антенный кабель

• тип кабеля: BELDEN H-1000
• длина: 5 метров
• разъемы: тип N

3. пигтейл

• тип кабеля: BELDEN H-155
• длина 30 см (0,3 м)
• разъемы: тип N и RP-BNC

Установка — горы Карконоше, Копа-Снежка

14 сентября 2003 года все оборудование было перевезено с OPEL Frontiera (мы получили разрешение властей Карконошеского национального парка) на поляну у вершины Снежки.

На месте установки погода стояла как обычно в горах. Практически все время это место было закрыто облаками. Лишь время от времени на десяток секунд ветер раскалывал тучи и нам открывались великолепные виды на окружающие горы.

Опытная команда быстро установила антенну PARABOLIC maxi на переносную мачту. Из-за плотной облачности мы не могли направить антенну, просто глядя на Вроцлав.В конце концов, было найдено лучшее направление, и все было установлено.

Кабель Belden H-155 (длиной 3 м) был подключен к антенне с помощью N-штекера.

Чем может быть подключено другое оборудование: карты, точки доступа, усилитель.

Основной эксперимент

Полоса частот 2,4 ГГц сканировалась для обнаружения чужих / чужих сигналов. Мы использовали карту ZCom XI-300 и программное обеспечение WiLAN Expert.
Значимых сигналов во всем диапазоне 2412–2483 МГц не обнаружено.

Этап 1: обнаружение одностороннего сигнала

Режим работы: 802.11b Инфраструктура

• Беспроводная карта: PC-карта Lucent ORiNOCO
• Разъем: INTERLINE N / MCCARD

Этап 2: двусторонняя передача данных

Измерения проводились с помощью программного обеспечения NetStumbler v. 0.3.30.
При корректировке настроек антенны мы обнаружили 1 (одну) внешнюю сеть (pol-czaj) на канале 1, но уровень сигнала был очень низким, а шумы были значительными.

С большой радостью этот приятный на слух звук (слушайте) сообщил нам, что мы получили кадр радиомаяка от передатчика во Вроцлаве.

Установление связи
Получение кадра маяка, хотя и был безошибочным успехом, не означал, что мы установили двустороннее соединение.

Основной формой такого соединения была пробная передача через ICMP команды ECHO с программой PING. (Прошу прощения за качество снимка — снято в полевых условиях)
Удачно!

Этап 3: двусторонняя передача данных

Режим работы: WLAP — точка доступа беспроводной локальной сети — режим моста для точки доступа INTEL PRO / Wireless 2011

• точка доступа: точка доступа INTEL PRO / Wireless 2011
• косичка: ИНТЕРЛИНИЯ N… RP-BNC

Измерения, выполненные во время сеанса Telnet от INTEL, показали сигнал на уровне RSS = 8, что означает примерно 20% максимальной пропускной способности. Это позволило установить соединение WLAP с согласованной скоростью 1 Мбит / с. Соединение рвалось каждые дюжину секунд. Это может быть вызвано несколькими условиями, которые анализируются нашей компанией.

Для стабилизации связи между антенной и точкой доступа мы использовали усилитель 2,4 ГГц / 500 мВт. RSS увеличился до RSS = 28, что означало около 80% от максимума.

Имея такую ​​хорошую ссылку, мы перешли к главному — передаче файлов по FTP с FTP-сервера во Вроцлаве. На данный момент мы не знали, с какой реальной скоростью мы можем отправлять данные. Регистрация на сервере прошла очень быстро. Мы выбрали файл, выбрали его, и … ПОДДЕРЖИВАЕМЫЕ 40 кБ / с +/- 4 кБ / с (килобайт в секунду). Это почти 0,5 Мбит / с по беспроводной сети на расстоянии более 110 км.

Скорее всего, мы стали свидетелями первой передачи такого большого количества данных по беспроводной связи в 2.Диапазон 4 ГГц с коммерчески доступным оборудованием Wi-Fi.

Выводы

Мы делаем все возможное, чтобы оборудование ИНТЕРЛАЙН было еще лучше, мы расширяем наши знания, чтобы помочь вам добиться успеха на вашем предприятии.

А теперь … смотрите фильм!

Спасибо за внимание и наилучшие пожелания всем клиентам ИНТЕРЛАЙН.
Петр Кроплевски, Веслав Карпович, Мацей Камински, Кшиштоф Муларчик

Leica AR10 GNSS-антенна | Leica Geosystems

Совершенно новая конструкция антенны, вместе с большой заземляющей панелью и интегрированным обтекателем, гарантирует, что AR10 обеспечивает исключительное отслеживание сигнала, точность фазового центра и подавление многолучевого распространения.

Встроенный обтекатель
Благодаря встроенному обтекателю Leica AR10 предотвращает накопление снега, который в противном случае может ухудшить качество сигнала. Несферический обтекатель разработан для обеспечения оптимального качества сигнала и имеет дополнительное преимущество, препятствующее размещению птиц на насесте. антенна, распространенный источник ослабления сигнала с закругленными обтекателями. Аэродинамическая форма антенны снижает ветровую нагрузку и вместе с легкостью обеспечивает возможность использования Leica AR10 с различными антенными мачтами или в качестве полевой или походной базы на штативе.Leica AR10 изготовлена ​​с использованием прочного и устойчивого к УФ-излучению корпуса, способного выдерживать экстремальные температуры, влажность, пыль, соль, солнечное излучение, загрязнения, удары и вибрацию.

Превосходная производительность
Разработанная с нуля для широкополосного отслеживания, новая широкополосная антенная технология, представленная в Leica AR10, обеспечивает превосходное отслеживание на малых высотах, подавление многолучевости и точность фазового центра антенны во всех частотных диапазонах. Совершенно новый малошумящий усилитель (МШУ) используется для обеспечения исключительно низкого уровня шума при измерениях и превосходного качества измерений.Новая технология LNA также имеет превосходное подавление внеполосных сигналов, помогая значительно снизить потенциальные помехи из-за помех.
