Мастер выключатель схема подключения через контактор

Мастер выключатель схема подключения

Схема подключения контактора abb esb 20-20 через выключатель

Для реализации такой логики работы освещения, потребуется контактор и выключатель. Например, модульный контактор ABB ESB 20-20, в паре с обычным одноклавишным выключателем света.

Прежде чем подробно рассмотрим схему подключения, несколько слов об этой модели контактора.

Каждый символ в названии контакторов АББ, имеет определенное значение.

Обычно маркировка имеет следующий вид:

ABB series xx-yz

Amperage voltage, где

ABB – название компании производителя

series — Серия оборудования XX — ток, на который рассчитаны контакты Y — Количество замыкаемых контактов (нормально разомкнутных/открытых НО) Z – Количество размыкаемых контактов (нормально замкнутых/закрытых НЗ)

amperage — Номинальная сила тока, voltage – Рабочее напряжение

О том, как контактор обозначают на однолинейных схемах, мы подробно рассказывали .

Выбранный нами модульный контактор АББ 20-20:

— относится к серии ESB, считающейся «бытовой»;

— Номинальный ток, на который рассчитаны контакты – 20А;

— содержит 2 независимых замыкаемых контакта, которые, до получения сигнала, нормально разомкнуты;

Такая логика работы контактора (нормально открытые контакты) при управлении выключателем наиболее предпочтительна в большинстве случаев и позволяет оперировать нагрузкой до 40А (2 пары контактов по 20А каждый).

Удобнее использовать модульный контактор с катушкой 220В переменного тока (на корпусе устройства напряжение катушки указано, в нашем случае это 250 Вольт «~» переменного тока).

Схема подключения контактора ABB esb 20-20 на 220В через выключатель

Ниже показана наглядная схема работы контактора через выключатель.

Собирается она следующим образом:

На выключатель подводится «Фаза», которая, пройдя через него, возвращается на управляющую клемму А2 контактора. На второй клемме А1 постоянно подключен «Ноль».
К клемме 1 контактора, подключена так же фаза, а к клемме 2 подсоединен проводник идущий к нагрузке.

Принцип работы прост: как только вы нажимаете клавишу выключателя, электрический ток попадает на клемму контактора А1, а значит и на катушку. Далее, по принципу электромагнита, замыкаются внутренние контакты, которые в нормальном состоянии разомкнуты, и электрический ток поступает к потребителям — электрооборудованию. Стоит щелкнуть клавишей выключателя еще раз, электрическая цепь разрывается, и контакты внутри модульного контактора размыкаются, обесточивая оборудование. Всё довольно просто.

Ко вторым клеммам 3-4, вы сможете подключить еще нагрузку до 20А, например, вторую группу светильников. Соответственно суммарно, контактор выдержит порядком 9 кВт (ток — 40А) мощности.

Если собирать подобную схему без использования контактора, просто пропустив фазу общего питающего кабеля всех групп освещения через выключатель, сразу возникают проблемы:

— Вы ограничены максимальным током, который выдерживает выключатель, редко эта величина больше 10А.

— Так как выключателе отсутствуют любые системы защиты контактов – он бы быстро выйдет из строя, подгорят контактные площадки или расплавится корпус. Возможно возникновение пожара.

Как видите, в подключении контактора через выключатель нет ничего сложного. И теперь, понимая логику работы и порядок подключения, вы сможете самостоятельно разработать и реализовать интересные, а главное полезные в хозяйстве схемы управления оборудованием, с использованием контакторов.

Источник: https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/216-skhema-podklyucheniya-kontaktora-abb-esb-20-20-cherez-vyklyuchatel

4+

У многих функция «отключение всего света одной кнопкой» плотно ассоциируется с умным домом, так как это самый понятный его элемент. Если мы управляем всем светом (то есть, весь свет подключен к контроллеру), то, конечно, самый простой сценарий — это выключить весь свет сразу при уходе из дома.

Реализовать эту функцию можно запросто безо всякого умного дома. Для этого нужно в электрощиток поставить контактор, который по внешнему сигналу будет отключать свет дома. При желании можно поставить контактор ещё и на отключаемые розетки.

Контактор, он же пускатель — модульный элемент, который ставится на DIN рейку и позволяет по управляющему сигналу включать и выключать мощную нагрузку. Вот, например, контактор ABB ESB24-40

Это контактор имеет 4 полюса (то есть, 4 группы контактов), максимальная мощность коммутации каждой из 4 групп контактов 24 ампера. Такого контактора вполне достаточно в большинстве случаев, чтобы полностью отрубить весь свет квартиры или загородного дома. Если у нас однофазное питание и мощность не превысит 20 ампер (то есть, 4.4 киловатта), то достаточно будет двухполюсного контактора ESB20-20

На верхние контакты подаётся ввод питания, с нижних оно идёт на освещение. Можно наоборот, не важно. На контакты А1 и А2 надо подать управляющее напряжение. У контакторов ABB есть модели с управляющим напряжением 24, 48, 110, 230 и 400 вольт постоянного или переменного тока.

При работе с промышленным контроллером, который обычно напряжение на выходах 24 вольта, лучше использовать контактор с управляющим напряжением 24 вольта. Если контроллера и какой-либо автоматики нет, то удобнее использовать питание 230В.

Кстати, большинство контакторов нормально-открыты, то есть, при отсутствии управляющего напряжения цепь разомкнута. Есть контакторы с нормально-замкнутыми контактами, на них надо подать напряжение, чтобы они разомкнулись. Например, ABB 24-22 имеют 2 группы НЗ контактов и 2 группы НО контактов.

Ещё один вариант — импульсные реле, на которые надо подавать не управляющее напряжение, а короткий импульс. Можно использовать моностабильные клавиши. Один раз нажали — включилось, ещё раз нажали — выключилось. Это даст нам возможность управления импульсными реле с нескольких мест.

Более интересный вопрос в том, как управлять функцией «выключить всё».

Считыватель бесконтактных ключей

Этот вариант гораздо более удобный и надёжный.

Наверное, у каждого на ключах есть ключ-капля от калитки или домофона:

На стене нам понадобится разместить считыватель ключей со встроенным контроллером, например, Matrix IIK

Снаружи он выглядит как белый прямоугольник с маленьким светодиодом. К нему нужно подвести питание 12В, на плате находится реле. Есть два режима работы: подача короткого импульса по прикладыванию запрограммированного ключа или включение-выключение реле по прикладыванию ключа. Можно запрограммировать все свои ключи. Поддерживаются любые ключи формата EmMarine (ключи-капли), а также бесконтактные карты этого формата. Есть модели с поддержкой более защищённых от копирования, но менее распространённых карт Mifire.

Работает и с контакторами, и с импульсными реле. Самое интересно, что этот считыватель можно спрятать, полностью заклеив обоями, например. Дальность считывания — порядка 1-2 сантиметров. Главное, не закрывать его металлическими элементами.

То есть, во-первых, он может быть незаметным, во-вторых, не нужно носить отдельный ключ или карту, в-третьих, его не активировать случайно.

Этот считыватель предназначен для систем контроля доступа, у него есть разъём для подключения «кнопки выхода», по нажатию которой контроллер также изменит состояние реле или даст импульс. Можно вывести куда-то эту кнопку и использовать как резервный вариант на случай потери ключа.

Управление светом с нескольких мест

Задача простая: выключать свет или от входа в квартиру или, например, из спальни. Тут нам понадобится импульсное реле, которое меняет состояние, получая импульс 230В от любого источника. Вот схема работы:

В этой схеме два импульсных реле, потому что свет квартиры висит на двух разных фазах, их надо подключать через разные реле. Либо можно использовать импульсное реле с двумя группами контактов. На мастер-выключатели подаётся 230В, они подают импульс на реле для изменения состояния. Мастер-выключателей в этой схеме может быть и больше, сколько угодно.

Можно один из мастер-выключателей заменить за карточный выключатель, а другой на считыватель ключей, это как удобнее.

Можно в качестве устройства управления поставить кодонаборную клавиатуру, на которой надо набрать 4- или 5-значный код для включение-выключения света, но это уже менее удобно.

37,373 просмотров всего, 65 просмотров сегодня

4+ Я занимаюсь проектированием систем Умный Дом, слаботочных систем, электрики. Описание задач и вопросы можно присылать на [email protected] Подробнее (в частности, стоимость) можно прочитать .

Источник: https://home-matic.ru/2017/04/vyklyuchit-ves-svet-odnoy-knopkoy/

Что такое мастер-выключатель

Модульный контактор

Контактор представляет собой модульный элемент, установленный на DIN-рейку и обеспечивающий удобное переключение нагрузки в домашней системе электроснабжения. От выбранного контактора зависят и его эксплуатационные характеристики. К примеру, если устанавливается мастер-выключатель с четырьмя группами контактов, предельно допустимая мощность коммутации каждой из них будет находиться в районе 24 ампер. В преимущественном большинстве случаев достаточно такого выключателя, чтобы без каких-либо проблем отключить электроэнергию в своей квартире или загородном доме.

Если в помещении используется однофазное питание с мощностью до 20 ампер, вполне достаточно будет установить двухполюсный контактор.

Простейший вариант управления контактором – использовать главное отключающее устройство, которое будет размещено внутри помещения. Выглядит такой прибор как обыкновенный выключатель, который работает в двух положениях – «вкл» и «выкл». При выключении свет сразу пропадает во всем помещении, независимо от положения остальных выключателей, в то время как при обратном включении системы свет появится только там, где он был включен.

Не обязательно использовать единственный главный выключатель, который одновременно будет регулировать и верхний свет, и розетки. В домах в основном используется вариант с двумя раздельными приборами под каждую цель. Более того, в крупных коттеджах используются выключатели, регулирующие подачу электроэнергии для разных этажей или помещений.

Мастер-выключатель или рубильник

Рубильники в электрощитке многоквартирного дома

Использование рубильника – это самый простой и распространенный вариант, который встречается повсеместно. Достоинства этого решения:

  • Простота. Оборудование электрощитка рубильником осуществляется людьми с минимальными знаниями и навыками в области энергоснабжения.
  • Надежность. Простота исполнения и минимум элементов в конструкции делают рубильник надежным вариантом.
  • Компактность. Полезное пространство электрощитка никак не ограничивается.
  • Стоимость. Цена установки рубильника ниже в сравнении с аналогичными вариантами.

В целом, рубильник представляет собой долговечное и надежное решение, которое не стесняет оборудование электрощита в отличие от установки мастера-выключателя на всю жилплощадь. При этом рубильник не так удобен в эксплуатации, ведь мастер-выключатель в квартире проще использовать в сравнении с рубильником, который устанавливается на сам щиток. Помимо этого, потребуется дополнительная установка освещения на неотключаемые линии по всему маршруту до электрощита.

Так как рубильник должен стоять внутри самого электрощитка, чтобы обеспечить простое отключение всех приборов, для регулирования подачи электроэнергии придется подходить к нему и выполнять все операции вручную. Помимо этого, нужно убедиться в том, что маршрут от помещения, внутри которого установлено устройство, является освещаемым, так как в противном случае придется добиться до рубильника в темноте, что создает дискомфорт.

Модульный контактор в электрическом щитке

Мастер-выключатель – это универсальный вариант, обеспечивающий все необходимое. Не обязательно пользоваться кнопкой, которая находится в квартире и сразу выключает свет в доме. Вместо нее встречаются варианты целостной системы контроля доступа, дистанционное отключение, карточный доступ и другие. Такое решение удобно, не требует дополнительной установки неотключаемого освещения к щитку, а также нет трудностей в оборудовании автомата, который будет срабатывать в нужное время.

В то же время, так как оборудование нормальной работы контактора предусматривает необходимость вовлечения целого ряда комплектующих, в итоге система становится ненадежной, ведь при выходе из строя любого компонента вся она перестает работать. Помимо этого, большое количество элементов приводит к увеличению стоимости и громоздкости такого решения, из-за чего оно занимает много места в щитке, но эта проблема частично решается установкой реле выбора фаз.

Выбор между мастером-выключателем и рубильником нужно делать, отталкиваясь от своих потребностей и предпочтений, так как каждый из них имеет свои преимущества и недостатки.

Как оборудовать мастер-выключатель

В зависимости от того, где планируется использование мастера-выключателя, меняется и его схема подключения в квартиру. Для разных объектов и помещений есть свои решения, обеспечивающие все необходимые потребности, поэтому подбирать их нужно с умом.

Автомат

Схема подключения модульного контактора

На электрической системе автомат находится в самом начале цепи, располагаясь при этом физически недалеко от счетчика. Принцип работы этой схемы заключается в том, что пользователь устанавливает предельно допустимую мощность электроэнергии, которая может потребляться в сумме всеми приборами в помещении. Если она будет превышена, через некоторое время автомат сработает и полностью обесточит помещение. Из-за неосмотрительности такое решение может только расстроить владельца, выключив свет в самое неподходящее время, но с другой стороны, это обеспечение пожаробезопасности.

При обнаружении утечки тока или возникновении короткого замыкания отключение света происходит без задержки.

Схема «Отель»

Схема подключения мастер-выключателя

Если внутри помещения используется одновременно пять или более электроприборов, что может привести к выключению света автоматом, нужно оборудовать его сразу несколькими отдельными схемами, каждая из которых будет нести свою функцию. Каждый контур подключается к конкретной группе приборов, и даже одновременное использование нескольких устройств не приведет к превышению допустимой мощности, независимо от того, насколько много они потребляют энергии. Такие электросхемы в профессиональных кругах называются «отель».

Ключевой особенностью такой схемы является необходимость дополнительного приобретения нескольких десятков метров провода или кабеля, автоматы в нужном количестве, а также мастер-выключатель, которым все автоматы будут регулироваться. Таким образом можно будет легко включать и выключать свет во всей квартире или обесточивать нужную группу приборов.

Мастер-выключатель – это простое и удобное решение, которое не только упрощает регулирование света в помещении, но и обеспечивает пожаробезопасность, позволяя владельцу чувствовать себя спокойно, покидая свой дом.

Источник: https://StrojDvor.ru/elektrosnabzhenie/podklyuchenie-master-vyklyuchatelya-na-vsyu-kvartiru-sxema/

монтаж через контактор, правила подключения в разных комнатах

На чтение 5 мин Просмотров 2. 6к. Опубликовано Обновлено

Реализовать функцию мгновенного выключения света в доме можно без обустройства так называемого «умного дома». Достаточно оборудовать свой электрический щиток контактором, которым будет выключаться свет в доме сразу при поступлении на него сигнала извне. Управляется он с помощью специального прибора, который называется мастер-выключатель.

Что такое мастер-выключатель

Модульный контактор

Контактор представляет собой модульный элемент, установленный на DIN-рейку и обеспечивающий удобное переключение нагрузки в домашней системе электроснабжения. От выбранного контактора зависят и его эксплуатационные характеристики. К примеру, если устанавливается мастер-выключатель с четырьмя группами контактов, предельно допустимая мощность коммутации каждой из них будет находиться в районе 24 ампер. В преимущественном большинстве случаев достаточно такого выключателя, чтобы без каких-либо проблем отключить электроэнергию в своей квартире или загородном доме.

Если в помещении используется однофазное питание с мощностью до 20 ампер, вполне достаточно будет установить двухполюсный контактор.

Простейший вариант управления контактором – использовать главное отключающее устройство, которое будет размещено внутри помещения. Выглядит такой прибор как обыкновенный выключатель, который работает в двух положениях – «вкл» и «выкл». При выключении свет сразу пропадает во всем помещении, независимо от положения остальных выключателей, в то время как при обратном включении системы свет появится только там, где он был включен.

Не обязательно использовать единственный главный выключатель, который одновременно будет регулировать и верхний свет, и розетки. В домах в основном используется вариант с двумя раздельными приборами под каждую цель. Более того, в крупных коттеджах используются выключатели, регулирующие подачу электроэнергии для разных этажей или помещений.

Мастер-выключатель или рубильник

Рубильники в электрощитке многоквартирного дома

Использование рубильника – это самый простой и распространенный вариант, который встречается повсеместно. Достоинства этого решения:

  • Простота. Оборудование электрощитка рубильником осуществляется людьми с минимальными знаниями и навыками в области энергоснабжения.
  • Надежность. Простота исполнения и минимум элементов в конструкции делают рубильник надежным вариантом.
  • Компактность. Полезное пространство электрощитка никак не ограничивается.
  • Стоимость. Цена установки рубильника ниже в сравнении с аналогичными вариантами.

В целом, рубильник представляет собой долговечное и надежное решение, которое не стесняет оборудование электрощита в отличие от установки мастера-выключателя на всю жилплощадь. При этом рубильник не так удобен в эксплуатации, ведь мастер-выключатель в квартире проще использовать в сравнении с рубильником, который устанавливается на сам щиток. Помимо этого, потребуется дополнительная установка освещения на неотключаемые линии по всему маршруту до электрощита.

Так как рубильник должен стоять внутри самого электрощитка, чтобы обеспечить простое отключение всех приборов, для регулирования подачи электроэнергии придется подходить к нему и выполнять все операции вручную. Помимо этого, нужно убедиться в том, что маршрут от помещения, внутри которого установлено устройство, является освещаемым, так как в противном случае придется добиться до рубильника в темноте, что создает дискомфорт.

Модульный контактор в электрическом щитке

Мастер-выключатель – это универсальный вариант, обеспечивающий все необходимое. Не обязательно пользоваться кнопкой, которая находится в квартире и сразу выключает свет в доме. Вместо нее встречаются варианты целостной системы контроля доступа, дистанционное отключение, карточный доступ и другие. Такое решение удобно, не требует дополнительной установки неотключаемого освещения к щитку, а также нет трудностей в оборудовании автомата, который будет срабатывать в нужное время.

В то же время, так как оборудование нормальной работы контактора предусматривает необходимость вовлечения целого ряда комплектующих, в итоге система становится ненадежной, ведь при выходе из строя любого компонента вся она перестает работать. Помимо этого, большое количество элементов приводит к увеличению стоимости и громоздкости такого решения, из-за чего оно занимает много места в щитке, но эта проблема частично решается установкой реле выбора фаз.

Выбор между мастером-выключателем и рубильником нужно делать, отталкиваясь от своих потребностей и предпочтений, так как каждый из них имеет свои преимущества и недостатки.

Как оборудовать мастер-выключатель

В зависимости от того, где планируется использование мастера-выключателя, меняется и его схема подключения в квартиру. Для разных объектов и помещений есть свои решения, обеспечивающие все необходимые потребности, поэтому подбирать их нужно с умом.

Автомат

Схема подключения модульного контактора

На электрической системе автомат находится в самом начале цепи, располагаясь при этом физически недалеко от счетчика. Принцип работы этой схемы заключается в том, что пользователь устанавливает предельно допустимую мощность электроэнергии, которая может потребляться в сумме всеми приборами в помещении. Если она будет превышена, через некоторое время автомат сработает и полностью обесточит помещение. Из-за неосмотрительности такое решение может только расстроить владельца, выключив свет в самое неподходящее время, но с другой стороны, это обеспечение пожаробезопасности.

При обнаружении утечки тока или возникновении короткого замыкания отключение света происходит без задержки.

Схема «Отель»

Схема подключения мастер-выключателя

Если внутри помещения используется одновременно пять или более электроприборов, что может привести к выключению света автоматом, нужно оборудовать его сразу несколькими отдельными схемами, каждая из которых будет нести свою функцию. Каждый контур подключается к конкретной группе приборов, и даже одновременное использование нескольких устройств не приведет к превышению допустимой мощности, независимо от того, насколько много они потребляют энергии. Такие электросхемы в профессиональных кругах называются «отель».

Ключевой особенностью такой схемы является необходимость дополнительного приобретения нескольких десятков метров провода или кабеля, автоматы в нужном количестве, а также мастер-выключатель, которым все автоматы будут регулироваться. Таким образом можно будет легко включать и выключать свет во всей квартире или обесточивать нужную группу приборов.

Мастер-выключатель – это простое и удобное решение, которое не только упрощает регулирование света в помещении, но и обеспечивает пожаробезопасность, позволяя владельцу чувствовать себя спокойно, покидая свой дом.

Мастер выключатель. Для чего применяют? Схема подключения. | Проектирование электроснабжения.

Добрый день уважаемые читатели. В предыдущей нашей статье мы вкратце разобрали, что такое проходные выключатели и схемы их подключения. В этой статье, как и писал ранее, мы с Вами будем разбирать схемы управления освещением с применением мастер-выключателя. Как и ранее, предлагаю разделить нашу статью на отдельные вопросы:

1. Что такое мастер выключатель? Общие сведения, условные обозначения на схемах электроснабжения.
2. Отличие импульсного реле от контактора.
3. Схемы мастер-выключателя с применением импульсного реле и контактора.
4. Важные моменты при реализации схемы.

1. Что такое мастер выключатель? Общие сведения, условные обозначения на планах и схемах электроснабжения.

Итак, постараюсь объяснить своими словами. Мастер выключатель - коммутационный аппарат не имеющий отличий от простого выключателя, назначением которого является управление всем освещением объекта посредством коммутации через него импульсного реле или контактора.

Современное изображение мастер-выключателя, условно отображающее его назначение на клавише. Изображение взято из открытых источников.

Современное изображение мастер-выключателя, условно отображающее его назначение на клавише. Изображение взято из открытых источников.

Простыми словами - это обычный выключатель освещения, который способен включать/выключать все освещение объекта, не зависимо от положения выключателей группового освещения или отдельных объектов.

Теперь пример из жизни - Вы живете в двухэтажном частном доме, покидая его Вы вдруг вспомнили, что забыли отключить свет в спальне на втором этаже и на балконе. В этом случае Вам не придется разуваться и бежать на второй этаж, если у Вас в прихожей или перед выходом установлен мастер-выключатель, он отключит свет во всем доме.

Для проектировщиков хотелось бы показать, как в однолинейной схеме распределительного щита отобразить мастер-выключатель и принцип его подключения.

Однолинейная схема электроснабжения частного дома с наличием мастер-выключателя для всех групп освещения. В данной схеме также может быть применено импульсное реле на 1 и 3 фазы.

Однолинейная схема электроснабжения частного дома с наличием мастер-выключателя для всех групп освещения. В данной схеме также может быть применено импульсное реле на 1 и 3 фазы.

Условное обозначение на планах необходимо делать как обычного выключателя. Единственное что можно пометить его назначение. Например:

Условное обозначение на планах мастер-выключателя. В соответствии с ГОСТ 21.614-88 и личным дополнительным обозначением.

Условное обозначение на планах мастер-выключателя. В соответствии с ГОСТ 21.614-88 и личным дополнительным обозначением.

Также более подробно предлагаю разобрать структурную схему с мастер выключателем для двухэтажного дома.

Структурная схема подключения мастер-выключателя для двухэтажного дома. с применением контакторов (импульсного реле)

Структурная схема подключения мастер-выключателя для двухэтажного дома. с применением контакторов (импульсного реле)

Итак, на схеме выше мы видим, что у нас в доме на каждый этаж свой распределительный щит освещения (это исключительно было пожелание заказчика). Мастер выключатель осуществляет управлением контакторов, которые в свою очередь дают питание на шину автоматических выключателей группового освещения. Кабель от автоматических выключателей идет уже на выключатели света в комнатах и соответственно к светильникам. Схему можно было спроектировать по разному и возможно более проще, здесь же представлен как один из вариантов реализации. Теперь переходим ко второму вопросу.

2. Отличие импульсного реле от контактора.

Начнем с общей терминологии.

Контактор - двухпозиционный электромагнитный аппарат, предназначенный для частых дистанционных включений и выключений силовых электрических цепей в нормальном режиме работы. Разновидность электромагнитного реле.

ГОСТ Р 50030.4.1-2002 ГОСТ Р51731-2001 ГОСТ 11206-77 (2002)

Общий вид серии контакторов АВВ. Изображение взято из открытых источников.

Общий вид серии контакторов АВВ. Изображение взято из открытых источников.

Импульсное реле - двухпозиционный электромагнитный аппарат, предназначенный для частых дистанционных включений и выключений силовых электрических цепей в нормальном режиме работы. Назначение импульсного реле заключается в регулировании цепями освещения либо другими потребителями. Реле, основанное на импульсах, потребляет электроэнергию исключительно в момент коммутации.

Общий вид импульсного реле различных производителей. Изображение взято из открытых источников.

Общий вид импульсного реле различных производителей. Изображение взято из открытых источников.

Теперь нам становится понятно что по смыслу и назначению это почти одинаковые устройства, а вот по принципу немного разные. Катушка модульного контактора, находящегося в рабочем режиме, всегда под напряжением, а катушка импульсного реле получает только кратковременные импульсы. Также необходимо понимать, что контактор изначально рассчитан на коммутацию силовых цепей с индуктивной нагрузкой (типа вращающихся электрических машин), поэтому, за редким исключением, имеет дугогасительные камеры (либо контакты повышенной стойкости к "выгоранию" от действия электрической дуги на малых токах - но, в любом случае, минимальный зазор между контактами - не менее 4 мм при 380 В). Реле же рассчитано на коммутацию слаботочных вторичных цепей с низкой индуктивностью (лампочки, другие реле и т. п., максимум катушки контакторов). Соответственно, их контакты не рассчитаны на горение электрической дуги, за исключением отдельных случаев и технического исполнения. Теперь давайте перейдем к схемам.

3. Схемы мастер-выключателя с применением импульсного реле и контактора.

Начнем мы со схемы для импульсного однофазного реле

Схема включения в цепь однофазного импульсного реле. Изображение взято из открытых источников.

Схема включения в цепь однофазного импульсного реле. Изображение взято из открытых источников.

На изображении выше мы видим общую схему подключения всех элементов. Точно такая же схема будет и с 1 фазным контактором. Но есть конечно же отличие - если в данной схеме будет присутствовать контактор, то мы сможем установить только один выключатель. Теперь мы можем понимать в чем явное преимущество импульсного реле над контактором. Надо также сказать, что для полной надежности схемы необходимо установить автоматический выключатель 6А или 10А подключаемый от реле и отходящий на свою группу освещения.

Схема включения в цепь трехфазного импульсного реле. Изображение взято из открытых источников.

Схема включения в цепь трехфазного импульсного реле. Изображение взято из открытых источников.

В данной схеме все аналогично, что и в прошлой. Такое же преимущество над контактором, а также отсутствие защиты цепей после реле.

Хотелось бы также сказать, что импульсные реле может применяться и без выключателей например через таймер, или дистанционный контроллер.

В распределительном электрощите все это выглядит так

Схема монтажная с применением таймера, импульсного реле и отходящих автоматических выключателей. Изображение взято из открытых источников.

Схема монтажная с применением таймера, импульсного реле и отходящих автоматических выключателей. Изображение взято из открытых источников.

4. Важные моменты при реализации схемы.

На какие моменты я хотел бы обратить внимание при проектирование и реализации схем с мастер-выключателем? Пожалуй самое главное - это применение того или иного типа магнитных пускателей. Контакторы для управления силовым электрооборудованием (например насосов, вентиляции или т.п), а импульсное реле для управление цепями с малым током (например освещением). Также важно правильно подключить всю систему в распределительном щите. Лучше это дело доверить квалифицированным специалистам.

Управление энергосистемами по средствам обыкновенного выключателя очень удобно и широко распространено за рубежом и уже давно используется в нашей стране. А в случае с добавлением автоматизированных контроллеров, таймеров и т.п инновационных технологий, управление системами Вашего дома станет очень комфортным, автоматизированным и самое главное экономным с точки зрения потребления электроэнергии.

На этом у меня все. В наших следующих статьях мы разберем не менее важные вопросы в области электроснабжения. Подписывайтесь на мой канал.

Мастер выключатель на всю квартиру через контактор

Многие современные дома людей по всему миру уже не только догнали, но и перегнали фантазии писателей-фантастов. Инженеры ежедневно создают устройства, облегчающие быт людей. Многие вещи и устройства еще недавно показались бы нам чем-то нереальным, но уже сейчас они существуют и применяются широко в обычных домах. Самое же главное – это то, что все эти устройства вполне доступны каждому, хотя не все про них еще знают.

Наверное, с любым человеком была такая история: когда уже надел ботинки и тут вспоминаешь, что в спальне свет не выключен. Что делать? Ползти до комнаты или разуться и быстро добежать. А можно поставить в квартире умный выключатель и одной клавишей обесточить всю квартиру. Удобно ведь, правда? Давайте разберемся, что это такое.

Принцип работы умного выключателя

Мастер-выключатель это такой же обычный выключатель, только он одновременно выключает все электроприборы в квартире и некоторые элементы уличного освещения, за исключением отдельных.

На самом деле уже многие из нас знакомы с мастер-выключателями. Они уже не один год успешно применяются в отелях. Выходя из своего номера, вы картой проводите по сканеру, закрывая дверь, в этот момент в помещении выключается вся электрика: свет, телевизор и все остальные электроприборы за исключением тех, работу которых нельзя прерывать (холодильник, электровентиляция и т.д.).

Мастер-выключатель представляет собой коммутационный аппарат в электрике, который ничем не отличается от стандартного выключателя. Он управляет всем электричеством в помещении посредством коммутации через него импульсного реле и контактора. Мастер-выключатель управляет контакторами, которые питают шину автоматического выключателя группового освещения. Кабель от автоматического выключателя в свою очередь идет уже на обычные выключатели и электроприборы во всех комнатах. Основными элементами реализации процесса управления являются импульсное реле и контактор.

Импульсное реле представляет собой двухпозиционное электромагнитное устройство, которое предназначается для частого дистанционного переключения силовых электрических цепей в обычном режиме работы. Реле управляет регулированием цепей освещения или работой электроприборов. Импульсное реле потребляет электричество только в момент коммутации – этого его отличительная особенность. Контактор является двухпозиционным электромагнитным аппаратным средством. Оно предназначается для дистанционных переключений электроцепей в обычном режиме работы.

Из определения видно, что эти устройства близкие по назначению, но имеющие различия в принципах работы. Катушка в составе модульного контактора находится всегда под напряжением, в отличие импульсного реле, который получает питание от кратковременных импульсов. Важно знать, что контактор работает при коммутации силовых цепей с индуктивной нагрузкой (вращающиеся электрические машины). Устройство имеет в своем составе дугогасительные камеры, а в некоторых случаях контакты с повышенной стойкостью к выгоранию от воздействия электро дуги при минимальных токах. Зазор между соседними контактами у прибора не меньше 4 миллиметров при значении 380 В. Стоит отметить, что данные приведены для примера.

Импульсное реле же предназначено для коммутации слаботочных цепей с невысокой индуктивностью. Например, это могут быть лампочки, другие виды реле, катушки контакторов, подключение и др. поэтому стоит понимать, что контакты реле совсем не предусматривают горение электрической дуги, кроме отдельных случаев предусмотренным техническим исполнением.

При проектировании важно обратить внимание на применение разных типов магнитных пускателей. Контакторы подходят для управления силовым электрооборудованием (например, подключение трехфазной нагрузки), а импульсное реле для цепей с малым током. Не забывайте и про правильное подключение всей системы в распределительном щитке. Лучше, если все работы будет проводить специалист с большим опытом.

Управление всеми энергосистемами в доме с помощью обычного выключателя удобно и уже давным давно широко используется за границей. В России же применяется недавно, но используется повсеместно. На всю систему электрооборудования в доме устанавливается один «контрольный» выключатель. Монтаж и примеры можно посмотреть на видео в интернете.

Если вы решили реализовать данную систему у себя дома, рассмотрите возможность добавления к системе автоматизированных контроллеров, таймера и других инновационных технологий для управления системой в вашем доме. Так вы добьетесь еще большего комфорта и экономии электроэнергии. Примерная схема включения представлена на изображении к данному материалу.

Как поставить мастер-выключатель дома?

Для установки в домашних условиях на 220В достаточно контактора. С помощью него вы сможете реализовать следующие функции мастер-выключателя:

  • Выключение электрических приборов и света во всей квартире при помощи всего одной кнопки.
  • Выключение определенных приборов из нужной точки квартиры. (при напряжении 220 Вольт)

Получается, что пользователю нужно определиться, какие именно электроприборы он хочет выключать одной кнопкой, а какие оставить. К примеру, это может быть свет во всей квартире плюс электроплита, телевизор и полностью электропитание в спальне.

Конечно, если рассматривать глобально, то все эти функции присутствуют в системе «Умный дом». Но не всем по карману его установка. Мастер-выключатель же доступен практически каждому. Кроме того, его надежность и простота реализации добавляют преимуществ этой системе. Надо ли говорить, что и в обслуживании мастер-выключатель намного проще и дешевле. Не нужно покупать км. проводов для его реализации, все делается достаточно быстро и просто.

Устанавливаем мастер-включатель дома самостоятельно

Надо сказать, что идея для дома не новая. Однако с появлением новых технологий контакторы уменьшились в размерах, стали тише и их установка сейчас намного проще. Если вам понравилась идея мастер-включателя дома, и вы хотите ее реализовать, то наилучшим местом для установки будет электрощит. Контакторы легко интегрируются на din-рейку.

Один из проверенных способов установки это на схему однофазного щита. Система реализуется на три группы света при помощи контактора маркировки iCT 25А 220 В 2НО Schneider Electric (на фото). Питание подается на верхние контакты, при этом с нижних оно идет на три группы освещения. На контакты А1, А2 подается управляющее напряжение при помощи управляющего выключателя. В жизни это выглядит так: вы нажимаете кнопку (вниз) при этом все электроприборы выключаются. Нажимаете вверх – включаются. Если напряжение на контакторе отсутствует, силовые клеммы находятся в разомкнутом состоянии и соответственно свет выключен. В этот момент свет переходит в то состояние, в котором он находился на момент выключения. Кнопка выключения просто подает напряжение 230 Вольт на контактор.

Подбираем контактор

Контактор несколько основных параметров:

  • Значение напряжения в сети управления. Берем на 230В, так как это большинство электроприборов имеет именно такие требования.
  • Значения управляющего напряжения контакторов. Берем:24В, 48В, 110В, 230В, 400В. Можно рассматривать как переменного, так и постоянного тока.
  • Значение номинального рабочего тока. Для этого параметра обязательным является расчет нагрузки.

Каждый электрический прибор имеет шильдик с указанием мощности и напряжения данного устройства в Вт или кВт С учетом этих значений выбираются электрические устройства. Еще один важный параметр – это число полюсов, или по-другому групп контактов. Виды 2 и 4 «НО» - нормально открытый, «НЗ» - нормально закрытый. Выбор по данным параметрам осуществляется исходя из индивидуальных требований и предпочтений, а также в зависимости от силы тока, назначения контактора и существующей схемы.

В зависимости от ситуации и существующих параметров можно подобрать различные варианты реализации с точки зрения экономии. Если для клиента важен уровень шума, можно выбрать малошумный контактор. Цены на устройство разнятся, в зависимости от характеристик и производителя. Но если есть цель, то найдется и решение. «Люкс Дизайн» выполняет подключение мастер-выключатель для домашнего использования, а также на коммерческих объектах. Рассчитываем все расходники, проектируем схем подключения и реализуем на месте.

Подводя итог

Идея размещения дома системы «мастер-выключатель» интересная и имеет достаточно обширное применение. Здесь все зависит от потребностей клиента и поставленных задач. В общем и целом стоимость реализации может быть вполне доступной для любого кошелька. Но стоит помнить о некоторых минусах устройства:

  • Работа выключателя сопровождается небольшим шумом.
  • Прибор занимает место в щитке.
  • Придется потратиться на комплектующие.
  • Понижение надежности работы схемы.

Не смотря на то, что есть небольшое количество минусов, плюсов внедрения такой системы у себя дома или на рабочем объекте намного больше, не говоря уже о повышении уровня безопасности и снижения риска возникновения возгорания из-за не выключенных электроприборов. Поэтому, устанавливать ли такую систему у себя - решать вам. Насколько рентабельной будет установка можно определить после подробного рассмотрения электрической системы в доме. Стоит отметить, что в 90% установка мастер-выключателя улучшала ситуацию.

Если вы хотите, поставить мастер-выключатель быстро, качественно и без лишних затрат с гарантией на работу, закажите комплекс работ по установке в «Люкс Дизайн». Наши мастера с большим стажем сделают все качественно и в срок!







Мастер выключатель - 10 глупых ошибок при подключении схемы через контактор.

Мастер-выключатель или мастер-кнопка — это очень простое устройство, которое добавляет безопасности в электрику любой квартиры и приносит спокойствие и комфорт в нашу жизнь.

Впервые с аналогами таких волшебных кнопок многие из нас могли познакомиться в зарубежных отелях.

Это когда выходишь из номера и достаешь из специального кармашка карту, а весь свет внутри автоматически отключается. Называется эта штука — карточный выключатель.

Все это можно реализовать и в домашних условиях без специальных карт. Причем “фишка” эта вовсе не для забывчивых граждан, как рекламируют некоторые электрики.

“Забывчивые” люди забудут не только про включенный свет или утюг в комнате, но и про эту самую кнопку 😊

Отдельные ретрограды и минималисты (“всю войну на пробках прошли!”) вообще категорически против подобных схем.



Недостатки у системы тоже имеются и не стоит этого скрывать.

Расширенный отзыв с негативными моментами из практики

Тем не менее, всего лишь один такой мастер выключатель может управлять не только освещением, но и розетками. Нажав клавишу возле входной двери, вы одним движением отключаете абсолютно всех потребителей за исключением приоритетной группы (неотключаемая нагрузка).

Неотключаемые линии – это те группы и розетки, которые в обязательном порядке должны продолжать работать, когда вас нет дома.

Сюда входят:

  • газовый или электрический котел
  • охранная сигнализация
  • система защиты от протечек
  • видеонаблюдение

Рубильник вместо мастер-кнопки

Самое элементарное разделение нагрузок организовывается при помощи дополнительного рубильника в эл.щите. Нет, не такого 😊

Его еще называют выключателем нагрузки.

Схема здесь простейшая, даже отдельного одноклавишника не требуется:



Ошибка №1

Важно, чтобы рубильник при этом был номиналом выше или равен току вводного автомата.

Так как у него нет своей защиты и при превышении нагрузки он попросту сгорит.

Перед отъездом в отпуск вы открываете щитовую, отключаете этот рубильник, не трогая вводной автомат, и спокойно покидаете дом.

При всей своей простоте данная схема имеет один существенный недостаток. Далеко не у всех щитовая расположена прямо возле входной двери.

В частных домах она вообще может быть запрятана в подвале. Представьте себе, выключили вы рубильник и все освещение, а после этого давай выбираться в потемках на улицу.

И так каждый раз при покидании жилища. Тот еще экстрим и удобства.

Варианты монтажа – преимущества и недостатки

Поэтому на смену данному решению пришло удаленное управление нагрузкой 😊

С ним вам больше не нужно лезть в щитовую и щелкать там автоматами.

С виду мастер выключатель ничем не отличается от обычного. В качестве него, собственно говоря, и используется привычный нам одноклавишник.

Нажали его вниз – все эл.оборудование в доме отключилось, вверх – включилось.

Вопрос, как это все реализовать с наименьшими затратами? Наиболее дорогой и сложный вариант – это программируемые логические реле или контроллеры (ПЛК).

Помимо их высокой стоимости, учитывайте еще и цену различных защит, которые вам придется воткнуть в щиток, зная качество нашего эл.сетевого питания с его перепадами и скачками напряжения.

Чуть менее дорогой – импульсные реле. У них главное преимущество в том, что обмотка устройства будет находиться под напряжением только в моменты переключения.

Мы же рассмотрим наиболее доступную для всех схему – на модульном контакторе.

Располагается он в общем эл.щите, где занимает по ширине место не более одного (при однофазном исполнении) или трех автоматов (при исполнении на четыре контактные группы).

Схему подключения контактора с мастер кнопкой может воплотить в жизнь практически любой электрик. Для импульсных реле, а тем более программируемых, придется искать хороших, грамотных специалистов.

Да и при выходе из строя такой замысловатой системы, вы ее навряд ли почините самостоятельно и будете вынуждены сидеть без света до прихода эл.монтажников.

Схема с контактором наиболее ремонтопригодна и проста в эксплуатации.

Выбор контактора

Как правильно подобрать контактор или пускатель?

Современный модульный контактор это уже не то громоздкое оборудование, что раньше.

Он отличается компактностью (монтаж на din-рейку) и отсутствием раздражающего шума при работе.

При выборе в первую очередь обращайте внимание на номинальный ток. Самые ходовые - это на 20А, 40А, 63А.

Контактор должен спокойно пропустить через себя не только всю подключенную через него нагрузку, но и не расплавиться при ее кратковременном превышении. Своей то защиты у него нет.

Ошибка №2

Поэтому нельзя, чтобы номинальный ток контактора был меньше, чем ток вводного автомата.

Желательно, чтобы он превышал на одну ступень его величину. Например, автомат 25А или 32А – контактор 40А; автомат 50А – контактор 63А и т.д.

Ток, на который рассчитаны контакты можно найти на корпусе оборудования.

Вот эта надпись обозначает, что устройство имеет два ряда контактов, рассчитанных на максимальный ток в 20А на каждой паре.

То есть, суммарно к нему можно подключить нагрузку в 40А или ~ 8кВт.

Ошибка №3

Но это вовсе не значит, что он подойдет при вводном автомате в 25А или 32А.

Еще обращайте внимание на другие надписи и обозначения. К примеру, буковка “S” говорит о том, что это оборудование пониженной шумности.

У Hager есть такая серия. Для дома с щитовой внутри помещения желательно покупать именно бесшумные модели.

Нормально открытый или закрытый контактор – что лучше?

Еще смотрите на исполнение устройства. Контакторы бывают с нормально открытыми (NO) и нормально закрытыми контактами (NC).

Ошибка №4

Нам понадобятся открытые, а не закрытые.

Это означает, что когда на включающую катушку пускателя не поступает напряжение, силовые контакты остаются разомкнутыми и ток через них не проходит.

Вот соответствующий рисунок и обозначение такой серии на корпусе устройства.

Казалось бы, контактор с нормально закрытыми контактами намного лучше, ведь у него катушка не будет все время находится под напряжением 220В.

Однако всегда берите в расчет и учитывайте не только нормальные режимы, но и аварийные.

В аварийной ситуации (повреждение, возгорание и выход из строя управляющей катушки) у вас вся щитовая и приборы остаются под напряжением. А такого быть не должно.

При залипании вводного автомата возникает серьезная проблема с обесточиванием всего дома.

Кроме того, катушка соленоида у контактора с NO (нормально открытый) будет под напряжением, когда вы находитесь дома. В то время как с оборудованием NC, когда вас дома нет. Грубо говоря, контактор NO будет "гудеть", когда вы рядом, поблизости, а NC - когда вы далеко.

Представьте, что это отпуск протяженностью почти в месяц или более. Второй вариант (NC) менее безопасный и в свое отсутствие вы попросту не сможете оперативно среагировать на развитие аварийной ситуации.

Где устанавливать выключатель?

Итак, что мы имеем в исходных данных? Возьмем самую элементарную схему эл.снабжения любой квартиры или дома.

У нас есть однофазный эл.щит с двухполюсным автоматом на входе и вводным УЗО после него.

Далее идут модульные автоматы, от которых запитаны как линии освещения, так и розеточные группы. В том числе неотключаемая нагрузка – холодильник и охранная сигнализация.

Куда здесь подключать мастер выключатель? Для начала определимся с его правильным размещением.

Одноклавишный выключатель света монтируется возле двери на выходе из квартиры.

Ошибка №5

Только не ставьте его в одной рамке с выключателем общего света в коридоре или прихожей.

Иначе гости будут постоянно по ошибке клацать по этой клавише, не зная, что она “хитрая”, и отключать весь дом.

Кто-то даже прибегает к сверхскрытому и секретному монтажу данной кнопки 😊

Ошибка №6

Также не советуем ставить клавишу на стандартной высоте в 90см.

Лучше разместить этот выключатель как можно выше, подальше от маленьких детей, если таковые имеются в семье.

Контактор монтируете в щитке сразу после защитного УЗО.

Схема подключения контактора

Переходим к подключению проводов. У каждого контактора имеется катушка управления с выходами А1 и А2.

На них нам и нужно завести напряжение 220В. Причем питающая фаза, провоцирующая замыкание силовых контактов, как раз и подается через тот самый мастер-выключатель.

Итоговая схемка:

Ошибка №7

Перед контактором и мастер кнопкой не забудьте установить отдельный автомат для защиты катушки!

Витки катушки при длительной работе могут перегреться и замкнуть между собой. Без соответствующей защиты все это неминуемо приведет к пожару.

Ошибка №8

Автомат выбирайте минимального значения Iном=2-3А, а не 10А!



Схема подключения здесь следующая: фазу с УЗО заводите на автомат защиты катушки, а выход с него пускаете на одноклавишный выключатель. Далее провод подключается на конец катушки А2.

На начало А1 цепляете нулевую жилу. Через силовые клеммы 1-2, 5-6 будут подключаться провода на все остальные автоматы в щитке.

Для того, чтобы на выключателях и контакторе было удобнее зажимать двойной провод под одну клемму, используйте специальные наконечники НШВИ-2.

Приоритетная группа (холодильник + сигнализация) подключается напрямую после УЗО.

Однолинейная схема подключения мастер-выключателя через контактор будет выглядеть следующим образом:

Разделение на группы потребителей, отключаемую-неотключаемую нагрузку вы делаете самостоятельно в зависимости от ваших потребностей.

Ошибка №9

Собрать такую схему только на одном выключателе без контактора не получится.

Все одноклавишники рассчитаны на максимальный ток не более 10-16А.

Схема без проводов

А что делать, если у вас дома уже сделан ремонт и возле двери нет никакого отдельного выключателя? Не будете же вы штробить заново стены и срывать обои, чтобы протянуть туда провода.

Можно ли подключить мастер выключатель в этом случае? Да, можно. Для этого вам понадобится дистанционный выключатель на радиоуправлении.

Такие продаются во многих китайских магазинах на Али. Их даже используют как проходные.

Просто приклеиваете его на любую поверхность (хоть на стекло), а в щитке перед контактором устанавливаете силовой радиомодуль величиной со спичечный коробок.



Ошибка №10

Только опять же, не подключайте всю нагрузку через этот модуль напрямую.

Он на это не рассчитан. Его нужно ставить именно перед катушкой контактора, а не вместо него!

К одному такому модулю можно привязать даже не один, а несколько выключателей или вообще брелок для удаленного управления из машины. Подробнее

Схема расключения проводов с беспроводной дистанционной мастер-кнопкой приведена ниже:

Статьи по теме

Проходной выключатель - схема для самостоятельного подключения

Проходной выключатель — это, правильнее, не выключатель, а переключатель. Но так повелось, что больше его называют именно выключателем, потому что он служит для включения - выключения света и используется вместо обычного выключателя. Основное отличие простого выключателя, в котором происходит просто размыкание электрической цепи, от проходного выключателя, является то, что в последнем используется три контакта и переключающий механизм между ними. Благодаря этому появляется возможность включения или выключения светильника (или группы светильников) из двух, трёх или более точек. Еще такой переключатель называют как дублирующий выключатель.

Применение проходного выключателя помимо неоспоримого удобства позволяет существенно экономить электроэнергию, что сразу не заметно. Но заменять все выключатели на проходные конечно нет надобности. Целесообразно и очень удобно их использовать там, где необходимо включать или выключать освещение из разных мест. Как следует из самого названия, такой выключатель предпочтительно устанавливать в проходах (в начале и в конце), а так же

-  в коридоре, чтобы можно было включив свет при входе,  выключить при выходе в другом его конце;

-  внизу и вверху на лестнице;

-  в спальне – на входе и возле кровати, можно с двух сторон, или двухклавишный для обычного освещения и декоративной подсветки.

Можно предложить еще массу разных вариантов использования проходного выключателя. Это дает нам возможность управлять устройствами освещения в помещении или в саду (во дворе) из разных мест, причем количество самих выключателей практически ограничено лишь вашей фантазией. Двухклавишный проходной выключатель имеет внутри шесть контактов, и по своей конструкции представляет собой два независимые друг от друга одноклавишные проходные выключатель.
Для того, чтобы включить свет, в данном случае надо переключить один из переключателей (обычно их два, но может быть и больше) в противоположное положение.

Самая большая проблема, иногда не совсем преодолимая, без серьезных изменений - полной или частичной замены электропроводки,  при подключении проходных выключателей может возникнуть из-за того, что в квартире должна быть проложена соответствующая проводка, которая должна иметь как минимум три провода, а при подключении двухклавишных проходных выключателей, таких трехжильных кабелей должно быть проложено два. Самое печальное, что почти во всех стандартных квартирах такую проводку не прокладывали. Поэтому, при строительстве дома или ремонте квартиры, важно продумать изначально где Вам понадобится проходной выключатель, чтобы проложить для него электрическую проводку, потому-что по окончанию всех работ это будет сделать проблематично, так как, еще раз повторимся, в отличии от обычного включателя, проходные требуют дополнительный кабель между собой. А, что касается самой схемы подключения проходных выключателей, то там нет ничего сложного и любой человек, умеющий держать отвертку в руках, легко справится с этой задачей.

Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.

Принцип  действия схемы.
Допустим, первый проходной выключатель замыкает цепь с первым проводом, а второй — со вторым. Тогда, для того, чтобы включить свет любым из них, необходимо переключить его на другой провод и, соответственно, чтобы выключить свет — опять переключить любой из них.

Схема подключения проходного выключателя с управлением из 3 мест мало чем отличается от предыдущей (общий принцип одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это спаренный выключатель. То есть, при нажатии одной клавиши, происходит одновременное перекидывание двух контактов электрически независимых друг от друга. Вдобавок, как Вы должны были заметить, с него выходит четырёх-жильный кабель

Что касается самого монтажа данной схемы: ставятся на свои установочные места проходные выключатели, от которых выводятся трехжильные кабеля. Монтируются светильники, что соединятся параллельно и от которых в итоге выходит двухжильный кабель. Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В неё то и вводится кабель от светильников, питания и самих проходных выключателей.

Для наглядности различий приведем упрощенную общую схему электропроводки с использованием обычного двухклавишного выключателя

 Вообще то, если хотите экономить электричество - здесь подробно, проходной выключатель - это в первую очередь удобство, которое Вы оцените с первых же дней эксплуатации.

Бывают ситуации, когда нужно установить выключатель, а под рукой есть только проходной переключатель. Не беда, можно установить проходной вместо обычного, никакой разницы.
Проходной переключатель, если используется один (без пары), становится обычным выключателем. В этом случае один контакт у него либо не используется, либо переключатель может переключать на выбор две линии освещения


Схема подключения контактора abb esb 20-20 через выключатель – RozetkaOnline.COM

Контактор, который управляется выключателем, используется для включения и выключения энергоёмого оборудования. Наиболее наглядный пример работы такой связки – система включения и выключения всего света в квартире из одного места.

Такой главный выключатель обычно устанавливается у выхода из квартиры. Уходя из дома, с его помощью, вы сможете выключить сразу всё освещение. Обратная процедура вас ждет при возвращении, нажав клавишу выключателя, вы зажигаете весь свет, который работал до ухода.

Для реализации такой логики работы освещения, потребуется контактор и выключатель. Например, модульный контактор ABB ESB 20-20, в паре с обычным одноклавишным выключателем света.

Прежде чем подробно рассмотрим схему подключения, несколько слов об этой модели контактора.

Каждый символ в названии контакторов АББ, имеет определенное значение.

Обычно маркировка имеет следующий вид:

ABB  series  xx-yz

Amperage voltage, где

ABB – название компании производителя

series – Серия оборудования XX – ток, на который рассчитаны контакты Y – Количество замыкаемых контактов (нормально разомкнутных/открытых НО) Z – Количество размыкаемых контактов (нормально замкнутых/закрытых НЗ)

amperage – Номинальная сила тока, voltage – Рабочее напряжение

О том, как контактор обозначают на однолинейных схемах, мы подробно рассказывали ЗДЕСЬ.



Выбранный нами модульный контактор АББ 20-20:

– относится к серии ESB, считающейся «бытовой»;

– Номинальный ток, на который рассчитаны контакты – 20А;

– содержит 2 независимых замыкаемых контакта, которые, до получения сигнала, нормально разомкнуты;



Такая логика работы контактора (нормально открытые контакты) при управлении выключателем наиболее предпочтительна в большинстве случаев и позволяет оперировать нагрузкой до 40А (2 пары контактов по 20А каждый).

Удобнее использовать модульный контактор с катушкой 220В переменного тока (на корпусе устройства напряжение катушки указано, в нашем случае это 250 Вольт “~” переменного тока).

Схема подключения контактора ABB esb 20-20 на 220В через выключатель

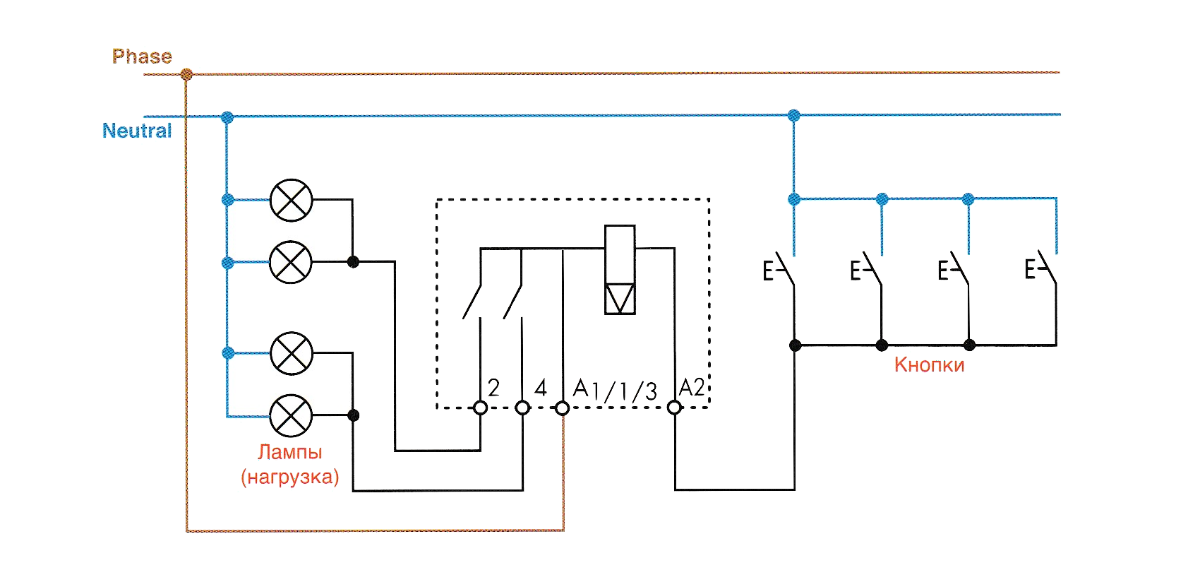

Ниже показана наглядная схема работы контактора через выключатель.

Собирается она следующим образом:

На выключатель подводится «Фаза», которая, пройдя через него, возвращается на управляющую клемму А2 контактора. На второй клемме А1 постоянно подключен «Ноль».
К клемме 1 контактора, подключена так же фаза, а к клемме 2 подсоединен проводник идущий к нагрузке.

Принцип работы прост: как только вы нажимаете клавишу выключателя, электрический ток попадает на клемму контактора А1, а значит и на катушку. Далее, по принципу электромагнита, замыкаются внутренние контакты, которые в нормальном состоянии разомкнуты, и электрический ток поступает к потребителям – электрооборудованию. Стоит щелкнуть клавишей выключателя еще раз, электрическая цепь разрывается, и контакты внутри модульного контактора размыкаются, обесточивая оборудование. Всё довольно просто.

Ко вторым клеммам 3-4, вы сможете подключить еще нагрузку до 20А, например, вторую группу светильников. Соответственно суммарно, контактор выдержит порядком 9 кВт (ток – 40А) мощности.

Если собирать подобную схему без использования контактора, просто пропустив фазу общего питающего кабеля всех групп освещения через выключатель, сразу возникают проблемы:

– Вы ограничены максимальным током, который выдерживает выключатель, редко эта величина больше 10А.

– Так как выключателе отсутствуют любые системы защиты контактов – он бы быстро выйдет из строя, подгорят контактные площадки или расплавится корпус. Возможно возникновение пожара.

Как видите, в подключении контактора через выключатель нет ничего сложного. И теперь, понимая логику работы и порядок подключения, вы сможете самостоятельно разработать и реализовать интересные, а главное полезные в хозяйстве схемы управления оборудованием, с использованием контакторов.

Если же столкнетесь с какой-то проблемой или сложностью, обязательно задавайте вопросы здесь, в комментариях к статье. Постараюсь помочь.



Если вам потребовалось срочное изготовление электроконтроля , то вы сможете на сайте наших партнеров заказать изготовление печатных плат совершенно по-любому вашему эскизу, подробнее вы сможете ознакомится по ссылки.

Схема подключения главного переключателя

В электропроводке главный выключатель - это выключатель, который может включать или выключать или одновременно включать и выключать группу нагрузок, независимо от их индивидуального управления переключателем ВКЛ / ВЫКЛ.

Используя схему Master ON , можно включить группу ламп или нагрузок и удерживать их в положении ON, даже если их отдельные переключатели управления выключены.

Точно так же схема master OFF может выключить группу ламп и предотвратить включение ламп, даже если их отдельные переключатели включены.

Цепь включения и выключения главного устройства может включать или выключать лампы независимо от их индивидуального управления.

Электропроводка главного выключателя

Главный выключатель ВКЛ - это наиболее распространенный тип проводки главного выключателя, используемый в домашней электропроводке.

В схеме главный переключатель (MS1) является переключателем SPST, а S1, S2, S3, S4 - переключателями SPDT. Общий полюс каждого переключателя SPDT с S1 по S4 подключен к соответствующим лампам L1-L4, также нейтральная линия распределена параллельно каждой лампе.

1 st клемма каждого переключателя SPDT с S1 по S4 подключена к фазовой линии (L), а другая - к фазной линии через главный переключатель (MS1). Таким образом, одна клемма переключателя SPDT всегда будет иметь фазовую линию, а другие клеммы будут иметь фазовую линию, только если главный переключатель включен.

Считайте, что главный выключатель выключен (MS1 - OFF), в этом состоянии только одна клемма переключателей SPDT имеет фазовую линию, и все клеммы, подключенные к главному выключателю, остаются открытыми.Таким образом, только переключатели, расположенные на клемме под напряжением (подключенной к прямой фазной линии), будут включать лампу, а переключатели, расположенные для размыкания клеммы, ВЫКЛЮЧАЮТ лампу. Таким образом, переключатель S1, S2, S3 и S4 может индивидуально управлять лампами L1, L2, L3 и L4 соответственно.

Считайте, что главный выключатель включен, в этом состоянии оба вывода однополюсных переключателей имеют фазную линию. Следовательно, в положении ON или OFF переключателя SPDT общий полюс контактирует с фазовой линией, и лампа остается включенной.

Схема главного включения может включать лампы независимо от их положения, но эта схема не может предотвратить включение лампы и отключение цепи. Для этой функции используется схема главного выключателя.

Проводка главного выключателя

В большинстве случаев выключения главного устройства можно добиться, просто отключив автоматические выключатели соответствующих нагрузок. Если фазовая линия от MCB не предназначена для определенной группы нагрузок или требуется положение переключателя для легкого доступа, тогда просто добавьте переключатель к фазовой линии, который может изолировать питание нагрузок.Тогда независимо от положения переключателя ни одна фазовая линия не достигнет отдельных переключателей.

Переключатели

SPDT не требуются, если требуется только функция главного выключения, для этого достаточно переключателя SPST. Потому что в этой схеме требуется только один бросок.

Главный переключатель ВКЛ. И Главный ВЫКЛ.

Здесь схема имеет комбинированные функции подключения главного выключателя ВКЛ и главного выключателя ВЫКЛ. Такая схема подключения позволяет включать и выключать лампы независимо от их положения переключателя.

Эта схема аналогична главной цепи включения, единственное изменение - это дополнительный главный переключатель (MS2), который добавляется к фазовой линии, которая ранее была подключена непосредственно к клеммам переключателей S1 - S4.

Теперь мы можем управлять обеими фазными линиями, подключенными к двум клеммам переключателей SPDT, используя главные переключатели MS1 и MS2.

Теперь выключение MS1 и MS2 полностью изолирует переключатели SPDT от всех фазных линий, и это состояние действует как состояние выключения главного устройства.

В обычное время MS1 остается разомкнутой, а MS2 необходимо включить, чтобы переключать переключатели индивидуально. Потому что в этом состоянии только один переход обеспечивает контакт с фазовой линией, другой - размыкающий контакт с общим полюсом. Переключатели работают в режиме индивидуального управления, даже если MS2 выключен, а MS1 остается включенным, но положения переключателя в положение ВКЛ / ВЫКЛ просто меняются местами.

Если и MS1, и MS2 включены, тогда цепь работает как ведущая.

MS1 MS2 Состояние ламп
ВЫКЛ ВЫКЛ Главный выключен - все лампы выключены
ВЫКЛ НА Положение ВКЛ / ВЫКЛ индивидуального управления
НА ВЫКЛ Положение ВЫКЛ / ВКЛ индивидуального управления (местами)
НА НА Master ON - все лампы включены

Лампы и осветительная арматура: главное переключение

Главный переключатель

Освещение в общественных зданиях, таких как больницы, школы, колледжи, часто регулируется таким образом, что смотритель может заблокировать свет «ВЫКЛ» или «ВКЛ. » или оставить их под контролем обычных выключателей цепи.Главные выключатели должны быть расположены в таких местах, как офис смотрителей / контролеров, которые недоступны для публики.

Главный переключатель «Выкл.»

Главный выключатель «ВЫКЛ.» Используется для блокировки фонарей в положении «ВЫКЛ.». Это означает, что обычные переключатели цепи не могут включить свет. Для выполнения этой функции можно использовать простой односторонний переключатель, независимо от того, как освещение управляется обычными переключателями цепи. Он соединен в серию с обычным переключателем цепи или переключателями.

На рисунке 21 показано управление Two Way плюс Master «ВЫКЛ.» .

Главный переключатель «Вкл.»

Главный выключатель «ON» используется для блокировки фонарей в положении «ON». Это означает, что обычные выключатели цепи не могут выключить свет. Для выполнения этой функции можно использовать простой односторонний переключатель, независимо от того, как освещение управляется обычными переключателями цепи. Он соединен параллельно с обычным переключателем цепи или переключателями.

На рис. 22 показано управление Two Way плюс Master «ВКЛ» .

В случае двухстороннего переключения или , двухстороннего и промежуточного переключения главный выключатель «ВКЛ» может быть подключен таким образом, что он закорачивает пару стяжных лент на на любом конце . Это позволяет подключить главный переключатель «ВКЛ» к любому из двухпозиционных переключателей или к любому промежуточному переключателю.

На рисунке 23 показаны двухсторонний и промежуточный, плюс главный «ВКЛ» элемент управления .

Комбинированное переключение главного выключателя и главного выключателя

Master «Off» и Master «On» Может потребоваться переключение в одной и той же цепи переключения. Главный выключатель «ON» может быть подключен любым способом по желанию. Главный выключатель «ВЫКЛ» должен иметь приоритет перед главным выключателем «ВКЛ».

На рис. 24 показаны двухсторонний и промежуточный, плюс главное управление «ВЫКЛ.» И «ВКЛ.».

Входящие поисковые запросы:

Главный выключатель, двухстороннее подключение

Двухстороннее соединение главного выключателя - Как соединить главный выключатель в двух направлениях

На изображении выше изображена одна из электрических схем на двухстороннем соединении главного выключателя .Обычно у многих в нашем доме есть главный выключатель . Здесь мы увидим, как мы можем соединить два главных выключателя из двух спален .

Главный выключатель, двухпозиционное соединение - это способ подключения двух двухпозиционных выключателей из двух отдельных частей дома к главной нагрузке . Это будет несколько огней по всему дому. Таким образом, вы можете ВКЛЮЧИТЬ и ВЫКЛЮЧИТЬ главный , загрузив свет из двух отдельных комнат.


Почему главный выключатель освещения?

В случае, если ночью вы слышите необычный звук или какую-то активность вокруг своего дома, вы можете использовать главный выключатель.

Включив главный выключатель, вы сможете зажечь почти все необходимые светильники по всему дому.

Если в нашем доме нет главного выключателя, то, возможно, вы идете по дому, как слепой, в поисках выключателя.


Тогда зачем нам двухстороннее соединение с главным коммутатором?

Как упоминалось выше, вы можете управлять главным соединением из двух комнат.Другое использование двухстороннего соединения главного переключателя - это если вы случайно включили главный переключатель во время сна.



В этом случае любой из другой комнаты или холла увидел, что свет включен, тогда он или она может выключить свет другим выключателем.

Как подключить главный выключатель двумя способами?

Для двухпозиционного подключения главного переключателя вам потребуются 2 двухпозиционных переключателя с минимальным номиналом 16 ампер .

Щелкните изображение ниже, чтобы: Посмотрите это видео на малаялам на , как подключить главные переключатели в двух направлениях:



(Как вы уже знаете, все фонари, подключенные к главному соединению, должны иметь двухпозиционные переключатели)

Двухпозиционные переключатели известны как переключатели SPDT . (SPDT - однополюсный, двойной ход)

Это как переключатель с одним входом и двумя выходами или двумя входами на один выход.Вы можете использовать двухпозиционные переключатели и для многих других схем.

1. Схема состоит в том, что вы должны соединить два направления (два концевых соединения) двух переключателей параллельно.

2. Подключите фазную линию к любому полюсу переключателя (центральное соединение).

3. Теперь подключите другой полюс к главной стороне нагрузки выключателей света.

4. Затем подключите нейтраль ко всем фарам прямо из распределительной коробки.

5. Отрегулируйте положение ВКЛ и ВЫКЛ 2 главных переключателей, изменив соединения хода главных переключателей.

Теперь вы можете использовать свои главные переключатели с двух - двух мест.

Подключение главного и подчиненного переключателей

" Дом »Электромонтажные проекты

Как подключить главный и подчиненный переключатели для управления освещением с тремя и четырьмя переключателями: Мне нужна четырехпозиционная схема подключения с использованием главного диммера и дополнительного диммера и 1 четырехпозиционного кулисного переключателя.

Главный и подчиненный переключатели отлично подходят для расположения нескольких переключателей
[ad # block] Электрический вопрос: Мне нужна 4-позиционная схема подключения с использованием главного диммера и дополнительного диммера и 1 4-позиционного кулисного переключателя. Я постараюсь прислать картинку.

Этот вопрос по электрике пришел от: Барри, домовладельца из Лейкленда, TN

Ответ Дэйва:
Спасибо за ваш вопрос по электрике, Барри.

Как подключить главный и подчиненный переключатели для трех и четырех переключателей

  • Комбинированные переключатели Master и Slave и диммер - отличный способ управлять освещением из нескольких мест.
  • Ключ в том, чтобы иметь совместимые переключатели той же марки. Обычно эти переключатели можно покупать парами.
  • Схема подключения очень проста и может немного отличаться в зависимости от фактических переключателей, которые вы покупаете. Переключатели на 120 В или линейное напряжение наиболее распространены для типичных осветительных приборов на 120 В.
  • Для низковольтного освещения могут потребоваться специальные переключатели при использовании регуляторов яркости.
  • Дополнительные опции включают РЧ-переключатели от производителей, которые доступны в большинстве хозяйственных магазинов или у местного оптового дистрибьютора электротехники, такого как Rexel.

Подробнее о подключении выключателей света

Проверка электрических соединений осветительной арматуры

Я устанавливаю 3 галогенных подвесных светильника 12 В 50 Вт над своим баром. Все они будут управляться одним переключателем. Продолжить чтение

Подключение 4-позиционного переключателя

Электропроводка переключателя яркости

Подключение регулятора яркости

Схема подключения трехпозиционного переключателя яркости
Полностью объясненная схема подключения трехпозиционного переключателя яркости устранит тайну подключения трехпозиционного переключателя яркости.



Вам также могут быть полезны следующие данные:

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

. Отлично подходит для любого проекта домашней электропроводки.


Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки на 1206 и 240 В Электропроводка выключателей света
Электропроводка 3-проводного и 4-проводного электрического диапазона
Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Устранение неисправностей и ремонт электропроводки
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
....и многое другое.

Будьте осторожны и безопасны - никогда не работайте в цепях под напряжением!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Электропроводка самолета

Рис. 1: Типовой контактор. Катушка потребляет немного тока, но позволяет переключать очень большие токовые нагрузки, такие как стартер.

Рисунок 2: Типовая схема подключения контакторов аккумулятора и стартера.

В этом месяце мы обсудим аккумуляторные и стартерные контакторы. Контакторы используются для коммутации сильноточных нагрузок на самолете. Думайте о них как о большом реле. Катушка, когда находится под напряжением, создает магнитное поле и закрывает механический переключатель. Катушка потребляет лишь небольшой ток, но позволяет переключать очень сильноточные нагрузки, такие как стартер. На рисунке 1 представлена ​​схема типичного контактора. На рисунке 2 показано, как контакторы подключаются в типичной электрической системе. В экспериментальных самолетах обычно используются контакторы двух типов:

Контакторы батареи

Контактор батареи (также известный как главное реле, главный контактор или главный соленоид) является контактором непрерывного действия, и во время работы он сильно нагревается. нормальные операции.Поставляется с одной или двумя стойками для катушки. Обычно он потребляет около 0,7 А при 14 В. Этот контактор включается проводом, идущим от главного выключателя в кабине. Главный выключатель заземлен. Когда вы включаете главный выключатель, провод к контактору аккумуляторной батареи заземляется, а затем замыкается контактор, который затем обеспечивает питание шины и контактора стартера.

Контактор батареи используется для изоляции батареи от остальной части летательного аппарата.Выключение его (с помощью главного выключателя) обычно отключает питание от самолета и кабины в случае аварийной ситуации.

Спонсор освещения авиашоу:

Рисунок 3: Главные контакторы с одной и двумя стойками. Внутренняя проводка показана внизу.

Контакторы стартера

Контактор стартера (также известный как реле стартера) представляет собой реле с прерывистым режимом работы, которое рассчитано на работу только в течение коротких периодов времени. Этот контактор потребляет около 4 ампер при 14 вольт.

На рисунке 4 вы увидите, что катушка контактора заземлена через скобу на задней стороне контактора.Катушка стартера находится под напряжением, когда +12/24 В подается на клемму «S» (которая управляет катушкой).

Рисунок 4: Типовой пускатель контактора.

Рисунок 5: Диод на контакторе батареи.

Рис. 6: Контактор пускателя, вид сверху.

Контактор стартера обеспечивает питание кабеля стартера и стартера только во время пуска. Таким образом, не возникнет немедленной проблемы, если кабель стартера закорочен относительно двигателя во время полета. Кроме того, контактор стартера спроектирован «вверх ногами», так что внутренний контакт остается разомкнутым во время маневров с большим положительным ускорением.

Я рекомендую установить диод поперек катушки на каждый контактор, используемый в самолете (главный, стартер, шасси, кондиционер и т. Д.). Вы можете использовать обычный диод 1N5400, доступный в любом магазине электроники.

Почему лучше всего установить диод поперек катушки контактора? Это сводит к минимуму искрение на контактах управляющего переключателя (главный переключатель и переключатель стартера), продлевая срок службы переключателя. Вся энергия, запасенная в катушке, должна куда-то уйти, когда катушка обесточена, а диод обеспечивает способ отвода избыточной энергии.На рисунке 8 показан эффект установки диода на катушку контактора.

Контакторы также используются в системах кондиционирования воздуха, гидравлических насосах и для соединения автобусов. Поскольку они редко используются в экспериментальных самолетах, они здесь не рассматриваются.

Рисунок 7: Диод на контакторе стартера.

Рисунок 8: Влияние диода на катушку контактора.

Сигнализатор стартера

Если стартер приваривается закрытым, стартер может оставаться подключенным к коленчатому валу при работающем двигателе.Вы не слышите, когда это происходит, но в будущем можете получить большой счет за ремонт. Может быть полезно подключить контрольную лампу стартера на панели, которая загорается, когда контактор стартера замкнут.

Рис. 9: Расположение установленной сзади батареи и контакторов. Предохранитель и шунт на В-выводе генератора не показаны.

Аккумуляторы, устанавливаемые сзади

Электрические аспекты для аккумуляторов, устанавливаемых сзади, минимальны, но важны. Имейте в виду следующее:

• Контактор батареи должен быть установлен рядом с самой батареей.Короткое замыкание на главном кабеле питания, идущем вперед, можно исправить, выключив главный выключатель.

• Контактор стартера обычно устанавливается на противопожарной перегородке в моторном отсеке.

• Подсоедините В-образный провод генератора и кабели главной шины к выключенной стороне контактора стартера (там, где кабель идет вперед от контактора аккумуляторной батареи). Затем основная шина проходит через межсетевой экран к шинам или вертикальной системе питания.

Прочтите книгу
Надеюсь, эта статья помогла вам разобраться в контакторах электрических систем.Это отрывок из моей новой книги под названием Aircraft Wiring Guide. Для получения дополнительной информации или заказа копии посетите сайт www.aircraftwiringguide.com.

Toyota Sienna Service Manual: Функция автоматического подъема / опускания не работает - Список данных / активный тест - Система управления стеклоподъемником (с функцией защиты от замятий)

ОПИСАНИЕ

Если функция АВТОМАТИЧЕСКОГО ВВЕРХ / ВНИЗ не работает, возможны следующие неисправности. может быть причиной:

  • Когда предохранитель PWR или реле электрического стеклоподъемника (маркировка: PWR) включен заменены новыми, или когда клемма аккумулятора и разъем главного переключателя электрического стеклоподъемника отключен, мощность окно памяти полностью закрытого положения, которое записывается в силовой главный выключатель окна стерто.
  • Датчики импульсов в электродвигателе электрического стеклоподъемника на стороне водителя имеют неисправность.
  • Обрыв или короткое замыкание в проводке между главный переключатель стеклоподъемников и водитель электродвигатель бокового стеклоподъемника.
  • Главный переключатель электрического стеклоподъемника неисправен.

СХЕМА ПОДКЛЮЧЕНИЯ

ПРОЦЕДУРА ПРОВЕРКИ

1 ПРОВЕРКА ФУНКЦИИ ВВЕРХ / ВНИЗ ВРУЧНУЮ (СТОРОНА ВОДИТЕЛЯ)

  1. Убедитесь, что дверным стеклом можно управлять вручную.

2 ПРОВЕРЬТЕ ОСВЕЩЕНИЕ ГЛАВНОГО ПЕРЕКЛЮЧАТЕЛЯ СИЛОВОГО ОКНА

  1. Включите зажигание.
  2. Включите выключатель AUTO (сторона привода) главного устройства. выключатель.
  3. Проверьте схему мигания индикатора AUTO, как показано на иллюстрацию.
  1. Если отображается шаблон (1), перейдите к A.
  2. Если отображается шаблон (2) или (3), перейдите к B.
  3. Если отображается нормальный рисунок, перейдите к C.

3 СБРОС ДВИГАТЕЛЯ СИСТЕМЫ СТЕКЛА

4 ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ - ДВИГАТЕЛЬ) (ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ - КУЗОВ ЗЕМЛЯ)

  1. Отсоедините разъем главного переключателя D9.
  2. Отсоедините разъем двигателя P40 (со стороны водителя).
  3. Проверьте сопротивление между жгутом проводов со стороны разъемы.

Стандартное сопротивление

  1. Проверьте сопротивление между главным выключателем D9. разъем и масса кузова.

Стандартное сопротивление

ЗАМЕНИТЕ ДВИГАТЕЛЬ СТЕКЛА СТЕКЛА В СБОРЕ (СТОРОНА ВОДИТЕЛЯ)

Список данных / активный тест
1. ИСПОЛЬЗОВАНИЕ ИНТЕЛЛЕКТУАЛЬНОГО ТЕСТЕРА Подключите интеллектуальный тестер к DLC3. Следите за данными ЭБУ, следуя подсказкам на экран тестера. НАМЕКАТЬ: Интеллектуальный тестер имеет & ...
Функция дистанционного подъема / опускания не работает
ОПИСАНИЕ Если функция УДАЛЕННОГО ВВЕРХ / ВНИЗ не работает, может произойти одно из следующих неприятности могут быть причиной: Обрыв или короткое замыкание в проводке между силовыми окно ма...
Другие материалы:

Не работает зуммер, предупреждающий об опасности для задней двери с электроприводом
ОПИСАНИЕ Система задней двери с электроприводом использует предупреждающий зуммер, встроенный в задняя дверь, имеющая 3 способа звучание, которые используются по-разному в зависимости от ситуации: Когда все следующие условия выполнены, предупреждающий зуммер звучит в цикл 0,3 секунды: * Зажигание ...

Регулировка
УКАЗАНИЕ: Если неисправность не исчезнет при соблюдении в РЕГУЛИРОВКЕ и заднем No.2 места сборка требует замены, заднюю не разбирать Узел сиденья № 2. 1. ОТРЕГУЛИРУЙТЕ ПЕРЕДНУЮ НОЖКУ НАМЕКАТЬ: Выполните следующую процедуру, если внутренняя нога не замок. П ...

Цепь зуммера предупреждения о свободном пространстве № 2
ОПИСАНИЕ ЭБУ системы предупреждения о зазоре получает сигнал ультразвукового датчика, чтобы подавать звуковой сигнал. задний предупреждающий зуммер. ЭЛЕКТРИЧЕСКАЯ СХЕМА ПОРЯДОК ПРОВЕРКИ 1 ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О ЗАЗОРЕ - КОНДИЦИОНЕР УСИЛИТЕЛЬ ЗВУКА) Отсоедините разъемы от предупреждения о зазоре...

Toyota Tacoma 2015-2018 Руководство по техническому обслуживанию: Электрический стеклоподъемник на стороне водителя не работает с главным переключателем электрического стеклоподъемника - система управления электрическими стеклоподъемниками (с функцией защиты от замятий)

ОПИСАНИЕ

При работающем двигателе или включенном зажигании передний электрический стеклоподъемник Электродвигатель левого регулятора в сборе управляется главным выключателем стеклоподъемника. сборка. Электродвигатель переднего стеклоподъемника в сборе, левый, имеет электродвигатель, регулятор, и функции ЭБУ.

ПОДСКАЗКА:

Если датчик пульса встроен в блок электродвигателя стеклоподъемника переднего стеклоподъемника Неисправен левый, система управления стеклоподъемниками переходит в безотказный режим. Удаленный Функции подъема / опускания и автоматического подъема / опускания не могут работать в аварийном режиме. Тем не мение, электрический стеклоподъемник можно закрыть, удерживая главный выключатель стеклоподъемника сборка в автоматическом верхнем положении и открыта вручную, нажав на кнопку питания узел главного переключателя стеклоподъемника.

ЭЛЕКТРИЧЕСКАЯ СХЕМА

ВНИМАНИЕ / УВЕДОМЛЕНИЕ / СОВЕТ

УВЕДОМЛЕНИЕ:

  • Система управления электрическими стеклоподъемниками использует систему связи LIN. Осмотреть функции связи, следуя инструкциям по устранению неполадок. Устраните неполадки в системе управления стеклоподъемниками, убедившись, что связь система работает нормально (см. стр. ).
  • Если был заменен левый электродвигатель стеклоподъемника в сборе новым, инициализируйте систему управления электрическими стеклоподъемниками (см. стр. ).
  • Перед выполнением проверки проверьте предохранители на цепи, относящиеся к этой системе. следующая процедура.
  • Когда ЭБУ определяет, что электродвигатель стеклоподъемника переднего стеклоподъемника Узел LH имеет неисправность, устанавливается код неисправности DTC B2311.

ПРОЦЕДУРА

1.

СЧИТАТЬ ЗНАЧЕНИЕ С ПОМОЩЬЮ TECHSTREAM (ГЛАВНЫЙ ТЕЛО)

(a) Подключите Techstream к DLC3.

(b) Поверните ключ зажигания в положение ON.

(c) Включите Techstream.

(d) Войдите в следующие меню: Body Electrical / Main Body / Data List.

(e) Прочтите список данных в соответствии с отображением на Techstream.

Главный корпус (главный ЭБУ кузова)

Тестер Дисплей

Элемент измерения / диапазон

Нормальное состояние

Диагностическая записка

Связь с двигателем D-двери

Состояние соединения между электродвигателем переднего стеклоподъемника в сборе Левый и главный ЭБУ кузова / OK или STOP

OK: нормальная связь

STOP: Связь остановлена ​​

Мастер связи, ПО

Состояние соединения между главным коммутатором мультиплексной сети и основным корпусом ECU / OK или STOP

OK: нормальная связь

STOP: Связь остановлена ​​

ОК:

На экране Techstream отображается ОК.

NG

ПЕРЕЙТИ К СИСТЕМЕ СВЯЗИ LIN (перейдите к разделу «Как продолжить поиск и устранение неисправностей»)

ОК

2.

СЧИТАТЬ ЗНАЧЕНИЕ С ПОМОЩЬЮ TECHSTREAM (ДВИГАТЕЛЬ D-ДВЕРИ)

(a) Войдите в следующие меню: Body Electrical / D-Door Motor / Data List.

(b) Считайте список данных в соответствии с отображением на Techstream.

Электродвигатель двери D (электродвигатель переднего стеклоподъемника в сборе, левый)

Тестер Дисплей

Элемент измерения / диапазон

Нормальное состояние

Диагностическая записка

D Дверь P / W Up SW

Сигнал переключателя ручного подъема электрического стеклоподъемника на стороне водителя / ВКЛ. Или ВЫКЛ.

ON: Включен переключатель ручного подъема электрического стеклоподъемника на стороне водителя

ВЫКЛ: Переключатель ручного подъема электрического стеклоподъемника на стороне водителя не задействован

D Дверь P / W Down SW

Сигнал переключателя ручного опускания электрического стеклоподъемника на стороне водителя / ВКЛ или ВЫКЛ

ВКЛ: Включен переключатель ручного опускания электрического стеклоподъемника на стороне водителя

ВЫКЛ: Переключатель ручного опускания электрического стеклоподъемника на стороне водителя не задействован

ОК:

На экране Techstream соответственно отображается ВКЛ или ВЫКЛ.

NG

ПЕРЕЙДИТЕ К ШАГУ 4

ОК

3.

ВЫПОЛНИТЬ АКТИВНЫЙ ТЕСТ С ПОМОЩЬЮ TECHSTREAM (ДВИГАТЕЛЬ D-ДВЕРИ)

(a) Войдите в следующие меню: Body Electrical / D-Door Motor / Active Test.

(b) Выполните активный тест в соответствии с отображением на Techstream.

ВНИМАНИЕ:

Будьте осторожны, чтобы избежать травм, так как в ходе этого теста части автомобиля начинают двигаться. В течение Активный тест, функция защиты от замятия не работает.

Электродвигатель двери D (электродвигатель переднего стеклоподъемника в сборе, левый)

Тестер Дисплей

Тест, часть

Диапазон регулирования

Диагностическая записка

Стеклоподъемник

Электрический стеклоподъемник

ВЫКЛ / ВВЕРХ / ВНИЗ

УКАЗАНИЕ:

Движение вверх и вниз не происходит, если стрелка не нажимается и не удерживается.

ОК:

Электрический стеклоподъемник со стороны водителя работает нормально.

ОК

ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА

NG

ЗАМЕНИТЕ ДВИГАТЕЛЬ ПЕРЕДНЕГО РЕГУЛЯТОРА МОТОРНОГО СТЕКЛА, ЛЕВЫЙ

4.

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ МУЛЬТИПЛЕКСНОЙ СЕТИ В СБОРЕ - ДВИГАТЕЛЬ ПЕРЕДНЕГО МОТОРНОГО СТЕКЛА В СБОРЕ Л / С)

(а) для двойной кабины:

(1) Отсоедините разъем P18 главного переключателя стеклоподъемника в сборе.

(2) Отсоедините разъем P24 левого электродвигателя стеклоподъемника переднего стеклоподъемника.

(3) Измерьте сопротивление в соответствии со значениями в таблице ниже.

Стандартное сопротивление:

Подключение тестера

Состояние

Условия использования

P18-4 (вверх) - P24-10 (вверх)

Всегда

Ниже 1 Ом

P18-5 (ВНИЗ) - P24-7 (ВНИЗ)

Всегда

Ниже 1 Ом

P18-4 (UP) - масса

Всегда

10 кОм или выше

P18-5 (DOWN) - масса

Всегда

10 кОм или выше

P24-10 (UP) - масса

Всегда

10 кОм или выше

P24-7 (DOWN) - масса

Всегда

10 кОм или выше

(b) для Access Cab:

(1) Отсоедините разъем P23 главного переключателя стеклоподъемника в сборе.

(2) Отсоедините разъем P24 левого электродвигателя стеклоподъемника переднего стеклоподъемника.

(3) Измерьте сопротивление в соответствии со значениями в таблице ниже.

Стандартное сопротивление:

Подключение тестера

Состояние

Условия использования

P23-20 (вверх) - P24-10 (вверх)

Всегда

Ниже 1 Ом

P23-15 (ВНИЗ) - P24-7 (ВНИЗ)

Всегда

Ниже 1 Ом

P23-20 (UP) - масса

Всегда

10 кОм или выше

P23-15 (ВНИЗ) - масса

Всегда

10 кОм или выше

P24-10 (UP) - масса

Всегда

10 кОм или выше

P24-7 (DOWN) - масса

Всегда

10 кОм или выше

NG

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ОК

5.

ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ

(a) Замените узел главного переключателя стеклоподъемника (см. Стр. ).

СЛЕДУЮЩИЙ

6.

ПРОВЕРКА ФУНКЦИИ ВВЕРХ / ВНИЗ вручную (ДЛЯ ВОДИТЕЛЬСКОЙ СТОРОНЫ)

(a) Убедитесь, что электрический стеклоподъемник двери водителя перемещается при ручном подъеме / опускании работает функция главного переключателя стеклоподъемника в сборе (см. стр. ).

ОК:

Функция ручного подъема / опускания со стороны водителя является нормальной.

ОК

КОНЕЦ (ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ БЫЛ НЕИСПРАВЕН)

NG

ЗАМЕНИТЕ ДВИГАТЕЛЬ ПЕРЕДНЕГО РЕГУЛЯТОРА МОТОРНОГО СТЕКЛА, ЛЕВЫЙ

Инициализация положения стекла не завершена (B2313)
ОПИСАНИЕ Электродвигатель стеклоподъемника в сборе управляется стеклоподъемником. узел главного переключателя или переключатель стеклоподъемника в сборе.Стеклоподъемник регулятор двигателя ...
Прочие материалы:

Снятие
СНЯТИЕ ВНИМАНИЕ / УВЕДОМЛЕНИЕ / СОВЕТ УВЕДОМЛЕНИЕ: Замените датчик контроля слепых зон, если он упал или подвергся ударам. сильное воздействие. ПРОЦЕДУРА 1. СНИМИТЕ ЗАДНИЙ БАМПЕР В СБОРЕ (с буксирным комплектом). (См. Страницу) 2. СНИМИТЕ ЗАДНИЙ БАМПЕР В СБОРЕ (без буксировочного комплекта). (См. Страницу) 3. ОТКЛЮЧИТЕ СОЕДИНЕНИЕ ...

FCM Информация о назначении не соответствует (C1AA1)
ОПИСАНИЕ Когда передняя камера распознавания заменяется новой, новая передняя камера распознавания пытается сохранить полученную информацию о спецификации страны от главного бортового ЭБУ (бортовой ЭБУ мультиплексной сети) и ЭБУ.Если спецификация страны информация, хранящаяся в форва ...

Остается гореть сигнальная лампа тормоза
ОПИСАНИЕ Контрольная лампа ТОРМОЗА загорается, когда тормозной жидкости недостаточно, стояночная тормоз задействован или EBD неисправен.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
