Перекрестный выключатель схема подключения на 3: Подключение перекрёстного выключателя

Содержание

Практика подключения перекрёстного 2х клавишного выключателя



Дабы пользоваться электроэнергией было удобно, приборы подачи света часто подключают к нескольким пультам управления. Благодаря установке перекрёстных выключателей получается гасить и подавать свет одной лампы из нескольких пунктов. Как выглядит схема их подключения, расскажем ниже.

Блок: 1/7 | Кол-во символов: 283
Источник: https://postroika.biz/15184-perekrestnyiy-vyiklyuchatel-shema-podklyucheniya.html

Разделы статьи

Функции перекрёстного выключателя

Коммутационный аппарат, предназначенный для отключения и включения света и называемый перекрёстным, стал популярным из-за создания комфортных условий потребления искусственного света. Но главная причина стремления большинства людей установить в доме или квартире перекрёстный выключатель — это возможно сэкономить финансы, затрачиваемые на электроэнергию.

В подобных местах без перекрёстных выключателей не обойтись

Чаще всего обсуждаемый коммутационный аппарат монтируют в местах общего пользования в жилых домах в 5–9 этажей.

Необходимость в этом возникает из-за обустройства в таких зданиях длинных коридоров с большим количеством дверей и отсутствия лифтов. В подобных местах перекрёстные выключатели устанавливают на выходах из квартир и при входе в общий коридор. Например, владелец какой-либо квартиры, выйдя из неё, может посредством перекрёстного выключателя сразу подать свет в подъезд, а придя туда, выключить его.

При такой системе подачи света функцию перекрёстных выключателей выполняют все коммутационные аппараты, находящиеся между первой и последней кнопкой подведения тока к осветительному прибору. Выключателей, позволяющих подавать свет из разных точек дома, может быть установлено более двух.

Блок: 2/7 | Кол-во символов: 1243
Источник: https://postroika.biz/15184-perekrestnyiy-vyiklyuchatel-shema-podklyucheniya.html

Проходные выключатели

Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель.

Схема подключения проходных выключателей для независимого управления освещением из двух точек

Нулевой провод подсоединяется непосредственно к осветительному прибору, фазный — через два выключателя, соединённых между собой двухжильным проводом.

Если на выключателях ПВ1 и ПВ2 замкнуты контакты 1 и 3, то цепь замкнута и по лампочке протекает ток. Чтобы разомкнуть цепь, нужно нажать на клавишу любого переключателя, например, ПВ1, при этом в нём замкнутыми окажутся контакты 1 и 2. Нажав на клавишу выключателя ПВ2, цепь замкнётся. Таким образом, включать и выключать светильник можно независимо из двух удалённых мест.

Блок: 2/7 | Кол-во символов: 757

Источник: https://aqua-rmnt.com/ehlektrosnabzhenie/perekryostnyj-vyklyuchatel-dlya-chego-nuzhen-i-kak-ego-podklyuchit.html

Конструкция особого коммутационного аппарата

От перекрёстных выключателей отходит четыре, а не три контакта, как у большей части обычных блоков по контролю подачи света. За счёт этого коммутационный аппарат способен в один и тот же час проводить ток или пресекать его поступление по двум контактам. Таким образом, происходит синхронное замыкание или размыкание нескольких линий, питающих осветительные приборы.

Типы перекрёстного выключателя

Коммутационные аппараты для проведения тока в осветительные приборы классифицируют по принципу работы. Таким образом, перекрёстные выключатели бывают:

Классификация по методу установки

Если брать во внимание способ монтажа, то перекрёстные выключатели можно разделить на следующие типы:

  • накладные или наружные, устанавливаемые на поверхности стены и не требующие сооружения специальных лунок и вставки дополнительных блоков;
  • встроенные, монтируемые в толще стены, где проделываются необходимые отверстия, и используемые для разводки электрических проводов.

Обычно пользуются накладными перекрёстными переключателями, так как они никогда не становятся препонами для проведения в доме дизайнерского ремонта или отделочных работ. Зато хозяева домов, установившие встроенные коммутационные аппараты, остаются довольны невосприимчивостью выключателей к механическим воздействиям.

Сравнение со стандартным и проходным выключателем

У обычного выключателя две позиции, и обе ответственны за подачу или блокировку электрического света в лампу или другой прибор. Конструкция этих коммутационных аппаратов специфична: для включения и выключения света выделено по одному контакту.

Система состоит только из распределительной коробки, светильника и выключателя

Проходные выключатели отличаются тремя контактами, отчего могут контролировать освещение одного объекта из нескольких мест. Получается, используя эти коммутационные аппараты, можно зажечь лампу, находясь на одном участке комнаты, и погасить, стоя в другом месте. Поэтому проходные выключатели привыкли монтировать на стенах в разных концах коридора с большой протяжённостью, в проходных комнатах и в спальне по обе стороны кровати для двух человек.

Использование двух проходных выключателей подразумевает прокладку большого количества проводов

К использованию перекрёстных выключателей прибегают, когда хочется управлять осветительными приборами из большого количества зон. Если посмотреть на конструкцию, то можно заметить сходство с проходными коммутационными аппаратами. Но, в отличие от них, перекрёстные выключатели укомплектованы дополнительными контактами. При необходимости контролировать подачу света из трёх точек между двумя проходными коммутационными аппаратами устанавливают один перекрёстный выключатель с двумя клавишами, регулирующими функционирование всех остальных звеньев электрической цепи.

Перекрёстный выключатель усложняет систему, но зато упрощает управление освещением

Блок: 3/7 | Кол-во символов: 3181
Источник: https://postroika.biz/15184-perekrestnyiy-vyiklyuchatel-shema-podklyucheniya.html

Для чего применяется перекрёстный выключатель

Если нужно обеспечить управление освещением из трёх точек, 2-х проходных выключателей будет недостаточно. В разрыв двухжильного провода, соединяющего проходные выключатели, следует вставить перекрёстный выключатель, как это показано на схеме.

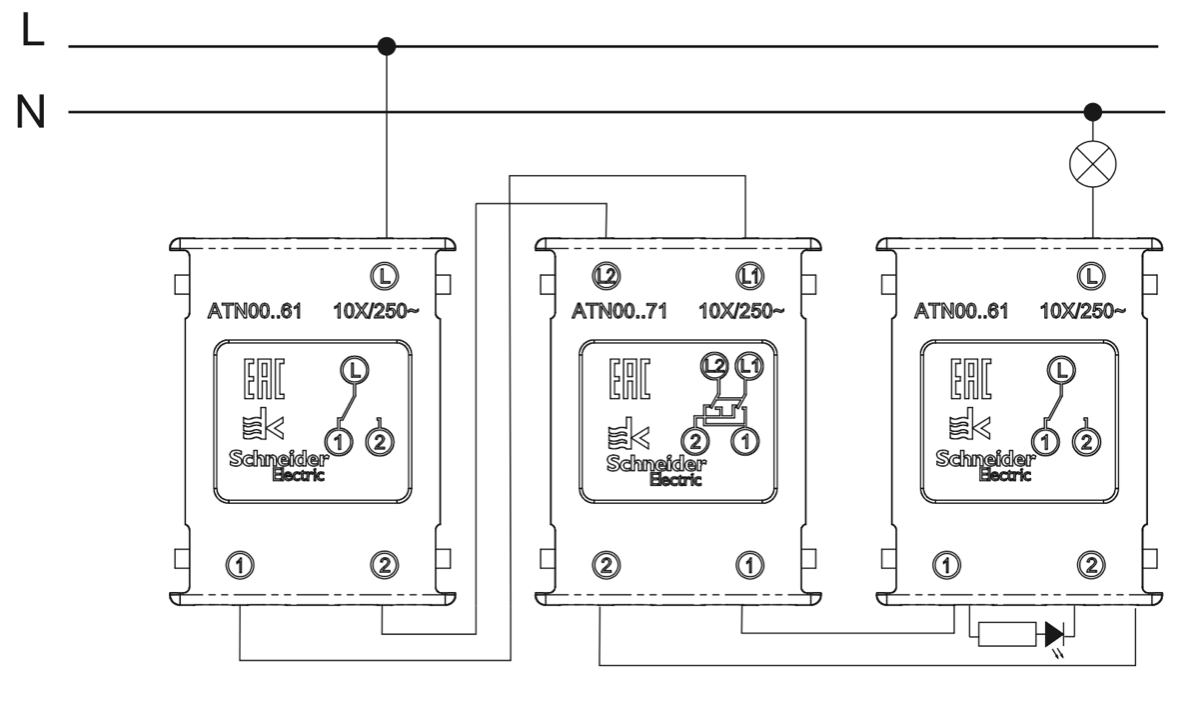

Схема подключения 2-х проходных и перекрёстного выключателей для управления освещением из 3-х точек

Контакты всех переключателей на схеме замкнуты так, что ток протекает по проводам, показанным красным цветом.

Если нажать клавишу на любом из 3-х переключателей, то цепь разомкнётся. Достаточно нажать клавишу на любом другом переключателе, и цепь замкнётся. Ток будет протекать по проводам, показанным голубым цветом.

Если требуется управлять освещением из 4-х точек, нужно воспользоваться следующей схемой:

Для управления из 4-х точек понадобятся 2 проходных и 2 перекрёстных выключателя

Управлять освещением можно с помощью выключателей хлопковых или с датчиками движения. Но у них имеются недостатки:

  • высокая стоимость;
  • выключатели этих типов быстро выходят из строя;
  • хлопковые выключатели могут сработать на посторонние звуки и не сработать на хлопок;
  • выключатели с датчиками движения могут реагировать на движение животных, птиц.

Блок: 3/7 | Кол-во символов: 1213
Источник: https://aqua-rmnt.com/ehlektrosnabzhenie/perekryostnyj-vyklyuchatel-dlya-chego-nuzhen-i-kak-ego-podklyuchit.html

Для чего нужен перекрестный вык-ль вместе с 2 проходными

Обычные приборы включают светильники только из одного места, а система из двух проходных — из двух, например, в двух концах длинного коридора. Иногда этого недостаточно и необходимо включать свет на каждом этаже лестницы многоэтажного дома или разных концах комнаты.

Для этого устанавливается система, в которой в двух местах устанавливаются проходные аппараты, а в остальных – с двумя перекидными контактами.

При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора.

Переходной выключатель в двух местах

Схема подключения перек-го вык-ля на 1, 2 и 3 клавиши

Схема подключения таких устройств сложнее, чем обычных, поэтому для безошибочной сборки следует нарисовать схему.

Схема управления из двух мест

Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

Схема управления из трех мест

Обозначение 6 видов перекр-х вык-лей

На схемах каждый вид электроприборов имеет своё обозначение. Устройства, отключающие свет, не исключение. На следующем рисунке изображены символы, которыми на схемах отмечаются разные виды переключателей.

Условные обозначения однополюсных выключателей

Они отличаются также рисунком на наружной клавише.

Перекрестный переключатель — схема подключения на 2 точки

Для управления освещением из двух точек устанавливать устройство с двумя перекидными контактами нет необходимости. Для этого достаточно использовать два проходных прибора. Схема подключения составляется так, чтобы к подвижному контакту одного из них подключался фазный провод, к другому лампа, а неподвижные контакты соединялись попарно двумя проводами.

Как соединить перекрёстный вык-ль с одноклавишными проходными — схема подключения перек-го вык-ля с 3х мест

Для управления светом из трёх и более мест необходимы промежуточные переключатели. В начале и конце цепи устанавливаются проходные устройства, а в остальных местах — промежуточные. Число их на 2 меньше количества точек включения. Вставляются такие приборы в разрыв двух проводов, соединяющих проходные переключатели.

Перекрестный двухклавишный выключатель

Схема подключения 2-х клавишного перек-го вык-ля

Перекрёстный 2х клавишный прибор отличается тем, что в нём две клавиши и две группы контактов. Фактически, это два переключателя в одном корпусе.

Если в обычных двухклавишных аппаратах подвижные контакты соединены встроенной перемычкой, к которой подключается фазный провод, то в промежуточных и проходных они не связаны между собой. Это отображается на схеме, на которой изображены две независимые параллельные линии. Единственное место, в котором они соединены — это перемычка на подвижных контактах первого аппарата.

Схема 2 контактов перекрёстных вык-лей

При управлении освещением с нескольких мест переключатели соединяются двумя проводами. Свет горит только тогда, когда все переключатели включают в цепь один и тот же провод. Основная задача устройства с двумя перекидными контактами — менять местами подключение проводов. Для этого внутри прибора установлены соответствующие перемычки.

Схема 2 контактов перекрёстных выключателей

Блок: 3/11 | Кол-во символов: 3277
Источник: https://elektro220v.ru/pereklyuchateli/podklyucheniya-perekryostnogo.html

Формат работы перекрёстного коммутационного аппарата

Перекрёстный выключатель способен функционировать только в связке с двумя проходными. Этот коммутационный аппарат выполняет задачу переключателя линий, то есть попеременно отключает одну цепь и включает другую.

Одну лампу можно включать и выключать из трёх мест

Особенности монтажа нестандартных выключателей

Установка перекрёстных коммутационных аппаратов осуществляется по правилам:

  • подключение выполняют с помощью проводов с четырьмя или (в исключительных ситуациях) с двумя жилами, которые хорошо оплетены изоляционным материалом;
  • переключатель с одной или несколькими клавишами монтируют лишь при необходимости иметь аппарат, способный гасить свет и в конце, и в начале длинной комнаты;
  • к монтажу перекрёстного выключателя приступают в тот момент, когда по дому прокладывают провода, которых должно быть много, ведь система требует подсоединения нескольких контактов.

Последний пункт считается недостатком перекрёстного выключателя: большое количество проводов может стать причиной пожара. Но такой коммутационный аппарат отличается неоспоримым достоинством — долгим сроком службы, что обусловлено высокой износостойкостью. Поскольку контакты перекрёстных выключателей замыкаются с большой частотой, чего нельзя сказать о соединениях обычных или проходных аппаратов, их перемычки создают из материала, который отлично противостоит коррозии. Обычно в качестве этого сырья берут легированную сталь или медь. Перемычки перекрёстных выключателей обязательно покрывают защитной оболочкой, не позволяющей оседать конденсату и пыли.

Блок: 4/7 | Кол-во символов: 1575
Источник: https://postroika.biz/15184-perekrestnyiy-vyiklyuchatel-shema-podklyucheniya.html

Технические характеристики

Купить перекрестный выключатель можно в любом электрическом магазине, цена зависит от модели и фирмы-производителя. Рассмотрим характеристики нескольких известных переключателей.

ABB Basic 55 белый:

Номинальное напряжение сети, В 220-250
Максимально допустимый ток, А 10
Частота, Гц 50
Контакты Посеребренные, устойчивы к воздействию влаги и пара
Корпус Из термопласта
Цена От 10 у. е.

Перекрестный Schneider Electric SDN:

Напряжение, В 250
Ток, А 10
Номинальная мощность, Вт 2300
Защита IP20
Стоимость, у. е. От 3

Legrand Valena (его аналог Anam):

Тип Одноклавишный
Максимальное напряжение в сети переменного тока, в 230
Ток, А 10
Материал Поликарбонат
Частота, Гц 50–60
Стоимость, у. е. От 4

Viko Carmen (по характеристикам и цене у Вико есть китайский аналог – Макел):

Допустимое напряжение, В 220–250
Ток, А 10
Материал Пластик
Конструкция Встроенный двухклавишный
Цена От 1 у. е.

Lezard Nata:

Напряжение сети, В 220
Ток, А 10
Тип Накладной одноклавишный
Частота, Гц 50
Материал Пластик
Цена, у. е. От 3

Блок: 4/4 | Кол-во символов: 1036
Источник: https://www.asutpp.ru/perekrestnyj-vyklyuchatel.html

Особенности установки двухклавишного переключателя

Двухклавишный перекрёстный или же промежуточный выключатель даёт возможность управлять отдельно двумя группами светильников или же каких-либо источников света. Особенность схемы подключения заключается в том что он устанавливается только в схеме с проходными элементами, имеющими тоже две клавиши для включения и отключения нагрузки.

Схема подключения промежуточного переключателя с двумя клавишами:

Конструкция перекрёстного выключателя с двумя клавишами имеет четыре входа и четыре выхода, по большому это два одноклавишных коммутационных устройства в одном корпусе. Поэтому выбор сечения проводника и принципы монтажа идентичны. Нужно отметить, что применяются такие устройства крайне редко, чаще всего пользователям необходимо осветить длинные коридоры или же лестницы и управлять одним светильником или же одной группой осветительных приборов, а для этого достаточно 1 перекрёстный и 2 проходных выключателя оснащённые одной единственной клавишей.

Блок: 5/6 | Кол-во символов: 1006
Источник: https://samelectrik.ru/kak-podklyuchit-perekrestnyj-vyklyuchatel-sveta.html

Схема управления с четырех мест

Данная схема управления особенностей больших не имеет, разве что перекрестные переключатели должны быть промежуточными и устанавливаться последовательно друг другу, между проходными элементами включения освещения.

Схема подключения двух перекрестных выключателей:

Нужно отметить, все вышеизложенные схемы одинаково работают с любыми типами ламп, а заземляющий провод является элементом защиты человека при пробое изоляции. Соединение проводов в распределительных коробках нужно выполнять по соответствующим правилам, главное в этом — его надёжность и долговечность без окисления и ухудшения контакта.

Теперь вы знаете, как выполнить подключение перекрестного выключателя к проходным. Надеемся, предоставленные схемы монтажа и видео уроки помогли вам разобраться в правильном расключении проводов!



Блок: 6/6 | Кол-во символов: 860
Источник: https://samelectrik.ru/kak-podklyuchit-perekrestnyj-vyklyuchatel-sveta.html

Подключение 2-х видов вык-лей

Подключение 2 видов выключателей

При подключении важно сделать это согласно схеме. При ошибках в монтаже система будет работать неправильно — не включаться, не отключаться или будут работать только некоторые переключатели.

На следующей картинке изображено подключение переключателя с двумя контактами одноклавишного.

Подключение переключателя с двумя контактами одноклавишного

На этом подключение проходного переключателя.

Подключение проходного переключателя

Важно! Высокое напряжение опасно для жизни. Поэтому все работы необходимо производить при отключенном вводном автомате.

Блок: 7/11 | Кол-во символов: 608
Источник: https://elektro220v.ru/pereklyuchateli/podklyucheniya-perekryostnogo.html

Ещё важно знать 2 нюанса о проходных и перекрёстных перек-лях

Есть нюансы, которые необходимо учесть при выборе и монтаже таких устройств:

  • даже при выключенном свете на всех приборах присутствует высокое напряжение;
  • при установке у таких устройств нет разницы между верхом и низом (в обычных устройствах положение включения — клавиша нажата вверх).

Блок: 8/11 | Кол-во символов: 350
Источник: https://elektro220v.ru/pereklyuchateli/podklyucheniya-perekryostnogo.html

Как избежать 5 ошибок при монтаже

Есть ошибки, которые совершают неопытные электромонтёры при прокладке и подключении проводов:

  • К первому переключателю подключается нулевой провод. Перед подключением следует тестером найти фазный провод.
  • Вместо проходного устанавливается промежуточный переключатель с двумя перекидными контактами и перемычками. Это допустимый вариант, но такие устройства дороже.
  • Использование вместо специальных обычных выключателей. Такая схема работать не будет. Необходимо взять нужные устройства.
  • Неправильное подключение проводов. Перед началом работ нарисовать схему подключения и пометить провода.
  • Зачистить концы проводов недостаточной длины. Такие концы плохо держатся и выпадают из клеммы. Их следует зачищать на длину 8мм.

Блок: 9/11 | Кол-во символов: 754
Источник: https://elektro220v. ru/pereklyuchateli/podklyucheniya-perekryostnogo.html

Ответы на 5 часто задаваемых вопросов

Есть вопросы, которые задают люди при выборе таких систем:

  • Сколько проводов необходимо подводить переключателям? К обычным выключателям 2, к проходным по 3, к перекрёстным по 4. При управлении двумя светильниками (двухклавишным выключателям) к обычным 3, проходным 5 к первому и 6 к последнему, по 8 к промежуточным.
  • Со скольких мест возможно управление? При использовании устройств обоих типов — с любого количества.
  • Какие лампы можно подключать к переключателям? Любые домашние светильники,  бытовые вентиляторы и, через промежуточный пускатель, системы электроотопления.
  • Какими проводами производится подключение? Любыми соответствующего сечения, но предпочтительнее, для удобства монтажа, типа ШВВП с соответствующим числом жил.
  • На какое напряжение рассчитаны такие приборы? На любое, до 220В.

Блок: 10/11 | Кол-во символов: 837
Источник: https://elektro220v. ru/pereklyuchateli/podklyucheniya-perekryostnogo.html

Топ 5 производителей

Выключатель NESSEN

Аппаратура производства любой фирмы отличается ценой, качеством и ассортиментом. Но есть производители, продукция которых особенно популярна:

  • Перекрёстные выключатели турецкой фирмы Вико. Подключение этих устройств похоже на подключение аппаратов других заводов. Продукция этой фирмы отличается качеством и доступной ценой. Все детали изготавливаются из качественных материалов и проходят контроль на всех этапах производства.
  • Немецкая компания Gira. Продукция отличается высоким качеством и широким ассортиментом.
  • Перекрёстные выключатели французской компании Schneider Electric («Шнейдер Электрик»). Схема перекрёстного выключателя Шнайдер похожа на схемы аппаратуры других фирм.
  • Перекрёстные выключатели шведско-швейцарской компании ABB (Asea Brown Boveri Ltd). Компания выпускает оборудование для электротехники и энергетического машиностроения. Схема подключения перекрёстного выключателя ABB не отличается от схем подключения аппаратуры других фирм.
  • Переключатели французской фирмы Legrand отличаются широким ассортиментом и надёжностью. Можно отметить двухклавишный (двойной) выключатель перекрёстный Легранд Валена и Легранд Этика. Подключение и схема двойного перекрёстного выключателя Легранд (Legrand) аналогичны подключению и схеме устройств других производителей.

На следующем рисунке изображена сборка Legrand Valena — выключателя двухклавишного перекрёстного.

Сборка Legrand Valena

Информация! Аппаратура производства любой фирмы устанавливается и подключается похожим образом.

Блок: 11/11 | Кол-во символов: 1532
Источник: https://elektro220v.ru/pereklyuchateli/podklyucheniya-perekryostnogo.html

Кол-во блоков: 20 | Общее кол-во символов: 20138
Количество использованных доноров: 5
Информация по каждому донору:

  1. https://postroika.biz/15184-perekrestnyiy-vyiklyuchatel-shema-podklyucheniya. html: использовано 4 блоков из 7, кол-во символов 6282 (31%)
  2. https://elektro220v.ru/pereklyuchateli/podklyucheniya-perekryostnogo.html: использовано 7 блоков из 11, кол-во символов 8265 (41%)
  3. https://samelectrik.ru/kak-podklyuchit-perekrestnyj-vyklyuchatel-sveta.html: использовано 2 блоков из 6, кол-во символов 1866 (9%)
  4. https://www.asutpp.ru/perekrestnyj-vyklyuchatel.html: использовано 1 блоков из 4, кол-во символов 1036 (5%)
  5. https://aqua-rmnt.com/ehlektrosnabzhenie/perekryostnyj-vyklyuchatel-dlya-chego-nuzhen-i-kak-ego-podklyuchit.html: использовано 4 блоков из 7, кол-во символов 2689 (13%)

Схемы подключения проходных и перекрестных выключателей

Что такое проходной выключатель

В отличие от простого выключателя, где происходит обычное прерывание цепи, проходной выключатель имеет три контакта и механизм переключения между ними. Двухклавишный проходной выключатель имеет шесть контактов и, по сути, является двумя независимыми друг от друга одноклавишными проходными выключателями. Главным преимуществом проходных выключателей является возможность включения и выключения светильника (группы светильников) из двух и более точек. Часто эти выключатели ещё называют дублирующими или перекидными.

Область применения

  1. Лестницы — выключатели устанавливаются на первом и втором этаже. На одном этаже включили свет, поднялись по лестнице и выключили. Если Ваш дом трех или четырех этажный, то Вы можете воспользоваться схемой, указанной на рисунках 2 и 3.
  2. Спальни — один выключатель устанавливается у входа в комнату, а второй и третий по обе стороны кровати. Вошли в комнату — включили свет, легли спать — выключили. Для включения освещения из 3 мест используется схема с перекрестным выключателем (см. рис. 2).
  3. Коридоры — в начале коридора включили свет, прошли по коридору и на другом конце выключили.
  4. На дачных участках — для освещения дорожек.

Разумеется, список далеко не исчерпывающий и можно придумать множество других вариантов.

Схемы подключения проходных выключателей:

Здесь представлены правильные схемы проходных выключателей для управления освещением из двух, трех и более мест.

Две точки управления:

Схема управления проходными выключателями из двух точек предельно проста. Для ее воплощения потребуется два переключателя на два направления (два одноклавишных проходных выключателя).

Три точки управления:

Для управления из трех точек понадобится два переключателя на два направления и один перекрестный выключатель. Перекрестные выключатели — это разновидность проходных выключателей, которые были специально разработаны для включения/выключения одного и того же светильника (группы светильников) из трех и более точек. Он имеет четыре контакта и его подключение в цепь весьма простое.

Перекрестный выключатель можно купить в магазинах или сделать из двухклавишного проходного выключателя. Для этого нужно поставить пару перемычек, затем аккуратно склеить клавиши клеем или заменить их одной большой клавишей от одноклавишного выключателя.

Схема подключения проходных и перекрестных выключателей для 3 точек управления выглядит так:

Четыре точки управления и более:

Принцип действия данной схемы не отличается от предыдущей, просто в цепь добавляется еще один промежуточный перекрестный выключатель. Таким образом количество проходных выключателей может увеличиваться хоть до бесконечности.

Проходной выключатель схема подключения на 3 точки: управления

Здравствуйте уважаемые читатели блога. В этой статье давайте рассмотрим тему: проходной выключатель схема подключения на 3 точки.

Раньше можно было управлять освещением с двух точек, но технологии не стоят на месте и на данный момент производятся переключатели позволяющие включать освещение с трех и более точек (мест).

Такой вариант подключения отлично подойдет в частном доме, в несколько этажей, где много лестничных пролетов, коридоров и т д., в помещениях с несколькими входами, в длинных коридорах, где комнаты расходятся в разные стороны и даже в простой спальне можно установить такую систему подключения. Один из выключателей устанавливается возле входной двери в спальную комнату, а два других, с каждой стороны широкой кровати.

Если в управлении включением освещения с двух точек участвуют два проходных выключателя (переключателя), то с трех точек участвует третий переключатель, только он будет не проходным, а перекидным.

Если Вы задумаете у себя в доме или квартире делать управление проходных выключателей с трех точек управления, то прежде чем купить понравившиеся выключатели, поинтересуйтесь у продавца, есть ли у выключателей данной фирмы возможность производить такое переключение.

Теперь давайте подробнее рассмотрим, как работает электрическая схема данного подключения и как собрать такую схему на практике во время электромонтажных работ. Для работоспособности такой схемы понадобятся два проходных переключателя (выключателя) и перекидной переключатель.



В проходном переключателе три контакта, подвижный (центральный) контакт, с которого происходит соединение с одним из двух неподвижных, а в перекидном переключателе четыре контакта и две независимые линии, при нажатии клавиши, происходит переключение в крест, отсюда переключатель получил название перекидной.

Чтобы Вы имели представление, как работает такая конструкция, ниже представлена работающая электрическая схема, в которой видно переключение контактных групп, позволяющих производить включение светильников с трех точек.



Теперь давайте рассмотрим практическую часть подключения. Вам необходимо установить три коробочки диаметром 60 мм, отступив от пола 90 сантиметров (это евростандарт, к которому можно не привязываться, но практика показала удобство данной высоты нахождения выключателей) и на высоте 2-2,3 метра от пола установить распределительную коробку 80 мм.

Если Вы планируете устанавливать подвесной потолок, то старайтесь, чтобы распред/коробка не попала за потолок, может со временем появиться необходимость в нее забраться, для ремонта, подключения чего-то нового или для того чтобы взять с коробки электропитание, ну вообще не положено им там быть.

Не знаю как кому, а мне удобнее сначала порезать штрабы, отверстия под коробки, вмазать их, а потом прокладывать кабеля. Многие режут штрабы, укладывают провода, а потом занимаются коробками, ну да ладно. После установки коробок занимаемся проводами, по электрическим законам следует укладывать кабеля марки ВВГ нг или NYM, скажу честно, многие используют ШВВП или ПВС, хотя это запрещено.

Прокладка проводов и их соединение

Продолжим, в распределительную коробку следует привести от щитка питания или ближайшей распред/коробки трехжильный кабель, по которому будет подаваться 220 вольт. От распределительной коробки проводим трехжильный кабель к светильнику.

Далее из распред/коробки прокладываем трехжильный кабель к первой коробочке, в которой будет установлен проходной переключатель, так же трехжильный провод тянем к другой коробочке, в которой будет установлен второй проходной переключатель.

А вот теперь внимание, к третьей коробочке, в которой будет установлен перекидной переключатель, прокладываем четырехжильный провод или трехжильный плюс дополнительную жилу, как уже оговаривали, у перекидного переключателя четыре контакта.

После того, как прокинем все провода, их естественно нужно будет разделать, снять общую изоляцию, зачистить каждый провод, правильно скрутить, запаять, обжать, или поставить колодочку, так как просто скрутка опять-таки запрещена.

Провода у нас будут коричневого, зеленого и голубого цветов. Приступим к соединению, первым делом соединим голубой провод с питающего кабеля и голубой провод с кабеля, уходящего на светильник, это будет рабочий ноль. Далее скручиваем коричневый провод питающего кабеля, это будет фаза, с коричневым проводом, идущим к первому проходному выключателю.

Затем скручиваем голубой провод, идущий от первого проходного с голубым проводом, идущим к перекрестному выключателю, а зеленый провод, идущий так же от первого проходного с зеленым проводом, идущему к перекрестному. Далее берем коричневый провод, идущий от светильника, и скручиваем с коричневым проводом, идущим ко второму проходному переключателю.

Далее берем голубой провод, идущий ко второму проходному, и скручиваем с голубым проводом, идущему к перекрестному выключателю и зеленый провод который приходит со второго проходного, скручиваем с зеленым проводом, уходящим к перекрестному выключателю. Для удобства, мы пробросили к перекрестному переключателю из распред/коробки два голубых провода и два зеленых.

Я на схеме не показал заземляющие провода, с ними проще, берем заземляющий провод с кабеля питания и скручиваем с проводом, идущему к светильнику, в нашем случае это будут зеленые провода. Все скрутки паяем, изолируем и, уложив в коробку, закрываем крышкой.

На этом этапе электромонтаж закончен, концы проводов, которые находятся в трех коробочках под выключатели, следует заизолировать и временно уложить в эти коробки, для удобства о. После отделочных работ нужно будет достать провода из коробок, разделать, зачистить и подключить к переключателям.

Внимание, установка розеток, светильников, выключателей происходит в тот момент, когда установлен электрический щиток, поэтому перед установкой проходных переключателей убедитесь в отсутствии напряжения.

Давайте подключим переключатели. Сначала подключим первый проходной выключатель, для этого выбираем одну из коробочек с тремя проводами. Коричневый провод подключаем к среднему, подвижному контакту 1, зеленый к неподвижному контакту 2 и голубой к неподвижному контакту 3, устанавливаем выключатель в коробку. Далее выбираем вторую коробочку так же с тремя проводами, разделываем кабель, зачищаем провода и производим подключение.

Коричневый провод подключаем к среднему, подвижному контакту 10, зеленый к неподвижному контакту 8 и голубой провод к неподвижному контакту 9, устанавливаем выключатель. Остается последняя коробка, в которой будет четыре провода. Зеленый провод, идущий от контакта 2 первого проходного выключателя, подключаем к подвижному контакту 4 перекрестного переключателя.

Второй зеленый провод, идущий от контакта 8 второго проходного, подключаем к контакту 6 перекрестного переключателя. Синий провод идущие от контакта 3 проходного переключателя подсоединяем к другому подвижному контакту 5 перекрестного переключателя и оставшийся голубой провод, идущий от контакта 9 второго проходного, подключаем к неподвижному контакту 7 перекидного переключателя и тоже устанавливаем.

Затем устанавливаете светильники, которые будут включаться с помощью данной схемы, подаете питание и проверяете. Вот в принципе и все подключение выключателей, которые управляют светом с трех точек, думаю, справятся все, кого эта схема заинтересует. Удачного вам управления.

С уважением, Игорь Вилков!

Проходной выключатель | Электрик



Обычные электровыключатели, которые установлены у нас дома, готовы включать и отключать освещение из одного места.
Главное различие обычного выключателя, в каком происходит обычное прерывание электронной цепи, от прибора названием проходной выключатель, будет то, что в нём встроено три контакта и переключающий механизм меж ними.

Основным их превосходством считается вероятность подключения либо выключения осветительного прибора (либо группы осветительных приборов) из двух, трёх либо более точек. Нередко в народе их ещё именуют перекидной выключатель. Или проще—дублирующий выключатель. Двухклавишный проходной выключатель имеет внутри 6 контактов, и по собственной системы представляет из себя 2 независящие между собой одноклавишный проходной выключатель. Визуально обыденный выключатель и проходной не различить, но возможно. У проходного есть в наличии особый символ знакна любой из кнопок—в обыкновенном его нету.

Область применения перекидных (дублирующих) выключателей:




1. Лестницы — на них электровыключатели инсталлируются на первом и втором этаже. На одном этаже включили свет, поднялись по лестнице и отключили. В случае если Ваш дом 3-х либо четырех этажный, то Вам предоставляется возможность пользоваться такой схемой.

2. Спальни — один выключатель устанавливается у входа в комнату, а 2-ой и 3-ий по различные стороны постели. Зашли в комнату—включили свет, захотели прилечь на отдых—отключили. Для подключения освещения из трёх мест используется такая схема, с перекрестным выключателем.

3. Коридоры — предположим Вы сначала коридора включили свет, позже прошли по коридору и на  другом конце отключили.

4. На территории личных зданий либо дач—для освещения дорожек.

Как верно подключить проходные электровыключатели для независящего управления освещением из 2-ух мест.

Давайте подробнее рассмотрим данную схему включения, состоящую из 2-ух проходных выключателей. Для неё понадобятся 2 переключателя (они и еще называются «проходные»), любой из которых имеет по 3 контакта и 2 положения переключения. Причём, режим переключения обязан быть «перекидного характера», другими словами  — один контакт считается общим для 2-ух других. В одном положении он замкнут с одним из них, в другом же положении, конечно, с другим. Как следует, единая замкнутость всех трёх контактов полностью исключена.

Как заметно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), опосля коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта 1-го выключателя соединяются с 2-мя контактами второго выключателя (через коробку). Ну и с совместного контакта второго выключателя фаза подаётся на 2-ой контакт лампы.
Относительно самого монтажа этой схемы: ставятся на собственные установочные места проходные электровыключатели, от которых выводятся трехжильные кабеля. Устанавливаются осветительные приборы, что объединятся параллельно и от которых в конечном итоге выходит двужильный кабель.
Дальше, в более пригодном месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и комфортного места самого месторасположения данной коробки). В неё значит и вводится кабель от осветительных приборов, питания и самих проходных выключателей. В данной коробке делается соединение проводов между собой, как показано на схеме.

Как управлять освещением из 3-х мест

Схема включения проходного выключателя с управлением из 3-х мест мало чем выделяется от предшествующей (единый механизм работы схож). В ней добавлен ещё один проходной выключатель, который малость различается от прошлых. Как заметно из схемы, это спаренный выключатель. Другими словами, при нажатии одной кнопки, случается одновременное перекидывание 2-ух контактов электрически независящих между собой. Вприбавок, как вы должны были увидеть, с него выходит четырехжильный кабель.
Схемы включения проходных выключателей аналогичного вида неплохи тем, что сравнительно просты в своём конструктивном выполнении (не потребуется добавочных компонентов). Хотя они ограничены численностью этих мест управления.

Задачу независящего управления освещением из 2-ух мест возможно решить и еще используя особые импульсные реле и блоки для дистанционного управления освещением.

Проходной и перекрестный выключатель, рассматриваем основные схемы подключения | Энергофиксик

Все мы знаем, что обыкновенный выключатель служит для включения и отключения освещения исключительно с одного места. А как поступить, если нужно коммутировать сразу из разных точек, такое с помощью обычных выключателей не реализуешь. Тут необходим так называемый проходной выключатель. В данной статье я вам расскажу, как их правильно подключать.

Область применения

Прежде чем приступить к рассмотрению схем присоединения проходных выключателей, давайте узнаем, где их можно использовать.

Давайте рассмотрим на конкретном примере: допустим у вас есть лестница, оную нужно освещать во время подъема. Конечно, можно поставить выключатель с реле времени и после того, как вы его включили он отключится через установленный промежуток. А что если в следующий раз вы будете подниматься с тяжелым грузом. Вы согласны, что оказаться в темноте на середине лестницы не лучший вариант. А если поставить очень большую выдержку времени, то свет будет без толку гореть и тратить ваши деньги. Выход – установка проходных коммутационных аппаратов.

Или вот очередной пример: зайдя в спальню, вы включили свет и легли отдыхать. Для того, чтобы свет вам не мешал, нужно будет вновь встать и потушить свет, а до диванчика добираться в потемках. Согласитесь, было бы гораздо проще удобнее устроившись, просто клацнуть на выключатель размещенный, например, недалеко от торшера и так отключить основной свет.

Так теперь перейдем к непосредственно схемам соединения

Распайка проводов с управлением из двух мест

На самом деле в представленном процессе совсем сложного мало и вся разница от обычного подсоединения включателя состоит в том, что в нашем случае применяются три жилы и проходной выключатель, у оного три контакта, а не два как у обыкновенного выключателя.

Так теперь пробежимся по схеме: питание приходит к нам двухжильным проводником, с которого ноль мы сразу соединяем на ноль нашего осветительного прибора, а вот фазу мы пропустим через наши выключатели. Путь будет таков: фаза соединяется с общим входным контактом люстры. С первого проходного выключателя выходные контакты скручиваем с аналогичными контактами второго проходного выключателя. А уже входную клемму второго выключателя соединяем с фазным концом нашей лампочки. Готовые скрутки в коробке будут выглядеть вот так:

Как видите, в данном процесс все просто. Главным условием является то, чтобы в вашей коробке смогли поместиться все скрутки и от выключателей шли именно три провода.

Подключаем три коммутационных аппарата для управления одним светильником

Иногда возникает такая ситуация, что необходимо не две, а три точки управления, например в коридор выходят сразу несколько комнат и нужно, чтобы освещение смогли включать возле каждой двери или нужно осветить сразу весь лестничный пролет с возможностью включения и отключения на каждой площадке.

Оную систему возможно выполнить, но в варианте помимо проходных выключателей вам потребуется еще так называемый перекрестный.

Принцип такой схемы таков, что в первой и последней точке цепи стоят именно переходные выключатели, а вот между ними устанавливаются перекрестные.

Важно в таком случае количество жил в коробке начинает расти и для того, чтобы не запутаться в них, лучше промаркируйте каждый провод. Схема соединения выглядит вот так:

Алгоритм работы таков: ноль крепится напрямую с источником света, а фаза сначала заходит на входную клемму проходного выключателя, затем с выходных клемм идет на входные контакты перекрестного выключателя, с него выходит и идет на выходные контакты проходного выключателя, а уже с него, через выходную клемму на светильник. Как вы видите, тут тоже нет сложностей. Главное запомните, что для подключения проходных выключателей вам нужны три провода, а уже для подключения перекрестного выключателя потребует четыре провода.

Вот и все что я вам хотел рассказать о подключении проходных и перекрестных выключателей. Спасибо за внимание.

Уважаемый Читатель, моя статья оказалась полезна и интересна?! Тогда обязательно ставь палец вверх, подписывайся на мой канал ЭНЕРГОФИКСИК и делись статьей в соц. сетях. Мне очень важно чувствовать вашу поддержку. Ведь она позволит создавать еще больше качественных материалов. Если у Вас есть вопросы или предложения, то вот моя почта: [email protected]

Схема подключения трехпозиционного переключателя

: полное руководство

Знания

Сделайте свою собственную электрическую схему трехпозиционного переключателя

Есть несколько видов переключателей, используемых для управления освещением и другими приборами в вашем доме. Одним из наиболее распространенных выключателей является однополюсный выключатель , который позволяет управлять светом из одного места в доме. Другой очень распространенный тип переключателя — трехпозиционный переключатель .

Трехпозиционный переключатель весьма полезен, если вы хотите управлять светом из нескольких мест по всему дому. Его также можно использовать в сочетании с четырехпозиционными переключателями, чтобы увеличить количество мест, откуда вы можете управлять освещением или приборами. Прежде чем погрузиться слишком глубоко, давайте посмотрим, что такое трехпозиционные переключатели.

Что такое 3-позиционный переключатель?

Трехпозиционный переключатель позволяет включать и выключать свет или приборы из двух разных мест.Трехпозиционные переключатели необходимы, особенно для лестниц или длинных коридоров, поэтому вы можете включить свет, когда приближаетесь с одной стороны. Затем вы можете выключить свет, выходя с другой стороны коридора.

Источник: www.buildmyowncabin.com

Трехпозиционный переключатель сконструирован иначе, чем обычный переключатель. Во-первых, нет особого переключателя включения или выключения. Если оба переключателя подняты или оба опущены, цепь замкнута и загорится свет.Но когда оба переключателя находятся в противоположных направлениях, цепь разомкнута, и свет не горит.

Трехпозиционный переключатель имеет четыре винта. Один — это заземляющий винт зеленого цвета, а три других — часть цепи. Два из них — туристические терминалы, а один, более темный, называется общим. Чтобы узнать больше о трехпозиционном переключателе, давайте посмотрим, как работает трехпозиционный переключатель.

EdrawMax

Программное обеспечение для создания диаграмм All-in-One

Создавайте более 280 типов диаграмм без усилий

Легко приступайте к построению диаграмм с помощью различных шаблонов и символов

  • Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
  • Поддерживается кроссплатформенность (Windows, Mac, Linux, Интернет)

Как работает 3-позиционный переключатель?

Чтобы понять, как работает трехпозиционный переключатель, нужно обратить внимание, какой провод к какому винту идет.Зеленый или заземляющий винт прикрепляется к неизолированному медному или зеленому проводу. Это заземляющие провода. Винты заземления — это новое дополнение к трехпозиционным переключателям. Вот почему вы можете не найти их на старых трехпозиционных переключателях.

Источник: itectec.com

Затем идут ходовые винты, которые подключаются к горячему или заряженному проводу. Эти винты обеспечат два разных пути прохождения электричества к приспособлению.

Наконец, есть общий терминал, более темный по цвету, чем терминалы для путешественников. Он либо подключается к горячему проводу, который ведет к приспособлению, либо принимает горячий провод, идущий от источника питания.

Если питание схемы включено, любой из них может быть горячим в зависимости от того, как переключены переключатели. Трехпозиционный переключатель предназначен для прерывания подачи горячего провода, когда он выключен. Белый провод, идущий прямо от источника питания, непрерывно входит в осветительную арматуру, а горячие провода проходят через переключатели.

Как подключить 3-позиционные переключатели

Существует три важных способа установки трехпозиционных переключателей в зависимости от положения переключателей и индикаторов, а также от того, где в цепь подается питание.

Дело 1

В первом случае мы видим, входят ли провода от источника питания сначала в одну распределительную коробку, затем идут в сторону осветительной арматуры, а затем в другую распределительную коробку. Белый провод от источника питания идет сначала в распределительную коробку, а затем в светильник.Он заканчивается там, не переходя ко второй коммутационной коробке. На схеме ниже показано, как подключить переключатель в таком случае.

Источник: brilliant.tech

Случай 2

В другом случае провода от источника питания могут сначала войти в коробку светильника, затем в одну распределительную коробку, а затем в другую. В этом типе проводки входящий белый провод подключается к светильнику без каких-либо прерываний.Затем черный провод подключается к обмотанному лентой белому проводу, идущему от переключателя 1, а затем подключается к общей клемме переключателя 2. Затем красный и черный путешественники подключают парные терминалы путешественников к обоим переключателям.

Источник: mariaelectricals.com

Случай 3

В третьем случае провода от источника питания идут от одного переключателя к другому, затем от светильника. Белый провод, соединенный через проволочные гайки, непрерывно движется от источника к осветительной арматуре.Горячий черный провод подключается к общему выводу первого переключателя, а затем он переносится парными путешественниками к контактам второго переключателя. Наконец, общий вывод второго переключателя направляет черный провод в светильник.

Источник: www.hometips.com

Схемы подключения трехпозиционного переключателя

Если вы специалист по электричеству и хотите создать схему подключения трехпозиционного переключателя для места, вы можете просмотреть несколько типов схем, которые вы можете составить.В Интернете или в EdrawMax доступно множество шаблонов электрических схем, которые можно немного изменить в соответствии с вашими потребностями.

Схема подключения трехпозиционного переключателя, кабель NM

Очень распространенный тип трехполюсной электрической схемы — это когда провод источника питания перемещается от одного переключателя ко второму переключателю и, наконец, заканчивается на приспособлении. На этой схеме подключения показаны оба переключателя, выровненные вместе с приспособлением на конце. Вы можете использовать инструменты или цвета для обозначения различных типов используемых проводов и использовать разные стили линий для отображения заряженных или незаряженных проводов.

Источник: www.electrical101.com

Схема подключения 3-позиционного переключателя Светильник между переключателями

Другой способ подключения трехпозиционного переключателя — это когда питание поступает на переключатель, поступает на приспособление и заканчивается на другом переключателе. На этой схеме подключения прибор подключается к выключателям трехжильным кабелем. Вы можете создать подробную схему, подобную этой, или создать простую схему макета.

Источник: www.electrical101.com

Схема подключения 3-позиционного переключателя к светильнику

В другой конфигурации источник питания сначала входит в приспособление, затем входит в один переключатель и, наконец, подключается к другому переключателю, замыкая цепь. Эта электрическая схема помогает понять, какие кабели потребуются для данной конфигурации.

Источник: www.electric101.com

Используйте EdrawMax для создания монтажных схем

Трехпозиционные переключатели очень полезны по дому. Вы можете установить выключатели на обоих концах длинного коридора или лестничного марша, чтобы вы могли выключить свет, находясь на другом конце. Это не позволит вам вернуться, чтобы выключить свет и снизить счета за электричество. Это очень эффективный способ наблюдения за освещением и другими приборами из любой точки дома.Вы также можете комбинировать несколько трехпозиционных переключателей для управления одним прибором через 2 или более мест.

Если вы планируете подключить трехпозиционный переключатель в своем доме или разрабатываете схему электрооборудования для своего дома, EdrawMax — отличный инструмент, который поможет вам спроектировать его. С набором инструментов и символов для создания диаграммы новички и эксперты могут легко ее использовать. Если у вас нет времени создавать схему подключения с нуля, вы можете выбрать один из тысяч профессиональных шаблонов, доступных в программе.Создайте свою собственную конфигурацию проводки и экспериментируйте с идеями, используя EdrawMax.

Статьи по теме

Поиск и устранение неисправностей трехпозиционного переключателя — Сделай сам

Поиск и устранение неисправностей трехпозиционного переключателя и схемы

Насколько сложным может быть устранение неисправностей трехпозиционного переключателя? Учти это. Поскольку система с двумя переключателями имеет 3 провода, которые должны быть подключены к 3 клеммам в каждой коробке, получается, что только 1 из 9 вариантов будет работать.Каждое 4-х позиционное переключение между ними ухудшает шансы в 3 раза, а любой неисправный переключатель или соединение еще больше усложняет ситуацию. Что будет проще — методом проб и ошибок или разобраться в системе трехпозиционного переключателя? … (Или, может быть, вызов электрика в вашем районе?)

Меню страницы:

Терминология и принцип работы 3-сторонней системы

Несколько переключателей могут быть расположены на нескольких подходах к комнате, чтобы включать или выключать свет в любом из этих мест.Они делают это, продолжая жар к свету на двух чередующихся путях — проводах под названием « путешественников ». Нагрев (напряжение) поступает в систему через один переключатель типа « трехпозиционный », который мы будем называть « хотенд ». В зависимости от положения рукоятки, жар «переходит» к следующему переключателю на одном из двух путевых проводов. Если этот следующий переключатель является единственным другим переключателем, он также является трехпозиционным и может называться «конец ветви ». Он передаст жар на свет (ы), но только если его ручка окажется в положении, при котором провод света соприкасается с конкретным путешественником, который приносит жар.Видео. Если бы между этими двумя переключателями было больше (электрически), они бы просто передавали тепло, но могли бы изменить, на каком из путевых проводов продолжает работать питание; для этого эти (третий, четвертый и т. д.) переключатели должны быть переключателями типа « с четырьмя контактами », отличными от первого и последнего переключателей в системе. Четырехпозиционные переключатели имеют четыре клеммы для подключения двух пар бегунков (входящей пары и исходящей пары). Трехпозиционные переключатели имеют три клеммы, причем тот, который не предназначен для двух путешественников, называется « common ».На горячем конце входящий горячий провод подключается к общей клемме. В конце ноги провод, прикрепленный к общему проводу, идет к свету (ам). Все это будет ясно показано на следующих диаграммах.

Британцы, возможно, используют более здравый смысл в названии этих «двухпозиционных переключателей», но в Северной Америке мы придерживаемся более технических терминов. Думаю, я заметил, что некоторые канадцы и другие говорят о «древовидных переключателях». В любом случае, я называю эти переключатели, провода и источники света, которыми они управляют, трехсторонней «системой», а не трехсторонней «цепью», потому что их можно спутать с ответвленной цепью и выключателем, частью которых является такая система. из.


Типовые схемы 4- и 3-ходового переключателя

Если вам нужно проверить, что такое цепь или функция нейтрального провода, см. Фон. Но здесь вы видите схему разводки трехпозиционного переключателя и то, что происходит внутри переключателей … В уме поиграйте с поворотом контактов по-разному и обратите внимание, что любой из переключателей может отменять то, что другой делал в последний раз. Между каждой распределительной коробкой и следующей, путешественники будут содержаться в одном кабеле друг с другом.В большинстве распределительных коробок будут другие провода, служащие другим целям — один или два других провода в самом кабеле путешественника и провода в других кабелях. Обычно, но не всегда, кабель, по которому проходят путешественники, имеет другой изолированный провод, который может быть нейтральным, горячим или продолжением ножного провода (к свету). Иногда дорожный кабель проходит к следующему переключателю, проходя через сам световой короб. Возможно, странные маршруты, по которым проходят эти кабели, и различные функции, которые выполняют неперемещаемые провода, не меняют ничего, что я здесь сказал или скажу. Проще говоря, каждой нормальной системе с несколькими переключателями требуется нейтраль в световом ящике, постоянное горячее напряжение в одном переключателе, переходы между ним и конечным переключателем (проходящие через любые 4-позиционные переключатели на пути) и переключаемый нога идет от последней коробки к световой коробке. Как это все устроено на практике, может сильно различаться.

Можно встретить две ненормальные и редкие трехходовые системы. Их называют разными именами (Калифорния, Голливуд, побережье, фермерское, французское, Чикаго, Картер, ленивая Сьюзен, ленивая нейтральная).Имена этих двух видов путают. Один из них является незаконным и может представлять опасность поражения электрическим током. Другой (я думаю, британский), кажется, разрешен кодексом и настолько отличается по своей концепции, что немногие электрики здесь даже узнают его. То, что я говорю о трехпозиционных системах, не применимо ни к одной из них. По сути, нелегальный прикрепляет горячий навсегда к одному путешественнику, а нейтральный — к другому; каждый из общих элементов простирается от своих клемм до осветительной арматуры. Законный также прикрепляет горячее к одному путешественнику, а ногу (к свету) — к другому; другой провод проходит между общими клеммами.Вот схема этих Редкие 3-х ходовые.

Поскольку на практике существует множество способов подключения систем с несколькими коммутаторами, ниже я привожу ряд 3-ходовой и Схемы 4-позиционного переключателя, так что вы, возможно, сможете узнать свою собственную версию. Чтобы увидеть некоторые 3-х сторонние схемы в контексте всей цепи, см. Типовая схема.

Цвета проводов в системе с несколькими переключателями

Я попытаюсь описать здесь, какого цвета обычно будет изоляция на проводах систем с несколькими переключателями, если они не подключены неправильно.В последнее время Кодекс требует, чтобы все «фабричные» белые, служащие в качестве путешественников или хот-эндов, были помечены черным или красным цветом. Здесь я говорю только о том, что вы обычно найдете в большинстве домов. Горячий провод на общем выводе переключателя хот-энда будет черным (или редко: красным или белым). Световой провод на общем выводе концевого выключателя будет черным или (редко) красным. Каждая пара путешественников содержится в одном кабеле и может быть черно-белым, черно-красным или красно-белым. Большинство других белых проводов, присутствующих в этих распределительных коробках, являются нейтралами, которые подключены друг к другу, а не к какой-либо из клемм переключателя.Любые оголенные или зеленые провода — это заземляющие провода, соединенные друг с другом. Если на коммутаторе есть дополнительный зеленый винт, в соответствии с Кодексом, к нему со всех основания.


Стандартный трехпозиционный переключатель

Обычно встречающиеся трехходовые системы (трехходовые «цепи», как некоторые их называют) все имеют одну схему-тему:

— S === S — O

где «S» — это переключатели, «O» — это свет, а показанные линии — это провода, несущие постоянный (линия слева) или переключаемый (остальной) ток.Нейтрали, не участвующие в операции переключения, пока не показаны, так как они могут появляться на картинке разными способами. Коробки или кабели с проводами еще не показаны; ни какие-либо дополнительные огни, переключенные с показанным; ни каких-либо 4-позиционных переключателей, которые могли бы прервать путь двух бегущих проводов в любой точке. Выше показаны две трехпроводные схемы этой схемы, как вы могли бы видеть их во плоти, в комплекте с нейтралью, коробками и кабелями.

Варианты 3-позиционного переключателя

Есть несколько распространенных вариаций этой основной темы, которые могут выглядеть как отклонения от нее, но на самом деле это не так.Основное отличие состоит в том, что во всех следующих примерах некоторые из проводов, связанных с переключателем , пропущены через коробки на пути к фактическому подключению к свету или переключателям. Цвета проводов, показанные на схемах переключателей ниже, не единственно возможны. Это то, с чем вы можете столкнуться, не обязательно то, как это должно быть сделано с текущим Кодексом. Этим схемам подключения часто дают имена, но имена не совпадают.

A. Здесь горячее поступает на одну распределительную коробку.Затем он может быть подключен к другому коммутатору, чтобы быть его постоянно горячим общим, или вместо этого он может подключаться как общий для коммутатора, с которого он прибыл с самого начала. Так или иначе, путешественники между переключателями в конечном итоге придавали легкую «ногу» жаркости или негоркости. Эта нога либо отходит непосредственно от общего переключателя, ближайшего (электрически) к свету, либо привязана к свету от самого дальнего от него переключателя. Это обычное расположение.

B. Здесь горячее для системы поступает в световой короб, но его функциональное соединение находится на любом переключателе, к которому он подключен.Другой переключатель в конечном итоге отправляет решение путешественников обратно по тому же кабелю, который вызвал жар из светового короба.

C. Здесь путешественники от одного переключателя к другому просто проходят через световой короб, через который их проходят разъемы.

Три приведенных выше варианта (A, B, C) обусловлены несколькими факторами:
  • Тот факт, что домашний кабель поставляется с двумя или тремя изолированными проводниками
  • Физическая связь (направление, порядок, расстояние) между переключателями и световыми приборами
  • Доступные размеры электрических коробок для проводов, ламп и переключателей
  • Направление, с которого трасса приближается к области
  • Ограничения Кодекса на способ прокладки кабелей
  • Традиционные традиции электрика

Стандартный 4-позиционный переключатель

Обычно встречающиеся системы 4-позиционного переключателя используют эту схему-тему:

— S === S === S — O

, где буквы «S», «O» и линии соответствуют описанию. выше.Вот два способа увидеть эту базовую схему с нейтралью, коробками и кабелями:

Варианты 4-позиционного переключателя

Как видите, это изображение соответствует диаграмме для базовая трехпозиционная система переключения выше. Возможны многие вариации этой основной темы. Например, схемы трехпозиционного переключателя (A, B, C выше) позволяют размещать четырехпозиционный переключатель и коробку (или любое их количество) между блоками трехпозиционного переключателя. Тогда все три переключателя включат свет (ы). Помните , одному трехпозиционному переключателю требуется постоянный ток, другому нужно быть готовым к «нагреву» провода к свету, нейтраль должна достигать света, и между каждым переключателем необходимо пройти двух путешественников. преемственность. Не занимая слишком много места, вот несколько четырехсторонних схем в очень упрощенной форме, вдохновленных A, B и C выше:

— S === S === S
|
O

— O === S === S === S

— S === S === O === S

— S === O === S === S

— O === S === S
|||
S

Далее, в качестве примера дополнительных возможностей, я показываю 4-ходовую систему, в которой горячий провод входит в коробку 4-ходового переключателя:

Если вы начали понимать идею 4-проводной схемы, у вас может сложиться впечатление, что вы можете изобрести свой собственный способ подключения такой системы.Это правда. Все, что работает, не противоречит Кодексу и безопасно, возможно. Этот сайт не предназначен для информирования вас о дизайне, коде или установке.


3-позиционный переключатель Устранение неисправностей

Причины, которые обычно вызывают неисправность, включают:
  • Один из переключателей может выйти из строя.
  • Соединение провода на одном из переключателей может ослабнуть. И эту, и предыдущую проблему часто можно проверить, ничего не отключая. Держа один контакт неонового тестера в руке, прикоснитесь другим контактом к общей клемме каждого трехпозиционного переключателя по очереди.Если один из них загорается, тестер загорается (горячий) независимо от всех возможных положений переключателей обоих переключателей, это хот-энд. Затем просто проследите, передает ли следующий переключатель (даже если он четырехпозиционный) эту горячность, как ожидалось, на основе диаграмм выше. Там, где он не проходит, бывает плохое соединение или плохой переключатель.
  • Кто-то, заменяющий переключатель, может сделать это неправильно или установить переключатель, у которого есть только два (не зеленых) контакта. Замена переключателя с ручкой-тумблером большим «кулисным» переключателем в стиле декоратора также может вызвать проблемы.Расположение выводов на качалке совсем другое. Здесь надежный способ подключения — это прикрепить путешественников к двум винтам того же цвета, а оставшийся общий винт использовать для другого провода.
При устранении неполадок с трехпозиционным переключателем помните три вещи:
  1. Два путешественника находятся на одном кабеле друг с другом.

  2. Любая пара винтов переключателя (или проводов регулятора яркости), которые имеют один цвет друг с другом, предназначена для пары бегунков. Инструкции Левитона для их 4-позиционного переключателя в стиле рокера будут сбивать с толку людей, потому что они называют одну пару терминалов «IN», а одну пару — «OUT»; они идентифицировали их задом наперед, но это даже не имеет значения.

  3. Единственный провод в системе с несколькими переключателями, который постоянно находится в горячем состоянии, когда все переключатели системы отключены от своих проводов, — это горячий провод. Он будет подключаться к общему выводу переключателя «хот-энд».
Если вы удалили старые переключатели, но потеряли связь с исходными соединениями проводов с этими переключателями, я думаю, что приведенных выше советов по устранению неполадок должно быть достаточно, чтобы все исправить. Дополнительные советы можно найти на Страница Рика Мэтьюза. Но если кто-то отсоединил другие провода, кроме тех, которые были подключены к переключателям, посмотрите все схемы на этой странице, Типовая страница схемы, Учебное пособие по подключению, Каталог электрических соединений или свяжитесь со мной.

Поисковики, которым необходимо прочитать материал на этой странице, могут использовать фразы, найденные в этом утверждении: «Когда вы заменяете двухпозиционный переключатель на трехпозиционный переключатель, трехпозиционный электрический переключатель отключает трехпозиционную цепь».

«Мой муж отключил несколько выключателей света, не записав, как они были подключены изначально. Ваше видео на YouTube о трехпозиционных переключателях и диаграмма домашнего cicuit были именно тем, что нам нужно, чтобы понять, как правильно все снова подключить». -Betsy

«Ваш сайт помог мне восстановить ранее неправильно подключенный трехпозиционный переключатель.Я понимал, как они работают, но не знал, на что я смотрю, пока не проверил ваши диаграммы »-Шейн


© 2005-2020 Лоуренс Димок

Подключение 4-позиционного переключателя: Электрооборудование онлайн

Большинство домашних мастеров могут легко заменить стандартный однополюсный переключатель. Однако все становится немного сложнее, когда вам нужно добавить 4-ходовую цепь. Четырехсторонняя схема используется, когда вы хотите управлять светом или огнями из трех или более мест. Эта статья и подробная схема подключения описывают этапы подключения 4-позиционного переключателя.

Когда вам нужен 4-позиционный переключатель?

Если вы понимаете логику трехходовой схемы, четырехканальная схема не покажется такой сложной. 4-позиционный используется, когда вы хотите управлять светом или огнями из двух или более мест.

4-х позиционный переключатель — НЕ путать с 2-х полюсным переключателем!

Четырехпозиционный переключатель имеет четыре клеммы (не путать с 2-полюсным переключателем и приобрести по ошибке).

4-контактные клеммы помечены как «In» и «Out» (по два каждого).Механика этого переключения проста в том, что они либо переключают путешественников прямо, либо пересекают их.

Чтобы добавить более трех мест для одного набора огней, вы просто вставите больше 4-х позиционных переключателей между двумя 3-х позиционными. На следующей схеме показан самый простой способ подключения 4-контактной цепи.

ПРИМЕЧАНИЕ. Изображение представляет собой миниатюру — щелкните по нему, чтобы увеличить.


Вопросы?

Остались ли вопросы по подключению 4-позиционного переключателя, на которые нужно ответить? Не стесняйтесь задать свой вопрос ниже или загляните на мою страницу в Facebook и спросите там.Вы также можете подписаться на мой канал на YouTube и посмотреть множество бесплатных видеороликов, охватывающих ряд различных тем самостоятельной проводки, в том числе многие инструкции по различным конфигурациям проводки, включая 3- и 4-позиционные переключатели.

У вас есть навыки самостоятельного подключения этого 4-позиционного переключателя?

Хотя подключение 4-позиционного переключателя немного сложнее, чем подключение стандартного переключателя, это то, что может сделать большинство домашних мастеров. Однако, если вы не уверены, что ваше понимание работы с электричеством и навыки самостоятельной работы подготовили вас к подключению этого 4-позиционного переключателя или любого другого проекта домашней электропроводки, вот отличный ресурс, который поможет вам повысить свой уровень навыков.

«Основы домашней электропроводки» — это исчерпывающий ресурс (доступный в виде DVD, мгновенной загрузки или электронной книги), который предоставит вам информацию, необходимую для простого решения этого типа проекта домашней электропроводки и, что более важно, грамотно. Не пугайтесь проекта DIY, в котором вы работаете с электричеством. Основы домашней электропроводки научат вас, как безопасно выполнять электромонтажные работы!

Нужна дополнительная информация? Потратьте несколько минут на просмотр этого видеоклипа, чтобы получить хорошее представление о типах первоклассных инструкций, которые вы получите на этом замечательном ресурсе.Закажите или загрузите свою копию сегодня.

% PDF-1.6 % 43 0 obj> эндобдж xref 43 85 0000000016 00000 н. 0000002336 00000 н. 0000002426 00000 н. 0000002614 00000 н. 0000003114 00000 п. 0000003215 00000 н. 0000003923 00000 н. 0000004094 00000 н. 0000004464 00000 н. 0000004673 00000 п. 0000005122 00000 н. 0000005173 00000 п. 0000005271 00000 н. 0000005371 00000 п. 0000005750 00000 н. 0000005971 00000 п. 0000006449 00000 н. 0000006739 00000 н. 0000011474 00000 п. 0000015364 00000 п. 0000015662 00000 п. 0000016054 00000 п. 0000019806 00000 п. 0000023712 00000 п. 0000028540 00000 п. 0000032110 00000 п. 0000036110 00000 п. 0000039949 00000 н. 0000044520 00000 п. 0000046629 00000 п. 0000048338 00000 н. 0000048475 00000 п. 0000052276 00000 п. 0000052799 00000 н. 0000053301 00000 п. 0000053545 00000 п. 0000077231 00000 п. 0000077267 00000 п. 0000077741 00000 п. 0000077850 00000 п. 0000102857 00000 н. 0000102893 00000 н. 0000103376 00000 н. 0000103499 00000 н. 0000116375 00000 п. 0000116411 00000 н. 0000116882 00000 н. 0000116989 00000 н. 0000139991 00000 н. 0000140027 00000 н. 0000140498 00000 п. 0000140605 00000 н. 0000167045 00000 н. 0000167081 00000 н. 0000167552 00000 н. 0000167659 00000 н. 0000168142 00000 н. 0000168263 00000 н. 0000177373 00000 н. 0000177411 00000 н. 0000177895 00000 н. 0000178018 00000 н. 0000187128 00000 н. 0000187166 00000 н. 0000187638 00000 н. 0000187747 00000 н. 0000210750 00000 н. 0000210788 00000 н. 0000211260 00000 н. 0000211369 00000 н. 0000237810 00000 н. 0000237848 00000 н. 0000238320 00000 н. 0000238429 00000 н. 0000262116 00000 н. 0000262154 00000 н. 0000262629 00000 н. 0000262740 00000 н. 0000287748 00000 н. 0000287786 00000 п. 0000288270 00000 н. 0000288395 00000 н. 0000301272 00000 н. 0000301310 00000 н. 0000001996 00000 н. трейлер ] >> startxref 0 %% EOF 127 0 obj> поток xb«f`Pc`c`l Ā

Ресурсы

Переключатели

Простая электрическая осветительная схема состоит из одной лампы и одного выключателя.Однако цепи освещения могут быть подключены в различных конфигурациях с несколькими лампами и переключателями. Чтобы использовать эти конфигурации, производители выпускают переключатели различных типов. Общие типы переключателей, используемых в цепях освещения, включают:

  • односторонний (однополюсный)
  • двухсторонний (двухполюсный)
  • средний
  • двойной полюс.

Различные производители предоставляют немного разные конфигурации клемм на переключателях, но в рабочем состоянии они одинаковы.На следующих схемах показана конфигурация переключателя и клемм, а также его работа.

Односторонний переключатель

В одну сторону

Переключатель «одностороннего действия» контактирует только в одном положении. Он используется для размыкания или замыкания одиночной электрической цепи. В положении «включено» контакты обеспечивают соединение между C (общим) и клеммным. Коммутатор может иметь один или два дополнительных вывода для зацикливания.

Двухпозиционный переключатель

Двусторонний

Двухпозиционный переключатель устанавливает контакт между общей точкой и любым из двух других контактов.Это обычно используется для двухстороннего переключения света или может использоваться для подачи питания на любую из двух цепей. Четвертый терминал предназначен для создания петель.

Двухпозиционный переключатель можно использовать как односторонний, используя только одну секцию (клемма 2 оставлена ​​пустой).

Средний

Промежуточный переключатель не имеет положения «выключено». Это четырехконтактный переключатель, который обеспечивает путь между двумя активными проводами и двумя проводами нагрузки. При изменении положения переключателя питание переключается.Этот переключатель используется вместе с двухпозиционными переключателями для обеспечения трех или более переключателей для одной цепи освещения. Терминала для зацикливания нет.

Для представления промежуточных переключателей используются две разные схемы.

Первый показан на схеме ниже.

Перемещение промежуточного выключателя

Приведенная ниже диаграмма также может использоваться для представления движения промежуточного переключателя.

Перемещение промежуточного выключателя

Двухполюсный выключатель

Двухполюсный

Это похоже на два односторонних переключателя в одном устройстве, работающих от одного механизма.Он имеет четыре клеммы и используется для одновременного размыкания или замыкания двух отдельных цепей. Есть две отдельные активные клеммы, которые замыкаются или размыкаются между двумя отдельными клеммами нагрузки. Терминала для зацикливания нет.

Цепи освещения промежуточного переключателя (ЕС / Великобритания)

Промежуточные выключатели цепей освещения. В этом видео мы рассмотрим 4 различных способа управления светом с помощью 3 отдельных переключателей, а также два способа управления светом с помощью 4 или более переключателей.Это полезно, например, для управления освещением на лестницах на разные этажи или, возможно, с обеих сторон кровати и у двери спальни, как в отеле.

Прокрутите вниз и посмотрите видеоурок на YouTube по промежуточным коммутаторам

В нашем последнем уроке мы рассмотрели, как управлять светом с помощью всего двух переключателей. Проверьте это, если вы еще этого не сделали, нажмите здесь, чтобы увидеть.

Предупреждение

Электричество опасно и может быть смертельным, вы должны быть квалифицированными и компетентными для выполнения любых электромонтажных работ.Никогда не работайте с электрическими цепями, находящимися под напряжением / горячими.

Эта система называется по-разному в зависимости от того, где вы живете. В Северной Америке это называется схемой с 4-канальным переключением, а в ЕС и других частях мира — промежуточной схемой переключения. Мы собираемся сосредоточиться на методе и цветовом кодировании из ЕС / Великобритании.

Чтобы эта схема работала, нам нужны переключатели двух разных типов. Двухпозиционный переключатель и промежуточный переключатель. Опять же, названия типов переключателей зависят от того, в какой части мира вы живете.

Двухпозиционный и промежуточный переключатель спереди выглядят одинаково. Однако у двухстороннего есть 3 вывода на задней панели. Переключатель можно повернуть только двумя способами: вверх или вниз, но электричество может проходить через переключатель 4 разными способами, в зависимости от того, как он подключен к цепи.

Промежуточный переключатель также можно повернуть только в двух направлениях, вверх или вниз, но на задней панели мы находим 4 клеммы. Электричество может проходить через него 14 различными способами, в зависимости от того, как оно подключено.

Внутри этого переключателя есть механический компонент, который означает, что когда переключатель щелкает, он скрещивает руки, чтобы изменить направление. Эти две руки НЕ ПРИКАСАЮТСЯ, они разделены. Скрещивая руки для изменения направления, мы можем замкнуть или разорвать цепь.

Цвет кабелей варьируется в зависимости от мира. В этом видео Я использую европейский цветовой код, но вам следует проверить свой местный нормативные документы.

Метод 1 — Новая установка

Первая схема, которую мы рассмотрим, является самым простым методом и самый простой для понимания.Обычно он используется для новой установки.

У нас есть двусторонние переключатели на обоих концах и промежуточный переключатель посередине. Мы берем наш источник питания и подключаем его к общей клемме коммутатора 1. Затем мы протягиваем коричневый кабель от L1 коммутатора 1 к L4 коммутатора 2. Затем мы пропускаем коричневый кабель от L2 коммутатора 2 к L2 коммутатора. три.

Затем мы протягиваем синий провод от L2 переключателя 1 к L3 переключателя 2, помещаем коричневые гильзы на каждый конец провода, чтобы предупредить, что он периодически находится под напряжением.Мы протягиваем еще один синий провод от L1 переключателя 2 к L1 переключателя 3. И затем проводим последний синий провод от общего провода переключателя 3 к свету.

Теперь, когда мы включаем питание, электричество может течь через выключатель один и два и на выключатель 3, но цепь разомкнута, поэтому свет не горит. Если мы затем щелкаем выключателем 3, мы замыкаем цепь, и свет включается. Если мы щелкнем выключателем 2, мы пересечем пути и разорвем цепь. Если мы щелкнем выключателем 1, мы снова замкнем цепь. Если мы снова щелкнем выключателем 1, мы разорвем цепь.Если мы щелкнем выключателем 3, мы замкнем цепь. И если мы щелкнем выключателем 2, мы разорвем цепь.

Метод 2 (существующая установка)

Это второй метод, который типичен для преобразования существующий контур.

В этой версии мы запускаем прямую трансляцию до L1 коммутатора 1, затем от L1 коммутатора 1 до L1 коммутатора 2, затем от L3 коммутатора 2 до L1 коммутатора 3.

Затем мы протягиваем серый провод от L2 переключателя 3 к L4 переключателя 2, помещая коричневую гильзу на провода, чтобы указать, что он периодически находится под напряжением.Затем мы проводим еще один серый провод от L2 коммутатора 2 к L2 коммутатора 1.

Затем мы соединяем два концевых выключателя черным проводом с каждым общим. Затем подключите синий провод от L2 переключателя 1 к цепи освещения.

Когда мы включаем питание, электричество проходит через переключатель 1 и 2 и останавливается на переключателе 3, потому что цепь разорвана. Если щелкнуть выключателем 3, замыкается цепь, и лампа включается. Если щелкнуть выключателем 2, мы разорвем цепь и лампа погаснет. Если мы щелкнем выключателем 3, мы снова замкнем цепь.Если мы щелкнем выключателем 1, мы разорвем цепь, чтобы она не дотянулась до лампы. Мы щелкаем выключателем 2, чтобы замкнуть цепь, и размыкаем цепь, щелкая выключателем 1.

Метод 3 — вариант метода 2 (существующая установка)

Этот метод является разновидностью предыдущего, где мы используем те же кабели, но немного меняем их маршрут. У нас есть напряжение на L1 переключателя 1, затем коричневый провод от L1 переключателя 1 к L3 переключателя 2, затем еще один коричневый провод от L1 переключателя 2 к L1 переключателя 3.

Затем у нас есть серый провод от L2 переключателя 1 к L4 переключателя 2 и еще один провод от L2 переключателя 2 к L2 переключателя 2. Затем черный провод между двумя общими проводами и, наконец, синий провод обратно к цепи лампы.

Когда мы запитываем эту цепь, электричество проходит через переключатель 1 и 2, но останавливается на переключателе 3. Если мы щелкаем переключателем 3, мы замыкаем цепь, и свет может включиться. Если мы щелкнем выключателем 2, мы разорвем цепь. Если мы щелкнем выключателем 1, мы замкнем цепь. Если мы щелкнем выключателем 2, мы разорвем цепь.Если мы щелкаем выключателем 3, мы замыкаем цепь, а если мы щелкаем выключателем 1, мы разрываем цепь.

Метод 4 (существующая установка)

В этой конструкции мы переносим питание и управление лампой на крайний правый переключатель. Мы проводим коричневый провод от L1 переключателя 3 к L1 переключателя 2, затем еще один коричневый провод от L3 переключателя 2 к L2 переключателя 1. Затем мы проводим серый провод от общего провода переключателя 1 к общему проводу переключателя. 3. Затем мы протягиваем черный провод от L2 переключателя 3 к L2 переключателя 2, затем еще один черный провод от L4 переключателя 2 к L1 переключателя 1 и, наконец, у нас есть синий провод от L2 обратно к лампе.

Когда мы запитываем эту цепь, цепь замыкается, поэтому электричество проходит через переключатели 3, 2, 1 и обратно к 3, где оно затем питает свет. Если мы затем щелкнем выключателем 3, мы разорвем цепь. Если мы щелкнем выключателем 2, мы снова замкнем цепь. Если мы щелкнем выключателем 1, мы разорвем цепь. Если мы щелкнем выключателем 3, мы снова замкнем цепь. Если мы щелкаем выключателем 2, мы разрываем цепь, а если мы щелкаем выключателем 1, мы замыкаем цепь.

Метод 5 — Простое переключение 4, 5, 6 и т. Д. (Новая установка)

Это самый простой способ подключения 4, 5, 6 или более переключается на световую цепь.Он основан на дизайне самого первого метод, который мы видели ранее в видео. Обычно это используется для совершенно новых инсталляции. Электропитание поступает с одного конца, и лампа подключается к другой конец. Таким образом, любой переключатель может включать или отключать цепь.

Метод — преобразование переключения 4, 5, 6 и т. Д. (Существующая установка)

С помощью этого метода мы можем добавить 4, 5, 6 или более переключателей к существующей установке, и мы основываем его на методе 3 rd , который мы видели ранее в видео.Для этого мы просто вытягиваем черный провод от двух общих клемм переключателей, а затем протягиваем серый и коричневый провода между переключателями. Это позволяет нам расширять его настолько, насколько нам нужно. Затем каждый переключатель может замкнуть или разорвать цепь независимо.


Ищу электрическую схему для трехходового стрелочного перевода, машин Toroise и светодиодных индикаторов — Журнал Model Railroader

Извините, я не могу предоставить схему.Надеюсь, что некоторые из следующих частично помогут.

У меня трехсторонний код Вальтерс-Шинохара 83. Как вы можете видеть на фотографиях стрелочного перевода и моей панели, это серия из 2 переключателей, первый левый, второй правый. Я просто добавил черепаху в каждую точку. В основном это независимые явки.

Я подключил каждый переключатель нормально, с панелью DPDT к черепахе, и включил двухцветный (2-х ножевой, а не 3-х) светодиод в один из проводов к черепахе. Полярность должна быть правильной, чтобы положение ручки DPDT и светодиодная индикация соответствовали вашим требованиям.

Я использовал один набор дополнительных контактов Tortoise для питания лягушки для соответствующего переключателя. (Другой набор дополнительных контактов можно использовать для питания индикатора включения, если это необходимо, чего я не делал для трехпозиционного устройства).

Я подключил основные шины к каждому проводу шины, как обычно. Стрелочные перемычки W-S заботятся об остальных рельсах (за исключением изолированных лягушек). (Я не стал соединять подвижные точечные рельсы с дополнительными перемычками, как это делают некоторые, полагаясь в основном на давление черепахи, чтобы удерживать замкнутый рельс в контакте со стандартным рельсом.)

Я включаю ссылки на черепаху, которые работают. Примечания по применению светодиодов предназначены для двойных светодиодов. Я предпочел однотонный двухцветный тип, который просто подключен последовательно с одним из выводов питания к Tortoise.

Если вам интересно, стрелка, указывающая на один кусок рельса на фотографии, указывает на небольшой кусок или рельс, который часто на W-S 3-стороннем колесе может привести к контакту колеса с неправильной полярностью и короткому замыканию. Немного прозрачного лака для ногтей изолирует, чтобы решить проблему.

http: // circuitron.ru / index_files / Tortoise.htm

http://circuitron.com/index_files/INS/800-6000ins.pdf

http://circuitron.com/index_files/AN/AN-6000-07.pdf

http://circuitron.com/index_files/AN/an-6000-02.pdf

IMG_7604 (2) Пол Аренс, на Flickr

IMG_4565 (2) Пол Аренс, на Flickr

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
