Подключение бойлера к электросети — 4 ошибки, водонагреватели накопительные электрическая схема

Для комфортного проживания в доме, когда хочется постоянно пользоваться горячей водой, а не зависеть от ремонтного графика монополистов, способных отключить эту воду на неизвестное количество дней, многие задумываются о приобретении бойлера.

Чаще всего выбор падает в сторону накопительного водонагревателя. Они бывают разных фирм Аристон, Дражице, Бакси и т.д., форм и конструкций — плоскими, цилиндрическими или вытянутыми.

Монтаж труб холодной и горячей воды у них может и отличаться, однако подключаются в сеть 220В они все однотипно.

Многие ошибочно полагают, для того чтобы подключить бойлер, достаточно воткнуть вилку в розетку и о большем не беспокоиться. Однако забывают, что именно в бойлере, в случае нарушения изоляции, через воду может произойти непосредственный контакт электричества с человеком.

На что следует обратить особое внимание при подключении бойлера:
  • выбор сечения питающего кабеля (зависит от мощности бойлера)
  • выбор автоматического выключателя для питания эл. сети бойлера
  • выбор розетки

Выбор кабеля и автомата

При ремонте в новых квартирах, на бойлер обычно проводят отдельную проводку непосредственно от щитка. Если же вы хотите подключить бойлер к старой общей проводке, на которой уже подключено несколько розеток, обязательно убедитесь, что она выдержит мощность бойлера.

В большинстве случаев, при мощности до 3,5квт, проводка должна быть выполнена 3-х жильным медным кабелем ВВГнГ-Ls, сечением не менее 2,5мм2.

Трехжильный кабель необходим для того, чтобы обеспечить постоянную связь с заземлением.

Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт).

При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.

Подключение от розетки или напрямую

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.

Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье «Розетка в ванной комнате — 5 правил размещения».

Хотя многие и выступают противниками подключения электронагревателей через розетку, однако только таким образом можно обеспечить видимый разрыв проводников (фазы и ноля) при отключении, как того и требуют правила техники безопасности.

А еще у тех водонагревателей, что изначально идут с вилками в комплекте, если их отрезать, иногда можно лишиться гарантии. Поэтому читайте инструкцию.

Если в ней написано, что данный бойлер можно подключать двумя способами

  • и через штатный шнур питания

то здесь гарантии вы не лишитесь.

К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.

Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.

Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.

Установка УЗО

В питающей линии бойлера обязательна установка УЗО — устройства защитного отключения. Его по току выбирайте на один порядок выше, чем ток автомата.

Ток утечки для УЗО – 10мА или 30мА.

Почему лучше 10мА, а не больше, можно понять из вот этой таблички воздействия тока на организм человека:

Существенный минус здесь, что на 10мА защита может ложно срабатывать. Особенно если у вас водонагреватель висит уже не первый год и в местах подключения клемм нередко образуется вот такой конденсат и влага.

Как проверить ложное это срабатывание или неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.

Выключаете питающий автомат или вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана.

Затем снимаете клеммные зажимы с самого тэна, и с помощью щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.

При исправности тэна, показания на экране мультиметра должны стремится к бесконечности, то есть быть примерно вот такими:

При пробое и повреждении нагревателя они будут либо нулевыми, но чаще всего могут составлять несколько сотен и даже килоОм. На фото ниже именно такой вариант ~ 500кОм.

Очень часто, во многих последних моделях бойлера, УЗО с током утечки на 15мА уже идет встроенным в кабель для подключения к розетке. В этом случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться.

Однако не забывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности непосредственно в розетке или питающей проводке до нее.

Как найти такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ”Бьет током в ванной. 5 причин и что делать?”

А что делать, если вы не специалист в электричестве и сами не можете или не хотите лезть в электрощиток, дабы смонтировать там все требуемые аппараты защиты. Но при этом обезопасить себя все равно нужно.

Самый простой вариант — это покупка УЗО розетки.

Включаете ее в существующую розетку в ванной, а уже через нее втыкаете вилку от шнура бойлера.

Будет ли срабатывать устройство защитного отключения на бойлер, если у вас нет заземления? Будет. Эти две системы при работе вместе призваны дополнять друг друга.

В случае утечки тока на бойлере без заземления, аппарат защиты отработает лишь тогда, когда вы непосредственно прикоснетесь к баку или к воде из него (при включенных ТЭНах).

А если есть заземляющий проводник, то УЗО отработает сразу после подачи напряжения на титан, не дожидаясь вашего касания. Вот и вся разница.

Схемы подключения

Схема подключения бойлера через розетку:

Электрическая схема водонагревателя:

Условная схема без розетки напрямую с щитка:

Ошибки при подключении и эксплуатации

  • установка розетки непосредственно под самим бойлером

Делать этого категорически нельзя. Розетки должны быть вынесены в сторону от нагревательного прибора и размещены выше смесителей. Не забывайте о предохранительном клапане и возможных протечках.

Клапан сработает как последняя ступень защиты, если термостат отказал. Кстати термостат нужно проверять в первую очередь, когда лампочка на панели не светится, и тэны не греют. Смотрите в каком положении кнопочка на элементе, она может быть «выбита».

  • частой ошибкой при подключении аппарата напрямую в розетку, является желание отключить прибор путем выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает

Если его мощность достигает 3,5кВт, то при таком разрыве контактов может возникнуть искрение, с образование дуги. А так как ванная это помещение с повышенной влажностью, последствия могут быть не предсказуемыми.

Поэтому всегда, прежде чем вытащить вилку отключайте нагрузку штатными приборами управления на самом бойлере.
  • нельзя включать в сеть пустой бойлер без воды

ТЭН который установлен внутри, требует водяного охлаждения. Без него он попросту перегорит и выйдет из строя. Поэтому перед каждым включением проверяйте наличие воды в бойлере.

И вообще не рекомендуется держать титан без воды. Это уменьшает срок его службы. В полном баке содержится меньше кислорода, а соответственно и риск коррозии уменьшается.

Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.

  • подключение водонагревателя только через УЗО, либо только через автомат

Эти два аппарата защиты должны дублировать друг друга. УЗО защищает от тока утечки, а простой автомат от перегрузки и коротких замыканий.

Если позволяет бюджет, то вместо этих двух защитных элементов можно установить один дифф.автомат, он заменит оба прибора.

Статьи по теме

Подключение бойлера к электросети | Блог от Servis044

Для своей работы накопительный водонагреватель должен быть подключен к электрической сети. Поскольку практически все модели этих электроприборов имеют шнур с электрической вилкой стандартного «евро»-типа, то на первый взгляд проблем с установкой бойлера быть не должно никаких: вставил вилку в ближайшую розетку – и наслаждайся себе горячей водой.

На самом же деле при подключении водонагревателя к сети электропитания необходимо учитывать минимум два усложняющих задачу условия. Во-первых – бойлеры относятся к устройствам с высокой потребляемой электрической мощностью; во-вторых – они часто устанавливаются в помещениях с повышенной влажностью.

Виды подключения

Подключение электрооборудования к питающей сети может осуществляться двумя способами: через обычную бытовую электрическую розетку и отдельной линией, напрямую от распределительного щита.

Через розетку

Электрическая мощность бытового бойлера зависит от объема его бака и не превышает 3,5 кВт – столько потребляют некоторые водонагреватели объемом 150 л, включенные в режим максимального нагрева. Именно на такую нагрузку и рассчитаны обычные бытовые 16-амперные электророзетки, поэтому водонагреватели объемом до 100 л в большинстве случаев можно подключать к сети шнуром с вилкой, как и большинство домашней техники.

Но это справедливо только в том случае, когда розетка запитана отдельной линией и защищена «персональным» автоматическим выключателем в распределительном щитке. Отдельная линия питания — это вообще обязательное условие для любых мощных потребителей, и электрический бойлер не исключение.

В случае, когда водонагреватель монтируется в частном доме с достаточно большой жилой площадью и располагается в сухом помещении (котельная, например), к месту расположения розетки предъявляется всего два условия: чтобы длины шнура хватало, и чтобы было исключено попадание влаги в случае протечки водопровода.

Совсем другое дело – в крохотных санузлах квартир старого жилого фонда. С влажностью там все нормально – она есть и обычно очень высокая. Поэтому размещение электроустановочных приборов (розеток-выключателей) в них жестко регламентируется соответствующими нормативами. Такие помещения делятся на зоны электробезопасности с 0 до 3, размещение точки подключения бойлера допускается только в зонах 2 и 3 (не менее 0,5 м от проекции внешнего края ванны или душевой кабины). Причем для второй зоны розетка должна быть влагозащищенной, класса не ниже IP*5.

Напрямую

Мощные, обеспечивающие более 100 л горячей воды водонагреватели лучше подключать к линии электропитания напрямую, без посредства розетки. Однако при этом следует учитывать, что могут возникнуть следующие проблемы:

  • для прямого подключения у подавляющего большинства моделей необходимо частично разбирать корпус или хотя бы срезать электрическую вилку – при этом обычно автоматически «слетает» гарантия на бойлер;
  • после подключения к линии самостоятельный демонтаж, в случае необходимости, водонагревателя будет сильно затруднен;
  • питающий провод к бойлеру должен быть проложен таким образом, чтобы исключалось попадание на него воды, и было невозможным его случайное повреждение – а это возможно реализовать далеко не всегда;
  • для подводки питания необходимо использовать провод типа ВВГнг сечением минимум 2,5 кв. мм – а он достаточно жесткий и укладывать его не всегда удобно.

При выборе способа подключения нужно еще учитывать, что отображаемые производителями в техпаспорте или на корпусе прибора данные о потребляемой бойлером электрической мощности далеко не всегда корректны – поэтому их следует умножать минимум на полтора, а лучше – на два.

Защита УЗО или дифавтоматом

При любом варианте подключения водонагревателя к электрической сети линия питания должна быть защищена не только автоматическим выключателем, но и УЗО. Вызвано это прежде всего наличием внутри бойлера прямого контакта электрического нагревателя с большим объемом воды. Поверхность исправного ТЭНа представляет собой хороший диэлектрик и особой опасности не представляет. А вот в случае его пробоя проблемы могут возникнуть очень серьезные – вода из крана начнет «биться током».

Установка УЗО позволяет предотвратить такие неприятности и защитить не только свое здоровье, но и здоровье прибора. Величина тока утечки УЗО, при котором оно срабатывает, выбирается не более 30 мА. Лучше, конечно, устанавливать 10-миллиамперный прибор защитного отключения – но оно, в данном случае, характеризуется частыми ложными срабатываниями.

УЗО – прибор достаточно дорогой и не всегда доступный. Его вполне можно заменить дифференциальным автоматом соответствующего номинала – на работе бойлера это не отразится. Но следует понимать, что УЗО срабатывает без участия человека – при появления на корпусе водонагревателя потенциала («фазы»). Дифавтомат сработает только в случае касания такой «зараженной» электричеством поверхности человеком.

Заземление

В целях электробезопасности бойлер должен быть заземлен. В частных домах и новостройках с этим проблем обычно не возникает – электропроводка в них делается в соответствии с современными нормативами, контур заземления имеется, и подключиться к нему несложно. В крайнем случае – всегда можно самостоятельно сделать хотя бы примитивное «радиотехническое» заземление – вогнать металлический штырь на 1-1,5 метра в землю и протянуть от него провод к бойлеру.

В старом жилом фонде (хрущевки, брежневки, сталинки) возможность заземления отсутствует в принципе. Старые народные «хитрости» типа:

  • «заземлиться» на ближайшую водопроводную трубу; – КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНЫ!
  • соединить корпус прибора с нулевым проводом непосредственно в бойлере; – КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНЫ!
  • соединить заземляющий провод с металлическим корпусом распределительного щита – КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНЫ!

Выход один: многие современные водонагреватели продаются с уже встроенным УЗО на 15 мА – это сильно облегчает их подключение: достаточно наличия электрической розетки. Еще один вариант – приобретение УЗО, включаемого непосредственно в розетку.

Как подключить бойлер к электричеству своими руками

Как правило, бойлеры устанавливают для того, чтобы нагревать воду до необходимой температуры, в помещениях, где она отсутствует, для бытовых нужд повседневной жизни, или для технического применения. Данные устройства производятся в основном электрического типа. Такие устройства для нагрева воды монтируют в различные комнаты:

  • ванны;
  • кухни;
  • туалеты;
  • и другие комнаты где нужна подача горячей воды.

Они имеют небольшие габариты, однако в продаже имеются и большие агрегат, все зависит от того, какой объем воды вмещает в себя бойлер. В данной статье мы расскажем вам как монтировать и как подключить бойлер к электричеству. Так опишем что такое УЗО, и для чего оно применяется на водонагревателе.

Применение водонагревателей

Помимо обычной функции, некоторые люди устанавливают электрические нагреватели для того, чтобы они выполняли функцию отопления. Однако такие случаи редки, в доме должна быть не сложная система отопления, а мощность самого агрегата как минимум должна быть на отметке 1 кВт. Также, в систему необходимо подключить стороннее оборудования – циркуляционный насос, дабы он разгонял воду по замкнутому кругу отопительной системы.

Смотрите также – Как пользоваться бойлером чтобы экономить электроэнергию?

Основные монтажные работы

  1. Крепление водонагревателя к стенепервым делом необходимо произвести разметку на стене, дабы знать где сверлить и устанавливать крепления для бойлера. Рекомендуется во время разметки применять уровень, ведь все крепежные элементы должны находиться на одном уровне, так как перекос агрегата может повлиять как на его работоспособность, так и на сам держатель, в обоих случаях элементы могут быстро прийти в негодность.

Не стоит особо зацикливаться на декорации стен, так как при аккуратном монтировании все можно сделать гладко, на крайний случай бойлер скроет за собой все ваши неаккуратности при установке.

  1. Электромонтажные работы – после надежного закрепления бойлера на стене, следует произвести его подключение к электросети и обеспечить его защищенность от коротких замыканий и скачкой напряжения. Существует два варианта подключения:
  • подключение к розетке – бойлеры, подключаемые к розетке не должны быть мощнее 3.5 кВт. В данных случаях необходимо будет провести розетку к устройству, или же проложить кабель к ближайшей розетке. Для данного случая, сечение кабеля должно быть, как минимум, 3 мм. кв.;
  • прямое подсоединение к электрощиту – применяется для мощных устройств более 3.5 кВт. Так как розетку, в таких случаях, применять нет возможности, она попросту не выдержит такой мощности бойлера. Поэтому берется кабель большего сечения, и его проводят напрямую к электрощиту, дабы обеспечить достаточную мощность, не боясь перегрузки. Важно знать, что бойлеры мощностью от 3.5 до 4 кВт необходимо подключать к однофазной сети. Однако если вышеуказанное значение превышается, тогда устройство подсоединяется к трехфазной сети, под напряжение 380В.

Выбор подключения, как уже говорилось выше, зависит от мощности устройства. После того, как вы уже определились как подключить бойлер к электричеству, следует предпринять защитные меры для обеспечения надежности работоспособности устройства.

  1. Монтаж системы защиты – так как водонагреватель непосредственно работает с водой, его следует подключать к сети через защиту, дабы обезопасить себя, и ближайшие устройства. Первым делом Вы должны установить УЗО на бойлер, а также осуществить подсоединение автоматических выключателей на данную линию электросети, ведущей к устройству.

В случае питания устройства от розетки, защитное оборудование необходимо устанавливать на щитке распределения. Подключённые агрегаты через сеть 220В, должны проходить через двухполюсные автоматические выключатели. Когда подключение осуществлено напрямую, все вышеуказанные элементы должны находиться как можно ближе к агрегату, чтобы облегчить обслуживание всего оборудования. Однако, при этом, необходимо также защитить и сами УЗО с автоматическим выключателем, так как они будут работать во влажной среде, так и для общей безопасности, изолировав их от окружающей среды специальными герметичными коробами.

  1. После того, как вы закончили со всем, стоит еще раз проверить целостность проводов и исправность защитной аппаратуры. Только после тщательной проверки можно приступать к первому запуску бойлера. Первым делом необходимо открыть вентили на контурах труб (как холодной воды, так и горячей), и тогда начинаем включать устройство. После чего в него начнет поступать вода, и когда там наберется необходимый объем жидкости, бойлер начнет ее нагревать, после чего Вы сможете воспользоваться горячей водой через краны.

Неисправности УЗО водонагревателя

В некоторых случаях производители устанавливают УЗО для водонагревателя при сборке. Данное устройство представляет собой небольшой блок, который идет в разрез кабеля. Начнем с расшифровки УЗО – устройство защитного отключения, оно предназначается для отключения прибора от внешней электрической сети, когда значение дифференциального тока переходит определенное значение, устройство полностью автономно. Это устройство не похоже на оборудования для защиты от сверхтока. Срабатывает УЗО при «утечках» тока на корпусную составляющую и проводку агрегата, и происходит отключение.

Принцип работы УЗО

Все достаточно просто в понимании – при включении водонагревателя устройств пропускает через себя ток и сравнивает его мощность с исходящим, и в случае обнаружения разницы утечки в 30-35 миллиампер (значение зависит от типа устройства, однако стандарт равен – 30 мА), автомат размыкает цепь. УЗО предназначено для защиты человека от возможных ударов электрического тока.

Причины, по которым может сработать УЗО:

  • прикосновение человека к частям корпуса или элементам, которые могут проводить электрический ток;
  • вовремя контакта человека с «землей»;
  • повреждена изоляция проводки и при контакте этих частей с корпусом;
  • при замене нулевого кабеля и заземляющего проводника;
  • когда обрывается нулевой проводник и происходит касание человека с корпусом и «заземлением» одновременно.

Когда вы используете бойлер вместе с УЗО, возможно замечали, что данное устройство слишком часто срабатывает, это можно объяснить двумя вещами:

  • устройство является неисправным. Такие вещи довольно части и быстро приходят в негодность, однако все зависит от качества производства, так, например, производитель бойлеров Термекс применяет некачественные УЗО;
  • еще одной причиной выбивания УЗО может быть замещение заземления на нулевой проводник. Это происходит из-за применения «зануления» – это совмещение нулевого и заземляющего кабеля. Устройство не воспринимает данное заземления и часто выключает водонагреватель.

Рекомендуется проводить профилактические работы хотя бы раз в два месяца, дабы убедится в работоспособности прибора.

Отремонтировать УЗО почти что невозможно, так как оно имеет сложное строение. Зачастую приходится только заменять его на новое, деталь должна меняться на оригинальную, так как с другой у системы могут быть конфликты.

Основные правила во время подключения бойлера к электросети

Дабы не подвергнуть себя опасности и самостоятельно произвести монтаж защитного оборудования, следует придерживаться следующим правилам техники безопасности:

  • перед началом работ выключите питание электрощита, дабы спокойно осуществить все мероприятия по монтажу;
  • все провода в обязательном порядке должны быть соединены между собой при помощи паяльных работ;
  • необходимо позаботится о защите УЗО, автоматических выключателей и заземления;
  • в связи с тем, что оборудование работает во влажной среде, необходимо позаботиться о защите проводки и розеток, дабы огородить их от контакта с влагой;
  • крепежные детали должны быть установлены правильно, минимальный диаметр одного анкерного крюка не меньше 8 миллиметров, так как объем одного такого бойлера может быть более 100 литров. Категорически запрещается устанавливать данные водонагревательные агрегаты на гипсокартонные стены. В случае, если вам он все же необходим, лучше всего будет установить устройство напольного типа.

Заключение

Мы рассказали Вам как подключить бойлер к электричеству и защитить его от различных перепадов напряжений, и замыканий. В случае, если вы не уверены в своих силах, рекомендуется вызывать мастера, который поможет вам произвести все монтажные работы.

Смотрите также:

Подключение бойлера к электросети — как подключить бойлер

Существуют два варианта подключения водонагревательного бака к электрической сети, зависящие от конструктивных особенностей приобретённого вами устройства.

Способ подключения электрического бойлера

Схема подключения бойлера

В том случае, если купленное вами изделие оснащено обыкновенной евро-вилкой – вам потребуется установить неподалёку от бойлера розетку соответствующего типа. При этом линия подключения такой розетки к квартирному щитку должна быть оснащена отдельным защитным автоматом на 16 ампер.

Если же в приобретённом вами водонагревателе шнур с вилкой отсутствуют, то устройство придётся подключать напрямую к электрическому щитку (через автомат). Отключать водонагревательный бак от сети в этом случае вы сможете только при помощи автоматического выключателя, так что последний желательно установить поближе к бойлерному устройству (поместив его прежде во влагозащищённый корпус). В результате этого вы получите возможность быстрого обесточивания водонагревателя в случае возникновения аварийных ситуаций.

Подключение бойлера через УЗО

Для электрического подключения бойлера вы можете использовать типовые трёхжильные кабели марок ВВГ или NYM, электрические характеристики которых должны соответствовать мощности подключаемого устройства. Для большинства бытовых водонагревательных систем достаточно будет кабеля с сечением медной жилы 2,5 кв.мм.

Электросхема подключения бойлера

Несколько слов необходимо сказать о защитном заземлении устройства, наличие которого является необходимым условием безопасной работы с ним. Поскольку в квартирах старого типа электропроводка выполнена двухпроводным кабелем, то возможность подключения третей (заземляющей) шины в них отсутствует.

Обратите внимание! При отсутствии заземления специалисты рекомендуют защищать линию питания бойлера автоматом, так называемым устройством защитного отключения (УЗО). Это устройство реагирует на малейшие утечки тока в линии и в случае возникновения угрозы моментально отключает прибор от сети.

Если вас интересует устройство УЗО, то об этом вы можете узнать из следующего видео:

При наличии в вашей квартире третьей жилы (используемой в качестве заземляющей) вопрос о заземлении решается сам собой. В вилке нагревательного устройства уже предусмотрена специальная клемма для заземляющей жилы, а при установке розетки (или подключении водонагревателя к автомату) отдельная жила в жёлто-зелёной изоляции просто подключается к заземляющему контакту электрического прибора.

Подробнее о представленных выше схемах, вы можете узнать из следующего видео:

Подключение газового водонагревателя

Газовый водонагреватель

Газовый проточный водонагреватель (или газовая колонка) может подключаться как к газовой магистрали вашего дома, так и к баллону со сжиженным газом.

Обратите внимание! При покупке газовой колонки обязательно следует учесть то обстоятельство, что каждый прибор настроен для работы на определённом типе газа.

Перед покупкой вам следует уточнить, подойдёт ли данная модель для вашей квартиры (тип потребляемого газа указывается обычно на упаковке водонагревателя и на его корпусе).

Установка газового нагревателя

Отметим далее, что для подключения подобного оборудования к газовой магистрали вам необходимо получить разрешение местных органов газовой инспекции. При этом, как запуск его в эксплуатацию, так и изменение настроек на тип используемого газа (а также ремонт подводящих магистралей и самого устройства) может производиться только представителями указанных выше служб, располагающих лицензией на выполнение специальных работ.

При принятии работ по монтажу газовой колонки особое внимание необходимо обратить на следующее моменты:

  1. В газовой магистрали обязательно должен быть установлен ручной кран подачи газа, монтируемый на входе соединителя с водонагревателем.
  1. Для уплотнения соединений водонагревателя с магистралью не рекомендуется использовать паклю. Предпочтение следует отдавать в этом случае специальной уплотняющей пасте.

Подключение к электросети водонагревателя или бойлера

Подключение бытового накопительного водонагревателя или бойлера к электросети зависит от его типа и назначения. Электрическим водонагревателем подогревают воду для ванной, душа, кухни для мытья. Изредка бытовой накопительный водонагреватель используют для отопления. Рассмотрим первый вариант, при котором водонагреватель устанавливается в ванной или на кухне для нагревания воды, использующейся для технических целей, бытовых нужд, как он подключается к электропроводке в квартире или доме.

Подключение от розетки или от щита

Распространены два варианта подключения водонагревателя к электросети.

Самое простое – это подключить электрический водонагреватель в розетку, которая находится поблизости. Розетка желательна с кодом ip44. Это возможно в том случае, если водонагреватель малой мощности, желательно до 1500 кВт, если электропроводка в доме или квартире с заземлением, исправна и имеет необходимое сечение провода, а так же если у розетки есть контакт заземления. Заземление – это провод в жёлто-зеленой изоляции, подключенный к корпусу электрощита или к клемме заземления в электрощите. Ограничение по мощности связано с тем, что для стандартной электропроводки в доме с обычными розетками в 10-16 ампер длительное включение более мощного водонагревателя может привести к окислению и подгоранию одного из контактов розетки. Это приведет к ремонту розетки, а возможно и участка электропроводки в доме.

Самое надежное подключение водонагревателя – это подключение к электрощиту кабелем. Правильное подключение водонагревателя защитит электропроводку в квартире или в доме от внеплановых ремонтов.

Нужно просто правильно выполнить электромонтаж, об этом и расскажем.

Подключение водонагревателя к электрощиту

Электромонтаж состоит из прокладки кабеля от щита к водонагревателю, внесение изменений, дополнений в электрощит, подключение клемм водонагревателя к кабелю.

Прокладка кабеля выполняется кабелем ВВГнг с диаметром жил 2,5 мм2, состоящим из трех проводов: белый фазовый, синий нулевой и заземляющий желтый с зеленой полоской провод.

Фаза и ноль – питание водонагревателя. А заземляющий провод нужен в том случае, если произошла коррозия тэна внутри бойлера и электрический ток попадает в воду, которая используется. В этом случае срабатывает УЗО и бойлер отключается. УЗО нужно для защиты от поражения электрическим током. Как видно, все элементы защиты в этой схеме предусмотрены.

Кабель от водонагревателя подключается к электрощиту через двойной электрический автомат. Это нужно для того, чтобы можно было отключить линию от щита полностью.

Современное подключение водонагревателя может быть осуществлено с помощью дифференциального автомата. По виду, дифференциальный автомат — это УЗО и автоматический выключатель в одном корпусе. Дифференциальный автомат защитит электропроводку в квартире или доме от короткого замыкания и от утечки тока.

Стоит добавить, что и современные водонагреватели могут быть оснащены УЗО на кабеле, который включается в розетку. Если это так, то дифавтомат ставить не нужно, достаточно установить двойной автомат, который защитит электропроводку в квартире или доме от короткого замыкания.

Чем хорош двойной автоматический выключатель при подключении водонагревателя

По правилам электробезопасности стопроцентной гарантией считается только видимое (!) отключение от любого электроприбора или электроустановки. УЗО и дифавтомат этого не дают, поэтому и предусмотрена на них кнопка «тест», которая выявляет неисправное состояние автоматического устройства.

Чтобы быть уверенным в безопасности подключения водонагревателя, пригласите квалифицированного электрика для выполнения грамотного электромонтажа. Такие электрики у нас есть.

Подключение бойлера — схема правильного подключения бойлера к электросети

К сожалению, даже в наше время для многих регионов России централизованное горячее водоснабжение остается несбыточной мечтой. Прекрасной альтернативой в такой ситуации становится покупка водонагревателя или бойлера.

Виды водонагревателей

В настоящее время в магазинах представлен огромный выбор водонагревателей. Вы можете найти как газовые, так и электрические нагреватели. Все бойлеры различают по типу нагрева:

  • накопительный
  • проточный

В проточных нагревателях вода греется с помощью нагревательных элементов – ТЭНов. В накопительных бойлерах вода сначала набирается в бак, а потом греется. Основные различия электрических бойлеров заключаются в принципе работы и количестве потребляемой энергии. Выбор того или иного прибора зависит от ваших потребностей.

Самостоятельное подключение бойлера

Установку и подключение электрического бойлера вы можете осуществить самостоятельно. Сначала нужно определиться с местом, куда вы установите водонагреватель. Правильное подключение к электросети обеспечит бесперебойную и безопасную работу бойлера. Удобнее Проще всего установить водонагреватель в ванной комнате, чтобы было проще подключить его к системе водоснабжения. Если вы приобрели накопительный водонагреватель, убедитесь в том, что стена, на которую вы его устанавливаете, способна выдержать такой вес. Межкомнатные стены и гипсокартонные перегородки не рассчитаны на максимальный вес бойлера. Разместите водонагреватель как можно ближе к трубам водоснабжения.

Как подключить бойлер к электросети и водопроводу правильно

Так как водонагреватель двухконтурного типа имеет довольно большую мощность, специалисты рекомендуют подключить его непосредственно к распределительному щитку. Правильное подключение к электросети предполагает соблюдение некоторых правил:

  • для предотвращения перегрузок установите автоматический двухполюсный выключатель
  • убедитесь, что расстояние от водонагревателя до электрической розетки составляет более 0,5 метра
  • для максимально безопасной работы бойлера установите устройство защитного отключения или УЗО
  • внимательно отнеситесь к заземлению бойлера
  • выбирайте диаметр сечения проводника в соответствии с мощностью бойлера и предполагаемых нагрузок
  • внимательно следите за тем, чтобы проводка не соприкасалась с водонагревателем и любыми металлизированными приборами

При подключении к водопроводу вы можете использовать стальные, металлопластиковые и полипропиленовые трубы. Схема подключения бойлера для любого вида труб имеет схожий набор действий.

Для того чтобы правильно монтировать бойлер, вам понадобится определенный набор инструментов: рулетка, пассатижи, разводной и гаечный ключи, отвертка, запорные краны, тройники, материалы для изоляции, соединительные шланги в количестве 2 шт.

Схема подключения бойлера

Любой двухконтурный накопительный водонагреватель имеет следующие составляющие:

  • ТЭН, который греет воду
  • бак
  • термостат
  • системы подвода и отвода воды

Заранее выясните, какая у вас система подачи воды. Если тройниковая разводка, то соответственно подача происходит от сантехнического тройника. Также существует коллекторная схема подачи, которая предполагает проход воды через холодную линию трубопровода.

Как подключить бойлер накопительного типа к водопроводу

В первую очередь установите запорные краны, которые предотвратят поступление воды. Над запорным краном устанавливаются очистительные системы. Использование фильтров убережет ваш водонагреватель от образования накипи и значительно увеличит срок его эксплуатации. Многие современные водонагреватели имеют встроенный отвод для выхода воды. Если вы приобрели прибор, не имеющий водоотвод, его придется установить самостоятельно. Вода в бойлере сливается под давлением. Для поддержания постоянного уровня давления устанавливается шаровой кран со стороны горячей воды водопровода. Если такой кран уже был установлен на водонагревателе ранее, то дополнительный ставить не нужно.

По своему усмотрению вы можете установить редуктор давления. Это устройство обеспечит дополнительную безопасность, если вода подается под сильным напором. Монтируется редуктор давления после установки водяного фильтра.

Как правильно запустить водонагреватель после проведения монтажных работ

После монтажа труб и установки систем безопасности можно пробовать запустить водонагреватель. Для этого нужно выполнить ряд действий:

  • перекройте поступление воды по соответствующей линии водопровода
  • обеспечьте подачу воды в бойлер
  • после заполнения бака включите прибор в электросеть

Если нагретая вода начнет попадать в водопровод, значит все вышеописанные действия выполнены верно.

Электрический бойлер — правильный монтаж, подключение бойлера к электросети и водопроводу

Выбор бойлера серьезная – тема. Важно понять, для чего он вам нужен – для сезонного или постоянного пользования, для мытья посуды или для принятия ванны. Главная ваша цель – это комфорт и экономия воды. Масса сложностей возникают с монтажом бойлера. При покупке необходимо посчитать ежедневный расход воды на человека. Например, меньше всего воды расходуется на принятие ванны. Если составить график с учетом ежедневного принятия ванны, то получится, что среднесуточной расход воды на человека – не более ста литров.

Схема подключения

Схема подключения электрического бойлера – элемент важный, потому что только правильно подключенный бойлер будет безотказно и долго работать. Подключить бойлер можно своими руками, но нужно учитывать некоторые нюансы подключения, как к электросети, так и к водопроводу. Если к дому не подведен газ, то электрический бойлер – лучшее решение для получения ГВС.

Монтаж бойлера

Бойлер рекомендуется ставить в месте, где он не будет мешать, к примеру – над унитазом в углу.

  • Определив место установки бойлера, нужно в стене высверлить 2 отверстия, забить в них 2 дюбель-гвоздя и вкрутить крепежные кронштейны.
  • Дальше остается повесть бойлер на кронштейны.
  • Врезаться в водопроводную систему.
  • Установить запорный кран шарового типа.
  • Смонтировать фильтр для очистки воды с картриджем.

Затем монтируется тройник, и от него отводится труба к крану холодной воды. Еще одна труба отводится к бойлеру одновременно с монтажом второго запорного крана. Эта труба подсоединяется к клапану избыточного давления, который заранее установлен на бойлере.

Еще два крана, вмонтированные в сам бойлер, предназначены для профилактических работ и слива воды. Кран для полного слива стал устанавливаться совсем недавно, и если его не открывать, то в запасе у вас всегда будет 80-100 литров воды. Но для работы слива нужны оба крана, чтобы исключить гидравлическую пробку в трубах.

Цанга, которая подсоединена к выходной трубе горячей воды, служит для начала разводки по квартире. В процессе прокладки труб высверливаются отверстия для специальных крепежных клипс под трубы. Силовой кабель подводится отдельной линией, обязательно сделать заземление. Электрический бойлер обязательно должен подключаться к напряжению через спаренный автомат-выключатель.

Вам также будет интересно почитать про установку водонагревателя своими руками, инструкция по адресу: https://obogreem.net/otopitel-ny-e-pribory/vodonagrevateli/ustanovka-nakopitel-nogo-i-protochnogo-vodonagrevatelya-svoimi-rukami.html

А вот инструкция о том как слить воду из водонагревателя.

Схема подключения к водопроводу

К бойлеру подводится 3 трубы:

  • Первая – с подачей холодной воды (ХВС)
  • Вторая труба – для отвода горячей воды (ГВС)
  • Третья труба служит для отвода воды в канализацию от специально предусмотренного предохранительного клапана.

Можно добавлять несколько водоразборных точек:

  • смесители раковины
  • смесители ванной комнаты
  • смесители мойки на кухне
  • краны душа, и т.д.

Если при подключении бойлера используется распределенная схема (на тройниках), то все подключения остаются прежними.

Не забывайте – перекрывая подачу воды к бойлеру, будет прекращена подача горячей воды полностью.

Что касается предохранительного клапана. Учитывая невысокую вероятность внезапного увеличения давления в трубопроводе с холодной водой выше, отвод можно не устанавливать, то есть – не подключать слив к канализации. Необходимо только подтянуть на всякий случай винт-фиксатор на предохранительном клапане. Но если канализация будет подключаться, то вам пригодятся следующие советы:

Штуцер на предохранительном клапане очень маленького диаметра, поэтому на него наденется только резиновая трубка маленького сечения. Поэтому к штуцеру подводится металлопластиковая труба диаметром 16 мм, а второй ее конец заводится в канализационный слив при помощи переходника.

Самый простой вариант – надеть переходник на трубу и вставить его в переходной резиновый манжет для слива. На теле трубки нужно сделать гидрозатвор и залить в нее немного воды для предотвращения появления неприятных запахов из канализации.

Подключение к электросети

Любой электрический бойлер укомплектован вилкой и проводом. Можно подключить сразу в розетку, а можно вывести провод в электрощитовую и там пустить через отдельный автомат, правда для этого придется немного повозиться с заменой провода, но так будет правильнее. Если же вы воспользуетесь обычно розеткой, то должны быть соблюдены два правила:

  1. Розетка должна быть заземлена
  2. Розетка должна находиться подальше от воды

Вот статья про бойлер косвенного нагрева, это тот же накопительный водонагреватель, но с хитрым подключением. Такое подключение экономит много энергии.

А для мест временного проживания, например дачи, или на короткий период отключения воды, вас спасут проточные водонагреватели для дачи.

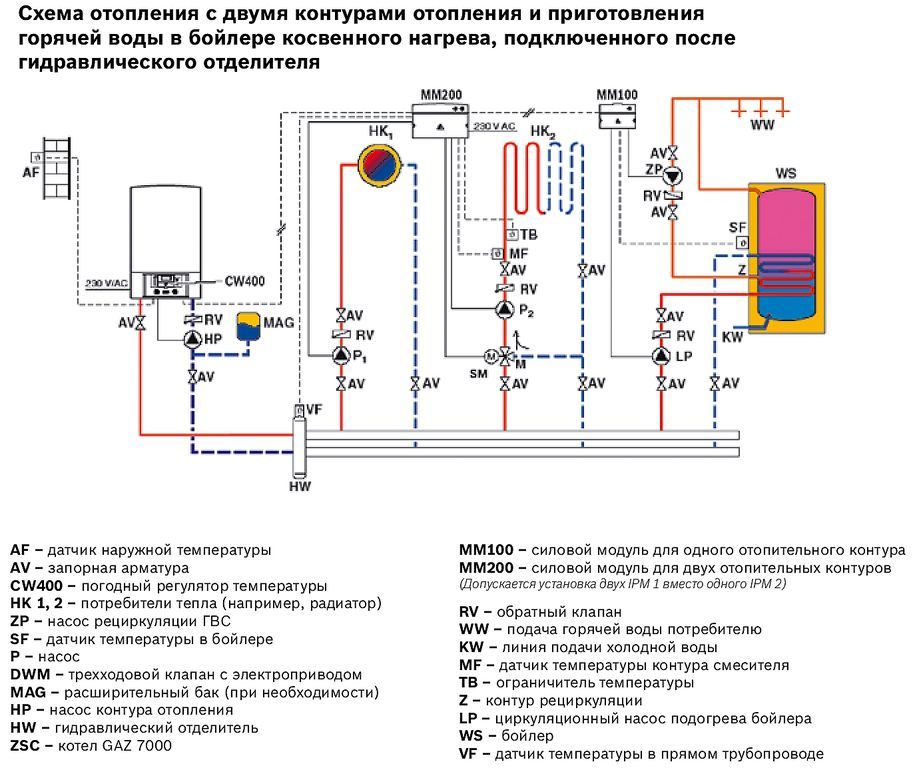

Два варианта схем подключения бойлера к котлу

К отопительному котлу электрический бойлер подключается через трехходовой клапан. При таком подключении работает один насос – тот, который установлен внутри бойлера или тот, который подключен снаружи.
Также бойлер можно подключить к котлу через вспомогательный насос. В этом варианте подключения работает переключение насосов. Если котел работает на бойлер, то включается насос бойлера, если котел работает на систему отопления, то работает внешний или внутренний насос котла отопления.

Подключение к одноконтурному котлу

Бойлер в сочетании с одноконтурным котлом работает более эффективно, и подключить его достаточно просто:

  • Сначала подключается водопровод и разводка воды по помещениям.
  • Подключается электросеть, коммутируется датчик бойлера и электропривод трехходового клапана.
  • Настраивается и проверяется программное управление котлом.

При подключении одноконтурного котла к внешнему бойлеру используется специальный монтажный комплект. В него входит:

  1. привод трехходового клапана
  2. кабель с коннектором
  3. несколько медных трубок с фитингами для подключения слива.
Как правильно пользоваться комплектом?

Для правильной установки комплекта следуйте следующим рекомендациям:

  • Отключить питание котла двухполюсным автоматом.
  • Отключить котел от отопления и горячего водоснабжения.
  • При помощи сливной заглушки слить воду из контура котла.
  • Снять заглушки на насосной группе.
  • Вставить в гидравлическую группу уплотнительную прокладку.
  • Герметично смонтировать трубку подачи на бойлере.
  • Одеть прокладку на трубку обратного подвода воды бойлера и подключить эту трубку к гидравлической группе.
  • Установить соединители на трубки подключения обратного подвода воды и подачи бойлера.
  • Подключить две трубки к котлу, закрепить их контргайками, поставить уплотнения и плоские прокладки.
  • Поставить привод трехходового клапана.
  • Подключить привод трехходового клапана в котле при помощи коннектора.
  • Проверить правильность монтажа комплекта и герметичность всех соединений.
  • Открыть крышку панели управления отопительного котла.
  • Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
  • Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
  • Подключить питание привода трехходового клапана.
  • Зафиксировать все кабеля и точки подключения.

Подключение электрической части бойлера

  • Открыть крышку панели управления отопительного котла.
  • Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
  • Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
  • Подключить питание привода трехходового клапана.
  • Зафиксировать все кабеля и точки подключения.

Как подключить бойлер к двухконтурному котлу

Чтобы подключить бойлер к двухконтурному котлу, нужно смонтировать его рядом с котлом, и трубами объединить их в одну систему. Такой способ объединения двух приборов называют бойлер косвенного нагрева. Вода нагревается в теплообменнике, по которому циркулирует вода, подогретая в котле.

Системы горячего водоснабжения (бойлеры) обычно имеют встроенную автоматику, которая в связи с автоматикой котла поддерживает требуемую температуру. Современные бойлеры рассчитаны на работу с отопительными двухконтурными котлами, и подключаются при помощи специального монтажного комплекта.

Подключить бойлер к двухконтурному котлу несложно, но все-таки лучше доверить эту операцию специалисту, потому что есть и небольшие особенности подключения.

Бойлер к электрокотлу подключать не имеет смысла – так считают многие профессионалы. Непременное условие работы бойлера – небольшое потребление энергии обогрева от котла. Бойлер не должен перегружать отопительную систему своим подключением.

Если бойлер потребляет больше половины тепловой энергии, вырабатываемой котлом, то проблемы с обогревом дома или квартиры не избежать.

Если использовать бойлер и газовый двухконтурный котел, то при маленьком расходе горячей воды хватает настенного термоблока с 2 контурами, а если в доме есть большая ванна или СПА-бассейн, то нужен котел с бойлером. Для улучшения работы теплообменника следует задействовать еще один циркуляционный насос, обязательно с системой автоматики и возможностью контроля температуры воды (или другого теплоносителя).

Летом наиболее лучше использовать схему комбинированного нагрева – с точки зрения экономии. Эта схема состоит из бойлера, ТЭНа и теплообменника. Зимой бойлер работает от котла отопления, а летом – от ТЭНа.

Видео: Установка и подключение электрического бойлера

Электромонтаж для нового котла | Форум сообщества Screwfix

Большинству новых котлов требуется только питание, их можно включать / выключать с помощью радиочастотных каналов, а для контроля температуры часто используется либо температура обратной воды, либо какое-либо беспроводное устройство всего в одном метре от котла, чтобы избежать радиочастотных помех.

Конечно, элементы управления могут быть подключены жестко, часто нет возможности, но есть жестко подключенная к термостату шина, но термостаты переместились, им не нужно располагаться вдали от котла, например, EvoHome будет иметь термостат с примерно 6 окнами где вы независимо управляете каждой комнатой с помощью RF-связанных TRV головок.

Вы можете сократить расходы, установив устаревшую систему управления, но если использование устаревшей системы стоит денег с повторной отделкой, вы должны спросить, действительно ли это экономия денег.

Есть котлы некоторых производителей, которые не подписываются на универсальную систему OpenTherm и настаивают на использовании этой системы, например, Bosch, однако вариант прост: не используйте котлы, которые не будут работать с OpenTherm.

Даже дешевый и неприятный Hive позволяет дистанционно контролировать бытовую воду и отопление помещения, Nest — это OpenTherm, что явно лучше, однако он использует IFTTT с последующими командами, а не индивидуальную температуру в помещении, разрешенную с EvoHome.

Если установщик не объяснил, что делает модулирующий котел и как им можно управлять, то я бы поискал другого установщика. 20 лет назад котлы просто включались / выключались, сегодня это не так, для получения скрытого тепла очень важна температура возвратной воды, поэтому высота пламени варьируется (модуляция), это можно просто сделать, измерив возвратную воду. температура, или это может быть сделано с подключением к шине котла, последняя позволяет котлу работать более прохладно, когда есть небольшая потребность, поэтому, когда он выключается, меньше тепла теряется в дымоходе.Bosch использует собственный термостат Wave, у некоторых производителей нет опции для модулирующего термостата, поэтому не существует единой системы, подходящей для всех.

Однако основная идея заключается в том, что комнатная температура регулируется с помощью термостатического радиаторного клапана (TRV), и либо все, что делает термостат, это выключает систему летом, либо вы можете добавить электронные головки к TRV, и тогда они сообщают центральному контроллеру что требуется. EvoHome называет центральный контроллер термостатом, это точка, в которой вы вводите то, что вы хотите, чтобы система делала.Дом матери был сделан по дешевке, я использовал головки MiHome TRV, которые могут подключаться к Nest, и мне приходилось использовать телефон, планшет или ПК, чтобы сообщить системе, что я хочу.

EPH Требуется помощь беспроводного термостата!

Котел, если вы, не являясь газобезопасным, можете получить доступ к плате управления, у него есть до трех вариантов установки внешнего термостата, он может иметь управление 230 вольт, и в этом случае вам нужно 4 провода в кабельной линии, линейный вход, нейтраль и земля, это также может быть контроль сверхнизкого напряжения, тогда вам понадобятся 5 проводов L, N и E плюс два провода сверхнизкого напряжения.Он может даже не использовать термостат включения / выключения, он может использовать ebus или opentherm, и в этом случае лучше использовать два независимых кабеля, а термостат, который у вас есть, не подойдет.

Итак, установите один — это руководство по загрузке вашего котла, посмотрите, разрешен ли вам доступ к нему или клеммы находятся в газонепроницаемой части котла, и если в электронной версии инструкций по установке введите слово ebus и opentherm, чтобы узнать, предназначены ли они для этот тип термостата. В основном, даже если есть вариант для аналогового термостата ebus, который намного лучше, вы также можете использовать старый тип включения / выключения, некоторые котлы также имеют варианты низкого напряжения (230 В) и сверхнизкого напряжения, и вы можете выбрать который вы хотите использовать.

Также часто требуется удаление звеньев или внесение других изменений, замена термостата своими руками — это одно, добавление термостата там, где его не было, — это другое дело, когда модулирующий котел впервые появился, идея заключалась в том, чтобы контролировать их с помощью температуры возвратная вода, однако ранний TRV работал на парафине или жидкости, имел единую температуру и был не очень точным. Однако в основном очень просто отвинтить оригинальную головку TRV и заменить ее программируемой электронной головкой TRV, интернет-поиск головки eQ-3 TRV часто найдет их по 10 фунтов стерлингов каждая, так что дешево и легко установить, ОК есть также дорогие типы с геозоной и привязкой к настенному термостату, но я бы посоветовал начать с замены головок TRV, а затем, если это недостаточно, переходите на настенный термостат, если вы хотите управлять с работы, посмотрите на Hive, EvoHome и Tado , если управлять из дома посмотрите на eQ-3 две версии одна с голубым зубом и терьер i30.

Как подключить выключатель котла? — Lightwave

Переключатель котла устанавливается в кабели «Комнатного термостата» на электрической схеме котла

.

Если у вас есть существующий термостат с внешней проводкой, он заменит размещенные там кабели

Мы не можем давать юридические консультации по конкретным котлам, так как мы не являемся теплотехниками или электриками. Выключатель котла замыкает и разрывает соединения между клеммами NO и COM.Если ваша диаграмма показывает «RT», то это порты для внешнего комнатного термостата. Это то место, где подключаются наши переключатели котла. Это будут те же клеммы, что и у любого предыдущего комнатного термостата с проводным подключением, если применимо.

Использование контактов NO и COM на переключателе нашего котла является нормальным, но мы не знаем о работе котлов, представленных на рынке. Мы не сможем проконсультировать по подключению этих котлов, поскольку они не являются нашими продуктами, и поэтому мы не полностью осведомлены об их работе.Обычно COM и NO будут подключаться к кабелям, которые будут присутствовать на любом ранее существовавшем комнатном термостате, или, в качестве альтернативы, подключаться к клеммам, где был размещен кабель-перемычка, если внешний датчик не использовался.

Если переключатели под напряжением и постоянным напряжением были подключены к котлу до включения и выключения центрального отопления, то наш переключатель котла сможет выполнять такое же управление. Переключатель под напряжением должен быть помещен в клемму NO, в то время как «перемычка» должна проходить между правой клеммой L и кабелем COM, при этом постоянное напряжение и нейтральный кабель должны идти к левой клемме L и N.

Это позволит вам управлять котлом, заменив ранее существовавший таймер.

В случае сомнений мы рекомендуем связаться с производителем котла и сообщить ему, что вы хотите установить внешний контроллер термостата и хотели бы узнать, какие клеммы использовать на имеющемся у вас котле.

Какие клеммы за переключателем котла? Какой провод куда идет?

Клеммы за котлом точно такие же, как у LW821

Нейтраль, находящаяся под напряжением, входит в него, переключите ток через COM, если котел использует сетевое напряжение для включения или выключения, или не прыгайте, если это не так. Затем внутри переключателя котла есть реле, которое соединяет COM и NO вместе при включении

Что мне делать с моим существующим термостатом?

Если у вас есть существующий термостат с внешней проводкой, выключатель котла заменит размещенные там кабели

Существующий термостат снимается или включается постоянно, если его нельзя снять.

Сколько времени нужно, чтобы установить новый бойлер?

Нам часто задают вопрос, сколько времени нужно, чтобы смонтировать новую котельную в вашем доме.Это естественно, потому что неизбежно что-то нарушится в вашей семейной жизни, не говоря уже о центральном отоплении и горячем водоснабжении.

На этот вопрос нет простого ответа, так как время на это зависит от:

  • есть ли у вас котел
  • какое топливо вы используете
  • переносите ли вы котел
  • какой тип котла вы устанавливаете
  • меняете ли вы тип котла, и какой тип вы меняете до и от
  • любые сложности в зависимости от типа дома, наличия водопровода и т. д.

Однако, по общему мнению, установка нового котла займет от шести часов до четырех дней. Ниже мы разберем несколько примеров, чтобы дать вам больше представления и более подробно объяснить процесс.

Мы не учли последний фактор (сложные ситуации), так как каждый случай будет индивидуальным. Таким образом, эти приблизительные оценки ниже относятся к обычным установкам в большинстве домашних условий.

Прямая замена котла: 4–6 часов

Самый быстрый и простой монтаж — это замена старого котла на новый того же типа.Предполагается, что старый просто сломан, замена будет в том же месте, и все трубы для воды, центрального отопления и газа уже на месте — и являются правильными характеристиками для новой модели.

В этой ситуации установка нового бойлера представляет собой простой случай изолирования и осушения систем, отключения электричества и термостата, снятия бойлера и установки нового на его место. Один инженер может легко это сделать менее чем за день.

Изменение положения котла: 1-2 дня

Если у вас уже есть котел, но вы хотите изменить его положение или хотите установить новый котел в другом месте, маловероятно, что это можно будет сделать за один рабочий день. Это связано с тем, что необходимо установить новые трубопроводы (вода и газ) и подключить новые электрические кабели и кабели термостата.

Также могут потребоваться небольшие структурные работы, такие как строительство каркасов и прохождение кирпичных стен для дымохода и перелива.Если предположить, что старый котел необходимо разобрать, переместить или убрать, это также потребует времени.

Установка нового пароконвектомата: 1-2 дня

Если в настоящий момент котла нет, время его установки будет примерно таким же, как и при его перемещении, так как объем работ будет аналогичным. Любое время, сэкономленное за счет отказа от демонтажа старой модели, будет потрачено на новые подключения к вашим водопроводным и газовым водозаборам.

Предположительно, если не будет котла, не будет и системы центрального отопления.Если вы устанавливаете полностью новую систему центрального отопления и комбинированный бойлер, продолжительность работы резко возрастет. Приблизительно, новая система обычно занимает от одной до двух недель, так как она включает подъем ковров, полов и половиц, прокладку трубопроводов и установку радиаторов. Хорошая новость в том, что это можно проводить одновременно с установкой котла.

Смена типа котла: 2–3 дня

Есть три основных типа новых котлов, которые следует учитывать для вашего дома: комбинированный, только отопительный и системный.Все они требуют разной сантехники и электричества, поэтому, если вы переключаетесь с одного на другой, это почти как новая установка с точки зрения необходимого времени.

Самое большое изменение будет, если вы модернизируете комби до тепловой или системной модели.

  • Для системного бойлера вам понадобится водонагреватель для воды в системе центрального отопления. Обычно он находится в сушильном шкафу или рядом с котлом, и это означает, что половицы поднимаются и устанавливаются новые трубопроводы.Если вы устанавливаете в цилиндр погружные нагреватели, их также необходимо подключить к электросети.
  • Если вы переходите на отопительный котел, вам также понадобится бак с холодной водой и расширительный бак — расширительный бак необходимо установить на чердаке или на возвышенности в самой высокой точке ваша собственность. Это потому, что система питается под действием силы тяжести, а не давления сети. Это также увеличит время, поскольку потребуется установить больше трубопроводов.

Если вы переходите от системы или отопления только к комбинированному котлу, любое дополнительное время будет потрачено на удаление ненужных цилиндров и резервуаров, удаление лишних трубопроводов и последующую уборку.

Некоторые люди предпочитают оставлять их на месте, на случай, если они решат обновить их позже. Выбор за вами, но важно учитывать, что баллоны и баки займут дополнительное место в вашем доме, а компоненты, возможно, придется разобрать и очистить после нескольких лет неиспользования.

Изменение типа и положения котла : 3–4 дня

Самая большая работа по времени — это если вы измените и тип, и положение вашего котла.Это может занять несколько дней, так как он объединяет все задания в разделах «изменение типа» и «изменение положения» выше.

Помимо любых новых трубопроводов, резервуаров и баллонов (или их снятия), вам также может потребоваться установка новых кронштейнов, проделывание отверстий в стенах и перенаправление подачи воды, газа и электричества к котлу.

Смена вида топлива: 2–3 дня

Если вы приобретаете новый котел, но меняете вид топлива, потребуются дополнительные сантехнические и электромонтажные работы.Например, если вы переключаетесь с масляной или газовой системы на новый электрический котел, но сохраняете прежнее положение, это увеличит время процесса установки.

Прямые свопы не всегда возможны

Когда вы подумываете о прямой замене, обратите внимание, что котлы, цилиндры и резервуары бывают разной мощности и мощности, а размер трубопроводов для центрального отопления может быть слишком узким или широким для определенного типа котла. . Если у вас есть какие-либо сомнения, поговорите с инженером по газовой безопасности и назначьте визит, чтобы они могли осмотреть вашу систему.

Также возможно, что если ваш котел подошел к концу своего естественного срока службы, то же самое произойдет и с другими частями системы, что может означать больше работы и больше времени на установку.

Получите точное предложение для вашей установки

Хотя найти подходящий новый котел для вашего дома легко с помощью нашего инструмента «Найди мой котел», время, необходимое для установки, может сильно различаться. По этой причине приведенные выше сроки приведены только для справки и должны использоваться как нечеткое руководство.

Эти сметы относятся только к замене и установке котлов — не были учтены какие-либо крупные работы по подаче воды, газа или электричества, а также установка ванн, душевых, раковин и бассейнов. Поэтому мы рекомендуем поговорить с аккредитованным установщиком Ideal в вашем районе, чтобы получить точную стоимость установки нового котла центрального отопления в вашем доме.

Для получения дополнительной информации о том, как сохранить свой дом в безопасности и тепле, загляните в наш раздел «Советы и рекомендации», где представлены статьи, посвященные техническому обслуживанию, давлению, радиаторам и т. Д.

Найди мой новый котел


% PDF-1.6 % 1 0 объект >>> эндобдж 2 0 obj > поток 2015-11-17T13: 29: 53-08: 002015-11-17T13: 29: 54-08: 002015-11-17T13: 29: 54-08: 00Adobe InDesign CC 2015 (Macintosh) uuid: 6c158b1c-51e3-a44e -b00a-4e62f8604e68xmp.did: F77F117407206811BB8EF466117FD6F0xmp.id: efd2acc0-3d0f-444d-bc2a-c68902cc943eproof: pdfxmp.сделал: 41e1b1b5-47a8-470f-93df-c9fa0227c38exmp.did: F77F117407206811BB8EF466117FD6F0 по умолчанию

  • преобразовано из приложения / x-indesign в приложение / pdfAdobe InDesign CC 2015: application / pdf Adobe PDF Library 15.0 Ложь конечный поток эндобдж 3 0 obj > эндобдж 5 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 18 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / TrimBox [0.0 0.0 793.701 411.024] / Тип / Страница >> эндобдж 19 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / TrimBox [0. myaccmP = APԢ8kJ87HϴK $ K $ 5P: 2B.[58su [yf} Htʖgȸ *

    Пошаговая инструкция по установке котла

    Какой размер котла вам лучше всего подходит?


    Ваш инженер-газовик будет вашим доверенным советником по этому вопросу, но при выборе правильного размера котла необходимо учитывать несколько ключевых моментов:

    Сколько воды вы используете?

    Если вы живете в большом семейном доме, у вас, вероятно, будет больше воды, чем у одного человека в квартире с одной спальней.Вообще говоря, обычные бойлеры лучше подходят для удовлетворения более высоких требований к воде, а комбинированные — для меньшего использования.

    Сколько у вас места?

    Если вам не хватает места в доме, комбинированные котлы — хороший вариант, поскольку для них не требуется водонагреватель.

    Где вы хотите, чтобы котел жил?

    Для простоты установки и минимизации перерывов в работе лучше всего установить новый котел на том же месте, что и старый.Большинство людей, как правило, выбирают кухни или шкафы, но вы можете разместить его практически в любой комнате, если в нем есть правильная система трубопроводов и вы можете правильно расположить дымоход.

    Как найти надежного установщика котла


    Итак, вы выбрали свой котел, теперь вам нужен инженер.Все инженеры British Gas зарегистрированы в системе Gas Safe, и вы никогда не должны использовать тех, кто не зарегистрирован! Мы создали подробное руководство по поиску надежного газового инженера, в котором вы найдете всю необходимую информацию, чтобы сделать правильный выбор.

    Когда устанавливать новый котел


    Вы не всегда можете выбрать время установки, особенно если ваш существующий котел выходит из строя! Но если вы можете, летние месяцы — беспроигрышный вариант.Вы меньше зависите от отопления и горячей воды, а это значит, что процесс должен быть относительно безболезненным.

    Чего ожидать при установке


    Любой достойный инженер-газовик всегда постарается сделать установку максимально простой.Они должны покрыть ваши ковры и поверхности, принести с собой все необходимые материалы для начала, работать эффективно и безопасно, соблюдать все законы и не оставлять следов своего визита.

    Проектирование котельной системы к установке

    Этап I — Проектирование котельной системы

    Большинство проблем возникает при попытке сделать что-то необычное при игнорировании основных практических правил. Хороший проект — это необходимая отправная и конечная точка полной реализации котельной.

    Каждая котельная уникальна. Для достижения правильного проектирования необходимо иметь полное представление о (i) целях применения, (ii) ограничениях котельной и (iii) всех применимых нормах и правилах строительства и котельной. Перед внедрением какой-либо котельной системы следует проконсультироваться с квалифицированными инженерами и проектировщиками.

    Инженер-проектировщик отвечает за то, чтобы все это работало.

    Новые системы включают определение, а существующие системы включают пересмотр любого или всех следующих элементов:

    • Потребление тепла
    • Подача топлива
    • Требования к подпиточным и расширительным бакам
    • Трубопроводы системы
    • Требуется воздух для горения
    • Вентиляция
    • Органы управления

    Правильная конструкция обеспечит достаточное количество воздуха для горения, правильное расстояние между котлами и первичный контур, отдельный от вторичного контура / контура нагрузки, который имеет собственный циркуляционный насос правильного размера.

    Практические правила для температуры воды

    • Обогрев помещения: обычно повышается на 20–30 ° F,
    • Горячее водоснабжение: типичное повышение на 100 ° F. Медный змеевик изолирует питьевую воду от воды в емкости с более высокой температурой.
    • Низкая температура: типичное промежуточное повышение до 50 ° F. Медный змеевик изолирует питьевую воду от воды в емкости с более высокой температурой.

    Этап II — Расчет котельной системы

    После того, как инженер-конструктор проанализировал нагрузку, определяется необходимое требование в британских тепловых единицах.Модульные котлы, такие как котлы Superior Boiler, могут соответствовать практически любой нагрузке, обеспечивая при этом поддержку на случай непредвиденных обстоятельств.

    При использовании наших комбинированных котлов увеличьте нагрузку на отопление помещения на 20-30 процентов.

    Единственное, что необходимо для правильного заказа котла Superior с завода, это (i) тип применения, (ii) направление потока, (iii) тип топлива и (iv) интенсивность горения (включая любые специальные газовая рампа / требования к управлению).

    Общие системные проблемы

    • Избыточный размер, который может привести к короткому циклу работы.
    • Системные шлейфы неправильной конструкции или размера.
    • Неадекватная система подачи воздуха для горения и вентиляции.
    • Грохот горелок из-за недостатка воздуха, плохой вентиляции или неисправной газовой рампы.

    Фаза III — Трубопровод котельной

    Отдельный сетевой коллектор должен быть подключен к контуру здания и коллекторам возврата / подачи вторичного трубопровода.

    Вторичные коллекторы являются направленными. При необходимости их можно поменять местами, но гораздо проще заказать правильный поток в начале.

    Если приложение требует потока слева направо (возвратная вода поступает слева, а подаваемая вода идет вправо), то каждый насос на каждом котле будет установлен спереди, немного левее центра, с подающей (водопроводной) к основному жатке), идущему сзади, немного правее центра.

    Расход коллектора для системы отопления помещения обычно соответствует максимальному комбинированному расходу вторичных коллекторов.

    Помните, насос котла Superior, который установлен спереди, проталкивает воду через резервуар.

    Этап IV — Установка котельной системы

    Поскольку котлы Superior представляют собой сосуды в корпусе, установка включает только следующие шесть простых шагов:

    1) Установите котел: Каждый котел поставляется с регулируемыми ножками для обеспечения ровной установки. Как только желаемое место будет определено, отрегулируйте выравнивающие ножки, чтобы опустить котел.

    2) Установите горелку: после того, как горелка установлена ​​на место и стопорные винты затянуты, следующим шагом будет установка газового трубопровода и проводки.Компоненты газовой рампы входят в комплект горелки и требуют установки на строительной площадке. Подробные инструкции по установке находятся в Руководстве по горелке.

    3) Подключение горелки: горелка включает в себя подключение только нескольких проводов для питания горелки и средств управления безопасностью. После подключения проводов обеспечьте необходимое давление газа в газовой рампе.

    4) Подсоедините водяной трубопровод: Циркуляционный насос котла, расположенный спереди, является входом в котел, потому что он проталкивает воду через резервуар.Розетка, расположенная на задней панели, подключается к основной магистрали. Если сеть была куплена в Superior Boiler, просто отрежьте второстепенные части до нужной длины и соедините фитинги вместе.

    5) Подключите вентиляцию:

    • Series 300 ATM (атмосферная горелка) использует верхнее вентиляционное отверстие 9 ″.
    • Series 300 HEP (электрическая горелка) использует 3-дюймовое отверстие в верхней задней части.
    • Серии 900 и 1600 используют верхнее вентиляционное отверстие 8 ″.
    • В
    • Series 2000 используется верхнее вентиляционное отверстие 10 дюймов.

    6) Подключите службу: В котле пять проводов, два для питания (120 В), два для управления и один для заземления.Провода управления обычно подключаются к панели управления (опция при покупке котла). Типичные требования к мощности котла / горелки следующие:

    • Series 300 ATM — предохранитель 15 А
    • Серия 300 HEP — предохранители на 10 и 15 А
    • Series 900; 1600; и 2000 — предохранители на 15 и 15 А
    .
  • Добавить комментарий

    Ваш адрес email не будет опубликован.
