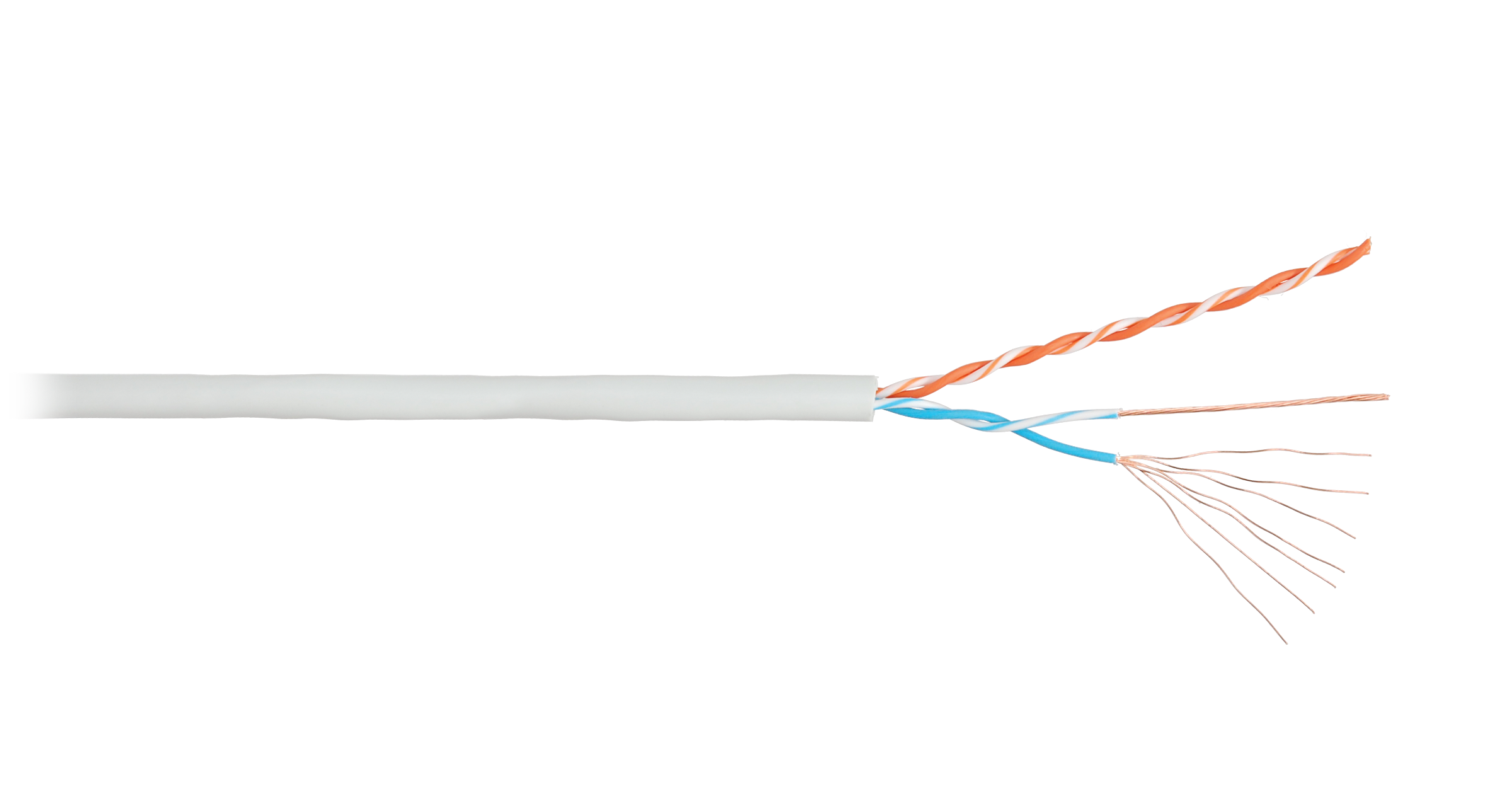

Как проверить и отремонтировать кабель utp витая пара

Определение причины отсутствия доступа к сети Интернет

В сплывшем окне на мониторе компьютера появилась надпись «Сетевой кабель не подключен», светодиод на сетевой плате не светится. Вставляете, вынимаете вилку RJ-45 в надежде на плохой контакт в соединении и осознаете, кабель неисправен. Если у Вас в компьютере не установлена отдельная сетевая карта, и вилка сетевого кабеля вставляется непосредственно в материнскую плату, то светодиод не будет светить, если отключено соединение программно.

В настоящее время зачастую сетевой кабель витая пара сначала подключают к роутеру, который иногда «зависает». Поэтому в первую очередь необходимо перезагрузить роутер. Для этого достаточно отключить его от питающей сети на минуту и затем опять включить. Вполне возможно доступ к Интернету после этого восстановится.

Отключение может произойти и без Вашего непосредственного участия, например из-за нестабильного сетевого напряжения, запущенными не лицензированными программами или вируса.

Для проверки в Win XP нужно зайти: Пуск / Настройки / Панель управления / Сетевые подключения и убедиться, что соединение подключено. Реже, но тоже бывает, не правильно работает драйвер сетевой карты. Проверить можно: Пуск / Настройки / Панель управления / Система / Оборудование / Диспетчер устройств / Сетевые платы. Не должно быть никаких предупреждающих знаков.

Сетевые карты очень редко отказывают, такое иногда случается после сильной грозы. Проверить работоспособность сетевой карты можно, подключив к заведомо исправной линии или установкой в другой компьютер, не забыв инсталлировать для нее драйвер. Иногда удается заставить сетевую карту работать перестановкой в соседний слот материнской платы.

Звонок в техническую службу провайдера поможет проверить работоспособность линии с их стороны. Если в компьютере и у провайдера все в порядке, следовательно, вышел из строя кабель витых пар и требуется его ремонт. Можно конечно вызвать специалистов и ждать, но при желании, возможно, провести диагностику и отремонтировать кабель витых пар своими руками.

Наиболее вероятны следующие неисправности кабеля витых пар:
— полный обрыв одного или нескольких проводов − встречается часто;
— короткое замыкание между проводниками одной витой пары или между проводами соседних пар − встречается реже.

Программа для проверки доступа к сети Интернет


Network Traffic Monitor

В поисковых системах часто ищут ответ на вопрос: «программа для проверки кабеля витых пар». В компьютере с установленной системой Windows уже есть такая программа, которая выдает сообщение «Сетевой кабель не подключен», в случае обрыва или замыкания в кабеле витых пар. Место же обрыва или замыкания придется искать самостоятельно, нет такой программы, которая указала бы точно место и причину неисправности. Для этого есть специальные тестеры, например MicroScanner Pro.

Другое дело, если связь с Интернетом есть, но она нестабильна или скорость загрузки внезапно упала. Для проведения мониторинга трафика по сети есть отличная бесплатная программа, точнее утилита, которая называется Network Traffic Monitor.

Она позволяет в режиме реального времени измерять скорость передачи данных, наблюдать изменение скорости во времени, сохранять данные на винчестере, резиновые окошки, широкие возможности настройки и много других полезных сервисов. Поддерживает множество языков, в том числе и русский.

Установить программу на компьютер просто, достаточно запустить ехе файл и нажать несколько раз кнопку подтверждения. Network автоматически добавится в автозагрузку и будет выполнять мониторинг, и сохранять все данные. Для вывода на экран монитора любого из окошек, достаточно нажать правой кнопкой мышки на иконку в трее и выбрать нужное окошко. Network Traffic Monitor лучшая утилита для анализа и диагностики качества сети из всех, с которыми я знакомился при поиске. Работоспособность программы Network Traffic Monitor проверена мной с Windows HP и Windows 7. Скачать программу Network Traffic Monitor одним нажатием кнопки мышки Вы можете с моего сайта.

Схема подключения компьютера к сети


utp кабелем витая пара

Для проверки кабеля витых пар со знанием дела желательно представлять, электрическую схему подключения кабелем витых пар сетевой карты компьютера с другими устройствами, хабом, свичем или другим компьютером. На рисунке представлена схема участка сети подключения компьютера к активному оборудованию, хабу или свичу.

Для проверки кабеля витых пар представляет интерес как раз часть схемы сетевой карты или хаба, к которой подключен разъем кабеля витых пар RJ-45. Как видите, каждая пара подключена к трансформатору по симметричной схеме (от середины обмотки трансформатора сделан отвод, который соединен с общим проводом, иногда через резистор или конденсатор). Благодаря такому подключению, все наводимые помехи в кабеле приходят на вход в противофазе, и взаимно уничтожаются, а полезный сигнал приходит в фазе и величина его не изменяется. Трансформаторная схема имеет еще одно достоинство, защищает активное оборудование от коротких замыканий и перепутывания проводов в кабеле витых пар при подключении.

Размах и форма информационного сигнала


в кабеле витая пара

У некоторых возникает вопрос, какую форму и размах имеет сигнал в витых парах? На представленной фотографии осциллограмма информационного сигнала. На витых парах сигналы как Rx, так и Tx имеют приблизительно одинаковую форму и размах около двух вольт. По одной паре сигнал передается, а по второй принимается, поэтому и для связи и нужны две пары. Если один из разъемов RJ-45 кабеля витых пар вынут из оборудования, то передача сигнала автоматически прекращается.

Теоретически сигнал в витой паре должен иметь прямоугольную форму, но так как имеется емкость и сопротивление проводников, то форма сигнала закругленная. По этой причине и ограничена удаленность между точками связи, обычно не более 100 метров. Величина сигнала 2 В не опасна для человека, не опасно для сетевого оборудования и короткое замыкание между парами, так что можно заниматься поиском неисправности кабеля витых пар без его отключения от сети. Сетевая карта, свич или хаб из строя не выйдут.

Как найти обрыв в utp кабеле витая пара

Найти обрыв в кабеле витых пар можно несколькими способами: внешним осмотром, прозвонкой мультиметром или стрелочным тестером и народными способами.

Проверка кабеля витая пара внешним осмотром

Начинать проверку utp кабеля следует с внешнего осмотра кабеля по всей его длине, особое внимание нужно обратить на качество обжима в вилках RJ-45. При небрежном обжатии проводники могут быть не вставлены в вилку до упора, и контакт будет плохим. Или проводники перехлестнуты между собой в месте фиксации (бывает с зеленой парой, так как ее проводники обжимаются на расстоянии двух контактов) и витые пары в этом месте могут замкнуться. Если визуальный осмотр не позволил обнаружить неисправность, тогда необходимо выполнить тестирование кабеля витых пар.

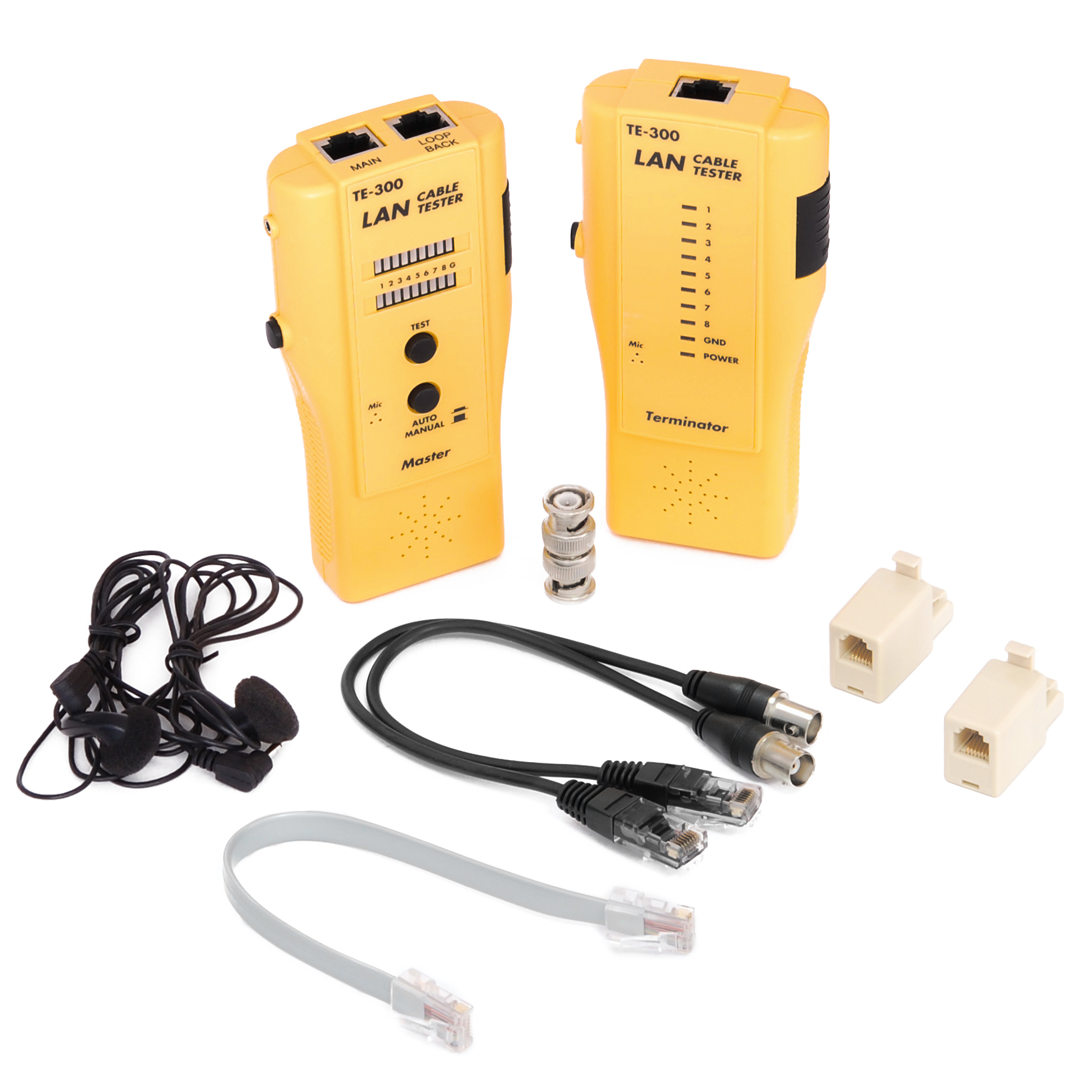

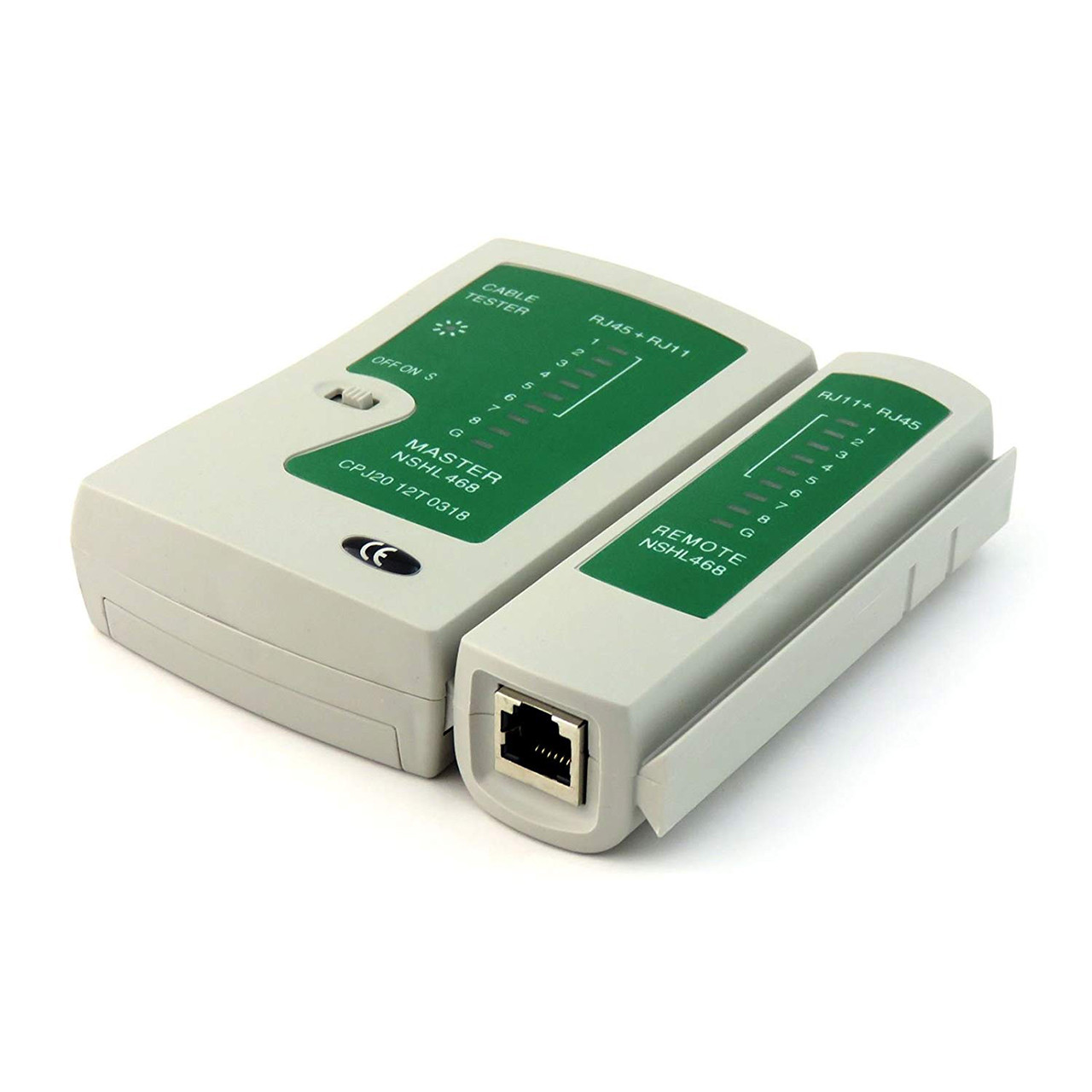

Если бы в Вашем распоряжении имелся современный кабельный тестер с ЖК-дисплеем например, MicroScanner Pro, позволяющий определить не только вид дефекта в кабеле витых пар, но и место его нахождения, или хотя бы самодельный светодиодный тестер, то вопросов бы не возникло. Однако в быту приходится обходиться подручными средствами.

Проверка кабеля витая пара тестером или мультиметром

У многих есть в распоряжении универсальный измерительный прибор, стрелочный тестер или цифровой мультиметр, позволяющий измерять сопротивление электрических цепей, переменный и постоянный ток и напряжение.

Стрелочным тестером или мультиметром, включенным в режим измерения сопротивления, можно с успехом проверить целостность витых пар кабеля. Как подготовить приборы для измерения сопротивления Вы можете узнать из статьи «Измерение сопротивления».

Самый простой способ проверки, является прозвонка оранжевой и зеленой витой пары стрелочным тестером. Для этого нужно вынуть вилку RJ-45 из сетевой карты компьютера. Дале, щупами тестера, включенного в режим измерения сопротивления, прикоснуться сначала к оранжевому и бело-оранжевому проводнику витой пары. Тестер должен показать сопротивление 1-2 Ома, затем к зеленому и бело-зеленому. Сопротивление тоже должно быть 1-2 Ома. Полярность подключения тестера значения не имеет. Далее замеряется сопротивление между оранжевым и зеленым проводниками пары. Оно должно быть более 100 Ом, обычно равно бесконечности. Если результаты измерений соответствуют приведенным выше значениям, значит, витые пары в кабеле исправны.

Вот еще один способ более сложный, но надежный и незаменим, если проверяемый сетевой кабель витых пар не подключен к оборудованию. Нужно свести концы кабеля с вилками RJ-45 в одно место и прозвонить проводники. Нужно установить на приборе переключатель в положение измерения сопротивления и по схеме проверить целостность проводников и отсутствие короткого замыкания между ними.

На фотографии изображен кабель витых пар обжатый в коннекторе RJ-45 по варианту В цветовой маркировки.

Концом одного щупа прибора прикасаются к контакту одной вилки RJ-45, а другим щупом прикасаются к одноименному контакту второй вилки. Сопротивление должно быть равно нулю. По очереди прозваниваются провода каждого цвета и каждый провод проверяется на отсутствие короткого замыкания с любым другим. Проверку на отсутствие короткого замыкания проводят на одной вилке. Для этого один конец щупа подсоединяется к контакту, допустим номер 1, а второй по очереди ко всем остальным. Далее щуп подсоединяется к контакту 2 и по очереди к 3, 4, 5, 6. Так как в передаче сигнала задействованы только две пары (оранжевая и зеленая, контакты вилки 1, 2, 3, 6), то на них надо при проверке обратить особое внимание.

Но не всегда есть возможность свести разъемы utp кабеля в одну точку. В таком случае без дополнительного приспособления обойтись трудно. Конечно, можно удлинить конец щупа тестера на всю длину кабеля и вдвоем выполнить проверку, или обрезать одну из вилок RJ-45, зачистить провода и скрутить их между собой попарно. Но целесообразнее сделать простейшее приспособление из розетки для RJ-45, закоротив в ней пары отрезками проводников диаметром 0,5 мм или резисторами, как показано на фотографии. Резисторами лучше, так как это позволить проверить не только целостность проводников витой пары, а и наличие короткого замыкания между ними. Если измеренная величина сопротивления равна нулю, а не установленному в розетке, значит, проводники закорочены между собой. Номиналы резисторов для перемычек витых пар лучше взять разные, например 50, 100, 150 и 200 Ом. Тогда результаты измерений будут более информативными.

Вилка RJ-45 одного конца кабеля витых пар вставляется в розетку с перемычками, прикасаясь щупами тестера к контактам второй вилки, выполняют по очереди проверку каждой витой пары и отсутствие короткого замыкания между соседними парами по выше описанной технологии.

Благодаря разным номиналам сопротивлений легко проверяется правильность обжатия витых пар, при проверке вновь изготовленного кабеля. Если какие-либо пары перепутаны местами, то по величине сопротивления — это сразу будет видно. Например, если при проверке оранжевой пары мультиметр покажет сопротивление 100 Ом вместо положенных 50, значит, вместо оранжевой пары в контакты 1 и 2 RJ-45 обжата другая пара, или кабель обжат по другому варианту.

Проверять кабель витых пар, касаясь вилки RJ-45 очень неудобно. Если в наличии имеется свободная розетка RJ-45, то можно улучшить условия измерений. Вставить второй конец кабеля в розетку и измерения проводить, касаясь щупами контактов внутри розетки.

По результатам проверки принимается решение о дальнейших действиях. Если оранжевая или зелёная пары в обрыве или замкнуты, то можно заменить их одной из неиспользуемых, коричневой или синей, если они исправны. Для этого придется обрезать сначала одну вилку и опять прозвонить все пары, затем вторую с повторной проверкой пар, так как обрыв или короткое замыкание может быть в самих вилках. Замыкания бывают в месте зажима кабеля фиксатором в вилке при неправильной подготовке проводов. Обрыв, если проводники при подрезании внешней оболочки кабеля надсечены. В этом месте они часто и ломаются. Если после обрезания вилок все пары оказались с дефектами, надо более внимательно осмотреть кабель по всей длине, в случае если поврежденное место обнаружить не представится возможным, придется менять кабель витых пар новым.

Проверка utp кабеля витая пара без приборов

Если под рукой нет тестера или мультиметра, то можно проверить исправность кабеля витых пар без них по ниже предлагаемой методике. Нужно отрезать от концов кабеля куски по 10-15 см. вместе с разъемами. Освободить концы кабеля от оболочки на 5 см. и снять изоляцию с каждого из проводов на длину 2 см.

В небольшую емкость из диэлектрического материала (стекло, пластик, полиэтиленовый пакет) налить немного воды с растворенной в ней поваренной солью из расчета четверть объема соли от объема воды. Чем соли больше, тем лучше. Соль добавляется в воду, чтобы уменьшить ее электрическое сопротивление. Погрузить все проводники одного конца кабеля в емкость с раствором. Можно погружать каждую витую пару и по очереди. Расстояние между проводниками витых пар должно быть минимальным, но соприкасаться они не должны.

Витые пары противоположного конца кабеля последовательно подсоединить к полюсам любой батарейки или источника питания величиной более 3 В. При очень большей концентрации соли в подогретой воде достаточно будет и 1,5 В. Такое напряжение выдает любая пальчиковая батарейка, например от пульта дистанционного управления телевизором. С успехом подойдет аккумулятор от сотового телефона, у него напряжение около 3,7 В. Батарейка от материнской платы тоже сгодится, у нее напряжение 3,2 В. При наличии резистора номиналом 50-100 Ом, лучше подключать батарейку через него, для защиты на случай короткого замыкания витых пар. Полярность подключения значения не имеет.

В качестве источника питания можно использовать телефонную сеть. Напряжение в телефонной сети около 40 вольт и ток постоянный, ограниченный на телефонной станции 40 мА. Такое подключение безопасно для человека и телефонной линии. Этим вариантом удобно воспользоваться, если нужно подать напряжение на витую пару в подъезде, где рядом находится телефонная коробка.

Для проверки подойдет любое зарядное устройство от сотового телефона, USB порт компьютера, на крайних клеммах там 5 В. К USB без токоограничивающего резистора подключаться не допустимо, можно вывести из строя компьютер. Для проверки витых пар достаточно тока 2 мА.

После подачи напряжения, на противоположных концах витой пары, которые в воде, будет наблюдаться следующая картина.

Как видно, на проводнике, который подсоединен к минусу (катоду), выделяются мелкие белые пузырьки водорода, а подключенному к плюсу (аноду) – желто-зеленые — хлора. Очевидно, что пара в порядке и нет короткого замыкания с другими проводниками. В случае замыкания, в зависимости от того, с каким проводом, шли белые или желтые пузырьки еще и с другого провода.

Если найдено повреждение, то проверку витых пар на этом можно закончить и заменить неисправную витую пару синей или коричневой. Например, при проверке витых пар выявлен обрыв в оранжевой паре. Тогда соединяете оранжевую пару, идущую от разъемов, с синей парой кабеля. Технология соединения описана на странице «Удлинение кабеля витых пар».

Безусловно, лучше обжать кабель новыми коннекторами, а не сращивать. Или обжать старыми способом, описанном на страничке «Как обжать вилку RJ-11, RJ-45 на кабель витых пар».

Если оранжевая и зеленая пары в порядке, и Вы не хотите возиться с обжимом коннекторов, нужно проверить отрезанные куски кабеля с коннекторами. Для этого скручиваются вместе зачищенные от изоляции все цветные провода витых пар и отдельно белоцветные.

Коннектор погружается в соляной раствор на такую глубину, чтобы контакты оказались полностью в воде. Скрученные провода подсоединяются к батарейке.

На четырех из восьми контактов через один, должны образоваться белые пузырьки. Меняете полярность подключения батарейки, пузырьки должны образоваться на контактах, на которых не появлялись до этого и тоже строго через один. Отклонение от этого сразу свидетельствует о неисправности. Например, если белых пузырьков нет на одном из контактов, значит провод в обрыве, если нет ни на одном контакте, значит короткое замыкание между проводниками. Для уточнения, можно выполнить индивидуальное тестирование пар, раскрутив ранее сделанные скрутки.

В зависимости от полученных результатов придется заниматься обжимом или сращивать провода.

Проверка кабеля витая пара с помощью картошки

Кабель подготавливается, как описано выше, только емкость с соляным раствором заменяется половинкой картошки. Втыкается последовательно каждая пара в картошку на глубину 1-1,5 см. Расстояние между проводниками должно быть минимальным.

Как видите на фото вокруг провода, который подсоединен к плюсовому выводу батарейки позеленело, а вокруг минусового появилась белая пена. Когда провода будут вынуты из картошки, вы заметите потемнение провода, на который подавался минус. Если изменений на срезе картошки не произошло, значит, проводники витой пары в обрыве или закорочены между собой.

Ради интереса ткнул провода в срез яблока. Не так явно, но что провода в порядке очевидно.

Описанным способом проверки витой пары можно проверять провода любого типа, сечения и длины.

Как проверить витую пару тестером

Иногда случается так, что на компьютере пропадает домашний интернет. Это не всегда связано с неуплатой услуг, вирусами или проблемами с маршрутизатором. Бывают случаи, когда физически повреждается кабель интернета. Чаще всего в его роли выступает витая пара. В этом материале будет подробно разобрано, как проверить кабель интернета на целостность.

Отсутствует доступ в Интернет: что делать

Если в определенный момент на экране персонального компьютера высвечивается уведомление, что кабельного интернета нет или он перестал работать, но при этом он оплачен и с роутером проблем нет, то, скорее всего, возникла такая проблема, как нарушение целостности интернет кабеля.

Нужно, в первую очередь, переподключить роутер к сети. Для этого вынимается вилка питания, выжидается пара десятков секунд и маршрутизатор снова включается в сеть. Если доступа к сети по-прежнему нет, качество соединения тут не причем и причина кроется в другом. Наиболее вероятно, что проблемы кроются в сетевой карте или испорченном кабеле. Если соединение вдруг пропало без пользовательского вмешательства, то это может быть связано с:

  • Попавшими в ПК вирусами;
  • Установкой и запусков непроверенных игр и приложений;
  • Скачками напряжения.

Важно! Узнать это в Windows достаточно просто. Необходимо зайти в «Панель управления» и перейти в пункт «Сетевые подключения». Здесь можно выяснить, имеется ли подключение к сети или нет. Также можно провести диагностику ПК на корректность работы сетевой карты и обновления драйверов.

Работоспособность карты можно проверить с помощью последовательности следующих действий. Нужно перейти в меню «Пуск» и найти «Панель управления», а в ней «Диспетчер устройств». Последний также может быть найден через «Пуск». В диспетчере нужно найти раздел с сетевыми платами. Если напротив выбранной платы высвечивается тревожный значок, то дело в ней. Причиной ее неисправности может стать гроза и молния. Для проверки карты можно переставить ее в другой компьютер с предварительной установкой драйверов при условии, что компьютер рабочий.

Все это может не помочь. Тогда рекомендуется звонить на горячую линию своего провайдера. Быть может, проблема с отсутствием интернета связана со сбоями на его стороне. Если и это не решило проблемы с соединением, то, скорее всего, проблемы случились с кабелем интернета. Среди них:

  • Разрыв проводов;
  • Замыкание отдельных жил;
  • Полный разрыв.

Важно! Кабель может располагаться на полу и рваться в местах стыка стен. Так или иначе, в этих случаях кабель интернета нужно ремонтировать. Совершить проверку кабеля на признак неисправностей можно и без специалистов, с помощью различных способов.

Использование ПО для проверки

Пользователи часто начинают поиск ПО в сети, но не понимают, что эти программы у них уже есть в качестве стандартных на ПК. Это не только диагностика ошибок сети, но и программа, отвечающая за иконку интернета. Если она обнаруживает его отсутствие, то картинка меняется на соответствующую. Это символизирует проблемы, связанные с обрывом или замыканием кабеля витой пары.

Ни одна программа не покажет, где именно повреждён кабель, но есть решения, обладающие большим функционалом, чем стандартные.

В пример можно привести хорошее программное решение под названием Network Traffic Monitor. Оно полностью бесплатно и обладает широким функционалом, среди которого:

  • Измерение скорости сети при неполадках и нестабильностях;
  • Анализ скоростных изменений сети;
  • Сохранение всех отчётов на жёстком диске;
  • Произведение глубоких настроек;
  • Возможность использования полезных сервисов;
  • Много поддерживаемых языков.

Установка ПО не занимает и минуты. Все, что нужно сделать – запустить ехе файл и согласиться с инсталляцией. После этого программа установится и будет готова к работе. Network Traffic Monitor считается одной из лучших проверочных и диагностических программ. Об этом свидетельствуют и многочисленные отзывы пользователей.

О подключении ПК к активной сети с помощью витой пары

Для осуществления качественной проверки интернет кабеля, необходимо понимать элементарную схему подключения витой пары персонального компьютера с другим устройством. Ознакомиться со схемой можно на картинке ниже.

Наибольший интерес представляет схема с изображенной схемой карты или хаба, к которому подключен ПК. Чаще всего он подключается через коннектор RJ-45. Каждая витая пара подключается к трансформатору симметрично. Это может означать, что в трансформаторе есть обмотка и ее середина. Внутри нее находится отвод, который, в свою очередь, соединен с общим проводником с помощью резистора и конденсатора. Это и обеспечивает отсутствие помех в кабеле и четкий, неизменяющийся сигнал. Еще одно преимущество такого трансформатора – защита кабелей от перепутывания и замыкания.

О силе размаха и форме сигнала витой пары

Вопрос, который волнует многих. Далее он будет расписан подробнее.

Первое, что нужно сделать – осциллограмма сигнала информации. После ее анализа можно сделать вывод о:

  • Наличии в сети сигналов типа Rx и Tx одинаковой формы и размахом в 2 Вольта;
  • Том, что одна пара передает сигнал, а другая принимает его;
  • Том, что если какой-либо выпал из разъема, то сигнал прекратит передачу;
  • Форма сигнала круглая;
  • Сигнал имеет ограничения удаленности между различными его точками, которое не превышает 100 метров.

Важно! Размах в два Вольта не несет опасности для здоровья человека и для работы оборудования. Проверять кабель витой пары можно, не отключаясь от сети и не выключая оборудования так же, как и телефонный.

Как проверить обрыв интернет-кабеля и целостность его изоляции в домашних условиях

Если все способы с определением причины поломки провалились, то скорее всего кабель потерпел разрыв или замыкание. Чтобы найти проблемный участок не обязательно осматривать кабель по всей его длине, однако если он не большой, то это сделать можно. В случае если витая пара не оборвалась полностью, найти место разрыва внутри глазами невозможно. На помощь приходят приборы и народные средства для обнаружения разрывов и замыканий. Это и профессиональные тестеры, и простые мультиметры, и способы проверки с помощью подсоленной воды или картошки.

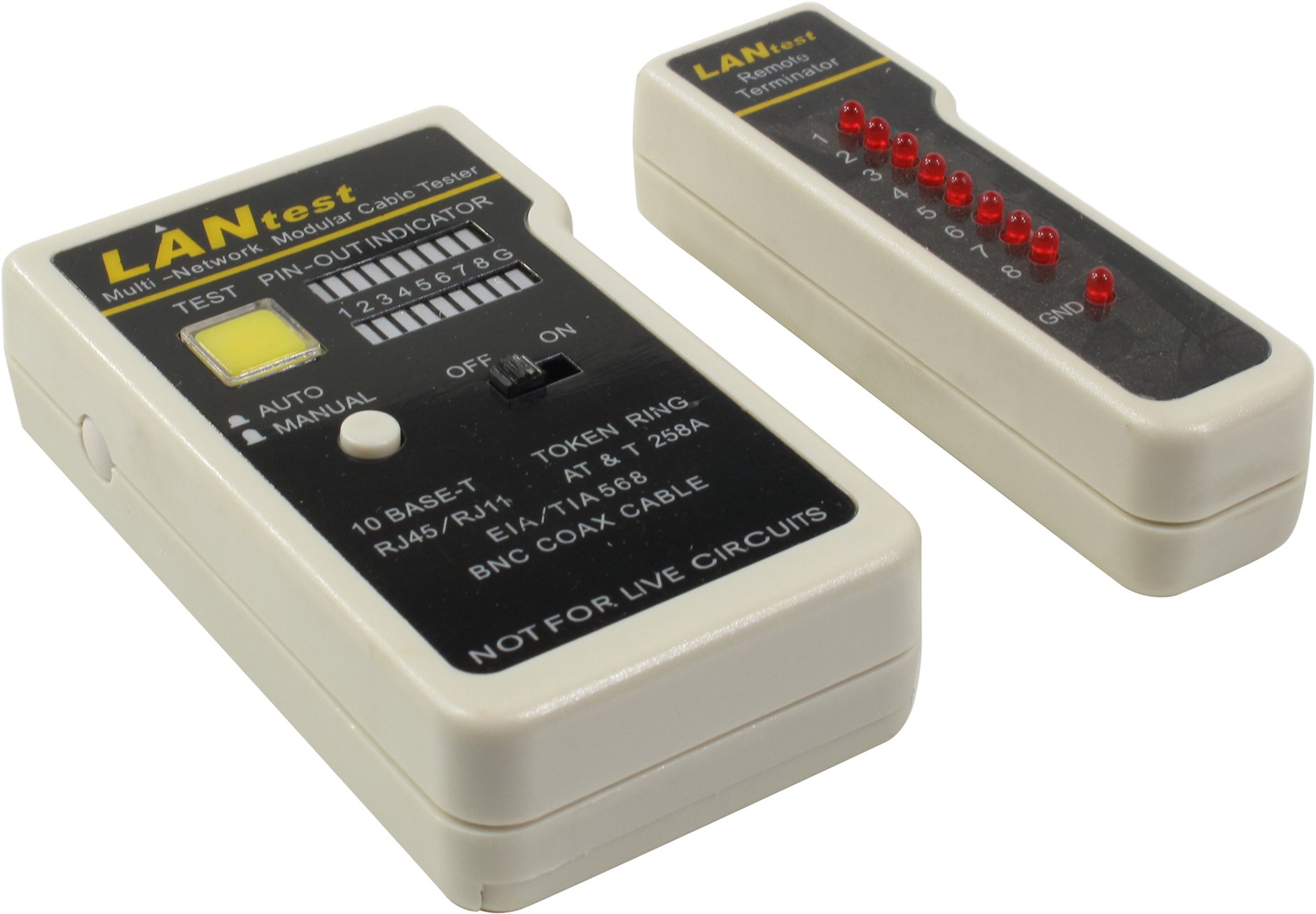

Тестер – отменный способ проверки

С помощью тестера лучше всего узнавать наличие разрывов кабеля. Перед началом проверки следует осмотреть кабель на всей его длине, а особенно уделить внимание качеству обжатия на вилке. Если обжим плохой, то возникнут проблемы с контактом некоторых проводов. Также они могут быть перехлестнутыми в фиксированном положении. Так они не замкнутся. Если поломку на первый взгляд обнаружить не удалось, то можно воспользоваться тестером, который обеспечит качественную проверку.

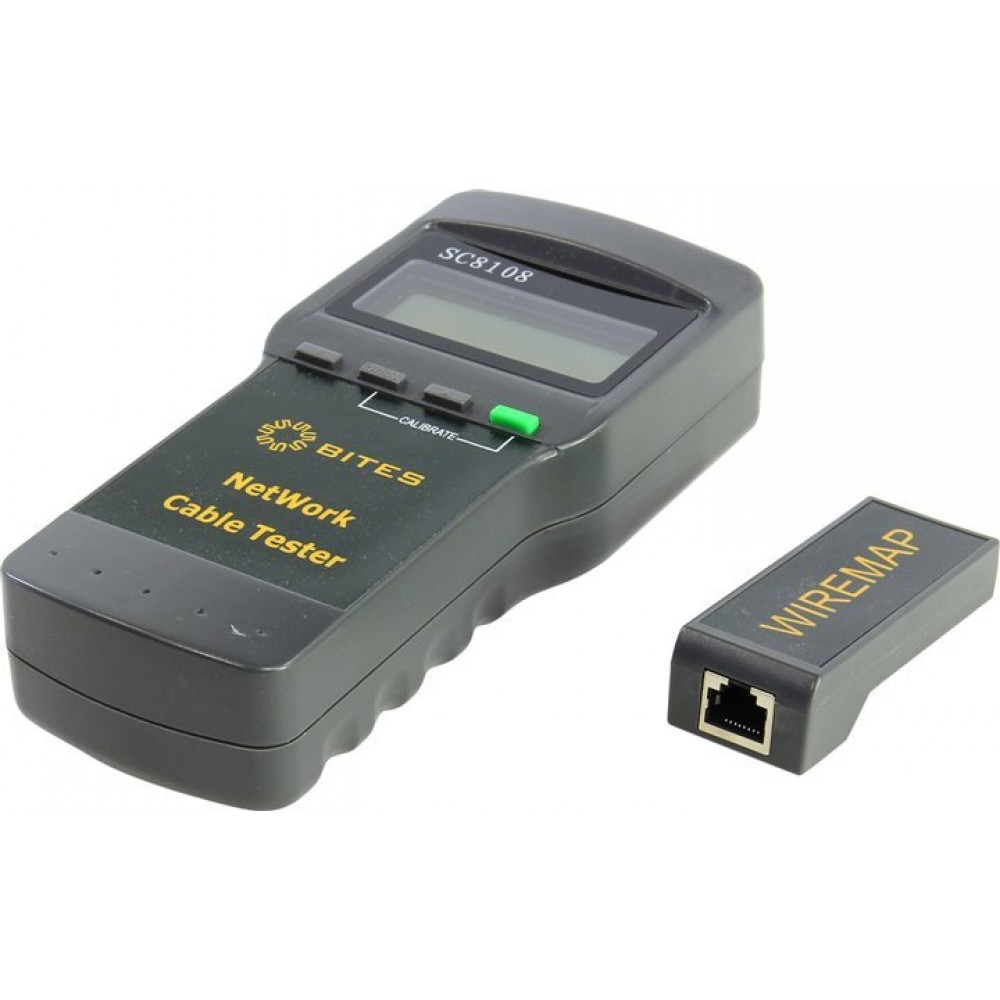

Важно! Современные тестеры обладают большим функционалом и удобны для использования благодаря дисплеям. Они позволяют прозвонить кабель и точно определить место разрыва и замыкания. Посоветовать можно модель Tester MicroScanner Pro.

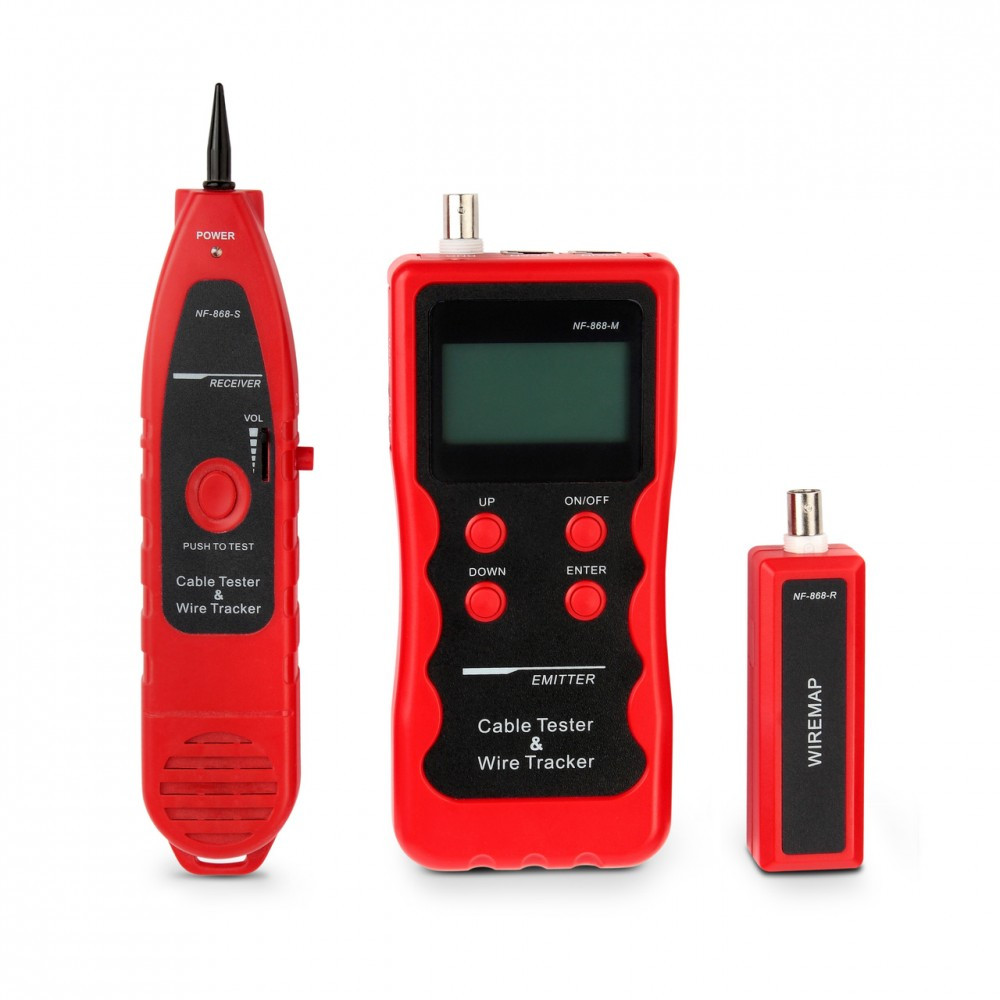

Это один из самых популярных аппаратов на рынке, поскольку имеет много возможностей, среди которых:

  • определение степени правильности разводки;
  • определение места поломки;
  • определение типа поломки;
  • определение дистанции до места поломки;
  • произведение трассировки провода.

Такой прибор хорош, но если под рукой есть мультиметр или обычный стрелочный тестер. Они помогут измерить сопротивление в цепи, напряжение и тип тока. Мультиметра вполне может хватит для анализа витой пары. Для начала анализа нужно включить режим сопротивления и свести концы кабеля в одну точку. Если это получилось, то дальнейшая проверка осуществляется в следующем порядке:

  • проверка целостности всех жил кабеля по отдельности;
  • тестирование каждого кабеля по цветам;
  • проверка на замыкания с соседними жилами;

Часто бывает так, что свести концы воедино невозможно. Тогда коннектор или перерезается, или на одном его конце зачищаются жилы и соединяются между собой. После этого мультиметром прощупываются пары на другом конце.

Проверка с помощью стрелочного мультиметра

Это чуть ли не самый простой способ прозвона кабеля, поскольку такой прибор есть почти в каждом доме. Для проверки берут зеленую и оранжевую пары жилок. Порядок действий следующий:

  • переключить прибор в поиск сопротивления;
  • коснуться к оранжевым жилкам шупом;
  • сопротивление должно установиться на отметке в несколько Ом;
  • прикоснуться к зеленым жилкам и провести аналогичную проверку;
  • прикоснуться к оранжевой и зеленой жилкам и получить значение сопротивления от 100 Ом и выше.

Если измерение прошло удачно и показало те же цифры, то это указывает на отличное состояние проводов. В случае, когда пары не прозваниваются, необходимо заменить их на неиспользуемые, например, коричневого или синего цвета.

Проверка при отсутствии тестеров

Мультиметра и тестера может не оказаться под рукой. В этом случае можно воспользоваться методикой ручной проверки. Для этого нужно отрезать от каждого конца кабеля куски длиной до 15 см. Далее следует удалить обмотку на 5 см. И оголить жилы на пару см.

После этого подготавливается емкость с водой, которая должна быть из стекла или пластмассы. В жидкость добавляется обычная поваренная соль весом в 1/4 веса воды и перемешивается до полного растворения. Жилки кабеля являются проводниками и их соприкосновения должны быть исключены.

Другую сторону отрезка кабеля необходимо подключить к источнику питания, имеющему напряжение более 3 Вольт. Может сгодиться и обычная батарейка, аккумулятор от смартфона и другие безопасные источники.

Подав напряжение, следует следить за проводами в воде. Минусовый проводник должен покрываться белыми пузырями, а плюсовой – желтовато-зелеными. Если все так, то витая пара в хорошем состоянии и никакого короткого замыкания не произошло. Если замыкание было, то пузырьки пойдут и с другой жилки.

Картофель и витые пары

Для этого способа понадобится картофель и подготовленная витая пара. Порядок действий следующий:

  • Картофель разрезается на пополам;
  • Кабеля по одному засовываются в него на один сантиметр;
  • Дистанция между проводами – несколько миллиметров;
  • Далее нужно проследить за реакцией. Если около провода с положительным знаком позеленело, а с отрицательным – пошла белая пена, то с кабелем все хорошо;

Важно! Вместо картошки для этого способа можно пользоваться и яблоком. Все эксперименты показали его эффективность, однако с яблоком это видно не так четко.

Теперь вопросов о том, как диагностировать поломку интернет-кабеля с помощью специальных программ и приборов, а так же тестеров, мультиметров и прочих народных способов нет. Без дополнительных онлайн инструкций каждый может проверить кабель Internet на работоспособность в случае внезапной потери сигнала передачи данных.

Проверка. Последний этап обжима, кримпер убирают и проверяют соединение. Для этого нужно попытаться вытащить провода . Как соединить 4 жильный и 8 жильный интернет кабель. Соединять провода с 4-мя и 8-ми жилами методом скручивания плохой вариант. Это повлечет за собой потерю скорости.

Во время работы в Интернете у пользователя иногда возникают проблемы: пропадает связь, медленно открываются страницы и т. д. Как это происходит? Что делать в подобных ситуациях, чтобы избежать повторения?

В первом случае можно попробовать проверить целостность кабеля на всех видимых участках. . Если телевизор не заходит в Интернет, нужно проверить оборудование связи. Зачастую в домашних сетях используется роутер.

Иногда случается так, что на компьютере пропадает домашний интернет. Это не всегда связано с неуплатой услуг, вирусами или проблемами с маршрутизатором. Бывают случаи, когда физически повреждается кабель интернета. Чаще всего в его роли выступает витая пара. В этом материале будет подробно разобрано, как проверить кабель интернета на целостность.

Отсутствует доступ в Интернет: что делать

Если в определенный момент на экране персонального компьютера высвечивается уведомление, что кабельного интернета нет или он перестал работать, но при этом он оплачен и с роутером проблем нет, то, скорее всего, возникла такая проблема, как нарушение целостности интернет кабеля.

Нужно, в первую очередь, переподключить роутер к сети. Для этого вынимается вилка питания, выжидается пара десятков секунд и маршрутизатор снова включается в сеть. Если доступа к сети по-прежнему нет, качество соединения тут не причем и причина кроется в другом. Наиболее вероятно, что проблемы кроются в сетевой карте или испорченном кабеле. Если соединение вдруг пропало без пользовательского вмешательства, то это может быть связано с:

  • Попавшими в ПК вирусами;
  • Установкой и запусков непроверенных игр и приложений;
  • Скачками напряжения.

Важно! Узнать это в Windows достаточно просто. Необходимо зайти в «Панель управления» и перейти в пункт «Сетевые подключения». Здесь можно выяснить, имеется ли подключение к сети или нет. Также можно провести диагностику ПК на корректность работы сетевой карты и обновления драйверов.

Работоспособность карты можно проверить с помощью последовательности следующих действий. Нужно перейти в меню «Пуск» и найти «Панель управления», а в ней «Диспетчер устройств». Последний также может быть найден через «Пуск». В диспетчере нужно найти раздел с сетевыми платами. Если напротив выбранной платы высвечивается тревожный значок, то дело в ней. Причиной ее неисправности может стать гроза и молния. Для проверки карты можно переставить ее в другой компьютер с предварительной установкой драйверов при условии, что компьютер рабочий.

Все это может не помочь. Тогда рекомендуется звонить на горячую линию своего провайдера. Быть может, проблема с отсутствием интернета связана со сбоями на его стороне. Если и это не решило проблемы с соединением, то, скорее всего, проблемы случились с кабелем интернета. Среди них:

  • Разрыв проводов;
  • Замыкание отдельных жил;
  • Полный разрыв.

Важно! Кабель может располагаться на полу и рваться в местах стыка стен. Так или иначе, в этих случаях кабель интернета нужно ремонтировать. Совершить проверку кабеля на признак неисправностей можно и без специалистов, с помощью различных способов.

Использование ПО для проверки

Пользователи часто начинают поиск ПО в сети, но не понимают, что эти программы у них уже есть в качестве стандартных на ПК. Это не только диагностика ошибок сети, но и программа, отвечающая за иконку интернета. Если она обнаруживает его отсутствие, то картинка меняется на соответствующую. Это символизирует проблемы, связанные с обрывом или замыканием кабеля витой пары.

Ни одна программа не покажет, где именно повреждён кабель, но есть решения, обладающие большим функционалом, чем стандартные.

В пример можно привести хорошее программное решение под названием Network Traffic Monitor. Оно полностью бесплатно и обладает широким функционалом, среди которого:

  • Измерение скорости сети при неполадках и нестабильностях;
  • Анализ скоростных изменений сети;
  • Сохранение всех отчётов на жёстком диске;
  • Произведение глубоких настроек;
  • Возможность использования полезных сервисов;
  • Много поддерживаемых языков.

Установка ПО не занимает и минуты. Все, что нужно сделать – запустить ехе файл и согласиться с инсталляцией. После этого программа установится и будет готова к работе. Network Traffic Monitor считается одной из лучших проверочных и диагностических программ. Об этом свидетельствуют и многочисленные отзывы пользователей.

О подключении ПК к активной сети с помощью витой пары

Для осуществления качественной проверки интернет кабеля, необходимо понимать элементарную схему подключения витой пары персонального компьютера с другим устройством. Ознакомиться со схемой можно на картинке ниже.

Наибольший интерес представляет схема с изображенной схемой карты или хаба, к которому подключен ПК. Чаще всего он подключается через коннектор RJ-45. Каждая витая пара подключается к трансформатору симметрично. Это может означать, что в трансформаторе есть обмотка и ее середина. Внутри нее находится отвод, который, в свою очередь, соединен с общим проводником с помощью резистора и конденсатора. Это и обеспечивает отсутствие помех в кабеле и четкий, неизменяющийся сигнал. Еще одно преимущество такого трансформатора – защита кабелей от перепутывания и замыкания.

О силе размаха и форме сигнала витой пары

Вопрос, который волнует многих. Далее он будет расписан подробнее.

Первое, что нужно сделать – осциллограмма сигнала информации. После ее анализа можно сделать вывод о:

  • Наличии в сети сигналов типа Rx и Tx одинаковой формы и размахом в 2 Вольта;
  • Том, что одна пара передает сигнал, а другая принимает его;
  • Том, что если какой-либо выпал из разъема, то сигнал прекратит передачу;
  • Форма сигнала круглая;
  • Сигнал имеет ограничения удаленности между различными его точками, которое не превышает 100 метров.

Важно! Размах в два Вольта не несет опасности для здоровья человека и для работы оборудования. Проверять кабель витой пары можно, не отключаясь от сети и не выключая оборудования так же, как и телефонный.

Как проверить обрыв интернет-кабеля и целостность его изоляции в домашних условиях

Если все способы с определением причины поломки провалились, то скорее всего кабель потерпел разрыв или замыкание. Чтобы найти проблемный участок не обязательно осматривать кабель по всей его длине, однако если он не большой, то это сделать можно. В случае если витая пара не оборвалась полностью, найти место разрыва внутри глазами невозможно. На помощь приходят приборы и народные средства для обнаружения разрывов и замыканий. Это и профессиональные тестеры, и простые мультиметры, и способы проверки с помощью подсоленной воды или картошки.

Тестер – отменный способ проверки

С помощью тестера лучше всего узнавать наличие разрывов кабеля. Перед началом проверки следует осмотреть кабель на всей его длине, а особенно уделить внимание качеству обжатия на вилке. Если обжим плохой, то возникнут проблемы с контактом некоторых проводов. Также они могут быть перехлестнутыми в фиксированном положении. Так они не замкнутся. Если поломку на первый взгляд обнаружить не удалось, то можно воспользоваться тестером, который обеспечит качественную проверку.

Важно! Современные тестеры обладают большим функционалом и удобны для использования благодаря дисплеям. Они позволяют прозвонить кабель и точно определить место разрыва и замыкания. Посоветовать можно модель Tester MicroScanner Pro.

Это один из самых популярных аппаратов на рынке, поскольку имеет много возможностей, среди которых:

  • определение степени правильности разводки;
  • определение места поломки;
  • определение типа поломки;
  • определение дистанции до места поломки;
  • произведение трассировки провода.

Такой прибор хорош, но если под рукой есть мультиметр или обычный стрелочный тестер. Они помогут измерить сопротивление в цепи, напряжение и тип тока. Мультиметра вполне может хватит для анализа витой пары. Для начала анализа нужно включить режим сопротивления и свести концы кабеля в одну точку. Если это получилось, то дальнейшая проверка осуществляется в следующем порядке:

  • проверка целостности всех жил кабеля по отдельности;
  • тестирование каждого кабеля по цветам;
  • проверка на замыкания с соседними жилами;

Часто бывает так, что свести концы воедино невозможно. Тогда коннектор или перерезается, или на одном его конце зачищаются жилы и соединяются между собой. После этого мультиметром прощупываются пары на другом конце.

Проверка с помощью стрелочного мультиметра

Это чуть ли не самый простой способ прозвона кабеля, поскольку такой прибор есть почти в каждом доме. Для проверки берут зеленую и оранжевую пары жилок. Порядок действий следующий:

  • переключить прибор в поиск сопротивления;
  • коснуться к оранжевым жилкам шупом;
  • сопротивление должно установиться на отметке в несколько Ом;
  • прикоснуться к зеленым жилкам и провести аналогичную проверку;
  • прикоснуться к оранжевой и зеленой жилкам и получить значение сопротивления от 100 Ом и выше.

Если измерение прошло удачно и показало те же цифры, то это указывает на отличное состояние проводов. В случае, когда пары не прозваниваются, необходимо заменить их на неиспользуемые, например, коричневого или синего цвета.

Проверка при отсутствии тестеров

Мультиметра и тестера может не оказаться под рукой. В этом случае можно воспользоваться методикой ручной проверки. Для этого нужно отрезать от каждого конца кабеля куски длиной до 15 см. Далее следует удалить обмотку на 5 см. И оголить жилы на пару см.

После этого подготавливается емкость с водой, которая должна быть из стекла или пластмассы. В жидкость добавляется обычная поваренная соль весом в 1/4 веса воды и перемешивается до полного растворения. Жилки кабеля являются проводниками и их соприкосновения должны быть исключены.

Другую сторону отрезка кабеля необходимо подключить к источнику питания, имеющему напряжение более 3 Вольт. Может сгодиться и обычная батарейка, аккумулятор от смартфона и другие безопасные источники.

Подав напряжение, следует следить за проводами в воде. Минусовый проводник должен покрываться белыми пузырями, а плюсовой – желтовато-зелеными. Если все так, то витая пара в хорошем состоянии и никакого короткого замыкания не произошло. Если замыкание было, то пузырьки пойдут и с другой жилки.

Картофель и витые пары

Для этого способа понадобится картофель и подготовленная витая пара. Порядок действий следующий:

  • Картофель разрезается на пополам;
  • Кабеля по одному засовываются в него на один сантиметр;
  • Дистанция между проводами – несколько миллиметров;
  • Далее нужно проследить за реакцией. Если около провода с положительным знаком позеленело, а с отрицательным – пошла белая пена, то с кабелем все хорошо;

Важно! Вместо картошки для этого способа можно пользоваться и яблоком. Все эксперименты показали его эффективность, однако с яблоком это видно не так четко.

Теперь вопросов о том, как диагностировать поломку интернет-кабеля с помощью специальных программ и приборов, а так же тестеров, мультиметров и прочих народных способов нет. Без дополнительных онлайн инструкций каждый может проверить кабель Internet на работоспособность в случае внезапной потери сигнала передачи данных.

Проверка. Последний этап обжима, кримпер убирают и проверяют соединение. Для этого нужно попытаться вытащить провода . Как соединить 4 жильный и 8 жильный интернет кабель. Соединять провода с 4-мя и 8-ми жилами методом скручивания плохой вариант. Это повлечет за собой потерю скорости.

Во время работы в Интернете у пользователя иногда возникают проблемы: пропадает связь, медленно открываются страницы и т. д. Как это происходит? Что делать в подобных ситуациях, чтобы избежать повторения?

В первом случае можно попробовать проверить целостность кабеля на всех видимых участках. . Если телевизор не заходит в Интернет, нужно проверить оборудование связи. Зачастую в домашних сетях используется роутер.

Определение причины отсутствия доступа к сети Интернет

В сплывшем окне на мониторе компьютера появилась надпись «Сетевой кабель не подключен», светодиод на сетевой плате не светится. Вставляете, вынимаете вилку RJ-45 в надежде на плохой контакт в соединении и осознаете, кабель неисправен. Если у Вас в компьютере не установлена отдельная сетевая карта, и вилка сетевого кабеля вставляется непосредственно в материнскую плату, то светодиод не будет светить, если отключено соединение программно.

В настоящее время зачастую сетевой кабель витая пара сначала подключают к роутеру, который иногда «зависает». Поэтому в первую очередь необходимо перезагрузить роутер. Для этого достаточно отключить его от питающей сети на минуту и затем опять включить. Вполне возможно доступ к Интернету после этого восстановится.

Отключение может произойти и без Вашего непосредственного участия, например из-за нестабильного сетевого напряжения, запущенными не лицензированными программами или вируса. Для проверки в Win XP нужно зайти: Пуск / Настройки / Панель управления / Сетевые подключения и убедиться, что соединение подключено. Реже, но тоже бывает, не правильно работает драйвер сетевой карты. Проверить можно: Пуск / Настройки / Панель управления / Система / Оборудование / Диспетчер устройств / Сетевые платы. Не должно быть никаких предупреждающих знаков.

Сетевые карты очень редко отказывают, такое иногда случается после сильной грозы. Проверить работоспособность сетевой карты можно, подключив к заведомо исправной линии или установкой в другой компьютер, не забыв инсталлировать для нее драйвер. Иногда удается заставить сетевую карту работать перестановкой в соседний слот материнской платы.

Звонок в техническую службу провайдера поможет проверить работоспособность линии с их стороны. Если в компьютере и у провайдера все в порядке, следовательно, вышел из строя кабель витых пар и требуется его ремонт. Можно конечно вызвать специалистов и ждать, но при желании, возможно, провести диагностику и отремонтировать кабель витых пар своими руками.

Наиболее вероятны следующие неисправности кабеля витых пар:
– полный обрыв одного или нескольких проводов − встречается часто;
– короткое замыкание между проводниками одной витой пары или между проводами соседних пар − встречается реже.

Программа для проверки доступа к сети Интернет


Network Traffic Monitor

В поисковых системах часто ищут ответ на вопрос: «программа для проверки кабеля витых пар». В компьютере с установленной системой Windows уже есть такая программа, которая выдает сообщение «Сетевой кабель не подключен», в случае обрыва или замыкания в кабеле витых пар. Место же обрыва или замыкания придется искать самостоятельно, нет такой программы, которая указала бы точно место и причину неисправности. Для этого есть специальные тестеры, например MicroScanner Pro.

Другое дело, если связь с Интернетом есть, но она нестабильна или скорость загрузки внезапно упала. Для проведения мониторинга трафика по сети есть отличная бесплатная программа, точнее утилита, которая называется Network Traffic Monitor.

Она позволяет в режиме реального времени измерять скорость передачи данных, наблюдать изменение скорости во времени, сохранять данные на винчестере, резиновые окошки, широкие возможности настройки и много других полезных сервисов. Поддерживает множество языков, в том числе и русский.

Установить программу на компьютер просто, достаточно запустить ехе файл и нажать несколько раз кнопку подтверждения. Network автоматически добавится в автозагрузку и будет выполнять мониторинг, и сохранять все данные. Для вывода на экран монитора любого из окошек, достаточно нажать правой кнопкой мышки на иконку в трее и выбрать нужное окошко. Network Traffic Monitor лучшая утилита для анализа и диагностики качества сети из всех, с которыми я знакомился при поиске. Работоспособность программы Network Traffic Monitor проверена мной с Windows HP и Windows 7. Скачать программу Network Traffic Monitor одним нажатием кнопки мышки Вы можете с моего сайта.

Схема подключения компьютера к сети


utp кабелем витая пара

Для проверки кабеля витых пар со знанием дела желательно представлять, электрическую схему подключения кабелем витых пар сетевой карты компьютера с другими устройствами, хабом, свичем или другим компьютером. На рисунке представлена схема участка сети подключения компьютера к активному оборудованию, хабу или свичу.

Для проверки кабеля витых пар представляет интерес как раз часть схемы сетевой карты или хаба, к которой подключен разъем кабеля витых пар RJ-45. Как видите, каждая пара подключена к трансформатору по симметричной схеме (от середины обмотки трансформатора сделан отвод, который соединен с общим проводом, иногда через резистор или конденсатор). Благодаря такому подключению, все наводимые помехи в кабеле приходят на вход в противофазе, и взаимно уничтожаются, а полезный сигнал приходит в фазе и величина его не изменяется. Трансформаторная схема имеет еще одно достоинство, защищает активное оборудование от коротких замыканий и перепутывания проводов в кабеле витых пар при подключении.

Размах и форма информационного сигнала


в кабеле витая пара

У некоторых возникает вопрос, какую форму и размах имеет сигнал в витых парах? На представленной фотографии осциллограмма информационного сигнала. На витых парах сигналы как Rx, так и Tx имеют приблизительно одинаковую форму и размах около двух вольт. По одной паре сигнал передается, а по второй принимается, поэтому и для связи и нужны две пары. Если один из разъемов RJ-45 кабеля витых пар вынут из оборудования, то передача сигнала автоматически прекращается.

Теоретически сигнал в витой паре должен иметь прямоугольную форму, но так как имеется емкость и сопротивление проводников, то форма сигнала закругленная. По этой причине и ограничена удаленность между точками связи, обычно не более 100 метров. Величина сигнала 2 В не опасна для человека, не опасно для сетевого оборудования и короткое замыкание между парами, так что можно заниматься поиском неисправности кабеля витых пар без его отключения от сети. Сетевая карта, свич или хаб из строя не выйдут.

Как найти обрыв в utp кабеле витая пара

Найти обрыв в кабеле витых пар можно несколькими способами: внешним осмотром, прозвонкой мультиметром или стрелочным тестером и народными способами.

Проверка кабеля витая пара внешним осмотром

Начинать проверку utp кабеля следует с внешнего осмотра кабеля по всей его длине, особое внимание нужно обратить на качество обжима в вилках RJ-45. При небрежном обжатии проводники могут быть не вставлены в вилку до упора, и контакт будет плохим. Или проводники перехлестнуты между собой в месте фиксации (бывает с зеленой парой, так как ее проводники обжимаются на расстоянии двух контактов) и витые пары в этом месте могут замкнуться. Если визуальный осмотр не позволил обнаружить неисправность, тогда необходимо выполнить тестирование кабеля витых пар.

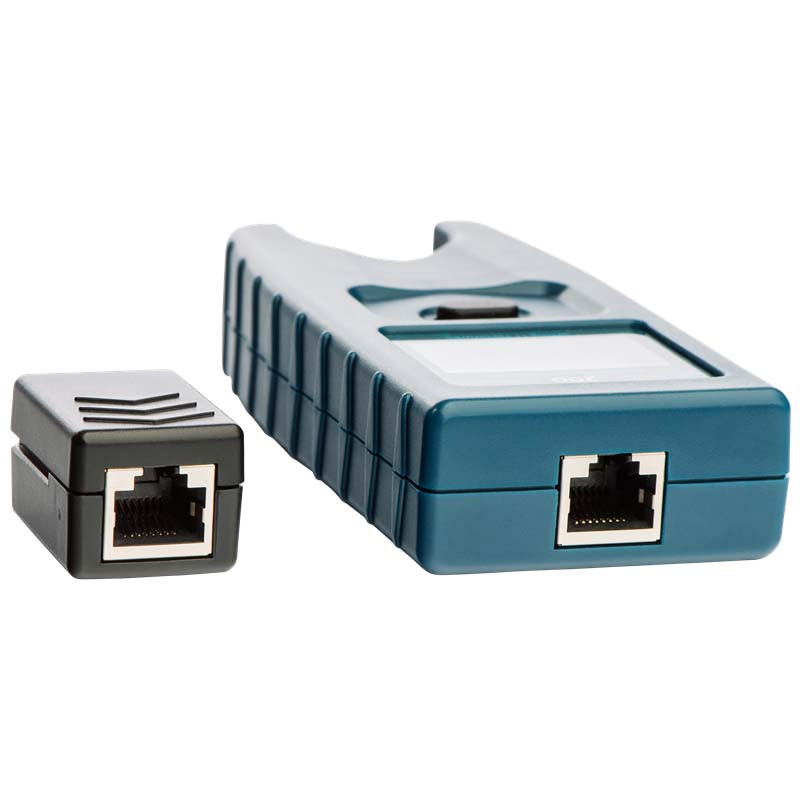

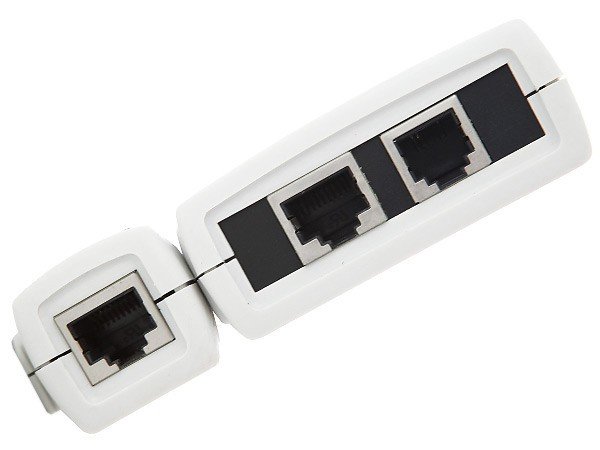

Если бы в Вашем распоряжении имелся современный кабельный тестер с ЖК-дисплеем например, MicroScanner Pro, позволяющий определить не только вид дефекта в кабеле витых пар, но и место его нахождения, или хотя бы самодельный светодиодный тестер, то вопросов бы не возникло. Однако в быту приходится обходиться подручными средствами.

Проверка кабеля витая пара тестером или мультиметром

У многих есть в распоряжении универсальный измерительный прибор, стрелочный тестер или цифровой мультиметр, позволяющий измерять сопротивление электрических цепей, переменный и постоянный ток и напряжение. Стрелочным тестером или мультиметром, включенным в режим измерения сопротивления, можно с успехом проверить целостность витых пар кабеля. Как подготовить приборы для измерения сопротивления Вы можете узнать из статьи «Измерение сопротивления».

Самый простой способ проверки, является прозвонка оранжевой и зеленой витой пары стрелочным тестером. Для этого нужно вынуть вилку RJ-45 из сетевой карты компьютера. Дале, щупами тестера, включенного в режим измерения сопротивления, прикоснуться сначала к оранжевому и бело-оранжевому проводнику витой пары. Тестер должен показать сопротивление 1-2 Ома, затем к зеленому и бело-зеленому. Сопротивление тоже должно быть 1-2 Ома. Полярность подключения тестера значения не имеет. Далее замеряется сопротивление между оранжевым и зеленым проводниками пары. Оно должно быть более 100 Ом, обычно равно бесконечности. Если результаты измерений соответствуют приведенным выше значениям, значит, витые пары в кабеле исправны.

Вот еще один способ более сложный, но надежный и незаменим, если проверяемый сетевой кабель витых пар не подключен к оборудованию. Нужно свести концы кабеля с вилками RJ-45 в одно место и прозвонить проводники. Нужно установить на приборе переключатель в положение измерения сопротивления и по схеме проверить целостность проводников и отсутствие короткого замыкания между ними.

На фотографии изображен кабель витых пар обжатый в коннекторе RJ-45 по варианту В цветовой маркировки.

Концом одного щупа прибора прикасаются к контакту одной вилки RJ-45, а другим щупом прикасаются к одноименному контакту второй вилки. Сопротивление должно быть равно нулю. По очереди прозваниваются провода каждого цвета и каждый провод проверяется на отсутствие короткого замыкания с любым другим. Проверку на отсутствие короткого замыкания проводят на одной вилке. Для этого один конец щупа подсоединяется к контакту, допустим номер 1, а второй по очереди ко всем остальным. Далее щуп подсоединяется к контакту 2 и по очереди к 3, 4, 5, 6. Так как в передаче сигнала задействованы только две пары ( оранжевая и зеленая , контакты вилки 1, 2, 3, 6), то на них надо при проверке обратить особое внимание.

Но не всегда есть возможность свести разъемы utp кабеля в одну точку. В таком случае без дополнительного приспособления обойтись трудно. Конечно, можно удлинить конец щупа тестера на всю длину кабеля и вдвоем выполнить проверку, или обрезать одну из вилок RJ-45, зачистить провода и скрутить их между собой попарно. Но целесообразнее сделать простейшее приспособление из розетки для RJ-45, закоротив в ней пары отрезками проводников диаметром 0,5 мм или резисторами, как показано на фотографии. Резисторами лучше, так как это позволить проверить не только целостность проводников витой пары, а и наличие короткого замыкания между ними. Если измеренная величина сопротивления равна нулю, а не установленному в розетке, значит, проводники закорочены между собой. Номиналы резисторов для перемычек витых пар лучше взять разные, например 50, 100, 150 и 200 Ом. Тогда результаты измерений будут более информативными.

Вилка RJ-45 одного конца кабеля витых пар вставляется в розетку с перемычками, прикасаясь щупами тестера к контактам второй вилки, выполняют по очереди проверку каждой витой пары и отсутствие короткого замыкания между соседними парами по выше описанной технологии.

Благодаря разным номиналам сопротивлений легко проверяется правильность обжатия витых пар, при проверке вновь изготовленного кабеля. Если какие-либо пары перепутаны местами, то по величине сопротивления – это сразу будет видно. Например, если при проверке оранжевой пары мультиметр покажет сопротивление 100 Ом вместо положенных 50, значит, вместо оранжевой пары в контакты 1 и 2 RJ-45 обжата другая пара, или кабель обжат по другому варианту.

Проверять кабель витых пар, касаясь вилки RJ-45 очень неудобно. Если в наличии имеется свободная розетка RJ-45, то можно улучшить условия измерений. Вставить второй конец кабеля в розетку и измерения проводить, касаясь щупами контактов внутри розетки.

По результатам проверки принимается решение о дальнейших действиях. Если оранжевая или зелёная пары в обрыве или замкнуты, то можно заменить их одной из неиспользуемых, коричневой или синей, если они исправны. Для этого придется обрезать сначала одну вилку и опять прозвонить все пары, затем вторую с повторной проверкой пар, так как обрыв или короткое замыкание может быть в самих вилках. Замыкания бывают в месте зажима кабеля фиксатором в вилке при неправильной подготовке проводов. Обрыв, если проводники при подрезании внешней оболочки кабеля надсечены. В этом месте они часто и ломаются. Если после обрезания вилок все пары оказались с дефектами, надо более внимательно осмотреть кабель по всей длине, в случае если поврежденное место обнаружить не представится возможным, придется менять кабель витых пар новым.

Проверка utp кабеля витая пара без приборов

Если под рукой нет тестера или мультиметра, то можно проверить исправность кабеля витых пар без них по ниже предлагаемой методике. Нужно отрезать от концов кабеля куски по 10-15 см. вместе с разъемами. Освободить концы кабеля от оболочки на 5 см. и снять изоляцию с каждого из проводов на длину 2 см.

В небольшую емкость из диэлектрического материала (стекло, пластик, полиэтиленовый пакет) налить немного воды с растворенной в ней поваренной солью из расчета четверть объема соли от объема воды. Чем соли больше, тем лучше. Соль добавляется в воду, чтобы уменьшить ее электрическое сопротивление. Погрузить все проводники одного конца кабеля в емкость с раствором. Можно погружать каждую витую пару и по очереди. Расстояние между проводниками витых пар должно быть минимальным, но соприкасаться они не должны.

Витые пары противоположного конца кабеля последовательно подсоединить к полюсам любой батарейки или источника питания величиной более 3 В. При очень большей концентрации соли в подогретой воде достаточно будет и 1,5 В. Такое напряжение выдает любая пальчиковая батарейка, например от пульта дистанционного управления телевизором. С успехом подойдет аккумулятор от сотового телефона, у него напряжение около 3,7 В. Батарейка от материнской платы тоже сгодится, у нее напряжение 3,2 В. При наличии резистора номиналом 50-100 Ом, лучше подключать батарейку через него, для защиты на случай короткого замыкания витых пар. Полярность подключения значения не имеет.

В качестве источника питания можно использовать телефонную сеть. Напряжение в телефонной сети около 40 вольт и ток постоянный, ограниченный на телефонной станции 40 мА. Такое подключение безопасно для человека и телефонной линии. Этим вариантом удобно воспользоваться, если нужно подать напряжение на витую пару в подъезде, где рядом находится телефонная коробка.

Для проверки подойдет любое зарядное устройство от сотового телефона, USB порт компьютера, на крайних клеммах там 5 В. К USB без токоограничивающего резистора подключаться не допустимо, можно вывести из строя компьютер. Для проверки витых пар достаточно тока 2 мА.

После подачи напряжения, на противоположных концах витой пары, которые в воде, будет наблюдаться следующая картина.

Как видно, на проводнике, который подсоединен к минусу (катоду), выделяются мелкие белые пузырьки водорода, а подключенному к плюсу (аноду) – желто-зеленые – хлора. Очевидно, что пара в порядке и нет короткого замыкания с другими проводниками. В случае замыкания, в зависимости от того, с каким проводом, шли белые или желтые пузырьки еще и с другого провода.

Если найдено повреждение, то проверку витых пар на этом можно закончить и заменить неисправную витую пару синей или коричневой. Например, при проверке витых пар выявлен обрыв в оранжевой паре. Тогда соединяете оранжевую пару, идущую от разъемов, с синей парой кабеля. Технология соединения описана на странице «Удлинение кабеля витых пар».

Безусловно, лучше обжать кабель новыми коннекторами, а не сращивать. Или обжать старыми способом, описанном на страничке «Как обжать вилку RJ-11, RJ-45 на кабель витых пар».

Если оранжевая и зеленая пары в порядке, и Вы не хотите возиться с обжимом коннекторов, нужно проверить отрезанные куски кабеля с коннекторами. Для этого скручиваются вместе зачищенные от изоляции все цветные провода витых пар и отдельно белоцветные.

Коннектор погружается в соляной раствор на такую глубину, чтобы контакты оказались полностью в воде. Скрученные провода подсоединяются к батарейке.

На четырех из восьми контактов через один, должны образоваться белые пузырьки. Меняете полярность подключения батарейки, пузырьки должны образоваться на контактах, на которых не появлялись до этого и тоже строго через один. Отклонение от этого сразу свидетельствует о неисправности. Например, если белых пузырьков нет на одном из контактов, значит провод в обрыве, если нет ни на одном контакте, значит короткое замыкание между проводниками. Для уточнения, можно выполнить индивидуальное тестирование пар, раскрутив ранее сделанные скрутки.

В зависимости от полученных результатов придется заниматься обжимом или сращивать провода.

Проверка кабеля витая пара с помощью картошки

Кабель подготавливается, как описано выше, только емкость с соляным раствором заменяется половинкой картошки. Втыкается последовательно каждая пара в картошку на глубину 1-1,5 см. Расстояние между проводниками должно быть минимальным.

Как видите на фото вокруг провода, который подсоединен к плюсовому выводу батарейки позеленело, а вокруг минусового появилась белая пена. Когда провода будут вынуты из картошки, вы заметите потемнение провода, на который подавался минус. Если изменений на срезе картошки не произошло, значит, проводники витой пары в обрыве или закорочены между собой.

Ради интереса ткнул провода в срез яблока. Не так явно, но что провода в порядке очевидно.

Описанным способом проверки витой пары можно проверять провода любого типа, сечения и длины.

Как проверить кабель на целостность — советы электрика

Проверка провода на целостность тестером простые методы

Подключаем компьютер, или любой другой электроприбор к электрической сети, а он, не включается? Причина может быть очень проста и легко устранима. Проверка провода на целостность тестером, даст вам необходимый ответ. С помощью этого навыка, вы сможете проверить  любой шнур, проводок, на разрыв или работоспособность.

Чем проверить провод

Для проверки шнура на целостность, нам понадобится испытуемый, и цифровой тестер, в простом обиходе называемый «мультиметром». Начнём с настройки прибора, его переключатель, переводим в режим измерения сопротивления, в этом отсеке находится и режим позвонки диодов со звуковой индикацией «зуммер».

Ставим ручку  переключателя, на деление где нарисовано графическое изображение полупроводникового диода с (волнами). Это самый простой способ для проверки проводов.

Устанавливаем разъёмы щупов на свои места, чёрный на com, красный на VΩ, после этого проверяем, работоспособность самого прибора.

Обратите внимание

Соединяем оголённые концы щупов между собой, если тестер нормально функционирует, вы услышите противный писк зуммера, а на дисплее отобразятся нули, которые говорят о нулевом сопротивлении цепи.

По этому принципу и проверяются на целостность провода и шнуры электроприборов.

Совсем не обязательно проводить все проверки в режиме измерения диодов. Можно просто проверять сопротивление провода, резистора. Переключаем переключатель на любое деление от 200 Ом до 200 кило Ом. При  проверке целого провода, на любой ступени будут показываться нули, если провод в обрыве, то на дисплее будет отображаться единица.

Проверяем шнур от компьютера

Начнём с самого популярного и необходимого, проверки шнура от компьютера, кстати, чайник термос и мультиварка имеет аналогичный сетевой провод. Проверка любого шнура одинакова для всех видов и типов проводов, к высоковольтным кабелям, это не относится. Способ применим и для радиолюбителей, для проверки целостности токопроводящих дорожек на плате.

Берём в руки провод и проверяем по схеме указанной в пункте выше. Если при этом ни звука зуммера, ни изменения индикации на приборе вы не увидели, провод в обрыве.

Для точной диагностика, можно во время проверки, покрутить, помять провод, у основания вилки и разъёма.

При этом возможно вы увидите в некоторые моменты времени, наличие сопротивления, когда изломленный провод, ненадолго сомкнётся.

Находим нужную жилу провода из кабеля

Бывают ситуации, когда к электроустановке подключён сразу многожильный кабель, от которого питаются различные узлы. Функциональность всего агрегата, может быть нарушена из-за перелома всего одного провода. Как вычислить какой из них, сейчас объясню.

Для более удобной проверки кабеля, необходимо, длинных щупов.  Их должно  хватить до обоих концов проверяемого кабеля. Берём настроенный тестер  в руки, и начинаем по одному, звонить провода.

Присоединяем щуп тестера к одному любому проводу, он должен быть зачищен и иметь хороший контакт. Вторым щупом, начинаем вызванивать этот провод, с другой стороны кабеля. После нахождения, помечаем этот провод и переходим к следующему.

Важно

Производим проверку провода целый он или нет, подобным способом, каждый проводник. Оставшийся, ели он один и проверяется прибором, и будет переломлен, в обрыве. Но, бывают случаи, когда сломанных жил кабеля, насчитывается две и более. Конечно это немного сложнее, но излечимо.

Как найти место перелома провода

Проверить, в каком именно месте перебит провод возможно тестером, если он не замурован в стену, под гипс или другой декоративный материал к которому нет свободного доступа. То, без специального устройства вам не обойтись.

Если проводка выполнена открытым монтажом, идёт по стене и ни чем не защищена, или в обрыве оказался удлинитель, то вперёд. Для обнаружения перелома провода, необходимо отключить его от сети электропитания.

Убедившись, что напряжение отсутствует. Ставим щуп на один конец провода, через некоторое расстояние, делаем небольшой прокол и меряем сопротивление между этими участками.

Если провод целый, мы увидим сопротивление максимально близкое к нулю, делаем следующий прокол и переходим к замеру другой точки. Делаем проколы, пока сопротивления не будет вообще, значит на этом участке обрыв.

На найденном участке без сопротивления, делаем расстояния между проколами как можно реже, позваниваем тестером, и методом исключения вычисляем точку перелома.

Источник: http://energytik.net/domashnyaya-elektroprovodka/proverka-provoda-na-celostnost-testerom-prostye-metody.html

Как проверить проводку в квартире?

Часто возникает необходимость проверки электрической проводки в доме или квартире. При выполнении этой работы делают прозвонку кабелей тестером (мультиметром). Таким образом электроцепь проверяется на замыкание и определяется ее сопротивление. Этим же способом можно быстро проверить исправность электрических приборов: лампы и утюга, предохранителей, выключателей и трансформаторов.

Что нужно знать о мультиметре

Модель мультиметра не имеет большого значения, но желательно, чтобы у него была функция прозвонки. Ручку инструмента устанавливают на прозвонку. При соединении щупов и замыкании работающих контактов раздастся звуковой сигнал. Такой сигнал не обязателен в приборе. Об обрыве в скрытой или открытой электрической цепи просигнализирует единица на шкале.

Проверить можно и скрытую проводку в стене. Если нет повреждений, тестер покажет сопротивление. В небольших бытовых сетях оно должно быть ближе к нулевым значениям.

Правила безопасной прозвонки проводки

Для точной и безопасной работы с электрическими сетями требуется соблюдение таких правил:

  • концы проводов для измерения оборудуются наконечниками типа «крокодил»;
  • цепь обесточивается;
  • при проверке целостности длинного проводника нельзя прикасаться к оголенным концам руками;
  • многожильный кабель прозванивается особым образом.

«Крокодилы» делают электрический контакт надежным и освобождают руки проверяющего. При обесточивании цепи нужно разрядить стоящие в ней конденсаторы. Делается это методом закорачивания. Если этого не сделать, мультиметр любой конструкции сгорит. При прикосновении к проводам прозвонка проводки даст неверные показания.

Варианты прозвонки

Существуют два варианта прозвонки:

  • проверка на наличие соединения фазы и нуля;
  • проверка качества кабеля.

При отсутствии соединений фазы с нулем в электропроводке в коробках и розетках на индикаторе прибора отражается единица, звукового сигнала нет. Другие показания свидетельствуют о наличии коротыша. При проверке кабеля рекомендуется зачистить все концы и скрутить оголенные жилы на одном конце кабеля. Отсутствие звукового сигнала является свидетельством нарушения целостности проводника.

Последовательность действий при проверке проводки

Рассмотрим подробнее, как проверить проводку в квартире своими силами. Прозвонить ее можно в несколько этапов:

  • установить ручку мультиметра в положение «прозвонка»;
  • концы измерительных проводов вставить в гнезда прибора;
  • включить мультиметр;
  • замкнуть измерительные провода и отпустить их;
  • на проверяемом проводе зачистить концы и прикоснуться к ним измерительными контактами прибора.

Провод черного цвета вставляется в гнездо СОМ, которое в некоторых устройствах обозначено знаком «*». Красный – в гнездо Ω. Иногда оно обозначается знаком R. Если провода поменять местами, на результатах проверки целостности это не скажется.

Если все было сделано правильно, при замыкании раздастся звуковой сигнал. Такой же сигнал прозвучит при обнаружении целостности проводника. На дисплее отобразится 0. Появление единицы и отсутствие звука является свидетельством повреждения провода.

Проверка исправности изоляции

Для проверки состояния изоляции жил кабеля необходимо определить, нет ли между ними короткого замыкания. Если его нет, изоляция хорошая, на индикаторе отражается единица, звуковой сигнал отсутствует.

Если появился сигнал, то это признак нарушения изоляции и появления коротыша.

Кабель нужно отключить от электрической сети, так как в нем обнаружено наличие цепи между фазным проводником и заземленными установками или нулем.

Такая проверка помогает предупредить возникновение пожаров. Проверка изоляции проводится после монтажа электропроводки в доме. После проверки производятся работы по штукатурке стен, по облицовке их гипсокартоном и другие отделочные мероприятия. После отделки труднее устранить разрыв проводов или их замыкание. Все измерения рекомендуется производить мощным мегаомметром.

Проверка целостности отдельного куска провода

Распространенной проблемой электропроводки в квартире является обрыв проводки, который происходит при перегорании или при неаккуратном воздействии на него человека. Для проверки используются:

  • тестер;
  • мультиметр;
  • индикатор напряжения;
  • отвертка-индикатор.

Прибор устанавливается в положение Ω, соединяются между собой измерительные концы. На шкале индикатора должно появиться значение, близкое к нулю. Теперь можно прикасаться щупами к концам провода. При имеющемся обрыве на индикаторе отобразится большое значение сопротивления.

Определение целостности провода в скрытой проводке

Не всегда можно найти оба конца провода, если он скрыт под слоем отделочного материала. Есть несколько способов, как определить его целостность.

Проводка, выполненная с соблюдением всех правил, должна состоять из трех жил: синей, желто-зеленой и фазного провода любого цвета. Синий – нулевой провод, желто-зеленый – заземление. Старая проводка имеет два провода – фаза и ноль.

Они никак не обозначаются. Проверить фазный провод легко. Если на нем есть напряжение, он исправен.

Определение наличия короткого замыкания

Для определения соединения фазы и нулевого провода в сети нужно отключить автомат питания. Он отключается сам, но не всегда. После его отсоединения очищаются концы защитного и нулевого проводов.

Их нужно раздвинуть для исключения контакта с чем-либо. Если в таком состоянии на них окажется напряжение, это свидетельствует о наличии короткого замыкания с фазой. В этом случае прозванивают все жилы.

Прозваниваем проводку мультиметром

Чтобы избежать ошибок, работу электрика нужно своевременно проверять методом прозвонки. Ее совершают с помощью мультиметра, установленного на переменное напряжение.

Начинать следует с распределительной коробки. В ней находится пучок немаркированных проводов. Сначала необходимо найти фазный провод на выходе и обозначить его с помощью изоленты. Затем находят ноль: щупом прибора дотрагиваются до фазы, другим щупом поочередно прикасаются к остальным концам пучка. Появилось на индикаторе значение около 220 В – найден нулевой проводник.

Проверка целостности проводника

Для проверки целостности нужно отсоединить проводник от источника тока. Мультиметр устанавливается на Ω. Его щупы соединяют с концами проводника. Целый проводник покажет сопротивление, равное нулю. Прозванивать домашнюю электросеть можно без привлечения специалистов. Для этого нужно посмотреть на положение автоматов.

Если автоматы не сработали

Если не сработали автоматы, нужно прозвонить автоматический выключатель. При включенном состоянии мультиметр выдаст звуковой сигнал. После этого проверяется напряжение на входных и выходных клеммах автомата в доме.

Если напряжение есть, выворачивается лампочка из патрона светильника. Один измерительный щуп касается ее центрального контакта, другой – цоколя. При исправной лампе раздастся сигнал прибора. Перегоревшую лампу следует заменить.

Если лампа исправна, проверяют патрон, затем – выключатель в комнате.

Если автомат сработал

При отключившемся автомате защиты ищут причину короткого замыкания фазного провода с нулевым или защитным. С помощью отвертки его отсоединяют и отводят в сторону. Лампа выкручивается из патрона.

Щуп прибора соединяют с нулевым проводником и с фазой. Раздавшийся звуковой сигнал оповестит о неисправности в цепи. В этой ситуации нужно вскрыть коробку у потолка и рассоединить все провода в ней.

Каждый проверяется на наличие замыкания.

Проверяем розетку

Нужно отключить розетку от сети, и только потом можно снять с нее крышку и осмотреть все детали. Если нет нагара и видимых поломок, требуется присоединить щупы прибора к клеммам. Тестер показывает бесконечность – розетка цела, неисправность в проводке. Тогда проверяют каждый проводник в отдельности вышеописанными способами.

Проверка на этапе прокладки

На этом этапе нужно обратить внимание на возможные проблемы прокладки электрической сети. Ее монтируют на голых стенах и закрывают отделочными материалами. Проверку осуществляют до начала штукатурных работ.

В этот период легко обнаруживаются ошибки электрика при проведении на стенах дома электромонтажных работ. Для выполнения операции берется схема электропроводки, которая поможет разобраться в сплетении проводов.

Проверка новой электропроводки

Исправность новой системы электропитания проверяется на наличие замыканий. Проблем можно избежать, если приобрести качественные провода и устройство защитного отключения. Если сомневаетесь, проверяйте качество изоляции при покупке в магазине.

Источник: https://electrika.online/elektroprovodka/kak-proverit-v-kvartire

Блог

При выборе кабельной продукции для электропроводки, у большинства заказчиков, главный критерий покупки – низкая цена. Основная мотивация таких клиентов,  это нежелание переплачивать за материалы, которые будут замурованы в стены.

Они совсем не догадываются, что дешевые провода, как правило, производятся  с заниженными сечениями жил и  дешевой пожароопасной изоляцией.

Такие кабеля не смогут долго отвечать высоким требованиям по безопасности электропроводки в квартирах и других помещений.

Совет

“Сомнительные кабели” могут  преподнести немалые сюрпризы своим владельцам: замкнутые или перебитые жилы,  заниженное сечение,  пожароопасная оболочка  и много других неприятностей.

В своей работе,  мне приходиться монтировать различные провода целыми километрами.  Поэтому знаю, что  только хороший кабель будет служить своими владельцам долгие годы.  К сожалению, в последнее время, найти качественный провод все труднее и труднее.  Уже давно при закупке кабельной продукции, я провожу обязательный  «тест на качество», о нем сегодня мой рассказ.

Проверка сечения жил у кабеля

Самый основной критерий для выбора кабеля это соответствующее сечение его жил. Большинство производителей занижают его до безобразия.

Для производителя выгода от этого очевидна, чем меньше меди в проводе, тем дешевле кабель на рынке и больше прибыль. Для нас (мастеров) это сильная головная боль.

Потому как мы подразумеваем, что если меняется проводка, то это на долго (не менее 25 лет), а с некачественным кабелем вся работа сводиться на нет.

Это одна из основных мотиваций, почему я рекомендую использовать на розетки сечение медного провода  2,5мм2, а не 1,5мм2. И пусть теоретики тыкают пальцем на красивые таблицы в книге, утверждая, что больше и не надо. Но на практике, немного перестраховки только на пользу. (Это больше относиться  к белорусам, так как европейцы и россияне уже давно придерживаются этого правила).

Еще отмечу, что  главной характеристикой для провода является измерение сопротивления жилы, а не его сечения. Измерить сопротивление жилы кабеля в обычных условиях  трудно, поэтому я отталкиваюсь всё-таки от фактического сечения токопроводящей жилы.  Основной стандарт, который регламентирует данную характеристику, это  советский ГОСТ 22483 принятый в 1977 году.

Сейчас полностью отсутствует контроль качества проводов,  из-за необязательного соблюдения ГОСТ. Практически каждый завод создает собственные ТУ и между ними могут быть значительные отличия. Как ориентиры вы можете взять на заметку несколько стандартов, которых придерживаются ответственные производители. Это ГОСТ 16442-80, ГОСТ Р 53768-2010 и ГОСТ Р 53769-2010.

Оперативно проверить качество кабеля на соответствие существующим стандартам и техническим регламентам,  можно благодаря приведенной ниже таблице. Для этого с помощью микрометра или штангенциркуля, а также весов, определите размеры и (или) массу  токопроводящей жилы и сравните с данными в таблице.

В таблице указаны  наименьшие значения из возможных. Все что ниже этих величин не может соответствовать ГОСТ  22483-77 и является некачественной продукцией. Следует помнить, что даже правильное соответствие сечение жилы может нарушать нормы по сопротивлению кабеля из-за добавления различного мусора (смесей или более дешевых металлов) в  его состав.

Определить фактическое сечение жилы можно с помощью формул:

Пример: Диаметр замеренной жилы составил 1,4 мм. В квадрате 1,4 превращается в 1,96 (1,4*1,4 =1,96) Получаем результат S = 0,785 * 1,96 = 1,53.

Иногда под настроение могу проверить качество жилы на излом, но это не основная проверка, поэтому описывать процесс не вижу смысла.

Проверка кабеля на обрыв и замыкание

После покупки кабеля  не поленитесь проверить его на обрыв и замкнутость проводов.  И неважно,  купили вы бухту или отрезок в несколько метров. Редко, но попадается брак. Поэтому лучше потратить немного времени для проверки целостности проводов, чем потом горевать с  замурованными и не работающими участками электропроводки.

Для выполнения этой проверки я использую мультиметр в режиме прозвонки. Практически все мультиметры в данном режиме оснащены звуковым оповещением.

Проверка на обрыв заключается в прозвонке каждой жилы одинакового цвета, между собой  с двух  сторон кабеля. Желто-зеленый с желто-зеленым, синий с синим и т.д.  При отсутствии обрыва концы жилы должны прозваниваться.

Обратите внимание

Для определения замкнутости жил между собой, их следует прозвонить друг с другом. В этом случае жилы проводов не должны прозваниваться.

Чтобы не запутаться с проводами, и прозвонить все жилы (что очень актуально, когда жил много), следуйте простому правилу.  Соберите  все жилы в одну линию. Затем проверьте первую жилу со всеми остальными.

После проверки согните ее, чтобы она не мешала, и начинайте проверять вторую со всеми оставшимися. Повторите данную операцию до тех пор, пока не останется последняя жила.

После этого можно быть абсолютно уверенным в том, что все жилы кабеля были проверены на замыкание между собой.

Проверка изоляции кабеля

По новым стандартам (в Республике Беларусь они еще слабо действуют) при монтаже электропроводке в жилых помещениях и зданиях следует использовать силовой кабель, не распространяющий горение с низким дымо и газовыделением (ВВГнг-LS). Уже сталкивался и знаю, что на кабеле может быть написано что угодно, поэтому испытать изоляцию на горючесть никогда не помешает.

Сразу предупреждаю в квартире испытание не проводить! За запах и копоть, спасибо вам никто не скажет.

При проверке изоляции на горючесть, кабель ни в коем случае не должен загореться (т.е. изоляция должна сморщиваться, но не гореть). Если кабель загорелся, то испытания он не прошел. Если в процессе проверки возникнет сильная задымленность или почувствуете сильную вонь, то это тоже будет признаком дешевой изоляции.

В конце испытания кабель обычно выглядит так:

Толщина изоляции кабеля, тоже регламентируется (ГОСТ 23286), но ее я никогда не проверяю, так как приведенных выше испытаний более чем достаточно, чтобы быть уверенным, что кабель соответствует стандартам.

Вот и все что мне хотелось рассказать Вам о проверке кабелей и проводов. Возможно, провести все испытания  не получиться слишком быстро, но потраченное время стоит того. Лично я трачу на проверку бухты не более 5 минут. Всем спасибо за внимание, и удачи в покупке качественной продукции для электропроводки.

P.S. По просьбам читателей привожу производителей, продукцию которых я приобретаю. В основном это: “Кобринагромаш”, “Автопровод”, “Алюр”.

Источник: https://electroshaman.by/blog/39-kak-bystro-proverit-kachestvo-kabelya

Прозвонка провода мультиметром, как прозвонить кабель и проводку

В том случае, если вам необходимо обнаружить причину поломки техники или электропроводки, в первую очередь необходимо прозвонить проводники с использованием специального прибора, который называется мультиметр.

Это тестер, который поможет определить целостность провода и сопротивление. А также, можно понять есть ли короткое замыкание в цепи.

С помощью этого прибора можно узнать, исправна ли лампочка накаливания, предохранитель, трансформатор или нагревательный элемент.

Важно

В том случае, если вы хотите определить целостность электропроводки в квартире, то вам необходимо знать особенности использования мультиметра. Для начала необходимо знать, что для таких целей не нужен дорогой прибор, можно обойтись и простым китайским тестером, который не обладает специальными возможностями.

Однако самым практичным вариантом является применение прибора с возможностью прозвонки. Для включения необходимого нам режима следует повернуть ручку тестера до значка, на котором изображен диод или же картинка волны. В таком режиме, в случае исправности проводника, будет слышен писк.

Звуковой сигнал будет появляться не всегда. Если провод неисправен, то на экране появится цифра один, которая обозначает, что сопротивления выше, чем предел в измерении. В том случае, если цепь исправна, то на дисплее появиться сопротивление проводника. В самом лучшем случае этот показатель должен быть около нуля, если проводник небольшой протяженности.

Прозвонка проводов и кабелей заключается в следующем:

  1. Необходимо включить мультиметр.
  2. Подключаем провода для измерения к мультиметру. Черный провод необходимо подсоединить к гнезду черного цвета, а красный — в гнездо красного цвета. Важно подключить провода именно так, чтобы при измерении не путаться с полярностью. В том случае, если вам необходимо просто узнать, цел ли провод, то положением проводников можно пренебречь.
  3. Дальше нужно включить тестер. Он может сразу включиться при выборе режима, или же это нужно сделать вручную, нажав нужную кнопку.
  1. Следующим шагом мы проверяем исправность прибора. Для этого нужно соединить щупы мультиметра между собой. Если разноситься писк, значит все в порядке и можно приступать к прозвонке кабелей.
  2. После этого следует взять проводник с хорошо оголенными проводами, без грязи и окисленного металла, и прикоснуться щупами к концам кабеля.
  3. Если цепь исправна, то вы услышите характерный звук, и на дисплее будет значение сопротивления или же просто ноль. Если на экране будет цифра один, а писк не прозвучит, то это значит, что цепь неисправна.

Техника безопасности при работе с тестером

При работе с электричеством необходимо соблюдать определенные правила:

  1. Лучшим вариантом будет применение так называемых крокодилов, которые облегчат работу. Они сделают контакт надежнее и не будут занимать руки во время замера.
  2. Перед проверкой цепи ее необходимо отключить от сети. Важно убрать из цепи даже обычные батарейки, а конденсаторы, если имеются, замкнуть, тем самым разрядив. Если пренебречь этим правилом, то тестер сломается.
  3. Во время проверки длинного кабеля нельзя прикасаться руками к голым участкам, так как результаты могут исказиться.

Если вы хотите проверить целостность провода с большим количеством жил, то их нужно очистить от изоляции и разделить между собой. Далее нужно убедиться, что жилы не замкнуты. Чтобы было удобнее, можно закрепить одну жилу крокодилом, а все остальные проверять щупом со всеми вариантами.

В таком варианте писк будет значить, что жилы замкнуты между собой. При проверке кабелей, предназначенных для работы с высокими токами, этот момент очень важен.

Следующим шагом необходимо проверить, нет ли нарушения в проводнике. Для удобства можно соединить все жилы с одной стороны. Если на каком-то проводнике не будет звука, то это значит, что он поврежден.

Как проверить целостность проводки в квартире

Для примера мы возьмем среднестатистическую новую квартиру, у которой разводка сделана качественно, со всеми стандартами. Это обозначает, что все кабели для света и для питания розеток были выведены отдельно. Каждый кабель отдельно подведен к щитку через свой автомат.

В том случае, если в помещении погас свет, нужно сразу проверить, исправна ли лампа. Перед этим нужно выключить питание комнаты или же всей квартиры. Для того чтобы проверить исправность лампочки накаливания, нам пригодится тестер.

В первую очередь нужно определить, сработали ли автоматы в щитке. Если нет, то неисправность заключается в лампочке, патроне или же в выключателе. Проводка в таком случае вряд ли повредилась. Если же автоматический выключатель отключил питание, то нужно прозвонить всю цепь, исключая выключатель в комнате.

Источник: https://tokar.guru/metallicheskie-izdeliya/provoloka/kak-prozvonit-provoda-i-kabel-multimetrom.html

Как проверить проводку на замыкание | Советы бывалого прораба

Короткое замыкание электрической цепи – прямое соединение проводников, находящихся под противоположными потенциалами. Например “+” и /или “фаза” – “ноль” (“земля”). КЗ происходит, потому что сопротивление цепи в точке соприкосновения находится очень близко к нулю.

При коротком замыкании выделяется огромное количество энергии, которую ни что не поглощает, поэтому эффект короткого замыкания выражается в яркой вспышке, звуковом эффекте и высокой температуре в точке замыкания. В результате короткого замыкания цепи скачкообразно вырастает ток.

Он может достигать нескольких сотен ампер, в зависимости от условий замыкания.

Что часто приводит к выходу из строя участка электропроводки, а не редко и к пожарам.

Причин для возникновения короткого замыкания несколько:

  1. Старость проводки и установленных элементов, например розеток. Со временем в розетках накапливается пыль и грязь, что может привести к короткому замыканию. Изоляция проводов тоже не вечна. Со временем она высыхает и теряет свои изоляционные свойства. Или же вовсе осыпается.
  2. Старость соединений в распределительных коробках. Скрутки, как бы хорошо они не были сделаны когда-то, со временем слабнут, что приводит к их нагреву из-за плохого контакта. Изоляционная лента, как и изоляция проводов, со временем стареет и утрачивает свои свойства.
  3. Слишком большая нагрузка в цепи, сечение провода определяет максимальную нагрузку, а значит и силу тока, которую можно к нему приложить. При нагрузке выше расчетной, провод начинает греться. Изоляция деформируется, а потом закипает. Со временем происходит короткое замыкание.

    Необходимо соблюдать основные правила пользования электроприборами.

  4. Наличие воды. Если в распределительную коробку или розетку попала вода, то в 98% случаев это приводит к короткому замыканию. Это происходит, потому что вода является очень хорошим проводником электричества.
  5. Короткое замыкание может произойти внутри электрического прибора, подключенного к розетке, или в патроне люстры.
  6. Исправная аппаратура защиты поможет избежать серьезных последствий от короткого замыкания.

Короткое замыкание, как его найти?

Поиск короткого замыкания начинают искать с розеток. Для этого из всех розеток вынимаются вилки всех электроприборов и выключаются все выключатели. После этого включается автоматический выключатель (меняется пробка).

Если короткое замыкание не пропало, то нужно поочередно открыть все розетки и коробки. При ремонте желательно заменить полки кабельные на новые, сейчас они производятся хорошего качества. Короткое замыкание чаще всего выдает себя нагаром, следами плавления металла, запахом.

Чаще всего короткое замыкание происходит в распределительных коробках,

Случается так, что видимых следов нет. Это означает, что короткое замыкание произошло в скрытых участках проводки. Что бы обнаружить подобное замыкание необходимо будет разобрать схему коробки. После этого снова включить автомат защиты.

Если замыкание пропало, то можно искать дальше по направлениям, которое питает эта коробка. Искать лучше с помощью омметра. На худой конец подойдет обычная лампочка на 2,5 вольта с батарейкой.

На замкнутом участке прибор покажет низкое сопротивление (до нескольких десятков Ом), а лампочка загорится. Поврежденный провод лучше заменить.

Источник: https://beybitblog.ru/kak-proverit-provodku-na-zamykanie/

Как прозвонить электропроводку: советы

Возникновение неполадок в системе энергоснабжения происходит довольно часто, и во многих случаях виной становится обрыв провода. Это происходит в основном по нашей вине, так как, при покупке кабеля мы больше смотрим на цену, забывая про качество. А от этого во многом зависит дальнейшая эксплуатация электроприборов.

Если вам необходима надежная проводка, которая прослужит очень долго, необходимо очень серьезно отнестись к выбору кабеля. Для начала необходимо проверить его мегомметром, а затем визуально осмотреть на наличие целостности изоляции и видимых повреждений провода. И только после этого покупать его и приступать к укладке. После укладки и закрепления кабеля, его необходимо сфотографировать или нарисовать схему проводки.

А что делать, если поломка произошла после ремонта, и необходимо устранить неисправность? Обычно приходится вызывать специалиста. Но у них не всегда есть возможность вовремя оказать помощь. Поэтому с помощью несложных рекомендаций можно самому прозвонить электропроводку в домашних условиях. Для этого нужно запомнить самое главное: соблюдать меры безопасности при работе с электроприборами.

Для того, чтобы прозвонить кабель необходимо использовать мультиметр. Для начала работы прибор необходимо переключить в режим проверки сопротивления. После этого начать проверку проводки по цепи от одного конца к другому.

Если провод целый, то сопротивление на приборе будет показывать не больше 1 Ома. Поврежденный кабель показывает сопротивление в пределах 10 Ом. Это самый простой способ прозвона.

Следующий способ проверки проводки заключается в следующем, путем отсоединения проводов в распределительной коробке, которые поочередно отбрасывают от общей цепи и вместо них подключается отдельный провод, исправность которого не вызывает сомнения.

Совет

Если цепь восстановилась, то отсоединенный провод неисправен, если нет, то продолжаем манипуляции с другими проводами до определения поврежденного участка. Единственное неудобство этого способа, необходимо часто подключать и отключать провода.

После обнаружения поврежденного провода, необходимо найти место обрыва. При скрытой проводке это сделать сложно без специальной аппаратуры и знающего специалиста. Однако, есть один старый проверенный способ.

Для этого необходим простой радиоприемник, настроенный на частоту 100 кГц. Передвигая приемник вдоль проводки необходимо слушать посторонние шумы. Обрыв будет находиться там, где кроме шипения будет слышно возрастающее потрескивание.

Это очень простой и надежный способ определения места порыва провода скрытого в стене.

Мультиметром, кроме проверки проводов, можно проверять и домашнее электрооборудование, в частности розетки, выключатели, светильники. Для начала работы прибор необходимо переключить в режим прозвона.

Но при этом необходимо помнить, что прозванивать можно только обесточенные цепи. Категорически запрещено проверять провода находящиеся под напряжением. При проверке электрооборудования прибор должен показать сопротивление в пределах 1 — 2 Ом.

После чего можно быть полностью быть уверенным в исправности проводки и электроприборов.

В заключении необходимо сказать, что самостоятельно найти и устранить неисправность электропроводки можно, если научиться правильно пользоваться измерительными приборами. Кроме этого необходима аккуратность и внимательность при проведении работ с электрооборудованием. И тогда вы сами, без помощи специалиста будете в состоянии определить причину повреждения и принять меры к ее устранению.

Источник: https://harthaus.ru/remont/kak-prozvonit-elektroprovodku-sovety/

Проверка utp кабеля витая пара с помощью программы, тестером и без приборов

В сплывшем окне на мониторе компьютера появилась надпись «Сетевой кабель не подключен», светодиод на сетевой плате не светится.

Вставляете, вынимаете вилку RJ-45 в надежде на плохой контакт в соединении и осознаете, кабель не исправен.

Если у Вас в компьютере не установлена отдельная сетевая карта, и вилка сетевого кабеля вставляется непосредственно в материнскую плату, то светодиод не будет светить, если отключено соединение программно.

Обратите внимание

В настоящее время зачастую сетевой кабель витая пара сначала подключают к роутеру, который иногда «зависает». Поэтому в первую очередь необходимо перезагрузить роутер. Для этого достаточно отключить его от питающей сети на минуту и затем опять включить. Вполне возможно доступ к Интернету после этого восстановится.

Отключение может произойти и без Вашего непосредственного участия, например из-за нестабильного сетевого напряжения, запущенными не лицензированными программами или вируса.

Для проверки в Win XP нужно зайти: Пуск / Настройки / Панель управления / Сетевые подключения и убедиться, что соединение подключено. Реже, но тоже бывает, не правильно работает драйвер сетевой карты.

Проверить можно: Пуск / Настройки / Панель управления / Система / Оборудование / Диспетчер устройств / Сетевые платы. Не должно быть никаких предупреждающих знаков.

Сетевые карты очень редко отказывают, такое иногда случается после сильной грозы. Проверить работоспособность сетевой карты можно, подключив к заведомо исправной линии или установкой в другой компьютер, не забыв инсталлировать для нее драйвер. Иногда удается заставить сетевую карту работать перестановкой в соседний слот материнской платы.

Звонок в техническую службу провайдера поможет проверить работоспособность линии с их стороны. Если в компьютере и у провайдера все в порядке, следовательно, вышел из строя кабель витых пар и требуется его ремонт. Можно конечно вызвать специалистов и ждать, но при желании, возможно, провести диагностику и отремонтировать кабель витых пар своими руками.

Наиболее вероятны следующие неисправности кабеля витых пар: – полный обрыв одного или нескольких проводов − встречается часто;

– короткое замыкание между проводниками одной витой пары или между проводами соседних пар − встречается реже.

Программа для проверки доступа к сети Интернет


Network Traffic Monitor

В поисковых системах часто ищут ответ на вопрос: «программа для проверки кабеля витых пар».

В компьютере с установленной системой Windows уже есть такая программа, которая выдает сообщение «Сетевой кабель не подключен», в случае обрыва или замыкания в кабеле витых пар.

Место же обрыва или замыкания придется искать самостоятельно, нет такой программы, которая указала бы точно место и причину неисправности. Для этого есть специальные тестеры, например MicroScanner Pro.

Важно

Другое дело, если связь с Интернетом есть, но она не стабильна или скорость загрузки внезапно упала. Для проведения мониторинга трафика по сети есть отличная бесплатная программа, точнее утилита, которая называется Network Traffic Monitor.

Она позволяет в режиме реального времени измерять скорость передачи данных, наблюдать изменение скорости во времени, сохранять данные на винчестере, резиновые окошки, широкие возможности настройки и много других полезных сервисов. Поддерживает множество языков, в том числе и русский.

Установить программу на компьютер просто, достаточно запустить ехе файл и нажать несколько раз кнопку подтверждения. Network автоматически добавится в автозагрузку и будет выполнять мониторинг, и сохранять все данные.

Для вывода на экран монитора любого из окошек, достаточно нажать правой кнопкой мышки на иконку в трее и выбрать нужное окошко. Network Traffic Monitor лучшая утилита для анализа и диагностики качества сети из всех, с которыми я знакомился при поиске.

Работоспособность программы Network Traffic Monitor проверена мной с Windows HP и Windows 7. программу Network Traffic Monitor одним нажатием кнопки мышки Вы можете с моего сайта.

Для проверки кабеля витых пар со знанием дела желательно представлять, электрическую схему подключения кабелем витых пар сетевой карты компьютера с другими устройствами, хабом, свичем или другим компьютером. На рисунке представлена схема участка сети подключения компьютера к активному оборудованию, хабу или свичу.

Для проверки кабеля витых пар представляет интерес как раз часть схемы сетевой карты или хаба, к которой подключен разъем кабеля витых пар RJ-45. Как видите, каждая пара подключена к трансформатору по симметричной схеме (от середины обмотки трансформатора сделан отвод, который соединен с общим проводом, иногда через резистор или конденсатор).

Благодаря такому подключению, все наводимые помехи в кабеле приходят на вход в противофазе, и взаимно уничтожаются, а полезный сигнал приходит в фазе и величина его не изменяется. Трансформаторная схема имеет еще одно достоинство, защищает активное оборудование от коротких замыканий и перепутывания проводов в кабеле витых пар при подключении.

Размах и форма информационного сигнала


в кабеле витая пара

У некоторых возникает вопрос, какую форму и размах имеет сигнал в витых парах? На представленной фотографии осциллограмма информационного сигнала.

На витых парах сигналы как Rx, так и Tx имеют приблизительно одинаковую форму и размах около двух вольт. По одной паре сигнал передается, а по второй принимается, поэтому и для связи и нужны две пары.

Если один из разъемов RJ-45 кабеля витых пар вынут из оборудования, то передача сигнала автоматически прекращается.

Совет

Теоретически сигнал в витой паре должен иметь прямоугольную форму, но так как имеется емкость и сопротивление проводников, то форма сигнала закругленная. По этой причине и ограничена удаленность между точками связи, обычно не более 100 метров.

Величина сигнала 2 В не опасна для человека, не опасно для сетевого оборудования и короткое замыкание между парами, так что можно заниматься поиском неисправности кабеля витых пар без его отключения от сети.

Сетевая карта, свич или хаб из строя не выйдут.

Как найти обрыв в utp кабеле витая пара

Найти обрыв в кабеле витых пар можно несколькими способами: внешним осмотром, прозвонкой мультиметром или стрелочным тестером и народными способами.

Проверка кабеля витая пара внешним осмотром

Начинать проверку utp кабеля следует с внешнего осмотра кабеля по всей его длине, особое внимание нужно обратить на качество обжима в вилках RJ-45. При небрежном обжатии проводники могут быт не вставлены в вилку до упора, и контакт будет плохим.

Или проводники перехлестнуты между собой в месте фиксации (бывает с зеленой парой, так как ее проводники обжимаются на расстоянии двух контактов) и витые пары в этом месте могут замкнуться.

Если визуальный осмотр не позволил обнаружить неисправность, тогда необходимо выполнить тестирование кабеля витых пар.

Если бы в Вашем распоряжении имелся современный кабельный тестер с ЖК-дисплеем например, MicroScanner Pro, позволяющий определить не только вид дефекта в кабеле витых пар, но и место его нахождения, или хотя бы самодельный светодиодный тестер, то вопросов бы не возникло. Однако в быту приходится обходиться подручными средствами.

Проверка кабеля витая пара тестером или мультиметром

У многих есть в распоряжении универсальный измерительный прибор, стрелочный тестер или цифровой мультиметр, позволяющий измерять сопротивление электрических цепей, переменный и постоянный ток и напряжение.

Стрелочным тестером или мультиметром, включенным в режим измерения сопротивления, можно с успехом проверить целостность витых пар кабеля.

Как подготовить приборы для измерения сопротивления Вы можете узнать из статьи «Измерение сопротивления».

Обратите внимание

Самый простой способ проверки, является прозвонка оранжевой и зеленой витой пары стрелочным тестером. Для этого нужно вынуть вилку RJ-45 из сетевой карты компьютера. Дале, щупами тестера, включенного в режим измерения сопротивления, прикоснуться сначала к оранжевому и бело-оранжевому проводнику витой пары.

Тестер должен показать сопротивление 1-2 Ома, затем к зеленому и бело-зеленому. Сопротивление тоже должно быть 1-2 Ома. Полярность подключения тестера значения не имеет. Далее замеряется сопротивление между оранжевым и зеленым проводниками пары. Оно должно быть более 100 Ом, обычно равно бесконечности.

Если результаты измерений соответствуют приведенным выше значениям, значит, витые пары в кабеле исправны.

Вот еще один способ более сложный, но надежный и незаменим, если проверяемый сетевой кабель витых пар не подключен к оборудованию. Нужно свести концы кабеля с вилками RJ-45 в одно место и прозвонить проводники. Нужно установить на приборе переключатель в положение измерения сопротивления и по схеме проверить целостность проводников и отсутствие короткого замыкания между ними.

На фотографии изображен кабель витых пар обжатый в коннекторе RJ-45 по варианту В цветовой маркировки.

Концом одного щупа прибора прикасаются к контакту одной вилки RJ-45, а другим щупом прикасаются к одноименному контакту второй вилки. Сопротивление должно быть равно нулю. По очереди прозваниваются провода каждого цвета и каждый провод проверяется на отсутствие короткого замыкания с любым другим.

Проверку на отсутствие короткого замыкания проводят на одной вилке. Для этого один конец щупа подсоединяется к контакту, допустим номер 1, а второй по очереди ко всем остальным. Далее щуп подсоединяется к контакту 2 и по очереди к 3, 4, 5, 6.

Так как в передаче сигнала задействованы только две пары ( и , контакты вилки 1, 2, 3, 6), то на них надо при проверке обратить особое внимание.

Но не всегда есть возможность свести разъемы utp кабеля в одну точку. В таком случае без дополнительного приспособления обойтись трудно.

Конечно, можно удлинить конец щупа тестера на всю длину кабеля и вдвоем выполнить проверку, или обрезать одну из вилок RJ-45, зачистить провода и скрутить их между собой попарно.

Важно

Но целесообразнее сделать простейшее приспособление из розетки для RJ-45, закоротив в ней пары отрезками проводников диаметром 0,5 мм или резисторами, как показано на фотографии.

Резисторами лучше, так как это позволить проверить не только целостность проводников витой пары, а и наличие короткого замывания между ними. Если измеренная величина сопротивления равна нулю, а не установленному в розетке, значит, проводники закорочены между собой. Номиналы резисторов для перемычек витых пар лучше взять разные, например 50, 100, 150 и 200 Ом. Тогда результаты измерений будут более информативными.

Вилка RJ-45 одного конца кабеля витых пар вставляется в розетку с перемычками, прикасаясь щупами тестера к контактам второй вилки, выполняют по очереди проверку каждой витой пары и отсутствие короткого замыкания между соседними парами по выше описанной технологии.

Благодаря разным номиналам сопротивлений легко проверяется правильность обжатия витых пар, при проверке вновь изготовленного кабеля.

Если какие-либо пары перепутаны местами, то по величине сопротивления – это сразу будет видно.

Например, если при проверке оранжевой пары мультиметр покажет сопротивление 100 Ом вместо положенных 50, значит, вместо оранжевой пары в контакты 1 и 2 RJ-45 обжата другая пара, или кабель обжат по другому варианту.

Проверять кабель витых пар, касаясь вилки RJ-45 очень неудобно. Если в наличии имеется свободная розетка RJ-45, то можно улучшить условия измерений. Вставить второй конец кабеля в розетку и измерения проводить, касаясь щупами контактов внутри розетки.

По результатам проверки принимается решение о дальнейших действиях. Если оранжевая или зелёная пары в обрыве или замкнуты, то можно заменить их одной из не используемых, коричневой или синей, если они исправны.

Совет

Для этого придется обрезать сначала одну вилку и опять прозвонить все пары, затем вторую с повторной проверкой пар, так как обрыв или короткое замыкание может быть в самих вилках. Замыкания бывают в месте зажима кабеля фиксатором в вилке при неправильной подготовке проводов.

Обрыв, если проводники при подрезании внешней оболочки кабеля надсечены. В этом месте они часто и ломаются.

Если после обрезания вилок все пары оказались с дефектами, надо более внимательно осмотреть кабель по всей длине, в случае если поврежденное место обнаружить не представится возможным, придется менять кабель витых пар новым.

Если под рукой нет тестера или мультиметра, то можно проверить исправность кабеля витых пар без них по ниже предлагаемой методике. Нужно отрезать от концов кабеля куски по 10-15 см. вместе с разъемами. Освободить концы кабеля от оболочки на 5 см. и снять изоляцию с каждого из проводов на длину 2 см.

В небольшую емкость из диэлектрического материала (стекло, пластик, полиэтиленовый пакет) налить немного воды с растворенной в ней поваренной солью из расчета четверть объема соли от объема воды. Чем соли больше, тем лучше.

Соль добавляется в воду, чтобы уменьшить ее электрическое сопротивление. Погрузить все проводники одного конца кабеля в емкость с раствором. Можно погружать каждую витую пару и по очереди.

Расстояние между проводниками витых пар должно быть минимальным, но соприкасаться они не должны.

Витые пары противоположного конца кабеля последовательно подсоединить к полюсам любой батарейки или источника питания величиной более 3 В. При очень большей концентрации соли в подогретой воде достаточно будет и 1,5 В. Такое напряжение выдает любая пальчиковая батарейка, например от пульта дистанционного управления телевизором.

С успехом подойдет аккумулятор от сотового телефона, у него напряжение около 3,7 В. Батарейка от материнской платы тоже сгодится, у нее напряжение 3,2 В. При наличии резистора номиналом 50-100 Ом, лучше подключать батарейку через него, для защиты на случай короткого замыкания витых пар. Полярность подключения значения не имеет.

В качестве источника питания можно использовать телефонную сеть. Напряжение в телефонной сети около 40 вольт и ток постоянный, ограниченный на телефонной станции 40 мА. Такое подключение безопасно для человека и телефонной линии. Этим вариантом удобно воспользоваться, если нужно подать напряжение на витую пару в подъезде, где рядом находится телефонная коробка.

Для проверки подойдет любое зарядное устройство от сотового телефона, USB порт компьютера, на крайних клеммах там 5 В. К USB без токоограничивающего резистора подключаться не допустимо, можно вывести из строя компьютер. Для проверки витых пар достаточно тока 2 мА.

После подачи напряжения, на противоположных концах витой пары, которые в воде, будет наблюдаться следующая картина.

Как видно, на проводнике, который подсоединен к минусу (катоду), выделяются мелкие белые пузырьки водорода, а подключенному к плюсу (аноду) – желто-зеленые – хлора. Очевидно, что пара в порядке и нет короткого замыкания с другими проводниками. В случае замыкания, в зависимости от того, с каким проводом, шли белые или желтые пузырьки еще и с другого провода.

Обратите внимание

Если найдено повреждение, то проверку витых пар на этом можно закончить и заменить неисправную витую пару синей или коричневой. Например, при проверке витых пар выявлен обрыв в оранжевой паре. Тогда соединяете оранжевую пару, идущую от разъемов, с синей парой кабеля. Технология соединения описана на странице «Удлинение кабеля витых пар».

Безусловно, лучше обжать кабель новыми коннекторами, а не сращивать. Или обжать старыми способом, описанном на страничке «Как обжать вилку RJ-11, RJ-45 на кабель витых пар».

Если оранжевая и зеленая пары в порядке, и Вы не хотите возиться с обжимом коннекторов, нужно проверить отрезанные куски кабеля с коннекторами. Для этого скручиваются вместе зачищенные от изоляции все цветные провода витых пар и отдельно бело – цветные.

Коннектор погружается в соляной раствор на такую глубину, чтобы контакты оказались полностью в воде. Скрученные провода подсоединяются к батарейке.

На четырех из восьми контактов через один, должны образоваться белые пузырьки. Меняете полярность подключения батарейки, пузырьки должны образоваться на контактах, на которых не появлялись до этого и тоже строго через один.

Отклонение от этого сразу свидетельствует о неисправности. Например, если белых пузырьков нет на одном из контактов, значит провод в обрыве, если нет ни на одном контакте, значит короткое замыкание между проводниками.

Для уточнения, можно выполнить индивидуальное тестирование пар, раскрутив ранее сделанные скрутки.

В зависимости от полученных результатов придется заниматься обжимом или сращивать провода.

Проверка кабеля витая пара с помощью картошки

Кабель подготавливается, как описано выше, только емкость с соляным раствором заменяется половинкой картошки. Втыкается последовательно каждая пара в картошку на глубину 1-1,5 см. Расстояние между проводниками должно быть минимальным.

Как видите на фото вокруг провода, который подсоединен к плюсовому выводу батарейки позеленело, а вокруг минусового появилась белая пена. Когда провода будут вынуты из картошки, вы заметите потемнение провода, на который подавался минус. Если изменений на срезе картошки не произошло, значит, проводники витой пары в обрыве или закорочены между собой.

Ради интереса ткнул провода в срез яблока. Не так явно, но что провода в порядке очевидно.

Важно

Описанным способом проверки витой пары можно проверять провода любого типа, сечения и длины.

Источник: https://YDoma.info/kompjuter/seti/kompjuter-proverka-kabelja-vitoi-pary.html

Как прозвонить телефонный кабель | Полезные статьи – Кабель.РФ

Прозвонка — это проверка телефонного кабеля на предмет целостности жил. Необходимость в проведении такой процедуры может возникнуть в любую секунду. Телефон может перестать работать по самым разным причинам.

К примеру, в результате проведения земельных работ на участке, передвижения мебели в доме или после грозы. Также необходимость в прозвоне может возникнуть при проведении электромонтажных работ — например, когда выполняется маркировка проводов и жил, проверка изоляции.

В любом из этих случаев важно знать, как прозвонить телефонный кабель.

Как проверить кабель на наличие обрыва?

Прозвонить телефонный кабель можно несколькими способами — к примеру, при помощи специального трансформатора, омметра, мегаомметра и пр. Однако лучше всего для этих целей подходит телефонная трубка. Такое приспособление невозможно назвать ни инструментом, ни прибором.

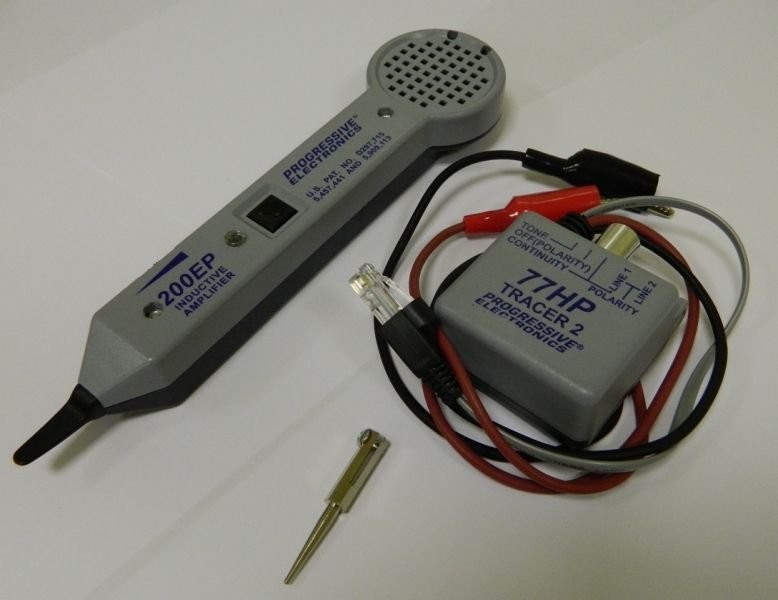

Вместе с тем телефонисты используют чаще всего именно такую трубку. Она проста в использовании и мобильна. Эту специальную трубку можно купить в магазине или сделать самостоятельно на основе телефонной трубки от старого дискового либо кнопочного аппарата.

Но как проверить телефонный кабель на обрыв с помощью такой трубки?

Измерение емкости телефонного кабеля следует проводить в следующем порядке:

•    Пригласите помощника. •    Определите общую жилу. Это любая цветная жила, к примеру зеленая. С нее и нужно начать прозвон. Относительно этой жилы будут прозваниваться все другие жилы. •    Один зажим основной трубки подключите к этой зеленой жиле, а другой — к любой иной искомой жиле.

•    Один зажим вспомогательной трубки подключите к зеленой жиле (с другой стороны кабеля). С помощью второго зажима по очереди переключайтесь по всем жилам. Найдите ту жилу, к которой подключен ваш помощник. •    Когда вы подключите зажим вспомогательной трубки на искомую жилу, то услышите треск, щелчки.

Это говорит о том, что между искомой и зеленой жилой возникла замкнутая цепь. •    Через трубку оговорите с помощником о том, как вы промаркируете найденную жилу. Нужно с обеих сторон надеть на жилу бирочки с маркировкой. Заготовьте их заранее.

•    Далее повторите все, что было описано выше, такое количество раз, сколько жил в кабеле.

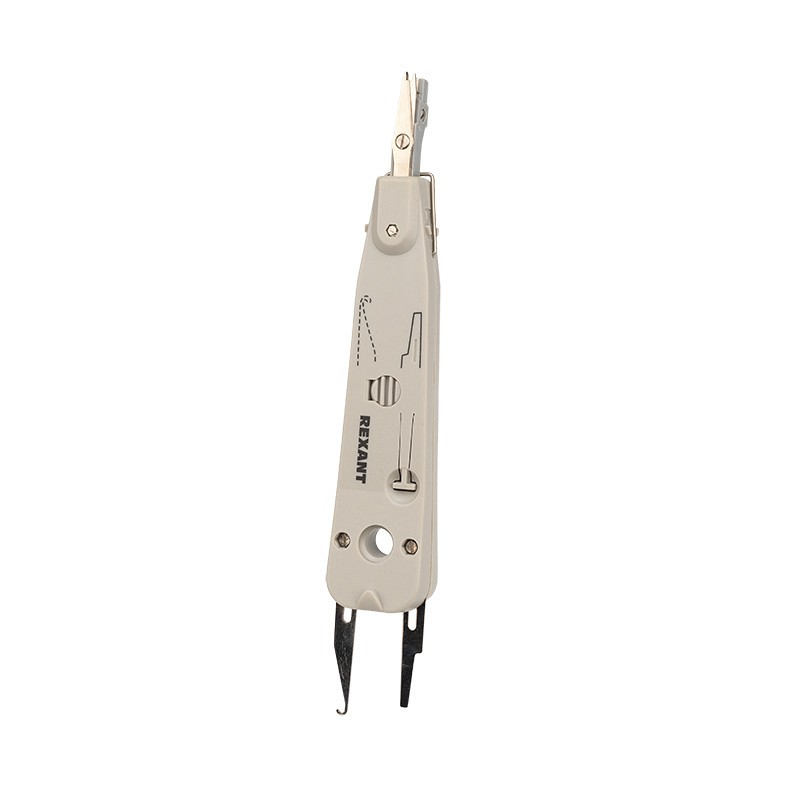

•    Если обрыв не обнаружен, то опрессуйте целые жилы при помощи втулочных наконечников НШВИ и вставьте их в клеммник.

Что делать, если цветных жил нет?

Как проверить телефонный кабель на обрыв, если цветных жил нет? Здесь можно начинать замеры с любой жилы. Нужно сделать следующие действия:

•    Одним зажимом основной трубки подключите на искомую жилу.
•    Вторым зажимом подключите на «землю». Если кабель бронированный, то вместо «земли» можно применять его броню.

Всё. Теперь вы знаете, как прозвонить телефонный кабель. Осуществляя прозвон, удастся на расстоянии разговаривать с напарником. Можно, например, уточнить цвет жил. Кабель может находиться между различными комнатами либо зданиями. Вам не придется ходить из одного места в другое, что, безусловно, удобно.

Зная, как проверить телефонный кабель, вы сможете быстро определить, в чем кроется причина отсутствия гудка в телефонной трубке. Это позволит вам своевременно предпринять правильные меры и наладить связь.

Компания «Кабель.РФ» является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку телефонного кабеля по выгодным ценам.

Источник: https://cable.ru/articles/id-1831.php

Как проверить кабель интернета на целостность: прозвонка мультиметром и программы

Иногда случается так, что на компьютере пропадает домашний интернет. Это не всегда связано с неуплатой услуг, вирусами или проблемами с маршрутизатором. Бывают случаи, когда физически повреждается кабель интернета. Чаще всего в его роли выступает витая пара. В этом материале будет подробно разобрано, как проверить кабель интернета на целостность.

Отсутствует доступ в Интернет: что делать

Если в определенный момент на экране персонального компьютера высвечивается уведомление, что кабельного интернета нет или он перестал работать, но при этом он оплачен и с роутером проблем нет, то, скорее всего, возникла такая проблема, как нарушение целостности интернет кабеля.

Нужно, в первую очередь, переподключить роутер к сети. Для этого вынимается вилка питания, выжидается пара десятков секунд и маршрутизатор снова включается в сеть. Если доступа к сети по-прежнему нет, качество соединения тут не причем и причина кроется в другом. Наиболее вероятно, что проблемы кроются в сетевой карте или испорченном кабеле. Если соединение вдруг пропало без пользовательского вмешательства, то это может быть связано с:

  • Попавшими в ПК вирусами;
  • Установкой и запусков непроверенных игр и приложений;
  • Скачками напряжения.

Важно! Узнать это в Windows достаточно просто. Необходимо зайти в «Панель управления» и перейти в пункт «Сетевые подключения». Здесь можно выяснить, имеется ли подключение к сети или нет. Также можно провести диагностику ПК на корректность работы сетевой карты и обновления драйверов.

Работоспособность карты можно проверить с помощью последовательности следующих действий. Нужно перейти в меню «Пуск» и найти «Панель управления», а в ней «Диспетчер устройств». Последний также может быть найден через «Пуск». В диспетчере нужно найти раздел с сетевыми платами. Если напротив выбранной платы высвечивается тревожный значок, то дело в ней. Причиной ее неисправности может стать гроза и молния. Для проверки карты можно переставить ее в другой компьютер с предварительной установкой драйверов при условии, что компьютер рабочий.

Все это может не помочь. Тогда рекомендуется звонить на горячую линию своего провайдера. Быть может, проблема с отсутствием интернета связана со сбоями на его стороне. Если и это не решило проблемы с соединением, то, скорее всего, проблемы случились с кабелем интернета. Среди них:

  • Разрыв проводов;
  • Замыкание отдельных жил;
  • Полный разрыв.

Важно! Кабель может располагаться на полу и рваться в местах стыка стен. Так или иначе, в этих случаях кабель интернета нужно ремонтировать. Совершить проверку кабеля на признак неисправностей можно и без специалистов, с помощью различных способов.

Использование ПО для проверки

Пользователи часто начинают поиск ПО в сети, но не понимают, что эти программы у них уже есть в качестве стандартных на ПК. Это не только диагностика ошибок сети, но и программа, отвечающая за иконку интернета. Если она обнаруживает его отсутствие, то картинка меняется на соответствующую. Это символизирует проблемы, связанные с обрывом или замыканием кабеля витой пары.

Ни одна программа не покажет, где именно повреждён кабель, но есть решения, обладающие большим функционалом, чем стандартные.

В пример можно привести хорошее программное решение под названием Network Traffic Monitor.  Оно полностью бесплатно и обладает широким функционалом, среди которого:

  • Измерение скорости сети при неполадках и нестабильностях;
  • Анализ скоростных изменений сети;
  • Сохранение всех отчётов на жёстком диске;
  • Произведение глубоких настроек;
  • Возможность использования полезных сервисов;
  • Много поддерживаемых языков.

Установка ПО не занимает и минуты. Все, что нужно сделать – запустить ехе файл и согласиться с инсталляцией. После этого программа установится и будет готова к работе. Network Traffic Monitor считается одной из лучших проверочных и диагностических программ. Об этом свидетельствуют и многочисленные отзывы пользователей.

О подключении ПК к активной сети с помощью витой пары

Для осуществления качественной проверки интернет кабеля, необходимо понимать элементарную схему подключения витой пары персонального компьютера с другим устройством. Ознакомиться со схемой можно на картинке ниже.

Наибольший интерес представляет схема с изображенной схемой карты или хаба, к которому подключен ПК. Чаще всего он подключается через коннектор RJ-45. Каждая витая пара подключается к трансформатору симметрично. Это может означать, что в трансформаторе есть обмотка и ее середина. Внутри нее находится отвод, который, в свою очередь, соединен с общим проводником с помощью резистора и конденсатора. Это и обеспечивает отсутствие помех в кабеле и четкий, неизменяющийся сигнал. Еще одно преимущество такого трансформатора – защита кабелей от перепутывания и замыкания.

О силе размаха и форме сигнала витой пары

Вопрос, который волнует многих. Далее он будет расписан подробнее.

Первое, что нужно сделать – осциллограмма сигнала информации. После ее анализа можно сделать вывод о:

  • Наличии в сети сигналов типа Rx и Tx одинаковой формы и размахом в 2 Вольта;
  • Том, что одна пара передает сигнал, а другая принимает его;
  • Том, что если какой-либо выпал из разъема, то сигнал прекратит передачу;
  • Форма сигнала круглая;
  • Сигнал имеет ограничения удаленности между различными его точками, которое не превышает 100 метров.

Важно! Размах в два Вольта не несет опасности для здоровья человека и для работы оборудования. Проверять кабель витой пары можно, не отключаясь от сети и не выключая оборудования так же, как и телефонный.

Как проверить обрыв интернет-кабеля и целостность его изоляции в домашних условиях

Если все способы с определением причины поломки провалились, то скорее всего кабель потерпел разрыв или замыкание. Чтобы найти проблемный участок не обязательно осматривать кабель по всей его длине, однако если он не большой, то это сделать можно. В случае если витая пара не оборвалась полностью, найти место разрыва внутри глазами невозможно. На помощь приходят приборы и народные средства для обнаружения разрывов и замыканий. Это и профессиональные тестеры, и простые мультиметры, и способы проверки с помощью подсоленной воды или картошки.

Тестер – отменный способ проверки

С помощью тестера лучше всего узнавать наличие разрывов кабеля. Перед началом проверки следует осмотреть кабель на всей его длине, а особенно уделить внимание качеству обжатия на вилке. Если обжим плохой, то возникнут проблемы с контактом некоторых проводов. Также они могут быть перехлестнутыми в фиксированном положении. Так они не замкнутся. Если поломку на первый взгляд обнаружить не удалось, то можно воспользоваться тестером, который обеспечит качественную проверку.

Важно! Современные тестеры обладают большим функционалом и удобны для использования благодаря дисплеям. Они позволяют прозвонить кабель и точно определить место разрыва и замыкания. Посоветовать можно модель Tester MicroScanner Pro.

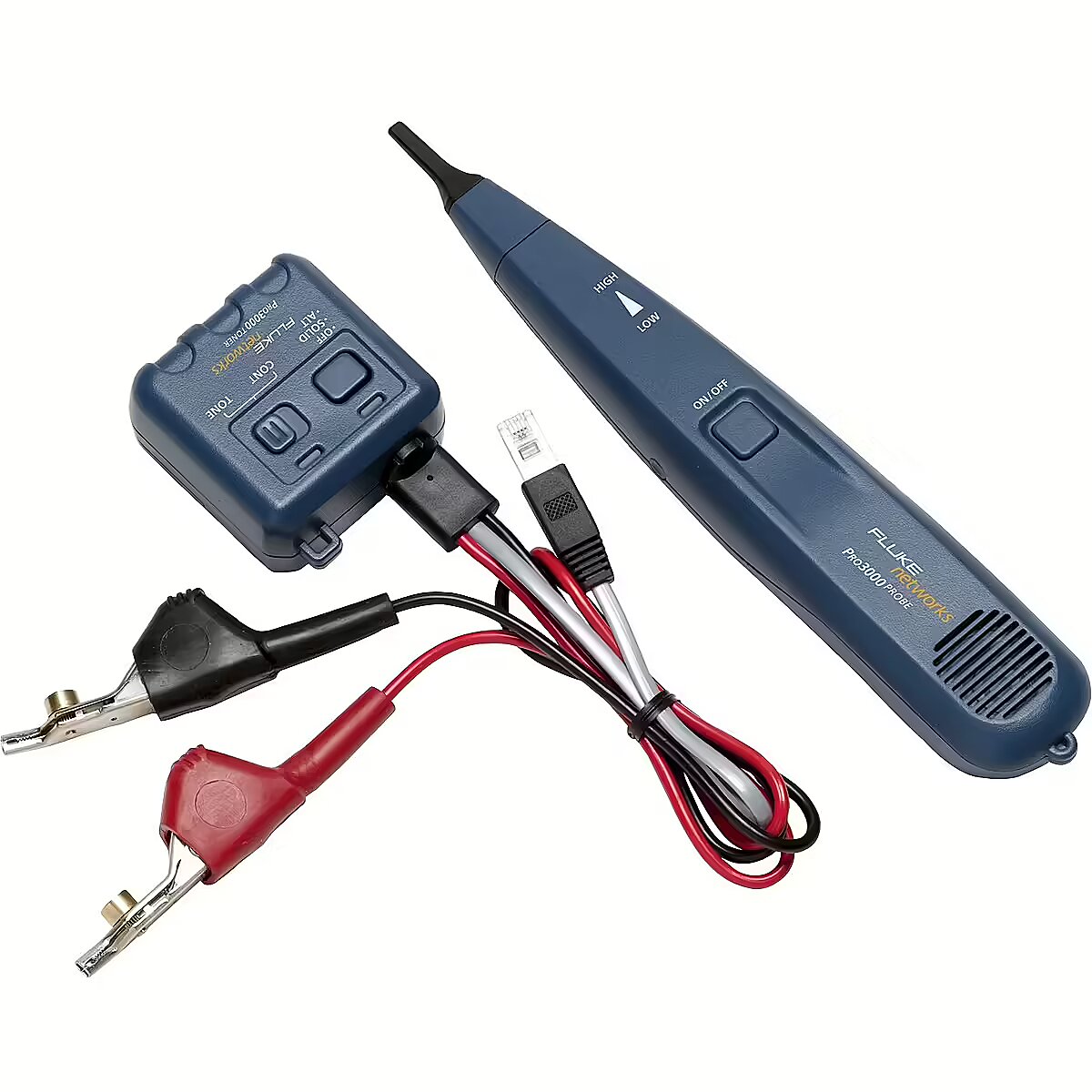

Это один из самых популярных аппаратов на рынке, поскольку имеет много возможностей, среди которых:

  • определение степени правильности разводки;
  • определение места поломки;
  • определение типа поломки;
  • определение дистанции до места поломки;
  • произведение трассировки провода.

Такой прибор хорош, но если под рукой есть мультиметр или обычный стрелочный тестер. Они помогут измерить сопротивление в цепи, напряжение и тип тока. Мультиметра вполне может хватит для анализа витой пары. Для начала анализа нужно включить режим сопротивления и свести концы кабеля в одну точку. Если это получилось, то дальнейшая проверка осуществляется в следующем порядке:

  • проверка целостности всех жил кабеля по отдельности;
  • тестирование каждого кабеля по цветам;
  • проверка на замыкания с соседними жилами;

Часто бывает так, что свести концы воедино невозможно. Тогда коннектор или перерезается, или на одном его конце зачищаются жилы и соединяются между собой. После этого мультиметром прощупываются пары на другом конце.

Проверка с помощью стрелочного мультиметра

Это чуть ли не самый простой способ прозвона кабеля, поскольку такой прибор есть почти в каждом доме. Для проверки берут зеленую и оранжевую пары жилок. Порядок действий следующий:

  • переключить прибор в поиск сопротивления;
  • коснуться к оранжевым жилкам шупом;
  • сопротивление должно установиться на отметке в несколько Ом;
  • прикоснуться к зеленым жилкам и провести аналогичную проверку;
  • прикоснуться к оранжевой и зеленой жилкам и получить значение сопротивления от 100 Ом и выше.

Если измерение прошло удачно и показало те же цифры, то это указывает на отличное состояние проводов. В случае, когда пары не прозваниваются, необходимо заменить их на неиспользуемые, например, коричневого или синего цвета.

Проверка при отсутствии тестеров

Мультиметра и тестера может не оказаться под рукой. В этом случае можно воспользоваться методикой ручной проверки. Для этого нужно отрезать от каждого конца кабеля куски длиной до 15 см. Далее следует удалить обмотку на 5 см. И оголить жилы на пару см.

После этого подготавливается емкость с водой, которая должна быть из стекла или пластмассы. В жидкость добавляется обычная поваренная соль весом в 1/4 веса воды и перемешивается до полного растворения. Жилки кабеля являются проводниками и их соприкосновения должны быть исключены.

Другую сторону отрезка кабеля необходимо подключить к источнику питания, имеющему напряжение более 3 Вольт. Может сгодиться и обычная батарейка, аккумулятор от смартфона и другие безопасные источники.

Подав напряжение, следует следить за проводами в воде. Минусовый проводник должен покрываться белыми пузырями, а плюсовой – желтовато-зелеными. Если все так, то витая пара в хорошем состоянии и никакого короткого замыкания не произошло. Если замыкание было, то пузырьки пойдут и с другой жилки.

Картофель и витые пары

Для этого способа понадобится картофель и подготовленная витая пара. Порядок действий следующий:

  • Картофель разрезается на пополам;
  • Кабеля по одному засовываются в него на один сантиметр;
  • Дистанция между проводами – несколько миллиметров;
  • Далее нужно проследить за реакцией. Если около провода с положительным знаком позеленело, а с отрицательным – пошла белая пена, то с кабелем все хорошо;

Важно! Вместо картошки для этого способа можно пользоваться и яблоком. Все эксперименты показали его эффективность, однако с яблоком это видно не так четко.

Теперь вопросов о том, как диагностировать поломку интернет-кабеля с помощью специальных программ и приборов, а так же тестеров, мультиметров и прочих народных способов нет. Без дополнительных онлайн инструкций каждый может проверить кабель Internet на работоспособность в случае внезапной потери сигнала передачи данных.

Подгорнов Илья ВладимировичВсё статьи нашего сайта проходят аудит технического консультанта. Если у Вас остались вопросы, Вы всегда их можете задать на его странице.

Как проверить по качеству кабель.

При проверке кабеля витых пар важно начать с визуального обследования всего провода по длине. При этом особо важно уделить внимание следует уделить месту обжатия проводника в вилках типа RJ-45. Если при этом провода обжаты неаккуратно, возможно, они не полностью вошли в RJ-45, из-за чего связь становится с плохой скоростью соединения и недопустимого качества. Другой случай, когда провода задевают друг друга, тогда может произойти замыкание. Если внешнее обследование не принесло результатов, появляется резонный вопрос: как проверить по качеству кабель, используя специальные тестеры? Самый легкий способ – проверить тестером провода витых пар. Самые современные приборы оснащены жк-дисплеем. Они помогают установить не только саму проблему, но и точное место ее нахождения. Кстати, достаточно даже сделанного своими руками тестера, оснащенного светодиодами. К сожалению, маловероятно нахождение таких тестеров в обычной квартире.

Основные способы проверки проводников:

1. С помощью мультиметра. Проверить провода мультиметром не составит труда даже для человека, который совершенно ничего в этом не понимает. Этим прибором проверяют напряжение электрической сети, а также величину AC/DC (постоянного/переменного) тока. Настроив мультиметр в режим омметра, возможно с легкостью исследовать кабель на целостность.
2. Прозвонка провода. Наиболее доступный метод проверки качества проводника – прозвонить шнур для тестера стрелочного типа (а точнее, проверка витой пары желтого и зелененького цвета). В первую очередь необходимо вытащить вилку из ПК. Теперь прибор настраиваем на измерение сопротивления сети и прикасаемся щупами к проводам бело-оранжевого завичения и оранжевого цвета. Сопротивление должно составлять один-два Ома. Далее то же самое проводим с проводами витой пары зеленого и бело-зеленого цвета. Величина сопротивления между ними также в районе одного-двух ома. После этого необходимо измерить ту же величину между проводами оранжевого и зеленого цвета. Обычно, при отсутствии проблем витых пар в кабеле, эта величина должна быть бесконечно высокой, но достаточно, чтобы оно было больше сотни Ом.

Как проверить по качеству кабель.

Если провод еще не подсоединен к оборудованию, придется проверять его качество с помощью более трудоемкого, в то же время надежного метода.
Концы провода сводятся в одной точке, после чего прозваниваются. Прибор также настраивается на измерение сопротивления, после чего проводится проверка цельности провода и возможность возникновения короткого замыкания.
Концы щупа подводят к контактам одного цвета двух вилок. Сопротивление во время проверки должно быть равно 0 Ом. Таким образом, необходимо прозвонить поочередно все пары. Испытание же на возможность возникновения короткого замыкания должно проводиться только на одной вилке. Для этого один конец щупа подводится к первому контакту, а второй поочередно к каждому из оставшихся.

Важно!

При передаче сигнала связи используются лишь пары зеленого и оранжевого цвета, так что самого пристального внимания достойны именно они.
Как проверить по качеству кабель, только что изготовленный на производстве?
Размеры величины сопротивления на парах разных цветов разные, благодаря чему довольно просто можно узнать, верно ли обжаты пары. То есть, если по какой-либо причине они оказались перепутаны, это сразу станет видно во время измерения сопротивления. Например, для пары оранжевого цвета нормальный объем данной величины – 50 Ом, значит, если при измерении сопротивление равно 100 Ом – обжата пара отличного от оранжевого цвета или же по другой, не подходящей в данном варианте, схеме.
Как проверить по качеству кабель, чтобы это было наиболее удобно? Используя не только вилку, но и розетку RJ45. При этом свободный конец провода необходимо вставить в эту розетку и измерять сопротивление уже докасаясь щупами не вилки (что довольно неудобно), а проводя это внутри самой розетки.
Получив и проанализировав результаты всех проверок, необходимо принять решение о последующих действиях. Если произошел обрыв или короткое замыкание витой пары зеленого или оранжевого цвета, наиболее рациональное решение – заменит их рабочей парой (коричневого или синего цвета, так как изначально они не используются). Для начала следует обрезать провода одной вилки и снова осуществить прозвон всех пар проводников. Затем, проверить обрыв провода необходимо и со второй вилкой, так как он возможен непосредственно в ней. Короткое замыкание также возможно при неправильной подготовке проводников в месте их фиксации в вилке. Стоит обратить внимание, что если на внешней оболочке кабеля ест насечки – он может сломаться в этом месте. Если все провода витых пар оказались нерабочими, необходимо еще внимательней осмотреть весь кабель по длине и, если место его повреждения обнаружить не удалось, единственным вариантом остается – замена всего кабеля на новый.

рассмотрим варианты. Проверка utp кабеля витых пар с помощью программы, тестером и без приборов

В этой статье рассмотрим:

Ситуации, когда электроэнергия перестает поступать к приборам, возникают достаточно часто и не понаслышке знакомы любому электричество. причин для этого может быть множество, но в большинстве случаев виноват так называемый обрыв на линии. Определить такую ​​неисправность можно только с помощью прозвонки провода. В этой статье вместе сайтом stroisovety.org мы ответим на вопрос, как прозвонить провода и определить, какой из многих получил повреждение? Кроме того, мы расскажем о том, как профессиональные электрики определяют место повреждения скрытой электрической проводки.

Прибор для прозвонки проводов фото

Как прозвонить провода: способы и используемые приборы

Прозвонка проводов в домашних условиях может осуществляться двумя способами: с применением мультиметра и с использованием подручных средств, как обычная лампочка с патроном. Последний вариант немного неудобный, а вот первый вполне простой и доступный для самостоятельного осуществления. Мы рассмотрим оба варианта, поскольку иногда случается так, что под рукой нет приборчика, а результат нужен немедленно.

Начнем с первого способа, который предусматривает использование мультиметра. Чтобы было понятнее, рассмотрим простой пример и выполним с помощью прибора для прозвонки провода проверку целостности провода для подключения системного блока компьютера к квартирной электропроводки. Как правило, он содержит три жилы — с ними мы и будем работать.


Как прозванивать провода фото

Получаем мультиметр, включаем его в режим измерения сопротивления (омметр), замыкаем контактные щупы и устанавливаем стрелку индикатора на ноль. Теперь приступаем к тестированию кабеля. Один щуп приставляем к одному из контактов вилки, а второй поочередно втыкаем в отверстия разъема для подключения кабеля к системник. Наблюдаем за показателями прибора, а вернее его стрелке — если омметр показывает сопротивление провода в пределах 2-3 Ома, то жила вполне исправна, если же оно превышает 10 Ом, это явный признак того, что именно на этой жилые есть порыв. Может случиться так, что стрелка мультиметра вообще никак не отреагирует на ваши действия — это означает лишь то, что контакт на вилке и на разъеме не принадлежат одной и той же жилые электрического провода.


Как прозванивать провода тестером

Таким вот способом выполняется прозвонка проводов мультиметра. Хочу отметить, что такой способ тестирования подходит для проводов любого назначения — телефонные, компьютерные, электрические.

Не рекомендуется использовать для определения целостности провода так называемую «пищалку», которой оснащены практически все современные мультиметры. Она срабатывает в диапазоне от нуля до нескольких сотен Ом, и определить с ее помощью неисправный провод не получится.

Практически точно таким же способом можно осуществить прозвонку с помощью тестера, обеспеченного индикатором напряжения. Следует понимать, что за разорванному провода напряжение не подается, и для того, чтобы прозвонить провода тестером, достаточно измерить напряжение на его жилах. На индикаторе оно должно отражаться одинаковыми цифровыми значениями, которые имеют разный знак («+» или «-»). Единственный недостаток этого способа прозвонки заключается в том, что тестер в состоянии определить параметры провода только в случае, когда он находится под напряжением.


Прозвонка проводов фото

Другой способ прозвонки подходит для тестирования исключительно кабелей электрической проводки — он предусматривает использование обычного куска проволоки с лампочкой. Если речь идет о прозвонке цепи освещения, то можно обойтись и длинным куском одножильного провода. Суть этого способа заключается в следующем. В распределительной коробке провода, ведущие к тому или иному потребителю электрической энергии, поочередно отбрасываются от общей цепи питания и вместо них непосредственно к потребителю подключается отдельный провод, работоспособность которого не вызывает сомнения. Если все заработало, то именно отключен провод можно считать неисправным. Если нет, то восстанавливаем его на место и повторяем операцию с другим проводом электрической цепи.

В принципе, изменяя исходную точку подключения дополнительного провода и используя в качестве индикатора лампу, можно прозвонить практически любой участок квартирной проводки. Метод отличный, а главное действенный — единственный его недостаток заключается в некоторых неудобства, связанные с постоянными переключениями проводов.


Как прозванивать провода мультиметра фото

Методы выявления порывов в электрической проводке

С вопросом, как прозвонить провода мультиметра, мы разобрались, остается решить вопрос, как определить порыва? Если этот вопрос касается не скрытой проводки, а подключение шнуров, то вариантов мало — наверное провод переломился у вилки или вилки. А вот что делать, если речь идет о порыве скрытого в стене кабеля? Как тогда быть?

Для этих целей современная промышленность разработал массу приборов типа «Е-121» — в среде профессиональных электриков такое устройство называется «дятлом». С его помощью можно не только определить местоположение электрического провода, но и найти при необходимости место порыва. Работать с ним достаточно просто — ведете его вдоль проложенного в стене кабеля и наблюдаете за специальным сигнализатором. В месте порыва образуются особые электромагнитные аномалии, на которые реагирует прибор, подавая звуковой сигнал.


Прозвонка проводов мультиметра фото

Существуют и так называемые дедовские способы выявления скрытой и неисправной электрической проводки, проверенные годами и не одним поколением радиолюбителей. Для этого понадобится обычный радиоприемник, настроенный на частоту волны в 100 кГц. Продвигая его вдоль электрической проводки, нужно слушать посторонние шумы — там, где кроме растущего шипение, будет прослушиваться интенсивное потрескивание, находится место порыва провода.

Теперь вы знаете, как прозванивать провода, и сможете без помощи специалиста легко определить причину отсутствия электроэнергии в том или ином месте проведения, а при необходимости и выявить ее место порыва.

Как прозвонить провода: способы определения поврежденных жил кабелей

В этой статье рассмотрим: Как прозвонить провода: способы и используемые приборы Методы выявления порывов в электрической проводке Ситуации, когда электроэнергия перестает поступать к приборам, возникают достаточно часто и не понаслышке знакомы любому электричество. Причин для этого может быть множество, но в большинстве случаев виноват так называемый обрыв на линии. Определить такую ​​неисправность можно только [. ]

Больше информации

В сплывшем окне на мониторе компьютера появилась надпись «Сетевой кабель не подключен», светодиод на сетевой плате не светится. Вставляете, вынимаете вилку RJ-45 в надежде на плохой контакт в соединении и осознаете, кабель не исправен. Если у Вас в компьютере не установлена отдельная сетевая карта, и вилка сетевого кабеля вставляется непосредственно в материнскую плату, то светодиод не будет светить, если отключено соединение программно.

Отключение может произойти и без Вашего непосредственного участия, например из-за нестабильного сетевого напряжения, запущенными не лицензированными программами или вируса. Для проверки в Win XP нужно зайти: Пуск / Настройки / Панель управления / Сетевые подключения и убедиться, что соединение подключено. Реже, но тоже бывает, не правильно работает драйвер сетевой карты. Проверить можно: Пуск / Настройки / Панель управления / Система / Оборудование / Диспетчер устройств / Сетевые платы. Не должно быть никаких предупреждающих знаков.

Сетевые карты очень редко отказывают, такое иногда случается после сильной грозы. Проверить работоспособность сетевой карты можно, подключив к заведомо исправной линии или установкой в другой компьютер, не забыв инсталлировать для нее драйвер. Иногда удается заставить сетевую карту работать перестановкой в соседний слот материнской платы.

Звонок в техническую службу провайдера поможет проверить работоспособность линии с их стороны. Если в компьютере и у провайдера все в порядке, следовательно, вышел из строя кабель витых пар и требуется его ремонт. Можно конечно вызвать специалистов и ждать, но при желании, возможно, провести диагностику и отремонтировать кабель витых пар своими руками.

Наиболее вероятны следующие неисправности кабеля витых пар:
— полный обрыв одного или нескольких проводов − встречается часто;
— короткое замыкание между проводниками одной витой пары или между проводами соседних пар − встречается реже.

Программа для проверки доступа к сети Интернет


Network Traffic Monitor

В поисковых системах часто ищут ответ на вопрос: «программа для проверки кабеля витых пар». В компьютере с установленной системой Windows уже есть такая программа, которая выдает сообщение «Сетевой кабель не подключен», в случае обрыва или замыкания в кабеле витых пар. Место же обрыва или замыкания придется искать самостоятельно, нет такой программы, которая указала бы точно место и причину неисправности. Для этого есть специальные тестеры, например MicroScanner Pro.

Другое дело, если связь с Интернетом есть, но она не стабильна или скорость загрузки внезапно упала. Для проведения мониторинга трафика по сети есть отличная бесплатная программа, точнее утилита, которая называется Network Traffic Monitor.

Она позволяет в режиме реального времени измерять скорость передачи данных, наблюдать изменение скорости во времени, сохранять данные на винчестере, резиновые окошки, широкие возможности настройки и много других полезных сервисов. Поддерживает множество языков, в том числе и русский.

Установить программу на компьютер просто, достаточно запустить ехе файл и нажать несколько раз кнопку подтверждения. Network автоматически добавится в автозагрузку и будет выполнять мониторинг, и сохранять все данные. Для вывода на экран монитора любого из окошек, достаточно нажать правой кнопкой мышки на иконку в трее и выбрать нужное окошко. Network Traffic Monitor лучшая утилита для анализа и диагностики качества сети из всех, с которыми я знакомился при поиске. Работоспособность программы Network Traffic Monitor проверена мной с Windows HP и Windows 7. Скачать программу Network Traffic Monitor одним нажатием кнопки мышки Вы можете с моего сайта.

Схема подключения компьютера к сети


utp кабелем витых пар

Для проверки кабеля витых пар со знанием дела желательно представлять, электрическую схему подключения кабелем витых пар сетевой карты компьютера с другими устройствами, хабом, свичем или другим компьютером. На рисунке представлена схема участка сети подключения компьютера к активному оборудованию, хабу или свичу.

Для проверки кабеля витых пар представляет интерес как раз часть схемы сетевой карты или хаба, к которой подключен разъем кабеля витых пар RJ-45. Как видите, каждая пара подключена к трансформатору по симметричной схеме (от середины обмотки трансформатора сделан отвод, который соединен с общим проводом, иногда через резистор или конденсатор). Благодаря такому подключению, все наводимые помехи в кабеле приходят на вход в противофазе, и взаимно уничтожаются, а полезный сигнал приходит в фазе и величина его не изменяется. Трансформаторная схема имеет еще одно достоинство, защищает активное оборудование от коротких замыканий и перепутывания проводов в кабеле витых пар при подключении.

Размах и форма информационного сигнала


в кабеле витых пар

У некоторых возникает вопрос, какую форму и размах имеет сигнал в витых парах? На представленной фотографии осциллограмма информационного сигнала. На витых парах сигналы как Rx, так и Tx имеют приблизительно одинаковую форму и размах около двух вольт. По одной паре сигнал передается, а по второй принимается, поэтому и для связи и нужны две пары. Если один из разъемов RJ-45 кабеля витых пар вынут из оборудования, то передача сигнала автоматически прекращается.

Теоретически сигнал в витой паре должен иметь прямоугольную форму, но так как имеется емкость и сопротивление проводников, то форма сигнала закругленная. По этой причине и ограничена удаленность между точками связи, обычно не более 100 метров. Величина сигнала 2 В не опасна для человека, не опасно для сетевого оборудования и короткое замыкание между парами, так что можно заниматься поиском неисправности кабеля витых пар без его отключения от сети. Сетевая карта, свич или хаб из строя не выйдут.

Как найти обрыв в utp кабеле витых пар

Найти обрыв в кабеле витых пар можно несколькими способами: внешним осмотром, прозвонкой мультиметром или стрелочным тестером и народными способами.

Проверка кабеля витых пар внешним осмотром

Начинать проверку utp кабеля следует с внешнего осмотра кабеля по всей его длине, особое внимание нужно обратить на качество обжима в вилках RJ-45. При небрежном обжатии проводники могут быт не вставлены в вилку до упора, и контакт будет плохим. Или проводники перехлестнуты между собой в месте фиксации (бывает с зеленой парой, так как ее проводники обжимаются на расстоянии двух контактов) и витые пары в этом месте могут замкнуться. Если визуальный осмотр не позволил обнаружить неисправность, тогда необходимо выполнить тестирование кабеля витых пар.

Если бы в Вашем распоряжении имелся современный кабельный тестер с ЖК-дисплеем например, MicroScanner Pro, позволяющий определить не только вид дефекта в кабеле витых пар, но и место его нахождения, или хотя бы самодельный светодиодный тестер, то вопросов бы не возникло. Однако в быту приходится обходиться подручными средствами.

Проверка кабеля витых пар тестером или мультиметром

Самый простой способ проверки, является прозвонка оранжевой и зеленой витой пары стрелочным тестером. Для этого нужно вынуть вилку RJ-45 из сетевой карты компьютера. Дале, щупами тестера, включенного в режим измерения сопротивления, прикоснуться сначала к оранжевому и бело-оранжевому проводнику витой пары. Тестер должен показать сопротивление 1-2 Ома, затем к зеленому и бело-зеленому. Сопротивление тоже должно быть 1-2 Ома. Полярность подключения тестера значения не имеет. Далее замеряется сопротивление между оранжевым и зеленым проводниками пары. Оно должно быть более 100 Ом, обычно равно бесконечности. Если результаты измерений соответствуют приведенным выше значениям, значит, витые пары в кабеле исправны.

Вот еще один способ более сложный, но надежный и незаменим, если проверяемый сетевой кабель витых пар не подключен к оборудованию. Нужно свести концы кабеля с вилками RJ-45 в одно место и прозвонить проводники. Нужно установить на приборе переключатель в положение измерения сопротивления и по схеме проверить целостность проводников и отсутствие короткого замыкания между ними.

На фотографии изображен кабель витых пар обжатый в коннекторе RJ-45 по варианту В цветовой маркировки.

Концом одного щупа прибора прикасаются к контакту одной вилки RJ-45, а другим щупом прикасаются к одноименному контакту второй вилки. Сопротивление должно быть равно нулю. По очереди прозваниваются провода каждого цвета и каждый провод проверяется на отсутствие короткого замыкания с любым другим. Проверку на отсутствие короткого замыкания проводят на одной вилке. Для этого один конец щупа подсоединяется к контакту, допустим номер 1, а второй по очереди ко всем остальным. Далее щуп подсоединяется к контакту 2 и по очереди к 3, 4, 5, 6. Так как в передаче сигнала задействованы только две пары (оранжевая и зеленая , контакты вилки 1, 2, 3, 6), то на них надо при проверке обратить особое внимание.

Но не всегда есть возможность свести разъемы utp кабеля в одну точку. В таком случае без дополнительного приспособления обойтись трудно. Конечно, можно удлинить конец щупа тестера на всю длину кабеля и вдвоем выполнить проверку, или обрезать одну из вилок RJ-45, зачистить провода и скрутить их между собой попарно. Но целесообразнее сделать простейшее приспособление из розетки для RJ-45, закоротив в ней пары отрезками проводников диаметром 0,5 мм или резисторами, как показано на фотографии. Резисторами лучше, так как это позволить проверить не только целостность проводников витой пары, а и наличие короткого замывания между ними. Если измеренная величина сопротивления равна нулю, а не установленному в розетке, значит, проводники закорочены между собой. Номиналы резисторов для перемычек витых пар лучше взять разные, например 50, 100, 150 и 200 Ом. Тогда результаты измерений будут более информативными.

Вилка RJ-45 одного конца кабеля витых пар вставляется в розетку с перемычками, прикасаясь щупами тестера к контактам второй вилки, выполняют по очереди проверку каждой витой пары и отсутствие короткого замыкания между соседними парами по выше описанной технологии.

Благодаря разным номиналам сопротивлений легко проверяется правильность обжатия витых пар, при проверке вновь изготовленного кабеля. Если какие-либо пары перепутаны местами, то по величине сопротивления — это сразу будет видно. Например, если при проверке оранжевой пары мультиметр покажет сопротивление 100 Ом вместо положенных 50, значит, вместо оранжевой пары в контакты 1 и 2 RJ-45 обжата другая пара, или кабель обжат по другому варианту.

Проверять кабель витых пар, касаясь вилки RJ-45 очень неудобно. Если в наличии имеется свободная розетка RJ-45, то можно улучшить условия измерений. Вставить второй конец кабеля в розетку и измерения проводить, касаясь щупами контактов внутри розетки.

По результатам проверки принимается решение о дальнейших действиях. Если оранжевая или зелёная пары в обрыве или замкнуты, то можно заменить их одной из не используемых, коричневой или синей, если они исправны. Для этого придется обрезать сначала одну вилку и опять прозвонить все пары, затем вторую с повторной проверкой пар, так как обрыв или короткое замыкание может быть в самих вилках. Замыкания бывают в месте зажима кабеля фиксатором в вилке при неправильной подготовке проводов. Обрыв, если проводники при подрезании внешней оболочки кабеля надсечены. В этом месте они часто и ломаются. Если после обрезания вилок все пары оказались с дефектами, надо более внимательно осмотреть кабель по всей длине, в случае если поврежденное место обнаружить не представится возможным, придется менять кабель витых пар новым.

Проверка utp кабеля витых пар без приборов

Если под рукой нет тестера или мультиметра, то можно проверить исправность кабеля витых пар без них по ниже предлагаемой методике. Нужно отрезать от концов кабеля куски по 10-15 см. вместе с разъемами. Освободить концы кабеля от оболочки на 5 см. и снять изоляцию с каждого из проводов на длину 2 см.

В небольшую емкость из диэлектрического материала (стекло, пластик, полиэтиленовый пакет) налить немного воды с растворенной в ней поваренной солью из расчета четверть объема соли от объема воды. Чем соли больше, тем лучше. Соль добавляется в воду, чтобы уменьшить ее электрическое сопротивление. Погрузить все проводники одного конца кабеля в емкость с раствором. Можно погружать каждую витую пару и по очереди. Расстояние между проводниками витых пар должно быть минимальным, но соприкасаться они не должны.

Витые пары противоположного конца кабеля последовательно подсоединить к полюсам любой батарейки или источника питания величиной более 3 В. При очень большей концентрации соли в подогретой воде достаточно будет и 1,5 В. Такое напряжение выдает любая пальчиковая батарейка, например от пульта дистанционного управления телевизором. С успехом подойдет аккумулятор от сотового телефона, у него напряжение около 3,7 В. Батарейка от материнской платы тоже сгодится, у нее напряжение 3,2 В. При наличии резистора номиналом 50-100 Ом, лучше подключать батарейку через него, для защиты на случай короткого замыкания витых пар. Полярность подключения значения не имеет.

В качестве источника питания можно использовать телефонную сеть. Напряжение в телефонной сети около 40 вольт и ток постоянный, ограниченный на телефонной станции 40 мА. Такое подключение безопасно для человека и телефонной линии. Этим вариантом удобно воспользоваться, если нужно подать напряжение на витую пару в подъезде, где рядом находится телефонная коробка.

Для проверки подойдет любое зарядное устройство от сотового телефона, USB порт компьютера, на крайних клеммах там 5 В. К USB без токоограничивающего резистора подключаться не допустимо, можно вывести из строя компьютер. Для проверки витых пар достаточно тока 2 мА.

После подачи напряжения, на противоположных концах витой пары, которые в воде, будет наблюдаться следующая картина.

Как видно, на проводнике, который подсоединен к минусу (катоду), выделяются мелкие белые пузырьки водорода, а подключенному к плюсу (аноду) – желто-зеленые — хлора. Очевидно, что пара в порядке и нет короткого замыкания с другими проводниками. В случае замыкания, в зависимости от того, с каким проводом, шли белые или желтые пузырьки еще и с другого провода.

Если найдено повреждение, то проверку витых пар на этом можно закончить и заменить неисправную витую пару синей или коричневой. Например, при проверке витых пар выявлен обрыв в оранжевой паре. Тогда соединяете оранжевую пару, идущую от разъемов, с синей парой кабеля. Технология соединения описана на странице «Удлинение кабеля витых пар». .

Безусловно, лучше обжать кабель новыми коннекторами, а не сращивать. Или обжать старыми способом, описанном на страничке «Как обжать вилку RJ-11, RJ-45 на кабель витых пар» .

Если оранжевая и зеленая пары в порядке, и Вы не хотите возиться с обжимом коннекторов, нужно проверить отрезанные куски кабеля с коннекторами. Для этого скручиваются вместе зачищенные от изоляции все цветные провода витых пар и отдельно бело – цветные.

Коннектор погружается в соляной раствор на такую глубину, чтобы контакты оказались полностью в воде. Скрученные провода подсоединяются к батарейке.

На четырех из восьми контактов через один, должны образоваться белые пузырьки. Меняете полярность подключения батарейки, пузырьки должны образоваться на контактах, на которых не появлялись до этого и тоже строго через один. Отклонение от этого сразу свидетельствует о неисправности. Например, если белых пузырьков нет на одном из контактов, значит провод в обрыве, если нет ни на одном контакте, значит короткое замыкание между проводниками. Для уточнения, можно выполнить индивидуальное тестирование пар, раскрутив ранее сделанные скрутки.

В зависимости от полученных результатов придется заниматься обжимом или сращивать провода.

Проверка кабеля витых с помощью картошки

Кабель подготавливается, как описано выше, только емкость с соляным раствором заменяется половинкой картошки. Втыкается последовательно каждая пара в картошку на глубину 1-1,5 см. Расстояние между проводниками должно быть минимальным.

Как видите на фото вокруг провода, который подсоединен к плюсовому выводу батарейки позеленело, а вокруг минусового появилась белая пена. Когда провода будут вынуты из картошки, вы заметите потемнение провода, на который подавался минус. Если изменений на срезе картошки не произошло, значит, проводники витой пары в обрыве или закорочены между собой.

Ради интереса ткнул провода в срез яблока. Не так явно, но что провода хорошие очевидно.

Описанным способом проверки витой пары можно проверять провода любого типа, сечения и длины.

При ремонте квартиры всегда следует уделять внимание электропроводке. Вызов специалиста для устранения неисправностей домашней электросети обойдется дорого. Если выполнять необходимые правила, ремонтом электричества можно заниматься самостоятельно. Ничего сложного здесь нет, чтобы понять, как мультиметром прозванивают провода. Достаточно обладать знаниями на уровне школьного курса физики. При этом следует помнить, что основой всех работ с электричеством является техника безопасности.

Что такое мультиметр

Мультиметр — это цифровой измерительный прибор обычно китайского производства. С его помощью измеряют ток, напряжение и электрическое сопротивление. Он содержит:

  • дисплей, на котором изображаются числовые значения измеряемых параметров;
  • переключатель режимов работы;
  • гнезда для щупов;
  • 2 гибких провода черного и красного цвета.

Для новичка прибор вначале покажется сложным, но для проверки электрических цепей его использовать просто, установив переключатель на измерение сопротивления. Эта функция применяется при проверке электропроводки в квартире. Данный режим устанавливается в секторе измерения сопротивлений на самый нижний предел (200 Ом) или значок диода с сигналом. Щупы следует подключить к гнездам COM и VΩmA. Перед тем как мультиметром прозванивают провода, сначала проверяют его исправность путем замыкания щупов. Прибор должен показать нулевое сопротивление или чуть больше. В режиме прозвонки динамик мультиметра издает характерный писк. Этот диапазон устанавливается при выяснении ответа на вопрос о том, как прозвонить провода на замыкание мультиметром.

Отличное от нуля сопротивление получается при малой емкости батареи питания тестера. Если цепь не замыкается, прибор показывает бесконечное сопротивление (цифра «1» на экране).

Проверка исправности изоляции

Изоляцию проверяют с одного конца кабеля. Концы жил зачищают, а мультиметр устанавливают на диапазон мегаом (самый верхний предел). Затем проверяют отсутствие пробоя между жилами. Поскольку между ними есть небольшая емкость, показания прибора начнут меняться, а после зарядки на индикаторе должна появиться «1», что означает, что сопротивление превышает измеряемый диапазон.

Когда прибор показывает какое-то значение, это говорит о некачественном кабеле, влиянии высокой влажности или присутствии электромагнитных помех. Стабильные значения отражают неисправность изоляции, а постоянное изменение показаний на дисплее означает наличие помех. Таким способом проверяют исправность проводки, находящейся в стене помещения с повышенной влажностью.

При измерении больших значений сопротивлений руками не следует касаться оголенных щупов, так как это создает значительные погрешности.

Проверка целостности кабельной продукции

Для измерений по цепи пропускают слабый электрический ток от элемента питания мультиметра, а прибор указывает величину сопротивления. Целью может быть нахождение двух концов одной жилы или целостности провода. Погрешность измерения в технологии того, как прозвонить провода мультиметром, здесь не имеет значения — либо по цепи течет ток, либо нет. Если кабель исправный, каждая его жила проводит электрический ток, а между отдельными проводниками отсутствует короткое замыкание.

Проверка кабеля на наличие обрыва

При прозвонке выполняются следующие действия.

  1. Переключатель мультиметра устанавливается в положение 200 Ом.
  2. Щупами поочередно проверяется на обрыв каждая жила.
  3. Показания прибора правильно классифицируются. Если сопротивление не превышает 2 Ом, то провод исправен. Когда отметка доходит до 10 Ом, это означает, что где-то появился неплотный контакт или частичный обрыв.

Прозвонка проводки между распределительными коробками

В распределительной коробке сложно разобраться в подключениях. Опять же здесь применяется способ того, как мультиметром прозванивают провода. Для этого нужен дополнительный проводник, длина которого превышает расстояние между коробками.

  1. Сначала отключают электричество в квартире с помощью вводного автомата.
  2. Один конец дополнительного проводника через «крокодилы» подключается к одному из выводов в коробке, а другой — к одному щупу мультиметра. При этом везде отключаются нагрузки.
  3. Другим щупом находят соответствующий вывод в другой коробке по характерному писку прибора. На проверенный провод устанавливают маркировку и аналогично прозванивают остальные. Перебитую жилу находят методом исключения, когда будут проверены все остальные проводники.

Как проверить новую электропроводку

Чтобы быть уверенным в полной исправности домашней электросети, на этапе прокладки следует произвести ряд простых действий.

  1. Выбор качественного кабеля. Дешевые материалы не выдерживают больших нагрузок. Проверить изделие можно мегаомметром прямо в строительном магазине. Необходимые измерения обычно делает продавец.
  2. После монтажа кабеля необходимо тщательно проверить изоляцию на наличие дефектов, несмотря на то, что прибор показывает норму. Это делается до того, как он будет покрыт штукатуркой или другими отделочными материалами.

Алгоритм прозвонки проводки под напряжением следующий.

  1. Включение автомата, нахождение и маркировка фазы индикаторной отверткой.
  2. Включение мультиметра на измерение напряжения переменного тока и установка на диапазон выше 220 В. Одним щупом прибора следует прикоснуться к фазе, после чего другим по очереди протестировать провода. При появлении на дисплее величины 220 В искомый нулевой провод будет найден. Его следует замаркировать.
  3. Остальные пары проводов проверяются аналогичным образом и маркируются.

При проверке на замыкание щупы подсоединяются к разным проводникам в режиме омметра. Наличие сопротивления показывает, что они связаны электрически между собой. Проверка делается на небольших отрезках проводки, поскольку у прибора небольшое напряжение. Перед тем как прозвонить провода мультиметром на короткое замыкание, во всей схеме отключаются все приборы. Проверяя все линии, находится закороченная. Затем она вызванивается по участкам, пока не найдется место замыкания.

Обнаружение неисправностей в электрической цепи автомобиля

Если какое-либо устройство электрооборудования в автомобиле перестало работать, не стоит торопиться с его заменой.

В том, как прозвонить провода мультиметром в автомобиле, нет особых принципиальных отличий. Прежде всего, проверяется подача напряжения к исследуемому прибору:

  • мультиметр переключается в режим измерения напряжения;
  • один щуп цепляется на минус АКБ или массу автомобиля;
  • другой щуп подключается к подводящему проводу, отсоединенному от клеммы прибора.

Появление на табло значения напряжения аккумулятора говорит об исправности провода. Аналогичные операции делаются с другими проводами. Отсутствие напряжения в цепи говорит о наличии неисправности на данном участке.

Обратите внимание! Некоторые электрические цепи находятся под напряжением только при повороте ключа зажигания.

Проверка того, как прозвонить проводку мультиметром на утечку тока, производится в режиме амперметра. Выставляется предел 10 А. Прибор нужно правильно подключить к бортовой сети — в разрыв питания от плюсовой клеммы АКБ к потребителям. При этом все приборы следует отключить. На дисплее должно высветиться значение тока, соответствующее потреблению постоянно подключенных приборов. Если сила тока превышает норму, значит, появилась утечка. Прежде всего, проверяются нештатные электроприборы или места, где провода подвержены механическим воздействиям.

Участки с утечкой можно выявить, поочередно вынимая предохранители и проверяя искрение на контактах, а также показания тестера. После определения подозрительного участка провода прозваниваются там на предмет целостности и по величине их сопротивлений.

Способ, помогающий понять, как прозвонить высоковольтные провода мультиметром, заключается в измерении сопротивления каждого из них. Номинал выбивается на резиновой оболочке и проверяется тестером в режиме омметра. Сопротивление проводов находится в пределах 3,4-9,8 кОм. Разница между измеренным значением и допустимым не должна превышать 4 кОм.

Заключение

Найти самостоятельно неисправность в электропроводке можно, если разобраться, как мультиметром прозванивают провода, и овладеть методом исключения. При этом наличие схемы здесь обязательно. На ощупь проводку отремонтировать сложно, поскольку часто провода прокладываются жгутами, в которых непросто разобраться.

Если нужно найти неисправность оборудования или электрической проводки, одной из операций, которая выполняется в первую очередь, является прозвонка кабелей и проводов мультиметром (тестером) для проверки исправности цепи (отсутствия в ней разрывов), наличия короткого замыкания и определения её сопротивления (если это необходимо). Таким образом удаётся легко и достаточно быстро проверить на исправность лампу, утюг, выключатель, предохранитель, трансформатор. О том, как прозвонить провода мультиметром правильно, и пойдёт речь в этой статье.

Что нужно знать о приборе, чтобы прозванивать провода

Если вы планируете прозвонить проводку в квартире, нужно знать о мультиметрах несколько принципиально важных фактов. В первую очередь стоит отметить, что проверить провод можно самым простым прибором. Вполне подойдёт недорогая китайская модель с минимальными возможностями.

Но при этом удобнее всего использовать устройство, в котором есть сама функция прозвонки. Для того чтобы установить ручку прибора в соответствующее положение, необходимо повернуть её в направлении значка диода (как вариант, дополнительно может быть нанесено изображение звуковой волны). Это означает, что при проверке целостности провода при замыкании контактов прозвучит звуковой сигнал.

Но наличие звукового сопровождения совершенно необязательно для прозвонки проводов мультиметром. О том, что цепь разорвана, будет свидетельствовать единица на дисплее, показывающая, что уровень сопротивления между щупами выше, чем предел измерений. Если же на исследуемом участке повреждений нет, на экран будет выведено значение сопротивления, которое в идеале должно стремиться к нулю (при условии работы в бытовых сетях небольшой протяжённости).

Последовательность действий при прозвонке

  1. Перед тем, как прозвонить цепь мультиметром, нужно повернуть ручку прибора в нужное положение.
  2. Установить концы (измерительные провода) в соответствующие гнёзда. Чёрный провод в гнездо, обозначенное СОМ (иногда оно может быть обозначено «*» или знаком заземления), а красный – в гнездо, где указан знак Ω (иногда ставят знак R). Стоит отметить, что знак Ω может быть нанесён как отдельно, так и в сочетании с обозначениями других единиц измерения (V, mA). Это правильное положение измерительных проводов, которое позволит соблюдать полярность при проведении дальнейших измерений. Хотя если будет проверяться только целостность проводов, взаимное положение их на полученный результат никак не повлияет.
  3. Включить прибор. Для этого может быть предусмотрена отдельная кнопка или включение может происходить автоматически при повороте ручки в нужное положение при выборе пределов измерения или режима работ.
  4. Замкнуть измерительные концы между собой. Если прозвучит сигнал, значит, прибор исправен и готов к работе.
  5. Взять проверяемый кабель или провод (предварительно его концы должны быть оголены от изоляции, зачищены до металлического блеска, удалена с поверхности грязь, окислы). Прикоснуться измерительными проводами к оголённым участкам проводника.
  6. В случае целостности прозвучит сигнал, а показания прибора будут или равны 0, или укажут на значение сопротивления. Если на дисплее будет отображена 1 и не будет звукового сигнала, это означает, что проверенный проводник оборван.

Правила безопасной прозвонки с использованием мультиметра


прозвонка сетевого кабеля мультиметром

Работа с электричеством не допускает непрофессионализма, поэтому сложился определённый перечень правил, которые позволяют сделать её максимально точной, быстрой и безопасной.

  1. Удобнее всего при прозвонке использовать на концах измерительных проводов специальные наконечники, которые получили более распространённое название «крокодилы». Они позволят сделать контакт устойчивым и освободят руки при проведении измерений.
  2. При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (необходимо удалить даже слаботочные батарейки). Если в цепи стоят конденсаторы, они должны быть разряжены закорачиванием. В противном случае при проведении работ прибор просто сгорит.
  3. Перед тем как проверить целостность проводника большой длины при проведении измерений важно не прикасаться руками к его оголённым концам. Это связано с тем, что полученные в результате показания могут быть некорректны.

При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы. После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях.

Проверяем нет ли короткого замыкания между жилами кабеля. Если на индикаторе «1» и нет звукового сигнала, значит все в порядке, иначе — короткое замыкание.

В данном случае звуковой сигнал будет означать наличие между проверяемыми жилами короткого замыкания. Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением это принципиально важно.


Прозваниваем жилы кабеля. Есть звуковой сигнал — все хорошо, иначе — жила повреждена.

Чтобы определить целостность жил выполняется та же операция, только на одном из концов кабеля все зачищенные жилы скручиваются вместе. При поиске обрыва важно учитывать, что отсутствие на каком-либо из концов звукового сигнала будет говорить о нарушении целостности проводника.

Прозваниваем проводку в квартире мультиметром

Рассмотрим в качестве примера современную квартиру, в которой проводка выполнена в соответствии с действующими требованиями и нормами. Это значит, что при прокладке линии освещения и питания розеток были разведены, и в каждую из комнат для них проложены отдельные провода. Каждая из таких цепей питается от квартирного щитка через отдельный автоматический выключатель.

Если в одной из комнат исчез свет, для начала стоит проверить исправность светильника. Перед началом работ необходимо обесточить комнату/квартиру в зависимости от схемы питания. При использовании в светильнике непрозрачной лампы накаливания, целостность нити визуально определить сложно, поэтому потребуется мультиметр и его функция прозвонки. Давайте поэтапно разберёмся, как правильно это сделать.

Вначале нужно проверить щиток на наличие сработавших автоматов. В первом случае они будут находиться во включенном положении (тогда неисправность может скрываться в комнатном выключателе, лампе или патроне). Вероятность повреждения проводки в такой ситуации мала. Если же аппарат сработал, нужно будет проверять всё кроме комнатного выключателя, включая сам щитовой автомат.

Если автоматы не сработали

Прозваниваем выключатель. При включенном выключателе должен быть звуковой сигнал, при выключенном — тишина и «1» на индикаторе.

  1. Убедиться в наличии напряжения на входе и выходе автомата. Если оно есть, можно переходить к дальнейшей проверке.
  2. Подготовить прибор к работе и проверить его исправность закорачиванием измерительных концов.
  3. Выкрутить из патрона лампу.
  4. Одним из измерительных щупов коснуться цоколя (металлической части лампы с резьбой), а вторым – центрального контакта лампы (изолированного центра торцевой части цоколя).
  5. Звуковой сигнал и показания прибора, которые отличны от 0 или 1, означают, что лампа исправна. Если неисправна, нужно её заменить, что и станет решением проблемы.
  6. Проверяем на исправность патрон. Для этого нужно разобрать светильник, убедиться в целостности подведенных проводов, контактов. Если всё в порядке, то причина поломки не в патроне. При обнаружении неисправностей их нужно устранить. Лампу пока вкручивать нельзя.
  7. Проверяем исправность комнатного выключателя. Для этого снимаем пластиковую накладку, откручиваем винты и достаём его из монтажной коробки. Осматриваем оборудование на предмет появления нагара, проверяем затяжку креплений. Если всё исправно, нужно измерительные концы тестера установить на контакты выключателя. Появление звукового сигнала при прозвонке во включенном положении будет свидетельствовать о том, что оборудование исправно. Провода при этом можно не отсоединять.

В ходе такой проверки, как правило, выявляется неисправность, которая и становится причиной всех неприятностей. Её устранение позволяет быстро решить проблему.

Если автомат сработал

Для обеспечения электробезопасности при проведении работ в этом случае напряжение отключается при помощи общеквартирного автомата. Далее определяется исправность патрона и подведенных к светильнику проводов по алгоритму, описанному выше. При отсутствии неисправностей, нужно проверить саму проводку, используя мультиметр и функцию прозвонки. Такие неисправности случаются достаточно редко, но всё же бывают, к примеру, при установке подвесных потолков или декоративных элементов интерьера.

Прозвонка проводки в этом случае выполняется следующим образом.

  1. С помощью отвёртки отключаем подведенный проводник (при правильно выполненном монтаже он находится снизу) и отводим его в сторону. «Ноль» этой группы находится, как правило, на нулевом зажиме под автоматами.
  2. Выкручиваем из патрона лампу накаливания. При помощи готового к работе тестера проверяем линию, подключаясь одним из измерительных щупов к «нулю», а другим – к отсоединённому проводнику. Если прибор подаёт звуковой сигнал, значит, проводка закорочена.
  3. В этом случае в комнате под потолком вверху над выключателем находим и вскрываем соединительную коробку. Рассоединяем провода.
  4. Проверяем все группы проводов на наличие в них короткого замыкания.
    Для определения участка цепи, в котором имеется короткое замыкание, снова проверяем мультиметром цепи на квартирном щитке. Если сигнал прозвучит, значит, ремонту подлежит именно провод, проложенный от щита до коробки в комнате. В противном случае, поиски нужно будет продолжить до получения результата.

Видео

Из всего вышеизложенного можно сделать вывод о том, что наличие в доме мультиметра с функцией прозвонки – объективная необходимость для любого домашнего мастера. С таким прибором в большинстве случаев можно будет быстро устранить мелкие неисправности, не обращаясь за помощью к специалистам.

При проверке целостности кабельной продукции по одной из жил пропускают электрический ток, и в данную цепь включают омметр, лампочку или звуковое устройство, которое звенит при тестировании провода, поэтому данные испытания называют прозвонкой.

Цель прозвонки может быть двоякой – проверить исправность провода, или найти два конца одной жилы. Прозванивают цепи при помощи мультиметра или специальных приборов.

С данными задачами превосходно справляется даже самый простой и дешёвый мультиметр, ведь в данном случае погрешность измерений не играет никакой роли – ток либо течёт, либо нет, одно из двух. Поэтому в арсенале электрика всегда должен быть хотя бы простейший мультиметр, помимо проверки целостности кабелей им можно измерять напряжение, сопротивление изоляции и силу тока.


Но для единичной проверки можно соорудить прибор для прозвонки из подручных средств. Для начала нужно рассмотреть способы проверки кабелей.

Проверка исправности изоляции

Данное испытание проводят только с одного конца кабеля. Для этого зачищают проводники, включают мультиметр в режим измерения сопротивления, выбирают диапазон мегаом.


Не касаясь пальцами щупов, проверяют ими, нет ли пробоя между жилами.

Из-за емкости кабельных дисплее вначале показания будут меняться, но в течение нескольких секунд емкость зарядится и на индикаторе должна высветиться единица в левой стороне экрана – это означает, что сопротивление настолько велико, что выходит за диапазон измерений.


Если же установится ноль, то это значит, что между жилами есть короткое замыкание. Бывает, что мультиметр показывает какое-то среднее значение. Если кабель новый, то он некачественный, и увлажнённая изоляция дает утечку, или же, может сказываться влияние электромагнитных помех.

В этом случае прибор переключают в более низкий диапазон – сотни килоом, и следят за показаниями – в случае электромагнитных наводок отображаемое на дисплее значение будет постоянно меняться, но если это неисправная изоляция, то показания будут стабильными.


Основные единицы измерения

Обязательно следует следить при проверке за руками – они не должны касаться щупов, чтобы не создавать погрешностей при измерениях. Часто таким способом можно проверить исправность проводки, находящейся во влажной стене, подключаясь к заведомо обесточенным и неподключённым к электроприборам проводам.

Прозвонка целостности проводника

В исправном кабеле каждая жила должна проводить электрический ток, и между ними не должно быть короткого замыкания.

Если кабель имеет маркированные провода, значит идентифицировать пары окончаний каждой жилы не нужно. В этом случае нет нужды подтягивать окончания кабеля в одно место, или тянуть провод от мультиметра к другому концу.

После проверки изоляции на пробой по описанному выше способу, достаточно будет зачистить и соединить в одну скрутку провода на одном конце кабеля, а на другом производить прозвонку.

Мультиметр переключают в режим измерения сопротивления, устанавливают самый низший диапазон – как правило, это 200 Ом, или специальный значок динамика специально предназначенный для прозвонки.

Мультиметр в положении переключения динамика для прозвонки

Всегда перед прозвонкой проверяют сам мультиметр – для этого соединяют два щупа вместе – тестер должен зазвенеть и показать ноль, уже после этого можно проводить измерения.

Для проверки будет достаточно подсоединить один щуп к любому проводу, а другим поочерёдно пройтись по всем жилам – везде они должны прозваниваться, то есть прибор должен издавать звуковой сигнал, если в нём присутствует данная опция, или показывать сопротивление, близкое к нулю.

Некоторые длинные кабели могут обладать сопротивлением в несколько Ом – это нормально. Если прибор показывает единицу справа – значит где-то в тестируемом проводе обрыв.

Как прозвонить проводку между распределительными коробками

Очень часто требуется найти окончания одного проводника в хитросплетении одноцветных проводов в распределительных коробках. В этом случае не обойтись без дополнительного проводника, с длиной большей расстояния между двумя коробками.


Сначала прозванивают сам дополнительный провод, потом один его конец подсоединяют произвольно к одному выводу в распределительной коробке, а к другому окончанию дополнительного проводника подсоединяют один из щупов мультиметра. Электропроводка должна быть обесточена, все розетки должны быть свободными, а выключатели выключены.

Оставшимся щупом проверяют выводы в другой коробке – тот, на котором тестер зазвенит, или покажет ноль и будет единым проводом. Его окончания маркируют, и таким же способом идентифицируют окончания остальных жил. Дополнительный провод и сами щупы лучше снабдить зажимами «крокодил», таким способом цепляя их на тестируемую жилу, что позволит проводить прозвонку проводки самостоятельно.


зажим крокодил

Если одна из жил перебита, то её находят методом исключения, идентифицировав и проверив остальные провода. Таким же способом можно осуществить прозвонку и проверку автомобильной проводки, предварительно отключив аккумулятор.

Альтернативные способы прозвонки

Если тестер отсутствует, то его можно заменить, используя аккумулятор или батарейки и лампочку. В разрыв данной цепи включают испытуемый проводник, процедура ничем кардинально не отличается – при исправной жиле лампочка должна светиться.


Профессиональные электрики для прозвонки также используют специальные телефонные трубки, при этом они могут переговариваться, прозванивая разные окончания проводки.

альтернативные способы прозвонки при помощи: а) простой батарейки и лампочки, б) тоже но с заземлением, в) с трубкой телефона через батарею и заземление и г) через трансформатор на разные напряжения с вольтметром или мультиметром

С использованием трансформатора, на одном конце кабеля подключают к проводам выводы вторичной обмотки, имеющие разные напряжения, которые измеряют на проводах другого окончания, тем самым их идентифицируя.

Прозвонка фаз

Также с помощью вольтметра фазируют провода в параллельно подключённых кабелях – для этого на них подают трехфазное напряжение – включенный между одинаковыми фазами вольтметр будет показывать ноль.

Тех же результатов достигают, делая прозвонку фаз при помощи двух последовательно соединённых ламп 220В – они не перегорят при подключении между разными фазами, и не будут светиться при включении на одинаковые фазы.

Тестер витой пары. 🙂

Тестер витой пары.
Один из рабочих инструментов:
системного администратора / монтажника / эникея.

Предисловие

Бывают в жизни моменты что ты меняешь работу и получаешь объект в наследство. Мега круто если ты получаешь в наследство карту топологии и разводки сети, но обычно ее нет.
В компаниях среднего сегмента максимум все сводиться к пересечению с передающим админом и пояснению там вот то, вон там это и на этом все кончается.
А если на объекте есть аналоговая телефония, то хаос умножается на X2. А если учесть, что сам объект расположен на Х этажах то хаос возрастает на Х10.
Вот как-то так начиналось знакомство в одной из компаний в которой я кого-то работал.
На помочь мне был закуплен тестер витой пары с прозвонкой линии.

Так как темпы роста стояли на месте, но Фэн-шуй у руководства был иной, мини коморки сотрудникам строились на лету. Конечно новым сотрудникам нужен был и аналоговый телефон, и интернет.
Этот инструмент помогал мне всегда.


Обзор будет в сравнении с той моделью что была у меня ранее. Обозначим его как Т1.

Фото

Героя обзора приезжает в картонной коробке, без чехла что в некем плане минус.

Комплект:

База (Трансмиттер)
Ресивер
Провод для подключения rj45
Провод для подключения к телефонной линии
Что он умеет:
1) Режим TEST Проверить витую пару на корректность обжима.
2) Режим SCAN трассировка витой пары.
3) Проверка аналоговой атс на работоспособность. (малополезная в текущих реалиях функция)
4) Проверка полярности провода телефона. (малополезная в текущих реалиях функция)

Первое что хочется заметить инструмент в руках и чувствуется качественный инструмент, ровное литье корпуса, подогнанные размеры обозначения, хороший пластик. Одним словом инструмент, а не игрушка!

Тестируем первую и вторую нужные функции, третью и четвертую функцию протестировать просто мне уже негде.
Режим TEST.
Проверяем витую пару: Вставляем провод в приемник и ресивер жмем TEST. Лампочка начинает поочередно моргать.Если все обжато верно, лампочки на ресивере и базе будут поочередно моргать, соответствуя номеру 1=1 ит.д. Специфичное отличие от тестера Т1 что надо нажать клавишу тест, без нажатия режим проверки не запуститься.
У героя обзор огромный плюс: Если нажать тест без подключенного провода лампочки не моргают, но если подключить провод то они начинают моргать когда на том конце ресивер. Можно подключить ресивер, а самому уйти с базой и запустить тест. С тестером Т1 такой трюк не прокатит, так как ее база сразу моргает лампочками при включении режима, независимо воткнута витая пара или нет.

Режим SCAN (Прозвонка линии) супер фича этого тестера. Подключаем базу к нашей витой паре и на том конце просто подносим ресивер зажав кнопку, чем ближе наш провод, тем четче слышен сигнал из ресивера. Вы сразу отыщите нужный провод из пучка таких же проводов. Прелестно, не так ли?)
Отличие от тестера Т1: Тональность более контрастная. Ресивер у тестера Т1 сильно фонил даже от пальца, и громко ловил наводки от сети 220.
Ресивер из обзора не чувствителен к пальцу, и в разы менее чувствителен к помехе от сети 220. Определить провод подключенный к базе в разы быстрее.
Также в режиме SCAN можно искать и другие провода подключив через крокодилы или сканировать провод до разрыва.

На ресивере есть фонарик, светит как хорошая зажигалка)
Сбоку есть разъем для подключения наушника размер 2,5. (чтобы услышать сигнал в режиме SCAN, когда ооооочень шумно в серверной)

Взглянем что у нас внутри тестера (Фотографии кабельные):

Микросхема бережно затерта. Сама пайка чиста без остаточных соплей.
На плате видно место под BNC коннектор, а в инструкции в картинках есть описание, но производитель его не установил.
Минусы:
разъем для подключения наушника размер 2,5. могли бы сделать стандартные 3,5.
Не цифровой FLUKE)
Плюсы:
Работает качественно.
Исполнение (хороший пластик, литье и позиционирование, в отличие от дешевых аналогов)
Удобный, крупный переключатель режимов.
Реализация режимов.
Это тот самый случай когда стоит купить эту модель по сравнению с версией Т1.
Дочь одобряет)

Магазин дает скидку 20%
по купону:c21a98

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

(PDF) Тестирование производительности кабелей витой пары

2 Journal of Computer Systems, Networks and Communications

предоставляет пользователям гибкую кабельную схему, благодаря которой

изменений легко и экономично реализовать. В дополнении

он обеспечивает промышленность кабельной системой, которая

будет поддерживать текущее активное оборудование и обеспечивает основу

для будущих разработок [9].

3. ХАРАКТЕРИСТИКИ ИСПЫТАНИЙ

3.1. Длина

Длина определяется как физическая длина или длина оболочки кабеля.

Она должна соответствовать длине, полученной из маркировки длины

, обычно встречающейся на внешней оболочке кабеля.

Физическая длина отличается от электрической или спиральной длины,

— это длина медных проводников. Физическая длина

всегда будет немного меньше электрической длины из-за скручивания проводов

[10].

В тесте есть предел, который нельзя превышать.

Этот предел равен 361 футу.

3.2. Задержка распространения

Задержка распространения или задержка — это мера времени, необходимого

для распространения сигнала от одного конца цепи к другому

. Это измерение должно выполняться для каждой из четырех пар проводов

. Задержка измеряется в наносекундах (нс). Типичная

задержка для категории 5e немного меньше 5 наносекунд

на метр (допустимый худший случай — 5.8 нс / м, как показано в

ISO / IEC 11801). 100-метровый кабель может иметь задержку от

до 500 нс (допустимый худший случай — 580 нс / м).

3.3. Смещение задержки

Смещение задержки распространения — это разница между задержкой стробирования

на самой быстрой и самой медленной парах кабеля UTP.

Кабель должен иметь перекос менее 50 наносекунд на 100-метровом канале

в соответствии с ISO / IEC 11801. Чем меньше перекос, тем лучше на

. Все, что меньше 25 наносекунд, отлично.Искажение be-

между 45 и 50 наносекундами является минимально приемлемым.

3.4. Затухание

Электрические сигналы, передаваемые по каналу связи, теряют часть своей энергии

, когда они проходят по каналу, как показано на Рисунке 1. Аттенюация

измеряет количество энергии, которое теряется, когда сигнал

достигает принимающий конец кабельной связи. Измерение затухания at-

количественно определяет влияние сопротивления

кабельной линии на передачу электрических сигналов

.

Согласно ISO / IEC 11801, затухание на частотах

, которые соответствуют расчетным значениям менее 4,0 дБ, будет

вернется к максимальному требованию 4,0 дБ, а затухание

каждой пары в категории 5e будет соответствовать полученным требованиям.

по следующей формуле [9]:

1.05

×

1.9108

f +0.022 × f +

0.2

f

0.04 ×

ф.

(1)

Случайный сигнал

Затухающий сигнал

Соединение

Next Fext

V

in

V

out

V

next

V fext Рисунок

V fext сигналы, передаваемые по ссылке.

3.5. Перекрестные помехи на ближнем конце (NEXT)

Когда через провод течет ток, создается электромагнитное поле

, которое может мешать сигналам на соседних

проводах.По мере увеличения частоты этот эффект усиливается.

Каждая пара скручена, потому что это позволяет противоположным полям в паре проводов

нейтрализовать друг друга. Чем сильнее скручивание, тем эффективнее отмена

и тем выше скорость передачи данных

, передаваемая по кабелю.

Согласно ISO / IEC 11801, СЛЕДУЮЩИЙ каждой пары

будет соответствовать требованиям, выведенным по следующей формуле [9]:

−20 log

10

(65.3−15 log (f)) / — 20

+ 2 × 10

(83−20 log (f)) / — 20

________________

. (2)

3,6. Сумма мощности NEXT (PSNEXT)

Сумма мощности NEXT (PSNEXT) — это расчет, а не измерение. PSNEXT получается из суммирования отдельных

визуальных эффектов NEXT на каждую пару другими тремя парами.

Согласно ISO / IEC 11801, PSNEXT каждой пары будет

соответствовать требованиям, выведенным по следующей формуле [9]:

−20 log

10

(62.3−15 log (f)) / — 20

+ 2 × 10

(80−20 log (f)) / — 20

________________

. (3)

PSNEXT пары k, PSNEXT (k), вычисляется из пары

к паре NEXT (i, k) соседних пар i, j

= 1, …, n, как

следующие:

PSNEXT

k

= −10 log

n

i = 1, i

/

= k

10

000

ik

, (4)

где, i — номер мешающей пары, k — номер —

возмущенной пары, n — общее количество пар, а

NEXT

ik

— потеря перекрестных помех на ближнем конце, связанная из пары i с парой

k.

3.7. Равноуровневые перекрестные помехи на дальнем конце (ELFEXT)

ELFEXT — это расчетный результат, а не измерение.

получается путем вычитания ослабления мешающей пары

из перекрестных помех на дальнем конце (FEXT), которые эта пара вызывает в

соседней паре. Это нормализует результаты по длине.

Согласно ISO / IEC 11801, ELFEXT каждой пары

будет соответствовать требованиям, выведенным по следующей формуле [9]:

−20 log

10

(63.8-20 log (ж)) / — 20

+ 4 × 10

(75,1-20 log (ж)) / — 20

. (5)

ELFEXT

ik

пар i и k вычисляется следующим образом:

ELFEXT

ik

= FEXT

ik

−IL

k

, Тестер кабелей SCSI для тестирования кабельных сборок, изготовленных в соответствии со спецификациями SCSI

  • Тестирует все типы кабелей SCSI
  • Проверка целостности
  • Тест витой пары
  • Easy как 1-2-3

Обнаружение завершает девяносто процентов большинства проблемных установок SCSI! Тестирует кабель за секунды!

Одного теста на целостность цепи недостаточно для квалификации кабельных сборок SCSI.Надлежащая проверка кабелей SCSI должна включать проверку правильности подключения витых пар и экрана. Тесты на непрерывность проверяют только то, что провода соединяются на обоих концах кабеля.

Витые пары в кабеле должны соответствовать правильным парам сигналов SCSI — в противном случае возможно размещение сигнала SCSI (пара сигнала и заземления) на проводах, которые не входят в одну и ту же физическую витую пару (см. Диаграмму справа ). Это вызовет перекрестные помехи и, как следствие, ошибки SCSI.

Тестер кабеля SCSI выполнит этот тест, называемый тестом целостности.

Проверка целостности цепи и проверка целостности витой пары может выполняться на кабеле SCSI примерно за 10 секунд.

Для тестирования кабелей с разъемом VHDCI вам понадобится адаптер. Этот адаптер подключается к 68-контактному разъему HD на ST123, чтобы адаптировать его к VHDCI. В зависимости от того, какое тестирование вы должны провести, вам может потребоваться один, два или три таких адаптера, номер детали AD1003.

Когда в системе с конфигурацией SCSI возникает проблема с кабелем, симптомы сильно различаются, от прерывистой работы до «зависания» SCSI, что приводит к чрезмерным задержкам и затратам на установку системы.

Тестер кабеля SCSI разработан с упором на простоту использования. Новые пользователи смогут работать с тестером в течение пяти минут.

При сегодняшнем увеличении скорости передачи данных SCSI кабельная разводка становится еще более серьезной проблемой.

A. Проверяет штыревое соединение кабеля.
B. Проверяет открытие.
C. Проверяет наличие короткого замыкания между проводами.
D. Проверяет наличие короткого замыкания между проводом.
Тесты на витую пару. Путем измерения емкостного реактивного сопротивления сигнальной пары проверка целостности определит, имеет ли каждая сигнальная пара в кабеле надлежащее емкостное реактивное сопротивление. Зеленый светодиод связан с каждой парой сигнальных линий. Если емкостное сопротивление пары попадает в допустимый эталонный диапазон, загорается зеленый светодиод. Если ЛЮБАЯ сигнальная пара не пройдет проверку, загорится красный светодиод «Ошибка целостности».
50-контактные кабели типа Centronic (вариант 2 — кабель A)
50-контактный Hi-Density (вариант 1 — кабель A)
68-контактный разъем Hi-Density (кабель P)
50-контактный тип Centronic на 50-контактный Hi-Density
50-контактный тип Centronic на 68-контактный Hi-Density
от 50 контактов Hi-Density до 68 контактов Hi-Density
68 200 футов

Следуйте инструкциям на передней панели:

ТЕСТ НА НЕПРЕРЫВНОСТЬ
1.ВЫБОР ПЕРЕКЛЮЧАТЕЛЕЙ КАБЕЛЯ (КОЛИЧЕСТВО КОНТАКТОВ, ТИП КАБЕЛЯ, ДЛИНА КАБЕЛЯ).
2. ПОДКЛЮЧИТЕ ОБА КОНЦА КАБЕЛЯ К ТЕСТЕРУ ПРОДОЛЖИТЕЛЬНОСТИ.
3. НАЖМИТЕ СБРОС. ЕСЛИ СВЕТОДИОД «ОШИБКА НЕПРЕРЫВНОСТИ» (КРАСНЫЙ) Горит, значит, КАБЕЛЬ ПОВРЕЖДЕН. ЗЕЛЕНЫЕ СВЕТОДИОДЫ «ВКЛЮЧЕНЫ» УКАЗЫВАЮТ ДЕЙСТВИТЕЛЬНЫЙ ПИН ДЛЯ НЕПРЕРЫВНОСТИ ПИН.
4. ИЗВЛЕКАЙТЕ КАБЕЛЬ (ОБЕИХ КОНЕЦ) ОТ ТЕСТЕРА ПРОДОЛЖИТЕЛЬНОСТИ.

И прочтите результаты теста на дисплее непрерывности:

(затемненный индикатор на контакте № 38 показывает сбой проверки целостности)


Следуйте инструкциям на передней панели:

ТЕСТ НА ЦЕЛОСТНОСТЬ
5.ПОДКЛЮЧАЙТЕ ТОЛЬКО ОДИН КОНЕЦ КАБЕЛЯ К ТЕСТЕРУ ЦЕЛОСТНОСТИ.
6. НАЖМИТЕ СБРОС. ЕСЛИ СВЕТОДИОД «ОШИБКА ЦЕЛОСТНОСТИ» (КРАСНЫЙ) Горит, значит, КАБЕЛЬ ПОВРЕЖДЕН. ЗЕЛЕНЫЕ СВЕТОДИОДЫ «ВКЛ» УКАЗЫВАЮТ НА ДЕЙСТВИТЕЛЬНУЮ ЦЕЛОСТНОСТЬ ПАРЫ ПИН.
7. СНИМИТЕ РАЗЪЕМ ИЗ ТЕСТЕРА.
8. ПОДКЛЮЧИТЕ ДРУГОЙ КОНЕЦ КАБЕЛЯ К ТЕСТЕРУ ЦЕЛОСТНОСТИ И ПОВТОРИТЕ ШАГ 6.

И прочтите результаты теста на дисплее целостности:

(Затемненный индикатор для витой пары № 13 указывает на сбой проверки целостности)

PDF-версия этого технического описания.

Сертификаты безопасности
UL, CSA, TUV, CE

EMI / RFI
FCC, класс A, CE

Условия испытаний
Проверка целостности: сигналы уровня TTL Проверка целостности: максимум 5 В;
ток в пикоамперном диапазоне

Окружающая среда
Относительная влажность:
0-95% без конденсации
Рабочая температура: 0-50C

Требования к питанию
Напряжение: 115/220 В переменного тока, автоматический выбор
Частота: 50-60 Гц, 32 Вт

Масса
10 фунтов
Вес в упаковке: 21 фунт

Физический размер
Высота: 4.3 дюйма (109 мм)
Ширина: 17 дюймов (432 мм)
Глубина: 11,5 дюйма (292 мм)

Гарантия Двухлетняя ограниченная гарантия

— Технические характеристики могут быть изменены без предварительного уведомления —

  • Технические характеристики нашего портативного тестера кабелей SCSI, модель ST1000
  • Статья, сравнивающая модели Paralan ST123 и ST1000.

Статус HTTP 404 — страница не найдена

Тяга кабеля

Рыбные ленты

Рыбные палочки

Полилиния

Головки вытяжные

Принадлежности

Гибка трубопроводов и аксессуары Драйверы

Отвертки

Гайковерты

Отвертки с шестигранной головкой

Плоскогубцы

Бокорезы

Плоскогубцы

Диагональная резка

Клещи для опрессовки

Разное.Инструменты

Испытания и измерения

Мультиметры

Токоизмерительные клещи

Детекторы и тестеры напряжения

Тестеры цепей

Изображения

Принадлежности

Комплекты

ИК-термометры

Изготовление отверстий

Шнековые буровые коронки

Короткие шнековые насадки

Гибкие биты

Кольцевые пилы

Фрезы с твердосплавными напайками

Сверла ступенчатые

Пробойники

Свёрла / метчики

Голос, данные и видео

Тестирование

Прекращение действия

Раскрой

Зачистка

Разное

Освещение

Верхнее временное освещение

Рабочие фары

Постоянное освещение

Лампы и аксессуары

Струнные светильники

Персональное освещение

Шнуры

Внутренние шнуры

Уличные шнуры

Катушки со шнуром

Временные решения для электроснабжения GFCI

Адаптеры

с возможностью подключения пользователем

Наборы линейных шнуров

Наборы прямоугольных шнуров

Дуплексные / четырехместные коробки

Панельные крепления

GFCI высокой мощности / ELCI

LinkMaster RJ45 CAT5e6 Wiremapper

  • Устройство Wiremapper на основе светодиодов проверяет целостность кабеля
  • Выявляет ошибки по парам: короткие замыкания, обрыв, неправильное подключение, реверсирование и разделение пар
  • Тесты на целостность экрана; Устройство отображения проводов на основе ЖК-дисплея для передачи голоса / данных / видео проверяет целостность кабеля
  • Разработано для кабелей Cat 3/5 / 5e / 6 / 6a
  • Интерфейс RJ-45 для 8-жильных кабелей витой пары

LinkMaster ™ 62-200 является нашим базовый модуль Wiremapper для выявления ошибок проводки и целостности в кабелях витой пары.Wiremappers используются для проверки того, правильно ли физически подключен кабель на обоих концах и нет ли в кабеле серьезных дефектов, таких как обрезанные проводники, которые могли бы препятствовать непрерывности сигнала. Цветные светодиодные индикаторы указывают на состояние «годен / не годен» каждой пары проводов в 8-жильных кабелях RJ-45.

Этот тестер используется для тестирования соединительных кабелей RJ-45, соединенных с кабелями витой пары Cat 3/5 / 5e / 6 / 6a.

Когда тест активирован, LinkMaster ™ проверяет каждую пару кабеля на наличие разрывов (незакрытые или обрезанные проводники), коротких замыканий (срезанные или зазубренные проводники, которые соприкасаются), неправильных проводов (провода вышли из строя — несовместимы на обоих концах. ), реверсирование (одна пара неправильно подключена), разделенные пары (подключены правильно, но с неправильным порядком проводов и группировкой).

Любая пара, вышедшая из строя, обозначается красным светодиодом для легкой визуальной индикации непроходящего кабеля.

Непрерывность экрана также можно проверить на экранированных разъемах и кабелях.

Функция отладки циклически перебирает каждую пару, чтобы пользователь мог видеть статус прохождения / сбоя каждой пары по отдельности. Управление одной кнопкой упрощает использование LinkMaster ™. Включает в себя основной тестовый блок и удаленный блок. Включает 4 батареи 1,5 В LR44 для основного блока. Пульт не требует батареек.

Устройство разметки проводов на основе светодиодов
  • проверяет целостность кабеля
  • Выявляет ошибки по парам: короткие замыкания, обрыв, неправильное подключение, реверсирование и разделение пар
  • Тесты на целостность экрана
  • Разработан для кабелей Cat 3/5 / 5e / 6 / 6a
  • RJ -45 интерфейс для 8-жильных кабелей витой пары
  • Функция отладки циклически перебирает ошибки по одной за раз
  • Зеленый / красный светодиодный индикатор помогает видеть тест «прошел / не прошел» в темных местах
  • CAMI Research выпускает низковольтный тестер целостности M4 с проверкой взаимосвязи витых пар

    • 11 июля 2018
    • CAMI Research Inc.
    CAMI Research выпускает низковольтный тестер целостности цепи M4 с проверкой взаимосвязи витых пар

    11 июля 2018 г. — CAMI Research , производитель готовой к автоматизации системы тестирования кабелей и жгутов CableEye, разработал возможность проверки и измерения взаимосвязи витых пар в кабелях длиной до шести футов. Эта функция теперь является стандартной для тестера цепи низкого напряжения модели M4 и доступна в качестве опции для тестеров HiPot (серия HVX).Та же схема позволяет с точностью измерять длину кабеля, длину до обрыва, емкость и сопротивление (4-проводное соединение).

    Компания CAMI, разработчик кабелей и жгутов проводов на базе ПК, тестовых систем, предлагает набор продуктов CableEye в комплекте с аксессуарами, включая съемные соединительные платы. Когда используются предварительно заполненные платы, графический интерфейс тестера автоматически отображает графическое изображение тестируемых разъемов и проводки. Тестер можно легко запрограммировать на то же самое для пользовательских плат и приспособлений.Эти платы подходят для всех тестеров CableEye. Пять плат в библиотеке CAMI в настоящее время имеют разъемы Ethernet, где можно использовать кабели витой пары: CB1, CB15 и CB18, CB18A и CB18C. Одним щелчком мыши схему подключения можно переключить на настраиваемый вид списка соединений, в котором можно настроить отображение цветов проводки (см. Фото). На обоих экранах хорошо виден большой индикатор PASS / FAIL. При проверке взаимосвязи витых пар индикатор PASS показывает, что сопротивление проводов соответствует пороговому значению И что провода соединены правильно.Если значение емкости было введено в данные соответствия, то значения, отображаемые в данных проверки, находятся в пределах допуска емкости, установленного на вкладке «Тестер». Таким образом можно проверить взаимосвязь витых пар в кабелях длиной до шести футов. Та же схема позволяет измерять длину кабеля более шести футов, расстояние до разрыва при расстоянии шести футов или более, а также поляризованные и неполяризованные конденсаторы. Измерения емкости, полученные во время проверки витой пары на барабанах и кабелях, автоматически сохраняются и могут использоваться для проверки согласованности и качества между катушками и кабелями.Все измерения подключений регистрируются для записи и анализа.

    Перейти на сайт CAMI Research Inc.
    Узнать больше


    Тестер изоляции и непрерывности от Megger Испытания изоляции пар витых медных кабелей

    НОРРИСТАУН, Пенсильвания, 10 июля 2017 г. / PRNewswire / — Megger теперь предлагает тестер изоляции и целостности цепи, который позволяет пользователям проверять изоляцию пар витых медных кабелей.Идеально подходящий для использования в телекоммуникационной отрасли, MIT410-TC / 3 помогает выявлять проблемы, которые могут возникнуть из-за оголенного провода в различных услугах, от передачи голоса и видео до данных или VoIP.

    Технические характеристики

    • Предлагает испытательные диапазоны до 100 ГОм
    • Испытательное напряжение до 500 В
    • Быстрая проверка целостности цепи от 0,01 Ом до 1,0 МОм
    • Доступны испытательные токи на целостность 200 мА или 20 мА

    Этот новый портативный блок, который предлагает диапазоны испытаний до 100 ГОм и испытательные напряжения до 500 В, является усовершенствованной заменой Megger MIT410-TC / 2.Он обеспечивает контролируемое с обратной связью испытательное напряжение, ограничивающее перенапряжение до 2%, что намного ниже принятого отраслевого стандарта + 20%, обеспечивая более точное испытательное напряжение для схем или компонентов без риска повреждения из-за перенапряжения.

    Устройство может использоваться для всех металлических и резистивных дефектов внутренней проводки для выявления коротких замыканий, заземления, перекрестного напряжения в многополосных линиях, а также для измерения напряжения как переменного, так и постоянного тока для определения надлежащих уровней линейного и сигнального напряжения.

    Тестер предлагает стабилизированное испытательное напряжение, чтобы гарантировать, что оно остается в пределах допусков отраслевых / нормативных стандартов, а также единый диапазон сопротивления со значительно более быстрой проверкой целостности цепи в диапазоне от 0,01 Ом до 1,0 МОм. Доступны испытательные токи от 200 мА до 20 мА.

    MIT410-TC / 3 оснащен двойным цифровым считывающим устройством, которое одновременно отображает дополнительную тестовую информацию. Цифровой и аналоговый дисплей дуги включает в себя как цифровое считывание, так и запатентованную Megger аналоговую дугу для воспроизведения отклика дисплея движущейся катушки.Устройство обеспечивает измерения TRMS для точных измерений на зашумленных линиях.

    Этот прибор с номинальным напряжением CAT IV 600 В обеспечивает большую безопасность при испытаниях на более высоких уровнях напряжения. Каждый тестер включает в себя обнаружение цепи под напряжением и защиту, а также предупреждение о предохранителе, которое автоматически обнаруживает неисправность предохранителя. Инструмент имеет лицевую форму для повышенной защиты и имеет степень защиты IP54, что обеспечивает защиту от атмосферных воздействий и снижает вероятность попадания воды.

    Для загрузки в высоком разрешении и полного текста:
    http: // www.simongroup.com/PressRoom/press-release.php?Job=MEG-A-28156

    Контактное лицо редакции:
    The Simon Group, Inc.
    Joanna Puglisi-Barley
    Телефон: (215) 453-8700
    Электронная почта: [адрес электронной почты защищен]

    ИСТОЧНИК Megger

    Ссылки по теме

    http://us.megger.com

    Топ-3 технологии трассировки кабелей

    Во-первых, зачем вам отслеживать сетевые кабели? В идеальном мире в этом не было бы необходимости, но даже если сеть начинает жизнь с должной маркировкой, вещи имеют обыкновение меняться.Документация и маркировка кабелей не всегда актуальны при внесении изменений.

    Беспорядок сетевых кабелей в сетевом шкафу.

    Можете ли вы быть на 100% уверены, что этикетка верна, когда вам нужно изменить расположение кабелей в коммутационной панели? Вы можете быть достаточно уверены, если вы установили и обслужили сеть самостоятельно, но что, если в этом участвуют другие. Они так же требовательны к обновлению сетевой документации, как и вы?

    Перед перемещением кабеля убедитесь, что этикетка актуальна.Одно дело отключить отдельный телефон или рабочую станцию, и совсем другое — отключить сервер.

    Существует ряд различных технологий для отслеживания сетевых кабелей. У каждой технологии есть свои плюсы и минусы. Краткое объяснение каждой технологии будет следовать за описанием того, когда каждую из них следует применять.

    Tone Tracing

    Tone Tracing почти так же стара, как и сами медные кабели. Тональное отслеживание — это прародитель всех технологий кабельного трассирования.Основная идея состоит в том, что на одном конце кабеля вы помещаете электрический сигнал на кабель, используя тональный генератор, а затем отслеживаете этот сигнал, используя тональный трассировщик, чтобы понять, где находится кабель.

    Что может быть проще? К сожалению, это просто в теории, и обычно это действительно так просто на практике, но в сетевых кабелях есть некоторые особенности, которые могут немного усложнить ситуацию.

    Конструктивные характеристики сетевого кабеля работают против вас.Конструкция неэкранированной витой пары (UTP) предназначена для уменьшения помех между парами медных проводов, составляющих кабель в целом. Все типы кабелей CAT5, CAT5e, CAT6 имеют четыре пары медных проводов, тщательно скрученных вместе, чтобы минимизировать помехи. Это создает ряд проблем для любого, кто пытается отследить кабель категории 5, 5e или 6, потому что вы хотите максимизировать сигнал на кабеле, чтобы увеличить мощность сигнала, который вы можете обнаружить.

    Наилучший способ минимизировать эффективное демпфирующее действие скручивания кабеля — поместить сигнал на один провод внутри кабеля, в то время как другая пара заземлена.Если сигнал подается на обе пары кабеля, скручивания кабеля будут работать, чтобы ослабить сигнал, размещение сигнала на одном проводе поможет избежать эффекта демпфирования.

    Тональные трассеры традиционно были аналоговыми. Совсем недавно на рынок появились цифровые или асимметричные индикаторы тона. Асимметричные тонеры имеют ряд преимуществ перед более традиционными аналоговыми индикаторами.

    Схема, показывающая, как работает тон-генератор и тональный трассировщик.

    Отслеживание тона — единственная технология отслеживания кабеля, которая может быть выполнена на кабеле под напряжением.Более современные асимметричные индикаторы тона работают на частотах, значительно превышающих уровень, который работает даже в очень современном кабеле, таком как CAT7. Следовательно, тональный сигнал не мешает сетевому сигналу.

    Определение точного места неисправности может быть очень полезным при принятии решения о том, нуждается ли кабельная трасса в замене или ремонте. Неисправность вблизи конца кабеля можно устранить. И наоборот, неисправность в середине кабеля, по всей вероятности, потребует замены. Для обнаружения неисправности можно использовать индикатор тонального сигнала, хотя это трудоемкий процесс, отслеживающий каждый провод, пока не будет обнаружен разрыв.Полнофункциональный кабельный тестер или TDR-тестер будет намного быстрее и, следовательно, гораздо лучше потратит ваше время.

    Тестирование целостности

    Тестер целостности обеспечивает идеальный способ найти и маркировать сетевые кабели. В то время как тонер может работать только с одним кабелем за раз, тестер непрерывности может одновременно обнаруживать до 20 кабелей.

    Каждый тестер непрерывности снабжен как минимум одним пультом дистанционного управления. Пульт дистанционного управления крепится к одному концу кабеля, а на другой конец — сам тестер.Когда тестер и пульт дистанционного управления подключены к одному и тому же кабелю, тестер непрерывности покажет номер подключенного пульта дистанционного управления. Дополнительные пульты ДУ обычно поставляются для большинства тестеров непрерывности или входят в комплект тестера. Дополнительные пульты ДУ пронумерованы последовательно, что позволяет определять местонахождение и маркировать партию кабелей за раз. Если вам нужно найти большое количество кабелей, это поможет сэкономить время и избавит вас от лишней работы.

    Кроме того, тестер непрерывности также может выполнять простую проверку кабеля, гарантируя, что все пары проводов не имеют разрывов и правильно подключены.Следует подчеркнуть, что тестеры непрерывности низкого уровня могут быть обмануты, дав положительный результат, если кабель подключен неправильно.

    Большинство тестеров целостности имеют встроенный тональный генератор, поэтому с добавлением тонального трассировщика его можно использовать и для отслеживания тонального сигнала. Использование встроенного тонального генератора в тестере целостности может избавить вас от необходимости носить с собой инструмент, сэкономив место и вес в сумке с комплектом.

    Hub Blink

    Большинство современных концентраторов и коммутаторов имеют индикаторы активности для каждого порта, указывающие уровень и состояние трафика.Недавним дополнением ко многим тестерам кабелей и идентификаторам розеток стала возможность мигать световыми индикаторами порта. Эта функция называется миганием концентратора.

    Конечно, эта функция полезна только в том случае, если кабели, которые вы хотите найти, подключены к действующей сети. Мигание концентратора совершенно бесполезно, если вы пытаетесь найти оголенные кабели или до того, как сетевая инфраструктура будет установлена.

    Заключение

    Выбор технологии, которую вы сочтете наиболее подходящей, во многом определяется несколькими факторами, такими как количество кабелей, которые вам нужно отслеживать, и находятся ли кабели под напряжением.

    Если вы отслеживаете кабели без оконечной нагрузки, вы можете выбрать традиционный тон-генератор и трассировщик или тестер целостности. То же самое, если кабель находится под напряжением, единственный вариант — использовать асимметричный тонер.

    Мигание концентратора также нормально, если ваш коммутатор относительно небольшой. Если у вас огромный коммутатор с сотнями портов, вам может быть сложно определить, какой именно порт мигает.

    Если вам нужно найти много кабелей, то тестер целостности с несколькими пультами дистанционного управления позволит вам идентифицировать кабели группами, ускоряя процесс идентификации и маркировки.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
