Схемы подключения резервного дизель-генератора

Резервный дизельный генератор чаще всего подключается по стандартной схеме. Отличия в вариантах подключения могут быть в зависимости от выходного напряжения, на которое рассчитан электрогенератор (однофазное или трёхфазное), от наличия или отсутствия панели автоматического включения резерва (АВР), от типа места расположения блока контроля состояния внешней сети (в панели АВР или в панели управления автономной электростанции).

Ниже приведена однолинейная электрическая схема подключения генераторной установки с панелью АВР:

На данной схеме указаны следующие элементы:

• Дизель-генератор. Резервная дизельная электростанция.

• АВР сеть — ДГ. Панель автоматического включения резерва, которая осуществляет переключение питания нагрузки между внешней сетью и дизельной электростанцией.

• QS. Перекидной рубильник линии «обводного канала» (байпас). Данный рубильник осуществляет переключение питания нагрузки напрямую от сети, исключая из цепи энергоснабжения панель АВР. Эта опция не является обязательной для схемы резервного электропитания, но она очень удобна, так как позволяет отключить панель АВР (например для ремонта) без необходимости длительного отключения нагрузки.

• Панель управления. Панель управления дизель-генератором.

• Щит ЩРдг. Электрощитовая, в которой расположены автоматические выключатели нагрузок, которые резервируются от автономного генератора.

• QF1. Выходной автоматический выключатель генераторного агрегата.

• QF2. Автоматический выключатель для защиты кабеля собственных нужд. Обычно устанавливается в электрощитовой.

• Силовой кабель. Данный кабель прокладывается между резервным генератором и панелью АВР. По нему на нагрузки передаётся электроэнергия, которую вырабатывает дизель-генератор.
  Со стороны генераторного агрегата силовой кабель подключается непосредственно на клеммы выходного автоматического выключателя (QF1). С другой стороны силовой кабель подключается на соответствующие клеммы панели АВР.

• Кабель управления. Данный кабель прокладывается между резервной электростанцией и панелью АВР. Предназначение кабеля управления (сигнального кабеля) меняется в зависимости от места расположения блока контроля внешней сети. Данный блок осуществляет контроль наличия внешней сети, контроль соответствия качества основного энергоснабжения заданным параметрам (по напряжению и частоте), даёт команды на запуск и остановку генератора электричества, а также управляет переключением панели АВР. Если блок контроля внешней сети расположен на панели АВР, то по кабелю управления от панели АВР на генератор дизельный поступает сигнал о запуске или остановке. Если же блок контроля внешней сети расположен в панели управления автономной электростанции, то по данному кабелю осуществляется управление переключения панели АВР. В последнем случае, от внешней сети на электрогенератор необходимо проложить дополнительный кабель (не показан на приведенной выше электрической схеме), который подключается на панель управления, и по которому осуществляется контроль наличия и качества основного энергоснабжения.

• Кабель собственных нужд. Данный кабель прокладывается от генераторной установки в электрощитовую. Когда дизельная электростанция не работает, по данному кабелю осуществляется питание автоматического подогрева охлаждающей жидкости двигателя и автоматического подзаряда аккумуляторных батарей от внешней сети. Необходимо помнить, что кабель собственных нужд должен быть защищён отдельным автоматическим выключателем, который на схеме показан как QF2.

Очень часто на объекте есть два независимых ввода от основного энергоснабжения, что повышает отказоустойчивость системы электропитания в целом. В данном случае, дизельные генераторы подключаются аналогичным способом, как и в приведённой выше схеме, только между двумя сетевыми вводами добавляется ещё одна панель АВР (АВР сеть — сеть на однолинейной схеме ниже).

Однако, не всегда генераторы дизельные резервируют все нагрузки на объекте. Часто, потребителей разделяют на группы в зависимости от их критичности (например по величине финансовых потерь в случае их отключения от электропитания). Наименее критичной является группа нагрузок («Потребители 1 категории» на схеме ниже), которая питается только от внешней сети, и её энергоснабжение резервируется переключением между двумя сетевыми вводами. Более критичные нагрузки выделяются в так называемую «Особую группу 1 категории». Помимо двух сетевых вводов данных потребителей также резервируют дизельные электростанции (ДЭС), которые запускаются в случае пропадания основного энергоснабжения по обоим вводам. Самые важные нагрузки, для которых не приемлемо даже секундное прерывание в электропитании, выделяются в «Критическую группу». Потребителей «Критической группы» резервируют не только электрогенераторы, но и источники бесперебойного питания (ИБП), которые включаются последовательно в электрическую цепь и обеспечивают отсутствие пропадания энергоснабжения на время запуска резервной электростанции.

Если Вы планируете покупать дизель генераторы или источники бесперебойного питания рекомендуем Вам обратится к специалистам ОАО Энергомаш для правильного подбора оборудования и построения надёжной схемы энергоснабжения.

Оригинал статьи

Подключение ДГУ (электростанции)

Подключение генераторной установки – это комплекс мероприятий, направленных на обеспечение безаварийной коммутации электростанции и сети заказчика, чаще всего посредством автомата ввода резерва (АВР). Данный комплекс работ является обязательным для начала производства пуско-наладки. Если ПНР выполняется чаще всего силами сертифицированных заводом-изготовителем специалистов, то работы по подключению могут выполняться как силами заказчика, так и силами специализированных компаний (например, в рамках монтажа генератора). Форма заявки на проведение работ по подключению генераторной установки находится внизу страницы.

Перед началом работ по подключению дгу к сети нужно убедиться, что:

1. Закончен монтаж всех основных систем. Генератор стоит на подходящем по массе фундаменте и надежно закреплен.
2. Используемые коммутационные устройства (АВР или ручной рубильник) имеют механическую блокировку.
3. Для подключения используются гибкие кабели подходящего сечения. Для обжима кабелей используются наконечники.

Безусловно, если вы обладаете подробной и простой инструкцией, то всё подключение сведётся для вас в соединении правильным кабелем правильных клемм.

В этом случае вам может даже не понадобиться понимание того, коммутацию каких кабелей вы производите.

Однако часто бывает так, что инструкция отсутствует, не понятна, или же подключение производится с использованием самодельного коммутационного оборудования. В этих случаях вам необходимо четкое понимание всех тонкостей.

При подключении генератора необходимо осуществить коммутацию трех групп кабелей — Силовые кабели, контрольно-измерительные кабели и кабели собственных нужд.

В некоторых частных случаях необходимость подключать контрольно-измерительные кабели или кабели собственных нужд может отсутствовать.

Однако это не влияет на общую ситуацию.

Основные моменты, которые необходимо учесть при подключении к АВР (или к сети) представлены на нижеследующей принципиальной схеме:

Подключение силовых кабелей

Силовые кабели — это основные питающие провода, по которым передается электроэнергия до потребителя.  Для однофазной (220/230 В) электростанции их два (фаза+ноль), для трехфазной электростанции их четыре (три фазы + ноль). Силовые кабели могут подключаться в АВР (рубильник) тремя способами. Рассмотрим их на примере трехфазной электростанции (четыре силовых кабеля).

1.  Все четыре кабеля заходят в АВР и каждый из них подключается к соответствующей шине. Этот способ подключения применяется в случае, если используется четырехполюсной АВР (рубильник). Такой АВР переключает (разрывает) и три фазных кабеля, и нулевой кабель. Следует заметить, что четырехполюсные АВРы используются достаточно редко, и все производителя стараются использовать трехполюсные АВРы для удешевления (как на картинке).
2. В случае, если используется трехполюсной АВР (самый частый вариант) три силовых кабеля (три фазы) подключаются к соответствующим шинам АВРа, а нулевой провод заводится в АВР и там объединяется с общим нулем. Этот вариант используется, когда в АВРе предусмотрена отдельная шина для нуля.
3. Если же в АВРе не предусмотрена общая шина для объединения нуля (как описано в варианте выше) то к шинам АВРа подключаются только три силовых (фазных) кабеля, а ноль объединяется на общей шине, расположенной вне АВРа, например, в ГРЩ объекта.

Подключение контрольно-измерительных кабелей ДГУ (и кабелей управления)

Контрольно-измерительные кабели и кабели управления используются в случае, если электростанция работает в автоматическом режиме и самостоятельно запускается при пропадании напряжения. Таким образом, если станция работает в полностью ручном режиме, или переключение осуществляется посредством ручного трехходового рубильника, то контрольно-измерительные кабели не используются.

Возможны два варианта подключения этих кабелей для автоматизированной ДГУ с АВР, в зависимости от месторасположения блока контроля сети:

1. В случае, если используется простой АВР, без блока контроля сети, то слежение за сетью (контроль и измерение параметров) осуществляется «умной» контрольной панелью генераторной установки, которая анализирует напряжение в сети, принимает решение о запуске/остановке генераторной установки и даёт команду на переключение контакторов АВРа. Такое расположение характерно для стационарных генераторов AKSA, GESAN, PRAMAC и др.
   При таком расположении блока контроля сети, необходимо предусмотреть подключение контрольных кабелей от панели управления (на рисунке зеленым цветом). По этим кабелям панель управления получает информацию о наличии (и качестве) электроснабжения сети. Кроме измерительных кабелей, необходимо подключить и сигнальный кабель (кабель управления) от контрольной панели к АВРу. По этому кабелю панель управления отдает сигнал на переключение контакторов (или рубильника, приводов) АВРа.
2. В случае, если контрольная панель генераторной установки очень простая, а блок контроля сети расположен в АВРе, то контрольно-измерительных кабелей не требуется, и необходимо лишь осуществить подключение двух управляющих кабелей от АВРа до генераторной установки. по этим кабелям блок контроля сети отправит команду на запуск / остановку генератора.  Такая схема подключения используется практически во всех портативных генераторах.

Подключение кабелей собственнух нужд

Для корректной работы резервной генераторной установки её необходимо поддерживать в режиме готовности. Для этого нужно предусмотреть питание собственных нужд генератора. Собственные нужды дизельного генератора включают в себя как минимум подзарядку аккумуляторных батарей и подогрев охлаждающей жидкости (для стационарных установок). Кабель, питающий собственные нужды подключается от отдельного автомата в ГРЩ заказчика и ведет на отдельную колодку на генераторе (обычно под панелью управления). Для специализированных решений собственные  нужды могут включать в себя дополнительное оборудование:

1. Генератор во всепогодном кожухе может быть дополнительно оборудован подогревом масла, подогревом внутреннего пространства кожуха, топливным фильтром с подогревом и другим оборудованием, облегчающим запуск.
2. Контейнерная электростанция может включать в себя большое количество, самого разнообразного оборудования. Поэтому для этих целей в контейнерах часто делают отдельный щит собственных нужд.

Для небольших генераторов собственные нужды подключаются двумя проводами (одна фаза, 220 В), тогда как большие или контейнерные станции могут подключаться четырьмя проводами (тир фазы, 380 В).

Другие подключения

Напоследок хочется отметить, что для конкретного частного случая могут потребоваться дополнительные подключения, от кабеля заземления, до кабелей мониторинга, локальной сети, или кабелей синхронизации.

Если у вас возникли сложности в подключении генератора — обратитесь к профессионалам нашей компании.

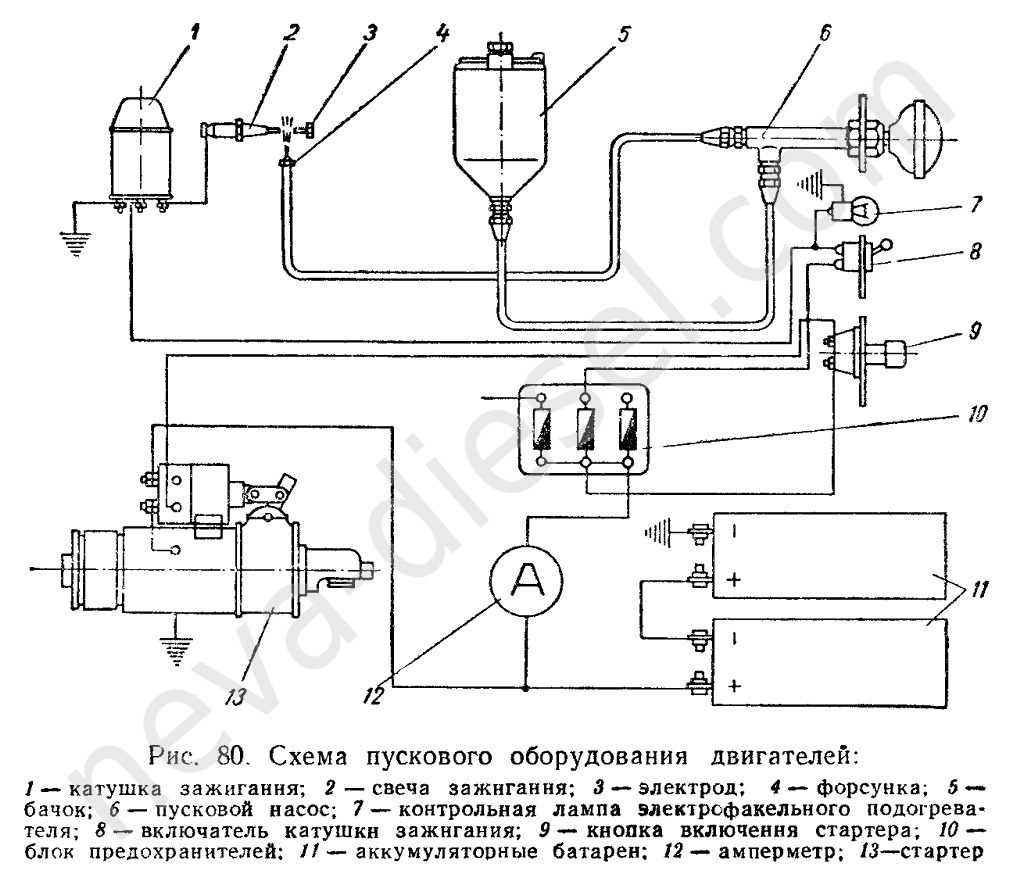

Принципиальные электрические схемы дизельных электростанций



Принципиальная электрическая схема агрегата АД-20М (см. рис.1).

Стационарные агрегаты АД-20М предназначены для питания силовой и осветительной нагрузки при параллельной и автономной работе. В силовую цепь включены обмотки генераторов ОС, цепи компаундирующего трансформатора ТТП, трансформатор статизма ТС, реактор PN, автоматический выключатель АВ1, трансформаторы тока ТТ1-ТТ3, три нагрузочные линии ШГ1 (подключение резервного генератора), ШГ2 и ШГЗ (подключение нагрузки мощностью до 50% мощности генератора). Линии ШГ2 и ШГЗ включаются через автоматические выключатели АВ2 и АВЗ и специальные разъемы. В схеме предусмотрено автоматическое регулирование напряжения с помощью фазного компаундирования и электромагнитного корректора напряжения КН. Схема обеспечивает точность поддержания напряжения ±2% при изменении нагрузки от 0 до 100%, а также при изменении частоты в пределах 48-52 Гц и ±1% при неизменной нагрузке в пределах от 0 до 100%.

Рис.1. Принципиальная схема дизель-генератора АД-20М

Для контроля за работой генератора в схеме предусмотрены вольтметр V для измерения линейных напряжений с переключателем ПП1, амперметр А для измерения токов трех фаз с переключателем ПП2, ваттметр W и частотомер Hz. В схеме имеется также прибор постоянного контроля изоляции ПКИ-1, а для электробезопасного обслуживания установлено реле РБП.

Для параллельной работы с другими ДЭС или агрегатами в схеме имеется трансформатор ТС с резистором СРС и выключателем ВЗ для шунтирования этого резистора при автономной работе генератора. Уставка напряжения выставляется резистором РУ.

В схеме предусмотрены цепи синхронизации с лампами 4ЛС и 5ЛС и резисторами R1-R2, сигнализации положения с лампами 6ЛС-10ЛС, питающимися через конденсаторы С1-С5, и цепи блокировки с реле РБ и выпрямительным мостом Д17-Д20.

Через автоматический выключатель АВ4 и вилку В происходит соединение с другим генератором для параллельной работы.

Рис.2. Принципиальная схема электростанции ЭСДА-30.
а — схема силовой части ДЭС;
б — схема управления ДЭС.

Принципиальная электрическая схема передвижной ДЭС типа ЭСДА-30 (рис.2).

Передвижная ДЭС типа ЭСДА-30 автоматизирована по 1-й степени и предназначена для питания силовой и осветительной нагрузки. В схему силовой части агрегата входят обмотки генератора с резонансной статической системой возбуждения, корректор напряжения на полупроводниковых элементах КН, блок параллельной работы БПР с трансформатором тока, трансформаторы тока для измерительных цепей и выводы отходящих линий с автоматическими выключателями: генератора АВГ, резервной сети АВС и нагрузки АВ1.

В схеме предусмотрена автоматическая система регулирования напряжения с помощью схемы компаундирования и полупроводникового корректора напряжения. Схема обеспечивает точность регулирования напряжения ±1% номинального значения при изменении нагрузки от 0 до 100%.

Для контроля за работой генератора предусмотрены вольтметр V, амперметр А, киловаттметр KW, частотомер Hz и переключатели ПА и ПВ. Постоянный контроль изоляции осуществляется прибором ПКИ. Цепи синхронизации с выключателем ВС и лампой позволяют включать генератор на параллельную работу с сетью и другими агрегатами. Схема предусматривает пуск агрегата со щита управления кнопкой КнП и его остановку кнопкой КнО, автоматическую остановку агрегата в аварийном режиме с работой сигнализации и ручную систему подогрева двигателя.

Перед запуском включают выключатели батареи ВБ, приборов ВП, реле питания РК, систему подогрева двигателя с панели управления подогревателем (свеча накаливания СН, топливный клапан ТК, электродвигатель Д). На период пуска выключатель защиты ВЗ выключается. После пуска двигателя кнопкой КУМ осуществляется увеличение частоты вращения двигателя с помощью изменения положения рейки топливного насоса, на которую действует электродвигатель постоянного тока ДНО.

При достижении номинальной частоты вращения двигателя включается нагрузка с помощью автоматов АВГ и AB1. В случае необходимости нормальная остановка агрегата производится кнопкой КнО, но перед этим необходимо отключить выключатель автомата АВГ (снимается нагрузка генератора) и выключатель ВЗ (отключается защита двигателя). Кнопкой КнО подается питание на обмотку соленоида закрытия топлива СЗТ, который действует на рейку топливного насоса. Подача топлива в двигатель прекращается, и он останавливается.

При понижении давления масла в системе смазки, повышении температуры воды в охлаждающей системе или разносе двигателя срабатывает соответствующее реле (РДМ, РКО или РТВ) и подается сигнал на реле РЗ, которое воздействует на соленоид воздушной захлопки СЗВ, останавливает двигатель и отключает автомат АВГ, снимая нагрузку с генератора; одновременно работает аварийная световая сигнализация.

Принципиальная электрическая схема стационарной ДЭС типа АСДА-100 с устройством КУ-67М (рис.3).

Схема силовой части агрегата и автоматической системы регулирования напряжения, за небольшим исключением, аналогична схеме ЭСДА-30. К шинам панели ПР-1 через автоматы 1В-4В подключены кабели, питающие потребителей электроэнергии агрегата.

Для контроля параметров генератора предусмотрены амперметр, вольтметр, частотомер и ваттметр. Устройство КУ-67М обеспечивает автоматизацию по 1-й степени, в том числе дистанционный пуск и остановку дизеля, включение генератора на обесточенные шины и на параллельную работу, отключение генератора, защиту и сигнализацию дизеля и генератора.

Для нормального пуска дизеля (рис.3,6) поворотом переключателя 1К в положение «Больше» приводят во вращение электродвигатель ДР, который выводит рейку топливного насоса в положение, соответствующее промежуточной частоте вращения дизеля (определяется настройкой микровыключателя В2), при этом загорается лампа 7ЛK. Когда рейка достигает определенного положения, микровыключатель В2 срабатывает и останавливает двигатель ДР, лампа 7ЛK гаснет. Нажатием кнопки КП замыкают цепь контактора 2К, включают маслопрокачивающий насос ДМ. Когда давление масла в масляной магистрали дизеля достигает значения настройки датчика давления масла 1ДДМ, последний срабатывает, замыкая цепь лампы 3ЛK и реле 2РИ, которое своими контактами замыкает цепь включения стартера. Дизель запускается. По импульсу от зарядного генератора замыкается цепь реле удавшегося запуска 1РИ. Лампа ЗЛК гаснет, загорается лампа 2Л3.

Дизель прогревается при промежуточной частоте вращения; при достижении рабочей температуры воды датчик 1ДТВ размыкает цепь лампы 2Л3 и она гаснет, а контакты 1ДТВ шунтируют микропереключатель В2. Поворотим ключа 1КУ в положение «Больше» повторно включают электродвигатель ДР; загорается лампа 7ЛК. Двигатель ДР включается микровыключателем ВЗ, который настроен на максимальную частоту вращения холостого хода дизеля.

При экстренном пуске дизеля включают выключатель Т1, шунтирующий микропереключатель В1, а все остальные операции осуществляют, как и при нормальном пуске дизеля.

Рис.3,а. Принципиальная схема дизельгенератора АСДА-100 с устройством КУ-67М

Для включения генератора на обесточенные шины (см. рис.3,а):

выбирают ручной или автоматический режим регулирования напряжения и переключают ТВ1, при автономной работе переключатель ставят в положение «Без статизма»;

включают автоматический выключатель 2АВ и подготавливают схему включения электродвигательного привода автоматического выключателя генератора. Напряжение на эту схему подается со сборных шин через размыкающие контакты РПН, а при отсутствии напряжения на шинах — от возбужденного генератора через замыкающие контакты РПН. После разворота генератора до номинальной частоты вращения нажатием кнопки КнВ в течение 2-3 с подают начальное возбуждение от аккумуляторной батареи на зажимы ротора генератора. Генератор возбуждается;

напряжение при ручном регулировании устанавливают с помощью резистора СУ, при автоматическом — резистора СУН;

поворотом ключа 2КУ в положение «Включено» замыкают цепь реле РУ. Срабатывая, оно замыкает свои контакты в цепи электродвигателя привода автоматического выключателя. Автоматический выключатель генератора включается. Загорается лампа 1ЛК, а лампа 1ЛЗ гаснет.

Рис. 3,б. Принципиальная схема дизельгенератора АСДА-100 с устройством КУ-67М.
Схема автоматики ДЭС.

Для включения генератора на параллельную работу:

переключатель ТВ1 устанавливают в положение «Параллельная работа», ТВ2 — в положение «Статизм», а переключатель Т4 — в положение «Медленно», что обеспечит уменьшение скорости нарастания частоты вращения дизеля при синхронизации генератора;

запускают дизель и сопротивлением СУН устанавливают на генераторе напряжение, равное напряжению сети. Генератор на параллельную работу включается невозбужденным. Для этого включают выключатель ТЗ, шунтирующий обмотку возбуждения генератора;

после того как напряжение генератора упадет до значения, близкого остаточному, поворотом ключа 1КУ в положение «Больше» подают импульс на включение автоматического выключателя генератора В. Реле РП срабатывает, самоблокируется и замыкает цепи реле ИРЧ;

при достижении генератором частоты вращения, близкой к синхронной, реле ИРЧ срабатывает и включает промежуточное реле синхронизации РПС. Своими контактами реле РПС замыкает цепь включения электродвигательного привода автоматического выключателя генератора;

генератор включается в сеть недовозбужденным, так как его обмотка возбуждения замкнута накоротко контактами выключателя гашения поля ВГП. После включения генераторного автомата обесточивается ВГП и размыкает свои контакты, шунтирующие обмотку возбуждения генератора;

генератор возбуждается и втягивается в синхронизм. Лампа 1ЛK загорается. Выключатель Т4 переключают в положение «Быстро», и генератор набирает нагрузку. Для нормальной остановки дизеля: отключают поворотом переключателя 2КУ автоматический выключатель генератора В, а поворотом переключателя 1КУ (В положение «Меньше») замыкают цепь обмотки левого вращения электродвигателя ДР, при этом рейка топливного насоса выводится в положение, соответствующее промежуточным оборотам дизеля;

дизель охлаждается до температуры настройки датчика 2ДТВ, который, срабатывая, размыкает цепь лампы 6Л3 и шунтирует микропереключатель В2;

повторным поворотом переключателя 1КУ рейка выводится в положение, соответствующее нулевой частоте вращения дизеля. Электродвигатель ДP выключается микропереключателем B1. Дизель останавливается.

Схемой предусмотрены защита и контроль работы дизеля при перегреве воды и масла, понижении давления масла и разносе.

При срабатывании датчика контролируемого параметра замыкается цепь выходного реле защиты 1P3 и срабатывает соответствующее указательное реле. Контакт реле 1РЗ замыкает цепи табло «Авария» и звукового сигнала (при замкнутом положении выключателя Т2). Другой контакт реле 1РЗ замыкает цепь независимого расцепителя автоматического выключателя генератора и отключает его.

Рейка топливного насоса автоматически выводится на нулевую частоту вращения. Дизель останавливается.

При срабатывании защиты от разноса одновременно с отключением генератора срабатывает автоматическое стоп-устройство дизеля АСУ. Для предотвращения ложного срабатывания защиты от понижения давления масла в цепь соответствующего сигнального реле включается контакт реле 1РИ, который контролирует запуск дизеля. Таким образом, контроль за понижением давления масла осуществляется только в том случае, если дизель запущен и контакт 1РИ замкнут.

Рис.4. Принципиальная схема дизель-генератора АСДА-100 полупроводниковыми блоками автоматики

Принципиальная электрическая схема АСДА-100, автоматизированного по 3-й степени (рис.4).

В схеме синхронный генератор со статической системой возбуждения показан в свернутом виде. На рис.4 показана силовая схема АСДА-100. Элементы блоков и автоматики показаны свернутом виде. Силовая цепь и цепи регулирования напряжения генератора состоят из резонансной статической системы возбуждения, корректора напряжения (на схеме не показан), блока управления параллельной работой БУ с трансформатором ТТ1, автоматического выключателя генератора АГ и сети АС, контакторов КФГ и КФС, предназначенных для дистанционной автоматической коммутации силовой цепи, реверсивного двигателя ДУН, регулирующего с помощью сопротивления СУН уставку напряжения, трансформаторов тока ТТ2-ТТ7 для питания цепей измерения тока, блока датчика мощности и частоты ДМЧ и блока контроля мощности БКМ.

Контроль и измерение параметров генератора производятся амперметром А, ваттметром W, частотомером Hz, вольтметром V.

Переключатель ВВ позволяет производить измерения на различных фазах (А,В,С) с использованием одного прибора.

При ручной синхронизации ненагруженного электроагрегата с сетью переключатель синхроноскопа ВСх устанавливают в положение I. В этом случае сигнальная лампа ЛC1 включена контактами переключателя ВСх через ограничительное сопротивление R1 на начала вторичных обмоток трансформаторов Th2 и ТН2 и находится под напряжением биений с амплитудой, изменяющейся от нуля до двойного значения напряжения вторичных обмоток этих трансформаторов. Частота биений равна разности частот синхронизируемых источников питания. Выключатель статизма ВС устанавливается во включенное положение и шунтирует часть сопротивления RП2 в блоке управления БУ. Сопротивлением установки напряжения СУН напряжение синхронизируемого электроагрегата устанавливается равным напряжению сети, а кнопками изменения частоты вращения двигателя устанавливается частота генератора, равная частоте сети. Включение электроагрегата на параллельную работу с сетью осуществляется контактором фидера генератора КФГ путем замыкания контактов кнопки включения контактора генератора в момент погасания сигнальной лампы ЛC1.

При ручной синхронизации нагруженного электроагрегата с сетью переключатель синхроноскопа BC устанавливается в положение III. При этом лампа синхроноскопа ЛС1 подключается контактами переключателя ВСх через ограничительное сопротивление R1 на начала вторичных обмоток трансформаторов ТН1 и ТНЗ и находится под напряжением биений. Напряжение и частота генератора устанавливаются, как и при ручной синхронизации ненагруженного электроагрегата с сетью. Включение нагруженного электроагрегата на параллельную работу с сетью осуществляется контактором фидера сети КФС.

Цепи собственных нужд получают питание от генераторного фидера через автоматический выключатель АСН. К собственным нуждам электроагрегата относятся устройства и цепи оперативного питания, поддержания горячего резерва, дозаправки масла и т.д.

Питание схемы автоматического управления осуществляется блоком питания. Основным источником постоянного напряжения является кремниевый выпрямительный агрегат со стабилизирующим напряжением, а резервным — аккумуляторные батареи.

Поддержание дизеля в состоянии горячей готовности производится электронагревателем ТЭН, расположенным в поддоне (водяной полости) масляного бака.

Питание на электронагреватель ТЭН подается через контакты контактора электронагревателя КЭП и предохранитель.

Контакторы КЭП включаются автоматически датчиком температуры охлаждающей жидкости, выходные контакты которого замыкаются при снижении температуры до +37°С и размыкаются при повышении ее до +45°С.

Дозаправка расходного масляного бака производится электронасосом, двигатель которого получает питание через контакты контактора заправки масла КЗМ и предохранители.

Включение контактора КЗМ осуществляется вручную кнопкой или автоматически с помощью реле заправки масла. При снижении уровня масла реле включает контактор КЗМ, а при повышении уровня масла отключает его. Аналогично работает и топливозакачивающий насос ДЗТ.

Пуск и остановку АСДА-100 осуществляют автоматически или дистанционно нажатием кнопки «Пуск» или «Стоп».

Схема предусматривает также автоматическое включение АСДА-100 на параллельную работу по методу точной синхронизации с помощью блоков автоматики.

Автономно работающий АСДА-100 поддерживает частоту тока с точностью 50±0,5 Гц независимо от нагрузки. Для поддержания частоты в заданных пределах служит система коррекции частоты, состоящая из датчиков частоты и магнитных усилителей.

Схема АСДА-100 обеспечивает защиту при следующих аварийных режимах: отключение автомата генератора, неудачный пуск и разнос двигателя, отсутствие возбуждения на генераторе, падение давления масла, перегрев дизеля и т. д. В этих случаях по сигналу соответствующего реле срабатывает реле аварии и выдает команду на остановку дизеля с одновременной выдачей сигнала.



Схема подключения дизельного генератора (параллельное подключение дгу)

Компания «Cистемотехника» занимается производством и продажей энергетического оборудования.

Оказываем комплексные услуги по поставке, монтажу и обслуживанию систем бесперебойного электроснабжения по оптимальным ценам в Москве.

Обычно одиночные дизельные генераторы, которые используются в целях резервирования энергоснабжения ЦОД, имеют мощность не выше 2,5 мВА. Но если возникает необходимость в повышении мощностей, то с 500 кВА уже можно объединить ДГУ в параллель. Т.е. десятки установок будут работать в системе.

Перейдите в наш каталог, чтобы узнать, что представляют из себя дизельные генераторы 400 кВт >>

При минимальных нагрузках задействуются не все ДГУ, а только необходимое количество. Рост нагрузок заставляет работать остальные ДГУ. Процесс подключения или отключения осуществляется в автоматическом режиме. Минусом можно назвать то, что на обслуживание подобной системы требуются довольно серьезные средства.

Эксперты в этой области считают выбор параллельной системы наиболее уместным для использования в проектах, в которых нагрузка может варьироваться в очень широком диапазоне. В такой системе величина минимальной нагрузки не должна быть ниже 25% всей мощности. Параллельный комплекс имеет ряд преимуществ именно для крупных компаний и предприятий, так как позволяет избежать издержек, связанных с неудачным запуском генераторов или плановым (экстренным) техническим обслуживанием. В любом из этих случаев остальные генераторы будут обеспечивать необходимый уровень мощности.

Рисунок — Пример схемы параллельного подключения ДГУ

Основная проблема данного комплекса заключается в управлении и мониторинге отдельных элементов системы. Для данных целей используются специальные пульты управления, которые предлагает абсолютное большинство производителей. Помимо вышеописанного способа обеспечения высокой мощности энергоснабжения существует еще один. Этим способом является создание независимых систем, которые будут направлены на разные группы потребителей. Данный вариант уместен тогда, когда энергоснабжение объекта осуществляется с помощью нескольких трансформаторных подстанций, т.е. отдельный ввод резервируем собственным ДГУ.

Ознакомьтесь с примерами популярных моделей дизельных генераторов >>

Электрические схемы

Электрические схемы

Современные ДГУ являются техникой высокой сложности, к ним предъявляются особые требования по настройке и установке. Правильный монтаж и подключение являются гарантией длительной безаварийной работы. Монтаж электростанций должен проводиться в соответствии с эксплуатационными требованиями и по строго установленным правилам. В противном случае может наступить преждевременный износ оборудование и его порча.

В случае, когда для учета потребляемой электроэнергии используется более одного счетчика, для подключения дизель генератора имеет смысл объединить электросети в одну точку и к ней же подключать генератор. Объединение электросетей в один распределительный щит необходимо для обеспечения аварийным питанием нескольких этажей одного здания, когда приборы учета находятся на разных этажах. Реконструкция электросетей должна осуществляться на основе проекта внутреннего энергоснабжения.

При одновременном включении дизельной электростанции и существующей нагрузки в электрических сетях, возможно возникновение пожара и порча оборудования. Дизель генератор должен включаться только в случае отсутствия напряжения в основных сетях. Для исключения возможности одновременного включения необходимо установка АВР – автоматического ввода резерва в эксплуатацию.

Для работы мобильных дизельных электростанций на открытых площадках необходим коммутационный щит для подключения ДГУ. Его устанавливают на фасаде здания с тыльной стороны. Вынос коммутационной аппаратуры также необходимо осуществлять на базе согласованного проекта.

Схема подключения дизель генератора в помещении

Дизельные электростанции являются мощным источником тепла, которое выделяется в процессе работы двигателем, электрогенератором и выпускным коллектором. Это может привести к повышению температуры в здании, где эксплуатируется агрегат и впоследствии негативно сказаться на его производительности. Чтобы предотвратить перегрев электростанции, помещение необходимо оборудовать системой приточно-вытяжной вентиляции. Спроектирована она должна быть таким образом, чтобы воздушный поток поступал в помещение со стороны электрогенератора, затем проходил через радиатор системы охлаждения и, наконец, выводился через воздуховод с помощью вентилятора за пределы здания.

Подготовка к эксплуатации дизельного генератора

Подготовка электростанции к эксплуатации должна отвечать следующим требованиям:

— дизель генератор должен быть защищен от воздействий окружающей среды, в том числе от прямого попадания солнечных лучей и атмосферных осадков;

— необходимо предусмотреть систему принудительной вентиляции во избежание перегрева агрегата;

— дизельные генераторы необходимо предохранять от воздействия чрезмерно низких и высоких температур, а также их резких перепадов;

— схема подключения дизельных электростанций должна предусматривать защиту  от попадания воздушных примесей, в том числе дыма, строительной пыли, выхлопных газов, химических веществ и т.п.

Для наиболее эффективного охлаждения дизельной электростанции, а также свободного доступа к ней, пространство вокруг генератора должно быть не менее 1.5м сверху и 1м по периметру. При установке дизельных установок на открытых площадках, схема подключения должна включать в себя защиту от внешних воздействий. Это может быть всепогодный шумопоглощающий кожух или же в условиях Севера — контейнер. Кожухи также могут быть предусмотрены при временной установке дизель генератора в помещении или вне его.

Подключение дизель генераторов (ДГУ), монтаж дизельных электростанций (ДЕС) к сети

Подключение дизель-генератора – это сложный многоэтапный процесс, требующий проведения целого комплекса специфических работ. От качества монтажа будет зависеть не только надежность работы установки, но и ее долговечность. Компания «СТЕН» предоставляет профессиональные услуги по подключению ДГУ различных моделей на объектах Москвы и Московской области.

Основные этапы монтажа генераторов

Подключение дизельного генератора осуществляется квалифицированными специалистами согласно инструкции производителя. Обычно установку располагают в отдельном сухом помещении, имеющем оптимальную площадь, освещение, вентиляцию и открываемые снаружи двери. Непосредственно монтаж дизельных электростанций проводится в таком порядке:

• Распаковка. Монтаж дизель-генераторов должен производиться радиатором к окну, поэтому после доставки на объект оборудование распаковывают и располагают на специальной подушке-фундаменте в нужном положении.
• Фиксация на раме. Профессиональное подключение дизельной электростанции (ДЭС) подразумевает надежное закрепление оборудования на фундаменте с помощью анкерных болтов.
• Крепление амортизаторов. Для снижения уровня вибраций в процессе монтажа ДГУ выполняется установка амортизаторов с креплением между рамой и вибрирующими узлами.
• Монтаж выхлопной системы. Перед подключением дизель-генератора к сети обязательно устанавливается система отвода выхлопных газов. Высота выпуска токсичных отходов – более 3 метров. Для этого при монтаже дизельных генераторов делается вывод трубы на улицу.
• Заправка установки. По завершении монтажа ДЭС выполняется заправка системы рабочими жидкостями. Как правило, это дизельное топливо, моторное масло и охлаждающая жидкость. После этого выполняют подключение ДГУ к сети и первый запуск оборудования.

Заказать монтаж дизель-генератора в компании «СТЕН» можно по тел. 8 (495) 921-10-44, с помощью отправки заявки на [email protected] или при личном посещении московского офиса, расположенного на улице Плющихе.

Подключаем электрогенератор в доме | Электрик

В частном доме никогда не помешает запасной источник электроэнергии, на случай ситуаций с аварийными или плановыми отключениями электроснабжения в сети.
Бывает случаи когда дом может оставаться без света не одни сутки, а например зимой когда система отопления напрямую зависит от электричества, без дополнительного источника электроэнергии не обойтись.
Но выход из ситуации можно найти обустроив в своем доме дополнительный источник электроэнергии в виде бензинового или дизельного генератора (электростанции).

Но как правильно обустроить всю систему чтоб она работала безопасно, просто и налажено? Рассмотрим все варианты…

В основном существует две принципиальные схемы подключения (управления):

1. Ручная, когда коммутация осуществляется вручную, с помощью перекидного рубильника или автомата в паре с контактором.

2. Автоматическая. Автоматическую схему управления поддерживают не все электростанции. Кроме самой электростанции нужно приобретать «систему авто запуска»
Принцип работы состоит в том что при отключение электричества в сети (на входе), «система авто запуска» переключает «дом» на генератор, при этом сама и запускает его.
При возобновление электричества на входе — система сама отключает бензиновою электростанцию и подключает дом напрямую.

Очень часто применяя генератор принято не заворачиваются и просто «подкидывать» питание от генератора к ближайшей розетке таким способом запитав весь дом. Но делать так категорически нельзя, за исключением редких единичных случаев. Но почему?

1. Проводная линия питания отдельной розеточной группы не рассчитана принимать на себя магистральную нагрузку. Есть исключения когда для этого проведена отдельная линия от щитка с проводом большого сечения и отдельным соответствующим автоматом.

2.Есть вероятность что вы забудете отключить вводной автомат в щитке, при этом запустив и подключив электростанцию. Что может произойти?
В лучшем случае вы запитаете от генератора всех «соседей» подключенных к вашей линии, что обязательно вызовет перегруз и постоянное срабатывания защитного автомата.
В худшем случае — и это наиболее частая причина поломок генератора — вы словите «встречку» и на долгое время попрощаетесь с своей электростанцией.

3. Удобство и налаженность переключения источников электроэнергии. Всего один поворот рубильника или работа в полностью автоматическом режиме и вы будете чувствовать себя спокойно и в безопасности.

Необходимый минимум для подключения

(Переходной рубильник)

1. Обеспечить отдельный ввод в щиток, отдельную линию от генератора в главный щиток дома, проводом не менее 4 мм2.

2. Перекидной рубильник. Для бытовых нужд применяется множество вариантов подобных устройств в модульном исполнении для монтажа на 35 мм DIN-рейку.
Рубильники имеют простейшую схему включения и принцип работы. На нижние контакты, как правило, подключают общую шину отходящих нагрузок. С обратной стороны, там, где контакты парные, подключают два отдельных ввода. Клавиша переключения имеет три положения, в среднем все цепи разомкнуты. Практически во всех сериях устройства могут быть многополюсными, что значительно облегчит работу с трёхфазной сетью и сложной системой заземления/зануления.

Следует понимать что такой рубильник не обладает защитными свойствами автоматического выключателя, поэтому каждый ввод нуждается в защите отдельными автоматами

В крайних случаях, когда не имеется возможности найти подобное устройство, можно изготовить его аналог с помощью двух двухполюсных автоматов одного номинала и производителя. Их нужно поставить рядом, один перевернуть вверх ногами, а затем сцепить вместе клавиши, вставив стальной штифт в штатное отверстие.

Автоматическое коммутирование с помощью контактора

(полуавтоматическое АВР)
Если «щиток управления» расположен в труднодоступном месте или вы просто не желаете каждый раз выполнять переключение вручную, можно применить устройство автоматического переключения.
Для автоматического и безопасного перехода с централизованного электроснабжения на автономное можно применить контактор.Такая система обладает максимальной дешевизной и простотой, при етом обладая свойствами промышленных систем АВР!

Схема АВР включается после вводного автомата домового распределительного щита, в разрыв перемычки между вводным автоматом и групповыми автоматами. Ввод после вводного автомата подключается к точке «основной ввод», нулевая шина к «нулю», генератор к точкам «резерв» и нулевой шине. Генераторы не имеют «нуля» и «фазы», и подключение генератора к АВР производится в произвольной последовательности.

Применяемое в схеме электромагнитное реле контактора должно иметь обмотку на 220 вольт и обладать переключаемой контактной группой на ток не менее тока вставки вводного автомата, и обязательно быть рассчитанным на продолжительный режим работы во включенном состоянии.

Работа с такой схемой АВР очень проста. При пропадании электричества в сети необходимо просто запустить генератор и в доме появится электричество. Помните, что генератор не сеть и его не стоит зря перегружать, особенно при запуске, поэтому лучше отключить мощные потребители, без которых вы можете обойтись. Чтобы генератор не работал постоянно, необходимо регулярно наблюдать за лампой «Свет есть», и как только она загорится, заглушите генератор.

Функция глушения генератора

Для подобной реализации устройства необходимо уже два контакторы (реле) подключенные параллельно.
Второе реле можно поставить на небольшой ток, но не менее 5 ампер. Оно должно также, как и первое реле, содержать контактную группу на переключение, нормально замкнутые контакты которой подключаются параллельно выключателю зажигания генератора.
Для предотвращения падения напряжения в цепи зажигания данное реле можно вынести непосредственно к генератору.
Кроме того в схему можно добавить выключатель принудительного глушения, в нормальном режиме этот выключатель всегда должен находиться в положении «включен» и в отсутствие света генератор все же можно будет заглушить за ненадобностью, например прямо из щитка.

Как работает схема? При пропадании электричества в сети нужно будит запустить генератор оставив его выключатель зажигания в положении «выкл», в доме снова загорится свет (от электростанции).
Если у генератора есть электростартер, то после пуска двигателя стартером нужно вернуть ключ в положение «выкл».

После того, как свет дадут снова, схема АВР автоматически переведёт дом на основное питание (сети), а второе реле, разомкнувшись, заглушит генератор. Если вам будет необходимо завести генератор при наличии основного питания, просто поставьте его выключатель зажигания в положение «Вкл.» и заведите его.

По окончании любых работ с генератором не забывайте всегда переводить выключатель зажигания в положение «выкл» для восстановления работоспособности функции автоматического глушения. Если вам необходимо принудительно заглушить генератор когда света нет, а генератор запущен, то разомкните дополнительный выключатель принудительного глушения генератора, в нормальном режиме этот выключатель должен быть постоянно замкнут.

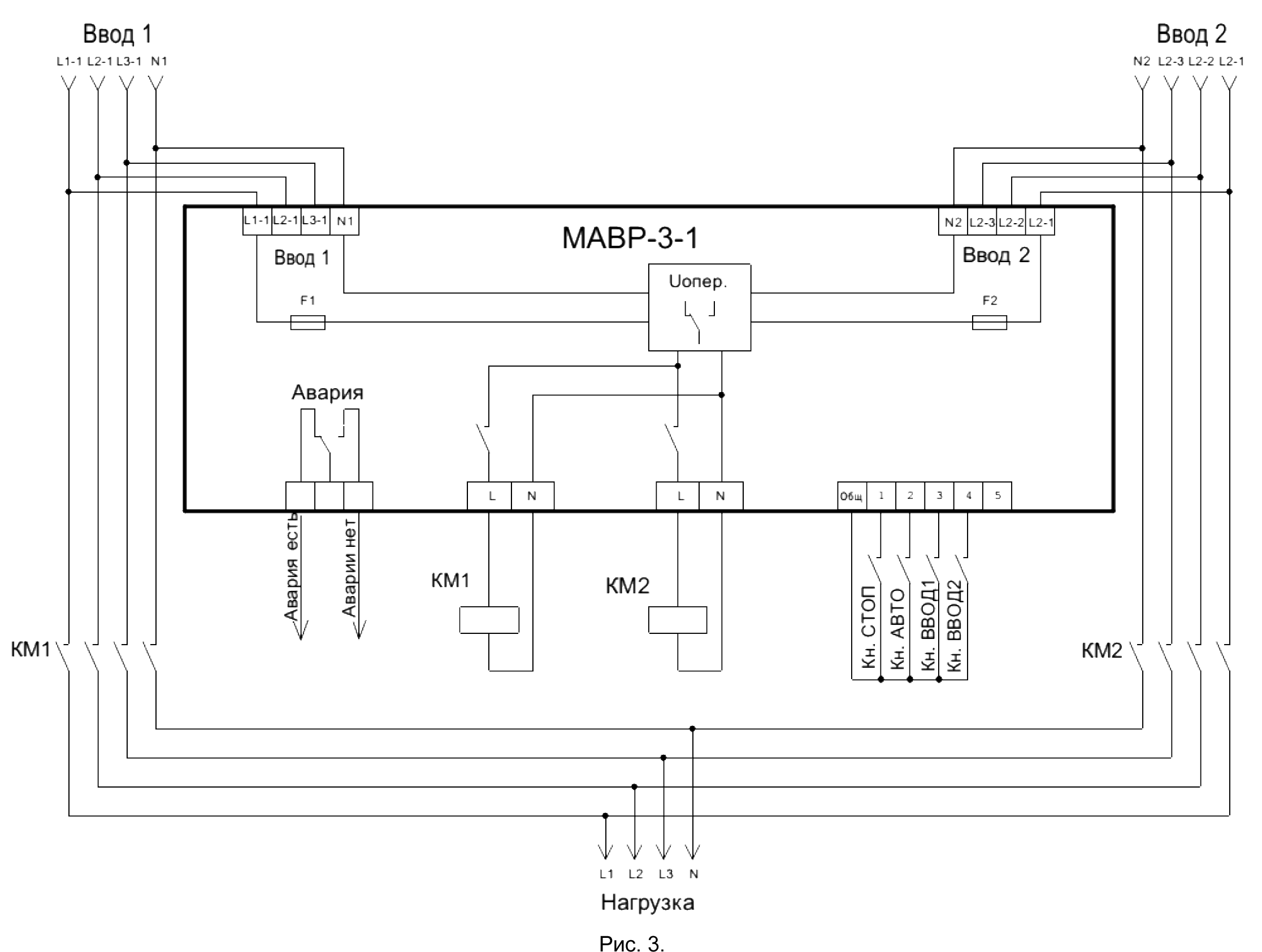

Блок АВР с авто запуском генератора

(автоматическая АВР)
Принцип работы автоматического АВР чем-то похож на работу полуавтоматического, описанного выше, но в данном случае АВР самостоятельно запустит, прогреет генератор, после чего произведет переключение нагрузки на резервный источник электричества (генератор).
Кстати в полуавтоматическом для безопасной работы (функция прогрева) — можно применить модульное реле времени которое подаст напряжение после запуска двигателя с некоторой задержкой для прогрева бензодвигателя.

Основной минус подключения электрогенератора через АВР — это стоимость как самого оборудования так и монтажных работ связанных с переделкой миниэлектростанции для работы с автоматикой. Самостоятельно подключить автоматику к генератору не обладая необходимыми навыками достаточно сложно.
Например при неправильной организации работы велик риск испортить оборудование. Если генератор имеет поломку моторной части, например, его принудительный многократный запуск вызовет, по меньшей мере, глубокий разряд аккумулятора, а в худшем случае приведёт к выходу из строя обмоток электростартера.

Есть два варианта автоматических АВР:

1.Штатный блок электронного управления, поставляемый вместе с генератором устанавливается с ним в одном помещении. Такой блок подключается согласно инструкции и схеме и управляет он только запуском и остановкой двигателя, в некоторых случаях берёт на себя задачу регулировки оборотов и выдаваемой мощности.

Основная коммутация резервного ввода выполняется контакторами по ранее описанных схемах.
Только в этом случае нормально разомкнутый контакт на основном вводе протягивается сигнальным слаботочным проводом до блока управления, чтобы текущее состояние городской линии давало понять электронике, когда следует запускать или останавливать генератор.

2. Комплектные устройства АВР с авто запуском. Такие устройства требуют установки на генератор дополнительного оборудования: электрического привода дроссельной заслонки и стартера с аккумулятором.
Преимущество таких систем в том, что они имеют всё необходимое «из коробки» и полностью заменяет вводно-распределительное устройство, включая встроенные защиты по току, а иногда даже имеют систему защиты от перенапряжений и утечек. Всё что нужно для подключения — присоединить жилы вводов и шины потребителей на устройства коммутации, а также соединить вторичную клеммную колодку с дополнительным оборудованием генератора с помощью четырёх или пяти жильного провода.

Автоматическая АВР выполняет следующие функции:

1. Постоянно следит за напряжением сети

2. Автоматически подключает и отключает нагрузку

3. Запускает электростанцию включая стартер двигателя

4. После достижения нужных оборотов двигателя электростанции — с помощью контакторов подключает дом к электростанции

Правила безопасности и размещения электростанции

Помещение где будет находится бензиновая электростанция должно быть защищено от влаги, но при етом иметь хорошую вентиляцию. В таком помещение не должно быть высокой температуры. Так как вы имеете дело с горючим топливом, не забывайте об этом!
Кроме этого при установке генератора вы должны учитывать, что от такой техники будет издаваться довольно грубый шум. Учитывая это, рекомендуется установить и подключить электростанцию в гараже либо другой садовой постройке, например как на фото.

При подключение контактов нельзя оставлять незащищенные места, все соединения должны бить герметичны и закрыты.
Заправляя генератор, нужно его выключать, а пролитые следы топлива тщательно удалять!
По возможности избегайте контактов с работающим генератором. Не подходите в развивающихся одеждах, ведь вентилятор внутри может затягивать ткань и другие элементы одежды.
Заземление обязательно для дизельных и бензогенераторов!

Заземление для электростанции

Для генератора будет необходимо обустроить индивидуальный контур заземления.
Вам может потребоваться металлический прут, трубка или оцинкованное железо. Диаметр «штырей» — около 50мм и по 1.5м длиной.
Соединятся штыри будут при помощи листового (оцинкованного) железа 500*1000 мм. Также будет необходим металлический прут диаметром 15мм.
Штыри вбиваются в землю практически на всю длину, после чего, по кругу металлической полосой все штыри привариваются вместе. Затем к одному из штырей приваривается металлический прут который от контура заводится в сухое помещение, в котором будет произведено его соединение с медным проводом сечением 4мм через болтовое соединение. Такое соединение размещается внутри герметичной соединительной коробки. А другой конец медного провода соединяется с массой (корпусом) металлической рамы электростанции генератора.
Для небольших электростанций необязательно делать заземление в виде контура из нескольких штырей, достаточно одного но длинного, близко 2м штыря забитого в влажную почву.

Схемы подключения электрогенератора в трехфазной системе

509 Превышен предел пропускной способности

509 Превышен предел пропускной способности Сервер временно не может обслуживать ваш запрос из-за того, что владелец сайта достиг своего ограничение пропускной способности.Пожалуйста, попробуйте позже. Установка резервного генератора

— Информация, подготовка и примеры

В этой статье представлена ​​информация, иллюстрации и подробные примеры, которые помогут в планировании установки большой промышленной генераторной установки на вашем предприятии или на рабочем месте. Мы продолжаем расширять предыдущую статью «Планирование площадки для установки промышленного генератора».

В эту статью включены дополнительные советы по подготовке площадки и управлению проектами, а также подробные сведения о топливных системах и некоторые соображения по первоначальному электрическому подключению.

Рассматриваются три варианта применения генератора:

• Закрытый генератор Permanente — Установка системы генератора под навесом на открытом воздухе, включающая, настройку и подключение генератора и вспомогательной топливной системы
• Генератор, расположенный внутри завода — установка системы генератора на салазках внутри помещения. Установка включает установку генератора и подключение вспомогательных систем.
• Переносной закрытый генератор — Основные схемы проверки / настройки и установки энергосистемы.

Генератор закрытого типа Permanente

Для установки выбрана генераторная установка Caterpillar 1500 кВт, заключенная в навес. Генератор оснащен топливным баком с двойными стенками на 1000 галлонов

.

Установка генератора

Была установлена ​​железобетонная площадка с монтажными шпильками генератора, и бетон успел затвердеть. Генераторная установка разгружена и готова к установке на бетонную площадку

.

ПРЕДУПРЕЖДЕНИЕ
Для перемещения этой генераторной установки требуется кран.Чтобы снизить вероятность получения травм, всегда используйте подъемное оборудование соответствующей грузоподъемности. При необходимости юстировки генераторной установки обязательно обратитесь за помощью.

Обычно разгрузка и установка генератора выполняется в один и тот же день, чтобы сэкономить на затратах на кран. При настройке генераторной установки необходимо учитывать следующие факторы:

• Подъемное устройство, позволяющее безопасно поднимать генераторную установку и размещать ее на бетонной площадке.
• Кран с возможностью установки генераторной установки на бетонную площадку.

Возможная последовательность настройки генераторной установки:

1. Подсоедините генераторную установку к подъемному устройству и крану.
2. Переместите генераторную установку и совместите ее с бетонными монтажными шпильками.
3. Установить крепежные детали (шайбу, стопорную шайбу, гайку).
4. Баки топливного генератора.
5. Подключите выход генератора к автоматическому переключателю (АВР).

Установка дополнительных топливных баков

Генераторная установка Caterpillar мощностью 1000 кВт использует топливо со следующими показателями:
• 22 галлона в час при нагрузке 25% ÷ 1600 галлонов = 72 часа работы.
• 71 галлон в час при 100% нагрузке ÷ 1600 галлонов = 22 часа работы.

Вспомогательные топливные баки могут продлить время работы во время серьезных отключений электроэнергии, таких как экстремальные погодные условия, отключение электрических подстанций и частичное отключение электроэнергии. Этому объекту потребуется резервный бак на 600 галлонов, чтобы поддерживать длительное использование генератора и обеспечивать подачу топлива в аварийных ситуациях.

Вспомогательный топливный бак настраивается при установке генератора. На этапе планирования строительной площадки была установлена ​​бетонная площадка со шпильками для крепления топливного бака.Возможная последовательность установки дополнительного топливного бака:

• Найдите топливный бак, совместите с монтажными шпильками, установите и установите шайбы и гайки.
• Установите топливный насос и фильтр в сборе на бак.
• Установите убирающийся барабан для шланга и подсоедините к топливному насосу.
• Дополнительный топливный бак и все жидкости.
• Подключите электропитание топливного насоса к распределительному щиту (в аварийных условиях питается от генератора).

Генератор внутри завода

Для объекта выбрана генераторная установка Cummins мощностью 1250 кВт.Системы генератора (двигатель, охлаждение и генератор) размещаются на салазках как единое целое. Генераторная установка — это готовая замена генератору, который испытал катастрофический отказ и был полностью утерян.

Установка генератора

Генератор Cummins мощностью 1250 кВт весит 25 000 фунтов. Объект оборудован порталом для снятия и установки крупногабаритного оборудования. Заключение контракта с местной крановой компанией для разгрузки генератора перекладывает ответственность за разгрузку и размещение установки.Кран подключится к генератору и вставит его в дверцу технического обслуживания. Персонал по техническому обслуживанию подключит портал к генераторной установке на площадке.

Подключение вспомогательных систем

При установке генератора на колодку обычно используются промышленные резиновые опоры. После того, как генератор закреплен на месте, портал обычно удаляется. Доступны внутренние стрелы для подключения тяжелого вспомогательного оборудования. Перед подключением систем всегда сверяйтесь с местными и федеральными нормативными актами.Некоторые из дополнительных систем, которые необходимо подключить:

• Выхлопные системы — глушители и выхлопные трубы должны быть должным образом изолированы и выведены для наружного воздуха. Выхлопные газы двигателя должны соответствовать директивам EPA.
• Охлаждающий воздух — Жалюзи, управляемые системой управления генератором, установлены снаружи здания. Воздуховод подключен к радиатору / доохладителю генератора.
• Топливная система. — Топливопроводы подключены от питающего бака к блоку топливного фильтра двигателя. Подача топлива должна быть установлена ​​с правильной стороны блока для прохождения топлива через фильтры.Перекачивающий насос (подающий топливо к фильтрам) должен обеспечивать питание двигателя при полной нагрузке.
• Электрические системы — Генератор и двигатель полностью электрически связаны. Подключите следующие системы:

• Панель управления — Подключена к автоматическому переключателю передачи (ATF) для сигнала запуска. При получении сигнала ПКП подает команду на запуск генератора и контролирует работу.
• Выход генератора — подключен к питающей стороне автоматического переключателя резерва.Когда безобрывный переключатель замыкается, ток течет на плату переключателя.
• Жалюзи — подключены к панели управления. Может открываться частично или полностью в зависимости от потребности системы охлаждения.

• Впускной воздух — Система приточного воздуха в помещении должна быть способна поддерживать генератор при полной нагрузке.

Переносной генератор закрытого типа

Заказчик — строительная компания с контрактом на капитальное строительство больницы. На начальных этапах строительства потребуется одна переносная генераторная установка Baldor мощностью 2000 кВт.По мере того, как строительство приближается к завершающей стадии, потребуется второй блок для поддержки всех необходимых услуг до тех пор, пока не будут подключены инженерные сети. Рассмотрены следующие шаги:

• Проверка генератора после транспортировки — предложения по поиску и предварительному запуску / предварительной нагрузке.
• Электрическое соединение — одиночные и сдвоенные генераторные установки.

Проверка генератора после транспортировки

Когда переносной генератор прибывает на место, выполнение базового осмотра генератора может помочь предотвратить ненужные отключения.Эти шаги и проверки включают:

• Расположение генератора — Генератор расположен на ровной, устойчивой территории, что дает достаточно места для второго генератора. Бензовозы могут получить доступ к генератору (ам).
• Подъемное устройство — подъемное устройство должным образом поддерживается опорой. Генератор ровный.
• Заправка — в некоторых штатах требуются пустые топливные баки. Топливные баки по мере необходимости.
• Уровень жидкости — проверьте уровни охлаждающей жидкости и масла в двигателе.
• Запустите двигатель и проверьте — Перед подключением генераторной установки к нагрузке запустите двигатель на панели управления генератора и проверьте наличие:

• Утечка топлива
• Утечки охлаждающей жидкости
• Утечки масла

Варианты электрического подключения

Требования к конфигурации для этого проекта требуют наличия единственной генераторной установки на начальных этапах и на заключительных этапах с добавлением всего оборудования и второго генератора для соответствия требованиям конца проекта Всегда:

• Разместите безобрывный переключатель в чистом сухом месте рядом с критической нагрузкой.
• Установите автоматический выключатель между генератором и автоматическим переключателем.
• При проектировании системы соблюдайте все федеральные и местные требования.

Один генератор

Выключатель подает питание на панель выключателя. Генераторная установка подает питание на панель выключателя. Панель выключателя снабжает панель некритичным оборудованием и автоматическим переключателем.

Когда критическая мощность пропадает, генератор запускается, и автоматический переключатель передачи перемещается, чтобы обеспечить подачу энергии от генераторной установки.

Двойной генератор Проект

продвинулся до потребности во втором генераторе. Требуются два отдельных генератора, питающих две отдельные цепи. Эту конфигурацию можно рассматривать как параллельную. Следующее описывает эту настройку:

• Электропитание генератора (ов) направлено через параллельную панель
• Расширенная панель выключателя, позволяющая использовать два генератора (показаны как две отдельные панели).
• Использование двух автоматических переключателей позволяет разделить нагрузки.

>> Вернуться к статьям и информации << Дизель-генераторы

: все, что вам нужно знать перед покупкой

Что такое дизельный генератор?
Дизельный генератор используется для выработки электроэнергии с помощью дизельного двигателя вместе с электрическим генератором. Дизель-генератор может использоваться в качестве аварийного источника питания в случае отключения электроэнергии или в местах, где нет подключения к электросети.

Типы дизель-генераторов Дизель-генераторы
доступны в различных размерах, моделях и конструкциях, которые производятся многими компаниями.Итак, перед покупкой дизельного генератора вам следует знать следующие типы:

• Промышленные или бытовые — Промышленные генераторы обычно имеют большие размеры и могут обеспечивать большую мощность в течение длительного периода времени. Как следует из названия, они обычно используются в отраслях с высоким спросом на электроэнергию. С другой стороны, бытовые генераторы имеют небольшие размеры и обеспечивают мощность до определенного диапазона. Они идеально подходят для использования в домашних условиях, небольших магазинах и офисах.
• С воздушным или водяным охлаждением. — Генераторы с воздушным охлаждением используют воздух для охлаждения генератора. Никаких дополнительных деталей, кроме системы забора воздуха, не используется. Генераторы с водяным охлаждением используют воду для охлаждения и состоят из отдельной системы для выполнения этой функции. Генераторы с водяным охлаждением требуют большего обслуживания, чем генераторы с воздушным охлаждением.
• Выходная мощность — Диапазон выходной мощности дизельных генераторов очень широк и может быть соответственно классифицирован.Дизельный генератор мощностью 3 кВА может использоваться для работы электроинструментов или приборов, таких как кондиционеры, компьютеры, несколько потолочных вентиляторов и т. Д. Они подходят для использования в небольших офисах, магазинах и домах. В то время как дизельный генератор мощностью 2000 кВА будет подходить для использования в крупных отраслях промышленности или местах с повышенным энергопотреблением.

Технические характеристики, на которые следует обратить внимание при покупке дизельного генератора

Power — Перед покупкой дизельного генератора важно знать требования дома / предприятия.В зависимости от потребности в помещении могут использоваться генераторы мощностью от 2,5 кВА до более 2000 кВА.

Phase — Дизель-генераторы доступны как для однофазного, так и для трехфазного подключения. Узнайте, есть ли у вашего дома / предприятия однофазное или трехфазное соединение, и выберите подходящий генератор соответственно.

Расход топлива — Расход топлива — одна из самых важных вещей, о которых следует помнить при покупке дизельного генератора. Узнайте расход топлива генератора в час и на кВА (или кВт), а также его топливную эффективность по отношению к нагрузке.

Системы управления и системы управления мощностью — Генераторы с возможностью автоматической передачи энергии от сети к генератору во время отключения электроэнергии и наоборот, отображают предупреждение (низкий уровень топлива и другие проблемы с производительностью), а также предоставляют широкий спектр данные анализа, помогает повысить эффективность дизель-генератора. Система управления питанием помогает оптимизировать расход топлива и производительность генератора в зависимости от нагрузки.

Портативность и размер — Генератор с комплектом колес или колесами, снабженными прорезями для легкого подъема, помогает уменьшить хлопоты при транспортировке.Кроме того, помните о размере генератора по отношению к свободному пространству для его установки.

Шум — Высокий уровень шума может стать проблемой, если генератор находится в непосредственной близости. В некоторых дизель-генераторах предусмотрена технология шумопоглощения, которая значительно снижает излучаемый ими шум.

Свяжитесь с ближайшими к вам ведущими дилерами генераторов и получите бесплатные расценки

(Единый пункт назначения для MSME, ET RISE предоставляет новости, обзоры и аналитические материалы по GST, экспорту, финансированию, политике и управлению малым бизнесом.)

Загрузите приложение The Economic Times News, чтобы получать ежедневные обновления рынка и новости бизнеса в реальном времени.

кВт, кВА и коэффициент мощности

Дизель-генераторы используются для обеспечения резервного питания зданий во время отключений электроэнергии и других чрезвычайных ситуаций. Они также используются в качестве постоянных источников электроэнергии в местах, не охваченных сетью, таких как удаленные горнодобывающие предприятия и нефтяные месторождения. Однако перед покупкой необходимо четко понимать технические характеристики дизельных генераторов.

Когда дизельный генератор работает в условиях, для которых он был разработан, он имеет более высокий КПД и более длительный срок службы.Однако важно понимать разницу между киловаттами (кВт), киловольт-амперами (кВА) и коэффициентом мощности (PF):

• киловатт (кВт) используются для измерения реальной электроэнергии, вырабатываемой генератором, которая используется непосредственно приборами и оборудованием в здании.
• Киловольт-ампер (кВА) измеряют полную мощность. Это включает в себя активную мощность (кВт), а также реактивную мощность (кВАр), потребляемую такими устройствами, как двигатели и трансформаторы. Реактивная мощность не потребляется, а вместо этого переключается между источником питания и нагрузкой.
• Коэффициент мощности — это соотношение между реальной и полной мощностью. Если здание потребляет 900 кВт и 1000 кВА, коэффициент мощности составляет 0,90 или 90%.

На паспортных табличках дизельного генератора указаны номинальные значения для кВт, кВА и мощности мощности. Однако условия эксплуатации определяются подключенной нагрузкой, а не генератором. Чтобы убедиться, что в вашем здании есть подходящая генераторная установка, лучшая рекомендация — подобрать ее у профессиональных инженеров-электриков.

---

Есть ли в вашем здании подходящий дизельный генератор?

---

Что ограничивает мощность генератора?

Максимальная мощность генератора в киловаттах определяется дизельным двигателем, который его приводит в действие.В качестве примера рассмотрим электрогенератор с КПД 95%, который приводится в действие дизельным двигателем мощностью 1000 л.с.:

• 1000 л.с. эквивалентно 745,7 кВт, и это мощность на валу, передаваемая генератору.
• При КПД 95% максимальная мощность составляет 708,4 кВт

С другой стороны, максимальные киловольт-амперы зависят от номинального напряжения и тока генератора. Есть два способа перегрузки генераторной установки:

• Если нагрузка, подключенная к генератору, превышает номинальную мощность в кВт, это приведет к перегрузке двигателя.
• С другой стороны, если нагрузка превышает номинальную кВА, это приведет к перегрузке обмоток генератора.

Помнить об этом очень важно, поскольку генератор может быть перегружен в киловольт-амперах, даже если киловатты нагрузки ниже номинального значения.

Рассмотрим генератор со следующими характеристиками: 1000 кВт, 1250 кВА, 80% коэффициента мощности, 480 В и 1503 А. Этот генератор может работать с коэффициентом мощности выше 80%, если не превышаются номинальные значения кВт и кВА.

• Если здание потребляет 1000 кВт и 1100 кВА, коэффициент мощности увеличивается до 91%, но мощность генератора не превышается.
• С другой стороны, если генератор работает на 1100 кВт и 1250 кВА, коэффициент мощности увеличивается только до 88%, но дизельный двигатель перегружен.
• Дизель-генератор также может быть перегружен только в кВА. Если агрегат работает на 950 кВт и 1300 кВА (73% PF), обмотки будут перегружены, даже если дизельный двигатель не работает.

Подводя итог, дизельный генератор может без проблем превышать свой номинальный коэффициент мощности, если кВт и кВА остаются ниже своих номинальных значений.Уменьшение коэффициента мощности ниже номинального не рекомендуется, поскольку генератор работает менее эффективно. Наконец, превышение номинальной мощности в кВт или кВА может привести к повреждению устройства.

Как опережающий и запаздывающий коэффициенты мощности влияют на дизельный генератор

Если вы подключаете к генератору только электрическое сопротивление и измеряете напряжение и ток, их формы сигналов переменного тока будут совпадать при отображении на цифровом измерителе. Оба сигнала чередуются между положительными и отрицательными значениями, но они одновременно пересекают 0 В и 0 А.Другими словами, напряжение и ток «синфазны»:

В этом случае нагрузка имеет коэффициент мощности 1,0 или 100%. Однако большинство устройств, установленных в зданиях, имеют коэффициент мощности, отличный от 100%, что означает, что их напряжение и ток смещены относительно друг друга:

Если пиковое напряжение переменного тока опережает пиковое значение тока, нагрузка имеет коэффициент мощности , отстающий от . Нагрузки с таким поведением называются индуктивными, и включают электродвигатели и трансформаторы.На следующем графике показаны напряжение и ток для индуктивной нагрузки:

С другой стороны, если ток опережает напряжение, нагрузка имеет коэффициент мощности , опережающий . Нагрузки с таким поведением называются емкостными , и включают батареи, конденсаторные батареи и некоторое электронное оборудование. На следующем графике показаны напряжение и ток для емкостной нагрузки:

.

В большинстве зданий индуктивные нагрузки превышают емкостные.Это означает, что общий коэффициент мощности обычно отстает, и дизельные генераторы рассчитаны на этот тип нагрузки. Однако владельцы должны быть осторожны, если в здании много емкостных нагрузок, поскольку напряжение генератора становится нестабильным с опережающим коэффициентом мощности. Это вызовет автоматическую защиту, отключив установку от здания.

В таких местах, как Нью-Йорк, строительные нормы и правила устанавливают строгие требования к системам аварийного электроснабжения. Чтобы убедиться, что в вашем здании есть подходящая генераторная установка, отвечающая нормам, лучшая рекомендация — спросить у экспертов.

Переносные дизельные генераторы и системы распределения энергии

При аренде портативного дизельного генератора необходимо учитывать, как вы собираетесь получать электроэнергию от генератор к вашему проекту или мероприятию. Есть несколько способов использовать портативный дизельный генератор и точно знать, сколько мощности и где она вам понадобится, это важная информация при определении того, какое дополнительное распределительное оборудование потребуется.

Вам нужно выяснить, как далеко от арендуемого генератора вам нужна энергия.Вам нужна энергия в нескольких местах?

Что вы будете подключать и сколько энергии вам нужно в каждом месте?

Большинство переносных генераторов, сдающихся в аренду, имеют место для подключения нескольких стандартных трехконтактных удлинителей, а также одного или двух поворотных замков на 50 А. магазины.

В некоторых случаях этого достаточно, но в зависимости от потребностей в питании может потребоваться больше розеток. Вот где знающий генератор компания по аренде как Power Plus, может иметь большую ценность.Они зададут правильные вопросы, чтобы правильно и безопасно распределять электроэнергию на вашем рабочем месте или мероприятие.

Арендуемый генератор можно подключить к одному или нескольким паучьим ящикам, которые могут подавать до 50 ампер временного питание в нескольких местах на вашем рабочем месте. Ящики-пауки чаще всего используются на строительных объектах для временной подачи электроэнергии в разные локации на проекте.

Их можно использовать для питания небольших инструментов или фонарей на стройплощадке. Если вам нужно дополнительное питание или питание с защитой от выключателя, временное распределительный щит можно подключить к переносному дизельный генератор.Электрическая панель имеет отдельные выключатели, которые могут защитить кабель или оборудование. Эти панели могут быть оснащены различными выключателями. размеры в зависимости от того, что нужно.

Эти электрические панели могут иметь различные конфигурации розеток. Они могут иметь стандартные трехконтактные розетки, заглушки с поворотным замком. или просто оставьте открытым, чтобы электрик подключил каждый отдельный выключатель.

Для проектов, которые не могут иметь кабель или другое распределительное оборудование на земле, вы можете распределить накладные расходы на временное питание. полюса.Это чаще встречается в местах с интенсивным движением транспорта или в местах, где есть доступ у публики. Распределение временных накладных расходов на электроэнергию с опорами питания исключает наезд транспортных средств на кабель или людей, спотыкающихся о них.

Арендуемый генератор можно поместить в сейф. зона, не предназначенная для движения транспорта, и подключенная к временной линии опор для распределения энергии вокруг проекта или мероприятия. В каждом месте эта сила При необходимости небольшую электрическую панель можно разместить на опоре для простого и безопасного подключения.Этот вариант можно использовать с одним большим дизельный генератор вместо нескольких генераторов меньшего размера вокруг проекта / мероприятия. Предоставление одного дизельного генератора большего размера и распределение питание на временных опорах может быть более безопасным и менее дорогостоящим.

В зависимости от вашего проекта или мероприятия у вас есть много вариантов с портативным арендованным генератором. Разговор с опытным арендодателем генератора такая компания, как Power Plus, — лучший способ понять ваши возможности. Это действительно первый шаг к удачно спроектированному проекту / мероприятию.Убедившись, что компания-производитель понимает, что и где вам нужна энергия, позволит им разработать ваши варианты распределения.

Ваш последний шаг — нанять подходящую компанию по производству генераторов, которая установит все правильно.

Выполнение этих шагов гарантирует, что у вас будет питание тогда, когда оно вам нужно и где оно вам нужно.

Power Plus! является ведущим поставщиком надежных нерадиоактивных генераторов энергии в США и Канаде.

Есть вопрос или комментарий по Power Plus !? Мы хотели бы услышать от вас!
Укажите свои контактные данные, и мы свяжемся с вами в ближайшее время.

Свяжитесь с Power Plus @ (800) 863-2525 | [email protected]

Дизель-генераторная установка

— Установка ИБП

Установка ИБП — Установка ИБП — единственный способ обеспечить бесперебойное и бесперебойное питание вашего ИТ-объекта.Очень важно правильно спланировать установку ИБП, чтобы не нарушить работу вашего бизнеса или ИТ-систем дольше, чем это необходимо.

Hampshire Generator & UPS Co может выполнить все аспекты установки источника бесперебойного питания: —

Установка системы ИБП

— Шаг 1) Опрос клиента — Инженеры ИБП посетят ваш объект, чтобы установить ваши точные требования — общую нагрузку на здание, тип нагрузки и время, в течение которого система должна работать в случае отключения электроэнергии. отключение.Возможно, вам понадобится всего несколько минут, чтобы обеспечить упорядоченное отключение ваших ИТ-систем — тогда установка только ИБП, вероятно, будет лучшим выбором. Если дольше, чем несколько минут, лучше всего подойдет услуга по установке дизельного генератора.

Установка системы ИБП — Шаг 2) Проектирование системы — установка вашего ИБП требует тщательного проектирования для обеспечения совместной работы систем (ИБП и генераторы должны быть «согласованы»). Затем мы можем помочь с чертежами и схемами.Существуют разные типы ИБП, которые используются для разных приложений.

Варианты конструкции системы ИБП: —

Автономная система ИБП — Автономный или резервный ИБП — наименее распространенная топология, встречающаяся сегодня. Это очень недорогое решение для резервного копирования персональных компьютеров, используемых дома или в небольшом офисе. Он доступен с выходной мощностью от 100 ВА до 3 кВА и обеспечивает только базовую резервную батарею и ограниченную защиту от переходных процессов высокого напряжения.

Линейно-интерактивная система ИБП — Линейно-интерактивный ИБП является наиболее распространенным. Эти устройства варьируются от недорогих до умеренных и доступны в размерах от 100 ВА до 6 кВА. Как правило, они предназначены для резервного копирования и обеспечения ограниченной защиты электропитания, но в основном используются для домашних и рабочих компьютеров, файловых серверов и сетей. В дополнение к резервному аккумулятору и ограниченной защите от переходных процессов высокого напряжения они предлагают ограниченное регулирование выходного напряжения при питании от сети.

В линейно-интерактивном дизайне электроэнергия от сети подается на автотрансформатор с различными ответвлениями, автоматически переключаемыми цепью измерения напряжения в сети. Если напряжение в сети падает слишком низко, переключают ответвление трансформатора, чтобы увеличить выходное напряжение ИБП. Если напряжение в сети повышается слишком высоко, выбирается другой ответвитель, чтобы снизить выходное напряжение ИБП.

Перед переключением ответвлений для большинства линейно-интерактивных проектов требуется, чтобы ИБП переключился в режим работы от батареи.После переключения ИБП снова переключается в режим работы от сети. Как и в случае автономного ИБП, при переключении электросети и инвертора на выходе ИБП обычно наблюдается потеря мощности длительностью от 4 до 25 мс.

В линейно-интерактивном ИБП электроэнергия от сети подается на автотрансформатор с разными ответвлениями, которые автоматически переключаются цепью измерения напряжения в сети.

Линейно-интерактивный ИБП — не лучший выбор для заводской или промышленной среды.Чувствительное к мощности оборудование будет подключено напрямую к необработанной безусловной электросети. Несмотря на то, что ИБП имеет базовое регулирование выходного напряжения, цепь измерения напряжения в сети может стать проблемой.

Кроме того, увеличенное количество циклов батарей линейно-интерактивного ИБП приводит к значительному сокращению срока службы батарей и дорогостоящей внеплановой замене батарей. Как и в случае с автономным режимом, линейно-интерактивный ИБП страдает от того же выпадения выходного сигнала на 4-25 мс, за исключением того, что выпадений будет намного больше из-за конструкции регулирования с переключателем ответвлений.

Система ИБП с двойным преобразованием в режиме онлайн — ИБП с двойным преобразованием в режиме онлайн обеспечивает высочайший уровень защиты питания. Этот ИБП стоит дороже линейно-интерактивного. Они доступны в размерах от 500 ВА до более 600 кВА. Онлайновая конструкция обеспечивает гораздо более высокий уровень защиты электропитания и является лучшим выбором для защиты сетей, научного, промышленного, промышленного оборудования, автоматизации, военного, аэрокосмического и другого критически важного оборудования.

Онлайн-ИБП использует активную электронику для непрерывной регенерации нового переменного тока при работе как от электросети, так и от аккумуляторных источников.Входящая мощность переменного тока преобразуется в регулируемый постоянный ток, устраняя переходные процессы напряжения, шум, гармоники и проблемы, связанные с частотой. Эта регулируемая мощность постоянного тока затем используется схемой инвертора непрерывного режима для регенерации чистой новой мощности переменного тока. Регулировка выходного напряжения составляет ± 3%.

Невероятно, но при работе от электросети или генератора стабилизация выходного напряжения ± 3% сохраняется во всем диапазоне входных напряжений ИБП от 20% до 15%. Это обеспечивает полную защиту от продолжительных отключений в электросети, условий перенапряжения, шума, переходных процессов, гармоник и дрейфа частоты.Это похоже на установку брандмауэра между чувствительным оборудованием и электросетью.

Большинство производителей онлайн-ИБП поставляют свои блоки с выходной частотой ИБП, синхронизированной с частотой входящего сетевого питания. В приложениях, где используется резервный генератор, это может быть нежелательно из-за проблем нестабильности частоты, присущих некоторым генераторам. Некоторые модели ИБП имеют фиксированную выходную частоту. Это предотвращает прохождение дрейфа частоты через подключенный к сети ИБП.

Поскольку онлайн-ИБП включает в себя непрерывную инверторную схему, он может поддерживать расширенный или длительный режим работы от батарей. Увеличенная работа батареи до нескольких часов может быть реализована с добавлением дополнительных опций батарейного блока. Автономные и большинство линейно-интерактивных ИБП используют схему инвертора с ограниченным режимом работы и не поддерживают установку дополнительных внешних батарейных блоков.

Как подключить дизельный генератор MEP002A или MEP003A ⋆ Генераторы Green Mountain

Рисунки-9-10-11-12-Электромонтаж-Военные-Генераторы-MEP002A-MEP003A Рисунки-13-14-15-16-Электромонтаж-Военные-Генераторы-MEP002A-MEP003A Рисунки-17-18-19-20-Электропроводка-Военные-Генераторы-MEP002A-MEP003A Рисунки-21-22-Электромонтаж-Военные-Генераторы-MEP002A-MEP003A

В этой статье описываются общие подключения для выработки электроэнергии и обсуждается использование силовых трансформаторов.Это отсканированная статья, в ней могут быть опечатки и странные изображения. Мы попытались отсканировать и преобразовать его, чтобы он был более доступен в Интернете. Пожалуйста, смотрите все рисунки и изображения в конце текстовой части.

Вы также можете скачать оригинальную статью, написанную Кеннетом Толлстэмом-младшим. Г-н Толлстам четыре года прослужил в тактических батальонах связи в Европе. Он также работал начальником отдела обслуживания электроники и менеджером по товарам в 9-й пехотной дивизии, где его повысили до W02.Толлстам имеет степень бакалавра искусств. из колледжа Святого Мартина в Вашингтоне. Недавно он уволился из армии. Мы хотели бы поблагодарить г-на Толлстама за его понимание и помощь в обучении людей проводке военных генераторов и теории электричества. Как всегда, перед выполнением любых электромонтажных работ проконсультируйтесь с лицензированным электриком.

Загрузите исходный файл здесь: How-To-Wire-A-MEP002A-or-MEP003A-Military-Diesel-Generator

ОБЩИЕ СОЕДИНЕНИЯ ДЛЯ ГЕНЕРАТОРА

В некоторых технических руководствах как для узлов связи, так и для энергетического оборудования нет четких инструкций по подключению силовых кабелей к клеммам нагрузки.В технических руководствах к энергетическому оборудованию не дается никаких указаний по подключению заземляющего провода оборудования, EGC. Эти генераторы были разработаны для питания многих различных видов оборудования, а не только оборудования связи, и пользователь несет ответственность за настройку генератора для подачи надлежащего вида энергии. Ниже подробно объясняются основные подключения, которые необходимо выполнить к обычным генераторным установкам (бензиновые / дизельные модели DOD), которые в настоящее время используются в вооруженных силах.

Бензиновые генераторы мощностью 3 кВт, S K w и 10 кВт спроектированы таким образом, что при повороте переключателя они могут обеспечивать три вида энергии, описанные ранее. Дизельные генераторы IS кВт, 30 кВт и 60 кВт обычно используются для подачи 3-фазного, 120/208 В, 4-проводного питания в центральную распределительную систему. Генераторы мощностью 3 кВт и 5 кВт с бензиновым приводом обычно используются для обеспечения однофазного, 120-вольтного, двухпроводного питания для узлов связи. Оба типа генераторов работают в основном одинаково.Когда генераторы вырабатывают однофазное питание 120 В, они обеспечивают сбалансированный выход, как показано на рисунке 9.

Между клеммой нагрузки и землей есть потенциал 60 В. Между обоими клеммами нагрузки (через полную фазу) присутствует полный потенциал 120 В. Это может создать разность потенциалов в 60 вольт между линией возврата нейтрали и землей. Это может быть источником шума для некоторых типов коммуникационного оборудования. Этот плавающий источник питания не имеет нейтрали.При неправильном подключении не будет третьего провода с низким сопротивлением, EGC, заземления на системное заземление (нейтраль источника питания), поскольку фактически нет системного заземления. Это может быть потенциально опасным, поскольку если в системе произойдет замыкание на землю (короткое замыкание), оно не исчезнет (отключит автоматический выключатель или перегорит предохранитель). Неправильные методы подключения к этому типу источника питания могут создать множество нежелательных ситуаций, в том числе наличие потенциала 60 вольт между рамой генератора или прицепом и убежищем.

На рисунке 10 показан правильный способ подключения силового кабеля к клеммам нагрузки бензинового генератора мощностью 3 кВт, модель MEP-Ol6A (или клемм нагрузки распределительной коробки генератора на прицепе) для однофазной сети, 120 В, 2-х проводная работа. Убедитесь, что переключатель (Sl) в блоке управления генератором (или на обоих генераторах для установки, установленной на прицепе) установлен на однофазное положение 120 вольт.

Белый провод (возврат нейтрали) и зеленый провод (земля, EGC) должны быть подключены к Ll, как показано на рисунке.Кроме того, между L I и заземлением генератора или прицепа должен быть подключен изолированный провод (провод) WG на 6 или 8 А, который, в свою очередь, должен быть подключен к заземлению. Помните, что LO не заземлен. Черный провод («горячая» линия) следует подключить к L2. Таким образом, подключение однофазного двухпроводного двухпроводного источника питания на 120 В приводит к разбалансировке выхода генератора и нейтрали источника питания. См. Рисунок 11.

Соединение линии заземления EGC с землей системы (нейтраль источника питания) поддерживает разность потенциалов между нейтралью и землей на уровне нуля или близкого к нулю вольт.Это также обеспечивает низкоомное заземление обратно на системную землю (нейтраль источника питания) на генераторе, как обсуждалось ранее.

Принцип, лежащий в основе однофазного, 120-вольтового, двухпроводного подключения питания к бензиновому генератору мощностью 5 кВт, такой же, как и для генератора мощностью 3 кВт, за исключением того, что соединения клемм нагрузки отличаются. На рисунке 12 показано правильное однофазное, 120-вольтное, двухпроводное подключение первичного источника питания к генератору мощностью 5 кВт, модель MEP-0 17 A.Опять же, убедитесь, что переключатель фаз внутри панели управления установлен на однофазное положение 120 вольт.

Иногда бензиновый генератор I 0 кВт используется для обеспечения однофазного, 120 В, двухпроводного питания. Опять же, принцип подключения силового кабеля такой же, как для генераторов мощностью 5 кВт и 3 кВт, за исключением того, что подключение клемм нагрузки отличается. На рисунке 13 показано правильное подключение первичного источника питания для однофазной сети 120 В от генератора мощностью 10 кВт, модель MEP-003A.Убедитесь, что переключатель фаз внутри панели управления установлен на однофазное положение 120 вольт.

Генератор мощностью 10 кВт часто используется для питания однофазной трехпроводной сети напряжением 120–1240 вольт. Другие типы генераторов также могут обеспечивать этот тип энергии. Когда требуется этот тип питания, переключатель выбора фазы на панели управления должен быть установлен в положение 120-1240 вольт, однофазное положение. Выходной сигнал клемм нагрузки будет таким, как показано на рисунке 14.

При работе с однофазными, 120-вольтовыми, двухпроводными силовыми кабелями с третьим проводом заземления цветовая кодировка почти всегда одинакова: черный для «горячего», белый для нейтрали и зеленый для заземления. При работе с многофазными или однофазными трехжильными силовыми кабелями цветовая кодировка может отличаться от кабеля к кабелю. Обычно кабель все еще имеет черный провод, который представляет одну из «горячих» линий. Остальные «горячие» линии для оставшихся фаз могут быть окрашены в красный, синий, желтый или зеленый цвет.Зеленый цвет теперь используется только для заземляющего проводника, но в некоторых старых кабелях это может быть не так. На рисунке IS показан правильный способ подключения стандартного военного однофазного трехпроводного силового кабеля на 120–1240 вольт (поставляемого с комплектом радиотерминалов ANITRC-112) к бензиновому генератору модели MEP-003A мощностью 10 кВт.

Примечание. Красный и черный «горячие» провода можно менять местами. Помните, что Lo — это системная земля (нейтраль источника питания), а не земля.Заземляющий и нейтральный провод должны быть соединены вместе на Lo, а дополнительный провод должен быть добавлен между Lo и землей. Это обеспечивает соединение Lo с землей. Обязательно ознакомьтесь с соответствующими техническими руководствами, прежде чем выполнять какие-либо подключения к основному источнику питания с помощью незнакомого кабеля питания.

Подключение к 3-фазному, 4-проводному питанию практически одинаково независимо от источника питания. Почти все военные генераторы переменного тока могут обеспечивать трехфазное, 120–208 вольт, четырехпроводное питание, и процедура подключения такая же.Цветовая кодировка кабеля питания и кабеля питания может отличаться, поэтому обязательно ознакомьтесь с техническим руководством. На рисунке 16 показан правильный способ подключения к трехфазному четырехпроводному источнику питания I20I 208 вольт.

Нейтральный провод, вероятно, будет белым. Заземляющий провод может присутствовать или отсутствовать. Если он присутствует, он, вероятно, будет зеленым или голым. Опять же, нейтральный провод и заземляющий провод (при наличии) должны быть соединены вместе с Lo, а Lo должен быть подключен к заземлению для обеспечения заземления.При работе с генераторами мощностью 10, 30 и 60 кВт убедитесь, что они сконфигурированы для подачи I 20 I 208 вольт, поскольку эти генераторы способны выдавать 240/416 вольт. Ознакомьтесь с техническим руководством.

ТРАНСФОРМАТОРЫ ПЕРВИЧНОЙ СИЛЫ

В Европе, где стандартным коммерческим питанием является трехфазное напряжение 220 В (380 В, 4 провода), иногда необходимо использовать понижающие силовые трансформаторы для работы оборудования, рассчитанного на работу при напряжении 120 В. Обычно используются 3 типа трансформаторов: однофазный автотрансформатор, однофазный изолирующий трансформатор и трехфазный четырехпроводной трансформатор звездой.Большинство номинальных мощностей трансформаторов дается в киловольт-амперах (КВА), а расчет нагрузки такой же, как и для генераторов.

Хорошим примером однофазного автотрансформатора является TF-167. См. Рисунок 17.

Будьте очень осторожны при подключении автотрансформатора к источнику электроэнергии. На стороне входа трансформатора убедитесь, что «горячая» линия входа подключена к верхней части катушки трансформатора (клемма Z на рис. 17).Если «горячая» и нейтральная линии на входе трансформатора поменять местами, на выходе все равно будет 120 вольт; однако нейтраль будет иметь потенциал 220 В, измеренный для заземления всего подключенного к ней оборудования. См. Рисунок 18.

Это может создать очень опасную ситуацию. Это фактически привело к взрыву мультиплексного устройства TD-754 / G. TD-754 / G имеет фильтр входной линии переменного тока, как и большинство военного электронного оборудования. Фильтр имеет электролитические конденсаторы между обеими сторонами линии («горячая» и нейтральная) и землей.Наличие потенциала 220 вольт между нейтралью и землей привело к выходу из строя одного из электролитических конденсаторов и сильному взрыву. Этот взрыв нанес серьезный ущерб оборудованию, из-за чего весь корпус потерял форму. Оборудование даже не использовалось и не было включено; его просто вставляли в розетку.

Правильный способ подключения однофазного автотрансформатора, такого как TF-167, для подачи первичного питания показан на рисунке 19.

Другой широко используемый трансформатор — это однофазный изолирующий трансформатор, как показано на рисунке 20.

С этим типом трансформатора возникают те же проблемы с плавающей выходной мощностью, что и с однофазным выходным напряжением 120 В генератора энергии. На рисунке 21 показан правильный способ подключения однофазного изолирующего трансформатора для первичного питания.

Последний тип трансформатора, который обычно встречается, — это трехфазный четырехпроводной трансформатор, как показано на рисунке 22.

Выход этого трансформатора такой же, как выход 3-фазного 4-проводного генератора энергии, и нагрузка должна быть подключена таким же образом.

При работе с силовыми трансформаторами может не быть каких-либо технических справочников, к которым можно было бы обратиться за информацией. У большинства трансформаторов есть табличка с техническими данными, на которой указаны номинальное напряжение и мощность, а также показаны конфигурации линии и клемм нагрузки. Всегда проверяйте, что используемый трансформатор будет работать от имеющегося сетевого напряжения, будет обеспечивать необходимое напряжение и адекватно выдерживать нагрузку.Незнакомый трансформатор без описательной информации, будь то на трансформаторе или где-либо еще, следует оставить в покое.

Частота сетевого тока, 50 или 60 Гц, обычно не влияет на работу большей части военного электронного оборудования. Большинство генераторов энергии, используемых в вооруженных силах, могут обеспечивать как 50, так и 60 Гц. Трансформатор будет подавать на выходе ту же частоту, что и на выходе

.

на вход. Поскольку индуктивное реактивное сопротивление более эффективно на более высоких частотах, некоторые индуктивные устройства, такие как электродвигатели и трансформаторы, предназначенные для работы на частоте 60 Гц, могут перегреваться при работе на частоте 50 Гц.Индуктивные электродвигатели также будут вращаться медленнее при 50 Гц, чем при 60 Гц. Важно проверить, рассчитано ли индуктивное оборудование для работы на доступной сетевой частоте. Если оборудование будет работать только с частотой 60 Гц, а единственная доступная частота — 50 Гц, как в случае с Европой, тогда потребуется роторный преобразователь мощности. Роторный преобразователь энергии состоит из электродвигателя, который вращает генератор энергии. Сетевой ток 50 Гц питает электродвигатель, который вращает генератор мощности, который производит выходную мощность 60 Гц.Применяются те же правила. к нагрузочным соединениям и расчетам стандартных военных генераторов энергии также применимы к вращающимся преобразователям.

Хотя не все аспекты первичного распределения энергии были подробно рассмотрены, эта статья предлагает прочную основу для работы. Соображения, касающиеся первичной мощности, жизненно важны для безопасности персонала и оборудования. К электроэнергии нужно относиться с уважением. Использование электрической энергии оказало самое важное влияние на наше высшее общество.Когда у нас идет электричество, нужно контролировать каждый битт в 1 тонну. Потеря управления может привести к травмам или смерти.

Требования к первичному питанию также важны для качественной и надежной связи. В первичную энергетику должно входить не меньше планирования, чем в создание систем и цепей.

ССЫЛКИ

TM 11-486-7 26 апреля 63 Инженерные системы электросвязи Power

FM 55-506-1 22 апреля 77 Базовое электричество

TCII-6 сен 76 Методы заземления

Рисунки-9-10-11-12-Электромонтаж-Военные-Генераторы-MEP002A-MEP003A Рисунки-13-14-15-16-Электромонтаж-Военные-Генераторы-MEP002A-MEP003A Рисунки-17-18-19-20-Электромонтаж-Военные- Генераторы-MEP002A-MEP003A Рисунки-21-22-Электромонтаж-Военные-Генераторы-MEP002A-MEP003A

.
