2 способа как подключить гибкий неон

Холодный неон или электролюминесцентный шнур – хорошая альтернатива маломощным светодиодным лентам. Из него можно складывать весьма занимательные конструкции и рисунки.

Однако, если процесс резки, подключения и соединения лент уже не вызывает вопросов, то проведение такого же вида работ на El шнуре многих до сих пор озадачивает.

Давайте рассмотрим как правильно резать, паять и подключать холодный неон, чтобы подсветка работала долго и надежно.

Материалы и инструменты

Для работы с данной подсветкой уже никак не обойтись без паяльника. Никакие коннекторы, соединительные или инновационные прокалывающие клипсы здесь не помогут.

Поэтому хотя бы начальные знания и навыки по пайке весьма пригодятся. Паяльник выбирайте маломощный до 40Вт.

После пайки место соединения придется заизолировать. Для этого лучше всего подойдет термоусадочная трубка маленького диаметра. Холодный неон идет от 0,8мм до 5мм в диаметре.

Самый распространенный размер – 2,3мм. Исходя из этого и подбирайте трубку.

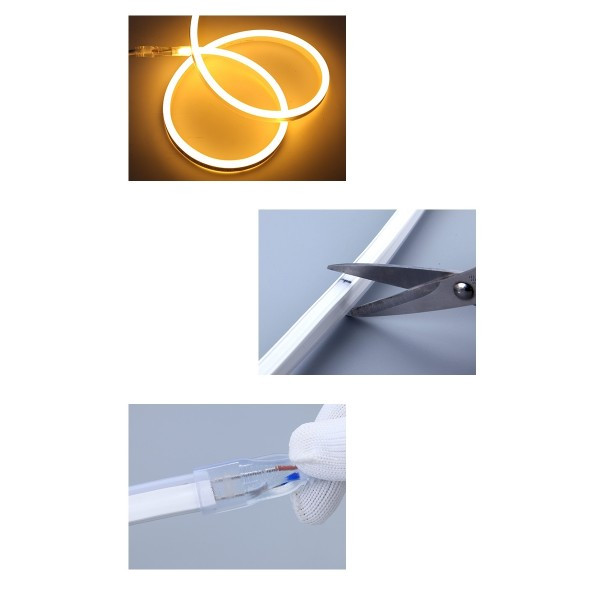

Как резать неоновый шнур

Во-первых, нужно заметить, что одним из преимуществ el шнура перед светодиодной лентой, является возможность его резки в любом месте, с любым шагом.

С лентой все очень строго. И зачастую это мешает точно вписаться в контур освещения.

Остаются либо незадействованные ”хвосты”, либо пару-тройку сантиметров потолка или другого освещаемого места будут темными.

И чем больше шаг резки у светодиодных отрезков, тем проблематичнее не испортить конечный рисунок.

От чего подключать

Запомните, что неоновый шнур нельзя подключать непосредственно через розетку и напряжение 220В. Не подойдут в том числе и блоки питания от светодиодных лент.

Причем как простые, так и драйверные, которые применяются для светодиодных ламп.

Для питания холодного неона требуется специальный инвертор. Он повышает как входное напряжение до нескольких сотен вольт, так и частоту – до нескольких тысяч герц.

Причем сам инвертор может быть рассчитан на питание как от блока в 12В, так и от батареек в 5В. Все зависит от его исполнения.

Можно его подключать и через адаптер от розетки, наподобие тех, что идут на зарядки.

Но так или иначе, без инвертора в схеме не обойтись.

Как подключить неон к питанию

Итак, перед подключением отмеряете необходимую длину люминесцентной подсветки и отрезаете ножом или ножницами требуемое расстояние.

После этого открытый конец, куда ничего не будет подключаться, нужно заизолировать. Сделать это можно без изоленты, обычным клеевым пистолетом.

Просто капните на кончик неона маленькую капельку клея.

Соединять при этом между собой концы проводов ни в коем случае нельзя.

А на другой конец, нужно припаять два провода идущих от инвертора. Обычно они снабжены специальными разъемами папа-мама.

Их втыкают в инвертор, а жилки припаивают к неону.

Порядок работ здесь следующий. Первым делом, нужно аккуратно снять изоляцию с внешнего слоя примерно на 1см.

Под первым слоем внешней цветной оболочки находится внутренняя прозрачная защитная оболочка. Под которой спрятаны два очень тонких проводника из чистой меди.

Чтобы добраться до них, не повредив сами жилы, обычной зажигалкой на пару секунд нагрейте изоляцию и стяните ее пальцами.

После этого очистите жилки от нагара и остатков оплавленной пластмассы.

Центральная толстая жила покрыта составом белого цвета – кристаллофосфором. Это и есть слой люминофора, дающий свечение.

Резать тут тоже не желательно. Острым лезвием просто соскабливаете его с поверхности, добираясь до центральной жилы.

Достаточно снять 3-4мм.

Далее заплетаете в косичку два проводка наружной оплетки. Сам провод для удобства работы с ним, лучше чем-нибудь прижать к поверхности стола.

Иначе он будет пружинить в самый ответственный момент. Или зафиксировать его ”крокодильчиком” на какой-нибудь подставке.

Кончики жил на El шнуре у вас подготовлены, после этого зачищаете изоляцию на кабеле питания.

После чего, все зачищенные концы требуется залудить.

Применяете флюс-гель и наносите олово. Далее отрезаете три термоусадки. Одну широкую и две поменьше.

Одеваете их на кабель питания как на фото внизу.

Соединяете одну жилу питающего провода с тоненькими жилками на внешней оболочке неона. Запаиваете место соединения.

После этого, можете сдвинуть термотрубку на пайку и поднеся зажигалку, усадить изоляцию.

Далее соединяете и запаиваете между собой центральную жилу и второй проводок питания.

Также надвигаете трубку и нагрев ее, изолируете место соединения.

После этого нужно надежно закрыть весь стык. Сдвигаете большую термоусадочную трубку и прогревая оболочку, надежно герметизируете подключение.

При данном соединении, нет никакой разницы куда подавать «плюс» или «минус». В отличие от светодиодных лент, питание неоновой подсветки осуществляется от переменного тока.

Поэтому провода можно подключать к инвертору как угодно. Ничего вы при этом не спалите и не закоротите.

Самое главное, контролировать на какую длину рассчитан этот инвертор. Маленькие 5-ти вольтовые от батареек, идут на длину до 3 метров.

А к 12-ти вольтовым можно подключить разово до 20-ти метров.

Более подробно с разновидностями неона и секретами работы с тем или иным видом подсветки, можно узнать из отдельной статьи.

Как нарастить и соединить неоновый шнур

Если вам нужно не подключить неон к питанию, а нарастить его для увеличения протяженности освещения, то процесс здесь практически аналогичен.

То есть, вам нужно сначала спаять между собой центральные жилки и заизолировать их. Затем проделать такую же операцию с двумя тонкими проводниками идущими по оболочке. После чего, опять наложить общую изоляцию.

Правда последовательность соединения стык в стык, механически может быть не очень надежным. В первую очередь из-за тонких как волосок жилок экрана.

В этом случае используйте второй вариант подключения. Зачищаете оба провода как было сказано выше, но уже на чуть большую длину и накладываете их параллельно друг на друга.

Тонкие проводки экрана отгибаете максимально назад, а центральные скручиваете между собой.

Далее под медные волосинки экрана подкладываете полоску фольгирующего материала. А уже на нее, сверху накладываете четыре скрученных между собой жилы и запаиваете соединение.

После этого, для придания механической прочности, обматываете медную фольгу вокруг всего люминесцентного провода.

Далее одевается одна общая термотрубка и плотно усаживается на неон.

Осталось капнуть капельку клея на кончик термоусадки.

Таким образом у вас получится механически более надежная конструкция.

Кстати, соединять отдельные отрезки неона можно не только последовательно, но и параллельно между собой.

Причем это могут быть разные цвета.

Правда при увеличении длины будьте внимательны. Если подсветка у вас расположена далеко от инвертора, то при этом можно нарастить провода питания и сделать их длиньше стандартных.

Но вот увеличивать длину за счет дополнительного провода-вставки, посреди самих неоновых шнуров нельзя.

После пайки можете проверять качество соединения, подключив подсветку к адаптеру и инвертору питания.

Неоновая лента как подключить

Поэтому хотя бы начальные знания и навыки по пайке весьма пригодятся. Паяльник выбирайте маломощный до 40Вт.

Самый распространенный размер – 2,3мм. Исходя из этого и подбирайте трубку.

С лентой все очень строго. И зачастую это мешает точно вписаться в контур освещения.

И чем больше шаг резки у светодиодных отрезков, тем проблематичнее не испортить конечный рисунок.

Причем как простые, так и драйверные, которые применяются для светодиодных ламп.

Можно его подключать и через адаптер от розетки, наподобие тех, что идут на зарядки.

Но так или иначе, без инвертора в схеме не обойтись.

Как подключить неон к питанию

Просто капните на кончик неона маленькую капельку клея.

Соединять при этом между собой концы проводов ни в коем случае нельзя.

Их втыкают в инвертор, а жилки припаивают к неону.

Порядок работ здесь следующий. Первым делом, нужно аккуратно снять изоляцию с внешнего слоя примерно на 1см.

После этого очистите жилки от нагара и остатков оплавленной пластмассы.

Достаточно снять 3-4мм.

Кончики жил на El шнуре у вас подготовлены, после этого зачищаете изоляцию на кабеле питания. После чего, все зачищенные концы требуется залудить.

Применяете флюс-гель и наносите олово. Далее отрезаете три термоусадки. Одну широкую и две поменьше.

Одеваете их на кабель питания как на фото внизу.

После этого, можете сдвинуть термотрубку на пайку и поднеся зажигалку, усадить изоляцию.

Далее соединяете и запаиваете между собой центральную жилу и второй проводок питания.

Также надвигаете трубку и нагрев ее, изолируете место соединения.

Поэтому провода можно подключать к инвертору как угодно. Ничего вы при этом не спалите и не закоротите.

А к 12-ти вольтовым можно подключить разово до 20-ти метров.

Как нарастить и соединить неоновый шнур

Тонкие проводки экрана отгибаете максимально назад, а центральные скручиваете между собой.

Далее одевается одна общая термотрубка и плотно усаживается на неон.

Осталось капнуть капельку клея на кончик термоусадки.

Таким образом у вас получится механически более надежная конструкция.

Кстати, соединять отдельные отрезки неона можно не только последовательно, но и параллельно между собой.

Причем это могут быть разные цвета.

Но вот увеличивать длину за счет дополнительного провода-вставки, посреди самих неоновых шнуров нельзя.

После пайки можете проверять качество соединения, подключив подсветку к адаптеру и инвертору питания.

Есть две основные причины выхода из строя светодиодной подсветки:

не качественные светодиоды и блоки питания

не правильный монтаж и подключение с ошибками

Вот основные три правила и ошибки, на которые нужно обращать внимание в первую очередь.

Светодиодная лента подключается параллельно, отрезками не более чем по 5 метров каждый.

Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?

Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.

Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:

При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.

Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы. Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.

Светодиодная лента должна обязательно монтироваться на алюминиевый профиль, который выполняет роль теплоотвода.

Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.

Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.

Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.

Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.

Правильный выбор блока питания это гарантия долговременной и безопасной работы всей подсветки.

Блок питания должен быть мощнее чем светодиодная лента на 30%.

Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе. Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.

Подключение светодиодной ленты

Для монтажа освещения с помощью светодиодной ленты вам понадобится:

бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.

трехжильный кабель ВВГнг-Ls сечением 1,5мм2

блок питания

диммер и пульт управления

монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2

Если у вас не выполнены эл. монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная — любых других расцветок.
Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье «Как определить фазу и ноль в электропроводке».

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.

Подключение блока питания

Протянув кабель до блока, можно приступать непосредственно к подключению проводов.

фазный провод подсоединяете к разъему L

жилу синего цвета — нулевую, к клемме N

желто-зеленую — к клемме обозначенную как Pe или значком заземления

Теперь необходимо подключить диммер. Здесь применяйте гибкий монтажный провод ПуГВ 1,5мм2 разных цветов. Например черный (для минусовых контактов) и красный (для плюсовых).

отмеряете и отрезаете необходимого размера провода

зачищаете концы и опрессовываете их наконечниками НШВИ

В первую очередь подключаете концы со стороны блока питания. Минусовой провод (черного цвета) соединяете с клеммой имеющей маркировку –V. Плюсовой провод (красного цвета) с клеммой промаркированной как +V.

Оба провода должны подключаться к диммеру со стороны Power IN (входное питание). Провод красного цвета подключаете на диммере к плюсовой клемме DC+, а другой провод к клемме минус DC-

Далее опять идут монтажные работы по прокладке провода. Протягиваете его в гофре от диммера, до места подключения к светодиодной ленте. Используйте тот же самый ПуГВ. При превышении общей длины светодиодной ленты и подсветки более 5 метров, ленты подключаются параллельно. Причем к каждой из них подводится отдельное питание.

Приступаете к подключению проводов к клеммам диммера. Они обычно имеют надпись и обозначаются как Output Led. Для надежного контакта зачищенные концы жил лучше обжать наконечниками.

на клеммы V- заводятся жилы черного цвета

С обратного конца с этих же проводов снимается изоляция, они также обжимаются и при необходимости маркируются аналогичным образом.

Монтаж и пайка проводов на светодиодной ленте

Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.

После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.

Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки — до 10 сек.

Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.

Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.

После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).

Подключение лучше всего выполнять через клеммы Wago.

На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.

Источники — Кабель.РФ

Как правильно подключить и монтировать гибкий неон? как с ним работать?

Конструкция

В своей конструкции он имеет несколько слоев.

внешняя оболочка — чаще всего она разноцветная

под ней находятся тонкие контактные провода

слой люминофора (кристаллофосфор) — который собственно и дает свет

Шнур начинает светиться при подаче на него переменного напряжения высокой частоты.

Такую подсветку нельзя просто так включить напрямую от розетки 220В.

Если конечно у вас изначально не идет блок питания, преобразующий 220В в необходимое высокочастотное напряжение.

Впрочем, и большинство светодиодных лент запитывают также не напрямую, а через блоки 220/12 или 220/24. Хотя есть и исключения.

Что такое неоновые лампы

Неоновые лампы — это осветительные приборы, используемые повсеместно, – в промышленных, административных и жилых объектах, оформлении интерьера помещений различного предназначения, на праздничных вывесках и т.д.

Конструктивно данное изделие — это стеклянная трубка, под небольшим давлением заполненная газом неоном. Отсюда и происходит название.

Существуют другие типы неоновых ламп, в которых используются различные инертные газы. Но все они имеют одинаковое наименование.

Инвертор

В комплекте к El шнурам идут специальные инверторы, рассчитанные на разное напряжение. Наиболее популярны модели на 12В.

На этот инвертор с одной стороны подается низкое постоянное U=12В, а с другого конца через специальные разъемы папа-мама подключается подсветка.

Причем здесь полярность (плюс-минус), абсолютно не важна.

во-первых, из постоянного напряжения делает переменное

во-вторых, повышает его до уровня 90-170В

в третьих, меняет частоту до 500-5500Гц

Поэтому с таким, на первый взгляд безопасным и маленьким блочком, будьте осторожны.

Даже при питании подсветки от пальчиковых батареек, напряжением не более 3-х вольт, на выходе в месте подключения проводов, у вас будет переменка более 100В.

И это еще под нагрузкой, когда шнурок светится. На холостом же ходу, такой инвертор способен выдать более 700В!

Это значит, что вас может на слабо «пощипать». Так что будьте осторожны, надевая на себя подобные разноцветные костюмы и платья, особенно на голое тело.

Однако как известно, убивает не напряжение, а ток. Здесь же его сила чрезвычайно мала.

Но все равно, в этом отношении светодиодную ленту можно косвенно считать более безопасной. Там при питании от батареек, ни о какой переменке и речи не идет.

КАК ПОДКЛЮЧИТЬ НЕОН К СЕТИ 220В И КАК С НИМ РАБОТАТЬ?

Чтобы гибкий неон работал корректно, важно его правильно смонтировать и подключить к источнику питания. Для подключения гибкого неона к сети питания потребуются некоторые дополнительные материалы: кабель питания с адаптером и соединительной муфтой, коннектор (для соединения отдельный частей гибкого неона) термоусадочная трубка (для фиксации и защиты светотехнического материала).

Гибкий неоновый шнур на 12 вольт имеет простую конструкцию и не сложный для понимания обычного человека принцип действия. Конструкция провода состоит из медной жилы, покрытой люминофором с соединением неона. Поверх люминофора намотана тонкая медная спираль. При прохождении электрического тока по медной жиле и спирали, намотанной на люминофор, создается магнитное поле. Оно издает свечение. Данное явление называют электролюминесценцией.

Для придания цветовой гаммы поверх медной проволоки и люминофора наносится прозрачная оболочка. В зависимости от личных пожеланий, ее окрашивают в различные цвета. Причем наибольшая яркость выделяется при белом холодном свечении.

Первые поколения неоновых подсветок не нашли широкого применения из-за малой яркости. Но благодаря современным разработкам получилось добиться наибольшего выделения света при использовании меньшего количества энергозатрат.

По принципу работы осветительные приборы схожи с газоразрядными, но все же имеются некоторые отличия. Атомы неона, находящегося в стеклянной трубке, покрыты электронной оболочкой, за счет чего не контактируют с остальными. Чтобы оторвался хотя бы один электрон, требуется мощная энергия напряжением от 15000 В.

Кратко опишем принцип работы такого светильника:

Электрический ток, воздействуя на атомы неона, заставляет их терять собственные электроны. Последние превращаются в положительно заряженные частицы.
После они скапливаются около отрицательного электрода, расположенного на одном из концов трубки.
Оставшиеся свободные электроны стремятся к положительному электроду.
В результате этих действий образуется свечение. Причем его яркость не хуже светодиодного освещения.

Источники питания

от блока питания или адаптера 220/12В

автомобильное исполнение с питанием от прикуривателя

Автомобильные модели рассчитаны на широкий диапазон входного напряжения и не боятся скачков и перепадов, которые особенно наблюдаются при запуске авто.

Модели работающие от USB порта питаются от напряжения 5В. Их спокойно подключают как от компьютера, так и от портативного Power Bank.

При этом обратите внимание, что инверторы разной мощности и напряжения, рассчитаны на подключение определенной длины неонового света.

к моделям на 5В от USB, подсоединяют не более 3-х метров люминесцентного шнура

к 12-ти вольтовым средней мощности — от 4-х до 20-ти метров

от более мощных можно подключать до 30м

К недостатку подобных инверторов можно отнести то, что при своей работе они издают еле уловимый писк. Данный писк — результат работы схемы по повышению частоты и просто так его не устранишь.

Как раз таки трансформатор в схеме и издает звук частотой до 3кГц.

В обычных условиях его конечно не слышно. Но вот в спальне ночью, при полной тишине, такой звук будет довольно существенно «действовать на нервы».

Преимущества и недостатки

Неоновый шнур имеет ряд преимуществ в сравнении с другими источниками света:

Низкий расход электроэнергии. Потребляется 10-15 Вт на метр длины. Количество расходуемой электричества зависит от толщины медной жилы.
Повышенная устойчивость к воздействию влаги и воды благодаря поливинилхлоридной изоляции. Это свойство позволяет применять шнур как внутри оборудования, так и снаружи, при уличной подсветке.
Большой ассортимент различной длины, а также есть возможность обрезать и соединять шнур в зависимости от дизайнерских решений.
Во время работы провод не нагревается, что делает его безопасным при эксплуатации. Также он характеризуется повышенной гибкостью, что позволяет устанавливать провод согласно условиям применения. Свечение на все 360° вокруг провода, в отличие от других источников света.
Различная цветовая палитра. На рынке отмечено до 10 оттенков.
Возможность изготовления жесткой конструкции, в зависимости от условий эксплуатации.

Почему в некоторых случаях такую люминесцентную подсветку выгоднее использовать, чем светодиодную? В первую очередь из-за сверхнизкого потребления электро энергии.

Светодиоды в лентах потребляют при минимальной подсветке 4,8 Вт/м. Не говоря уже о более мощных видах.

Представьте, что вам нужно сделать 30 метров такого освещения. Это уже почти 150Вт.

А значит блок питания нужно выбирать на еще большую мощность. Почему именно так, объясняется в статье ниже.

Для холодной неонки длиной в 30м, потребление может не превышать 2,5Вт!

Сравните мощные громоздкие блоки питания для SMD лент, которые зачастую даже некуда спрятать (в особенности на потолке), и маленькую коробочку инвертора адаптер в розетке для неонки.

Зачастую обходятся и без адаптеров. Такую малую мощность вполне можно запитать от блока из двух батареек.

По функционалу El шнур как и светодиодные ленты может моргать.

Есть даже специальный неон анаконда.

Конструктивно это переплетенные косичкой несколько проводов в общей изоляции. Но для них нужны специальные драйвера, подающие ток в разные периоды на отдельные провода.

В итоге получается иллюзия движения, наподобие змеи анаконды.

Однако менять свою расцветку в отличие от SMD 5050 ни один из видов неона не умеет. Вы можете конечно сочетать разные цвета, но для этого вам понадобится прокладывать вместе несколько ниток одновременно.

Поэтому здесь RGB Led лента выигрывает в своей универсальности.

Еще нельзя забывать о том, что люминесцентный шнур — это все же декоративная подсветка. Именно подсветка, а не освещение.

Мощные ленты SMD 5050, 5630, 5730 можно использовать как полноценную замену лампочек на даче, в гараже и отдельных комнатах дома.

От неонового света большой освещенности не ждите. Он всегда выполняет роль декора.

Также не получится сделать нормальную регулировку освещенности при помощи димера. Не забывайте что здесь подключение происходит через инвертор.

Эксплуатация неоновых ламп дает несколько преимуществ и недостатков. Из преимуществ выделим следующие:

отсутствие контрастных теней;
многочисленные оттенки;
с помощью контроллеров можно изменить интенсивность светового потока и цвет;
срок эксплуатации качественных изделий достигает 20 лет;
лампы безопасны, поскольку при включенном свете происходит незначительный нагрев стеклянной трубки, до 50 0C;
разнообразие форм трубок — от прямых до изогнутых;
изготовление оригинальных конструкций для украшения интерьера;
простота монтажа — возможность установки в труднодоступных зонах;
яркое, но мягкое свечение, не раздражающее зрения;
бесшумность.

Наряду с преимуществами, существует и несколько недостатков:

по сравнению с обычными лампами неоновые характеризуются меньшей мощностью (существенно уступают светодиодным светильникам) — обычно трубка дает около 10 Вт на 1 кв. м;
смесь, которой наполняется стеклянная трубка, может содержать опасные вещества — поэтому, несмотря на простоту монтажа, в некоторых случаях нужен профессиональный подход;
вышедшие из строя неоновые трубки требуют специальной утилизации;
трубки изготавливаются из хрупкого стекла — при разрушении хотя бы одной могут пострадать соседние;
неверная установка делает приборы небезопасными, а нарушение герметичности приводит к образованию дугового разряда;
из-за низкой мощности нельзя использовать для помещений в качестве основного осветительного прибора, только как украшение.

Дуговой разряд образуется в газе и характеризуется высокой плотностью тока и падением напряжения.

Отличия от SMD лент

Сами шнурки помимо расцветки отличаются как диаметром, так и исполнением.

Самый ходовой размер — 2,3мм. Он относится ко второму поколению.

Сюда же входят диаметры: 1,4мм-2,3мм-3,2мм-5мм.

Причем покупать большего размера не всегда имеет смысл. Правило чем толще, тем ярче — здесь не работает. В основном светится именно центральная часть шнура.

А более толстая оболочка, большей засветки вам не даст. Она только будет рассеивать центральный свет. Толщина здесь больше влияет на прочность.

3,2мм — самый яркий и далее по убыванию

Кроме того, у большего диаметра будет меньший радиус изгиба и согнуть 5мм шнур, вы не сможете таким же образом, как 2-х миллиметровый.

Неон третьего поколения выпускается размером 2,6мм.

Срок службы у такого люминесцентного шнура, такой же как и у энергосберегающих люминесцентных ламп — 8-10тыс часов.

Здесь все ограничено временем деградации люминофора. Именно он возбуждается от высокочастотного напряжения и издает равномерное свечение по всей длине.

Когда подходит срок его службы, то свечение начинает выглядеть примерно следующим образом.

Однако при всем при этом, в подсветке на SMD светодиодах, такого равномерного освещения, как на исправном El шнуре вам не получить. Там всегда будут некоторые провалы, зоны затемнения или так называемая пикселизация.

Специальные рассеиватели конечно же помогают, но они уменьшают яркость.

Еще одно преимущество el шнура его гибкость. Его можно гнуть в любом направлении, под любым углом. Можете даже узлом завязывать.

Для светодиодных лент, чтобы сделать поворот на 45 или 90 градусов, приходится использовать переходники-коннекторы или специальные соединители.

Если же начать ее изгибать как захочется, то можно повредить токовые дорожки.

В целом, холодный неоновый свет выгодно применять именно там, где у светодиодной ленты имеются некоторые проблемы — на улице, на подвижных объектах, фигурах произвольной формы.

Но самое главное не забывайте, что это всего лишь декоративная подсветка, обозначающая контуры, поэтому не ждите от нее полноценного освещения.

Заказать себе готовый набор El провод (до 5м) источник питания (от инвертора, от батареек, от USB, и даже с голосовым управлением) можно отсюда.

Самый яркий провод диаметром 3,2мм (без юбки и любой длины) — здесь.

El шнур с юбкой — здесь.

Применение

Область применения таких ламп и гибких лент разнообразна. О них мы писали в начале статьи. Рассмотрим подробнее.

Но это далеко не все возможности применения ленты в быту. С ее помощью можно сделать акцент на потолке, красивом гардеробном шкафе, настенном зеркале. К примеру, чтобы при открытии ниши или дверцы шкафа включалась неоновая подсветка. Даже аквариум для рыбок будет смотреться более изящно, если прикрепить к нему такую ленту (а это возможно, учитывая ее гидроизоляцию).

На кухне неоновая лента может эксплуатироваться для подсветки в зонах мытья посуды и приготовления пищи.

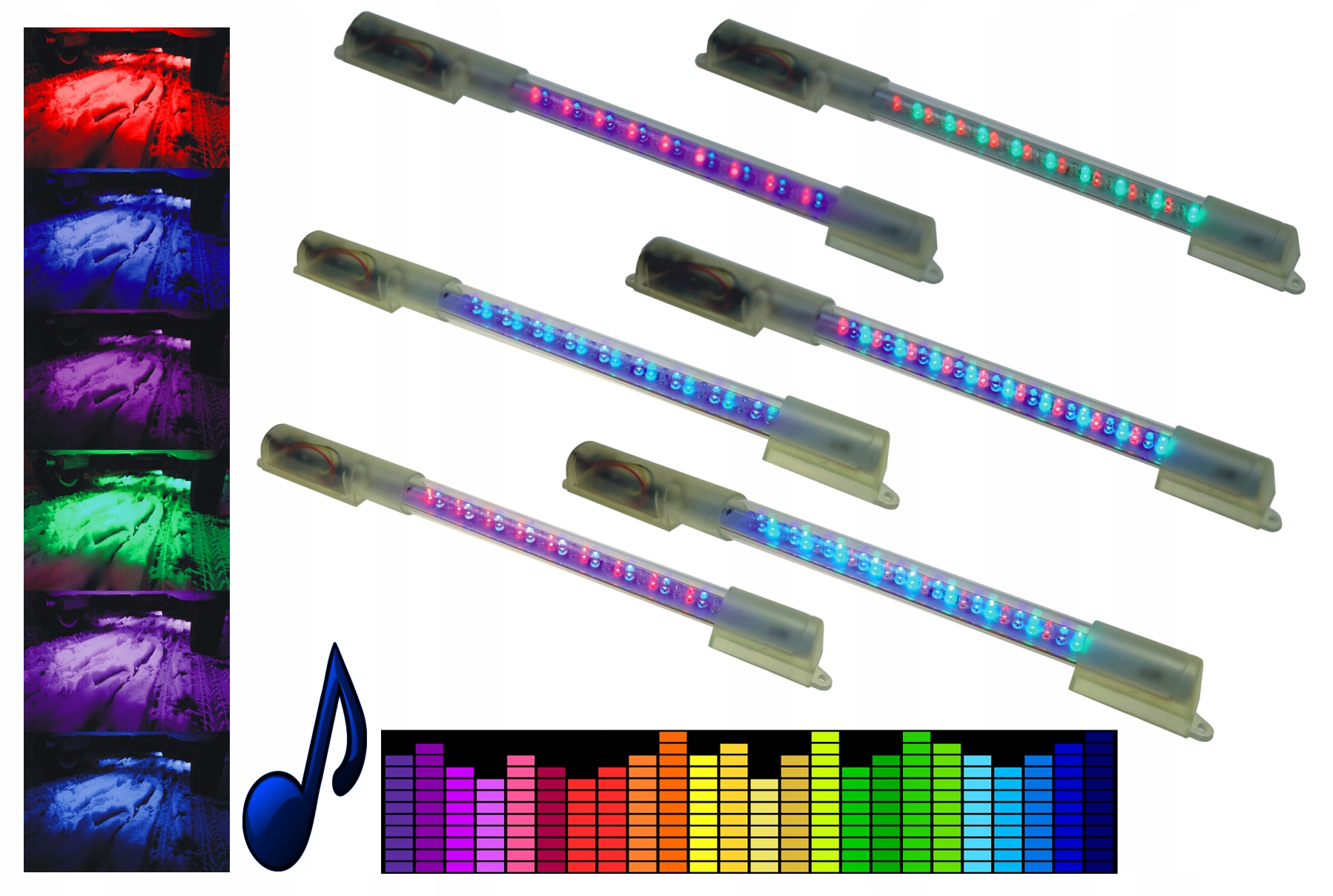

Гибкий неоновый шнур применяется в тюнинге автомобилей. Используется для украшения внутри салона машины и снаружи. Шнур нашел применение также при окрашивании одежды. Такие вещи используются в эффектных танцевальных номерах. Идеально подходит для украшения вело- и мототранспорта, где не требует особой сложности и дополнительных источников питания. Также шнур нашел применение в обозначающей направление подсветке, освещении дорожных знаков в ночное время.

Стоит упомянуть и дизайнерское применение. С помощью неонового шнура стало возможным реализовывать самые смелые и креативные решения. Например, возможна подсветка витрин и рекламных вывесок без больших энергетических и финансовых затрат.

Способы крепления

Как крепить круглый неон? Здесь ничего выдумывать не нужно, просто приклеивайте его на любую поверхность.

Достаточно капельки суперклея или прозрачного силикона. Такими точками можно легко закрепить всю подсветку.

Кто-то использует тонкие полоски прозрачного скотча или леску, но внешний вид от такого крепежа, при свечении немного портится.

Модели с юбкой широко используются для подсветки пола. Здесь вообще не потребуется никакого клея, скотча и т.п. Подсветку легко демонтировать и поменять без всякого вреда для плинтуса.

Помимо этого, их еще применяют для освещения панелей приборов в автомобилях.

Юбка- выступ аккуратно прячется в зазоры и также легко демонтируется в случае необходимости.

Еще ее можно прокалывать без вреда для самой подсветки или вообще полностью срезать в тех местах где она мешает.

Проверка

Перед покупкой неоновых ламп или гибких лент нужно разобраться в том, как проверить их на работоспособность и исключить дефекты. Сначала нужно осмотреть визуально, затем — испытать под напряжением.

Достаточно подключить лампу к радиотрансляционной сети через низкочастотный трансформатор или воспользоваться сетью переменного тока. В крайнем случае – батарейки и силовой низкочастотный трансформатор помогут решить эту задачу.

Для проверки люминесцентной лампы нужно пускорегулирующее устройство электронного или электромагнитного типа. Первое используется чаще.

Не будет лишним сравнить работоспособность и свечение проверяемой лампы с аналогичной (с идентичными параметрами). Важно соблюдать последовательность подключения к цепи. Если светильник работает нормально, то ищите неисправность в блоке.

Установка и подключение

Процесс монтажа неоновых ламп максимально прост. Сначала к выбранной поверхности крепится держатель осветительного прибора, а уже после устанавливают лампочки.

В процессе установки надо соблюдать несколько основных требований:

Категорически запрещен монтаж конвертера на металлических конструкциях. Если такой необходимости не избежать, то используется специальная прокладка толщиной от 10 мм. Расстояние между лампой и металлической поверхностью должно быть не менее 40 мм.
Прокладывая кабель, нужно применять держатели дистанционного типа, поскольку и он должен быть отдален от металлических конструкций на расстояние не менее 30 мм.
При уличном монтаже важна дополнительная защита провода — применяются гофрированные шланги из ПВХ.

Неоновые светильники нельзя использовать в качестве основных приборов освещения. С другой стороны, с их помощью вы сможете создать неповторимую обстановку в доме, украсить фасад, летнюю веранду, беседку, привлечь внимание людей, проходящих мимо магазина, расставить акценты на наиболее ярких и важных элементах интерьера. При правильной и безопасной установке вы сможете наслаждаться полученным результатом в течение нескольких лет.

Цвета и яркость

Сам неон без всяких светофильтров излучает бело-лунный свет. Внешняя цветная оболочка как раз таки и играет роль этой расцветки. Чем она темнее, тем меньше света вы получите.

Визуально самое яркое и красивое свечение дают зеленый (лимонный цвет) и голубой.

Иногда ими обозначают направление путей эвакуации. Такие указатели работают в паре с аварийным освещением.

Темнее всего светятся фиолетовый и желтый. Неон 3-го поколения примерно в два раза ярче второго.

яркость неона 2-го поколения — 100-150 Кд/м2

яркость неона 3-го поколения — 200-250 Кд/м2

Кроме того, более современный легче гнется и сохраняет после изгиба свою форму.

Люминесцентные шнурки второго поколения тоже легко изгибаются, но при этом как пружинки, возвращаются к своему первоначальному состоянию и форму не держат.

Герметичность

Неоновый свет можно легко применять на улице. Он изначально идет во влагозащитной оболочке.

Единственный проблемный момент — это подключение разъема питания на конце шнура. Его потребуется посадить на герметик и заизолировать.

Если вы не можете разместить инвертор на улице, то спрячьте его в помещении, а провода питания просто нарастите до светящегося шнурка медным двухжильным кабелем.

Только в этом случае выбирайте инвертор с запасом по мощности, с учетом увеличения длины.

Благодаря влагозащите, этими изделиями легко делать подсветку велосипедов, мотоциклов, бамперов и фар авто.

Уличных вывесок, баннеров и другой наружной рекламы.

Кроме воды, неон еще не боится и температуры, и спокойно работает при условиях от -40 до 80 градусов.

Для Led ленты в тех же самых условиях, вам придется подбирать специальное исполнение по IP.

А цена таких моделей уже существенно отличается.

Как резать

Каждый кто монтировал светодиодную ленту, сталкивался с такой головной болью, как кратность резки.

Нельзя лед ленту отрезать с точностью до миллиметра или даже сантиметра. На ней всегда ставят отметки, где именно можно производить рез.

Это крайне неудобно. И часто остаются лишние сантиметры или наоборот, их не хватает, чтобы в точности повторить контур потолка или другого объекта освещения.

Холодный неоновый свет можно резать где угодно. Никаких ограничений здесь нет. Можете отрезать хоть 50см, хоть 50,5см. Если ошиблись и отрезали не по размеру, то отрезанный кусочек легко подсоединяется на место.

Все будет светиться и работать без замечаний. Только не забывайте загерметизировать место реза клеем.

А еще лучше одеть туда тонкую изоляционную термотрубку. Не забываем про переменное напряжение до 700В.

Кроме этого, такой провод можно еще и наращивать.

Причем, соединяется он как последовательно, так и параллельно, по несколько отрезков разного цвета.

Подключить гибкий неон своими руками в «ТПК-Свет»

Конструкция

В своей конструкции он имеет несколько слоев.

внешняя оболочка — чаще всего она разноцветная

под ней находятся тонкие контактные провода

слой люминофора (кристаллофосфор) — который собственно и дает свет

Шнур начинает светиться при подаче на него переменного напряжения высокой частоты.

Такую подсветку нельзя просто так включить напрямую от розетки 220В.

Впрочем, и большинство светодиодных лент запитывают также не напрямую, а через блоки 220/12 или 220/24. Хотя есть и исключения.

Инвертор

Причем здесь полярность (плюс-минус), абсолютно не важна.

во-первых, из постоянного напряжения делает переменное

во-вторых, повышает его до уровня 90-170В

в третьих, меняет частоту до 500-5500Гц

Поэтому с таким, на первый взгляд безопасным и маленьким блочком, будьте осторожны.

Даже при питании подсветки от пальчиковых батареек, напряжением не более 3-х вольт, на выходе в месте подключения проводов, у вас будет переменка более 100В.

И это еще под нагрузкой, когда шнурок светится. На холостом же ходу, такой инвертор способен выдать более 700В!

Однако как известно, убивает не напряжение, а ток. Здесь же его сила чрезвычайно мала.

Преимущества пайки неона

Определите, какая длина провода неона вам понадобится, и отрежьте кусок этого размера. Очистите 1-2 сантиметра от внешнего покрытия. Сделать это можно с помощью острого ножа или паяльника. Самое главное – не испортить внутренние тонкие проводки и не удалить с толстого главного провода белое покрытие. Осторожно отогните тонкие провода в сторону от основного.
Аккуратно очистите примерно 4 миллиметра белого вещества с провода, это намного облегчит процесс пайки. Затем защитите провода куском термоусадочной трубки. В дальнейшем важно не нагревать её, иначе она потеряет свою форму и эффективность.
Нанесите припой на провода. Небольшая хитрость: не наносите горячий припой на холодные провода, поскольку прочного соединения не получится. Положите холодный припой на холодный провод и постепенно нагрейте паяльником с противоположной стороны кабеля. Так припой расплавится медленнее, когда провод уже успеет нагреться, и обеспечит качественное соединение.
Припаяйте провода холодного неона к проводу подключения. Следите за тем, чтобы не оставалось подтёков припоя. В дальнейшем они могут повредить термоусадочную трубку. Испытайте соединение на прочность, подёргав его в разные стороны.
Соедините тонкие проводки холодного неона со второй жилой провода подключения и припаяйте их.
Наденьте термоусадочную трубку так, чтобы соединения были закрыты, и нагрейте её. Есть несколько способов это сделать. Самый простой способ — использовать строительный фен, если он есть в вашей квартире. Тепла от обычного бытового фена будет недостаточно. Если фена нет, воспользуйтесь паяльником. Потрите трубку о корпус паяльника, аккуратно переворачивая, чтобы материал не подгорел. Под воздействием высокой температуры трубка сожмётся и плотно зафиксирует контакты.

Такой способ подключения неона, при котором разделяются контакты, обладает весомыми преимуществами:

Исключает возможность короткого замыкания. Поскольку мы разъединяем все контакты, вероятность их соприкосновения становится минимальной.
При растяжении или сгибе основная нагрузка будет ложиться на толстый провод, обеспечивая качественное соединение. Соединение с тонкими проводками останется свободным.
Упрощает процесс пайки. Если вы разделяете контакты, то облегчаете себе работу. Пайка займёт меньшее количество времени и не потребует большого количества расходных материалов.

Почему в некоторых случаях такую люминесцентную подсветку выгоднее использовать, чем светодиодную? В первую очередь из-за сверхнизкого потребления электро энергии.

Светодиоды в лентах потребляют при минимальной подсветке 4,8 Вт/м. Не говоря уже о более мощных видах.

Представьте, что вам нужно сделать 30 метров такого освещения. Это уже почти 150Вт.

А значит блок питания нужно выбирать на еще большую мощность. Почему именно так, объясняется в статье ниже.

Для холодной неонки длиной в 30м, потребление может не превышать 2,5Вт!

Зачастую обходятся и без адаптеров. Такую малую мощность вполне можно запитать от блока из двух батареек.

По функционалу El шнур как и светодиодные ленты может моргать.

Есть даже специальный неон анаконда.

В итоге получается иллюзия движения, наподобие змеи анаконды.

Поэтому здесь RGB Led лента выигрывает в своей универсальности.

Еще нельзя забывать о том, что люминесцентный шнур — это все же декоративная подсветка. Именно подсветка, а не освещение.

От неонового света большой освещенности не ждите. Он всегда выполняет роль декора.

Источники питания

от блока питания или адаптера 220/12В

автомобильное исполнение с питанием от прикуривателя

Автомобильные модели рассчитаны на широкий диапазон входного напряжения и не боятся скачков и перепадов, которые особенно наблюдаются при запуске авто.

При этом обратите внимание, что инверторы разной мощности и напряжения, рассчитаны на подключение определенной длины неонового света.

к моделям на 5В от USB, подсоединяют не более 3-х метров люминесцентного шнура

к 12-ти вольтовым средней мощности — от 4-х до 20-ти метров

от более мощных можно подключать до 30м

К недостатку подобных инверторов можно отнести то, что при своей работе они издают еле уловимый писк. Данный писк — результат работы схемы по повышению частоты и просто так его не устранишь.

Как раз таки трансформатор в схеме и издает звук частотой до 3кГц.

В обычных условиях его конечно не слышно. Но вот в спальне ночью, при полной тишине, такой звук будет довольно существенно «действовать на нервы».

Отличия от SMD лент

Сами шнурки помимо расцветки отличаются как диаметром, так и исполнением.

Самый ходовой размер — 2,3мм. Он относится ко второму поколению.

Сюда же входят диаметры: 1,4мм-2,3мм-3,2мм-5мм.

А более толстая оболочка, большей засветки вам не даст. Она только будет рассеивать центральный свет. Толщина здесь больше влияет на прочность.

3,2мм — самый яркий и далее по убыванию

Неон третьего поколения выпускается размером 2,6мм.

Когда подходит срок его службы, то свечение начинает выглядеть примерно следующим образом.

Однако при всем при этом, в подсветке на SMD светодиодах, такого равномерного освещения, как на исправном El шнуре вам не получить. Там всегда будут некоторые провалы, зоны затемнения или так называемая пикселизация.

Специальные рассеиватели конечно же помогают, но они уменьшают яркость.

Если же начать ее изгибать как захочется, то можно повредить токовые дорожки.

Заказать себе готовый набор El провод (до 5м) источник питания (от инвертора, от батареек, от USB, и даже с голосовым управлением) можно отсюда.

Самый яркий провод диаметром 3,2мм (без юбки и любой длины) — здесь.

El шнур с юбкой — здесь.

Способы крепления

Как крепить круглый неон? Здесь ничего выдумывать не нужно, просто приклеивайте его на любую поверхность.

Достаточно капельки суперклея или прозрачного силикона. Такими точками можно легко закрепить всю подсветку.

Кто-то использует тонкие полоски прозрачного скотча или леску, но внешний вид от такого крепежа, при свечении немного портится.

Помимо этого, их еще применяют для освещения панелей приборов в автомобилях.

Юбка- выступ аккуратно прячется в зазоры и также легко демонтируется в случае необходимости.

Еще ее можно прокалывать без вреда для самой подсветки или вообще полностью срезать в тех местах где она мешает.

Цвета и яркость

Визуально самое яркое и красивое свечение дают зеленый (лимонный цвет) и голубой.

Иногда ими обозначают направление путей эвакуации. Такие указатели работают в паре с аварийным освещением.

Темнее всего светятся фиолетовый и желтый. Неон 3-го поколения примерно в два раза ярче второго.

яркость неона 2-го поколения — 100-150 Кд/м2

яркость неона 3-го поколения — 200-250 Кд/м2

Кроме того, более современный легче гнется и сохраняет после изгиба свою форму.

Люминесцентные шнурки второго поколения тоже легко изгибаются, но при этом как пружинки, возвращаются к своему первоначальному состоянию и форму не держат.

Герметичность

Неоновый свет можно легко применять на улице. Он изначально идет во влагозащитной оболочке.

Единственный проблемный момент — это подключение разъема питания на конце шнура. Его потребуется посадить на герметик и заизолировать.

Только в этом случае выбирайте инвертор с запасом по мощности, с учетом увеличения длины.

Благодаря влагозащите, этими изделиями легко делать подсветку велосипедов, мотоциклов, бамперов и фар авто.

Уличных вывесок, баннеров и другой наружной рекламы.

Кроме воды, неон еще не боится и температуры, и спокойно работает при условиях от -40 до 80 градусов.

Для Led ленты в тех же самых условиях, вам придется подбирать специальное исполнение по IP.

А цена таких моделей уже существенно отличается.

Как резать

Каждый кто монтировал светодиодную ленту, сталкивался с такой головной болью, как кратность резки.

Холодный неоновый свет можно резать где угодно. Никаких ограничений здесь нет. Можете отрезать хоть 50см, хоть 50,5см. Если ошиблись и отрезали не по размеру, то отрезанный кусочек легко подсоединяется на место.

Все будет светиться и работать без замечаний. Только не забывайте загерметизировать место реза клеем.

А еще лучше одеть туда тонкую изоляционную термотрубку. Не забываем про переменное напряжение до 700В.

Кроме этого, такой провод можно еще и наращивать.

Причем, соединяется он как последовательно, так и параллельно, по несколько отрезков разного цвета.

последовательность и правила выполнения работ

Гибкий неон используется для декоративной подсветки. С помощью него можно оформить контуры зданий и лестниц, создать рекламные вывески, светящиеся буквы или выполнить подсветку натяжного потолка. За счет гибкой оболочки пользователь не ограничен в линиях и формах. Простота монтажа гибкого неона – еще одно его преимущество. Изделие легко режется и соединяется при помощи коннекторов.

Как осуществить монтаж гибкого неона

Перед началом работ необходимо определить общую длину гибкого неона. Для этого лучше выполнить чертеж с разметкой, где будет находиться подобный элемент освещения.

Не менее важна поверхность, куда будет монтироваться неон. Она должна обладать способностью к эффективному отводу тепла. Поэтому нельзя помещать гибкий неон в герметичные или полугерметичные непроветриваемые элементы, например, рекламные короба. Оптимальная поверхность – листовой алюминий, оцинкованная или нержавеющая листовая сталь. Для крепления неона потребуются П-образные крепежи-скобы.

Основные этапы установки гибкого неона:

Разрезать изделие на нужные части, следуя плану разметки. Резать неон можно только в обозначенных местах кратно шагу резки.

Нанести на открытый торец, со стороны которого не будет осуществляться подключение, и на внутреннюю поверхность заглушки герметик. Как и коннекторы, профили, провода и держатели, их вы можете найти среди аксессуаров для монтажа гибкого неона.

Надеть заглушку на неон. Еще для изоляции можно использовать изоленту или обычный клеевой пистолет (просто капнуть на конец капельку клея).

Со стороны подачи питания вставить штыревой коннектор. Острой стороной – в проводники на срезе гибкого неона. Важно, чтобы штыри попали четко в гнезда коннектора.

Дождаться полной полимеризации герметика, выждав время, требуемое по инструкции.

В месте установки закрепить держатели или фиксирующий профиль, используя винты или шурупы.

Зафиксировать гибкий неон в держателях.

Проверить надежность и герметичность всех соединений, а также их электрическую изоляцию.

Подключение гибкого неона

После работ по монтажу можно осуществить подключение гибкого неона и проверить его работу. Изделие нельзя подключать через розетку и напряжение 220 В. Не подходят к ним и блоки питания для светодиодных лент. Гибкий неон работает только от специальных инверторов, повышающих входное напряжение до нескольких сотен вольт, а частоту – до тысяч герц.

Инвертор бывает рассчитан на питание от аккумуляторных батарей или блока на 12 В. В первом случае можно подключить не очень длинный неон – до 3 м, а во втором – до 20 м.

Для подключения гибкого неона RGB с контроллером или обычного одноцветного необходимо:

На конец, противоположный тому, что закрыт заглушкой или просто заизолирован, нужно припаять 2 провода, идущих от инвертора. Обычно они снабжены разъемами «мама» и «папа» (розетка и вилка).

Воткнуть разъемы в инвертор (полярность значения не имеет).

Прожилки припаять к неону. Для подключения снять ПВХ-изоляцию внешнего слоя на длину примерно 1 см, а также слой люминофора (с толстого провода) – на 4 мм. Залудить все проводки, в том числе для подключения паяльником.

Припаять к толстому и тонким проводам неона провода для подключения, закрыть места соединений термоусадками.

Подключить инвертор к источнику питания: красный – к плюсу, черный – к минусу.

Для монтажа гибкого светодиодного неона LED Neon необходимы медные многожильные провода с сечением, рассчитанным из максимальной силы тока на выходе блока питания. Их мощность можно легко определить, исходя из удельного потребления неона. К примеру, ARL-MOONLIGHT-1213-TOP длиной 5 м имеет удельную мощность 9,6 Вт/м. Тогда с учетом запаса ему необходим блок питания на 9,6 · 5 · 1,2 = 57,6 Вт. Но ближайшая стандартизированная величина составляет 60 Вт, поэтому в рассматриваемом случае подойдет именно такое значение.

Контроллер просто включают в схему между гибким неоном и инвертором, как и в случае с подключением светодиодной ленты.

Отдельные отрезки гибкого неона можно соединять как параллельно, так и последовательно, причем они могут иметь разные цвета.

Важно учесть лишь то, что для увеличения длины нельзя использовать провода-вставки прямо посреди самого гибкого неона. Увеличить длину можно только посредством наращивания проводов питания.

Как подключить неон к машине, светодиодная неоновая лента

Есть много способов тюнинга машины, придания ей индивидуальности. Любой водитель хочет, чтобы его автомобиль выглядел оригинально. Очень популярным стало подключение неоновой подсветки, для этой цели используется холодный неон, представляющий из себя шнур ПВХ, в который залит провод. Из-за такой конструкции работать с холодным неоном значительно проще, чем с неоновыми трубками, его можно легко разрезать, паять, изгибать и прокладывать в самых труднодоступных местах.

Исходя из таких свойств холодного неона, многие водители используют его для подсветки своего авто.

Очень красиво смотрится такая подсветка установленная на днище автомобиля, он освещает дорогу под машиной, на заснеженной трассе создается впечатление, что машина не мчится, а парит над шоссе. С помощью неона можно делать подсветку и в салоне, подсвечивать колесные арки. Ограничений здесь нет абсолютно никаких, и все зависит от фантазии водителя.

Для подсветки автомобиля используют разные виды неона:

холодный гибкий неон;
светодиодные трубки;
неоновые лампы.

В принципе, разницы в их подключении нет, к тому же в продаже имеются готовые наборы ламп и всех комплектующих к ним.

Итак, чтобы подключить неон, вам понадобятся:

наборы отверток;
дрель;
изоляционная лента;
лампы;
провода;
шурупы;
хомуты и крепления.

Если вы хотите подключить неон к днищу, то его нужно располагать таким образом, чтобы самих ламп не было видно со стороны. Не забывайте также о наших дорогах, поэтому укрепляйте лампы максимально далеко от дорожного покрытия.

Укрепляйте трубки с помощью шурупов и хомутов, придется просверливать отверстия в днище по всему периметру, отверстия нужно обрабатывать антикоррозийными составами. Для большей надежности трубки нужно фиксировать четырьмя креплениями.

Если вы хотите украсить неоновой подсветкой салон и панель управления, то действовать нужно таким же образом. Однако, стоит помнить о том, что подсветка салона может отвлекать вас от вождения, особенно в темное время суток, когда ее свет будет отбиваться от пластика и слепить глаза.

Самое главное задание – это подключить неоновые лампы к электрической сети автомобиля. Делается это путем подключения трансформатора к аккумулятору. Трансформатор представляет из себя небольшую коробочку на двух креплениях, устанавливать его нужно под капотом с учетом того, чтобы влага и пыль на него не попадали. Просверлите два отверстия в корпусе и закрепите блок с помощью шурупов, от него можно провести включатель в салон, чтобы иметь возможность включать и отключать подсветку по желанию. К плюсовой клемме трансформатор подключается через плавкий предохранитель.

Все лампы нужно соединить друг с другом параллельно, то есть минусовые и плюсовые клеммы должны совпадать. Все элементы должны быть заизолированы. Не забудьте проконтролировать надежность всех креплений.

Как видим, подключить неон – не такое уже и сложное задание и справиться с ним под силу любому человеку, который более или менее разбирается в электрике. Тем более, что к наборам подсветки идет детальная инструкция, а все клеммы помечены соответствующими значками. После завершения всех работ ваш автомобиль приобретет новый вид и вы сможете удивить своих пассажиров и других участников дорожного движения оригинальным имиджем вашего автомобиля. В продаже имеются лампы, которые могут мигать разными цветами или менять свой цвет в зависимости от погодных условий или скорости езды.

Загрузка…
Поделиться в социальных сетях
Как подключить светодиодный неон: особенности и характеристики
Сравнительно новая технология освещения как светодиодный неон постепенно стал вытеснять с рынка классическую LED-ленту, благодаря более простому монтажу и универсальности нового материала. Светодиодный неон является гибким, но при этом довольно прочным, что позволяет придать ему любую форму, устойчив к низким температурам и влаге, поэтому подходит как для использования внутри помещения, так и снаружи. Неоспоримым положительным моментом является то, что светодиодный шнур не нагревается и более экономно потребляет электроэнергию.
Состоит это изделие из набора светодиодов, которые для защиты от механических воздействий и влияния окружающей среды, закрепляются в полимерную трубку. Чаще всего материалом для трубки служит поливинилхлорид (ПВХ), который может быть прозрачным или полупрозрачным. Для обеспечения равномерного распределения света, диоды по шнуру размещаются с определённым интервалом. Заявленный минимальный срок непрерывной работы новой технологии более 50 тысяч часов, а учитывая тот факт, что подсветкой пользуются преимущественно в темное время суток, срок службы составит около 12 лет, а это значительно больше, чем могла прослужить даже самая дорогая модель ЛЕД-ленты.
Таким образом, гибкий неон является поистине универсальным средством, с помощью которого можно украсить интерьер ванной комнаты, сауны, использовать как ландшафтную подсветку или архитектурного сооружения, а также оформить вывеску или витрину общественного заведения.
Светодиодный неон: подключение к сети 220В
Если вы решили применить это средство декора для личных целей и стал вопрос: как подключить светодиодный неон самостоятельно, наша статья поможет вам разобраться, а все необходимые аксессуары вы можете купить на сайте нашего интернет-магазина.
Что же понадобится, чтобы самостоятельно оформить подключение светодиодного неона к сети 220В:
блок питания (только для 12В), сетевой адаптер. Такой переходник обеспечивает выпрямление переменного тока 220В с частоты 50 Гц на однополярный 100 Гц. При этом напряжение не меняется, поэтому следует соблюдать правила работы с электроприборами под напряжением, если вы работаете самостоятельно;
соединительные муфты или клеммы. После разрезания шнура по метке будут видны разъемы, на которые устанавливаются клеммы;
коннекторы – с их помощью происходит подключение к адаптеру. Могут изготавливаться из силикона или пластика;
герметичные заглушки устанавливаются на концы трубки;
термоусадочная изоляция необходима для защиты места стыка элементов подключения;
силиконовый герметик.
Таким образом, если появится необходимость изменения декора, всегда можно докупить необходимый метраж, добавить его и изогнуть шнур по-новому. Всё это делается не только быстро, но и самостоятельно.
Основные характеристики гибкого неона
Энергопотребление 1 метр потребляет всего 4 Ватта
Виды неона 12 В и 220 В
Диаметр от 0,9 мм до 5 мм
Размеры в миллиметрах 11 на 24 (мини-неон), 14,6 на 27,5, 20 на 26 (RGB)
Форма круглый, овальный, плоский
Степень защиты (высокая) IP 65, 67, 68
Уровень светового потока от данного вида освещения не подойдет для чтения, поэтому в качестве основного источника света его не используют. Но благодаря хорошей защищенности оболочки от механических повреждений, ультрафиолетовых лучей и полной водонепроницаемости, неоновый шнур широко используется для оформления декора, дополнительной подсветки и прочего. Его используют даже для подсветки бассейна, так как он может функционировать под водой.
Общие характеристики светодиодного неона
Гибкий неон отличный вариант для использования внутри помещения, а также оформления экстерьерной подсветки. Светодиодный шнур выдерживает широкий температурный диапазон от -40 до +50°С, при этом не выцветая и не растрескиваясь со временем.
Подключение к сети
Трубку необходимо резать исключительно по нанесенным меткам. Кратность разрезания должна быть точной, как описано в инструкции (обычно составляет 0,91 м, 1 м, 1,51 м). Это обусловлено тем, что диоды соединены в последовательную цепь, поэтому при ее нарушении, светодиоды просто перестанут светиться.
Подключение происходит в несколько этапов:
Отрезается кусок нужной длины по метке или соблюдая указанную кратность резки, самостоятельно ничего не стоит придумывать.
Следует установить заглушку на свободный конец трубки неона, чтобы изолировать ее, обеспечив безопасность использования.
На месте разреза необходимо обрезать выступающие провода по уровню оболочки. Это важно во избежание короткого замыкания в сети.
Если разрез был выполнен в правильном месте, вы увидите отверстия для установки клеммы.
Надеваем коннектор и производим подключение к нему клеммы от адаптера. С помощью коннектора можно самостоятельно добавить куски шнура.
Далее на место контакта надевается термоусадочная трубка, которую необходимо нагреть, чтобы она плотно сжала стык и обеспечила герметичность. Соединение готово, теперь светодиодный неон можно включить в сеть.
RGB-контроллер, диммер, выбор адаптера
В каталоге нашего интернет-магазина представлены одноцветные, многоцветные светодиодные (RGB) трубки освещения. Если вы решили приобрести многоцветный неон, следует покупать клеммы на 3 или 4 штыря. Из дополнительного оборудования необходимо будет докупить: RGB-контроллер для управления, диммер, которые также предлагает ассортимент нашего интернет-магазина. Контроллер для RGB-трубки подключается по той же схеме, что описана выше между трубкой и диодным мостом.
Диммер необходим, чтобы изменять интенсивность свечения. Самостоятельно они уже практически не используются, так как почти все контроллеры имеют режим диммирования. Но если возникла дополнительная необходимость в нем, подключение производится параллельно с контроллером. Для дальнейшего использования очень важно подобрать соответствующий блок питания, который будет подходить по мощности. Для ее расчета найдите в инструкции параметр — потребляемая мощность, которая измеряется Вт/м, умножьте ее на вашу длину неона. Сетевой адаптер должен превышать это значение на 25-30%.
А вы знаете как правильно выбрать светодиодную лед панель?
Светодиодный шнур обладает большим рабочим ресурсом, низким энергопотреблением, высоким уровнем светоотдачи, не содержит вредных веществ, не создает электромагнитных помех, поэтому его смело можно использовать, чтобы заменить другие источники света. При этом вы будете экономить на электроэнергии, к тому же вы можете выполнить подключение самостоятельно, сэкономив семейный бюджет. А наш интернет-магазин поможет вам в этом
Начало работы с электролюминесцентным (EL) проводом
Введение
Когда дело доходит до создания светящихся проектов, ничто не сравнится с электролюминесцентным проводом (или коротко электролюминесцентным проводом). Светодиоды — это весело и все такое, но EL-провод — это то, что используют все модные дети. Если вы просто хотите зажечь свой велосипед для вечернего круиза или создаете целый световой костюм для Burning Man, EL wire — отличное решение.
В этом уроке мы покажем вам, как начать работу с EL Wire.Благодаря правильным деталям EL wire может быть очень легко интегрирован в любой проект!
Рекомендуемая литература
Если вы не знакомы со следующими концепциями, мы рекомендуем ознакомиться с этими руководствами, прежде чем продолжить. Общее понимание электричества необходимо для понимания теории, лежащей в основе работы EL Wire. EL Wire питается от сети переменного тока. Это не так опасно, как электричество из домашних розеток, но заслуживает такого же уважения. В зависимости от вашей настройки вам нужно будет понять, как работает схема.
Что такое схема?
Каждый электрический проект начинается со схемы. Не знаю, что такое схема? Мы здесь, чтобы помочь.
Что такое электричество?
Мы можем видеть электричество в действии на наших компьютерах, освещающее наши дома, как удары молнии во время грозы, но что это такое? Это непростой вопрос, но этот урок прольет на него некоторый свет!
Рекомендуемые видео

Трудно смотреть видео? Попробуйте просмотреть их в полноэкранном режиме.
Как работает EL
Провод
EL (сокращенно от электролюминесцентного провода) особенно полезен по многим причинам. Тем не менее, следует помнить о некоторых характеристиках.
Примечание: В рамках данного руководства мы будем называть EL провод, ленту и панели просто EL проводом, если не указано иное.
EL Проволока, лента, панель, гоночная проволока, гибкие формы проволоки
Электролюминесцентные изделия бывают разных форм и размеров.Вы можете получить его в виде проволоки (наиболее типичной формы), ленты, панелей и гибкой формы. Все они могут быть обрезаны до любой формы и размера для достижения желаемого эффекта. Только не забудьте закрыть обрезанные концы.
EL Wire — красный 3 м
В наличии COM-10191
Электролюминесцентный провод, или электролюминесцентный провод, представляет собой гибкий провод, покрытый люминофором.Подайте соответствующее напряжение, и он загорится! I…
1
Лента EL — красная (1 м)
Осталось всего 3! COM-10796
Кому не нравится мягкое свечение электролюминесценции? Эта EL лента представляет собой гибкую пластиковую ленту, содержащую люминофор la…
Внимание! Преимущество гибкой электроизоляционной проволоки заключается в том, что она позволяет вам изгибать и формовать электролитическую проволоку любым удобным вам способом! Однако он толще, чем стандартный электролюминесцентный провод и гоночный провод из-за дополнительной сгибаемой проволоки, проходящей вдоль люминофорной проволоки.Дополнительная гибкая проволока делает ее идеальной для художественных проектов, но ее все равно можно использовать для электронного текстиля в зависимости от области применения.
Цвета
EL также бывает разных цветов. Ниже приведены несколько вариантов стандартного провода EL.
EL Wire — Белый 3м
Нет на складе COM-10197
Электролюминесцентный провод, или электролюминесцентный провод, представляет собой гибкий провод, покрытый люминофором.Подайте соответствующее напряжение, и он загорится! I…
EL Wire — синий 3 м
Нет на складе COM-10195
Электролюминесцентный провод, или электролюминесцентный провод, представляет собой гибкий провод, покрытый люминофором. Подайте соответствующее напряжение, и он загорится! I…
EL Wire — красный 3 м
В наличии COM-10191
Электролюминесцентный провод, или электролюминесцентный провод, представляет собой гибкий провод, покрытый люминофором.Подайте соответствующее напряжение, и он загорится! I…
1
EL Wire — зеленый 3м
29 доступно COM-10194
Электролюминесцентный провод, или электролюминесцентный провод, представляет собой гибкий провод, покрытый люминофором.Подайте соответствующее напряжение, и он загорится! I…
2
EL Wire — фиолетовый 3 м
Нет на складе COM-10196
Электролюминесцентный провод, или электролюминесцентный провод, представляет собой гибкий провод, покрытый люминофором.Подайте соответствующее напряжение, и он загорится! I…
2
EL Wire — желтый 3 м
23 доступно COM-10192
Электролюминесцентный провод, или электролюминесцентный провод, представляет собой гибкий провод, покрытый люминофором.Подайте соответствующее напряжение, и он загорится! I…
2
EL Wire — оранжевый 3м
Осталось всего 13! COM-10193
Электролюминесцентный провод, или электролюминесцентный провод, представляет собой гибкий провод, покрытый люминофором.Подайте соответствующее напряжение, и он загорится! I…
1
EL Wire — сине-зеленый 3 м
На пенсии COM-10199
Электролюминесцентный провод, или электролюминесцентный провод, представляет собой гибкий провод, покрытый люминофором. Подайте соответствующее напряжение, и он загорится! I…
1 Пенсионер
Доступны и другие варианты для электролюминесцентной ленты, панели, цепной проволоки и гибкой проволоки.
Нажмите, чтобы просмотреть дополнительные варианты цветов для различных материалов EL
Внимание! В зависимости от производителя, цвет может варьироваться от стандартного электролюминесцентного провода, ленты, панели, гоночной проволоки и гибкой проволоки.
Гибкий
Провод
EL гибок до точки. С его помощью вы можете вшить его в одежду, прикрепить к движущимся частям и согнуть его в любую желаемую форму. EL-провод более гибкий, чем светодиодные ленты, но вам следует избегать резких изгибов.
EL Проволока загибается на неоновой вывеске «Сделай сам» Лента и панели
EL также могут использоваться в проектах электронного текстиля.Однако они не такие гибкие, как электролюминесцентные. Они лучше подходят для проектов, когда есть армированная ткань для поддержки материала.
Низкое энергопотребление
EL требует меньше энергии для работы по сравнению с использованием нескольких светодиодов в проекте. EL хорош еще и тем, что он прохладный на ощупь даже после нескольких часов работы. Поэтому его часто можно увидеть в аппликациях на одежду. ЭЛ не нагревается, потому что вместо того, чтобы нагревать элемент для достижения оптического явления, свечение в ЭЛ происходит от пропускания электрического тока через материал, который состоит из полупроводниковых смесей.Электроны, протекающие через материал, создают фотоны, которые в результате создают свечение, которое мы видим в результате.
Пусть светится … В темной комнате
Несмотря на то, что EL имеет приятный эффект свечения, его трудно увидеть при дневном свете или при освещении в комнате. Лучше использовать EL в условиях низкой освещенности для лучшего эффекта. На изображениях ниже изображена толстовка с капюшоном EL в комнате с разным освещением.
EL в светлой комнате EL при слабом освещении
Питание переменного тока
Многие спрашивают: « Можно ли просто подключить электролюминесцентный провод к батарее ?» Ответ: нет ! Для правильной работы электролюминесцентного провода необходимо использовать питание переменного тока (переменного тока).Это похоже на мощность, которая выходит из ваших настенных розеток дома, хотя розетки обеспечивают гораздо больший ток, чем требуется для электролюминесцентного провода. Вот тут-то и пригодится инвертор!
EL Инвертор — 12 В
Нет на складе COM-10469
Инверторы EL позволяют управлять проводами EL (электролюминесцентными). Этот конкретный инвертор EL принимает настенный адаптер 12 В постоянного тока.…
4
EL Инвертор — 3 В
Осталось всего 9! COM-10201
Инверторы EL позволяют управлять проводами EL. Этот конкретный инвертор EL принимает входное напряжение 3 В и выдает 110 В переменного тока для управления проводом EL.Т…
7
EL Инвертор — 3 В (Погоня)
На пенсии COM-12933
Инверторы EL, если вы хотите делать что-нибудь с освещением EL, вам нужно одно, точка. Этот инвертор 3V EL особого типа…
6 Пенсионер
Батарейный блок, входящий в стартовый комплект EL, и инвертор преследования — это не просто аккумуляторный отсек.В нем также находится инвертор. Этот инвертор принимает мощность постоянного тока, вырабатываемую батареями, и преобразует ее в переменный ток. Если вы внимательно прислушаетесь к аккумуляторной батарее инвертора, когда она включена, вы услышите легкий гул, похожий на то, что вы услышите, если бы вы стояли под линиями электропередач или рядом с коробками трансформаторов. Однако, по сравнению с аккумуляторным блоком, инверторы 3 В и 12 В не имеют встроенного держателя батареи.
Примечание. SparkFun не оправдывает пребывания в местах с высоким напряжением.
При этом важно отметить, что мощности переменного тока, поступающей от инвертора, недостаточно, чтобы причинить вам вред или убить вас. Однако этого достаточно, чтобы вас хорошо шокировать. Будьте осторожны при обращении с продуктами EL и любыми незащищенными цепями, которые питаются от сети переменного тока. Вы можете отрезать EL любой длины или формы, но вы должны снова запечатать обрезанные концы. Если у вас нет заглушки для EL-провода, вы все равно можете запечатать концы горячим клеем или эпоксидной смолой, чтобы закрепить обрезанный провод. Если вы не закроете, вы можете получить хороший толчок.
Анатомия EL
EL состоит из нескольких слоев. Давайте посмотрим на анатомию стандартного провода EL.
Цветной прозрачный рукав из ПВХ — Снаружи цветной рукав из ПВХ. В зависимости от производителя и цвета он может быть прозрачным или полупрозрачным.
Прозрачный рукав из ПВХ — Второй слой — это еще один рукав из ПВХ. Этот рукав не такой толстый, как внешний слой, а также прозрачный.
Corona Wires — Есть два тонких провода, которые охватывают конец электролюминесцентного провода и доходят до него.Они очень тонкие, их иногда называют угловыми проволоками. Пара проводов изолирована от центральной жилы.
Покрытие люминофора — Подача напряжения переменного тока вокруг покрытия создает красивый эффект свечения от возбужденного люминофора. Он также разделяет коронирующие провода и сердечник.
Сердечник провода — В центре провода EL находится еще один провод.
Слева физическая схема провода EL. Справа — крупный план раскрытого белого провода EL.Независимо от меток на изображениях, каждый компонент функционирует одинаково.
Разъем поляризованный
Конец электролюминесцентного провода обычно заканчивается поляризованным 2-контактным разъемом JST-PH (за исключением поляризованного 4-контактного электродажного провода). Ответный разъем устанавливается на инверторах EL и платах, продаваемых в каталоге SparkFun.
Если вы заказали провода EL у другого поставщика, они могут быть оконцованы поляризованным 2-контактным разъемом JST-SM. Вы можете использовать следующие адаптеры для подключения к инверторам EL и платам EL.PRT-14998 используется для подключения провода EL от другого поставщика к инверторам и платам SparkFun. PRT-14999 используется для подключения провода SparkFun EL к инверторам и платам, продаваемым у других поставщиков.
Подключение оборудования — EL
Рекомендуемые материалы
Как минимум, вам понадобится следующее для питания EL. Для начала мы будем использовать следующие компоненты. Возможно, вам не понадобится все, в зависимости от того, что у вас есть. Добавьте его в корзину, прочтите руководство и при необходимости отрегулируйте корзину.
Примечание. Вы могли выбрать Chasing EL Wire вместо стандартных сплошных цветов. Это хорошо. В этом руководстве основное внимание уделяется обоим типам EL Wire и способам их использования. Подробнее об этом поговорим чуть позже.
В зависимости от вашего инвертора вам также может понадобиться следующее:
Провода (дополнительно) — В зависимости от вашей настройки и используемого инвертора вам могут потребоваться провода.
Изоляция (Необязательно) — Изолента, термоусадочная, горячий клей или эпоксидная смола для герметизации открытых контактов и проводов, подключенных к стороне переменного тока.
Примечание: SparkFun продает комплект с деталями, доступными в стартовом наборе EL Wire, с одной жилой синего провода EL (3 м).
Стартовый комплект EL Wire
Нет на складе РТЛ-11421
Хотите поиграть с EL Wire, но не знаете, с чего начать? В этом стартовом наборе есть все необходимое для добавления электролюминесценции…
5
EL Инвертор — Аккумулятор
Использование EL примерно так же просто, как и при использовании аккумуляторной батареи инвертора EL.
Снимите крышку аккумуляторного отсека, сдвинув ее в направлении, указанном на упаковке. Вставьте две батарейки AA в инвертор батарейного блока и снова закройте крышку. Вставьте вилку JST-разъема вашего EL-провода в один из двух женских JST-разъемов на аккумуляторном блоке инвертора. Убедитесь, что между ними есть прочная связь.
Нажмите кнопку на корпусе, и ваш электролюминесцентный провод должен загореться. Нажмите еще раз для эффекта медленного мигания и нажмите еще раз для быстрого мигания.Этот инверторный пакет позволяет одновременно подключать два изделия EL по вашему выбору. Вы можете смешивать и сочетать цвета, а также формы. У вас может быть красная панель с синим проводом, зеленая лента с розовым проводом или два желтых и фиолетовых провода. Возможности безграничны!
Примечание: Следующие значения тока были сняты, когда аккумулятор был подключен к одному или нескольким из наших 3-метровых электролюминесцентных проводов:
Однопроводной Всегда включен : От 190 мА до 260 мА
Однопроводной Мигает : от 90 мА до 120 мА
Две цепи Всегда включен : ~ 300 мА
Две цепи Мигает : ~ 150 мА

Были использованы нити разного цвета, но длина была одинаковой.Ваш пробег может отличаться.
Модификация аккумуляторной батареи инвертора EL: У нас была возможность поиграть с этими инверторами, и вы можете легко взломать их для работы с нашими Li-Po аккумуляторами (да, полностью заряженными при 4,2 В). Чтобы попасть внутрь, вам нужно открутить пару винтов (один прячется под наклейкой CE), а после этого нужно обернуть все изолентой, чтобы избежать удара током (он просто немного покалывает).
EL Инвертор — 3 В
Еще у нас есть инвертор на 3 В.На конце провода заканчиваются разъемами JST PH. Для начала потребуется немного больше работы, так как они предназначены для непосредственного подключения к нашему EL Escudo Dos или EL Sequencer. Они идеально подходят для небольших дисплеев EL.
EL Инвертор — 3 В
Осталось всего 9! COM-10201
Инверторы EL позволяют управлять проводами EL.Этот конкретный инвертор EL принимает входное напряжение 3 В и выдает 110 В переменного тока для управления проводом EL. Т…
7
Этот конкретный инвертор EL принимает вход (на паре проводов красный / черный для + Vcc и GND соответственно) в любом месте от 2,5 В-4,2 В , поэтому вы можете использовать их с батареями. После подачи питания он может выдавать до 110 В переменного тока (на паре проводов черный / черный ) для подачи электрического провода.
⚡ Примечание: Хотя в этом техническом описании указано, что входной сигнал находится в диапазоне 2,5–3,5 В , мы протестировали инвертор с батареями LiPo. Инвертор 3 В может потреблять до 4,2 В, поэтому его можно безопасно использовать от LiPo-аккумулятора.
С инвертором 3 В вы можете управлять проводами EL напрямую, не используя EL Escudo Dos или EL Sequencer. Однако вам может потребоваться повторно подключить их, изготовить адаптер или, возможно, отрегулировать напряжение в источнике питания. Ниже показано простое подключение, если вы просто запитываете одну жилу для установки с помощью источника питания USB 5 В, 3.3V FTDI для регулирования напряжения, перемычки M / M и одножильный провод EL. Контакты перемычек достаточно малы, чтобы их можно было вставить в разъем JST.
Трудно увидеть схему? Нажмите на изображение, чтобы рассмотреть его поближе.
Можно даже соединить две жилы вместе, выполнив параллельное соединение. Для тестирования схема была размещена на макетной плате. Неважно, какого цвета провод подключается к выходу инвертора, так как это переменный ток.Цвета проводов были соединены вместе для единообразия.
Трудно увидеть схему? Нажмите на изображение, чтобы рассмотреть его поближе.
Испытания с разной длиной провода EL: Некоторые испытания в реальных условиях показали, что этот инвертор может легко управлять проводом EL длиной 3 м. При добавлении второй длины 3 метра они становятся немного тусклее, но все еще близки к полной яркости. На трех 3-метровых проводах можно сказать, что все три провода включены, только если в комнате темно.Хотя инвертор может осветить 4 жилы, они едва видны при обычном освещении и очень тусклые в темноте.
Как вы можете видеть на изображениях ниже, подключение большего количества EL-провода параллельно инвертору 3 В приведет к потускнению обоих EL-проводов. Яркость может зависеть от длины используемого EL, способа подключения EL и типа инвертора.
Один провод EL длиной 3 м с подсветкой Два провода EL длиной 3 м с подсветкой, но диммером
Когда вы закончите тестирование и интегрируете EL-провод в проект, убедитесь, что все оголенные EL-провода или соединения на стороне переменного тока герметизированы.Изолента — хороший вариант для защиты соединения и изоляции любых оголенных контактов, если вы решите продолжить использование перемычки M / M между инвертором и EL-проводом.
EL Инвертор — 12 В
При использовании нескольких жил электролюминесцентного кабеля вы можете рассмотреть возможность использования инвертора 12 В. Инвертор состоит из цилиндрического разъема и пары проводов, оканчивающихся разъемом JST PH. Они идеально подходят для максимально большого и яркого дисплея!
EL Инвертор — 12 В
Нет на складе COM-10469
Инверторы EL позволяют управлять проводами EL (электролюминесцентными).Этот конкретный инвертор EL принимает настенный адаптер 12 В постоянного тока. …
4
Этот конкретный инвертор EL принимает входной сигнал через цилиндрический разъем 5,5 мм x 2,1 мм. Просто подключите источник питания с помощью центрального положительного цилиндрического разъема. Выход ( красный / черный пара или провода) был разработан для подключения к ответному разъему JST на плате EL Escudo Dos или EL Sequencer.Также сбоку есть небольшой переключатель, который позволяет переключаться между настройками «включено», «мигать» и «выключено».
Как и в случае с инвертором 3 В, вы можете подключать провода EL напрямую с помощью инвертора 12 В. Однако вам может потребоваться повторно отключить их или изготовить адаптер. Ниже показано простое подключение, если вы просто запитываете одну жилу для установки с помощью источника питания 12 В, перемычек M / M и одной жилы EL-провода.
Трудно увидеть схему? Нажмите на изображение, чтобы рассмотреть его поближе.
Опять же, вы можете соединить две жилы вместе, выполнив параллельное соединение. Для тестирования схема была размещена на макетной плате. Неважно, какого цвета провод подключается к выходу инвертора, так как это переменный ток. Цвета проводов были соединены вместе для единообразия.
Трудно увидеть схему? Нажмите на изображение, чтобы рассмотреть его поближе.
Не забудьте закрыть все оголенные провода EL или соединения на стороне переменного тока, когда закончите.
⚡ Удаленные / мобильные приложения: Хотя в этом техническом описании указано, что входной сигнал находится в диапазоне 11–13 В, , вы можете запитать инвертор 12 В EL от щелочной батареи 9 В и адаптера для удаленных приложений. EL может быть не таким ярким, как при использовании источника питания 12 В, но вы не заметите значительной разницы в темноте с несколькими метрами EL.
Переходник 9В на цилиндрический разъем
В наличии PRT-09518
У этого простого кабеля так много применений! Вставьте зажим батареи 9 В в стандартную батарею 9 В, а другой конец подсоедините к любому…
1
Держатель батареи 9 В
В наличии PRT-10512
Этот держатель батареи 9 В позволяет вашей батарее плотно защелкнуться и удерживать ее на месте, что отлично подходит в ситуациях, когда вы надеваете…
3
Щелочная батарея 9 В
В наличии PRT-10218
Это ваши стандартные щелочные батарейки на 9 вольт от Rayovac.Даже не думайте пытаться перезарядить их. Используйте их с…
1
Стресс-тесты с инвертором 12 В: Инвертор 12 В был протестирован для работы с 8 нитями трехметрового электролюминесцентного кабеля с использованием секвенсора электролюминесценции и источника питания 12 В. Помните, если вы увеличиваете длину или проводите больше параллельно, это увеличит нагрузку на инвертор, что приведет к уменьшению яркости EL.
Как работает EL Chasing Wire
Провода
EL работают аналогично стандартному проводу EL. Вместо одножильного провода используются три тонких провода, покрытых люминофором. По сути, вы можете представить себе три жилы стандартного электролюминесцентного провода, врезанные в один электролюминесцентный следящий провод. В результате для электролюминесцентного кабеля требуется 4 соединения: по три для каждой жилы и одно для общего заземления. Последовательно упорядочивая каждую нить внутри, включая и выключая их, мы получаем каскадный или «преследующий» эффект.
Давайте посмотрим на анатомию гоночной проволоки EL.
Цветной прозрачный рукав из ПВХ — Снаружи цветной рукав из ПВХ. В зависимости от производителя и цвета он может быть прозрачным или полупрозрачным.
Прозрачный рукав из ПВХ — Второй слой — это еще один рукав из ПВХ. Этот рукав не такой толстый, как внешний слой, а также прозрачный.
Corona Wires — Есть два тонких провода, которые охватывают конец электролюминесцентного провода и доходят до него.Они очень тонкие, их иногда называют угловыми проволоками. Пара проводов изолирована от проводов с центральным сердечником.
Покрытие люминофора — Подача напряжения переменного тока вокруг покрытия создает красивый эффект свечения от возбужденного люминофора. Он также разделяет коронирующие провода и сердечники.
Провода с сердечником — В центре гоночного провода EL находятся три тонких провода, покрытых оболочкой и скрученных в центре.
Если вы сравните размер стандартного провода EL и погонного провода, вы не заметите разницы, пока не модифицируете и не отремонтируете провод с сердечником.Как вы можете видеть, в сердечнике EL chasing wire используются три тонких провода.
Подключение оборудования — EL Chasing
EL Инвертор — 3 В (Чеканка)
Инвертор EL работает аналогично аккумуляторной батарее 3V EL.
EL Инвертор — 3 В (Погоня)
На пенсии COM-12933
Инверторы EL, если вы хотите делать что-нибудь с освещением EL, вам нужно одно, точка.Этот инвертор 3V EL особого типа…
6 Пенсионер
Просто снимите крышку батарейного отсека, сдвинув ее, вставьте две батарейки АА для питания, сдвиньте крышку и подсоедините один погонный провод EL к 4-контактному разъему. Нажмите кнопку, чтобы включить и начать последовательность трех нитей EL провода в одну. Продолжайте нажимать кнопку, чтобы переключаться между тремя режимами: медленный, быстрый и супер-быстрая погоня!
Стресс-тесты с инвертором EL Chasing: Рекомендуется, чтобы эти инверторы работали только с длиной провода EL до 5 м, у вас может не хватить мощности для поддержки более длинных проводов.
Кабели-удлинители EL
Провода для сращивания
Вам нужно немного больше длины между разъемом JST и EL? Есть несколько способов продлить провода до EL. Один из методов — это сращивание проводов, ведущих к электролюминесцентному материалу. Ниже приведен пример удлинения проводов к панели EL, но его можно использовать для проводов, ведущих к любому EL. Для получения дополнительной информации о том, как удлинить провода, перейдите к руководству Pokémon Go Patches with EL Panels: Добавление удлинительных кабелей EL.
Сращенные провода для удлинения проводов до EL
Удлинительный кабель по индивидуальному заказу
Ищете альтернативу сращиванию проводов? Вы также можете изготовить собственный удлинительный кабель EL Wire с разъемами для печатной платы и JST, чтобы легко отсоединить провод EL от инвертора, если он находится в корпусе или прикреплен к отдельному предмету одежды.
Управление и последовательность EL
Работать с несколькими продуктами EL довольно просто.Однако, если вы ищете более сложных задач, не бойтесь. EL-проекты могут очень быстро стать очень сложными. Вы могли заметить, что эффекты на инверторе несколько ограничены, и оба подключенных продукта ведут себя одинаково при подключении к нему.
Допустим, вы хотите, чтобы один цвет мигал, а другой оставался сплошным. Вы можете приобрести еще один инверторный аккумуляторный блок или одну из многих плат, специально разработанных для работы с продуктами EL. SparkFun имеет две такие платы: EL Sequencer и EL Escudo Dos.Обе эти платы предназначены для одновременной работы со многими подключенными к ним продуктами EL, и есть много разных эффектов, которые вы можете создать с помощью обоих.
SparkFun Animated Flame из настройки EL-дисплея с помощью EL Escudo Dos Tutorial
Для получения дополнительной информации ознакомьтесь с руководством по подключению этих продуктов.
Как установить светодиодное освещение под шкафом
Описание проекта
Навык
1 из 5 Легкий Вы управляете системой с помощью беспроводной сенсорной панели, но, возможно, вам придется добавить розетку для подачи питания.
Было время, когда установка освещения под шкафом означала выбор между короткими мерцающими люминесцентными лампами или раскаленными галогенами. Но с помощью низковольтной проводки осветлить кухню легко: прижмите ленту со светодиодной подкладкой, и мягкий белый свет будет светить вниз, показывая вашу столешницу и фартук. Поскольку система последовательно соединяет световые полосы вместе, ее можно настроить для любой конфигурации кухни, включая нашу L-образную планировку с навесными шкафами разной высоты.Проводка достаточно тонкая, чтобы ее можно было спрятать за лицевыми панелями корпуса, поэтому вы никогда ее не увидите, а беспроводной переключатель диммера позволяет вам расположить управление там, где вы хотите, не оставляя дыр в стенах. Следуйте за This Old House , старший технический редактор Марк Пауэрс покажет вам, как впустить теплый свет.
Тепло-белое светодиодное ленточное освещение, около 5 долларов за погонный фут.
Блок питания для светодиодного освещения (без иллюстрации), 40 долларов США. Светодиодный диммер (не показан), 27 долларов.
Беспроводная сенсорная панель с диммером, 14 долларов США.Все от Armacost Lighting, The Home Depot .
Спасибо Заку Ковингтону и Бо Берчу, Armacost Lighting ; Балтимор, Мэриленд.
Шаг 1
Обзор
Иллюстрация Грегори Немека
Ежедневный график
СУББОТА Добавьте новую розетку и блок питания (шаги 1–8).
ВОСКРЕСЕНЬЕ Проложите проводку для фонарей (шаги 9–14).
Шаг 2
Лента для рыбы Feed Up
Фото Колина Смита
Для питания ламп мы установили модернизируемую распределительную коробку над верхним шкафом, позаимствованную из специальной цепи питания микроволновой печи. Начните с подключения автоматического выключателя к существующей розетке, затем проверьте тестером, отключено ли электричество.Вытащите розетку и отверткой выбейте одну из металлических заглушек в коробке. Используйте пилу для гипсокартона, чтобы вырезать отверстие для коробки для ремоделирования в стене над шкафом. Проденьте ленту с рыбой через отверстие, как показано на рисунке, и вытащите ее из нового отверстия в гипсокартоне.
Совет: Планируйте использовать доступную, но скрытую розетку для включения источника питания светодиодов, например, над или внутри шкафа. Если вы добавляете розетку, размещение новой в том же отсеке для гвоздей, что и существующая розетка, упрощает использование рыболовной ленты.
Шаг 3
Потяните за провод
Фото Колина Смита
С помощью плоскогубцев снимите изоляцию с 12⁄2 провода. Прикрепите землю к рыболовной ленте и закройте соединение изолентой, как показано. Протяните рыбную ленту через заглушку до тех пор, пока не будет обнажено около 10 дюймов проволоки, затем освободите рыбную ленту. Отрежьте первые 6 дюймов провода для косичек и с помощью универсального ножа освободите три отдельных провода от желтой оболочки.Зачистите все концы косичек и концы проволоки 12⁄2. Возьмите все три белых провода — существующей розетки, новой розетки и жгута — и соедините их проволочной гайкой. Повторите процесс для черного и заземляющего провода. Восстановите имеющуюся розетку, вставьте всю проводку в коробку и прикрутите розетку на место.
Шаг 4
Добавить диммер
Фото Колина Смита
В отверстии для выхода обрежьте проволоку 12⁄2 и пропустите ее через коробку для ремоделирования.Установите коробку в стену, зачистите провода и подключите их к новой розетке. Прикрутите выпускной патрубок и закрепите накладку. Подключите красный и черный провода источника питания ко входам беспроводного диммера: красный к плюсу, черный или белый к минусу, как показано. Завершите соединение, затянув установочный винт.
Совет: Позвольте проводке системы свисать, пока вся светодиодная лента не будет на месте, затем вернитесь и прикрепите провода и клеммы к шкафам скобами и винтами.
Шаг 5
Подключите блок питания
Фото Колина Смита
Разместите блок питания и диммер сверху верхних шкафов. Подключите блок питания к новой розетке. Отрежьте 18⁄2 сплошной проводки (продается как проводка для термостата), чтобы ее хватило, чтобы протянуть ее от диммера к задней части и снизу углового шкафа. Оберните проводку вдоль шкафов, как показано.
Шаг 6
Подключите терминал
Фото Колина Смита
Обрежьте красный и черный провод так, чтобы он доходил до центра под угловым шкафом. Присоедините красный провод к одному концу клеммы и затяните установочный винт, как показано. Повторите процесс для белого или черного провода. Отсюда вы добавите проводку к ответвлению в двух направлениях, чтобы покрыть обе стены L-образной кухни.
Шаг 7
Обрежьте ленту
Фото Колина Смита
От середины углового шкафа отмерьте длину ленты, необходимой для покрытия шкафов вдоль одной стены. Ножницами обрежьте светодиодную ленту по центру медных контактов, как показано на рисунке. Повторите процесс для другой стены шкафов.
Шаг 8
Подключите светодиоды
Фото Колина Смита
Используйте удлинители светодиодных лент, чтобы превратить терминал в разветвитель, подавая питание на обе стены.Эти 4-футовые удлинители имеют два провода, белый для положительного и белый с черной полосой для отрицательного, с зажимом на одном конце, который крепится к светодиодной ленте. Присоедините ленту к удлинителю, сняв клейкую подложку под медными контактами. Вставьте ленту в разъем логотипом вверх, как показано. Обязательно совместите полярность удлинителя с отметками на ленте. Подвигайте ленту, чтобы она полностью встала на место. Переверните разъем и защелкните фиксатор шлицевой отверткой.Повторите этот процесс для светодиодной ленты, проходящей под другой стенкой шкафа. Затем скрутите положительные концы удлинителей и вставьте их в клемму напротив красного провода. Затяните установочный винт и таким же образом подключите оба отрицательных провода к клемме.
Шаг 9
Настройка луча
Фото Колина Смита
Восстановите питание панели. Приложите ленту к нижней части корпуса и отрегулируйте освещение.Держите полоску на расстоянии 1-2 дюйма от лицевой рамки, чтобы равномерно распределить 120 градусов света по фартуку и столешнице, как показано. Если у вас темная столешница, прикрепите ленту к задней части лицевых рам так, чтобы светодиоды были направлены в сторону фартука, чтобы избежать ярких пятен.
Шаг 10
Создание проходов
Фото Колина Смита
После того, как вы определили местоположение источника света — наш находится примерно в дюйме от лицевой рамки — просверлите отверстие шириной 1⁄2 дюйма с помощью лопастной коронки по бокам соседних шкафов в этом месте, как показано.Это позволяет светодиодной ленте перемещаться под шкафами. Чтобы установить светодиоды напротив лицевой рамы, разрежьте боковые стороны корпуса осциллирующим инструментом. Пока не прижимайте ленту.
Шаг 11
Попасть в шкаф
Фото Колина Смита
Просверлите больше отверстий под шкафами, чтобы пропустить проводку. На кухнях, где навесные шкафы меняют высоту, например, на более короткие над раковиной, прокладывайте проводку внутри соседнего более высокого шкафа.Закрепите обрезок фанеры внутри шкафа, чтобы предотвратить вырывание, затем просверлите отверстие шириной 1⁄2 дюйма с лопастным сверлом в углу, как показано. Добавьте второе отверстие под углом 90 градусов к первому через стенку шкафа на одной линии с нижней стороной более короткого шкафа над раковиной.
Шаг 12
Прижмите ленту на месте
Фото Колина Смита
Протрите нижнюю часть шкафов денатурированным спиртом, чтобы лента хорошо приклеилась.Снимите подложку со светодиодной ленты и прижмите ее под прямым ходом шкафов. Лента на дальнем конце, ближайшем к более короткому шкафу над раковиной, должна совпадать с отверстием, как показано.
Шаг 13
Провод внутри шкафа
Фото Колина Смита
Совместите полярность свободного конца ленты и удлинителя и зажмите соединение. Проденьте провода через отверстие в угол шкафа.Отмерьте, отрежьте и добавьте удлинители к достаточному количеству светодиодной ленты, чтобы покрыть нижнюю часть шкафа над раковиной. Проденьте провода через отверстие в более высоком шкафу. Скрутите вместе два зачищенных положительных провода и закрепите их гайками низковольтной проводки. Повторите процесс для отрицательных проводов, как показано. Заправьте провода в угол лицевой рамы шкафа.
Шаг 14
Добавить коммутатор
Фото Колина Смита
Снимите светодиоды с нижней стороны шкафа над раковиной и приклейте их.Прикрутите кронштейн беспроводной сенсорной панели к стене и установите переключатель и крышку. Отключите питание, затем снова включите его; сенсорная панель должна соединиться с беспроводным диммером. Теперь прикрутите клемму к нижней части шкафа.
Режущие светодиодные ленты — Часто задаваемые вопросы
Светодиодные ленты
— такие универсальные продукты. Они являются отличным решением для вашего индивидуального освещения, обеспечивая при этом невероятную гибкость.
Как и следовало ожидать, нам задают много вопросов, многие из которых связаны с резкой.
Вот почему мы подготовили это руководство, которое расскажет вам все, что вам нужно знать о том, как разрезать светодиодную ленту.
1. Можно ли разрезать светодиодные ленты?
Да. Все наши светодиодные ленты можно разрезать.
2. Какую длину можно разрезать на светодиодные ленты?
Это зависит от типа вашей светодиодной ленты. Интервалы резания следующие:
30 светодиодов на метр можно разрезать каждые 10 см,
60 светодиодов на метр можно разрезать каждые 5 см, а
120 светодиодов на метр можно разрезать каждые 2.5см.
Различные типы могут немного отличаться от этого, например, наша лента RGBW имеет 60 светодиодов на метр, но из-за расположения светодиодов ее можно разрезать только через каждые 10 см.
Эти длины резки также увеличены вдвое для ленты 24 В.
3. Насколько легко разрезать светодиодную ленту?
Проще говоря — очень просто. Это просто включает в себя использование обычных ножниц и резку через обозначенную точку разреза. Честно говоря, это так просто. Вам просто нужно быть осторожным, чтобы не порезаться за пределами этих точек разреза.
4. Как выглядят точки разреза?
Точки разреза отмечены тонкой линией с набором металлических точек пайки с каждой стороны. Также вдоль линий есть небольшая фотография ножниц.
Как указывалось ранее, точки разреза расположены через равные промежутки по длине полосы. В большинстве случаев они будут расположены через каждые 3 светодиода.
5. Можно ли разрезать светодиодную ленту где-нибудь еще?
Можно, но мы не рекомендуем это делать.Разрезая светодиодную ленту в любом месте, кроме обозначенной точки разреза, вы рискуете повредить компоненты на самой ленте, а также печатную плату. В конечном итоге это может привести к тому, что полоска света не будет работать.
6. Можете ли вы отрезать мне светодиодные ленты?
Если вы не уверены, что режете светодиодную ленту самостоятельно, мы можем сделать это за вас. Мы предлагаем до 5 разрезов бесплатно. Все, что вам нужно сделать, это отправить нам свои мерки или позвонить нам, чтобы обсудить их.
7.Как повторно подключить светодиодные ленты после того, как они были разрезаны?
Можно спаять отдельные куски светодиодной ленты вместе. Однако мы знаем, что не все умеют паять и имеют под рукой паяльник.
Вот почему теперь мы предлагаем ряд беспаечных разъемов для наших ленточных светильников, доступных в вариантах 3528, 5050 и RGB. Их можно использовать для соединения двух отрезков полосы непосредственно друг с другом, конец за концом.
Предлагаемые нами угловые соединители позволяют сделать прямоугольный из двух отрезков светодиодной ленты.
8. Принимаете ли вы возврат товаров, произведенных на заказ?
К сожалению, мы не принимаем возврат товаров, изготовленных по индивидуальному заказу. Простая причина заключается в том, что если мы разрезали ваши светодиодные ленты на определенную длину, для нас практически невозможно перепродать этот предмет (если только нет шансов, что кто-то другой ищет кусок ленты точно такой же длины). длина!).
9. С кем я могу поговорить для получения дополнительной информации?
Вы можете поговорить с нашей командой экспертов по телефону 0116 321 4120.Или вы можете написать нам по адресу [email protected]. Наши сотрудники будут рады вам помочь.
Разъемы, провода и аксессуары для светодиодного освещения
Разъемы, провода и аксессуары
Разъемы, провода и другие аксессуары для завершения ваших проектов.
Винтовые клеммы для подключения светодиодных лент и проводов.
Создавайте простые, быстрые и надежные соединения для ленточных фонарей с помощью разъема клеммной колодки для ленточных фонарей 12 мм.
Усиливает и разделяет сигналы DMX для размещения до 256 шайб DMX на разветвитель.
Создает расстояние 10 футов между приборами DMX и аксессуарами с использованием соединений RJ45.
4-контактные клеммные колодки — это удобный аксессуар для подключения до трех светодиодных осветительных приборов, светодиодных лент или светодиодных полос к одному источнику питания.
8-контактные разветвители с жесткой проводкой — это удобный аксессуар для подключения до семи светодиодных осветительных приборов, светодиодных лент или светодиодных полос к одному источнику питания.
Провода, включенные в список UL, предназначены для установки в стене.
Многожильный провод обеспечивает гибкость для размещения больших светодиодных систем линейного освещения.
Аксессуары для проводки помогают организовать и защитить проводку и светодиодные ленточные фонари.
Помогает обеспечить жесткое соединение между светодиодным освещением и адаптером постоянного тока.
Эти удлинители доступны во многих размерах и совместимы со многими продуктами для влажных локаций Diode LED.
Помогает подключить от двух до пяти светодиодных источников света к одному источнику питания.
Подключается напрямую к аксессуарам для штекеров постоянного тока, съемным адаптерам и светодиодной шайбе TRIANT®.
Простой способ обеспечить защиту и рассеивание внутреннего светодиодного освещения, а также создать привлекательный и законченный вид.
Выберите здесь любой из аксессуаров SPOTMOD® Tile, чтобы завершить установку.
ПРОДУКТ ПРОДУКТА
Пока есть запасы!
Разъемы K-RANGE® разработаны специально для использования с настраиваемой белой светодиодной лентой K-RANGE 24 В и контроллерами цвета K-RANGE.
Корпус, внесенный в список UL, который сочетается с драйверами светодиодов для установки в соответствии с правилами.
Выберите здесь любой из аксессуаров SPOTMOD® LINK, чтобы завершить установку.
Принадлежности для запечатывания светодиодных лент для влажных участков — это все, что нужно для повторной герметизации световых полос для влажных участков.
Легко подключается к светодиодной ленточной лампе VALENT X 24 В.
Вставной фиксатор EQUIFLUX® — лучший и самый безопасный способ закрепить светильник EQUIFLUX на поверхности. Полимерный материал предотвратит повреждение установленной поверхности на светильнике, в отличие от металлических винтов или болтов, которые могут представлять опасность для светильника и его функциональности.
Доступны удлинительные кабели и разъемы питания.
Монтажный кронштейн для использования с некоторыми драйверами постоянного напряжения.
Эти аксессуары позволяют устанавливать светодиодное освещение HYDROLUME® 24 В в экстремальных условиях.
Распределительная коробка Meanwell имеет серебряную отделку с отверстиями под резьбу 1/2 ″ NPT и имеет панель крышки, обеспечивающую легкий доступ.Предназначен для установки подрядчиками и представляет собой стальной корпус NEMA 1.
Руководство по установке
— NeonBitePro
перейти к содержанию
📦 Поздравляю! Вы получили БЕСПЛАТНУЮ доставку!
📦 Поздравляю! Вы получили БЕСПЛАТНУЮ доставку!

ШАГ 1: Подготовка
Измерьте длину области, к которой вы хотите прикрепить световые ленты.Убедитесь, что длина провода достаточна для подключения к розетке.
Очистите поверхность и дайте ей высохнуть. ПРИМЕЧАНИЕ. Пока поверхность чистая, вы сможете снимать и снова прикреплять световые ленты позже, не повреждая липкую ленту и не оставляя пятен на поверхности.
Снимите пластиковую защитную пленку, чтобы открыть липкую ленту. Снимайте только около 2 футов (50 см) за один раз, чтобы убедиться, что оставшаяся лента не захватывает мусор.
ШАГ 2: Установка
Начните прикреплять полосы света к поверхности.Если кто-то другой будет держать ваши ленточные светильники, установка будет намного проще.
Подключите световые ленты к адаптеру Wi-Fi. ПРИМЕЧАНИЕ. Убедитесь, что красная стрелка на адаптере Wi-Fi соответствует черной стрелке на полосе. (если применимо)
Снимите пластиковую защитную пленку с адаптера Wi-Fi и прикрепите ее к поверхности.
Подключите адаптер Wi-Fi к розетке.

ШАГ 3. Загрузите и установите приложение (если применимо)
Загрузите наше бесплатное приложение, отсканировав QR-код на своем адаптере Wi-Fi.Или просто загрузите его из Apple App Store или Google Play Store. Приложение называется Magic Home Pro.
Откройте на смартфоне настройки Wi-Fi и подключитесь к сигналу «LEDnetxxx»
Убедитесь, что в вашем телефоне включен Wi-Fi. Откройте приложение и зарегистрируйте свою учетную запись Magic Home.
Нажмите «+», чтобы добавить устройство, выберите модель полосы света, которую вы хотите подключить.
Выберите сеть Wi-Fi и введите пароль сети.
Назовите полосу только английскими буквами.
Шаг 4. Проверьте контроллер
Приобретите аккумулятор у ближайшего продавца. В пульте дистанционного управления используется батарея CR2025-CR2032.
После того, как вы установили батарею, проверьте пульт, направив его на приемник.
Если ничего не происходит, убедитесь, что батарея не вставлена вверх дном. Переверните аккумулятор и попробуйте еще раз.
Если у вас возникнут какие-либо проблемы, свяжитесь с нами по электронной почте support @ neonbiteco.com.

Шаг 5. Наслаждайтесь
Значок галочки В корзину добавлено:
** total_quantity ** | ** unit_price ** / ** unit_measure **
Значок закрытия Значок «Шеврон вниз» Значок «Шеврон вниз»
»Полное руководство для начинающих по пайке холодного неонового провода EL
Полное руководство для начинающих по пайке холодного неонового провода EL
Джереми Пол Багай
(нажмите здесь, чтобы просмотреть видео)
У вас есть потрясающая идея для проекта Cool Neon, но все ваши друзья слишком заняты своими собственными проектами, чтобы заниматься вашей пайкой.(Если бы только они были готовы научить вас в последний раз — до начала Burning Man были дни и дни!) Неважно. Вы пришли в нужное место.
В Интернете есть и другие руководства по пайке Cool Neon; даже хорошие. Но каждый предполагает, что у вас есть базовые представления о пайке, а затем применяет эти знания к Cool Neon. Не этот. Мы понимаем, что вы изучаете английский язык или философию. (Или, что еще хуже, психология.) Это руководство проведет вас, Абсолютного Новичка, шаг за фото иллюстрированным шагом через процесс пайки стыка Cool Neon.
Содержание
1. Препараты
2. О пайке
3. Основной сустав
3.1 Обзор
3.1.1 Анатомия Cool Neon Wire
3.1.2 Что подключит
3.2 Подготовить конец провода
3.2.1 Снимите внешнее покрытие
3.2.2 Зачистить внутреннее покрытие, обнажить сердечник и два коронирующих провода
3.2.2.1 Метод 1. Используйте хороший инструмент для зачистки проводов
3.2.2.2 Метод 2: Используйте сторону паяльника
3.2.2.3 Метод 3. Используйте зажигалку
3.2.3 Испытательные коронирующие провода
3.2.4 Очистить люминофор от основного провода
3.2.5 Нарезать термоусадочную трубку для дальнейшего использования
3.3 Сколько рук мне нужно?
3.3.1 Метод 1. Устройство громкой связи
3.3.2 Метод 2: более простое устройство
3.4 Пайка
3.4.1 Приправа паяльника
3.4.2 Предварительно луженая проволока с сердечником
3.4.3 Паяльная проволока
3.4.4 Обрезка острых краев
3.4.5 Проверить соединение жил
3.4.6 Припой коронирующих проводов
3.4.6.1 Метод 1: медная фольга
3.4.6.2 Метод 2: Без фольги
3.4.7 Наложить термоусадочную трубку
3.4.7.1 Использование дорогостоящего метода
3.4.7.2 Сторона паяльника
4. Другие суставы
4.1 Один водитель; много проводов
4.1.1 Метод 1: Y-образный соединитель
4.1.2 Метод 2: Многопроволочное соединение
4.1.2.1 Подготовка
4.1.2.2 Пайка многопроволочного соединения
4.1.3 Какой метод лучше?
4.2 Подключение провода к проводу
4.2.1 Подготовка
4.2.2 Пайка соединения проводов
4.2.3 Построение прямой
1.1 Ваша цель
Вот и конечный продукт: нить зажженной неоновой проволоки. Сверху: источник питания (аккумулятор) подключается к драйверу (1). Драйвер подключается к разъему на стороне водителя (2). Разъем на стороне водителя принимает штекерное соединение от разъема на стороне проводов (3). Это соединение можно по желанию разорвать и сдвинуть вместе. Разъем на стороне проводов должен быть припаян к жиле провода Cool Neon (4). Вот чему вас научит это руководство.
1.2 Что вам понадобится
Набор «Учимся паять» от Cool Neon.
Включает:
Множество нитей провода Cool Neon
Инструмент для зачистки проводов
Разъемы
Термоусадочные трубки
Лента из медной фольги
Драйверы
Бритва
Батарейки
Припой
Паяльник
Возможно, у вас уже есть все эти предметы по отдельности. Но, вероятно, нет, учитывая, что вы абсолютный новичок.Купите их вместе, дешево, в Cool Neon. В этом руководстве используются инструменты и материалы только из набора Cool Neon: Learn to Solder Kit.
1.3 Сколько времени займет
Кто-нибудь, имеющий опыт пайки Cool Neon, имея под рукой все необходимые инструменты, может спаять соединение менее чем за две минуты.
С другой стороны, тот, у кого нет опыта пайки (не говоря уже о пайке Cool Neon), владеющий неоткрытым комплектом Learn to Solder Kit и только этой страницей для руководства, может разумно рассчитывать на то, что потратит два часа на то, чтобы подключить этот первый провод. светиться.Второй будет намного быстрее.
(Ваш пробег может отличаться. Прошлые показатели не гарантируют будущих результатов. Предостережение. Palma non sine pulvere. Per angusta ad augusta.)
2.1 Что такое пайка?
Как и сварка, пайка — это способ соединения двух или более металлических частей. Он требует меньше тепла, чем сварка, поскольку не требует плавления металлических частей вместе. Вместо этого припой, присадочный материал с низкой температурой плавления, плавится и растекается по стыку.
2.1.1 Что такое паяльник?
Подобно утюгу для одежды, паяльник — это просто металлическая поверхность, которая нагревается при подключении к сети.
2.1.2 Что означает предварительное лужение?
Вместо того, чтобы наносить припой на две части необработанного металла (медленно и сложно), сначала нанесите припой на каждый кусок металла. Затем спаяйте предварительно обработанные детали (быстро и легко).
2.1.3 Основной принцип: нагревать проволоку, а не паять
Металл медленно нагревается; припой быстро нагревается.Нанесение горячего припоя на холодный металл не приведет к образованию прочной связи. Вместо этого поместите холодный припой в контакт с холодным металлом и используйте паяльник, чтобы нагреть металл с противоположной стороны. Когда металл станет достаточно горячим, он расплавит припой и образует прочную связь.
В основном это относится к процессу предварительного лужения. Используйте утюг, чтобы нагреть металл, который хотите покрыть оловом, а затем нанесите припой на горячий металл. Соединение металлов, которые уже покрыты лужением, происходит быстро и легко, потому что окружающий припой плавится быстро и легко.
2.2 Зачем паять?
Я очень тороплюсь. Разве я не могу просто прикрепить провод к разъему?
Да, можно. Соединение может длиться до часа. Если только он не подвергается стрессу.
3.1 Обзор
3.1.1 Анатомия Cool Neon Wire
Ваш провод Cool Neon состоит из винилового покрытия (1), под которым находится внутреннее покрытие (2), под которым находятся два коронирующих провода (3), и жилы (4). (Проволока Hella Phat Cool Neon имеет два слоя внутреннего покрытия.Провод Angel Hair Cool Neon не имеет винилового покрытия. Эти изменения мало влияют на пайку, кроме способа подготовки провода.)
3.1.2 Что подключится
Базовое соединение Cool Neon состоит из двух паяных соединений. Сначала необходимо припаять провод с сердечником к короткому концу шнура соединителя (1). Затем два коронирующих провода необходимо припаять к длинному концу соединительного шнура (2). Два конца соединителя расположены в шахматном порядке, чтобы предотвратить соприкосновение и замыкание соединений.В частности, обратите внимание, что черная крышка длинного пигтейла не будет соприкасаться с сердечником, а будет касаться только красной виниловой крышки.
3.2 Подготовьте конец проволоки 3.2.1 Снимите внешнее покрытие
Возьмите прядь из неоновой проволоки. Вы можете прикрепить коннектор к любому концу. Ваш первый шаг — снять ¾ дюйма винилового покрытия с одного конца провода.
Вы найдете приспособление для зачистки проводов подходящим, но не идеальным. Если у вас есть лучший, непременно используйте его.Лучшие — от 20 до 30 долларов. (Недорого, если вы зачищаете много проводов; слишком дорого для набора для начинающих за 30 долларов.) Поставляемый инструмент для зачистки имеет два отверстия: меньшее для резки, а большее — для зачистки.

Проденьте ¾ дюйма проволоки через большее отверстие. Слегка возьмитесь и поверните на 90 градусов в каждом направлении. (Захватите слишком сильно, и вы можете полностью перерезать провод.) Ослабьте давление и снимите инструмент для зачистки с провода. Снимите виниловое покрытие.

3.2.2 Снимите внутреннее покрытие, обнажающую сердцевину и два коронирующих провода
С вашего провода удалено ¾ дюйма винилового покрытия, обнажающее внутреннее покрытие. Вам нужно удалить это внутреннее покрытие, не повредив два коронирующих провода, намотанных вокруг сердечника. Этот шаг можно выполнить тремя способами:
3.2.2.1 Метод 1. Используйте хороший инструмент для зачистки проводов
Если у вас есть устройство для зачистки проводов лучше, чем в комплекте, вы можете настроить его так, чтобы удалить внутреннее покрытие без каких-либо повреждений.Фактически, с помощью такого устройства для зачистки проводов вы сможете объединить шаги 3.2.1 и 3.2.2 и выявить коронирующие провода одним движением. Больше власти для вас. Если у вас нет такого инструмента. . .
3.2.2.2 Метод 2: Используйте сторону паяльника

Внутреннее покрытие тает под действием тепла. Подключите паяльник. Прикоснитесь внутренним покрытием к боковой стороне утюга, вращая проволоку так, чтобы тепло распределялось равномерно. Используя Kleenex для защиты пальцев, снимите плавящееся внутреннее покрытие с проволоки, чтобы открыть сердечник и два коронирующих провода.
3.2.2.3 Метод 3. Используйте зажигалку

В качестве альтернативы можно использовать зажигалку, чтобы сжечь внутреннее покрытие, вращая проволоку так, чтобы тепло подавалось равномерно. Либо удалите остатки (используя Kleenex для защиты пальцев), либо продолжайте нагревать до тех пор, пока все внутреннее покрытие не расплавится, обнажив сердечник и два коронирующих провода. Обратите внимание, что оба метода 2 и 3 выделяют токсичные пары, которые вряд ли будут полезны для вашего здоровья.
3.2.3 Тестовые коронирующие провода

Потяните за два коронирующих провода, чтобы убедиться, что они все еще прочны и не были повреждены в процессе зачистки.
Я знаю. Вы не решаетесь это сделать. Вам потребовалось три попытки, чтобы зачистить провод, и четыре попытки после этого, чтобы сжечь внутреннее покрытие, не обжигая коронирующие провода. Они выглядят хрупкими. Если вы потянете их, и они сломаются, вам придется начинать все сначала.
Все равно потяните за них. Если они сломаются, лучше выяснить это сейчас, а не после пайки. Тогда у вас будет провод, который не горит, и вы не знаете, почему. Потяните за них, и, если они в порядке, согните их в сторону.
3.2.4 Очистить люминофор от основного провода

Вы надежно согнули коронирующие провода? Хорошо. Теперь используйте лезвие бритвы, чтобы снять тускло-белое люминофорное покрытие центрального провода, обнажив блестящую металлическую поверхность.
3.2.5 Нарезать термоусадочную трубку для дальнейшего использования
Отрежьте 1,5-дюймовую полоску термоусадочной трубки и намотайте ее на два провода соединителя со стороны проводов. Поздравьте себя с тем, что не забыли сделать это. Обратите внимание, что трубка не будет заходить на белый пластиковый конец соединителя.Это означает, что у любого шмо, который забывает протянуть трубку через провод перед пайкой, возникает проблема. Теперь вы готовы приступить к пайке.
3.3 Сколько рук мне нужно?
Подумайте, что вы собираетесь сделать: нанести припой и паяльник на два металлических предмета, которые необходимо удерживать вместе. Те из вас, кто достаточно гибок и обладает прекрасной подвижностью ступней и глаз, не будут иметь проблем с удержанием всех четырех компонентов. Остальным нужно подумать, как действовать дальше.Есть два метода:
3.3.1 Метод 1. Устройство громкой связи

Вы можете найти их в Интернете по цене менее 10 долларов, набрав в Google «помощь в пайке». Зажимы удерживают провод и соединитель вместе и на месте, освобождая две руки, чтобы удерживать припой и утюг. Это прекрасное решение для тех, кто так склонен. Или вы можете сделать его из деревянного бруска, клея и прищепок.
Обратной стороной является то, что это стоит денег, времени или энергии (у кого больше валяются прищепки?), И тогда вы становитесь зависимыми от этого.Предположим, друг просит вас спаять косяк у него дома? «Конечно, но сначала мне нужно купить прищепки». Возможно, вам стоит просто изучить следующий метод.
3.3.2 Метод 2: более простое устройство

Поместите паяльник в фиксатор, называемый кофейной чашкой. Наконечник утюга должен выходить из чашки вверх, а шнур питания должен быть в безопасности с другой стороны, если вам не нравится запах горящего пластика.
Нет, совсем не стабильно. Но это не имеет значения, потому что вы не будете оказывать на него никакого давления.
3.4 Пайка
3.4.1 Приправа паяльника

Новый паяльник может долго нагревать другой металл до такой степени, чтобы расплавился припой. Все это произойдет, но на это уйдет достаточно времени, чтобы заставить вас задуматься, не делаете ли вы что-то не так. Есть более короткий путь, основанный на известном представлении о том, что припой быстро нагревается. Включите паяльник и подождите, пока он станет горячим на ощупь. Нанесите припой на кончик утюга. Припой на утюге быстро нагревается.Используйте это горячее пятно, чтобы нагреть любой металл, который вы хотите нагреть. Вы можете подумать об этой технике как о предварительном лужении паяльника.
Обратите внимание, что это не нарушает Основной принцип (2.1.3). Вы не нагреваете припой, чтобы нанести его на холодный металл, так как это может привести к образованию слабой связи. Вместо этого вы используете пятно горячего припоя для нагрева металла, который, в свою очередь, расплавит новый припой.
3.4.2 Предварительно оловянная проволока с сердечником

Как отмечено в 2.1.2, предварительное лужение означает покрытие металла припоем для того, чтобы сделать последующее соединение более прочным.Коронационные проволоки тонкие и не требуют предварительного лужения. Соединительные провода Cool Neon все предварительно луженые. Все, что осталось предварительно лужить, — это только что оголенный сердечник.
Удерживая паяльник за устройство фиксации (кофейной чашки), возьмите оголенный провод с сердечником в одну руку и прикоснитесь им к кончику паяльника (к горячей точке, созданной на шаге выше). Возьмите небольшой кусок припоя другой рукой и коснитесь им жилы (не паяльника).
То, что происходит дальше, прекрасно. Когда сердцевина провода нагревается достаточно, чтобы расплавить припой, припой расплавится и покроет сердцевину провода, в точности как эффекты жидкого металла в Терминаторе 2 и Бездне. Ваша основная проволока теперь предварительно луженая.
3.4.3 Паяльная проволока
Теперь вы готовы присоединиться к металлу. Вернитесь назад и убедитесь, что термоусадочная трубка наведена на соединительный провод! Готовый? ОК. Нанесите немного припоя на кончик утюга. (Немного. Возможно, там уже есть остатки от предыдущей пайки.Этого, наверное, хватит.) Положите припой. Удерживайте провод в одной руке, а разъем — в другой, так, чтобы провод с сердечником лежал рядом с коротким жгутом. Нет необходимости скручивать их вместе. Соедините мизинцы вместе, чтобы руки двигались вместе, как единое целое. Это должно помочь предотвратить разъединение частей.
Поднесите стык к наконечнику паяльника. Достаточно быстро имеющийся припой потечет по луженому сердечнику и заводским луженым соединительным проводам.Как только припой потечет, снимите соединение с нагрева утюга, чтобы оно могло остыть. На этом этапе вы должны держать его очень устойчивым, чтобы припой образовал прочную связь. (Это причина, по которой вы заперли свои мизинцы вместе.)
В течение нескольких секунд соединение остывает и становится прочным, как сама проволока.
3.4.4 Обрезать острые края
Иногда припой образует шипы или острые края, выступающие из стыка, что может стать проблематичным при наложении термоусадочной трубки.Вы же не хотите, чтобы кто-то разрезал трубку и обнажил соединение. Используйте лезвие бритвы, чтобы отрубить их, или плоскогубцы, чтобы раздавить их.
3.4.5 Проверить соединение сердечника
Соединение сердечника обеспечивает структурную целостность соединения. Проверьте его, чтобы убедиться, что он прочный.
Самый важный тест заключается в том, что соединение прочнее, чем соединение между соединителями со стороны провода и со стороны водителя. Установите провод, как показано ниже, и соедините белые пластиковые разъемы.Возьмитесь за дальние концы проводов и разведите их.
Соединение должно удерживаться, а пластиковый соединитель должен выскочить. Это свидетельствует о хорошем материальном дизайне. Если припаянная проволока окажется под напряжением (зацепится за спицу велосипеда или переедет художественным автомобилем), соединитель выскочит для легкой замены, а соединение будет удерживаться.
3.4.6 Припой коронирующих проводов
Теперь вы подключите коронирующие провода к длинному кабелю соединителя. Для этого шага есть два метода.Первый вариант немного проще, поскольку требует меньшей ловкости рук, но также требует дополнительного материала (медная фольга, входящая в комплект «Learn to Solder») и дополнительных подэтапов или двух. Второй метод более быстрый и простой, но требует более сложных манипуляций с тонкими проволоками. Попробуйте их оба (в разных суставах) и выберите, какой вам больше нравится.
3.4.6.1 Метод 1: медная фольга
3.4.6.1.1 Нанесите медную фольгу
Отрежьте полдюймовый кусок медной фольги и удалите липкую основу.Оберните его вокруг основы внешнего винилового покрытия, как раз на краю, где оно снято. У вас должна быть возможность снова загнуть коронирующие провода поверх внешнего покрытия и на медную фольгу. Теперь припаяйте эти провода к фольге.
3.4.6.1.2 Припаять коронирующие провода к фольге
Это просто, потому что изогнутые коронирующие провода остаются на месте, и у вас есть свободная рука для нанесения припоя. Удерживайте провод так, чтобы кончик паяльника касался медной фольги рядом с изогнутыми коронирующими проводами.Тепло быстро пройдет через фольгу и коронирующие провода. Нанесите припой на коронирующие провода там, где они касаются фольги, и наблюдайте, как жидкий металл в стиле Терминатора течет по стыку.
3.4.6.1.3 Припаять длинную косичку к фольге
Теперь припаяем длинную косичку коннектора к фольге. Разъем не должен касаться припаянных коронирующих проводов. Поскольку фольга является проводящей, любой контакт с фольгой создаст соединение между коронирующими проводами и гибким кабелем соединителя.Фактически, припаивание соединителя к фольге на стороне, противоположной коронирующим проводам, создает наиболее компактное соединение.
Нанесите немного припоя на кончик утюга. (Небольшой кусочек. Возможно, там уже есть остатки от предыдущей пайки. Этого, вероятно, достаточно.) Положите припой. Вероятно, вы можете держать соединение одной рукой, так как уже припаянный сердечник обеспечивает некоторую стабильность. Поднесите стык к паяльнику.
Достаточно быстро имеющийся припой потечет по фольге и предварительно луженым соединительным проводам на заводе.Как только припой потечет, снимите соединение с нагрева утюга, чтобы оно могло остыть.
Вы выполнили оба паяных соединения. Вот как выглядит ваш готовый стык:
3.4.6.2 Метод 2: Без фольги
Давайте переориентируемся. Вы припаяли провод с сердечником к более короткому кабелю соединителя (3.4.3) и теперь готовы припаять коронирующие провода к длинному кабелю соединителя (без использования фольги).
3.4.6.2.1 Оберните коронирующие провода вокруг разъема
Оберните два оголенных коронирующих провода вокруг длинного жгута соединителя.Это сложная работа, и может потребоваться несколько попыток.
3.4.6.2.2 Припой
Нанесите немного припоя на кончик утюга. (Небольшой кусочек. Возможно, там уже есть остатки от предыдущей пайки. Этого, вероятно, достаточно.) Положите припой. Вероятно, вы можете держать соединение одной рукой, так как уже припаянный сердечник обеспечивает некоторую стабильность.

Поднесите стык к наконечнику паяльника. Имеющийся припой очень быстро потечет по коронирующим проводам и предварительно луженным соединительным проводам на заводе.
Вы выполнили второе из двух паяных соединений. Обрежьте выступающие шипы.
Если хотите, подключите разъемы со стороны проводов и со стороны драйвера, включите драйвер и посмотрите на красивый свет.
3.4.7 Установить термоусадочную трубку
Наденьте термоусадочную трубку, которую вы ранее намотали на шаге 3.2.5, на соединительный провод, чтобы закрыть соединение. Теперь вы должны его нагреть. Есть два метода:
3.4.7.1 Использование дорогостоящего метода
Если у вас есть тепловой пистолет или средство для снятия краски, самое время им воспользоваться.Фена будет недостаточно. С другой стороны, всегда можно. . .
3.4.7.2 Сторона паяльника
Потрите стык, закрытый трубкой, о стенку паяльника. Поверните, чтобы предотвратить ожог. Вскоре ваша трубка будет уменьшена в размерах.
Поздравляем! Вы сами припаяли кусок провода Cool Neon.
4.1 Один водитель; много проводов
До сих пор вы видели, как зажечь одну жилу провода от драйвера. Если вы хотите зажечь больше проводов, нужен ли вам драйвер для каждого? Вовсе нет — от одного драйвера можно зажечь несколько проводов.Вот два метода:
4.1.1 Метод 1: Y-образный соединитель
Y-образный соединитель обеспечивает быстрый и безболезненный способ отсоединить две жилы припаянного провода от одного драйвера.
Основание Y-образного разъема подключается к разъему со стороны водителя, и каждое ответвление принимает одну жилу провода Cool Neon. Это оно. Тебе хорошо светиться (x2).
Комбинируйте Y-образные соединители для более сложных эффектов. Например, подключите второй и третий Y-образные соединители к двум ответвлениям первого соединителя, чтобы получить четыре жилы провода, зажженные от одного и того же драйвера.
4.1.2 Метод 2: многопроволочное соединение
Другой способ зажечь несколько проводов одновременно — это припаять отдельные провода вместе в один и тот же разъем. Подключите этот мега-разъем к драйверу, и все загорятся. Вот как:
4.1.2.1 Подготовка
Вот три провода, подготовленные для пайки в один разъем. В соответствии с разделом 3.2, приведенным выше, с каждого провода было снято внешнее покрытие, снято внутреннее покрытие, его коронирующие провода были испытаны на натяжение и загнуты назад, а его сердечник был очищен от фосфора.Единственное отличие техники от случая с однопроволочным соединением состоит в том, чтобы обнажить более длинный участок жилы на полдюйма.
Затем предварительно залудите каждый сердечник отдельно (см. 3.4.2).
Скрутите вместе предварительно луженые жилы.
Скрутите коронирующие провода вместе.
Спаяйте скрученные жилы вместе.
Обрежьте длинный конец комбинированных жил. Вы сделали их длиннее, чтобы их было легче скручивать вместе, и теперь эта длина послужила своему назначению.
4.1.2.2 Пайка многопроволочного соединения
Подобно тому, что мы видели в разделе 3.1.2, комплекс проводов с сердечником будет припаян к короткому концу шнура соединителя, а скрученные коронирующие провода будут припаяны к длинному концу шнура соединителя.
Припаяйте комплекс проводов с сердечником к короткому кабелю соединителя.
Оберните скрученные коронирующие провода вокруг длинного жгута разъема.
Припаяйте скрученные коронирующие провода к длинному кабелю соединителя.
Проверьте многопроволочное соединение. Красиво, не правда ли?
Для большей прочности нанесите термоклей по всему стыку.
Очень много. Так термоусадочная пленка лучше прилипнет.
Дайте ему остыть перед тем, как наложить термоусадочную пленку, иначе она начнет сжиматься до того, как вы полностью закрепите ее.
Используйте термофен (или край паяльника), чтобы все это сжать.
Поздравляем! Это много цвета, исходящего от одного драйвера.
4.1.3 Какой метод лучше?
Как Y-образные перемычки, так и многопроволочные соединения имеют свои плюсы и минусы.
Преимущества Y-образного коннектора:
Модульность
Если одна жилка Y-образного разъема не загорается, просто вытащите ее и вставьте новую. Почините старый провод на досуге. Напротив, если одно соединение выходит из строя в многопроволочном соединении, все гаснет. Вам нужно будет открыть стык, выявить проблему, исправить и снова запечатать.Какая неприятность.
Гибкость
Разве розовый недостаточно контрастирует с красным? Вместо этого замените зеленый. Один провод не проходит достаточно далеко? Вытащите его, добавьте расширение и вставьте обратно. Проект окончен? Освободите провода для немедленного повторного использования. Ни один из этих шагов не является таким простым в многопроволочном соединении.
Преимущества многопроволочного соединения:
КПД
После всего предварительного лужения для шестипроводного многосоединения требуется только одно паяное соединение с коротким кабелем и другое паяное соединение с длинным.Это два соединения, а не двенадцать, для экономии времени и материалов.
Компактность
Каждый Y-образный соединитель добавляет несколько дюймов к общей длине провода и расширяет исходную точку каждой жилы. Конечно, весь лишний провод можно связать резиновой лентой. Но некоторые проекты, особенно одежда, лучше выглядят с более чистым дизайном.
Гипотетический проект, наиболее достойный многопроволочного соединения, мог бы быть предметом одежды, освещенным в соответствии со сложной и предварительно протестированной конструкцией, который будет использоваться и повторно использоваться несколько раз.Напротив, прототип непроверенной конструкции, которая будет последовательно модифицироваться перед тем, как быть разобранной, безошибочно требует наличия нескольких Y-образных соединителей. Найдите свой собственный проект в этом континууме.
4.2 Соединительный провод к проводу
Как Y-образные соединители, так и многопроволочные соединения образуют параллельные жилы провода, выходящие из одной точки. Предположим, вместо этого вы хотите, чтобы одна прядь провода изменила цвет на полпути? Вам необходимо соединение между проводами.
4.2.1 Препараты
Следуя разделу 3.2, подготовьте концы двух проводов. У каждого из них снято внешнее покрытие, зачищено внутреннее покрытие, коронирующие провода проверены и загнуты назад, а сердечник очищен от люминофора. Единственное отличие техники от случая с однопроволочным соединением состоит в том, чтобы обнажить более длинный участок жилы на полдюйма.
Затем предварительно залудите каждую жилу проволоки (см. 3.4.2).
Скрутите вместе два сердечника и четыре коронирующих провода.
4.2.2 Пайка соединения проводов
Спаяйте жилы вместе и отрежьте длинный конец.
Спаяйте коронирующие провода вместе и отогните их от сердечников.
Почти готово!
Наложите термоусадочную пленку на край. (Да, это единственное соединение, которое не требует предварительной термоусадки. Подумайте о бесчисленных сэкономленных часах.) Уменьшите его.
Готово!
4.2.3 Построение прямой
Думаю, выглядит нормально, но я надеялся на более непрерывную прядь, меняющую цвет.Не тот, который идет в одну сторону и удваивается в суставе.
Не беспокойтесь. Отогните каждую проволоку на девяносто градусов от термоусадочного соединения.
Как однажды спросили четыре мудреца: «Что ты видишь, когда выключаешь свет?»
«Я не могу вам сказать, но знаю, что он мой».
Наслаждайтесь красочной неоновой проволокой!
LED Neon Flex Instructions — Take Three Lighting
Режущий светодиод Neon Flex
Найдите отметку на стороне LED Neon Flex.Это будет обозначено вертикальной пунктирной линией. Используя сверхпрочные полотна или универсальный нож, сделайте ровный разрез LED Neon Flex точно по отметке. Если вы не попадете в цель, продукт может быть поврежден.
Для прямого пропила обязательно используйте очень острое режущее лезвие. Острое лезвие поможет вам не натянуть внутренние провода LED Neon Flex во время разреза. Растягивание или растягивание провода может привести к повреждению или выходу из строя LED Neon Flex.
Подключение штыря питания
Расположите LED Neon Flex так, чтобы, если смотреть на обрезанный конец, два оголенных провода находились справа от вас. (В Polar Neon V1 провода расположены снизу.) Используя плоскогубцы, поместите приводной штифт в губки плоскогубцев так, чтобы острые концы штифта с зазубринами были обращены наружу.
Расположите штырь питания вилки так, чтобы концы штыря совпадали с центрами двух оголенных проводов на срезанной поверхности LED Neon Flex.
Удерживая LED Neon Flex в одной руке, а плоскогубцы в другой, вставьте штырек питания в оголенные провода LED Neon Flex с постоянным усилием, пока прозрачный пластиковый зажим в середине штыря питания не встретится с LED Neon Flex обрезанный конец.
Подключение кабеля питания, разъемов и перемычек
С помощью теплового пистолета слегка нагрейте формованный разъем питания с внутренней резьбой, пока пластиковый конец не станет слегка податливым. Затем поместите шнур питания над концом LED Neon Flex и совместите закругленные концы штырькового штыря питания с отверстиями штыревого штыря в шнуре питания. Теперь вставьте штыри в шнур питания до тех пор, пока не будет получено плотное прилегание. Если вы хотите иметь более плотное уплотнение, нанесите непрерывную полоску силиконового герметика по периметру LED Neon Flex, прежде чем вставлять его в шнур питания.См. Наши инструкции по установке на открытом воздухе.
Использование тех же процессов, описанных выше, для прикрепления разъемов и / или перемычек к противоположному концу LED Neon Flex в соответствии с требованиями вашего проекта. По завершении пробежки отключите LED Neon Flex, надев заглушку на последний обнаженный конец среза.
Размещение термоусадочных трубок
Установка термоусаживаемых трубок может обеспечить дополнительную защиту от атмосферных воздействий на стыковых соединениях LED Neon Flex. Наденьте термоусадочную трубку на каждую точку соединения.Равномерно поместите трубку на место соединения, которое должно быть закрыто на шнуре питания. На всех других разъемах (торцевая крышка, X, T, L, внутренний угол, внешний угол и т. Д.) Поместите термоусадочную трубку так, чтобы она выходила за конец примерно на 1/8 дюйма.

Энергопотребление	1 метр потребляет всего 4 Ватта
Виды неона	12 В и 220 В
Диаметр	от 0,9 мм до 5 мм
Размеры в миллиметрах	11 на 24 (мини-неон), 14,6 на 27,5, 20 на 26 (RGB)
Форма	круглый, овальный, плоский
Степень защиты (высокая)	IP 65, 67, 68


EL в светлой комнате	EL при слабом освещении


Один провод EL длиной 3 м с подсветкой	Два провода EL длиной 3 м с подсветкой, но диммером
