Схема и подключение перекрестного выключателя

Здравствуйте, уважаемые читатели сайта sesaga.ru. В предыдущей статье мы рассмотрели устройство и схему подключения проходных выключателей, предназначенных для управления освещением из двух разных мест.

В этой статье мы познакомимся с устройством и схемой подключения перекрестного выключателя, предназначенного для совместной работы с проходными выключателями для управления освещением из трех и более мест.

Устройство перекрестного выключателя.

Устройство перекрестного выключателя практически такое же, как и устройство обычного двухклавишного выключателя. Он также имеет два контакта, такой же механизм переключения контактов, но отличается способом их переключения.

Если у двухклавишного выключателя переключение контактов независимое и оба контакта могут быть замкнуты или разомкнуты одновременно, или же один контакт может быть замкнут, а второй разомкнут. То у перекрестного выключателя переключение обоих контактов зависимое и происходит одновременно.

Схема перекрестного выключателя.

Электрическая схема перекрестного выключателя изображается на его корпусе с обратной стороны. Выключатель работает в двух положениях и имеет два контакта, которые замыкаются и размыкаются одновременно. Первый контакт обозначен выводами L1–1, а второй выводами L2–2.

Схема выключателя выполнена таким образом, что в одном его положении замкнуты выводы L1-1 и L2–2, а в другом положении вывод L1 замкнут с выводом 2, а вывод L2 замкнут с выводом 1. Т.е. происходит перекрестное переключение контактов.

На рисунке ниже показано состояние контактов перекрестного выключателя в первом положении, при котором фаза с вывода L1 проходит на вывод 1, а с вывода L2 на вывод 2. Стрелками указывается направление движения фазы.

На следующем рисунке контакты выключателя показаны во втором положении, когда происходит перекрестное переключение. Сигнал с вывода L1 первого контакта попадает на вывод 2 второго контакта, а с вывода

L2 второго контакта на вывод 1 первого контакта.

Вот так происходит переброс контактов и таким образом работает перекрестный выключатель.

Подключение перекрестного выключателя.

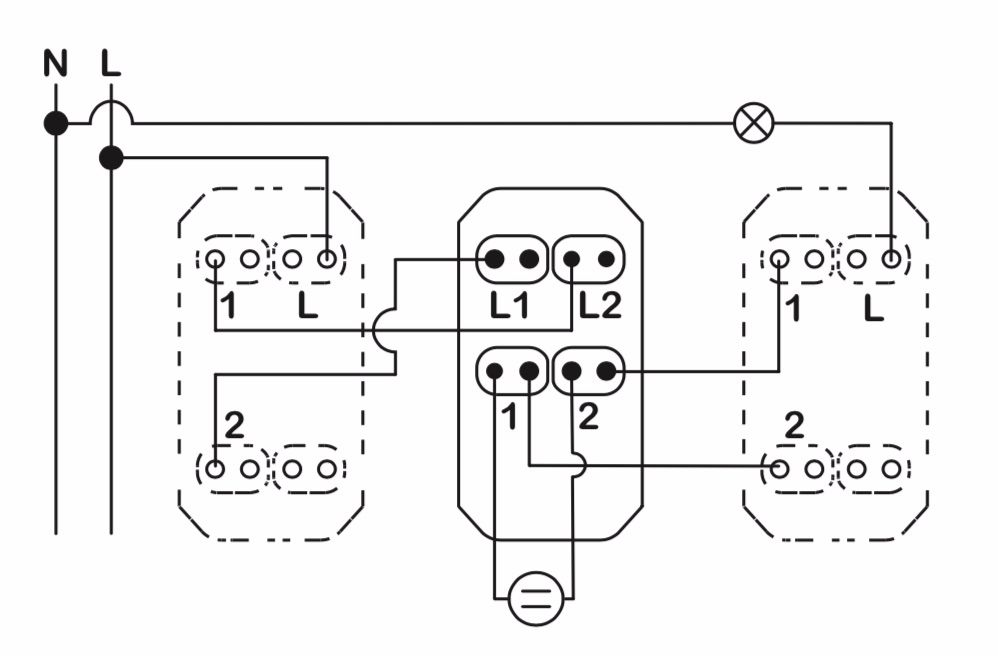

Перекрестный выключатель работает только в комплекте с проходными выключателями и в схемах освещения включается между ними. Рассмотрим схему изображенную на рисунке ниже.

Фаза L подключается на клемму 2 проходного выключателя SA1. С клемм 1 и 3 выключателя SA1 фазные провода уходят на перекрестный выключатель SA2 и подключаются на его клеммы L1 и L2. С клемм 1 и 2 выключателя SA2 фазные провода уходят на второй проходной выключатель SA3 и подключаются на его клеммы 1 и 3.

Ноль N соединен с нижним выводом лампы EL1, верхний вывод лампы соединен с клеммой 2 проходного выключателя SA3.

Разберем работу схемы в разных положениях контактов выключателей

:

В исходном состоянии контактов, изображенных на схеме 1, лампа горит.
Фаза L через замкнутый контакт 2-3 проходного выключателя SA1 зеленым проводом уходит на перекрестный выключатель SA2 и через его замкнутый контакт L2-2 зеленым проводом попадает на клемму 3 проходного выключателя SA3. С клеммы 3 через замкнутый контакт 2-3 фаза поступает на верхний вывод лампы EL1 и лампа загорается.

Теперь если нажать клавишу выключателя, например, SA1, его контакт 2-1 замкнется, а 2-3 разомкнется и лампа погаснет (схема 2). В этом случае фаза L пойдет через замкнутый контакт 2-1 выключателя SA1, замкнутый контакт L1-1 выключателя SA2 и остановится на клемме 1 выключателя SA3, так как дальше ей движения нет из-за разомкнутого контакта 2-1.

При нажатии клавиши, например, выключателя SA3, его контакт 1-2 замыкается, а 2-3 размыкается, и лампа загорается (схема 3).

Здесь фаза L попадает на верхний вывод лампы через замкнутые контакты 2-1 выключателей SA1 и SA3, и замкнутый контакт L1-1 выключателя SA2.

Если нужно опять выключить лампу, можно нажать клавишу выключателя SA2.
В этом случае произойдет перекрестное переключение его контактов и вывод L1 первого контакта замкнется с выводом 2 второго контакта, а вывод L2 второго контакта замкнется с выводом 1 первого контакта (схема 4).

Тогда фаза L пойдет через замкнутый контакт 2-1 выключателя SA1, замкнутый контакт L1-2 перекрестного выключателя SA2 и остановится на клемме 3 выключателя SA3, так как его контакт 2-3 разомкнут.

Как видите, при любой комбинации положения контактов выключателей мы всегда сможем включить и выключить свет с любого из них. Вот таким образом работают в связке проходные и перекрестный выключатели.

На следующем рисунке показан вариант монтажной схемы.

Для подключения проходных выключателей используется трехжильный провод, а для подключения перекрестного можно применить два двухжильных провода, либо один трехжильный и один двухжильный провода.

Все соединения производятся в распределительной коробке, и в нашем случае получилось семь соединений (скруток). Клеммы 1 и 3 выключателя SA1 соединены с клеммами L1 и L2 выключателя SA2 в точках 2 и 3, а клеммы 1 и 3 выключателя SA3 соединены с клеммами 1 и 2 выключателя SA2 в точках 4 и 5.

Фаза L в точке 1 соединяется с клеммой 2 выключателя SA1. Правый вывод лампы EL1 соединяется в точке 6 с клеммой 2 выключателя SA3. Ноль N в точке 7 соединяется с левым выводом лампы. Вот и весь монтаж.

Если же что-то осталось непонятно, посмотрите этот видеоролик.

Вот и все, что хотел сказать о схеме, работе и подключении перекрестного выключателя.
Удачи!

Схема подключения перекрестного переключателя

Перекрестный или промежуточный переключатель применяется в системах, где управление освещением осуществляется из трех, четырех и более мест. При этом, обязательно два переключателя в системе – проходные (схему подключения которых мы уже подробно рассматривали в статье “Схема подключения проходного выключателя (переключателя)“), а вот все остальные это перекрестные. Именно они обеспечивают возможность практической реализации таких схем, когда управлять одной люстрой можно из трех, четырех, пяти и даже из ста различных мест.





Довольно часто, приходя в магазин электрооборудования с желанием купить переключатели часть из которых проходные, а часть перекрестные и не получив квалифицированной помощи, наши читатели сталкиваются с проблемой, как отличить между собой перекрестный переключатель и проходной?

Действительно, внешне они идентичны, более того, точно так же выглядит обычный одноклавишный выключатель, поэтому ошибиться очень легко.

Основная отличительная особенность перекрестного переключателя, на которую и нужно обращать внимание при покупке, связана со схемой его подключения – это количество подсоединяемых проводов и соответственно клемм для них на механизме.



Запомните, для работы одноклавишного перекрестного переключателя требуется ЧЕТЫРЕ провода, для проходного переключателя – ТРИ, а обычного выключателя ДВА. В случае с двухклавишными устройствами (и да, двухклавишные перекрестные переключатели так же встречаются), количество подключаемых проводов соответственно увеличивается вдвое, для каждого случая.

Обычно, на обратной стороне перекрестного переключателя, рядом с клеммами для подключения проводов, нанесены следующие обозначения:

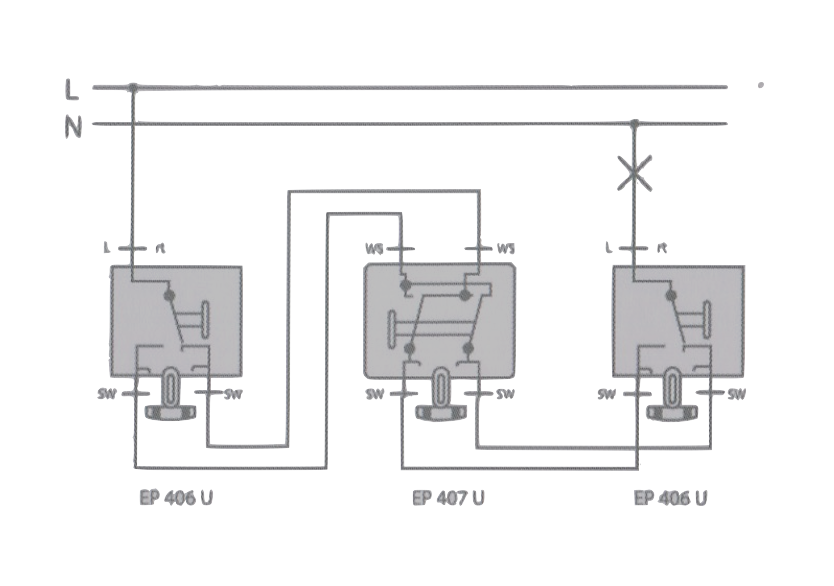

В данном случае, в качестве примера, использован перекрестный переключатель ABB Busch-Jaeger серии Basic55. Как видите, у него четыре пружинных зажима для подключения проводов. Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя.



На схеме указаны также два проходных переключателя, без них тяжело разобраться в принципе работы перекрестного выключателя, так как он используется обычно как минимум третьим в схеме и без двух проходных не применяется.

По большому счету, перекрестный переключатель является связующим компонентом между проходными, поэтому, как видно на схеме, в него приходят две жилы с первого проходного выключателя и выходят две на второй.

Теперь, я думаю, вам становятся понятны обозначения, нанесенные на его тыльной стороне, рассмотренные в начале статьи. Две стрелки, направленные внутрь промежуточного выключателя (две верхние) показывают клеммы для пары проводников идущие с первого проходного переключателя



а к клеммам со стрелками, указывающими наружу, подключаются провода, идущие на второй, конечный проходной переключатель.

Соответственно подключение проводов к перекрестному переключателю необходимо выполнять именно в этом порядке – две жилы, идущие от одного проходного переключателя в схеме в одну пару клемм, а две другие жилы, идущие ко второму проходному переключателю в схеме, ко второй паре клемм.





Таким образом, промежуточный переключатель имеет два основных режима работы.

Первый: Когда сигнал, идущий между проходными переключателями не изменяется. Можно считать, что провода неразрывны, это равносильно схеме просто из двух проходных переключателей. Условно это выглядит так:

Второй: Когда сигнал перенаправляется, провода, идущие к конечному проходному переключателю, меняются местами между собой, иными словами перекрещиваются с проводниками приходящими от первого проходного переключателя. Условно это выглядит так:

Эти изображения наглядно иллюстрируют схему работы перекрестного выключателя, теперь, я думаю понятно, как он действует и почему он так называется.



Подробная пошаговая инструкция по подключению и установке перекрестного переключателя описана

ЗДЕСЬ.



Итак, подведем итоги:

1. Решив сделать у себя дома систему переключателей в которой управление освещением осуществляется из трех и более мест, необходимо включать в схему перекрестные переключатели, располагая их между двумя проходными.



2. Для правильной работы к промежуточному переключателю должны быть проложены по две жилы от каждого из проходных переключателей, в общей сложности четыре провода.

Если в системе два перекрёстных выключателя (а это соответственно четыре места управления светом), то они соединяются по тому же принципу, последовательно: от первого проходного выключателя две жилы к первому перекрестному, дальше две жилы ко второму перекрестному, а уж от него две к конечному проходному.

Подробнее схема управления светом, состоящая из четырех переключателей представлена на изображении ниже.



3. Подключение проводов к перекрестному переключателю осуществляется в следующем порядке: две жилы от первого проходного переключателя в первую пару клемм, а два провода, по схеме выходящих дальше (неважно на следующий перекрестный переключатель или на последний проходной), подключается ко второй паре клемм.

4. Чтобы при покупке отличить перекрестный переключатель от проходного, необходимо смотреть на схему подключения указанную обычно с тыльной стороны, а также на количество подключаемых к устройству проводов и клемм для них, у перекрестного выключателя их ЧЕТЫРЕ, а у проходного ТРИ.

Это основная информация, которую необходимо знать, чтобы правильно подсоединить перекрестный переключатель, схема подключения которого, оказывается не такая уж и сложная, если разобраться в принципе его работы.

Если же, у вас все равно остались вопросы, по схеме подключения перекрестного переключателя, обязательно оставляете их в комментариях к статье, постараемся помочь!

Как подключить проходной выключатель с 2х и более мест

Схема подключения проходного выключателя широко применяется в современных строениях с большими пространствами. Это характерно для случаев, когда необходимо включать и выключать лампочку освещения, например, из удаленных точек, находящихся в разных частях квартиры.

Благодаря такой комбинации удается одним из приборов включать освещение при входе в помещение, а посредством второго устройства можно будет выключать то же освещение при выходе с другого конца комнаты.

Принцип работы

Проходные выключатели по своему внешнему виду ничем не отличаются от обычных клавишных выключателей – их конструкция и принцип действия имеют свою специфику. Основные различия между этими коммутирующими приборами – в количестве и порядке подсоединения переключающих контактов.

Обратите внимание: При срабатывании обычного одиночного выключателя света происходит простое замыкание или размыкание фазной цепи, в разрыв которой включен данный коммутационный прибор.

При работе 2-х проходных переключателей порядок разрыва и замыкания цепочки, подающей фазное напряжение на осветительный прибор, более сложный и разветвленный. В процессе коммутации два таких выключателя, схема которых рассмотрена ниже, замыкают одну из соединительных линий, одновременно размыкая другую.

За счет этого удается реализовать принцип раздельного управления одним и тем же осветительным устройством с двух мест, удаленных одно от другого на значительное расстояние. Наиболее характерный пример такой организации – расположение выключателей на противоположных концах длинного коридора. Указанная особенность, в конечном счете, определяет и специфику монтажа проходных выключателей в границах того или иного обитаемого помещения.

Схемы подключения

Порядок подключения устройств, входящих в систему удаленного управления, определяется особенностями коммутации проходных переключателей. Рассмотрим принцип их функционирования несколько подробнее.

Электрическая схема

Порядок действия рассматриваемой системы удобнее всего объяснить, если воспользоваться электрической схемой подключения одноклавишного проходного выключателя.

Согласно этому рисунку проходные переключатели связаны двумя линейными проводниками, объединяющими коммутируемые точки. При этом их перекидные контакты исходно находятся в противоположных позициях и подключены к незадействованным линейным проводам.

При входе в комнату перекидная пластина первого прибора переводится в положение, при котором цепь питания осветителя замыкается. В результате этого он включается. На выходе комнаты клавиша второго одноклавишного выключателя переводится в положение «Выключено», так что образованная ранее цепь питания обрывается, а осветитель гаснет.

Специалисты советуют еще до того, как подключать проходные выключатели схема которых рассмотрена выше, специально предусмотреть в квартире две точки их размещения.

Монтажная схема с распредкоробкой

Монтажная или рабочая схема подключения проходного выключателя с подробной прорисовкой всех используемых в ней проводников позволяет наглядно представить себе общий порядок образования соединений. Кроме того, она помогает понять, какое отношение к этому имеют расположенные в квартире распределительные (соединительные) коробки. Схема электрического включения всех перечисленных элементов представлена на фото ниже.

За счет применения типовой распределительной коробки, обозначенной на рисунке в виде круга, удается осуществить электрическое расключение отдельных проводников системы из двух переключательных устройств. Синим и желтым цветом в этой схеме показаны проводники, подводящие к лампочке ноль и фазу соответственно, а черным – внутренние коммутационные цепочки.

Предлагаем к просмотру видео – как подключить два проходных выключателя без распределительной (распаячной) коробки:

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения проходного выключателя для управления из 3х мест

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже показана схема подключения проходного выключателя, на которой видно соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения проходного выключателя для управления из 4х мест

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Схема подключения проходного выключателя для управления из 5 мест

Для управление освещением из пяти точек потребуется два проходных выключателя и три перекрестных. Схема подключения будет выглядеть следующим образом:

Схема управления освещением из пяти мест и более с помощью проходных и перекрестных выключателей (1 и 2 — проходные, х1, х2 …хn — перекрестные)

Электронные устройства

Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и электронными устройствами.

Одним из таких устройств является KillerSwitch – устройство для включения
и выключения освещения из разных мест российского производства.

Данное электронное устройство работает в двух режимах в зависимости от типа выключателей:

  1. С использованием классических клавишных или кнопочных выключателей с фиксацией без подсветки. В этом случае можно подключить от 1 до 3 выключателей.
  2. С применением клавишных или кнопочных выключателей без фиксации.

Чтобы сменить режим работы устройства необходимо снять или установить перемычку.

Схемы подключения электронного устройства KillerSwitch

Схема подключения выключателей с фиксациейСхема подключения выключателей без фиксации

Предлагаем вашему вниманию видео о порядке подключения и работе электронного устройства KillerSwitch.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

  1. относительно высокая стоимость;
  2. сравнительно низкая надежность;
  3. возможность ложных срабатываний;
  4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Сенсорные модификации

В настоящее время собственники квартир и частных домов все чаще стали применять для обустройства своих помещений сенсорные выключатели. В линейке этого типа изделий также присутствуют сенсорные проходные выключатели.

Устройства не только повышают уровень комфорта, но и являются стильными дизайнерскими элементами.

Сенсорные выключатели в интерьере

Ниже мы приводим некоторые схемы подключения сенсорных проходных выключателей.

Схема подключения двух проходных сенсорных выключателей

Схема подключения трех проходных сенсорных выключателей

Чтобы узнать, как подключить и синхронизировать проходные сенсорные выключатели, вы можете посмотреть видео ниже.

Выводы

При анализе рассмотренных в данном обзоре всех схем подключения проходных выключателей можно отметить следующее:

  • Простейшие из этих систем позволяют получить бесспорные преимущества и не имеют каких-либо заметных недостатков (это касается проходного выключателя с одной клавишей, в частности).
  • Более сложные комплексы, включающие в свой состав еще и перекрестные приборы, могут оказаться не настолько эффективными, как кажется.
  • Это объясняется тем, что даже с учетом удобства управления, их применение связано с большими издержками и снижением надежности всей системы в целом.
  • При монтаже переключательных схем, в которых выключатели располагаются в виде последовательной цепочки, потребуется внимательно отслеживать порядок коммутаций, чтобы не допустить критичеcких ошибок.
  • Это также следует отнести к недостаткам сложных комплектов, включающих в свой состав перекрестные выключатели.

В заключительной части обзора отметим, что при обустройстве таких систем приходится сталкиваться с определенными сложностями прокладки линейных проводников. При выборе способа монтажа возможны варианты скрытия их в глубине стен или же использования для этого специальных кабельных каналов. Если хозяин частного дома планирует «упрятать» провода глубоко в стены – ему следует заранее побеспокоиться об этом (желательно – еще на стадии проработки строительного проекта).

Видео по теме

Предлагаем посмотреть видео – сборка схемы подключения двух проходных выключателей без распределительной (распаячной) коробки:

Сборка схемы подключения пяти проходных выключателей без распределительной (распаячной) коробки:

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла21Не помогла1

Перекрестный выключатель, схема подключения - Доктор Лом

Установка перекрестного выключателя нужна только в одном случае: для управления освещением помещения из трех мест. Не то, чтобы очень часто, но такая потребность возникает. Чаще для включения-выключения света на лестничных площадках в трехуровневой квартире или в большом помещении с тремя дверями или в помещении с одним придверным выключателем и двумя прикроватными, впрочем вариантов установки может быть много, а вот принцип один: перекрестный выключатель используется только в комплекте с двумя проходными выключателями.

Понять принцип работы перекрестного выключателя поможет следующий рисунок:

Рисунок 1.

А1 - принципиальная схема работы перекрестного выключателя, вариант А2 дан, чтобы показать, что подключать провода в перекрестном выключателе можно по разному, главное соблюдать парность. В1 - схема разводки проводов с использованием распределительной коробки. В2 - схема разводки проводов без использования распределительной коробки для тех случаев, когда основная электроразводка не переделывается, да и вообще найти распредкоробку не удается, а вместо старого обычного выключателя ставится новый проходной выключатель, а также перекрестный выключатель и второй проходной выключатель. В варианте В2 роль распредкоробки выполняет старый подрозетник. Оранжевым цветом на схемах обозначены провода с Фазой, голубым - провода с Нулем.

Кроме клавишных перекрестных выключателей, которые выглядят также как и обычные выключатели, есть еще и поворотные перекрестные выключатели, выглядят они так:

Рисунок 2.

Принцип действия поворотных перекрестных выключателей такой же как и клавишных, более того, один мой знакомый использует поворотные перекрестные выключатели вместо обычных выключателей. Такое тоже можно делать, вот только стоят перекрестные выключатели в несколько раз дороже обычных выключателей, но с дизайном не шутят, если нравится, то никаких противопоказаний нет.

Иногда нужно поставить перекрестный выключатель на два светильника. В этом случае используются двухклавишные проходные выключатели и двухклавишный перекрестный выключатель. Схема подключения, соответственно усложняется:



Рисунок 3.

Ну а что при этом будет твориться в электрораспределительной коробке, я даже рисовать не буду, на рисунке это будет выглядеть абсолютно непонятно из-за большого количества счалок проводов в коробке, но в общем смысл такой же как и при подключении одноклавишного или поворотного перекрестного выключателя, думаю, если Вы добрались до таких глубин, как подключение двухклавишного перекрестного выключателя, то и нарисовать на большом листе со всеми подробностями схему подключения проводов в коробке труда не составит. Тем более, что в этом случае намного важнее правильно промаркировать провода и не запутаться при подключении. Еще добавлю, что обычная распределительная коробка диаметром около 60 мм тут будет явно маловата, если разводка будет осуществляться через коробку. В этом случае надо будет сделать 12 соединений проводов, а если в коробке будут провода, ведущие на розетки и другие выключатели, то и больше.

А еще у Вас есть уникальная возможность помочь автору материально. После успешного завершения перевода откроется страница с благодарностью и адресом электронной почты. Если вы хотите задать вопрос, пожалуйста, воспользуйтесь этим адресом. Спасибо. Если страница не открылась, то скорее всего вы осуществили перевод с другого Яндекс-кошелька, но в любом случае волноваться не надо. Главное, при оформлении перевода точно указать свой e-mail и я обязательно с вами свяжусь. К тому же вы всегда можете добавить свой комментарий. Больше подробностей в статье "Записаться на прием к доктору"

Для терминалов номер Яндекс Кошелька 410012390761783

Для Украины - номер гривневой карты (Приватбанк) 5168 7422 0121 5641

Кошелек webmoney: R158114101090

Или: Z166164591614

На главную

13. 6 (голосов: 5)
60814
Комментарии:
04-11-2012: андрей

я сам электрик, и иногда приходиться давать консультации не электрикам или даже электрикам, никогда с такими выключателями дела не имевшими, понимают плохо, а здесь описано и нарисовано очень понятно


18-11-2012: vladimir

Спасибо!
Читал, как ребенок читает интересную книжку с картинками.


20-08-2014: Андрей

Сам электрик, но с перекрестными иметь дело не приходилось.Информация полезная!ОГРОМНОЕ СПАСИБО!


25-11-2014: igorK

Спасибо большое за информацию. Очень пригодилась.


24-06-2015: Валерий

Так можно ставить 2 проходных и все,перекрёстный не нужен!


24-06-2015: Доктор Лом

Как я уже говорил, установка перекрестного выключателя нужно только для управления освещением из 3 мест. Когда ставятся два проходных, то это управление освещением из 2 мест.


22-07-2015: Дмитрий

Подскажите, где можно приобрести перекрестный выключатель двухклавишный.


22-07-2015: Доктор Лом

Если в ближайших строительных магазинах, супермаркетах или на строительных рынках такого переключателя нет, то ищите в интернет-магазинах. Там такое добро всегда есть (а если нет, то менеджер по телефону вам очень красиво расскажет, что вот недавно были, но вот буквально сейчас закончились. Это не страшно, интернет-магазинов много).


20-06-2017: Алексей

чё за бред. Где вы видели 2-х клавишный перекрёстный?


20-06-2017: Доктор Лом

Вам дать адреса магазинов или сами погуглите?


08-09-2017: Вячеслав

доброго времени.

Установил у себя два проходных между ними перекрестные (управление с 4 мест) в первое время было все нормально, но потом перестали нормально работать (то не включает то не выключает, то один перекрестный то другой) в чем может быть проблема?

Спасибо.


09-09-2017: Доктор Лом

Без схемы подключения и обследования на месте поставить точный диагноз достаточно сложно. Исходя из вашего описания могу предположить, что проблема в низком качестве электрофурнитуры. Проще говоря, выключатели следует заменить, но могу ошибаться. Просто сейчас сдаю объект и там предустановленные выключатели практически все пришлось поменять.


04-04-2018: Евгений

За три месяца поменяли два проходных и один перекрестный. Шнайдер электрик! Не советую.


23-06-2019: Руслан

Я тоже не видел двухклавишный перекрестный


08-09-2020: Станислав

На складе осталось пару перекрестных.Проходных нет и не будет.Можно ли заменить двумя перекресными два проходных?Вместо пяти(четырех) контактов используя лишь три?


11-09-2020: Доктор Лом

формально, да.


Примечание: Возможно ваш вопрос, особенно если он касается расчета конструкций, так и не появится в общем списке или останется без ответа, даже если вы задатите его 20 раз подряд. Почему, достаточно подробно объясняется в статье "Записаться на прием к доктору" (ссылка в шапке сайта).

Принцип работы проходных и перекрестных переключателей

Проходные выключатели представляют собой механизмы, обеспечивающие координацию работы одного источника света из нескольких разных точек. Для освещения помещения обычно использовали типичный выключатель, расположенный у входа. Это стандартный метод, применяемый повсеместно многие десятилетия. Однако сегодня его сложно отнести к разряду экономичных, особенно если учесть последние тенденции в сфере энергосберегающих технологий. Вот почему компании, специализирующиеся на производстве электрических устройств, включают в спектр своих предложений инновационный подход - размещение проходных выключателей. В чем специфика их работы, как их подключать, с какой целью устанавливаются такие механизмы и многое другое интересует современных пользователей. Попробуем разобраться во всем вместе.


Преимущества проходного выключателя

Зачем устанавливать этот механизм? Есть несколько направлений его эксплуатации:

  • Вы входите в спальню, зажигаете верхний свет, затем прикроватную лампу, чтобы полистать журнал или книгу, прежде чем лечь спать. Зато потом вам все равно придется снова вставать, чтобы выключить свет. Но не всегда хочется подниматься из теплой постели. Вот зачем дополнительно под рукой нужен проходной выключатель: для отключения общего света.
  • Если в вашей квартире длинный коридор, можно и здесь монтировать такие механизмы: в начале и в конце. Чтобы войти и сразу включить свет, а по выходе - выключить. Это просто намного удобнее, да и экономичнее.
  • Предыдущий пункт относится и к межэтажным лестничным пролетам.
  • В квартирах с проходной комнатой тоже удобно размещение такого механизма – это позволяет экономить электроэнергию.

  • Нередко можно услышать о выключателях с вмонтированным датчиком времени. Да, они тоже помогают сберечь энергоресурсы. Принцип работы этого механизма заключается в том, что задается определенный временной интервал, в продолжение которого электрическая энергия направляется на источник света. И после истечения этого срока он сам выключается.

    Это тоже выход. Но лучше предусмотреть максимум бытовых ситуаций. Например, поднимаетесь вы стремительно по ступеням лестницы в подъезде, и времени вполне достаточно для освещения пролета. Но если кто-то идет медленно, с грузом, и где-то в середине пролета свет выключается, в этом, согласитесь, мало приятного.

    Кроме того, механизмы с датчиком времени не отличаются надежностью, это доказано в ходе эксплуатации.

    Что такое проходной выключатель?

    Корректнее будет назвать его переключателем: он содержит не два, а три контакта, позволяющих производить переключение фаз. Этим он принципиально отличен от стандартных аналогов.

    Как управлять механизмом из двух точек?

    Схема подключения предполагает корректное соединение трех контактов.


    Важно! От распределительной коробки к выключателю оптимально прокладывать трехжильный кабель. Так, чтобы в коробку поступало от всех по три провода.

    Как подключается этот механизм?

    Если координация предполагается из двух зон:
    • Ведущий к распределительной коробке общий провод снабжен двумя: фазовым и нулевым. Второй присоединяется к жиле, направляемой на осветительный прибор. Фазовый - к аналогичному от какого-то выключателя.
    • После этого взаимно соединяются два проходных выключателя, на основе цвета жил. Обычно это красный, зеленый и белый. Белый первого механизма присоединяется к фазе единого провода, потом взаимно скрепляются зеленые и красные провода. Белый от второго выключателя соединяют с контактом светильника.

    Каким образом предпочтительнее установить все составляющие? Особо жестких требований для этого нет. Основным принципом монтажа должна быть экономия стройматериалов. Речь о расходе электропровода. Вот почему сначала важно замерить пространство и выбрать правильную зону для монтажа распределительной коробки. Кроме того, стоит учесть, что внутренняя проводка подразумевает штробление стен, размещение кабеля и последующую отделку, чтобы придать пространству эстетичный вид.

    На каком принципе это работает?

    В системе задействованы три контакта:

  • К одному центральному присоединяется фаза. К первому - от единой входной фазы, ко второму - от осветительного прибора.
  • Два других взаимно соединяются жилами аналогичных цветов.
  • В этой схеме базовый контакт – ключ (переключатель), разъединяющий или соединяющий полностью электрическую цепь.
  • Как управлять механизмом из трех зон?

    Это тоже вполне возможно. Такой принцип подойдет в пространстве с длинным коридором с несколькими дверями. В такой ситуации удобно ко всем выходам монтировать по отдельному выключателю.


    Основные требования инструкции по подключению:

    • Механизма понадобится три: проходные с одним перекрестным (соединенным с двумя кнопками).
    • Все делается так, как было описано выше (при наличии трех контактов). Перекрестный снабжен четырьмя жилами, и следовательно, столько же у него контактов.

    Важно! Число точек управления одной лампой возможно какое угодно. Но есть нюанс – множество точек коммутации (соединения) в распределительной коробке. И, чтобы избежать путаницы, надо корректно маркировать все жилы от разных выключателей.

    Как правило, перекрестный выключатель монтируют между проходными и присоединяют поэтапно:

    • Проходные соединяют с общим кабелем и светильником по приведенному ранее принципу.
    • Перекрестный соединяют по двум проводам с обеих сторон. Поэтому у него четыре выхода, из расчета: по паре на каждый выключатель.
    • Внутри него размещено два ключа (это объясняет наличие двух кнопок на панельной поверхности): один присоединяет фазы зеленого цвета, второй - красного. Все они работают автономно.

    Заметим еще, что у приборов различных брендов размещение клемм сделано с разными вариациями. Чтобы понять схему подключения, нужно отыскать ее на задней стенке прибора. При ее отсутствии там, нужно изучить упаковку. Если и там нет, следует вскрыть прибор и понажимать клавиши. Вы увидите, какой тумблер к какой клемме относится. Исходя из этого и нужно присоединять кабеля.


    Есть дополнительный нюанс. Применяя одну совокупность проходных выключателей, вы можете задействовать различные группы источников света. Так, чтобы по одной цепи координировать работу двух групп ламп, надо применять не одинарные проходные выключатели, а двойные, имеющие две кнопки. Одновременно с этим все будут снабжены шестью контактами: двумя входными, четырьмя промежуточными для взаимного соединения.

    Фактически, это пара одинарных механизмов, вмонтированных в единый корпус. Если нужно задействовать обе группы ламп сразу, нажимают одновременно две кнопки на панельной поверхности. Да, в принципах подключения электроприборов этой разновидности разобраться не всегда просто, но вполне реально.

    Итоги

    Использование проходных выключателей всегда выгодно и экономично, что давно доказано практикой. Это главное предназначение таких приборов. Но, помимо прочего, значительно снижается потребление энергии, и сегодня это особенно актуально. Как было показано в статье, схема подключения проходного выключателя не столь и сложна, поэтому вы сможете выполнить все самостоятельно. Основное, на что нужно обратить внимание, – правильное присоединение контактов друг к другу. Разобраться в этом можно ориентируясь по цвету жил. Все в ваших руках. А выгоду вы ощутите уже скоро!


    Схемы подключения проходных и перекрестных выключателей

    Что такое проходной выключатель

    В отличие от простого выключателя, где происходит обычное прерывание цепи, проходной выключатель имеет три контакта и механизм переключения между ними. Двухклавишный проходной выключатель имеет шесть контактов и, по сути, является двумя независимыми друг от друга одноклавишными проходными выключателями. Главным преимуществом проходных выключателей является возможность включения и выключения светильника (группы светильников) из двух и более точек. Часто эти выключатели ещё называют дублирующими или перекидными.

    Область применения

    1. Лестницы - выключатели устанавливаются на первом и втором этаже. На одном этаже включили свет, поднялись по лестнице и выключили. Если Ваш дом трех или четырех этажный, то Вы можете воспользоваться схемой, указанной на рисунках 2 и 3.
    2. Спальни - один выключатель устанавливается у входа в комнату, а второй и третий по обе стороны кровати. Вошли в комнату - включили свет, легли спать - выключили. Для включения освещения из 3 мест используется схема с перекрестным выключателем (см. рис. 2).
    3. Коридоры - в начале коридора включили свет, прошли по коридору и на другом конце выключили.
    4. На дачных участках - для освещения дорожек.

    Разумеется, список далеко не исчерпывающий и можно придумать множество других вариантов.

    Схемы подключения проходных выключателей:

    Здесь представлены правильные схемы проходных выключателей для управления освещением из двух, трех и более мест.

    Две точки управления:

    Схема управления проходными выключателями из двух точек предельно проста. Для ее воплощения потребуется два переключателя на два направления (два одноклавишных проходных выключателя).

    Три точки управления:

    Для управления из трех точек понадобится два переключателя на два направления и один перекрестный выключатель. Перекрестные выключатели - это разновидность проходных выключателей, которые были специально разработаны для включения/выключения одного и того же светильника (группы светильников) из трех и более точек. Он имеет четыре контакта и его подключение в цепь весьма простое.

    Перекрестный выключатель можно купить в магазинах или сделать из двухклавишного проходного выключателя. Для этого нужно поставить пару перемычек, затем аккуратно склеить клавиши клеем или заменить их одной большой клавишей от одноклавишного выключателя.

    Схема подключения проходных и перекрестных выключателей для 3 точек управления выглядит так:

    Четыре точки управления и более:

    Принцип действия данной схемы не отличается от предыдущей, просто в цепь добавляется еще один промежуточный перекрестный выключатель. Таким образом количество проходных выключателей может увеличиваться хоть до бесконечности.

    Выключатель проходной и перекрестный в чем разница

    Проходные и перекрестные выключатели

    Подключение перекрёстного переключателя

    В отличие от большинства блоков управления, в которых используются три контакта в перекрёстном переключателе только четыре контакта. В этой конструкции можно сразу включать или выключать два контакта. Из-за этого сразу же замыкаются или размыкаются линии, по которым поступает питание. Схема наглядно показывает, как работает перекрёстный переключатель. В этой схеме нет ничего сложного.

    Предлагаем Вашему вниманию познавательную статью о видах термоусадки для проводов.

    Схема подключения

    В отличие от перекрёстных выключателей проходные можно использовать независимо. Обязательно перекрёстные выключатели должны применяться вместе с проходными. На схемах они обозначаются одинаково.

    Эти две модели представлены как два соединённых одноклавишных выключателя. Их контакты соединяются специальными перемычками. В этой конструкции можно все сделать самому.

    Есть два вида переключателей, различающихся по механизму работы:

    1. Клавишный.
    2. Поворотный.

    Поворотный благодаря поворотному механизму замыкает контакты. В отличие от клавишных переключателей поворотные стоят в два раза дороже, а их дизайнерские варианты разнообразны.

    По варианту установки выделяются два типа:

    1. Накладные.
    2. Встроенные.

    Накладные устанавливаются на поверхность стенки. Установка такого типа выключателя избавляет от установки внутрь стены дополнительного блока. Этот вариант монтажа удобен, так как не нужно подготавливать стены для прокладки проводов. Среди недостатков стоит отметить что вид установки подвержен физическому воздействию и воздействию окружающей среды.

    Встроенные переключатели устанавливаются внутрь стены. Их используют при прокладке проводов во всех видах строений. Прежде чем начать их устанавливать нужно, сделать небольшое отверстие в стенке, при этом отверстие должно соответствовать по размерам встроенному переключателю.

    Подключение проходного переключателя

    На лестницах и в длинных коридорах часто используют проходные переключатели благодаря этому управлять освещением можно с разных мест. Благодаря проходному переключателю человек может идти в освещённом коридоре или гараже.

    При использовании проходных выключателей провод с фазой нужно подключать к двум выключателям, соединённых друг с другом проводом, а нулевой провод подключается к осветительному прибору. При замыкании двух контактов на двух двухклавишных выключателях цепь замыкается и на лампочку начинает поступать ток. Для размыкания цепи достаточно нажать на клавишу любого выключателя.

    Особенности:

    1. Для его подключения необходимо использовать четырехжильный кабель. Можно вместо четырехжильного кабеля использовать два кабеля с двумя жилами в каждом, при этом у них должна быть хорошая изоляция. Но использовать такие кабели нерационально.
    2. Переключатель может быть любым. Можно использовать одноклавишный или двухклавишный. Рекомендуется его монтировать только тогда, когда нужно выключить свет из разных мест. Классический проходной вариант используется в остальных случаях.
    3. Промежуточный переключатель монтируется в местах разводки проводов по помещению.
    4. У этой конструкции есть одно достоинство, она износоустойчива. Это объясняется использованием в качестве перемычек легированной стали.

    Как надо подключать перекрёстный двойной переключатель?

    Давайте подробнее рассмотрим, как устанавливается легранд. Прежде чем начать устанавливать двойной выключатель легранд, необходимо создать план будущих работ. Благодаря этому удастся рассчитать количество кабеля. После создания плана необходимо в стенах сделать каналы для будущего кабеля.

    Рассмотрим, как подключается спаренный и проходной выключатель:

    1. Вначале используется стандартная схема с использованием проходных моделей. От щита необходимо протянуть нулевой провод до распределительной коробки. С распределительной коробки кабель подсоединяется к осветительному прибору;
    2. Затем от щита необходимо протянуть фазовый провод. С распределительной коробки он подводится не к осветительному прибору, а к контактам выключателя;
    3. В распределительной коробке все контакты соединяются последовательно. Провод с фазой подсоединяется к перекрёстному выключателю, при этом он располагается между нескольких проходных.
    4. Затем от последнего проходного выключателя общий контакт соединяется с осветительным устройством. После того как протяжка кабелей будет закончена, устанавливается распределительная коробка. Её можно устанавливать на стену или внутрь стены.

    В представленной схеме на пару контактных групп одновременно перебрасывается импульс. Хотя это соединение очень простое и удобное, его редко применяют электрики, так как они считают, что две проходные модели надёжнее.

    [решено] соединение нескольких коммутаторов вместе - Сеть

    Дэнни,


    Если вы соедините два коммутатора вместе, это будет похоже на расширение вашего коммутатора - до точки. Любое устройство сможет подключиться к любому другому устройству на любом коммутаторе. Только через это соединение будет проходить очень много трафика (ну да!).


    Вы должны соблюдать два правила.


    # 1, используйте самую высокую скорость порта, доступную для обоих коммутаторов. Поскольку вы ничего не сказали нам об этих коммутаторах (чем больше информации вы предоставите, тем точнее вы получите совет), я предполагаю, что оба этих коммутатора имеют порт восходящей связи, который работает быстрее, чем остальные.ЭТО порт, к которому вы хотите подключить коммутатор. Если оба коммутатора поддерживают транкинг (соединение нескольких физических кабелей в один большой логический кабель), это будет правильным решением.

    # 2, никогда, Никогда, НИКОГДА не позволяйте образовываться петле, если между переключателями существует более одного логического соединения. Если вы используете магистраль, вы должны быть одержимы тем, чтобы кабели были должным образом маркированы и задокументированы, чтобы кто-то случайно не переместил один из этих кабелей в другой порт. Мне нравится использовать отдельный цвет для магистральных кабелей и флажков на каждом конце, чтобы кричать, что «Этот кабель начинается с порта 24 Sw1 и заканчивается на порту 24 Sw2». Сворачивание кабелей вместе стяжками или проволочными стяжками помогает усилить эту роль.


    А что, если у вас всего два основных коммутатора (скажем, все порты 10/100)? Затем вам необходимо рассмотреть, как трафик между коммутаторами повлияет на производительность устройств, которым необходимо взаимодействовать с устройством на другом коммутаторе. Вместо того, чтобы балансировать нагрузку между коммутаторами, я бы рекомендовал переместить всех ваших легких пользователей на один коммутатор и поместить все ваши ресурсы (серверы, Интернет, групповые принтеры и т.) и тяжелые пользователи на другом коммутаторе. Таким образом, активные пользователи по-прежнему будут находиться на том же коммутаторе, что и ресурсы, которые им нужны, и только легким пользователям придется делиться этой ссылкой переключения, чтобы что-то сделать.

    Однако, если у вас есть две отдельные группы людей, которые обращаются к двум отдельным серверам (например, к DC для группы администраторов и к другому серверу для группы учета), было бы лучше разделить их, чтобы группа администраторов, их DC и их принтер (ы) находятся на одном коммутаторе, а группа учета, их сервер и их принтер (ы) находятся на другом коммутаторе.Подключите подключение к Интернету к коммутатору с активными пользователями или веб-сервером. Помните, что цель состоит в том, чтобы минимизировать трафик между коммутаторами, поэтому планируйте соответственно.


    Теперь, если вы предоставите больше информации, вы получите более точную консультацию.


    -jonH

    Коммутатор кросс-коммутации

    ControlPoint ™

    Коммутатор ControlPoint ™ Cross-Connect Switch - это неблокирующий медный кросс-коммуникатор физического уровня, который управляет физическими соединениями между

    Краткое описание продукта ControlPoint ™ Кросс-коммутация на физическом уровне, медь

    ControlPoint ™ - это неблокирующая система кросс-коммутации на медном уровне физического уровня, которая управляет физическими соединениями между абонентскими линиями и услугами передачи голоса и / или данных в телекоммуникационной среде. Система управления подключением ControlPoint ™ (CMS) состоит из:

    • Переключателя кросс-коммутации ControlPoint ™.
    • Пульт дистанционного управления ControlPoint ™ CMS.
    • Программное обеспечение ControlPoint ™ CMS.

    ControlPoint ™ обычно устанавливается в среде центрального офиса (CO) между парами абонентов местного шлейфа в MDF и оборудованием шлейфового доступа (например, DSLAM) для удаленного управления перекрестными соединениями голоса и данных на физическом уровне.ControlPoint ™ также помогает автоматизировать тестовый доступ для квалификации местного контура, первоначального развертывания / предоставления услуг, миграции услуг и переключения при отказе порта сетевого оборудования. Таким образом, продукт значительно сокращает потребность в нескольких «грузовых вагонах» обученными техническими специалистами в центральной станции для подключения, отключения и обеспечения абонентских линий.

    ControlPoint ™ в настоящее время доступен в пяти размерах 1-парной матрицы:
    ControlPoint ™ 800 256x400 с возможностью обновления до пар 512x800 в блоках по 256x400 пар.
    ControlPoint ™ 1600 512x800 с возможностью обновления до 1024x1600 пар в блоках 128x200 пар
    ControlPoint ™ 3200 1024x1600 с возможностью обновления до 2048x3200 пар в блоках по 256x400 пар.
    ControlPoint ™ 5400 128x200 с возможностью обновления до 896x1400 пар в блоках 128x200 пар.
    ControlPoint ™ 800RT 128x200

    ControlPoint ™ 800, ControlPoint ™ 1600 и ControlPoint ™ 3200 предназначены для управления выделением линии, переключением на резерв и управлением средствами локальной связи на основе медных проводов.ControlPoint ™ 800RT, предназначенный для телекоммуникационных компаний, не только выполняет все вышеперечисленные функции, но также включает четыре встроенных тестовых порта, что позволяет до четырех удаленных тестовых блоков (RTU) выполнять одновременное квалификационное тестирование контура.

    Матрица «любой-к-любому» ControlPoint обеспечивает физические соединения от любого входа (абонента) к любому выходу (оборудованию). Коммутатор также поддерживает кольцевую проверку пары на стороне абонента, многоточечные соединения и группировку нескольких пар. Разработан для центрального офиса (CO), поддерживает набор протоколов, включая ADSL, HDSL, SDSL, IDSL, G.Lite, G.SHDSL, HDSL, VDSL, VoDSL, DS0, DS1, ISDN, Frame Relay, T1 / E1, POTS и другие, соответствует требованиям NEBS и поддерживает требования к питанию 48 В постоянного тока.

    NHC Communications Inc., 5450 Cote de Liesse, Mount Royal, PQ h5P 1A5. Тел .: 514-735-2741; Факс: 514-735-8057.

    Кросс-соединения, переключатели физического уровня, кросс-соединения MRV, кросс-соединения, оптоволоконные коммутаторы физического уровня

    Продукты MRV
    Кросс-соединения - кросс-соединения - коммутаторы физического уровня - физический Коммутаторы Layer Fiber Optic Switches

    Cross-Connects коммутаторы физического уровня, которые создают соединения от любого порта к любому другому порт на устройстве.Эти устройства используются во множестве приложений. А кросс-коммутация используется в основном как интеллектуальная коммутационная панель. В то время как с типичная коммутационная панель, провода должны быть физически отключены, перемещены и повторно подключился, чтобы изменить конфигурацию сети, при кросс-подключении сетевой администратор может вносить любые изменения в конфигурацию без касаясь физических проводов. Это достигается за счет предоставления полного программируемый путь между всеми портами кросс-коммутации.

    Приложения Где бы ни было большое количество волоконных прядей вместе в месте соединения, кросс-соединения могут использоваться для соединения всех волокна вместе, обеспечивая полностью программируемые соединения.Во многих случаях, эти волокна используют CWDM для мультиплексирования множества потоков или клиентов на каждое волокно. В этом случае кросс-соединения можно использовать вместе с пассивными Mux / Demuxes и «цветные» оптические интерфейсы SFP для обеспечения полного настраиваемая длина волны и оптоволоконный переключатель, позволяющий полностью контролировать, длина волны от каждого волокна, к которому подключено другое волокно и длина волны. Во многих коммутационных шкафах предприятий состояние изменения - нормальное положение вещей. Здесь кросс-соединения могут использоваться для замените оптические или медные патч-панели, чтобы топология (например, если маршрутизатор или коммутатор добавлен или удален, или просто требуется другое подключение) может быть достигнуто простым перепрограммированием кросс-соединение, без того, чтобы администратор физически касался любого из кабели.Администраторы тестовых лабораторий сталкиваются с несколькими проблемами, которые облегчены кросс-соединениями. Во-первых, операторам тестирования необходимо использовать дорогостоящий тест. оборудование качественно. Кросс-соединения позволяют операторам обмениваться интерфейсами на часть испытательного оборудования, расположенная в центре. Кроме того, кто-то постоянно приходится перематывать или перемещать кабели с места на место, что громоздкие и могут повлиять на результаты тестирования. Программируемое кросс-соединение обеспечивает полный контроль над всей инфраструктурой лаборатории тестирования и позволяет операторы тестирования быстро и легко изменяют настройки тестирования. Кросс-соединения значительно упрощают сеть настройка и реконфигурация моделирования, просто позволяя программно программировать соединение между различными устройствами в моделируемой сети. Каждое устройство подключены к кросс-коммутации через необходимое количество соединений, а кросс-соединение программируется и перепрограммируется для создания желаемой сети топология. Кросс-соединение можно легко использовать для имитации сбоев сети или трос тоже обрывается. Порты кросс-коммутации также могут действовать как сеть порты анализа (или зеркала), позволяющие использовать одно устройство сетевого анализа для любого данного протокола (например, Gigabit Ethernet или ATM).
    • Распределение видео через многоадресную рассылку на физическом уровне:
    Перекрестные соединения может использоваться в среде распространения цифрового видео, например в образовательных видеосеть на территории кампуса. Кросс-соединение транслирует видео с одного источник для всех других портов, используя физический уровень от порта к многопорту функция многоадресной рассылки. При этом создается цифровой сигнал, который позволяет получить сигнал лучшего качества, чем традиционный подход «вампирского постукивания». Кроме того, с помощью оптических модулей SFP можно использовать оптоволоконные кабели для протяженности расстояния между устройствами, что позволяет развернуть единый цифровой источник видео.
    MRV Продукты

    По категориям

    Консоль внеполосного управления и управление питанием
    Подключаемые модули
    Мультиплексирование с разделением волн

    По линейке продуктов

    OptiSwitch
    TereScope

    (PDF) Архитектуры оптических коммутаторов кросс-коммутации для сетей с иерархическими оптическими путями

    КАКЕХАШИ и др .: АРХИТЕКТУРЫ ОПТИЧЕСКИХ ПЕРЕКРЕСТНЫХ ПЕРЕКЛЮЧАТЕЛЕЙ ДЛЯ ИЕРАРХИЧЕСКИХ СЕТЕЙ ОПТИЧЕСКИХ ПУТЕЙ

    3183

    000 Процесс нанесения покрытия

    : технология, обеспечивающая максимальную производительность

    тонкопленочные интерференционные фильтры », Proc. OFC 2002, PDFA8, март 2002.

    [15] С. Какехаши, Х. Хасегава, К. Сато и О. Мориваки, «Волновой-

    -полосный мультиплексор / демультипликатор с использованием объединенной решетки с матричными волноводами-

    ед., Proc. Евро. Конф. Optical Communication (ECOC), pp.233–

    234, Sept. 2006.

    [16] S. Kakehashi, H. Hasegawa, K. Sato, O. Moriwaki, S. Kamei, Y.

    Jinnouchi, and М. Окуно, «Волновой мультиплексор / демультиплексор с использованием кон-

    соединенных AWG - формирование волноводного соединения и fab-

    rication», Proc.OFC, март 2007 г.

    [17] L.Y. Лин, Э. Гольдштейн, Дж. М. Симмонс, Р. В. Ткач, «Свободно-

    космических микромашинных оптических переключателей с субмиллисекундным переключателем-

    время для крупномасштабных оптических кросс-соединений», IEEE Photonics

    Technol. Lett., Vol.10, No. 4, pp.525–527, April 1998.

    [18] V. Kaman, R. Anderson, R. Helkey, O. Jerphagnon, A. Keating, B.

    Liu , H. Poulsen, C. Pasarla, D. Xu, S. Yuan и X. Zheng, «Оптические характеристики

    фотонной системы кросс-коммутации 288 × 288», Proc.

    ПС2002, бумага-ПС. TuA4, pp.59–61, 2002.

    [19] М. Окуно, А. Сугита, Т. Мацунага, М. Кавачи, Ю. Омори и К.

    Като, «Оптический матричный переключатель 8 × 8 с использованием планарный световой сигнал на основе диоксида кремния

    волновая цепь », IEICE Trans. Electron., Vol.E76-C, No. 7, pp.1215–

    1223, July 1993.

    [20] М. Яно, Ф. Ямагиши, Т. Цуда, «Оптическая МЭМС для фотонной коммутации

    . -компактные и стабильные оптические кросс-коммутирующие переключатели для простых, быстрых и гибких приложений с изменяемой длиной волны в новейших фотонных сетях-

    работает », - IEEE J.Sel. Верхний. Quantum Electron., Том 11, № 2, стр.383–

    394, март / апрель 2005 г.

    [21] М. Окуно, Т. Гох, С. Сохма и Т. Шибата, «Последние достижения в

    оптических переключателях, использующих технологию ПЛК на основе кремнезема », NTT Technical

    Review, том 1, № 7, стр. 20–30, октябрь 2003 г.

    [22] С. Сохма, С. Мино, Т. Ватанабе, М. Исии, Т. Шибата, Х. Такахаши,

    CF Лам, В. Гу, Н. Ханик и К. Огучи, «Твердотельные оптические переключатели

    , использующие планарную световолновую схему и технологию IC-on-PLC

    гис», Proc.APOC, 5625-117, pp.767–775, Nov. 2004.

    [23] Y. Inoue, M. Ishii, Y. Hida, M. Yanagisawa, Y. Enomoto, «PLC

    компоненты, используемые в FTTH. сети доступа », Технический отчет НТТ -

    вид, том 3, № 7, стр.22–26, 2005 г.

    [24] РА Спанке, «Архитектура для волноводных оптических космических коммутаторов-

    систем», IEEE Commun. Mag., Vol.25, No. 5, pp.42–48, May

    1987.

    [25] К. Сато, Достижения в технологиях транспортных сетей: Photonic

    Сети

    , ATM и SDH, Artech House, Норвуд, 1996.

    [26] P.H. Хо, Т. Хусейн и Дж. Ву, «Масштабируемая конструкция мультигранулярных оптических кросс-соединений для оптического Интернета следующего поколения»,

    IEEE J. Sel. Areas Commun., Том 21, № 7, стр.1133–1142, сентябрь

    2003.

    [27] Р. Нагасе, А. Химено, К. Като и М. Окуно, «На основе кремнезема.

    Модуль оптически-матричного переключателя 8 × 8 с гибридной интегральной схемой управления

    , Proc. Евро. Конф. Оптическая связь (ECOC), сентябрь

    1993.

    [28] W.I. Way, «Обзор технологии ROADM: почему, когда, что, где,

    и как?» Proc. SPIE, vol.6388, pp.63880A1-A6, 2006.

    [29] С. Окамото, А. Ватанабе и К. Сато, «Новый оптический путь

    соединяет системную архитектуру с использованием матрицы доставки и связи

    Переключатель

    », IEICE Trans. Commun., Vol.E77-B, no.10, pp.1272–1274,

    Oct. 1994.

    [30] К. Сато, «Перспективы и проблемы фотонных IP-сетей», Proc.

    Азиатско-Тихоокеанская конференция по оптической связи (APOC) 2004,

    стр.382–390, ноябрь 2004 г.

    [31] Г. Кемброн, «Мультимедийный взрыв: преобразование физического уровня

    », Proc. OFC 2006, март 2006 г.

    [32] Л. Нуари, М. Вигурё и Э. Дотаро, «Влияние промежуточной группировки трафика

    на определение размеров оптической сети с множеством гранулярностей -

    работ», Proc. Оптоволоконная связь (OFC), pp.TuG3 / 1–3,

    March 2001.

    [33] В. Каман, X. Чжэн, О. Джерфагнон, К. Пусарла, Р.Дж. Хелки и

    Дж.Э. Бауэрс, «Архитектура циклического кросс-коммутации MUX-DMUX-

    для прозрачных оптических сетей в диапазоне длин волн», IEEE Photonics

    Technol. Lett., Vol.16, No. 2, pp.638–640, Feb. 2004.

    Приложение

    Таблица A · 1 Формулировка шкалы переключателя.

    K: количество диапазонов волн на волокно

    M: количество длин волн на волокно

    N: количество длин волн

    x: отношение длин волн, добавляемых / отбрасываемых для подключений к электрическим

    трическим системам, к будущим / outgoing to / from the node

    y: отношение WB, добавленных из WXC к BXC, к WB, которые

    запущены из узла

    z: отношение длин волн, добавленных из электрических систем в WXC,

    к путям длин волн, которые добавляются от WXC к BXC

    Сёдзи Какехаши родился в 1983 году. Он

    окончил Нагойский университет, кафедру

    ECCS в 2006 году, и в настоящее время является аспирантом кафедры

    . Его основные интересы

    включают архитектуру узла фотонной сети, устройства маршрутизации по длине волны и операционные характеристики

    . Он член IEEE.

    Хироши Хасэгава получил B.E., M.E.,

    и D.E. все степени в области электротехники и электроники

    Инженерное дело Токийского технологического института

    ogy, Токио, Япония, в 1995, 1997 и 2000 годах, соответственно

    .С 2000 по 2005 год он был ассистентом профессора кафедры коммуникаций и

    интегрированных систем Токийского технологического института

    . В настоящее время он доцент

    Нагойского университета. Его текущие исследования включают в себя Photonic Networks, Image Process-

    ing (особенно сверхвысокое разрешение), Multidimen-

    sional Digital Signal Processing и Time-Frequency Analysis. Он повторно получил награды молодых исследователей от SITA (Общество информации

    Теория и ее приложения) и IEICE (Институт электроники, информации и инженеров по коммуникациям) в 2003 и 2005 годах соответственно.

    Д-р Хасегава является членом SITA и IEEE.

    Оптические коммутаторы Cross Connect (OXC) Обзор рынка к 2027 году

    Рынок оптических коммутаторов кросс-коммутации (OXC) - Введение

    • Оптические переключатели кросс-коммутации используются операторами связи для коммутации оптических сигналов в оптоволоконных сетях.
    • Оптический кросс-коммутатор - новая технология, используемая в телекоммуникационной отрасли.
    • Увеличение трафика, рост использования смартфонов, растущая потребность в улучшенной передаче данных и улучшенном доступе в Интернет привели к огромному росту спроса на оптические коммутаторы кросс-коммутации за последние несколько лет.
    • Возникающие потребности сетей следующего поколения, связанные с затратами и эффективностью обработки трафика, вероятно, будут стимулировать спрос на оптические коммутаторы кросс-коммутации в ближайшие годы.
    • Предполагается, что коммутаторы с оптическим кросс-соединением (OXC) предоставят операторам связи более динамичные и гибкие варианты построения сетевых топологий с повышенной живучестью.

    Ключевые драйверы рынка оптических коммутаторов кросс-коммутации

    Вы новичок, желающий добиться успеха в бизнесе? Получите эксклюзивную брошюру в формате PDF с данным отчетом

    Ожидается, что растущий спрос на компоненты, которые могут эффективно обрабатывать трафик, будет способствовать росту спроса на оптические коммутаторы с кросс-коммутацией

    • В телекоммуникационной отрасли наблюдается растущий спрос на внедрение технологий, способных передавать трафик IP / Ethernet в его собственном формате, сохраняя при этом свои надежные функции OAM.
    • Коммутаторы с оптическим кросс-коммутацией облегчают это, предоставляя операторам инструменты, позволяющие выйти за рамки ограничений масштабируемости, обеспечивая увеличенную пропускную способность и гибкость коммутации сети.
    • Коммутаторы оптического кросс-коммутации также обеспечивают более низкую стоимость сети и более высокую эффективность волокна. Кроме того, общие эксплуатационные расходы операторов связи также снижаются благодаря функции автоматического и удаленного управления, обеспечиваемой оптическими коммутаторами перекрестного соединения
    • .
    • Ожидается, что эти особенности оптических переключателей кросс-коммутации будут поддерживать рыночный спрос в ближайшие годы.

    Потребность в упрощенной архитектуре для стимулирования роста рынка оптических перекрестных коммутаторов

    • В последние несколько лет наблюдается быстрый рост объемов трафика, особенно в мегаполисах, где такие тенденции, как кэширование видеоконтента и скорость внедрения мультигигабитных широкополосных услуг, постоянно растет.
    • Операторы связи ищут новые способы реструктуризации своей сети и операций. Платформы оптических перекрестных коммутаторов обеспечивают упрощенное и автоматическое управление сетью и контроль, благодаря чему ожидается, что рынок оптических перекрестных коммутаторов будет расти быстрыми темпами.

    Северная Америка сохранит доминирующее положение на рынке оптических перекрестных коммутаторов

    • Ожидается, что Северная Америка захватит доминирующую долю рынка оптических коммутаторов кросс-коммутации. В США одна из крупнейших телекоммуникационных отраслей в мире. Операторы электросвязи вложили огромные средства в снижение затрат, предоставление эффективных сетевых услуг и соответствие требованиям к пропускной способности. Коммутаторы с перекрестными оптическими соединениями - одна из лучших технологий, представленных для общего сокращения затрат и повышения эффективности сети.
    • С другой стороны, ожидается, что рынок оптических коммутаторов кросс-коммутации в Азиатско-Тихоокеанском регионе будет расти самыми высокими темпами. Страны Азиатско-Тихоокеанского региона постепенно осваивают эти новые телекоммуникационные технологии и, как ожидается, в ближайшем будущем будут вкладывать значительные средства в оптические коммутаторы кросс-коммутации. Ожидается, что эти факторы создадут огромный спрос на оптические коммутаторы кросс-коммутации в этом регионе.

    Рынок оптических переключателей кросс-коммутации - конкурентная среда

    Для правильной перспективы и конкурентного анализа рынка оптических коммутаторов кросс-коммутации (OXC), запрос образца

    Ожидается, что на долю пяти крупнейших игроков будет приходиться от 20% до 25% мирового рынка оптических перекрестных коммутаторов. Несколько ключевых игроков, работающих на мировом рынке оптических коммутаторов кросс-коммутации:

    • Blue Sky Research, Inc.
    • Huawei Technologies Co Ltd
    • Sercalo Microtechnology Ltd.
    • Optiwave Systems Inc.
    • Fujitsu Ltd

    Глобальный рынок оптических коммутаторов кросс-коммутации: сегментация

    Глобальный рынок оптических коммутаторов кросс-коммутации, по типам

    • Волоконный коммутатор кросс-коммутации (FXC)
    • Селективное кросс-коммутация по длине волны (WSXC)
    • Кроссовое соединение с заменой длины волны (WIXC)

    Глобальный рынок оптических коммутаторов кросс-коммутации по регионам

    • Северная Америка
    • Европа
    • Ближний Восток и Африка (MEA)
    • Азиатско-Тихоокеанский регион
    • Южная Америка

    Это исследование TMR представляет собой всеобъемлющую структуру динамики рынка.Он в основном включает критическую оценку пути потребителей или клиентов, текущих и новых направлений, а также стратегическую основу, позволяющую директорам по управлению бизнесом принимать эффективные решения.

    Нашей ключевой основой является 4-квадрантная структура EIRS, которая предлагает подробную визуализацию четырех элементов:

    • Клиент E Карты опыта
    • I Наблюдения и инструменты, основанные на исследованиях на основе данных
    • Практичность R Результат, отвечающий всем бизнес-приоритетам
    • S трагические рамки для ускорения пути роста

    В исследовании предпринята попытка оценить текущие и будущие перспективы роста, неиспользованные возможности, факторы, формирующие их потенциал дохода, а также структуру спроса и потребления на мировом рынке, разбив его на региональную оценку.

    Комплексно охватываются следующие региональные сегменты:

    • Северная Америка
    • Азиатско-Тихоокеанский регион
    • Европа
    • Латинская Америка
    • Ближний Восток и Африка

    Структура квадранта EIRS в отчете суммирует наш широкий спектр основанных на данных исследований и рекомендаций для CXO, чтобы помочь им принимать более обоснованные решения для своего бизнеса и оставаться лидерами.

    Ниже приведен снимок этих квадрантов.

    1. Карта впечатлений клиентов

    Исследование предлагает всестороннюю оценку пути различных клиентов, имеющих отношение к рынку и его сегментам. Он предлагает различные впечатления клиентов о продуктах и ​​использовании услуг. Анализ позволяет более внимательно изучить их болевые точки и опасения в различных точках взаимодействия с клиентами. Решения для консультаций и бизнес-аналитики помогут заинтересованным сторонам, включая CXO, определить карты клиентского опыта с учетом их потребностей.Это поможет им нацелиться на повышение взаимодействия клиентов со своими брендами.

    2. Анализ и инструменты

    Различные идеи в исследовании основаны на тщательно продуманных циклах первичных и вторичных исследований, с которыми аналитики участвуют в ходе исследования. Аналитики и советники TMR применяют общеотраслевые инструменты количественного анализа клиентов и методологии прогнозирования рынка для достижения результатов, что делает их надежными.В исследовании предлагаются не только оценки и прогнозы, но и лаконичная оценка этих цифр в динамике рынка. Эти идеи объединяют основанную на данных основу исследования с качественными консультациями для владельцев бизнеса, CXO, политиков и инвесторов. Эти идеи также помогут их клиентам преодолеть свои страхи.

    3. Практические результаты

    Результаты, представленные в этом исследовании TMR, являются незаменимым руководством для выполнения всех бизнес-приоритетов, в том числе критически важных.Результаты при внедрении показали ощутимые преимущества для заинтересованных сторон и предприятий отрасли в повышении их производительности. Результаты адаптируются к индивидуальной стратегической структуре. Исследование также иллюстрирует некоторые из недавних тематических исследований по решению различных проблем компаниями, с которыми они столкнулись на пути консолидации.

    4. Стратегические рамки

    Исследование дает предприятиям и всем, кто интересуется рынком, возможность сформировать широкие стратегические рамки.Это стало более важным, чем когда-либо, учитывая текущую неопределенность из-за COVID-19. В исследовании рассматриваются консультации по преодолению различных подобных прошлых сбоев и предвидение новых, чтобы повысить готовность. Эти структуры помогают предприятиям планировать свои стратегические согласования для восстановления после таких разрушительных тенденций. Кроме того, аналитики TMR помогут вам разобраться в сложном сценарии и обеспечить отказоустойчивость в неопределенные времена.

    Отчет проливает свет на различные аспекты и дает ответы на актуальные вопросы рынка.Вот некоторые из наиболее важных:

    1. Какие варианты инвестиций могут быть наилучшими при освоении новых продуктов и услуг?

    2. К каким ценностным предложениям следует стремиться предприятиям при финансировании новых исследований и разработок?

    3. Какие нормативные акты будут наиболее полезны для заинтересованных сторон в расширении их сети цепочки поставок?

    4. В каких регионах в ближайшем будущем может наблюдаться рост спроса в определенных сегментах?

    5.Каковы одни из лучших стратегий оптимизации затрат с поставщиками, с которыми некоторые хорошо зарекомендовавшие себя игроки добились успеха?

    6. Какие ключевые перспективы использует топ-менеджер, чтобы вывести бизнес на новую траекторию роста?

    7. Какие правительственные постановления могут поставить под сомнение статус ключевых региональных рынков?

    8. Как новые политические и экономические сценарии повлияют на возможности в ключевых областях роста?

    9. Каковы некоторые из возможностей получения прибыли в различных сегментах?

    10. Что будет препятствием для входа на рынок новых игроков?

    Примечание: Несмотря на то, что были приняты меры для поддержания наивысшего уровня точности отчетов TMR, недавним изменениям, связанным с рынком / поставщиком, может потребоваться время, чтобы отразить их в анализе.

    Что означает «кросс-соединение» в центрах обработки данных?

    Многие из этих ответов содержат отличную информацию, но некоторые из них содержат то, что мне кажется элементом путаницы.

    Перекрестные соединения - это физических или виртуальных соединений от одного объекта к другому.

    Обратите внимание, что объект здесь не означает здание или перегородку и не относится к стойке или стойке для совместного размещения. ... вместо этого он относится к объекту уровня 0, например, к отдельному участку волокна, коаксиального кабеля или меди, который охватывает желаемые конечные точки одной ветви полной цепи (физическое кросс-соединение) ... или к другой объект нижнего уровня, такой как порт Ethernet или VLAN на порту, временной интервал SONET или DSX, постоянный виртуальный канал ATM и т. д. (виртуальное кросс-соединение).

    В среде совместного размещения у поставщика колло обычно есть собственные средства подключения его распределительной рамы ко всем корпусам арендатора, и когда заказывается кросс-соединение, это предполагает, что поставщик устанавливает патч на свою раму для соединения двух существующих объектов: - это не предполагает запуск реальной новой линии на всем пути от клиента A до клиента B.Если нет запасных устройств для поддержки желаемой цепи, их, как правило, необходимо заказывать отдельно. Цепи на объектах, которые проходят напрямую, физически, от арендатора к арендатору и физически устанавливаются и реконфигурируются, были бы проблемным беспорядком проблем, ожидающих своего появления. Средства, соединяющиеся с общим фреймом под контролем поставщика колло, обеспечивают надлежащее ведение записей, безопасность и тестовый доступ для устранения неполадок.

    Если у арендаторов A и B есть медные или оптоволоконные средства Ethernet от коммутационных панелей в их корпусах до корпуса оператора центра обработки данных, и они хотят, чтобы оператор соединял их вместе, только коммутационный кабель оператора центра обработки данных считается кросс-соединением. .Провод или оптоволокно (средства), используемые этими цепями между патч-панелями арендатора и патч-панелями поставщика, являются частью цепи, которая замыкается кросс-коммутацией, но они должным образом не считаются частью кросс-коммутации. Этим индивидуальным клиентам также необходимо будет установить соединительные кабели внутри своих корпусов, если их оборудование еще не было предварительно подключено, но, хотя они также могут называться кросс-соединениями, они не являются кросс-соединениями в том смысле, который уместен, здесь .

    Аналогичным образом, если обе компании A и B имеют существующие подключения Ethernet к портам A и B на коммутаторе Ethernet поставщика, и они запрашивают, чтобы поставщик включил VLAN 694 на обоих портах A и B, то это также перекрестное соединение, но виртуальный.

    Обычно, когда две разные компании владеют средствами, задействованными в предлагаемом кросс-коммутационном соединении, одна компания предоставляет авторизационное письмо (LOA), разрешающее другой компании заказывать кросс-соединение для конкретного назначения соединительного объекта (CFA, который является исправлением подключение панели, порт, канал, VLAN и т. д., где заканчивается другая сторона предложенной схемы). Поставщик не будет создавать кросс-соединение, которое не санкционировано владельцем записи отдельных задействованных средств (медный, оптоволоконный или коаксиальный кабель межсоединений нижнего уровня ... или порты / каналы / временные интервалы / VLAN и т. Д. межсоединений более высокого уровня).

    Коммутаторы кросс-коммутации | Modulo C.S.

    Технические данные Технические данные Преобразователи
    Решения перекрестной коммутации цифрового доступа (DACS)
    E1, 16 портов DACS Коммутатор кросс-коммутации цифрового доступа с 16 портами E1 предлагает полную функциональность кросс-коммутации для кросс-коммутации и / или агрегирования DS-0, «n» каналов данных x64 Кбит / с и дробных каналов E1 в полные каналы E1. Спецификация (PDF)
    T1, 16 портов DACS Коммутатор кросс-коммутации цифрового доступа с 16 портами T1 предлагает полную функциональность кросс-коммутации для кросс-коммутации и / или агрегирования DS-0, частичных каналов T1 в полные каналы T1. Спецификация (PDF)
    E1, 80 портов DACS 80 E1 DXC / E1 DACS - VCL-MX версия 6 - до 80 E1, 160 Мбит / с Digital Access Cross Connect - это модульный коммутатор, который можно масштабировать от 8 портов E1 до 80 портов E1. DXC предлагает до 160 Мбит / с, 80 E1, полностью неблокирующее кросс-соединение на уровне 64 Кбит / с (DS-0) (2480 DS-0 - любое кросс-соединение с любым временным интервалом), масштабируемое от 8 портов E1 до 80 портов E1, 1 + 1 резервирование процессора карты управления, 1 + 1 резервирование кросс-коммутации / TSI, резервирование по времени 1 + 1 (синхронизация), резервирование источника питания постоянного тока 1 + 1 -48 В. Спецификация (PDF)
    T1, 80 портов DACS VCL-MX Version 6 DXC 80 T1, коммутатор с перекрестным подключением цифрового доступа со скоростью 120 Мбит / с - это модульный коммутатор, который можно масштабировать с 8 портов T1 до 80 портов T1.VCL-MX версии 6, T1 DACS (T1 DXC) предлагает полную функциональность кросс-коммутации для кросс-коммутации между временными интервалами 64 Кбит / с (DS-0), «n» x64 Кбит / с последовательных DS-0 и каналов Fractional T1 для полного T1 каналы. Спецификация (PDF)
    E1, 64-портовая интеллектуальная электронная коммутационная панель 64 Порт E1 Интеллектуальная (управляемая) электронная коммутационная панель позволяет пользователю подключать любой порт E1 к любому порту E1 с помощью электроники, без использования каких-либо внешних коммутационных шнуров или незакрепленных проводов. Электронная коммутационная панель E1 с 64 портами также предоставляет пользователю возможность однонаправленной трансляции входов E1 на несколько пунктов назначения E1. ( PDF )
    Т1, 64-портовая интеллектуальная электронная коммутационная панель 64 Порт T1 Интеллектуальная (управляемая) электронная коммутационная панель позволяет пользователю подключать любой порт T1 к любому порту T1 с помощью электроники, без использования каких-либо внешних коммутационных шнуров или незакрепленных проводов.Электронная коммутационная панель T1 с 64 портами также предоставляет пользователю возможность однонаправленно транслировать входы T1 на несколько пунктов назначения T1. ( PDF )
    Преобразователи данных E1 в T1 - 16 портов 16 портов T1 / E1 (или E1 / T1) предлагают преобразование данных (кадра) и линейного кода между интерфейсами 8 x T1 и интерфейсами 8 x E1 на уровне DS-0 (временной интервал 64 Кбит / с).

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
