Обратите внимание! Зная, как правильно подключать интернет-розетки, можно самостоятельно менять домашнюю сеть. Главное правило — следовать схеме и не перепутать цвета.

Установить их не составит особого труда, а конечный результат приятно порадует.

Похожие статьи

описание RJ-45, подключение витой пары, принцип работы

Несмотря на то что беспроводные коммуникации развиваются достаточно быстро, розетка для UTP по-прежнему пользуется большим спросом. Ведь именно это изделие является обязательным элементом в структурированной кабельной системе современного здания. Сама розетка среди специалистов именуется как RJ-45, её универсальность позволяет подключать витую пару UTP без лишних приспособлений. Тем более что установить такой агрегат можно и самостоятельно.

Краткое описание

Внешне компьютерная розетка RJ-45 больше всего напоминает телефонное стандартное устройство RJ-11. Основное различие между этими двумя приспособлениями состоит только в том, что количество контактов разъёма было уменьшено с восьми до четырёх. Следовательно, компьютерную розетку можно использовать и для телефона, но не наоборот.

В зависимости от модели, итоговый агрегат может отличаться от своих аналогов небольшими характеристиками, но вся концепция конструкции остаётся прежней. Профессионалы утверждают, что качество розетки определяется тремя основными пунктами:

1. Качество и сложность конструкции.
2. Количество встроенных портов.
3. Категория устройства.

Именно точное количество портов считается основным показателем такого приспособления. Чаще всего их не больше четырёх. Если пользователь планирует подключать гораздо больше устройств, то ему потребуется дополнительная патч-панель. Стоит отметить, приобретение такого устройства может говорить только о том, что мастер не предусмотрел все нюансы на этапе разводки сети.

Большое количество установленных патч-кордов может доставлять массу неудобств. Для качественного обустройства домашней или офисной ЛВС можно задействовать двухюнитовые модули.

От того, в каком варианте выполнена розетка, зависит способ установки этого коммутационного агрегата. Специалисты предусмотрели наличие двух проверенных способов:

1. Под внутреннюю установку.
2. Наружный монтаж.

Выбор того или иного варианта зависит от способа прокладки кабеля ЛВС. Если внешний (к примеру: провод помещён в специальные коробы), тогда в работе пригодятся исключительно наружные розетки. Если же мастер предпочёл скрытую проводку, то более эффектно и аккуратно будут смотреться внутренние приспособления.

Отдельно стоит отметить, что сетевая розетка RJ-45 иногда устанавливается непосредственно на сам короб. В техническом плане такое исполнение может считаться как внешним, так и внутренним. К тому же эксплуатационные характеристики совершенно не зависят от исполнения ЛВС.

Именно от характеристик кабеля зависит тот факт, к какой категории он относится. Его востребованность обусловлена широкой пропускной полосой, так как этот показатель влияет на скорость передачи данных, а также на возможность применения специальных высококачественных интернет-технологий. У мастеров всегда на этот случай есть таблица, где чётко показана взаимосвязь категории розетки с полосой пропускания.

Развитие современных информационных технологий повлияло на то, что во время инсталляции ЛВС кабели ниже, чем UTP 5е практически нигде не используются. Чтобы результат проделанных манипуляций полностью соответствовал всем ожиданиям, нужно чтобы категория розетки была не меньше, чем у подсоединяемого к ней провода. В противном случае существует большая вероятность, что скорость передачи данных будет снижена в несколько раз.

Особенности конструкции

Профессиональное подключение розетки RJ-45 может отличаться внешним или же внутренним типом исполнения. Каждый вариант обладает своими преимуществами и недостатками. К основным положительным характеристикам внутреннего монтажа можно отнести компактность и скрытую прокладку кабелей. Помимо этого, само изделие будет надёжно защищено от любых механических воздействий.

Недостатков у внутренней установки практически нет, единственное — в случае надобности пользователь не сможет переместить розетку в другое место, а также сам процесс монтажа всегда сопровождается определёнными ремонтными работами. В связи с этим наибольшей популярностью сегодня пользуются накладные модели R-45 cat 5e.

Модификация каждого устройства отличается итоговым количеством подключаемых пользователей. Каждая модель рассчитана на подсоединение одного, двух или больше проводов. В зависимости от выбранной схемы монтажа, мастер может использовать как односторонние, так и проходные розетки.

Принцип распиновки

Качественное подключение витой пары к розетке возможно только в том случае, если мастер правильно сделает распиновку жил. С этой задачей проблем не должно быть, так как напротив каждой контактной группы производители предусмотрели наличие специальной цветовой маркировки, которая полностью соответствует всем установленным стандартам. В независимости от того, какой вариант решил использовать мастер, главная задача, чтобы он был однотипным для ЛВС. В противном случае могут возникнуть те или иные проблемы.

Многие считают, что на территории России все «обжимают» провод по типу Т568 В, но это утверждение весьма условное. Проще всего, когда пользователь знает, какой стандарт использует его провайдер. Определить это можно и самостоятельно, посмотрев на распиновку того разъёма, который установлен на введённом в квартиру кабеле.

Инструкция по обжиму коннектора

Начинать нужно с выбора профессиональных инструментов, которые пригодятся для внедрения розеток под витую пару. Конечно, лучше купить качественный экстрактор, который позволяет быстро запрессовывать и отрезать остаток ненужного провода одним нажатием руки. Китайский аналог такого инструмента стоит около 5 долларов. Разрекламированные модели могут обойтись в три, а то и пять раз дороже.

В экстракторе предусмотрено наличие универсального механизма, который позволяет быстро и качественно запрессовывать провод между двух ножей контакта, обрезая все излишки. Вдобавок к этому агрегат оснащён плоской отвёрткой и небольшим крючком, который предназначен для аккуратного извлечения провода при неправильной его заделке.

Во время работы обязательно пригодятся универсальные клещи для аккуратного удаления изоляционного слоя. Их стоимость практически такая же, как и у экстрактора. Такой инструмент прекрасно справляется с кабелем типа UTP, FTP, STP. Помимо этого, пользователь может самостоятельно регулировать глубину надреза. Специалисты не рекомендуют использовать обычный кухонный нож для снятия изоляции, так как существенно возрастает риск повреждения одной из жил.

Когда выбор инструментов окончен, можно смело приступать к основному алгоритму заделки витой пары в коммутационное устройство. Пример будет приведён из того расчёта, что основной кабель уже проложен, посадочное место под розетку подготовлено. Схема действий следующая:

1. Используя универсальные клещи, нужно аккуратно удалить внешний слой изоляции с конца провода. В этом случае вполне достаточно 5 сантиметров. Если во время работы была повреждена жила, то непригодный участок нужно удалить и повторить действия, но уже с меньшей глубиной надреза.
2. Пришло время разровнять каждую витую пару. Стоит отметить, что их зачищать вовсе не нужно.

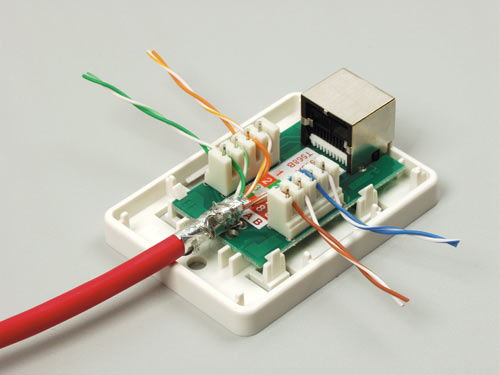

3. Поэтапно нужно разобрать розетку. Чтобы снять лицевую панель, необходимо выкрутить фиксирующий винт или же отстегнуть специальные защёлки.
4. Кабель нужно осторожно зафиксировать на модуле с помощью стяжки или же другого, предусмотренного конструкцией, приспособления.
5. Вставить провода в специальные фиксаторы, при этом нужно следить за правильностью расположения цветной маркировки выбранного стандарта. Не следует пытаться засунуть жилы глубже, достаточно лишь зафиксировать их в одном положении.
6. На финальном этапе осталось только задействовать экстрактор, который выполнит нужную запрессовку.

Стоит отметить, что можно встретить мастеров, которые рекомендуют использовать вместо профессионального инструмента обычный канцелярский нож. Такой способ допустим только тогда, когда нужен срочный выход в интернет, а экстрактора в наличии нет. Но при первой возможности такую розетку нужно будет пережать, так как контакт провода с фиксатором всё равно будет разорван.

Когда витая пара запрессована, модуль нужно установить на прежнее место. Если розетка внешней конфигурации, то её основание должно быть прикручено к заранее подготовленной площадке. В итоге кабель должен подводиться сверху, а разъём по контуру снизу. Если розетка внутренняя, то её основание монтируется в специальный стакан, после чего фиксируется.

Остаётся только прикрутить лицевую панель и проверить работоспособность устройства. Сделать это можно профессиональным тестером, но гораздо проще подключить компьютер. Если же сетевого соединения нет, то первым делом следует проверить правильность распиновки, так как в 99% всех случаев проблема именно в этом.

Монтаж скрытой розетки

У начинающих мастеров часто возникают сложности с тем, как правильно разобрать такое компьютерное приспособление. Во время подсоединения всех проводников необходимо поэтапно добраться до основной части — небольшого корпуса (чаще всего пластиковый или керамический), где расположены миниатюрные контакты. Именно к этой пластине подсоединяются все проводники, а затем собирается корпус. Всё дело в том, что у разных производителей эта процедура осуществляется по-разному.

К примеру, известная торговая марка Легранд выпускает такие розетки, в которых основные разъёмы спрятаны за лицевой крышкой. Удалив эту деталь, мастер наталкивается на белую пластиковую крыльчатку, на которой содержится небольшая стрелочка. Крыльчатку необходимо аккуратно повернуть по стрелке, после чего откроется доступ к корпусу и контактной пластине. Именно на неё нанесена разноцветная маркировка проводников. Итоговое подключение практически не отличается от стандартной розетки, единственное — изначально в отверстие на пластине нужно продеть витую пару, а уже потом разравнивать жилы.

Не менее популярной сегодня считается торговая марка Лезард, которая изготавливает компьютерные розетки по иной схеме. Металлическая рамка и лицевая панель фиксируются небольшими болтами, которые легко откручиваются. Главная внутренняя контактная пластина крепится специальными зажимами. Собирая и разбирая такие розетку, нужно знать, что некоторые контакты можно отжать только отвёрткой.

А вот чтобы изъять контактную группу из корпуса, необходимо аккуратно надавить на верхнюю защёлку. После этих манипуляций в руках у мастера окажется небольшая коробочка. Чтобы подключить витую пару, следует снять пластиковую крышечку, которая прижимает проводники. Так как пластик в этом месте довольно упругий, то и усилия должны быть значительными. Остаётся только развести жилы по нанесённой на изделии разметке.

Основные рекомендации специалистов

Когда решено использовать экранированный кабель, то и розетку нужно выбирать соответствующую, где заранее предусмотрено подключение такого изделия. В противном случае экран превратится в огромную антенну, что негативно отобразится на пропускной способности и скорости интернета. Именно по этой же причине не стоит покупать FTP кабель, если к нему не предусмотрено подключение мощного незаземленного оснащения.

Для полноценного использования высококачественных технологий ЛВС на базе витой пары, нужно обустраивать цельные линии. Скрутки и спайки в этом случае просто недопустимы, так как это чревато серьёзными потерями скорости. В тех случаях, когда возникает необходимость нарастить определённый отрезок кабеля, нужно использовать только специальные соединители. Такое приспособление представлено в виде небольшой коробочки, в которую вмонтирована мощная плата с двумя разъёмами RJ-45. В некоторых моделях может быть предусмотрено наличие фиксаторов под витую пару, как у розеток.

Не стоит покупать изделия с большим количеством портов для бытовых условий. Многочисленные патч-корды, которые установлены в одном месте, обязательно начнут запутываться, доставляя пользователям определённый дискомфорт. Лучше всего сделать несколько розеток на разном расстоянии.

Розетки rj: типы и назначение

Компьютерные коммуникации, несмотря на повсеместное внедрение беспроводных технологий передачи данных по-прежнему не могут обойтись без стандартных соединительных линий, использующих соединения сетей на основе проводов витой пары. Удобство и простота этой сетевой технологии заключается в возможности обеспечить быстроту соединения и установку компьютерной сети в одной локации без риска внедрения в сеть посторонних подключений. Успехом этой технологии выступает также возможность использования в качестве точки подключения стандартной розетки rj, вернее ее самой популярной модификации  RJ-45 с одним или несколькими портами подключения.

Содержание

Общее устройство и типы розеток RJ-45
Категории розетки RJ-45
Особенности установки розеток RJ-45

Общее устройство и типы розеток RJ-45

Применение в компьютерных сетях соединений с использованием RJ-45, обусловлено простотой и практичностью их использования, удобством монтажа и простотой устройства. Розетки, как и любое другое коммутационное оборудование состоит из корпуса, внутренней функциональной платы и разъемами для подключения коннектора.

Пластиковый корпус производится из ударопрочного пластика и имеет разные формы и типы, что обеспечивает удовлетворение широкого спектра возможности установки оборудования.

Чаще всего используются розетки RJ-45 типов:

• Однопортовые модели розеток;
• Розетки, имеющие несколько портов подключения.

И если с розеткой, имеющей один порт подключения. Все ясно, то с многопортовыми сериями несколько сложнее – встречаются розетки с двумя, тремя и даже четырьмя портами для подключения. Однако, как показывает практика, не всегда большое количество портов хорошо сказывается на качестве соединения в сети. К тому же розетка с большим количеством портов не всегда удобна в пользовании, особенно при монтаже в офисных сетях.

            Классифицировать розетки также можно и по способу монтажа, ведь от этого во многом зависит удобство пользования. В основном различают:

• Оборудование для внутреннего монтажа;
• Розетки для наружного монтажа;
• Розетки для установки в пластиковые короба.

Внутренние типы розеток RJ-45. применяются для установки по типу стандартных розеток электропитания, при установке в стену, такие конструкции имеют металлический фиксирующий элементы и устанавливаются в стандартные подрозеточники диаметром 60 мм. Обычно такие аксессуары имеют 1,2 или 4 порта подключения. Кабель для подключения устанавливается в кабельный канал в стене, такое решение особенно удачно в офисных помещениях с гипсокартонными перегородками.

Розетки наружного монтажа используются при установке на твердых поверхностях и имеют вид коробки. Особенностью этих розеток выступает наличие основания и в отдельных моделях возможность установки дополнительных разъемов подключения, такие модели получили название модульных. В стандартном варианте они имеют 1 или 2 порта подключения, и возможность увеличения количества портов до 6 штук.

И хотя розетки для установки в пластиковые короба условно можно отнести к наружным розеткам, но это, по сути, отдельный вид исполнения розетки RJ-45. Установка таких моделей обычно проводится в специальные монтажные короба для прокладки кабелей связи. Они могут устанавливаться с основанием, так и только наружной частью, на которую крепятся порты подключения.

Категории розетки RJ-45

Категорирование компьютерных соединений в случае с розетками, больше касается технических характеристик кабеля, который используется для монтажа локальной сети и во многом отображает способность соединения передавать данные. Сетевые технологии очень чувствительны к такому параметру, как полоса пропускания соединения, из-за этого и вводится классификация розеток по категориям:

• Розетки RJ-45 Cat5 устанавливается в сетях, где поддерживается соединение обеспечивающие скорость передачи данных на уровне 100 Мбит/сек. Чаще всего это небольшие по количеству абонентов сети;
• Розетка модели RJ-45 Cat5e (8P8C) обеспечивает сеть, основной рабочей частотой которой является частота 125 МГц. Такой стандарт сегодня наиболее популярный в локальных сетях, он дает возможность обеспечить двойной парой передачу информации со скоростью 100 Мбит/сек. А при включении 4 пар то скорость сети при стандартной работе возрастает до 1000 Мбит/сек;
• Для поддержки сетевых протоколов более высокого уровня с передачей данных со скоростью 1Гбит/сек, используется модель розетки RJ-45 Cat6;
• Более совершенная модификация модели RJ-45 Cat6, модель RJ-45 Cat6А еще более расширяет возможности пользователей в передаче информации. Скорость передачи данных в розетке этой категории достигает 10Гбит/сек.

Такая классификация позволяет обеспечить наиболее разумный подбор оборудования для монтажа – от самой простой и надежной розетки класса 5е, до перспективных моделей класса 6А. При этом ориентироваться следует на то, что в монтаже даже домашних локальных сетей розетки RJ-45, класса ниже 5е использовать не рекомендуется.

Правильный подбор категории розеток во многом зависит от того,  какой соединительный кабель витой пары устанавливается в сети. В розетках RJ 45 применяются специфические 8-ми штепсельные вилки RJ-45, и хотя это уже стало стандартом, но использование правильно подобранного класса витой пары позволит максимально использовать возможности соединения.

Так использование экранированной витой пары FTP4, в котором кабель имеет проводники: 4/2, категории 5е, применяемый для розеток категории 5е позволит получить скорость соединения до 100 Мбит/сек. Неэкранированный провод витой пары UTP4 ( с 4-парами проводов, который относится к 6 категории), дает возможность подключить розетку модели RJ45 cat. 6  и в итоге получить возможность передачи данных со скоростью до — 1ГБ/сек.

Особенности установки розеток RJ-45

Компьютерные розетки RJ45, сегодня применяются как практически универсальные элементы монтажа сетей. Универсальность этих розеток заключается в возможности использования при монтаже разъемов подключения двух основных стандартов подключения T568A и T568B. Для небольших домашних сетей важно при использовании розеток устанавливать провода при монтаже одного стандарта. Совместимость стандартов обеспечит правильность подключения оборудования и исключения ошибки соединения при работе в сети. Сегодня в большинстве сетей принято проводить соединение по стандарту T568B. Запомнить какой стандарт подключения используется в сети довольно просто, достаточно просто внимательно посмотреть на цветовую маркировку, нанесенную на монтажной плате, чтобы произвести верную распиновку витой пары.

Стандартным наполнением внутренностей компьютерной розетки  RJ-45 будет:

• Пластиковый корпус, состоящий из крышки и основания;
• Функциональная плата розетки с разъемом;
• Блок конвекторов для установки проводов кабеля;
• Пластиковая стяжка фиксации кабеля;
• Разъем коннектора.

Установка подобного рода оборудования требует от персонала определенных навыков работы и, конечно, специального инструмента для работы. Использование кухонного ножа или тонкой отвертки с острым жалом может быть использовано в качестве последнего из всех имеющихся инструментов. Для работы с таким деликатным оборудованием все-таки нужно специальный инструмент, а не разводной ключ.

            Для работы необходимо немного – экстрактор и набор отверток. И если отвертки подойдут обычные для монтажа электрооборудования, то экстрактор лучше купить отдельно, тем более что его цена не такая уж и высокая – в среднем 3-4, максимум 12 долларов.

Последовательность работ по установке розетки будет следующей:

• При помощи универсальных клещей для снятия изоляции снимается изоляция с проводов на отрезке 4-5 см;
• Выравнивается длина жил, убираются лишние отрезки жил, концы должны быть на одном уровне;
• Концы проводов разравниваются;
• С корпуса розетки снимается крышка;
• Основание устанавливается на место и фиксируется винтом;
• Кабель фиксируется при помощи пластиковой стяжки;
• Провода заводятся в фиксаторы согласно цветовой кодировке стандарта монтажа;
• Жилы легким нажатием фиксируются в фиксаторе;
• При помощи экстрактора осуществляется окончательная запрессовка разъемов;
• Крышка корпуса устанавливается на место и фиксируется винтом.

Установка розетки предусматривает подвод провода витой пары снизу, верхняя часть крышки должна быть закрыта. После запрессовки всех жил провода рекомендуется проверить не только правильность распиновки жил, но и работоспособность всей конструкции. Работа системы с первого включения позволяет судить о правильности монтажа и запрессовки всех проводов согласно стандарту, а вот отсутствие подключения чаще всего устраняется простым повторением запрессовки жил в правильном порядке.

            Защита компьютерных сетей от несанкционированного снятия информации чаще всего осуществляется установкой специального экранированного кабеля витой пары. Металлическая оплетка или оплетка из фольги дает возможность создать защитный экран вокруг проводников и не позволит осуществить доступ к передаваемой информации. Экранированный кабель также позволяет защитить кабель от влияния источников электромагнитных излучений. Но при этом, необходимо при монтаже подключить экран к специальному разъему корпуса розетки. Это важный момент при выборе розеток RJ-45  для локальных сетей.

Компьютерная розетка RJ-45 — Что это такое? Основные разновидности и как подключить

Основные разновидности компьютерных розеток

Современные компьютерные розетки по конструкции и особенностям установки делятся на два основных типа:

• Встроенные. Такая розетка для компьютера имеет небольшие размеры и современный дизайн. Для фиксации розетки в выбранном месте пластиковый короб вмуровывается в стену с помощью специального алебастрового раствора, после чего в него устанавливается контактная часть. После подключения провода короб полностью закрывается небольшой пластиковой панелью, которая находиться в одной плоскости со стеной.
• Внешние. Короб таких розеток устанавливается непосредственно на поверхность стены с помощью дюбелей и саморезов. После монтажа и подключения контактной части корпус закрывается специальным защитным колпачком.

Подключение компьютерной розетки RJ-45

Кабель, подключаемый к компьютерной розетке, имеет восемь изолированных проводков, которые соединены в четыре «витые пары». В каждой паре одни провод полностью окрашен в определенный цвет, а второй либо покрыт серой обмоткой, либо на его поверхности нанесена тонкая полоска такого же цвета, как и у провода пару с которым он составляет. Провода свиты в пары для того, чтобы во время передачи данных «помогать» друг другу гасить возникающие электрические помехи.

Как правило, на контактной части розетки имеется специальная цветовая маркировка. При подключении необходимо следить за тем, чтобы цвет провода и маркировки совпадал. Пред началом работ необходимо освободить «витые пары» от обмотки и тщательно разровнять проводки для более удобного подключения. Старайтесь сделать это так, чтобы не повредить основную изоляцию проводников.

На поверхности контактной части розетки расположены специальные микроножи, которые прорезают изоляцию прижатого к ним провода и обеспечивают полноценный контакт проводников. Вам необходимо просто завести провод под хомут, после чего в соответствии с маркировкой подсоединить проводники к клеммам. После завершения установки проводников излишки зачищенного провода нужно удалить, а контактную часть установить в короб и закрыть ее лицевой защитной панелью.

Учитывая то, что в таких устройствах нет высокого напряжения, в дополнительной изоляции закрепленных проводов необходимость отпадает, а значит и монтаж компьютерной розетки существенно упрощается.

Внимание! При осуществлении работ, прежде чем монтировать подключенную контактную часть розетки в короб, лучше еще раз внимательно проверьте правильность подключения проводов.

Сегодня подключение розетки осуществляется по стандарту Т568 двумя основными способами «А» и «В». Однако учитывая особенности конструкции информационного кабеля, чаще всего подключение розеток осуществляется по методу «В».

Интернет кабель работает с минимальным напряжением, поэтому во избежание помех при передаче данный его следует располагать как можно дальше от электрической проводки. Если в соответствии со стандартами в вашем доме или офисе проводка проведена в стенах на высоте 20-25 сантиметров от потолка, то интернет кабель лучше вмонтировать ближе к плинтусу.

Нюансы подключения встраиваемых розеток

Как подключить компьютерную розетку встраиваемую? Принцип подключения такой розетки практически ничем не отличается от вышеизложенной схемы. Однако в силу особенностей конструкции встроенных розеток, могут возникнуть проблемы с их разборкой для подключения проводников к клеммам.

Современные производители предлагают нам информационные розетки контактная коробка, в которых находится под пластиковой крыльчаткой. Если вы купили именно такое устройство, то для того, чтобы добраться до клемм, вам достаточно провернуть крыльчатку по часовой стрелке.

К примеру, розетка компьютерная rj 45 от компании «Лезард» разбирается еще более проблематично. В такой розетке лицевая панель и основная металлическая рама фиксируются на специальный болт, который раскручивается без особых усилий, а вот контактная пластина закреплена на зажимах.

Чтобы получить удобный доступ к клеммам необходимо снять пластиковую крышку, предназначенную для надежной фиксации проводников. Крышку можно убрать поддев ее со всех сторон отверткой. Когда, наконец, доступ к контактной пластине получен, встраиваемая розетка компьютерная подключается по схемам указанным выше.

Выбирая информационные розетки встраиваемые, помните о том, что они имеют более хлопотную схему установки. В данном случае монтаж компьютерных розеток rj 45 в короб предполагает не только выбор наиболее подходящего места для фиксации устройства, но и подготовку отверстия в стене для вмуровывания основной пластиковой коробки и вывода через нее информационного кабеля.

Если вы ранее не занимались подобными работами и сомневаетесь в том, что сможете самостоятельно разобраться во всех нюансах разборки и подключения розеток то лучше избавьте себя от всех хлопот и обратитесь за квалифицированной помощью к опытным специалистам.

Подключение розетки RJ 45

Некоторые моменты в процессе ремонта ускользают от внимания владельцев и персонала, выполняющего работы. О прокладке кабеля для места соединения с телефоном или компьютером вспоминают после отделки стен и завершения дизайнерского процесса. Подключение розетки RJ 45 следует выполнять своевременно и в соответствии с определенными правилами.

Чаще всего провайдеры осуществляют прокладку кабеля к компьютеру от распределительного устройства или оставляют разъем, нужный для последующего присоединения. Но современное насыщение техникой нового поколения выдвигает и новые требования потребителей. Иногда в одной квартире к интернету требуется присоединить пару компьютеров и ноутбук, несколько телевизоров, холодильник и прочую технику.
Наличие компьютера практически в каждой семье предполагает удобство и верно произведенный монтаж подобного элемента, который обеспечит безукоризненное функционирование вашей техники. Определенное количество скрученных пар токопроводников в изолированной оболочке в оболочке из пластика составляют основу кабеля типа «витая пара», используемого для этих целей.

Восемь проводов, составляющих четыре пары, применяются в сети для подключения требуемого электронного прибора. Значительно упрощает проведение работ окрашивание проводов в разный цвет.

Комплект инструментов и материалов

Никогда не стоит пренебрежительно относиться к выбору всех необходимых элементов для выполнения подключения. Скрупулезная комплектация всеми средствами позволяет быть уверенным, что удастся избежать дорогостоящих переделок и затрат, а итоговый результат в точности до мелочей будет таким, каким он планировался перед началом работ. Наш набор включает в себя:

• наиболее популярная при соединении с интернетом розетка RJ 45 с 8-ю портами категории 5е;
• неэкранированный кабель из восьми жил UTP-5е с возможностью передачи информации по сети с номинальными показателями до 1000 Мбит/сек, в котором каждая из четырех пар отличается по цвету. Важный нюанс – один из элементов пары имеет сплошную окраску, а второй выполнен в белом варианте с нанесенной полоской соответствующего оттенка;
• качественный перфоратор с нужной мощностью позволит избежать всех неудобств, которые неизбежны при работе с механическим инструментом;
• необходимые инструменты для произведения зачистки и обжима проводов  ускорят время, требуемое для проведения этого этапа работ, и позволят облегчить подобную операцию;
• специальная коробка для установки, которая очень удобна для монтажа и не испортит внешний облик помещения.

Значительно облегчит работу хороший набор отверток, которые потребуются на каждой стадии предварительных процедур и непосредственном процессе подключения.

Порядок проведения предварительных работ

Перечень операций, необходимых на начальном этапе установки:

• Заранее проделываются штробы, через которые к нужному месту прокладывается кабель. Используя этот способ, владелец жилья обеспечит надежную защиту проводки от потенциальных повреждений и сохранит привлекательность интерьера. Эта, незначительная на первый взгляд, деталь очень важна при обустройстве в квартирах с выполненным в современном стиле ремонтом.
• В обозначенном месте с помощью перфоратора проделывается отверстие со свободным концом витой пары. В нем дюбелями или саморезами закрепляется установочная коробка.

Скобы или кабельный короб нужны для установки проводки на стену при варианте открытого подключения сетевой розетки. Жестко закрепив розетку, следует снять крышку и приступать к самому процессу непосредственного подключения.

Особенности подключения

Стандарты Т568А или Т568В, по которым выполняется подключение, достаточно просты по своей сути. Каких-либо затруднений на этой стадии проведения работ обычно не возникает. Отличия между двумя способами состоят только в окраске проводов.

Маркировка клемм соответствует цвету подключаемых к ним проводов. Стандартный способ – применение наклейки с маркером определенного цвета. Во избежание каких-либо казусов все устанавливаемые розетки подключаются абсолютно одинаково.

Последовательность операций

Необходимо выполнить несколько простых действий в определенной очередности:

• с розетки снимается закрывающая внутреннее пространство крышка, и открывается доступ к внутреннему пространству;
• производится зачистка внешнего слоя кабельной изоляции. Необходимо освободить 5-6 см и хорошо расправить жилы;
• каждую жилу в витой паре тщательно выровнять и отделить от соседних;
• освобожденные жилы вкладываются в порты с учетом особенностей схемы подключения. Снятие изоляции в этом случае не является обязательным. Механизм соединения, находящийся внутри, обеспечит надежность контакта.

Работающие по принципу зажимов специально вмонтированные защелки обеспечат обжим кабеля RJ 45 без необходимости применения дополнительных инструментов. Никаких проблем при этом не возникает. Но, если зажимные элементы отсутствуют, выручат болтики, которыми можно зафиксировать кабель с использованием отвертки.

Далее производится два финальных действия. Розетка жестко фиксируется на поверхности стены или в установочной коробке, и возвращается на место лицевая крышка.

Тестирование

Обязательно следует проверить новую сеть на ее работоспособность. Интернет должен работать, если все работы произведены правильно, без нарушений требуемых стандартов. Если же возникли затруднения, в первую очередь анализируется подключение проводников и качество выполненного соединения на коннекторах.

Иногда одолевают сомнения в возможности выполнить работу самостоятельно. Часто элементарно не хватает времени для подобного процесса. Оптимальное решение – обратиться к специалистам, оказывающим услуги такого вида. В перечне услуг большинства интернет-провайдеров предусмотрено выполнение заказов по установке розеток.

Выбирать между самостоятельной работой или обратиться за помощью к профессионалам – решение сугубо индивидуальное.

RJ45, проводка

В Canford часто задают вопрос: «Какой цветовой код для подключения разъемов RJ45?» Без сомнения, это возникает, потому что их больше одного! Здесь мы предлагаем некоторые пояснения к различным «стандартам».

Чтобы определить используемый код, нужно сначала решить, что будет делать соединение. Обычно разъемы используются для компьютерных сетей, хотя есть и другие приложения, поэтому здесь мы предполагаем установку ИТ-инфраструктуры.

Во-первых, немного предыстории. Сетевой интерфейс современного ПК использует пару (или пары) для отправки данных и пару (или пары) для приема данных. (Точные детали различаются, но давайте будем простыми!). Таким образом, на вход «приема» сетевой карты должны передаваться данные с выхода «передачи» другого устройства. Различные организации по стандартизации договорились, что внутреннее соединение в концентраторе или коммутаторе будет выполнено таким образом, чтобы облегчить это простым подключением ПК к концентратору с помощью «прямых» или двухконтактных соединений.Поэтому, если оборудование соответствует этому стандарту, все, что требуется — это прямое штыревое соединение.

Патч-панели и настенные панели

Рассмотрите кабели, проложенные от коммутационной панели к розетке в стене или полу. Если они будут использоваться для локальной сети Ethernet, вероятно, будет использоваться кабель категории 5 или выше, который состоит из четырех витых пар. Не все из них используются во всех сетях, но нормально завершить все пары, готовые к будущим обновлениям. Существует два цветовых кода, обычно называемых EIA / TIA 568A и EIA / TIA 568B. Следующее относится к проводке Ethernet 10 МГц и 100 МГц, в частности к системам 10 Base-T и 100 Base-T.

EIA / TIA 568A

EIA / TIA 568B

Обратите внимание, что это цветовые коды. Они не обозначают ничего особенного. Единственная разница заключается в цвете пары, используемой для подключения приема к ПК, и все пары кабеля CAT5 идентичны во всем, кроме цвета и положения в компоновке. Таким образом, фактически оба цветовых кода будут давать одинаковый эффект, если цветовой код одинаков на обоих концах кабельной трассы.

Итак, что использовать? Пока соединения на обоих концах кабеля одинаковы, все будет в порядке. Выберите схему, которая соответствует уже установленному оборудованию.Если начинать с нуля, некоторые отсеки для патчей будут иметь клеммы с перфорацией, расположенные в соответствии с той или иной схемой, поэтому сначала проверьте их! В противном случае EIA / TIA 568B является наиболее часто используемым цветовым кодом в Великобритании и США. EIA / TIA 568A распространен в Европе.

После вышеизложенного станет очевидно, что соединительный шнур от стены к ПК также может быть подключен любым стандартом, при условии, что оба конца совпадают.

Прямое соединение

Внимательный читатель теперь заметит, что прямое проводное соединение между двумя ПК приведет к тому, что выход передачи одного ПК будет соединен с выходом передачи другого ПК. Это не хорошо. Здесь нам понадобится «перекрестный» кабель. Осмотр двух схем кабельной разводки покажет, что кабель, составленный из схемы 568A на одном конце и схемы 568B на другом, выглядит следующим образом:

. … И волшебным образом поменял местами пары, так что передача соединяется для приема в обоих направлениях. У нас есть кроссовый кабель! Gigabit Ethernet, 1000 Base-T, при разводке используются оставшиеся две пары кабеля для передачи двунаправленных данных, не требуя кроссовера.

От концентратора к концентратору

Та же проблема возникает при каскадном соединении концентраторов и коммутаторов, хотя многие современные устройства имеют порт «восходящей линии связи» или порт с перекрестным коммутатором, так что это соединение может быть выполнено с использованием «прямого кабеля».

Гнездо RJ45, гнездо для панельного монтажа, RJ45 Водонепроницаемый и пылезащищенный соединитель, IP65 | Гнездо соединителя | Гнездо соединителя Разъем IP65

Технические характеристики:
Режим подключения:	Подключение / отключение,
Уровень защиты:	IP65
Спецификация кабеля:	0. 15 мм2 ~ 0,2 мм2 / 26 ~ 24 AWG
Диапазон диаметров:	Φ5,5 мм ~ Φ7 мм
Диаметр контакта × Кол-во:	8
Номинальный ток (A):	1,5 A
Рабочее напряжение (AC.V.rms):	500V
Выдерживаемое напряжение (AC.V) 1 мин:	2500V
Сопротивление контакта:	<1 МОм
Сопротивление изоляции :	> 500 МОм
Долговечность:	≥500 циклов соединения и разъединения
Температурный диапазон:	-40 ° C ~ 80 ° C
Способ подключения кабеля:	Припой
Предотвратить уровень горения:	UL94-V0
Повышение температуры:	20 А на контакт при 30 ° C, 25 А на контакт при 40 ° C, 30 А на контакт при 50 ° C.
Материал:
Корпус и изолированные детали:	Высококачественные инженерные пластмассы
Металл фурнитуры:	Цинковый сплав (жемчужно-твердый хром)
Контактный штифт:	Медный сплав (позолоченный)
Пружина:	Нержавеющая сталь
Уплотнение:	Силикагель
Основные характеристики:
— Герметичный от пыли и жидкости (IP65)
— Устойчивость к вибрации, ударопрочности, сопротивление растяжению
— Быстро вставлять или вынимать одной рукой
Области применения:
— Сценическое оборудование	— Интеллектуальная сеть
— Медицинское оборудование	— Сервер
— Оборудование для солнечной энергии	— Судовое оборудование
— Электрооборудование	— Автомобильное оборудование
— Коммуникационное оборудование	— Тяжелая техника

Дорогие друзья:

Добро пожаловать в наш магазин, не могли бы вы принять несколько минут, чтобы посмотреть эту инструкцию? благодарю вас.

1. Чтобы выбрать правильные продукты, мы тщательно составили для вас категории, если у вас есть дополнительные запросы, например: нужен бампер или без бампера, вы можете оставить сообщение при заказе, конечно, вы можете связаться с нами напрямую.

2. Если вам нужен сварочный кабель для разъема, вам лучше указать параметры кабеля и спецификацию разъема. Если это кабель для профессионального оборудования, укажите определение сварного шва.

3.У нас хорошая цена за большое количество, и мы можем настроить кабель в соответствии с требованиями заказчика.

4. пожалуйста, отправьте сообщение, чтобы сообщить нам, какой тип вы хотите, когда вы делаете заказ! Если вы заинтересованы, пожалуйста, не стесняйтесь свяжитесь с нами, чтобы увидеть больше продуктов, 306088673 (at) qq (dot) com, спасибо

5. Вся наша цена — это розничная цена, если вы размещаете заказ более 10 штук, мы хотели бы предложить скидку 10%, любые При заказе более 20 штук мы предлагаем скидку 20%. Если у вас есть оптовый заказ, пожалуйста, свяжитесь с нами для получения дополнительной скидки

6. Независимо от вашего количества, мы будем рады отправить вам товар своевременно и предложим вам номер отслеживания, чтобы вы могли следить за товаром. вверх.

7. Проданный нами разъем является разъемом, совместимым с международными брендами. Пожалуйста, выберите правильный номер детали в соответствии с тем, что вам нужно. Любой номер детали, который необходимо подтвердить, свяжитесь с продавцом для уточнения деталей. Большое спасибо за ваше доверие

Информация о транспортировке:

A: Все ваши заказы имеют номер для отслеживания, по которому вы можете отслеживать товары в любое время.Независимо от того, сколько вы покупаете.

B: При любом заказе на сумму более 200 долларов США мы отправим вам товар через DHL, в кратчайшие сроки мы сможем связаться с вами в течение 5 дней. При заказе до 200 долларов США мы отправим вам товар посылкой, это займет около 18 дней. Если стоимость вашего заказа меньше 200 долларов США, и вы хотите получить доставку через DHL, свяжитесь с нами, чтобы заплатить 15 долларов США за доставку.

Лучшие обжимные соединители CAT5E RJ45

Меню

• Главная
• Форумы Новые сообщения Искать на форумах
• хранить Купить Blue Iris Мои сериалы
• Вики Страницы Последние действия
• инструменты IPCT + Облако синего ириса Обновления Blue Iris IPCT DDNS Калькулятор фокусных линз Калькулятор места на жестком диске Инструмент сброса Hikvision PW Поиск IP-адреса Проверка открытых портов Тест скорости Сторожевой таймер
• Пожертвовать
• Загрузки Последние обзоры Поиск ресурсов
• СМИ Новые средства массовой информации Новые комментарии Поиск в СМИ
• Какие новости Новые сообщения Новые средства массовой информации Комментарии в новых СМИ Новые ресурсы Новые сообщения профиля Последние действия
• Инструменты Blue Iris

.
