Какого цвета заземление: фаза, ноль, земля и их обозначение в квартире. Что означают цвета электрических проводов, расшифровка на схеме и в электрике 220

Содержание

Цвет провода заземления и выбор его сечения

Схема заземления

Какого цвета провод заземления? Такой вопрос часто встает перед многими нашими согражданами при подключении современного высокотехнологичного оборудования, которое выполнено согласно всем нормам и правилам соответствующих нормативных документов.

Ведь заземление стало неотъемлемой частью любых электрических приборов, начиная от обычного светильника и заканчивая мощными электродвигателями. Поэтому в этой статье мы уделим особое внимание вопросу заземления электрооборудования.

Зачем нужен, и какие виды заземления бывают?

Прежде всего следует определиться, зачем вообще нужно это заземление и какие виды заземления бывают? Для ответа на этот вопрос воспользуемся ПУЭ (Правила устройства электроустановок), в которой данному вопросу посвящена целая глава 1.7.

Зачем необходимо заземление?

Для ответа на этот вопрос воспользуемся п. 1.7.29 ПУЭ, которое говорит, что защитное заземление – это заземление, выполняемое в целях электробезопасности. Как следует из определения, основная цель данного соединения — обеспечение защиты человека. Как оно действует и зачем — давайте разберем подробнее.

Итак:

  • Как известно, любая электроустановка или электроприбор имеет проводники и детали схемы, находящиеся под напряжением. Данные проводники и детали схемы имеют изоляцию, которая препятствует наведению напряжения на корпусе электроприбора. Это может быть как изоляционный материал, так и воздушный зазор, достаточный для исключения соприкосновения с корпусом.
  • В случае нарушения изоляционных свойств проводника либо попадания воды на детали схемы, находящиеся под напряжением, возможно появление напряжения на корпусе. Вследствие этого при прикосновении к корпусу такого устройства возникнет ток, цепь которого будет проходить через человека на землю.
  • Как гласит инструкция по оказанию первой помощи, смертельным для человека является ток в 100мА. Это очень маленькая величина. А для цепей постоянного тока она еще меньше.

Обратите внимание! Кто-то сейчас начнет говорить, что это все ерунда и его било током значительно большего значения. Но, во-первых, он вряд ли замерял величину тока, протекавшего через его тело. А во-вторых, здесь многое зависит от цепи протекания тока по человеку, его изоляции, которая достаточно существенно меняется в течение дня, состояния сердца и многих других параметров. Поэтому мы советуем довериться в этом вопросе медикам.

Протекание тока при отсутствии защитного заземления

  • В случае же, если корпус устройства заземлен, то при появлении на его корпусе напряжения, через защитное заземление потечет ток. При этом напряжение на самом корпусе будет близким к нулю. Поэтому при прикосновении к нему человека нечего не произойдет, ведь какой бы не был человек он имеет большее сопротивление, чем заземляющий проводник.

Виды заземления

На данный момент существует несколько видов заземления. Причем большинство из них обусловлены не столько вопросами электробезопасности, сколько вопросами работы электрических установок.

Мы рассмотрим только вопросы, связанные с защитным заземлением в цепях с глухозаземлённой нейтралью, которая используется в большинстве сетей с напряжением до 1кВ.

Системы заземления в сетях с глухозаземленной нейтралью

Согласно п. 1.7.3 ПУЭ, на данный момент в сети до 1кВ с глухозаземленной нейтралью используются системы TN – C, TN – S, TN – C – S и TT. Каждая из этих систем имеет свои особенности образования нулевого и защитного провода и практически все из них можно создать своими руками.

Итак:

  • Система TN – S предполагает раздельное подключение и пролегание провода нейтрали и защитного заземления по всей длине, в нашем случае от понижающего трансформатора на подстанции до нашего электроприбора.
  • Система TN – C предполагает совместную прокладку провода нейтрали и защитного заземления. Но для данной системы есть определенные ограничения, которые позволяют применять ее только в распределительных устройствах, ведь в противном случае цена использования такой системы будет не целесообразна. Но об этом мы поговорим чуть ниже.
  • Система TN – C – S
    предполагает совместную прокладку провода нейтрали и защитного заземления с его последующем разделением. Например, от понижающего трансформатора на подстанции до вашего дома они проложены совместно, а для разводки по дому и квартирам разделены на отдельные проводники.
  • И наконец, система TT предполагает прокладку отдельного провода нейтрали от понижающего трансформатора до конечного потребителя. При этом провод защитного заземления подключается к независимому контуру.

Правила обозначения нулевого и защитного проводника

Теперь мы вплотную подошли к вопросу, каким цветом провод заземления обозначается в схемах и по месту. Ведь данный вопрос имеет четкие предписания, которые оговорены в главе 1.1 ПУЭ.

Правила цветового обозначения проводов

Итак:

  • Начнем с обозначения нулевого провода. Согласно п.1.1.29 ПУЭ, данный проводник должен быть обозначен голубым цветом. Причем сделано это должно быть по всей длине проводника. Исключение составляют места, не доступные для обслуживания.

Обратите внимание! При нанесении цветовой окраски непосредственно на проводник краска должна отвечать требованиям по нагреву, а также должна сохранять стойкость цвета в процессе эксплуатации.

  • Кроме цветового обозначения для нулевых проводов предусмотрено еще и буквенная маркировка. Ее зачастую используют при обозначении нулевых проводников в схемах. Согласно п.1.1.29 ПУЭ, они должны иметь обозначение – N.
  • Цвет заземляющего провода, предназначенного для электробезопасности, должен быть выполнен в виде желто-зеленых полос. Причем при нанесении окраски непосредственно на проводник это могут быть равные полосы шириной от 15 до 100 мм.
  • Буквенное обозначение для проводников защитного заземления используется в основном в схемах, но может быть применено и на самих проводниках. Согласно п1.1.29 ПУЭ, оно должно быть – РЕ.
  • А вот провод заземления какого цвета необходимо применять для систем TN – C и TN – C – S? Ведь данные системы предполагают использование одной шины в качестве нулевой и в качестве защитной. В этом случае проводник должен иметь голубую окраску по всей длине, а на концах проводников должна быть нанесена желто-зеленая окраска.
  • Отличия данные системы имеют и в плане буквенного обозначения. В системах TN – C и TN – C – S для обозначения нулевого и защитного проводника используются символы PEN.

Выбор сечения нулевых и защитных проводников

Но не только вопрос: какого цвета заземляющий провод ,  должен вас интересовать при создании контура заземления. Одним из важнейших вопросов в этом плане является сечение проводников и непосредственно конструкций, которые можно использовать в качестве заземления.

  • Для заземления могут быть использованы искусственные и естественные заземлители. К естественным заземлителям, согласно п. 1.7.109 ПУЭ, относятся железобетонные и металлические элементы зданий, металлические водопроводные трубы, пролегающие в земле, металлические оболочки кабелей, проложенных в земле, обсадные трубы скважин и многое другое.
  • В то же время в качестве естественных заземлителей запрещено использовать газовые, канализационные и трубы системы отопления, алюминиевые оболочки кабелей и предварительно напряженную арматуру железобетонных конструкций.

Обратите внимание! Запрет на использование данных систем в качестве заземлителей не исключает их подключение к заземлению для выравнивания потенциалов.

На фото представлена таблица выбора сечения проводников для монтажа искусcтвенного заземлителя

  • Искусственные заземлители обязательны для использования в сетях выше 1кВ. В домашних же условиях зачастую можно обойтись искусственными заземлителями. Если же вы собрались монтировать собственный контур заземления, то видео на страницах нашего сайта должно помочь вам в этом вопросе.
  • Искусственный заземлитель должен изготавливаться из медных, оцинкованных или просто металлических изделий. Причем размеры и сечение таковых строго нормируются. Все эти требования сведены в табл.1.7.4 ПУЭ.
  • Что касается сечения проводников заземления, то они должны быть такого же сечения, как и фазный провод. Данное правило распространяется на все проводники сечением до 16 мм
    2
    . Для проводников большего сечения имеется табл. 1.7.5 ПУЭ.

Таблица выбора сечения защитных проводников

  • Отдельно стоит отметить системы TN – C и TN – C – S. Для данных систем минимальное сечение совместного нулевого и защитного провода должно быть не меньше 10 мм2 для меди и не менее 16 мм2 для алюминиевых проводников. Это делает возможным применение таких систем только в распредустройствах. Совмещать нулевой и защитный проводники при меньшем сечении провода запрещено.

Вывод

Теперь вы знаете, как правильно выбрать заземление и цвет провода для его обозначения. Как видите, это задача не столь уж и сложная, но она требует взвешенного подхода. Ведь от правильности ваших действий зависит не только ваша жизнь, но и членов вашей семьи. Поэтому наплевательское отношение к данному вопросу недопустимо.

Электрика и цвета проводов в электрических схемах



Сегодня трудно представить себе электропроводку без применения цветной изоляции. И это не маркетинговые «фишки» производителей, стремящихся преподнести свой товар в красках, и немодные новшества, к которым стремятся потребители. На самом деле — это простая и практическая необходимость, которая определена строгими госстандартами на соответствие правильной маркировки. Для чего это нужно.

Оглавление:

Цвета проводов в электрических соединениях
Маркировка по цветам
Цветовая маркировка проводов и шин переменного трёхфазного тока
Маркировка проводов по цветам. Цвета проводов в электрике (шины постоянного тока)
Маркировка проводов по цветам. Цветовая палитра защитного нулевого и рабочего контакта
Однофазная электрическая цепь. Расцветка фазных проводов
Какого цвета провод заземления. Маркировка проводов по цветам (фаза — ноль — земля)
Маркировка проводов по цветам. Обозначение нуля и нейтрали
Маркировка проводов по цветам. Цветовое обозначение фазы
Буквенно-цифровое обозначение проводов по цвету

Как выглядит заземление?

Согласно ПУЭ, изоляция «земли» должна быть окрашена в желто-зеленый оттенок. Обращаем Ваше внимание на то, что производителем также применяется нанесение на земельный провод желто-зеленых полос в поперечном и продольном направлении. В некоторых случаях оболочка может быть чисто желтого либо чисто зеленого цвета. На электрической схеме заземление принято обозначать латинскими литерами «PE». Очень часто «землю» называют нулевой защитой, не стоит ее путать с нулем рабочим (ноль)!

Внешний вид

Графическое изображение на схеме

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

3

Отдельный цвет для нулевого провода и разнообразие расцветки фазного

Как свидетельствует ПУЭ, для нейтрального провода, который ещё часто называют нулем, выделено единственное цветовое обозначение. Таким цветом является синий, причем он может быть яркого или темного исполнения и даже голубым – всё зависит от компании-изготовителя. Даже на цветных схемах этот провод всегда прорисовывается синим цветом. В распредщитке нейтраль подсоединяют к нулевой шине, которая соединена со счетчиком напрямую, а не с использованием автомата.

Цвета проводов фазы, согласно ГОСТ

Согласно ГОСТу, цвета проводов фазы могут иметь любой окрас за исключением синего, желтого и зеленого, поскольку эти цвета относятся к нулю и заземлению. Такой подход помогает отличить фазный провод от остальных, поскольку он является наиболее опасным при работе. По нему проходит ток, поэтому крайне важно обеспечить правильное обозначение, чтобы работать было безопасно. Чаще всего фазные жилы в трёхжильном кабеле обозначаются черным или красным цветом. ПУЭ не запрещает использовать другие расцветки за исключением цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазную жилу в следующих оболочках:

коричневой;серой;фиолетовой;розовой;белой;оранжевой;бирюзовой.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – «фазные». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
2. Возникновение пожаров.
3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина «Line», или «линия» (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

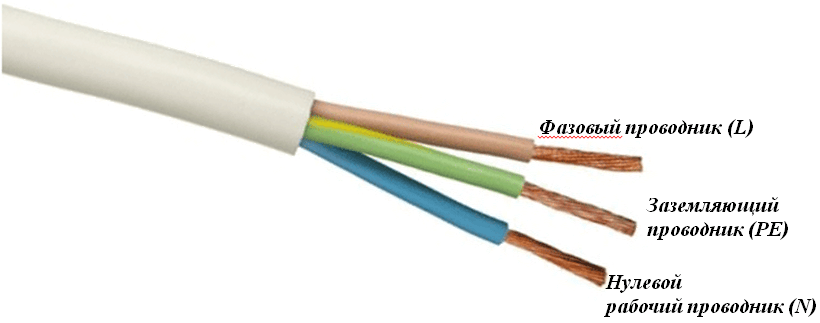

Каких цветов бывают провода в кабеле: фаза, ноль, земля

В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше.

Зачем это надо

В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен.  Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.

Цвета проводов имеют определенное значение

Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.

Цветовая маркировка провода заземления

По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.

Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.

Цвет провода заземления — одножильного и многожильного

Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля». К надписям часто добавляется графическое изображение (на рисунке ниже).

В некоторых случаях на схемах шина «земля» и подключение к ней обозначается зеленым цветом

Цвет нейтрали

Еще один проводник, который выделяют определенным цветом — нейтраль или «ноль». Для него выделен синий цвет (ярко-синий или темно-синий, изредка — голубой). На цветных схемах эта цепь также прорисовывается синим, подписывается латинской буквой N. Так же подписываются контакты, к которым необходимо подключить нейтраль.

Цвет нейтрали — синий или голубой

В кабелях с гибкими многожильными проводами, как правило, используется более светлые оттенки, а одножильные жесткие проводники имеют оболочку более темных, насыщенных тонов.

Окраска фазы

С фазными проводниками несколько сложнее. Их окрашивают в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами надо быть особенно аккуратными и внимательными, ведь именно на них присутствует напряжение.

Цветовая маркировка проводов: какого цвета фаза — возможные варианты

Итак, наиболее часто встречающаяся цветовая маркировка проводов фазы — красный, белый и черный. Еще могут быть коричневый, бирюзовый оранжевый, розовый, фиолетовый, серый.

На схемах и клеммах фазные провода подписываются латинской буквой L, в многофазных сетях рядом стоит номер фазы (L1, L2, L3). П кабелях с несколькими фазами они имеют разную окраску. Так проще при разводке.





Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим. При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально.

Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

индикаторная отвертка;
мультиметр или тестер.

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

С индикаторной отверткой работать просто

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение)  или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.

Тестер дает однозначный ответ

В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».

Источник: elektroznatok.ru

Это интересно: Как сделать опалубку для фундамента своими руками — разбираемся обстоятельно

Каким цветом обозначается фаза и ноль

В однофазных линиях без заземляющего проводника, фазный проводник помечают красным цветом, нулевой — синим. Так же часто встречается сочетание фазный – белого цвета, нулевой провод – голубого цвета. Худшее сочетание цвета проводов, фаза, ноль, земля встречающееся в окрашивании проводников – белый, красный, черный.

Если брать стандарты идентификации, фазный провод должен быть красный, черный – заземляющий проводник, белый – ноль. Но из практики лучше ноль сделать красным, а фазу — белой. Визуально нулевые проводники будут лучше видны. Существует опасность смешивания фазных и нулевых проводников, выполненных разными материалами! Лучше маркировать концы проводников изоляционной лентой стандартных цветов.

Цвета проводов в электрических соединениях

Маркировка по цветам

Всё многообразие расцветок и определённые цвета, выбранные из этой палитры — сведены к одному (единому) стандарту (ПУЭ). Таким образом, жилы проводов идентифицируются по цвету или буквенным и цифровым обозначениям. Принятие единого стандарта по цветовой идентификации электропроводов сильно облегчило работу, связанную с их коммутацией. Каждая жила имеет определённое назначение и обозначается соответственным тоном (синим, жёлтым, зелёным, серым и т. д.).

Маркировка проводов по цветам делается по всей их длине. Дополнительно осуществляют идентификацию в точках соединений и на концах жил. Для этого используют цветную изоленту или термоусадочные трубки (кембрики) соответственных тонов.

Давайте рассмотрим, как выполняется электропроводка и цветовая маркировка проводов для трёхфазных, однофазных и сетей постоянного тока.

Новичкам, и не только, пригодится статья о применении УЗО в электрике.

Цветовая маркировка проводов и шин переменного трёхфазного тока

Окраска шин и высоковольтных вводов трансформаторов в трёхфазных сетях делается следующим образом:

шины с фазой «А» окрашивают жёлтой палитрой;
шины с фазой «В» — зелёным тоном;
шины с фазой «С» — красным тоном.

Маркировка проводов по цветам. Цвета проводов в электрике (шины постоянного тока)

В народном хозяйстве часто используют цепи постоянного тока. Они находят своё применение в определённых областях:

Промышленность и строительство (элетрические краны, погрузочная техника, электротележки и прочее).
Электрофицированный транспорт (троллейбусы, трамваи, электровозы, карьерные самосвалы и даже теплоходы).
Электрические подстанции (питание автоматических устройств и оперативных цепей защиты).

В сетях постоянного тока нет фазного и нулевого контакта. Для таких сетей используют только два контакта разных полярностей — плюс и минус. Для их отличия соответственно применяют два цвета. Положительный заряд окрашивается в красный, а отрицательный в синий. Голубым цветом обозначают средний контакт, который маркируется литерой «М».

«Старожилам» электромонтажа наверняка знакомы старые методы проводки и цветовой маркировки электропроводов. Основными цветами электрического кабеля были — белый и чёрный. Но это время ушло в далёкое прошлое. Каждый цвет теперь, а их явно не два, имеет своё назначение и доминирующий профиль.

Контактные цвета в электрике указывают назначение и принадлежность проводников к определённой группе, что облегчает их коммутацию. Вероятность ошибки в процессе монтажа, которая может привести к короткому замыканию во время пробного подключения или поражение током во время ремонта значительно снижается.

Маркировка проводов по цветам. Цветовая палитра защитного нулевого и рабочего контакта

Нулевой рабочий контакт обозначается голубым тоном и литерой N. Маркировкой PE обозначают нулевой защитный контакт, который окрашивают в жёлто-зелёные полосы. Комбинация таких тонов применяется при маркировке защемляющих проводников.

Проводник синего цвета по всей длине с жёлто-зелёными полосками в местах соединения говорит о совмещённом нулевом рабочем и нулевым защитном соединении (PEN). Однако ГОСТ допускает и взаимообратную противоположность этой окраски:

Рабочий нулевой контакт обозначается литерой N и имеет голубую окраску.
Защитный нулевой (PE) с жёлто-зелёным цветом.
Совмещённый (PEN) определяют по жёлто-зелёному цвету и голубой метке на концах.

Однофазная электрическая цепь. Расцветка фазных проводов

Согласно стандартам ПУЭ фазные контакты обычно обозначаются чёрным, красным, фиолетовым, белым, оранжевым или бирюзовым тоном.

Однофазные электрические цепи создаются путём ответвления трёхфазной электросети. При этом цвет фазного контакта однофазной цепи должен соответствовать цвету фазного провода трёхфазного соединения. При этом цветовая маркировка фазных контактов не должна совпадать с N — PE — PEN расцветкой. На немаркированных кабелях цветные метки ставятся в месте соединения. Для их обозначения используют цветную изоленту или термоусадочную трубку (кембрик).

Какого цвета провод заземления. Маркировка проводов по цветам (фаза — ноль — земля)

При монтаже сетей освещения и подвода электропитания на розетки используют кабель с тремя проводами (трёхжильный кабель). Использование стандартной цветовой системы (цвет проводов фаза-ноль-земля) существенно уменьшает время ремонта. Многожильная проводка в стандартной разноцветной изоляции намного упрощает прокладку электрических цепей и монтажные работы по проводке сетей переменного тока с его заземлением. Особенно это актуально при разводке и ремонте электросистемы, которая делается разными мастерами, но под общим руководством ГОСТа. Иначе каждому мастеру пришлось бы лишний раз перепроверять работу своего предшественника.

«Земля» обычно обозначается жёлто-зелёным цветом и маркировкой PE. Иногда встречается зелено-жёлтый окрас и маркировка «P Е N». В этом случае присутствует синяя оплётка на концах электропровода в местах крепления и заземление совмещается с нейтралью.

Распределительный щиток подключается к шине заземления и к металлической дверки щитка. Распределительная коробка обычно подключается к заземлённым проводам светильников или контактам заземления розеток.

Маркировка проводов по цветам. Обозначение нуля и нейтрали

«Ноль» обозначается синим цветом. В распределительном щитке его подключают к нулевой шине и обозначается литерой N. К шине также подключаются все провода синей окраски. Она подсоединяется к выводу с помощью счётчика или напрямую, без установки автоматического устройства.

Провода коробки распределения (исключение составляет провод с выключателя) обозначаются синей нейтральной палитрой. При соединении они не принимают участия в коммутационном процессе. «Нулевые» провода синего цвета подключаются к розеткам и контакту N, который обозначен на обратной стороне розетки.

Маркировка проводов по цветам. Цветовое обозначение фазы

Провод фазы обычно обозначается красным или чёрным цветом. Хотя его расцветка может быть не столь однозначна. Он также может быть коричневым, но синим, зелёным и жёлтым — никогда. В автоматических щитках «фаза», идущая от нагрузки потребителя, стыкуется с нижним контактом счётчика. Коммутация фазового провода осуществляется в выключателях. При этом замыкание контакта происходит во время выключения и происходит подача напряжения к потребителям. Чёрный провод фазной розетки подключается к контакту, который обозначают буквой L.

Буквенно-цифровое обозначение проводов по цвету

Алюминий обозначается литерой «А», как составляющая сердечника. Если эта буква отсутствует в обозначении — значит, сердечник медный.
Многожильный кабель с сердечником из алюминия и дополнительной алюминиевой оплёткой обозначается литерами «АА».
Обозначение «АС» применяется в случаях дополнительной свинцовой оплётки.
Если кабель влагозащищенный с дополнительной оплёткой из двухслойной стали, то его обозначают буквой «Б».
Кабеля, которые не поддерживают горение обозначаются «Бн».
Имеющие поливинилхлоридную оболочку буквой «В».
Кабеля, не имеющие защитной оболочки маркируются буквой «Г».
Контрольный кабель, который обматывается проволокой под верхним слоем обозначается буквой «К».
Резиновая оболочка и оболочка из негорящей резины обозначаются буквами «Р» и «НР» — соответственно.

Знание элементарных цветовых маркировок проводов и их назначение поможет любому электрику-любителю в монтаже домашней электропроводки (с заземлением). При желании вы легко сможете сделать его по нужным стандартам с соблюдением всех технических нормативов.

Как выглядит нейтраль?

В трехфазной и однофазной электросети цвет нуля должен быть синим либо голубым. На электрической схеме «0» принято обозначать латинской литерой «N».  Ноль принято также называть нейтральным либо нулевым рабочим контактом!

Стандартный окрас

Указание нейтрали на электросхеме

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

2

Цветовое обозначение провода заземления

Согласно нормам использования электрического оборудования, все оно должно подключатся к сети, в которой имеется провод заземления. Именно при таком раскладе на технику будет распространяться гарантия производителя. Согласно ПУЭ защита заключается в желто-зеленую оболочку, причем цветовые полосы должны быть строго вертикальными. При другом расположении такая продукция считается нестандартной. Часто можно встретить в кабеле жилы с оболочкой ярко-желтого или зеленого окраса. В таком случае именно их используют в качестве заземления.

Интересно! Жесткий одножильный провод заземления окрашен в зеленый цвет с тонкой желтой полосой, а вот в мягком многожильном, наоборот, в качестве основного используется желтый, а дополнительным выступает зеленый.

В некоторых странах допускается монтаж жилы заземления без оболочки, а вот если вам повстречался кабель зелено-желтого цвета с синей оплеткой и обозначением PEN, то перед вами заземление, совмещенное с нейтралью. Следует знать, что земля никогда не подключается к устройствам защитного отключения, расположенным в распределительном щитке. Провод заземления подключают к шине заземления, к корпусу либо металлической дверке распредщитка.

На схемах можно увидеть различное обозначение заземления, поэтому чтобы избежать путаницы рекомендуем вам использовать нижеприведенную памятку:

Цветовая маркировка изоляции проводов

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Источник: stroychik.ru

Это интересно: Как открутить кран буксу из смесителя если она прикипела?

Цвета проводов в электрике

Даже ГОСТ не носит обязательный характер. Проводники могут быть окрашены в черный, синий, зеленый, желтый, коричневый, красный, оранжевый, фиолетовый, серый, белый, розовый, бирюзовый цвета. Четко даны запреты на использование желтого и зеленого цвета.

Кабель не может содержать в себе жилу, маркированную двойным цветом, в сочетании желтого или зеленого с каким, либо еще кроме, как только один желто-зеленый проводник.

Чтобы избежать путаницы лучше на концы проводника надевать термоусадочные трубки классических цветов. Достаточно 10-ти сантиметровой трубки нужного цвета. Мнение в данной статье субъективно и содержит лишь рекомендательный характер исходя из расчета, что все остальные правила устройства электроустановок будут соблюдаться.

Видео о маркировке проводов и ка

В какой цвет окрашиваются провода заземления

В какой цвет окрашиваются провода заземления



            Бродя по просторам интернета, часто встречал, что многие пользователи задают такой вопрос, какого цвета провод заземления?

            Цветовая раскраска изоляции проводов это один из видов их маркировки. Изоляция окрашивается в разные цвета для того чтобы можно было визуально определить их название и принадлежность (в сетях однофазного и трехфазного тока). Благодаря такой цветовой маркировке значительно упрощается монтаж, особенно с большим количеством проводов (например, в электрощите).

            Цвет проводов электропроводки играет очень важную роль во время проведения электромонтажных работ. Однако стоит отметить, что еще начиная со времен существования Советского Союза, цветовая маркировка у проводов не отличалась особо жесткой регламентацией. Преимущественно это было заметно в бытовой электропроводке, где и в наше время не все придерживаются особых правил цветовой маркировки при монтаже.

            В промышленных электроустановках придерживаются четкой маркировки, так как там электроэнергия передается по трем фазам, которые окрашиваются в желтый, зеленый и красный цвет, здесь неправильная маркировка может привести серьезным последствиям и выходу из строя дорогостоящего оборудования.

            Провода в кабеле имеют разные назначения. Это назначения следует учитывать во время выполнения соединений между проводами, а также для того, чтобы правильно подключать электроприборы. На самом деле очень легко избежать ошибок во время подключения, так как в кабеле у каждого провода свой собственный цвет.



Внимание!  Необходимо придерживаться простого правила, как: «Во время соединения проводов, не меняй их цвет».



Согласно правилам, в бытовой электропроводке:

- фазный провод L - имеет коричневый или красный цвет;

- нулевой рабочий N - (или как его называют «нейтральный» или «ноль») окрашивается в синий цвет;

- нулевой защитный PE - (заземляющий проводник) окрашивается в желто-зеленый цвет.

Как правильно выбрать сечение для провода заземления

Заземление – это комплекс мероприятий, направленных на подсоединение токоведущих частей электрических приборов к заземлителю. Этот не хлопотный процесс позволяет обеспечить потенциал земли на корпусах бытовой техники, чтобы предотвратить поражение электрическим разрядом при касании корпусов приборов, а также других деталей поврежденного оборудования. Подсоединение к заземляющей шине происходит с помощью кабеля или провода.

Для чего нужен заземляющий провод, принцип работы

Присоединение заземляющего провода к шине

Основная задача заземления – предотвратить поражение человека или животного электрическим током. Исправный электрический прибор имеет целостный корпус с надежно изолированными деталями, которые находятся под напряжением. Если бытовая техника выходит из строя, токоведущие части могут коснуться корпуса и это приведет к тому, что он тоже будет под напряжением. Прикоснувшись к такому устройству, человека неизбежно ударит током.

В данном случае эксплуатация автоматического выключателя нецелесообразна, поскольку силы тока, протекающей по телу человека, будет недостаточно для отключения подачи электроэнергии. Но этой силы, к сожалению, бывает достаточно, чтобы лишить человека здоровья или даже жизни.

Чтобы исключить вероятность развития подобных событий, нужно заземлить все электрические приборы через проводники. Заземление бытовой техники в домашних условиях возможно лишь в том случае, если дом оснащен контуром заземления. К сожалению, дома старых построек подобными новшествами не оснащены. Обусловлено это тем, что еще десятилетия назад люди в домах практически не имели бытовых приборов, следовательно, нагрузка на сеть была минимальной.

Теперь к двухфазной проводке добавляют еще одну жилу – заземляющий провод. В результате проводка уже трехфазная – два провода – это ноль и фаза, а третий – защитное заземление. Таким образом, подключая вилку бытовой техники в розетку, металлический корпус прибора автоматически соединяется с защитным заземлением.

Критерии выбора кабеля для заземления

Схемы заземления

Прежде чем выбирать заземляющий проводник, нужно разобраться с несколькими важными моментами.

Владельцы частных домов и загородных построек 1998 года и ранее вынуждены самостоятельно проводить заземление. Современные сооружения еще в процессе строительства оснащаются готовой системой.

Чтобы правильно выбрать провод заземления и его сечение, нужно выяснить, какая система установлена в доме. Согласно Правилам Устройства Электроустановок их может быть использовано 4 вида:

  • TN-S – в системе переменного тока дополнительно произведено заземление с использованием нейтрали и отдельного провода.
  • TN-C характеризуется объединением проводов ноль и земля, нейтраль выводится отдельно. Самый распространенный способ защиты, который применялся в Европе несколько десятилетий назад.
  • TT – оснащение электрооборудования прямым защитным заземлением.
  • IT – работа непосредственно с корпусами бытовой техники через полную изоляцию всех токопроводящих кабелей и сам корпус.

На используемой схеме заземления всегда должна быть указана маркировка. В России их можно встретить две:

  • PE – заземление;
  • PEN – в одном кабеле объединены ноль и земля.

Следующий важный критерий выбора – используемый тип заземления. В зависимости от предназначения они делятся на два вида – переносное и стационарное. В бытовых условиях достаточно стационарного вида, который допускает эксплуатацию как одножильных, так и трехжильных кабелей.

У многих малоосведомленных в этих опросах людей возникают сложности в том, какого цвета провод заземления. Согласно требованиям ПУЭ, провод должен быть изготовлен в желто-зеленом цвете изоляции.

После определения типа кабеля и материала системы можно приступать к следующему основному шагу – подбор подходящего сечения.

Как правильно выбрать сечение заземляющего проводника

Пример кабеля с меньшим сечением PEN жилы

Для подключения системы защиты могут использоваться не только естественные заземлители, но и искусственные. Правила подбора в каждом случае отличаются друг от друга и имеют свои технические особенности.

Искусственными оснащаются сети мощностью свыше 1 кВт, в остальных случаях допустима эксплуатация естественных.

Искусственный сегмент изготавливают из оцинкованных сплавов, стали и меди. Сечение подбирается согласно Правилам Установки Электрооборудования в специальных таблицах.

МатериалПрофиль сеченияДиаметр(мм)/площадь поперечного сечения(мм.кв)
Медь
  • Круглый
  • Прямоугольный
  • Трубный
  • Канат многопроволочный
  • 12 мм
  • 50 мм.кв
  • 20 мм
  • 1,8 мм/35 мм.кв
Оцинкованная сталь
  • Круглый для вертикальных
  • Круглый для горизонтальных
  • Прямоугольный
  • Трубный
  • 12 мм
  • 10 мм
  • 75 мм.кв
  • 25 мм
Черная сталь
  • Круглый для вертикальных
  • Круглый для горизонтальных
  • Прямоугольный
  • Угловой
  • Трубный
  • 16 мм
  • 10 мм
  • 100 мм.кв
  • 100 мм.кв
  • 32

Одно простое, но важное правило – проводник должен иметь сечение, которое равно сечению фазового провода при условии, что проводник не менее 16 мм.кв.  В других случаях сечение вычисляется с помощью таблицы, приведенной в ПУЭ.
Сечение фазных проводников, мм.кв.Наименьшее сечение защищенных проводников, мм.кв.
S>35S/2
35>S>1616
S<16S

В обычной квартире, которая оснащена всем необходимым оборудованием, достаточно устанавливать систему защиты с одножильным проводом с желто-зеленой изоляцией.

Маркировка проводов

Провода заземления имеют еще одну характеристическую особенность – маркировку.

Цвет заземления

Заземление, согласно правилам ПУЭ, должно быть окрашено в желто-зеленый цвет. Однако редко встречаются светло-зеленые или полностью желтые провода. Также кабель может быть оснащен оплеткой синего окраса в местах фиксации, что свидетельствует о заземлении вместе с нулем.

В распределительном щитке его соединяют с шиной, корпусом и дверцей щита, изготовленной из металла. В коробке подключение стремится к проводам земли. Заземлительный проводник нельзя соединять с устройством защитного отключения.

Условные обозначения на электросхемах: для постоянного тока, стандартное заземление, к корпусу электрооборудования, чистое и защитное.

Цвет нейтрали

Пример внешнего вида нейтрального провода

Нулевой проводник имеет строго синий окрас. В распределительном щитке его необходимо подключать к шине нейтрали, которая обозначается буквой N. К ней же подсоединяют все оставшиеся проводники синего окраса. Через электрический счетчик или напрямую без установки автомата шина стыкуется к вводу. В распределительной коробке все провода, за исключением синего цвета, не должны быть задействованы в коммутации. Нулевые проводники в розетках подключают к контакту, обозначающемуся N – находится на тыльной ее стороне.

Цвет фазы

В сравнении с заземлением и нейтралью фаза имеет более обширный спектр цветов. Для обозначения провода могут быть использованы любые цвета кроме синего, желтого и зеленого. Самые распространенные – черный, красный и коричневый.

В распределительной коробке фазу, которая отходит от потребителя, подсоединяют к контакту автоматического переключателя, расположенного в самом низу, или оборудования защитного отключения. В выключателях проводят коммутацию фазы.

Самостоятельное обозначение проводов

Периодически встречаются проводники с несвойственными для них окрасами. Такие решения не соответствуют стандартам, изложенным в ПУЭ. Для облегчения поставленной задачи рекомендуется самостоятельно промаркировать провода необходимыми цветами. Используется для этого цветная изолента, а также термоусадочная трубка.

Еще одна задача мастера – записать отдельно на листочке значения цветов.

Основные марки кабеля заземления

Варианты цветовой маркировки провода заземления

Выбирая марку кабеля, необходимо изучать его тип: мобильное или стационарное использование. Стационарная предназначена для защиты оборудования, распределительных щитков и сооружений. Оптимальный вариант – многожильные многопроволочные кабели (ВВГ, ПВГ) и однопроволочные модификации (NYM). Если кабель заземления бесцветный, на жилу направлена земля.

  • Кабель NYM – оболочка окрашена в соответствии со всеми правилами и предписаниями, внутри оснащен медными жилами. Также имеет промежуточную дополнительную оболочку, которая повышает эксплуатационный срок кабеля даже при продолжительном его использовании. Не вызывает сложностей при установке.
  • ВВг – оснащен жилами, изготовленными из меди первого и второго класса скрутки. Имеет необычную окраску, на которую стоит обратить внимание. Земля – желто-зеленая, а ноль – голубая. Внешняя оболочка и изоляция изготовлена из поливинилхлорида, благодаря этому кабель даже в случае пожара гореть не будет.
  • ПВ-6 – медный провод, оболочка изготовлена из прозрачного ПВХ. Есть возможность созерцать работу токопроводящей жилы. Рабочий температурный диапазон -40 – +50 градусов Цельсия, очень гибкий материал.
  • ESUY имеет одно стандартное применение – защита от короткого замыкания системы. Способен выдерживать огромные нагрузки, часто используются в распределительных коробках и на железных дорогах.
  • ПВ-3 может выпускаться в 11 цветовых гаммах, состоит из большого количества медных нитей, которые помещены в поливинилхлоридную оболочку. Особенность внешней оболочки – хрупкость при неправильном хранении или использовании.

Вопрос выбора кабеля заземления чрезвычайно важен, поскольку неправильно подобранная жила будет неспособна выполнять все технические задачи, поставленные перед ней. Если возникают трудности при самостоятельном выборе, лучше проконсультироваться со специалистом.

  • Освещение участка загородного дома
  • Установка входных деревянных дверей

Заземление и зануление в чем разница и как отличить проводники

Очень часто даже сами электрики путают два таких понятия как заземление и зануление. Как же их отличить рядовому потребителю?
По определению заземление — это принудительное соединение металлических частей оборудования с землей. Главное его назначение — понизить до минимума напряжение, которое может возникнуть на корпусе аппарата, если произойдет пробой изоляции.

Зануление — это соединение металлических частей эл.оборудования с нулевым проводом. Если произойдет пробой изоляции и фаза попадет на зануленный корпус — получится однофазное короткое замыкание. Оно то и вызовет отключение напряжение через защитный автомат.
Зануление и заземление выполняют по сути одну задачу, но немного разными способами.

Как на практике отличить проводник заземления от нулевого провода?
Допустим у вас не завершен до конца ремонт и из подрозетника торчит кабель с тремя жилами. Определить какая из них фазная не так сложно. Для этого нужно воспользоваться индикаторной отверткой или тестером.

Только поняв какой из проводников является фазным, можно приступать с методам поиска земли и нуля.

1-й способ отличия заземления от зануления

Чтобы выяснить, где заземление и зануление, необходимо в первую очередь обратить внимание на цветовою маркировку. Если проводку делал грамотный электрик, то как правило нулевой рабочий проводник имеет синий цвет, а заземляющий защитный желто-зеленый.

Но не стоит полагаться на это на 100% и всегда перепроверяйте другими способами:

2-й способ

  • отключите все приборы в квартире и автоматы в эл.щите
  • отсоедините заземляющий проводник в щите от шинки заземления (шина PE) или корпуса
  • заново включите автоматы
  • мультиметром в режиме переменного напряжения замерьте показания между жилами. При этом заранее индикаторной отверткой выясните где у вас фаза.
  • там где относительно фазного проводника напряжение будет в пределах 220В — это и есть ноль. Другой проводник — защитная земля.

3-й способ отличия заземляющего проводника от нулевого

Данный метод применим, когда на вводе установлен двухполюсный автомат (то есть автомат одновременно отключает фазный и нулевой проводники):

  • отключаете все приборы и вводной автомат
  • мультиметром в режиме «прозвонки» соединяете предполагаемый заземляющий провод и металлические корпуса ближайшего борудования, которое должно быть заземлено — батареи, ванная и т.д.
  • та жила, на которой тестер будет показывать близкое значение к нулевому или издавать звуковой сигнал — и будет землей. Там где сопротивление будет близко к бесконечности — рабочий ноль.

4-й способ как определить заземление и зануление

  • отключаете все приборы в квартире, не только выключателем, но и из розеток тоже
  • отключаете вводной двухполюсный автомат
  • на выходе с автомата между нулевым и фазным проводом ставите перемычку — шунт
  • с помощью тестера в режиме прозвонки диодов проводите замеры на проводниках в подрозетнике
  • фазная и нулевая жила должны давать между собой полный ноль. Тестер будет пищать.
  • оставшаяся жила и есть заземляющая

Данный способ наименее предпочтительный и несет за собой большие риски для неопытного пользователя эл.энергии. Поэтому используйте его в последнюю очередь, если имеете необходимые навыки и знания.

Статьи по теме

95 фото организации подключения и варианты монтажа

Механизм заземления – это возможность снизить или вовсе исключить удар током при какой-либо неисправности в электрической сети. Однако данное условие выполняется только при качественном подключении к системе специальных заземляющих проводников.

Чтобы грамотно и безопасно организовать электропроводку, необходимо знать, как определить среди прочих провод заземления, подключить или выбрать новый на замену. О каждом пункте – в подробностях ниже.

Краткое содержимое статьи:

За что отвечает заземление

Слово “заземление” в электротехники можно смело заменить “безопасностью” и “защитой”, ведь данная система подразумевает подключение находящихся под напряжением приборов к проводам, которые в свою очередь соединяются с погруженному в землю контуру из железа.

В случае утечки тока, вследствие неисправности техники или повреждения изоляционного корпуса, смертоносные вольты уйдут в недра земли, а здоровье человека будет спасено.

Как узнать заземление

Среди множества жил в проводе важно правильно опознать заземляющий, чтобы ошибка впоследствии не привела к печальным последствиям. Определить защитный проводник можно несколькими способами:

  • По порядку расположения в проводе;
  • По цвету изоляционной оболочки;
  • По буквенной маркировке;
  • По степени напряжения.

Чаще всего заземление входит в состав многожильного провода наряду с “нулевым” и фазными жилами. Обозначить именно заземление можно по порядку расположения: заземление в трехжильном проводе будет третьим, а среди пяти жил – пятым.

Буквенная маркировка проводов заземления также служит для быстрого определения его назначения и исключения путаницы при подключении. Международными и российскими стандартами предписано на защитную линию наносить сочетание букв “PE”. Если провод одновременно является и заземляющим, и нулевым, то к указанной надписи добавляется буква “N”.

Общепринятые цвета проводов заземления в России и за рубежом – желтый и зеленый, как по отдельности, так и в составе горизонтальных, вертикальных и спиральных узоров. Важно не игнорировать данный стандарт, чтобы облегчить монтаж, обезопасить свое здоровье и имущество.

Однако цветовая маркировка соблюдается не всегда как производителями, так и монтажниками, поэтому рекомендуется применять сразу все методы определения, а в качестве заключительного использовать и проверку напряжения.

Так, при помощи вольтметра измеряются показатели на каждой жиле, где самое высокое значение будет принадлежать фазе, низкое – нулю, а промежуточное между ними – защите.

Как выбрать новый провод

Замена или наладка новой сети – неважно, главное, знать, каким параметрам должен отвечать провод с функцией заземления. Основным в эксплуатационной характеристике считается сечение. Грамотный подбор диаметра исключит его нагревание свыше 400°C при коротком замыкании.


Какое сечение у проводов заземления является допустимым, определяет ряд нормативных документов российского и международного уровня. Так, максимальным диаметром называются следующие цифры:

  • Для медного – 25 мм2;
  • Для алюминиевого – 35 мм2;
  • Для стального – 120 мм2.

Однако в монтаже домашней проводке в выборе сечения лучше руководствоваться диаметром питающей жилы.

Также ориентиром могут стать и популярные марки, отличающиеся друг от друга материалом изготовления, типом жилы, номинальным напряжением, выдерживаемой температурой и другими параметрами, которые подбираются с учетом имеющейся дома проводки.

Рекомендуется выбирать из следующих вариантов:

  • “NYM” – стандартный медный провод с промежуточной изоляцией, способный выдерживать напряжение до 660 Вольт.
  • “ВВГ” – многопроволочная марка с усиленной изоляцией, не распространяющей горение и устойчивой к ультрафиолетовым лучам: поливинилхлоридная оболочка, стальная броня, обмотка из стекловолокна, обмазка битумным раствором.
  • “ПВ-3” – недорогой одножильный проводник с легко снимаемой изоляцией.
  • “ПВ-6-3П” – для переносного заземления, с прозрачной защитной оболочкой и повышенной эластичностью.
  • “ESUY” – германский продукт, имеющий повышенную защиту от короткого замыкания за счет устойчивости к высоким температурам и химикатам.

Как подключить

Грамотно подобранный провод надо уметь правильно подключить, ведь перепутав зажимы, легко вызвать короткое замыкание и даже возгорание. При этом защита присутствует практически во всех подключаемых к сети шнурах и устройствах: бытовой техники, розеток, осветительных приборах.

Чтобы не допустить ошибки, важно следовать инструкции для подключения проводов:

  • Определить провод заземления в щитке.
  • Отключить подачу тока в квартиру или дом.
  • Произвести соединение проводов: фазу с фазой, ноль с нулем.
  • Вместе подключать нулевой и заземляющий провод нельзя!
  • Защитный кабель подвести к щитку.
  • Проверить работоспособность сети, включив ток.

На фотографиях заземляющего провода видно, что внешне он не отличается от других жил, поэтому важно уметь определять назначение жилы при несоблюдении производителями стандартов маркировки.

Как только механизм заземления будет правильно настроен, жить станет спокойнее за счет большей безопасности от находящихся рядом под напряжением устройств и приборов.

Фото проводов заземления

Какого цвета солнце ??

  1. Дом
  2. Образование
  3. Что случилось?
  4. Какого цвета солнце?

Какого цвета солнце ??

Лу Мэйо

Похоже на глупый вопрос; «Какого цвета солнце?». Все знают, что солнце желтое, правда? Это прямо в небе; вам просто нужно посмотреть, чтобы понять это (ладно, не смотрите на солнце…).Ну… не так быстро. Оказывается, на этот, казалось бы, простой вопрос можно найти множество абсолютно правильных и совершенно разных ответов.

На наше восприятие цвета, конечно же, влияют длина волны излучаемого света, интенсивность излучаемого света (я объясню это позже), факторы окружающей среды, способность и ограничения наших глаз собирать свет и, наконец, наши мозги. Итак, начнем с длины волны света.

Как и все вещества, Солнце излучает «спектр черного тела», который определяется температурой его поверхности.Спектр черного тела - это континуум излучения на многих разных длинах волн, которое испускается любым телом с температурой выше абсолютного нуля. Для нашего Солнца эта кривая черного тела или «функция планки» представляет собой плавную кривую почти колоколообразной формы, включающую электромагнитное (ЭМ) излучение на многих различных длинах волн от очень длинных инфракрасных до очень коротких ультрафиолетовых. Во время очень горячих, взрывных, высокоэнергетических солнечных вспышек Солнце также испускает огромное количество рентгеновского и гамма-излучения с энергией до 100 МэВ и до 10 32 эрг энергии всего за несколько секунд или десятки секунд! Эти массивные солнечные вспышки представляют собой огромные взрывы в атмосфере Солнца, вызванные внезапным высвобождением энергии магнитного поля и, как правило, происходят около солнечного максимума.Вспышки также ускоряют плазму заряженных частиц до высоких скоростей, что приводит к радиоизлучению. Итак, Солнце фактически излучает энергию на всех длинах волн от радио до гамма-лучей. Но, как видно на изображении выше, он излучает большую часть своей энергии около 500 нм, что близко к сине-зеленому свету. Так что можно сказать, что солнце сине-зеленое! Эта максимальная частота излучения зависит от температуры поверхности Солнца, около 5 800 К. Более высокая температура поверхности приведет к более короткой максимальной длине волны, и наше Солнце может достигать пика в синей или фиолетовой части спектра (или даже в ультрафиолетовой!).Более низкая температура поверхности и пик нашего солнечного спектра может быть в желтой, оранжевой или даже красной части спектра. Но это физика, а не восприятие. Я должен отметить здесь еще одну спектральную характеристику Солнца - поток фотонов. Если мы воспользуемся соотношением, найденным Максом Планком, E = hf (то есть энергия = постоянная Планка, умноженная на частоту), и преобразуем солнечное излучение в количество фотонов, спектральная сигнатура в видимых длинах волн будет намного более плоской, и солнце будет восприниматься как нечто большее. желтый.

Если бы мы находились над атмосферой, скажем, на Международной космической станции и смотрели на Солнце (через наш фильтрованный козырек), оно выглядело бы белым! Почему? Потому что, хотя солнце излучает больше всего в зеленой части спектра, оно также сильно излучает во всех видимых цветах - от красного до синего (от 400 до 600 нм). Наши глаза, которые имеют рецепторы клеток трех цветных колбочек, сообщают в мозг, что каждый цветовой рецептор полностью насыщен, и значимые цвета принимаются на всех видимых длинах волн.Затем наш мозг объединяет эти сигналы в воспринимаемый белый цвет.

Здесь, на Земле, атмосфера играет роль в цвете солнца. Поскольку синий свет с более короткой длиной волны рассеивается более эффективно, чем красный свет с более длинной длиной волны, мы теряем часть синего оттенка солнца, когда солнечный свет проходит через атмосферу. Кроме того, все длины волн видимого света, проходящего через нашу атмосферу, ослабляются, так что свет, который достигает наших глаз, не сразу насыщает рецепторы колбочек.Это позволяет мозгу воспринимать цвет изображения с немного меньшим сине-желтым. Хотя это не влияет на то, что видят наши глаза, все рентгеновское и гамма-излучение отфильтровывается до того, как оно приблизится к земле. Большая часть УФ-излучения поглощается стратосферным озоном (на высоте более 10 км), а большая часть ИК-излучения поглощается водяным паром и другими молекулами с ненулевым дипольным моментом.

Конечно, когда солнечный свет проходит через большую часть атмосферы, как в случае с восходами и закатами, рассеивается еще больше синего света, и гораздо больший процент самого длинноволнового (красного) света попадает в наши глаза.

Итак, видите ли, на этот вопрос нет простого ответа, но хорошая новость в том, что вы можете защитить практически любой ответ!

Какие цвета радуги?

Это дает нам спектр цветов, который варьируется от более коротких синих и фиолетовых длин волн до более длинных красных длин волн. Эта последовательность цветов дает нам характерный узор, с которым мы все знакомы и которому мы учимся с детства, используя мнемонические фразы.

Цвета радуги: красный, оранжевый, желтый, зеленый, синий, индиго и фиолетовый.

Кто открыл радугу?

Греческий философ Аристотель впервые задумался о радуге и их цветах еще в 350 году до нашей эры. Его идеи были подхвачены и развиты римским философом Сенекой Младшим в его Книге 1 из Naturales Quaestiones около 65 года нашей эры. Сенака неожиданно опередил свое время в своих рассуждениях, даже предсказав открытие эффекта призмы Ньютоном столетия спустя.

На протяжении веков мыслители, философы и естествоиспытатели исследовали явление эффекта радуги, отмечая его появление не только в небе, но и при других обстоятельствах.

Но в каждом случае для этой характерной вспышки цвета необходимы два элемента: водяной пар или капли и солнечный свет. Наконец, Исаак Ньютон доказал, что белый свет состоит из спектра цветов, разделив свет призмой. Его открытие, вместе с работами других до него, наконец, объяснило, как образуются радуги.

Он также отметил, что последовательность цветов радуги никогда не менялась, всегда была в одном и том же порядке. Он придумал идею о том, что в спектре семь цветов: красный, оранжевый, желтый, зеленый, синий, индиго и фиолетовый (ROYGBIV).

Цвета радуги

Идея о семи цветах радуги существует и по сей день. На первый взгляд вы можете подумать, что это правда, но более пристальное рассмотрение радуги показывает, что существует гораздо больше, чем просто семь отдельных оттенков.

Радуга - это не чистый спектр. На самом деле он состоит из множества отдельных спектральных цветов, которые накладываются друг на друга и смешиваются.

Основная последовательность первичных радуг всегда одна и та же, начиная с;

Красный (самая длинная длина волны около 780 нм) до Фиолетовый (самая короткая длина волны в последовательности при 380 нм).

Идея семи цветов по-прежнему популярна и помогает запомнить порядок самых узнаваемых цветов радуги.Однако помните, что существует также целый ряд цветов, настолько много, что мы не можем различить их все невооруженным глазом.

Как запомнить цвета радуги

С самого раннего возраста нас учат запоминать цвета радуги с помощью так называемой мнемоники.

Это фраза, которая берет первую букву каждого цвета и составляет новое слово, которое, в свою очередь, создает фразу, которую легко запомнить.

Одна из традиционных мнемоник - «Ричард Йоркский разыграл битву напрасно», но легко придумать ту, которая имеет отношение к вам.

Тесты на исправление грамматики ESL 4

1. Дэн ... внимание к дороге, когда он ... в яму в земле.

A) не платил / упал
B) не платил / не упал
C) не платил / упал
D) не платил / упал
E) не платил / имел упал

2. ....... София сдает класс ...... зависит от ее оценки на итоговом эссе.

A) Оба / и
B) Не только / но также
C) Вряд ли / когда
D) Независимо от
E) Ни / ни

3.В Стамбуле много уникальных исторических памятников; ......, это одно из самых красивых природных ландшафтов любого города в мире.

A) как будто
B) так что
C) из-за
D) в случае
E) кроме того

4. После нескольких недель безуспешной борьбы с неправильными глаголами Кейт поняла, что ей ... учиться. Русский.

A) не следовало выбирать
B) не выбирали
C) не выбирали
D) не могли выбрать
E) не могли выбрать

5.Некоторые аналитики предсказывают, что когда-нибудь ... большая война за воду, если за ресурсы ... более рационально.

A) был / не использовался
B) был / не использовался
C) будет / не использовался
D) был / не использовался
E) был / не использовался

6. ... Вселенная расширяется, была обнаружена в 1920-х Эдвином Хабблом.

A) Что
B) Кто
C) Какой
D) Когда
E) То

7. ....... на прекрасном багамском острове Андрос в 1977 году Джозеф так влюбился в это место, что решил никогда.......

A) Прибытие / отправление
B) Прибытие / отбытие
C) Прибытие / отбытие
D) Прибытие / отбытие
E) Прибытие / отбытие

8. Поскольку Хосе получил на уроке географии более высокий балл, чем Хуан, он очень завидовал ему.

A) хуже
B) плохо
C) плохо
D) хуже
E) плохо

9. Эди сказал, что ему неинтересно ехать в Чикаго, потому что он… был там.

A) тоже
B) всегда
C) еще
D) тоже
E) уже

10.В экономике дела идут плохо, несмотря на то, что недавно обнародованные данные говорят ...?

A) не так ли
B) не было
C) не было
D) было
E) было

Оценка =
Правильные ответы:

Множественный выбор

  • Что из следующего описывает нарастание и снятие напряжения во время землетрясения?

    Модифицированная шкала Меркалли
    теория упругого отскока
    принцип наложения
    разница во времени прохождения

  • Величина смещения грунта при землетрясении называется _________.

    эпицентр
    падение
    скольжение
    фокус

  • Точка, где произошло движение, вызвавшее землетрясение, - _______.

    провал
    эпицентр
    фокус
    удар

  • В какой из следующих последовательностей правильно перечислены различные вступления от первого до последнего?

    P-волны ... S-волны .... Поверхностные волны
    Поверхностные волны ... P-волны .... S-волны
    P-волны ... Поверхностные волны ... S-волны
    S-волны ... P-волны. ... Поверхностные волны

  • Как частицы горной породы движутся во время прохождения P-волны через горную породу?

    назад и вперед параллельно направлению распространения волны
    назад и вперед перпендикулярно направлению распространения волны
    в катящемся круговом движении
    частицы не перемещаются

  • Подробные исследования того, какое землетрясение позволило исследователям разработать упругий отскок теория ?.

    землетрясение 1906 года в Сан-Франциско
    землетрясение 1964 года в Анкоридже, Аляска
    землетрясение в Лиссабоне в 1755 году, Португалия
    землетрясение в городе Мексика 1985 года

  • Сколько сейсмографических станций необходимо для определения местоположения эпицентра землетрясения?

    1
    2
    3
    4

  • Землетрясения могут происходить с разломом _________.

    нормальный
    обратный
    тяга
    все эти

  • Примерно какой процент землетрясений происходит на границах плит?

    25%
    50%
    75%
    90%

  • Какой тип разломов с наименьшей вероятностью возникнет вдоль Срединно-Атлантического хребта?

    нормальное
    обратное
    преобразование
    все это могло произойти

  • Как часто случаются землетрясения магнитудой 8?

    примерно 5-10 раз в год
    примерно раз в год
    примерно каждые 5-10 лет
    примерно каждые 50-100 лет

  • Модуль объемной упругости измеряет ______________.

    сопротивление течению жидкости
    сопротивление изменению цвета
    сопротивление изменению объема
    сопротивление изменению формы

  • Модуль сдвига измеряет _____________.

    сопротивление потоку жидкости
    сопротивление изменению формы
    сопротивление изменению объема жидкости
    сопротивление изменению объема твердого тела

  • Если только плотность увеличивается с увеличением глубины в пределах Земли, скорость зубца P должна ___________.

    остаться прежним
    увеличение
    уменьшение

  • Если бы зубец P перешел из твердого тела в жидкость - что бы случилось с его скорость?

    останется прежним
    увеличится
    уменьшится до 0,0
    уменьшится

  • Если бы S-волна перешла из твердого тела в жидкость, что бы случилось с ее скоростью?

    остается прежним
    увеличение
    уменьшение до 0,0
    уменьшение

  • Какая граница отмечает изменение от 100% твердого вещества к 100% жидкости?

    мантия... внешнее ядро ​​
    литосфера ... астеносфера
    кора ... мантия
    ничего из этого

  • Объемные волны состоят из:

    только P-волн
    только S-волн
    P и S-волн
    Поверхностных волн

  • С увеличением времени прохождения разница во времени прихода между P- и S-волнами _________

    увеличивается
    уменьшается
    остается постоянным
    ни одно из вышеперечисленных

  • Землетрясение A имеет магнитуду Рихтера 7 по сравнению с землетрясением B 6.Количество колебаний грунта является одним из показателей силы землетрясения.

    A в 10 раз интенсивнее, чем B
    A на 1000 интенсивнее, чем B
    Магнитуда Рихтера не измеряет интенсивность
    B в 0,01 раза интенсивнее, чем A

  • В целом, самые разрушительные волны землетрясений - это __________.

    P-волны
    S-волны
    Поверхностные волны
    Q-волны

  • Где находится фокус по отношению к эпицентру:

    непосредственно под эпицентром
    прямо над эпицентром
    в зоне тени P-волны
    в зоне тени S-волны

  • Точка A, где во время землетрясения возникло скольжение, называется ________.

    падение
    эпицентр
    очаг
    уступ

  • Точка B называется землетрясением ________.

    падение
    эпицентр
    фокус
    уступ

  • Точка C называется _________ эпицентр

    разлом
    уступ
    сейсмическая волна
    падение землетрясения

  • Какой тип разлома проиллюстрирован на этой диаграмме?

    нормальный
    обратный
    тяга
    ненормальный

  • Что вызывает колебания вверх и вниз на сейсмограмме выше?

    колебания давления воздуха
    колебания земли
    волны цунами
    электромагнитные импульсы

  • Какой набор волн, вероятно, является поверхностными волнами?

    A
    B
    C
    Все они являются поверхностными волнами

  • Какой набор волн представляют собой зубцы P?

    A
    B
    C
    Все они представляют собой зубцы P

  • Какой набор волн является зубцами S?

    A
    B
    C
    Все они являются S-волнами

  • Разница во времени прихода между какой парой волн может использоваться для определения расстояния до эпицентра?

    A и C
    A и B
    Ничего из вышеперечисленного

  • Как частицы горной породы перемещаются во время прохождения P-волны через породу?

    назад и вперед параллельно направлению распространения волны
    перпендикулярно направлению распространения волны
    при вращающемся эллиптическом движении
    при вращающемся круговом движении

  • Как частицы горной породы перемещаются во время прохождения S-волны через горную породу ?

    назад и вперед параллельно направлению распространения волны
    перпендикулярно направлению распространения волны
    при вращающемся эллиптическом движении
    при вращающемся круговом движении

  • Кто разработал процедуру, используемую для измерения силы землетрясения?

    Чарльз Рихтер
    Эдвард Шеридан
    Джеймс Хаттон
    Арт Смит

  • Моментальная величина землетрясения зависит от всех следующих факторов, кроме __.

    площадь разлома
    жесткость разлома
    сдвиг по разлому
    тип разлома

  • Что из следующего измеряет интенсивность землетрясения на основе наблюдаемых воздействий на людей и сооружения?

    Шкала Рихтера
    Модифицированная шкала Меркалли
    Шкала Цельсия
    Шкала моментной магнитуды

  • Мелкие землетрясения глубиной менее 20 км связаны с _______.

    конвергентных границ плит
    расходящихся границ плит
    границ трансформируемых плит
    все эти

  • Какой тип разломов наиболее вероятно возникнет вдоль трансформных разломов?

    нормальный сброс
    взброс
    сдвиг
    все эти

  • Какие типы землетрясений наиболее вероятны в точке A?

    мелкофокусных землетрясений, вызванных нормальными разломами
    мелкофокусных землетрясений, вызванных сдвиговыми разломами
    мелкофокусных землетрясений, вызванных надвиговыми разломами
    глубокофокусных землетрясений, вызванных надвиговыми разломами

  • Какие типы землетрясений наиболее вероятны в точке B?

    мелкофокусных землетрясений, вызванных нормальным разломом
    мелкофокусных землетрясений, вызванных сдвиговым разломом
    мелкофокусных землетрясений, вызванных надвиговым разломом
    глубокофокусных землетрясений, вызванных надвиговым разломом

  • Что из следующего не произошло? граница плиты?

    Нью-Мадрид, Миссури, 1812
    Сан-Франциско, 1906
    Анкоридж, Аляска, 1964
    Лома-Приета, Калифорния, 1989

  • Что из перечисленного может быть вызвано землетрясением?

    цунами
    сильное сотрясение земли
    оползень
    все эти

  • Что из перечисленного может вызвать цунами?

    подводных землетрясений
    подводных оползней
    извержения океанического вулкана
    все эти

  • Какая из следующих волн самая медленная?

    P-волны
    S-волны
    Поверхностные волны
    цунами

  • Какое из следующих утверждений неверно?

    Большинство землетрясений происходит на границах плит
    Время и место большинства крупных землетрясений можно предсказать на несколько дней вперед
    Землетрясения могут быть вызваны нормальным, обратным и сдвиговым разломом
    P-волны распространяются быстрее, чем S-волны и поверхностные волны

  • Какие из следующих наблюдений могут указывать на приближающееся разрушительное землетрясение?

    Увеличение частоты более мелких землетрясений в регионе
    быстрый наклон земли
    быстрые изменения уровня воды в колодцах
    все эти

  • Какое из следующих утверждений лучше всего описывает состояние прогноза землетрясений?

    ученых могут точно предсказать время и место почти всех землетрясений
    ученых могут точно предсказать время и местоположение примерно 50% всех землетрясений
    ученых могут точно предсказать, когда произойдет землетрясение, но не там, где
    ученых могут охарактеризовать сейсмический риск площади, но пока не может точно предсказать большинство землетрясений

    Попробуйте эти заливки

    Вернуться на главную страницу Physical Geology

  • .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
