Подключение точечного светильника со светодиодной подсветкой: Подключение точечного светильника с подсветкой

Подключение точечного светильника с подсветкой

Какой тип светильника выбрать?

В точечный светильник можно установить любой тип лампы —  светодиодную, галогенную, лампу накаливания.  Рассмотрим каждый тип подробней.

Потолочные светильники с галогенными лампами можно использовать в подвесных системах с небольшой высотой. Это безусловное преимущество, ведь такое освещение можно использовать практически во всех  конструкциях.  Галогенки дают интенсивный яркий свет, что весьма ценно, но зато замена их не так проста —  сначала нужно снять фиксирующее кольцо, и только тогда можно перейти к замене.

При правильной установке, такой светильник будет служить раза в 2-3 дольше, чем обычный, еще и экономия электроэнергии при этом немалая.

Точечный светильник может быть оснащен и лампой  накаливания. Это конечно редкость в таком типе освещения, но изредка встречается. Использовать такое устройство можно только при высоких потолках, потому что лампы накаливания  сильно нагреваются.

Подключение и замена таких ламп предельно проста и всем хорошо известна, но и срок ее службы совсем небольшой.

Светодиодные светильники – самый оптимальный выбор на данный момент. Светодиоды, использующиеся в данном устройстве, имеют массу преимуществ:

• максимально экономны – меньше всего потребляют электроэнергии
• долговечны– имеют самый долгий срок службы
• обеспечивают  яркий, интенсивный свет.
• компактны – могут использоваться тогда, когда расстояние между базовым и декоративным потолком небольшое.
• не нагреваются при работе – поэтому не будут повреждать материалы потолочной конструкции.

Есть светодиодные лампы разного оттенка, потому подобрать освещение, максимально гармонирующее с вашим интерьером – не проблема.  Установка их имеет некоторые особенности, однако, без серьезных трудностей.

Монтаж светильников в подвесные потолки (фото)

Среди прочего разнообразия осветительного оборудования в продаже имеются встраиваемые точечные светильники со светодиодной подсветкой как правило расположенной по внешнему периметру.

Данные приборы освещения широко применяются для гипсокартонных, натяжных потолков и прочих конструкций.

Описывая самостоятельную сборку шкафа-купе , я упоминал о том, что мы сделали крышу с выступами для размещения светильников. Вот руки, вернее ноги дошли до магазина электротоваров и из всего разнообразия нам понравились потолочные точечники именно с подсветкой.

То, что предлагалось менеджерами как встраиваемый мебельный вариант имело жалкое зрелище.

Вместе с потолочными светильниками, имеющими дополнительную белую (кстати, цвета подсветки могут быть самые разные) подсветку приобрели для них светодиодные шести ватные лампы на 220 V под цоколь GU5,3.

Так как мы планировали управлять освещением с контроллера, то подключение точечных светильников с подсветкой заняло чуть больше времени чем обычное прямое подсоединение, тем более что весь монтаж проводился на крыше шкафа под потолком.

В схеме подключения потолочных точечников с подсветкой нет ничего сложного. Светодиоды комплектуются своим понижающим трансформатором с 220 на 12 В и вход трансформатора садится на приходящую линию.

Схемы подключения. Варианты могут быть следующие:

1. Простая схема подключения точечного светильника + подсветки от одной группы включения освещения.

2. Схема подключения потолочного светильника с подсветкой от двух разных групп освещения.

3. Подключение точечника и подсветки с основной лампой на 12 вольт (через понижающий трансформатор).

4

Когда на линию из ряда точечных светильников установлен 12 вольтовый трансформатор.ВАЖНО! Обратите внимание на потребляемую мощность светодиодной подсветки (от 0,5 до 1,5 ватт) суммируйте с мощностью ламп линии и убедитесь, что максимальной выдаваемой мощности хватает с запасом. Ни в коем случае, не подключайте 12 вольтовые лампы основного освещения от трансформатора, питающего подсветку. Как уже говорил они в среднем рассчитаны на нагрузку в 1W

Как уже говорил они в среднем рассчитаны на нагрузку в 1W.

5. Ну и наконец наша схема, которую мы применили для подключения красивых точечных светильников с рассеивающей подсветкой от контроллера освещения.

В конце хочется добавить. Установив потолочный светильник с подсветкой на светодиодах и запитав всё от одной группы освещения не даст желаемого эффекта. Даже если подсветка будет отливать другим цветом. В идеале подключать от двух разных групп управляя клавишными выключателями или через контроллер с управлением ПДУ.

Вот что в итоге получилось:

Сборка

На сегодняшний день рынок осветительных приборов может похвастать невероятно богатым ассортиментом. Светодиодные светильники можно приобрести практически в любом строительном магазине, или же в магазине с бытовой электротехникой. Собрать светильник достаточно просто – но перед этим нужно определиться с желаемым типом освещения, ведь широкий ассортимент говорит о разнообразии характеристик.

Основная классификация светодиодных светильников включает в себя следующие группы приборов:

• Линейные;
• Потолочные;
• Настенные;
• Промышленные;
• Прожекторы;
• Подводные;
• Контроллеры.

Стоит рассмотреть несколько наиболее распространенных видов светильников, чтобы понимать, о чем идет речь:

1. Светодиодные ленты. Такое освещение лучше всего подходит для коридора, где особенной необходимости в точечных светильниках нет. Светодиодные ленты продаются в сборе. На одной стороне изделия располагается заглушка, а на другой – провода, которые подключаются к питанию. Разумеется, блок питания должен соответствовать мощности ленты, а при подключении нужно следить за полярностью проводов. Недостатком таких устройств является высокая степень нагрева, из-за чего их нельзя устанавливать в узких каналах с плохой вентиляцией.
2. Точечные светильники. Поскольку светодиодных лент недостаточно для полноценного освещения больших помещений, в них приходится использовать точечные осветительные приборы. Такие устройства располагаются на стенах или потолке, причем нередко их немного наклоняют, чтобы создать наиболее комфортное освещение. Подбирая такие приборы, нужно очень хорошо рассчитать всю электросеть, чтобы ее отдельные элементы соответствовали друг другу.
3. Светильники с датчиками движения. По большому счету, это всего лишь модификация обычных светодиодных ламп. В таких устройствах имеются датчики, отслеживающие движение и запускающие освещение только в то время, когда это необходимо. Такие устройства, во-первых, очень хорошо подходят для освещения участков, где постоянный свет не требуется, а во-вторых, имеют более высокий рабочий ресурс за счет значительно меньшего времени работы.
4. Собранные светильники с радиаторами. Пожалуй, самый удобный вид устройств – готовые светильники не предполагают сборки. Обычно такие приборы покупают при отсутствии опыта или знаний, необходимых для самостоятельной сборки всех элементов устройства.

Впрочем, если все же есть необходимость собирать светильник самостоятельно, то нужно приобрести весь комплект деталей и приступать к работе.

Сначала нужно к радиатору, покрытому термопастой, прикрепить светодиод (или светодиоды, если радиатор рассчитан на несколько ламп). При сборке нужно обязательно следовать инструкции и всегда следить за тем, чтобы мощность устанавливаемых светодиодов соответствовала мощности остальных элементов системы.

Схема светодиодного светильника

Входная часть схемы является местом для установки гасящего резистора и емкости. Эти элементы используются системой в качестве понижающего блока питания. За ними располагается диодный мост, предназначенный для трансформации переменное напряжение в постоянное, которое требуется светодиодам.

Существует три принципиальных схемы соединения светодиодов в светильнике:

• Последовательная;
• Параллельная;
• Смешанная.

В большинстве случаев отдельные светодиоды подключаются последовательно. Ключевая проблема такой схемы – если хотя бы один элемент в цепи придет в негодность, то и вся схема станет неработоспособной.

Кроме того, всегда существует вероятность пробоя светодиода – и в таком случае питание продолжит поступать на остальные элементы, но в режиме перегрузки. В конечном итоге это приведет к перегоранию всех светодиодов. Само собой, такая схема светодиодного потолочного светильника не может считаться достаточно надежной.

Самой надежной схемой является параллельное подключение, в котором каждая лампа работает независимо от других. В случае любых неполадок с одной из ламп все остальные продолжат работать в штатном режиме, без перегрузок и риска пробоя. Недостатком такой схемы является дороговизна, во многом обусловленная тем, что к каждому светодиоду подводится отдельный резистор. Из-за высокой стоимости светодиодные светильники с параллельным подключением используются крайне редко.

Виды потолочного освещения

Чтобы выбрать расположение светильников на потолке, познакомимся с видами освещения, которые используют в домах и квартирах. На потолке располагают светильники разных конструкций:

• Люстры. Традиционные осветительные приборы, которые обычно размещают по центру потолка. Имеют, как правило, много рожков, хорошо освещают центр комнаты.

• Встроенные точечные светильники.  Называются еще «споты». В основном их устанавливают на подвесном и натяжном потолке. Корпус частично или полностью находится выше уровня чистового потолка, видна только декоративная часть и лицевая поверхность лампы. Их могут располагать как по всей площади потолка, так и на каких-то определенных участках.

• Подсветка. Этот вид освещения отличается тем, что используют чаще линейные источники света, которые полностью скрыты от глаз. Применяют на подвесных или натяжных потолках, но даже на обычном беленом или крашеном потолке можно по периметру сделать короб из гипсокартона, за который спрятать осветительные приборы.

Кроме того есть еще настенные, настольные лампы, а также торшеры. Комбинируя и сочетая разные типы ламп, осветительных приборов и создают современное освещение в помещении.

Как правильно установить светильник в подвесной потолок

Установить светильник в натяжной потолок можно самостоятельно, но при этом нужно придерживаться основных правил техники безопасности. Для монтажа вам понадобятся лампы, светильники, питающий привод, гильзы для соединения кабелей, изолента и выключатель.

Стоит отметить, что желательно использовать лампы мощностью не более 40 Ватт. В противном случае источника света будут нагревать полотно и могут привести к повреждению конструкцию.

Установка осуществляется в следующей последовательности:

Сначала нужно распределить провода и зафиксировать их.
Далее определитесь с местом крепления источника освещения

При этом примите во внимание место пролегания швов.
После этого просверлите отверстия необходимого диаметра. Учтите, что диаметр полученной щели должен быть немного меньше, чем диаметр внешней кромки светильника.
Через отверстия протяните провод.
На вытянутом проводе разрежьте и оголите петли

Для подключения светильника нужно применять 2 провода, длина которых не должна превышать 12 сантиметров.
Зажмите один конец проводка в клемме.
Прикрепите светильники к натяжному полотну при помощи скоб.
После этого подключите к конструкции питающий провод.
Установите лампочку.
Затем проверьте работоспособность конструкции. Не забывайте про своевременную изоляцию оголенных проводов.

Гипсокартонные потолки

Схема подключения светильников в подвесном потолке выглядит аналогичным образом, однако монтаж начинается только после нанесения слоя шпатлевки. Вначале на бумаге рисуют план расположения светильников с точным расстоянием от стен и друг от друга. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы. Причем лучше всего оставлять концы с небольшим запасом, примерно 15-20 см.

В целом провод должен свисать ниже гипсокартонной конструкции примерно на 10 см. Дело в том, что короткий провод при непредвиденной ситуации нарастить очень сложно, а вот длину всегда можно уменьшить. В соответствии с рисунком делают метки на потолке и вырезают отверстия с помощью дрели с установленной коронкой, соответствующей размеру отверстия под точечный светильник. В полученные отверстия устанавливают светильники, подсоединяют провода и проверяют работу освещения.

Существует еще одна схема подключения точечных потолочных светильников на гипсокартонной конструкции. К его использованию обращаются в том случае, когда количество источников света не превышает 6 единиц.

Процесс подключения выполняется по следующей схеме:

• От распределительной коробки к месту расположения светильников протягивают электрические провода.
• Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
• В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
• Выводят концы прокинутого кабеля наружу и подсоединяют приборы освещения.

Такой способ позволяет легко и быстро найти решение вопроса, как подключить точечный светильник. Однако он не совсем соответствует пожарным нормам и требованиям, так как в этом случае провода оказываются просто лежащими на гипсокартонном потолке. Решить проблему помогает использование негорючего кабеля с большим сечением провода при условии правильного монтажа и наличии бетонного базового перекрытия.

Можно воспользоваться таким способом при подключении на потолке светильников точечного типа при деревянном базовом потолочном перекрытии. Однако здесь обязательна укладка в металлические трубы или негорючие цельнометаллические кабель-каналы

Монтажные работы по укладке электрических проводов важно выполнить перед непосредственной установкой гипсокартонного листа. Отклоняться от перечисленных правил не стоит, так как сочетание дерева, электричества и работы приборов освещения, сопровождающаяся выделением тепла, можно назвать достаточно опасным

Точечные светильники устанавливают в жилых и офисных помещениях. В квартирах и частных домах их можно увидеть в гостиных, спальнях и ванных комнатах, а также на кухне для подсветки рабочей зоны кухонного гарнитура.

Светильники легко установить своими силами, если знать последовательность выполнения монтажа. Их размещают на гипсокартонных и полимерных поверхностях. Отлично смотрятся элементы подсветки на деревянных стенах и панелях из металла.

Как подключить точечные светильники

Когда вы станете ремонтировать потолок, помните о том, что для размещения светильников потребуется пространство. Исходя из этого, немного опустите натяжной потолок или конструкцию из гипсокартона, тогда светильники и провода свободно поместятся внутри. Строители рекомендуют следующее.

1. Если вы купили галогенные светильники, опустите потолок на 6 сантиметров.
2. Решив устанавливать лампы накаливания, увеличьте глубину потолка. Оптимальное расстояние составляет 12 сантиметров.

Точечные светильники в интерьере

Подключение точечной системы освещения

Подключение точечной системы освещения можно осуществлять по нескольким различным схемам, а именно:

• Схема последовательного подключения.  В этом случае подключение каждого элемента осуществляется на один провод, то есть  лампы подсоединяются друг за другом.  Монтаж тут предельно прост, но и минусов у схемы достаточно. В данном случае необходим выпрямитель цепи, а иначе ток будет подаваться неравномерно,  что вызовет перегорание ламп.
• Второй вариант —  каждая лампа подключена к распределительной коробке персональным проводом.  Выпрямитель здесь также понадобиться, но в данном подключении безопасность и надежность в разы выше.

Для монтажа можно использовать специальный потолочный плинтус или  устанавливать прямо в потолочное  покрытие.

• На начальном этапе, еще до установки навесной конструкции, нужно подготовить базовый потолок – произвести разметку будущего расположения всех элементов и  укрепить консоли.
• После установки подвесной конструкции на ее поверхности проделывают отверстия под лампы.  Размеры  отверстия определить легко, ведь  диаметр обычно указан на упаковке. В среднем размеры составляют 6-7см.
• Далее в каждое отверстие прокладывают кабели и подключают их к клеммам ламп.
• Для установки светильника, его пружины нужно свести вместе, поместить в приготовленное отверстие, и только после этого отпустить. Благодаря таким манипуляциям светильник четко примет нужное положение и будет плотно прижат к поверхности потолка.  Все, монтаж окончен!

Подключение люстры по сложности мало чем отличается, с алгоритмом действий в этом случае, наверное, уже каждому знаком. Однако чаще всего в современном интерьере прибегают к точечному расположению освещения. Так можно сделать многочисленные источники света,  добиться лучшего освещения помещения, а также интересных световых эффектов.  Многих привлекает и то, что в данной системе освещения применяются экономичные лампы, что позволяет и комнату осветить ярко и не затратить много электроэнергии. Да и произвести своими руками подключение потолочных светильников– не проблема, главное не отходить от схемы, разработанной профессионалами.

Особенности монтажа

Последовательность и набор операций для разных типов потолочных конструкций будет несколько отличаться.

В натяжные потолки

Монтаж светильника в натяжной потолок

Кабельные разводки монтируют заранее, укрепляя их на потолке, но не подсоединяя к питанию. Устанавливают подвесные осветительные устройства. Потом подсоединяют к ним кабели и проверяют корректность функционирования. Перед обустройством натяжной конструкции выключают питание, демонтируют лампочки и компоненты, способные пострадать от высокотемпературной среды. По окончании работ в потолке прорезают дыры, ставят кольца-уплотнители и собирают приборы.

В потолки из гипсокартона

Установка в гипсокартон

Целесообразно разметить положение будущих светильников на поверхности и затем подготовить ниши с помощью дрели, оснащенной коронкой подходящего габарита. При нарезании провода можно оставлять запасную длину до 20 см с поправкой на смещения позиций. Но не следует забывать, что кабели крепятся к базовой потолочной поверхности. Они должны торчать над уровнем гипсокартона на 6-10 см, и лишнюю длину срезать проще, чем добавить недостающую.

Правила подключения светильников к сети 220В

Схема состоит из распределительных коробок, проводов и гофры.
Важно использовать исключительно медный провод. Если в проводах были скрутки, их лучше пропаять и изолировать.
Для каждого из светильников выделяется отдельный гибкий провод

Подключение, соединение их вместе происходит посредством медных гильз или специального «клеммника», который после этого дополнительно изолируется с помощью изоляционной ленты.
До установки потолков важно проверить выключателем проводку, а также лампочки.

До начала монтажа на потолочной поверхности важно определить места расположения встроенных светильников. По своей конструкции такие осветительные приборы охватывают сектор освещения всего лишь 30º

С другой стороны, за счет своей компактности схема их установления может быть достаточно плотной. Если следовать ей, то на разных потолках их может располагаться достаточно много.

Для обеспечения оптимальной освещенности помещения схема установки элементов света должна быть следующей:

• Расстояние между точками света должно быть не больше метра.
• Отверстия для светильников нужно располагать на расстоянии 25-30 мм от ближайшего каркаса.
• Точечный светильник должен располагаться на удалении 60 см от стены.
• Контуры освещения разных зон лучше разделить отдельным выключателем.

Светильники в гипсокартонный потолок можно установить и подключить своими руками. Технология и схема универсальна – одинакова для всех видов подвесных потолков.

Как установить споты своими руками

Установить осветительные приборы в подвесной потолок очень просто.

Шаг 1. Вам нужно пробросить электрические провода к тем местам, где будут размещены светильники. И это нужно сделать еще до монтажа потолка.

Шаг 2. После завершения этого этапа займитесь отверстиями под споты. Прорежьте их в потолке. Лучше всего использовать для этого круговую пилу. Затем присоедините провода и вставьте осветительные приборы, для этого сожмите фиксаторы и сведите их к верху. Когда вы поместите их в отверстия, фиксаторы следует разжать. Так светильник будет надежно зафиксирован на месте.

Установка точечных светильников в подвесной потолок

Шаг 3. Вкрутите лампы накаливания. С галогенными лампами нужно работать не так, как со стандартными лампами накаливания. Сначала установите втычные разъемы, а потом вставьте лампы в светильники. Для фиксации используйте стопорные колечки, производители дополняют ими каждый комплект осветительных приборов.

Шаг 4. Не забывайте о защите, работайте в перчатках из ткани. К стеклу галогенных ламп не рекомендуется прикасаться голыми руками, ведь изделия могут преждевременно потерять работоспособность.

Как сделать разметку

Поскольку все точечные споты вам придется внутрь, неудивительно, что угол освещения помещения будет ограничен. Около светильника он достигает 30 градусов, а затем, на небольшом расстоянии, свет рассеивается. Чтобы не было теней, а комната была залита ярким светом, располагайте осветительные приборы таким образом, чтобы потоки света пересекались. Эта хитрость позволит добиться того, что помещение будет освещено равномерно. Например, в комнате потолки стандартной высоты, тогда от края стены следует отступать на 60 сантиметров. Споты размещайте друг от друга на расстоянии 1 м.

Популярные варианты расположения точечных светильников

Перед началом работ нанесите метки. Их легко сделать, используя отрезки изоляционной ленты. Отрежьте две небольшие полоски и наклейте их крест-накрест в том месте, где собираетесь установить светильник. Повторите действие, количество наклеек должно соответствовать количеству светильников.

Когда вы сделаете разметку, посмотрите на расположение меток. Это нужно сделать после того, как крестики будут равномерно распределены по потолку. Возьмите рулетку и измерьте расстояние между соседними метками. Сделайте коррекцию, если это необходимо.

Разметка потолка под светильники

Как сделать отверстия под споты

Для того чтобы сделать отверстия, приготовьте следующие инструменты.

1. Приобретите электрическую дрель. Если ее нет, используйте обычный шуруповерт.
2. Приготовьте коронку, она должна быть по дереву. Ориентируйтесь на диаметр спотов, обычно он равен 6,8 сантиметрам.

Коронку вставьте в электроприбор, вырежьте с ее помощью отверстия. Если коронки нет, то круги будет сделать тяжелее. В этом случае купите сверло по дереву или металлу. Также понадобится канцелярский нож.

Коронка для гипсокартона

Нарисуйте круг требуемого диаметра. Он должен быть чуть меньше диаметра наружной части осветительного прибора, тогда светильник не провалится внутрь. Просверлите отверстие, используя тонкое сверло. Канцелярским ножом удалите заусенцы на поверхности материала. Когда все отверстия будут готовы, можно переходить к следующему этапу.

Параллельное подключение — схема

Приборы освещения с параллельным подключением светят с одинаковой интенсивностью, но монтаж предполагает использование большего количества проводов. Несмотря на это, монтаж точечных светильников с параллельным подключением пользуется популярностью. Такой способ позволяет устанавливать неограниченное количество приборов освещения, включая светодиодные лампы, главное, взять негорючий кабель ВВГ нг. Форма кабеля может быть круглой или плоской, но он обязательно должен быть негорючим. Особенно это относится к установке светильников на деревянных потолочных перекрытиях.

Параллельное подключение осуществляется двумя способами:

• Лучевое соединение.
• Шлейфное соединение.

В первом случае решение вопроса, как соединить светильники на потолке, предполагает подведение к каждому точечному прибору освещения своего куска провода. Использование такого варианта требует большого расхода кабеля, однако при выходе из строя одного светильника вся цепь работает без перебоев. Разводка кабеля по потолку должна выглядеть следующим образом: от распределительной коробки до центра комнаты тянется кабель и фиксируется в этом месте. К светильникам провода идут из одной центральной точки. Наличие большого количества проводов, сходящихся в одном месте, требует надежной фиксации. Одножильные провода можно скрутить, а место скрутки обжать пассатижами и запаять.

Крепление потолочных светильников получается прочным, надежным, но не разъемным. Более простой способ подразумевает использование разъемов с определенным количеством входов, к которым подключаются провода. Кроме того существуют специальные приспособления – клеммники, они стоят дороже, но провода в этом случае задача, как подключить споты на потолке, решается быстро, легко и прочно. Можно воспользоваться клеммными колодками с винтовым соединением, они также обеспечивают надежное подключение, но для подачи напряжения на все провода необходимо установить дополнительно перемычки на задействованные клеммы.

Во втором случае к каждому светильнику попеременно подается и выходит по два провода. Схема подключения точечных светильников на потолке выглядит следующим образом: от распределительной коробки идет кабель на первый прибор освещения. К выходу этого же прибора подключается второй кабель и протягивается до следующего светильника. С остальными приборами выполняются аналогичные действия.

Установка светильников

Когда помещение полностью уделано, обои поклеены, потолки покрашены, отверстия по нужным нормам выполнены, можем приступать к установке светильников. Протягиваем провода через отверстия в потолке.

Здесь очень важна аккуратность, так как возможно испортить внешний вид потолка. Можно даже вытащить лампу из корпуса, ради удобства.

Подключение точечного светильника к сети

В заключении, подключаем готовый светильник к проводу и зажимаем специализированной защелкой в корпусе. Подключение к каждой точке должно быть произведено в соответствии с выбранным видом подсоединения!

Не забываем о коррекции кабеля, оставляем небольшой его кусок внутри потолка для дальнейшего монтажа. Снимаем изоляцию с нужных жил кабеля, которые нужны нам в подключении. Далее – ведем АККУРАТНОЕ подключение к проводам от цоколя светильника к жилам. Тщательнейшим образом изолируем место соединения. То же самое проделываем с каждой лампой.

Вставляем готовую, подключенную лампу в патрон и хорошенько фиксируем ее в корпусе специализированными зажимами, чтобы она села крепко и не было никакой вероятности ее выпадения из патрона (это лучше проверить). Это последнее, что вы должны сделать в установке. И светодиодные лампочки «прольют свет» при включении.

Теперь, Ваша комната в приятном освещении. А главное – все сделано безопасным образом.

Какие лампы можно использовать во встроенных светильниках

Встроенные светильники на потолке есть с разными цоколями. Под любой цоколь есть разные лампы. При их выборе надо ориентироваться на требуемую освещенность и на тип потолка, в который светильники встроены.

В натяжных потоках есть ограничения: ткани и пленки, которые для них используются, плохо переносят нагрев. Потому на пленочные натяжные потолки ставят галогенные и люминесцентные лампы (с цоколем) мощность которых не более 20 Вт. Также можно вкрутить лампы накаливания — не более 40 Вт. На тканевые натяжные потолки можно ставить более мощные: 35 Вт и 60 Вт соответственно.

По этой таблице можно сравнить эффективность использования ламп разного типа. Но не стоит забывать, что данные тут приведены для «идеальных условий эксплуатации». На самом деле все не настолько радужно, хоть и неплохо

Есть еще светодиодные источники света, но по ним ограничений нет, так как греются они в разы меньше. Потому выбор тут только по форме (стандартного вида колба, кукуруза, необычные формы), температуре цвета и яркости.

Как подключить точечные светильники | Правильная схема подключения + Видео + Размеры светильников

Ну что? Давайте разбираться как подключить точечные светильники. В материале Вас ждёт: два способа подключения + способ подключения нового светильника от фирмы «ЭРА» DK LD1 X BL декор MR16., способы соединения проводов, схемы подключения + таблица размеров светильников. Погнали…

Это должен знать каждый: прежде чем делать разводку на точечные светильники в какую-либо из комнат, не забываем после коробки устанавливать выпрямитель энергии тока- ТРАНСФОРМАТОРЫ ДЛЯ ТОЧЕЧНЫХ СВЕТИЛЬНИКОВ*. Это вам позволит на протяжении долгих лет не переживать по поводу перегорания лампочек и избавит от неприятных походов в магазин осветительных приборов по гарантии или для их покупки.

Первым делом мне хотелось бы представить вам подключение нового точечного светильника от фирмы «ЭРА»  DK LD1 X GR декор MR16, так как он не похож ни на один точечный светильник, так как имеет широкую подсветку по контуру и сам светильник в центре. Подсветка может быть: зелёная (как в нашем случае), белая, коричневая, красная, синяя, желтая и т.д.

Как подключить точечный встраиваемый светильник DK LD1 X GR MR16 и его аналоги.

---

Характеристики светильника следующие:

Тип лампы MR16;

Цоколь GU5.3;

Напряжение 12V/220;

Мощность мах 50W;

Данный точечный светильник от всех остальных отличает то, что у него кроме лампочки (точнее лампы МР16) имеется блок питания для светодиодной подсветки который можно подключить двумя способами:

1. Отдельно от лампы;

2. Вместе с лампой в цоколь;

На этот счёт ниже будет представлено небольшое видео в котором мы подключаем данный точечный светильник при помощи второго способа. Так на много проще, ведь мы просто меняли старые точечные светильники новые. Может кто скажет что это неправильно, но данные лампы и подсветка работают без каких-либо сбоев на протяжении вот уже 1 года!!! Более подробно по подключение+схемы смотрим здесь*.

Кстати: — Что бы вы понимали! Данные лампы подключались в ванной и способ подключения был выбран «ГИРЛЯНДА». Это когда от коробки идёт всего один провод который подходит к одному светильнику, а после к другому и на конце провода подключается последняя лампа. Вот так не хитро, а главное экономно!

Видео: — Подключаем точечные светильники DK LD1 X GR MR16.

---

Как подключить точечные светильники способ № 1:

---

И так, приступим к подключению обычных точечные светильники и светодиодных. Будем использовать способ №1.

Первый и самый простой способ подключения точечных светильников — это так называемый «ЦЕПНОЙ» или последовательный. В народе просто — «способ подключения гирляндой». Это когда на один провод, один за одним подключают точечные светильники. То есть на проводе делаются надрезы в обмотке и к проводам нулю (N), и фазе (L) подключают точечные светильники, не забыв заизолировать оголённые провода изоляцией.

Можно еще так. Подсоединить точечные светильники не используя скрутки и изоляционных материалов: просто в месте где должен будет быть точечный светильник, провод обрезаются и оголяются на один сантиметр, ставится клемма, в которую вставляем провода от светильника с одной стороны клеммы. В те-же отверстия вставляют и провода. Таким «Макаром» и продолжается связка подключение остальных точечных светильников.

Есть минус в такой последовательности соединения точечных светильников: лампочки точечных светильников, будут перегорать одна за одной, в связи с неравномерной подачей электричества. Воспользовавшись сетевым фильтром или трансформатором вы избежите таких неприятностей.

Ну и собственно сама схема подключения под названием гирлянда обычных и светодиодных светильников.

Как подключить точечные светильники способ № 2:

---

Способ номер два подключения точечных светильников, обычных и светодиодных, заключается в подведении от коробки к каждому светильнику своего провода. Это значит, что на каждый точечный светильник от установленной распределительной коробки* идёт отдельный провод. Данный способ довольно прост в монтаже, но расход проводов в отличии от «цепного» способа увеличивается в трое:

— На центральный провод подачи электричества который выходит из коробки поставить многоотводную клемму и от неё пустить провода по светильникам. Опять же повторюсь. Перед клеммой не забудьте поставить выпрямитель электричества. Клемму можно и не ставить, ну вдруг вы такую не найдёте. Нужно будет к фазе и нулю, центрального провода, от каждой лампочки прикрутить по проводу и залудить (пройтись оловом) контакты.

На заметку: — Про правильную скрутку проводов в коробке читаем в статье Скрутка проводов*;

Представьте какой у вас будет пучок проводов в распред.коробке если на комнату будет подключено штук пятнадцать светильников? К данному материалу прикладываю видео, про то как подключить точечные светильники.

А сейчас универсальная схема подключения точечных светильников и светодиодных светильников

Как подключить точечный светильник видео:

---

---

Статья «Как подключить точечные светильники» подготовлена администрацией сайта Строительство от А, до Я. Енакиево-Донецк*.

Как установить светодиодный светильник на подвесном потолке

Когда я задумал делать ремонт в прихожей, то одним из первых возникших вопросов был вопрос о выборе вида отделки потолка и какие установить потолочные светильники. Имея многолетний опыт эксплуатации натяжного потолка в ванной комнате и гостиной из ПВХ, долго выбирать вид потолка не пришлось. Решил установить натяжной потолок из ПВХ, благодаря многочисленным его преимуществам, по сравнению с другими видами отделки потолка.

О потолочных светильниках пришлось немного подумать. С одной стороны хотелось установить современные светодиодные точечные потолочные светильники, а с другой стороны в прихожей висел самодельный комплект светильников люстра и бра, сделанные своими руками. Они мне нравились, и расставаться ни с люстрой, ни с бра совсем не хотелось.

В конечном итоге было найдено компромиссное решение, люстру и бра у входа в прихожую оставить висеть на прежних местах, а в коридоре прихожей, где на стене висел одноламповый светильник, установить встраиваемые в натяжной потолок точечные светильники.

Прежде, чем устанавливать натяжной потолок, необходимо проложить электропроводку, а чтобы проложить провода необходимо разработать электрическую схему, исходя из вида и количества светильников, типа лампочек и их мощности.

Выбор типа лампочки для встраиваемого потолочного светильника

Прежде, чем приобретать встраиваемый в подвесной потолок светильник, необходимо выбрать тип лампочек и определить необходимое их количество, обеспечивающее достаточную освещенность помещения. В настоящее время для установки в потолочные встраиваемые светильники применяют четыре вида ламп: накаливания, галогеновые, компактные (их еще называют энергосберегающими или лампами дневного света) и светодиодные. Каждый тип лампочек имеет свои достоинства и недостатки, в дополнение влияет на минимальное расстояние между горизонтом установки подвесного потолка и стационарного, что в помещениях с невысокими потолками является определяющим фактором.

Воспользовавшись ниже представленной таблицей, Вы без труда сможете сделать оптимальный выбор типа лампочек для подвесного потолка, исходя из своих требований и граничных условий.

Технические параметры, помеченные *, могут отличаться в большую или меньшую сторону в зависимости от конструкции светильника и лампочки, мощности лампочки, производителя, вида подвесного потолка. Например, натяжные потолки из ПВХ боятся нагрева более 60°С, этим и ограничивается допустимая мощность лампочек во встраиваемых светильниках.

Следует отметить, что галогеновые лампы, рассчитанные на напряжение питания 12 В, так и 220 В, очень чувствительны к превышению питающего напряжения и от этого часто перегорают. Для галогеновых ламп на 12 В необходим понижающий трансформатор или блок питания (адаптер), для которого нужно не забыть, в случае установки подвесного потолка без доступа в межпотолочное пространство, предусмотреть специальное место на стене.

Более подробную информацию о лампах накаливания и галогеновых, энергосберегающих, светодиодных Вы можете получить, посетив специально посвященные им страницы сайта.

Расчет мощности и количества светильников

Мощность светильников зависит от размеров помещения (площади, высоты и формы), цвета стен и мебели, назначения комнаты и предпочтений хозяина. Кто-то любит яркий свет, а кому-то по душе теплый, рассеянный свет небольшой яркости.

Точный расчет мощности и количества светильников, с учетом всех факторов выполнить практически невозможно. Для оценочного расчета можно воспользоваться данными по освещенности, представленными в таблице, благодаря которым, с учетом светового потока, зависящего от типа лампочки, можно определить, сколько и какой мощности нужно установить в помещении светильников, в зависимости от его вида.

Рассмотрим пример расчета, который я делал для коридора прихожей. Планировалась установка светодиодных потолочных точечных светильников. Форма коридора представляет собой букву Т с площадями участков 2,8 м² и 4,5 м². Общая площадь коридора составляла 7,3 м². Вычислим необходимую мощность светильников 7,3×2=15,6 Вт. Так как высота потолков составляла 2,75 м и стены планировалось покрасить в цвет крем-брюле, с учетом сложной формы коридора, то оптимальным решением будет установка четырех потолочных точечных светильников с установленными в них светодиодными лампами с небольшим запасом, мощностью 5,5 Вт, напряжением питания 220 В со штыревым цоколем GU5,3. Штыревой цоколь для подвесных потолков хорош тем, что имеет малые габариты, что важно при небольшом по высоте межпотолочном пространстве.

На стенах в коридоре до ремонта висели картинки художников, которые планировалось после окончания ремонта оставить на прежних местах. Поэтому, для неискаженной цветопередачи были выбраны светодиодные лампы белого света, цветовой температуры 4000 К. Если Вам нужен теплый свет, то следует выбирать лампу цветовой температуры 2700 К.

Надо заметить, что встраиваемые потолочные светильники в помещениях использовать в качестве единственного источника освещения не всегда целесообразно. Гораздо лучший результат можно получить применением дополнительно настенных светильников или настольных ламп в зоне работы или отдыха. В таком случае мощность ламп в потолочных светильниках можно уменьшить.

При наличии светильников локального освещения вполне возможно полностью отказаться от встраиваемых в подвесной потолок светильников, заменив их подсветкой потолка светодиодной лентой. Так что при решении вопроса освещения помещений квартиры есть, где развернуться творческой фантазии.

Выбор провода для электропроводки точечных светильников

Для прокладки электропроводки питания четырех выбранных светильников суммарной мощностью 22 Вт подойдет любой электропровод, в двойной изоляции, предназначенный для прокладки электропроводки. Лучше всего подходит медный многожильный двойной соединительный провод, например типа ПВС 2×0,75. О сечении жил провода можно не задумываться, так как максимальный ток не будет превышать 0,1 А.

При использовании в потолочных светильниках галогеновых ламп на 12 В сечение провода нужно обязательно рассчитать. Одна такая лампочка мощностью 60 Вт потребляет ток 5 А. А если для освещения понадобится десять лампочек, то ток потребления составит 50 А.

Выбор и устройство встраиваемого точечного потолочного светильника

Ассортимент встраиваемых потолочных светильников в любом магазине светотехники огромен, но устроены они все одинаково и отличается только видом отделки корпуса и дополнительными украшениями. В некоторых моделях встраиваемых светильников предусмотрена возможность в небольших пределах изменять направление светового потока.

Так как мне нужно было осветить коридор, то выбор пал на самый простой вид встраиваемого светильника, в комплекте которого был еще и цокольный патрон.

Любой встраиваемый потолочный светильник состоит из корпуса, представляющего собой фигурное профильное кольцо с площадками для крепления двух пружин с ушками. В зависимости от типа и мощности лампочек, корпуса светильников бывает разного диаметра и в них может отсутствовать, как у светильника на фотографии выше, или установлен электрический патрон, как правило, Е14.

Особое место занимают светодиодные потолочные точечные светильники, в которых светодиоды установлены непосредственно в корпусе на печатной плате.

Лампочку в таком светильнике уже не заменить и в случае выхода его из строя придется менять светильник целиком или искать светодиоды для замены. Стоят такие светильники дорого.

У светильников без патронов для закрепления лампочки в корпусе служит пружина в виде разрезанного кольца.

Лампочка вставляется в корпус светильника и фиксируется за счет того, что пружинное кольцо, разжимаясь, входит в специально сделанную канавку в корпусе. Такой светильник подходит для установки как галогеновых лампочек, так и светодиодных. В случае замены галогеновых лампочек на светодиодные или обратно, нужно не забыть проверить, на какое напряжение питания они рассчитаны.

Для закрепления потолочного точечного светильника, в подвесном потолке, вне зависимости от его типа, в заданном месте потолка вырезается отверстие, несколько меньше внешнего диаметра фланца корпуса светильника.

Ушки пружин руками сводятся друг к другу до такой степени, чтобы они прошли в отверстие потолка. Ушки заводятся в отверстие потолка и отпускаются. Опираясь на внутреннюю поверхность подвесного потолка ушки, втягивают светильник до упора фланцем в нижнюю поверхность подвесного потолка и таким образом фиксируют светильник.

Такая простая конструкция крепления потолочного светильника позволяет спрятать элементы его крепления и легко снять светильник в случае необходимости. Достаточно взяться за основание светильника и потянуть за него вниз.

После установки корпуса светильника на подвесном потолке, через него продевается провод и подсоединяется с помощью клеммной колодки к патрону. Патрон надевается на цоколь лампочки, лампочка вставляется в корпус светильника и фиксируется разжимной пружиной.

Электрическая схема электропроводки

для точечных потолочных светильников

До начала установки подвесного потолка, после выбора типа лампочек, расчета их мощности, количества светильников и точек их установки, разрабатывается схема электропроводки. При разработке электрической схемы необходимо учесть точки и способы соединения проводов между собой и со светильниками.

Так как из стены уже выходили провода, к которым ранее был подключен настенный светильник, то к этим проводам и было решено подключить потолочные светильники. Планировалась установка подвесного натяжного потолка из ПВХ, а провода выходили выше уровня натяжного потолка, и, следовательно, доступа к местам соединения проводов после монтажа потолка не будет. Поэтому все соединения проводов было решено выполнить самым надежным способом, скруткой с последующей пайкой оловянно-свинцовым припоем. Точки паек были отмечены на электрической схеме.

При выборе места для установки светильников и люстр в помещениях, в которых имеется телевизор или компьютер, нужно не забывать, что угол падения луча света равен углу отражения. С учетом этого правила светильники надо устанавливать в местах, исключающих их отражение на экране монитора, поэтому для выбора точек установки светильников, необходимо продумать, как будет расставлена мебель, в каком месте будет установлен телевизор или монитор компьютера.

При выборе лампочек на напряжение питания 220 В, установка дополнительных устройств не потребуется. В случае применения лампочек на напряжение питания 12 В, необходимо предусмотреть место, для установки трансформаторов или адаптеров с учетом их габаритных размеров и возможного к ним доступа для технического обслуживания или ремонта.

Внимание! Перед подключением точечных потолочных светильников, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы.

Монтаж электропроводки

для подключения точечных потолочных светильников

После приобретения светильников, определения мест их установки, закупки материалов и комплектации можно приступать к монтажу электропроводки.

Монтаж электропроводки для подключения светильников можно выполнять на любом этапе ремонта помещения, вплоть до установки подвесных потолков. Но при выполнении ремонта стен в коридоре оказалось, что света от существующего светильника было недостаточно. Поэтому монтаж электропроводки пришлось выполнить в первую очередь, и к электропроводке для освещения подключить временные патроны с энергосберегающими лампочками.

Перед монтажом проводов необходимо на потолке обозначить места установки светильников (на фотографии обведены кружками), и точки крепления проводов. Провода, для исключения провисания, в зависимости от их жесткости, закрепляются с шагом 40-50 см.

Для закрепления проводов на потолке и стенах существуют специальные дюбель-хомуты (на фотографии слева) и гвоздевые скобы (на фотографии справа) разных типоразмеров. Для закрепления провода дюбель-хомутом на стене необходимо просверлить отверстие, надеть дюбель-хомут на провод и забить дюбель в отверстие. Для закрепления провода гвоздевой скобой, нужно прижать ней провод к стене и забить гвоздь. Подходит для монтажа проводов и кабелей по дереву, пластмассе, штукатурке.

Забитые в бетонное оштукатуренное перекрытие потолка гвоздевые скобы могут выпасть и остаться лежать на полотне ПВХ. Поэтому этот вид крепления был отброшен. Дюбель-хомутов под рукой не, оказалось, поэтому применил простой и надежный способ закрепления проводов на стене, с помощью хомута из хлорвиниловой трубки. В потолке сверлится отверстие, в него забивается дюбель, в дюбель завинчивается через сделанное отверстие в хомуте саморез. Так как вес провода ничтожен, то подойдет любой саморез и дюбель самого малого типоразмера.

Изготовление жгута для электропроводки

потолочных точечных светильников

Так как электропроводка для потолочных светильников после установки натяжного потолка будет недоступной для обслуживания и ремонта, все соединения проводов в межпотолочном пространстве необходимо выполнить крайне надежно. Обычно соединения выполняют с помощью клеммных колодок, например Wago. Но самым надежным видом соединения проводов является пайка, этот способ я и использовал.

Для сведения к минимуму объема работы на высоте под потолком, был заранее изготовлен жгут, который останется только закрепить на потолке и подключить к бытовой электропроводке.

Для определения длины проводов жгута и точек пайки по ранее сделанной разметке на потолке были измерены расстояния между проводами для подключения и местами установки светильников. Результаты измерений сразу наносились на электрическую схему, которая одновременно являлась и электромонтажной.

Изготовлен жгут был из медного многожильного провода с двойной изоляцией (жила обвита шелковой нитью и покрыта полихлорвинилом). Для удобства провода были свиты между собой в косичку.

После снятия изоляции с проводов, они были облужены припоем. Во втором отсеке коридора провода должны были разветвляться. Поэтому, провода были, попарно скручены и пропаяны припоем. Обратите внимание, что для повышения надежности изоляции, места соединения проводов были сделаны со сдвигом относительно друг друга.

На провода перед соединением были надеты изоляционные трубки, которые после окончания пайки были сдвинуты на места соединения. Для исключения смещения изолирующих трубок, они были зафиксированы с двух сторон плотно сидящими на проводах кембриками. В совокупности со смещением мест соединения такой способ изоляции гарантировал надежность электропроводки. Изолирование проводов можно было выполнить и с помощью обыкновенной изоляционной ленты. чтобы не запутаться на кембриках была нанесена маркировка.

Небольшой участок провода жгута при отгибании поперечной балки проходил ниже уровня подвесного потолка. Этот участок электропроводки проходил под штукатуркой. Для надежности изоляции на него дополнительно была одета полихлорвиниловая трубка.

После того, как жгут был закреплен на потолке, настало время подсоединить его к квартирной электропроводке. Для этого длина проводников выходящего из стены двойного провода была подрезана со сдвигом. Так как провод был старый, изоляция его стала грубой и, чтобы не повредить жилы, она была снята термическим способом с помощью паяльника. Жилы были зачищены и облужены припоем, на них надеты изоляционные трубки.

Осталось навить концы жгута на жилы сетевого провода, пропаять припоем и надеть изоляционные трубки. Благодаря технологии сдвига мест соединений проводов, трубки нужны практически для безопасности человека и эстетики. Случайно провода электропроводки между собой соединиться не смогут.

Место соединения подвешивается с помощью хомута саморезом к потолку. Прокладка электропроводки для точечных потолочных светильников закончена.

Временные электрические патроны в местах будущей установки точечных светильников с помощью клеммных колодок подключены, лампочки вкручены и можно, продолжать ремонт.

Установка потолочного светодиодного светильника

на натяжном потолке ПВХ

Выше описана технология установки потолочных светильников, в том числе и светодиодных, на любой подвесной потолок, жесткой конструкции, например из гипсокартона, реечного потолка или Armstrong. В случае установки точечного потолочного светильника на натяжной потолок из ПВХ или другого пластичного материала необходимо установить дополнительное крепление, иначе потолок будет под тяжестью светильников провисать.

Для этих целей выпускается специальная арматура. На фотографии универсальная платформа (пандус) для крепления точечных светильников. Платформа имеет форму конуса, поверхность которого представляет собой ступеньки.

Для подгонки диаметра крепежного отверстия платформы под конкретный вид потолочного светильника, достаточно острым ножом срезать лишние ступеньки с конуса.

К основному потолку платформа крепится с помощью стальной перфорированной ленты. Отрезок ленты необходимой длины сматывается с рулона и отрезается ножницами по металлу.

На платформе для крепления саморезом ленты предусмотрены две площадки с отверстиями. Если нет самореза малой длины, то можно закрутить длинный. Выступающую его часть необходимо удалить бокорезами.

Арматура для точечных светильников прикручена саморезами к потолку, светодиодные лампочки для проверки подключены. Все работает, нужно снять лампочки и можно приступать к установке натяжного потолка.

После того, как натяжной потолок установлен, приступают к монтажу светильников. Для того, чтобы пленка ПВХ не порвалась и не сильно нагревалась, прежде, чем делать в ней отверстие под светильник, в месте его установки специальным клеем приклеивается специальное пластмассовое термоизоляционное кольцо.

По внутренней окружности кольца острым ножом пленка вырезается, патрон извлекается и центрируется платформа. Перфорированная лента легко деформируется, а потолок прогибается, поэтому легко можно подогнать высоту и место положения платформы в горизонтальной плоскости.

Установка потолочного светильника на платформе обеспечит надежную его работу, исключит провисание натяжного потолка и порчу его из-за излишнего нагрева при использовании галогеновых лампочек.

На фотографии Вы видите конечный результат работы по установке точечных потолочных светильников в натяжном потолке.

Подключение светодиодных точечных светильников | Полезные статьи

Точечные светодиодные светильники для потолков становятся все более популярными за счет яркости, долговечности и возможности создать привлекательное точечное освещение. Точечные светильники со светодиодной подсветкой включают в себя лампу для основного освещения, а также встроенные в корпус светодиоды, которые могут размещаться в корпусе на передней или боковой панелях. Такие светильники обеспечивает потрясающие визуальные эффекты – они могут быть белыми или многоцветными, плавно менять яркость или цвет освещения и монтируются в любых жилых помещениях – спальне, кухне, ванной комнате и других комнатах.



Как установить точечные светильники – подготовка к монтажу

Прежде всего, необходимо осуществить прокладку кабеля, еще до установки потолка. Как правило, точечные светильники располагаются на расстоянии 40-50см друг от друга и до монтажа потолка необходимо проложить провод к одному из них, а после протягивать его от одной точки освещения к другой. Для монтажа точечных светильников подойдут медные кабели (провода) ВВГ, ШВВП или ПВС с сечением жил 1,5мм2. Кабель или провод прокладывается в гофрорукаве, который в свою очередь закрепляется при помощи скоб или стяжек на потолке и подводится к точке установки первого светильника.

Далее в подвесном потолке делаются отверстия нужного диаметра, в зависимости от типа светильника (в основном это 60 мм). Если потолок гипсокартонный, достаточно прорезать отверстия нужного диаметра, тогда как в пластиковый потолок необходимо будет устанавливать термокольца, предотвращающие перегрев.

После этого провод протягивается в каждое отверстие и начинается непосредственно монтаж светильника.

Схема подключения точечных светильников

Схема подключения точечных вариантов мало отличается от схемы подключения обычных моделей светильников. Смотрите схему, которая включает в себя источник питания на 220В, выключатель и сам светильник.

Светильники с лампами на 12В обязательно комплектуются понижающими трансформаторами, которые устанавливаются в схеме перед светильниками, как на схеме. Монтаж большинства светильников осуществляется при помощи клеммника, в которые протягиваются зачищенные жилы проводов и затягиваются.

Также есть возможность раздельного включения/отключения основного освещения и подсветки при помощи двухклавишного выключателя. При использовании такой схемы одна клавиша будет включать лампу точечного светильника, а вторая – светодиодную подсветку.

Стоит отметить, что при подключении светильника любого вида необходимо обеспечить полное отключение электропитания в квартире или доме.

Многие люди, использующие точечное освещение, задумываются, как поменять лампочку в точечном светильнике, ведь, несмотря на долговечность светодиодов, их срок службы все-таки ограничен.

Замена лампочек в точечном светильнике

Замена лампочек в точечном светильнике

• отключите свет в комнате либо обесточьте квартиру;
• достаньте из точечного светильника стопорное кольцо – проволоку, удерживающую светильник;
• достаньте из патрона светодиодную лампу и замените её новой;
• установите светильник на место и закрепите стопорным кольцом.

При замене ламп важно соблюдать осторожность, чтобы не проткнуть полотно подвесного потолка.



Установка светильников в натяжной потолок

При проведении ремонта, часто возникает вопрос о будущем освещении в помещениях. И если не так давно предметом света была обыкновенная люстра, то сейчас с развитием строительных технологий существует много методов освещения в помещении. Одним из таких являются точечные светильники. Они предназначаются как для подсветки, так и полного освещения помещения, могут устанавливаться практически на всех видах потолков.

Схема подключения светильников

Светильники на потолке можно подключить двумя способами:

• последовательное подключение;
• параллельное подключение;

Последовательная схема подключения применяется не так часто, так как ее применение является не очень практичным. При таком соединении окончание одного светильника соединяется с началом второго.

При соединении по последовательной схеме окончание одного светильника соединяется с начальным проводом другого

Непрактичность этой схемы заключается в следующем. Чем больше ламп будет включено в цепь, тем меньше яркости будет выдавать отдельный светильник. Также при перегорании одной из ламп неработоспособна будет вся схема. Конечно же, эту проблему можно справить, путем пересмотра каждого светильника, но на это может уйти определенное количество времени.

При параллельном включении обеспечатся лучшая работоспособность освещения. Но при таком подключении потребуются большие затраты на покупку проводов.

Для реализации параллельного подключения светильников требуется значительно больший расход проводов, чем при последовательном соединении

Параллельное подключение точечных светильников является основным, так как исключает все проблемы последовательного подключения. При выходе из строя одной лампы остальные будут полностью работоспособны.

Параллельное подключение светильников на потолке может быть двух типов — лучевым или шлейфным. Каждый из этих типов имеет свои недостатки и преимущества.

Основные типы параллельного подключения потолочных светодиодных светильников — лучевое и шлейфное

При лучевом подключении обеспечивается высокая работоспособность всей разводки проводов. При длительном включении света такая разводка не будет перегреваться, что обеспечивает длительную эксплуатацию.

Лучевое подключение имеет также и некоторые недостатки. При таком подключении придётся потратиться на большое количество проводов, а также все проводники сходятся в одной точке. Для их качественного соединения необходимо использовать клемники, что повлечет за собой дополнительные затраты.

Шлейфное подключение применяется в случае, если потолочных светильников большое количество, так как к каждому светильнику проводить отдельные провода нерентабельно.

Позитивными качествами такого типа соединения светильников является простота монтажа и экономия на некоторых материалах.

Из негативных моментов можно отметить то что при выходе из строя одной лампы, все последующие которые подключены за ней не будут освещать. Замена лампы не составит труда так как визуально видно какую лампу необходимо заменить.

Читайте также статью ⇒ Установка точечных светильников в потолок.

Подключение в другие типы потолков

Точечные светильники кроме натяжных потолков также монтируются на потолки с другими видами отделки:

• вагонка;
• гипсокартон;
• пластиковые накладные потолки.

Схемы подключения светильников полностью идентичны с натяжными.

Существенное различием состоит в креплении светильников на потолку. Для начала необходимо определиться в каких местах будут находится светильники. Затем прокладываются провода. На следующем этапе проводится монтаж отделочного материала. Для гипсокартона, вагонки или пластиковых потолков в заданных местах высверливается отверстия по диаметру светильников. Это делается коронкой по дереву. Затем проводиться подключение и монтаж светильников. Крепятся они с помощью специальных защелок, которые удерживают от выпадения из отверстия.

Совет №1:Для натяжных потолков необходимо предусматривать специальное крепление для светильников, так как отделочный материал потолка не сможет выдержать их веса. Поэтому при монтаже натяжного потолка также заранее предусматриваются места установки и только после этого натягивается само полотно.

Пошаговая инструкция по установке светильников

Для того чтобы установить светильники в натяжном потолке, необходимо знать какие работы необходимо сделать, чтобы качество установки было высоким. На начальном этапе выбирается требуемое количество светильников, и то, как они будут размещаться на потолке. Затем проводится монтаж проводов, которыми будет проводиться подключение.

Провода должны в обязательном порядке прокладываться в защитной гофре.

После выполнения монтажа проводки выполняется установка профилей для натяжного потолка, которые крепятся на стены по всему периметру комнаты. Когда несущие профиля установлены, сразу будет виден примерный уровень, на котором должны находиться светильники.

Совет №2: Для того чтобы светильники были установлены на одном уровне с потолком необходимо натянуть нитки. Крепятся они к несущим профилям. Крепить нить требуется по линии, на уровне которой будут находиться светильники. После того как нити будут натянуты, будет виден уровень на который необходимо крепить светильники.

Следующим этапом работ является монтаж платформ. Это основание, на котором будут держаться освещающие приборы. Они крепятся на потолок в местах, в которых изначально планировалась установка светильников, на уровне ниток, которые показывают условный плоскость потолка.

Крепление под светодиодный светильник из П-образного потолочного профиля позволяет установить прибор освещения с максимальной надежностью

После установки платформ необходимо еще раз убедиться в правильности монтажа всех элементов и снять все нити. После чего можно приступать к натягиванию полотна на потолок.

Крепление светодиодного светильника в натяжной потолок является достаточно сложной конструкции

Чем сделать отверстия для светильников?

Чтобы установить светильники необходимо сначала сделать отверстия в полотне. Чтобы сделать отверстия и не допустить разрывов полотна существует нехитрый способ, который используется практически во всех случаях.

После монтажа натяжного полотна, монтажник прощупывает пальцами места установки платформ. После этого маркером отмечается отверстие, где будет устанавливаться светильник. На это место приклеивается протекторное термокольцо. Приклеивать его требуется на клей для пластика. Это кольцо служит гранью отверстия. После этого канцелярским ножом вырезается отверстие в полотне. Через это отверстие вытягиваются провода для подключения питания и устанавливается светильник.

На каком расстоянии устанавливать светильники

Для того чтобы правильно сделать освещение в комнате нужно знать некоторые нюансы.

Так как корпус освещающего прибора полностью скрыт между полотном и основанием угол рассеивания света составляет всего 30°, а чтобы освещение было максимально комфортным требуется чтобы эти потоки света соприкасались между собой. Исходя из математических расчетов для потолков высотой 2,5 метра, расстояние между светильниками будет примерно один метр. Отступ от стены должен быть не мене 0,6 метра.

Совет №2: Количество светильников для определённого помещения можно вычислить следующим способом. Для этого необходимо площадь помещения умножить на мощность излучения светильников (эти данные указываются на коробке прибора) и умножить на мощность источника света.

Читайте также статью ⇒ Точечные светильники: как правильно выбрать?

Выбор проводов

Выбор проводников является также достаточно серьезным моментом, на который необходимо обращать внимание. Для начала требуется определиться, каким будет провод — медным или алюминиевым. Его необходимо приобретать таким же, как и основная проводка в помещении.

Перед покупкой также требуется заранее знать сечение провода. Этот параметр зависит от мощности всех светильников, поэтому необходимо сплюсовать мощности всех ламп.

Сечение провода выбирается исходя из приведенной ниже таблицы.

Таблица, при помощи которой выполняется подбор оптимально подходящего сечения провода

Так как все лампы работают от 12 Вольт, требуется правильно подобрать трансформаторы по мощности. Идеальным вариантом будет, если на каждую лампу отдельно устанавливается трансформатор. Но при большом количестве ламп можно использовать трансформаторы большой мощности, так как использование значительного количества этих приборов повлечёт за собой дополнительные затраты.

Типичные ошибки при установке

Часто при установке светильников не соблюдается расстояние от края отверстия в ПВХ-полотне и багетом. Светильник должен размещаться на удалении от края пленки минимум 25-30 мм.

Нередко перед установкой не обладающие достаточным опытом мастера не примеряют корпус светильника к платформе. При несовпадении диаметров после натяжки потолка могут возникнуть проблемы с монтажом.

Нельзя использовать в качестве дополнительного крепления для питающего кабеля небольшой отрезок ленты — он может повредить оболочку провода. Лучше воспользоваться пластиковым хомутом.

Также ошибкой, влияющей на процесс монтажа, является отсутствие проложенного заранее кабеля для питания светильников.

Часто задаваемые вопросы

Вопрос №1: При установке светильника что можно использовать вместо ленты?

Вместо ленты для крепления лампы можно установить регулируемую стойку.

Вопрос №2: Какой провод лучше использовать для подключения светильников?

Рекомендуется подбирать марку провода в зависимости от суммарной мощности и количества светильников. Например, ВВГнг-LS 3*1,5мм².

Оцените качество статьи:

Схемы подключения точечных светильников — Статьи об энергетике

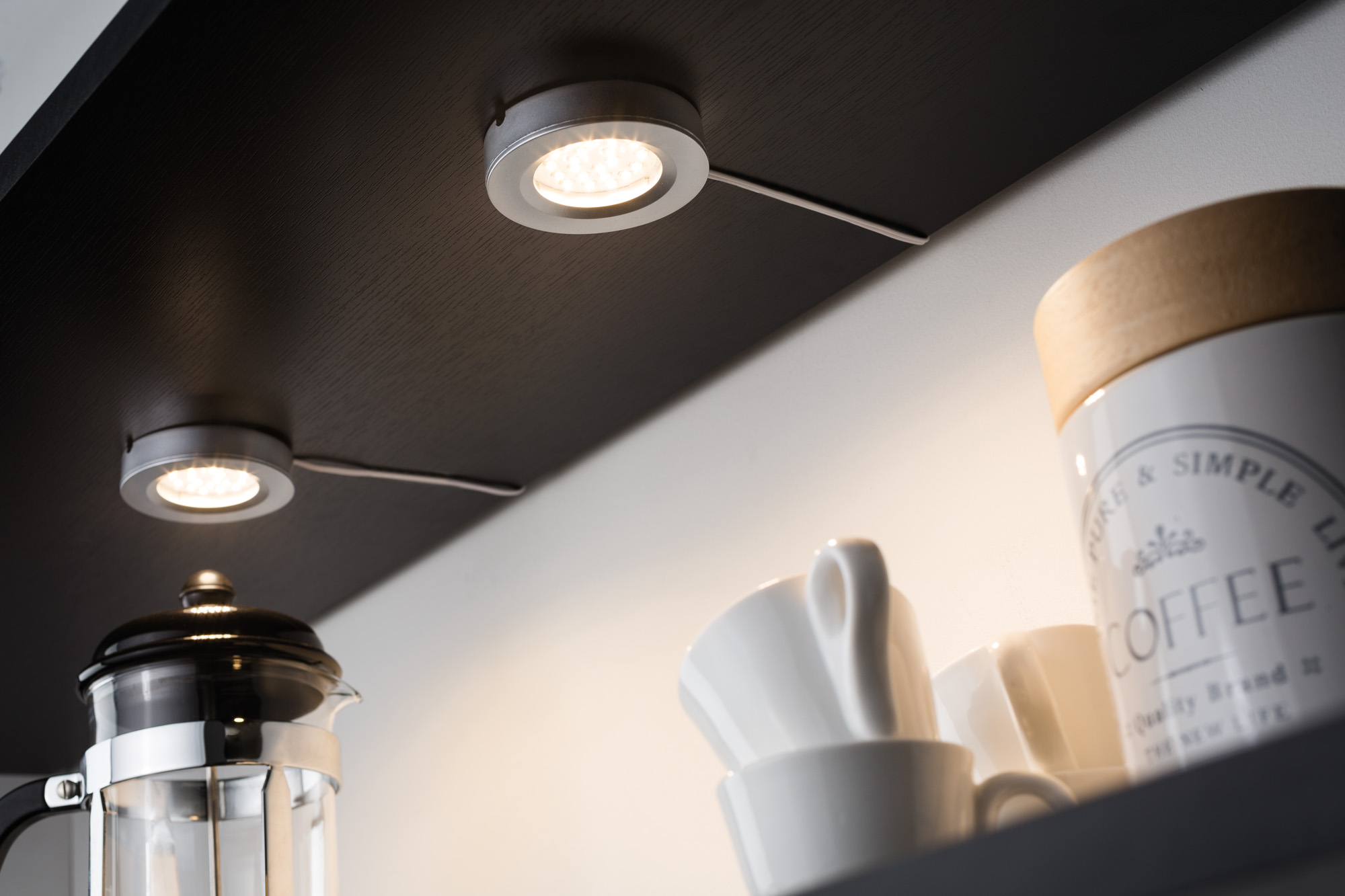

Точечные светильники для подсветки шкафов, гардеробных, рабочей поверхности на кухне все чаще можно встретить в квартирах и частных домах. Современные точечные светильники, следуя за развитием осветительной техники, использую энергосберегающие светодиодные лампы в качестве основных источников света.

Присутствие светодиодных источников света предъявляет определенные требования к источнику питания для светодиодных ламп. На настоящий момент существуют два основных варианта включения точечных светильников — с питающим напряжение 220В и 12В. Выбор питающего напряжения определяется условиями использования точечного светильника.

Светодиодные лампы

Схемы включения точечных светильников на напряжение 220В

Схема включения точечного светильника на напряжение 220В является наиболее простой ввиду отсутствия необходимости преобразования сетевого напряжения. Простейшая схема включения точечного светильника через выключатель приведена ниже.

Рисунок 1

Подключение очечного светильника к источнику питания осуществляется напрямую через электрический счетчик, автоматический выключатель в электрощите и выключатель. По действующим нормам проводник заземления разрывать нельзя, поэтому он подключен напрямую к точечному светильнику, минуя все электрические аппараты. Количество светильников и тип применяемых выключателей (одноклавишные, двухклавишные) определяются исходя из условий эксплуатации. Ниже приведены схемы включения точечных светильников через одноклавишный и двухклавишный выключатели.

Рисунок 2

Рисунок 3

Выделим основные преимущества и недостатки использования схем включения точечных светильников на напряжение 220В:
+ простая и надежная схема подключения бес применения дополнительных блоков преобразования напряжения;
+ отсутствие влияния потерь при большой длине электрической цепи на яркость свечения светильников;
— высокое напряжение в цепи;
— меньший срок службы ламп ввиду возможных перепадов питающего напряжения.

Точечные светильники

Схемы включения точечных светильников на напряжение 12В (постоянное напряжение)

Использование условно безопасного уровня напряжения 12В для питания точечных светильников практически исключает возможность поражения человека электрическим током при подключении и эксплуатации светильников. Для преобразования сетевого напряжения 220В в напряжение питания точечных светильников в схему подключения дополнительно вводят трансформатор (чаще всего электронный). Электронные трансформаторы имеют меньшие габариты, встроенную систему защиты от токов перегрузки и токов короткого замыкания, систему плавного пуска.

Рисунок 4

При выборе трансформатора для точечных светильников стоит учитывать следующие характеристики: номинальную мощность и величину выходного напряжения. Мощность трансформатора определяется количеством и потребляемой мощностью светильников с учетом запаса по напряжению. Существует стандартный ряд напряжений трансформаторов: 60Вт, 70Вт, 105Вт, 150Вт, 210Вт, 250Вт, 400Вт. Поэтому, например для двух светильников по 30Вт лучше выбрать трансформатор с мощностью 70Вт. Мощность трансформатора также определяет величину выходного тока. Ниже приведена таблица соответствия между номинальным током точечных светильников, сечением кабеля и его максимальной длиной для светильников на 12В.

Рисунок 5

При подключении точечных светильников стоит помнить, что используется лишь параллельная схема включения точечных светильников. При этом длина каждого проводника, идущего от трансформатора к светильникам, должна быть одинаковой для равномерного свечения точечных светильников. Схема включения точечных светильников на постоянное напряжение 12В приведена ниже.

Рисунок 6

Для исключения факторов, влияющих на яркость свечения точечных светильников, можно применить схему с отдельными трансформаторами для каждого точечного светильника.

Рисунок 7

К основным преимуществам схем включения точечных светильников на напряжение 12В можно отнести бОльший уровень безопасности и бОльший срок службы ламп. Основным же недостатком таких схем является наличие дополнительного трансформатора.

Подключение точечных светильников

Чтобы сделать правильное освещение в ванной комнате необходимо руководствоваться определенными критериями. Как своими руками провести в ванную свет и идеи размещения ламп в нашей статье.

Блок: 1/4 | Кол-во символов: 191
Источник: https://www.asutpp.ru/osveshhenie-v-vannoj-komnate.html

Как правильно рассчитать освещенность помещения

Нормативные документы предписывают для помещения санузла норму 200 Лк. Если площадь помещения равна 10 м², то для него требуется 200×10=2000 Лм (если перевести в световой поток). Пересчитаем этот показатель на мощность приборов, в Ватты.

Для потолочных светильников поток света является прямым, а значит 200 Лм/м² = 200Лк. Зная, что лампа накаливания мощностью 75 Вт излучает поток света, равный 935 Лм, можно утверждать, что для площади 10 м² почти достаточно двух лампочек. Аналогично можно рассчитать количество источников света другого типа – галогенных, люминесцентных, светодиодных. Последние являются наиболее экономичными, потому приобретают все большую популярность.

Расположение точек должно быть таким, чтобы освещались все функциональные зоны

Блок: 2/6 | Кол-во символов: 801
Источник: http://vannaguide.ru/obustrojstvo/svet/ustanovit-tochechnye-svetilniki.html

Выбор светильника для ванной комнаты

До того, как выбрать светильники, необходимо определить сочетания цветовых гамм и стиль декорирования помещения. На вид ламп, их оформление и способы монтажа влияют число функциональных пространств и габариты комнаты.

Светильник для ванной комнаты

Приборы для ванной подразделяются на виды.

• По уровню расположения можно выбирать среди напольных, потолочных, настенных устройств.
• Особенности размещения на поверхности определяют открытые и встроенные модели.

Функциональное зонирование предусматривает пространства над шкафом либо зеркалом, дверью либо ванной и т.д.

В светильники устанавливают разные лампы.

• галогенные;
• люминесцентные;
• светодиодные;
• металлогалогенные.

Популярны и стандартные лампы накаливания. В зависимости от сферы использования выделяют светильники для общего применения, с направленными либо декоративными функциями.

Выбор осветительных приборов осуществляется в соответствии с цветовыми сочетаниями комнаты. В помещениях с оранжевой, красной, желто-зеленой гаммах могут использоваться лампы теплых оттенков белого.

Интерьерам в холодных тонах требуются светодиодные, люминесцентные, металлогалогенные приборы и нейтрального белого цвета лампы.

• цветовая температура для гаммы зеленых тонов — 3300-4000 К;
• зелено-голубым оттенкам потребуется 4000 К;
• для помещений в синих тонах необходимо 4000-5000 К.

Нужно выбирать лампы, которые могут работать в условиях постоянной влажности. Это устройства, имеющие степень защиты от близости к воде в IP24. В душевых кабинах располагаются потолочные светильники с низковольтным показателем — до 12 В. В 60 см от ванны монтируют лампы только со 2 классом защиты.

Блок: 2/9 | Кол-во символов: 1660
Источник: http://sovety-vannoy.ru/delaem-remont/jelektrika/kak-organizovat-osveshhenie-v-vannoj.html

Схемы подключения на 220 В

Некоторые точечные светильники работают от 12 В. Для подачи им питания необходимо устанавливать преобразователь (говорят еще трансформатор или драйвер). С развитием технологии появились споты которые могут работать от 220 В. Такая схема хоть немного, но проще, потому в последнее время чаще подключить точечные светильники требуется к сети напрямую, без преобразователей.

Последовательное подключение

Эта схема проста в реализации, для нее требуется мало проводов, но последовательно подключить точечные светильники можно лишь в относительно небольшом количестве — пять-шесть штук. Главный минус такого способа — светиться лампы будут не в полную силу. Еще один недостаток: при выходе из строя одной лампы (перегорании) перестают работать все лампы, так как разрывается цепь. Для восстановления работоспособности приходится проверять каждую.

Схема последовательного включения точечных светильников

Схема очень проста — фаза последовательно обходит все светильники, а к выходу последнего подается ноль. Схема с распределительной коробкой и выключателем расположена ниже.

Разводка электропроводки при последовательном подключении спотов

При работе будьте внимательны: на выключатель должна идти фаза, которая дальше идет на светильники. Ноль (нейтраль) — прямиком подается на последний в цепочке светильник. Это важно для правильной работы схемы а также для безопасности.

Если у вас проводка трехжильная — кроме нуля и фазы есть еще защитный провод «земля», его берут напрямую с «земляной» колодки и подают на каждый из светильников к соответствующей клемме. Можно «землю» взять в близлежащей розетке или на выключателе.

Схема последовательного подключения точечных светильников к двухклавишному (двойному) выключателю

Практическая реализация этой схемы удобнее не с кабелем а с проводами — ведь один провод постоянно разрывается обходя все светильники, а нулевой идет целым куском от распредкоробки до последнего осветительного прибора. Но еще раз повторимся — такой тип подключения почти не используется.

Схемы параллельного подключения

При параллельном подключении все лампы будут светить с нормальной интенсивностью, потому эта схема более популярна даже несмотря на то, что требуется большее количество проводников. Для подключения любого количества встроенных светильников (даже со светодиодными лампами) используют негорючий кабель ВВГ нг 2*1,5 или 3*1,5  (трехжильный провод используют если проводка с заземлением). Возможно использование кабель ВВГ нг ls (негорючий с пониженным выделением дыма при горении) но это уже по желанию. Он может быть круглым или плоским = это не важно, но негорючим — обязательно, особенно если перекрытие у вас деревянное.

Способы

Реализовываться параллельное подключение может двумя способами:

Шлейфное подключение

Рассмотрим схемы. На рисунке внизу показано как вести провод при шлейфном способе разводки. Из распредкоробки выходит кабель, он заходит на первый светильник, к выходу этого светильника подключается другой кусок кабеля, который тянется к следующему светильнику. Так подключаются все светильники.

Как подключить точечные светильники параллельно

Физически это выглядит так, как на фото внизу. Несколько отрезков кабеля соединяют светильники один за другим.

Так выглядит если делать это на подвесном или натяжном потолке

Если вы хотите осветительные приборы разделить на две группы, их подключают к двухклавишному выключателю. Схема становится несколько сложнее, но только тем, что увеличивается количество проводов.

С выключателем на две клавиши

Пример реализации можно увидеть в видео. Можно использовать другие клеммы, но сам способ показан неплохо.

Лучевое

При лучевом подключении на каждый осветительный прибор идет свой кусок кабеля. Способ затратный по расходу кабеля, но более надежный в плане работы: при поломке не горит только одна точка освещения. В этом случае имеет смысл дотянуть кабель от распределительной коробки по потолку до середины комнаты, там его закрепить. От этой точки начинать тянуть кабели к каждому встраиваемому светильнику.

Обратите внимание на рисунок справа. На нем показано, что от фазного провода расходятся провода к лампам и отдельно от нулевого. Так как проводов в одном месте сходится много надо выбрать надежный способ. Если провода одножильные и ламп не очень много, можно сделать скрутку, но ее потом надо будет хорошо обжать пассатижами, а потом сварить. Не самый простой способ и соединение получается неразъемным. Но надежный. Второй способ проще: на каждом проводнике кабеля установить разъем с нужным количеством входов и подключать провода к ним. Можно использовать клемники Wago на соответствующее количество подсоединяемых проводов. Они надежны, легко устанавливаются, но стоят прилично (подделки лучше не брать).

Параллельное подключение — кабелем к каждому светильнику

Еще вариант — обычные клеммные колодки с винтовым соединением. Они дешевые и вполне надежные, но придется с той стороны, где подключать надо будет кабель, поставить перемычки на все задействованные клеммы. Так на все провода будет подаваться напряжение.

Так можно использовать винтовые клеммные колодки

Несмотря на высокую надежность способ используется редко — расходы велики, да и качественно соединить большое количество проводов в одной точке проблематично.

Блок: 2/4 | Кол-во символов: 5486
Источник: https://stroychik.ru/elektrika/podklyuchenie-tochechnyh-svetilnikov

Проводим проводку

Существует два типа проводки: скрытая и наружная. Первый вариант более безопасен, второй – прост в исполнении, и оптимально подойдет для протяжки временной проводки, размещения бра у зеркала, или навесной лампы у входа.

Для протягивания кабелей в ванной комнате используются только специальные пластмассовые трубы, к которым присоединяются разветвители для вывода контактов проводов к розеткам или лампам.

Особенно важно, полностью загерметизировать место стыка проводов и использовать кабеля и приборы с повышенной влагозащитой, от показателя 67 и выше.

Блок: 3/4 | Кол-во символов: 573
Источник: https://www.asutpp.ru/osveshhenie-v-vannoj-komnate.html

Защищённость осветительных приборов

Влагозащищённый встраиваемый светильник

Поскольку ванная комната относится к разряду помещений с экстремальными условиями эксплуатации, в которой присутствует повышенная влажность и постоянные перепады температур, то и использовать обычные светильники с розетками и выключателями в таком помещении категорически запрещено в целях вашей же безопасности. Все электротехнические изделия имеют на корпусе специальную буквенную и цифровую маркировку, которая говорит о степени их защищённости и позволяет определить область использования. Такая маркировка имеет буквы IP и две – три цифры после них. Каждая из цифр обозначает степень защищённости прибора от влаги, пыли и воздействия ударов. Разберём детально значения этих цифр для правильного выбора:

• первая цифра обозначает степень защиты от обычной пыли и других мелких частиц. Диапазон этого значения считается от 0 до 6, где чем выше цифра, тем выше уровень защиты соответственно;
• вторая цифра указывает на степень защиты от воздействия влаги. Тут диапазон значений считается от нуля до 8 единиц. Изделие с цифрой 8 имеет полную защиту от влаги и даже может быть погружено в воду на короткий срок;
• третья цифра в маркировке указывает на уровень защищённости от ударов и механических повреждений. Диапазон значений считается от нуля до 10. При десятой степени защиты, электрический прибор может перенести деформацию корпуса и при этом сохранить свои эксплуатационные характеристики.

Важно помнить, что при покупке такого изделия необходимо обращать внимание на эти показатели. Осветительный прибор для ванной комнаты должен иметь минимальные показатели равные IP-442, максимальные показатели могут достигать значения IP-674. Использовать изделия с показателями выше максимального не имеет смысла, хотя повышенная безопасность никогда не будет лишней.

Блок: 3/7 | Кол-во символов: 1837
Источник: https://dizain-vannoy.ru/remont/osveshhenie-v-vannoj-komnate.html

Особенности монтажа

Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер

В натяжные потолки

Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

Подготовлено к установке натяжных потолков

Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.

В потолки из гипсокартона

Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.

Если необходима установка преобразователя

Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.

Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.

Последовательность работ в фото формате

Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.

Блок: 4/4 | Кол-во символов: 3057
Источник: https://stroychik.ru/elektrika/podklyuchenie-tochechnyh-svetilnikov

Основные виды ламп и их особенности

Виды ламп для использования в ванных светильниках

Современная индустрия светотехники предлагает огромное количество различных типов ламп, которые отличаются друг от друга не только уровнем безопасности, но также конструктивными особенностями, стоимостью и методом подключения. Сегодня в ванных помещениях особое распространение получили такие виды ламп как:

• лампа накаливания;
• галогенная;
• светодиодная.

Обычные лампы накаливания являются самыми широко используемыми изделиями из-за их низкой стоимости. Из преимуществ можно отметить стойкость к температуре окружающей среды, простота в использовании, моментальное включение без предварительного разогрева. К отрицательным показателям можно отнести невысокий коэффициент полезного действия, маленький срок службы и большая степень нагрева. В связи с этим, такие изделия нельзя использовать вместе с пластиковыми плафонами или матерчатыми ажурами.

Примеры люминесцентных ламп для светильников

Галогенные лампы отличаются долгим сроком службы и интенсивной светоотдачей при сравнительно небольших размерах и энергопотреблении. Зачастую такие изделия применяют в спотах, которые встраивают в подвесные потолки или ниши. Такие лампы выпускаются под напряжение в 220 и 12 вольт, что существенно расширяет область их применения.

Важно! Для того чтоб сделать освещение в ванную из галогенных ламп мощностью в 12 вольт, на электросеть нужно заранее ставить специальные трансформаторы, которые будут понижать вольтаж из 220 до 12 вольт.

Светодиодные лампы можно назвать самыми экономичными и наиболее прогрессивными изделиями, которые постепенно завоёвывают рынок, вытесняя свои аналоги. Несмотря на то, что эти лампы стоят сравнительно дорого, но их срок службы при правильной эксплуатации может составлять от 100 000 часов и выше. К тому же, их энергопотребление существенно ниже аналогов при высокой световой отдаче, что позволяет существенно экономить электроэнергию. Изделия такого типа могут иметь разные формы и цвета, иногда даже выпускаются в виде светящейся ленты, которая служит для декоративного украшения помещения.

Важно! Светодиодная подсветка так же нуждается в специальном блоке питания, который нагревается во время работы и нуждается в вентиляции. Светодиодные лампы цокольного типа предназначаются для обычных светильников и могут иметь напряжение 220, вольт, что позволяет применять их с обычными плафонами и в разных зонах.

Блок: 5/7 | Кол-во символов: 2423
Источник: https://dizain-vannoy.ru/remont/osveshhenie-v-vannoj-komnate.html

Подводим итог

Как правильно провести свет в ванной мы Вам рассказали. Напоследок хотелось бы уделить немного Вашего внимания некоторым особенностям, которые нужно учитывать при создании современного освещения.

• Желательно использовать низковольтные осветительные приборы (работающие от 12 Вольт, а не 220).
• При коммутации проводов в коробке обязательно помечайте все группы (розетки, потолочный плафон, бра), чтобы потом было легче производить ревизию и ремонт поврежденного участка.
• Выбирая, какое сделать освещение в ванной комнате, останавливайтесь на современных решениях, которые будут подчеркивать дизайн помещения. Лучшими на сегодняшний день являются точечные светильники, тем более что их легко устанавливать как в подвесной, так и натяжной потолок. Удачная альтернатива – лампы направленного света, которые можно будет направлять к зеркалу при бритье (девушкам при нанесении макияжа) и к ванной при купании.
• Ни в коем случае не используйте лампы накаливания, т.к. они могут разрываться при повышенной влажности. Последствие – выкручивание лопнувшей лампочки из патрона, может отнять у Вас много времени, если не знать, как это сделать правильно.
• Обязательно используйте продукцию со степенью защиты не менее IP44, чего вполне достаточно, если размещать источники света недалеко от воды.
• Кабель нужно прокладывать скрытым способом (под плиткой), желательно защитить его гофрированной трубой.

Также советуем просмотреть еще одно видео, в котором демонстрируется оригинальная подсветка зоны купания:

Делаем необычное освещение в ванной

Блок: 4/4 | Кол-во символов: 1546
Источник: https://samelectrik.ru/kak-sdelat-svet-v-vannoj-komnate.html

Основной процесс

Сразу же хотелось бы обратить Ваше внимание на то, что данная инструкция чаще всего применяется, если нужно заменить либо модернизировать систему освещения ванной своими руками. К примеру, если Вы решили подключить бра на стену либо сделать подсветку зеркала дизайнерским светильником.

Итак, для того чтобы самому сделать освещение в ванной комнате, Вам нужно будет выполнить следующие мероприятия:

1. Отключите электроэнергии на вводном щитке
2. Приступите к поиску распределительной коробки (если потребуется), если нет — снимите крышку для доступа к соединению проводов.
3. Заведите в распределительную коробку провода от выбранных Вами светильников и подсоедините их параллельно к вводному кабелю, идущему от щитка (это касается нуля и заземления). Обязательно соблюдайте цветовую маркировку проводов, чтобы не было неприятностей вроде короткого замыкания.
4. При необходимости установите выключатель, хотя иногда контроль может осуществляться вмонтированным в светильник выключателем (к примеру, веревочка).
5. Провода, идущие от выключателя, соедините с клеммными колодками на корпусе люстры (либо бра).
6. Тщательно заизолируйте все соединения жил и закройте крышку монтажной коробки.
7. Включите вводной автомат и УЗО чтобы проверить правильно ли Вы выполнили электромонтаж.

Вот и все что Вы должны знать о том, как сделать свет в ванной комнате своими руками. Увидеть наглядный пример правильной подсветки Вы можете на видео уроке, предоставленном ниже.

Правильно расположенные светильники на потолке и рядом с зеркалом

Блок: 3/4 | Кол-во символов: 1527
Источник: https://samelectrik.ru/kak-sdelat-svet-v-vannoj-komnate.html

Как корректно подключить светильник в ванной

Часто потолок делают из бесшовных пластиковых панелей. Их крепят к деревянной обрешетке (или обрешетке из металлических профилей). Расстояние от основания (бетонного перекрытия) до обрешетки должно быть таким, чтобы там помещалась скрытая часть светильников.

В тех местах, где намечена установка источников света, панели прорезают строительным ножом. Отверстия должны быть такого диаметра, чтобы неровные кромки пластика закрывались декоративной накладкой. Жилы кабеля подключают к клеммам прибора, который фиксируют на потолке с помощью пружинных защелок.

Светильник фиксируется

Другой способ отделки предполагает использование влагоустойкого гипсокартона. Это возможно в помещениях с хорошей вентиляцией. Гипсокартон крепят к обрешетке на необходимом расстоянии от основания. Отверстия в нем прорезают с помощью коронки-насадки и электрической дрели. Они получаются с ровными краями. Установка осветительных элементов выполняется аналогично вышеописанному способу.

Изготовление отверстий

Третий способ отделки – с помощью натяжной пленки из поливинилхлорида. Все подготовительные работы выполняются так же, как и в случае отделки потолка гипсокартоном и пластиком. Но на стадии установки света понадобятся специальные пластиковые кольца. Их диаметр соответствует диаметру скрытой части корпуса. Кольца крепятся к пленке, которую прорезают острым ножом. Действуйте осторожно: случайное прикосновение к пленке острой кромкой ножа может испортить потолок. Кольца из плотного пластика необходимы для того, чтобы пружинные защелки надежно держали точку. Желательно устанавливать светодиодные лампы: они практически не нагреваются, не опасны для пленки из поливинилхлорида.

Светильник на потолке из пленки ПВХ

Установка светильника в ванной может быть выполнена самостоятельно, если хозяин дома знаком с нюансами электромонтажных работ, основами электротехники, если нет, то стоит пригласить специалистов.

Блок: 5/6 | Кол-во символов: 1940
Источник: http://vannaguide.ru/obustrojstvo/svet/ustanovit-tochechnye-svetilniki.html

Монтаж подсветки зеркала

Если уж запланировано в ванной светодиодное вспомогательное освещение, то обойти вниманием зеркало никак нельзя. Светильники, расположенные вокруг этого элемента не только интерьер украсят, но и сделают его использование более удобным. Для светодиодной подсветки зеркала обычно используется лента, одно- или многоцветная, подходящей длины.

Подсветка зеркала может быть выполнена как с помощью точечных светодиодов, так и с использованием Led-ленты, а также путем комбинирования этих методов

Если зеркало большое, и длина ленты превышает пять метров, придется запастись коннекторами для соединения отдельных отрезков ленты. Конструкцию подключают через блок питания с мощностью, которая должна быть хотя бы в полтора раза больше, чем потребляемая мощность использованной светодиодной ленты.

Разумеется, в ванной комнате следует использовать только влагозащищенную светодиодную ленту. Если ее необходимо разрезать, то делать это нужно ориентируясь на специальные метки, выполненные изготовителем, иначе ее можно просто испортить. Соединяют отдельные отрезки с помощью коннекторов.

Ленту можно наклеивать как непосредственно на поверхность зеркала, так и на находящуюся за ним стену, все зависит от того, какой дизайнерский эффект планируется получить. Но в любом случае перед наклеиванием светодиодов поверхность следует обезжирить. После этого ленту просто подключают к блоку питания.

Блок: 5/6 | Кол-во символов: 1403
Источник: http://sovet-ingenera.com/elektrika/svetylnik/podsvetka-v-vannoj-komnate.html

Выводы и полезное видео по теме

Последовательное соединение светодиодных светильников описано здесь:

В этом ролике представлен порядок параллельного подключения светодиодов:

Здесь подробно показана процедура установки точечных светильников:

Светодиоды — удобный и экономически выгодный вариант организации основного и вспомогательного освещения в ванной комнате. Если разобраться со всеми требованиями и инструкциями, монтаж таких элементов вполне можно выполнить самостоятельно.

Блок: 6/6 | Кол-во символов: 475
Источник: http://sovet-ingenera.com/elektrika/svetylnik/podsvetka-v-vannoj-komnate.html

Видео инструкция

Блок: 9/9 | Кол-во символов: 19
Источник: http://sovety-vannoy.ru/delaem-remont/jelektrika/kak-organizovat-osveshhenie-v-vannoj.html

Кол-во блоков: 20 | Общее кол-во символов: 31813
Количество использованных доноров: 8
Информация по каждому донору:

1. http://vannaguide.ru/obustrojstvo/svet/ustanovit-tochechnye-svetilniki.html: использовано 2 блоков из 6, кол-во символов 2741 (9%)
2. https://dizain-vannoy.ru/remont/osveshhenie-v-vannoj-komnate.html: использовано 2 блоков из 7, кол-во символов 4260 (13%)
3. https://vannaja.net/osveshhenie-v-vannoj-komnate/: использовано 1 блоков из 3, кол-во символов 2202 (7%)
4. http://sovety-vannoy.ru/delaem-remont/jelektrika/kak-organizovat-osveshhenie-v-vannoj.html: использовано 4 блоков из 9, кол-во символов 3351 (11%)
5. https://stroychik.ru/elektrika/podklyuchenie-tochechnyh-svetilnikov: использовано 2 блоков из 4, кол-во символов 8543 (27%)
6. https://samelectrik.ru/kak-sdelat-svet-v-vannoj-komnate.html: использовано 2 блоков из 4, кол-во символов 3073 (10%)
7. https://www.asutpp.ru/osveshhenie-v-vannoj-komnate.html: использовано 3 блоков из 4, кол-во символов 2324 (7%)
8. http://sovet-ingenera.com/elektrika/svetylnik/podsvetka-v-vannoj-komnate.html: использовано 3 блоков из 6, кол-во символов 5319 (17%)

8 Распространенных проблем со светодиодным освещением (2020)

При использовании светодиодных ламп может возникнуть множество распространенных проблем, таких как мерцание, жужжание, недостаточная яркость ламп, блики и т. Д. Если вовремя не устранить эти проблемы, они могут привести к повреждению вашей цепи или лампочек, или другой экономический ущерб. В этой статье мы решим и исправим проблемы, с которыми мы часто сталкиваемся, чтобы улучшить качество светодиодного освещения.

Самые распространенные проблемы со светодиодными лампами

1.Почему мои светодиодные фонари мерцают?

Одной из наиболее частых проблем при использовании светодиодов является мерцание света. Фары в основном стробирующие. Если вы используете некачественные светодиодные лампы или прожекторы, вы заметите, что яркость быстро увеличивается и уменьшается. Если частота мерцания ниже 80-100 Гц, то это можно наблюдать невооруженным глазом. Это может быть серьезной проблемой, поскольку мерцающий свет может вызвать усталость, головную боль, рвоту или даже вызвать эпилепсию. Нашему глазу сложно приспособить такие мигалки; Таким образом, нам нужно знать причину и устранить проблему мерцания светодиодных фонарей.

Причина 1: Ослабленное соединение проводов

Если проводное соединение между лампой и цепью ослаблено, вы можете столкнуться с мигающим светом. Это потому, что ток будет периодически преграждать из-за электромагнитных помех. Способ исправить это — осмотреть все точки подключения в цепи, чтобы увидеть, есть ли какие-то провода, которые вот-вот оборвутся или отключатся.

Причина 2: Низкокачественный светодиод

Если вы купите ненормально дешевые светодиодные фонари, вы быстро начнете мерцать.Из-за плохой техники пайки золотого провода со светодиодными чипами внутренние компоненты будут легко ослаблены. Кроме того, плохие светодиодные лампы будут иметь плохую конструкцию печатной платы, которая не принимает ток должным образом, поэтому мы увидим быстрые колебания яркости.

Один из эффективных способов решить эту проблему — купить качественные светодиодные лампы от известных брендов, и мы можем взглянуть на марку светодиодных чипов, которые они используют. Например, CREE XTE или Osram Square будут лучшими вариантами.Они применяют технологию эвтектической пайки для устранения мерцания светодиодных ламп.

Причина 3: ослабленные лампы

Светодиод будет мигать, если вы не закрепите его плотно в приспособлении. Плохой контакт между лампами и цоколем повлияет на передачу тока. Перед проверкой светодиодных фонарей мы должны выключить лампы, а также источник питания, чтобы предотвратить поражение электрическим током. Если после выключения света в вашей комнате стало совсем темно, мы можем поставить под светильник переносное рабочее освещение, чтобы обеспечить достаточную яркость.

Причина 4: Неправильная настройка диммера

Знание типа диммера имеет решающее значение для диагностики проблемных светодиодных ламп.

Диммер с широтно-импульсной модуляцией (ШИМ)

Импульс означает ток и напряжение, подаваемые на лампочки, а ширина — это продолжительность. Диммеры с ШИМ изменяют длительность импульса для уменьшения общей яркости. Другими словами, он быстро включает и выключает свет, чтобы приглушить свет светодиодов. Некачественный диммерный переключатель генерирует электрический сигнал с неправильной шириной импульса (<100 Гц), что приводит к наблюдаемому мерцанию светодиода.Эффект стробирования особенно важен, если вы еще больше приглушите свет, потому что длительность между каждым импульсом больше.

Это может быть неизбежно, так как это принцип работы диммера этого типа. Цифровое затемнение может решить эту проблему, поскольку использует другой рабочий механизм.

Диммер постоянного тока (CCR)

Как следует из названия, он изменяет ток в цепи для получения различной яркости. Обычно он работает от источника питания постоянного тока от 0 до 10 В.Источник питания отправит на свет соответствующий сигнал затемнения. В этом случае подается постоянный ток и в цепи не формируется дискретный импульс.

Причина 5: Сбой источника питания

Если у вас мощные (> 100 Вт) светодиодные прожекторы для заднего двора или спортивной площадки, плохой драйвер (источник питания) вызовет проблему с мерцанием. Перед покупкой светодиодов мы можем взглянуть на блок драйвера, Mean Well — один из лучших и надежных источников питания для светодиодных фонарей.Интенсивность отказов составляет ок. 0,3% в первые 2 года.

Причина 6: Электрический прибор высокой мощности

Для тех, у кого дома много мощных электроприборов, таких как кондиционер, обогреватель, пылесос и т. Д., Лампы могут мигать, если вы потребляете большое напряжение в той же цепи. Чтобы решить эту проблему, мы можем выключить некоторые устройства, чтобы увидеть, не исчезла ли проблема с мерцающим светом.

Светодиодное спортивное освещение без мерцания

Проблема мерцания также очень распространена в светодиодном коммерческом и спортивном освещении.Их стандарт освещения даже выше, чем у жилых помещений. Помимо видимого мерцания в человеческих глазах, светодиодные фонари не должны мигать под высокоскоростной камерой. Представьте, что мы снимаем видео со скоростью> 960 кадров в секунду, и мерцание сильно повлияет на качество изображения.

Светодиодное спортивное освещение

LedsMaster использует диммирование с пониженным постоянным током. Они поддерживают высокоскоростную фотосъемку с частотой до 6000 Гц. Применяются к футбольным стадионам или другим спортивным объектам, на которых проводятся международные соревнования.

2. Светодиодные фонари с жужжанием

Жужжание — еще одна распространенная проблема светодиодного освещения. Если ваши встроенные светильники или другие светодиодные лампы издают такой раздражающий гул, это может указывать на перегрузку цепи. Например, если диммер просто поддерживает светодиодные лампы мощностью 300 Вт, но вы подключаете светильники мощностью более 200 Вт, то может возникнуть гудение.

Откуда звук? В основном это происходит из-за вибрации электронных компонентов внутри лампы. Они вибрируют с определенной частотой, например от 100 до 120 Гц.

Жужжание светодиодных индикаторов указывает на неисправность. Как только мы это услышим, мы должны осмотреть лампу, а также цепь, чтобы убедиться в безопасности. Кроме того, мы также можем отключить некоторые светильники, чтобы посмотреть, сможем ли мы решить эту проблему.

3. Почему светодиодные лампочки не яркие?

После болезненной установки освещения люди часто спрашивают, почему светодиодные фонари тусклые. Эта проблема возникает как для внутренних, так и для наружных светодиодных ламп. Давайте рассмотрим следующие причины.

а. Неправильный источник питания для светодиодных фонарей

Если светодиод не работает при номинальном напряжении и токе, светодиоды не могут достичь максимальной яркости. При покупке светодиодных фонарей у производителя и желании использовать собственный драйвер вам необходимо четко знать, какая мощность, напряжение и ток на входе светодиодов. Если номинальная мощность водителя не соответствует мощности светодиода, лампы заливающего света не будут яркими или даже перегорят. Поэтому настоятельно рекомендуется использовать исходные настройки для всех светодиодных фонарей.

г. Ослабленное соединение проводов

Подобно мерцанию светодиодной лампы, если провода подключены ненадежно, то некоторые из светодиодных чипов внутри ламп не будут включаться, что снижает общий световой поток.

г. Старение светодиодных фонарей снижает общую яркость

Светодиоды не светятся, если они использовались в течение длительного времени. Причина в том, что электроника внутри лампы начинает изнашиваться, и, таким образом, она больше не дает 100% люмен.Если светодиодный свет рассчитан на 80 000 часов при L70, световой поток упадет до 70% от первоначального значения через 80 000 часов.

Это нормальный износ светодиодных фонарей. В настоящее время срок службы большинства светодиодов составляет от 50 000 до 100 000 часов, что эквивалентно от 20 до 30 лет в зависимости от того, как долго вы включаете лампочки.

г. Высокая температура окружающей среды приводит к тусклому свету светодиодов

Домохозяин также может жаловаться на то, что их светодиодные лампы не светятся при высокой температуре окружающей среды.Согласно научным исследованиям, максимальная яркость светодиода достигается при температуре перехода около 25 ° C.

Если рабочая среда очень горячая, например от 40 ° C до 60 ° C, световой поток белого света падает до прибл. От 65% до 80% от максимального значения.

Напротив, холодная среда выгодна для светодиода, потому что он может быть даже ярче, чем его первоначальное значение.

Для промышленного применения, такого как литейное производство и атомная электростанция, температура окружающей среды может быть выше 80 ° C.Таким образом, требуется специальное усиление светодиодных светильников.

4. Диммер не работает с моим светодиодом

Некоторые могут жаловаться на то, что светодиодные фонари не тускнеют после подключения к диммерному переключателю. Во-первых, нам нужно проверить, регулируется ли лампа. Перед покупкой светодиодов вы можете четко увидеть, что лампа обозначена как «регулируемая», если это так. Если вы подключаете диммер к светодиодным лампам без диммирования, он обычно остается включенным на 100% независимо от того, как регулировать яркость на переключателе. Это потому, что печатная плата этого светодиода не предназначена для регулирования яркости.Кроме того, это довольно рискованно, поскольку это может привести к повреждению светодиода из-за неправильного тока и напряжения во время затемнения.

5. Как уменьшить блики от светодиодных фонарей?

Блики — это сильные ослепляющие огни, исходящие от источника света. Это может размыть наше зрение и повлиять на качество нашей жизни. Например, было бы очень трудно прочитать слова в журнале из-за отражения. Кроме того, белые отражающие блики света создадут белое пятно на экране телевизора.

Как рассчитать мощность светодиодной лампы, необходимую для моего дома

Уменьшение яркости — один из обычных способов устранения бликов. Для домашнего освещения мы можем избежать излишне яркого освещения, рассчитав количество необходимых светодиодных ламп. Если у вас есть гостиная площадью 20 кв. М, то требуемый просвет составляет ок. 20 кв.м x 150 люкс = 3000 люмен. Поскольку большинство светодиодных фонарей имеют световую отдачу 130 лм / Вт, требуемая мощность светодиодной лампы составляет 3000/130 = 23 Вт.Мы можем добавить от 20 до 30% к этому значению (23 Вт), чтобы компенсировать отражение от стен и другие виды потерь энергии.

Если у вас есть гараж, рекомендуется использовать уровень люкс 500. Поскольку нам нужно выполнять ремонтные работы в мастерской, нам понадобится более яркий свет.

Еще один способ уменьшить блики — добавить дверцу сарая рядом со светодиодными лампами, чтобы световой луч был более направленным. Мы можем создать для светильников трехстенное покрытие, чтобы мы не видели источник света на боковой стороне светильника.Это особенно полезно для уличных прожекторов.

6. Загрязнение синим светом

Синий свет — еще одна распространенная проблема светодиодного освещения. Хотя синий свет может улучшить нашу реакцию и настроение, он действительно влияет на наше здоровье в ночное время. Синие светодиодные лампы могут подавлять выработку мелатонина в организме и, таким образом, влиять на наш цикл и качество сна. Синий свет также может повредить сетчатку глаза при длительном воздействии. Утечка синего света также загрязняет небо и вызывает свечение в ночное время.

Чтобы уменьшить количество синего света, мы можем выбрать светодиодные лампы с более низкой цветовой температурой, например от 3500K до 5000K. Светодиод будет производить больше синего света при цветовой температуре более 6000 К. В зависимости от ваших потребностей и предпочтений вы можете выбрать теплый белый светодиод (от 3000 до 3500K), чтобы создать расслабляющую атмосферу.

7. Как улучшить равномерность светодиодного освещения?

Еще одна распространенная проблема — низкая однородность светодиодного освещения. Что такое единообразие? Это в основном показывает, как равномерно распределение света в области.Как видно из приведенного выше сравнения, левый теннисный корт имеет низкую равномерность освещения. На земле есть четыре видимых световых пятна. При такой низкой однородности наши глаза не смогут видеть всю землю. Неравномерный тусклый и яркий свет также утомляет наши глаза, потому что нашим глазам необходимо постоянно приспосабливаться к этим изменениям.

Одним из распространенных способов решения этой проблемы с низкой однородностью является использование светодиода с большим углом луча. Это потому, что свет может распространяться за пределы лампы.Чтобы еще больше улучшить однородность, мы можем даже использовать вторичное отражение, чтобы осветить область. Например, мы можем направить прожектор вверх к потолку и, таким образом, использовать отраженный свет для освещения внутренних помещений, таких как дом или спортивная площадка. Таким образом, вы получите очень равномерное освещение, потому что потолок действует как диффузор, смягчающий свет. Однако ограничение состоит в том, что нам понадобится больше светодиодных ламп, потому что часть просвета поглощается потолком, а световые лучи рассеиваются в разных направлениях.

8. Дорогие светодиодные фонари

Когда мы сравним цену на светодиоды с другими источниками света, такими как галогениды металлов, галогены CFL, мы обнаружим, что светодиоды обычно дороже других. Это потому, что их материал и рабочий механизм различаются. Честно говоря, хотя первоначальная стоимость покупки светодиода намного выше, вы поймете, что это не проблема, потому что он служит дольше и экономит энергию!

Обычный светодиодный светильник прослужит от 50 000 до 80 000 часов, мы можем сравнить это значение с лампами накаливания от 1 000 до 2 000 часов.Плюс энергопотребление светодиода составляет ок. 1/10 лампы накаливания для обеспечения такой же яркости.

Свяжитесь с нами для получения бесплатной консультации по освещению: [email protected]

Почему мои светодиодные фонари не яркие?

Время думать об этом прошло. И пришло время действовать.

Таким образом, вы сделали решительный шаг в замене традиционных лампочек на энергосберегающие и долговечные светодиоды.

Однако, как и с любым другим электрическим устройством, у вас возникают проблемы с технологией, которая должна работать долгое время.Так что же не так?

Имейте в виду, что чаще всего проблемы со светодиодом возникают из-за неправильного использования. Светодиоды чувствительны к нескольким вещам, о которых нужно быть осторожным.

Светодиодные лампы могут потерять свою яркость из-за преждевременного старения, неисправных внутренних компонентов, таких как конденсатор или светодиодные матрицы, или из-за распространенной причины ослабления проводки. Устройства с большой нагрузкой в ​​цепи также могут вызывать тусклый свет светодиодов.

Почему светодиодные лампы очень тусклые?

Во-первых, вам нужно подтвердить свою безумную гипотезу о том, действительно ли ваша лампа тусклее, чем вы помните, или вы просто видите вещи?

Люксметр поможет вам точно измерить люмены или футовые свечи, чтобы точно узнать, насколько тускло стала ваша лампочка, но в этом нет необходимости.

Естественная причина потери яркости светодиода — это просто срок службы: срок службы лампы закончился.

Это мрачно звучащее событие происходит, когда светодиод достигает своего срока службы до L-70 или L-50 яркости, излучая только 70 или 50% от своего первоначального светового потока.

Однако это может быть не обязательно. Вот недавний пример одного из моих светодиодных светильников.

Как видно на картинке, это две оригинально одинаковые по яркости светодиодные лампочки.Однако один из них работает на полной яркости, а второй светодиод имеет гораздо меньший световой поток.

Я решил снять его и открыть лампочку, чтобы выяснить, почему именно этот светодиодный свет стал очень тусклым.

Вот что я увидел, когда открыл лампочку.

Очевидно, вы видите, что один из восьми светодиодных чипов вышел из строя. Я также подозреваю, что светодиодный чип рядом с поврежденным неисправен.

Я решил исследовать это дальше и посмотреть, не повреждены ли какие-либо компоненты материнской платы, но, как вы можете видеть ниже, все они в порядке.

Я должен признать, что не стал тестировать каждый из них, а просто провел краткую визуальную проверку и пришел к выводу, что неисправный светодиодный диод в массиве был причиной проблемы со светом.

В этом небольшом примере я назвал только одну причину, по которой светодиодные фонари неяркие, но есть много других проблем, о которых следует помнить, так что продолжайте читать.

Светодиодный свет затемняется, а затем внезапно становится ярче

Говоря о более конкретной проблеме, вы могли столкнуться с проблемой, из-за которой светодиодные лампы в вашем доме могут на мгновение погаснуть, а затем вернуться к полной яркости.

Один из сценариев — тусклый свет светодиодов в отдельной комнате или на одной фазе. Именно здесь в игру вступает импульсная мощность.

Обычно, когда у вас есть приборы с высокой нагрузкой, такие как стиральные машины, сушилки или микроволновые печи, в той же цепи, что и ваша лампочка, и приборы включены, вы будете испытывать скачок мощности.

Приборы потребляют большую импульсную мощность для включения, чем для продолжения работы. Таким образом, резкое изменение напряжения влияет на общую яркость вашей лампы, которая затем корректируется в течение нескольких секунд.

Другой сценарий может заключаться в том, что светодиодные фонари в вашем доме или офисе гаснут? Менее частой, но более серьезной причиной затемнения по всему дому может быть ослабленный или корродированный нейтральный провод в электрической панели.

Очень важно немедленно отремонтировать незакрепленную проводку, чтобы предотвратить искривление и короткое замыкание, ведущие к пожару со смертельным исходом.

В самых редких случаях, если после сильного шторма свет в доме тускнеет и снова становится ярким, посоветуйтесь с соседями.Предположим, они тоже испытывают то же самое. В этом случае неисправен сервисный кабель, идущий от вашей электрической панели к счетчику и далее к трансформатору.

Это называется отключением питания, в отличие от полного отключения электроэнергии, называемого отключением электроэнергии. Позвоните в свой город или в электроэнергетическую компанию, и они устранят ослабленную или отсоединенную проводку.

Новая светодиодная лампа недостаточно яркая

Прежде всего, вам нужно знать, что для светодиодных ламп нужно искать выходную мощность в люменах на ватт, а не номинальную мощность (что является нормой для традиционных лампочек).Это в первую очередь поможет вам купить достаточно яркий светодиод.

Чем выше показатель люмена, тем ярче будет светодиодная лампа.

Во-вторых, если вы купили светодиодные фонари и использовали их в своем существующем светильнике, подключив их к своему старому диммерному переключателю, несовместимость может иметь значение.

Ваши светодиоды должны иметь регулируемую яркость, а диммер должен быть совместим с регулируемой яркостью светодиода; в противном случае вы столкнетесь с проблемами затемнения светодиодов.

Если ваша новая лампа застряла на низкой яркости с диммером, вероятно, неисправен компонент в диммере из-за характера диммирования светодиода, т.е.е., высокочастотные циклы включения / выключения.

Это могло привести к тому, что ваш светодиодный светильник зависает при настройке низкой яркости, поскольку переключатель диммера теперь выдает только более низкое напряжение.

Значит, с вашей лампочкой все в порядке, но вам нужен новый совместимый диммер.

Наконец, в старых домах могут быть провода, которые больше не могут выдерживать нагрузку современной высокой мощности и многочисленной электроники в доме.

Пара новых светодиодных фонарей могла быть последней каплей, ведущей к видимым симптомам плохой проводки.

Слишком большой ток, протекающий через старую проводку для питания дома или офиса, может привести к снижению общего напряжения, и ваши новые лампы могут потускнеть.

Почему светодиоды тускнеют со временем?

Вы купили светодиодную лампу, которая работала нормально, но за короткое время заметно потускнела.

Если вы, конечно, безопасно возитесь со своей электроникой, то открытие светодиодной лампы может рассказать вам хотя бы об одной вероятной причине, как я показал вам ранее.

Вы должны обратить внимание на наличие хотя бы одного вздутого или вздутого конденсатора на печатной плате или поврежденного светодиодного чипа.

Если в светодиодной лампе есть другие конденсаторы, они не будут повреждены. Таким образом, ток будет проходить только через оставшиеся рабочие конденсаторы. Уменьшение напряжения, подаваемого на излучатели, и заметное затемнение света.

Другой простой причиной может быть тесный и непроветриваемый светильник, который задерживает тепло и преждевременно и быстро сокращает срок службы светодиодов.

Светодиоды

обычно эффективно работают в диапазоне температур перехода от 40 ° C до 60 ° C (104 ° F — 140 ° F), а в остальном любят прохладную окружающую среду.

Переходя к конечной причине затемнения лампочек, приводит нас к внешним и внутренним драйверам, которые питают светодиодные лампы.

Некоторые светодиодные приложения, например, прожекторы, позволяют подключать к светодиоду внешний источник питания. В этом случае вы должны быть осведомлены о номинальных значениях тока, напряжения и мощности.

Использование драйвера или источника питания, номинальная мощность которых не соответствует мощности светодиода, приведет к тусклому световому выходу.Вы должны посмотреть на коэффициент мощности, чтобы увидеть эффективность драйвера.

Что можно сделать, чтобы исправить тусклую лампочку?

Простое решение общей проблемы тусклого светодиодного освещения, включенного в потолочные вентиляторы, выглядит следующим образом:

Используя дистанционный переключатель, просто нажмите и удерживайте кнопку освещения на пульте дистанционного управления. Свет станет ярче! Обязательно попробуйте.

Иногда один неисправный светодиодный излучатель, как в моем примере, может привести к снижению общей яркости или появлению мерцания.

Если у вас есть опыт работы с электричеством своими руками, простое решение этой проблемы — закоротить неисправный светодиод или снять его с печатной платы. Следующее равномерное прохождение тока во всех работающих светодиодах устранит любые проблемы с затемнением.

Вы также должны понимать, что при закорачивании неисправного диода в лампе яркость становится естественной, потому что этот один диод вносит вклад в общую яркость.

Таким образом, световой поток все равно будет ниже, чем изначально.

Вот видео, как это сделать.

Обратите внимание, что хотя это быстрое исправление будет работать, напряжение внутри лампы изменится, и теперь его необходимо распределять между меньшим количеством диодов.

светодиодов в лампочке будут иметь дело с более высоким напряжением на диод. Длительное воздействие приведет к их повреждению, поэтому в конечном итоге все они станут неисправными.

Чтобы устранить диммирование из-за перегрузки цепи, разделите тяжелонагруженные устройства и переместите их в другую цепь, а не лампы. Большинство устройств с большой нагрузкой в ​​любом случае должны быть подключены к отдельным выделенным цепям.

Наконец, попробуйте купить универсальный блок питания со светодиодами, чтобы не столкнуться с несоответствием номинальной мощности между ними.

Заключительные слова

На этом этапе вы должны иметь четкое представление о том, что могло вызвать случайное тусклое или мерцание светодиода или и то, и другое.

Хотелось бы узнать о вашем опыте установки новых светодиодов.

• Ваши новые светодиодные лампы светлее должны быть?
• Яркость ваших существующих светодиодных фонарей снизилась раньше, чем ожидалось?
• Вы пробовали описанный выше метод, чтобы сделать свет потолочного вентилятора ярче?

Светодиодное освещение — Светодиодные светильники и светильники для дома

Осветите любую комнату светодиодными лампами

Светодиодные лампы

излучают такой же теплый свет, что и традиционные лампочки, без мерцания и звука.Они создают приятную уютную атмосферу в комнате, сохраняя при этом энергоэффективность и долговечность. Светодиодные лампы доступны с разной цветовой температурой, что делает свет более или менее теплым.

Что нужно учитывать при выборе светодиодных ламп

При замене обычных лампочек упор делается на мощность. В светодиодных лампах упор делается на люмены или меру освещенности. Светодиодные лампы потребляют меньше энергии, при этом излучают такое же количество света, как лампы накаливания белого цвета.Вы также должны учитывать цветовую температуру. Четкое, но мягкое освещение отлично подойдет для кухни или ванной комнаты, а теплое оранжевое свечение светодиодных ламп другого типа может преобразить логово или создать настроение в спальне или гостиной.

Типы светодиодных ламп

Светодиодные лампы стандартные

Стандартные светодиодные лампы равномерно распределяют свет по комнате и идеально подходят для функционального освещения на кухне или в ванной комнате. Равномерное рассеивание света отлично подходит для освещения прихожих и для использования с лампой для чтения.

Светодиодные лампы Globe

Добавьте индивидуальности с помощью декоративной светодиодной лампы в виде шара, светящаяся нить которой танцует за стеклом двойного дымления искусными линиями или просто светится, создавая теплый шар света. Используйте потрясающий эффект светодиодных ламп глобуса с подвесными лампами, чтобы создать атмосферу на кухне для званых обедов, или с настольными лампами, чтобы создать эффект тепла в коридорах или ванных комнатах.

Светодиодные лампы в / встраиваемые

Цокольные или встраиваемые светодиодные лампы устанавливаются в розетки или бидоны, которые монтируются на потолке.Они помогают максимизировать пространство, обеспечивая при этом чистый элемент дизайна, и отлично подходят для кухонь, ванных комнат и других помещений дома.

Светодиодные лампы напольные

Четкое, но мягкое освещение широких пространств в берлогах и гостиных с помощью подходящего светодиодного светильника для торшеров и торшеров.

Преимущества светодиодных ламп

Сочетайте экологичность с меньшим влиянием на ваши счета за электроэнергию, поскольку светодиодный источник света потребляет до 85% меньше энергии и служит в 20 раз дольше, чем лампы накаливания.При сроке службы около 15000 часов вы также можете сэкономить на замене ламп. Хотя они обеспечивают четкое освещение, равномерно распределенное по всей комнате, светодиодное освещение более мягкое, без бликов, присущих лампам накаливания. Светодиодные лампы доступны с разной цветовой температурой, что делает свет более или менее теплым. Некоторые светодиодные лампы IKEA излучают такое же теплое свечение, как и свечи.

Часто задаваемые вопросы

Чем отличаются обычные лампочки от светодиодных?

Светодиодные лампы

потребляют и излучают меньше энергии, чем лампы накаливания.Это связано с экономией энергии, меньшим количеством замен ламп и знанием того, что светодиодные лампы безопаснее в ограниченном пространстве, поскольку они выделяют меньше тепла.

Стоит ли переходить на светодиодные лампы?

Да, учитывая экономию средств, связанных с вашим счетом за электроэнергию и меньшее количество замен лампочек. Помимо постоянной экономии, светодиодные лампы делают ваше освещение мощным элементом дизайна, который может изменить настроение и атмосферу любой комнаты для любого случая.

Можно ли ставить светодиодные лампы в обычные светильники?

Да, светодиодные лампы можно использовать в большинстве повседневных светильников.

Как установить прожекторы на свой автомобиль: 15 шагов

Об этой статье

Соавторы:

wikiHow Staff Writer

Соавтором этой статьи является wikiHow Staff. Наша обученная команда редакторов и исследователей проверяет точность и полноту статей. Команда управления контентом wikiHow внимательно следит за работой редакции, чтобы гарантировать, что каждая статья подкреплена достоверными исследованиями и соответствует нашим высоким стандартам качества.Эта статья была просмотрена 259 998 раз (а).

Соавторы: 24

Обновлено: 13 мая 2021 г.

Просмотры: 259,998

Резюме статьиX

Чтобы установить прожекторы на свой автомобиль, сначала отсоедините автомобильный аккумулятор от отрицательной клеммы. Закрепите реле внутри моторного отсека с помощью прочной двусторонней ленты или просверлив отверстия в металле. Затем протяните один провод от реле к болту на кузове автомобиля, чтобы заземлить его, а второй провод от реле к встроенному предохранителю.Надежно подключите предохранитель к положительной клемме аккумулятора с помощью третьего провода, чтобы обеспечить питание реле и самого прожектора. Затем протяните четвертый провод от реле к плюсовому выводу фары и припаяйте на место. Пятый провод должен соединять последний открытый пост реле с переключателем. Просверлите отверстия, чтобы установить прожектор и выключатель в нужных местах. Чтобы заземлить и запитать выключатель света, протяните один провод от штыря выключателя к болту на кузове автомобиля, а второй провод — к блоку предохранителей на стороне водителя.В завершение снова подключите аккумулятор и уберите все видимые провода. Чтобы узнать больше о том, как установить точечные светильники, прокрутите вниз!

• Печать
• Отправить письмо поклонника авторам

Спасибо всем авторам за создание страницы, которую прочитали 259 998 раз.

Все о светодиодных прожекторах. Точечный светильник накладной, ориентируемый… | by umair tahir

Точечный светильник, устанавливаемый на поверхность, ориентируемый или фиксированный, светодиодное пятно бывает всех форм, всех стилей и цветов.Светодиодные прожекторы, традиционно устанавливаемые в магазинах, отелях, ресторанах, барах или на рабочих местах, теперь устанавливаются в вашем доме, гостиной, кухне и даже комнатах для создания модного и современного освещения!

Установка светодиодного светильника в гостиной вместо подвесного или классического потолка придаст современный вид вашему интерьеру. Светодиодный точечный держатель теперь является незаменимым аксессуаром для создания изысканного и актуального освещения. Квадратная или круглая, установленная под точным углом к ​​стене или закрепленная на потолке, у вас будет идеальное освещение, освещающее все комнаты дома.

По определению, светодиодный прожектор — это комбинация лампы GU10 или MR16 с опорой для точечного светодиодного света. Гарнитур идеально вписывается в декор и складывается в несколько простых движений.

Но как выбрать светодиодное пятно? Все зависит от ваших потребностей в освещении и ваших ограничений при установке, определите, какую пользу вы используете: освещение комнаты, сада, ванной комнаты, кухни или выделение объекта и т. Д. Затем обязательно обратите внимание на такие ограничения, как как глубина заделки или наличие влаги (в данном случае водонепроницаемая опора IP65).

Светильник направленного света или накладной?

Встраиваемый светодиодный точечный светильник — берег! Устанавливается как в потолок, так и в мебель, он обеспечивает высокую производительность, но при этом незаметно. Практичный и эстетичный, встраиваемый светодиодный точечный светильник помогает улучшить освещение в комнате.

Фиксированный или ориентируемый?

Ориентация пятен — критерий выбора, которым нельзя пренебрегать. Таким образом, можно выделить декоративный элемент, такой как стол, предмет мебели, или усилить освещение, если необходимо.Локализованное освещение дает возможность усилить освещение там, где это необходимо, например, для рабочего плана кухни. Поворотные опоры для светодиодных точечных светильников обеспечивают большую гибкость.

В столовой встраиваемый точечный светодиодный светильник служит основным освещением. В ванной его можно установить над зеркалом или вокруг него. В гостиной встроенный светодиодный точечный светильник отлично впишется в комод, книжный шкаф или на мебель под телевизор.

Поддержка круглого или квадратного встраиваемого светодиодного прожектора на ваш выбор.Отметим, что квадратная модель становится все более модной. Если вы хотите модернизировать освещение своего дома, подумайте об этом. Классическая и элегантная опора для круглого светодиодного пятна, как правило, представляет собой сдержанный, эффективный и сдержанный светильник.

Встраиваемый держатель точечного светодиодного светильника устанавливается во всех помещениях дома и даже на открытом воздухе: в зависимости от места установки очень важно учитывать рекомендуемый класс защиты. Рекомендуется использовать светодиодный точечный держатель со степенью защиты IP65, чтобы обеспечить идеальную герметичность и защитить лампу от влаги.

Светодиодное пятно — это звезда уличного освещения, расположенного вдоль аллеи, вокруг террасы или для украшения вашего сада! Все наши опоры для светодиодных потолочных светильников соответствуют последним стандартам водонепроницаемости и ударопрочности.

Где установить опору для встраиваемого светодиодного точечного светильника? Ответ очевиден: везде при условии, что у вас есть подвесной потолок для их интеграции.

Иногда не всегда возможно установить встраиваемый светодиодный точечный светильник в подвесной потолок, когда пространство ограничено по глубине.В этом случае установка точечной системы проецирования — самое простое и адекватное решение. Действительно, крепление для точечного светодиодного светильника легко устанавливается и не требует значительных усилий. Приклейте или прикрутите к стене, вам просто нужно подключить ее к электросети.

Сценическое освещение | Светодиодное сценическое освещение | Сценический прожектор

Изучение сценических световых балок и другого студийного освещения

Сценические световые балки и другое студийное освещение могут помочь вам создать действительно незабываемое произведение. Узкоспециализированное световое оборудование обеспечивает широкий спектр эффектов или цветов на сцене или в студии.Независимо от того, производите ли вы небольшую постановку или масштабное театральное представление, правильное освещение имеет значение. Светодиодные театральные светильники или другие типы сценического и студийного освещения доступны для персонализации вашей студии .

Типы сценического и студийного освещения

Ваши требования к освещению могут сильно различаться в зависимости от того, что вы пытаетесь создать, работаете ли вы в фотостудии или освещаете перформанс на сцене.Вам также могут понадобиться специальные ди-джеи и световые эффекты для танцевальной вечеринки или ночного клуба. Архитектурное освещение может быть вариантом, если вы пытаетесь добавить в свой дом интересное атмосферное освещение.

Почему выбирают светодиодное освещение?

Для широкого спектра различных применений самым разумным выбором будут светодиодные лампы. В светодиодных лампах используется большое количество отдельных диодов, а не одна лампочка. Из-за этих диодов светодиодные светильники имеют гораздо лучшие возможности смешивания цветов по сравнению с вольфрамовыми лампами, которые полагаются на гелевые фильтры для достижения тех же эффектов.Светодиодное освещение потребляет меньше энергии, что снижает эксплуатационные расходы, и они выделяют гораздо меньше тепла по сравнению с вольфрамовым освещением. Светодиодное освещение сохраняет прохладу в помещении, предлагая более безопасный вариант.

Типы светодиодного освещения для сцен и студий

Существует много различных видов светодиодного освещения, и каждый продукт предлагает что-то уникальное. Одно из самых эффективных светодиодных светильников — сценические световые балки. Это длинные мощные осветительные приборы, способные излучать широкие лучи света, заливать целые сцены или фоны.Они также хорошо смотрятся на стенах и в студиях. Светодиодные прожекторы необходимы для большинства сценических выступлений, наполняя сцену мягким, равномерно распределенным светом. Одним из примеров размывающего света является светодиод Fresnel, , обычно используемый для верхней и задней подсветки на сценах. Эллипсоидальные светодиодные лампы — это невероятно универсальные мощные светильники, способные выполнять практически любую роль в сценических или студийных постановках. С помощью этих источников света вы можете контролировать луч, интенсивность, цвет и многое другое.

Если вам нужны гибкие возможности, которые помогут создать ваше уникальное видение и свет, ознакомьтесь с широким спектром сценического и студийного освещения от B&H Photo and Video.

Прожекторы и прожекторы — основы

Когда дело доходит до схем освещения для рабочего освещения транспортных средств, некоторые клиенты рабочих транспортных средств не уверены, какие прожекторы или прожекторы лучше всего подходят их операторам. Другие вопросы могут возникнуть в связи с выбором между светодиодным или галогенным освещением и различными единицами измерения яркости.Для апфиттеров важно понимать разницу между прожекторами и прожекторами и лучше всего применять для каждого из них.

Разница в образцах света

На базовом уровне прожекторы и прожекторы представляют два типа световых узоров или способы проецирования света. Как правило, чем уже узор, тем дальше проходит свет.

Вы можете увидеть этот эффект в действии с фарами автомобиля; дальний свет — это узкий узор, который излучает свет дальше, в то время как ближний свет имеет более широкий разброс, который не распространяется так далеко.

Наводнения и пятна более или менее находятся на противоположных концах этого спектра. Прожекторы — это короткие широкие узоры, обычно используемые для освещения большой площади; И наоборот, прожектор предназначен для перемещения на большее расстояние, но с гораздо более узким лучом.

Для оптимальной видимости в различных ситуациях многие рабочие автомобили имеют по крайней мере один прожектор и прожектор с обоими типами световых схем.

Светодиод или галоген

Большинство производителей прожекторов и прожекторов полностью перешли на светодиодные, хотя галогенные варианты все еще доступны.

Светодиодные лампы

имеют много преимуществ перед галогенными, включая более длительный срок службы продукта, меньшую тепловую мощность и значительную энергоэффективность. Светодиоды обычно работают не хуже галогенных ламп с точки зрения светоотдачи. Однако галоген по-прежнему остается вариантом, когда более низкая цена является наиболее важным фактором или когда выделение тепла не считается недостатком.

Выбираете ли вы светодиодный или галогенный светильник, убедитесь, что ваш рабочий свет прочный и долговечный. Самые надежные прожекторы и прожекторы сегодня изготавливаются с линзами из небьющегося поликарбоната.

Люмен и мощность свечей

Если вы недавно покупали новый прожектор или прожектор, то, возможно, заметили, что яркость измеряется либо в «мощности свечи», либо в «люменах».

Мощность свечей — это единица измерения, обычно применяемая для прожекторов. Например, прожектор с силой света 200 000 свечей означает, что он излучает эквивалент 200 000 свечей.

Прожекторы обычно измеряются в люменах.Прожекторы для рабочих транспортных средств обычно имеют диапазон от 800 люмен в нижнем диапазоне до 37 000 люмен в более ярком диапазоне.

Мощность одной свечи технически эквивалентна 12,57 люмен, хотя это не простое сравнение «яблоки с яблоками». Candlepower — это сила света в центре луча прожектора, измеренная в одном направлении. Люмены — это мера того, сколько света излучает лампа во всех направлениях.

Все автомобильные лампы должны соответствовать федеральным требованиям, регулирующим яркость ламп.Эти правила требуют, чтобы каждая лампа была спроектирована так, чтобы соответствовать определенным значениям силы света под разными углами.

Прожекторы

Одно из наиболее распространенных применений прожекторов — это полицейские и муниципальные автомобили. В частности, полицейские крейсеры должны иметь возможность освещать узкую территорию на большом расстоянии, чтобы офицеры могли видеть людей или места.

На изображении выше: 6-дюймовый светодиодный прожектор черного цвета на стойке от Unity Manufacturing , идеально подходит для использования в полицейских и муниципальных транспортных средствах.Он имеет силу 215 000 свечей и срок службы 50 000 часов.

Прожектор также может быть полезен в ряде приложений коммерческого оборудования. Например, на коммерческих локомотивах могут быть установлены прожекторы в качестве общего служебного света, используемые для определения препятствий на пути впереди и предупреждения приближающихся пешеходов. Сельскохозяйственные машины могут использовать прожекторы, чтобы обнаружить и отогнать ночных животных, которые в противном случае могли бы быть ранены или убиты, или для обнаружения других потенциальных препятствий, которые в противном случае могут быть трудно увидеть ночью.

Как правило, если у вас есть автомобиль ночью, он, вероятно, может использовать хотя бы один прожектор. Точечные светильники для рабочих транспортных средств обычно имеют мощность 30–100 Вт и обеспечивают силу света 215 000 свечей или более. Обычно они устанавливаются на передней части рабочего транспортного средства.

Приложения для прожекторов

Прожекторы (также называемые рабочими фарами) используются в широком спектре применений и часто устанавливаются по бокам транспортных средств.Вы обычно можете найти прожекторы на медленно движущихся транспортных средствах или тех, кто выполняет задачи в ночное время, такие как дорожные работы, подметание улиц или сбор урожая. Прожекторы используются во множестве других ситуаций. Например, они очень полезны, когда помогают транспортным средствам двигаться в тумане. Они также могут использоваться для освещения подводных областей и распространены на коммерческих судах для спасательных операций и общего ночного использования.

См. Ниже: A Grote BriteZone 4.5 ”, круглая рабочая лампа (прожектор) с интенсивностью света 1600 люмен, полезная для широкого спектра применений в рабочих транспортных средствах.

Комбинированные прожекторы и прожекторы

Прожекторы и прожекторы часто используются в комбинации на рабочих транспортных средствах.Вместе они служат маяком, локатором и инструментом слежения для различных видов ночной работы.

Комбинация световых схем прожекторов и прожекторов позволяет им выполнять разные работы одновременно: например, можно активировать прожекторы, чтобы помочь вам проехать сквозь туман, с включенным прожектором, чтобы вы могли видеть дальше и замечать препятствия в Расстояние.

При выборе рабочего освещения для рабочего транспортного средства в первую очередь учитывайте видимость, необходимую для выполняемой задачи, и то, нужен ли вам узор по ширине (прожектор) или глубине (прожектор).Кроме того, необходимо учитывать ряд характеристик / предпочтений, таких как материал, размер, цветовая отдача, количество диодов, мощность и ожидаемый срок службы продукта.

Также обратите внимание, что сила света — не единственный фактор по сравнению с Федеральными стандартами безопасности транспортных средств. Убедитесь, что вы знаете об особых требованиях при рассмотрении приложений освещения для предстоящих сборок. Для получения дополнительной информации см. Https://www.nhtsa.gov/laws-regulations/fmvss.

Готовы рассмотреть варианты прожекторов и прожекторов для вашего рабочего автомобиля? Начните прямо сейчас с просмотра всех прожекторов, прожекторов — это другие типы освещения рабочих транспортных средств, доступные в Waytek.

.
