Как подключить бойлер косвенного нагрева к одноконтурному котлу

Бойлер косвенного нагрева устанавливают в связке с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходима обвязка, выполненная в согласии с руководством производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства ёмкостного накопителя. Существует несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

Арматура для обвязки БКН

Принцип работы бойлера связан с использованием тепла, взятого из системы отопления для нагрева ГВС. Обвязка БКН должна решить несколько важных задач:

1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
2. предотвратить гидравлический и термический удар;
3. поддерживать заданную температуру нагрева воды в автоматическом режиме.

При монтаже бойлера используется следующая запорная и регулирующая арматура:

• Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
• Предохранительный клапан — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
• Группа безопасности бойлера косвенного нагрева — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
• Датчик температуры бойлера — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
• Трехходовой клапан — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
• Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

Комплект подключения может меняться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров. В обвязке может присутствовать дополнительное оборудование: гидравлическая стрелка, система фильтрации.

Материал труб для обвязки БКН

К бойлеру подключается холодный и горячий водопровод, подача и обратка системы отопления. Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки:

• Холодная вода — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
• Горячее водоснабжение — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.
  Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.

Альтернативой полипропилену может быть труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95°C. Монтируется с помощью обжимных и пресс фитингов.

Место установки бойлера сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена тем, что для нагрева ГВС теплоноситель нужно разогреть до 90-95° C. Серьезная тепловая нагрузка наблюдается на участке между котлом и бойлером. Этот участок обвязки рекомендуется выполнить стальной или медной трубой.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условия. Значение имеет источник тепла, количество точек водоразбора, присутствие в системе теплых полов, радиаторов отопления. Способы обвязки выбираются индивидуально в каждом случае, с упором на технические условия ГВС и системы обогрева.

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют самотечные системы, в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

Обвязка БКН с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при одновременном подключении к бойлеру нескольких источников тепла (котла, солнечных коллекторов, теплового насоса). БКН монтируют сразу после отопителя. На подачу врезают циркуляционный насос, ставят трехходовой клапан.

Преимуществ решения несколько:

• быстрый нагрев ГВС;
• экономия при постоянном использовании бойлера;
• возможность автоматизации нагрева воды.

Трехходовой клапан перенаправляет подачу теплоносителя с системы отопления на БКН до тех пор, пока температура в бойлере не достигнет заданных значений. После нагрева ГВС теплоноситель в полной мере возвращается в отопительную систему.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда бойлер планируют использовать только время от времени. Требует подключения двух циркуляционных насосов. Первый ставят на отопление, второй непосредственно на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе обогрева здания.

Циркуляционный насос на накопитель подключен к термодатчику. При снижении температура нагрева ГВС дается сигнал на включение. Создается давление, достаточное, чтобы изменить движение теплоносителя и направить его через БКН. Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидрострелку

Схема используется в промышленных целях, а также при обвязке больших накопителей свыше 200 л. Подключение через гидрострелку используется и для разветвлённых сложных систем отопления: совмещение теплых полов и радиаторов, твердотопливного котла, вместе с солнечными коллекторами.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для выполнения лучше обратиться за профессиональной помощью.

Обвязка в самотёчной системе

Гидравлические схемы подключения, используемые при энергонезависимых котлах отопления. Бойлер и сопутствующее оборудование поднимают выше котла. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь разрыв по крайней мере 1 м в высоту.

Гравитационная система имеет несколько недостатков связанных с особенностью работы. Вода прогревается медленнее, температура нагрева и запас воды в емкости будет меньше, чем в системах с принудительной циркуляцией. Главное достоинство: возможность работы при отсутствии электричества. При частых отключениях напряжения в сети самотечная система вне конкуренции.

Монтаж рециркуляции ГВС с БКН

В обычном режиме при пользовании горячей водой какое-то ее количество постоянно остается в трубопроводе между БКН и точкой водоразбора. В сложных системах ГВС, без рециркуляции, на этом отрезке может находится несколько десятков литров жидкости.

При повторном открытии крана из него сначала стекает уже остывшая вода, что снижает комфорт использования бойлера. Рециркуляция нужна чтобы обеспечить моментальную подачу горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически ничем принципиально не отличается от обычного подключения. Разница в том, что перед самим смесителем или краном водоразбора устанавливается тройник, соединенный с обратным трубопроводом. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Рециркуляция имеет несколько недостатков:

• снижение температуры нагрева ГВС;
• увеличение расходов на топливо;
• энергозависимость.

В конструкции европейских бойлеров косвенного нагрева, компаний Drazice, ACV, Baxi и других предусмотрен патрубок для монтажа рециркуляции.

Обвязка БКН с двухконтурным котлом

Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана и до фактической подачи горячей воды. На практике происходит следующее:

• При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
• Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.

По некоторым подсчетам всего 1 точка водоразбора при интенсивном пользовании тратит впустую около 70 л воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме работает также, как и одноконтурный. Тепло от системы отопления поступает и аккумулируется в накопителе. При включении ГВС потребителю сразу подается горячая вода. Обвязка котла и бойлера косвенного нагрева предусматривает установку системы рециркуляции.

Главный минус схемы: зависимость работы БКН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше изначально подсоединить к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и используется в основном если необходимо модифицировать уже существующую систему отопления и ГВС.

Схема подключения бойлера (э/м) своими руками: как правильно сделать?

Схема подключения бойлера очень важна, так как только при правильном подключении бойлера он порадует вас безотказной, и долговечной работай.

Подключение бойлера можно выполнит самостоятельно, но следует учесть все тонкости и нюансы подключения как к водопроводу, так и к электросети.

Известно, что при отсутствии газа. Самым простым решением обеспечением горячей водой является электробойлер.

В этой статье рассказ о его установке и подключении электро и монтажной схемы, а также есть видео пояснение.

Монтаж бойлера

Установку бойлера необходимо выполнять в таком месте, где он будет меньше всего мешать: например, в углу над унитазом.

1. Определившись с местом установки бойлера, высверливаем в стене два отверстия, забиваем в них два дюбеля и вкручиваем кронштейны.
2. Вешаем бойлер на кронштейны.
3. Врезаемся в водопровод.
4. Устанавливаем запорный (аварийный) кран.
5. Монтируем фильтр воды с картриджем 5 мк, можно 1 мк, но он
   требует более частой замены.
6. Ставим тройник, ведем отводку к крану с холодной водой. Следующая отводка идет к бойлеру с установкой второго запорного (аварийного) крана, последующим подсоединением к заранее установленному на бойлере клапану избыточного давления с подсоединенной к нему цангой.
7. Краны «А» и «Б» — служат для слива воды из бойлера для профилактических работ. Замены нагревательного элемента, например. Да и при отключении водопровода, что бывает, 80 – 100 л воды будут кстати. Чтобы слив работал, кранов должно быть именно два. Для этого открываем кран «Б» — сбрасываем давление, затем открываем кран «А» (можно использовать кран Маевского) для подачи воздуха и нейтрализации трубного гидразатвора.
   Все — получаем воду из крана «Б».
8. От цанги, подсоединенной к выходу горячей воды, делаем нужную нам разводку.
9. По ходу прокладки труб высверливаем отверстия для установки крепежных клипс.
10. Электричество подводим изолированным проводом.
11. Подключаем заземление.

Важно!

Электробойлер обязательно должен быть подключен к сети через двойной, спаренный  автоматический выключатель. Электросхема подключения бойлера находящаяся внизу предназначена для квартиры (смотрите защитное зануление), частный сектор должен быть оборудован заземляющим контуром. Сейчас установка водонагревателя не обходится без УЗО.

к оглавлению ↑

Схемы подключения бойлера:

к оглавлению ↑

Электросхема подключения бойлера

Увеличить рис.

к оглавлению ↑

Электросхема подключения бойлера с элементами защиты

Увеличить рис.

к оглавлению ↑

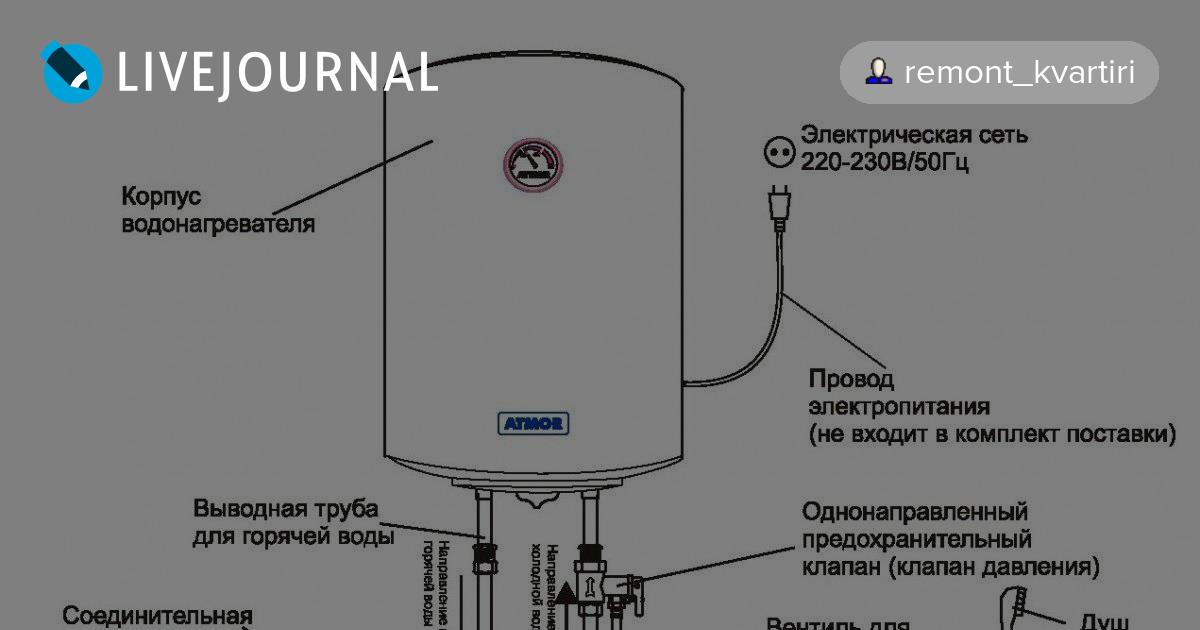

Монтажная схема подключения бойлера

На рисунке представлен монтаж бойлера к водопроводу, как видно для нагрева холодной воды используется ТЭН, а раздача горячей воды, подключенным потребителям, осуществляется   параллельно .

Увеличить рис.

к оглавлению ↑

Фото пример подключения бойлера к водопроводной сети

На фото, вы наглядно видите, как подключается бойлер к водопроводу.

Монтаж бойлера, схема подключения бойлера — видео пояснение:

Электроподключение бойлера — видео пояснение:

Вы ознакомились с основными понятиями установки водонагревателя (бойлера) и как оптимально провести его монтаж.

Удачного, вам монтажа!

обвязка конструкции с рециркуляцией, как подключить к одноконтурному и двухконтурному варианту

Отопительное оборудование сейчас довольно разнообразно. Но разбираться во всех его тонкостях крайне важно, потому что иначе можно допустить фатальные ошибки. В полной мере это относится и к накопителям воды, нагревающим ее по опосредованной методике.

Особенности

Главная особенность схемы подключения любого бойлера косвенного нагрева (марку и модель тут можно не учитывать) — то, что он лишен собственного нагревательного блока. Вода берет тепловой заряд от внешних нагревательных систем.

Они могут получать тепловую энергию за счет:

• сжигания минерального или органического топлива;
• эффекта электрического сопротивления;
• контакта с системой центрального отопления;
• аккумуляции солнечных лучей.

Устройство

При любом виде внешних источников тепловой энергии работа бойлера проходит одинаково, за редким исключением. И даже частные новации отдельных фирм, защищаемые патентным правом, не меняют сути давно устоявшейся схемы. Поступившая из какого-либо источника порция носителя тепла идет по змеевику, встроенному в накопитель. Циркуляция поддерживается за счет насоса. При близком контакте с трубками или резервуаром, где находится изначально более холодная вода, происходит ее нагрев.

Поскольку даже один джоуль тепла, напрасно излученный наружу, сказывается крайне отрицательно на работе системы, ее обязательно оснащают теплозащитой. В качестве непроницаемого для оттока тепла материала обычно выбирают полиуретан или полистирол. Поступление новых доз холодной воды закономерно происходит из общей системы водоснабжения. Каждая новая порция проходит через специально разработанные патрубки. Как только цикл движения в змеевике завершен, теплоноситель поступает в нагревательную систему дома — для этого предусматривается совершенно особый патрубок.

Дальше уже начинаются определенные различия: хотя большинство бойлеров проектируется в расчете на подачу холодной воды по нижнему ходу, есть и такие, в которых она поступает через верх. В подобной конструкции жидкость должна сначала полностью пройти через систему до самого нижнего пункта. Вариаций с выводом подогретого теплоносителя заметно меньше, почти в 100% случаев его выводят сверху. Трудно найти причину, по которой следовало бы поступить иначе. Ведь верхнее расположение позволяет подавать горячую воду максимально долго, пока в емкости есть хотя бы небольшая ее порция.

Чтобы змеевик занимал максимально большое пространство в пределах корпуса, его обычно делают в форме спирали. Когда теплоноситель пройдет несколько циклов по этой трубе, температура становится равной прогреву жидкости в самом бойлере. По команде специального реле останавливается специальная цепь, питающая насос. При последующем охлаждении теплоносителя до установленного значения, реле дает другую команду — замкнуть цепь — и прогрев возобновляется. Преимущества подобного устройства довольно хорошо известны. Все эти моменты должны быть учтены до начала работ.

Принцип установки

Если требуется смонтировать бак вместимостью до 200 л, это может быть изделие настенного исполнения. Для его крепления предусматриваются кронштейны особого рода, которые должны располагаться на ровных и крепких вертикальных поверхностях. Обычные перегородки из гипсокартона для монтажа даже такого «легкого» накопителя малопригодны. Нужно выбирать между экономией на обустройстве межкомнатного пространства и экономией на бойлере. Напольные аппараты предпочтительны для удовлетворения потребностей крупных домохозяйств, порой даже ставят изделия вместимостью свыше тысячи литров и отводят для них особое котельное помещение.

В частных домах можно ограничиться бойлерами косвенного нагрева, накапливающими от 250 до 300 л воды. Точный выбор емкости должен производиться с учетом реальных и прогнозируемых потребностей. При подключении к двухконтурному котлу, оборудованному встроенным насосом, координацию работы клапана по сигналам от термостата берет на себя сама автоматика котла. Это очень важно, потому что двухконтурный нагревательный аппарат, в отличие от одноконтурного, должен подавать горячую жидкость как в систему отопления, так и в водопроводный контур горячего водоснабжения.

Если смонтировать трехходовой клапан, водонагреватель получит преимущество в системе по сравнению с нагревательным контуром. Такой подход приемлем, когда установлен бак большой емкости. К сведению: подобный способ подключения практикуется и при вынужденном использовании жесткой воды, затрудняющей нормальное применение системы ГВС. Хотя конечно, гораздо правильнее было бы позаботиться об умягчении поступающего теплоносителя.

Но иногда приходится поневоле приспосабливаться к нему.

Проблемы могут возникнуть в связи с тем, что существенное потребление горячей воды способно осложнить функционирование данной схемы. При этом способ получения тепла, в том числе с использованием пеллетного или иного твердотопливного котла, существенного значения не имеет. И вот тут на выручку приходит бойлер, который сглаживает колебания в двух контурах. Благодаря ему даже интенсивный расход теплоносителя мало отражается на повседневной жизни людей. Монтажники должны учесть, какая из функций будет обладать наивысшим приоритетом.

Подсоединение бойлеров косвенного нагрева к одноконтурному котлу может быть произведено с использованием пары насосов. Тогда потоки воды с их помощью распределяются по двум трубопроводам. Обычно подразумевается, что на первом месте будет контур горячего водоснабжения. Соответствующим образом настраивают и алгоритм работы бойлера в связке с одноконтурным аппаратом. Чтобы разные по нагреву жидкостные потоки не меняли основные параметры друг друга, обоим насосам должен предшествовать возвратный клапан. Горячая вода подается исключительно из бойлера.

Монтаж

Качественная обвязка бойлера, присоединенного к двухконтурному котлу, подразумевает стыковку водонагревателя с одним из теплообменников. Образуется кольцевая система, когда вводной патрубок бойлера сообщается с начальным звеном теплообменника. Все проектируется таким образом, чтобы вода, поступающая из водопровода, миновала теплообменник котла. Она станет проходить сразу в бойлер, а уже оттуда будет проникать в трассу ГВС. Подключить электрический бойлер можно примерно по той же схеме, но водопровод связывается с первым патрубком второго узла, обменивающего тепло, а второй патрубок уже присоединяют к бойлеру.

Рекомендована установка водонагревателя как можно ближе к источнику энергии, чтобы упростить их связку при помощи автоматики. Когда устройство смонтировано, наступает очередь стыковки. Важно: правильно смонтированный и подсоединенный водонагреватель обязан забирать лишь некоторую долю тепла. Чрезмерно большой его расход способен парализовать отопительную систему. Решить такую проблему чаще всего удается, если установить своими руками или с помощью профессионалов насос циркуляционного хода с автоматическим управлением.

Только в самую последнюю очередь монтируют термический блок. Почти всегда рекомендуется поручать сборку контура специалистам. Нюанс состоит в том, что бойлеры косвенного нагрева, имеющие управляющий блок, должны подсоединяться исключительно к отопительным системам, получающим воду от неуправляемых котлов.

Требуется только:

• подтянуть подающий и забирающий ходы;
• состыковать накопитель с водопроводом;
• поставить на верхний вывод гребенку, распределяющую горячую воду;
• наполнить резервуар и немедленно приступить к прогреву.

Простейшие бойлеры взаимодействуют преимущественно с автоматизированными источниками тепла. При установке придется позаботиться о присоединении датчика, замеряющего силу прогрева. Этот датчик полагается связать со строго определенным вводом в котел. Допускается подключение независимых от электросети бойлеров к автономным котлам, но это сразу усложняет работу и требует особой схемы. Следует учитывать, что можно подогревать воду внутри бойлера немного слабее, чем прогрета жидкость в змеевике.

Потому, когда котел переведен в низкий нагревательный режим и может подавать теплоноситель, прогретый до 40 градусов, поднять температуру выше сумеют только нагреватели комбинированного типа. В них обязательно включается электрический нагревательный элемент, который помогает добавить тепло. Если при настройке системы, управляющей рециркуляцией, первенство отдается прогреву горячей воды в кране, перемещение всего теплоносителя направляется через обменный узел накопителя. В результате заметно сокращается общий расход времени на получение жидкости с требуемой температурой.

Как показывает практика, если проектировщики и монтажники котельной отдают предпочтение именно варианту с приоритетом, удается обеспечить комфортные условия для жильцов. Чтобы прогреть весь объем жидкости, находящийся в баке, должно тратиться от 20 до 40 минут. А если говорить про стабилизацию температуры на фоне расхода теплоносителя, это время сокращается еще в несколько раз. Даже маленькое жилище вряд ли успеет остыть настолько, чтобы это было обнаружено находящимися в нем. Но многое зависит от установленного котла и бойлера: их мощность должна совпадать, а в идеале рекомендуется ставить котел с резервом силы от 25%.

Чтобы гарантировать стабильное действие аппаратов, подсоединяемых к гребенкам, распределяющим горячую воду, требуется дополнить вывод из бойлера особым расширяющим баком. Рекомендуемая величина — 10% от главного резервуара, помогает погасить воздействие температурного расширения. Все подсоединяемые ветви полагается оборудовать отсекающими кранами шарового типа. С их помощью любой узел удается в нужный момент отсоединить от магистрали и проверить или починить.

Трубопроводы, по которым жидкость подается, обычно оснащаются возвратными клапанами. С их помощью предотвращается противоположный ход теплоносителя, повышается удобство и безопасность монтажа. Бывает необходимо поставить бойлер около котла, на подающем окружении которого смонтирован насос, обеспечивающий циркуляцию. В подобном варианте очень важно обеспечить обособленный контур, по которому вода будет поступать в нагреватель из котла. По сути, создается параллельный тип подключения.

Если насос есть и в котле, и в бойлере, сразу за циркуляционным насосом должен быть смонтирован трехходовой клапан, один канал его подсоединяют к патрубку водонагревателя. Так обеспечивается нормальная работа отопления. На возвратную трубу до точки вступления в котел должен быть установлен тройник. А уже в этот тройник подсоединяют патрубок, оттягивающий жидкость из теплообменника. Подобная простая система легко и изящно решает поставленные задачи.

Как только датчик подает сигнал о падении температуры теплоносителя ниже установленной отметки, клапан перебрасывает свежий поток в бойлер. При этом отопительная система останавливается. Когда восстанавливается нормальное значение, тот же клапан производит обратное переключение. Минимальное количество компонентов сокращает риск поломки. А простота исполнения позволяет быстрее отыскать неполадку, если она все же появится.

Когда используется независимый от энергетических сетей котел, обеспечение приоритета бойлера достигается не так легко, как в других вариантах. Рекомендуют ставить водонагреватель выше по отношению к полу помещения, чем радиаторы. Целесообразно, чтобы нижняя точка настенной модели была поднята еще и над котлом. Но точно соблюсти подобное требование получается лишь в отдельных случаях. Когда оно исполняется частично, стоит все же поднять накопитель на такую большую высоту, которая только возможна.

Поставив бойлер на полу, сразу сокращают скорость прогрева жидкости. Что еще хуже, нижняя часть емкости в принципе неспособна в таком режиме прогреваться нормально. Если подсоединить бойлер по классической системе, то любое отключение электричества лишит доступа к горячей воде. Решить проблему можно, используя для контура, связанного с водонагревателем, более крупную трубу, чем на отопительном звене. Сразу в начале ответвления отопительного характера ставится головка термостата и накладывается датчик. Энергия дается батарейками.

Без постоянной рециркуляции неспособны работать системы, в которых присутствует водяной полотенцесушитель. Польза такого контура состоит в том, что вода при открытии горячего крана поступает моментально. Но общий расход вырастает, и экономичность системы оказывается под большим вопросом. Что еще хуже, рециркуляция создает проблему смешивания разнородных слоев жидкости. Однако раз уж решено использовать полотенцесушитель на воде, это единственно возможный выбор.

Выбирая бойлеры Protherm косвенного типа, можно объединить их в одну систему с газовыми либо работающими на электрической энергии одноконтурными котлами моделей «Скат». Все больше растет и популярность водонагревателей, связанных с солнечным коллектором. Подобное решение позволяет даже в зимний период обеспечивать себя с минимальными издержками как теплом, так и горячей водой. Одноконтурный вариант подразумевает размещение коллектора под баком, а сам бак сообщается гидравлически с низовым патрубком коллектора и с верхним выводом из него.

Советы и рекомендации

Чтобы оценить, хватит ли, скажем, бойлера косвенного нагрева на 200 литров, требуется выяснить:

• сколько точек разбора воды будет использоваться;
• какова их отдельная и общая потребность;
• насколько быстрым должен быть прогрев воды в каждом кране;
• до какой температуры должна прогреваться жидкость.

Те же 200 л могут закрыть все потребности семьи на 5 человек. При этом потребуется ставить котел с минимальной мощностью от 33 кВт.

Профессиональный расчет также должен учитывать:

• площади теплообменников;
• тепловую емкость воды;
• длину змеевика и его конфигурацию;
• потребление тока (если установлен ТЭН).

О том, как правильно подключить бойлер косвенного нагрева к одноконтурному котлу, смотрите в следующем видео.

Бойлер косвенного нагрева схема подключения, обвязка бойлера

Простые схемы отопления с бойлером

Применение бойлера косвенного нагрева дает определенную свободу по количеству доступной горячей воды, бесперебойную подачу необходимого количества воды на несколько потребителей и комфортные условия при создании схемы рециркуляции горячей воды.

Бойлеры косвенного нагрева имеют два контура по которым течет вода (теплоноситель). Первый — греющий контур, в котором циркулирует вода или антифриз от водогрейного котла. Второй контуру — контур горячей питьевой воды, в котором вода поступает от системы холодного водоснабжения и нагревается до необходимой температуры 50 — 65 ° С.

В данной статье мы рассмотрим возможные и наиболее распространенные схемы подключения бойлера к котлу и системе отопления дома.

1. Схема с трехходовым клапаном и севроприводом

Данная схема может использоваться как с настенным, так и напольным котлом. Схема предполагает наличие одного основного контура отопления (радиаторного или напольного отопления) и контура нагрева бойлера. Контур бойлера (контур ГВС) имеет приоритет над другим контуром.

Группа безопасности, насос и расширительный бак могут находиться в котле (например, настенные котлы).

При понижении температуры питьевой воды в бойлере, переключается термостат бойлера, что в свою очередь заставляет переключиться трехходовой клапан и весь поток теплоносителя начинает идти по контуру бойлера. После нагрева воды в бойлере до необходимой температуры клапан возвращается в первоначальное положение и весь тепловой поток от котла идет через контур отопления.

Схема с трехходовым клапаном очень часто используется с настенным котлом, в котором уже есть насос и другая автоматика. Управление приводом клапана осуществляется либо контактами термостата бойлера, либо котлом, но по сигналу того же термостата.

Схема одноконтурный котел и бойлер используется когда необходим хороший запас горячей воды для комфортного применения ее в большом количестве, либо в случае, когда холодная питьевая вода очень жесткая, что будет приводить к очень быстрому выходу из строя второго контура (контура горячей воды).

2. Схема с двумя насосами

В данной схеме также применяется принцип приоритета ГВС. При понижении температуры питьевой воды, включается насос бойлера, насос основной линии отопления отключается.

При этом весь поток теплоносителя протекает через бойлер.

Для исключеня протекания паразитных потоков или встречного потока, в линии бойлера и основного отопления (например, после насосов) нужно установить обратные клапана.

Автоматика некоторых котлов позволяет подключить к ним сигнал от термостата бойлера, и он сам будет включать и выключать насосы отопления.

В вышеизложенных схемах, при нагреве воды в бойлере, основная линия отопления остается отключенной. Но это не приводит к сильному подению температуры в доме, т.к. для поддержания температуры в бойлере требуется не так много времени. На первоначальный нагрев бойлера конечно уйдет не меньше часа.



Схемы с приоретемом ГВС также достаточно часто применяют и в сложных развлетвленных системах отопления. Как показано на рисунке выше, один котел всегда работает на систему отопления, второй котел работает на систему отопления и переключается на нагрев ГВС.



3. Подключение бойлера и других контуров отопления через гидравлическую стрелку

В системах отопления с большим числом контуров отопления (более 3) в большинстве случаев испльзуют гидравлические стрелки и распределительные коллекторы. Наиболее распространенная система состоит из: контур нагрева бойлера, контур теплых полов, и контур радиаторного отопления. На рисунке представлена гидравлическая стрелка (гидроколлектор), в место нее можно применить отдельно гидравлическую стрелку и распределительные коллектора, либо испльзовать гидравлический модуль совмещенный с коллекторами — Перейти в каталог гидравлических распределителей.

Системы из 3х и более контуров будут работать и без гидравлической стрелки (только с коллекторами), но тогда необходима установка балансировочных вентилей, так как перепад давления отдельных контуров будет значительно отличаться. Система также будет работать и без балансировки, но может оказаться, что радиаторы греют не так сильно как бы хотелось или котел проработает намного меньше чем планировалось. Более подробно о гидравлической стрелке ( гидравлическом разделителе) можно прочитать в нашей статье — «Применение гидравлической стрелки».

В данном варианте необходимо учитывать следущее: для быстрого нагрева воды в бойлере необходимо практически всю мощность котла направить в контур нагрева бойлера (мощность теплообменника бойлера от 20 до 40 Квт). Для этого необходимо с помощью автоматики производить отключение насосов других контуров (радиаторного отопления, теплого пола, кроме котлового контура), например при срабатывании реле температуры воды в бойлере. Без отключения работы других контуров, может оказаться, что вода греется очень долго.

Специалисты нашей компании всегда предложат наиболее подходящую и оптимальную схему отопления для Вашего дома, составят спецификацию оборудования и материалов, помогут скомплектовать их и доставить до объекта, а также смонтировать данную систему отопления с высоким качеством за доступные средства.

Ищете не дорогой и надежный бойлер? Наша компания предлагает бойлеры косвенного нагрева Hajdu (Венгрия).

Подключение водонагревателя «Термекс» – Схема подключения бойлеров Thermex

«Термекс» – российская компания с итальянскими корнями, которая производит приборы отличного качества и разных объемов. Она является одним из ведущих производителей в мире.

Водонагреватель «Термекс» создан по современным технологиям и выполнен из высококачественных материалов, которые гарантируют безопасность, бесперебойную работу и долгий срок эксплуатации. Все характеристики соответствуют международным нормам и стандартам. Бойлер предназначен для обеспечения пользователей горячей водой, вне зависимости от наличия центрального горячего водоснабжения. Он может эксплуатироваться в любых помещениях: квартирах, домах, производственных объектах и прочих. Модель ЭВН просто подбирается под конкретные условия и запросы потребителя. Сегодня сложно представить работу или проживание без минимальных условий комфорта и водонагреватели Thermex успешно справляются с данной задачей.

Производителем допускается самостоятельная установка прибора при соблюдении потребителем требований, изложенных в паспорте изделия. Однако, если есть сомнения в собственных силах, то лучше обратиться за услугой в специализированную компанию. ООО «ТЕРМЕКС-Сервис» является официальным сервисом производителя в Санкт-Петербурге и ЛО, наши мастера профессионально устанавливают водонагреватели уже более 20 лет и знакомы со всеми нюансами данного вида работ.

Что входит в комплект поставки ЭВН

Стандартный комплект поставки включает в себя:

1. Водонагреватель — 1 шт.
2. Предохранительный клапан типа GP — 1 шт.
3. Руководство по эксплуатации — 1 шт.
4. Упаковка — 1 шт.
5. Анкеры для крепежа — 1 комплект

Установка

Подключение водонагревателя «Термекс» рекомендуется производить согласно указанной в руководстве по эксплуатации схемы подключения.

Образец схемы подключения:

1. ЭВН
2. патрубок горячей воды
3. патрубок холодниой воды
4. сливной вентиль
5. предохранительный клапан
6. дренаж в канализацию
7. подводка
8. перекрыть вентиль при эксплуатации ЭВН
9. магистраль холодной воды
10. магистраль горячей воды
11. запорный вентиль холодной воды
12. запорный вентиль горячей воды
13. защитная крышка
14. выпускная труба предохранительного клапана
15. ручка для открывания предохранительного клапана
16. панель управления
17. сливной патрубок

Удобнее устанавливать бойлер максимально близко от места использования с целью сокращения тепловых потерь при прохождении нагретой воды через линии водоснабжения.

Установка настенного ЭВН происходит следующим образом:

1. Выбор места установки. Горизонтальная поверхность должна обладать достаточным запасом прочности, чтобы выдержать вес как самого водонагревателя(10-40 кг), так и того объема воды, которым ЭВН будет наполнен. При необходимости, место установки нужно будет укрепить. Так как кронштейн ЭВН будет опираться на анкера — следует учитывать проходящие в стене кабели, каналы и трубы.

   Как правило, ЭВН комплектуется сетевым шнуром длинной 1,5 метра и необходимо обеспечить наличие электророзетки в пределах досягаемости сетевого шнура.

   Особое внимание также нужно уделить возможности последующего обслуживания прибора: расстояние от защитной крышки до ближайшей поверхности в направлении оси съемного фланца должно быть не менее 30 сантиметров для всех моделей!!!

   При несоблюдении данного требования, а также в случае размещения ЭВН в местах, труднодоступных для проведения технического и гарантийного обслуживания (антресоли, ниши, межпотолочные пространства и т. п.) при возникновении гарантийного случая – демонтаж и монтаж прибора будет осуществляться потребителем самостоятельно, либо за его счет силами специализированной организации.

2. Разметка места установки. Должна производиться строго по уровню.

3. Установка анкеров. ЭВН подвешивается за кронштейны корпуса на крюки анкеров, закрепляемые в стене. Монтаж крюков в стене должен исключать самопроизвольное перемещение по ним кронштейнов. Анкера входят в комплект поставки прибора.

4. Установка водонагревателя. ЭВН подвешивается за кронштейны корпуса на крюки анкеров.

5. Подключение водонагревателя к системе водоснабжения. Производится согласно схеме установки, размещенной в инструкции прибора.

ВНИМАНИЕ! Во избежание причинения вреда имуществу потребителя и (или) третьих лиц в случае неисправностей системы горячего водоснабжения, необходимо производить монтаж ЭВН в помещениях, имеющих гидроизоляцию полов и дренаж в канализацию, и ни в коем случае не размещать под ЭВН предметы, подверженные воздействию воды. При размещении ЭВН в незащищенных помещениях необходимо установить под ЭВН защитный поддон с дренажем в канализацию.

Заказывайте установку «Термекс»

Если вам нужно подключение водонагревателя «Термекс» 80 литров или любого другого объема, обращайтесь в специализированную компанию, которая окажет услугу качественно, а также, в случае необходимости, проведет техобслуживание или ремонт уже установленного прибора.

Важно следить, чтобы внутренний бак сохранял герметичность, а сам прибор работал в штатном режиме. Поэтому, после установки, система требует периодических проверок. Так к примеру, при нагреве может образовываться накипь на нагревательном элементе, что приводит к замедлению нагрева воды и последующему выходу из строя ТЭНов.

ООО «ТЕРМЕКС-Сервис» оказывает услуги по установке ЭВН на территории Санкт-Петербурга и ЛО. Позвонить и заказать установку можно по телефонам:

Жителям других регионов доступна широкая сеть авторизованных сервисных центров, данные о которых представлены на вкладке: «Сервисные Центры»

Схема Подключения Бойлера Косвенного Нагрева К Одноконтурному

Реже подключаются к отдельно стоящим бойлерам аналогичного объёма.


Среди последних моделей водонагревателей хорошо показали себя алюминиевые баки. Но его все равно лучше оснастить датчиком температуры, для этого предусмотрено место в корпусе Процесс подключения и обвязки бойлера косвенного нагрева происходит одним из способов описание — ниже.

Такое оборудование работает в автоматическом режиме.
Как правильно подключить бойлер косвенного нагрева

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой.

Во время монтажа необходимо в определенное место установить датчик температуры есть отверстие в корпусе и связать его с определенным входом котла.

Схема без приоритета При подключении бойлера косвенного нагрева лучше выбирать схему с приоритетом — она обеспечивает горячую воду в необходимом количестве. Вместо подачи газа используется подключение ТЭНа к электрической сети.

Автономная система управления гораздо удобнее.

Сервопривод в этой схеме служит как раз для контроля работы клапана.

Обвязка одноконтурного котла с бойлером ГВС.

Как подключить бойлер косвенного нагрева к одноконтурному котлу

Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов. С рециркуляцией теплоносителя При наличии в системе водяного полотенцесушителя необходима постоянная циркуляция воды через него.

Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева. Есть несколько способов.

Комплектация небольших по объёму резервуаров не более 15 л представлена, как правило, одним нагревательным элементом мощностью 1,0 кВт. Такой ТЭН непосредственно контактирует с водой, в результате чего на нем образуется накипь, которую необходимо удалять.

Способы монтажа и формы бойлеров Бойлеры бывают настенного и напольного исполнения, горизонтальные или вертикальные модели. Поэтому вода греется долго.

Горячие стенки змеевика передают тепло холодной воде, которая на выходе уже имеет температуру, пригодную для принятия душа или мытья посуды.

Контролируйте давление.

На этом монтаж можно считать оконченным. Скорость нагрева полностью зависит от мощности агрегата и его объемов.
Бойлер косвенного нагрева

Примеры востребованных схем подключения одноконтурного газового котла с бойлером косвенного нагрева

Реже подключаются к отдельно стоящим бойлерам аналогичного объёма.

Температуру воды для бойлера с помощью термостатической головки со встроенным датчиком можно задать не большую, чем температура теплоносителя. Различные схемы обвязки бойлера Различают несколько основных способов обвязки устройства, которые бывают: С двумя циркулярными насосами Оба насоса предназначены для параллельной работы. В обычном режиме сначала используются верхний слой воды в баке, а он более горячий.

Мы уже упоминали про трёхходовой клапан.

Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды. Общие требования Чтобы система обвязки одноконтурного котла с бойлером работала нормально, без перебоев и аварийных ситуаций, нужно выдержать следующие требования: На выходе из бойлера устанавливают расширительный бак по объёму не менее 10 процентов от бойлера.

Обвязка котла с бойлером косвенного нагрева происходит следующим образом: Возле циркуляционного насоса врезают трёхходовой клапан. Внутреннее покрытие бака В дешевых бойлерах внутреннее покрытие бака выполнено эмалью или стеклокерамикой.

Нержавеющей стали. У многих одноконтурных газовых котлов есть летний режим работы, который позволят не работать на систему отопления, а обеспечивать нагрев бойлера косвенного нагрева. И в том и в другом случае есть горизонтальные и вертикальные модели. В этом случае электронике котла известно о температуре воды в системе ГВС, и она сама решает, куда направить его мощность: на нагрев воды в БКН или на отопление.

Бойлер устроен так, что при расходе воды, он наполняется новой порцией, и процесс продолжается. Воду в баке можно греть за счёт подключенных гелиосистем для отопления или тепловых насосов. Помните о правильной настройке термостата!

Как избежать этих недочётов? Они отличаются по степени своей сложности, поэтому вам предстоит выбрать оптимальный вариант. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов.
Бойлер косвенного нагрева устройство, принцип работы и схемы подключения

Подключение бойлера косвенного нагрева к одноконтурному котлу — схема

Необходимо по схеме найти в котле клеммы для датчика бойлера и соединить концы провода в них.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.

Подключение бойлера к котлу с применением трёхходового клапана Данная схема подключения отлично подходит для газовых котлов, оснащённых циркуляционным насосом и автоматикой. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов. Как правильно подключить бойлер косвенного нагрева к системе отопления? Реже подключаются к отдельно стоящим бойлерам аналогичного объёма.

Еще по теме: Как подсоединить выключатель двухклавишный

Конструкция бойлера косвенного нагрева

Косвенного нагрева Эти водонагреватели тепловую энергию самостоятельно не производят. Если необходимо создать схему подключения для твердотопливного котла, работающего на дровах, рекомендуем выбрать вариант, нарисованный на картинке ниже. Некоторые производители намеренно выпускают оборудование со стандартными габаритами разъемов и фитингов.

В данной схеме нет трехходового крана, подключается контур через обычные тройники. С этой деталью агрегат служит значительно дольше. Работа на очень высоких температурах может привести к преждевременному повреждению внутренней поверхности бака. Виды двухконтурных газовых котлов со встроенным бойлером нужны ли они Бойлеры применяются совместно с одно- и двухконтурными газовыми котлами. Циркуляционный насос здесь общий, он гоняет теплоноситель по отопительному контуру и по водонагревателю.

Как подключить бойлер (водонагреватель) косвенного нагрева

Схема подключения водонагревателя косвенного нагрева в гравитационную систему При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. В них есть змеевик и встроенный ТЭН.

Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме 2: Вариант с двумя циркуляционными насосами Если бойлер применяют редко например, сезонно или по выходным или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя циркуляционными насосами. Работает отопительная система квартиры или дома, и как бы вскользь словно побочным эффектом нагревается вода в бойлере. Подключённый бойлер к отопительному оборудованию и электрическим тэнам Такой способ возможен только при наличии отдельного котлового оборудования, которое способно работать от природных отопительных источников в виде сжиженного газа, угля или дров круглый год. Контур горячего водоснабжения также имеет более высокий приоритет перед контуром отопления, однако он достигается лишь за счет настройки алгоритма включения. Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов.
Уфа. Схема подключения бойлера косвенного нагрева.

100 фото особенностей подсоединения своими руками

Сегодня трудно представить себе дом или квартиру, в которых нет горячей воды. Однако не везде есть возможность подключить здание к центральной сети горячего водоснабжения. Выходом из этой ситуации является покупка бойлера. Для его установки совсем необязательно обращаться за помощью к специалистам.

Данную процедуру по силам провести собственноручно любому человеку, имеющему хоть сколько-нибудь навыков в проведении санитарно-технических и электрических работ. Как правильно подключить бойлер своими руками – этой теме посвящена данная статья.

Бойлер – что это такое

Бойлером называется прибор, предназначенный для нагрева воды. Он значительно облегчает существование в следующих ситуациях:

• в условиях профилактического отключения горячей воды;
• в дачном домике.

Как видно на фото бойлера, он может быть проточного или накопительного типа. Достоинства первых – компактность и лёгкий вес. Недостаток – довольно большую мощность может не выдержать электросеть. Наиболее популярными являются бойлера накопительные. Это объясняется следующими преимуществами:

• значительный объём;
• низкая стоимость;
• меньшие энергозатраты;
• отсутствие высоких требований к электропроводке.

Водонагреватели могут устанавливаться на стене или полу. Бойлер объёмом до 10 л можно поместить в навесной шкафчик.

Если вы сомневаетесь в своих возможностях, то доверьте установку водонагревателя профессионалам. Собственноручное крепление бойлера – дело рискованное. Особенно это относится к квартирам.

Однако внимательное изучение инструкции от изготовителя, схемы подключения бойлера и действия строго по технологии в значительной степени снижают риск.

Принято выделять следующие достоинства собственноручного монтажа бойлера:

• экономится время;
• снижаются затраты;
• приобретается опыт, который не станет лишним при последующей эксплуатации прибора.

Необходимые материалы и инструментарий

Из материалов вам понадобится трубы из полипропилена и лента ФУМ. Что касается инструмента, подготовьте:

• перфоратор;
• отвёртку;
• пассатижи;
• разводной ключ;
• фломастер;
• рулетку и уровень.

Крепление бойлера на стену

Такой вариант установки водонагревательного устройства считается классическим. Бойлер допускается крепить только на несущей стене, причём так, чтобы он находился как можно ближе к точке водозабора.

Высота установки прибора может быть любой. Главное, чтобы им было удобно пользоваться. Рассмотрим пошаговую инструкцию по креплению водонагревателя:

Выбор места крепления

Проверка годности существующей проводки. Не каждая сеть может выдержать мощность ТЭНов, которыми оснащаются бойлеры. Требования к проводке указываются в техпаспорте изделия.

Непосредственный монтаж. Вначале помечаем на стене, где будет располагаться наиболее низкая точка бойлера. Затем, вымерив расстояние до верхней крепёжной планки, просверлим отверстия, вставляем в них дюбеля и вкручиваем в последние анкера. На анкера устанавливаем крепёжную планку, на которую в последствии будет навешен нагреватель.

Подключение к трубам водоснабжения. Для подключения бойлера к воде применяются полипропиленовые трубы или шланги.

Подключение к электросети. Недалеко от бойлера нужно оборудовать розетку.

Если не уверены в качестве проводки, выбирайте французские водонагреватели Atlantic. Это самые экономичные водонагреватели из всех, что продаются в России. Обслуживать Atlantic требуется в ДВА раза реже, чем бойлеры других марок — один раз в 2-3 года.

За счет покрытия из диоксида титана в баке и на колбе бойлеров Atlantic почти не образуется накипь. Даже через пару лет они буду потреблять мало энергии и работать максимально тихо. А сухой стеатитовый ТЭН собственной разработки Atlantic, закрытый защитной колбой, служит до 20 лет. У обычных мокрых ТЭНов других изготовителей срок службы 1-2 года.

Atlantic собираются по всему миру, кроме Китая. Это самые НЕкитайские водонагреватели из тех, что продаются в России. А гарантия на бак у них 7-8 лет.

Проверка работы устройства. Заполняем бак и открываем кран для подачи горячей воды. Тем самым из системы удаляется воздух. Оставляем бойлер работать на несколько часов. Далее можно начинать активно его использовать.

Бойлер косвенного нагрева

Нагревательный прибор такого типа представляет собой ёмкость с водой, внутри которой находится теплообменник, подключённый к отопительному котлу или к любой системе с теплоносителем.

Принцип работы довольно прост: от котла в теплообменник поступает горячий теплоноситель и нагревает его, а от него уже нагревается вода в баке.

Существует два способа подключения бойлера косвенного нагрева: с приоритетным нагреванием горячей воды и без него. В первом случае происходит перекачка всего объёма теплоносителя через змеевик водонагревательного устройства.

Вода нагревается быстро. Во втором случае, на косвенный водонагреватель посылается лишь часть теплоносителя. Нагрев воды в данной ситуации занимает длительное время.

Фото процесса подключения бойлера

Также рекомендуем посетить:

Зональные клапаны и электрические схемы трубопроводов водогрейного котла

Монтажные и электрические схемы | Зональные клапаны трубопроводов водогрейного котла

Органы управления проводкой могут быть простыми и сложными. Если вы не поймете правильно, это не сработает, и вы взорвете трансформатор. Для тех, кто подключил множество устройств управления, следует посоветовать. Сначала прочтите инструкцию и получите представление о проводке в своей голове. Разберитесь в функциях подключаемых устройств и в последовательности управления.Тогда делайте это маленькими шагами. Кроме того, если трансформатор не подключен к плавкой вставке, установите ее, чтобы не перегореть трансформатор.

Конечно, вы собираетесь подключать все зонные клапаны при выключенном питании, но когда вы включаете питание, если вы не сделаете это правильно, вы можете взорвать трансформатор. В системах со старыми ртутными ртутными терморегуляторами вы также можете взорвать обогреватель. Просто убедитесь, что вы понимаете, что делаете, и убедитесь, что все делаете правильно. Следовательно, дважды проверьте все, прежде чем включать питание.

Место установки | Зональные клапаны трубопроводов водогрейного котла

Зональные клапаны обычно устанавливаются на обратной стороне контура горячей воды независимо от типа используемого контура. Есть преимущества для установки на обратной стороне петли. Во-первых, обратная сторона контура имеет более низкую температуру, поэтому зонный клапан будет подвергаться меньшему нагреву. Это может продлить срок службы клапана. Если вы спросите 20 сантехников или специалистов по бойлерам, вы, скорее всего, получите разные причины для места установки.Кроме того, установка на стороне подачи, если клапан рассчитан на давление напора, предотвратит паразитный поток в подводку других контуров зоны.

Кроме того, существуют и другие соображения, например, перед циркуляционным насосом или после циркуляционного насоса. Многие из этих соображений зависят от типа насоса, рабочего давления в системе, количества зон, а также типа и номинала клапана. Наконец, каждая установка отличается в зависимости от условий, поэтому обязательно проконсультируйтесь с водопроводчиком или профессиональным техником по котлам.

ВА Номинальные характеристики и функция | Зональные клапаны трубопроводов водогрейного котла

Вам также необходимо согласовать номинальную мощность трансформатора в ВА для нескольких зон. Найдите номинальную мощность трансформатора в ВА, а затем подсчитайте все нагрузки, которые у вас есть на этом трансформаторе. Затем это простая математика, складывающая эти номинальные нагрузки VA вместе. Никогда не превышайте номинальную мощность трансформатора в ВА. Кроме того, трансформаторы дешевы. Увеличьте до следующего доступного размера или размера, который легко соответствует всем номинальным характеристикам нагрузки в ВА.

Кроме того, если вы подключаете другой зонный клапан, убедитесь, что он совместим. Убедитесь, что вы понимаете, что с ним происходит и как работает. В чем разница между старым зонным клапаном и новым зонным клапаном? Honeywell, Taco, White Rodgers ………. Не имеет значения, кроме функции и способа подключения. Всегда старайтесь получить точную замену, если она доступна. Кроме того, прочтите инструкции и убедитесь, что все поняли правильно!

Схемы подключения зонного клапана | Нажмите на диаграмму зонального клапана, чтобы увеличить.

На этих диаграммах зонального клапана представлены старые термостаты.T87F — это более старые термостаты Honeywell.

Подключение вашей излучающей системы | | Теплый пол своими руками

Стандартные электрические схемы для контроллеров I-Link

Важное примечание: Помимо котла Electro, t здесь нет прямого электрического соединения между реле I-Link и любой моделью водонагревателя по запросу. Единственное электрическое соединение с водонагревателем по требованию / без резервуара… это питание (вилка) к / от агрегата (независимо от количества зон) .Водонагреватель срабатывает, когда блок обнаруживает как минимум 1/2 галлона в минуту потока. Водонагреватель активируется, когда какая-либо или все зоны требуют тепла, а насос (-ы) циркулирует жидкость через агрегат, создавая «поток», который сигнализирует водонагревателю о включении!

Краткое руководство по электромонтажу для многозонных систем. Для получения более подробной информации прокрутите страницу вниз, чтобы увидеть больше схем.

Мы предлагаем неограниченную техническую поддержку ~ бесплатный звонок 866-теплые пальцы ног (927-6863)

Базовый контроллер одной зоны

Итак…..Если у вас простая однозонная излучающая система и вы используете реле I-Link SP-81 , которое мы поставили вместе с вашей системой, следуйте схеме ниже.

Контроллер одной зоны включает насос, когда термостат требует тепла.

18/2 провод термостата от термостата в зоне подключается к клеммам R / W. Красный или Белый могут попасть на любой терминал. Отодвинув язычок над клеммной колодкой, можно легко вставить провод. Электрический провод 14/2 Romex рекомендуется для питания системы лучистого отопления (реле / ​​насос).

ПРИМЕЧАНИЕ: «Питание термостата» на приведенной выше схеме указывает, что 24 В переменного тока поступают от контроллера для подачи питания на цифровой дисплей на термостатах, которые не используют батареи для этой цели. В термостатах , которые мы продаем, используются батареи , поэтому эта функция не требуется для цифрового дисплея на наших термостатах. Но, прежде всего, не подключайте к этим клеммам линию 120 В переменного тока.
(вернуться наверх)

---

Базовый «многозонный» контроллер

Системы с несколькими зонами обычно управляются одним блоком, содержащим несколько реле.Как и SP-81, описанный выше, контроллеры с несколькими зонами используют одну и ту же базовую конфигурацию клеммной колодки для низкого напряжения (термостат) и сетевого напряжения (для работы циркуляционных насосов). Ряд оранжевых выступов в верхней части панели контроллера позволяет вставлять провода термостата, а блок клеммных винтов вдоль нижней части с маркировкой N (нейтраль) и L (нагрузка) упрощает подключение каждого зонного насоса.

Конечно, во всех приложениях релейный блок должен получать питание по линии 110 В (см. Схему ниже) от вашей монтажной панели.Либо это, либо ответвление от существующей цепи может быть проведено к блоку контроллера. Также неплохо подключить стандартный выключатель света к цепи контроллера, чтобы всю излучающую систему можно было выключить в одном центральном месте. Если ваша релейная коробка подключена через выключатель, вам не придется полагаться только на термостаты, чтобы отключить систему во время сезона охлаждения. Эта функция может помешать кому-либо «играть» с вашими термостатами и отправлять тепло на ваш пол летом.

В этом примере подключения термостата выполняются в верхнем ряду «Т», клеммы T1, T2, T3 и т. Д. Циркуляционные насосы подключаются к нижним клеммам высокого напряжения для зон 1, 2, 3 и т. д. на блоке на 120 вольт. Линии от источника питания (монтажная панель) подключены к N (общий) и L (горячий). Установленная на заводе перемычка не перемещается.

Ниже приведен еще один пример многозонного контроллера (i-Link SP-83), но для очень простой системы.Другими словами, контроллер — это не что иное, как три зоны теплого пола, активируемые тремя термостатами. Нет необходимости использовать клеммы «системный насос», нет необходимости использовать клеммы «XX» для включения бойлера и нет «приоритетной зоны» для косвенного водонагревателя.

Базовая схема подключения по существу одинакова для всех контроллеров с несколькими зонами. Многозонный контроллер может содержать от двух до шести реле, но порядок подключения остается неизменным. Конечно, контроллер i-Link также может быть подключен для специальных приложений, наиболее распространенные из которых показаны ниже.
(вернуться наверх)

---

Специальные схемы подключения контроллеров i-Link

В определенных ситуациях контроллер i-Link должен делать больше, чем просто активировать циркуляционный насос каждый раз, когда зона требует тепла. На следующих схемах показаны три распространенных специализированных приложения.

Активация котла с контроллером одной зоны

Контроллер одной зоны активирует бойлер каждый раз, когда зона требует тепла

Клеммы «5» и «6НО» (нормально разомкнутые) просто замыкают цепь каждый раз, когда термостат зоны излучения требует тепла.Эти клеммы не подают напряжение на котел. Сам котел содержит трансформатор, который активируется при замыкании этой цепи.
(вернуться наверх)

---

Используйте приведенную выше «многозонную» схему, если у вас более одной зоны и вам нужно использовать «концевой выключатель» ( XX, соединения ) на контроллере i-Link, чтобы активировать котел всякий раз, когда любая из излучающих зон призыв к теплу.

Активировать газовый клапан с зонного контроллера

Контроллер включает газовый котел всякий раз, когда зона требует тепла

Контроллер может взаимодействовать с существующим трансформатором котла и активировать газовый клапан, используя приведенную выше схему.
(вернуться наверх)

---

Подключение теплообменника / системы первичного контура

Активация «системного насоса» всякий раз, когда какая-либо зона требует тепла.

Это схема для использования с теплообменником или системой первичного контура . Насос, работающий в теплообменнике / первичном контуре, называется системным насосом . Очевидно, он должен работать, когда любая зона требует тепла.

Для (любого) подключения насоса первичного контура или насоса теплообменника, нейтрали (белый провод) и нагрузки (черный провод) к соединениям «Системный насос» в нижней части блока реле (эти соединения находятся слева от зоны. соединения насоса.Все провода заземления будут соединены гайкой внутри коробки реле. Заземляющие провода заземляются на / от источника питания, проходят через релейный блок (через гайку) и заканчиваются на каждом насосе.

Установленная на заводе перемычка остается на месте.
(вернуться наверх)

---

Подключение термостата

Honeywell Pro 1000 Термостат (6 контактов)

Pro Th2000 — это универсальный, многофункциональный термостат, очень простой в использовании и подключении.Но вы никогда не узнаете этого, просмотрев РУКОВОДСТВО ПО УСТАНОВКЕ Honeywell. Поэтому мы рекомендуем вам использовать эту страницу и прилагаемую к ней фотографию, чтобы сделать процесс быстрым и простым.

STEP 1 : Рекомендуется провод термостата калибра 18. Можно использовать три (3) провода (R-W и C), если вы решите использовать функцию питания 24 В от реле и устраните необходимость в батареях для термостата Honeywell. Эти провода подключаются к клеммным соединениям реле и термостата (R-W и C).Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод — к клемме «W». Провода полностью взаимозаменяемы. Но для простоты вставьте «красный» провод термостата в клемму «R», а «белый» провод термостата — в клемму «W».

ШАГ 2 : Установите (2) батарейки AAA и установите крышку на место. Этот шаг не требуется при 3-проводном подключении (см. Выше)

ШАГ 3 : Деактивируйте функцию «Пятиминутная задержка».и v) и удерживая их в течение трех секунд. Это переведет вас в «программный» режим.

B) Находясь в «программном» режиме, одновременно нажмите обе кнопки и переходите по номерам вверх в режим программирования №5.

C) Заводская установка — «1» (5-минутная задержка «вкл»), и вам нужно установить этот режим на «0», чтобы отключить функцию 5-минутной задержки.

D) Нажмите кнопку «вниз» («v»), и на экране отобразится «0».

E) Нажмите обе кнопки переключения еще раз, чтобы выйти из «программного» режима.Отображается текущая «заданная» температура.

ШАГ 4: Используйте кнопки-переключатели, чтобы установить термостат на любую желаемую температуру.

Положения проводов для Honeywell Pro 1000 (6-контактная модель)

Подключение и настройка термостата Honeywell Pro 1000 (8 контактов)

Версия Pro 1000 с 8 контактами также проста в подключении и программировании, но ее конфигурация немного отличается. Вместо (2) 3-контактных блоков, левой и правой, эта версия имеет (1) вертикальный 8-контактный блок посередине.Выглядит это так:

Процедура настройки выглядит следующим образом:

ШАГ 1 : Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод — к клемме «W». Провода полностью взаимозаменяемы. Но для простоты вставьте «красный» провод термостата в клемму «R», а «белый» провод термостата — в клемму «W».

ШАГ 2: Установите (2) батарейки AAA и установите крышку на место.и v) переход по различным функциям. Переключайтесь, нажимая обе кнопки, пока не дойдете до функции №15. Используйте стрелку вниз, чтобы установить эту функцию на 0 (ноль).

Примечание: Вам не нужно переключаться четырнадцать раз, чтобы перейти к функции №15. Фактически, вам нужно будет переключиться всего три раза. Это потому, что разработчики термостатов не учитывают последовательно, как все мы. Они инженеры и в своем непостижимом квантовом мире числа представляют собой эзотерические концепции дизайна, а не упорядоченную систему расположения.Для нас, удалив банан из шести пучков, остается пять бананов. Для инженера Honeywell пять оставшихся бананов представляют «функцию № 13». Добавление банана к грозди будет выражено как «функция № 23», или, говоря языком непрофессионала, 6 бананов.

Роберт Шоу термостат марки

Если у вас есть термостат марки Robert Shaw , используйте следующую схему.

Принципиальная схема Роберта Шоу

(вернуться наверх)

---

Управление насосом с помощью «датчика пола»

Термостат / датчик температуры пола AZEL D-508F (показан ниже) может использовать температуру пола или окружающего воздуха для управления зоной.Используйте эту ссылку для получения дополнительной информации и инструкций по установке: http://azeltec.com/images/D-508Finstruction.pdf

Четыре (4) провода (калибр 18) необходимы для напольного датчика / термостата Azel (D-508). Клеммы «R&C» (питание 24 В) на реле подключаются к клеммным соединениям «R&C» на термостате D-508. Клеммные соединения термостата «R&W / TT» на реле подключаются к клеммам № 1 и 2 на термостате D-508. Важно отметить, что при удлинении проводов датчика (калибр 22), идущих от клемм «SS» на термостате, рекомендуется использовать многожильный провод. Эти (удлиненные) соединения проводов должны быть ЗАПЫТАЕМЫ и изолированы (заклеены лентой и т. Д.) друг от друга, чтобы обеспечить абсолютную непрерывность, поскольку это датчик сопротивления «ОМ».

Датчик / реле отключения использует небольшой датчик для включения циркуляционного насоса. Сам датчик представляет собой небольшой термистор, обычно вставляемый в короткую трубку из полиэтиленгликоля, отлитую в излучающую плиту. Конечно, датчик также можно установить в полости балки, чтобы контролировать температуру пола в системе скоб. Этот датчик отслеживает фактическую температуру пола и игнорирует температуру воздуха в помещении.Это очень полезно в излучающих зонах, где имеется более одного источника тепла.

Если система принудительной подачи воздуха или дровяная печь используются регулярно в излучающей зоне, например, стандартный термостат контроля воздуха, обычно используемый для контроля пола, будет большую часть времени отключен. Вместо этого встроенный датчик позволяет пассажирам поддерживать базовую температуру пола.

Johnson Controls «Контроллер уставки» Запорный и температурный термистор:

Коробка Джонсона

Датчик пола

Схема подключения

Правильно подключенный датчик температуры пола

Датчик / реле отключения также доступен в модели с низким напряжением (24 В переменного тока).В этом случае датчик температуры пола не питает напрямую циркуляционный насос. Вместо этого он работает как стандартный настенный термостат низкого напряжения — он подключается к реле, которое, в свою очередь, приводит в действие циркуляционный насос. В приложениях, использующих датчик отключения низкого напряжения / реле , подключение выполняется, как показано на фотографиях ниже.

Макет, показывающий низковольтный датчик пола, подключенный к реле I-Link.

Соединения проводов крупным планом

Другие области применения датчика столь же разнообразны, как и ваше воображение.Его можно использовать, например, для контроля температуры воды в накопительном / резервном баке. Датчик прикрепляется к одной из труб, входящих или выходящих из резервуара для хранения, изолированной пеной или стекловолокном, затем от датчика к реле проходит линия термостата 18 калибра.

Когда температура в баке падает до заданного вами значения, включается циркуляционный насос и забирает тепло из теплообменника. Такая установка может быть полезна для системы, использующей дровяной котел на открытом воздухе, подключенный к постоянно активному теплообменнику.В зависимости от установленных вами параметров накопительный бак забирает тепло от теплообменника для поддержания постоянной температуры в баке.

Таким способом можно нагреть любой носитель тепла, включая горячие ванны, грядки для выращивания в теплицах, аквариумы, фермы для червей, полотенцесушители… вы называете это.

Этот контроллер также можно использовать в обратном направлении. Другими словами, реле можно активировать, когда температура в резервуаре с водой поднимается на до заданного значения и резервуар необходимо охладить.

Чаще всего этот подход используется в системе «Тепловой отвод» , водопроводной системе, которую мы используем для отвода избыточного тепла от солнечного контура. Перемычки внутри A419 настроены на РЕЖИМ ОХЛАЖДЕНИЯ (обе перемычки — перемычка 1 и перемычка 2 — расположены в «снятом» положении на своих штырях), а датчик прикреплен к выпускной трубе HOT солнечного накопителя. Когда достигается высокая уставка в накопительном баке, включается циркуляционный насос теплового сброса.

Пружинный таймер для систем снеготаяния

(вернуться наверх)

---

Солнечный дифференциальный контроллер

Резол DeltaSol BS

В тепловых системах Resol DeltaSol BSSolar обычно используется специальное реле, называемое дифференциальным контроллером .Как следует из названия, это реле активирует насос или насосы при достижении диапазона (или разницы) между двумя температурами. Другими словами, когда температура в солнечном коллекторе на X градусов выше, чем температура на дне резервуара для хранения солнечной энергии, дифференциальный контроллер активирует необходимый насос (-ы) и забирает это полезное тепло в систему.

Передача тепла от более горячего к более холодному резервуару для выравнивания температуры в обоих резервуарах и увеличения общей емкости хранения — еще одно распространенное применение дифференциального регулятора.

Два датчика (резервуарный и солнечный) необходимы для правильного «дифференциала». Датчик резервуара прикреплен к трубе около дна резервуара для хранения солнечной энергии или в специальный «колодец» в некоторых резервуарах.

Второй датчик считывает температуру воды на выходе из солнечных коллекторов. Оба датчика должны быть изолированы (стекловолокном или пеной), чтобы температура окружающей среды не влияла на показания. Следует отметить, что датчик, прикрепленный к горячей трубе, НЕ будет точно определять фактическую температуру воды.Фактически, вода обычно на 15-20 градусов теплее, чем показывает датчик.

К счастью, для хорошо функционирующей солнечной системы горячего водоснабжения фактическая температура воды не важна (если, конечно, она не слишком теплая для горячего душа). Важна разница в между температурами воды в двух местах. В конце концов, если вода на самом деле горячее, чем показывает датчик, тем лучше.

СТАНДАРТНЫЙ РЕЖИМ ДИСПЛЕЯ

Контроллер Resol активируется тремя кнопками: ВПЕРЕД (крайний правый), НАЗАД (крайний левый) и кнопкой УСТАНОВИТЬ (в центре).

В СТАНДАРТНОМ РЕЖИМЕ ОТОБРАЖЕНИЯ, то есть не в РЕЖИМЕ ПРОГРАММЫ, пользователь может переключаться между тремя основными полями:

1. COL (датчик коллектора)
2. TST (температура датчика резервуара)
3. HP (накопленные часы солнечной энергии)

ПРОГРАММИРОВАНИЕ

Нажмите и удерживайте кнопку ВПЕРЕД (правая кнопка) в течение ДВУХ секунд. Это переводит RESOL в РЕЖИМ ПРОГРАММИРОВАНИЯ, начиная с DT-O (Delta T, ON).

Примечание. Удерживая кнопку «Вперед», начнется быстрое переключение между всеми опциями программирования, поэтому, если вы пропустите DT-O, просто используйте кнопку BACKWARD, чтобы вернуться назад.

Delta T — это разница между температурой ваших солнечных коллекторов и температурой на дне накопительного бака. Когда достигается значение Delta T , контроллер Resol включает солнечный насос и перекачивает нагретую жидкость из солнечных коллекторов.

См. ВЫБОР ДЕЛЬТА Т (ниже), чтобы узнать, как лучше всего подходит Дельта Т для вашей ситуации.

Чтобы установить температуру Delta T ON, войдите в РЕЖИМ ПРОГРАММЫ и нажмите центральную кнопку SET.Значок SET начнет мигать на экране. Переключайтесь вверх или вниз к желаемой разнице температур. Снова нажмите SET, чтобы заблокировать программу.

Та же процедура используется для следующего экрана, DT-F, параметра насоса ВЫКЛ.

Это поле позволяет вам решить, когда выключить помпу. Кстати, эта температура должна быть как минимум на 2 градуса ниже, чем температура насоса ВКЛ
.

Как правило, когда жидкость в вашем солнечном контуре всего на несколько градусов горячее, чем температура вашего резервуара, от циркуляции жидкости мало что можно получить.Выключите насос и дайте коллекторам снова нагреться. Разница температур от 3 до 5 градусов, вероятно, подходит для этой области.

S MX , следующее поле, позволяет вам установить МАКСИМАЛЬНУЮ ТЕМПЕРАТУРУ БАКА. Заводская настройка по умолчанию — 140 градусов. Это слишком мало. Установите это поле как минимум на 180 градусов. Возможно, вы даже захотите подняться выше. Контроллер Resol позволяет нагреть бак до 205 градусов. Это всего лишь 7 градусов от пара, но с правильно установленным терморегулирующим клапаном (обязательным для любой солнечной системы) для защиты вашего дома от ожогов вы также можете сохранить как можно больше тепла.

Однако, если вы хотите более низкую максимальную температуру, просто нажмите центральную кнопку SET и переключитесь на желаемую температуру. Снова нажмите SET, чтобы зафиксировать желаемую температуру.

Следующее поле — EM . Это означает аварийное отключение. Если по какой-либо причине в вашем солнечном контуре есть хрупкие, чувствительные к нагреванию компоненты, эта настройка отключит насос при заданной вами температуре и предотвратит перегрев. Заводская настройка довольно низкая — 285 градусов, потому что ничто в нашей системе не находится даже близко к опасной зоне при этой температуре (например, циркуляционный насос рассчитан на 400 градусов), поэтому оставить его на заводской температуре по умолчанию должно быть хорошо.

ПРИМЕЧАНИЕ. RESOL — это очень продвинутый контроллер, предлагающий множество функций, которые большинству людей не понадобятся. Остальные поля входят в эту категорию и полезны для специальных приложений. Для обычной системы солнечного нагрева воды игнорируйте эти поля. Заводская установка по умолчанию для этих настроек ВЫКЛЮЧЕНА.

Однако, несмотря на это, тщательное чтение руководства RESOL может вдохновить некоторых пользователей на эксперименты с этими более продвинутыми функциями.

---

Краткое руководство

В основном режиме доступны только поля температуры коллектора (COL), температуры резервуара (TST) и накопленного солнечного усиления (HP).

Удерживайте кнопку FORWARD две секунды , чтобы войти в режим программирования.

Перейдите к желаемому полю, нажмите SET, используйте FORWARD или BACKWARD, чтобы найти желаемое значение, затем снова нажмите SET для подтверждения.

Примечание. Примерно через 45 секунд бездействия подсветка дисплея гаснет.Нажмите кнопку ВПЕРЕД, чтобы снова засветить дисплей, нажмите еще раз, чтобы переключиться на желаемое поле.

Кроме того, после нескольких МИНУТ простоя контроллер RESOL автоматически выйдет из РЕЖИМА ПРОГРАММЫ и вернется в ПЕРВИЧНЫЙ РЕЖИМ.

Если вы хотите выйти из РЕЖИМА ПРОГРАММЫ до автоматического возврата, просто используйте кнопку НАЗАД и переключитесь обратно на COL (поле номер один).

---

Выбор дельты Т

Почему обычно лучше использовать широкий дифференциал

«Коллекторная петля» — это общая длина медной трубы 3/4 ″, как подающей, так и обратной, которая соединяет солнечную батарею с механическими компонентами, т.е.е. теплообменник, накопительный бак и т. д. Эта петля может быть довольно короткой (коллекторы расположены на крыше гаража с механическим оборудованием всего в пятнадцати футах ниже) или довольно длинным (коллекторы заземлены в шестидесяти футах от дома). Длина трубы в короткой петле составляет тридцать футов (0,8 галлона жидкости). Длинная петля, сто двадцать (3,2 галлона жидкости).

В обоих этих случаях жидкость в коллекторном контуре должна быть нагрета до температуры, прежде чем система будет «работать» в течение какого-либо периода времени.Причина в том, что рано утром, когда солнце начинает нагревать коллекторы, большая часть жидкости в контуре коллектора остается холодной. Однако, как только солнце попадает на панели, жидкость в верхней части коллектора, ближайшей к датчику коллектора, быстро нагревается и запускает систему. Но как только более холодная жидкость в контуре циркулирует мимо датчика, она снова остывает.

Это вызывает совершенно нормальное состояние, известное как «короткий цикл». Ожидайте, что солнечный насос будет работать с коротким циклом, пока вода в общем контуре коллектора не нагреется.Если коллекторная петля длинная, а солнце слабое, необходимо нагреть много галлонов холодной жидкости, прежде чем любое полезное тепло может быть передано в резервуар для хранения. Это может занять время.

Практическое правило: держите коллекторную петлю короткой… и хорошо изолируйте ее.

Из приведенного выше описания видно, что «жесткий» дифференциал (от 8 до 15 градусов) увеличивает эффект короткого цикла. Особенно, если коллекторная петля длинная, а массив небольшой (т.е. ограниченная теплопроизводительность).Максимально возможная разница в этой ситуации свела бы к минимуму тенденцию системы отключаться и включаться каждые несколько секунд.

Однако, если ваша система имеет высокую пропускную способность (много плоских пластинчатых коллекторов или более 48 вакуумированных трубок), а ваша коллекторная петля короткая , более узкий дифференциал активирует систему раньше и получает больше полезного тепла.

Большая теплопроизводительность и короткий коллекторный контур = плотный дифференциал (от 8 до 15 градусов)

Малая теплопроизводительность и длинный коллекторный контур = широкий дифференциал (от 20 до 24 градусов)

(вернуться наверх)

Котельная система

: электрическая схема котельной системы

Электропроводка Схема — Базовая система с горячей водой
TO BOILER ENABLE LS LR Электросхема — Базовая система с горячей водой ОСНОВНАЯ СИСТЕМА С ГОРЯЧЕЙ ВОДОЙ КОТЛ ВКЛЮЧАЕТСЯ В ОТНОШЕНИИ ДРУГИХ Uh2, ЕСЛИ УСТАНОВЛЕН YB ДЛЯ BOILER ENABLE LS LR TO BOILER ENABLE LS LR Электросхема — Подключение нескольких Uh2 проводов к Uh2 Используя кабель BELDEN 9538 на… Получить доступ к этому документу

Трубопроводы и приборы диаграмма — Википедия
Схема трубопроводов и контрольно-измерительных приборов На этапе проектирования диаграмма также обеспечивает основу для разработки схем управления системой, позволяющих проводить дальнейшие исследования безопасности и эксплуатации, например как исследование опасностей и работоспособности (HAZOP). … Прочтите статью

Система Схема для резервного котла — Mifou.ru
Загрузите и прочтите системную схему для резервного котла Схема системы для резервного котла Теперь добро пожаловать, самая вдохновляющая книга на сегодняшний день от очень профессионального писателя в мире, руководство по обслуживанию судовых двигателей indmar harley fxd wiring diagram 2002 европейский союз после лиссабона… Просмотреть документ

L8124A AQUASTAT CONTROL — YouTube
L8124A AQUASTAT CONTROL wink hvac. Объяснение схемы управления работой аквастата загрузочного котла — Продолжительность: 22:46. Стивен Лавимоньер просмотров 30,528. Как подключить системный циркулятор к контроллеру клапана зоны тако (ZVC) — Продолжительность: … Просмотр видео

Схема трубопроводов

— Uponor Pro
Котел оборудован циркуляционным насосом системы, расходом (галлонов в минуту) и напором • Конкретная схема подключения — Конденсационный котел См. Страницы 178-179.Схема трубопроводов 143 Электрический котел Электрический котел Однотемпературный P1 Легенда … Обратный документ

Зона Honeywell. — YouTube
Подключение зоны Honeywell V8403E профессионально — Продолжительность: Как подключить циркулятор системы к контроллеру клапана зоны Taco (ZVC) — Продолжительность: Плохой концевой выключатель на клапане зоны Honeywell V8043F1036 — Продолжительность: 7:11. Mi Heating Guy просмотров: 8,476. 7:11. … Просмотр видео

СХЕМА ПОДКЛЮЧЕНИЕ СХЕМА МОДЕЛИ: SB 1000-1500
Системный насос Модуль системного насоса 1 насос котла ln 120v подача hw реле насоса на входе датчик дымохода датчик на входе датчик на выходе датчик дымохода заблокирован сливной насос hi- Схема подключения ограничительного газа модели: SB 1000 — 1500 04/09 — напечатано в u.s.a. te:, обезьяны вместе для увеличенной диаграммы. … Просмотреть документ

ЭЛЕКТРО- КОТЕЛЬ
Система. Электрокотел включается с помощью замыкания «R и W» от проводки системы зон. Применение на 208 вольт — элементы стандартного продукта рассчитаны на 240 вольт. При работе на … Прочтите документ

Котел Scotch Marine — Википедия
Судовой котел Scotch (или просто котел Scotch) Разрезная диаграмма котла с мокрой спиной.Общая схема — это приземистый горизонтальный цилиндр. Одна или несколько больших цилиндрических топок находятся в нижней части кожуха котла. … Прочтите статью

Водогрейные котлы — Keystoker
Водогрейные котлы Эксплуатация абсолютно необходима для оптимальной работы вашей системы отопления (см. Диаграмму на стр. 7). Установите сливной кран котла в другое большое отверстие внизу котла. Следуйте электрической схеме и любым применимым нормам UL и местным нормам … Доступ к этому документу

Соединения в системе котла.Прокладки и уплотнения в системе могут быть повреждены. Это может привести к значительному материальному ущербу. (См. Инструкцию по электромонтажу, часть 9.) 10. Соединение для слива конденсата Это высокоэффективный конденсационный прибор, … Получить Doc

% PDF-1.4 % 1751 0 объект > эндобдж xref 1751 101 0000000016 00000 н. 0000003595 00000 н. 0000003758 00000 н. 0000005070 00000 н. 0000005381 00000 п. 0000005595 00000 н. 0000005815 00000 н. 0000006248 00000 н. 0000006482 00000 н. 0000007131 00000 п. 0000007607 00000 н. 0000007722 00000 н. 0000007835 00000 н. 0000008460 00000 н. 0000008718 00000 н. 0000009066 00000 н. 0000009622 00000 н. 0000009879 00000 п. 0000010341 00000 п. 0000010598 00000 п. 0000010857 00000 п. 0000013228 00000 п. 0000015623 00000 п. 0000017514 00000 п. 0000019218 00000 п. 0000021044 00000 п. 0000022966 00000 п. 0000024855 00000 п. 0000025127 00000 п. 0000025614 00000 п. 0000026022 00000 п. 0000026428 00000 н. 0000028292 00000 п. 0000040878 00000 п. 0000048409 00000 п. 0000066415 00000 п. 0000083145 00000 п. 0000083470 00000 п. 0000083549 00000 п. 0001455912 00000 п. 0001462609 00000 п. 0001481561 00000 п. 0001488258 00000 н. 0001488377 00000 п. 0001488446 00000 п. 0001488482 00000 п. 0001488818 00000 п. 0001488897 00000 н. 0001507849 00000 п. 0001514546 00000 п. 0001514914 00000 п. 0001514993 00000 п. 0002878727 00000 п. 0002881937 00000 п. 0002882062 00000 п. 0002882187 00000 п. 0002882312 00000 п. 0002882437 00000 п. 0002882562 00000 п. 0002882598 00000 п. 0002882677 00000 п. 0002888524 00000 п. 0002888855 00000 п. 0002888924 00000 н. 0002889042 00000 п. 00028

00000 п. 00028 00000 п. 00028
00000 п. 0002891761 00000 п. 0002892064 00000 п. 0002892385 00000 п. 00023 00000 п. 00020 00000 п. 0002

9 00000 н. 00028 00000 н. 0002

3 00000 п. 00022 00000 п. 0002

3 00000 п. 0002

2 00000 п. 0002

2 00000 п. 0002

1 00000 п. 0002

0 00000 п. 0002

6 00000 п. 0002

5 00000 п. 0002

6 00000 н. 0002

5 00000 п. 00022 00000 н. 00020 00000 н. 0002

9 00000 п. 0002

3 00000 п. 0002

1 00000 п. 0002
8 00000 н. 0002
7 00000 п. 00023 00000 п. 0002
1 00000 п. 0002918431 00000 п. 0002928601 00000 п. 0002936624 00000 н. 0003033784 00000 п. 0000003381 00000 н. 0000002368 00000 н. трейлер ] / Назад 3385896 / XRefStm 3381 >> startxref 0 %% EOF 1851 0 объект > поток h ޔ Tqle} w] ֕! l & 1yЎư3hljh; gsʴC, cDC C @, «1all & Cc4vЗ | yy /}

Как установить уличный дровяной котел

Установка вашей уличной дровяной печи

В Pineview Woodstoves мы предлагаем полный монтаж, включая доставку и рытье траншей.Поставляем и устанавливаем агрегат с нашим прицепом-обручем. Заказчик несет ответственность за подготовку места для установки агрегата. Цементные блоки, брусчатка или небольшая плита могут использоваться в качестве площадки для установки агрегата. Просто убедитесь, что он ровный. Информация о размерах стопы доступна по запросу. Мы нанимаем стороннюю компанию с траншеекопателем для рытья траншей и прокладываем линию. Мы можем подключить ваш уличный дровяной котел практически к любой существующей системе отопления, включая принудительный воздух, излучающий теплый пол, радиаторы или водяные плиты основания.Мы также можем подключиться к вашей гидромассажной ванне, бассейну или водонагревателю. Свяжитесь с нами для бесплатной оценки установки.

I. Общая информация по установке — перед началом работы

A. Размещение насоса — позади котла по сравнению с вашим зданием

B. Минимальный расход воды

C. Воздухоотделители (воздуховыпускные устройства / вентиляционные отверстия)

D. Порядок работы — должны ли ваши линии сначала идти к водонагревателю или системе отопления?

E.Смесительные клапаны

II. Расчет тепловых потерь — определите размер уличного дровяного котла

A. Расчет тепловых потерь стен

B. Расчет тепловых потерь окна

C. Расчет тепловых потерь двери

D. Расчет потерь тепла на потолке

E. Расчет потерь тепла в полу

F. Утечки воздуха

III. Размеры труб и насосов — насос какого размера нужен вашей уличной дровяной печи?

A. Выбор правильного размера трубы

Б.Расчет падения давления

C. Определение размеров насоса

IV. Отопление горячей воды

A. Сантехника в пластинчатом теплообменнике

В. Иллюстрации

A. Иллюстрация установки кондиционера

B. Схема установки водонагревателя

C. Схема установки резервного электрического котла (включение вручную)

D. Схема установки резервного электрокотла (автоматизированная)

E. Резервный котел в системе высокого давления, схема

Ф.Отопление бытовой горячей воды с пластинчатым теплообменником Схема

G. Промывка пластинчатого теплообменника — Схема

H. Отопление бытовой воды — Схема бокового рычага

I. Радиатор в печи с принудительным воздухом Схема

J. Радиатор в печи с принудительным воздухом + схема нагрева воды для бытового потребления

K. Отопление мастерских — теплый пол и схема нагревателя с вентилятором / змеевиком

L. Нагрев плит — Инжекционное смешивание — Схема

М.Нагрев плит — термостатический трехходовой смесительный клапан — Схема

N. Крепление к лучшему теплу для полов с плиточным отоплением и подогревом воды для бытовых нужд

VI. Словарь терминов по установке дровяных котлов на открытом воздухе

Перед началом работы

Настоящее руководство по установке дровяного котла на открытом воздухе должно быть именно тем руководством, которое есть на самом деле. Всегда следите за тем, чтобы ваша установка соответствовала местным нормам и правилам руководящих органов вашего региона.Если вы не уверены в чем-либо, что представлено в этом руководстве, не стесняйтесь обращаться к местному дилеру или производителю за дополнительной помощью.

Общая практика

Размещение насоса

В большинстве случаев лучшее место для насоса — это погодоустойчивый кожух у наружной печи. Ваша уличная печь находится выше или ниже того места, где вам нужно направить главный подводящий трубопровод к вашему зданию? Если нижняя часть наружной печи находится ниже точки входа линии подачи в здание, насос всегда следует размещать в защищенном от атмосферных воздействий кожухе у наружной печи.Если нижняя часть печи находится выше точки входа линии подачи в здание, то лучшее место для насоса чаще всего находится в защищенном от атмосферных воздействий кожухе у наружной печи. В этом случае вы также можете разместить насос в отапливаемом здании, если планировка соответствует следующим критериям. В открытой системе необходимо поддерживать как можно большее давление на входе циркуляционного насоса. Любой трубопровод на всасывающей стороне насоса создает определенный перепад давления.Простое руководство для типичных систем: если у вас меньше 7 футов падения на 100 футов подающего трубопровода к потенциальному месту расположения насоса в здании, насос в идеале должен быть у наружной печи. Если перепад составляет более 7 футов на 100 футов, насос можно эффективно разместить в здании. Обратите внимание, что в здании насос ВСЕГДА находится на линии горячего питания и ВСЕГДА в самом начале здания. Помнить! ВСЕГДА устанавливайте запорные клапаны с обеих сторон циркуляционного насоса.Насосы не будут служить вечно, и если вам нужно отремонтировать один из них, вам не нужно слить воду из большого количества трубопроводов, чтобы снять / отремонтировать насос.

Минимальный расход

У наружной печи есть необходимый минимальный расход, который должен постоянно циркулировать. Этот минимальный расход предотвращает расслоение жидкости. Самая горячая жидкость, будучи менее плотной, поднимается до самой высокой точки водяной рубашки. Без достаточного потока эта жидкость нагревается до предела безопасности, установленного на печи, и часто выключатель верхнего предела отключает питание до тех пор, пока температура не остынет в достаточной степени.Минимальная скорость потока гарантирует, что жидкость в печи должным образом перемешана для получения относительно равномерной температуры по всей водяной рубашке. Это позволяет элементам управления определять точную температуру жидкости и обеспечивает наилучшую передачу и распределение тепла в подключенных зданиях. Количество потока будет зависеть от модели печи. Здесь указаны минимальные значения расхода для печи HeatMaster SS серии G. G100 — 8 галлонов в минуту G200 — 14 галлонов в минуту G400 — 30 галлонов в минуту Практическое правило состоит в том, чтобы достичь перепада температуры 20-30 градусов по Фаренгейту (также называемого «дельта Т») в печи при максимальной тепловой мощности.Для поддержания 20-градусного падения печи с номинальной производительностью 100 000 БТЕ в час потребуется 10 галлонов в минуту. Чтобы рассчитать это, используйте текущую формулу. GPM = BTU / Delta T / 500 Где: GPM = требуемый расход воды в галлонах США в минуту. BTU = максимальная производительность печи в BTU в час. Дельта T = желаемое падение температуры воды. Обычно от 20 до 30 F. для уличной печи. 500 = Это постоянное число для воды. если вы используете смесь гликоля, используйте 470 для смеси 50/50. Убедитесь, что размеры труб и насосов подобраны правильно, чтобы обеспечить необходимый минимальный расход для печи.Если общий поток, подаваемый в ваши здания, не соответствует требованиям, необходимо проложить байпасный контур позади печи. По сути, это включает в себя установку дополнительного насоса, который забирает воду из патрубка горячего водоснабжения и возвращает ее непосредственно к патрубку возврата холодной воды. Этот насос и труба должны быть такого размера, чтобы обеспечивать достаточный поток, чтобы довести общий расход всех контуров до минимального расхода. Для получения информации о размерах насосов и трубопроводов, пожалуйста, обратитесь к разделу «Выбор насосов» в этом руководстве.Пример обходного контура показан ниже.

Вентиляционные отверстия (или воздухоотделители)

Автоматические и ручные вентиляционные отверстия — это два типичных типа. Воздух всегда враг в любой системе водяного отопления, но тем более в открытой системе. Расположение воздухоотделителей в системе отопления имеет решающее значение с точки зрения того, насколько они эффективны или мешают. Правильно размещенное вентиляционное отверстие должно обеспечивать быстрое и простое удаление воздуха при первом вводе системы в эксплуатацию, а также облегчение проверки или обслуживания в будущем.Обычно вентиляционное отверстие располагается там, где жидкость в системе течет горизонтально, а затем поворачивается вниз. В этот момент используйте тройник вместо колена и установите вентиляционное отверстие в верхней части тройника. Следует ли когда-либо устанавливать вентиляционное отверстие на всасывающей стороне насоса? Если насос расположен у наружной печи, тогда нет необходимости в вентиляционном отверстии на входе насоса. Трубопровод следует просто проложить от соединения в печи вниз или горизонтально к насосу. Если насос находится в здании, его следует расположить так, чтобы, по возможности, не было точек захвата воздуха в трубопроводе перед насосом.Если этого нельзя избежать, то в точке захвата воздуха на всасывающей стороне насоса можно установить вентиляционное отверстие, если расположение вентиляционного отверстия как минимум на два фута ниже уровня воды в наружной печи. Это отверстие ВСЕГДА должно быть ручным и открываться для выпуска воздуха только при ВЫКЛЮЧЕННОМ насосе. Если это вентиляционное отверстие открывается при включенном насосе, он может втягивать воздух через вентиляционное отверстие и усугубить проблемы с воздухом в вашей системе.

Порядок операций

При обслуживании более чем одной тепловой нагрузки в системе очень важен порядок, в котором вы обеспечиваете каждую потребность.Причина этого в том, что после подачи каждой нагрузки в первичную / вторичную или последовательную систему трубопроводов температура теплоносителя в первичном контуре будет падать. При проектировании системы отопления важно учитывать это падение температуры, чтобы каждый компонент системы мог удовлетворить свои потребности. Типичный заказ выглядит следующим образом:

1) Теплообменник бытовой воды. Это может быть паяный пластинчатый теплообменник, кожухо-змеевиковый теплообменник или резервуар для горячей воды косвенного нагрева.Типичная требуемая расчетная температура составляет от 160 до 180 F.

2) Плинтусы с горячей водой. Конструкция из оребренных медных труб. Типичная требуемая расчетная температура составляет от 140 F. до 180 F.

3) Радиатор или фанкойл. Радиатор, установленный в камере сгорания печи с принудительной подачей воздуха, или вентиляторный блок со встроенным радиатором. Типичная требуемая расчетная температура составляет от 140 до 180 F.

4) Подкрепленный пол с подогревом. Система обогрева пола, которая крепится с помощью зажимов или переходных пластин к нижней стороне пола, в стене или даже к потолку.В этом методе трубопровод излучает тепло через воздух, окружающий трубопровод, а затем в комнату через пол, стену или потолок. В этом методе также могут использоваться алюминиевые теплообменные пластины для повышения производительности в зонах с высокими потерями тепла. Типичная требуемая расчетная температура составляет от 120 F. до 160 F.

5) Бассейны или джакузи. Для нагрева воды в бассейне или гидромассажной ванне можно использовать специальный теплообменник из нержавеющей стали или титана. Типичная требуемая расчетная температура составляет от 120 до 180 F.

6) Встраиваемый пол с подогревом. Система трубопроводов, встроенная в бетонный пол, например в подвал, гараж или мастерскую. Пол, покрытый гипсовой заливкой или бетоном, также попадает в эту категорию. Типичная требуемая расчетная температура составляет от 80 до 130 F.

7) Таяние снега. Система трубопроводов, предназначенная для таяния и испарения снега и льда с открытых площадок, таких как тротуары, проезды или палубы. Этот трубопровод может быть залит бетоном или подвешен скобами в зависимости от области применения.Типичная требуемая расчетная температура составляет от 40 F. до 80 F.

При правильной конструкции это позволяет извлекать максимальное количество тепла из минимального количества потока из наружной печи. Меньше трубопроводов, меньшие трубопроводы, меньшие насосы и меньшие тепловые потери. Это означает экономию средств как на первоначальной настройке, так и на долгосрочных эксплуатационных расходах.

Смешивание — подача низкотемпературной воды из высокотемпературного котла

Если мы посмотрим на последние два пункта в приведенном выше списке «Порядок операций», то увидим, что температура воды, необходимая для обогрева плиты подвала, мастерской или зоны таяния снега, значительно ниже, чем та, которую мы получаем из нашей уличной печи.Нам нужно охладить эту воду, прежде чем мы отправим ее на плиту. Один из способов сделать это — снять тепло с воды в других помещениях, прежде чем мы поставим пол, как указано в Порядке работы. Но что, если эти тепловые нагрузки удовлетворены, и вода не забирает достаточно тепла? Мы должны быть уверены, что температура воды, поступающей на эти плиты, тщательно контролируется, иначе могут возникнуть несколько проблем. Бетонная плита — это, по сути, ОГРОМНЫЙ резервуар для хранения, который медленно отдает тепло окружающей среде.Что произойдет, если в нашей мастерской есть пол с подогревом, и наш термостат требует тепла, и наш насос начнет подавать воду на 160 F. Очень мало, какое-то время. Бетон тяжелый, и требуется много времени, чтобы нагреть эту массу даже на несколько градусов. Обычный термостат может потребовать тепла в течение часа или около того, прежде чем пол нагреется и нагреет комнату до точки, удовлетворяющей требованиям термостата. Что теперь? Термостат выключается, и цикл повторяется, верно? Неправильный. Если мы кормили 160 F.воды в нашу плиту в течение часа, теперь у нас будет МНОГО тепла, накопленное в бетоне, которое будет продолжать излучать в комнату, пока плита не остынет. Это может привести к тому, что температура превысит заданное значение термостата на несколько градусов, и в комнате станет некомфортно жарко. Теплый пол согревает не только воздух в комнате, но и все, что находится в ней. Эти объекты и сама строительная конструкция действуют как еще одна теплоаккумулирующая масса. Эти объекты медленно отдают тепло в комнату по мере того, как здание остывает, и это может поддерживать температуру выше заданного значения термостата в течение другого периода времени.Все это время плита отдавала тепло зданию, а также теряла часть тепла на землю. Теперь наш термостат снова требует тепла, но пол был отключен так долго, что он потерял значительную часть температуры, и ему придется работать в течение длительного периода времени, чтобы начать нагревать комнату. В то же время здание продолжает терять тепло и может фактически упасть ниже уставки термостата, в результате чего в комнате станет немного прохладнее. Теперь цикл повторяется.Это только один из отрицательных последствий подачи слишком горячей воды на пол. Напольные покрытия также могут быть повреждены в результате такой чрезмерной температуры. Полы из твердых пород дерева могут высыхать, давать усадку и трескаться. Ковровые покрытия могут расшататься, а бетон — потрескаться. Стопы людей становятся слишком теплыми, вызывая потоотделение и усталость. Излишне говорить, что очень важно контролировать температуру воды, поступающей в пол. Можете ли вы контролировать температуру, просто замедляя поток, немного закрыв вентиль? Вода будет выходить из пола прохладной, но это вызовет неравномерный нагрев пола.Первая часть петли будет чрезмерно горячей, а последняя часть петли может быть недостаточно горячей. Управление потоком жидкости не так эффективно, как регулирование температуры. Нам необходимо поддерживать надлежащую скорость потока, чтобы обеспечить равномерное распределение тепла по полу и надлежащее отведение воды по трубе. Есть несколько способов сделать это, мы рассмотрим два метода: использование термостатических трехходовых смесительных клапанов или инъекционное смешивание.

Термостатические трехходовые смесительные клапаны

Термостатические трехходовые смесительные клапаны — это то, на что они похожи.Клапан с тремя портами: горячий, холодный и смешанный. Используйте иллюстрацию «Нагрев плиты — смесительный клапан», чтобы следовать этому описанию. Большинство клапанов регулируются от 80 до 150 F. поворотом «головки» клапана. Горячий порт входит в ваш первичный контур, идущий от вашей наружной печи. Порт смешивания идет к напольному тепловому насосу, а затем к подающему коллектору, питающему пол. Возвратный коллектор с пола возвращается в первичный контур после первого тройника. Холодный порт на клапане получает тройник между возвратным коллектором и тройником, возвращающимся в первичный контур.Эти клапаны отлично подходят для подвалов, гаражей и небольших мастерских, поскольку они рассчитаны на довольно низкий расход. Если вам нужно более 4 или 5 галлонов в минуту, вам следует обратить внимание на смешивание инъекции.

Инжекционное смешивание

Инъекционное смешивание — это метод, который прекрасно подходит для любой системы, от дома до промышленного здания. Базовые затраты, как правило, выше для этого типа системы, но есть много дополнительных преимуществ. Используйте иллюстрацию «Отопление в цехе — Инжекционное смешивание», чтобы следовать этому описанию.Первичный контур циркулирует насосом в наружной печи, а контур впрыска входит в него. Циркуляция контура напольного отопления осуществляется вторым насосом. Нагнетательный насос забирает высокотемпературную воду из первичного контура и подает ее в контур напольного отопления. Впрыскивающий насос управляется контроллером смешивания впрыска, который ускоряет или замедляет работу насоса для поддержания желаемой температуры воды в контуре подогрева пола. Когда комнатный термостат требует тепла, он активирует контроллер впрыска.На рисунке вы видите датчик контроллера на трубе после напольного теплового насоса. Также имеется датчик на трубопроводе первичного контура непосредственно перед тройником первого впрыска. Контроллер запрограммирован на подачу либо постоянной температуры воды в контур пола, либо температуры сброса наружного воздуха, которая изменяется в зависимости от температуры наружного воздуха. Большинство производителей контроллеров позволяют использовать стандартный циркуляционный насос с мокрым ротором до определенной мощности в качестве впрыскивающего насоса. Это очень удобно, поскольку часто используются те же насосы, что и в остальной части системы.Эмпирическое правило для определения размеров нагнетательных насосов заключается в том, что они должны обеспечивать примерно 1/3 расхода напольного теплового насоса в типичном бетонном полу с температурой первичного контура от 160 до 180 F. При циркуляции со скоростью 9 галлонов в минуту ваш нагнетательный насос должен подавать 3 галлона в минуту при температуре от 160 до 180 F. Нагнетательный насос проталкивает 3 галлона в минуту высокотемпературной воды в контур пола и вытесняет 3 галлона холодной возвратной воды обратно в первичный контур. Эта холодная вода смешивается с высокотемпературной водой в первичном контуре и перекачивается обратно в наружную печь для повторного нагрева.Первичный контур должен циркулировать с достаточно высокой скоростью потока, чтобы у вас была приемлемая температура воды, возвращающейся в вашу уличную печь.

Расчет потерь тепла

Чтобы определить размер наружной печи, подающего трубопровода и насоса, необходимо выполнить расчет тепловых потерь для каждого обслуживаемого здания. Чтобы быть точным, эти расчеты должны выполняться обученными специалистами, но для грубых расчетов здесь показан упрощенный метод.

Для начала вам необходимо знать основную информацию о вашем здании и климатических условиях.

Дом:

— R-значения стен, потолка, пола, окон и дверей.

— Площадь вышеперечисленных предметов в квадратных футах.

— Качество строительства (Насколько сквозняк в здании?)

Климат:

— Наружная «расчетная» температура для местоположения здания. Этот номер обычно можно узнать, получив в Интернете данные о погоде в вашем районе.

Давайте использовать пример, чтобы проиллюстрировать этот расчет.

Гэри хотел бы установить уличную печь для обогрева своего дома, пристроенного гаража и мастерской. Ему необходимо знать тепловую нагрузку своих зданий, чтобы решить, какой размер печи купить.

Начиная с Work Shop:

Размер магазина

Gary’s составляет 40 на 60 футов, высота потолка — 18 футов. Стены утеплены на R-20, а потолок на R-40. Он отапливает цех лучистым теплом пола и утепляет плиту до R-5.У него двойные стеклопакеты с рейтингом R-2, а двери — с R-10. Гэри живет недалеко от Миннеаполиса, Миннесота. где расчетная температура наружного воздуха составляет примерно -16 F, и он хотел бы, чтобы в его магазине оставалось около 65 F.

Площадь стены: 200 футов по периметру x 18 футов в высоту = 3600 квадратных футов

Окна: 3 окна размером 4 x 6 дюймов каждое = 72 квадратных фута

Главный вход: 1 на 3 ‘x 7’ = 21 квадратный фут

Подъемная дверь: 1 с размерами 16 футов x 16 футов = 256 квадратных футов

Потолок: 40 футов x 60 футов = 2400 квадратных футов

Площадь этажа: 40 футов x 60 футов = 2400 квадратных футов

Формула:

Q = A x дельта T x U

Где

Q = потери тепла в БТЕ / час

A = Дельта площади поверхности T = Разница между желаемой температурой в помещении (в градусах F.) и расчетная наружная температура (в градусах F.)

U = 1, разделенное на коэффициент сопротивления стены, потолка, пола, окна или двери.

Расчет стены

U = 1 делится на 20 (R-значение его стены)
U = 0,05
A = Площадь стены — область окна и двери
A = 3600 — (72 + 21 + 256)
A = 3251
Дельта T = Желаемая температура в помещении — Расчетная температура наружного воздуха
Delta T = 65 — (-16)
Delta T = 81
Итак …
Q = U x A x Delta T
Q = 3251 x 81 x.05
Q = 13166
Потери тепла в стене = 13166 БТЕ в час

Расчет окна

U = 1, разделенное на 2 (R-значение его окна, приблизительно R-1 на одно стекло)
U = 0,5
A = Площадь окна

A = 72
Delta T = То же, что и стена
Delta T = 81
Итак …
Q = U x A x Delta T
Q = 72 x 81 x 0,5
Q = 2916
Потери тепла в окне = 2916 БТЕ в час

Расчет двери

U = 1 деленное на 10 (R-значение его двери)
U =.1
A = Дверная зона (Верхняя дверь + Людская дверь)
A = 277
Delta T = То же, что и стена
Delta T = 81
Итак …
Q = U x A x Delta T
Q = 277 x 811 x 0,1
Q = 2244
Теплопотери двери = 2244 БТЕ в час

Расчет потолка

U = 1, разделенное на 40 (R-значение его потолка)
U = 0,025
A = Площадь потолка (40’x 60 ’)
A = 2400
Delta T = То же, что и стена
Delta T = 81

Итак …
Q = U x A x Delta T
Q =.025 x 2400 x 81
Q = 4860
Потери тепла на потолке = 4860 БТЕ в час

Расчет этажа

U = 1, деленное на 10 (его коэффициент сопротивления изоляции под полом)
U = 0,1
A = площадь пола (40 футов x 60 футов)
A = 2400
Delta T:
Температура грунта довольно постоянна в в большинстве помещений температура плиты
для такого магазина должна быть около 77 F при расчетной температуре
на открытом воздухе. Уровни грунтовых вод и типы почвы могут резко изменить потери тепла пола
.В этом случае мы предположим, что у Гэри уровень грунтовых вод примерно на 8 футов
ниже уровня пола и тяжелая глинистая почва. Если уровень должен быть намного ниже и почва из гравия или песка типа
, разделите значение Q на 2 для получения общей потери тепла пола.
Delta T = 77 (температура плиты) — 45 (температура грунта)
Delta T = 32
So …

Q = U x A x Delta T
Q = 0,1 x 2400 x 32
Q = 7680
Потери тепла в полу = 7680 БТЕ в час

Проникновение (утечки воздуха в здании)

Магазин Гэри хорошо построен, с пароизоляцией стен и хорошими уплотнениями на дверях и окнах.Его магазин может обменивать примерно половину своего объема воздуха каждый час. В плохо построенном / обслуживаемом магазине это количество может легко удвоиться или утроиться. Чтобы рассчитать, сколько тепла он теряет из-за инфильтрации, мы используем эту формулу:

Q = (В / 60) x IR x Delta T x 1,068
Где:
Q = потеря тепла в BTU в час
V = объем воздуха в здании (длина x ширина x высота)
IR = скорость инфильтрации
Delta T = разница между желаемой температурой в помещении (в градусах F.)
и расчетной температурой наружного воздуха (в градусах F.)

Расчет проникновения Гэри:

В = объем воздуха в цехе (60 футов x 40 футов x 18 футов)
В = 43200
IR = 0,5 (цех Гэри меняет половину воздуха каждый час)
Delta T = желаемая температура в помещении — расчетная температура наружного воздуха
Delta T = 65 — (-16)
Delta T = 81
Итак …
Q = (V / 60) x IR x Delta T x 1,068
Q = (43200/60) x 0,5 x 81 x 1,068
Q = 31143
Инфильтрационные тепловые потери = 31143 БТЕ в час.

Общие потери тепла в цехе Гэри представляют собой сумму всех итогов:
Стены — 13166
Окна — 2916
Двери — 2244
Потолок — 4860
Пол — 7680
Инфильтрация — 31143
Общие потери тепла в цехе — 62009 БТЕ в час на открытом воздухе Расчетная температура.
Переменные

Этот расчет кардинально меняется в зависимости от того, как нагревается помещение. Магазин Гэри отапливается от пола, благодаря чему температура воздуха на потолке очень близка к температуре воздуха на полу. Если бы его магазин отапливался радиатором и тепловентилятором, цифры сильно изменились бы. Мы теряем меньше тепла от пола, но значительно больше тепла от стен, потолка и потолочной двери из-за высоких температур воздуха в верхней части здания.В этом случае, если бы термостат был установлен на 65 F, температура потолка в этом магазине могла бы составлять от 75 до 85 F. Этот фактор в сочетании с дополнительными потерями тепла из-за турбулентности воздуха, создаваемой вентиляторами, может увеличить общие потери тепла в здании на 30-35 градусов. 70% над тем же зданием с лучистым обогревом пола.

Размеры труб и насосов

Трубопроводы и насосы подходящего размера необходимы для обеспечения здания достаточным количеством тепла. После того, как вы завершите расчет теплопотерь в здании, вы можете определить размер трубы и насоса для подачи тепла.Для того, чтобы добиться успеха, необходима пара информации. Вам понадобится:

— График падения давления для трубопровода, который вы хотите использовать
— График производительности насоса от производителя насоса

Давайте продолжим расчет теплопотерь, который мы использовали для магазина Гэри, чтобы проиллюстрировать этот процесс. Гэри нужно проложить трубу под землей от уличной печи до магазина, чтобы обеспечить тепло. Его уличная печь находится в 80 футах от цеха, и к тому времени, когда он доберется от зоны подключения в задней части печи до зоны коллектора напольного отопления в цехе, ему понадобится 100 футов трубы в каждую сторону.Гэри собирается использовать изолированные трубы Kitec для выполнения этой задачи и приобрел диаграмму падения давления, показывающую характеристики потока для трубы.

Используемая здесь формула:
галлонов в минуту = БТЕ / дельта T / 500
Где:
галлонов в минуту = требуемый расход воды в галлонах США в минуту
BTU = потери тепла в здании
дельта T = желаемое падение температуры воды. Обычно от 20 до 40 F. для печи
на открытом воздухе.
500 = Это постоянное число для воды.если вы используете смесь гликоля, используйте
470 для смеси 50/50.
Гэри нацелился на дельту Т 30 F. Это приемлемо как для наружной печи
, так и для системы лучистого теплого пола в его магазине. Расчет расхода
Гэри выглядит следующим образом:
галлонов в минуту = БТЕ / DeltaT / 500
галлонов в минуту = 62000/30/500
галлонов в минуту = 4,13

Гэри требуется 4,13 галлона в минуту, чтобы доставить количество тепла, необходимое его цеху при расчетных условиях
, и не допускать, чтобы температура обратной воды была выше 30 F.на
меньше температуры подаваемой воды.

Выбор правильного размера трубы

При выборе размера трубы важно не использовать слишком маленький или, в некоторых случаях, слишком большой размер. Лучше всего установить скорость от 2 до 4 футов в секунду для этих основных линий, питающих здание. Если ваша скорость слишком высока, это вызывает чрезмерное трение между водой и трубой, что также увеличивает размер насоса, необходимого для подачи необходимого количества воды.Это повышенное трение в некоторых крайних случаях может вызвать эрозию и износ трубы. Если труба слишком большая, скорость вашей воды падает, и у вас могут возникнуть проблемы с выводом воздуха из системы при запуске, поскольку вода будет двигаться слишком медленно, чтобы удалить воздух. Глядя на диаграмму, труба диаметром 1 дюйм имеет скорость 1,53 фута / с при 4 галлонах в минуту. Это все равно сработает, но может быть немного сложно выпустить воздух. Труба 3/4 дюйма имеет скорость 2,52 фута / с и хорошо подходит для этих требований.

Расчет падения давления

Нам нужно знать общий напор (или перепад давления), создаваемый этим контуром, чтобы рассчитать размер насоса. Мы знаем, что Гэри нужно 100 футов трубы в каждую сторону, чтобы идти в магазин и обратно, так что получается 200 футов. Если мы снова посмотрим на диаграмму трубопровода для трубы 3/4 дюйма, мы увидим, что падение давления 1,28 фунта на квадратный дюйм на каждые 100 футов трубы при 4 галлонах в минуту. Если у нас 200 футов трубы, у нас будет падение давления 2,56 фунтов на квадратный дюйм от насоса в наружной печи до «холодного» соединения в наружной печи.Нам также необходимо учесть некоторое трение для фитингов и клапанов в контуре, поэтому мы добавим 10% к потерям в трубе, что в сумме составит 2,82 фунта на квадратный дюйм. Если мы посмотрим на диаграмму насосов ниже, вы заметите, что они измеряют падение давления в «футах напора». Чтобы получить эту единицу измерения, умножьте свои фунты на квадратный дюйм на 2,31. У Гэри 2,82 фунта на квадратный дюйм x 2,31 = 6,5 футов напора.

Подбор насоса

Теперь мы знаем, какой размер трубы мы используем и сколько воды нам нужно нести, чтобы мы могли начать процесс определения размеров насоса.

Нам нужен насос, который может производить 4,13 галлона в минуту на высоте 6,5 футов. На приведенной выше диаграмме показаны несколько моделей насосов, но многие из них меньшего размера не предназначены для этого применения. Мы рассмотрим модели 007 и 008. Нам нужно нанести точку на графике, где наш расход пересекает падение давления в футах напора. Внизу диаграммы указано количество галлонов в минуту, поэтому проведите прямую линию примерно от 4 галлонов в минуту. Теперь с левой стороны проведите горизонтальную линию примерно на расстоянии 6,5 футов от головы.Там, где пересекаются две ваши линии, находится ваша цель для накачки. Для того, чтобы насос мог удовлетворить ваши потребности, ваша целевая точка насоса должна находиться под линией, показанной как кривая насоса. Если мы посмотрим на кривую насоса 007, он может составлять до 11 футов напора при нулевом расходе и может двигаться до 23 галлонов в минуту при нулевом напоре. Если бы нам потребовалось 10 галлонов в минуту на высоте 10 футов, насос 007 не смог бы этого сделать, мы находимся за пределами характеристики насоса. Нам нужно всего 4 галлона в минуту на высоте 6,5 футов, чтобы 007 легко справился со своей работой.Мы также могли бы использовать 008 и при необходимости преодолеть больше напора. Выбирая насос, вы хотите, чтобы он был достаточно большим, но не слишком большим. Если бы вы использовали 0013 на петле Гэри, вы бы потратили энергию на работу более мощного двигателя и, возможно, подняли бы скорость потока выше, чем наша безопасная зона 4 фута / с. В системе Гэри его фактическая скорость потока будет выше 4 галлонов в минуту, поскольку насос всегда будет проталкивать столько воды, сколько сможет, через контур. По мере увеличения скорости потока увеличивается и падение давления (футы напора), и здесь мы можем фактически получить 6 или 7 галлонов в минуту через контур, что означает только то, что наша вода вернется в наружную печь теплее.

Высота

Еще одна вещь, о которой следует помнить, — это то, насколько высоко вам нужно поднять воду в трубопроводной петле. Если ваш трубопровод поднимается выше уровня воды в наружной печи, вам нужно добавить один фут напора на каждый фут, который ваша труба выше, чем уровень воды в печи. Это необходимо только для заполнения системы, так как после заполнения трубы вес воды в трубе, идущей вниз, компенсирует дополнительный толчок, необходимый для подъема воды. Если бы у нас был водонагреватель под потолком, который был бы на 15 футов выше уровня воды в печи, мы бы никогда не получили туда воду с помощью нашего насоса 007.Распространенное заблуждение состоит в том, что если ваш трубопровод идет выше расширительного вентиляционного отверстия на вашей наружной печи, вода будет вытекать из верхней части вашего расширительного вентиляционного отверстия. Это может случиться, но предотвратить это очень легко. Если у нас есть блочный нагреватель на 15 футов выше, чем вентиляционное отверстие в наружной печи, мы обычно устанавливаем вентиляционное отверстие в самой высокой точке трубопровода, где вода направляется вниз. Если размер нашего насоса соответствует требованиям, мы сможем закрыть клапан на возвратной линии, а при работающем насосе открыть ручной воздушный клапан и удалить весь скопившийся там воздух.Если насос выключается и воздухозаборник закрывается, вода будет «зависать» в системе, и во всех трубопроводах будет отрицательное давление, которое выше уровня воды в печи. Если после этого открыть вентиляционное отверстие, воздух будет всасываться в вентиляционное отверстие и позволить воде стекать обратно в печь. Если бы печь была полностью заполнена, вода выталкивалась бы из расширительного отверстия печи.

Домашнее водяное отопление

Использование уличной печи для нагрева горячей воды для бытового потребления — это еще один способ сократить расходы на электроэнергию.Эти компоненты часто окупаются быстрее, чем любая другая часть системы отопления. Паяные пластинчатые или кожухотрубные теплообменники компактны, безопасны и обеспечивают очень высокую скорость теплопередачи. Перед включением одного из этих агрегатов в систему бытового водоснабжения необходимо учесть несколько моментов. а) Какой тип жидкости используется в вашем наружном контуре печи? Если это чистая вода или нетоксичный гликоль, вы в хорошей форме. Если вы используете какой-либо другой тип антифриза (автомобильный или этиленгликоль) или какие-либо добавки, которые могут быть вредными для потребления человеком, вам необходимо внести некоторые изменения.Хотя теплообменники предназначены для разделения теплоносителя и бытовой воды, утечка все же возможна. Каким бы маловероятным это ни было, особенно при использовании уличной печи в открытой системе, утечка может привести к смешению теплоносителя с бытовой водой. Если вы используете неподходящую жидкость, это может нанести вред людям или животным, потребляющим эту воду для бытовых нужд. б) У вас есть «жесткая» вода? Если у вас возникли проблемы с чрезмерными отложениями минералов на кранах и другой сантехнической арматуре, вы также можете столкнуться с проблемами из-за отложений в пластинчатом теплообменнике.На схеме установки показаны промывочные порты для этой цели, но вы не хотите делать это очень часто, поскольку это требует дополнительного времени и оборудования. Вы можете изучить фильтр или средство для смягчения воды, чтобы сделать этот вариант более удобным для пользователя.

Трубопровод пластинчатого теплообменника для нагрева бытовой воды

Пластинчатый теплообменник обычно является первым компонентом первичного контура после насоса. Важно установить теплообменник так, чтобы самая длинная сторона была вертикальной, чтобы воздух мог беспрепятственно выходить.При подключении трубопровода убедитесь, что теплоноситель и вода для бытового потребления проходят через теплообменник в противоположных направлениях. На схемах это указано стрелками на блоке. По возможности позвольте стороне теплоносителя перекачиваться через пластину, а воде для бытового потребления стечь вниз. Бытовая система работает при более высоком давлении, и ей легче спустить воздух вниз и из пластин. На бытовой стороне теплообменник подключен последовательно с баком для горячей воды.

в работе (см. «Схема промывки тарелки»)

При использовании уличного котла шаровые краны 7A и 7B должны быть ОТКРЫТЫ. Клапан 7C между двумя тройниками должен быть ЗАКРЫТ. Это заставит воду для бытового потребления проходить через теплообменник до того, как она попадет в резервуар для горячей воды. При правильной работе вода должна выходить из теплообменника с температурой выше, чем заданная температура бака горячей воды для элементов или горелки. Резервуар с горячей водой не должен гореть, если вода не используется в течение длительного периода времени.В этом случае резервуар будет медленно отдавать тепло в комнату, и резервуар будет гореть, чтобы поддерживать желаемую температуру и быть готовым к использованию в любое время. Если вам нужно обойти теплообменник на бытовой стороне, вы можете закрыть клапан 7A или 7B и открыть клапан 7C. НЕ закрывайте одновременно 7A и 7B. Это может вызвать чрезмерное повышение давления в пластинчатом теплообменнике, что может привести к преждевременному выходу из строя.

Промывка теплообменника

Если вы замечаете плохие температурные характеристики пластинчатого теплообменника, это может быть вызвано чрезмерным накипью (минеральными отложениями) на пластинах теплообменника.В этом случае внутреннюю сторону устройства можно промыть средством для удаления накипи, чтобы удалить эти отложения. Проконсультируйтесь с производителем теплообменника, чтобы узнать, какое решение использовать для этой цели. Небольшой насос-пони, три коротких (от 6 до 8 футов) куска садового шланга и ведро объемом 5 галлонов хорошо подойдут для этого проекта. Некоторые компании также производят удобные «тележки для промывки» со всем этим оборудованием, готовым к работе.

Промывка теплообменника

См. «Схема промывки тарелки».
1 — Перед промывкой закройте шаровые краны 7A, 7B и 7C.
2 — Слейте воду из теплообменника, открыв отстойники 5A и
5B.
3 — Наполните ведро приблизительно на половину рекомендованным промывочным раствором. Навинтите
один конец короткого садового шланга на отстойник 5A, а другой конец — на 5B.
Присоедините противоположный конец шланга от 5A к выпускному отверстию «пони» насоса и
шланг от 5B подайте в ведро. Третий шланг присоединяется к входу насоса
«пони», а другой конец погружается в жидкость в ведре.
4 — Откройте отстойники 5A и 5B. Запустите насос «пони» и дайте ему
циркулировать раствор через теплообменник в течение времени
, рекомендованного производителем.
5 — Переверните шланги на отстойниках 5A и 5B и закачайте жидкость в противоположном направлении
через пластинчатый теплообменник, чтобы удалить как можно больше накипи
.
6 — Эту процедуру, возможно, придется повторить несколько раз, чтобы избавиться от всех наростов.
После того, как теплообменник будет полностью очищен, необходимо смыть чистящий раствор
с пластинчатого теплообменника.Это необходимо делать осторожно, чтобы
не загрязнила бытовую воду промывочным раствором.

1 — Сначала закройте отстойники 5A и 5B. Шланг, присоединенный к отстойнику 5B
, следует вывести в пустое ведро.
2 — Откройте отстойник 5B и дайте раствору стечь в ведро.
3 — Медленно откройте шаровой кран 7A на линии бытовой воды, питающей теплообменник.
Это позволит смыть раствор для удаления накипи в ведро. Позвольте этому смыть несколько ведер с водой
.Обязательно утилизируйте промывочный раствор в соответствии с инструкциями производителя.
4 — Закройте шаровой кран 7A и отстойник 5B. Протяните шланг от сборщика отстойника
5A в ведро.
5 — Открыть отстойник 5A, шаровой кран 7C и 7B. Это промоет теплообменник
пресной водой в обратном направлении. Позвольте этому смыть несколько ведер с водой.
6 — Повторяйте шаги с 1 по 5, пока не убедитесь, что весь раствор средства для удаления накипи
удален.
7 — Закройте все клапаны, снимите шланги и верните шаровые клапаны в желаемое рабочее положение
.Опять же, обязательно утилизируйте промывочный раствор в соответствии с инструкциями производителя
.

Иллюстрации

Справочная информация по деталям

Воздухообрабатывающий агрегат

Типичный кондиционер, который может быть установлен в гараже, мастерской, сарае или теплице.

Нагреватель

Типовой обогреватель, который может быть установлен в гараже, мастерской, сарае или теплице.

Резервный электрический котел (переключение вручную)

Чтобы перейти от использования наружной печи к резервному котлу, просто поверните трехходовой шаровой кран на входе насоса первичного контура в противоположном направлении.Это предотвратит нагрев наружной топки резервным котлом. Убедитесь, что наружная печь была должным образом отключена, как указано в руководстве пользователя, и что у вас есть достаточное количество гликоля в системе для предотвращения замерзания наружных трубопроводов. Если наружная печь все еще работает, а трехходовой клапан находится в положении резервного котла, это может вызвать перегрев наружной печи и, возможно, выкипание. Если резервный котел менее экономичен в эксплуатации, чем водонагреватель, теплообменник воды для бытового потребления должен быть отключен, как описано на стр. 19 «Работа», чтобы водонагреватель мог самостоятельно удовлетворить свои потребности.Убедитесь, что на резервном бойлере установлен расширительный бак под давлением надлежащего размера, чтобы приспособиться к расширению / сжатию в системе. Это очень важно. Если клапаны, идущие к наружной печи, закрыты, расширение жидкости должно куда-то уходить, иначе в системе может произойти разрыв.

Как работает система отопления S-Plan?

Что такое система отопления S-Plan?

Система отопления S-Plan — это система, в которой используются зонные клапаны (также известные как 2-портовые).
Системы отопления S-Plan в настоящее время являются наиболее распространенным типом систем, устанавливаемых в Великобритании после систем комбинированных котлов (которые не есть какие-либо внешние клапаны с электроприводом).

S-план популярен, потому что он универсален (можно добавить неограниченное количество зон), прост в подключении и легко найти неисправность.
Это также позволяет удовлетворить потребность в принудительном перекрытии потока воды в цилиндр без вентиляции (в соответствии с правилами G3) в случае перегрева цилиндра.

Как работает двухходовой клапан?

2-х портовый (или зонный клапан) имеет постоянное питание 230 В (обычно на сером проводе), а также нейтраль и заземляющий провод.
Также имеется провод под напряжением двигателя (обычно коричневый) и провод под напряжением переключателя (обычно оранжевый).

Когда есть запрос на нагрев, от любого контура, к которому подключены 2 порта (таймер и термостат оба требуют тепла) 230 В передается по проводу Motor Live (коричневый).
Двигатель внутри клапана поворачивается и открывает корпус клапана, позволяя насосу системы отопления проталкивать воду через него.
Когда двигатель полностью открыл клапан, он также нажимает микровыключатель, который замыкает цепь между проводом постоянного напряжения (серый) и проводом переключателя под напряжением (оранжевый).

Как только на оранжевом проводе будет 230 В, котел запустится и будет работать до тех пор, пока не будет удовлетворена потребность.
Как только потребность удовлетворяется (либо таймер выключен, либо термостат достигает желаемой температуры), питание на провод под напряжением двигателя (коричневый) теряется, поэтому корпус клапана возвращается в исходное положение и перекрывает поток через клапан.
В то же время микровыключатель, замыкающий цепь между проводом постоянного напряжения (серый) и переключателем под напряжением (оранжевый провод), размыкается, поэтому питание по оранжевому проводу не подается, и котел перестанет работать.

Как подключить систему отопления S-plan?

Чтобы узнать, как подключить систему S-plan, вы можете посмотреть наше видео или следовать схеме подключения, такой как схема подключения Honeywell ниже.

https://heatingcontrols.honeywellhome.com/professional-zone/resource-centre/Wiring-Diagrams/

Распространенные неисправности в системах отопления S-Plan

Есть несколько неисправностей, с которыми мы регулярно сталкиваемся в системах S-Plan ..

Отопление / горячая вода не подается —
— Может быть вызвано неисправностями внешнего управления (отсутствие подачи питания на провод под напряжением двигателя (коричневый) на 2 порта.
— Это также может быть вызвано либо повреждением микровыключателя внутри клапана (отсутствие замыкания между постоянным током (серый) и переключателем (оранжевые провода)).
— Или корпус клапана, захваченный и не позволяющий двигатель вращается (это означает, что клапан не пропускает воду через него, и микровыключатель не работает).

Отопление / горячая вода не выключается —
— Чаще всего это происходит из-за заедания микровыключателя Таким образом, даже когда на провод под напряжением двигателя (коричневый) нет питания, между постоянным напряжением (серый) и переключателем под напряжением (оранжевые провода) все еще существует цепь.
— Вы также обнаружите ту же неисправность, если корпус клапана застрянет в открытом положении, и пружина не сможет закрыть корпус после того, как провод под напряжением двигателя (коричневый) потеряет питание.

Радиаторы нагреваются, когда включена только горячая вода —
— Эта неисправность обычно возникает из-за попадания грязи системы внутрь корпуса двухходового клапана. Грязь препятствует полному закрытию клапана и позволяет воде проходить через него, даже если он находится в закрытом положении.
— У вас также может быть эта ошибка, если система S-Plan неправильно подключена. Если возврат цилиндра не является последней трубой, которая входит в первичный возврат перед котлом, вы получите обратную циркуляцию через трубопровод радиатора.

Руководства для газовых конденсационных котлов Bosch |

Настенный котел Greenstar	Руководство по установке и обслуживанию (на английском языке)	Загрузить (PDF 5,5 МБ)
Настенный котел Greenstar	Руководство по установке и обслуживанию (на французском языке)	Скачать (PDF 5.6 МБ)
Настенный котел Greenstar	Руководство по эксплуатации (на английском языке)	Загрузить (PDF 0,9 МБ)
Настенный котел Greenstar	Руководство по эксплуатации (на французском языке)	Загрузить (PDF 0,9 МБ)
Настенный котел Greenstar	Схема запасных частей	Загрузить (PDF 1,8 МБ)
Greenstar Напольный котел	Руководство по установке и обслуживанию (на английском языке)	Скачать (PDF 9.3 МБ)
Greenstar Напольный котел	Руководство по установке и обслуживанию (на французском языке)	Загрузить (PDF 6,5 МБ)
Greenstar Напольный котел	Руководство по эксплуатации (на английском языке)	Загрузить (PDF 1,1 МБ)
Greenstar Напольный котел	Руководство по эксплуатации (на французском языке)	Загрузить (PDF 1,0 МБ)
Greenstar Напольный котел	Схема запасных частей	Скачать (PDF 2.8 МБ)
Руководство по применению Greenstar (стены и пол)	Руководство по применению	Загрузить (PDF 2,0 МБ)
Greenstar Combi 100P и 151P	Руководство по установке и обслуживанию (на английском языке)	Загрузить (PDF 4,2 МБ)
Greenstar Combi 100P и 151P	Руководство по установке и обслуживанию (на французском языке)	Загрузить (PDF, 4,3 МБ)
Greenstar Combi 100P и 151P	Руководство по эксплуатации (на английском языке)	Скачать (PDF 1.0 МБ)
Greenstar Combi 100P и 151P	Руководство по эксплуатации (на французском языке)	Загрузить (PDF 1,0 МБ)
Комплект для переоборудования Greenstar LPG	Инструкции по установке (английский / французский)	Загрузить (PDF 1,1 МБ)
Greenstar LPG Инструкции по переоборудованию (новые)	Инструкции по установке (английский / французский)	Загрузить (PDF 0,5 МБ)
Greenstar — Система управления энергопотреблением FW200	Руководство по установке	Скачать (PDF 6.1 МБ)
Greenstar — Система управления энергопотреблением FW200	Руководство пользователя	Загрузить (PDF, 5,2 МБ)
Комнатный контроллер CRC200	Руководство по установке (на английском языке)	Загрузить (PDF 2,0 МБ)
Комнатный контроллер CRC100	Руководство по установке и эксплуатации	Загрузить (PDF 0,8 МБ)
Модуль зоны комфорта CZM100	Руководство по установке и эксплуатации	Скачать (PDF 3. Читайте также Светодиодная лента 220в подключение: Лента RGB 220V — Устройство, монтаж светодиодной RGB ленты 220В Схема подключения электродвигателя 220 с конденсатором: Схема Подключения Электродвигателя 220 — tokzamer.ru Как от выключателя провести розетку схема подключения: Как подключить розетку от выключателя: можно ли запитать, последствия Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
