Реле контроля напряжения схема подключения: принцип работы и нюансы подключения

принцип работы и нюансы подключения

Перепады напряжения – далеко не редкость в отечественных домах. Происходят они из-за изношенности электросетей, замыканий и неравномерности распределения нагрузки по отдельным фазам.

В результате бытовая техника либо недополучает электроэнергию, либо перегорает от ее переизбытка. Чтобы избежать перечисленных проблем, рекомендуется устанавливать реле контроля напряжения (РКН).

Предлагаем разобраться, какие преимущества дает применение такого устройства, каковы отличия РКН от стабилизатора, как выбрать подходящее реле и осуществить его подключения.

Содержание статьи:

Зачем нужно регулирующее напряжение реле

Грамотное название рассматриваемого устройства – «реле контроля напряжения». Но среднее слово в разговорах электриков между собой нередко выпадает из этого термина.

В принципе, это один и тот же электротехнический прибор защитной автоматики. Плюс данное оборудование часто называют еще и «защитой от обрыва нуля». Почему – станет понятно ниже.

Не стоит путать  и РКН. Первые защищают линию от перегруза и короткого замыкания, а вторые от скачков напряжения. Это разные по функциональному предназначению приборы.

Главная задача РКН – это отключение электроприборов от сети при слишком высоких и слишком низких напряжениях в ней, чтобы подключенная к электропитанию техника не вышла из строя

Надпись «~220 В» привычна всем россиянам. На таком переменном вольтаже работает в доме бытовая техника, подключенная к розеткам. Однако по факту максимум напряжения в домашней электросети только колеблется вокруг этой отметки с разбросом +/-10%.

В отдельных случаях перепады достигают и больших величин. Вольтметр вполне может показывать падения до 70 и всплески до 380 Вт.

Для электротехники страшно излишне как низкое, так и высокое напряжение. Если компрессор холодильника “недополучит” электроэнергии, то он просто не запустится. В итоге техника неизбежно перегреется и сломается.

При низком вольтаже обыватель в большинстве случаев даже не в состоянии внешне определить, исправно или нет работает оборудование в такой ситуации. Визуально можно лишь увидеть тускло светящиеся лампочки накаливания, напряжение к которым подается меньшее, чем положено.

С высокими всплесками все гораздо проще. Если на вход питания телевизора, компьютера или микроволновки подать 300–350 Вт, то в лучшем случае в них перегорит предохранитель. А чаще всего они “сгорят” сами. И хорошо еще, если при этом не произойдет реального возгорания техники и возникновения пожара.

Многоквартирные дома обычно запитаны от трехфазной сети 380 В, а к квартире уже идет однофазная проводка на 220 В от электрощита на этаже

Основные проблемы с перепадами напряжения в многоэтажках возникают из-за обрыва рабочего нуля. Этот провод повреждают по неосторожности электрики во время ремонта либо он сам просто перегорает от старости.

Если в доме на подъездной линии стоит комплект необходимой защиты современного уровня, то в результате такого обрыва происходит срабатывание автоматики УЗО. Все заканчивается относительно нормально.

Однако в старом жилом фонде, где не стоят защитные автоматы, пропадание нуля приводит к перекосу фаз. И тогда в одних квартирах напряжение становится низким (50–100 В), а в других резко высоким (300–350 В).

У кого что в результате выйдет в розетке, зависит от подключенной в данный конкретный момент к электросети нагрузки. Заранее точно рассчитать и предугадать это невозможно.

В итоге у одних вся техника перестает работать, а у других сгорает от перенапряжения. Здесь-то и нужно реле контроля напряжения. При возникновении проблем оно отключит сеть, предупредив поломку телевизоров, холодильников и т.п.

В частном секторе проблема с перепадами напряжения несколько иная. Если коттедж расположен на большом удалении от уличного трансформатора, то при повышенном потреблении электроэнергии в домах до него в этой крайней точке вольтаж может упасть до критически низких отметок.

В результате из-за длительной нехватки «вольт» электродвигатели в бытовых электроприборах неизбежно начнут гореть и выходить из строя.

Разновидности устройства РКН

Все модели реле, выполняющих функции регулятора напряжения, подразделяются на однофазные и трехфазные.

Однофазное реле. Обычно устанавливают в коттеджах и квартирах – большего в домовых щитках не требуется.

В электрических щитах частных и многоквартирных домов обычно применяются однофазные реле в компактном исполнении на DIN-рейку (+)

Трехфазное реле. Такие РНК предназначены для промышленного применения. Их часто используют в схемах защиты трехфазных станков. Причем если на входе подобной сложной техники требуется такой трехфазник, то его зачастую выбирают в комбинированном исполнении с контролем не только по напряжению, но и по синхронизации фаз.

Главный недостаток и одновременно плюс трехфазного реле – полное отключение питания на выходе при скачке вольтажа даже в одной из фазных линий на входе. В промышленности это идет только на пользу. Но в быту часто колебания напряжения в одной фазе не являются критичными, а РКН берет и отключает защищаемую сеть.

В отдельных случаях такая сверхнадежная перестраховка нужна. Однако в подавляющем большинстве ситуаций она излишня.

По типу исполнения и габаритам

Весь модельный ряд реле напряжения делится на три вида:

• переходники «вилка-розетка»;
• удлинители с 1-6 розетками;
• компактные “пакетники” на DIN-рейку.

Первые два варианта используются для защиты одного конкретного электроприбора или какой-либо группы. Они включаются в обычную комнатную розетку.

Третий вариант предназначен для  в составе защитной системы электросети квартиры или коттеджа.

Галерея изображений

Фото из

Регулятор с проводом-удлинителем

Трехфазное реле для линий с большой нагрузкой

Реле для установки в электрическом щитке

Реле-переходник для подключения через розетку

Переходники и удлинители рассматриваемых регуляторов имеют достаточно большие размеры. Производители стараются сделать их как можно меньше, чтобы они не портили своими видом интерьер.

Но у внутренних компонентов реле напряжения свои жесткие габариты, к тому же их еще надо скомпоновать в одном корпусе с розеткой и вилкой. В плане дизайна здесь не развернешься.

Реле на DIN-рейку для монтажа в распределительном щитке имеют более компактные размеры, в них нет ничего лишнего. Подключение их в сеть производится посредством .

По базе и дополнительным функциям

Внутренняя логика и работа реле для контроля напряжения выстраиваются на основе микропроцессора либо более простого компаратора. Первый вариант дороже, но предполагает более точную и плавную регулировку порогов срабатывания РКН. Большинство продаваемых защитных приборов сейчас выстроено на микропроцессорной базе.

Верхний (Umax) и нижний (Umin) пороги являются двумя основными регулируемыми параметрами РКН – если входное напряжение выходит за установленный диапазон, то реле отключает выходную линию от электротока (+)

Как минимум, на корпусе реле присутствует пара светодиодов, по которым можно определить наличие напряжения на входе и выходе. Более продвинутые приборы оснащаются дисплеями, показывающими выставленные допустимые пределы и имеющийся в линии вольтаж.

Регулировка пороговых значений производится потенциометром с градуированной шкалой либо кнопками с отображением параметров на табло.

Само отвечающее за коммутацию реле внутри РКН выполнено по бистабильной схеме. У этой катушки два устойчивых состояния. Энергия затрачивается только на переключение защелки. Для удержания контактов в сомкнутом или разомкнутом положении электричество не требуется.

С одной стороны это минимизирует энергопотребление, а с другой – гарантирует, что катушка не станет греться при работе регулятора.

При выборе реле напряжения в параметрах надо смотреть на:

• рабочий диапазон в Вольтах;
• возможности по установки верхнего и нижнего порогов срабатывания;
• наличие/отсутствие индикаторов уровня напряжения;
• время отключения при срабатывании РКН;
• время задержки возобновления подачи электричества;
• максимальную коммутируемую мощность в кВт или пропускаемый ток в Амперах.

По последнему параметру реле следует брать с запасом в 20–25%. Если подходящего под существующие в линии высокие нагрузки РКН нет, то берется маломощная модель, а на ее выходе подсоединяется магнитный пускатель.

С установкой порогов ситуация следующая. Если их задать слишком жестко, то частота срабатывания реле получится высокой. Здесь придется идти на компромисс.

Регулировку этих параметров надо выполнять так, чтобы они обеспечивали должный уровень защиты, но не допускали слишком частого переключения РКН. Постоянные включения и выключения не пойдут на пользу как подключенной к сети технике, так и самому регулятору напряжения.

При этом некоторые реле вообще не имеют возможности самостоятельно корректировать пороги. Они у них установлены “жестко”. Например, уставка по нижнему пределу заводом выполнена на 170 В, а во верхнему – на 265 В.

Такие РКН дешевле, но подбирать их надо более внимательно. Потом перенастроить эти приборы не получится, при ошибках в расчетах придется приобретать новые на замену неподошедшим.

Выбор временных параметров отключения и возобновления питания линии на выходе зависит от подключенной нагрузки и особенностей конкретной сети (+)

Если в электросети постоянно возникают кратковременные (на доли секунды) несильные падения напряжения, то время отключения по нижнему порогу лучше установить по максимуму. Так срабатываний выйдет меньше, а угроза запитанному оборудованию будет минимальной.

Задержку на включение следует подбирать в зависимости от типа включенных в розетку электроприборов. Если подключенная техника имеет компрессор или электромотор, то время подачи напряжения стоит увеличить до 1–2 минут.

Это позволит избежать резких скачков вольтажа и тока при возобновлении питания в сети, что убережет холодильники и кондиционеры от поломок.

А для компьютеров и телевизоров этот параметр можно снизить и до 10–20 секунд.

Что лучше: стабилизатор vs реле

Нередко вместо подключения в щитке реле контроля электрики рекомендуют устанавливать в доме . В отдельных случаях это бывает оправдано. Однако есть ряд нюансов, о которых надо помнить при выборе того или иного варианта защита электроприборов.

В плане функционала стабилизатор не только выравнивает напряжение, но и отключается при слишком высоких показателях последнего. А реле напряжения – это исключительно защитная автоматика. Вроде бы первый включает в себя функции второго.

Но по сравнению с РКН стабилизатор:

• дороже и шумит;
• более инертен при резких перепадах;
• не имеет возможностей для регулировки параметров;
• занимает гораздо больше места.

При уменьшении входного напряжения, чтобы на выходе стабилизатора были нужные показатели, он начинает “втягивать” в себя больше тока из сети. А это прямой путь к перегоранию проводки, если она изначально не рассчитана на подобное.

Второй основной минус стабилизатора в сравнении с реле контроля – это его неспособность перехватить резкий скачок напряжения при обрыве нуля.

Достаточно буквально полусекунды с 350–380 Вт в розетке, чтобы вся техника в доме погорела. А большинство стабилизаторов не способно подстроиться под такие изменения и пропускает высокий вольтаж, отключаясь только через 1–2 секунды после начала всплеска.

Помимо стабилизаторов и реле для защиты линии от перепадов вольтажа в сети также можно применять расцепители максимального и минимального напряжения. Но у них в сравнении с РКН большее время срабатывания. Плюс они не включают питание обратно в автоматическом режиме, по работе больше походят на УЗО.

После отключения электроэнергии эти расцепители придется переключать в исходное состояние вручную.

Схемы подключения РКН

В щитке реле напряжения всегда устанавливается после счетчика в разрыв фазного провода. Он должен контролировать и по необходимости отсекать именно «фазу». Никак по-другому его подключать нельзя.

Чаще всего для однофазных потребителей применяется стандартная схема с прямой нагрузкой через реле (+)

Основных схем подсоединения однофазных реле регулятора сетевого напряжения существует две:

• с прямой нагрузкой через РКН;
• с подсоединением нагрузки через контактор – с .

При монтаже электрощита в доме практически всегда применяется первый вариант. Разнообразных моделей РКН с необходимой мощностью в продаже предостаточно. Плюс при необходимости этих реле можно установить по параллельной схеме и несколько, подключив к каждому из них отдельную группу электроприборов.

С монтажом все предельно просто. На корпусе стандартного однофазного реле имеется три клеммы – «нуль» плюс фазные «вход» и «выход». Надо лишь не перепутать подсоединяемые провода.

Выводы и полезное видео по теме

Чтобы Вам проще было сориентироваться в схемах подключения и выборе подходящего реле регулятора напряжения, мы сделали подборку видеоматериалов с описанием всех нюансов работы этого прибора.

Как защитить оборудование от перепадов в электросети с помощью РКН:

Настройка реле напряжения:

Реле контроля сетевого напряжения – это отличная защита от «обрыва нуля» и резких перепадов вольтажа. Подключить его несложно. Надо лишь вставить соответствующие провода в клеммы и затянуть их. Практически во всех случаях применяется стандартная схема с прямой нагрузкой через РКН.

Поделитесь с читателями вашим опытом подключения и применения реле напряжения. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Подключение реле контроля напряжения в однфазной, двухфазной, трехфазной сети

Достаточно часто случаются ситуации, когда при резком перепаде напряжения выходит из строя вся находящаяся в доме бытовая техника. Особенно такие неприятности характерны для домов старой постройки с морально устаревшей электропроводкой. Для защиты электроприборов от преждевременной поломки рекомендуется устанавливать реле напряжения. Читайте также статью ⇒ Реле напряжения — как подключить.

Область применения

Реле напряжения – это устройство, работа которого заключатся в контроле напряжения в сети, в которой он установлен, а также его выпрямлении до заданных параметров при понижении или повышении.

Напряжение переменное имеет свойство делать скачки, которые негативно влияют на работу бытовых электроприборов и могут вывести их из строя. Именно с этой целью устанавливается реле контроля напряжения. Это прибор применяется в бытовых и промышленных условиях для стабильной работы и защиты электроприборов от скачков напряжения.

Реле РН-113 используется для отключения промышленной и бытовой однофазной нагрузки

Виды и классификация

Такие приборы, как реле контроля напряжения, предназначены для:

• подключения одиночного прибора;
• подключения нескольких приборов;
• контроля напряжения во всей сети.

Реле напряжения для одного прибора выглядят в форме вилки с розеткой. Используются только для одного прибора. Реле напряжения для нескольких приборов выглядят как электрическая вилка с несколькими розетками. Применяются для нескольких потребителей электрической энергии небольшой мощности.

Читайте также статью ⇒ Как работает реле контроля напряжения?

Реле контроля напряжения для всей сети устанавливается в щитке, где располагаются счетчик и автоматические выключатели.

Также такие приборы разделяются на:

• однофазные;
• трехфазные.

Реле контроля напряжения ZUBR надежно защищают трехфазную сеть от перенапряжений

Однофазные реле напряжения используются в бытового сетях. Трехфазные реле напряжения применяются в промышленных установках.

Преимущества и недостатки устройства

Преимуществами данного оборудования являются:

• возможность контроля напряжения во сей сети;
• стабильность и безотказность работы в диапазоне температур от -20 до +40°C, что позволяет применять такое устройство практически в любых условиях;
• значительные отличия в габаритах по сравнению со стабилизаторами напряжения;
• современный вид и крепление на DIN-рейку;
• работа в автоматическом режиме.

Из негативных качеств можно отметить такие нюансы:

• для максимально эффективной работы необходимо устанавливать несколько реле контроля напряжения;
• при подключении данного устройства на всю сеть, при значительных колебаниях напряжения на некоторое время обесточивается вся сеть.

Принцип работы реле контроля напряжения

Так как основная задача этого прибора заключается в контроле напряжения, устройство имеет в своем корпусе две составляющие: электронную и силовую части.

Электронная часть следит за напряжением сети, и при выходе его за установленные допустимые пределы, подает сигнал на силовую часть для отключения сети. То есть электронная часть служит только для контроля, а силовая часть производит отключение.

Совет №1: Пороги срабатывания прибора могут как выставляться индивидуально, так и быть уже предустановленными заводом изготовителем.

Технические характеристики

Для того чтобы выбрать реле напряжения, необходимо знать в какую сеть оно будет устанавливаться и по подходящим техническим характеристикам выбрать подходящий прибор.

Основными техническими параметрами реле напряжения являются:

• диапазон напряжения, в котором может работать прибор;
• мощность устройства;
• номинальный ток сети, при котором возможна эффективная работа реле.

Зная, в какую сеть будет устанавливаться устройство, а также примерное количество электроприборов, включенных одновременно в сеть, по вышеперечисленным параметрам подбирается необходимое реле напряжения.

Как читать маркировку

При выборе реле напряжения необходимо научиться правильно читать маркировку и разбираться в ней. Такие знания необходимы для того чтобы при покупке не вручили прибор с другими техническими характеристиками.

Вся необходимая маркировка присутствует на устройстве на лицевой его стороне. На приборе указывают, прежде всего, пороги срабатывания, которые указываются в вольтах. Этих значений может быть два, при условии, что реле напряжения имеет функцию регулировки нижнего и верхнего порогов срабатывания. Далее на устройстве указывается номинальный ток. Это значение указывается максимальный ток, который может проходить через прибор. Обязательным условием является указание на корпусе прибора степени защиты и его мощность.

Реле напряжения на 63А DIGITOP MP-63 является многофункциональным и мощным устройством

Также на приборе в обязательном порядке должна быть указана нумерация клемм.

Анализ производителей

Реле напряжения изготавливаются множеством производителей, заводы которых расположены по всему миру. В таблице ниже приведены наиболее популярные в нашей стране модели с указанием производителей и типа крепления устройства.

Модель	Страна производитель	Пороги срабатывания V	Номинальный ток А	Степень защиты	Качество выполнения
ZUBR D16	Украина	120-210 ; 220-280	16	IP 20	Высшее
Adecs ADC-0110-40	Украина	100-400	0-40	IP 20	Высшее
Sven OVP-11F	Финляндия	185-255	10	IP 20	Высшее
Новатек РН-111	Украина	160-220; 230-280	16	IP 40	Высшее
TESSLA D32	Украина	120-210; 220-280	32	IP 20	Высшее

Схемы подключения реле контроля напряжения

Для того чтобы правильно подключить реле напряжения в сеть необходимо наиболее подходящую для конкретных условий схему подключения.

• 1.Стандартная схема подключения реле напряжения в однофазной сети

Схема подключения реле напряжения в однофазную сеть является самой простой

Такая схема обеспечивает защиту всей сети, так как подключение производится сразу после счетчика. Вариант подключения хорошо подходит для индивидуальных домов и квартир с небольшим количеством электроприборов.

• 2.Схема подключения реле напряжения в трехфазной сети

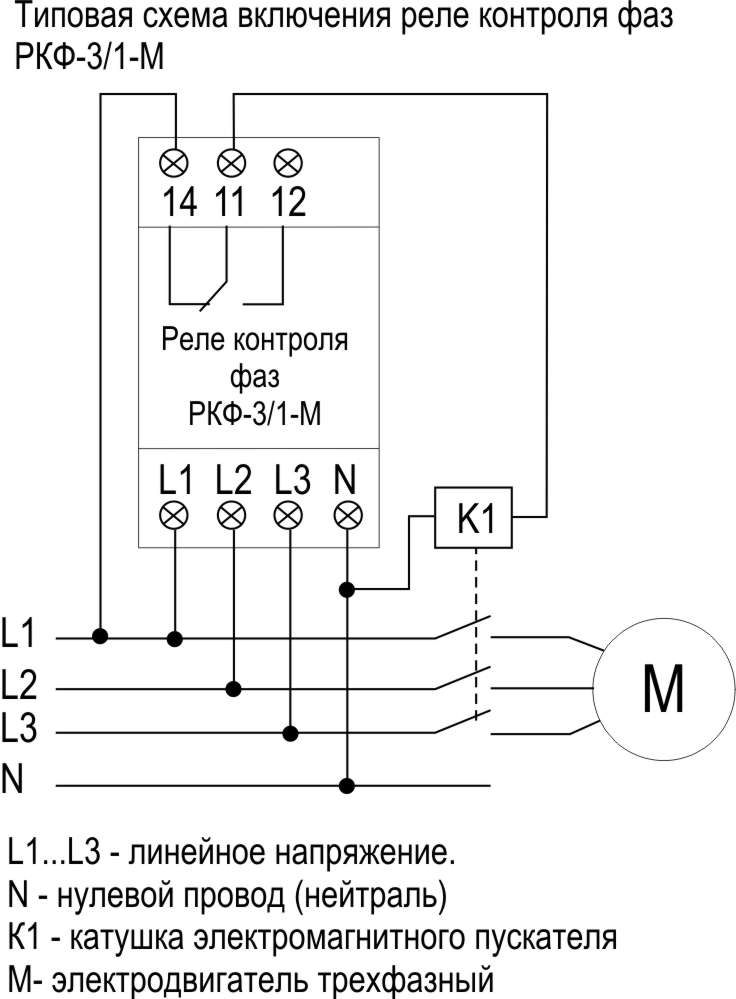

Пример типовой схемы подключения реле напряжения в трехфазную промышленную сеть

По такой схеме производится подключение реле напряжения в трехфазной сети, в большинстве случаев использующейся на промышленных предприятиях.

• 3.Схема подключения нескольких реле напряжения в трехфазной сети

Схема подключения нескольких реле напряжения в трехфазную сеть может применяться и в быту, и в производстве

Такая схема может использоваться как в бытовых условиях, так и в промышленности. Ее особенностью является установка отдельного реле на каждую фазу. Схема обеспечивает эффективный контроль каждой фазы, поэтому считается наиболее оптимальной.

Читайте также статью ⇒ Подключение указательное реле.

Пошаговая инструкция по установке

Установку реле контроля напряжения можно провести двумя способами.

Первый предполагает поиск и наем проверенного электрика, который без проблем и в короткий срок его установит. Второй способ — это установить реле напряжения самостоятельно. Для самостоятельного монтажа не потребуется много усилий, так как процесс его подключения нельзя назвать сложной задачей.

Монтаж прибора должен проходить при отключенном напряжении, поэтому перед началом работ необходимо отключить автоматический выключатель.

Далее необходимо установить прибор на DIN-рейку. При покупке устройства на него обязательно выдается паспорт, в котором указаны номера клемм входа и выхода. Если прибор устанавливается в однофазную сеть, то подключение производится по первой схеме подключения, которая указана выше. Если необходимо произвести установку на три фазы, то выбирается вторая или третья схемы включения.

Проводники, которые подключаются к прибору, должны быть не обгоревшими и нормально очищенными от изоляции. Если провод многожильный, то на него требуется установить специальный наконечник или залудить паяльником. Затяжение болтов на приборе должно быть сильным. Так как при плохом контакте прибор может выйти из строя.

Совет №2: После подключения устройства его необходимо в обязательном порядке проверить на работоспособность. Для этого пороги срабатывания выставляются минимальными — так как в сети переменное напряжение, прибор может часто выключаться (контроль выполняется с помощью тестера).

Аналоги

Вместо реле контроля напряжения можно установить стабилизатор питающего напряжения.

Устройство СНР1-1-0,5 кВА представляет собой переносную модель от компании TDM. При установке в сети 220 В способен поддерживать уровень выходного напряжения с точностью ±8%.

Стабилизатор навесной РСН-1000 ЭНЕРГИЯ предназначен для защиты от перепадов напряжения маломощных бытовых электроприборов.

Распространенные ошибки

Нередко при выборе однофазного реле без допускается ошибка ,связанная с неверным подбором тока. Часто просто устанавливается токовый номинал без учета необходимого запаса мощности не менее, чем в 30%.

Часто встречающейся ошибкой является неверное выставление верхнего и нижнего пределов сработки реле, а также времени срабатывания. Для мощных приборов рекомендуется ставить 300 секунд, что максимально отсрочит повторное их подключение и поможет избежать повреждений.

Оцените качество статьи:

назначение, принцип работы, схема подключения

Современная жизнь невозможна без большого количества электроприборов, однако эти устройства могут работать только при определённых параметрах сети. Слишком высокое или слишком низкое напряжение приводит к выходу приборов из строя.

Для защиты техники от аварий, связанных с перепадами напряжения, обрывом нейтрали или перекосом фаз необходимо использовать реле напряжения.

Зачем нужно реле напряжения

Согласно нормативным документам, номинальное напряжение в розетке должно быть 220, а по новому ГОСТу 29322-92 230В, однако добиться этого значения невозможно. Причиной этого являются различные факторы:

• Потери в проводах. Из-за этого на дальнем конце линии падает напряжение ниже допустимого предела.
• Завышенное выходное напряжение питающих трансформаторов. Это необходимо для обеспечения необходимых параметров сети на дальнем конце линии.
• Обрыв нейтрали. В этом случае появляется перекос фаз и колебания напряжения. Их величина зависит от неравномерности нагрузки. Замыкание между нейтральным и фазным проводами. Это может привести к появлению в розетке не фазного напряжения 220(230)В, а линейного 380(400)В.
• Сезонные и суточные колебания нагрузки и другие факторы.

Информация! Согласно ГОСТу напряжение в электросети нашей страны допустимым является отклонение напряжения от нормы ±10%.

Вредным, а иногда опасным для электроприборов является как повышенное, так и пониженное напряжение. Слишком высокое напряжение

может привести к выходу аппаратуры из строя, а при слишком низком электронные устройства не будут работать, а электродвигатели в кондиционерах, холодильниках и других приборах могут сгореть.



Теоретически, ответственность за подобные аварии лежит на электроснабжающей компании, но на практике добиться возмещения ущерба очень трудно.

Для защиты от подобных ситуаций во вводном щитке устанавливается реле напряжения РН, другое название этого прибора реле контроля напряжения — РКН. Эти приборы производят постоянный контроль параметров сети и отключают защищаемые устройства при повышенном или пониженном напряжении.

Что делает реле напряжения

Основное назначение реле напряжения — это отключение электроприборов при повышенном или пониженном напряжении. Такие ситуации могут продолжаться как несколько секунд при авариях или переключениях в питающих линиях, так и длительный период времени при сезонных или суточных колебаниях нагрузки.

Выход из строя аппаратуры в этом случае не является основанием для гарантийного ремонта. Кроме того, возможен перегрев и возгорание электроприборов, что может привести к пожару.

Установка РН не обеспечивает постоянное напряжение сети. Для защиты особочувствительных приборов необходимо установить стабилизатор напряжения. Этот прибор выравнивает выходное напряжение и гарантирует постоянные параметры вне зависимости от напряжения в розетке.

Совет! Для уменьшения необходимой мощности стабилизатора к нему можно подключить не всю аппаратуру, а только некоторые особо чувствительные к параметрам сети устройства.

Кроме колебаний напряжения опасность для аппаратуры представляют высоковольтные импульсы, появляющиеся в грозу. Для защиты от этих импульсов необходимо установить модуль грозозащиты или разрядник.

Принцип работы реле напряжения

Реле контроля напряжения состоит из нескольких основных частей:

• Измерительный блок. Производит постоянный контроль напряжения в сети.
• Плата управления. Отключает питание подключённых к аппарату электроприборов.
• Кнопки или реостаты управления. При помощи этих элементов производится настройка прибора.
• Индикаторы. Находятся на передней панели, могут быть из отдельных светодиодов или цифрового табло.
• Электромагнитное реле. Отключает питание защищаемых электроприборов и от него зависит номинальный ток аппарата.

Принцип работы реле напряжения заключается в сравнении показаний измерительного блока с заданными параметрами. При выходе параметров сети за допустимые пределы отключает питание реле и защищаемых электроприборов.

Повторное включение производится через заданный промежуток времени. Перед включением производится повторное измерение параметров сети. Если они не соответствуют заданным, то включение не производится и отсчёт времени начинается заново.

Справка! Для обеспечения работы устройства номинальное напряжение платы управления составляет 50-400В

Что обозначается на корпусе

По маркировке изделия можно определить его параметры. Надписи нанесены на крышке устройства. Чаще всего это название фирмы изготовителя, цифры указывают на номинальный ток устройства. На передней панели некоторых других устройств указывается тип изделия. В этом случае номинальный ток можно определить только по паспорту устройства.

Кроме названия, на аппарате есть регуляторы или кнопки управления, а так же дисплей или сигнальные светодиоды. Все эти элементы имеют обозначения, указывающие на функцию этих деталей.

Сбоку на корпусе РН, предназначенных для установки на DIN-рейку, нанесена схема подключения, а клеммы отмечены цифрами или буквами, соответствующими обозначениям на смене.

Сколько нужно реле контроля напряжения для квартиры

В отличие от автоматических выключателей и УЗО реле напряжения предназначено для отключения всей электроаппаратуры. Количество устройств зависит от особенностей схемы электропроводки.

Однофазный ввод

В этой схеме используется всего одно РН. Оно подключается непосредственно после вводного автомата или прибора учёта электроэнергии. Устанавливать реле на каждую линию нет необходимости — все защитные устройства будут срабатывать одновременно.

Трёхфазный ввод

Количество РКН зависит от того, зачем нужно реле напряжения, а так же типа защищаемых электроприборов:

• Есть трёхфазные электродвигатели. Необходима установка трёхфазного РН. Это необходимо для одновременного отключения всех фаз. В противном случае двигатели при срабатывании защиты в одной из фаз останутся подключёнными к двум оставшимся, что приведёт к выходу их из строя.
• Однофазные нагрузки разделены по фазам для уменьшения сечения вводного кабеля. В этом случае допускается установка трёх однофазных РН — по одному на каждую фазу или одного трёхфазного устройства. Такая схема предотвращает срабатывание защиты при перекосе (разности напряжения) фаз, не выходящем за допустимые параметры отклонения для однофазной сети.

Схема подключения реле напряжения

Главное правило при подключении РКН — контакты реле должны размыкать фазный провод. Поэтому при монтаже аппарата необходимо соблюдать полярность присоединения к сети и выполнять эту работу согласно схеме подключения, нанесённой на корпус устройства.

Следует учесть, к каким клеммам осуществляется подвод, а к каким отвод питания. Если этого не сделать, то реле не включится, не будет выполнять защитные функции или произойдёт короткое замыкание.

Чаще всего в однофазных устройствах клеммы имеют следующую маркировку:

1. 1. N — ноль или нейтраль;
2. 2. L1 — подвод питания от сети;
3. 3. L2 — отвод напряжения к электроприборам.

Возможен вариант, при котором клеммы маркируются цифрами. В этом случае подключение выполняется согласно схеме прибора.

Совет! Так как нейтральный провод «N» служит только для контроля напряжения и питания схемы устройства, то его сечение может быть любым, в отличие от фазных проводов «L», сечение которых определяется вводным автоматом.

Существуют два способа подключения электроприборов к устройству, выбор которых зависит от того, для чего нужно реле напряжения:

• Прямое включение. Используется для защиты однофазных приборов, а так же трёхфазных электродвигателей небольшой мощности.
• Через контактор. Эта схема применяется для защиты потребителей, мощность которых превышает номинальный ток реле. В этом случае после РКН подключается пускатель, отключающий электродвигатель или электроустановку в аварийной ситуации.

Основные характеристики при выборе

Перед тем, как выбрать реле напряжения, необходимо определить необходимые параметры защитного устройства.

Токовая нагрузка

Главным фактором при выборе модели РН является номинальный ток устройства. Он определяется мощностью встроенного реле и при превышении тока над номинальным его контакты могут выйти из строя.

Поэтому номинальный ток реле напряжения должен быть равен или больше, чем ток вышестоящего автоматического выключателя.

Количество фаз

Второй по значимости фактор — это количество фаз. Это зависит от места установки прибора:

• Однофазные реле.
  Используются в быту и для защиты однофазных приборов в трёхфазной сети, в том числе трёхфазные электроплиты. В этом случае устанавливаются три однофазных прибора — по одному на каждую фазу. Устанавливать вместо него трёхфазное реле нецелесообразно из-за более высокой стоимости и бОльших габаритов такого устройства.
• Трёхфазные реле. Применяются для защиты трёхфазных электродвигателей, которые могут подключаться как непосредственно, так и через пускатель.

Эти устройства кроме колебаний напряжения защищают электродвигатели от перекоса фаз и нарушения чередования. Могут устанавливаться для всей установки или рядом с отдельно расположенным устройством.

Способ управления

Кроме номинального тока и числа фаз реле напряжения отличаются способом настройки. Это не самый важный фактор, но он так же имеет значение при выборе модели защитного устройства:

• Кнопочные. В таких аппаратах выставление верхнего и нижнего пределов, а так же задержки времени до повторного включения производится при помощи последовательного нажатия кнопок. Этот процесс более сложный, чем в моделях с механическими регуляторами, и требует знания или наличия инструкции.
• Механические регуляторы. В устройствах такого типа настройка производится при помощи потенциометров. В некоторых моделях это делается поворотом ручки, в других аппаратах для настройки необходима отвёртка. РКН с механическими регуляторами проще настраивать, но при этом немного ниже точность и есть возможность случайного поворота регулятора.
• Сенсорный. Является аналогом кнопочного управления, но вместо нажатия кнопки настройка производится прикосновением к сенсору.
• Без регулировки. Все настройки производятся заводом-изготовителем, для защиты электроприборов чаще всего этого достаточно, но для некоторых приборов параметры «по умолчанию» не подходят.

Способ индикации

Защитные устройства могут иметь два способа индикации своего состояния:

• Светодиоды разного цвета. Показывают причину срабатывания и состояние реле — включено или выключено. В отличие от моделей с дисплеем не требуют знания кода ошибки.
• Цифровой дисплей. Показывает величину напряжения, (код ошибки) причину срабатывания и время до повторного включения. Некоторые модели имеют два дисплея, при этом на втором показывается ток потребления электроприборов.

Метод установки

Есть несколько способов подключения РН, выбор конкретной модели зависит от назначения аппарата:

• Удлинители (сетевые фильтры). Имеют вид блока розеток со шнуром. Используются для защиты рядом расположенных электроприборов, чаще всего компьютеров и другой оргтехники.
• В розетку. С одной стороны этих устройств есть вилка, с другой ручки или кнопки настройки, индикатор и розетка. Устанавливаются для защиты отдельных приборов, например, холодильника или газового котла.
• Розеточные реле. Устанавливаются в обычную монтажную коробку вместо розетки.
• В щиток на DIN-рейку. Используются для защиты всех электроприборов, находящихся в квартире или доме.

Дополнительные возможности

Кроме базовых функций реле напряжения может иметь дополнительные возможности, не улучшающие защиту, но делающие более удобной эксплуатацию устройства:

• Термозащита. Модели с этой функцией имеют букву «t» или «Т» в конце маркировки. Кроме защиты электрооборудования от повышенного или пониженного напряжения, эти приборы отключают сеть при перегрузке линии или перегреве самого реле, например, из-за плохого контакта.
• Реле многофункциональное — устройство «2 в 1». Производят контроль не только напряжения, но и потребляемого тока.
• Wi-Fi. Используется в системах «умный дом».
• Журнал. Запоминает причину и время последних срабатываний.

В современном доме РКН является необходимым устройством защиты и знание того, что такое реле напряжения, поможет выбрать необходимую модель и способ установки прибора.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



назначение, устройство, установка и схемы подключения

Современные дом, квартира, офис наполнены большим количеством электрических приборов различного назначения. Ввиду большой загруженности электросетей конечный потребитель зачастую сталкивается с такими техническими проблемами, как перекос фаз, скачки напряжения. Для снижения риска вывода из строя бытовых приборов используют устройства для стабилизации параметров электросетей. Таким устройством является реле контроля напряжения, которое пришло вслед за ранее используемыми установками стабилизатора напряжения.

Назначение реле контроля напряжения (РКН)

Вся техника потребителя работает от номинального напряжения, заложенного в сетях, равного 220 В. На самом деле колебания напряжения постоянно присутствуют и на выходе в электрических сетях клиент получает постоянные скачки. Нормальным считают отклонения в 10%. Но не редки случаи, когда измерительные приборы фиксируют падения показаний до 70 В, всплески — до 370 В. Для электропотребителей опасно одинаково низкое и высокое напряжение. Работа такой системы без защитных приборов крайне нежелательна.

Общий вид реле контроля напряжения

Защитное отключение, возложенное на реле напряжения, обесточит электроприбор во время перепада напряжения, а функция автоматического отключения (включения) сохранит жизнь изделию или отдельным его электронным устройствам (предохранитель, системные платы, реле, др. ). Не стоит путать РКН с устройствами для контроля обрыва нуля, нейтрали, короткого замыкания, др.

Защитное реле напряжения применяют:

• для защиты однофазных и трехфазных сетей;
• для защиты от слипания, обрыва, перекоса фаз, чрезмерных токов нагрузки;
• для защиты оборудования от неисправностей;
• в устройствах с применением высоконагруженных моторов;
• в общественных организациях с большим наборов приборов с высоким током нагрузки и мощностью нагрузки электросети.

Устройство и принцип работы

Реле контроля напряжения представляет собой малогабаритный корпус (чаще всего пластиковый) с вмонтированной в него контролирующей, отключающей частью. Электромагнитное реле состоит из двух составляющих:

• силовая часть;
• электронная схема.

Устройство реле напряжения

Благодаря использованию реле со встроенным микропроцессором, устройство способно плавно устанавливать пороги срабатывания защитного устройства. Основное свойство оборудования – быстрое действие и срабатывание при изменении параметров сети. Современны реле способны отключать только те участки сети, которая подвержена перегрузкам или недогрузкам по напряжению. Параметры работы устанавливают при помощи встроенного потенциометра.

Технические характеристики

Рабочий интервал напряжений для работы устройства – 50-400 Вольт. Такой вариативный запас позволяет предупредить большое количество неисправностей, аварий. Уязвимым местом остается работа системы в грозовую погоду. Молния создает более высокие и резкие перепады напряжений и реле не способно организовать защиту в этих условиях.

Реле контроля рабочего напряжения электросети обладают большим набором других технических характеристик, в зависимости от которых потребитель выбирает устройство для конкретных технических условий применения:

• номинальное входное напряжение;
• контроль перенапряжения;
• задержка срабатывания защиты;
• контроль снижения напряжения;
• частота входного напряжения;
• степень защиты по корпусу, силовым контактам автомата;
• габаритные параметры, масса, диапазон рабочих температур, др.

Разновидности

Реле контроля напряжения – широко распространенное устройство, используемое как в быту, так и для защиты оборудования на промышленных объектах. Это обуславливает отличие устройств друг от друга по габаритам, допустимым пределам нагрузки, исполнению, способам подключения.

По типу исполнения (подключения)

Весь модельный ряд защитных устройств по типу подключения укрупненно разделяют на три категории:

• удлинители (фильтры) на 1-6 розеток;
• портативные переходники «розетка-вилка»;
• «пакетники» для монтажа в комплексе с DIN-рейкой.

Портативный переходник «розетка-вилка»

Первый и второй типы реле работают по одному принципу и конструктивно схожи друг с другом. Единственное отличие – удлинители обычно имеют более одной точки подключения (розеток), что позволяет организовать защиту сразу на несколько отдельных потребителей. Принцип работы устройств следующий – реле втыкается в обычную розетку электросети помещения, а к нему выполняют подсоединение бытовых приборов. Встроенный микроконтроллер анализирует напряжение в сети и выполняет защиту потребителей.

Индикация напряжения, а также другие рабочие параметры могут быть выведены на цифровое табло устройства. Непосредственно за отключение отвечает электромагнитное реле. Допустимые верхние, нижние пороги напряжения регулируют специальными кнопками управления, выведенными на корпус РКН.

Устройства типа «пакетников» — многофункциональное оборудование, предназначенное для установки в распределительном шкафу на DIN-рейку. Благодаря комплектации, способу подключения, заданным параметрам, изделие способно вести мониторинг параметров электросети полностью объекта и снимать напряжение в аварийных случаях полностью с комплекса или его отдельных секторов.

По виду нагрузки

По виду нагрузки и области применения элементы защиты делят на следующие категории:

• однофазные реле;
• трехфазные реле.

РКН однофазное

Для защиты однофазных потребителей, сетей используют защитные РКН первого типа. Таким способом защищают моторы практически всех распространенных бытовых электроприборов: холодильник, кондиционер, компрессор, др.

Реле контроля напряжения трехфазное

Трехфазные потребители защищают посредством установки реле защиты второго типа. Работа таких устройств позволяет контролировать напряжение на каждой фазе и защищать технику при аварии на одной из фаз. У этой системы есть свой недостаток – это полное обесточивание даже при небольшом перекосе напряжения между фазами, что зачастую не является опасной ситуацией. Поэтому в таком случае часто прибегают к установке однофазных реле защиты на каждую фазу в отдельности. При этом стоит обратить внимание на один нюанс – пропускная способность устройства по силе тока в сети. Для нормальной работы РКН необходимо использовать устройства с максимальным током несколько выше номинальных токов сети питания.

Установка и схемы подключения РКН

При подключении РКН в электрическую сеть объекта следует помнить несколько основных условий. Защитное реле напряжения устанавливают после счетчика напряжения, разрывая провод соответствующей фазы. То есть, устройство должно контролировать именно фазу и при необходимости воздействовать на нее. Другие способы подключения работать не будут или будут некорректно выполнять свои функции.

На практике зачастую при монтаже однофазных реле используют стандартные схемы подключения через реле с прямой нагрузкой на нем. Само же защитное реле может быть подключено двумя способами:

1. с прямой нагрузкой на РКН;
2. через контактор.

Пример схемы подключения 3 фазного реле контроля напряжения

Для схем, которые монтируют внутри помещения преимущественно применяют первый вариант подключения реле. Для организации системы приобретают необходимый по мощностным характеристикам устройство и монтируют его в распределительной коробке.

Пример схемы подключения РКН ZUBR D63 в однофазной сети

Непосредственно подключение не вызовет никаких трудностей. На корпусе однофазного РКН расположены три силовые клеммы (точки подключения проводников). Одна – «ноль», две другие – вход и выход фазы. Задача персонала состоит лишь в том, чтобы не перепутать метки. При подключении трехфазных устройств необходимо внимательно развести входы и выходы соответствующих фазных проводников, чтобы в будущем вся система работала корректно, безаварийно.

Для подключения реле защиты электромонтеру необходим следующий набор оборудования и приспособлений:

• само РКН;
• металлическая рейка для установки автомата;
• провод соответствующего сечения;
• ручной инструмент, контрольные приборы.

Перед началом работ необходимо обесточить электросеть объекта. Это делают посредством отключения входного питающего автомата. Реле контроля устанавливают возле входных защитных автоматов, поэтому в выбранном месте монтируют металлическую рейку для дальнейшего крепления «пакетника». Далее разрывают провод фазы. Один конец подключают к входной клемме, второй – к выходной. Следующий этап – отрезком ранее приготовленного провода подсоединяют «ноль» на входном защитном автомате к нулевому контакту на реле контроля напряжения. Монтаж на этом окончен, на объект подают напряжение и проверяют работоспособность системы.

Советы по выбору РКН

Чтобы правильно и рационально выбрать устройство для защиты приборов и техники, необходимо следовать следующим советам:

1. оборудование целесообразно приобретать в специализированных торговых точках, где окажут консультационную помощь по подбору, монтажу, эксплуатации изделия и предоставят гарантию на проданный товар;
2. чем сложнее и функциональней устройство, тем стоимость его будет выше. Цена РКН зависит от следующих факторов:

• тип устройства – розеточного типа будет наименее дорогим, реечное – наиболее дорогостоящее;
• производитель;
• дизайн, материал деталей реле;
• дополнительные функции изделия;

3. правильный подбор устройства по мощности защищаемых бытовых приборов. Для нормальной работы системы целесообразно использование реле с мощностью на 25% выше номинальной по сумме всех включенных в электрический контур потребителей. То есть, при номинальной мощности используемого трансформатора 10 А необходимо установить защитное реле с порогом не ниже 13 А. Стоит отметить, что все трехфазные аппараты рассчитаны на 16 А;
4. наличие цифрового индикатора (дисплея) для визуального контроля рабочих параметров сетей;
5. материал корпуса желательно должен быть выполнен из материалов, не поддерживающих горение;
6. наличие функции регулировки время защитного отключения для предотвращения частого срабатывания устройства;
7. наличие паспорта с техническими характеристиками прибора, электрической схемой;
8. наличие функции защиты прибора от перегрева, измерения мощности сети для отключения нагрузки.



Типовые часто задаваемые вопросы от читателей

Как подключить реле контроля напряжения РКН 3-15-15 в трёхфазную цепь?

При подключении любого реле необходимо пользоваться паспортными данными устройства или инструкцией завода изготовителя. Для подключения реле контроля напряжения РКН 3-15-15 в трехфазную цепь используется следующая схема.

https://www.asutpp.ru/wp-content/uploads/2020/12/shema-podklyucheniya-rele-rkn-3-15-15.jpg

На зажимы реле контроля напряжения L1, L2, L3 подключаются фазные проводники соответствующих фаз. К зажиму N обязательно подключается нейтральный проводник согласно требований паспорта устройства. При подаче напряжения на вводные зажимы, реле проверяет его соответствие контролируемым параметрам:

• Наличие напряжения во всех трех фазных проводниках;
• Величина напряжения находится в установленных пределах;
• Порядок чередования фаз соответствует заданному;
• Отсутствует обрыв или слипание фазных проводников;
• Отсутствует обрыв нейтрального проводника.

Если параметры напряжения соответствуют вышеперечисленным критериям, реле РКН 3-15-15 переведет контакт 11-14 и 21 – 24 во включенное положение. К выводам этих зажимов подключается пускатель или контактор для коммутации трехфазной нагрузки. В данном примере включение осуществляется от зажимов 11 – 14, а зажимы 21 – 24 применяются для питания цепей сигнализации. Но такая распиновка не критична, при желании, вы можете поменять их местами или задействовать только одну пару.

В случае выявления неисправности, в зависимости от ее характера, реле контроля напряжения либо включит соответствующий индикатор, либо разомкнет контакты зажимов 11 – 14.

Использованная литература

• Корогидский В.Н. «Релейная защита электродвигателей» 1987
• Шабад М.А. «Защита трансформаторов распределительных сетей» 1981
• Фигурнов Е. П. «Релейная защита» 2004
• Темкина Р.В. «Измерительные органы релейной защиты на интегральных микросхемах» 1985
• Шалимов М.Г., Маценко В.П. «Релейная защита тяговых подстанций» 1981
• Андреев В.А. «Релейная защита и автоматика систем электроснабжения» 1991

Как подключить реле контроля напряжения.

В наших электросетях не редки случаи, когда напряжение скачет в довольно больших пределах, а это вредит бытовой технике. Регулярно случаются ситуации, когда в сети вместо 220 В появляется 380В. Самая банальная причина — обрыв на столбе или большое провисание одного из фазных проводов. В результате он соприкасается с нулевым проводом. Тех долей секунд, за которые сработает защита на тяговом трансформаторе, достаточно, что бы сгорели телевизоры, холодильники, компьютеры у целой улицы или многоэтажного дома. Поэтому инженеры и сконструировали реле контроля напряжения.

Работает оно так: с помощью кнопок на корпусе вы задаете минимальное и максимальное значение напряжения (обычно по умолчанию значения 170 и 240), при отклонении от которых будет выключаться питание. Время срабатывания реле — от 0.02 сек и меньше. Для сравнения: у автоматического выключателя этот показатель составляет около 0.2 сек. Такая скорость отключения позволяет выключить высокое напряжение до того, как оно дошло до потребителя.

Внимание! Реле контроля напряжения не дают защиту от попадания молнии.

Классификация защитных реле напряжения

Реле могут быть предназначены для всего дома и для одной розетки. Реле для всего дома (как на фото выше) — самые востребованные и всё чаще устанавливаются в новых домах, квартирах. Ставятся они на DIN-рейку в щитках, возле остальной автоматики. В зависимости от нагрузки есть приборы на 16А 30А 40А 60А 80А (у большинства производителей). Обычно в домах и квартирах достаточно 30А или 40А, что соответствует мощности примерно 6кВт и 8кВт.

Схема подключения реле напряжения довольно проста:

Если решитесь установить реле напряжения своими руками, имейте в виду, что схема везде будет практически одинаковой. Во всяком случае, ко всем приборам должна прилагаться инструкция по настройке и схема. Если таковых нет, данное реле не стоит покупать.

Материалы:

• реле напряжения
• небольшой отрезок провода. Желательно сечением 4 или 6 мм
• DIN-рейка. Железная пластинка, на которой крепятся автоматы (смотри фото). Если у вас современный щиток, то рейка уже установлена. Можно обойтись и без неё, но тогда реле будет болтаться на проводах.
• два самореза, чтоб закрепить дин-рейку

Необходимый инструмент:

• отвертка
• индикатор
• плоскогубцы

Установка реле напряжения своими руками

1. Выключаем входные автоматы или выкручиваем пробки.
2. С помощью саморезов крепим дин-рейку в удобном месте поближе к автоматам (пробкам).

3. Крепим реле к дин-рейке с помощью защелок на задней стенке.

4. Индикатором на контактах входящих автоматов (пробок) находим фазу (индикатор светится).

5. Разрезаем фазный провод в том месте, где он идет от входного автомата в дом (квартиру).

6. Обрезанный конец провода, который идет от входного автомата, вторым обрезанным концом подключаем к реле. На контакт «IN»(вход).

7. Другой обрезанный конец провода, который уходит в дом, подсоединяем к контакту реле с надписью «OUT«(выход).

8. Теперь берем отрезок провода, один конец подключаем к нулевому проводу на автомате или пробке. Если у Вас новый щиток, то на нулевую шину в щитке (автоматы на нулевой провод сейчас не ставят).

9. Второй конец подключаем к реле на контакт «N» (ноль, нейтраль).

10. Включаем питание.

Есть другой вид реле напряжения, которые включаются в розетку. Такое реле под силу подключить, каждому. Реле на одну розетку похожи на обычный тройник или удлинитель, только у них есть циферблат, на котором выводится напряжение в сети. Вы просто включаете его в розетку, а уже в реле — вилку от самого бытового прибора. Есть приборы на 10А и 16А, по мощности это где-то 2кВт и 3кВт соответственно. Реле на 10А (2000Вт) в большинстве случаев более чем достаточно. Так мощность ПК редко больше 400Вт, телевизора — 100Вт, большого телевизора на 42 дюйма — около 250Вт.

монтаж и схема подключения к сети 220в

Эксплуатация электрических сетей должна быть безопасной, поэтому для достижения этого используются различные устройства защиты. Одним из важных таких приборов является 1-фазное реле контроля напряжения. Его главная задача состоит в защите домашнего оборудования от негативного воздействия перенапряжения в электросети. При этом такое устройство не занимает много места, а его монтаж не вызывает особых трудностей.

Устройство и назначение

Для нормальной работы любого электрического прибора необходимо обеспечить определённый диапазон напряжения. Чаще всего он находится в пределе десяти процентов отклонения от величины 220 вольт. При выходе из этого диапазона устройства начинают работать в режиме перегрузок, что приводит к выходу их из строя. При этом последствиями перепадов напряжения в сети может быть не только физическая поломка электроаппаратуры, но и возникновение пожаров, а также нанесение вреда организму человека.

Все устройства защиты, применяемые совместно с электрической проводкой, разделяются на три типа:

1. Автоматические выключатели. Предназначенные для защиты электрических проводов от перегрева из-за резкого увеличения, проходящего по ним тока.
2. Устройства защитного отключения. Используются для защиты живого организма от негативного воздействия тока.
3. Приборы контроля напряжения. Реагируют на изменение уровня входного сигнала, подстраивая или обесточивая электросеть при любом скачке или падении напряжения.

Обеспечить полную безопасность может только комплексное применение различного вида устройств защиты, но в первую очередь внимание уделяется установке дома реле напряжения 220 В. Ведь возникновения колебаний напряжения не зависят от потребителя и могут появиться даже в самой стабильной питающей сети. Например, причинами возникновения перепадов напряжения могут быть: пробой фазы на нулевой проводник, обрыв нейтрального провода, перекос фаз, включение в электросеть мощных приборов, возникновение аварии на электростанции, влияние грозы и тому подобное.

Все эти ситуации обычно связаны с мгновенным изменением уровня входного сигнала. Поэтому и возникает необходимость в применении устройства, способного за очень короткий промежуток времени автоматически отключить защищаемый им участок сети. Как раз для этого и используется реле напряжения. При этом следует понимать, что в отличие от стабилизатора оно не выравнивает входной сигнал, а лишь мгновенно обесточивает подключённый к ней участок.

Принцип работы

Современное реле напряжения 220 В для дома представляет собой сложное радиоэлектронное устройство, основной частью которого является микроконтроллер. Являясь «мозгом» прибора, он анализирует проходящий через него сигнал и, используя запрограммированные алгоритмы, выполняет те или иные действия.

Конструктивно устройство в зависимости от типа установки может выпускаться нескольких видов. Оно может монтироваться в электрическом щитке на din-рейку или быть непосредственно подключено к защищаемому оборудованию. Но независимо от вида монтажа можно выделить следующие основные части прибора:

• силовую;
• процессорную;
• управляемую.

Источник питания реле выполняется по классической схеме. В его состав входит выпрямительный узел и линейный стабилизатор. Кроме этого, часто используется тиристор, который работая в ключевом режиме, гасит паразитные гармоники питания, уменьшая нагрев ограничивающего стабилитрона. Процессорная плата, кроме микропроцессора, содержит микросхему памяти с зашитой в неё программой, а блок управления позволяет устанавливать граничные величины срабатывания реле. Включение и отключение электролинии происходит с помощью коммутационного реле, рассчитанного на большой ток.

С помощью механического или электронного регулятора пользователь устанавливает нижний и верхний предел напряжения, при выходе за которые происходит отсекание нагрузки от электросети. А также потребитель может настраивать время задержки включения нагрузки. То есть это время, по истечении которого происходит автоматическое подключение участка цепи с нагрузкой к сети после нормализации уровня входного сигнала.

Таким образом, при работе устройства микропроцессор постоянно сравнивает величину входного сигнала с установленным. При выходе величины входного напряжения из заданных пределов подаётся управляющий сигнал на реле, которое размыкает силовую линию. Как только уровень входного напряжения восстанавливается, управляющий сигнал снимается, и реле вновь замыкает линию, подключая к ней нагрузку.

По такому принципу работает как однофазное реле напряжения, так и трёхфазное. Кроме того, в последнее время в устройствах стали размещать датчики перегрева. Термозащита активируется, если температура внутри корпуса достигает 70—80° C, что позволяет избегать возникновения пожароопасных ситуаций.

Виды и характеристики

Главным параметром реле напряжения является быстродействие. Это время, в течение которого устройство среагирует на аварийную ситуацию и отключит нагрузку. Из-за особенностей работы устройства это время разное для нижнего и верхнего предела. Так, при снижении напряжения оно обычно составляет не более секунды, а при повышении — около 0,02 секунды. Но также к важным характеристикам отсекателя относят следующие технические параметры:

1. Номинальный ток. Обозначает максимальное значение силы тока, которое может пропустить через себя устройство без повреждения своих внутренних схем за короткий промежуток времени. Обычно это значение составляет 40—80 ампер.
2. Нижний предел отключения. В среднем это значение можно изменять в интервале 120—210 вольт.
3. Верхняя граница срабатывания. Так же, как и нижний предел, имеет интервал регулирования. Обычно он составляет 220—280 вольт.
4. Мощность. Фактически обозначает наибольшую мощность нагрузки, которую можно подключить к прибору контроля. Отсекатель может быть рассчитан как на 300—400 ватт, так и десятки киловатт.
5. Погрешность измерения. Обозначает качество встроенного анализатора входного сигнала. То есть погрешность фактического значения напряжения к измеренному в процентном содержании.
6. Диапазон рабочей температуры. Это такой интервал, при котором устройство будет работать согласно заявленным характеристикам.

Кроме этого, однофазное реле контроля напряжения, впрочем, как и трёхфазное, может обладать функцией корректировки показаний вольтметра, энергонезависимой памятью, уменьшенным искрением при коммутации контактов, дополнительной световой и звуковой индикацией режима работы.

По внешнему виду отсекатели различают по способу монтажа. Их делят на устройства с вилкой и розеткой, монтажом на din-рейку, удлинительного типа. Первый вид предназначен для вставки его вилки в обыкновенное розеточное гнездо, а уже к его розетке подключается нагрузка. Чаще всего такие устройства являются маломощными. В своей конструкции они имеют экран, на который выводится уровень присутствующего напряжения в сети. Для настройки параметров используются как механические, так и электронные регуляторы.

Удлинительного типа подобны розеточному, но при этом в своей конструкции имеют сразу несколько розеточных гнёзд. Приборы контроля с монтажом на din-рейку предназначены для расположения в щитовом шкафе. Они являются самыми мощными устройствами и более функциональными. Их назначение — защитить электрические приборы всего дома или квартиру от скачков входного сигнала, поэтому и располагаются они на вводной линии. Такие реле обладают широким диапазоном регулировок и могут работать в независимых режимах, например: как реле только минимального или максимального напряжения.

Монтаж отсекателя

Установка устройства на din-рейку заключается в его фиксации на ней с помощью специальной защёлки, конструктивно выполненной на корпусе отсекателя. Такой монтаж занимает считаные минуты и не сложнее, чем включение реле напряжения в розетку. Для этого сначала заводится одна защёлка за верхний край рейки, а после просто прижимается корпус устройства защиты до щелчка. При этом само реле перенапряжения может свободно перемещаться по длине рейке.

При подключении устройства придерживаются следующих правил:

1. Реле устанавливается в доступном месте, исключающем попадание влаги.
2. Монтаж прибора происходит после счётчика учёта электроэнергии и вводного автомата.
3. Отсекатель должен быть рассчитан на силу тока, превышающего ток вводного автомата.
4. Подводимый к прибору провод должен иметь сечение, исходя их коммутируемой нагрузки. Например, для тока 40 A (9 кВт) — не менее 6 мм², а для тока 63 A (14 кВт) — не менее 10 мм².
5. Концы коммутационного провода зачищаются от изоляции не более одного сантиметра.
6. При использовании многожильной проводки применяются кабельные наконечники.
7. При зажатии провода должен быть обеспечен надёжный контакт, но при этом следует знать, что слабый контакт приводит к нагреву места соединения, а пережатый — к повреждению.
8. Суммарная мощность нагрузки не должна превышать рабочую мощность нагрузки прибора защиты.

Монтаж и подключение осуществляется только при обесточенном щитке. Ошибка при коммутации может привести к выходу из строя как самого прибора защиты, так и устройств, подключённых к нему. Поэтому коммутирование прибора осуществляется строго по схеме подключения реле напряжения. Она обычно указывается на корпусе устройства или в паспорте на изделие.

Типовое подключение

Обесточив электрический щиток и смонтировав на рейку устройство защитного отключения, фазовый провод, выходящий из автомата отключения, подводится согласно схеме на прибор к клемме «вход». К контакту «выход» подключается проводник, идущий в сторону нагрузки. Нейтральная клемма устройства соединяется напрямую с нулевой колодкой, расположенной в щитке. Согласно принятым нормам фазовый провод находится в изоляции коричневого цвета, нулевой — синего, а заземляющий — зелёного.

Для подсоединения проводов откручиваются крепёжные клеммы, под которые просовываются зачищенные концы проводника. При этом соблюдаются два условия:

• изоляция на проводе не должна попасть под зажим;
• из-под зажима не должен выглядывать оголённый проводник.

Клеммы затягивают и после проверки правильности монтажа подают напряжение. При правильном подключении на индикаторе устройства должно отобразиться действующее напряжение. С помощью кнопок или механических регуляторов устанавливается диапазон отключения нагрузки и время задержки включения.

Не рекомендуется выставлять небольшой промежуток между фактическим напряжением сети и значением верхней границы срабатывания отсекателя. Например, если напряжение в сети 240 вольт, то устанавливать границу следует не менее 250 вольт. А также для электроприборов, использующих в своей конструкции двигатели, холодильники, насосы, кондиционеры, рекомендуется устанавливать время включения реле не менее чем через 2—3 минуты после нормализации питания в сети.

Советы по выбору

Покупку реле лучше всего осуществлять в специализированном магазине, в котором исключена возможность продажи не сертифицированной продукции. Стоимость на изделие зависит от нескольких факторов, основными из которых являются: тип прибора, наличие опций, производитель, технические параметры.

Важно перед покупкой определиться с необходимой мощностью устройства. Для этого суммируется вся планируемая к подключению нагрузка, и полученная цифра увеличивается на 15—20 процентов. Если подсчитать требуемую мощность по каким-то причинам не получается, то следует обратить внимание на силу тока, указанную на вводном автомате или приборе, стоящем на защищаемом участке цепи, и приобрести реле, превышающее это значение.

Предпочтительнее будет покупка прибора с электронным способом настройки параметров. Механический способ менее удобен, но настройка производится обычно только сразу после установки. Поэтому этот параметр не очень критичный. А вот наличие в конструкции реле термозащиты очень желательно.

Схемы подключения реле контроля фаз напряжения РНЛ-1



Для удобства наших клиентов инженеры производителя «ТДС Прибор» разработали схемы подключения с самыми актуальными примерами использования реле контроля фаз и линии на обрыв электропривода РНЛ-1.



1. РКФ напряжения питания и электропитания привода на обрыв.
При неисправности электропитания двигатель останавливается и выдаётся сигнал неисправности в систему автоматизации или диспетчеризации;

При обрыве проводника кабеля электродвигателя выдаётся сигнал неисправности.

Реле защиты электродвигателя от перенапряжения и обрыва линии питания.

В шкафах управления вентиляторами дымоудаления и подпора воздуха и насосами пожарного водопровода.

Реле защиты реверсивного привода от перегрузки и обрыва линии питания.
В шкафах управления пожарными и инженерными задвижками:



Контролирование питания и линии на обрыв электропривода 220В.
В шкафах управления пожарными насосами и вентиляторами, в пожарных и инженерных системах:



Реле фазного напряжения и линии питания реверсивного привода 220В.
В шкафах управления задвижками:



2. Контролирование исправности электропитания привода с функцией технологических защиты от сухого хода и перегрева насосов.

При неисправности электропитания,  при перегреве электродвигателя или при срабатывании датчика сухого хода насос останавливается и выдаётся сигнал о неисправности.

Защита насоса от сухого хода и перегрева 380В.
С биметаллическим датчиком перегрева обмоток и датчиком сухого хода (также можно использовать любые типы датчиков):

3. С функцией разнесения старта приводов после восстановления электропитания на объекте.
При отказе электропитания объекта и его последующем возобновлении, авто включение различных типов нагрузки объекта происходит не одновременно, а с разнесением времени пуска каждого случайным образом в диапазоне от 5 до 17 сек с момента подачи электроэнергии на объект. Это предотвращает возникновение большого суммарного пускового тока и аварийное отключение вводного автоматического выключателя по перегрузке.
РКФ напряжения питания разных типов нагрузки 380В.

4. Назначение: с функцией дополнительной сигнализации.
При неисправности электропитания двигатель останавливается и выдаётся сигнал неисправности;

При срабатывании дополнительных датчиков выдаётся сигнал неисправности.
С подключением дополнительных датчиков 380В.

5. Реле без доп. функций.
Пример управления нереверсивным приводом реле защиты электродвигателя от перенапряжения

При неисправности электропитания двигатель останавливается и выдаётся сигнал неисправности.
Схема РКФ или напряжения 380В.

6. Автоматическое включение резерва (АВР) с равным приоритетом вводов.
Ввод, включённый первым, становится рабочим, к нему подключаются электропотребители.

Ввод, включённый вторым, становится резервным.

При отказе электропитания на рабочем вводе электро потребители автоматически переключаются на питание от резервного ввода.



7. Напряжение сети с функцией реле времени.

Включение освещения происходит последовательно отдельными каскадами с разбежкой по времени на 5 секунд. Это снижает пусковые нагрузки на электросеть, а также обеспечивает комфортный темп нарастания освещенности на объекте при включении и спадания при отключении.
Управление освещением с каскадным включением:

8. Назначение: на обрыв с применением устройств плавного пуска или частотного преобразователя.

Для корректной работы реле контроля фаз и линии питания на обрыв РНЛ-1 с устройствами плавного пуска и частотными преобразователями рекомендуем использовать следующую схему подключения:

Компания ТДС-Прибор оказывает услуги разработки, производства и монтажа решений инженерной автоматики. Реализуем отдельные задачи и полное оснащение «под ключ». Продукция прошла тестирование, экспертизы и испытания в соответствии ГОСТов. Имеем сертификаты и на всю продукцию действует гарантия.

Вы можете позвонить по телефону 8 (812) 309-47-72 и задать интересующие вопросы специалистам.

3-фазное реле контроля, SPDT, обрыв фазы / пониженное / повышенное напряжение

Трехфазное реле контроля с контактом SPDT (1 переключающий контакт), выполняет функции контроля, включая обрыв фазы, последовательность фаз, дисбаланс фаз, перенапряжение и пониженное напряжение в системе трехфазного переменного тока 220 В переменного тока, 380 В переменного тока, 440 В переменного тока, 460 В Переменный ток или 480 В переменного тока, 50/60 Гц. Реле обрыва фазы / напряжения широко применяется в воздушных компрессорах, электродвигателях, насосах, вентиляторах, системах кондиционирования воздуха, воздуходувках, лифтах, лифтах, кранах, холодильных установках, карьерных экскаваторах и конвейерах и т. Д.

Характеристики

• Компактный размер на DIN-рейке
• Трехфазный контроль чередования фаз, обрыва фазы (обрыв фазы), дисбаланса фаз, повышенного и пониженного напряжения
• Питание от измерительной цепи
• Контрольное реле с 1 переключающими контактами
• 5 светодиодных индикаторов для индикации состояния

Технические характеристики

Модель		ATO-JVR
Измерительная цепь		3-фазный переменный ток: L1, L2, L3
Функции мониторинга		Чередование фаз (реверсирование), обрыв фазы (отказ), несимметрия фаз Повышенное напряжение, пониженное напряжение
Номинальное напряжение (сетевое напряжение) (опция)		220 В переменного тока, 380 В переменного тока, 440 В переменного тока, 460 В переменного тока, 480 В переменного тока 50/60 Гц
Диапазон настройки напряжения (опция)		Суффикс модели	Пониженное напряжение	Перенапряжение
		Пустой	-15%	+ 15%
		А	-10%	+ 10%
		B	-10%	+12.5%
		С	-12,5%	+ 15%
Порог несимметрии напряжений		15% исправлено
Время задержки при пониженном и повышенном напряжении		5-8 сек фиксированная
Время задержки обрыва фазы, несимметрии фаз, чередования фаз		1-2с фиксированные
Время сброса		0,5 с фиксированная
Индикатор		Светодиод, указывающий последовательность фаз, обрыв фазы, перенапряжение, пониженное напряжение и нормальное состояние
Выходные контакты		1 переключающий (SPDT или 1 форма C)
Контактная емкость		3 А, 250 В переменного тока (резистивная нагрузка)
Степень защиты		IP 20
Условия работы	Рабочая температура	-25 ℃ ~ 65 ℃
	Влажность	≤85% относительной влажности, без конденсации
Механическая износостойкость		1000000 циклов
Диэлектрическая прочность		＞ 2 кВ переменного тока 1 мин
Крепление		DIN-рейка 35 мм
Масса		110 г
Размеры (В * Ш * Г)		68 * 30 * 76 мм

Схема подключения

Положение контактов реле контроля показано в состоянии «отключено»

Размеры (единица измерения: мм)

Советы: принцип работы реле контроля чередования фаз

Выборка трехфазного источника питания для обработки, когда последовательность фаз источника питания совпадает с последовательностью фаз входа реле контроля последовательности фаз, выход реле включен, и основная цепь управления устройством включенный.

Когда последовательность фаз источника питания изменяется, последовательность фаз не совпадает, и выход реле контроля последовательности фаз не может быть включен, тем самым защищая устройство и предотвращая несчастные случаи. Другой тип реле контроля фаз использует продукты с цифровой микропроцессорной технологией, которые могут реализовать автоматическую идентификацию последовательности фаз и автоматическое преобразование последовательности фаз, чтобы гарантировать, что двигатель вращается с постоянной последовательностью фаз.

Трехфазный источник питания последовательно подключается к клеммам U, V, W (некоторые из них — R, S, T или L1, L2, L3) реле контроля.Реле контроля последовательности фаз обычно имеет один нормально разомкнутый и один нормально замкнутый вспомогательные контакты. Для подключения к контуру управления конкретное подключение нормально разомкнутых или нормально замкнутых контактов должно основываться на принципе управления или схеме подключения. При неправильной последовательности фаз или обрыве фазы вспомогательный контакт реле работает от нормально разомкнутого до нормально замкнутого и нормально замкнутого в нормально разомкнутый.

Что такое реле контроля напряжения и где они используются?

Реле используются в приложениях с моторным приводом для измерения и контроля рабочих параметров, таких как температура, ток или напряжение, предотвращая повреждение двигателя и подключенного оборудования в случае неисправности или ненормального рабочего состояния.Реле контроля напряжения могут обнаруживать не только пониженное и повышенное напряжение, но также проблемы, связанные с напряжением, такие как дисбаланс фаз, обрыв и последовательность фаз.

---

Реле контроля напряжения предназначены для однофазных или трехфазных систем. Те, которые используются в трехфазных системах, иногда называют реле контроля фаз.

---

Реле контроля однофазного напряжения можно использовать с однофазным переменным или постоянным напряжением.Их основная цель — защитить двигатели и подключенное оборудование от пониженного или повышенного напряжения, хотя некоторые из них предназначены для обеспечения того, чтобы напряжение оставалось в заданной полосе пропускания с высокими значениями и для низкого напряжения.

В то время как разные производители используют разные принципы работы (разомкнутая цепь или замкнутая цепь) для включения или выключения реле при превышении уставки, простым примером реле контроля перенапряжения является реле с нормально замкнутым (NC) контакт.Вот как это работает:

Когда рабочее напряжение ниже установленного максимального напряжения, реле обесточивается, и контакт остается в своем замкнутом состоянии по умолчанию. Если напряжение превышает установленное максимальное напряжение (иногда называемое напряжением срабатывания), реле активируется, контакт размыкается, и питание нагрузки отключается. Когда напряжение падает ниже установленного максимального напряжения, включая значение гистерезиса (известное как падение напряжения), реле снова обесточивается, и контакт замыкается, восстанавливая питание нагрузки.

Принцип работы реле контроля пониженного или повышенного напряжения с фиксированной выдержкой времени.
Изображение предоставлено: Eaton

В дополнение к ограничениям допустимого напряжения многие реле контроля напряжения включают фиксированную или программируемую задержку времени (также называемую задержкой срабатывания), для которой должна присутствовать неисправность, прежде чем реле сработает. Назначение временной задержки — предотвратить ложное отключение из-за таких условий, как кратковременные провалы напряжения (пониженное напряжение). В некоторых конструкциях реле после исправления ошибки также будет реализована временная задержка перед автоматическим сбросом реле.

---

Как повышенное, так и пониженное напряжение влияют на выходной крутящий момент, скорость и эффективность двигателя, хотя основным результатом обоих условий является нагрев двигателя — из-за более высокого потребления тока в случае пониженного напряжения и из-за насыщения двигателя при пониженном напряжении. случай перенапряжения. Пониженное напряжение также может затруднить запуск асинхронных двигателей переменного тока и вызвать неожиданные отключения.

Изменения напряжения питания могут повлиять на рабочие характеристики асинхронных двигателей.
Изображение предоставлено: EASA

---

Реле контроля трехфазного напряжения или реле контроля фаз контролируют дополнительные параметры фазы наряду с условиями повышенного и пониженного напряжения: а именно, дисбаланс фаз, обрыв фаз и последовательность фаз (также называется смена фаз).

В трехфазных системах условия повышенного и пониженного напряжения возникают, когда напряжения во всех трех фазах увеличиваются или уменьшаются одновременно. Чтобы определить наличие повышенного или пониженного напряжения, реле измеряет среднее напряжение всех трех линий и сравнивает его с уставкой напряжения.

Реле контроля фаз могут обнаруживать обрыв, последовательность фаз и дисбаланс фаз в трехфазных системах.
Изображение предоставлено: Omron

Для определения наличия дисбаланса фаз реле контролирует каждую из фаз, чтобы определить, когда напряжение в любой из фаз падает на заданную величину ниже среднего значения для всех трех фаз. Точно так же, если обнаружена полная потеря фазы, реле отключится и отключит питание от двигателя.

Неуравновешенность фаз вынуждает одни обмотки двигателя нести большую нагрузку, чем другие, что может привести к чрезмерному нагреву двигателя.Если в двигателе пропадает фаза, он может продолжать работать, потребляя требуемый ток из оставшихся фаз, но это также вызывает чрезмерный нагрев и может повредить двигатель.

Изменение последовательности любых двух из трех фаз напряжения — известное как чередование фаз — может быть чрезвычайно опасным, так как это вызовет изменение направления вращения для подключенного оборудования, такого как двигатели, вентиляторы или насосы. Для контроля чередования фаз реле просто отслеживает последовательность трех фаз и срабатывает, если она отклоняется от заданной последовательности.

% PDF-1.5 % 226 0 obj> эндобдж xref 226 75 0000000016 00000 н. 0000003350 00000 н. 0000001796 00000 н. 0000003640 00000 н. 0000003768 00000 н. 0000003923 00000 н. 0000004447 00000 н. 0000004698 00000 н. 0000005741 00000 н. 0000006048 00000 н. 0000006114 00000 п. 0000006179 00000 п. 0000006383 00000 п. 0000006592 00000 н. 0000019539 00000 п. 0000019903 00000 п. 0000020253 00000 п. 0000020458 00000 п. 0000040616 00000 п. 0000041001 00000 п. 0000041180 00000 п. 0000041706 00000 п. 0000042447 00000 п. 0000043212 00000 п. 0000043737 00000 п. 0000043916 00000 п. 0000044124 00000 п. 0000064034 00000 п. 0000064424 00000 н. 0000064617 00000 п. 0000064653 00000 п. 0000065853 00000 п. 0000066449 00000 п. 0000066669 00000 п. 0000067237 00000 п. 0000067776 00000 п. 0000068065 00000 п. 0000073615 00000 п. 0000073970 00000 п. 0000075154 00000 п. 0000076391 00000 п. 0000077077 00000 п. 0000077145 00000 п. 0000084959 00000 п. 0000085612 00000 п. 0000086790 00000 н. 0000087671 00000 п. 0000088573 00000 п. 0000088651 00000 п. 0000089354 00000 п. 0000089924 00000 н. 00000

00000 п. 0000103318 00000 н. 0000115735 00000 н. 0000118405 00000 н. 0000118724 00000 н. 0000118768 00000 н. 0000118822 00000 н. 0000118903 00000 н. 0000120108 00000 н. 0000120417 00000 н. 0000121471 00000 н. 0000121907 00000 н. 0000122597 00000 н. 0000123802 00000 н. 0000124004 00000 н. 0000130439 00000 н. 0000136363 00000 п. 0000145545 00000 н. 0000145583 00000 н. 0000153807 00000 н. 0000153845 00000 н. 0000164831 00000 н. 0000164869 00000 н. 0000176694 00000 н. трейлер ] >> startxref 0 %% EOF 228 0 obj> поток x ڤ LSgǿ {tj1lxTq`UHWFXPDū-a *% 1cPJLtl8g2wl- & sϹ-

58 Схема цепи реле контроля напряжения

Схема реле контроля напряжения .

3-фазное реле контроля Spdt Обрыв фазы Пониженное напряжение Повышенное напряжение Ato Com

Https Assets New Siemens Com Siemens Assets Api Uuid Eb1c1cc7 D0eb 4b37 A6e8 6bc5d7415be1 Инструкция по эксплуатации 7ug0 Monitoring Relays Pdf

Реле контроля напряжения 380 В переменного тока Защита трехфазной цепи Реле контроля напряжения Защита от обрыва фазы

Ginri 24 48 В 110 240 В реле контроля над пониженным напряжением, реле защиты, DIN-рейка Svr1000, ЖК-дисплей, запчасти для лифта, реле Aliexpress

Реле контроля напряжения под перенапряжением 1 фаза 110 240В переменного тока постоянного тока Ato Com

Устройство контроля напряжения под реле напряжения реле защиты от напряжения Gic Индия

Регулируемый предохранитель напряжения цепи Трехфазное реле контроля пониженного напряжения Jvrd 380 Вт для электродвигателей Вентиляторы Водяные насосы Реле защиты напряжения Реле контроля фаз

Как подключить монитор напряжения

3-фазное реле контроля напряжения Jvm A реле защиты от перенапряжения

Учебное пособие по реле Arduino Управление высоковольтными устройствами с помощью Arduino

Ginri 3-фазное реле контроля напряжения Реле защиты от пониженного напряжения Реле асимметрии фаз Купить реле напряжения чередования фаз Трехфазное реле перенапряжения Реле сбоя фазы Продукт на Alibaba Com

Grv8 Sn Sp Ваше надежное трехфазное реле напряжения Geya

Grv8 05 3-х фазное реле контроля напряжения Чередование фаз Защита от сбоя фаз M460 Реле контроля напряжения Реле контроля фаз Промышленное электрооборудование

Обрыв фазы Установка трехфазного реле контроля напряжения в розетке, 3 апреля

Xj3 D Обрыв фазы и последовательность фаз Повышенное напряжение при пониженном напряжении Защитное реле En 11mt Купить реле сбоя питания Реле контроля фаз Трехфазное реле защиты напряжения Продукт на Alibaba Com

Реле контроля напряжения, 3 фазы Назначение, установка и настройка

Реле контроля за чередованием фаз при отказе Реле защиты от сбоя фазы Реле защиты напряжения от китайского поставщика Купить реле контроля за последовательностью фаз при отказе Реле для защиты от сбоя фазы Реле защиты от напряжения Продукт включен

Каталог Mikro Mikro Mx200

Использование трансформаторов тока с реле измерения тока

Устройство защиты цепи Mootea Защита трехфазной цепи Реле контроля напряжения Последовательность обрыва фазы Устройство защиты Индикаторы Индикаторы Промышленное электрооборудование

Реле контроля напряжения Allen Bradley

Https Www Gavazzionline Com Pdf Dpa52 Ds Pdf

Реле контроля напряжения Grv8 06 3-фазное реле контроля напряжения Чередование фаз Защита от сбоя фаз M265

1

FINDER: Datasheet

70.11 70.31

Электронные реле контроля напряжения для

одно- и трехфазных приложений

• Многофункциональные типы, обеспечивающие гибкость

контроля пониженного напряжения, перенапряжения,

Оконный режим, чередование фаз, обрыв фазы

• Положительная логика безопасности — Сделайте выходной контакт

размыкается, если реле обнаруживает ошибку

• Все функции и значения могут быть легко отрегулированы

с помощью селектора и триммера на передней панели

• «Лезвие + крест» — как плоское, так и крестовое

отвертки с головкой можно использовать для регулировки регуляторов

и переключателя функций

• Цветные светодиоды для четкой и немедленной визуализации

индикации

• 1 релейный выход CO, 6 или 10 A

• Модульный корпус, 17.5 или 35 мм шириной

• Монтаж на рейку 35 мм (EN 60715)

• Материал контактов, не содержащий кадмия

1 CO (SPDT) 1 CO (SPDT)

10/30 6/10

250/400 250 / 400

2,500 1,500

750500

0,5 0,185

10 / 0,3 / 0,12 6 / 0,2 / 0,12

300 (5/5) 500 (12/10)

AgNi AgNi

220… 240 380 … 415

2,6 / 0,8 11 / 0,9

130… 280 220… 510

80 · 10

3

60 · 10

3

170… 270 300… 480

— —

0.5 … 60 0,5 … 60

0,5 1

5 (LN) 10 (LL)

≈ 1 ≈ 1

4 4

1,000 1,000

–20… + 60–20… + 60

IP20 IP20

1

Однофазное (220 … 240 В)

Контроль напряжения:

• Пониженное напряжение

• Повышенное напряжение

• Оконный режим (повышенное напряжение

+ пониженное напряжение) Ошибка

• Напряжение память

по выбору

Трехфазное (380 … 415 В)

Контроль напряжения:

• Пониженное напряжение

• Повышенное напряжение

• Оконный режим (повышенное напряжение

+ пониженное напряжение)

• Память ошибок напряжения

по выбору

• Обрыв фазы

• Чередование фаз

Характеристики контактов

Конфигурация контактов

Номинальный ток / Максимальный пиковый ток A

Номинальное напряжение / Макс.коммутируемое напряжение В пер. )

Стандартный материал контактов

Характеристики питания

Номинальное напряжение системы (U

N

) В переменного тока (50/60 Гц)

Номинальная мощность ВА (50 Гц) / Вт

Рабочий диапазон В переменного тока (50 / 60 Гц)

Технические характеристики

Электрический ресурс при номинальной нагрузке AC1 циклы

Диапазон уровня обнаружения напряжения В

Диапазон уровня обнаружения асимметрии%

Время задержки выключения (T на функциональных диаграммах) с

Включение время блокировки с

Гистерезис включения (H на функциональных схемах) В

Время активации включения с

Изоляция между питанием и контактами (1.2/50 мкс) кВ

Электрическая прочность между разомкнутыми контактами В пер. клемма

Габаритный чертеж см. на стр. 10

Серия 70 — реле контроля линии

70

СЕРИЯ

E

Китай 3-фазное реле контроля напряжения Производители, поставщики, фабрика — Сделано в Китае

Трехфазное реле защиты Сказка о выборе модели

905 Регулируемое номинальное напряжение

Функциональный код	Повышенное напряжение	Пониженное напряжение	Разброс	Задержка срабатывания	Сбой последовательности фаз	Задержка сброса	Вых. поставить контакты
ZHRV3-09	15%	-15%	—	2s	82 ● 0003 0003 ●	2s	Z

Трехфазное реле обрыва фазы Примечание: 1.«●» Функция доступна, «-» Функция недоступна.

Трехфазное реле управления Технические параметры

IP20 9000

Диапазон номинального напряжения питания	P-P: AC 3 × 208 В → 3 × 440 В; P-N: AC 3 × 120 → 254V
Номинальный диапазон рабочего напряжения питания	P-P: AC 166V → 528V; PN: AC 96 В → 239 В
Номинальная частота питания	50/60 Гц
Выбор номинального рабочего напряжения	M440: 208-220-230-240-380-400- 415-440 (В) (PP) M254: 120-127-132-138-220-230-240-254 (В) (PN)
Диапазон измерения	AC 166V → 528V; 96 В перем. 5% ~ 15% номинального напряжения
Фиксированная скорость гистерезиса	2%
Обрыв фазы и последовательность фаз	＜ 0.5 с
Диапазон задержки срабатывания	0,1 с ~ 10 с
Диапазон задержки сброса	0,1 с ~ 10 с
Ошибка измерения напряжения	% (Весь диапазон настройки)
Ошибка задержки	± 10% + 0,1 с
Точность установки ручки	1% Значение шкалы
Номинальное напряжение изоляции	440V
Емкость конфигурации контактов (A)	2C / O 8A; 1C / O + CC / 0 5A
IP Class	3
Класс загрязнения	Ⅲ
Электрическая долговечность	105 9002 8
Механический срок службы	106
Высота	≤2000 м
Допустимая относительная влажность	≤50% (40 ºC) (без конденсации)
Категория использования	AC-15
Контактная емкость	Ue / le: 250V / 1.5A
Тип выхода	2C / O; 1C / O + 1C / 0
DIN-рейка Стандарт	(ширина) 35 мм (IEC / EN60715)

Трехфазное реле Функциональная схема

Схема электрических соединений

Схема клемм

Схема соединений (мм)

000 9006 Реле минимального напряжения

Схема подключения 5-контактного реле Схема подключения 5-контактного реле Схема подключения 5-контактного реле 87a Схема подключения 5-контактного реле дальнего света Каждая электрическая конструкция состоит из различных уникальных компонентов.Если вам нужна схема реле, которой нет в приведенных ниже схемах подключения 76 реле, пожалуйста, поищите на нашем форуме или отправьте запрос на новую схему реле на нашем форуме реле.

Основы твердотельных реле Ssrs Переключающее устройство

Провод топливного насоса с цепью высокого низкого напряжения Evolutionm

Схема отключения низковольтной батареи на основе Ne555

Чувствительный низкий ток катушки реле часто работают при гораздо более низких напряжениях, чем их типовые значения.

Схема подключения реле минимального напряжения . Перегрузка цепи защиты от пониженного напряжения размещена схемой проводки в цепях питания, это звук устройства защиты электрической цепи пропал. Для входа напряжения вы можете вводить только через клемму c и еще одну клемму. Чтобы убедиться, что электрическая цепь построена. Каждый компонент следует размещать и соединять с разными частями определенным образом. Распиновка квадратного реле показывает, как гнездо реле сконфигурировано для проводки.Для получения информации о входных клеммах напряжения v1, v2 и v3 см. Диапазоны настройки и электрические соединения. Соберите для себя все полезные схемы. Это может быть нежелательно в некоторых приложениях, где низкое напряжение питания может привести к неустойчивому поведению системы. Пути соединительных проводов могут быть показаны в местах, где определенные розетки или приспособления должны попадать в типичную цепь. В противном случае аранжировка не будет работать должным образом. При слишком высоком напряжении 220 В и защите при слишком низком давлении с помощью реле отключает питание при проблемах с напряжением.Схема подключения реле под напряжением двухполюсное реле двойного хода dpdt Схема подключения 2 клемм катушки — это место, где подается напряжение для подачи питания на катушку. Поместите номинальное напряжение катушки реле на эти клеммы, соблюдая полярность, используя схему электрических соединений. Конечно l652 3 один из ключей к быстрой и успешной электротехнической диагностике — это правильно. Сборник монтажных схем реле на 120 вольт. Под напряжением просто отключение под напряжением. Это изображение распиновки представляет собой только двухполюсную схему для размещения на странице, но вы можете получить изображение здесь с этим, так как трехполюсная схема будет иметь еще 1 набор контактов.

Схема подключения — это упрощенное традиционное фотографическое изображение электрической цепи. Десятки самых популярных схем подключения реле 12 В созданы для нашего сайта и участников в одном месте. Схема подключения реле ge rr8, на которой изображена электрическая проводка, показаны приблизительные области и расположение розеток, а также необратимые электрические решения в конструкции. Размещена схема разводки в общих схемах. Он показывает элементы схемы в виде обтекаемых форм и силовых, а также сигнальных соединений между инструментами.

3 Протестированные цепи отключения высокого и низкого напряжения 220 В с использованием Ic 324 и

Grv8 03–08 Ваш надежный поставщик трехфазных реле напряжения Geya

Отключение высокого и низкого напряжения с задержкой и Сигнализация со схемой

Твердотельное реле или твердотельный коммутатор Основные руководства по электронике

Типичные символы и условные обозначения на электрическом чертеже

70 Хорошее изображение библиотеки электрических схем реле Ge Rr9

Испытания вторичного впрыска для проверки правильности работы цепи обнаружения и защиты высокого низкого напряжения

с использованием рис.
