Схема подключения однофазного электросчетчика — RozetkaOnline.COM

Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного (механического) он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т.п.

Практически любой однофазный счетчик имеет четыре клеммы для подключения проводов. В зависимости от марки и функционала конкретного электрического счетчика, клеммы могут быть промаркированные по-разному, но при этом порядок подключения проводов к ним один. Поэтому для удобства и универсальности мы на схеме пронумеруем их по порядку, слева на право от 1 до 4.

Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух (фаза и ноль) или трех (фаза, ноль, заземление) проводов.

Для подключения электросчетчика и его правильной работы нам понадобится два провода — это фаза и рабочий ноль.

Определить какой из ваших проводников фазный, а какой нулевой поможет статья «Как определить фазу, ноль и заземление самому, подручными средствами?»

Универсальная схема подключения проводов к однофазному электросчетчику

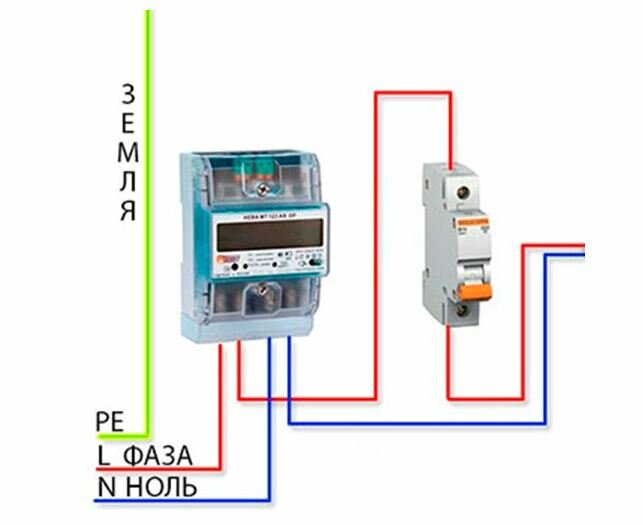

Схема выглядит следующим образом:

На схеме вы можете видеть расположенный по центру однофазный электросчетчик, слева к нему подходит вводной силовой кабель (фаза и ноль), справа расположены провода, выходящие на нагрузку, грубо говоря по ним уже протекает учтенная счетчиком электроэнергия, которая через защитную автоматику поступает к вашим розеткам, светильникам и т.д.

Порядок подключения проводов к клеммам однофазного счетчика следующий:

Клемма «1» — Фазный провод вводного кабеля (обычно белый, коричневый или черный провод)

Клемма «2» — Фазный провод, выходящий на нагрузку квартиры или дома (

обычно белый, коричневый или черный провод)

Клемма «3» — Нулевой провод вводного кабеля (обычно голубой или сине-голубой провод)

Клемма «4» — Нулевой провод, выходящий на нагрузку квартиры или дома (обычно голубой или сине-голубой провод)

Подключения выполненного по этой схеме, уже достаточно для правильной работы однофазного счетчика в домашней электросети. Подключение защитного заземления к электросчетчику не требуется. Дополнительные клеммы, которые могут быть на вашей модели однофазного электросчетчика – вспомогательные и служат для доступа к сервисным функциям, обслуживания, автоматизации учета энергии и т.д.

СХЕМА ПОДКЛЮЧЕНИЯ ОДНОФАЗНОГО СЧЕТЧИКА В ЭЛЕКТРОЩИТЕ

В домашней электросети однофазный счетчик электрической энергии всегда устанавливается и взаимодействует с защитной автоматикой. Всё это хозяйство обычно располагается в специальном ящике – щите учета и распределения (ЩУР) электроэнергии.

И конечно же существуют правила, по которым выполняется подключение однофазного электросчетчика. Если следовать им, самая простая схема подключения однофазно счетчика должна выглядеть следующим образом:

Как видите, перед электросчетчиком, необходимо установить однополюсный автоматический выключатель, так называемый «вводной автомат», в который заходит фазный провод вводного кабеля и уже из него фаза поступает в клемму «1» электросчетчика, рабочий ноль заходит сразу в клемму «3», а защитное заземление (защитный ноль) подключается напрямую к нулевой шине.

В качестве нагрузки в нашем примере, выступают — защитный автоматический выключатель, к которому можно подключить группу освещения и автоматический выключатель дифференциального тока (дифференциальный автомат, дифавтомат), на группу розеток. Компоновка вашего щита может быть иной, но принцип подключения автоматики после однофазного электросчетчика будет схожим.

Это наиболее простая из рекомендованных в ПУЭ (правила устройства электроустановок) и часто применяемая, схема подключения однофазного электросчетчика.

Так же, я бы рекомендовал рассмотреть более доработанный, усовершенствованный вариант схемы подключения однофазного электросчетчика, в котором используется двухполюсный вводной автомат.

Как видите, в этой схеме через двухполюсный автоматический выключатель, проходит не только фазный, как в первом случае, но и нулевой проводник вводного питающего кабеля. Теперь, в случае возникновения аварийной ситуации и срабатывания вводного автомата, разорвется и нулевой провод, на котором, в некоторых случаях, может быть опасный потенциал и это не единственное преимущество данной схемы подключения.

Помните, важно использовать именно двухполюсный автомат, а не два, не объединенных однополюсных!

Если же у вас остались вопросы по схеме подключения однофазного электросчетчика, дополнения или замечания к написанному, обязательно пишите в комментариях к статье, постараюсь оперативно всем ответить!

Как подключить однофазный счетчик электроэнергии

В каждом доме должен быть установлен прибор для контроля использования электроэнергии. Бытовые однофазные счетчики необходимы для контроля потребления электричества по тарифу, который установлен в доме.

Этот прибор является лучшим вариантом для установки в городской квартире, доме, гараже. Мощность подключения к такому оборудованию ограничена тринадцатью киловаттами. Для того, чтобы прибор показывал верные данные, необходимо установить его правильно.

Кроме того, приборы для учета энергии имеют свойство устаревать или ломаться. В таком случае необходима срочная установка нового оборудования.

Внимание! Снимать пломбы и самостоятельно открывать место подключения электрических кабелей или проводов на электросчетчике не разрешается.

Конечно, всегда можно обратиться к специалистам. Но если такой возможности нет, реально установить однофазный счетчик своими руками.

Для этого необходимо воспользоваться типовой схемой для подключения устройства и внимательно изучить паспорт оборудования.

Важно! Если прежний счетчик находится в подъезде — новый устанавливайте там же. Не меняйте местоположение оборудование самостоятельно. Такое расположение устройства обусловлено планировкой здания.

Как выбрать однофазный счетчик электроэнергии?

Таким вопросом задается большинство покупателей. В первую очередь необходимо узнать, подходит ли вам однофазный счетчик.

Он работает при напряжении 220В. Узнать такие данные можно в технических условиях электроснабжения. Еще информация есть на табло старого устройства.

При покупке прибора для учета энергии нужно обязательно узнать максимальную мощность потребления энергии.

Благодаря этой информации подбирается не только само устройство, но и сечение подводящих проводов, автоматов защиты. Чаще всего величина равна 3 кВт. Счетчики бывают:

индукционные;
электронные.

Номинальный и максимальный ток всегда указан на передней панели всех электросчетчиков. Выбрать устройство будет несложно даже неопытному потребителю!

Начало установочных работ

Еще до того, как вы приобрели прибор, необходимо узнать о том, как обстоят дела с электроснабжением. Электросчетчик выбирается по параметрам сети.

Более того, прибор должен пройти государственную проверку и опломбировку. Если все условия соблюдены, оборудование можно покупать. Электросчетчики могут подключаться разными способами:

с помощью прямого подключения. Счетчик включается в силовую цепь. Так, подключается большинство однофазных приборов для контроля электричества в квартирах;
с помощью трансформатора. Подобный вид подключения используется на промышленных предприятиях.

Для установки оборудования своими руками необходимо приготовить следующие инструменты:

перфоратор;
кусачки;
плоскогубцы;
нож;
линейка;
строительный уровень;
индикаторная отвертка.

Если все инструменты имеются, можно приступать к работе. Не забывайте, что перед установкой оборудования, нужно обесточить квартиру. Проверить отсутствие напряжения можно с помощью отвертки с индикатором.

Важно! Не забудьте о соблюдении правил безопасности при работе с электричеством. Не работайте сломанными инструментами и не допускайте попадания воды внутрь устройства.

Установка бокса и модульного оборудования

Нужно установить такой бокс, в котором будет находиться все оборудование в дальнейшем. Боксы изготовлены из негорючей пластмассы и могут быть как встраиваемыми, так и навесными.

В зависимости от материала стен выбирают крепления. После установки бокса переходят к модульному оборудованию.

Перед прибором для учета электроэнергии должно находиться защитное отключающее оборудование. Чаще всего это автоматический двухполюсный выключатель. Он нужен для того чтобы:

обеспечить защиту прибора для учета показаний от коротких замыканий или от возгорания, а также для дальнейших работ, связанных с обслуживанием оборудования;
ограничить предельно допустимую мощность.

Схема подключения однофазного счетчика электроэнергии

Однофазный счетчик делан таким образом, что все потребители электроэнергии в доме питаются от одного провода (фазы). Все однофазные устройства подключаются при помощи определенной схемы.

Главная особенность такого устройства заключается в наличие четырех клемм на корпусе для подключения электрического кабеля. Именно через них происходит подача электричества.

Установите крепежные элементы, для монтажа счетчика. После этого определите рабочую и нулевую фазы общей домовой сети. Сделать это нужно отверткой с индикатором.

Коснитесь оголенного конца провода специальной отверткой. Если индикатор загорелся, значит, рабочая фаза найдена. Вторая фаза будет являться нулевой.

Определить фазу в щитке очень легко. Чаще всего она окрашена красным цветом. Но для большей уверенности проверьте фазу и там. Далее, перейдем к процессу установки.

Теперь можно отключать электроэнергию и переходить к установке нового прибора. Закрепите счетчик на нужном месте.

Важно! Лучшая высота для установки прибора 1,6 м от поверхности. На такой высоте удобно снимать показания и вести проверочные работы.

Внизу счетчика расположены 4 клеммы. Слева — рабочие, справа — нулевые. Фазный провод является входом. Именно его подключают на первую клемму.

На вторую клемму подключают провод, который идет в квартиру на нагрузку. Он является выходом. Нулевой провод также является входом, его подключают на третью клемму. На четвертую — подключают нулевой провод, который идет на нагрузку (выход). Для верного подключения прибора обратите внимание на рисунок ниже.

Чтобы совершить установку электрического оборудования, посмотрите видео о том, как правильно подключить однофазный счетчик своими руками.

Закрепите концы проводов в клеммах при помощи винтов. На этом, процесс установки счетчика завершен. Остается проверить, все ли в порядке. В случае, если прибор не работает, проверьте схему соединения еще раз.

Важный момент! После того, как работы будут завершены, обратитесь к организации, которая занимается предоставлением электроэнергии.

Опломбирование счетчика

Считается заключительным и обязательным этапом в работе. Без нее счетчик не может считаться законным. Если счетчик находится в подъезде, пломбируется только клеммная крышка. В случае если прибор находится на улице, пломбируют всю крышку.

Владелец счетчика может считывать показания. Еще у него должен быть доступ к защитному и модульному оборудованию. Самостоятельный доступ к клеммам запрещен. В таком случае на владельца может быть наложен штраф. Также, возможно, отключение электричества в квартире.

Важно! Если Вы обнаружили неисправность, повреждения коллективного (общедомового), индивидуального, общего (квартирного), комнатного прибора учета, нарушения целостности пломб немедленно сообщите об этом в аварийно-диспетчерскую службу.

Современные счетчики оборудованы электронной пломбой. В таком случае все попытки вскрытия будут зафиксированы.

Самостоятельное подключение однофазного счётчика электроэнергии

Каждый из нас пользуется электричеством. Мы используем электроэнергию везде, где только можно. Телевизоры, электрические плиты, телефоны, чайники и многое другое. Электроэнергия уже стала частью нашей жизни.

У каждого человека в доме есть приборы, подключённые к электросети. Вся электроэнергия, поступающая в квартиры, предоставляется компаниями-поставщиками. Следовательно, за её использование следует платить. Но как можно учесть количество потребляемой электроэнергии?

Для этих целей существует особый прибор, который есть в каждой квартире. Он ведёт учёт всего потребляемого электричества, питающего все электроприборы в доме. Его показания и учитываются при выставлении счёта за потребление электроэнергии. Его наличие обязательно в каждом доме и без него просто невозможно подключиться к электросети. Его обязательно нужно подключать для учёта.

Речь идёт об электросчётчике. Читатель уже, наверное, догадался по прошлому абзацу, о каком именно приборе там говорится. Каждый знает, как выглядит электросчётчик, но далеко не каждый имеет представление о том, как подключать однофазный счётчик.

В данной статье будет рассказано о том, как осуществить подключение однофазного счётчика и о том, на что следует обратить внимание при осуществлении его установки. Эта информация точно будет интересна тем читателям, которые занимаются строительством дома или же заняты ремонтом.

Можно ли самому подключить электросчётчик?

Таким вопросом нередко задаются многие пользователи, учитывая тот факт, что не всегда электроснабжающая организация может позволить своим потребителям самостоятельно устанавливать счётчик, опасаясь манипуляций со стороны последних для уменьшения платы за электричество.

В принципе, потребитель может установить электросчётчик, но компания-поставщик электричества всё равно обязательно должна проконтролировать состояние установленного счётчика и затем его опломбировать. Так что у пользователя есть возможность установить электросчётчик самому.

Виды однофазных счётчиков

Прежде чем установить электросчётчик у себя в квартире, пользователь должен сначала определиться с тем, какой счётчик ему больше подходит. Также стоит обратить на тип подключения прибора и на разрешение его эксплуатации. Конечно, всегда можно обратиться именно в электроснабжающую компанию и приобрести электросчётчик у них, ведь это они будут отвечать за проверку прибора и его обслуживание. Но лучше ознакомиться с тем, какие виды счётчиков вообще существуют.

Как могут подключаться электросчётчики?

Итак, электросчётчики могут различаться по типу своего подключения. При выборе счётчика можно обратить на это внимание, так что тут следует остановиться на них поподробнее.

Какие виды подключения электросчётчиков существуют:

Прямое подключение. В таком случае электросчётчик включается непосредственно в силовую цепь. Тут стоит отметить, что подавляющее большинство однофазных счётчиков подключается именно таким образом;
Трансформаторное подключение. Название этого вида подключения говорит само за себя. В этом случае электросчётчик подключается к сети через специальные трансформаторы. Электросчётчики с таким типом подключения используются больше в промышленных целях, так как рассчитаны на электросети с очень большой нагрузкой.

Виды конструкции счётчиков электроэнергии

Теперь стоит сказать пару слов о том, какие бывают однофазные электросчётчики, если брать во внимание их конструкционные особенности:

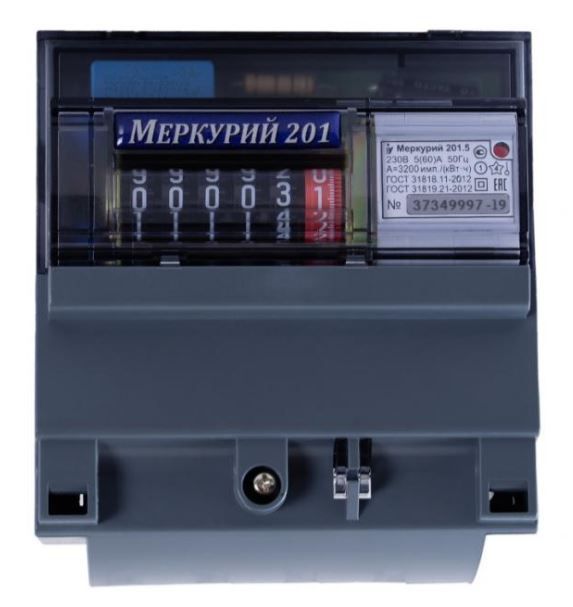

Электромеханические счётчики, называющиеся также индукционными. Это электросчётчики старого образца. Их ставили ещё в домах наших родителей, бабушек и дедушек. Они имеет весьма низкий класс точности, да и к тому же постепенно уступают место более современным и мощным моделям;
Электронные счётчики. Это уже современные модели, которые имеют высокий класс точности. Приходят на смену устаревшим индукционным счётчикам. Тут, кстати, следует отметить существование электронных счётчиков, но с электромеханическим отсчётным устройством.

Инструменты и комплектующие для установки электросчётчика

Перед тем как начать установку электросчётчика, нужно удостовериться в том, что для осуществления процедуры имеются все необходимые составляющие.

Для установки прибора потребуется приобрести следующие комплектующие:

Сам счётчик электроэнергии. Стоит сразу же проверить наличие специального штампа ОТК, а также пломбы на его корпусе;
В том случае, если устанавливать электросчётчик планируется в имеющийся бокс или электрощит, следует обязательно проверить, есть ли там требуемое крепление. Обычно счётчики электроэнергии крепятся на трёх болтах. В том случае, если в боксе нет DIN-рейки, а на счётчике она имеется, то её можно просто приобрести в магазине;
Если старого бокса нет, то придётся приобрести новый;
Для общей безопасности рекомендуется установить вместе с электросчётчиком автоматические выключатели. Можно также пойти ещё дальше и установить устройства защитного отключения;
В монтаже счётчика потребуется использование монтажного провода;
Для того чтобы закрепить бокс или электрощит с установленным туда счётчиком на строительное сооружение, потребуется приобрести набор крепёжных элементов. Речь идёт о дюбелях, саморезах и пластиковых стяжках;

Для того чтобы установить электросчётчика, потребуется позаботиться о наличии под рукой следующих инструментов:

Для крепления электрощита на стену строительного сооружения понадобится перфоратор;
кусачки;
Плоскогубцы;
Съёмник изоляции;
Строительный нож;
Линейка;
Набор отвёрток;
Рулетка;
Строительный уровень;
Индикаторная отвёртка — понадобится для проверки наличия напряжения;
Может понадобиться и паяльник.

Установка электросчётчика

Для установки электросчётчика потребуется выполнить следующие шаги:

Для начала стоит монтировать защитное оборудование, которое позволит впоследствии избежать различных аварийных ситуаций;
Далее следует позаботиться о монтаже автоматических выключателей с двумя полюсами;
После первых двух шагов устанавливается электросчётчик;
Затем следует установка однополюсных автоматов.

Как подключить счётчик?

После установки однофазный электросчётчик необходимо подключить. Для этого потребуется позаботиться о выполнении следующих пунктов:

На время осуществления всего процесса по подключению электросчётчика потребуется отключить автомат или пробки. В некоторых ситуациях придётся обесточить всю линию;
Ничего трудного в подключении счётчика электроэнергии нет, так как на обратной стороне любого такого устройства имеется схема, согласно которой можно осуществить подключение прибора;
Наконец, потребуется осуществить подключение проводов к контактам, находящимся на клеммной планке. Если счётчик однофазный, то у него имеется четыре клеммы, которые следует подключать в следующем порядке:
1. Ввод фазы к квартире от электросети;
2. Выход фазы внутрь квартиры;
3. Ввод нуля к квартире от электросети;
4. Вывод нулевого изолятора внутрь квартиры.

Схема подключения электросчетчика

В вашем доме или квартире обязательно должен быть установлен прибор учета электрической энергии. Он считает киловатты, которые израсходовало электрооборудование, а вы за них должны заплатить денежку причем с каждым годом все больше и больше, так как тарифы постоянно дорожают.

По ряду разных причин со временем приходится менять электросчетчики. Это может быть связано с выходом его из строя, реконструкцией распределительного щита, заменой старого прибора учета на новый, заменой на многотарифный счетчик и т.д. Если решили все сделать своими руками, то значит вам может пригодится схема подключения электросчетчика.

Схема подключения однофазного электросчетчика

Здесь привожу типовую схему, которая применима ко всем однофазным приборам учета электрической энергии. Однако все равно перед подключением внимательно изучите паспорт на счетчик, чтобы ничего не упустить.

Учтите, что для подключения к электросчетчику каждый проводник необходимо зачищать на 2-2,5 см и зажимать двумя болтами, которые через несколько минут следует еще раз подтянуть. Данные соединения должны быть выполнены качественно и на совесть, так как доступ к болтам впоследствии будет закрыт крышкой и опломбирован. Делайте так, что бы сюда отверткой больше не лазить в течении нескольких лет.

Также обратите внимание на то, что перенос электросчетчика из квартиры в подъезд и наоборот запрещен. Должно быть так, как предусмотрено проектом здания. Если прибор учета электрической энергии стоит в этажном щитке, то там ему и стоять. Если этот счетчик находится в квартире в коридоре, то тут он и будет висеть.

Еще запросите в местном отделении сетевой компании или ознакомьтесь тут с условиями энергосбыта, которые необходимы для пломбировки и принятия на учет электрического счетчика, чтобы выполнить все работы правильно и с первого раза.

Ниже привожу последовательность подключения проводов к электросчетчику. Под одним контактом я обозначаю вертикальную клеммную колодку с двумя болтами. Нумерацию контактов считаю слева на право. На самих счетчиках встречал разное обозначение контактов.

Приходящий фазный проводник подключаем на первый контакт.
Отходящий фазный проводник подключаем на второй контакт.
Приходящий нулевой проводник подключаем на третий контакт.
Отходящий нулевой проводник подключаем на четвертый контакт.

На картинке ниже приходящий провод нарисован слева, а отходящий провод на нагрузку справа.

Вот более подробная схема простого распределительного щитка…

Если вы собираетесь собрать распределительный щит, например, в пластиковом шкафу типа ЩРН-П от фирмы IEK , то вы можете воспользоваться следующей фото инструкцией, где подробно описана схема подключения электросчетчика. Собрать новый щиток можно и даже будет удобнее на столе и только потом готовый щит уже вешать на стену.

Вот все необходимое для сборки: шкаф ЩРН-П, электросчетчик Нева 103, автоматические выключатели фирмы ABB.

Без упаковки…

В шкафу все будет размещаться следующем образом: вводной 2-х полюсный автомат, прибор учета электроэнергии, отходящие (групповые) автоматы.

Устанавливаем все элементы на DIN-рейку. У счетчика тоже есть защелка как и у автоматов, с помощью которой он держится на DIN-рейке.

Открываем крышку у электросчетчика для доступа к контактам, к которым будут подключаться провода. Часто на ней с внутренней стороны бывает нарисована вам в помощь схема подключения электросчетчика.

Теперь необходимо взять кабель сечением минимум 6 мм² для изготовления из него перемычек. Можно купить 1 метр кабеля ВВГнг 3х6, разделать его и из жил сделать перемычки. Так как жилы будут разных цветов, то стоит соблюдать цветовую маркировку проводов. Это позволит вам впоследствии не запутаться.

1. Первую перемычку мы с левого полюса с нижнего контакта 2-х полюсного автомата заводим на контакт электросчетчика «1». Это будет приходящая из сети «фаза» на прибор учета. Когда вставите перемычку в счетчик, то сперва затягивайте верхний контакт. Затем проверьте зафиксировался ли провод. Бывает так, что он может не попасть в дальнюю клеммную колодку или просто завели его на не достаточную длину.

2. Второй перемычкой «фаза» с контакта «2» с электросчетчика должна уходить на групповые автоматы на верхние контакты.

Согласно ПУЭ приходящий провод должен подключаться на неподвижный контакт автоматического выключателя, т.е. на верхний. Если делать так всегда, то впоследствии будет удобно и сразу понятно как в щитке все организованно. Некоторые производители, например, Schneider Electriс в документации указывают, что на их автоматические выключатели провод можно заводить как сверху, так и снизу. Встречал в крупных щитках, где много рядов, что часть нагрузки подключена на нижние контакты, а часть на верхние. Это может запутать электрика, который видит данный щит в первые и ему потребуется больше времени, чтобы понять как в нем все организованно. Лично я придерживаюсь всегда такого мнения, что на автомат приходим сверху, а уходим снизу.

Групповые автоматы можно объединить перемычкой такого же сечения, а лучше сделать это специальной гребенкой особенно если автоматических выключателей много.

Устанавливаем в шкаф нулевую шину и шину заземления.

3. С правого полюса с нижнего контакта 2-х полюсного автомата подключаем «нулевую» перемычку на контакт «3» электросчетчика.

Вид с обратной стороны…

С обратной стороны все должно выглядеть примерно так, как на фото ниже…

4. С контакта «4» электросчетчика «нулевую» перемычку подключаем к общей шине N.

Теперь берем крышку, которой закрывается доступ к болтам прибора учета электроэнергии и вырезаем по специальным меткам в ней отверстия для пропуска перемычек.

Должно получиться так…

Ставим крышку на место. Она крепится центральным болтиком. Не забудьте перед ее установкой протянуть еще раз все болты.

Вид сзади…

Теперь прикладываем крышку корпуса шкафа. Мы видим, что наша начинка не помещается в существующее свободное место. Для этого необходимо вырезать ножом лишние заглушки.

Ставим на место верхнюю крышку шкафа…

И закрываем дверцу…

Вот и все. Щиток с электросчетчиком готов к установке на стену.

Тут думаю все понятно.

Ниже выкладываю фото одного из этажных распределительных щитков типичной пятиэтажки. Может кому и пригодится. Тут давным давно меняли электросчетчик, который находится внизу справа. Из схемы электропитания были исключены рубильник, который стоял до прибора учета электроэнергии и старые черные автоматические выключатели. Отходящий провод (нарисованная черная толстая линия) завели сразу в квартиру и там поставили небольшой бокс с набором необходимых автоматических выключателей. Сегодня такая схема не прокатит, так как перед электросчетчиком должен еще стоять двухполюсный автоматический выключатель с возможностью для пломбировки. Где и что находится в данном этажном щитке я подписал на фото.

Схема подключения трехфазного электросчетчика

Схема подключения трехфазного электросчетчика аналогична схеме подключению однофазного прибора учета. Тут только на две фазы (на два провода) больше и всего то.

Примерно это выглядит так…

Вот более подробная схема…

Если вы разобрались с однофазной схемой, то и ту разберетесь, так как порядок действий один и тот же.

Остались вопросы, пишите их в комментариях.

Не забываем улыбаться:

«Начну жизнь с нуля» — сказал электрик, втыкая отвертку в электрощиток.

Как правильно подключить однофазный электросчётчик

Электрический счётчик – устройство для учёта количества потреблённой электроэнергии. Электрические счётчики применяются как на производстве, так и в быту.

Виды и типы электросчётчиков

По типу нагрузки счётчики бывают однофазными и трёхфазными. В бытовой электрической сети в большинстве случаев используют однофазные счётчики, т.к. все бытовые потребители работают от однофазной сети 220В.

По конструктивному исполнению счётчики бывают электромеханическими (индукционными) и электронными. В последнее время на производстве и в быту выполняется замена счётчиков старого образца на новые электронные счётчики. При вводе в эксплуатацию новых электрических сетей сегодня уже используются только современные счётчики электронного типа.

Это связано с тем, что они надёжней в работе, а подсчёт электроэнергии более точный. Кроме того, функционал некоторых новых электронных счётчиков позволяет дистанционно узнавать и передавать информацию о потреблённых киловатт-часах.

Инструменты для подключения

Иногда случаются ситуации, когда счётчик выходит из строя и его необходимо заменить. Также достаточно часто по желанию выполняется замена старого счётчика на новый, более современный. Если электрическая сеть только вводится в эксплуатацию, то первая установка счётчика выполняется по всем современным нормам и правилам.

Независимо от того, по какой причине будет устанавливаться новый счётчик, для его монтажа необходимо использовать некоторые инструменты, электроизмерительные приборы и расходные материалы:

плоскогубцы, бокорезы;
нож монтажный;
съёмник изоляции;
отвёртки;
отвёртка-индикатор;
дрель, перфоратор;
молоток;
стрелочный тестер или цифровой мультиметр;
медный монолитный провод;
дюбеля, шурупы.

Общая схема подключения однофазного счётчика

Для того, чтобы правильно подключить счётчик, необходимо знать схему его подключения. Следует отметить, что процесс подключения всех однофазных счётчиков абсолютно одинаков.

Во-первых, счётчик подключается напрямую в силовую цепь, т.е. последовательно с подводимым питающим напряжением и электрической нагрузкой. Если рассматривать электрическую схему полностью, то она выглядит следующим образом: входное (питание) напряжение 220В – однофазный счётчик – выходное напряжение 220В – защитный автомат – переходная (соединительная) коробка – электрические потребители.
Во-вторых, у каждого однофазного счётчика имеются четыре специальных силовых клеммы для подключения проводов. Если считать эти клеммы слева направо, то первая клемма – это приходящая фаза, вторая клемма – выходящая фаза. Третья клемма – приходящий ноль, ну а четвёртая – выходящий ноль. Т.е. у однофазного счётчика две входных и две выходных клеммы.

Для того чтобы при подключении не перепутать назначение каждой клеммы, обычно указывается схема подключения либо на самом счётчике, либо в его паспорте.

Монтаж и подключение счётчика

Для каждой отдельно взятой квартиры счётчик обычно устанавливается в общем щитке на этаже многоквартирного дома или в самой квартире. Иногда счётчики устанавливаются на улице. Обычно такое бывает, если это частный дом.

Вариант установки счётчика зависит от нескольких технических моментов. Если выполняется замена старого (или негодного) счётчика, то демонтаж и монтаж происходит следующим образом.

Для демонтажа заменяемого счётчика сначала отключается входное напряжение на счётчик и выполняется его распломбирование. Затем снимается клеммная крышка на счётчике. Тестером, мультиметром или отвёрткой-индикатором проверяется отсутствие напряжения на счётчике, после чего все четыре провода поочерёдно отключаются при помощи отвёртки. Когда счётчик будет освобождён от всех проводов, выполняется его демонтаж с установочного места.

Монтаж и подключение нового счётчика выполняется в обратном порядке. Сначала новый счётчик монтируется на место старого, затем на силовые клеммы счётчика подключаются четыре провода. Закрывается клеммная крышка и счётчик пломбируется. После этого подаётся напряжение, включается электрическая нагрузка в виде бытовых потребителей и визуально определяется работа счётчика.

Если счётчик необходимо подключить на новом месте (например, где-то в квартире), то процесс монтажа будет немного сложнее.

Для начала необходимо определиться с местом установки счётчика. Обычно счётчик устанавливают недалеко от входа в квартиру. Когда место выбрано, необходимо подобрать щиток для счётчика. Щиток выбирается таким, чтобы внутри него кроме самого счётчика можно было дополнительно установить автоматические выключатели и устройства защитного отключения.

Итак, в размеченном на стене месте дрелью или перфоратором сверлятся отверстия под установку щитка. В отверстия молотком забиваются дюбеля. Затем шурупами щиток прикручивается к стене.
Следующий этап — это установка в щиток самого счётчика. В настоящее время для крепления счётчиков, автоматов, УЗО и т.д. используются специальные металлические DIN-рейки, на которые всё это должно закрепляться. Очень часто в электрических щитках DIN-рейка уже присутствует. После установки счётчика устанавливается модульное оборудование (автоматы, УЗО) в необходимом количестве.
Следующий шаг – это проводной монтаж, т.е. к счётчику необходимо подключить все провода. Сначала подключаются два провода на вторую и четвёртую клеммы, т.е. к выходу счётчика. Для того чтобы подключить провода, жилы проводов зачищаются ножом (а лучше специальным съёмником изоляции). Затем провода, выходящие из счётчика, подключаются на общий автоматический выключатель, подающий напряжение на электрические потребители.
После этого подключаются провода на первую и третью клемму, т.е. на вход счётчика. Для этого с них тоже снимается часть изоляции. После того, как провода подключены, закрывается клеммная крышка и счётчик пломбируется.

Обычно установка, подключение и пломбировка счётчика выполняется энергоснабжающей организацией. Если же выполнять монтаж и подключение самостоятельно, то чтобы избежать недоразумений и штрафов, необходимо сначала обратиться к представителям этой организации, которые сами утвердят правильный порядок работ.

методы подсоединения счетчика, выбор электроматериалов

Чтобы измерить расход электроэнергии или расход тока, используют соответствующие приборы. Для современных квартир такой прибор, как электросчетчик можно выбрать самостоятельно и установить под своим контролем. Довольно нередко жильцы не хотят задумываться как правильно установить такой прибор, а доверяют это дело специалисту. Хотя данный подход и можно назвать мудрым, но все же это далеко не самый практичный метод. К тому же, в подключении счетчика подсчета электроэнергии нет ничего узконаправленного. Электротехник может взять лишнюю плату за легкий труд, который можно было бы осуществить жильцу самостоятельно.

В современных приборах подсчета электрического тока предусмотрена инструкция на столько разъясняющая процесс подключения, что объяснить можно даже школьнику. Схема подключения электросчетчика вовсе не сложна и под силу даже лицам, далеким от школьного курса физики.

Электросчетчики используются повсеместно: и в жилых квартирах, и на предприятиях. Потому такой прибор универсален везде, где есть заключение договора с коммунальными предприятиями на поставку электротока. Разбираться в устройстве и в замене электрического счетчика желательно всем, кто пользуется электричеством.

Кроме всего очевидного, сейчас на рынке электротоваров существует на столько колоссальный выбор приборов подсчета электроэнергии, что встает дополнительная задача в ознакомлении характеристик разных устройств, а также их сравнений для правильного выбора. Выбрав правильный прибор, можно обезопасить себя от лишних переплат и сбоя в подаче электроэнергии в квартире.

Виды счетчиков электроэнергии прямого включения

Самым надежным и предпочитаемым вариантом, является установка того оборудования, которое принадлежит той же компании, что и поставляет электричество. Это, безусловно, довольно выгодная позиция. Однако все-таки можно подобрать и такой прибор, который поможет сэкономить. Да и не так уж редко компании, поставляющие электричество, ограничиваются производством одной модели счетчика.

Существует далеко не единичный метод подключения счетчика к электросети. Основными из них представлены:

Подсоединение напрямую. Это довольно распространенный тип подключения к электросети, что подразумевает под собой подсоединение считывающего прибора к силовой сети без переходников. Для однофазных счетчиков такое подключение можно назвать наиболее комфортным вариантом.
Присоединение через трансформатор. Тип подключения счетчика подсчета электроэнергии с помощью дополнительных примочек в виде трансформаторов. Данный тип прибора используют на больших предприятиях, где задействовано достаточно много мощных электроприборов.

Что же касаемо самой конструкции счетчика, то ее также можно выбрать по характеристикам. Конструкция таких счетчиков может принимать самую разную форму, что иногда можно перепутать однофазный прибор с трехфазным. По конструкционному различию выделяют:

Индукционный прибор. Это электромеханические счетчики. В их сооружение входит один вращающийся диск, скорость которого зависит от нагрузки потребления электрического тока. Сам диск осуществляет свое вращение с помощью магнитного поля катушки с напряжением, что сконструировано под особенности нагрузки. В зависимости от того, как много сделал оборотов сам диск, будет зависеть и количество потребляемой энергии. Но, к сожалению, подобные счетчики начинают изрядно устаревать, так как по своей точности значительно уступают более современным конструкциям.

Электронные приборы подсчёта электротока. Эти счетчики являются более точными, чем индукционные. К тому же, размер счетчика позволяет использовать его повсеместно. Электросчетчики работают более стабильно, чем их предшественники. Ток измеряется с помощью электронной схемы, что производит импульсы, которые прямо пропорциональны нагрузке. Это значит, что чем больше нагрузка тока, тем выше будет происходить частота импульсов, количество которых свидетельствует об объеме затраченного тока.

При выборе счетчика стоит взять на вооружение правило проверки паспорта оборудования перед началом рассмотрения товара.

Выбор правильного устройства подсчета электроэнергии

В зависимости от активности расхода электроэнергии, будет зависеть выбор электросчетчика. В любом случае, перед процессом решения того, какой прибор подсчета электроэнергии выбрать, стоит ознакомиться со всеми функциональными преимуществами разных видов счетчиков. Очевидно, что однофазные счетчики предназначены для подсчета электрического тока только в однофазных сетях, так как просто не способны подчитывать электроэнергию в жилищах с трехфазными сетями. Конечно, можно взять и трехфазный электросчетчик для однофазной сети дома, но это нецелесообразно и экономически не выгодно.

Следующее, на что стоит обратить внимание, так это на частоту и напряжённость тока номинального объема. В большинстве жилищ стандартом сети подачи электротока является мощность в 220 Вольт. У счетчиков для трехфазных сетей эта цифра достигает до 380 Вольт. Исходя из таких данных о сетях следует то, что частота будет соответствовать 50 Герц. Также можно выбрать счетчики, которые будут учитывать разные исходные данные электросчетчиков, но у них будет совсем другое предназначение.

Сама схема счетчика должна работать с нагрузкой, которая превышает в несколько раз (на 200%) сам номинальный электроток. Потому номинальная подача тока в качественном приборе должна быть гораздо больше, чем 5 Ампер. Такая ситуация обусловлена тем, что в современных квартирах используется большое количество электроприборов, которые требуют гораздо большего значения номинального порога.

Погрешность является нормальным явлением в любом приборе подсчета, поскольку невозможно идеально измерить израсходованный ток. Обычно, в подсчетах электрического тока, современные приборы должны иметь конкретный класс точности, который по современным данным равен 2.

На счетчике также должны учитываться те тарифы, по которым был произведен договор с электростанцией по подаче электротока в жилище. Этот тариф должен фиксироваться на самом приборе подсчета электроэнергии и проверяться работниками коммунальных услуг.

В современных домах давно установлена удаленная фиксация расхода энергии. Это значит, что прибор подсчета электроэнергии способен передавать показания в систему коммерческого учета удаленно. Но если жилище имеет устарелую или специфическую структуру, то стоит обратить внимание на счетчики с автоматическим встроенным тарифом.

Если счетчик устанавливался на улице, то стоит обратить внимания на характеристики температурной стойкости внешней конструкции электроприбора. Довольно нередко жильцы хотят устанавливать подобный прибор на улице исходя из соображений экономической безопасности. Размеры электрического счетчика особой роли не играют, но их важно учитывать тогда, когда требуется установить счетчик в отдельный бокс.

Счетчик подсчёта электроэнергии должен иметь долговременную перспективу, так как в нормальных условиях его проверка должна осуществляться один раз в 15 лет, а это предусматривает его бесперебойную работу за это время.

Схема прямого подключения

Любые считывающие материалы и приборы подсчета электрической энергии подразумевают под собой два провода фаз входа и выхода и два провода нулевых проводников. Чтобы отключить прибор подсчета электрической энергии, нужно воспользоваться специальными клеммами. Найти подобные приборы можно на клеммной колодке, которая должна крепко закрываться крышкой. Сама крышка должна быть плотно укомплектована службой коммунального энергонадзора. Каждый клемм имеет свои характерные особенности и предназначения:

Первый клемм нужен для прямого подключения фазы проводника электросети.
Второй клемм нужен для того, чтобы подключить тот проводник, который должен отвечать за проведение к жилищу электрического тока.
Третий клемм нужен для самого непосредственного нулевого провода электросети.
Четвертый клемм нужен для того нулевого провода, что предназначен для ведения электрической энергии в квартиру.

Сами проводки фаз во всех приборах подсчета электрической энергии наименовываются общепринятыми латинскими буквами, для удобства понимания:

L – Это проводник фаз электрического тока, который может иметь красный или насыщенно-оранжевый цвет.
N – Это проводник нулевых рабочих фаз электротока, который зачастую имеет вид синего цвета.
PE – проводник защитного характера, что служит для того, чтобы доходить до каждой розетки и заземляющим контактам. Зачастую такие провода могут иметь цвет зеленого или желтого оттенка. Такие провода не должны подключаться к счетчику электрического тока.

Проводник PE не обязательно может устанавливаться во всех счетчиках — это далеко не самый необходимый элемент. Однако во всех электросчетчиках современного типа он должен быть установлен. Даже если такие приборы несколько дороже и требуют гораздо большого труда в подключении, все равно это дополнительная мера безопасности, которой не стоит пренебрегать.

Подводящие провода должны иметь функцию безопасности и подсоединяться трех фазам защитных автоматических систем. Включатели устанавливаются только после проведения процедуры установки счетчика защиты. Однофазные системы подключаются переходя через полюс автомата от его отходящей фазы, а также с помощью второго провода, который берется от шины занесения нейтрального типа.

При желании подключить группу однофазных счетчиков их нужно распределять равномерно, подсоединив выключатели автоматического прибора, которые исходят из разных фаз.

Подготовка к установке оборудования

Перед установкой любого оборудования в виде прибора подсчёта электротока нужно вооружиться определённым рядом инструментов, чтобы потом не обнаружить невозможность подключить или провести какой-то провод. Всего понадобиться для установки электросчетчика:

Наличие прибора, то есть электросчетчика. У купленного оборудования должен быть документ, который включает в себя штамп ОТК. У прибора должна наличествовать пломба на корпусе. Крышка клеммной конструкции должна укомплектовываться только после установки прибора. Сама модель производимого счетчика обязана соответствовать ее описанию в документе ТУ (технического условия).
Наличие подходящего крепление. Обычно счётчики устанавливаются там, где ране имелось для них предусмотренное место. Но бывает, что дом построен совершенно недавно и такого места еще не предусмотрено, потому об этом придется позаботиться самостоятельно. Сам конструкция электросчетчика закрепляется на винтах из трех штук. В приборе должна наличествовать DIN-рейка, которую можно найти в отделе электротоваров.
Коробка для счетчика. Сам бокс лучше приобретать вместе с счетчиком, исходя из размеров последнего, потому как разнообразие моделей электротоваров подразумевает производство индивидуальных боксов.
Модульное оборудование — комплект приборов: автовыключатели и приборы защитного отключения сети. Обычно такие детали продаются в комплекте с счетчиком электроэнергии, но лучше иметь в виду то, что они должны быть при установке и учитывать их отдельно. Чтобы подсчитать сколько таких выключателей может пригодиться, можно воспользоваться схемой проектирования самой системы снабжения электротоком жилища. Если пришлось приобрести такой прибор, то лучше покупать его лично, а не через интернет-магазин, и только в специализированных проверенных отделах. По схеме выключатели устанавливаются еще перед электросчетчиком, чтобы одновременно установить и предохраняющий счетчик автоматического отключения сети. Номинал прибора отключения может быть подобран под количество выделяемой мощности, а также его цифры должны указываться в ТУ.
Наличие шин заземления. Чтобы подключить провода N и PE, нужно воспользоваться предназначенными для этого шинами, которые устанавливались в местах крепежа. Приобретая такие рейки, стоит учитывать также и то, что такие шины устанавливаются только с пластмассовыми крепежами синего цвета.

Наличие моножильного провода из меди модели ПВ-1. Если в конкретном случае такие провода должны устанавливаться обязательно, то перед монтажом нужно предохранить их наконечниками.
Набор ряда крепежей. Они нужны для того, чтобы можно было осуществлять установку электросчетчика. Зачастую, в состав таких крепежей входят такие материалы, как: дюбеля, стяжки и саморезы.

Монтажный провод ПВ-1 не имеет окраски и для того, чтобы в дальнейшем использовании не запутаться, лучше его обмотать изолентой синего цвета.

Кроме необходимой комплектации для установки прибора подсчёта электроэнергии также понадобятся дополнительные приборы и материалы, которыми служат:

Строительный ножик или любое лезвие.
Кусачки или ножницы.
Автоматический прибор для зачистки провода — съемник. Этот инструмент гораздо упростить установку любых приборов, связанных с электропроводами.
Плоскогубцы разного диаметра и размера.
Перфоратор.
Измерительная лента.
Измерительные приборы в виде линейки.
Уровень.
Отвертки разного диаметра. Индикаторная отвертка.
Паяльник.

Монтаж электросчетчика

Установку электросчетчика можно разделить на несколько этапов работы:

Установка модульных приборов.
Подключение к сети питания.
Опломбирование счетчика.

Для начала устанавливается вводный автомат для удобства и безопасности проведения работы. Автомат предотвратит перепады подачи тока, короткое замыкание и перегрузку сети. После установки автомата можно приступить к обустройству приборов защитного отключения или автовыключателей с клеммами. Электросчетчик устанавливается на рейки и подвергается коммутации проводом ПВ-1.

После того, как будет осуществлена коммутация всех подключений в приборе электрощита, нужно отключить вводный автомат. После этого можно присыпать к процессу подключения к сети питания. Чтобы это сделать, нужно взять провода с клеммами разной нагрузки и подключить их к сети питания. Важно помнить, что фаза подкачается к проводу 1, а нулевая фаза к проводу с клеммами 3.

Чтобы установка счетчика могла считаться завершенной, его нужно запустить в работу. На это должна дать согласие организация поставки электроэнергии в дома. Для этого, организация должна провести опломбировку специалистами электроснабжения. В подъезде, обычно, пломбируют только клеммную крышку. Если же счетчик устанавливался на улице, то пломбируется вся коробка с оборудованием.

Подключение однофазного электросчетчика — схема подключения

Подключение однофазного электросчетчика — схемаЕсли вы еще не знаете, как подключить однофазный счетчик электроэнергии своими руками, то не переживайте, в принципе в такой процедуре нет ничего сложного. Но, при условии соблюдения правил безопасности.

Типов однофазных счетчиков сегодня существует много, но схема подключения у всех одна. Различие составляет только подключение информационных кабелей, рассматривать которые сегодня мы не будем.

Схема подключения однофазного счетчика

Итак. У нас имеются входные и выходные (нагрузочные) провода. Фаза и ноль, или земля. Если паспорт на счетчик у вас не утрачен, там обязательно имеется схема подключения с подробным описанием. Если ее по каким-либо причинам у вас нет, снимите защитную крышку, и там вы увидите, что куда необходимо подключать.

Схема подключения однофазного счетчика

Провода, слева-направо:

Первый – входной фаза
Второй – нагрузка фаза
Третий – вход нулевой
Четвертый – выход нулевой

После чего остается только установить на место крышку и вызвать представителя энергонадзора для опломбирования прибора.

В любом случае, вышеприведенная схема представлена в ознакомительных целях. Следует понимать, контакт с электричеством опасен, поэтому лучше обратиться к специалисту.

Рекомендуем статьи на похожие темы

Разновидности трехфазных счетчиков электроэнергии (прямого, косвенного полукосвенного включения), способы подключения, схемы (десятипроводная, в…

Процесс организации подвала. Вариант устройства бетонного пола, способы устройства стен подвала (кирпич, блоки, монолит). Рекомендации и советы….

Строительство кирпичного дома своими руками – оптимальный вариант для реализации своей мечты. Способы утепления стен (колодцевая кирпичная кладка с…

Аналитический обзор рынка электросчетчиков, доля продаж. Анализ производителей: Энергомера, Инкотекса (Меркурий), МЗИП. Цены. Гарантийный срок и срок…

Что такое штукатурные маяки и для чего они нужны. Как из подручных средств сделать маяки для выравнивания стен и штукатурки. Способы установки маяков….

Что такое однофазное и трехфазное подключение и как выбрать одно из двух? : Bijli Bachao

Главная страница ›
Информационные ресурсы›
Счет за электричество ›
Что такое однофазное и трехфазное подключение и как выбрать между ними?

Несколько дней назад друг спросил: «Мое общество переходит на трехфазное соединение, должен ли я пойти на это? Какое влияние это окажет на мои счета, а также каковы преимущества использования трехфазного подключения? » У него есть 2 кондиционера и все остальное, что было бы в его доме в обычной семье из высшего среднего класса. У него было однофазное соединение, и все работало нормально. Таким образом, сомнения в пользу трехфазного подключения были очевидны. Мы предложили ему продолжить однофазное подключение и дали ему следующие пояснения:

Что такое однофазное и трехфазное подключение?

Большинство из нас знает, что в мире электричества ток по проводам переносит электричество, которое зажигает наши лампочки и запускает наши приборы. Тип тока, который подается из электросети, — это переменный ток (или переменный ток).В однофазной системе питания один переменный ток подается по одному проводу, тогда как в трехфазной системе по трем проводам передается переменный ток с определенным временным сдвигом между волнами напряжения.

В Индии однофазное питание — это питание 230 В через два провода (один называется фазой, а другой нейтраль), а трехфазное питание — это питание 415 В через 4 провода, а в доме линия может быть разделена на 230 В ( путем выбора одной фазы и другой нейтральной) в отдельной точке. Основное различие между ними заключается в том, что трехфазное соединение может выдерживать большую нагрузку, а однофазное — нет.

Чтобы помочь вам понять разницу, проведем аналогию, возьмем для примера шоссе. Если автострада является однополосной, только несколько двухколесных транспортных средств могут ехать по ней параллельно, или, если мы попытаемся выжать, мы можем поставить две машины, идущие параллельно. Но дальше этого ничего не будет, тогда как если у нас есть трехполосное шоссе, множество транспортных средств могут двигаться вместе параллельно.Даже на однофазной магистрали количество транспортных средств, которые могут ехать вместе, также зависит от размера транспортных средств. Автомобиль и двухколесный транспорт легко могут ехать параллельно по однополосной трассе, а грузовик, возможно, просто нужно оставить в покое.

Аналогичным образом, рассмотрим однофазное соединение как однополосное шоссе и трехфазное как многополосное шоссе. Существует предел нагрузки, с которой может справиться одна фаза, и обычно это число устанавливается на 7,5 кВт (или 7500 Вт, или 10 лошадиных сил) (но варьируется от штата к штату). Поэтому, если суммарная мощность всех устройств, которые вы используете одновременно, превышает 7,5 кВт, вам необходимо трехфазное подключение. И вы можете получить 7,5 кВт, если у вас есть три 1,5-тонных кондиционера и водонагреватель, работающие вместе. Или у вас есть машина с двигателем мощностью более 10 л.с. Если нагрузка меньше 7,5 кВт, то с ней легко справится однофазное подключение.

Примечание: Многие люди ошибочно полагают, что кондиционеры требуют трехфазного подключения.Что на самом деле неверно, потому что у всех переменного тока есть двигатели, рассчитанные на работу от одной фазы. Только в том случае, если у вас более 3-х переменного тока, которые используются вместе, вам может потребоваться трехфазное соединение.

Но у меня трехфазное подключение, и это мне назначила моя распределительная компания?

Прочитав приведенное выше объяснение, некоторые люди могут подумать, что я не использую так много AC вместе, тогда почему моя дистрибьюторская компания назначила мне трехфазное соединение? Что ж, довольно интересно отметить, что в Северной Америке, как правило, трехфазные подключения предназначены только для коммерческих и промышленных подключений, а для жилых подключений всегда назначаются однофазные подключения. Но в Индии мы наблюдали с большинством распределительных компаний, что, если бытовая подключенная нагрузка превышает 5-7 кВт, они назначают трехфазное подключение к этому дому. При оценке обычно подключаемой нагрузки предполагается, что определенный процент всех устройств в вашем доме будет работать вместе. Так что, если у вас 3 кондиционера и несколько водонагревателей, и даже если вы не запускаете их вместе, вам будет назначено трехфазное подключение. Причина этого в том, что, если вы запустите их вместе, это может вывести из строя систему распределения электроэнергии.

Есть ли преимущества трехфазного подключения?

Преимущество трехфазного подключения заключается в том, что оно дает гибкость для разделения нагрузки в установке на три различных фазы. Так, например, если есть три кондиционера, каждый из них может быть настроен на каждую из фаз, таким образом не создавая чрезмерной нагрузки ни на одну из фаз. Если одна из фаз выходит из строя из-за неисправности в точке распределения, две другие фазы продолжают работать, что предотвращает полное отключение сети. Итак, в вашем доме, если у вас есть три комнаты, подключенные к каждой фазе, то даже если одна фаза выйдет из строя из-за трансформатора распределения электроэнергии, только в одной комнате не будет электричества, но две другие продолжат работу.

В местах, где у источника питания было много отключений нагрузки, подключите выход инвертора к одной фазе для питания основных нагрузок дома, а другие фазы несут балансировочную нагрузку дома.

Обычно наблюдается, что если подключенная нагрузка в доме превышает 5-7 кВт, компании по распределению электроэнергии устанавливают в доме трехфазное подключение (чтобы узнать больше о подключенной нагрузке, перейдите по этой ссылке: Влияние подключенной нагрузки на Фиксированные платежи в счетах за электроэнергию).И, очевидно, поскольку он предлагает дополнительную нагрузку, за трехфазное подключение взимается дополнительная плата. Прежде всего, по мере увеличения подключенной нагрузки, обеспечиваемой домом, фиксированные расходы на электрическое подключение могут увеличиваться. Также трехфазные счетчики отличаются от однофазных счетчиков, поэтому счетчик необходимо заменить. В некоторых штатах коммунальные предприятия взимают ежемесячную арендную плату за счетчик, в то время как в других существует предоплата за счетчик. Таким образом, замена счетчика повлечет за собой либо предоплату за его замену, либо изменение арендной платы за счетчик в ваших счетах.

Некоторые считают, что для перехода на трехфазное подключение нужно поменять электропроводку в доме. Учтите, что это не обязательно. Ваша существующая проводка может справиться с трехфазным подключением, и нет необходимости тратить на замену проводов.

Примечание: Переход с однофазного на трехфазное подключение не приведет к увеличению затрат на электроэнергию в вашем счете за электроэнергию. Таким образом, количество потребляемых вами единиц электроэнергии останется прежним (потому что они зависят от мощности ваших приборов, а не от подключения к электросети).

Заключение

Обычно для подключения к жилому дому не требуется трехфазного подключения, поскольку для большинства бытовых приборов такое подключение не требуется. Но если в доме много тяжелой техники, то коммунальные службы могут посоветовать перейти на трехфазное подключение. Трехфазное подключение предоставляется за дополнительную плату, поэтому, безусловно, необходимо оценить, действительно ли это требуется.

Об авторе :
Абхишек Джайн — выпускник ИИТ в Бомбее с почти 10-летним опытом работы в корпоративной сфере до того, как основал Биджли Бачао в 2012 году.Его страсть к решению проблем подтолкнула его к энергетическому сектору, и он стремится узнать о поведении клиентов в отношении энергетики и найти способы повлиять на это в отношении устойчивого развития. Ещё от автора .

ГРАФИК ОБЩЕЙ ПЛАТЫ ЗА ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ

рупий

Плата за подключение к услуге, указанная в «Графике общих сборов и сборов за подключение к услуге», должна быть возмещена со всех будущих потребители и существующие потребители ищут дополнительную нагрузку. График платы за подключение к услуге согласно преобладающему приведен ниже: —

На расстояние до 75 рупий не взимается никаких дополнительных сборов.Свыше 75 метров для всех нагрузок различные расходы по 125 рупий за метр длины линии обслуживания должны быть возмещены для нагрузок, превышающих 5 кВт.

Арт. №	Описание	Сумма сборов в рупиях.
1 (а) (б)	Проверка и испытание счетчика, если правильность счетчика, принадлежащего отделу, оспаривается потребителем (однофазный) Контроль и испытание счетчика, если правильность счетчика, принадлежащего отделу, оспаривается потребителем: i) многофазный -всего тока i. е. без C.T. ii) L.T. счетчиков с C.T. iii) Измерительное оборудование HT и EHT Примечание: если оспариваемый счетчик окажется неправильным, эти расходы будут предоставлены потребителю, в противном случае они будут конфискованы.	120 рупий за счетчик энергии 450 рупий за счетчик энергии 1200 рупий за счетчик энергии 2400 рупий за счетчик электроэнергии
2.	Замена счетчика по запросу потребителя или изменение положения счетчика в том же помещении, когда не требуется дополнительных материалов. i) Однофазный ii) Многофазный счетчик полного тока, i.е. без C.T. iii) L.T. метр без C.T.S. iv) H.T. И измерительное оборудование EHT	225 рупий за счетчик электроэнергии 450 рупий за счетчик электроэнергии 900 рупий за счетчик электроэнергии 2400 рупий за счетчик электроэнергии
3.	Затраты на повторное пломбирование независимо от количества пломб, задействованных на каждом элементе ниже, и в том случае, если пломбы были сломаны потребителем — Подставка под чашку счетчика Вырез там, где он существует, независимо запечатанный Крышка счетчика или Крышка клемм счетчика (только однофазное питание) Крышка счетчика или крышка клемм счетчика (только трехфазное питание) Индикатор максимальной нагрузки или C. T. chambers Таймеры	50 рупий 50 рупий 150 рупий 375 рупий 900 рупий 900
Примечание: Если будет обнаружено, что пломбы M&T или ME сломаны / закалены, стоимость счетчика подлежит возмещению, и кейс следует рассматривать как кражу
4.	Аренда счетчика Однофазный счетчик LT Трехфазный счетчик LT Трехфазный счетчик LT с трансформаторами тока 50/5 ампер. От 100/5 до 400/5 ампер. Многофазный счетчик / измерительное оборудование LT и HT более высокого класса. Твердотельное измерительное оборудование HT	рупий. 11 в месяц рупий. 25 в месяц рупий. 57 в месяц рупий. 42 в месяц 1,6 пайсы за рупию стоимости измерительного оборудования рупий. 320 в месяц
5.	Повторное подключение: Повторное подключение / подключение помещения любого потребителя, который ранее был отключен из-за нарушения им условий поставки или его соглашения с Департаментом, или таких положений Закона, которые могут иметь отношение к быть переподключены / подключены такие же или нет. Однофазный Трехфазный Сельское хозяйство Прочее	120 рупий 150 250
6.	Переподключение освобожденных помещений по требованию потребителя при наличии линии обслуживания: Однофазный Трехфазный	120 рупий 150 рупий (трехфазный LT) рупий.250 (трехфазный HT)
7.	Плата за обслуживание (включая замену предохранителей и т. Д. В месяц): Общие поставки Однофазный Трехфазный ниже 200 кВт Трехфазный выше 200 кВт Поставка промышленного / оптового / сельского хозяйства / уличного освещения До 20 КВт Свыше 20 кВт и до 100 кВт Свыше 100 кВт и до 500 кВт Свыше 500 кВт	Внутренние нежилые предложения рупий. 5,00 рупий 5,00 рупий 10,00 рупий 25,00 20,00 рупий 45,00 20,00 рупий 75,00 рупий рупий 150 рупий 450
8.	ТЕСТИРОВАНИЕ УСТАНОВКИ ПОТРЕБИТЕЛЯ Для первого испытания новой установки на существующей установке или ее расширения, если обнаружено, что установка неисправна. Для последующего испытания новой установки или существующей установки; при обнаружении дефектов установки Однофазная установка Трехфазная установка MS / BS (нагрузка до 100 кВт) LS / BS / RT (нагрузка до 100 кВт)	ноль руп.150 авансовых платежей за каждое последующее посещение с целью тестирования установки 200,00 рупий (трехфазный) 300,00 рупий 500,00 рупий
9.	Замена карты счетчика, отсутствующая в помещении потребителя: Крупное промышленное снабжение Среднее промышленное снабжение Малое промышленное снабжение, сельскохозяйственное электроснабжение Внутреннее снабжение / поставка NRS Замена сберегательной книжки в случае ее утери Потребитель AP Замена удостоверения личности, отсутствующего в помещении потребителя AP	рупий. 45,00 25,00 рупий 10,00 рупий 5,00 рупий 60,00 рупий 25,00 рупий
10. (а) (б) (в)	Замена битого стекла шкафа (Когда причиной поломки считается неисполнение обязательств потребителя) Замена битого стекла однофазного счетчика Замена битого стекла трехфазного счетчика	30,00 рупий рупий250.00 450.00
11.	Поставка дубликата счета за электроэнергию Внутренний потребитель Коммерческий потребитель Малые промышленные, сельскохозяйственные потребители электроэнергии и уличного освещения. Лицензии на оптовые поставки и распределение электроэнергии для средних и крупных предприятий	3,00 рупий 10,00 рупий 10,00 рупий 20,00 рупий
12.	Проверка счетов за электроэнергию: Если покупатель ставит под сомнение точность счета и требуется его проверка — Однофазный Трехфазный Нагрузка до 20 кВт Нагрузка от 20 кВт до 100 кВт Нагрузки свыше 100 кВт	рупий 10. 00 рупий 250,00 рупий 450 рупий 900
Примечание — Если будет установлено, что счет неверен, покупатель получит кредит в размере комиссии, в противном случае он будет конфискован.
13.	Плата за установку счетчика: Каждый раз, когда счетчик, приобретенный потребителем, в отделе или на рынке, устанавливается отделом на территории потребителя: — Однофазный счетчик Трехфазный счетчик без ТТ и СТ Трехфазный счетчик с ТТ и ПТ	100,00 рупий за счетчик электроэнергии 250 рупий За счетчик электроэнергии 2% от стоимости измерительного оборудования при условии минимальной суммы рупий.900 / —
14.	Испытания и калибровка, включая пломбирование счетчика электроэнергии, принадлежащего / поставляемого потребителем Однофазный Многофазный полный ток Многофазные счетчики с трансформаторами тока Измерительное оборудование HT и LT	60,00 рупий 450,00 рупий 1200,00 рупий 2500,00 рупий
15.	Проверка мощностей по заявкам потребителей. Потребители получают питание по номеру 230/400 В. От 400 В до 11 кВ	Rs.150 / шт. Rs.300 / шт.

Однофазные счетчики от MWA Technology

Главная »Счетчики электроэнергии» Однофазные счетчики

Однофазное электричество подключается к 230 или 240 вольт через 2 провода, активный и нейтральный, и встречается в большинстве домашних условий.

Все счетчики электроэнергии в нашей линейке однофазных счетчиков соответствуют требованиям MID.Эти счетчики MID компактны и легки и имеют класс 1 и 2, поэтому вы можете быть уверены в точности счетчика электроэнергии. Выбирайте из аналоговых и цифровых измерителей.

Однофазные счетчики серии A ABB EQ Electric

A41 / A42

Заказ в ближайшее время

для гарантированной доставки завтра!

A41 / A42
Сделать запрос
Эквалайзеры серии A для однофазного измерения. Счетчики серии A устанавливаются на DIN-рейку и подходят для установки в распределительных щитах и небольших корпусах, таких как потребительские блоки.Имея главные клеммы в соответствии с DIN 73857 и доступные снизу счетчиков, серия A подходит для многих приложений.
Однофазный
Импульсный выход
Встроенный M-Bus
Широкий температурный диапазон
Прямое подключение до 80 А
Низкое энергопотребление
Код MWA Тип Класс Макс Pulse Freq.
A41 Однофазный B 80A 1000 имп / кВтч
A42 Однофазный B 6A 5000 имп / кВтч
Вершина
Однофазные счетчики ABB EQ Electric серии B
B21 / B23
Заказ в ближайшее время
для гарантированной доставки завтра!
B21 / B23
Сделать запрос
Эквалайзеры серии B для однофазного измерения.Счетчики серии B устанавливаются на DIN-рейку и подходят для установки в распределительных щитах и небольших корпусах, таких как потребительские блоки. Серия B подходит для приложений, где требуется надежное измерение энергии и где пространство ограничено.
Однофазный
Импульсный выход
Встроенный M-Bus
Широкий температурный диапазон
Прямое подключение до 65 А
Низкое энергопотребление
Код MWA Тип Класс Макс Pulse Freq.
B21 Однофазный B 65A 1000 имп / кВтч
B23 Однофазный B 65A 1000 имп / кВтч
Вершина
Однофазные счетчики ABB EQ Electric серии C
C11
Заказ в ближайшее время
для гарантированной доставки завтра!
Измерители EQ серии C — это действительно компактные измерители для однофазного измерения.Серия C монтируется на DIN-рейку и подходит для установки в распределительные щиты и небольшие потребительские устройства.
Однофазный
Импульсный выход
Вариант MID
Широкий температурный диапазон
Прямое подключение до 40 А
Компактный
Низкое энергопотребление
Код MWA Тип Класс Макс Pulse Freq.
C11 Однофазный B 40A 1000 имп / кВтч
Вершина
Однофазный счетчик электроэнергии Carlo Gavazzi EM111
EM111
Заказ в ближайшее время
для гарантированной доставки завтра!
Карло Гавацци EM111
Сделать запрос
Однофазный анализатор энергии, 230 В, 50 Гц
EN 62053-21: класс точности 1 кВтч или класс B кВтч EN50470-3
MID Модуль B и модуль D
Измерение постоянного тока
Точность +/- 0.5%
Импульсный выход, опция Mbus, опция Modbus
Код MWA Описание Текущий рейтинг
EM111DINAV811XO1PFB 1-фазный счетчик энергии, 230vLN автономный источник питания, ЖК-дисплей с подсветкой, импульсный выход, MID 45A
Вершина
ОДНОФАЗНЫЙ ЭЛЕКТРОСЧЕТЧИК EMLITE ECA2
ECA2
Заказ в ближайшее время
для гарантированной доставки завтра!
Emlite ECA2
Сделать запрос
Одно из самых компактных измерительных устройств в мире, используемое для выставления счетов за коммунальные услуги или измерения микрогенерации.
Высокая точность и надежность, способность без сбоев выдерживать события высокого напряжения и перегрузки по току.
Номинальный ток 5 — 100 А. Высококачественные кабельные наконечники из цельной латуни, позволяющие работать до 100 ампер.
Защита от несанкционированного вскрытия с функцией обнаружения мошенничества с обратной энергией и пожизненной герметизации.
Полностью одобрено MID
Меры по импорту и экспорту активной энергии
Легко читаемый ЖК-дисплей
Оптический порт для настройки или считывания показаний счетчика
Доступна версия с импульсным выходом
MWA
Код Описание Текущий рейтинг
ECA2 Однофазный счетчик emlite ECA2 MID 5 — 100 А
Вершина
Трехфазные и однофазные счетчики энергии
Вы когда-нибудь слышали термин «трехфазные и однофазные счетчики»? Если вы подали заявку на услуги счетчика в PDS, я предполагаю, что вы, возможно, слышали об этих условиях.Но что такое трехфазные и однофазные счетчики? А в чем отличия? Я уверен, что вам должно быть интересно, почему вы должны вообще заботиться о том, что все, что вам нужно как клиент, — это услуга. Однако стоит иметь представление о типах услуг, предоставляемых PDS, и о том, какая из них лучше всего соответствует вашим потребностям. Я бы сказал, что вам нужно это понимание еще до того, как квалифицированный электрик проведет электромонтаж вашего дома или собственности.
Это очень важно, поскольку терминология трех фаз и одной фазы — это не просто слова, но в большинстве случаев они имеют финансовые последствия.Тип проводки в вашем доме или коммерческой недвижимости может быть трехфазным или однофазным. Зная заранее, какой тип подключения вам действительно нужен, вы сэкономите на ненужных расходах. Позвольте мне попытаться сделать снимок, но не слишком технично.

Типы счетчиков, помимо нескольких существующих классификаций, можно сгруппировать в однофазные (1-фазные) или трехфазные (3-фазные) счетчики. Тип счетчика, подходящий для нужд клиента, будет зависеть в основном от типа установки, которую он имеет.Клиентам с высоким спросом на электроэнергию, таким как коммерческие и промышленные потребители, потребуются трехфазные счетчики энергии, в то время как бытовым потребителям со сравнительно низким спросом потребуются счетчики электроэнергии в 1 фазе.
Инфографика ниже подробно описывает основные различия между однофазными и трехфазными счетчиками:
Таблица: Основные различия между однофазными и трехфазными счетчиками
С учетом вышесказанного, важно, чтобы в вашем доме проводил электромонтаж квалифицированным электриком в зависимости от того, какие услуги вам требуются.
Трехфазная проводка намного дороже, чем однофазная проводка. Поэтому, если вам требуется однофазное обслуживание на основе приведенного выше объяснения, нет необходимости проводить в доме проводку для трехфазного обслуживания.
Миф: Трехфазные потребители часто получают электроэнергию.
Есть несколько жилых помещений с трехфазными счетчиками энергии. Это может быть результатом использования в доме какого-либо трехфазного оборудования / машины, например, больших насосов или оборудования / машины.
Предполагая, что в одной фазе произошел сбой, потребители обычно имеют привычку переключать все свое однофазное оборудование на исправные фазы, тем самым получая электропитание.
Это то, что порождает миф о частых поставках у трехфазных клиентов.
Правда в том, что переключение однофазных нагрузок (оборудование / машина) с неисправных фаз на исправные повреждает трансформаторы, которые обслуживают все сообщество. Это потому, что вы в конечном итоге повредите другие здоровые фазы, перегрузив их. Трансформаторы работают лучше всего, когда все фазы имеют одинаковую нагрузку (потребляемую мощность). Таким образом, переключение нагрузок приведет к дисбалансу, который может повредить трансформатор.
Заключение
Выберите трехфазный счетчик электроэнергии, если у вас трехфазное оборудование.
Переключение нагрузок в трехфазных системах приводит к повреждению трансформатора.
Выбор однофазной сети и электропроводки сэкономят вам ненужные расходы.
В следующий раз, когда вы захотите подать заявку на счетчик, я думаю, вы вспомните трехфазную и однофазную сети и узнаете, какая из них лучше всего соответствует вашим потребностям.

Об авторе

Энох Яу Асанте — инженер-электрик в отделе технического обслуживания центральной региональной подстанции.
В настоящее время он работает специалистом по безопасности в Центральном регионе.
Узнать | OpenEnergyMonitor
Контроль энергии через импульсный выход счетчика коммунальных услуг
Введение
Многие счетчики имеют импульсные выходы, например: однофазные и трехфазные счетчики электроэнергии, счетчики газа, счетчики воды.
Импульсный выход может представлять собой мигающий светодиод, переключающее реле (обычно твердотельное) или и то, и другое.
В случае счетчика электроэнергии импульсный выход соответствует определенному количеству энергии, проходящей через счетчик (кВтч / Втч). Для однофазных бытовых счетчиков электроэнергии (например, Elster A100c) каждый импульс обычно равен одному Втч (1000 импульсов на кВтч). В измерителях большей мощности (часто трехфазных) каждый импульс соответствует большему количеству энергии, например 2 или даже 10 Втч на импульс.
Пример счетчика
Что такое пульс?
Рисунок 1
На рисунке 1 показан импульсный выход.Ширина импульса T_high варьируется в зависимости от измерителя. Некоторые измерители импульсного выхода позволяют устанавливать T_high. T_high остается постоянным во время работы. Для измерителя A100c T_high составляет 50 мс. Время между импульсами T_low варьируется в зависимости от частоты следования импульсов. Это частота импульса , 1 / T, которая указывает мощность, измеренную измерителем.
Расчет энергии
Для счетчика A100c каждый импульс представляет 1/1000 кВтч, то есть 1 Втч энергии, проходящей через счетчик.
Расчетная мощность
3600 секунд в час = 3600 Дж на импульс i.е. 1 Вт · ч = 3600 Дж следовательно, мгновенная мощность P = 3600 / T , где T — время между задним фронтом каждого импульса.
Подсчет оптических импульсов: мигающие светодиоды
Многие счетчики электроэнергии не имеют соединений с импульсным выходом или соединения недоступны из-за ограничений, установленных коммунальной компанией. Все современные счетчики имеют светодиоды с оптическим импульсным выходом. В таких случаях для сопряжения с измерителем можно использовать оптический датчик.
Красный светодиод импульсного выхода можно увидеть на изображении A100c выше.Для обнаружения импульсов светодиода вам понадобится датчик освещенности, например [ссылка на страницу магазина]. Он поставляется в комплекте с разъемом RJ45, обеспечивающим простое подключение к импульсному входу emonTx или emonPi.
Внутри датчика находится небольшая печатная плата. несущий фотодиод и схему двухтранзисторного усилителя-драйвера:
Спасибо @warrenashcroft за предоставленную фотографию и подтверждение деталей схемы.
Схема в целом работает хорошо, но имеет несколько недостатков: она восприимчива к окружающему свету, поэтому должна быть защищена от яркого света; зеленый светодиод неточно отражает состояние выхода, поэтому может быть высокий логический уровень на выходе без горения зеленого светодиода.
Импульсный вход emonTx и emonPi сконфигурирован с активным внутренним подтягиванием (для предотвращения подсчета ложных импульсов, когда ничего не подключено), но он довольно слабый, и резистор R4 может опускать выход, когда транзистор поворачивается. выключенный. Нет необходимости ни в дополнении подтягивающего резистора, ни во внешнем понижающем сопротивлении. Если возникают сильные помехи, между импульсным выходом и заземлением может быть подключен конденсатор средней емкости. Его значение будет определяться шириной импульса и максимальной частотой следования импульсов, 100 нФ будет хорошим начальным значением.
Другие оптические датчики
Следует использовать другие датчики, работающие в видимом и инфракрасном диапазонах. Подойдет фотодиод или фототранзистор, и вам понадобится аналогичная интерфейсная схема, чтобы получить полезный импульсный выход. Светозависимый резистор вряд ли будет удовлетворительным из-за его очень небольшого времени отклика.
Обнаружение импульсов на проводном / переключаемом выходе
Многие счетчики имеют проводной импульсный выход. Часто это будет помечено или описано в документации как «S0».Интерфейс S0 — это стандартизированный аппаратный интерфейс, определенный в EN62053-31. Внутри счетчика есть переключатель — возможно, герконовое реле, но, скорее, оптически изолированный транзистор. Рабочее напряжение должно подаваться через emonTx или emonPi.
Клемма «S0-» измерителя должна подключаться к GND, а клемма «S0 +» — к импульсному входу. Внутреннее подтягивание может быть недостаточно сильным, и в этом случае резистор 1 кОм должен быть подключен между клеммой 3,3 В и импульсным входом для обеспечения необходимого тока.
Если импульсный выход измерителя НЕ , помеченный как «S0», тогда вы должны предположить, что он не может быть напрямую подключен к Arduino, emonTx или emonPi, и вам нужно точно определить, что это такое. Возможно, это соединение при линейном напряжении, и потребуется изоляция.
Проводное / переключаемое выходное напряжение питания
Насколько я понимаю, 24 В — довольно стандартный источник питания для таких систем счетчиков, но обычно можно использовать и другие напряжения. Счетчики часто имеют довольно широкий диапазон выходного импульсного напряжения питания от 3 до 35 В.Таким образом, можно было использовать питание 5 В от Arduino. Более высокое напряжение желательно, когда в окружающей среде больше шума и длина кабеля длиннее.
Безопасность
Остерегайтесь подключенных к сети импульсных выходов: Убедитесь, что импульсный выход вашего счетчика не подключен к сети высокого напряжения (внутри счетчика). Некоторые счетчики имеют один из разъемов импульсного выхода, подключенного к нейтрали. Если ваш измеритель является одним из них, вам понадобится схема изоляции для взаимодействия с Arduino.
Близость провода под напряжением: Импульсные выходы обычно находятся очень близко к проводам под напряжением, поэтому будьте осторожны и с ними!
Дополнительная литература
Электросчетчики серии
101E от Spire Metering Technology
Ультразвуковые расходомеры серии ePrime от Spire Metering Technology
101E — идеальное решение для точного контроля потребления электроэнергии
В сочетании с решением AMR предлагает прямой путь к лучшему управлению энергопотреблением
Однофазный счетчик 101E — это новое дополнение к семейству интеллектуальных счетчиков серии ePrime от компании Spire Metering.Это двухпроводный однофазный электросчетчик рельсового типа. В 101E используются самые современные технологии в области электронного учета электроэнергии. Он предлагает все возможности измерения, необходимые для точного мониторинга электроэнергии в жилых и коммерческих зданиях.
Интеллектуальные счетчики электроэнергии серии ePrime представляют собой надежное решение для измерения энергии как в однофазных, так и в трехфазных цепях. Эти счетчики предназначены для бытовых и коммерческих потребителей энергии, привязанных к распределительным сетям.Измерители 101E / 103E имеют множество вариантов вывода, таких как M-Bus, MODBUS, Pulse, RF, GSM и PLC, что делает их готовыми к интеграции системы AMR / AMI. Кроме того, счетчики производятся в соответствии с соответствующими стандартами DIN / IEC и MID и являются идеальным экономичным решением для мониторинга потребления электроэнергии и выставления счетов.
101E позволяет измерять активную и реактивную энергию с высокой точностью для однофазных и трехфазных приложений.Он также обеспечивает отличную долгосрочную стабильность, поскольку устройство разработано в соответствии со стандартами DIN, IEN и EN. Устройство может обмениваться данными с помощью различных вариантов вывода, включая M-Bus, MODBUS, Pulse, RF и т. Д. Четкий большой ЖК-дисплей легко читается, и устройство может измерять использование, начиная с очень малых токов, что делает эти измерители хорошо подходит для фотоэлектрических энергетических систем в дополнение к общему использованию. Измеритель использует скорость передачи данных 300, 2400 или 9600 бод и сохраняет гибкость при токе подключения до 100 А или CT1.5 (6) А.
CircuitSetup / Split-Single-Phase-Energy-Meter: Split-Single-Phase-Energy-Meter
Сплит-счетчик однофазной энергии CircuitSetup ATM90E32 может отслеживать потребление энергии во всем доме в режиме реального времени. Его можно легко подключить к ESP8266 или ESP32 для беспроводной передачи данных об использовании энергии в такую программу, как EmonCMS или ESPHome / Home Assistant. Его также можно использовать для мониторинга выработки солнечной энергии, чтобы отслеживать, сколько энергии вы производите.
С помощью счетчика электроэнергии с разделенной однофазной фазой вы можете:
Экономьте деньги!
Узнайте, сколько денег вы тратите на электроэнергию в режиме реального времени
Найдите бытовую технику, потребляющую слишком много электроэнергии
Рассчитать потребление энергии для одной комнаты, чтобы справедливо распределить счет за электроэнергию между соседями по комнате
Просмотр и сбор данных об энергопотреблении
Просмотр энергопотребления всего дома
Отслеживание выработки солнечной энергии (требуется две установки)
Подсчитайте, сколько стоит зарядка вашего электромобиля
Дистанционный мониторинг энергопотребления для отпуска или сдачи в аренду
Просмотр и отображение исторических данных об энергии
Будьте в курсе!
Независимо от электросчетчика
Настройка предупреждений о чрезмерном или недостаточном использовании
Предотвратить сюрпризы на счетах за электроэнергию
Просмотр данных об использовании в приложениях EmonCMS для Android или iOS
Автоматизируйте уведомления с помощью вашей системы домашней автоматизации, такие как «отправить моему телефону сообщение, когда сушилка будет закончена» или даже «если я выйду из дома, а духовка включена, отправьте мне предупреждение» (требуется программирование)
Тратьте меньше на оборудование для контроля энергопотребления!
Доступный, но очень точный
Сэкономьте сотни по сравнению с популярными системами мониторинга
Комплект измерителя энергии доступен на CrowdSupply:
Содержание
Особенности:
IC: MicroChip ATM90E32
Связь
Интерфейс SPI для подключения к любому Arduino-совместимому MCU
Два прерывания IRQ и один выход предупреждения
Выход импульса энергии (импульсы соответствуют четырем светодиодам)
Выход перехода через ноль
Выборка данных в реальном времени
Два токовых канала — до 200 А на канал
Один канал напряжения (с возможностью расширения до двух)
Ошибка измерения: 1%
Динамический диапазон: 6000: 1
Выбор усиления: до 4x
Типичный дрейф опорного напряжения (ppm / ° C): 6
Разрешение АЦП (бит): 16
Вычисляет
Активная мощность
Реактивная мощность
Полная мощность
Коэффициент мощности
Частота
Температура
Другие функции
Можно использовать более одной для измерения любого количества цепей, включая производство солнечной энергии
Использует стандартные клещи трансформатора тока для измерения тока
Включает встроенный понижающий преобразователь 500 мА 3v3 для питания платы MCU
Компактный размер всего 40 мм x 50 мм
Что вам понадобится:
Трансформаторы тока для провода:
13 мм и менее , SCT-013-000 100A / 50mA имеет отверстие 13 мм для провода.
13,5 мм — 16 мм — 4/0 AWG (обычно алюминий, для условий эксплуатации 200 А) толщиной не более 16 мм с изоляцией, мы рекомендуем YHDC SCT-016 120 А / 40 мА. Те, которые доступны на CircuitSetup.us и входят в комплект измерителя энергии, имеют штекеры 3,5 мм.
Более 16 мм , Magnelab SCT-0750-100 (должен отключать соединение нагрузочного резистора на задней панели платы, поскольку они имеют встроенный нагрузочный резистор). У них есть провода, и потребуется переходник или винтовые соединители, припаянные к плате счетчика энергии.
Можно использовать и другие трансформаторы тока, если они рассчитаны на величину мощности, которую вы хотите измерить, и имеют выходной ток не более 720 мА. В целях безопасности они ДОЛЖНЫ иметь встроенный стабилитрон или нагрузочный резистор.
Трансформатор переменного тока: Jameco Reliapro 9v
ESP32, ESP8266, LoRa или что-нибудь еще, имеющее интерфейс SPI.
Перемычки с разъемами Dupont или перфокарта для соединения двух плат.В комплект измерителя энергии входит адаптер для печатной платы для ESP32.
Программное обеспечение, расположенное здесь, для загрузки на ваш контроллер
EmonCMS, ThingSpeak, InfluxDB / Grafana или аналогичный
Настройка программного обеспечения
Если вы приобрели комплект измерителя энергии, EmonESP предварительно загружен в прилагаемый ESP32. Вы можете пропустить этот раздел и перейти к настройке EmonCMS
.
Клонируйте этот репозиторий на рабочем столе GitHub или загрузите все файлы и извлеките их в папку
Поместите папку ATM90E32 в папку библиотек Arduino.Обычно это находится в разделе Документы> Arduino> библиотеки
.
Мы настоятельно рекомендуем использовать EmonCMS. — EmonESP помогает подключаться и отправлять данные напрямую в EmonCMS
Откройте EmonESP> src> src.ino — вы увидите несколько открытых файлов, но вам нужно будет беспокоиться только о src.ino
Убедитесь, что CS_pin установлен на вывод, который вы используете на плате контроллера — значения по умолчанию перечислены в src.ino и в разделе оборудования здесь.
Загрузите файл src.ino в свой ESP (если на этом этапе вы получите какие-либо ошибки, например, отсутствие библиотеки, проверьте раздел Устранение неполадок в файле readme EmonESP.) Если вы используете ESP32, убедитесь, что вы используете последнюю версию программного обеспечения из репозитория Espressif.
Загрузить файлы в ESP в каталог данных через SPIFFS — подробности о том, как это сделать, см. Здесь
Следуйте инструкциям по настройке точки доступа в EmonESP направлениях
Настройка EmonCMS
Для этого есть несколько вариантов:
Если вы устанавливаете EmonCMS на удаленный веб-сервер или если в вашей домашней сети есть общедоступный порт, это позволит просматривать данные в приложении EmonCMS (Android или iOS), когда ваш телефон находится за пределами вашей сети.
Для всех, кроме службы EmonCMS.org (в настоящее время для EmonCMS.org эти каналы и входы должны быть настроены вручную), вы можете автоматически настроить устройство счетчика энергии в EmonCMS:
Установите плагин устройства — теперь он включен в конфигурацию по умолчанию
Загрузите этот файл в папку Modules> device> data> CircuitSetup.
После создания папки и загрузки файла json перейдите в раздел «Настройка» (вверху слева)> Настройка устройства> Новое устройство (внизу справа).
Щелкните CircuitSetup в левом меню. Вы увидите это:
Введите имя и местоположение и нажмите «Сохранить».
После этого вы увидите поля и вводимые данные — нажмите «Инициализировать»:
Теперь вы должны увидеть это в разделе «Каналы»:
И это в разделе Входы:
Другие варианты ПО
Если вы хотите использовать что-то другое, кроме EmonCMS, вы тоже можете это сделать! Убедитесь, что в скетч включена библиотека ATM90E32. См. В папке с примерами примеры того, как что-то можно сделать с помощью JSON или MQTT. Пользователи уже настроили каналы для Home Assistant, Influxdb и Graphina.
Поддержка этого счетчика энергии, а ATM90E32 не входит в (ветвь разработки) ESPHome. Подробнее о настройке глюкометра с ESPHome см. Здесь.
Настройка оборудования
Если вы приобрели комплект измерителя энергии, пропустите этот раздел и перейдите к разделу «Установка измерителя энергии
».
Подключите контроллер к счетчику энергии
Подключите контакты монитора энергии к вашему MCU. Если у вас есть плата адаптера, все должно быть уже правильно подключено.Следующие значения являются значениями по умолчанию для каждого из них, но их можно изменить в программном обеспечении, если вы используете эти контакты для чего-то еще.
Для ESP32:
5 — CS
18 — CLK
19 — MISO
23 — MOSI
Для ESP8266:
D8 / 16 — CS
D5 / 14 — CLK
D6 / 12 — MISO
D7 / 13 — MOSI
Не забудьте подключить контакты 3V3 и GND!
Счетчик энергии может выдавать до 500 мА тока 3.Питание 3 В к вашему контроллеру , поэтому никакой другой внешний источник питания не требуется. Некоторые платы для разработчиков ESP32 могут потреблять более 500 мА при первоначальном подключении к Wi-Fi. В этом случае вы не сможете подключиться к Wi-Fi. Если это произойдет, мы рекомендуем использовать другой источник питания для ESP32 — либо адаптер постоянного тока на 5 В, либо зарядное устройство USB для телефона, которое выдает не менее 500 мА. , а не рекомендуется оставлять USB-питание подключенным к ESP одновременно с выходом мощности 3V3 измерителя энергии.Это может повредить компоненты.
Другие контакты на вашем контроллере могут быть подключены к выходам WARN и IRQ, но они еще не реализованы в программном обеспечении по умолчанию.
Использование более одного метра
К одному MCU можно подключить более одного измерителя, например, для мониторинга солнечной сети.
Для этого:
Соедините все выводы CLK, MISO и MOSI вместе
Подключите GND и 3V3 от одного счетчика к MCU
Подключите вывод CS одного счетчика энергии к открытому GPIO на вашем MCU, а вывод CS второго счетчика энергии к другому открытому GPIO на вашем MCU.Эти контакты должны быть установлены в программном обеспечении. См. Папку с примерами для примера с более чем одним счетчиком энергии.
Если вы хотите контролировать напряжение от двух источников, вам понадобятся два трансформатора переменного тока. Если только одно напряжение, вы можете разделить выход 1 трансформатора переменного тока с помощью Y-образного кабеля с разъемом постоянного тока 2,5 мм.
Здесь также можно приобрести адаптер для солнечных батарей.
Установка счетчика энергии
Предупреждение
Чтобы установить трансформаторы тока для измерения тока, необходимо открыть панель выключателя, чтобы зафиксировать их вокруг сетевых проводов. Высокое напряжение переменного тока ОЧЕНЬ опасно! Если вам неудобно работать с переменным напряжением, мы настоятельно рекомендуем вам нанять квалифицированного электрика.
Заявление об ограничении ответственности
Счетчик электроэнергии с разделенной однофазной фазой должен устанавливаться квалифицированным специалистом в соответствии со всеми применимыми местными электротехническими нормами. CircuitSetup и ее материнская компания Sugarman Studios, LLC не несут ответственности за ущерб или травмы, вызванные неправильной установкой однофазного счетчика энергии.
Однофазный комплект с расщеплением:
Решите, где установить счетчик энергии. Мы рекомендуем установить коробку за пределами вашей панели для лучшего сигнала WiFi. Провода трансформатора тока необходимо пропустить через втулку на боковой стороне панели. Кодекс NEC (США) запрещает прокладывать провода, входящие в электрическую панель или выходящие из нее, через втулку.
Трансформатор переменного тока следует подключать к розетке рядом с панелью. Если у вас его нет, рекомендуется, чтобы его установил лицензированный электрик.Необязательно, чтобы розетка располагалась близко к панели, но она даст вам более точные показания.
Подключите трансформатор переменного тока
Обратите внимание на сторону разделенной фазы, на которой находится выключатель трансформатора переменного тока. Это важно для подключения ТТ в правильном направлении (см. Раздел ниже). 3. Если вы хотите считывать напряжение с обеих сторон панели :
Подключите второй трансформатор переменного тока к однополюсному выключателю или второй розетке, которая подключена к противоположной фазе первого трансформатора переменного тока.Если выключатель для первой розетки находится слева от вашей панели, вам нужно будет подключить второй трансформатор переменного тока или розетку к выключателю справа от панели (панели с однофазным выключателем)
Отключите перемычку JP3 на задней панели счетчика энергии перед подключением второго трансформатора переменного тока.
Припаяйте 2-контактные разъемы или гнездовой пигмент, соответствующий вашей второй вилке трансформатора переменного тока, слева от основной вилки питания переменного тока, обозначенной GND и VC +.
Подключите второй трансформатор переменного тока к контактам «GND» (нейтраль) и «VC +». Вы хотите, чтобы провод, который должен быть нейтралью для трансформатора переменного тока, шел на клемму GND счетчика . На этом проводе обычно есть белая полоса. Если провода поменять местами, 2 трансформатора переменного тока будут в фазе, и ваши текущие показания будут отрицательными.
Подключение трансформаторов тока к счетчику энергии
Перед подключением трансформаторов тока к сетевым проводам подключите их к счетчику электроэнергии.
Если ваши трансформаторы тока (ТТ) имеют 3.5-миллиметровые разъемы для наушников, надеюсь, у вас есть версия измерителя энергии с этими разъемами (версия 1.3 + имеет посадочные места для обоих). Если у вас есть винтовые разъемы, то разъемы для наушников придется отрезать. В любом случае должно быть только два провода. Для версии с винтовым разъемом будьте осторожны, подключив положительный полюс к правильной клемме. Если это поменять местами, вещи не будут повреждены, но результат будет отрицательным.
Если ваши трансформаторы тока имеют встроенный нагрузочный резистор, отключите перемычки на задней стороне платы, чтобы отключить нагрузочные резисторы на 12 Ом.В качестве альтернативы, если вы считываете меньшие нагрузки и хотите получить более точные показания, вы можете вставить свой собственный резистор нагрузки более высокого значения через положительные и отрицательные винтовые клеммы.
Если вы приобрели комплект измерителя энергии с черными трансформаторами тока SCT016 или имеют синий SCT-013-000, они не имеют встроенного нагрузочного резистора, а вместо него имеют TVS-диод.
Подключите трансформаторы тока к сети
Обратите внимание на направление стрелок в верхней части трансформаторов тока.
Если вы измеряете 1 напряжение (конфигурация по умолчанию):
CT1 должен находиться на той же стороне разделенной фазы, что и выключатель вилки, к которой подключен трансформатор переменного тока, и должен указывать в направлении тока, протекающего в ваш дом.
CT2 должен указывать в направлении, противоположном CT1. Примечание. Если вы измеряете второе напряжение с помощью входа VC +, этот ТТ будет двигаться в том же направлении, что и первый.
Закрепите трансформаторы тока на двух больших основных проводах, обычно в верхней части коробки выключателя. НЕ ПРИКАСАЙТЕСЬ К ЭТИМ ПРОВОДАМ ГОЛЫМ МЕТАЛЛОМ . На каждую фазу приходится по одному трансформатору тока.
Убедитесь, что трансформаторы тока не мешают ничему другому и защелкиваются вокруг проводов. Не закрывайте их принудительно — если они не закрываются, вам понадобится трансформатор тока большего размера.
Установка комплекта солнечных батарей
Комплект для солнечных батарей включает 2 метра, 4 трансформатора тока и, опционально, 2 трансформатора переменного тока.
Трансформаторы переменного тока
1-й трансформатор переменного тока , L1, следует подключить к розетке так же, как указано выше в разделе
«Подключение трансформатора переменного тока».
Второй трансформатор переменного тока , L2, для солнечного комплекта должен быть подключен к розетке с фазой, противоположной фазе первого трансформатора переменного тока.Если у вас нет розетки, мы рекомендуем поручить ее установке квалифицированному электрику.
Оба счетчика электроэнергии можно запитать одним трансформатором переменного тока, вам понадобится только Y-разветвитель. Чтобы правильно измерить направление тока, необходимо обратить пристальное внимание на направление трансформаторов тока.
Трансформаторы тока
Сетевые трансформаторы тока (CT1, CT2) должны быть подключены таким же образом, как указано выше, начиная с раздела «Подключение трансформаторов тока к счетчику энергии».
Трансформаторы тока для измерения выработки солнечной энергии (SCT1, SCT2) должны быть подключены к проводам, идущим в вашу панель от солнечного инвертора.Обычно это двухполюсный выключатель с двумя проводами под напряжением (в США). Стрелки на трансформаторах тока должны быть противоположны друг другу, как и на сетевых трансформаторах тока. Провод, который подключен к той стороне панели, которая совпадает с солнечным трансформатором переменного тока, будет указывать в сторону панели. Чтобы исправить это, может потребоваться пробная ошибка.
Энергия, генерируемая солнечными батареями, но не используемая в вашем доме, будет регистрироваться на сетевых трансформаторах тока как отрицательная, поскольку энергия возвращается в сеть. В EmonCMS этот расчет выполняется автоматически при условии, что вы настроили устройство «Solar Kit».
Калибровка
Если вы приобрели комплект, в который входят трансформаторы тока и трансформатор переменного тока, вам не придется ничего калибровать, если вы этого не хотите. Если вы предоставляете свой собственный трансформатор переменного тока, вам необходимо откалибровать напряжение.
По умолчанию программное обеспечение Energy Meter настроено на использование трансформаторов тока SCT-016 120A / 40mA и трансформатора переменного тока Jameco Reliapro 9В. Также имеются значения для трансформаторов тока 100A Magnalab, SCT-013 100A 50 мВ и трансформатора переменного тока на 12 В, расположенного в Energy_meter .h и в веб-интерфейсе EmonESP. Просто измените значения в НАСТРОЙКАХ КАЛИБРОВКИ, если вы используете трансформатор переменного тока 12 В или трансформаторы тока Magnalab. Если вы используете какой-либо из них, вам, вероятно, не потребуется калибровать, но если вы хотите быть уверены, что ваши показания являются наиболее точными, рекомендуется калибровка.
В качестве альтернативы, если у вас есть оборудование, которое может считывать выходы импульсов активной и реактивной энергии, для этого можно использовать выводы CT1-CT4. Рекомендуется, чтобы эти соединения были оптоизолированы, чтобы предотвратить помехи.
Для калибровки вам потребуется:
Мультиметр или, чтобы было проще и безопаснее, убить ватт или аналогичный. Токоизмерительные клещи также подойдут, если вы хотите напрямую измерить мощность сети.
Фен, паяльник, электрический обогреватель или что-нибудь еще, в котором используется большой резистивный ток.
Модифицированный силовой кабель, позволяющий надевать трансформатор тока только на горячий (обычно черный) провод.
Настройка
На этом этапе все провода должны быть соединены между вашим ESP и Energy Monitor.
Подключите монитор энергии к трансформатору переменного тока и подключите его — и на ESP, и на счетчик энергии должно быть питание. Если что-то не так, проверьте свои соединения.
С Arduino IDE
Откройте Arduino IDE
Подключите ESP к компьютеру через USB-кабель
Выберите COM-порт в Инструменты> Порт
Перейдите в Инструменты> Монитор последовательного порта
Значения должны прокручиваться. Если вы ничего не видите в окне последовательного порта, убедитесь, что для вашего ESP в IDE Arduino выбран правильный COM-порт.
С EmonESP
При первом запуске ESP32 или ESP8266 с EmonESP он не будет подключен к локальному маршрутизатору и перейдет в режим SoftAP. Вы можете подключиться к интерфейсу через сотовый телефон или другое беспроводное устройство, чтобы получить доступ к интерфейсу через веб-браузер по адресу 192.168.4.1 или emonesp.local. Для получения дополнительной информации см. EmonESP WiFi Connection
.
Если ESP уже подключен к сети, вы можете получить доступ к интерфейсу с IP-адресом, назначенным ему вашим маршрутизатором.
Перейти в раздел Калибровка:
Напряжение Порядок
В окне Serial Monitor или в EmonESP в разделе 4. Последние данные просмотрите значение для Voltage — обратите внимание на это (если вы получаете значение выше 65k, что-то не подключено или не работает правильно)
Измерьте фактическое напряжение в розетке в вашем доме. Для Kill-a-watt просто подключите его и выберите напряжение. Сравните значения.
Отрегулируйте значение VoltageGain в Energy_meter.h или EmonESP, рассчитав:
New VoltageGain = (показания вашего напряжения / показания напряжения монитора энергии) * VOLTAGE_GAIN
VOLTAGE_GAIN — текущее значение параметра усиления по напряжению в energy_meter.h.
Проверьте еще раз после настройки значения и повторной загрузки эскиза в ESP. Если он по-прежнему выключен, повторите процедуру еще раз, но замените VOLTAGE_GAIN последним использованным значением.
Если вы находитесь за пределами США и у вас есть мощность 50 Гц, измените значение частоты на 389
Текущая процедура
Для калибровки CurrentGainCT1 и CurrentGainCT2 :
В окне Serial Monitor или в EmonESP под 4.Последние данные, просмотреть значение для текущего
Если значение отрицательное, вы либо экспортируете электроэнергию (солнечную), либо трансформатор тока работает наоборот.
Сравните то, что вы видите для тока от монитора энергии, с показаниями на Kill-a-watt
Отрегулируйте значение CurrentGainCT1 или CurrentGainCT2 в energy_meter.h или EmonESP, вычислив:
Новое значение CurrentGainCT1 или CurrentGainCT2 = (текущее показание / текущее значение монитора энергии) * CURRENT_GAIN_CT #
CURRENT_GAIN_CT # — это значение, установленное в настоящее время для текущего параметра усиления в Energy_meter.час
Проверьте еще раз после настройки значения и повторной загрузки эскиза в ESP. Если он по-прежнему выключен, сделайте это еще раз, но замените CURRENT_GAIN_CT # последним использованным значением. Возможно, что два идентичных датчика тока будут иметь разные значения CurrentGain из-за различий в производстве, но это не должно быть радикальным. Обратите внимание, что расположение датчика CT на горячем проводе может повлиять на показания тока.
Для получения дополнительных сведений см. Процедуру калибровки в примечаниях к применению Microchip.
Поиск и устранение неисправностей
Я не получаю данные со счетчика электроэнергии
Если у вас есть комплект для счетчика электроэнергии:
Убедитесь, что ESP32 установлен правильно. Полностью вытащите, затем снова вставьте, чтобы убедиться. Он должен встать на место. Если вы обнаружите, что получаете сигнал только при удерживании ESP32, вы можете попробовать удалить черный пластик вокруг основания контактов esp32, чтобы надавить на него дальше. Лучше всего это сделать с помощью фрезы заподлицо.Если вы не хотите этого делать, свяжитесь с нами.
Если вы получаете все 0 показаний глюкометра, попробуйте описанные выше действия. Если это не помогло, свяжитесь с нами.
Если у вас нет комплекта:
Если вы получаете все 65535 показаний счетчика, значит, соединение от ESP32 к счетчику некорректно. Пожалуйста, проверьте свои провода.
Я получаю очень низкие показания коэффициента мощности, а мощность кажется отключенной
Один из ваших зажимов CT, вероятно, перевернут — переверните его.Если они оба ориентированы в одном направлении, этого не произойдет.
ESP32 не остается подключенным к Wi-Fi
Убедитесь, что ESP32 имеет хороший сигнал WiFi. RSSI (просматриваемый в веб-интерфейсе EmonESP) должен быть как минимум -70 дБ.
Для версии EmonESP CircuitSetup:
Если ESP32 теряет соединение с настроенной точкой доступа, он будет пытаться восстановить соединение 3 раза в течение 30 секунд.
Если не удается повторно подключиться, он переходит в режим SoftAP и транслирует сигнал, чтобы при необходимости его можно было перенастроить через веб-интерфейс.
Если через 5 минут ничего не произойдет, он попытается повторно подключиться к настроенной точке доступа.
ESP32 с CitcuitSetup EmonESP зависает, и синий светодиод не мигает
См. Приведенные выше шаги, чтобы оставаться на связи с Wi-Fi. Если это не помогло, попробуйте одно из следующего:
Загрузите последнюю версию прошивки через веб-интерфейс EmonESP.
Загрузите последний .bin-файл по ссылке выше
Откройте http: // EmonESP_IP / upload (6.Прошивка)
Нажмите «Выбрать файл», выберите файл .bin, затем «Обновить прошивку».
Файл будет загружен в ESP32, и он сбросит
Примерно через 20 секунд страница загрузки перезагрузится — вы можете вернуться на главную страницу, чтобы убедиться, что все работает правильно.
Закройте окно браузера, открытое для интерфейса EmonESP. Была ошибка, которая с тех пор была исправлена в v2.5.3, из-за которой ESP32 зависал, если окно браузера оставалось открытым.Он также может не закрыть сеанс браузера, что вызвало утечку памяти и возможное зависание.
Используйте трансформатор переменного тока с более высоким выходным током, например Jameco 112336. Необходимо выполнить процедуру калибровки напряжения.
Если считываемая мощность особенно шумна, то микросхема счетчика энергии и встроенные фильтры нижних частот довольно хорошо справляются с фильтрацией, но иногда это может привести к зависанию ESP32. Чтобы устранить проблему, отключите бортовое питание:
Если у вас есть термовоздушный паяльник:
Снимите выпрямительный диод рядом с разъемом питания
Используйте USB-адаптер переменного / постоянного тока или зарядное устройство для телефона для питания ESP32 через разъем micro-USB
Используйте трансформатор переменного тока, как раньше.
Если у вас только обычный паяльник:
В этом методе будет использоваться только канал напряжения 2, поэтому необходимо будет внести изменения, чтобы учесть это в программном обеспечении
Припаяйте разъем к «VC +» и «GND» рядом с разъемом питания
Разорвать соединение JP3 на задней панели платы
Обожмите или припаяйте разъем, соответствующий тому, который был припаян к плате на шаге 1 — , будьте осторожны, чтобы не перепутать полярность!
Используйте USB-адаптер переменного / постоянного тока или зарядное устройство для телефона для питания ESP32 через разъем micro-USB
Как изменить сетевую точку доступа, к которой подключен ESP32, с помощью EmonESP?
Выключите маршрутизатор, на котором настроен ESP32, и счетчик / ESP32
Включите счетчик / ESP32
ESP32 перейдет в режим мягкой точки доступа через 30 секунд после невозможности подключения к настроенной точке доступа.Вы можете подтвердить это, посмотрев на синий светодиод. Он будет мигать каждые 2 секунды.
Подключитесь к ESP32 так же, как при первой настройке EmonESP. Оттуда вы можете настроить его для подключения к новой сетевой точке доступа.
Как сбросить логин / пароль на странице администратора EmonESP?
Для этого вам нужно сбросить EmonESP до значений по умолчанию. Это сотрет все сохраненные настройки, такие как конфигурация Wi-Fi и подключения.
Снимите ESP32 с печатной платы
Включите ESP32 через USB (если хотите, откройте последовательное окно, чтобы увидеть, что он выводит)
Подключите Gnd (вверху слева) к GPIO3 (5-й контакт слева вверху) с помощью перемычки
Подождите 15 секунд (минимум 10, но обязательно 15).Если у вас открыто окно с серийным номером, будет написано «Factory Reset»
Лицензии
Лицензия на оборудование: CERN v 1.2
Лицензия на документацию: CC BY 4.0
.

Код MWA	Тип	Класс	Макс	Pulse Freq.
A41	Однофазный	B	80A	1000 имп / кВтч
A42	Однофазный	B	6A	5000 имп / кВтч
