Защита от скачков напряжения 220 вольт в доме и квартире

Электрическая энергия – неотъемлемая составляющая быта современных людей, где бы они ни проживали – в городе или сельской местности. Трудно представить себе квартиру или дом, где нет ни одного бытового прибора, а для освещения пользуются свечками или лучинами. Однако вся бытовая техника, как и элементы освещения, питание к которым поступает по домашней линии, подвергается опасности, связанной с нестабильностью напряжения. Превышение этим показателем допустимых пределов влечет серьезные проблемы, вплоть до поломки дорогостоящей аппаратуры и выхода линии из строя. Уберечь проводку и приборы поможет защита от скачков напряжения 220В для дома. В этом материале мы расскажем о том, как защититьсвоими рукамитехнику от скачковнапряжения в квартире или в частном доме.

В чем причины перепадов напряжения в сети?

Система электроснабжения в нашем государстве далеко не совершенна. Из-за этого положенная величина напряжения 220В, с расчетом на которую изготавливают всю бытовую технику, выдерживается далеко не всегда.

В зависимости от того, какая нагрузка в конкретный момент приходится на сеть, напряжение в ней может колебаться в значительных пределах.

Скачки напряжения в наших сетях не являются редкостью из-за того, что подавляющее большинство всех элементов энергоснабжающей системы разрабатывалось несколько десятилетий назад и не рассчитывалось на современную нагрузку. Ведь практически в любой современной квартире имеется множество домашних энергопотребителей. Конечно, это делает проживание более комфортным, но вместе с тем значительно увеличивает потребление электричества. Линия далеко не всегда может справиться с такими нагрузками, следствием чего становятся частые перепады напряжения.

Один из способов защиты от перенапряжения сети на видео:

Надеяться на то, что вскоре старая система будет полностью переделана с учетом современных требований, не стоит. Поэтому защита от скачков напряжения электролинии и подключенных к ней аппаратов – это та задача, при решении которой хозяевам приходится думать собственной головой и работать своими руками.

Теперь поговорим о причинах, из-за которых возникают скачки напряжения, более подробно. Обычно изменения разности потенциалов происходят без резких бросков, и современная техника, рассчитанная на работу в пределах от 198 до 242В, способна справиться с ними без ущерба для себя.

Речь пойдет о тех случаях, когда напряжение в течение долей секунды повышается в разы, а затем столь же быстро снижается. Это и есть то явление, которое называется – скачок напряжения. Вот каковы причины, по которым оно чаще всего происходит:

Одновременное включение (или, наоборот, отключение) нескольких приборов.

Обрыв нулевого проводника.
Удар молнии в линию электропередачи.
Разрыв жил внутри провода из-за падения на ЛЭП дерева
Неправильное подключение кабелей в общем электрощите.

Как видим, скачок напряжения может произойти по разным причинам. Предугадать, когда он произойдет, попросту нереально, а значит, подумать о защите от перепадов напряжения следует заблаговременно.

Пример монтажа реле напряжения на видео:

Как защитить технику от перенапряжений?

Конечно, оптимальный вариант защиты от повышенного напряжения домашней сети и включенных в нее приборов – это полная реконструкция системы энергоснабжения с последующим ее обслуживанием опытными специалистами. Но если целиком заменить проводку в частном доме еще можно, то в многоквартирных зданиях это нереально. Практика показывает, что несколько десятков жильцов практически никогда не смогут договориться о совместной оплате подобных работ.

Вряд ли будут этим заниматься и управляющие компании. А менять электропроводку в отдельно взятой квартире бесполезно – скачки напряжения от этого никуда не денутся, поскольку возникают они, как правило, из-за общего оборудования.

Что делать, чтобы скачки напряжения не стали причиной серьезного ущерба? Не ждать же, пока у коммунальщиков и всех соседей по дому возникнет желание заменить общую электропроводку в здании? Ответ один – подобрать надежное устройство для защиты домашней сети от скачков напряжения.

Сегодня используются следующие приборы, повышающие безопасность домашней аппаратуры и позволяющие свести к минимуму вероятность ее повреждения из-за перенапряжений:

Реле контроля напряжения (РКН).

Датчик повышенного напряжения (ДПН).
Стабилизатор.

Отдельно следует назвать источники бесперебойного питания. Они близки к перечисленным устройствам, но назвать их полноценными аппаратами для защиты линии от перепадов разности потенциалов нельзя. Более подробно о них расскажем ниже.

Реле контроля напряжения

Когда скачки напряжения в квартире случаются нечасто и в постоянной защите от них нужды не имеется, достаточно подключить к сети специальное реле.

Что представляет собой этот элемент? РКН – это небольшой прибор, задача которого состоит в отключении цепи при перепаде разности потенциалов и возобновлении подачи электричества после того, как сетевые параметры придут в норму. Само по себе реле никак не влияет на величину и стабильность напряжения, а только фиксирует данные. Эти устройства бывают двух типов:

Общий блок, который устанавливается в распределительном щите и защищает от перенапряжения всю квартиру.

Устройство, по внешнему виду напоминающее удлинитель с гнездами электророзеток, в которые включаются отдельные приборы.

Наглядно перо принцип работы реле напряжения на видео:

Приобретая реле, важно не ошибиться в расчете его мощности. Она должна несколько превышать суммарную мощность подключенных к устройству приборов. Индивидуальные РКН, которые включаются в общую сеть, подобрать несложно – надо просто купить элемент с нужным количеством розеток.

Эти устройства удобны, имеют невысокую стоимость, но пользоваться ими имеет смысл лишь тогда, когда сеть стабильна. Если же скачки напряжения в ней происходят постоянно, такой вариант не подойдет – ведь мало кому из хозяев понравится непрерывное включение-отключение всей сети или отдельных приборов.

Датчик перепадов напряжения

Этот датчик, как и РКН, фиксирует информацию о величине разности потенциалов, отключая сеть при перенапряжениях. Однако функционирует он по другому принципу. Такой прибор нужно устанавливать в сеть вместе с устройством защитного отключения. Когда аппарат обнаружит нарушение сетевых параметров, он вызовет утечку тока, обнаружив которую, автомат защиты (УЗО) обесточит сеть.

Стабилизатор напряжения

В тех линиях, которым нужна постоянная защита от перепадов напряжения, необходимо устанавливать стабилизатор сети. Эти устройства, будучи включенными в линию, вне зависимости от подающейся на них разности потенциалов, на выходе нормализуют параметры до нужной величины. Поэтому, если скачки напряжения в вашей домашней сети происходят часто, стабилизатор будет для вас оптимальным решением.

Эти приборы подразделяются по принципу действия. Разберемся, какой из них подойдет для различных случаев:

Релейные. Такие аппараты имеют достаточно низкую цену и небольшую мощность. Впрочем, для защиты бытовой аппаратуры они вполне подойдут.
Сервоприводные (электромеханические). По своим характеристикам такие приборы мало чем отличаются от релейных, но при этом стоят дороже.

Электронные. Эти стабилизаторы собраны на базе тиристоров или симисторов. Они имеют достаточно высокую мощность, точны, долговечны, отличаются хорошим быстродействием и почти всегда гарантируют надежную защиту от перенапряжений. Цена их, естественно, довольно высока.
Электронные двойного преобразования. Эти устройства самые дорогие из всех перечисленных, но при этом они обладают наилучшими техническими параметрами и позволяют обеспечить максимальную защиту линии и приборов.

Стабилизаторы бывают однофазными, предназначенными для подключения к домашней линии, и трехфазными, которые устанавливаются в сети крупных объектов. Они также могут быть переносными или стационарными.

Наглядно про стабилизаторы на видео:

Выбирая для себя такой аппарат, предварительно следует рассчитать суммарную мощность энергопотребителей, которые будут к нему подключены, и предельные значения сетевого напряжения. Рекомендуем в этом деле прибегнуть к помощи специалистов – они помогут не запутаться в технических тонкостях и подобрать наилучший вариант для конкретной линии по характеристикам и стоимости.

Источники бесперебойного питания

Теперь поговорим об этих, ранее упомянутых нами, устройствах. Иногда неопытные пользователи путают их со стабилизаторами напряжения, но это совсем не так. Основная задача ИБП – при внезапном отключении электроэнергии обеспечить подсоединенные устройства питанием в течение определенного времени, что позволит плавно завершить работу на них, сохранив имеющуюся информацию.

Резерв электроэнергии дают встроенные в аппарат аккумуляторы. Как правило, бесперебойники используются вместе с компьютерами.

В некоторых ИБП, например, с интерактивной схемой или режимом двойного преобразования, имеются встроенные стабилизаторы, которые способны нивелировать небольшие перепады разности потенциалов, но при этом цена их очень высока, и для общей защиты сети они подходят плохо. Поэтому полноценной заменой стабилизатору их считать нельзя. Но для защиты ПК при внезапных отключениях электричества такие аппараты поистине незаменимы.

Заключение

В этой статье мы разобрались, для чего нужна защита от скачков сетевого напряжения 220В для дома и с помощью каких устройств можно ее обеспечить. Как читатели могли убедиться, надежнее всего убережет бытовую технику от перенапряжений мощный и дорогой стабилизатор.

Однако это не значит, что ничем другим проблему перепадов разности потенциалов не решить. Во многих случаях подойдут и другие перечисленные приборы. Все зависит от параметров сети и ее стабильности.

Способы защиты от перенапряжений в квартирах и частных домах

Перенапряжения — это нарушения в нормальном режиме работы электросети, связанные с увеличением напряженности электрического поля до значений, опасных для элементов электроустановок и проводящих линий. В момент перенапряжения на номинальное сетевое напряжение накладывается мгновенный импульс или дополнительная волна напряжения. Такие явления могут стать причиной повреждения изоляции и вызвать пожар, могут создать серьезную угрозу для работоспособности оборудования, а порой и для жизни и здоровья людей. Перенапряжения имеют разную природу. Однако современное защитное оборудование позволяет нейтрализовать последствия всех видов нарушений в работе сети.

Причины перенапряжений

В зависимости от источника возникновения, можно выделить четыре типа перенапряжений: атмосферные, коммутационные, переходные перенапряжения промышленной частоты и перенапряжения, вызванные электростатическим разрядом.

Атмосферные перенапряжения связаны с грозовыми явлениями. Во время грозы в атмосфере происходит до 30-100 разрядов в секунду, при этом ежегодно земля испытывает около 3 миллиардов ударов молнии. В частности, с повышенным вниманием надо относиться к молниезащите отдельно стоящих на равнине домов. Еще большую опасность создают расположенные поблизости от дома высокие деревья или сооружения (мачты, трубы). Также к зонам повышенных рисков относят горы, влажные участки возле водоемов, железистые почвы.

Нередко молния напрямую поражает трансформаторы, счетчики электроэнергии и бытовые электроприборы. Она служит причиной возникновения перенапряжений во всех проводящих элементах. Ток молнии вызывает тепловой эффект и расплавление изоляции в точках воздействия и это может стать причиной пожара.

Канал молнии, при прохождении по нему сильного импульсного тока, действует как антенна, вызывая перенапряжения в радиусе нескольких километров. Также во время грозы повышается потенциал земли из-за циркуляции тока молнии в грунте. Таким образом, последствия грозовых явлений не менее опасны, чем прямой удар молнии. Именно поэтому важно обеспечивать не только первичную защиту зданий (молниеотводы), но и продумывать вторичную защиту внутреннего оборудования, в частности питающих и телекоммуникационных сетей. Это касается не только частных домов, но и городских квартир, которые защищены от прямого удара молниеотводами.

Коммутационные перенапряжения возникают непосредственно в электрических сетях, поэтому их иногда называют «внутренними». Они представляют собой волны перенапряжения высокой частоты — от нескольких десятков до нескольких сотен кГц. Коммутационные перенапряжения могут быть обусловлены резкими перепадами нагрузки на линиях электропередачи, феррорезонансными явлениями и другими аварийными режимами работы распределительных сетей.

Причины коммутационных перенапряжений также могут быть связаны и с функционированием оборудования на стороне потребителя. К примеру, с отключением устройств защиты (плавких предохранителей, выключателей), отключением или включением аппаратуры управления (реле, контакторов), пуском или остановом мощных двигателей. По большому счету источниками коммутационных перенапряжений могут быть любые устройства, имеющие в своем составе катушку, конденсатор или трансформатор на входе питания, в том числе телевизоры, принтеры, компьютеры, электропечи, фильтры и т.д.

Коммутационные перенапряжения развиваются носят повторяющийся характер и тем самым вызывают преждевременное старение оборудования.

Переходные перенапряжения промышленной частоты характеризуются тем, что имеют такую же частоту, как и сеть (50, 60 или 400 Гц). Они возникают из-за повреждения изоляции между фазой и корпусом или фазой и землей (в сетях с заземленной нейтралью), а также из-за разрыва нейтрального проводника; при этом однофазные устройства получают напряжение 400 В. Другая причина переходных перенапряжений связана с пробоем проводника, например, при падении кабеля высокого напряжения на низковольтную линию. Третья причина — образование дуги при срабатывании защитного искрового разрядника высокого или среднего напряжения, вызывающее повышение потенциала земли.

Перенапряжения из-за электростатического разряда опасны главным образом для высокочувствительных электронных устройств. Они могут возникать в сухой среде, где накапливается сильное электростатическое поле. К примеру, человек, идущий по ковру в изолирующей обуви, становится электрически заряженным до напряжения нескольких киловольт. Когда он прикасается к проводящей конструкции, возникает электрический разряд в несколько ампер с очень коротким временем нарастания (несколько наносекунд).

Способы защиты от перенапряжений

Устройства первичной защиты от перенапряжения необходимы для предотвращения прямых ударов молнии — они улавливают и отводят ее ток на землю. Такие устройства располагают выше уровня всех остальных конструкций, причем их высота зависит от размера защищаемой зоны. Как правило, для защиты жилых объектов используется стержневые молниеотводы, снабженные проводниками-токоотводами.

Устройства вторичной защиты позволяют обеспечить нормальную работу оборудования и сетей внутри здания в условиях атмосферных и коммутационных перенапряжений. Их можно разделить на две большие группы — устройства последовательной и параллельной защиты. К первой группе относятся:

Трансформаторы, устраняющие определенные гармоники за счет соответствующего соединения первичной и вторичной обмоток; такая защита не очень эффективна.
Фильтры, служащие для ограничения коммутационных перенапряжений в четко заданном диапазоне частот. Такие устройства не подходят для ограничения атмосферных перенапряжений.
Ограничители перенапряжений, состоящие из воздушных катушек индуктивности, ограничивающих перенапряжения, и разрядников, отводящих токи. Наиболее подходят для защиты чувствительного электронного оборудования, но защищают только от перенапряжений. Представляют собой громоздкие и дорогостоящие устройства.
Сетевой фильтр — надежное устройство для защиты компьютеров, ноутбуков и электронной техники от перепадов напряжения — одной из причин выхода их из рабочего состояния и утери персональных данных. Обеспечивает эффективное электропитание и подавляет импульсные и высокочастотные помехи в электрической сети.

Сетевой фильтр PM6U-RS APC by Schneider Electric.

Стабилизаторы напряжения служат для нормализации сетей переменного тока и устраняют проблему колебания напряжения. В частности, анализируют входное напряжение, а затем, переключая обмотки своего трансформатора, поддерживают необходимый диапазон напряжения на выходе.

Стабилизатор напряжения LS1500-RS APC by Schneider Electric

Источники бесперебойного питания служат для поддержки работы оборудования в автономном режиме за счет энергии батарей в случаях несанкционированного ее отключения.

Источник бесперебойного питания BR1500G-RS APC by Schneider Electric. Куда более популярны устройства параллельной защиты, которые могут использоваться в установках любой мощности. Важно знать, что номинальное напряжение такого устройства должно соответствовать сетевому напряжению на вводах установки. В режиме «ожидания» (при отсутствии перенапряжений) ток утечки не должен протекать через устройство защиты, но при возникновении перенапряжения, превышающего допустимое значение, устройство должно моментально отводить вызванный перенапряжением ток на землю. Важной характеристикой такого оборудования является его быстродействие.

В жилых домах для защиты от перенапряжений чаще всего применяется модульное оборудование, устанавливаемое в распределительных щитах. В частности, это устройства защиты от импульсных перенапряжений — УЗИП и дифференциальные выключатели нагрузки с защитой от превышения напряжения — УЗО. Также существуют сменные ограничители перенапряжений и ограничители перенапряжений для защиты силовых розеток, обеспечивающие вторичную защиту подключенного оборудования. Некоторые ограничители встраиваются непосредственно в устройства, потребляющие электроэнергию, однако они не могут защитить от больших перенапряжений. Для защиты телефонных и коммутационных сетей от перенапряжений используются слаботочные разрядники, которые также устанавливаются в распределительных щитах или встраиваются в устройства, потребляющие электроэнергию.

Оборудование Schneider Electric для защиты от перенапряжений

Наиболее эффективными средствами для обеспечения защиты от перенапряжений в квартирах и частных домах служат модульные аппараты, устанавливаемые в распределительные щиты. Также с целью частичной защиты могут использоваться сетевые фильтры.

Дифференциальные выключатели нагрузки (УЗО) предназначены в первую очередь для защиты людей от поражения электрическим током и предотвращения возгораний. Однако в линейке модульного оборудования Easy9, разработанного компанией Schneider Electric, также есть УЗО, совмещающие защиту от утечки тока и от превышения напряжения. Если в сети возникнет переходное напряжение промышленной частоты, к примеру, из-за обрыва нейтрального провода в подъезде многоквартирного дома, питание будет отключено. Такое устройство позволит защитить и проводку, и оборудование, и человеческую жизнь.

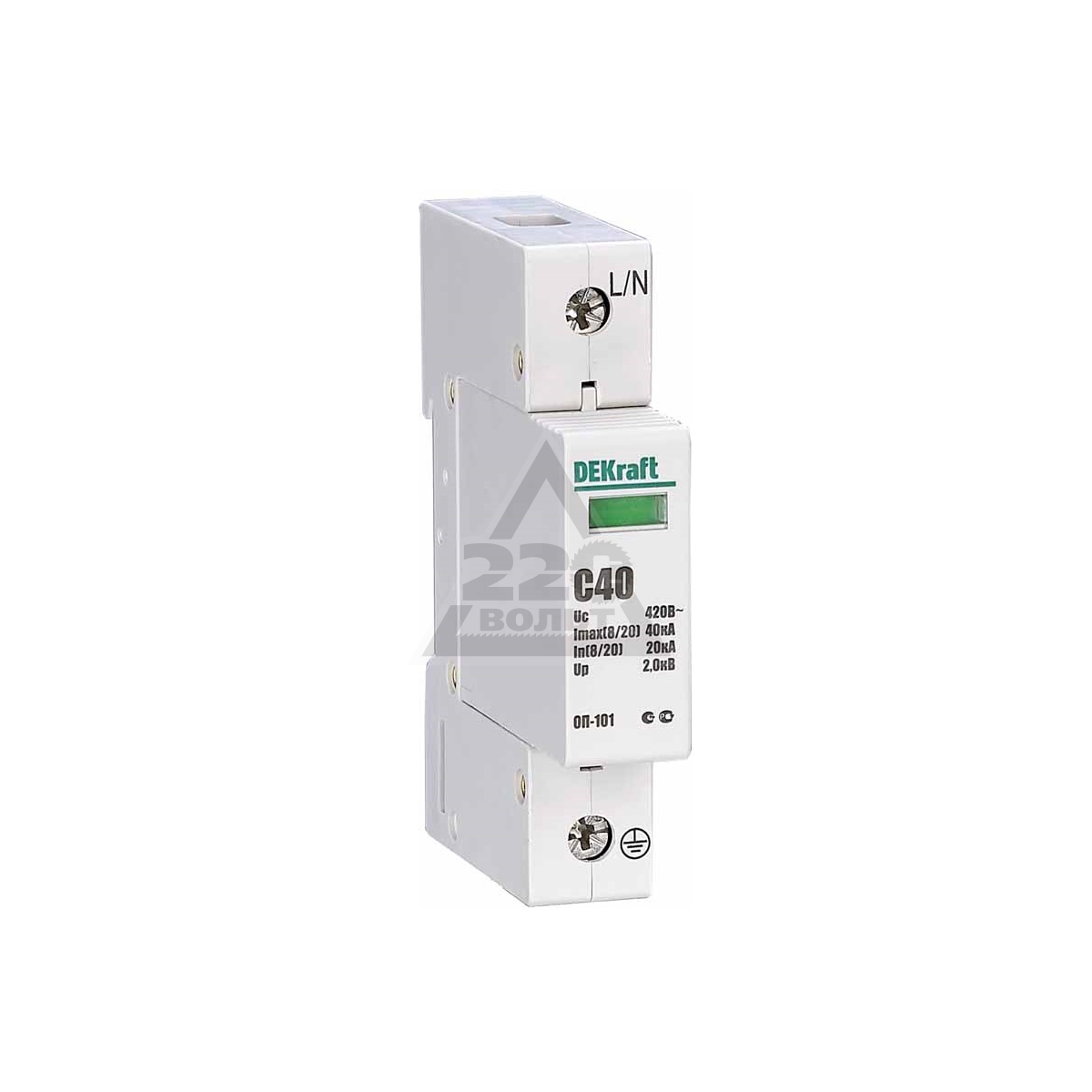

Устройства защиты от импульсных перенапряжений (УЗИП) помогают предотвратить последствия от непрямых ударов молний и аварийных скачков напряжения, губительных для дорогостоящей электроники; они компенсируют сильные броски напряжения, с которыми УЗО справиться не в состоянии. Как правило, электроника может выдержать перенапряжения до 1300-1500 В, в том время, как скачки напряжения при ударе молнии могут достигать 10 000 В. Задача УЗИП — сгладить импульсные перенапряжения до приемлемого уровня в 1000-1300 В.

Наиболее распространенный вариант УЗИП — это сетевые фильтры (удлинители с кнопкой), однако УЗИП в модульном исполнении (к примеру, Easy9 от Schneider Electric) обеспечивает значительно более надежную и качественную защиту от перенапряжений. К тому же, размещение аппарата в распределительном щитке на входе в квартиру позволяет защитить не только компьютер, но и кухонные приборы, климатическое оборудование, охранную сигнализацию, мультимедийные системы, поставленные на зарядку смартфоны и т.д. К сожалению, пока модульными аппаратами УЗИП оснащено не более 1 % российских домохозяйств.

Смотреть видеосюжет об основных преимуществах автоматов Easy9, Домовой и Acti 9

При выборе устройств защиты от импульсных перенапряжений важно учитывать наличие молниеотвода, организацию системы заземления, информацию о токах короткого замыкания (КЗ).

Наличие УЗИП обеспечивает полную защиту системы электроснабжения квартиры или частного дома и гарантирует сохранность всех видов дорогостоящей бытовой техники и электроники.

Ограничители перенапряжений Acti 9 предназначены в первую очередь для промышленных и административных зданий. Однако и в этой серии есть оборудование, которое при необходимости можно применять в жилых помещениях для надежной защиты от атмосферных перенапряжений. Это ограничители перенапряжения типа 2 со встроенным разъединителем — iQuick-PF, iQuick-PRD и модульные ограничители перенапряжений типа 2 — iPF & iPRD. В оборудовании Acti 9 предусмотрена сертифицированная координация срабатывания с автоматическими выключателями, кроме того, аппараты очень легко монтировать на объекте, а их состояние можно отслеживать удаленно с помощью системы мониторинга. Для телекоммуникационных сетей могут использоваться устройства защиты iPRC и iPRI.

Помимо этого в продуктовом портфеле Schneider Electric есть бытовые устройства защиты от всплесков напряжения APC SurgeArrest Performance. Сетевые фильтры этой серии предназначены для обеспечения минимально необходимой защиты компьютеров, бытовых электронных приборов и телефонных линий от импульсных помех.

При выборе решения для защиты от перенапряжения, важно учитывать стоимость защищаемого оборудования и последствия его выхода из строя. А также риски возникновения перенапряжений, которые напрямую связаны с состоянием сети и грозовой активностью в конкретной местности. Продумывая защиту электрооборудования, важно не забывать и о телекоммуникационных сетях, которые также могут пострадать от перенапряжений.

Защита от внутренних перенапряжений / ПУЭ 7 / Библиотека / Элек.ру

4.2.166. Электрические сети 3-35 кВ должны работать с изолированной, заземленной через резистор или дугогасящий реактор нейтралью. В электрических сетях 3-35 кВ с компенсацией емкостного тока однофазного замыкания на землю степень несимметрии емкостей фаз относительно земли не должна превышать 0,75%. Выравнивание емкостей фаз относительно земли должно осуществляться транспозицией проводов и распределением конденсаторов высокочастотной связи. Число дугогасящих реакторов и места их установки должны определяться для нормального режима работы сети с учетом возможных делений ее части и вероятных аварийных режимов.

Дугогасящие реакторы могут устанавливаться на всех ПС, кроме тупиковых, связанных с электрической сетью не менее чем двумя линиями электропередачи. Установка реакторов на тупиковых ПС не допускается. Дугогасящие реакторы не допускается включать в нейтрали трансформаторов, присоединенных к шинам через предохранители. Мощность дугогасящих реакторов выбирается по значению полного емкостного тока замыкания на землю с учетом развития сети в ближайшие 10 лет. Рекомендуется использование автоматически настраиваемой компенсации емкостного тока замыкания на землю.

4.2.167. В электрических сетях 3-35 кВ следует принимать меры для предотвращения феррорезонансных процессов и самопроизвольных смещений нейтрали.

В электрических схемах 3-35 кВ, в которых имеются генераторы (синхронные компенсаторы) с непосредственным водяным охлаждением обмотки статора, вследствие значительной активной проводимости изоляции генератора на землю защита от феррорезонансных процессов не требуется.

4.2.168. Обмотки трансформаторов (автотрансформаторов) должны быть защищены от коммутационных перенапряжений с помощью РВ или ОПН, установленными в соответствии с требованиями 4.2.153.

4.2.169. В сетях 330, 500 и 750 кВ в зависимости от схемы сети, количества линий и трансформаторов следует предусматривать меры по ограничению длительных повышений напряжения и внутренних перенапряжений. Необходимость ограничения квазиустановившихся и внутренних перенапряжений и параметры средств защиты от них определяются на основании расчетов перенапряжений.

4.2.170. С целью ограничения опасных для оборудования коммутационных перенапряжений следует применять комбинированные РВ или ОПН, выключатели с предвключаемыми резисторами, элетромагнитные трансформаторы напряжения или другие средства, а также сочетания их с мероприятиями по ограничению длительных повышений напряжения (установка шунтирующих и компенсационных реакторов, схемные мероприятия, системной и противоаварийная автоматики, в частности автоматики от повышения напряжения).

Коммутационные перенапряжения на шинах ПС 330,500 и 750 кВ должны быть ограничены в зависимости от уровня изоляции оборудования.

4.2.171. Для РУ 110-500 кВ должны предусматриваться технические решения, исключающие появление феррорезонансных перенапряжений, возникающих при последовательных включениях электромагнитных трансформаторов напряжения и емкостных делителей напряжения выключателей.

К этим решениям относится в частности:

применение выключателей без емкостных делителей напряжения;
применение вместо электромагнитных трансформаторов емкостных;
применение антирезонансных трансформаторов напряжения;
увеличение в 1,5-2 раза емкости ошиновки РУ путем установки на шинах дополнительных конденсаторов, например связи.

назначение, виды, устройство, технические характеристики и схемы подключения

Реле напряжения применяется для защиты бытовой техники от скачков в сети. Использование устройства заметно снижает риск выхода из строя дорогостоящей аппаратуры. Пригодится РН и для правильного функционирования промышленных агрегатов.

Для чего нужно реле контроля напряжения

Бытовые электроприборы рассчитаны на напряжение 220-240 В. Периодически в электросети возникают нештатные ситуации. Напряжение в розетке прыгает в большую или меньшую сторону. Скачки способны нарушить работу бытовой техники или вовсе вывести ее из строя.

Перепады напряжения в сети

Распространенный случай перепадов напряжения — это обрыв нуля. При этом на одной фазе напряжение падает ниже допустимого уровня. На другой, наоборот, происходит существенное превышение вольтажа вплоть до 380в.

Другая ситуация свойственна старым домам с плохой электропроводкой и разболтавшимися контактами. Из-за плохого состояния кабелей и их перегрузки напряжение в розетках способно упасть до 170 В и ниже. Это опасно для электрических двигателей стиральных машин и холодильников.

На защиту электроприборов встает реле контроля напряжения. Это небольшое устройство располагается в распределительном щитке квартиры. Оно имеет компактную конструкцию, удобно крепится на дин рейку и выполняет свою задачу полностью автономно.

Дополнительная информация. Нужно отличать реле контроля напряжения от всевозможных стабилизаторов и УЗМ. Все перечисленные устройства применяются для защиты бытовой техники. Стабилизатор — прибор активный. Он способен самостоятельно корректировать напряжение в квартире. РН выполняет более простую и пассивную функцию. Оно просто отключает потребителя при превышении допустимого порога и, само по себе, на вольтаж никак не влияет.

к содержанию ↑

Назначение кнопок и выводов

На передней панели стандартного реле ограничения напряжения имеется 3 контакта. Они предназначены для подключения нулевого и фазных проводников. Если смотреть слева направо, то контакты имеют следующее назначение:

Общий нулевой провод. Этот контакт бывает раздвоен на 2 точки.
Вход питающего напряжения. К нему подключается фаза, идущая от счетчика.
Выход на квартиру. Этот провод отключится при скачке или просадке напряжения.

Выводы 2 и 3 — это нормально разомкнутые силовые контакты. Если напряжение между 1 и 2 находится в пределах нормы, то 2 и 3 замкнуты, и фаза может свободно проходить в сеть квартиры.

Устройство реле напряжения

Реле контроля напряжения имеет простой принцип работы. Внутренний контроллер непрерывно измеряет напряжение в сети. Если оно выходит за пределы нормы, то электромагнитное реле отключает квартиру. Устройство цифровое. Оно срабатывает как на чрезмерно высокий вольтаж, так и на заниженный.

к содержанию ↑

Задержка времени включения

Для РН свойственна задержка включения. Если вольтаж провалился ниже допустимой нормы, то устройство выключится и разорвет контакты 2 и 3. Когда напряжение снова входит в норму, реле не включается. Оно выжидает некоторое время. Например, 15 секунд. Это необходимо, чтобы избежать ложных включений РН. Регулятор для настройки этого параметра предусмотрен на передней панели устройства.

На корпусе реле имеются кнопки с дисплеем. Они позволяют настроить диапазон рабочего напряжения и время задержки срабатывания. Подробная информация о настройке прибора содержится в руководстве по эксплуатации.

к содержанию ↑

Технические параметры

К основным характеристикам РН относится рабочее напряжение, количество подключаемых фаз и максимальная пропускная мощность. Ниже рассмотрены параметры одного из популярных реле — RV-32.

Характеристика	Значение
Питающее напряжение	220 В
Максимальная активная мощность потребителя	7 кВт
Предельный ток нагрузки	32 А
Погрешность измерений	+/-1 %
Степень защиты от пыли и влаги	IP20
Количество рабочих циклов реле	100 тыс.
Рабочая температура	от -5 до+40°C
Предельное сечение подключаемых проводов	6 кв. мм

Из характеристики следует, что реле питается от сетевого напряжения 220 В. Внутренние контакты способны длительно пропускать ток, равный 32 А, что соответствует потребителю мощностью 7 кВт. Класс IP 20 говорит, что устройство непригодно для работы во влажном помещении или на улице. Его допустимо устанавливать в специальный электрический щит. 100 тыс. рабочих циклов — это количество включений и отключений реле, которые оно способно перенести без разрушения.

Реле напряжения DigiTOP Vp-50A IP20к содержанию ↑

Виды РН

В защите от скачков вольтажа нуждаются различные типы приборов. Некоторые из них работают от бытового напряжения 220 В и потребляют минимальную мощность. К примерам таких устройств относятся зарядные устройства для смартфонов или led лампочки. Другие так же работают от 220 В, но потребляют уже тысячи ватт мощности, например, электрические чайники и утюги. Третьи устройства требуют трехфазного питания 380 В. Обычное однополюсное РН им не годится. Среди таких потребителей промышленные станки и мощные асинхронные двигатели. Поэтому все реле для контроля напряжения принято разделять по типу корпуса и виду нагрузки.

к содержанию ↑

По типу корпуса

Данная классификация указывает на то, какие приборы и в каком количестве возможно подключить к реле. По типу исполнения РН подразделяется на 3 вида:

розеточные;
в виде удлинителя;
с установкой на din рейку.

Первый тип наиболее прост с точки зрения использования. Данное реле защиты от перенапряжения подключается непосредственно в розетку. С одной стороны корпуса имеется соответствующий разъем в виде штепсельной вилки. На другой части прибора расположена стандартная розетка для подключения нагрузки. Подобный тип РН можно быстро снять и подключить в другое место.

Второй тип выполнен в виде удлинителя. На его поверхности имеется несколько розеток для нагрузки. В отличие от 1-го типа данное реле оснащено кабелем с вилкой. Прибор удобен для стационарного подключения офисной техники.

Третий тип наиболее профессиональный. РН устанавливается в щиток. Оно имеет расширенный список функций, высокую пропускную мощность, и одновременно защищает все электрические приборы в квартире.

к содержанию ↑

По количеству фаз

Электрические потребители, работающие от переменного тока, подразделяются на 2 группы. Подобное деление имеет и реле контроля напряжения. А именно:

однофазное РН;
трехфазное.

Однофазная модификация пригодна для дома. Эти реле устанавливаются в квартирах, гаражах и дачах. Они пропускают через себя одну фазу и ноль. Поэтому их называют однофазными.

Рабочее напряжение для подобных РН составляет 220в. Их контакты рассчитаны на ток в 30-40 А, что соответствует максимальным значениям для квартирной проводки. Устройство имеет минимальный перечень настроек и, если почитать инструкцию, пригодно для пользования обычным человеком без профильного образования.

Трехфазное реле контроля напряжения ZUBR 3F

Второй вид реле сложнее. Он контролирует вольтаж одновременно на 3 фазах. Подобная модификация годится для агрегатов, потребляющих от сети 380 В. Реле имеет расширенный перечень регулировок и требует минимальный опыт в настройке систем автоматики.

к содержанию ↑

Распространенные схемы подключения

Отличия существуют и в мощности потребителей, которые подключаются через РН. Одним достаточно для питания фазы и нуля. Другие требуют трехфазное питание. Для каждой категории мощности нагрузки необходима соответствующая схема подключения реле. Поэтому принято выделять 3 способа включения этих защитных устройств:

однофазное РН;
трехфазное;
схема подключения через контактор.

к содержанию ↑

Подключение однофазного РН

Схема применяется для подключения потребителей на 220 В. Она пригодна как для квартиры, так и для отдельного устройства.

Первоначально имеется однофазное РН, питающая и отходящая линии. Монтаж схемы производится по нижеизложенному плану:

Подключается общий нулевой провод. Соответствующая клемма имеется на реле. Она обозначается буквой «N». В зависимости от модели прибора нулевых клемм может быть и две. В таком случае на один контакт подключается ноль от питающей линии, а на другой от отходящей.
Затем подсоединяется фазный провод отходящей линии. На корпусе прибора эта клемма имеет маркировку «L2», «выход L» или «out L».
Третий этап — подключение фазного провода питающей линии. Напряжение на нем присутствует всегда и независимо от того, сработало РН или нет. В стандартном электрощите этот проводник идет от выхода прибора учета или дифавтомата.

к содержанию ↑

Схема для трехфазного реле контроля напряжения

Разные модели трехфазных реле контроля напряжения имеют отличающийся набор клемм для подключения проводов. В стандартной комплектации их 8. Клеммы напряжения сети (4 шт.) нужны для подачи в устройство трех контролируемых фаз и нуля. На корпусе прибора они обозначаются L1, L2, L3 и N. Выходные релейные клеммы (4 шт.) используются для подключения последующих устройств защиты и автоматики. Они имеют маркировку «NO» у нормально открытых контактов, и «NC» у нормально закрытых.

Схема подключения собирается в 2 этапа:

К клеммам РН подключаются фазные и нулевые провода питающей линии. Здесь необходимо обратить внимание на максимальный допустимый ток контактов. Как правило, если потребитель трехфазный, то он потребляет большие мощности. Реле должно быть рассчитано на эти значения.
К релейному выходу подключаются последующие устройства. Например, контактор, различные устройства сигнализации или индикаторные лампы «авария».

Обратите внимание! Дорогостоящие трехфазные РН способны контролировать не только напряжение, но и ряд других параметров сети. Например, критический перекос фаз и правильность их чередования. Эти функции важны для правильной работы асинхронных двигателей и тиристорных преобразователей.

к содержанию ↑

Подключение нагрузок свыше 100 кВт с помощью контактора

Некоторые потребители электроэнергии берут от сети токи в сотни ампер. Никакое РН не способно справиться с такими мощностями. В этой ситуации используют отдельный контактор. Его необходимо соединить с выходным реле.

В этой схеме РН просто контролирует состояние сети и формирует слаботочный сигнал управления для контактора. Его втягивающая катушка подключается последовательно с выходом реле контроля напряжения. Основной ток нагрузки протекает непосредственно через контактор.

Важно! Не следует ставить РН рядом с мощными источниками радиопомех, например, трансформаторами или беспроводными телефонами. Испускаемые ими помехи способны повлиять на измерительную цепь реле и привести к ложным срабатываниям.

к содержанию ↑

Настройка порогов срабатывания РН

Настройка реле защиты от перенапряжения производится после анализа текущего состояния электросети и проводки. Необходимо обратить внимание на такие факторы, как:

Напряжение в розетке. Оно составляет 220 В только на страницах учебников. Реальный вольтаж в сети способен находиться в пределах 190-240 В. Бессмысленно настраивать РН на отключение при снижении до 210 В, если в розетке вольтаж редко поднимается выше 200 В. Особенно актуально для сельской местности и в частном доме.
Мощность бытовых приборов. Некоторые образцы техники в момент запуска потребляют большие токи, что резко понижает напряжения в сети. Этот провал необходимо учитывать, чтобы выбрать нижний порог срабатывания защиты.
В ночное время суток происходит обратное. Люди спят. Большая часть электроприборов в доме выключена. Напряжение в сети способно зашкаливать до 230-240 В. Это явление учитывается при выборе верхнего номинала срабатывания.

Монтаж и настройка реле напряженияк содержанию ↑

Проверка РН с помощью мультиметра

Полноценные испытания удастся провести при помощи специального оборудования в электротехнической лаборатории. Однако точность показаний выходного вольтажа получится проверить и обычным мультиметром. Прибор необходимо переключить в режим измерения переменного напряжения до 700 В. На переключателе это обозначается как «ACV 700».

Затем мультиметром предстоит определить напряжение на выходе РН, и сравнить это значение с показаниями на дисплее защитного устройства. Нужно понимать, что оба прибора имеют некоторую погрешность измерения. Показания должны примерно совпадать. Разница в 2-3 В — это не повод для паники. Но если отличия более существенны, то в РН есть неисправность.

Применение РН защитит бытовые электроприборы от перепадов напряжения. Для этого потребуется правильно подобрать уставки его срабатывания. Ориентировочные значения можно посмотреть в паспорте на устройство.

Реле контроля напряжения выбирается с учетом количества питающих фаз и максимальной мощности потребителя. Желательно приобретать защитное устройство с запасом по току в 20-30 %. Если необходимо контролировать потребляемый ток, то лучше установить прибор со встроенным амперметром.

Реле напряжения: назначение, виды, устройство, технические характеристики и схемы подключения

Схема подключения УЗИП — 3 ошибки и правила монтажа. Защита от импульсных перенапряжений.

Для всех нас стало нормой, что в распределительных щитках жилых домов, обязательна установка вводных автоматических выключателей, модульных автоматов отходящих цепей, УЗО или дифф. автоматов на помещения и оборудование, где критичны возможные утечки токов (ванные комнаты, варочная панель, стиральная машинка, бойлер).

Помимо этих обязательных коммутационных аппаратов, практически никому не требуется объяснять, зачем еще нужно реле контроля напряжения.

УЗИП или реле напряжения

Устанавливать их начали все и везде. Грубо говоря оно защищает вас от того, чтобы в дом не пошло 380В вместо 220В. При этом не нужно думать, что повышенное напряжение попадает в проводку по причине недобросовестного электрика.

Вполне возможны природные явления, не зависящие от квалификации электромонтеров. Банально упало дерево и оборвало нулевой провод.

Также не забывайте, что любая ВЛ устаревает. И даже то, что к вашему дому подвели новую линию СИПом, а в доме у вас смонтировано все по правилам, не дает гарантии что все хорошо на самой питающей трансформаторной подстанции – КТП.

Там также может окислиться ноль на шинке или отгореть контакт на шпильке трансформатора. Никто от этого не застрахован.

Именно поэтому все новые электрощитки уже не собираются без УЗМ или РН различных модификаций.

Что же касается устройств для защиты от импульсных перенапряжений, или сокращенно УЗИП, то у большинства здесь появляются сомнения в необходимости их приобретения. А действительно ли они так нужны, и можно ли обойтись без них?

Подобные устройства появились достаточно давно, но до сих пор массово их устанавливать никто не спешит. Мало кто из рядовых потребителей понимает зачем они вообще нужны.

Первый вопрос, который у них возникает: ”Я же поставил реле напряжения от скачков, зачем мне еще какой-то УЗИП?”

Запомните, что УЗИП в первую очередь защищает от импульсов вызванных грозой. Здесь речь идет не о банальном повышении напряжения до 380В, а о мгновенном импульсе в несколько киловольт!

Никакое реле напряжения от этого не спасет, а скорее всего сгорит вместе со всем другим оборудованием. В то же самое время и УЗИП не защищает от малых перепадов в десятки вольт и даже в сотню.

Например устройства для монтажа в домашних щитках, собранные на варисторах, могут сработать только при достижении переменки до значений свыше 430 вольт.

Поэтому оба устройства РН и УЗИП дополняют друг друга.

Защита дома от грозы

Гроза это стихийное явление и просчитать его до сих пор не особо получается. При этом молнии вовсе не обязательно попадать прямо в линию электропередач. Достаточно ударить рядышком с ней.

Даже такой грозовой разряд вызывает повышение напряжения в сети до нескольких киловольт. Кроме выхода из строя оборудования это еще чревато и развитием пожара.

Даже когда молния ударяет относительно далеко от ВЛ, в сетях возникают импульсные скачки, которые выводят из строя электронные компоненты домашней техники. Современный электронный счетчик с его начинкой, тоже может пострадать от этого импульса.

Общая длина проводов и кабелей в частном доме или коттедже достигает нескольких километров.

Сюда входят как силовые цепи так и слаботочка:

интернет

видеонаблюдение

охранная сигнализация

Все эти провода принимают на себя последствия грозового удара. То есть, все ваши километры проводки получают гигантскую наводку, от которой не спасет никакое реле напряжения.

Единственное что поможет и защитит всю аппаратуру, стоимостью несколько сотен тысяч, это маленькая коробочка называемая УЗИП.

Монтируют их преимущественно в коттеджах, а не в квартирах многоэтажек, где подводка в дом выполнена подземным кабелем. Однако не забывайте, что если ваше ТП питается не по кабельной линии 6-10кв, а воздушной ВЛ или ВЛЗ (СИП-3), то влияние грозы на среднем напряжении, также может отразиться и на стороне 0,4кв.

Поэтому не удивляйтесь, когда в грозу в вашей многоэтажке, у многих соседей одновременно выходят из строя WiFi роутеры, радиотелефоны, телевизоры и другая электронная аппаратура.

Молния может ударить в ЛЭП за несколько километров от вашего дома, а импульс все равно прилетит к вам в розетку. Поэтому не смотря на их стоимость, задуматься о покупке УЗИП нужно всем потребителям электричества.

Цена качественных моделей от Шнайдер Электрик или ABB составляет примерно 2-5% от общей стоимости черновой электрики и средней комплектации распредщитка. В общей сумме это вовсе не такие огромные деньги.

На сегодняшний день все устройства от импульсных перенапряжений делятся на три класса. И каждый из них выполняет свою роль.
Модуль первого класса гасит основной импульс, он устанавливается на главном вводном щите.
После погашения самого большого перенапряжения, остаточный импульс принимает на себя УЗИП 2 класса. Он монтируется в распределительном щитке дома.
Если у вас не будет устройства I класса, высока вероятность что весь удар воспримет на себя модуль II. А это может для него весьма печально закончится.
Поэтому некоторые электрики даже отговаривают заказчиков ставить импульсную защиту. Мотивируя это тем, что раз вы не можете обеспечить первый уровень, то не стоит вообще на это тратить денег. Толку не будет.
Однако давайте посмотрим, что говорит об этом не знакомый электрик, а ведущая фирма по системам грозозащиты Citel:
То есть в тексте прямо сказано, класс II монтируется либо после класса 1, либо КАК САМОСТОЯТЕЛЬНОЕ УСТРОЙСТВО.
Третий модуль защищает уже непосредственно конкретного потребителя.
Если у вас нет желания выстраивать всю эту трехступенчатую защиту, приобретайте УЗИП, которые изначально идут с расчетом работы в трех зонах 1+2+3 или 2+3.
Такие модели тоже выпускаются. И будут наиболее универсальным решением для применения в частных домах. Однако стоимость их конечно отпугнет многих.
Схема электрощита с УЗИП
Схема качественно укомплектованного с точки зрения защиты от всех скачков и перепадов напряжения распределительного щита, должна выглядеть примерно следующим образом.
На вводе перед счетчиком — вводной автоматический выключатель, защищающий прибор учета и цепи внутри самого щитка. Далее счетчик.
Между счетчиком и вводным автоматом — УЗИП со своей защитой. Электроснабжающая организация конечно может запретить такой монтаж. Но вы можете обосновать это необходимостью защиты от перенапряжения и самого счетчика.
В этом случае потребуется смонтировать всю схемку с аппаратами в отдельном боксе под пломбой, дабы предотвратить свободный доступ к оголенным токоведущим частям до прибора учета.
Однако здесь остро встанет вопрос замены сработавшего модуля и срыва пломб. Поэтому согласовывайте все эти моменты заранее.
После прибора учета находятся:
реле напряжения УЗМ-51 или аналог
УЗО 100-300мА – защита от пожара
УЗО или дифф.автоматы 10-30мА – защита человека от токов утечки
простые модульные автоматы
Если с привычными компонентами при комплектации такого щитка вопросов не возникает, то на что же нужно обратить внимание при выборе УЗИП?
На температуру эксплуатации. Большинство электронных видов рассчитано на работу при окружающей температуре до -25С. Поэтому монтировать их в уличных щитках не рекомендуется.
Второй важный момент это схемы подключения. Производители могут выпускать разные модели для применения в различных системах заземления.
Например, использовать одни и те же УЗИП для систем TN-C или TT и TN-S уже не получится. Корректной работы от таких устройств вы не добьетесь.
Схемы подключения
Вот основные схемы подключения УЗИП в зависимости от исполнения систем заземления на примере моделей от Schneider Electric. Схема подключения однофазного УЗИП в системе TT или TN-S:
Здесь самое главное не перепутать место подключения вставного картриджа N-PE. Если воткнете его на фазу, создадите короткое замыкание.
Схема трехфазного УЗИП в системе TT или TN-S:
Схема подключения 3-х фазного устройства в системе TN-C:
На что нужно обратить внимание? Помимо правильного подключения нулевого и фазного проводников немаловажную роль играет длина этих самых проводов.
От точки подключения в клемме устройства до заземляющей шинки, суммарная длина проводников должны быть не более 50см!
А вот подобные схемы для УЗИП от ABB OVR. Однофазный вариант:
Трехфазная схема:
Давайте пройдемся по некоторым схемкам отдельно. В схеме TN-C, где мы имеем совмещенные защитный и нулевой проводники, наиболее распространенный вариант решения защиты – установка УЗИП между фазой и землей.
Каждая фаза подключается через самостоятельное устройство и срабатывает независимо от других.
В варианте сети TN-S, где уже произошло разделение нейтрального и защитного проводника, схема похожа, однако здесь монтируется еще дополнительный модуль между нулем и землей. Фактически на него и сваливается весь основной удар.
Именно поэтому при выборе и подключении варианта УЗИП N-PE, указываются отдельные характеристики по импульсному току. И они обычно больше, чем значения по фазному.
Помимо этого не забывайте, что защита от грозы это не только правильно подобранный УЗИП. Это целый комплекс мероприятий.
Их можно использовать как с применением молниезащиты на крыше дома, так и без нее.
Особое внимание стоит уделить качественному контуру заземления. Одного уголка или штыря забитого в землю на глубину 2 метра здесь будет явно не достаточно. Хорошее сопротивление заземления должно составлять 4 Ом.
Принцип действия
Принцип действия УЗИП основан на ослаблении скачка напряжения до значения, которое выдерживают подключенные к сети приборы. Другими словами, данное устройство еще на вводе в дом сбрасывает излишки напряжения на контур заземления, тем самым спасая от губительного импульса дорогостоящее оборудование.
Определить состояние устройства защиты достаточно просто:
зеленый индикатор – модуль рабочий
красный – модуль нужно заменить
При этом не включайте в работу модуль с красным флажком. Если нет запасного, то лучше его вообще демонтировать.
УЗИП это не всегда одноразовое устройство, как некоторым кажется. В отдельных случаях модели 2,3 класса могут срабатывать до 20 раз!
Автоматы или предохранители перед УЗИП
Чтобы сохранить в доме бесперебойное электроснабжение, необходимо также установить автоматический выключатель, который будет отключать узип. Установка этого автомата обусловлена также тем, что в момент отвода импульса, возникает так называемый сопровождающий ток.
Он не всегда дает возможность варисторному модулю вернуться в закрытое положение. Фактически тот не восстанавливается после срабатывания, как по идее должен был.
В итоге, дуга внутри устройства поддерживается и приводит к короткому замыканию и разрушениям. В том числе самого устройства.
Автомат же при таком пробое срабатывает и обесточивает защитный модуль. Бесперебойное электроснабжение дома продолжается.
Запомните, что этот автомат защищает в первую очередь не разрядник, а именно вашу сеть.
При этом многие специалисты рекомендуют ставить в качестве такой защиты даже не автомат, а модульные предохранители.
Объясняется это тем, что сам автомат во время пробоя оказывается под воздействием импульсного тока. И его электромагнитные расцепители также будут под повышенным напряжением.
Это может привести к пробою отключающей катушки, подгоранию контактов и даже выходу из строя всей защиты. Фактически вы окажетесь безоружны перед возникшим КЗ.

Поэтому устанавливать УЗИП после автомата, гораздо хуже, чем после предохранителей.
Есть конечно специальные автоматические выключатели без катушек индуктивности, имеющие в своей конструкции только терморасцепители. Например Tmax XT или Formula A.
Однако рассматривать такой вариант для коттеджей не совсем рационально. Гораздо проще найти и купить модульные предохранители. При этом можно сделать выбор в пользу типа GG.
Они способны защищать во всем диапазоне сверхтоков относительно номинального. То есть, если ток вырос незначительно, GG его все равно отключит в заданный интервал времени.
Есть конечно и минус схемы с автоматом или ПК непосредственно перед УЗИП. Все мы знаем, что гроза и молния это продолжительное, а не разовое явление. И все последующие удары, могут оказаться небезопасными для вашего дома.
Защита ведь уже сработала в первый раз и автомат выбил. А вы об этом и догадываться не будете, потому как электроснабжение ваше не прерывалось.
Поэтому некоторые предпочитают ставить УЗИП сразу после вводного автомата. Чтобы при срабатывании отключалось напряжение во всем доме.
Однако и здесь есть свои подводные камни и правила. Защитный автоматический выключатель не может быть любого номинала, а выбирается согласно марки применяемого УЗИП. Вот таблица рекомендаций по выбору автоматов монтируемых перед устройствами защиты от импульсных перенапряжений:
Если вы думаете, что чем меньше по номиналу автомат будет установлен, тем надежнее будет защита, вы ошибаетесь. Импульсный ток и скачок напряжения могут быть такой величины, что они приведут к срабатыванию выключателя, еще до момента, когда УЗИП отработает.
И соответственно вы опять останетесь без защиты. Поэтому выбирайте всю защитную аппаратуру с умом и по правилам. УЗИП это тихая, но весьма своевременная защита от опасного электричества, которое включается в работу мгновенно.
Ошибки при подключении
1Самая распространенная ошибка — это установка УЗИП в электрощитовую с плохим контуром заземления.
Толку от такой защиты не будет никакого. И первое же “удачное” попадание молнии, сожгет вам как все приборы, так и саму защиту.
2Не правильное подключение исходя из системы заземления.
Проверяйте техдокументацию УЗИП и проконсультируйтесь с опытным электриком ответственным за электрохозяйство, который должен быть в курсе какая система заземления используется в вашем доме.
3Использование УЗИП не соответствующего класса.
Как уже говорилось выше, есть 3 класса импульсных защитных устройств и все они должны применяться и устанавливаться в своих щитовых.
Статьи по теме
Реле напряжения или стабилизатор что лучше
Каждый кто задавался вопросом, как же защитить свое оборудование от перепадов напряжения и некачественной эл.энергии в сети, перед походом в магазин сталкивался с проблемой — а что лучше всего выбрать, реле напряжения или стабилизатор?
Прежде чем делать такой выбор в первую очередь вам нужно определиться, что вы хотите стабилизировать — напряжение во всем доме, или защитить какие-то отдельные дорогостоящие приборы (компьютер, led телевизор, холодильник). То есть фактически решить, покупать вам оборудование для подключения к электрощитку или просто в розетку.
Если вариант защиты всего оборудования в доме преобладает, то остановиться можно на таких вот реле:
или стабилизаторах с клеммным подключением:
Чтобы установить и подключить подобные реле и стабилизаторы напряжения понадобятся определенные знания или помощь профессиональных электриков.
Когда речь идет о том, чтобы защитить от перенапряжения только холодильник или телевизор, то выбирайте простой розеточный вариант реле и стабилизатора. Подробно о их настройке и работе можно прочесть в статьях Реле напряжения в розетку и Виды стабилизаторов напряжения.Никаких проводов у них нет, а все подключение происходит через привычную нам розетку и вилку.
Отличия реле напряжения от стабилизатора
В чем же заключается принципиальная разница между реле и стабилизатором? Стабилизатор напряжения — это аппарат предназначенный для выравнивания входного напряжения до стандартной величины в 220 вольт. Он также как и реле имеет предельные максимальный и минимальные пороги. То есть при определенном повышенном напряжении, когда его уже невозможно выровнять, он отключается и перестает выдавать на выходе напряжение вообще.
Но все же главное его отличие от реле именно и заключается в том, что он стабилизирует напряжение до нужных параметров, поднимая или опуская его в зависимости от ситуации. А реле напряжения никоим образом его не изменяет и не корректирует.
Оно лишь контролирует напряжение в заданных вами или заводскими установками параметрах.
Пределы срабатывания
Обычно выставляются пределы от 195 до 245 Вольт. И пока напряжение не выйдет за эти границы, реле будет исправно работать.
Например, если на входе в дом у вас будет 196 Вольт, то и в розетках после реле также будет 196 Вольт. А используя стабилизатор вы будете всегда иметь полноценные 220В.
И только после превышения напряжения этих величин (меньше 195В), реле отключится и обесточит аппаратуру, тем самым защитив ее от выхода из строя. Как только напряжение станет 195В, после определенной задержки времени, которую вы сами выбираете в настройках, реле включится и вновь подаст эти самые 195В в розетку.
Стоит напряжению буквально через 1 секунду опять упасть до нижнего предела, все повторится заново. То же самое происходит при изменении по верхнему пределу. Выставляете 245В, напряжение подскакивает до 250В — реле отключается и включается только после его нормализации.
Еще раз повторяю — пределы в большинстве марок реле вы выставляете самостоятельно. У каждого производителя они разные. Более подробно с ними можно ознакомиться в статье — Реле напряжения 220в для дома

Как вы понимаете, если у вас такие скачки напряжения происходят очень часто, и вы решили защититься от них с помощью реле — все это время вы попросту будете сидеть без света. Такова цена вашей защиты.
Поэтому в таких случаях лучше всего вместо реле контроля напряжения ставить стабилизатор.
Если же вы хотите просто перестраховаться и у вас проблем со светом практически нет, или они бывают не часто — тогда выбирайте установку реле напряжения. Это будет гораздо экономичный и более выгодный вариант. Разница в ценах реле и стабилизаторов очень существенна.
Замер напряжения перед выбором
В целом реле напряжения — это бюджетный вариант, и они на сегодняшний день, по-хорошему должны стоять в каждой квартире. Просто верхние и нижние пороги для нечастых срабатываний нужно задавать грамотно. А для этого необходимо по крайней мере иметь мультиметр и опытным путем замерить входное напряжение в пиковые часы нагрузки.
Желательно сделать три замера — утром, вечером и ночью. И уже после этого исходя из результатов, устанавливать пороги срабатывания реле.
Если же замеры показывают, что напряжение у вас не скачет, но зато стабильно низкое 190В или наоборот высокое 260В и более, то вас спасет только стабилизатор напряжения.
Любой нормальный человек побоится выставлять такие пороги срабатывания на реле без наличия какой-либо другой защиты, и продолжать пользоваться электроэнергией при таких неудовлетворительных показателях.
Сравнение преимуществ и недостатков реле и стабилизатора
Все преимущества и недостатки выбора реле напряжения или стабилизатора можно свести в одну таблицу. Воспользовавшись ей и взвесив все за и против, можно легко определиться с правильным выбором того, что подойдет в вашем конкретном случае:
Параметры сравнения Стабилизатор напряжения Реле контроля напряжения
Потребление эл.энергии на холостом ходу Да Нет
Выравнивание напряжения до 220В Да Нет
Работоспособность приборов, если на входе от 160В до 260В Да Нет
Габариты Большие Малые
Цена От 5000р и выше До 3000р
Зависимость работоспособности от внешних условий Да Нет
Чувствительность к помехам Да Нет
Быстродействие при скачках Низкая Высокая
Шум при работе Есть Нет
Ну а вообще грубо говоря, нет какого-то универсального способа применения того или иного устройства, который дал бы 100% результат и удовлетворил все ваши потребности в защите от перекосов напряжений. Поэтому максимальную защиту может обеспечить только совместное применение реле напряжения и стабилизаторов.
Ознакомиться с текущими цена на стабилизаторы и подобрать себе необходимый вариант можно здесь.
Статьи по теме
Ключевые преимущества операционных усилителей с защитой от перенапряжения на входе в системах
Краткое описание идеи
Вредные среды, которые встречаются во многих современных приложениях, требуют, чтобы интегральные схемы выдерживали высокое напряжение и ток. Разработчикам систем необходимо выбрать высокопроизводительные ИС для использования в этих агрессивных средах. Производители ИС указывают абсолютные максимальные номиналы для каждой интегральной схемы; эти характеристики должны соблюдаться для обеспечения надежной работы и соответствия опубликованным спецификациям.Что делать, если сильный сигнал или электростатический разряд (ESD) случайно попадает на любой вход операционного усилителя, который используется в передней части сигнальной цепи, связывающей датчики и сигналы реального мира? Подача напряжения на входные контакты, выходящего за рамки настройки источника питания стандартного усилителя, может быть способом повредить или разрушить операционный усилитель.
Большинство операционных усилителей имеют внутренние диоды защиты от электростатического разряда на входных контактах (рис. 1), позволяющие работать с ИС на этапе сборки печатной платы. Эти диоды малы, чтобы минимизировать емкость и утечку, и не предназначены для выдерживания постоянных входных токов, превышающих несколько миллиампер.Внутренние p-n переходы к устройству активируют и позволяют току течь от входов к источникам питания, когда входной контакт операционного усилителя находится примерно на ± 0,5 В выше / ниже шин питания. Этот ток короткого замыкания может быстро возрасти до опасного уровня, если его не ограничить. Опытные разработчики плат научились использовать схемы защиты, чтобы предотвратить необратимые повреждения в таких непредвиденных ситуациях. Но добавление схемы внешней защиты перед высокопроизводительными ИС может привести к ошибкам и ухудшить производительность всей схемы.
Рисунок 1. Типовая защита входных контактов операционного усилителя
Отсутствие схемы защиты может привести к повреждению. Как уже упоминалось, эти внутренние диоды ESD позволяют входам немного подниматься выше и ниже источников питания (обычно на один V _BE) перед включением. Но это падение V _BE зависит от процесса и температуры и может варьироваться от детали к детали. На рисунке 2 показана температурная зависимость внутренних диодов CMOS AD8646.
Рис. 2. Прохождение тока начинается при различных уровнях перенапряжения в зависимости от температуры
Итак, как разработчики систем должны защищать свои операционные усилители в приложениях общего назначения? Общий совет по ограничению величины тока, протекающего в деталь при включении ESD-диода, заключается в добавлении внешнего последовательного резистора за счет дополнительных тепловых шумов и других негативных факторов, о которых будет сказано далее в статье.Для обеспечения оптимальных характеристик постоянного и переменного тока также рекомендуется сбалансировать уровни импеданса источника. Кроме того, если есть вероятность того, что входное напряжение может превысить любой из источников питания более чем на VBE, разработчикам рекомендуется защищать свои схемы диодами Шоттки, MOV или протекторами каналов. На рисунке 3 ниже показана традиционная схема защиты от перенапряжения и сверхтока с помощью внешнего последовательного резистора и диодов Шоттки.
Рисунок 3.Типичная рекомендуемая схема защиты для приложений общего назначения
Диоды
Шоттки включаются быстрее, чем внутренние диоды, поэтому внутренние блоки никогда не достигают своего порогового значения. Отвод токов короткого замыкания извне устраняет потенциальное напряжение, защищая операционный усилитель. RS выбран так, чтобы максимальный ток не превышал 5 мА для худшего случая V _IN.
Хотя рекомендованная выше схема защиты хорошо работает для приложений общего назначения, она не подходит для высокоточного преобразования сигнала.Добавленные извне компоненты вносят ошибки в тракт прохождения сигнала и уменьшают общую схему преобразования сигнала и ухудшают точность измерения. Например, ошибки, вызванные введением внешнего ограничивающего последовательного резистора, e _nTOTAL , включают тепловой шум резистора, шум напряжения из-за тока шума усилителя, протекающего через резистор, и падение напряжения из-за протекающего тока смещения усилителя. через этот резистор. Общая ошибка смещения, В _OS (всего) , представленная в результате этого резистора:
Проблемы, о которых следует позаботиться, относительно ограничивающих диодов на входе выводов операционного усилителя:
Дополнительный полюс на пути сигнала из-за крышки диодного перехода и R _S
Токи утечки диодов, которые удваиваются на каждые 10 ° C
Изменение прямого падения напряжения в зависимости от температуры
Генерируемый токовый шум (I _n), который может помешать измерению
Чтобы свести к минимуму упомянутые ошибки, можно использовать диоды с очень малой утечкой, такие как JPAD20, которые очень дороги.Помимо снижения производительности, указанный выше метод защиты с помощью внешних компонентов требует дополнительной площади платы и дополнительных затрат. Это может быть особенно важно в приложениях с большим количеством каналов. Кроме того, указанная выше схема защиты не во всех случаях защищает усилитель. Например, что, если кто-то случайно закоротит любой из входных контактов операционного усилителя сразу после блока защиты на более высокое напряжение питания. Он также не защищает операционный усилитель в случае неправильной последовательности включения питания.Список других возможных проблем упомянут в пунктах ниже:
Случайное замыкание входа усилителя на более высокое напряжение питания
Преобразователь, вырабатывающий напряжение выше, чем на шинах питания усилителя
Отключение питания или отключение питания операционного усилителя
Неправильная последовательность включения
Вход появляется перед питанием на выводах питания
Еще одна проблема с широко используемыми схемами внешней защиты заключается в том, что входы должны выходить за пределы шины на одно падение диода, прежде чем сработает схема защиты.В этом случае избыточный ток будет течь в блок питания. Типичный источник питания не любит, когда на его выходные контакты подается ток, и теряет стабилизацию. Это может создать нежелательные эффекты для других цепей, питающихся от того же источника питания.
Преодолевая недостатки широко используемых методов защиты, усилители Analog Devices с защитой от перенапряжения обеспечивают защиту во всех вышеупомянутых ситуациях. Чтобы исключить необходимость во внешних схемах защиты, проектировщикам следует искать интегрированные решения защиты, которые могут выдерживать эти ошибки.Например, ADA4096, который выдерживает напряжение 62 В над отрицательной шиной (т. Е. VEE) на своих входных контактах, направит ток в случае возникновения перенапряжения на нижний источник питания (почти во всех случаях VEE).
Рис. 4. Полная сеть защиты входа ADA4091-x, маломощного операционного усилителя RRIO с однополярным питанием
Усилители с защитой от перенапряжения ADI обладают множеством других преимуществ. Вот несколько преимуществ усилителей с защитой от перенапряжения, таких как ADA4091-x и ADA4096-x:
Защита входной дифференциальной пары
Защита от чередования фаз
Внешняя защита рельсов
Защита от электростатического разряда
Система защиты источника питания
Разработанный для высокопроизводительных приложений, ОУ с защитой от перенапряжения на входе имеет огромное преимущество в том, что пользователи будут знать общую комбинацию ошибок операционного усилителя и схемы защиты от перенапряжения, как указано в технических данных устройства.Нет необходимости в дополнительных внешних компонентах и, следовательно, нет ошибок. Это очень желательно для приложений преобразования сигналов высокой точности.
Таблица 1. Операционные усилители с защитой от перенапряжения на входе
Деталь Рабочее напряжение питания (В _S) Входное напряжение Элемент В _OS (мкВ) ISY (мкА)
OP191 2.От 7 В до 12 В VEE — 10 В ≤ VIN ≤ VCC + 10 В RRIO 500 420
ADA4091-2, ADA4091-4 от 2,7 В до 36 В VEE — 12 В ≤ VIN ≤ VCC + 12 В ¹ RRIO 350 250
ADA4096-2, ADA4096-4 от 3,0 В до 36 В VEE — 32 В ≤ VIN ≤ VCC + 32 В ² RRIO 250 75
ADA4092-4 2.От 7 В до 36 В VEE — 12 В ≤ VIN ≤ VCC + 12 В ¹ RRIO 1500 250
¹ VCC = 15 В, VEE = −15 В
² Действительно для всех рабочих напряжений питания
Общие преимущества, помимо отсутствия ухудшения качества сигнала и сохранения чистоты пути прохождения сигнала, следующие:
Технические характеристики — это то, что вы получаете на операционные усилители, а также схему защиты от перенапряжения
Характеристики постоянного и переменного тока
Характеристики дрейфа и шума
Защита при включении и выключении
Более дешевое решение
Решение для экономии места
В современных высокопроизводительных приложениях размещение устройств защиты извне приводит к ошибкам, которые невозможно предсказать, рассчитать или откалибровать.Эти внешние источники ошибок ухудшают схему преобразования сигнала. Операционные усилители с внутренней защитой обеспечивают огромную экономию, экономию площади печатной платы и лучшую защиту при сохранении точного состояния сигнала. Спецификация этих продуктов и их поведение подробно задокументированы в технических паспортах производителей.
Защита от перенапряжения на входе операционного усилителя
Метод защиты от перенапряжения Условия перенапряжения могут быть вызваны рядом различных ситуаций.Рассмотрим систему, в которой удаленный датчик расположен в поле — например, он измеряет поток жидкости на нефтеперерабатывающем заводе и отправляет свой сигнал по кабелю в электронику сбора данных, которая находится в другом физическом месте. Первым каскадом в сигнальном тракте электроники сбора данных часто может быть операционный усилитель, сконфигурированный как буфер или усилитель усиления. Вход этого операционного усилителя подвергается воздействию внешнего мира и, следовательно, может быть подвержен инцидентам перенапряжения, например, короткому замыканию из-за поврежденного кабеля или неправильному подключению кабеля к электронике сбора данных.
Точно так же ситуация, которая может вызвать состояние перенапряжения, — это когда входной сигнал, который обычно находится в диапазоне входных напряжений усилителя, внезапно получает внешний стимул, вызывающий скачок напряжения, превышающий напряжение питания операционного усилителя.
Третий сценарий, который может привести к состоянию перенапряжения на входе, возникает из-за последовательности включения питания операционного усилителя и других компонентов на пути прохождения сигнала. Например, если источник сигнала, такой как датчик, получает питание до того, как это сделает операционный усилитель, выход источника может начать выдавать напряжение, которое затем будет подаваться на вход операционного усилителя, даже если операционный усилитель контакты питания еще не имеют питания и по существу находятся на земле.Это создаст ситуацию перенапряжения и, вероятно, вызовет чрезмерный ток через вход операционного усилителя на землю (контакты питания без питания).
Зажим: классический метод защиты от перенапряжения
Очень популярный способ добавления OVP показан на рисунке 1. Когда амплитуда входного сигнала (V _IN) превышает одно из напряжений питания плюс прямое напряжение диода, диод (D _OVPP или D _OVPN) будет направлять смещение и направлять ток на шины питания, а не на входы операционного усилителя, где избыточный ток может повредить операционный усилитель.В этом приложении мы используем ADA4077, операционный усилитель чрезвычайно высокой точности с максимальным диапазоном питания 30 В (или ± 15 В).
Фиксирующие диоды представляют собой диоды Шоттки 1N5177, поскольку они имеют прямое напряжение приблизительно 0,4 В, что меньше прямого напряжения входных диодов защиты от электростатического разряда (ESD) операционного усилителя; таким образом, ограничивающие диоды начнут проводить ток раньше, чем диоды ESD. Резистор защиты от перенапряжения, R _OVP, ограничивает прямой ток через ограничивающие диоды, чтобы поддерживать их ниже максимального номинального тока, предотвращая их повреждение чрезмерным током.Резистор R _FB в контуре обратной связи присутствует, потому что любой входной ток смещения на неинвертирующем входе может вызвать ошибку входного напряжения на R _OVP — добавление R _FB аннулирует ошибку, генерируя аналогичное напряжение на инвертирующий вход.
Рисунок 1. Классическая схема зажима для защиты от перенапряжения.
Компромисс схемы зажима диода — снижение точности
Хотя классическая схема на Рисунке 1 защищает входы операционного усилителя, она вносит значительную ошибку в тракт прохождения сигнала.Прецизионные усилители обычно имеют входное напряжение смещения (V _OS) в диапазоне микровольт. Например, максимальное напряжение V _OS для ADA4077 составляет 35 мкВ во всем диапазоне рабочих температур от –40 ° C до + 125 ° C. Добавление внешних диодов и резистора перенапряжения приводит к ошибке смещения входа, которая может быть во много раз больше, чем низкое смещение, присущее прецизионному операционному усилителю.
Диоды с обратным смещением обладают обратным током утечки, который течет от катода через анод к источнику питания.Когда напряжение входного сигнала (V _IN) находится между шинами питания, диоды D _OVPP и D _OVPN имеют на себе обратное напряжение. При V _IN на земле (середина диапазона входного напряжения) обратный ток через D _OVPN примерно равен обратному току утечки через D _OVPP. Однако, когда V _CM движется над или под землей, через один диод протекает больший обратный ток, чем через другой. Например, когда V _CM находится в верхней части диапазона входного напряжения операционного усилителя, который составляет 2 В от положительного источника питания или 13 В в этой цепи, диод D _OVPN будет иметь обратное напряжение 28 В. .Согласно паспорту диода 1N5177, это может вызвать обратный ток утечки, близкий к 100 нА. Поскольку ток обратной утечки протекает от входного сигнала (V _IN) через R _OVP, он создает падение напряжения на R _OVP, которое выглядит точно как увеличенное входное напряжение смещения на пути прохождения сигнала.
Дополнительную озабоченность вызывает то, что ток обратной утечки диода экспоненциально возрастает с повышением температуры, вызывая увеличение штрафа напряжения смещения цепи ограничения O _VP.В качестве основы для сравнения точности операционного усилителя без внешней схемы защиты от перенапряжения на рисунке 2 показано измеренное напряжение смещения ADA4077 в диапазоне входного напряжения от -13 В до +13 В. Измерения проводились при трех температурах: 25 ° C. , 85 ° С и 125 ° С. Обратите внимание, что при 25 ° C, V _OS ADA4077, использованного в этом тесте, достигала только 6 мкВ; даже при 125 ° C напряжение V _OS составляет всего около 20 мкВ. Когда мы добавляем схему внешнего ограничения OVP к тому же устройству ADA4077 и подаем вход на V _IN, мы видим результаты, показанные на рисунке 3.При комнатной температуре V _OS подскакивает до 30 мкВ — в пять раз больше, чем ошибка ADA4077 в тракте прохождения сигнала. При 125 ° C напряжение V _OS превышает 15 мВ, что в 750 раз больше, чем 20 мкВ ADA4077! Точность ушла.
Рисунок 2. Зависимость входного напряжения смещения от входного напряжения для ADA4077. Рисунок 3. Зависимость входного напряжения смещения от входного напряжения для схемы ограничения OVP, добавленной к ADA4077.
Резистор 5 кОм отлично защищает ограничивающие диоды, а также операционный усилитель в условиях перенапряжения, но он добавляет немалую погрешность смещения во время нормальной работы, когда диоды пропускают ток через него (не говоря уже о шумах Джонсона от резистор).Нам нужно динамическое входное сопротивление, которое имеет низкое сопротивление во время работы в указанном диапазоне входного напряжения, но высокое сопротивление в условиях перенапряжения.
Комплексное решение дает ответ
ADA4177 — это высокоточный операционный усилитель со встроенной защитой от перенапряжения. Встроенные диоды ESD действуют как фиксаторы перенапряжения для защиты детали. Полевые транзисторы режима обеднения включены последовательно на каждом входе перед диодами ESD. Они обеспечивают динамическое сопротивление, которое увеличивается, когда входное напряжение (V _CM) превышает напряжения питания.По мере увеличения входного напряжения сопротивление сток-исток (R _DSON) внутреннего полевого транзистора увеличивается, тем самым ограничивая протекание тока экспоненциально с увеличением напряжения (показано на рисунке 4). Поскольку в ADA4177 на входах используются полевые транзисторы, работающие в режиме обеднения, а не последовательный защитный резистор, операционный усилитель не страдает от потери напряжения смещения на резисторе, как это происходит в схеме ограничения OVP.
Рис. 4. Входной ток смещения ADA4177 ограничивается по мере увеличения перенапряжения.
ADA4177 может выдерживать напряжения на своих входах до 32 В сверх напряжения питания.Он ограничивает ток перенапряжения в пределах от 10 до 12 мА, защищая операционный усилитель без использования каких-либо внешних компонентов. Как показано на Рисунке 5, даже при 125 ° C этот испытанный блок показывает напряжение смещения всего 40 мкВ. Это менее 3% погрешности, которую показала цепь зажима при этой температуре. Точность сохраняется!
Рис. 5. Зависимость входного напряжения смещения от входного напряжения для ADA4177 со встроенным OVP.
Что это значит для производительности системы
При анализе влияния изменения входного напряжения на точность пути прохождения сигнала разработчик системы учитывает коэффициент подавления синфазного сигнала усилителя (CMRR).Это мера того, какая часть входного синфазного напряжения отклоняется от отображения на выходе (или насколько мало проходит). Поскольку операционные усилители часто конфигурируются для обеспечения усиления между входом и выходом, мы нормализуем спецификацию CMRR, ссылаясь на изменение входного напряжения смещения, которое представляет собой изменение выходного сигнала, деленное на коэффициент усиления с обратной связью усилителя. Коэффициент подавления синфазного сигнала представляет собой положительное значение, выраженное в дБ, и рассчитывается по следующей формуле:
CMRR = 20 log (ΔV _CM / ΔV _OS)
Исходя из этого соотношения, мы видим, что желательно, чтобы VOS был как можно меньше.ADA4177 должен иметь гарантированный минимальный предел CMRR 125 дБ при полной рабочей температуре. Используя результаты испытаний устройств, измеренных в этом эксперименте, мы можем рассчитать и сравнить CMRR схемы ограничения и ADA4177. Таблица 1 показывает крайнюю потерю точности при использовании классической схемы ограничивающего диода и превосходного CMRR ADA4177 со встроенной защитой от перенапряжения на полевых транзисторах.
Таблица 1. Сравнение CMRR ADA4177 с дискретным OVP с фиксирующими диодами
Метод защиты от перенапряжения 25 ° С 85 ° С 125 ° С
ADA4177 143 дБ 145 дБ 142 дБ
ADA4077 и зажим OVP 113 дБ 78 дБ 58 дБ
Аналоговые переключатели с защитой от перенапряжения
Аннотация
Задача разработки надежных электронных схем часто приводит к разработке с множеством дискретных компонентов защиты с соответствующими затратами, временем разработки и дополнительным пространством.В этой статье обсуждается архитектура коммутатора с защитой от сбоев, а также преимущества производительности и другие преимущества, которые она предлагает по сравнению с традиционными решениями дискретной защиты. Обсуждается новая новая архитектура коммутатора и запатентованный процесс высокого напряжения, который обеспечивает лучшую в отрасли защиту от неисправностей наряду с характеристиками, необходимыми для точных сигнальных цепей. В новом портфеле отказоустойчивых коммутаторов и мультиплексоров ADI (ADG52xxF и ADG54xxF) используется эта технология.
Защита аналогового входа для высокопроизводительных сигнальных цепей часто является проблемой для разработчиков системы.Обычно существует значительный компромисс между аналоговыми характеристиками (такими как утечка и сопротивление) и уровнем защиты, которую могут предложить дискретные компоненты.
Замена дискретных компонентов защиты переключателями и мультиплексорами с защитой от перенапряжения может дать значительные преимущества с точки зрения аналоговых характеристик, надежности и размера решения. Компонент с защитой от перенапряжения находится между чувствительной цепью, расположенной ниже по потоку, и входом, подверженным внешним нагрузкам.Примером этого может быть входная клемма датчика в цепочке сигналов управления технологическим процессом.
В этой статье подробно описаны проблемы, вызванные событиями перенапряжения, обсуждаются традиционные решения для дискретной защиты и связанные с ними недостатки, представлено решение, предлагаемое аналоговыми переключателями с защитой от перенапряжения, включая функции и преимущества системы, и, наконец, представлен ведущий в отрасли портфель аналоговых переключателей с защитой от отказов ADI.
Проблемы перенапряжения — возвращение к основам
Когда входной сигнал, подаваемый на переключатель, превышает мощность источников питания (V _DD или V _SS) более чем на диодное падение, диоды защиты от электростатического разряда внутри ИС становятся смещенными в прямом направлении, и ток течет от входного сигнала к расходные материалы, как показано на рисунке 1.Этот ток может повредить деталь и вызвать событие защелкивания, если ток не ограничен.
Рисунок 1. Путь тока перенапряжения.
Если коммутатор обесточен, может произойти несколько сценариев:
Если источники питания «плавающие», входной сигнал может привести к питанию шины V _DD через диоды ESD. В этом случае вывод V _DD попадает в диодное падение входного сигнала. Это означает, что коммутатор будет эффективно получать питание, как и любые другие компоненты, использующие ту же шину V _DD.Это может привести к неизвестной и неконтролируемой работе устройств в сигнальной цепи.
Если источники питания заземлены, устройство PMOS включится с отрицательным напряжением V _GS, так что коммутатор будет передавать ограниченный сигнал на выход, что может привести к повреждению последующих компонентов, которые также будут отключены (см. Рисунок 2). Примечание: если в питании есть диоды, они будут смещать вперед и ограничивать сигнал до +0,7 В.
Рисунок 2. Сигнал перенапряжения при заземленном источнике питания.
Решение дискретной защиты
Разработчики
традиционно решают проблемы защиты входа с помощью дискретных компонентов защиты.
Резисторы большой серии используются для ограничения тока во время короткого замыкания, а диоды Шоттки или стабилитроны на шинах питания ограничивают любые сигналы перенапряжения. Пример такой схемы защиты в мультиплексированной сигнальной цепи показан на рисунке 3.
Однако у этих дискретных компонентов защиты есть много недостатков.
Последовательный резистор увеличит время установления мультиплексора и замедлит общее время установления.
Защитные диоды вносят дополнительный ток утечки и изменяющуюся емкость, что влияет на точность и линейность измерения.
В состоянии плавающего питания защиты не будет, так как антистатические диоды источников питания не будут обеспечивать защиту от зажима.
Рисунок 3. Дискретное решение защиты.
Традиционная архитектура коммутатора
Схема на рисунке 4 дает обзор традиционной архитектуры коммутатора.Компонент переключателя (на правой стороне рисунка 4) имеет диоды ESD на каждой из шин питания, как на входе, так и на выходе элемента переключения. Здесь также показаны внешние дискретные компоненты защиты — последовательный резистор для ограничения тока и диоды Шоттки для источников питания для ограничения перенапряжения. Для дополнительной защиты в более суровых условиях часто требуется двунаправленный TVS.
Рисунок 4. Традиционная архитектура коммутатора с внешней дискретной защитой.
Архитектура коммутатора с защитой от сбоев
Архитектура переключателя с защитой от сбоев показана на рисунке 5. Диоды ESD на входной стороне заменены двунаправленной ячейкой ESD, поэтому диапазон входного напряжения больше не ограничивается диодами ESD на направляющих. Таким образом, вход может видеть напряжения вплоть до ограничения процесса (которое составляет ± 55 В для новых переключателей с защитой от неисправностей от ADI).
В большинстве случаев антистатические диоды остаются на выходной стороне, поскольку обычно не требуется защита от перенапряжения со стороны выхода.
Ячейка ESD на входе по-прежнему может обеспечить отличную защиту от ESD. Четырехкратный переключатель SPST с защитой от перенапряжения ADG5412F, в котором используется этот тип ячейки ESD, обеспечивает номинальное значение 5,5 кВ HBM ESD.
Для более строгих случаев, таких как IEC ESD (IEC 61000-4-2), EFT или защита от перенапряжения, все еще может существовать потребность во внешнем TVS или ограничивающем резисторе меньшего размера.
Рисунок 5. Архитектура переключателя с защитой от сбоев.
В случае возникновения перенапряжения на одном из входов переключателя, затронутый канал отключается, и на входе устанавливается высокий импеданс.Утечка будет оставаться низкой на других каналах, поэтому оставшиеся каналы могут продолжать работать в обычном режиме с минимальным влиянием на производительность. Это позволяет найти очень небольшой компромисс между скоростью / производительностью системы и защитой от перенапряжения.
Таким образом, переключатель с защитой от неисправности может значительно упростить решение для сигнальной цепи. Защита от перенапряжения переключателя устраняет потребность в токоограничивающих резисторах и диодах Шоттки во многих случаях. Общая производительность системы больше не ограничивается внешними дискретными компонентами, которые обычно вносят утечку и искажение в сигнальную цепь.
Характеристики переключателя ADI Fault Protected Switch
Новый портфель переключателей с защитой от сбоев от ADI основан на запатентованном высоковольтном процессе, который обеспечивает защиту от перенапряжения до ± 55 В как во включенном, так и в отключенном состоянии. Эти детали обеспечивают лучшие в отрасли характеристики для защищенных от неисправностей переключателей для прецизионных сигнальных цепей.
Рисунок 6. Изолированный процесс в траншее.
Иммунитет к защелкиванию
Запатентованный процесс высокого напряжения также изолирован от траншеи.Изолирующий оксидный слой помещен между NDMOS и PDMOS транзисторами каждого переключателя. Паразитные переходы, которые возникают между транзисторами в переключателях с изолированными переходами, устраняются, и в результате получается переключатель, устойчивый к защелкиванию при любых обстоятельствах. ADG5412F, например, проходит тест фиксации JESD78D на ± 500 мА для длительности импульса в 1 секунду, что является самым строгим тестом в спецификации.
Аналоговая производительность
Новые переключатели с защитой от неисправностей ADI не только обеспечивают лучшую в отрасли надежность (защита от перенапряжения, высокий рейтинг электростатического разряда, известное состояние при включении питания без цифровых входов), но и обладают лучшими в отрасли аналоговыми характеристиками.Работа переключателя, как всегда, является компромиссом между низким сопротивлением и низкой емкостью / инжекцией заряда. Выбор переключателя обычно зависит от того, имеет ли нагрузка высокий импеданс или низкий импеданс.
Системы с низким сопротивлением
Детали с низким сопротивлением в открытом состоянии обычно используются в системах с низким сопротивлением, где сопротивление переключателя при включении должно быть минимальным. В системах с низким импедансом, таких как источник питания или каскад усиления, включенное сопротивление и полное сопротивление источника параллельно нагрузке могут вызвать ошибки усиления.Несмотря на то, что ошибки усиления во многих случаях можно откалибровать, изменение сопротивления включения (R _ON) в диапазоне сигнала или между каналами приводит к искажению, которое невозможно откалибровать. Следовательно, цепи с низким сопротивлением более подвержены ошибкам искажения из-за неравномерности R _ON и отклонения R _ON по каналам.
График на Рисунке 7 показывает сопротивление включения одного из новых переключателей с защитой от неисправности во всем диапазоне сигналов. R _ON обеспечивает не только очень низкое сопротивление, но и превосходную плоскостность и согласованность между каналами.Детали имеют запатентованную конструкцию драйвера переключателя, которая гарантирует постоянное напряжение V _GS и обеспечивает стабильную производительность R _ON во всем диапазоне входного напряжения. Компромисс — это немного уменьшенный диапазон сигнала, в котором может быть достигнута оптимальная производительность, что можно увидеть по форме графиков R _ON. Такая производительность системы R _ON может дать значительные преимущества в приложениях, чувствительных к изменению R _ON или THD.
Рисунок 7.Отказоустойчивый переключатель на сопротивлении.
ADG5404F — это новый устойчивый к защелкиванию и защищенный от перенапряжения мультиплексор. Детали, устойчивые к защелкиванию, и детали, защищенные от перенапряжения, обычно имеют более высокое сопротивление и худшую плоскостность сопротивления, чем стандартные детали. Однако из-за постоянной схемы V _GS, используемой в конструкции ADG5404F, плоскостность R _ON на самом деле лучше даже, чем у ADG1404 (лучшее в отрасли низкое сопротивление) и ADG5404 (устойчивость к защелкиванию, но не защита от перенапряжения. ).Во многих приложениях, таких как измерения температуры RTD, плоскостность R _ON на самом деле более важна, чем абсолютное значение сопротивления, поэтому переключатель с защитой от неисправности обеспечивает потенциал для повышения производительности в этих системах.
Типичным режимом отказа для системы с низким сопротивлением является размыкание цепи выхода стока в случае отказа.
Системы с высоким сопротивлением
Переключатели с низкой утечкой, низкой емкостью и инжекцией заряда обычно используются в системах с высоким импедансом.Системы сбора данных обычно имеют высокий импеданс из-за нагрузок усилителя на выходе мультиплексора.
Утечка является основным источником ошибок в цепях с высоким импедансом. Любые токи утечки могут привести к значительным ошибкам измерения.
Низкая емкость и низкий уровень инжекции заряда также важны для более быстрого установления. Это обеспечивает максимальную пропускную способность данных в системе сбора данных.
Новые переключатели с защитой от неисправностей ADI обладают превосходными характеристиками утечки.При нормальной работе ток утечки находится в диапазоне низких нА, что критично для точных измерений во многих приложениях.
Критически важно, что характеристики утечки также очень хорошие, даже когда один из входных каналов неисправен. Это означает, что измерения могут продолжаться на других каналах до устранения неисправности, что сокращает время простоя системы. Ток утечки перенапряжения для мультиплексора ADG5248F 8: 1 показан на рисунке 8.
Типичный режим отказа для системы с высоким импедансом заключается в том, что выход стока подтягивается к шине питания в случае неисправности.
Рис. 8. Зависимость тока утечки от перенапряжения ADG5248F от температуры.
Диагностика неисправностей
Большинство новых переключателей ADI с защитой от сбоев также имеют цифровые контакты сбоя. Вывод FF — это общий флаг неисправности, который указывает на неисправность одного из входных каналов. Конкретный вывод неисправности (или вывод SF) — это вывод, который можно использовать для отладки того, какой конкретный вход неисправен.
Эти контакты могут быть полезны для диагностики неисправностей в системе. Контакт FF сначала предупреждает пользователя о неисправности.Затем пользователь может циклически перебирать цифровые входы, и вывод SF будет определять, какой именно переключатель или переключатели неисправны.
Преимущества системы
Системные преимущества нового портфеля переключателей с защитой от сбоев показаны на рисунке 9. Преимущества для разработчика системы огромны как с точки зрения обеспечения оптимальных аналоговых характеристик в прецизионной сигнальной цепочке, так и с точки зрения устойчивости системы.
Рисунок 9. Отказоустойчивый коммутатор ADI — особенности и преимущества системы.
Преимущества по сравнению с дискретными компонентами защиты очевидны и уже подробно описаны. Запатентованный высоковольтный процесс и новая архитектура переключателей также дают новой серии переключателей с защитой от отказов ADI ряд преимуществ по сравнению с решениями конкурентов.
Лучший в отрасли R _ON Плоскостность для точных измерений
Лучший в отрасли ток утечки при коротком замыкании, позволяющий продолжать работу на других каналах, не затронутых отказом (в 10 раз лучше, чем у конкурирующих решений)
Детали со вторичными источниками неисправностей для точного определения пороговых значений неисправностей при сохранении оптимальной производительности аналогового переключателя
Интеллектуальные флаги неисправностей для диагностики неисправностей системы
Примеры применения
Этот первый пример приложения, показанный на рисунке 10, представляет собой цепочку сигналов управления технологическим процессом, в которой микроконтроллер контролирует ряд датчиков, таких как датчики RTD или термопары, датчики давления и датчики влажности.В приложении для управления технологическим процессом датчик может быть подключен к концу очень длинного кабеля на заводе, что может привести к неисправности по всей длине кабеля.
Мультиплексором в данном случае является ADG5249F, который оптимизирован для обеспечения низкой емкости и малой утечки. Низкая утечка важна для таких измерений датчиков слабого сигнала.
Коммутатор работает от источников питания ± 15 В, в то время как вторичные источники неисправности настроены на 5 В и GND для защиты выходных PGA и ADC.
Сигнал основного датчика проходит через мультиплексор на PGA и АЦП, а данные диагностики неисправностей отправляются непосредственно в микроконтроллер, чтобы обеспечить прерывание в случае неисправности. Таким образом, пользователь может быть предупрежден о состоянии неисправности и может определить, какой из датчиков неисправен. После этого может быть отправлен технический специалист для устранения неисправности и, при необходимости, замены неисправного датчика или кабеля.
Из-за лидирующих в отрасли требований к низкому уровню утечки при неисправностях, другие датчики можно продолжать контролировать, даже если один из датчиков не работает и ожидает замены.Без такой низкой утечки неисправности неисправность в одном канале может сделать все другие каналы непригодными для использования до тех пор, пока неисправность не будет устранена.
Рисунок 10. Пример приложения для управления технологическим процессом.
Второй пример приложения на рисунке 11 — это часть цепочки сигналов сбора данных, в которой устройство защиты канала ADG5462F может добавить ценность. В этом случае используется PGA с шинами питания ± 15 В, а входной сигнал АЦП ниже по потоку имеет диапазон входного сигнала от 0 В до 5 В.
Устройство защиты канала находится между PGA и ADC.Он использует шины питания ± 15 В в качестве основных источников питания для достижения оптимального сопротивления и использует шины питания 0 и 5 В для вторичных шин питания. ADG5462F пропускает сигнал при нормальной работе, но ограничивает любые выходы перенапряжения от PGA в диапазоне от 0 до 5 В для защиты АЦП. Следовательно, как и в предыдущем примере приложений, интересующий сигнал смещен в плоской области работы R _ON.
Рисунок 11. Пример приложения для сбора данных.
Резюме
Замена традиционных дискретных компонентов защиты переключателями и мультиплексорами с защитой от перенапряжения может обеспечить множество преимуществ системы в прецизионной сигнальной цепи. Помимо экономии места на плате, замена дискретных компонентов может дать значительные преимущества в производительности.
Analog Devices предлагает широкий ассортимент переключателей и мультиплексоров с защитой от перенапряжения. Последние семейства устройств с защитой от сбоев перечислены в Таблице 1 и Таблице 2. Они построены на запатентованном высоковольтном и невосприимчивом процессе и обеспечивают лучшие в отрасли характеристики и функции для точных сигнальных цепей.
Сводка портфеля
Таблица 1. Семейство выключателей с защитой от сбоев с низким сопротивлением
Продукт Конфигурация Пороговое значение триггера неисправности Режим отказа выхода Флаг ошибки
ADG5412F
ADG5413F Quad SPST Первичные поставки Обрыв цепи Общий флаг
ADG5412BF
ADG5413BF Quad SPST и двунаправленный OVP Первичные поставки Обрыв Общий флаг
ADG5462F Четырехканальный протектор Вторичные принадлежности Тяга к вторичному питанию или разрыв цепи (по умолчанию) Общий флаг
ADG5404F 4: 1 мультиплексор Первичные поставки Тяга к вторичному питанию или разрыв цепи (по умолчанию) Общие и специальные флаги
ADG5436F Двойной SPDT Первичные поставки Тяга к вторичному питанию или разрыв цепи (по умолчанию) Общие и специальные флаги
Таблица 2.Семейство переключателей с защитой от сбоев с малой емкостью / инжекцией низкого заряда
Продукт Конфигурация Пороговое значение триггера неисправности Режим отказа выхода Флаг ошибки
ADG5208F Мультиплексор 8: 1 Первичные поставки Прицепить к рельсам Нет
ADG5209F Дифференциальный мультиплексор 4: 1 Первичные поставки Прицепить к рельсам Нет
ADG5248F Мультиплексор 8: 1 Вторичные принадлежности Тяга ко вторичным источникам Общие и специальные флаги
ADG5249F Дифференциальный мультиплексор 4: 1 Вторичные принадлежности Тяга ко вторичным источникам Общие и специальные флаги
ADG5243F Тройной SPDT Вторичные принадлежности Тяга ко вторичным источникам Общие и специальные флаги
Что такое защита от перенапряжения? — Устройства защиты от перенапряжения
Когда напряжение в системе превышает номинальное, это называется перенапряжением.Это перенапряжение может быть кратковременным или постоянным. Основную причину, из-за которой возникает перенапряжение в энергосистеме, можно удобно сгруппировать в две категории: внутреннюю и внешнюю. Внутреннее перенапряжение возникает внутри самой системы, тогда как внешнее перенапряжение возникает из-за молнии на линиях.
Это перенапряжение может вызвать повреждение изоляторов и оборудования подстанции. Следовательно, необходимо обеспечить средства защиты изоляторов и других устройств от вредного воздействия перенапряжения.Доступны некоторые устройства для уменьшения амплитуды и крутизны фронта выбросов. Следующее будет описано здесь
Зазор стержня
Перенапряжение
Воздушный провод заземления
Воздушный провод заземления
Воздушный заземляющий провод или заземляющий провод — одно из наиболее распространенных устройств, используемых для защиты линий от молнии. Это провод, который проходит через опоры линии и проходит по фазным проводам. Заземляющий провод предназначен для блокирования прямых ударов молнии, которые в противном случае могли бы поразить фазные проводники.Волны молний достигают соседних башен, которые безопасно спускают их на землю.
В случае, если сопротивление электрической опоры или земли небольшое, освещение будет повышено до очень высокого напряжения, что вызовет мигание от опоры к одному или нескольким фазным проводникам. Такое перекрытие известно как черная вспышка. Обратную вспышку на линии можно свести к минимуму, уменьшив сопротивление опоры мачты с помощью приводных штанг и противовеса, если удельное сопротивление грунта велико.
Зазор стержня
Штанговый зазор — одна из самых распространенных рам защитных устройств.Это воздушный зазор между концами двух стержней. Настройка зазора должна быть такой, чтобы он разрывался при любых условиях до того, как будет повреждено защищаемое оборудование. Главные достоинства этого устройства — простота, надежность и дешевизна.
Стержневой зазор имеет некоторые ограничения, например, они не могут предотвратить поток энергии, протекающий в зазоре после пробоя. Применяется там, где бесперебойность электроснабжения не имеет большого значения. В таких случаях (когда важна непрерывность) используются автоматические выключатели с повторным включением.
Устройства защиты от перенапряжения
Ограничители перенапряжения или грозозащитный разрядник — это устройство, используемое для отвода аномально высокого напряжения на землю без нарушения непрерывности электроснабжения. Делители перенапряжения бывают трех типов
Переключатель перенапряжения вытеснительного типа
Клапанный переключатель перенапряжения
Металлооксидный переключатель перенапряжения
Название устройства защиты от перенапряжения кажется более правильным, чем грозозащитный разрядник.
Контроллер защиты от перенапряжения — лучшие предложения по контроллеру защиты от перенапряжения от глобальных продавцов контроллеров защиты от перенапряжения
Отличные новости !!! Вы находитесь в нужном месте для контроллера защиты от перенапряжения.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший контроллер защиты от перенапряжения вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели контроллер защиты от перенапряжения на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в контроллере защиты от перенапряжения и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести controller overvoltage protection controller по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Лучшая защита от перенапряжения — Отличные предложения по перенапряжению Защита от глобального перенапряжения Защита продавцов
Отличные новости !!! Вы находитесь в нужном месте для защиты от перенапряжения.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта максимальная защита от перенапряжения вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть защита от перенапряжения на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в защите от перенапряжения и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести защиту от перенапряжения по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
.

Параметры сравнения	Стабилизатор напряжения	Реле контроля напряжения
Потребление эл.энергии на холостом ходу	Да	Нет
Выравнивание напряжения до 220В	Да	Нет
Работоспособность приборов, если на входе от 160В до 260В	Да	Нет
Габариты	Большие	Малые
Цена	От 5000р и выше	До 3000р
Зависимость работоспособности от внешних условий	Да	Нет
Чувствительность к помехам	Да	Нет
Быстродействие при скачках	Низкая	Высокая
Шум при работе	Есть	Нет

Деталь	Рабочее напряжение питания (В _S)	Входное напряжение	Элемент	В _OS (мкВ)	ISY (мкА)
OP191	2.От 7 В до 12 В	VEE — 10 В ≤ VIN ≤ VCC + 10 В	RRIO	500	420
ADA4091-2, ADA4091-4	от 2,7 В до 36 В	VEE — 12 В ≤ VIN ≤ VCC + 12 В ¹	RRIO	350	250
ADA4096-2, ADA4096-4	от 3,0 В до 36 В	VEE — 32 В ≤ VIN ≤ VCC + 32 В ²	RRIO	250	75
ADA4092-4	2.От 7 В до 36 В	VEE — 12 В ≤ VIN ≤ VCC + 12 В ¹	RRIO	1500	250
¹ VCC = 15 В, VEE = −15 В ² Действительно для всех рабочих напряжений питания

Метод защиты от перенапряжения	25 ° С	85 ° С	125 ° С
ADA4177	143 дБ	145 дБ	142 дБ
ADA4077 и зажим OVP	113 дБ	78 дБ	58 дБ

Продукт	Конфигурация	Пороговое значение триггера неисправности	Режим отказа выхода	Флаг ошибки
ADG5412F ADG5413F	Quad SPST	Первичные поставки	Обрыв цепи	Общий флаг
ADG5412BF ADG5413BF	Quad SPST и двунаправленный OVP	Первичные поставки	Обрыв	Общий флаг
ADG5462F	Четырехканальный протектор	Вторичные принадлежности	Тяга к вторичному питанию или разрыв цепи (по умолчанию)	Общий флаг
ADG5404F	4: 1 мультиплексор	Первичные поставки	Тяга к вторичному питанию или разрыв цепи (по умолчанию)	Общие и специальные флаги
ADG5436F	Двойной SPDT	Первичные поставки	Тяга к вторичному питанию или разрыв цепи (по умолчанию)	Общие и специальные флаги

Защита от скачков напряжения 220 вольт в доме и квартире

В чем причины перепадов напряжения в сети?

Как защитить технику от перенапряжений?

Реле контроля напряжения

Датчик перепадов напряжения

Стабилизатор напряжения

Источники бесперебойного питания

Заключение

Способы защиты от перенапряжений в квартирах и частных домах

Причины перенапряжений

Способы защиты от перенапряжений

Оборудование Schneider Electric для защиты от перенапряжений

Защита от внутренних перенапряжений / ПУЭ 7 / Библиотека / Элек.ру

назначение, виды, устройство, технические характеристики и схемы подключения

Для чего нужно реле контроля напряжения

Назначение кнопок и выводов

Задержка времени включения

Технические параметры

Виды РН

По типу корпуса

По количеству фаз

Распространенные схемы подключения

Подключение однофазного РН

Схема для трехфазного реле контроля напряжения

Подключение нагрузок свыше 100 кВт с помощью контактора

Рекомендации по выбору

Настройка порогов срабатывания РН

Проверка РН с помощью мультиметра

Схема подключения УЗИП — 3 ошибки и правила монтажа. Защита от импульсных перенапряжений.

УЗИП или реле напряжения

Защита дома от грозы

Схема электрощита с УЗИП

Схемы подключения

Принцип действия

Автоматы или предохранители перед УЗИП

Ошибки при подключении

Статьи по теме

Реле напряжения или стабилизатор что лучше

Отличия реле напряжения от стабилизатора

Пределы срабатывания

Замер напряжения перед выбором

Сравнение преимуществ и недостатков реле и стабилизатора

Статьи по теме

Ключевые преимущества операционных усилителей с защитой от перенапряжения на входе в системах

Краткое описание идеи

Защита от перенапряжения на входе операционного усилителя

Зажим: классический метод защиты от перенапряжения

Компромисс схемы зажима диода — снижение точности

Комплексное решение дает ответ

Что это значит для производительности системы

Аналоговые переключатели с защитой от перенапряжения

Аннотация

Проблемы перенапряжения — возвращение к основам

Решение дискретной защиты

Традиционная архитектура коммутатора

Архитектура коммутатора с защитой от сбоев

Характеристики переключателя ADI Fault Protected Switch

Иммунитет к защелкиванию

Аналоговая производительность

Системы с низким сопротивлением

Системы с высоким сопротивлением

Диагностика неисправностей

Преимущества системы

Примеры применения

Резюме

Сводка портфеля

Что такое защита от перенапряжения? — Устройства защиты от перенапряжения

Воздушный провод заземления

Зазор стержня

Устройства защиты от перенапряжения

Контроллер защиты от перенапряжения — лучшие предложения по контроллеру защиты от перенапряжения от глобальных продавцов контроллеров защиты от перенапряжения

Лучшая защита от перенапряжения — Отличные предложения по перенапряжению Защита от глобального перенапряжения Защита продавцов

Читайте также

Что делать, если грудничок не спит днем: советы по налаживанию режима сна

Антигистаминные препараты для новорожденных: лечение и профилактика аллергии у грудничков

Методика «Цветоник» М. Лазарева для музыкального развития детей

Добавить комментарий Отменить ответ
