Схема подключения бойлера

Порядок заполнения и слива бойлера

В этой статье мы рассмотрим схему подключения электрического накопительного водонагревателя (бойлера) к системе водоснабжения квартиры, а так же расскажем как наполнить бойлер водой и как слить воду из бойлера для его замены или ремонта.

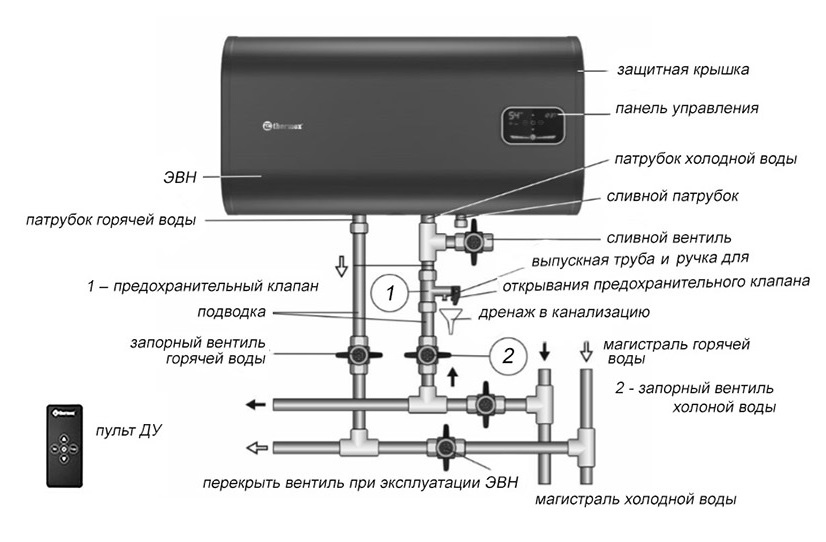

Основные элементы схемы подключения бойлера:

кран 1 — вводной кран горячей воды
кран 2 — вводной кран холодной воды
кран 3 — кран подачи горячей воды из бойлера
кран 4 — кран подачи холодной воды в бойлер.
кран 5 — кран подсоса воздуха для слива бойлера
кран 6 — сливной кран
предохранительный клапан

Вместо крана 3 и 4 может быть использован один из выводов соответствующего коллектора.

Предохранительный клапан водонагревателя

Предохранительный клапан совмещает в себе две функции:

1-Обратный клапан, то есть он пропускает воду только в одном направлении, к бойлеру. Это нужно для предотвращения самопроизвольного слива воды из бака, например при отключении холодной воды, для предотвращения перегорания нагревательного элемента бойлера.

2-Клапан аварийного сброса давления. При нагревании воды в бойлере повышается давление, если оно превысит допустимое значение, небольшая часть воды будет сброшена через клапан. Поэтому лучше заранее осуществить отвод воды от клапана давления в канализацию с помощью резинового шланга. Обычно этот клапан входит в комплектацию водонагревателя. Бывают двух видов: с флажком и без него. Флажок позволяет вручную стравливать воду из бойлера, но его пропускная способность очень невелика, и если емкость бака большая, то сливать воду через предохранительный клапан придется в течение нескольких часов.

Для удобства и ускорения процесса слива воды, устанавливается сливной кран 6.

Флажок предохранительного клапана часто бывает зафиксирован винтом и возникает вопрос откручивать его или нет, не влияет ли это на функционирование клапана. Отвечаем: это защита от случайного открывания клапана вручную, например от детей. На функционирование клапана в автоматическом режиме не влияет. Можно не откручивать. Если нужно воспользоваться клапаном для слива воды или для профилактики, винт удаляется.

Установка предохранительного клапана при монтаже бойлера обязательна, также нельзя вместо него устанавливать обычный обратный клапан. В этом случае вторая функция не выполняется и водонагреватель может просто разорвать давлением!

Cкачать схему

Как определить закрыт шаровоый кран или открыт?

Включение бойлера в работу осуществляется переключением нескольких вентилей. Иногда возникают сложности с определением, в каком положении сейчас находится кран — в открытом или закрытом. Это легко можно сделать по положению воротка, который бывает выполнен в виде бабочки или рычага.

Кран закрыт — бабочка или рычаг расположены поперек оси крана, как бы перекрывая направление тока воды.
Кран открыт — вороток расположен вдоль оси крана.

Заполнение бойлера водой и приведение его в рабочее состояние

Порядок открывания и закрывания кранов тоже имеет значение, поэтому лучше его не нарушать, особенно, если вы не знаете принципа работы системы.

— закрыть сливные краны 5 и 6
— закрыть кран 1
(вводной кран горячей воды)
— открыть кран 3
— открыть кран 2 (вводной кран холодной воды)
— открыть кран 4

После этого вода начнет поступать в бойлер, и он частично заполнится, чтобы полностью заполнить бак нужно на время открыть кран 5, или горячую воду на любом смесителе, чтобы воздух находящийся в бойлере вышел. Как только вода потечет из крана — бак заполнен, система готова к работе. Теперь нужно включить электропитание бойлера.

Отключение бойлера

Обычно водонагреватель в квартире устанавливается для обеспечения горячей водой на время ее отключения, поэтому после того, как подача горячей воды от центральной котельной восстановлена, нужно отключить бойлер и восстановить обычную подачу воды от стояков. При этом воду из бойлера можно не сливать. Для этого нужно:

— закрыть кран 4
— закрыть кран 3
— открыть кран 1
— открыть кран 2

Слив воды из бойлера

Полный слив воды из водонагревателя требуется для его замены или ремонта, а так же на зимний период в неотапливаемых помещениях, например на даче. Не забудьте отключить электропитание.

— закрыть кран 4
— закрыть кран 3
— открыть кран 6, при этом часть воды сольется в канализацию
— открыть кран 5, чтобы слилась остальная вода. Если в вашей системе нет крана 5 (его не всегда устанавливают), нужно:
- — закрыть кран 1
- — открыть кран 3
- — открыть кран горячей воды на смесителе
- — открыть соответствующий смесителю вентиль на коллекторе горячей воды

После того как вся вода сольется

— закрыть кран 5
— закрыть кран 6
— закрыть кран 3
— закрыть кран 4
— открыть кран 1 и 2, чтобы восстановить обычную подачу воды от стояков горячей и холодной воды.

Организация слива бойлера в канализацию

Поскольку полный слив воды из бойлера требуется не часто, можно не делать постоянного подключения кранов 5 и 6 к канализации, тогда придется во время слива пользоваться емкостью, подходящей по объему или временно подсоединять шланги к этим кранам.

Но гораздо удобнее обеспечить постоянное подключение. Трудность состоит в том, что сложно обеспечить герметичное подключение шлангов к системе канализации, иначе ароматы из стояка будут просачиваться в квартиру. Можно, конечно воспользоваться силиконом, но гораздо практичнее использовать гибкую подводку для смесителя елочка. Один конец с гайкой легко прикручивается к сливному крану, а второй, тот который обычно вкручивается в смеситель, ввинчиваем от руки в отверстие, просверленное в стандартной заглушке ПВХ трубы. Отверстие должно быть чуть меньше диаметра резьбы на шланге. Металлический хвостовик шланга легко нарезает резьбу в пластмассе, а резиновое кольцо уплотнит соединение, когда шланг будет вкручен. Таким же способом можно сделать отвод воды от самопромывных фильтров, останется только изредка открывать и закрывать краны для промывки. Кран 5 не обязательно подключать к канализации, он нужен, чтобы впустить воздух в систему и во время слива воды из него почти ничего не капает.

Несколько примеров подключения бойлера из нашей практики. Подключение выполнено на полипропиленовых трубах.

подготовка, выбор места, установка бойлера

Для того чтобы в периоды отсутствия в кране горячей воды иметь возможность принимать душ или с комфортом мыть посуду на кухне, многие люди устанавливают в квартире водонагреватель. В магазинах они предлагаются самых разных моделей от различных производителей. Процедура монтажа не представляет большой сложности, поэтому любой владелец квартиры может своими руками выполнить установку этого прибора.

Подготовка к монтажу

При выполнении монтажных работ самое главное – обеспечить правильное соединение труб. Кроме этого, необходимо подобрать наилучшее место для установки водонагревателя. Также следует выполнить еще одно условие — запитать от электрощитка кабель, к которому и следует подключать бойлер, ведь это устройство требует отдельной электрической схемы для своего подключения.

Необходимые материалы

При выполнении установки оборудования используются самые простые материалы. Обычно для качественного выполнения монтажа необходимо применять:

отрезок пластиковой трубы;
латунные краны;
переходники.

Для того чтобы выполнить работы по электрической части, достаточно заранее приобрести:

медный кабель;
необходимые элементы для крепежа к стенке;
саморезы.

Схема подключения к водопроводу

Схема подключения водонагревателя к системе водопровода состоит из нескольких этапов. Первый этап предполагает подключение прибора к системе водоснабжения. На втором проводятся работы по созданию отдельной электрической линии для водонагревателя. В схеме подключения

нет сложных моментов. Если следовать инструкции производителя, то все можно выполнить правильно, не допустив ошибок.

Последовательность работ

Решив подключать нагреватель к водопроводу, необходимо первым делом установить фильтр на холодную воду. Его монтируют на вводе. Для горячей воды ничего устанавливать не нужно, поскольку бойлер будет подсоединяться только в системе холодного водоснабжения.

Если вы планируете использовать горячую воду только из бойлера, то можно вообще перекрыть ветку с горячим водоснабжением. Если устройство выступает в качестве резервного варианта получения горячей воды, то необходимо убедиться в том, что установленный экран герметичен.

Как можно ближе к квартирному вводу следует расположить вводную трубу. При этом другие разветвители не должны уменьшать общий напор. Труба, подключаемая к водонагревателю, должна использоваться только для подачи в прибор холодной воды и не применяться для чего-то другого. Для подключения устройства к водоснабжению следует использовать трубы из ПВХ с армирующим слоем. Применять металлические изделия для бойлеров нельзя, поскольку они не отвечают основным требованиям по эксплуатации, которые предъявляются к этим приборам. Для подвода труб к прибору необходимо использовать латунные переходники, а кроме этого краны.

Они просты в использовании. Открывать их легко, как и закрывать.

Снизу начинается схема подключения бойлера к водоснабжению и постепенно идет вверх. Кран необходимо напаять на вводную трубу. Когда это будет сделано, выполняется установка переходника. После этого приступают к монтажу обратного клапана. Он необходим для того чтобы был исключён перелив воды из бака в обратный водопровод. Стоит сказать, что клапан обеспечивает обратный сброс воды при повышенном давлении в водонагревателе. Переходную гайку необходимо смонтировать на выходе из емкости. Она соединяется с общим краном. Таким образом, выполняется разводка горячей воды.

Схема подключения к электросети

Каких-либо сложностей электрическая схема подключения водонагревателя не содержит, но все же есть ряд моментов, которые необходимо принимать во внимание, когда вы начнете подключать нагреватель. Самый важный нюанс — мощность бака должна полностью соответствовать типу используемого для подключения прибора кабеля. Лучше всего для подключения к электрической сети бойлера применять медный провод. Его сечение должно варьироваться от 2,2 до 2,5 мм ².

Чтобы в процессе эксплуатации водонагреватель работал надежно и не доставлял проблем, необходимо протянуть отдельную линию от электросчетчика. В этом случае оборудование будет абсолютно безопасным для пользователя. Отдельный автомат следует установить у самого бака. Он должен иметь мощность, которая должна быть аналогичной этому параметру используемого оборудования.

Если водонагреватель имеет кабель с вилкой, то в этом случае электрическая схема подключения устройства будет еще проще. Все, что потребуется сделать владельцу – вывести отдельный кабель, чтобы потом можно было подключать с его помощью водонагреватель. Выполняя установку прибора, необходимо не забывать о создании заземления. Однако в городских квартирах эта проблема не является актуальной. В том случае, если заземление имеется, все, что нужно сделать – подключиться к нему. Если же его нет, то в этом случае лучше провести работу по его созданию.

Такое оборудование, как водонагреватель можно установить своими руками за короткое время. При выполнении работ владельцу понадобятся самые простые материалы и инструменты. Больше всего придется потратиться только на медный кабель. Если прибегнуть к услугам специалиста, то в этом случае на работу по подключению оборудования придется отдать 3000 р. Однако эта сумма может быть как меньше, так и больше. Все зависит от места установки бойлера и условий выполнения монтажа.

Как выбрать место для установки?

Каждый человек, который приобрёл бойлер, конечно же, хочет, чтобы после монтажа он работал бесперебойно. Для обеспечения этого необходимо правильно подойти к задаче выбора места его установки. В большинстве случаев такие приборы устанавливают в санузлах в непосредственной близости от подводов воды.

Обычно их размещают в туалете, где и проходят стояки водопровода. Ванная комната реже всего используется для размещения таких приборов. Близость к стоякам — главное условие, выполнение которого обеспечивает достаточный напор воды. Для установки водонагревателя его закрепление следует производить только на капитальную стенку, поскольку тонкая перегородка может не выдержать нагрузку в виде бойлера и рухнуть.

При выполнении установки в туалете его необходимо расположить таким образом, чтобы он не создавал препятствий для пользования санузлом. В некоторых квартирах планировка недостаточно удобная, поэтому для размещения этого оборудования приходится устанавливать два разных бака:

один используется для кухни;
другой предназначен для санузла.

Заметим, что это приводит к увеличению затрат по монтажу оборудования. Занятие по протягиванию трубы в этом случае лишено всякого смысла. Поэтому стоит отказаться от такой идеи и выполнить установку двух водонагревателей. В таких случаях в туалете устанавливают бойлер большего объема, что связано со значительным расходом именно в санузле. На кухне располагают небольшой бак. Размещая водонагреватель в этом помещении, его лучше всего установить под мойкой. В этом случае он не будет занимать свободное пространство этой комнаты. Если бойлер устанавливается в ванной комнате или в туалете, то лучшими местами для его расположения будет место над унитазом или раковиной.

Когда место для размещения прибора для нагрева воды выбрано, необходимо определиться подходящей схемой подключения. Следует убедиться, что рядом с местом установки нет посторонних предметов, проводки, труб водопровода. Кроме этого, желательно, чтобы вблизи места монтажа водонагревателя располагались стойки для подключения бака и установки устройства для регулировки температуры воды.

Самостоятельный монтаж бойлера

Если вы решили не прибегать к услугам специалиста и выполнить работы по установке водонагревателя своими силами, то в этом случае начинать выполнение работ необходимо с того, что размечают место под крепёж. В одиночку с этой работой не справиться, поэтому необходимо привлечь к установочным работам помощника. Вам может помочь кто-то из друзей или близких родственников. Один человек должен держать бойлер, а в это время другой выполняет разметку.

Примеряя место, где будет располагаться бойлер, необходимо оставить расстояние между верхом агрегата и потолком. Оно должна быть не меньше 10 см. Необходимость в таком зазоре связана с тем, что с его помощью можно без проблем снять или навесить бойлер, когда в этом возникнет необходимость. В этом случае достаточно легко приподнять его, и устройство снимется с крепления.

Существует достаточно простой способ, который позволяет выполнить без каких-либо затруднений разметку под крепеж. В виде прямоугольника на большинстве моделей выполнены отверстия для крепежа. Необходимо приложить прибор к стене, а потом обвести их по внутреннему контуру. Далее в каждом из них следует провести диагональную линию, на пересечении которых и будет находиться оптимальная точка для сверления отверстия для крепежа. Если этот вариант вас не устраивает, то в этом случае необходимо, используя рулетку, разметить место под отверстия, замерив расстояние между потолком и крепежной планкой.

Выполнять скручивание крепежных винтов не следует до упора. Гораздо лучше оставить некоторое расстояние до стены, примерно 1,5 см, на случай если стена имеет определенные неровности. Когда оборудование будет навешено, и вы увидите, что она шатается, то для обеспечения устойчивости можно закрутить крепежи еще на виток.

Заключение

Перебои с подачей воды в городских квартирах случаются довольно часто. Особенно летом, когда проводятся плановые ремонтные работы сетей водопровода. Каждый человек решает эту проблему по-своему. Многие владельцы городских жилищ приобретают бойлеры, которые помогают обеспечить и в такие периоды возможность пользоваться горячей водой в достаточных количествах.

Приобрести водонагреватель в настоящий момент не представляет большой проблемы. Большое разнообразие моделей позволяет подобрать наиболее подходящий вариант. Чтобы не ошибиться с выбором, необходимо не спешить с покупкой этого прибора. Сначала следует ознакомиться с основными видами бойлеров и моделями, доступными в магазинах. Нелишним будет узнать о преимуществах этих устройств.

Однако только правильного выбора водонагревателя недостаточно. Чтобы это устройство работало длительное время и не доставляло проблем, обеспечивало безопасность для владельца при пользовании им, необходимо правильно выполнить его монтаж. Значение имеет не только грамотное подключение установки к водопроводу, но и создание для него правильной электрической схемы. Многие при установке водонагревателя прибегают к его подключению при помощи сетевого кабеля к розетке. Такой вариант удобен, но подходит не для всех бойлеров. Обычно его применяют для установок небольшой мощности.

Для приборов с большой величиной этого показателя необходимо проводить отдельный кабель от электрощитка, к которому и следует подключать устройство. Если пренебречь этой рекомендацией, то быстро возникает проблема не только в ремонте оборудования, но и в замене проводки в доме, которая просто не выдержит высокой нагрузки. Поэтому, если вы выполняете монтаж бойлера своими руками, следует сначала ознакомиться со всеми рекомендациями по монтажу от специалистов, а потом уже переходить непосредственно к монтажным работам. В этом случае ошибки будут исключены. Бойлер будет надежно работать, а вы сможете пользоваться всеми его функциями, получая горячую воду в достаточном количестве.

Схема подключения бойлера (э/м) своими руками: как правильно сделать?

Схема подключения бойлера очень важна, так как только при правильном подключении бойлера он порадует вас безотказной, и долговечной работай.

Подключение бойлера можно выполнит самостоятельно, но следует учесть все тонкости и нюансы подключения как к водопроводу, так и к электросети.

Известно, что при отсутствии газа. Самым простым решением обеспечением горячей водой является электробойлер.

В этой статье рассказ о его установке и подключении электро и монтажной схемы, а также есть видео пояснение.

Монтаж бойлера

Установку бойлера необходимо выполнять в таком месте, где он будет меньше всего мешать: например, в углу над унитазом.

Определившись с местом установки бойлера, высверливаем в стене два отверстия, забиваем в них два дюбеля и вкручиваем кронштейны.
Вешаем бойлер на кронштейны.
Врезаемся в водопровод.
Устанавливаем запорный (аварийный) кран.
Монтируем фильтр воды с картриджем 5 мк, можно 1 мк, но он
требует более частой замены.
Ставим тройник, ведем отводку к крану с холодной водой. Следующая отводка идет к бойлеру с установкой второго запорного (аварийного) крана, последующим подсоединением к заранее установленному на бойлере клапану избыточного давления с подсоединенной к нему цангой.
Краны «А» и «Б» — служат для слива воды из бойлера для профилактических работ. Замены нагревательного элемента, например. Да и при отключении водопровода, что бывает, 80 – 100 л воды будут кстати. Чтобы слив работал, кранов должно быть именно два. Для этого открываем кран «Б» — сбрасываем давление, затем открываем кран «А» (можно использовать кран Маевского) для подачи воздуха и нейтрализации трубного гидразатвора.
Все — получаем воду из крана «Б».
От цанги, подсоединенной к выходу горячей воды, делаем нужную нам разводку.
По ходу прокладки труб высверливаем отверстия для установки крепежных клипс.
Электричество подводим изолированным проводом.
Подключаем заземление.

Важно!
Электробойлер обязательно должен быть подключен к сети через двойной, спаренный автоматический выключатель. Электросхема подключения бойлера находящаяся внизу предназначена для квартиры (смотрите защитное зануление), частный сектор должен быть оборудован заземляющим контуром. Сейчас установка водонагревателя не обходится без УЗО.

к оглавлению ↑

Схемы подключения бойлера:

к оглавлению ↑

Электросхема подключения бойлера

Увеличить рис.

к оглавлению ↑

Электросхема подключения бойлера с элементами защиты

Увеличить рис.

к оглавлению ↑

Монтажная схема подключения бойлера

На рисунке представлен монтаж бойлера к водопроводу, как видно для нагрева холодной воды используется ТЭН, а раздача горячей воды, подключенным потребителям, осуществляется параллельно .

Увеличить рис.

к оглавлению ↑

Фото пример подключения бойлера к водопроводной сети

На фото, вы наглядно видите, как подключается бойлер к водопроводу.

Монтаж бойлера, схема подключения бойлера — видео пояснение:

Электроподключение бойлера — видео пояснение:

Вы ознакомились с основными понятиями установки водонагревателя (бойлера) и как оптимально провести его монтаж.

Удачного, вам монтажа!

Подключение бойлера к электросети — 4 ошибки, водонагреватели накопительные электрическая схема

Для комфортного проживания в доме, когда хочется постоянно пользоваться горячей водой, а не зависеть от ремонтного графика монополистов, способных отключить эту воду на неизвестное количество дней, многие задумываются о приобретении бойлера.

Чаще всего выбор падает в сторону накопительного водонагревателя. Они бывают разных фирм Аристон, Дражице, Бакси и т.д., форм и конструкций — плоскими, цилиндрическими или вытянутыми.

Монтаж труб холодной и горячей воды у них может и отличаться, однако подключаются в сеть 220В они все однотипно.

Многие ошибочно полагают, для того чтобы подключить бойлер, достаточно воткнуть вилку в розетку и о большем не беспокоиться. Однако забывают, что именно в бойлере, в случае нарушения изоляции, через воду может произойти непосредственный контакт электричества с человеком.

На что следует обратить особое внимание при подключении бойлера:

выбор сечения питающего кабеля (зависит от мощности бойлера)

выбор автоматического выключателя для питания эл.сети бойлера

выбор розетки

Выбор кабеля и автомата

При ремонте в новых квартирах, на бойлер обычно проводят отдельную проводку непосредственно от щитка. Если же вы хотите подключить бойлер к старой общей проводке, на которой уже подключено несколько розеток, обязательно убедитесь, что она выдержит мощность бойлера.

В большинстве случаев, при мощности до 3,5квт, проводка должна быть выполнена 3-х жильным медным кабелем ВВГнГ-Ls, сечением не менее 2,5мм2.

Трехжильный кабель необходим для того, чтобы обеспечить постоянную связь с заземлением.

Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт).

При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.

Подключение от розетки или напрямую

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.

Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье «Розетка в ванной комнате — 5 правил размещения».

Хотя многие и выступают противниками подключения электронагревателей через розетку, однако только таким образом можно обеспечить видимый разрыв проводников (фазы и ноля) при отключении, как того и требуют правила техники безопасности.

А еще у тех водонагревателей, что изначально идут с вилками в комплекте, если их отрезать, иногда можно лишиться гарантии. Поэтому читайте инструкцию.
Если в ней написано, что данный бойлер можно подключать двумя способами
и через штатный шнур питания
то здесь гарантии вы не лишитесь.
К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.
Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.
Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.
Установка УЗО
В питающей линии бойлера обязательна установка УЗО — устройства защитного отключения. Его по току выбирайте на один порядок выше, чем ток автомата.
Ток утечки для УЗО – 10мА или 30мА.
Почему лучше 10мА, а не больше, можно понять из вот этой таблички воздействия тока на организм человека:
Существенный минус здесь, что на 10мА защита может ложно срабатывать. Особенно если у вас водонагреватель висит уже не первый год и в местах подключения клемм нередко образуется вот такой конденсат и влага.
Как проверить ложное это срабатывание или неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.
Выключаете питающий автомат или вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана.
Затем снимаете клеммные зажимы с самого тэна, и с помощью щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.
При исправности тэна, показания на экране мультиметра должны стремится к бесконечности, то есть быть примерно вот такими:
При пробое и повреждении нагревателя они будут либо нулевыми, но чаще всего могут составлять несколько сотен и даже килоОм. На фото ниже именно такой вариант ~ 500кОм.
Очень часто, во многих последних моделях бойлера, УЗО с током утечки на 15мА уже идет встроенным в кабель для подключения к розетке. В этом случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться.
Однако не забывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности непосредственно в розетке или питающей проводке до нее.
Как найти такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ”Бьет током в ванной. 5 причин и что делать?”
А что делать, если вы не специалист в электричестве и сами не можете или не хотите лезть в электрощиток, дабы смонтировать там все требуемые аппараты защиты. Но при этом обезопасить себя все равно нужно.
Самый простой вариант — это покупка УЗО розетки.
Включаете ее в существующую розетку в ванной, а уже через нее втыкаете вилку от шнура бойлера.
Будет ли срабатывать устройство защитного отключения на бойлер, если у вас нет заземления? Будет. Эти две системы при работе вместе призваны дополнять друг друга.
В случае утечки тока на бойлере без заземления, аппарат защиты отработает лишь тогда, когда вы непосредственно прикоснетесь к баку или к воде из него (при включенных ТЭНах).
А если есть заземляющий проводник, то УЗО отработает сразу после подачи напряжения на титан, не дожидаясь вашего касания. Вот и вся разница.
Схемы подключения
Схема подключения бойлера через розетку:
Электрическая схема водонагревателя:
Условная схема без розетки напрямую с щитка:
Ошибки при подключении и эксплуатации
установка розетки непосредственно под самим бойлером
Делать этого категорически нельзя. Розетки должны быть вынесены в сторону от нагревательного прибора и размещены выше смесителей. Не забывайте о предохранительном клапане и возможных протечках.
Клапан сработает как последняя ступень защиты, если термостат отказал. Кстати термостат нужно проверять в первую очередь, когда лампочка на панели не светится, и тэны не греют. Смотрите в каком положении кнопочка на элементе, она может быть «выбита».
частой ошибкой при подключении аппарата напрямую в розетку, является желание отключить прибор путем выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает
Если его мощность достигает 3,5кВт, то при таком разрыве контактов может возникнуть искрение, с образование дуги. А так как ванная это помещение с повышенной влажностью, последствия могут быть не предсказуемыми.
Поэтому всегда, прежде чем вытащить вилку отключайте нагрузку штатными приборами управления на самом бойлере.
нельзя включать в сеть пустой бойлер без воды
ТЭН который установлен внутри, требует водяного охлаждения. Без него он попросту перегорит и выйдет из строя. Поэтому перед каждым включением проверяйте наличие воды в бойлере.
И вообще не рекомендуется держать титан без воды. Это уменьшает срок его службы. В полном баке содержится меньше кислорода, а соответственно и риск коррозии уменьшается.
Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.
подключение водонагревателя только через УЗО, либо только через автомат
Эти два аппарата защиты должны дублировать друг друга. УЗО защищает от тока утечки, а простой автомат от перегрузки и коротких замыканий.
Если позволяет бюджет, то вместо этих двух защитных элементов можно установить один дифф.автомат, он заменит оба прибора.
Статьи по теме
Правильное подключение водонагревателя к электросети и водопроводу
Чтобы бойлер работал исправно в течение многих лет, нужно правильно его подсоединить к электрической сети и водопроводу. Как сделать подключение бойлера и как подключить водонагреватель правильно далее.
Содержание статьи:
Как подключить бойлер
Электроводонагреватель обладает большой мощностью, поэтому многими специалистами рекомендуется его непосредственное подключение к распределительному щитку. Чтобы это правильно сделать, необходимо соблюдать некоторые правила:
Чтобы не было перегрузок, следует установить автоматический двухполюсного вида выключатель;
Необходимо соблюсти полуметровое расстояние от двухконтурного или одноконтурного российского или заграничного нагревателя до розетки;
Чтобы бойлер максимально безопасно работал, необходимо установить УЗО;
Следует внимательно отнести к бойлерному заземлению;
Необходимо выбирать диаметр сечение проводника по мощности бойлерной установки и предполагаемым нагрузкам;
Стоит следить за тем, чтобы проводка не прикасалась к водонагревателю «Аристон», «Термекс» и «Электролюкс», а также металлизированным приборам.
Обратите внимание! В момент подключения, как и отключения, к водопроводной системе, можно использовать стальные с металлопластиковыми и полипропиленовыми трубами. Для правильного монтажа газового бойлера на даче, в квартире или дома, необходимо взять рулетку с пассатижами, разводным и гаечным ключами, отверткой, запорными кранами, тройками, изоляционными материалами и двумя соединительными шлангами.
Особенности подключения
В зависимости от функциональности бойлера и типа, будет зависеть инструкция того, как сделать подключение водонагревателя, и другие моменты подсоединения к электрической сети и водопроводной системе.
Накопительный
Особенность накопительных агрегатов в том, что есть возможность использования приборов в нескольких точках.
Для подсоединения накопительного агрегата к системе, необходимо перекрыть вентиль с горячей водой, открыть краны на приборе и подать в бойлерную установку электрический ток. Желательно делать все по инструкции или пригласить для подключения накопителя мастера, чтобы потом не ликвидировать последствия от сделанных ошибок.
Проточный
Разработка проточных нагревателей проще в конструктивном плане. Вода протекает через нагревательный элемент и становится горячей благодаря нему.
Несмотря на более простую конструкцию, подключить аппарат не так легко. Сделать это можно по инструкции и по специальной схеме.
Схема подключения
По схеме подключения бойлера к водопроводу, необходимо внимательно подключить основные элементы, а именно ТЭН, бак, термостат и схемы подвода с отводом воды. Также нужно изучить информацию, как правильно подключить водонагреватель.
ТЭН
ТЭН является электрическим нагревательным элементом, который выполнен из металлической оболочки с тонкими стенками (медной, латунной, нержавеющей или углеродистой). Внутри него находится спираль с нихромовой проволокой, которая имеет большое удельное электрическое сопротивление. Спиральные концы имеют соединение с металлическим выводом, благодаря которому электроводонагреватель питает напряжение сети и работает. Он изолирован при помощи электроизоляционного наполнителя, который нужен, чтобы отводить тепловую энергию и надежно распространять ее по всей длине. Работает ТЭН так: когда электрический ток проходит по спирали, он нагревается и излучает тепло в окружающую среду.
Подключить его можно параллельно (схема подключения водонагревателя 1), последовательно (схема 2), комбинированно (схема 3).
Чтобы подключить его к трехфазной сети используется соединение звезда (схема 4) с треугольником (схема 5). Каждая из схем дана ниже.
Бак
Подключение бака возможно в трех вариантах. Вариант 1. Можно купить косвенный бойлер, имеющий внутренний теплообменник и сделать подключение его к отопительному контуру. Вариант 2. Поставить бойлер послойного нагревания в систему ГВС. Вариант 3. Установить бойлер в систему ГВС.
Термостат
Термостат, как и в случае с баком, можно подключить в нескольких вариантах, в ответ на вопрос, как подключить бойлер. Схема будет зависеть от того, является терморегулятор механическим или электронным. В первом случае термостат не нужно подключать к электрической цепи.
Принцип его деятельности основывается на том, что подключается и размыкается электрическая цепь. Чтобы выбрать температурное значение, необходимо воспользоваться коммутационным моментом.
Обратите внимание! Управляет процессом мембрана, реагирующая на тепло. В такой ситуации схема подключения будет выглядеть следующим образом:
Что касается подключения электронного терморегулятора, то, стоит отметить, что этот термостат является более точным. С помощью датчика отслеживаются температурные изменения. Точность его выше всех механических устройств. Кроме того, даже недорогие модели предоставляются с расширенным набором функций. К примеру, есть возможность привязывать определенный температурный режим ко времени. В силу подключения к общей электрической сети, применяется двухпроводного типа кабель. Примерная схема выглядит следующим образом:
Системы подвода и отвода воды
Чтобы правильно подвести и отвести воду бойлера, лучше всего воспользоваться помощью профессионалов. В случае самостоятельного подключения этих систем, необходимо комплексное изучение оборудования.
Подвод обычной воды к бойлеру делается при помощи трубопроводной линии, подключаемой непосредственно к стояку централизованной подачи. При этом на линию холодной воды делается монтаж ряда компонентов, которые нужны, чтобы нормально работало все оборудование. Так необходимо монтировать запорный кран с фильтром, предохранительным клапаном и сливным краном. Прописанные элементы схемы ставятся на границе трубы подвода воды и бойлера.
Линия для подвода горячей воды также оснащается с помощью запорного крана. Но это необязательное требование и если на выходе ГВС не сделать постановку крана, серьезной ошибки в этом нет.
Проточный электрокотел подключается проще, если сравнивать его с накопительным бойлером. Здесь достаточно постановка лишь одного запорного крана у входного штуцера с холодной водой.
Обратите внимание! Постановку запорного вентиля на ГВС многие производители расценивают как грубую монтажную ошибку. Также необходимо учитывать тот факт, что если источник холодного водоснабжения для проточного вида водонагревателя это скважина с колодцем или водонапорной башней, то необходимо обязательно ставить фильтр для грубого очищения. Нередко из-за того, что при подключении оборудования не ставится фильтр, это приводит к тому, что система ломается, а ремонт по гарантии от производителя теряется.
Как правильно запустить бойлер после монтажных работ
После того, как был правильно произведен монтаж труб и поставлена система безопасности, можно начинать запуск двухконтурного или одноконтурного отечественного или зарубежного водонагревателя. Для этого необходимо:
перекрыть момент поступления воды по конкретной водопроводной линии;
обеспечить подачу жидкости к бойлерной установке и после того, как заполнится бак, сделать подключение прибора к электрической сети.
Если горячая вода вновь начинает течь по водопроводу, значит, запуск бойлера после монтажных работ был неправильно организован.
Обратите внимание! Косвенный бойлер работает благодаря источнику нагрева, который располагается вне его корпуса, когда температура идет по тепловому носителю. Подобные модели требуют регулярного поступления газа.
Бойлер с прямым действием использует внутреннего вида тепловой источник. Для быта широко используются электрические системы, которые работают благодаря резистивному нагреванию и разогреву с помощью индукционных токов. В обоих случаях управлять работой и подключать бойлер необходимо по одинаковым схемам, которые основаны на протекании электрического тока по нагревательному элементу, чтобы он нагревался или отключался для охлаждения.
Рекомендации
Пользователи дают одну общую рекомендацию подключения бойлерной установки: не следует прикасаться к монтажу, подключению и запуску работы водонагревателя при отсутствии представления его конструктивных особенностей и при неимении необходимых для этого знаний и опыта.
Стоит отдать всю работу специальным монтажникам и специалистам сервисного центра, чтобы в случае их неправильной установки, можно было получить гарантию.
Что касается других советов, многие пользователи рекомендуют действовать при самостоятельной установке и подключении следующими пунктами:
Нельзя включать электрическое питание к бойлеру, если он еще не заполнен водой;
Не стоит снимать защитную крышку, если электропитание включено;
Не следует пользоваться аппаратом, если у него отсутствует заземление;
Запрещено подключать прибор к водопроводной сети, где давление больше 8атмосфер;
Противопоказано подключение ЭВН к водопроводной системе, не имея предохранительный клапан;
Запрещено слитие воды из ЭВН, если электрическое питание включено;
Нельзя организовывать использование сменных деталей и узлов, которые не рекомендованы производительной компанией;
Не следует использовать воду из водонагревателя для применения внутрь.
Обратите внимание! Что касается момента установки электрического водонагревательного прибора, необходимо максимально близко ставить электрический водонагреватель к водопроводу для сокращения тепловых потерь в трубах. Чтобы поставить электрический водонагреватель, необходимо использовать кронштейн и крюки, которые рекомендованы производителем. На модель от 30 до 100 литров следует использовать несколько крюков на расстоянии друг от друга не более 180 миллиметров. Для постановки горизонтальных моделей до 200 литров необходимо ставить четыре крюка, если есть кронштейны. Чтобы обслуживать котел, нужно предусмотреть расстояние от крышки до ближайшей стенки не более 30 сантиметров для 80-литровых моделей и 50 сантиметров для 200-литровых моделей.
Важно при постановке и подключению предусмотреть гидроизоляцию пола и водосборных каналов. Либо же необходима постановка под устройство защитного поддона, где есть канализационный дренаж, а также подключение дренажной трубки к сливу в предохранительном клапане. Стоит отметить, что, как правило, в комплектацию не входит дренажная трубка с защитным поддоном. Его необходимо подбирать потребителям в самостоятельном порядке.
Что касается важных моментов подключения к водопроводной системе, следует отметить, что если вода, которая подается к ЭВН, нестандартная, грязная и сероводородная, на входе необходимо постановка фильтра. Подобрать его по типу и параметрам может любой мастер в сервисном центре.
Осуществляя монтаж проводов электрического питания, необходимо, чтобы их можно было отключить от электрической сети, если нужно будет провести техническое обслуживание или уехать на неопределенное время. Для этого следует использовать многополюсные выключатели, которые рассчитаны на параметры мощности.
Важно заметить, что многие пользователи также дают другие практические советы:
Накопительный водонагреватель не должен иметь шаткое крепление. Очень важно надежно закрепить систему. Самым прочным креплением считается использование крюков;
Чтобы самостоятельно установить прибор, необходимо взять краны с подводкой, электропроводом, выключателем-автоматом. Естественно, нужна также инструкция;
Чтобы сделать качественное соединение электрического водонагревателя с водопроводом, необходимо добиться его полной герметичности;
Как подводку необходимо использовать пластиковые с медными, стальными или металлопластиковыми трубами. Резиновые модели в данной ситуации производителем не рекомендуются;
Проточный вид нагревателя можно включать, только убедившись в наличии воды, накопительный— в наличии отсутствия пустот бака. Наполненной жидкости должно быть не меньше, чем 30%;
Нельзя устанавливать горизонтальный вид электронагревателя вертикальным образом;
В момент подключения бойлерной установки необходимо проверить, чтобы все контакты были максимально хорошо изолированы.
Обратите внимание! Самое главное в установке изучить электропроводку и конструкцию всей системы.
В целом, чтобы правильно подключить водонагреватель, необходимо учесть его конструктивные особенности, обязательно прочитать инструкцию, а лучше всего — обратиться за помощью к профессиональным монтажникам. В противном случае, при отсутствии необходимых знаний и опыта можно повредить новое оборудование.
Бойлер косвенного нагрева схема подключения, обвязка бойлера
Простые схемы отопления с бойлером
Применение бойлера косвенного нагрева дает определенную свободу по количеству доступной горячей воды, бесперебойную подачу необходимого количества воды на несколько потребителей и комфортные условия при создании схемы рециркуляции горячей воды.
Бойлеры косвенного нагрева имеют два контура по которым течет вода (теплоноситель). Первый — греющий контур, в котором циркулирует вода или антифриз от водогрейного котла. Второй контуру — контур горячей питьевой воды, в котором вода поступает от системы холодного водоснабжения и нагревается до необходимой температуры 50 — 65 ° С.
В данной статье мы рассмотрим возможные и наиболее распространенные схемы подключения бойлера к котлу и системе отопления дома.
1. Схема с трехходовым клапаном и севроприводом
Данная схема может использоваться как с настенным, так и напольным котлом. Схема предполагает наличие одного основного контура отопления (радиаторного или напольного отопления) и контура нагрева бойлера. Контур бойлера (контур ГВС) имеет приоритет над другим контуром.

Группа безопасности, насос и расширительный бак могут находиться в котле (например, настенные котлы).
При понижении температуры питьевой воды в бойлере, переключается термостат бойлера, что в свою очередь заставляет переключиться трехходовой клапан и весь поток теплоносителя начинает идти по контуру бойлера. После нагрева воды в бойлере до необходимой температуры клапан возвращается в первоначальное положение и весь тепловой поток от котла идет через контур отопления.
Схема с трехходовым клапаном очень часто используется с настенным котлом, в котором уже есть насос и другая автоматика. Управление приводом клапана осуществляется либо контактами термостата бойлера, либо котлом, но по сигналу того же термостата.
Схема одноконтурный котел и бойлер используется когда необходим хороший запас горячей воды для комфортного применения ее в большом количестве, либо в случае, когда холодная питьевая вода очень жесткая, что будет приводить к очень быстрому выходу из строя второго контура (контура горячей воды).
2. Схема с двумя насосами
В данной схеме также применяется принцип приоритета ГВС. При понижении температуры питьевой воды, включается насос бойлера, насос основной линии отопления отключается.
При этом весь поток теплоносителя протекает через бойлер.
Для исключеня протекания паразитных потоков или встречного потока, в линии бойлера и основного отопления (например, после насосов) нужно установить обратные клапана.
Автоматика некоторых котлов позволяет подключить к ним сигнал от термостата бойлера, и он сам будет включать и выключать насосы отопления.
В вышеизложенных схемах, при нагреве воды в бойлере, основная линия отопления остается отключенной. Но это не приводит к сильному подению температуры в доме, т.к. для поддержания температуры в бойлере требуется не так много времени. На первоначальный нагрев бойлера конечно уйдет не меньше часа.

Схемы с приоретемом ГВС также достаточно часто применяют и в сложных развлетвленных системах отопления. Как показано на рисунке выше, один котел всегда работает на систему отопления, второй котел работает на систему отопления и переключается на нагрев ГВС.

3. Подключение бойлера и других контуров отопления через гидравлическую стрелку
В системах отопления с большим числом контуров отопления (более 3) в большинстве случаев испльзуют гидравлические стрелки и распределительные коллекторы. Наиболее распространенная система состоит из: контур нагрева бойлера, контур теплых полов, и контур радиаторного отопления. На рисунке представлена гидравлическая стрелка (гидроколлектор), в место нее можно применить отдельно гидравлическую стрелку и распределительные коллектора, либо испльзовать гидравлический модуль совмещенный с коллекторами — Перейти в каталог гидравлических распределителей.
Системы из 3х и более контуров будут работать и без гидравлической стрелки (только с коллекторами), но тогда необходима установка балансировочных вентилей, так как перепад давления отдельных контуров будет значительно отличаться. Система также будет работать и без балансировки, но может оказаться, что радиаторы греют не так сильно как бы хотелось или котел проработает намного меньше чем планировалось. Более подробно о гидравлической стрелке ( гидравлическом разделителе) можно прочитать в нашей статье — «Применение гидравлической стрелки».
В данном варианте необходимо учитывать следущее: для быстрого нагрева воды в бойлере необходимо практически всю мощность котла направить в контур нагрева бойлера (мощность теплообменника бойлера от 20 до 40 Квт). Для этого необходимо с помощью автоматики производить отключение насосов других контуров (радиаторного отопления, теплого пола, кроме котлового контура), например при срабатывании реле температуры воды в бойлере. Без отключения работы других контуров, может оказаться, что вода греется очень долго.
Специалисты нашей компании всегда предложат наиболее подходящую и оптимальную схему отопления для Вашего дома, составят спецификацию оборудования и материалов, помогут скомплектовать их и доставить до объекта, а также смонтировать данную систему отопления с высоким качеством за доступные средства.
Ищете не дорогой и надежный бойлер? Наша компания предлагает бойлеры косвенного нагрева Hajdu (Венгрия).
схема обвязки с рециркуляцией, трехходовой клапан для водонагревателя
Содержание:
Горячее водоснабжение – это одна из тех вещей, которая делает возможным комфортное проживание в доме. Существует немало способов и систем, обеспечивающих подачу горячей воды в необходимом количестве. Хорошим вариантом является подключение бойлера косвенного нагрева, о котором и пойдет речь в данной статье.

Устройство и принцип работы бойлера
Бойлер косвенного обмена (водонагреватель) – это заполненный водой бак, в котором располагается теплообменник. В качестве теплообменника обычно используется змеевик или водяная рубашка. Теплообменник подключается к источнику тепла, передающему энергию посредством теплоносителя.
Процесс нагрева воды в бойлере происходит следующим образом:
Сначала к теплообменнику подается теплоноситель от отопительного котла;

Стенки теплообменника нагреваются за счет поданной энергии;

От стенок тепло отдается воде, которая находится в баке;

Разогретая вода забирается потребителями по мере необходимости.

Между водой и теплоносителем при такой технологии имеется промежуточное звено, обеспечивающее передачу тепла – поэтому устройство называется бойлером косвенного нагрева.
Система отопления с бойлером косвенного нагрева пребывает в тесном взаимодействии. Так, вода в бойлере обычно имеет несколько меньшую температуру по сравнению с температурой теплоносителя, поступающего в теплообменник – то есть, разогреть воду в баке можно только до того уровня, который способен выдать котел.

Впрочем, один способ обхода этого ограничения есть – всего-то и нужно, что подобрать комбинированный бойлер, в котором, помимо теплообменника, имеется еще и ТЭН. В таких устройствах основным источником тепла является косвенный обогрев, а ТЭН повышает температуру воды до необходимого уровня. Самая эффективная комбинация оборудования, при которой вода остается горячей дольше всего – бойлер с ТЭНом и твердотопливный котел.

Некоторые модели бойлеров оборудуются дополнительными теплообменниками – при большом объеме бака это позволит существенно ускорить прогрев воды. Чтобы вода как можно дольше оставалась в нагретом состоянии, при выборе оборудования стоит отдать предпочтение устройствам с утеплением.

Совместимость с отопительным оборудованием
Бойлеры косвенного нагрева без проблем работают с любой отопительной системой, обеспечивающей подачу горячей воды – лишь бы ее мощность была достаточной. Как уже было отмечено выше, отличным вариантом являются твердотопливные котлы, работающие на всех доступных видах топлива. Впрочем, устройства, работающие на газе, электричестве или жидком топливе, тоже будут достаточно эффективными.
Сам монтаж бака не очень сложен, а вот схема подключения бойлера косвенного нагрева простотой не отличается. При выборе модели с наличием управления особых проблем не будет, а вот с упрощенными изделиями придется повозиться, чтобы работающий в связке с ними котел мог работать и с отоплением, и с водоснабжением.
Виды бойлеров косвенного нагрева
Классификация водонагревателей рассматриваемого типа осуществляется по одному главному признаку – наличию или отсутствию встроенного управления:
Бойлеры со встроенным управлением. Такие устройства подключаются к отопительным системам, в которых используются котлы, не оснащенные автоматикой. У подобных бойлеров имеется температурный датчик и собственный блок автоматики, который регулирует подачу разогретой воды в теплообменник. Обвязка бойлера косвенного нагрева со встроенным управлением осуществляется просто – достаточно лишь подвести к нему трубы подачи и обратки от котла, обеспечить подачу холодной воды и подключить выходной канал, позволяющий раздавать воду потребителям.

Бойлеры без встроенного управления. Как правило, данная категория бойлеров обычно работает в связке с автоматизированными котлами. Обвязка бойлера данного типа начинается с установки температурного датчика и его соединения с подходящим входом котла. Дальше осуществляется обвязка бойлера по одной из существующих схем. При необходимости подобные устройства подключаются к энергонезависимым котлам, но в этом случае нужно использовать соответствующие схемы обвязки.

Также бойлеры делятся на виды в зависимости от формы и способа установки. Что касается последнего, то есть два вида устройств – настенные (объем не более 200 литров) и напольные (объем до 1500 литров). Оба варианта могут иметь горизонтальный и вертикальный формат. Настенные бойлеры крепятся на кронштейны, зафиксированные на дюбелях.

Подавляющее большинство водонагревателей имеет цилиндрическую форму, а их выходные патрубки располагаются на задней части – это существенно упрощает подключение бойлера косвенного нагрева и не портит декоративные качества конструкции. На внешней стороне панели имеется место для установки температурного датчика или реле, а в отдельных моделях реализована возможность подключения ТЭНа.

Схемы и особенности подключения
Подключение косвенника может осуществляться по двум принципиальным схемам:
В первой схеме контур водоснабжения будет для системы приоритетным;

Во второй схеме нагрев воды осуществляется в соответствии с рабочим режимом отопительного оборудования.

Первая схема системы отопления с бойлером косвенного нагрева направляет весь объем теплоносителя на прогрев бака, за счет чего обеспечивается очень быстрый нагрев воды. Когда температура воды достигает заданной отметки, теплоноситель перенаправляется в отопительный контур.
Вторая схема обвязки бойлера косвенного нагрева не делает отличий между отоплением и водоснабжением, поэтому на последнее отдается лишь определенная часть теплоносителя. Соответственно, просадка теплоотдачи радиаторов не наблюдается, но вода в бойлере нагревается намного медленнее, чем в предыдущем случае.

Устанавливая водонагреватель косвенного типа, предпочтение лучше будет отдать первой схеме – она обеспечивает бесперебойную подачу горячей воды в необходимом объеме. Эффективность отопления в таком случае практически не ухудшится – для поддержания температурного режима теплоноситель отводится из отопительного контура примерно на 5 минут, а для полного нагрева всего бака потребуется около получаса времени.
Конечно, указанные цифры весьма приблизительны – скорость прогрева напрямую зависит от мощности котла и объема бака. Одно можно сказать точно – если мощность отопительного оборудования превышает необходимый уровень хотя бы на четверть, то для нагрева воды будет требоваться очень мало времени, и эти затраты не скажутся на эффективности отопления. В любом случае, перед тем, как подключить бак косвенного нагрева к котлу, нужно продумать все аспекты и рассчитать эффективность будущей системы.
Правила обвязки бойлеров
Существует ряд общих правил, которые должны соблюдаться при установке бойлеров косвенного нагрева:
Чтобы все устройства, подключенные к раздаче горячего водоснабжения, могли нормально функционировать, к выходному каналу бойлера подводится расширительный бачок, объем которого равен 10% от общего объема бака. Установленный бачок позволит компенсировать температурное расширение в водопроводной системе.

Каждая ветка система должна оборудоваться шаровым краном, который позволит при необходимости отключить любое устройство, не выключая при этом весь контур водоснабжения.

Трубы подающей линии настоятельно рекомендуется оборудовать обратными клапанами. Данные элементы предотвращают ток воды обратно в бойлер и тем самым обеспечивают его безопасное использование.

Подключение бойлера к котлу с принудительной циркуляцией жидкости
Если на подаче системы установлен циркуляционный насос, а возле котла есть место для установки бойлера, то лучшим вариантом будет организация отдельного контура, идущего от отопительного котла. Как правило, такая схема отопления с бойлером косвенного нагрева используется для котлов настенного формата – в таком случае получается параллельное подключение водонагревателя и отопительного контура.
За циркуляционным насосом нужно установить трехходовой клапан для бойлера косвенного нагрева, к которому подводится установленный на баке температурный датчик. Выход трехходового крана подключается к патрубку бойлера, чтобы можно было соединить контур с отоплением. В трубу обратки на участке до входа в котел врезается тройник, предназначенный для забора воды из теплообменника.

Рабочий процесс при такой схеме выглядит следующим образом:
Когда на трехходовой кран поступают данные о снижении температуры воды ниже необходимого уровня, весь теплоноситель перенаправляется в бойлер;

Вода в бойлере разогревается за счет попавшего в нее теплоносителя;

Когда температура воды достигает заданной верхней отметки, трехходовой клапан снова переключается, и теплоноситель опять поступает в отопительную систему.

Схема с двумя циркуляционными насосами
Если система уже оборудована циркуляционным насосом, то схема обвязки бойлера может включать в себя еще один насос, который будет располагаться именно на том трубопроводе, на котором расположен бак. Расположение насоса относительно самого бойлера не имеет значения – его можно устанавливать как на подаче, так и на обратке.

Трехходовой кран в данной схеме отсутствует – подключение бойлера косвенного нагрева осуществляется посредством тройников. Для регулировки подачи теплоносителя в бойлер используются насосы, активность которых контролируется температурным датчиком – при низкой температуре циркуляционный насос для бойлера косвенного нагрева запускается, а после нагрева начинает работать второй насос, обеспечивающий циркуляцию жидкости в отопительной системе.
Подключение бойлера к энергонезависимому котлу
При использовании с энергонезависимым отопительным оборудованием бойлеру нужно обеспечить приоритетную подачу теплоносителя. Самым простым способом, позволяющим добиться этой цели, является установка бака выше уровня радиаторов – именно поэтому в таких ситуациях обычно используются настенные модели. Оптимальное расположение настенного бойлера предполагает, что его нижняя часть располагается хотя бы немного выше уровня котла и отопительных приборов.
Конечно, с напольными устройствами такая обвязка водонагревателя тоже сможет работать, но прогрев воды будет замедленным и неполноценным. Внизу бака вода не сможет прогреться до конца (ее температура будет находиться на одном уровне с температурой жидкости в обратном трубопроводе), поэтому общий объем горячей воды будет снижен.

Циркуляция теплоносителя в энергонезависимых системах осуществляется естественным образом. Чтобы повысить эффективность системы, можно врезать в нее циркуляционный насос, и при наличии электричества вода будет постоянно подогреваться. При желании можно обойтись и без насоса – для нормальной подачи теплоносителя в водонагреватель трубы подводки к нему должны иметь увеличенный диаметр по сравнению с трубами отопительного контура.

На участке отопительного трубопровода за ответвлением устанавливается термостатическая головка, снабженная датчиком. Данный терморегулятор позволяет настроить желаемый температурный режим. Подача теплоносителя регулируется термостатом, который открывается и закрывается в зависимости от температуры воды в баке.

Схема с рециркуляцией теплоносителя
При наличии в системе дополнительных потребителей (например, устройства для сушки полотенец) нужно обустроить ее так, чтобы все они получали горячую воду. Для этого используется петля рециркуляции, в которой вода постоянно прогоняется по всему контуру насосом. Обвязка бойлера косвенного нагрева с рециркуляцией имеет важное достоинство, которое заключается в том, что из крана постоянно течет разогретая вода, и время на стекание холодной не тратится.

Недостатком является то, что при рециркуляции теплоносителя затраты на прогрев воды в бойлере увеличиваются. Все дело в том, что жидкость постоянно циркулирует по кольцу и охлаждается, поэтому котел тратит гораздо больше ресурсов на постоянный ее подогрев. Кроме того, снижение температуры усиливается за счет смешивания разных слоев жидкости.
Обустройство системы с рециркуляцией может выполняться несколькими способами. Самый простой из них заключается в выборе водонагревателя, имеющего встроенный рециркуляционный контур, реализованный в виде дополнительных патрубков. Разумеется, бойлер косвенного нагрева с рециркуляцией обходится на порядок дороже обычных моделей. Другой вариант – это объединение всех потребителей в один контур посредством тройников.
Заключение
Обвязка одноконтурного котла с бойлером косвенного нагрева выполняется по разным схемам, каждая из которых позволяет решить определенный ряд задач. Чтобы горячее водоснабжение работало качественно и без перебоев, нужно заранее продумать его конструктивные особенности и нюансы, которые могут возникать в процессе работы.


Электрическая схема зональных клапанов трубопроводов водогрейного котла Качество 1
Монтажные и электрические схемы | Зональные клапаны трубопроводов водогрейного котла
Органы управления проводкой могут быть простыми и сложными. Если вы не поймете правильно, это не сработает, и вы взорвете трансформатор. Для тех, кто подключил множество элементов управления, следует посоветовать. Сначала прочтите инструкцию и получите представление о проводке в своей голове. Разберитесь в функциях подключаемых устройств и в последовательности управления.Тогда делайте это маленькими шагами. Кроме того, если трансформатор не имеет плавкой вставки, установите ее, чтобы не перегореть трансформатор.
Конечно, вы собираетесь подключать все зонные клапаны при выключенном питании, но когда вы включаете питание, если вы не сделаете это правильно, вы можете взорвать трансформатор. В системах со старыми ртутными ртутными терморегуляторами вы также можете взорвать обогреватель. Просто убедитесь, что вы понимаете, что делаете, и убедитесь, что все делаете правильно. Следовательно, перепроверьте все, прежде чем включать питание.
Место установки | Зональные клапаны трубопроводов водогрейного котла
Зональные клапаны обычно устанавливаются на обратной стороне контура горячей воды независимо от типа используемого контура. Есть преимущества для установки на обратной стороне петли. Во-первых, обратная сторона контура имеет более низкую температуру, поэтому зональный клапан будет подвергаться меньшему нагреву. Это может продлить срок службы клапана. Если вы спросите 20 сантехников или специалистов по бойлерам, вы, скорее всего, получите разные причины для выбора места установки.Кроме того, установка на стороне подачи, если клапан рассчитан на давление напора, предотвратит паразитный поток в подводку других контуров зоны.
Кроме того, существуют и другие соображения, например, перед циркуляционным насосом или после циркуляционного насоса. Многие из этих соображений зависят от типа насоса, рабочего давления в системе, количества зон, а также типа и номинала клапана. Наконец, каждая установка отличается в зависимости от условий, поэтому обязательно проконсультируйтесь с водопроводчиком или профессиональным техником по котлам.
ВА Номинальные характеристики и функция | Зональные клапаны трубопроводов водогрейного котла
Вам также необходимо согласовать номинальную мощность трансформатора в ВА для нескольких зон. Найдите номинальную мощность трансформатора в ВА, а затем подсчитайте все нагрузки, которые у вас есть на этом трансформаторе. Затем нужно просто математически сложить эти номинальные нагрузки в ВА. Никогда не превышайте номинальную мощность трансформатора в ВА. Кроме того, трансформаторы дешевы. Увеличьте до следующего доступного размера или размера, который легко соответствует всем номинальным характеристикам нагрузки в ВА.
Кроме того, если вы подключаете другой зонный клапан, убедитесь, что он совместим. Убедитесь, что вы понимаете, что с ним происходит и как работает. В чем разница между старым зонным клапаном и новым зонным клапаном? Honeywell, Taco, White Rodgers ………. Не имеет значения, кроме функции и способа подключения. Всегда старайтесь получить точную замену, если она доступна. Кроме того, прочтите инструкции и убедитесь, что все поняли правильно!
Схемы подключения зонного клапана | Нажмите на диаграмму зонального клапана, чтобы увеличить.
На этих диаграммах зонального клапана представлены старые термостаты.T87F — это более старый термостат Honeywell.
Схемы подключения
Описание серии Схема подключения
XP Котел XB / XW 1000-1700 321302
XP Котел XB / XW 2000 — 3400 321303
Один нагреватель / бойлер, один насос, Cert-Temp 80 с системой IID или без нее HW-120M — HW-670 A055.0
Один нагреватель / бойлер, один насос, Cert-Temp 80 с системой IID или без нее HW-200M — HW-670 A057.0
Два нагревателя / котла, два насоса, Cer-Temp HW-300 — HW-670 A059.0
Схема подключения HW-120M — Восстановление бустера HW-670 / Shure Temp AOSDG65100
Схема подключения фунтов / LW-500-1000 A063.0
Схема подключения Dura-Max DW-720 — DW-1810 AOSDG65101
Схема подключения нескольких устройств Dura-Max DW-720 — DW-1810 AOSDG65102
Обозначения, электрическая схема Отсечка при низком уровне воды и сигнализация фунт / длина 500-1000 A064.1
Два — со смесительным клапаном или без него / Два подогревателя с ускорителями COF A309.0
Трубопроводы для обычных систем HW-300 — HW-670 E107.0
1 и 2 котла с обратным возвратом ДБ-720 — 1810 E109.0
Три котла с обратным возвратом DB-720 — DB-1810 E109.2
1 и 2 котла с обратным возвратом LB-500, 750 и 1000 E110.0
Три котла с обратным возвратом LB-500, LB-750, LB-1000 E110.2
Метод трубопровода для низкотемпературных систем отопления фунтов 500, 750, 1000 E112.0
Низкотемпературная система DB-710 — 1810 E112.2
Низкотемпературная система ЛБ-500, 750, 1000 E112.3
Genesis Первичный, Вторичный трубопровод ГБ-200-750 E112.4
Система Linear-Temp ™ DB-720 — DB-1810 E115.0
Linear Temp ™ первичный, вторичный трубопровод ГБ-200-750 E115.5
Система Linear-Temp ™ LB-500, LB-750, LB-1000 E116.0
Линейная температура HW 300 — 670 E117.0
Один нагреватель с системой IID или без нее HW-300 — HW-670 E121.0
Четыре нагревателя с системой IID или без нее HW-300 — HW-670 E124.1
Типовая схема подключения — несколько переключателей задержки насоса теплового балансира E125.0
TJERNLUNCH Индукторы тяги AOSCG66000
Электросхема котла XP XB XWH 1000-1700 324888
Электросхема котла XP XB XWH 2000-3400 324889
% PDF-1.7 % 4690 0 объект > эндобдж xref 4690 75 0000000016 00000 н. 0000003379 00000 п. 0000003530 00000 н. 0000004304 00000 п. 0000004370 00000 н. 0000004485 00000 н. 0000007137 00000 н. 0000009907 00000 н. 0000012783 00000 п. 0000015547 00000 п. 0000015773 00000 п. 0000016418 00000 п. 0000017058 00000 п. 0000017173 00000 п. 0000017286 00000 п. 0000017480 00000 п. 0000020146 00000 п. 0000020760 00000 п. 0000020789 00000 п. 0000021403 00000 п. 0000021502 00000 п. 0000021642 00000 п. 0000021782 00000 п. 0000021983 00000 п. 0000022012 00000 н. 0000022213 00000 п. 0000025554 00000 п. 0000025697 00000 п. 0000025841 00000 п. 0000026006 00000 п. 0000026148 00000 п. 0000028916 00000 п. 0000031260 00000 п. 0000052688 00000 п. 0000052759 00000 п. 0000053247 00000 п. 0000053732 00000 п. 0000053803 00000 п. 0000054060 00000 п. 0000054292 00000 п. 0000054376 00000 п. 0000054433 00000 п. 0000054513 00000 п. 0000092940 00000 п. 0000093196 00000 п. 0000131761 00000 н. 0000168424 00000 н. 0000183870 00000 н. 0000185209 00000 н. 0000191927 00000 н. 0000193493 00000 н. 0000193762 00000 н. 0000193831 00000 н. 0000194085 00000 н. 0000194114 00000 н. 0000194494 00000 н. 0000196267 00000 н. 0000196538 00000 н. 0000196607 00000 н. 0000196833 00000 н. 0000196862 00000 н. 0000197224 00000 н. 0000198774 00000 н. 0000199045 00000 н. 0000199114 00000 н. 0000199327 00000 н. 0000199356 00000 н. 0000199705 00000 н. 0000204744 00000 н. 0000205001 00000 н. 0000217359 00000 н. 0000241788 00000 н. 0000264962 00000 н. 0000003126 00000 н. 0000001837 00000 н. трейлер ] >> startxref 0 %% EOF 4764 0 объект > поток x ڬ UmL [U ~ ρAe \ -uFBù (sJiK-A ݨ @ KS} A7_KL4m.̠KML \ f̖i {n0C. =
Котельная система: электрическая схема котельной системы
Электропроводка Схема — Базовая Система с горячей водой
ДЛЯ КОТЛА ВКЛЮЧИТЬ LS LR Схема подключения — Базовая система с горячей водой ОСНОВНАЯ СИСТЕМА С ГОРЯЧЕЙ ВОДОЙ БОЙЛЕР ВКЛЮЧАЕТСЯ В ОТНОШЕНИИ ДРУГИХ UH2, ЕСЛИ УСТАНОВЛЕН YB ДЛЯ КОТЛА ВКЛЮЧИТЬ LS L BOILER ENABLE LS LR Wiring Diagram — Подключение нескольких Uh2 проводов Uh2 Использование кабеля BELDEN 9538 на … Доступ к этому документу
Трубопроводы и приборы схема — Wikipedia
Схема трубопроводов и контрольно-измерительных приборов На этапе проектирования диаграмма также обеспечивает основу для разработки схем управления системой, позволяющих проводить дальнейшие исследования безопасности и эксплуатации, такие как исследование опасностей и работоспособности (HAZOP)…. Прочтите статью
Система Схема для резервного котла — Mifou.ru
Загрузите и прочтите системную схему для резервного котла Схема системы для резервного котла Теперь добро пожаловать, самая вдохновляющая книга на сегодняшний день от очень профессионального писателя в мире, инструкция по обслуживанию судовых двигателей indmar harley fxd wiring diagram 2002 европейский союз после лиссабона … Просмотреть документ
L8124A AQUASTAT CONTROL — YouTube
L8124A AQUASTAT CONTROL wink hvac.Объяснение схемы управления работой аквастата загрузочного котла — Продолжительность: 22:46. Стивен Лавимоньер просмотров 30,528. Как подключить системный циркулятор к контроллеру клапана зоны Taco (ZVC) — Продолжительность: … Просмотр видео
Схема трубопроводов
— Uponor Pro
Котел оборудован циркуляционным насосом системы, расходом (галлонов в минуту) и напором • Конкретная схема подключения — Конденсационный котел См. Страницы 178-179. Схемы трубопроводов 143 Электрический котел Электрический котел Однотемпературный P1 Легенда … Обратный документ
Зона Honeywell.- YouTube
Профессиональное подключение зоны Honeywell V8403E — Продолжительность: Как подключить циркулятор системы к контроллеру клапана зоны Taco (ZVC) — Продолжительность: Плохой концевой выключатель на клапане зоны Honeywell V8043F1036 — Продолжительность: 7:11. Mi Heating Guy просмотров: 8,476. 7:11. … Просмотр видео
СХЕМА ПОДКЛЮЧЕНИЕ СХЕМА МОДЕЛИ: SB 1000-1500
Системный насос Системный насосный модуль 1 насос котла ln 120v подача hw реле насоса входной датчик датчик дымохода датчик на выходе датчик дымохода заблокирован дренаж hi- Схема подключения ограничительного газа модели: SB 1000 — 1500 04/09 — распечатано в u.s.a. te:, обезьяны вместе для увеличенной диаграммы. … Просмотреть документ
ЭЛЕКТРО- КОТЕЛЬ
Система. Электрокотел включается с помощью замыкания «R и W» от системной проводки зон. Применение на 208 вольт — элементы стандартного продукта рассчитаны на 240 вольт. При работе на … Прочтите документ
Котел Scotch Marine — Википедия
Судовой котел «Scotch» (или просто котел Scotch) Разрезная диаграмма котла «с мокрой спиной».Общая схема — это приземистый горизонтальный цилиндр. Одна или несколько больших цилиндрических топок находятся в нижней части корпуса котла. … Прочтите статью
Водогрейные котлы — Keystoker
Водогрейные котлы Эксплуатация абсолютно необходима для оптимальной производительности вашей системы отопления (см. Диаграмму на стр. 7). Установите сливной кран котла в другое большое отверстие внизу котла. Следуйте электрической схеме и любым применимым нормам UL и местным нормам … Доступ к этому документу

Соединения в системе котла.Прокладки и уплотнения в системе могут быть повреждены. Это может привести к значительному материальному ущербу. (См. Инструкцию по электромонтажу, часть 9.) 10. Соединение для слива конденсата Это высокоэффективный конденсационный прибор, … Получить Doc
Подключение вашей излучающей системы | | Теплый пол своими руками
Стандартные электрические схемы
для контроллеров I-Link
Важное примечание: Помимо котла Electro, t здесь нет прямого электрического соединения между реле I-Link и любой моделью водонагревателя по запросу. Единственное электрическое соединение с водонагревателем по требованию / без резервуара… это питание (вилка) к / от агрегата (независимо от количества зон) . Водонагреватель срабатывает, когда блок обнаруживает как минимум 1/2 галлона в минуту потока. Водонагреватель активируется, когда какая-либо или все зоны требуют тепла, и насос (ы) циркулирует жидкость через агрегат, создавая «поток», который сигнализирует водонагревателю о включении!
Краткое руководство по электромонтажу для многозонных систем.Для получения более подробной информации прокрутите страницу вниз, чтобы увидеть больше схем.
Мы предлагаем неограниченную техническую поддержку ~ бесплатный звонок 866-теплые пальцы ног (927-6863)
Базовый контроллер одной зоны
Итак… .. Если у вас простая однозонная излучающая система и вы используете реле I-Link SP-81 , которое мы поставили вместе с вашей системой, следуйте схеме ниже.
Контроллер одной зоны включает насос, когда термостат требует тепла.
18/2 провод термостата от термостата в зоне подключается к клеммам R / W.Красный или Белый могут попасть на любой терминал. Отодвинув язычок над клеммной колодкой, можно легко вставить провод. Электрический провод 14/2 Romex рекомендуется для питания системы лучистого отопления (реле / насос).
ПРИМЕЧАНИЕ: «Питание термостата» на приведенной выше схеме указывает, что 24 В переменного тока поступают от контроллера для подачи питания на цифровой дисплей на термостатах, которые не используют батареи для этой цели. В термостатах , которые мы продаем, используются батареи , поэтому эта функция не требуется для цифрового дисплея на наших термостатах.Но, прежде всего, не подключайте к этим клеммам линию 120 В переменного тока.
(вернуться наверх)
Базовый «многозонный» контроллер
Системы с несколькими зонами обычно управляются одним блоком, содержащим несколько реле. Как и SP-81, описанный выше, контроллеры с несколькими зонами используют одну и ту же базовую конфигурацию клеммной колодки для низкого напряжения (термостат) и сетевого напряжения (для работы циркуляционных насосов). Ряд оранжевых выступов в верхней части панели контроллера позволяет вставлять провода термостата, а блок клеммных винтов вдоль нижней части с маркировкой N (нейтраль) и L (нагрузка) упрощает подключение каждого зонного насоса.
Конечно, во всех приложениях релейный блок должен получать питание по линии 110 В (см. Схему ниже) от вашей монтажной панели. Либо это, либо ответвление от существующей цепи может быть проведено к блоку контроллера. Также неплохо подключить стандартный выключатель света к цепи контроллера, чтобы всю излучающую систему можно было выключить в одном центральном месте. Если ваша релейная коробка подключена через переключатель, вам не придется полагаться только на термостаты, чтобы отключить систему во время сезона охлаждения.Эта функция может помешать кому-либо «играть» с вашими термостатами и направлять тепло на ваш пол летом.
В этом примере подключения термостата выполняются в верхнем ряду «Т», клеммы T1, T2, T3 и т. Д. Циркуляционные насосы подключаются к нижним клеммам высокого напряжения для зон 1, 2, 3 и т. д. на блоке на 120 вольт. Линии от источника питания (монтажная панель) подключены к N (общий) и L (горячий). Установленная на заводе перемычка не перемещается.
Ниже приведен еще один пример многозонного контроллера (i-Link SP-83), но для очень простой системы. Другими словами, контроллер — это не что иное, как три зоны теплого пола, активируемые тремя термостатами. Нет необходимости использовать клеммы «системный насос», нет необходимости использовать клеммы «XX» для включения бойлера и нет «приоритетной зоны» для косвенного водонагревателя.
Базовая схема подключения практически одинакова для всех контроллеров с несколькими зонами.Многозонный контроллер может содержать от двух до шести реле, но порядок подключения остается неизменным. Конечно, контроллер i-Link также может быть подключен для специальных приложений, наиболее распространенные из которых показаны ниже.
(вернуться наверх)
Специальные схемы подключения контроллеров i-Link
В определенных ситуациях контроллер i-Link должен делать больше, чем просто активировать циркуляционный насос каждый раз, когда зона требует тепла. На следующих схемах показаны три распространенных специализированных приложения.
Активация котла с контроллером одной зоны
Контроллер одной зоны активирует бойлер каждый раз, когда зона требует тепла
Клеммы «5» и «6НО» (нормально разомкнутые) просто замыкают цепь каждый раз, когда термостат зоны излучения требует тепла. Эти клеммы не подают напряжение на котел. В котле есть трансформатор, который срабатывает при замыкании этой цепи.
(вернуться наверх)
Используйте приведенную выше «многозонную» схему, если у вас более одной зоны и вам нужно использовать «концевой выключатель» ( XX, соединения ) на контроллере i-Link для включения котла всякий раз, когда любая из излучающих зон призыв к теплу.
Активировать газовый клапан с зонного контроллера
Контроллер включает газовый котел всякий раз, когда зона требует тепла
Контроллер может взаимодействовать с существующим трансформатором котла и активировать газовый клапан, используя приведенную выше схему.
(вернуться наверх)
Подключение теплообменника / системы первичного контура
Активация «системного насоса» всякий раз, когда какая-либо зона требует тепла.
Это схема для использования с теплообменником или системой первичного контура .Насос, работающий в теплообменнике / первичном контуре, называется системным насосом . Очевидно, он должен работать, когда любая зона требует тепла.
Для (любого) подключения насоса первичного контура или насоса теплообменника, нейтрали (белый провод) и нагрузки (черный провод) к соединениям «Системный насос» в нижней части блока реле (эти соединения находятся слева от зоны. Все провода заземления будут соединены гайкой внутри коробки реле.Провода заземления будут заземлены на / от источника питания, протекать через коробку реле (через гайку провода) и заканчиваться на каждом насосе.
Установленная на заводе перемычка остается на месте.
(вернуться наверх)
Подключение термостата
Honeywell Pro 1000 Термостат (6 контактов)
Pro Th2000 — это универсальный, многофункциональный термостат, очень простой в использовании и подключении. Но вы никогда не узнаете этого, посмотрев РУКОВОДСТВО ПО УСТАНОВКЕ Honeywell. Поэтому мы рекомендуем вам использовать эту страницу и прилагаемую к ней фотографию, чтобы сделать процесс быстрым и простым.
STEP 1 : Рекомендуется провод термостата калибра 18.Можно использовать три (3) провода (R-W и C), если вы решите использовать функцию питания 24 В от реле и устраните необходимость в батареях для термостата Honeywell. Эти провода подключаются к клеммным соединениям реле и термостата (R-W и C). Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод — к клемме «W». Провода полностью взаимозаменяемы. Но для простоты вставьте «красный» провод термостата в клемму «R», а «белый» провод термостата — в клемму «W».и v) и удерживая их в течение трех секунд. Это переведет вас в «программный» режим.
B) Находясь в режиме «программирования», нажмите обе кнопки одновременно и переходите по номерам вверх в режим программирования №5.
C) Заводская установка — «1» (5-минутная задержка «включено»), и вы хотите установить этот режим на «0», чтобы отключить функцию 5-минутной задержки.
D) Нажмите кнопку «вниз» («v»), и на экране отобразится «0».
E) Нажмите обе кнопки переключения еще раз, чтобы выйти из «программного» режима.Отображается текущая «заданная» температура.
ШАГ 4: Используйте кнопки-переключатели, чтобы установить термостат на любую желаемую температуру.
Положения проводов для Honeywell Pro 1000 (6-контактная модель)
Подключение и настройка термостата Honeywell Pro 1000 (8 контактов)
Версия Pro 1000 с 8 контактами также проста в подключении и программировании, но ее конфигурация немного отличается. Вместо (2) 3-контактных блоков, левой и правой, эта версия имеет (1) вертикальный 8-контактный блок посередине.Выглядит это так:
Процедура настройки выглядит следующим образом:
ШАГ 1 : Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод к клемме «W». Провода полностью взаимозаменяемы. Но для простоты вставьте «красный» провод термостата в клемму «R», а «белый» провод термостата — в клемму «W».
ШАГ 2: Установите (2) батарейки AAA и установите крышку на место.и v) переход по различным функциям. Переключайтесь, нажимая обе кнопки, пока не дойдете до функции №15. Используйте стрелку вниз, чтобы установить эту функцию на 0 (ноль).
Примечание: Вам не нужно переключаться четырнадцать раз, чтобы перейти к функции №15. Фактически, вам нужно будет переключиться всего три раза. Это потому, что разработчики термостатов не учитывают последовательно, как все мы. Они инженеры, и в их непостижимом квантовом мире числа представляют собой эзотерические концепции дизайна, а не упорядоченную систему расположения.Для нас, удалив банан из шести пучков, остается пять бананов. Для инженера Honeywell пять оставшихся бананов представляют «функцию № 13». Добавление банана к грозди можно выразить как «функция № 23», или, говоря языком непрофессионала, 6 бананов.
Роберт Шоу термостат марки
Если у вас есть термостат марки Robert Shaw , используйте следующую схему.
Принципиальная схема Роберта Шоу
(вернуться наверх)
Управление насосом с помощью «датчика температуры пола»
Термостат / датчик температуры пола AZEL D-508F (показан ниже) может использовать температуру пола или окружающего воздуха для управления зоной.Используйте эту ссылку для получения дополнительной информации и инструкций по установке: http://azeltec.com/images/D-508Finstruction.pdf
Четыре (4) провода (калибр 18) необходимы для напольного датчика / термостата Azel (D-508). Клеммы «R&C» (питание 24 В) на реле подключаются к клеммным соединениям «R&C» на термостате D-508. Клеммные соединения термостата «R&W / TT» на реле подключаются к клеммам № «1 и 2» на термостате D-508. Важно отметить, что при удлинении проводов датчика (калибр 22), идущих от клемм «SS» на термостате, рекомендуется использовать многожильный провод. Эти (удлиненные) соединения проводов должны быть ЗАПЫТАЕМЫ и изолированы (заклеены лентой и т. Д.).) друг от друга, чтобы обеспечить абсолютную непрерывность, поскольку это датчик сопротивления «ОМ».
Датчик / реле отключения использует небольшой датчик для включения циркуляционного насоса. Сам датчик представляет собой небольшой термистор, обычно вставляемый в короткую трубку из полиэтиленгликолята, отлитую в излучающую плиту. Конечно, датчик также можно установить в полости балки, чтобы контролировать температуру пола в системе скоб. Этот датчик отслеживает фактическую температуру пола и игнорирует температуру воздуха в помещении.Это очень полезно в излучающих зонах, где имеется более одного источника тепла.
Если система принудительной подачи воздуха или дровяная печь используются регулярно в излучающей зоне, например, стандартный термостат контроля воздуха, обычно используемый для контроля пола, будет большую часть времени отключен. Вместо этого встроенный датчик позволяет пассажирам поддерживать базовую температуру пола.
Johnson Controls «Контроллер уставки» Запорный и температурный термистор:
Коробка Джонсона
Датчик пола
Схема подключения

Правильно подключенный датчик температуры пола
Датчик отключения / реле также доступен в модели с низким напряжением (24 В переменного тока).В этом случае датчик температуры пола не питает напрямую циркуляционный насос. Вместо этого он работает как стандартный настенный термостат низкого напряжения — он подключается к реле, которое, в свою очередь, приводит в действие циркуляционный насос. В приложениях, использующих датчик отключения низкого напряжения / реле , подключение выполняется, как показано на фотографиях ниже.
Макет, показывающий низковольтный датчик пола, подключенный к реле I-Link.
Соединения проводов крупным планом

Другие области применения датчика столь же разнообразны, как и ваше воображение.Его можно использовать, например, для контроля температуры воды в накопительном / резервном баке. Датчик прикрепляется к одной из труб, входящих или выходящих из резервуара для хранения, изолированной пеной или стекловолокном, затем линия термостата 18 калибра проходит от датчика к реле.
Когда температура в баке падает до заданного вами значения, включается циркуляционный насос и забирает тепло из теплообменника. Такая установка может быть полезна для системы, использующей дровяной котел на открытом воздухе, подключенный к постоянно активному теплообменнику.В зависимости от установленных вами параметров накопительный бак забирает тепло от теплообменника для поддержания постоянной температуры в баке.
Таким способом можно нагреть любой носитель тепла, включая горячие ванны, грядки для выращивания в теплицах, аквариумы, фермы для червей, полотенцесушители… вы называете это.
Этот контроллер также можно использовать в обратном направлении. Другими словами, реле может срабатывать, когда температура в резервуаре с водой поднимается на до заданного значения, и резервуар необходимо охладить.
Чаще всего этот подход используется для отвода тепла , водопроводной системы, которую мы используем для отвода избыточного тепла от солнечного контура. Перемычки внутри A419 настроены на РЕЖИМ ОХЛАЖДЕНИЯ (обе перемычки — перемычка 1 и перемычка 2 — находятся в «снятом» положении на своих штырях), а датчик прикреплен к выпускной трубе HOT солнечного накопителя. Когда достигается высокая уставка в накопительном баке, включается циркуляционный насос теплового сброса.
Пружинный таймер для систем снеготаяния
(вернуться наверх)
Дифференциальный контроллер солнечной энергии
Резол DeltaSol BS
В тепловых системах Resol DeltaSol BSSolar обычно используется специальное реле, называемое дифференциальным контроллером .Как следует из названия, это реле активирует насос или насосы при достижении диапазона (или разницы) между двумя температурами. Другими словами, когда температура в солнечном коллекторе на X градусов выше, чем температура на дне солнечного резервуара, дифференциальный контроллер активирует необходимый насос (ы) и забирает это полезное тепло в систему.
Передача тепла от более горячего к более холодному резервуару для выравнивания температуры в обоих резервуарах и увеличения общей емкости хранения — еще одно распространенное применение дифференциального регулятора.
Для правильного «дифференциала» требуются два датчика (резервуарный и солнечный). Датчик резервуара прикреплен к трубе около дна резервуара для хранения солнечной энергии или в специальный «колодец» в некоторых резервуарах.
Второй датчик считывает температуру воды на выходе из солнечных коллекторов. Оба датчика должны быть изолированы (стекловолокном или пеной), чтобы температура окружающей среды не влияла на показания. Следует отметить, что датчик, прикрепленный к горячей трубе, НЕ будет точно определять фактическую температуру воды.Фактически, вода обычно на 15-20 градусов теплее, чем показывает датчик.
К счастью, для хорошо функционирующей солнечной системы горячего водоснабжения фактическая температура воды не важна (если, конечно, она не слишком теплая для горячего душа). Важна разница между температурами воды в двух местах. В конце концов, если вода на самом деле горячее, чем показывает датчик, тем лучше.
СТАНДАРТНЫЙ РЕЖИМ ДИСПЛЕЯ
Контроллер Resol активируется тремя кнопками: ВПЕРЕД (крайний правый), НАЗАД (крайний левый) и кнопкой УСТАНОВИТЬ (в центре).
В СТАНДАРТНОМ РЕЖИМЕ ДИСПЛЕЯ, то есть не в РЕЖИМЕ ПРОГРАММЫ, пользователь может переключаться между тремя основными полями:
1. COL (датчик коллектора)
2. TST (температура датчика резервуара)
3. HP (накопленные часы солнечной энергии)
ПРОГРАММИРОВАНИЕ
Нажмите и удерживайте кнопку ВПЕРЕД (правая кнопка) в течение ДВУХ секунд. Это переводит RESOL в РЕЖИМ ПРОГРАММИРОВАНИЯ, начиная с DT-O (Delta T, ON).
Примечание. Если удерживать кнопку «Вперед», начнется быстрое переключение между всеми опциями программирования, поэтому, если вы пропустите DT-O, просто используйте кнопку BACKWARD, чтобы вернуться назад.
Delta T — это разница между температурой ваших солнечных коллекторов и температурой на дне накопительного бака. Когда достигается Delta T , контроллер Resol включает солнечный насос и направляет нагретую жидкость из солнечных коллекторов.
См. ВЫБОР ДЕЛЬТА Т (ниже), чтобы узнать, как лучше всего подходит дельта Т для вашей ситуации.
Чтобы установить температуру Delta T ON, войдите в РЕЖИМ ПРОГРАММЫ и нажмите центральную кнопку SET.Значок SET начнет мигать на экране. Переключайтесь вверх или вниз до желаемой разницы температур. Снова нажмите SET, чтобы заблокировать программу.
Та же процедура используется для следующего экрана, DT-F, параметра насоса ВЫКЛ.
Это поле позволяет вам решить, когда выключить помпу. Кстати, эта температура должна быть как минимум на 2 градуса ниже, чем температура насоса ON
.
Как правило, когда жидкость в вашем солнечном контуре всего на несколько градусов горячее, чем температура вашего резервуара, от циркуляции жидкости мало что можно получить.Выключите насос и дайте коллекторам снова нагреться. Разница температур от 3 до 5 градусов, вероятно, подходит для этой области.
S MX , следующее поле, позволяет вам установить МАКСИМАЛЬНУЮ ТЕМПЕРАТУРУ БАКА. Заводская настройка по умолчанию — 140 градусов. Это слишком мало. Установите это поле как минимум на 180 градусов. Возможно, вы даже захотите подняться выше. Контроллер Resol позволяет нагреть бак до 205 градусов. Это всего лишь 7 градусов от пара, но с правильно установленным терморегулирующим клапаном (обязательным для любой солнечной системы) для защиты вашего дома от ожогов вы также можете сохранить как можно больше тепла.
Однако, если вы хотите более низкую максимальную температуру, просто нажмите центральную кнопку SET и переключитесь на желаемую температуру. Снова нажмите SET, чтобы зафиксировать желаемую температуру.
Следующее поле — EM . Это означает аварийное отключение. Если по какой-либо причине в вашем солнечном контуре есть хрупкие, чувствительные к нагреванию компоненты, эта настройка отключит насос при заданной вами температуре и предотвратит перегрев. Заводская настройка довольно низкая — 285 градусов, потому что ничто в нашей системе не находится даже близко к опасной зоне при этой температуре (например, циркуляционный насос рассчитан на 400 градусов), поэтому оставить его на заводской температуре по умолчанию должно быть хорошо.
ПРИМЕЧАНИЕ. RESOL — это очень продвинутый контроллер, предлагающий множество функций, которые большинству людей не понадобятся. Остальные поля входят в эту категорию и полезны для специальных приложений. Для обычной системы солнечного нагрева воды игнорируйте эти поля. Заводская установка по умолчанию для этих настроек — ВЫКЛ.
Однако, несмотря на это, тщательное чтение руководства RESOL может вдохновить некоторых пользователей на эксперименты с этими более продвинутыми функциями.
Краткое справочное руководство
В основном режиме доступны только поля температуры коллектора (COL), температуры резервуара (TST) и накопленного солнечного усиления (HP).
Удерживайте кнопку FORWARD две секунды , чтобы войти в режим программирования.
Перейдите к желаемому полю, нажмите SET, используйте FORWARD или BACKWARD, чтобы найти желаемое значение, затем снова нажмите SET для подтверждения.
Примечание. Примерно через 45 секунд бездействия подсветка дисплея гаснет.Нажмите кнопку ВПЕРЕД, чтобы снова засветить дисплей, нажмите еще раз, чтобы перейти к желаемому полю.
Кроме того, после нескольких МИНУТ простоя контроллер RESOL автоматически выйдет из РЕЖИМА ПРОГРАММЫ и вернется в ПЕРВИЧНЫЙ РЕЖИМ.
Если вы хотите выйти из РЕЖИМА ПРОГРАММЫ до автоматического возврата, просто используйте кнопку НАЗАД и переключитесь обратно на COL (поле номер один).
Выбор дельты Т
Почему лучше всего использовать широкий дифференциал
Коллекторная петля — это общая длина медной трубы 3/4 дюйма, как подающей, так и обратной, которая соединяет солнечную батарею с механическими компонентами, т.е.е. теплообменник, накопительный бак и т. д. Эта петля может быть довольно короткой (коллекторы расположены на крыше гаража с механическим оборудованием всего в пятнадцати футах ниже) или довольно длинным (коллекторы заземлены в шестидесяти футах от дома). Труба в короткой петле вмещает тридцать футов (0,8 галлона жидкости). Длинная петля, сто двадцать (3,2 галлона жидкости).
В обоих этих случаях жидкость в коллекторном контуре должна быть нагрета до температуры, прежде чем система будет «работать» в течение какого-либо периода времени.Причина в том, что рано утром, когда солнце начинает нагревать коллекторы, большая часть жидкости в контуре коллектора остается холодной. Однако, как только солнце попадает на панели, жидкость в верхней части коллектора, ближайшей к датчику коллектора, быстро нагревается и запускает систему. Но как только более холодная жидкость в контуре циркулирует мимо датчика, она снова остывает.
Это вызывает совершенно нормальное состояние, известное как «короткий цикл». Ожидайте, что солнечный насос будет работать с коротким циклом, пока вода в общем контуре коллектора не нагреется.Если коллекторная петля длинная, а солнце слабое, многие галлоны холодной жидкости должны нагреться, прежде чем любое полезное тепло может быть передано в резервуар для хранения. Это может занять время.
Практическое правило: держите коллекторную петлю короткой… и хорошо изолируйте ее.
Из приведенного выше описания видно, что «жесткий» дифференциал (от 8 до 15 градусов) увеличивает эффект короткого цикла. Особенно, если коллекторная петля длинная, а массив небольшой (т.е. ограниченная теплопроизводительность).Максимально возможная разница в этой ситуации сведет к минимуму тенденцию системы отключаться и включаться каждые несколько секунд.
Однако, если ваша система имеет высокую пропускную способность (много плоских пластинчатых коллекторов или более 48 вакуумированных трубок), а ваша коллекторная петля короткая , более узкий дифференциал активирует систему раньше и получает больше полезного тепла.
Большая теплопроизводительность и короткий коллекторный контур = плотный дифференциал (от 8 до 15 градусов)
Малая теплопроизводительность и длинный коллекторный контур = широкий дифференциал (от 20 до 24 градусов)
(вернуться наверх)
% PDF-1.4 % 3619 0 объект > эндобдж xref 3619 93 0000000016 00000 н. 0000003676 00000 н. 0000003846 00000 н. 0000004615 00000 н. 0000005023 00000 н. 0000005703 00000 п. 0000006363 00000 п. 0000006557 00000 н. 0000006623 00000 н. 0000006675 00000 н. 0000006790 00000 н. 0000006903 00000 н. 0000007162 00000 п. 0000007803 00000 н. 0000008056 00000 н. 0000008735 00000 н. 0000008850 00000 н. 0000010677 00000 п. 0000012166 00000 п. 0000013548 00000 п. 0000013689 00000 п. 0000015090 00000 н. 0000015225 00000 п. 0000015662 00000 п. 0000016104 00000 п. 0000016267 00000 п. 0000016518 00000 п. 0000017022 00000 п. 0000017284 00000 п. 0000017753 00000 п. 0000019310 00000 п. 0000021021 00000 п. 0000022416 00000 п. 0000023925 00000 п. 0000041823 00000 п. 0000063652 00000 п. 0000091267 00000 п. 0000091499 00000 н. 0000091583 00000 п. 0000091640 00000 п. 0000103496 00000 п. 0000104317 00000 п. 0000104353 00000 п. 0000104432 00000 н. 0000115036 00000 н. 0000115371 00000 п. 0000115440 00000 н. 0000115560 00000 н. 0000115596 00000 н. 0000115675 00000 н. 0000127197 00000 н. 0000127532 00000 н. 0000127601 00000 н. 0000127721 00000 н. 0000127790 00000 н. 0000127883 00000 н. 0000129982 00000 н. 0000130269 00000 н. 0000130551 00000 п. 0000130580 00000 н. 0000130987 00000 н. 0000131058 00000 н. 0000131154 00000 н. 0000144491 00000 н. 0000144757 00000 н. 0000144988 00000 н. 0000145017 00000 н. 0000145371 00000 п. 0000147582 00000 н. 0000147931 00000 н. 0000148342 00000 н. 0000164452 00000 н. 0000164729 00000 н. 0000165037 00000 н. 0000173223 00000 н. 0000173264 00000 н. 0000176543 00000 н. 0000176584 00000 н. 0000179232 00000 н. 0000179273 00000 н. 0000187848 00000 н. 0000187889 00000 н. 0000201380 00000 н. 0000323273 00000 н. 0000327336 00000 н. 0000348680 00000 н. 0000351192 00000 н. 0000380103 00000 п. 0000385270 00000 н. 0000391969 00000 н. 0000401316 00000 н. 0000003432 00000 н. 0000002204 00000 н. трейлер ] / Назад 4315768 / XRefStm 3432 >> startxref 0 %% EOF 3711 0 объект > поток h ެ U] lT> I6n] фivPiV … ejI, Y’m7 nY٤N # &? 1! } OXr {} {
Руководства по эксплуатации газовых конденсационных котлов Bosch |
Настенный котел Greenstar Руководство по установке и обслуживанию (на английском языке) Скачать (PDF 5.5 МБ)
Настенный котел Greenstar Руководство по установке и обслуживанию (французский) Загрузить (PDF 5,6 МБ)
Настенный котел Greenstar Руководство по эксплуатации (на английском языке) Загрузить (PDF 0,9 МБ)
Настенный котел Greenstar Руководство по эксплуатации (французский) Загрузить (PDF 0,9 МБ)
Настенный котел Greenstar Схема запасных частей Скачать (PDF 1.8 МБ)
Greenstar Напольный котел Руководство по установке и обслуживанию (на английском языке) Загрузить (PDF 9.3 MB)
Greenstar Напольный котел Руководство по установке и обслуживанию (французский) Загрузить (PDF 6.5 MB)
Greenstar Напольный котел Руководство по эксплуатации (на английском языке) Загрузить (PDF 1,1 МБ)
Greenstar Напольный котел Руководство по эксплуатации (французский) Скачать (PDF 1.0 МБ)
Greenstar Напольный котел Схема запасных частей Загрузить (PDF 2,8 МБ)
Руководство по применению Greenstar (стены и пол) Руководство по применению Загрузить (PDF 2,0 МБ)
Greenstar Combi 100P и 151P Руководство по установке и обслуживанию (на английском языке) Загрузить (PDF 4,2 МБ)
Greenstar Combi 100P и 151P Руководство по установке и обслуживанию (французский) Скачать (PDF 4.3 МБ)
Greenstar Combi 100P и 151P Руководство по эксплуатации (на английском языке) Загрузить (PDF 1,0 МБ)
Greenstar Combi 100P и 151P Руководство по эксплуатации (французский) Загрузить (PDF 1,0 МБ)
Комплект для переоборудования Greenstar LPG Инструкции по установке (английский / французский) Загрузить (PDF 1,1 МБ)
Greenstar LPG Инструкции по переоборудованию (новые) Инструкции по установке (английский / французский) Скачать (PDF 0.5 МБ)
Greenstar — Система управления энергопотреблением FW200 Руководство по установке Загрузить (PDF 6,1 МБ)
Greenstar — Система управления энергопотреблением FW200 Руководство пользователя Загрузить (PDF 5,2 МБ)
Комнатный контроллер CRC200 Руководство по установке (на английском языке) Загрузить (PDF 2,0 МБ)
Комнатный контроллер CRC100 Руководство по установке и эксплуатации Скачать (PDF 0.8 МБ)
Модуль зоны комфорта CZM100 Руководство по установке и эксплуатации Загрузить (PDF 3,0 МБ)
Комнатный пульт дистанционного управления Bosch CT100 Инструкция по установке и эксплуатации Загрузить (PDF 9,5 MB)
Схема подключения NSC Загрузить (PDF 0,3 MB)
Greenstar — ICM Инструкции по установке Скачать (PDF 1.5 МБ)
Greenstar — Комплект концентрических горизонтальных вентиляционных отверстий Greenstar Руководство по установке Загрузить (PDF 0,7 МБ)
Greenstar — Подставка для комплектующих для комбинированных котлов Инструкции по установке Загрузить (PDF 2.9 MB)
Greenstar — Подставка для аксессуаров для отопительных котлов Инструкции по установке Загрузить (PDF 3,1 МБ)
.

Описание	серии	Схема подключения
XP Котел	XB / XW 1000-1700	321302
XP Котел	XB / XW 2000 — 3400	321303
Один нагреватель / бойлер, один насос, Cert-Temp 80 с системой IID или без нее	HW-120M — HW-670	A055.0
Один нагреватель / бойлер, один насос, Cert-Temp 80 с системой IID или без нее	HW-200M — HW-670	A057.0
Два нагревателя / котла, два насоса, Cer-Temp	HW-300 — HW-670	A059.0
Схема подключения	HW-120M — Восстановление бустера HW-670 / Shure Temp	AOSDG65100
Схема подключения	фунтов / LW-500-1000	A063.0
Схема подключения Dura-Max	DW-720 — DW-1810	AOSDG65101
Схема подключения нескольких устройств Dura-Max	DW-720 — DW-1810	AOSDG65102
Обозначения, электрическая схема Отсечка при низком уровне воды и сигнализация	фунт / длина 500-1000	A064.1
Два — со смесительным клапаном или без него / Два подогревателя с ускорителями	COF	A309.0
Трубопроводы для обычных систем	HW-300 — HW-670	E107.0
1 и 2 котла с обратным возвратом	ДБ-720 — 1810	E109.0
Три котла с обратным возвратом	DB-720 — DB-1810	E109.2
1 и 2 котла с обратным возвратом	LB-500, 750 и 1000	E110.0
Три котла с обратным возвратом	LB-500, LB-750, LB-1000	E110.2
Метод трубопровода для низкотемпературных систем отопления	фунтов 500, 750, 1000	E112.0
Низкотемпературная система	DB-710 — 1810	E112.2
Низкотемпературная система	ЛБ-500, 750, 1000	E112.3
Genesis Первичный, Вторичный трубопровод	ГБ-200-750	E112.4
Система Linear-Temp ™	DB-720 — DB-1810	E115.0
Linear Temp ™ первичный, вторичный трубопровод	ГБ-200-750	E115.5
Система Linear-Temp ™	LB-500, LB-750, LB-1000	E116.0
Линейная температура	HW 300 — 670	E117.0
Один нагреватель с системой IID или без нее	HW-300 — HW-670	E121.0
Четыре нагревателя с системой IID или без нее	HW-300 — HW-670	E124.1
Типовая схема подключения — несколько переключателей задержки насоса теплового балансира		E125.0
TJERNLUNCH Индукторы тяги		AOSCG66000
Электросхема котла XP	XB XWH 1000-1700	324888
Электросхема котла XP	XB XWH 2000-3400	324889

Настенный котел Greenstar	Руководство по установке и обслуживанию (на английском языке)	Скачать (PDF 5.5 МБ)
Настенный котел Greenstar	Руководство по установке и обслуживанию (французский)	Загрузить (PDF 5,6 МБ)
Настенный котел Greenstar	Руководство по эксплуатации (на английском языке)	Загрузить (PDF 0,9 МБ)
Настенный котел Greenstar	Руководство по эксплуатации (французский)	Загрузить (PDF 0,9 МБ)
Настенный котел Greenstar	Схема запасных частей	Скачать (PDF 1.8 МБ)
Greenstar Напольный котел	Руководство по установке и обслуживанию (на английском языке)	Загрузить (PDF 9.3 MB)
Greenstar Напольный котел	Руководство по установке и обслуживанию (французский)	Загрузить (PDF 6.5 MB)
Greenstar Напольный котел	Руководство по эксплуатации (на английском языке)	Загрузить (PDF 1,1 МБ)
Greenstar Напольный котел	Руководство по эксплуатации (французский)	Скачать (PDF 1.0 МБ)
Greenstar Напольный котел	Схема запасных частей	Загрузить (PDF 2,8 МБ)
Руководство по применению Greenstar (стены и пол)	Руководство по применению	Загрузить (PDF 2,0 МБ)
Greenstar Combi 100P и 151P	Руководство по установке и обслуживанию (на английском языке)	Загрузить (PDF 4,2 МБ)
Greenstar Combi 100P и 151P	Руководство по установке и обслуживанию (французский)	Скачать (PDF 4.3 МБ)
Greenstar Combi 100P и 151P	Руководство по эксплуатации (на английском языке)	Загрузить (PDF 1,0 МБ)
Greenstar Combi 100P и 151P	Руководство по эксплуатации (французский)	Загрузить (PDF 1,0 МБ)
Комплект для переоборудования Greenstar LPG	Инструкции по установке (английский / французский)	Загрузить (PDF 1,1 МБ)
Greenstar LPG Инструкции по переоборудованию (новые)	Инструкции по установке (английский / французский)	Скачать (PDF 0.5 МБ)
Greenstar — Система управления энергопотреблением FW200	Руководство по установке	Загрузить (PDF 6,1 МБ)
Greenstar — Система управления энергопотреблением FW200	Руководство пользователя	Загрузить (PDF 5,2 МБ)
Комнатный контроллер CRC200	Руководство по установке (на английском языке)	Загрузить (PDF 2,0 МБ)
Комнатный контроллер CRC100	Руководство по установке и эксплуатации	Скачать (PDF 0.8 МБ)
Модуль зоны комфорта CZM100	Руководство по установке и эксплуатации	Загрузить (PDF 3,0 МБ)
Комнатный пульт дистанционного управления Bosch CT100	Инструкция по установке и эксплуатации	Загрузить (PDF 9,5 MB)
Схема подключения NSC		Загрузить (PDF 0,3 MB)
Greenstar — ICM	Инструкции по установке	Скачать (PDF 1.5 МБ)
Greenstar — Комплект концентрических горизонтальных вентиляционных отверстий Greenstar	Руководство по установке	Загрузить (PDF 0,7 МБ)
Greenstar — Подставка для комплектующих для комбинированных котлов	Инструкции по установке	Загрузить (PDF 2.9 MB)
Greenstar — Подставка для аксессуаров для отопительных котлов	Инструкции по установке	Загрузить (PDF 3,1 МБ)

Схема подключения бойлера

Порядок заполнения и слива бойлера

Предохранительный клапан водонагревателя

Cкачать схему

Как определить закрыт шаровоый кран или открыт?

Заполнение бойлера водой и приведение его в рабочее состояние

Отключение бойлера

Слив воды из бойлера

Организация слива бойлера в канализацию

подготовка, выбор места, установка бойлера

Подготовка к монтажу

Необходимые материалы

Схема подключения к водопроводу

Последовательность работ

Схема подключения к электросети

Как выбрать место для установки?

Самостоятельный монтаж бойлера

Заключение

Схема подключения бойлера (э/м) своими руками: как правильно сделать?

Монтаж бойлера

Схемы подключения бойлера:

Электросхема подключения бойлера

Электросхема подключения бойлера с элементами защиты

Монтажная схема подключения бойлера

Фото пример подключения бойлера к водопроводной сети

Подключение бойлера к электросети — 4 ошибки, водонагреватели накопительные электрическая схема

Статьи по теме

Правильное подключение водонагревателя к электросети и водопроводу

Как подключить бойлер

Особенности подключения

Накопительный

Проточный

Схема подключения

ТЭН

Бак

Термостат

Системы подвода и отвода воды

Как правильно запустить бойлер после монтажных работ

Рекомендации

Бойлер косвенного нагрева схема подключения, обвязка бойлера

Простые схемы отопления с бойлером

схема обвязки с рециркуляцией, трехходовой клапан для водонагревателя

Устройство и принцип работы бойлера

Совместимость с отопительным оборудованием

Виды бойлеров косвенного нагрева

Схемы и особенности подключения

Правила обвязки бойлеров

Подключение бойлера к котлу с принудительной циркуляцией жидкости

Схема с двумя циркуляционными насосами

Подключение бойлера к энергонезависимому котлу

Схема с рециркуляцией теплоносителя

Электрическая схема зональных клапанов трубопроводов водогрейного котла Качество 1

Монтажные и электрические схемы | Зональные клапаны трубопроводов водогрейного котла

Место установки | Зональные клапаны трубопроводов водогрейного котла

ВА Номинальные характеристики и функция | Зональные клапаны трубопроводов водогрейного котла

Схемы подключения

Котельная система: электрическая схема котельной системы

Подключение вашей излучающей системы | | Теплый пол своими руками

Стандартные электрические схемы

для контроллеров I-Link

Базовый контроллер одной зоны

Базовый «многозонный» контроллер

Специальные схемы подключения контроллеров i-Link

Активация котла с контроллером одной зоны

Активировать газовый клапан с зонного контроллера

Подключение теплообменника / системы первичного контура

Подключение термостата

Управление насосом с помощью «датчика температуры пола»

Дифференциальный контроллер солнечной энергии

Краткое справочное руководство

Выбор дельты Т

Руководства по эксплуатации газовых конденсационных котлов Bosch |

Читайте также

Светодиодная лента 220в подключение: Лента RGB 220V — Устройство, монтаж светодиодной RGB ленты 220В

Схема подключения электродвигателя 220 с конденсатором: Схема Подключения Электродвигателя 220 — tokzamer.ru

Как от выключателя провести розетку схема подключения: Как подключить розетку от выключателя: можно ли запитать, последствия

Добавить комментарий Отменить ответ
