Схема подключения двухклавишного выключателя на две лампочки, монтаж светильников

Коммутатор с двумя контактными группами применяют для управления люстрой, несколькими светильниками. Подробная схема подключения двухклавишного выключателя с пояснениями поможет выполнить монтажные работы самостоятельно. Для исключения ошибок надо изучить особенности конструкции, технологию установки, методику проверки. Предварительная подготовка необходима для корректного монтажа устройства с соблюдением норм безопасности.

Содержание

Конструкционные особенности двухклавишного выключателя

Типовые двухклавишные переключатели.

Выпускают разные виды коммутаторов с одинаковым внешним видом. Проходной двухклавишный выключатель, например, применяют для управления светильником из нескольких точек. Простая модель разделяет питающую линию на 2 токопроводящих контура. Нажатием клавиш подают напряжение на подключенные приборы.

Типовой двухклавишный переключатель состоит из следующих функциональных компонентов:

  • жесткого каркаса с коммутирующими элементами и клеммами для подсоединения проводов;
  • двух клавиш;
  • съемной рамки.

Для фиксации конструкции в стене установлен стандартный встроенный механизм. Вращением регулировочных винтов выдвигают в стороны распорные лапки.

Legrand выпускает модели с кнопкой. Однако самое распространенное инженерное решение – коммутаторы, оснащенные клавишами.

Виды выключателей

Выпускают двойные выключатели для внутренней и наружной установки. Эти модификации выполняют одинаковые функции, но различаются по способу монтажа и конструкции видимой части.

Для внутренней установки

«Утопленный» выключатель размещают в стене. Коммутатор подсоединяют к скрытой проводке, уложенной в специальных углублениях (штробах). В гипсокартонных стенах используют для прокладки кабеля свободное пространство и поддерживающие короба.

Для прочной фиксации устройства в монтажное отверстие устанавливают пластиковый подрозетник. В него вставляют нижнюю часть двухклавишного выключателя, раздвигают в стороны распорные лапки. Сверление отверстий и создание каналов для укладки кабеля сопровождаются образованием пыли, поэтому специалисты рекомендуют совмещать эти операции с капитальным ремонтом или общими отделочными работами.

Для наружной установки

Модели для наружной установки применяют в комбинации с проводкой открытого типа. Видимость кабелей ухудшает эстетику интерьера. В технических, офисных и производственных помещениях можно использовать специализированный короб из пластика. Открытую проводку устанавливают для создания «старинных» интерьеров. Кабель сети питания закрепляют снаружи стены на фарфоровых изоляторах.

Выключатели для внутренней и наружной установки.

Инструкция по монтажу

Установку выключателя света осуществляют по простой схеме: фазный провод подсоединяют к неподвижному элементу контактной группы, выходы – к разным линиям потребителей электроэнергии.

Подготовительные работы

Для выполнения монтажных операций, кроме выключателя, надо подготовить:

  • 2 отвертки с плоским и крестовым шлицем;
  • бокорезы;
  • изоляционную ленту;
  • канцелярский нож;
  • трехжильный кабель.

Чтобы исключить ошибки, следует начертить схему подключения люстры или других светильников. Точное соблюдение конструкторских стандартов в данном случае не требуется. Достаточно сделать рисунок от руки с отметками линий и точек расключения.

Перед выполнением работ отключают напряжение, предотвращают свободный доступ посторонних лиц к электрощиту.

Определение проводов по маркировке

По цвету оболочки можно идентифицировать назначение проводов:

  • синий – «ноль»;
  • комбинация желтого и зеленого – «заземление»;
  • красный (белый) – «фаза».

Производители кабельной продукции также применяют цифровые и буквенные обозначения. В старой проводке могут быть провода с однотонной оболочкой. Идентифицировать линию при включенной сети питания можно мультиметром или индикаторной отверткой.

Монтаж светильников

Проводку прокладывают открытым или закрытым способом. Для долбления углублений в прочных строительных конструкциях (из кирпича, бетона) применяют перфоратор. Специальной насадкой на электроинструмент (коронкой) сверлят крупное отверстие для размещения основной части выключателя.

Подключение двухклавишного выключателя света и проводов

Как разобрать выключатель и подсоединить к сети питания:

  1. Извлечь клавиши.
  2. Снять рамку, если это надо для доступа к винтам фиксирующих лапок.
  3. Убрать защитную оболочку на 1-2 см, вставить провода в клеммы.
  4. При работе с многожильным кабелем освобожденные участки обжать специальным инструментом.
  5. Разместить выключатель в углублении.
  6. Зафиксировать коммутатор раздвигающимися лапками.
  7. Поставить на место снятые элементы.

Работу выполняют после отделки помещения.

Схема подключения двухклавишного выключателя

Чтобы правильно установить коммутирующее оборудование, надо учесть следующие моменты:

  • монтажные операции выполняют при отключенной сети питания;
  • слишком длинный оголенный провод может спровоцировать короткое замыкание;
  • короткий очищенный участок (<10 мм) трудно закрепить в зажиме;
  • лапки раздвигают до жесткой фиксации в стене, но без чрезмерных усилий.

Можно поменять провода к светильникам, чтобы подать напряжение на определенный источник света другой клавишей.

С распредкоробкой

Выполняют подключение проводников по следующей схеме:

  • фазный от распределительной коробки (электрощита) – на вход выключателя, обозначенный буквой L;
  • два выходных – на лампы;
  • нейтральный (N) и заземление (PE) – на вторую контактную группу и корпус источника света соответственно.

После подключения напряжения проверяют работоспособность коммутатора.

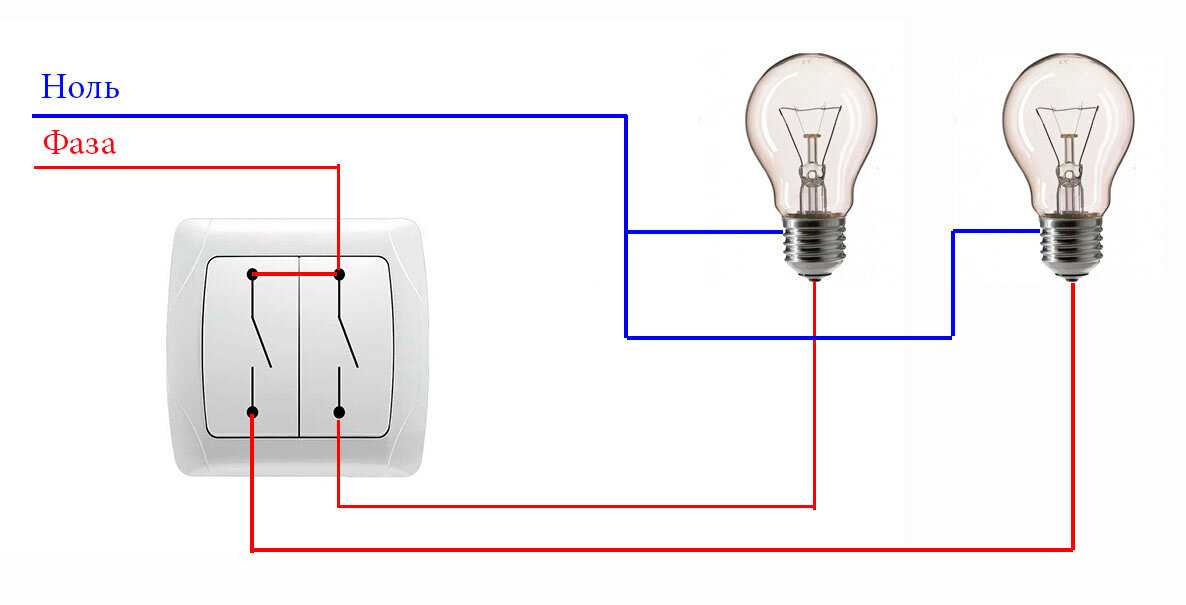

Схема подключения двухклавишного выключателя на 2 лампочки.

На 2 лампочки

Фазу на две лампочки подают по стандартной схеме – из распределительной коробки через выключатель. Нейтральный провод и защитное заземление прокладывают отдельными линиями к патронам и корпусам соответствующих светильников.

На люстру

Если в светильнике установлены 3 лампы или более, одновременное включение всех источников может требоваться периодически. Для создания экономного режима напряжение подают только на часть потребителей. Разделение на группы выполняют с учетом индивидуальных пожеланий.

Фазный проводник L подключают к входу выключателя, выходные линии – к соответствующим группам ламп. Нейтральный (N) и защитный (PE) подсоединяют ко всем цоколям и к корпусу люстры.

С розеткой в одном корпусе

Комбинированные модели устанавливают в мастерской, кухне или другом помещении. Розетку используют для подключения электроинструмента, бытовой техники, зарядных устройств. Кроме удобства, применение таких выключателей помогает рационально использовать свободное пространство.

Подключение линий к светильнику выполняют по стандартной схеме. К зажимам розетки подсоединяют фазный (L), нулевой (N) и заземляющий (PE) проводники.

С подсветкой

В клавиши приборов этой категории устанавливают световые индикаторы, которые улучшают видимость поверхности при затемнении. Современные конструкции оснащают экономичными светодиодами, установленными параллельно с резистором для ограничения силы тока в цепи. Схема подключения не отличается от рассмотренных выше вариантов.

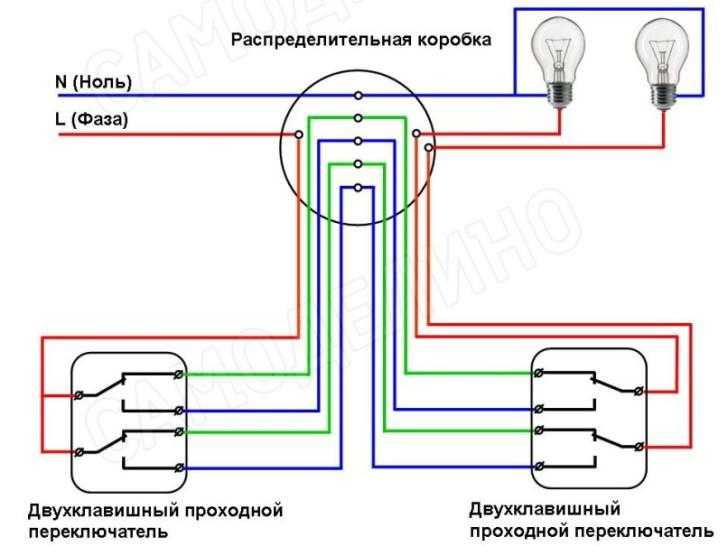

Два выключателя на 2 лампочки

Такую схему можно применить в длинном коридоре или большой комнате. Два выключателя на одну лампочку или несколько источников света ставят для управления одной нагрузкой из нескольких мест. В проходных (перекидных) моделях устанавливают дополнительный контакт на выходе. На вход подключают фазный провод. Другие линии устанавливают в соответствии с рассмотренными схемами.

Схема подключения двух выключателей.

Проверка работоспособности

После сборки проверяют функциональное состояние схемы. Включают устройство защитного отключения и автомат. Нажимают поочередно и совместно клавиши, контролируя работоспособность соответствующих групп ламп. Эту операцию следует выполнить до жесткой фиксации прибора в стене, чтобы быстро заменить подключение проводников.

Ошибки при подключении двухклавишного выключателя

Через выключатель обеспечивают подачу напряжения на светильник фазным проводом. Если ошибочно подключить нулевой, работоспособность системы сохранится, однако снизится уровень безопасности – высокое сетевое напряжение будет постоянно на цоколе светильника. При замене испорченной лампочки увеличивается риск поражения электрическим током.

Вторая типовая ошибка – подключение фазы на один из выходов коммутатора. В этом случае все лампы будут загораться только при нажатии двух клавиш.

Выяснив, как поменять выключатель в типовых ситуациях, следует уточнить параметры сети питания и светильников.

Двухфазный источник питания, например, подключают к раздельным линиям потребителей. Прибор с подсветкой пропускает ток через встроенный светодиод, поэтому светильник может мигать даже при разорванной основной цепи. Если правильный алгоритм действий определить самостоятельно невозможно, обращаются к профильному специалисту.

Схема подключения двухклавишного выключателя на две лампочки. Как самостоятельно подключить выключатель света с двумя клавишами.

Устройство выключателя

Конструкция устройства делится на две части:

  1. Пластиковая рамка с клавишами (защитная деталь).
  2. Рабочий механизм (рабочая часть, провода).

В разных моделях крепление рамки неодинаковое — может фиксироваться двумя винтами либо защелками. В последнем случае защелки легко подсоединить и отсоединить движением пальцев.

Вариантов крепления рабочей части в монтажной коробке (стакане, подрозетнике) тоже два. Это делается путем фиксации металлической рамки с отверстиями, позволяя широко регулировать механизм внутри стакана, или при помощи распорных лапок. По сторонам механизма предусматриваются два винта, при закручивании которых лапки раскладываются до плотного вставания в подрозетник.

Чтобы правильно подключить двойной выключатель на две лампочки, нужно заранее изучить присутствующие провода, контакты. Последние нужны для соединения с подходящими проводами, отходящими кабелями.

По типу конструкции для фиксирования проводов выключатели могут быть:

  • с самозажимными контактами — провода закрепляются пружинками;
  • с винтовыми контактами — провода фиксируются пластинками с винтами.

У всех выключателей на две клавиши как минимум три контакта — ввод и два вывода. Провод фазы нужно соединить с общим вводом, выводные провода подключать к разным секциям точек освещения.

Плюсы и минусы подключения

Сперва Вам следует оптимизировать Вашу систему электроустройств, которые будут подключены в одну цепь. Например, люди часто устанавливают освещение в раздельных туалете и ванной комнате, подводя проводку к двухклавишному переключателю. Это дает возможность управления светом в разных комнатах одним выключателем. Особенно удобно гасить свет сразу в обеих комнатах.

Также двойной переключатель можно использовать в люстре на две лампочки, что позволит регулировать интенсивность света. При включении обеих клавиш свет будет максимально ярким, а при одной — тускловатым.

Помните, что установка совместного включателя на две и более комнаты разумна, если комнаты имеют смежные стены. В случае, если комнаты расположены удаленно друг от друга, применяйте отдельные переключатели.

Как Вы уже поняли, установка такой электросистемы значительно упростит управление энергопотреблением и яркостью освещения. Более того, установка смежного узла управления светом сэкономит средства на требующиеся материалы и монтажные работы.

Виды

Двухклавишные выключатели выпускаются в нескольких вариантах:

  • с подсветкой клавиш;
  • совмещенные с розеткой;
  • выполненные как проходной выключатель.

По конструкции выключатели бывают для наружной установки или для внутренней. Подключение двухклавишного выключателя света зависит от конкретной ситуации. Необходимо определиться где будет использоваться выключатель на две люстры и решить, какой вариант необходим.

Существуют варианты двухклавишных выключателей, которые имеют четыре контакта вместо стандартных трёх. Они представляют собой два изолированных одноклавишных выключателя, объединенных в одном корпусе. Их называют модульными.

Для внутренней установки

Это устройство наиболее распространено. Оно используется в офисных и жилых зданиях. Устанавливается в монтажную коробку, которая крепится в гипсокартонной или в бетонной/кирпичной стене. За счёт того, что выключатель скрыт в стене, его также называют «утопленным». Провода к нему подводят в специальных канавках, называемых штробами. Если выключатель закреплен в каркасной гипсокартонной стене, то кабель до выключателя прокладывают в гофрированной трубе.

Для наружной установки

При монтаже проводки открытого типа используют выключатели наружной установки. Они крепятся на негорючее основание, а провода к ним подводят в кабель-каналах, металлорукавах, гофрированных пластиковых трубах или поверх стены на фарфоровых изоляторах. Чаще всего схема подключения двухклавишного выключателя на две лампочки открытого типа применяется в деревянных домиках садово-огороднических товариществ. Также наружная установка используется в сараях, гаражах, подвалах и других подсобных помещениях.

Возможные схемы подключения двухклавишного выключателя

По своему конструктивному исполнению двухклавишный электровыключатель является устройством, состоящим из двух одиночных ключей, помещенных в один корпус. Подвод заземляющего и нулевого проводов осуществляется напрямую. Фаза должна пройти через электровыключатель, чтобы при нажатии на клавишу электрическая цепь замыкалась и разрывалась.


Конструктивное исполнение двухклавишного электровыключателя

Выбор схемы подключения выключателя света с двумя клавишами зависит от количества жил в проводах, выходящих из люстры и потолка:

  • Равное количество. Провода просто скручиваются между собой, с предварительным определением фазы и нуля. Последний из потолка соединяют с нулевым проводом люстры, а фазу из потолка с фазовым проводом люстры и электровыключателя;
  • В люстре больше, чем в потолке. Провода в люстре делят на секции, каждую из которых затем подсоединяют к фазе;
  • В потолке больше, чем в люстре. Случай, характерный для новостроек, предполагающий наличие заземления, узнать которое можно по характерному желто-зеленому окрасу. Если в осветительном приборе аналогичный провод не предусмотрен, «землю» просто изолируют.

Кроме деления на схемы по особенностям подключения осветительного прибора, схемы принято разделять по назначению. Предлагаем ознакомиться с наиболее распространенными вариантами и их отличительными особенностями.

Особенности двойного выключателя на две лампочки

Модели с несколькими клавишами используют для оптимизации электрооборудования, которое идет от одной цепи. Обычно двойной выключатель ставят для ванны и туалета, которые разделены стенкой. Со стороны прихожей ставят прибор и еще один располагают внутри ванны. Благодаря этому один элемент выполняет сразу несколько действий: включает светильники в одной комнате и выключает в другой.

Общий прибор на 2 лампочки ставят только в комнаты, которые близко расположены. Если они разделены, то гораздо удобней взять несколько элементов. Монтаж двойного выключателя целесообразен при использовании бра или люстры на две лампочки. Так появляется возможность регулирования: первая кнопка включает слабый свет, а следующая увеличивает его интенсивность.

Если планируется подключение двойного выключателя на несколько комнат, то за счет этого не только экономится электричество, но и уменьшится количество монтажных, строительных материалов.

Как подключить люстру на двойной выключатель: особенности используемой схемы

Если люстра комплектуется двумя и более лампами, стоит позаботиться о возможности ступенчатого регулирования уровня освещения. Двухклавишный электровыключатель позволит при необходимости включить все лампы люстры или заранее определенное минимальное количество. Число включаемых ламп будет зависеть от выбранной схемы подключения и нажатой клавиши.


Схема подключения люстры к двойному электровыключателю

Прежде чем приступить к подключению люстры к двойному выключателю, следует разобрать с видом жил, выделив фазную и нулевую. Включив клавиши выключателя в рабочее положение, следует дотронуться индикатором напряжения до зачищенных концов каждой жилы. При касании фазы индикатор загорится, при касании нуля – останется неизменным. Фазу стоит пометить маркером, чтобы не перепутать при последующем монтаже.

Совет! Не следует ориентироваться на цвет изоляции конкретной жилы. Особенно, если подключение ранее выполнялось другим человеком: велика вероятность ошибки.

При отсутствии индикатора напряжения, следует снять крышку с электровыключателя и посмотреть, какие жилы подключены к его выходу. Они будут находиться под напряжением. Нуль на люстру будет подаваться от распределительной коробки.

Теперь о том, как подключить люстру к двухклавишному выключателю. Обесточиваем квартиру. Делим лампы светильника на две группы в зависимости от желаемой степени освещенности. При нажатии на соответствующую клавишу электровыключателя будет загораться определенная группа. Лампы каждой группы соединяем между собой последовательно.

Подключаем каждую группу ламп к нулю, подаваемому из распределительной коробки, и фазе, подводимой из электровыключателя. В итоге должно получиться три скрутки: две, состоящие из фазных проводов, и одна, включающая нулевые жилы. При правильном выполнении работ нажатие первой клавиши приведет к загоранию первой группы ламп, нажатие второй – второй группы.

Если люстра имеет металлический корпус, то, согласно нормативным требованиям, его следует заземлить. Для этого в новой квартире необходимо соединить соответствующие жилы светильника и электросети. Это четвертый провод, свисающий с потолка. Если такового не имеется, «землю» внутри люстры следует изолировать.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Подключение двухклавишного выключателя с подсветкой

В схему, описанную выше, выключатель с подсветкой вносит небольшие дополнения. А именно: появляется еще два проводка (для того, чтобы при выключенном свете горел красненький индикатор на каждой из двух клавиш — так легче искать включатель в темноте).

Дополнительные провода идут от мини-индикаторов, расположенных на клавишах. Далее нужно присоединить один из них к фазе, который идет сверху, а второй, который снизу к проводу, что идет к одной из двух ламп (групп ламп).

Двухклавишный выключатель с подсветкой

На каких моментах можно «проколоться» или самые распространенные ошибки

  • Самая основная и опасная ошибка – если вы перепутаете ноль и фазу. Если динамический элемент не будет разрывать цепь фазы, прибор будет под постоянным напряжением. Это может закончиться очень плохо.
  • Вторая распространенная ошибка – заведение фазы не на основной контакт, а на второстепенный, отходящий. В этом случае одна из клавиш просто не будет работать, это легко проверить. Светильник будет зажигать все группы ламп только при нажатии обеих клавиш.
  • Третья ошибка – неправильное подключение проводника ноль. Порой его ошибочно подсоединяют к второстепенному проводу фазы.

Чтобы избежать всех этих ошибок, маркируйте жилы проводки, не ленитесь это делать и следуйте нашим рекомендациям.

Почему на разрыв выключателя подключают «фазу»?

В соответствии с п.6.6.28 ПУЭ устанавливается требование о необходимости включения в разрыв любого выключателя фазного проводника. Что обусловлено следующим явлением:


Подключение нейтрального проводника в разрыв двухклавишного выключателя

При необходимости замены вышедшей со строя электролампы, можно отключить клавишу выключателя и приступить к демонтажу и установке нового оборудования. Но, как показано на рисунке, при отключенном положении коммутатора, его контакты разорвут нейтральный проводник. А напряжение с фазного проводника будет беспрепятственно поступать на патрон лампы. В случае прикосновения к оголенным токоведущим частям, человек получит удар электрическим током, что может привести к электротравме, и даже летальным последствиям.

Составление чертежа для подключения

Перед проведением монтажных работ необходима схема подключения. На чертеже должна быть четко учтена прокладка провода. В основном к включателю подводится фазный провод. Заземляющий и нейтральный провода подсоединяются непосредственно к светильнику. От выключателя отходят 2 кабельных провода, каждый из которых должен подключаться к лампочкам или другим приборам освещения.

Основной принцип схемы – это указание подключения проводов от распределительной коробки к светильнику.

Материалы, необходимые для подключения

После составления схемы начинают подготовку материалов, необходимых для монтажа. В перечень дополнительных материалов входят:

  • электрические провода, сечение которых должно быть не менее полутора квадратных миллиметров. Для точного определения метража следует провести замеры помещения с помощью рулетки;
  • двухклавишные выключатели;
  • изолента;
  • монтажная коробка;
  • клеммники или винтовые зажимы.

Список инструментария:

  • крестовые и плоские отвертки;
  • монтажный нож для снятия изоляционного материала;
  • бокорезы;
  • нивелир;
  • пассатижи;
  • молоток и зубило на случай необходимости процесса штробления или углубления для подрозетников.

Поэтапная инструкция по монтажу

Теоретически, процесс подключения коммутационного устройства можно поделить на несколько основных этапов. Начинать монтаж необходимо с кабелей. Так, если же проводка достаточно старая, то она обязательно должна быть заменена на новую. После этого требуется произвести правильное соединение проводов в распределительной коробке, а после и в самом выключателе. С целью монтажа светильника или люстры необходимо использовать инструкцию от производителя, специально разработанную для того или иного источника света.

Первый этап – подготовка стен

Этап штробления стен является очень важным, и его необходимо пропускать только в случае проложения новой проводки с медными жилами подходящего сечения. Если же имеются какие-либо сомнения, то лучше проконсультироваться со специалистом. Если же проводка старая, обязательно меняем ее на новую.

С целью освещения подойдет самый обыкновенный провод ВВГнг, сечение которого составляет 1,5 мм² в квадрате. Если же наряду с освещением будет производиться подключение розеток, то лучше отдать предпочтение тому же проводу, но уже с сечением в 2,5 мм².

На этапе подготовки стен должно быть произведено штробление и обустройство, подготовка мест, на которых будет производиться монтаж распределительных коробок и подрозетников. На данном этапе специалисты рекомендуют устанавливать также и дополнительный автоматический выключатель в электрощиток. Это отдельное устройство будет не лишним, особенно в ситуациях, когда на линии освещения необходим будет ремонт. С помощью такого простого защитного устройства можно будет осуществить отключение только одного контура, при этом остальные будут продолжать работу в стандартном режиме.

Стоит отметить, что в случае деревянных домов значительно отличается тип проводки, поэтому скрытый способ монтажа не используется, поскольку это дополнительное повышение уровня пожарной опасности. В связи с этим кабеля должны быть максимально изолированы.

Монтаж проводов осуществляется с наружной стороны с помощью специальных изоляторов. При этом производится установка не внутренних, а накладных выключателей, однако основной принцип подключения жил к клеммам остается таким же.

После того, как штробление стен разных материалов завершено (это может быть и бетон, и кирпичь, и пенобетон), канавки для укладки проводов необходимо заделать с помощью строительной смеси или алебастра. Далее можно переходить уже к штукатурке, производить декоративную отделку стен. Рекомендуется сохранить месторасположение проводов на схеме, чертеже, чтобы в будущем ремонт и замена проводки не вызвали проблем.

Второй этап – подключение в распределительной коробке

Распределительной коробкой называется камера, в которой производится разводка и соединение жил. В зависимости от типа розеток и выключателей, может значительно различаться непосредственно сам тип схемы подключения. И в первую очередь на данном этапе следует сделать правильный выбор коробки. Если ранее в приоритете были металлические изделия, то на сегодняшний день выпускаются более удобные и безопасные в монтаже аналоги из пластика.


Схема соединения жил: нулевой провод от щитка скрутить с нулями двух подключаемых ламп, а фазу отправить к выключателю. Две выходные фазы из выключателя направить к лампам – по одной на каждую

Как уже говорилось, существуют внешние и внутренние типы, однако в ходе работы намного легче в монтаже оказываются именно внешние изделия. В случае необходимости разъединения проводов, например, из-за замены электроустановки, чтобы получить доступ к встроенной распределительной коробке, необходим будет демонтаж штукатурки, а после – ремонт.

В случае с внешней коробкой, ее корпус всегда находится на виду. Для доступа достаточно будет открутить крышку и осуществить требуемые действия.

В последнее время в основном используются именно трехжильные провода в распределительной коробке, поэтому, как и в случае с нулевой жилой, производится скрутка земли. Если же в доме еще старая проводка, но она довольно надежная и исправная, то можно не проводить замену. При этом следует применять подключение, которое указано на схеме.

Вообще имеется несколько вариантов соединения проводов. И самыми распространенными на сегодняшний день являются скрутка с изоляцией в будущем, а также соединение с помощью клеммников. Что касается пайки, то этот метод применяется достаточно редко. Если же вы предпочитаете использование клеммников, то можно отдать предпочтение распределительной коробке, в которой уже заранее предустановлены клеммы.

Третий этап – монтаж светильников

В зависимости от ряда факторов, может различаться и основной способ установки люстры с двумя лампами или же двух раздельных светильников. Среди них можно выделить:

  • непосредственно модель осветительного прибора;
  • уровень готовности проводки;
  • основы для монтажа.

Проще всего производить замену осветительного оборудования тогда, когда основная жила выведена в месте установки, то есть, например, в центре помещения. В случае новых или подвесных потолков (натяжной потолок, пластиковый или даже гипсокартонный), с целью произведения монтажа осветительного прибора необходима будет установка дополнительного крепежа или закладных.

При подаче двух фазных проводов к светильнику от двухклавишника, производится поочередное подключение каждого из них к определенной лампочке. Помимо этого, из распределительной коробки должны быть протянуты две нулевые жилы, которые также раскидываются в процессе монтажа по двум разным лампам.

В случае, когда обе лампочки будут подсоединены к одному проводу, то включаться и выключаться они будут одновременно, поэтому нету никакого смысла в установке двойного выключателя.

Устанавливая две раздельные лампы в разных помещениях или комнатах, основной принцип монтажа не меняется, но изменяется протяжка проводов непосредственно от распредкоробки. Они должны быть направлены в разные стороны, что обычно делается, если комнаты находятся рядом друг с другом. Что касается самой распределительной коробки, то ее монтаж лучше производить непосредственно над самим выключателем, на расстоянии около 15-20 см от потолка.

Четвертый этап — установка самого выключателя

Сам процесс монтажа и подключения двухклавишного выключателя не вызывает обычно никаких осложнений. Установка производится в подрозетник или непосредственно в стену с фиксацией лапками или винтовыми соединениями.

Если же в осветительном оборудовании имеется не две, а большее количество ламп, что нередкость, то подключение требуется осуществлять по группам. Для этого количество ламп разделяется на равнозначное или неравнозначное количество групп, при этом провод с контакта L1 должен быть направлен к одной группе, а с контакта L2 – к другой.


Деление на группы каждый мастер осуществляет в зависимости от собственных предпочтений и необходимой степени освещенности помещения. Когда требуется два режима мощности, то есть слабый и яркий свет, то к одной лампочке можно провести первую жилу, а к остальным – вторую. Для достижения наиболее высокого уровня яркости освещения, достаточно будет нажать обе клавиши выключателя, чтобы все лампочки горели одновременно.

Подготовка проводов для корректной установки

В зависимости от типа подключаемого устройства, подготовка проводов может заключаться в различных манипуляциях. Если выполняется монтаж люстры, где от каждой группы лампы отходит по 2 провода, подключить ее можно в соответствии со своими предпочтениями.

Современные светильники часто продаются уже с готовыми для коммутации, смонтированными определенным образом участками проводов. В таком случае для изменения вариантов комбинаций ламп придется разобрать основание люстры или бра. Если для вас это имеет большое значение, обратите внимание на провода еще во время покупки, чтобы избежать неприятных сюрпризов при подключении прибора.

Из установочной коробки обычно выходит три провода. Необходимо, чтобы их длина не превышала 10 см. Этого вполне достаточно для комфортного проведения работ. Если провода длиннее, просто обрежьте их.

Далее следует очистить концы этих проводов от изоляции примерно на 1-1.5см и подключить их к соответствующим клеммам выключателя. Фаза подключается к клемме с маркировкой «L», а остальные провода – в зависимости от того, какую клавишу выключателя вы хотите задействовать для определенной секции светильника либо отдельного прибора.

Если у вас выключатель модульного типа, то есть состоящий из двух отдельных одноклавишных составляющих, необходимо обеспечить питание обеих его частей. Для этого изготовьте перемычку из небольшого проводка и установите ее между двумя половинами выключателя.

Практические рекомендации и советы

Если придерживаться свода простых правил, то такого рода монтажная работа не будет опасной, что особенно важно для сетей закрытых типов.

Помните, что любые работы с электричеством должны проводиться исключительно после того, как квартира или дом полностью обесточены на общем щитке. Перед любой проблемой с проводкой убедитесь в том, что напряжения на фазе нет.
При демонтаже двухклавишника и установке диммера или бесконтактного типа включателя, подробно изучите схему подключения — они отличаются в каждом из случаев.

Установка электровыключателей и проводки в помещениях не всегда требует привлечения качественного специалиста, однако всегда стоит помнить о правилах безопасной работы с электричеством, учитывать ключевые факторы, а исходя из этого, Вы сможете выбрать правильную схему подключения именно для Ваших типов светильников.

Источники

  • https://electric-220.ru/kak-podkljuchit-dvojnoj-vykljuchatel-shema
  • https://vilki-rozetki.ru/elektroprovodka/kak-podklyuchit-vyklyuchatel-dvojnoj
  • https://OTransformatore.ru/raznoe/kak-podklyuchit-dvuhklavishnyj-vyklyuchatel-instruktsiya-shema-podklyucheniya-foto/
  • https://HouseChief.ru/skhema-podklyucheniya-dvukhklavishnogo-vyklyuchatelya.html
  • https://hmelectro.ru/poleznye_statyi/kak-podklyuchit-dvuhklavishnyy-vyklyuchatel-novichku
  • https://homius. ru/shema-podklyucheniya-dvuhklavishnogo-vyiklyuchatelya.html
  • https://kak-sdelano.ru/elektrica/kak-podklyuchit-dvuxklavishnyij-vyiklyuchatel
  • https://www.asutpp.ru/podklyuchenie-dvuxklavishnogo-vyklyuchatelya.html
  • https://SuperProvodka.ru/blog/kak-podklyuchit-dvojnoj-vyklyuchatel.html
  • https://pro-instrymenti.ru/elektrika/kak-podklyuchit-dvojnoj-vyklyuchatel-na-dve-lampochki-shema-podklyucheniya/





Как вам статья?

Павел

Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники

Написать

Пишите свои рекомендации и задавайте вопросы

Как подключить два выключателя света

» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Проводка для двух выключателей света: как мне взять эти два провода и подключить два выключателя, чтобы иметь отдельное управление для двух выключателей.


Видео по электрике №1

Как избежать электрических ошибок

Загляните на мой канал YouTube и подпишитесь!

Узнайте больше о домашней электропроводке
с моим онлайн Видеокурс:
Базовая электропроводка дома на примере

Проводка для двух выключателей освещения

[ad#block] Электрика Вопрос: Как взять эти два провода и подключить два выключателя, чтобы управлять двумя выключателями по отдельности?

  • Я добавляю наружное освещение в свой дом 1941 года.
  • Поставил двухбаночную коробку на два выключателя.
  • У меня есть два провода, ведущих к сборной коробке, один белый и один черный.
  • Как подключить эти два провода к двум переключателям, чтобы иметь раздельное управление для двух переключателей.
  • Когда я подключил его, как я думал, он будет работать, внешний свет загорался только тогда, когда я выключал внутренний свет. Могу ли я получить схему того, что я делаю неправильно, пожалуйста.

Этот вопрос по электропроводке поступил от: Криса, мастера на все руки из Ист-Гранд-Форкс, Миннесота
Дополнительные комментарии: Я очень высоко оцениваю ваш веб-сайт!

Ответ Дэйва:
Крис, спасибо за вопрос по электропроводке.

Как подключить выключатели света

Применение: Электрическая проводка для выключателей света.
Уровень квалификации: от среднего до продвинутого — лучше всего подходит для лицензированного электрика.
Необходимые инструменты: Сумка для электриков, ручные инструменты и тестер напряжения.
Расчетное время: зависит от личного опыта и умения работать с инструментами.
Меры предосторожности: Определите цепь освещения, выключите ее и пометьте примечанием, прежде чем работать с проводкой.

Подключение двух выключателей света


Схемы подключения выключателей света

Схемы электрических соединений
Схемы электрических соединений дома — важный инструмент для завершения ваших проектов. Схема электропроводки может быть простой, как схема, показывающая, как установить новый выключатель в вашем коридоре, или сложной, как полный электрический план вашего нового дома или проекта по благоустройству дома.

Следующее поможет вам с проводкой для двух выключателей света

Электрическая проводка

Диаграммы проводки


. важный инструмент для завершения ваших электрических проектов. Схема электропроводки может быть простой, как схема, показывающая, как установить новый выключатель в вашем коридоре, или сложной, как полный электрический план вашего нового дома или проекта по благоустройству дома.


Вам также может быть полезно:

Видео по электромонтажу #2


Домашняя электропроводка Видео по этой теме и не только

Загляните на мой канал YouTube и подпишитесь!

Руководство Дейва по домашней электропроводке:

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.



Идеально подходит для домовладельцев, студентов,
Candyman, Handy Women и электрики
Включает в себя:


Объединение GFCI 3 12 604. 9004. 24004 9004 4004 2 -й цирки 9004 4004443 12 604. Электропроводка Выключатели освещения
Электропроводка 3-проводной и 4-проводной электрической плиты
Электропроводка 3-проводной и 4-проводной шнур сушилки и розетка сушилки
Поиск и устранение неисправностей и ремонт электропроводки
Методы электропроводки для модернизации электропроводки
Коды NEC для домашней электропроводки 4 9004 9004 . .. .и многое другое.


Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!

Бесконтактный электрический тестер
Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>

Самый быстрый способ проверить неисправность электропроводки!

Тестер розеток
Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании.

style=»clear: left»>

Снимите изоляцию провода, не надрезая и не повреждая электрический провод!

Инструмент для зачистки проводов и кусачки
Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов.
Этот удобный инструмент имеет множество применений:
Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции.
Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании.

стиль=»очистить: слева»>



2 (двух)ходовой выключатель света Схема подключения-Схема-Сделай сам-

Практическое руководство по электроустановкам

Проводка двустороннего выключателя света

ЭЛЕКТРОЛЕСК

Проводка переключателей двухстороннего освещения теперь является обычным явлением для электромонтажных работ.

Здесь мы рассматриваем подключение двустороннего выключателя света для источника питания 50 Гц, 230 В переменного тока.

Описанные здесь монтажные работы соответствуют британским стандартам [Правила и практика IEE], а также могут быть использованы в качестве руководства по самостоятельной установке

Все о практических методах установки двухстороннего выключателя света

Для промышленных применений, 1,5 мм2 [называемые квадратом 1,5 мм] медные [медные] кабели с двойной изоляцией поперечного сечения [медь/ПВХ/ПВХ] используются для фазных [фазовых] и нейтральных кабелей.

В жилых помещениях для фазных и нейтральных кабелей обычно используются медные [медные] кабели сечением 1,0 мм2 с двойной изоляцией [медь/ПВХ/ПВХ].

Заземляющий [заземляющий] кабель должен быть 2,5 мм2 с одинарной изоляцией из медных [медных] кабелей [медных/ПВХ] как для промышленных, так и для жилых помещений.

Длины кабелей для вышеуказанных цепей должны быть такими, чтобы падение напряжения на кабелях было в утвержденных пределах 10% от напряжения питания.

Коробки из ПВХ для установки двухпозиционных выключателей света-02 №№

Одноклавишные двухпозиционные выключатели света-02 №№

Потолочная розетка из ПВХ [тип с 3 клеммами] -01 №

Патрон лампы-01 №№

MCB 6A -01 № [от уже установленного распределительного щита]

Установите коробки розеток в необходимых местах.

Проложить ПВХ-кабелепроводы от распределительного щита к розеткам.

Кабелепроводы могут быть встроены в конструкцию стены или проложены снаружи, закреплены на стене или конструкции.

Вместо кабелепроводов и распределительных коробок из ПВХ, кабелепроводы и распределительные коробки GI используются для промышленных установок, где требуется защита кабелей от физического повреждения.

В некоторых деревянных зданиях кабели прокладываются внутри панелей без использования кабелепроводов.

Кабели должны иметь правильную цветовую маркировку для фазы [фазы], нейтрали и земли.

Убедитесь, что питание изолировано [отключено] от распределительного щита или любой цепи, с которой вы будете работать.

Подсоедините провод фазы [L] к исходящей стороне MCB 6A или 10A [максимум] от распределительного щита [DB].

Протяните фазовый провод к ближайшей распределительной коробке и подключите к общей клемме первого двустороннего переключателя.

Подсоедините два отдельных фазных провода к оставшимся клеммам первого 2-позиционного переключателя и протяните их к другому положению распределительной коробки и подключите к двум отдельным клеммам второго 2-позиционного переключателя.

Подключите общий вывод второго двухпозиционного переключателя к фазному проводу и протяните этот провод к потолочной розетке.

Теперь подключите нейтральный провод [N] к нейтральному каналу, указанному в базе данных, и протяните его к потолочной розетке.

Хорошей практикой является нумерация фазного и нейтрального проводов на DB для облегчения идентификации как одной цепи.

Подсоедините провод заземления [E] к проводу заземления на распределительном щите.

Протяните эти нейтральный и заземляющий провода непосредственно к потолочной розетке и используйте две запасные клеммы для отдельного подключения этих проводов.

Теперь все 3 клеммы потолочной розетки подключены.

Возьмите держатель лампы и короткий отрезок трехжильного гибкого кабеля и подключите фазный и нейтральный провода к держателю.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
