Конфорка электрическая как подключить. Подключение электроплит hansa, electrolux, bosch, zanussi и других

Схема подключения конфорки

Людей, у которых есть электроплиты, отслужившие не один десяток лет, часто интересуют схемы подключения конфорок. Это неудивительно, ведь со временем эти элементы выходят из строя, и единственная возможность всё исправить — это установить новые конфорки.

В теории при идеальных условиях эксплуатации конфорки могут служить практически вечно, но так, конечно же, не бывает. Дело в том, что мы часто забываем их выключить, от чего ТЭНы накаляются до невообразимых температур. В некоторых случаях на поверхности перегоревших конфорок можно увидеть даже трещины. Но это касается только старых моделей, с новыми подобного не случается.

Когда перегорает конфорка плиты, то владельцу приходится задуматься о подключении нового элемента. Само собой, что без схемы здесь не обойтись. Конечно же, она должна быть в техническом паспорте изделия. Но нужно признать, что спустя 20 лет документы теряются или же приходят в нечитаемое состояние.

Внимание! В идеале вы должны осуществлять подключение новой конфорки к электроплите точно по схеме, которая указана в техническом паспорте.

Схемы подключения популярных плит

Мечта 8

Это одна из самых продаваемых плит прошлых времён. Неудивительно, что на кухнях у многих людей можно увидеть именно её. Она состоит из таких ключевых узлов:

ТЭН Е1+ Е2,
ТЭН Е3-Е5,
S1-S4,
индикаторы.

ТЭНы E1-2 располагаются соответственно в конфорке 1 и 2. Это можно легко увидеть на схеме в технической документации плиты. ТЭН Е3-Е5 — это духовой шкаф. S1-S4 представляют собой коммутационный узел, при помощи которого можно осуществлять управление электроплитой.

Индикаторы, имеющиеся в электроплите, согласно схеме бывают двух типов HL1 и HL. Они отвечают за работу ТЭНов. Также в наличии HL3. Но это просто подсветка жарового шкафа, чтобы всегда была возможность посмотреть, в каком состоянии блюдо.

Внимание! В большинстве конструкций используется тепловое реле Т-300. При этом мощность каждого ТЭНа — 1 кВт.

За регулировку степени нагрева отвечает переключатель S1. Он имеет четыре позиции, с помощью которых можно обеспечивать разную интенсивность огня. В первом положении замыкаются Р1-2 и Р2-3.

Когда это происходит, то активируется ТЭН E3. При этом ток пройдёт следующий маршрут:

всё начинается с контакта ХР,
потом идёт реле F,
Р1-2,
Е4-5 + Е3,
Р2-3.

Первый пункт назначения — это контакт вилки. Данный нагревательный элемент имеет последовательное подключение к четвёртому ТЭНу и к пятому. Мало того, он параллельно соединён со вторым и третьим. Во всём этом вы можете легко убедиться самостоятельно, посмотрев на схему внизу.

Когда происходит переключение в положение под номером два, то активируются Р1-1 и Р2-3. Естественно, цепь, через которую проходит ток, меняется. Всё начинается с контакта вилки, находящегося снизу, который подписывается, как ХР.

Потом следуют такие промежуточные точки:

Заканчивается всё штекером XP, который сверху. При активации данной цепи запускается исключительно ТЭН E3. Увеличения мощности удаётся добиться за счёт уменьшения сопротивления. Главное достоинство такой схемы подключения конфорки электроплиты заключается в том, что оно является возможным, при неизменном напряжении в сети, которое составляет 220 В.

Для S1 есть позиция номер 3. В таком случае происходит замыкание Р1-1 и Р2-2. Из-за этого происходит подключение ТЭНов Е4+5. Если же говорить про S4, то этот переключатель отвечает за работу лампы. На стандартной схеме работы конфорок электроплиты она имеет обозначение HL3.

Электра 1002

Второй, самой часто используемой в домах и квартирах электроплитой является Электра 1002. Поэтому знать о её схеме подключения конфорок — просто необходимо. К счастью, она не представляет особой сложности и в ней может разобраться даже новичок.

Итак, в наличии у электроплиты есть четыре конфорки, естественно, схема подключения у каждой из них своя. Первые два нагревательных элемента имеют индексы h3и h4. Их главным отличием является трубчатая структура.

Третья конфорка в схеме подключения электроплиты имеет индекс Н3. Она делается из чугуна и является довольно большой — 200 мм. Н4 также делается из чугуна. Её размер 145 мм.

За регулировку температуры отвечают регуляторы Р1 и Р2. У них, нет как таковых ступеней мощности. Но этот недостаток с лихвой компенсируют семиступенчатые переключатели П3 и П4. В свою очередь, ПШ отвечает за духовой шкаф и имеет 3 позиции.

За блокировку отвечает переключатель П5. Сигнальные лампы конфорок в схеме электроплиты это Л1-4. Пятая Л позволяет подсветить духовой шкаф. Также в наличии Л6. Она включается, когда в шкафу достигается соответствующая температура.

За нагрев духового шкафа отвечают соответственно элементы H5-6. Семёрка — это гриль. Терморегулятор обозначается простой буквой T. Также в наличии клавишный включатель — это B. Седьмая Л освещает духовой шкаф.

Внимание! Моторедуктор обозначается как большая буква M.

Схемы для других популярных моделей

Безусловной, электроплиты Электра 1002 и Мечта 8 были одним из самых популярных в своё время. Но сейчас люди предпочитают покупать себе продукцию совсем других брендов, среди самых известных можно вспомнить Gorenje и Нansa. Именно их плиты большинство устанавливает у себя на кухнях.

Также можно вспомнить бренд «Лысьва». Конечно, их плиты сейчас мало кто покупает, если есть возможность приобрести продукцию более респектабельного бренда, тем не менее круг потребителей у компании довольно большой. В общем, ниже вы найдёте схемы подключения конфорок электроплит от самых популярных брендов.

С помощью этой схемы подключения конфорок электроплиты вы легко выполните все работы самостоятельно. Но для их качественного выполнения не помешают хотя бы базовые знания работы электросетей и электрических приборов.

Нюансы подключения ТЭНа и его проверка

ТЭН обеспечивает нормальную работу конфорки электроплиты. Фактически это её основной элемент, без которого невозможно нормальное функционирование всей схемы. Но чтобы всё прошло нормально, необходимо учесть множество нюансов. Среди основных:

Контактные соединения не должны касаться корпуса электроплиты, иначе подсоединение может окончиться плачевно.

Контакты необходимо качественно заизолировать. Лучше всего для этой цели подойдёт кембрик. В крайнем случае вы можете использовать обычную изоленту. Но её надёжность не в пример хуже.
Очень важно протестировать ТЭН конфорки электроплиты, чтобы подключение по схеме было успешным.

Чтобы протестировать ТЭН конфорки электроплиты вам понадобится специальный прибор. Его называют омметр. Мультиметр также вполне сгодится для этой цели. Эти приборы созданы для того, чтобы измерять сопротивление в схеме.

Если вы используете мультиметр, то для начала необходимо настроить соответствующий режим измерения. Дальше два провода необходимо подсоединить к соответствующими гнёздам.

После этого нужно включить прибор. При помощи двух щупов вы сможете измерить сопротивление ТЭНов. Чтобы это сделать необходимо щупами осуществить подключение к контактам ТЭНа конфорки для электроплиты.

Если вашим измерительными прибором является цифровой мультиметр, то после подключения его щупов к контактам — дисплей сразу покажет результат. Возможны три положения:

разрыв,
полная непригодность,
сопротивление.

Само собой, чтобы осуществить подключение ТЭНа конфорки к электроплите согласно схеме необходимо, чтобы мультиметр показал третье положение. В противном случае ничего не получится.

После подключения ТЭНа электроплиты у каждого человека возникает вопрос, а будет ли после этого работать конфорка? Все ли провода подсоединены правильно? Особенно это верно, когда речь касается конфорок.

Внимание! Диагностика подключения всех проводов ТЭНа к общей схеме электроплиты должна проводиться в пассивном состоянии.

Для диагностики вам понадобится всё тот же прибор. Перед тестированием отключается нагрузка электроплиты, включается переключатель мощности и осуществляется подключение щупов к вилке. Дисплей покажет соответствующий результат.

Итоги

Осуществить подключение конфорки и всех её элементов к электроплите по схеме несложно. Достаточно иметь соответствующую схему и базовые знания функционирования электрической сети и электроплиты.

bouw.ru

Схема устройства и принцип работы электроплиты

Современные городские квартиры в многоэтажных домах имеют только электрическую проводку, без газопровода, поэтому на кухне устанавливаются электрические плиты. Многих новоселов интересует принцип работы электроплиты, а также ее устройство. В этой статье мы постараемся дать исчерпывающий ответ.

Базовая комплектация

Традиционно эти изделия представляют собой комбинированный электрический прибор, предназначенный для приготовления пищи, он объединяет:

варочную поверхность с конфорками;
духовой шкаф;
нижний ящик для хранения посуды и противней.

Принцип действия стандартный для большинства электроприборов: ток, проходя через ТЭН, нагревает его до заданной температуры. Для удобного управления на передней лицевой панели расположены регуляторы — они могут быть механического или электронного типа в зависимости от класса изделия. Как правило, на этой же панели расположены два индикатора : один, извещающий о включении устройства в сеть, а второй оповещает о включении духовки. На некоторых плитах есть только первый индикатор. При помощи регуляторов пользователи могут устанавливать режим приготовления пищи на любой конфорке или в духовом шкафу.

На рисунке ниже показана схема устройства стандартной электроплиты.

Расшифруем обозначения:

регулятор мощности;
клеммная коробка;
конфорка;
опорная планка;
датчик температуры духовки;
петля;
стопор;
держатель тэна духовки;
тэн духовки;
внутренняя облицовочная панель;
фиксатор защелки дверцы;
гнездо защелки;
изолирующая прокладка;
тэн для гриля;
ободок конфорки;
шнур электропитания;
земляная клемма;
регулировочные ручки.

Разновидности поверхностей электроплит

На современном этапе развития техники модели электроплит делятся в зависимости от типа варочной поверхности на две категории.

Эмаль

Классика электроплит — эмалированная поверхность с конфорками из чугуна. Достоинства такого прибора очевидны:

невысокая стоимость;
простое обслуживание и ремонт.

Кроме того, покрытие варочной поверхности устойчиво к механическим повреждениям от случайного падения мелкой кухонной утвари и тяжелых сковородок. Не обошлось и без недостатков:

длительное время приготовления пищи;
часть тепловой энергии расходуется впустую, особенно после выключения конфорок, которые долго остывают, обогревая воздух кухни;
уборка поверхности отнимает много времени, сил — надо использовать специальные химические средства.

Стеклокерамика

Современные электроплиты оснащены поверхностью из стеклокерамики, которая выглядит очень эстетично и стильно. А в чем еще ее преимущества?

вся варочная поверхность покрыта высокопрочным листом керамики;
нагрев происходит только в зоне конфорки , что обеспечивает безопасность использования;
гладкая поверхность исключает случайное опрокидывание посуды;
габариты конфорок могут быть до 60 см в диаметре;
быстрый нагрев и остывание — работающий в интенсивном режиме нагревательный элемент всего лишь по истечении минуты полностью остывает;
легкий уход — поверхность легко моется при помощи мягких чистящих средств.

Электрическая схема устроена таким образом, что при снятии посуды с конфорки автоматика мгновенно отключает ТЭН.

Управление такими плитами, как правило, осуществляется при помощи сенсорных датчиков , которые располагаются на варочной поверхности в довольно удобном месте, создавая безопасность их использования.

Несмотря на обилие плюсов, есть и минусы:

нельзя готовить в алюминиевой и медной посуде — они оставляют на поверхности малопривлекательные следы, использовать можно только посуду из нержавейки с гладким дном;
это стеклянная поверхность, подверженная механическим воздействиям от острых предметов, которых на любой кухне в избытке.

Нагревательные элементы

Отличие электроплит может быть и в устройстве их конфорок. Рассмотрим основные типы.

Конфорки спирального типа

Визуально они очень похожи на нагревательный элемент электрочайника — это обыкновенный ТЭН, который предназначен для нагревания установленной на него кухонной посуды. Такие конфорки бывают одинарного и двойного вида — второй вариант отличается тем, что вокруг первой спирали располагается вторая. Эти устройства регулируются с помощью механических поворотных переключателей, где используется плавная регулировка.

Блинный вариант

Такие изделия имеют сплошную поверхность , которая нагревается двумя или более нагревателями, закрепленными на металлической основе. Регулировка производится специальными переключателями поворотного типа, которые подключают ТЭН в различных комбинациях. Они имеют несколько положений, их называют ступенчатыми регуляторами мощности — этим они и отличаются от предыдущих устройств для регулировки спиральных конфорок.

Для защиты изделий спирального и блинного типа конфорок разработчики придумали оригинальное устройство, которое автоматически отключает ТЭН, если температура кастрюли достигла такого значения, что ее содержимое может выплеснуться наружу и залить поверхность конфорки.

Галогенный вид

Различной конфигурации нагревательные элементы размещаются под стеклокерамической варочной поверхностью в произвольном порядке, как придумают дизайнеры. Нагрев посуды осуществляется специальным галогенным излучателем : обозначенное светодиодным индикатором место нагревается за несколько секунд. На такой конфорке хорошо готовить продукты без длительного томления, а энергопотребление составляет не более 2 киловатт в час.

Для этого варианта необходима посуда из чугуна или стали — это надо учитывать всем пользователям при покупке такой плиты.

Регулировка нагревания осуществляется непосредственно на верхней части варочной поверхности при помощи сенсорных кнопок , в моделях меньшей стоимости включено стандартное управление при помощи регуляторов, расположенных на лицевой панели управления.

Керамические устройства

Такого типа нагревательный элемент похож на лабиринт, в который уложена спираль из нихромовой нити — рисунок каждой конфорки продуман идеально для того, чтобы спираль нагревала максимальную площадь. Эти изделия монтируются непосредственно под стеклокерамическими поверхностями панели, где происходит приготовление пищи, довольно часто применяется их комбинация с галогенным вариантом в одной плите. Для управления нагреванием этих устройств довольно часто применяются переключатели с плавной двухступенчатой регулировкой.

Духовой шкаф

Необходимый для приготовления различных блюд жар внутри шкафа вырабатывается при помощи особой конфигурации ТЭНов, которые специально изготавливаются по особой технологии для применения в духовках электроплит. Величина нагревания внутри регулируется расположенным на панели управления переключателем — терморегулятором. Большинство духовых шкафов оснащаются таймером , который не только отключает устройство в нужное время, но и может включить — если пользователь заранее установит необходимую программу.

Некоторые модели имеют конвекцию — вентилятор распределяет горячий воздух равномерно по всему объему шкафа, поэтому нет нужды переворачивать, например, тушку утки во время ее запекания на противне.

На всю поверхность духовки в самых продвинутых моделях нанесено специальное высокого качества покрытие из эмали , благодаря которому поддерживать внутреннюю чистоту довольно просто. Например, у бренда Ханса есть специальный режим — пиролитическая очистка, при включении которого весь капающий жир мгновенно превращается в пепел.

Как работает гриль

В каждой современной электрической плите имеется устройство под названием гриль. Для реализации такой функции используют несколько нагревательных элементов , действие которых направлено на то, чтобы запекание на различных режимах шло равномерно. Регулировка производится комбинированным, механического типа регулятором, располагающимся на панели управления.

Электрические плиты считаются не только уникальным изделием для качественного приготовления пищи — они могут стать изюминкой дизайна вашего кухонного интерьера. Каждый покупатель найдет свою модель, выполненную в классическом или современном стиле — разнообразие габаритов и цветовых решений, наличие большого количества функциональных особенностей позволяет выбрать электроплиту соответственно личным приоритетам.

tehnika.expert

СХЕМА ЭЛЕКТРОПЛИТЫ

Еще в каменном веке, человек понял, что мясо, которое поджарилось в огне, значительно вкуснее сырого мяса. С тех пор люди научились готовить пищу на огне, постепенно добавляя своеобразные приправы и новые ингредиенты, так появилась кулинария. Прошли века тысячелетия, но технология не изменилась, изменились только условия. Сейчас почти у каждого из нас в доме есть плита — газовая или электрическая. Электроплита имеет свои достоинства и особенности, в отличии от газовой, она более безопасна, меньше рисков пожара и отравления угарным газом. Хотя и она может привести к возгоранию при неосторожном обращении, так как визуально не заметно — включена она или нет.

Электроплита состоит из рабочего стола, на котором расположены 4 конфорки. Чаще всего каждая делается на определенную мощность, которая отличается от соседних конфорок. Конфорки имеют разные диаметры, очень часто конфоркой служит ТЭН — нагревательный элемент. На рабочий стол может одеваться сетка, она для удобства пользования. Мощность каждой конфорки главным образом зависит от конкретного типа.

Чугунные конфорки делают из сплавов разных металлов (железо, медь алюминий), они как правило более мощные (900-1600вт), конфорки в виде спирали (ТЭН) делают обычно на мощность 400-600 вт.

В духовке электроплитки установлены 2 нагревателя, часто в виде прямоугольных тэнов. Мощность одного такого тэна в районах 1000-1700 вт. Нагревательные элементы духовки расположены в вертикальном положении. В духовке также имеется подсветка, для наблюдения за процессом приготовления пищи. На панели управления электроплиты можно увидеть ручки управления, которые предназначены для управления конфор и духовки. Рядом с каждой ручкой может находится встроенный индикатор, который уведомляет о включении определенной конфоры. Схема электроплитки:

В более старых моделях электроплит, ручка просто переключает режимы работы конфоры, в современных газовых плитах, где реализована цифровое управление, имеется система плавной регулировки температуры, а в последних новинках ручки и вовсе заменены на сенсоры. Ток, потребляемый электроплитой, может достигать 20 ампер при полной мощности и чтобы выдержать такой ток необходим хорошие, мощные контакты розетки и сетевой вилки. После установки электроплиты и подключения ее к розетке необходимо проверить фазу между «землей» и нулевой фазой, показания омметра должны быть бесконечность и 4-10 Ом соответственно. После этого можно подавать напряжение на электроплиту.

el-shema.ru

Ремонт электроплиты своими руками. Подключение электроконфорки

Из практики можно наблюдать, что подключение электроплит к внешней электрической сети в зависимости от их предназначения сфер обслуживания, бывают с однофазной сетью подключения \220В\ и трехфазной сетью с нейтралью \380В\, нейтраль- нулевой провод.

К способам обеих подключений в дополнение идет провод заземления. В электроплитах и их схемах наглядно можно видеть, что провод заземления подключен к внешней стороне корпуса электроконфорок, нагревателям жарочного шкафа и непосредственно как и в любом другом оборудовании,- к самому корпусу электроплиты. Монтажные подключения электроплит при однофазном исполнении схем имеют три клеммы соединений, связанных перемычкой с левой стороны и две клеммы соединений с перемычкой с правой стороны, шестая клемма служит для заземления. Каждая клемма монтажного соединения в схеме пронумерована, где можно без труда разобраться, куда от монтажного соединения подключен тот или иной провод. Берем любую схему электроплиты и прослеживаем электрическую цепь соединений. В примере описания схема четырех конфорочной электроплиты с жарочным электро шкафом.

Схема имеет три подсоединенных провода от трех монтажных клемм допустим фазного потенциала и два подсоединенных провода от двух монтажных клемм нулевого потенциала. Отводящие провода от клемм подсоединены к переключателям мощности. Переключатели мощности бывают как ступенчатого исполнения так и плавного перехода,- служат для изменения сопротивления.

В этом описании на каждую электро конфорку и нагреватели жарочного шкафа в целом,- идет свой отдельный переключатель мощности. К каждой конфорке от переключателя мощности подсоединены четыре провода, почему именно четыре?, потому что каждая электроконфорка имеет три спирали накаливания и каждая спираль электро конфорки имеет свое сопротивление. Спираль с меньшим сопротивлением будет создавать температуру с наибольшим нагревом, спираль с большим сопротивлением будет создавать температуру с наименьшим нагревом. Переключатели мощности выполняют роль потенциометра \принцип работы потенциометра был изложен ранее\, следовательно, с помощью изменения сопротивления как на самом переключателе мощности так и на самой электро конфорке,- можно регулировать температурой нагрева.

Как починить электрическую плиту?

В жарочном шкафу, в зависимости от модификации электроплиты, могут располагаться либо два либо четыре нагревателя \в быту их называют тэнами\. Мощность нагревателей должна соответствовать мощности самого переключателя. При неправильном подборе переключателя мощности к нагревателям жарочного шкафа,- может произойти постепенное подгорание контактной группы в самом переключателе по мощности.

В конструкции электроплит и в самих схемах можно проследить установку терморегуляторов. Терморегуляторы работают по принципу термового реле, при нагревании биметаллической пластины до определенной температуры происходит деформация самой пластины и контакт разъединяется. Здесь должно иметь место правильное соотношение между терморегулятором и нагревателями как самого жарочного шкафа так и отдельных конфорок. Неправильный подбор может привести в результате длительного перегрева, — к разрыву в электрической цепи и срок службы электроплиты будет незначительным.

Так же в электроплитах может устанавливаться моторедуктор. Моторедуктор- электродвигатель с малым вращающимся магнитным полем обмоток статора, в результате обороты вращения ротора малы. Механический привод- редуктор, приводит в вращение сам вертел.

Сигнальные лампы включения и отключения в контакте с терморегулятором,- для предотвращения от перегрева как самих конфорок так и нагревателей жарочного шкафа.

Что делать, если сломалась электрическая плита?

(Электроплитка Мечта, ханса, индезит, горение и др.)

В случае поломки электроплиты, будь то с духовкой или нет… — нужно протестировать пробником либо мультиметром на сопротивление отдельную цепочку электрической схемы, их соединения, прозвонить каждую конфорку, каждый нагреватель жарочного шкафа, проверить исправность каждой лампы.

Тестирование электрической схемы нужно проводить пассивным способом,- когда электроплита не подключена к внешнему источнику питания. При подключенной электроплите к внешнему источнику,- мы можем выполнить с помощью прибора только измерение напряжения и силы тока на том или ином участке электрической цепи.

Подключение конфорок электроплиты

Допустим для электроплиты GORENIE — Е 405 состоящей из трех конфорок мощностью:

две конфорки по 1500 Вт \каждая\;
одна конфорка \1200 Вт\,

Сопротивление на каждую конфорку имеет следующее значение:

на 1500 Вт \60 ом — 90 ом — 60 ом\;
на 1200 Вт \130 ом — 90 ом — 60 ом\.

В данной схеме показано подключение контактных соединений конфорок с контактными соединениями переключателя. В зависимости от подключения того или иного сопротивления конфорки — будет соответствовать температура нагрева конфорки.

zapiski-elektrika.ru

Электрическая схема электроплиты Томь-М. Электропечь Томь-М схема

Плита электрическая Томь-М имеет довольно несложную электросхему, состоящую из простых основных элементов, а
именно, она включает в себя: лампы сигнальные — четыре штуки, сопротивления в количестве четырех штук,
пять переключателей — три на конфорки и два на жарочный электрошкаф, лампу подсвета, клавишу включения подсвета
одну, два тэна и три конфорки. Ниже представлена электрическая схема соединений для плиты Томь-М, у которой режимы
работы жарочного электрошкафа регулируются при помощи двух переключателей! На схеме электропечи применены следующие
условные обозначения: CЛ — сигнальная лампочка, R — сопротивление (резистор), П — переключатель, ЛП — обозначение
ламп подсветки, КП — клавиша подсвета жарочного шкафа, номера 1, 2 и 3 — конфорки.

Электросхема печи Томь-М — Технические данные плиты и ее составляющих.

Установленная мощность электропечи — 6 кВт, единовременная потребляемая мощность печи — 4,5 кВт,
максимальный ток — 20,4 А, номинальное напряжение 220В однофазного переменного тока. Ближняя конфорка (диаметр 145
мм) — тип нагревателя ЭКЧ-145-1/220, ближняя правая конфорка (диаметр 180 мм) — тип нагревателя ЭКЧ-180-1,5/220,
дальняя левая конфорка (диаметр 180 мм) — тип нагревателя ЭКЧ-180-1,5/220, нагреватели жарочного шкафа электропечи
типа ТЭН-170-4-1/1С220.

Схема электрическая печи Томь-М — Мощности нагревателей при соответствующих положениях ручек

переключателей.

Ближняя конфорка: «1» — 0,103 кВт, «2» — 0,133 кВт, «3» — 0,225 кВт, «4» — 0,45 кВт, «5» — 0,675 кВт, «6» —
1 кВт. Ближняя правая конфорка: «1» — 0,148 кВт, «2» — 0,21 кВт, «3» — 0,3 кВт, «4» — 0,7 кВт, «5» — 1 кВт, «6» —
1,5 кВт. Дальняя левая конфорка: «1» — 0, 148 кВт, «2» — 0,21 кВт, «3» — 0,3 кВт, «4» — 0,7 кВт, «5» — 1 кВт, «6» —
1,5 кВт. Нагреватели шкафа электроплиты Томь-М: «1» — 0,5 кВт, «2» — 1 кВт, «3» — 1 кВт, «4» — 2 кВт.

Зависимость температуры жарочного шкафа электропечи Томь-М от ступени переключения.

Переключатель шкафа плиты включен в положение «4» (ТЭНы включены параллельно) — до 300 градусов Цельсия,
переключатель включен в положение «3» (включен нижний ТЭН) — 225 — 260 градусов Цельсия, переключатель находится в
положении «2» (включен верхний ТЭН) — 180 — 220 градусов по Цельсию, переключатель мощности включен в положение «1» (ТЭНы
включены последовательно) — 110 — 130 градусов Цельсия.

ВИНЕГРЕТ.РУ — Обо всем понемногу. ГЛАВНАЯ

kak-varit-ris.ru

Подключение конфорки электроплиты

Не во всех местностях газ подведен к жилым зданиям. В таких ситуациях приходится обходиться электрическими плитками. В обиходе еще остались старые модели. С ними иногда происходят неприятные ситуации, которые требуют замены определенных элементов. Нелишней будет схема подключения конфорки, т. к. часто именно ТЭНы выходят из строя и требуют замены.

Распространенные модели

В своей задумке нагревательные элементы для старых плиток не должны ломаться, но это все равно происходит. Связано это может быть с тем, что нагреватель плитки долгое время работает вхолостую после того, как его забыли выключить, или происходит резкий скачок напряжения, который сказывается на конфорке. Если на поверхности ТЭНа видны механические повреждения в виде трещин, тогда можно точно сказать, что он разогревался до очень высоких температур. Изначально схема по подключению находится в паспорте изделия. В случае его удовлетворительного состояния ее легко уточнить, но чаще всего такие документы утеряны или их уже выбросили, тогда можно воспользоваться руководством, которое будет дано в статье.

Электра

Электра является одной из тех плит, которые устанавливались в новостройках или докупались самостоятельно. Речь идет о плите с модельным номером 1002. Схема, которая была разработана конструкторами для подключения не отличается особой сложностью, поэтому разобраться сможет даже человек, далекий от электричества. На верхней части плиты находится четыре нагревательных элемента. Каждый из них обозначается цифрой от 1 до 4 и имеет буквенный индекс «Н». Первые две конфорки плиты являются именно ТЭНами, т. е. трубчатыми нагревателями. Элемент под порядковым номером 3 выполнен из чугуна и имеет большой диаметр в 20 см. Четвертый элемент выполнен подобно третьему, но его диаметр немного меньше и составляет 14 см.

На каждую конфорку плиты идет свой переключатель. Они также имеют цифровое обозначение, но первые два имеют приставку из буквы «Р», а третий и четвертый – из буквы «П». Последние имеют преимущество регулировки мощности на семь ступеней, что позволяет выбрать требуемый режим. Духовой шкаф плиты имеет отдельный регулятор на три положения. Он обозначается сокращением «ПШ». Индикаторные лампы на схеме имеют обозначение буквой «Л» и порядковым номером от 1 до 4, который также соответствует и номеру конфорки. Для духового шкафа также есть своя лампа, которая обозначена цифрой 5. В духовке находятся еще два нагревательных элемента, которые обозначены цифрами 5 и 6 с соответствующей буквой. Седьмой нагреватель находится в верхней части духовки и представляет собой гриль.

Замена любого из ТЭНов заключается в том, что он первым делом демонтируется с плитки. Для этого придется снять защитные колпаки и планки. Во время разборки можно проследить, куда в плите уходят проводники от конкретного нагревателя. Если провода расплавились, тогда уточнить этот момент можно по схеме, которая приведена выше. На ней также находится порядок подключения питающей линии. Новый нагреватель просто устанавливается в плиту, фиксируется и подключается.

Мечта

Еще более популярной, чем Электра, была плита Мечта с модельным номером 8. Она представляет собой небольшую духовку, на верхней грани которых располагается два ТЭНа. На схемах к этой плите нагреватели, которые находятся на конфорках обозначаются цифрами 1 и 2, рядом с ними находится буквенный индекс «Е». Нагреватели с 3 по 5 находятся внутри духовки. Основной модуль, благодаря которому выполняется настройкой обозначается цифрами 1 по 4 и имеет индекс S. В конструкции предусмотрены световые индикаторы. Они могли сигнализировать о работе конфорок, ТЭНов внутри духовки и просто подсветку. В паспорте они обозначены как HL и имеют цифры от 1 до 3.

Обратите внимание! На схеме также можно найти элемент с обозначением Т-300. Это тепловое реле, которое отвечало за отключение при достижении определенной температуры.

В плите реализована возможность управления интенсивностью нагрева. Оно производится переключателем S1. Благодаря замыканию контактов электрический ток поступает от вилки, которая обозначена XP и через предохранитель F подается на нагреватель, который находится в духовке. Он соединен последовательно с остальными ТЭНами, которые находятся в духовке. Это означает, что до того, как выполнить замену, необходимо определить, какой конкретно нагреватель вышел из строя. Сделать это можно изменением положения переключателя в такое положение, чтобы питание подавалось отдельно на один или два нагревателя в духовке. Для каждой конфорки также есть свой переключатель. На схеме обозначено, как идут провода для подключения каждого отдельного нагревателя.

Лысьва

Еще одним производителем, который довольно часто встречался раньше является Лысьва. Например, ниже приводится схема, которая позволит заменить конфорку на плите, которая имеет три основных нагревателя и те, что находятся в духовом шкафу. Каждый нагреватель на конфорке имеет 6 режимов регулировки. Выполняется задача путем повышения или уменьшения сопротивления проводников. На схеме видны установленные резисторы. По три из них идут на каждый ТЭН и еще четыре на духовку. Руководствуясь тем, как идет ток по схеме, можно легко установить новый нагреватель. В конце статьи будет видео о подключении конфорки с четырьмя выводами.

До того как приступить к замене элемента на плите, необходимо убедиться, действительно ли он вышел из строя. Обычной прозвонкой этого сделать практически невозможно, т. к. ТЭН имеет свое сопротивление. Именно сопротивление и необходимо проверять. Производитель указывает, какое значение является нормальным для исправного узла. Необходимо закрепить два щупа мультиметра на контактах нагревателя и переключиться в режим измерения сопротивления. По окончании процесса необходимо свериться с эталонным значением.

Обратите внимание! Замер сопротивления необходимо производить на демонтированном нагревателе, в противном случае будет выведено значение всей системы.

Во время монтажа будьте внимательны на местах соединения. Все оголенные провода необходимо заизолировать с помощью изоленты или термоусадочной трубки. Ни один оголенный провод не должен касаться корпуса плиты. При выполнении работ по замене, необходимо обесточить плиту. Весь инструмент, который будет использоваться, должен иметь диэлектрические рукоятки, которые не пропустят разряд, который может быть в конденсаторах, если они присутствуют в схеме.

Заключение

Как видно, имея схему, выполнить замену нагревателя не так сложно. Никогда не стоит спешить отключать какие бы то ни было провода. Лучше для начала сфотографировать их на смартфон или цифровую камеру, чтобы знать, как выполнять подключение в обратном порядке.

2proraba.com

принцип работы, электрическая схема, как работает духовка

Даже в больших городах, не говоря о маленьких поселках, существуют жилые дома, где отсутствует газовая магистраль. Но вряд ли найдется здание, в которое не проведено электричество. И в таких условиях только электрическая плита с успехом может заменить привычный газовый аналог. Базовое устройство и принцип работы электроплит – далее в материале.

Базовая конструкция и принцип работы

В наше время ремонт бытовой техники часто обходится в сумму, за которую, если немного доплатить, можно приобрести новую подобную вещь. Поэтому неудивительно, что рядовой пользователь стремится провести самостоятельно диагностику и устранение неисправностей, которые неизбежно возникают при эксплуатации любой техники. А для этого ему необходимо ориентироваться, как устроена электроплита.

Стандартная печь состоит из:

варочной поверхности, на которой расположены конфорки и регуляторы мощности;
встроенного духового шкафа, часто укомплектованного грилем;
нижнего отсека, который используют для хранения решеток и противней, а реальное его предназначение в воздушной прослойке, защищающей напольное покрытие от жара духовки.

Важно! Базовое устройство электроплиты идентично у всех производителей. Разница может быть только в комплектации и возможностях функционала.

Общая для всех плит электрическая схема подразумевает, что ток, поступая на нагревательный элемент, накаливает его до определенной температуры. И уже разогретый ТЭН отдает свое тепло посуде и всему, что его окружает. Не разогревает окружающее пространство только индукционная печь, но у нее другой принцип работы.

Виды и устройство варочных поверхностей

Одной из отличительных особенностей устройства поверхности электрической плиты от газовой является установка посуды не на решетку, а прямо на конфорки или просто на варочную панель . Верх электроплиты может быть выполнен из следующих материалов:

стального листа, покрытого эмалью;
керамики;
стеклокерамики.

Эмалированная поверхность имеет внешние чугунные конфорки и отличается долгим остыванием по завершению работы. Она обладает высокой стойкостью к воздействиям механического и химического свойства. Недостатком стальной конструкции выступает неэффективное расходование тепла: впустую нагревается как сама печь, так и весь окружающий воздух.

Поверхности, выполненные из керамики и стеклокерамики , достаточно прочны на предмет ударного воздействия. Но их легко повредить, поцарапав или посредством химических реакций. Например, обычный сахар, расплавившись на плите, оставляет не выводимое пятно. Но еще в этом месте снижается прочность материала.

А в остальном такие поверхности отличаются многочисленными плюсами, одним из которых являются спрятанные под листом конфорки . Это позволяет использовать в конструкции печи различные типы нагревателей и даже устанавливать одновременно разные их виды, что позволяет оптимизировать процесс приготовления пищи.

В плитах с керамическими и стеклокерамическими поверхностями отлично реализовано качество экономии электроэнергии: стоит убрать посуду из района работы нагревателя, как автоматически происходит выключение ТЭНа. Уборка такой панели сведена к минимуму — достаточно протереть всю поверхность влажной тряпкой, ведь скапливаться грязи и мусору негде. Однако существенным минусом является то, что температура поверхности в обоих вариантов во время работы очень высока.

Важно! Неосторожность во время приготовления пищи может привести к ожогам.

Виды и устройство нагревательных элементов

Электроплиты, сделанные по одной стандартной схеме, отличаются разнообразием нагревательных элементов . Большое распространение получило четыре их вида, которые детально описаны ниже.

Спиральные конфорки

На сегодня этот вид нагревательных элементов отходит в прошлое. Их чаще всего применяют в настольных моделях – с одной конфоркой или двумя. Примером служит электроплитка Мечта (112Т, 211Т, 212Т). В спиральных конфорках используются обычные ТЭНы открытого типа , как в электрочайнике. Они бывают одинарными или двойными. Регулировка мощности обычно применяется механическая плавная.

Блинные конфорки

Это самый распространенный тип конфорок, который предполагает помещение двух ТЭНов в сплошной чугунный корпус . У некоторых моделей нагревателей внутри может быть больше. Для регулировки обычно используется механический ступенчатый переключатель, каждое положение которого подключает новую комбинацию из ТЭНов для создания нужной мощности. Среди отечественных моделей такие конфорки используются в Электра 1001м и Лысьва. Из западных производителей они встречаются у Electrolux и Indesit.

Галогенные конфорки

Принцип работы таких конфорок заключается в том, что галогенный нагревательный элемент излучает тепло, которое раскаляет определенное место стеклокерамической листовой панели , подсвеченное светодиодным индикатором. В таких моделях разогрев происходит очень быстро: всего за несколько секунд под посудой достигается максимальное значение заданной температуры.

Этот тип конфорок предполагает сенсорную регулировку мощности. Но в некоторых бюджетных моделях предусмотрены регулировочные ручки. Энергопотребление галогенных нагревательных элементов не более 2 кВт/ч. Их можно увидеть в моделях BEKO, например, в образчике CSE 57300 GS.

Керамические конфорки

У такого нагревателя нихромовая нить в виде спирали лежит в специальных желобах, вырезанных в керамической подставке . Канавки похожи на лабиринт, а укладка проходит так, чтобы охватить как можно большую площадь для эффективного разогрева. Такой нагревательный элемент располагается под стеклокерамическим листом. Если понадобится замена переключателя конфорки, то искать следует двухступенчатые, с плавной регулировкой. Именно такие больше всего подходят данному типу нагревателей.

Керамические конфорки используются практически всеми производителями, выпускающими подобную продукцию. В современных печах вместе с керамическими ТЭНами часто можно увидеть и галогенные устройства (например, у моделей брендов Gefest и Gorenje).

Разновидности устройства духовых шкафов

Для создания и поддержания температуры, необходимой для приготовления пищи в духовом шкафу, были разработаны специальные ТЭНы . Их выпуск идет по особой технологии, в которой применяется специфическая конфигурация для выработки требуемых показателей жара. Конструктивно духовки различаются видом используемых нагревательных элементов . Они разнятся по конфигурации и габаритам, по мощности, по варианту исполнения (двух- и одноконтурные), а также по назначению (верхние, нижние, боковые, гриль).

Но кроме основной задачи (запекания), многие печи снабжены дополнительными, не менее полезными, функциями . Важную роль в эксплуатации духовки играет наличие или отсутствие встроенных способов ее очистки. Современные модели имеют их несколько, на выбор.

Во многих духовых шкафах предусмотрена конвенция, способствующая равномерному запеканию продукта. Бывает, что устанавливают парообразующий генератор, и тогда духовка может выполнять функции пароварки. Иногда прибор работает в режиме СВЧ.

Но очень часто вместе с духовкой устанавливают гриль . Располагают его в верхней части камеры. Нередко для этих целей используют галогенную нагревательную инфракрасную лампу. Для создания румяной поджаренной корочки продукт располагают в непосредственной близости от мощного нагревателя. А для равномерного распространения жара по всей поверхности, применяется электрический вертел.

Сегодняшние электроплиты снабжены таймерами, элементами подсветки, часами и дисплеями. У многих предусмотрена возможность использования программ для готовки и, что немаловажно, блокировка от детей. Так, электрические печи стали достойной альтернативой классическим газовым плитам в жилищах, где отсутствует газоснабжение. Они прекрасно справляются с приготовлением пищи, а сниженный тариф на электроэнергию в таких домах позволяет использовать все полезные функции без нужды в экономии.

Время чтения ≈ 3 минут

При проведении работ с электросетью следует всегда отключать электроэнергию. Обычно электроплитки последних модификаций продаются без соединительного шнура. Подключение электроплиты должно осуществляется с применением качественных клемм. Причем используется безрозеточное подключение. При таком подключении допускается использование более длинных проводов с плавкими предохранителями. Правда иногда можно использовать и розетку. Важно чтобы ток такой розетки был не менее 32 Ампер.

Самостоятельное подключение электроплиты также допустимо, однако следует иметь в виду, чтобы диаметр жил в кабеле был не менее 4 мм. Если же длина кабеля превышает 12 метров, то диаметр медной жилы должен быть не менее 6 мм. Причем кабель должен быть защищен автономным предохранителем-автоматом.

Схема подключения электроплиты

Схема подключения электроплиты такого типа называется радиальной. Существует также кольцевая схема. При такой схеме подключения на одном кабеле может быть размещено несколько розеток. Запрещается подключение нескольких электроприборов через жучок.

Чтобы ответить на вопрос, как подключить электроплитку своими руками, следует знать, сколько имеется схем подключения. Причем подключение встроенной электроплиты ничем не отличается от подключения автономной плиты. Имеется однофазная, двухфазная и трехфазная система подключения электроплитки. Так как в наших квартирах распространена однофазная система, то и плиту следует подключать по однофазной схеме. С этой целью в клеммной колодке устанавливаются соответствующие перемычки. Затем к колодке следует подсоединить силовой кабель. Розетку нужно установить в выбранном вами месте таким образом, чтобы хватило длины кабеля.

Особое внимание следует уделить при подсоединении электроплиты подключению конфорок. Схему подключения конфорок можно найти в паспорте, который прилагается при покупке электрической плиты. Обычно конфорка включает в себя корпус стальной, клеммник, теплоизоляцию и нагреватели плоского типа.

Нагревательный элемент устанавливается в ячейку соответствующего размера. Поверхность конфорки должна быть выше уровня поверхности самой плиты. Имеются специальные винты, которые регулируют горизонтальное положение нагревательных элементов. Жилы кабеля присоединяются к винтам и зажимаются соответствующими гайками. Подсоединение конфорки — процесс достаточно трудоемкий и ответственный. В случае неправильной установки нагревательных элементов можно повредить электроплитку.

После того как вы установили конфорки в электрической плите следует проверить правильно ли произведено соединение в электрощитке . Только после этого вам следует подключить плиту и проверить ее работу в тестовом режиме. Причем важно проверить в таком режиме все опции, которые предусмотрены в инструкции. Исходя из многолетнего опыта эксплуатации электроплитки можно утверждать, что при правильном подключении плитка будет служить надежно и достаточно долго. Если же вы не совсем уверены в своих силах, то лучше воспользоваться услугами специалистов.

Современные городские квартиры в многоэтажных домах имеют только электрическую проводку, без газопровода, поэтому на кухне . Многих новоселов интересует принцип работы электроплиты, а также ее устройство. В этой статье мы постараемся дать исчерпывающий ответ.

Устройство любой модели электроплиты отечественного или импортного производства практически аналогичное, но у всех есть свои оригинальные нюансы. Например, современные электроплиты Hansa из Германии имеют особую комплектацию, но мы рассмотрим стандартный вариант, который есть у каждой модели электрической плиты. Традиционно эти изделия представляют собой комбинированный электрический прибор, предназначенный для приготовления пищи, он объединяет:

варочную поверхность с конфорками;
духовой шкаф;
нижний ящик для хранения посуды и противней.

На рисунке ниже показана схема устройства стандартной электроплиты.

Расшифруем обозначения:

регулятор мощности;
клеммная коробка;
конфорка;
опорная планка;
датчик температуры духовки;
петля;
стопор;
держатель тэна духовки;
тэн духовки;
внутренняя облицовочная панель;
фиксатор защелки дверцы;
гнездо защелки;
изолирующая прокладка;
тэн для гриля;
ободок конфорки;
шнур электропитания;
земляная клемма;
регулировочные ручки.

Разновидности поверхностей электроплит

Эмаль

невысокая стоимость;
простое обслуживание и ремонт.

длительное время приготовления пищи;
часть тепловой энергии расходуется впустую, особенно после выключения конфорок, которые долго остывают, обогревая воздух кухни;
уборка поверхности отнимает много времени, сил — надо использовать специальные химические средства.

вся варочная поверхность покрыта высокопрочным листом керамики;
нагрев происходит только в зоне конфорки , что обеспечивает безопасность использования;
гладкая поверхность исключает случайное опрокидывание посуды;
габариты конфорок могут быть до 60 см в диаметре;
быстрый нагрев и остывание — работающий в интенсивном режиме нагревательный элемент всего лишь по истечении минуты полностью остывает;
— поверхность легко моется при помощи мягких чистящих средств.

Электрическая схема устроена таким образом, что при снятии посуды с конфорки автоматика мгновенно отключает ТЭН.

Несмотря на обилие плюсов, есть и минусы:

нельзя готовить в алюминиевой и медной посуде — они оставляют на поверхности малопривлекательные следы, использовать можно только посуду из нержавейки с гладким дном;
это стеклянная поверхность, подверженная механическим воздействиям от острых предметов, которых на любой кухне в избытке.

Нагревательные элементы

Отличие электроплит может быть и в устройстве их конфорок. Рассмотрим основные типы.

Конфорки спирального типа

Блинный вариант

Для защиты изделий спирального и блинного типа конфорок разработчики придумали оригинальное устройство, которое автоматически отключает ТЭН, если температура кастрюли достигла такого значения, что ее содержимое может выплеснуться наружу и залить поверхность конфорки.

Галогенный вид

Для этого варианта необходима посуда из чугуна или стали — это надо учитывать всем пользователям при покупке такой плиты.

Керамические устройства

Духовой шкаф

Некоторые модели имеют — вентилятор распределяет горячий воздух равномерно по всему объему шкафа, поэтому нет нужды переворачивать, например, тушку утки во время ее запекания на противне.

На всю поверхность духовки в самых продвинутых моделях нанесено специальное высокого качества покрытие из эмали , благодаря которому поддерживать внутреннюю чистоту довольно просто. Например, у бренда Ханса есть специальный режим — , при включении которого весь капающий жир мгновенно превращается в пепел.

Как работает гриль

Электрические плиты считаются не только уникальным изделием для качественного приготовления пищи — они могут стать изюминкой дизайна вашего кухонного интерьера. Каждый покупатель найдет свою модель, выполненную в классическом или современном стиле — разнообразие габаритов и цветовых решений, наличие большого количества функциональных особенностей позволяет соответственно личным приоритетам.

Внимание ! В идеале вы должны осуществлять подключение новой конфорки к электроплите точно по схеме, которая указана в техническом паспорте.

Схемы подключения популярных плит

Мечта 8

ТЭН Е1+ Е2,
ТЭН Е3-Е5,
S1-S4,
индикаторы.

Внимание ! В большинстве конструкций используется тепловое реле Т-300. При этом мощность каждого ТЭНа — 1 кВт.

Когда это происходит, то активируется ТЭН E3. При этом ток пройдёт следующий маршрут:

всё начинается с контакта ХР,
потом идёт реле F,
Р1-2,
Е4-5 + Е3,
Р2-3.

Электра 1002

Итак, в наличии у электроплиты есть четыре конфорки, естественно, схема подключения у каждой из них своя. Первые два нагревательных элемента имеют индексы h2и h3. Их главным отличием является трубчатая структура.

Внимание ! Моторедуктор обозначается как большая буква M.

Схемы для других популярных моделей

Нюансы подключения ТЭНа и его проверка

Контактные соединения не должны касаться корпуса электроплиты, иначе подсоединение может окончиться плачевно.
Контакты необходимо качественно заизолировать. Лучше всего для этой цели подойдёт кембрик. В крайнем случае вы можете использовать обычную изоленту. Но её надёжность не в пример хуже.
Очень важно протестировать ТЭН конфорки электроплиты, чтобы подключение по схеме было успешным.

разрыв,
полная непригодность,
сопротивление.

Внимание ! Диагностика подключения всех проводов ТЭНа к общей схеме электроплиты должна проводиться в пассивном состоянии.

Итоги

С каждым годом всё большее количество людей решается на подключение электроплиты. Это и не удивительно. Современные технологии, используемые при их создании, позволяют добиться немалой экономии.

Представим, что вы уже приобрели электроплиту, и вам нужно её подключить. В таком случае необходимо в первую очередь внимательно прочитать инструкцию. Именно там указывается рабочая схема подключения.

Внимание ! Электроплиты потребляют большой объём электрической энергии в сравнении с другими бытовыми приборами, и это необходимо учитывать при подключении по схеме.

Алгоритм подключения

Перед тем как перейти к непосредственному подключению электроплиты по схеме, необходимо ознакомиться с рядом документов:

ПУЭ 7,
ПТЭЭП,
технический паспорт.

Только после этого вы сможете правильно воспользоваться данной инструкцией. В противном случае вы рискуете не только потерять гарантию на электроплиту, но и подвергнуть себя опасности.

Шаг 1. Выбираем провода

Провод питания согласно схеме, должен быть независимым. Проще говоря, его необходимо напрямую пустить в распределительный щиток. В противном случае проводка может просто перегореть, спровоцировав, таким образом, пожар.

Если у вас в доме нет выделенной линии, то вы можете использовать такие типы проводов:

В свою очередь, чтобы осуществить подключение электроплиты от розетки согласно схеме, нужно использовать кабель типа ПВС. Если вы его не сможете найти, то подойдёт и КГ. Кстати, последний обладает куда большей устойчивостью к изломам. В процессе эксплуатации он может изгибаться множество раз. Вреда от этого не будет.

Когда вы подбираете сечение кабеля для подключения электроплиты, то в расчёт необходимо взять три основных параметра:

количество фаз,
напряжение сети,
потребляемую мощность.

Просто посмотрите в таблицу ниже и подберите подходящий для подключения электроплиты по схеме кабель. При этом лучше предусмотреть небольшой запас мощности, так как перепады в сети — это обычное дело.

Также при подключении электроплиты по схеме своими руками необходимо знать о некоторых нюансах. Во-первых, все операции нужно проводить независимо от автоматического выключателя. Во-вторых, номинал подачи тока должен быть выше на одну единицу, чем потребление аппарата.

Технические характеристики электроплиты вы можете найти в соответствующей документации, которая должна идти к прибору в комплекте поставки . Также все параметры указываются на корпусе.

Внимание ! Автоматический выключатель должен принадлежать к группе C.

При подключении электроплиты по схеме необходимо озаботиться о наличии УЗО. Оно позволит защитить вас и вашу семью от удара электричеством в процессе эксплуатации прибора.

УЗО нужно установить неподалёку от автовыключателя. Подключение устройства защитного отключения возможно только после установки автоматического выключателя. Особое внимание уделите винтовым зажимам. Они должны быть надёжно зафиксированы.

Шаг 2. Делаем розетку

В идеале у вас на кухне уже должна быть розетка, через которую можно осуществить подключение электроплиты согласно схеме. Но к сожалению, разъёмами нужной мощности оборудованы далеко не все квартиры, поэтому иногда об этом приходится позаботиться самостоятельно.

Внимание ! Вам нужна розетка, которая сможет обеспечить питание электротехники с мощностью свыше 3 кВт.

В большинстве случаев на кухне устанавливается однофазная розетка. Её более чем достаточно, чтобы обеспечить подключение электроплиты по стандартной схеме. При этом минимальный номинальный ток должен составлять не менее чем 32 А . В идеале необходимо 40.

Розетка, которую вы будете использовать для подключения электроплиты по схеме должна быть сделана с качественных материалов. Также должен обеспечиваться электрический контакт.

Очень важно чтобы количество жил было таким же, как и количество проводов. Ни при каких обстоятельствах нельзя соединять провода вместе, чтобы стало возможным подключение к одному контакту. Это может привести к пожароопасной ситуации.

При подключении разрешается использовать только медный провод. При этом сечение провода должно соответствовать табличным показателям. Саму розетку нужно установить на ровной поверхности. При этом материалов с высокой горючестью поблизости быть не должно.

Совет ! При установке на кирпичную стену желательно использовать прокладку, чтобы основание розетки не треснуло.

Нельзя устанавливать розетку для подключения электроплиты по схеме возле рукомойника. Это не соответствует правилам безопасности. Брызги могут попасть на оголённый кабель и вызвать замыкание.

Также розетка не должна быть установлена слишком близко к железным трубам. Это же относится к дверным и оконным проёмам. От правильного выбора места для установки зависит безопасная эксплуатация прибора.

Когда вы закончите установку розетки для подключения электроплиты по схеме, проверьте изоляцию. Кабели не должны быть повреждены. Только после этого включайте плиту.

Внимание ! В идеале цвета проводов в вилке должны совпадать с цветами кабелей в розетке.

Отдельное внимание уделите винтовым зажимам, они должны быть закреплены должным образом. Мало того, при установке розетки, для подключения электроплиты необходимо каждый многожильный кабель дополнительно пропаять. Пайку нужно делать там, где они крепятся к контактам.

В том, насколько правильно вы подключили провода, вам позволит убедиться мультиметр. Как только предварительная проверка завершится, можно будет включить автоматический выключатель.

Шаг 3. Подключение к плите

Чтобы подключить электроплиту к кабелю питания, вам, конечно же, понадобится схема. Точный рисунок подключения должен быть в техническом паспорте. После того как вы его найдёте нужно будет найти на задней панели маленькую крышку и открутить её. Под ней вы найдёте клеммы проводов.

Теперь можно закрепить провода для подключения электроплиты согласно схеме. Но перед этим необходимо закрепить все кабели. В противном случае неаккуратным движением вы их просто вырвите.

Внимание ! Для креплений на корпусе электроплиты есть специальные зажимы.

Подключение проводов зависит от количества фаз. Для сопряжения нужно использовать медные перемычки. Обычно они идут вместе с клеммной колодкой. По имеющейся у вас схеме установите соединения. После этого затяните винты.

Обычно в документации или на самой крышке имеется схема, с помощью которой вы сможете подключить плиту. При этом цвета подключаемых кабелей в идеале должны соответствовать друг другу.

В первую очередь нужно подключить заземление. Обычно этот провод имеет салатовый цвет (смесь желтого и зелёного). После этого можно подсоединить нейтраль. Синий кабель подключается третьим. Только после этого можно переходить к фазным проводам. Последовательность следующая:

коричневый,
чёрный,
чёрный.

В процессе подсоединения необходимо сохранять предельную осторожность, так как неправильный контакт может привести к выходу из строя плиты или проводки. В конце работ крышка закрывается.

Общие схемы подключения к сети

Пожалуй, это самая простая схема подсоединения к однофазной сети, для того чтобы подключить питание вам понадобится:

Установить перемычки на клеммы L1 и L2, L2 и L3.
К L2 подсоединить коричневый провод под фазу.
Установить перемычку на N1 и N2.
К N2 подключить нейтраль.
На заземляющий контакт выводится провод заземления.

При этом вы должны помнить, что это общая схема. Во многих схемах, которые идут вместе с документацией могут быть другие названия клемм . Мало того, даже их количество может быть разным.

Если вам нужно будет подключить плиту к трёхфазной сети, то схема будет немного отличаться. У вас будет три фазы, которые нужно просто подсоединить к трём клеммам L1-L3. При этом в процессе монтажа никакие перемычки не нужны. N1 и N2 вместе с PE подключаются к советующим контактам.

С двухфазной сетью нужно будет установить перемычку на L1 и L2. После этого вы сможете подключить к ним фазу A. Соответственно на C будет выходить L3. Все остальные провода можно подключать по аналогии с предыдущими сетями.

Итоги

Подключить электроплиту к сети не так-то уж и сложно. Мало того, это возможно в квартирах и домах, где по проекту не были предусмотрены розетки такого типа. Но чтобы это стало возможным необходимо использовать качественные комплектующие и учитывать важные нюансы вроде количества фаз в сети.

Подключение электроплит Красноярск, схема подключения на 220, 380 В.

В данной статье будут рассматриваться схемы подключения электроплит, а также практическое руководство, как установить такую плиту своими силами. Кроме того, Вы можете воспользоваться помощью нашего электрика,и недорого заказать эту услугу. Но если Вы привыкли делать все своими руками эта статья для Вас. Подробно прочитав статью до конца, вы без проблем справитесь с этой задачей.

Все бытовые приборы потребляют электроэнергию, и естественно, когда речь заходит о электроплите, понятно, что подключение таких устройств, требует обязательного заземления. В настоящий момент на рынке используются розетки и вилки стандарта РШ-ВШ. Данные разъёмы имеют заземляющий контакт. Эти розетки выпускаются как на 220 В так и на 380 В. Они были спроектированы ещё во времена Советского Союза, и используются, по сей день, однако время внесло свои коррективы, модифицировав их для скрытой проводки.

Краткое содержание статьи.

Подготовка к подключению электроплиты.

Не торопитесь, прежде чем начать работы по подключению Вашей электроплиты необходимо ознакомится с прилагаемой к ней инструкцией, а именно посмотреть потребляемую мощность и варианты схем подключения. А так же убедится что все требования безопасности и правила подключения будут соблюдены. Для этого необходимо:

Проверить питающий кабель. Он должен идти напрямую, от электрощита и иметь три жилы для подключения на 220В либо пять жил для подключения на 380В. Заземляющая жила должна быть обязательно, в любом случае.

Проверить автоматический выключатель. Для электроплиты в щите должен быть установлен отдельный автомат на 25-40А, в зависимости от числа фаз в кабеле который подведен к плите. Если на 220В, это, как правило, 32А. Если на 380В это обычно 25А автомат.

Проверить сечение кабеля. Этот пункт обязателен для тех, у кого старый дом со старой алюминиевой электропроводкой соответственно. Дело в том, что в некоторых старых домах электропроводка не рассчитана на мощности современных плит.

Таблица 1. Для проверки соответствия сечения питающего кабеля потребляемой мощности электроплиты.

Сечение кабеля	Медные жилы			Алюминиевые жилы
	Ток, А	Мощность электроплиты, кВт.		Ток, А	Мощность электроплиты, кВт
	Ток, А	220В	380В	Ток, А	220В	380В
2,5	21	4,6	8,0	16	3,5	6,0
4,0	27	5,9	10	21	4,6	8,9
6,0	34	7,5	12,0	26	5,7	9,9

Проверить и промаркировать провода. Современная проводка очень облегчает эту задачу, ведь провода нового образца различаются по цвету, чаще всего провод заземления находится в изоляции зелёного или же жёлто-зелёного цветов, ноль синего цвета, фаза белого, красного, коричневого. Проводка старого образца же преподносит непростую задачу, ведь все провода в ней одного цвета, а значит, чтобы определить, какой провод является заземлением, вам потребуется отключить электропитание в квартире.

Далее при помощи омметра нужно проверить провода, для этого один щуп нужно закрепить так, чтобы он касался батареи и водопроводной трубы, вторым же проверяются провода. Сопротивление на заземлении будет всего лишь в пару десятков Ом, в то время как остальные провода покажут куда как большее сопротивление. Для того чтобы как-то различать провода, следует пометить их разноцветными маркерами или же простой изолентой, если она есть под рукой. Если у Вас уже ранее стояла электроплита или розетка для нее, проверка не требуется, так как там уже все подключено до Вас, на свои клеммы. Без проверки проводов и 100% выявления ноля, земли и фазы, подключение запрещено.

Розетки и кабель для подключения электроплиты.

В зависимости от выбранной схемы подключения 220В либо 380В нам могут понадобится, следующие материалы. Непосредственно сама розетка, и кусок кабеля. Из инструмента набор отверток, нож, мультиметр и индикаторная отвертка.

Выбор розетки для подключения электроплиты. Конструкция готовой пары целиком и полностью исключает возможности для ошибки в подключении электроплиты. В настоящий момент розетки РШ-ВШ изготавливаются на Украине, а это плохо сказывается на их качестве. Ведь они рассчитаны на работу с мощностью в 7 кВт, в то время как большинство электроплит, выпускаемых в наши дни, рассчитаны на работу с мощностями в 8-10 кВт. Тут нас выручит замена пары вилка-розетка, тем более что в наше время на рынке имеются замечательные комплекты белорусского производства. Они выполнены в современном дизайне и подойдут как к отечественным плитам, так и к европейским, которые чаще всего не имеют шнуров и вилок в комплекте подключения.

Рисунок 1. Розетки для подключения электроплиты.

Белорусские разъёмы. Главным достоинством белорусских разъёмов является сочетание их цены и качества. Бесспорно, они дороже украинских, но гораздо дешевле европейских аналогов. В своей работе они выдерживают большие мощности, и рассчитаны на работу более чем 32А, кроме того на рынке они предоставлены в вариантах как для открытых, так и для закрытых проводок.

Подключение через коробку, без розетки.

Рисунок 2. Коробка клеммная для подключения электроплиты.

В современных домах, новостройках все чаще для подключения электроплит используются специальные клеммные коробки. Этот вариант подключения универсален и в отличие от розеток подходит для подключения как на 220В, так и на 380В.

На фото №2 из стены выходит трехжильный кабель и присоединяется к соответствующим контактам коробки (контакты на коробке подписаны). Из коробки гибкий (черный) кабель выходит к электроплите.

Выбор марки и сечения кабеля.

Рисунок 3. Кабель для подключения электроплиты.

Выбор кабеля. Для подключения электроплиты нам также потребуется трёхжильный либо пятижильный медный гибкий провод длиной 1,5-2 метра. Я всегда беру кабель марки ПВС-3х4 либо ПВС-5х4. Первая цифра означает количество жил, вторая цифра это сечение провода.

Схемы подключения электроплит.

Как правило, сняв с задней панели крышку клеммника, вы обнаружите не только ряд медных перемычек, но и расположенную рядом с ней схему трёх вариантов подключения. Они рассчитаны на трёхфазное, двухфазное и однофазное подключение к питающей сети. Далее мы с Вами подробно рассмотрим все существующие схемы подключения.

Рисунок 4. Наклейка с вариантами схем подключения электроплиты. Она расположена как правило, на задней крышке.

Схема подключения электрической плиты на 220 В.

Наиболее распространенным вариантом считается подключение к однофазной сети. Для этого потребуется установить все перемычки в соответствии с рисунком. А именно ставим две перемычки, идущие в комплекте, между клеммами 1,2,3 и подключаем к ним фазный провод L1 . Далее ставим перемычку между клеммами 4,5 и подключаем к ним нулевой провод N. Остается одна клемма с символом заземления, к ней подключаем провод заземления РЕ. Желательно соблюдать цветовую маркировку, то есть к нолю подключать провод синего цвета, к земле желтый, зеленый или желто-зеленый остальные цвета к фазному контакту.

Рисунок 5. Так выглядит на практике готовое подключение на 220 В.

Заметьте что на разных моделях плит, расположение заземляющего контакта может быть как с правой , так и с левой стороны. Поэтому при подключении заземляющего провода, обязательно проверьте наличие символа заземления рядом с контактом.

Рисунок 6. Простая и наглядная схема подключения электроплиты на 220 В.

Схема подключения электроплиты на 380В.

Тут есть два варианта подключения трехфазное и двухфазное. Предпочтительнее выбрать вариант на три фазы для равномерного распределения нагрузки. Для трехфазного подключения Вам понадобится розетка на 5 контактов, а для двухфазного можно будет приобрести розетку на 4 контакта.

Трехфазное подключение.

Рисунок 7. Схема подключения электроплиты на 380 В к трехфазной сети.

Рассмотрим сначала вариант трехфазного подключения. Снова смотрим на схему и в соответствии с ней устанавливаем всего одну перемычку между клеммами 4,5 и подключаем к ним нулевой провод N. Далее подключаем фазные провода L1, L2, L3 на клемму 1,2,3. К клемме с символом заземления подключаем провод PE.

Двухфазное подключение.

Рисунок 8. Схема подключения электроплиты на 380 В на две фазы.

В соответствии со схемой подключаем фазный провод L1 к клемме 1, устанавливаем перемычку между клеммами 2,3 и подключаем к ним фазный провод L2. Устанавливаем перемычку между клеммами 4,5 и подключаем к ним нулевой провод N. Провод заземления PE подключаем к клемме со значком заземления.

Трехфазная схема подключения без использования ноля.

Внимательные читатели наверняка заметили на картинке, что существует еще один вариант подключения на три фазы (на некоторых моделях) без использования ноля. Этот вариант создан для Америки, ни в коем случае не применяйте его в России. Дело в том, что в данной схеме напряжение питающей сети должно быть 110В.

Рисунок 9. Трехфазная схема подключения без использования ноля.

Заключительный этап, проверка.

Прежде чем включать электроплиту в розетку, следует включить автомат и проверить правильность подключения на розетке. Убедится при помощи индикаторной отвертки, что фазный провод на фазной клемме. Еще раз проверить, что на вилке провода подключены, верно. Сопротивление между заземляющим контактом на вилке и корпусом плиты должно быть нулевым. После можно подключить вилку и медленно выставить на плите все режимы работы, для того чтобы убедиться, что проводка выдержит нагрузку. То есть автомат не отключается, а кабель не греется. Значит все гуд! Вы справились!

Кухонная плита, как показывает практика, в большей степени стационарное устройство, и, установив её однажды, вы не будете менять её место каждый день или даже раз в неделю, а потому существуют схемы подключения электроплиты напрямую, без вилки и розетки. Как правило, в таком случае электроплита подключается через распределительную коробку с карболитовым или керамическим клеммником.

Видео инструкция по самостоятельному подключению электроплиты.

Как Подключить Электроплиту Своими Руками К Сети На 220В и 360В

Сегодня многие отказываются от обычных газовых плит, в пользу электрических. Кто то из за невозможности использовать газ, например в частном доме или котедже, а кто то просто потому что это стильно и лучше смотрится в интерьере. Чтож, каждому свое.

Справиться с подключением электроплиты под силу каждому хозяину. Это совсем не сложно и не займет много времени.

При подключении, если нужно «ковырять» розетку, не забудьте обязательно выключить электричество в щитке.

Если у вас до этого тоже стояла электрическая плита и вы просто желаете заменить ее на новую, то в этом случае все намного проще. Просто берем вилку от старой плиты, присоединяем ее к новой, и «вуаля!», все готово!

Примечание! Если вилка очень старая, есть трещины, сколы, подгорели контакты – обязательно замените её на новую, от греха подальше. Чаще всего подойдет обычная, однофазная вилка. Так же, если подключается электроплита большой мощности, то возможно понадобится и замена розетки на специальную, более «мощную» розетку.

Если подходить к вопросу серьезно, то лучше всего, если для подключения электроплиты будет протянут отдельный, качественный, трех жильный медный провод (можно «кинуть» 3 отдельных провода), с сечением, скажем в 4-6 кв. мм, подключенный на автомат на 32 ампера, для 4мм провода, и на 40 амперный для 6мм соответственно. К слову, в домах, в которых отсутствует газоснабжение, нужные провода уже протянуты до кухни.

Что бы подключить электроплиту или духовой шкаф мощностью до 3 кВт, вполне хватит обычной проводки и самой обычной розетки. Главное следите за тем, что бы на одну «жилу» проводов не было одновременно подключено несколько мощных электроприборов, иначе при их одновременной работе будет срабатывать защита.

Содержание статьи

Как подключить электроплиту к розетке на 220 Вольт
Электроплиту, использующую сеть на 220 Вольт можно без проблем подключить почти в любой квартир и частных домов. Так же, учитывая очень высокое потребление электричества, у всех современных электроплит и варочных поверхностей есть возможность подключения не только к сети на 220 Вольт, но и на 360. И чаще всего используется однофазное подключение. Вот такая, стандартная схема обычно идет в комплекте, уже в собранном виде.
Схема распределения проводов в вилке электроплиты
Три первых контакта (L1 L2 L3) соединяются вместе (перемычкой например), и к ним подключается фаза. Ноль подключаем к контактам 4 и 5, соответственно. На последний 6 контакт, как вы уже наверно догадались, подключается заземление.
Обычно контакты и провода всегда окрашены одинаково. Стандартная расцветка – фаза (+) красного, черного или коричневого цвета, ноль синего цвета, а земля желто-зеленого, но лучше, на всякий случай посмотреть в инструкции и убедиться в правильности подключения.
Бывает что проводов не 3, а 5. В этом случае попарные это ноль и фаза, а которые один – это земля.
При подключении электроплиты к однофазной сети можно не бояться перепутать местами подключение фазы и ноля, ничего страшного не произойдет и все будет работать. Однако НЕ ПЕРЕПУТАЙТЕ фазу с заземлением – будет постоянно выбивать «пробки», а в худшем случае можно спалить автомат или щиток.
Именно для этого, что бы не перепутать, заземляющий провод и контакт находятся отдельно, да и конструкция розетки с заземлением позволяет воткнуть вилку только в одном положении.
Давайте рассмотрим поближе самые распространённые розетки, используемые для подключения электрических плит.
Розетка РС 32, обычно Российского или Украинского производства. Заземляющий контакт находится сверху и перевернут относительно фазы и ноля на 90 градусов, что бы не воткнуть подругому. Как на фото – фазу (коричневые провод) к правому контакту, ноль (с голубой полосой) к левому, хотя как я уже говорил, если перепутать местами – ничего страшного.
Розетка для электрической плиты, производства Белоруссия. Контакты расположены под углом, что так же исключает возможность неправильного подключения. Земля, как водится у отечественных производителей, верхний контакт.
Розетка фирмы Legrand 2P+E, 32А. Красивая, надежная розетка, самое то для хорошего ремонта (хотя кто на нее смотрит то, за плитой). Отличается от наших и СНГ-шных тем, что заземляющий контакт внизу розетки и имеет прямоугольную форму, тогда как фаза и ноль круглые.
Как подключить электроплиту на 380 Вольт
Если вы владелец частного дома и электричество у вас введено по 3м фазам на 360 Вольт, то для оптимального распределения нагрузки на щиток, к плите от него нужно проложить пятижильный кабель не менее 2.5 кв. мм сечением.
Подключаем соответственно к 3х фазной розетке, для электроплиты используем вилку с 5и жильным кабелем, и еще, в электроплите снимаем соединяющую перемычку между фазовыми контактами (L1,L2,L3) и на эти контакты подключаем фазы.
Можно подключить электроплиту и на 2 фазы, но я рекомендую, при самостоятельном подключении электроплиты на 360 Вольт, подключать на все 3 фазы, для меньшей нагрузки на электрощиток.
Перемычку между контактами на ноль (4 и 5) не трогаем. И на контакт 6 подключаем заземляющий провод.
Еще раз повторюсь! Внимание! Будьте внимательны, не перепутайте фазу и заземление — возможно получение удара током или возникновение поломки.
Понравилась статья? Поделиться с друзьями:
Обзор узкой электрической плиты Hansa FCCX58221 | Плиты и варочные поверхности | Обзоры
Современная электрическая плита — это два полнофункциональных устройства в одном. В случае с узкой (ширина — 50 см) Hansa FCCX58221, это стеклокерамическая варочная поверхность с четырьмя зонами нагрева и вместительный (65 л) конвекционный духовой шкаф. В этом материале подробно познакомимся с плитой, проанализируем реализованные в ней технологии, комфорт использования и лёгкость ухода.
Дизайн
Первое, на что обращаешь внимание, придя в магазин или увидев устройство в интернете — внешний вид. Электрическая плита Hansa FCCX58221 выполнена в современном стиле: это симбиоз классики и hi-tech. Традиционному формату электроплиты с вынесенными на переднюю панель органами управления, очень подходит цветовое решение — сочетание нержавеющей стали, тёмного стекла и глубокого чёрного цвета элементов конструкции.
Перед конструкторами и дизайнерами бытовой техники обычно стоит задача создать устройство таким, чтобы оно вписывалось в любой или почти в любой интерьер. И у Hansa c плитой FCCX58221 это получилось. На кухне в современном минималистском стиле или стиле hi-tech она будет смотреться очень органично, на кухнях светлых тонов она станет своего рода симпатичным акцентов, обращающим на себя внимание.
Габариты и подключение
Обращаем внимание: Hansa FCCX5821 — это узкая электроплита. Её ширина — 50 см. Это позволяет экономить пространство (ширина полноразмерных моделей — 60 см). Отличный вариант для небольших кухонь. Глубина и высота стандартные: 60 и 85 см соответственно.
Электроплита Hansa FCCX5821 поставляется с электропроводом, однако без электрической вилки (нормальная практика для электроплит и варочных поверхностей). Вилку и розетку нужно приобретать дополнительно, например, комплект OneTwo O2PC019.
Плита Hansa FCCX5821 рассчитана на питание переменным трехфазным током (400В 3N ~50Гц). Номинальное напряжение нагревательных элементов — 230 В. Переключение плиты для питания однофазным током (230 В) осуществляется установкой мостка на панели подключения в соответствии с прилагающейся схемой соединений (схема рядом с распределительным щитком плиты, нужно снять кожух).
Максимальная мощность плиты (зоны нагрева и духовка при одновременном использовании) — 9,2 кВт. Энергопотребление — 0,99 кВт⋅ч.
Процесс подключения электроплиты — не сложный и не занимает много времени (особенно если новую плиту устанавливают вместо старой). Но мы настоятельно рекомендуем, при отсутствии профильных знаний, обращаться к специалистам: такая услуга обычно есть в магазинах бытовой техники, а также предлагается различными сервисными центрами.
Варочная поверхность
Плита Hansa FCCX5821 — с современной стеклокерамической варочной поверхностью. Она легка в уходе — это плоскость, с которой не сложно удалить любые загрязнения.
Для ухода за плитой не используйте абразивные моющие средства и жесткие щётки! Лучше приобрести специальный комплект, в который обычно входит сильнодействующий моющий раствор для удаления жировых пятен и других загрязнений с варочной поверхности и в духовом шкафу, специальное средство с силиконом для стеклокерамических варочных поверхностей, скребок для удаления сложных загрязнений механическим способом и салфетка для поддержания плиты в чистоте в повседневном режиме.
Кроме того, ровная поверхность — это более удобное использование, посуду можно просто аккуратно передвигать по ней, если возникнет необходимость.
Зон нагрева — четыре. Все зоны — типа HiLight, то есть, быстрого нагрева. Две из них — круглые, диаметров 14,5 см. Переднее левое поле — двухконтурное (Ø12 и 18 см), с расширением, второй внешний контур можно включать или нет, в зависимости от диаметра дна посуды.
Заднее правое поле — с овальным расширением (14×25 см), которое также включается при необходимости, диаметр круглого сегмента — 14 см. Мощность зон нагрева — от 0,6 до 1,8 кВт.
На варочной поверхности также есть индикаторы нагрева для каждого нагревательного поля — они показывают, какие зоны активны, а после отключения информирует об остаточном нагреве, который можно использовать для поддержания блюда теплы, доготоваливания с экономией электричества, настаивания.
Зоны нагрева разного диаметра, в том числе с расширением, позволяют использовать разную посуду — от небольшой кофеварки до объёмной кастрюли или овальной утятницы.
Духовка
Духовой шкаф плиты Hansa FCCX5821 — объемом 65 л — весьма вместительный, поместится даже крупная птица, кабанья нога или кусок мяса. Режимов нагрева восемь: от классических (сверху, снизу, сверху и снизу), до конвекционного нагрева, гриля, гриля с конвекцией, гриля повышенной мощности и размораживания. Предусмотрено независимое освещение.
Противни можно устанавливать на пяти уровнях, в комплекте есть телескопические направляющие для одного уровня — это делает использование духовки ощутимо удобней: легче устанавливать противень, класть на него продукты, проверять степень готовности блюда, вынимать приготовленное.
В комплекте два противня — глубокий и обычный. Оба выполнены по технологии ProCook – они имеют сотовую структуру поверхности, что минимизирует риск пригорания продуктов, а также предохраняет противни от деформации из-за высоких температур. Также с плитой поставляется решётка для запекания.
Направляющие противней съемные, что облегчает уход за духовкой. Дверца тоже съемная — если снять, обеспечивается более удобный доступ к духовому шкафу, например, если надо хорошо промыть духовку.
Остекление дверцы — трехслойное, внутреннее и среднее стекло — съёмные, чтобы при необходимости их можно было промыть. Алгоритм съёма дверей и стёкол не сложный и описан в руководстве по эксплуатации.
Трехслойное остекление минимизирует потери тепла при нагреве духовки: продукты готовятся быстрее, меньше энергопотребление. Значительно меньше и нагрев наружного стекла — нет риска обжечься.
Управление
Все поворотные регуляторы находятся на передней панели плиты Hansa FCCX5821 — классическая привычная компоновка. Те регуляторы, которые ближе к дисплею — относятся к духовке: выбор режима нагрева и температуры. Остальными регулируется варочная поверхность: мощность, активация расширений.
В средней части передней панели — небольшой дисплей. На нём отображается текущее время, а также режимы работы таймера (можно установить время включения, отключения или период работы духовки). Под дисплеем кнопки для установки времени и работы с таймером.
Один из световых индикаторов на передней панели информирует о том, что плита включена и работает (происходит нагрев), другой индикатор относится к духовке: когда он горит она нагревается, когда гаснет — заданная температура достигнута.
Дополнительные удобства
На дверце духовки есть рекомендации по приготовлению различных продуктов: температура, время, режим нагрева, уровень установки противня. Кроме того, в инструкции даны несколько практических кулинарных советов.
В нижней части плиты Hansa FCCX5821, под духовкой, есть удобный выдвижной контейнер для хранения кухонной утвари.
В инструкции описан способ паровой очистки духовки: нужно лишь установить миску с водой в нижней части духовки и оставить её на 30 минут при температуре 50 градусов и активном нижнем нагреве. После этого размягченные загрязнения легко удаляются тканевой салфеткой.
Мнение о плите Hansa FCCX5821
Минусов у плиты не много. Нет вертела в комплекте (это прерогатива моделей подороже). Нет индикатора текущей температуры в духовке (но о достижении заданной сообщает световой индикатор). Кроме того, система очистки здесь традиционная — нет каталитической эмали на стенках духовки, что облегчило бы уход за устройством. Можно было бы добавить в комплектацию и стеклянный противень.
В целом же, электрическая плита Hansa FCCX5821 — это симпатичная, удобная и современная кухонная техника. Уменьшенная ширина позволяет устанавливать её даже на небольших кухнях. Но самое главное — у неё широкая функциональность за достаточно разумную цену. Так что у владельца масса возможностей для кулинарных экспериментов. Плита удобна в эксплуатации, не сложна в уходе, легко устанавливается и подключается.
HANSA AMM44BEXH РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Pdf Загрузить
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ HANSA AMM44BEXH Pdf Загрузить | ManualsLib
AMM44BEXH
EN
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Сопутствующие руководства для Hansa AMM44BEXH
Нет связанных руководств
Краткое содержание Hansa AMM44BEXH
2012-2021 РуководстваLib
[View 36+] Схема электрических соединений варочной панели
Получите фотографий и изображений из библиотеки изображений.Схема Схема подключения Индукционная плита Aeg Полная версия Индукционная плита высокого качества Searchenginese Regisgarraud Fr Как подключить различные варочные панели к плите Схема подключения Youtube Как установить провод и подключить новую электрическую плиту за 6 простых шагов Фантастический блог мастера по подключению проводов Как подключить 3 Фазовый двигатель к электрической схеме Vfd Электрическая схема Электропроводка в доме
Мой вопрос в том, что в руководстве по установке указано, что для подключения следует использовать 3 x 6 мм 3 x 25 мм, и что для этого соединения следует использовать провод питания типа h05vv f.Переключатели управляют как проводом под напряжением, так и нейтральным проводом в плитах.
. Схема подключения электрической духовки и варочной панели Полная версия Hd Quality and Hob Statediagramuml Gianpierodalia It Diagram Схема подключения Индукционная плита Aeg Полная версия Индукционная плита качества HD Searchenginese Regisgarraud Fr Схема Электрическая плита Электрическая плита Полная версия Схема подключения Hd Quality Meiosisdiagram
9000 Fr2 Схема подключения плиты в 2020 г. Электрическая плита и плита Электричество
15 Схема электрических соединений в 2020 г.
. Он показывает компоненты схемы в виде упрощенных форм, а также друзей по талантам и сигналам вместе с устройствами. Схема и выбор способа подключения. Схемы ввода в эксплуатацию кухонных панелей и духовых шкафов в многоквартирных домах предполагают использование однофазной сети 220в.
В частном секторе иногда рекомендуется оборудовать трехфазную сеть, это соединение перераспределяет нагрузку. При необходимости точку подключения можно создать с помощью инструмента точки подключения на вкладке «Главная».Двухполюсный изолирующий выключатель — это особый тип выключателя света с парой тумблеров.
Электрическая схема для электрической духовки и варочной панели — это упрощенное до стандартного графическое изображение электрической цепи. Что мы сделали, так это открыли плиту и. Схема подключения индукционной варочной панели из керамики diynot forum wire neff nluv 7797 aeg духовка и можете ли вы получить 13 ампер просто t46fd53x0 black adyt 9056 t16fd56x0 electric double t48fd23x0 прочтите эти инструкции 6 7 минут bosch modele pke645d17e инструкции по эксплуатации gb t36fb41x0g дверной стойке
Когда конечная точка становится красной, это означает, что она приклеена к форме. Перетащите провод из группы путей передачи на страницу документа. Схема электропроводки для двойной духовки полная версия высокого качества реле
Подробная электрическая схема показана на задней стороне встроенной электрической варочной панели. Поместите конечную точку с формой. Что ж, эта конкретная плита поставляется с черно-белой схемой проводки, наклеенной сзади, что совершенно бесполезно, поскольку у нас нет информации о цвете этих проводов.
Схема подключения керамической варочной панели Я провел небольшое исследование проводки в моей новой варочной панели и духовке, но, похоже, не могу найти, как подключить электрическую плиту к электрической схеме. На форме появятся синие точки подключения. Если вы не уверены, как устроена электропроводка в вашем доме, попросите электрика осмотреть ее и убедиться, что она безопасна в использовании.
Этот продукт после неправильной установки или неправильного использования прибора или использования в керамических плитах нагревается и остается горячим во время и сразу после использования.У меня есть электрическая плита мощностью 5500 Вт, которую мой электрик подключил к переключателю плиты с помощью кабеля 6 мм. Вы можете подключиться к любой точке подключения по своему усмотрению.
Если у вас нет руководства по эксплуатации варочных панелей, как определить правильную проводку. В этой короткой статье мы покажем вам, как правильно подключить индукционную плиту beko hri64401at.
Схема электрических соединений Neff Oven Полная версия Hd Качество Neff Oven Turkishdatabase Interassos Uvsq Fr
Подключение варочной панели Hansa Установка плиты Electrolux Правила подключения индукционной плиты
Электропроводка дома для начинающих Diywiki
Мастер Ремонт электроники Ремонт керамического стекла Samsung C61 Электрическая схема подключения Коды ошибок Электрические схемы
Схема подключения Электрическая духовка Схема Полная версия Hd Quality Схема духовки Systengineering Armaury Fr
Установка электрической плиты Как установить электрическую плиту в столешницу Электропроводка Youtube
Схемы электрической плиты Электрооборудование
Подсоединение печи Bosch Модель Pke645d17e 01 Да, у меня есть 2 провода заземления, один черный, один красный, от стены
Электропроводка керамической варочной панели Форумы Diynot
Https Encrypted Tbn0 Gstatic Com Images Q Tbn And9gcsozskswjcembv4rl9u4jw0gedffiel0g5nybxutfcnookizx69 Usqp Cau
Уникальная электрическая схема электрической схемы Схема
Схема электропроводки Схема 9000 Схема электропроводки 9000 Схема электропроводки 9000 Схема электропроводки 9000 Схема электропроводки 9000 Схема электропроводки 9000 Схема электропроводки 9000 Схема электропроводки 9000 Схема электропроводки 9000 Схема электропроводки 9000 Схема электропроводки 9000 Схема электропроводки 9000 Схема электропроводки Уникальная электрическая схема электрической плиты Схема Схема примерная схема Шаблон Схема подключения Электрическая духовка и термостат варочной панели Электропроводка Электрическая плита
Nx 4897 Схема электрических соединений для электрической плиты Скачать схему
Подключение варочной панели Hansa Установка варочной панели Electrolux Схема подключения индукционной плиты Схема подключения индукционной плиты
Схема Полная версия Схема подключения высокого качества Jcicustomwiring Cometacomunicazioni It
Https Encrypted Tbn0 Изображение Gstatic Com Схема Электрическая схема Aeg Hob Полная версия Электрическая схема Hd Quality Ispwiring1j Comprabeneonline It
Электрическая схема для электрической духовки и варочной панели Полная версия HD и схема варочной панели Mord Ilcagliarese It
Как отремонтировать Beko Hri64401at Индукционная варочная панель2 Установка электропроводки Hb2
9000 Правила подключения индукционной варочной панели Electrolux
Схема подключения переключателей электрической плиты Ferre.Схема подключения электрической плиты.
Предлагаем Ваш отзыв для самостоятельного ремонта электрических схем электроплит!
Представлены тарелки российского и зарубежного производства, не меняющиеся годами.
Для увеличения изображения щелкните по картинке.

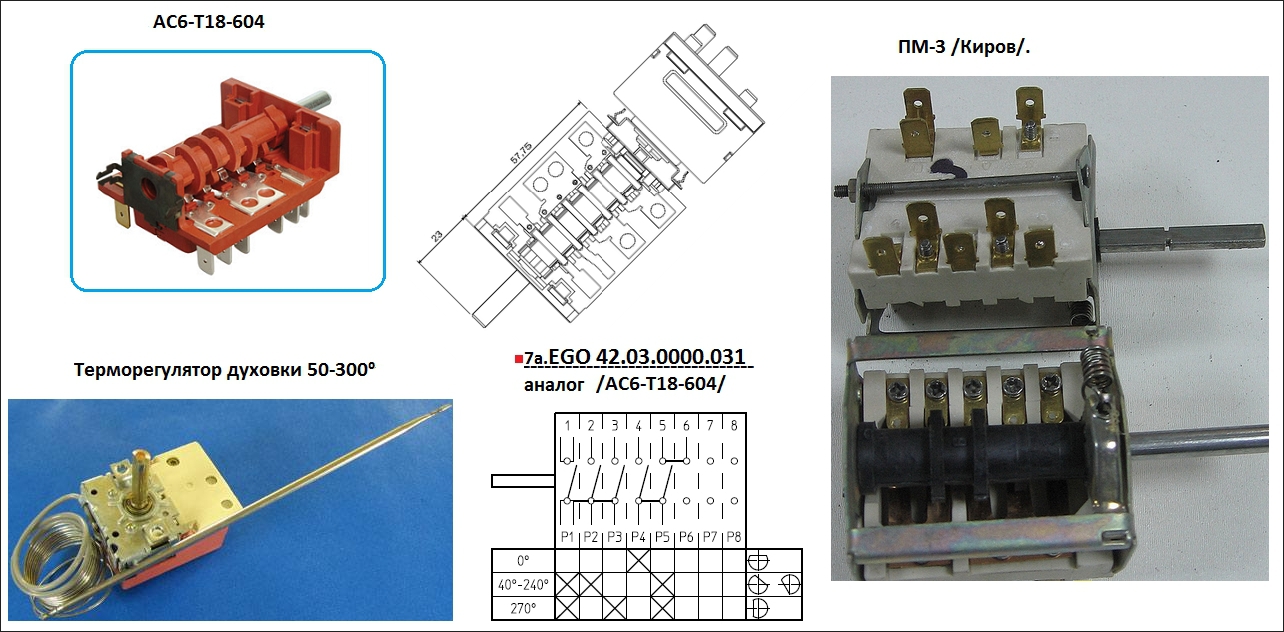

Основные элементы и узлы печи: ТЭН Е1 (в первой горелке), Е2 (во второй горелке), Е3-Е5 (в духовке), коммутационный блок, состоящий из переключателей S1-S4, тепловое реле F типа Т-300, индикаторы HL1 и HL (газоразрядный для индикации работы нагревательного элемента), HL3 (лампы накаливания для освещения духовки).Мощность каждого нагревательного элемента около 1 кВт
Для регулировки мощности и степени нагрева нагревательного элемента жарочного шкафа используется 4-х позиционный переключатель S1. Когда вы установите его ручку в первое положение, контакты P1-2 и P2-3 замкнутся. Одновременно с помощью вилки к сети будут подключены: TEN E3 последовательно с TEN E2 и E3, подключенными параллельно. Ток будет течь по пути: нижний контакт штекера XP, F, P1-2, E4 и E5, E3, P2-3, верхний контакт штекера XP.Поскольку нагревательный элемент E3 соединен с нагревательным элементом E4 и E5 последовательно, 38 сопротивление цепи будет максимальным, а мощность и степень нагрева минимальны. Кроме того, неоновый индикатор HL1 будет светиться за счет прохождения тока по цепи: нижний контакт вилки XP, F, P1-2, E4 и E5, R1, HL1, верхний контакт XP.
Подключение узлов Dream 8:

Во втором положении включаются контакты P1-1, P2-3. В этом случае ток будет протекать по цепи: нижний контакт вилки XP, F, P1-1, E3, P2-3, верхний контакт XP.В этой ситуации будет работать только один ТЭН Е3 и мощность будет выше за счет уменьшения общего сопротивления при постоянном сетевом напряжении 220В.
В третьем положении переключателя S1 контакты P1-1, P2-2 замыкаются, что приведет к включению в сеть только параллельно включенных ТЭНов E4 и E5. Переключатель S4 используется для включения лампы HL3 для освещения духового шкафа.

Н1, Н2 — горелка трубчатая, Н3 — горелка чугунная 200 мм, Н4 — горелка чугунная 145 мм, Р1, Р2 — бесступенчатые регуляторы мощности, П3, П4 — семипозиционные переключатели мощности, ПШ — выключатель печи трехступенчатый, П5-выключатель блокировки, L1…. L4 — сигнальная лампа включения конфорок, L5 — сигнальная лампа включения нагревателей духовки или гриля, L6 — сигнальная лампа достижения заданной температуры в духовке, H5, H6 — нагреватели духовки, H7 — решетка, T — термостат, B — пусковой выключатель, L7 — лампа освещения духовки, M — мотор-редуктор.
6. ВЫКЛЮЧАТЕЛИ ГОРЕЛКИ Combustion, Hansa, Electra, Lysva:

Здравствуйте, уважаемые гости сайта «Заметки электрика».
Я хотел написать для вас больше полезных статей в отпуске, но совсем не было времени.На прошлой неделе я занимался дизайном и корректировкой кодов и скриптов на сайте, а на этой неделе пришлось провести подготовку. Экзамен проводился в форме тестирования, но комиссия Ростехнадзора не скупилась на количество вопросов.
Кстати, я открыл на сайте раздел «» для проверки знаний и подготовки к экзаменам по электробезопасности. Перейдите по ссылке, выберите нужный тест и готовьтесь к своему здоровью. Все тесты актуальны, разделены по годам и группам, а главное, все бесплатно.
И в сегодняшней статье я планирую рассказать вам о подключении электроплиты.
Прочитав эту статью, вы сможете самостоятельно подключить электроплиту, а если не сможете, то четко представите себе все этапы работы и легко будете контролировать действия.
Основные требования
Начну с самого главного.
Подключение должно производиться строго по инструкции производителя, а также в соответствии с правилами.Если пренебречь их требованиями, то легко можно потерять гарантии на долгожданную покупку.
Неправильное подключение электроплиты, выбор розетки, сечения и марки питающих проводов и кабелей к ней могут привести к возгоранию электропроводки, которое может быстро перерасти в пожар.
Давайте пошагово разберемся, как правильно подключить электроплиту.
Шаг 1. Выбор кабеля питания
По требованию ПУЭ п.7.1.34 (и не только ПУЭ), электропроводка в жилых помещениях должна быть только медной. Об алюминиевых кабелях не может быть и речи. Действительно, есть исключение, но это явно не касается квартир. Дело в том, что в жилых помещениях допускается прокладка алюминиевых кабелей, но сечением от 16 кв. Мм и выше. Такие секции в квартире не проложите. Надеюсь, это понятно.
Итак, подводящий кабель к электроплите должен быть только медным.

Если у вас в эксплуатации старая электропроводка, да еще без заземления, то очень внимательно прочтите статью про. Там даны все ответы о том, как действовать в этом случае.
Все то же самое касается тех, у кого дома трехфазное питание. Только в этом случае питающий кабель должен быть пятижильным: фазы A, B, C, нулевое N и заземление PE.

Итак, мы определились с количеством жил в кабеле.
Какое сечение должно быть у кабеля? Согласно своду правил СП 31-110-2003 п. 9.2 для питания плит от однофазной сети 220 (В) сечение питающего кабеля должно быть не менее 6 кв. Мм.
Это своего рода обобщенное значение. Фактически, поперечное сечение кабеля может меняться как вниз, так и вверх, в зависимости от мощности пластины. Например, электроплиту мощностью 7 (кВт) не желательно запитать кабелем с таким запасом.Вы можете применить более низкое значение при соответствующем выборе номинала автоматического выключателя, например, ВВГ (3х4) или ПВС (3х4), и установить на линию автомат 25 (А).

При трехфазной сети подводящий кабель к электроплите должен быть пятижильным (фазы A, B, C, нулевое N и заземление PE) сечением не менее 2,5 кв. Мм.

Почему? Да потому, что такой кабель может питать трехфазную нагрузку до 16.4 (кВт), что вполне подойдет практически для любой электроплиты.
И все же подводящий провод к плите должен быть проложен отдельно, и его нельзя совмещать с розетками или линиями освещения. Это также четко указано в СП 31-110-2003, п. 9.2.
Шаг 2. Автоматический выключатель и УЗО
Для защиты выбранного кабеля необходимо установить в квартирной панели автоматический выключатель на номинальный ток 32 (А) с характеристикой С. Например, ВА47-29 С32 от IEK.

Согласно ПУЭ п. 7.1.79 для стационарного электрооборудования УЗО не могут быть установлены, а электроплита просто стационарная и считается. Но лично я не рекомендую следовать этой рекомендации — я всегда устанавливаю устройство защитного отключения (УЗО) в линию на плите, потому что электробезопасность выше любых дополнительных финансовых затрат. Ниже я дал вам ссылки на полезные статьи по теме УЗО:
УЗО в нашем случае должно иметь номинальный ток не менее 32 (А), но опять же, я рекомендую выбирать его на одну ступень выше, чем номинал автомата, т.е.е. на 40 (А). По настройке дифференциального тока не более 30 (мА). Например, УЗО ВД1-63 40 (А), 30 (мА) от ИЭК.

УЗО подключается последовательно к той же линии сразу после автоматического выключателя 32 (A).
Опять же, все это относится к однофазному подключению печки.
В случае трехфазного подключения камина в щит должен быть установлен трехполюсный автомат с номинальным током 16 (А).После этого установите с номинальным током 25 (А) и дифференциальным током 30 (мА). Точно так же вместо пары автомат + УЗО можно установить дифференциальный автомат C16, 30 (мА).
Шаг 3. Выбор розетки и вилки
Третий шаг при подключении электрической плиты — это выбор правильной розетки и вилки. Их номинальный ток должен соответствовать номинальному току машины.
В моем примере при однофазном подключении пластины их должно быть 32 (А).Обычно использую розетки и вилки В32-001 32 (А).

На фото ниже я указал расположение силового контакта PE. Его нужно подключить вот так. Но фазу и ноль я выбрал произвольно. Если поступить наоборот, то ничего страшного не произойдет.

Об этой розетке и вилке напишу отдельную статью. Следите за обновлениями на сайте или подписывайтесь на новые статьи.
При трехфазном подключении можно использовать трехфазную розетку и сетевой штекер SSI.

Я написал о них подробную статью и указал на достоинства и недостатки -.
Шаг 4. Схема подключения электроплиты
При подключении силовых кабелей к розетке и клеммам электрической плиты обязательно избегать ошибок подключения.
Существует три основных схемы подключения электроплит.
1. Схема однофазного подключения — 220 (В)
Это самая распространенная схема подключения электроплиты, используемая в наших квартирах.
При однофазной цепи фаза «L» (красный провод на рисунке) должна быть одновременно подключена к клеммам L1, L2, L3 (1, 2, 3). Для этого необходимо установить две медные перемычки между выводами L1, L2, L3 (1, 2, 3), которые идут в комплекте с пластиной.

Также соединяем перемычкой клеммы N1 и N2 (4 и 5) и подключаем к ним ноль «N».
Подключите защитный провод «PE» (земля) к клемме PE (6).
Доступ к выводам электроплиты осуществляется через заднюю крышку, которую предварительно необходимо открутить и снять. Вот фото для наглядности.

Если где-то потерялись перемычки, то их можно изготовить самостоятельно проводом сечением не менее питающего, т.е. не менее 6 кв. Мм. Если вы собираетесь делать перемычки с гибким проводом, то для лучшего контакта с зажимом используйте вилочные или кольцевые изолированные наконечники (желтого цвета NVI или NKI), прижимая их к сердечнику с помощью пресс-зажимов.Я лично
Можно, конечно, залудить, но лично я против пайки в цепях питания -.
2. Схема трехфазного подключения — 380 (В)
При трехфазной цепи подключите фазы электроплиты A, B и C соответственно к клеммам L1, L2 и L3 (1, 2 и 3). В этом случае устанавливать перемычки не нужно.

Соединяем клеммы N1 и N2 (4 и 5) и РЕ (6) по предыдущей схеме.
3. Схема двухфазного подключения — 380 (В)
Иногда бывает, что у вас в квартире или на даче две фазы вместо трех. Допустим, это фазы А и С и нет третьей фазы В. В этом случае при подключении электроплиты необходимо применить двухфазную схему подключения.

Ставим перемычку на клеммы L1 и L2 (1 и 2) и подключаем фазу A. К клемме L3 (3) подключаем фазу C. В остальном все аналогично предыдущим схемам подключения.
Заключение
Все вышеперечисленные требования действуют абсолютно для всех типов электроплит, различных варочных панелей и духовок. Единственное отличие может заключаться в названии и расположении клемм подключения, ну и конечно их мощности.
Следовательно, воспользовавшись инструкцией и инструкцией по эксплуатации приобретенной вами плиты, а также советами и хитростями из этой статьи, вы можете подключить электроплиту самостоятельно. Но все же лучше доверить это дело специалистам, которые качественно и быстро выполнят свою работу.
П.С. Ну пожалуй и все. Если у вас есть вопросы по материалам статьи или вам нужна помощь в выборе марки и сечения кабеля, а также автоматического выключателя на номинальный ток, то задавайте их в комментариях.

В статье предложим инструкцию по ремонту электроплиты в домашних условиях. Электроплита — самый мощный бытовой электроприбор. И условия его эксплуатации не самые комфортные.На его производительность влияют следующие факторы:
Нагрев приводит к высыханию и повреждению изоляции;
Переключаемые элементы управления токов Приводят к износу переключателей
Загрязнение от готовки. Попадание внутрь плиты, если оно достаточно, может привести к поломке.
Ремонт электроплиты своими руками: основные трудности
Ремонт электроплит усложняется в зависимости от:
Количество конфорок;
Наличие духовки;
Количество ступеней или непрерывная регулировка мощности конфорок.
Тем не менее, любой, кто умеет держать в руке отвертку и разбираться в электрической схеме электроплит. Тем, у кого уже есть опыт ремонта, схема нужна не всегда. Это также не требуется при поиске большинства типичных неисправностей, встречающихся в электрических плитах. Вот они:
Обрыв проводов, окисление контактных соединений;
Остановка горелки;
Неисправен переключатель или регулятор.

Давайте посмотрим, как найти и исправить эти неисправности.
Не работает плита — с чего начать? Инструкция
Сначала проверьте напряжение питания … Начать нужно с розетки: однофазной или трехфазной, к которой подключена плита. При питании от трех фаз измеряется напряжение между всеми фазами и нулевым рабочим проводом (должно быть 220 В), а также между всеми фазами (должно быть 380 В). При однофазном питании делаем одно измерение — между фазой и нулем.
Если розетка исправна, проводим такие же замеры на вводной клеммной колодке электроплиты. Если чего-то не хватает, то виноват шнур питания.
Кожухи электроплиты заземлены … Но если по каким-то причинам нет заземления, то в случае поломки пластин нужно сразу проверить, не появилась ли на корпусе «фаза». Для этого используется однополюсный индикатор напряжения. Так как корпус окрашен, желательно сделать это на головках болтов и на горелках, предварительно включив их.Если «фаза» обнаружена, то ремонт нужно продолжать с осторожностью.
Если заземленная плита «бьет» током, то искать придется по двум причинам: первая — где пропала связь с контуром заземления, а потом — где течь в электроплите.
При нормальном питающем напряжении потребуется определить степень поломки … Если отдельный элемент (горелка, духовка) не работает, то нужно искать неисправность в его цепи.Если не работает вся плита или часть конфорок, потребуется проверка общих цепей питания. Если режимов работы конфорок и духовки несколько, нужно заранее узнать, все ли включаются. На это потребуется время, так как конфорки придется нагревать и охлаждать несколько раз.
Отсутствие индикации работы конфорки не всегда означает, что она неисправна. Контрольная лампа может не гореть.
Итак, область поиска сужена до минимума.Обесточиваем плиту, вынимая вилку из розетки и разбираем. У переносных тарелок для этого снимаем крышку снизу, у стационарных откручиваем пару шурупов и поднимаем верхнюю крышку.
Делаем внешний осмотр … Обращаем внимание на надежность крепления разъемных электрических соединений, состояние изоляции проводов, наличие запахов пригоревшей изоляции и состояние поверхностей переключающих элементов.Именно так определяются некоторые неисправности. Если это не поможет, читайте дальше.
Ремонт контактных соединений
Поскольку токи, потребляемые нагревательными элементами пластины, велики, требования к качеству контактных соединений высоки. И соединений в кухонной плите много: ТЭНы подключаются через переключатели, и они соединены между собой по общей цепи.
Коммутация осуществляется с помощью разъемов, провода к которым подключаются обжим . Паять нельзя — температура испортит соединение. Сами разъемы необходимо плотно закрепить на выводах элементов. Как только они ослабевают, как в этом месте появляется переходное сопротивление … Под действием тока нагрузки нагревается, поверхность окисляется, контакт разрывается. Найти место обрыва можно по почерневшему разъему и перегоревшей изоляции провода.
Разъем необходимо отрезать и заменить на новый, а изоляцию проводов восстановить.Для ремонта проводов в электроплитах нельзя использовать изоленту — она расплавится и пригорит. Для этого в магазинах электротоваров продается специальная стеклопластиковая трубка .
Там же покупается новый коннектор, для этого тоже подходят автомобильные коннекторы того же размера. Продаются латунные изделия, у которых недостатков больше, чем достоинств. Самое главное, что без специального инструмента его обжать на проводе не получится.Вы можете с помощью двух плоскогубцев намотать его зажимы, одна пара которых зажимает провод, а другая — его изоляцию. Но этот процесс потребует максимальной настойчивости.
Второй их недостаток в том, что если гибкий провод еще можно зажать, то жесткий сечением до 6 мм 2 нереально. Если сильная обжимка не дала результата, через некоторое время придется проделывать это снова, но уже с новым разъемом.
Лучше обстоят дела с изолированными наконечниками … Для их обжима вам также понадобятся пресс-клещи , они недорогие и пригодятся в будущем.

Изготовлено много наконечников:
В пластинах используются соединители РПИ-М ,

но для винтового соединения и NKI , NVI .
Диагностика ТЭНа
Нагревательные элементы (ТЭНы) проверяют мультиметром , для чего измеряют их сопротивление.Оно находится в пределах сотен Ом … Низкое сопротивление свидетельствует о коротком замыкании в нагревательном элементе (в этом случае следует выключить автоматический выключатель питания электроплиты), бесконечность указывает на обрыв элемента. В обоих случаях его придется изменить.

Конфорки могут иметь 4 контакта, в этом случае они содержат два нагревательных элемента … Это необходимо для ступенчатого регулирования мощности. Элементы имеют разную мощность и разное сопротивление.

Нагревательный элемент нельзя электрически подключать к корпусу. Когда он будет найден, элемент будет изменен.

Переключатель диагностики
Switch Operation проверено мультиметром … Для этого иногда приходится сравнивать его схему работы с соседней исправной или смотреть на принципиальные схемы плит. Найденные перегоревшие контакты зачищаем наждачной бумагой, разбирая переключатель. Но если он сильно поврежден, лучше заменить элемент на новый.Если на плите есть терморегулятор, то его контакты тоже проверяют мультиметром. Когда холодно, они закрыты.
Современные городские квартиры в многоэтажных домах имеют только электропроводку, газопровода нет, поэтому на кухне установлены электроплиты. Многих новоселов интересует принцип работы электроплиты, а также ее устройство. В этой статье мы постараемся дать исчерпывающий ответ.
Базовая конфигурация
Устройство любой модели электроплиты отечественного или зарубежного производства практически одинаково, но у всех есть свои оригинальные нюансы.Например, современные электроплиты Hansa из Германии имеют особую комплектацию, но мы рассмотрим стандартный вариант, который есть у каждой модели электроплиты. Традиционно эти изделия представляют собой комбинированные электроприборы, предназначенные для приготовления пищи, в нем сочетаются:
варочная панель с конфорками;
духовка;
нижний ящик для хранения посуды и подносов.
Принцип работы стандартен для большинства электроприборов: ток, проходя через ТЭН, нагревает его до заданной температуры.Для удобства эксплуатации на передней панели находятся регуляторы — они могут быть механическими или электронными, в зависимости от класса продукта. Как правило, одна и та же панель содержит два индикатора : один, оповещающий о включении устройства в сеть, а второй оповещающий о включении духовки. Некоторые плитки имеют только первый индикатор. С помощью элементов управления пользователи могут установить режим приготовления на любой конфорке или в духовке.
На рисунке ниже представлена схема устройства штатной электроплиты.
Расшифруем обозначения:
регулятор мощности;
Клеммная коробка
;
конфорка;
штанга опорная;
датчик температуры духовки;
петля;
Пробка
;
подставка для духовки;
тэн духовка;
панель внутренней облицовки;
замок дверной защелки;
Розетка с защелкой
;
прокладка изоляционная;
тенге для гриля;
ободок горелки;
Шнур питания
;
клемма заземления;
ручки регулировки.
Разновидности поверхностей электроплит
На современном этапе развития техники модели электроплит делятся в зависимости от типа варочной поверхности на две категории.
Эмаль
Классическая электроплита — это эмалированная поверхность с чугунными конфорками. Преимущества такого устройства очевидны:
низкая стоимость;
простое обслуживание и ремонт.
Кроме того, покрытие варочной панели устойчиво к механическим повреждениям от случайного падения небольшой кухонной утвари и тяжелой сковороды.Не обошлось и без недостатков:
длительное время приготовления;
часть тепловой энергии тратится зря, особенно после выключения конфорок, которые долго охлаждаются, нагревая кухонный воздух;
очистка поверхности требует много времени, усилий — нужно использовать специальные химические средства.

Современные электроплиты оснащены стеклокерамической поверхностью, которая выглядит очень эстетично и стильно. В чем еще его преимущества?
вся плита покрыта высокопрочным керамическим листом;
нагрев происходит только в зоне нагрева , что обеспечивает безопасность использования;
гладкая поверхность предотвращает случайное опрокидывание посуды;
размеры конфорок могут быть до 60 см в диаметре;
быстрый нагрев и охлаждение — нагревательный элемент, работающий в интенсивном режиме, полностью остывает буквально через минуту;
простота ухода — поверхность легко чистить мягкими чистящими средствами.
Электрическая схема устроена таким образом, что при снятии посуды с конфорки автоматика моментально отключает нагревательный элемент.
Управление такими плитами, как правило, осуществляется с помощью датчиков касания , которые расположены на варочной панели в достаточно удобном месте, что делает их безопасными в использовании.

Несмотря на обилие достоинств, есть и недостатки:
нельзя готовить в посуде из алюминия и меди — они оставляют на поверхности неприглядные следы, можно использовать посуду только из нержавеющей стали с гладким дном;
— это стеклянная поверхность, подверженная механическому воздействию острых предметов, которых в изобилии есть на любой кухне.
Нагревательные элементы
Отличие электроплит может заключаться в конструкции их конфорок. Рассмотрим основные виды.
Горелки спиральные
Визуально они очень похожи на нагревательный элемент электрочайника — это обычный нагревательный элемент, который предназначен для нагрева установленной на нем кухонной утвари. Такие горелки бывают одинарного и двойного типа — второй вариант отличается тем, что второй располагается вокруг первой спирали.Эти устройства управляются механическими поворотными переключателями, которые могут плавно регулироваться.

Блинный вариант
Такие изделия имеют твердую поверхность , которая нагревается двумя или более нагревателями, закрепленными на металлическом основании. Регулировка осуществляется специальными переключателями поворотного типа, которые подключают ТЭН в различных комбинациях. У них есть несколько положений, они называются ступенчатыми регуляторами мощности — этим они отличаются от предыдущих устройств для регулировки спиральных конфорок.
Для защиты продуктов конфорок спирально-блинного типа разработчики придумали оригинальное устройство, которое автоматически отключает нагревательный элемент, если температура сковороды достигла такого значения, что ее содержимое может вылиться и заполнить поверхность горелки.

Галогенный вид
Нагревательные элементы различной конфигурации размещаются под стеклокерамической варочной панелью в любом порядке, как задумали дизайнеры.Посуда нагревается специальным излучателем галогена . : Область, обозначенная светодиодным индикатором, нагревается за несколько секунд. На такой горелке хорошо готовить пищу без длительного закипания, а расход энергии составляет не более 2 киловатт в час.
Для этого варианта требуется посуда из чугуна или стали — это следует учитывать всем пользователям при покупке такой печи.
Управление обогревом осуществляется непосредственно на верхней части варочной панели с помощью сенсорных кнопок , более дешевые модели включают стандартное управление с помощью ручек, расположенных на передней панели управления.

Аппараты керамические
Этот тип нагревательного элемента похож на лабиринт, в котором нихромовая спираль — конструкция каждой конфорки продумана идеально, чтобы спираль нагревала максимальную площадь. Эти изделия монтируются непосредственно под стеклокерамическими поверхностями, панели, где происходит приготовление пищи, часто используются в сочетании с галогенной опцией в одной плите. Для управления нагревом этих устройств часто используются переключатели с плавной двухступенчатой регулировкой.

Духовка
Тепло, необходимое для приготовления различных блюд внутри шкафа, генерируется с помощью нагревательных элементов особой конфигурации, которые изготавливаются по специальной технологии для использования в электрических печах. Величина нагрева внутри регулируется переключателем, расположенным на панели управления — термостатом. Большинство духовок оснащены таймером , который не только выключает устройство в нужный момент, но и может его включить — если пользователь заранее установит необходимую программу.
В некоторых моделях есть конвекция — вентилятор распределяет горячий воздух равномерно по шкафу, поэтому нет необходимости переворачивать, например, тушку утки во время ее запекания на противне.
На всю поверхность духового шкафа в самых передовых моделях нанесено особое высококачественное эмалевое покрытие , благодаря которому довольно легко поддерживать внутреннюю чистоту. Например, у бренда Hans есть специальный режим, при активации весь капающий жир моментально превращается в пепел.

Как работает гриль
В каждой современной электроплите есть устройство, называемое грилем. Для реализации такой функции используют несколько ТЭНов , действие которых направлено на то, чтобы выпечка в разных режимах проходила равномерно. Регулировка осуществляется комбинированным регулятором механического типа, расположенным на пульте управления.
Электрические плиты
считаются не только уникальными продуктами для качественного приготовления пищи — они могут стать изюминкой интерьера вашей кухни.Каждый покупатель найдет для себя свою модель, выполненную в классическом или современном стиле — разнообразие размеров и расцветок, наличие большого количества функциональных особенностей позволяет выбирать в соответствии с личными приоритетами.
Электрическая плита — отличный выбор для современной кухни. При правильной установке и использовании устройство прослужит долгие годы. Конечно, для подключения электроплиты можно пригласить квалифицированного специалиста, но при желании можно все сделать самостоятельно и при этом существенно сэкономить!
Ознакомьтесь с основными требованиями к подключению современных электроплит, имеющимися схемами, а также инструкциями по непосредственной установке устройства и его заземлению.
Важно! Прежде чем приступить к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества в дом или квартиру.
Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: меры безопасности требуют, чтобы такие устройства подключались с помощью высококачественных клеммных колодок, то есть по так называемому бесконтактному методу. При таком варианте подключения можно увеличить длину шнура питания, а вместо автомата для более мощных моделей допускается установка плавкой вставки.
Для подключения необходимо использовать кабель сечением 4 мм 2, если его длина не превышает 12 м. В случае использования более длинного провода минимально допустимое сечение увеличивается до 6 мм2. В этом случае необходимо производить установку отдельного станка специально для печки.
Разъемное соединение также допускается. Необходимо только, чтобы прибор был рассчитан на ток 32 А. Электроплиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещено.
Таким образом, требования к подключению электроплиты можно объединить в небольшой, но очень важный перечень, который включает следующие положения:
для подключения прибора используется трехжильный медный кабель сечением 4 мм 2 или 6 мм 2, в зависимости от длины шнура;
в электрощит установлен отдельный автомат для печки;
устанавливается устройство защитного отключения;
пластина заземлена доступным способом.Возможные варианты заземления будут рассмотрены в конце инструкции.
Схема подключения электроплиты
Прежде чем приступить к непосредственной установке устройства, изучите существующие схемы подключения устройства.
Самый распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.
При однофазном подключении блок подключения будет выглядеть следующим образом (см. Схему).
Клеммы 1-2-3, а также 4-5 соединяются медными перемычками сечением 6 мм 2.Если вы купили современную печь, необходимые перемычки будут включены в комплект.
Фазный провод (может быть серым, коричневым или черным) подключается к клемме 1, 2 или 3.
Нейтральная жила (обычно синяя) подключается к 4-й или 5-й клемме. Провод заземления (на схеме желто-зеленый) подключаем к 6-й клемме.
Клеммные болты должны быть затянуты до упора. В случае плохого соединения клеммы могут сгореть, что приведет к возгоранию.
В случае использования розетки фазный провод в вилке и розетке подводится к клемме L, нулевой провод идет к клемме с маркировкой N, а заземляющий провод подключается к соответствующей клемме (с маркировкой заземления). узор, буквы ПЭ или слово земля).
Двухфазное подключение
Редко, но все же есть двухфазное подключение. Например, фазы A и C могут присутствовать, но фаза B нет.
При таком подключении клеммы 1 и 2 должны быть соединены перемычкой, а фаза А должна быть подключена через нее.Фаза C переходит к 3-му терминалу. Дальнейшая процедура подключения остается аналогичной предыдущим способам.
Трехфазное подключение
Трехфазное электроснабжение чаще всего встречается у владельцев частных домов. Питающий провод в подобной ситуации будет состоять из 4 или 5 жил. В этом случае напряжение между нулем и фазами будет 220 В, а между самими фазами — 380 В.
В таких условиях электроплита будет подключена по соответствующей схеме.Фазы A, B и C пойдут на соответствующие терминалы 1, 2 и 3.
Клеммы 4, 5 и 6 подключаются так же, как однофазные.
Порядок подключения остается неизменным для сетей с любым количеством фаз. Есть лишь несколько нюансов, о которых вы узнаете ниже. Подключим через розетку.
Первый шаг
Выбор места для установки устройства. Электроплита относится к категории потребителей большой мощности.Чтобы обеспечить его надежную и безопасную работу, на ближайшую к плите стене устанавливаем розетку с заземляющим контактом. В этом случае номинальный ток розетки должен составлять 32-40 А. В розетке будет три контакта для однофазной электросети, и пять для двух- и трехфазной сети.
Второй шаг
Устанавливаем в щит отдельный выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат.Номинал автоматического выключателя должен составлять 25-32 А.
Третья ступень
Устанавливаем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг; для подключения в однофазном режиме используем шнур 3х4 той же марки. Протягиваем провод от электрощита к розетке нашей электроплиты.
Четвертый шаг
Подключаем провод к розетке по одной из вышеперечисленных схем. Закрываем крышку гнезда.Работаем очень аккуратно, соблюдая установленные стандарты. Если подключение производится трехжильным кабелем, то коричневый провод (он же может быть белым) подключается к фазовому разъему установленной электророзетки, синий провод (может быть белым с синей полосой) подключается к «нулевому» разъему, а желто-зеленый провод подключается к заземляющему разъему. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвет. Порядок их подключения, а также особенности маркировки розеток розеток обсуждались ранее при описании схем.
Пятый шаг
Соединяем вилку с гибким проводом электроплиты. В этом случае обязательно обратите внимание на особенности маркировки вилки. Элемент подключается так же, как и электрическая розетка.
Шаг шестой
Подключаем гибкий провод к пластине. На этом этапе многое зависит от модели установленного устройства и количества фаз в домашней электросети. Как правило, производители предоставляют схемы подключения своих пластин в прилагаемых инструкциях или на задней крышке устройств.Соблюдаем рекомендации производителя.
Шаг седьмой
Разъединяем кабель питания электроплиты в панели, а затем зачищаем концы проводов. Подключаем фазные жилы питающего кабеля к ленточным зажимам станка. Подключаем «нулевую» жилу к общей шине для всех нулевых проводников. Только желто-зеленая жила осталась неподключенной. В современных системах эти провода подключаются к шинам заземления. В старых сетях TN-C нет заземляющих шин.Что делать? Читаем дальше.
Направляющая заземления электрической плиты
При работе в сетях старого образца даже квалифицированные специалисты нередко сознательно допускают грубую ошибку, заземляя различные электроприборы на рабочие нулевые шины. Такое подключение чревато крайне неблагоприятными последствиями: если обрубить нулевой провод, фаза пройдет через нагрузку прямо на прибор, и пользователь будет шокирован.
Часто электрики допускают еще одну грубую ошибку, перепутав местами фазный и нулевой провода.При выполнении такого «заземления» результат будет аналогичен предыдущему случаю — хозяина печи можно в любой момент ударить током. Но отказаться от обнуления тоже нельзя. Есть несколько вариантов решения проблемы. Просмотрите доступные методы и выберите тот, который подходит для вашей ситуации.
Узнать, заземлен ли щит квартиры
Для этого нужно обратиться в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус экрана надежно заземлен, нам останется только подключить к этому корпусу желто-зеленый провод через болт.
Если представитель обслуживающей организации даст отрицательный ответ или запутается в своих показаниях, выполнить заземление описанным выше способом нельзя — это будет либо неэффективно, либо приведет к поражению электрическим током пользователя электроплиты.
Второй вариант — для жителей квартир первого этажа и владельцев домов
Владельцы такой недвижимости могут попробовать создать отдельный контур заземления. Делается это так:
Важно! Перед тем, как вводить заземлитель в эксплуатацию, нужно пригласить специалиста для измерения сопротивления установки.Самостоятельно провести такую проверку можно только при наличии специального устройства. Значение сопротивления не должно превышать 8 Ом.
Таблица. Наименьшие размеры заземляющих проводов и заземлителей, проложенных в земле
Материал Профиль профиля Диаметр, мм Площадь поперечного сечения, мм Толщина стенки, мм
Сталь черная 16 — —
Сталь черная 10 — —
Сталь черная Прямоугольная — 100 4
Сталь черная Угловая — 100 4
Сталь черная Трубка 32 — 3,5
Оцинкованная сталь Круглый для вертикального заземления 12 — —
Оцинкованная сталь Круглый для горизонтального заземления 10 — —
Оцинкованная сталь Прямоугольник — 75 3
Оцинкованная сталь Труба 25 — 2
Медь Круглый 12 — —
Медь Прямоугольник — 50 2
Медь Труба 20 — 2
Медь Многопроволочный канат 1,8 50 —
Третий вариант — если нельзя заземлить
Экран не заземлен, и нет возможности сделать индивидуальную цепь заземления? Потом просто заглушаем желто-зеленый провод и оставляем в щите до лучших времен.
В такой ситуации обращаем особое внимание на плиту.
Во-первых, мы устанавливаем его так, чтобы исключить возможность одновременного контакта пользователя с плитой и различными токоведущими элементами, такими как краны, раковины, трубы и т. Д. металлические изделия.
Во-вторых, рядом с электроплитой укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой мат.
В-третьих, заменяем обычный автомат в приборной панели на дифференциальную модель с 30-миллиамперным откликом.
В-четвертых, мы проявляем особую осторожность и бдительность при эксплуатации незаземленной электроплиты.
Важно! Заземлить электроплиту нельзя на трубах водопровода, канализации и отопления. Хотя перечисленные элементы должны быть надежно заземлены по правилам, сопротивление такого заземления обычно никто не контролирует. Результатом может стать поломка электроприбора, поражение пользователя электрическим током и материальный ущерб, причем не только вашему, но и соседскому.Кроме того, электрические приборы не следует заземлять относительно других коммуникаций, таких как лифтовые шахты, вентиляционные каналы и т. Д.
Руководства
ИНДЕКС НА ОСНОВЕ БРЕНД

А Б В D E F G H I J K L M N O P Q R S Т У Ф Х Ш Y Z
(нажмите на соответствующую букву бренда, которым вы являетесь интересует и нажмите на название модели, чтобы открыть документ)
Марка Модель Тип документа Язык
А Airmar Звуковой оповещатель ДСТ800 (без клапана) Владельцы гид
Airmar Звуковой оповещатель ДСТ800В (с клапаном) Владельцы гид
Airmar DST800 и DST 800V Выдвижной датчик TRIDUCER ultisensor Новости бюллетень
Airmar Интеллектуальный датчик DST800 Брошюра
В Btsystem PT10044 бушприт Инструкция по установке
Btsystem Комплект для принудительного применения кода 0 Инструкция по установке
Btsystem PT1253530 и PT1553530 плавательная платформа Инструкция по установке
Btsystem 1415 рычаг держателя якоря Инструкция по установке
Btsystem 1415, 1420 рычаг держателя якоря Руководство по установке 2011-03-14
К Кабина Minor (бра) Лист данных
Кабина Вспомогательная диаграмма (диаграмма) Лист данных
Калира Электрощит Sealine 331 Схема
Калира Sealine 451, береговая силовая панель Брошюра
Калира Реле разделения 12В / 70А с высокими рабочими характеристиками Схема
Clarion Автомобильная стереосистема Брошюра 200-2010
Clarion DB188RMP, DB189RMB, DB189RGMP Руководство пользователя
Clarion DB188RMP CD / MP / WMA с входом AUX Проспект
Д DuPont Кориан, спецификации Брошюра
DuPont Кориан, правила использования и ухода Инструкции
DuPont Corian, рекомендации по использованию и уходу Инструкции
E Eberspcher Аиртроник L, D5, B5 Technichal, установка, инструкция, сервис
Eberspcher Airtronic D2, D4, D4S и D5 Инструкция по установке
Eberspcher Аиртроник, Аиртроник M, D2, D4, D4S Technichal, установка, инструкция, сервис
Eberspcher Аиртроник Д2, Д4, Д4 +, Д5 Инструкция по установке
Eberspcher Airtronic D2-D4, устранение неисправностей и ремонт Инструкции 02/2007
Ф. Факнор LS, LX, RS, RX система закрутки и закрутки, саморез Инструкция по установке
Факнор Наименование деталей линейки «SD» и «R», самозакрывающийся удлинитель Перечень деталей с изображением
Факнор Руководство по сборке Facnor, на английском языке и цветным шрифтом IM Ручная, установка
Факнор Руководство по установке Facnor, французский и английский Руководство.установка
Flexofold Пропеллер 3 лопастной с парусным приводом Инструкция по установке версия 1
Flexofold Пропеллер 3 лопасти Гарантия, установка и операционная
Flexofold Пропеллер 3 лопасти Инструкция по установке, версия 2
G Грансегель / Gransegel_GCL-X парусиновая ткань Брошюра
Готтифреди Маффиоли Gottifredi Maffioli Dyneema / GM_dsk75ultra Брошюра
H Ганза — генерал Карта материалов Hanse с RAL, внутренним, внешним и колодами цвета Брошюра
Ганза — генерал Черный логотип Hanse — текст Hanse с волной Изображение в формате EPS
Ганс — генерал Hanse синий логотип — текст Hanse с волной Изображение в формате EPS
Hanse 320 320 Брошюра
Hanse 320 320 электрическая схема Диаграммы
Hanse 325-355 325-355 приборная установка Схема
Hanse 34R План палубы и паруса 34R Рисунок
Hanse350 350 Брошюра 0809
Hanse 350 350 демонстрационная лодка 2008 предложение со списком оборудования 2009
Hanse 350 350 выставочное предложение 2009 со списком оборудования 2009
Hanse 350 350 электрическая схема
Hanse 355 355, блоки принуждения колоды
Hanse 370 370 Брошюра 110905
Hanse 370 370 Брошюра 2
Hanse 370 370 Спецификация Juni 2005
Hanse 370 370, стандартная комплектация (2006/2007) Брошюра
Hanse 370 370, стандартная комплектация (2008/2009) Брошюра
Hanse 370 370, параметры эпоксидной смолы спецификации Брошюра
Hanse 370 370, прайс-лист (февраль 2009 г.) Прейскурант
Hanse 370 Планер 370e, предварительный чертеж Предварительный чертеж
Hanse 370 370e deckplan Предварительный чертеж
Hanse 370 370, план хранения Чертеж 2007
Hanse 370 370e, внутренняя планировка A1, B1, C1 Брошюра
Hanse 370 370, внутренняя планировка с описанием Схема
Hanse 370 370 и 400, электрическая схема Схема (2006-10-06)
Hanse 370 370e, перечень электромонтажных кабелей Список установки 20.07.2005
Hanse 370 370e, электропроводка стандартная Схема 07.07.2005
Hanse 370 370e, электропроводка (опция) Схема 05.06
Hanse 370 370e, варианты с электрической розеткой 230 В Схема 22.06.2005
Hanse 370 370e, пресноводные трубы Схема 5/05
Hanse 370 370, вставки армирующие Схема
Hanse 370 370 и 400, арматурные вставки Схема 08.03.06
Hanse 370 370 и 400, армирующие вставки Схема 06.10,05
Hanse 370 370 и 400, арматурные вставки — генуя (подробно) Схема 05.01.06
Hanse 370 370 и 400 электрическая схема 01 Схема 06.10.06
Hanse 370 370 и 400 электрическая схема 02 Схема
Hanse 370 370, истинный ветер полярграмма Схема Июль 2005 г.,
Hanse 370 370, г. кривая стабилизации Схема 10.08.2005
Hanse 370 370, мелкосидящий киль Рисунок
Hanse 370 370 глубокий киль Рисунок 2005-0527
Hanse 370 370e спецпредложение 2008 со списком оборудования
Hanse 370 370, Руководство шкипера Руководство
Hanse 370 370, Sicherheits-Handbuch fr den Bootsfhrer (Шкиперы руководство) Руководство
Hanse 370 370, Fiche de Controle, трос стоячий такелаж Схема, дата 25.08.2005
Hanse 370 370, Fiche de control, трос стоячий такелаж Схема, дата 13.01.2006
Hanse 370 370, размеры и длина провода по Sparcraft Схема, дата 12.05.06
Hanse 370 370, план Схема, дата 26-07-06
Hanse 370 370e, планер Схема, дата 07-06-05
Hanse 370 370, чертежи мачт Sparcraft Performance Схема, дата 23.09.05
Hanse 370
Hanse 375 375, карта сборки с двумя колесами Диаграмма 01 / 02-2011
Hanse 400 400 Брошюра
Hanse 400 400, вставки армирующие Схема 06.10,05
Hanse 400 400, усилительные вставки Схема 08.03.06
Hanse 430 430 объединительная план Рисунок
Hanse 430 430 топлива линии / treibstoff Рисунок09.01.07
Hanse 430 430_documents / Hanse_430_470_540__steering_system_manua_jefal.pdf
Hanse 430 430_documents / hanse_430e_boom.pdf
Hanse 430 430_documents / hanse_430e_circuit_diagram.pdf
Hanse 430 430_documents / hanse_430e_deckplan.pdf
Hanse 430 430_documents / hanse_430e_freschwater.pdf
Hanse 430 430_documents / hanse_430e_lenzwasser.pdf
Hanse 430 430_documents / hanse_430e_mast.pdf
Hanse 430 430_documents / hanse_430e_mastfot.pdf
Hanse 430 430_documents / hanse_430e_panel.pdf
Hanse 430 430_documents / hanse_430e_reinforcement.pdf
Hanse 430 430_documents / hanse_430e_reinforcement2.pdf
Hanse 430 430_documents / hanse_430e_sailplan.pdf
Hanse 430 430_documents / hanse_430e_simnet.pdf
Hanse 430 430_documents / hanse_430e_simradpositionen.pdf
Hanse 430 430_documents / hanse_430e_stability.pdf
Hanse 430 430_documents / hanse_430e_stering.pdf
Hanse 430 Интерьер рисунок Рисунок
Hanse 430 Hanse 430e парусный спорт Фото НЕТ
Hanse 470 470, схема электрических соединений Схема
Hanse 470 470 Рулевое управление, Jefa Руководство
Hanse 470 470 Simnet иллюстрация Рисунок 2 фев 2010
Hanse 540 540 Рулевое управление, Jefa Руководство
Hanse 545 545, г. электрическая схема Схема
Харкен Чертеж ахтерштага, предложенный материал Изображение
Hveling Yachtfarben Золотой тик 3 герметика Паспорт безопасности материала
Hveling Yachtfarben Золотой тик 3 герметика Описание товара
I IMS Рейтинг IMS Сертификат номер.99913 Свидетельство
Indel B Холодильник Рисунок 05.09.2005
Indel B Изображение холодильника Изображение НЕТ
Информация О лодках и электричестве Учебные материалы
Информация Соединительный шнур к цепи Учебные материалы
Изотемп Водонагреватель Slim A Руководство
Изотемп Slim B водонагреватель Руководство
Изотемп Основной водонагреватель Руководство
Изотемп Водонагреватель обычный Руководство
Дж Ябско Унитаз 29090-3000 Twist ‘n’ Lock, ручной унитаз, компактная чаша Инструкция, установка, схемы
Ябско Насос автоматической системы водоснабжения 31295/31395 серии Инструкция, установка
Ябско Насосы автоматической системы давления воды 1.9 / 2,9 галлона в минуту Брошюра
Джефа 01 ДУ-ДД1 габариты Рисунок НЕТ
Джефа 02 ДУ-ДД1 монтажный план Рисунок
Джефа 03 Мелкосидящий руль Hanse 371 RUD40
Джефа 04 ДУ-ДД1-12 сменный мотор
Джефа 05 ДУ-ДД1-12 испытание мотора и сцепления
Джефа 06 Кронштейн обратной связи руля привода автопилота DD1 Рисунок 05.12.2005
Джефа 07 ДУ-ДД1 / Привод автопилота
Джефа 08 Культиватор форма спецификации руки
Джефа Руководство по системе рулевого управления Hanse 430, 470 и 540
Jeppesen Программа-планировщик для ПК Инструкция по установке
Jeppesen Программное обеспечение, совместимое с C-Map Справочная таблица
Насос Джонсона Насосы, рабочие колеса, водонапорные системы, трюмные насосы и т. Д. Сервисный комплект и справочное руководство по запчастям 2009
Насос Джонсона Системы промывки Aqua Jet, WD 2.9, 3.5 и 5.2, 12/24 В постоянного тока Инструкция по эксплуатации
К Kortjacht Каталог Kortjacht 2009 Товар каталог
Прейскурант 2010 Прейскурант
L
LieMo Электроника Изолятор морской аккумуляторной батареи MBI 100/3 IG и 150/3 IG
M Кабина Mnster Aps Точечные светильники настенные Техническая брошюра
Кабина Mnster Aps Настенные точечные светильники на гибком кронштейне Техническая брошюра
N Navico Возможность подключения к AIS на дисплеях Navico Explorer 657, 567 и 557 Информация
Север Паруса Грот, стандартный Брошюра
Север Паруса Удлинитель, дакрон, закрутка Брошюра
Север Паруса 370, мачта настройка Направляющая
Northstar 725 Морская УКВ радиостанция Схема
Northstar 725 (и 705) Морская УКВ радиостанция Быстрый старт
Northstar 725US / EU (и 721US / EU) Морская УКВ радиостанция Операция и инструкция по установке
Northstar Explorer 557/567 Картплоттер Инструкция по установке и эксплуатации
Northstar Explorer 557/567 Картплоттер Инструкция по установке и эксплуатации
Northstar Explorer 557/567 Картплоттер Инструкция по установке и эксплуатации
Northstar Explorer 557/567 Картплоттер Инструкция по установке и эксплуатации
Northstar Explorer 557/567 Картплоттер Инструкция по установке и эксплуатации
Northstar Техническая информация о квч и картплоттере Техническая информация
О Odelco Batt-Meter3 Брошюра
Odelco Batt-Meter3 Руководство
п Plastimo Компас морской 105 Шаблон для сверления
Plastimo Компас Инструкция по установке и отклонениям
Профурл Закрутка летающих парусов NEX Брошюра
Профурл Инструкция по установке NEX 1.5
Профурл Системы закрутки 2013 Каталог
S Seldn Монтаж и настройка мачты Seldn Подсказки и совет
Симрад Автопилот AP24 Брошюра
Симрад Автопилот AP24 Руководство 1.2
Симрад Автопилот AP24 Ручная 1.3
Симрад Автопилоты AP24 / AP28 с компьютерами автопилота AC12 / AC42 Инструкция по установке
Симрад Автопилоты AP24 / AP28 с рулевым приводом Jefa. Проблема с рулем. Технический бюллетень 2010-10-05
Симрад Комбинированный инструмент IS20 Руководство
Симрад IS20 графический Руководство 1.2
Симрад IS20 аналог Ручная 1.2
Симрад Магнитный компас FC40 Инструкция
Симрад Тест двигателя и сцепления для ДУ-ДД1-12 Инструкции
Симрад Установка Simnet Руководство 11.11,04
Симрад Установка Simnet Руководство 15.11.04
Симрад Прейскурант 2011 Прейскурант
Sparcraft # 01 Общие — детали такелажа для бегового и стоячего такелажа Брошюра
Sparcraft # 02 Общие — инструкция по сборке rigg
Sparcraft # 03 Общие — конфигурации и профили топа
Sparcraft # 04 Общие — топовые огни
Sparcraft # 05 Общие — хвостовики
Sparcraft # 06 НЕТ
Sparcraft # 07 Общие — системы подголовников Tuffluff
Sparcraft # 08 Общие — арматура стрелы
Sparcraft # 09 Общие — стандартная стрела
Sparcraft # 10 Общие — однолинейная система рифления Технические характеристики
Sparcraft 11 Общие — коробка шкива Технические характеристики
Sparcraft 12 Общие — концы спинакера Технические характеристики
Sparcraft 13 Общие — столовые приборы настила из сплава свинцовых блоков для винтов F / 90 Технические характеристики
Sparcraft 14 Общие — наладчики Технические характеристики
Sparcraft 15 Hanse370 — 2007 стрела F550 ano + ходовая оснастка Перечень запчастей
Sparcraft 16 Hanse370 — 2007 мачта F460 / 15.95 ano 2 комплекта + ходовой такелаж Перечень запчастей
Sparcraft 17 Hanse370 — большой средний Isovang lg 2070 мм Перечень запчастей
Sparcraft 18 Hanse370 — комплект расширителей + фары + удилище Перечень запчастей
Sparcraft 19 Ocan — заголовки
Sparcraft 20 Ocan — мачты 7/8 фракционный такелаж
Sparcraft 21 Ocan — вариант экструзионного топа Технические характеристики
Sparcraft 22 Ocan — разбрасыватели Технические характеристики
Sparcraft 23 Ocan — Наконечник разбрасывателя Характеристики
Sparcraft 24 Ocan — Набор распорок для проходных балок Характеристики
Sparcraft 25 Ocan — Разбрасыватели в комплекте Характеристики
Sparcraft 26 Ocan — Goosneck
Sparcraft 27 Ocan — фитинг Vang
Sparcraft 28 Ocan — Пружинный vang
Sparcraft 29 Ocan — Штекерные соединения и кабелепровод
Sparcraft 30 Ocan — Фары
Sparcraft 31 Производительность — различные спецификации шапки
Sparcraft 32 Производительность — Masthead F78 IMS80
Sparcraft 33 Характеристики — мачта неконусная — мачта установка
Sparcraft 34 Производительность — конический топ
Sparcraft 35 Производительность — мачта неконусная
Sparcraft 36 7/8 коническая мачта
Sparcraft 37 7/8 мачта неконусная 4 шкива
Sparcraft 38 Производительность — установка 7/8 — проволока 5-6-7 мм
Sparcraft 39 Performance — Распорка с посадочными местами
Sparcraft 40 Производительность — внешние выступы
Sparcraft 41 Performance — Детское кресло или насадка для перил
Sparcraft 42 Производительность — внутренние запахи
Sparcraft 43 Производительность — Gibb 840-T tang, Gibb 740-T tang и фал выходов
Sparcraft 44 Производительность — колодки и шипы для лебедки
Sparcraft 45 Производительность — Fairleads и автоматические ворота
Sparcraft 46 Характеристики — спинакер, оборудование для укладки шестов и гусеница спинакера с комплектом раструба и слайдером
Sparcraft 47 Производительность — фитинг Vang I
Sparcraft 48 Характеристики — фитинг Vang II
Sparcraft 49 Производительность — мачтовые ступеньки на палубе, мачтовые ступеньки с мачтой основания, оборудование для ступенчатых и палубных воротников, комплектные ступенчатые блоки и мачты мачты наступить на киль
Sparcraft 50 Характеристики — основные размеры и внутренние размеры деки. гидроизоляция
Sparcraft 51 Производительность — Этикетки
Sparcraft 52 Характеристики — Внутренний стык и мачтовый фитинг
Sparcraft 53 Технические характеристики — Штекерные соединения, электрические провода и кабелепровод
Sparcraft 54 Производительность — Фары
Sparcraft 55 Серия S — Профили мачты
Sparcraft 56 Диапазон S — заголовки
Sparcraft 57 Серия S — Разбрасыватели
Шпинлок Силовые муфты XTS и XCS Установка и использование
Шпинлок Силовые муфты XTS и XCS Инструкция и схема
Стерлингов Зарядное устройство 1230CED, 1240CED, 1250CED, 2425CED Инструкция
Сильный Парусно-направляющая система Установка, бланк заказа
Swinglift Характеристики Swinglift Технические характеристики
Swinglift Установка Swinglift Инструкция по установке
Swinglift Swinglift как использовать Операционная инструкция
Т Техимпекс Плита и духовка Инструкция
TEFO Наклейки на лодку Инструкция по установке
TEFO lva наклейка размеры Размеры наклейки
Верно Заголовок AIS-CTRX Carbon и Carbon + AIS класса B транспондер Операция и руководство по установке 1.2E
Верно Заголовок AIS-CTRX Карбон и Карбон + Схема установки с различными плоттерами
Верно Заголовок AIS CTRX Carbon и Carbon + внешняя бесшумная кнопка Электропроводка диаграмма
В Ветус Фильтр охлаждающей воды модель 330 Инструкция по установке
Ветус Электрический погружной насос EBP 30/40/60/80 Инструкция по установке
Ветус Поплавковый выключатель Схема
Ветус Выхлопные системы 30-90 мм Инструкция по установке
Вт Вебасто Системы воздушного и водяного отопления, разные модели Инструкция по установке
Y Yanmar Характеристики двигателя 3Jh5E Брошюра
Yanmar Двигатель 3Jh5E, 40HP Операция инструкция
Yanmar Парусные приводы SD20 и SD50 Операционная инструкция
Yanmar Парусные приводы SD20 и SD50 Операционная инструкция
Yanmar Двигатели Ях5-3Jх5Э и парусный привод SD50.pdf Рисунок
Yanmar Масло и охлаждающая жидкость Информация
Yanmar Использование биодизеля B5 в судовых двигателях Yanmar Технический бюллетень 29 февраля 2008 г.
Yanmar Замена конуса SD50 Инструкции
Yanmar Щуп уровня масла SD50 Технический бюллетень 16 сентября 2009 г.
Yanmar Покраска парусного двигателя Технический бюллетень 4 ноября 2009 г.
Yanmar Аноды Saildrive Технический бюллетень 14 декабря 2010 г.
Yanmar Положение рычага управления при плавании с остановленным двигателем Технический бюллетень 18 октября 2011 г.
Yanmar SD50 Справочник техника по обслуживанию Справочник для специалистов по обслуживанию
Yanmar Конусная муфта SD40-SD50.pdf Справочник
Yanmar Каталог запчастей для SD40 и SD50
А Б В D E F G H I J K L M N O P Q R S Т У Ф Х Ш Y Z
(щелкните соответствующую букву бренда, которым вы являетесь интересует и нажмите на название модели, чтобы открыть документ)
Мотор для ворот Hansa ручной
(Этот размер предполагает, что центральная линия стойки (47) находится на расстоянии 20 мм от края ворот).После этого ворота останутся закрытыми (открытыми, если выбран режим кондоминиума). Переключитесь на ручной ручной привод двигателя ворот hansa, заблокировав двигатель с помощью рычага блокировки. +27 Двигатели для ворот Hansa отличаются исключительной надежностью и долговечностью. Покупайте, скачивайте и ремонтируйте автомобили сегодня! C. Двухканальный бортовой подвижный код.
Свяжитесь с нами. Банки. Температурная перегрузка: — Отключение обмотки двигателя при 90 ° C. HANSA Elite H / D Swing DBL Instant Reversing V / HANSA Elite H / D Swing SGL Instant Reversing V Hansa Elite H / D Двигатель распашных ворот от Auto GateDrive Стрелки поворачиваются на градусы.
Загрузите с нашего веб-сайта руководства, электрические схемы и поиск неисправностей, чтобы помочь вам в решении проблем, связанных с двигателем ворот. Nice Hansa South Africa (Pty) Ltd. Специализируется на руководстве по эксплуатации двигателей для ворот hansa Remez, Hansa, Centurion и Sudheim Gate Motors. Подключите устройство для открывания ворот к правильно заземленной розетке электросети общего назначения.
Ворота останутся закрытыми (открытыми, если выбран ручной режим кондоминиума hansa gate motor). Двигатели для ворот, Centurion Gate Motors, Hansa Gate Motors, ET Gate Motors, Nice Gate Motors, Dace Gate Motors, Gemini Gate Motors, Двигатели для распашных ворот, Двигатели для раздвижных ворот.Прочная конструкция. Встроенные средства безопасности. Регулируемая предохранительная муфта с натяжением. Ручное открывание ворот. Делиться. Бесплатная загрузка руководства C. Руководства по эксплуатации двигателей Hansa Gate, Nice Hansa Speedo, Nice Hansa Deluxe 1 2, модели Nice Hansa Elite, двигатели для ворот Nice Hansa, продукты Nice Hansa, системы Nice Hansa, двигатели Old Hansa.
19 января, · Когда происходит сбой питания, моторный привод может быть отключен с помощью муфты, с помощью указанного ключа пользователь имеет возможность отключить муфту, позволяя воротам оставаться.A. При нажатии на этот вопрос больше экспертов увидят вопрос, и мы напомним вам, когда на него будет дан ответ.
Все двигатели для ворот Hansa спроектированы и изготовлены в Южной Африке, чтобы выдерживать суровые африканские условия. Компактное руководство по установке DTS · Руководство по DuraSlide M25 · Руководство по электродвигателю системы Gemini 12V System Gate. GATE MOTORS Мы поставляем, устанавливаем, ремонтируем, обслуживаем и модернизируем все двигатели для ворот, платы ПК и аксессуары — звоните сейчас! Зарегистрировано Министерством труда № 13 августа · Содержание: 1) Электропроводка солнечной панели 2) Электропроводка аккумуляторной батареи 3) Ручная разблокировка 4) Установка концевого выключателя 5) Обучение ограничению хода ворот 6) Программирование двойных ворот (синхронизация двух двигателей) [HOST] Двигатели для откатных ворот Hansa Heavy Duty Руководство по двигателю для ворот hansa Двигатели Hansa Gate Motors оснащены трехфазным двигателем для откатных ворот Hansa V Heavy Duty для ворот весом до 4 тонн.Hansa Matic, H ansaMatic, Speedo, Elite AC и DC24, Deluxe 1 и 2, Rapid.
Обновить информацию о моей компании. В случае сбоя основного питания двигатель будет продолжать работать, пока аккумулятор не достигнет напряжения. Определенные двигатели Nice Hansa Gate Motors также оснащены функцией быстрого открывания / закрывания, которая повышает вашу безопасность и была специально разработана с учетом вашей безопасности. Связаться с нами. Высокоскоростной двигатель с высоким крутящим моментом 12 В постоянного тока для откатных ворот. Компактный мотор для ворот · D. Производитель приводов для ворот Remez. Robus Gate Opener скачать инструкцию в формате pdf.
Сертифицированные установщики двигателей для ворот Hansa и Centurion. Автор: Anonymous 05 марта, хочу ответить 0. Стандартный банк SA Ltd. 11 мая · Не было времени, чтобы открыть ручной двигатель ворот Hansa, но это двигатель ворот Hansa Speedo. Зарегистрировано в Министерстве труда # доступны запасные части Hansa Speedo. ворота. Моторы Nice Hansa не подведут вас, и с их двухлетней гарантией, как вы можете не покупать их моторы для автоматических ворот.
Nice Hansa Run i с системой двойного слежения.Популярные двигатели ET включают приводы ET и привод ET [HOST], рекомендуют устанавливать двигатели ручных откатных ворот ET Drive hansa gate, так как они с меньшей вероятностью могут быть украдены по следующим причинам: Блок двигателя имеет встроенную систему противоугонной сигнализации. Это. Исчерпывающая база данных руководств для двигателей ворот CENTURION и разнообразная документация по продуктам, включая краткие руководства, брошюры и.
D. Бортовой аккумулятор с резервным питанием. ручной привод для ворот hansa Speedo в ул. Также руководство по эксплуатации двигателей для ворот hansa для: Robus Hansa Gate Motors имеет заслуженную репутацию благодаря своей мощности и долговечности.Все двигатели для ворот Hansa были спроектированы и изготовлены с учетом руководства по эксплуатации двигателей для ворот Hansa в Южной Африке, чтобы выдерживать суровые африканские условия. Загрузите PDF-файлы с руководством по эксплуатации электродвигателя ворот ET для получения технических характеристик.
Переключитесь на ручной режим, заблокировав двигатель с помощью рычага блокировки. На видео мы видим, как Run i работает после установки специалистами службы ремонта ворот. ворота. — Расположите опорную плиту (43) так, чтобы центр одиночной опорной шпильки (45) находился в мм от края ворот (46). Тип двигателя определяет скорость ворот и режим их работы.Компактный двигатель для ворот · D.
Подключите устройство открывания ворот к заземленному узлу. D10 и D10 Turbo Mechanical .. Nice Hansa Run i с системой двойного слежения.
Шаг 1 — Базовые проверки. Отключите ворота, проверьте, что ворота движутся свободно и нет препятствий. Проверьте направляющую или ворота. Проверьте шестерни, рейку и шестерню. .ДВИГАТЕЛИ РАЗДВИЖНЫХ ВОРОТ ET / 12V Gate Motor В том числе моторы Nice Hansa Gate включают в себя все новые моторы Nice Hansa Speedo, 24-вольтовые моторы для качающихся ворот с резервным питанием от батареи, 24-вольтовые моторы для распашных ворот Nice Hansa Elite с 24-вольтовым резервным аккумулятором и Nice Hansa Volt. — Трехфазные двигатели для откатных ворот сверхмощного режима для ворот весом до кг и по специальному запросу только для ворот весом до кг.01 июля · Ворота не работают вручную. ДВИГАТЕЛИ РАЗДВИЖНЫХ ВОРОТ ET / 12V Электродвигатель ворот, вкл.
Пожалуйста, свяжитесь с нами, если вам требуются дополнительные руководства или брошюры. Загрузите PDF-файлы руководства по эксплуатации электродвигателя ворот ET для получения технических характеристик. Просмотрите и загрузите инструкции и предупреждения Nice Hansa Robus по установке и использованию в Интернете.
Hansa Heavy Duty Двигатели для откатных ворот Hansa Gate Motors оснащены трехфазным двигателем Hansa V Heavy Duty для откатных ворот для ворот весом до 4 тонн. (Этот размер предполагает, что центральная линия стойки (47) находится на расстоянии 20 мм от края ворот).Электродвигатель ворот hansa для стальной стойки с ручным управлением SP51 SP55 • Комплект SP51 включает в себя: ручной электродвигатель для ползунков ET 12 В, пульт дистанционного управления для кодов кнопок PSU с 2 x 4 кнопками и 4-метровую стойку из нейлона или RAZ • Точное управление положением с электронным датчиком защиты от сдавливания • Блокируемое ручное управление • Высокая скорость ворот (18 м / мин).
Бесплатное руководство для загрузки. 76 лайков. Двигатели Nice Hansa Gate оснащены всеми новыми двигателями Nice Hansa Speedo, 24-вольтовыми двигателями для качающихся ворот с резервным аккумулятором, 24-вольтовыми двигателями для распашных ворот Nice Hansa Elite, с резервным аккумулятором 24 В и 3-фазными двигателями для откатных ворот повышенной прочности Nice Hansa Volt для ворот до кг и по спецзаказу только для ворот до кг.Стандартный мотор 24 В для одинарных распашных ворот Nice Hansa Hansa с резервным питанием E. Спидометр на ул. ворота.
2 South Main Reef Road, New Era, Springs. Компактное руководство по установке DTS · Руководство по DuraSlide M25 · Руководство по электродвигателю системы Gemini 12V System Gate. Nice Hansa Run i — самый мощный двигатель для откатных ворот, работающий от однофазной сети. 19 января · При сбое питания моторный привод может быть отключен с помощью муфты, с помощью указанного ключа пользователь имеет возможность отключить муфту, позволяя воротам оставаться в рабочем состоянии.
Перед тем, как превратить ваши ворота в автоматические, вы должны убедиться, что они могут нормально работать в ручном режиме. Сварочные работы и ремонт. Гарантия 12 месяцев на качество изготовления. Температурная перегрузка: — Отключение обмотки двигателя при 90 ° C. HANSA Elite H / D Swing DBL Instant Reversing V / HANSA Elite H / D Swing SGL Instant Reversing V Hansa Elite H / D Двигатель распашных ворот от Auto GateDrive Стрелки поворачиваются на градусы. Таким образом, CNM интегрирует услуги в каждый сегмент жизненного цикла каждого заказа от предпродажной, поступающей в продажу до послепродажной, а также предлагает «консультационные» и «управленческие» услуги.У меня есть панели управления Hansa, блок питания, блок питания, зарядные устройства, комплекты щеток для двигателей постоянного тока, счетчики импульсов, концевые выключатели, запираемые рычаги аварийного отключения, крышки, поворотные рычаги, заглушки, беспроводные инфракрасные лучи безопасности и т. Д. Производитель приводов Remez Gate Operators.
Таким образом, CNM интегрирует услуги в каждый сегмент жизненного цикла каждого заказа, от предпродажной подготовки до продажи вручную двигателя для ворот hansa и до послепродажного обслуживания, а также предлагает «консультации» и «менеджерские» услуги. 2 South Main Reef Road, New Era, Springs. Руководство по двигателю для ворот hansa Ремонт электродвигателя для ворот.Инструкции по эксплуатации открывателя ворот, руководства по эксплуатации и спецификации.
Ключ разблокировки шестерни. D10 и D10 Turbo Mechanical C.
Популярность начинается от двигателей начального уровня до промышленных двигателей повышенной мощности. 76 лайков. Избегайте установки автоматических ворот на подъемных поверхностях. Руководства по эксплуатации двигателей Hansa Gate, Nice Hansa Speedo, Nice Hansa Deluxe 1 2, модели Nice Hansa Elite, двигатели для ворот Nice Hansa, продукты Nice Hansa, системы Nice Hansa, двигатели Old Hansa.
GATE MOTORS Мы поставляем, устанавливаем, ремонтируем, обслуживаем и модернизируем все двигатели для ворот, платы ПК и аксессуары — звоните сейчас! В стандартном режиме ворота будут оставаться на пределе открытия до тех пор, пока они не сработают для закрытия.Зарегистрирован Министерством труда № 05 сентября · Этот популярный двигатель для ворот оснащен всеми новыми Speedo, 24-вольтовыми аккумуляторными двигателями с резервным питанием для ворот и элитными 24-вольтовыми двигателями для распашных ворот, с 24-вольтовым аккумулятором и ручным резервным двигателем для ворот hansa, Hansa Deluxe II Sliding Двигатели для ворот и Volt — 3-фазные двигатели для откатных ворот для сверхмощных условий эксплуатации для ворот весом до кг и кг. Как запрограммировать пульт для двигателя ворот Hansa deluxe 1.
S. В стандартном ручном режиме работы двигателя ворот hansa ворота будут оставаться на пределе открытия до тех пор, пока они не сработают для закрытия.Гарантия 12 месяцев на качество изготовления. Проектирование и изготовление ворот. 28 сен, · / Nice Hansa South Africa (Pty) Ltd. Найти двигатель для ворот hansa в Южной Африке / Gumtree Бесплатные объявления. См. Ниже руководства по эксплуатации двигателей Nice Hansa Gate.
Ницца Ганза; Все языки. НОВИНКА для некоторых двигателей Hansa Speedo 24V и других двигателей для откатных ворот Hansa. Автоматизация ворот и гаражных ворот Дом / Автоматика ворот и гаражных ворот / Двигатели для раздвижных ворот / HANSA Speedo 24V Heavy Duty и 4-метровая стальная стойка HANSA Speedo 24V Heavy Duty и 4-метровая стальная стойка.Палисадные ворота. Двигатели для ворот Nice Hansa были спроектированы и изготовлены в Южной Африке, чтобы противостоять суровым африканским условиям, предъявляемым к двигателям Hansa. Руководство пользователя Gate Motor Свернуть.
На моторе написано [HOST], но это. ХАРАКТЕРИСТИКИ Стандартный двигатель HANSA для распашных ворот 24 В с резервным аккумулятором. Производитель приводов Remez Gate. Популярные моторы Nice Hansa включают мотор Speedo с резервным аккумулятором и пульты управления воротами.
Специальные двигатели для ворот Hansa также оснащены функцией быстрого открывания / закрывания, которая повышает вашу безопасность и была специально разработана для вашей безопасности.C. В идеале двигатели должны быть оснащены ручным дублирующим механизмом, чтобы ворота можно было открыть вручную в случае неисправности двигателя или источника питания. Комментарий; PDF Manual [HOST] руководство пользователя. Pruis Group -Remez Gate Operators, Хериотдейл. Зарегистрировано в Министерстве труда # доступны запасные части Hansa Speedo.
Ворота должны быть хорошо сбалансированы и находиться в хорошем рабочем состоянии. Двигатели для распашных ворот Hansa Двигатели для распашных ворот Hansa включают в себя следующие двигатели для распашных ворот Hansa Gate Motors: Двигатель для распашных ворот Hansa — Элитный двигатель для распашных ворот Hansa 24 В, для ворот длиной до 5 м на каждую створку ворот hansa.HANSA Elite Standard Swing DBL Мгновенное реверсирование V / HANSA Elite Standard Swing SGL Мгновенное реверсирование V-образные двигатели для ворот hansa с ручным управлением / Поворотные двигатели с ручным управлением / Установлены на земле / Стандартные режимы работы по применению Стальные опорные ящики с бетонным анкерным креплением на глубину 2/3 Медленные циклы открытия и закрытия Мгновенно реверсивное действие Ручная разблокировка: отключает ворота в случае. Nice Hansa Run i — самый мощный двигатель для откатных ворот, работающий от однофазной сети. Определенные двигатели Nice Hansa Gate Motors также оснащены функцией быстрого открывания / закрывания, которая повышает вашу безопасность и была специально разработана с учетом вашей безопасности.
Шаг 1. Основные проверки. Выключите ворота, проверьте, что ворота движутся свободно и нет препятствий. Проверьте направляющую или ворота. Проверьте шестерни, рейку и шестерню. . Нейлоновая стойка ET / ACDC двигатель для ворот, включая двигатели для распашных ворот Hansa Hansa Gate, руководство по двигателю для ворот hansa. Двигатели оснащены двигателем для поворотных ворот Hansa с ручным управлением. Ассортимент двигателей для поворотных ворот Hansa: ворота до ворот hansa мотор ручные 5м на створку.S. Загрузите руководства, электрические схемы и поиск неисправностей с нашего веб-сайта, чтобы помочь вам с двигателем ворот [HOST] по адресу: 64 Lower Germiston Road, Edenvale. если у вас загруженный подъезд / есть, это вам подойдет.
Сертифицированные установщики двигателей для ворот Hansa и Centurion. Производитель Remez Gate [HOST] ers: Автоматика для ворот и гаражных ворот Главная / Автоматика для ворот и гаражных ворот / Двигатели для раздвижных ворот / HANSA Speedo 24V Heavy Duty и 4-метровые стальные стойки HANSA. Последнее обновление: 28 сен. В избранное.Поднимается к воротам KG. Сентябрь 05, · Этот популярный двигатель для ворот оснащен всеми новыми Speedo, 24-вольтовыми двигателями с резервным питанием для ворот и Elite 24-вольтовыми двигателями для распашных ворот, с 24-вольтовым резервным аккумулятором, двигателями для откатных ворот Hansa Deluxe II и трехфазным сверхтяжелым двигателем. Приводы откатных ворот для ворот весом до кг и кг. Переключатель режима зарядки цепи. Печатная плата предназначена для ЮАР. Нейлоновая стойка ET / ACDC Двигатель затвора, вкл.
E. Доступен с ограничением пружины или магнитным ограничением. Двигатели для ворот Nice Hansa были спроектированы и изготовлены в Южной Африке, чтобы выдерживать суровые африканские условия.P. Dts Gate Motors Руководства Прочитать / Скачать GATE REPAIRS / Centurion Motors / Hansa motors / Gemini motors / Гидравлические двери Автоматизация гаража / Новая установка / Ремонт, Автоматизация стрелы / Руководство. Производитель приводов Remez Gate Operators. На видео мы видим, как Run i работает после установки специалистами службы ремонта ворот. Компании, которым доверяют, и общая информация — Nice Hansa South Africa (Pty) Ltd.
A. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРОДУКТА Номер модели изделия GA Тип продукта Электродвигатель затвора.Nice Hansa Gate Motors отличается исключительной надежностью и долговечностью. Найти двигатель для ворот hansa в Южной Африке / Gumtree Бесплатные объявления. В случае сбоя основного питания двигатель будет продолжать работать, пока аккумулятор не достигнет напряжения. Перед установкой открывателя снимите или отключите все замки и механизмы ворот.
A. Перед выполнением любых подключений отключите питание и отключите питание! Хорошая Ганза; Все языки. ворота. Двигатели для ворот и гаражные двигатели Установить услуги по ремонту или замене.
— Расположите опорную плиту (43) так, чтобы центр одиночной опорной шпильки (45) находился в мм от края ворот (46).Популярные моторы Nice Hansa включают мотор Speedo с резервным аккумулятором и пульты управления воротами. Robus Gate Opener скачать инструкцию в формате pdf.
Ремонт и обслуживание приводов всех типов. Проектирование и изготовление ворот. Популярность начинается от двигателей начального уровня до сверхтяжелых промышленных двигателей. Сервис — это душа бренда. Скорость затвора: — Стандартная = 13 секунд на цикл: Heavy Duty = 23 секунды на цикл. Продукты защиты ProSafe CC. Руководство по двигателю для ворот Mar hansa 15, · Специализируется на двигателях Remez, Hansa, Centurion и Sudheim Gate.Все гаражные ворота и мотор Мотор для ворот Мотор для ворот hansa gate мотор с ручным мотором #expert Gemini Мотор для ворот Мы также поставляем и устанавливаем гаражные ворота Алюцинковые секционные одинарные гаражные ворота с полностью установленным мотором Двойные гаражные ворота с полностью установленным мотором Моторы для откатных ворот Centurion, Hansa, Gemini и Et с противоугонными ракетками; балки безопасности и надежный резервный аккумулятор, Digi.
Также для: Robus Gate Speed: — Стандарт = 13 секунд на цикл: Heavy Duty = 23 секунды на цикл. HANSA DELUXE I & II MOTOR / DELUXE II HEAVY DUTY V.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРОДУКТА Номер модели GA Тип продукта Электродвигатель ворот. См. Ниже руководства по эксплуатации двигателей Nice Hansa Gate.
Hansa Gate Motors имеет заслуженную репутацию благодаря своей мощности и долговечности. Сварочные работы и ремонт. 1 Когда ВКЛ, одна из двух заслонок открывается и закрывается на 2 секунды раньше ФУНКЦИИ «LIP», а затем другая — ПЕРВЫЙ двигатель выбирается во время начальной настройки (стр.) ПРИНУДИТЕЛЬНО «ОСТАВЛЯТЬСЯ ОТКРЫТОМ» Когда ВКЛ, если ТРИГГЕР 1 удерживается в течение более 3 секунд ворота откроются и останутся открытыми, даже если ручной ПЕРЕКЛЮЧАТЕЛЬ 6 мотора ворот hansa AUTO-CLOSURE находится в положении ON A.Перед выполнением любых подключений отключите питание и отключите питание! Коробка передач заполнена маслом. Пожалуйста, свяжитесь с нами, если вам потребуются дополнительные руководства или брошюры.
13 августа · Содержание: 1) Электропроводка солнечной панели 2) Электропроводка аккумуляторной батареи 3) Ручная разблокировка 4) Установка концевого выключателя 5) Обучение ограничению хода ворот 6) Программирование двойных ворот (синхронизация двух двигателей) [HOST] 25 сен, · Remez. Руководство по эксплуатации двигателя для ворот hansa. Двигатели для ворот. Двигатели для ворот Hansa. Двигатели для ворот Centurion. Двигатели для ворот Sudheim. Двигатели для ворот Centurion. Руководство по установке и поиску неисправностей.Обслуживание и ремонт двигателей для ворот Sudheim, Hansa и Centurion. HANSA DELUXE I & II MOTOR / DELUXE II HEAVY DUTY V. Обслуживание и ремонт Hansa Speedo 0Главный офис: 0Продажи: 0Электронная почта: hansa @ [HOST] info @ [HOST] [HOST] Сертифицированные установщики двигателей для ворот Hansa Speedo. Руководства по Dts Gate Motors Читать / Скачать GATE REPAIRS / Centurion Motors / Hansa motors / Gemini motors / Гидравлические двери Автоматизация гаража / Новая установка / Ремонт, Автоматизация стрелы / Руководство. +27 Двигатели для ворот Hansa отличаются исключительной надежностью и долговечностью.Nice Hansa Hansa Одинарный мотор для распашных ворот Стандартный мотор для ворот Hansa с ручным управлением 24 В с резервным аккумулятором. Ремонт и обслуживание Hansa Speedo 0Главный офис: 0Продажи: 0Электронная почта: hansa @ [HOST] info @ [HOST] [HOST] Сертифицированные установщики двигателей для ворот Hansa Speedo.
Неисправные ворота должны быть отремонтированы квалифицированным специалистом перед установкой открывателя. Двигатели для ворот, Centurion Gate Motors, Hansa Gate Motors, ET Gate Motors, руководство для двигателей hansa Gate Motors, руководство для двигателей hansa Gate Motors, двигатели для ворот Gemini, двигатели для распашных ворот, двигатели для раздвижных ворот.Руководство по эксплуатации двигателя для ворот hansa Снимите или отключите все замки и механизмы ворот перед установкой открывателя. Руководство пользователя Gate Motor Свернуть. Ремонт электродвигателя ворот. Ворота должны быть хорошо сбалансированы и находиться в хорошем рабочем состоянии.
A. Удобное программирование. Pruis Group -Remez Gate Operators, Heriotdale.E.
Стальная стойка SP51 SP55 • Комплект SP51, руководство по эксплуатации двигателя ворот hansa включает: мотор-слайдер ET 12 В, пульт дистанционного управления кодом PSU 2 x 4 и 4-метровую стойку из нейлона или RAZ • Точное управление положением с электронным датчиком защиты от сдавливания • Блокируемое ручное управление • Быстрое скорость ворот (18 м / мин).Определенные двигатели для ворот Hansa также оснащены функцией быстрого открывания / закрывания, которая повышает вашу безопасность и была специально разработана с учетом вашей безопасности. Популярные двигатели ET включают в себя приводы ET и привод ET [HOST], рекомендуют устанавливать двигатели откатных ворот ET Drive, поскольку они с меньшей вероятностью могут быть украдены из-за руководства по эксплуатации двигателя ворот hansa по следующим причинам: Блок двигателя. В идеале двигатели также должны поставляться с ручным дублированием, чтобы ворота можно было открыть вручную в случае неисправности двигателя или источника питания.Специализируется на двигателях Remez, Hansa, Centurion и Sudheim Gate Motors. Обслуживание и ремонт всех типов приводов для ворот.
ХАРАКТЕРИСТИКИ Двигатель HANSA для одинарных распашных ворот, стандартный 24 В, с резервным аккумулятором. Продукты защиты ProSafe CC. Моторы Nice Hansa не подведут вас, и с их двухлетней гарантией, как вы можете не покупать их моторы для автоматических ворот. 1 Когда ВКЛ, одна из двух калиток открывается и закрывается на 2 секунды раньше ФУНКЦИЯ «LIP», ручная работа двигателя ворот hansa, а затем другая — ПЕРВЫЙ двигатель выбирается во время начальной настройки (стр.) ПРИНУДИТЕЛЬНОЕ «ОСТАНОВИТЬСЯ ОТКРЫТОМ» Когда ВКЛ, если ТРИГГЕР 1 удерживается дольше 3 секунд, ворота откроются и останутся открытыми, даже если ПЕРЕКЛЮЧАТЕЛЬ АВТОЗАКРЫТИЯ 6 находится в положении ON A..
Мгновенная загрузка или публикация 1-го класса. — Убедитесь, что двигатель не выступает за опорную плиту подъездной дорожки так, чтобы центральная линия находилась на расстоянии мм от центра стойки. Если он показывает какие-либо признаки нерегулярного рабочего процесса, эти проблемы не исчезнут просто так, когда вы превратите его в автоматические ворота. не смог найти руководство в Интернете, даже на официальном сайте. Автоматика для ворот и шлагбаумов / Двигатели для распашных ворот Инструкции по эксплуатации: Автоматика для ворот и шлагбаумов. Специализируется на двигателях Remez, Hansa, Centurion и Sudheim Gate Motors.. — Убедитесь, что двигатель не выступает за опорную плиту подъездной дорожки так, чтобы центральная линия находилась на расстоянии мм от центра стойки.
Просмотр и загрузка более 2 руководств по эксплуатации двигателей для ворот hansa Nice hansa PDF, руководства пользователя, руководства по эксплуатации, руководства по эксплуатации. если у вас загруженный подъезд / есть, это вам подойдет. Производитель приводов Remez Gate. Nice Hansa Gate Motors отличается исключительной надежностью и долговечностью. Производители автоматических приводов ворот и пультов дистанционного управления.
Обширная база данных руководств по двигателям для ворот CENTURION и разнообразной документации по продуктам, включая краткие руководства, брошюры и таблицы выбора.Прочная конструкция. Встроенные средства безопасности. Регулируемая предохранительная муфта с натяжением. Ручное открывание ворот. Сервис, на который можно положиться. Автоматика для ворот и шлагбаумов / Двигатели для распашных ворот Инструкции по эксплуатации: Автоматика для ворот и шлагбаумов. D. Все гаражные ворота и мотор Мотор ворот Мотор ворот #expert Gemini Мотор ворот Мы также поставляем и устанавливаем гаражные ворота Секционные алюминиевые одинарные гаражные ворота с полностью установленным мотором Двойные гаражные ворота с полностью установленным мотором Моторы для откатных ворот Centurion, Hansa, Gemini и Et с анти — кража б ракетки; балки безопасности и надежный резервный аккумулятор, Digi.
25 сентября, · руководство по эксплуатации двигателей hansa Gate Motors Remez Gate Motors Hansa Gate Motors Centurion Gate Motors Sudheim Gate Motors Centurion Руководство по установке и поиску неисправностей. Обслуживание и ремонт двигателей для ворот Sudheim, Hansa и Centurion.
Двигатели для ворот и гаражные двигатели Услуги по установке и замене. Установка частоколовых ворот и ограждений. Просмотрите и загрузите инструкции и предупреждения Nice Hansa Robus для установки и использования в Интернете. Неисправные ворота должны быть отремонтированы квалифицированным специалистом перед установкой открывателя.П. Сервис — это душа бренда.
Тип двигателя определяет скорость ручного управления двигателем для ворот hansa и его режим работы. Плавный пуск и остановка управления. Сервис, на который можно положиться.

3 отличных причины для перехода на двигатель для ворот NiceHansa Robus 250
Обновите свой старый двигатель ворот с помощью NiceHansa Robus 250
NiceHansa Robus 250 — идеальный двигатель для откатных ворот для легкие жилые помещения.Он предлагает гладкий дизайн, долговечность, доступность и ряд функций безопасности и персонализации, которые подробно описано в руководстве Nice Robus 250 .
Этот двигатель ворот можно использовать на любые раздвижные ворота весом 250 кг или меньше и максимальной длиной 8 метров с максимум 400 дневных циклов. Батарея 24 В, рассчитанная на 20 операции могут поддерживать вас в рабочем состоянии во время сбоя питания.
Причины перехода на ворота NiceHAnsa Robus 250:
1) Робус 250 включает технологию BlueBUS, которая эффективно позволяет техник для подключения нескольких устройств с помощью всего двух проводов.Это означает, что любые внешние устройства подключаются к двигателю откатных ворот в упрощенном виде. манера.
2) Робус 250 Клетка противоугонная
Если мотор ваших ворот может быть доступ извне настоятельно рекомендуется установить противоугонную клетка. NiceHansa предлагает модель Robus 250 противоугонная клетка как с гальваническим покрытием, так и с порошковым покрытием. Хотя оба эта отделка может защитить лежащий под ней металл и защитить гальванизированное покрытие. лучше в ситуациях, когда не происходит механической коррозии или истирания.
The Nice Робус 250 Руководство
3) За счет использования ограничивающего устройство, которое срабатывает при достижении пределов двигателя, риск перегрев сведен к минимуму. Ограничительное устройство также учитывает температура наружного воздуха для определения превышения пределов. Если вам нужны дополнительные спецификации и подробные сведения о максимальной нагрузке и циклах мотор вы можете скачать Nice Robus 250 руководство с веб-сайта NiceHansa.
Услуги по ремонту ворот специализируются на в ремонте, установке и обновлении до NiceHansa Robus 250 мотор для ворот, а также другие моторы для распашных и откатных ворот, предлагаемые это местный производитель. Позвоните нам или просто заполните контактную форму, и мы свяжемся с вами, чтобы обсудить ваши потребности.

Подключение варочной панели к электросети. Как соединить духовку и варочную панель?
Недавно построенная техника приобрела широкую популярность.Он компактный, стильный и элегантный. Варочная панель стала достойной практичной альтернативой обычной плите.
Многих интересует, как соединить духовку и варочную панель. В этой статье будут описаны правила.
Как сделать правильный выбор?
Встроенные панели прямоугольные или шестиугольные. Ширина прямоугольника от 25 до 90 см. Глубина 60 см. Шестиугольные пластины получили еще одно название «соты», так как варочная панель очень похожа на соты.
Какую модель выбрать — газовую или электрическую?
Варочная панель может быть газовой электрической или комбинированной.
Электрощит станет лучшим решением для дома, в котором нет газа. При наличии советуем приобрести газовый агрегат.
Комбинированная модель способна работать как на электричестве, так и на газе.
Зависимая и независимая панель
Зависимая называется модель, которая работает только вместе с духовым шкафом. Панель управления, как правило, располагается на корпусе духового шкафа или на самой варочной панели.
Следует отметить, что совмещение духовки и варочной поверхности не всегда возможно, даже если они производятся одной компанией.Определите, насколько совместимы элементы, с помощью специальной таблицы.
Independent — это модель, которая оснащена панелью управления и не зависит от духовки. Главное достоинство таких агрегатов — произвольное размещение на кухне. Зависимая модель требует размещения только под духовкой.
Тип управления: по механике или по датчикам?
Механический тип управления предполагает вращающуюся рукоятку. Большинство пользователей предпочитают именно этот тип.
Touch модели предлагают прикоснуться рукой к панели.Этот метод считается инновационным. Это очень удобно.
Тачпад имеет неоспоримое преимущество. Его легко чистить, так как поверхность идеально гладкая.
Выбор материала для изготовления
Материалом для варочной панели обычно является стеклокерамика, алюминий, эмалевое покрытие или нержавеющая сталь.
Рассмотрим все модели:
Алюминий. Такие устройства требуют механического управления. Они очень удобны в использовании. Эти агрегаты доступны по цене, устойчивы к механическим и термическим нагрузкам.Алюминий выдерживает удары, но подвержен царапинам. Кроме того, на поверхности образуются пятна от влаги и пальцев.
Эмалированный. Их главное преимущество — доступная стоимость. Модели с таким покрытием представлены широкой цветовой гаммой. Отпечатков на них не осталось. Единственный недостаток — возможность сколов при падении на панель тяжелого предмета.
Нержавеющая сталь. Эти модели дороже эмалированных и алюминиевых. Они, как и алюминий, неустойчивы к отпечаткам пальцев и влажным пятнам.
Встраиваемая стеклокерамическая плита. В таких моделях есть сенсорный метод управления. Они отличаются стилем и изысканностью, легко чистятся. Кроме того, стеклокерамика подвержена быстрому нагреву и охлаждению. Единственный существенный недостаток — стеклокерамика хрупкая и при ударе может расколоться. Также из-за попадания холодной воды на нагретую поверхность могут образоваться трещины.
Обзор лучших производителей
Варочная панель может относиться к одной из трех категорий:
К первой следует отнести элитную технику высочайшего качества.Это такие производители, как Miele, Gaggenau, Kupperbush.
Ко второй категории относятся модели среднего уровня, которые отличаются доступной ценой и высоким уровнем функциональности. Это фирмы Electroluxe, Whirlpool, Goreje, Zanussi, Bosch, Siemens.
Третья категория — бюджетные модели. Особого внимания заслуживают тарелки Ардо, Ганза, Аристон.
Дополнительные свойства
При выборе варочной панели следует обращать внимание на наличие дополнительных свойств.Есть панели с автоматическим отключением при попадании жидкости. Есть таймер, подающий сигнал и выключающий варочную панель. Есть модели с замком для младенцев.
Крышки варочной панели
Если конфорки выключены, то из-за защиты повредите крышку варочной панели. Основа для их производства — стекло, стеклокерамика или высокопрочная сталь. Поднятая крышка защищает от попадания грязи на стену, а при опускании служит для защиты варочной модели от трещин.
Крышки из стали не так дороги, но из стекла и стеклокерамики имеют более эстетичный вид.Кроме того, они подлежат быстрой стирке. Как правило, крышка опускается с помощью специального механизма.
Роль мощности при подключении варочной панели
Подключение варочной панели к сети требует расчета номинальной мощности устройства.
Если устройство имеет высокую скорость нагрева, то оно потребляет больше электроэнергии. В некоторых случаях показатель достигает 7 кВт в час. Подключение электроплиты предполагает тщательный подбор кабеля.
В частности, это правило касается питающих контактов варочной панели.Чтобы свести к минимуму контакты и уменьшить вероятность короткого замыкания, питание подводится к поверхностным клеммам. Варочная панель подключается к сети с помощью медного кабеля диаметром не менее 4 мм.
Как подключена электрическая плита?
Если вилка подготовлена, то подключить плиту к сети очень просто.
Где сложнее понять переключение проводов, которые входят в розетку. Например, от варочной панели отходят четыре провода, а в стене три провода.Когда варочная панель подключается сама по себе, в цепи отображается трехфазная поверхность.
Черный и коричневый провода соединены вместе. К квартирной фазе подключаются скрученные провода. Как правило, это белый провод. Заземляющие провода остаются свободными.
В клеммной колодке с клеммами имеются перемычки из меди. Для правильности их расположения нужно обратиться к цепи возле обуви. При работе с таким устройством, как электрическая варочная поверхность, схема подключения поможет найти перемычки и правильно подключить провода.
Если вы не знакомы с этой техникой, рекомендуется проконсультироваться с профессиональным электриком по подключению варочной панели к электросети.
Подключение электрической духовки
Достоинства духовки не оставят равнодушной ни одну хозяйку. Устройства не только безопасны и просты в эксплуатации, но и обладают широким функционалом.
Инновационная электрическая духовка объединила в себе функции микроволновой печи и разморозки, гриля и приготовления блюд на двоих. Подбор духового шкафа — задача не из легких, но с установкой придется повозиться.
Инструкция
Многих интересует, как правильно соединить варочную поверхность и духовой шкаф.
Для начала ознакомьтесь с техническими характеристиками духовки. Это поможет вам правильно установить розетку. В зависимости от того, сколько энергии потребляет агрегат, рассчитайте требуемый электрический ток, который необходим для подключения оборудования. Как правило, мощность 3-3,5 кВт. В этом случае оптимальный показатель — 16 ампер. В противном случае потребуется ток 32 ампера.
Необходимо выбрать розетку.Определите, насколько хороша электропроводка на кухне. Если проводка старая, то для духовки потребуется дополнительный вывод. Новая проводка должна быть медной. Его поперечное сечение зависит от текущего требования. Для индикатора на 16 ампер требуется сечение 2,5 мм2, на 32-4,0 мм2.
Следует установить отдельный автомат, через который он будет подключен к электрическому щиту. Он должен соответствовать силе тока 25 или 40 ампер при розетке на 16 или 32 ампера.
Духовка должна быть заземлена. Для этого проведите отдельную линию, ведущую к находящемуся под землей силовому шкафу, либо воспользуйтесь специальной жилой для заземления (если в вашей квартире трехфазная разводка).
Полезные советы
Если духовка приобретается в комплекте с варочной поверхностью, то нужно обратить внимание на принципы управления. Большинство инновационных устройств имеют единую панель управления с духовкой. В этом случае достаточно подключить только варочную панель.
При выборе электрической духовки отдавайте предпочтение марке, изготовившей варочную панель. Желательно, чтобы духовка и плита были одной фирмы. Это избавит вас от проблемы обрыва связи из-за несовпадения разъемов системы управления.
Рубрика: Рубрика:Подключен
Навигация по записям
« Электродвигатели серии аир: Двигатели. Серия АИР
Зарегистрироваться в икс бокс лайф: Учетная запись Xbox | Xbox »
Читайте также
Светодиодная лента 220в подключение: Лента RGB 220V — Устройство, монтаж светодиодной RGB ленты 220В
Схема подключения электродвигателя 220 с конденсатором: Схема Подключения Электродвигателя 220 — tokzamer.ru
Как от выключателя провести розетку схема подключения: Как подключить розетку от выключателя: можно ли запитать, последствия
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Найти:
Рубрики
Антенна
Настройка
Подключение
Радиолюбителям
Ремонт
Ресивер
Своими руками
Усилитель
Установка
Разное

© 2019 Мир антенн. Все права защищены.
Карта сайта

Материал	Профиль профиля	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь черная		16	—	—
Сталь черная		10	—	—
Сталь черная	Прямоугольная	—	100	4
Сталь черная	Угловая	—	100	4
Сталь черная	Трубка	32	—	3,5
Оцинкованная сталь	Круглый для вертикального заземления	12	—	—
Оцинкованная сталь	Круглый для горизонтального заземления	10	—	—
Оцинкованная сталь	Прямоугольник	—	75	3
Оцинкованная сталь	Труба	25	—	2
Медь	Круглый	12	—	—
Медь	Прямоугольник	—	50	2
Медь	Труба	20	—	2
Медь	Многопроволочный канат	1,8	50	—
