Как соединить выключатель с лампочкой
Для многих мелкие повседневные бытовые проблемы, такие как замена лампочки или розетки, не представляют большой сложности. Однако как быть, если вы решили сделать комплексный ремонт в квартире, в том числе и провести новую электрику, а из практического опыта у вас только подзатыльник от мамы за то, что в детстве засунули ножницы в розетку и чуть не спалили квартиру?
Ответ очевиден – нанять профессионалов, но если он вас не устраивает, тогда многое придется научиться делать самостоятельно.
Сегодня мы поговорим о том, как сделать разводку на освещение, а точнее – как скоммутировать провода, чтобы «подружить» выключатель с лампочкой.
Итак, давайте по порядку. Чтобы вам было проще, я начну с азов. Те, кто знаком с электрикой не понаслышке, могут пропустить несколько абзацев и переходить прямо к сути вопроса.
Предположим, что у нас есть лампочка, и ее необходимо включить.
Чтобы лампочка загорелась, нужно подать на нее питание – подвести ноль и фазу.
Для удобства лампочку вкручивают в патрон, а нулевой и фазный провод подсоединяют к клеммам патрона.
На фотографии мы видим, что одна жила имеет белый цвет, в электрике это – фаза, а вторая – сине-голубая – это ноль. Теперь, если получившуюся «вилку» из проводов вставить в розетку, лампочка загорится. И если данную конструкцию облагородить, приделать к проводам нормальную заводскую вилку и добавить декоративный элемент, получится бра.
Чтобы лампочка в нашем бра потухла, провода будет необходимо вынуть из розетки, а потом снова вставить, чтобы она загорелась, и так повторять до бесконечности. Согласитесь, крайне неудобно? Чтобы не заниматься подобной ерундой, умные люди придумали выключатель. Как он работает?
Выключатель – это размыкатель цепи. Он располагается между источником электроэнергии (в нашем случае это розетка) и потребителем (лампочка в бра). При нажатии на выключатель происходит разрыв фазы. Схематично это выглядит так:
Щелкнули выключателем (разомкнули фазу) – лампочка не горит.
Щелкнули еще раз (замкнули фазу) – лампочка горит.
Правда же, ничего сложного?
Теперь посмотрим на обычный одноклавишный выключатель с тыльной стороны.
На схеме стрелочками показано, что в гнездо сверху нужно вставить фазный провод, который идет от источника энергии (электрощиток), а в гнездо снизу – фазный провод, который идет на потребитель (лампочка).
Схема коммутации проводов в распределительной коробке будет тоже очень простой:
Описать словами ее можно так:
1. Завели в коробку питающий фазный провод от источника (например, от розетки или напрямую от электрощита).
2. От входа выключателя в коробку завели фазный провод и соединили его с фазным проводом от источника.
3. От выхода выключателя завели провод на лампочку.
4. Завели в коробку нулевой провод от источника (розетка или электрощит)
5. Завели в коробку нулевой провод от лампочки, соединили его с нулевым проводом от источника
Таким образом, мы подали постоянный ноль на лампочку от источника, а фазу – через размыкатель цепи (выключатель).
С теорией разобрались, перейдем к практике.
Допустим, нам необходимо сделать электрику «под ключ» в квартире. Мы будем менять электрощиток и его начинку и тянуть кабель ко всем точкам заново. Предположим, что нам необходимо подвести кабель к люстре в комнате и установить выключатель. Что делать?
1. Устанавливаем распаячную коробку на потолке. Она может быть круглая, квадратная, прямоугольная – это не принципиально. Мы работаем, в основном, с квадратными 100*100 мм.
2. Начинаем протягивать кабель. Кабель у нас будет трехжильный (ноль, фаза, заземление).
Самые распространенные цвета кабеля: ноль – синий или бело-голубой, фаза – белая или коричневая, заземление – желто-зеленое.
У нас ноль будет синий, фаза – коричневая, заземление желто-зеленое (для простоты на схеме обозначим желтым цветом).
Итак, в распаячную коробку с разных сторон (от щитка, от люстры и от выключателя) мы завели три трехжильных кабеля. Получилось примерно вот так (на цвет проводов не обращайте внимание, подходящее изображение взял для наглядного примера):
3.
Теперь нужно скоммутрировать (соединить) провода в коробке.
Начнем с самого простого – заземления. Тут не нужно ничего выдумывать – просто соединяем все три желтых жилы вместе.
Далее – чуть посложнее. Нужно подать постоянный ноль на лампочку. Соединяем синюю нулевую жилу кабеля от щитка с синей нулевой жилой кабеля на лампочку.
Следующим шагом нужно подать питание на вход выключателя. Для этого соединяем коричневую фазную жилу кабеля, идущего от щита, с коричневой фазной жилой кабеля, идущего на выключатель.
Ну и напоследок нам необходимо подать питание от выключателя на лампочку. Для этого соединяем фазную коричневую жилу кабеля от лампочки с синей нулевой жилой кабеля от выключателя. Несмотря на то, что отходящая жила от выключателя имеет синий цвет, при нажатом выключателе она будет являться продолжением входящей фазы. А так как у нас в кабеле всего три жилы определенной расцветки, то используем ту, что осталась.
Вот, в общем-то, и все. Осталось лишь подключить люстру и завести концы кабеля в электрощиток.
Кстати, отвечу сразу на вопрос: а как соединять провода в распаячной коробке? Способов несколько, у каждого есть свои преимущества и недостатки. Затрагивать их в данном материале не будем, я лишь приведу самые распространенные примеры, используемые на практике.
Вариант 1. Скрутка.
Считается одним из самых надежных соединений и применяется чуть ли не с эпохи вымирания динозавров.
Вариант 2. Клеммники Wago быстрозажимные.
Быстро, красиво, удобно.
Вариант 3. Клеммники Wago рычажные.
Красивое, быстрозаменяемое соединение.
В общем и целом – какой бы способ вы ни выбрали, главное – делать все на совесть, соблюдая требования нормативных документов и технику безопасности.
Для ценителей красоты и эстетики напоследок – пример работы настоящего мастера.
Понравился материал? Пожалуйста, поддержите автора, поделитесь ссылкой с другими.
Автор: Владимир Омельченко
*Все материалы, размещенные на сайте, принадлежат их правообладателям. Полное или частичное копирование разрешается с согласия администрации ресурса sbk-remont.ru или с указанием прямой ссылки на источник.
Схема подключения выключателей без распределительной коробки
- Информация о материале
- Просмотров: 63869
Просматривая статистику своего сайта заметил, что многие посетители ищут в интернете схему подключения выключателей без распределительной коробки. Почему они отказываются от нее? Думаю что просто хотят исключить соединения (скрутки) проводов, которые являются слабым звеном во всей схеме. Нет дополнительного соединения проводов — нет плохого контакта, нет окисления проводов, нет неисправностей, связанных с плохим качеством ее расключения.
Подключить люстру с выключателем света без распредкоробки вполне возможно. Ниже вы найдете схемы подключения одноклавишного и двухклавишного выключателей без распределительной коробки, а также узнаете плюсы и минусы такого монтажа.
Схема подключения одноклавишного выключателя без распределительной коробки
Такая схема подразумевает собой отсутствие дополнительных скруток проводов между распределительным щитом, выключателем и светильником.
От щитка питания идет двухжильный провод если нет заземления и трехжильный если оно есть. Нам нужно фазный проводник довести целым до выключателя, а нулевой проводник до светильника. Для этого доводим целый провод до светильника. Затем разделываем его до места разделения жил. Обычно это прямо над выключателем. Это нужно для того, чтобы нулевой проводник остался у светильника (его уже можно сразу подключить), а фазный проводник спустился к выключателю. В этом случае получается, что разделывать кабель приходится на несколько метров, в зависимости от расстояния до светильника от выключателя.
Теперь необходимо фазу от клавиши выключателя довести до контакта «L» светильника. Для этого можно использовать одножильный проводник такого же сечения как и двухжильный. Трасса прохождения его будет примерно такая: от выключателя вверх по стене, затем по потолку до светильника.
Вот схема подключения одноклавишного выключателя без распределительной коробки.
Схема подключения двухклавишного выключателя без распределительной коробки

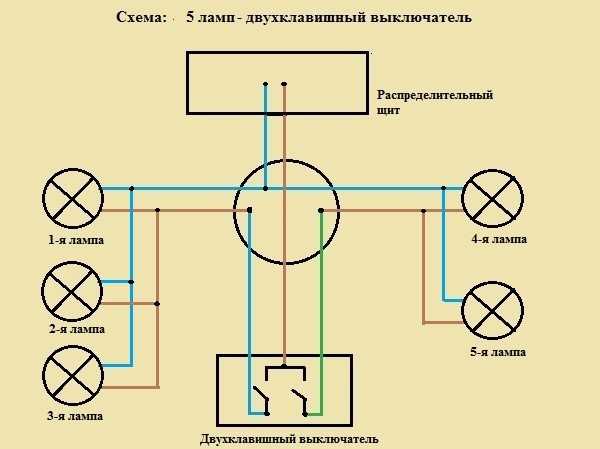

Как быть, если у вас люстра многорожковая и вы хотите ее подключить к двухклавишному выключателю без распределительной коробки?
Тут тоже сложного ничего нет. Провод, идущий от щитка прокладываем и разделываем также, как описано выше для одноклавишного выключателя. На схеме ниже он обозначен «Провод 1».
Теперь нужно от выключателя к люстре вести уже две жилы с разных клавиш. Для этого можно уже использовать полноценный двухжильный кабель. На схеме ниже он обозначен «Провод 2». Разделываем его на 5-10 см. В выключателе подключаем жилы на отходящие контакты.
Эти провода будут фазными проводниками, когда клавиши выключателя будут переведены во включенное положение. Затем провод ведем вверх от выключателя и потом по потолку к люстре. Тут опять разделываем на 5-10 см и подключаем в люстре к фазным контактам L1 и L2.
Вот схема подключения двухклавишного выключателя без распределительной коробки.
Плюсами такого монтажа являются:
- отсутствие дополнительных соединений проводов, в которых часто возникают проблемы;
- простота подключения, так как нет пучка проводов в распредкоробке, которые необходимо соединять между собой. Новичку тут бывает сложно разобраться, так как приходится скручивать между собой жилы разных цветов;
- минимум неисправностей.
Минусами такого монтажа являются:
- отсутствие наружной (двойной) изоляции на жилах кабеля, которые разделываются на несколько метров.
Хотя этот минус можно исключить путем использования одножильных проводов с хорошей изоляцией.
Делаем так:
- один самостоятельный провод от щитка с «шины N» пускаем сразу на светильник на контакт «N»;
- фазу от щитка с автоматического выключателя также самостоятельным проводом пускаем на выключатель;
- от выключателя пускаем одножильный или двухжильный провод (в зависимости от количества клавиш) к светильнику.
Как то так!
Улыбнемся:
Из записной книжки электрика:
Очень трудно найти в комнате выключатель, особенно, если он в коридоре.
- Назад
- Вперед
Добавить комментарий
Схема подключения 4-позиционного переключателя (несколько индикаторов с PDF)
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: КАК ПАРТНЕР AMAZON, Я ЗАРАБАТЫВАЮ ОТ СООТВЕТСТВУЮЩИХ ПОКУПОК. ЭТОТ ПОСТ СОДЕРЖИТ ПАРТНЕРСКИЕ ССЫЛКИ, КОТОРЫЕ БУДУТ ВОЗНАГРАЖДАТЬ МНЕ ДЕНЕЖНО ИЛИ ИНЫМ ОБРАЗОМ, КОГДА ВЫ ИСПОЛЬЗУЕТЕ ИХ ДЛЯ СОВЕРШЕНИЯ СООТВЕТСТВУЮЩИХ ПОКУПОК. ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ, ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ МОЙ ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ. |
Если вам нужно подключить несколько источников света в системе с 4-позиционным выключателем, их параллельное соединение должно помочь. Все, что вам нужно сделать, это подключить белую клемму к белому проводу, черную клемму к черному проводу, заземляющий провод к клемме заземления каждой лампочки.
Вот как должны выглядеть параллельно подключенные светильники (белый провод и клемма на этой схеме синий цвет ):
В этой статье я расскажу ТОЛЬКО как подключить 4-позиционный выключатель с несколькими огнями . Если вы хотите увидеть некоторые схемы 4-позиционного переключателя с одним светом, не стесняйтесь читать эту статью.
Вот несколько схем подключения:
В этой установке мы подключаем живой (черный) провод , идущий от общей клеммы второго трехпозиционного переключателя к клемме черный первой лампочки.
Тот же провод идет к клемме черный второй лампы, и вы используете больше ламп, подключите его и к ним.
После этого подключите провод нейтральный (белый) (который идет непосредственно от источника) к выводу нейтральный (белый) первой лампочки. Подсоедините тот же провод ко второй лампочке и, если их больше, подключите к их 9 лампочкам.0014 нейтральные клеммы .
Повторите тот же процесс с проводом заземления (или зеленым) . Подключите его к клемме заземления первой лампочки, затем ко второй лампочке и так далее. В некоторых случаях (при отсутствии клеммы заземления) провод заземления подключается к самому светильнику.
Вот электрические схемы:
Вот PDF-файлы (схемы и проводка), которые вы можете загрузить для более подробного просмотра.
В этом примере возможны три случая:
- Сначала питание подается на 3-контактный коммутатор
- Сначала подается питание на 4-контактный коммутатор
- Питание и свет поступают на тот же коммутатор 55
Сначала питание поступает на 3-позиционный переключатель (с несколькими индикаторами). В этой конфигурации просто добавьте еще одну лампочку и подключите все провода, которые подключены к первой лампочке, к соответствующим клеммам второй лампочки.
Все добавляемые светильники должны быть подключены параллельно к предыдущему светильнику. Мы можем использовать кабель 14-2 для подключения первого источника света ко второму источнику света и так далее.
Вот схемы:
А это версия в формате PDF (схема и проводка).
2. Сначала питание поступает на 4-позиционный переключатель (с несколькими индикаторами).Вот схема, когда сначала питание поступает на 4-позиционный переключатель с несколькими индикаторами:
Вот версия этой установки в формате PDF (схема и проводка).
В этом случае, в дополнение к предыдущему рисунку (питание и свет к одному выключателю с одним светом), есть кабель 14-2, который используется для питания второго света. Подключение ко второй лампочке такое же.
Живой (черный) 9Провод 0015 подключается к черной клемме второго фонаря, а нейтральный (белый) провод к нейтральной клемме второго фонаря. Конечно, провод заземления таким же образом подключается к клемме заземления второго фонаря.
Вы можете увеличить количество источников света в этой установке, подключив их параллельно, как описано выше. Вот схемы:
Вот версия этой схемы проводки в формате PDF, чтобы дать вам лучшее представление (схемы и проводка). Также все файлы PDF с приведенными выше схемами можно скачать здесь.
А теперь давайте сделаем ваш дом максимально комфортным! Я упоминал, что интеллектуальные переключатели — это то, без чего вы не сможете жить, как только попробуете?
Представьте, что вы только что легли спать и где-то забыли выключить свет! А теперь сделайте глубокий вдох, достаньте телефон и нажмите кнопку! Сделанный!
Это также хороший инструмент, чтобы проверить, не оставили ли члены вашей семьи включенным свет в своих шкафах 🤔…
