Схема подключения реле задержки времени: Просто и подробно о Реле времени 220V с задержкой выключения

Просто и подробно о Реле времени 220V с задержкой выключения

12 схем для применения реле в быту. 2 нюанса — с задержкой включения или выключения. 4 вопроса проверки знаний. 3 лучших реле для заказа на алиэкспресс.

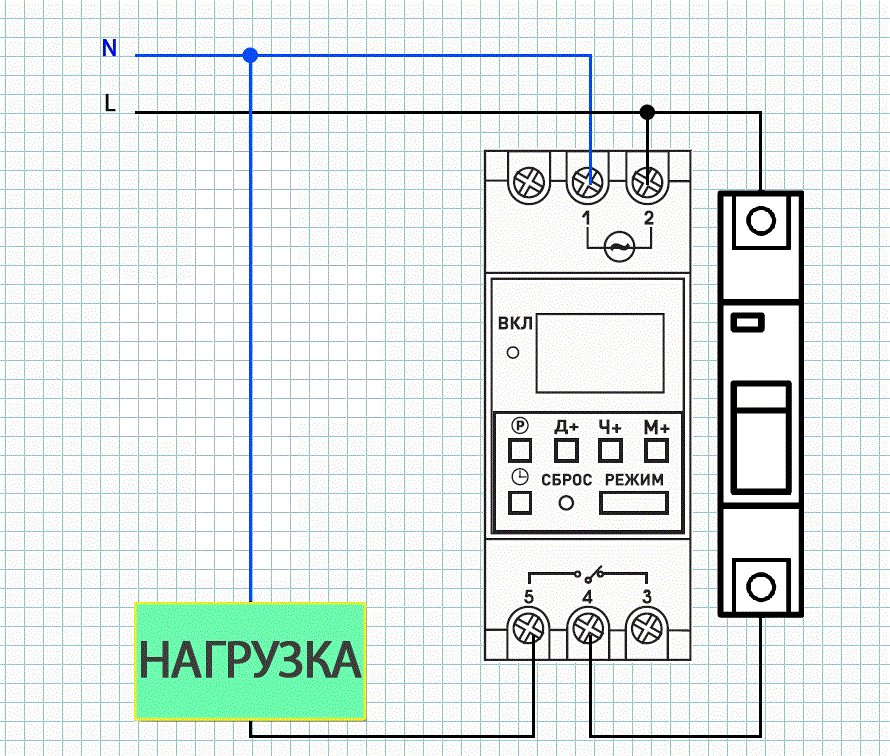

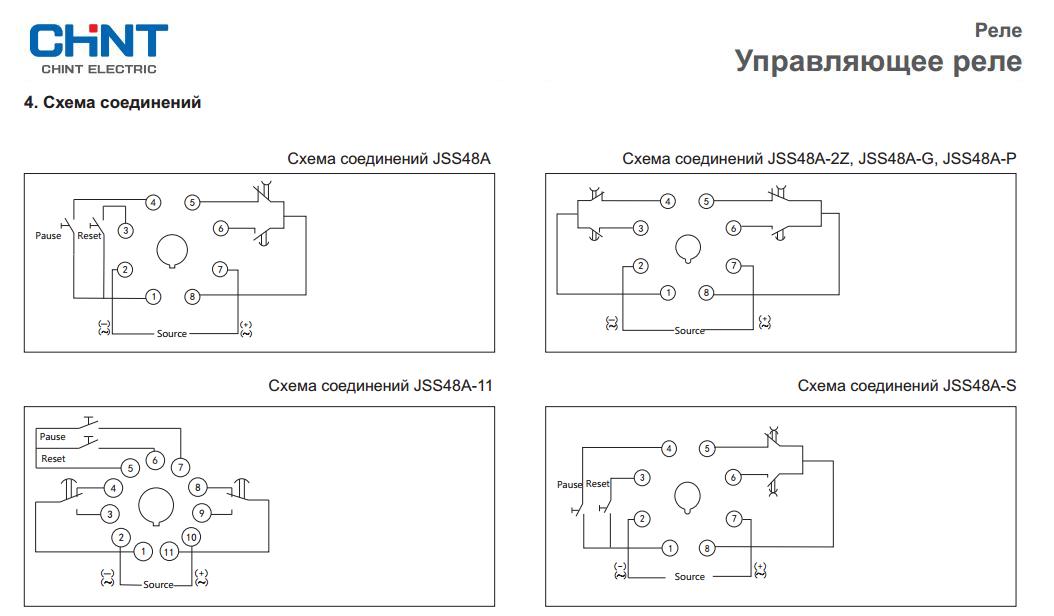

Схема подключения реле времени

Что такое реле времени (далее Р.В.) с задержкой

Обычное реле предназначается для включения устройств после поступления сигнала. Реле времени срабатывает не сразу, а после прохождения промежутка времени заданного при его изготовлении  или настройки. Если выполнено с задержкой, то перед включением или отключением отсчитывается еще один период. Он тоже либо предусматривается при изготовлении прибора либо настраивается (программируется).

ТЕСТ:

4 вопроса для проверки теории

1. Есть возможность использовать реле с задержкой как обычное реле?

а) Нельзя, это абсолютно разные устройства.

б) Да, для этого настраиваем задержку на ноль. (верный)

2. Отличаются ли реле с задержкой включения и выключения?

а) Да, первые отрабатывают задержку перед запуском основного таймера, вторые только выдерживают время после команды на выключение. (верный)

б) Нет.

3. Возможна замена реле с задержкой выключения на реле с задержкой включения?

а) Нет это разные устройства. (верный)

б) Да.

4. Реле с задержкой включения можно ли заменить на два обычных реле времени?

а) Да если их правильно подключить. (верный).

б) Нет.

Важно знать — реле с задержкой включения и выключения 2 разных устройства

Обычное реле времени включает смонтированное после них устройство на установленный при настройке промежуток времени. Устройства с задержкой работают не так.

С задержкой выключения — 1 реле, работающее навыворот

1. На реле подается сигнал о выключении устройства.
2. Начинается отсчет времени задержки, после того как период истек устройство выключается.

Если такое реле смонтировано перед обычной лампой то она будет гаснуть не сразу после того как сработал выключатель а после прохождения времени задержки.

С задержкой включения — 2 устройства в одном

1. На реле подается сигнал, он включает его механизм или электронную схему.
2. Сразу отсчитывается время задержки.
3. После того как время отсчитано реле включает подключенное устройство на заданное время.

Фактически это два реле времени включенные последовательно.

12 Вариантов использования реле дома

Схема подключения РВ на 2 выключателя с задержкой выключения 220в

Реле с задержкой выключения

возможно применить для того, чтобы не забывать выключать свет в кладовой или на лестничной площадки. Для этого подключаем светильник через него.

Схема подключения освещения через реле задержки выключения

Чтобы схема работала корректно вместо обычных выключателей нужно использовать переключатели без фиксации в замкнутом положении. Подойдут и обычные кнопки.

Схема работает следующим образом.

1. Входя в помещение, вы замыкаете выключатель, включая освещение.
2. Выключатель не фиксируется в замкнутом положении то, отпустив клавишу выключателя, вы сразу прерываете подачу электроэнергии.
3. Выключения освещения не происходит, лампы подключены через реле с задержкой выключения.
4. Освещение отключится только после того как пройдет заданное время.
5. Для защиты перед реле установлен автоматический выключатель, он обесточит устройство, если ток повысится выше заданного при коротком замыкании (согласно ПУЭ пункт 7 3.1.14-19).

Эта схема удобна для длинных коридоров. Освещение можно будет включить с двух сторон помещения. Если такая возможность не нужна, то выключатель можно оставить один.

2 вариант — схема задержка включения лампы накаливания 220в на реле самостоятельно собранном

Эта схема подходит для тех, кто любит мастерить и знаком с радиоэлектроникой. В ней вместо готового устройства, рассчитанное на питание от сети 220 вольт, мы используем реле на 12 как более безопасное. Изготавливаем реле из стандартного электромагнитного с одной контактной группой. Схема переделки и внешний вид прибора показаны на рисунке ниже.

Переделка стандартного реле в реле временит с выдержкой 2 минуты

Приведенная схема не рассчитана на работу с мощной нагрузкой из-за ограниченных возможностей контактной группы. Если такая потребность возникает, то нужно ввести промежуточное реле. Нет различия в марках, применимы отечественные

РПЛ, РПУ-2М, РП, РЭП или импортные (сегодня их больше на рынке и цена на них ниже, три самых лучших реле с алиэкспресс мы представим ниже).

Габаритные размеры и принципиальная схема

Посмотрите на картинке: стандартное промежуточное реле. Чтобы вписать его в нашу схему подключаем контакты «N» и «А» не к точкам «L» и «N» а в точки «30» и «87» на предыдущей схеме.

РВ с задержкой включения 220в еще 2 схемы для управления освещением

2 вариант устройства для управления освещением собран на многофункциональных цифровых реле.

Управление освещением на цифровых реле

У цифровых реле гораздо больше возможностей. Задержку получиться выставить не на 10 15 минут, а на длительность больше суток. Есть возможность установить время когда будет включаться свет. 1 вариант подойдет для управления уличным освещением на приусадебном участке. Настраиваем реле для включения в 17 часов и отработки задержки, 13 часов. Уличные фонари будут гореть все ночью, а с рассветом погаснут.

Аппарат подключается и для работы с двумя управляемыми сетями, как на второй схеме. Два канала настраиваются абсолютно независимо.

РВ 220в на элементе от Schneider или другом, экономия электроэнергии до 10 % для кондиционера,

Часто кондиционер включают при открытом окне, так они работают вхолостую и тратят электроэнергию. Выход из ситуации — установка датчика на створке рамы и связь его с линией питания. Но, такой подход тоже не очень верный.

Если вы будете открывать окно на небольшой промежуток времени (впустить кота) то кондиционер будет выключаться, а потом включаться снова.

Потребление тока в режиме «пуск-стоп» возрастает, такая работа также не увеличивает долговечность устройства.

Избегаем проблем установив в цепи «датчик-выключатель кондиционера» реле с задержкой выключения. Схема приведена ниже.

Схема включения реле с задержкой выключения для датчика на окне и кондиционера

Схема даже не предусматривает специального реле с задержкой, его функции выполняет обычное промежуточное. Работает она следующим образом.

1. При открытии окна замыкаются контакты, подается напряжение на реле.
2. Ток, необходимый для срабатывания, сразу не поступает на соответствующие выводы, а тратиться для зарядки конденсаторов. Для развязки в схему включены диоды.
3. После того как конденсаторы зарядятся величина тока поднимается до значения нужного для срабатывания реле. Реле отключает кондиционер.
4. Если окно уже закрыто, то после разрядки конденсаторов (за счет минимального прохода тока в обратном направлении через диод), реле снова подает напряжение на кондиционер.

Р. задержки включения 220в 2 вариант ремонта для холодильника.

Если трудно отыскать штатный датчик температуры затруднительно, вариант — установить любой подходящий. А для того чтобы компрессор не включался-выключался монтируем такую же схему как и для кондиционера.

Модернизация управления 4 стеклоподъемниками

Штатно в машине стеклоподъемники не работают при отключенном зажигании. Возможен случай — остановившись на несколько секунд, мы не можем открыть окно, чтобы рассчитаться с оператором заправки. Для исключения ситуации модернизируем  схему управления электрооборудованием, установив реле задержки выключения.

Установка реле с задержкой вместо штатного реле управления стеклоподъемниками

Вариант самодельного реле времени с задержкой на 24 вольта

Предыдущая схема предусматривала питание от блока на 12 вольт. Предлагаем еще вариант, с питанием от сети 24 в. Он подойдет для грузовых автомобилей, в их сети такое напряжение.

Реле с задержкой выключения на 24 вольта

Устройство собирается на отечественных элементах, монтаж навесом. С помощью переменного резистора (он в самом низу схемы) регулируется время задержки выключения.

3-я схема управление стеклоподъемниками на импортных деталях

Если возникают проблемы с приобретением отечественных радиоэлементов, собираем реле с задержкой на импортных. Детали выпаяны из плат вышедшего из строя компьютера. Ниже схема.

Схема управления стеклоподъемниками на деталях от материнской платы компьютера

Работает устройство аналогично. Изменяя емкость конденсатора С1 или резистора R2 регулируем  время задержки.

Реле времени своими руками

Р. задержки выключения 220в вентилятора за 1 час своими руками

Еще один вариант использования реле с задержкой — управление вентилятором или вытяжкой в душе или уборной. Вот схема для сборки самостоятельно.

Схема управления вентилятором в душе или уборной

Работает она в двух режимах выбираемых с помощью переключателя на реле. Сигнал для срабатывания реле — подача напряжения на освещение комнаты.

Для душа:

1. В помещении включается освещение.
2. Вы пользуетесь ванной.
3. Выйдя, вы выключили свет.
4. Начинается отработка времени задержки (пока накопится пар).
5. После задержки включается вентилятор на время необходимое для удаления пара.

Для уборной:

1. После того как зажегся свет начинается отсчет времени.
2. Через полминуты или больше (зависит от настроек) включится вытяжка.
3. Вентилятор работает в протяжении программно заданного времени.

Р. врем. с задержкой выключения варианты 2 и 3, 220в для вытяжки

Предложенную схему есть возможность собрать и на импортных реле, два варианта представлены ниже.

Подключение вытяжки на импортных реле

Алгоритм работы данных схем следующий.

1. Одновременно с включением освещения включается вытяжка.
2. После того как освещение выключено начинается отсчет времени.
3. Когда задержка прошла, вентилятор обесточивается.

Приборы настраиваются на время работы после выключения света то 15 минут. Для изменения задержки достаточно провернуть крестообразной отверткой или любым аналогичным инструментом ручку на их панели.

Схема для вытяжки РВ с задержкой выключения 220в на отечественном компоненте или 2 вариант на устройстве от abb

Вместо специальных реле для вентилятора, используем многофункциональные. На рисунке ниже представлены отечественные модели, но легко найти и выбрать и импортные.

Российские многофункциональные реле

Вариант — выбрать продукцию компании ABB.

Реле времени с задержкой от ABB

Подключаются устройства в цепь питания вентилятора, а затем ручками настраивают время работы и задержки.

Отечественные реле двухканальные, второй канал, возможно использовать для управление освещением. Для этого надо настроить их так лампочка гасла через время достаточное для использования помещения. Достигается экономия электроэнергии, если в доме есть забывчивые люди.

Самодельное Р. для задержки включения автомобильной сигнализации

Еще один вариант использования задержки — включить ее в цепь автомобильный сигнализации. Варианты этой охранной системы блокируют двери сразу после того как вы их закрыли, это не очень удобно, захлопнув машину с ключами и брелоком управления сигнализации остаешься на улице. Если смонтировать реле с задержкой в одну-две минуты у водителя будет время исправить ошибку. Вот вариант схемы.

Схема для задержки включения сигнализации

Устройство собрано на отечественных радиоэлементах навесом включается в цепь питания системы охраны. Изменяя емкость конденсатора можно регулировать время задержки.

РВ с задержкой выключения 220в с 3 лучших устройства с алиэкспресс

Покупка реле на портале алиэкспресс экономит деньги. Мы приводим три лучших устройства на этом сервисе.

Номер в рейтинге	Название	Плюсы	Недостатки
Первый	Digital LED Display Time Delay Relay Module Board DC 12V Control Programmable Timer Switch Trigger Cycle Module With Case	Цифрой индикатор, наличие корпуса	Для управления устройствами 220В нужно промежуточное реле
Второй	AC 220V h4Y-2 Power On Time Delay Relay Solid State Timer 1.0~30 Min Socket Base	Возможность работать в сети 220 В, удобная настройка	Предельное время задержки 30 мин
Третий	Programmable Delay Relay Dh58S-S with socket base	Неограниченное время выдержек, наличие корпуса, возможность дистанционной настройки	Цена

Первый, второй и третий номер в нашем рейтинге реле

Ответы на часто задаваемые вопросы

В конце статьи ответим на несколько наиболее часто задаваемых вопросов.

Вопрос. Какой вариант предпочтительнее реле на 12 В и промежуточное на 220 или сразу рассчитанное на высокое напряжение?

Ответ. Первый вариант более безопасен при настройке, второй проще в монтаже.

Вопрос. Какое реле предпочтительнее механическое или электронное?

Ответ. Механические дешевле, электронные по надежности и функциональности их превосходят.

Вопрос. Импортные устройства более надежны?

Ответ. Российские стандарты жестче зарубежных, поэтому предпочтительнее выбирать отечественные устройства.

3 частые ошибки при выборе Р.В.

1. Выбирают реле, у которого максимальный или минимальный настраиваемый период отработки приближен к требуемому рабочему. Необходимо чтобы время, которое чаще всего будет отрабатывать устройство, находилось в средней трети.
2. Реле не рассчитано на подключенную нагрузку. Перед выбором определите максимальный ток управляемых реле устройств и изучите его характеристики.
3. Устройство предназначенное для помещений монтируют под открытым небом. Реле для установки на улице должно иметь класс защиты не ниже IP 68.

Надеемся, эта статья была не только познавательной, но и практически полезной. Отлично если она помогла сделать жилище более удобным и уютным.

Схемы реле времени и задержки выключения нагрузки

Принципиальные схемы реле задержки времени, автоматических включателей и выключателей нагрузки 220В с заданым интервалом времени. Схемы просты в сборке и построены на основе микросхемы LM555.

Реле времени для автоматического отключения нагрузки

Иногда бывает необходимо выключить приемник или лампу подсветки через определенный интервал времени. Эту задачу может решить схема, приведенная на рис. 1.

Рис. 1. Схема таймера для автоматического отключения нагрузки.

При указанных на схеме номиналах времязадающих элементов задержка отключения составит около 40 минут (для микромощных таймеров это время может быть значительно увеличено, так как они позволяют R2 установить с большим номиналом).

В ждущем режиме устройство не потребляет энергии, так как при этом транзисторы VT1 и VT2 заперты. Включение производится кнопкой SB1 — при ее нажатии открывается транзистор VT2 и подает питание на микросхему. На выходе 3 таймера при этом появляется напряжение, которое открывает транзисторный ключ VT1 и подает напряжение в нагрузку, например на лампу BL1.

Кнопка блокируется, и схема будет находиться в таком состоянии, пока заряжается конденсатор С2, после чего отключит нагрузку. Резистор R3 ограничивает ток разряда емкости времязадающего конденсатора, что повышает надежность работы устройства. Для получения больших интервалов задержки конденсатор С2 необходимо применять с малым током утечки, например танталовый из серии К52-18.

Таймер с увеличенным временным интервалом

Схема устройства аналогичного назначения показана на рис. 2. Она позволяет дискретно изменять время задержки отключения нагрузки от 5 до 30 мин (с шагом 5 мин) при помощи переключателя SA1. Благодаря использованию микромощного таймера, обладающего большим входным сопротивлением, имеется возможность использовать времязадающие резисторы значительно больших номиналов (от 8,2 до 49,2 МОм), что позволяет увеличить и временной интервал: Т= 1,1 * С2 * (R1 + . .. + Rn).

Рис. 2. Схема таймера с увеличенным временным интервалом для отключения нагрузки.

Схемы реле времени на симисторах

Схемы, позволяющие непосредственно (без реле) управлять отключением сетевой нагрузки, приведены на рис. 3 и 4. В них в качестве коммутатора использован симистор. По сравнению с оригиналом, в приведенных здесь вариантах некоторые номиналы изменены для работы устройств от сетевого напряжения 220 В.

В схеме на рис. 3 включение нагрузки происходит сразу при замыкании контактов SA1, а выключение с задержкой, определяемой номиналами R2-C2 (для указанных на схеме она составляет 11 секунд). Цепь R1-C1 обеспечивает запуск одновибратора при включении.

Рис. 3. Бестрансформаторная схема управления сетевой нагрузкой.



Рис. 4. Вариант схемы для автоматического отключения сетевой нагрузки.

Во второй схеме (рис. 4) включение нагрузки будет при первоначальном подключении к сети или при нажатии на кнопку SB1. Для питания микросхемы использовано реактивное сопротивление, которым является конденсатор С1 (он не греется, что лучше по сравнению с гасящим напряжение активным сопротивлением, как это сделано в предыдущей схеме).

Стабилитрон VD1 обеспечивает стабильное напряжение питания микросхемы, а диод VD3 позволяет уменьшить время готовности схемы для частого нажатия на кнопку. Время задержки выключения может регулироваться резистором R3 от 0 до 8,5 мин. Времязадающий конденсатор СЗ обязательно должен иметь маленькую утечку.

Литература: Радиолюбителям: полезные схемы, Книга 5. Шелестов И.П.

Применение модуля задержки времени ICS

и подключение

Рис. 1. Схема подключения регулируемого модуля ЗАДЕРЖКИ ВКЛЮЧЕНИЯ серии Х2. Вид с плоской стороны с каталожными номерами. Задержка времени является переменной и зависит от значения сопротивления Rt. Rt при 0 Ом = минимальная задержка, Rt при 1 МОм = максимальная задержка. Модуль LOAD на контакте 2 представляет собой катушку реле. Rt и реле поставляются заказчиком и подключаются к модулю снаружи.

Рисунок 2. Иллюстрирует базовое применение модуля задержки времени с регулируемым диапазоном времени.

В этом примере модуль синхронизации постоянного тока подключен к источнику питания, катушке реле и потенциометру.

Отсчет времени начинается при включении питания. Реле срабатывает по истечении времени задержки, и через контакты реле подается питание на нагрузку. Нагрузка остается под напряжением до отключения питания. Отключение питания сбрасывает модуль и деактивирует реле. Между контактом 2 и катушкой можно подключить переключатель для сброса модуля без отключения питания.

Прикладная проводка для «фиксированного» модуля временной задержки постоянного тока

Рис. 3. Схема внешнего подключения с фиксированной выдержкой времени включения серии Х2. Вид с плоской стороны с каталожными номерами. Временная задержка устанавливается на заводе на одно конкретное время, например, 5 секунд. Модуль LOAD на контакте 2 представляет собой катушку реле.

Рис. 4. Обрисовывает базовое приложение с «фиксированной» временной задержкой. Описание и работа схемы такие же, как и выше для «регулируемого» модуля временной задержки постоянного тока, только задержка фиксированная, а не переменная.

На рисунках 6, 7, 8 и 9 показаны дополнительные схемы подключения и примеры приложений для модулей с регулируемой выдержкой времени. Таймеры серий AC и DC доступны либо с регулируемыми, либо с заводскими настройками временных диапазонов.

Будьте осторожны при работе с цепями под напряжением!

Перед подачей питания на цепь проверьте правильность проводки. Используйте стандартные методы обеспечения безопасности, чтобы избежать травм и/или повреждения оборудования и имущества.

Примечания:

1. Модули серий Х2 и КД1 имеют одинаковую схему выводов и идентичную разводку. Модули серий Х3 и КД2 имеют одинаковую схему выводов и идентичную разводку. Если смотреть на таймер с плоской стороны с каталожными номерами и проводами, направленными вниз, контакт 1 находится в крайнем левом углу.

2. Выводы радиатора при пайке вплотную к модулю.

3. Серия KD6 Recycle: резистор времени включения подключается к контактам 2 и 3. Резистор времени выключения подключается к контактам 4 и 5.

4. Серия KD5 и KD6 Recycle: Период отключения начинается первым при включении питания.

5. Время в зависимости от сопротивления: Rt = 0 Ом = минимальное время, Rt = 1 МОм = максимальное время. Для Rt на регулируемых устройствах можно использовать потенциометр или постоянный резистор.

6. Для серии Х2 выберите реле, потребляющее от 10 мА минимум до 100 мА максимум при номинальном напряжении катушки. Серия Kh3: минимум 10 мА и максимум 500 мА. Серия KD Digital: минимум 20 мА и максимум 500 мА. Iкатушка = В пост. тока / Rкатушка

7. Выходной сигнал от источника питания постоянного тока может оставаться на значительном уровне после его выключения из-за того, что фильтрующие конденсаторы в источнике питания сохраняют заряженное состояние. Это остаточное напряжение может помешать сбросу модуля задержки времени.

8. Внешние проводные соединения на входных модулях переменного и постоянного тока идентичны. Приведенные выше чертежи можно использовать в качестве справочной информации для подключения блоков ввода переменного тока.

9. Для модулей задержки дальнего действия используйте приведенные ниже уравнения, чтобы найти приблизительное значение времязадающего резистора «Rt» для вашего приложения.

Уравнение 1: Запустите таймер с Rt = 1 МОм и запишите максимальное время задержки в секундах как «Tmax». Подставьте значения «Tmax» и «Tdesired» в уравнение.

Уравнение 2: Запустите таймер с тестовым резистором (Rtest) произвольного значения, например 470 кОм, и запишите время задержки в секундах как «Ttest». Подставьте значения «Tdesired», «Rtest» и «Ttest» в уравнение.

Ссылки на дополнительную информацию о регулируемых и фиксированных модулях выдержки времени см. на нашей странице Sitemap.

Главная страница ICS Контакты Поддерживать Карта сайта С задержкой Задержка выключения Цифровой обратный отсчет Повторить цикл Интервальная задержка Действия по времени

Объяснение схем простых таймеров задержки

В этом посте мы обсудим создание простых таймеров задержки с использованием самых обычных компонентов, таких как транзисторы, конденсаторы и диоды. Все эти схемы будут выдавать временные интервалы задержки включения или задержки выключения на выходе в течение заданного периода, от нескольких секунд до многих минут. Все конструкции полностью регулируемые.

Содержание

Важность таймеров задержки

Во многих электронных схемах задержка в несколько секунд или минут становится важным требованием для обеспечения правильной работы схемы. Без указанной задержки цепь может выйти из строя или даже выйти из строя.

Рассмотрим подробно различные конфигурации.

---

Вы также можете прочитать о таймерах задержки на базе IC 555. Рекомендуется для вас!

---

Использование одного транзистора и кнопки

На первой принципиальной схеме показано, как транзисторы и несколько других пассивных компонентов могут быть подключены для получения выходных сигналов с заданной задержкой.

Транзистор снабжен обычным базовым резистором для функций ограничения тока.

Светодиод, который используется здесь только для целей индикации, ведет себя как коллекторная нагрузка цепи.

Конденсатор, который является важной частью схемы, получает определенное положение в цепи, мы можем видеть, что он был размещен на другом конце базового резистора, а не непосредственно на базе транзистора.

Для запуска цепи используется кнопка.

При кратковременном нажатии кнопки положительное напряжение от линии питания поступает на базовый резистор и включает транзистор, а затем светодиод.

Однако в ходе вышеуказанного действия конденсатор также заряжается полностью.

При отпускании кнопки, несмотря на то, что питание базы отключается, транзистор продолжает работать за счет накопленной энергии в конденсаторе, который теперь начинает разряжать накопленный заряд через транзистор.

Светодиод также остается включенным, пока конденсатор не разрядится полностью.

Значение конденсатора Te определяет временную задержку или то, как долго транзистор остается в проводящем режиме.

Наряду с конденсатором номинал базового резистора также играет важную роль в определении времени, в течение которого транзистор остается включенным после отпускания кнопки.

Однако схема, использующая только один транзистор, может создавать временные задержки, которые могут составлять всего несколько секунд.

Добавив еще один транзисторный каскад (следующий рисунок), указанный выше диапазон выдержки времени можно значительно увеличить.

Добавление еще одного транзисторного каскада повышает чувствительность схемы, что позволяет использовать времязадающие резисторы большего номинала, тем самым расширяя диапазон времени задержки схемы.

Схема печатной платы

Демонстрационное видео

 Использование симистора:

На следующем рисунке показано, как описанная выше схема таймера задержки может быть интегрирована с симистором и использоваться для переключения нагрузки, работающей от сети переменного тока



Вышеупомянутое можно дополнительно модифицировать с помощью автономного бестрансформаторного источника питания, как показано ниже:

Без кнопки

можно реализовать, как показано на следующей схеме:

Вышеупомянутый эффект задержки выключения без нажатия кнопки можно дополнительно улучшить, используя два транзистора NPN и конденсатор между базой и землей левого NPN 9.0004

На следующей схеме показано, как соответствующая кнопка может стать неактивной, как только она будет нажата, и пока таймер задержки находится в активированном состоянии.

В течение этого времени любое дальнейшее нажатие кнопки не влияет на таймер, пока выход активен или пока таймер не завершит операцию задержки.

Задержка от внешнего триггера

Проблема, заданная г-ном Гленом (одним из преданных читателей этого блога):

У меня есть ситуация, когда у меня есть импульс 12 В, который длится около 4 секунд (от поворотного переключателя, вращается медленным двигателем), но мне нужен только импульс примерно в полсекунды (чтобы вызвать механический звонок / перезвон).

Можно ли как-нибудь ввести длинный импульс в цепь и послать гораздо более короткий импульс?

Решение вышеуказанной проблемы представлено на следующей схеме:

Двухступенчатый последовательный таймер

Вышеприведенная схема может быть модифицирована для создания двухступенчатого последовательного генератора задержки. Эта схема была запрошена одним из заядлых читателей этого блога, Mr.Marco.

На следующей диаграмме показана простая схема сигнализации отключения с задержкой.

Цепь запрошена Dmats.

Следующая схема была запрошена Fastshack3

Таймер задержки с реле

«Я хочу создать схему, которая будет управлять выходным реле. Это будет сделано на 12 В, и последовательность будет инициирована ручным переключателем.

Мне потребуется регулируемая задержка времени (возможно отображаемое время) после отпускания переключателя, тогда выход будет работать в течение регулируемого времени (также возможно отображаемого) перед отключением

Последовательность не будет перезапущена, пока не будет нажата кнопка и снова отпущен.

Время после отпускания кнопки будет от 250 миллисекунд до 5 секунд. Время «включения» выхода для включения реле будет составлять от 500 миллисекунд до 30 секунд. Дайте мне знать, если вы можете предложить какое-либо понимание. Спасибо!»

До сих пор мы научились делать простые таймеры с задержкой на выключение, теперь давайте посмотрим, как мы можем построить простую схему таймера с задержкой на включение, которая позволяет включать подключенную нагрузку на выходе с некоторой заданной задержкой после включения питания. ON

Объясняемая схема может использоваться для всех приложений, требующих функции начальной задержки ON для подключенной нагрузки после включения сетевого питания

Детали работы схемы таймера включения с задержкой

Показанная диаграмма довольно проста, но обеспечивает очень убедительные необходимые действия, кроме того, период задержки является переменным, что делает настройку чрезвычайно полезной для предлагаемых приложений.

Функционирование можно понять по следующим пунктам:

Предположим, что нагрузка, требующая действия с задержкой включения, подключена через контакты реле, когда питание включено, 12 В постоянного тока проходит через R2, но не может достичь базы T1, потому что изначально C2 действует как короткое замыкание на землю.

Таким образом, напряжение проходит через R2, падает до соответствующих пределов и начинает заряжать C2.

Как только C2 заряжается до уровня, который развивает потенциал от 0,3 до 0,6 В (+ напряжение стабилитрона) на базе T1, T1 мгновенно включается, переключая T2, и реле впоследствии. … наконец, нагрузка получает тоже включил.

Описанный выше процесс вызывает требуемую задержку для включения нагрузки.

Период задержки может быть установлен соответствующим выбором значений R2 и C2.

R1 гарантирует, что C2 быстро разрядится через него, чтобы схема как можно скорее достигла состояния ожидания.

D3 блокирует заряд от достижения базы T1.

Перечень деталей

R1 = 100 кОм (резистор для разряда C2, когда цепь отключена))
R2 = 330 кОм (временно-временной резистор)
R3 = 10 кОм
R4 = 10 кОм
D2 = 1N4007
D3 = 1N4148
T1 = BC547
T2 = BC557
C2 = 33 мкФ/25 В (таймерный конденсатор)
Реле = SPDT, 12 В/400 Ом

Конструкция печатной платы

Замечания по применению увлеченные последователи этого блога, г-н Нишант.

Проблема с цепью:

Здравствуйте, сэр,

У меня есть автоматический стабилизатор напряжения мощностью 1 кВА. что напряжение становится нормальным.

Я открыл стабилизатор, он состоит из автотрансформатора, 4 реле 24 В, каждое реле подключено к отдельной цепи (каждое из которых состоит из

10K предустановки, BC547, стабилитрона, BDX53BFP npn транзисторной пары Дарлингтона IC, конденсатора 220 мкФ / 63 В , конденсатор 100 мкФ/40 В, 4 диода и несколько резисторов).

Эти цепи питаются от понижающего трансформатора, а выход этих цепей подключается к соответствующему конденсатору 100 мкФ/40 В и подается на соответствующее реле. Что делать, чтобы решить проблему. Пожалуйста, помогите мне. Нарисованная от руки схема прилагается. .

Решение проблемы цепи

Проблема в приведенной выше схеме может быть вызвана двумя причинами: одно из реле мгновенно включается, соединяя неправильные контакты с выходом, или одно из ответственных реле устанавливается с правильными напряжениями через некоторое время после включения питания.

Поскольку имеется более одного реле, отслеживание неисправности и ее устранение может быть немного утомительным. …..схема таймера включения с задержкой, описанная в статье выше, может оказаться очень эффективной для обсуждаемой цели.

Соединения довольно простые.

С помощью микросхемы 7812 таймер задержки может питаться от имеющегося источника питания 24 В стабилизатора.
Далее замыкающие контакты реле задержки можно соединить последовательно с проводкой выходного разъема стабилизатора.

Вышеупомянутая проводка мгновенно решит проблемы, так как теперь выход будет переключаться через некоторое время во время включения питания, давая достаточно времени для того, чтобы внутренние реле установили правильное напряжение на своих выходных контактах.

Ответ от г-на Билла

Привет, Swagatam,

Я наткнулся на вашу страницу, изучая информацию в Интернете, чтобы сделать мою задержку более последовательной. Сначала немного справочной информации.

Я дрэг-рейсер и запускаю машину при первом взгляде на 3-ю желтую лампочку, когда елка опускается.

Я использую переключатель переключения передач, который нажимается для одновременной блокировки автоматической коробки передач вперед и назад.

Это позволяет увеличить обороты двигателя для увеличения мощности перед запуском. Когда кнопка отпущена, передача выключается и машина движется вперед на высоких оборотах.

Это все равно, что выжать сцепление на автомобиле с механической коробкой передач, в любом случае моя машина быстро реагирует, и в результате загорается красный сигнал светофора, и вы проигрываете гонку.

В дрэг-рейсинге время вашей реакции на запуск решает все, и это игра в сотни тысяч с большими мальчиками, поэтому я поместил переключатель переключения передач на реле и поместил комбинированный колпачок на 1100 мкФ на реле, чтобы отсрочить его срабатывание.

Из-за автомобильной электроники я не верю, что есть точное напряжение, заряжающее эту крышку каждый раз, когда я активирую эту схему, и точность является ключевым моментом, поэтому я купил стабилизатор питания на Ebay, который потребляет 8-15 вольт и дает постоянное напряжение. 12 вольт на выходе.

Это изменило мой сезон, но я считаю, что эту схему можно было бы сделать более точной и упростить изменение времени задержки, а не менять комбинации крышек.

Также я должен установить диод перед реле, не в настоящее время, потому что все, что там есть, это выключатель — куда пойдет ток? Я ни в коем случае не инженер-электрик, но у меня есть некоторые знания по устранению неполадок в высококачественном аудио в течение многих лет.

Буду рад вашим мыслям-  спасибо

Bill Korecky

Анализ и решение схемы

Привет Билл,

Я приложил схему регулируемой схемы задержки, пожалуйста, проверьте ее. Вы можете использовать его для указанной цели.

Предустановку 100K можно использовать и настраивать для получения точных коротких периодов задержки в соответствии с вашими требованиями.

Однако обратите внимание, что напряжение питания должно быть не менее 11 В, чтобы реле 12 В работало правильно. Если это не выполняется, цепь может выйти из строя.

С уважением.

Простой таймер с задержкой от 5 до 20 минут

В следующем разделе рассматривается простая схема таймера с задержкой от 5 до 20 минут для конкретного промышленного применения.

Идею предложил г-н Джонатан.

Технические требования

Пытаясь найти решение моей проблемы в Google, я наткнулся на ваше сообщение выше.

Я пытаюсь понять, как создать лучший контроллер Sous Vide. Основная проблема в том, что у моей водяной бани очень большой гистерезис, и при нагреве с более низких температур будет превышение температуры примерно на 7 градусов от температуры, при которой отключается питание.

Он также очень хорошо изолирован, с зазором между внутренним и внешним сосудом, что делает его похожим на термос, из-за этого ему требуется очень много времени, чтобы остыть от любой избыточной температуры. Мой ПИД-регулятор имеет выход управления твердотельным реле и релейный выход сигнализации.

Сигнал тревоги может быть запрограммирован как сигнал тревоги нижнего предела со смещением от уставки. Я могу использовать пятивольтовый источник питания, который у меня уже есть, чтобы мой циркуляционный двигатель работал через сигнальное реле и приводил в действие то же твердотельное реле, которым управляет управляющий выход.

Чтобы быть в безопасности и защитить ПИД-регулятор, я добавлю диод как к напряжению сигнализации, так и к управляющему напряжению, чтобы предотвратить обратное подключение одного выхода к другому.

Затем я включу будильник, пока температура не поднимется выше заданного значения минус 7 градусов. Это позволит регулировать настройку ПИД-регулятора без учета начального повышения температуры.

Поскольку я знаю, что последние несколько градусов будут достигнуты без какой-либо подачи энергии, мне бы очень хотелось задержать любое распознавание управляющего сигнала примерно на пять минут после отключения будильника, так как он все еще будет звонить. для тепла.

Это та часть, для которой я еще не разобрался со схемой. Я имею в виду нормально замкнутое реле последовательно с управляющим выходом, которое удерживается в открытом состоянии сигналом тревоги.

Когда сигнал тревоги прекращается, мне нужна задержка порядка пяти минут, прежде чем реле вернется в нормально замкнутое состояние «выключено».

Я был бы признателен за помощь с частью релейной цепи с задержкой выключения. Мне нравится простота первоначального дизайна на странице, но у меня сложилось впечатление, что они не справятся и с пятью минутами.

Спасибо,

Джонатан Лундквист

Схема

Следующая схема простой схемы таймера задержки от 5 до 20 минут может быть подходящим образом применена для указанного выше приложения.

В схеме используется IC4049 для необходимых вентилей НЕ, сконфигурированных как компараторы напряжения.

5 логических элементов, соединенных параллельно, образуют секцию считывания и обеспечивают запуск с требуемой задержкой по времени для последующих каскадов буфера и драйвера реле.

Управляющий вход поступает от тревожного выхода, как указано в приведенном выше описании. Этот вход становится переключающим напряжением для предлагаемой схемы таймера.

При получении этого триггера вход 5 вентилей НЕ изначально удерживается на уровне логического нуля, потому что конденсатор заземляет начальный триггер через потенциометр площадью 2 м2.
