Датчики уровня жидкости поплавковые: Поплавковые датчики уровня воды — подбор по характеристикам и сфере применения

Содержание

Поплавковые датчики уровня - подбор по характеристикам и способу применения

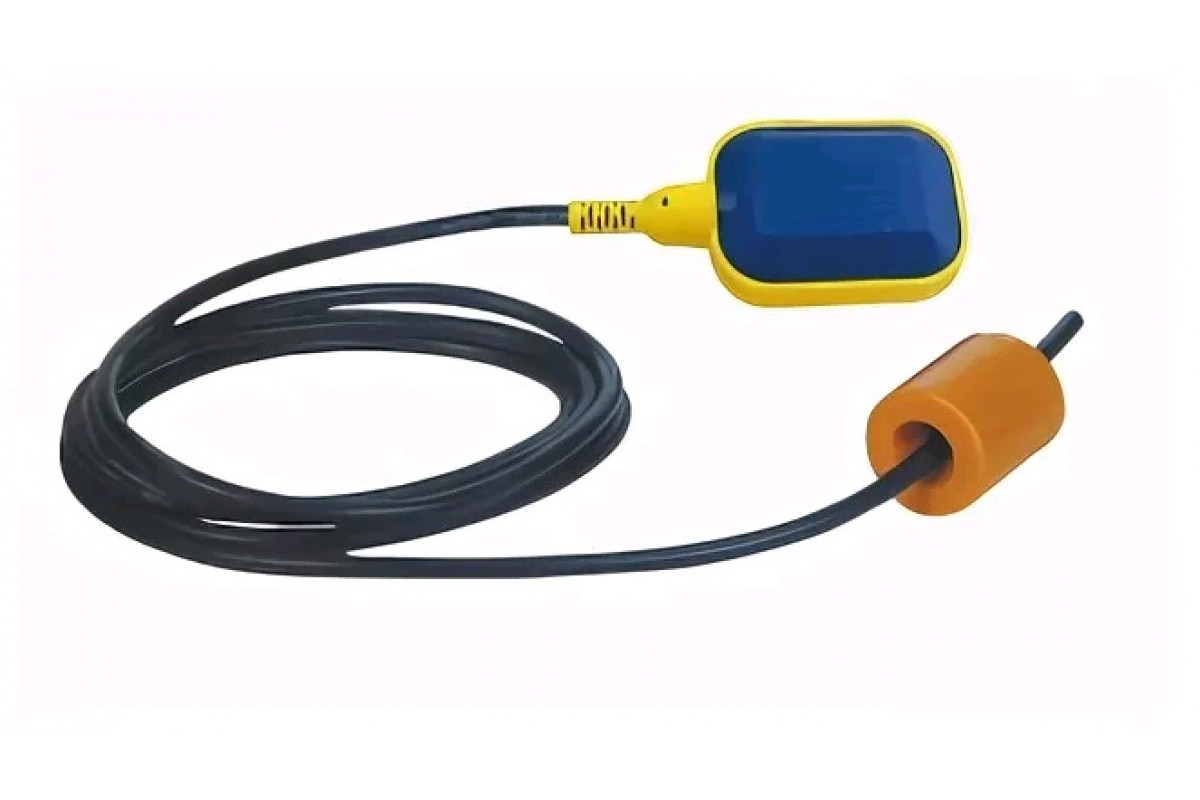

Поплавковые кабельные
датчики уровня воды
предназначены для сигнализации предельного уровня чистой воды, сточных вод и канализационных стоков в резервуарах, баках, бассейнах и водоемах. Экономичное решение для простых применений.



Магнитные поплавковые
датчики уровня Nivomag
для ответственных применений. Установка в резервуар сбоку или сверху.  Для жидкостей с плотностью от 0,7 кГ/литр. Взрывобезопасное исполнение, температура до +250оC, давление до 25 бар. Может работать под водой.

Магнитные датчики уровня
поплавковые Nivopoint
для ответственных применений. Установка в резервуар сверху или снизу. Химически стойкие исполнения. Для жидкостей с плотностью от 0,4 кГ/литр. Взрывобезопасное исполнение, температура до +150оC, давление до 25 бар.

Миниатюрный магнитный поплавковый датчик уровня (нержавейка)

FDMH50BR05X
для сигнализации предельного уровня различных жидкостей. Плотность контролируемой жидкости от 0,92 кГ/литр. Температура до +120оC  (кратковременно +200°С), давление до 5 бар.

Миниатюрный магнитный поплавковый датчик уровня (нержавейка)
FDMH50CBR
 с быстроразъемным присоединением для сигнализации уровня жидкостей. Плотность контролируемой жидкости от 0,92 кГ/литр. Температура до +200оC, давление до 10 бар.

Миниатюрный магнитный поплавковый датчик уровня (полипропилен)
FCh31PD
Сигнализатор минимального или максимального уровня для простых применений. Максимальная мощность нагрузки 50 Ватт. Экономичное решение задач контроля уровня.

Высокотемпературный поплавковый датчик уровня
FCh33FD
Применяется для сигнализации уровня жидкостей, растворов или воды, совместимых с материалом датчика Фторопласт-2, при температуре не более +120°С.

Магниточувствительный герконовый
датчик уровня жидкости
FCH61PDA
Магнитный датчик уровня с горизонтальной установкой и вертикальным расположением поплавка для мест, в которых установка вертикального датчика в крышку невозможна (съемная или откидывающаяся крышка, отсутствие крышки).

Миниатюрный магнитный поплавковый
датчик уровня жидкости

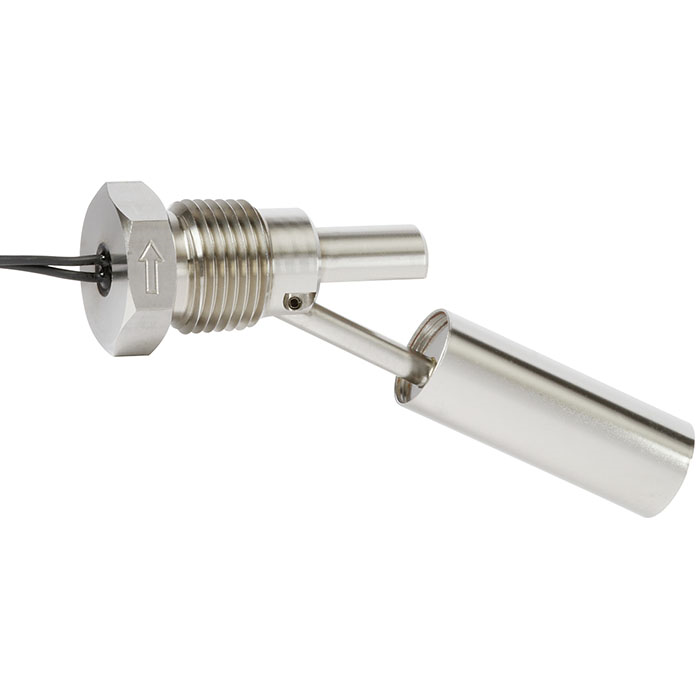

FCh21QDD
Миниатюрный поплавковый магнитный датчик уровня жидкости с боковой установкой, незаменим там, где существуют ограничения пространства.

Миниатюрный вертикальный
магнитный датчик уровня
FCV21QD
Недорогое решение несложных задач контроля уровня. Применяется для сигнализации уровня воды и других растворов, в том числе химически агрессивных.

Химически стойкий
поплавковый датчик уровня
FCV33FDA05
Применяется для сигнализации уровня жидкостей и веществ, совместимых по своему химическому составу с поливинилденфторидом (PVDF).

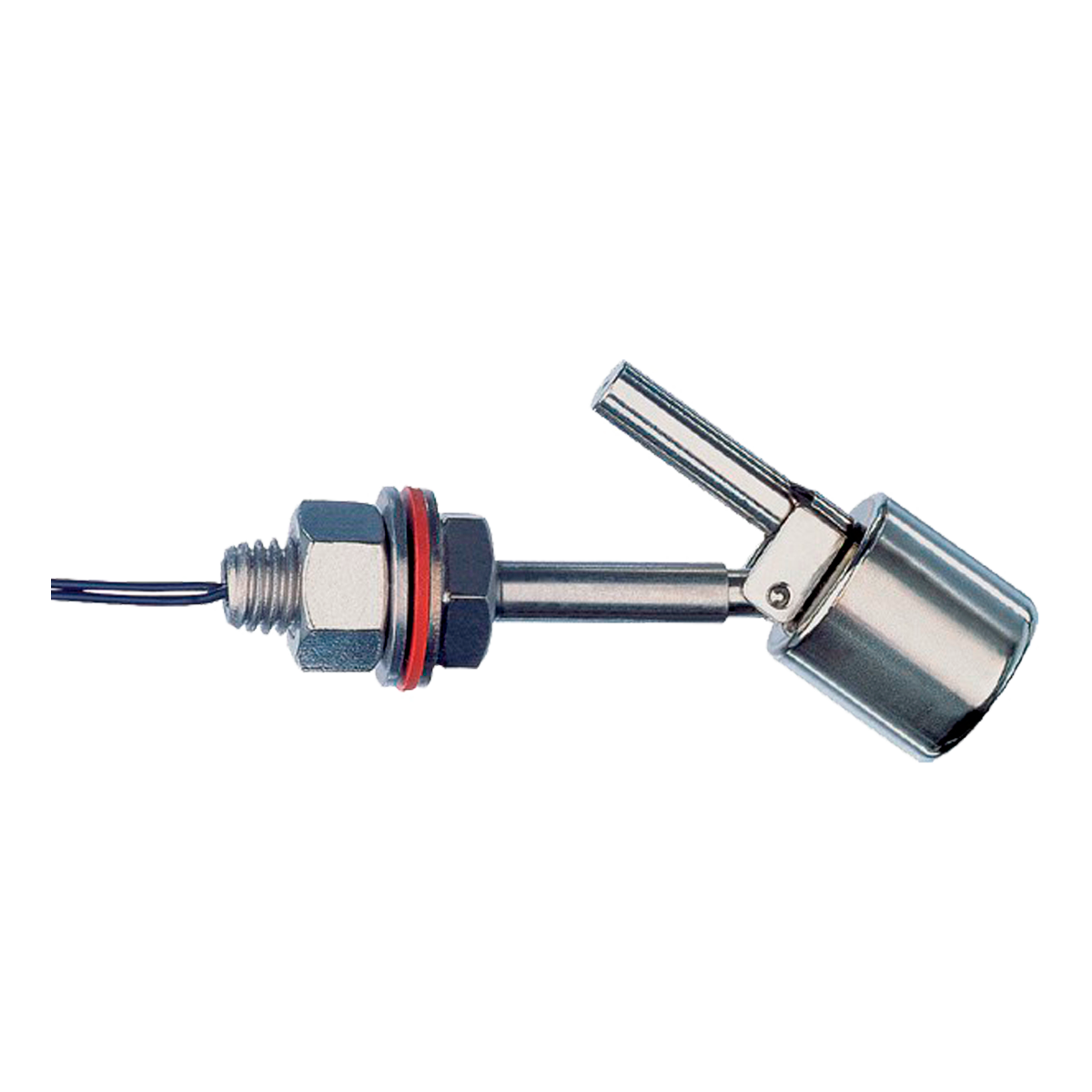

Миниатюрный поплавковый датчик уровня
из нержавеющей стали
FD3061DA05P
Применяется для сигнализации уровня жидкостей, совместимых по своему химическому составу с нержавеющей сталью SUS316.

Высокотемпературный миниатюрный
датчик уровня
FD3061DA05TH
Применяется для контроля уровня воды и жидкостей, в том числе агрессивных, при температуре до +200°C.

Магнитные герконовые уровнемеры
Экономически выгодное решение для измерения небольших уровней. Точность измерения 6 или 12 мм. Температура жидкости до +200оC, давление до 30 бар.

Магнитострикционные уровнемеры (уровнемеры ультразвуковые поплавковые)
Высокоточный прибор для измерения уровня. Рекомендуется для ответственных применений и коммерческого учета. Точность измерения 0,1 мм.

Байпасные уровнемеры
предназначены для визуального контроля и электронного измерения уровня жидкостей в сосудах и резервуарах работающих под избыточным давление.

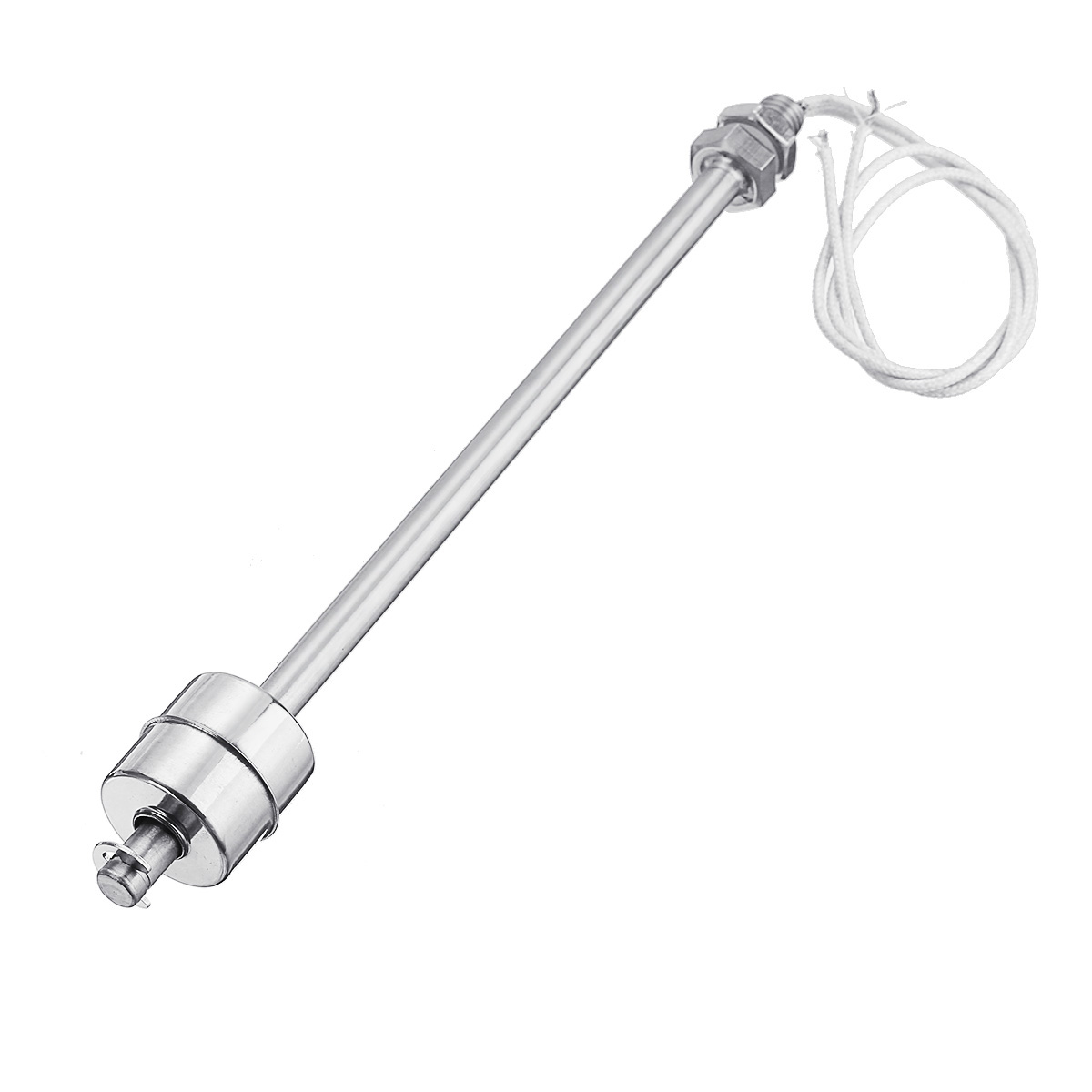

Поплавковые датчики уровня (сигнализаторы уровня) ПДУ-Т



Предназначены для простых задач контроля предельного уровня жидкостей. Эффективны в случаях когда измерение уровня другими датчиками (кондуктометрическими, ультразвуковыми, датчиками давления, ротационными и вибрационными датчиками) невозможно технически или неоправданно дорого в силу их высокой стоимости.

Поплавковые датчики уровня (сигнализаторы уровня) ПДУ-Т могут работать как совместно с приборами ОВЕН САУ-М6, САУ-М7.Е, САУ-МП, САУ-У, так и самостоятельно, управляя исполнительными механизмами, через промежуточное реле или контактор.

Наличие в серии ПДУ-Т нескольких вариантов конструктивного исполнения и материалов позволит выбрать датчик уровня, который наиболее оптимально подойдет под Вашу задачу по способу монтажа, материалу погружной части, коммутационной функции выхода и т.

д.






Способы установки поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т:



Принцип действия и способы установки поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т:

ПДУ-Т1хх, ПДУ-Т3хх, ПДУ-Т5хх:

В поплавок датчиков вмонтирован постоянный магнит, а в штоке датчика, по которому перемещается поплавок, встроен геркон.

Когда поплавок погружается в жидкость он начинает перемещаться по штоку, вызывая срабатывание геркона и датчик таким образом сигнализирует от достижении жидкостью предельного уровня. В зависимости от конструктива датчики ПДУ-Т устанавливаются в емкость горизонтально или вертикально (см. рис. 1).

Рис.1. Пример монтажа поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т1хх, ПДУ-Т3хх, ПДУ-Т5хх




ПДУ-Т601-х:

В состав поплавковых датчиков ПДУ-Т601-х входят:

поплавок с контактной группой (NO+NC) и шариком внутри, кабель определенной длины, зависящей от модификации датчика и груз, который одевается на кабель. Кабель через герметичный ввод соединен с поплавком. Груз расположенный на кабеле предназначен для установки точки переключения состояния контактов (установки верхнего уровня).

Датчик подвешивается за провод так, чтобы поплавок находился на высоте желаемого нижнего уровня жидкости в емкости. В таком положении шарик, расположенный в корпусе датчика нажимает на контакты, замыкая один контакт и размыкая другой относительно общего провода. Груз, расположенный на кабеле датчика, опускается на высоту желаемого верхнего уровня. При заполнении емкости жидкость поднимает поплавок вверх и при пересечении поплавком уровня, на котором расположен груз, шарик перекатывается и переключает контакты в противоположное состояние (см. рис.2).



Рис.2.

Пример монтажа поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т601-х






Таблица выбора поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т:

Модификация Фото Коммут-ная функция Коммут-ое напр-е Коммут-ый ток Выходной элемент Материал Температура среды
DC AC DC AC
ПДУ-Т101
220 V
240 V 0,7 А 0,5 А Геркон Нерж. сталь -20…+125 °C
ПДУ-Т102 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь -20…+125 °C
ПДУ-Т104 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь
+
Полипропилен
-10…+80 °C
ПДУ-Т106 220 V 240 V 0,7 А 0,5 А Геркон Полипропилен -10…+80 °C
ПДУ-Т121-065-115 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь -20…+125 °C
ПДУ-Т301 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь
-20…+125 °C
ПДУ-Т302 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь -20…+125 °C
ПДУ-Т321-060-110 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь -20…+125 °C
ПДУ-Т501 220 V 240 V 0,7 А 0,5 А Геркон Полипропилен -10…+80 °C
ПДУ-Т502 220 V 240 V 0,7 А 0,5 А Геркон Полипропилен -10…+80 °C
ПДУ-Т505 220 V 240 V 0,7 А 0,5 А Геркон Нерж. сталь -20…+125 °C
ПДУ-Т601-2 220 V 220 V 10 А 10 А Реле Полипропилен -10…+80 °C
ПДУ-Т601-5 220 V 220 V 10 А 10 А Реле Полипропилен -10…+80 °C






Схемы подключения поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т:

ВАЖНО! Состояние контактов на схемах изображено для датчиков, не погруженных в жидкость, соответственно при погружении в жидкость они изменят свое состояние на противоположное.






Габаритные размеры поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т:




ПДУ поплавковые датчики (сигнализаторы) уровня

Поплавковые датчики уровня ОВЕН ПДУ – устройства, предназначенные для сигнализации уровня жидкостей. ОВЕН ПДУ применяются в составе систем контроля и регулирования жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе и агрессивных, за исключением коррозионно-активных к материалу датчика) в различных резервуарах. ОВЕН ПДУ применяются для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости. Поплавковые датчики уровня имеют общепромышленные и взрывозащищенные исполнения.

Поплавковые датчики уровня ОВЕН устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.

Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-1, ПДУ-2, для контроля уровня вязких жидкостей – с шарообразным поплавком ПДУ-3. По способу монтажа различают датчики с горизонтальным и вертикальным монтажом.

Компания ОВЕН производит одноуровневые, двухуровневые и трехуровневые поплавковые датчики, также возможно изготовление датчиков ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0ExiaIICT4Х. Для ознакомления с датчиками во взрывозащищенном исполнении ПДУ-Ех перейдите по ссылке.

Для подключения к АСУ ТП датчики ОВЕН ПДУ могут быть снабжены силиконовым кабелем AWG24 любой длины или проводом НВ 0,35.

Модификации одноуровневых датчиков

ПДУ-1.1

Горизонтальный

Цилиндрический

76 мм

2 500 мм

ПДУ-2. 1

Вертикальный

Цилиндрический

40 мм

2 500 мм

ПДУ-3.1

Вертикальный

Шарообразный

85 мм

3 000 мм

При заказе модификации с удлиненным штоком кратность длины – 50 мм.

Модификации двухуровневых датчиков

ПДУ-1.2

Горизонтальный

Цилиндрический

2 500 мм

ПДУ-2. 2

Вертикальный

Цилиндрический

2 500 мм

ПДУ-3.2

Вертикальный

Шарообразный

3 000 мм

Двухуровневые датчики производятся под заказ. Кратность длины штока при заказе – 50 мм.

Модификации трехуровневых датчиков

ПДУ-3.3

Вертикальный

Шарообразный

3 000 мм

Трехуровневые датчики производятся под заказ.  Кратность длины штока при заказе – 50 мм.

Особенности конструкции и монтажа датчиков уровня ОВЕН ПДУ

Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости или в дно (рис. 1).

Рис. 1.  Варианты крепления датчика уровня: горизонтальное (ПДУ-1.1) и вертикальное (ПДУ-2.1, ПДУ-3.1)

Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом. Варианты исполнения контактов ОВЕН ПДУ показаны на рис. 2.

а) ПДУ с нормально-разомкнутым контактом

б) ПДУ с нормально-замкнутым контактом

Рис. 2. Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию/размыканию контакта датчика уровня.

Применение датчиков уровня ОВЕН ПДУ

Датчики ОВЕН ПДУ могут работать при температурах до +105 °С в химически агрессивных средах. Материал датчика – нержавеющая сталь (12X18h20T).

ОВЕН ПДУ используются для контроля уровня сточных вод, химически агрессивных жидкостей или пищевых продуктов, в том числе вязких жидкостей. Поплавковые датчики могут применяться для контроля уровня жидкости в транспортных средствах, например, для контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.

Следует помнить, что датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.

ОВЕН ПДУ. Модификации

Одноуровневые поплавковые датчики уровня ОВЕН ПДУ

Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: [email protected]

1

горизонтальный монтаж, цилиндрический поплавок

2

Вертикальный монтаж, цилиндрический поплавок

3

вертикальный монтаж, шарообразный поплавок

нормально-разомкнутый ( не указывается)

К

нормально-замкнутый

 Двухуровневые поплавковые датчики уровня ОВЕН ПДУ

Внимание!

  • Полная длина датчиков ПДУ-1. 2 и ПДУ-2.2 составляет (L + 40) мм.
  • Полная длина датчиков ПДУ-3.2 составляет (L + 85) мм.

Ознакомьтесь с габаритными чертежами.

Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: [email protected]

1

горизонтальный монтаж, цилиндрический поплавок

2

вертикальный монтаж, цилиндрический поплавок

3

вертикальный монтаж, шарообразный поплавок

Нормально-разомкнутый ( не указывается)

К

нормально-замкнутый

Нормально-разомкнутый ( не указывается)

К

нормально-замкнутый

Трехуровневые поплавковые датчики уровня ОВЕН ПДУ

Внимание!

  • Полная длина датчиков ПДУ-3. 3 составляет (L + 85) мм.

Ознакомьтесь с габаритными чертежами.

Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: [email protected]

Нормально-разомкнутый ( не указывается)

К

нормально-замкнутый

Нормально разомкнутый ( не указывается)

К

нормально-замкнутый

Нормально-разомкнутый ( не указывается)

К

нормально-замкнутый

Примеры обозначения датчиков при заказе

ПДУ-1. 2.100.25.К
Приведенное условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ общепромышленного исполнения с горизонтальным типом монтажа, имеющий два сигнализируемых уровня, цилиндрический поплавок, шток длиной 100 мм до нижнего уровня и 25 мм до верхнего уровня, разные типы контактов: для нижнего уровня – нормально разомкнутым, для верхнего уровня – нормально замкнутым, с длиной проводов 0,5 м.

ПДУ-3.2.1000.500.К
Условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ общепромышленного исполнения с вертикальным типом монтажа, имеющий два сигнализируемых уровня, шарообразные поплавки, шток длиной 1000 мм до нижнего уровня и 500 мм до верхнего уровня, разные типы контактов: для нижнего уровня – нормально-разомкнутый, для верхнего уровня – нормально-замкнутый, с длиной проводов 0,5 м.

ПДУ-3.3.1000.500.К.50/5
Приведенное условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ общепромышленного исполнения с вертикальным типом монтажа, имеющий три сигнализируемых уровня, шарообразные поплавки, шток длиной 1000 мм до нижнего уровня, 500 мм до среднего уровня и 50 мм до верхнего уровня, разные типы контактов: для нижнего и верхнего уровня – нормально разомкнутым, для среднего уровня – нормально замкнутым, кабельный вывод длиной 5 м.

Поплавковые датчики уровня WIKA | ВИМАрос

Поплавковый датчик уровня

Магнитострикционное измерение уровня с высоким разрешением

Поплавковый датчик уровня модели FFG-P, FFG-T, FFG-TP и FLM-H применяется для высокоточного, непрерывного измерения уровня жидкостей и использует принцип отределения положения магнитного поплавка при помощи магнитострикционного принципа измерения.

Поплавковый датчик уровня благодаря магнитострикционному принципу измерения осуществляет непрерывное измерение уровня независимо от физических и химических измерений жидкости, таких как температура, проводимость, диэлектрическая проницаемость, давление, вспенивание, вакуум, конденсация, парообразование, образование пузырьков, кипение и изменение плотности. При помощи протокола HART® возможно параллельное измерение общего уровня и уровня интерфейса.

Поплавковый датчик уровня применение

  • Измерение уровня практически для любых жидких сред
  • Химическая и нефтехимическая промышленность, газопереработка, шельфовая нефте- и газодобыча, судостроение, машиностроение, энергетика
  • Подготовка технической и питьевой воды, пищевая и фармацевтическая промышленность

Поплавковый датчик уровня особенности

  • Возможны технологические и специальные решения
  • Параметры среды:
    — Рабочая температура: T = -90 … +400 °C
    — Рабочее давление: P = от вакуума до 100 бар
    — Предельная плотность: ρ ≥ 400 кг/м3
  • Разрешение < 0,1 мм
  • Широкий выбор различных электрических присодинений, просоединений к процессу и материалов
  • Взрывозащищенные версии

Поплавковый датчик уровня модели FFG-P, FFG-T, FFG-TP и FLM-H



Герконовый уровнемер модели FLR

Технология измерения при помощи герконовой цепи

Герконовый уровнемер модели FLR используется для измерения уровня в жидких средах. Они работают на поплавковом принципе с магнитной передачей данных.

Герконовый уровнемер имеет магнитную систему поплавка, которая активирует сопротивление измерительной цепи в трубе скольжения, при этом цепь работает по схеме 3-х проводного потенциометра. Генерируемое при этом напряжение пропорционально уровню заполнения.

Герконовый уровнемер применение

  • Измерение уровня для практически любых жидких сред
  • Химическая и нефтехимическая промышленность, газопереработка, шельфовая нефте- и газодобыча, судостроение, машиностроение, энергетика
  • Подготовка технической и питьевой воды, пищевая и фармацевтическая промышленность

Герконовый уровнемер особенности

  • Возможны технологические и специальные решения
  • Рабочий диапазон:
    — Рабочая температура: T = -80 … +200 °C
    — Рабочее давление: P = от вакуума до 80 бар
    — Предельная плотность: ρ ≥ 400 кг/м3
  • Широкий выбор различных электрических присоединений, присоединений к процессу и материалов
  • Опциональное исполнение с программируемым и конфигурируемым встроенным преобразователем с выходным сигналом 4 … 20 мА, по протоколам HART®, PROFIBUS® PA and FOUNDATION™ Fieldbus
  • Взрывозащищенные версии

Герконовый уровнемер модели FLR



Датчик уровня FLM-H

Магнитострикционный, принцип измерения с высоким разрешением, для стерильных процессов

Магнитострикционный датчик модели FLM-H разработан специально для требований пищевой промышленности, фармацевтики и биотехнологий. Датчик особенно подходит для особых условий процессов очистки CIP / SIP, обладает химической устойчивостью к очистке жидкостями и высокими температурам.

Направляющая труба непосредственно приварена к технологическому соединению, чем обеспечивается соединение без стыков, дополнительные уплотнения не требуются.

Датчик запитывается напряжением постоянного тока 10 … 30 В. Выходные сигналы 4 … 20 мА или 4 … 20 мА с сигналом HART®.

Датчик уровня FLM-H



Датчик уровня RLT-1000

Для промышленного применения, версия из нержавеющей стали

Модель датчика уровня была разработана для измерения уровня жидкостей. Исполнение из нержавеющей стали может быть использовано для измерения множества жидкостей, таких как например масло, вода, дизельное топливо и хладагенты.

Применение

  • Измерение уровня жидкости в машиностроении
  • Задачи контроля и мониторинга для гидроустановок, компрессоров и систем охлаждения

Особенности

  • Совместимость со средами: масло, вода, дизельное топливо, хладагенты и др. жидкости
  • Допустимый диапазон средних температур: -30 … +120 °C (-22 … +248 °F)
  • Выходной сигнал: Сопротивление по схеме 3-х проводного потенциометра, токовый выход 4 … 20 мА
  • Принцип измерения: Герконовая технология
  • Погрешность, разрешение: 24 мм [0,9 дюйма], 12 мм [0,5 дюйма], 10 мм [0,4 дюйма], 6 мм [0,2 дюйма] или 3 мм [0,1 дюйма]

Датчик уровня RLT-1000



Датчик уровня с температурным выходом

Для промышленного применения, версия из нержавеющей стали

Модель датчика уровня с температурным выходом RLT-3000 позволяет измерять уровень и температуру жидкостей при помощи одного датчика. Исполнение из нержавеющей стали может быть использовано для измерения множества жидкостей, таких как, например, масло, вода, дизельное топливо и хладагенты.

Применение

  • Комбинация измерения уровня и температуры жидкостей в машиностроении
  • Задача контроля и мониторинга для гидроустановок, компрессоров и систем охлаждения

Особенности

  • Совместимость со средами: масло, вода, дизельное топливо, хладагенты и др. жидкости
  • Уровень: токовый выход 4 … 20 мА
  • Температура: Pt100, Pt1000, точность: класс B или токовый выход 4 … 20 мА

Датчик уровня с температурным выходом



Поплавковый переключатель

Для вертикальной установки

Поплавок с постоянным магнитом перемещается по направляющей трубе вместе с уровнем жидкости. В направляющей трубе находится герконовый контакт (контакт инертного газа), который через немагнитные стенки поплавка и направляющей трубы активируется при приближении поплавкового магнита.

При использовании магнита и герконового контакта переключение производится бесконтактно, без износа и без необходимости в источнике питания. Контакты свободны от потенциала. Магнитный поплавковый переключатель также может использоваться для нескольких точек переключения.

Поплавковый переключатель применение

  • Измерение уровня для практически любых жидких сред
  • Контроль уровня жидкости и работы насосного оборудования для различных уровней заполнения
  • Химическая и нефтехимическая промышленность, газопереработка, шельфовая нефте- и газодобыча, судостроение, машиностроение, энергетика
  • Подготовка питьевой и технической воды, пищевая и пивоваренная отрасли промышленности

Поплавковый переключатель особенности

  • Большой диапазон применений благодаря простому, проверенному принципу действия
  • Для жестких условия работы, долгий срок эксплуатации
  • Параметры среды:
    — Рабочая температура: T = -196 … +350 °C
    — Рабочее давление: P = от вакуума до 40 бар
    — Предельная плотность: ρ ≥ 300 кг/м3
  • Широкий выбор различных электрических присоединений, присоединений к процессу и материалов
  • Взрывозащищенная версии

Поплавковый переключатель



Необходима консультация ?

Понимая важность настоящих и будущих задач наших заказчиков, мы формируем оптимальные решения для реализации проектов в различных отраслях промышленности.

Для получения консультации свяжитесь со специалистом нашей компании по телефону
+7 812 740-7135 или отправьте запрос на коммерческое предложение:

Запросить коммерческое предложение Запросить предложение

PFGLP - Поплавковые датчики уровня жидкости Camlogic

Поплавковые датчики (сигнализаторы) уровня используются для определения уровня разных типов жидкостей в различных видах емкостей (резервуарах, цистернах и др.). Контактирующая с продуктом часть прибора выполнена  из нержавеющей стали.

PFGLP – исполнение с фланцем DN40.

IECEX сертификат: Ex d IIB T4 Gb – Ex tD A21 IIIC T135°C Db IP65 – QAR TUN 08.003

ATEX Сертификат: Ex II 2GD Ex Td a21 IP65 T135 ° C – TÜV 08 ATEX 362388

Литой алюминиевый корпус, защита IP65.

Поплавок из нержавеющей стали.

Подключение с помощью антивибрационных Faston разъемов.

Выходной сигнал: реле 10 A , 250 VAC

Максимальное рабочее давление: 25 бар.

Диапазон температур: от -10 до +100 ° С.

PFGLPC – Исполнение с фланцем DN40 и изогнутым поплавком.



















PFGLP22 – исполнение с наружной резьбой 2 “

Изготовлено в соответствии с правилами, действующими в Европейском союзе.

ATEX сертификат: Ex II 3GD Ex н T4 IIB Ex GD A22 T120 ° C IP65 – CL 07 ATEX 0206

Литой алюминиевый корпус, защита IP65.

Поплавок из нержавеющей стали.

Подключение с помощью антивибрационных Faston разъемов.

Выходное реле: 10 A, 250 В.

Максимальное рабочее давление: 25 бар.

Диапазон температур: от -10 до +120 ° С.

PFGLP22C – исполнение с наружной резьбой 2 ” и изогнутым поплавком





















PFGLP22F – исполнение с фланцем

Изготовлено в соответствии с правилами, действующими в Европейском союзе.

ATEX сертификат: Ex II 3GD Ex н T4 IIB Ex GD A22 T120 ° C IP65 – CL 07 ATEX 0206

Литой алюминиевый корпус, защита IP65.

Поплавок из нержавеющей стали.

Подключение с помощью антивибрационных Faston разъемов.

Выходное реле: 10 A, 250 В.

Максимальное рабочее давление: 25 бар.

Диапазон температур: от -10 до +120 ° С.

PFGLP22FС – исполнение с фланцем и изогнутым поплавком

Поплавковые датчики уровня ОВЕН ПДУ

Принцип действия

Принцип действия поплавкового датчика основан на замыкании контакта геркона, находящегося внутри штока датчика постоянным магнитом, который находится в самом поплавке. Происходит это при перемещении поплавка вдоль штока (например, при наполнении резервуара с водой).

Датчик можно использовать как напрямую для защитного отключения исполнительного механизма (насоса, задвижки), так и для подключения к вторичным приборам, например к сигнализаторам уровня ОВЕН САУ-М2, САУ-М6, САУ-М7Е, САУ-МП, САУ-У, БКК1

Примечание: конфигурацию поплавка (нормально открытый) можно изменить на нормально закрытый, сняв стопорное кольцо с датчика и перевернув поплавок.


Примеры применения

Поплавковые датчики уровня ОВЕН ПДУ могут использоваться для контроля уровня самых разных продуктов, например сточных вод, химически агрессивных жидкостей или пищевых продуктов. Поплавковые датчики уровня устойчивы к пене и пузырькам в жидкости и могут работать с вязкими жидкостями.

Следует помнить, что датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.

Пример 1


Пример 2





Технические характеристики

Характеристика ПДУ - 1.1 ПДУ - 2.1 ПДУ - 2. 2 ПДУ - 3.1 ПДУ - 3.2
Количество измеряемых уровней 1 1 2 1 2
Расположение оси крепежного отверстия датчика в резервуаре горизонтально вертикально
Положение контакта при осушении датчика (поплавок датчика расположен внизу по отношению к месту закрепления) нормально разомкнутый (можно менять на нормально замкнутый сняв поплавок со штока и перевернув его)
Материал нержавеющая сталь (12Х18Н10Т)
Плотность измеряемой среды не менее 0,70 г/см3 не менее 0,66 г/см3
Температура измеряемой среды -40. 6
Степень защиты рабочей части датчика IP 67
Длина кабельного вывода 0,2 м

Поплавковый датчик ПДУ-1.1

Монтаж: на стенку емкости;
Количество поплавков: 1;
Высота штока (см. L1 на чертеже): стандарт - 76 мм, под заказ - любая кратно 100 мм.

Габаритные размеры ПДУ-1.1:

Если Вас не устраивает стандартная высота штока (76 мм), вы можете заказать любую, кратную 100 мм (до 2000 мм).

Пример обозначения для стандартной высоты штока (L1=76 мм): ПДУ-1.1

Пример обозначения для заказной высоты (L1=500 мм): ПДУ-1.1.500


Поплавковый датчик ПДУ-2.1

Монтаж: на крышку емкости;
Количество поплавков: 1;
Высота штока (см. L1 на чертеже): стандарт - 40 мм, под заказ - любая кратно 100 мм (до 2000 мм).

Габаритные размеры ПДУ-2.1:

Пример обозначения для стандартной высоты штока (L1=40): ПДУ-2.1

Пример обозначения для заказной высоты (L1=1600 мм): ПДУ-2.1.1600


Поплавковый датчик ПДУ-2.2

Монтаж: на крышку емкости;
Количество поплавков: 2;
Высота штока (см. L1, L2 на чертеже): кратно 100 мм (до 2000 мм).

Габаритные размеры ПДУ-2.2:

Обозначение при заказе: ПДУ-2.2.L1.L2. Вместо L1 и L2 указыется расстояние в мм (см чертеж). Причем L1>L2.

Пример обозначения: ПДУ-2.2.1600.100


Поплавковый датчик ПДУ-3.1

Монтаж: на крышку емкости;
Количество поплавков: 1;
Высота штока (см. L1 на чертеже): стандарт - 85 мм, под заказ - любая кратно 100 мм (до 2000 мм).

Габаритные размеры ПДУ-3.1:

Пример обозначения для стандартной высоты штока (L1=85): ПДУ-3.1

Пример обозначения для заказной высоты (L1=1200 мм): ПДУ-3.1.1200


Поплавковый датчик ПДУ-3.2

Монтаж: на крышку емкости;
Количество поплавков: 2;
Высота штока (см. L1, L2 на чертеже): кратно 100 мм (до 2000 мм).

Габаритные размеры ПДУ-3.2:

Обозначение при заказе: ПДУ-3.2.L1.L2. Вместо L1 и L2 указыется расстояние в мм (см чертеж). Причем L1>L2.

Пример обозначения: ПДУ-3.2.900.200

Что такое датчик уровня жидкости?

Датчики уровня жидкости, также называемые реле уровня жидкости, предназначены для изменения состояния при погружении в жидкость. Они используются для определения наличия жидкости или масла на определенном уровне в контейнере.

Какие бывают датчики уровня жидкости?

Различные типы датчиков уровня жидкости включают

  1. Оптический
  2. Емкостный
  3. Проводящий
  4. Диафрагма
  5. Поплавок

1.Оптические датчики уровня жидкости

Оптические датчики работают твердотельные. В них используются инфракрасный светодиод и фототранзистор, которые оптически связаны, когда датчик находится в воздухе. Когда измерительный наконечник погружается в жидкость, инфракрасный свет ускользает, вызывая изменение выходного состояния. Эти датчики могут определять наличие или отсутствие практически любой жидкости. Они нечувствительны к окружающему свету и не подвержены влиянию пены на воздухе и мелких пузырьков в жидкости. Это делает их полезными там, где изменение состояния необходимо быстро и надежно фиксировать, и где они могут надежно работать в течение длительных периодов времени без обслуживания.

Например, цифровой датчик уровня жидкости SST Optomax - это популярный недорогой, не требующий особого обслуживания инфракрасный светодиодный датчик.

Недостатком оптического датчика уровня жидкости является то, что он может только определять, присутствует жидкость или нет. Если требуются переменные уровни (25%, 50%, 100% и т. Д.), Для каждого требуется дополнительный датчик.

2. Емкостные датчики уровня жидкости

В емкостных реле уровня жидкости используются 2 токопроводящих электрода (обычно из металла) в цепи, которые находятся на небольшом расстоянии друг от друга.Когда электроды погружаются в жидкость, он замыкает цепь.

Преимущество емкостного реле уровня жидкости заключается в том, что его можно использовать для определения подъема или падения жидкости в емкости. Сделав электроды такой же высоты, как контейнер, можно измерить емкость между электродами. Отсутствие емкости означает отсутствие жидкости. Полная емкость означает полный контейнер. Должны быть записаны измерения «пустого» и «полного», затем измеритель откалиброван на 0% и 100%, чтобы показать уровень жидкости.

Хотя емкостные датчики уровня жидкости имеют то преимущество, что они не имеют движущихся частей, одним из их недостатков является то, что коррозия электродов приведет к изменению емкости электрода, что потребует либо очистки, либо повторной калибровки. Они также более чувствительны к типу используемой жидкости.

3. Датчики уровня проводящей жидкости

Кондуктивные датчики уровня жидкости - это датчики с электрическим контактом на определенном уровне жидкости. Два или более изолированных электрода с открытыми концами используются внутри трубы, опускаемой в жидкость.Более длинный электрод несет низкое напряжение, а более короткий используется для замыкания цепи, когда уровень жидкости поднимается до него.

Как и емкостные реле уровня жидкости, проводящие реле уровня жидкости зависят от проводимости жидкости. Следовательно, они полезны только для измерения определенных типов жидкостей. Кроме того, наконечники этих датчиков необходимо регулярно очищать, чтобы уменьшить загрязнение.

4. Мембранные датчики уровня жидкости

Мембранные или пневматические реле уровня жидкости используют давление воздуха, которое толкает диафрагму, которая включает микровыключатель внутри корпуса устройства.По мере повышения уровня жидкости внутреннее давление внутри измерительной трубы повышается до тех пор, пока не сработает микровыключатель. Когда уровень жидкости падает, давление воздуха также падает, и переключатель отключается.

Преимущество мембранного реле уровня жидкости заключается в том, что не требуется источник питания внутри резервуара, его можно использовать со многими типами жидкостей, и поскольку переключатель не контактирует с жидкостью. Однако, поскольку это механическое устройство, со временем потребуется техническое обслуживание.

5. Поплавковые датчики уровня жидкости

Поплавковые выключатели - оригинальные датчики уровня жидкости. Это механические устройства. К кронштейну присоединен полый поплавок. Когда поплавок поднимается и опускается в жидкости, рычаг перемещается вверх и вниз. Рычаг может быть подключен к магнитному или механическому переключателю для определения включения / выключения, или он может быть подключен к манометру, который поднимается от полного к пустому при падении уровня жидкости.

В отстойниках

используются поплавковые выключатели (см. Справа) как экономичный способ измерения уровня воды в отстойнике подвала.

Поплавковые выключатели могут измерять любой тип жидкости и могут быть спроектированы так, чтобы для работы не требовалось питание. Недостатком поплавковых переключателей является то, что они больше, чем другие типы переключателей, и, поскольку они механические, их необходимо обслуживать чаще, чем другие переключатели уровня жидкости.

Датчики жидкости и поплавки

| Standex Electronics

Advanced Fluid Level Sensor

Усовершенствованные датчики уровня жидкости Standex Electronics представляют собой индивидуальные конструктивные решения с использованием технологий Холла или емкостных датчиков для непрерывного контроля уровня жидкости. Они обеспечивают долгосрочную надежность твердотельных устройств в широком диапазоне температур, а также программируемые выходы с множеством вариантов упаковки и монтажа.

Емкостный датчик уровня (CLS) серии CLS - это специально разработанное решение для непрерывного контроля уровня жидкости в широком диапазоне температур, с калиброванными и настраиваемыми программируемыми выходами для резервуаров различной геометрии.Серия CLS - это интеллектуальный датчик со встроенным микроконтроллером, предназначенный для долгосрочной твердотельной надежности в суровых условиях , обеспечивающий точность полной шкалы . Наши революционные конструкции, ожидающие получения патента, могут быть сконфигурированы в корпус из алюминия или нержавеющей стали нестандартной длины с коллектором из алюминия, нержавеющей стали, полипропилена или полиамида и уплотнениями из витона. Совместим с топливом, маслом, водой, смесями этанола, дизельным топливом, мочевиной и т. Д. Может соответствовать требованиям IP67.

Лидерство: эффект Холла и емкостные датчики уровня

Датчик уровня Холла серии HLS (HLS) - это специально разработанное решение для непрерывного контроля уровня жидкости в широком диапазоне температур, с калиброванными и настраиваемыми программируемыми выходами для резервуаров различной геометрии.Серия HLS - это интеллектуальный датчик со встроенным микроконтроллером, предназначенный для долгосрочной твердотельной надежности в суровых условиях , обеспечивающий высокое разрешение и точность . Доступен в различных прочных корпусах с твердотельными чувствительными элементами с температурной компенсацией. Наши революционные конструкции, на которые подана заявка на патент, могут быть сконфигурированы в корпусах из пластика или нержавеющей стали с поплавками из полипропилена, полиамида, бутадиен-нитрильного каучука и нержавеющей стали, а также доступны несколько вариантов монтажа .Совместим с топливом, маслом, водой, смесями этанола, дизельным топливом и другими жидкостями. Соответствует требованиям IP67.

Лидерство: эффект Холла и емкостные датчики уровня

Горизонтальный датчик уровня жидкости

Горизонтальный датчик уровня жидкости Продукты могут быть установлены на стороне резервуара для жидкости или сосуда с помощью внутреннего или внешнего оборудования.

Компактный одноуровневый горизонтальный датчик уровня жидкости серии LS03, используемый для контроля, обнаружения и мониторинга уровня. Вариант переключателя высокой мощности, другие кабели и разъемы. Устойчивость к высоким температурам до 150 ° C.

Горизонтальный монтаж датчика уровня жидкости серии R12431 идеально подходит для бутылок, изготовленных методом выдувания или литья под давлением. Использует отдельную уплотнительную втулку и содержит внутренний демпфирующий резистор.Разъем соответствует требованиям Packard P / N 12162289.

Горизонтальный монтаж датчика уровня жидкости серии R12456 идеально подходит для бутылок, изготовленных методом выдувания или литья под давлением. Использует отдельную уплотнительную втулку и содержит внутренний демпфирующий резистор.Сопрягается с Yazaki P / N 7283-6434-40.

Датчик уровня жидкости HVAC / R

Standex Electronics Выключатели для предотвращения наводнений (FPS) Серия HVAC / R проста в установке, удобна в обслуживании и чрезвычайно надежна. Когда уровень воды во вспомогательной или основной дренажной трубе поднимается (из-за засорения слива конденсата кондиционера), выключатель отключает систему, предотвращая тем самым перетекание воды и повреждение полов, стен и потолков.Использование проверенной экспертной технологии магнитного герконового переключателя с переключением низкого напряжения и надежной плавающей конструкцией без залипания, поэтому переключатель всегда работает плавно. Быстрая и беспроблемная установка и обслуживание включают в себя: простой доступ к переключателю, точность, установку / снятие переключателя без регулировки, автоматический сброс переключателя, одно сращиваемое соединение, гибкое красное или желтое проводное соединение, установку на первичные и вспомогательные дренажные поддоны и розетки, а также высокое производительность в нижних сливных поддонах 1 дюйм.

Серия FPS-B (HVAC / R) Датчик уровня жидкости на кронштейне предохранительные выключатели модели с кронштейном просты в установке, обслуживании и чрезвычайно надежны.Когда уровень воды во вспомогательной или основной дренажной трубе поднимается (из-за засорения слива конденсата кондиционера), выключатель отключает систему, предотвращая тем самым перетекание воды и повреждение полов, стен и потолков. Идеально подходит для установки в коммерческих или жилых помещениях с первичными или дополнительными поддонами для слива конденсата. Эта модель включает специальный кронштейн, который крепится к основному или вспомогательному поддону. Соответствует UL508, NEC и IMC.

Датчик уровня жидкости серии

FPS-L (HVAC / R) для предотвращения затопления изогнутой модели прост в установке, обслуживании и чрезвычайно надежен. Когда уровень воды во вспомогательной или основной дренажной трубе поднимается (из-за засорения слива конденсата кондиционера), выключатель отключает систему, предотвращая тем самым перетекание воды и повреждение полов, стен и потолков. Идеально подходят для установки в коммерческих или жилых помещениях с первичными или дополнительными пробками для слива конденсата. Эта модель включает специальный угловой фитинг для облегчения установки на первичные или вспомогательные сливные пробки. Соответствует UL508, NEC и IMC.

Датчик уровня жидкости серии

FPS-T (HVAC / R) для защиты от наводнений тройниковой модели прост в установке, обслуживании и чрезвычайно надежен.Когда уровень воды во вспомогательной или основной дренажной трубе поднимается (из-за засорения слива конденсата кондиционера), выключатель отключает систему, предотвращая тем самым перетекание воды и повреждение полов, стен и потолков. Идеально подходят для установки в коммерческих или жилых помещениях с вертикальными и горизонтальными отводами первичного конденсата, включая вариант закрытого или вертикального отвода конденсата с закрытой муфтой. Наша самая универсальная модель plug-n-play включает в себя два индивидуальных тройниковых фитинга для легкой и гибкой установки.Соответствует UL508, NEC и IMC.

Магнитные поплавки

Магнитные поплавки из бутадиен-нитрильного каучука или бутадиен-нитрильного каучука обладают отличной стойкостью к жидкостям, полученным из нефти, таким как масло и бензин, а также могут использоваться при высоких температурах. Магнитный поплавок PA или полиамидные поплавки изготовлены из нейлона, имеют очень высокое отношение прочности к массе, что делает их устойчивыми к ударам и истиранию, выдерживая давление 5 бар (73 фунта на квадратный дюйм или 0.5 МПа). Магнитный поплавок PP (полипропилен) прочен, обладает высокой устойчивостью ко многим химическим растворителям, щелочам и кислотам и имеет водопоглощение всего 0,1%. Поплавки V2A изготовлены из нержавеющей стали и устойчивы к высоким температурам, что делает их идеальными, в частности, для пищевой промышленности и производства напитков.

Магнитный поплавок серии B12450, расположенный в узле баллона, работает с удельным весом жидкости равным 0.79 мин. Совместим с датчиками уровня жидкости серий R11774, R12180.

Магнитный поплавок серии B12469, расположенный в узле бутылки, удельный вес для каждого применения. Совместим с датчиком уровня жидкости серии R12468.

Магнитный поплавок серии B12482, расположенный в узле бутылки, удельный вес для каждого применения. Совместим с датчиком уровня жидкости серии R12481.

Магнит привода с магнитным поплавковым кольцом серии MS01-PA (эксцентричный) изготовлен из нейлона, имеет очень высокое отношение прочности к массе, что делает их устойчивыми к ударам и истиранию, а также способностью выдерживать давление 5 бар (73 фунта на кв. Дюйм или 0 бар). .5 МПа). Кроме того, поплавки из полиамида обладают высокой устойчивостью ко многим химическим веществам и поэтому являются идеальным решением в топливных баках, емкостях для масла или резервуарах с тормозной жидкостью. Подходит для стержней с внешним диаметром до 7,5 мм; поплавок пенопласт. Магнит привода находится внутри поплавка, хотя частично подвергается воздействию жидкого материала. Совместим с датчиками уровня жидкости серий LS01, LS02-S, LS05.

Магнит привода с магнитным поплавковым кольцом серии MS02-PA (эксцентрический) изготовлен из нейлона, имеет очень высокое отношение прочности к весу, что делает их устойчивыми к ударам и истиранию, а также способностью выдерживать давление 5 бар (73 фунта на кв. Дюйм или 0 бар). .5 МПа). Кроме того, поплавки из полиамида обладают высокой устойчивостью ко многим химическим веществам и поэтому являются идеальным решением в топливных баках, емкостях для масла или резервуарах с тормозной жидкостью. Подходит для стержней с внешним диаметром до 8,5 мм; поплавок пенопласт. Магнит привода находится внутри поплавка, хотя частично подвергается воздействию жидкого материала. Совместим с датчиками уровня жидкости серий LS01, LS02-S, LS05.

Магнитный привод с магнитным поплавковым кольцом серии MS01-PP (эксцентрический) имеет отличную плавучесть с водопоглощением всего 0.1%. Они также обладают высокой устойчивостью к химическим растворителям, щелочам и кислотам, что делает их отличным выбором для датчиков уровня воды, автомобильных приложений и производителей производственного и заводского оборудования. Подходит для стержней с внешним диаметром до 7,5 мм; поплавок пенопласт. Магнит привода находится внутри поплавка, хотя частично подвергается воздействию жидкого материала. Совместим с датчиками уровня жидкости серий LS01, LS02, LS02-S, LS04, LS05.

Магнитный привод с магнитным поплавковым кольцом серии MS02-PP (эксцентричный) имеет отличную плавучесть с водопоглощением всего 0. 1%. Они также обладают высокой устойчивостью к химическим растворителям, щелочам и кислотам, что делает их отличным выбором для датчиков уровня воды, автомобильных приложений и производителей производственного и заводского оборудования. Подходит для стержней с внешним диаметром до 8,5 мм; поплавок пенопласт. Магнит привода находится внутри поплавка, хотя частично подвергается воздействию жидкого материала. Совместим с датчиками уровня жидкости серий LS01, LS02, LS02-S, LS04, LS05.

Магнит кольцевого привода с магнитным поплавком серии MS03-PP (центрический) имеет отличную плавучесть с водопоглощением всего 0.1%. Они также обладают высокой устойчивостью к химическим растворителям, щелочам и кислотам, что делает их отличным выбором для датчиков уровня воды, автомобильных приложений и производителей производственного и заводского оборудования. Подходит для стержней с внешним диаметром до 10,5 мм; поплавок пенопласт. Магнит привода находится внутри поплавка, хотя частично подвергается воздействию жидкого материала. Совместим с датчиками уровня жидкости серий LS01, LS02, LS02-S, LS04, LS05.

Магнит кольцевого привода с магнитным поплавком серии MS04-PP (центрический) имеет отличную плавучесть с водопоглощением всего 0.1%. Они также обладают высокой устойчивостью к химическим растворителям, щелочам и кислотам, что делает их отличным выбором для датчиков уровня воды, автомобильных приложений и производителей производственного и заводского оборудования. Подходит для стержней с наружным диаметром до 9,5 мм; поплавок пенопласт. Магнит привода находится внутри поплавка, хотя частично подвергается воздействию жидкого материала. Совместим с датчиками уровня жидкости серий LS01, LS02, LS02-S, LS04, LS05.

Магнитный привод магнитного поплавка серии MS06-PP (MS06 / 1-PP, MS06 / 2-PP, MS06 / 5-PP, MS06 / 6-PP) магнит кольцевого привода (центрический) изготовлен из нейлона, имеет очень высокую прочность - Отношение веса к массе делает их устойчивыми к ударам и истиранию, а также способными выдерживать давление 5 бар (73 фунта на квадратный дюйм или 0.5 МПа). Этот поплавок не имеет монтажного отверстия, поэтому перемещение поплавка для приведения в действие требует использования направляющей трубки внутри резервуара для жидкости. Поплавок одобрен FDA и особенно подходит для пищевых продуктов и напитков. Магнит привода полностью находится внутри поплавка, поэтому он защищен от любых жидкостей. Поплавок подходит для съемных резервуаров, которые требуют периодической дозаправки, таких как кофеварки или другое оборудование для напитков; поплавок пенопласт. Совместим со всеми сериями Reed Sensor.

Магнит привода с магнитным поплавковым кольцом серии MS07-PA (эксцентрический) изготовлен из нейлона, имеет очень высокое отношение прочности к массе, что делает их устойчивыми к ударам и истиранию, а также способностью выдерживать давление 5 бар (73 фунта на кв. Дюйм или 0 бар). .5 МПа). Кроме того, поплавки из полиамида обладают высокой устойчивостью ко многим химическим веществам и поэтому являются идеальным решением в топливных баках, емкостях для масла или резервуарах с тормозной жидкостью. Подходит для стержней с наружным диаметром до 15,5 мм; поплавок пенопласт. Магнит привода находится внутри поплавка, хотя частично подвергается воздействию жидкого материала. Совместим с датчиками уровня жидкости серий LS01, LS02-S, LS05.

Магнит привода с магнитным поплавковым кольцом серии MS08-PP (эксцентрический) изготовлен из нейлона, имеет очень высокое отношение прочности к массе, что делает их устойчивыми к ударам и истиранию, а также способностью выдерживать давление 5 бар (73 фунта на кв. Дюйм или 0 бар). .5 МПа). Кроме того, поплавки из полиамида обладают высокой устойчивостью ко многим химическим веществам и поэтому являются идеальным решением в топливных баках, емкостях для масла или резервуарах с тормозной жидкостью. Подходит для стержней с внешним диаметром до 8,5 мм; поплавок пенопласт. Магнит привода находится внутри поплавка, хотя частично подвергается воздействию жидкого материала. Совместим с датчиками уровня жидкости серий LS01, LS02, LS02-S, LS04, LS05.

Магнит привода с магнитным поплавковым кольцом серии MS01-NBR (эксцентрический) обладает отличной стойкостью к жидкостям, полученным из нефти, таким как нефть и бензин, а также может использоваться при высоких температурах.Подходит для стержней с внешним диаметром до 7,5 мм; поплавок пенопласт. Магнит привода находится внутри поплавка, хотя частично подвергается воздействию жидкого материала. Совместим с датчиками уровня жидкости серий LS01, LS02, LS02-S, LS04, LS05.

Магнитный привод с магнитным поплавковым кольцом серии MS02-NBR (эксцентрический) обладает отличной стойкостью к жидкостям, полученным из нефти, таким как нефть и бензин, а также может использоваться в высокотемпературных приложениях. Подходит для стержней с внешним диаметром до 8,5 мм; поплавок пенопласт. Магнит привода находится внутри поплавка, хотя частично подвергается воздействию жидкого материала. Совместим с датчиками уровня жидкости серий LS01, LS02, LS02-S, LS04, LS05.

Магнит привода с магнитным поплавковым кольцом серии MS09-S (эксцентричный) устойчив к высоким температурам до 350 ° C (660 ° F) и идеально подходит для пищевой промышленности и производства напитков, а также для приложений высокого давления.Подходит для стержней с наружным диаметром до 9 мм; полый поплавок. Магнит привода находится внутри поплавка, поэтому полностью защищен от попадания жидкости. Совместим с датчиками уровня жидкости серий LS02-S, LS05.

Магнит привода с магнитным поплавковым кольцом серии MS10-S (эксцентрический) устойчив к высоким температурам до 350 ° C (660 ° F) и идеально подходит для пищевой промышленности и производства напитков, а также для приложений высокого давления. Подходит для стержней с наружным диаметром до 9 мм; полый поплавок. Магнит привода находится внутри поплавка, поэтому полностью защищен от попадания жидкости. Совместим с датчиками уровня жидкости серий LS02-S, LS05.

Многоступенчатый или непрерывный уровень

В изделиях с несколькими или непрерывными датчиками уровня возможны сотни точек измерения. Информация может быть передана с помощью простых магнитных герконов, установив множество герконов на печатную плату для измерения нескольких точек уровня жидкости.В этом случае резисторы могут быть размещены в цепи для обеспечения дискретных выходных напряжений, которые будут указывать на одну из многих возможных точек уровня на пути перемещения магнитного поплавка для непрерывного контроля жидкости.

Универсальный датчик уровня жидкости серии LS04 для одно-, много- и непрерывного контроля, обнаружения и мониторинга уровня. Резервуар, резервуар, бутылка или другие конфигурации для крепления контейнера. До 6 поплавков, номинальная мощность 1–100 Вт, другие кабели, разъемы.

Универсальный датчик уровня жидкости серии LS05 из нержавеющей стали для одно-, много- и непрерывного контроля, обнаружения и мониторинга уровня, способный выдерживать высокие температуры до 200 ° C (SS) и давление до 12 бар.Несколько поплавков с минимальным интервалом 1,5 дюйма, номинальная мощность 1–100 Вт, другие кабели, разъемы. Утверждено UL.

Емкостный датчик уровня (CLS) серии CLS - это специально разработанное решение для непрерывного контроля уровня жидкости в широком диапазоне температур, с калиброванными и настраиваемыми программируемыми выходами для резервуаров различной геометрии. Серия CLS - это интеллектуальный датчик со встроенным микроконтроллером, предназначенный для долгосрочной твердотельной надежности в суровых условиях , обеспечивающий точность полной шкалы . Наши революционные конструкции, ожидающие получения патента, могут быть сконфигурированы в корпус из алюминия или нержавеющей стали нестандартной длины с коллектором из алюминия, нержавеющей стали, полипропилена или полиамида и уплотнениями из витона. Совместим с топливом, маслом, водой, смесями этанола, дизельным топливом, мочевиной и т. Д. Может соответствовать требованиям IP67.

Лидерство: эффект Холла и емкостные датчики уровня

Датчик уровня Холла серии HLS (HLS) - это специально разработанное решение для непрерывного контроля уровня жидкости в широком диапазоне температур, с калиброванными и настраиваемыми программируемыми выходами для резервуаров различной геометрии. Серия HLS - это интеллектуальный датчик со встроенным микроконтроллером, предназначенный для долгосрочной твердотельной надежности в суровых условиях , обеспечивающий высокое разрешение и точность . Доступен в различных прочных корпусах с твердотельными чувствительными элементами с температурной компенсацией. Наши революционные конструкции, на которые подана заявка на патент, могут быть сконфигурированы в корпусах из пластика или нержавеющей стали с поплавками из полипропилена, полиамида, бутадиен-нитрильного каучука и нержавеющей стали, а также доступны несколько вариантов монтажа .Совместим с топливом, маслом, водой, смесями этанола, дизельным топливом и другими жидкостями. Соответствует требованиям IP67.

Лидерство: эффект Холла и емкостные датчики уровня

Одноуровневый

Одноуровневый датчик жидкости имеет один магнитный поплавок, который перемещается с изменяющимся уровнем жидкости и измеряет либо критически низкий уровень жидкости, либо другой единичный уровень жидкости.

Компактный одноуровневый датчик уровня жидкости с вертикальным креплением серии LS01, используемый для контроля, обнаружения и мониторинга уровня.Вариант переключателя высокой мощности, другие кабели и разъемы.

Компактный одноуровневый датчик уровня жидкости с вертикальным креплением серии LS02, используемый для контроля, обнаружения и мониторинга уровня. Вариант переключателя высокой мощности, другие кабели и разъемы.IP68 только до ввинчивания.

Компактный одноуровневый датчик уровня жидкости с вертикальным креплением из нержавеющей стали серии LS02 (S), используемый для контроля, обнаружения и мониторинга уровня. Вариант переключателя высокой мощности, другие кабели и разъемы.Устойчивость к высоким температурам до 120 ° C. IP68 только до ввинчивания.

Компактный одноуровневый горизонтальный датчик уровня жидкости серии LS03, используемый для контроля, обнаружения и мониторинга уровня. Вариант переключателя высокой мощности, другие кабели и разъемы.Устойчивость к высоким температурам до 150 ° C.

Универсальный датчик уровня жидкости серии LS04 для одно-, много- и непрерывного контроля, обнаружения и мониторинга уровня. Резервуар, резервуар, бутылка или другие конфигурации для крепления контейнера.До 6 поплавков, номинальная мощность 1–100 Вт, другие кабели, разъемы.

Универсальный датчик уровня жидкости серии LS05 из нержавеющей стали для одно-, много- и непрерывного контроля, обнаружения и мониторинга уровня, способный выдерживать высокие температуры до 200 ° C (SS) и давление до 12 бар.Несколько поплавков с минимальным интервалом 1,5 дюйма, номинальная мощность 1–100 Вт, другие кабели, разъемы. Утверждено UL.

SPST-N.O. (1 Форма A)

A SPST-N.O. (1 форма A) герконовый переключатель имеет контакты в разомкнутом состоянии до приложения любого магнитного поля, не потребляя энергии.

Компактный одноуровневый датчик уровня жидкости с вертикальным креплением серии LS01, используемый для контроля, обнаружения и мониторинга уровня.Вариант переключателя высокой мощности, другие кабели и разъемы.

Компактный одноуровневый датчик уровня жидкости с вертикальным креплением серии LS02, используемый для контроля, обнаружения и мониторинга уровня. Вариант переключателя высокой мощности, другие кабели и разъемы.IP68 только до ввинчивания.

Компактный одноуровневый датчик уровня жидкости с вертикальным креплением из нержавеющей стали серии LS02 (S), используемый для контроля, обнаружения и мониторинга уровня. Вариант переключателя высокой мощности, другие кабели и разъемы.Устойчивость к высоким температурам до 120 ° C. IP68 только до ввинчивания.

Компактный одноуровневый горизонтальный датчик уровня жидкости серии LS03, используемый для контроля, обнаружения и мониторинга уровня. Вариант переключателя высокой мощности, другие кабели и разъемы.Устойчивость к высоким температурам до 150 ° C.

Универсальный датчик уровня жидкости серии LS04 для одно-, много- и непрерывного контроля, обнаружения и мониторинга уровня. Резервуар, резервуар, бутылка или другие конфигурации для крепления контейнера.До 6 поплавков, номинальная мощность 1–100 Вт, другие кабели, разъемы.

Универсальный датчик уровня жидкости серии LS05 из нержавеющей стали для одно-, много- и непрерывного контроля, обнаружения и мониторинга уровня, способный выдерживать высокие температуры до 200 ° C (SS) и давление до 12 бар.Несколько поплавков с минимальным интервалом 1,5 дюйма, номинальная мощность 1–100 Вт, другие кабели, разъемы. Утверждено UL.

Вертикальный датчик уровня жидкости

Вертикальный датчик уровня жидкости имеет один или несколько поплавков и может быть установлен вертикально сверху или снизу бака или резервуара с жидкостью.

Компактный одноуровневый датчик уровня жидкости с вертикальным креплением серии LS01, используемый для контроля, обнаружения и мониторинга уровня.Вариант переключателя высокой мощности, другие кабели и разъемы.

Компактный одноуровневый датчик уровня жидкости с вертикальным креплением серии LS02, используемый для контроля, обнаружения и мониторинга уровня. Вариант переключателя высокой мощности, другие кабели и разъемы.IP68 только до ввинчивания.

Компактный одноуровневый датчик уровня жидкости с вертикальным креплением из нержавеющей стали серии LS02 (S), используемый для контроля, обнаружения и мониторинга уровня. Вариант переключателя высокой мощности, другие кабели и разъемы.Устойчивость к высоким температурам до 120 ° C. IP68 только до ввинчивания.

Универсальный датчик уровня жидкости серии LS04 для одно-, много- и непрерывного контроля, обнаружения и мониторинга уровня. Резервуар, резервуар, бутылка или другие конфигурации для крепления контейнера.До 6 поплавков, номинальная мощность 1–100 Вт, другие кабели, разъемы.

Универсальный датчик уровня жидкости серии LS05 из нержавеющей стали для одно-, много- и непрерывного контроля, обнаружения и мониторинга уровня, способный выдерживать высокие температуры до 200 ° C (SS) и давление до 12 бар. Несколько поплавков с минимальным интервалом 1,5 дюйма, номинальная мощность 1–100 Вт, другие кабели, разъемы. Утверждено UL.

Емкостный датчик уровня (CLS) серии CLS - это специально разработанное решение для непрерывного контроля уровня жидкости в широком диапазоне температур, с калиброванными и настраиваемыми программируемыми выходами для резервуаров различной геометрии.Серия CLS - это интеллектуальный датчик со встроенным микроконтроллером, предназначенный для долгосрочной твердотельной надежности в суровых условиях , обеспечивающий точность полной шкалы . Наши революционные конструкции, ожидающие получения патента, могут быть сконфигурированы в корпус из алюминия или нержавеющей стали нестандартной длины с коллектором из алюминия, нержавеющей стали, полипропилена или полиамида и уплотнениями из витона. Совместим с топливом, маслом, водой, смесями этанола, дизельным топливом, мочевиной и т. Д. Может соответствовать требованиям IP67.

Лидерство: эффект Холла и емкостные датчики уровня

Датчик уровня Холла серии HLS (HLS) - это специально разработанное решение для непрерывного контроля уровня жидкости в широком диапазоне температур, с калиброванными и настраиваемыми программируемыми выходами для резервуаров различной геометрии.Серия HLS - это интеллектуальный датчик со встроенным микроконтроллером, предназначенный для долгосрочной твердотельной надежности в суровых условиях , обеспечивающий высокое разрешение и точность . Доступен в различных прочных корпусах с твердотельными чувствительными элементами с температурной компенсацией. Наши революционные конструкции, на которые подана заявка на патент, могут быть сконфигурированы в корпусах из пластика или нержавеющей стали с поплавками из полипропилена, полиамида, бутадиен-нитрильного каучука и нержавеющей стали, а также доступны несколько вариантов монтажа .Совместим с топливом, маслом, водой, смесями этанола, дизельным топливом и другими жидкостями. Соответствует требованиям IP67.

Лидерство: эффект Холла и емкостные датчики уровня

Вертикальный верхний монтаж Датчик уровня жидкости серии R12072 с защелкой идеально подходит для бутылок, изготовленных методом выдувания или литья под давлением. Регулируемая чувствительная точка на расстоянии до 18 дюймов от верха бутылки. Стандартная заделка - открытая лопата 0,25 дюйма.

Крепление с защелкой и замком Конструкция датчика уровня жидкости серии R11774 со встроенным соединителем идеально подходит для бутылок, изготовленных методом выдувания или литья под давлением.Совместим с магнитным поплавком серии B12450 (продается отдельно).

Вертикальный нижний монтаж датчика уровня жидкости серии R12468 идеально подходит для бутылок, изготовленных методом выдувания или литья под давлением. Встроенное кольцевое уплотнение. Поплавок продается отдельно. Совместима с Packard P / N 12052641.

Вертикальный нижний монтаж датчика уровня жидкости серии R12406 идеально подходит для бутылок, изготовленных методом выдувания или литья под давлением. Использует отдельную уплотнительную втулку и содержит внутренний демпфирующий резистор. Функция задержки индикации.

Вертикальный нижний монтаж датчика уровня жидкости серии R12481 идеально подходит для бутылок, изготовленных методом выдувания или литья под давлением. Встроенное кольцевое уплотнение. Совместим с магнитным поплавком серии B12482 (продается отдельно). Совместима с Packard P / N 12052641.

Вертикальный нижний монтаж датчика уровня жидкости серии R12421 идеально подходит для бутылок, изготовленных методом выдувания или литья под давлением.Использует отдельную уплотнительную втулку и содержит внутренний демпфирующий резистор. Функция задержки индикации.

Вертикальный нижний монтаж датчика уровня жидкости серии R12347 идеально подходит для выдувных или литьевых бутылок. Использует отдельную уплотнительную втулку и содержит внутренний демпфирующий резистор.Сопрягается с Ford P / N E57B14A464AA.

Вертикальный нижний монтаж датчика уровня жидкости серии R12372 идеально подходит для бутылок, изготовленных методом выдувания или литья под давлением. Использует отдельную уплотнительную втулку и содержит внутренний демпфирующий резистор. Функция задержки индикации.

Вертикальный нижний монтаж датчика уровня жидкости серии R12349 идеально подходит для выдувных или литьевых бутылок. Использует отдельную уплотнительную втулку и содержит внутренний демпфирующий резистор. Сопрягается с Ford P / N E57B14A464AA.

Уровневые переключатели

| переключатели процесса

Добавлено в вашу корзину

Быстрый корабль

LVSW-701-Коммутатор

Реле уровня жидкости серии LVSW-701 является прямой заменой механических устройств поплавкового типа.В переключателе используется проверенная ультразвуковая технология и твердотельная электроника.

Просмотр полных спецификаций

Добавлено в вашу корзину

Быстрый корабль

LVSW-710-720

Компактный твердотельный датчик уровня жидкости LVSW-710/720 использует ультразвуковую технологию и обеспечивает надежную работу практически с любой жидкостью, независимо от ее вязкости.

Просмотр полных спецификаций

Добавлено в вашу корзину

Быстрый корабль

LVU150-серия

Ультразвуковые датчики LVU150 обеспечивают точное и надежное определение уровня жидкости с помощью механического релейного выхода SPST. Обеспечивает устойчивость к испарению и турбулентности.

Просмотр полных спецификаций

Добавлено в вашу корзину

Быстрый корабль

Добавлено в вашу корзину

Быстрый корабль

LVN90-серия

Реле уровня серии LVN 90 соответствует требованиям NEMA-6 или превышает их, что делает их пригодными для погружения в воду с годами беспроблемной работы во влажных средах.

Просмотр полных спецификаций

Добавлено в вашу корзину

Быстрый корабль

LTU2000-серии

Датчики камертона LTU-2000 - это переключатели предельного уровня, которые предназначены для обнаружения низких или высоких уровней жидкости и основаны на принципе вибрирующей камертонной вилки.

Просмотр полных спецификаций

Добавлено в вашу корзину

Быстрый корабль

LVN60-70-серии

Реле уровня LVN 60-70 соответствует требованиям NEMA-6 или превосходит их, что делает их пригодными для погружения в воду с годами беспроблемной работы во влажных средах.

Просмотр полных спецификаций

Добавлено в вашу корзину

Быстрый корабль

LV120-серия

Комплекты переключателей LV-120 можно собрать и установить в резервуаре вертикально за считанные минуты. Каждый комплект содержит все компоненты для полной сборки переключателя на 1 или 2 станции

Просмотр полных спецификаций

Добавлено в вашу корзину

Быстрый корабль

Добавлено в вашу корзину

Быстрый корабль

LVN10-20-серии

Эти реле уровня залиты заливочным компаундом.Если провода подключены правильно, коммутатор будет соответствовать требованиям NEMA-6 или превышать их, что делает их пригодными для погружения в воду.

Просмотр полных спецификаций

Добавлено в вашу корзину

Быстрый корабль

LV800-серия
РЧ-переключатели

Omega разработаны для обеспечения высокого уровня чувствительности, стабильности и долговечности для порошков и сыпучих материалов, а также для жидкостей и суспензий.

Просмотр полных спецификаций

Добавлено в вашу корзину

Быстрый корабль

LV10-серия

Герметичный выключатель SPST реле уровня серии LV-10 обеспечивает постоянную точность и высокую воспроизводимость с минимальным воздействием ударов, вакуума или вибрации.

Просмотр полных спецификаций

Добавлено в вашу корзину

Быстрый корабль

LVC500-серия

Серия LVC500 работает по принципу проводимости, когда небольшой электрический ток проходит через проводящую жидкость между двумя электродами или электродом и металлической стенкой резервуара.

Просмотр полных спецификаций

Добавлено в вашу корзину

Быстрый корабль

LV600-серия

Поплавковые реле уровня серии LV600 представляют собой экономичное средство контроля уровня накачки / откачки с помощью всего одного реле уровня. Переключатель SPDT рассчитан на 15 А при 250 В переменного тока.

Просмотр полных спецификаций

Добавлено в вашу корзину

Быстрый корабль

Добавлено в вашу корзину

Быстрый корабль

LVN40-50-серии

Эти реле уровня залиты заливочным компаундом. Если провода подключены правильно, коммутатор будет соответствовать требованиям NEMA-6 или превышать их, что делает их пригодными для погружения в воду.

Просмотр полных спецификаций

Добавлено в вашу корзину

Быстрый корабль

LVC152

Емкостный датчик уровня LVC-152-R - идеальное решение для переключения для проводящих покрытий или жидкостей для удаления накипи. LVC-152-R лучше всего подходит для заземленных емкостей.

Просмотр полных спецификаций

Добавлено в вашу корзину

Быстрый корабль

LV90-100-серии

Серия LV-90 предназначена для боковой установки в резервуары с недоступными верхними и нижними частями. Вся конструкция сделана из полисульфона для совместимости с широким спектром химикатов.

Просмотр полных спецификаций

Добавлено в вашу корзину

Быстрый корабль

LVV110-серии

Переключатели серии LVV-110 технически являются наиболее совершенными поплавками из имеющихся на сегодняшний день. Перегородка для заполнения заставляет поплавок заполняться ниже поверхности жидкости.

Просмотр полных спецификаций

Добавлено в вашу корзину

LTUR-3022-серии

LTUR-3022 - переключатель уровня с камертонной вилкой. Когда измеряемая среда входит в контакт с камертоном, она изменяет резонансную частоту обратной связи.

Просмотр полных спецификаций

Технология дискретных датчиков уровня жидкости

Примечание редактора: Это наш второй подробный обзор схемы принятия решений по технологии датчиков уровня жидкости.Вы можете найти здесь обзор.

У вас есть жидкость в контейнерах, и вам нужно следить за жидкостью в этих контейнерах. Вы уже знаете, что измерения уровня жидкости бывают двух типов: непрерывные измерения, которые дают постоянную обратную связь об уровне измеряемой жидкости, и дискретные измерения, которые, по сути, дают ответ «да» или «нет» на вопрос: «Является ли жидкость на этом конкретном уровне? " Но какой тип технологии вам подходит? Ваши жидкости не требуют «сиюминутного» мониторинга, вам просто нужно знать, когда достигаются «критические уровни». Поздравляем, вам нужен поплавковый выключатель!

Поплавковые переключатели просты

Поплавковые выключатели - одни из самых простых датчиков уровня жидкости. Они просты механически, просты электрически и, что очень просто, просто работают! Механически поплавок, поднимающийся и опускающийся вместе с уровнем жидкости, выполняет всю физическую работу. Поплавок содержит либо магнит, либо тумблер, который, в свою очередь, открывает или закрывает герконовый переключатель при его движении вверх и вниз. И это тоже степень электрической операции.Вверх и вниз; выключить и включить. Это просто, и это работает.

На диаграмме справа показана ветвь дискретного уровня, контактные технологии в дереве принятия решений по технологии датчиков уровня жидкости. Основные вопросы по применению относятся к фиолетовым и бирюзовым блокам. Жирным шрифтом выделены технологии. Семейства продуктов ПНГ показаны в крайнем правом углу и обведены черным контуром.

Поплавковые переключатели универсальны

Но не позволяйте простоте вводить вас в заблуждение, думая, что применение поплавковых выключателей ограничено.Их простота делает их такими универсальными. Поплавковые выключатели могут останавливать и запускать двигатели или подавать сигналы тревоги, чтобы указать, что двигатели должны быть остановлены или запущены. Поплавковые выключатели могут быть входами для ПЛК, которые запускают события, связанные с процессом, или они могут быть подключены к аудио / визуальным сигналам тревоги, чтобы сигнализировать о необходимости ручного вмешательства. И хотя большинство поплавковых выключателей могут выполнять любую из этих отдельных задач, некоторые поплавковые выключатели могут выполнять несколько задач одновременно!

Поплавковые переключатели бывают разных размеров

Заманчиво думать, что одинаково простая функциональность поплавковых выключателей указывает на единообразную физическую конструкцию, но это не так. Скорее, единообразная простота допускает множество физических форм, так что приложение определяет форму переключателя, а не физическую форму переключателя, ограничивающую места его использования. Для малых судов есть миниатюрные переключатели. Для приложений с более глубокими жидкостями есть поплавковые выключатели с подвесом на тросе. Поплавковые переключатели на штоке хорошо работают в тесных и узких местах и ​​могут иметь до семи выключателей на одном штоке. Независимо от физической ситуации есть поплавковый выключатель, который можно заставить работать.

Поплавковые переключатели являются контактными измерительными приборами

Единственным ограничивающим фактором для поплавковых выключателей является то, что они должны контактировать с контролируемой жидкостью. Что, честно говоря, не составляет большого труда, если ваша жидкость инертна. Но если ваш раствор едкий, коррозионный или иным образом агрессивный или неприятный, вам необходимо убедиться, что смачиваемый материал переключателя совместим с вашей жидкостью. Самый простой способ убедиться в этом - изучить материал контейнера.Если контейнер может безопасно удерживать жидкость, то поплавковый выключатель из того же материала должен быть безопасным.

Поплавковые переключатели легко подключаются

И последняя особенность поплавковых выключателей: их легко подключить и подключить электрически. Это потому, что они открывают и замыкают только цепь, к которой они подключены. Они не хранят напряжение, ток или энергию, они не усиливают и не модулируют сигналы любого рода, они только когда-либо включаются и выключаются. Таким образом, каждому переключателю нужно всего два провода. Самая сложная часть подключения поплавкового выключателя - убедиться, что вы подключаете его к правильной части вашей системы управления.Как только это будет установлено, вы и ваш поплавковый выключатель готовы!

Поплавковые переключатели

легко купить с APG

В

APG так много поплавковых выключателей, что вы почти гарантированно найдете тот, который соответствует вашим потребностям. От одно- и двухточечных до четырехточечных поплавковых выключателей, подвешенных на кабеле, до миниатюрных поплавковых выключателей на штоке и штоке из нержавеющей стали, а также наших многоточечных, многоточечных и многопозиционных переключателей для работы в опасных зонах. Поплавковые выключатели, монтируемые на штоке. Независимо от вашей ситуации, наши эксперты по измерениям могут помочь вам определить поплавковый выключатель, который наилучшим образом соответствует вашим потребностям.


Датчики уровня

- вертикальный поплавковый выключатель и датчик уровня жидкости

Датчики уровня жидкости и поплавковые датчики

Deeter 20 Series - это экономичный датчик уровня жидкости и поплавковый выключатель для крупных OEM-приложений.

Микро-миниатюрная упаковка обеспечивает точное и точное обнаружение с помощью датчиков Deeter серии 20 в очень маленьком форм-факторе, предназначенном для приложений с ограниченным рабочим пространством.

T&D распространяет полный ассортимент датчиков уровня Deeter. Поплавковые выключатели и .

Датчик уровня жидкости и поплавковый выключатель Deeter 20 Series

Технические данные

Поплавковый выключатель и датчик уровня - Deeter 20, серия

  • Переключатель и датчик для критичных по стоимости приложений OEM
  • Высоконадежный геркон, срок службы 5 x 107 операций
  • Датчики переключения из ПВХ, полипропилена, ацетала и нейлона, внесенного в список UL / WRC.
  • Переход с N / O на N / C путем инвертирования поплавка
  • Напитки, автомобильные и потребительские товары

Электрические характеристики

  • Переключатель формы A, макс. 1 Вт.
  • 24 В постоянного тока коммутируемое напряжение макс.
  • 0,1 A коммутируемый ток макс.
  • 150 В постоянного тока напряжение пробоя мин.
  • Кабель с ПВХ изоляцией 7 / 0,2 мм

Механические характеристики

  • Крепление 1/8 ″ NPT и M10
  • 200 мм Длина кабеля
  • 0,1 A коммутируемый ток макс.
  • Float SG PVC (0,7), полипропилен (0,5), ацеталь (0,6) и нейлон (0,6)
Тип датчика уровня и поплавкового выключателя ПВХ Полипропилен Нейлон Ацеталь
Подходящий удельный вес 0.63 0,49 0,5 0,62
Рабочая температура -20 ° С + 60 ° С -20 ° C + 80 ° C -20 ° C + 80 ° C -20 ° С + 90 ° С

Датчик уровня и поплавковый выключатель - Поиск запчастей

Deter 20 СЕРИИ

Датчик уровня и поплавковый выключатель серии 20 PVC

  • Deeter DE22-2A01 - ПВХ - крепление M10, гайка, нитриловое уплотнение, 1 Вт, 24 В, 0. 1A Форма A SPST
  • Deeter DE22-1A01 - ПВХ - 1/8 NPT, 1 Вт, 24 В, 0,1 A, форма A SPST

Датчик уровня и поплавковый выключатель серии 20 Полипропилен

  • Deeter DE24-2A01 - Полипропилен - крепление M10, гайка, нитриловое уплотнение, 1 Вт, 24 В, 0,1 A, форма A SPST
  • Deeter DE24-1A01 - Полипропилен - 1/8 NPT, 1 Вт, 24 В, 0,1 A, форма A SPST

Датчик уровня и поплавковый выключатель серии 20, нейлон

  • Deeter DE23-2A01 - нейлон - крепление M10, гайка, нитриловое уплотнение, 1 Вт, 24 В, 0.1A Форма A SPST
  • Deeter DE23-1A01 - нейлон - 1/8 NPT, 1 Вт, 24 В, 0,1 A, форма A SPST

Датчик уровня и поплавковый выключатель серии 20 Ацеталь

  • Deeter DE27-1A01 - Ацеталь - 1/8 NPT, 1 Вт, 24 В, 0,1 A, форма A SPST
  • Deeter DE27-2A01 - Ацеталь - Крепление M10, гайка, нитриловое уплотнение, 1 Вт, 24 В, 0,1 А, форма A SPST

Свяжитесь с T&D для получения датчиков уровня и поплавковых выключателей для опасных зон с сертификатом ATEX для зоны 1 и зоны 2.

Датчики уровня и поплавковые выключатели - приложения
Датчики уровня и поплавковые выключатели серии

Deeter 20 обеспечивают точное определение уровня жидкости в пищевой, автомобильной, медицинской и легкой промышленности.

Датчики уровня жидкости и поплавковые выключатели - Deeter Products

Узнайте, как Deeter Electronics Group производит датчики уровня жидкости и контрольное оборудование для коммерческих, промышленных и опасных зон с датчиками, сертифицированными ATEX, IECEx и CSA.T&D может поддерживать, определять и поставлять взрывозащищенные и взрывобезопасные датчики уровня для глобальных промышленных предприятий, работающих во взрывоопасных зонах, включая нефть, газ и нефтехимию.

Связаться с отделом технической поддержки для датчиков уровня жидкости Deeter и поплавковых датчиков

Знаете ли вы? T&D также поставляет гидростатические, ультразвуковые, радарные и емкостные датчики, приборы и датчики для измерения уровня .

Типовые листы

Датчики уровня жидкости

| Датчики | Электроника

Датчики уровня жидкости

Ассортимент продукции
Ассортимент датчиков и переключателей уровня жидкости AMS Technologies разработан для управления уровнями жидкости в воде, пищевых продуктах, химикатах и ​​топливе во всех типах контейнеров и емкостей.Стандартные решения, доступные на складе, включают вертикальные поплавковые выключатели как в одноуровневой, так и в многоуровневой версии. Эти поплавковые переключатели используют герконовые переключатели на штоке, которые активируются магнитом в поплавке.

Помимо поплавковых выключателей, имеющихся на складе, AMS Technologies предлагает широкий ассортимент вертикальных поплавковых выключателей общего назначения, доступных в различных материалах для штока и поплавка, с выбором материалов прокладок, подходящих для наиболее часто используемых жидкостей. Специальные версии позволяют обнаруживать очень низкие уровни жидкости или переменную глубину введения, которая может быть дополнительно увеличена с помощью специальных удлинительных трубок.В дополнение к датчикам с одной точкой переключения доступна серия с аналоговым выходом 4–20 мА, обеспечивающая непрерывный сигнал во всем диапазоне измерения.

Вертикальные поплавковые выключатели, изготовленные из нержавеющей стали, могут использоваться в агрессивных жидкостях или в гигиенических условиях. Эти датчики доступны от AMS Technologies с коротким или длинным ходом поплавка, с одной или двумя точками переключения, а также для высоких температур до +200 ° C или более высоких давлений до 40 бар.

Горизонтальные поплавковые датчики общего назначения, доступные из различных материалов, позволяют устанавливать их как внутри, так и снаружи резервуара.Специальные версии имеют коническую монтажную резьбу, встроенный датчик температуры или шарнир поплавка над поверхностью жидкости, также доступны с более широким перепадом между уровнями открытия и закрытия.

Горизонтальные поплавковые датчики из нержавеющей стали, идеально подходящие для использования в агрессивных жидкостях, гигиенических или пищевых применениях, также доступны для внутреннего или внешнего монтажа. Миниатюрные версии подходят для приложений с ограниченным пространством, а переключатели с конической резьбой позволяют сократить время установки.

Наша линейка поплавковых выключателей на концах троса предназначена для подвешивания в жидкости с помощью кабеля. В этом диапазоне доступны поплавковые выключатели для внутренних или закрытых резервуаров, а также устройства для использования в открытых резервуарах или турбулентных жидкостях, также доступны с компактной конструкцией для ограниченных пространств и даже подходят для индикации уровня в узких скважинах.

В нашем стандартном ассортименте нет поплавкового выключателя, который полностью соответствует вашим требованиям? Свяжитесь с AMS Technologies, чтобы обсудить ваш индивидуальный вариант.Наши поставщики имеют солидный опыт настройки поплавковых выключателей для широкого спектра секторов промышленности, включая нефть, газ и нефтехимию; еда и напитки; химическая и фармацевтическая промышленность; вода и сточные воды или технологическое производство - и для любого типа окружающей среды, включая управление производственными процессами, безопасные зоны, искробезопасные и опасные зоны (сертифицированные ATEX), а также одобренные WRAS переключатели для применений с питьевой водой.

Сопутствующие товары
Помимо датчиков уровня жидкости, AMS Technologies предлагает широкий спектр дополнительных сенсорных решений.

Наш ассортимент датчиков расхода используется для измерения расхода, а часто и общего объема жидкости, протекающей через заданное поперечное сечение. Благодаря встроенным, лопастным и ультразвуковым датчикам или переключателям потока компания AMS Technologies предлагает решения для большого числа приложений.

Компания AMS Technologies предлагает широкий спектр датчиков давления, включая модели для измерения избыточного и абсолютного давления с вариантами для диапазонов низкого давления, а также для давлений до 400 бар.Эти датчики давления в корпусе из нержавеющей стали с пьезорезистивной керамической технологией и микропроцессорным усилителем обеспечивают отличную совместимость со средами и подходят для широкого спектра промышленных применений.

Точные и быстрые датчики температуры

AMS Technologies необходимы для точного контроля температуры. Наш обширный ассортимент термисторных зондов NTC обеспечивает очень высокую чувствительность, малый размер и соответствующую скорость - идеально подходит для использования с нашими терморегуляторами.Датчики, детекторы, модули и матрицы на термоэлементах, доступные от AMS Technologies, предлагают передовые технологии бесконтактного измерения температуры для различных приложений, а некоторые модели дополнительно позволяют обнаруживать движение и контролировать присутствие.

В ассортимент наших датчиков тока входят сверхвысокопроизводительные лабораторные трансформаторы тока, позволяющие бесконтактно измерять токи от микроампер до 20 килоампер в диапазоне частот от 0,5 Гц до 500 МГц.

Определение
Во многих промышленных процессах необходимо измерять уровень жидкостей, хранящихся в различных контейнерах, таких как резервуары или камеры.Для этого датчики уровня жидкости выдают сигналы, которые используются для управления производственным процессом или для индикации состояния. Магнитный поплавок в сочетании с герконом - одна из самых надежных и проверенных технологий для измерения уровня. Эта относительно простая конструкция надежна в течение длительного времени без необходимости калибровки поплавкового выключателя. При выборе поплавкового выключателя для измерения уровня жидкости необходимо учитывать несколько факторов, таких как материалы поплавкового выключателя и прокладки, физическое расположение, электрические характеристики и тип кабеля.

Физическое устройство
Какая конструкция датчика подходит для вашего приложения? Ответ зависит от физического расположения резервуара и возможных положений установки, а также от того, доступна ли внутренняя часть резервуара или нет. В то время как для горизонтального или бокового монтажа обычно используется фиксированный корпус, установленный в отверстии в боковой стенке резервуара, и шарнирный поплавок, прикрепленный к фиксированному корпусу, вариант для вертикального монтажа (устанавливается через отверстие в верхней или нижней части резервуара). ) обычно имеет фиксированный вертикальный вал, по которому скользит цилиндрический поплавок.

Также необходимо учитывать возможные отложения жидкости на корпусе поплавка. Накопление этих отложений с течением времени может привести к выходу из строя поплавкового выключателя. Специально разработанные типы поплавковых выключателей могут свести к минимуму последствия этого накопления - для получения дополнительной информации, пожалуйста, свяжитесь с нами и сообщите свои требования.

Выбор материала
Выбор правильного материала для поплавкового выключателя очень важен. Если выбраны материалы, несовместимые с жидкостями и температурами области применения, части датчика уровня жидкости могут быть повреждены, и в конечном итоге поплавковый выключатель может даже полностью выйти из строя.В зависимости от технологических жидкостей, присутствующих в приложении, могут потребоваться испытания с переключателем проб для обеспечения совместимости.

Типичными материалами для датчиков уровня жидкости являются нейлон (подходит для многих масел, дизельного топлива, органических химикатов и красок на основе МЭК), полипропилен (полипропилен, многие кислоты и щелочи, моющие средства, неорганические и органические химические вещества, масла и вода), полифениленсульфид. (PPS, многие из наиболее агрессивных химикатов и рабочие температуры до + 120 ° C), Buna / Nitrophyl (многие масла, дизельное топливо, бензин и вода в непитьевых целях), пена D300 (ПВХ, большинство гидравлических масел и многие химические вещества). растворов) и нержавеющей стали (для большинства медицинских и пищевых продуктов, химикатов, гидравлических жидкостей, жидкого топлива и рабочих температур до + 135 ° C).

Электрические характеристики
Для обеспечения надежной работы важно полностью понимать тип нагрузки, которую необходимо переключить, и убедиться, что поплавковый выключатель может выдерживать эту нагрузку. В большинстве случаев электрические параметры, указанные в технических характеристиках поплавкового переключателя, относятся к чисто резистивным нагрузкам, однако, если необходимо переключить нагрузки с индуктивными или емкостными компонентами, необходимо принять соответствующие меры для защиты контактов от износа и разрушения.

Кабели
Если агрессивные жидкости могут пролиться на внешнюю проводку, необходимо указать особые материалы для соединительных кабелей поплавкового выключателя - от стандартных типов кабелей, одобренных UL, до высокотемпературных, низкодымных, без галогенов ( ЛСЖ) и другие специализированные материалы.

Альтернативные термины: Датчик уровня жидкости; Датчик уровня; Переключатель уровня; Датчик жидкости

3.4: Датчики уровня - Engineering LibreTexts

Кондуктивный датчик уровня

Кондуктивные датчики уровня работают путем подачи низкого напряжения на два электрода на разных уровнях в сосуде. Когда оба электрода погружены в проводящую жидкость, течет ток. Этот тип настройки электропроводности лучше всего подходит для определения предельного уровня (определение уровня в определенной точке материала.) Обычно они изготавливаются из титана, сплава Hastelloy B или нержавеющей стали.

Пример кондуктивного датчика уровня.

Общие области применения
Проводящие датчики уровня обычно используются для измерения как проводящих, так и агрессивных жидкостей. Обычной проводящей жидкостью является вода, тогда как некоторые распространенные коррозионные жидкости - это азотная кислота, хлорид железа и соляная кислота.

Преимущества
Этот метод считается чрезвычайно безопасным из-за используемых низких напряжений и токов.Проводящие датчики уровня также известны своей простотой установки и использования.

Ограничения
Наибольшую озабоченность при работе с токопроводящими датчиками вызывает техническое обслуживание. Зонд необходимо контролировать на предмет отложений на датчике. Остатки влажных или липких жидкостей, которые вызывают накопление, можно предотвратить, покрывая датчики материалами на основе тефлона или полиэтилена.

Измерение уровня емкости

Конденсатор состоит из двух проводников (электродов / пластин), которые электрически разделены непроводником (диэлектриком).В случае измерения уровня один из электродов обычно представляет собой вертикально расположенный стержень, а другой - металлическую стенку емкости. Диэлектрик между ними - это измеряемый материал в сосуде. Принцип измерения уровня емкости основан на следующей формуле:

Емкость = Диэлектрическая проницаемость x (Площадь пластин ÷ Расстояние между пластинами)

Если диэлектрик представляет собой жидкость, емкостной зонд может измерять общую емкость как жидкости, так и газа. Когда уровень жидкости поднимается или опускается, значение общей емкости изменится. Поскольку диэлектрическая проницаемость и расстояние между пластинами постоянны (стержень и сосуд стабильны), единственная величина, изменяющая емкость, - это площадь пластин, погруженных в жидкость. Общая емкость изменяется примерно пропорционально росту или падению жидкости в колонке. Следовательно, уровень жидкости можно рассчитать по изменению емкости.

Обычное использование

В приведенном ниже списке показаны лишь несколько применений емкостных датчиков уровня в промышленности и материалы, которые они воспринимают.

  • Химическая / нефтехимическая промышленность - нефть, глина, кальцинированная сода
  • Продукты питания - мука, сухое молоко, сахар
  • Древесный уголь - Древесина, Обугленные опилки
  • Фармацевтические препараты - различные порошки и жидкости
  • Горное дело - различные полезные ископаемые, металлы, камень,

Преимущества

Измерение уровня емкости полезно благодаря своей способности обнаруживать широкий спектр материалов, таких как твердые вещества, органические и водные растворы и суспензии. Например, материалы с диэлектрической проницаемостью всего 2.1 (нефтяное масло) и 88 (вода) или более могут быть обнаружены с помощью измерения уровня емкости. Оборудование, как правило, из нержавеющей стали, простое в использовании, чистое и может быть специально разработано для определенных применений. Например, они могут быть выполнены так, чтобы выдерживать высокие температуры и давления, или иметь встроенные брызговики или успокоительные колодцы для сред, подверженных турбулентности.

Ограничения

Существуют ограничения на использование емкостных датчиков уровня. Одно из основных ограничений для емкостных пробников обнаруживается при использовании высоких бункеров, в которых хранятся сыпучие материалы.Зонды должны удлиняться по длине судна, поэтому в длинном судне зонды с длинным кабелем могут подвергаться механическому напряжению и поломке. Другое ограничение связано с накоплением и разрядом статического заряда высокого напряжения, который может возникнуть в результате трения и движения материалов с низкой диэлектрической проницаемостью, но эту опасность можно устранить с помощью надлежащей конструкции и заземления.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
