Термоэлектрические термометры | Производство стекла

Термоэлектрические термометры — основной прибор для измерения температуры в тепловых установках стекольного производства. Термоэлектрический термометр (рис. 51) состоит из двух проводников 3, изготовленных из различных металлов или сплавов,— термоэлектродов. Проводники свариваются в стык, образуя «горячий» спай, а их свободные концы соединяются проводами с клеммами измерительного прибора (милливольтметра 2, потенциометра). Места соединения термоэлектродов с подводящими проводами приборов образуют «холодный» спай.


Рис. 51. Термоэлектрический термометр: 1 — провода, 2 — милливольтметр, 3 — проводники

Работа термоэлектрического термометра основана на возникновении термоэлектрического тока в процессе нагревания места спая. Электродвижущая сила тока тем больше, чем значительнее разница в термоэлектрических термометрах «горячего» и «холодного» спаев.

«Горячий» спай вводят в печное пространство там, где требуется замерить температуру.

Наиболее распространены следующие термоэлектрические термометры: платино-платинородиевые, хромель-алюмелевые и железо-копелевые. При измерении температур 100—700° С применяют железо-копелевые термоэлектрические термометры, при 700— 1000° С хромель-алюмелевые, при 800—1600° С платино-платинородиевые.

Чтобы термоэлектроды не соприкасались друг с другом, их изолируют по всей длине фарфоровыми одноканальными либо двухканальными трубками. Термоэлектрические термометры помещают в защитные чехлы из железа, жароупорной стали. Чехлы для платиновых термопар изготовляют из фарфора или кварца.

Для хромель-алюмелевых и платино-платинородиевых термоэлектрических термометров применяют измерительные приборы с различной градуировкой. Прибор, который предназначен для хромель-алюмелевого термоэлектрического термометра, не даст правильных показаний с платино-платинородиевым термоэлектрическим термометром.

По данным записывающих приборов можно судить об изменении температуры в течение любого промежутка времени.

В качестве записывающих приборов применяют самопишущие гальванометры и потенциометры. В самопишущих приборах температурные кривые наносятся на бумажной ленте, движущейся в приборе с постоянной скоростью. Потенциометр ЭПП-09 может вычерчивать одновременно температурные кривые для нескольких точек печной установки, т. е. обеспечивает показание сразу нескольких термоэлектрических термометров.

Термоэлектрический преобразователь: термопара и термометр сопротивления (датчик температуры Pt100 и Pt1000)

На протяжении многих лет компания WIKA является одним из лидирующих производителей высококачественных термоэлектрических преобразователей

. Нашим главным отличием является огромный опыт и использование новых технологий для производства датчика температуры Pt100, Pt1000.

Что такое термоэлектрический преобразователь?

Термоэлектрический преобразователь – это узел, где есть или один датчик температуры Pt100, Pt1000, или более; со специальной защитой, которая может включать, например, соединительную головку, удлинительную шейку, защитную гильзу. Чувствительный элемент, встроенный в датчик температуры Pt100 или Pt1000, осуществляет фактическое измерение температуры и преобразовывает измеренную температуру в электрический сигнал.

Термоэлектрический преобразователь WIKA можно разделить по принципам измерения на следующие типы:

Термоэлектрический преобразователь - термопара

Термоэлектрический преобразователь типа термопара WIKA подходит для измерения высоких температур до +1 600 °C. Маленький диаметр зонда термопар обеспечивает быстрое время отклика, такое же как и для термометров сопротивления.

Данный термоэлектрический преобразователь имеет два провода из двух различных материалов, которые соединены в единую конструкцию. Точка соединения (горячий спай) представляет собой фактическую точку измерения температуры, а концы проводов называются холодным спаем. При изменении температуры на горячем спае из-за различной электронной плотности материалов и разницы температуры между горячим и холодным спаями образуется напряжение. Оно пропорционально температуре в точке измерения температуры (эффект Зеебека).

Термоэлектрический преобразователь - термометр сопротивления с датчиком температуры Pt100 и Pt1000

Термоэлектрический преобразователь типа термометр сопротивления преимущественно используется для измерения низкой и средней температуры в диапазоне от -200 … +600 °C. В промышленности главным образом применяются термометры с датчиком температуры Pt100 или Pt1000. Если чувствительный элемент датчика температуры Pt100

или Pt1000 обнаруживает повышение температуры, то повышается и его сопротивление (положительный температурный коэффициент). Сопротивление термометра с датчиком температуры Pt100 при 0 °C составляет 100 Ом, а типа Pt1000-1000 Ом.

Термоэлектрический преобразователь типа термометр сопротивления может иметь два типа сенсоров: тонкопленочный и проволочный. Преимуществами тонкопленочного сенсора являются его маленький размер и высокая виброустойчивость при надлежащей конструкции. Тонкопленочные сенсоры имеют стандартное исполнение, при условии, если они подходят для нужного диапазона температуры (диапазоны измерений для датчиков температуры с классом точности B: тонкопленочные сенсоры -50 … +500 °C, проволочные сенсоры -200 … +600°C).

Свяжитесь с нами

Вам нужна дополнительная информация? Напишите нам:

Термоэлектрические термометры.

Термоэлектрические термо­метры в авиации используются в основном для измерения темпе­ратуры отдельных частей силовых установок и газовых потоков, выходящих из реактивного сопла двигателя.

Принцип действия термоэлектрического термометра основан на использовании термоэлектрического эффекта.

Явление термоэлектричества заключается в возникновении термоэлектродвижущей силы (термоЭДС) в спае двух проводни­ков из двух разнородных токопроводящих материалов при нали­чии разности температур места соединения проводников и их свободных концов. Такая цепь, составленная из двух разнородных металлов, называется термопарой. Проводники, из которых состо­ит термопара, называются тероэлектродами. Одну точку соеди­нения термоэлектродов называют рабочим концом (горячим спаем), а другую—свободным концом (холодным спаем). Для большинства термопар контактные ЭДС возникают при любых температурах и являются их линейными функциями, так что можно принять

где к - коэффициент пропорциональности, зависящий от свойств материалов термопары.



а - возникновение термоЭДС; б - ведение термоэлектродных проводов; в - градуировочные характеристики.

Таким образом, измеряя термоЭДС, развиваемую термопарой, можно определить температуру горячего спая. В этом и состоит принцип действия термоэлектрических термометров.

По своему назначению авиационные термоэлектрические тер­мометры можно разделить на три группы. К первой группе относятся термометры типа ТВГ, ИТГ и ТСТ, служащие для измерения температуры выходящих газов турбо­реактивных, турбовинтовых авиационных двигателей и турбостартеров. Ко второй группе относятся термометры типа ТЦТ, измеряю­щие температуру головок цилиндров поршневых двигателей и других твердых тел.В третью группу объединяются измерительные системы типа ИТ, ИА, предназначенные для измерения температуры газов, вы­ходящих из реактивного сопла двигателе и турбин низкого и вы­сокого давления. В качестве термопреобразователей в термоэлектрических тер­мометрах используются различные термопары.

R-термопара; Rп-сопрот. проводов; Rрег-

установка «0», R г-сопрот. гальвонометра ,

Rдоп- дополн. сопротив.

схема вкл. термопары



τ=(m*Cp)/(S*K) где S-площадь, К-коэффициент теплообмена, C

p-теплоемкость, м- масса термопары.

Аэродинамический нагрев ΔQ=((1-r)*V2)/(2*J*g* Cp) где r-коэф. торможения, V-скорость потока, J-механический эквивалент тепла, Cp-теплоемкость газового потока.

Основными погрешностями термоэл. термом. являются: Методическая погрешность- непостоянство темп-ры холодного спая. Устраняется введением термокомпенсационных схем. Инструментальная погрешность - непостоянство сопротивления соед-ых проводов. Для устранения непостоянства темпер. соед-ых проводов, а также для устранения влияния паразитных термо-эдс примен-ся спец-ые термокомпенс-ые соед-ые провода.-обусловленные неправильной установкой термопары – влияние разл-ых факторов на ихмерительные схемы



12.Схемы включения термоэлектрических термометров.Погрешности

Термоэлектрические термо­метры в авиации используются в основном для измерения темпе­ратуры отдельных частей силовых установок и газовых потоков, выходящих из реактивного сопла двигателя.

Принцип действия термоэлектрического термометра основан на использовании термоэлектрического эффекта. Если два проводника из разных веществ соединить в цепь, то при наличии разницы температур в цепи возникает ток, пропорциональный термоЭДС.

где f - коэффициент пропорциональности, зависящий от свойств материалов термопары.

Место соединения термоэлектродов – спай. Температура холодного спая равна 0, поэтому термоЭДС определяется температурой горячего спая. Таким образом, измеряя термоЭДС, развиваемую термопарой, можно определить температуру горячего спая. В этом и состоит принцип действия термоэлектрических термометров.

Где Rt-сопротивление терморезистора.



Для устранения влияния непостоянства температуры холодного спая применяют мостовую термокомпенсационную схему. Изменение температуры приводит к изменению сопротивления терморезистора и разбалансу моста. Этот дисбаланс компенсирует непостоянство температуры холодного спая.

,где

τ-постоянная времени

Ср-теплоемкость

S-площадь поверхности

К-коэф-т теплообмена м/у термопарой и окр. средой

m-масса термопары.

Кроме τ, необходимо учитывать а/д нагрев термопары, поэтому нельзя помещать термопару открытой в газовый поток. Необходимо осуществлять торможение потока до его взаимодействия на термопару.



,

где Qt-температура заторможенного потока;

Q-истинная температура потока;

r-коэф-т торможения;

V-скорость потока;

J-механический эквивалент тепла

Ср-теплоемкоть потока

g-ускорение свободного подения.

Основные погрешности термопар.

1. Методическая (непостоянство температуры холодного спая)

2. инструментальная (непостоянство сопротивления соеденительных проводов)

3. влияние различных факторов на измерительную схему (вибрация, Эл.маг. излучения)





.





Термоэлектрические термометры (термопары)

Автор
Название статьи
Публикация pdf
Улановский А. А. Методика и средства мониторинга высокотемпературных полей печного оборудования атомной промышленности и металлургии Автореферат диссертации (сокращенный вариант) 2017 г. pdf
В.А. Каржавин, А.В. Каржавин
ООО "ПК"Тесей", г. Обнинск
Методика периодической поверки термоэлектрических преобразователей непосредственно на термометрируемом объекте. ж-л "Главный метролог" (№5, 2008 г.) pdf
Улановский А.А. Опыт использования вольфрамрениевых термопар ВР5/20 в высокотемпературной термометрии Совещание МЭК, май 2008 г. pdf
Д.И.Конин, В. И.Митин, А.И.Ковель Преобразователи термоэлектрические специального назначения. Некоторые особенности разработки и опыт 10-летней эксплуатации на АЭС с ВВЭР. Доклад на конференции в Словакии, 2001 г. текст доклада

рисунки

таблицы

Н.П. Моисеева Перспективы разработки эталонных термопар из чистых металлов Измерительная Техника 2004 г № 9, стр. 46-49 pdf
С.В.Приймак, А.Н. Конотопов, Д.М. Ляхов, П.П.Олейников, В.Н. Логинов, Н.С. Серов О дрейфе градуировочных характеристик термоэлектрических преобразователей в реакторных условиях Всероссийская конференция "ТЕМПЕРАТУРА-2007" pdf
К. Э. Гранковский, С.В. Алексеев, А.Н. Конотопов, С.В.Приймак, Д.М. Ляхов, П.П.Олейников, В.Н. Логинов, Н.С. Серов Новые функцонально-технические возможности автоматизированного диагностического комплекса, основанного на использовании портативной ЭВМ и специального программного обеспечения Всероссийская конференция "ТЕМПЕРАТУРА-2007" pdf
В.А.Каржавин, А.В.Каржавин, А.В.Белевцев О возможности использования кабельных термопар нихросил-нисил в качестве эталонных Всероссийская конференция "ТЕМПЕРАТУРА-2007" pdf
В.А.Каржавин, А.В.Каржавин, А.В.Белевцев Контроль достоверности показаний термоэлектрического преобразователя без его демонтажа с объекта Всероссийская конференция "ТЕМПЕРАТУРА-2007" pdf
Петров Д. В., Ободовский К.Ю Кабельные термоэлектрические преобразователи нихросил-нисил, преимущества и опыт эксплуатации Всероссийская конференция "ТЕМПЕРАТУРА-2007" pdf

Термоэлектрические термометры - презентация онлайн

1. Темоэлектрические термометры

• Термоэлектрические термометры используются на ВС :
• -для измерения ТВГ (температуры выходящих газов ) ТРД и ТВД
• - для измерения температуры головок цилиндров на ПД
• - для измерения температуры в ПОС крыла и хвостового оперения
• Термоэлектрические термометры основаны на измерении ТЭДС при
нагревании общей точки 2-х спаянных проводников из разных металлов.
• Цепь , составленная из 2-х разнородных металлов называется термопарой.
• Возникающая при нагреве места спая ЭДС - ТЭДС
• Проводники из которых состоят термопары называются термоэлектродами.
• Одну точку соединения называют рабочим (горячим ) спаем, а другую свободным концом или( холодным спаем).

2. Физическая сущность термоэффекта

3. Физическая сущность термоэфекта

Термопары и их градуировки
Конструкция термопары
Конструкция термопары

10. Методы измерения ТЭДС

• Метод гальванометра
• Компенсационный метод
Термоэлектрические термометры- метод гальванометра
Рис.2 Принципиальная электрическая
схема термометра ТСТ-29
1- гальванометр; 2 - пружина;
3- бимметаллический корректор;
4 -компенсационное сопротивление;
5- сопротивление компенсационных
проводов ; 6 – термопара;
7 – подгоночное сопротивление ;
8 – добавочное сопротивление ;
Термоэлектрический термометр ТСТ-29
• Термометр термоэлектрический ТСТ-29 предназначен для
измерения температуры выходящих газов ВСУ на самолётах
АН-24, Ту-134, ТУ-154 и других .
• Комплект :
• указатель ТСТ-2
• термопара Т-9
• Шкала прибора отградуирована в пределах измерения от - 0 до 900° С.
Оцифровка через 300° С .
• Цена деления -20° С.
• Принцип работы термометра.
• Принцип действия термометра основан на измерении с помощью
магнитоэлектрического гальванометра термоэлектродвижущей силы,
• возникшей при нагреве спая двух разнородных металлов.
• Хромелевый термоэлектрод является положительным, а алюмелевый —
отрицательным.

13. Термоэлектрический термометр ТСТ-29

Термоэлектрический термометр ИТ-2т 2серии

18. Термоэлектрический термометр ИТ-2т 2серии-компесационный метод

Термоэлектрический термометр ИТ-2т 2сериикомпесационный метод
Измеритель ТВГ 2ИА -7А-710
Рис.1 . Функциональная схема измерителя
ТВГ 2ИА -7А-710
EGT
EGT

24. EGT на ECAM

25. E/WD – верхний дисплей

26. EGT на ECAM

• One ECU located on the engine with dual redundant
• channels (active and standby) each having separate
28V
• DC aircraft power sources to ensure engine starting on
• ground and in flight.
• In addition dedicated ECU alternator assures self
power
• above 12% N2 for CFM56 (10% N2 for IAE V2500).
• Dual redundancy for electrical input devices (ADIRS
1+2,
• TLAs, engine parameters).

27. EGT на ECAM

28. Указатели EGT

29. ТЦТ


Конструкция термопары для поршневых двигателей показана на рис. 7.11.
Термоэлектроды, изготовленные из хромеля и копеля, впаяны в медную
шайбу, которая служит для крепления термопары под свечой зажигания
поршневого авиадвигателя и играет рель теплоприемника. Концы
термоэлектродов соединяются наконечниками 2 и 3 с многожильными
соединительными проводами из того же материала, что и термоэлектроды.
Соединительные провода закапчиваются штепсельным разъемом, внутри
которого расположено подгоночное сопротивление (несколько витков
манганиновой проволоки), с помощью которого достигается постоянство
суммарною сопротивления термопары и соединительных проводов (провода
выпускаются различной длины).
Рис.7.11. Конструкция термопары для поршневых двигателей:
1 - шайба; 2,3 – наконечники; 4,5 – скоба; 6 – винт

30.

Термоэлектрические термометры

31. Термоэлектрические термометры

Термометр термоэлектрический - Энциклопедия по машиностроению XXL

Основными средствами для измерения температуры контактным >способом являются жидкостно-стеклянные термометры, термоэлектрические термометры (термопары) и электрические термометры сопротивления, которые широко используются в технике эксперимента в области энергомашиностроения.  [c.173]

СТ СЭВ 1059-78. Метрология. Термометры термоэлектрические рабочие. Общие технические требования.  [c.300]


Термопары — термометры термоэлектрические. Диапазон температур, который можно измерять термопарами, очень широк примерно от —270 до 3000 °С. До 400. .. 500 °С термопары по точности уступают термометрам сопротивления, а при температурах выше 2500 °С — оптическим пирометрам.  [c.64]

Назначение контроля работы котельной установки. Приборы для измерения температуры ртутные термометры, манометрические термометры, термоэлектрические и оптические пирометры. Манометры и тягомеры. Уровнемеры. Газоанализаторы,  [c.606]

Блок нормализации типа БН-12 Предназначен для автоматической компенсации термо-э. д. с. холодных спаев термометров термоэлектрических, преоб-, разования сигналов термометров сопротивления в напряжение постоянного тока, преобразования сигналов потенциометрических датчиков в напряжение постоянного тока, используется в качестве источников регулируемого напряжения, Количество каналов в каждом блоке 2. Количество типов блоков 13.  [c.876]

В технике прочностных испытаний наибольшее распространение получили электрические контактные термометры (термоэлектрические термометры - термопары и термометры сопротивления) и пирометры, основанные на методах измерения температуры тел по их излучению [1, 38].  [c.275]

Максимальное число датчиков, подключаемых к одному БНВ, равно 16. Линия связи БНВ с термометрами сопротивления — трехпроводная. Максимальное сечение жил вводимых кабелей—2,5 мм1 Линия связи БНВ с термометрами термоэлектрическими — двухпроводная. Диапазон выходного нормализованного сигнала термометров сопротивления — от О до 35 мВ.  [c.153]

Термоэлектрические термометры Термоэлектрические термометры —200 (-270) 2200 (2800)  [c.18]

ГОСТ 3044-74. Термометры термоэлектрические. Градуировочные таблицы при температуре свободных концов О °С.  [c.93]

Эталонным прибором, используемым в диапазоне температур от 630,74 до 1064,43 °С, является термоэлектрический термометр с платина-платинородиевыми (10% родия) электродами, соотношение между электродвижущей силой и температурой которого выражается уравнением второй степени.  [c.415]

Термометры, основанные на температурной зависимости термо-ЭДС, — это термоэлектрические термометры или термопары (см. 9.2).  [c. 173]

Термоэлектрический термометр основан на температурной зависимости контактных термо-ЭДС в цепи из двух разнородных термоэлектродов [см (7.11)1. При этом происходит преобразование неэлектрической величины — температуры в электрический сигнал — ЭДС. Эти термометры в литературе часто называют-просто термопарами.  [c.174]


Термоэлектрические термометры широко применяют в диапазоне температуры от —200 до -1-2500 °С, но в области низкой температуры (ниже —50-Н —100 °С) они получили меньшее распространение, чем электрические термометры сопротивления в области высокой температуры (выше 1300—1600 °С) их. применяют главных образом для кратковременных измерений.  [c.174]

Существенным достоинством термоэлектрических термометров при экспериментальных исследованиях является то, что они позволяют измерять температуру с достаточной степенью точности в отдельных точках тела или среды, обладают малой тепловой инерцией и могут быть легко и просто изготовлены в условиях исследовательской лаборатории. Размеры этой точки определяются размером рабочего спая термопары чем меньше его размеры, тем меньше егО тепловая инерция (но тем сложнее изготовление). Остальные достоинства этого термометра обусловлены тем, что его выходной сигнал является электрическим.  [c.174]

В практике измерения температуры встречаются измерительные системы, включающие в себя большое число термоэлектрических термометров (несколько десятков и больше), которые, как правило, подключают к одному измерительному прибору с помощью одного или нескольких переключателей каждый переключатель позволяет поочередно подключать к прибору до 20 термопар. Чтобы при измерении термо-ЭДС исключить взаимное влияние термопар от разных переключателей, все неиспользуемые переключатели устанавливают в нулевое положение при этом подключенные к ним термометры оказываются отключенными от прибора.  [c.175]

Чистая платина, для которой Лыо/ о= 1>3925, в наибольшей степени удовлетворяет основным требованиям по химической стойкости, стабильности и воспроизводимости физических свойств и занимает особое место в терморезисторах для измерения температуры. Именно платиновые термометры сопротивления используются для интерполяции международной температурной шкалы в диапазоне от —259,34 до 4-630,74 °С. В этом диапазоне температур платиновый термометр сопротивления превосходит по точности измерения термоэлектрический термометр. Но термометром сопротивления невозможно измерить температуру в отдельной точке тела или среды из-за значительных размеров его чувствительного, элемента кроме того, для измерения электрического сопротивления требуется посторонний источник электропитания.  [c.176]

Термоэлектрическая термометрия основана на температурной зависимости термо-ЭДС (Е), возникающей в термопаре — проводнике, состоящем из двух соединенных разнородных электропроводящих элементов (обычно металлических проводников, реже полупроводников). Термопары широко используются для измерения температур примерно от 4 до 3000 К-  [c.179]

Вопросы термоэлектрической термометрии рассмотрены в [6, 25, 49, 52].  [c. 179]

Схема термоэлектрического термометра (термопары) показана на рис. 3.1. Термоэлектроды м (например, медная проволока) и к (например, константановая проволока) сое-  [c.112]

В интервале температур от 903,89 до 1337,58 К эталонным прибором для измерения температуры является платинородий-платиновый термоэлектрический термометр. Один электрод такой термопары изготовлен из платино-родия (10% родия, 90%. платины), а второй — из чистой платины, характеризующейся отношением 7 1оо°с/7 о >1,3920.  [c.76]

В лабораториях, как п 1а-вило, при температурах, превышающих 150—200 °С, ртутные термометры не применяют, а используют термоэлектрический термометр (термопару).  [c.83]

Термоэлектрические термометры (термопары) получили исключительно широкое распространение как в лабораторной практике, так и в промышленности.  [c.86]

Температуру измеряют различными приборами жидкостными и газовыми термометрами, термоэлектрическими и оптическими пирометрами и т. д. Каждый прибор, используемый для измерения температуры, естественно, должен быть отградиурован в соответствии с установленной температурной шкалой.  [c.8]

Промышленные средства для контроля температуры . Термометры термоэлектрические, сопротивления и пирометрические термометры разрабатываются Львовским научно-производственным объединением Термоприбор и выпускаются Луцким и Каменец-Подольским приборостроительными заводами. Причем первый специализируется на контактных , а второй — на бесконтактных фотодиодных преобразователях. Агрегатный комП леке стационарных пирометрических преобразователей АПИРС имеет пределы измерения от 30°С (преобразователь ПЧД). Погрешность измерений АПИРС до 2%.  [c.68]


Термометры термоэлектрические ТПР-1408М, ТПР-1418М предназначены для измерения температур в расплавах солей и металлов. Термопары состоят из платино-родиевых термоэлектродов, армированных керамическими бусами, рабочий спай которых защищен кварцевым наконечником от контакта с расплавом. Конструкция термометра ТПР-1418М приведена на рис. 27.  [c.195]

Точное, опредадение температуры в печах возможно только при помощи специальных приборов. К ним относятся ртутные термометры, термоэлектрические и оптические пирометры.  [c.165]

Из экспериментальных исследований известно, что абсолютная термо-э.д.с. и эффект Томсона для металлов, находящихся в сверхпроводящем состоянии, равны нулю. Поскольку здесь затрагиваются лищь вопросы термометрии, термоэлектрические свойства сверхпроводников в данном случае не должны представлять особого интереса. Тем не менее краткий обзор современных работ, относящихся к термоэлектрическим свойствам сверхпроводников, может оказаться полезным, чтобы дать некоторое представление о порядке величин термо-э. д. с. и точности, с которой они устанавливались.  [c.210]

Измерение температуры газа в объеме помещения проводилось для фрагментов высотой 3 м с помощью 27 хромель-алюмелевых термоэлектрических термометров. Термоэлектрические термометры распределялись равномерно на трех уровнях (1,5, 3 4,5 м над уровнем пола).  [c.108]

Температуру измеряют различными приборами жидкостными и газовыми термометрами, термоэлектрическими пирометрами (термопарами), оптическими пирометрами, в которых используется зависимость излучения тела от температуры и длины волны, и т. д. В практике измерения температуры распространение получили различные температурные шкалы—Иельсия, Фаренгейта, Реомюра, Ренкина. Наиболее употребительной является температурная шкала Цельсия, в которой интервал температур от точки плавления льда до точки кипения воды при атмосферном давлении разбит на сто равных частей, называемых градусами (°С).  [c.10]

Для измерения температуры электрическим способом обычно применяются два вида электрических термометров термометры сопротивления, использующие зависимость сопротивления проводника от температуры, и термометры термоэлектрические, использующие явление Зеебека, т. е. появление термо- лектродвижущей силы при нагревании спая двух металлов.  [c.229]

Существуют следующие группы срелств измерения температуры термометры расширения, манометрические термометры, термоэлектрические преобразователи, термопреобразователи сопротивления, пирометры излучения.  [c.20]

ГОСТ 6616-74. Термометры термоэлектрические ГСП. Общие технические условия. В этот ГОСТ включен также термоэлектрический термометр типа ТВ из вольфрамреиия (5 и 20% рения) с градуировочной характеристикой ВР-5/20. Диапазон измерения температуры 0—2200 С. Термометр применяется в металлургии,  [c.92]

Точность, с которой может быть использован пирометр с ис-чезаюшей нитью для измерения температуры, вполне достаточна для большинства практических применений. Во всяком случае, ограничивающим фактором чаще служит неопределенность в излучательной способности объекта, температура которого подлежит измерению. Однако, несмотря на удобство, точность и надежность, оптический пирометр с исчезающей нитью имеет один существенный недостаток его использование требует активного участия квалифицированного наблюдателя. Его нельзя использовать в тех приложениях, которые нуждаются в непрерывных или быстрых измерениях, а также измерениях в недоступных или опасных ситуациях. По этой причине с самого начала некоторые оптические термометры объединялись с тепловыми, термоэлектрическими, фоторезисторными и фо-тоэмиссионными детекторами. Среди них наиболее удачными оказались оптические термометры с кремниевыми фотоэлементами. Высокая прочность и долговременная воспроизводимость  [c.310]

Чистота платинового электрода эталонного термоэлектрического термометра должна быть такой, чтобы его относительное сопротивление li (100° ) составляло не менее 1,3920. Пла-тинородиевый электрод должен номинально содержать 10 % по массе родия и 90 % по массе платины.  [c.418]

Термоэлектрический термометр должен быть таким, чтобы значения электродвижущей силы Е (630,74 X), Е ( esiAg)] и Е [ 68(Аи)] удовлетворяли следующим соотношениям  [c.418]

Система охлаждения состоит из внутреннего и внешнего контуров, причем внутренний контур замкнутого, а внешний разомкнутого типа. Вода внутреннего контура после охлаждения стенок цилиндров и головки блока поступает к водомасляному 3 и водоводяному 5 холодильникам, откуда с помощью насоса 2 центробежного типа подается снова в рабочие полости дизеля. Внешний контур охлаждения используется для отвода теплоты от нагретой воды внутреннего контура. Для этого вода из бака 10 подается в водоводяной холодильник 5, а оттуда идет на слив. Частота вращения п (1/мин) коленчатого вала двигателя определяется по дистанционному электротахометру, установленному на щитке приборов 15. Температура выпускных газов двигателя измеряется с помощью термопары 14, установленной в выхлопном тракте дизеля, и пирометра 13, закрепленного в щитке приборов. Температура воздуха, поступающего в цилиндры двигателя из продувочного насоса, измеряется также термоэлектрическим термометром. Давление окружающей среды измеряется барометром.  [c.117]


термоэлектрические термометры - это... Что такое термоэлектрические термометры?

термоэлектрические термометры

General subject: thermoelectric thermometers

Универсальный русско-английский словарь. Академик.ру. 2011.

  • термоэлектрические свойства
  • термоэлектрические явления

Смотреть что такое "термоэлектрические термометры" в других словарях:

  • Термометры метеорологические —         группа термометров жидкостных (См. Термометр жидкостный) специальной конструкции, предназначенных для метеорологических измерений главным образом на метеорологических станциях. Различные Т. м. в зависимости от назначения отличаются… …   Большая советская энциклопедия

  • ТЕРМОМЕТРЫ — приборы для измерения т ры посредством контакта с исследуемой средой. Первые Т. появились в кон. 16 нач. 17 вв. (напр., термоскоп Галилея, 1597), сам термин Т. в 1636. Действие Т. основано на изменениях однозначно зависящих от т ры и легко… …   Химическая энциклопедия

  • 17.200.20 — Прилади для вимірювання температури ГОСТ 4.156 85 СПКП. Термометры манометрические. Термометры и терморегулирующие устройства дилатометрические и биметаллические. Номенклатура показателей (в части термометров манометрических заменен ГОСТ 16920… …   Покажчик національних стандартів

  • 23.040.01 — Трубопроводи та елементи трубопроводів взагалі ГОСТ 2.411 72 ЕСКД. Правила выполнения чертежей труб, трубопроводов и трубопроводных систем. Взамен ГОСТ 2.411 68 ГОСТ 356 80 Арматура и детали трубопроводов. Давления условные, пробные и рабочие.… …   Покажчик національних стандартів

  • 14894 — ГОСТ 14894{ 69} Термоэлектрические термометры образцовые 2 го разряда и общепромышленного назначения для низких температур. Методы и средства поверки. ОКС: 17.200.20 КГС: Т88.6 Теплофизические и температурные измерения Взамен: Инструкций 162 62 и …   Справочник ГОСТов

  • Пирометрия — (от греч. pýr огонь и... метрия (См. …метрия)         группа методов измерения температуры. Раньше к П. относили все методы измерения температуры, превышающей предельную для ртутных Термометров; с 60 х гг. 20 в. к П. всё чаще относят лишь… …   Большая советская энциклопедия

  • Тепловые измерения — в аэродинамическом эксперименте измерения температуры конструкции ЛА (его модели) и температуры окружающей его газовой среды, а также теплового потока, поступающего на поверхность ЛА. Для измерений температуры конструкции применяются… …   Энциклопедия техники

  • 22810 — ГОСТ 22810{ 83} Сборочные единицы и детали трубопроводов. Угольники с карманами под термометры сопротивления и термоэлектрические термометры на Ру св.10 до 100 МПа (св.100 до 1000 кгс/см2). Конструкция и размеры. ОКС: 23.040.60 КГС: Г18 Арматура… …   Справочник ГОСТов

  • 22811 — ГОСТ 22811{ 83} Сборочные единицы и детали трубопроводов. Отводы под термометры сопротивления и термоэлектрические термометры на Ру св.10 до 100 МПа (св. 100 до 1000 кгс/см2). Конструкция и размеры. ОКС: 23.040.60 КГС: Г18 Арматура и соединения… …   Справочник ГОСТов

  • 22812 — ГОСТ 22812{ 83} Сборочные единицы и детали трубопроводов. Карманы под термометры сопротивления и термоэлектрические термометры на Ру св.10 до 100 МПа (св.100 до 1000 кгс/см2). Конструкция и размеры. ОКС: 23.040.60 КГС: Г18 Арматура и соединения… …   Справочник ГОСТов

  • ГОСТ 22810-83 — 10 с. (3) Сборочные единицы и детали трубопроводов. Угольники с карманами под термометры сопротивления и термоэлектрические термометры на Pу св. 10 до 100 МПа (св. 100 до 1000 кгс/см2). Конструкция и размеры Взамен: ГОСТ 22810 77 Изменение №1/ИУС …   Указатель национальных стандартов 2013

onlinephysicshelp: Термоэлектрический термометр

Введение в термоэлектрический термометр:

Термометр используется для измерения температуры тела. Температуру можно определить как тепловое состояние тела, которое определяет его способность передавать тепло другим телам. Тепловое равновесие двух тел, находящихся в контакте в течение определенного времени, может быть проверено третьим телом, которое представляет собой устройство, используемое для измерения температуры. Такой прибор называется градусником. Устройство, измеряющее тепловое состояние тела i термометр со шкалой.

Термометры классифицируются в зависимости от физических свойств вещества, используемого в них, например, жидкостные термометры, газовые термометры, термометры сопротивления, термоэлектрические термометры, радиационные термометры, термометры давления разлива.

Я хотел бы поделиться этим третьим законом термодинамики со всеми вами в моей статье.

Термоэлектрический термометр

Когда стыки двух разнородных металлов поддерживаются при разных температурах, возникает ЭДС.Этот эффект называется термоэлектрическим эффектом или эффектом Зеебека. Пара металлов, используемая для создания ЭДС, называется термопарой. ЭДС вызывает ток в цепи, что показано отклонением, создаваемым гальванометром, введенным в цепь, как показано на рисунке ниже.

Тяжело ли вам эта тема, формула давления? Следите за моими предстоящими сообщениями.

ЭДС увеличивается с увеличением разницы температур между горячим и холодным спаями термопары.Она достигает максимального значения при определенной температуре горячего спая, называемой нейтральной температурой.

Термоэлектрический термометр основан на термоэлектрическом эффекте. Сохраняя холодный спай в тающем льду и нагревая горячий спай до различных температур, определяемых водородным термометром постоянного объема, измеряется ЭДС при каждой температуре. Строится калибровочная кривая зависимости ЭДС от температуры. Затем температуру любого тела можно определить по графику, измерив ЭДС, удерживая тело в контакте с горячим спаем.0 С.

Синонимы и антонимы к термину термоэлектрический термометр

antonym.com

  • synonym.

    com
  • Слово дня: зефир
  • Популярные запросы 🔥

    творческий особенность эстетический негативное влияние некоторые гуджарати в первый раз хороший доступность сексуальное возбуждение нестандартное мышление фокус мозговой штурм сплоченность промокший специализироваться белый человек устранять неполадки все знают помощь глубокое понимание мантра исполнение выполнимый толчок африкаанс гид обнаруживать координация красивая членский служба поддержки решение развивать нюанс работа в процессе позитивность телугу расставлять приоритеты обработка важный испытание более вероятно потенциал упреждающий

1.

термоэлектрический термометр
имя существительное. А термометр тот использует термоэлектрический Текущий к мера температура.

Антонимы

термометр с сухим термометром термометр с влажным термометром

Синонимы

электрический термометр

Избранные игры

2.

термометр
имя существительное. (θɝˈmɑːmətɝ) Измерение инструмент для измерение температура.

Антонимы

термометр с сухим термометром термометр с влажным термометром толстый

Синонимы

капилляр

Этимология

термометр (английский)

thermomètre (французский)

Популярные запросы 🔥

творческий особенность эстетический негативное влияние некоторые гуджарати в первый раз хороший доступность сексуальное возбуждение нестандартное мышление фокус мозговой штурм сплоченность промокший специализироваться белый человек устранять неполадки все знают помощь глубокое понимание мантра исполнение выполнимый толчок африкаанс гид обнаруживать координация красивая членский служба поддержки решение развивать нюанс работа в процессе позитивность телугу расставлять приоритеты обработка важный испытание более вероятно потенциал упреждающий

×

  • Условия эксплуатации
  • Политика конфиденциальности
  • Политика авторских прав
  • Отказ от ответственности
  • CA не продавать мою личную информацию

Günther - Компенсационные и термоэлектрические кабели

Кодирование термоэлектрических и компенсационных кабелей

Цветовая кодировка термоэлектрических и компенсационных кабелей стандартизирована в DIN EN 60584-3. Стандартизация помогает свести к минимуму опасность путаницы и изменения текущего положения.
Максимальная рабочая температура определяется изоляционным материалом, поэтому необходимо соблюдать соответствующие спецификации.

Изоляционные материалы Макс. Температура
ПВХ 105 ° С
ТПЭ-0 130 ° С
ECTFE 135 ° С
ЭТФЭ 155 ° С
Силикон 180 ° С
FEP 205 ° С
МИД 235 ° С
PFA 260 ° С
E-Стекловолокно 400 ° С
R-Стекловолокно 700 ° С
Кремнезем 1000 ° С
Nextel 1200 ° С

III. Термостойкость различных изоляционных материалов компенсационных и термоэлектрических кабелей

Допуски и предельные отклонения

Провода для термоэлектрических и компенсационных кабелей стандартизированы в DIN 43713. Термоэлектрические напряжения в допустимом диапазоне температур соответствуют термоэлектрическим напряжениям термопар согласно DIN EN 60584-1. Допуски для термоэлектрических и компенсационных кабелей определены в DIN 43722.

Есть два класса точности:

  • Более узкий класс 1 предназначен только для термоэлектрических кабелей, то есть только тех кабелей, которые изготовлены из оригинальных материалов.
  • Класс 2 предназначен для термоэлектрических и компенсационных кабелей из альтернативных материалов.

Термоэлектрические и компенсационные кабели GÜNTHER соответствуют цветовой кодировке DIN 43722, за исключением термоэлектрических кабелей типа U и типа L, которые имеют цветовую кодировку в соответствии с DIN 43714. Допуски соответствуют классу точности 2 согласно DIN 43722.

Для термопар типа U и типа L действует допуск согласно DIN 43719 ± 3 ° C.

Для термопары типа B можно использовать медные провода в диапазоне температур до 100 ° C. По этой причине DIN 43722 не содержит значений допусков для этих компенсационных кабелей. Если компенсационные кабели типа B требуются для температур выше 100 ° C, необходимо использовать специальные компенсационные кабели. Эти кабели доступны по запросу.

Дешевый термоэлектрический термометр, найдите предложения по термоэлектрическому термометру на сайте Alibaba.com

Дешевый термоэлектрический термометр, найдите предложения по термоэлектрическому термометру в режиме онлайн на Alibaba.com

Высококачественный новый MS6514 Промышленный высокоточный двухканальный цифровой термоэлектрический термометр USB Прямая поставка

$ 76,99

Инфракрасный ИК-термометр Пистолет (бесконтактный) с лазерным наведением - удобные инструменты для приготовления пищи / термометр для пищевых продуктов, инфракрасный порт для детских ушей , Медицина, вино и мясо, ремесленный термометр, медицинские инспекторы, печи для пиццы [KT600 | TEMP: -58F ~ 1112F]

37,45

LIFNY Meat Instant Read Grill Calibration и водонепроницаемость с подсветкой для еды, молока, чая и барбекю - цифровой термометр для приготовления пищи с датчиком, красный

10. 99

Нагревательная термостатическая головка для многих видов радиаторных термоэлектрических приводов для системы теплого пола и клапанов (HV230)

15,54 доллара США / кусок

Бесплатная доставка 2 шт. / Лот Мини-цифровой датчик кухонного термометра Зонд Пищевые инструменты для барбекю с высокой точностью

US $ 14.73 / lot

Винтажный термометр Настенный термометр Внутренний термометр Открытый термометр Деревянный термометр Комнатный термометр Ретро-термометр

null

Мясной термометр Термометр мгновенного считывания Термометр для приготовления пищи Термометр для конфет со сверхдлинным зондом для кухни Приготовление пищи Гриль для барбекю Кухня Мясо Жареная пища Молоко Йогуртная капля

null

LCNXMD Вращающийся цифровой термометр для еды Барбекю Мясо Шоколад Духовка Молоко Вода Масло Кулинария Кухонный термометр Электронный зонд

13.9

LCNXMD Цифровой зонд-термометр Складная еда Барбекю Мясная печь Складной кухонный термометр Приготовление воды Масло Инструменты Красный

18,29

HOHO Бесплатная доставка Сертификат CE GM320 Бесконтактный инфракрасный инфракрасный термометр Тип пистолета -50 ~ 330C (-58 ~ 626F) 12 : 1 С ЖК-дисплеем

15,00 долларов США / кусок

Цифровой термометр для мяса с сенсорным экраном LCNXMD с будильником Пищевой зонд Кухонный термометр Бытовые инструменты для приготовления пищи Серый и зонд 2PCS

24. 55

Количество бесконтактного инфракрасного термометра инфракрасного термометра инфракрасного термометра электронного термометра детского термометра

US $ 25.00 / сумка

Надоело искать поставщиков? Попробуйте запрос предложений!

Запрос коммерческого предложения

  • Получите расценки по индивидуальным запросам
  • Позвольте подходящим поставщикам найти вас
  • Заключить сделку одним щелчком мыши

Настройка обработки апелляций

  • 1000 предприятий могут предложить вам предложение
  • Более быстрый ответ скорость
  • 100% гарантия доставки

Цифровой термометр мгновенного считывания для мяса Пищевой термометр с датчиком, электронный гриль Jamont или кухонный термометр для приготовления кофе Пищевой точный термометр и термометр для приготовления пищи для HVAC

12.99

Термометр для мяса Термометр для приготовления пищи Термометр для еды Цифровой термометр для мяса для кухни Приготовление мяса Курильщик Гриль для барбекю Духовка Масло для конфет Молоко - термометр мгновенного считывания

9,9

Человеческий инфракрасный термометр Бесконтактный инфракрасный термометр инфракрасный термометр для младенцев

US $ 25. 00 / Мешок

Бесплатная доставка высокого качества Цифровой Крытый Открытый ЖК-цифровой термометр C / F, MOQ = 1

8,00 долларов США / Шт

EMS Бесплатная доставка Цифровой термометр, автомобильный термометр с двумя датчиками, 50 шт. / Лот

199 долларов США.50 / лот

Бесплатная доставка ЖК-дисплей Цифровой термометр с датчиками NTC, 10 шт. / Лот

45,00 долл. США / лот

Бесплатная доставка ЖК-дисплей датчики NTC Цифровой термометр ST-1A, 5 шт. / Лот

25,00 долл. США / лот

Бесплатно доставка Датчик NTC Цифровой термометр с ЖК-дисплеем, MOQ = 1

6,85 долларов США / кусок

EMS Бесплатная доставка Цифровой термометр с датчиком одного метра, 50 шт. / лот

185,00 долларов США / много

Jcoze Цифровой термометр для еды Термометр для мяса для барбекю Большой ЖК-дисплей Цифровой термометр для приготовления пищи для мяса, термометр для мяса, дистанционный беспроводной цифровой, для кухни, для еды, для мяса, для мяса, для кухни, для гриля, для барбекю, для гриля, серый

null

ЖК-кухонный термометр для духовки к мясу cocina food bbq термометры для приготовления пищи для молока комнатный термометр для аквариума зонд для мяса холодильник

$ 14. 58

Whynter Термоэлектрический охладитель для вина на 20 бутылок с черной тонированной зеркальной дверцей

199,99

Термометр для мяса Пищевой термометр Термометр мгновенного считывания Термометр для приготовления пищи Термометр для гриля Термометр для барбекю Высокоточный кухонный термометр Цифровой термометр (Red288)

16,98

Gold Цифровой пищевой термометр Барбекю Мясо Шоколад Духовка Молоко Вода Масло Кулинария Кухонный термометр Электронный зонд

null

DC 1.9V 3A 2,14W Охладитель Пельтье Термоэлектрический охладитель Охлаждение

4.67

Пищевой термометр, цифровой термометр для мяса Beemoon - мгновенное считывание (2-4 с) для приготовления пищи на гриле, барбекю или конфет, беспроводной водонепроницаемый для кухни, духовки, гриля, воды, пива , Молоко, датчик воды для ванны, Ste

18.53

AVANTI 8 БУТЫЛКИ ТЕРМОЭЛЕКТРИЧЕСКИЙ ВИНОХЛАДИТЕЛЬ - ЧЕРНЫЙ ШКАФ С НЕРЖАВЕЮЩЕЙ СТАЛЬЮ ПЕРЕДНЕЙ ОТДЕЛКИ И СТЕКЛЯННОЙ ДВЕРЬЮ Молочный термометр с представленным кухонным таймером для приготовления еды и барбекю

12. 99

Вас также может заинтересовать:

Примечание: статьи, изображения, новости, мнения, видео или информация, размещенные на этой веб-странице (за исключением всей интеллектуальной собственности, принадлежащей Alibaba Group на этой веб-странице), загружены зарегистрированными членами Алибаба. Если вы подозреваете какое-либо несанкционированное использование ваших прав интеллектуальной собственности на этой веб-странице, сообщите нам об этом по следующему адресу: [email protected]

Как термометр измеряет температуру воздуха?

Насколько тепло на улице? Насколько холодно будет сегодня вечером? Термометр - прибор, используемый для измерения температуры воздуха - легко говорит нам об этом, но как он говорит нам - это совсем другой вопрос.

Чтобы понять, как работает термометр, нам нужно иметь в виду одну вещь из физики: жидкость расширяется в объеме (объем пространства, который она занимает) при повышении температуры и уменьшается в объеме при понижении температуры.

Когда термометр подвергается воздействию атмосферы, температура окружающего воздуха проникает в него, в конечном итоге уравновешивая температуру термометра с его собственной - процесс, причудливое научное название которого - «термодинамическое равновесие». Если термометр и находящаяся внутри жидкость должны нагреться, чтобы достичь этого равновесия, жидкость (которая займет больше места при нагревании) будет подниматься, потому что она застряла внутри узкой трубки, и ей некуда идти, кроме как вверх.Точно так же, если жидкость термометра должна остыть, чтобы достичь температуры воздуха, жидкость сократится в объеме и опустится вниз по трубке. Как только температура термометра уравновесится с температурой окружающего воздуха, его жидкость перестанет двигаться.

Физический подъем и падение жидкости внутри термометра - это только часть того, что заставляет его работать. Да, это действие сообщает вам, что происходит изменение температуры, но без числовой шкалы для его количественной оценки вы не сможете точно измерить, что такое изменение температуры. Таким образом, температура на стекле термометра играет ключевую (хотя и пассивную) роль.

Кто это придумал: Фаренгейт или Галилей?

Когда дело доходит до вопроса о том, кто изобрел градусник, список имен бесконечен. Это связано с тем, что термометр был разработан в результате компиляции идей XVI-XVIII веков, начиная с конца XVI века, когда Галилео Галилей разработал устройство, в котором использовалась стеклянная трубка, наполненная водой, с утяжеленными стеклянными буйками, которые могли плавать высоко в трубке или тонуть в зависимости от жар или холод воздуха снаружи (что-то вроде лавовой лампы).Его изобретение было первым в мире «термоскопом».

В начале 1600-х годов венецианский ученый и друг Галилея, Санторио, добавил шкалу к термоскопу Галилея, чтобы можно было интерпретировать значение изменения температуры. При этом он изобрел первый в мире примитивный термометр. Термометр не принял ту форму, которую мы используем сегодня, пока Фердинандо Медичи не переделал его в герметичную трубку с колбой и стержнем (и наполненную спиртом) в середине 1600-х годов. Наконец, в 1720-х годах Фаренгейт взял эту конструкцию и «улучшил ее», когда начал использовать ртуть (вместо спирта или воды) и прикрепил к ней свою собственную температурную шкалу.Используя ртуть (которая имеет более низкую точку замерзания и чье расширение и сжатие более заметно, чем у воды или спирта), термометр Фаренгейта позволял наблюдать температуры ниже точки замерзания и проводить более точные измерения. Итак, модель Фаренгейта была признана лучшей.

Какой погодный термометр вы используете?

Включая стеклянный термометр Фаренгейта, существует 4 основных типа термометров, используемых для измерения температуры воздуха:

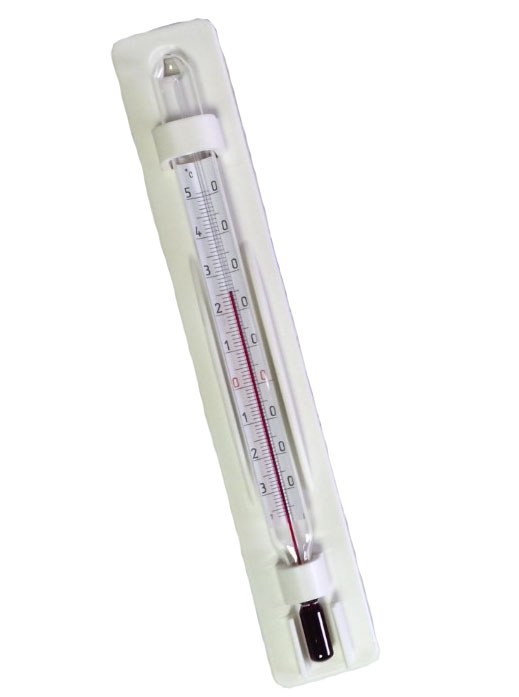

Жидкость в стекле. Эти базовые термометры, также называемые баллонными термометрами , до сих пор используются на метеостанциях Stevenson Screen по всей стране совместными наблюдателями погоды Национальной службы погоды при проведении ежедневных наблюдений за максимальной и минимальной температурой. Они сделаны из стеклянной трубки («стержень») с круглой камерой («колба») на одном конце, в которой находится жидкость, используемая для измерения температуры. При изменении температуры объем жидкости либо расширяется, что заставляет ее подниматься вверх в стержень; или сжимается, заставляя его сжиматься обратно из стебля к луковице.

Ненавидите, насколько хрупки эти старомодные термометры? Их стекло на самом деле сделано очень тонким. Чем тоньше стекло, тем меньше материала для прохождения тепла или холода, и тем быстрее жидкость реагирует на тепло или холод, то есть меньше задержек.

Биметаллический или пружинный. Циферблатный термометр, установленный в вашем доме, сарае или на заднем дворе, представляет собой разновидность биметаллического термометра. (Также можно привести термометры для духовки и холодильника, а также термостат для печи.) Он использует полосу из двух разных металлов (обычно стали и меди), которые расширяются с разной скоростью для измерения температуры. Две разные скорости расширения металлов заставляют полоску изгибаться в одну сторону, если она нагрета выше ее начальной температуры, и в противоположном направлении, если охлаждается ниже нее. Температуру можно определить по тому, насколько полоса / рулон погнут.

Термоэлектрический. Термоэлектрические термометры - это цифровые устройства, в которых используется электронный датчик (называемый «термистор») для генерации электрического напряжения.Когда электрический ток проходит по проводу, его электрическое сопротивление будет изменяться при изменении температуры. Измеряя это изменение сопротивления, можно рассчитать температуру.

В отличие от своих стеклянных и биметаллических собратьев, термоэлектрические термометры прочны, быстро реагируют и не нуждаются в считывании человеческим глазом, что делает их идеальными для автоматизированного использования. Вот почему они являются предпочтительным выбором для автоматизированных метеорологических станций в аэропортах. (Национальная метеорологическая служба использует данные этих станций AWOS и ASOS, чтобы сообщить вам текущую местную температуру.) Беспроводные персональные метеостанции также используют термоэлектрическую технику.

Инфракрасный. Инфракрасные термометры могут измерять температуру на расстоянии, определяя, сколько тепловой энергии (в невидимой инфракрасной длине волны светового спектра) выделяет объект, и вычисляя на его основе температуру. Инфракрасные (ИК) спутниковые изображения, на которых самые высокие и самые холодные облака показаны ярко-белым цветом, а низкие теплые облака - серыми, можно рассматривать как своего рода облачный термометр.

Теперь, когда вы знаете, как работает термометр, внимательно следите за ним в это время каждый день, чтобы увидеть, какой будет ваша самая высокая и самая низкая температура воздуха.

Источники:

  • Шривастава, Гьян П. Приземные метеорологические приборы и методы измерений. Нью-Дели: Атлантика, 2008.

Термопары

Когда два разнородных металла соприкасаются друг с другом, создается небольшое напряжение в диапазоне милливольт.Эта ЭДС перехода зависит от температуры и может использоваться в качестве термометра, создавая термопару из двух проводов из разнородных металлов.

Возникновение ЭДС перехода связано с разницей в уровнях Ферми двух металлов. Если электрон в металле находится на уровне Ферми E F энергии в металле, то для того, чтобы электрон просто покинул металл, требуется определенное количество энергии, и эта энергия называется "работой выхода". "φ металла.Разные металлы, как правило, будут иметь разные рабочие функции, поэтому, если такие металлы находятся в плотном контакте, где электроны могут перемещаться между ними, между ними будет эффективная ЭДС или напряжение, равное разнице в работе выхода φ A - φ B . Если существует токопроводящий путь для образования замкнутой цепи, то электроны будут перетекать из металла с более высоким уровнем Ферми в металл с более низким уровнем Ферми.

Однако, если полная электрическая цепь состоит из проводов из тех же металлов, соединенных вместе на обоих концах, и два перехода имеют одинаковую температуру, не будет чистого потока электронов по цепи, поскольку два потенциала перехода компенсируются. друг с другом.Можно создать полезные устройства, поддерживая два перехода такой цепи при разных температурах.

Широкое распространение термопар связано с измерением потенциала перехода, поскольку он зависит от температуры. Однако температурная зависимость нелинейна и должна быть калибрована эмпирически, чтобы дать точное представление о температуре. Эта температурная зависимость потенциала перехода была открыта Зеебеком в 1821 году, поэтому ее часто называют «эффектом Зеебека».Типичные напряжения для одного перехода составляют порядка 10 -6 вольт / К, поэтому для получения более высокого напряжения сигнала некоторые из них часто объединяются последовательно в датчике температуры.

При большом количестве переходов и достаточном количестве тепла можно создать термоэлектрический генератор. Поскольку космические миссии требуют длительного периода производства электроэнергии, использование тепла от радиоактивного распада было использовано для создания радиоизотопных термоэлектрических генераторов (РИТЭГ).Во время посадки Марсианской научной лаборатории в августе 2012 года Соединенные Штаты запустили 45 РИТЭГов в рамках 26 космических миссий.

«Эффект Пельтье» является противоположностью эффекта Зеебека и включает использование управляющего напряжения для проталкивания тока через соединение разнородных металлов. Это приводит к охлаждению соединения, если оно принудительно течет в одном направлении, и к нагреву соединения, если оно принудительно движется в противоположном направлении. Это выгодно используется для создания небольших термоэлектрических холодильников.Омический электрический нагрев будет накладываться на эффект Пельтье на стыке, что является преимуществом, если нагрев является вашим намерением, но работает против вашего термоэлектрического холодильника.

Другой эффект с металлическими проводниками, связанный с эффектами Пельтье и Зеебека, называется «эффектом Томсона». Это эффект нагрева или охлаждения в металле, если ток вынужден течь по температурному градиенту, который поддерживается в металле. Эффективная кинетическая энергия электронов вблизи уровня Ферми немного выше при более высоких температурах.Если ЭДС вызывает поток электронов от охладителя к более теплому концу металлического стержня, электроны должны будут получить некоторую кинетическую энергию, чтобы они были в равновесии на более теплом конце. Они должны получать эту энергию из теплового резервуара кристаллической решетки, поэтому на металлической решетке на этом конце будет некоторый охлаждающий эффект.

Index

DC Circuits

Emf Concepts

Ссылка:
Kip, Section 7.7

History of Thermoelectrics, UCLA

Термопары

Термопары являются одним из наиболее распространенных промышленных термометров.Он был открыт Томасом Зеебеком в 1822 году. Он заметил, что при нагревании проволоки с одного конца возникает разность напряжений. Независимо от температуры, если оба конца были при одинаковой температуре, разницы напряжений не было. Если цепь была сделана с помощью провода из того же материала, ток не протекал.

Термопара состоит из двух разнородных металлов, соединенных вместе на одном конце и создающих небольшое уникальное напряжение при заданной температуре. Это напряжение измеряется и интерпретируется термометром термопары.

Термоэлектрическое напряжение, возникающее в результате разницы температур от одного конца провода к другому, на самом деле является суммой всех разностей напряжений вдоль провода от конца до конца.

Термопары могут быть изготовлены из различных металлов и покрывать диапазон температур от 200 o C до 2600 90 413 o C . Сравнение термопар с другими типами датчиков должно производиться с учетом допуска, указанного в ASTM E 230.

Термопары из недрагоценных металлов

* Не используется ниже 1250 o C .

Преимущества термопар

  • Возможность использования для прямого измерения температуры до 2600 o C .
  • Спай термопары можно заземлить и привести в прямой контакт с измеряемым материалом.

Недостатки термопар

  • Для измерения температуры с помощью термопары необходимо измерить две температуры: спай на рабочем конце (горячий спай) и спай, где провода встречаются с медными проводами КИП (холодный спай).Во избежание ошибок температура холодного спая обычно компенсируется в электронных приборах путем измерения температуры на клеммной колодке с помощью полупроводника, термистора или RTD.
  • Термопары относительно сложны в эксплуатации с потенциальными источниками ошибок. Материалы, из которых изготовлены провода термопары, не являются инертными, и на термоэлектрическое напряжение, возникающее по длине провода термопары, может влиять коррозия и т. Д.
  • Зависимость между температурой процесса и сигналом термопары (милливольт) не является линейной.
  • Калибровку термопары следует проводить путем сравнения ее с соседней термопарой. Если термопару снимают и помещают в калибровочную ванну, выходной сигнал, интегрированный по длине, не воспроизводится точно, поскольку разница температур от одного конца провода к другому является суммой всех разностей напряжений вдоль провода от конца до конца.

Типы термопар

Термопары доступны в различных комбинациях металлов или калибровок.Четыре наиболее распространенных калибровки - это J, K, T и E. Каждая калибровка имеет свой диапазон температур и среду, хотя максимальная температура зависит от диаметра провода, используемого в термопаре.

Некоторые типы термопар стандартизированы с помощью калибровочных таблиц, цветовых кодов и присвоенных буквенных обозначений. Стандарт ASTM E230 предоставляет все спецификации для большинства общепромышленных марок, включая буквенные обозначения, цветовые коды (только для США), рекомендуемые пределы использования и полные таблицы зависимости напряжения от температуры для холодных спаев, поддерживаемых на уровне 32 o F и 0 o С.

Существует четыре «класса» термопар:

  • Класс домашнего корпуса (называемый основным металлом),
  • класс верхней корки (называемый редким металлом или драгоценным металлом),
  • класс разреженного металла (тугоплавкие металлы) и ,
  • экзотический класс (эталоны и опытно-конструкторские разработки).

Домашние тела - это типы E, J, K, N и T. Верхняя кора - это типы B, S и R, платина - все в разном процентном соотношении. Экзотический класс включает несколько термопар из вольфрамового сплава, обычно обозначаемых как тип W (что-то).

Температурные преобразования

  • o F = (1,8 x o C) + 32
  • o C = ( o F - 32) x 0,555
  • Кельвин = o C + 273.2
  • o Rankin = o F + 459.67

Стандарты ASTM, относящиеся к термопарам

  • E 207-00 ... Метод испытания материалов одного термоэлемента на термоЭДС путем сравнения с вторичным эталоном аналогичных характеристик ЭМП и температуры
  • E 220-02 Стандартный метод испытаний для калибровки термопар методами сравнения
  • E 230-98e1..Таблицы температурной электродвижущей силы (ЭДС) для стандартизованных термопар
  • E 235-88 (1996) e1..Технические требования к термопарам в оболочке типа K для ядерных или других высоконадежных применений
  • E 452-02..Метод испытаний для калибровки термопар из тугоплавкого металла с использованием радиационного термометра
  • E 574-00..Спецификация для дуплексного провода термопары из недрагоценных металлов с изоляцией из стекловолокна или кремнеземного волокна
  • E 585 / E 585M-01a ​​.. Стандартные технические условия для уплотненного минерала -Изолированный кабель термопары из недрагоценных металлов в металлической оболочке
  • E 601-81 (1997)..Метод испытаний для сравнения стабильности ЭДС материалов одноэлементных термопар из недрагоценных металлов в воздухе
  • E 608 / E 608M-00. Стандартные технические условия на термопары из недрагоценных металлов с минеральной изоляцией и металлической оболочкой
  • E 696-00 Стандартные технические условия на термопары из вольфрам-рениевого сплава
  • E 710-86 (1997) элементы в воздухе с использованием двойных одновременных индикаторов термо-ЭДС
  • E 780-92 (1998) Стандартный метод испытаний для измерения сопротивления изоляции материала термопары в оболочке при комнатной температуре
  • E 839-96 Стандартный метод испытаний термопар в оболочке и в оболочке Материал термопары
  • E 988-96 (2002) Таблицы стандартных температурно-электродвижущих сил (ЭДС) для вольфрам-рениевых термопар
  • E1129 / E1129M-98 Стандартные технические условия для разъемов термопар
  • E 1159-98 Стандартные технические условия на материалы термопар, платина -Родиевые сплавы и платина
  • E 1350-97 (2001) Стандартные методы испытаний для испытания термопар в оболочке до, Во время и после установки
  • E 1652-00 Стандартные технические условия на оксид магния и порошок оксида алюминия и измельчаемые изоляторы, используемые при производстве платиновых термометров сопротивления в металлической оболочке, термопар из недрагоценных металлов и термопар из благородных металлов
  • E 1684-00 Стандартные технические условия для миниатюрных соединителей термопар
  • E 1751-00 Стандартное руководство по температуре Таблицы электродвижущей силы (ЭДС) для комбинаций термопар без буквенного обозначения
  • E 2181 / E 2181M-01 Стандартные технические условия на уплотненные минерально-изоляционные материалы с металлической оболочкой из благородных металлов Термопары и кабель для термопар
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
