Патрон сверлильный – как снять и поменять на дрели, шуруповерте

Даже у самого надежного фирменного электроинструмента, такого как электродрель, перфоратор или шуруповерт, не говоря об инструменте китайского производства, со временем, в зависимости от интенсивности эксплуатации, изнашивается и начинает плохо держать сверла, биты, или заклинивать зажимной патрон.

Такая участь постигла и патрон моей электродрели, служащей верно уже более 12 лет. Проявляться неисправность начала с заклинивания, выражающегося в трудности вращения отжимного кольца. Вдобавок вовнутрь патрона при ремонте квартиры попала вода, и в направляющих пазах кулачков патрона появился налет ржавчины. Рабочие поверхности кулачков тоже износились. Хотя сверлильный патрон еще был рабочим, но менять сверла было крайне неудобно. Решил заменить его новым, и тут возник вопрос, а как снять патрон с вала дрели?

Способы крепления сверлильного патрона

Для того чтобы ответить на вопрос как снять сверлильный патрон нужно разобраться в существующих способах крепления патронов на валах дрелей и шуруповертов.

Применяются два способа закрепления зажимного патрона на электроинструменте. Первый способ предложил еще в 1864 году Стивен Морзе с помощью конуса. Морзе кстати является и изобретателем спирального сверла. Суть способа заключается в сопряжении двух поверхностей в виде вала и детали с отверстием, имеющих одинаковую конусность с углом в диапазоне от 1°25’43″ до 1°30’26″. В честь изобретателя этот способ крепления назвали конус Морзе, который изображен на фотографии ниже. Конус на фотографии имеет больший угол для наглядности.

Способ крепления на конусе Морзе широко распространен, так как является простым и достаточно надежным при нагрузках вдоль оси, как в дрелях и шуруповертах. Для крепления сверлильного патрона достаточно с небольшим усилием надеть его тыльной стороной на вал с конусом Морзе. Снимается патрон тоже просто, достаточно нанести удар по его корпусу вдоль оси в направлении места установки сверла молотком. Возможность быстро устанавливать и снимать инструмент в процессе работы является главным преимуществом крепления с помощью конуса Морзе.

Второй, более распространенный в настоящее время для крепления сверлильного патрона на валах электроинструмента, это резьбовой.

На конце вала, выходящего из дрели или шуруповерта, нарезана метрическая или дюймовая резьба и сверлильный патрон, как гайка до упора во фланец, накручивается на этот вал. Так как резьба правая, а при выполнении работ в основном патрон вращается по часовой стрелке, то он постоянно затягивается и тем самым обеспечивается надежное его крепление на инструменте.

Каким способом закреплен

сверлильный патрон на инструменте

Внешним осмотром электроинструмента, зачастую не удается определить, каким способом закреплен сверлильный патрон. Но если знать маркировку, то способ крепления будет определен даже при беглом взгляде на патрон.

Маркировка сверлильных патронов

крепящихся с помощью резьбы

Для крепления сверлильного патрона на инструменте с помощью резьбы применяется как метрическая, так и дюймовая резьба. Патроны отечественного производителя, как правило, выпускаются с метрической резьбой, а импортного производителя всегда с дюймовой.

Сверлильный патрон с креплением посредством метрической резьбы обычно имеет на корпусе маркировку следующего вида: 1,5-13 М12×1,25. Числа 1,5-13, как Вы, наверное, уже догадались, означают диаметр хвостовиков сверл или другого инструмента, которые возможно зажать в данном патроне. Буква М обозначает, что резьба метрическая, числа 12 и 1,25 обозначают диаметр резьбы и шаг ее нитки соответственно. В настоящее время сверлильные патроны с креплением на метрической резьбе практически не встречаются, разве что такой патрон можно увидеть на старой ручной дрели советского производства.

В настоящее время рынок заполнен электроинструментом зарубежного производителя, и сверлильные патроны на нем, как правило, крепятся с помощью дюймовой резьбы.

Маркируются сверлильные патроны с дюймовой резьбой по такому же принципу, как и патроны с метрической резьбой. Например, 2-13 мм 1/2 –20 UNF, как на фотографии. Числа 2-13 обозначают диапазон зажимаемых диаметров хвостовиков сверл, 1/2 — диаметр резьбы в дюймах (для справки, один английский дюйм равен 2,54 см), 20 указывает на количество ниток резьбы на один дюйм (шаг резьбы).

Узнав правила маркировки сверлильных патронов, теперь Вы без труда определите способ его крепления на инструменте и сможете выбрать правильную технологию замены патрона. Маркировка также позволить приобрести взаимозаменяемый патрон в случае его износа или поломки на дрели или шуруповерте.

Какой по способу зажатия

сверлильный патрон для дрели лучше

В бытовых дрелях и шуруповертах обычно устанавливают один из видов по способу зажатия рабочего инструмента патронов, это с помощью ключа и быстрозажимные. Ключевые кулачковые патроны появились давно и хорошо знакомы любому домашнему мастеру. Быстрозажимные патроны стали применять совсем недавно, и они быстро завоевали большую популярность.

На фотографии слева Вы видите быстрозажимной патрон, а справа – ключевой с ключом. Существует мнение, что ключевой патрон лучше зажимает сверла, но из многолетнего опыта эксплуатации как ключевого патрона, так и быстрозажимного осмелюсь утверждать, что разницы никакой нет. Оба вида патронов зажимают с одинаковым успехом. Только удобство и скорость смены сверл в дрели с быстрозажимным патроном неоспоримы. Не нужен ключ, который вечно теряется при работе, если его не закрепить на дрели или не привязать к ней на веревке, для зажатия сверла нужно задействовать две руки.

Способ зажима патрона не связан со способом его крепления на валу дрели, поэтому если будете менять патрон с ключевым способом зажима, то советую установить вместо него патрон с быстрозажимным способом фиксации сверл.

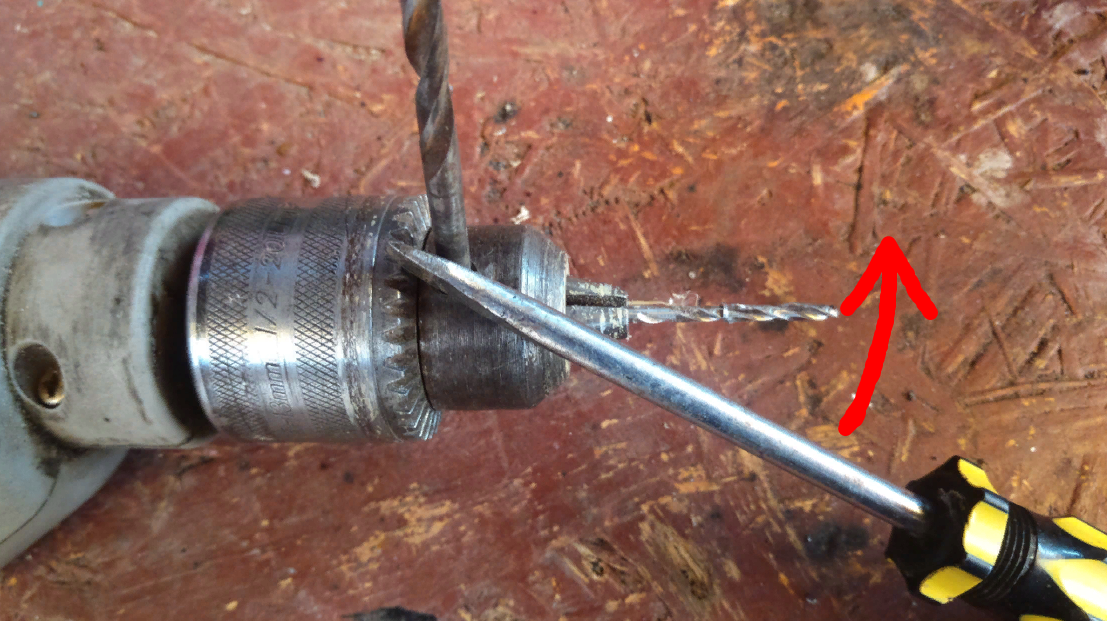

Как открутить с дрели патрон

закрепленный с помощью резьбового соединения

Как правило, патроны, закрепленные с помощью резьбы на валу инструмента, дополнительно фиксируются еще и винтом с левой резьбой. Поэтому съем сверлильного патрона надо начинать с отвинчивания этого винта. Для того чтобы до винта добраться необходимо кулачки патрона на сколько это возможно утопить внутрь, как показано на фотографии.

На донышке патрона по центру должна показаться головка винта со шлицом под крестовую отвертку или звездочку. Чтобы винт при сверлении не откручивался, он установлен с левой резьбой. Поэтому откручивать винт надо, вращая отвертку по часовой стрелке. Винта может и не быть. В таком случае сразу приступают ко второму шагу – отвинчивания патрона.

Как открутить патрон с вала дрели или шуруповерта

Чтобы снять патрон с инструмента нужно зафиксировать вал и захватив патрон за корпус свинтить его, вращая против часовой стрелки, если смотреть со стороны кулачков. Главное сорвать патрон с мертвой точки, дальше он обычно легко откручивается.

Мне повезло, так как на круглом основании патрона имелись фаски, за которые хорошо можно было зацепиться рожковым ключом №19. В купленном на замену патроне таких выборок не было.

После захвата патрона рожковым ключом и одного резкого удара по ключу молотком даже без фиксации вала, как на фотографии, патрон стронулся с места. Но откручивался туго, и на это была своя причина. Пришлось продолжать скручивать его легкими ударами по ключу молотком.

Заглядывая внутрь патрона, я не заметил фиксирующий винт потому, что отверстие в головке под биту вида звездочка было забито грязью, которую всего лишь надо было удалить. Поэтому, откручивая патрон, я одновременно срывал резьбу фиксирующего винта, странно, что он не обломился.

Если фасок на основании патрона нет, то тогда нужно зажать в его губках шестигранный пруток или болт М10-12 с шестигранной головкой, на которую накинуть ключ и стукнуть по нему молотком. Если таким образом свинтить патрон не получится, то придется разбирать дрель, вынимать вал с патроном, зажимать его в тисках и скрутить. Вместо рожкового ключа можно воспользоваться трубным ключом, захватив патрон за внешнюю часть корпуса.

Как навинтить патрон на вал дрели или шуруповерта

Найти новый винт с левой резьбой не получилось, потому что их применяют только в исключительных случаях. Попробовал закрутить вин на место в вал дрели, закрутился без проблем и держался, к моему удивлению, крепко.

Для более удобной затяжки и в дальнейшем откручивания решил прорезать с помощью ножовки по металлу в головке винта шлиц под плоскую отвертку. Для того, чтобы не испортить уже подпорченную резьбу, перед зажимом винта в тиски, обернул резьбу кусочком кожи.

Заблаговременно был куплен такого же типа сверлильный быстрозажимной патрон. Установить его на дрель не представляло никаких трудностей. Навинчивается по часовой стрелке, как обыкновенная гайка на болт. Достаточно слегка патрон наживить на резьбу вала и придерживая слегка патрон за корпус включить дрель. Когда патрон накрутится до упора, отпустить его и выключить дрель.

Далее нужно разжать кулачки патрона и завинтить фиксирующий винт. Теперь дрель отремонтирована и опять готова к работе. Пробное сверление показало, что дрель стала работать как новая, патрон держится крепко, сверло легко и надежно зажимается.

Как снять патрон и сверло с дрели

---

У каждого мастера в наборе инструментов должен быть не только молоток и отвертка, но и дрель для сверления отверстий в любом из материалов. Конструкция инструмента предусматривает наличие специального зажимного механизма, называемого патроном. в случае поломки дрели потребуется или отремонтировать, или заменить патрон, после чего можно снова приступать к ремонтным работам.

Хотите приобрести дрель, шуруповерт Milwaukee? Тогда пройдите в соответствующий раздел нашего сайта.

Виды и способы крепления патронов

Выбирая инструментарий, у покупателей нередко возникает вопрос, какие бывают виды дрелей. Как правило, основным отличием оборудования является вид патрона. Данное изделие делится на группы по таким параметрам, как размер дула, особенности конструкции, тип посадочного места.

Кроме того, патроны различаются и по внешнему виду:

• Ключевые патроны, называемые зубчато-венцовыми. Достаточно популярный вид зажимного механизма, что обусловлено высоким уровнем надежности.
• Быстрозажимные патроны отличаются отсутствием необходимости использовать ключ для сжатия губок устройства.

Основной принцип работы ключевого патрона заключается в том, что его необходимо закрепить в устройстве, придерживая рукоять, установить насадку внутрь и закрутить зажимную муфту рукой. Для более надежной фиксации рекомендуется использовать молоток или зубило.

Как снять и разобрать патрон электродрели

В процессе эксплуатации многие задаются вопросом, как снять патрон с дрели.

Выполнить это действие можно двумя способами:

1. Перфораторным.
2. Посредством молотка.

Разбирая патрон при помощи перфоратора, пользователю необходимо развести кулачки и дождаться, пока они не спрячутся в корпусе. В перфораторе потребуется закрепить тупую вставку, выполненную из металла; необходимо подобрать такой диаметр, при котором деталь будет свободно входить в шпиндельное отверстие, предназначенное для патрона. Как только патрон упрется в массивную поверхность, можно подключить перфоратор к сети и запустить его на несколько секунд: патрон будет сбит с рукава. После этого можно извлекать кулачки. Следует обратить внимание, что перед началом операции необходимо сделать отметки на корпусе и на кулачках, чтобы поставить все детали на свои места при сборке. Единственным недостатком такого метода является риск поломки кольца с зубчиками.

По окончании операции рекомендуется очистить патрон от загрязнений и ржавчины и смазать детали.

При сборке патрона потребуется выполнить ряд действий в определенной последовательности:

1. Ручным способом максимально выдвинуть кулачки.
2. Вставить половинки кольца в соответствующие пазы.
3. Спрятать кулачки внутрь одновременно прокручивая патрон.
4. Надеть рукав до упора. Здесь потребуется молоток для запрессовки.
5. Поставить патрон на пластину из мягкого материала и допрессовать его корпус в рукав, после чего можно крепить его на шпиндель и приступать к работе.

При работе с молотком принцип разбора патрона останется таким же:

• Необходимо убрать кулачки.
• Установить патрон на тиски таким образом, чтобы корпус проходил между губками, а рукав плотно упирался.
• Разогреть рукав строительным феном или паяльной лампой.
• Положить амортизатор из мягкого металла.
• Выбить корпус патрона из рукава при помощи молотка.
• Смазать детали и выполнить сборку.

Следует обратить внимание, что использовать нагревание необходимо только в случае, если не получается сбить рукав: высокие температуры влекут за собой изменение структуры металла и делают его более мягким.

Помните! Данные способы снятия патронов подходят не для всех дрелей. Поэтому если вы не уверены в своих силах, рекомендуем обратиться в сервисный центр.

Как правильно вставлять и вытаскивать сверло

Процедура вставления и вытаскивания сверла достаточно проста, однако, требует соблюдения ряда правил и рекомендаций:

1. Инструмент должен быть отключен от сети питания.
2. Выбирая сверло, необходимо учитывать характер запланированных работ и материал, в котором будет выполнено отверстие.
3. Сверло помещается в патрон хвостовой частью внутрь. Если используется ключевой патрон, для закрепления потребуется специализированный ключ, если быстрозажимной, необходимо просто применить силу.
4. Сверло не должно шататься в патроне.

После установки можно приступать к использованию дрели.

Следует обратить внимание, что выбор сверла напрямую зависит от используемой дрели. Производители предлагают множество моделей с различными техническими параметрами: одни предназначены для работ по металлу, другие позволяют использовать сверла разного диаметра. Выбирая сверла, следует отдавать предпочтение тем, которые выполнены из качественного металла: они прослужат долго и исправно, а также продлят эксплуатационный период дрели.

В случае, когда необходимо заменить сверло, пришедшее в негодность или при выполнении работ другого характера, потребуется выполнить ряд действий, соблюдая последовательность:

1. Выключить дрель и убедиться в том, что инструмент обесточен.
2. В зависимости от типа патрона, необходимо провернуть рукав против часовой стрелки, ослабляя его. Не рекомендуется трогать сверло: после выполнения работ оно какое-то время остается горячим.
3. Как только сверло будет извлечено из патрона, можно поставить новое или убрать дрель до следующего применения.

В случае, если достать сверло с первого раза не получилось, необходимо приложить большие усилия.

Выбор дрелей полностью зависит от того, какие работы предстоит выполнить, и с каким материалом будут взаимодействовать строительные инструменты.
