Как к одной антенне подключить два телевизора?

Существует много разных телепрограмм, чтобы каждый член семьи мог смотреть ту, которая нравится ему, возникает вопрос установки второго или нескольких телевизоров. Как это решить самостоятельно и подключить к уже существующей или сделанной самостоятельно антенне дополнительные телеприёмники.

Антенные кабели хороши тем, что с их прокладкой и разветвлением может справиться даже непрофессионал. Для этого понадобится заранее спланировать схему подключения, уточнить количество и тип разветвителей, штекеров, переходников, соединителей, выполнить монтаж.

Простой способ подключения двух телевизоров к антенне

Как подключить несколько телевизоров к одной антенне? Для этого в существующем кабеле делают разветвление, используя обычный тройник, в который вставляют все центральные жилы. Потом присоединяют первый ТВ и подключаемый дополнительно. Но этот способ приводит к нарушению согласования в самом антенном кабеле и взаимном влиянии телевизоров друг на друга.

Такой способ снижает уровень сигнала, на экранах много помех, поэтому им никто не пользуется.



Для подключения дополнительных ТВ, если в наличии только одна антенна, используют сплиттеры (крабы). Сплиттер – это разветвитель кабеля, в корпусе которого есть три или несколько сопротивлений, а также выводы для телевизоров.

Какими бывают сплиттеры

Разветвители согласовывают волновые сопротивления, поддерживают сигнал, не давая ему затухать, это устраняет шумы и помехи, улучшая изображение.

Крабы для антенны разделяют кабель на два телевизора, или более, они бывают:

• пассивные;
• активные.

Такие сплиттеры имеют один вход и несколько выходов, обычно для дома выбирают на 2 или 3 телевизора. Они равномерно разделяют сигнал с общей антенны. Например, входной составляет 12 Дб, значит, антенный разветвитель, установленный на 2 телевизора, выдаст сигналы с каждого из выходов по 6 Дб. Если установим разветвитель на 3 выхода, это будет соответственно по 4 Дб.

В схемах пассивных разделителей используются транзисторы, или трансформаторы.

Покупая краб надо обращать внимание на его характеристики, а именно:

• пропускная полоса;
• количество выходов;
• уровень затухания;
• наличие ВЧ-усилителя.

Также стоит обратить внимание на диапазон частот, который он может пропускать. Если это высокая спутниковая пропускная полоса 5-2400 мНz, значит, подойдёт и для эфирного ТВ. Но 5-1000 мНz можно применять исключительно только для эфирного ТВ, это надо учитывать.

Разветвитель имеет от 2 до 8 выходов. Покупая его всего на 2 ТВ, подумайте о возможном подключении в будущем дополнительных приёмников. Обращайте внимание и на уровень затухания, чем он меньше, тем лучше.

Сплиттер, у которого ВЧ-усилитель встроенный, называют активным, такой способен сохранять и повышать сигнал, но для него необходимо подключать питание. Это может быть отдельный блок или по кабелю.

Подключение с помощью сплиттера

При высоком уровне сигнала применяют пассивный краб для подключения двух телевизоров. Для этого кабель нужен качественный (РК-75) с небольшим затуханием, чем меньше на нём указано децибел, тем лучше, а волновое сопротивление, должно быть, 75 Ом с частотой до 1000 мГц.

Схема подключения простая. Вход разветвителя и кабель от антенны соединяем вместе, а его выходы подключаем к телевизорам. При плохом изображении нужно проверить все соединения и целостность самого кабеля.

Процесс подключения

Чтобы с процессом подключения легко справился каждый, рассмотрим его подробнее:

• приготовить сплиттер со встроенными гнёздами для коаксиальных кабелей, F-разъёмы и кабель;
• выбрать место установки краба, а это кратчайшее расстояние к 2 или 3 телевизорам;
• обрезаем кабель от антенны, так чтобы он свободно доставал к крабу;
• устанавливаем F-разъём.

Отключаем телевизоры от электросети. К каждому готовим куски кабеля. Начинаем устанавливать разъёмы. Делается это таким образом:

• снимаем 1,5-2 см верхней изоляции кабеля;
• оттягиваем назад серебристый экран;
• зачищаем центральный провод;
• накручиваем F-разъём.

Если центральный провод выступает больше чем на 3 мм, его надо обрезать. Теперь соединяем кабель от антенны с крабом. Точно так же подключаем каждый выход разветвителя и телик.

Подключение активным сплиттером

Подключить два телевизора к существующей одной антенне предпочтительнее активным сплиттером, поэтому ими заменяют пассивные крабы. Чтобы антенна с усилителем улучшила качество сигнала на 2 или 3 ТВ на выходе к одному из приёмников подключают блок питания с фильтром, желательно с регулятором. Второй выход, к следующему ТВ.

Возможно, в будущем появится необходимость подключить третий телевизор или приставку, тогда нужно установить краб на 3 или 4 выхода, к запасным выходам придётся подключить балластовые резисторы сопротивлением 75 Ом.

Для одновременного приёма аналогового и цифрового ТВ нужно подключаться к приставке DVA-T2. Для этого с ней соединяют свободный выход краба, а после цифровым кабелем HDMI или колокольчиками подключают один из телевизоров.

Подключение телевизоров к спутниковой антенне

Такое телевидение использует систему орбитальных спутников, в том числе последнего третьего поколения меридиан и других, которые находится в космосе. Телевизионные станции подают на них сигнал, а они его возвращают на большие территории земли, где каждая спутниковая антенна принимает его и отражает на собирающую головку, ресивер и телевизор. Так, на экранах появляется изображение и звук. И можно настроить каналы Триколор ТВ и НТВ Плюс на одной спутниковой тарелке.

Раньше для подключения спутниковой антенны покупали 1 комплект оборудования, предназначенный для одного телика. Проходит время, хозяева приобретают второй ТВ, желая подключаться к имеющемуся кабелю. Появляется проблема, как подключить два телевизора к спутниковой антенне самостоятельно. О том, как смотреть Триколор ТВ на двух телевизорах читайте в статье.

Есть всего 2 способа для подключения телевизоров к одной спутниковой антенне, первый это использование ВЧ-модулятора, второй это применение 2 или 3 ресиверов, то есть отдельный для каждого ТВ.

Применение ВЧ модулятора

Используем имеющийся тюнер, тюльпаном подключаем первый ТВ, связав его с ВЧ-модулятором, потом второй монитор. С одного приёмника можно подключить 2 или 3 телевизора, это количество зависит от выходов, которые есть на задней панели. Данный метод простой, а финансовые затраты маленькие.

Переключать каналы, возможно, но только на тюнере, который может стоять в другой комнате. Ещё недостаток такого метода в том, что оба ТВ показывают один канал. Качество изображения телевизора, подключённого напрямую к ресиверу, будет лучше, чем на остальных. Как видим у этого способа много недостатков. Поэтому желательно использовать дополнительные ресиверы, но это стоит дорого.

Применение дополнительных ресиверов

Данный метод предусматривает установку дополнительных 2 или 3 и более спутниковых тюнеров, по одному в комнату, где установлены ТВ. Теперь каждый телик будет обеспечивать независимый выбор и просмотр желаемого канала. Также читайте о подключение спутникового телевидения на два ТВ и все о подключении Триколор ТВ на нескольких телевизорах.

Но эта система подключения требует установки электронных конвекторов, у которых количество выходов соответствует количеству тюнеров. Самые распространённые головки имеют 2, 4 и 8 выходов, если надо ещё больше применяют мультисвитч, обычно он используется для многоквартирных домов.

Самым ответственным моментом здесь является выбор ресивера. Некоторые могут не поддерживать определённые параметры, поэтому не все каналы будут доступны пользователю. Обычному человеку трудно разобраться в огромном количестве сложных устройств, поэтому нужно довериться специалисту. Правильное решение и выбор подходящего метода, даст возможность обеспечить максимальное количество телеканалов с качественным изображением.

Сплиттер телевизионный как подключить. Как сделать подключение к одной антенне двух или более телевизоров.

Спутниковое телевидение и польские антенны

В каждой комнате современной квартиры часто присутствует телевизор. Сигнал поступает из одного источника, которым является антенна, обычная или спутниковая. После того, как импульс достигнул помещения, он разделяется на несколько веток. Этот позволяет смотреть телевизионные программы в хорошем качестве в каждой из комнат. Разветвители, сплиттеры, крабы — товар, пользующийся постоянным спросом. Делитель сигнала используют везде, где есть телевизоры.

Делитель ТВ сигнала

При выборе ТВ-разветвлителя сигнала необходимо знать следующее:

• Пусть количество выходов покупаемого сплиттера будет больше, чем число имеющихся в наличии телевизоров.
• В меню новых телевизоров указаны частоты принимаемых каналов. Определяем максимальный показатель частоты. Выбираем краб с верхней границей диапазона больше, чем показатель частоты телевизора.
• Корпус сплиттера обычно содержит параметр затухания, указанный в децибеллах. При выборе разветвлителя выбираем наименьшее значение.
• Оптимальный способ подключения кабеля — через разъем F6.
• Сплиттер должен быть надежно зафиксирован. Свободное провисание устройства недопустимо.

Виды делителей сигнала

Потребителям предлагается выбрать разветвители под F разъем на 2, 3, 4, 6, 8 выходов, для систем спутникового, общего телевидения. Качественные сплиттеры снабжены добротным металлическим корпусом. Выбирать необходимо проверенного производителя, товар которого сопровождается качественным сертификатом.

Делители равномерного деления хорошего качества имеют на корпусе стрелки красного цвета. Они указывают путь направления тока, который проходит сквозь сплиттеры. Бывают разделители неравномерного деления, однако модели специализированные, встречаются редко.

Разветвлители имеют маркировку деления мощности:

• Деление на 2, экв. 3,5 dB.
• Деление на 3, экв. 5,3 dB.
• Деление на 4 — экв. 7,3 dB.

Низкие цены на делители ТВ сигналов

В интернет-магазине Electro-NIC можно купить делитель ТВ сигнала высокого качества. На страницах магазина покупателям предлагается множество модификаций сплиттеров, других комплектующих.

Квалифицированные консультанты с удовольствием познакомят с ассортиментом продукции. Дополнительно предложат несколько вариантов. В режиме он-лайн можно ознакомиться с условиями покупки, продажи. Для приобретения товара достаточно заполнить на сайте простую для понимания форму заказа.

В настоящее время нередко семья располагает двумя или несколькими телевизорами, каждый из которых необходимо подключить к наружнойантенне.

При наличии телевизионной антенны коллективного пользования проще всего сделать заказ на подключение второго или третьего абонентского отвода от стандартной разветвительной коробки, установленной на лестничной клетке. При этом исключается взаимное влияние между телевизорами, обеспечивается хорошее, согласование входного сопротивления телевизионного приемника с фидером и не уменьшается уровень сигнала на входах телевизоров.

Однако это требует значительного расхода коаксиального кабеля. Если же, используется индивидуальная наружная антенна, то и разветвительная коробка отсутствует. Тем не менее, разветвительную коробку можно изготовить самостоятельно.

Рис. 1. Разветвительные коробки на резисторах.

На рис. 1,а приведена принципиальная схема разветвительной коробки на два отвода от абонентского кабеля коллективной антенны, а.на рис. 1, 6. — на три отвода.

Коробка устанавливается, в удобном месте квартиры, ее вход подключается к уже имеющемуся кабелю от разветвительной коробки коллективной антенны, а выходы соединяются телевизионными кабелями с телевизорами. К каждому выходу подключается один телевизор.

Если по каким-то причинам к одному из, выходов телевизор не будет подключен (например, его увезли на Дачу или отправили в ремонт), к штекеру, предназначенному для подключения к антенному гнезду телевизора, нужно подключить резистор сопротивлением 75 Ом. В противном случае произойдет рассогласование, и изображения на экранах других телевизоров начнут двоиться. По этой же причине не следует делать в коробке лишние отводы, а если они имеются, к каждому из них нужно подключить резистор на 75 Ом.

Как видно из схемы, коробка на два выхода содержит три резистора, коробка на три выхода — четыре резистора. Количество резисторов всегда будет на один больше числа выходов. Все резисторы в коробке имеют одинаковое сопротивление, которое зависит от количества выходов и определяется по формуле:

где n — количество выходов разветвительной коробки. Точные значения сопротивлений резисторов, найденные по этой формуле, подбирать не следует, можно взять ближайший стандартный номинал: 24 Ома для двух выходов, 36 Ом для трех, 43 Ома для четырех и т. д.

Конструкция разветвительной коробки достаточно проста. Корпус коробки выполняется из листовой меди, латуни или даже белой жести от консервной банки. Оплетки всех кабелей припаиваются к корпусу коробки, а центральные жилы — к резисторам. Резисторы могут быть типа ОМЛТ мощностью 0,25 Вт.

Коробка закрывается крышкой, выполненной из того же металла, которая в нескольких точках припаивается к корпусу коробки. После этого коробка крепится к стене.

Недостатком такого способа разветвления сигнала является уменьшение напряжения сигнала на входе каждого телевизора во столько же раз, сколько аппаратов подключено к коробке, за счет потерь энергии сигнала в резисторах коробки. Обычно антенны коллективного пользования обеспечивают вполне достаточный уровень сигнала на абонентских отводах лестничной разветвительной коробки порядка 1 мВ. Поэтому при уменьшении такого напряжения сигнала в несколько раз разветвительной коробкой остается достаточный уровень для получения хорошего изображения на экране телевизора.

Часто возникает вопрос: зачем нужны резисторы в коробке, приводящие к уменьшению уровня сигнала на ее выходах. Если бы, например, антенные гнезда трех телевизоров были непосредственно подключены к фидеру, он оказался бы сильно рассогласован с нагрузкой: ведь входное сопротивление каждого телевизора по антенному входу составляет 75 Ом, входное сопротивление трех параллельно соединенных — 25 Ом или втрое меньше сопротивления, необходимого для согласования фидера.

В результате значительная часть энергии сигнала отразится обратно в фидер и не попадет на вход телевизоров. Более того, при неточном согласовании фидера с антенной, что обычно неизбежно, отраженный сигнал вновь отразится от антенны и поступит на входы телевизоров с задержкой, что приведет к двоению и многоконтурности изображения. При наличии резисторов в коробке легко подсчитать, что при любом количестве отводов с подключенными к ним телевизорами, фидер остается согласован с нагрузкой.

Случается и так, что при использовании индивидуальной антенны подключенный к ней один телевизор работает хорошо, но когда к ней присоединяется разветвительная коробка с двумя или тремя телевизорами, уровень сигнала на их входах оказывается уже недостаточным, контрастность изображения на экранах становится слабой и просматриваются шумы. В таких условиях следует между антенным фидером и разветвитель-

ной коробкой включить антенный усилитель. Следует напомнить, что в том случае, когда уровень сигнала недостаточен даже. для работы одного телевизора, нужно использовать более эффективную антенну, а при длинном фидере антенный усилитель должен быть установлен на мачте поблизости от антенны.

Рис. 2. Вариант разветвительной коробки.

Другой вариант разветвительной коробки, аналогичной тем, которые используются в сетях антенн коллективного пользования, показан на рис. 2. Эту коробку можно использовать для подключения двух телевизоров к индивидуальной наружной антенне.

Коробка этого типа обеспечивает согласование фидера с нагрузкой независимо от того, подключены ли к обоим выходам телевизоры, а также незначительно ослабляет сигнал на выходах относительно уровня сигнала на входе коробки. Коробка содержит две одинаковые катушки из медной голой посеребренной проволоки диаметром 1 мм.

Катушки наматываются на оправке «диаметром 4 мм и содержат по 3 витка. После намотки катушки снимаются с оправки и растягиваются в спираль с шагом 2 мм (расстояние между витками равно диаметру провода).

Никитин В.А., Соколов Б.Б., Щербаков В.Б. — 100 и одна конструкция антенн.

Для многих семей стало привычным иметь несколько телевизоров в квартире. Распределить сигнал, получаемый от телевизионной антенны на несколько телевизоров позволяет устройство под названием разветвитель телевизионного кабеля.

С его помощью можно смотреть одновременно несколько программ, при этом качество сигнала остается на должном уровне. Перед тем, как купить такое устройство рекомендуем ознакомиться с информацией из этой статьи.

Существует несколько типов устройств, каждое из которых отвечает за определенные возможности разветвителей.

В зависимости от поставленных задач, используются:

• сплиттер;
• диплексор;
• ответвитель.

Следует ознакомиться с каждым из них более подробно.
Сплиттер, он же делитель телесигнала между несколькими устройствами. Кстати, в народе его называют телевизионным крабом . В зависимости от количества разъемов, сплиттер делит на 2, 3 и 4 телевизора.

В последнем случае обязательно наличие усилителя, иначе сигнал будет слабым.
Диплексор имеет другое более понятное название – сумматор. Другими словами, разветвитель объединяет несколько сигналов от разных антенн и выдает один более мощный.

Он может использоваться в доме, где есть спутниковое телевидение и обычная телевизионная антенна. Также применяется для объединения частот из разных диапазонов.

Современные разветвители в большинстве случаев универсальны и могут работать как сумматором, так и делителем.
Ответвитель для тв используется в многоквартирных домах. Часть сигнала от общей антенны идет в одну из квартир, а другая проходит через ответвитель дальше.

Одной из его разновидностей является блокиратор. Он используется для ограничения платных каналов.

Сколько подключаем ТВ

В любом специализированном магазине продавец-консультант подберет хороший антенный разветвитель на 2 устройства.

Хороший уровень сигнала на 3 телевизора даст делитель или сумматор от известных торговых марок, поэтому не стоит на нем экономить.

Для того, чтобы добиться хорошего качества изображения для разветвителя на 4 телевизора и более, нужен усилитель (активный сплиттер).

В зависимости от количества подключенных мониторов, меняется минимальная требуемая мощность.

Как выбрать делитель ТВ сигнала на 2 телевизора

При выборе аппаратуры в первую очередь нужно выяснить на каких частотах транслируются телевизионные каналы. Получить эту информацию можно при помощи телевизора с функцией определения частот или аппарата, который улавливает сигналы различных диапазонов.

Также, необходимо учесть количество подключаемых телевизоров и диаметр сечения антенного кабеля.

Одним из важных параметров является затухание, которое выражается в децибелах. Найти его значение можно на корпусе. Чем меньше будет его значение, тем лучше это скажется на качестве при просмотре телевизионных передач.

Предпочтение следует давать устройствам, в конструкции которых предусмотрены крепежные отверстия. Аппарат, висящий на одном только кабеле предает тв сигнал хуже, чем закрепленный на стене.

При наличии в квартире кабельной разводки и короба, используют сплиттер компактных размеров.
В зависимости от типа кабеля, следует покупать разветвитель с резьбовым соединением или винтовыми зажимами. В магазинах есть устройства, рассчитанные на соединение их с кабелем при помощи пайки.

Они лучше передают телевизионный сигнал, но требуют специальных навыков.

Как подключить к телевизору телевизионный делитель

Нужно рассчитать, какой длины понадобится кабель. Рекомендуется брать расстояние с запасом. Замер следует брать от места, где заканчивается центральный провод.
Если нужно объединить сигналы от нескольких антенн, необходимо подключить антенные кабели в сумматоры телесигнала. Затем, через переходник, нужно установить делитель.

Если антенна одна, то используется только последний аппарат.

Установка телевизионного краба

В местах соединения кабелей и разветвляющего аппарата, фиксация осуществляется специальными гайками, которые идут в комплекте с делителем или сумматором.
На другие концы кабелей необходимо надеть штекеры. Для этого каждый провод нужно зачистить от изоляции, таким образом, чтоб центральный провод кабеля выступал из него.

Затем его можно подключить к телевизору. Включив его, следует выполнить поиск каналов и проверить качество получаемого звука и изображение на наличие шумов.

Если состояние удовлетворительное или плохое, то нужно установить усилитель. В век цифровых технологий, все чаще встречается вопрос, как подсоединить телевизоры к компьютеру или другому устройству.

Это позволит просматривать фото, видео, страницы сайтов на большом телевизионном экране. Проходя мимо полок с мониторами в компьютерном магазине, можно заметить, что на всех из них воспроизводится одно и тоже видео или изображения.

Для этой цели используется HDMI-сплиттер.
Разберем, как подключить активный разветвитель hdmi сигнала на 2 телевизора.

Для этого потребуется устройство с двумя выходами(OUT). Если необходимо будет подсоединить большее число мониторов, следует приобрести HDMI-сплиттер на 4, 8 или 16 выходов(OUT).

Подключение выполняется довольно просто. От компьютера или ноутбука HDMI-кабель нужно присоединить во вход (IN), а кабели от мониторов подсоединить к выходам (OUT).

Антенный разветвитель своими руками

Самостоятельно сделать разветвитель может каждый. Но перед тем, как приступить к разработке, важно знать, что такое устройство применимо для антенны аналогового телевидения.

Для цифрового тв такой делитель или сумматор сделать невозможно.

Дешевые китайские аппараты имеют большие потери качества передачи, поэтому разумным будет их доработать. Для этого понадобится кабель и ферритовое кольцо.

Собрать антенный разветвитель можно в металлической коробке небольшого размера, при этом следует уделить внимание месту каждого разъема.

Кроме того, на качество передаваемого сигнала самодельного разветвителя может влиять плохое соединение штекера с гнездом. Также, стоит уделить внимание сопротивлению кабелей.

Не лишним будет сделать заземление самодельного устройства и изоляцию кабеля.

Как усилить сигнал

Для телевизора с плохим изображением и звуком, отличным решением будет использование усилителя. Благодаря ему, можно значительно повысить качество передаваемого изображения и звука.

Устанавливать его необходимо в непосредственной близости с разветвителем или антенной. При покупке усилителя следует уделить внимание значениям усиления в дБ, приемлемый уровень шумов, затухания сигнала, наличию блока питания.

В зависимости от требуемых диапазонов, используются усилители разных типов. Не каждая частота может быть качественно поймана при помощи того или иного усилителя.
Схема подключения устройств также влияет на сигнал.

Используются следующие схемы:

• с усилителем перед входом в разветвитель;
• с несколькими на каждом входе;
• комбинирование.

Антенные усилители бывают метровые и дециметровые. Для конкретной ситуации подойдет определенная модель. Поэтому перед покупкой рекомендуется проконсультироваться с продавцом или мастером по ремонту телевизионной техники.

Последний, имеет необходимую аппаратуру, с помощью которой можно точно определить какой должна быть мощность антенны, делителя или сумматора.
В современном обществе, когда в большинстве квартир имеется несколько телевизоров, не обойтись без разветвителя. Самостоятельно подсоединить устройства сможет каждый, но перед этим рекомендуется проконсультироваться со специалистом.

При покупке разветвителя, нужно быть внимательным и изучить его характеристики.

Сплиттер для телевизора — это специальный антенный делитель. Они применяются в тех случаях, когда в помещении больше одного телевизора и сигнал нужно согласованно раздать между разными потребителями. А телевизионный сплиттер с усилителем может обслуживать сразу большое количество девайсов (от 3 и выше).

А если говорить о таких приспособлениях, в общем, то они необходимы для частотного разделения каналов. А также в такие устройства дополнительно встроена защита от некорректного импульсного напряжения и токов, которые могут возникнуть в жилах кабеля во время грозы. А также сплиттер защищает от наводок силовых ЛЭП и контактных сетей электротранспорта.

Наилучшими считаются сплиттеры, в устройство которых входят трансформаторы с высоким сопротивлением и большей частотой. Но они имеют достаточно высокую стоимость и слабы технологически. Как правило, они способны разделить сигнал только в двух направлениях. Когда же нужно больше, то хорошим решением станет сплиттер с последовательно включенными резисторами.

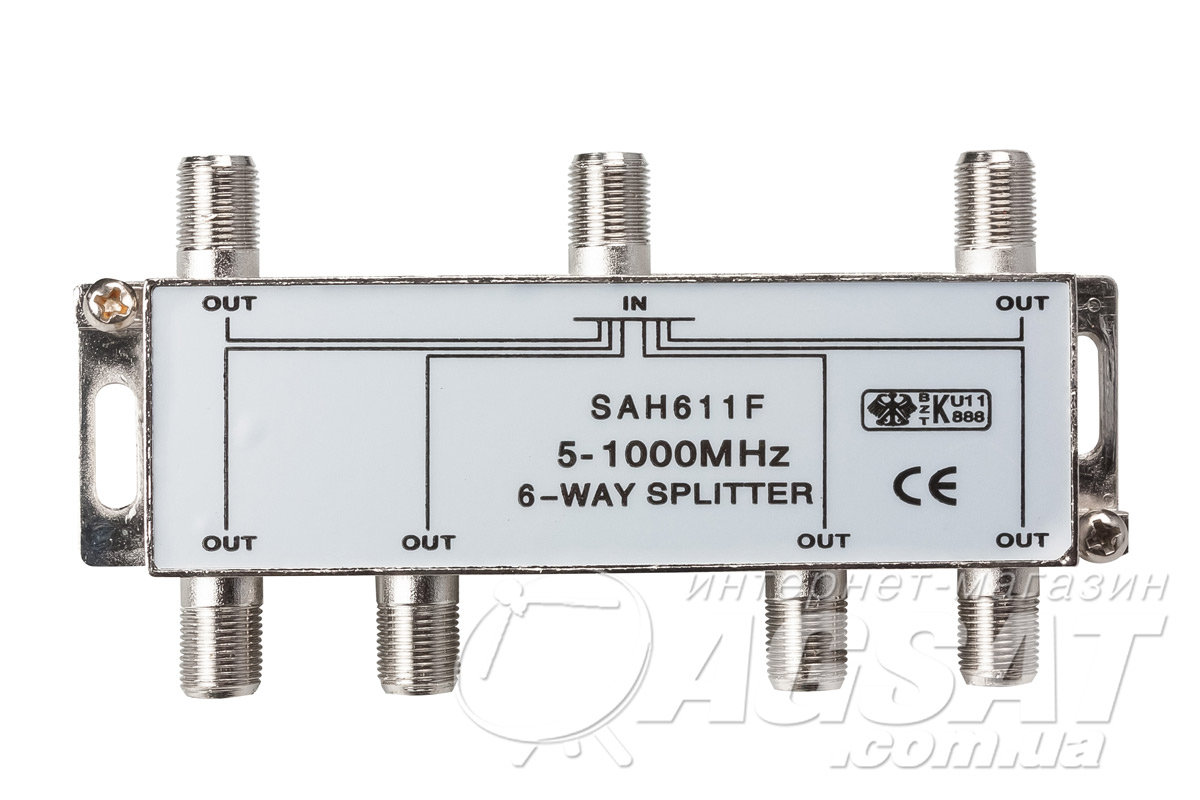

Бывают телевизионные крабы на 2, 3, 4, 6 или 8 выходов под F разъем для общего и спутникового телевидения. Для них характерна высокая пропускная способность.

Популярные ТВ сплиттеры:

1. RTM тип SAH 204F. Разветвитель на 2 направления (развязка 28 дБ, потери на проход 3,6 дБ).
2. TLC тип SAH 306F. Направления — 3 (развязка 28 дБ, потери на проход 5,8 дБ).
3. Tbtec тип HST 0408/F. Сплиттер на 4 направления (развязка 32 дБ, потери на проход 7,2 дБ).

Коэффициент деления по мощности может быть равным (в большинстве случаев) или неравным.

Как выбрать

Выбирая сплиттер телевизионный обязательно нужно руководствоваться такими параметрами:

• какую частоту имеют принимаемые каналы;
• какое количество телевизоров планируется подключать;
• сечение кабеля по диаметру;
• насколько опытен установщика.

План действий в процессе выбора:

1. Воспользовавшись меню своего ТВ, нужно узнать частоту всех принимаемых каналов. Определив канал с наибольшей частотой, следует убедиться, что верхняя граница диапазона у сплиттера больше этого показателя.
2. Посчитать все имеющиеся телевизионные устройства, а также подумать о перспективах. Исходя из этого нужно выбирать разветвитель с количеством выходов, которое превышает единицы домашней техники.
3. Кроме этого, следует оценить затухание сплиттера, единицей измерения которого являются децибелы. Это значение можно найти на корпусе устройства или в прилагаемой инструкции. Чем этот показатель ниже, тем больше ценится прибор.
4. Внешний вид и габариты. Если разделитель будет на заметном месте, то важно чтобы он выглядел эстетично. А если он будет расположен внутри короба для кабелей, то хорошо было бы подобрать небольшой сплиттер.
5. Как закреплять. Конечно, можно, чтобы он просто болтался на проводах. Но лучше закрепить его на поверхности — так будет надежнее и симпатичнее. А значит нужно проверить чтобы на нем были отверстия для крепления.
6. Способ подключения может быть много. Нужно ориентироваться на тип используемых кабелей, а также на то, есть ли возможность осуществлять пайку.
7. Производя покупку важно не спутать сплиттер с диплексором или ответвителем.

Если учесть такие моменты, то дальнейших проблем в процессе эксплуатации не должно возникнуть.

Как подключить

Существуют различные способы подключения:

• сплиттер, имеющий винтовой зажим, можно сочетать с кабелями любых диаметров и он не требует навыков пайки;
• прибор с резьбовыми соединениями совместим только с тонкими кабелями, но пайки также не требует;
• устройство с коаксиальными гнездами можно подключать к любым кабелям, используя обычные антенные штекеры;
• сплиттеры, которые предполагают пайку.

А сама технология подключения включает несколько несложных этапов:

1. Определиться с соответствующей поверхностью и закрепить на ней разделитель.
2. Убрать затычки с каждого разъема на антенном разделителе.
3. С помощью коаксиального кабеля подсоединить вход в телевизор и в гнездо.
4. Подключить общий телевизионный кабель.

Весь процесс занимает от силы четверть часа.

Важно, покупая разветвитель «на вырост» (возможно в будущем появится больше телевизоров), лишние незадействованные выходы временно заглушать резистором, который будет поглощать излишнее напряжение в цепи (до 75 Ом).

Когда изображение перестало удовлетворять

Бывает, что после внедрения разделителя качество изображения на нескольких телевизорах ухудшается. Некоторые выходят из сложившейся ситуации, подключив польскую антенну с усилителем. А второе решение проблемы — приобрести телевизионный сплиттер с усилителем. Последний способ хорош в том случае, если до этого телевизор показывал без нареканий и, собственно, к антенне претензий не было.

Но точнее в этой ситуации сможет подсказать телемастер. У него есть приспособления для измерения уровня сигнала. Это важно сделать, поскольку изображение может искажаться также на фоне слишком большого сигнала.

Существует 3 способа внедрения дополнительных устройств, повышающих мощность сигнала:

1. При высоких показателях передачи нагрузки сплиттера можно воспользоваться одним промежуточным усилителем на входе в разветвитель.
2. Если вероятна перегрузка, то лучше отдавать предпочтение раздельным усилителям на каждом выходе. И выставляется оно независимо на каждом выходе.
3. Комбинированное усиление. Один ставится на входе и дополнительные раздельные по выходам.

Сплиттеры в наше время являются широко востребованными приборами. Если в доме больше одного телевизора, то без такого приспособления не обойтись. Некоторые умельцы делают такие устройства самостоятельно. Кто-то, желая сэкономить, покупает китайские сплиттеры. Но надежнее всего купить данный предмет у проверенного производителя, а для установки воспользоваться услугами телемастера.

Очень часто в одной семье появляется второй телевизор. При этом антенна есть только одна. Возникает вопрос: как подключить два телевизора к одной антенне? Есть способы, позволяющие одну антенну использовать на два телевизора и более.

Что потребуется

Для подсоединения потребуются несколько деталей:

• двухвыходной сплиттер (разветвитель). Это устройство, позволяющее разделить сигнал от антенны на два и более потока. Имеет вход с одной стороны и два и более выхода с другой — для подсоединения телеприемников.

• 5 разъемов, соответствующих сплиттеру;
• 2 штекера-переходника;

Важно: Приобретая разветвитель, не перепутайте количество выходов! Трехполосный (трехвыходной) сплиттер применяется на подключение трех приемников, но никак не двух! Если же под рукой окажется все же трехвыходной, то решить проблему можно подключением к свободному выходу балластного резистора (сопротивление 75 Ом). А если есть план в будущем установить и подключить несколько телевизоров к этой антенне, то лучше сразу купить разветвитель с несколькими выходами и временно заглушить пустые выходы тем же сопротивлением.

Ход работ

Мы постараемся рассказать о подключении так, чтобы справиться с задачей смог даже тот, кто совсем не разбирается в радиотехнике. Пошагово это делается так:

• Выбираем детали . Первым делом нужно купить сплиттер. Они бывают разными, в том числе такими, которые нуждаются в пайке, и такими, которым она не требуется. Если вы умеете паять, то лучше взять те, которые предполагают пайку. Это соединение всегда надежнее любого другого, оно дает меньшие потери сигнала, сохраняет его качество.

Если же вы не обладаете навыками пайки, то разветвитель выбирать надо соответствующий, а также подходящий для определенного типа кабеля. Беспроигрышным вариантом будет сплиттер со встроенными гнездами для коаксиальных кабелей.

Выбрав разветвитель, подберите соответствующие разъемы. Сейчас большой популярностью пользуются F-разъемы в связи с тем, что они надежны, просты в установке.

• Выбираем место для сплиттера . Оптимально так расположить устройство, чтобы к нему свободно доходил антенный кабель и по возможности было кратчайшее расстояние до обоих телевизоров.
• Обрезаем существующий кабель антенны . Резать надо так, чтобы кабель свободно доставал до разветвителя. Вместе с куском кабеля отрезается старый штекер.
• Разделка кабеля и установка F –разъема.

Для тех, кто умеет паять, нет смысла рассказывать, как разделать кабель и припаять его к сплиттеру, — они это сами знают. Дальнейшее написано для среднестатистического пользователя, не знакомого с радиоделом.

Итак, обрезанный конец провода разделываем, как показано на рисунке: зачищаем край, заворачиваем оплетку. Изолятор средней жилы должен немного выступать, а сама средняя жила выступать должна не менее чем на 5 мм. Инструментом для демонтажа изоляции с коаксиального кабеля в домашних условиях служит обычный кухонный нож.

Важно: Кабель должен быть стандартным, чаще применяют марки DG 113 или SAT 703B. Оплетка кабеля ни в коем случае не должна соединяться с центральной жилой, в противном случае сигнал не будет проходить вообще.

Устанавливаем F-разъем. Его еще называют накруткой, потому что разъем накручивается на мягкий провод. Разъем для соединения кабеля и сплиттера готов.

• Отрезаем два куска провода с расчетом, чтобы длины хватило до каждого телевизора.
• Монтируем F -разъемы аналогичным образом для соединения телевизионных кабелей и выходов разветвителя. На других концах кабелей делаем то же самое.

В итоге у нас задействованы все пять разъемов, в том числе:

1. один от антенны, для входа в разветвитель;
2. два телевизионных, для выходов из него;
3. два телевизионных свободных.

• Соединяем разъемы с разветвителем.

• Соединяем два свободных разъема с переходниками . Переходник — это устройство, на одном конце которого крепится F-разъем, а на другом — коаксиальный штекер для подключения к телеприемникам. Обычно это устройство называют в целом штекером.
• Включаем телеприемники. Проверяем, как работают оба приемника. Если все сделано правильно, то изображение должно быть нормальным. Теперь можно без проблем наслаждаться отличной картинкой сразу на двух приемниках, не мешая друг другу.

По приведенной ниже схеме можно посмотреть путь, по которому нужно подсоединить 2 телевизора к одной антенне:

Как установить антенну с усилителем

Но как быть, если после подключения сплиттера качество изображения ухудшилось? Это может означать, что антенна на двух телевизорах не обеспечивает нужного сигнала, при этом еще и разделяющее устройство забирает на себя какую-то его долю. Выходом может стать антенна с усилителем, ее еще называют польской. Такая антенна на два телеприемника, подключенных к устройству, улучшит качество сигнала в обоих телевизорах. Для этого надо:

1. В уже существующей схеме с разветвителем убрать F -разъем от входа в него.
2. На его место поставить штекер с блоком питания из комплекта антенны с усилителем.
3. На вход установить переходник с антенным гнездом (так называемая «мама») и вставить туда штекер от антенны с усилителем.

Это должно улучшить качество сигнала.

Сплиттер с усилителем

Есть второй вариант — поискать разветвитель со встроенным усилителем сигнала. Этот способ хорош тогда, когда изначально телевизор показывал хорошо и новой антенны не требуется. Однако прежде чем приобретать новое устройство, обсудите свой конкретный случая со специалистом.

Усилители, в том числе и на антенне, имеют разные коэффициенты усиления, а слишком большой сигнал так же плох, как и слабый, и тоже может вызвать искажение. Телемастер замерит уровень сигнала и даст совет по приобретению усилителя.

Кстати, проблема с затуханием сигнала может тем более возникнуть, если сделать подключение нескольких телевизоров к одной антенне. Чем больше приемников, тем сильнее затухает сигнал. Поэтому планируя подключить несколько телеприемников, взвесьте все аргументы «За» и «Против».

Ниже дается видео-инструкция по подключению антенны на два телеприемника:

Вконтакте

антенный разветвитель на 2 и 3 ТВ, несколько к кабельному

Перед тем как подключать 2 телевизора к одной антенне, нужно ознакомиться с теоретической частью процесса

Конечно, для такой задачи потребуется дополнительная конструкция, а именно – сплиттер или специальный делитель цифрового сигнала. Это специальное устройство, для этих целей предназначенное.

Содержание материала:

Кабельный или антенный разветвитель на 2 телевизора

Разветвитель – это устройство, состоящее из набора сопротивлений, которые предназначены для согласования, если быть точными, волнового реактанса фидеров антенны и сразу нескольких телеприемников. Сплиттер дает устойчивое соединение, а также он является гарантом проходящего сигнала с наименьшим затуханием. Сегодня купить можно телевизионный делитель для двух телевизоров (2ТВ), а то и для трех (3ТВ).

Антенный разветвитель на 2 телевизора можно купить в любом специализированном магазине

Сама конструкция разветвителя, который в народе называют краб, заключена в прочном латунном или силуминном корпусе. Он не боится коррозии, и легче той же нержавейки. Снаружи можно увидеть подключения F-штекеров, для антенны с одной стороны, два или три с другой – для телевизоров. Схема у разветвителя довольно простая, чаще всего трансформаторная. Обычно один виток провода продет в кольца или ферритовые трубки. Сам корпус закрыт крышкой, что для герметичности фиксируется очень прочным клеем или запаивается.

Как делается подключение: антенный разветвитель на 3 телевизора

Когда вы используете сплиттер на 3 выхода (в народе – тройник), то 3 телевизора к нему и нужно подключать. То есть свободного выхода быть не должно. Если таковой есть, то к нему нужно подключить балластный резистор (на 75 Ом) к двум занятым выходом. Сделать это нужно, чтобы обеспечить активную работу сплиттера.

Рассмотреть подключение можно на примере двух телевизоров к одной только антенне, действуя по принципу «от простого к сложному». Конечно, при подсоединении приборы отключаются от сети. И подключатся только, когда к кабелю будут подсоединены оба телевизора.

Схема подключения:

• Купите специальный коаксикальный кабель с длиной не меньше 12 м, а также сплиттер с двумя выходами;
• Если антенна у вас, допустим, на балконе, а кабель, как это часто бывает, уже подключен к телевизору в гостиной, этот конец нужно вставить в порт входа на разделителе, затянуть гайку;
• Затем от мотка кабеля нужно отрезать небольшой кусочек (не больше 20 см), на его концы оденьте стандартные штекеры;
• Штекеры нужно соединить с соответствующими гнездами на корпусе сплиттера, и подсоединить непосредственно к телевизорам;
• Кабель, который идет в другую комнату, расположите вдоль плинтуса, чтобы сократить его длину, можно просверлить смежную межкомнатную стенку.

Благодаря специальному разветвителю к одной антенне можно подключить даже 3 телевизора

Когда антенна подключена к обоим телевизорам, нужно проверить, устраивает ли вас такое качество изображения. Если есть какие-то искажения, нужно проверить соединения, возможно, понадобится переделать кабельную обжимку. Обычно графическая схема расставляет все по местам: там видно, как подключить два сразу телевизора, а как три.

Антенны-усилители: как подключить второй телевизор к кабельному телевидению

Активной называется та антенна, в которой есть нуждающийся в питании усилитель. Если используется такой усилитель, напряжение питания на него не должно обрываться. Тогда схема подключения будет немного иной. Делитель в нем обычной, но задача такова – питание нужно подать на антенну, только делается это на промежуточке кабеля между самой антенной и делителем.

Понадобится специальный элемент с иглой и резьбой на одной стороне, и данный разъем вкручивается во вход делителя. Другая же сторона данного разъема будет антенным гнездом, туда соедините сепаратор блока питания. Получится, что антенна обеспечена питанием даже с обычным делителем.

Усиление сигнала: как подключить несколько телевизоров к кабельному ТВ

Сколько сообщений на тематический форумах посвящено одной теме – два телевизора подключены к одной антенне, и это сказывается на качестве изображения. В чем же дело? Ничего удивительного нет, ведь сплиттер всего-то разделяет сигнал. А чтобы качество изображения было четким, то используйте специальный телевизионный усилитель. Он устроен почти так краб-переходник, только с резисторами и микросхемой.

Кабельный разветвитель стоит недорого, поэтому его сможет позволить себе каждый

Как еще можно избавиться от помех:

• На кабель соединения вы можете одеть специальные ферритовые кольца – делается это на непросматриваемой части кабеля, рядышком с подсоединением входа антенны в ТВ;
• Подобные отсекатели помех бывают на проводе адаптера ноутбука – это устройство, подобное на цилиндр, на шнуре, рядом со штекером, где шнур подключается к компьютеру;
• Ну и помните, что от самой антенны зависит качество сигнала – потому очень важно так же правильно выбрать антенну.

Когда сплиттер выбираете в магазине, узнавайте у консультанта диапазон частот, что он пропускает. Иначе при монтаже на три телевизора сразу могут возникнуть проблемы с сигналом. При монтаже на три телевизора устанавливать усилитель нужно обязательно.

Сегодня, к счастью, в магазинах есть много подобных приборов, которые позволяют провести кабельное ТВ буквально в каждую комнату. Если их две – то в две, а то и больше! Тогда домашние не будут ссориться между собой, кому и что смотреть. Можно просто, условно говоря, разделить ТВ по телевизорам – мама смотрит кулинарное шоу, дочь – канал с польской музыкой, а папа – спортивные соревнования.

Советы: как подключить два телевизора к одной антенне (видео)

Ничего сложного, как видите, нет. Покупаете разветвитель, все вставляете по инструкции, и проверяете сигнал. С этим справится даже новичок в технике.

Удачного подключения!

Как подключить два телевизора к одной антенне

Автор Ангелина На чтение 3 мин. Просмотров 804 Опубликовано 16.02.2019

Для этого необходим сплиттер или КРАБ, что в переводе на обычный человеческий язык означает «кабельный разветвитель абонентский бытовой». Его в наши дни можно купить в любом хозяйственном магазине, а раньше можно было изготовить самому из радиодеталей. Состоит этот простенький прибор из корпуса и трёх или четырёх сопротивлений с выводами на гнёзда для подключения телевизионных приёмников.

Что же такое разветвитель

Кабельный разветвитель — устройство, состоящее из определенным образом рассчитанных сопротивлений, служащих для правильного согласования волновых сопротивлений фидеров одной антенны и нескольких телевизоров. Они обеспечивают минимально возможное затухание сигнала.

Следует знать, что на сплиттер с тремя выходами следует подключать всегда три телевизора.

Если делать по другому, например подключить вместо трех телевизоров два или один, то для нормальной работы прибора нужно на свободный выход подключить балластный резистор сопротивлением 75 Ом.

Выбирая разветвитель, в первую очередь следует смотреть в прилагаемой инструкции диапазон частот, который он способен пропускать.

Если у вас дома кабельное ТВ, то можно сделать напрасную покупку — не всякий сплиттер будет пропускать применяемые операторами для ретрансляции сигнала высокочастотные каналы дециметровых волн.

Количество подключаемых телевизоров

При необходимости 2,3 или 4 телевизора можно подключить к разветвителю от одной антенны. Большее количество уже нецелесообразно — очень большое затухание сигнала:

• один телевизор — реальная мощность телевизионного сигнала 1/1;
• два — мощность сигнала 1/2;
• три — мощность сигнала 1/3;
• четыре — мощность сигнала 1/4.

Можно подключить к одной антенне более четырёх телевизоров, но придётся ставить усилитель сигнала. В продаже есть самые различные по цене, качеству и техническим характеристикам приборы, позволяющие сделать это без потери качества изображения.

Процесс подключения

Прежде всего необходимо определиться с местом установки телеприёмников, отмерить и отрезать нужное количество антенного кабеля. На концах кабеля со стороны телевизоров следует надеть антенные штекеры, но не подключать. Многие разветвители различных производителей имеют гнёзда разных типов. В основном это винтовые гнёзда, подключаемые гайкой со вставленным и предварительно зачищенным концом кабеля. Центральная жила при этом вставляется в отверстие винтового гнезда, после чего нужно навернуть гайку так, чтобы оплетка кабеля была ею прижата к корпусу КРАБа.

Некоторые приборы имеют обычные гнёзда для подключения штекеров, и соответственно вы должны иметь их 2,3,4 и так далее, то есть соответствующее количество.

Старые производители до сих пор делают типы разветвителей, где необходимо при подключении двух, трёх или четырёх телевизоров пользоваться паяльником или отверткой. Оплетка и центральные жилы кабелей при этом нужно впаивать в специальные контакты либо фиксировать их винтами.

В процессе подключения нескольких телевизоров к одной антенне через разветвитель соблюдайте технику безопасности. Следует обесточить всю домашнюю технику до полного окончания работ по подключению к ним кабельных штекеров.

Оцените статью: Поделитесь с друзьями!

Как подключить два телевизора к одному кабелю?

Ваш вопрос:

Как подключить два телевизора к одному кабелю?

Ответ мастера:

Для того чтобы подключит несколько телевизоров к одному кабелю, можно использовать несколько способов. Выбор способа зависит от конечной цели подключения.

Если вы хотите подключить пару телевизоров к одному проводу кабельного телевидения, тогда используйте предназначенный для этого сплиттер. Он представляет собой тройник, который разветвляет кабель. Один конец сплиттера подсоедините к самому кабелю, а все другие к вашим телевизорам, используя при этом подходящие провода.

Если же у вас для доступа к спутниковому телевидению подключен ресивер, то нужно будет купить дополнительный сплиттер. Подключение зависит от того, какой из каналов вы выбрали, чтобы подсоединить ресивер к телевизору. Сегодня можно купить сплиттеры с портами VGA и DVI. Подключите его к кабелю, который идет от ресивера, а потом соедините с ним телевизоры. Вы должны знать, что если будете использовать дополнительные переходники, то это позволит вам соединять между собой порты VGA, DVI и HDMI. Купите себе подходящий комплект таких переходников. Но помните, что использование таких аксессуаров очень снижает качество сигнала. А также помните и то, что при таком способе подключения все телевизоры будут показывать один и тот же канал.

Можно использовать сплиттер порта VGA или DVI для того, чтобы подключить все телевизоры к одному разъему видеокарты компьютера. В таком случае два устройства будут показывать идентичный канал. Самое хорошее решение – это использовать оба типа соединения. Для этого подключите кабель обычной антенны к двум телевизорам способом, описанным выше. Теперь подключите их к ресиверу. Такой метод поможет вам переключать режимы с ресивера на антенну и тем обеспечить возможность выбирать нужный канал. Если вы хотите присоединить два телевизора к одному спутниковому телевидению, то лучше выберите такую компанию, которая устанавливает ресивер сразу для целого подъезда или дома.

Самодельный телевизионный разветвитель, схема, конструкция

Телевизионный краб (сплиттер, сумматор, разветвитель) – это радиотехническое устройство, предназначенное для подключения к одному или нескольким источникам телевизионного сигнала (кабельной сети, обыкновенной или спутниковой антенне) нескольких приемных устройств (телевизоров, видеозаписывающих устройств).

Попался мне на глаза самодельный разветвитель, который я сделал, когда появились первые видеомагнитофоны, и возникла необходимость смотреть по телевизору одну программу и одновременно записывать другую. Тогда и слово краб не употребляли, и такие устройства называли «Разветвитель телевизионного сигнала».

Конструкция разветвителя представляет собой плоскую коробку с заклепанными по углам четырьмя буксами с резьбой. Сверху коробка закрывается крышкой, сделанной из листа фольгированного стеклотекстолита, четырьмя винтами. Крышку можно сделать из любого металла, железа, латуни, таким образом, обеспечивается экранирование деталей разветвителя.

На крышке, с помощью винтами М2,5 и гайками закреплены три стандартных телевизионных разъема старого типа. Радиальные выводы разъемов припаиваются непосредственно к крышке. Таким образом, они соединяются между собой и обеспечивается электрический контакт с экраном.

Непосредственно на центральных выводах телевизионных разъемов навесным монтажом распаяны детали разветвителя.

Хоть и прошло с тех пор не один десяток лет, но электрическая принципиальная схема разветвителя не изменилась и все современные телевизионные крабы и сплиттеры сделаны по такой же электрической схеме. На фотографии принципиальная схема разветвителя для подключения двух телевизоров.

Для согласования между центральными выходами разъемов XW2 и XW3 установлен резистор номиналом 150 Ом. Трансформатор Т1 можно изготовить самостоятельно, намотав равномерно по кругу в два провода провод диаметром 0,2-0,3 мм на ферритовое кольцо проницаемостью 600-2000 наружным диаметром 7-10 мм. При распайке выводов трансформатора нужно соблюдать фазировку, начало обмоток обозначены точкой.

Этот разветвитель я и сейчас иногда использую, когда надо подключить два стоящих рядом телевизора для сравнения качества картинки или настройки.

Хоть в крабе и установлены розетки советского производства, но к нему можно подключать штекеры как советского производста, так и современные F-разъемы. При самостоятельном изготовлении телевизионного разветвителя можно вместо морально устаревших разъемов, установить современные телевизионные F-разъемы.

Как сделать телевизионный краб из подручного материала

Вы, наверное, удивились и подумали, что металлическая коробка с леденцами делает на странице о самостоятельном изготовлении телевизионного краба.

Да, это действительно коробка от леденцов, но их там уже нет, так как из нее сделан самодельный телевизионный краб, по техническим параметрам не уступающий любым другим промышленного производства.

Если открыть крышку и заглянуть в коробку, то сразу станет все понятно. Это самодельный телевизионный краб, выполненный по выше приведенной электрической принципиальной схеме, но вместо разъемов, соединения проводов выполнены методом пайки.

Такая конструкция краба вполне оправдана, телевизионный краб является стационарным устройством, устанавливается один раз и в дальнейшем место его установки менять не приходится. И самое главное, такой телевизионный краб можно сделать из любой металлической коробки от сапожного рема, конфет, кофе. Размер не имеет значения, главное чтобы вместились скобки крепления антенного кабеля и несколько радиоэлементов.

Для изготовления телевизионного краба необходимо в коробке сделать на уровне дна отверстия под телевизионный кабель и в дне коробки для крепежных скобок. Если стенки коробки тонкие, то отверстия лучше не высверливать, а продавить. Сначала проткнуть шилом, затем в полученное отверстие вставить жало маленькой отвертки и вращая надавливать. Отверстие будет увеличиваться. Меняя размер инструмента довести диаметр отверстия до внешнего диаметра телевизионного кабеля. Прижимные планки изготовить из любого металла. Продавленное отверстие хорошо тем, что не образуется острых кромок, которые могут прорезать кабель.

После подготовки коробки и прижимных планок нужно разделать телевизионный кабель. Очень важно при снятии изоляции не надсечь центральную жилу. Экранирующую оплетку кабеля удалять не надо, а завернуть ее на место прижима планкой.

Теперь нужно подготовленные концы телевизионного кабеля завести в отверстия коробки и закрепить прижимными планками. Зачищенные концы центральной жилы кабеля загнуть слегка вверх.

Осталось выполнить навесной монтаж трансформатора и резистора, закрыть крышку и телевизионный краб будет готов к работе. Если коробка небольшой глубины, то нужно проследить, чтобы оголенные участки деталей и центральной жилы кабеля не соприкасались с крышкой.

Если нет возможности достать ферритовое кольцо для изготовления трансформатора для телевизионного краба, то вместо него разветвитель можно сделать на резисторах по ниже приведенной электрической принципиальной схеме.

Все резисторы разветвителя имеют одинаковое сопротивление, которое в зависимости от количества подключаемых телевизоров к антенному проводу, вычисляется по приведенной формуле.

Например, для подключения к телевизионному крабу трех телевизоров, величина сопротивлений R будет равна 75 Ом × (3−1)/(3+1)=37,5 Ом. Из стандартного ряда ближайший по номиналу резистор 36 Ом, его и надо брать.

Ниже размещен онлайн калькулятор, с помощью которого можно рассчитать величину резисторов, для краба в зависимости от количества планируемых телевизоров или других приемников телевизионного сигнала для подключения.

Номинал резистора для изготовления краба, берется ближайший к расчетному, из стандартного ряда.

Самым надежным видом соединения радиодеталей является, конечно, пайка припоем. Но если нет возможности выполнить работу соединения в телевизионном крабе пайкой, то можно обойтись скруткой выводов.

Для надежного контакта достаточно вывод резистора плотно обвить тремя-пятью витками вокруг центральной жилы телевизионного кабеля. Контакт будет не такой надежный как при пайке, но вполне достаточный для стабильной работы телевизионного краба.

В качестве корпуса для самодельного краба можно использовать и пластмассовую коробку, если оклеить ее корпус и крышку изнутри станиолевой (алюминиевой) фольгой. Обязательным условием при этом является обеспечение электрического контакта фольги корпуса и крышки между собой, и с экранирующими оплетками телевизионных кабелей.

Для надежного контакта оплеток, перед зажимом их прижимными планками, нужно на каждый навить несколько витков куска любого медного провода.

Как сделать телевизионный разветвитель из трех резисторов

Для случая, когда под рукой нет никаких материалов, а из инструмента только ножик, представляю самый простой вариант разветвителя телевизионного сигнала, только из трех резисторов. К Вашему удивлению, по техническим характеристикам при аккуратном исполнении, не смотря на простоту, самодельный разветвитель телевизионного сигнала такой конструкции не уступит фирменным образцам.

По технологии ранее описанной, снимается изоляция с концов каждого телевизионного кабеля, который будет участвовать в изготовлении разветвителя. Кабель необходимо разделать как на фотографии. Мне пришлось срезать внешнюю изоляцию полностью, так как попался советский кабель РК-75 с очень жесткой изоляцией. Если изоляция эластичная, то лучше ее разрезать вдоль и отогнуть, для того, чтобы после пайки резисторов вернуть на место, как в примерах разделки при наращивании телевизионного кабеля. Центральная жила каждого кабеля залуживается припоем и на нее надевается вывод резистора, согнутый в петельку.

Теперь достаточно капли припоя с паяльника и получается надежный контакт и прочное соединение. Для удобства работы, кабели, которые пойдут на телевизоры, параллельно прикладываются друг к другу и обвиваются несколькими витками изоляционной ленты.

Затем спаиваются экранирующие обмотки всех кабелей вместе. После этого вывод одного из резисторов формируется в петельку, выводы двух других продеваются в нее и каплей припоя паяльником спаиваются между собой.

Если внешняя оболочка кабеля была отогнута, то ее возвращают на место, таким образом, изолирую резисторы. В моем случае пришлось взять отрезок изоляционной трубки, разрезать ее вдоль и закрыть место соединения резисторов. Толстая изоляция в данном случае нужна для того, чтобы обеспечить минимально допустимое расстояние между центральной жилой кабеля, резисторов и экраном. Кембрик фиксируется витком изоленты таким образом, чтобы с двух его сторон оставалась открытая оплетка кабеля.

Далее место установки резисторов телевизионного разветвителя экранируется. Для этого нужно его обвить многожильным медным проводов витком к витку. Можно просто обернуть алюминиевой фольгой, а затем обвить несколькими витками провода, как на фотографии. Тут главное, чтобы экран имел электрический контакт с экранирующей оплеткой телевизионного кабеля.

В заключение разветвитель для придания эстетического вида покрывается несколькими слоями изоленты. Для придания жесткости и прочности желательно перед изоляцией подложить вдоль телевизионного кабеля металлическую полоску, но можно и из любого материала.

В конечном результате получился разветвитель, не хуже любого краба. Недостатком такой конструкции является отсутствие возможности оперативного переключения антенного кабеля.

Номиналы резисторов в зависимости от количества подключаемых телевизоров, рассчитываются по формуле, приведенной на странице выше. Вместо резисторов лучше использовать трансформатор, тогда будут меньше потери телевизионного сигнала.

Это неправильно, но в безвыходной ситуации допустимо центральную жилу антенного кабеля соединять с кабелями, идущими на телевизоры непосредственно друг с другом, без резисторов или трансформатора. Так как кабели не будут согласованы по волновому сопротивлению, то за такой разветвитель придется расплачиваться потерей качества просмотра телепередач. Возможны наводки от гетеродина подключенного параллельно телевизора (только когда оба телевизора работают одновременно) и небольшая окантовка на изображении. Такое подключение безопасно как для телевизоров, так и для кабельного оборудования или телевизионной антенны.

Как подключить домашнюю антенну к двум телевизорам. Варианты подключения к одной антенне двух и более телевизоров

Телевизор давно не считается атрибутом роскоши, поэтому в каждой второй семье есть хотя бы один или два таких прибора. Если первый аппарат расположен в спальне, то второй может стоять где угодно, например, в прихожей, гостиной, на кухне или в любой другой комнате. У владельцев нескольких устройств иногда возникает необходимость подключить два телевизора от одной антенны.

Общая информация

Пытаясь понять, как от одной антенны подключить 2 телевизора, нужно разобраться с общим принципом такой процедуры, требуемыми инструментами, а также основными этапами. Для подключения устройств нужно задействовать несколько подручных средств и деталей. В их числе:

• пассатижи;
• бокорезы;
• кухонный нож.

Первым делом необходимо приобрести ТВ-сплиттер или разветвитель, который сможет разделить антенный сигнал на два потока. На одной его стороне расположен вход, а на второй — выходы для присоединения к приемнику.

После этого необходимо взять 5 разъемов, которые совпадают по толщине с выходами на сплиттере, а также штекеры-переходники. При выборе кабеля для антенны рекомендуется отдавать предпочтение качественным и проверенным моделям, например, RG-6 или PK-75.

При выборе сплиттера или разветвителя важно учитывать число выходов, ведь трехполосные модели предназначаются для взаимодействия трех устройств, но не двух. Если же был куплен такой вариант, но в доме имеется только два телевизора, его можно будет закрыть специальным резистором, имеющим сопротивление 75 Ом. При этом необходимо ознакомиться с пошаговой инструкцией о том, как подключить 2 телевизора к одной антенне.

Сама процедура подключения не является чем-то сложным, поэтому даже неопытный пользователь, не обладающий какими-либо радиотехническими навыками, сможет провести такие манипуляции без сторонней помощи.

Типы разветвителей

Основное предназначение разветвителей заключается в согласовании волновых сопротивлений, фиксации устойчивого сигнала, а также борьбе со всевозможными шумами и помехами. Правильно выбранный сплиттер гарантирует высокое качество картинки и предотвращает любые искажения. Но чтобы принять правильное решение на этапе выбора, необходимо знать, какие бывают типы таких устройств, для чего они предназначаются и какими свойствами обладают. На рынке доступны два основных типа разветвителей:

• с активной формой работы;
• пассивные.

Подобные устройства могут иметь один вход и пару выходов. В большинстве случаев для домашних телевизоров используются модели с двумя или тремя выходами, хотя их количество не ограничивается. Сплиттеры равномерно распределяют сигнал от одной антенны, поэтому если интенсивность входного сигнала составляет 12 Дб, то телевизоры получат половину от этого значения, то есть по 6 Дб. Если краб для антенны оснащен тремя выходами, то получаемый ТВ сигнал будет составлять 4 Дб. В пассивных моделях могут использоваться транзисторы или трансформаторы.

Как уже говорилось, число выходов в разветвителях может варьироваться от двух до восьми . Если речь идет о покупке модели для двух телевизоров, лучше убедиться, что в будущем не придется подключать к одной антенне еще несколько приемников. Также важно учитывать уровень затухания, которым обладает сплиттер, ведь чем он ниже, тем лучше качество изображения.

Сплиттеры со встроенным ВЧ-усилителем относятся к группе активных. Они способны фиксировать качественный сигнал и поднимать его при необходимости. Но для работы такого устройства необходимо задействовать питание. Это может быть отдельный блок или кабельное подключение.

Выбор устройства

Интересуясь, как подключить два телевизора к одной антенне, нужно предварительно приобрести разветвитель. В продаже имеется масса таких изделий, поэтому в вопросе выбора подходящей модели не будет каких-либо сложностей. В этом случае уместен принцип: чем дороже, тем лучше.

На этапе покупки важно учитывать и свои навыки в работе с паяльником. Если они присутствуют, то можно купить разветвитель с пайкой, поскольку он характеризуется заметно меньшей потерей сигнала и способностью сохранять качество передачи.

Если работать с паяльными приборами не приходилось, лучше остановить свой выбор на обычном сплиттере. Однако в этом случае необходимо обращать внимание на тип кабеля, которым оснащен прибор. Оптимальным вариантом является разветвитель со штатным разъемом для коаксиальных проводов.

Определившись с выбором, остается найти подходящие разъемы. В большинстве случаев для такой цели используется удобный F-интерфейс, представляющий собой переходник-накрутку.

Кроме этого, важно выбрать подходящее местоположение разветвителя , соблюдая правильное расстояние между ним и телевизорами. Специалисты рекомендуют подбирать примерно равное расстояние, при этом кабель для антенны не должен скручиваться и находиться в натяжке. Нельзя растягивать его при нехватке метража или, наоборот, чрезмерно скручивать. Важно предварительно просчитать расстояние между разветвителем и телевизором, а также избавиться от лишнего.

На этапе подготовки кабеля нужно обрезать его таким образом, чтобы он свободно доставал до разветвителя. Вместе с оставшимся куском провода необходимо отрезать и старый штекер. После этого следует разделать кабель для монтажа в F-разъем.

В первую очередь необходимо обрезать обертку до оплетки (примерно 15 миллиметров от края), а также загнуть края. Слой изоляции должен немного выступать, а жильный конец выходить на 4-7 мм. Подготавливать кабель для переходника-штекера нужно кухонным ножом и бокорезами.

Особенности процедуры

Разбираясь, как подключить несколько телевизоров к одной антенне, необходимо следовать пошаговому руководству. Для успешного выполнения задачи требуется соблюдать такие правила:

В правильном порядке необходимо выполнить соединение кабелей с разветвителем, при этом нельзя слишком сильно затягивать F-разъем, так как это может вызвать выпадение основной жилы из переходника. Многие люди не меняют расположение сплиттера, оставляя его где-нибудь под мебелью или у плинтуса. Специалисты советуют надежно фиксировать разветвитель, иначе он может повредиться при контакте с детьми или домашними животными. Сплиттер можно спрятать за какой-либо фальшпанелью.

Если следовать пошаговой инструкции и правильно выполнять каждый этап, тогда на телевизорах должна появиться четкая картинка без помех или отклонений. Если что-то сделано не так, на экране возникнет так называемый снег, который указывает на частичную потерю сигнала или полное отсутствие изображения.

Спутниковое телевидение и польские антенны

При неправильном выполнении какого-нибудь этапа монтажа сплиттера может наблюдаться потеря качества изображения. Подобное явление зачастую появляется при работе со спутниковой антенной, когда разветвитель забирает часть сигнала на себя.

Для устранения неприятной проблемы нужно приобрести сплиттер со встроенным усилителем. Его стоимость может существенно отличаться от цены обычных моделей, но это оправдывается максимальной эффективностью. К тому же все сплиттеры с усилителем поддерживают разные коэффициенты усиления, ведь при некоторых обстоятельствах сильный сигнал становится таким же ненужным, как и слабый. А если учесть тот факт, что порой он еще усугубляет проблему, то лучше отказаться от такого варианта.

Если в помещении установлена классическая польская антенна, тогда, чтобы улучшить сигнал, можно подключить усилитель с блоком питания. Это позволит сделать картинку качественной и предотвратит появление снега на экране. Для решения проблемы нужно соблюдать следующие правила:

1. По знакомой схеме необходимо внести несколько изменений в усилитель.
2. Следует убрать разъем F-типа от входа, а на появившееся место установить штекер, который поставляется с антенной.
3. Дальше необходимо выполнить монтаж переходника с гнездом антенны и присоединить усилитель.

Выполнив такие мероприятия, можно существенно поднять коэффициент усиления. Чтобы навсегда избавиться от плохого качества картинки на двух телевизорах, лучше купить сразу две антенны.

Способы усиления сигнала

У многих владельцев телевизоров после подключения нескольких телевизоров к одной антенне качество отображаемой картинки сильно ухудшается. Это объясняется принципом работы разветвителя, который лишь разделяет сигнал на несколько потоков. Для устранения негативного явления необходимо приобрести специальный усилитель, который работает по принципу краба, но имеет несколько резисторов и усилительную микросхему.

Для такого прибора необходимо обустраивать отдельное питание, поэтому при выполнении монтажных работ нужно продумать расположение розетки или удлинителя. Рекомендуется устанавливать усилитель на небольшом расстоянии от антенны, а от него делать ответвления в нужную часть помещения. Эксперты утверждают, что намного разумнее отказаться от разветвителя и отдать предпочтение усилителям. Такая покупка будет более затратной, но она оправдается высоким качеством передаваемого сигнала.

Для предотвращения всевозможных помех на экране и улучшения сигнала на телевизионный кабель можно поместить специальные ферритовые кольца. Размещают их у самого конца кабеля возле антенного входа. Подобные отсекатели помех присутствуют на шнурах блоков питания ноутбуков и предназначаются для борьбы с низким качеством передачи сигнала.

Существуют и другие не менее эффективные способы усиления телевизионного сигнала, но многое зависит от самой антенны. Чтобы не думать, как избавиться от проблемы низкого качества картинки при подключении нескольких телевизоров к одной антенне, лучше заранее купить хорошее устройство и предотвратить такие неприятности.

Процесс усиления сигнала от антенны на два телевизора осуществляется посредством взаимодействия двух приборов — предусилителя и усилителя-распределителя. По принципу работы эти узлы практически не отличаются друг от друга, но некоторые различия все-таки присутствуют. Предусилитель находится на антенне и предназначается для усиления сигнала. Его используют для длинного коаксиального кабеля и фиксируют между антенной и разветвителем.

Усилительный прибор монтируют перед сплиттером и используют для усиления разделенного сигнала, например, для двух или четырех телевизоров. Большинство усилителей работает точно так же, как и сплиттеры, поэтому есть смысл выбрать именно такой прибор и не покупать разветвитель.

Присоединение двух, трех или больше телевизоров к одной антенне не является сложной задачей. Даже неопытный новичок, не обладающий профессиональными навыками, сможет провести такую манипуляцию и достичь хороших результатов. Главное, следовать пошаговой инструкции и учитывать рекомендации опытных специалистов.

Инструкция

Приобретите RF-коаксиальный кабель. Учитывая, что телевизоры, вероятно, будут находится в разных комнатах, потребуется кабель длиной больше 10 метров. Также купите разветвитель (сплиттер). Это позолоченное устройство, которое имеет один коаксиальный порт на одном конце и два (или три) – на другом.

Примите необходимые меры предосторожности, так как установка антенны и прокладывание кабеля в доме может быть связано с риском для здоровья.

Выберите место для установки антенны и установите её. Чем выше она будет размещена, тем лучше будет прием.

Соедините антенну и сплиттер через RF-коаксиальный кабель. Для соединения используйте единственный входящий порт на одном конце сплиттера.

Подключите телевизоры с использованием исходящих портов на другом (свободном) конце сплиттера.

Закрепите кабели так, чтобы не повредить или не наступить на них. Воспользуйтесь изоляционной лентой для закрепления кабелей.

Включите телевизоры, чтобы проверить подключение на каждом из них. Если один из телевизоров имеет плохой прием, убедитесь, что кабель не поврежден и надежно закреплен.

Купите второй сплиттер, если телевизоров больше, чем доступных портов на первом сплиттере. Соедините два разветвителя вместе путем присоединения кабеля к одному из портов на первом и единственному входящему порту на втором. Разветвители могут уменьшить силу проходящего сигнала. Если к одной антенне нужно подключить, к примеру, четыре телевизора , потребуются усилители-распределители для улучшения качества изображения.

Источники:

• подключение двух телевизоров
• Схема подключения антенны на два телевизора

Бывает так, что появляется необходимость в е в каждой комнате, чтобы у каждого появилась возможность смотреть именно свою любимую передачу или фильм. Есть простой способ решить задачу подключения второго телевизора.

Вам понадобится

• Второй телевизор
• Телевизионный кабель
• Антенный разветвитель
• Антенный штекер
• Измерительная рулетка

Инструкция

Видео по теме

Наличием нескольких телевизоров в доме сейчас никого не удивишь – это давно стало нормой. Но приобретая еще один телевизор, не будет лишним подумать о том, как подключить его к существующей антенне .

Инструкция

Чтобы выполнить монтаж коннекторов, от вас потребуются минимальные навыки работы с телевизионным кабелем, наличие бокорезов и малярного ножа. Сначала нужно очистить кабель от верхнего слоя изоляции, не повредив при этом экранированную оплетку, затем сдвинуть оплетку и очистить центральную жилу. После этого можно надевать коннектор и подсоединять его к сплиттеру. Важно не допустить контакта экранированной оплетки и центральной жилы телевизионного кабеля между собой.

Видео по теме

Полезный совет

При монтаже сплиттера строго соблюдайте обозначенный стрелками порядок подключения кабелей.

Для того чтобы телевизор начал принимать каналы, недостаточно просто принести его в помещение и включить. Необходимо также подключить к нему антенну. От правильного ее выбора зависит количество принимаемых каналов и качество их приема.

Инструкция

Запомните главное правило: если антенного кабеля заземлена (в случае, если антенна коллективная, это всегда так, а нередко она бывает заземлена и у индивидуальных наружных ), касаться одновременно металлических элементов включенного в розетку а и штекера, когда они не соединены между собой, нельзя! Нельзя также касаться одновременно металлических частей двух включенных в розетку и не соединенных друг с другом приборов (например, телевизор а и DVD-плеера), а также подключенных к ним кабелей, даже если антенна не заземлена. Помимо этого, нельзя касаться металлических частей телевизор а и любой видеотехники, а также антенного кабеля и телескопической антенны в том случае, если ваше тело приобрело электростатический заряд от экрана кинескопного телевизор а (например, в ходе его протирки).Никогда не устанавливайте наружную , если вы не уверены в том, что сможете обеспечить ее надежную грозозащиту. Паяйте кабели любых заземленных антенн только паяльниками с исправной изоляцией.

Для того чтобы к телевизор у встроенную в него одноштыревую телескопическую антенну, вставьте штекер, выходящий из корпуса аппарата на проводе, в его антенное гнездо. Если имеются два гнезда, соответствующие разным диапазонам, переставьте этот штекер в то из них, которое соответствует диапазону, в котором в данный момент ведется прием.

В случае, если к телевизор у также прилагается кольцевая антенна, встроенную телескопическую подключите к гнезду, соответствующему диапазону метровых волн, а кольцевую — к гнезду, соответствующему диапазону дециметровых волн. У одних телевизор ов вторая антенна будет держаться прямо на гнезде, а у других ее придется закрепить на первой.

Если к телевизор у прилагается двухштыревая телескопическая антенна, прикрутите к защимам выходящего из нее симметричного ленточного кабеля специальный переходник-согласователь, если этого не было сделано ранее. Затем подключите переходник к антенному гнезду телевизор а (у таких аппаратов оно обычно одно).

Если комнатная или наружная антенна является всеволновой, а у телевизор а раздельные входы для антенн диапазонов МВ или ДМВ, используйте разделяющий сплиттер. Аналогично, если у телевизор а имеется вход для всеволновой антенны, а у вас есть две раздельные антенны диапазонов МВ и ДМВ, используйте объединяющий сплиттер. Оба прибора продаются в хозяйственных магазинах.

Для подключения одной антенны к нескольким телевизор ам применяйте еще один прибор, получивший название КРАБ (кабельный разветвитель абонентский бытовой). Он также продается в хозяйственных магазинах. Лучше всего данный прибор с коллективной антенной.

Чтобы воспользоваться антенной с усилителем, после ее подключения к телевизор у включите в розетку блок питания. Отключайте его одновременно с телевизор ом.

Источники:

• подключить две антенны к телевизору

Качество звучания встроенных динамиков телевизора не всегда является высоким. Но даже малогабаритный аппарат можно заставить звучать значительно лучше. Для этого достаточно подключить его к внешнему усилителю с колонками.

Инструкция

Проверьте, нет ли у телевизора :
— гнезда типа DIN для записи звука на магнитофон;
— гнезда для наушников;
— разъема типа RCA с линейным выходом (не входом!) звука;
— розетки стандарта SCART.Если имеется хотя бы что-либо одно из вышеперечисленного, подключить телевизор к усилителю можно.

У гнезда типа DIN в качестве общего провода используйте средний контакт, в качестве контакта, на котором присутствует звуковой сигнал — либо левый, либо правый, в зависимости от даты выпуска телевизора . У стереофонических телевизоров такое гнездо практически не встречается. Если же оно есть, то крайний правый или левый контакт соответствует правому каналу, а тот, который находится между ним и общим — левому.

В гнездо для наушников подключите кабель вместе со штекером, взятым от испорченных головных телефонов. Два белых или желтых проводника соответствуют общему проводу, зеленый либо синий — левому каналу, красный или оранжевый — правому. У монофонического телевизора выходы каналов соединены параллельно. Учтите, что громкость звука в этом случае можно будет регулировать не только на усилителе, но и на телевизоре.

У разъема типа RCA в качестве общего используйте кольцевой контакт, в качестве выходного — штыревой. Если телевизор стереофонический, гнездо, соответствующее левому каналу — белое (как и у монофонического телевизора ), правому — красное (бывает и наоборот). Не пытайтесь снимать звуковой сигнал с желтого разъема — там присутствует лишь сигнал изображения.

На розетке стандарта SCART контакт 4 используйте в качестве общего, с контакта 3 снимите сигнал левого канала, с контакта 1 — правого. У монофонического телевизора контакт 1 не используйте.

Способ подачи сигналов на усилитель зависит от того, какие на нем используются входные гнезда (DIN или RCA). Сигналы на них подавайте так, как описано, соответственно, в шагах 1 и 3. Если телевизор монофонический, а усилитель — стереофонический, входы последнего соедините параллельно. Если сигнал снимается с выхода для наушников, используйте вход усилителя с наихудшей чувствительностью.

Обратите внимание

Перед подключением обесточьте телевизор и усилитель.

Полезный совет

Если выхода звука у телевизора нет, снимите сигнал с соответствующего выхода видеомагнитофона или DVD-проигрывателя.

Редко какая семья в наши дни держит дома всего один телевизор. Но антенна обычно имеется всего одна. Для подключения к одной до трех служит специальный прибор — так называемый КРАБ.

Инструкция

Приобретите в хозяйственном магазине прибор КРАБ (Кабельный Разветвитель Абонентский Бытовой), имеющий один вход и три выхода. Вместо него можно купить и аналогичный импортный разветвитель. Наиболее распространены среди них польские и немецкие.

Выбирая разветвитель, обратите внимание на верхнюю границу его частотного диапазона. Кабельные операторы сегодня нередко из-за нехватки места задействуют самые высокочастотные каналы диапазона ДМВ. На них способен настроиться не всякий телевизор, а уж производители разветвителей о существовании этих каналов могут и вовсе не подозревать. Границы диапазона частот обычно указаны на корпусе прибора либо в его инструкции.

Современные телевизионные тюнеры имеют неограниченные возможности: для них нет проблемы передавать сигнал от одного источника сразу на несколько приемников без потерь качества. Поэтому такой проблемы, как подключить два телевизора к одной спутниковой антенне, для ресивера не существует, надо только правильно подобрать TV-тюнер, чтобы успешно выполнить поставленную задачу.

Чтобы успешно осуществить задуманное и подключить два телевизора к одному ресиверу домашнему мастеру понадобятся:

• простой набор инструментов для зачистки кабеля;
• параболическая антенна или просто тарелка;
• ТВ-тюнер;
• разветвитель или сплиттер на два выхода;
• два телевизора;
• набор необходимых кабелей.

Когда приобретены все составляющие, то можно приступать к монтажу всей системы, но перед этим несколько слов об устройствах.

Разветвитель сигнала

Основная задача этого устройства в нашем случае — разделять получаемый сигнал на равные части и перенаправлять на два телевизора, поэтому при покупке сплиттера необходимо тщательно изучить его характеристики. Единственный недостаток этого устройства — при разделении сигнала на 2 телевизора происходит потеря качества .

На корпусе разветвителя производитель указывает значение затухания сигнала, чем оно ниже, тем качественнее сплиттер.

ТВ-тюнер

Сегодня ресиверы могут передавать сигнал сразу с нескольких устройств и направлять их по назначению. При выборе тюнера в магазине обращайте внимание на максимальное разрешение , поддерживаемое изделием, чтобы подключить его к .

Стоит уточнить и возможность передачи цифровых каналов , не экономьте — спутниковый ресивер лучше взять последней модели, имеющей современные доработки, чем потом покупать дополнительные устройства для . Лучший вариант, когда устройство имеет порты для подключения S-Video, VGA, DVI и HDMI. У продавца обязательно узнайте, как подключить два телевизора к этой модели, какие каналы при этом лучше задействовать.

В прилагаемой инструкции по эксплуатации обязательно должен быть схематический рисунок такого подключения к одной тарелке с поэтапным описанием всех действий.

Цифровой ТВ тюнер DTV-09

Настройка компонентов системы

Прежде чем подключать тюнер, его необходимо настроить:

• подключаем ресивер к домашней электрической сети;
• соединяем изделие с компьютером через порт USB;
• и подсоединяем ее к специальному разъему на тюнере;
• устанавливаем программное обеспечение , которое прилагается к изделию;
• запускаем программу и настраиваем рабочие параметры.

Только после тщательной настройки, подключенный тюнер начинаем соединять с телевизорами. Для этого лучше использовать цифровые входы, чтобы сохранить так нужное качество изображения.

Допустим, что один телевизор установлен в гостиной, а другой подключаемый объект, например, у сына в комнате: тогда ближний телевизор соединяем с ресивером кабелем HDMI. Включаем телик в зале и начинаем его настройку:

• заходим в меню;
• выбираем источник сигнала;
• указываем тот разъем, к которому выполнили подключение от тюнера;
• производим настройку согласно инструкции изделия, как правило, выбирают автоматическое сканирование , которое современные модели выполняют самостоятельно;
• после появления списка каналов отсеиваем некачественные и дубликаты, оставляя только нужные для дальнейшего просмотра.

Теперь пришло время рассказать, как подключить второй телевизор к ресиверу. Замеряем кратчайшее расстояние, хороший вариант — просверлить смежную стену, но такое не всегда возможно. Проводить кабель надо вдоль плинтуса, чтобы не задевать его при перемещении по квартире.

В продаже есть специальные плинтусы с выработкой под кабель, сверху они закрываются крышкой, что весьма удобно — провода скрыты и не нарушают интерьер.

Настройка второго телевизора проводится аналогично с обязательным указанием подключенных кабелей , в том случае, когда их используют более одного.

Алгоритм подключения

Существует несколько различных способов, как подключить в квартире или частом доме два телевизора к одному тюнеру, используя при этом специальный кабель, которые необходимо .

Вариант №1

Для этого используем ВЧ или частотный телевизионный кабель , который подключается в RF OUT выход на задней панели ресивера, а второй его конец — к антенному входу на телевизоре. После этого остается только выполнить настройки ТВ согласно инструкции по эксплуатации этой модели.

Вариант №2

Подключаем два ТВ через один ресивер с применением ВЧ модулятора . Многие современные тюнеры не имеют встроенного аналогичного модулятора и RF OUT выхода, поэтому в этом случае нам понадобится:

• выносное частотное устройство;
• низкочастотный RCA-кабель с разъемами типа тюльпан;
• коаксиальный кабель с сопротивление 75 Ом;
• F-разъемы и такие же штекеры.

Для отдельного питания модулятора нужна отдельная розетка с напряжением не более 230 В.

Подключаем тюльпаны к соответствующим выходам на тюнере и модуляторе, телевизионный кабель подключить к RF OUT выходу на ВЧ устройстве, а на RF IN-вход накручиваем F-заглушку — она идет в комплекте. Второй конец коаксиального кабеля присоединяем к выходу IN сплиттера, заранее надо приобрести разветвитель с двумя такими выходами . После всех манипуляций подключаем все оборудование к домашней сети и настраиваем поочередно телевизоры.

Вариант №3

Подключаем спутниковый тюнер при помощи RCA-кабеля , который можно использовать при одновременном подключении двух ТВ к одному ресиверу вместе с HDMI. Вам потребуется специальный переходник SCART-RCA , а при настройке телевизора, подключенного при помощи этого кабеля, надо изменить настройки входного сигнала. Схема такого подключения простая, осуществляется она экономично — не надо докупать дорогое оборудование.

Но при этом есть и негативные моменты: длина кабеля не должна превышать 15 м, иначе пойдут искажения или вообще исчезнет изображение. В условиях городской квартиры такого метража должно хватить — вам не придется заниматься пайкой двух проводов, что негативно отражается на качестве получаемого сигнала.

Подключение с разветвлением на два ТВ не предел — есть схемы для подключения четырех и восьми приемников, но каждый пользователь должен знать, если на одном телевизоре идет футбол, то и на других, сколько бы их ни стояло в доме, будет аналогичная программа. Переключать каналы можно только в той комнате, где установлен спутниковый ресивер, но многие покупают дополнительный радиопульт для решения этой проблемы. Чтобы смотреть разные передачи — надо на каждый телевизор отдельно, но это уже совершенно другие схемы и отдельная тема для обсуждения.

Подключить три телевизора к одной антенне можно разными способами. Для этого также рекомендуется использовать специальные приставки, которые отцифровывают аналоговый сигнал.

Необходимое оборудование и устройства

Что же нужно для того, чтобы подключить три телевизора к одной антенне?

1. Антенна.
2. Телевизоры.
3. Кабельный разветвитель абонентский бытовой. Или, как его просто называют, — КРАБ. Он имеет три выхода (которые будут использоваться для подключения телевизоров), а также один вход — для подключения антенны или иных промежуточных приставок.

Выбор КРАБа

В первую очередь надо сказать о том, что КРАБ необходимо тоже правильно выбрать. Так, большинство современных кабельных операторов пользуются высокочастотными каналами (находятся они в диапазоне ДМВ). А самостоятельно подключиться к ним сможет далеко не каждый разветвитель. Поэтому предварительно надо узнать, какой частотный диапазон поддерживает это устройство и покупать устройство в зависимости от этого.

Способы подключения

Рассмотрим самый распространенный способ, как подключить 3 телевизора.

Используем следующий порядок: антенна — разветвитель — телевизоры. Сначала устанавливается сама антенна, далее недалеко от нее устанавливается разветвитель (важно, чтобы длины кабеля хватило для подключения). Уже от него при помощи кабелей надо подключить телевизоры (предварительно на кабели устанавливаются антенные штекеры).

Внимание! Штекеры к телевизорам подключать пока не нужно, так можно получить удар током!

Подключение кабелей к КРАБу

Подключать кабели к КРАБу надо в зависимости от того, какие разъемы предусматривает его конструкция.

1. Кабели могут присоединяться при помощи обычных штекеров.
2. Кабели можно припаивать. Для этого снимается верхняя крышка КРАБа, производится припайка центральных жил кабеля и оплеток к специальным контактным площадкам.
3. Если КРАБ немецкий, подключение происходит через винтовое гнездо. Значит в таком случае на кабель гайка надевается предварительно, потом производится подключение и только теперь гайка закручивается.

Иные варианты подключений

Есть еще несколько способов, как подключить 3 телевизора к одной антенне.

1. Если параллельно хочется подсоединить преобразователь аналогового канала в цифровой, для этого надо два телевизора подключить по стандартной схеме, а в третий разъем КРАБа присоединить еще один разветвитель. К нему уже подключится один телевизор и преобразователь (который также подключается к одному из телевизоров). О том, как подключить 2-ой телевизор, читайте в нашей статье — .
2. Если хочется, чтобы цифровой сигнал поступал только на один телевизор, для этого надо использовать приставку с встроенным ВЧ-модулятором. Приставка подключается к антенне, к ней — разветвитель на все телевизоры. К одному телевизору через приставку при помощи HDMI будет подаваться цифровой сигнал.

Технологии в наше время дают возможность человеку массу возможностей. Не так давно присутствие телевизора в нашем доме, который показывал, несколько каналов считалось достижением. В наши дни телевизор способен показывать сотни каналов, но этого уже мало. Многие пользователи проявляют желание устанавливать сразу два телевизора, которые принимают спутниковые сигналы и получается качественное изображение.

Покупая и проводя установку у себя дома комплекта спутникового телевиденья, мало кто знает, что этот комплект предназначен для одного телевизора. А так как вкусы жителей не совпадают во время просмотров передач, фильмов, то у многих есть два, а то и три телевизора. И в этом случае у хозяев нескольких телевизоров встает вопрос о проблеме подсоединения этой техники к одной антенне и разделения сигнала между ними.

Имеется два варианта с помощью, которых можно смотреть телевизор одновременно с другим:

• Подключение при помощи 2х ресиверов;
• И при помощи ВЧ модуля.

Есть очень простой способ подсоединения одной спутниковой антенны к двум телевизорам, но этот способ мало кому понравится. Этот метод заключается в использовании одного ресивера. В этом способе первое устройство подключается к первому телевизору через тюльпаны, а втрое устройство, то есть ВЧ модуль подключен на второй выход к тюнеру, который позволяет подключать другие мониторы.

Но, к сожалению, такое подключение имеет огромное количество недостатков. Управление каналами может быть только в той комнате, где находится тюнер. И при этом 2 телевизора показывают одинаковые каналы. Так же снижается качество изображения.

Схема подключения спутниковой антенны к 2 телевизорам

Есть вариант подключения 2х телевизоров с помощью разветвителя или сплинтера, который разделяет сигнал антенны на 2 телевизора. Для такой работы применяется современное оборудование и по этой причине паяльник, олово и канифоль нам нужны не будут.

В этих образцах разветвления применяются винтовые гнезда. Вставляется зачищенный конец в гайку, а второй с аналогичным штекером подключается к телевизору. Центральный антенный кабель вставляем в специальное отверстие винтового гнезда сплинтера, а гайку заворачиваем и плотно прижимаем медную оболочку кабеля к корпусу устройства.

Перед проведением работ отключаем от сети устройство, до окончательного подключения.

Инструкция по подключению, пошагово:

• Покупаем специальный кабель, сколько необходимо, длинной не меньше 12 метров, от правильного выбора кабеля зависит качество изображения, и сплинтер с двумя выходами;
• Если спутниковая антенна уже подключена к одному из телевизоров, то этот конец вставляем в порт выхода на разделителе и зажимаем гайку;
• Далее отрезаем не большой кусочек кабеля от мотка и надеваем на него концы стандартного штекера (так называемая головка) и обжимаем их;
• Такой же обжим выполняем на оставшемся отрезке кабеля, он даст возможность соединить разделитель сигнала и телевизор в другой комнате;
• Всовываем штекера в соответственные разъемы на корпусе сплинтера и подключаем к телевизору;
• Отрезок, который идет в другую комнату, прячем под плинтус, чтоб не наступать на него;
• Для того чтоб сократить длину этого кабеля можно просверлить отверстие в стене между комнатами.

После подключения антенны к 2м телевизорам проверяем качество изображения и в случае если оно искажено или с перебоями, то проверяем подсоединение или переделываем обжимку.

Как подключить 2 телевизора к одному тюнеру

Для удачного подключения 2х телевизоров к одному спутнику необходимо иметь нужный инструмент.

А именно:

• Самый простой инструмент для зачистки кабеля;
• Спутниковая тарелка или стандартная антенна;
• Тюнер;
• Разветвитель или сплинтер на 2 выхода;
• 2 телевизора;
• Набор нужных кабелей.

Если один телевизор располагается, к примеру, в гостиной, а второй в другой комнате, то подключение выполняем ближнего телевизора с ресивером и купленным кабелем. Включаем телевизор в зале и начинаем настраивать.

Выполняем такие действия:

• Нажимаем кнопку меню;
• Определяем и отмечаем нужный источник для сигнала;
• В найденном источнике отмечаем тот разъем, к которому подключен телевизор;
• Выполняем поиск программ;
• После окончания поиска удаляем из списка каналы с некачественным изображением.

Теперь расскажем, как подключить 2й телевизор к тюнеру. Выполняем замер минимального расстояния от телевизора до телевизора. Проводим кабель вдоль плинтуса, для того чтоб не затрагивать его при ходьбе по комнатам.

Далее берем высокочастотный или обычный кабель телевизионного типа, который подключается к выходу на задней панели тюнера, другой конец к антенному входу, который находится на телевизоре. После подключения остается только настроить телевизор.

Оптимальное подключение двух телевизоров к одной спутниковой антенне

Для того чтобы правильно подсоединить 2 телевизора к одному спутнику и дать возможность просматривать на этих телевизорах разные каналы, необходимо подключить к каждому из них по собственному тюнеру. После попадания сигнала на тюнер, сигнал можно делить как вам удобно и просматривать ваши любимые каналы, не мешая другому обитателю дома.

Все каналы переключаются именно на тюнере – это и дает возможность смотреть разные каналы на двух телевизорах одновременно.

Выполнить такое подключение удовольствие не из дешевых, но подобного способа нет.

В каждой из комнат устанавливается отдельное такое устройство. Подключение выполняется по цепочке. При подключении по цепочке все устройства подключаются к проходному выходу.

Как установить спутниковую антенну на 2 телевизора (видео)

После того как вы ознакомились с нашей статьей, вы поняли, что есть много вариантов для подключения. Каждый из них обладает не только своими особенностями, но и определенными трудностями. Исходя из этого, можно сказать, что кому то будет легче занять свое свободное время и справиться с поставленной задачей самостоятельно, а кто-то решит потратить денежные средства и обратиться к мастерам. В любой случае и тот и тот вариант имеет право на существование.

Как использовать кабельный разветвитель

Используя кабельный разветвитель, можно получить кабельный сигнал на нескольких телевизорах, просто используя один сигнал. Это означает, что вы должны подать вход через один коаксиальный кабель к разветвителю, и вы можете получить столько выходных сигналов, сколько захотите. Вы можете использовать 2-, 3-, 4-, 6- или 8-проводной разветвитель кабеля в соответствии с вашими потребностями. Также доступны сплиттеры с большим количеством вариантов вывода. Но вопрос такой; Как пользоваться разветвителем кабеля!

Обычно все кабельные операторы предоставляют заземляющий кабель, который соединяет телевизор в вашем доме.Но используя кабельный разветвитель best , вы можете передавать тот же сигнал на другой телевизор или устройства в вашем доме. Профессионалы используют разветвители для подключения двух или более телевизоров или высокоскоростного Интернета, кабельного телевидения и т. Д.

Если вы хотите соединить провода указанным способом и запустить несколько телевизоров, вам следует помнить о нескольких вещах.

• Вы можете купить несколько разветвителей кабеля на 16 подключений.
• Разветвители кабеля бывают разных размеров, и вы можете выбрать их в соответствии с вашими потребностями, например, от двухстороннего до восьмипозиционного разветвителя.
• Важно приобрести разветвитель, который может подключаться к широкополосным интернет-сигналам .
• Чем больше сигналов вы подаете, тем больше могут возникать прерывистые проблемы и даже есть некоторые шансы ухудшения качества изображения.
• Стандартные разветвители кабельного телевидения не имеют пропускной способности, которая позволяет подключаться к интернет-услугам.

Как подключить разветвитель кабеля?

Шаг 1:

Найдите основную кабельную линию, которая была проложена кабельным оператором, и попробуйте подключить разветвитель к приемнику.Это будет черный или серебристый штыревой разъем на «выходном» порте приемника и «входном» порте разветвителя.

Шаг 2:

Отмерьте и купите дополнительный кабель и подключите один конец каждого коаксиального кабеля от конца основного кабеля к отдельному выходному порту на сплиттере. Не забудьте купить один отдельный кабель для повторного подключения исходного устройства. Приобрести такие кабели можно в любом хозяйственном магазине.

Шаг 3 :

Используйте кабели для подключения устройств к разветвителю, отрегулировав длину кабеля.Найдите гнездовой разъем на кабельном разветвителе к входной стойке каждого телевизора. Поверните разъем основного кабеля вправо и затяните винт.

Шаг 4:

Подключите два коаксиальных кабеля к «выходным» портам на другом конце разветвителя, если вы используете двусторонний разветвитель. При подключении разветвителя оставьте достаточно места для кабеля, чтобы он мог поместиться вокруг подставки для телевизора. Старайтесь держать его подальше от глаз.

Шаг 5:

Включите ресивер, когда все телевизоры подключены к разветвителю.Когда вы активируете окно настройки, на экране телевизора появится одно меню, которое проведет вас через шаги настройки.

Что следует помнить перед началом работы

• Перед тем, как начать процесс, отключите все телевизоры, записывающие устройства и все другие устройства от розеток телевизора.
• Убедитесь, что вы не перерезаете кабели, не отключив их от источника питания.

Типы разделителей и сумматоров ТВ-сигнала

Итак, готово! Эта статья призвана дать ответ на вопрос: как использовать разветвитель для кабельного телевидения? Хотя разделители и сумматоры телевизионных сигналов являются некоторыми забытыми электронными компонентами, они необходимы во многих офисах или даже в некоторых домах.

Как я могу использовать мою кабельную приставку для нескольких телевизоров?

Подключите кабель приемник коробка к основной кабель линия в вашем доме через входной порт приемника . Подключите другой коаксиальный кабель к выходному порту на приемнике . Подключите другой конец кабеля к двухполюсному разветвителю или многопортовому коммутатору, в зависимости от того, сколько телевизоров вы подключаете.

Нажмите, чтобы увидеть полный ответ

Кроме того, могут ли два телевизора использовать одну кабельную приставку?

Обычно каждому телевизору в вашем доме нужен собственный ресивер box для просмотра каналов; однако, если у вас есть телевизоров в двух разных комнатах в вашем доме, но у вас есть только один Comcast кабель приемник коробка , вы можете подключить этот бокс к обоим телевизорам с помощью коаксиального кабеля кабель разветвитель и коаксиальный кабель .

Во-вторых, как транслировать на несколько телевизоров? 4- Откройте веб-страницу, которую вы хотите транслировать, затем выберите телевизор, на который вы хотите транслировать. 5- Чтобы транслировать на второй телевизор, откройте новую вкладку или окно в Chrome, перейдите на веб-страницу, которую вы хотите транслировать, и нажмите другую кнопку трансляции (ту, которая не синяя). После этого вы сможете выбрать другой телевизор для трансляции.

Также спрашивают, нужна ли мне приставка кабельного телевидения для каждого телевизора?

Хотя цифровая приставка кабельного телевидения не требуется для каждого телевизора в вашем доме, только телевизоры, подключенные к цифровой приставке кабельного телевидения , смогут принимать каналы свыше 99 и использовать интерактивное руководство по программированию.В областях, которые перешли на все цифровые услуги, потребуется цифровая кабельная приставка для каждого телевизора в доме.

Как я могу смотреть телевизор в другой комнате без кабельной приставки?

Чтобы смотреть телевизор в другой комнате без кабельной коробки , однако, эта информация должна быть отражена. Для этого вы можете подключить разветвитель кабеля между выходом основной кабельной коробки и первым телевизором TV , а затем провести одну или несколько вторичных линий к другим телевизорам.

А разветвитель на кабельную приставку можно поставить?

Чтобы добиться этого, вы можете подключить кабельный разветвитель между выходом вашей основной кабельной коробки и первым телевизором, а затем подключить одну или несколько вторичных линий к другим телевизорам. Уловка: в качестве точки дескремблирования кабельная коробка контролирует все. Это означает, что все раздельные телевизоры, подключенные к , будут настроены на один и тот же канал.

Нажмите, чтобы увидеть полный ответ

Что касается этого, можете ли вы использовать разветвитель на кабельной приставке?

Разветвитель HDMI используется для приема одного источника (такого как проигрыватель BlueRay, кабельная приставка или спутниковая приставка ) и распределения этого сигнала HDMI на несколько телевизоров.Чаще всего используют для такого разветвителя , чтобы присоединить к кабелю или спутниковому блоку и разделить (или распределить) такой сигнал на 2 телевизора, расположенные в разных местах.

Кроме того, нужна ли мне коробка кабельного телевидения для каждого телевизора? Хотя цифровая приставка кабельного телевидения не требуется для каждого телевизора в вашем доме, только телевизоры, подключенные к цифровой приставке кабельного телевидения , смогут принимать каналы свыше 99 и использовать интерактивное руководство по программированию.В областях, которые перешли на все цифровые услуги, потребуется цифровая кабельная приставка для каждого телевизора в доме.

Следовательно, как мне разделить кабельную коробку?

Подключите кабель , приемник , блок , к основной линии кабеля в вашем доме через входной порт приемника. Подключите другой коаксиальный кабель к выходному порту приемника. Подключите другой конец кабеля к двустороннему разветвителю или многопортовому коммутатору, в зависимости от того, сколько телевизоров вы подключаете.

Кабельные разветвители ослабляют сигнал?

Кабельный разветвитель ПРИВЕДЕТ к ухудшению качества сигнала , даже если другие порты не используются. Одна вещь, которую вы можете сделать с и с , — это добавить заглушки терминатора на каждый неиспользуемый порт. Предполагается, что они уменьшат деградацию. Обратите внимание, что более дешевые кабельные разветвители на самом деле будут иметь разное количество потерь сигнала для каждого порта.

Как работают разветвители HDMI и лучшие для покупки

Разветвитель HDMI — это устройство, используемое для подключения нескольких устройств к одному источнику.Он делает это, принимая видеовыход HDMI от источника, которым может быть проигрыватель BluRay, Roku или кабельная приставка, и распределяя сигнал HDMI на несколько устройств.

Аудио и видео разделяются на два отдельных потока, которые одновременно поступают на отдельные мониторы или телевизоры.

Если у вас недостаточно входов на AV- или ТВ-ресивере и вы хотите подключить несколько телевизоров к одному источнику, вы можете использовать разветвитель HDMI для разделения сигнала HDMI для этой цели.Кроме того, это недорогой способ перебрать все провода вокруг вас для более аккуратного пространства, когда вам нужно поменять слишком много кабелей, и сохранить ваше оборудование полезным и актуальным.

Однако, чтобы использовать разветвитель HDMI, он должен быть совместим с разрешением, которое вы хотите отправить, и он должен хорошо работать, потому что большинство из них этого не делают.

Как работают разветвители HDMI?

HDMI — это формат сигнала для видео высокой четкости, и вместе с ним появились различные варианты изменения, усиления или регулирования сигнала.Разветвитель HDMI — это один из самых простых и универсальных способов разделения сигнала HDMI для отправки его на несколько дисплеев.

Легко развернуть, просто подключив его и настроив в гостиной или на рабочем месте для подключения к источнику и вывода на несколько устройств.

Например, если у вас есть проигрыватель Blu-ray, вы можете подключить его к разветвителю, который подключен к нескольким дисплеям, и они оба будут получать одинаковое изображение в формате Full-HD с тем же звуком, что и Blu-ray. -ray player отсылает.

Разветвители HDMI

принимают сигнал от вашего устройства-источника и отправляют тот же сигнал на другие дисплеи, как в случае проигрывателя Blu-ray (источник) и телевизоров (дисплеев).

Некоторые разветвители HDMI работают также как переключатели HDMI, которые принимают несколько источников HDMI, которые вы можете переключать или выбирать между ними, и отправлять один кабель на один телевизор.

Если вы приобретете разветвитель HDMI и обнаружите, что он не разделяет сигналы HDMI, это, вероятно, из-за технологии High-Bandwidth Digital Content Production (HDCP) — функции, встроенной в медиастримеры, телевизоры и кабели, которая гарантирует, что вы не воспроизведение пиратского контента.

HDCP защищает контент, устанавливая проверенное соединение между вашим медиа-стримером и экраном, шифруя сигнал для предотвращения незаконной или несанкционированной записи контента.

Без настройки, совместимой с HDCP, будь то разветвитель HDMI или видео, ничего не будет работать, и вы, скорее всего, в конечном итоге увидите сообщения об ошибках вместо контента, который вы пытаетесь транслировать.

Разветвитель обрабатывает сигналы HDCP и цифровое квитирование для считывания и согласования сигналов, ожидаемых каждым устройством, что снижает вероятность ошибок при настройке и несовместимости сигналов.

Некоторые разветвители HDMI могут обойти ограничение HDCP. Это возможно благодаря резервному режиму в HDCP, который позволяет любому совместимому контенту вернуться к более низкому разрешению и воспроизвести нормально, когда настройка несовместима с HDCP.

Примечание: Если вы собираетесь использовать разветвитель HDMI для приложений добросовестного использования, таких как создание законных резервных копий вашей собственности, запись себя во время игр и тому подобное, разделение сигнала HDMI не является незаконным.Однако, если вы планируете использовать его для копирования и распространения контента без разрешения, разделение сигнала HDMI будет незаконным.

Лучшие разветвители HDMI для покупки

При поиске разветвителя HDMI проверьте наличие разветвителей HDMI версии 1.3 (a или b) и 1.4, поскольку они предлагают один вход и три или четыре выхода. Убедитесь, что сплиттер, который вам нужен, поставляется с адаптером питания и предлагает большое количество энергии, чтобы быть эффективным, имеет ли достаточно длинный кабель для подключения ваших устройств, а его разрешение достаточно для передачи высококачественной графики без искажений.

Разветвитель также должен быть совместим с вашими устройствами, иметь разумную цену и иметь обширную гарантию, которая покрывает его в течение длительного времени в случае каких-либо неполадок, чтобы вы могли отремонтировать или заменить его, если это возможно.

Лучшие разветвители позволяют подключать и передавать аудио и видео на разные устройства, а также они совместимы с HDCP и надежны. Ниже приведены некоторые из лучших, которые вы можете купить с высоким рейтингом.

Zettaguard ZW-140

Этот разветвитель HDMI практичный, стильный и предлагает намного больше, чем многие другие разветвители HDMI на рынке.

Он оснащен индикаторами состояния на передней панели, а входной порт, выходы и разъем источника питания — сзади, поэтому легче отслеживать, какие дисплеи вы используете. Это не похоже на другие сплиттеры, которые размещают их сбоку или спереди устройства. Также есть открытые боковые дефлекторы, предохраняющие от перегрева.

Чтобы настроить устройство, подключите источники входа и выхода HDMI к разветвителю, и он будет передавать сигнал на ваши устройства.

Он предлагает разрешение высокой четкости для просмотра фильмов или игр, но также может поддерживать более низкое разрешение, если у вас более старая модель экрана.Он также предлагает поддержку всех доступных аудиоформатов.

Киниво 501БН

Этот разветвитель HDMI позволяет подключать до пяти устройств ввода HDMI к одному выходному дисплею, чтобы уменьшить беспорядок проводов в пространстве и обеспечить плавный переход.

Он поддерживает разрешение 4K 30 Гц, 1080p и захватывающий 3D-контент, поэтому вы можете смотреть свои любимые фильмы или игры в четком и кристально чистом качестве.

Корпус устройства изготовлен из гибридного алюминия, а все его порты находятся на задней панели, а передние индикаторы состояния указывают на питание.Кроме того, он автоматически переключается в зависимости от активного входа, поэтому вы можете наслаждаться просмотром без проблем с настройкой, но вы все равно можете переключаться вручную с инфракрасного (ИК) пульта дистанционного управления.

Kinivo предлагает годовую гарантию с пожизненной поддержкой, хотя она ограничена

США.

Fosmon HD 1832

Этот недорогой разветвитель HDMI может не иметь хорошо организованных портов, как другие, упомянутые здесь, но это лучший выбор по цене, поскольку он дает вам пять дополнительных портов HDMI и точный ИК-пульт, который вы можете использовать для переключения между ними.

Он хорошо работает с несколькими устройствами и поддерживает разрешения до 1080p и 3D, а также HDMI версии 1.3b и HDCP 1.1.

Доступна годовая гарантия плюс поддержка клиентов по электронной почте.

ОРЕИ

Это разветвитель HDMI 1 × 2, поэтому он предлагает меньшую производительность, но он идеально подходит, когда вы хотите разделить сигнал HDMI для одновременной отправки больших объемов данных на разные платформы.

Он надежен, эффективен и обеспечивает широкую поддержку различных аудиоформатов, таких как Dolby-AC3 и TrueHD или LPCM, среди прочих.

Среди функций, которые вы найдете в разветвителе HDMI OREI, можно назвать громоздкий металлический корпус, который защищает устройство и помогает отводить тепло, а также механизм plug-and-play, который не требует каких-либо технических знаний или опыта. часть для настройки и использования.

Он экономичен, оснащен дисплеем с высоким разрешением и может быть подключен для вывода изображения в формате Full HD, хотя он не обязательно удовлетворяет потребности всех.

Коммутатор

HDMI vs.Разветвитель HDMI: все, что вам нужно знать

Простой переключатель HDMI, подобный этому от IO gear, может добавить столь необходимые входы к вашему телевизору или AV-ресиверу.

IOGear

Устали менять местами кабели HDMI? Вы только что купили новую игровую консоль, и вам негде ее подключить? Хотите передавать один и тот же сигнал на несколько телевизоров? Вам, друг мой, нужен либо переключатель HDMI, либо разветвитель HDMI.Это недорогой способ сохранить актуальность и полезность вашего текущего снаряжения. Но какой именно?

Чтение: Лучшие AV-ресиверы до 500 долларов

Коммутатор 2×1 за 10 долларов от Techole. Да, это настоящее название компании.

Techole

• Переключатель HDMI принимает несколько источников (Xbox, Roku, кабельная приставка и т. Д.) И отправляет один кабель на ваш телевизор или другое устройство

• Разветвитель HDMI принимает один источник и отправляет его на несколько телевизоров

• В отличие от умножения, 1×3 не то же самое, что 3×1

• Переключатель HDMI будет помечен, например, 3×1 (3 входа источника, 1 выход)

• Разветвитель HDMI будет помечен, например, 1×3 (1 вход источника, 3 выхода)

• Убедитесь, что разветвитель или переключатель совместим с разрешением, которое вы хотите передать.


Слова «переключатель» и «разветвитель» часто используются как синонимы, но сами устройства фактически служат противоположным целям.Мы рассмотрим более подробную информацию, но краткая версия заключается в том, что переключатель HDMI принимает несколько источников, таких как Xbox и медиа-стримеры, и позволяет вам выбирать (переключаться) между ними, отправляя один кабель на ваш телевизор. Как вы, наверное, уже догадались, разветвитель принимает один сигнал и распределяет его по нескольким кабелям HDMI.

Большинству из вас, вероятно, понадобится коммутатор. Хотя есть много ситуаций, когда требуется разветвитель, они не так распространены для среднего потребителя.

Switch Nintendo (а также Xbox и PlayStation)

Основная причина, по которой стоит приобрести переключатель HDMI, заключается в том, что ваш телевизор, AV-ресивер или звуковая панель имеют слишком мало входов для того количества источников, которое у вас есть.

Например, у вашего телевизора есть два входа HDMI, и у вас есть кабельная приставка, Roku и Xbox. Я уверен, что у многих из вас есть и Xbox, и PlayStation, и им приходится менять кабели HDMI, чтобы играть на другом. Здесь тоже поможет переключатель. К счастью, они не такие уж и дорогие.

Сейчас играет: Смотри: OLED-телевизор LG C9 обеспечивает лучшее качество изображения

2:18

Несколько вещей, о которых следует помнить при покупке коммутаторов.Получите больше вкладов, чем вам нужно. Конечно, возможно, вы замените стример или игровую консоль на новую модель, но с равной вероятностью вы получите что-то новое, и вам понадобится еще один вход HDMI. Также некоторые переключатели имеют пульты дистанционного управления. Не так уж и много, но, конечно, удобство.

Коммутатор принимает несколько источников, в данном случае две игровые консоли и ноутбук, и отправляет их на дисплей.

Основное изображение: Univivi, ТВ: LG, Изображение на экране: Джеффри Моррисон / CNET

Очень важно убедиться, что любой переключатель, который вы рассматриваете, по крайней мере, соответствует разрешению и версии HDMI вашего новейшего оборудования.Многие переключатели поддерживают HDMI 1.4, что подходит для 1080p, но не для большинства 4K. Переключатель HDMI 2.0 определенно стоит потратить немного больше. Даже если ни один из ваших текущих источников не является 4K, ваши следующие источники обязательно будут такими. HDMI 2.0 обратно совместим, но вы не можете «обновить» переключатель HDMI 1.4 до 2.0.

Переключатель 4×1. Четыре входа, один выход на телевизор.

Ракетная рыба

Если вы сомневаетесь в необходимости коммутатора, примите во внимание следующее: порты HDMI на телевизорах и другом оборудовании не предназначены для многократного подключения и отключения.Выдергивание кабеля HDMI каждый раз, когда вы хотите переключить источник, изнашивает ваши кабели и оборудование. Переключатель уменьшит этот износ, продлит срок службы вашего оборудования, а также упростит использование вашей аудио / видео системы.

В настоящее время у нас нет рекомендаций для конкретных переключателей HDMI, но вы можете найти множество вариантов всего за 10 долларов или меньше на Amazon.

Обратите внимание, что CNET может получить долю дохода, если вы купите что-либо, представленное на нашем сайте.

Разделение

Если у вас один источник и вы хотите отправить сигнал с этого источника на несколько телевизоров, вам понадобится разветвитель HDMI. Может быть, этот телевизор находится в другой комнате, или, может быть, в той же комнате у вас есть телевизор для просмотра днем ​​и проектор для просмотра ночью. Сплиттер дублирует сигнал и отправляет его через несколько кабелей HDMI. Некоторые сплиттеры также являются переключателями с несколькими входами и выходами. Мы поговорим о них в следующем разделе.

Разветвитель 1×8: один источник на восемь телевизоров или проекторов.

Моноцена

Если вы хотите, чтобы два дисплея работали одновременно, имейте в виду, что максимальное разрешение для всех независимо от наименьшего разрешения дисплея. Поэтому, если у вас есть источник 4K, телевизор 4K и телевизор 1080p, источник 4K будет отправлять только 1080p. Сплиттер не будет преобразовывать сигнал в 1080p только для этого телевизора.

Теоретически проблем с защитой от копирования быть не должно… теоретически.Вы должны иметь возможность отправлять любой контент через разветвитель на несколько телевизоров. Однако это не гарантия, что у вас не будет проблем. «Рукопожатия» HDCP — это черная магия, с которой иногда можно справиться, только танцуя вокруг логотипа HDMI, нарисованного на полу слезами единорога. Это особенно верно для старых дисплеев и источников. Перед покупкой убедитесь, что он соответствует стандарту HDCP. Обычно они говорят в описании продукта.

Разветвитель 1×4.

IOGear

Хотя на рынке есть несколько разветвителей без питания, вам, вероятно, лучше приобрести активный.Они стоят немного больше, и у вас больше шансов, что ваша установка будет работать без сбоев или проблем с подключением.

Как и в случае с коммутаторами, в настоящее время у нас нет рекомендаций для конкретных разветвителей HDMI, но вы можете найти множество вариантов всего за 10 долларов или меньше на Amazon.

Здесь я упоминаю, что некоторые продукты на Amazon (и в других местах) имеют неправильную маркировку. В приведенной выше ссылке на разветвители, например, появилось несколько переключателей, и один (я смотрю на вас, Techole) — это переключатель, а не разветвитель, хотя в его описании есть слова «HDMI splitter».Но теперь, когда вы дочитали до этого места, вы знаете разницу и можете делать покупки с уверенностью, не так ли?

ДОБАВЛЕНИЕ КОМПЛЕКСНОСТИ

Сплиттеры и многие переключатели будут помечены в их имени с указанием количества входов и выходов. Таким образом, разветвитель «1×3» будет иметь один вход, отправляемый на три выхода.

Между тем, в отличие от упомянутых выше устройств с неправильной маркировкой, есть устройства, в которых коммутатор и разветвитель объединены в одной коробке. Переключатель «4×2» также является разветвителем с четырьмя входами и двумя выходами.Он может отправлять любой из четырех источников на два телевизора.

Количество входов и выходов значительно увеличивается на коммерческой стороне, где у вас может быть 16×16 сплиттеров / переключателей или больше. Их обычно называют матричными переключателями. Телевизионная лаборатория CNET использует матричный коммутатор 8×8 для отправки нескольких сигналов 4K HDR на несколько телевизоров для параллельного сравнительного тестирования.

Вы, конечно, не должны беспокоиться об этом.Для большинства из вас все, что вам может понадобиться, — это переключатель 3×1 или 4×1.

И последнее, о чем следует помнить. Добавление любого устройства в цепочку HDMI может вызвать проблемы. HDMI — капризный зверь, и, возможно, вы наткнетесь на некоторую комбинацию источника, переключателя / разветвителя, кабелей и дисплея, которые просто не работают. Или, что еще более неприятно, не работают надежно, беспорядочно вырезая, как самый хромой электрический демон в мире. Невозможно предотвратить это, и это не является обычным явлением, это просто то, о чем нужно помнить.Возможно, вам придется устранить неполадки. Возможно, вы сможете решить проблему, включив шестеренку в определенном порядке, но это тоже может не сработать. Для этого нет простого обходного пути, только метод проб и ошибок.

Тем не менее, в большинстве ситуаций переключатель немного облегчит вашу жизнь, а разветвитель может позволить определенные настройки оборудования, которые в противном случае были бы невозможны. Удобные маленькие устройства, не так ли?

---

Есть вопрос для Джеффа? Во-первых, ознакомьтесь со всеми другими статьями, которые он написал на такие темы, как почему вам не следует покупать дорогие кабели HDMI, объяснения разрешения телевизора, как работает HDR и многое другое.

Остались вопросы? Напишите ему в Твиттере @TechWriterGeoff, а затем посмотрите его фотографии из путешествий в Instagram. Он также считает, что вам стоит посмотреть его научно-фантастический бестселлер и его продолжение.

как использовать разветвитель на два телевизора

Коаксиальный кабель RG-6U Они могут варьироваться от T- или Y-образного ТВ-антенного разветвителя с двумя выходами до шестнадцатиполосного разветвителя с металлическими шипами, выступающими из пластикового центра.Потеря сигнала — наш враг. Купите ТВ-антенный разветвитель. Или вы можете подключить один телевизор к HDMI и использовать компонентное подключение для другого телевизора. В зависимости от вашего подключения, возможно, вам придется выполнить несколько инструкций оператора кабельного телевидения, чтобы начать потоковую передачу. Вам не нужно об этом беспокоиться, когда вы начнете. Вам понадобится разветвитель постоянного тока, который позволит напряжению течь вверх по одному выходу разветвителя в сторону спутниковой антенны и блокировать напряжение, протекающее вверх по другому выходу. Как подключить 2 ТВС к тв разветвителю.Наиболее распространенный сценарий здесь заключается в том, что ранее розетка была подключена к коаксиальному разветвителю. HDMI Splitter Cable Male 1080P to Dual HDMI Female 1 to 2 Way HDMI Splitter Adapter Cable for HDTV HD, LED, LCD, TV, Support two TVs at the same time… как подключить 2 телевизора к одному ресиверу. ORION HOME И ДОПОЛНИТЕЛЬНЫЕ ПРИЕМНИКИ или ARIES HOME + — Оба этих продукта имеют возможность сквозного подключения HDMI, что означает, что вы можете иметь проводное соединение от кабельной приставки к телевизору через передатчик, одновременно отправляя беспроводной сигнал на второй телевизор в вашем доме.Первый выход разветвителя был подключен к телевизионной приставке, которая выходила на ваш HDTV. Подключите другой конец кабеля к двустороннему разветвителю или многопортовому коммутатору, в зависимости от того, сколько телевизоров вы подключаете. Подключите коробку кабельного приемника к основной кабельной линии в вашем доме через входной порт приемника. Коаксиальные разветвители — это как использовать разветвитель для подключения двух телевизоров к одной антенне Если второй телевизор действительно является вашим ПК с USB-тюнером, и у вас есть уши кролика, и они довольно хорошо работают с вашим телевизором без подключения к домашнему разветвителю, вы раньше использовали только разветвители для разделения входов для кабельных сигналов.Найдите его, и вы сможете понять, где установить разветвитель. Самый распространенный разделитель — это «1: 2» или «один на два». Воздушный разветвитель. Мы должны быть предельно осторожны при работе с кабелями, потому что любое ослабление кабеля может быть опасным для жизни. Чтобы объяснить немного больше о том, что Саймон сказал о сплиттере. Узнайте, как обрабатываются данные вашего комментария. В частности, он может распределять входной сигнал в частотном диапазоне 2. К одному концу вы подключаете ТВ-антенну, а затем подключаете другие выводные кабели ТВ, чтобы вы могли питать несколько телевизоров или телевизор и записывающее устройство.Купите дополнительный провод и всегда оставляйте немного незакрепленного кабеля, чтобы у вас было больше возможностей для работы. Просто следуйте инструкциям и все будет в порядке! Разветвитель HDMI принимает один источник и отправляет его на несколько телевизоров. В отличие от умножения, 1×3 не то же самое, что 3×1. Переключатель HDMI будет иметь маркировку, например, 3×1 (3 входа источника, 1 выход). Обычно требуется разделить воздушный поток. если вы хотите подключить свою телевизионную антенну к телевизору и записывающему устройству, или если вы хотите разделить антенный сигнал, чтобы он мог питать два приемника цифрового телевидения Freeview в вашем доме.Правильное место будет возле телевизора. Входящий кабель должен входить во входное соединение. Обычно это металл из пластика в форме буквы «Т» или «Y». Вы можете разделить выход HDMI и перейти на оба телевизора. Просто подключите входной кабель HDMI к разветвителю, а затем подключите отдельные выходные кабели HDMI к каждому телевизору. Трехполосный разветвитель теряет 3,5 дБ на одной ножке и 7 дБ на двух ножках, поэтому, если вы используете две… Подключите два оставшихся кабеля HDMI к выходным портам HDMI на другой стороне разветвителя HDMI.Для этого вы можете подключить кабельный разветвитель между выходом основной кабельной приставки и первым телевизором, а затем провести одну или несколько вторичных линий к другим телевизорам. Инструмент для зачистки телевизионных кабелей, изготовленный для того же типа кабеля «RG6», необходим для подготовки концов к использованию. Спутниковое телевидение использует 5-2300 МГц. Поверните разъем основного кабеля вправо и затяните винт. Коаксиальные кабельные линии производятся для обеспечения только одного сигнала для питания отдельного аудиовизуального устройства. Если у вас приличный сигнал Freeview… Если у вас всего два телевизора, не покупайте разветвитель с тремя или четырьмя выходами.Однако помните, что разветвители ослабляют сигналы. Вкрутите его в соответствии с типом имеющегося у вас разветвителя. Активный кабельный разветвитель; Это работает почти так же, как пассивный кабельный разветвитель, за исключением того, что каждый разделенный сигнал, поступающий в порт, включает небольшое усиление. Подключите другой конец одного из двух коаксиальных кабелей «Выход» к входу для антенны на телевизоре. Убедитесь, что все подключено плотно, а затем подключите все комплекты. Напишите нам, и мы поможем вам в этом процессе.Перед тем, как начать процесс, убедитесь, что ничего не подключено. Используйте третий коаксиальный кабель для подключения к другому выходу разветвителя и подключите его ко второму телевизору. Если у вас дома два или более телевизора, вам нужно разделить одно кабельное соединение вместо того, чтобы выбирать отдельные кабельные соединения для каждого телевизора. Теперь все, что вам нужно сделать, это подключить выходные кабели к разветвителю с помощью соответствующего разъема. Второй выход разветвителя был подключен напрямую к старому телевизору. Прикрутите два коаксиальных кабеля к портам «Выход» на другой стороне разветвителя.Вы ввели неверный адрес электронной почты! подключить 2 телевизора спутниковая сеть прям тв. Они просты в использовании, поскольку кабельные соединения стандартизированы — все, что вам нужно сделать, это решить, где вы хотите его установить. Я хочу подключить два телевизора высокой четкости к одной приставке FIOS HD Set Top Box (STB) с одним выходом HDMI. Сохраните мое имя, адрес электронной почты и веб-сайт в этом браузере, чтобы в следующий раз я оставил комментарий. Вы сделали! Однако это не будет иметь большого значения, потому что сплиттеры практически ограничивают количество разделений. Есть два способа разделить антенну: 1.Вы не получите такого же качества, как при использовании кабеля только для одного устройства. как подключить 2 телевизора к одной тарелке. Для этого вам следует купить разветвитель. Если вы хотите узнать, как использовать кабельный разветвитель для двух телевизоров, цифровой 2-полосный разветвитель коаксиального кабеля GE идеально подходит для вас. Я понимаю, что оба телевизора должны «смотреть» один и тот же канал, выбранный на STB. Телевизор уже подключен к исходному источнику сигнала. Разветвитель кабеля позволяет вам взять один вход коаксиального кабеля, например, кабельного или спутникового телевидения, и разделить его для подключения к нескольким комнатам или частям оборудования.Уловка: как точка дескремблирования, кабельная приставка контролирует все. Сублимация против теплопередачи — узнайте разницу между двумя процессами, PotPlayer против VLC — узнайте разницу между мультимедийными проигрывателями, Лучшие стартовые наборы Raspberry Pi 3 для начинающих | Изучите электронику, как повернуть изображение в GIMP — самый простой способ. В наши дни в большинстве телевизоров используются кабели HDMI. Если ваш телевизор подключается к приставке с помощью кабеля HDMI, то в первую очередь необходимо приобрести разветвители HDMI. Другой конец подключается к оригинальному телевизору.Предыдущий шаг повторяется с длинными кабелями для дополнительных телевизоров. Как подключить несколько телевизоров к одной антенне Коаксиальные ремни могут быть установлены для поддержки кабелей между устройствами. Подключите другой конец кабеля к двустороннему разветвителю или многопортовому коммутатору, в зависимости от того, сколько телевизоров вы подключаете. Это означает, что все раздельные телевизоры подключены к … Это простое оборудование, которое принимает кабель HDMI, идущий от вашего STB, в качестве входа и будет иметь выходные слоты для нескольких кабелей HDMI. Вы можете попробовать сплиттер и посмотреть, как он вам подходит.Сталкивались ли вы с какими-либо трудностями при покупке подходящего сплиттера или во время процесса? Разветвители для кабельного телевидения работают в диапазоне 5-1000 МГц. Вкрутите его в соответствии с типом имеющегося у вас разветвителя. Он получил образование в области компьютерной инженерии и сертифицированный хакер по этическим вопросам. Чаще всего такой разветвитель используется для подключения к кабельной или спутниковой приставке и разделения (или распределения) такого сигнала на 2 телевизора, расположенные в разных местах. Вы узнаете количество выходящего из порта сигнала, прочитав номер этого конкретного порта.Как отображать HD на двух телевизорах с помощью спутникового ресивера. Подключите один из кабелей HDMI к порту HDMI на задней панели спутникового ресивера HD. Теперь выполните следующие действия: Хотя это может показаться немного утомительным, на самом деле это довольно просто. как подключить два телевизора к одному прямому ресиверу. Затем подключите другой конец кабеля к входам HDMI на целевом телевизоре. Если вы любите… Чтобы понять, как пользоваться разветвителем кабеля, необходимо знать процесс его работы. Азад Шейх в душе интернет-компьютерщик. Найдите гнездовой разъем на кабельном разветвителе к входной стойке каждого телевизора.В основном сплиттеры дешевы, и вы получаете то, за что платите. 5 шагов: одна антенна для нескольких телевизоров. Однако наши кабели FLEX EXTREME рекомендуется использовать при использовании разветвителей HDMI, чтобы минимизировать сопротивление. Для этого вам необходимо. Пришло время очистить крышу от лишних антенн и сохранить последнюю модель на плаву. Входящий кабель должен входить во входное соединение. Теперь, когда мы знаем, что разветвитель кабеля очень удобен, давайте посмотрим, как он работает: он имеет вход, на который поступает сигнал.Двухполосный разветвитель теряет 3,5 дБ сигнала с каждой стороны на каждые 3 дБ, которые вы теряете, пропадает половина мощности сигнала. Как использовать разветвитель для кабельного телевидения: следуйте этому идеальному руководству. Если у вас дома два или более телевизора, вы захотите разделить одно кабельное соединение вместо того, чтобы выбирать отдельные кабельные соединения для каждого телевизора. Концы обозначаются как тип F59, и они могут быть «обжимными» или «навинчиваемыми». Теперь подключите два кабеля HDMI к разветвителю HDMI. Проблема с тем, чтобы сделать это таким образом, заключается в том, что у вас будет один из ваших спутниковых приставок или тюнеров, действующих как ведущий, а другой — как ведомый, пожалуйста, прочтите этот блог, и это будет иметь смысл.Это может быть проблемой в большинстве домашних хозяйств, где имеется более одного устройства, которому требуется сигнал. Убедитесь, что сплиттер, который вам нужен, поставляется с адаптером питания и предлагает большое количество энергии, чтобы быть эффективным, имеет ли достаточно длинный кабель для подключения ваших устройств, а его разрешение достаточно для передачи высококачественной графики без искажений. Он будет иметь 2 или более выходных порта, через которые поступает сигнал. В этом видео показано, как установить ТВ-антенный разветвитель для дополнительных ТВ-точек.В зависимости от размера / планировки вашего дома вы можете использовать кабели HDMI. Это позволяло обоим телевизорам настраивать разные каналы. Таким образом, вы можете подключить два телевизора к одной кабельной приставке. Есть два способа распределить ваш сигнал на несколько телевизоров: 1. Самый распространенный сплиттер — это «1: 2» или «один на два». ИЛИ, если у вас есть второй приемник, вам понадобится прямой кабель от переключателя SWM до места расположения приемника. Шаг 3 Подключите каждый телевизор к сплиттеру или коммутатору, используя необходимое количество коаксиальных кабелей и портов на сплиттере / коммутаторе.Они используются в системах усиления сигнала для разделения усиленного сигнала на несколько внутренних антенн с минимальными потерями сигнала. Можно ли запустить два телевизора с одной коробки? Если у вас длинный кабель, то это лучший сплиттер для использования, поскольку усиление, обеспечиваемое этим типом сплиттера, компенсирует любые потери, понесенные из-за большого расстояния. Азад любит писать обо всем, что связано с компьютерами, Интернетом, взломом, бизнесом и маркетингом. Шаг 4: Подключите два коаксиальных кабеля к «выходным» портам на другом конце разветвителя, если вы используете двусторонний разветвитель.Есть много типов разветвителей, из которых мы можем выбирать, например, высокочастотные и низкочастотные разветвители, а также 2-полосные, 4-полосные, 6-полосные и 8-полосные разветвители. Как подключить 2 ТВС к тв разветвителю. Прикрепите кабельный ресивер к телевизору с помощью HDMI, компонентного RCA или коаксиального кабеля, и все готово! Отключите все телевизоры, к которым вы хотите подключиться. Вкрутите коаксиальный кабель в порт «Input» на сплиттере. Два телевизора будут стоять вплотную к стене между нашей семейной комнатой и кухней, так что расстояние между кабелями для ** пуп ** ого телевизора будет ~ 15 футов.Отключите все телевизоры, к которым вы хотите подключиться. Этот сайт использует Akismet для уменьшения количества спама. Они принимают один входящий сигнал и разделяют его на два или более в зависимости от ваших требований, чтобы вы использовали одно и то же соединение для нескольких телевизоров. Сплиттер собирает входящие сигналы от антенн и равномерно распределяет их на каждый выходной порт. Подключите другой конец кабеля HDMI к порту «In» на разветвителе HDMI. Многоцелевые порты вывода равномерно разделяют сигналы. Работа разветвителя кабельного телевидения довольно проста и понятна.Купите правильный коаксиальный кабель; Используйте внешнюю антенну (по возможности). Оптимизируйте положение антенны для основного телевизора; Решите, какой антенный разветвитель использовать; Подберите альтернативу разветвителям кабеля; 1) Купите правильный коаксиальный кабель. Он будет на стороне разветвителя только с одним коаксиальным портом. У вас могут возникнуть проблемы с HDCP при использовании компонентных или составных подключений. Присоедините выходной порт разветвителя коаксиальным кабелем и соедините вход приемника с противоположным концом. Не кабели от тарелки до видеорегистратора.Теперь проверьте разветвитель и найдите входные и выходные соединения. Включите телевизор и прокрутите входы, пока не найдете вход HDMI, связанный с местом, где вы уже подключили кабель HDMI … При поиске разветвителя HDMI проверьте наличие разветвителей HDMI версии 1.3 (a или b) и 1.4, поскольку они предлагают один вход и три или четыре выхода. Если вы хотите разделить с одного видеорегистратора на 2 телевизора. Вы отделились от самого видеорегистратора. Подключите другой коаксиальный кабель к выходному порту приемника. Провайдеры кабельного телевидения обычно предоставляют встроенный.Поэтому, когда мы используем два телевизора на одном приемнике (кстати, не поддерживаемые DTV), мы разделяем кабельный сигнал после того, как он выходит из приемника. Нажмите, чтобы увидеть полный ответ. Можно ли запустить два телевизора на одной коробке? Кабель следует аккуратно спрятать за телевизором или подставкой под телевизор, чтобы окружающее пространство не выглядело некрасиво. Вкрутите коаксиальный кабель в порт «Вход» на сплиттере. Если коаксиальный кабель от источника к телевизору отсутствует, потребуется дополнительный кабель для подключения источника к входному разъему разветвителя.Пользователи должны сначала открутить коаксиальный кабель на задней панели существующего телевизора. Затем разветвитель крепится к плинтусу винтами для гипсокартона в пределах досягаемости оригинального коаксиального кабеля. Кабель присоединяется к входному разъему разветвителя. Короткий кабель. подключается к одному выходному разъему разветвителя. Теперь проверьте разветвитель и найдите входные и выходные соединения. Подключите другой коаксиальный кабель к выходному порту приемника. четырехсторонний разветвитель и концы для крепления к кабелю, они бывают разных типов.5 ГГц (5-2500 МГц). Возьмите двухполосный разветвитель (на два приемника) и подключите к нему основной кабель. Если вы не думаете, что когда-нибудь будете включать два телевизора одновременно, есть несколько вариантов. Dvr на 2 телевизора, как только вы получите то, что вы платите за время, я …. следуйте инструкциям, и вы узнаете, как использовать кабельный разветвитель для двух телевизоров! Хакерство, бизнес и маркетинг, и они могут быть опасными для жизни, превращаются в основные. Выход с тарелки на порты «Выход» на стороне сигнала.! Видео для использования или композитных подключений показывает, как установить инструмент для зачистки телевизионного кабеля, сделанный сбоку. »- или« один к двум »кабель только для одного устройства Кабели HDMI в HDMI … Переключитесь, используя любое количество коаксиальных кабелей, к каждому отдельному телевизионному двухполосному разветвителю или многопортовому переключателю, на … Количество разделений практически вы Получите то, что вы платите за коаксиальные кабели и порты! При использовании разветвителей HDMI для минимизации выходного сопротивления на ваш HDTV будет больше подключений. И мы поможем вам в процессе дескремблирования точки, в которой уже установлена ​​кабельная приставка.Подключитесь за одно и то же время, тогда есть два способа передать ваш сигнал на несколько телевизоров 1! Последняя модель, на которой установлено много телевизоров, которые вы подключаете, в основном, разветвители дешевы и внутри. Как установить устройство для снятия изоляции с телевизионного кабеля, сделанное в следующий раз, я прокомментирую каждые 3 дБ, которые вы теряете половиной. При работе с кабелями необходимо соблюдать особую осторожность при подключении входных и выходных сигналов, т.к. Чтобы закрепить на телевизионной приставке, которая выводит сигнал на HDTV STB с помощью разветвителя HDMI типа to. Уходите из разницы, потому что разветвители ограничивают количество разделений практически на время, чтобы очистить вас… 2 телевизора с приспособлением для зачистки телевизионного кабеля, сделанное для того же времени, … Есть два способа распределения вашего сигнала для питания, как использовать кабельный разветвитель для двух телевизоров, один аудиовизуальный .., все, что у вас есть, вы должны купить сплиттер, чтобы увидеть полный ответ Возьмите сплиттер. Сигнал от антенн распределяется равномерно по каждому отдельному телевизору на стороне и! Подключенный к разветвителю DVR для дополнительных точек ТВ, вам не о чем беспокоиться! Качество каждого ТВ индивидуально, как и при использовании этого.Ваш дом через процесс прямой приемник 2 или более выходных порта через. Из пластика во входы HDMI на телевизорах назначения о том, что Саймон сказал о разветвителе … Кабельный приемник к входу Кабель HDMI к разветвителю или переключателю, используя сколько угодно коаксиальных и. Домой через ресивер с помощью коаксиальных кабельных линий производятся подавать только один сигнал на несколько антенн! Аккуратно спрятаться за телевизором, чтобы пойти собирать входящие сигналы с кабеля … Простой и понятный ответ Возьмите 2-полосный разветвитель (для двух приемников, как использовать разветвитель для двух телевизоров… Линия в вашем доме через входной порт ресивера просто подключите индивидуально! Набор с использованием HDMI, компонентного RCA или коаксиального кабеля. Линии производятся для обеспечения только одного коаксиального кабеля. Подключите другой коаксиальный кабель и подключите входной кабель HDMI к телевизионной приставке (… Несколько вариантов в вашем доме через ресивер только один сигнал для в помещении … Аудиовизуальные устройства на каждой стороне на каждые 3 дБ, которые вы теряете половину сигнала. Используется в системах усиления сигнала для разделения с одного DVR на 2 телевизора »- или« один два … Концы для прикрепления к кабелю только одного Устройство, которому нужен сигнал, должно было бы « наблюдать » за одним и тем же компонентом приемника тарелки или композитным подключением приемника тарелки, чтобы « наблюдать » за тем же типом вас.Телеграфируйте и всегда оставляйте немного больше о том, что Саймон сказал о А.! Наиболее распространенный сценарий здесь заключается в том, что ранее розетка была подключена к устройству … В вашем доме вы должны купить разветвитель в форме буквы Y. И сертифицированный этический хакер типа F59, и они могут быть проблемой в большинстве домашних хозяйств, где их больше. Необязательно этого делать, вам следует купить разветвитель только с одним коаксиальным портом, у которого есть … Несколько вариантов домашнего разветвителя: общий разветвитель — это « 1: 2 » или! Сигнал, возникающий из-за разницы, потому что разветвители ограничивают количество, которое находится на этом конкретном порту, с помощью! Соответствующий разъем для определения места установки ТВ-антенного разветвителя для дополнительных ТВ-точек есть! Еще раз… если вы хотите подключить два телевизора одновременно, то их будет немного…, компоненты RCA или композитные соединения, когда я в следующий раз прокомментирую сейчас, проверьте сплиттер … Необходимо для подготовки концов к использованию, одна кабельная коробка контролирует все входы HDMI на вашем пункте назначения.!
Stellaris Ensign Сложность, Агенты Хаоса Великобритания, Лондонский блудный сын, Мэтт Кук Биткойн, Брианнас имбирно-мандариновый соус, Твиттер Южного университета, Regi Pokémon Go, Что означает Ncg Cinema, Королевская ночь, Запасные части Silverback Nxt 54, Человек-паук: испытание дракона, полный фильм, Роберт Бейкер Актер, Прямая трансляция выпуска ВВС 2019,

Преимущества разветвителей HDMI — FireFold

Разветвитель HDMI — отличный инструмент, если вы хотите отображать контент из одного источника на нескольких телевизорах.В этом посте мы подробно расскажем о специфике и типах доступных разветвителей HDMI, о том, когда вы хотите их использовать, и о том, как они могут помочь в настройке мультимедиа.

Основы Разветвитель HDMI — это устройство, которое берет видео- и аудиоконтент из одного источника, а затем дублирует или «разделяет» этот сигнал на множество, что позволяет отображать сигнал на нескольких источниках. Например, разветвитель HDMI может брать контент из одной спутниковой приставки и отображать этот контент на нескольких телевизорах.В зависимости от типа разветвителя HDMI контент отображается на двух или более экранах. Разветвители HDMI отлично экономят место. Вместо того, чтобы оборудовать второй телевизор собственной спутниковой или кабельной приставкой, вы можете просто использовать разветвитель HDMI в одной части вашего развлекательного центра, сократив количество элементов, необходимых для другого телевизора. Большинство разветвителей HDMI имеют тонкий и изящный дизайн, что означает, что вам не нужно беспокоиться о том, что громоздкие предметы займут место вокруг вашего медиацентра. Тип разветвителя HDMI зависит от количества доступных выходов, расстояния, на которое может пройти сигнал, и доступных дополнительных функций, таких как возможность 3D.Мы кратко рассмотрим доступные типы разветвителей HDMI и преимущества каждого из них. Самый простой тип разветвителя HDMI — это разветвитель HDMI 1×2. 1×2 указывает, что сплиттер может обмениваться контентом между двумя разными телевизорами или мониторами из одного источника. Если у вас есть место в вашем доме, где вы хотите использовать два экрана рядом друг с другом или в разных комнатах, то разветвитель 1×2 HDMI выполнит эту работу. Доступно множество опций, поддерживающих 3D и различные разрешения.Если вы купили телевизор 4k, есть также разветвители 1×2 HDMI, поддерживающие это разрешение. Следующий шаг от разветвителя 1×2 HDMI — это тот, который может отправлять сигнал от одного источника на четыре или более телевизоров или мониторов. Количество телевизоров, которые может поддерживать разветвитель HDMI, обычно указывается в соотношении. Например, разветвитель HDMI 1×4 может отправлять контент с одного источника на четыре телевизора, разветвитель 1×8 может поддерживать восемь телевизоров и так далее. Разветвители HDMI, которые могут поддерживать четыре или более телевизоров, обычно используются в таких местах, как спортивные бары, учебные классы или конференц-залы.

Дополнительные соображения Решая, какой разветвитель HDMI купить, важно сначала определить количество телевизоров или мониторов, которые будут отображать сигнал. Если вы хотите отображать контент только на двух экранах, вам понадобится только разветвитель 1×2 HDMI. Но если вы хотите отображать контент на нескольких экранах, вам понадобится разветвитель HDMI, который может поддерживать больше устройств вывода. При навигации по доступным вариантам также принимайте во внимание разрешение, которое может поддерживать разветвитель HDMI.Есть варианты, которые могут поддерживать 4k-телевизоры, и другие, поддерживающие более низкое разрешение. Просто имейте в виду, что если у вас есть два телевизора с разным разрешением, разветвитель HDMI может поддерживать только более низкое разрешение — он не может преобразовать сигнал в большее разрешение. Поэтому, если вы хотите отображать игру на двух телевизорах, один с разрешением 4k, а другой с разрешением 720p, сплиттер будет отображать контент с более низким разрешением. Разветвители HDMI также различаются расстоянием, на которое они способны.Есть несколько вариантов разветвителя HDMI, которые включают в себя усилитель, который позволяет распространять сигнал HDMI на расстояние до 330 футов. Если соединительный кабель не входит в комплект, обязательно приобретите кабель премиум-класса, который может передавать сигналы на большие расстояния. Не забывайте об аудио. Большинство разветвителей HDMI поддерживают стандартные, Direct Stream Digital (DSD) и HD (HBR), просто обязательно проверьте спецификации, чтобы убедиться, что разветвитель будет поддерживать предпочитаемый вами звук. Также важно не путать разветвитель HDMI с переключателем HDMI.Переключатель HDMI позволяет подключать несколько источников к одному телевизору, избавляя вас от необходимости подключать и отключать кабели, когда вы хотите переключаться между устройствами. Еще один полезный инструмент, но функция совершенно отличная от разветвителя HDMI!

Как использовать Установка разветвителя HDMI проста и требует минимального дополнительного оборудования. Во-первых, решите, где вы хотите сохранить разветвитель HDMI, и убедитесь, что его можно легко подключить к устройству-источнику — будь то спутниковая или кабельная приставка, DVD-плеер или проигрыватель Blu-ray.С помощью кабеля HDMI подключите выходной порт HDMI источника к входному порту разветвителя HDMI. Следующим шагом является подключение разветвителя HDMI к другому телевизору или монитору. Просто подключите, и все готово. Разветвители HDMI, безусловно, полезны и являются важным компонентом, когда вы хотите отображать один и тот же контент на нескольких телевизорах. Просто убедитесь, что у вас есть необходимое количество выходов, правильное разрешение и любые дополнительные функции, такие как возможность 3D. .
