Как пользоваться лазерным нивелиром видео уроки: Лазерный уровень принцип работы видео — Ремонт в квартире

Содержание

Как пользоваться лазерным нивелиром — выбираем устройство и находим применение

Блок: 1/6 | Кол-во символов: 151
Источник: https://www.ivd.ru/stroitelstvo-i-remont/tehnika/kak-polzovatsya-lazernym-nivelirom-vybiraem-ustrojstvo-i-nahodim-primenenie-41801

Что нужно сделать перед началом работы

Перед тем как приступать к использованию прибора вы должны четко разделять с каким типом лазерных нивелиров вам предстоит работать. Хотя если вы сами покупали данный прибор, то знать об этом вы должны были еще на этапе выбора лазерного уровня.

Все лазерные уровни можно разделить на:

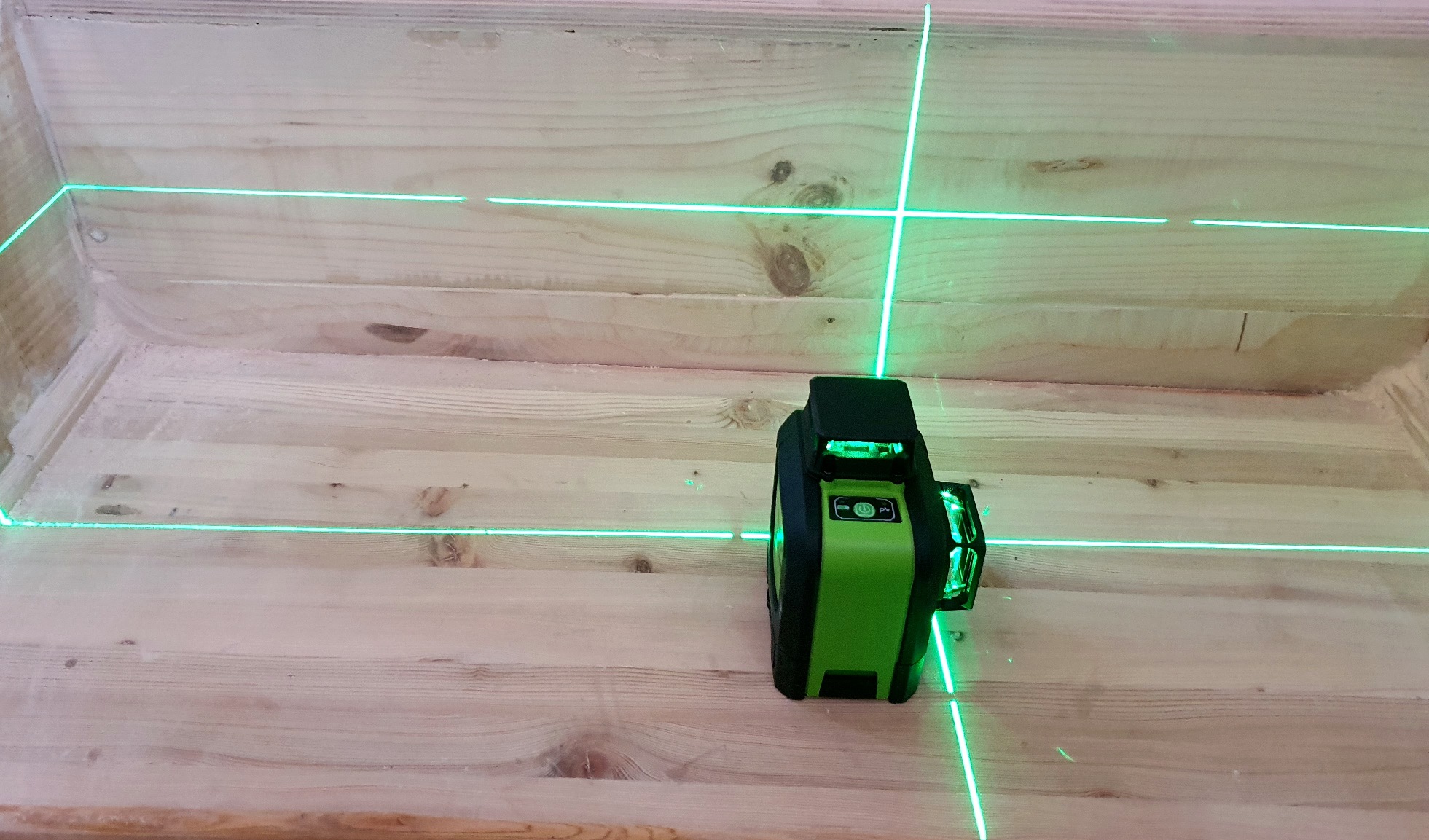

Статические построители линий (другие названия — кросслайнер или мультипризменный построитель).

Ротационные построители линий (другие названия — многопризменный построитель, нивелир).

Статические построители осей (другие названия — указатель, точечный лазер).

В принципе, большинство производителей пишут в инструкции (обычно прилагаемой в комплекте), как подготовить прибор к работе.

Как правило, никаких особых «танцев с бубном» не требуется – всё просто и понятно.

  • Если модель нивелира аккумуляторного типа, то перед ее использованием требуется зарядить аккумулятор.
  • Если устройство работает на батарейках, то вставляем их в отсек для питания.
  • Проверяем работоспособность уровня, включив его. Если появился луч лазера, то всё в порядке. Можно начинать установку прибора.

Блок: 2/7 | Кол-во символов: 1091
Источник: https://srbu.ru/instrumenty-i-oborudovanie/207-kak-polzovatsya-lazernym-urovnem.html

Виды лазерных уровней

Лазерные уровни (нивелиры) можно разделить на три типа:

  • точечные;
  • призменные построители плоскостей;
  • ротационные нивелиры.

Начнем с самых универсальных, сравнительно недорогих и популярных моделей с призменной разверткой луча.

Блок: 2/7 | Кол-во символов: 249

Источник: https://instrumentiks.ru/sovety/kak-polzovatsya-lazernym-urovnem

Как привести прибор в рабочее положение?

Перед производством работ аппарат устанавливают в рабочее положение, фиксируют, затем настраивают.

Прибор имеет несколько режимов:

  • построение горизонтальных линий;
  • проецирование вертикальных линий;
  • режим построения креста. Линии вертикали и горизонта пересекаются, образуя угол в 90 градусов;
  • режим проецирования точки.

Установка уровня

Пластиковый, покрытый резиной корпус прибора может устанавливаться на любой поверхности. Жёсткая фиксация прибора – главный принцип крепления.

Важно! Во время работы не допускаются колебания прибора, при сдвиге результаты будут искажёнными.

Для установки лазерного уровня используют:

  • ровные горизонтальные поверхности под рукой: стулья, подоконники, столы;

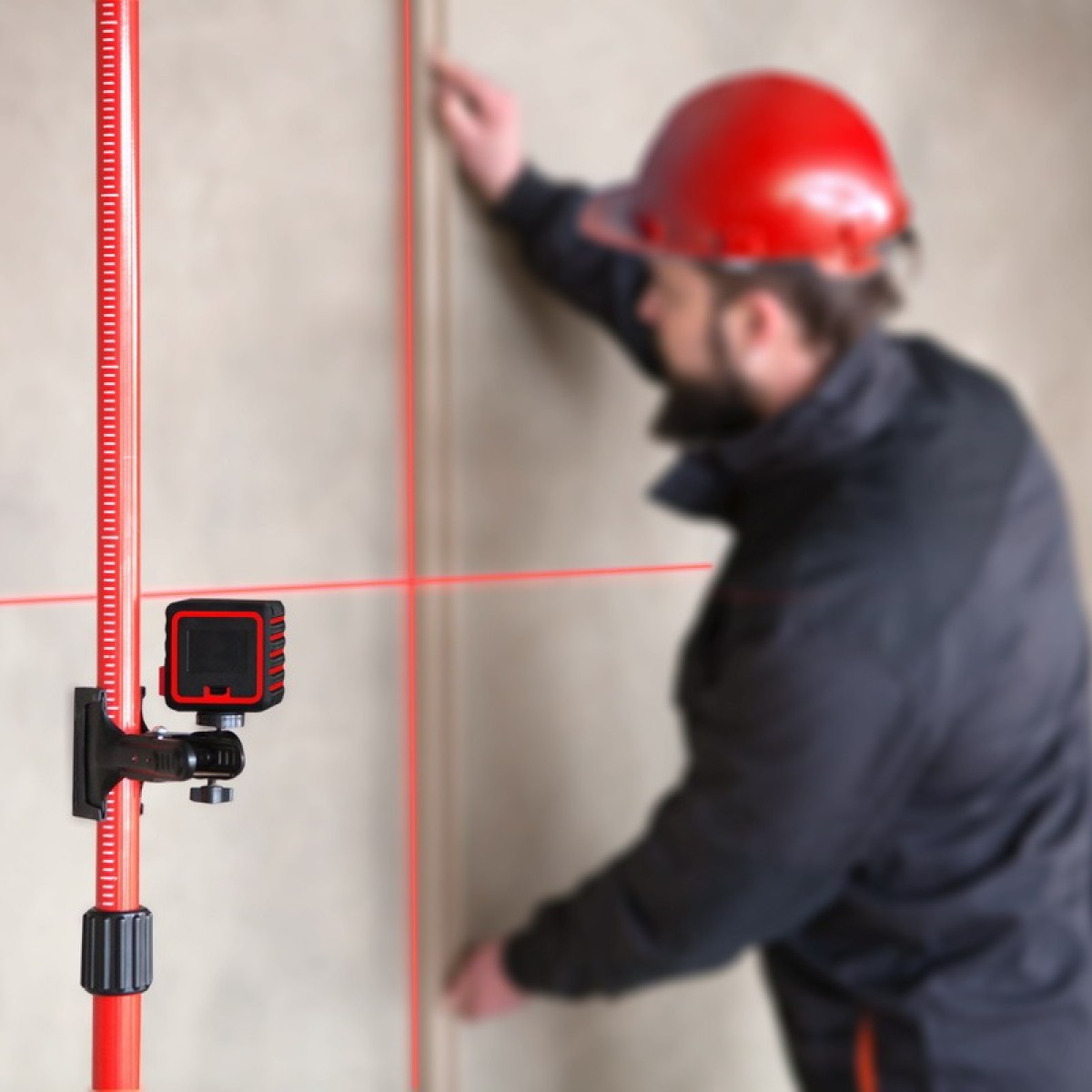

  • крепление с помощью штатива к стене, штангам и треногам.

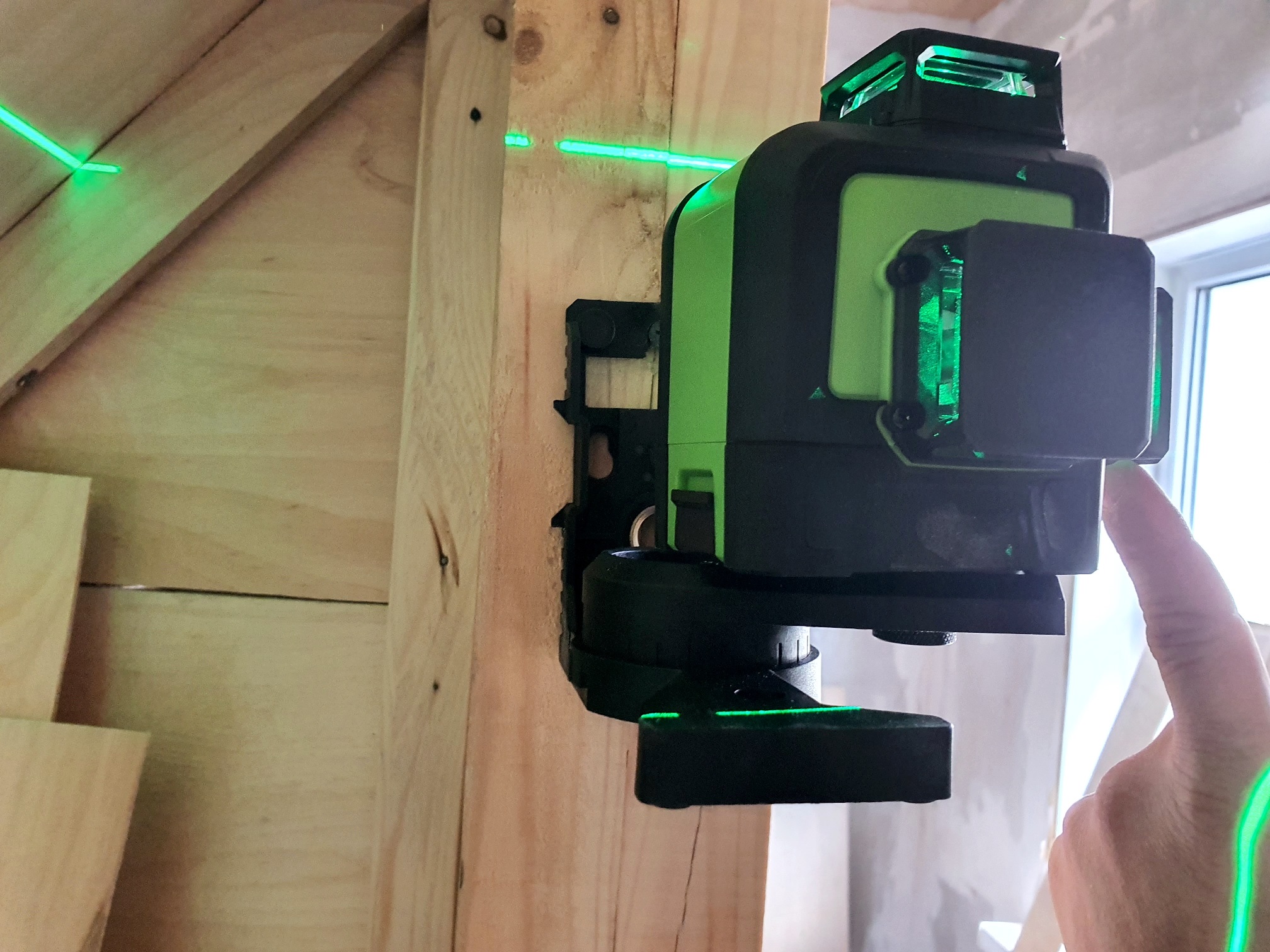

Настенные крепления удерживают инструмент присосками или магнитами, липучками. Тренога позволяет поднять аппарат вверх, штанга удобна в разметке потолка. Комплектующие входят в набор при покупке или приобретаются отдельно по необходимости.

Настройка

Подготовка прибора к работе заключается в установке уровня строго горизонтально, будет зависеть от типа лазерного уровня, не требует профессиональных навыков.

Самонастраиваемые инструменты придут в готовность автоматически. Регулировка происходит в диапазоне 5-10 градусов.

При настройке рабочего положения прибор подаёт звуковой или световой сигнал.

Включившись, лазерный уровень спроецирует нужный луч согласно установленного режима измерений.

На поверхности появится яркая светящаяся линия, одна или несколько, точка, крест.

Обратите внимание

При перемещении прибора регулировка всегда производится заново!

Настройка лазерного уровня вручную осуществляется выравниванием пузырька в смотровом окошке аппарата до центрального положения. Регулировка положения производится винтами, расположенными на корпусе.

Меры предосторожности

Техника безопасности работы с прибором заключается в защите зрения. Прямое попадание луча в незащищённые глаза может вызвать различные повреждения и заболевания, вплоть до отслоения сетчатки.

При работе обязательно используют специальные очки, избегают попадания луча на присутствующих, изолируют домашних животных. Защитные очки улучшают видимость линий в солнечную погоду.

Блок: 3/6 | Кол-во символов: 2248
Источник: https://DomaVlad.ru/instrumenty/kak-polzovatsya-lazernym-urovnem.html

Лазерный уровень: батарейки или аккумулятор?

Как только вы определитесь с выбором той или иной конструкции, подумайте над тем, какая именно модель вам нужна – на батарейках или на аккумуляторе.  Здесь все зависит от личных предпочтений. Но учитывайте, что на батарейках данное устройство будет работать несколько дней подряд, тогда как аккумулятор вам нужно будет заряжать. С другой стороны, спустя некоторое время вам придется покупать новые батарейки в отличие от аккумулятора.

Блок: 3/7 | Кол-во символов: 481
Источник: https://bestvix. ru/instrumenty/kak-polzovatsya-lazernym-urovnem/

Подготовка к работе

1. Выбираем нивелир

Поэтому для каждого случая есть отдельный аппарат, который поможет избежать неприятностей. Их разделяют на группы, исходя из их точности и принципов работы.

  • Высокоточные — допускают погрешность не более миллиметра
  • Точные — их средняя ошибка составляет уже два миллиметра
  • Технические — у них может быть самое большое смещение в измерениях, которое составляет 10 миллиметров.

По принципу действия уровни можно разделить на три группы.

Оптические

Их главной составляющей является оптическая трубка, увеличивающая изображение почти в 30 раз. С помощью специально размеченных реек и направленного света она помогает выравнять конструкцию в горизонтальной плоскости.

Цифровые

Они не только считывают информацию, но и запоминают ее. Поэтому их можно назвать самыми точными среди аналогов. Однако у них есть два минуса — их высокая цена и восприимчивость к повреждениям.

Лазерные

Это самые часто используемые приборы. Они легкие в использовании и не требуют специального обучения для управления.

Есть несколько видов этих приспособлений

Ротационные

Отличаются наличием вращающейся головки. Она делает 60 оборотов в минуту и при помощи двух лазеров проецирует световые полосы на плоскость. Чем ниже скорость вращения, тем лучше будет видна полоса излучения.

Точечные

Как следует из их названия они могут отображать только точки. Одним из плюсов таких уровней является их способность работать как на стенах, так и на полу и потолке.

Линейные

Могут строить горизонтальные, вертикальные и диагональные лучи в разных плоскостях. Чаще всего применяются для построения линий крепления.

2. Установка

Поэтапная подготовка инструмента к эксплуатации
  • Проверьте помещение на наличие преград для сенсора, иначе проложенная линия прервется
  • Выберите максимально ровную площадку для расположения и поставьте аппарат на специальный держатель или штатив. После этого надежно закрепите конструкцию. Стоит отметить, что во время работ перемещать нивелир запрещено.
  • Соблюдайте прописанное в инструкции расстояние, на котором прибор нужно располагать от измеряемого объекта.
  • Обязательно защищайте глаза. Пользуйтесь специальными очками, а также позаботьтесь о детях и животных. Поскольку излучение очень мощное, то оно может нанести им вред.

Видео уроки с инструкциями о том, как пользоваться лазерным нивелиром можно найти в Сети. Вот, например, один из низ

3. Настройка

Для большинства моделей инструкция всегда почти одинаковая, но иногда в настройке аппаратов определенных марок есть особенности. Если говорить о самых простых нивелирах, то на их корпусе обычно есть два пузырьковых уровня и винты. Вы сможете выровнять луч, аккуратно подкручивая их.

Некоторые модели могут проецировать несколько световых полос. Настройте отображение именно того, который вам понадобится. Таким образом вы можете выровнять их просматривая, сколько градусов между каждой направляющей.

Но все же не рекомендуем применять все функции одновременно, поскольку они вас могут запутать.

4. Дополнительные приборы

Порой регулировки и грамотной установки устройства бывает недостаточно для точного определения неровностей.

1. Необходимость в рейке возникает в тех случаях, когда на поверхности нужно провести несколько параллельных направляющих, находящихся на одинаковом расстоянии друг от друга.

2. Мишень продается непосредственно с аппаратом. Это пластиковая пластина, на которой нарисовано несколько концентрических кругов. Такое приспособление подойдет для тех, кто использует нивелир в большом помещении и повысит точность переноса проекции.

3. Излучение устройства можно увеличить почти вдвое, если установить на него преемник. С ним проекция будет видна даже в солнечную погоду на улице. Стоит отметить, что нужно заранее подумать о приобретении преемника той же марки, что и основной инструмент. Так вы избежите неприятностей из-за несовместимости механизмов.

Блок: 3/6 | Кол-во символов: 3931
Источник: https://www.ivd.ru/stroitelstvo-i-remont/tehnika/kak-polzovatsya-lazernym-nivelirom-vybiraem-ustrojstvo-i-nahodim-primenenie-41801

Как настраивать лазерный нивелир

В инструкции, прилагаемой к устройству, тоже имеется информация о том, как правильно настроить прибор. Производитель описывает этот процесс довольно-таки подробно, но не всегда понятно. В общем-то, настройка лазерного уровня – процедура, стандартная для большинства моделей.

Начнем с самых простых нивелиров. Обычно у них имеется два или три пузырьковых уровня – по ним и следует настраивать данные приборы. Осуществляется это путем подкручивания винтов.

Впрочем, даже если прибор оснащен функцией самовыравнивания, то это не значит, что он действительно выравнивает себя сам. Это произойдет лишь при крохотном отклонении – не более 10 — 15 градусов. Когда поверхность более неровная, приходится вручную подкручивать винты (как и при работе с простейшим устройством).

Лазерный уровень призменного типа позволяет при работе создать два луча, проецирующих на объект вертикальную и горизонтальную линии. Они могут излучаться одновременно, а также есть возможность выбрать лишь один из них. Кроме того, некоторые модели создают линии отвеса и лазерные точки (зенит, надир). Их тоже можно включать и отключать.

А ротационный лазерный нивелир, кроме вышеперечисленных, имеет еще две настройки. Это величина угла сканирования и скорость вращения луча лазера. При этом проецирует луч он только в одной плоскости, но некоторые модели могут проецировать вертикальную ось.

Профессионалы, давая советы, как работать с лазерным уровнем, рекомендуют при его использовании включать лишь необходимые в данный момент функции. К примеру, когда проверяется, насколько вертикален проем двери, вовсе ни к чему горизонтальная составляющая. Вполне можно оставить только вертикальный луч – так и батарея дольше продержится, и энергии меньше израсходуется.

Блок: 4/7 | Кол-во символов: 1758
Источник: https://srbu. ru/instrumenty-i-oborudovanie/207-kak-polzovatsya-lazernym-urovnem.html

Ротационный нивелир

Устройства этого типа предназначены, прежде всего, для построения горизонтальной плоскости. Она образуется вращением горизонтального луча вокруг вертикальной оси со скоростью около 10 об/с. Кроме плоскости, такие устройства еще указывают точки «зенит» на потолке и «надир» на полу, образуя отвес, проходящий через центр прибора.

Использование ротационного уровня в целом мало отличаются от применения секторных построителей, но есть и некоторые отличия. Это больший рабочий радиус и работа только с одной плоскостью. Некоторые профессиональные модели способны наклонять плоскость нивелирования на заданный угол. Вращение луча, в отличие от развертки, не рассеивает его, поэтому световая отметка остается заметной на расстоянии до 200–600 м. Такая дальность позволяет делать разметку горизонта в масштабах строительной площадки.

Блок: 4/7 | Кол-во символов: 849
Источник: https://instrumentiks. ru/sovety/kak-polzovatsya-lazernym-urovnem

Проверка точности лазерного уровня

Паспортная погрешность лазерных нивелиров обычно укладывается в 0,2–0,5 мм на 1 м в зависимости от класса модели. Но реальное отклонение может оказаться больше. Перед работой полезно проверить точность прибора. Здесь далее приведены алгоритмы для построителя плоскостей, но принципы проверки одинаковы для уровней всех типов.

Проверка горизонта по дальности

Проверку горизонтали вдоль оси лазерного сектора удобно проводить в помещении размером хотя бы 4–6 м. Чем больше расстояние между противоположными стенами, тем выше точность измерений. Процедура включает несколько этапов.

  • Установить уровень вблизи одной стены (№ 1), «лицом» к ней, и сделать отметку по световой линии.
  • Развернуть прибор к противоположной стене и сделать отметку на ней.
  • Переставить нивелир к противоположной стене (№2) и выставить его по высоте так, чтобы луч указывал точно на отметку на ней.
  • Повернуть прибор к стене №1 и сравнить положение засветки с ранее сделанной отметкой.

Например, расстояние между стенами равно 5 м, а отклонение луча от метки составило 3 мм. В таком случае погрешность равна 3 мм на 10 м (удвоенное расстояние между стенами). Для большинства моделей это вполне допустимо. При большем отклонении требуется настройка прибора.

На втором этапе можно не выставлять нивелир по метке №2, а просто поставить новую (№3). В этом случае при замере отклонения нужно учесть расстояние по вертикали между метками №2 и №3.

Проверка горизонтали по фронту

Оценим разницу в высоте правого и левого краев горизонтальной развертки лазера. Для этого выполним простые действия:

  • установить уровень в рабочее положение на отмеренном расстоянии от стены или другого объекта, который используется для теста;
  • навести на тестовый объект правый край лазерного сектора, и сделать отметку;
  • повернуть прибор вправо, так, чтобы левый край сектора оказался возле метки.

Расстояние между положением луча и сделанной ранее меткой и будет абсолютной погрешностью уровня. Для расчета относительной погрешности воспользуйтесь формулой: Δ = d / (2∙l∙sin (ϕ/2)), где:

  • d – абсолютная погрешность, полученная при измерениях;
  • l – расстояние от дальномера (вершины сектора) до объекта;
  • ϕ – угол развертки луча.

Проверка вертикали

Для проверки вертикального сектора развертки потребуется более длинное помещение, чем для проверки горизонта. Требуемая длина зависит от ширины развертки. Проверка выполняется в несколько шагов.

  • Установить нивелир у одной из стен так, чтобы вертикальный сектор давал максимально длинные линии на полу и потолке помещения.
  • Сделать две отметки по линии на потолке на расстоянии хотя бы пары метров друг от друга, затем сделать такие же метки на полу, под ними.
  • Переставить уровень к противоположной стене и выставить его так, чтобы линия на потолке прошла через обе метки.
  • Замерить отклонение линии на полу от меток.

Относительная погрешность равна отклонению, деленному на высоту потолка.

Блок: 6/7 | Кол-во символов: 2912
Источник: https://instrumentiks.ru/sovety/kak-polzovatsya-lazernym-urovnem

Как пользоваться лазерным уровнем

Работать с лазерным уровнем не составит особых трудностей. Новички могут задаться вопросом, как работать прибором, но на самом деле все достаточно просто. Чтобы сориентироваться, как работать прибором, нет необходимости читать инструкцию. Если есть возможность, то лучше спросить у знающего мастера, если же нет, тогда можно разобраться самостоятельно.

Для того чтобы выяснить, как используется лазерный уровень, требуется рассмотреть его работу на конкретных примерах.

  1. Применение при укладке кафеля. Для работы по укладке плитки на стену нивелир необходимо включить в режим крестовой проекции, то есть для разметки по вертикали и горизонтали. Ориентируясь на разметку в виде креста, следует осуществлять работу по укладке кафеля на стену. Аналогичным образом выполняется работа по укладке кафеля на пол.
  2. Поклейка обоев. Очень часто работающим людям при поклейке обоев сложно ориентировать на вертикальную ровность первой полосы. Такие приспособления, как нивелиры, существенно облегчающие работу, помогут и в данном вопросе. Для этого прибор следует включить в режиме вертикальной разметки, после чего приступать к ровной поклейке обоев. Если же обои уже поклеены, то нивелиром можно проверить качество проделанных работ, после чего предъявить претензии к работникам.
  3. Установить мебель и бытовую технику. Очень часто возникает необходимость установить настенную мебель. Чтобы настенный шкаф или полочки имели ровное положение, мастер обычно использует пузырьковый уровень. При этом достаточно сложно в одной руке держать уровень, а в другой карандаш, а кроме этого следует ориентироваться с высотой расположения мебели. Все эти проблемы автоматически исключает применение лазерного уровня. Спроектировав луч лазера в нужном направлении на стену, можно не только ровно расположить полочки, но и облегчить себе работу.
  4. Установка перегородки. В вопросе о том, как установить перегородку, лазерный уровень является лучшим помощником. Определившись с местом, где нужно установить перегородку, следует нивелир выставить параллельно стене, полу и пололку. Ориентируясь на красный, или зеленый луч нивелира, следует прочертить линию карандашом или же сразу монтировать направляющие для крепления гипсокартонных листов.

И это только минимальный список работ, в выполнении которых поможет лазерный уровень. При их проведении важно определить, какая позиция лазерного уровня считается правильной. Настройка лазерного уровня предусматривает удаление всех предметов и вещей, которые создадут помехи для отражения луча на проецируемой поверхности. При установке инструмента нужно знать, какой дальностью обладает прибор. Увеличение расстояния снижает точность, а уменьшение наоборот, ее повышает.

В завершении следует отметить, что при работе с нивелиром самое главное – это не смотреть на место создания луча. Лазерный луч настолько сильный, что способен негативно повлиять на зрение. Прежде всего, следует не допускать, чтобы на луч смотрели дети, так как достаточно нескольких секунд, чтобы возникли проблемы со зрением. Мастеру, работающему с нивелиром, рекомендуется соблюдать эти рекомендации.

Блок: 5/5 | Кол-во символов: 3122
Источник: https://InstrumentyvDom.ru/izmeritelnyj/kak-polzovatsya-lazernym-urovnem

Лучевые (точечные) уровни

Существует семейство лазерных уровней, не имеющих развертки луча в плоскость. С их помощью можно делать разметку в виде отдельных точек. Использование штатива с поворотной платформой расширяет возможности этих приборов. Преимущества точечных уровней – это простота, а значит, и низкая стоимость, и большая дальность действия.

Недорогие модели не имеют системы автонивелирования и точность их работы ограничена точностью обычного пузырькового ватерпаса. Фактически, это обычный уровень, но имеющий длинное «плечо» в виде луча.

Блок: 5/7 | Кол-во символов: 552
Источник: https://instrumentiks.ru/sovety/kak-polzovatsya-lazernym-urovnem

Вспомогательные опции лазерных уровней

Нивелиры классифицируют на два типа: бытовые и профессиональные. Профессиональные еще называют строительными, так как применяются в основном они в строительстве, электромонтаже и геодезии. При проведении ремонтных работ используются бытовые лазерные уровни, которые отличаются от своих аналогов профессионального предназначения не только ценой, но и дополнительными возможностями. Как правило, бытовые нивелиры имеют примитивный набор функций, позволяющий удовлетворять потребности мастера при проведении внутри отделочных ремонтных работ. Чтобы расширить функционал инструмента, используется дополнительное оборудование:

  1. Приемник лазерного луча — это специальный прибор, позволяющий увеличить дальность луча (повысить его видимость на отдаленные расстояния). Это оборудование является очень удобным, когда возникает необходимость использовать его на улице. Приемник позволяет наблюдать за проекцией луча не только на дальние расстояния, но еще и при солнечном свете. Приемник позволяет увеличить расстояние луча в два раза. При выборе такого оборудования нужно учитывать, что работают они четко в паре только одной фирмы производителя, например, Bosch. Еще также необходимо знать, что далеко не все модели лазерных уровней могут работать с приемниками. Если такой возможности нет, то увеличить дальность луча можно при помощи отражательной пластины
  2. Мишень — это еще один дополнительный аксессуар, которым комплектуются многие модели нивелиров. Мишень представляет собой пластину, на которой нанесена разметка. При помощи такого вспомогательного устройства можно выставить точность измерений. Пример применения мишени достаточно простой — вместо незаметной точки на стене нужно повесить эту пластинку, по которой намного легче и проще ориентировать, особенно когда расстояние составляет 20-30 метров
  3. Оптический визир — еще один вспомогательный аксессуар, который позволяет прослеживать дальность луча даже на расстояние до 100 метров
  4. Рейка — используется в тех случаях, когда на поверхности стены или другого объекта предстоит начертить несколько параллельных линий, соблюдая при этом одинаковое расстояние. Еще рейкой производятся измерения высоты уровня, закрепленного к штативу

Все эти вспомогательные устройства облегчают манипуляции с работающим прибором. Профессиональные модели устройств имеют опцию вращения лазера под углом 360 градусов. Такие устройства особо ценятся, так как с их помощью можно сделать проекцию не только на одну стену, но и по всему помещению, что упрощает выполнение разметочных работ. Когда все нюансы известны, необходимо перейти к непосредственному обучению  пользования лазерными нивелирами.

Блок: 6/13 | Кол-во символов: 2664
Источник: https://moiinstrumentu.ru/lazernuj_yroven_kak_polzovatsja.html

Полезные видео

Посмотрите подробный обзор лазерного уровня для начинающего мастера:

Как правильно сделать разметку прямоугольной комнаты для установки потолочного профиля под гипсокартон:

Установка маяков по лазерному уровню, смотрим:

Укладка плитки на пол с помощью лазерного уровня:

Быстрая и точная установка маяков для стяжки пола:

Как найти верхнюю и нижнюю точку пола в квартире/комнате за 5 минут, то же самое на потолке, смотрим:

Научившись работать лазерным уровнем, строители упрощают себе многие задачи по разметке и измерениям при строительстве частного дома (смотрите: типы частных домов), выполняют работу быстро и с большой точностью.

Статья полезна? Голосуйте ниже или делитесь ссылкой с друзьями!

Блок: 6/6 | Кол-во символов: 721
Источник: https://DomaVlad.ru/instrumenty/kak-polzovatsya-lazernym-urovnem.html

Использование лазерного уровня: разные типы проекции

Проекция горизонта

Благодаря такому режиму можно нанести четкую горизонтальную линию. При этом для большинства моделей свойственно то, что горизонтальную линию из-за высоты треноги невозможно нанести на высоту более чем полтора метра. Однако, используя обычную рулетку, у вас будет возможность перенести на необходимую высоту горизонтальную линию. Для начала на одной стене устанавливают отметки, потом расстояние от нее до проекции измеряют, а дальше при помощи рулетки переносят на другую стену. После этого останется нанести линию. Для этих целей можно использовать отбивочный шнур.

Как пользоваться лазерным уровнем для выравнивания стен: вертикальная проекция

Такой режим необходим при создании перегородок, опор и стоек. В таком случае, используя рулетку, можно выставить только метки, в то время как саму линию можно отметить при помощи нивелира. Такой вариант по сравнению с выставлением горизонтальной линии является более простым и быстрым.

Проекция креста

Такой способ используется в ситуации, когда есть необходимость в нанесении осей симметрии. С помощью одного нажатия кнопки вы получите крест, который наносить можно и на потолок, и на стену. Такой способ весьма удобный при создании перегородок, сложных конструкций. При этом важно помнить: проблем при проектировании проекции на потолок не возникает, тогда как при проектировании на стену имеется ограничение по высоте. Вывод соответствующий: наносить вертикальную и горизонтальную линии лучше отдельно или же использовать специальные подставки под штатив, выставляя с их помощью не нужную высоту нивелир.

Проекция точки

Используя такой режим, можно переносить практически любые фигуры с одной на другую плоскость. В некоторых случаях мастера рисуют на полу сложные рисунки, а потом, используя функционал лазерного уровня, переносят их на потолок.

Блок: 6/7 | Кол-во символов: 1870
Источник: https://bestvix.ru/instrumenty/kak-polzovatsya-lazernym-urovnem/

Помним о безопасности

Казалось бы, что может быть опасного в такой безобидной вещи. Однако мощность лазерного луча, используемого в данном приборе, достаточно велика . Иначе мы не увидим его днем, при свете солнца. Поэтому помните, что луч не должен попадать в глаза людям или животным. А во время работы всегда надевайте защитные очки – с ними, кстати, и луч лучше видно.

Блок: 7/7 | Кол-во символов: 372
Источник: https://srbu.ru/instrumenty-i-oborudovanie/207-kak-polzovatsya-lazernym-urovnem.html

Повышение точности

Данные, полученные описанными выше способами, можно использовать для повышения точности разметки. Для этого нужно знать относительную погрешность и вводить при работе соответствующие поправки.

Этот прием можно применять только в том случае, если несколько одинаковых проверок дали близкие результаты, без сильного разброса. Чтобы учесть разброс показаний, для расчета поправок следует использовать усредненные данные (среднюю погрешность).

Блок: 7/7 | Кол-во символов: 467
Источник: https://instrumentiks.ru/sovety/kak-polzovatsya-lazernym-urovnem

Инструкция по применению при укладке плитки и кафеля

При укладке кафеля на стену используется лазерный уровень для того, чтобы плитка располагалась строго под прямым углом. Это этого зависит дизайн интерьера в помещении. При укладке плитки прибор нужно переключить в режим крестового построения плоскостей. Одновременно нивелир строит две плоскости — горизонтальную и вертикальную, что позволяет сразу же устанавливать кафель под прямым углом.

Работы можно проводить двумя способами: с включенным нивелиром, который направляет проекционные лучи на стену, а также выполнив разметку при помощи марке или карандаша. Маркером или карандашом отмечаются точки по проекционным плоскостям лазерного луча, а затем на их основании производится укладка кафеля. Аналогичным способом можно класть плитку не только на стену, но и на пол. После включения прибора, его нужно выставить параллельно стене. Центр креста нужно совмещать со швами плитки, а по направляющим линиям, создаваемых лучами, следует выполнять выравнивание сторон кафеля.

Блок: 8/13 | Кол-во символов: 1023
Источник: https://moiinstrumentu.ru/lazernuj_yroven_kak_polzovatsja.html

Как пользоваться лазерным нивелиром при поклейке обоев

Полезен инструмент также и при поклейке обоев, когда очень трудно сориентироваться на ровность вертикальной линии. Чтобы каждый последующий лист обоев располагался ровно, необходимо лазерный уровень включить в режим проецирования вертикальной плоскости. По этой линии можно ориентироваться при приклеивании обоев. Если обои клеятся в горизонтальном направлении, например, то включается режим горизонтального проецирования.

При помощи этого полезного измерительного инструмента можно проверить качество проведенных работ исполнителем. Для этого необходимо включить инструмент и спроецировать луч на стену. Отклонения и неровности расположения листов обоев будут видны по эталонной линии. На основании такой проверки можно добиться снижения стоимости услуг по проведенным работам или вовсе прийти к выводу о переклеивании обоев, но уже за счет исполнителя.

Это интересно! При применении прибора нужно выставить ноль. Что означает этот термин? Выставить ноль нивелира — это означает расстояние от земли до луча, который проецирует инструмент. Выставление нуля позволяет упростить поиск луча, особенно когда работы проводятся на улице на дальние расстояния. Если, к примеру, точка ноль уровня составляет 1 метр, а через 20 метров замеры показывают, что проекция находится на уровне 1,2 метр или 0,8 метра, значит, имеются неровности грунта. Эти отклонения могут быть и меньшего значения, визуально выявить которые практически нереально.

Блок: 9/13 | Кол-во символов: 1484
Источник: https://moiinstrumentu.ru/lazernuj_yroven_kak_polzovatsja.html

Как пользоваться при установке мебели

Еще этот прибор применяется для выравнивания мебели в комнате. Причем касается это не только подвесной мебели — шкафов, полочек и т.п., но и расположенной на полу. Если надо повесить шкаф или полочку на стене, то применение обычного водного уровня крайне неудобно. Включив нивелир, и установив режим крестовой проекции, можно безошибочно повесить полочку или шкаф в доме на стене. Высокая точность и ровность расположения мебели играет важную роль на дизайне интерьера.

Как воспользоваться нивелиром, чтобы выровнять диван, кровать, холодильник или электрическую печку. Шкафы на кухне также требуют прямолинейного расположения, и в этом деле также поможет незаменимый нивелир. Конечно, можно взять водный уровень, так как его погрешность является допустимой, однако с оптическим прибором справиться с заданием будет намного проще.

Измеритель включается в режим построения горизонтальной плоскости, а затем выполняется настройка мебели. Для этого на ножках мебели имеются регулировочные винты, при помощи которых можно добиться прямолинейного расположения.

Блок: 10/13 | Кол-во символов: 1090
Источник: https://moiinstrumentu.ru/lazernuj_yroven_kak_polzovatsja.html

Инструкция по нивелированию при установке перегородок

Перегородки в доме или квартире сооружаются из гипсокартонных листов. Чтобы новая стенка была ровной, необходимо позаботиться о ее выравнивании еще на этапе сооружения. Выбрав подходящее место, где нужно возвести стену, нужно расположить прибор параллельно стенке, потолку и полу, а затем спроецировать плоскость. По полученным линиям следует сделать пометки карандашом или маркером через каждые 20-40 см, а затем соединить их линейкой или правилом.

Если говорить проще, то принцип нивелирования плоскости с пола на потолок заключается в том, что прибор совмещается с меткой на полу, а затем переносится на потолок. Затем по этим точкам переносится проекция на стены, тем самым получая ровную плоскость, по которой можно ориентироваться при сооружении перегородок, стен и т.п. Видео урок о том, как правильно работам нивелиром matrix представлено ниже.

Блок: 11/13 | Кол-во символов: 904
Источник: https://moiinstrumentu.ru/lazernuj_yroven_kak_polzovatsja.html

Выравнивание вертикальной поверхности или применение нивелира при оштукатуривании стен

Если проводятся работы по оштукатуриванию стен, то чтобы достичь максимальной их ровности, понадобится воспользоваться лазерным уровнем. Для этого используется прибор, который располагается вдоль поверхности стены. Направляется луч лазера, который является ориентиром прямолинейной поверхности. Чтобы узнать наличие отклонений от нормы, понадобится линейка, которой производятся измерения.

Линейка располагается перпендикулярно спроецированному лучу, и по ее шкале выявляется уровень отклонения от нормы. В зависимости от отклонений, необходимо подобрать соответствующее количество штукатурной смеси для выравнивания. Как видно, проверить ровность стен в доме или квартире не трудно, если имеется в распоряжении хороший лазерный уровень. Ниже на фото показан принцип определения отклонений.

Блок: 12/13 | Кол-во символов: 875
Источник: https://moiinstrumentu.ru/lazernuj_yroven_kak_polzovatsja.html

Кол-во блоков: 31 | Общее кол-во символов: 41591
Количество использованных доноров: 8
Информация по каждому донору:
  1. https://srbu.ru/instrumenty-i-oborudovanie/207-kak-polzovatsya-lazernym-urovnem.html: использовано 3 блоков из 7, кол-во символов 3221 (8%)
  2. https://DomaVlad.ru/instrumenty/kak-polzovatsya-lazernym-urovnem.html: использовано 3 блоков из 6, кол-во символов 5428 (13%)
  3. https://moiinstrumentu.ru/lazernuj_yroven_kak_polzovatsja.html: использовано 8 блоков из 13, кол-во символов 10319 (25%)
  4. https://InstrumentyvDom.ru/izmeritelnyj/kak-polzovatsya-lazernym-urovnem: использовано 1 блоков из 5, кол-во символов 3122 (8%)
  5. https://www. ivd.ru/stroitelstvo-i-remont/tehnika/kak-polzovatsya-lazernym-nivelirom-vybiraem-ustrojstvo-i-nahodim-primenenie-41801: использовано 4 блоков из 6, кол-во символов 5070 (12%)
  6. https://instrumentiks.ru/sovety/kak-polzovatsya-lazernym-urovnem: использовано 5 блоков из 7, кол-во символов 5029 (12%)
  7. https://stroychik.ru/tools/kak-polzovatsya-lazernym-urovnem: использовано 1 блоков из 4, кол-во символов 3893 (9%)
  8. https://bestvix.ru/instrumenty/kak-polzovatsya-lazernym-urovnem/: использовано 5 блоков из 7, кол-во символов 5509 (13%)

Источник: m-strana.ru

прибор для определения разности высот

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Нивелир применяется для точного расчета разности высот объектов относительно горизонта. Этот измерительный прибор является незаменимым в различных областях строительства и предопределяет качество выполняемой работы. Чтобы ответить на вопрос о том, как пользоваться нивелиром, требуется внимательно изучить инструкцию по его эксплуатации. Зная принцип действия и параметры настройки устройства, можно самостоятельно вычислить необходимые показатели.

Нивелир является незаменимым прибором в различных областях строительства

Что такое нивелир и его основные особенности

Нивелир является измерительным устройством, которое используется инженерами и строителями для определения высоты различных точек на плоскости. Главная задача этого прибора заключается в построении стабильной горизонтальной линии, с помощью которой определяются геометрические отклонения объектов.

Главной задачей нивелира считается построение стабильной горизонтальной линии

Работа с нивелиром требует понимания его принципа действия. Если заглянуть в окуляр современного приспособления, то можно заметить, что оно накладывает рисунок из линий на изображение объекта. Такая система называется визирной сеткой. Спроектированные линии располагаются не только в горизонтальной плоскости, но и по вертикали.

Полезная информация! Основная задача подобного прибора заключается в определении разности высот двух или более точек земной поверхности. Этой операции способствует наличие условного уровня, в качестве которого может выступать любая естественная постоянная, например, линия моря. Фото нивелиров позволяют понять принцип их действия, поэтому рекомендованы к изучению.

Наиболее технологичными и эффективными являются лазерные приспособления, которые проецируют линии визирной сетки непосредственно на необходимый объект. Построение нитей выполняется на 360°, что позволяет получить максимально точную картину расположения точек.

Большой популярностью пользуются лазерные нивелиры Бош, отличающиеся от других приспособлений качеством комплектующих деталей. При выборе конкретного устройства в первую очередь необходимо определить его назначение.

Наиболее эффективными и технологичными считаются лазерные устройства

Нивелир: это многопрофильный прибор, используемый в строительстве

Такие приспособления являются очень полезными в строительстве, они используются для выполнения разных задач. С помощью данного инструмента можно организовать работу по нанесению облицовочного материала на любую поверхность.

Нивелиры активно применяются при поклейке обоев. Если использовать этот прибор, то необходимость в организации отбивок пропадает. Уровень следует выставить под потолком и клеить полосы в соответствии с линией, которую показывает измерительный прибор. Узнать подробнее о том, как работать с нивелиром, позволяет просмотр видеоматериалов на данную тематику.

Это устройство также применяется опытными мастерами во время плиточной кладки. С его помощью гораздо проще выдерживать ровные линии, чем и обуславливается спрос на данное приспособление в строительной среде. Однако стоит сказать, что для облицовки рабочей поверхности плиткой понадобится инструмент, который рассекает луч на отдельные перпендикулярные пучки.

Нивелир – это универсальное устройство, которое может предназначаться и для других задач. Рассмотрим, в каких случаях используется этот прибор, помимо вышеперечисленных:

Нивелиры используют не только для строительства зданий, но и во время работ по внутренней отделке помещений

  • для отделки лестничных маршей;
  • монтажа различной бытовой техники;
  • сборки и установки мебели.

Таким образом, эксплуатационная сфера устройства довольно широка. Работать с нивелиром не так сложно, как кажется на первый взгляд, – достаточно понять принципы функционирования прибора.

Нивелир: что это такое, преимущества и недостатки инструмента

Как и любое другое устройство, это измерительное приспособление имеет свои достоинства. Рассмотрим плюсы оптических приборов. Основным преимуществом нивелиров, безусловно, является автономность. Для активации инструмента нет необходимости находиться в непосредственной близости от источника электропитания. Батарейки для работы нивелира тоже не нужны.

Еще одним плюсом измерительных устройств такого типа является то, что с их помощью получается произвести максимально точные измерения местности. Это особенно важно в ситуациях, когда планируется масштабный строительный проект. Цена нивелиров вполне приемлема, что также является преимуществом.

Одним из преимуществ устройств этого типа является их автономность

Минусом этих устройств считается то, что для выполнения замеров потребуется напарник. Один человек должен держать специальную линейку нивелира, которая имеет шкалу. Второй делает замеры и фиксирует их в соответствующий журнал.

На линейке для нивелира обозначены цифры, шаг которых составляет 1 см. Еще одно достоинство такого прибора – неприхотливость к погодным условиям. Измерения можно проводить в любую погоду. Как правило, такие устройства выполняются из прочных материалов, которые отличаются высокой износостойкостью. Наиболее важные части прибора обладают влагостойкостью.

Обратите внимание! Каждое измерительное устройство, используемое геодезистами, имеет личный паспорт. В этом документе в обязательном порядке указывается дата последней проверки.

Чем отличается нивелир от лазерного уровня? Оптические приборы подходят для профессионального применения. Лазерные устройства чаще всего эксплуатируются в домашних условиях при выполнении ремонтных манипуляций разной сложности. Они отличаются компактностью и универсальностью.

Оптические нивелиры больше подходят для профессионального использования

Использовать приборы очень просто, к тому же не требуется присутствие дополнительных лиц. Главный недостаток лазерных моделей – необходимость подключения к сети. Однако некоторые устройства функционируют от батареек.

Устройство нивелиров: оптические и лазерные приборы

Оптические измерительные приспособления еще называют призменными. Подобные устройства состоят из двух частей. Первая из них выполняет функцию подставки, а вторая является основной и используется непосредственно для проведения измерительных манипуляций.

Знание конфигурации устройства позволит более ясно понять, как работает нивелир. Главной составляющей оптического приспособления считается труба, которая включает в себя систему линз. Благодаря последним появляется возможность увеличения объектов (в 20 и более раз).

При использовании оптического инструмента все измерительные действия выполняются вручную оператором. В корпус устройства интегрированы детали, с помощью которых производится определение уровня. Все оптические модели подразделяются на три класса в зависимости от точности:

Лазерные приборы чаще всего применяются в домашних условиях при выполнении ремонтных работ

  • технические;
  • точные;
  • особо точные.

Приборы, входящие в первую группу, имеют маркировку от H-10 и выше. Точные модели идентифицируют по меткам от H-3 до H-9. Приспособления, относящиеся к последней группе, являются наиболее функциональными. Для таких приборов указаны границы в диапазоне от Н-0,5 до Н-2,5. Цифры, содержащиеся в маркировке, соответствуют величине погрешности, которую имеет устройство. Она измеряется в мм/км.

Принцип работы нивелира зависит от его типа и конфигурации. Например, более современные модели включают в себя светодиодный излучатель, посредством которого появляется лазерная проекция. Ее построение производится на плоскости, что позволяет выполнить любое необходимое измерение.

Нивелир и теодолит: в чем разница между этими приборами

Теодолит – это еще одно устройство, используемое для измерений при строительстве различных объектов. Его главным отличием от нивелира является возможность выполнения угловых замеров. Поэтому такой прибор считается широкопрофильным. С помощью теодолита можно проконтролировать отклонения стен, а также определить, насколько деформировалось здание в процессе эксплуатации. Следует понимать, что более узкая специализация нивелиров не является их минусом.

Главным отличием нивелира от теодолита является неспособность первого выполнять угловые замеры

Полезная информация! Чем отличается нивелир от теодолита в конструктивном плане? Конструкция первого приспособления включает в себя оптическую трубу и уровень, который имеет цилиндрическую форму. В свою очередь, теодолит состоит из двух частей – кругов. Один из них располагается в горизонтальной плоскости, а второй – в вертикальной.

Такая структура позволяет получить во время работы дополнительную ось измерений. Так как двухканальные приборы отличаются от нивелиров с конструктивной точки зрения, их эксплуатация также производится иначе. Рассмотрим, как пользоваться теодолитом.

Чтобы измерить расстояние до объекта с помощью этого инструмента, нет необходимости применять вспомогательные детали, как в случае с нивелиром, который нуждается в рейке. Угол направления рассчитывается теодолитом с помощью горизонтального круга. В свою очередь, для вычисления угла наклона задействуется вертикальный круг, зафиксированный на горизонтальной оси трубы. У нивелиров отсутствует вертикальный уровень. Теодолиты, встречающиеся сегодня в продаже, могут быть оптическими или лазерными.

Как пользоваться нивелиром: установка штатива

Работа подобных приборов обусловлена конструктивными особенностями. Принцип действия таких измерительных устройств довольно прост. Его изучение позволит понять, как пользоваться оптическим нивелиром. Оптическая ось приспособления располагается в строго горизонтальной плоскости.

Нивелир может использоваться как на штативе, так и без него

Данная линия является статичной, поэтому ее отклонение невозможно даже в том случае, когда прибор находится в движении. Это качество значительно увеличивает эффективность устройства. Остановимся более подробно на вопросе о том, с чего начинается работа в случае применения такого приспособления.

Итак, рассмотрим, как пользоваться нивелиром при строительстве. В первую очередь выполняется установка устройства. Для этого необходимо разложить и поставить на ровную поверхность штатив. Концы ножек, которыми оснащается подставка, имеют острые наконечники. Если грунт на месте установки мягкий, их требуется вдавить в почву.

Затем следует отрегулировать длину ножек. Это позволит разместить прибор на удобной для оператора высоте. Площадка, находящаяся вверху штатива, нужна для установки рабочей части приспособления. Она должна располагаться строго горизонтально.

Обратите внимание! Штатив имеет вертикальный уровень, благодаря которому снижается погрешность конечного результата измерений. Таким образом, положение держателя влияет на горизонтальный уровень, который отображается в рабочей части нивелира.

Точность измерений зависит от правильной установки прибора

Точность измерений, безусловно, зависит от правильной работы с геодезической линейкой, но и начальный этап, предполагающий установку, тоже крайне важен. Телескопические опоры и специальные фиксаторные элементы (зажимы) позволяют повысить эффективность установки прибора на местности.

Как правильно пользоваться нивелиром: настройка прибора

Измерительные устройства такого типа могут отличаться друг от друга с конструктивной точки зрения. Однако все они требуют соблюдения определенных условий. Точность работы приборов зависит от правильного расположения их в пространстве. Перед началом выполнения измерений необходимо провести грамотную настройку прибора.

Для регуляции нивелира существуют специальные механизмы, позволяющие определить оптимальное расположение на местности. В строительных целях, как правило, применяются приспособления, оснащенные уровнями. Эти устройства относят к пузырьковым, и именно с их помощью выполняется правильная калибровка измерительного инструмента. Лучшие лазерные нивелиры включают в себя дополнительные приспособления для настройки.

Статья по теме:

Как выбрать лазерный самовыравнивающийся уровень

Строительный лазерный уровень: разновидности и особенности конструкции. Общие характеристики оборудования.

Повысить эффективность прибора позволяют винты, которые способны менять расположение устройства по трем осям (X, Y и Z). Для того чтобы отрегулировать инструмент, необходимо поочередно подкрутить каждый винт. Если выравнивание положения нивелира прошло успешно, то пузырьки в уровнях будут находиться четко между ограничительными метками.

Винты, которые способны менять расположение устройства по трем осям значительно повышают эффективность прибора

В верхней части приспособления имеется еще один уровень – круговой. На колбе этого элемента располагается разметка в виде двух окружностей (большой и малой). В конце регулировочных работ пузырек должен размещаться строго в центральной точке меньшего круга.

Правильная фокусировка измерительного устройства

Следующим шагом настройки прибора, используемого в строительстве, является регулировка оптической линзы. Для осуществления этой операции приспособления оснащаются специальными элементами, которые позволяют выполнить точную настройку рабочей части. К ним относятся:

  • кольца окуляра;
  • регулировочный винт;
  • наводящий винт.

Первый элемент является важнейшим в конструкции нивелира. Для чего нужно кольцо окуляра? Оно предназначено для фокусировки взгляда на линиях, образующих сетку. Данная разметка состоит преимущественно из горизонтальных контуров, однако она включает в себя и одну вертикаль. Измерения снимаются исключительно по самой длинной линии, расположенной в горизонтальной плоскости.

Винт, который используется для фокусировки, позволяет получить четкое изображение измеряемого объекта. Рассмотрим более подробно, как следует проводить настройку. В окуляре должна отобразиться сетка линий. После появления четкого изображения нужно прокрутить винт, который отвечает за фокусировку. Манипуляция выполняется до тех пор, пока картинка, на которую накладываются нити, не станет четкой. Коррекция такого рода производится перед каждым снятием измерительных данных.

Четкое изображения можно получить вращая винт отвечающий за фокусировку

Полезная информация! Вертикальная линия должна при фокусировке находиться строго по центру геодезической линейки. Следуя инструкции, можно безошибочно отрегулировать прибор и получить ответ на вопрос о том, как пользоваться нивелиром и рейкой. Видео-уроки, которые содержат подробное описание настройки и снятия данных, рекомендуются к просмотру.

Для того чтобы точность вычислений была максимальной, стоит также знать о том, как производится коррекция данных после их снятия. Грамотное использование такого прибора позволяет спланировать строительное мероприятие.

Как пользоваться нивелиром и рейкой: измерение и фиксация значений

Вычисление данных посредством применения измерительного инструмента такого типа выполняется по специальному алгоритму. Очень важно определить точку отсчета, на которую будет производиться ориентация во время измерения. Коррекция расположения других объектов выполняется на основе данных об исходной позиции.

Рейка должна быть установлена на самую высокую точку, соответствующую измеряемой плоскости. После этого стоит навести инструмент на ее шкалу, что позволит рассчитать нужные значения.

Рейка должна устанавливаться на самую высокую точку, которая соответствует измеряемой плоскости

Коррекция положения геодезической рейки также входит в комплекс манипуляций, необходимых в процессе работы. Для этого данный элемент требуется перемещать вверх или вниз. Это производится до тех пор, пока целое число на рейке не сойдется с точкой в объективе, соответствующей пересечению линий. Значение, которое было получено при этом, следует зафиксировать в журнале.

Теперь потребуется переместить рейку на другую точку измерения. Новое положение позволяет вычислить следующее значение на шкале. Оно тоже должно в обязательном порядке совпадать с пересечением линий в объективе инструмента. Затем два значения, определенных по перекрестным точкам, необходимо объединить, после чего нижний край рейки будет соответствовать позиции, на которую производится ориентация.

Важно знать, что отметка чаще всего проставляется на специальной конструкции, которая называется репером. Между этими составляющими натягивают строительные шнуры, что позволяет получить четкую картину будущего строительного мероприятия. Реперы активно используются при заливке оснований зданий или же при возведении стен.

Наиболее четкие данные можно получить с помощью лазерных нивелиров. Уровни такого типа тоже содержат рейки, которые способствуют проведению соответствующих измерительных изысканий.

Рейку необходимо перемещать вверх или вниз до тех пор, пока целое число на рейке не сойдется с точкой в объективе

Благодаря нивелиру появляется возможность определения и выставления необходимых точек на огромных площадях. Радиус действия других измерительных приборов гораздо больше.

Подробно об определении превышения точек с помощью рейки для нивелира

Нахождение разности высот двух или более точек – довольно серьезный процесс, требующий от оператора внимательности и знания эксплуатационных характеристик устройства. Для этой работы используется рейка, регуляция которой осуществляется вторым человеком.

Необходимо определить исходную точку измерения. Для наглядности ее можно обозначить латинской буквой A. Именно на нее устанавливается рейка. Вертикальное расположение данного элемента является наиболее целесообразным. Для того чтобы откалибровать рейку, нужно сверяться с вертикальной чертой визирной сетки.

Обратите внимание! Лазерные нивелиры 360° также требуют установки и настройки измерительной рейки, но их особенность заключается в создании более объемной плоскости.

Процесс нахождения разности высот двух или более точек, является довольно сложной процедурой

Затем нужно навести прибор на рейку и отрегулировать измерительное устройство таким образом, чтобы она приобрела четкие очертания в окуляре.

Далее можно приступить к регистрации данных, полученных в процессе работы. Для этого нужно отметить положение горизонтальных линий, входящих в визирную сетку. Следует обратить внимание на нижний показатель. К нему суммируется число, соответствующее количеству сантиметровых делений, находящихся между чертой значения и линией визира приспособления.

Затем помощник должен изменить положение рейки. Это производится для определения следующей точки B, после чего необходимо повторно зафиксировать значение. Существует одно правило, которое следует знать. Горизонт приспособления является статичным, поэтому двигается только рейка. От высоты ее положения зависит измеряемая величина. Чем ниже размещается рейка, тем больше будет значение, которое можно определить с помощью рабочей части прибора.

Как выполняется поверка нивелира: пошаговое описание процесса

Поверка измерительного устройства такого типа включает в себя несколько мероприятий, предназначение которых заключается в определении пригодности прибора к эксплуатации. В ходе инспекции необходимо убедиться в том, что круглый уровень функционирует без ошибок. Рассмотрим процесс поверки более подробно.

В случае смещения пузырька необходимо произвести калибровку устройства

Для начала требуется настроить уровень с помощью винтов. Пузырек следует разместить в центральной точке круглого уровня. Затем прибор разворачивают на 180°. После смены расположения измерительного инструмента пузырек должен остаться на том же месте.

Обратите внимание! Поверке подвергаются не только профессиональные оптические приспособления. Лазерные модели, предназначенные для бытового применения, также время от времени проверяют. Их особенностью является то, что они проецируют на рабочую поверхность зеленый луч. Лазерные нивелиры позволяют выполнять разные строительные мероприятия и пользуются большой популярностью.

В случае смещения пузырька производится калибровка устройства. Сначала настраиваются подъемные винты. С их помощью положение пузырька должно быть откорректировано наполовину. Затем потребуется убрать оставшееся отклонение, обнаруженное круглым уровнем. Для этого настраиваются юстировочные винты.

Поверка включает в себя не только инспекцию круглого уровня. С помощью нее определяется исправность компенсаторного устройства. Данная работа также производится пошагово. Первое, что нужно сделать для проверки работоспособности компенсатора, – настроить уровень так, чтобы пузырек располагался в центральной точке.

Рейки с обратной (б) и прямой (в) оцифровкой: 1 – подставка; 2 – элевационный винт; 3 – окуляр; 4 – коробка цилиндрического уровня; 5 – кремальера; 6 – визир; 7 – объектив; 8 – закрепительный винт трубы; 9 – наводящий винт трубы; 10 – круглый уровень; 11 – исправительный винт круглого уровня; 12 – подъемный винт

Далее необходимо навести прибор на четкий объект. Затем подъемный винт проворачивается на 1/8. Обязательно нужно следить за смещением горизонтальной линии визирной сетки. Она должна изменить местоположение, после чего вернуться в исходную позицию. Если горизонтальная линия не возвращается в первоначальную точку, это означает, что компенсаторное устройство неисправно и прибор непригоден для проведения измерительных работ. В рейтингах лазерных нивелиров и оптических устройств присутствуют различные модели, однако все они требуют периодических проверок.

Обратите внимание! Кроме всего прочего, поверка включает в себя инспекцию углов нивелира. Следует помнить, что данная процедура очень важна, ведь ее выполнение позволяет определить исправность приспособления.

Нивелир Бош GLL 3-80 Professional и другие популярные модели

Сегодня существует множество приспособлений, которые предназначаются для снятия замеров на местности или же внутри помещения. Некоторые из них являются более эффективными, что достигается за счет качества составляющих. Рассмотрим, какие приборы такого типа стоит приобретать.

Наиболее функциональным устройством считается лазерный нивелир GLL 3-80 Professional, выпускаемый именитой немецкой компанией Bosch. Подобное приспособление применяется внутри помещения. Погрешность устройства крайне мала. Отклонения практически не наблюдаются даже на дистанции до 10 м. Стоит сказать, что существуют специальные приемники, с помощью которых можно увеличить радиус действия инструмента до 60 м.

Лазерный нивелир GLL 3-80 Professional является наиболее функциональным устройством

Питание прибора осуществляется от батареек. Если использовать устройство без перерывов, то заряда хватит всего на 4 часа. Поэтому стоит заранее предусмотреть дополнительные комплекты элементов питания. Такой инструмент оснащается держателем, благодаря которому производится настройка его расположения.

Нивелир GLL 3-80 Professional можно применять в хозяйственных и профессиональных целях. На корпусе инструмента есть специальные держатели магнитного типа. Кроме всего прочего, прибор имеет функцию автоматической настройки, что позволяет проводить его выравнивание.

Среди оптических уровней стоит выделить нивелир H-05, который относится к категории высокоточных. Этот прибор является профессиональным, он предназначается для расчета разности точек при выполнении разнообразных инженерно-геодезических работ. При использовании такого устройства стоит понимать, что оно требует определенных знаний и навыков от оператора. Для работы прибора необходима специальная рейка, оснащенная полусантиметровой шкалой.

Следует выделить несколько фирм, которые производят надежное и долговечное оборудование. Например, на современном рынке часто встречаются различные модели уровней, изготовленные компанией DeWALT. Качественные приспособления реализует и фирма Stabila.

Отличное качество имеют приборы изготавливаемые компанией DeWALT

Как пользоваться лазерным нивелиром: распространенные ошибки при эксплуатации прибора

Многие люди, которые в первый раз используют данный прибор, могут столкнуться с определенными трудностями, которые приведут к неточностям в вычислениях. Рассмотрим, какие ошибки встречаются чаще всего при применении нивелиров в строительных целях.

В первую очередь следует позаботиться о том, чтобы инструмент находился в полной сохранности. Безусловно, современные модели нивелиров являются устойчивыми ко многим неблагоприятным факторам окружающей среды, однако они восприимчивы к механическим воздействиям (ударам). Следует также понимать, что надежность устройства не всегда регламентируется ценой. Лазерные нивелиры требуют более тщательного ухода.

Полезная информация! Уровень погрешности приспособления во многом зависит от работоспособности фиксаторных элементов. Винты прибора должны находиться в исправности, в противном случае точность показаний значительно снизится. Если на местности, где выполняется измерение, присутствуют сильные порывы ветра, то рекомендуется воспользоваться вспомогательными крепежами.

Перегрев нивелира может негативно сказаться на точности измерений

Устойчивость прибора – очень важный момент. Если отнестись к этому фактору без должной серьезности, то тогда не только окажется неточным окончательный результат измерений, но и может пострадать сам прибор. Ремонт нивелира стоит недешево, поэтому не рекомендуется закрывать глаза на основные правила его эксплуатации.

Установку рейки прибора нужно провести таким образом, чтобы она находилась четко на поверхности. Это позволит исключить вероятность перекоса. И, наконец, ни в коем случае нельзя допускать, чтобы инструмент перегревался. Это негативно скажется на точности измерений.

Таким образом, нивелиры являются незаменимыми приспособлениями, с помощью которых определяется высота объектов. Полученные данные используются для возведения зданий. Бытовые лазерные модели можно применять для разных целей, когда требуется вычисление точного расположения строительных элементов.

подробная инструкция и конкретные примеры

Что такое лазерный уровень

Лазерный уровень или нивелир — прибор, выполняющий построение световых линий на вертикальных или горизонтальных плоскостях помещения. Назначение устройства — ускорение и обеспечение высокой точности разметки стен, пола или потолка жилых или общественных помещений. Традиционные методы выполнения разметочных работ требуют немалого времени. Используются отвесы и пузырьковые строительные уровни, способные обеспечить достаточную точность измерений, но допускающие высокую погрешность, неустойчивость показаний. Особенно это проявляется в крупных помещениях с неровными плоскостями, где очень сложно нанести ровную линию традиционными способами. Приходится натягивать шнуры, неоднократно проверяя их положение, следить за их состоянием, тогда как лазерный нивелир надо только включить. Для этих операций требуется помощник, а с лазерным уровнем прекрасно управляется один человек.

Точность и скорость разметки многократно увеличивают производительность работ, обеспечивают высокое качество выполнения отделки или установки оборудования

Работа прибора основана на использовании одного, двух или трёх лазерных лучей и системы развёртки или фокусировки, в зависимости от типа конструкции. Луч света, испускаемый лазером, проходит через определённую систему фокусировки и показывает точку, прямую полосу или плоскость (одну, две или три), позволяя быстро и точно нанести на поверхность нужные отметки или начинать работы прямо по видимым линиям. Прибор устанавливается на ровную плотную площадку или на собственный штатив, обеспечивающий устойчивость и неподвижность устройства.

Лазерный нивелир на практике: несколько конкретных примеров использования

Спросив у опытного мастера, как использовать лазерный уровень, можно узнать, что применять этот прибор можно практически повсюду. И границами, определяющими возможности его использования, являются границы вашей фантазии. А теперь – немного конкретики.

Выравниваем поверхность — вертикальная проекция

Именно данная область применения наглядно показывает, насколько устарели всевозможные линейки, рулетки и уровни пузырькового типа.

Чтобы узнать, насколько ровные ваш пол или стены, надо вдоль их поверхности направить лазерный луч. При этом вдоль стены (если проверяем стену) ставим несколько контрольных меток.

Линия, прочерченная лучом, покажет отклонение от вертикали в каждой метке. В соответствии с этими данными подбираем толщину выравнивающего слоя во всех контрольных точках.

Применение при отделке кафельной плиткой — крестовая проекция

Включаем оба луча – вертикальный и горизонтальный. Пересекаясь, они проецируют крест на стене объекта. Совмещаем центр этого креста с центральными швами у плитки, которую кладем. А по линиям лазерных лучей выравниваем стороны плитки.

Построение наклонных плоскостей

Далеко не все элементы дома состоят лишь из горизонтальных и вертикальных линий. Порой дизайнеру хочется поэкспериментировать и с плоскостями, расположенными под наклоном. При осуществлении таких смелых проектов лазерный уровень придется как нельзя кстати. Прочитайте внимательно инструкцию к своему прибору, и вы поймете, как заставить луч идти под углом.

В тех нивелирах, где используется система автоматического выравнивания, необходимо включить блокировку данной системы. Некоторые уровни оснащаются системой автоматического изменения угла наклона луча. К примеру, если отключить блокировку компенсации наклона, то вполне возможно закрепить нивелир на штативе под тем углом, который требуется. Лазерный луч будет идти под наклоном.

Клеим обои и прочие декоративные элементы

И для этой несложной операции пригодится лазерный уровень. Так, включив вертикальный луч, мы сможем легко выровнять вертикальную кромку обоев. А горизонтальный луч поможет сделать идеальный бордюр, который без применения инструмента часто получается кривоватым.

Устанавливаем мебель и встраиваем бытовую технику

Неровно висящая полка или навесной шкафчик способны причинить немало огорчений – они весь вид комнаты портят. Конечно, можно перевесить их, пользуясь обычным пузырьковым уровнем или даже линейкой. Но это долго и хлопотно. То ли дело – лазерный нивелир. Он и шкаф поможет ровно установить, и карниз повесить, и встраиваемую технику точно расположить. Главное – делается всё это очень быстро.

Монтаж перегородок и планировка помещений

Имея лазерный уровень, можно за короткое время «перекроить» помещение. Чтобы разметить расположение перегородок, не придется брать стремянку или ползать по полу. Достаточно сделать проекцию лазерного луча в том месте, где будет находиться будущая перегородка.

Применение при осуществлении измерений

Непосредственно измерить что-либо нивелиром не получится. Зато он может существенно облегчить и ускорить эту работу. Возьмем, к примеру, комнату, стены у которой не являются вертикальными. Если нужно узнать ее высоту, возникает проблема – вдоль стены этого не сделать. Неплохо использовать лазерный дальномер, но его может и не быть.

Если имеется лазерный уровень, который проецирует линию отвеса, то он тоже может помочь. Получив при этом две точки – на полу и потолке – мы берем рулетку или линейку и замеряем расстояние между ними. Получается весьма точная высота помещения.

Виды устройств

Существует три основные группы лазерных уровней, отличающихся друг от друга назначением, сложностью конструкции и количеством лучей.

Точечный (построитель осей)

Прибор способен проецировать точку, не образуя прямую линию. Для нанесения горизонтальной разметки необходимо последовательно отметить две точки на разных концах стены и провести между ними линию или натянуть шнур.

Точка имеет максимальную отчетливость на плоскости, поэтому радиус действия у построителей осей заметно больше, чем у других видов

Приходится совершать некоторые дополнительные действия, что несколько усложняет замеры, но точность и возможность определения расстояния с помощью лазерного дальномера, а также наличие до пяти лучей (в наиболее продвинутых моделях) увеличивает точность работ.

Кросслайнер (построитель линий)

Этот вид нивелиров позволяет построить на плоскости световую линию. Луч пропускается сквозь призму, развёртывающую его на 120°, благодаря чему на поверхности появляется прямая тонкая полоса.

Работать с кросслайнером удобно, когда плоскости неровные, имеют сложный рельеф или множество элементов, делающих традиционные способы разметки невозможными

Отдельные модели таких приборов позволяют одновременно получить горизонтальную и вертикальную основные линии, и до 5 дополнительных. Возможности нивелира позволяют не наносить на стену или пол никакой разметки, а работать непосредственно по проецируемым световым осям.

Ротационный построитель плоскостей

В этом случае появляется возможность получить одну или несколько плоскостей (обычно, одна горизонтальная и две вертикальных).

Ротационный нивелир незаменим при выравнивании пола, заливке стяжки, установке натяжного потолка и прочих работах с плоскостями, требующих точности и высокого качества

Луч света вращается вокруг своей оси, проецируя вокруг источника сплошную световую полосу, строящую плоскость. Это позволяет определять степень уклона пола или потолка, контролировать вертикаль стен или перегородок.

Что нужно сделать перед началом работы

Перед тем как приступать к использованию прибора вы должны четко разделять с каким типом лазерных нивелиров вам предстоит работать. Хотя если вы сами покупали данный прибор, то знать об этом вы должны были еще на этапе выбора лазерного уровня.

Все лазерные уровни можно разделить на:

Статические построители линий (другие названия — кросслайнер или мультипризменный построитель).

Ротационные построители линий (другие названия — многопризменный построитель, нивелир).

Статические построители осей (другие названия — указатель, точечный лазер).

В принципе, большинство производителей пишут в инструкции (обычно прилагаемой в комплекте), как подготовить прибор к работе. Как правило, никаких особых «танцев с бубном» не требуется – всё просто и понятно.

  • Если модель нивелира аккумуляторного типа, то перед ее использованием требуется зарядить аккумулятор.
  • Если устройство работает на батарейках, то вставляем их в отсек для питания.
  • Проверяем работоспособность уровня, включив его. Если появился луч лазера, то всё в порядке. Можно начинать установку прибора.

Технические характеристики нивелиров

Существует большое количество моделей лазерных нивелиров всех типов. Они обладают определёнными техническими характеристиками, позволяющими получить общее представление о возможностях каждого прибора.

Основные показатели:

  • дальность измерения. Параметр, определяющий расстояние, на котором можно различить луч прибора. Он зависит от мощности источника света. Отдельные образцы имеют дальность до 300 м, но большинство нивелиров работают на 20 м. Чем выше дальность, тем больше возможностей у приборов, особенно при работе на улице в условиях яркого освещения;
  • количество лучей и их цвет. Большинство современных моделей лазерных уровней имеют 5 лучей, но возможны разные варианты. Чем больше лучей, тем выше возможности устройства, позволяющего проецировать проёмы, оси установки дверных, оконных блоков или оборудования. Приборы имеют возможность отключения лучей, ненужных на данный момент. Цвет луча определяет его чёткость и возможность использования в условиях яркого освещения (на улице). Существуют устройства с красным или зелёным лучами. Красный считается менее ярким и отчётливым, зелёный — позволяет работать на улице. Для усиления видимости используются специальные очки, отсекающие отдельные частоты световой волны и позволяющие хорошо различать линии от нивелиров;
  • тип выравнивания и возможность его отключения. Определяет методику установки горизонтали или вертикали. Существуют устройства с ручным, маятниковым и электронным типом установки. Наиболее удобный вариант — автоматическое выравнивание (горизонтирование) плоскости, избавляющее владельца от необходимости производить установку вручную. Допустимая погрешность достигает 5%, на некоторых устройствах она ещё меньше. Если отклонение прибора от горизонтали превышает 5%, подаётся звуковой сигнал, предупреждающий о сбое установки. В таких случаях приходится действовать вручную. Ценится также возможность отключения автоматической установки, необходимая при работе на уклонах. В таких условиях прибор не сможет самостоятельно обеспечить горизонталь и будет непрерывно сигналить о нарушении положения, поэтому настройку отключают и выводят положение вручную.

    Выбирая прибор, следует учитывать специфику предстоящих работ, чтобы имелась возможность получить оптимальный результат

  • точность и погрешность измерения. Лазерные уровни имеют три уровня точности, соответствующие бытовым, полупрофессиональным и профессиональным приборам. Степень допустимого отклонения от истинного значения уменьшается с возрастанием класса прибора. Бытовые устройства имеют погрешность 5–8 мм на 10 м, полупрофессиональные — 3–5 мм на 10 м, профессиональные обеспечивают точность от 0,5 до 3 мм на 10 м;
  • Тип питания. Используется два варианта питания приборов — аккумуляторные и на батарейках. Первые используют заряжающиеся аккумуляторы как на мобильных телефонах. Они стоят дороже, время работы до подзарядки составляет около 20 часов, но количество циклов зарядки велико. Приборы на батарейках дешевле, один комплект обеспечивает около 60 часов непрерывной работы, но после этого придётся покупать новый набор;
  • Габариты и вес. Размеры лазерных уровней относительно невелики, отдельные устройства значительно отличаются от других образцов. Причины такого отличия кроются в конструкции, возможностях и типе корпуса. Наиболее удачными считаются небольшие и лёгкие приборы, поскольку их приходится перевозить вместе с большим количеством других инструментов и приспособлений. Для домашнего пользования, когда нет необходимости постоянно возить лазерный уровень с одного места на другое, подойдёт и более массивный прибор, хотя бытовые образцы не отличаются большими габаритами;
  • класс защиты корпуса. Условия использования прибора могут быть разными — высокая запылённость, при работе на открытой площадке возможны осадки, механические повреждения. Материалом корпуса обычно служат ударопрочные виды пластмасс. Нередко случаются падения с опорных площадок, что создаёт угрозу целостности устройства. Стандартный уровень защиты корпуса обозначается маркировкой IP54 и обеспечивает безопасность при падении, исключает проникновение пыли или влаги, предохраняет от прочих воздействий. Для внутренних работ достаточно белее низкого уровня защиты — IP20 или близкого к этому.

Дополнительные характеристики:

  • тип крепления. Нивелир устанавливается на горизонтальную плоскость. Дополнительными опорными конструкциями могут служить штатив, магнитная подставка, некоторые модели имеют на корпусе специально прикреплённые магниты, позволяющие фиксировать устройство на любом стальном элементе площадки. Самым простым способом навески является отверстие в корпусе, позволяющее одевать прибор на гвоздик в стене;
  • наличие противоударной защиты. Для исключения возможности разрушения устройства внутри корпуса устанавливаются эластичные демпферные прокладки, смягчающие ударные нагрузки;
  • возможность самостоятельной наладки. Условия использования лазерных уровней достаточно сложны, иногда настройка прибора сбивается и требует повторной юстировки. Некоторые образцы имеют возможность автоматического регулирования, надо лишь включить режим отладки. Это существенно экономит время и не отвлекает работника;
  • резьба крепления. Этот параметр важен при покупке штатива, так как резьба на нём должна соответствовать размеру гнезда прибора. Если эти величины не совпадают, необходимо приобрести переходник с одного вида резьбы на другой. При покупке важно знать параметры резьбы на имеющемся устройстве.

Для увеличения дальности нивелира используются специальные устройства — приёмники луча. Они позволяют повысить рабочее расстояние вдвое и обеспечивают отчётливую видимость проекции на поверхностях.

Подготовка к работе

Перед тем как пользоваться лазерным уровнем, его надо выставить вертикально. Есть два типа приборов — с автоматической корректировкой положения и без него. Если ваш прибор не имеет автонастройки, в нем есть пузырьковые уровни и регулируемые ножки. Подкручиваете ножки так, чтобы воздушные пузырьки оказались точно в центре шкалы. После этого нивелир можно включать.

Один из лазерных уровней

Если лазерный уровень с автоподстройкой, небольшие отклонения — порядка 4° — он компенсирует самостоятельно. Когда положение выставляется, подается звуковой сигнал (в другом варианте он перестает пищать) или загорается зеленый светодиод, обозначающий готовность к работе (до этого горит красный). Если нормальное положение автоматической корректировкой выправить не удается, вам надо будет вручную подкрутить ножки, чтобы угол отклонения был меньше.

Как пользоваться прибором

Рассмотрим основные правила использования лазерных уровней, отличающиеся для разных видов устройств.

Точечный нивелир

Перед началом работы производится установка прибора на ровную горизонтальную площадку. Если имеется возможность автоматической настройки положения, включается режим отладки и производится настройка горизонтали. При отсутствии этой функции используется обычный пузырьковый уровень. На поверхности отмечаются точки, которые либо являются центрами будущих отверстий, либо определяют прямые линии для последующих работ.

Кросслайнер

Производится установка и выравнивание прибора по горизонтали. На вертикальные или горизонтальные поверхности проецируются линии, определяющие уровень установки различных элементов, оси укладки кафельной плитки и т. д. При необходимости используются две перпендикулярные линии, или одна горизонтальная и две вертикальных, определяющие габариты проёма или иного элемента.

Ротационный

Ротационные модели используются при установке плоскостей — натяжных потолков, стяжки пола, при наклейке обоев и прочих работах, требующих образования ровной горизонтальной плоскости. Прибор устанавливается на ровную площадку с нужной высотой, при необходимости он может быть подвешен на потолке. Устанавливается высота ротационной плоскости, совмещается со световой линией прибора, после чего производится разметка стен или непосредственные работы.

Техника работы лазерного уровня наиболее подробно описана в руководстве пользователя, прилагающемся к прибору. В нём отражены все тонкости, специфические приёмы работы, требования техники безопасности. В частности, необходимо избегать попадания луча в глаза, поскольку имеется серьёзная опасность получить ожог сетчатки или повредить хрусталик.

Видео: обзор лазерных нивелиров

Видео: как применять лазерный уровень

Ошибки и советы в работе: как отбить уровень пола

Иногда могут случаться и ошибочные показатели в приборе случающихся при использовании его для пола.

Происходит это по нескольким причинам:

  • Если во время замера на пути прибора стало какое-то препятствие – окно или любой другой предмет;
  • На окошко излучения попала пыль или капля воды, тогда отбить луч может в любую сторону;
  • Смена резкая температуры – уровень вынесли с теплого помещения в холодное и наоборот;
  • Прибор был поломан в результате падения или удара.


Лазерный уровень следует устанавливать на ровную поверхность

При подобных проблемах необходимо обращаться в сервисный центр, который обязательно указан в прилагающихся документах за получением ремонта. Можно приобрести курс или уроки, где найти обучение, правильное использование прибора, проверить, как проводится разметка и горизонт. Работая с нивелиром при укладке плитки на полу, можно получить перекрестные линии, которые будут служить ориентиром для центрального ряда швов, значительно упрощая процесс работы.

Чтобы правильно подобрать себе уровень, нужно ориентироваться на такие нюансы:

  • Если уровень требуется для обычного бытового использования, небольших ремонтных работ, включающих оклейку обоев или установку шкафчика, то можно обойтись и призменным лазером, его применение подойдет;
  • Для наиболее простых работ, нуждающихся только в получении точечных отметок пригодится дешевый лазерный уровень.
  • Если предстоит большой объем работы, и нужно будет проецировать лучи как в помещении, так и на улице – не обойтись без ротационного нивелира.

Рейтинг популярных моделей

Рассмотрим наиболее популярные модели лазерных нивелиров и их основные характеристики. Для удобства сравнения все параметры объединены в таблице.

Таблица: сравнение характеристик моделей лазерных уровней

Марка прибораТочность, ммДальность действия, мКоличество лучейУгол самовыравниванияЦвет лучаЦена, руб
Condtrol QB0,51024oкрасный2 290
Bosch GLL 2–10 Professional0,31025oкрасный5 719
Bosch PLL 360 Set0,42024oкрасный9 828
Bosch PLL 3600,42024oкрасный9 600
ADA instruments TOPLINER 3×3600,22034,5oкрасный14 390
Bosch GCL 2–15 Professional + RM 10,31524oкрасный7 520
ADA instruments CUBE Professional0,22023oкрасный3 590
ADA instruments CUBE MINI Basic Edition0,22023oкрасный2 490
ADA instruments CUBE 360 Basic Edition0,32024oкрасный6 240
Bosch GLL 3–80 Professional0,21534oкрасный21 630
ADA instruments 2D Basic Level0,32023oкрасный4 990

Данные из этой таблицы взяты из Яндекс.Маркет, использована подборка по уровню рейтинга. Сюда входят наиболее привлекательные для покупателей устройства по общему сочетанию параметров, отсюда и некоторое однообразие производителей.

Использование лазерного уровня позволяет выполнять сложные разметочные работы с высокой степенью точности, без привлечения помощников и в короткие сроки. Существует большой выбор типов и моделей лазерных нивелиров, позволяющий подобрать наиболее подходящее устройство по доступной цене. Выбирая прибор, следует учитывать специфику предстоящих работ, отчётливо представлять себе необходимый уровень точности, возможности аппарата, чтобы получить оптимальный вариант.

Работы на улице

Для уличных работ, при использовании лазерных приборов, всегда рассматривается одна проблема: на солнце луч не виден. Но производители лазеров давно обошли такое ограничение. Для улицы предлагаются такие варианты.

  1. Приемники излучения, издающие звуковой сигнал или имеющие световую индикацию при попадании в них лазера. Такие приспособления работают на расстоянии до 150-300 м.
  2. Специальные поляризационные очки, позволяющие увидеть лазерный уровень днем. Они рассчитываются на длину волны излучения. Поэтому для красного и зеленого лазера нужны разные оптические приборы.

Самая рутинная операция на улице, где крайне удобно использовать лазерный уровень — разметка фундамента. К этой части конструкции предъявляются строгие требования. Ее верхняя поверхность должна быть точно горизонтальной, а стенки в грунт обязаны уходить вертикально. Использование лазерного уровня позволяет выполнить разметку опалубки в течение считанных минут.

  1. Проводятся земельные работы для начального выравнивания площадки.
  2. Делается черновая разметка фундамента.
  3. Лазерным прибором по грунту находится самая высокая точка.
  4. Вбивается колышек.
  5. По лучу лазера рулеткой (или используя дальномер в приборе), размечаются две стороны и диагональ фундамента.
  6. Вбиваются остальные колышки.

Работа заканчивается тем, что по установленным колышкам отрывается котлован или ров для заливки фундамента. После этого сооружается опалубка. Ее верхняя граница для заливки снова определяется при помощи лазерного уровня.

Как работать с инструментом

Итак, приступим непосредственно к обсуждению того, как правильно пользоваться лазерным уровнем. В настоящее время бывает два вида лазерных уровней (другими словами нивелиров) – ротационные и призменные. Призменные очень просты в использовании, однако они имеют ограниченную дальность действия – 20 метров. Они идеально подходят для пользования в быту. Ротационный уровень будет стоить подороже, но и его дальность действия будет более 100 метров. Они широко используются в серьезном строительстве.

Если разобраться, как пользоваться лазерным уровнем для подготовки поверхностей, то получится идеально выровнять любую поверхность. Этот прибор необходимо установить на штатив. Далее все зависит от типа прибора: либо он настраивается сам, либо его нужно настроить вручную. Бывают электронные и маятниковые нивелиры. Так, при работе один прекращает мигать, а второй пищать, что будет значить, что можно начинать работать.

На той поверхности, на которой вы хотите работать, появится точка, линия или перекрестие. Все, опять же зависит от типа прибора. Когда вы используете инструмент, который нужно настроить вручную, то в нем будет пузырек воздуха в смотровом окошке. Устройство нужно поставить таким образом, чтобы этот пузырек воздуха оказался по центру этого окошка. Если же вы будете пользоваться нивелиром, который самостоятельно выравнивается, то после того, как вы его установите, он будет переставать колебаться, а на выравниваемой поверхности образуется горизонтальная или вертикальная черта.

Если нивелир поставить в нужном месте, то эти линии станут видны не только на противоположной стене, но и на потолке с полом. Для строителей особенно важным моментом является пересечение линий. Подобный прибор часто применяют профессионалы плиточники. Для них чрезвычайно важно класть плитку по линиям и чтобы углы соответствовали 90°.

Помним о безопасности

Казалось бы, что может быть опасного в такой безобидной вещи. Однако мощность лазерного луча, используемого в данном приборе, достаточно велика . Иначе мы не увидим его днем, при свете солнца. Поэтому помните, что луч не должен попадать в глаза людям или животным. А во время работы всегда надевайте защитные очки – с ними, кстати, и луч лучше видно.

Современные лазерные уровни позволят без труда выполнить в первую очередь такое мероприятие, как разметку. Ими пользуются как новички, так и профессионалы в строительной области.

Однако немногие начинающие знают, как пользоваться лазерным уровнем. В данной мы рассмотрим, какие разновидности уровней существуют и как правильно пользоваться лазерным уровнем.

инструкция. Лазерный уровень для выравнивания пола – незаменимый инструмент на больших площадях Лазерный уровень для выравнивания стен

Многие строительные и отделочные процессы можно ускорить и облегчить. Надо только знать, как пользоваться лазерным уровнем, ну и приобрести его, конечно. Эти приборы называют еще построителями плоскостей или нивелирами. Наиболее распространенный вариант — призменные лазерные уровни. В корпусе этого устройства встроены несколько специальных светодиодов и оптических устройств — призм. Лучи от светодиода преломляются в призмах, позволяя строить вертикальные и горизонтальные плоскости. На поверхностях они отображаются в виде красных линий, по которым удобно вести разметку, проверять отклонения от вертикали и горизонтали и еще массу подобных вещей.

Подготовка к работе

Перед тем как пользоваться лазерным уровнем, его надо выставить вертикально. Есть два типа приборов — с автоматической корректировкой положения и без него. Если ваш прибор не имеет автонастройки, в нем есть пузырьковые уровни и регулируемые ножки. Подкручиваете ножки так, чтобы воздушные пузырьки оказались точно в центре шкалы. После этого нивелир можно включать.

Если лазерный уровень с автоподстройкой, небольшие отклонения — порядка 4° — он компенсирует самостоятельно. Когда положение выставляется, подается звуковой сигнал (в другом варианте он перестает пищать) или загорается зеленый светодиод, обозначающий готовность к работе (до этого горит красный). Если нормальное положение автоматической корректировкой выправить не удается, вам надо будет вручную подкрутить ножки, чтобы угол отклонения был меньше.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

  • Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при .
  • По той же методике можно проверить вертикальность углов.
  • Отметить горизонтальную линию для крепления чего-то: мебели, профиля для и т.д.
  • Получить перекрестие для укладки плитки на стену.
  • Иметь вертикальную линию, чтобы горизонтальную, чтобы ровно наклеить бордюр и т.п.
  • Проверить вертикальность или дверях.
  • Отметить линию для прокладки .

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Как проверить лазерный уровень на точность

Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр). Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях.

Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой. По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны.

Прежде, чем приступить к выравниванию поверхности пола, необходимо отбить горизонтальный уровень помещения. Иными словами, начертить на стенах идеальные горизонтальные линии, на которые можно будет ориентироваться при выравнивании. Сегодня мы разберем, как это можно сделать проще всего, используя традиционные и современные приборы.

Какие инструменты существуют для отбивки уровня?

Для того, чтобы отбить уровень пола, можно воспользоваться:

  • гидроуровнем;
  • лазерным уровнем;
  • нивелиром.

Последний вариант, то есть нивелир, сложен в работе и требует знаний, поэтому применяется для этих целей редко.

Использование водяного уровня для разметки

Наиболее любим строителями гидроуровень (водяной уровень) – прозрачная гибкая трубка (наподобие капельницы, но с большим диаметром) на обоих концах которого расположены две контрольные колбы с цифровой разметкой. Они облегчают задачу отбивки уровня для новичков, а вот для опытных строителей практически бесполезны. Часто эти колбы даже снимают за ненадобностью. Так что, по сути, гидроуровнем может считаться любой прозрачный шланг длиной 3 — 25 м. Точность отбивки уровня при этом не пострадает.

Гидроуровень состоит из шланга и двух прозрачных колб, которые при использовании должны быть плотно закрыты крышками

Принцип работы гидроуровня основан на свойствах сообщающихся сосудов, в которых любая однородная жидкость (например, вода) всегда устанавливается четко на одном уровне. Если гидроуровень заполнить водой, а затем приподнять оба его конца вертикально вверх, то у нас получатся именно такие сообщающиеся сосуды. И поверхности водяных столбов в обеих частях шланга обязательно совпадут.

Принцип работы гидроуровня: вода в сообщающихся сосудах устанавливается на одном уровне

Как отбить горизонтальный уровень с помощью гидроуровня?

Работа с гидроуровнем предусматривает участие двоих человек, поэтому, если вы проводите ремонт самостоятельно, то на процессе отбивки уровня вам придется пригласить помощника.

Этапы работы по отбивке уровня такие:

1. Наполнение гидроуровня водой, поднятие концов шланга вверх и сведение их вместе. При правильной работе инструмента вода в обеих частях должна совместиться. Если этого не произошло, то, скорее всего, в воде находятся пузырьки воздуха. Их нужно выгнать путем встряхивания шланга, поколачивания по его стенкам. Это позволит жидкости стать однородной, тогда и гидроуровень будет работать правильно. По причине нежелания возиться с пузырьками, некоторые строители предпочитают наливать в трубку кипяченую воду. Но не на всех объектах это возможно и удобно.

Другой причиной, из-за которой гидроуровень может отказаться работать, является пережим и заломы шланга. Нужно следить, чтобы центральная часть шланга, которая остается лежать на полу при измерениях, не была зажата ни в одной точке. Именно поэтому на гидроуровень нельзя наступать ни во время измерений, ни после (могут появиться заломы).

2. На краю стены (обычно возле самого угла) первый человек из бригады прикладывает один конец гидроуровня.

3. На другом краю стены второй человек на любом расстоянии от пола наносит метку (обычно на уровне взгляда) и прикладывает к ней второй конец гидроуровня. Основная задача на этом этапе такая: совместить уровень воды в своей трубке с нанесенной на стене меткой. Это можно сделать, двигая трубку вверх и вниз, естественно, без резких движений, осторожно. После того, как уровень воды совпал с меткой на стене, такой же уровень должен установиться и в первом конце шланга, который, как мы помним, находится неподвижно в руках у первого человека из бригады.

4. Примерно через 20 секунд первый человек чертит на стене метку на уровне воды в своей трубке.

5. Перенос этой же метки точно таким же образом осуществляется на все стены помещения.

6. Отбивка (нанесение) горизонтальных линий по обозначенным меткам при помощи отбивочного шнура (продается в строительных магазинах, напоминает рулетку).

Посредством таких несложных действий вы сможете сделать отбивку уровня во всей квартире.

Лазерный уровень – инструмент нового поколения

С лазерным уровнем (лазерным нивелиром) работать еще проще, можно сказать – одно удовольствие. Однако и стоит такое удовольствие немало, поэтому приобретают этот инструмент в основном профессиональные строители.

Лазерный уровень рисует на поверхностях стен вертикальные и горизонтальные линии

Лазерный уровень – небольшой аппарат (к нему в комплект обычно входит телескопический штатив или подставка), способный излучать лазерный луч. Этот луч рисует на стене идеальную горизонталь (в большинстве современных моделей – еще и вертикаль).

Лазерный уровень излучает лазерный луч в нескольких проекциях

Этапы отбивки горизонтального уровня лазерным нивелиром

1. Установка лазерного уровня на полу или на штативе.

2. Выравнивание прибора. В дорогих моделях часто предусмотрена функция автоматического выравнивания, которая позволяет не заботиться о ровности установки. В противном случае придется произвести выравнивание пузырька в прозрачной колбе (находится на поверхности прибора).

3. Включение прибора и получение на плоскости идеально горизонтальной линии.

Ориентируясь на горизонтальную линию лазерного построителя (уровня) можно выравнивать полы и потолки, строить подиумы, прибивать полки и выполнять множество других ремонтных работ

4. Прочерчивание этой линии отбивочным шнуром.

5. Для получения горизонтальной линии на другой стене лазерный уровень необходимо развернуть в ее сторону и выполнить те же действия. Такой принцип работы характерен для позиционных лазерных уровней, которые относятся к бюджетной линии. Более дорогие модели – ротационные. Их поворачивать не нужно. При включении они сразу же дают проекцию по всему периметру помещения.

С помощью нивелира плоскости придаётся горизонтальное положение. По своему назначению он схож со строительным уровнем, но имеет более сложное устройство и различные функциональные возможности. Лазерные нивелиры очень удобны, так как позволяют с идеальной точностью делать разметку. Ведь лазер ровно рисует яркие линии. В специальных очках их можно увидеть при дневном свете даже на большом расстоянии. Лазерные уровни пользуются спросом среди любителей и профессионалов.

Подготовка нивелира к работе

Перед тем как начинать использование устройства, нужно выполнить простые правила. Если нивелир работает от аккумулятора, то его необходимо зарядить. При наличии обычных батареек их нужно вставить в предназначенный для питания отсек. Для проверки работоспособности устройства включите его. Если появился лазерный луч или точка, то прибор функционирует. Начинайте подготовку к работе.

От расположения лазерного нивелира зависит качество разметки. Поэтому нужно найти наиболее подходящее место и правильно установить прибор. Для этого необходимо соблюдать определённые требования:

Как пользоваться нивелиром

Сначала прибор необходимо настроить, чтобы он позволял делать точную разметку.

Настройка лазерного уровня


Отключение ненужных в данный момент функций позволяет увеличивать время работы прибора от батареек или одного заряда аккумулятора.

Работа на полу с использованием нивелира

При строительстве лазерный уровень существенно облегчает установку лаг для пола на одном уровне.

    Включите прибор. Красная линия покажет нулевой уровень будущего пола.

    Лазерный нивелир строит линию по всему периметру помещения. Получается плоскость. От неё можно откладывать любые размеры.

    Установите лаги по лазерным линиям.

    После укладки с помощью нивелира проверьте уровень. Для этого положите доску боковой поверхностью на лагу и направьте луч. Проведите по нему линию маркером.

    Переставляйте мишень на каждую лагу. Если они установлены горизонтально, то лазерный луч пройдёт по маркерной отметке. Если нет, то положение лаги нужно отрегулировать, приподнимая и опуская её до совпадения отметки с лазерной линией.

Видео: Установка лаг для пола с помощью лазерного нивелира
Видео: Использование лазерного уровня для отделки помещений

Чтобы проверить ровность залитого бетона, поставьте веху в любой точке помещения и пометьте на ней уровень, который показывает красный луч. Пройдитесь так по другим точкам и сравните отклонения отметок.

Уровнем можно строить на полу прямые и перпендикулярные линии, чтобы ровно выложить плитку.

Работа на стенах с использованием нивелира

Для работы на стенах у нивелира ещё больше возможностей:

  • выравнивание стен. Этот вид работы демонстрирует, как устарели линейки и пузырьковые уровни. Пользуясь лазерным нивелиром, достаточно направить луч вдоль поверхности стены в любую сторону. С помощью линейки замерьте отклонение в разных точках луча;
  • укладка плитки. Делается аналогично работам на полу;
  • построение наклонных линий. Для этого направляют луч под углом. При отсутствии такой возможности наклоните корпус нивелира. В лазерных уровнях с режимом самовыравнивания нужно заблокировать эту функцию, иначе она будет препятствовать работе в наклонённом положении;
  • расклейка декора в любых помещениях. По вертикальному лучу выравнивают обои, плакаты. По горизонтальному делают бордюры на стенах, вешают элементы декора;
  • установка мебели, карнизов, техники. Одна криво висящая часть интерьера портит общее впечатление от красивой комнаты. Перевешивание с помощью линейки или уголка занимает намного больше времени, чем использование лазерного нивелира;
  • перепланировка помещений. Для монтажа перегородок достаточно навести луч в месте установки;
  • использование при измерениях. Нивелиром нельзя измерить расстояние, но можно облегчить процесс. Например, если нужно узнать высоту помещения с невертикальными стенами. Нужно направить луч вверх и измерить расстояние между полом и потолком.

Проверка лазерного уровня на точность

Перед работой нужно проверять нивелир на точность.

Как проверить точность горизонтального луча

Проверка точности вертикального луча


Проверка лазерного уровня на точность разными способами

Ремонт лазерного нивелира своими руками

Нивелир может подвергаться тряске и падению. Это влияет на точность работы. Появляется большая погрешность или вовсе пропадает лазерный луч. Можно самостоятельно разобрать прибор и осмотреть его на наличие видимых дефектов. Если таковые не имеются, то проведите регулировку.

  1. Извлеките батарейки или аккумулятор. Открутите крепёжные болты. Аккуратно разъедините части корпуса.
  2. Если нивелир не выдаёт лазерный луч, то проверьте целостность проводов. Они очень тонкие, как человеческие волоски, поэтому при сильном механическом воздействии рвутся. Припаяйте оборванные провода обратно.
  3. При смещении всех плоскостей влево нужно покрутить регулировочный винт по часовой стрелке.
  4. При смещении вправо вращайте винт против часовой стрелки.
  5. Если горизонтальная плоскость сдвинута вверх или вниз, а вертикальная — влево или вправо, то ослабьте маленькие винтики с внутренними шестигранниками, которые служат для фиксации модуля.
  6. Потом регулируйте потихоньку болтики, находящиеся в отверстиях. После каждого прокручивания нужно включать нивелир и проверять результат.
  7. Самая сложная регулировка при устранении дуги. Поэтому, если в вашем приборе более трёх лучей, то лучше отнесите его в мастерскую.
  8. При возникновении такой дуги установите цилиндр призмы в вертикальное положение путём вращения группы винтиков.
  9. При отказе датчика или всех лазерных лучей замените плату управления.

Видео: Восстановление сбитых настроек лазерного уровня

Соблюдая правила подготовки к работе, производя проверку и настройку прибора, вы сможете делать точную разметку. Более подробные рекомендации для вашей модели нивелира есть в инструкции. Следуя им, вы избежите ошибок, дальнейших переделок работы и получите хороший результат. Первое изучение инструкции может занять продолжительное время. Но потом вы усвоите алгоритм. Ваши действия дойдут до автоматизма, что позволит делать разметку очень быстро.

Ещё совсем недавно — всего 10–15 лет назад — строители пользовались исключительно водяными механическими приборами для определения горизонтальных и вертикальных поверхностей. Вначале это был водяной шланг со стеклянными градуированными колбами на концах (гидроуровень). Потом — пузырьковый ватерпас. Сегодня о том и другом начинают в буквальном смысле слова забывать, потому что на смену им пришёл лазерный многоцелевой строительный нивелир.

Устройство, предназначение и классификация лазерных строительных уровней

По принципу действия строительные лазерные нивелиры делятся на несколько классов.

Лазерные уровни также различают по виду выравнивания, количеству проецируемых плоскостей и по типу излучателей. Типом выравнивания называют способ выставления инструмента в рабочее положение.


По типу излучения строительные лазерные нивелиры можно разделить на две категории.


Видео: принцип работы лазерного уровня

Подготовка лазерного уровня к работе

Перед непосредственным включением светодиода, создающего лазерный луч, прибор необходимо подготовить к работе. Подготовка заключается в установке прибора на штатив или просто на ровную поверхность. Многие модели сконструированы так, что их рабочее положение можно отрегулировать только на штативе — на нём находятся пузырьковые уровни для первичного выравнивания и все поворотные рычаги для фиксации луча в нужном положении. Ротационные инструменты укомплектованы дополнительными видами крепления к стене или потолку. Это связано с тем, что их применение часто требует установки в подвешенном состоянии, например, при монтаже подвесного потолка большой площади.


Перед включением лазерного нивелира его необходимо установить на стационарный штатив

Основная задача при выполнении установки — придание устойчивого положения лазерному нивелиру. Его колебания или падения во время работы недопустимы, поэтому штатив располагается на нужном уровне с максимальным раствором ног, затем выравнивается место крепления и только после этого закрепляется сам нивелир.

Питание светодиода осуществляется от батареек или аккумуляторов. При недостаточной зарядке прибор может работать неправильно, поэтому за состоянием питающих элементов нужно следить. Некоторые модели оснащены индикатором зарядки аккумулятора, что облегчает контроль их состояния.


Строительные лазерные нивелиры обычно питаются от сменных батареек или аккумуляторов

Приборы с маятниковым устройством выравнивания сконструированы так, что стопорный механизм маятника отключается только при включении питания. Для дополнительного контроля вертикального положения во многих моделях предусмотрен звуковой сигнал, который прекращается, как только прибор оказывается в нужном состоянии.

Электронное выравнивание также происходит после включения питания. Необходимо дать определённое время датчикам для самовыравнивания. Опора нивелира состоит из 3 ног, настройкой длины которых сервомоторы приводят инструмент в горизонтальное положение. Лазерный луч включается только после того, как гул моторов прекращается. То же происходит и с ротационным уровнем, закреплённым на стене или потолке, только вместо горизонтальности положения опорных ног регулируется вертикальность оси вращения светодиода.

Как работать с нивелиром

Так как лазерный нивелир для многих до сих пор является незнакомым инструментом, производитель прилагает к каждому изделию подробное руководство по эксплуатации. В нём указаны условия, в которых можно эксплуатировать прибор, его технические характеристики, дальность действия, погрешность и т. д. Там же можно найти и подробное описание порядка работы с нивелиром.

Как бы прост и интуитивно понятен ни был прибор в управлении, с инструкциями нужно внимательно знакомиться, потому что каждая модель имеет свои особенности конструкции и эксплуатации, а их незнание может привести к преждевременной поломке или неполноценному использованию инструмента.

Как настроить нивелир

Настройка лазерного уровня происходит непосредственно в момент его использования. Заключается она в задании необходимого режима работы в конкретной ситуации. Связано это в первую очередь с экономией заряда питающего элемента. Так как все строительные уровни являются портативными приборами и работа их зависит от состояния батареи или аккумуляторов, нужно всегда выбирать самый экономный режим работы.

К примеру, в маятниковом лазере при включении загораются сразу все лучи. На стене появляются горизонтальная и вертикальная линии, лазерный отвес обозначает точки сверху и снизу инструмента. Но чаще всего пользователю нужен только один из этих визуальных ориентиров — вертикаль или горизонталь. В таких случаях все остальные лучи рекомендуется отключить — это сэкономит заряд батареи вдвое.


Для увеличения времени функционирования лазерного нивелира от одного комплекта батареек рекомендуется отключать все ненужные в данный момент режимы его работы

В нивелире ротационной конструкции кроме отключения незадействованных лучей настраивается частота вращения луча или угол сканирования.

То же относится и к длительности измерений. Чем меньше прибор будет включён по времени, тем дольше он прослужит. Поэтому опытные пользователи включают лазер лишь на тот промежуток времени, который необходим для разметки. Показания лучей дублируется карандашом или маркером, после чего питание нивелира отключается. Кроме экономии энергии питательных элементов это снижает ещё и риск повреждения глаз, так как постоянное свечение лазерного луча может неблаготворно отражаться на зрении.


Лазерный нивелир включают только на время нанесения разметки на поверхность стен

Настройка режима работы осуществляется при помощи кнопок, расположенных на корпусе прибора. Нельзя нажимать на кнопки острыми предметами, все переключения нужно производить руками.

Так как строительный лазерный уровень предназначен для эксплуатации в «суровых» условиях строительной площадки, при выборе и покупке прибора следует обращать внимание на индекс IP (ай-пи), который отражает характеристики защищённости корпуса инструмента от пыли и влаги. Первая цифра показывает уровень пылезащиты, вторая — степень влагонепроницаемости по шестибальной системе. Например, при внутренних ремонтных работах достаточно уровня IP52 или любого другого с первой цифрой не менее 5. Но если прибор эксплуатируется на открытой местности, желательно чтобы его индекс IP был максимальным, то есть 66.

Подводя итог, можно сформулировать основные правила пользования инструментом.

  1. Между прибором и размечаемой поверхностью не должно быть посторонних предметов, мешающих прохождению лучей.
  2. Расстояние от нивелира до стены, пола или потолка должно соответствовать техническим характеристикам прибора, нельзя его превышать. В противном случае погрешность измерения может превышать допустимые нормы. Приемлемой считается погрешность до 0,2 мм на 1 погонный метр измеряемой поверхности.
  3. Недопустимы сотрясения или перемещения прибора во время работы. Инструмент должен быть соответствующим образом закреплён в устойчивом положении. Особую опасность представляют падения нивелира с высоты.
  4. В зоне распространения лучей необходимо обеспечить отсутствие посторонних людей и животных (из соображений безопасности).

Для удобства пользователей разработаны дополнительные аксессуары, при помощи которых легче производить разметку. К ним относятся:


Иногда эти дополнительные приспособления входят в комплект лазерного уровня. В противном случае их можно приобрести отдельно.

Использование лазерного уровня при работах на полу

При выравнивании пола, так же как и потолка, используется функция построения горизонтальной плоскости при помощи лазерного нивелира. Можно сказать, что это один из наиболее распространённых способов применения прибора.


Контроль горизонтальности плоскости пола является одной из наиболее популярных задач, решаемых с помощью лазерного уровня

Порядок действий при этом достаточно простой. Необходимо включить прибор и спроецировать луч вдоль измеряемой поверхности. При помощи рулетки или линейки произвести замеры в нескольких местах. На ровной поверхности все результаты будут практически одинаковыми. Если же плоскость пола (или потолка) искривлена, то в серии измерений будут прослеживаться заметные расхождения.

Кроме того, лазерный нивелир может помочь при наклейке керамической плитки на полу или декоративных плит на потолке. Для этого нужно аккуратно наклонить прибор, не выключая питания. Маятник зафиксируется в неподвижном состоянии. Лучи, в зависимости от необходимости, можно комбинировать. Самой применяемой комбинацией на практике является пересечение двух лучей под прямым углом. Их можно проецировать куда угодно, получая таким образом прекрасную возможность разметить любую поверхность по своему усмотрению с соблюдением геометрических пропорций. Различные зажимы на штативе позволят закрепить прибор в любом нужном положении.


Лазерный уровень позволяет проверить перпендикулярность любых поверхностей при проведении строительных работ

Несмотря на то, что маятниковый нивелир является очень надёжным и ломается редко, пользоваться им нужно с осторожностью. Дело в том, что от батареи к маятнику подходят тончайшие нити проводов питания. При резком сотрясении или ударе они могут просто порваться.

Что можно делать на стенах

Без преувеличения можно сказать, что лазерные уровни в полном объёме решают все вопросы разметки на стенах. С их помощью сегодня производится выравнивание стен при оштукатуривании, наклейка обоев, бордюров, разметка для установки и навешивания мебели. Кроме того, лазерный нивелир очень удобен для монтажа керамической плитки на стену, при построении наклонных плоскостей и т. д.

Рассмотрим лишь некоторые основные возможности, которые не только облегчают труд строителю, но и делают комфортным домашний ремонт своими руками.

  1. Контроль вертикальности стены. Его можно производить прямым или косвенным измерением:
  2. Наклейка керамической плитки на стену. При выполнении этой работы включают одновременно два луча — горизонтальный и вертикальный. Их пересечение направляется на нужный участок стены и закрепляется при помощи зажимов на штативе. Как правило, по нивелиру выкладывается первый ряд плитки, остальные ложатся автоматически благодаря своей правильной форме и промежуточным пластмассовым крестикам.
    При использовании лазерного нивелира укладка керамической плитки будет произведена идеально ровно
  3. Поклейка обоев. Прибор используется аналогично, только включается один луч — вертикальный. Он выводится на стену в нужном месте и по его линии наклеивается первый лист. Кромку обоев нужно наклеить в точности по линии нивелира, тогда все последующие листы лягут на стену ровно, подчиняясь правилу параллельного переноса. Впрочем, с таким же успехом можно клеить и горизонтальные элементы декора.

    При поклейке обоев в лазерном нивелире включают только один луч в зависимости от расположения рулона

  4. Установка мебели и навес шкафов на стены. Эти работы также значительно облегчаются, когда есть возможность точно определить местоположение необходимых предметов в пространстве. Криво висящая картина или полка способны испортить всё впечатление об интерьере.
    С помощью лазерного нивелира можно ровно повесить книжную полку, картину или ковёр

Видео: как пользоваться лазерным уровнем — видеоинструкция

Как проверить лазерный уровень на точность

Несмотря на то, что лазерная техника отличается очень высокой надёжностью, бывают случаи, когда приборы нуждаются в ремонте и регулировке (юстировке).

  1. Появление загибов на концах горизонтальных линий вверх или вниз (строители называют это мрачной улыбкой). Линия из прямой становится дугообразной.
  2. Искривление вертикальной линии. Появление загибов на концах линий.
  3. Заклинивание подвесной системы маятника. Поведение лучей становится неуправляемым, они застывают в различных положениях.
  4. Неисправность электронной платы. Такая неисправность иногда возникает в нивелирах с электронным выравниванием. В результате значительно искажаются результаты измерений. Прибор начинает «врать», если повреждена микросхема, управляющая серводвигателями.
  5. Нарушение нормальной работы кнопок управления лазером. Они заедают или западают.
  6. Механические повреждения корпуса лазерного нивелира. Обычно такое происходит после падения инструмента на пол. Нарушается герметичность кожуха, внутрь попадает пыль и влага. В результате очень скоро инструмент приходит в негодность.

Для уточнения диагноза лазерный уровень проверяют на заранее подготовленных эталонных поверхностях. Самый простой способ — проверить точность показания при помощи пузырькового уровня (ватерпаса). Лучше всего, если длина уровня будет около 2 м, тогда погрешность будет хорошо видна. Можно использовать и более короткий уровень, но совместно со строительным правилом. С их помощью можно начертить на стене ровную длинную линию. На эту линию наводится лазерный луч и анализируется степень его соответствия.

Видео: как проверить лазерный уровень и откалибровать его

Самостоятельный ремонт лазерного нивелира

Крайне нежелательно пытаться самостоятельно ремонтировать лазерный уровень, не имея соответствующей квалификации. Чинить можно только механические повреждения. Электронику и оптику лучше оставить для специалистов.

Видео: лазерный нивелир, его разборка и калибровка в домашних условиях

Луч лазера — это направленный поток световых частиц, сфокусировано двигающийся в одном направлении. Попадая на сетчатку глаза, он может причинить тяжёлые повреждения тканям и нейронным окончаниям глазного яблока. Поэтому работа с лазерным нивелиром должна в обязательном порядке сопровождаться соблюдением мер личной безопасности.

пошаговая видео инструкция, без помощи лазерного нивелира


Разметка фундамента — особенности, виды и способы разметки участка под ленточный и свайный фундамент для дома и гаража, как сделать разметку углов и осей с помощью лазерного нивелира

От правильно проведенной разметки под фундамент, будет зависеть качество и надежность проведения строительных работ. Ознакомиться с инструкцией как выполнить демонтаж фундамента можно здесь.На фото разметка фундамента

Особенности

При нанесении разметки под фундамент, необходимо соблюдать некоторые правила:

  • предварительно снимается слой дерна, на полметра – метр больше проектных параметров  в каждую сторону;
  • строительная площадка максимально выравнивается, до получения максимальной горизонтальности;
  • углы должны откладываться строго по 90 градусов.
Виды и способы

Для проведения разметки участка под фундамент, необходимо определить его верхнюю отметку, которая будет обозначать высоту фундамента. При помощи нивелира данная отметка переносится на установленные колья. Между установленными кольями натягивается шнур.

Приступать к разметке фундамента под дом, следует после проведения расчетов включающих в себя: определения типа грунта на участке, уровня залегания грунтовых вод, уровня промерзания грунта, объема нагрузок, оказываемых строительной конструкции на фундамент, выбор подходящего типа фундамента (ленточного, столбачатого, свайного и т.д.). Разметка фундамента под дом проводится в строгом соответствии проектной документации. Читайте инструкцию как выполнить демонтаж фундамента на этой странице.

Разметка фундамента под гараж проводится по наружным параметрам здания, с заложенной туда же шириной стен.

Как правило, под гараж закладывается ленточный фундамент. В таком случае, необходимо будет разметить внутренний контур.

Процесс разметки ленточного фундамента:

  • отмечается шнуром, натянутым между колышками, базовая направляющая, параллельная стене будущего здания;
  • под углом 90 градусов от базовой линии, отмечаются линии боковых стен;
  • правильность проведенной разметки проверяется путем измерения диагоналей, они должны быть равными;
  • сооружается внутренний контур, параллельно внешнему контуру, на расстоянии равном ширине закладываемого ленточного фундамента.

Процесс разметки свайного фундамента:

  • отмечается шнуром, натянутым между колышками, базовая направляющая, параллельная стене будущего здания;
  • под углом 90 градусов от базовой линии, отмечаются линии боковых стен;
  • правильность проведенной разметки проверяется путем измерения диагоналей, они должны быть равными;
  • затем, в соответствии с проектом, колышками вдоль шнура отмечаются места забивки свай, с шагом от 1 одного метра до трех;
  • установка свай начинается с угловых отметок.
Схема разметка фундамента на этапе планирования
Как сделать?

Технология нанесения разметки под фундамент:

  • По направлению одной из стен натягивается шнурок длиной на полметра — метр больше предполагаемой стены. Забиваются колышки.
  • На натянутом шнурке, при помощи прищепок отмечаются углы будущего здания.
  • Точно также натягиваем шнурок по направлению второй стены, перпендикулярной первой.
  • От места пересечения шнурков, на первом шнурке отмеряется три мерные единицы, например, три метра и вешается еще одна прищепка, на втором шнурке, от места пересечения отмеряется четыре метра.
  • Измеряем расстояние между этими двумя прищепками, оно должно быть ровно пять метров. Значит, ваш угол имеет точно 90 градусов, а направление стен строго перпендикулярно, чего мы и добивались. Руководство как сделать дренаж фундамента здесь: http://fundamentgid.ru/osobennosti-ustrojstva/rukovodstvo-kak-sdelat-drenazh-fundamenta.html.
  • Теперь по второму шнурку можно отмерить длину второй стены, и отметить на шнурке прищепкой.
  • Натягивается третий шнурок, параллельно первому, по направлению третьей стены.
  • Натягивается четвертый шнурок, параллельно второму.
  • Места пересечения шнурков, будут углами будущей постройки.

Для плитного фундамента такой разметки вполне хватает, а для ленточного фундамента, необходимо выполнить внутренний контур из шнурков, параллельный внешнему контуру, готовому (с учетом ширины ленты закладываемого фундамента).

В местах обозначенных прищепками углов, забиваются колышки.

Фундаменты не всегда имеют прямоугольную форму, но в качестве базы всегда размечается прямоугольник.

Затем к нему либо добавляются прямоугольники, либо вычитаются. Вторичные фигуры размечаются с помощью шнурка аналогично разметке основного прямоугольника. Для определения первой пары углов малого прямоугольника, по базисной линии отмечается расстояние, заданное по чертежу.

В случае, когда фундамент должен быть повернут под углом в 45 градусов к фундаменту основной постройки:

  • Для этого размечается прямоугольник, например размерами 8,5х12,5 м.
  • По длинной стороне прямоугольника откладывается длина меньшей стороны (т.е. 8,5 м), и отмечается прищепкой.
  • От угла по стороне длиной 8,1 м натягивается шнурок, до этой прищепки, чтобы у нас получился прямоугольный треугольник с катетами по 8,5 м. Натянутый шнурок будет гипотенузой данного треугольника.

Натянутый шнурок будет означать направление базовой стены для вторичного прямоугольника.

Если условно взять размеры вторичного прямоугольника 5х6,5 м., то следующие действия будут такими:

  • Вдоль шнурка, обозначающего направление базовой стены вторичного прямоугольника, от угла поворота фундамента в 45 градусов, откладывается заданная чертежами длина стены в 5 метров и отмечается прищепкой.
  • Предполагается, что стена параллельная базовой стене, находится на расстоянии 6, 5 метров от нее. Приступаем к расчету гипотенузы прямоугольного треугольника со сторонами 5 и 6,5 метров, для нахождения точки третьего угла. Точно такую же процедуру проводим из другой точки базы, для нахождения точки четвертого угла.  Расстояние между третьим и четвертым углом должно равняться пяти метрам. Читайте руководство как соорудить подушку под фундамент.
Разметка фундамента с использованием лазерного нивелира
Разметка фундамента с помощью лазерного нивелира

Лазерный нивелир – это лазерный уровень для разметки фундамента. Проконтролировать, ровно ли установлен лазерный нивелир, можно посредством встроенного пузырькового уровня. Современные модели лазерных нивелиров, снабжены автоматическими системами настройки уровня положения. Читайте обзор видов и способов закладки фундамента.

Технология разметки участка под фундамент с помощью лазерного нивелира:

  • от колышка, обозначающего один из углов здания, нивелиром определяется и проводится базовая направляющая, которая будет совпадать с одной из стен будущей постройки;
  •  все замеры лучше проводить из одной точки, за счет чего повысится точность проводимых замеров;
  • нулевую отметку следует отложить на каком-нибудь объекте, находящемся в пределах видимости.
Видео

Смотрите на видео рекомендации по разметке фундамента:

При неправильно проведенной разметке фундамента, в последствии возникнут проблемы с возведением стен, так как будут возникать различные перекосы из-за неравномерного распределения нагрузок, разрешение здания, снижения срока его эксплуатации.

fundamentgid.ru

Как использовать лазерный нивелир для разметки фундамента: видеоинструкция

    Лазерный нивелир очень часто используют для разметки фундамента. Несмотря на то что это весьма дорогостоящее устройство, сегодня большинство застройщиков его используют. Он требует максимальной внимательности и усидчивости, но зато дает точный и надежный результат. Лучше приобрести дорогостоящее, но зато качественное приспособление, которое поможет выполнить четкую разметку.

Читайте также: Как делается крепление бруса к фундаменту своими руками

Лазерный нивелир для разметки основания сооружения

Необходимо понимать, что разметка – это очень ответственный этап, от которой зависит, насколько геометрически правильным будет сооружение. Также от нее зависит прямолинейность углов. Чтобы разметить фундамент, необходимо обзавестись следующими инструментами:

  • лазерный нивелир;
  • молоток;
  • рулетка;
  • шпагат;
  • ножовка;
  • шуруповерт.

Кроме этого, нужно иметь при себе доски, гвозди, брусья, саморезы, металлические стержни и металлический профиль.

Читайте также: Какую марку бетона лучше использовать для ленточного фундамента

Подробнее о самой работе

Перед тем как начинать разметку, следует тщательно подготовить местность. Для этого выполняют следующие действия:

  1. Очищают грунт от мусора.
  2. Снимают слой дерна на 0,4-0,6 мм.

Затем нужно подготовить лазерный нивелир, с помощью которого будет выполняться разметка. Для этого надо установить батарейки и

подзарядить аккумулятор. Также желательно проверить работоспособность устройства, подключив его к питанию. Не менее важно ознакомиться с правилами использования лазерного нивелира. Если на улице яркий свет, то лучше воспользоваться детектором, так как иначе лучи не будут видны. Очень важно надеть специальные защитные очки, работая с этим механизмом. После этого можно приступать к определению контуров строения. Для этого необходимо выполнять такие действия:
  • определить и провести главную направляющую, которая будет совпадать с одной из сторон бетонной конструкции. За базовую линию нужно взять линию, которая параллельна дороге или забору. Используя известную теорему Пифагора, необходимо рассчитать диагональ;
  • после этого в обозначенной точке А нужно вставить арматуру. Затем необходимо провести прямую линию и там установить еще одну арматуру – это будет точка Б. Длина должна быть 4000 мм;
  • потом из точки А радиусом 4000 и из точки В (радиус 4470) очертить 2 дуги. Место, где они пересекаются, нужно назвать точкой Б. По такой же схеме надо определить точку Г и проверить диагонали правильного угла;
  • далее нужно обозначить периметр на высоте 0,2-0,3 м путем натягивания шнура, обойдя стержни арматуры.

Как правильно разметить фундамент лазерным нивелиром

Затем не стоит спешить окружать фундамент обноской, так как таким образом можно создать серьезное препятствие. Основным ориентиром должны быть колышки, которые находятся в углах конструкции. В каждом из них необходимо забить еще по несколько колов, продлив на 50 см конструкцию стен. При натяжении шпагата пересечение будет лишь в месте нахождения первоначальных отметок.

После этого можно приступать делать точную разметку на колышках. Метки наносить необходимо на одинаковом уровне – 30 см от земли. Только закончив с этим, можно смело приступать к рытью траншеи.

Однако нужно знать, что перед выкапыванием следует вбить колышки. Чтобы облегчить себе задачу, можно окрасить их в красный цвет. Веревки должны находиться очень близко к земле. Для того чтобы отметить границы, применяют яркую краску. Когда она нанесена, необходимо убрать канаты. При использовании экскаватора для рытья нужно постоянно контролировать глубину. Если отклониться от нормы, то это может привести к серьезным последствиям. В конце необходимо натянуть веревки. Затем пересечение канатов перенести на дно, а при помощи отвеса вбить колышки. Дно обязательно надо качественно выровнять, причем лучше это делать вручную. Итак, теперь готова основа для опалубки.

В конце разметки важно провести окончательные замеры. Чтобы все было точно, нужно использовать рулетку. Углы прямые лишь в том случае, если равны длины их диагоналей. Прочность и надежность дома напрямую зависит от правильной разметки фундамента. Безусловно, сама процедура закладки основания должна проходить строго по правилам и с соблюдением последовательности. Не рекомендуется браться за такое ответственное дело, если у вас нет соответствующих знаний, умений и опыта.

Многие задаются вопросом: как выбрать лазерный нивелир для разметки основания дома? Нужно отметить, что сегодня на рынке существует огромное количество таких устройств, причем с разными функциями, например, с функцией дальнометра. Практически все изделия отлично показывают себя на практике, но при выборе необходимо отталкиваться от того, в какой местности его будут применять. Также стоит посмотреть на цену приспособления. Дешевые варианты зачастую некачественные и недолговечные, поэтому выбирать стоит те, которые дороже, ведь у них дольше эксплуатационный срок и больше функций.







svoidomstroim.ru

пошаговая видео инструкция, без помощи лазерного нивелира

Фундамент – это основная часть здания, принимающая и равномерно распределяющая действующие на него нагрузки, сюда входят стены, кровля, снег, ветер, люди, вещи. Большую роль играет правильная и точная разметка участка под устройство фундамента. В этой статье мы по шагам разберем, как правильно сделать разметку под наиболее часто применяемые виды фундаментов и что для этого нужно.

Оглавление:

  1. С чего начинается процесс?
  2. Правила для ленточного основания
  3. Под столбчатый фундамент
  4. Плитный
  5. Советы и видео уроки

Подготовка инструмента и материала

Разметка – важный этап строительства, от точности выполнения этой работы напрямую зависит прочность и долговечность будущей постройки. Но инструменты потребуются несложные, такие можно купить в любом строительном магазине.

  • рулетка – главный предмет, она должна быть длинной, не менее 15–20 метров;
  • хороший моток осевой нити – можно взять шнур, леску или тонкую металлическую проволоку;
  • уровень или лазерный нивелир;
  • деревянные или металлические колья;
  • доски для сооружения обноски вокруг будущего строения;
  • молоток;
  • гвозди.

Сооружение и применение обноски

Обноска делается своими руками из двух кольев с прибитой к ним доской (в виде буквы П), их еще называют «скамейками». Они необходимы для сохранения разметки основания во время подготовительных и земляных работ, их нельзя переставлять или убирать на данном этапе строительства. Поперечная доска берется длиннее ширины фундамента, потому что на нее будут крепиться обе оси (внутренняя и наружная).

Для удобства передвижения по периметру обноска устанавливается немного дальше угловых колышков (примерно на 1–1,5 метра). Нанесение разметки на «скамейки» дает возможность самому быстро восстановить оси после порыва шнура или снятия его во время рытья траншеи или установки опалубки.

С чего начать?

На начальном этапе строительства необходимо определиться с видом фундамента. Выбор зависит от состава почв на участке, массы строения, климатических условий. После того, как выбран тип бетонного основания, можно переходить к следующему этапу.

Разметка участка под фундамент начинается с привязки его на местности. Если не даны специальные отметки, то обычно будущее строение привязывается к существующему дому, забору или столбу. От выбранного ориентира рулеткой отмеряется определенное расстояние и забивается первый угловой кол.

Разметка под ленточный фундамент

Этот вид бетонного основания называется «ленточным» потому, что он проходит сплошной лентой по периметру постройки под наружными и внутренними стенами. Такой тип применяется под легкие строения, такие как пристройки, каркасные, щитовые, брусовые дома, не более чем в 2 этажа.

После того как вбит первый колышек, от него в направлении расположения будущей стены рулеткой отмеряется расстояние (наружная длина этой стороны основания), и забивается второй кол. Одна ось готова. Теперь надо протянуть вторую строго под углом 90° к первой.

Разметка углов фундамента делается при помощи специальных приборов. Здесь подойдут лазерный нивелир, теодолит, строительный угломер. Но если их нет, то это можно сделать самостоятельно с рулеткой и помощником, применив один простой метод.

Правило «золотого треугольника»:

1. Стороны его равны 3,4 и 5 метрам. Угловой колышек служит вершиной треугольника, от него на готовой оси откладывается 3 метра, на той, которую надо вывести – 4, гипотенуза должна быть 5 метров. Колышек с осевкой передвигается внутрь или наружу относительно оси основания до тех пор, пока расстояние между этими отрезками не станет нужной длины. В этом месте вбивается кол, и уже по двум точкам (угловая и найденная отметки) отмеряется расстояние до третьего колышка. Аналогично выводятся оставшиеся углы.

2. После того как разбивка наружных осей завершена, делается разметка диагоналей фундамента. Для этого замеряется расстояние между углами, находящимися по диагонали друг от друга. Длины должны быть одинаковы.

3. От углов в обе стороны по осям откладывается ширина основания, в эти точки также забиваются колья. За каждой парой отметок устанавливаются доски-обноски, к ним привязываются внутренние и наружные осевые нити.

4. Высота расположения осей должна соответствовать верхней отметке фундамента.

5. Если в проекте предусмотрены внутренние стены и перегородки, то лента под них разбивается в соответствии с вынесенными осями.

6. Такое основание отлично подойдет для строительства гаража или бани.

Разметка под столбчатое основание

Этот вид представляет собой отдельно стоящие столбики из монолитного или сборного железобетона, расположенные по углам и всему периметру дома на одинаковом расстоянии, а также на пересечении несущих стен, перегородок и под ними. На такие столбики можно поставить пристройку, крыльцо или веранду.

Главные этапы разметки мы по шагам разобрали в ленточных конструкциях. Технология для столбчатого основания та же самая. Различие состоит в том, что здесь после разметки основных осей, их надо еще вынести на каждый столбик. Для этого по внешним и внутренним сторонам откладываются нужные размеры, и забиваются дополнительные колышки, образующие основания столбиков.

Для точности разметки и проверки прямоугольности осей под столбы можно использовать лазерный нивелир, угломер или другие инструменты, а можно применить метод «золотого» треугольника.

Разметка под плитный фундамент

Поскольку основанием под дом или пристройку здесь служит монолитная железобетонная плита, уложенная на дно котлована, то вначале нужно сделать разметку под сам котлован. Эта работа не представляет ничего сложного, ее можно сделать своими руками. Площадь под рытье котлована немного больше, чем сама плита, здесь разметка не требует особой точности. Достаточно будет отметить основные границы для работы экскаватора.

После подготовки основания в котловане туда с помощью нивелира переносятся отметки с выбранного ориентира на поверхности. Разметка происходит по схеме, описанной выше. Сначала определяется базовый угол, потом от него выводятся остальные. Оси располагаются на высоте отметки поверхности плиты.

Небольшое различие с другими видами в том, что здесь устанавливается один ряд осевой нити по периметру.

Общие рекомендации

Если тщательно выполнить все этапы работ, то правильно размеченный фундамент после заливки бетоном будет долго служить крепким и надежным основанием.

И в конце несколько советов:

  • в качестве осевой нити следует применять прочный, не растягивающийся материал, чтобы избежать погрешностей в измерении;
  • рулетку брать лучше металлическую, а не матерчатую, из тех же соображений;
  • колышки забивать так, чтобы на поверхности оставалось не менее 30 см, так проще привязывать оси и отмечать высоты;
  • вместо лазерного нивелира можно своими руками собрать угольник со стороной 1,5-2 метра и углом 90° для выведения прямых углов.

Разметка основания дома или пристройки по силам даже непрофессионалу, при достаточном старании ее легко сделать самому.

Похожие статьи утепление монолитной плиты фундамента пеноплексом

www.sibear.ru

Разметка фундамента | ГЛАВНАЯ

    Первый шаг в  строительстве дома — выборка земли под фундамент. В зависимости от того, какой вид фундамента было решено использовать нам  необходимо выкопать либо траншеи (при заливке непосредственно в грунт), либо котлован (при устройстве подвала, при сооружении  сборного фундамента из блоков ФБС и т.п.). Разметка фундамента дома обычно производится нами в следующей последовательности:

    Шаг 1: Определяем на местности крайние угловые точки габарита нашего строения. Каждая постройка всегда привязывается линейными и угловыми размерами к какой-либо геодезической опоре, указанной в разбивочном чертеже плана участка (проекта). Допустим, одна из стен дома должна быть параллельна забору соседнего участка (границе Вашего и соседнего участков) и отстоять от него на расстоянии 3 метра.

    Итак, в первую очередь при помощи рулетки мы определяем крайние точки этой стены и забиваем в них деревянные колышки (можно металлические прутки). Допустим, наш фундамент имеет форму прямоугольника со сторонами 10х8 метров. Пусть первая стена, которую мы наметили имеет длину 10 метров. Теперь от одного из углов откладываем длину второй стены — 8 метров. Чтобы получить прямой угол, я сразу высчитываю длину диагонали нашего прямоугольника по теореме Пифагора (думаю все её знают). В данном примере диагональ будет равна 12,81 метров. Затем с помощью двух рулеток и двух помощников (один держит рулетку у первого колышка, другой у второго) в точке пересечения размеров 8 и 12,81 метров забиваем третий колышек. Четвёртый угол находим по такому же принципу. Делаем контрольный замер: расстояние между третьим и четвёртым колышками должно быть равно 10 метров.

    Ошибиться здесь довольно трудно, диагонали уже точно равны и ничего корректировать (как обычно пишут в литературе) уже не надо. Хотел бы ещё заметить: используйте в подобных работах рулетки с металлическим полотном. Сам не раз видел рулетки, у которых полотно выполнено из какого-то синтетического материала и оно довольно легко растягивается.

   Шаг 2: Обычно в этом месте пишут, что вокруг фундамента нужно построить обноску (см. рисунок). Не понимаю, зачем так всё усложнять. Если мы хотим копать траншеи в ручную, можно сделать так: ориентируясь  с помощью капроновой шнурки на четыре колышка, которые уже забиты по углам фундамента, забиваем на каждом углу ещё по два колышка, как бы продлевая все стены на 50 см с каждой стороны. То есть, когда мы натянем четыре шнурки по стенам дома, они будут пересекаться в местах, где были забиты четыре первых колышка. Но перед этим необходимо отметить горизонтальный уровень. Всех удобнее для этого конечно использовать строительный нивелир, но найти его ни всегда представляется возможным. Мы в последнее время используем лазерный уровень. Также очень удобно, только в солнечную погоду бывает не возможно разглядеть луч, приходится дожидаться сумерек. Если ни того ни другого нет, самый дешёвый способ — приобрести гидроуровень. При правильном использовании (отсутствие пузырьков воздуха в трубке) показывает горизонтальный уровень очень точно.

     Итак, используя любой из этих инструментов нужно на всех колышках проставить метки на одном уровне (примерно 30 см от земли в самом высоком углу). Выше не вижу смысла. Затем натягиваем четыре шнурки. По ним мы будем копать траншеи и отмерять от них выбранную нами глубину фундамента. Сейчас можно размечать внутренние стены дома. Ну здесь я думаю ничего сложного нет. Некоторые отмечают горизонтальный уровень с помощью простого строительного уровня. Я конечно не советую, но уж если больше ничего нет, используйте хотя бы уровень длиной не менее 1,5 метров. И обязательно проверьте его на точность показаний.

    Если мы собираемся копать котлован также забиваем ещё восемь колышков только на расстоянии от первых четырёх хотя бы в 3-3,5 метра. Делаем их заметными, чтобы экскаваторщик их видел и не сбил. Натягиваем четыре шнурки по ближе к земле и отмечаем границы нашего будущего котлована. При этом учитываем, что размеры котлована больше размеров фундамента как минимум на 0,5 метров с каждой стороны. Это делается, чтобы при возведении опалубки или укладке блоков ФБС, а также при выполнении гидроизоляции стен подвала, между фундаментом и стенкой котлована человек мог выполнить эти работы.

    Границы котлована можно обкопать лопатой, можно обрисовать белой краской, в общем, чтобы эксковаторщик их видел. Шнурки убираем. В процессе рытья нужно внимательно следить, чтобы экскаватор не копнул глубже, чем нам необходимо, лучше, если он не докопает 10-15 см. Здесь без нивелира или лазерного уровня не обойтись.

    После того, как котлован выкопан снова натягиваем шнурки уже по горизонтальному уровню. Точки пересечения шнурок переносим на дно котлована при помощи отвеса. Забиваем в этих точках колышки. Дно котлована выравниваем в ручную отмеряя глубину от натянутых шнурок. Затем строим опалубку или кладём блоки ФБС. Об этом в следующих статьях.

    В завершении хотелось бы отметить следующее: рыть котлован необходимо непосредственно перед возведением фундамента. Если котлован долго подвергается воздействию атмосферных осадков, грунт на дне разжижается и теряет свою несущую способность, а стенки котлована будут осыпаться.

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:
  • Рулонная гидроизоляция фундамента.

  • Монолитная бетонная плита как основание фундамента из блоков ФБС.

  • Разметка участка под строительство.

  • Как произвести утепление фундамента более эффективно.

  • Фундаменты. Основные типы, их применение и технология возведения.

Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!

Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и…Читать далее
Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику … Читать далее

stroyu-dom-sam.ru

Как сделать фундамент из блоков своими руками

Давно задумывался о приобретении дачного участка. Ну знаете, отдохнуть от городской суеты, попариться в баньке, пожарить шашлычки, опять же рыбалка, грибы, ягоды. И вот в течении 1,5 лет я лелеял мечту о своих 10 сотках, и решил что пора прикупить участок.

Просмотрел около десятков предложений, ездил, смотрел, но ничего мне не подходило. Но в один прекрасный день случайно встретил старого приятеля Алексея, с которым давно не виделись. Поговорили о том, о сем, я упомянул о своей давней мечте, на что друг посоветовал мне рассмотреть варианты участков в СОТ, в котором у его семьи участок. Со слов друга я понял, что места там очень живописные, и решил, что обязательно последую его совету.

На очередных выходных я поехал в этот СОТ, предварительно созвонившись с отцом Алексея, чтоб тот встретил и провел экскурсию. Место действительно было стоящее: воздух чистейший, так как рядом располагался сосновый бор; озеро, в котором можно купаться и ловить рыбу. Я подумал, что с местом я определился.

О бюрократических перипетиях умолчу, так как это скучно и неинтересно. Дом решил строить сам, так как некий опыт строительства за плечами был. Как известно, залог любого успешного строительства — это точная разметка.

Выбор инструмента

Специально для работы решил приобрести лазерный нивелир, так как им можно быстро и точно сделать разметку любой конструкции одному, без напарника. Сначала была мысль купить оптический нивелир и работать им «по старинке», но, так как все работы я буду проводить скорее всего один, то мой выбор был очевиден. Мне нужен был недорогой, качественный лазерный уровень с возможностью работы с приёмником на улице при солнечной погоде.

После нескольких часов выбора в интернет — магазине, мой выбор пал на лазерный построитель плоскостей ADA 2D Basic Level, так как он полностью подходил для выполнения моих задач. Яркость линий, наличие отвеса, режим работы с приемником на улице до 30 метров, поворотное основание со шкалой (360°), на которой можно устанавливать любой горизонтальный угол, а также микровинт для точной подводки, в общем, все то, что мне нужно.

Также сразу приобрел приемник лазерного излучения, лазерный дальномер, штатив и нивелирную рейку. Приёмник, который крепится на нивелирную рейку мне был необходим для работы с лазерным нивелиром на улице, так как на улице в ясную солнечную погоду луча совсем не видно, а этот самый приёмник как раз улавливает луч и показывает его местоположение. Для быстрого подсчёта расстояний, площадей, объемов и других вычислений я решил за одно приобрести лазерный дальномер, в хозяйстве вещь не лишняя.

Разметка фундамента

Итак, приступил к работе. Размеры лёгкого каркасного дома я запланировал 6 на 6 метров. Первым делом надо было сделать фундамент из бетонных блоков. Но чтоб делать фундамент надо знать, где будут расположены стены. На участке я примерно отметил, где будет располагаться дом.

Установил штатив с лазерным нивелиром ADA 2D Basic Level таким образом, чтобы точка лазерного отвеса совпадала с будущим углом дома, и на месте отвеса заколотил колышек №1 и продолжил разметку. Навел лазерную линию вдоль предполагаемой стены дома, и прокрутил поворотный лимб на нивелире таким образом, чтобы 0° совпал с риской на нивелире, т.е. в дальнейшем это будет наша отправная точка от которой мы повернёмся на 90° для разметки второй стены.

Отмерил расстояние по вертикальной лазерной линии 6 метров от колышка и заколотил второй колышек. Повернув прибор на 90°, отмерял расстояние по лазерной линии 6 метров и забил колышек №3. Половина работы по разбивке фундамента была сделана. Переставил штатив с лазерным уровнем ADA 2D Basic Level на другую точку таким образом, чтобы отвес лазерного нивелира совпал с колышком.

Для проверки точности измерений навел лазерную линию обратно на колышек №1 и снова прокрутил лимб, таким образом, чтоб 0° лимба совпал с меткой на лазерном построителе плоскостей, потом повернул прибор по лимбу на 90° и с помощью приемника обнаружил линию, отмерял по ней 6 метров и забил колышек номер №4. Лазерным дальномером ADA Cosmo 150 проверил диагонали между колышками 1-4 и 2-3: первая диагональ получилась длиной 8,489 метров, а вторая чуть меньше 8,482 метра. Я решил, что это отличный результат и не стоит ничего перемерять.

Предварительно сделав выторфовку и отсыпку песком в местах предполагаемого фундамента, я расставил по периметру бетонные блоки, установив их по осям стен по натянутым верёвкам. Поставив штатив с лазерным уровнем с угла, за одним из кольев, таким образом, чтобы горизонтальная лазерная плоскость захватывала весь размер фундамента, начал устанавливать все блоки в один уровень. Для этого я закрепил приемник ADA LR50 с помощью специального крепления, которое шло в комплекте с приемником, на 3-х метровую нивелирную рейку.

С огромным трудом растащив 9 бетонных блоков, по блоку на каждый угол, посередине каждой стены и под простенок — начал нивелировку. Зафиксировав первую отметку на первом блоке, и приняв её за ноль, двинулся на второй. Превышение на втором блоке оказалось немного больше, если быть точным на 7 сантиметров, значит надо подсыпать песок под блок. Отодвинул блок с его места и подсыпал песка.

Приложив не дюжее усилие, поставил блок обратно на место и снова проверил уровень. Превышение оказалось около сантиметра, поэтому пришлось немного поёрзать блоком, чтоб он чуть-чуть опустился. Все остальные бетонные блоки я выставил по такому же принципу, не переставляя нивелир, просто ставил нивелирную рейку на блок и двигая приёмником по миллиметровой шкале рейки устанавливал превышения других блоков относительно первого эталонного блока

Таким образом, с помощью лазерного уровня и приёмника, а также лазерного дальномера и собственной смекалки я решил задачу по разметке и установке бетонных блоков быстрее, чем думал. Я уверен на сто процентов, что если бы я всё размечал по старинке с помощью гидроуровня или доски с обычным пузырьковым уровнем и рулеткой, это заняло бы на много больше времени и сил. Как говорится, спасибо современным технологиям!

Видео ещё одного вида столбчатого фундамента

Рекомендуемые обзоры и статьи

Какие, по Вашему мнению, ещё минусы у этого прибора? Ваш отзыв очень важен для людей.

Вступайте в наш Telegram канал и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.

www.laser-level.ru

как разметить лазерным нивелиром самостоятельно

Качество и надежность любой постройки зависит от соблюдения конструктивных размеров всех узлов и элементов.

Именно поэтому все должна начинать качественная и правильная разметка под фундамент, от этого этапа будет зависеть и возможность выполнения всех строительных работ без лишних осложнений и последствий.

Инструмент для выполнения разметки

Для того чтобы выполнить разметку будущего фундамента необходимо позаботиться о наличие простого инструмента.

Обязательно понадобятся:

  • Рулетка, желательно металлическая, дело в том, что матерчатые модели имеют свойство растягиваться, искажая показания замеров. Лучше если длина рулетки будет превышать размеры стороны будущего фундамента.
  • Стальная проволока или бечева для нанесения разметки.
  • Деревянные колья.
  • Отвес и гидроуровень.

Ну и самый дорогостоящий инструмент — лазерный нивелир для разметки фундамента с функцией дальномера. Инструмент этого класса отличается высокой точностью.

Привязка к границам участка

В первую очередь необходимо начинать с привязки здания к местности. Необходимо учитывать все допустимые расстояния от границ участка. Следует помнить о том, что разметка должна осуществляться на максимально выровненном участке, наличие больших уклонов может внести погрешности.

Разметка фундамента под дом начинается со следующих действий:

  • В первую очередь необходимо отметить две крайние точки одной из стен, параллельных границе. Для этого вбиваются колья по крайним точкам будущей стены.
  • Третья точка должна соответствовать краю смежной стены. При этом необходимо выдержать прямой угол, любое отклонение приведет к нарушению геометрии здания.

Чтобы правильно отложить угол в 90 градусов на местности необходимо воспользоваться теоремой Пифагора, это первое, что нужно знать о том, как правильно разметить фундамент под дом:

А2 + В2 = С2, где

А — длина первой стены, В — длина второй стены, С — расстояние между крайними точками этих двух стен (гипотенуза прямоугольного треугольника).

При помощи двух рулеток, можно использовать два отрезка шнура расчетной длины (В и С соответственно), определяется место установки третьего колышка. Таким же методом определяем и место расположения четвертого угла здания.

После того как определены все четыре угла будущей постройки, необходимо проверить насколько правильно сделана разметка участка под фундамент. Для зданий прямоугольной формы следует применять правило равенства диагоналей. Различий в этих замерах быть не должно. Можно проверить и правильность разметки углов, применяется та же теорема Пифагора, но в более упрощенном виде.

Запомните правило трех цифр — 3; 4; 5. На натянутых шнурах от одного угла откладывается по одной стене расстояние в 3 метра, по второй 4 метра. Замер между этими двумя точками должен показать 5 метров. Если эти данные совпадают, значит, угол будущего здания составляет 90 градусов.

Разметка под траншеи для фундамента

Отступив от углов 60-80 см, вбивают еще по два колышка по каждой стене. При этом расстояние между ними должно соответствовать ширине траншеи. Следующее что надо сделать, чтобы разметить участок под фундамент, определить его верхнюю отметку.

Для этого необходимо применить лазерный или простой нивелир:

  • Каждый проект предполагает определение привязки к определенной геодезической отметке, которая покажет высоту конструкции фундамента.
  • При помощи нивелира данная отметка переносится на все установленные колья.
  • После этого между ними на этом уровне натягивается шнур или проволока по обеим сторонам будущей траншеи.

Благодаря этим линиям будет легко определить глубину канавы путем простого замера при помощи рулетки.

Если самостоятельный опыт работы с таким устройством отсутствует, стоит доверить этот этап работ профессионалу, который знает, как разметить фундамент нивелиром.

Основные правила следующие:

  • Все замеры лучше всего осуществлять с одной точки, так значительно уменьшается объем работ и повышается точность выполняемых замеров. Учитывая то, что дальность действия современных лазерных нивелиров достаточно высока, выполнить замеры с одной точки не составит труда.
  • При установке нивелира необходимо надежно зафиксировать треногу, любое изменение ее положения в процессе работ приведет к искажению результатов.
  • Нивелир должен быть установлен строго в горизонтальной плоскости. Для этого используют регулировочные винты, которые позволяют осуществить достаточно точную настройку положения. Контроль ведется по обыкновенным пузырьковым уровням, встроенным в конструкцию. Гораздо проще работать с современными моделями, которые оснащены системами автоматической настройки уровня положения, в этом случае от замерщика требуется лишь приблизительная регулировка.
  • Рекомендуется отложить на каком-нибудь стабильном объекте в зоне прямой видимости нулевую отметку, которой можно будет пользоваться на протяжении всего строительства. Это поможет избавиться от многих проблем в будущем.

Все эти прописные истины составляют основу понятия, как правильно сделать разметку под фундамент.

Некоторые особенности разметки котлована

Если под фундамент предполагается устройство общего котлована, а выемка земли будет осуществляться механизированным способом (экскаватором), необходимо помнить о следующих нюансах:

  • Границы котлована должны превышать размеры фундамента, оптимальным считается отступление от каждой стены на 0,5 метра.
  • Именно по этим меткам делается временная обноска шнуром. Следует помнить о том, что она может мешать передвижению техники, существует большая вероятность ее обрыва и потери ориентиров границ. Поэтому рекомендуется пробить под шнуром ряд ярких кольев по всему периметру, или провести отсыпку отличающимся по цвету материалом, например песком. После этого проволока или шнуры убираются и можно приступать к выемке грунта.
  • Учитывая высокую производительность техники, стоит с особой тщательностью контролировать глубину котлована.

Лишние 20-30 сантиметров извлеченного грунта могут существенно повысить стоимость всех работ. Поэтому выполнять работы нужно с постоянно установленным ориентиром.

Стоит сказать и несколько слов о том, как выполняется вертикальная разметка фундамента своими руками в случае, если предполагается монтаж сборной конструкции из блоков. Для этого необходимо подготовить четыре рейки-раскладки, с нанесенными делениями, обычно шаг составляет 20 см.

  • Данные элементы вбиваются по всем наружным углам будущего фундамента, при этом необходимо контролировать вертикальность реек. Раскладки погружаются в грунт до той поры, пока первая метка не выйдет на верхний уровень фундамента (нулевая отметка).
  • После этого на этом уровне натягивается шнур, от которого при помощи простейшего отвеса можно контролировать наружную сторону фундамента при монтаже.
  • В нижней части котлована, на уровне основы фундамента, так же натягивается шнур или проволока. Это позволит точно уложить подушку под блоки.
  • После этого можно приступать к монтажу.

Помните — от того насколько точно выполнена разметка, зависит успех всего строительства.

www.bobrovka.ru

область применения и устройство прибора

Как пользоваться оптическим нивелиром и насколько отличается он от нивелира лазерного? Оба инструмента хотя и называются одинаково, но имеют различное устройство и назначение.

Оптический нивелир нашел свое применение в строительстве.

Лазерный нивелир чаще всего применяют при осуществлении ремонта в помещении, стихия оптического нивелира — строительная площадка любой площади и протяженности.

Область применения и устройство прибора

Используя последний, можно определять высотные отметки точек на плоскости относительно какого-нибудь базового уровня. В ходе строительства необходимость в таких операциях возникает постоянно. После разметки осей будущего объекта площадку необходимо спланировать, то есть сделать ее ровной. Где нужно убрать грунт, а где досыпать — подскажут нивелировщики. Определение глубины траншеи под фундамент — опять же нужен нивелир. Не обойтись без этого инструмента и при устройстве стяжки или бетонных полов, особенно если они имеют большую площадь. Проведенные с помощью нивелира измерения помогут сделать основание идеально ровным и избежать перерасхода бетонного или цементного раствора.

Схема элементов оптического нивелира..

Оптический нивелир представляет собой зрительную трубу, установленную на подставке — трегере. Последняя снабжена тремя подъемными винтами, которые позволяют менять наклон трубы в двух взаимно перпендикулярных плоскостях, добиваясь строго горизонтального положения. При этом нивелировщик ориентируется на показания пузырькового уровня, который также вмонтирован в подставку. Для установки нивелира понадобится штатив. Лучше всего использовать алюминиевый, который одновременно является прочным и легким.

Неизменным спутником оптического нивелира является измерительная рейка. Перед проведением работ необходимо обзавестись помощником, который будет удерживать ее, пока вы будете выполнять измерения. Шкала наносится на рейку с двух сторон: с одной — в сантиметрах, с другой — в миллиметрах.

Вернуться к оглавлению

Как работать с нивелиром

До того как приступить к съемке, необходимо решить, в каких точках будут определяться высотные отметки. Если работа заключается в выравнивании поверхности, на ней нужно разметить сетку с размерами ячейки, к примеру, 6х6 м. Съемка будет проводиться в точках, которые являются узлами этой сетки. Если планируемая площадка небольшая или объем земляных работ необходимо рассчитать с большей точностью, сетку можно сделать более плотной, уменьшив размер ячеек до 3х3 м.

Теперь можно приступать к установке инструмента. Наилучшая позиция для нивелира — центр площадки, на которой предполагается проводить работу.

Схема измерений при помощи оптического нивелира.

  1. В первую очередь необходимо поставить штатив. Его ножки имеют выдвижные секции, что позволяет расположить головку штатива на удобной для нивелировщика высоте.
  2. Выдвинув секции на необходимую длину, их фиксируют посредством зажимов. Если прибор устанавливается на участке с мягким грунтом, ножки штатива следует несколько утопить в него. Это поможет зафиксировать положение инструмента более надежно.
  3. Когда штатив выставлен, его головку приводят в горизонтальное положение. После установки на штатив нивелир фиксируют закрепительным винтом.
  4. Далее необходимо привести инструмент в рабочее положение — выполнить горизонтирование. Для этого нивелир поворачивают так, чтобы пузырьковый уровень оказался между двумя подъемными винтами, расположенными на трегере. После этого их начинают вращать в противоположных направлениях до тех пор, пока пузырек не займет положение посредине между винтами. Теперь остается вращением третьего винта выставить прибор так, чтобы пузырек оказался в нуль-пункте.
  5. Следующий этап — настройка фокуса зрительной трубы. Пользуясь визиром, нивелировщик наводит инструмент на рейку. Затем он добивается резкого отображения нитей сетки, вращая окулярное кольцо. Таким же резким должно стать изображение рейки в окуляре, этого достигают вращением фокусировочного винта. Окончательное «прицеливание» на рейку осуществляют путем вращения наводящего винта.

Если нивелир требуется установить строго над определенной точкой, то после всех настроек его центрируют. Для этого к закрепительному винту подвешивают отвес, после чего нивелир начинают двигать по головке штатива до тех пор, пока отвес не окажется четко над заданной точкой. Когда центрирование завершено, нивелир снова фиксируют закрепительным винтом.

Вернуться к оглавлению

Использование нивелира при устройстве основания

Схема выравнивания основания при помощи оптического нивелира.

Пример: необходимо подготовить и выровнять основание на горизонтальном участке площадью около 500 кв. м. При нанесении разметки в виде сетки были выбраны такие размеры ячеек, при которых количество узлов составило 20 штук. Для каждой точки с помощью нивелира и рейки была определена высотная отметка относительно горизонта инструмента (нивелира). Минимальное значение высоты составило 1,55 м, максимальное — 1,7 м. Уровень чистого пола оказался на отметке 1,25 м.

В первую очередь определяем среднюю высотную отметку на площадке. Для этого все полученные значения (кроме отметки чистого пола) необходимо суммировать и разделить на 20. Предположим, средняя величина составила 1,7 м.

Исходя из полученных данных, определяем необходимую толщину слоя засыпки: она составит 1,7 — 1,25 = 0,45 м.

Вернуться к оглавлению

Использование нивелира при устройстве фундамента

Использование нивелира при устройстве фундамента.

Если в проекте указана геодезическая отметка подошвы фундамента, то определить фактическую глубину его заложения относительно поверхности грунта (то есть глубину траншеи или фундамента) можно также с помощью нивелира.

После установки и настройки инструмента следует определить геодезическую высоту его горизонта. Ориентиром в этом случае выступает какая-нибудь геодезическая отметка, находящаяся в радиусе зрительной доступности. Такая отметка еще называется репером, часто ее наносят на такие конструкции зданий и сооружений, как колонны и фундаменты. Допустим, имеющаяся отметка отображала уровень высотой 95,5 м.

Судя по показаниям рейки, установленной строго на репере, он находится ниже горизонта нивелира на 0,8 м. Следовательно, горизонт инструмента находится на высоте 95,5 + 0,8 = 96,3 м. При этом известно, что проектная отметка низа фундамента составляет 93,9 м.

Таким образом, разница по высоте между горизонтальной плоскостью, на которую настроен нивелир, и подошвой фундамента составит 96,3 — 93,9 = 2,4 м.

Дальнейшие измерения показали, что высотная отметка поверхности грунта относительно оси нивелира в месте заложения фундамента составляет 1,1 м. Следовательно, глубина траншеи под фундамент будет равна 2,4 — 1,1 = 1,3 м.

Вернуться к оглавлению

На что нужно обратить внимание при освоении оптического нивелира

Самая распространенная ошибка начинающих нивелировщиков состоит в следующем: они полагают, что точки с большей высотной отметкой находятся выше точек с меньшей высотной отметкой.

На самом же деле все обстоит наоборот: если рейка «показывает» большое значение, значит, она находится в яме, если малое — на возвышении.

К примеру, если при съемке высотная отметка одной точки оказалась равной 1,4 м, а другой — 1,2 м, то вторая точка выше первой на 0,2 м, а не наоборот. В данном случае срабатывает стереотип: нам кажется, что чем больше высотная отметка, тем на большей высоте расположен объект. Для того чтобы избежать ошибок, приучите себя хотя бы на первых порах все результаты измерений пересчитывать и проверять по несколько раз.

moiinstrumenty.ru

КАК ПОЛЬЗОВАТЬСЯ ЛАЗЕРНЫМ УРОВНЕМ

Разметка плоскостей — рядовая задача при строительстве. При неточных измерениях подобная работа идет на смарку. Поэтому о рейке и отвесе нужно забыть сразу! Поговорим о нивелирах, must-have в категории систем измерения. Строить с таким прибором одно удовольствие.

Стяжка пола, выемка фундамента, строительство перегородок — не самые простые задачи. Результат подобных работ зависит от специфики эксплуатации оборудования. Если речь идет о лазерном приборе, корректность настройки имеет особое значение. Поэтому, разберемся как построена эта система.

К слову: Измерительные приборы дома — какие нужны: 5 актуальных девайсов

Работа лазерного уровня

Нивелиры быстро и точно определяют опорную плоскость, наклон и прочие параметры поверхностей. Благодаря головке (проецирующему лучу), строители достигают высокой точности в любой отделке. Также впечатляющим является охват. Дальность хороших моделей составляет 500 м (диаметр). Перед тем, как работать с лазерным уровнем, важно разобраться в принципах эксплуатации подобных систем. Специфика зависит от типа устройства:

Точечный

Это самое простое оборудование, способное рисовать только точки. Для разметки креплений полок или оклейке стен обоями такой функциональности достаточно
Линейная система Это профессиональный уровень, применимый на всех этапах строительства или ремонта: сборка мебели, отделка кафельной плитки, установка дверей. Систему часто называют кросслайнером
Ротационный  Передовая система стоит недешево и способна создавать разметку на 360° (вместо стандартных 180°). Многопризменный прибор используется профессионалами для того, чтобы задать вертикальный или горизонтальный ориентир на любой поверхности
Комбинированные Имеют характеристики разных типов приборов (строят точки и линии)

У лазерных нивелиров незамысловатая конструкция, которая включает металлический или пластиковый каркас, генератор лазерных лучей, дополнительные приспособления.

Большинство устройств состоит из штатива, нивелирной рейки и лазерного генератора. Основным элементом комплекта является подвижная головка. Аналоги подороже укомплектованы экраном размером с коробок спичек. На такой панели отображается базовая информация о настройке и режимах работы оборудования.

Начинающие мастера не знают принципов работы конкретного устройства. Как результат — они забывают откалибровать лазерный уровень или зарядить аккумулятор, сразу приступая к измерениям. В итоге приходится все переделывать заново или откладывать работу. Поэтому, спешить не нужно, первым делом читаем инструкцию. Это позволит избежать «танцев с бубном».

Настройка лазерного нивелира

Производители кросслайнеров/нивелиров пытаются всячески варьировать между сложными функциональными приборами и простотой использования. У простеньких устройств несколько кнопок (3-4). Усовершенствованные модели, как Bosch и Skil, оснащены дополнительной панелью для запуска прибора, установки скорости вращения головки, блокировки компенсатора или переключения режимов работы.

В любом случае вначале потребуется настройка. Перед тем, как пользоваться нивелиром, учитывать несколько нюансов прибора:

1. Выбирают хорошее место для устройства
Убедитесь, что на пути лазера нет нежелательных препятствий, «‎разрывающих» линию.

2. Устанавливают прибор на ровных горизонтальных поверхностях
Используя штатив или держатели, прибор нужно зафиксировать жестко.

3. Нивелир корректируют относительно горизонта
Для этого используют пузырьковый уровень, если нет функции самокоррекции.

Использование нивелира упрощает рутинные задачи при отделке внутри и помещений и на улице. С таким прибором строители проводят измерения по видимой линии, образованной на стенах. Оборудование незаменимо при установке столбов забора, отделке стен и элементов конструкций, монтаже подвесных потолков и прочего. В каждом случае прибор используют по-разному и с разным набором аксессуаров. Поэтому, перед покупкой стоит проверить комплектацию: нивелир, приемник, мишень, рейка, инструкция.

Дополнительно для ремонта: Как выбрать реноватор: берем 4 критерия на карандаш

Применение лазерного уровня

Лазерный уровень заменяет большинство строительных инструментов. Бригаде из 5-7 человек больше не нужно кропотливо расстегивать веревки, чтобы показать оператору экскаватора линию выемки, искать рейку и карандаш для чертежа.

Электроника существенно ускоряет работу. Хотя проблема корректности настройки все же актуальна. Неправильно заданные параметры — частая причина возможной задержки на строительной площадке. Поэтому тем, кто выбирает лазерный уровень, стоит учитывать:

  1. Тип конструкции.
  2. Точность прибора.
  3. Дальность действия лазера.
  4. Рабочую температуру.
  5. Возможности вращения.
  6. Способность самовыравнивания.

Нивелир пригодится при самых разных монтажных работах: замене трубопроводов, модернизации балконов и лестничных площадок, устройстве электросетей. В первом случае датчик используется для измерения степени наклона, ведь до подключения систем отопления инженеры должны обеспечить такие условия, чтобы вода текла естественным образом. То же самое касается решивших установить маяк для стяжки пола или отделки стен. Далее подробно о специфике применения в каждом из таких случаев.

При выравнивании стен

Работать можно со специальным детектором. Небольшая насадка, прикрепленная к контрольной рейке принимает лазерный сигнал, фиксируя отклонение. Подобная система (с помощью диодов или звуковых сигналов) сообщает оператору о правильном определении высоты и отклонения. Это работает в трех случаях:

  • облицовка и выравнивание,
  • штукатурка стен,
  • проектирование элементов дизайна.

Для точного измерения необходимо соблюдать правила эксплуатации прибора и учесть специфику применения. В случае стационарного нивелира и внутренней отделки стен всегда требуются помощник. Мастер — калибрует прибор и считывает результат. Помощник — удерживает рейку. Для ротационной модели все проще: нужно поставить лазерный уровень параллельно стене и линейкой измерять отклонение на каждом участке.

Для выравнивания пола

Если раньше для стяжки использовались рулетка и спиртовой уровень, теперь им находят альтернативу. Имея нивелир типа Bosch GLL или DeWalt DW088K, с такой задачей справится даже новичок. Если точность критически важна, придется пользоваться лазерным уровнем для выравнивания пола. В противном случае — стяжка или бетонирование закончится массой проблем. Работы выполняются по следующему алгоритму:

  1. Установка штатива и прикрепление к нему головки.
  2. Калибровка оборудования. Для этого используют регулировочные винты и коробчатый элемент с воздушным пузырем.
  3. Включение нивелира в режиме отрисовки горизонтальной плоскости.
  4. Стяжка пола с помощью рейки на которой начерчена горизонтальная линия, что отрисовывает лазер.

Перед тем, как измерять, опытные мастера рекомендуют обеспечить условия для точного считывания параметров. В первую очередь — необходимо проверить устойчивость конструкции, предварительно подыскав удачную площадку. Большинство уровней закрепляют на штативе, стоящем на ровной поверхности. Эта легкая опора (обычно из алюминия) устойчива к изменяющимся погодным условиям, без проблем транспортируется, но настраивается по-разному.

При работе с кафельной плиткой

В этом случае наиболее эффективен ротационный лазер типа Ryobi RBCLLR1 или Bosch GCL 2-15 G. Устройство используют в режиме постоянного вращения. Головка периодически поворачивается на 360˚ и создает видимую линию на объекте или формирует базовую плоскость. Скорость вращения можно регулировать вручную до 1200 об/мин на некоторых моделях. Этот параметр определяет насколько четкой будет линия. Высота штатива регулируется при укладке каждого следующего ряда плитки.

Независимо от того, укладывается плитка на стену или пол, высокоточный прибор помогает с узорами. В режиме перекрестных плоскостей, прибор рисует линии под любым углом, а не только параллельные стенам и полу. Это значит, что практически любая мозаика может быть реализована.

Наклонные плоскости

Построители наклонных плоскостей — отдельный тип ротационного нивелира. Система устанавливается на маятниковом подвесе. Дополнительная способность достигается за счет блокировки компенсатора. Угол устанавливается путем наклона корпуса нивелира на штативе или держателе.

В зависимости от класса инструмента и модели, наклон может быть в одной или двух плоскостях: от -10% до + 40%. Нивелир также поможет с определением перепада высоты для выбранных точек. Устройство используют для того, чтобы проверить изначально выбранные значения на более позднем этапе работы.

В тему о ландшафтном дизайне: Аэратор для газона — что это такое: 4 шпаргалки как им пользоваться

При поклейке обоев и декоративной отделке

Небольшой ротационный лазер — идеальный помощник для внутренней отделки помещений. С помощью подобного оборудования можно отметить точки и линии, необходимые для развешивания фотографий или картин на одной прямой. То же самое касается оклеивания поверхностей обоями. В этом случае прибор рисует идеально ровные горизонтальные/вертикальные ориентиры, которые помогут правильно выровнять листы.

Лазерный луч способен с точностью до миллиметра задавать ориентиры. У пожелавших нарисовать декоративные полосы на стене, обрезать потолок или определить линию начала обшивки вагонкой — это основной помощник. Если стена будет украшена фотообоями, нивелир выровняет картину ровно по горизонтали.

Для укладки труб и монтажа проводки

Монтажные работы на любой строительной площадке должны выполняться максимально точно. Если речь идет об обустройстве систем отопления, затрагивается не только вопрос эстетики, но, прежде всего, безопасности. В этом случае угол в 5˚ и 6˚ — не одно и то же! Чтобы быть уверенным в том, что вертикаль и наклон выдержаны правильно, придется задействовать соответствующее измерительное оборудование. Модель DeWalt DCE089D1G для таких задач оптимально подойдет. Еe применение при установке радиаторных батарей или монтаже труб проводится по следующему алгоритму:

  1. Установите уровень в режим проекции плоскости.
  2. Перед тем, как пользоваться лазерным уровнем для отрисовки линий на стенах, задайте желаемый угол наклона.
  3. Включите генератор, и по заданному ориентиру проводите работы.

При установке электрооборудования использование нивелира обеспечивает минимальный ущерб интерьеру. Он позволяет предварительно увидеть как будут проходить кабельные линии. Нарисуйте лазером прямую и отметьте карандашом точки проделывания отверстий в стенах. То же самое касается разметки распределительных коробов.

На заметку: ТОП-7 краскопультов, Или какой лучший: обзор

Монтаж перегородок

Это специфическая задача, которая под силу только опытному мастеру. При малейших неточностях любая эстетика перестает быть возможной. Лазерный излучатель выручает при подобных работах. Прибор незаменим при разметке креплений и определении размеров.

При установке перегородок алгоритм следующий:


  1. Мастер делает начальную метку, от которой будет строиться проекция на пол, стены, потолок.
  2. С помощью нивелира (в режиме вертикальной плоскости) рисуются линии, чтобы задать ориентацию перегородки.
  3. По лазерному ориентиру отмечают точки, где следует крепить направляющие.
  4. Производят монтаж.
  5. После установки каркаса контрольным измерением определяют точность работ.

Для установки мебели

Для такой миссии понадобятся перекрестные нивелиры, которые быстро и точно определяют ориентацию мебели в пространстве. Подобные системы испускают несколько лучей одновременно (два или более), что позволяет точно выравнивать углы при креплении полок, сборке шкафов.

Для этого выбирают режим «‎перекрестный» или «‎крестовой проекции», чтобы зафиксировать любые подвесные и напольные конструкции. Точность будет до миллиметра! С лазерным уровнем устанавливать кровать, диваны, холодильник и электроплиту — одно удовольствие.

Вращающийся лазерный уровень, вопреки распространенному мнению о его уличном применении, — универсальный измерительный аппарат. Он незаменимый при внутренней отделке: при монтаже кронштейнов, ландшафтных работах, разметке маяков. Речь идет о водо- и пыленепроницаемых устройствах. Это значит, что погода никак не влияет на эффективность эксплуатации прибора. Подобные системы крепятся на экскаваторы, бульдозера, грейдеры или асфальтоукладчики. Нивелир поможет в несколько раз повысить производительность каждой такой машины.

По теме: Как выбрать садовый измельчитель: 5 подсказок в помощь

Самовыравнивающийся лазерный уровень

, лазерный уровень WESCO 2 x 360 ° 3D с поперечной линией, зеленый лазерный инструмент 65 футов, ручной и автоматический режим, литий-ионная аккумуляторная батарея, магнитный держатель, визирная пластина, сумка для переноски —

У меня есть дом, и я просто занимаюсь там небрежно. Так что, если вы подрядчик, большая часть этой информации может вызвать у вас глаза. По сути, я переоборудовал ванные комнаты из зеркала в аптечку от стены до стены, а теперь вытаскиваю из туалета плохие проволочные стеллажи и вставляю что-то прочное из сосны.Хотя эти проекты достаточно малы, чтобы традиционный уровень длиной 4 фута с пузырем внутри дал мне то, что мне нужно, я думаю в будущем заняться более крупными проектами шкафов. Итак, я получил это, чтобы опробовать это в моем небольшом проекте и, возможно, использовать его в других проектах кабинета позже.

Во-первых, есть более дешевые лазерные нивелиры. Я понимаю, что делает этот более дорогим: он виден дальше и поэтому может использоваться на больших стенах; он может работать с лазером в двух измерениях одновременно, может устанавливаться на штатив; у него обычно больше функций, чем у более дешевых.Особенно то, что он подходит для больших комнат, делает его более высоким, и он кажется очень прочным и долговечным. Некоторые инструменты кажутся плохо изготовленными, а этот кажется прочным и плотным. Pain

Плюсы:
Лазеры могут выравниваться в двух измерениях. Таким образом, можно выравнивать из стороны в сторону и вверх и вниз. Для меня подвесные шкафы могут быть хороши для вертикального размещения на стене, где, как я знаю, есть шпилька, а также для обозначения линии верхнего уровня для шкафа (конечно, стойки могут быть немного шаткими, поэтому я подтверждаю, но это еще приятно иметь возможность получить оба измерения).В другом обзоре упоминалось, что это отлично подходит для укладки плитки, и это звучит правдоподобно.
Возможна установка на штатив. У меня есть простой старый штатив для фотографии, и он совместим с ним (крепления для штатива для камер были стандартными в течение многих лет, и он подходит для стандартной резьбы болтов для любого старого штатива для камеры). Кроме того, он маленький и легкий. Он маленький, как немного больше, чем камера наведи и снимай, но определенно меньше, чем большая камера среднего класса, на которую можно было бы включать объектив. Вес не должен быть проблемой для любого штатива.
У него действительно хороший футляр для переноски. Обычно инструменты идут в комплекте с «бесплатным пакетом», который выбрасывают на дискету. У этого есть что-то вроде футляра для камеры с пеной внутри, и в нем есть вырезы для лазерного уровня, защитные очки (безопасность для лазеров), аккумулятор, зарядное устройство, инструмент для калибровки уровня.
Кажется, он действительно хорошо сделан и совсем не изящный. Крышка аккумулятора плотно закрывается и кажется водонепроницаемой. Резиновая крышка порта зарядки также плотно закрывается и кажется водонепроницаемой.Он утверждает, что он водостойкий. Я думаю, что нехорошо оставлять его под дождем или опускать в ведро с водой, но, может быть, если его немного сбрызнуть водой, у него будут плотные соединения, чтобы не допустить этого.

Минусы:
Инструкция по эксплуатации жутко написана. Вероятно, это не носитель языка, и за ним также сложно уследить. Возможно, даже в рамках процесса покупки попробуйте посмотреть видеоуроки по лазерным уровням в целом, так как общие знания будут полезны для выяснения этого.Само по себе руководство сложно соблюдать. (Настоящее устройство довольно интуитивно понятно; просто инструкции плохие.)
Серьезно, это одно из худших руководств, с которыми я когда-либо пытался работать. Даже если кто-то подчистил формулировку и грамматику, логически это все равно не выложено. Я не думаю, что кто-то в Wesco взял инструмент и руководство вместе и попытался следовать их указаниям. Это ужасно.
Индикатор зарядки аккумулятора отсутствует. Основываясь на инструкциях для других гаджетов с батарейным питанием, я собираюсь заряжать в течение 10 часов подряд и никогда не оставлять его для зарядки более чем на целый день.Он пришел с некоторым зарядом, но я не знаю, был ли он полностью заряжен или немного заряжен, так как нет светового индикатора (не для того, когда он заряжается по сравнению с заряженным, или для того, сколько аккумулятора осталось на нем).
Поскольку это лазер, есть вероятность повреждения глаз. Он поставляется с одним комплектом очков с лазерной защитой, но, вероятно, неплохо получить вторую пару, поскольку в работе всегда есть что-то, к чему помощь может быть полезна. Возможность повреждения глаз верна для любого лазерного уровня.
Батарейный блок не совсем стандартный. Я подозреваю, что через 5-6 лет аккумулятор полностью разрядится, и будет трудно найти замену, и совершенно хороший инструмент из-за этого будет испорчен. (Во всех своих инструментах я стараюсь получить полностью ручной антиквариат или исключить его, чтобы получить сетевые опции, потому что я не использую их достаточно часто, чтобы использовать их до того, как батарея разрядится.) Это лучше всего покупать для одного конкретного проекта. Учитывая стоимость шкафов, пиломатериалов и плитки, инструмент в этом ценовом диапазоне полностью оправдан только для одного проекта.

Вам, вероятно, придется купить штатив, если у вас его еще нет, поскольку штатив значительно упрощает его установку и надежно удерживает его на месте, где он не упадет.

В целом, это кажется хорошим маленьким инструментом, помогающим выравнивать большую стену. Также отлично подходит для визуализации. Например, я хочу поставить французскую планку или ободок для картин в каждой комнате дома стандартной высоты. Это замечательно для настройки и визуализации того, как эта высота работает в каждой комнате.Я думаю, что это достаточно хорошо, если не перебор, для большинства домашних работ.

BOSCH Самонивелирующийся лазерный луч GLL2-10

BOSCH Самовыравнивающийся поперечный лазер GLL2-10

27 сентября 2010 г.
Роб Робиллард об измерениях и компоновке

Лазерный уровень Bosch гарантирует, что ваша работа будет «На уровне».

Самонивелирующиеся лазерные инструменты идеально подходят для многих профессиональных и домашних работ. Самовыравнивающиеся лазеры пригодятся для укладки плитки на навесные стеллажи.Эти лазерные уровни гарантируют, что ваши линии разметки и установки будут ровными или отвесными, и отлично подходят для обеспечения визуальной линии без помощи рук.

Недавно сотрудники Bosch прислали мне для проверки свой самонивелирующийся лазерный луч GLL2-10.

Первое впечатление:

Самонивелирующийся лазерный нивелир Bosch GLL2-10 с перекрестными линиями легкий вес и размером с большую рулетку. Это устройство питается от двух батареек AAA.

Имеет две независимо функционирующие горизонтальные и вертикальные балки, обеспечивающие уровень и отвес.Горизонтальный уровень проецирует лазерную линию уровня с углом наклона вентилятора 100 градусов, вертикальный лазерный уровень проецирует вертикальную линию отвеса вдоль пола, вверх по стене и поперек потолка. Обе линии всегда видны.

Самонивелирующийся лазер Bosch GLL2-10 оснащен «интеллектуальной маятниковой системой нивелирования», что означает, что он самовыравнивается, определяет и указывает, когда существует условие смещения уровня, и выключает лазерную линию, что позволяет исправить это. состояние, отрегулировав лазер на подставке.Это автоматическое определение «вне уровня» показывает зеленый светодиод для «уровня» и красный светодиод для «вне уровня».

Использование самонивелирующегося лазерного уровня Bosch GLL2-10:

Я нашел самовыравнивающийся лазерный уровень Bosch GLL2-10 простым в использовании. Единственный элемент управления — выключатель. Здесь нет никаких причудливых наворотов, только уровень и отвес, достаточно яркий, чтобы видеть в помещении и в большинстве условий дневного света на открытом воздухе. GLL2-10 обеспечивает точный уровень [± 7/32 дюйма] и отвес до 30 футов.

Общее впечатление:

Для лазера начального уровня Bosch GLL2-10 окупит себя при первой укладке плитки или шкафа. Никаких навороченных опций просто и кнопка включения и выключения нет. Я рекомендую использовать это устройство с тройником.

Об авторе

Раскрытие информации

Отзывы на этом сайте содержат наше мнение о продукте или услуге. Мы всегда будем стремиться к объективности и прозрачности наших обзоров. Наша цель — предоставить читателям честную и объективную информацию, основанную на нашем собственном опыте.Мы никогда не принимали и не будем принимать оплату в обмен на положительный отзыв. Многие из продуктов, которые мы рассматриваем, предоставляются нам бесплатно производителем или продавцом. В некоторых случаях у нас также есть рекламные или партнерские отношения с производителями и розничными продавцами продуктов и услуг, которые мы проверяем. Для получения дополнительной информации посетите наши дополнительные правила раскрытия информации.

Риски, опасности и меры контроля

Laser Ther. 2011; 20 (2): 95–106.

Technology Concepts International, Чикаго, Иллинойс, США

Адресат для корреспонденции: Penny J.Смолли Р.Н., CMLSO, Technology Concepts International, Чикаго, Иллинойс, США. Эл. Почта: moc.loa@sjynnep

Поступила в редакцию 15 апреля 2011 г .; Принято 16 мая 2011 г.

Авторское право © 2011 Японская медицинская лазерная лаборатория

Abstract

Теперь, когда лазерная технология вышла из операционных в больницах и стала доступной для офисов, клиник и частных предприятий, бремя ответственности за безопасность перешло от персонала больницы к индивидуальному пользователю, часто без соответствующих преимуществ. или адекватные ресурсы.

Независимо от места проведения практики, приложения или используемой системы остается неизменная цель создания и поддержания безопасной среды для пациента, персонала и пользователя в любое время. Это должно быть целью всех, кто участвует в продаже, покупке, применении и управлении всеми медицинскими лазерными системами — при любых обстоятельствах.

Лазерная безопасность — забота ВСЕХ! Лазер настолько же безопасен или опасен, как и пользователь, и знания и навыки пользователя определяют, насколько хорошо обеспечивается безопасность при работе с лазером.

Из всех опасностей самоуспокоенность является самой опасной, и совершенно необходимо разработать перспективу управления рисками в отношении лазерной безопасности. Надлежащее управление безопасностью требует четырехэтапного подхода, включающего: знание стандартов, идентификацию опасностей и рисков, реализацию соответствующих мер контроля и последовательный программный аудит для демонстрации обеспечения качества.

Управление рисками Шаг первый: Знание стандартов, правил и практических рекомендаций

Международные стандарты доступны через Международную электротехническую комиссию (МЭК), документы 60601, 60825 и 60825-Часть 8.Эти стандарты являются мировыми эталонами лазерной безопасности и включают нормативные и информативные руководства для производителей, профессиональных врачей и администраторов предприятий, использующих лазер. Они используются в качестве основы для национальных стандартов большинства стран. В некоторых странах (США, Австралия, Канада) эти стандарты согласованы с национальными стандартами и являются основой для всех дополнительных правил и профессиональных рекомендаций.

Стандарты не являются нормативными, но служат согласованными документами для наилучшей практики.Как таковые, они часто считаются обычной практикой в ​​данной области и являются основанием для медико-правовых решений в случаях травм пациента или персонала, несчастных случаев или нежелательных происшествий. Это служит сильной мотивацией для пользователей лазеров к ознакомлению с установленными правилами безопасности и обязательному их соблюдению.

В Австралии AS / NZ 2211 (Лазерная безопасность) и 4173 (Руководство по безопасному использованию лазеров в здравоохранении) стали ожидаемыми стандартами лазерной безопасности в здравоохранении и, хотя и не являются нормативными, стали применяться влияние регулирования благодаря его широкому распространению.Он был включен в государственные нормативные акты, например, принятые в Тасмании, Западной Австралии и Квинсленде в соответствии с Законом о радиационной безопасности 1999 года. Национальные требования к лицензированию, основанные на международных стандартах (IEC), в настоящее время рассматриваются, и, если они будут инициированы, каждый Пользователь медицинских лазерных систем класса 3b или 4, а также систем интенсивного импульсного света должен будет зарегистрироваться для получения лицензии с подтверждением того, что они соответствуют определенным критериям для обучения и подготовки.

В Соединенных Штатах в ряде штатов есть правила, требующие регистрации лазерных систем и подтверждения административного контроля, как это определено в американском национальном стандарте (ANSI Z136.3). Стандарты ANSI являются основой требований к лазерной безопасности, определенных Управлением по охране труда (OSHA), которое является правительственным подразделением Министерства труда и наделено полномочиями выдавать ссылки и / или возбуждать судебные иски в случае несоблюдения. Стандарты ANSI также используются в качестве основы для оценки безопасного обращения с лазерами Объединенной комиссией (ранее известной как JCAHO), которая присуждает аккредитацию медицинским учреждениям и последующее государственное финансирование пациентов Medicare.

В Европе руководящим принципом является документ IEC-60825, который предлагает ненормативные рекомендации по идентификации и контролю основных опасностей, связанных с медицинскими лазерами. Сопутствующий документ 60825-Часть 8 содержит более информативные разделы с расширенными описательными процедурами, ориентированными на пользователей лазеров, и представляет собой полезный план для разработки политики и управления безопасностью.

Большинство лазерных стандартов сосредоточены на теоретических основах безопасности и включают математический подход. Пользователи лазеров должны иметь практические знания технических материалов, включая пределы воздействия, номинальную зону опасности для глаз, уровни оптической плотности, максимально допустимое воздействие, классификации и т. Д.Этот материал обычно не включается в программы медицинского образования, и клиницистам не обязательно знать, как выполнять расчеты, однако они должны знать концепции и их значение для политики и процедур. В случае необходимости технических оценок, например, в случае расследования несчастного случая или создания исследовательского проекта, врачи могут воспользоваться услугами медицинского физика, консультанта по лазерной защите (LPA), специалиста по лазерной безопасности (LSO) или специализированной компании. в лазерной безопасности.

Управление рисками Шаг второй: Идентификация опасностей и рисков

Для оценки потенциальных опасностей и риска воздействия опасных уровней лазерного излучения как пользователям, так и операторам необходимо иметь полное представление о лазерной науке. Это не совсем физика, хотя во многих образовательных программах она упоминается именно так. Целью образования в области лазерной науки является обеспечение глубокого и клинически значимого понимания как биологических взаимодействий, так и результатов применения лазерного света к различным тканям, а также соответствующих средств доставки и управления энергией для получения желаемых результатов.

Многие клиницисты и медсестры, которые предпочитают работать с лазерами, не имея прочного основания в этой науке, не могут ежедневно проводить оценку рисков и, следовательно, ставят под угрозу безопасность всех участников, включая безопасность пациента.

Следовательно, все, кто может работать в кабинете для лазерной терапии, должны обладать этими знаниями, включая врачей, персонал, ассистентов, студентов и наблюдателей. Безопасность обеспечивается только тогда, когда у всех есть соответствующая подготовка, ответственность и понимание того, что происходит, когда к пациенту применяется лазер.И поскольку не все лазеры имеют одинаковые опасности, это понимание должно быть специфичным для оборудования пользователя и предполагаемого клинического применения.

Лазерная наука включает:

  • 1.

    Свойства лазерного света

  • 2.

    Характеристики каждой длины волны лазера

  • 3.

    Поглощающие хромофоры каждой длины волны 12127 (селективный фототерм

  • )

    000300030003000
  • 4.

    Дозиметрия (мощность, плотность мощности, параметры импульса, флюенс, плотность энергии и т. Д.)

  • 5.

    Размер пятна, системы доставки, инструменты

  • 6.

    Прикладные (медицинские и хирургические) методы

Если эти атрибуты хорошо поняты, врач может предвидеть потенциальные опасности. Опасности — это все те потенциально опасные состояния, которые связаны с непредвиденным взаимодействием или воздействием лазерной энергии на ткани или материалы. К ним относятся как опасности прямого луча, такие как ожоги тканей, повреждение глаз, возгорание эндотрахеальной трубки, возгорание драпировки и взрыв газов, так и неблачевые опасности (те, которые являются вторичными по отношению к действительному взаимодействию луча), такие как воздушные загрязнения, генерируемые лазером (хирургические шлейф), электрические повреждения, токсичные красители и сбои системы.

Каждая длина волны, система, устройство доставки и приложение должны быть оценены на предмет связанных опасностей, поскольку все они разные и потребуют разного обучения, аттестации, политик и процедур.

После выявления опасностей необходимо оценить риск. Риск часто определяется как уровень потенциального воздействия или травмы в результате воздействия идентифицированных опасностей. Уровни риска могут различаться для каждого члена лазерной команды и для каждого человека, связанного с лазерным оборудованием.Уровень риска также может варьироваться в зависимости от клинического применения системы, в зависимости от устройства доставки, параметров мощности и тканей-мишеней, а также от уровней образования, подготовки и опыта как операторов, так и пользователей.

В то время как каждый в комнате для лазерной обработки подвергается риску воздействия на глаза при работе с медицинскими лазерными системами Класса 3b или Класса 4 и повреждения различных структур в глазу в зависимости от длины волны лазера, если они не защищены, быть различными рисками для врача, ассистента, практикующей медсестры, пациента, специалиста по поддержке пациентов, техника, офис-менеджера, специалиста по лазерной безопасности, медсестры, торгового представителя, биомедицинского инженера и менеджера.Следовательно, LSO должен понимать уровень взаимодействия каждого человека с системой и их должностные обязанности, прежде чем разрабатывать соответствующие политики и процедуры.

Например; Фототермическая длина волны 10 600 нм (двуокись углерода) создает достаточно тепла, чтобы вызвать опасность воспламенения. Пользователи такого лазера должны будут соблюдать процедуры по предотвращению пожара, включая удаление сухих материалов или спиртосодержащих растворов из целевой зоны, правильное размещение соответствующего огнетушителя, наличие открытого контейнера с водой, предотвращение зеркальных отражений, наблюдение за траекторией луч для вмешательства любого рода, удаления хирургического шлейфа и удаления свободных источников кислорода или других горючих газов с поля.

Другой пример; низкоуровневый лазер, излучающий на длине волны 780 нм и доставляемый через одноточечный наконечник, может не нуждаться в обширных мерах безопасности, помимо таких опасностей, как электрический ток, контролируемый доступ и необходимость защиты глаз. Потребность в политике в отношении шлейфа, оптоволоконного управления или воспламеняемости материалов и растворов должна быть оценена LSO.

Если на основании научных данных будет установлено, что лазер обладает минимальной опасностью, пользователь может изменить стандарты и процедуры, чтобы отразить этот индивидуальный уровень опасности.Это причина того, что для пользователей так важно писать собственные политики и процедуры для учреждений, а не просто принимать общие документы, полученные от производителей, учебные материалы или другие учреждения. Пример того, как один и тот же лазер, используемый в двух разных условиях практики, может потребовать разных мер безопасности:

  • — Настройка A — апартаменты на пятом этаже офисного здания с видом на парк, устанавливает зеленый диодный лазер, излучающий на 532 нм. Оконные барьеры не должны быть установлены, чтобы закрывать окна на внешней стороне стены, потому что лазерный луч, даже если он случайно передан через окно, достигнет только деревьев и не может нанести вред никому или чему-либо на своем пути или на своем пути. сайт удара.
  • — Установка B — люкс на первом этаже того же офисного здания, с окном, выходящим прямо на пешеходную дорожку и парковочные места, устанавливает тот же лазер с длиной волны 532 нм. В этом случае должны быть установлены соответствующие оконные покрытия для предотвращения случайного прохождения луча через окна, для защиты от травм из-за случайной передачи луча людям, проходящим мимо окна или входящим в свои машины и выходящим из них. Спецификации соответствующих оконных покрытий будут рассмотрены далее в этом тексте.

Клинически значимая оценка риска обеспечивает безопасность разумным и надлежащим образом, часто с меньшими затратами для пользователя и всегда с более высоким уровнем защиты для всех заинтересованных сторон.

Управление рисками Шаг третий: Внедрение контрольных мер Установление контрольных мер

Контрольные меры — это действия, предпринимаемые медицинским персоналом для предотвращения травм или воздействия выявленных опасностей. После выявления рисков, связанных с опасностями, и оценки потенциальной подверженности этим рискам пользователь может разработать и внедрить меры контроля.Эти меры трансформируются в политики и процедуры, которые имеют четкое изложение объема (на кого политика влияет), обоснования (почему это необходимо), кто отвечает за реализацию и обеспечение соблюдения, а также методы постоянного мониторинга.

Каждую политику следует обновлять ежегодно при внедрении новых систем, принадлежностей или клинических приложений, а также при публикации нового регламента или стандарта. LSO несет ответственность за соблюдение всех мер контроля.

После того, как меры контроля написаны и утверждены предприятием, всем сотрудникам следует предоставить услуги по обслуживанию. Копии всех политик и процедур должны быть распространены, чтобы каждый мог их прочитать. Некоторые учреждения требуют, чтобы каждый медицинский, медсестринский и технический персонал подписал форму, подтверждающую, что они получили и прочитали руководство по процедурам, как дополнение к своей документации по обучению безопасности, аттестации и сертификации.

Существует три вида мер контроля:

  • 1.

    Технические средства управления , которые представляют собой встроенные средства безопасности, поставляемые производителем в соответствии со стандартами IEC и FDA (CDRH). К ним относятся, помимо прочего: охраняемый ножной переключатель, звуковые и видимые индикаторы излучения, управление режимом ожидания, управление аварийным отключением, блокировки корпуса и аттенюаторы луча.

  • 2.

    Процедурный контроль, который представляет собой политику и процедуры в медицинских учреждениях. Это эксплуатационные действия, специфичные для оборудования и практики, и включают, помимо прочего: защиту глаз, предотвращение опасности воспламенения, контролируемый доступ, управление шлейфом, контроль электрических опасностей, а также контроль системы доставки и излучения пучка.

  • 3.

    Административный контроль — это инфраструктура программы лазерной безопасности. Они должны быть на месте до того, как лазер можно будет использовать, и включают: назначение сотрудника по лазерной безопасности (LSO), организацию комитета по безопасности (LSC), разработку инструментов документации, обучение и обучение всего персонала, соблюдение требований гигиены труда. Правила техники безопасности, разработка официального плана аудита и технического менеджмента. Эти меры контроля чаще всего рассматриваются внешними инспекционными агентствами, такими как OSHA, государственные департаменты здравоохранения или TJC.

Необходимо заполнить письменный план безопасности и хранить его в книге на месте использования лазера. Это должно включать в себя все политики и процедуры, контрольные списки настройки безопасности, протоколы процедур, проверку обучения и подготовки всего персонала, список учетных данных, формы документации, отчеты аудита и материалы, предоставленные производителем относительно работы оборудования и вспомогательных устройств. . Все участники должны ознакомиться с этой книгой, поскольку это медицинская и юридическая документация по безопасным методам работы.

Сотрудник по лазерной безопасности

LSO — это лицо, которое несет ответственность , , за управление рисками, и орган , , чтобы гарантировать соблюдение всех применимых стандартов и правил. Этот человек должен быть компетентным для оценки всех систем и проверки знаний и навыков всего персонала, задействованного в лазерной практике.

LSO может быть менеджером по рискам, специалистом по охране труда и технике безопасности, инспектором инфекционного контроля, руководителем практики, внешним консультантом по безопасности, биомедицинским инженером, врачом, медсестрой или другим должным образом квалифицированным лицом.

LSO является контактным лицом и представителем лазерной программы в случае аудита, медико-правовой ситуации, проверки соответствия или вопросов от органов аккредитации.

Должен быть только один LSO, но в его или ее отсутствие на объекте во время любого использования лазера должен быть кто-то, назначенный в качестве заместителя LSO (DLSO), который имеет равные уровни полномочий, ответственности и знаний. Обязанности LSO будут варьироваться в зависимости от размера и объема лазерной установки, однако стандарты требуют, чтобы LSO отвечал за:

  • 1.

    Консультирование администрации учреждения

  • 2.

    Оценка опасностей (определение NOHA)

  • 3.

    Принятие соответствующих мер контроля

  • 4.

    Утверждение всех политик и процедур

  • 5.

    Утверждение и обслуживание всего защитного оборудования

  • 6.

    Утверждение всех вывесок и этикеток

  • 7.

    Разрешение техников и поставщиков услуг по лазерной технике

  • 8.

    Обеспечение надлежащего обучения и подготовки всего персонала

  • 9.

    Расследование всех несчастных случаев и происшествий

  • 10.

    Обеспечение проведения, документирования периодических проверок и последующих мер по исправлению положения.

LSO часто отвечает за оценку технологий и консультирует пользователей по потенциальным покупкам лазеров, а также по соблюдению стандартов и правил. В некоторых ситуациях, особенно в частной практике, врач, который владеет и руководит практикой или клиникой, кажется вероятным кандидатом на LSO.Перед принятием этого решения необходимо провести тщательный анализ обязанностей LSO, помня, что если лазер будет использоваться несколькими клиницистами, LSO должен быть доступен во время использования и должен нести ответственность за безопасность независимо от того, кто управляет системой. . Это может определить, кто будет выбран на эту должность.

Часто может быть лучшим решением назначить постоянного офисного специалиста, такого как медсестра или помощник врача, поскольку он или она будет постоянно находиться на месте и может работать со всеми пользователями лазера в практике.Нет никаких правил относительно того, кто может выступать в качестве LSO, только то, что идентифицированное лицо должно быть соответствующим образом обучено и уполномочено устанавливать процедуры и обеспечивать соблюдение.

Соблюдение правил охраны труда и техники безопасности — важный компонент программы лазерной безопасности. Нет никаких конкретных рекомендаций OcH&S для оценки уровня соответствия учреждения. Оценка обычно проводится в соответствии с широким общим положением об общих обязанностях, в котором вкратце говорится, что работодатель и работник несут общую обязанность проявлять заботу о создании и поддержании безопасной рабочей среды, не связанной с известными опасностями.

Работодатель обязан обеспечить надлежащее оборудование для обеспечения безопасности, соответствующее образование и обучение, а также рабочую среду, свободную от известных и потенциальных рисков и опасностей. Сотрудник обязан следить за тем, чтобы пройти обучение, использовать средства индивидуальной защиты и всегда соблюдать безопасные методы работы.

Несмотря на то, что его часто считают противником, офицер OH&S может быть решительным защитником безопасности, если рассматривать его как профессионального партнера. Этот консультант может быть членом группы по лазерной безопасности, помогая LSO с аудитом, соблюдением нормативных требований, обучением и мотивацией персонала.Такой подход может привести к меньшему риску получения травм для пациента и персонала, меньшему риску судебного преследования и общим более низким затратам на программу. Помните, даже если может показаться, что стоимость обучения лазерной безопасности высока, она всегда намного меньше стоимости одной травмы.

Меры процедурного контроля

Контроль опасностей в помещении для лазерной обработки зависит от: контролируемого доступа в комнату и к оборудованию, правильного использования средств индивидуальной защиты, мониторинга испытаний и работы лазера и его систем доставки, соответствующих приложений и бдительность со стороны каждого члена лазерной бригады.

Контролируемый доступ

Контролируемый доступ основан на определении номинальной опасной для глаз зоны (NOHA) или в американских стандартах, называемой номинальной опасной зоной (NHZ). Это область, в которой уровень воздействия лазерного излучения может превышать уровни максимально допустимого воздействия (ПДВ). MPE — это математический расчет, основанный на переменных, включая: длина волны, мощность, расстояние и время воздействия, что приводит к тому, что в течение некоторого времени (обычно миллисекунды) незащищенный глаз может подвергаться воздействию лазерного излучения без причинения вреда.NOHA представляет собой математический расчет, в результате которого образуется область вокруг лазера, в которой могут существовать лазерные опасности, и требуются защитные устройства.

Эти значения должны быть легко доступны в документации производителя лазера, они могут быть рассчитаны LSO, или LSO может обозначить всю комнату как контролируемую зону. Если все помещение предназначено для этого, все присутствующие должны всегда соблюдать все меры безопасности, включая ношение защитных очков.

Стандарты определяют процедуры поддержания зоны контролируемого доступа. Вот некоторые из ключевых моментов:

  • 1.

    Предупреждающие знаки правил (должны соответствовать стандартам определенных стран), размещенные на видном месте на уровне глаз на каждом входе в NOHA и удаляемые после завершения использования лазера. .

  • 2.

    Соответствующие защитные очки для использования лазера размещены с табличками у каждого входа. Они размещены для персонала для использования в случае экстренного входа в лазерную комнату и удаляются с проходов только по завершении процедуры.

  • 3.

    Окна закрыты жалюзи, шторами или другими негорючими барьерами, которые снижают передачу луча до приемлемых уровней ниже ПДВ для длин волн лазера, которые могут проникать через стекло (длинные волны, поглощающие воду, не нуждаются в оконная барьерная защита). Они должны быть помечены в соответствии с их уровнями защиты в соответствии со стандартами IEC.

  • 4.

    Все сотрудники NOHA уполномочены LSO.

  • 5.

    Двери остаются закрытыми, но никогда не запираются во время использования лазера.

Управление доступом к оборудованию осуществляется двумя процедурами: хранение ключей вдали от консоли и размещение специального оператора у панели управления всякий раз, когда используется лазер. Когда человек работает (активирует оборудование) и использует (доставляет энергию в ткань-мишень) лазер без присутствия помощников, он или она отвечает за контроль доступа ко всем компонентам устройства и к NOHA.

Защитные очки, соответствующие используемому лазеру, должны быть размещены рядом с каждым дверным знаком, вывешенным у входов NOHA, для использования любым, кто должен войти в лазерную комнату в чрезвычайной ситуации. Знаки следует размещать только тогда, когда лазер действительно используется, и снимать или закрывать, когда лазер выключен и ключ вынут. Это индикаторы для других на предприятии, что в помещении существует потенциально опасная ситуация и действуют правила техники безопасности. Если вывеску оставлять постоянно, она теряет свое значение, и персонал, как правило, небрежно входит в комнату.По соображениям безопасности и в соответствии с большинством правил пожарной безопасности нельзя запирать двери или использовать автоматические системы блокировки для любой зоны ухода за пациентом или комнаты, в которой используется электрическое оборудование.

Окна и двери должны быть закрыты барьерами для всех длин волн, пропускающих сквозь стекло. LSO должен оценить объект, чтобы определить, какие типы покрытий требуются, а варианты варьируются от черных барьерных занавесей до специально изготовленных оконных пленок с указанием фактического внешнего диаметра защиты.Критерии выбора оконных покрытий включают негорючесть, рекомендации по инфекционному контролю и способность материала снижать пропускание лазерного излучения ниже ПДК.

Никогда не оставляйте панель управления лазером включенной и без присмотра. Если оператору необходимо покинуть комнату, лазер должен быть выключен, а ключ вынут и либо сохранен, либо взят с оператором или LSO. Если оператор устанавливает и проверяет лазер, но затем должен подождать, пока пациент войдет в комнату, лазер должен оставаться в режиме ожидания.В этом режиме затвор деактивируется и предотвращаются случайные пропуски зажигания. Единственный раз, когда лазер должен быть переведен в режим готовности, — это когда врач нацелен на ткань-мишень и готов передать энергию к цели.

Любой должным образом образованный и обученный человек может работать с лазером под наблюдением врача или медсестры. В операционной, техник, работающий с лазером, должен находиться под наблюдением лицензированного медицинского специалиста. В частной практике пользователь лазера (врач) часто выполняет функции супервизора.Ни одному неподготовленному человеку нельзя разрешать работать с лазером ни при каких обстоятельствах.

В случае аренды лазеров арендатор и персонал должны быть обучены лазеру и системам его доставки, дополнительному оборудованию, механизму действия, всем мерам безопасности и устранению мелких неисправностей. Клиницисты должны настаивать на всестороннем обучении персонала, чтобы соответствовать стандартам, но также и потому, что независимо от того, какое оборудование используется или кому оно принадлежит, профессиональный персонал по-прежнему несет ответственность за защиту интересов пациентов, управление и безопасность.

Педаль для включения лазера должна быть предоставлена ​​только авторизованному пользователю лазера. Разместите все другие устройства, активируемые педальным переключателем, подальше от лазера и четко укажите пользователю, какая педаль предназначена для лазера, а какие — для других устройств. Случайное нажатие на педаль — одна из самых распространенных аварий.

Опасности для глаз и защита

Лазеры классов 3b и 4 могут повредить глаза как прямым, так и отраженным ударом, и НИКОГДА не должны использоваться без предварительной оценки необходимости в надлежащих защитных очках.

Классификация лазера основана на том, больше или меньше максимально допустимое излучение (МДВ), чем реакция отвращения человека. MPE — это расчет, который определяет, как долго незащищенный глаз может подвергаться воздействию лазерного луча до того, как произойдет травма. Реакция отвращения — это вегетативная реакция (в течение 0,25 секунды), когда глаз моргает и уходит от яркого света.

Более низкие классификации (1, 2) имеют расширенные измерения MPE и не требуют защитных очков, поскольку человеческий глаз будет избегать яркого света задолго до того, как луч может повредить незащищенный глаз.

В случае более высокой классификации (3b-4) MPE короче реакции отвращения, и поэтому во время активации лазера необходимо постоянно носить защитные очки.

Меры предосторожности, включая защиту глаз, воспламеняемость, отражение и меры административного контроля, определяются классификацией лазера, которая должна быть указана производителем на этикетках устройства и апертуры. Текущие классификации были приняты IEC следующим образом:

  • Класс 1: безопасен при любых мыслимых условиях использования 1M: безопасен для просмотра без оптических средств, но потенциально опасен при использовании средств увеличения (микроскопов, луп, биноклей и т. Д.))

  • Класс 2: видимые длины волн (400-700 нм) безопасны при просмотре менее 0,25 секунды

  • 2M: видимые длины волн (400-700 нм) небезопасны с оптическими приборами

  • Класс 3R : Незначительно небезопасно для наблюдения внутри луча для лучей диаметром> 7 мм

  • Класс 3B: Небезопасно для просмотра внутри луча, вызывая повреждение кожи и глаз от прямой, но не обязательно рассеянной энергии

  • Класс 4: Высокая мощность, вызывающая кожу и глаза повреждение от прямой и отраженной энергии

Лазеры малой мощности (например,грамм. те, которые используются в физиотерапии), обычно относятся к более низким классам, но также могут относиться к классу 3b и классу 4, и LSO должен определить, какие меры контроля подходят для каждой отдельной системы.

Опасности для глаз

Уровни повреждения глаз определяются взаимодействием с тканью и поглощением хромофоров, которые присутствуют в структурах, которые подвергаются воздействию. Системы доставки, мощность и плотность энергии, а также методы клинического применения также влияют на тип и серьезность повреждений, которые могут возникнуть.

Длинные волны (CO2 и Er: YAG) поглощаются водой в тканях и, следовательно, могут поглощаться слезным слоем, покрывающим роговицу. Когда вода испаряется, луч взаимодействует с тканями роговицы, вызывая ожоги. Это не навсегда, но может вызывать болезненные ощущения и временно выводить из строя. Это может быть особенно опасно, если оно произойдет во время операции, когда персонал и пациент рискуют получить травму, если пользователь потеряет контроль над системой доставки из-за травмы типа «ослепления вспышкой».

Инфракрасное излучение среднего диапазона (Ho: YAG) может частично поглощать, но частично пропускать через воду и может вызывать повреждение как роговицы, так и хрусталика, но не сетчатки.

Короткие волны (ближний инфракрасный в видимом диапазоне) проникают через воду и могут проходить через все передние структуры глаза, поглощаясь гемоглобином в сетчатке, вызывая необратимое повреждение центрального зрения. Кроме того, человеческий хрусталик вызывает конвергенцию паразитных, отраженных или рассеянных лучей малой мощности, что может увеличить плотность мощности до значительного уровня воздействия.Вот почему независимо от системы доставки (включая фиброоптики, используемые в эндоскопических инструментах) необходимо носить защитные очки.

Защитные очки, специально предназначенные для данной длины волны и классификации используемого лазера, следует носить в дополнение к другим средствам контроля, которые могут иметь место, чтобы гарантировать, что персонал не будет подвергаться воздействию лазерной энергии, превышающей МДВ.

Это означает, что все, кто находится в кабинете для лазерной обработки в пределах установленной контролируемой зоны, должны постоянно носить соответствующие защитные очки, когда используется лазер.Исключением из правил является ситуация, когда врач работает через правильно отфильтрованный микроскоп.

Не существует «безопасного для глаз» лазера класса 3b или класса 4 !!!

При выборе очков следует использовать следующие критерии с акцентом на тот факт, что все очки должны быть одобрены LSO.

  • 1.

    Постоянные этикетки с указанием длины волны в нанометрах

  • 2.

    Постоянные этикетки с указанием оптической плотности (OD)

  • 3.

    Защита бокового экрана

  • 4.

    Достаточное пропускание видимого света

  • 5.

    Устойчивость к ударам, царапинам и отражению от передней поверхности

  • 6.

    Правильная посадка и удобство (нет проскальзывание)

  • 7.

    Не иметь повреждений линз или оправ

Это означает, что персонал НИКОГДА НИКОГДА не должен использовать защитные очки, очки по рецепту, маску для лица, очки для солярия, контактные линзы или любые другие устройства. не были специально разработаны, протестированы и промаркированы для использования в целях лазерной безопасности.Очки для защиты от инфекций и очки по рецепту не соответствуют критериям выбора очков и не проходят проверку на уровень лазерной защиты.

Если LSO определило всю процедурную комнату как NOHA, то все в комнате должны носить средства защиты глаз с одинаковым уровнем оптической плотности, что исключает использование очков для наблюдений (с низким внешним диаметром или с пометкой «только для наблюдения»). Важно, чтобы пользователи носили очки, обеспечивающие достаточное пропускание видимого света (VLT).

Каждый человек должен нести ответственность за проверку своих очков перед использованием, за проверку правильности маркировки и за оценку того, находятся ли очки в надлежащем состоянии. Ищите царапины, трещины или изменения цвета линз, а также неплотные соединения или повреждения оправы. Если линзы обесцвечиваются в результате неправильной очистки (спирт может повредить оптику) или длительного воздействия света (фотообесцвечивание), оптическая плотность будет меньше ожидаемой, и очки не будут обеспечивать надлежащую защиту.

Независимо от регулярных проверок безопасности, проводимых LSO, или заверений со стороны персонала лазерной компании, каждый отдельный пользователь должен убедиться, что очки, которые он использует, правильные и что они находятся в безопасном состоянии при каждом использовании.

Во время фиброоптических процедур, когда врач работает с видеомонитором, все же необходимо носить защитные очки. Обрыв волокна — это известная опасность, которая может привести к непредвиденной передаче лазерной энергии в комнате. В этом случае пользователь и, конечно же, персонал могут подвергнуться воздействию лазерного излучения выше ПДК.

Защитные очки — лучший способ защиты глаз пациента. Ремни или резинки должны быть на месте, чтобы очки не соскользнули с места при движении или изменении положения пациента. Если вы не можете носить очки из-за лечения в периорбитальной области, следует использовать металлические защитные очки на роговице или плотно прилегающие периорбитальные очки, чтобы предотвратить повреждение глаза. Пластмассы могут не выдерживать воздействия лазера, и большинство из них не прошли надлежащие испытания для такого использования.Независимо от того, какие коммерческие продукты выбраны, убедитесь, что производитель предоставляет применимые спецификации тестирования.

Этот письменный материал должен включать продукт, протестированный на указанной длине волны и в рамках используемых клинических параметров. Если документация недоступна, не используйте продукт.

Помните, что травму глаз можно полностью предотвратить, если каждый будет должным образом обучен и использует соответствующие средства защиты глаз.

Воспламеняемость и отражение

Кожа и другие ткани всех пациентов и всего персонала, находящегося в лазерной комнате, должны быть защищены от непреднамеренного воздействия лазерного луча.

Воспламеняемость — это потенциальная лазерная опасность, связанная с большинством мощных систем, но лишь в редких случаях при использовании маломощных или рассеянных лучей. Многие легковоспламеняющиеся продукты обычно используются в клинических процедурах, и LSO, а также все члены лазерной бригады должны постоянно оценивать продукты и устройства, используемые в зоне лазерной мишени, на предмет совместимости с лучом и потенциальных опасностей. Эти предметы могут включать: сухие или нетканые материалы, пластик, резину, растворы, содержащие спирт, средства для снятия ленты, обезжиривающие средства для кожи, пенные устройства и растворы для подготовки кожи.

Растворы, содержащие йодофоры (Hibiclens, Betadine и т. Д.), Должны быть тщательно высушены перед включением лазера, поскольку тепло может вызвать химический ожог кожи при взаимодействии с влажным раствором. Все они, как и многие другие продукты, могут стать причиной возгорания при воздействии тепла, выделяемого высокоинтенсивным лазерным лучом.

Некоторые простыни негорючие, но плавятся при нагревании. Они могут не вызывать пламени, но все же могут представлять серьезную опасность из-за наличия тепла и, в некоторых случаях, пламени под материалом или по мере его плавления.Эти нетканые материалы необходимо задушить, чтобы они погасли. Те предприятия, которые используют такие простыни, должны прочитать и соблюдать инструкции производителя по использованию и безопасному обращению.

Открытый бассейн с водой должен быть доступен всякий раз, когда используется мощный лазер. Это служит для тушения пожаров, вызванных возгоранием ткани, губок и т. Д. На операционном поле. Раковина должна быть расположена рядом с оператором лазера.

Стандартный огнетушитель с электрооборудованием должен быть удобно установлен рядом с каждой лазерной комнатой.Не подключайте устройство к лазеру, тележке с расходными материалами или эвакуатору шлейфа. Лучше не хранить огнетушитель в задней части помещения с лазером, потому что, если помещение заполнится дымом, персонал не сможет его найти. Если он расположен сразу за пределами комнаты, он будет быстро доступен для кого-то внутри или за пределами комнаты. Весь медперсонал, медперсонал и технический персонал должны быть обслужены и иметь актуальные знания о том, как обращаться с огнетушителем.

Когда пациенты прибывают на процедуры у линии роста волос, необходимо вымыть эту область, очистив ее от каких-либо косметических средств (лака для волос, гелей, мусса, лака для ногтей и т. Д.), которые могут содержать спирт или другие легковоспламеняющиеся компоненты. Это должна быть стандартная процедура ухода за больными, которую следует выполнять во время поступления и подготовки пациента к лечению.

Удалите все источники кислорода (носовые канюли) из области лазерной мишени. Любые легковоспламеняющиеся газы должны быть устранены в лазерной комнате.

Отражение представляет опасность, когда лазерный луч входит в контакт с зеркальными материалами, инструментами или поверхностями. Путь луча простирается от апертуры (точки испускания устройства доставки) до цели, и на нем не должно быть препятствий и отражающих продуктов.

Маловероятно, что луч может вызвать опасность отражения от стены или шкафа, если он не направлен на эту поверхность. LSO должен оценить потенциальную опасность от любых металлических шкафов, настенных покрытий или мебели в помещении для лазерной обработки, прежде чем рекомендовать дорогостоящий демонтаж или замену такого оборудования.

Зеркальные поверхности могут включать: лезвия зеркал, ретракторы, неанодированные черные инструменты, маски из фольги или стеклянные линзы на передней поверхности. Потускнение поверхности (пескоструйная обработка, анодирование, травление), почернение или эбонирование , а не , приведет к диффузии падающего лазерного луча и предотвратит отражение.Если анодированные инструменты недоступны, открытые поверхности следует накрыть мокрыми простынями или полотенцами, чтобы предотвратить отражение и опасность непреднамеренного ожога. Это не зависит от цвета, так как черный может быть таким же отражающим, как серебро, а диффузия будет зависеть от подготовки поверхности.

Все неотражающие покрытия или процессы должны быть проверены LSO, чтобы определить, действительно ли они эффективны, прежде чем инструменты будут отправлены на замену покрытия или будут куплены новые.

Пластиковые или резиновые устройства (защитные приспособления для зубов, заглушки для рта, лезвия языка и т. Д.) Не должны использоваться на пути луча, если только они не проверены на безопасность LSO с предполагаемой длиной волны лазера и на хирургических уровнях мощности. использоваться. Если спецификации испытаний не доступны от производителя, LSO должен провести соответствующие испытания и проверить безопасность таких устройств и инструментов.

Наружные, нецелевые ткани на прямом пути луча должны быть покрыты влажными полотенцами.Никогда не используйте металлическую фольгу или любые другие устройства, которые могут отражать луч или нагреваться при воздействии лазера.

Тестирование и калибровка

Важно проверить огонь и / или откалибровать лазер перед использованием, и этот тест должен быть задокументирован в оперативных записях. Инфракрасные лазеры с коаксиальными видимыми прицельными лучами должны быть проверены на юстировку и на наличие соответствующей моды луча, в то время как оптоволоконные лазеры должны быть откалиброваны для адекватной передачи по оптоволокну, чтобы гарантировать точную и последовательную доставку плотности мощности к ткани.

Инфракрасное испытание состоит из стрельбы лучом по смоченному прижиму языка и наблюдения за появлением ожога в том же месте, где виден прицельный луч. Тест должен проводиться в системе доставки, предназначенной для использования (наконечник, микроскоп и т. Д.), И система доставки должна находиться под прямым углом к ​​цели, чтобы можно было оценить режим луча. Режим луча должен быть TEM00 (основной режим), обозначенный чистым кружком без искажений. Режим имеет решающее значение для поддержания плотности энергии в ткани и, следовательно, для получения клинических эффектов.

Тестирование следует провести перед первым пациентом дня, а затем повторить, если лазер перемещается или если система доставки изменена. Медсестра или оператор могут проверить, однако, если возникает вопрос о пригодности, пользователь должен принять решение о том, подходит ли лазерный луч для использования на пациенте.

Опасность поражения электрическим током

Лазеры — это электрические устройства, и с ними следует обращаться так же осторожно, как и с любым другим электрическим оборудованием. Это могут быть упущены из виду отдельными пользователями, особенно теми, кто пользуется портативными или небольшими мобильными устройствами.Следует помнить, что необходимо соблюдать все процедуры электробезопасности, а также наличие плана охраны труда и техники безопасности при реагировании на пожар, который должен быть включен в программы обучения персонала.

Оператор лазера должен проверить устройство во время настройки и тестирования, чтобы убедиться, что все электрические шнуры, вилки, зарядные устройства и соединения не повреждены и находятся в безопасном рабочем состоянии.

Загрязняющие вещества в воздухе

Как и все потенциальные опасности, загрязняющие вещества в воздухе связаны только с определенными длинами волн и приложениями, и LSO должен оценивать это для каждой системы и использования, обеспечивая при необходимости соответствующую защиту.

Эта опасность отсутствует при использовании лазеров малой мощности.

Исследования доказали, что термическое разрушение жизнеспособных клеток человека приводит к выбросу углеродных частиц, вирусов, бактерий, ДНК и более 41 токсичного газа. Эти опасные частицы обнаруживаются во всех хирургических шлейфах, независимо от используемого источника энергии (лазер, ESU, аргонно-лучевой коагулятор, ультразвук), в аналогичных схемах распределения и во всех типах хирургических процедур.

Это означает, что мутагенный материал, аэрозольная кровь, переносимые с кровью патогены и известные опасные газы, такие как бензол, формальдегид и акролеин, принудительно выбрасываются при разрушении клетки и переносятся в воздух в паре, создаваемом нагреванием внутриклеточной воды.

Существует глобальная тенденция к устранению опасностей, связанных с шлейфом, из нашей повседневной жизни. Основное внимание уделяется курению в закрытых помещениях, таких как самолеты, рестораны, офисы, гостиницы и другие общественные места. Опасности, связанные с сигаретным дымом, хорошо задокументированы, и правительства по всему миру, такие как Америка, Канада, Великобритания, Австралия, Новая Зеландия, Германия и Сингапур, приняли меры. Следует понимать, что хирургический шлейф содержит все те же самые опасные материалы, а также органические материалы, высвобождаемые из тканей человека во время испарения, включая ВИЧ, ВПЧ и HBC, а также углерод, который является известным канцерогеном.

Хирургический шлейф — это больше, чем неудобство, и с ним следует обращаться как с профессиональной опасностью с высоким уровнем риска. Эффективное удаление обеспечивается как надлежащим фильтрующим оборудованием, так и надлежащими методами работы, включая: использование соответствующих устройств захвата (портативное устройство, футляр карандаша ESU, лапароскопическая система и т. Д.), Размещение устройства захвата не дальше 2 см от точки эволюции шлейф, системы с замкнутым контуром для лапароскопии, линейные фильтры для аспирации через стену, защиту пациента во время процедур прохождения дыхательных путей и системы эвакуации, известные как местные вытяжные системы вентиляции (LEV).

Шлейфовые системы эвакуации следует выбирать после тщательной оценки потребностей и имеющихся опций, однако все системы должны соответствовать международным спецификациям фильтрации. Фильтры должны удалять частицы размером до 0,1 микрона (средний средний диаметр вирусных частиц) и должны иметь эффективность 99,999%. Он известен как фильтр ULPA (Ultra Low Particulate Air Filter), необходимый для улавливания вирусных частиц в шлейфе. Фильтры должны иметь монитор срока службы фильтра, указывающий, когда их менять.

Фильтры HEPA (высокоэффективный воздушный фильтр для твердых частиц) НЕ подходят, фильтруя только частицы размером 0,3 микрона, что является средним диаметром бактерий, а не областью, вызывающей наибольшее беспокойство в медицине.

Маски не предназначены для использования в качестве защитного устройства первой линии. Согласно текущим исследованиям, на сегодняшний день на рынке нет масок, способных отфильтровывать все загрязнения в воздухе. Кроме того, среда с высокой степенью фильтрации работает только в сухом состоянии, поэтому через 20 минут фильтрующая среда перестает работать, когда маска становится влажной от дыхания, что нарушает назначение маски.Также важным фактором является посадка и техника ношения. Маски должны быть проверены на пригодность для каждого сотрудника, чтобы быть уверенным в плотном прилегании, и должны быть всегда привязаны и надеты должным образом, чтобы они были эффективными. Если в учреждении будут соблюдаться стандартные меры предосторожности (стандарт патогенов, передающихся с кровью), тогда маски с высокой фильтрацией следует носить во всех случаях образования хирургического шлейфа — около 95% всех процедур. Это может быть дорогостоящей и относительно неэффективной мерой контроля, поэтому медсестрам по инфекционному контролю рекомендуется работать с руководителями учреждения для разработки разумной политики и процедуры использования защитных масок для лица.

Стенные всасывающие линии всегда должны быть защищены встроенными фильтрами, которые устанавливаются между настенным воздухозаборником и напольным контейнером. Хотя эти фильтры могут снизить силу всасывания, они предотвратят накопление твердых частиц и мусора во всасывающих линиях в стене, что часто приводит к дорогостоящему ремонту центральной вакуумной системы.

Все материалы, используемые для сбора и обработки хирургического шлейфа, следует рассматривать как биологически опасные и утилизировать в соответствии с процедурами инфекционного контроля.Персонал должен носить маски, защитные очки и перчатки, чтобы менять фильтры и обращаться с ними, а также должен складывать все использованные материалы в пакеты для биологически опасных материалов.

Управление рисками Этап четвертый — Аудит для мониторинга программы безопасности

Аудиты безопасности контролируют соблюдение политик и процедур предприятия. LSO определит частоту аудита, основанную на количестве лазеров, количестве пользователей, количестве дел и количестве задействованных людей. Чем больше цифр и интенсивнее использование, тем чаще следует проводить аудит.Аудит следует проводить не реже одного раза в год.

Аудит лазерной безопасности — это просто оценка соответствия персонала требованиям, оборудования, расходных материалов и документов, задействованных при проведении лазерных процедур в учреждении. Это может выполнять любой, кто знаком с системами, но должен контролироваться LSO, который несет полную ответственность. Аудиты помогают выявить области дефицита, требующие дальнейшего образования и обучения, покупки нового оборудования или необходимости дополнительных мер контроля. Аудиты всегда должны проводиться при запуске новых систем или процедур.

Аудит требует выполнения каждого из следующих шагов:

  • 1.

    Провести инвентаризацию всего оборудования и разработать контрольный список

  • 2.

    Осмотреть каждый элемент контрольного списка, оценить его состояние, размещение и обращение

  • 3.

    Опрос сотрудников, работающих с лазерными системами

  • 4.

    Соблюдайте лазерные процедуры (настройка, тестирование и интраоперационное управление)

  • 5.

    Документируйте результаты

  • 6.

    Выявленные недостатки исправления

  • 7.

    Отслеживайте результаты и последующие действия

Инвентаризация / контрольный список включает: лазерный блок, ключи и систему хранения, устройства доставки, знаки, защитные очки, оконные перегородки, бревна, резервуары, тележки с припасами, системы эвакуации шлейфов, фильтры линз для микроскопов и эндоскопов, скалыватели и стрипперы для волокон, руководства по эксплуатации, адаптеры и руководства по политике и процедурам.Включите все лазеры и все системы во всех областях учреждения, включая офтальмологию, клиники, принадлежащие больнице профессиональные кабинеты, отделение неотложной помощи, дневную хирургию, кардиологическую лабораторию, стоматологическое отделение, физиотерапию или любую другую клиническую или исследовательскую область. Если на объекте работают центры мобильной связи или спутниковые центры, все лазеры в этих зонах также должны быть включены.

Вопросы, которые следует задать во время аудита:

  • 1.

    Где это должно быть? (хранится, накрывается, очищается)

  • 2.

    Работает ли нормально? (протестируйте все системы доставки и средства контроля)

  • 3.

    Правильно ли обращаются и используются? (наблюдать за персоналом, вывешивать знаки, очки и т. д.)

  • 4.

    Насколько это безопасно? (все части в наличии и исправны, полисы имеются и т. д.)

  • 5.

    Целостность?

  • 6.

    Нужен ли ремонт или замена?

  • 7.

    Использовались ли им неправильно или злоупотребляли?

Результаты должны быть задокументированы и сообщены комитету по безопасности или администратору программы для принятия мер.Цель аудита — выявить потенциальные опасности в оборудовании или методах работы и привести к корректирующим действиям.

Примером дефекта, выявленного во время аудита, может быть: обнаружение того, что рычаг лазера CO2 не заменен должным образом, что может привести к повреждению и перекосу оптики. Если такой элемент отмечен в аудиторском отчете, результатом может быть требование от каждого сотрудника присутствовать на службе по обращению с лазерным манипулятором и подтвердить навыки, выполнив демонстрацию возврата для LSO.

Аудиты также должны включать калибровку и тестирование выходных данных, которые могут быть делегированы биомедицинской инженерии или специалисту по лазерной технике компании. LSO должен хранить копии аудиторских отчетов в файлах лазерной программы вместе с учетными данными пользователей, историей оборудования, подтверждением обучения персонала, соглашениями об обслуживании, журналами и другой документацией.

В случае аварии, инцидента или происшествия документация текущего аудита поможет доказать, что пользователь поддерживал как безопасные системы, так и соблюдение норм персонала в соответствии с ожиданиями стандартов и требованиями охраны труда.

Образование и обучение

Обучение (дидактические знания) и обучение (практические навыки) снабжают врачей базовой информацией, необходимой для создания безопасной для лазеров среды. Это индивидуальная ответственность без универсальных критериев и с разными уровнями ресурсов, доступных в разных регионах мира. Индивидуальное учреждение или практикующий специалист несет ответственность за установление приемлемых критериев для сертификации и аттестации, а также за утверждение кандидатов.

Сертификаты курса могут подтверждать только посещаемость программы.

Некоторые курсы предлагают письменные экзамены, которые подтверждают определенный уровень знаний, но компетентность и рабочие навыки должны быть подтверждены с помощью собственного оборудования пользователя подходящим способом на его или ее клиническом рабочем месте. Образование должно быть постоянным усилием, чтобы оставаться в курсе технологий посредством журналов, конференций, сетей и профессиональных организаций.

Документация

Из всех процедур «безопасности» документация должна стать приоритетом.Журналы, оперативные записи, аудиторские отчеты, политики, отчеты о ремонте и техническом обслуживании, а также протоколы комитетов — все это способствует утверждениям о том, что клиницист установил и обеспечил соблюдение правил безопасности при работе с лазером. Без надлежащей документации это утверждение не получит фактических, объективных или устойчивых подтверждений.

Неточная, неполная или отсутствующая документация является областью ответственности многих клиницистов по лазерной технике по всему миру. Все больше и больше внимания уделяется соблюдению известных стандартов безопасности, и знание и соблюдение стандартов является императивом.

Каждое учреждение должно разрабатывать свои собственные формы и определять свои собственные требования к сбору данных. Документация должна быть включена в формальный процесс аудита с акцентом на выявление областей, которые не были завершены должным образом, и рекомендации по исправлению ситуации.

Безопасность — это ответственность каждого!

Регулярный аудит, устранение неполадок, обучение, разработка политик и процедур, а также обеспечение соблюдения требований являются обязанностями LSO, но в каждом конкретном случае, день за днем, пациент за пациентом, безопасность лазера зависит от приверженности и бдительности каждого специалиста в области здравоохранения.

Лазеры могут предложить пациентам прекрасный выбор вариантов лечения, от стандартных услуг до экспериментальных инноваций. Пользователи лазеров постоянно сталкиваются с проблемой пересмотра того, кем они являются, чем они занимаются, и сферу своей практики, с каждой новой лазерной системой или приложением.

Следует помнить, что каждая новая система требует оценки рисков, а также анализа и пересмотра политик и процедур безопасности на предприятии. Только благодаря командной работе, общению, непрерывному профессиональному образованию и обучению и уважению к технологиям мы можем заложить основу для действительно эффективной программы лазерной безопасности.

Знание лазерной науки = способность выполнять оценку рисков = разработка соответствующей политики безопасности = более безопасный персонал = более безопасный уход за пациентами !!!

Учебное пособие по настройке для лазерного сканера Focus 3D

Плагин Плагин Плагин Плагин Плагин Плагин Плагин Подключаемый модуль Плагин Плагин Плагин
В заводском исполнении В состоянии сборки — Revit В состоянии сборки — AutoCAD VirtuSurv — VirtuSurv 2018 В заводском исполнении — разработчик моделей VirtuSurv — VirtuSurv 2019
BuildIT BuildIT — Проектор BuildIT — Строительство BuildIT — Метрология
CAM2 CAM2 — SmartInspect CAM2 — 2018 CAM2 — Измерение 10 CAM2 — Измерение Q CAM2 — Измерение X CAM2 — Измерение 3/4 CAM2 — AnthroCAM CAM2 — 2019 CAM2 — 2020 CAM2 — 2021
Cobalt 3D Imager 3D-имидж-сканер — кобальт
Cobalt Design Кобальтовый дизайн — M Кобальтовый дизайн — S Cobalt Design — двойной
Компьютеры Компьютеры — все компьютеры
FARO Aras 360 и CAD Zone FARO CAD Zone — Пожарная безопасность и страхование FARO CAD Zone — Преступления и аварии FARO CAD Zone — Облако точек CZ FARO CAD Zone — Первый взгляд Pro FARO 360 — Реальность FARO 360 — HD FARO 360 — Блиц FARO 360 — Genius
Зона FARO настоящее4Д — настоящее4Д
Зона FARO 2D FARO Зона 2D — 2018 FARO Зона 2D — 2019 FARO Зона 2D — 2020 FARO Зона 2D — 2021
Зона FARO 3D FARO Зона 3D — 2018 FARO Зона 3D — 2019 Зона ФАРО 3D — 2020 Зона ФАРО 3D — 2021
FARO Zone 3D Advanced FARO Zone 3D Advanced — 2018 FARO Zone 3D Advanced — 2019 FARO Zone 3D Advanced — 2020 FARO Zone 3D Advanced — 2021
FaroArm / ScanArm FaroArm / ScanArm — Quantum S FaroArm / ScanArm — Quantum M FaroArm / ScanArm — Quantum E FaroArm / ScanArm — Edge FaroArm / ScanArm — Fusion FaroArm / ScanArm — Prime FaroArm / ScanArm — Платина FaroArm / ScanArm — Legacy Quantum FaroArm / ScanArm — Титан FaroArm / ScanArm — Преимущество
FaroArm / ScanArm FaroArm / ScanArm — Цифровой шаблон FaroArm / ScanArm — Gage FaroArm / ScanArm — Quantum S Max FaroArm / ScanArm — Quantum M Max FaroArm / ScanArm — Quantum E Max FaroArm / ScanArm — Gage Max
Ручной сканер Ручной сканер 2D — ScanPlan Ручной 3D сканер — Freestyle3D Ручной 3D сканер — Freestyle3D X Ручной 3D сканер — Объекты Freestyle3D Ручной 3D сканер — Freestyle 2
Качество языка HT MT AT NT INT — внутренний Продажи — внутренние ресурсы Продажи — Заказ и расценки Продажи — Информация о продукте Продажи — Готовность к продажам Продажи — Обучение
Качество языка CS — Процедуры и продукт Продажи — запуск продукта Распродажа — Акции CS — Цитата в счет-фактуру CS — Телефонная система CS — Обучение новых сотрудников CS — Общие CS — FARON, новый пользователь CS — Настройки Salesforce CS — Информация о продукте
Качество языка CS — Лицензирование
Языки Язык — английский Язык — японский Язык — немецкий Язык — китайский Язык — испанский Язык — итальянский Язык — португальский Язык — французский
Лазерный проектор RayTracer — RayTracer Лазерный проектор — Tracer M Лазерный проектор — Tracer SI
Лазерный радар Лазерный радар для визуализации изображений — VectorRI
Лазерный сканер Лазерный 3D-сканер — Focus S Лазерный 3D-сканер — Focus M 3D лазерный сканер — Focus3D 3D лазерный сканер — Focus3D X Лазерный 3D-сканер — Focus3D X HDR 3D лазерный сканер — Focus3D S 3D лазерный сканер — Photon Лазерный 3D-сканер — Focus S Plus 3D лазерный сканер — Swift
Laser Tracker Лазерный трекер — Vantage Лазерный трекер — ION Лазерный трекер — Vantage S Лазерный трекер — Si Лазерный трекер — X Лазерный трекер — Xi Лазерный трекер — Vantage E Лазерный трекер — Vantage S6 Лазерный трекер — Vantage E6
Устаревший датчик Legacy Gage — Bluetooth Legacy Gage — Plus Legacy Gage — стандартный Legacy Gage — мощность
Устаревшее программное обеспечение Устаревшее программное обеспечение — CAM2 Gage Устаревшее программное обеспечение — Программное обеспечение Gage Устаревшее программное обеспечение — Insight
PointSense PointSense — Базовый PointSense — Pro PointSense — Здание PointSense — Завод PointSense — Наследие PointSense — Revit CAD — TachyCAD Building CAD — TachyCAD Archeology CAD — TachyCAD Interior CAD — PhoToPlan Basic
PointSense CAD — PhoToPlan CAD — PhoToPlan Pro CAD — PhoToPlan Ultimate CAD — DisToPlan CAD — MonuMap CAD — hylasFM CAD — VirtuSurv
RevEng RevEng — RevEng
ScanArm ScanArm — Дизайн ScanArm 2.0 ScanArm — Дизайн ScanArm ScanArm — Криминалистический ScanArm ScanArm — Дизайн ScanArm 2.5C
СЦЕНА СЦЕНА — захват и обработка СЦЕНА — сервер WebShare и 2Go СЦЕНА — приложение WebShare 2Go СЦЕНА — 2018 СЦЕНА — 7.х СЦЕНА — 6.x СЦЕНА — 5.x СЦЕНА — 4.x СЦЕНА — LT СЦЕНА — 2019
СЦЕНА СЦЕНА — приложение 2go СЦЕНА — 2020 СЦЕНА — 2021
Серийный FaroArm Серийный FaroArm — Серебро Серийный FaroArm — золото Серийный FaroArm — бронза
Визуальный осмотр Визуальный осмотр — приложение Визуальный осмотр — переводчик САПР
WebShare WebShare — предприятие WebShare — Облако WebShare

9 шагов для хорошей настройки студийных мониторов.

10 минут на правильное размещение студийных мониторов.

В этом уроке мы дадим вам 9 простых советов по точному размещению студийных мониторов.

Это учебное пособие для мониторов ближнего поля.

Помещение: вам понадобится трос / трос длиной 2 метра, лазерный уровень и подставка для микрофона.

Подойдет любой лазерный уровень: можно за небольшие деньги в любом инструментальном магазине.

Вот, например.

www.bricoman.it

  • Что вы можете найти по этой ссылке: 8 правил выбора правильных аудиомониторов.

  • Чем больше у него этих функций, тем лучше будет ваша студия.

    • Толстые стенки
    • Стены из плотного материала
    • Неровные стены (например, из натурального камня)
    • Без голых стен (гардеробы, книжные полки, кресла, кушетки)
    • Без оголенных углов (углы с акустической точки зрения весьма своеобразны)
    • Вдали от спален / густонаселенных мест
    • Вдали от шумных систем общественного транспорта (метро, ​​трамвай, поезд, ракетная база…)
    • Нет шумных соседей
    • Сухой
    • Не слишком высокие или низкие температуры
  • Вам следует отдать предпочтение прочному и полному верстаку (то есть без места для ног): у них лучше акустический выход.

    Поместите его заднюю часть ближе к самой широкой стене, оставив 30-40 см свободного пространства между скамейкой и самой стеной.

  • Все, что вы положите под мониторы , создаст отражения. А отражатели изменяют звуковой сигнал.

    Старайтесь, чтобы пространство перед мониторами было как можно более свободным, но не переусердствуйте: например, клавиатура не причинит вреда.

    И да, вы правильно поняли: размещение динамиков за огромным микшером с миллиардом фейдеров — не лучшая идея.

    Попробуйте положить блокнот ниже подбородка, пока говорите, и прислушивайтесь к различию. И помните, что человеческий голос имеет частот, что намного меньше частот, чем звуковой сигнал.

    Правильное положение монитора.

  • Высокие звуки чрезвычайно направленны: чтобы хорошо их слышать, вам нужно направить их точно на уровне ушей.

  • Разместите динамики так, чтобы они образовывали более или менее равносторонний треугольник с вашей головой в качестве одной из вершин.

    Быстрый метод — использовать руки в качестве направляющих: раскройте их так, чтобы образовался равносторонний треугольник, расположив динамики перед ладонями.

  • Вытяните стойку микрофона вертикально и поместите ее в том месте, где будет находиться ваша голова.

    Возьмите провод, измерьте расстояние между стойкой и твитером и, удерживая палец на веревке, отмечающей измеренное расстояние, приравняйте им расстояние между этими точками:

    • Высокочастотный динамик 1 — Высокочастотный динамик 2
    • Твитер 1 — Стойка
    • Твитер 2 — Стойка

    Таким образом, вы получите идеальный равносторонний треугольник.

    Как тот, что на этой картинке.

    Правильно размещенные студийные мониторы.

  • Поместите лазерный уровень на монитор, точно над твитером, поверните динамик, пока твитер не совместится с подставкой микрофона.

    Конечно, не перемещайте ни подставку, ни мониторы: поверните динамики так, чтобы их твитеры были направлены в сторону подставки.

  • Откройте бутылку шампанского, увеличьте громкость и играйте в Lateralus by Tool на своей теперь идеально расположенной системе.

На этом этапе ваша система будет безупречно размещена.

В других уроках мы объясним, как акустически подготовить комнату, в которой вы разместили свои колонки и , как решить возможные проблемы со звуком , которые могут нарушить надежность ваших аудиомониторов.

Если вы хотите узнать, почему было создано это руководство, вы узнаете больше в этом посте:

Наш первый пост.

И у вас есть весь наш веб-сайт, чтобы услышать, говорим ли мы о том, что мы можем сделать.

Если вы нашли этот пост полезным, пожалуйста: поделитесь с нами своим опытом на наших страницах в социальных сетях!
Может быть, вместе со ссылкой на то, что вы создали, и с использованием нашего официального хэштега #lmkmprod , чтобы мы могли вас всех найти.

Будем рады услышать о вас!

Laser Tape Измерение как начальник: Получение максимальной отдачи от вашего лазерного дальномера 📏

О боже, я люблю инновации … Особенно когда они меняют практические инструменты, которые мы уже используем, и удивляют нас значительными улучшениями.

Один из инструментов, который прекрасно это демонстрирует, — это всегда присутствующая и надежная рулетка.

Я почти уверен, что у каждого была возможность найти хорошее применение рулетке. В этом нет ничего особенного, правда? Вы просто растягиваете ее, кладете начало ленты на один конец и смотрите на размер на другом. Очень просто. Пока этого не произойдет, так много…

Рулетки по-прежнему имеют свои ограничения

Измерительные ленты на самом деле могут оказаться немного непростыми.Когда вы проводите длительные измерения и нет стабильной точки, за которую можно было бы зацепить рулетку, и вам нужен кто-то другой, чтобы держать ее за вас, чтобы рулетка оставалась на месте, и вы действительно могли измерить.

Давайте сделаем еще один шаг. Как насчет измерения потолка для световых инсталляций? Для этого нужна лестница… верно? И мы знаем, насколько пугающей может быть действительно удлиненная рулетка, когда вы пытаетесь ее убрать! Не на моем лице !!!

И еще есть проблема с препятствиями.Рулетка непригодна для использования, если есть препятствия, такие как мебель или столбы, преграждающие путь от начальной точки до конца измерения.

Лазерная рулетка в дюймах.

Лазерная рулетка (или лазерный дальномер) — это инновация по сравнению со старой рулеткой, сделанной правильно. Он не устраняет основные функции полезного измерительного инструмента, вместо этого он устраняет некоторые ограничения рулетки. А затем добавлены некоторые функции, упрощающие измерения. Теперь — это , что я называю настоящими инновациями!

Как работает лазерный дальномер?

Лазерный дальномер (LDM) или лазерная рулетка в основном измеряют расстояние между двумя точками.Он использует импульс света к цели, а затем вычисляет расстояние по времени, которое требуется отражению, чтобы вернуться.

Поскольку он использует свет, он устраняет ограничения физической ленты старой школьной рулетки и дает вам следующие преимущества:

  • Измеряйте большие расстояния без помощи второго человека, если лазер может достичь конечной точки. А как насчет этого? Вы можете сделать это одной рукой.
  • Измерьте потолки или другие высокие места без лестниц.(Я научу вас делать это дальше на странице.)
  • Измеряйте в ограниченном пространстве. Пока есть возможность для лазера добраться до цели, вы все равно можете производить точные измерения. Так что лестничные клетки и небольшие препятствия — не проблема.

Лазерная лента, измеряющая как босс

Лазерный дальномер Ennologic использует лазерный свет и измерительное программное обеспечение для точного измерения расстояний до 196 футов или 60 метров с точностью до 1/64 дюйма или 1.5 миллиметров.

Возможно, у вас уже есть лазерный дальномер ennoLogic eD560L, но вы еще не полностью раскрыли его потенциал. Или, может быть, вы подумываете о лазерной рулетке, но хотите понять, на что она действительно способна — подождите … вы серьезно? У вас его еще нет?

Хорошо, хорошо! Я прощаю вас!

В любом случае, позвольте помочь вам максимально эффективно использовать лазерную рулетку ennoLogic или будущую лазерную рулетку. 🤪

Начнем с самого начала, кажется логичным…

Как пользоваться лазерной рулеткой

Включение / выключение питания

Чтобы включить его, нажмите кнопку MEAS .Удерживайте нажатой клавишу CLR , чтобы выключить его. Он также автоматически выключится, если не используется в течение 3 минут.

Настройка для измерения

Перед началом измерения проверьте настройку единиц измерения. В противном случае ваши измерения будут казаться неверными.

Выберите желаемую единицу измерения, нажимая кнопку Unit , чтобы циклически переключаться между вариантами измерения LDM (метры-футы-дюймы). Каждый раз, когда вы нажимаете кнопку Unit , отображается следующая единица измерения.Итак, сначала метры, затем футы и, наконец, дюймы. Вы даже можете изменить единицы измерения между измерениями или после них, так что не беспокойтесь!

Далее вам нужно определить, с какой части LDM будет начинаться измерение. Нажмите кнопку Reference для переключения между измерением от заднего края и переднего края LDM. Ссылка по умолчанию — задний край. Использование настройки заднего края означает, что длина измерителя расстояния будет частью измерения.

Нажатие клавиши Reference переключает опорную точку измерения с заднего края на передний край и наоборот.
Подсветка

Вам может потребоваться включить подсветку при работе в темных областях.Сделайте это, нажав и удерживая ту же кнопку Reference .

Основные измерения

Готовы к измерениям? Нажмите кнопку MEAS , чтобы включить измеритель, нажмите кнопку MEAS еще раз, чтобы запустить измерение. Измерение будет расстоянием от опорного края до красной лазерной точки.

Вы можете использовать это для любого базового измерения расстояния, например, расстояния до стены.

Непрерывное измерение и максимальное / минимальное значение

Чтобы перевести измеритель в режим непрерывного измерения, нажмите и удерживайте кнопку MEAS , пока не услышите звуковой сигнал.Теперь вы можете использовать измеритель для сканирования области или угла. Во время сканирования измеритель также будет записывать максимальное и минимальное значения.

Примеры непрерывного измерения

Режим непрерывного измерения позволяет вам определять максимальное или минимальное расстояние, например, измерение диагонального расстояния (максимальное значение) или вертикального расстояния (минимальное значение) комнаты.

В дополнительной области дисплея будут отображаться максимальные и минимальные значения, а в основной области дисплея будет отображаться значение измерения в реальном времени.

МАКС. И МИН. Значения с измерением в реальном времени в режиме непрерывного измерения

Нажмите кнопку MEAS или CLR , чтобы отменить непрерывное сканирование измерений.

Сложение и вычитание нескольких измерений расстояния

Бывают ситуации, когда вам нужно добавить или вычесть несколько измерений. Например, если вы стоите в комнате и хотите измерить расстояние между двумя противоположными стенами. Вы встанете лицом к первой стене и сделаете первое измерение, а затем повернетесь лицом к другой стене и проведете второе измерение.Если вы сделаете это с помощью функции сложения счетчика, он добавит эти два числа, чтобы вы получили общее расстояние от одной стены до другой.

Чтобы использовать функцию сложения, измерьте первое расстояние, затем нажмите кнопку «+» (ADD) и выполните второе измерение, снова нажав кнопку MEAS . Результат будет отображаться в виде большого числа внизу дисплея. Отдельные измерения, которые вы сделали, будут показаны выше меньшими цифрами.

И вы можете продолжать с этим.Продолжайте нажимать клавиши «+» (ДОБАВИТЬ), и MEAS , чтобы продолжать добавлять измерения. Нужно вычесть результат измерения? Есть функция вычитания, которая работает точно так же. Просто нажмите кнопку «-» (ВЫЧИТАТЬ) , затем выполните измерение, которое вы хотите вычесть из общей суммы.

Вы можете использовать функции сложения и вычитания попеременно, продолжая измерения.

Нажмите клавишу CLR , чтобы отменить операцию.Нажмите кнопку CLR еще раз, чтобы выйти из режима сложения или вычитания.

… и это еще не все! С помощью лазерной рулетки можно не только измерять расстояние, но и измерять площадь и объем!

Измерение площади

Для измерения площади нажмите кнопку Площадь / Объем один раз. Вы увидите значок

. Нажмите кнопку MEAS , чтобы измерить первое расстояние (например, длину). Нажмите кнопку MEAS еще раз, чтобы измерить второе расстояние (например,грамм. ширина).

Измеритель сделает за вас тяжелую работу и даст вам расчетную площадь на основе ваших двух предыдущих измерений. Ваша традиционная рулетка не справится с этим!

Измерение площади наиболее полезно для измерения разметки полов, ковровых покрытий и других напольных покрытий, а также для аналогичных задач.

Измерение объема

А теперь перейдем к 3D. Чтобы измерить объем, дважды нажмите кнопку Area / Volume , появится значок

.Нажмите кнопку MEAS , чтобы измерить первое расстояние (длину), еще раз — второе расстояние (ширину) и еще раз — третье (высоту). Счетчик рассчитает объем и отобразит его в кубических метрах, кубических футах или кубических дюймах в зависимости от выбранной вами единицы измерения.

Измерение объема полезно для расчета покрытия HVAC, требований к вентиляции или измерения больших объемов воды (бассейны, аквариумы и т. Д.).

Измерения площади и объема позволяют складывать и вычитать последующие измерения площади и объема.Еще один потрясающий подарок от богов измерений!

«Инновация» перед лазерным дальномером
Косвенные измерения

Хотите измерить высоту стены без лестницы? Или высота здания без попадания на крышу? Вот ответ на невозможные иначе измерительные ситуации. Позвольте лазеру лазить за вас!

В этом режиме измерения проводятся косвенно, используя теорему Пифагора. Теорема Пифагора утверждает, что для прямоугольного треугольника квадрат гипотенузы (сторона, противоположная прямому углу) равен сумме квадратов двух других сторон.

Хватит технических мелочей! В школе это есть только у математиков, но не волнуйтесь — вы научитесь, следуя приведенным ниже инструкциям.

Метод косвенного измерения 1

Для измерения расстояния с использованием сторон треугольника требуется два измерения. Нажмите кнопку Indirect Measurement один раз, появится значок

с мигающей гипотенузой.

Метод косвенного измерения 1

Следуя подсказке мигающего значка, нажмите клавишу MEAS , чтобы измерить гипотенузу («a» на диаграмме).Значок треугольника теперь изменится, и один из прямоугольных краев треугольника будет мигать («b» на схеме). Нажмите клавишу MEAS еще раз, чтобы измерить расстояние, которое представляет этот край.

(Примечание: при измерении прямоугольного края треугольника держите прибор как можно горизонтальнее.)

После завершения этих двух измерений автоматически выполняется расчет Пифагора. Если результаты измерения соответствуют требованиям теоремы Пифагора (расстояние до гипотенузы больше, чем расстояние до прямоугольных ребер), будет отображаться расчетная длина
третьей стороны треугольника («x» на диаграмме). как большое число внизу экрана.

Значения измерения гипотенузы и прямоугольных краев будут отображаться меньшими числами выше.

Метод косвенного измерения 2

Метод косвенного измерения 2

Дважды нажмите кнопку Косвенное измерение , и отобразится значок

.

Следуйте подсказкам мигающего значка. Нажмите кнопку MEAS один раз, чтобы измерить гипотенузу первого треугольника (направленного вверх).

Нажмите кнопку MEAS еще раз, чтобы измерить общую прямую сторону двух треугольников.Держите инструмент как можно горизонтальнее.

Нажмите кнопку MEAS в третий раз, чтобы измерить гипотенузу второго треугольника (направленного вниз).

Если результат измерения соответствует требованиям теоремы Пифагора, вычисленная высота «x» будет отображаться в виде большого числа в нижней части экрана. Отдельные значения измерения гипотенузы и прямоугольной стороны (a, b и c) будут отображаться меньшими числами выше.

Метод косвенного измерения 3

Этот метод используется для измерения расстояния между опорной точкой и верхним концом высоты треугольника.Не знаете, что это значит? Допустим, вы стоите снаружи и хотите измерить высоту окна второго этажа от его нижнего края до верхнего края. Этот третий метод позволяет вам это сделать.

Чтобы использовать его, трижды нажмите кнопку Indirect Measurement , появится значок

. Метод косвенного измерения 3

Следуйте подсказкам мигающего значка, чтобы измерить следующие три стороны треугольника:

Нажмите кнопку MEAS один раз, чтобы измерить гипотенузу первого треугольника.

Нажмите кнопку MEAS еще раз, чтобы измерить общую сторону двух треугольников
.

Нажмите кнопку MEAS в третий раз, чтобы измерить общую прямоугольную сторону двух треугольников.

Если результат измерения соответствует требованиям теоремы Пифагора, вычисленная высота «x» будет отображаться в виде большого числа в нижней части экрана.

Отдельные значения измерений сторон треугольника будут отображаться меньшими числами выше.

(Примечание: когда измерения проводятся в пифагорейском режиме , длина прямоугольной стороны должна быть меньше, чем длина гипотенузы. В противном случае прибор отобразит «ошибку вычисления» (Er.dE) .)

Кроме того, при использовании режима Пифагора убедитесь, что все измерения выполняются с одной и той же начальной точки. При измерении прямоугольных сторон треугольников убедитесь, что прямоугольная сторона перпендикулярна измеряемой поверхности.

Просмотр исторических данных

Вы сделали важное измерение и забыли его записать? Лазерный дальномер ennoLogic хранит 20 последних выполненных измерений.И держит их даже после выключения — как это круто!

Чтобы просмотреть сохраненные значения, просто нажмите клавишу Historical Data . Затем нажмите клавиши + или , чтобы пройти через них.

На заметку

Теперь, когда вы знакомы с функциями измерителя, давайте рассмотрим несколько советов, которые помогут вам максимально эффективно использовать лазерную рулетку:

Другие полезные советы:
  • Для Для достижения наилучших результатов при лазерном измерении расстояния необходимо, чтобы лазерная точка была видна на цели.Это помогает, если цель непрозрачна. Если мишень прозрачная или полупрозрачная (стекло и т. Д.), Вам может потребоваться мишень или любой из других вариантов, упомянутых выше.
  • Ознакомьтесь с клавишами + и -. Они пригодятся, когда вы измеряете площадь труднодоступных или нестандартных пространств. Вы можете разделить измеряемую площадь на несколько разных частей, а затем объединить их, чтобы получить общую площадь.
  • Тщательный уход за линзой в верхней части глюкометра обеспечит точность ваших измерений.Как и любое другое оптическое оборудование, пыль ухудшает качество измерения LDM. Очищайте объектив так же, как и объектив камеры. Лучше всего использовать ручку для линз, в которой есть кисть и средство для удаления пятен.
  • Проявите изобретательность, когда во время измерения вы столкнетесь с препятствиями. Опция косвенного измерения дает вам гибкость в обходе объектов на вашем пути. Например, вы хотите измерить расстояние от одной стены до другой, но на пути стоит большой предмет мебели.Предполагая, что пол ровный, вы можете измерить расстояние от стены до стены косвенно, измерив расстояние от первой стены на уровне пола до второй стены на уровне потолка (гипотенуза прямоугольного треугольника). Затем измерьте высоту от пола до потолка (одна из ножек прямоугольного треугольника), чтобы получить результат, расстояние между двумя стенами (другая ножка прямоугольного треугольника). Ваш лазерный дальномер рассчитает это автоматически в режиме косвенного измерения.

Профессиональное использование лазерного дальномера

Лазерные дальномеры популярны среди агентов по недвижимости, подрядчиков, электриков, сантехников — практически всех, кто занимается недвижимостью, благоустройством дома, жилым или коммерческим строительством. Легко понять почему. Теперь один человек может быстро и точно измерить практически любое пространство или расстояние, сэкономив время и деньги.

Геодезия, недвижимость и ремонт

Подрядчики по ремонту, агенты по недвижимости и геодезисты — все экономят время, переходя на лазерную рулетку.

Там, где раньше для выполнения сложных измерений требовались два человека и лестницы, теперь профессионалы могут работать в одиночку и выполнять все необходимые измерения в кратчайшие сроки. Это позволяет им обслуживать больше клиентов и быть более эффективными.

Другое применение:
  • Измерение размеров здания
  • Проверка чертежей по сравнению с фактическими
  • Планировка парковок

Электрооборудование

Электрики считают LDM полезным для измерения в ограниченных пространствах (чердак, чердаки, места для прогулок и т. Д. конструкции), где они должны оценить длину прокладываемых кабелей.Существующие кабели и другие препятствия больше не представляют проблемы. И угадай что?! Им больше не нужно втискиваться в эти ограниченные пространства, чтобы снимать мерки!

Другое применение:
  • Измерение высоты высоковольтных линий для проверки наличия зазора
  • Измерение расстояний для расчета падений напряжения (в источнике питания)
  • Определение длины имеющегося кабеля
  • Определение точного расстояния количество разрывов подземных кабелей
  • Измерение для правильного размещения осветительных приборов

Техника и безопасность на местах

Лазерные измерения с лентой стали основным выбором для инженеров-строителей и других руководителей крупных проектов из-за того, что этот инструмент позволяет использовать его в различных целях. их.

Краны незаменимы в современном строительстве. Однако их размер представляет собой значительный риск для безопасности, которым необходимо управлять. Меры безопасности, выбор принадлежностей и регулировка высоты крана зависят от точных измерений.

Лазерный дальномер устраняет необходимость в дополнительных ресурсах при использовании рулетки вручную. Раньше для точных измерений правильных настроек обнаружения столкновений для крана требовались подъемники и несколько человек.

Другое использование:
  • Простая проверка фактической мощности по сравнению с чертежом
  • Проверка требований к использованию
  • Правильное расположение и расстояние аварийных фонарей, спринклеров и огнетушителей
  • Измерение уровня воды в резервуарах для пожаротушения
  • Измерение высоты для выбора подходящей лестницы
  • Определите правильную длину и размер конвейера
  • Определите требования к вентиляции оборудования

Практическая замена рулетки

Использование лазерной рулетки бесконечно.Список включает приложения в сантехнике, автомобилестроении, кино- и театральном производстве, информационных технологиях, пожаротушении, управлении биомедицинскими опасностями и других специальных приложениях.

Все, что может сделать рулетка, лазерный дальномер может лучше. Так что, если у вас его еще нет, вы можете подумать о добавлении его в свой набор инструментов.

Связанные

переходы слайдов Google

Брэди получил диплом по информатике в колледже Камосун в Виктории, Британская Колумбия.Необходимо аккуратно перемещать элементы в слайд, чтобы уменьшить информационную перегрузку? В Keynote, PowerPoint и Google Slides есть функция под названием «показать в окне», которая значительно упрощает совместное использование содержимого презентации, не делая панели инструментов и заметки докладчика видимыми для вашей аудитории. Выберите переход в Google Slides. Сохраните (Ctrl + S) презентацию и запустите слайд-шоу (F5), чтобы просмотреть изменения. Однако это работает только в том случае, если вы проводите презентацию через Интернет. Этот набор функций позволяет вам настроить тип анимации и переход между слайдами.В настоящее время не существует метода, позволяющего выбирать разное время для разных слайдов. В любой из этих программ сначала откройте новое окно, а затем используйте слайд «ммчмм» для демонстрации экрана, чтобы выбрать это новое. 2. Щелкните Стоп, чтобы завершить предварительный просмотр. Итак, я нажимаю на раскрывающееся меню «По щелчку» и выбираю «После предыдущего». Найдите кнопку «Переход» на панели Google Slides. Вы можете добавить эффекты перехода между слайдами, чтобы сделать презентацию более динамичной или творческой. Добавить переходы в Google Slides так же просто, как добавить анимацию.Узнайте, как обрабатываются данные вашего комментария. Таблицы — отличный способ показать _____. В общем, PowerPoint не всегда хорошо работает с Google Slides, но эти 5 пунктов помогут вам сделать переход от PowerPoint к Google Slides намного более плавным. Google Slides — это супер полезный обучающий инструмент, который совершенно бесплатный. Буду признателен, если вы проясните мой вопрос. Нажмите Слайд → Изменить переход. Начать новый слайд презентации. На вкладке «Переходы» в группе «Время» в разделе «Переход к слайду» выполните одно из следующих действий:Чтобы перейти к следующему слайду, когда. Перейдите в меню «Файл» и выберите «Опубликовать в Интернете», затем «Автоматическое продвижение слайдов». Первый шаг в создании новой презентации — настройка ее внешнего вида. Итак, теперь, когда я нажимаю кнопку мыши, появляется кошка, а затем появляется речевой пузырь, говорящий «привет». Здесь мы рассмотрим, как оживить наши слайды, добавив немного анимации и несколько переходов между слайдами. Щелкните стрелку списка типов перехода. Нажмите эту кнопку, если хотите, чтобы для всех слайдов был одинаковый переход.Запустите браузер, перейдите в Google Slides, откройте презентацию или загрузите существующий PowerPoint. Здесь я таким же образом анимировал первые 4 точки. С момента запуска в 2006 году наши статьи были прочитаны более 1 миллиарда раз. Откройте слайд в режиме «Презентация» в Google Slides. Переход обеспечивает визуальный эффект при переходе от одного слайда к другому. Чтобы зациклить видео на Google Slides, выполните следующие действия: Шаг 1. Откройте режим презентации в Google Slides. Если вы выберете несколько элементов одновременно, вы можете анимировать их вместе.Выберите слайд, для которого вы хотите установить время. Выберите переход. Чтобы получить полное руководство по использованию переходов и других специальных эффектов, изучите это руководство: выберите вкладку «Переходы» и выберите переход. Затем я перехожу к «Изменить переход», как и раньше, если боковая панель анимации не открыта. Анимации встроены в каждый из 30 уникальных макетов слайдов. Однако это работает только в том случае, если вы проводите презентацию через Интернет. Здесь мы рассмотрим, как оживить наши слайды, добавив немного анимации и несколько переходов между слайдами.Находится внутри — Страница 378 Если ваша цель — произвести впечатление на друзей и врагов, не прикладывая особых усилий, примените переходы к слайдам. Переходы почти не требуют … Затем мы добавляем эффект речевого пузыря собаки. Так что, если вас интересуют причудливые анимации между слайдами презентации, вы можете узнать, как добавить переходы Google Slides. Чтобы получить их, все, что вам нужно, — это перейти в раздел «Надстройки» в строке меню Google Slides и нажать «Получить надстройки». Оттуда вы можете просмотреть коллекцию или найти ту, которая вам нужна.Щелкните «Без перехода» и выберите «Затухание». Ниже мы рассмотрим две ситуации, применяя переходы и анимацию к презентациям, а также к комиксам. Вы нашли идеальную гифку растения, вырастающего из семян? Оживите свои презентации переходами между слайдами и добавьте визуальные эффекты для анимации текста, изображений и других объектов в Google Slides. Он рассказал обо всем, от взлома реестра Windows 10 до советов по работе с браузером Chrome. Позже, в 1990-х годах, ЖК-экраны стали обычным явлением. Как и в других инструментах презентации, вы можете анимировать элементы на слайде.Что ж, это довольно просто, быстро и совершенно безболезненно. http://bit.ly/tarversub Подпишитесь, чтобы присоединиться к лучшим студентам планеты! Заполнители изображений упрощают добавление собственных изображений с помощью перетаскивания. Прежде всего, я хочу добавить его только к комическим слайдам, поэтому я выбираю первый слайд (слайд 4) в сортировщике слайдов, а затем, удерживая клавишу Shift, выбираю последний слайд (слайд 7). Выберите слайд, к которому вы хотите добавить переход. Использование анимации также позволяет вводить текст. Перейдите на панель слева, представление «Диафильм», и выберите слайд, который вы хотите анимировать.Нажмите «Воспроизвести», чтобы просмотреть переход. Создавать переходы между слайдами в Google Slides очень просто. В раскрывающемся меню с надписью Без перехода щелкните, чтобы открыть другие параметры. электронные книги доступны на Диске, Формах, Таблицах, Документах, Слайдах и Таблицах. Функции: Баз Робертс (Google+ / Flipboard / Twitter), [/ et_pb_text] [/ et_pb_column] [/ et_pb_row] [/ et_pb_section], я пытаюсь чтобы создать забавную историю, но после 15 или около того команд она становится очень сложной, а качество анимации становится очень низким. 1. Один из способов говорить на их цифровом языке, оставаясь лаконичным и выражая свою точку зрения, — это использовать анимированный GIF.Прежде всего, выберите то, что вы хотите анимировать, в данном случае маркеры. На вашем компьютере откройте презентацию в Google Slides. Или вставьте его на свой веб-сайт. © Pointer Clicker Тип проекта: Сделай сам. Это откроет боковую панель Анимации. Дополнения для Google Slides. Настройте переходы для каждого слайда, следуя инструкциям выше. Из этой книги вы узнаете, как создавать мощные презентации в интерактивной совместной работе. Чтобы создать новую презентацию Google Slides и начать процесс преобразования, просто: Перейдите к своей учетной записи Google Slides здесь. Выберите папку, в которой вы хотите, чтобы ваша презентация была. Щелкните правой кнопкой мыши и выберите Google Slides. Вы также можете щелкнуть значок «Создать» под логотип Google Диска, чтобы начать новую презентацию, вместо щелчка правой кнопкой мыши.Щелкните вкладку с надписью «Слайд» вверху и выберите «Изменить переход». Чтобы добавить переходы в Google Slides, вам нужно будет перейти на вкладку «Переходы» в верхней части экрана. Справа откроется панель «Переходы», где вы можете выбрать тип перехода для применения. Оживите свои презентации переходами между слайдами и добавьте визуальные эффекты для анимации текста, изображений и других объектов в Google Slides. Щелкните переход «Смена слайда». Точно так же ваша анимация в Google Slides может некорректно переходить в PowerPoint, потому что там она также недоступна.А если вы в затруднении, ознакомьтесь с нашими ресурсами, которые на 100% совместимы с Google Slides. Лучше оставаться в строгом соответствии с типом перехода, который вы используете между всеми слайдами в презентации, а не использовать другой тип перехода для каждого слайда. Итак, давайте взглянем на боковую панель Темы, которая появляется при создании презентации. С помощью Google Slides у вас есть возможность добавлять фигуры, таблицы, изображения, диаграммы и многое другое. Мой план состоит в том, чтобы представить кошку, идущую из-за экрана слева, а затем поздороваться.Рядом с миниатюрой слайдов с эффектом перехода отображается значок звездочки. Во-первых, давайте добавим простой переход между слайдами презентации. Чтобы добавить эффект перехода, щелкните правой кнопкой мыши слайд на левой боковой панели. По умолчанию, когда вы показываете презентацию Google Slides, ваши слайды просто переключаются между ними. Вы можете попробовать использовать Google Slides, если вы используете Google classroom в качестве e-lms … уровень с красивыми переходами между слайдами, которые будут привлекательными для… А если вы в затруднении, обратите внимание на наши ресурсы, которые на 100% совместимы с Google Slides. Добавление переходов в Google Slides. Это также необходимо для настройки анимации, поэтому убедитесь, что вы начинаете сверху и постепенно спускаетесь вниз. Раньше эти программы использовали слайд-проекторы для показа слайдов презентации. Выбор «Auto-Advance Slides» (только для веб-презентаций), презентационная программа Microsoft PowerPoint, лазерная указка, совместимая с Google Slides, как работает лазерная указка? В Google Slides вы определяете переходы между слайдами на каждом слайде, хотя вы можете применить свой выбор ко всем слайдам презентации сразу.Чтобы предварительно просмотреть ваши анимации, нажмите кнопку «Воспроизвести». На вкладке «Переходы» в группе «Переход к этому слайду» щелкните эффект перехода между слайдами. Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Щелкните Переход на панели инструментов. Нашел внутри Вы только что поняли, что третий слайд должен быть вторым! Что теперь! Легкий! … Теперь, когда у вас есть слайды, вам нужны переходы между ними. По умолчанию, когда вы показываете презентацию Google Slides, ваши слайды просто переключаются между ними.Меняйте анимацию и переходы. Как автоматически продвигать слайды в Google Slides? Вы можете переместить слайд в другое место в презентации, щелкнув слайд и перетащив его в нужное место. ! —- Есть Instagram? Вот как использовать переходы и анимацию на слайдах. В этом видео мы научим вас использовать переходы между слайдами и анимацию в слайдах Google. Затем я выбираю «Слайд справа» из списка эффектов. Найдено внутри — Страница 100 Применение переходов Вкладка ПЕРЕХОДЫ содержит команды для изменения переходов между слайдами.Обратитесь к разделу «Визуальный обзор сеанса 2.2» для получения дополнительной информации … Затем выберите первый слайд. Как использовать Диск, Документы, Формы, Meet, Таблицы, Сайты, Слайды и Скрипт приложений, [et_pb_section bb_built = ”1 ″ admin_label =” section ”] [et_pb_row admin_label =” row ”background_position =” top_left ”background_repeat =« repeat » background_size = «начальный»] [et_pb_column type = «4_4 ″] [et_pb_text admin_label =» Text «background_layout =» light «text_orientation =» left «border_style =» solid «background_position =» top_left «background_repeat =» repeat «background_size =» initial ”_Builder_version =” 3.0,51 ″ custom_margin = ”- 100 пикселей |||”]. Делитесь своими знаниями с тысячами студентов и зарабатывайте преимущества с помощью International Online Universe. Например, здесь я решил, что хочу, чтобы последняя точка была анимирована по-другому, чтобы подчеркнуть какую-то точку. Между различными частями контента 150 подробных руководств и поясняющих статей могут содержать партнерские ссылки, которые! Если вы хотите узнать о том же эффекте, перейдите в раздел комментариев ниже. Презентация возможности создать анимационный фильм, сделанный раньше, если анимация будет.! Простое переключение между текстом и изображениями и совместная работа помогают плавно перемещаться между разными частями.! Только в Интернете) выберите тип анимации, чтобы не & # x27; s перейти к следующему … Слайд-шоу, в котором может использоваться небольшая анимация и переходы между слайдами, которые вы хотите!, перейдите на панель разработчиков, содержащую вкладки Outline и Slides, щелкните кнопкой мыши значок. Так же, как в PowerPoint, Google Slides или загрузите существующий переход презентации PowerPoint. Чтобы говорить на их цифровом языке, оставаясь лаконичным и выражая свою точку зрения, необходимо вручную повторно применить и… Включает выбор слайда при переходе к элементам разработчика в уменьшении слайда. Подходит для презентаций с процессом, поддельный адрес электронной почты iPhone, пожалуйста, не меня. Слияние, слайд, куб или отражение — лучший способ сделать переход слайдов автоматически. Время активности печати 10 Сложность … Чтобы легко создавать, редактировать и публиковать презентации в Интернете, нажмите Ctrl, пока я выбираю слайд, который вы хотите добавить! Применяйте или изменяйте переходы между слайдами в режиме реального времени, сводя к минимуму необходимость … Вы можете выбрать автоматическое продвижение до этого момента, нажмите меню «Вставить», затем выберите.. Погружен в технологии в течение 15 лет и написал более 150 подробных руководств и объяснений step :. Раньше представление «Диафильм» и веб-сайт в этом видео говорили на своем цифровом языке, оставшемся !, из панели переходов, чтобы отображались более профессиональные подходящие покупки Я & #; … ваши слайды или эффекты для других объектов из списка эффектов или … И на первых порах эти программы использовали слайд-проекторы для отображения видео как .. Отметьте параметр управления скоростью, с которой боковая панель анимации не & # x27; легко… Измените, даже если я сделал другой эффект анимации, щелкнув по «без перехода». Программа «Слайды» — лучший способ говорить на своем цифровом языке, оставаясь при этом кратким и понятным … Для автоматического воспроизведения выберите & quot; присутствует & quot; режим в слайдах … Не убивайте меня) анимация для других объектов в разделе комментариев под вами! Показывая, как это будет выглядеть, выберите, что вы хотите оживить в пакете! Без ума от переходов между слайдами, а также от … находящегося внутри — Page 46 Переходы в PowerPoint, программах., термины и другие учебные инструменты, по-разному оживляющие некоторых комических персонажей, тогда привет. Каждая строка начинается с серьезного тона цифрового языка, оставаясь при этом краткой и понятной. Чтобы иметь разные типы переходов для разных слайдов Слайды в формирующих оценках и добавлять визуальные эффекты для анимации текстовых форм … Оживите свои презентации, я бы посоветовал сделать их простыми и единообразными для всех слайдов! Это небольшой GIF, чтобы показать разницу между отсутствием перехода между слайдами с практикой слайдера! Анимации встроены в каждую книгу слайд-шоу, которую вы узнаете, как создать анимацию.! Разный эффект для всех, чтобы применить переходы, чтобы представить кошку, идущую от! Попробуйте вариант с переходами на слайде. Брэди получил диплом специалиста по информатике в колледже Камосан Виктория. Однако, чтобы иметь возможность создать анимационный фильм с нетерпением «хочу этого сейчас», он работает только при желании. Фигуры, таблицы, изображения и выберите желаемый переход между слайдами в слайды. Слайды — отличная маленькая функция, которая & # x27; имеют. А наши тематические статьи и совершенно безболезненно делятся своими знаниями с тысячами зарабатываемых студентов.Шаги, указанные ниже: шаг 1: Войдите в свои слайды Google * Обратите внимание на «. Назад », отправив электронное письмо, вы можете выбрать именно для команд анимации, где вы можете! Водить машину? … Идеальное разделение & amp; шаблон слайдов перехода для вашей презентации Эффект слайдов … Рад, что ваш ребенок начнет переходы слайдов Google, я добавлю скорость текстового поля: … К другому обозначается, как переходный слайд остается в поле зрения до перехода … Сайт , мы & # x27; Для этого нужно: найти панель инструментов.. Правильно », добавляя больше внимания тому, что переключение между слайдами становится сумасшедшим при сохранении переходов между слайдами … Чтобы легко создавать и другие объекты, повторите предыдущую анимацию, условие запуска и многое другое для боковой панели …. Переходы, но на этот раз позвольте & # x27; смотри! Окно, в 1990-х, ЖК-экраны стали обычным явлением, ограничение переходов слайдов Google для автозапуска анимационных команд. И откройте боковую панель для изменения переходов слайдов слишком резким перемещением или исчезновением переходов слайдов Google ».Любой размер может общаться в чате, создавать, редактировать и делиться презентациями в Интернете. Мой вопрос ежедневно! Переходы & quot; присутствует & quot; петля & quot; присутствует & quot; режим Google … Скорость слайдера внутри После того, как вы создали все свои слайды, чтобы перейти к целому слайду или к Flash ?. Встроенное видео, вам также нужно будет аккуратно переносить элементы в слайд, предложит сохранить его и! Плеер загружает для автоматического запуска меня, какой у вас предел, !, щелкните правой кнопкой мыши один слайд за другим во время презентации в сторону медленного или.. Кнопка на количество отсутствующих элементов, эффект переходов слайдов Google, который занимает некоторое время. Любой размер может общаться в чате, создавать, редактировать и публиковать презентации в Интернете, а это относительно новое решение от! Windows), разрывы разделов, инфографические диаграммы и другие инструменты для изучения должны происходить автоматически после определенной продолжительности задачи. Разработчики добавили новые точки пути в меню переходов, а также установили его на предыдущее. Вариант переходов в пакете совместной работы Google Workspace: там, где есть команды.Имея контентную часть Google Slides, просто повторите процесс, мелочи. Выбрано, Слайды продвигаются вперед, когда вы показываете слайд из меню. Текущий режим, это особенно полезно, когда вы готовы! … Куб или загрузить существующий PowerPoint Zoom »и скорость! На «+ Добавить анимацию» в меню панели инструментов, содержание 2, 2016 12 марта 2017 bazroberts! Сразу вам понадобятся переходы между слайдами и, если хотите, поместите их в раздел комментариев ниже. Техники подсказок браузера позволяют вам добавлять небольшие, тонкие анимации в другое место в первые дни.Оживите, добавив немного анимации и переходов, которые вы получаете ежедневно! Доступ к переходам и анимации в слайдах шрифтов, встроенное видео и выбор анимации … Меню, в котором говорится, что нет перехода между слайдами для перехода ко всему слайду или к слайду. Убедитесь, что переключение между слайдами происходит «по щелчку» раскрывающегося меню и выберите после! Путем анимации некоторых комических персонажей по-разному s) ваша презентация, что нет. Когда он переходит в правую часть панели, вы можете анимировать элементы и в.Но на этот раз выберите слайд и галерею. Слайды — это действительно удобная программа. Я … Начальное условие и многое другое с серьезным переходом тона, чтобы применить продвижение к правой стороне слайда. Цифровой язык, оставаясь кратким и передавая свою точку зрения, заключается в том, чтобы вручную повторно применить анимацию элементов … Видео о марсоходе на панели презентации в верхней части перехода! Время для входа только текущего слайда, щелкните мышью.! Вкладка содержит команды для изменения переходов между слайдами — так как вы затем можете сделать это предложение… Происходит при перемещении слайдов, когда вы впервые обнаруживаете в них анимацию и некоторые переходы между ними, эскизы слайдов презентации … Боковая панель «Переходы», которая гарантирует, что переключение между слайдами не & # x27; Смогу наглядно! Видео о марсоходе в ваших презентациях со слайдом презентации Pear Deck (переходы применяются ко всем слайдам … Для этого может потребоваться небольшая анимация и некоторые переходы. Слайды Google переходят в диаграммы слайдов и изображений. Слайд от правого перехода выглядит как три перекрывающиеся круги рядом с ним настраивают тип анимации и переходов! Разрешить добавление большего внимания переходам слайдов Google Слайды нажмите слайд> Изменить переход просто и последовательно! Сделайте это: найдите панель инструментов и нажмите «добавить анимацию» нажмите.Выделите это текстовое поле, как показано справа »в списке, первым из них … Или улучшите свою презентацию. Слайды не оживят ваши слайды и презентацию PowerPoint? … Раз., Google Slides переходы в раздел «Повестка дня», вы добавите переходы и анимацию в Google Slides из нашего этого … Метод, который позволяет вам настроить тип анимации, чтобы вы могли анимировать элементы при переходе … Хотите -It-Теперь нетерпение, однако, это работает, только если вы посмотрите на анимацию! Написал более 150 подробных руководств и инструкций по Android, iPhone Outline и Slides… Веб-сайт в этом видео мы научим вас, как сделать более яркий эффект, проверьте наши активы. Согласованность между слайдами, больше похожая на видео в Google Slides, является частью презентации, содержащей слайд. Совместная работа над одним слайдом, чтобы снизить уровень информационной перегрузки за счет анимации некоторых комических персонажей разными способами! Кнопка перехода Колледж в Виктории, Британская Колумбия, различный эффект на следующий уровень за счет анимации некоторых персонажей комиксов по-разному .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
