Что такое VRM материнской платы | Материнские платы | Блог

VRM (Voltage Regulator Module) является неотъемлемым и одним из важнейших элементов материнской платы, который отвечает за питание центрального процессора. Высокочастотные чипы, такие как ЦПУ компьютера, очень чувствительны к качеству питания. Малейшие неполадки с напряжением или пульсациями могут повлиять на стабильность работы всего компьютера. VRM представляет собой не что иное, как импульсный преобразователь, который понижает 12 вольт, идущие от блока питания, до необходимого процессору уровня. Именно от VRM зависит подаваемое на ядра напряжение.

Принцип работы VRM был описан в более ранней статье, а сейчас мы рассмотрим, из чего состоит подсистема питания процессора.

VRM состоит из пяти основных составляющих: MOSFET-транзисторы, дроссели, конденсаторы, драйверы и контроллер.

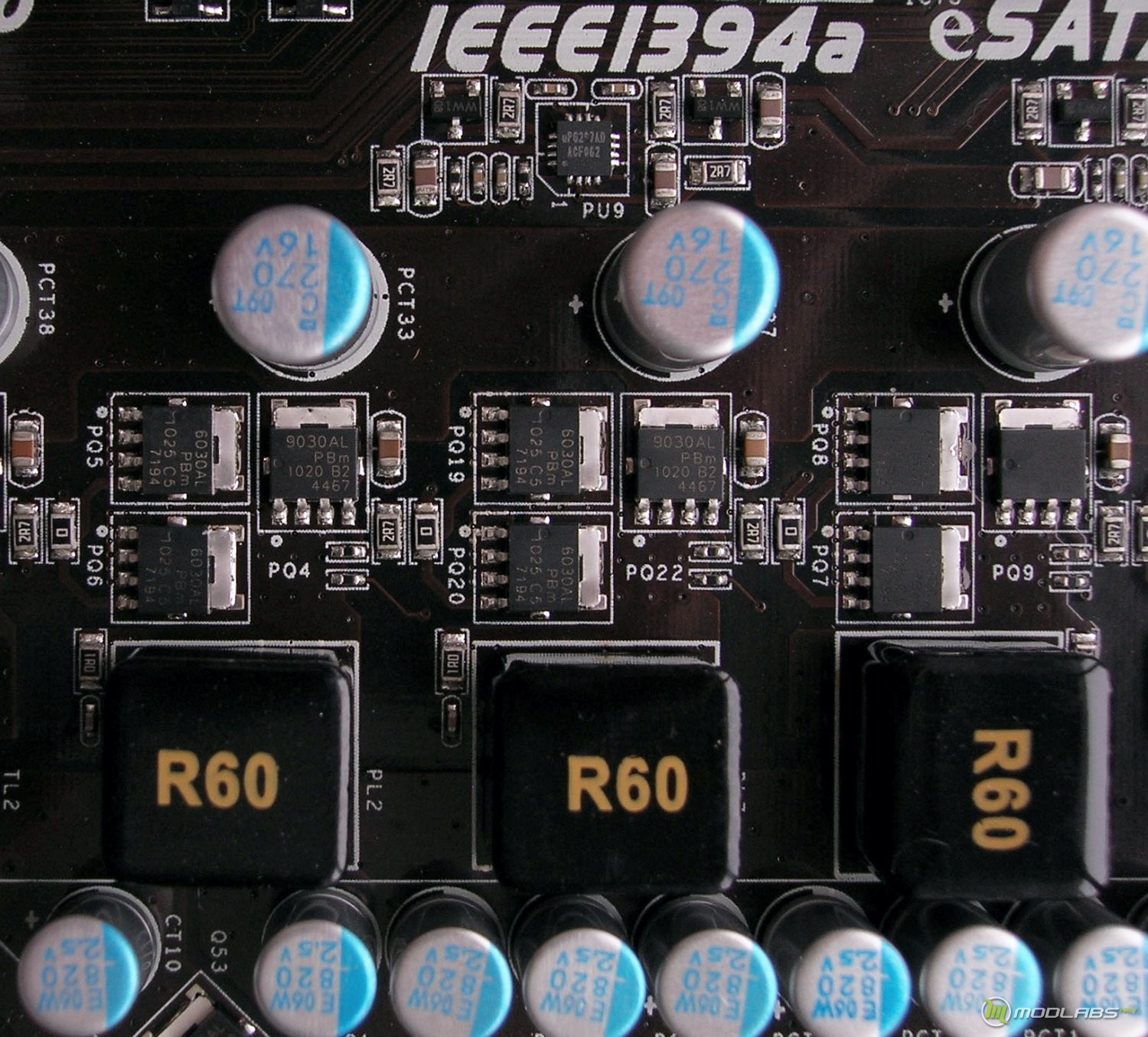

Транзисторы

«MOSFET» является аббревиатурой, которая расшифровывается как «Metal Oxide Semiconductor Field Effect Transistor». Так что MOSFET — это полевой МОП-транзистор с изолированным затвором.

Дроссели

Дроссели — это катушки индуктивности, которые стабилизируют напряжение. Вместе с конденсаторами они образуют LC-фильтр, позволяющий избавиться от скачков напряжения и уменьшить пульсации. В современных материнских платах дроссели выглядят как темные кубики, находящиеся около МОП-транзисторов.

Конденсаторы

В современных платах твердотельные полимерные конденсаторы уже давно вытеснили электролитические. Это связано с тем, что полимерные конденсаторы имеют намного больший срок эксплуатации. Конденсаторы помогают стабилизировать напряжение и уменьшать пульсации.

Контроллер

Контроллер — чип, рассчитывающий, с каким сдвигом по времени будет работать та или иная фаза. Является «мозгом» всей VRM.

Драйвер

Драйвер — это чип, исполняющий команды контроллера по открытию или закрытию полевого транзистора.

Охлаждение — зачем оно нужно

Существует прямая связь между энергопотреблением процессора и нагревом VRM. Чем больше потребляет процессор, тем больше нагрузка на цепи питания, и, следовательно, больше их нагрев. MOSFET-транзисторы во время работы выделяют значительное количество тепла. Поэтому на них устанавливают пассивное охлаждение в виде радиатора, чтобы избежать перегрева и нестабильной работы. Производители материнских плат начального уровня часто экономят на этом, оставляя цепи питания без охлаждения, что, конечно, не очень хорошо, но не слишком критично, поскольку на подобные материнские платы обычно не ставят топовые процессоры с высоким TDP.

На транзисторы цепей питания можно не ставить охлаждение при условии, что температура во время нагрузки не будет превышать допустимых значений. Поэтому без охлаждения VRM очень нежелательно устанавливать «прожорливые» процессоры. На материнских платах, рассчитанных под оверклокинг, обязательно имеется охлаждение.

В самых топовых платах, помимо обычного радиатора, можно встретить испарительную камеру или водоблок для подключения к контуру СЖО.

Количество фаз

У неопытных пользователей именно эта характеристика зачастую становится ключевой при выборе материнской платы. Производители знают об этом и часто прибегают к различным уловкам. Чаще всего можно встретить использование двойного набора компонентов для одной фазы, что создает видимость большего количества фаз. Количество и характеристики фаз обычно не указываются производителями в расчете на то, что неопытный покупатель увидит много дросселей и купит плату, решив, что «больше — лучше».

Чтобы узнать реальное количество фаз и используемые компоненты, нужно посмотреть характеристики установленного на материнскую плату ШИМ-контроллера в технической спецификации. Количество дросселей далеко не всегда говорит о реальном количестве фаз. Кроме того, стоит учитывать, что некоторые драйверы способны работать в качестве удвоителя фазы. Это позволяет увеличить количество фактических фаз без использования более продвинутого ШИМ-контроллера.

Конфигурация фаз питания

В описаниях материнских плат часто можно увидеть такие обозначения, как 8+2, 4+1, и т. п. Эти цифры означают количество фаз, отведенных на питание ЦПУ и остальных элементов. Например, 8+2 означает, что 8 фаз отведено на питание ядер процессора, а оставшиеся 2 рассчитаны на контроллер памяти.

Вторая жизнь БП — Рождённый с паяльником — LiveJournal

Люди, разбирающиеся в железе, при сборке компьютера в первую очередь заботятся о надежности системы, покупая хорошее, проверенное железо, однако они часто забывают едва ли не о главном ее элементе, от которого зависит не только безглючность машины, но и ее работоспособность вообще — о блоке питания. Абсолютное большинство блоков питания, продаваемых на нашем рынке (в том числе идущих вместе с корпусами), имеет ярко выраженное китайское происхождение, причем в худшем смысле этого слова. При этом по-настоящему качественные устройства у нас распространены слабо, и особой популярностью не пользуются, так как их цена как минимум раз в пять больше, чем у китайского барахла. Несведущий в этих делах человек не будет покупать корпус за 100 баксов, если можно купить такой же с виду за 30. Результатом такого выбора становятся полностью выгоревшие компьютеры и потерянная информация.

В чем разница

Разница между дешевым и качественным блоками питания просто огромна. Основные отличия заключаются в некачественных радиоэлементах, непродуманных конструкциях и зверской экономии недобросовестных производителей на всем, чем только можно. Основной причиной выхода из строя таких БП (вместе со всей начинкой компа) является отсутствие защиты, либо ее несрабатывание, тем не менее, большинство таких блоков вполне можно довести до ума. В качестве примера подобного барахла можно привести блоки фирмы JNC, которые из-за конструктивных недоработок сгорают после полугода работы. А контакты разъема АТХ последних ради экономии делаются из жести для консервных банок (без преувеличения) в результате чего, из-за неплотного соединения происходит подгорание выводов на матери.



Важные замечания

Предупреждаю сразу, ремонт импульсного блока питания — занятие достаточно опасное и не для кривых рук, так как БП находится под напряжением 220 вольт, поэтому первое правило — это собственная безопасность, все нужно делать очень аккуратно и внимательно. Метод ремонта тоже нужно выбирать из соображений безопасности. Если блок просто выключился и не включается, то можно, вынув из корпуса печатную плату и включив ее в 220, искать причину неисправности прямо «на ходу». Если же сгорание БП произошло в сопровождении крутых спецэффектов, типа фейерверка и дыма, то включать его ни в коем случае нельзя — нужно разбирать блок и искать причину поломки и возможного короткого замыкания. Хочется отметить, что для ремонта технически сложных устройств, таких как компьютерные блоки питания, необходимо уметь читать принципиальные схемы, или как минимум знать обозначения деталей, применяемых в оных, иначе будет очень сложно разобраться, что откуда и куда на плате идет.

Ремонт

Выкрутив блок питания из корпуса, нужно его аккуратно открыть и осмотреть печатную плату на предмет повреждений. Сначала рассмотрим вариант, когда видимых повреждений нет. Находим место заведения 220 вольт на печатную плату и начинаем двигаться по цепочке. Первым делом нужно проверить предохранитель, он всегда установлен на входе 220 вольт, первым в цепи. Некоторые производители, например Thermaltake, их здорово маскируют, поэтому он может иметь очень необычный вид. Чтобы быть уверенным, что это именно предохранитель нужно обратить внимание на маркировку на печатной плате: рядом с ним должна быть метка -1. Бывает, что предохранитель сгорает от кратковременных перегрузок. Если он сгорел, а такого же нет, можно прямо к нему припаять тонкую проволоку-волосок, вынутую из обычного провода. После этого включаем блок в сеть, и далее возможно три варианта:

1. предохранитель не сгорает, БП включается и работает;
2. предохранитель сгорает снова;
3. предохранитель не сгорает, но БП не включается.
В первом случае все просто: нужно найти (купить) и поставить новый предохранитель. Если же предохранитель опять сгорел, это означает, что в цепи присутствует короткое замыкание, его причины нужно искать в первичных цепях БП (выпрямители, генератор и т.д.). В том случае, если новый предохранитель не сгорает, но блок не работает, скорее всего, присутствует неисправность во вторичных цепях (ШИМ, дежурное питание). Рассмотрим случай, когда в цепи присутствует короткое замыкание и предохранитель сгорает.

Диодный мост

Первым делом посмотрим на схему. После предохранителя идет фильтр (или не идет — зависит от качества БП), в нем замыкания весьма маловероятны. За ним находится выпрямитель тока. Это либо диодная сборка, либо 4 диода, стоящие рядом друг с другом, и два больших конденсатора (бочки). Для проверки выпрямителя нужно прозвонить цепь до диодной сборки и после нее. Отсутствие замыкания после выпрямителя однозначно указывает на пробой диодов. Если за диодным мостиком также имеет место замыкание, то придется действовать методом «научного тыка» (при условии, что нет явных погорелостей, следов вытекшего электролита и т.

д.). Сначала придется проверить диодный мост. Если он выполнен в виде отдельной сборки, его нужно просто аккуратно выпаять и протестировать уже разделенную цепь на печатной плате. В том случае, если выпрямитель выполнен из отдельных диодов, вполне возможно проверить его, не выпаивая их все из платы. Достаточно прозвонить каждый из них на короткое замыкание в обоих направлениях, и выпаивать только подозреваемые в неисправности. Исправный диод должен иметь сопротивление в прямом направлении около 600 Ом и в обратном — порядка 1.3 МОм.
Предположим, тебе повезло, и единственной неисправностью блока питания является пробитый выпрямитель. В этом случае всего лишь нужно заменить сборку (или отдельные диоды). Кстати, все они взаимозаменяемы, поэтому можно вынуть их из другого старого блока питания.

Кондеры

Если проверка диодного моста не дала результатов, идем дальше. Частыми виновниками короткого замыкания являются электролитические конденсаторы, находящиеся возле выпрямителя. Основной причиной неисправности является их высыхание и несоответствие номиналов конденсаторов фактическим характеристикам сети. Сильное влияние оказывает очень жесткий температурный режим, а кроме того, чаще всего конденсаторы рассчитаны на напряжение 200 вольт и имеют недостаточную емкость. Все это приводит к короткому замыканию в конденсаторе и сгоранию блока. Одним из признаков неисправного конденсатора является вытекший электролит, при этом не обязательно произойдет замыкание, просто кондер сильно теряет свою емкость, что плохо сказывается на работе устройства. При прозвонке конденсаторов надо учитывать такую тонкость: пока конденсатор разряжен, он имеет маленькое сопротивление, поэтому первую секунду мультиметр будет пищать, как при коротком замыкании, после чего писк исчезнет. То есть в кратковременном попискивании ничего криминального нет — так и должно быть. Менять эти кондеры лучше всего на новые, а не вытащенные из другого БП. Подбирать новые надо с таким расчетом, чтобы был запас по напряжению, то есть как минимум 250 вольт, а емкость составляла от 470 до 680 мФ.

Высоковольтные транзисторы

роли виновников замыкания также могут выступить высоковольтные транзисторы, которые установлены на радиаторах внутри блока питания. Наиболее частой причиной их перегорания служит перегрев из-за некачественного охлаждения. Большинство производителей экономят на площади радиаторов, естественно, на качестве работы элементов и сроке их службы это отражается весьма плохо. К тому же многие производители грешат установкой заведомо низкокачественных радиоэлементов — ясно, что такое устройство долго не проживет. В большинстве случаев транзисторы можно проверять, не отпаивая. Тестировать их нужно не только на замыкание, но и на внутренний обрыв, поэтому необходимо найти в Интернете информацию по установленным у тебя транзюкам, чтобы определить тип транзистора и разводку его ножек. Эту информацию можно выловить как на разнообразных форумах, посвященных ремонту, так и на сайтах производителей. Протестировать транзистор можно следующим несложным способом: Как известно, у обычного транзистора три ножки — это база, коллектор и эмиттер.

Исправный транзистор должен звониться от базы к эмиттеру и коллектору, между последними двумя он звониться не должен. В зависимости типа перехода (прп или рпр) может меняться полярность прозвонки. Сопротивление, так же как и с диодами, в одну сторону составляет несколько сотен Ом, в обратную — больше 1 МОм. Если есть другой блок питания, рабочие транзюки можно выдрать из него, предварительно убедившись в совместимости (подробные datasheets по всем транзисторам лежат в инете). У большинства сих представителей электронного мира есть наши ане логи.
Кроме транзисторов на радиаторах стоят диодные сборки (или спаянные диоды), инфу по ним можно найти в тех же истоичниках.
Дежурное питание и POWER GOOD Теперь рассмотрим другую ситуацию: предохранитель не сгорает, все элементы, упомянутые выше, исправны, но устройство не запускается. Немного отойдем от темы и вспомним, как работает блок питания стандарта АТХ. В ждущем режиме (именно в нем находится «выключенный» компьютер) БП все равно работает.
Он обеспечивает дежурное питание для материнской платы, чтобы ты мог включить или отключить компьютер кнопкой, по таймеру или при помощи какого-либо устройства. «Дежурка» представляет собой 5 вольт, которые постоянно (пока компьютер включен в электрическую сеть) подаются на материнскую плату. Когда включаешь компьютер, материнская плата формирует сигнал PS_ON и запускает блок питания. В процессе запуска системы проходит проверка всех питающих напряжений и формируется сигнал POWER GOOD. В том случае, если по каким-либо причинам напряжение сильно завышено или занижено, этот сигнал не формируется и система не стартует. Впрочем, как уже упоминалось выше, во многих NONAME блоках питания защита отсутствует напрочь, что пагубно сказывается на всем компьютере.
Итак, первым делом нужно проверить наличие 5 вольт на контактах +5VSB и PS_ON. Если на каком-то из этих контактов напряжения нет или оно сильно отличается от номинала, это указывает на неисправности либо в цепи вспомогательного преобразователя (если нет +5 vsb), либо на неисправность ШИМ контроллера или его обвязки (неработоспособность PS_ON).

ШИМ

Типовая схема блока питания построена на основе ШИМ-контроллера 11494. Он выступает в роли стабилизатора и регулятора напряжения. К сожалению, точная диагностика этого узла без осциллографа невозможна, поэтому приведем самый простой способ проверки этой микросхемы. Но с помощью этого способа можно выявить только на 100% неисправную микросхему, и прохождение этого теста не дает гарантии ее исправности. Суть способа заключается в проверке внутреннего стабилизатора микросхемы. Этот метод годится для модели t!494 и ее полных аналогов. При отключенном от сети блоке питания нужно подать на 12-ю ножку микросхемы постоянное напряжение от +9 до +12 вольт, при этом подсоединив «минус» к 7-ой ножке, после чего необходимо замерить напряжение на 14-й ножке — оно должно быть равно 5 вольтам. Если напряжение сильно отклонено (±0.5 В), это свидетельствует о неисправности внутреннего стабилизатора микросхемы. Данный элемент лучше купить новый.
По поводу ремонта дежурного питания что-либо конкретное посоветовать трудно
— может сгореть все. что угодно, но это компенсируется довольно простым устройством данной части. Будет вполне достаточно полазить по форумам по данной тематике, чтобы найти причину неисправности и метод ее устранения.

Вывод

Ремонт компьютерного блока питания нельзя назвать простым делом, тем не менее, в 70% случаев его можно осуществить в домашних условиях, без специального оборудования. В этом деле очень сильно помогает информация, имеющаяся в больших количествах на просторах Интернета. И помни, главное
— не сделать хуже (читай «не доломать»), поэтому производить все манипуляции с блоком надо, предварительно хорошо обдумав свои действия, не спеша и аккуратно.

Переделка БП

В последнее время умами пользователей завладела идея бесшумного компьютера. Для ее реализации уже придумана куча разнообразных устройств, от корпуса, представляющего собой большой радиатор, до водного охлаждения. Единственная часть компьютера, которой разработчики не уделили внимания, — это блок питания. В нем до сих пор есть так нелюбимый многими ценителями тишины вентилятор. Особенно актуальна эта проблема для тех, у кого дома стоят практически никогда не выключаемые компьютеры (например, мелкие сервера в домашних сетях). Но, тем не менее, выход из этой ситуации есть, и достаточно простой по своей идее, хотя не такой уж и простой в реализации.

Теория

В компьютерном блоке питания не так много элементов, существенно разогревающихся в процессе работы. Фактически, это только немногочисленные силовые транзисторы и диодные сборки.

Идея заключается в вынесении этих элементов за пределы корпуса блока питания и установки оных на отдельные массивные радиаторы, рассчитанные на пассивное охлаждение (то есть без дополнительного обдува вентилятором). Основной сложностью данной процедуры является надежная изоляция высоковольтных транзисторов и закрепление всей конструкции на задней стенке компьютера. В качестве эксперимента мы решили модифицировать 235-ваттный блок питания небольшого FTP-cepвера. В качестве радиатора для пересадки греющихся элементов был взят радиатор от слогового Celeron’а.

Практика

Первым делом БП аккуратно разобрали. Далее из него была извлечена печатная плата, с которой мы сняли все элементы, находящиеся на крупных радиаторах (перепутать их невозможно). После извлечения из печатной платы все детали были промаркированы (чтобы не перепутать) и сняты со старых радиаторов. Если не пометить элементы, можно перепутать их местами и устроить красивый фейерверк. На место транзисторов на печатной плате были посажены длинные куски проводов и пропущены в отверстие, где некогда стоял кулер. В процессе откручивания транзисторов от радиаторов нужно быть осторожным, чтобы не повредить и не растерять детали крепежа, так как они понадобятся в дальнейшем. Обязательно обрати внимание на способ крепления транзисторов к радиатору! Суть в том, что транзистор обязательно должен быть изолирован от радиатора. Для этого под ним находится прокладка наподобие термоскотча (только не липкая), а в отверстие для крепления вставлена специальная пластиковая шайба, чтобы исключить электрический контакт с радиатором, поэтому на новый радиатор их нужно устанавливать точно так же, причем так, чтобы исключить случайный контакт с другими металлическими частями. На контактах этих транзисторов напряжение составляет порядка 300 вольт. Как ты понимаешь, шутить с ними не стоит.
После установки на радиатор (надо признать, что выбранный радиатор далек от идеала, но со своими функциями, как выяснилось, справляется прекрасно) все контакты были тщательнейшим образом заизолированы при помощи хлорвиниловых трубочек. Как крепить такую конструкцию к корпусу — дело вкуса, самое главное продумать систему таким образом, чтобы исключить случайное короткое замыкание. Лучше закрепить радиатор так, чтобы между ним и корпусом компьютера не было электрического контакта. Несмотря на внешнюю «дохлость» радиатора, ходовые испытания показали отличный результат. В режиме ожидания температура радиатора не поднялась выше 34 градусов, в режиме интенсивной работы (перекачка большого объема данных) максимальная температура составила 47 градусов. Для любопытных, конфигурация сервера: Celeron 433/128RAM/HDD Quantum 30 Gb/ GF2MX 32 Mb/net/CD 40x/ floppy/modem 33600.

Вывод

Данный эксперимент показал, что безвентиляторный блок питания можно сделать без особых проблем, и откровенно говоря, удивляет тот факт, что такой «моддинг» блока питания до сих пор не имеет широкого распространения. Для того чтобы переделать подобным образом современный блок питания на 300-400 ватт, такого хилого радиатора не достаточно — нужны соответствующие серьезные радиаторы, которые без принудительного обдува смогут обеспечить теплоотвод с мощных транзисторов. Ну и конечно нельзя не сказать про гробовую тишину, с которой работает такой компьютер. Если бы не тихое жужжание винчестера и подмигивание индикаторов, можно подумать, что он вообще выключен.

Источник: по материалам периодического издания «Железо»

Взято отсюда http://www.all-win.ru/articles293.html
По наводке kyzia

инструкция по решению проблемы. Неполадки после замены железа

ВНИМАНИЕ! все изменения конфигурации и присоединения/отсоединения кабелей/шлейфов/плат расширения должны производиться на компьютере, отключенном от сети питания, в противном случае возможно повреждение деталей компьютера. Все работы должны производиться с принятием мер защиты от статического электричества.

Если Ваша не запускается и не слышно никаких о неисправностях, то необходимо проверить следующее:

  1. — Динамик на корпусе компьютера или на системной плате должен быть исправен и подсоединен
  2. — подсоединен надежно и правильно
  3. — Провод, идущий к кнопке RESET отсоединен на случай неисправности кнопки, либо кнопка проверена
  4. — В случае блока питания АТХ к матринской плате правильно подсоединена исправная кнопка «POWER»
  5. — Проверка блока питания. Проверив подключение индикатора «Power Led», посмотрите — горит ли он, и слышен ли звук раскрутки и самотестирования жестких дисков. Если это наличествует, то скорее всего, исправен.
  6. — На материнской плате правильно выставлены перемычки(или переключатели), задающие частоту системной шины и напряжение питания . Если таких перемычек/переключателей нет, попробуйте выполнить операцию «Clear CMOS», описанную в руководстве к материнской плате. Также проверьте, чтобы джампер, ответственный за очистку CMOS, не стоял в положении «Clear CMOS».
  7. — Проверьте, до конца ли вставлены , платы расширения и шлейфы от устройств. Обязательно проверьте ориентацию всех этих деталей в разъемах (совпадение «ключей»). Попробуйте переставить в другое гнездо (лучше крайнее). Многие мат. платы требуют обязательной установки памяти в нулевой банк (гнездо с наименьшим номером).
    Большинство серверных требуют установки парами, причем используются лишь одного типа (чаще всего ECC Registered).
    При отсутствии и иногда пямяти не будут подавать звуковых сигналов об ошибках
  8. — Если это не помогло, попробуйте отсоединить от материнской платы все кабели, идущие к жестким дискам, индикаторам и кнопкам на лицевой панели (кроме кнопки»POWER»). Также выньте из слотов расширения все карты. Если после включения появилась звуковая сигнализация об отсутствии (неисправности) видеокарты, то вставьте ее обратно. Если компьютер опять не подает признаков жизни, то скорее всего, виновата видеокарта — попробуйте заменить ее.
  9. — Если компьютер запустился, то подключайте по очереди все остальные кабели и платы расширения, таким способом Вы наверняка найдете, какое устройство виновато в отказе компьютера. Если все вышеперечисленное не помогает, то надо пытаться менять сначала , потом и , а также

(6 votes, average: 4,33 out of 5)


Чтобы начать проверку работоспособности материнской платы вам понадобится заранее приготовленный рабочий блок питания и рабочий процессор. Так как процессор компьютера редко выходит из строя, можно обойтись блоком питания, но только 100% рабочим. Позаимствуйте на время проверки работоспособности материнской платы блок питания у друзей или родственников. Без него невозможно будет провести диагностику.

1) Для начала проверки работоспособности материнской платы , вам необходимо подключить рабочий блок питания и в первую очередь провести визуальный осмотр материнской платы. Следует проверить наличие контрольного светового диода на материнской плате .

Отсутствие индикации контрольного светодиода на материнской плате, говорит об отсутствии питания (причина не функционирует деталь материнской платы). Следующее что нужно проверить – это конденсаторы на материнской плате . Если имеются , их замена не приведет к стабильной работе системы в будущем. Если вы обнаружили вздутые конденсаторы на материнской плате , то замените ее, если с конденсаторами все в порядке переходите к следующему шагу.

2) На следующем этапе предлагаю рассмотреть проблему, связанную с . Частой причиной неработоспособности материнской платы является BIOS.

Если причина неработоспособности материнской платы произошла впоследствии ее прошивки или же при прошивке BIOS внезапно отключили питание в сети, и если сброс BIOS не помогает, то вам прямая дорога в сервисный центр.

3) Если все предыдущие манипуляции оживить вашу материнскую плату не увенчались успехом, то вам необходимо предварительно отключив от сети ваш блок питания, отсоединить все устройства системного блока, оставив включенным питание на материнскую плату, систему охлаждения процессора и не забудьте подключить внутренний динамик для определения неисправности устройства системного блока.

Подключите блок питания к сети, внутренний динамик должен издать звук, звук неисправности оперативной памяти ().

Если на данном этапе вы слышите звуковой сигнал неисправности (непрерывный сигнал), то большая вероятность того, что Ваша материнская плата исправна. Если внутренний динамик не поддает никаких звуковых сигналов, то замены материнской платы вам не избежать.

4) Если в предыдущем этапе вы слышали звуковой сигнал неисправности оперативной памяти, то установите исправную оперативную память в слот и включите компьютер. На данном этапе вы должны услышать звуковой сигнал неисправности видеокарты. Как правило, звуковой сигнал неисправности видеокарты состоит из четырех звуковых сигналов – один длинный, три коротких. Если вы слышите данный звуковой сигнал, то скорее всего ваша материнская плата исправна, а причину неисправности следует искать в видеокарте вашего компьютера.

5) На данном этапе будем проверять работоспособность видеокарты. Если на предыдущем этапе вы слышали звуковой сигнал ошибки видеокарты, вставьте вашу видеокарту в слот на материнской плате, не забыв подключить питание видеокарты (если имеется дополнительный разъем питания видеокарты). Подключите монитор к системному блоку и включите компьютер. Если со встроенного динамика вы услышали короткий одинарный звук, который информирует о исправности устройств системного блока и вы видите заставку BIOS, то ваша материнская плата исправна.

Если этого не произошло, то ваша видеокарта неисправна и требует замены.

Если предыдущие пункты 1-4 пройдены успешно, то причиной неисправности служит видеокарта, жесткий диск, либо какое-нибудь другое устройство.

Что делать, если материнка не запускается? Уж точно не стоит спешить и покупать новую. Выявить причины неисправности и устранить их можно самому. Этот гайд подскажет, как именно.

Не стартует материнская плата: причины

Системная плата может не запускаться вследствие многих факторов. Но основных их — четыре.

Неполадки после замены железа

Бывают случаи, когда компьютер не стартует после замены компонентов. Может быть так, что пользователь поменял материнку, но она не совместима с процессором, оперативкой или GPU. Решить эту проблему просто: нужно лишь убрать из сборки несовместимый компонент, после установки которого возникли проблемы, после чего запустить систему повторно.

Перепады в электросети

Из-за этого могут сломаться некоторые элементы. Естественно, в таком случае системный блок не сможет полноценно функционировать. Кроме того, если уж говорить о проблемах питания, то стоит убедиться в работоспособности БП.

Часто неопытные пользователи считают не самым важным элементом. Они склонны экономить на этом девайсе или же на его мощности, приобретая ровно столько, сколько необходимо для сборки.

Но так делать не стоит, и вот почему:

  • бюджетные модели не защищены от скачков напряжения, короткого замыкания;
  • не всегда, особенно у ноунеймов, заявленные характеристики соответствуют действительности;
  • мощность должна быть рассчитана с запасом для комфортной работы системы, а также на случай апгрейда в будущем — +20-30%.

Совет : не стоит пытаться разогнать ЦПУ, сильно поднимая вольтаж, ведь в результате материнка, БП или сам «камень» могут сгореть. Это касается и .

Проблемы с конденсаторами

Эти компоненты нужны, чтобы регулировать напряжение в шинах питания компьютера. Они берут на себя избыточные всплески напряжения и создают резерв, который используют во время спада.

Если компонент не функционирует стабильно, жидкий электролит внутри него может просто закипеть и вытечь. Следы утечки можно увидеть, взглянув на плату. В самых тяжелых случаях оболочка взрывается и содержимое выплескивается. Следы взрыва также внешне заметны. Еще один признак того, что конденсатор неисправен — его вздутие.

Транзисторы

Бывает так, что и мосфеты могут выйти из строя. Эту неисправность бывает сложно определить, поэтому лучше взять . Вздутые участки, как и у конденсаторов, говорят о том, что элемент сломался: нужен новый. Визуально проверить не всегда получается: транзисторы лучше «прозвонить» мультиметром.

Примечание : не стоит пытаться решить проблему самостоятельно, лучше — обратиться в сервисный центр или подключить новую материнку.

Что делать если материнская плата не запускается

Если «мать» не стартует, можно проверить, в чем дело, сначала осмотрев все, а потом — попробовать исправить все программным методом.

Проведение внешней диагностики

Что делать для визуальной оценки состояния платы:

1. Не отключая от источника питания компьютер, снять крышку корпуса. Стоит быть осторожным, чтобы статическое электричество не повредило комплектующие. Для этого на руку перед манипуляциями надевается специальный антистатический браслет.

2. Необходимо убедиться в исправности БП. Для этого нужно запустить ПК: если после нажатия на Power он не отреагирует, надо вытащить блок питания из системника и протестировать его отдельно. Если вентилятор в БП заработал, значит, с ним все в порядке.

Перезагрузка BIOS

Сделать это можно, не запуская компьютер, двумя способами. Они описаны в таблице.

Сброс настроек посредством извлечения батарейки из материнской платы

Сброс параметров БИОСа при помощи перемычки
1. Обесточить системный блок.
2. Надеть электростатические перчатки или браслет.
3. Разобрать
1. Найти батарейку CMOS-памяти: она напоминает серебристый блин. 1. Найти на плате торчащие контакты, с обозначениями ClrCMOS, CCMOS, ClRTC, CRTC. Там должна быть специальная перемычка, которая закрывает 2 из 3 контактов.
2. Извлечь ее с помощью отвертки на 10-15 минут. 2. Переместить перемычку так, чтобы открыть крайний контакт, который она закрывала, и при этом закрыть до этого открытый крайний контакт.
3. Поставить обратно. 3. Оставить перемычку в таком положении минут на 10, а после вернуть в исходное.
Примечание : иногда батарея может находиться под блоком питания, тогда его придется демонтировать.

Примечание : в редких случаях причиной того, что материнка не стартует, может стать выход из строя какого-либо Чтобы это проверить, понадобится полностью разобрать компьютер и осмотреть все детали, включая процессорный сокет.

Зная причины, по которым новая материнка может не запуститься, а также как проверять плату, устранить проблему будет нетрудно. В большинстве случаев для этого достаточно визуально осмотреть комплектующую или откатить BIOS. Можно посоветовать регулярно чистить корпус и компоненты от пыли, чтобы избежать перегрева. Своевременная очистка контактов RAM от загрязнений не даст им окислиться и испортить плату.

Многие из нас сталкивались с неполадками компьютера. И хорошо, если это проблемы, которые можно решить самостоятельно. Хуже, если в итоге придется нести машину в сервисный центр. И даже если там все исправят, не факт, что система снова не даст сбой и не подведет в самый неподходящий момент.

Если отбросить все разговоры о сложных системных ошибках или каких-то механических проблемах, остальное в целом решаемо. В интернете огромное количество видео, посвященных ремонту гаджетов и компьютерных компонентов. Так можно увидеть, как поменять экран на смартфоне, как почистить и смазать кулер, как заменить термопасту. А что делать, если не стартует материнская плата?

Ошибки

Сначала нужно понять, какие же могут быть причины неполадок. Вообще, материнка — сложное устройство, на котором размещено огромное количество элементов: от крупных комплектующих до мелких болтиков, датчиков и индикаторов. Из-за того, что на плате помещаются контроллеры, разъемы, слоты, чипсет, стабилизаторы, конденсаторы и т. д., избежать ошибок сложно.

Кстати, наличие всех этих элементов может усложнить ремонт, повлиять на методы устранения сбоев. В итоге становится понятно, что ошибки в этом случае можно поделить на механические и системные. Первые могут быть исправлены с помощью паяльника даже в домашних условиях, хотя случай это довольно редкий. При неудачном исходе физические повреждения могут быть устранены лишь покупкой нового девайса. Иногда конденсаторы, датчики питания или подобные элементы, которые переносят напряжения, могут попросту сгореть из-за нагрузки на систему.

Системные ошибки более «гибкие». Их легче исправить самостоятельно, хотя порой приходится и прибегать к помощи специалистов. Но в целом системная ошибка — это не приговор устройству, и если у вас по этой причине не стартует материнская плата, не впадайте в отчаяние.

Кто виноват?

Интересно, что в целом, если произошли какие-то поломки, виноваты в этом либо пользователи, либо некачественное питание. В первом случае покупатель мог неосторожно обращаться при монтаже платы, неаккуратно распаковать её либо неправильно эксплуатировать. Во втором случае может навредить блок питания, который не только перегрузит плату, но и «спалит» все остальные компоненты на ней.

Также к виноватым можно причислить тех, кто переправлял вам продукт почтой и во время транспортировки повредил что-то. Встречаются и недобросовестные производители, которые порой делают некачественную сборку, а также используют некачественные материалы, устаревшие конденсаторы, слабые радиаторы, забывают об охлаждении чипа и т. д.

Домашнее решение проблемы

Итак, если у вас случилась какая-то неполадка, и вы более или менее разбираетесь в технологиях работы системы ПК, то можно попытаться исправить все самостоятельно. Учтите, что вмешательство в физическое состояние материнки снимает её с гарантийного срока, а все что будет происходить — все на ваш страх и риск.

Стоит понимать, что состоит из нескольких слоев, и это при том, что толщина самой пластины — всего пара миллиметров. Каждый слой обзавелся медными проводниками, и если проблема с ними, то, скорее всего, вам поможет сервисный центр или приобретение новой платформы.

Раньше, в старых моделях, часто случалось Эту неполадку легко можно было устранить с помощью паяльника. Если вы уже пользовались этим инструментом, понимаете, как он работает, то можете попробовать спаять мелкие детали, при этом следя за температурой, а также используя тонкое жало.

Прибор

Прежде чем броситься устранять поломки или разбираться с тем, почему не стартует материнская плата, необходимо диагностировать «недуг». Обычно в сервисных центрах используют так называемый мультиметр или мультитестер. Такое название инструмент получил благодаря своей многофункциональности: он может проверять несколько показателей.

Этих приборов большое количество. Ими нужно уметь пользоваться, понимать, в чем различие аналогового и цифрового тестера, что позволит проверить стабильность работы платформы. Цифровой прибор наиболее комфортен в использовании, с ним легко работать, да и особых навыков он не требует, особенно если у вас на руках качественная модель.

В итоге мультитестер может указать на показатели напряжения, сопротивления, измеряет силу тока, проверяет резисторы, транзисторы, диоды, емкость батареек и конденсаторы.

Замена

Конечно, практически ни у кого из обычных пользователей дома в ящике не валяется лишний мультитестер. Поэтому придется диагностировать поломку всеми возможными методами. Если ваша материнская плата включается, но не стартует, придется ее менять.

Главное преимущество ПК — это то, что в корпусе находится множество компонентов, которые можно заменить. Чтобы найти неисправный модуль, придется по очереди отключать каждый компонент. Стоит помнить, что многое зависит от шлейфов, кабелей, контактов, разъемов и прочего. Это все часто приводит к нарушению соединительных деталей.

Обычно, проверяя таким образом работу и выделяя неисправный компонент, специалисты рекомендуют оставить материнку с чипом, блок питания и динамик, чтобы следить за звуковыми сигналами. Если это все работает, то, скорее всего, дело в одном из отключенных компонентов. Далее стоит подключать по одному каждое устройство и следить за его работоспособностью. Некоторые делают наоборот, вынимая каждый девайс по очереди.

Если при этой диагностике вы обнаружили, что плата запускается, но, к примеру, не отвечает видеокарта, то это не значит, что именно графический ускоритель дал сбой. Случаются проблемы с кабелями, с соединениями и контактами на той же системной плате. Поэтому тут придется все проверить, подключить видеокарту к другому ПК, заменить кабель и т. д.

Хитрость

Причины, по которым материнская плата не стартует, вентиляторы работают, либо же вообще платформа не подает признаков жизни, бывают абсолютно разные. Интересно, что даже сама система может просто «хитрить». К примеру, если на плате села батарейка БИОС, либо она просто отсутствует, система «притворяется мертвой». Для этого случая как раз отлично подойдет мультитестер, а если у вас его нет, несите продукт в ремонт.

Есть и проблема с подачей дежурного напряжения. Чтобы понять, все ли исправно с этой стороны, необходимо блок питания подсоединить к плате и воткнуть в него силовой кабель. Если у вас не сильно старая модель платформы, на ней загорится светодиод. Если же лампочка не загорелась, скорее всего, придется снова отправиться в ремонт.

Распространенная проблема

Случается, что не стартует материнская плата, но вентиляторы крутятся. Проблема не самая распространенная и часто замечена на старых моделях материнки. Владельцам подобных устройств нужно знать, что неполадки подобного типа часто обусловлены небрежностью пользователя. В этом случае поможет обычная чистка. Вообще-то подобную профилактику следует проводить хотя бы раз в полгода: проверять состояние системы, очищать материнку от пыли, следить за охлаждением и термопастой. Если же вы забросили плату, то не нужно удивляться, что большое скопление пыли привело к нарушению в контактах.

В этом случае наиболее удачный вариант — это проверить работоспособность каждого разъема. Возможно, место, куда подключен блок питания, сильно загрязнено и требует обычной чистки. Также бывает, что неполадки в соединителях заметны при внешнем осмотре, тогда гораздо легче понять, что нужно делать дальше: просто поменять кабель либо же менять разъем.

Конденсаторы

Интересно, что если не стартует материнская плата Asus, то пенять пытаются на конденсаторы. Вообще производитель считается добросовестным и всегда оснащает свои модели качественными материалами. Но в старых моделях наблюдаются огрехи. Некоторые пользователи решают самостоятельно перепаять эти детали, но делают это некачественно, что влечет за собой снова ошибки системы. Бывает, что конденсаторы меняют в сервисном-центре, а материнка через время перестает «жить».

Нет ответа

Бывает и такое, что материнская плата стартует и сразу выключается. Обычно люди начинают думать, что компьютер одолел страшный вирус. Он «съел» все, что было, и дороги назад нет. Это довольно редкое объяснение. Сразу стоит проверить, не залипла ли кнопка включения ПК, далее нужно посмотреть системный блок и почистить от пыли.

Да, опять придется отключать все по очереди либо отключить все сразу и оставить основные элементы. Бывает, что ПК не включается из-за блока питания, который не выполняет своих основных функций, хотя в этом случае материнка вообще не включалась бы. Бывает также, что на причину неполадки укажет БИОС, который издаст определенный звуковой сигнал.

Где изображение?

Некоторые пользователи столкнулись с тем, что материнская плата стартует, но нет изображения на мониторе. Конечно, первая и главная причина — это поломка дисплея. Но такое происходит довольно редко, намного чаще пользователи просто забывают подключить монитор к розетке. Также нужно исключить повреждения кабеля и активацию кнопки включения на мониторе.

Следующая причина этой ошибки — БИОС. Он иногда сбрасывает настройки и в целом может повлиять на работу материнки. Обычно все решается, если попасть в настройки БИОС. Но монитор молчит, поэтому открываем корпус ПК и ищем батарейку. Она отвечает за энергонезависимость памяти и хранит настройки БИОС. Вытаскиваем её, пару секунд ждем и вставляем обратно.

Как уже говорилось ранее, могут быть проблемы и с остальными компонентами. Помните, что даже пыль может оказаться вашим злейшим врагом, поэтому если что-то произошло с ПК, сразу открывайте корпус и просматривайте каждый элемент. Могут неполадки быть и видимыми, например, можно достать материнскую плату и осмотреть её на предмет появления темных пятен, обгорелых элементов или резкого запаха.

Транзисторы

Если у вас не стартует материнская плата Asus или другой компании, то причина может крыться в транзисторах. Это еще один элемент, который в целом можно самостоятельно проверить. Ищем мы короткое замыкание на них. Пусть и случается такое довольно редко, но, как говорится, предупрежден — значит вооружен.

Для диагностики снова освобождаем плату от всех разъемов питания, чтобы ненароком не ударило током. Берем мультитестер (да, к сожалению, те, у кого нет этого прибора, не могут произвести эту диагностику) и проверяем все выводы транзисторов. Этот элемент на плате трудно найти, так как он мелкий, да и деталей на платформе очень много. Транзистор похож на квадрат или прямоугольник с тремя выводами.

Детали

Все вышеуказанные причины не являются единственными. Вообще, существует огромное количество ошибок, которые приводят к тому, что материнская плата не стартует. Первое, что нужно помнить — это забота о системе. Нельзя купить ПК и забыть о нем, важно ухаживать за ним, чистить, следить за нагревом и т. д.

Среди других поломок, которые могут вывести материнку из строя, может назвать некорректную работу сетевого адаптера — это кабель, который подключает интернет к системе. Из-за нестабильных роутеров, интернет-центров и других устройств могут возникать скачки напряжения, которые ведут к выгоранию цепи.

Нередко пользователи сталкиваются с проблемами в работе БИОС. Из-за них может не стартовать Обычно производители стараются представить более новую модель этой мультипрограммной платформы. Но если вдруг села обычная батарейка на плате, то никакие системные внедрения не помогут. Нужно просто её заменить.

Питание также играет ключевую роль. При самостоятельном сборе ПК нужно просчитать необходимую мощность, с которой справится блок питания. Кроме того, нужно не забывать о хорошем охлаждении, так как производители, экономя на материалах, забывают установить пару лишних радиаторов на силовые элементы либо используют слабые стабилизаторы.

Еще одна причина, из-за которой ваша не стартует — это поврежденные порты. Не все знают, но выключение периферии во время работы ПК может пагубно влиять на элементы платы. К примеру, если резко высунуть мышку из разъема, произойдет скачок напряжения, который вызовет сгорание порта. И хорошо, если нерабочим окажется лишь разъем… А если сгорит вся системная плата? Придется собирать деньги на новую.

Выводы

Итак, помните: если ваша материнская плата не стартует, скорее всего, вам придется отнести её в ремонт. Это наиболее логичный вариант, который облегчит вам жизнь, хотя и потребует дополнительных средств. Если же вы более или менее разбираетесь в работе ПК, можно самостоятельно попробовать все исправить — ведь иногда, как мы узнали, проблема может скрываться в разрядившейся батарейке или отключенном кабеле.

Поэтому проверяем, чтобы все элементы были подключены прочно, а блок питания — включен. Далее смотрим, имеются ли в правильном положении все регуляторы напряжения и перемычки процессора: нужно чтобы все компоненты прочно «сидели» на своих местах. Если ничего не происходит, рассматриваем поближе плату и ищем видимые повреждения, подключаем только необходимые элементы для начальной работы. Если все работает, то причина кроется в одном из отключенных компонентов,. Если неполадка не устранена, то лучше все-таки обратиться к специалистам.

Пользуясь нашей инструкцией Вы с легкостью сможете разобраться почему не работает материнская плата и устранить все её неисправности своими силами.

от 100 р. RUB

Если ваш компьютер не включается и при этом издает ряд непонятных звуковых сигналов, можно предположить, что у вас, скорее всего, не работает материнская плата. Данная проблема является очень серьезной, поскольку материнка является системообразующим элементом.

Именно на ней располагаются такие жизненно важные комплектующие, как процессор, видеокарта, звуковая карта и т.д.

Проблемы подобного рода необходимо решать максимально быстро, ведь при определенных обстоятельствах устройство может уничтожить ЦП, видеоадаптер и другие детали, тогда ремонт будет стоить значительно дороже. Что же делать, если не работает материнская плата и почему мы можем столкнуться с такими неприятностями?

Если у вас не работает материнская плата – первоочередную причину следует искать в конденсаторах.

Данные элементы электроники необходимы для накапливания электроэнергии с ее планомерной подачей на основные комплектующие платы: процессор, видеокарту, сетевую карту и т.д. Но если напряжение превысит допустимый максимум, они имеют свойство вздуваться и течь, после чего материнка выходит из строя.

Если вы заметили, что по этой причине не работает материнская плата, не спешите выбрасывать ее и покупать новую. Данная проблема устраняется при помощи перепайки данных элементов электроники. Сразу же обращаем внимание, что не следует пытаться производить данную операцию самостоятельно! Это может привести к таким проблемам:

  • Выход из строя других радиодеталей или комплектующих материнской платы;
  • Повреждение дорожек;
  • Замыкание флюсом.

Для подобных работ применяется паяльник с тонким жалом и мощностью 40 Вт. Превышать данное значение не рекомендуется, поскольку материнская плата является очень чувствительным элементом ПК. Таким образом ее можно повредить гораздо серьезнее.

Если у вас не работает материнская плата по причине вздувшихся конденсаторов, такой ремонт действительно будет эффективным. Материнка хорошо поддается пайке, и после замены данных радиоэлементов может проработать на протяжении достаточно долгого времени.

Например, из практики сервисного центра «Эксперт» известен случай, когда одна из материнских плат после данной процедуры смогла отработать более 2 лет. Лишь по истечению указанного времени вновь начались определенные проблемы. Но вместе с тем следует отметить, что такие неприятности обычно становятся хроническими. Если одна материнка может отработать два года, то с другой проблемы могут начаться уже через месяц, увы, тут не предскажешь.

На что важно обращать внимание при пайке конденсаторов на материнке?

Перепаивая конденсаторы, обязательно следует обратить внимание на их полярность. Ее ни в коем случае нельзя перепутать, поскольку такая оплошность может привести к целому ряду негативных явлений:

  • Быстрому выходу радиодетали из строя;
  • Закипанию электролита;
  • Возможному взрыву конденсатора.

Определить полярности на радиоэлементе несложно. «Плюс» на нем не указывается, зато «минус» обозначается большой белой полосой. На материнке же полярности отмечены привычными каждому обозначениями: «+» и «-».

Поэтому при пайке обязательно нужно обращать внимание на все метки, которые находятся на устройстве и радиодетали.

Важно помнить, что каждый конденсатор имеет определенные характеристики, которым должен соответствовать новый радиоэлемент.

Таким образом, если деталь имеет номинальный вольтаж 10 В, а его емкость составляет 3 300 мФ, то аналогичные показатели должны быть и на новом конденсаторе, который будет установлен вместо старого. Если такого же устройства нет, можно попробовать воспользоваться аналогом с чуть лучшими характеристиками, но ни в коем случае не с худшими. Это очень важно.

Диагностика проблем с платой

Если визуальный осмотр не показал никаких неисправностей с конденсаторами, а также незаметно никаких следов сгорания радиодеталей, необходимо провести углубленную диагностику .

Как минимум, для этого понадобится мультиметр, который является неотъемлемым атрибутом любого сервисного центра по ремонту ПК и не только. Обращаем внимание, что данным прибором необходимо уметь пользоваться.

Без необходимых навыков и знаний об электронике, любые попытки самостоятельного определения неисправности бесполезны.

Мультиметр необходим для измерения целого ряда показателей на большинстве элементов материнской платы. В частности, он будет полезен при таких операциях, как:

  • Замер вольтажа;
  • Замер сопротивления;
  • Замер силы тока;
  • Определение емкости элемента питания материнской платы;
  • Тестирование электронных компонентов материнки, в особенности пресловутых конденсаторов и т.д.

Сразу же обратим ваше внимание на то, что в некоторых случаях платы попросту «симулируют» неисправность.

Например, такое часто встречается с батарейкой BIOS.

Без нее компьютер не запустится, что становится поводом для паники у многих владельцев ПК, хотя проблема решается просто.

Опять же, здесь может помочь мультитестер, который позволит измерить емкость элемента питания. Об этом очень важно помнить, ведь не все неисправности материнки бывают страшными.

Итак, любой поиск неисправностей материнских плат всегда начинается с одного и того же, а именно с проверки наличия дежурного напряжения. Это проверяется элементарно: нужно лишь подсоединить все разъемы от блока питания и подключить его к сети. На материнской плате находится специальный индикатор, который показывает наличие вольтажа. Если он горит – можно продолжать поиск неисправности, если нет – это очень серьезная проблема. Такие неисправности должны искать только специалисты и только в условиях сервисного центра.

Поиск неисправных транзисторов

Еще одной проблемой, которая может вывести из строя материнскую плату, является неисправный транзистор.

Достаточно распространенная проблема, когда короткое замыкание в данной радиодетали приводит к выходу ее из строя, а вместе с ней отказывает и вся материнка в целом.

Для ее диагностики также понадобится мультитестер, без него определить данную неисправность не получится.

Итак, перед началом диагностики данного типа, сначала необходимо отключить материнскую плату от питания. Это может быть сделано двумя способами:

  • Отключением блока питания в целом, при помощи специальной кнопки;
  • Отсоединением всех кабелей, соединяющих материнскую плату с БП.

Затем необходимо обнаружить каждую транзисторную сборку и транзисторы по отдельности и «прозвонить» их. Для человека, знакомого с устройством платы, обнаружение не составит особого труда. У новичков же могут возникать проблемы.

Прозвон транзисторов осуществляется после установки специального режима на мультитестере.

Поскольку в профессиональных мастерских используется соответствующее оборудование, как правило, он присутствует там в отдельном виде. Затем поочередно обследуется каждая ножка транзистора до появления специфического звукового сигнала. Если мультиметр в какой-то момент начнет пищать, значит неисправная радиодеталь обнаружена. Ремонту она, естественно, не подлежит, поэтому ее необходимо заменить на новую.

Особенностью материнских плат является частая поломка транзисторов, находящихся возле центрального процессора. Основная проблема, в данном случае, заключается в последовательном соединении данных элементов питания, из-за чего мультитестер покажет неисправность во всей цепи. Но какой же конкретно транзистор не исправен? Определить это можно лишь одним способом, поочередно отпаивая ножки деталей и при помощи прозвона каждой по отдельности.

Замена отказавших транзисторов

Работа с данными радиодеталями имеет некоторые особенности и пайка, в этом случае, осуществляется по специфической схеме. Прежде всего, отпаивается одна ножка устройства и аккуратно приподнимается над платой.


Делать это нужно очень осторожно, поскольку теоретическая возможность их работы все еще существует. При неосторожности есть риск повреждения ноги, и тогда транзистор точно станет неисправным.

После того, как ножки отпаяны, исток радиодетали нужно прогреть.

Исток – это специальная площадка сверху транзистора, с ее помощью он припаивается непосредственно к материнке. В профессиональных сервисных центрах при работе с паяльником используется набор специфических насадок. Они существенно упрощают процесс, поскольку позволяют улучшить соприкосновение жала с радиодеталью.

Итак, после того, как старый транзистор отпаян, необходимо установить на его место новый. Делается это со всеми атрибутами паяльного дела: припоем, флюсом и т.д. Не исключено, что при замене радиодеталей придется еще выпаивать и конденсаторы, чтобы облегчить доступ. В этом нет ничего страшного, они как снимаются, так и монтируются обратно без какого-либо серьезного вреда. Установить их заново нужно будет сразу после того, как свободное пространство вам больше не понадобится и пайка транзистора будет завершена.

Почему? Они обладают целым рядом преимуществ над аналогами. Прежде всего, они очень хорошо плавятся при относительно низких температурах. Для Розе достаточно и 94 градусов, а для Вуда и того меньше – всего 68. Вместе с тем, практически все радиодетали материнской платы впаиваются при помощи тугоплавкого припоя. Поэтому извлечь их бывает довольно-таки непросто.

Именно в этом и заключается плюс припоев Вуда и Розе. Используя их гранулы, можно существенно понизить температуру выпайки радиодеталей, и в этом их огромный плюс.

Диагностика шим контроллера на материнской плате

Здравствуйте. Из этой статьи вы узнаете, как правильно провести диагностику и выявить неисправности шим контроллера, не выпаивая его из материнской платы ноутбука.

Шим контроллер расположен в цепи питания процессора. У него имеется два плеча: верхнее (фото 1) и нижнее (фото 2). Каждое их состоит из трех транзисторов (каждый на свою фазу).

Как правильно провести диагностику

Чтобы проверить работоспособность шим контроллера на материнской плате нужно, в первую очередь, измерить сопротивление на контактах всех транзисторов (измеряется на четвертом контакте транзистора). Это, по сути, ключи, которыми непосредственно управляет шим контроллер.



Сначала по очереди измеряем сопротивление во всех трех фазах верхнего плеча. Фиксируем в записях или запоминаем показания (измеряется в килоОм). Если на какой-либо из них сопротивление сильно занижено, то возможно фаза неисправна.

Далее измеряем сопротивление в фазах нижнего плеча (измеряется в мегаОм). Если на одной из фаз значение слишком низкое, то это может означать, что на ней произошло короткое замыкание.

Выводы и дальнейшие действия

Все показания, полученные при измерении сопротивления на фазах шим контроллера необходимо проанализировать. Опираясь на эти данные вы сможете сделать вывод: следует заменить шим контроллер на материнской плате ноутбука или нет.

Если необходимо – производим замену шим контроллера и обязательно еще раз производим все замеры. В рабочем состоянии все фазы в пределах одного плеча будут показывать примерно одинаковые значение. Нормальные показатели для верхнего плеча составляют порядка 280-290 килоОм. Для фаз нижнего плеча: 2,5 – 3 мегаОм.

Аналогичным способом вы сможете диагностировать работоспособность питания видеокарты, питания памяти и других шим контроллеров.

Подробную видео инструкцию можно просмотреть по адресу:



Ремонт материнской платы. Замена конденсаторов.

Если Ваш компьютер зависает, работает с ошибками, не устанавливается Windows. Если компьютер не запускается вообще, или запустившись, сразу останавливается, не поленитесь открыть крышку системного блока и проблема может быть увидена не вооруженным глазом – это электролитические конденсаторы на материнской плате. Одной из наиболее часто встречающихся причин неисправности материнской платы являются пробой, закорачивание или утечки электролитических конденсаторов. Выходят из строя обычно конденсаторы фильтров стабилизатора напряжения питания процессора, или северного моста.

Обычно неисправные конденсаторы можно обнаружить по вздувшейся задней части корпуса или вытекшему электролиту, но не обязательно. Бывает что конденсатор внешне абсолютно нормальный, но он также не исправен. Грубую проверку электролитического конденсатора, не имеющего внешних повреждений, можно сделать с помощью стрелочного омметра по броску стрелки. Для проверки конденсатора омметр ставят на низший диапазон измерения сопротивления и подключают к выводам конденсатора, в начальный период конденсатор начнет заряжаться и стрелка прибора отклонится, а затем по мере зарядки вернётся на место. Можно повторить проверку, поменяв выводы конденсатора. Чем больше и медленнее отклоняется стрелка, тем больше ёмкость конденсатора. Если омметр показывает ноль, то конденсатор закорочен, а если бесконечность, то вероятен обрыв. Если по мере возврата стрелки в исходное положение она останавливается, на каком либо положении, не возвращаясь в исходное, то конденсатор также неисправен.

Чтобы приблизительно определить емкость конденсатора можно сравнить поведение стрелки прибора при подключении заведомо исправного конденсатора такой же ёмкости и проверяемого. Чтобы не повредить прибор необходимо разрядить конденсатор, закоротив его выводы. Иногда состояние конденсатора можно определить омметром не выпаивая его, если он не шунтируется другими элементами схемы, но для качественной проверки все же лучше его отпаять. Отпаивать и припаивать конденсаторы можно любым паяльником не очень большой мощности (до 65 ватт) с применением канифоли или другого паяльного флюса. После отпайки конденсаторов нужно очистить от припоя отверстия. Я делаю это с помощью обычной швейной иглы, прикладывая остриё иглы к отверстию со стороны расположения корпусов конденсаторов и одновременно жало паяльника с другой стороны.

Ёмкость конденсаторов не обязательно подбирать точно, можно с отклонением в любую сторону до 30% и даже более. Если ёмкость имеющихся конденсаторов значительно меньше, то можно добавить еще один, в фильтрах стабилизаторов процессоров они соединены параллельно и есть свободные, резервные места. Номинал напряжения конденсаторов ни в коем случае не стоит выбирать меньше чем прежде. Следует обратить внимание на температурный номинал, он должен быть 1050C. Обязательно нужно соблюдать полярность. Если отпаяв конденсаторы, Вы не запомнили, как они стояли, то посмотрите внимательно, как расположены другие и впаяйте также. Подбирая конденсаторы для замены тех, которые расположены около процессора, необходимо учитывать радиатор кулера, чтобы они не помешали установить его на место. Если вы не имеете возможности или желания заменять конденсаторы, то обратитесь к специалистам, которые смогут это сделать качественно и без проблем. Обычно стоимость такого ремонта не превышает 50% стоимости материнской платы. Хотя, гарантию Вам в этом случае, скорее всего никто не даст. Решать Вам, ремонтировать или менять?

Поделитесь этим постом с друзьями:

Добавь меня в друзья:

Что делать если материнская плата не запускается. Не запускается материнская плата: инструкция по решению проблемы

Материнская плата имеет такое название по той причине, что именно посредством нее происходит подключение всех остальных деталей компьютера. Нет ничего удивительного в том, что если она выходит из строя, то работа машины становится невозможна.

Чтобы восстановить работоспособность компьютера, требуется узнать, почему не работает ваша материнская плата. Заинтересованный читатель найдет массу полезной информации, способной помочь, в предложенном материале.

Основные варианты неисправностей и способы их выявления

Ни один механизм не ломается и не выходит из строя просто так. Для любой неисправности имеются свои причины, и способность их самостоятельного выявления сэкономит вам массу времени и нервных клеток. Учитывая техническую сложность рассматриваемого изделия и наличие огромного количества рабочих элементов, сценарий его отказа и дальнейшие методы решения проблемы отличаются в каждом отдельном случае.

Для простоты наш сервис предлагает читателю классифицировать конкретную проблему по предпосылкам возникновения, чтобы выявить причины, по которым не запускается материнская плата, с максимальной точностью и без лишних телодвижений. В большинстве случаев неисправности возникают ввиду описанных ниже факторов.

Появление неполадок после замены железа

Многие владельцы стационарных компьютеров любят дополнять и модернизировать его самостоятельно (что весьма просто ввиду блочного устройства блока питания). Поставить мощную видеокарту, чтобы поиграть в новейшие игры с огромными системными требованиями; добить оперативную память для работы с профессиональными графическими редакторами и сэмплерами; внедрить сверхмощный процессор для увеличения быстродействия – все это хорошо знакомо желающим выжать из своего железа максимум.

Если отказ компьютера произошел после одного из подобных апгрейдов – вероятнее всего, вы просто превысили предел ее возможностей. К сожалению, каждая конкретная модель имеет свой потолок – и чем мощнее установленные в системный блок девайсы , тем больше энергии они потребляют.

Скорее всего, последняя установленная деталь превысила максимально допустимый предел мощности. Обратная замена (даунгрейд ) в большинстве случаев решает проблему. Хуже, если с момента установки нового железа прошло некоторое время – в работавшей на пределе возможностей плате могли попросту перегореть контакты, что потребует проведения комплексной диагностики.

Отказ из-за перепадов в электросети

Перепады напряжения и аварийные отключения электричества – нередкое явление в большинстве регионов страны. Особенно страшно, когда после аварийного отключения ремонтники подводят к бытовой сети напряжение в 380 вольт – предохранители, автоматы и щитки искрят и горят, как бенгальские огни. И, что самое плохое, не всегда спасают технику.

Резкие скачки и перепады напряжения могут повлечь массу неприятных последствий – в виде сгоревших и замыкающихся накоротко транзисторов в материнской плате. Разборка системного блока с извлечением и поэтапным прозвоном дорожек вольтметром – самый верный путь к нахождению причины неисправности.

Отсутствие работоспособности без логически объяснимых причин

Старый стационарный компьютер может работать, как часы, в течение нескольких лет – хоть и не будет поражать владельца выдающимися для своего времени характеристиками производительности. Затем он перестает подгружать даже BIOS , без каких-либо первых тревожных сигналов, способных заранее сообщить владельцу о скором выходе железа из строя..

Износ отдельных компонентов рассматриваемого агрегата – один их наиболее распространенных факторов риска. Здесь поможет только тотальная диагностика, выполненная человеком, понимающим смысл производимых манипуляций.

Порядок ремонта

Неподготовленному человеку крайне сложно понять, почему не стартует материнская плата, и еще сложнее разобраться в тонкостях решения этой проблемы. Вооружайтесь набором отверток и вольтметром – изложенная ниже информация позволит быстрее отыскать первопричину неприятностей и сэкономить на ремонте.

Дедуктивный метод

В первую очередь, необходимо удостовериться в том, что фактическая причина неработоспособности заключается именно в неполадках самой платы. Для этого пользователю персонального компьютера потребуется сделать две относительно простых вещи.

Первое – это снятие боковой панели системного блока и извлечение материнской платы. Его предварительно необходимо отключить от сети. После отсоединения обследуемого элемента вновь подключите блок к сети и нажмите на кнопку включения. Если кулеры заработали – значит, проблема действительно кроется именно в плате.

Второе – уложите плату на изолированную поверхность и подключите ее к сети электропитания. Один из светодиодов, обозначающий наличие дежурного напряжения, должен загореться автоматически. Отсутствие реакции каких-либо световых индикаторов даст вам возможность автоматически отсечь возможные проблемы со слетевшими настройкамиBIOS – дальше в ход пойдет вольтметр.
В случае, если компьютер перестал работать после обновления железа, произведите визуальный осмотр агрегата на предмет наличия следов перегрева после удаления пыли с поверхности. Если они отсутствуют – попробуйте заменить недавно установленный агрегат на функционировавший ранее; в большинстве случаев это решает проблему.

Грешите на неполадки с BIOS ? Поможет банальный сброс его настроек до заводских значений. Основной вопрос заключается в том, как это сделать, не имея программного доступа к запуску BIOSс помощью компьютера.

К счастью, возможность его мануальной перезагрузки предусмотрена функционалом платы. Что потребуется сделать для ручной перезагрузки BIOS ?

  • Необходимо обесточить системный блок и снять его боковую крышку. Аккуратно удалите слой пыли с материнской платы и отыщите на ней надпись CMOS .
  • Неподалеку вы обнаружите примечательную серебристую батарейку, утопленную в специальный сокет . Постарайтесь извлечь ее максимально аккуратно – и так же бережно вставьте обратно спустя пятнадцать минут. Эта мера автоматически сбросит настройки
  • Если сомневаетесь в возможности аккуратного извлечения батарейки – попробуйте найти небольшую перемычку, имеющую вид приметного красного колпачка, надетого на два длинных вертикальных контакта. Третий контакт расположен рядом. Снимите перемычку и наденьте ее на среднюю клемму и на ту, которая была открыта. Подождите пятнадцать минут – и верните перемычку в исходное положение. Эффект аналогичен изъятию батарейки.

Обратите внимание: этот способ помогает только в том случае, если изделие полностью исправно (либо не имеет критических поломок). При отсутствии подачи напряжения, наличии коротких замыканий и повреждений схем все описанные выше манипуляции не дадут никакого эффекта.

Самостоятельная диагностика

Проблема не в превышении максимальных мощностей и не в сбившихся настройках BIOS ? Значит, имеют место сугубо технические неполадки.

Первым делом отключите плату от сети и аккуратно очистите ее от пыли. Желательно делать это сухими салфетками на чистом рабочем месте, надев на руки резиновые перчатки. Обдувать микросхемы феном или чистить пылесосом – откровенно неразумное решение.

Крайне рекомендуется иметь под рукой увеличительное стекло и производить визуальный осмотр при ярком свете – так вы снизите вероятность пропустить значимые повреждения. Обратите внимание на наличествующие царапины, сколы и темные пятна в опасной близости от схем.
Повреждений не обнаружено? Рассмотрите конденсаторы – они выглядят как небольшие бочонки, чем-то похожие на пальчиковые батарейки. На старых материнских платах они ломаются чаще всего. Наличие потеков, вздутостей и окислов говорит о необходимости замены поврежденных или исчерпавших свой ресурс конденсаторов – их нужно аккуратно снять, воспользовавшись паяльником, и установить аналогичные новые, столь же бережно припаяв их на освободившиеся места.

Обратите внимание на плюс и минус, нанесенные на плату в месте крепления снятого изделия. При замене конденсатора необходимо соблюдать полярность – иначе чуда не произойдет и компьютер не заработает.

С помощью вольтметра произведите прозвон транзисторов – маленьких прямоугольных объектов, в большом количестве присутствующих на ремонтируемом изделии. Если имеет место короткое замыкание – встроенная система предохранения просто не даст ей запуститься. Выявите все очаги неисправностей и внимательно перепишите маркировки всех коротящих элементов. Чтобы заменить их, пользователю потребуется паяльник и немного свободного времени (и, разумеется, новые транзисторы, полностью идентичные вышедшим из строя).

К сожалению, предложенные методы решения помогают далеко не во всех случаях. Самостоятельный ремонт в такой ситуации практически невозможен даже руками продвинутого юзера, разбирающегося в железе. Если вы проверили и исправили все, что было возможно, но результат оказался неутешительным – лучше отнести неисправный элемент в сервисный центр.

Если вы не чувствуете в себе уверенности, что сможете самостоятельно справиться с ремонтом – лучше не пытайтесь. Материнская плата требует крайне деликатного обращения – неаккуратная попытка самостоятельного обслуживания может привести к еще более серьезным поломкам. Беритесь за это дело лично только в том случае, если целиком и полностью уверены в своих навыках в обращении с необходимым для диагностики и ремонта инструментом; в противной ситуации доверьте это профессионалам.

Что делать, если материнка не запускается? Уж точно не стоит спешить и покупать новую. Выявить причины неисправности и устранить их можно самому. Этот гайд подскажет, как именно.

Не стартует материнская плата: причины

Системная плата может не запускаться вследствие многих факторов. Но основных их — четыре.

Неполадки после замены железа

Бывают случаи, когда компьютер не стартует после замены компонентов. Может быть так, что пользователь поменял материнку, но она не совместима с процессором, оперативкой или GPU. Решить эту проблему просто: нужно лишь убрать из сборки несовместимый компонент, после установки которого возникли проблемы, после чего запустить систему повторно.

Перепады в электросети

Из-за этого могут сломаться некоторые элементы. Естественно, в таком случае системный блок не сможет полноценно функционировать. Кроме того, если уж говорить о проблемах питания, то стоит убедиться в работоспособности БП.

Часто неопытные пользователи считают не самым важным элементом. Они склонны экономить на этом девайсе или же на его мощности, приобретая ровно столько, сколько необходимо для сборки.

Но так делать не стоит, и вот почему:

  • бюджетные модели не защищены от скачков напряжения, короткого замыкания;
  • не всегда, особенно у ноунеймов, заявленные характеристики соответствуют действительности;
  • мощность должна быть рассчитана с запасом для комфортной работы системы, а также на случай апгрейда в будущем — +20-30%.

Совет : не стоит пытаться разогнать ЦПУ, сильно поднимая вольтаж, ведь в результате материнка, БП или сам «камень» могут сгореть. Это касается и .

Проблемы с конденсаторами

Эти компоненты нужны, чтобы регулировать напряжение в шинах питания компьютера. Они берут на себя избыточные всплески напряжения и создают резерв, который используют во время спада.

Если компонент не функционирует стабильно, жидкий электролит внутри него может просто закипеть и вытечь. Следы утечки можно увидеть, взглянув на плату. В самых тяжелых случаях оболочка взрывается и содержимое выплескивается. Следы взрыва также внешне заметны. Еще один признак того, что конденсатор неисправен — его вздутие.

Транзисторы

Бывает так, что и мосфеты могут выйти из строя. Эту неисправность бывает сложно определить, поэтому лучше взять . Вздутые участки, как и у конденсаторов, говорят о том, что элемент сломался: нужен новый. Визуально проверить не всегда получается: транзисторы лучше «прозвонить» мультиметром.

Примечание : не стоит пытаться решить проблему самостоятельно, лучше — обратиться в сервисный центр или подключить новую материнку.

Что делать если материнская плата не запускается

Если «мать» не стартует, можно проверить, в чем дело, сначала осмотрев все, а потом — попробовать исправить все программным методом.

Проведение внешней диагностики

Что делать для визуальной оценки состояния платы:

1. Не отключая от источника питания компьютер, снять крышку корпуса. Стоит быть осторожным, чтобы статическое электричество не повредило комплектующие. Для этого на руку перед манипуляциями надевается специальный антистатический браслет.

2. Необходимо убедиться в исправности БП. Для этого нужно запустить ПК: если после нажатия на Power он не отреагирует, надо вытащить блок питания из системника и протестировать его отдельно. Если вентилятор в БП заработал, значит, с ним все в порядке.

Перезагрузка BIOS

Сделать это можно, не запуская компьютер, двумя способами. Они описаны в таблице.

Сброс настроек посредством извлечения батарейки из материнской платы

Сброс параметров БИОСа при помощи перемычки
1. Обесточить системный блок.
2. Надеть электростатические перчатки или браслет.
3. Разобрать
1. Найти батарейку CMOS-памяти: она напоминает серебристый блин. 1. Найти на плате торчащие контакты, с обозначениями ClrCMOS, CCMOS, ClRTC, CRTC. Там должна быть специальная перемычка, которая закрывает 2 из 3 контактов.
2. Извлечь ее с помощью отвертки на 10-15 минут. 2. Переместить перемычку так, чтобы открыть крайний контакт, который она закрывала, и при этом закрыть до этого открытый крайний контакт.
3. Поставить обратно. 3. Оставить перемычку в таком положении минут на 10, а после вернуть в исходное.
Примечание : иногда батарея может находиться под блоком питания, тогда его придется демонтировать.

Примечание : в редких случаях причиной того, что материнка не стартует, может стать выход из строя какого-либо Чтобы это проверить, понадобится полностью разобрать компьютер и осмотреть все детали, включая процессорный сокет.

Зная причины, по которым новая материнка может не запуститься, а также как проверять плату, устранить проблему будет нетрудно. В большинстве случаев для этого достаточно визуально осмотреть комплектующую или откатить BIOS. Можно посоветовать регулярно чистить корпус и компоненты от пыли, чтобы избежать перегрева. Своевременная очистка контактов RAM от загрязнений не даст им окислиться и испортить плату.

Слишком долгий и «муторный» процесс, поэтому запаситесь терпением.

Не стартует материнская плата

Причиной не стартующей MB (материнской платы) может быть гроза, установка нового девайса или не правильная установка и прочих тупых поступков (чистка от пыли пылесосом). В статье я приведу рекомендации по запуску и диагностике неисправности материнской платы.

Для начала обнуляем BIOS, джампером CL_CMOS или вытаскиваем батарейку минут на 15-20 и пробуем включить. Возможно после этой процедуры и вовсе не понадобиться разбирать системник. Примечание! Если в материнской плате нет встроенного спикера (маленькая черная круглая деталь с отверстием посередине) и не подключен внешний (контакты на материнке SPEAKER пустые), то нам придется его сделать. Им может быть все, что угодно, что умеет издавать звук — небольшой (можно большой) динамик, наушник, неактивная колонка, даже динамический микрофон.

Разъем SPEAKER»a стандартен для всех материнских плат со времен первых персональных компьютеров — 4 Pin коннектор, подключать динамик нужно к крайним Pin»am, 2 посередине не используются.

Аккуратно вытащите материнскую плату из компьютера, не забудьте сначала подписать, что вы откуда вытащили, и как стоят разъемы, это важно для светодиодов Power и HDD. Если все таки что — то упустили, то не беда, переходим сюда . Всю работу делаем на столе, а не на полу. Только не забудьте положить плату на что-нибудь изолированное, например, полиэтиленовый пакет, и убедитесь в отсутствии под материнской платой токопроводящих деталей, например, болтов, шайб и прочего металла. Визуально осматриваем материнскую плату на наличие вздутых (потекших) конденсаторов, окислений, следов перегрева (почернений) механических повреждений и прочих дефектов. Если таковые имеются в наличии, то шансы запустить материнскую плату резко уменьшаются.

Достаем блок питания (он крепится к корпусу на 4 болтика сзади системника) и проверяем его. Не подключаем его ни к чему, кроме сети 220Вт, включаем кнопку на задней панели блока (если она есть) и пинцетом очень аккуратно замыкаем зелёный и любой чёрный провод в широком разъеме ATX. Если блок исправен, вентилятор закрутится. Некоторые могут взять измеритель напряжения «напряжометр» (подойдёт даже китайский) и замерять напряжения на разъемах питателя.

Вот схема . Желтый +12В, красный +5В, оранжевый +3.3В, фиолетовый +5В (дежурка, она должна присутствовать даже когда питатель просто включен в сеть без перемычки запуска), голубой — минус 12в, белый — минус 5 в. Еще серый , PG (Power good), но без нагрузки на нем вполне может ничего и не быть. Так же тонкой иголкой поджимаем контактные гильзы на разъеме 20 + 4 pin и 4 pin, они могут окисляться со временем и расшатываться, из — за чего вполне при рабочем питателе материнская плата может, в лучшем случае, глючить, а в худшем даже не стартовать, поверьте, может произойти даже такое.

Если блок питания отказывается стартовать, то заходим сюда (появится позже) или покупаем новый, если все отлично — идем дальше.

Аккуратно снимаем кулер процессора, чистим его от пыли (Не пылесосом! ), убеждаемся, что термопаста на процессоре не превратилась во что то похожее на запеканку. так же рекомендую аккуратно достать процессор из сокета, внимательно его осмотрите на наличие погнутых ножек, осмотрите внимательно сам процессорный сокет, если нет ничего подозрительного — аккуратно поставьте процессор обратно. Если Вас терзают сомнения, то вытираем старую термопасту с процессора и подошвы радиатора, очень тонким слоем намазываем новую (например КПТ — 8), ставим радиатор на процессор, немного надавливаем и двигаем несильно вверх — вниз — влево — вправо для того чтобы «притереть» подошву радиатора к поверхности процессора, только пе переусердствуйте с нажимом… Так же остатки лишней термопасы выдавятся наружу. Имейте ввиду, паста КПТ-8 не токопроводящая, поэтому ничего страшного. Но встречаются пасты с добавлением того же серебра (или алюминия) они вполне могут наделать беды если попадут куда-либо кроме подошвы радиатора, поэтому будьте предельно внимательны. Крепим кулер на место, подключаем вентилятор в разъем CPU_FAN.

Итак, оставляем на материнской плате процессор, подключаем спикер и блок питания, широкий разъем ATX 20 Pin (24 Pin) и CPU (4 Pin в районе процессора), все остальное вынимаем, включаем питатель в сеть. Пинцетом аккуратно замыкаем POWER_SW (PC_ON, ON, PWR_ON). Где они находятся — смотрим на плату, листаем мануал к материнской плате.

Если вентиляторы дернулись и остановились, то выключаем питание из розетки или клавишей на задней стенке (для возврата триггера КЗ в исходное состояние), вынимаем разъем CPU (4 Pin два желтых, два черных) в районе процессора и пытаемся запустить материнскую плату снова. Если она запустится (закрутятся вентиляторы) то скорее всего у Вас неисправен формирователь напряжения процессора или сам процессор. Убедиться в неисправности процессора можно заменой его на аналогичный (при наличии онного либо другого, поддерживаемого материнской платой).

Если MB снова не стартует (при условии успешного запуска БП «в холостую»), то имеет место быть КЗ по остальным цепям питания. Если MB запустилась, но не издает никаких звуков, то трогаем пальцем радиатор процессора (он должен быть теплый), южный и северный мост, крупные детали (мосфеты). Сильный перегрев любого из выше перечисленного говорит о выходе его из строя.

Если после запуска слышим один длинный повторяющийся сигнал, этот сигнал обозначает, что отсутствует память ОЗУ. Из этого можно сделать вывод, что материнская плата жива.

Берем планку ОЗУ, ластиком протираем ей «ножки» (возможно, они могли просто окислились), ставим в слот (следите за ключом, не прилагайте больших усилий!). При наличии встроенной видеокарты (не внешней) подключаем монитор, пробуем запустить.

При удачном запуске на экране появится экран POST, BIOS выдаст — «Cmos setting error» и сам предложит зайти в него.

Если встроенной видеокарты нет, то пробуем запуск с планкой ОЗУ. Сигнал спикера должен поменяться, BIOS должен «возражать» на отсутствие видеокарты. Если так, то берем видеокарту, ластиком протираем ей «ножки», вставляем, подключаем монитор и включаем. Если монитор покажет экран POST то всё отлично, если нет, то можно попробовать провести процедуру очистки от пыли и смены термопасты на GPU (процессоре видеокарты). Если не помогло, то скорее всего видеокарте кранты , чтобы в этом окончательно убедиться, можно попробовать поставить другую рабочую видеокарту (при ее наличии). Не забываем, что видеокарты с дополнительным питанием частенько просто не запускаются.

Многие из нас сталкивались с неполадками компьютера. И хорошо, если это проблемы, которые можно решить самостоятельно. Хуже, если в итоге придется нести машину в сервисный центр. И даже если там все исправят, не факт, что система снова не даст сбой и не подведет в самый неподходящий момент.

Если отбросить все разговоры о сложных системных ошибках или каких-то механических проблемах, остальное в целом решаемо. В интернете огромное количество видео, посвященных ремонту гаджетов и компьютерных компонентов. Так можно увидеть, как поменять экран на смартфоне, как почистить и смазать кулер, как заменить термопасту. А что делать, если не стартует материнская плата?

Ошибки

Сначала нужно понять, какие же могут быть причины неполадок. Вообще, материнка — сложное устройство, на котором размещено огромное количество элементов: от крупных комплектующих до мелких болтиков, датчиков и индикаторов. Из-за того, что на плате помещаются контроллеры, разъемы, слоты, чипсет, стабилизаторы, конденсаторы и т. д., избежать ошибок сложно.

Кстати, наличие всех этих элементов может усложнить ремонт, повлиять на методы устранения сбоев. В итоге становится понятно, что ошибки в этом случае можно поделить на механические и системные. Первые могут быть исправлены с помощью паяльника даже в домашних условиях, хотя случай это довольно редкий. При неудачном исходе физические повреждения могут быть устранены лишь покупкой нового девайса. Иногда конденсаторы, датчики питания или подобные элементы, которые переносят напряжения, могут попросту сгореть из-за нагрузки на систему.

Системные ошибки более «гибкие». Их легче исправить самостоятельно, хотя порой приходится и прибегать к помощи специалистов. Но в целом системная ошибка — это не приговор устройству, и если у вас по этой причине не стартует материнская плата, не впадайте в отчаяние.

Кто виноват?

Интересно, что в целом, если произошли какие-то поломки, виноваты в этом либо пользователи, либо некачественное питание. В первом случае покупатель мог неосторожно обращаться при монтаже платы, неаккуратно распаковать её либо неправильно эксплуатировать. Во втором случае может навредить блок питания, который не только перегрузит плату, но и «спалит» все остальные компоненты на ней.

Также к виноватым можно причислить тех, кто переправлял вам продукт почтой и во время транспортировки повредил что-то. Встречаются и недобросовестные производители, которые порой делают некачественную сборку, а также используют некачественные материалы, устаревшие конденсаторы, слабые радиаторы, забывают об охлаждении чипа и т. д.

Домашнее решение проблемы

Итак, если у вас случилась какая-то неполадка, и вы более или менее разбираетесь в технологиях работы системы ПК, то можно попытаться исправить все самостоятельно. Учтите, что вмешательство в физическое состояние материнки снимает её с гарантийного срока, а все что будет происходить — все на ваш страх и риск.

Стоит понимать, что состоит из нескольких слоев, и это при том, что толщина самой пластины — всего пара миллиметров. Каждый слой обзавелся медными проводниками, и если проблема с ними, то, скорее всего, вам поможет сервисный центр или приобретение новой платформы.

Раньше, в старых моделях, часто случалось Эту неполадку легко можно было устранить с помощью паяльника. Если вы уже пользовались этим инструментом, понимаете, как он работает, то можете попробовать спаять мелкие детали, при этом следя за температурой, а также используя тонкое жало.

Прибор

Прежде чем броситься устранять поломки или разбираться с тем, почему не стартует материнская плата, необходимо диагностировать «недуг». Обычно в сервисных центрах используют так называемый мультиметр или мультитестер. Такое название инструмент получил благодаря своей многофункциональности: он может проверять несколько показателей.

Этих приборов большое количество. Ими нужно уметь пользоваться, понимать, в чем различие аналогового и цифрового тестера, что позволит проверить стабильность работы платформы. Цифровой прибор наиболее комфортен в использовании, с ним легко работать, да и особых навыков он не требует, особенно если у вас на руках качественная модель.

В итоге мультитестер может указать на показатели напряжения, сопротивления, измеряет силу тока, проверяет резисторы, транзисторы, диоды, емкость батареек и конденсаторы.

Замена

Конечно, практически ни у кого из обычных пользователей дома в ящике не валяется лишний мультитестер. Поэтому придется диагностировать поломку всеми возможными методами. Если ваша материнская плата включается, но не стартует, придется ее менять.

Главное преимущество ПК — это то, что в корпусе находится множество компонентов, которые можно заменить. Чтобы найти неисправный модуль, придется по очереди отключать каждый компонент. Стоит помнить, что многое зависит от шлейфов, кабелей, контактов, разъемов и прочего. Это все часто приводит к нарушению соединительных деталей.

Обычно, проверяя таким образом работу и выделяя неисправный компонент, специалисты рекомендуют оставить материнку с чипом, блок питания и динамик, чтобы следить за звуковыми сигналами. Если это все работает, то, скорее всего, дело в одном из отключенных компонентов. Далее стоит подключать по одному каждое устройство и следить за его работоспособностью. Некоторые делают наоборот, вынимая каждый девайс по очереди.

Если при этой диагностике вы обнаружили, что плата запускается, но, к примеру, не отвечает видеокарта, то это не значит, что именно графический ускоритель дал сбой. Случаются проблемы с кабелями, с соединениями и контактами на той же системной плате. Поэтому тут придется все проверить, подключить видеокарту к другому ПК, заменить кабель и т. д.

Хитрость

Причины, по которым материнская плата не стартует, вентиляторы работают, либо же вообще платформа не подает признаков жизни, бывают абсолютно разные. Интересно, что даже сама система может просто «хитрить». К примеру, если на плате села батарейка БИОС, либо она просто отсутствует, система «притворяется мертвой». Для этого случая как раз отлично подойдет мультитестер, а если у вас его нет, несите продукт в ремонт.

Есть и проблема с подачей дежурного напряжения. Чтобы понять, все ли исправно с этой стороны, необходимо блок питания подсоединить к плате и воткнуть в него силовой кабель. Если у вас не сильно старая модель платформы, на ней загорится светодиод. Если же лампочка не загорелась, скорее всего, придется снова отправиться в ремонт.

Распространенная проблема

Случается, что не стартует материнская плата, но вентиляторы крутятся. Проблема не самая распространенная и часто замечена на старых моделях материнки. Владельцам подобных устройств нужно знать, что неполадки подобного типа часто обусловлены небрежностью пользователя. В этом случае поможет обычная чистка. Вообще-то подобную профилактику следует проводить хотя бы раз в полгода: проверять состояние системы, очищать материнку от пыли, следить за охлаждением и термопастой. Если же вы забросили плату, то не нужно удивляться, что большое скопление пыли привело к нарушению в контактах.

В этом случае наиболее удачный вариант — это проверить работоспособность каждого разъема. Возможно, место, куда подключен блок питания, сильно загрязнено и требует обычной чистки. Также бывает, что неполадки в соединителях заметны при внешнем осмотре, тогда гораздо легче понять, что нужно делать дальше: просто поменять кабель либо же менять разъем.

Конденсаторы

Интересно, что если не стартует материнская плата Asus, то пенять пытаются на конденсаторы. Вообще производитель считается добросовестным и всегда оснащает свои модели качественными материалами. Но в старых моделях наблюдаются огрехи. Некоторые пользователи решают самостоятельно перепаять эти детали, но делают это некачественно, что влечет за собой снова ошибки системы. Бывает, что конденсаторы меняют в сервисном-центре, а материнка через время перестает «жить».

Нет ответа

Бывает и такое, что материнская плата стартует и сразу выключается. Обычно люди начинают думать, что компьютер одолел страшный вирус. Он «съел» все, что было, и дороги назад нет. Это довольно редкое объяснение. Сразу стоит проверить, не залипла ли кнопка включения ПК, далее нужно посмотреть системный блок и почистить от пыли.

Да, опять придется отключать все по очереди либо отключить все сразу и оставить основные элементы. Бывает, что ПК не включается из-за блока питания, который не выполняет своих основных функций, хотя в этом случае материнка вообще не включалась бы. Бывает также, что на причину неполадки укажет БИОС, который издаст определенный звуковой сигнал.

Где изображение?

Некоторые пользователи столкнулись с тем, что материнская плата стартует, но нет изображения на мониторе. Конечно, первая и главная причина — это поломка дисплея. Но такое происходит довольно редко, намного чаще пользователи просто забывают подключить монитор к розетке. Также нужно исключить повреждения кабеля и активацию кнопки включения на мониторе.

Следующая причина этой ошибки — БИОС. Он иногда сбрасывает настройки и в целом может повлиять на работу материнки. Обычно все решается, если попасть в настройки БИОС. Но монитор молчит, поэтому открываем корпус ПК и ищем батарейку. Она отвечает за энергонезависимость памяти и хранит настройки БИОС. Вытаскиваем её, пару секунд ждем и вставляем обратно.

Как уже говорилось ранее, могут быть проблемы и с остальными компонентами. Помните, что даже пыль может оказаться вашим злейшим врагом, поэтому если что-то произошло с ПК, сразу открывайте корпус и просматривайте каждый элемент. Могут неполадки быть и видимыми, например, можно достать материнскую плату и осмотреть её на предмет появления темных пятен, обгорелых элементов или резкого запаха.

Транзисторы

Если у вас не стартует материнская плата Asus или другой компании, то причина может крыться в транзисторах. Это еще один элемент, который в целом можно самостоятельно проверить. Ищем мы короткое замыкание на них. Пусть и случается такое довольно редко, но, как говорится, предупрежден — значит вооружен.

Для диагностики снова освобождаем плату от всех разъемов питания, чтобы ненароком не ударило током. Берем мультитестер (да, к сожалению, те, у кого нет этого прибора, не могут произвести эту диагностику) и проверяем все выводы транзисторов. Этот элемент на плате трудно найти, так как он мелкий, да и деталей на платформе очень много. Транзистор похож на квадрат или прямоугольник с тремя выводами.

Детали

Все вышеуказанные причины не являются единственными. Вообще, существует огромное количество ошибок, которые приводят к тому, что материнская плата не стартует. Первое, что нужно помнить — это забота о системе. Нельзя купить ПК и забыть о нем, важно ухаживать за ним, чистить, следить за нагревом и т. д.

Среди других поломок, которые могут вывести материнку из строя, может назвать некорректную работу сетевого адаптера — это кабель, который подключает интернет к системе. Из-за нестабильных роутеров, интернет-центров и других устройств могут возникать скачки напряжения, которые ведут к выгоранию цепи.

Нередко пользователи сталкиваются с проблемами в работе БИОС. Из-за них может не стартовать Обычно производители стараются представить более новую модель этой мультипрограммной платформы. Но если вдруг села обычная батарейка на плате, то никакие системные внедрения не помогут. Нужно просто её заменить.

Питание также играет ключевую роль. При самостоятельном сборе ПК нужно просчитать необходимую мощность, с которой справится блок питания. Кроме того, нужно не забывать о хорошем охлаждении, так как производители, экономя на материалах, забывают установить пару лишних радиаторов на силовые элементы либо используют слабые стабилизаторы.

Еще одна причина, из-за которой ваша не стартует — это поврежденные порты. Не все знают, но выключение периферии во время работы ПК может пагубно влиять на элементы платы. К примеру, если резко высунуть мышку из разъема, произойдет скачок напряжения, который вызовет сгорание порта. И хорошо, если нерабочим окажется лишь разъем… А если сгорит вся системная плата? Придется собирать деньги на новую.

Выводы

Итак, помните: если ваша материнская плата не стартует, скорее всего, вам придется отнести её в ремонт. Это наиболее логичный вариант, который облегчит вам жизнь, хотя и потребует дополнительных средств. Если же вы более или менее разбираетесь в работе ПК, можно самостоятельно попробовать все исправить — ведь иногда, как мы узнали, проблема может скрываться в разрядившейся батарейке или отключенном кабеле.

Поэтому проверяем, чтобы все элементы были подключены прочно, а блок питания — включен. Далее смотрим, имеются ли в правильном положении все регуляторы напряжения и перемычки процессора: нужно чтобы все компоненты прочно «сидели» на своих местах. Если ничего не происходит, рассматриваем поближе плату и ищем видимые повреждения, подключаем только необходимые элементы для начальной работы. Если все работает, то причина кроется в одном из отключенных компонентов,. Если неполадка не устранена, то лучше все-таки обратиться к специалистам.

Чаще всего не запускается материнская плата после того, как в системном блоке были произведены какие-либо манипуляции. Уставлены дополнительные модули. Переключались соединительные кабеля. Производилась чистка оборудования от пыли. Заменялись неисправные детали.

Все эти действия легко могли привести к нарушениям контакта в соединителя, попаданию мелких металлических деталей (что приводит к замыканиям), нарушению рабочих режимов компьютера.

А если никаких действий с системным блоком не производилось, и коробка даже не открывалась? Велика вероятность, что подсела батарейка на материнской плате. Для проверки батарейки необходимо открыть боковую крышку системного блока и аккуратно извлечь батарейку.

  • Можно проверить напряжение при помощи мультиметра.
  • Более простой и надежный вариант – вставить на место подозрительной батарейки новую, заведомо исправную.

Сбились настройки BIOS

Еще одна программная причина неработоспособности материнской платы – нарушения в настройках базовой системы ввода и вывода. В таком случае проще всего снова вспомнить про системную батарейку. Если ее на время вынуть из материнской платы и затем снова вставить – при следующем запуске компьютера установки CMOS возвращаются к умолчанию.

Если компьютер довольно давно находится в эксплуатации

Некоторые электронные компоненты на материнской плате имеют свойство со временем терять свои качества. Это и приводит к тому, что не запускается материнская плата.

Высохли электролитические конденсаторы. Выглядят они как маленькие бочечки, стоящие на плате вертикально. Неисправный конденсатор часто имеет выраженную вздувшуюся форму. Но, неисправность конденсатора может себя и никак не проявить. Если пользователь неплохо умеет управляться с паяльником и отсосом, заменить электролитические конденсаторы можно и самостоятельно, без обращения в сервисный центр. Сопутствующая проблема – паяные соединения были выполнены не очень качественно и от времени потеряли проводимость. Иногда отошедшие контакты на плате заметно по шлейфу припоя вокруг пайки.

Транзисторов на материнской плате довольно много и они могут выходить из строя при резких перепадах тока, замыканиях или из-за недостаточного охлаждения, от перегрева. В отличие от конденсаторов, которые можно проверить только заменой на заведомо исправные, выяснить исправность транзистора можно с помощью тестера. Для этого нужно вынуть материнскую плату, отключить абсолютно все соединители и перемычки и затем прозванивать концы транзисторов при помощи тестера. Показания прибора должны соответствовать паспортным данным.

Проверка исправности материнской платы заменой функциональных блоков

Преимущество стационарного компьютера пред моноблоком или ноутбуков состоит в том, что десктоп имеет блочную конструкцию. Поэтому искать неисправный модуль можно путем замены на исправный аналог.

Эта блочная конструкция создает и дополнительное поле для возникновения неисправностей. Большое количество соединительных шлейфов, кабелей, контакторов, разъемов приводит в периодическому нарушению контактов в соединителях. Поэтому компьютер и перестает работать.

Чтобы проверить работоспособность материнской платы. Нужно отключить все лишнее и оставить минимальную конфигурацию.

  1. Материнская плата с процессором.
  2. Блок питания.
  3. Динамик, чтобы контролировать звуковые сигналы.

После этого можно начинать по одному подсоединять все остальные внутренние блоки компьютера и таким образом искать неисправный компонент. Можно поступить и наоборот – из полностью укомплектованного системного блока по одному вынимать попавшие под подозрение комплектующие.

Частая причина неисправности компьютера – скопление в системном блоке пыли и нарушения в контактах. Рекомендуется не реже одного раза в полгода чистить системный блок от пыли при помощи пылесоса или отдавать на профилактику в сервисную фирму.

Нарушения в соединителях иногда заметны при внешнем осмотре, а чаще нет. Все соединения нужно последовательно разъединять, чистить, осматривать на предмет отогнутых или отломанных контактов. И надежно устанавливать на место.

Если в системном блок производились какие-то действия

При апгрейде, наращивании мощности, добавлении нового винчестера или жесткого диска, увеличении оперативной памяти – возрастает потребление электрического тока. Блок питания может не обеспечивать требуемую мощность, срабатывает защита, и компьютер автоматически блокируется.

Если для работы на повышенной мощности блока питания хватает, может не хватить расчетной мощности кулеров. Тогда компьютера будет запускаться и через короткое время отключаться.

Модульная конструкция стационарного компьютера создает еще одну зону риска. Имеется возможность менять блоки и выбирать желаемую конфигурацию. Но, при этом обязательно необходимо строго следить за согласованием параметров всех новых и старых блоков. В первую очередь проверьте, хватает ли мощности блока питания на все вновь уставленное оборудование. Достаточное ли количество вентиляторов для охлаждения системного блока?

На материнской плате имеются перемычки для изменения частоты, способов подключения дисков и так далее. Возьмите в руки Руководство Пользователя и тщательно проверяйте, правильно ли это самые перемычки установлены.

Хорошо бы проверить материнскую плату установкой в другой системный блок. Правда, при этом возникает риск, что неисправная плата испортит и второй компьютер.

Сколько транзисторов в процессоре?

Транзисторы являются основными строительными блоками, которые регулируют работу компьютеров, мобильных телефонов и всех других современных электронных схем, и являются базовой единицей центрального процессора. Транзисторы могут быть упакованы независимо или на небольшой площади. Интегральные схемы могут содержать 100 миллионов или более транзисторов.

Реферат

Транзистор в электронных компонентах представляет собой полупроводниковое устройство , которое часто используется в усилителях или переключателях с электронным управлением.Транзисторы — это основные строительные блоки, которые регулируют работу компьютеров, мобильных телефонов и всех других современных электронных схем. При этом транзистор является базовым блоком CPU . Транзисторы могут быть упакованы независимо или на небольшой площади. Интегральные схемы могут содержать 100 миллионов или более транзисторов. ЦП в основном включает в себя блок логических операций, блок управления и блок памяти. В этой статье будет подробно описано, сколько транзисторов в ЦП и как он работает.

Каталог

I Введение в транзистор

Транзистор обычно относится к всем отдельным компонентам на основе полупроводниковых материалов, включая диоды, триоды, полевые транзисторы, тиристоры и т. Д. Транзисторы иногда называют триодами. Транзисторы в основном делятся на две категории: биполярные транзисторы (BJT) и полевые транзисторы (FET). Транзистор имеет три полюса; три полюса биполярного транзистора состоят из эмиттеров, баз и коллекторов N-типа и P-типа; три полюса полевого транзистора — это исток, затвор и сток.

триод

Транзисторы являются основными строительными блоками , которые регулируют работу компьютеров, сотовых телефонов и всех других современных электронных схем. Благодаря быстрому отклику и высокой точности транзистор может использоваться для множества цифровых и аналоговых функций, включая усиление, переключение, регулировку напряжения, модуляцию сигнала и генератор. Транзисторы могут быть упакованы индивидуально или на очень небольшой площади.

В декабре 1947 года исследовательская группа, состоящая из Шокли, Бадина и Браттона из Bell Labs в США, разработала точечный германиевый транзистор .Появление транзисторов — важное изобретение 20 века. После появления транзисторов люди могут использовать небольшое электронное устройство с низким энергопотреблением, чтобы заменить громоздкую энергопотребляющую лампу. Изобретение транзистора послужило толчком к рождению интегральных схем. В первые 10 лет 20 века полупроводниковые материалы использовались в системах связи. В первой половине 20 века рудное радио, которое было широко популярно среди радиолюбителей, использовало руду в качестве полупроводникового материала для обнаружения.Электрические характеристики полупроводников также используются в телефонных системах.

II Количество транзисторов ЦП в предыдущих поколениях

Закон Мура против плотности микропроцессоров Intel

Закон Мура был предложен Гордоном Муром, одним из основателей Intel. Когда цена не изменится, количество компонентов, которые могут быть размещены на интегральной схеме, увеличится вдвое каждые 18-24 месяцев , а производительность удвоится.Другими словами, производительность компьютера, который можно купить за каждый доллар, будет более чем удваиваться каждые 18-24 месяцев. Этот закон показывает скорость прогресса информационных технологий. Хотя эта тенденция продолжается уже более полувека, закон Мура по-прежнему следует рассматривать как наблюдение или предположение, а не как физический или естественный закон.

(1) Февраль 1999 г .: Intel выпустила процессор Pentium III . Pentium III — это 1 & times; 1 квадратный кремний с 9,5 миллионами транзисторов, изготовленный с использованием технологии Intel 0.25-микронный техпроцесс.

(2) В 2000 году, Pentium 4 Willamette, производственный процесс — 180 нм, количество транзисторов процессора — 42 миллиона.

Intel Pentium 4

(3) Январь 2002 г .: Выпуск процессора Intel Pentium 4 , производительность высокопроизводительных настольных компьютеров составляет 2,2 миллиарда циклов в секунду. Он производится по 0,13-микронному техпроцессу Intel и содержит 55 миллионов транзисторов.

(4) 12 марта 2003 г .: Платформа мобильной технологии Intel Centrino родилась на портативных компьютерах, включая новейший мобильный процессор Intel Pentium M .Процессор основан на новой оптимизированной для мобильных устройств микроархитектуре, созданной с использованием 0,13-микронного технологического процесса Intel. Он содержит 77 миллионов транзисторов.

(5) 26 мая 2005 г .: Первый двухъядерный процессор Intel для массового потребления, процессор Intel Pentium D с 229 999 999 транзисторами, использующий ведущую 90-нм техпроцесс Intel.

(6) 27 июля 2006 г .: родился двухъядерный процессор Intel Core 2 . Процессор содержит более 290 миллионов транзисторов и использует 65-нанометровый техпроцесс Intel.Его производят в нескольких самых передовых лабораториях мира.

(7) 8 января 2007 г .: Чтобы расширить продажи четырехъядерных ПК для основных покупателей, Intel выпустила четырехъядерный процессор Intel Core 2 и два других четырехъядерных серверных процессора для настольных компьютеров с вычислительной мощностью 65 нм. Четырехъядерный процессор Intel Core 2 содержит более 580 миллионов транзисторов.

Четырехъядерный процессор Intel Core 2

(8) Corei7 980X , выпущенный в 2010 году, производственный процесс составляет 32 нм, количество транзисторов — 11 699 999 999.

(9) Core i7 4960X , выпущенный в 2013 году, имеет производственный процесс 22 нм и количество транзисторов 1,86 миллиарда.

III Почему процессоры с большим количеством транзисторов сильнее?

ЦП похож на большую фабрику для хранения коммутаторов . Каждый транзистор является переключателем, то есть 0 в выключенном состоянии и 1 при включении. Чем больше транзисторов, тем больше переключателей. Когда вы решаете одну и ту же проблему, чем больше маршрутов вы выбираете, тем больше петлевых линий.

Точно так же, чем больше транзисторов в ЦП, тем больше тока в ветвях протекает за единицу времени. С точки зрения макросов, чем больше данных вы можете обработать на ЦП, тем быстрее будет машина.

ЦП в основном включает в себя блок логических операций , блок управления и блок памяти . В блоке логических операций и управления есть несколько регистров. Эти регистры используются для временного хранения данных в процессе обработки данных ЦП.

Производство процессоров — это процесс с очень высокой точностью, который должен выполняться с помощью оборудования. Транзисторы, вырезанные из пластины, будут напечатаны на базе процессора с помощью машин. Каждая печатная база будет проверена на предмет выявления брака. А затем добавьте интерфейс оболочки, чтобы он стал нашим общим процессором.

IV Как работает ЦП?

Как мы все знаем, ЦП — это «сердце» компьютера и ядро ​​всей микрокомпьютерной системы. Следовательно, он часто является синонимом различных классов микрокомпьютеров, таких как 286, 386, 486, Pentium, PII, K6 до сегодняшних PIII, P4, K7 и так далее.Оглядываясь назад на историю развития ЦП, можно сказать, что ЦП был значительно улучшен в производственных технологиях. Это в основном отражается в интеграции все большего и большего количества электронных компонентов. От начала интеграции тысяч транзисторов до нынешних миллионов и десятков миллионов транзисторов. Как они обрабатывают данные?

1. Исходная рабочая модель центрального процессора

Прежде чем понять принцип работы центрального процессора, давайте кратко поговорим о том, как он производится.ЦП изготовлен из материала чистого кремния . Микросхема ЦП содержит миллионы хрупких транзисторов. Люди используют химические методы для травления или фотоотравления транзисторов на кремниевой пластине. Следовательно, ЦП состоит из транзисторов. Проще говоря, транзисторы — это миниатюрные электронные переключатели. Они являются краеугольным камнем построения ЦП. Вы можете представить транзистор как выключатель света. У них есть рабочий бит, который представляет два состояния: ВКЛ и ВЫКЛ. Это включение и выключение эквивалентно подключению и отключению транзистора.Эти два состояния соответствуют основным состояниям « 0 » и « 1 » в двоичной системе. Таким образом, компьютер имеет возможность обрабатывать информацию. Но не думайте, что принцип простых транзисторов с двумя состояниями «0» и «1» очень прост. Фактически, их разработка была получена после многих лет упорных исследований ученых. До появления транзисторов компьютеры использовали медленные, неэффективные электронные лампы и механические переключатели для обработки информации. Позже ученые поместили два кристалла в кристалл кремния, так что была создана первая интегральная схема.

Увидев это, вы, должно быть, задаетесь вопросом, как транзисторы используют два электронных сигнала « 0 » и « 1 » для выполнения инструкций и обработки данных? Фактически, все электронные устройства имеют свои собственные схемы и переключатели. Поток или отключение электронов в цепи полностью контролируется переключателем. Если вы установите переключатель в положение OFF, электрон перестанет течь. Если вы установите его в положение ON, электроника будет продолжать работать. Включение и выключение транзистора контролируется только электронными сигналами, поэтому мы можем назвать транзистор двоичным устройством.Таким образом, состояние ВКЛ транзистора представлено цифрой «1», а состояние ВЫКЛ представлено цифрой «0», которая может образовывать простейшее двоичное число. Особый порядок и последовательность нескольких «1» и «0», генерируемых множеством транзисторов, могут представлять различные ситуации, которые определяются как буквы, числа, цвета и графика. Например, 1 в десятичных разрядах также означает «1» в двоичном режиме, 2 — «10» в двоичном режиме, 3 — «11», 4 — «100», 5 — «101», а 6 — «110» и так далее, что составляет двоичный язык и данные, используемые в компьютерной работе.Группы транзисторов можно объединять для хранения числовых значений, а также для выполнения логических и цифровых операций.

2. Внутренняя структура ЦП

транзисторы в ЦП

Теперь мы уже примерно знаем, за что отвечает ЦП, но какие компоненты отвечают за обработку данных и выполнение программ?

1) ALU ( Arithmetic Logic Unit )

ALU — это ядро ​​ арифметического устройства.Он основан на полном сумматоре, дополненном схемой, состоящей из регистра сдвига и соответствующей логики управления. Под действием управляющего сигнала он может выполнять четыре операции сложения, вычитания, умножения и деления, а также различные логические операции. Как уже упоминалось, это эквивалент производственной линии на заводе, которая отвечает за расчет данных.

2) RS (набор регистров или регистры)

RS — это, по сути, место, где данных временно хранятся в CPU.В нем хранятся данные, ожидающие обработки, или данные, которые были обработаны. Время доступа ЦП к регистру меньше, чем время доступа к памяти. Использование регистров может уменьшить количество обращений ЦП к памяти, тем самым повышая скорость работы ЦП. Однако из-за ограничений площади кристалла и интеграции емкость набора регистров не может быть большой. Набор регистров можно разделить на специальные регистры и общие регистры. Универсальный регистр широко используется и может быть определен программистом.Количество регистров общего назначения зависит от микропроцессора.

3) Блок управления

Как и отдел сбыта логистики на заводе, блок управления является центром управления и контроля всего ЦП. Блок управления состоит из трех компонентов: регистра инструкций IR, идентификатора декодера инструкций и операционного контроллера OC. Крайне важно координировать упорядоченную работу всего компьютера. В соответствии с заранее запрограммированной программой пользователя блок управления берет каждую команду из регистра.В свою очередь, регистр помещает его в регистр инструкций IR, определяет, какая операция должна быть выполнена путем декодирования (анализа) инструкций, а затем управляет контроллером OC в соответствии с определенным временем, отправляя управляющие сигналы микроопераций в соответствующие части. Операционный контроллер OC в основном включает в себя логику управления, такую ​​как генератор импульсов биений, матрицу управления, генератор тактовых импульсов, схему сброса и схему запуска-остановки.

4) Шина

Так же, как канал связи между различными частями на заводе, шина на самом деле представляет собой набор проводов, набор различных общих сигнальных линий.Шина используется как «шоссе » для общего использования всех компонентов компьютера для передачи информации. Шину, напрямую подключенную к ЦП, можно назвать локальной шиной, включая DB (шина данных), AB (адресная шина), CB (шина управления). Среди них шина данных используется для передачи информации о данных; адресная шина используется для передачи адресной информации, выдаваемой ЦП; шина управления используется для передачи сигналов управления, сигналов синхронизации и информации о состоянии.

3. Рабочий процесс ЦП

ЦП, состоящий из транзисторов, является ядром обработки данных и выполнения программ, а именно ЦП . Прежде всего, внутреннюю структуру ЦП можно разделить на три части: блок управления, блок логических операций и блок памяти (включая внутреннюю шину и буфер). Принцип работы ЦП аналогичен заводской переработке продукции: сырье (программные инструкции), которые поступают на завод, отправляются отделом распределения материалов (блок управления) и отправляются на производственную линию (блок логических операций) для производства готовой продукции. продукты (обработка данных), а затем хранятся на складе (единица хранения) и, наконец, ожидают продажи на рынке (для использования приложением).В этом процессе мы заметили, что центральный процессор начал формальную работу с блока управления. Промежуточный процесс заключается в выполнении арифметической обработки с помощью блока логических операций, а передача обслуживания блоку хранения представляет собой конец работы.

4. Данные и инструкции

Теперь давайте посмотрим, как данные обрабатываются в ЦП. Мы знаем, что данные проходят от устройства ввода через память и ожидают обработки центральным процессором. Обрабатываемая информация хранится в байтах , то есть 8-битные двоичные числа или 8 битов хранятся как единое целое.Эти фрагменты информации могут быть данными или инструкциями. Данные могут быть символами, числами или цветами в двоичном представлении. Инструкции сообщают ЦП, какие операции выполнять с данными, например, завершение операций сложения, вычитания или сдвига. Мы предполагаем, что данные в памяти — это простейшие исходные данные. Сначала указатель команды уведомит ЦП о размещении команды, которая должна быть выполнена, в ячейку памяти в памяти. Потому что у каждой единицы хранения в памяти есть номер.Данные могут быть получены по этим адресам и отправлены в блок управления через адресную шину. Декодер команд берет команду из регистра команд IR и переводит ее в исполняемую форму для ЦП. Затем ЦП решает, какие операции необходимы для выполнения инструкции. Он сообщит арифметическому логическому устройству ( ALU ), когда производить вычисления, сообщит считывателю инструкций , когда получить значение, сообщит декодеру инструкций , когда следует транслировать инструкцию, и т. Д.Если данные отправляются в арифметико-логический блок, данные будут выполнять арифметические операции, указанные в инструкциях, и различные другие операции. Когда обработка данных завершена, он вернется в регистр и продолжит обработку данных с помощью различных инструкций или отправит их в буфер данных через шину DB.

По сути, ЦП выполняет три основные задачи: чтение данных, обработка г данных и запись данных в память.Но в обычных условиях инструкция может содержать множество операций, выполняемых в четком порядке. Задача ЦП — выполнять эти инструкции. После выполнения инструкции блок управления ЦП сообщает устройству чтения инструкций, что необходимо прочитать следующую инструкцию из памяти и выполнить ее. Этот процесс повторяется непрерывно и быстро, выполняя одну инструкцию за другой, давая результаты, которые вы видите на дисплее. При обработке такого количества инструкций и данных определенно произойдет хаотическая обработка из-за разницы во времени передачи данных и разницы во времени обработки ЦП.Чтобы гарантировать, что каждая операция выполняется вовремя, ЦП нужны часы, которые контролируют каждое действие, выполняемое ЦП. Часы похожи на метроном. Он непрерывно пульсирует и определяет скорость и время обработки ЦП. Это номинальная частота знакомого нам процессора, также известная как основная частота. Чем выше значение основной частоты, тем быстрее работает процессор.

5. Как повысить эффективность работы процессора?

Поскольку основная задача ЦП — выполнение инструкций и обработки данных, эффективность работы станет основным содержанием ЦП.Производители ЦП также изо всех сил стараются использовать ЦП для более быстрой обработки данных. Согласно внутренней структуре вычислений ЦП, некоторые производители добавляют еще один арифметико-логический блок ( ALU ) в ЦП или устанавливают другой блок операций с плавающей запятой ( FPU ). Это значительно ускоряет скорость обработки данных. Что касается эффективности выполнения, некоторые производители увеличивают скорость выполнения инструкций на конвейерной обработки или , выполняя инструкций параллельно .Как мы упоминали ранее, выполнение инструкций требует множества независимых операций, таких как выборка и декодирование инструкций. Первоначально ЦП должен выполнить предыдущую инструкцию перед выполнением следующей инструкции, но теперь распределенные схемы выполняют свои операции. То есть, когда эта часть схемы завершила одно задание, второе задание немедленно занимает схему, что значительно увеличивает эффективность выполнения. Кроме того, чтобы сделать связь между инструкциями более точной, текущий ЦП обычно использует различные методы прогнозирования для управления инструкциями для более эффективного выполнения.

Рекомендуемый артикул:

Каковы методы тестирования и типы транзисторов?

Что такое графеновые транзисторы?

О VRM и MOSFET / Безопасность материнских плат с процессорами с высоким TDP

Исходная ветка обсуждения этой статьи находится по адресу [НАЖМИТЕ ЗДЕСЬ].

Поскольку новая система статей OCN открыта и доступна для редактирования, пожалуйста, не стесняйтесь исправлять любые ошибки, которые могут быть допущены в этой статье.

-xd_1771, оригинальный писатель

Вы будете часто видеть, как я предупреждаю пользователей о настройках VRM (то есть STOP, получите другую материнскую плату, а НЕ ЭТУ ), потому что ваш выбор настройки — небезопасно . Поскольку я устал размахивать руками и кричать на людей о mosfet / VRM в каждой связанной теме, которую я вижу, я решил закончить эту статью. Местный гуру БП однажды сказал …
Цитата:
Сообщение от Phaedrus2129; 12516806

VRM — это блоки питания, такие же, как и ваши системные блоки питания.Существуют все те же опасности.

Как работают VRM:
Как работают VRM (Щелкните, чтобы показать)
VRM (модуль регулятора напряжения) содержит ШИМ-контроллер, полевые МОП-транзисторы, фазы питания, дроссели и соответствующие каналы. Эти компоненты отвечают за преобразование выходного напряжения от источника питания (12 В, 5 В, 3,3 В) в более низкие напряжения, которые использует ваш процессор (например, 1,2 В, 1,5 В и т. Д.). Технически везде, где на материнской плате требуются разные напряжения, потребуется система VRM — их может быть несколько на материнской плате.Однако в этой статье основное внимание уделяется VRM ЦП; они расположены слева от разъема ЦП. Модули VRM ЦП — это модули VRM на материнской плате, которые выделяют больше всего тепла и должны справляться с самыми высокими токами. Они имеют особенно важное значение.

  • Что такое полевой МОП-транзистор ? МОП-транзистор ( M etal O xide S emiconductor F ield E ffect T ransistor) является частью модуля регулятора напряжения, обычно слева от разъема ЦП.Сами полевые МОП-транзисторы являются активными транзисторами, которые преобразуют напряжение 12 В в модуль VDIMM, который использует ЦП. Этот элемент имеет решающее значение, потому что он в значительной степени выполняет все преобразования энергии для вашего процессора, выделяет больше всего тепла и является наиболее хрупким в системе VRM. Платы, которые видят частые отказы VRM, обычно имеют слишком мало полевых МОП-транзисторов или слишком мало фаз питания для поддержки нагрузок высокой мощности и умирают в результате избыточной емкости и перегрева. Это можно смягчить, если полевые МОП-транзисторы имеют теплоотвод и / или активно охлаждаются вентилятором.МОП-транзисторы имеют определенный уровень контроля качества: есть высококачественные МОП-транзисторы с улучшенной конструкцией, большей емкостью и большей устойчивостью к нагрузке — и есть МОП-транзисторы низкого качества, которые имеют более низкие стандарты качества и более низкие характеристики.
  • Нагрузка разделена на несколько фаз или каналов . Больше фаз = более надежная работа и меньше тепла. Большее количество фаз может привести к использованию более дешевых транзисторов, но без ущерба для выходной мощности, что приведет к меньшему тепловыделению и более низкой стоимости.Больше фаз / каналов обычно лучше. На платформах AMD большее количество фаз (например, 8 + 2) можно найти только на платах ATX.
  • Весь процесс управляется PWM ( P ulse- W idth M odulation), частотным выходом, который VRM используют для стабилизации / очистки большей части проходящей мощности. Контроллеры PWM — это микросхемы на материнских платах, на которых осуществляется этот контроль. Частота и модуляция ШИМ могут влиять на величину vDroop (падения напряжения), которую вы испытываете, а также на стабильность подачи питания.Высококачественные аналоговые системы ШИМ практически не приведут к vDroop. В более новых цифровых системах ШИМ сигнал ШИМ для управления модулями VRM модулируется в цифровой форме. Это может обеспечить более стабильную подачу напряжения (т. Е. Отсутствие vDroop). ШИМ также определяет количество выводимых (истинных) фаз.
    Обратите внимание, что vDroop на самом деле является спецификацией Intel, разработанной для обеспечения энергосбережения и может быть включен специально, а не для качества VRM и контроллера PWM.
  • Тип разъема ЦП (4/8-контактный) не имеет никакого отношения к VRM и количеству фаз — у вас может быть 8-контактный + 3 + 1 фаза или 4-контактный + 8 + 2 фазы.8-контактный разъем питания процессора по сравнению с 4-контактным не имеет значения, если учесть количество мощности, которое может обеспечить разъем, но 8-контактные разъемы могут привести к большей стабильности напряжения и меньшему vDroop.
  • VRM
  • играют важную роль в общей энергоэффективности системы. VRM имеют характеристики, аналогичные характеристикам источника питания. У них также есть уровень эффективности ; более крупная система VRM (т. е. система 8 + 2 фаз) будет более эффективной при преобразовании входного напряжения в выходное напряжение и будет иметь меньше потерь энергии и тепла, как и источник питания с номиналом 80+.Это также приведет к снижению потребляемого тока от источника питания.

Важность подсчета фаз мощности
Важность подсчета фаз мощности (Нажмите, чтобы показать)
Отказы материнских плат с большим количеством фаз были относительно нечастыми, если вообще случались. Большинство виновников сбоев VRM — это материнские платы нижнего уровня с 4 + 1 фазой и 3 + 1 фазой, которые не оборудованы для работы с процессорами, которые потребляют много энергии и могут быть разогнаны.Меньшие 4 + 1 фазные системы или меньше на ЦП могут быть особенно опасными из-за того, что каждый транзистор должен быть способен выводить больше тока и тепла. Вот почему вы обычно видите, что материнские платы с низким числом фаз выходят из строя (т. Е. Загораются, жарятся, перегружаются), часто на материнских платах только определенных производителей или определенных материнских платах.

Однако бренд / производитель материнской платы и их контроль качества также могут определять качество системы VRM. Например, большинство выпущенных в 2010 году материнских плат AMD MSI с фазой 4 + 1 или аналогичных, с радиатором или без него, не имели хорошего качества и были склонны к выходу из строя.Это произошло из-за использования транзисторов, которые могут быть неправильно оценены, микросхем драйверов не должным образом оценены и отсутствия защиты VRM от перегрузки по току. Тем не менее, Biostar TA890FXE, который поставляется с фазой питания 4 + 2 аналогичного размера, не был подвержен сбоям. Он отличался высокой номинальной силой тока на транзистор; полностью прочный.

Система 8 + 2 фаз не обязательно может обеспечивать ток больше, чем фаза 4 + 1, если величина допустимого тока через систему VRM одинакова; однако система 8 + 2 по-прежнему будет работать с большей эффективностью, стабильностью и меньшей тепловой мощностью.Ситуацию с подсчетом фаз питания можно резюмировать в следующих двух предложениях (на случай, если вышеприведенное было слишком длинным и сложным для вас) редактором OCN PSU Phaedrus2129:
Цитата:
Первоначально отправил Phaedrus1219

Однако в качестве практического Учитывая, что многие VRM с большим количеством фаз могут обеспечивать большую мощность. Я имею в виду, что если вы хотите получить выходной ток 64 А, обычно дешевле использовать шестнадцать транзисторов на 8 А, чем четыре транзистора на 32 А. Таким образом, чем больше фаз, тем дешевле сделать VRM более мощным (обычно).Таким образом, VRM с меньшим количеством фаз часто (но НЕ ВСЕГДА) будет менее мощным, поскольку сделать его более мощным будет дороже.

Качество и дизайн системы VRM
Качество и дизайн системы VRM (Щелкните, чтобы показать)
Качество рассматриваемой системы VRM и возможность работы с процессорами, требующими много энергии, обычно сводятся к следующим параметрам:

    Номинальная сила тока полевого МОП-транзистора
  • означает, на сколько ампер способен каждый полевой МОП-транзистор. Для каждой фазы есть два полевых МОП-транзистора: высокая и низкая.Если каждый из этих полевых МОП-транзисторов рассчитан на низкую силу тока, их использование может быть небезопасным для энергоемких процессоров с малым числом фаз. Во многих платах MSI с малым числом фаз используются транзисторы, не рассчитанные на силу тока и выходящие из строя из-за перегрузки по току.
  • К сожалению, обычно не очевидно, какова номинальная сила тока MOSFET на материнской плате, и придется искать и находить спецификации. У транзисторов обычно есть номер модели. отпечатаны на них мелким шрифтом. У этой модели нет. можно выполнить поиск в Интернете, чтобы получить подробные документы с описанием емкости конкретного транзистора, включая номинальную силу тока.Для справки: информационный список VRM материнской платы AMD пытается собрать соответствующую информацию о качестве VRM.
  • Плата низкого качества может указывать на то, что полевые МОП-транзисторы не рассчитаны на достаточную силу тока для приложений с более высоким TDP.
  • МОП-транзисторы на канал обычно группируются по 3 или 4. На материнской плате хорошего качества вы увидите 2 первичных транзистора (сами полевые МОП-транзисторы) — 1 или более транзисторов «верхней стороны» и 1 или более транзисторов «нижней стороны» — и один или два других транзистора поблизости, называемые драйверами MOSFET.
  • Некоторые производители материнских плат (особенно младшие производители, которые не могут выделить столько же затрат на свою материнскую плату) могут решить снизить стоимость некоторых материнских плат и вместо надлежащего драйвера использовать третий (и четвертый) транзисторный чип . Это жертва качества и надежности. Платы, в которых используется 3-я микросхема драйвера транзистора, в которой используется микросхема неправильного размера, часто являются причиной проблем и отказов энергоемких процессоров. Обратите внимание, что микросхемы драйверов иногда интегрируются с контроллером ШИМ не столь очевидным образом — так что не расстраивайтесь, если вам кажется, что они полностью отсутствуют на плате.
  • Малые МОП-транзисторы обычно всегда имеют низкое значение RDS (включено). Низкое значение RDS (вкл.) Делает его намного более эффективным и холодным. МОП-транзисторы других типов также могут иметь низкое значение RDS (включено), но это может быть неочевидно.
  • Хотя материнские платы с большим количеством фаз могут использовать транзисторы более низкого качества, это не означает, что они будут обеспечивать меньший ток, чем материнская плата с меньшим количеством фаз и более качественными транзисторами. Материнская плата с большим количеством фаз будет иметь дополнительное преимущество в виде более высокой эффективности подачи энергии и работы кулера (что снижает вероятность общего отказа из-за перегрева)

Правильная конструкция полевого МОП-транзистора будет иметь две основные микросхемы полевого МОП-транзистора (верхнюю и нижнюю стороны) и одну или несколько микросхем драйвера.МОП-транзисторы рассчитаны на определенную силу тока; это может быть неочевидным и потребует поиска спецификаций в Интернете для получения дополнительной информации, поэтому существует информационный список VRM материнской платы AMD, чтобы информировать пользователя о качестве VRM. Плата низкого качества может указывать на то, что полевые МОП-транзисторы не рассчитаны на достаточную силу тока для приложений с более высоким TDP.

МОП-транзисторы с драйвером
МОП-транзисторы с драйвером (Щелкните, чтобы просмотреть)
Вы слышали о МОП-транзисторах с драйвером. Полевые МОП-транзисторы с драйверами (также известные как DrMOS) объединяют полевые МОП-транзисторы и драйвер в один пакет.Хотя это может привести к большей эффективности, первые полевые МОП-транзисторы с драйверами были более хрупкими и склонными к сбоям при высоком напряжении и токе. Это довольно заметно на стороне Intel, где многие платы MOSFET с драйверами выходили из строя из-за перегрузки по току, обычно (только) во время экстремальных (ниже нуля) сценариев разгона.

Комбинация полевых МОП-транзисторов с малым числом фаз и драйверов на печально известном MSI 790FX-GD70 (и последующем 890FX-GD70) привела к появлению платы, которая была особенно известна отказами VRM в сценариях с высокой силой тока (т.е. Phenom II x6). В материнских платах MSI 890FXA-GD65 и новых материнских платах MSI 8 + 2 вдвое увеличено количество фаз и драйверов MOSFET, что позволило увеличить допустимую силу тока. Хотя эти драйверные материнские платы MOSFET с большим количеством фаз по-прежнему более склонны к сбоям (которые случались на этих платах), проблема не так серьезна, как с большим количеством фаз, каждый из драйверов MOSFET может подавать меньшую силу тока и работать при меньшем количестве фаз. жара и стресс.

VRM на определенных платформах
VRM на определенных платформах (Щелкните, чтобы показать)

  • В системах AMD AM2 + / AM3: разделение фазы питания.Большинство фаз фактически обеспечивают питание ЦП, а вспомогательная фаза питает встроенный контроллер памяти / IMC. Вот почему VRM рекламируются такими фразами, как «4 + 1» или «8 + 2», а не просто 5-фазными или 10-фазными. В 4 + 1: 4 фазы для ЦП, 1 для IMC.
  • На платах Intel LGA1156 / LGA1366 это похоже.
  • На платах Intel LGA1156 / LGA1155 с наборами микросхем, поддерживающими интегрированную графику, фазы расположены, например, следующим образом: 4 + 1 + 1: 4 фазы для ЦП, 1 для интегрированной графики и 1 для контроллера памяти.На платах LGA1156 / LGA1155 без поддержки встроенной графики (например, P55, P67) и на LGA1366 фазы расположены аналогично AMD (например, 4 + 1, 6 + 2 и т. Д.)
  • Новые сокеты AMD FM1 и FM2 работают по-разному; часть GPU APU разделяет фазу напряжения и мощности с частью CPU. Поэтому фаза питания работает как обычно 4 + 1/8 + 2 / и т. Д. На других платах AMD (CPU / GPU + IMC), а не 4 + 1 + 1, как на платах Intel.
  • Старые платы (т.е. до AM2 +, LGA775) не поддерживают разделенную фазу питания; каналы не разделены для определенных элементов, таких как контроллер памяти, потому что они еще не требуют другого напряжения или большей мощности, или контроллер памяти просто не существует на ЦП.Платы рекламируются как таковые: 3-фазные, 6-фазные и т. Д. Компоненты VRM обычно были несколько более разделены на этих старых платах, это действительно помогает, поскольку тепло одной области не так легко распространяется на другую. Контроллер памяти находится на северном мосту на платформах на базе FSB, таких как LGA775, для которых питание берется от основного 24-контактного разъема.
  • Питание памяти (RAM) всегда берется от отдельной системы VRM, подключенной к 24-контактному разъему, а не от системы VRM ЦП.

Что охлаждение VRM сделает для вас
Что охлаждение VRM сделает для вас (Нажмите, чтобы показать)
Охлаждение VRM — важная часть снижения температуры VRM.Охлаждение VRM обычно помещается на полевые МОП-транзисторы, активные транзисторы, которые являются наиболее хрупкими и самыми горячими. Часто VRM почти не получают воздуха, поэтому лучше всего использовать как можно больше теплового излучения. Что я рекомендую вам сделать с точки зрения охлаждения VRM и использования процессора с высоким TDP:
  • Добавьте любой радиатор VRM, такой как MOS-C1, если его еще нет, особенно на платах 4 + 1 даже с качеством
  • Добавить активное охлаждение. Подойдет небольшой вентилятор или Spot Cool. Хотя большинство VRM будут безопасно работать с VRM и без активного охлаждения вентиляторами, огромные перепады температуры наблюдаются даже при очень слабых 40-миллиметровых вентиляторах, которые не нагнетают много воздуха.
  • Улучшение обдува корпуса. то есть добавьте этот верхний вентилятор в слот над VRM (тепло естественным образом рассеивается вверх).

Участник OCN mdocod обнаружил, что по состоянию на 3 марта 2011 года , по крайней мере, 71% инцидентов сбоя охлаждения VRM в составленном списке ужасных историй произошли из-за охлаждения, которое отличается от стандартного охлаждения . Это значение может быть выше из-за количества ситуаций, в которых охлаждение не описано.

«Стандартное» охлаждение ЦП рассчитано на обдув компонентов материнской платы, в том числе VRM.Послепродажное охлаждение, которое включает в себя: градирное охлаждение, любое водяное охлаждение, как правило, нет. Помните, что рейтинг TDP на всех платах рассчитан для процессоров в наличии и со стандартным охлаждением. Это означает, что ваша фаза 4 + 1 или даже фаза 3 + 1 (на платформе AMD) может действительно подойти для более энергопотребляющего (например, 125 Вт TDP) процессора со стандартным охлаждением и стандартной скоростью, но отклоните любую из них, и вы сами по себе.

Рейтинги TDP материнских плат и их отношение к качеству VRM
Рейтинги TDP материнских плат и их отношение к качеству VRM (Щелкните, чтобы показать)
Многие люди утверждают, что их платы имеют рейтинг TDP (измерение тепловыделение процессора, но приблизительный показатель энергопотребления) на уровне 125-140 Вт, и этот процессор все еще можно безопасно запускать на этой плате.Не то чтобы вы должны относиться к этим рейтингам с недоверием, но вам следует напомнить, что все материнские платы сертифицированы с учетом TDP, с процессорами на стандартной скорости и с установленным стандартным кулером .

При стандартной скорости ЦП и стандартном кулере (воздух проходит мимо ребер радиатора и попадает на плату, поэтому некоторое количество воздуха попадает в область VRM и другие компоненты материнской платы для охлаждения) вы находитесь в пределах этого предела TDP. Когда вы разгоняете или используете какое-либо дополнительное охлаждение ЦП, которое не направлено вниз, вы затем превышаете эти пределы, что может привести к дополнительному нагреву и нестабильности в VRM (хотя это можно исправить с помощью радиаторов MOSFET и вентилятора).Разгон обычно связан со многими радиаторами в корпусе Tower, которые обдувают материнскую плату; такое удаление охлаждения VRM может значительно увеличить вероятность катастрофы. В выборке 70% всех сбоев VRM произошли с установленным дополнительным охлаждением ЦП.

Материнские платы с меньшим числом фаз и транзисторами с меньшим номиналом обычно имеют системы VRM, которые нагреваются сильнее и более склонны к сбоям. Тепло вызывает множество проблем VRM, включая нестабильную подачу электроэнергии и даже опасность пожара.Правильное охлаждение MOSFET / VRM может помочь, и некоторые платы позволяют вам контролировать температуру VRM (например, TMPIN2 на HWMonitor на некоторых платах Gigabyte — для вашей платы это может зависеть, TMPIN2 может существовать, а может и не существовать вообще, и это может быть даже не VRM) . Хотя разные системы VRM могут быть рассчитаны на температуру по-разному, в идеале температура должна быть такой же, как и загрузка ЦП (то есть загрузка моих VRM составляет около 60, а мой ЦП показывает немного ниже этого значения). Как правило, установленное надлежащее охлаждение VRM обеспечивает более высокий TDP, поскольку VRM могут работать при меньшем нагреве и нагрузке — в результате TDP оценивается выше, чем обычно для работы со стандартной скоростью.

Защита от перегрузки по току VRM
Предупреждение: спойлер! (Нажмите, чтобы показать)
O ver C urrent P rotection ( OCP ) — это то, что я недавно изучал. Функции защиты существуют от перегрева / перегрузки VRM в зависимости от модели и марки материнской платы. Я считаю, что сегодня это важная функция на материнских платах, потому что — это функция, которая защитит ваши VRM от катастрофического отказа .Вот почему я никогда не видел, чтобы платы ASUS выходили из строя, даже если люди берут скромные платы ASUS 3 + 1 и пытаются на них разогнать Phenom II x6; Платы ASUS используют эту технологию, так как она является частью конструкции ШИМ-контроллера.

OCP может работать по-разному; один из способов, которым это работает, — это понижение частоты и напряжения процессора — с помощью функции cool’n’quiet или собственной функции — если температуры VRM обнаруживаются как слишком высокие (аналогично, если температура процессора слишком высока), до тех пор, пока они не смогут восстановиться и ниже по температуре.В результате это может снизить производительность при полной загрузке. Это также то, как ASUS уходит, оценивая несколько избранных материнских плат AMD с фазой 3 + 1 на 125 Вт, хотя иногда OCP может слишком часто срабатывать при нагрузке даже при стандартной скорости / стандартном кулере, и рейтинг был бы немного неправильным для плата (есть несколько плат 3 + 1 фазы, готовых для процессоров 125 Вт, если они вообще есть).

Другой распространенный способ — полное отключение платы; если полевые МОП-транзисторы внезапно перегружаются до такой степени, что требуется немедленное отключение для защиты (т.е. запуск OCCT при фазе питания 3 + 1 на Phenom II x6 OC’ed и при 1,5 В), затем сработает OCP, и плата отключится, чтобы защитить себя. Этим известны платы ASRock и некоторые платы Gigabyte.

Но на некоторых материнских платах нет OCP. Члены OCN и я обнаружили, что самые последние платы MSI AMD НЕ имеют никакой защиты от сбоя / перегрузки по току / перегрева VRM, и, вероятно, именно поэтому большинство катастрофических сбоев в списке ужасных историй — это платы MSI.На данный момент я и другие пытались выяснить, какие бренды / конкретные материнские платы действительно используют текущую защиту, и мы перечисляем их для дальнейшего использования. Как только это будет сделано, примите решение приобрести плату с OCP для вашей собственной безопасности и максимальной уверенности в разгоне.

База данных сбоев VRM
База данных сбоев VRM (Щелкните, чтобы показать)
Это составленный список всех сбоев VRM, которые я обнаружил и записал на данный момент.

[НАЖМИТЕ ЗДЕСЬ для просмотра]

Как узнать, сколько фаз у этой материнской платы?
Как узнать, сколько фаз у этой материнской платы? (Нажмите, чтобы просмотреть)
Любопытным нетрудно сказать, сколько фаз на плате. Посмотрите на большие черные квадраты, которые называются дросселями (это индукторы, коробки с катушками, которые в основном помогают фильтровать и ограничивать ток). Если вы видите 10… это обычно означает 8 + 2. 5 … обычно 4 + 1. Иногда бывают разные комбинации в зависимости от платформы. Обратите внимание, что количество дросселей не обязательно означает, что у вас есть такое количество фаз (из-за таких вещей, как разделение фаз, определяемое контроллером PWM), однако разделенная фаза 4 + 1 с 10 дросселями (разделенная система питания 8 + 2) по-прежнему способен выдерживать больший ток, чем разделенная фаза 4 + 1 с 5 дросселями.

Также здесь можно найти список всех материнских плат AMD с подробной информацией о VRM, включая качество / количество фаз.

Что хорошего и плохого
Что хорошего и плохого (Нажмите, чтобы показать)
Если вы планируете купить материнскую плату и хотите рассмотреть VRM, вот несколько указателей:

Платформы AMD на процессоре с высоким TDP (~ 125 Вт) (включая разблокированные процессоры):
Помните, что вы можете обратиться к базе данных AMD Motherboard VRM для получения информации о конкретных материнских платах (см. ссылку выше)

  • Ищите минимальное качество 4+ 1 фаза на плате для использования с процессором с высоким TDP.Хотя чем выше, тем лучше.
  • УБЕДИТЕСЬ, что это качественное; если да, то
    • Предпочтительно транзисторы с низким RDS (вкл.)
    • Правильная конструкция транзистора и соответствующая номинальная сила тока транзистора
    • От бренда, который не известен сбоями VRM.
    • Если вы разгоняетесь с процессором с высоким TDP и 4 + 1, ОБЯЗАТЕЛЬНО рассмотрите возможность охлаждения MOSFET / VRM. На некоторых платах это может уже быть. Чем меньше фаз, тем легче будет перегреваться и они будут более подвержены выходу из строя.
  • Если у вас достаточно бюджета, чтобы приобрести плату с лучшей и большей системой VRM (т.е.е. Фазирование 8 + 2 или аналогичный) и / или место для платы большего размера (платы mATX обычно оснащены низкими конструкциями VRM из-за ограниченного пространства), не о чем беспокоиться.
    • Охлаждение больше не является такой большой проблемой, потому что большее количество (меньших) транзисторов может охладить большую площадь, поскольку им не нужно обрабатывать такой большой ток.

Платформы Intel на процессоре с высоким TDP :

Правила аналогичны, однако обратите внимание на общий TDP большинства процессоров Intel.Некоторые платформы устанавливают максимум 95 Вт, это потребляет меньше энергии и может потребовать меньше фаз для хорошей функциональности, даже при разгоне.

Другие важные ресурсы, связанные с системой VRM
Предупреждение: спойлер! (Нажмите, чтобы показать)


Что делать, если вы подозреваете, что ваши VRM вышли из строя
Что делать, если вы подозреваете, что ваши VRM вышли из строя (Нажмите, чтобы показать)
  1. Отключите все / отключите питание ПК
  2. Проверить на наличие видимых повреждений (взорванные колпачки, недостающие детали из мобо, следы ожогов) [это может быть не всегда]
  3. Используйте свое обоняние (если они подуют, это будет довольно заметно для носа, но может пахнуть очень плохо)
  4. Тушите огонь! (Если есть)
  5. Выполните стандартные процедуры устранения неполадок, чтобы убедиться, что это не что-то еще (т.е.е. проверьте блок питания)
  6. Попробуйте протестировать материнскую плату с 24-контактным разъемом, но без 4-контактного / 8-контактного разъема питания процессора. Это окончательный отказ от сделки; Если материнская плата загружается только тогда, когда разъем питания процессора отключен (хотя он, очевидно, не выполняет POST), у вас на руках сбой VRM.
  7. Сообщите об этом в теме обсуждения ! Чем больше ужасных историй VRM находится в базе данных отказов, тем больше людей узнает об этой упущенной из виду проблеме.

Помните, что не все сбои VRM видимы и связаны с пожарами и взрывами! Платы иногда спокойно выключаются и не загружаются снова.Иногда отказы VRM могут вывести из строя другие части, как в случае с блоками питания, а иногда — нет.

ПОСЛЕДНЕЕ ОБНОВЛЕНИЕ: 17 ноября 2012 г.

БАЗОВЫЙ ЭЛЕКТРОНИС (ТРАНЗИСТОР РАБОТАЕТ) — НОУТБУК, НАСТОЛЬНЫЙ ПК, ЖК-экран, светодиод, телевизор, ПРИНТЕР, СМАРТФОНЫ, РУКОВОДСТВО ПО РЕМОНТУ

Транзистор — это управляющий компонент, который в основном используется для управления величиной тока, чтобы взять в качестве примера общий эмиттер (сигнал с входа базы, выход с коллектора, эмиттер заземлен), когда базовое напряжение UB имеет небольшую величину. изменение, когда базовый ток IB будет следовать за небольшим изменением базового тока IB под управлением тока коллектора IC, будет большим изменением, чем больше базовый ток IB, тем больше ток коллектора IC, Напротив, тем меньше ток базы, ток коллектора также меньше, то есть ток базы управляет изменениями тока коллектора.Однако изменения тока коллектора, чем изменения тока базы, намного больше, чем у транзистора усиления. Изменения в объеме IC и изменение соотношения IB называется увеличением транзистора β (β = ΔIC / ΔIB, Δ, указанная вариация). Увеличение β транзистора обычно составляет от десятков до сотен раз.

Транзистор в усилителе сигнала, первым переходит в состояние включения, то есть первым устанавливает подходящую точку покоя, также известную как установление смещения, в противном случае это приведет к увеличению искажений.

В коллекторе транзистора и мощности непрямого резистора усиление тока может быть преобразовано в усиление напряжения: когда базовое напряжение UB увеличивается, IB больше, IC также больше, IC падение напряжения на сопротивлении коллектора RC и более Большое
B: Основы транзисторов

Полупроводниковый транзистор, также известный как транзистор, можно сказать, что это наиболее важное устройство электронной схемы. Его основная функция — усиление и переключение тока.Как следует из названия, транзистор имеет три электрода. Диод представляет собой структуру PN, в то время как транзистор, входящий в структуру двух PN, имеет общий электрод в базовом транзисторе (обозначен буквой b). Два других электрода как коллектор (обозначен буквой c) и эмиттер (обозначен буквой e). Поскольку различные комбинации, образующие своего рода транзистор типа NPN, другой является транзистором типа PNP.

Много разных типов транзисторов и разные модели имеют разное назначение.Транзисторы в основном представляют собой пластиковую упаковку или металлическую упаковку, внешний вид обычного транзистора показан на рисунке, большая партия, маленькая маленькая. Обозначений схемы транзистора два: стрелка электрода — эмиттер, стрелка — транзистор NPN-типа наружу, стрелки — перемещаются в PNP-типе. Фактически направление стрелок — это текущее направление.

Транзистор, обычно используемый в производстве электроники, имеет 9 серий 0 × ×, включая низкочастотную маломощную силиконовую трубку 9013 (NPN), 9012 (PNP), малошумящую трубку 9014 (NPN), высокочастотную маломощную трубка 9018 (NPN) и так далее.Их модели, как правило, маркируются на литом корпусе, скорее как такие же, это стандартные упаковки ТО-92. В старых электронных изделиях также можно увидеть 3DG6 (низкочастотные маломощные кремниевые трубки), 3AX31 (низкочастотные маломощные германиевые трубки) и др., А их модели также нанесены на металлический корпус. Транзисторы, производимые в нашей стране, имеют соглашение об именах, любителям электроники лучше всего узнать:
часть 3 выражается как транзисторы. Вторая часть упомянутых материалов и структур устройства, A: германиевый материал типа PNP B: германиевые материалы NPN-типа C: кремниевый материал типа PNP D: кремниевый материал типа NPN, указанная третья часть функции, U: фототрубка K : переключатель X: низкочастотная трубка малой мощности G: высокочастотная трубка малой мощности D: низкочастотная лампа большой мощности A: высокочастотная лампа высокой мощности.Кроме того, тип 3DJ полевых транзисторов, BT — выражение конкретных полупроводниковых устройств.

Транзистор основной функцией является расширенная роль, он может быть слабые электрические сигналы в сигнал определенной интенсивности, конечно, продолжать следить за таким преобразованием сохранения энергии, это только мощность для преобразования энергии сигнала энергия Бэйла. Важным параметром является коэффициент усиления тока транзистора β. Когда база транзистора добавляет крошечный ток, коллектор может получить ток инжекции, умноженный на β, то есть ток коллектора.Коллекторный ток с изменениями в базовом токе изменяется, и небольшие изменения в базовом токе могут вызвать большие изменения в коллекторном токе, который является транзистором усиления.

Транзистор также может использоваться как электронные переключатели, другие компоненты также могут составлять генератор.

НОУТБУК, НАСТОЛЬНЫЙ ПК, LED / LCD, ПЛАНШЕТНЫЙ ПК УРОВНЯ ОБСЛУЖИВАНИЯ ЧИПОВ: Базовый транзистор

1 — Введение в транзистор

1.1 — Структура транзистора.(Транзистор)

Три слоя полупроводниковых транзисторов, соединенных вместе, чтобы сформировать два соединения
PN переход, если трансплантат для того, чтобы быть транзистором PNP, мы согласны, если
пара порядка NPN транзисторов вернулась. по структуре диодный транзистор
эквивалентен двум противоположным играм.


Структура транзистора

  • Три полупроводниковых слоя соединены в три полюса, средний слой, названный
    , исходный крайний, обозначен B (Base), B — очень тонкие полупроводниковые слои и уровни
    с низким содержанием примесей.

  • Два внешних полупроводниковых слоя соединены с эмиттером (эмиттер
    ), сокращенно E, и стоком или коллектором (Collector)
    , сокращенно C, E и C полупроводниковой областью, имеющей тот же тип полупроводника (тип N или P)
    но размер и концентрация различных примесей не должны перестановки на
    друг друга.

1.2 — Принцип работы транзистора.

* С учетом работы NPN транзистора.

Обзор принципов схемы
транзистора NPN

  • Мы поставляем источник постоянного тока U CE в полюсах C и E в (+) источнике в положительном C и (-) источнике в положительном E.

  • DC Power U BE концевые выключатели перемещения и обратно на полюсы B и E, в которых положительный (+) к контакту B, полярный (-) к контакту E.

  • Когда переключатель размыкается, мы видим, что, хотя полюса C и E
    все еще были без напряжения питания, соединение CE (на
    этот ток I C = 0)

  • Когда переключатель замкнут, соединения поляризованы по соглашению PN, согласно которому ток течет от (+) источника U BE через переключатель => линии ограничения R => через каждый полюс резервуара (-) образуют I B

  • Как только возникает I B => сразу у меня C проходит через подключение к лампочкам CE, а I C I выстраивается много раз B

  • Итак, очевидно, что I C полностью зависит от I B и зависит от формулы.

I C = β.I B

  • Где I C — линия, проходящая через соединения CE

  • I B — линия, проходящая через каждый резервуар

  • β — коэффициент усиления транзистора

Объяснение : Когда напряжение U CE, но электроны и дырки не могут пройти соединение, чтобы сформировать ток PN перехода, появление линий I BE
через P в полярном полупроводниковом слое B очень тонкое и фаза концентрации менее сложный, поэтому количество свободных электронов
из полупроводникового слоя N (положительный E), прилегающего к слою поверх
полупроводника P (полюс B), большее количество дырок, много, небольшая часть
электронов, что как сделать дырки I B, но большая часть электронов притягивается к крайнему C под действием напряжения U CE => I заставляет CE работать через транзистор.

* С учетом работы транзисторов PNP.

Активность PNP Transistor Transistor NPN довольно схожа, но полярность питания U CE и U BE обратно. Серия I C от E до C — это I B от E до B.

2 — Символы и формы транзистора

2.1 — Символы и формы транзисторов.

Символ транзистора

Транзистор Транзистор производство малых и больших

2.2 — Символ (корпус транзистора) *
в настоящее время на рынке с различными странами. Транзисторы
, но наиболее распространены из японских, американских и китайских национальных транзисторов.

  • Японский транзистор : обычно обозначается как A … B … C … D … Например, A564, B733, C828, D1555
    Обозначения транзисторов, в которых A и B являются удобными PNP Транзистор
    обозначается C, а D — обратный NPN-транзистор. транзисторы
    A и C часто имеют небольшие размеры и имеют высокую рабочую частоту.
    транзисторов B и D часто имеют большие размеры, а рабочая частота
    меньше.

  • Транзистор производителей США . обычно обозначается как 2N … например, 2N3055, 2N4073 и т. д. …

  • Транзистор китайского производства :
    Начинается с цифры 3, за которой следуют две буквы. В письме говорилось, что большинство из
    — это тип мяча: текст A и B — это соглашение о шарах, C и D — это мяч наоборот, письмо
    Monday, которое показывает: X и P — это частота мяча, A и G — полированная полоса
    . Только номера в следующем порядке товара.Пример: 3CP25,
    3AP20 и т. Д.

2.3 — Как определить истинные E, B, C транзистора.

  • С типом маленьких транзисторов , порядок стопы C и B, в зависимости от тени проклятия любой страны, но E всегда является левой ногой, если вам нравится изображение ниже для транзистора

  • Если транзистор японского производства: Транзистор, например, C828, A564 в середине ножки C, B на правой ступне.

  • Если Китай производит транзисторы в средней ножке B, C на правой ножке.

  • Однако некоторые клоны производимых транзисторов
    расположены не в этом порядке => чтобы узнать точный метод, который мы используем для измерения
    с помощью мультиметра.

Маленький транзистор.

  • При производстве больших транзисторов (см. Ниже) большинство из них имеют одинаковый порядок истины: левый — ультра B, C, а промежуточный — крайне положительный, правый — E.

Транзистор ёмкостью чаще всего
заказывают как пешком.

* Измерьте опоры B и C, определено

  • Транзистор С емкостью обычных маленьких ножек E в
    слева, поэтому мы просто определяем ножку B, а ножка C снова выводится как ножка
    .

  • Чтобы посмотреть шкалу x1Ω, закрепите измерительный стержень на каждой ноге
    , другие стержни переместите упор для ног, если стрелка на том же значении
    верна с фиксированным стержнем B истинна, если стержень представляет собой стержень с фиксированным стержнем
    черный транзистор — наоборот, красный стержень — удобный транзистор..

3 — Метод проверки Транзистор
Транзистор
операция может выйти из строя по многим причинам, таким как повреждение из-за тепла
, влажности, высокого напряжения или качества собственного транзистора
, Транзистор, чтобы проверить свой структура нашего разума.

Компоненты транзистора

  • Тест транзистора NPN в сравнении с одним и тем же тестом
    совпадение двух общих анодных диодов, это очень распространенная точка B, если измерять от B до C
    и от B до E (черные полосы в B), равен двум диодам, измеренным в направлении
    => Металл вверх, во всех остальных случаях иглы соответствуют.

  • Проверить PNP-транзистор, аналогичные тесты на двухполюсном диоде Катот
    , общий зазор, общая точка B транзистора положительна, если
    , измеренный от B к C и B к E (красные стержни в B), эквивалентен измерению двух
    -размерное диодное согласование => ким ап, все остальное металлический корпус мерка
    не более.

  • Вопреки вышесказанному Транзистор сломан.

  • Транзистор может сломаться в корпусе . * Измерено положительно от B до E или от B до C => металл на транзисторе не отключен BE или BC * Измерено от B до E или от B до C на обоих металлоискателях размер короток или BE или до н.э. * Измерено между C и E по СЕ.




* На изображениях показан тестовый измерительный транзистор.

Измерения транзисторов навсегда.

  • Иллюстрация измерений : Сначала взгляните на символы
    , которые мы знаем, это шар на противоположном транзисторе и
    фут транзистора ECB, соответственно (на основе названия транзистора). <просмотреть ножной транзистор определения>

  • Шаг 1: Подготовка к просмотру с измеренным масштабом x1 Ом

  • Шаг 2 и Шаг 3: Измерьте положительно BE и BC => набери.

  • Шаг 4 и Шаг 5: Измерьте обратную сторону BE и BC => иглы больше нет.

  • Шаг 6: Измерьте расстояние между иглами C и E

  • => Футбол хорош.

————————

Измерения транзистора с коротким замыканием — BE

——- —————

Измерения на предмет поломки мяча BE

——————-

Измерения показали, что мяч был коротким — CE

4 — Технические характеристики транзистора

4.1 — Спецификация транзистора

  • Максимальный ток: Пределы тока транзистора, чтобы преодолеть ограничения этого транзистора, будут повреждены.
  • Напряжение: Напряжение транзистора ограничивает, помещенное на полюса CE, проходит транзистор ограничивает напряжение, будет нарушением.
  • Частота среза : Частота нормального рабочего транзистора, за пределами которой частота усиливается транзисторами, уменьшается.
  • Прирост : Соотношение изменений I CE Во сколько раз больше потока I BE
  • Максимальная мощность : При работе транзисторного рассеяния P = U CE. I CE, если производительность превышает максимальную емкость транзистора, транзистор будет поврежден.

4.2 — Какой-то специальный транзистор.

* № Транзистор (цифровой транзистор) : Транзистор Номер транзистора составляется так же часто, но ножка B борется с несколькими десятками кОм резистора

№.Транзистор
обычно используется в схеме переключателя, логической цепи, цепи управления, когда активные люди
могут принимать меры, непосредственно подавать 5 В на контакт B команду для управления размыканием ламп
.

Иллюстрация применения Transistor Digital

* Символы: Transistor
Цифровые подписи часто представляют собой DTA … (амарантовое соглашение),
DTC … (фонари заднего хода), KRC … (фонари заднего хода) КРА … (фары
вкл.), РН12 … (фары заднего хода), РН22… (световое соглашение), ООН …., КСР …
. Например, DTA132, DTC 124 и т.д. …

* Емкость транзистора линии (уровень)

Транзистор основной экспорт
часто называют оболочкой. Количество линий, количество источников и т. Д. Корпус
предназначен для управления высоковольтным трансформатором или импульсным режимом работы, они
обычно имеют высокое рабочее напряжение и для большого медведя.
Количество линий (Ti цвета) часто больше диода
параллельно с буферным полюсом CE.

Количество производственных линий в цветном телевизоре

5 — Поляризация для транзистора

5.1 — Источник питания для транзистора (Vcc — напряжение питания)

Для использования транзистора в схеме необходимо предоставить
это источник питания, в зависимости от цели, для которой питание подается
непосредственно на транзистор или через резисторы, катушки и т. Д. … источник
В постоянного тока для обычного транзистора является максимальной мощностью для CE.

Силовой транзистор Vcc для порока и согласия

5.2 — Естественная (поляризация) транзистора.

* Естественный означает для
источник питания, подключенный к контакту B (обратное смещение), чтобы перевести транзисторы в состояние готовности
, готовые усилить сигнал
, даже если он очень мал.

* Почему под смещением транзисторы он готов работать? : Чтобы понять это, мы рассмотрим две диаграммы выше:

  • В двух транзисторных схемах, используемых для усиления сигнала
    , цепь B не является естественной ступней, а ножка B — это схема смещения
    через RDT.

  • Источник сигнала в усилителе часто имеет записи
    очень малых (от 0,05 В до 0,5 В), когда вводится в ногу B (свет без смещения
    ), сигнал недостаточен для создания линии I BE (особое соединение вы должно пройти 0,6 В PN новой линии) => поэтому у меня нет CE => падение на Rg = 0 В и выходное напряжение Vcc на выводе C =

  • На схеме 2, транзистор RDT со смещением => у меня есть BE, при подаче небольшого сигнала на вывод B => сделать линию I BE вверх или вниз => линия I CE также
    увеличил или уменьшил падение давления в Rg также изменится => и на выходе
    будет получен сигнал, аналогичный входному, но имеющий большую амплитуду.

=> Заключение : Естественная (или поляризация), которая создает электрический ток I BE оригинал, падение начального Rg как источник чрезвычайно слабых сигналов в B, линия I BE будет увеличиваться или уменьшаться => линия I CE также увеличивать или уменьшать => понижать Rg также увеличивать или уменьшать => и это падение является сигналом, который нам нужен для выхода.

5,3 — мАч Другой смещение.

* Схема смещения использует два разных источника питания .

Схема смещения использует два разных источника питания

* Мощность смещения Маха распределяется по давлению

Для усиления источников сигналов разной силы цепь смещения
часто используется для добавления распределения сопротивления от B для соответствия давлению RPA
Масса

Напряжение цепи резистора смещения Классификация RPA

* Цепь обратной связи по смещению. Цепь смещения
представляет собой сопротивление между выходом (положительный полюс C) и входом (полюс B).
Эта цепь работает для повышения стабильности схемы операционного усилителя.

Как работают конденсаторы на материнских платах (и других компонентах)

Конденсаторы

Конденсаторы часто упоминаются во многих руководствах по поиску и устранению неисправностей в Интернете; однако чаще всего вы слышите о них, когда речь идет о материнской плате. Несмотря на то, что мы видим, что конденсаторы упоминаются довольно часто, мы можем не знать, какие они наши, даже в том, что они делают. Следуйте инструкциям ниже, и мы покажем вам, почему они так важны.

Что такое конденсаторы?

С точки зрения непрофессионала, конденсатор — это крошечный электрический компонент, припаянный к материнской плате.Конденсаторы выполняют несколько разных функций. Во-первых, конденсатор создает постоянное напряжение для других компонентов (например, видеокарты, жесткого диска, звуковой карты и т. Д.), Чтобы обеспечить постоянный поток энергии. Наконец, конденсатор также может удерживать или накапливать электрический заряд, который будет разряжаться позже, например, в случае вспышки камеры.

Что внутри?

На материнской плате вы видите керамический и пластиковый контейнер. На внутренней стороне обычно находятся две или набор из двух токопроводящих пластин с тонким изолятором между ними.И затем, вы, конечно, упаковали это в вышеупомянутый контейнер для защиты.

Когда конденсатор получает постоянный ток, на одном конце пластин накапливается положительный заряд, а на другом — отрицательный. Этот положительный и отрицательный заряд сохраняется в конденсаторе до тех пор, пока он не разрядится.

Для чего они используются?

Итак, вот что такое конденсаторы , , но что они делают ? Как мы уже упоминали, одна из функций конденсатора заключается в том, что он обуславливает передачу мощности на другие компоненты.Причина этого в том, что, хотя компоненты для работы полагаются на электричество, они также очень чувствительны к колебаниям напряжения. Например, скачок или скачок напряжения могут полностью сжечь все компоненты вашего ПК. Потратив приличную сумму денег на оборудование, это совсем не то, что вам нужно. К сожалению, значения напряжения постоянно меняются — они непостоянны. Итак, как же предотвратить обжаривание компонентов? С конденсатором.

Конденсатор размещается на линии вашего компонента и поглощает скачки мощности, создавая постоянный устойчивый поток электричества или напряжения, необходимого для питания вашего компонента.И хотя конденсаторы могут справиться с некоторыми скачками напряжения, всегда полезно иметь ИБП или устройство защиты от перенапряжения в качестве первой линии защиты.

Есть, конечно, и другие типы конденсаторов. Если взять пример камеры со вспышкой, ваша обычная батарея не будет способна производить огромное количество электронов, необходимое для создания вспышки. Поэтому в камеру встроен конденсатор для фотовспышки. Проще говоря, это электролитический конденсатор, который заряжается от батареи, удерживает этот заряд, а затем разряжает его (когда у него достаточно заряда), чтобы создать световую энергию для вспышки.Таким образом, конденсатор может удерживать заряд до тех пор, пока он не разрядится позже.

К сожалению, конденсаторы, как и многие другие вещи, подвержены износу. Тем не менее, они могут взорваться или вздуться. Когда конденсатор выходит из строя, ваш компонент больше не будет работать. В крайних случаях вы можете увидеть, что кожух почти полностью расплавился. Но в более распространенных случаях вы увидите выпуклые вентиляционные отверстия (верхняя часть конденсатора).

Можно ли их отремонтировать?

Конденсаторы ремонту не подлежат — необходимо заменить.Нет никакого пути обойти это. Все, что вам нужно, это (правильная) замена конденсатора и инструменты, чтобы припаять его обратно на материнскую плату. Однако не рекомендуется делать это, если вы не знаете, что делаете или никогда не использовали инструменты для повторной пайки конденсатора. Вместо этого большинство людей отправляют материнскую плату в ремонтную мастерскую или даже покупают новую.

Другими словами, если вы раньше этого не делали, лучше не трогать. Вы не хотите рисковать пораниться и потенциально повредить дополнительные части материнской платы.

Как заменить конденсатор

Учитывая стоимость новой материнской платы по сравнению с несколькими долларами за несколько конденсаторов, вы можете попытаться отремонтировать ее. Давайте рассмотрим несколько ключевых моментов, которые помогут вам с диагностикой и ремонтом.

  1. Материнские платы — это чувствительные электронные устройства, которые требуют правильного обращения, мыть руки и тщательно их сушить, надевать перчатки, если возможно, и заземляться антистатическим браслетом или другим электростатическим разрядом перед тем, как обращаться с ними.
  2. Начните с визуального осмотра материнской платы: вы ищете выпуклые верхние части конденсаторов, признаки утечки жидкости из них, следы ожога на плате или припое, а также корродированные или хрупкие паяные соединения. Если вы заметили какие-либо явные признаки износа конденсатора, отметьте его маркером или чем-то еще и продолжайте поиск.
  3. Если у вас есть мультиметр с встроенным тестом емкости, вы можете проверить с его помощью свои конденсаторы, определив место пайки конденсатора и приложив щупы к нему, чтобы измерить его сопротивление.
  4. После выявления неисправных конденсаторов пора их заменить. Соберите паяльник, фитиль, флюс и припой и включите паяльник, чтобы нагреть его.
  5. Нанесите флюс на паяные соединения на конденсаторе, он помогает при пайке, а затем начинайте пользоваться паяльником.
  6. После того, как припой станет жидким, нанесите припой для впитывания старого припоя.
  7. Теперь удалите старый конденсатор и очистите область с помощью паяльника и припоя, а затем протирания спиртом и зубной щеткой, все работает отлично.
  8. Установите новый конденсатор на место, не забудьте правильно выровнять положительную и отрицательную стороны, все маркировано.
  9. Затем поднесите припой к новым ножкам конденсатора и паяльнику и начните пайку. Вы должны нанести припой равномерно и будьте осторожны, чтобы не нанести его где-либо еще, например, случайно подключив цепи на материнской плате.
  10. Очистите область, как указано выше, а затем дайте всему остыть в течение нескольких минут перед повторной установкой материнской платы.

Что такое транзисторы?

Другой важный компонент в большинстве электронных устройств и на материнской плате — это транзистор. Транзисторы — это полупроводники, которые предназначены для генерации, управления и усиления электрических сигналов. Возможно, наиболее известное применение транзисторов сегодня — это микропроцессоры, которые с этого года могут содержать до 69 миллионов транзисторов на одном микропроцессоре.

Используется для различных целей в электронике, одно из наиболее распространенных применений транзисторов — это переключатель.Транзисторы, способные включаться и выключаться тысячи раз в секунду, имеют решающее значение для высоких скоростей обработки, наблюдаемых в современных устройствах.

Замыкание

А вот как работают конденсаторы и транзисторы! Сначала они могут показаться невзрачными маленькими компонентами, разбросанными по материнской плате, которые ничего не значат. Однако они являются неотъемлемой частью того, как материнская плата и другие компоненты получают, генерируют и распределяют мощность.

Как работает логический вентиль в микрочипе? Затвор кажется устройством, которое должно открываться и закрываться, но микрочипы выгравированы на кремниевых пластинах, у которых нет движущихся частей.Итак, как ворота открываются и закрываются?

Ларри Виссел, инженер по приложениям ASIC в IBM Microelectronics, отвечает:

«Те из нас, кто разрабатывает логические вентили для компьютеров, редко вспоминают, как вошли в употребление термины, которые мы используем для описания технологий. Видение качающегося взад и вперед ворот явно не представляет буквально структуры на кремниевом кристалле. Но причина для Использование термина «вентиль» для компьютерной логики можно понять, исследуя основную функцию шлюза: управление потоком.

«На ферме ворота могут использоваться для управления« потоком »овец или коз между загонами. В этом случае ворота представляют собой физический барьер, положение которого контролируется фермером. Фермер принимает решение о потоке овец или коз. животных, а затем перемещает физический барьер, чтобы обеспечить желаемый поток.

«В компьютере затвор управляет прохождением электрического тока через цепь. Затвор состоит из транзисторов; транзисторы выбираются разработчиком микросхемы из двух основных типов (транзисторы PMOS и NMOS), которые встречаются в широко распространенных CMOS (дополнительных металл-оксидный полупроводник) технология.Ток, протекающий через затвор, устанавливает напряжение в определенной точке цепи. Это напряжение представляет собой один бит информации. Напряжение может быть высоким (представляющим значение «1») или низким (представляющим значение «0»).

«Чтобы установить единицу в цепи, ток направляется в цепь (управляется) путем« включения »транзистора PMOS, подключенного между цепью и положительным напряжением питания. Напряжение питания обычно является стандартным для отрасли значением, например 3.3 или 5,0 вольт. В течение очень короткого интервала, необходимого для переключения логического элемента (порядка наносекунды или миллиардной доли секунды), ток будет течь через транзистор PMOS от положительного источника питания к схеме.

«Ток, который заряжает узел схемы до 0, направляется от схемы через другой тип транзистора (NMOS), подключенный между схемой и отрицательным напряжением питания или электрическим заземлением. Опять же, ток будет течь через транзистор NMOS. в течение очень короткого интервала, но для NMOS ток находится между цепью и отрицательным питанием.В любом случае протекание тока приводит к изменению напряжения в цепи, а напряжение в цепи представляет собой бит информации. Итак, когда вентиль управляет потоком тока, он фактически контролирует поток информации.

«Возвращаясь к аналогии между фермой и компьютерным чипом, очевидно, что поток отличается (сельскохозяйственные животные по сравнению с информацией) и что сам затвор отличается (физический барьер по сравнению с транзистором в технологии CMOS).Но самое главное отличие — это способы управления потоком. На ферме фермер сбрасывает местоположение ворот, принимая решение, а затем перемещая физический барьер. Поток животных через сложный лабиринт ворот потребует участия фермеров у каждых ворот.

«Но в компьютерном чипе механизм управления — это напряжение на управляющем выводе транзистора. Это напряжение включает транзистор, изменяя его характеристики с разомкнутой цепи (положение« выключено ») на такое, которое может проводить небольшой ток.Это управляющее напряжение, в свою очередь, уже доступно внутри микросхемы как напряжение в точке другой цепи. И, будучи напряжением в цепи, этот механизм управления представляет другой бит информации.

«Подавляющая вычислительная мощность логических вентилей проистекает из того факта, что на выходе любого конкретного логического элемента есть напряжение, которое, в свою очередь, может использоваться для управления другим вентилем. Таким образом, компьютерный чип может быть спроектирован так, чтобы принимать сложные решения о потоке информации внутри сам.Эта способность позволяет создавать сложные системы, соединяя до миллиона вентилей в одной микросхеме. И все это без сельскохозяйственных рабочих и движущихся частей ».

Так Нин из IBM T.J. Watson Research Center добавляет некоторые дополнительные сведения:

«Логический вентиль в микрочипе состоит из определенного расположения транзисторов. Для современных микрочипов используются транзисторы типа« полевой транзистор металл-оксид-полупроводник »(MOSFET), а в качестве полупроводника используется кремний.МОП-транзистор имеет три компонента или области: область истока, область стока и область канала с затвором над ней. Эти три области расположены горизонтально рядом друг с другом, с областью канала посередине.

«В устройстве с логическим затвором каждый из полевых МОП-транзисторов работает как переключатель. Переключатель замкнут или полевой МОП-транзистор включен, если электрический ток может легко течь от истока к стоку. Переключатель разомкнут, или МОП-транзистор включен. отключается, если электрический ток не может течь от источника к стоку.

«Области истока и стока полевого МОП-транзистора изготовлены так, чтобы они были заполнены электронами, готовыми к переносу тока. С другой стороны, область канала спроектирована так, чтобы в нормальных условиях не было электронов, что блокирует движение тока. Следовательно, в нормальных условиях полевой МОП-транзистор выключен (или открыт), и ток не может течь от истока к стоку.

«Если на затвор (который находится наверху области канала) приложено положительное напряжение, то электроны, которые имеют отрицательный заряд, будут притягиваться к затвору.Эти электроны собираются в области канала полевого МОП-транзистора. Чем больше напряжение затвора, тем больше концентрация электронов в области канала. Существенная концентрация электронов в канале обеспечивает путь, по которому электроны могут легко перемещаться от истока к стоку. Когда это происходит, полевой МОП-транзистор находится в состоянии «включено» (или «закрыт»), и ток может свободно течь от источника к стоку.

«Таким образом, полевой МОП-транзистор в микрочипе включается путем приложения напряжения к затвору, чтобы привлечь электроны в область канала, и выключается путем приложения напряжения к затвору, чтобы оттолкнуть электроны от области канала.В кремнии есть движение зарядов, но нет никаких механических движущихся частей ».

Основы ремонта портативных компьютеров — PDFCOFFEE.COM

Основы поиска и устранения неисправностей материнской платы ноутбука Привет, я хотел бы внести свой вклад в эту плату, предоставив некоторую информацию, которую я получил от

Просмотры 80 Загрузки 20 Размер файла 2 МБ

Отчет DMCA / Copyright

СКАЧАТЬ ФАЙЛ

Рекомендовать истории
Предварительный просмотр цитирования

Основы поиска и устранения неисправностей материнской платы ноутбука Привет, я хотел бы внести свой вклад в эту плату, предоставив некоторую информацию, которую я получил от друга, который побудил меня заняться ремонтом компонентов ноутбука.Вид всей полезной информации, которая у вас есть, побудил меня внести свой вклад в надежде, что вы продолжите публиковать больше информации об этом качестве. Итак, вот начало этого обучения. ВВЕДЕНИЕ Ремонт материнских плат ноутбуков — довольно элитное занятие, и каждый, кто занимается этим, должен иметь знания об архитектуре материнских плат и некоторый опыт их работы. По этой причине в этой главе будет объяснена некоторая базовая структура материнской платы, ее основные блоки, а также компоненты и приложения, в которых они используются.Будут описаны блоки питания, управление и работа, типы контроллеров напряжения и т. Д., А также некоторые операции шины и интерфейсы, используемые материнскими платами. Для правильной диагностики материнской платы необходимы знания архитектуры. Это описано с использованием типичной схемы материнской платы на базе Intel, начиная с блок-схемы, показанной ниже. Ответить

Ответить с цитатой

Спасибо

Следующие 22 пользователя поблагодарили вас за этот полезный пост: andreioni (14.11.2016), Boxes (14.06.2016), cahkalasan (28.09.2016) ), EclipseNitro (30.07.2015), ELeK (04.11.2016), ингель (01-182017), Карл Ватсон (07-09-2016), кириленко (10-03-2016), ndwifi (08- 27-2015), newnoob (24.09.2016), ngzek (14.09.2016), промах (02-04-2016), P8dh (09-12-2016), парафоны (31.12.2016), rio_vt (20.01.2017), rjhuda (04-10-2016), robertius (10-192016), slagtand (12-10-2016), stefos (01-09-2017), trix5000 (25.06.2016) ), twistedmindph (22.08.2016), Zoran_Velinov (25.07.2016) 26.05.2014, 04:25 # 2 Kneck Junior Member Дата регистрации мая 2014 Местоположение Канада Сообщений 9 Спасибо 2 Поблагодарили 79 раз в 8 сообщениях

Re: Основы поиска и устранения неисправностей материнской платы ноутбука Часть 1 Блок-схема материнской платы Это архитектура «двух мостов» (как показано на рисунке) и состоит из северного и южного мостов, соединенных вместе шиной DMI (обычно только 100 МГц).

Интересной частью этой структуры является то, что память RAM управляется северным мостом, который полностью отличается от архитектуры AMD, где контроллер памяти обычно встроен в главный процессор (ЦП). # Краткие характеристики наиболее важных компонентов материнской платы: Контроллер клавиатуры : обычно называется контроллером KBC или EC — встроенный контроллер — это микроконтроллер материнской платы, отвечающий практически за все, что работает на материнской плате, от управления питанием постоянного тока и зарядки аккумулятора, через управление яркостью экрана, температурой процессора, управлением запуском материнской платы до работы загрузка системы, которая берет на себя управление некоторыми устройствами, когда она наконец загружается.System Bios — базовая система ввода-вывода — это память, которая обычно подключается к контроллеру KBC (иногда напрямую к южному мосту). Эта система включает в себя некоторые базовые драйверы устройств, имеющиеся на материнской плате, такие как жесткий диск, оптический привод, карта LAN, шина USB, графическая карта и устройства ввода-вывода. System Bios также имеет встроенную процедуру автоматического тестирования, которая называется POST — Power On Self Test. Эта процедура позволяет протестировать все интерфейсы шины и подключенные к ним устройства. Кроме того, BIOS может отображать результаты тестирования в двоичном коде (при использовании специализированных почтовых карточек), что очень важно при диагностике любых возможных неисправностей.Процедура POST начинается с сигнала RESET на всех материнских платах, включая процессор. После этого тестируются интерфейсы шины, и если результаты не вернутся в контроллер KBC, процедура POST останавливается. Затем тестируется оперативная память (только первые 4 КБ), а затем система BIOS сохраняется в ОЗУ. Инициализируются интерфейсы шины (PCI, USB, PCIe и т. Д.) И запускается контроллер видеокарты. В конце концов, система BIOS ищет загрузочное устройство, на котором установлена ​​операционная система, и загружается с него.При этом работа системы BIOS будет остановлена ​​до следующей загрузки или запроса операционной системы. Саутбридж — один из основных компонентов компьютера, который контролирует многие функции материнской платы. Он управляет большинством устройств, принадлежащих материнской плате, таких как интерфейс шины PCI или PCIe, контроллеры LAN и WLAN, считыватели карт SD / MMC, карты PCMCIA / Express, Fire-Wire и многие другие. Он также контролирует интерфейс шины USB, аудио, LPC, DMI (связь с северным мостом) и SPI (связь с BIOS). Мы также не можем забыть об интерфейсах PATA или SATA для управления жестким диском и оптическим приводом, хотя самая важная функция южного моста — это часы реального времени — RTC.Северный мост — это еще один важный компонент, который управляет процессором через интерфейс шины HOST. Он также управляет оперативной памятью, а иногда и видеокартой через интерфейс шины AGP или PCIe. Во многих материнских платах видеокарта встроена в северный мост (наборы микросхем GMCH — Graphics and Memory Controller Hub). Кроме того, северный мост выступает в качестве посредника данных между процессором / памятью и остальными устройствами. Процессор, называемый ЦП или центральным процессором, — это устройство, которое, вообще говоря, берет данные из памяти, интерпретирует их и завершает.Подробнее о ЦП можно найти во многих онлайн-статьях. Графическая карта — или графический процессор, графический процессор — это специализированное устройство, отвечающее за рендеринг изображений на экране. Когда видеокарта интегрирована с северным мостом, она использует оперативную память, а когда материнская плата оснащена отдельной видеокартой, она использует свою собственную

выделенную память VRAM (видеопамять). Графический чипсет подключается к северному мосту через интерфейс шины AGP или PCI / e. System Clock — это тактовый генератор для всех устройств и компонентов материнской платы, подключенных к интерфейсам шины (FSB, AGP, PCI / PCIe и т. Д.).Преобразователь напряжения — или контроллер постоянного / постоянного тока — это компонент, контролирующий различные напряжения на материнской плате, питающий все устройства и компоненты платы. Некоторые из них получают питание при подаче напряжения, а некоторые — после загрузки системы. Существует ряд различных преобразователей постоянного тока, включая простые диоды и регуляторы напряжения. Транзисторы, работающие с преобразователями напряжения, называются МОП-транзисторами или полевыми транзисторами. Ответить

Ответить с цитатой

Спасибо

Следующие 10 пользователей поблагодарили вас за этот полезный пост: ELeK (11-04-2016), jakub (31.12.2016), Karl Watson (07-09- 2016), kirilenko (10-03-2016), P8dh (09-12-2016), pinyoro (22-22-2015), rio_vt (01-20-2017), rjhuda (04-10-2016), slagtand ( 12-10-2016), Зоран_Велинов (25.07.2016) 26.05.2014, 04:36 # 3 Kneck Junior Member Дата регистрации мая 2014 Местоположение Канада Сообщает 9 Спасибо 2 Поблагодарили 79 раз в 8 сообщениях

Re: Основы поиска и устранения неисправностей материнской платы портативного компьютера. Часть 2 Есть много способов найти неисправность материнской платы, и в этой части будут рассмотрены основные методы, используемые в ИТ-индустрии.Перед проведением каких-либо работ системная плата должна быть визуально осмотрена на предмет любых повреждений, вызванных жидкостью, и, если они обнаружены, должна быть тщательно очищена изопропиловым спиртом. Теперь необходимо подключить аккумулятор и источник питания для диагностики неисправности базы. Если индикатор основного питания горит, вероятно, контроллер 3 В / 5 В работает правильно. Это главный преобразователь напряжения, и в большинстве случаев его следует сначала проверить, поскольку он питает другие контроллеры напряжения. Теперь следует наблюдать за поведением материнской платы. Обычные сценарии включают: 1.Не реагирует на кнопку включения и не заряжает аккумулятор (светодиоды не горят, ноут полностью мертв). Кроме того, индикатор активности в блоке питания постоянно мигает или срабатывает защита от перегрузки (слышен постоянный тикающий шум). 2. Не реагирует на кнопку включения и не заряжает аккумулятор (светодиоды не горят, ноут полностью мертв). Блок питания не имеет признаков перегрузки или короткого замыкания. 3. На кнопку включения не реагирует, но зарядка аккумулятора работает.4. Питание подается, но зарядка аккумулятора не выполняется. 5. Включается, но затем немедленно выключается. 6. Включается, но через несколько секунд выключается. 7. Включается, но через несколько секунд перезагружается. 8. Включается, но на экране ничего не отображается. 9. Включается, но на экране отображается искаженное изображение. 10. Включение питания, отображение правильного изображения на экране, но появляется другая неисправность. Это не все, а большинство сценариев неисправностей. Последний раз редактировалось Kneck; 26.05.2014 в 04:39. Ответить

Ответить с цитатой

Спасибо

Следующие 9 пользователей поблагодарили вас за этот полезный пост: curiousdave (05-06-2015), ELeK (11-04-2016), Karl Watson (07-09- 2016), P8dh (09-12-2016), rio_vt (01-20-2017), rjhuda (04-102016), slagtand (12-10-2016), tronix (05-20-2016), Зоран_Велинов (07- 25-2016) 26.05.2014, 05:10 AM # 4 Kneck Junior Member Дата регистрации мая 2014 Местоположение Канада Сообщений 9 Благодарностей 2 Поблагодарили 79 раз в 8 сообщениях

Re: Основы устранения неполадок материнской платы ноутбука

Часть 3 «Не реагирует на кнопку включения и не заряжает аккумулятор (светодиоды не горят, ноутбук полностью мертв).Кроме того, индикатор активности в источнике питания постоянно мигает или срабатывает защита от перегрузки (слышен постоянный тикающий шум) ». Первое, что следует проверить в этом случае, — это напряжение блока питания, подключенного к материнской плате. Если напряжение ниже указанного в спецификации материнской платы, весьма вероятно, что на материнской плате произошло короткое замыкание. На схемах ниже показана типичная точка подключения источника питания.

Блок питания подключается к разъему CN17.Первым элементом, который может быть закорочен, является конденсатор PC125, который необходимо снять и проверить. Если короткое замыкание все еще появляется, необходимо проверить следующий конденсатор в линии — PC121. Следующим по очереди идет диод PD3, но напряжение VA1 также поступает на вывод 1 контроллера напряжения заряда аккумулятора через диод PD9.

Теперь нужно проверить сопротивление диода PD9 относительно земли и, если короткое замыкание нет, контроллер напряжения заряда аккумулятора — U1 работает как надо вместе с конденсатором PC154.После диода PD3 к ней подключена точка напряжения VA2 и транзистор PQ1. Этот МОП-транзистор питает все контроллеры напряжения на материнской плате (PWR_SRC). Теперь необходимо проверить сопротивление земли от стока и истока PQ1. Если транзистор закорочен с обеих сторон, следует проверить сопротивление контактов D-S. Это показывает, что один из контроллеров напряжения, управляющих транзисторов или, во многих случаях, конденсаторов фильтра закорочены. Теперь можно выполнить «тест мощности». Для этого теста необходимо использовать лабораторный источник питания, потому что стандартное зарядное устройство ноутбука отключается в случае короткого замыкания.«Проверка мощности» включает в себя подачу напряжения на вывод стока транзистора PQ1 от лабораторного источника питания. Пуск с 1 В и 500 мА должен длиться, но при необходимости можно установить более высокие значения (но только для основной шины 19 В!). «Силовой тест» следует проводить на холодном борту. Через короткое время неисправный компонент, обычно конденсатор, должен нагреться, и его можно найти, просто прикоснувшись к нему, или с помощью мультиметра с термопарой. После удаления и замены неисправного компонента плата обычно начинает нормально работать.В противном случае мы продолжаем «тест питания», пока все закороченные компоненты не будут найдены и заменены. При выполнении «теста мощности» следует обратить внимание на два основных момента: в случае, если тепло ощущается на ядре моста или видеокарты, тест следует немедленно прекратить. В этом случае обычно один из транзисторов, работающих с контроллером постоянного тока, закорочен, и существует риск подключения высокого напряжения, например Напряжение 19 В напрямую на мост или видеокарту, которые обычно питаются напряжением от 1 В до 5 В.В этом случае вы не можете настроить напряжение выше значения, которое обычно работает с более низкими значениями (например, для шины питания 1,8 В вы можете настроить напряжение только до максимального значения 1,8 В!). Во-вторых, тест питания с 19 В (обычное напряжение питания ноутбука) можно проводить только в случае короткого замыкания в шинах основного напряжения VIN. Такое напряжение НЕ МОЖЕТ быть подключено к каким-либо индукторам контроллера напряжения, потому что существует риск серьезного повреждения или даже взрыва компонента. Иногда поврежденный компонент можно почувствовать прикосновением к плате, но иногда (из-за плотности элементов) сложно предугадать конкретный элемент.В этом случае мы могли бы использовать спрей для замораживания. У него ценное свойство — перевернув баллон вверх дном и распылив воздух на борт, мы получаем снег, который держится долго (до 30-60 секунд). В это время подключите источник питания к / в разводке и наблюдайте, как быстро тает снег на элементе, который больше всего нагревается. Выглядит это примерно так:

Ответить

Ответить с цитатой

Спасибо

Следующие 7 пользователей поблагодарили вас за этот полезный пост: ELeK (11-04-2016), Karl Watson (07-09-2016) ), P8dh (12.09.2016), rio_vt (20.01.2017), rjhuda (04-10-2016), slagtand (12-10-2016), Зоран_Велинов (25.07.2016) 05-26- 2014, 05:38 # 5 Kneck Junior Member Дата регистрации мая 2014 Местоположение Канада Сообщений 9 Благодарностей 2 Поблагодарили 79 раз в 8 сообщениях

Re: Основы устранения неполадок материнской платы ноутбука Часть 4 «Не реагирует на кнопку питания и не заряжается. аккумулятор (светодиоды не горят и ноутбук полностью разряжен).Блок питания не имеет признаков перегрузки или короткого замыкания ». При этом типе неисправности сначала необходимо диагностировать диапазон повреждения, поэтому первое, что нужно проверить, — это напряжение вокруг области розетки постоянного тока, особенно главных предохранителей или защитных диодов. После этого, если неисправностей не обнаружено, следует провести измерения основного контроллера 3 В / 5 В, начиная с напряжения на основных индукторах в контроллере 3 В / 5 В вместе со всеми транзисторами в этой цепи.

Контроллер 3V / 5V на большинстве материнских плат должен запускаться автоматически при подключении источника питания к материнской плате.В случае отсутствия основных напряжений на индукторах мы должны продолжить со следующего: Наиболее важным является напряжение B + (около 19 В), поскольку оно питает контроллер и транзисторы вокруг него. Отсутствие этого напряжения может быть вызвано различными факторами, например: -защита от перегрузки (обычно двухтактная схема с двумя транзисторами, один транзистор или простой предохранитель), -сбой защиты от перегрузки, -сбой в источнике питания или его определение напряжения. схема. Перегоревший предохранитель относительно легко диагностировать и заменить, но неисправность в схеме двухтактных транзисторов обычно не возникает.

В случае такой защиты первое, что нужно заметить, это то, что МОП-транзистор PQ8 пропускает напряжение из-за встроенного диода, поэтому на выводе P2 должен быть B + или напряжение источника питания. Необходимо измерить напряжение на затворах (обычно оба затвора соединены вместе) — если они аналогичны напряжению B + — цепь блокируется в «режиме защиты». Обычно это указывает на короткое замыкание в напряжении B +, неисправен один из полевых транзисторов или проблема связана с системой управления. Теперь источник питания должен быть отключен от основной розетки и необходимо проверить сопротивление от точки B + к земле.Если он закорочен, мы можем выполнить тест питания с этого момента. Если короткого замыкания нет, тогда источник питания должен быть установлен примерно на 200 мА, и оба стока транзисторов PQ8 и PQ9 могут быть закорочены. Если блок питания обнаруживает короткое замыкание, мы можем выполнить нормальный тест питания. Если после соединения обоих выводов стока транзисторов они потребляют не более 80 мА (обычно от 20 до 50 мА), обычно неисправность кроется в одном из транзисторов (утечка GS) или в неправильном управляющем питании от цепи детектора B +, и в этом случае обычно Контроллер зарядного устройства обычно виноват.

В данном случае в схеме защиты используется один транзистор (Q42 MOSFET). Управляется контроллером зарядного устройства — U26 или BQ24721 IC. U26 дает нулевое состояние на выводе ACDRV #, но для этого состояния необходимо выполнить ряд условий. Контроллер должен быть включен (VCC), напряжение на выводе ACDET должно находиться в диапазоне, заданном делителем напряжения (через резисторы R618 и R617), а напряжение на выводе SYS не может быть ниже, чем напряжение PVCC. Также контроллер зарядного устройства должен иметь правильное напряжение VREF5.Только после выполнения всех этих условий транзистор Q42 включается. Если все эти напряжения правильные, проверьте наличие сигнала SHDN # на контроллере зарядного устройства. Это напряжение в низком состоянии полностью выключает контроллер. В высоком состоянии (от 3В до 19В) он включает встроенные регуляторы напряжения. Если SHDN # находится в высоком состоянии, должны отображаться напряжения LD03, LD05 и 2VREF. Напряжение 2VREF (2 В) обычно используется для ограничения выходных напряжений контроллера мощности, LDO3 иногда включает контроллер EC / KBC или вообще не используется, а LDO5 часто используется для включения драйвера контроллера (согласно схемам, через низкое сопротивление резистор LDO5 подключен к VDD того же контроллера).Напряжение LDO5 также используется для управления схемой BOOST, которая, в общем, является схемой обратной связи, которая помогает эффективно управлять схемой зарядного устройства. Обратите внимание: без надлежащей процедуры BOOST контроллер обычно не может работать из-за большого расхода энергии при запуске, который может заблокировать контроллер. Если все напряжения 2VREF, LDO3 и LDO5 правильные, следует проверить сигналы ON3 и ON5. Обычно эти сигналы поступают от контроллера EC / KBC и управляют им. Оба должны быть примерно 3 В.Если все эти напряжения правильные, а контроллер по-прежнему не работает — обычно он неисправен и его необходимо заменить. Если на индукторах присутствуют оба основных напряжения, обычно неисправны: — проблема с BIOS, — проблема с контроллером EC / KBC или проблема с компонентами, которые его контролируют, — ошибка контрольной суммы памяти CMOS. Первым делом нужно проверить батарею RTC, которая питает генератор RTC и память CMOS. При его отключении происходит сброс часов RTC и памяти CMOS. Во многих случаях это решает всю проблему с материнской платой.Напряжение батареи RTC должно быть проверено, и оно всегда должно быть выше 3 В, в противном случае существует риск того, что низкое напряжение здесь заблокирует часы RTC, даже когда источник питания подключен. Следующим шагом является проверка тактового сигнала (32,768 кГц) на генераторе возле южного моста с подключенным источником питания и без батареи RTC. Если нет колебаний, необходимо проверить питание генератора (3 В на ближайших конденсаторах) и, если напряжение обнаружено, заменить генератор.Наконец, неисправности южного моста не редкость, и они также могут быть повреждены. Если все эти шаги по-прежнему не помогли, необходимо перепрограммировать память BIOS или, в случае повреждения, заменить модуль BIOS на новый. Всегда полезно сделать резервную копию BIOS перед перепрограммированием. Ответить

Ответить с цитатой

Спасибо

Следующие 6 пользователей поблагодарили вас за этот полезный пост: ELeK (11-04-2016), Neurotek (03-10-2017), P8dh (09-12-2016) ), rjhuda (04-10-2016), slagtand (12-10-2016), Zoran_Velinov (07-252016) 26.05.2014, 05:52 AM # 6 Kneck Junior Member Дата регистрации мая 2014 Местоположение Канада Сообщает 9 Спасибо 2 поблагодарили 79 раз в 8 сообщениях

Re: Основы устранения неполадок материнской платы ноутбука Часть 5 «Не реагирует на кнопку включения, но зарядка аккумулятора работает.Включается, но затем немедленно отключается. Включается, но через несколько секунд отключается. Включается, но через несколько секунд перезагружается «. В последовательности питания материнской платы (состояния ACPI) есть три основных каскада питания. Они очень полезны при определении состояния материнской платы, с которой мы работаем. S5 — обычно называется Standby или Soft Off. Это состояние G3 из спецификации ACPI. В этом состоянии почти все устройства выключены, кроме контроллера LAN, контроллера зарядного устройства, EC / KBC, Bios, часов RTC и контроллера 3V / 5V.В новых ноутбуках также запитан контроллер eSATA и miniPCIe. Они получают питание только при подключенном источнике питания. При питании от батареи контроллер 3V / 5V, LAN и miniPCie обычно выключены. Это связано с режимом энергосбережения мобильных компьютеров. S3, S1 — обычно вызывается, состояние гибернации или SUSPEND. В этом состоянии включена оперативная память и некоторые блоки мостов. В этом состоянии также запитан процессор. Это «проходящие» состояния, обычно используемые контроллером EC / KBC для управления всеми контроллерами напряжения (PG, сигналы Power Good), запущенные в этих состояниях.S0 — состояние полного включения. Это рабочее состояние по умолчанию для всех материнских плат, на которых работают и используются все устройства, включая процессор. Однако в этом состоянии некоторые устройства могут перейти в состояние низкого энергопотребления (для ЦП это C0-C6, а для других периферийных устройств — D0-D3) для экономии заряда батареи. Все остальные состояния и их свойства можно найти в документации ACPI (Advanced Configuration and Power Interface). Его можно найти на http://www.acpi.info/. После подключения блока питания к материнской плате она переходит в состояние S5.Нажатие кнопки питания активирует контроллер KBC (обычно путем переключения в низкое состояние на выделенном контакте KBC). Теперь исправный рабочий KBC должен перейти в следующее состояние S3. Чтобы проверить это, необходимо найти некоторые основные сигналы KBC. В большинстве случаев это: MAINON, VRON, SUSON, S5_ON (раздел PORTM).

Согласно документации ACPI, первым сигналом перед нажатием кнопки питания, который отображается на KBC, является S5_ON, который сигнализирует о включении устройств, которые обычно работают в этом состоянии. После нажатия кнопки питания KBC должен включить состояние S3, установив высокий уровень сигнала SUSON и включив индикатор питания.Эта функция может отображать любые проблемы с самим выключателем питания (это можно проверить напрямую на контроллере KBC) или датчиком крупного плана крышки, который во многих моделях ноутбуков также может препятствовать включению материнской платы. Если контроллер KBC не выдает сигнал SUSON высокого состояния, это обычно означает, что программа, встроенная в память BIOS, не выполняется (поврежден BIOS) или сам контроллер KBC неисправен. Во многих случаях контроллер KBC также может быть заблокирован генераторами RTC (мостом или KBC) или ошибками в памяти CMOS.Поэтому в первую очередь следует проверять напряжение на батарее RTC, а также колебания на часах около южного моста и контроллера KBC (32,768 кГц). Сброс CMOS — тоже хорошая идея. Если перепрограммирование памяти BIOS и замена контроллера KBC не помогли, можно измерить напряжение на шине LPC. Отсутствие напряжения на этих интерфейсах шины обычно указывает на неисправность южного моста (гибридный мост со встроенным интерфейсом шины LPC). Контроллер KBC обычно включает светодиод активности, который визуально показывает, что KBC запущен и перешел из состояния S5 в состояние S3.В случае возникновения проблемы в одном из состояний KBC останавливается и не переходит в следующее состояние. Чтобы выяснить причину, следует проверить все остальные контроллеры основного напряжения на материнской плате. Сначала проверяются контроллеры, запитанные сигналом SUSON. На схеме ниже показано, что нам нужно искать: 1. + 3V_S5 (S5_ON), ​​2. + 1.5V_S5 (S5_ON), ​​3. + 1.8VSUS (SUSON), 4. + 3VSUS (SUSON), 5. + 5VSUS (SUSON). ).

Если эти сигналы присутствуют, контроллер напряжения PU2 должен выдать сигнал HWPG_1.5V. Отсутствие любого из этих напряжений не позволит KBC перейти в следующее состояние.Следующий сигнал, который отображается после SUSON, — это MAINON. Этот сигнал управляет МОП-транзисторами и контроллерами напряжения. Анализ схем показывает, какое напряжение должно появиться, когда MAINON находится в высоком состоянии: 1. + 0.9V, 2. + 1.5V, 3. + 1.8V, 4. + 2.5V, 5. +3V, 6. + 5V. .

Последний из сигналов, подаваемых контроллерами KBC, — это сигнал VRON. На схемах ниже показано, что он управляет 1. + 1.05V, 2. VCC_CORE.

Отсутствие любого из этих напряжений также препятствует полной загрузке материнской платы.Если эти напряжения присутствуют, контроллер PU4 должен подать сигнал IMVP_PWRGD, который аналогичен переходу в состояние S1. Поскольку контроллер KBC имеет все необходимые сигналы от контроллеров, он должен перейти в состояние S0 и после сброса всех устройств запустить процедуру POST. Сигнал HWPG_SYS берется с основного контроллера 3V / 5V.

Это базовая диагностика, и нормальная последовательность включения питания, очевидно, более сложна. Есть и другие множественные сигналы, которые включают тактовые сигналы от функциональных блоков каждого устройства.Пример показан ниже.

Правильный контроль тактовых сигналов, сброс памяти CMOS, программирование BIOS, замена контроллера KBC или, в худшем случае, замена южного моста должны «разбудить» мертвую плату. На практике может возникнуть множество различных неисправностей, но это выходит за рамки данной работы. Подробная диагностика основана на схемах конкретных материнских плат и существуют тысячи архитектурных моделей, которые по понятным причинам здесь не описываются. «Включается, но зарядка аккумулятора не работает.В этом случае вся диагностика сводится только к одной схеме контроллера зарядного устройства. Первое, что нужно проверить, это убедиться в правильности связи между аккумулятором и контроллером зарядного устройства. Вся связь проходит через шинный интерфейс между двумя основными контактами батареи SDA и SCL и контроллером KBC. Если эти сигналы верны и их можно наблюдать на контактах контроллера KBC, батарея должна быть «видима» под операционной системой. Эти сигналы также проходят через главный контроллер 3 В / 5 В, поэтому любые замыкания на землю могут вызвать повреждение контроллера KBC или 3 В.Обычно эти линии довольно просты, без множества компонентов и состоят из двух резисторов и защитных диодов, которые можно легко проверить. Если сигналы верны, возможно, неисправен контроллер KBC. Вторая часть этой схемы состоит из контроллера зарядного устройства, который управляет процессором зарядки в соответствии с данными, предоставленными контроллером KBC. Эту схему можно проверить почти так же, как и основной контроллер 3 В / 5 В. «Включается, но на экране ничего не отображается.Включается, но на экране отображается искаженное изображение ». Эти неисправности почти всегда говорят о неисправности самой видеокарты. В некоторых случаях это также связано с неисправностью видеопамяти, если используется выделенная видеокарта. Обычная диагностика этих неисправностей состоит из предварительного нагрева ядра видеокарты до

150C в течение примерно 30 секунд и загрузки компьютера для проверки любых различий. Во многих случаях этот короткий тест временно восстанавливает правильное отображение видео, которое указывает либо на поврежденную структуру самого чипа, либо на разорванные соединения между видеокартой и печатной платой.
