Маркировка кабеля: расшифровка, примеры

Кабельная и проводниковая продукция довольно разнообразна. Но как разобраться в таком многообразии, как понять, что зашифровано в названии? Для более легкой идентификации была разработана целая система — маркировка кабеля. Это буквенные обозначения, в которых зашифрована основная информация о материале жил, оболочек и области применения данного конкретного изделия.

Содержание статьи

Общие принципы маркировки кабельной продукции

Для того чтобы идентифицировать кабель, его характеристики и область применения было проще, была разработана система обозначения или маркировки кабелей. Данные записываются во определенном порядке, каждая буква или цифра имеет свое значение.

Как расшифровывать маркировку кабелей

Что обозначает каждая позиция и какие буквы там могут стоять смотрите в таблице ниже. Дополнить тут особо нечего:

Расположение букв или цифр	Что обозначает	Используемые буквы и их расшифровка
1-я буква	Материал жил	— нет буквы — медь
		А — алюминий
2-я буква	Степень гибкости	Г — гибкий, многожильный
		ничего нет — одножильный
3-я буква	Материал изоляции	В — поливинилхлорид (ПВХ)
		П — полиэтилен
		Р — резина
		НР- негорючая неделя
		Ф — фторопласт
		Ц — пленочная изоляция (для монтажных проводов)
4-я буква	Материал оболочки или тип брони	БбГ — броня из стальной профилированной ленты
		Бн — броня из стальных лент с защитным покровом, не поддерживающим горение
		В — ПВХ
		Д — оплетка из двойного провода
		К — броня из круглых стальных проволок, заключенных в стальной поклов
		СБ — свинцовая броня
5-я буква	Тип защитного покрова, назначение наружного слоя, обозначение конструкции жилы	В — ПВХ (если стоит в конце обозначает бумажную изоляцию)
		Г — противокоррозионный защитный слой. Если «Г» — нет защита от механических повреждений
		О — изолированные провода объединены общей оплеткой
		Шв — защитный слой — выпрессованный шланг из ПВХ
		Шп — защитный слой — выпрессованный шланг из полиэтилена
		Шпс — тоже, но полижтилен самозатухающий
		Э — экранированный
		Т — провод для прокладыки в трубах

Также маркировка кабеля состоит из нескольких цифр. Там может стоять рабочее напряжение (для силовых кабелей), затем обязательно идет количество жил и через знак «х» указано сечение этих жил. И последними может быть нанесено обозначение стандарта, по которому изготовлен данный вид кабельно-проводниковой продукции.

Примеры расшифровки маркировки кабелей

Кабель ВВГ — 2х1,5. Расшифровывается так: силовой кабель в оболочке из поливинилхлорида (ПВХ). Оболочка покрыта антикоррозионным слоем. Состоит из двух медных жил с поперечным сечением 1,5 мм².

Его подвид — ВВГп — тоже, только в плоском исполнении. ВВГнг — оболчка кабеля не поддерживает горения.

Кабель ВБбШвнг. Расшифровка этой аббревиатуры следующая: жилы медные (нет буквы А). Изоляция жил из ПВХ, броня Бб — из двух стальных лент, без защитной подушки. Защитный покров кабеля — Швнг — выпресованный шланг из ПВХ пониженной горючести.

Кабель КГ. Расшифровка буквенного обозначения звучит следующим образом. Жилы медные, кабель гибкий. На этом все. Провода без изоляции, если есть еще буква «н» — КГн — оболочка кабеля из негорючей маслостойкой резины.

Так выглядит кабель КГн

Как расшифровать АПвПу2г? Кабель с алюминиевыми проводниками (буква А первая), изоляция проводов из сшитого полиэтилена (Пв), оболочка кабеля из усиленного полиэтилена (Пу), двойная гидроизоляция (2г). В данном случае используется алюмополимерная лента в сочетании с продольными водонепроницаемыми лентами.

Кабель КСПВ. Это расшифровывается так: кабель (К), систем передачи (СП) в виниловой оболочке (В). То есть, это не силовой кабель, а используется для передачи различных данных (слаботочный). Проводники медные — так как нет буквы «А».

Продукция ААБл. Расшифровка такая: провода алюминиевые (А), оболочка — алюминиевая (А), покрыт броней из двух стальных лент (Бл), под броней есть защитная подушка из пластмассовых лент.

АПвПу — алюминиевые жилы (А),  изоляция из сшитого полиэтилена (Пв), усиленная оболочка из полиэтилена (Пу).

МКЭШ — монтажный кабель (МК), экранированный (Э), в защитном шланге из ПВХ.

Особенности маркировки проводов

В ассортименте кабельно-проводниковой продукции имеются также провода. Чем они отличаются от кабеля? Как правило, они имеют меньшее сечение, могут быть в изоляции или без нее. Есть провода, состоящие из одной жилы, есть — из нескольких.

Провод имеет меньшее сечение жил, обычно мягкий

Чтобы по названию можно было отличить их от кабелей, в названии в начале маркировки ставят букву «П». Она стоит на первом месте, если жилы медные и их обозначение просто не ставится (пример 1), или на втором месте, если жилы из алюминия и обозначаются буквой А (пример 2).

1. ПБППГ — провод (П), бытового и промышленного назначения (БП), плоской формы (П), гибкий (Г).
2. АППВ — алюминиевые проводники (А), провод плоский (ПП), в ПВХ оболочке.

Маркировка проводов разного назначения

Провода могут быть двух сечений:

• круглые — в маркировке это никак не отображается:
• плоские, тогда ставится буква П.

Монтажные

Если провод имеет специфическое назначение — монтажный — вместо буквы «П» ставят «М». Например, МГШВ. Расшифровывается как монтажный (М) многожильный (Г) провод в оболочке из полиамидного шелка и ПВХ.

Назначение монтажных проводов — для соединения частей приборов, электронной и электрической аппаратуры.

Расшифровка в маркировке монтажных проводов

Провода с изоляцией из ПВХ (в маркировке обозначаются буквой В) предназначены для работы при температуре не выше 70°C, из сшитого полиэтилена (Пв) — до 100°C. Для работы в среде, нагреваемой до температуры 200°C применяют провода типа МС и МГТФ.

Самонесущие

Провода, которые устанавливаются на ЛЭП или используются при воздушном способе подключении электричества от столба к дому называются самонесущими — им не нужна опора. У них достаточно жесткости для того, чтобы выдерживать собственный вес.

В данной группе не так много изделий, их расшифровку можно запомнить:

• СИП — самонесущий изолированный провод в оболочке из сшитого полиэтилена. Применяется при воздушном подключении до столба.
• А — провод, скрученный из нескольких алюминиевых проволок без изоляции. Раньше довольно широко использовался, теперь  — все реже.
• АС — алюминиевые проводники, скрученные вокруг стального сердечника. Довольно специфическое изделие.

Есть отдельная группа — нагревательные кабели. У них своя маркировка. После буквы «П» стоит «Н» как отображение назначения. Например, ПНСВ — провод (П), нагревательный (Н), стальная однопроволочная жила, изоляция ПВХ.

Расшифровки кабельных обозначений (маркировок) — Профсектор

ШОГ	Шнур с параллельными жилами, с поливинилхлоридной изоляцией, особо гибкий, на напряжение до 300В для систем 300/300В. Шнур марки ШОГ может изготовляться в спиральном исполнении мерными длинами, при этом к марке шнура через дефис добавляют букву С»: ШОГ-С	Для присоединения электробритв, массажных и других подобных приборов с номинальной токовой нагрузкой не более 0,2 А
ШВП	То же, повышенной гибкости	Для присоединения радиоэлектронной аппаратуры, бытовых осветительных приборов, электроприборов микроклимата, электромеханических бытовых приборов, электровентиляторов и других подобных приборов, если шнур часто подвергается легким механическим деформациям
ШВД	Шнур одножильный, с поливинилхлоридной изоляцией, повышенной гибкости, на напряжение до 300В для систем 300/300В	Для декоративных осветительных гирлянд, для неподвижного защищенного монтажа внутри приборов (установок)
ШВВП	Шнур с параллельными жилами, с поливинилхлоридной изоляцией, с поливинилхлоридной оболочкой, гибкий на напряжение до 380В для систем 380/380В	Для присоединения приборов личной гигиены и микроклимата, электропаяльников, светильников, кухонных электромеханических приборов, радиоэлектронной аппаратуры, стиральных машин, холодильников и других подобных приборов, эксплуатируемых в жилых и административных помещениях, и для изготовления шнуров удлинительных
ШВЛ	То же, со скрученными жилами
ПВС	Провод со скрученными жилами с поливинилхлоридной изоляцией, с поливинилхлоридной оболочкой, гибкий, на напряжение до 380В для систем 380/660В. Предназначен для армирования неразборной арматурой (вилками и т.д.).	Для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества и других подобных машин и приборов, и для изготовления шнуров удлинительных
ПВСн	Провод со скрученными жилами с поливинилхлоридной изоляцией, с поливинилхлоридной оболочкой, гибкий, на напряжение до 380В для систем 380/660В. Не предназначен для армирования неразборной арматурой (вилками и т.д.).
ПВСП	То же, с параллельными жилами
ШРО	Шнур со скрученными жилами, с резиновой изоляцией, в оплетке из хлопчатобумажной швейной нитки, синтетической нити или из их комбинации, гибкий, на напряжение до 380В для систем 380/380В	Для присоединения бытовых электроутюгов
ПРС	Провод со скрученными жилами, с резиновой изоляцией, с резиновой оболочкой, гибкий, на напряжение до 380В для систем 380/660В	Для присоединения электронагревательных приборов
ПРМ	Провод со скрученными жилами, с резиновой изоляцией, с оболочкой из маслостойкой резины, гибкий, на напряжение до 380В для систем 380/660В	Для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, средств малой механизации для садоводства и огородничества, электронагревательных приборов, контактируемых с маслами и смазками, и для изготовления удлинительных шнуров
ПСГ	Провод одножильный или со скрученными жилами, с резиновой изоляцией, с усиленной оболочкой из маслостойкой резины, на напряжение до 450В для систем 450/750В	Для передвижных токоприемников и механизмов

Маркировка электрических кабелей и проводов

Смотрите также обзоры и статьи:

В современном мире все кабели или провода обязаны иметь определённую расцветку и обозначения, чтобы быстро, правильно и качественно определить какое у каждого из них предназначение и возможное напряжение, сколько силы тока оно способно выдерживать и при этом не выходить из эксплуатации.

Абсолютно все заводы-производители на сегодня делают на своих мощностях подобные обозначения на таких изделиях, благодаря чему электрик или просто домашний мастер может прийти в магазин и заказать определенное количество по длине кабеля нужной ему марки. Ведь все они сейчас имеют строгие стандарты, толщину жил, форму и т.п. Все они выполнены по так называемым ГОСТам.

Обратите внимание на каждом проводе или кабеле, сверху в том месте, где изоляция, расположен определенный, присущий только данному кабелю, шифр. Такой вспомогательный код помогает сразу профессионалу, как-бы сходу определить какой перед ним кабель по таким характеристикам как, например, из какого материала выполнена в нем токоведущая жила, где, в каких условиях лучше использовать подобный провод, каков тип изоляции у него, имеются ли какие-либо нюансы конструкционные, каков диаметр сечения и какое напряжение он способен выдерживать.

Назначение маркировки проводов

Требуется в самом начале знать, что такое кабели, какие бывают провода и какими шнуры, ведь все данные продукты активно расходуются в прокладывании такого типа подключения как электропроводка в любом помещении, жилом и нет.

Итак, провода- это электрический проводник, который выполнен в виде скрученных попарно нескольких проволок, которые могут иметь изоляцию, и быть без нее. Провод обладает также оболочкой – ее отличительная и характерная черта– это отсутствие металлической обводки, только в редких случаях. Для оболочки применяют обычно какие-либо легкие вещества или материалы.

Провода зачастую используются для прокладывания проводки в частных деревянных домах, дачах, в электродвигателях для изготовления обмотки. По материалу изготовления жилы различают медные и алюминиевые провода. Эти два материала очень отличаются по характеру работы и пропусканию тока через себя. Так, например, медные считаются куда лучше, чем алюминиевые. Ведь медь материал пластичный, способен пропускать через себя большие токовые нагрузки и силу напряжения без ее рассеивания и больших потерь, она более долговечная. Но к числу недостатков медных жил, а именно жила и есть основной проводник в проводе, стоит отнести такие негативные параметры как высокая цена меди как цветного металла и быстрое окисление, если в таком проводе что-то случится с изоляцией и оголится жила.

Алюминиевая проводка сейчас все больше уходит в прошлое. Да, ее существенным преимуществом является невысокая стоимость, однако алюминий – очень хрупкий металл, неспособный выдерживать большие токовые нагрузки, рассыпается, дает нестабильное электрическое соединение и контакт между проводами. Словом, стоит выбирать именно медные провода для различных строительно-монтажных работ и других, связанных с электричеством и проводкой.

Оболочка жил у проводов имеет изоляцию из пластмассы или резиновую, всего в один слой для того, чтобы закрыть оболочку токовых жил. В домашних и производственных условиях контакты жил обычно изолируются, чтобы обезопасить щитовую и электрика, а вот оголенным они остаются на высоковольтных вышках и линиях электропередач, где изоляция уменьшает напряжение и силу тока. Прохождение провода через отверстие с острыми металлическими краями категорически запрещено.

Кстати такие провода могут быть как монтажными для контактов электроцепи в аппаратуре или электросхеме в распределительном щите, так силовыми или установочными, используемыми для воздушных линий электропередач и внутри зданий и строений. Кстати, монтажный провод всегда и обязательно изготавливается из меди, вернее, его несущая жила.

Буквенно-цифровая маркировка

Все шифры, которые представлены в маркировке, определяют различия между проводниками. Так, к примеру, каково поперечное сечение, которое может варьироваться в пределах от 0,35 квадратных миллиметров и до 240 кв. мм. Материал жил может быть медным, алюминиевым и алюмомеди – специального сплава двух этих металлов. Напряжение разнится или 220 В или 380 В. Могут быть как одножильные, так и многожильные провода.

ГОСТ строго определяет одинаковость маркировки. Так, первая буква говорит о том, каков материал жил: А – алюминий, а медь буквенной характеристики не имеет.

Вторая буква – вид провода или оболочки: П – плоский, М – для монтажа, К – контрольный, МГ – для монтажа с гибкой жилой, Ш – установочный.

Третья буква – это характеристика изоляции: В или ВР – ПВХ, Р – резина, Н, НР – негорящая резина, П – полиэтилен, К – капрон, Ф – фальцон, МЭ – эмаль, Л – лакировка, Ш – шелк из полиамида, О – оплетка из такого шелка, С – стекловолоконный, Э – изоляция с экранированием, Т – несущий трос изолированный, Г – изоляция с гибкой жилой.

Буква четвертая отвечает за конструкцию и ее особенности. А – проводник асфальтированный, Б – с бронированными лентами стальными, Г – кабель без защиты или гибкий провод, К – круглыми проволоками бронирование, Т – для укладки в трубах, О – с защитой оплетками.

Маркировка силовых кабелей

Кабель представляет собой электротехническое изделие, которое состоит сразу из нескольких проводов под единым слоем изоляции. Изоляцией в этом случае может выступать поливинилхлорид, пластмасса или резина. Жила кабеля защищена от внешнего мира также дополнительным слоем изоляции, которая представляет собой проволоку, а также бронированную стальную ленту. Что именно является вспомогательной оболочкой кабеля будет обязательно указано на маркировке данного изделия.

Электрические кабели разделяются на пять основных типов – это силовые, контрольные, радиочастотные, для связи и для управления. Силовые устройства и источники света работают исключительно на силовых кабелях. Их легко можно встретить в электропроводке дома или предприятия, на воздушных линия электрической передачи. В них изоляцией может быть не только ПВХ или резина, но даже бумага или полиэтилен.

Кабель силовой может иметь свинцовую защитную оболочку, пропитанную маслом бумажную изоляцию. Есть газонаполненные силовые кабели и маслонаполненные. Но главным образом они делятся на низкого и высокого переменного напряжения. Их изолированная нейтраль может быть, как 1,3,6, 10, 20 и даже 35 киловольт, а частота при этом поддерживаться на значении в 50 герц.

Маркировка кабелей связи

Токи различных частот – основное назначение кабелей связи. При помощи их они передают информацию. Высокочастотные кабели связи требуются для передачи информации на дальние расстояния, а для близлежащих объектов активно используются низкочастотные кабели связи.

ТЗГ – для телефонной канализации с оболочкой из свинца, ТЗБ – свинцовый с бронировкой лентами и джутом для прокладки в земле, ТЗБГ – антикоррозионный для кислых или щелочных грунтов, ТЗК – для прокладки в воде.
Монтаж «земли» общей шиной не совсем правильным. Наилучшие результаты по отсутствию фона и наводок дает так называемый «мультизвездочный» монтаж, когда земли каждого каскада сводятся в одну точку. Туда же должен подключаться и фильтрующий конденсатор питания каскада. Эти точки соединяются уже между собой.

Маркировка контрольных кабелей

Контрольные кабели используются в радиотехнике, в подаче сигнала для работы какого-либо технического устройства, например, стрелок на железнодорожных путях. Может иметь и медную и алюминиевую жилу.

Расшифровка цифрового обозначения

Расшифровка такого обозначения состоит из трех основных цифр, которые обязательно указываются на кабеле, проводе или шнуре. Так, например, первая цифра говорит о том, сколько в данном электротехническом изделии токоведущих жил. Она размещается обычно перед буквенным значением. Если ее нет, т.е. она отсутствует, то это говорит о том, что изделие с одной жилой.

Вторая цифра свидетельствует о диаметре поперечного сечения в квадратных миллиметрах, а третья определяет какое рабочее напряжение имеет провод, кабель или шнур.

Маркировка проводов и шнуров

Стоит упомянуть, чем по сути являются и шнуры. Это электротехническое устройство, состоящее из нескольких жил, которые довольно эластичны. Их отличительная особенность – небольшое сечение – максимум полтора квадратных миллиметров. Жилы данного изделия – это множество проволок, скрученных между собой. Шнуры чаще всего используются для подключения различных приборов, типа холодильника, микроволновки, компьютера, к сети. Кстати, шнуры маркируются буквой «Ш».

Цветовая маркировка кабелей

Кабель управления применим в системах автоматики, имеет медный проводник с экраном защиты, который защищает сигнал от лишних помех и повреждений.

Видео сигнал, а также радио сигнал передается при помощи радиочастотных кабелей. Они используются в радиотехнических приборах.

Трехжильные кабели имеют черный, серый, зелено-желтый, коричневый цвета, четырехжильный – серый или синий, черный и коричневый, и пятижильный. Синий цвет определяет нулевую жилу. Изоляция жилы заземления всегда должна быть желто-зеленой в полоску.

Таблицы: конструктивные особенности силовых кабелей

Выводы

Благодаря цветовой и буквенной маркировке кабелей и проводов, а также шнуров можно легко и просто разобраться во всем огромном перечне данной электротехнической продукции и применить ее на практике.

Опубликовано: 2020-07-31 Обновлено: 2021-08-30

Автор: Магазин Electronoff

Поделиться в соцсетях

Цветовая маркировка кабеля по ГОСТ

Изготовление изоляции различных цветов в многожильных проводах и кабелях призвано облегчить проведение электромонтажных работ. Цветовая маркировка служит однозначной идентификации жилы, что позволяет значительно ускорить и упростить процесс подключения кабеля/провода к контактам, повысить производительность труда при монтаже и обеспечить электробезопасность при использовании продукции различных предприятий-изготовителей.

Для установочных проводов и кабелей единые правила цветовой маркировки изложены в ГОСТ 31947-2012 «Провода и кабели для электрических установок на напряжение до 450/750 В включительно. Общие технические условия». В системе межгосударственной стандартизации данный стандарт был введен взамен ГОСТ 6323-79 для применения в странах-участницах СНГ и Таможенного союза. ГОСТ 31947-2012 в качестве нового требования ввел систему обязательной единообразной цветовой маркировки жил с целью их идентификации.

Согласно ГОСТ 31947-2012, изолированные жилы многожильных проводов и кабелей всегда должны иметь отличительную расцветку, причем эта расцветка должна быть сплошной. Каждая изолированная жила обязана быть одного и того же цвета по всей длине, кроме жилы, обозначенной комбинацией зеленого и желтого цветов. При этом желтый и зеленый цвета не могут быть использованы по отдельности – исключительно в комбинации «зеленый-желтый», которая используется только для обозначения жилы заземления.

ГОСТ 31947-2012 не рекомендует использовать красный и белый цвета.

Предпочтительная схема расцветки выглядит так:

• Для трехжильных проводов и кабелей: зеленый-желтый, синий, коричневый или коричневый, черный, серый;
• Для четырехжильных кабелей: зеленый-желтый, коричневый, черный, серый или синий, коричневый, черный, серый;
• Для пятижильных кабелей: зеленый-желтый, синий, коричневый, черный, серый или синий, коричневый, черный, серый, черный.

Синий цвет применяется для обозначения нулевой жилы.

Что касается распределения на жиле с зелено-желтой расцветкой, то должно выполняться следующее условие: на любом участке жилы длиной 15 миллиметров один из указанных цветов должен покрывать не менее 30%, но не более 70% поверхности изолированной жилы, а другой цвет должен покрывать оставшуюся часть.

Все цвета должны быть легко различимы и прочны. При этом условии допустима маркировка жил окрашиванием верхнего слоя изоляции.

Что касается оболочки, которая может быть наложена поверх изолированных жил проводов и кабелей для придания проводу плоской, а кабелю практически круглой формы, то, согласно ГОСТ 31947-2012, ее цвет не нормируется.

Для силовых кабелей единые правила цветовой маркировки изложены в ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия». Именно этот ГОСТ ввел систему обязательной единообразной цветовой маркировки жил с целью их идентификации, чего не было в ГОСТ 16442-80 (в системе межгосударственной стандартизации ГОСТ 31996-2012 заменил собой ГОСТ 16442-80).

Согласно ГОСТ 31996-2012, изолированные жилы кабелей обязаны иметь отличительную расцветку, которая должна быть или сплошной, или в виде продольной полосы шириной не менее 1 миллиметра.

Цвет изоляции жил многожильных кабелей должен соответствовать следующей таблице:

Число жил в кабеле, шт.	Цвет изоляции жилы
	Порядковый номер жилы
	1	2	3	4	5
2	Серый*	Синий	—	—	—
3	Серый*	Коричневый	Черный	—	—
	Серый*	Синий	Зеленый- желтый	—	—
4	Серый*	Коричневый	Черный	Синий	—
	Серый*	Коричневый	Черный	Зеленый- желтый**	—
5	Серый*	Коричневый	Черный	Синий	Зеленый- желтый
* Или натуральный. ** По согласованию с заказчиком.

По согласованию с заказчиком допустимо другое сочетание цветов изоляции основных жил.

Изоляция одножильных кабелей может быть любого цвета из числа приведенных в таблице – также по согласованию с заказчиком.

Изоляция жилы заземления (PE) должна быть двухцветной, а именно зелено-желтой, при этом один из цветов должен покрывать не менее 30% и не более 70% поверхности изоляции, а другой – остальную часть. Изоляция нулевой жилы (N) должна быть синего цвета. При этом в условном обозначении кабеля обязательно должны быть указаны: буква N – при наличии в кабеле нулевой жилы, буквы PE – при наличии жилы заземления, буквы N, PE – при наличии в конструкции кабеля и той и другой жилы. Например: ВВГ нг(А)- LS 3х1,5ок (N, PE)-0,66 или ППГнг(А)-HF 4х95мс (N)-1.

По согласованию с заказчиком допускается маркировка основных изолированных жил цифрами. Однако даже в этом случае изоляция жилы заземления должна быть зелено-желтой, изоляция нулевой жилы – синей, и на них не может быть нанесена цифровая маркировка.

Расшифровка (маркировка) обозначений кабелей и проводов

На первый взгляд расшифровка (маркировка) обозначений кабелей и проводов напоминает секретный код, который невозможно разгадать.

На самом деле каждый символ несет в себе информацию, зная которую можно легко понять, какого типа кабель перед вами и каковы его основные характеристики.
Буквами обозначаются материал изоляции и жилы, область применения провода, особенности конструкции. Они идут строго одна за другой.

Цифры означают количество жил и их сечение. Буквенный код состоит из четырех основных обозначений, которые необходимо знать. Иногда букв больше, чем четыре, но это, как правило, довольно специфические виды продукции, которые вряд ли вам встретятся.
Первая буква обозначает материал, из которого изготовлена жила. А — алюминий; если это медь, то буквы нет. Например, ВВГ и АВВГ. Первый кабель медный, второй — алюминиевый.
Вторая буква — это область применения провода: К — контрольный, М — монтажный, П (У) или Ш — установочный, МГ — гибкий монтажный кабель. Если буквы нет, значит, это силовой провод.
Третья буква — это тип изоляции ТПЖ. Здесь много обозначений: В или BP — поливинилхлорид, Д — двойная обмотка, К — капрон, П — полиэтилен, Р — резина, HP или Н — негорючая резина, С — стекловолокно, Ш — полиамидный шелк, Э — экранированный.
Четвертая буква обозначает особенности конструкции кабеля: Б — бронированный лентами, Г — гибкий, Т — для прокладки в трубах, К — бронирован круглой проволокой, О — в оплетке.
Помимо данных обозначений есть дополнительные, которые пишутся не заглавными буквами, а прописными и ставятся после всех остальных. Например, ВВГнг — негорючий ВВГ, ВВГз — заполненный ВВГ.
С цифрами все гораздо проще: первая обозначает количество жил, вторая сечение жилы. Например, ПВС 3×6 обозначает, что провод имеет три жилы, площадь сечения каждой из которых 6 мм2.
Впрочем, иногда встречаются кабели с более сложной цифровой маркировкой, например силовой кабель КГ 3×6+1×4. Это означает, что кроме трех основных жил сечением 6 мм2 у него есть еще одна сечением поменьше — 4 мм2, которая служит для заземления.
У кабелей иностранного производства маркировка совершенно другого типа, непохожая на стандарты ГОСТа.
Расшифровка (маркировка) сокращений, применяемых для обозначений силовых кабелей с ПВХ (виниловой) и резиновой изоляцией (по ГОСТ 16442-80, ТУ16.71-277-98, ТУ 16.К71-335-2004)

А — (первая буква) алюминиевая жила, если буквы нет — жила медная.
АС — Алюминиевая жила и свинцовая оболочка.
АА — Алюминиевая жила и алюминиевая оболочка.
Б — Броня из двух стальных лент с антикоррозийным покрытием.
Бн — То же, но с негорючим защитным слоем (не поддерживающим горение).
б – Без подушки.
В — (первая (при отсутствии А) буква) ПВХ изоляция.
В — (вторая (при отсутствии А) буква) ПВХ оболочка.
Г — В начале обозначения — это кабель для горных выработок, в конце обозначения — нет защитного слоя поверх брони или оболочки («голый»).
г — Водозащитные ленты герметизации металлического экрана (в конце обозначения).
2г — Алюмополимерная лента поверх герметизированного экрана .
Шв — Защитный слой в виде выпрессованного шланга (оболочки) из ПВХ.
Шп — Защитный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Шпс – Защитный слой из выпрессованного шланга из самозатухающего полиэтилена.
К – Броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный слой. Если стоит в начале обозначения – контрольный кабель.
С – Свинцовая оболочка.
О — Отдельные оболочки поверх каждой фазы.
Р – Резиновая изоляция.
НР — Резиновая изоляция и оболочка из резины, не поддерживающей горение.
П — Изоляция или оболочка из термопластичного полиэтилена.
Пс — Изоляция или оболочка из самозатухающего не поддерживающего горение полиэтилена.
Пв — Изоляция из вулканизированного полиэтилена.
БбГ — Броня профилированной стальной ленты.
нг — Не поддерживающий горение.
LS — Low Smoke — низкое дымо- и газовыделение.
КГ — Кабель гибкий.

Кабель с БПИ — бумажной пропитанной изоляцией ( по ГОСТ 18410-73):
А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. Если в середине обозначения после символа материала жилы, то алюминиевая оболочка.
Б – Броня из плоских стальных лент (после символа материала оболочки).
АБ — Алюминиевая броня.
СБ — (первая или вторая (после А) буква) свинцовая броня.
С – Материал оболочки свинец.
О – Отдельно освинцованная жила.
П — Броня из плоских стальных оцинкованных проволок.
К — Броня из круглых стальных оцинкованных проволок.
В – Изоляция бумажная с обедненной пропиткой (в конце обозначения) через тире.
б – Без подушки.
л — В составе подушки дополнительная 1 лавсановая лента.
2л — В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие защитного слоя («голый»).
н – Негорючий наружный слой. Ставится после символа брони.
Шв — Наружный слой в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп – Наружный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг – Наружный слой из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) – Кабели с однопроволочными жилами (в конце обозначения).
У — Изоляция бумажная с повышенной температурой нагрева (в конце обозначения).
Ц – Бумажная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.

Контрольный кабель (по ГОСТ 1508-78):
А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (вторая (при отсутствии А) буква) ПВХ изоляция.
В — (третья (при отсутствии А) буква) ПВХ оболочка.
П — Изоляция из полиэтилена.
Пс — Изоляция из самозатухающего полиэтилена.
Г — Отсутствие защитного слоя («голый»).
Р – Резиновая изоляция.
К — (первая или вторая (после А) буква) — кабель контрольный.
Kроме КГ — кабель гибкий.
Ф – Изоляция из фторопласта.
Э – В начале обозначения – кабель силовой для особо шахтных условий , в середине или в конце обозначения — кабель экранированный.

Подвесные провода:
А — Алюминиевый голый провод.
АС — Алюминиево-Стальной (чаще употребляется слово «сталеалюминевый») голый провод.
СИП — Самонесущий Изолированный Провод.
нг — Не поддерживающий горения.

Силовые, установочные провода и шнуры соединительные:

А — Алюминий, отсутствие в марке провода буквы А означает, что токоведущая жила из меди.
П (или Ш) – вторая буква, обозначает провод (или шнур).
Р – Резиновая изоляция.
В – Изоляция из ПВХ.
П – Полиэтиленовая изоляция.
Н – Изоляция из наиритовой резины.
Число жил и сечение указывают следующим образом: ставят черточку; записывают число жил; ставят знак умножение; записывают сечение жилы.
В марках проводов и шнуров могут быть и другие буквы, характеризующие другие элементы конструкции:
Д — Двойной провод .
О — Оплетка.
Т — Для прокладки в трубах.
П — Плоский с разделительным основанием.
Г — Гибкий.

Монтажные провода:

М – Монтажный провод (ставится в начале обозначения).
Г — Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).
Ш — Изоляция из полиамидного шелка.
Ц — Изоляция пленочная.
В — Поливинилхлоридная изоляция.
К — Капроновая изоляция.
Л – Лакированный.
С — Обмотка и оплетка из стекловолокна.
Д — Двойная оплетка.
О — Оплетка из полиамидного шелка.
Э – Экранированный.
МЭ — Эмалированный.

Расшифровка (маркировка) некоторых особых аббревиатур:

КСПВ — Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы.
ПВС — Провод в Виниловой оболочке Соединительный.
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский.
ПУНП — Провод Универсальный Плоский.
ПУГНП — Провод Универсальный Плоский Гибкий.

Расшифровка (маркировка) Кабели и провода зарубежного производства

Силовой кабель:
N – Обозначает что кабель изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker — Союз германских электротехников).
Y – Изоляция из ПВХ.
H — Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений).
M — Монтажный кабель.
C – Наличие медного экрана.
RG – Наличие брони.

FROR — кабель итальянского производства, имеет специфические обозначения согласно итальянскому стандарту CEI UNEL 35011:

F — corda flessibile — гибкая жила.
R — polivinilclorudo — PVC — ПВХ-изоляция
O — anime riunite per cavo rotondo — круглый, не плоский кабель.
R — polivinilclorudo — PVC — ПВХ-оболочка.

Контрольный кабель:
Y – ПВХ-изоляция.
SL — Кабель контрольный.
Li — Многожильный проводник выполнен по немецкому стандарту VDE (см.выше).

Кабель безгалогеновый огнестойкий :
N — Изготовлен по немецкому стандарту VDE (см.выше).
HX – Изоляция из сшитой резины.
C — Медный экран.
FE 180 — При пожаре целостность изоляции, при использовании кабеля без крепежной системы, сохраняется в течение 180 минут.
E 90 — В случае пожара работоспособность кабеля при прокладке вместе с крепежной системой сохраняется в течение 90 минут.

Монтажные провода:
H — Гармонизированный провод (одобрение HAR).
N — Соответствие национальному стандарту.
05 -Номинальное напряжение 300/500 В.
07 — Номинальное напряжение 450/750 В.
V — ПВХ изоляция.
K – Гибкая жила для стационарного монтажа.

Кабели с изоляцией из сшитого полиэтилена:
N – Изготовлен согласно немецкому стандарту VDE (см.выше).
Y – ПВХ изоляция.
2Y – Изоляция из полиэтилена.
2X – Изоляция из сшитого полиэтилена.
S — Медный экран.
(F) — Продольная герметизация.
(FL) — Продольная и поперечная герметизация.
E — Трехжильный кабель.
R — Броня из круглых стальных проволок.

Маркировка кабелей и проводов: расшифровка, таблица | ENARGYS.RU

Произведенная маркировка кабелей и проводов, позволяет увидеть при установке электрических сетей такие необходимые параметры, как используемый материал для изготовления жил, их толщину, допустимое напряжение, функциональное назначение кабеля, материал и горючие характеристики изоляционной оболочки.

Какие буквы и цифры, что обозначают?

Провод представляет собой жилы, покрытые изолированным материалом, в количестве одной или нескольких штук. Чтобы произвести качественную изоляцию, применяются неметаллические оболочки, обмотки либо оплетки из волокнистых материалов или проволока. Только для линий электропередач обычно используют голые провода.

Кабель – это устройство, предназначенное для передачи электроэнергии.

Для удобства в распознавании проводов и кабелей было принято их маркировать буквами и цифрами. Это значительно облегчает процесс работы электрика, которому при беглом взгляде на проводку будет ясно, какую функция выполняет каждый проводник.

Изоляция, броня, защита

В качестве изоляционных покрытий применяются:

• поливинилхлоридный пластик;
• электроизоляционная и кремнийорганическая резина;
• сшитый полиэтилен;
• пропитанная кабельная бумага;
• полиэтилен;
• политетрафторэтилен.

От механических воздействий проводник защищает бронирующий слой, который выносит порезы, вибрации, сдавливания. Это объясняется наличием стальных лент в броне. Однако она не устойчива к растяжениям. С проблемой растяжений лучше справляется броня из проволоки.

Последним слоем защиты, является наружный покров, который изготавливается из кабельной пряжи, пропитанной битумным составом. Это средство защиты понадобиться для высоковольтных кабелей. Некоторые производители для его изготовления используют полимеры.

Защиту для низковольтных силовых кабелей и проводов делают из:

• х/б пряжи;
• стекловолокна;
• льняной обмотки.

Иногда такую защиту дополнительно пропитывают влагоотталкивающим составом.

Такие средства защиты повышают прочность проводов и кабелей, однако очень влияют на их себестоимость.

Расшифровка цифровых значений

Цифровые обозначения следуют за буквенным кодом. Первое число будет показывать, сколько электрических проводников проходит в кабеле, а второе — толщину этих жил. В случае, когда проходящие в кабеле жилы имеют равное сечение, то запись будет иметь вид: «2×2,5» — это следует понимать, как: в кабеле имеется две жилы, каждая сечением 2,5 мм².

Однако часто случается, что проводники имеют разные сечения, такое встречается в трехжильных кабелях. В нем, жила предназначенная для заземления делается тоньше остальных. Тогда надпись будет иметь следующий вид: «2×2,5+1×1,5». Запись говорит о том, что в кабеле имеется три жилы, две из которых сечением 2,5 мм², а одна сечением 1,5 мм².

Пример расшифровки маркированного обозначения кабеля АРНБГ:

После буквенно-цифрового кода может быть отображен общий метраж отрезка кабеля (указано много цифр и буква «м» в конце).

Важно! Электрические провода и кабеля иностранного производства имеют иную маркировку.

Температурный режим и ГОСТ

Это завершающий этап разметки, который наносится на провода и кабеля. Этот показатель определяет приемлемый режим использования (минимальные температуры) затем проставляется наименование ГОСТа или ТУ, согласно которому изготовили данный кабель.

Однако эти обозначения часто забывают указывать, несмотря на то, что этот показатель очень важен, в особенности для регионов, у которых преобладают очень низкие или высокие температуры. Тем более, когда вопрос касается наружного способа прокладывания проводов.

Маркировки и расшифровки

Расшифровывая кодировку, главное разобраться, где кабель, а где провод. Следует запомнить, что разметка проводов производится при помощи 4 букв, а у кабелей всегда больше.

Кабеля

Сегодня, все материалы, из которых изготавливаются кабеля, маркируются определенными буквами:

После буквенных обозначений, всегда прописываются числовые. Они показывают допустимое напряжение, на которое рассчитан данный кабель. Отсутствие такой цифры обозначает, что кабель предназначен для сети с напряжением 220 В.

Дальнейшие числа показывают точное количество находящихся в нем проводников и их сечения.

Провода

Обозначение проводов производится по аналогичной схеме, что и кабелей. Имеется буквенная часть обозначений:

После этого идут цифры, которые дают понятие о числе жил внутри (первая цифра) и размерах сечения каждого из них (вторая).

Оптические кабеля

Оптический кабель (оптоволоконный) – это кабель, сформированный из одного или нескольких оптических волокон. В свою очередь волокна покрыты защитной оболочкой.

Оптическое волокно выглядит как нить из оптического прозрачного материала (стекло или пластик). Оно имеет возможность переносить свет внутри кабеля за счет полного внутреннего отражения.

Маркировка такого кабеля определяется его производителем, так как общего стандарта еще не приняли. Использование такого кабеля имеет ряд положительных моментов:

• отличная устойчивость сигнала;
• большая пропускная способность;
• нечувствительность к внешним электропомехам и наводкам;
• отсутствие перекрестных помех;
• небольшая масса и размер.

Сегодня производя монтажные работы ВОЛС используют следующую маркировку:

Различных типов оптического кабеля существует огромное множество. В первую очередь они разделяются на:

• наружные;
• внутренние.

Структура такого кабеля содержит:

Осевой элемент необходим для создания нужной жесткости. Само оптическое волокно зачастую имеет толщину не больше волоса (125 микрон). Количество волокон в кабеле может быть от 2 до 144. Этот показатель также участвует при нанесении разметки. Срок службы изделия достигает 25-ти лет.

Важно! Дополнительно оптический проводник должен содержать в разметке год изготовления, мерные метки, а также товарный знак предприятия-изготовителя.

Таблица маркировки оптоволоконных кабелей:

Некоторые проводниковые изделия очень похожи между собой при внешнем осмотре. Это особенно касается таких электропроводников, как ВВГ и ВВГнгд.

В такой ситуации сможет помочь только маркировка проводов. Владея необходимой информацией, можно быстро сориентироваться в электропроводах, с которыми предстоит работать, либо выбрать необходимый проводник в магазине.

Маркировка кабелей и проводов — таблица расшифровок

В предыдущей статье речь шла о расшифровке кабелей с бумажной изоляцией. Ниже приводится расшифровка маркировки кабеля с пластмассовой изоляцией.

1. Расшифровка маркировок
2. Как расшифровываются кабели ВВГ
3. Таблица маркировок кабелей
4. Соединение и оконцевание кабелей

Преимущества пластмассовой изоляции силовых кабелей

Пластмасса как изоляционный материал упрощает изготовление, прокладку и монтаж силовых кабелей. Пластмассовую изоляцию кабеля чаще всего выполняют из ПВХ либо СПЭ (сшитый полиэтилен).

Полиэтилен хорошо подходит для изоляции высоковольтных кабелей:

• диапазон рабочих температур больше, чем у проводов с другим типом изоляции;
• экологическая безопасность: кабель можно прокладывать на любых объектах, использовать кабельные линии практически без техобслуживания;
• стойкость к воздействию кислот, щелочей и влаги;
• работы по монтажу и прокладке кабелей выполняются без дополнительного подогрева с радиусом изгиба до 15 наружных диаметров и при однократном изгибе — до 7,5 при температуре от -15 до -20°C;
• одинаковая легкость прокладки в разных зонах: и на сложных трассах, и в кабельных сооружениях;
• прочность: повреждаемость на несколько порядков ниже, если сравнивать с бумажной изоляцией;
• кабель можно прокладывать по пересеченной местности.

Диэлектрические свойства СПЭ довольно высоки. От метода изготовления зависит плотность полиэтилена. Так, высокоплотный СПЭ обладает хорошей механической стойкостью и высокой температурой плавления. Он теряет эластичность при температуре от 140°C, а низкоплотный — уже при 105°С.

Добавки органических перекисей и дальнейшая вулканизация делают СПЭ стойким к растрескиванию и повышают температуру плавления.

Расшифровка маркировок силовых кабелей с пласмассовой изоляцией.

Перейдем непосредственно к вопросу маркировки кабеля с пластмассовой изоляцией.

Буква «А» в начале маркировки кабеля указывает на то, что токопроводящая жила сделана из алюминия. К таким кабелям относятся АВВГ, АпвБбШнг и другие. Отсутствие буквы «А» говорит о том, что изоляция — медная (ВВГ, ПвВГнг).

Следующая буква в названии кабеля обозначает фазную изоляцию (внутренняя оболочка). Здесь возможны 3 варианта:

• «В» («виниловый»): изоляция из ПВХ-пластиката (АВВГнг, ВббШнг и др),
• «П» («полиэтиленовый»): изоляция из безгалогенной негорючей композиции (ППГнг-HF, ПБбПнг-HF),
• «Пв» («полиэтилен вулканизированный»): изоляция из сшитого полиэтилена (АПвВГ, ПвБВнг-LS).

Следующая буква указывает на оболочку из полимерных материалов. Буква «В» означает, что это внешняя оболочка из ПВХ-пластиката (ВВГнг, АпвВГнг-LS), «П» («полиэтиленовый») — изоляция состоит из безгалогенной негорючей композиции (ППГнг-HF, ПБбПнг-HF). Отсутствие этих букв в названии кабеля обозначает отсутствие этой оболочки (АПвБбШнг, ПвПГнг-HF).

Буквы «Бб» обозначают наличие брони из двух стальных неоцинкованных или оцинкованных лент у кабеля (АпвБбШнг, ВБбШвнг-LS). В названии кабеля без наружного покрова присутствует буква «Г» («голый»): ВВГнг, АВВГнг-LS.

Остальные буквы относятся к покрову шлангового типа. Покров шлангового типа из ПВХ-пластиката обозначается буквами «Шв» (ВБбШв, ПвБбШв), из негорючего ПВХ пластиката — «нг» (как у термоусадочных трубок).

У кабелей из негорючего пластиката с низким газо- и дымовыделением в названии присутствует аббревиатура «нг-LS» (АпвВГнг-LS, АпвБВнг-LS). «LS» в название кабеля переводится как «Low Smoking» — пониженное дымовыделение.

Для удобства ниже приводится таблица с расшифровкой названий кабелей с пластмассовой изоляцией.

Силовой кабель ВВГ — расшифровка маркировок

Далее рассмотрим расшифровку маркировки, пожалуй, самого популярного кабеля ВВГ и его модификациях: ВВГнг, ВВГнг-LS, ВВГнг A-LS.
Для каких целей применяются кабели с поливинилхлоридной изоляцией, и что означают буквы в аббревиатурах, указанные в маркировке.

1. Основные характеристики
2. Расшифровка маркировок силовых проводников ВВГ

Общая информация о кабеле

Кабель с маркировкой ВВГ, пожалуй, является самым часто используемым в реализации энергоснабжения, а конкретно, для передачи и распределения электрической энергии на открытом воздухе, внутри жилых и нежилых помещений, а также промышленных зданий и сооружений.
Помимо вышеуказанных объектов, данный кабель используют в электростанциях, коллекторах, в осветительных устройствах, в кабельных эстакадах и т. п.

Кабель ВВГ

Основные характеристики

Из основных характеристик отметим, что диапазон номинального переменного напряжения для кабеля марки ВВГнг равен до 1000 Вольт при номинальной частоте 50 Гц. Проводник может иметь от 1 до 5 медных или алюминиевых жил, при этом с присутствием или отсутствием нулевой жилы.
Площадь сечения ВВГ также имеет допустимый диапазон от 1.5 до 240 мм².

Гарантийный срок изделия не менее 5 лет, а фактический срок эксплуатации около 30 лет. Температура окружающей среды при эксплуатации кабеля на должна превышать диапазон от -50°С до 50°С. Но во время прокладки кабеля нижний порог температуры окружающей среды не должен быть ниже 15 °С.

Расшифровка маркировок силовых проводников ВВГ

Кабель маркированный как ВВГ, состоит из медных жил. На это указывает отсутствие в начале аббревиатуры буквы “А”.
Таким образом, первая буква “В” означает наличие изоляции жил из поливинилхлоридного пластиката. По второй букве “В”, определяют, что внешняя оболочка кабеля также из ПВХ. А буква “Г” даёт понять, что защита (броня) в данном кабеле отсутствует и он является гибким.

В маркировке кабеля ВВГнг — буквы «нг» указывают на содержание галогеновых частиц в ПВХ изоляции, благодаря чему проводник не поддерживает горение.

Кабель с низким выделением дыма в процессе горения изолирующих материалов, маркируется как ВВГнг LS (ЛС). Помимо того, что данный кабель пониженной пожарной опасности, при плавлении оболочки и изоляции, в результате горения, он выделяет минимальное количество дыма и отравляющих газов. Аббревиатура “LS” расшифровывается как “Low Smoke”.

В проводнике марки ВВГнг-FRLS буквы FR (Fire Resistance) обозначают, что в конструкции присутствует термический барьер в виде слюдосодержащей ленты, что позволяет классифицировать его как огнестойкий. Такой кабель сохраняет целостность жил при температуре до 750°С, не менее 180 минут.

Кабель ВВГнг-FRLS

ВВГЭнг-FRLS отличается от ВВГнг-FRLS наличием в своей конструкции экрана из медной ленты или фольги, для укрепления внутренней изоляции, защиты от агрессивных веществ, снижения воздействия электрических потенциалов на внешней изоляции.

Кабель ВВГЭнг-FRLS

Из разновидностей ВВГ с пониженным дымо- и газовыделением отметим марку ВВГнг (А) ЛС.
Такой кабель предназначен для использования в зданиях и помещениях с классом пожарной безопасности категории A (повышенная пожароопасность). И во взрывоопасных зонах, классов В1 и В1-а, например в системах атомных станций.

Таблица маркировки силовых кабелей с пластмассовой изоляцией.

Расшифровка маркировки силового кабеля с пластмассовой изоляцией

Маркировка кабеля	материал жилы		фазная изоляция			оболочка из полимерных материалов		броня	без наруж- ного покрова поверх брони или обо- лочки	наружный покров
	медь	алю- миний	из ПВХ пласти- ката	из безгало- генной него- рючей ком- позиции	из вулка- низиро- ванного ПЭ	из ПВХ пласти- ката	из безгало- генной него- рючей ком- позиции	из 2-х стальных не оцинко- ванных или оцинко- ванных лент		покров шлангового типа
										Ш или В
										из ПВХ плас- тиката	из ПЭ	из него- рючего ПВХ плас- тиката	из него- рючего ПВХ плас- тиката с низким дымо- газо- выделе- нием	из безгало- генной негорю- чей ком- позиции
	б/о	А	В	П	Пв	В	П	Бб	Г	в	п	нг	нг-LS	нг-HF
АВВГ		А	В			В			Г
ВВГ			В			В			Г
АПвВГ		А			Пв	В			Г
ПвВГ					Пв	В			Г
АВБбШв		А	В					Бб		Шв
ВБбШв			В					Бб		Шв
АПвБбШв		А			Пв			Бб		Шв
ПвБбШв					Пв			Бб		Шв
АПвБбШп		А			Пв			Бб			Шп
ПвБбШп					Пв			Бб			Шп
АВВГнг		А	В			В			Г			нг
ВВГнг			В			В			Г			нг
АПвВГнг		А			Пв	В			Г			нг
ПвВГнг					Пв	В			Г			нг
АВБбШнг		А	В					Бб				Шнг
ВБбШнг			В					Бб				Шнг
АПвБбШнг		А			Пв			Бб				Шнг
ПвБбШнг					Пв			Бб				Шнг
АВВГнг-LS		А	В			В			Г				нг-LS
ВВГнг-LS			В			В			Г				нг-LS
АПвВГнг-LS		А			Пв	В			Г				нг-LS
ПвВГнг-LS					Пв	В			Г				нг-LS
АВБбШвнг-LS		А	В					Бб					Швнг-LS
ВБбШвнг-LS			В					Бб					Швнг-LS
АПвБВнг-LS		А			Пв			Б					Внг-LS
ПвБВнг-LS					Пв			Б					Внг-LS
ВБВнг-LS			В					Б					Внг-LS
АВБВнг-LS		А	В					Б					Внг-LS
ППГнг-HF				П			П		Г					нг-HF
ПБбПнг-HF				П				Бб						Пнг-HF
ПвПГнг-HF					Пв		П		Г					нг-HF

Термоусаживаемые муфты для соединения и оконцовки

Во время монтажных и ремонтных работ, довольно часто возникает ситуация, когда нужно выполнить соединение кабеля. Традиционно выделяют: скрутку, пайку, клеммные колодки и пружинные клеммы.
В случае, когда площадь сечения кабеля от 20 мм², данные способы уже будут неуместны, поскольку качество соединения будет либо низким, либо сделать соединение технологически невозможно.
Для соединения и оконцевания таких кабелей рекомендуем соединительные и концевые термоусаживаемые муфты до 1 кВ.

Данная продукция предназначена для соединения и оконцевания многожильных силовых кабелей с изоляцией из ПВХ, ПВХ пластиката, пластмассы, полимеров, полиэтилена, резины с броней и без брони.

Муфты поставляются в виде комплекта деталей и материалов.

Узнать подробности и получить консультацию по термоусаживаемым муфтам от “Группы МЕТТАТРОН”, Вы можете по телефону 8 (495) 135-13-11

Рекомендуем ответственно подходить к выбору кабельной продукции под Ваши задачи. Перед заказом изучите маркировку необходимой продукции и проконсультируйтесь с производителем.
Специалисты нашей компании готовы дать необходимую консультацию в выборе термоусадочных материалов и кабельной фурнитуры. Для этого просто позвоните по телефону 8 (495) 135-13-11 в рабочее время.

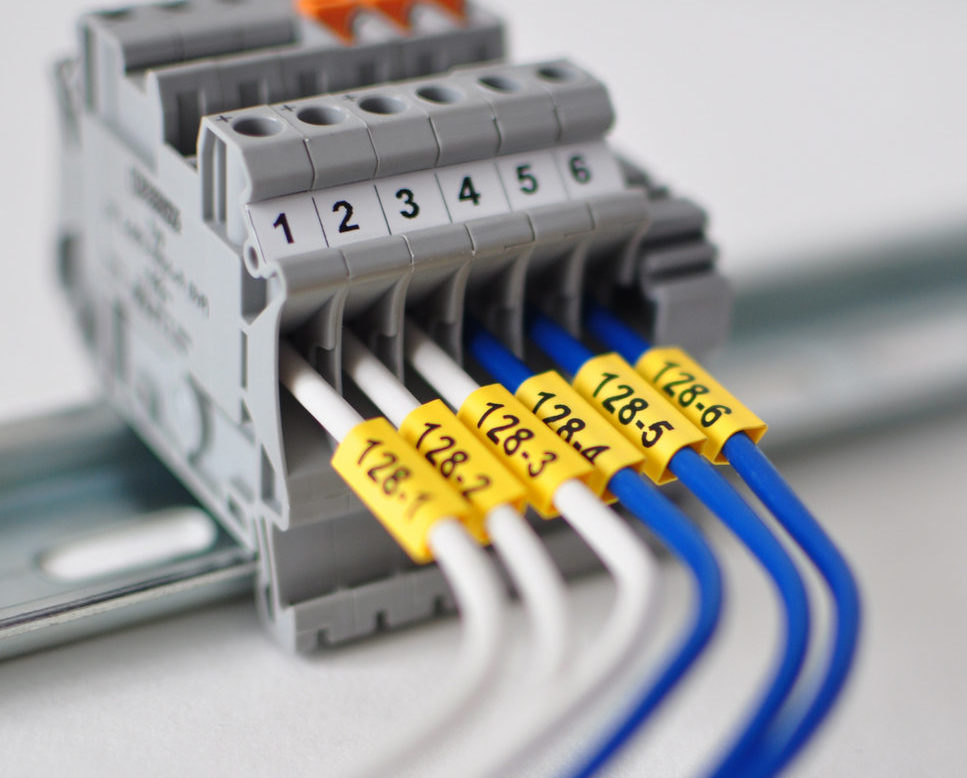

Маркировка стала проще — маркировка кабелей

В настоящее время у нас много кабелей, и бывает трудно отличить один от другого. Вот почему существуют ярлыки для проводов, чтобы облегчить вашу боль в поисках организованных кабелей. Воспользуйтесь нашим простым руководством, чтобы выбрать лучший продукт и метод маркировки кабелей и проводов.

1. Вы можете пометить свои кабели до или после заделки, поэтому используйте маркеры для обертывания и убедитесь, что легенда хорошо видна со всех сторон (это гарантирует, что вы полностью обернули этикетку вокруг провода)
   • Существует несколько различных типов этикеток, но мы рекомендуем самоламинирующийся маркер, особый тип маркировочного маркера, которым вы оборачиваете свои кабели.На нем есть прозрачная часть, которую вы используете для ламинирования легенды, обеспечивая ее надежную защиту.
   • Если вы собираетесь использовать маркеры перед заделкой, выберите маркеры на рукавах, которые необходимо надеть на открытый конец провода. Маркеры на рукавах обычно изготавливаются из неклейких материалов, которые обладают большой гибкостью и часто могут подвергаться термоусадке. Если вы решите их усадить, маркеры на рукавах станут надежным решением для идентификации, которое выдержит даже самые суровые условия.
2. Размер имеет значение при маркировке вашего провода
   • В зависимости от размера и ширины ваших проводов их размеры будут определять длину и диаметр гильз, которые вам понадобятся, поэтому обязательно рассчитайте размер и длину оберточного или самоламинирующегося маркера. Самый простой способ измерить — рассчитать внешний диаметр ваших кабелей и убедиться, что на этикетке диаметр как минимум в пять раз больше.
3. Маркер для печати по требованию или предварительно напечатанные маркеры
   • Из огромного набора инструментов, которые могут помочь вам обернуть провода, наиболее простыми из этих решений, возможно, являются маркеры с печатью по запросу и предварительно напечатанные маркеры.Эти методы обеспечивают отличное качество и хорошую гибкость и используют портативные устройства для изготовления этикеток или программное обеспечение, связанное с термотрансферными принтерами, чтобы предоставить вам все необходимое. В вашем распоряжении широкий спектр различных размеров, чтобы соответствовать вашему конкретному применению. Это решение также устраняет такие проблемы, как длинные многосимвольные легенды, поскольку вы можете печатать все, что захотите.
   • Маркер с предварительной печатью тоже предлагает много возможностей. Предварительно напечатанные маркеры — это простое и гибкое решение, которое идеально подходит для любого приложения, поскольку доступно большое количество различных легенд и пользовательских легенд.

Окружающая среда тоже имеет значение

Очень важно, чтобы вы выбирали метки проводов, которые подходят для среды, в которой вы будете их использовать. Вам следует выяснить, будут ли ваши метки контактировать с вода, масло, грязь, растворители или химикаты, а также должны ли они быть самозатухающими или соответствовать другим особым требованиям (правительственным, военным, автомобильным и т. д.).

Существует множество различных продуктов для маркировки проводов, и этот раздел познакомит вас с двумя основными категориями.Сначала мы обсудим метод маркировки проводов «Печать по требованию»; он предлагает гибкость печати ваших легенд самостоятельно с помощью таких инструментов, как лазерные принтеры, струйные принтеры, термотрансферные принтеры или матричные принтеры.

1. Этикетка для лазерной печати
   Это различные типы этикеток, которые можно создавать с помощью лазерного принтера:

   • Самоламинирующийся полиэстер, который предоставляет вам маркеры для проводов и кабелей с низким содержанием галогенов и серы. легко прилегают и достигают постоянной адгезии через 24 часа.
   • Matte Tedlar® предлагает решение для маркировки проводов и кабелей, подходящее для аэрокосмического и военного применения, поскольку его можно перемещать и самозатухать.
   • Нейлоновый тканевый материал обеспечивает маркировку проводов, кабелей и компонентов, которая также подходит для военных и аэрокосмических применений, поскольку он может перемещаться и имеет прочный клей.


2. Этикетки для струйной печати
   Это различные типы этикеток, предлагаемых для использования с инструментом для струйной печати:
   • Виниловая ткань, которая обеспечивает маркировку проводов и компонентов, которая может быть совместимой, перемещаемой, съемной а также устойчив к маслу, воде и влажности.
   • Самоламинирующийся винил предлагает маркировку кабелей и проводов с отличной стойкостью к истиранию и растеканию, а также стойкий клей.
   • Matte Tedlar® обеспечивает самозатухающую маркировку проводов, кабелей и компонентов, подходящую для аэрокосмической и военной промышленности. и прочно удерживается на месте с помощью перманентного клея.


3. Этикетки для термотрансферной печати
   Это различные типы этикеток, предлагаемые только для инструмента для термотрансферной печати:

   • Матовая переставляемая виниловая ткань, которая предоставляет вам перемещаемые маркеры проводов и компонентов.
   • Самоламинирующийся винил предлагает маркировку проводов и кабелей, подходящую для круглых или плоских кабелей, и обеспечивает отличную стойкость к истиранию и смазыванию. Между этикетками этого типа обычно имеется перфорация, чтобы избежать отрывов и складывания веером.
   • Самозатухающий тедлар производит маркеры для проводов и кабелей, которые подходят для аэрокосмической и военной промышленности и доступны в желтом или белом цвете.
   • Матовая нейлоновая ткань обеспечивает постоянную клейкую маркировку проводов и компонентов, признанную UL / CSA.


4. Этикетки с точечной матрицей для печати
   Это различные типы этикеток, предлагаемых для использования с матричным принтером :

   • Самоламинирующийся винил, который предлагает маркировку проводов и кабелей, которая держится на постоянной основе и самозатухающий
   • Matte Polyolefin предлагает кабельные маркеры с термоусаживающейся пленкой и термоактивируемым клеем, которые обычно хорошо подходят для маркировки больших трубопроводов.
   • Нейлоновая ткань обеспечивает постоянную клейкую маркировку проводов и компонентов, устойчивую к маслу, грязи и теплу и признанную UL и CSA.
   • Виниловая ткань обеспечивает маркировку проводов и компонентов, которая может перемещаться, сниматься и устойчива к воде, маслу и влажности.
   • Low Profile Matte Tedlar® предлагает маркировку проводов и компонентов, которая является гибкой и самозатухающей,
   • Matte Tedlar® предлагает маркировку проводов и компонентов, которая подходит для аэрокосмического и военного применения, является самозатухающей и соответствует требованиям MIL. -М-896958.
   • Self-Laminating Tedlar производит самозатухающие этикетки для проводов и кабелей, которые обладают отличной стойкостью к истиранию и смазыванию.

Теперь мы обсудим продукты для маркировки проводов с предварительной печатью; хороший выбор, если вам не нужна возможность самостоятельно печатать этикетки. Этот метод предлагает сотни различных надписей из более чем десяти различных материалов, а также предварительно распечатанные маркерные карты и ZipStrip®, которые позволяют легко удалить нужный вам маркер.

Обычные материалы:

• Виниловая ткань, которая предлагает перемещаемый маркер с высокой адгезией и очень удобная.
• Полиэстер с виниловым покрытием имеет низкий профиль, который подходит для проволоки небольшого калибра и устойчив к грязи и маслу.
• Алюминиевая фольга предлагает удобное и удобное решение, подходящее для наружной проводки и автомобильной промышленности, стойкое к маслу, теплу, истиранию и растворителям.
• Acetate Cloth — термостойкий и маслостойкий маркер для проволоки для нанесения лака или выпечки, идеально подходящий для автомобильной промышленности.
• Самоламинирующийся винил обеспечивает отличную стойкость к маслам и грязи и идеально подходит для маркировки под землей и плоской лентой.
• Полиэстер обеспечивает отличную стойкость к истиранию, грязи и маслам.
• Винил обеспечивает хорошее прилегание и прочность, а также отлично подходит для идентификации кабеля.

В этом разделе вы узнаете, как применять выбранный вами маркер метки.

• Теперь, когда вы выбрали или создали метку, которую хотите использовать, пора научиться правильно применять ее к проводу. Плохо наклеенная этикетка может стать нечитаемой или даже плохо удерживаться на проводе.Следуйте инструкциям в этом разделе, чтобы узнать, как успешно применять маркеры для обертывания и рукава.
• Обращенную идентификацию проще всего нанести, оторвав верхний конец маркера для проволоки от лайнера; Обратите внимание, что во время нанесения вы должны как можно меньше касаться клея этикетки. Используя этот метод, поместите верхнюю часть этикетки на провод и оберните ею маркер, но не прикасайтесь к остальной части клея, так как это может привести к пометке маркера.
• Используя метод идентификации рукава: сложите держатель и откройте отверстие рукава PermaSleeve.Затем вставьте провод в рукав и снимите его с держателя. После заделки провода муфту можно отрегулировать в наилучшее положение для маркировки, а затем закрепить, используя термофен для ее усадки.

Этикетки для кабелей, этикетки для проводов для промышленной идентификации

Этикетки и маркировка кабелей: от непрерывного отслеживания до максимальной прозрачности

Решения для маркировки кабелей в соответствии с вашими требованиями

Будь то маркировка кабелей и проводов, решения для промышленной маркировки во взрывоопасных зонах или защитная маркировка со свидетельством несанкционированного доступа: HellermannTyton предлагает обширный портфель из кабельных этикеток и других решений для маркировки для широкого диапазона приложений , от Aerospace и железнодорожная промышленность с по складские помещения .

Наши решения для промышленной идентификации варьируются от простых предварительно напечатанных маркеров до самоклеящихся этикеток и полных систем печати, предназначенных для обработки тысяч этикеток, термоусадочных трубок или маркеров.

Большинство наших продуктов было разработано в тесном сотрудничестве с клиентами.

В результате наш портфель теперь включает решение, которое отвечает широкому спектру требований : включая аспекты безопасности , необходимость отслеживания или соответствие юридическим требованиям .

Этикетки для кабелей: стабильные, универсальные и простые в использовании

Самоламинирующиеся этикетки для проволоки для исключительной защиты

Самоламинирующиеся кабельные этикетки с обертыванием состоят из поверхности для печати или записи, и функции ламинирования. Это гарантирует отличную защиту печатного текста от влаги, грязи, отложений и механического истирания. Благодаря своей гибкости, большинство этих ID кабелей также подходят для плоских ленточных кабелей , некоторые из них для высокотемпературных и внешних требований .

HellermannTyton предлагает широкий ассортимент этикеток, отвечающих большинству требований:

• Этикетки для термотрансферной печати , лазерной печати или ручная маркировка
• Этикетки различных размеров и форм
• Этикетки из различных материалов и различных спецификаций

Ниже вы найдете некоторые основные характеристики из нашего портфеля этикеток для кабелей .

TagPrint Pro: программное обеспечение для печати этикеток для кабелей

Программа для этикетирования TagPrint Pro содержит шаблоны для всей продукции HellermannTyton для термотрансферной печати — от проволочных этикеток , маркеров до термоусадочных трубок .

Просто выберите встроенную графику или загрузите свою и добавьте данные из системы ERP или стандартных программ, таких как Excel.

Штрих-коды создаются в несколько кликов.Поверхность всех этикеток HellermannTyton была специально подготовлена, чтобы качество печати на этикеточных принтерах всегда было отличным.

Этикетки высокого качества для лазерной печати

Ярлыки для проводов

Helatag 1104 — популярный выбор для маркировки кабелей . Это самоламинирующиеся этикетки для лазерной печати.

Поместите область печатной информации на провод и оберните прозрачную полоску вокруг провода , чтобы закрыть текст и обеспечить ему отличную защиту от истирания, пыли и грязи.

Проволочные этикетки для термотрансферной печати

Ярлыки для проводов

Helatag 1209 отличаются особой гибкостью благодаря закругленным краям.

Это делает их идеальными для плоских ленточных кабелей , а также для других кабелей и проводов. Этикетки можно легко распечатать с помощью термотрансферного принтера .

• Идеально для маркировки кабелей и проводов
• Превосходная Защита от влаги и механического истирания благодаря функции ламинирования
• Дополнительная сила сцепления за счет закругленной кромки

НОВИНКА: самоклеящиеся этикетки для гидравлических кабелей и труб

Самоламинирующиеся этикетки Helatag 1232 идеально подходят для работы в суровых условиях, например.грамм. для маркировки гидравлических труб .

На них нанесен сверхпрочный защитный ламинат , и на них можно с комфортом печатать на термотрансферных принтерах HellermannTyton.

На этикетках серии Helatag 1232 предусмотрено место для дополнительной информации , а не только для серийного номера. Клей на акрилатной основе не повредит шланг.

Маркировка имеет хорошую стойкость к химическим веществам , таким как спирт, бензин, растворители и гидравлическое масло.Постоянная идентификация кабеля обеспечивается гибким, но прочным на разрыв и ударопрочным материалом из полиэстера .

Диспенсер этикеток для ручного нанесения этикеток

Быстрое и практичное решение для небольших работ по техническому обслуживанию и ремонту — диспенсер самоламинирующихся этикеток RiteOn для рукописной маркировки . Чтобы увидеть, насколько это просто, посмотрите это видео :

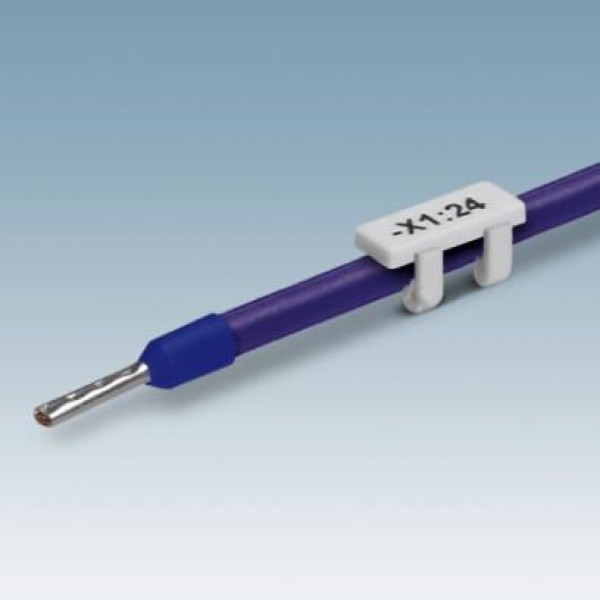

Кабельные маркеры и кабельные бирки

Маркировка кабеля для различных требований

Каждая среда требует особых решений для маркировки.В дополнение к самоклеящимся кабельным этикеткам существует множество альтернатив, таких как термоусадочная трубка для печати , маркировка кабеля или маркировка кабеля . На рукавах и маркерах можно напечатать с обеих сторон , имеют хорошую механическую прочность и устойчивы к органическим растворителям и химикаты . Материалы для маркировки кабеля доступны в непрерывном формате или предварительно нарезанном в практичной «лестничной» системе.

Популярные приложения для кабельных бирок и маркеров HellermannTyton:

• Последующий монтаж или техобслуживание и ремонтные работы
• Приложения с особыми требованиями: например, стойкость к высоким температурам , обнаруживаемость металла или стойкость к жидкости

Прочтите некоторые конкретные примеры продуктов.

Этикетки с термоусадочной проволокой для печати: европейские железнодорожные перевозки

Не содержащий галогенов, огнестойкий и водостойкий TLFD DS в основном используется в приложениях, где противопожарная защита играет важную роль.

Однако эта термоусадочная проволочная этикетка также идеально подходит для применений, где требуется устойчивость к органическим жидкостям, , , обычное топливо, , смазочные материалы , и , свойства растворителя .

Материал протестирован в соответствии со стандартами EN-45545-2 , предварительно разрезан и снабжен практичной «лестничной системой».

Огнестойкая маркировка кабеля

HellermannTyton также предлагает трубки, такие как огнестойкие THTT DS — решение для промышленной идентификации , разработанное для тяжелых условий эксплуатации .

Печатный маркер идеален для применений, где высокие температуры и агрессивные растворы , особенно в аэрокосмической промышленности .

Бирки для кабелей, устойчивые к УФ-излучению

Идеально подходят для суровых условий окружающей среды. : Кабельные бирки TIPTAG PU, изготовленные из гибкого полиуретанового материала , являются идеальным выбором, когда требуется постоянная читаемость и Устойчивая к ультрафиолетовому излучению маркировка .

Доступные в белом и желтом цветах, основные преимущества этих огнестойких маркеров для печати включают в себя хорошую устойчивость к :

.

• Выветривание
• Истирание
• Химические вещества

Маркировка кабеля с печатью

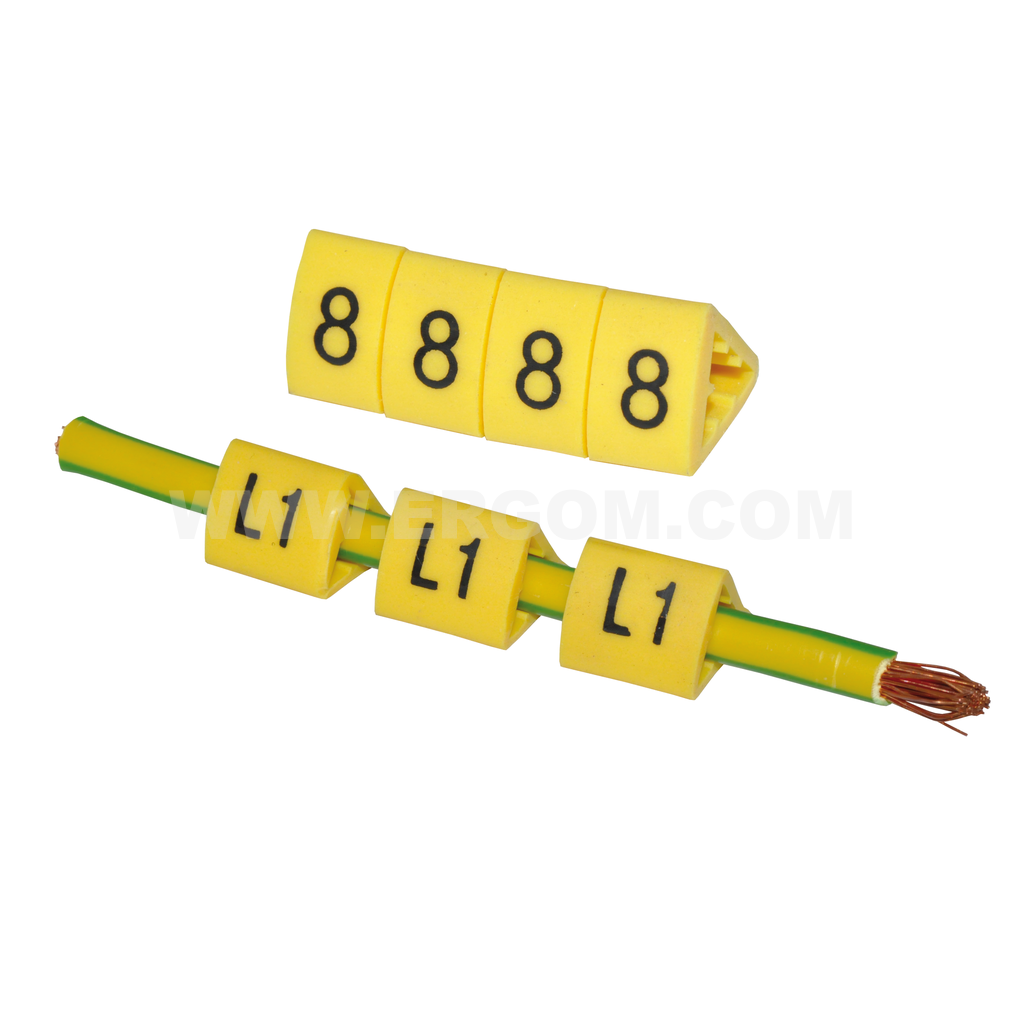

Предварительно напечатанные маркеры, такие как Helagrip, Ovalgrip и WIC , можно легко надеть на кабели и провода .

Эти решения идеально подходят для следующих отраслей :

• Панельный дом
• Общественный транспорт
• Коммунальные услуги
• Телекоммуникации
• Электроустановки

Доступны символы 0–9, A – Z , а также электрические стандартные символы .

Посмотрите это видео и узнайте, как легко установить предварительно напечатанные маркеры HellermannTyton:

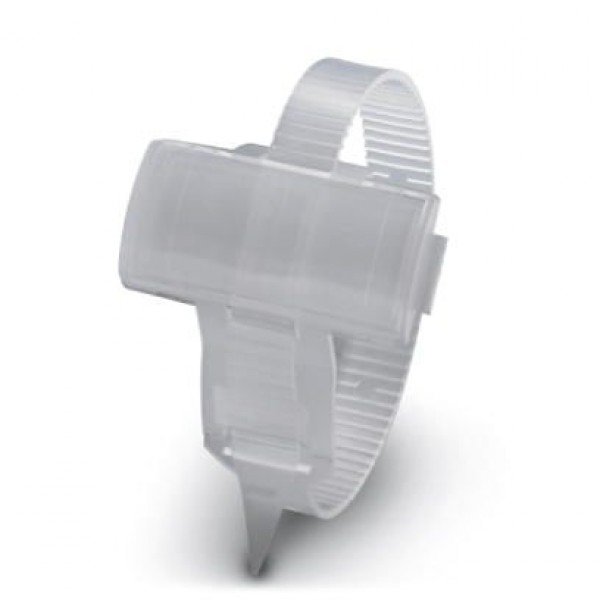

Обозначение кабельных стяжек, пластин и держателей

HellermannTyton предлагает широкий ассортимент стяжек, пластин и держателей. Например, таблички для маркировки кабелей серий IMP и IT для использования на больших пучках кабелей .

Таблички со стрелками также подходят для использования на больших трубах и кабелях.

Идентификационные теги

Q-Tag, с другой стороны, имеют дизайн флага , который позволяет пользователю быстро читать или сканировать печатную информацию.

С держателями Helafix HC и HCR HellermannTyton также предлагает решение, в котором можно закрепить с помощью кабельных стяжек , а также винтов или заклепок — для временной или постоянной маркировки.

На всех галстуках, пластинах и держателях можно писать от руки, используя черный или красный несмываемый маркер T82.

Промышленная маркировка

Решения промышленной идентификации для современных рабочих процессов

Существует множество решений для маркировки кабелей и проводов, подходящих для постоянной маркировки компонентов и предварительно собранных единиц в электротехнической промышленности , а также для заводского оборудования с маркировкой .

Эти решения для промышленной идентификации могут также использоваться для Construction и ввода в эксплуатацию , а также для ремонта и расширения распределительных шкафов и систем управления .

Взгляните на избранных основных продуктов , которые часто используются в области промышленной маркировки .

Промышленная маркировка для борьбы с манипуляциями

HellermannTyton предлагает ряд материалов, которые позволяют клиентам быстро определять, были ли подделаны активы .

Два типа материалов являются общими и используются для выявления проблем с вмешательством: один оставляет на поверхности отчетливый узор, а другой распадается на фрагменты.

Также доступна прочная система маркировки для наружной рекламы , состоящая из прозрачной, ламинированной и пригодной для печати серебряной этикетки, которая обеспечивает отличные характеристики на грузовиках и прицепах .

Этикетки для панелей самоклеящиеся

Панельные этикетки, такие как Helatag 1220, представляют собой долговечные самоклеящиеся этикетки , сделанные из толстого материала. Он предназначен для замены традиционных пластиковых пластин с гравировкой.

Эти промышленные идентификационные этикетки подходят для следующих приложений :

• Панели управления
• Распределительные устройства
• Шкафы для хранения данных
• Общая маркировка прибора

Быстрая рукописная маркировка

Рукописные этикетки HELASIGN 270 из желтой ткани предназначены для быстрой идентификации компонентов, распределительного устройства и другого оборудования на месте установки .

Благодаря клею из синтетического каучука этикетку можно легко снять или при необходимости переместить — без остатка клея.

Этикетки также подходят для сложных поверхностей и доступны с черной рамкой или без нее.

Руководство по выбору этикеток и маркеров

Вам интересно, какое решение для идентификации кабеля подходит для вашего приложения ? Наше руководство по выбору может вам помочь.

Выберите идентифицируемый объект (плоская или изогнутая поверхность) и качество его поверхности (гладкая или шероховатая). В зависимости от того, что вам нужно от наших систем идентификации, блок-схема поможет вам найти все подходящие продукты.

Попробуйте наш маркер для этикеток и руководство по выбору прямо сейчас.

Обозначение кабеля для специального применения

Идентификация кабеля в суровых и сложных условиях

Экстремальные условия окружающей среды требуют изделий из прочных материалов .Кроме того, оцифровка и упрощение процессов является важной темой для многих областей, где требуются специальные решения для промышленной идентификации, которые могут выдерживать экстремальные условия окружающей среды . Они также предлагают разумные возможности для повышения эффективности вашего бизнеса.

От интеллектуальных решений для этикетирования вы можете идентифицировать с до неразрушимых этикеток , сделанных из стали , вот некоторые из наших продуктов .

RFID: носитель информации, этикетка продукта и кабель быстрее — все в одном

Технология RFID — это интеллектуальное решение для промышленной идентификации , сериализации и отслеживания продуктов .

HellermannTyton предлагает различные решения для отслеживания RFID , включая аксессуары и соответствующие считыватели RFID.

Узнайте больше о наших решениях RFID.

Система тиснения из нержавеющей стали M-BOSS

M-BOSS Compact — это тихая и простая в использовании система для тиснения металлических пластин .Физические свойства металла и высота тисненого знака позволяют пользователю легко удалить излишки грязи, краски или жира с помощью металлической щетки без нарушения целостности текста.

Маркеры M-BOSS используются во всех областях, где возникают высокие механические или термические нагрузки . К ним относятся следующие отрасли и направления:

• Морская промышленность
• Судостроение
• Нефтехимическая промышленность
• Горное дело
• Подземная промышленность
• Радио и мобильная телефонная промышленность

Дополнительную информацию можно найти в этой брошюре.

Hellermark: металлические маркеры с тиснением

Маркеры Hellermark из нержавеющей стали с тиснением из нержавеющей стали идеально подходят для использования в суровых или опасных условиях .

Кабельные стяжки просто протягивают через пряжку , чтобы закрепить несущие пластины.

Эти предварительно проштампованные маркеры используются, например, в следующих отраслях: :

• Железнодорожная промышленность
• Судостроительная промышленность
• Пищевая промышленность
• Строительные отрасли.

Часто задаваемые вопросы

Как выбрать правильную этикетку кабеля или маркер кабеля?

Прежде всего, какие требования вы предъявляете к маркировке кабеля или маркировке кабеля? Или другими словами: какие требования необходимо выполнить? Основными аспектами здесь являются, например, подвергается ли материал воздействию температур выше или ниже 90 градусов Цельсия , должен ли он быть защищенным от несанкционированного доступа или устойчивым к ультрафиолетовому излучению .

Вам поможет руководство по выбору этикеток и маркеров HellermannTyton. Убедитесь сами и выберите продукт, подходящий для вашей области применения !

Как выбрать правильный размер этикетки кабеля для термоусадочной трубки или для маркеров и этикеток?

Первый шаг — определить , какой диаметр кабеля вам нужен для вашего приложения. Или когда дело доходит до маркировки или маркировки кабелей: с каким диаметром кабеля я имею дело?

Как только это станет известно, руководство HellermannTyton по выбору размера поможет вам найти подходящий продукт для вашего применения. .Попробуй это сейчас!

Как я могу использовать этикетки для проводов с защитным ламинатом?

Особенностью является то, что большинство защитных ламинатных этикеток HellermannTyton имеют закругленные углы. Это приводит к на более высокой конечной адгезии защитного ламината и противодействует нежелательному удалению маркировки проводов, особенно с кабелями малого диаметра и в тяжелых приложениях.

Что еще нужно учитывать и как правильно рассчитать размер для вашего защитного ламината? Ознакомьтесь с нашими инструкциями по использованию этикеток с защитным ламинатом!

Как выбрать правильный принтер и ленты для определенных типов и материалов?

HellermannTyton предлагает различных систем , которые могут печатать различных типов материалов / этикеток .Если вы хотите узнать, какой продукт подходит для вашей маркировки кабеля или маркировки кабеля, эта таблица дает вам хороший обзор . Убедитесь сами!

Какие клеящие свойства имеют кабельные этикетки?

В основном, различают следующие два состояния: начальное соединение , , которое происходит сразу после соединения этикетки и поверхности, и окончательное соединение , которое представляет состояние постоянного соединения между этикеткой и поверхностью после соединения. клей нанесен, прижат и затвердел.Факторы, влияющие на оптимальную адгезию, включают качество материала поверхности и свойства клея .

Что еще нужно учесть? Узнайте больше в нашей брошюре о клеящих свойствах этикеток!

Почему поверхностная энергия является важным фактором при выборе правильного клея?

Если поверхность, подлежащая маркировке, смочена клеем, энергия поверхности является решающим фактором для максимально достижимой прочности сцепления клея — в дополнение к рецептуре клея и качеству поверхности (материал, шероховатость, влажность, и т.п.).

Плоские капли:

• Высокая поверхностная энергия
• Хорошее смачивание
• Хорошие адгезионные свойства

Как выбрать маркер провода

Эффективная система маркировки проводов может иметь решающее значение во время работы. Если вы только начинаете процесс маркировки проводов, соответствующих цветовому коду, это может быть немного утомительно. Прочтите, чтобы определить, какой вариант маркировки проводов лучше всего подходит для вашей следующей работы.

5 соображений при выборе маркера для проводов

Чтобы помочь вам определить идеальный маркер проводов для вашего уникального применения, мы выделили пять наиболее важных факторов, которые помогут вам в процессе выбора.

Маркер прочности

Кто хочет, чтобы маркировка проводов только для того, чтобы их заменить, если они не выдерживают воздействия окружающей среды? Определенно не ты. Сэкономьте время и избавьтесь от головной боли, убедившись, что вы выбрали правильный материал для своего приложения.Несколько факторов, которые следует учитывать:

• Будут ли маркеры проводов контактировать с маслом, водой, химикатами или растворителями?
• Требуются ли в данной области применения самозатухающие свойства или требования?
• Существуют ли какие-либо государственные или специальные требования?
• Есть ли другие факторы окружающей среды, которые необходимо учитывать, например, грязь или погода?

Варианты материала маркера

Brady предлагает широкий выбор материалов для маркировки проводов, которые помогут справиться с самыми серьезными экологическими проблемами.Наши лучшие материалы для маркировки проводов:

• Полиолефиновые маркеры для проводов и гильзы остаются разборчивыми во влажной среде и обладают отличной стойкостью к химическим веществам и высоким температурам.
• Маркер для виниловой проволоки обеспечивает отличную защиту от масел и грязи и идеально подходит для неровных поверхностей.
• Нейлоновые маркеры для проводов обладают отличной устойчивостью к химическим веществам, а также в условиях высоких и низких температур. Нейлон идеально подходит для изогнутых поверхностей, он невероятно прочный и гибкий.

Типы маркеров

Далее важно рассмотреть варианты маркера проводов в зависимости от области применения. Несколько вопросов, которые стоит задать себе:

• Вам нужен временный или постоянный маркер для проводов?
• Вы предпочитаете клейкие или неклейкие маркеры для проводов?
• Сколько информации вам нужно, чтобы уместить на этикетке?

После того, как вы определились с требованиями к применению маркера для проводов, можно легко сузить круг вопросов, какой тип маркера подойдет вам лучше всего.

• Обертывающие маркеры — Самоламинирующиеся или переставляемые ярлыки с обертыванием — это постоянное или временное решение, обеспечивающее устойчивость к выцветанию и истиранию.
• Вращающиеся метки проводов — На открытых и закрытых соединениях используйте вращающиеся метки проводов. Вы можете легко прочитать их под любым углом, поскольку они свободно вращаются вокруг кабелей Cat 5/6 и оптоволоконных кабелей.
• Флаги — Используйте этикетку с флажком P- или T-образной формы, если вы хотите ограничить поверхность контакта между проводом и решением для идентификации, а также максимально увеличить пространство для этикеток для печати.Это отличное решение для маркировки уже прикрепленных проводов. Бирки можно использовать как неклейкую альтернативу.
• Бирки — Бирки предлагают много места для идентификационных данных и обеспечивают устойчивость к разрыву, растворителям и нагреванию для использования внутри и вне помещений. Бирки обычно крепятся стяжками.
• Гильзы — Гильзы можно перемещать по проволоке до тех пор, пока они не усадятся в нужное положение. Это позволяет вам отрегулировать положение муфты после заделки кабелей.Гильзу необходимо надеть на кабель перед заделкой.
• Материал крючка для печати — Идеально подходит для маркировки жгутов проводов и кабелей, чтобы улучшить идентификацию и прослеживаемость жгутов кабелей. BradyGrip ^® Материал крючка для печати позволяет легко размещать, перемещать или удалять этикетки, чтобы избежать дорогостоящих переделок.

Калибр

Калибр проволоки играет важную роль в определении того, работают ли самоламинирующиеся / наматывающиеся маркеры должным образом, и гарантирует, что диаметр гильзы соответствует диаметру используемой проволоки.В зависимости от толщины проводов вам нужно будет решить, какие рукава или этикетки использовать, чтобы убедиться, что они подходят. Воспользуйтесь этими советами, чтобы сузить круг выбора:

• Гильзы должны иметь как минимум двойную высоту диаметра кабеля
• Самоламинирующиеся маркеры для проводов должны быть в +/- 6,5 раза больше диаметра кабеля (2r x 2pi)
• Маркировочные метки должны иметь +/- 3,5 диаметра кабеля (2r x pi)
• Очень толстые провода можно идентифицировать с помощью лент и бирки для пучка проводов

Если вы ищете более универсальный вариант, наши круговые маркеры можно использовать для различных размеров проволоки в крайнем случае.

Все еще нужна помощь? Ознакомьтесь с нашим руководством по выбору размера маркера или, если вы планируете использовать самоламинирующиеся маркеры для проволоки, быстро определите нужный размер с помощью нашего калькулятора размеров самоламинирующихся этикеток.

Расположение маркера

При выборе маркеров проводов важно учитывать, маркируете ли вы провод до или после заделки.

• Перед заделкой — Поскольку гильзы для маркировки проводов необходимо надеть на открытый конец провода, их можно использовать только до заделки.Эти неклейкие маркеры для проводов обеспечивают гибкость, поскольку их можно перемещать до термоусадки. После сжатия эти маркеры станут постоянным маркером, который выдержит суровые условия окружающей среды.
• После заделки — Самоламинирующиеся и круговые маркеры проводов можно использовать до или после заделки. При использовании кругового маркера легенда видна со всех сторон, поскольку маркер полностью охватывает провод. Самоламинирующийся маркер включает в себя прозрачную часть этикетки, которая при нанесении обертывает и ламинирует легенду, защищая ее от брызг и царапин.

Маркеры проводов без ожидания

В зависимости от того, что требуется для вашего конкретного проекта, предварительно распечатанные маркеры проводов и маркеры для самостоятельной печати имеют свои преимущества.

• Предварительно напечатанные маркеры для проводов — Предварительно напечатанные этикетки дают вам возможность выбрать нужную этикетку, ввести свою информацию и разместить заказ. Это решение идеально, когда требуется небольшое количество этикеток. Однако самый большой недостаток предварительно напечатанных маркеров — это ожидание доставки этикеток после размещения заказа.

• Самостоятельная печать маркеров для проводов — Если вы хотите большей гибкости на рабочем месте или у вас просто нет времени ждать доставки этикеток, маркеры для проводов с собственной печатью — идеальное решение. Купив портативное решение для печати Brady, вы даже сэкономите на поездке в офис, когда вам понадобится неожиданная замена этикетки.

  Наши принтеры для печати этикеток могут не только печатать проволочные маркеры, но и гораздо больше. Они также могут создавать ярлыки с ярлыками для дуговой вспышки и блокировки, а также ярлыки организаций и инвентаря, чтобы упорядочить складские помещения и рабочие места.

Избавьтесь от надоедливых переделок и повысьте производительность

Наклеивание этикеток вручную может снизить продуктивность любой команды. Избавьтесь от ручного процесса этикетирования и используйте автоматизацию, чтобы выполнять свою работу более эффективно и сокращать переделки. Наши печатные и аппликационные машины помогут вам:

• Повысьте производительность — сократите время этикетирования вдвое, чтобы поддерживать высокий уровень выпуска
• Уменьшите количество ошибок — получите надежную и последовательную идентификацию без доработки
• Быстрое внесение изменений — интуитивно понятный полноцветный сенсорный экран и пользовательский интерфейс упрощают изменение настроек

Аппликатор для принтера Wraptor ™ A6200

Повышение эффективности никогда не было таким простым.Просто используйте автоматическое устройство, например, аппликатор для обертывания принтера Wraptor A6200. Печатайте и оборачивайте всего за семь секунд, устраняя необходимость в дорогостоящем и трудоемком нанесении этикеток вручную.

• Экономит время — сокращает время цикла печати / обертывания на 50% по сравнению с ручным нанесением
• Экономия рабочей силы — более быстрое производство за счет печати за один шаг и нанесения
• Экономит место — компактный, легкий дизайн подходит для небольших рабочих мест

Сколько времени и денег вы могли бы сэкономить? Воспользуйтесь нашим калькулятором эффективности труда аппликатора для обертывания принтера Wraptor A6200!

Аппликатор для обертывания принтера Wraptor ™ A6500

Как ни странно, мир не может стать беспроводным без добавления все большего количества проводов и кабелей.Идите в ногу с постоянно растущими темпами с аппликатором для обертывания принтера Wraptor A6500. Печатайте и наклеивайте самоламинирующиеся этикетки всего за пять секунд, чтобы вы могли эффективно выполнять свою работу. Вы также получаете:

• Варианты подключения — три порта USB и 32 ГБ внутренней памяти для хранения часто используемых заданий
• Опции идентификации — идентифицируйте провода и кабели диаметром от 0,060 до 0,600 дюйма с помощью одной машины

Сколько времени и денег вы могли бы сэкономить? Воспользуйтесь нашим калькулятором экономии на проводном идентификационном принтере Wraptor A6500!

Аппликатор для флагового принтера BradyPrinter A5500

Добавление флажка дает вам место для необходимых данных, но также может увеличить время идентификации.Освободите время на маркировку с помощью аппликатора для печати флажков BradyPrinter A5500.

• Последовательное нанесение — этикетки наносятся равномерно, без складок, перекосов или несоответствия краев, чтобы уменьшить переделку
• Варианты подключения — передавайте данные на машину различными способами, включая Wi-Fi
• Сокращение отходов — печать и нанесение серийных этикеток по ходу работы без необходимости возвращаться и перепечатывать всю партию в случае возникновения ошибки

Сколько времени и денег вы могли бы сэкономить? Воспользуйтесь нашим калькулятором экономии BradyPrinter A5500 , чтобы узнать!

Что нового в стандарте TIA-606-C и преимущества использования правильных этикеток в приложениях для маркировки проводов и кабелей

Учить больше

Хотите увидеть образцы наших этикеток для маркировки проводов и кабелей? Запросите бесплатный образец здесь.

Запросить образец

Получите реальную выгоду от выбора правильного кабеля и провода этикеток и принтера этикеток

Учить больше

Маркировка проводов 101 | Графическая продукция

По мере того, как на вашем рабочем месте становится все больше и больше проводов и кабелей, становится все более важным знать, какой шнур куда ведет.Сетевой кабель, подключенный не к тому порту, может стоить много времени на поиск и устранение неисправностей; Отсоединенный заземляющий провод может вызвать смертельный пожар.

Системы маркировки проводов

Лучший способ предотвратить переключение кабелей и связанные с этим несчастные случаи — пометить каждый кабель отдельно. В хорошей системе маркировки каждый кабель можно идентифицировать с первого взгляда; вы должны сразу определить, для какого типа подключения предназначен этот кабель и куда он ведет. Один из лучших способов достичь этой цели — сочетать цветовую кодировку и письменные детали.

Цветовая кодировка для маркировки проводов

Системы цветовой кодировки проводов предлагают немедленное распознавание, но несколько разных стандартов применяются к аналогичной проводке в разных ситуациях. Известный вам цветовой код может не совпадать с используемым в другом учреждении или даже на другом оборудовании. Если в вашей системе маркировки проводов используются цветовые коды, вы должны разместить описание системы рядом с проводами, которые затронуты.

Письменные детали для маркировки проводов

Добавьте письменные данные для большей конкретности; кабель может быть помечен описанием его происхождения и назначения, или на нем может быть указан номер ссылки или код, который можно найти на схеме подключения.Этот уровень детализации имеет решающее значение для нескольких одинаковых проводов, где одно только цветовое кодирование не поможет. Письменная информация полезна только в том случае, если вы умеете ее читать; если маркировка поцарапана, изношена или слишком мала и недоступна, ее может вообще не быть.

Типы маркировки проводов

Чтобы объединить два метода, используйте цветовую кодировку для определения типа кабеля или соединения и используйте письменные данные, чтобы точно определить, какое соединение обслуживает кабель или куда он ведет.Вы можете пометить кабели и провода флажками, обертками или термоусадочными трубками.

Этикетки с флагами

Этикетки-флажки называются так потому, что они складываются вокруг провода, а концы этикеток склеиваются, образуя выделяющийся «флаг». Это обеспечивает достаточное пространство для письменной информации, что полезно для очень маленьких проводов. Яркий флаг может выделить один важный провод среди десятков других. Однако метки-флажки могут зацепиться за другие провода или корпуса, и их можно легко порвать, износить или потерять.

Обмотка проволоки

Обмотка проволоки — лучший подход для постоянной маркировки кабеля. Вместо того, чтобы загибать проволоку только один раз, прозрачный «хвост» обмотки проволоки полностью огибает проволоку, а затем накладывается на печатный материал. Закрыв эти напечатанные детали, прозрачная часть этикетки действует как защитный экран, предохраняя ее от износа; прилипая к себе и даже снова наматываясь, проволочная обертка может стать наиболее надежно закрепляемой этикеткой для кабелей.Иногда проволочная обертка даже дольше, чем проволока, к которой она прикреплена!

Термоусадочные трубки для маркировки проводов

Термоусадочные трубки состоят из специального полиолефинового материала, который сжимается при нагревании. Вы можете создать этикетку в виде цельной трубки, надеть ее на конец кабеля и затянуть этикетку с помощью теплового пистолета. Термоусадочные трубки более гибкие, чем проволочные обертки, и не оставляют следов, если вам нужно удалить их для последующей повторной маркировки. Они выглядят очень чисто и профессионально и идеально подходят для кабелей, которые будут видны в готовой системе.Обратной стороной термоусадочной трубки является то, что вам нужен доступ к концу кабеля, чтобы пометить его таким образом; проволочную пленку можно наложить на середину длинного провода, не отсоединяя ни один конец, но термоусадочную трубку нельзя.

Размер текста для маркировки проводов

Следующий вопрос — насколько велика ваша печатная информация. Этот текст должен быть достаточно большим, чтобы его можно было легко прочитать, но достаточно маленьким, чтобы его было полностью видно с одной стороны кабеля — если половина буквы находится на другой стороне кабеля, его будет нелегко прочитать! Высота этих букв должна соответствовать диаметру вашего кабеля.Как показывает практика, не делайте буквы выше диаметра кабеля и не уменьшайте их вдвое. Более крупный текст в этом диапазоне легче читать, а заглавные буквы четче, чем строчные.

Например, если вы маркируете провод калибра 16 (AWG), диаметр провода будет около 0,05 дюйма; текст на этикетке может находиться в диапазоне от 0,05 дюйма до 0,025 дюйма и должен быть написан заглавными буквами. В большинстве документов, которые вы распечатываете с компьютера, текст будет как минимум вдвое больше; все, что подходит для провода 16 калибра, должно быть очень мелким шрифтом!

Если вы используете термоусадочную трубку, помните, что текст будет сжиматься вместе с трубкой; большинство термоусадочных трубок достигают от половины до одной трети своего первоначального размера при использовании.Продолжая использовать это эмпирическое правило, если вы будете маркировать 0,25-дюймовый кабель термоусадочной трубкой, ваш исходный текст должен содержать буквы около 0,5 дюйма в высоту.

Поскольку большинство компьютерных программ для проектирования используют «точки» для измерения размера текста, может быть полезно запомнить другой ярлык. В качестве приблизительной оценки вы можете умножить предполагаемую высоту (в дюймах) ваших заглавных букв на 100, чтобы получить размер этого текста (в точках). Заглавные буквы высотой 0,12 дюйма будут иметь размер примерно 12 пунктов в большинстве шрифтов.

Cable Markers Company — Мы специалисты по идентификации!

«Мы гордимся тем, что очень отзывчивы потребности наших клиентов! » Если ваш требование для управления кабелями и идентификации, не смотрите дальше! Cable Markers Co.Inc. имеет помогали клиентам встретить их провода и требования к идентификации кабеля с 1960 года. Кабель Markers Co., Inc. является поставщиком полного спектра услуг промышленного и коммерческого I.D. Продукты. Мы все делаем! Все из термоусадочных аксессуары для труб, кабелей и проводов, к паспортным табличкам, утвержденным в аэрокосмической отрасли.Мы специалисты по идентификации! Cable Markers Co. предлагает широкий ассортимент стандартных и нестандартных этикеток большого разнообразия размеров, чтобы удовлетворить ваши требования к этикеткам. Лазерные этикетки, матричные этикетки, этикетки с термотрансферной печатью, этикетки по индивидуальному заказу и программное обеспечение для печати этикеток — это лишь часть того, что мы делаем. Вы ищете трубки или рукава? Что ж, вам повезло! У нас есть то, что вам нужно! Нажмите кнопку «Трубки и рукава» и завершите поиск здесь. Mil-Spec, тонкая стенка, толстая стенка, клейкая подкладка, трудно найти цвета, 2: 1, 3: 1, 4: 1 даже коэффициент усадки? У нас это есть! Эта ссылка приведет вас на нашу страницу объединения и защиты продуктов.У нас есть полная линейка кабельных стяжек различных размеров, материалов, цветов и стилей. У нас также есть аксессуары, необходимые для выполнения работы! Мы располагаем полным ассортиментом систем маркировки для удовлетворения ваших конкретных потребностей в идентификации. Независимо от того, печатаете ли вы 5 или 50 000 этикеток в день, у нас есть решение по той цене, которая вам нужна! Удовлетворение ваших идентификационных потребностей — вот что Cable Markers Co.делает лучше! Горячее тиснение, резка и маркировка, маркировка проводов, индивидуальная комплектация и гравировка — это лишь некоторые из предлагаемых нами услуг! Cable Markers Co. может изготовить широкий спектр индивидуальных табличек с именами. Материалы на выбор: Алюминий, латунь, фольга, фенол, пластик и нержавеющая сталь. Если вам нужна простая вывеска для офиса / стола или вам нужна утвержденная табличка с паспортными данными в аэрокосмической отрасли, это ссылка, по которой вам нужно перейти! Сообщите нам, чем мы можем помочь! Если у вас есть комментарии о нашем сайте, вам нужна цитата, вы хотите разместить заказ, получить дополнительную информацию или узнать, предлагаем ли мы что-то, чего нет на нашем сайте, заполните нашу быструю форму, и мы свяжемся с вами как как можно скорее.

Кабельные стяжки для идентификации, стяжки на молнии, стяжки, Купить стяжки для идентификационных кабелей

Деталь №	Правительство Обозначение	Мин.Растяжение Разблокировка Прочность	Макс. Пакет Диаметр В. (мм)	Прибл. Длина В.(мм)	Прибл. Ширина В. (мм)	Уп. Кол-во.	Маркировка Размер колодки В. (мм)
IT18R	MS3368-5-E	18 фунты.	3/4 « (19,0)	4 « (101,6)	.10 «‘ (2,5)	100 200	1 » x 19/64 « (25.4 х 7,5)
IT50R	MS3368-1-A	50 фунты.	1-3 / 4 « (44,4)	8 « (203,2)	.18 « (4,6)	100 1000	1 » x 7/16 « (25,4 х 7,9)
IT18FL		18 фунты.	3/4 « (19,0)	4-1 / 4 « (107,9)	.10 « (2,5)	100 200	13/16 » x 5/16 « (20.5 х 7,9)
IT50RD	MS3368-3-C	50 фунты.	1-3 / 4 « (44,4)	8 « (203,2)	.18 « (4,6)	50	1-11 / 64 » x 15/16 « (29,8 х 23,8)
IT50RT	MS3368-4-D	50 фунты.	1-3 / 4 « (44,4)	8 « (203,2)	,18 « (4,6)	50	1-13 / 16 » x 15/16 « (46.0 х 23,8)
IT50L	MS3368-2-A	50 фунты.	4 « (101,6)	15 « (381,1)	.18 « (4,6)	100 1000	1/2 » х 2-1 / 8 « (12,7 х 54,0)

Купить кабельные стяжки для тяжелых условий эксплуатации, стяжки на молнии, стяжки для проводов, кабельные стяжки для тяжелых условий эксплуатации

Деталь No.	Правительство США	Мин. Растяжение	Длина (L)	Макс. Пачка	Ширина (Ш)	Цвет	Уп.Кол-во.
	Обозначение	Прочность	дюйм (мм)	дюйм (мм)	дюйм (мм)
T120S9K	–	120 фунтов	8.85 ″ (225)	2,17 ″ (55)	.30 ″ (7,6)	Натуральный	50
T120S9H	–	120 фунтов	8.85 ″ (225)	2,17 ″ (55)	.30 ″ (7,6)	Натуральный	500
T120S0K	–	120 фунтов	8.85 ″ (225)	2,17 ″ (55)	.30 ″ (7,6)	Черный	50
T120S0H	–	120 фунтов	8.85 ″ (225)	2,17 ″ (55)	.30 ″ (7,6)	Черный	500
T120I9K	–	120 фунтов	11.81 ″ (300)	3,15 ″ (80)	.30 ″ (7,6)	Натуральный	50
T120I9H	–	120 фунтов	11.81 ″ (300)	3,15 ″ (80)	.30 ″ (7,6)	Натуральный	500
T120I0K	–	120 фунтов	11.81 ″ (300)	3,15 ″ (80)	.30 ″ (7,6)	Черный	50
T120I0H	–	120 фунтов	11.81 ″ (300)	3,15 ″ (80)	.30 ″ (7,6)	Черный	500
T120R9K	MS3367-3-9	120 фунтов	15.24 ″ (387)	4,13 дюйма (105)	.30 ″ (7,6)	Натуральный	50
T120R9H	MS3367-3-9	120 фунтов	15.24 ″ (387)	4,13 дюйма (105)	.30 ″ (7,6)	Натуральный	500
T120R0K	–	120 фунтов	15.24 ″ (387)	4,13 дюйма (105)	.30 ″ (7,6)	Черный	50
T120R0H	–	120 фунтов	15.24 ″ (387)	4,13 дюйма (105)	.30 ″ (7,6)	Черный	500
T120R0UVK	MS3367-3-0	120 фунтов	15.24 ″ (387)	4,13 дюйма (105)	.30 ″ (7,6)	Черный	50
T120R0UVH	MS3367-3-0	120 фунтов	15.24 ″ (387)	4,13 дюйма (105)	.30 ″ (7,6)	Черный	500
T120L9K	MS3367-6-9	120 фунтов	30.0 ″ (760)	8,85 ″ (225)	.30 ″ (7,6)	Натуральный	50
T120L0K	–	120 фунтов	30.0 ″ (760)	8,85 ″ (225)	.30 ″ (7,6)	Черный	50
T120L0UVK	MS3367-6-0	120 фунтов	30.0 ″ (760)	8,85 ″ (225)	.30 ″ (7,6)	Черный	50
T150R9X	–	175 фунтов	15.35 ″ (390)	4,13 дюйма (105)	.35 ″ (8,9)	Натуральный	25
T150R0X	–	175 фунтов	15.35 ″ (390)	4,13 дюйма (105)	.35 ″ (8,9)	Черный	25
T150M9X	–	175 фунтов	21.00 ″ (530)	5,91 ″ (150)	.35 ″ (8,9)	Натуральный	25
T150M0X	–	175 фунтов	21.00 ″ (530)	5,91 ″ (150)	.35 ″ (8,9)	Черный	25
T150L9X	–	175 фунтов	32.28 ″ (820)	9,65 ″ (245)	.35 ″ (8,9)	Натуральный	25
T150L0X	–	175 фунтов	32.28 ″ (820)	9,65 ″ (245)	.35 ″ (8,9)	Черный	25
T150LL9X	–	175 фунтов	36.42 ″ (925)	10,83 ″ (275)	.35 ″ (8,9)	Натуральный	25
T150LL0X	–	175 фунтов	36.42 ″ (925)	10,83 ″ (275)	.35 ″ (8,9)	Черный	25
T150XL9X	–	175 фунтов	43.11 ″ (1095)	13,00 ″ (330)	.35 ″ (8,9)	Натуральный	25
T150XL0X	–	175 фунтов	43.11 ″ (1095)	13,00 ″ (330)	.35 ″ (8,9)	Черный	25
T150XLL9X	–	175 фунтов	52.17 ″ (1325)	15,95 ″ (405)	.35 ″ (8,9)	Натуральный	25
T150XLL0X	–	175 фунтов	52.17 ″ (1325)	15,95 ″ (405)	.35 ″ (8,9)	Черный	25

Кабельные стяжки для тяжелых условий эксплуатации — 250 фунтов. Прочность на разрыв
Натуральный и черный

Эти кабельные стяжки обладают высокой минимальной прочностью на разрыв и имеют функцию пряжки, которая позволяет при необходимости убрать конец кабельной стяжки.Пряжка также защелкивается на HellermannTyton LTM, фиксируя крепления для стяжек.

Деталь №	Правительство США	Мин. Растяжение	Длина (L)	Макс.Пачка	Ширина (Ш)	Цвет	Уп. Кол-во.
	Обозначение	Прочность	дюйм.(мм)	дюйм (мм)	дюйм (мм)
T250S9X	–	250 фунтов	9.05 ″ (230)	2,17 ″ (55)	.49 ″ (12,5)	Натуральный	25
T250S0X	–	250 фунтов	9.05 ″ (230)	2,17 ″ (55)	.49 ″ (12,5)	Черный	25
T250R9X	–	250 фунтов	20.47 ″ (520)	5,71 ″ (145)	.49 ″ (12,5)	Натуральный	25
T250R0X	–	250 фунтов	20.47 ″ (520)	5,71 ″ (145)	.49 ″ (12,5)	Черный	25
T250M9X	–	250 фунтов	22.24 ″ (565)	5,90 ″ (150)	.49 ″ (12,5)	Натуральный	25
T250M0X	–	250 фунтов	22.24 ″ (565)	5,90 ″ (150)	.49 ″ (12,5)	Черный	25
T250I9X	–	250 фунтов	28.54 ″ (725)	8,00 ″ (203)	.49 ″ (12,5)	Натуральный	25
T250I0X	–	250 фунтов	28.54 ″ (725)	8,00 ″ (203)	.49 ″ (12,5)	Черный	25
T250L9X	–	250 фунтов	34.65 ″ (880)	10,00 ″ (254)	.49 ″ (12,5)	Натуральный	25
T250L0X	–	250 фунтов	34.65 ″ (880)	10,00 ″ (254)	.49 ″ (12,5)	Черный	25
T250XL9X	–	250 фунтов	40.55 ″ (1030)	12,00 ″ (305)	.49 ″ (12,5)	Натуральный	25
T250XL0X	–	250 фунтов	40.55 ″ (1030)	12,00 ″ (305)	. Читайте также Что делать, если грудничок не спит днем: советы по налаживанию режима сна Антигистаминные препараты для новорожденных: лечение и профилактика аллергии у грудничков Методика «Цветоник» М. Лазарева для музыкального развития детей Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
