Импульсный скачок напряжения – один из самых опасных аварийных режимов в электрических сетях. Возникает при атмосферных разрядах коммутационных операциях или перехлёсте линий. Импульсный скачок опережает возрастание импульсного тока, поэтому действует на изоляцию различных электрических устройств. Защиты, реагирующие на изменение номинального тока, например, классические автоматы, в таком случае неэффективны.

Так как возможно превышение перенапряжения в разы относительно номинальной рабочей величины, подобное явление подвергает опасности все элементы сети вместе с оборудованием.
Поэтому используют ограничители перенапряжения (ОПН), которые позволяют избегать опасности, тем самым предотвращая затраты на восстановление электрического оборудования.

Устройство и принцип действия ограничителей перенапряжения

В ограничителе перенапряжения находится полупроводниковый элемент, имеющий нелинейную величину сопротивления.

Обычно в роли подобных элементов используются вилитовые диски. Их изготавливают из оксида цинка с добавлением определённых примесей. На концах дисков есть электрические выводы: один подводится к электрической сети, которую требуется защитить, а другой заземляется. Снаружи диски покрыты защитной рубашкой.

По работе ограничитель перенапряжения похож на обычный варистор. Отличается по характеристикам проводимости и скорости нарастания. Принцип работы ОПН заключается в особенности вольт-амперной характеристики: она нелинейна. Это значит, что сопротивление варисторов при номинальном напряжении большое — ток через них не идёт. Сопротивление изоляции можно сравнить с изоляцией электрических приборов и кабелей.

При возникновении высоковольтных импульсов, таких как грозовые разряды, внутри ограничителя резко снижается сопротивление резисторов (резисторы нелинейны). Чаще всего сопротивление снижается до нуля или намного меньше сопротивления сети со всеми подключёнными к ней электрическими приборами.

Именно поэтому при перенапряжениях ток разряда проходит на землю только через ограничитель перенапряжения. Этим и обеспечивается защита всего электрического оборудования.

Вольтамперная характеристика ограничителя перенапряжения определяет его пределы срабатывания на импульсные перенапряжения.

Протекающий через ограничитель ток при работе до 600В, равен 0. При превышении 600В сопротивление резко уменьшается, а значит ток увеличивается вплоть до тысяч ампер.

Если изобразить график процесса, он будет иметь три участка: с нулевым или сверхмалым током; со средним током и с максимальным током.

Применение ОПН

ОПН применяют для предотвращения перенапряжения на электрооборудовании. При этом импульс разряда выводится в землю.

Ограничители перенапряжения широко применяются в линиях электропередач. В этом случае они выполняют функцию молниезащиты, в то время как провода – молниеприёмники. Также ОПН применяются в промышленности: на трансформаторных и тяговых подстанциях, распределительных устройствах и пр. для защиты персонала и имеющегося электрического оборудования. ОПН используются и в быту – устанавливаются на вводе в здание в электрических щитках, а также для защиты ценного оборудования.

Виды ограничителей перенапряжения

Так как спектр решаемых ограничителями задач довольно велик, устройства разделяют на разные виды.
Виды различаются следующими характеристиками:

• Материал рубашки. Чаще всего встречаются устройства с полимерной или фарфоровой рубашкой. Тип изоляции наружного слоя определяется материалом рубашки.
• Количество фаз (элементов). От числа защищаемых фаз и величины питающего напряжения зависит само число ограничителей.
• Класс напряжения. По величинам, для которых работает ограничитель, устройства делятся: 1) до 1 кВ, 2)выше 1 кВ. Номинал напряжения обычно сопоставим со стандартными величинами электрических параметров сети в кВ (6,10, 35).
• Класс защищённости. Установка возможна либо на открытой части, либо внутри помещения.

Для каждой фазы электрической установки может использоваться отдельная колонка, но возможно использование одной колонки для всех фаз. В электроустановках от 110кВ ограничитель для одной фазы может быть собран из нескольких элементов одного типа (например, 3 на 35 кВ).

ОПН должны выстраиваться в соответствии со стандартами в зависимости от причин перенапряжения в сети:

• ГОСТ Р 50571.18-2000 – от возможных перенапряжений в низковольтных сетях при замыканиях по высокой стороне.
• ГОСТ Р 50571.19-2000 – от скачков, образованных воздействием молнии и возникающих в результате переключения электроустановок.
• ГОСТ Р 50571.20-2000 – от перенапряжений генерируемых электромагнитными воздействиями.

При комбинации нескольких видов выстраиваются ступенчатые (многофункциональные) ограничителя перенапряжения.

Фарфоровые ОПН

Ограничители коммутационных перенапряжений с корпусом из фарфора достаточно широко распространены. Такие ОПН имеют свои преимущества: керамика не подвержена влиянию солнечной радиации; вентильный разрядник, находящийся внутри, мало зависит от температуры во внешней среде. Высокий показатель механической прочности на сжатие и разрыв позволяет использовать такие ограничители в качестве опорной конструкции. Однако вес фарфоровых ограничителей довольно большой, к тому же фарфор опасен при в случае разрыва: осколки могут травмировать людей, попадая в близлежащие здания.

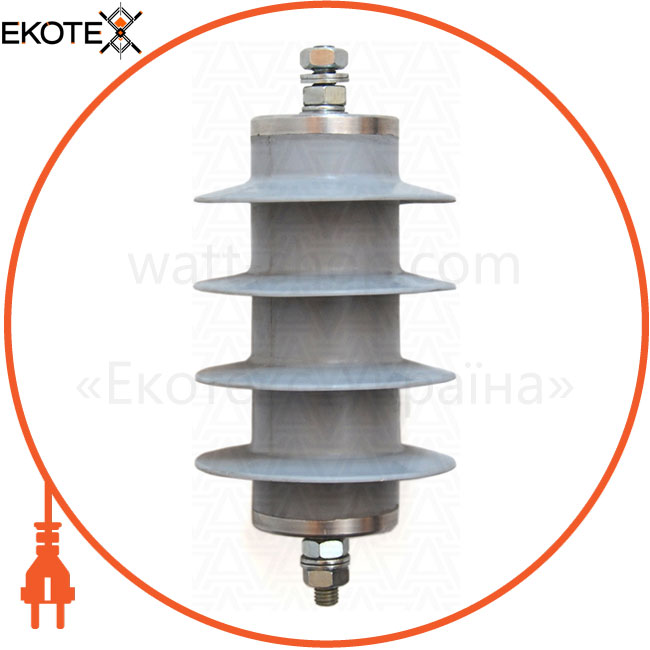

Полимерные ОПН

Полимерные ограничители практически вытеснили фарфоровые в связи с развитием химического производства и распространением использования полимеров в качестве диэлектриков. Материал рубашки полимерных ограничителей представлен каучуком, фторопластом, винилом и подобными современными полимерами.

У полимерных ОПН также есть ряд преимуществ: они намного более устойчивы к воздействию влажности, более безопасны при взрывах, так как меньше весят и при разрушении корпуса устройства избытком давления внутри колонки, рубашка ограничителя нарушается по линии разлома, не разлетаясь при этом острыми осколками. Также довольно важным преимуществом полимерных ограничителей является высокая устойчивость к нагрузкам динамического характера.

Но у полимерных ограничителей перенапряжения есть и свои недостатки. К ним относятся: способность накапливать на поверхности диэлектрика пыль и прочие засорители. Со временем это приводит к повышению пропускной способности. Из-за этого увеличивается ток утечки и происходит пробой изоляции. Также полимерные ОПН, в отличие от фарфоровых, зависят от воздействия солнечной радиации и колебаний температуры во внешней среде.

Одноколонковые ОПН

Одноколонковые ограничители своим устройством представляют один конструктивный элемент, имеющий нелинейное сопротивление. Для определения числа набранных полупроводниковых дисков необходимо провести соответствие с категорией электроустановки, которую требуется защитить.

Согласно градуировке ГОСТ 9920, одноколонковые ограничители перенапряжения разделяются на класса от II до IV. Разделение происходит в зависимости от типа и количества осаждающейся на поверхности устройства пыли и прочих засорителей.

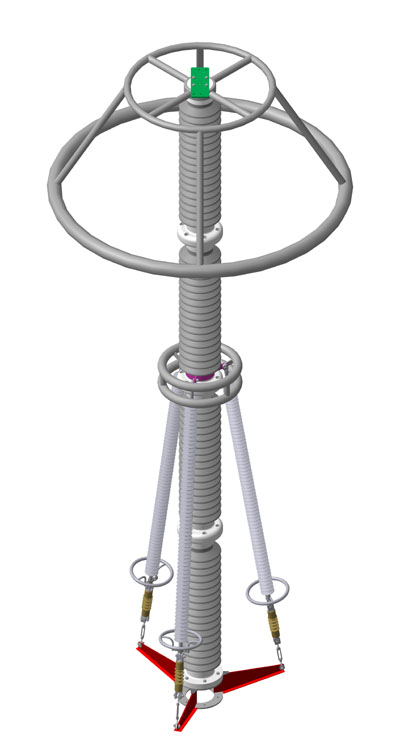

Многоколонковые ОПН

Многоколонковые ограничители перенапряжения, в отличие от остальных упомянутых устройств, имеют несколько блоков, модулей или колонок для защиты высоковольтного оборудования. Эти колонки/модули/блоки объединяются в одну систему. Такие ограничители защищают требуемые объекты более надёжно, так как способны реагировать сразу на несколько видов перенапряжений: как на одиночные, так и на дифференциальные.

Технические характеристики

Выбирая конкретную модель ограничителя перенапряжения, в обязательном порядке учитывают некоторые характеристики устройства:

• Рабочее напряжение. Позволяет определить количество электроэнергии, которую ограничитель способен выдерживать в течение любого временного промежутка без нарушения своей работоспособности.
• Номинальное повышенное напряжение. Представляет собой значение рабочей величины, которое ограничитель имеет способность выдержать в течении 10 секунд. Величина нормируется вместе с остающимся в сети остаточным напряжением.
• Время срабатывания. Данная величина характеризует скорость, с которой открывается полупроводниковый элемент ограничителя после нарастания напряжения.
• Ток утечки. Это значение возникает из-за приложения напряжения к ОПН и должно определяться его омическим сопротивлением. Также возможно определение параметрами резисторов. В нормальном состоянии эта характеристика должна составить сотые или тысячные доли ампер, которые перетекают от источника тока к проводу заземления через рубашку к полупроводнику.
• Разрядный ток. Образуется при скачках импульса. Разделяется на виды импульсов в зависимости от источника перенапряжения: электромагнитные, коммутационные, атмосферные.
• Устойчивость к току волны перенапряжения.
  Величина, определяющая способность ограничителя сохранять работоспособность при возникновении аварийной ситуации.

Диагностика и обслуживание ограничителей перенапряжения

Ограничители перенапряжения – элементы не для одноразовой эксплуатации. Они могут сработать несколько раз, многократно автоматически переводя импульсный разряд на заземляющую шину. Ограничитель перенапряжения может постепенно утрачивать первоначальные заводские характеристики, снижая свою эффективность до окончательного выхода из строя из-за величины перенапряжения и особенностей протекания тока. Для предотвращения полной поломки устройств, в процессе эксплуатации их периодически подвергают проверкам. Это регламентируется в п.2.8.7 ПТЭЭП.

В проверке участвуют следующие параметры:

• Сопротивление. Измерение проводится с помощью мегаомметра, минимум 1 раз в 6 лет.
• Ток проводимости. Проверка необходимо только в случае, если предыдущий параметр снижен.
• Пробивное напряжение и герметичность не проверяются организациями, занимающимися электроснабжением и эксплуатацией устройств. Эти характеристики подлежат проверке только после заводского ремонта или при приёме в эксплуатацию.
• Тепловизионные измерения должны выполняться в соответствии с регламентом изготовителя или местными планово-предупредительными ремонтами.

В процессе эксплуатации также производится внешний осмотр ограничителя на наличие изоляционных дефектов. К ним относятся загрязнения, сколы, подгоревшие участки и прочее.

Ограничители перенапряжений для контактной сети – ЗАО «ЗЭТО»

Назначение

Ограничители перенапряжений нелинейные предназначены для защиты от коммутационных и грозовых перенапряжений изоляции электрооборудования тяговых подстанций, постов секционирования и пунктов параллельного соединения на класс напряжения сети 3,3 кВ постоянного тока на электрифицированных железных дорогах. Ограничители перенапряжений подключаются параллельно защищаемому объекту.

Ограничители перенапряжений поставляются по техническим условиям ТУ3414—002—00468683—93.

Ограничитель перенапряжения сертифицирован, сертификат соответствия требованиям безопасности № ССФЖТ RU.ЦЭ06.Б.03502.



Конструкция

Конструктивно ограничитель перенапряжений выполнен в виде блока нелинейных варисторов, заключенного в фарфоровую покрышку. Елок комплектуется из 4-х параллельных колонок варисторов. Днище покрышки имеет взрывопредохранительное устройство, которое при повреждениях внутри ограничителя исключает повышение давления до значений, вызывающих взрывное разрушение покрышки.



Технические характеристики

Класс напряжения сети, кВ	3,3
Максимальное длительно приложенное рабочее напряжение, кВ	4
Номинальный разрядный ток, кА	5
остающееся напряжение при импульсном токе 8/20 мкс, кВ, не более — с амплитудой тока 2000 А — с амплитудой тока 3000 А — с амплитудой тока 5000 А	9,8 10,0 12,0
Длина пути утечки внешней изоляции, не менее, см	26
Пропускная способность в сетях постоянного тока с величиной напряжения 4,0 кВ, количество воздействий: — при волне импульсного тока 8/20 мкс, с амплитудой тока 5000 А — при волне импульсного тока 4/10 мкс, с амплитудой тока 40000 А — при косоугольных импульсах тока длительностью 4,0 10 мс, с амплитудой тока 400 — 2000 А (из них 8 с амплитудой 5000 А)	500 2 100
Ток проводимости при выпрямленном напряжении 4,0 кВ с коэффициентом пульсации не более 3% при температуре окружающего воздуха 15 . .. 35° С, мкА, не более	150
Группа вибропрочности и виброустойчивости по ГОСТ 17516.1—90	М25
Масса, кг, не более	23
Срок службы, лет	15

Ограничители перенапряжений для сетей 10 кВ УХЛ1 фарфор

Ограничители перенапряжений этой серии предназначены для защиты электрооборудования в сетях с изолированной нейтралью, напряжением 10 кВ. Для ОПН данной серии предлагается выбор наибольшего длительно допустимого рабочего напряжения из диапазона от 9,5 до 13,7 кВ с шагом 0,1 кВ.

ОПН-10 характеризует:

• Герметичный корпус из электротехнического фарфора;
• Стойкость к климатическим и химическим воздействиям;
• Большой выбор модификаций по току пропускной способности и энергоемкости;
• Пошаговая система контроля качества, с полным входным контролем материалов и контролем сборочных операций;
• Невоспламеняемость внешней изоляции;
• Оптимальное соотношение цены и качества.

Допустимые повышения напряжения сверх наибольшего длительно допустимого напряжения для ограничителей этой серии аппаратов характеризуется следующей характеристикой «Напряжение – Время»

Длительность приложения повышенного напряжения	Допустимая кратность повышенного напряжения
0,1 с	1,55*/1,45**
1 с	1,48*/1,40**
10 с	1,42*/1,35**
100 с	1,36*/1,28**
1200 с	1,28*/1,20**
3600 c	1,24*/1,15**

^* — без предварительного нагружения, ^** — с предварительным нагружением

Основные характеристики ОПН 10 кВ категории размещения УХЛ1 в фарфоровом корпусе

Класс напряжения сети, кВ	10
Наибольшее длительно допустимое рабочее напряжение, д. зн., кВ	12*)
Номинальное напряжение, кВ, не менее	15,0
Классификационное напряжение при классификационном токе 2 мА, кВ, не менее	15,0
Ток пропускной способности на прямоугольном импульсе длительностью 2000 мкс, А	400	550		650
Номинальный разрядный ток, кА	10
Остающееся напряжение на ОПН при импульсе тока 30/60 мкс с амплитудой:
—       250 А, кВ, не более	28,3
—       500 А, кВ, не более	29,5
—       1000 А, кВ, не более	31,2
Остающееся напряжение на ОПН-10 при импульсе тока 8/20 мкс с амплитудой:
—       5000 А, кВ, не более	35,9
—       10000 А, кВ, не более	37,2
—       20000 А, кВ, не более	39,5
Остающееся напряжение на ОПН при импульсе 1/4 мкс с амплитудой номинального разрядного тока, кВ, не более	45,0
Амплитуда импульса большого тока 4/10 мкс, кА	65		100
Удельная рассеиваемая энергия, по двум импульсам кДж/кВ, не менее	4,2		6,4		7,8
Электрическая прочность наружной изоляции	по ГОСТ Р 52725
Длина пути утечки изоляции см, не менее исполнение «О» исполнение «Р»	33,5 42,0
Ток взрывобезопасности по ГОСТ Р 52725	20 кА
Гарантийный срок эксплуатации, лет	5
Расчетный срок эксплуатации, лет	30
Гарантийный срок хранения в таре изготовителя, лет	2

*) Примечание: Возможно изготовление ОПН-10 с иным длительно допустимым рабочим напряжением. При этом значения остающихся напряжений изменятся пропорционально изменению длительно допустимого рабочего напряжения

ОПН-П-110 Ограничитель перенапряжения — ООО «Кстовский Электротехнический Завод»

Ограничители перенапряжения нелинейные типа ОПНп-110 КВ
Ограничитель перенапряжений нелинейный (далее – ограничитель) типа ОПНп-110 предназначен для защиты электрооборудования сетей класса напряжения 110 кВ переменного тока частотой 50 Гц от коммутационных и грозовых перенапряжений.
Ограничитель предназначен для работы в районах с умеренным и холодным климатом и промышленной атмосферой при сильном загрязнении внешней среды на открытом воздухе. Предельное верхнее значение температуры окружающей среды – плюс 45°С, нижнее – минус 60°С. Высота установки ограничителей – не более 1000 м над уровнем моря
Ограничитель представляет собой защитный аппарат опорного или подвесного исполнения, содержащий последовательно соединенные оксидно-цинковые варисторы, заключенные в герметизированный полимерный корпус.
Данный ограничитель рекомендуется устанавливать взамен разрядников РВМГ-110 и РВС-110.
Ограничитель перенапряжений соответствует требованиям технических условий ТУ 3414- 001-59487440-2003.
Характеристики ограничителей перенапряжений типа ОПНп-110 кВ



Наименование параметра	Норма для исполнения по току, пропускной способности и выдерживаемому напряжению
Класс напряжения сети, кВ	110	110
Наибольшее длительно допустимое рабочее напряжение, Uнд, кВдейств. (по нормам комплектовки)	73	77
Номинальное напряжение ограничителя, кВдейств.	91	96
Номинальный разрядный ток, А	10 000	10 000

Остающееся напряжение при грозовых импульсах тока 8/20 мкс с максимальным значением:
1000 А, кВ не более
3000 А, кВ не более
5000 А, кВ не более

215
222
225

226
234
237
255

Расчетный ток коммутационных перенапряжений 1,2/2,5 мс, А (максимальное значение)	400	400
Расчетный ток прямоугольного коммутационного импульса 2000 мкс, А (максимальное значение)	450	450

Остающееся напряжение при расчетном токе коммутационных перенапряжений:
a) при импульсе 1,2/2,5 мс

186,5

198
205,8

Пропускная способность ограничителя:
а) при воздействии 20 прямоугольных импульсов тока длительностью 2000 мкс с максимальным значением А, не менее
б) При воздействии 20 грозовых импульсов тока 8/20 мкс с максимальным значением кА, не менее

10

10

100

Габаритные размеры ограничителей перенапряжений ОПНп-110 КВ опорный

Габаритные размеры ограничителей перенапряжений ОПНп-110 КВ подвесной

Ограничитель перенапряжения: разновидности и характеристики

Любое жилое или административное здание оборудовано большим количеством техники, питаемой от электросети. Значительное увеличение значений рабочего напряжения и тока в этой сети может привести к выходу из строя всего этого электрического оборудования. Если защитой от таких явлений в многоквартирных домах, промышленных и административных зданиях занимаются обслуживающие организации, то владельцы частных домов должны сами заботиться о ней. И в этом поможет ограничитель перенапряжения.

Применение

Как следует из названия, ограничитель чрезмерно высокого напряжения (ОПН) служит для защиты электрической техники от напряжения, значительно превышающего номинальные значения. Это высокое напряжение или, другими словами, перенапряжение обычно носит импульсный характер. Поэтому еще одно название для таких устройств — ограничитель импульсных напряжений (ОИН).

Чтобы лучше разобраться с областями применения ОПН, рассмотрим вкратце причины, вызывающие такие скачки напряжения. Импульсы перенапряжения могут быть коммутационными. В этом случае они возникают в результате:

• переключений (коммутаций) в мощных силовых электроустановках и системах энергообеспечения;
• при резком изменении нагрузки в распределительных системах;
• при возникновении повреждений в энергоустановках, вызывающих короткое замыкание.

Эти случаи носят производственный характер и устранением их последствий занимаются профессионалы. В таких цепях устанавливаются промышленные устройства, например, ОПН-110, где число 110 указывает на напряжение сети в кВ. Для нас интереснее будет защита от импульсных перенапряжений частного жилого дома. Обычно эти перенапряжения возникают во время грозы при разряде молнии. При этом импульсы перенапряжения возникают когда:

• молния ударяет непосредственно в линию электропередач (ЛЭП) за пределами дома;
• разряд молнии происходит между облаками или в находящийся рядом с домом объект. Возникшее электромагнитное поле индуцирует в электрических цепях мощный импульс;
• удар молнии происходит в грунт недалеко от дома. Ток разряда, протекающий в земле, может вызвать значительную разность потенциалов.

В этих случаях во внешних воздушных линиях до 380В могут возникать импульсы величиной до 10 кВ, а во внутренней проводке домов — до 6 кВ. Чтобы избежать пагубного влияния таких высоких напряжений на домовую электрическую сеть и бытовые электроприборы существуют простые меры. По Правилам устройства электроустановок (ПУЭ) на входе силового электрического кабеля в дом должны устанавливаться ограничители импульсных напряжений (ОИН). Схема подключения ОИН простая. Устройство включается в цепь между силовым кабелем и заземляющим контуром. На рынке существует достаточно предложений различных производителей, одним из которых является концерн «Энергомера».

Как работают

В основе работы ОПН лежит нелинейная вольтамперная характеристика устройства. Благодаря ей при поступлении на ОПН больших токов высокого напряжения электрическое сопротивление устройства резко падает практически до нуля. В результате импульс напряжения в несколько кВ уходит через заземляющую цепь.

Время срабатывания на уменьшение сопротивления, как и время восстановления в исходное положение, у ОПН очень мало. Поэтому устройство при необходимости готово реагировать на целую серию импульсов.

Видео “Ограничитель высокого напряжения”

Виды и классы

С середины прошлого века до недавнего времени основными ОПН были вентильные разрядники. Но они имели целый ряд недостатков и были вытеснены нелинейными варисторами, созданными на основе металлооксидных материалов. Конструктивно они представляют собой варисторные таблеки, заключенные в укрепленный полимерный корпус. Такое решение позволяет избежать взрыва и разлета осколков устройства в случае поступления на него таких высоких напряжений, на которые оно не рассчитано.

По способам монтажа и крепления ОИН можно обозначить такие виды. Обычный вид, когда в устройство традиционным способом заводятся силовые провода. Специальный вид для крепления на дин-рейку. Этот способ, с креплением на дин-рейку, находит все большее применение благодаря удобству и простоте. По месту установки ОИН и схеме подключения можно выделить такие классы устройств. Условно их можно обозначить буквами латинского алфавита, хотя возможен и другой способ обозначения.

Устройства класса А предназначены для защиты от импульсного перенапряжения при попадании молнии в ЛЭП или разряде возле нее. Устанавливаются в месте соединения ЛЭП с кабелем, идущим в жилое строение. Выдерживают импульсы напряжения до 6 кВ. ОИН класса B монтируется в месте ввода силового кабеля в дом и должен выдерживать напряжение до 4 кВ. Подразумевается, что устройство класса А уже установлено.

Устройства класса C устанавливаются в электрощитах внутри дома и рассчитаны на напряжение 2,5 кВ. Одними из таких устройств являются ОИН-1 и ОИН-2 производства концерна «Энергомера». Первое устройство не содержит индикатор работоспособности, второе имеет такой индикатор.

Ограничители перенапряжения класса D рассчитаны на скачки напряжения до 1,5 кВ. Они предназначены для защиты чувствительной электронной аппаратуры и устанавливаются неподалеку от нее, например, в монтажных коробках. Несмотря на кажущуюся простоту, монтаж таких устройств желательно поручить квалифицированному специалисту.

Видео “Нелинейные ограничители перенапряжения”

Из видео вы узнаете, в чем особенности эксплуатации данных комплектующих и для чего они используются.

Ограничитель перенапряжения ОПНп-220/154/10/550 УХЛ1

Описание продукции

Класс напряжения сети: 220 кВ
Наибольшее длительно допустимое рабочее напряжение ограничителя Uнд: 154 кВдейств
Номинальный разрядный ток (грозовой импульс тока 8/20 мкс): 10000 А
Классификационное напряжение при активной составляющей переменного тока 1 мА, кВ ампл. ,: не менее 274
Пропускная способность ограничителя:
         а) 20 импульсов тока прямоугоньной формы длительностью 2000 мс с амплитудой: 550 А
         б) 20 импульсов тока 8/20 мкс с амплитудой: 10 кА
         в) 2 импульса большого тока 4/10 мкс с амплитудой: 100 кА
Масса: 62 кг

Ограничитель перенапряжения ОПНп-220/154/10/550 УХЛ1 предназначен для защиты электрооборудования сетей класса напряжения 220 кВ переменного тока частотой 50 Гц от коммутационных и грозовых перенапряжений.

Структура условного обозначения ограничителя ОПНп-220/154/10/550 УХЛ1:

О — ограничитель
П — перенапряжений
Н — нелинейный
п — в полимерном корпусе
220 — номинальное напряжение ограничителя, кВ
154 — Наибольшее длительно допустимое рабочее напряжение, кВ
10 — Номинальный разрядный ток, кА
550 — Пропускная способность, А
УХЛ1 – климатическое исполнение по ГОСТ 15150

Ограничитель перенапряжения ОПНп-220/154/10/550 УХЛ1 предназначен для работы в районах с умеренным и холодным климатом и промышленной атмосферой при сильном загрязнении внешней среды на открытом воздухе. Предельное верхнее значение температуры окружающей среды – плюс 45°С, нижнее – минус 60°С. Высота установки ограничителей ОПНп-220/154/10/550 УХЛ1 – не более 1000 м над уровнем моря.

Рабочее положение ограничителей перенапряжения ОПНп-220/154/10/550 УХЛ1 вертикальное. Допускается отклонение от вертикали ограничителей ОПНп опорного исполнения не более 15°.

Ограничители ОПНп-220/154/10/550 УХЛ1 представляют собой защитные аппараты опорного исполнения, содержащие оксидно-цинковый варистор, заключенный в герметизированный корпус из кремний-органической резины (для категории размещения «1») или полимерного материала (для категории размещения «2»). При возникновении волн перенапряжения сопротивление варисторов изменятся на несколько порядков (от мегомов до десятков Ом) с соответствующим возрастанием тока от миллиампер при воздействии рабочего напряжения до тысяч ампер при воздействии волны перенапряжения. Этим объяснятся защитное действие ограничителя перенапряжения, а выконелинейная вольтамперная характеристика варисторов позволят реализовать низкий защитный уровень для всех видов перенапряжений и отказаться от использования искровых промежутков, характерных для традиционных разрядников, со всеми вытекающими отсюда преимуществами.

Ограничители перенапряжений ОПНп-220/154/10/550 УХЛ1 соответствует требованиям технических условий ТУ 3414- 001-59487440-2003.

Ограничители перенапряжения ОПНп

Ограничитель перенапряжения: классификация, назначение, принцип

Молния — природный электрический разряд. Чтобы защитится от этого явления, нужно создать два контура обороны. Если говорить о защите многоквартирных домов, то об этом думают госучреждения. Но вот защита частного дома — дело рук самих обладателей собственности.

К первому контуру относится внешняя защита. Для этого устанавливают молниеотвод. Тема первого контура заземления очень интересная, обширная и многогранная. Она требует тщательного исследования, поговорим о ней в другом посте. Предлагаю рассмотреть подробно второй контур – внутренняя защита, которая обеспечивается специальными устройствами – ограничителями перенапряжения (ОПН).

Назначение ограничителей перенапряжения

Как уже стало ясно, от прямого попадания в дом молнии защищает громоотвод. Но опасный разряд молнии может оказаться в нашем доме с неожиданной стороны. “Синий дракон” может проникнуть в сеть за сотни метров, а то и в километре от дома, и примчаться по воздушным проводам.
Проводник, который принял импульс, может привести к катастрофическим последствиям домашнюю аппаратуру, подключенную к электрической сети. За фатальный исход дорогого оборудования придется платить самим. Вот почему так активно рекомендуется во время грозы отключать от электросети все электроприборы. Как же защитится от суровой действительности? Для защиты устанавливают ограничители перенапряжения (ОПН).

Принцип действия ограничителей перенапряжения

В обычном рабочем режиме ток, протекающий через варистор, носит емкостный характер и составляет незначительные доли миллиампер. При попадании молнии в сеть возникает импульсное перенапряжение, в итоге происходит шунтирование нагрузки и рассеивание импульса в виде тепловой энергии. Тепловой излишек сбрасывается в землю, через защитный проводник РЕ(заземление).

Сфера применения ограничителей перенапряжения

Применяются во вводно-распределительных устройствах, главных распределительных щитах, квартирных щитах. Устанавливаются на DIN-рейку в металлических распределительных щитовых. В обязательном порядке требуется наличие заземляющего проводника РЕ, для сброса импульсной тепловой энергии. ОПН устанавливается между фазой и землей или нулевым проводником и землей. Срабатывает ОПН за считанные доли секунд, гарантируя надежную защиту от повреждения электрооборудования.
ОПН надежно защищает от скачков напряжения, коммутационных перенапряжений, дифференциальных перенапряжений и высокочастотных помех. Для того чтобы был сброс импульсного перенапряжения, необходимо иметь наличие защитного заземления, такие системы как TN-C-S, TN-S, TT.
Ограничители перенапряжения трехфазного и однофазного исполнения различных производителей.

Ограничитель перенапряжений трехфазный

опн однофазный

Классификация ограничителей перенапряжения

ОПН класса В:

• Устанавливается на вводе здания.
• Предназначен для защиты от атмосферных молний и коммутационных перенапряжений.
• Защищают силовую распределительную сеть, оборудование главного распределительного щита и вводный электрический счетчик.

ОПН класса С:

• Устанавливается в водном щите квартиры или офиса.
• Предназначен для защиты от наведенных атмосферных и коммутационных перенапряжений, проскочивших через ограничитель В.
• Защищает внутреннею электропроводку квартиры, офиса, автоматику щитовой, квартирный электрический счетчик.

ОПН класса D:

• Устанавливают в квартирном щите, возможна установка непосредственно в оборудовании.
• Предназначен для защиты от высокочастотных помех, прошедших через ограничители класса В и С.
• Защищает электрическое оборудование, электрические приборы, переносные электрические устройства.

Какие ограничители перенапряжения нужно устанавливать?

Как видно из классовых назначений ОПН, погашение импульсного перенапряжения происходит поэтапно. Недостаточно установить ОПН только класса D и на этом успокоится. Последняя ступень способна погасить остатки, которые проскочили через В и С.В одиночку он неспособен отвести сотни, а то и тысячи ампер. Какой вывод напрашивается из всего сказанного – необходимо устанавливать все три класса ограничителей перенапряжений В, С, D.

Подавление перенапряжения в сети

Что такое переходный процесс?

Переходные процессы обычно делятся на две основные категории:

• естественные переходные процессы, такие как молния
• переходные процессы, вызванные другим оборудованием

Линии электропередач, проходящие над землей или даже под землей, могут иметь наведенное напряжение. прямым или непрямым ударом молнии. Напряжение, индуцированное к эти проводки обычно очень короткие по времени, но с высокой энергией.

Переходные процессы, вызванные другим оборудованием обычно вызваны разрядом накопленной энергии в индуктивных и емкостных компонентах. Электродвигатели, такие как те, которые используются в лифтах, системах отопления, кондиционирования, охлаждения или других индуктивных нагрузках, может создавать непрерывный поток переходных процессов от 250 В до 1000 В. Моторные приводы постоянного тока, приводы переменного тока с регулируемой скоростью, переключение источника питания постоянного тока и переносные электроинструменты. другие источники переходных процессов.

Более трудноуловимый переходный процесс вызван переключением индуктивных нагрузок.От 250 В до Переходный процесс 3000 В может произойти при прерывании тока катушки индуктивности. Этот тип переходный процесс возникает при размыкании и замыкании контактов электродвигателей или люминесцентное освещение с использованием магнитных балластов. Два других источника — это дугосварочные аппараты и печи. воспламенители. Проведение электропроводки сигналы от этих источников могут вызывать напряжения в других проводниках в непосредственной близости.

Цепь ограничителя перенапряжения

Следующая схема представляет собой схему ограничителя перенапряжения в сети. Схема производства Strmfors и продана без названия модели «Ahstrom Transienttisuoja 23 386».Схема нарисована путем открытия одного защитник и смотрит, что внутри.

Схема предназначена для защиты чувствительные электронные устройства против переходных процессов перенапряжения в нормальное сетевое напряжение. Схема предназначена для использования в Финляндии. где напряжение сети составляет 230 В переменного тока и максимальный размер предохранителя для группа сетевых разъемов — 16А. Сетевой фильтр подключается между основная розетка и оборудование, которое необходимо защитить. Защитник обрабатывает только перенапряжения между живым и нулевым проводами (без синфазной защиты от перенапряжения).Этот сетевой фильтр подходит для использования как с заземленными, так и с незаземленными розетками.

Вот технические характеристики из листа производителей:

 Рабочее напряжение 230 В перем. Тока
Максимум. Рабочий ток 16 А
Максимум. групповой предохранитель 16 А
Напряжение резки (импульс 0,2 / 50 микросекунд) 850 В при 80 А
Максимум. импульс тока (импульс 8/20 микросекунд, 10 импульсов) 2000 А


А вот схема сетевого фильтра:

Схема представляет собой довольно простую схему подавления скачков напряжения, которая состоит из VRD и ограничитель перенапряжения газа соединены последовательно.Защита цепь подключается между проводом под напряжением и проводом сети. Обычно нет тока протекает через G1 и VDR1. Когда напряжение между этими проводами выше, чем сумма номинальных напряжений Ток G1 и VDR1 начинает течь через эти компоненты. Чем выше напряжение, тем больше ток начинает течь через G1 и VDR1 что приводит к тому, что оно не может намного превысить заданное значение. Когда напряжение снова возвращается к нормальным значениям, G1 и VDR1 останавливаются. проводить.

Схема не иметь какие-либо встроенные предохранители, потому что он рассчитан на то, чтобы он мог выдерживать полный ток 16А, который доступен в сетевых разъемах в Финляндии.Если скачок очень сильный, сетевой предохранитель в распределительном щите. будет дуть.

---

Томи Энгдал <[email protected]>

5 лучших устройств защиты от перенапряжения 2021

Наш выбор

Tripp Lite Protect It Устройство защиты от перенапряжения на 12 розеток TLP1208TELTV

При тестировании этот сетевой фильтр оказался одним из лучших по предотвращению попадания дополнительного напряжения на его розетки. Он также безопасно отключает все питание после износа защиты и имеет 12 розеток переменного тока, а также коаксиальный и телефонный порты.

Варианты покупки

* На момент публикации цена составляла 42 доллара.

Если вам нужен сетевой фильтр для вашего домашнего офиса или развлекательной системы, Tripp Lite Protect It 12-розеточный сетевой фильтр TLP1208TELTV — ваш лучший выбор. Он имеет критически важную функцию автоматического отключения, более чем достаточно розеток для питания всех ваших устройств, а также коаксиальные и телефонные разъемы. Он предлагает отличную защиту от скачков напряжения, которые исходят от другого оборудования в вашем доме, или от колебаний электросети.Кроме того, у него большой 8-футовый шнур, и он кажется прочным и надежным.

Также отлично

Accell Power Air

Благодаря шести розеткам переменного тока и двум USB-портам на 2,4 А, Power Air обеспечивает большую защиту в компактном корпусе.

Для легких источников питания, например, под прикроватной тумбочкой или торцевым столиком, Accell Power Air — это способ защитить гаджеты, такие как телефоны, планшеты или будильники, от скачков напряжения. Он предлагает два порта USB и шесть розеток переменного тока в круглой упаковке, которая меньше обеденной тарелки.Комбинированные порты USB выдают 2,4 ампера, чего достаточно для зарядки одного смартфона или планшета на высокой скорости или двух устройств на низкой скорости. Круглая компоновка розеток позволяет использовать Power Air с вилками различных размеров. Его 6-футовый шнур на 2 фута короче, чем у модели Tripp Lite с 12 розетками, но все же должен быть достаточно длинным для большинства людей. Power Air показал почти такие же хорошие характеристики, как и наш лучший выбор против индивидуальных скачков, хотя он мог не выдержать такого количества скачков в течение своего срока службы, учитывая его более низкий рейтинг в джоулях (который приблизительно описывает, сколько энергии он может поглотить, прежде чем умрёт, — по оценкам компании. он выдерживает около 1080 джоулей использования, тогда как многие более крупные модели рассчитаны на более 2000 джоулей).

Также отлично

Tripp Lite Protect It 3-розеточный сетевой фильтр SK30USB предлагает портативность наших любимых небольших удлинителей для путешествий, но с еще большей защитой. Он имеет механизм автоматического отключения, что делает его одним из немногих обнаруженных нами вариантов с тремя розетками, которые отключают питание, когда защита от перенапряжения изнашивается. В дополнение к трем розеткам переменного тока он оснащен двумя портами USB, которые обеспечивают комбинированный ток 2,1 А для зарядки телефона, планшета или пары устройств с низким энергопотреблением.Он работает хорошо по сравнению с другими небольшими опциями, которые мы тестировали, блокируя почти столько же вольт, сколько и более крупные модели. В отличие от многих сопоставимых моделей, его компактный размер, заземленная (трехконтактная) вилка и дополнительный винт в центре устройства помогают надежно прикрепить его к розетке, что важно для предотвращения возгорания или поражения электрическим током. Мы бы выбрали SK30USB для защиты нескольких небольших бытовых приборов — скажем, диффузора эфирного масла, док-станции Nintendo Switch и кофемолки — и пары смартфонов, или даже для того, чтобы бросить ручную кладь, когда мы путешествия.

Также отлично

Tripp Lite Protect It 8-розеточный сетевой фильтр TLP825

Tripp Lite TLP825 с восемью розетками имеет 25-футовый шнур, который в три-четыре раза длиннее большинства шнуров для сетевых фильтров. У него меньше выходов, чем у нашего лучшего выбора, и нет дополнительных портов, но он показал почти такие же хорошие результаты в наших импульсных тестах.

Со шнуром длиной 25 футов, устройство защиты от перенапряжения на 8 розеток Tripp Lite Protect It TLP825 имеет самый длинный шнур из всех наших выборов, что делает его идеальным выбором для гаража, подвала или любой комнаты, где мало розеток. и далеко между ними.В наших импульсных испытаниях он показал примерно такие же характеристики, как TLP1208TELTV от Tripp Lite с 12 розетками (и лучше, чем у Accell Power Air и Tripp Lite с тремя розетками SK30USB). Поскольку подключать сетевой фильтр к удлинителю или последовательно соединять несколько устройств защиты от перенапряжения небезопасно, вам следует приобрести эту модель, если устройства, которые вы хотите защитить, находятся на расстоянии более 8 футов от розетки. У него на четыре розетки меньше, чем у нашего лучшего выбора, и нет дополнительных портов (коаксиальный, телефонный или USB), но это небольшая жертва, если вам нужна дополнительная длина шнура.

Выбор обновления

Furman Power Station 8 (PST-8)

Overkill, если у вас нет домашнего кинотеатра, офиса или мультимедийного оборудования высокого класса, это устройство подавляет скачки напряжения лучше, чем любая другая модель, которую мы пробовали, включая стоимость ограничителей перенапряжения вдвое больше.

Варианты покупки

* На момент публикации цена составляла 140 долларов.

Наш лучший выбор в большинстве случаев защитит большую часть оборудования. Но Furman Power Station 8 (PST-8) идет дальше, обеспечивая лучшее подавление скачков напряжения из всех протестированных нами моделей — достаточно, чтобы не беспокоить владельцев высококлассной электроники.Он превратил скачок напряжения 5000 вольт всего в 40 вольт, отчасти благодаря схеме отключения, которая отключает все питание при обнаружении скачка напряжения. PST-8 фактически пропускает меньшее напряжение в наших тестах, чем высокопроизводительные устройства для устранения перенапряжений, которые могут стоить на сотни больше. Но обычное оборудование, такое как компьютерный монитор, будет хорошо защищено одним из наших менее дорогих вариантов, поэтому эта модель лучше всего подходит для людей, которые настаивают на дополнительной защите особенно ценного оборудования. Кроме того, он имеет прочный алюминиевый корпус и шнур длиной 8 футов.

Как работают устройства защиты от перенапряжения | HowStuffWorks

Когда вы собираете компьютерную систему, вы, вероятно, купите одну часть стандартного оборудования — это сетевой фильтр . Большинство конструкций выполняют одну очевидную функцию — они позволяют подключать несколько компонентов к одной розетке. Со всеми различными компонентами, из которых состоит компьютерная система, это определенно полезное устройство.

Но другая функция удлинителя с защитой от перенапряжения — защита электроники в вашем компьютере от скачков напряжения — гораздо важнее.В этой статье мы рассмотрим устройства защиты от перенапряжения, также называемые ограничителями перенапряжения, чтобы узнать, что они делают, когда они вам нужны и насколько хорошо они работают. Мы также узнаем, какие уровни защиты доступны, и посмотрим, почему у вас может не быть всей необходимой защиты, даже если вы используете качественный сетевой фильтр.

Основная задача системы защиты от перенапряжения — защита электронных устройств от «скачков напряжения». Итак, если вам интересно, что делает сетевой фильтр, первый вопрос: «Что такое скачки напряжения?». А потом: «Почему от них нужно защищать электронику?»

Скачок напряжения или переходное напряжение — это повышение напряжения, значительно превышающее установленный уровень в потоке электричества.В обычной бытовой и офисной электропроводке в США стандартное напряжение 120 вольт . Если напряжение поднимается выше 120 вольт, проблема возникает, и сетевой фильтр помогает предотвратить повреждение компьютера этой проблемой.

Чтобы разобраться в проблеме, полезно кое-что узнать о напряжении. Напряжение является мерой разности электрической потенциальной энергии . Электрический ток проходит от точки к точке, потому что на одном конце провода имеется большая электрическая потенциальная энергия, чем на другом.По такому же принципу вода под давлением вытекает из шланга — более высокое давление на одном конце шланга подталкивает воду к области с более низким давлением. Вы можете рассматривать напряжение как меру электрического давления .

Как мы увидим позже, различные факторы могут вызвать кратковременное повышение напряжения.

• Когда увеличение длится три наносекунды (миллиардные доли секунды) или более, это называется всплеском .
• Когда он длится всего одну или две наносекунды, он называется всплеском .

Если выброс или выброс достаточно высок, они могут нанести серьезный ущерб машине. Эффект очень похож на приложение слишком большого давления воды к шлангу. Если напор воды будет слишком большим, шланг лопнет. Примерно то же самое происходит, когда через провод проходит слишком большое электрическое давление — провод «лопается». На самом деле он нагревается, как нить накаливания в лампочке, и горит, но идея все та же. Даже если повышенное напряжение не сразу сломает вашу машину, оно может вызвать дополнительную нагрузку на компоненты, изнашивая их со временем.В следующем разделе мы рассмотрим, что делают сетевые фильтры, чтобы этого не происходило.

13 лучших устройств защиты от перенапряжения для всего дома, рассмотренные и оцененные в 2021 году

Электричество — важная часть нашей современной жизни. Без него мы не сможем наслаждаться нашим нынешним образом жизни. Однако нестабильное электроснабжение также представляет опасность для наших домов и строений. Несмотря на технологические достижения, улучшающие нашу национальную сеть, различные факторы все еще могут повлиять на систему.

По этой причине нам необходимо установить лучший сетевой фильтр для всего дома. Это устройство предотвратит неконтролируемое повышение напряжения или тока, тем самым защищая всю цепь. Это может уменьшить урон от ударов молнии, внутренних скачков напряжения и других причин.

Чтобы помочь вам найти лучшее устройство защиты от перенапряжения, я перечислю 13 элементов, которые я ранее устанавливал в домах и офисах моих клиентов. Я выскажу свое мнение по каждому из них, чтобы вы могли принять обоснованное решение при установке собственного устройства.

Лучший сетевой фильтр для всего дома Отзывы

1. Максимальная защита от скачков напряжения Eaton CHSPT2ULTRA

Если вы ищете устройство защиты от перенапряжения для электрической панели, которое можно использовать с автоматическими выключателями любой марки, Eaton CHSPT2ULTRA — хороший вариант. Он разработан для работы с любым центром выключателя, который у вас есть, поэтому вы можете использовать его, не беспокоясь о проблемах совместимости. Он также защищен корпусом NEMA Type 4, что делает его более долговечным, чем другие изделия.

Это устройство может выдерживать максимальный импульсный ток 108 кА, максимальное непрерывное рабочее напряжение 300 В и максимальное допустимое напряжение 800 В. Это дает вам уверенность в том, что ваша система не будет перегружена большинством инцидентов, связанных с скачком напряжения. Он также имеет четыре режима защиты, поэтому независимо от того, какой тип цепи вы используете, вы будете защищены от инцидентов.

Что мне больше всего нравится в этом устройстве, так это его ограниченная пожизненная гарантия и гарантия на подключенное оборудование. Это дает мне душевное спокойствие, потому что, если устройство выйдет из строя из-за заводских дефектов, я могу его заменить.Я также ценю гарантию на подключенное оборудование, потому что, если их сетевой фильтр не защищает мои устройства, они оплатят ремонт или замену.

Однако установка может быть довольно сложной. Это связано с тем, что прилагаемые провода слишком короткие и могут не доходить до заземления / нейтрали вашего центра нагрузки. Возможно, вам придется приобрести более длинный набор кабелей, чтобы он работал правильно.

Плюсы

• Универсальная совместимость с любыми центральными коробками
• Защищен корпусом NEMA Type 4 для повышения прочности
• Способен выдерживать максимальный импульсный ток 108 кА и максимальное напряжение 800 В
• Поставляется с четырьмя режимами защиты для большинства жилых помещений
• Ограниченная пожизненная гарантия и гарантия на подключенное оборудование

Минусы

• Поставляемые в комплекте провода слишком короткие и могут не доходить до шины заземления / нейтрали

Я настоятельно рекомендую устройство защиты от перенапряжения Eaton для всего дома, особенно если вы страдаете от частых скачков напряжения в вашем районе.Его гарантия и гарантия дадут вам душевное спокойствие.

2. Защитное устройство Square D от Schneider Electric HEPD80

Если вам нужен сетевой фильтр для использования на панели, HEPD80 — хороший вариант. Он оснащен встроенным светодиодным индикатором, позволяющим с первого взгляда проверить состояние вашей системы. Это поможет вам следить за состоянием вашей цепи и видеть, есть ли проблемы.

Производитель создал устройство в соответствии со стандартами CSA и UL, гарантируя, что оно будет работать и защищать вашу систему, как описано.Кроме того, его номинальный импульсный ток в 80 000 ампер также защитит вас от большинства электрических скачков. Эти функции гарантируют, что вы избежите потенциально опасных ситуаций и сохраните свою безопасность.

Мне как электрику нравится, что этот сетевой фильтр прост в установке. На добавление его в систему у меня уйдет не больше десяти минут, а, может быть, и меньше времени, если я знаком с вашей схемой. Я также ценю 5-летнюю гарантию на продукт и 50 000 долларов на бытовое оборудование. Гарантия, которую предоставляет эта компания, вселяет в меня уверенность, что она защитит моих клиентов.

Единственная проблема, с которой я столкнулся, это то, что его светодиодные индикаторы немного тусклые. Если вы установите его внутри панели выключателя, это не будет проблемой. Но если вы разместите его снаружи, яркое освещение окружающей среды будет преобладать над его индикаторами состояния. Вам придется присмотреться или выключить окружающее освещение, чтобы их четко увидеть.

Плюсы

• Встроенный светодиодный индикатор показывает состояние устройства с первого взгляда
• Рейтинги CSA и UL обеспечивают соответствие отраслевым стандартам
• Расчетный импульсный ток 80000 А более чем достаточно для большинства приложений
• Простота установки для большинства профессионалов
• 5-летняя гарантия на бытовое оборудование 50 000 долларов США

Минусы

• Светодиодные индикаторы слишком тусклые при ярком свете

Если вы хотите установить сетевой фильтр внутри панели выключателя, я рекомендую это устройство.Его легко использовать и контролировать, просто не ожидайте, что вы увидите статус четко при ярком свете.

3. Siemens FS140 Устройство защиты от перенапряжения для всего дома

В большинстве других устройств защиты от перенапряжения для всего дома используются светодиоды только для обозначения своего состояния, но устройство защиты от перенапряжения для всего дома Siemens FS140 имеет трехступенчатую систему уведомления, которая показывает его точное состояние. Он оснащен звуковой сигнализацией, светодиодным индикатором состояния и служебным светодиодом. Он также имеет степень защиты корпуса Type-4, так что вы можете установить его в любом месте.

Этот сетевой фильтр разработан для работы со стандартным двухполюсным автоматическим выключателем на 30 А, поэтому для его работы не нужно покупать какие-либо уникальные аксессуары. Он предназначен для совместимости с большинством жилых систем и защиты цепей с разделением фаз на 120/240 В и 60 Гц.

Самым значительным преимуществом, которое вы получаете от этого продукта, является его огромная емкость 140 кА. Это защитит вас от сильных токов и напряжений, вызванных ударами молнии и другими факторами окружающей среды.Это гарантирует, что ваш умный дом сможет противостоять этим непредвиденным событиям и избавит вас от замены дорогостоящего оборудования.

Этот сетевой фильтр для всего дома Siemens — отличный выбор, если вы хотите постоянно получать информацию о работоспособности и состоянии вашей системы. Просто убедитесь, что у вас есть свободное место, если вы собираетесь установить это внутри панели прерывателя.

Однако вы должны знать, что его особенности означают, что он немного больше, чем другие варианты. Если вы планируете установить это внутри вашего центра нагрузки, вы должны учитывать это, потому что он может не поместиться внутри.Перед покупкой сравните доступное пространство с размерами этого предмета. Также не забудьте учесть дополнительные требования к проводке.

Плюсы

• Трехэтапное уведомление обеспечивает своевременное обновление состояния системы
• Внешний корпус класса 4 позволяет устанавливать устройство в любом месте
• Предназначен для работы со стандартными 2-полюсными автоматическими выключателями на 30 А
• Защищает типичные жилые системы с разделенной фазой 120/240 В, 60 Гц
• Максимальный импульсный ток 140 кА предотвращает повреждение вашего умного дома

Минусы

• Большой корпус может не поместиться в некоторые меньшие коробки выключателей

Этот сетевой фильтр для всего дома Siemens — отличный выбор, если вы хотите постоянно получать информацию о работоспособности и состоянии вашей системы.Просто убедитесь, что у вас есть свободное место, если вы собираетесь установить это внутри панели прерывателя.

4. Leviton 51120-1 120/240-В Защита панели

Если вы ищете защитную пленку для панели, которая легко устанавливается, Leviton 51120-1 — хороший вариант. Он имеет скрытое крепление, которое позволяет видеть состояние защиты. Он также использует стандартный металлический корпус J-box, который увеличивает прочность и долговечность протектора.

Мониторинг состояния системы так же прост, как проверка светодиодных индикаторов.Вы можете сразу увидеть состояние питания и защиты. Он также работает с системой управления домом Decora, позволяя использовать интеллектуальные системы управления домом, одновременно защищая вашу чувствительную электронику.

Этот аппарат полностью соответствует стандарту UL-1449, что гарантирует его надлежащую работу. Ваша безопасность и удобство гарантированы благодаря соответствию защиты отраслевым спецификациям. Вы будете уверены, что ваше снаряжение и оборудование полностью защищены от происшествий.

Производитель также предлагает ограниченную пожизненную гарантию, так что вы можете быть спокойны при покупке.

Одним из недостатков этой системы является то, что ее нельзя устанавливать на открытом воздухе. У него нет необходимых характеристик, чтобы выдерживать воздействие дождя, снега, мокрого снега и других факторов окружающей среды. Я рекомендую выбрать другой протектор, если у вас есть внешняя установка.

Плюсы

• Простой монтаж заподлицо делает его чистым и простым в установке
• Использует стандартный металлический корпус J-box для повышенной прочности и долговечности
• Диагностические светодиоды в реальном времени показывают состояние питания и защиты
• Совместимость с системой управления домом Decora
• Полностью соответствует стандартам UL-1449 для обеспечения качества и производительности
• Ограниченная пожизненная гарантия

Минусы

• Может использоваться только в помещении, не подходит для внешнего монтажа

Это хороший выбор, если вы хотите установить внутренний сетевой фильтр для дома.Он соответствует отраслевым стандартам, и вы можете положиться на него, чтобы защитить свою электрическую систему.

5. Intermatic IG1240RC3 Устройство защиты от перенапряжения

Если вы все еще используете съемные полоски для защиты своих электронных устройств, IG1240RC3 станет отличным устройством защиты от перенапряжения для дома и повысит безопасность ваших устройств. Этот сетевой фильтр защитит вашу электронику, если он обнаружит резкое повышение тока или напряжения, которое потенциально может повредить ваше оборудование.

Само устройство подключается к вашей цепи через четыре 30-дюймовых провода калибра 12. Этих проводов более чем достаточно для большинства приложений. Они также достаточно длинные, чтобы вам не пришлось соединять дополнительные кабели для установки. Кроме того, компактный размер протектора позволяет помещать его в большинство коробок выключателей, поэтому вам не нужно устанавливать его снаружи.

Его внешний корпус изготовлен из пластика NEMA 3R, который защищает его от пыли и мусора. Это также делает изделие легким и простым в установке.Он также оснащен термически защищенным металлооксидным варистором или технологией TPMOV, гарантируя, что система не выйдет из строя, когда вам это нужно больше всего.

Меня беспокоит только то, что инструкции на упаковке немного расплывчаты и запутаны. Мне пришлось полагаться на свой опыт и исследования, чтобы определить правильность моей установки. Я не рекомендую устанавливать это самостоятельно, если у вас нет предварительных знаний в области электроники или лицензированного специалиста, подобного мне.

Плюсы

• Обеспечивает лучшую защиту всей цепи по сравнению со съемными полосками
• Оснащен четырьмя 30-дюймовыми выводами 12-го калибра, более чем достаточно для большинства приложений
• Длинные провода для удобного монтажа
• Компактный размер позволяет разместить его в большинстве панелей выключателей
• Прочный пластиковый корпус NEMA 3R делает устройство легким и простым в установке
• Технология термически защищенного металлооксидного варистора (TPMOV)

Минусы

• Прилагаемые инструкции немного расплывчаты и сбивают с толку

Я настоятельно рекомендую это защитное устройство, особенно если вы ищете доступный вариант.Благодаря своим характеристикам и технологиям этот продукт отличается превосходной ценой.

6. Siemens QSA2020SPD Устройство защиты от перенапряжения

Для пользователей панелей выключателей и центров нагрузки марки Siemens SSA2020SPD станет идеальным дополнением к вашей системе. Несмотря на то, что он займет два слота в коробке панели, он также интегрирован с двумя автоматическими выключателями на 20 А, так что вы не потеряете места.

Учитывая его конструкцию, устройство представляет собой установку по принципу «включай и работай».Вам понадобится только отвертка, чтобы снять крышку панели и закрепить изделие на центре прерывателя, и тогда все готово. Установленный на место, он будет защищать всю коробку выключателя и все присоединенные подсхемы, а не только два выключателя, с которыми он поставляется.

Состояние также легко проверить с помощью светодиодных индикаторов состояния. Вы можете проверить систему, просто взглянув на нее. Вы можете использовать его для большинства жилых помещений с номиналом 120/240 В переменного тока. Он также протестирован на устойчивость к температурам до 40 градусов Цельсия.

Единственный недостаток этой модели заключается в том, что она работает только с панелями выключателей Siemens. Если вы используете другой бренд, боюсь, он не прошел проверку на это. Компания четко заявляет, что этот продукт предназначен только для моделей центров нагрузки Siemens.

Плюсы

• Интегрирован с двумя автоматическими выключателями на 20 А для экономии места на центральной панели
• Простая установка по принципу «включай и работай»; отвертка — единственный необходимый инструмент
• Защищает всю панель центра нагрузки и все присоединенные подсхемы
• Легко просматриваемые светодиодные индикаторы состояния показывают состояние защиты электрической системы
• Рассчитан на 120/240 В переменного тока, до 40 ° C

Минусы

• Ограниченная совместимость, работает только с панелями выключателей Siemens и центрами нагрузки

Если вам нужна простая и легкая в установке защита от перенапряжения для всего дома, я бы порекомендовал именно эту марку.Однако, если вы не используете центр нагрузки Siemens, боюсь, вы не сможете его использовать.

7. Square D от Schneider Electric HOM2175SB Surgebreaker

Сетевой выключатель Homeline HOM2175SB — одно из наиболее доступных защитных устройств на рынке. Это позволяет большему количеству людей иметь доступ к лучшему домашнему сетевому фильтру. Это небольшое и компактное устройство также легко поместится в два стандартных гнезда для автоматических выключателей. Пока у вас есть пустые места, вы можете установить это без проблем.

Кроме того, вы можете разместить его либо в точках служебного входа, либо в грузовых панелях Homeline, либо даже в комбинированных служебных входных устройствах. Это дает вам гибкость при установке. Он также соответствует стандартам ревизии UL-1449 3 ^rd , поэтому вы можете быть уверены, что он будет работать так, как задумано. Ваша безопасность не поставлена ​​под угрозу.

Одна вещь, которую я ищу в подобных вещах, — это гарантия на продукт. На эту модель предоставляется трехлетняя гарантия, поэтому вы можете быть уверены, что она не сломается и не сделает вас уязвимым.Вы также можете отслеживать его состояние с помощью встроенного светодиода, чтобы быть уверенным в защите вашей системы в любое время.

Однако для его установки на панели выключателя должно быть место. Если нет, вам нужно будет приобрести коробку побольше. Если у вас больше нет места и вы не можете увеличить коробку, следующий лучший вариант — добавить новую панель прерывателя рядом с существующей только для этого устройства.

Плюсы

• Одно из самых доступных устройств защиты от перенапряжения на рынке
• Может быть установлен в служебных входах, устройствах CSE и панелях нагрузки домашней линии
• Соответствует стандартам ревизии UL-1449 3 ^rd по безопасности и рабочим характеристикам
• Поставляется с 3-летней гарантией на продукцию для гарантии защиты вашего оборудования
• Встроенный светодиод для индикации состояния

Минусы

• Занимает два слота для стандартных выключателей

Это одно из самых доступных устройств защиты от перенапряжения на рынке.Это идеально, если у вас ограниченный бюджет, но для этого у вас должны быть два дополнительных слота в центре нагрузки.

8. Eaton CHSPT2 SURGE Устройство защиты от перенапряжений, тип 2

Eaton CHSPT2 SURGE — отличный выбор, если вам требуется установка нового сетевого фильтра на весь дом. Это потому, что он совместим с любым брендом, что позволяет использовать его с уже существующими системами. Кроме того, его также можно установить за пределами панели, что позволит вам иметь его, даже если ваши слоты заполнены.

Его корпус также соответствует стандарту NEMA 4, поэтому вы можете размещать его вне дома. Это позволяет вам иметь его в вашей системе, даже если ваша основная панель открыта для элементов. Эти особенности делают его достаточно гибким для установки в любую электрическую систему, как старую, так и модернизированную.

Быстрая и несложная процедура монтажа этого элемента сэкономит ваше время и силы. Любому профессионалу потребуется меньше получаса, чтобы установить его внутри вашего нынешнего центра нагрузки.Если вам нужно установить это вне коробки выключателя, работа все равно займет не более нескольких часов.

Для максимальной защиты это устройство может выдерживать до 36 000 ампер. Этого достаточно для защиты от скачков напряжения и даже от ударов молнии. Меня беспокоит только то, что входящим в комплект заземляющим и нейтральным проводам может быть довольно сложно добраться до точек подключения. Я рекомендую подготовить более длинный набор кабелей, чтобы упростить установку.

Плюсы

• Совместим с любым центром нагрузки на рынке
• Может быть установлен вне панели выключателя
• Корпус NEMA 4 позволяет использовать как внутри, так и снаружи помещений
• Быстрая и несложная процедура монтажа экономит время и силы
• Емкость 36000 ампер защитит от скачков напряжения и даже ударов молнии

Минусы

• Трудно достать заземляющему и нейтральному проводам до соответствующих точек соединения

Если вы хотите модернизировать имеющуюся электрическую систему, это хороший вариант.Это дополнительное устройство, и вам не нужно будет вносить существенные изменения в то, что у вас есть, просто для того, чтобы оно заработало.

9. Съемный сетевой фильтр Square D от Schneider Electric

Если вам нужен сетевой фильтр для всего дома, но у вас есть только один свободный слот в центре нагрузки, это хороший вариант. Он имеет компактную конструкцию, позволяющую использовать один слот прерывателя, защищая при этом всю систему. Установка также проста — все, что вам нужно сделать, это подключить его к центру нагрузки, и все готово.

Это устройство может выдерживать ток до 50 000 ампер для защиты от ударов молнии. Его мощная защита обеспечивает отличное соотношение цены и качества для этого изделия. С помощью этого устройства plug-and-play ваше домашнее хозяйство и оборудование защищены от скачков тока и напряжения.

Он также оснащен встроенным светодиодным индикатором состояния, который помогает контролировать состояние системы. Вы узнаете, защищены ли вы, нуждается ли он в обслуживании и ремонте или вам нужно заменить его, просто взглянув на него.Если вы сомневаетесь в безопасности вашей системы, достаточно беглого взгляда, чтобы получить всю необходимую информацию.

Единственная проблема, с которой я столкнулся с этим элементом, — это ограниченная совместимость. Чтобы ваш центр нагрузки работал, он должен иметь подключаемую нейтраль. Например, блок выключателя QO модели Square D не поддерживает это устройство.

Плюсы

• Компактная конструкция занимает только один слот выключателя
• Подключаемая система позволяет установку в короткие сроки
• Максимальная импульсная мощность 50 000 ампер полностью защитит вашу электрическую систему
• Мощная защита обеспечивает отличное соотношение цены и качества
• Встроенный светодиодный индикатор состояния показывает исправность и состояние устройства защиты от перенапряжения

Минусы

• Чтобы этот элемент работал, выключатели должны иметь функцию Plug-On Neutral

Если вам нужен компактный сетевой фильтр, работающий по принципу «подключи и работай», этот предмет для вас.Просто убедитесь, что ваш центр нагрузки имеет возможность подключения к нейтрали, чтобы использовать эту модель.

10. Устройство защиты от перенапряжения Siemens FS100

Для тех, кому требуется устройство защиты от перенапряжения большой емкости, Siemens FS100 наверняка удовлетворит все требования. Он способен выдерживать импульсный ток до 100 000 ампер, что более чем достаточно для защиты вашей системы даже от молнии.

Рейтинг устройства NEMA 4x позволяет устанавливать его как в помещении, так и на открытом воздухе. Он защищен от факторов окружающей среды, таких как погода и температура, поэтому вам не нужно строить для него внешний корпус.Он также имеет четыре режима защиты для защиты от скачков напряжения от нейтрали, земли и даже от обеих фазных линий.

Это устройство имеет встроенные звуковые и визуальные индикаторы состояния, отображающие его состояние. Визуальные индикаторы сообщают вам, правильно ли он работает или нуждается в обслуживании, а звуковое предупреждение означает, что его необходимо заменить. И наконец, что не менее важно, его список UL-1449 гарантирует качество и производительность продукта. Ваша безопасность гарантирована.

Что мне не нравится в этом, так это то, что служба поддержки бренда труднодоступна.Однажды я хотел узнать, есть ли у них более мощная модель для обновления клиентской системы, но они не ответили на мои звонки. В конце концов, мне пришлось полагаться на их веб-сайт, чтобы получить ответы на свои вопросы.

Плюсы

• Пропускная способность 100000 ампер для защиты вашей системы от молнии
• Может устанавливаться как в помещении, так и на открытом воздухе благодаря классу защиты NEMA4X
• Четыре режима защиты охватывают скачки напряжения от обеих фаз, нейтрали и заземления
• Звуковой индикатор и светодиоды визуально дают точную информацию о состоянии системы
• Сертификат UL-1449 гарантирует производительность и качество продукции для вашей безопасности

Минусы

• Обслуживание клиентов затруднено

Если вам необходимо установить внешнее устройство защиты от перенапряжения, я настоятельно рекомендую FS100.Если у вас нет вопросов, я верю, что у вас не возникнет проблем с этим продуктом.

11. Устройство защиты от перенапряжения Intermatic IG2240-IMSK

Это одно из самых современных устройств на рынке. Он имеет модульную конструкцию и допускает до шести режимов защиты. Таким образом, вы можете покрыть все типы цепей и получить необходимую защиту. Если это установлено в вашей системе, у вас не будет проблем с электрическими скачками.

Smart Guard поставляется с тремя модулями IModule, каждый с отдельными светодиодными индикаторами питания и состояния защиты.Эти модули обеспечивают защиту вашей системы, и каждый из них можно быстро и легко заменить для обслуживания и ремонта. Эта модульная конструкция гарантирует, что ваша система будет иметь некоторую защиту, даже если выйдет из строя один из трех IM-модулей.

Его защитные двери защищены от взлома для дополнительной защиты, что означает, что они не откроются, пока не будет вставлен IModule. Это позволяет избежать нежелательных инцидентов и помогает защитить персонал и подрядчиков. Наконец, корпус для самого устройства относится к типу 1, поэтому вы можете устанавливать его в помещении.

Однако все эти функции имеют свою цену. Intermatic IG2240-IMSK — один из самых дорогих вариантов на рынке. Если деньги не проблема, я определенно рекомендую эту систему. Но если вы работаете с ограниченным бюджетом, есть несколько более доступных, но эффективных систем.

Плюсы

• Обеспечивает до шести режимов защиты для всех типов цепей
• Поставляется с тремя модулями IM, каждый с отдельными светодиодными индикаторами питания и состояния
• Каждый модуль IModule можно быстро и легко заменить для обслуживания и ремонта
• Защитные двери с защитой от взлома не откроются, пока не будет вставлен IModule
• Корпус типа 1 для установки внутри помещений

Минусы

• Высокая закупочная цена может быть проблемой для некоторых покупателей

Если деньги не имеют значения, я определенно рекомендую это.У него одна из самых передовых доступных систем, и она защитит ваши схемы от скачков мощности как низкого, так и высокого уровня и даже ударов молнии.

12. Square D от Schneider Electric для защиты от перенапряжения

Если у вас ограниченный бюджет, я настоятельно рекомендую устройство защиты от перенапряжения SDSA1175. Это один из самых доступных вариантов, который вы можете приобрести, но все же эффективный. Он компактен и устойчив к атмосферным воздействиям, что позволяет разместить его в любом месте.

Устройство несложное и простое в эксплуатации. Все, что вам нужно, это проверить один светодиодный индикатор состояния, который показывает, работает он или нет. Как только свет погаснет, значит, пора искать замену. Он также имеет два режима базовой защиты, которые предотвращают скачки напряжения в цепях нагрузка-нагрузка и нагрузка-нейтраль.

Самое лучшее в этом изделии — его широкая совместимость. Он работает как с системами 120 В, так и с 240 В, а также с циклами 50 и 60 Гц.Поэтому независимо от того, где вы находитесь и с какой системой вы работаете, вы можете быть уверены, что это устройство будет совместимо.

Однако вы должны знать, что это устройство предназначено для простых схем. Если у вас более сложная система, может быть порекомендовано более совершенное устройство защиты от перенапряжения. Если вы не уверены в своей электрической цепи, проконсультируйтесь с профессиональным электриком.

Плюсы

• Одно из самых недорогих устройств для подавления перенапряжения на рынке
• Компактное и защищенное от атмосферных воздействий устройство можно установить практически в любом месте
• Простой и понятный светодиодный индикатор, показывающий работоспособность и состояние устройства
• Два режима для базовой защиты цепей нагрузка-нагрузка и нагрузка-нейтраль
• Работает с системами 120 В и 240 В при 50 и 60 Гц

Минусы

• Простая конструкция делает его непригодным для более сложных схем

Этот простой сетевой фильтр подходит для защиты небольших домашних цепей.Если вам не нужно сложное устройство или несложная система, вам следует выбрать этот вариант.

13. Square D от Schneider Electric SDSB80111 Surgebreaker Plus

Если вы работаете с обширной системой с несколькими подсхемами и различными соединениями, я рекомендую SDSB80111 Surgebreaker Plus. Он оснащен модульной технологией, которая защищает как электрические линии, так и линии связи. Он даже включает в себя защитное устройство для домашней электроники HEPD80 для максимальной защиты цепей.

Само устройство имеет съемные модули для быстрой установки. Вам понадобится всего несколько винтов, чтобы закрепить сам протектор. Это нововведение позволяет настраивать защиту по мере необходимости. Это также обеспечивает быстрое и легкое обслуживание и ремонт вашего устройства. Это сэкономит вам время и силы, а значит, и ваши деньги.

Мне нравится компактный дизайн устройства, позволяющий легко модернизировать его в существующих системах. Он не занимает много места, что позволяет мне устанавливать его на небольших площадях.Кроме того, он поставляется с 5-летней гарантией на устройство и обширной защитой оборудования для последующей обработки. Я спокойно отношусь к этому предмету, зная, что компания поддерживает свой продукт.

Моя единственная проблема в том, что некоторые из его модулей трудно найти. Вы должны знать, где их получить, и если вы находитесь в отдаленных районах, доставка обязательно займет время. Вы должны подготовить все необходимое для первой установки, чтобы вам не пришлось искать эти части позже.

Плюсы

• Модульная технология защищает как электрические линии, так и линии связи
• Включает защитное устройство для домашней электроники HEPD80 для максимальной защиты
• Модули Snap-on обеспечивают быструю установку; требуется всего несколько винтов
• Компактная конструкция позволяет легко модернизировать существующие системы
• Поставляется с 5-летней гарантией на устройство и обширной защитой оборудования

Минусы

• Иногда бывает сложно найти модули

Это одно из лучших устройств защиты от перенапряжения, с которыми я работал.Я более чем счастлив порекомендовать вам это, особенно если вы работаете с передовыми электрическими системами.

На что обращать внимание при покупке сетевых устройств для всего дома

Когда я покупаю устройство защиты от перенапряжения, я в первую очередь обращаю внимание на его марку. Хотя я открыт для тестирования других моделей, я уже предпочитаю определенные бренды, если получаю положительные отзывы от своих клиентов и коллег.

Однако для большинства людей это критические характеристики, на которые следует обратить внимание: допустимая нагрузка, импульсная способность, совместимость с блоком выключателя, режимы защиты и гарантия.

• Допустимая нагрузка — выбранный вами сетевой фильтр должен поддерживать ток, используемый вашей системой. Если у вас система на 50 ампер, вы не можете использовать сетевой фильтр, рассчитанный только на 30 ампер.
• Перенапряжение — разные модели имеют разные возможности. Если вы живете в районе, подверженном ударам молнии, я рекомендую приобрести сетевые фильтры для всего дома с максимально возможным рейтингом защиты от перенапряжения, но для других приложений вы можете выбрать модели начального или среднего уровня.
• Совместимость с блоком выключателя — как упоминалось выше, некоторые защитные устройства работают только с определенными моделями центров нагрузки. Помните об этом перед покупкой, чтобы убедиться в совместимости.
• Режим защиты — если у вас небольшая система, достаточно двух основных режимов защиты. Однако, если у вас более крупная или сложная схема, может потребоваться более продвинутый сетевой фильтр. Если вы не уверены, лучше всего проконсультироваться с лицензированным электриком.
• Гарантия — Я предпочитаю модели с гарантиями и гарантиями, поскольку они дают мне уверенность в том, что компания поддерживает свой продукт.

Какие бывают типы устройств защиты от перенапряжения для всего дома

Существует три основных типа устройств защиты от скачков напряжения: тип 1, тип 2 и тип 3. Эти типы относятся к их размещению в вашей системе.

• Тип 1: Устройства защиты от перенапряжения для служебного входа в дом — как правило, это самые мощные устройства защиты от перенапряжения, которые вы можете купить.Они являются основной линией защиты вашего дома от скачков напряжения. Они устанавливаются между опорой или счетчиком электросети и главным выключателем вашей системы.
• Тип 2: Устройства защиты от перенапряжения для всего дома — эти типы устройств защиты обычно устанавливаются внутри вашего главного выключателя. Обычно они защищают всю домашнюю цепь, отсюда и термин «весь дом».
• Тип 3: Сетевой фильтр — это самый маленький и самый доступный сетевой фильтр.Чаще всего он встречается в удлинителях, которые позволяют защитить ваши устройства, позволяя им использовать одну розетку.

Хотя эти удлинители эффективны против скачков напряжения низкого уровня, они просто будут подавлены значительным скачком тока или напряжения. Тем не менее, для чувствительной электроники я все же рекомендую удлинители.

Кто делает лучший весь дом Дом Устройство защиты от перенапряжения

Любая из марок, которые я перечислил в обзорах, должна обеспечить достаточную защиту от перенапряжения в вашем доме.Еще один производитель, на который стоит обратить внимание, — это Tripp Lite. Его модель с 12 розетками отлично защищает ваши гаджеты и оснащена функцией автоматического отключения питания.

Действительно ли сетевые фильтры для всего дома работают

Да, работают! Я видел несколько случаев, когда меня направляли для работы с электрической цепью соседа моего клиента после того, как они потеряли несколько единиц оборудования из-за скачка напряжения. С другой стороны, моим клиентам просто нужно было заменить свое устройство защиты от перенапряжения, чтобы обеспечить безопасность цепи.

Это плюсы и минусы сетевого фильтра для всего дома. Одним из положительных моментов является то, что это предотвратит повреждение вашего электрооборудования от скачков напряжения и поможет вам сэкономить тысячи долларов. Это, вероятно, может даже снизить ваш страховой взнос, поскольку защищает все ваши подключенные устройства. Даже если вы не страдаете от сильного скачка заряда, скачки напряжения низкого уровня могут повредить чувствительные печатные платы.

Один минус, о котором я мог подумать, — это то, что это будет стоить вам денег. Это не так много, но это все равно расходы.Однако я предпочитаю думать об этом как об инвестициях. В конце концов, какова стоимость этого устройства по сравнению с остальным моим электрооборудованием?

Как часто следует заменять сетевой фильтр для всего дома

В идеальном мире, если вы не страдаете от скачков напряжения и скачков напряжения, лучшие устройства защиты от перенапряжения для всего дома никогда не потребуют замены. Однако это не так. По мнению большинства профессионалов, лучше всего заменять это оборудование каждые два года.Аналогичным образом, отчеты потребителей указывают на одинаковую среднюю эффективную продолжительность жизни этих предметов.

Вам также следует время от времени проверять светодиоды состояния ваших устройств, чтобы вы могли их визуально осматривать. Мы руководствуемся одним практическим правилом: если вы не можете вспомнить, когда приобрели протектор, самое время подумать о его замене.

Заключение

Сетевой фильтр — это инвестиция. Это будет устройство, которое получит все повреждения, если ваша электрическая цепь пострадает от сильного скачка напряжения.Хотя вначале это может быть немного дороже, просто подумайте, во что вам обойдется, если все ваши электрические устройства, такие как ваши приборы, компьютеры, смартфоны и все остальное, подключенные к розетке, будут повреждены или уничтожены.

Суть в том, что вы должны инвестировать в лучший сетевой фильтр для всего дома. Это потенциально может сэкономить сотни, если не тысячи долларов. Это также может защитить вашу электрическую систему и дом от повреждений. Если вы не уверены, стоит ли вам его получить, лучшее, что вы можете сделать, — это проконсультироваться со специалистом.

Как работают сетевые фильтры и предохранители?

Как работают сетевые фильтры и предохранители? — Объясни это Рекламное объявление

Криса Вудфорда. Последнее изменение: 10 августа 2021 г.

Когда ударяет молния, это захватывающе и волнительно, но это страшно тоже. Страшно, потому что опасно: прыгающие молнии содержат огромное количество электрической энергии которые выпущены в доли секунды. Если рядом с вашим домом ударит молния, все это электричество должно куда-то уходить.Один место, куда он может пойти, это через система электропроводки в вашем доме, повреждая или разрушая любые электрические элементы, которые подключены в то время. Почти невозможно не дать молнии повредить ваши вещи, и это как правило, лучше всего отключать все, что можно, перед бурей прибывает. Еще одна полезная вещь, которую вы можете сделать, — это установить импульс . Протекторы . Эти дешевые компактные кубики и удлинители помогают выровнять внезапные пики электричества в электросети и уменьшить вероятность повреждения чувствительного электронного оборудования.Давайте подробнее рассмотрим как они работают.

Фото: Электрический огонь! Хотя цифры варьируются от страны к стране и из года в год, электрические сбои или неисправности обычно вызывают от четверти до половины всех пожаров; сетевые фильтры и предохранители помогают снизить риск. Фотография стажера пожарного, тушащего электрический огонь с помощью углекислотный огнетушитель Уильяма Кенни любезно предоставлен ВМС США.

Что такое скачки?

Если вы читали нашу длинную статью об электричестве, вы будете знать, что электрический ток — это поток электронов (крошечных частиц внутри атомов), переносящий энергию через металл или другое вещество в петле, называемой схемой .Вы также знайте, что электричество может быть чрезвычайно опасным: это не что-то возиться, если вы цените свою жизнь. Электричество, которое приходит наши дома от электростанций путешествуют по невероятно высокое напряжение, потому что это помогает экономить энергию. Трансформеры на подстанциях рядом со зданиями преобразует мощность высокого напряжения в более низкое напряжение, чем бытовой техникой в ​​наших домах можно спокойно пользоваться. Различная техника нужна большее или меньшее количество электроэнергии. Вещи, которые становятся горячими (электрические души, тостеры и печи) нуждаются в больших токах, которые одновременно обеспечивают большую мощность, тогда как электронное оборудование (проигрыватели компакт-дисков, телевизоры и т. д.) требует гораздо меньших токов и потребляет меньше энергии.Все эти устройства предполагают, что электричество, поступающее в в вашем доме достаточно постоянное напряжение .

Но иногда напряжение колеблется из-за резких изменений в способе подачи энергии из сети. Или это может случиться если кто-то на ближайшей фабрике включает или выключает огромный прибор с мощным электродвигателем внутри него, что может вызвать внезапный скачок или падение напряжения во всей цепи в вашем доме. Очень Кратковременное изменение напряжения называется скачком .Более длительное изменение называется всплеском . Скачок или скачок напряжения, вероятно, не повлияет на другие крупные приборы, но может повредить крошечные компоненты чувствительного электронного оборудования. Нам нужно что-то, что сглаживает любые пики напряжения — и это то, что делают устройства защиты от перенапряжения.

Фото: 1) Типичный британский сетевой фильтр, встроенный в куб. Этот изготовлен компанией Belkin, которая, вероятно, является самой известной маркой; другие популярные марки включают APC, Ativa и Hubbell.Обратите внимание на световые индикаторы наверху, оба из которых должны быть освещены, чтобы подтвердить, что протектор работает. Тот самый слева горит зеленым, показывая, что прибор защищен. Тот, что справа (с пометкой «Заземлен» или «Питание») подтверждает, что питание включено. 2) Еще один снимок сетевого фильтра Belkin в его розничной упаковке.

Рекламные ссылки

Как работают сетевые фильтры

Используемые вами приборы питаются от розеток в стене.Электроэнергия от розеток подается прямо в прибор по длина кабеля. В устройстве защиты от перенапряжения основная линия электропередачи (известная как провод под напряжением или провод под напряжением ) имеет дополнительное соединение (a своего рода «боковая дорога»), связанная с ней, которая ведет к земле провод (иногда также называемый Заземляющий провод ; защитный провод в электрической цепи, которая безопасно передает любой нежелательный ток в землю). Обычно импульсное соединение неактивно. Тем не мение, если появляется большее, чем обычно, напряжение, и производит слишком много электрический ток, избыточный ток безопасно отводится в сторону дорога к земле.Это означает, что в ваш прибор, поэтому он лучше защищен от повреждений.

Как устройство для защиты от перенапряжения узнает, когда нужно отвести ток? это на самом деле устройство, называемое варистором (зависящее от напряжения резистор), сделанный из вещества, называемого оксидом металла полупроводник что обычно плохо проводник (переносчик) электричества. Когда чрезмерное напряжение Полупроводник в варисторе становится хорошим проводником и начинает нормально проводить электричество.Пока волна напряжение сохраняется, полупроводник направляет опасный ток на землю. Как только все возвращается в норму, полупроводник снова переключается.

Все это означает, что ваш прибор защищен не только во время скачок напряжения — он должен продолжать нормально работать.

Изображение: Изображение слева: Без сетевого фильтра соединения «горячий / активный» (коричневый) и нейтраль (синий) обеспечивают питание вашего прибор. Заземление (зеленое) обычно подключается к металлический корпус, обеспечивающий безопасный выход паразитных токов, но это не участвует в подаче питания на прибор.Изображение справа: с сетевым фильтром есть дополнительное соединение от токоведущего / токоведущего провода к земле. Если всплеск ток течет по горячему / находящемуся под напряжением проводу, любой избыточный ток безопасно отведен вокруг импульсного провода (красный) на землю / землю. NB: Это пример показывает типичную британскую проводку.

Почему сетевые фильтры не обеспечивают полную защиту

Важно отметить, что сетевые фильтры не дают вам полной защита. Прямой удар молнии — это абсолютно массивный разряд электричество; сетевой фильтр, вероятно, не остановит такой огромный скачок напряжения от повреждения вещей в вашем доме.Защита от перенапряжения также имеет ограниченную ценность, когда перенапряжения длятся некоторое время. и они не защищают от более высоких, чем ожидалось, токов от Энергосистема.

Что такое предохранители?

Когда предохранитель перегорает, часто можно услышать, как он перегорел с резким ТРЕСКАТЬСЯ! это погружает ваш дом во внезапную тьму. Когда это происходит поздно ночью, это очень неприятно, но есть альтернатива. худший. Если бы у нас не было предохранителей, электрические неисправности могли вызвать возгорание в наших домах и сожгите их дотла.Слава богу, за эти крошечные электрические протекторы, которые защищают нас. Давайте узнаем, что они есть и как они работают!

Фото: Предохранитель внутри электрической вилки (подключен к электросети Великобритании). Предохранитель — коричневый вертикальный цилиндр справа. Он находится последовательно между коричневым (живым) проводом. и источник питания: другими словами, ток от источника питания должен пройти через предохранитель, чтобы пройти по коричневому проводу. Этот конкретный предохранитель рассчитан на 13 ампер, что является максимально возможным током, который должен выдерживать любой подобный прибор.Для небольших бытовых приборов чаще используются предохранители на 3 или 5 А.

Зачем нужны предохранители?

По целому ряду непредсказуемых причин кабели, идущие к электроприборам, могут внезапно оказаться имеют гораздо больший ток, чем следовало бы. Если бы у нас не было предохранителей, эти высокие токи могли бы повредить наши телевизоры, радио, компьютеры, и электрические лампочки, которые могут вызвать пожары и, возможно, даже поставить под угрозу жизнь. Предохранитель защищает электроприборы блокируя токи, которые больше, чем они должны быть.

Как работают предохранители

Фото: Внутри предохранителя. Если вы сломаете предохранитель картриджа, вы обнаружите вот что: тонкий проводящий провод посередине, пропускающий ток, окруженный довольно толстым изолирующим керамическим кожухом. Керамика предназначена для защиты вилки (или другое оборудование, внутри которого установлен предохранитель) от тепла и пожара при протекании сильного тока.

Вы, наверное, знаете, что провода нагреваются, когда идет электричество. через них. Так работают обычные лампы накаливания.Электричество течет по очень тонкому проводу, который называется нитью . он такой горячий, что испускает свет. Та же идея работает в электрический тостер. Здесь электричество протекает через серию тонких металлические ленты, делая их такими горячими, что они выделяют достаточно тепла, чтобы приготовить хлеб. Предохранитель точно такой же. Это тонкий кусок проволоки разработан для проведения ограниченного электрического тока. Если вы попытаетесь пройти более высокий ток через провод, он нагреется так сильно, что сгорит или тает. Когда он тает, он разрывает цепь, к которой подключен, и останавливает ток.

Мы устанавливаем предохранители в разных местах в наших домах. В некоторых странах, например, в Великобритании, предохранители вставляются в вилки на всех устройствах, подключается к электрической розетке. Разные приборы рисуют разные количество тока, поэтому электрическому тостеру потребуется более мощный предохранитель (обычно 13 ампер), чем электрический свет (обычно всего 3 ампера).

Типы блоков предохранителей

Фото: старомодный блок предохранителей. У этого есть четыре плавких предохранителя внутри четырех коричневых бакелитов. держатели предохранителей, каждый предохранитель защищает отдельную цепь внутри дома.Если один предохранитель перегорит, остальные три останутся нетронутыми. Все питание можно включать и выключать с помощью маленького красного переключателя справа. Это переключает все четыре цепи включено или выключено одновременно.

Есть также предохранители, установленные на стыке, где главный электричество поступает в ваш дом. Это перекресток . блок , блок предохранителей , или иногда (более расплывчато) потребительский блок . Он делит входящую электроэнергию на ряд разделяет цепи и подает их в разные части вашего дома.А мощная цепь питает большие предметы, такие как электрические плиты, в то время как цепи с более низким номиналом питают фонари и другие приборы. Имея разные части вашего дома на разных цепях означает, что сбой в одной цепи не останавливает работу других.

Обычно каждая цепь в вашем доме оснащена собственным предохранителем. В старых блоках предохранителей плавкий предохранитель представляет собой просто подключенный голый кусок провода. между двумя терминалами. Более поздние блоки предохранителей имеют заменяемые патронные предохранители с плавким проводом, встроенным в стеклянный или керамический цилиндр, который вы можете легко вставлять и снимать.Новейшие блоки предохранителей избавляются от плавкие предохранители и вместо них есть выключатели отключения. Если возникает неисправность, блок предохранителей мгновенно обнаруживает проблему, а аварийный выключатель автоматически отключает все затронутые цепи. Один раз вы определили и решили проблему, вы можете просто перевернуть переключитесь обратно, чтобы питание снова заработало.

Фото: В современном блоке предохранителей, подобном этому, производства Wylex, вместо него используются выключатели. предохранительного провода или патронов. На первом фото показан весь блок предохранителей; второй показывает крупный план выключателей отключения.Если в одной из цепей течет слишком большой ток, переключатель для этого цепь переворачивается и отключает электричество. Вы можете восстановить питание, снова повернув выключатель (после исправление того, что вызвало проблему). Половина цепей в этом блоке предохранителей оснащена автоматическими УЗО (устройство защитного отключения), которое значительно снижает риск поражения электрическим током при случайном разрезании силовых кабелей.

Какой предохранитель использовать?

Фото: два стеклянных цилиндрических предохранителя на 30 ампер из бытового блока предохранителей.Ты Никогда не нужны такие большие предохранители в одиночных бытовых приборах.

Если вам нужно заменить предохранитель, обычно можно заменить тот, который вы извлекаете. другой такой же номинал (13 ампер на 13 ампер, 3 ампер на 3 ампер или 5 ампер на 5 ампер). Но это всегда полезно проверить: большинство приборов (или их инструкции по эксплуатации) подскажут, какой предохранитель вам нужен. необходимость. Иногда можно работать инстинктивно: большие приборы, которые нагревают предметы, например, электрические чайники или электрические камины, потребляют большие токи и нуждаются в больших предохранителях; небольшая техника, которая Используйте меньшие токи, например настольные лампы или зарядные устройства для мобильных телефонов, потребуются только небольшие предохранители.Если вы вставили небольшой предохранитель в прибор, который потребляет большой ток, предохранитель сгорит довольно быстро и остановите работу вашего прибора; если вы поместите большой предохранитель в прибор, тока, вы мешаете предохранителю работать и подвергаете себя риску.

Вы также можете рассчитать требуемый предохранитель, исходя из номинальной мощности вашего устройства и напряжения. источника питания, потому что мощность, напряжение и ток связаны простым уравнением: мощность (ватт) = напряжение (вольты) × ток (амперы).Итак, чтобы найти номинал предохранителя (который должен быть выше, чем текущий прибор рисует), просто разделите номинальную мощность вашего прибора на напряжение. Например, если вы живете в Великобритании и у вас есть электрический чайник на 2500 ватт и источник питания на 240 вольт, вы можете видеть, что ваш чайник будет используйте ток 2500, разделенный на 240, или примерно 10,5 ампер, поэтому вам понадобится предохранитель на 13 ампер. Если у вас есть настольная лампа со старомодной лампочкой на 60 Вт, она будет использовать 60/240 = 0,25 А, поэтому предохранитель на 3 ампера — это то, что вам нужно.Вот краткое описание того, как это работает для источников питания 240 вольт:

Номинал предохранителя	Номинальная мощность (при питании 240 В)
3 А	До 720 Вт.
5 ампер	720–1200 Вт
13 А	Более 1200 Вт

В случае сомнений всегда используйте предохранитель наименьшего размера ; худшее, что случится в том, что предохранитель перегорит, если ток будет слишком большим.Если вы используете слишком большой предохранитель, он не защитите свой прибор от чрезмерных токов, и вы можете поставить себя, свой дом и свою жизнь рискованно.

Фото: 3-амперный разъем, предназначенный для британских вилок.

В чем разница между сетевым фильтром и предохранителем?

Предохранитель

A предназначен для предотвращения внезапного поражения электрическим током оборудование в вашем доме. Звучит так же, как сетевой фильтр, не так ли? Но на самом деле это работает иначе.Большинство предохранителей очень тонкие куски проволоки, рассчитанные на пропускание только такого большого тока через них. Чем толще провод, тем больше тока может течь; так предохранители рассчитанные на более высокие токи, обычно имеют более толстые куски провода внутри их.

Как работает предохранитель? Если ток слишком большой (например, если вы соединили в одну розетку слишком много приборов) плавкий предохранитель буквально сгорает выход: провод становится настолько горячим, что плавится и прерывает цепь, чтобы защищать тебя. Иногда предохранители действительно «перегорают»: ток протекает через них настолько велико, что они мгновенно выгорают с громким треском.Таким образом, предохранитель — это очень радикальная форма защита: в случае чего отключает электричество полностью. Сетевой фильтр предназначен для сглаживания небольших колебания напряжения, и он обычно не отключает цепь когда возникает проблема. Вам навсегда понадобятся и предохранители, и сетевые фильтры. защита от электрических проблем. В самом деле, если вы посмотрите на спину типичный сетевой фильтр, вы, скорее всего, найдете … заменяемый предохранитель!

Рекламные ссылки

Узнать больше

На этом сайте

На других сайтах

Статьи

Книги

Патенты

Есть много патентов, касающихся устройств защиты от перенапряжения; это всего лишь выбор для начала:

• Патент США 7 233086: Кондиционер для линии электропередач Скотта М.Борден и др., Belkin International, Inc., 19 июня 2007 г. Сложный современный силовой фильтр со встроенной защитой от перенапряжения.
• Патент США 7 876 066: Многокомпонентная зарядная станция с сетевым фильтром от Кеннета Мори и Йоко Иида, Belkin International, Inc., 25 января 2011 года. Ультрасовременный сетевой фильтр, встроенный в портативную зарядную станцию ​​для гаджетов.
• Патент США 5621602: Устройство защиты от перенапряжения, выданное Берндом Д. Винкельманном, International Resistive Company, Inc., 15 апреля 1997 г.Устройство защиты от перенапряжения на основе резистора для телекоммуникационных кабелей.
• Патент США: 40: Ограничитель перенапряжения и устройство с двумя индикаторами, разработанные Джоном Дж. Мисенсиком и Роем О. Вили, Hubbell, Inc., 27 марта 1990 г. Устройство защиты от перенапряжения на основе варистора со светодиодными индикаторами.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Крис Вудфорд 2007, 2018. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом друзьям с помощью:

Медиа-запросы?

Вы журналист, у вас есть вопрос для СМИ или просьба об интервью? Вы можете связаться со мной для получения помощи здесь.

Цитируйте эту страницу

Вудфорд, Крис.(2007/2018) Сетевые фильтры и предохранители. Получено с https://www.explainthatstuff.com/surgeprotectors.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте …

Схема фильтра сетевого фильтра для защиты от перенапряжений для компьютеров

Описанный здесь сетевой фильтр-ограничитель перенапряжения на самом деле представляет собой тип пассивного фильтра нижних частот с частотой спада 50 Гц. Это устройство можно эффективно использовать в качестве удлинителя питания компьютера для защиты компьютеров от импульсных помех при включении и других подобных проблем.

Довольно неприятный, но обычно неоспоримый факт, что многие устройства, работающие от сети, генерируют электрические всплески и скачки напряжения наряду с другими помехами в сетевой проводке. Тем не менее, избавление от нежелательных проблем, таких как треск оборудования автофокусировки при включении холодильника или, возможно, прекращение работы персонального компьютера при включенном оборудовании и освещении, может оказаться не таким сложным, как может показаться. Все, что требуется для защиты от таких раздражающих эффектов, — это на самом деле качественный ограничитель перенапряжения в сети или сеть фильтров.

Конструкция может показаться похожей на звуковой фильтр нижних частот, но на самом деле это не связано с тем, что высокое рабочее напряжение и связанные с этим факторы безопасности определяют применение эксклюзивных деталей.

По всему миру устанавливаются спецификации, определяющие максимальные значения емкости конденсаторов, используемых в таких фильтрах, обычно в зависимости от того, устанавливаются ли устройства с питанием от сети на стену, на пол или переносные.

Конденсаторы имеют решающее значение

Все эти значения конденсаторов, как правило, являются тщательно проверенным компромиссом между соответствующими токами включения и выключения с одной стороны и возможностью поражения электрическим током в связи с нестандартным или неправильно подключенным заземлением или конденсаторами на сами по себе не могут защитить заданную крутизну наклона фильтра.

Затухание за пределами полосы пропускания существенно увеличивается за счет использования нескольких дросселей. Их можно найти как минимум в трех версиях, в целом дроссель, имеющий наибольшее значение индуктивности, является одним из самых эффективных. Тем не менее, если работают реактивные нагрузки, падение напряжения на дросселе увеличивается с увеличением индуктивности.

На практике это означает, что фильтр перенапряжения должен быть спроектирован в точном соответствии с нагрузкой и оцененными характеристиками сетевых помех.Самой простой моделью может быть дроссель насыщения. Как только включается питание от сети, этот тип индуктора обеспечивает повышенную индуктивность, которая быстро падает, поскольку ток вызывает насыщение ферритового сердечника.

Уровень подавления помех практически в основном соответствует требованиям, предъявляемым к симметричным (сбалансированным) помехам, то есть помехам, присутствующим в фазной и нейтральной линиях сети.

Как тороидальный дроссель помогает подавить сигнал

Тороидный дроссель с несколькими обмотками и компенсацией тока работает более эффективно, но, кроме того, он намного дороже по сравнению с различными вариантами насыщения.Сильная емкостная связь между цепью и корпусом приводит к несбалансированному току (между L / N и E), который перемещается в бытовые приборы от провода заземления, и 50% тока возвращается в сеть через проводку под напряжением или нейтраль. .

Короткий всплеск неполного тока помех вызывает затухание дроссельных обмоток, включенных последовательно с фазной или нейтральной линией, что приводит к возникновению магнитных полей внутри обмоток, замыкающих друг друга.

Индуктивность обоих дросселей реагирует с током нагрузки, что приводит к небольшому падению напряжения.Дроссель стержневого типа наиболее подходит для нагрузок более 100 А, которые создают в значительной степени симметричные помехи (между фазой и нейтралью). В отличие от дросселя с насыщением, индуктивность стержневого дросселя более стабильна.

Практическая схема

Принципиальная схема ограничителя перенапряжения представлена ​​на рис. 1. Напряжение сети вводится через разъем К1. Части C1 и Rr работают как делитель потенциала для лампы включения / выключения D1. Конденсатор C1 разряжается через R1, когда устройство отключено от сети.

Диод D2 на D1 расположен таким образом, чтобы обратное напряжение на светодиодах ограничивалось безопасными пределами. Пики напряжения выше 250 В мгновенно нейтрализуются варистором VDR1. Конденсаторы C2 и C1 должны быть типа X2. Таким же образом C4 и C5 должны относиться к категории класса Y.

Эти коды указывают на переменный ток. рабочее напряжение в диапазоне 250 В и назначают на металлизированные полиэфирные или полипропиленовые конденсаторы, обладающие превосходными свойствами самовосстановления в случае возникновения дуги внутри диэлектрического материала.Конденсаторы класса X2, вероятно, не применяются в ситуациях, когда их неисправность может привести к поражению электрическим током.

В результате эти типы конденсаторов используются между линией под напряжением и нейтралью, чтобы гарантировать, что пробой может вызвать не больше, чем просто перегоревший предохранитель (когда дело доходит до короткого замыкания) или снижение эффективности фильтрации (в отношении разомкнутая цепь).

Каждая из этих проблем может сильно раздражать, но не опасна. Конденсаторы Y-типа, C4 и C5, как правило, более требовательны (см.S. 6201, часть 3, и IEC161). Так же, как C2 и C3, они приводят к низкому качеству подавления при неисправности разомкнутой цепи.

Что еще более важно, в случае короткого замыкания как в C4, так и в C5, линия под напряжением (L) или нейтраль (N) замыкается на линию защитного заземления. Поэтому настоятельно рекомендуется придерживаться следующего предупреждения:

Ни при каких обстоятельствах не используйте конденсаторы другого типа или номинала, не соответствующие рекомендованной спецификации.

Индуктивность цепи ограничителя перенапряжения создается с помощью дросселя с компенсацией тока. На печатной плате предусмотрена возможность установки двух из этих катушек индуктивности. Эти типы различаются в зависимости от максимального тока нагрузки и значений индуктивности. Катушка индуктивности 2 x 10 мГн типа RD62-3 рассчитана на ток до 3 ампер, а модель RD62-6 2 x 4 мГн рассчитана на работу с током до 6 ампер.

Конструкция дорожки печатной платы и наложение компонентов

На следующих изображениях показана конструкция дорожки печатной платы и наложение компонентов для предлагаемой схемы ограничителя перенапряжения в сети.

Лучшие сетевые фильтры для всего дома [2021]

Последнее обновление: 28 мая 2021 г.

Сетевой фильтр для всего дома — один из наиболее экономичных способов защитить вашу электронику и бытовую технику от повреждений, вызванных скачками напряжения или ударами молнии.

Тем не менее, только у небольшого числа потребителей они есть дома. И у многих людей есть блок, который либо неправильно оценен, либо неправильно настроен для их приложения.В этом руководстве мы поможем устранить некоторую дезинформацию о скачках напряжения и предоставим вам информацию, необходимую для выбора наилучшего устройства защиты от перенапряжения для всего дома, отвечающего вашим потребностям.

Вы узнаете о типах скачков напряжения, о том, что большинство сетевых устройств защиты от перенапряжения для всего дома совершенно неадекватны, и, наконец, как правильно выбрать сетевой фильтр для всего дома, который может обеспечить безопасность всех электронных устройств в вашем доме.

Конечно, удлинители стоят недорого. Но на самом деле они защищают только от одного типа скачков напряжения.если напряжение резко возрастет, выключатель сработает. Однако это не всегда происходит мгновенно. Хрупкие устройства все еще могут быть повреждены, и многие другие типы скачков напряжения просто пройдут, не отключив сетевой фильтр всего дома. Не лучшее решение. Несмотря на то, что его называют сетевым фильтром, это имя не дает вам всей истории. Они даже близко не подходят к той защите, которую предлагают сетевые фильтры для всего дома.

Кроме того, многие потребители упускают из виду свои самые дорогие вещи, когда используют удлинители в качестве защиты от перенапряжений.Ваш телефон и ноутбук всегда подключены к сетевому фильтру? А как насчет таких приборов, как плита, стиральная машина и сушилка? Их тоже может вывести из строя резкий всплеск! Большинство из них на 240 В, и вы нечасто увидите на этих розетках сетевой фильтр! Эти вещи недешевы! По оценкам, в большинстве домашних хозяйств имеется около и 10 000 незащищенной электроники на стандартную схему без устройства защиты от перенапряжения. На кону большие деньги!

С нашей растущей зависимостью от электроники и неизбежным переходом к умным домам, просто невозможно получить удлинитель для каждой розетки во всем доме.Но вы можете защитить каждое электронное устройство в вашем доме, вложив небольшие средства в сетевой фильтр для всего дома и немного смазки для локтей.

Лучшее устройство защиты от перенапряжения для всего дома

Siemens FS140 Сетевой фильтр для всего дома

Siemens FS140 Сетевой фильтр для всего дома

✔ 6 ″ x 10 ″ x 4 ″

✔ 120 / 240В

✔ Номинал 140 кА

✔ Прочный пластиковый корпус ✔ Класс NEMA, тип 4 (для использования внутри и вне помещений)

✔ Светодиодный индикатор Свет — состояние защиты и обслуживание сейчас ✔ Звуковой сигнал

✔ Максимальное покрытие оборудования на сумму 25 000 долл. США ✔ 10-летняя ограниченная гарантия Полная информация о гарантии

✔ UL 1449 3-е изд.Сертифицировано

$$$

КОНТРОЛЬНАЯ ЦЕНА AMAZON

По сравнению с некоторыми из более дешевых устройств защиты от перенапряжения в нашем списке, этот может показаться, что он продается по более высокой цене. Но по сравнению со всеми другими моделями, представленными на рынке, это обеспечивает большую ценность, чем любые другие протестированные нами устройства защиты от перенапряжения. Он прочный, полнофункциональный и обеспечивает лучшую защиту от всех типов скачков напряжения, которые могут повлиять на весь ваш дом.Для некоторых это может быть излишним, но найти время, чтобы выбрать устройство защиты от перенапряжения с полным набором функций, просто и может сэкономить время в долгосрочной перспективе.

Определение размера всей системы защиты от перенапряжения для всего дома может оказаться сложной задачей. Модели с большей емкостью могут защитить от сильных скачков напряжения, но пропускают небольшие. Это означает, что некоторые из ваших самых маленьких и самых хрупких электронных устройств могут быть повреждены. Между тем, большинство гальванических изолирующих устройств меньшего размера не выдерживают больших скачков напряжения.

Устройство защиты от перенапряжения для всего дома Siemens является исключением. Он имеет «трехступенчатую» систему защиты, которая позволяет улавливать все скачки напряжения, как большие, так и малые. Он также имеет встроенное цифровое уведомление. Для потребителей с умным домом или предприятий с блоком автоматизации здания вы получите уведомление, если когда-либо столкнетесь с неблагоприятными условиями подачи электроэнергии из-за удара молнии или общего скачка напряжения.

Компания Siemens подкрепляет свои претензии полным покрытием оборудования на сумму 25 000 долларов США на случай отказа устройства и предоставляет одну из самых длительных гарантий на рынке.Если эта базовая защита выйдет из строя в течение следующих 10 лет, вы получите бесплатную замену.

Как узнать, что это не удалось? Благодаря удобным светодиодным индикаторам состояния достаточно одного беглого взгляда, чтобы увидеть, что он в настоящее время находится в рабочем состоянии. Однако, учитывая качество сборки и дизайн, мы ожидаем, что эта система защиты от перенапряжения переживет все, что есть в нашем списке.

На наш взгляд, это лучший сетевой фильтр для всего дома для большинства домовладельцев. Он прочный, универсальный, а его многоступенчатая система защиты является одной из лучших на рынке.Следующая модель предназначена для коммерческого использования, так что с точки зрения защиты от перенапряжения для всего дома это примерно так же хорошо, как и получается.

ПРОВЕРЬТЕ ЦЕНУ AMAZON

Easton CHSPT2ULTRA — Лучшее устройство защиты от перенапряжения для всего дома с ограниченным бюджетом

✔ Easton CHSPT2ULTRA Устройства защиты от скачков напряжения

✔ Компактный размер

✔ Работает по всему миру (120 В / 240 В)

✔ Рейтинг 108 кА

✔ Корпус, сертифицированный по NEMA, тип 4 (очень безопасный!)

✔ Светодиодные индикаторы

✔ Максимальное покрытие оборудования на сумму 75 000 долл. США Ограниченная пожизненная гарантия Полная информация о гарантии

✔ Сертификат UL

✔ Недорого

КОНТРОЛЬНАЯ ЦЕНА AMAZON

Это устройство защиты «типа 2» предназначено для установки непосредственно на панель выключателя и защиты всего дома от перенапряжения.Он полностью изолирован от внешнего электричества, поэтому вы можете установить его либо внутри электрической панели, либо снаружи — в зависимости от того, что вам будет проще!

Лично мы рекомендуем устанавливать устройства защиты от перенапряжения за пределами всей панели выключателя, поскольку это позволяет использовать встроенные светодиоды, чтобы быстро увидеть, что он работает и не обнаруживает скачков напряжения. Светодиод слева показывает, что защита все еще активна. Если он зеленый, вы знаете, что это устройство защищает все ваши ценные устройства.Свет справа говорит вам, был ли всплеск или нет. Если горят оба света, ваш дом защищен и никаких происшествий не было. Если горит только правильный свет, значит, были скачки напряжения, но у устройства все еще достаточно мощности, чтобы защитить весь дом с помощью сетевого фильтра. Если оба индикатора не горят, произошел скачок напряжения, и вам необходимо заменить это устройство.

Из-за того, что он имеет рейтинг 108Ka, маловероятно, что какой-либо стандартной семье когда-либо придется его заменять.просто мы обычно не получаем столько электричества. Это верно для большинства устройств, рассчитанных на ток более 200 ампер. За исключением катастрофических повреждений, вероятность того, что скачок электричества будет достаточно сильным, чтобы поджарить его, невероятно маловероятна.

Это устройство легко подключить, для этого требуется автоматический выключатель на 50 А. К нему прилагается приличный кабель. если вы подключите его внутри панели, вы, скорее всего, немного подрежете сзади. Но если вы подключите его снаружи, у вас будет большая длина провода, чтобы установить его без каких-либо сращиваний.

Eaton также включает возможность защиты телефонной линии и кабеля от скачков напряжения. Поскольку эти устройства, о которых часто забывают, также переносят электричество, наличие этой функции отлично подходит для всех, кто все еще пользуется стационарной телефонной связью, а также для всех, у кого есть кабельное телевидение или Интернет. Это, в сочетании с отличной гарантией и низкой ценой, является одной из первых моделей, которые мы рекомендуем проверить.

ПРОВЕРЬТЕ ЦЕНУ AMAZON

Leviton 51120 Сетевой фильтр для всего дома

✔ Leviton 51120 Сетевые фильтры для всего дома

✔ 14.4 ″ x 8,4 ″ x 6,9 ″

✔ 120 / 240В

✔ Класс защиты от скачков напряжения 60 кА

✔ Стандартный металлический корпус J-Box ✔ Корпус с номиналом NEMA, тип 1 (для использования внутри помещений)

✔ Светодиодные индикаторы

✔ Максимальное покрытие устройства — 25000 долларов США Ограниченная пожизненная гарантия Подробная информация о гарантии

✔ UL 1449 3-е изд.Сертифицировано

$$

КОНТРОЛЬНАЯ ЦЕНА AMAZON

Leviton 51120 — это линейка устройств защиты от перенапряжения, специально разработанных для жилых домов с напряжением питания 120 или малых предприятий, где существует высокий риск воздействия скачков напряжения. Переходные процессы напряжения — это особая категория скачков напряжения, которые возникают внутри дома или из близлежащих домов и учреждений. Включение и выключение больших устройств (например, водонагревателей) может вызвать внезапный приток электричества, который может повредить устройства меньшего размера.

Хотя эти устройства защиты от перенапряжения немного дороже некоторых, у них есть масса функций, которые компенсируют это. Корпус J-box делает его полностью автономным. Вам не нужно ни модифицировать существующую коробку выключателя, ни создавать для нее индивидуальное крепление. Его легко установить в стене или убрать в шкаф. Весь корпус уже построен для вас и прекрасно впишется в ваш дом. Просто подключите трехпроводную пару к свободному выключателю, и вы сможете защитить все, что находится с другой стороны выключателя.Он отличается простотой установки, что делает его одним из лучших устройств защиты от перенапряжения для всего дома для всех, кто хочет заниматься своими руками.

Несмотря на то, что номинальное напряжение 50Ка может показаться немного меньше, чем у некоторых конкурирующих моделей, он все же может обеспечить защиту от удара молнии за пределами площадки. в этом устройстве есть еще несколько ключевых функций. Он способен обнаруживать и предотвращать небольшие всплески мощности, которые могут пропустить другие. Это делает его идеальным выбором для любого дома, который хочет защитить свою меньшую и более хрупкую электронику.Такие устройства, как телефоны, ноутбуки, стереосистемы, компьютеры и телевизоры, — все это идеальный кандидат на установку такого сетевого фильтра для всего дома, и мы настоятельно рекомендуем его всем, кто готов вложить дополнительные средства.

ПРОВЕРЬТЕ ЦЕНУ AMAZON

Устройство защиты от перенапряжения для всего дома Schneider Electric HEPD80

✔ Schneider Electric HEPD80 Защита от высокого напряжения

✔ 2.7 ″ x 3,8 ″ x 3,6 ″

✔ 120 / 240В

✔ Рейтинг 80 кА

✔ Прочный пластиковый квадратный корпус ✔ Класс NEMA, тип 4 (использование внутри и снаружи помещений)

✔ Светодиодный индикатор — виден без открывания панели

✔ Максимальное покрытие оборудования на сумму 50 000 долл. США 5-летняя ограниченная гарантия Полная информация о гарантии

✔ UL 1449 3-е изд.Сертифицированный ✔ Кожух с рейтингом NEMA, тип 4 (для использования внутри или вне помещений)

$

КОНТРОЛЬНАЯ ЦЕНА AMAZON

HEPD80 от Schneider Electric — одно из самых доступных устройств защиты от перенапряжения типа 2 на рынке. Он поставляется в простом металлическом корпусе и предназначен для непосредственного крепления к панели выключателя. Имея это в виду, многие потребители обнаружили, что вместо этого проще установить его непосредственно на свою каменную плиту (гипсокартон).Эти устройства имеют рейтинг 80 кА, что является довольно средним показателем для отрасли в целом, но все же намного лучше для защиты рабочего напряжения по сравнению с большинством сетевых устройств защиты от перенапряжения в том же ценовом диапазоне.

Установка устройства

предназначена для размещения на первом предохранителе после главного выключателя, что позволит ему поглотить весь импульс до того, как он направится к нижним выключателям.

Это устройство подходит для многих домов, как больших, так и маленьких.Несмотря на компактный размер, мы обнаружили, что он сделан очень хорошо. Корпус красивый и прочный, а все провода имеют калибр 14 или больше. С таким количеством недорогих продуктов, у которых один из самых важных компонентов (силовые провода) удешевляется, мы были рады видеть, что компания Schneider не пошла на уступки. Обычно мы не рекомендуем устройства безопасности по такой низкой цене, но Schneider соответствует всем нашим критериям. Если у вас ограниченный бюджет, это устройство — лучший сетевой фильтр для всего дома.

Как установить сетевые фильтры на панель в вашем доме

Если у вас ограниченный бюджет и вы хорошо разбираетесь в выключателе, самостоятельная установка — отличный способ обеспечить защиту от перенапряжения для всего вашего дома с минимальными затратами времени.

Хотя такие устройства довольно просты в установке, они не так просты, как панель питания. Если вам неудобно выполнять свои собственные электромонтажные работы, возможно, стоит нанять профессионала.За панелью высокое напряжение — никто не должен обслуживать электрическую панель без надлежащей защиты. Но если вы будете следовать нашему удобному руководству и принять правильные меры предосторожности, вы можете установить эти устройства самостоятельно.

ПРОВЕРЬТЕ ЦЕНУ AMAZON

Типы устройств защиты от перенапряжения для всего дома

Устройства защиты от перенапряжения для всего дома являются наиболее надежными из имеющихся моделей, обычно попадая в один из двух классов, каждый с разными уровнями защиты от перенапряжения. Если вы хотите узнать об их различиях более подробно, ознакомьтесь с нашим объяснением различных типов доступных моделей устройств защиты от перенапряжения и узнайте, что является правильным выбором, чтобы получить соответствующую защиту устройства в вашем доме.

Зачем нужен сетевой фильтр для всего дома

Не у всех есть одно из этих подразделений, но мы думаем, что это отличное вложение, или думаем об этом как о страховке. Какое ваше самое ценное устройство? например, ваш телевизор, компьютер или домашний кинотеатр получают защиту от удлинителей меньшего размера с защитой от перенапряжения. Но это не лучший тип сетевого фильтра. Кроме того, вы, возможно, не рассматривали некоторые другие устройства, для которых вы не можете или не можете использовать устройство защиты от перенапряжения. Например, подключаете ли вы свой телефон или мобильное устройство к розетке с защитой от перенапряжения всякий раз, когда заряжаете его? А как насчет вашей посудомоечной машины, холодильника, кондиционера с морозильной камерой, стиральной / сушильной машины, беговых дорожек или той дорогой эспрессо-машины или блендера, на которые вы потратили несколько зарплат? Одного небольшого импульса может быть недостаточно, чтобы на этот раз убить ваше устройство, но со временем даже незначительный скачок напряжения может сократить срок его службы, поскольку многие из них имеют компоненты с низким напряжением, которые нуждаются в защите.В вашем доме большая электрическая система, и одна маленькая установка может защитить весь дом, не оставляя места для ошибки.

Стоит ли тратить несколько тысяч долларов на замену дорогостоящего устройства или лучше потратить от 100 до 200 долларов на сетевой фильтр для всего дома?

Какие особенности следует искать в устройстве защиты от перенапряжения

Обычно устройства защиты от перенапряжения для всего дома часто оцениваются по величине тока (измеряется в килоамперах, кА), которым может управлять устройство. В большинстве домов никогда не будет скачка напряжения выше 10 кА. Однако, если вы купите сетевой фильтр с номиналом только 10 кА, а затем испытаете скачок напряжения 10 кА, емкость шунтирующего устройства MOV будет полностью израсходована за один раз. Большинство домашних хозяйств могут получить адекватную защиту с помощью сетевого устройства защиты от перенапряжения с номинальной мощностью 50-80 кА. Конечно, чем выше рейтинг, тем лучше, поскольку он может справиться с большим скачком напряжения и, мы надеемся, обеспечит лучшую защиту дома от перенапряжения, но часто цена будет расти по мере роста рейтинга с течением времени.

Вы также должны убедиться, что любой сетевой фильтр для всего дома, на который вы смотрите, имеет сертификат в независимой лаборатории , такой как UL. Это та же компания, которая сертифицирует вашу стиральную машину, сушилку, домашний кинотеатр и любое другое высоковольтное или энергопотребляющее устройство в доме. Еще одна небольшая вещь, которую следует учитывать, — это получить один со светодиодным индикатором, который указывает, правильно ли работает устройство. Нет смысла устанавливать его, если вы не знаете, защищает ли он весь ваш дом от неожиданного скачка напряжения.

Процедура установки

Даже если вы собираетесь установить профессиональную версию, стоит посмотреть видео всего процесса установки, чтобы понять, как работают определенные функции и какой уровень защиты вы получаете. При этом вся панель находится под очень высоким напряжением, поэтому перед установкой устройства защиты от перенапряжения на весь дом или любого другого устройства, монтируемого на панели, убедитесь, что вы прошли соответствующую подготовку.

Покрывают ли гарантии на устройство защиты от перенапряжения все мое электрическое оборудование?

Как правило, на любой сетевой фильтр для всего дома, который вы можете купить, предоставляются ограниченные гарантии различной продолжительности и суммы.Гарантии предлагают десятки тысяч долларов защиты для покрытия любого ущерба, причиненного чувствительной электронике из-за отказа устройства защиты. Однако зачастую довольно сложно доказать и подтвердить, что повреждения возникли в результате правильного использования устройства. Если вы когда-либо будете предпринимать действия по гарантии в течение указанного периода времени, имейте в виду, что они могут оказаться безуспешными, если производитель решит, что вы, возможно, сделали что-то, чтобы аннулировать свою претензию.

Например, для успешного предъявления претензии к сетевому фильтру Schneider Electric для всего дома вам необходимо выполнить следующие действия: 1) иметь оригинал квитанции 2) поручить независимой ремонтной компании проверить причину любого ущерба 3) подать иск о страховании домовладельцев в пределах 30 дней 4) перед ремонтом любого поврежденного устройства необходимо связаться с Schneider 5) затем вы можете отправить Schneider квитанцию, независимую оценку, подтверждение страхового возмещения и поврежденное устройство защиты для оценки.Другой клиент Leviton получил только половину общей суммы претензии из-за исключения наружного оборудования из их гарантии. Гарантия — одна из самых привлекательных функций, но она не всегда обеспечивает ожидаемую защиту.

Урок здесь? Прочтите мелкий шрифт; строго соблюдайте все инструкции по установке, обслуживанию и использованию. При выборе сетевого фильтра для всего дома сосредоточьтесь на компании, которая имеет хорошее обслуживание клиентов, и они упростят работу со страховкой во время претензии и, надеюсь, заплатят достаточно, чтобы ваш кошелек снова стал целым в случае особенно неприятного всплеск.

Часто задаваемые вопросы:

Q: Как долго прослужит сетевой фильтр на весь дом?

A: К сожалению, нет точного срока службы даже самого лучшего устройства защиты от перенапряжения из-за разной степени серьезности проблем с питанием, с которыми вы можете столкнуться. Вам необходимо внимательно ознакомиться с характеристиками продукта, чтобы понять, какой у вас уровень защиты. Удар молнии может привести к сгоранию устройства, или может потребоваться 5-7 лет, если возникнут несколько небольших, но все же значительных сбоев. У вас также может быть очень мало пульсаций, и вы можете получить до 15+ лет из одной.Сложно сказать и зависит от множества факторов. Важно часто проверять световые индикаторы, чтобы убедиться, что устройство по-прежнему работает должным образом и защищает все ваши устройства.

Q: Соблюдают ли эти компании гарантии?

A: Хотя мы не слышали ужасных историй о несоблюдении гарантий, всегда возможно, что вы упустили небольшую деталь в информации о гарантии, которая приведет к отклонению претензии. Если вы следуете инструкциям по установке, обслуживанию и использованию, включенным в информацию о гарантии производителя, и выполняете действия по заявке на гарантийное обслуживание, у вас не должно возникнуть никаких проблем.Гарантия предлагает дополнительный уровень защиты и является одной из функций, которые мы ищем, но она не обеспечивает защиты от неправильно установленных устройств или проблем с питанием, не соответствующих спецификации, таких как определенные типы ударов молнии.

Q: Если скачок напряжения исходит от таких устройств, как блоки переменного тока и более крупные приборы, есть ли у меня еще защита устройства перед панелью выключателя?

A: Любой скачок напряжения в выделенной цепи, такой как блок кондиционирования воздуха, будет передаваться обратно на панель выключателя, где устройство защиты от перенапряжения может затем шунтировать перенапряжение, защищая все остальное в вашем доме, фактическую внутреннюю проводку, внутренние скачки и все, что подключено .Независимо от того, происходит ли перенапряжение внутри дома или за его пределами, устройство защиты от перенапряжения, устанавливаемое на панели, оснащено оборудованием, необходимым для обеспечения защиты всей цепи.

Q: Какие особенности есть у сетевых устройств защиты от перенапряжения типа 1, 2 и 3 для всего дома?

A: Устройство защиты от перенапряжения типа 1 для дома защищает от внешнего скачка напряжения , например, от ударов молнии. Они устанавливаются между опорой вашей электросети и вашим измерителем мощности, электрическая компания часто предоставляет им услуги, чтобы заблокировать скачок напряжения, исходящий от генераторной станции.Его функции носят промышленный характер, и потребителям не стоит беспокоиться о защите. Устройства защиты от перенапряжения на 2 часа, перечисленные в этой статье, устанавливаются в панели вашего выключателя и обеспечивают защиту всего в этом выключателе от скачков напряжения. Устройства защиты от перенапряжения типа 3 — это ваша последняя линия защиты, используемая в точках соприкосновения — разветвители питания, ИБП и т. Д. У них не так много функций, но они предлагают последнюю линию защиты. Защитные устройства типа 3 передают избыточную мощность в заземляющий провод.

Q: На что обращать внимание при обзоре сетевых устройств для всего дома?

A: Хотя люди обычно считают, что большинство отзывов являются поддельными, многие веб-сайты, такие как Amazon, предусмотрели множество мер защиты от поддельных отзывов. Попробуйте найти отзыв у кого-нибудь, у кого есть такая же электрическая панель, как и у вас. Как только вы найдете доступное устройство защиты, подумайте, какова максимальная защита от перенапряжения. Низкий рейтинг защиты от перенапряжения просто сделает все это пустой тратой времени, если установленные вами устройства защиты от перенапряжения не работают!

Привет читателям ShedHeads! Меня зовут Джеймс Кеннеди, и мне, безусловно, нравилось писать о моем любимом снаряжении для активного отдыха на протяжении многих лет.Хотя я веду этот блог только с 2017 года, я всю жизнь увлекался отдыхом на природе.
