Содержание

Онлайн редактор для схем, графиков и диаграмм

Визуальный редактор Gliffy предоставляет шаблоны для различных целей, в том числе для веб-дизайна, для разработки программного обеспечения, блок-схем, сетевых диаграмм, схем для архитекторских проектов и мн. др.



Ключевые особенности онлайн редактора Gliffy

Онлайн редактор Gliffy отличается разнообразием форм, стилей, цветов и форматов, доступных для широкого круга проектов. Использование флэш-технологии позволяет оперативно размещать диаграммы на экране методом drag-n-drop. Отдельные части можно легко удалять, достаточно их выделить и нажать на клавиатуре клавишу «Delete».

Редактор Gliffy предлагает возможность вести совместную работу над проектом, просто активируйте плагин и отправьте приглашение единомышленникам. Можно делиться своими диаграммами с пользователями, которые используют компьютер, планшет или смартфон с доступом к приложению Confluence.

По сравнению с аналогичными приложениями

Gliffy предоставляет пользователям список понятных шаблонов, цветные изображения с различными аспектами, профессионально созданные диаграммы проектов, а также стандартный чистый лист, с которого можно начать.

Цены

Бесплатная учетная запись пользователя имеет большую функциональность предоставляемых инструментов, но не сохраняет проекты. Тем не менее, можно просто сделать скриншот экрана и таким образом сохранить своё творчество)

Также недоступно совместное использование и печать. Вы можете экспортировать схемы в JPG, PNG, SVG или XML файлы и сохранять их локально.

Стандартный аккаунт позволяет сохранять до 200 диаграмм одновременно. За него взимается плата 4.95 долларов в месяц с одного пользователя.

Учетная запись для профессиональных пользователей обходится в 9.95 долларов в месяц и предлагает не ограниченное пространство для хранения схем.

Программа Gliffy отличается большой функциональностью для различных проектов, понятным пользовательским интерфейсом и многочисленными вариантами дизайна.

Видео

7 онлайн-сервисов для создания блок-схем

Работу с блок-схемами, скорее всего, нельзя считать развлечением, но нельзя отрицать, что они невероятно полезны. С их помощью сложные процессы можно разбить на множество мелких и тогда они уже не будут казаться такими сложными.

Хотя существуют отличные программы для построения блок-схем для Windows и других платформ. Вы даже можете создавать их в Excel или Microsoft Word. Но лучше всего использовать специализированные онлайн-сервисы.

Lucidchart

Lucidchart является самым популярным онлайн-сервисом для построения блок-схем. Удобный интерфейс позволяет легко создавать блок-схемы и управлять ими. На выбор есть готовые шаблоны, но можно начать работу и с чистого листа.

Так как это довольно мощный инструмент он имеет бесплатный и 3 платных тарифных плана — 6 долларов для продвинутого домашнего использования, 9 долларов за профессиональную версию и 20 долларов для команды.

Если вы пользуетесь бесплатной учетной записью, вы получаете только 25 Мб памяти и до пяти документов. Платные тарифы предоставляют больше возможностей, например: больший размер хранилища, неограниченное количество форм и документов, связывание данных, импорт в Microsoft Visio и многое другое.

Но даже бесплатная учетная запись дает доступ к основным формам, стрелкам и текстовым полям. Этого будет достаточно в большинстве случаев. Для бесплатного тарифа также доступна возможность совместной работы. Но есть некоторые ограничения. Например, представитель какой-либо команды может сотрудничать с бесплатным пользователем, но бесплатный пользователь может редактировать схему только в том случае, если в ней менее 60 объектов и если в ней нет никаких объектов платного уровня.

Lucidchart поддерживает форматы JPEG, PDF, PNG, SVG и Visio (VDX). Существует даже поддержка импорта из Amazon Web Service (AWS), Visio (VSDX), Omnigraffle и многих других сервисов. Если вам нужно закончить блок-схему позже, все ваши данные будут храниться в их облаке, так что в следующий раз вы просто продолжите с того места, где остановились.

draw.io

Сервис draw.io подойдет для тех, кто ищет бесплатное решение для построения блок-схем. На этом сайте даже не нужно регистрироваться. Можно создать новую блок-схему с нуля или использовать готовый шаблон (их несколько десятков). Работать с draw.io довольно просто. Вы можете добавлять нужные фигуры, стрелки и другие объекты из бокового меню.

Все, что вам нужно сделать, чтобы начать работу, это один раз выбрать место для сохранения файлов, которое в дальнейшем запоминается и используется по умолчанию. Можно выбрать отдельную папку в Google Drive, Dropbox, OneDrive (сервис будет иметь доступ только к указанной папке) или место на жестком диске компьютера. Если вам нужно работать с другими людьми, Google Drive будет лучшим вариантом.

Сервис draw.io поддерживает импорт файлов формата JPEG, PNG, SVG, сторонних сервисов Gliffy, Lucidchart и VSDX. Диаграммы, которые вы создаете можно экспортировать в HTML, JPEG, PDF, PNG, SVG и XML.

Cacoo

Если совместная работа в реальном времени является для вас обязательным требованием, то обратите внимание на сервис Cacoo. Он имеет множество шаблонов для проекта, будь то блок-схемы, модели или диаграммы. Cacoo имеет широкий выбор форм на выбор, независимо от типа проекта.

Лучшая особенность Cacoo — это возможность совместной работы в режиме реального времени. Несколько человек в вашей команде могут работать над блок-схемой одновременно. Кроме того, есть функция чата, так что вы можете видеть и комментировать изменения. Поскольку процесс работы может немного усложниться, когда несколько человек работают над одним документом одновременно, Cacoo предоставляет поля для заметок, чтобы вы могли отслеживать, кто участвует в изменениях.

Cacoo также отлично подходит для одиночных пользователей, так как вы получаете хранилище для 1000 листов, неограниченный общий доступ, импорт и экспорт в SVG.

Цены на Cacoo достаточно доступны. Тариф для команды из 3 человек начинается с $18 в месяц. Корпоративный тариф позволяет установить Cacoo на собственном сервере, стоимость такого варианта начинается с 600 долларов в год для 10 пользователей. Все тарифы имеют 14-дневный бесплатной пробный период.

Gliffy

Если вам нужен простой инструмент для работы, то обратите внимание на сервис Gliffy. По сравнению с другими службами, Gliffy немного более схематичный. Это хороший вариант, когда вам нужно быстро построить блок-схему. Вы сможете создать хороший вариант всего за несколько кликов.

Есть встроенные базовые шаблоны, которые позволяют начать еще быстрей. Однако, когда вы начинаете настраивать свои блок-схемы, процесс редактирования уже не так прост, как, например, в Lucidchart. Есть несколько особенностей интерфейса, которые могут немного раздражать.

Gliffy предоставляет возможность поделиться и даже пригласить других людей просматривать, редактировать или оставлять комментарии. Но эти инструменты для совместной работы не такие эффективные, как у других сервисов. Gliffy предлагает тарифы, начинающиеся с $8 в месяц для обычных пользователей, и командный тариф за 60 долларов в год.

Wireflow

Wireflow — еще один бесплатный сервис. Он лучше всего подойдет для веб-разработчиков и дизайнеров приложений. Симпатичный интерфейс предлагает множество иконок, которые вы можете перетащить на чистый лист и выстроить связь между ними.

Есть много стрелок и соединительных элементов на выбор, ими можно управлять с помощью перетаскивания. Когда вы закончите создавать свою диаграмму, вы можете экспортировать ее в формат JPG. Это самый большой недостаток Wireflow, так как вы не можете выбрать другой формат.

С другой стороны, сервис бесплатен, без каких-либо вариантов платных тарифов, так что это ожидаемо. Если все, что вам нужно, — это создать блок-схемы для демонстрации взаимодействия пользователей с ПО, то Wireflow отлично справится с этой задачей.

Textographo

Вам нужно создавать блок-схемы, но вы не хотите иметь дело с утомительной работой по размещению и изменению формы объектов и стрелок? Тогда попробуйте Textographo. Это уникальный сервис, который использует текстовые команды для создания блоков и связей между ними. Программистам он явно понравится.

Все, что нужно сделать пользователю, — это ввести свою диаграмму в определенную текстовую форму, которая использует хештеги, ключевые слова и разметку. Textographo берет этот текст и превращает его в статические или анимированные диаграммы, которые используются в блок-схемах, ментальных картах и деревьях решения.

Как только вы разложите текст, Textographo автоматически приступит к работе и организует все в виде диаграммы. Поскольку Textographo сохраняет все документы в своем облаке, вы можете работать вместе со своей командой, приглашая ее просматривать, давать обратную связь и делиться идеями.

Существует два уровня учетной записи: Essentials и Premium. Уровень Essentials начинается с 8 долларов в месяц, если вы платите сразу за год, или 12 долларов в месяц. Премиум-версия стоит $19 в месяц.

Google Drawings

Если вы имеете учетную запись Google, то у вас уже есть доступ к сервису Google Drawings. Чтобы начать в нем работать нужно сначала открыть свой Google Диск, а затем нажать кнопку «Создать» и выбрать Google Drawings.

Все формы можно перемещать при помощи простого перетаскивания, а также изменять размер и поворачивать при необходимости. А поскольку Google Drawings работает через Google Drive, совместное использование не является проблемой. Просто пригласите участников вашей команды по электронной почте и дайте им разрешение на просмотр, редактирование или комментирование.

Вы сможете экспортировать блок-схему в виде файла изображения или SVG или опубликовать ее в интернете. Google Drawings можно использовать бесплатно, так как он находится в вашем аккаунте Google, где вы получаете 15 ГБ бесплатного хранилища для всех приложений Google.

Обзор бесплатных онлайн-средств создания схем бизнес-процессов

Ситникова Ольга, ИТ-аналитик DIRECTUM

Сегодня я решила сделать небольшой обзор онлайн-средств для рисования диаграмм, доступных любому интернет-пользователю бесплатно.

Пока лично мне кажется естественным, что функционал онлайн-«рисовалок» беднее, чем тех средств моделирования, за дистрибутив и обновление которых пользователи тратят определённое количество кровно заработанных. Однако, меня приятно удивил тот факт, что не настолько он и беднее. Рассмотрим две подобных друг другу системы: Diagram.ly и yWorks.

Diagram.ly

Diagram.ly создаёт впечатление системы, которая пытается предоставить пользователю функционал, наиболее приближенный к возможностям десктопных клиентов (например, того же Microsoft Visio). Здесь есть почти всё, к чему мы привыкли:

  1. Очень богатый выбор стенсилов, с которыми можно работать. С помощью Diagram.ly можно нарисовать блок-схему, UML-диаграммы некоторых типов, ER-диаграммы, организационные диаграммы, BPMN-схемы, схемы баз данных и сетей, а также схемы телекоммуникаций, геоинформационные схемы, схемы электрических цепей и социальных сетей, а также создавать прототипчики лёгких интерфейсов. Собственно, пожалуй, это даёт им основание называть себя «мини-версией Visio, доступной из любимого браузера».

  1. Богатые возможности текстового форматирования.
    Текст можно написать одним из пяти шрифтов: Verdana, Helvetica, Times New Roman, Garamond или Courier New. Размер шрифта можно менять в диапазоне от 6 до 60 пунктов. Можно менять жирность текста, писать курсивом или с подчёркиванием, изменять выравнивание текста. Текст, кстати, вводится очень просто: по двойному клику на блоке.

Помимо текстового форматирования присутствует и форматирование объектов: работают группировка, разгруппировка, перенесение на задний / передний планы, взаимное выравнивание объектов, изменение ориентации блоков. У блока можно изменить цвет шрифта, подложки и линии, добавить тень и градиент, а также выбрать изображение, занимающего блок.

3. Выбор нескольких способов отображения коннектора. Для стрелки можно задать вид, изогнутость линий соединения, тип линии (только сплошная или пунктир), толщину линии.

  1. На блоках и странице работает контекстное меню (по правой кнопке мыши).

  1. При каждом входе в систему пользователю предлагается просмотреть простые советы по работе с ней. Эти «tips and tricks» играют роль справки. Хотя, по большому счёту, лично мне они и не понадобились, настолько система интуитивно понятна: объекты добавляются на доску по технологии drag-n-drop, появляющаяся при наведении на блок стрелочка подсказывает, что именно она является инструментом-коннектором, а уже упоминавшееся мною контекстное меню закрывает все остальные вопросы, даже если каким-то образом пользователю не удастся найти панель инструментов сверху.

  1. Приятной неожиданностью явилось для меня то, что работу можно вести как с XML-файлами, созданными Diagram.ly, так и VDX-файлами, которые создаёт Microsoft Visio. Таким образом, вы сможете изменить диаграммы, которые ваши коллеги создали в Visio даже, если у вас нет собственной лицензии на этот продукт. Получившуюся в итоге схему можно сохранить в XML-формат, предлагаемый Diagram.ly, или экспортировать в растровую (PNG или JPG) или векторную (SVG) картинку.
  2. Есть и возможности предпросмотра. Во-первых, всегда в левом нижнем углу экрана отображается масштабируемое окошко предпросмотра текущей схемы.

А во-вторых, с помощью кнопки «Просмотр» на панели инструментов можно очень просто сделать картиночку, которая появится в соседней закладке и будет готова для печати.

Поскольку бочку мёда принято разбавлять ложкой дёгтя, назову небольшие недостатки, который мне удалось заметить в Diagram.ly.

  1. Не предлагаются примеры диаграмм, на основе которых можно создать свои собственные художества.
  2. Система создаётся, по всей видимости, группой энтузиастов и порой в работе системы возникают довольно глупые баги (например, в день написания сего мне не удавалось применить изменение шрифтов). Однако, этот недостаток с лихвой покрывает наличие собственной ленты Diagram.ly в Google Plus, в которой можно открыто высказывать свои пожелания и предложения.

Ну и сейчас в разработке находится новая улучшенная версия Diagram. ly с облегчённым лаконичным интерфейсом, который мне нравится, если честно, чуть больше. Кстати, она открыта для бета-тестирования.

yWorks

yWorks производит впечатление системы, которая хочет предоставить пользователю минимально достаточный для работы набор стенсилов и средств работы с ними.

Отметим бросающиеся в глаза особенности работы системы:

  1. С первого взгляда видно, что панель инструментов этой системы не такая насыщенная, в ней можно выполнить минимальное количество действий (откатить или повторить действие, открыть, сохранить или распечатать диаграмму, поработать с буфером обмена, изменить масштаб или вид отображения доски).
  2. Стоит признаться, что без справки сложно догадаться, что текст в блоки добавляется по кнопке F2. Думаю, что если бы не привычка «курить маны» при первой же сложности, я бы так и не догадалась до этого. Однако, стоит отдать должное: справка написана хорошо и даже при среднем уровне английского будет вполне понятна пользователю.
  3. Видов блоков не так много, но достаточно для рисования, например, схем-бизнес-процессов, UML-диаграмм, ER-диаграмм и блок-схем. Также можно добавлять кастомные блоки. Не очень мне понравилось, что можно открыть только одну группу блоков за один раз. Так что, придётся запоминать, в какой группе лежит блок, если вдруг вы захотите снова им воспользоваться. Однако, приятен тот факт, что, например, все объекты-артефакты для BPMN-схемы скрываются за одной и той же картинкой артефакта с типом «документ» (остальные показываются при клике на маленькую стрелочку в правом нижнем углу значка). Это экономит рабочее пространство.

  1. Относительно форматов работы: загружать в систему можно только объекты с расширением .Graphml. Сохранять диаграммы можно как файлы совсем без расширения (тем паче, что оно и не предлагается), а также экспортировать как растровую картинку в формате PNG. Приятно, что при экспорте диаграммы в картинку система предлагает настроить параметры экспорта.

  1. В левом верхнем углу предлагается предпросмотр только что нарисованной диаграммы, с помощью которого можно быстро менять участок схемы, который в данный момент отображается на доске (это напомнило мне о Heroes of Might & Magic).

  1. Для новичков создатели системы подготовили плюшку в виде возможности посмотреть примеры диаграмм, что лично мне кажется очень обоснованным решением. Для многих людей опора на ранее кем-то созданную модель является большим подспорьем в работе.
  2. И специально напоследок я оставила самый большой плюс этой системы. У блоков можно указывать очень большое количество свойств, например, быстро менять тип блока, с точностью до пиксела указать положение объекта на доске и его размер, задать текст, цвет фона, границ и загрузить изображение, которое будет занимать фон.

О компании-разработчике yWorks можно прочесть на её официальной странице.

Немного в качестве заключения

Немного обобщая всё выше сказанное, могу предположить, что Diagram.ly понравится больше молодым людям, которых радует великое множество возможностей, красивый интуитивный интерфейс, качественная вёрстка страницы и проч., а в yWorks найдут вдохновение люди, которых очень интересует внутренняя часть вопроса: свойства объектов, сохранение рабочего пространства, удобная навигация.

Стоит признаться, что та высоту, которую взяли и прочно удерживают современные бесплатные (!) онлайн-средства создания диаграмм, действительно можно назвать если не потрясающей, то, по крайней мере, значительной. Вот так, из любой точки мира можно теперь создавать действительно качественные и красивые диаграммы, сохранять их в удобный формат передачи (картинки), применяя при этом все имеющиеся у вас навыки оформления. И всё это абсолютно бесплатно.

Создание блок-схемы с помощью SmartArt

Блок-схема представляет последовательные этапы задачи или процесса. Существует много разных макетов SmartArt, которые можно использовать для представления этапов процесса, в том числе макеты, в которые можно добавить рисунки.

В этой статье объясняется, как создавать блок-схемы, которые могут содержать рисунки. Методы, описанные в этой статье, можно использовать для создания или изменения практически любых графических элементов SmartArt. Для достижения нужного результата попробуйте использовать различные макеты.

В этой статье

Создание блок-схемы с рисунками

  1. На вкладке Вставка в группе Иллюстрации нажмите кнопку SmartArt.

  2. В коллекции Выбор рисунка SmartArt выберите элемент Процесс, а затем дважды щелкните Процесс со смещенными рисунками.

  3. Чтобы добавить рисунок, в поле, в который его нужно добавить, щелкните значок , выберите рисунок, который нужно отобразить на диаграмме, и нажмите кнопку Вставить.

  4. Для ввода текста выполните одно из следующих действий:

    • В области текста щелкните элемент [Текст] и введите содержимое.

      Примечание: Если область текста не отображается, на вкладке Конструктор нажмите кнопку Область текста.

    • Скопируйте текст из другого места или программы, в области текста щелкните элемент [Текст], а затем вставьте скопированное содержимое.

    • Щелкните поле в графическом элементе SmartArt и введите свой текст.

      Примечание: Для достижения наилучших результатов используйте это действие после добавления всех необходимых полей.

Добавление или удаление полей блок-схемы

Добавление поля

  1. Щелкните графический элемент SmartArt, в который нужно добавить поле.

  2. Щелкните существующее поле, ближайшее к месту вставки нового поля.

  3. На вкладке Конструктор в группе Создание рисунка щелкните стрелку рядом с кнопкой Добавить фигуру.

    Если вы не видите вкладку Конструктор, убедитесь, что выбрали графический элемент SmartArt.

  4. Выполните одно из указанных ниже действий.

    • Чтобы вставить поле на том же уровне, что и выбранное поле, но после него, выберите команду Добавить фигуру после.

    • Чтобы вставить поле на том же уровне, что и выбранное поле, но перед ним, выберите команду Добавить фигуру перед.

Если необходимо добавить поле в блок-схему, попробуйте добавить его перед выбранной фигурой или после нее, чтобы определить подходящее место.

Добавление поля из области текста

  1. Поместите курсор в начало текста, куда вы хотите добавить фигуру.

  2. Введите нужный текст в новой фигуре и нажмите клавишу ВВОД. Чтобы добавить отступ для фигуры, нажмите клавишу TAB, а чтобы сместить ее влево — клавиши SHIFT+TAB.

Удаление поля

Перемещение фигуры в блок-схеме

  • Чтобы переместить фигуру, щелкните ее и перетащите на новое место.

  • Чтобы фигура перемещалась с очень маленьким шагом, удерживайте нажатой клавишу CTRL и нажимайте клавиши со стрелками.

Изменение цветов блок-схемы

Чтобы быстро придать графическому элементу SmartArt профессиональный вид, можно изменить цвета блок-схемы или применить к ней стиль SmartArt. Вы также можете добавить эффекты, такие как свечение, сглаживание или объемные эффекты. Кроме того, в презентациях PowerPoint можно анимировать блок-схему.

Применение цветов темы

  1. Щелкните графический элемент SmartArt, цвет которого нужно изменить.

  2. На вкладке Конструктор в группе Стили SmartArt нажмите кнопку Изменить цвета.

    Если вы не видите вкладку Конструктор, убедитесь, что выбрали графический элемент SmartArt.

  3. Выберите нужную комбинацию цветов.

Совет: (ПРИМЕЧАНИЕ.) При наведении указателя мыши на эскиз можно просмотреть, как изменяются цвета в графическом элементе SmartArt.

Изменение цвета или стиля фона поля блок-схемы

  1. В графическом элементе SmartArt щелкните правой кнопкой мыши фигуру, которую вы хотите изменить, и выберите пункт Формат фигуры.

  2. Чтобы изменить стиль заливки, в области Формат фигуры щелкните стрелку рядом с заголовком Заливка, чтобы развернуть список, и выберите один из следующих вариантов:

    • Нет заливки

    • Сплошная заливка

    • Градиентная заливка

    • Рисунок или текстура

    • Узорная заливка

  3. Нажмите кнопку Цвет и выберите цвет из коллекции.

  4. Чтобы указать степень прозрачности фонового цвета, переместите ползунок Прозрачность или введите число в поле рядом с ним. Значение прозрачности можно изменять от 0 (полная непрозрачность, значение по умолчанию) до 100 % (полная прозрачность).

Изменение типа или цвета границы

  1. В графическом элементе SmartArt щелкните правой кнопкой мыши фигуру, которую вы хотите изменить, и выберите пункт Формат фигуры.

  2. Чтобы изменить цвет границы, в области Формат фигуры щелкните стрелку рядом с заголовком Линия, чтобы развернуть список, и выберите один из следующих вариантов:

    • «Нет линий», «Сплошная линия» или «Градиентная линия»

    • Цвет

    • Прозрачность (используйте ползунок или введите процентное значение)

    • Ширина (в пикселях)

    • Составной тип

    • Тип штриха

    • Тип точки

Применение стиля SmartArt к блок-схеме

Стиль SmartArt — это сочетание различных эффектов, например стилей линий, рамок или трехмерных эффектов, которые можно применить к полям графического элемента SmartArt для придания им профессионального, неповторимого вида.

  1. Щелкните графический элемент SmartArt, стиль SmartArt которого нужно изменить.

  2. На вкладке Конструктор в группе Стили SmartArt выберите нужный стиль.

    Чтобы увидеть другие стили SmartArt, нажмите кнопку Дополнительные .

    Если вы не видите вкладку «Конструктор», убедитесь, что выбрали графический элемент SmartArt.

    Примечания:

    • Если навести указатель мыши на эскиз, можно увидеть, как изменяется стиль графического элемента SmartArt.

    • Кроме того, вы можете перемещать фигуры или изменять их размер, а также добавлять заливку, эффекты и рисунки.

Анимация блок-схемы

Если вы используете PowerPoint, можно анимировать блок-схему, чтобы привлечь внимание к отдельным фигурам.

  1. Щелкните графический элемент SmartArt, который вы хотите анимировать.

  2. На вкладке Анимация в группе Анимация щелкните Параметры эффектов и выберите параметр Последовательно.

Примечание: Если скопировать блок-схему с примененным к ней эффектом анимации на другой слайд, эффект также будет скопирован.

Дополнительные сведения

Выбор графического элемента SmartArt

Создание организационной диаграммы с помощью графических элементов SmartArt

Создание блок-схемы

Лучший сервис для создания блок-схем и майнд-карт онлайн

Для создания блок-схем онлайн существует несколько неплохих, сервисов, таких как gliffy. com, или draw.io, но на мой взгляд, лучшим сервисом является lucichart.com, который по возможностям и удобству в работе на порядок выше.

Этот сервис позволяет создавать не просто блок-схемы, но делать их красочными и интересными, радующими глаз.

Сервис очень простой и удобный, интерфейс приятный и понятный, и даже ребенок сможет быстро в нем разобраться. Кстати, думаю, что любителям майнд-карт тоже этот сервис понравится — ведь карты ума тоже, по своей сути, являются блок-схемами.

Итак, заходите на сервис lucichart.com, нажимаете на кнопку Try it now, и уже сразу можете начинать перетаскивать геометрические фигуры, текст, заметки на рабочую область. А можете значала зарегистрироваться бесплатно, нажав Sign up free.

Перетащите, к примеру, прямоугольник. В середине него уже будет прописан текст, и Вы можете его заменить на свой. Под главным меню расположена панель настроек текста: выделите текст и Вы можете выбрать для него шрифт, начертание, размер, цвет, расположение. Текст можно подчеркнуть, зачеркнуть, расположить в виде маркированного списка, и даже сделать ссылкой.

Чтобы изменить размер фигуры, выделяете ее, и тянете угловые маркеры. Если Вы потянете за маркер, который расположен на середине стороны фигуры, из фигуры вылезет стрелка. Стрелками Вы будете указывать на связи между элементами Вашей блок-схемы. Двойной клик по стрелке даст Вам возможность написать на стрелке какой-нибудь текст.

Выделив фигуру, текст, или стрелку, и нажав Delete, Вы можете их удалить. Можно также рисовать стрелки отдельно, для этого нужно нажать правой клавишей мыши на рабочей области, и выбрать пункт Draw Line. Затем протягиваете саму стрелку.

Теперь самое интересное: Вы можете любую фигуру преобразовать так, что она будет разноцветной, яркой и красочной. И блок-схема, или майнд-карта, у Вас заиграет, на нее будет приятно смотреть.

Для этого в правой стороне есть вертикальная панель.

Давайте рассмотрим пункты правой панели:

  • Навигация — Вы увидите всю страницу целиком, и то, что отображается в данный момент на экране. Двигая область с красными границами мышкой, Вы перемещаете страницу по экрану, и таким образом можете посмотреть любую часть документа. Также Вы можете изменять масштаб, передвигая бегунок внизу.
  • Графика — выделив фигуру, Вы можете изменить толщину и цвет ее границ, сделать нужный радиус скругления, залить фигуру каким-либо цветом или градиентом, выставить цвета и угол градиента. Можно сделать у фигуры тень, и определить ее параметры.
  • Размещение — позволяет определить местоположение фигуры. и угол ее наклона.
  • Текст — параметры выделенного текста.
  • Форматирование документа — Вы можете изменить размеры страницы, ее ориентацию, определить поля, а также на вкладке Page Settings сделать цвет страницы не белый, а какой-нибудь другой, например, кремовый.

Ниже идут пункты, которые для непосредственного создания блок-схем, на мой взгляд, особо не нужны, и последний пункт — справочная информация, в которой находятся видео о работе с сервисом.

Создавать блок-схемы можно не одному, а целой командой. Для этого Вы делитесь с другими участниками ссылкой на свою блок-схему, и рисуете ее все одновременно. Все изменения будут сразу появляться у всех участников.

Система Вам будет предлагать периодически зарегистрироваться. Да и сохранить документ у себя на компьютере Вы можете только после регистрации. Хотя… можно обойтись и скриншотами.

Вы можете зарегистрироваться, как Free, и пользоваться сервисом бесплатно в течении 14 дней. Остальные варианты регистрации платные. Их особенности Вы можете посмотреть, выбрав пункт меню File — Preferences.

Очень радует, что можно пользоваться горячими клавишами, например, Ctrl + Z — шаг назад, Ctrl + C и Ctrl + V — скопировать и вставить. Горячие клавиши прописаны в главном меню напротив соответствующих команд, и Вы сами можете найти нужные.

Перемещать страницу по экрану удобно мышкой, нажав и удерживая клавишу Alt.

Можно изменить язык программы, и сделать ее на русском, с помощью пункта меню Edit — Change Language — Russian.

Одним словом, это очень удобный сервис, мне он понравился, и я думаю, понравится и Вам. Пользуйтесь на здоровье!

Видео о том, как создавать блок-схемы и майнд-карты онлайн

Более подробные сведения Вы можете получить в разделах «Все курсы» и «Полезности», в которые можно перейти через верхнее меню сайта. В этих разделах статьи сгруппированы по тематикам в блоки, содержащие максимально развернутую (насколько это было возможно) информацию по различным темам.

Также Вы можете подписаться на блог, и узнавать о всех новых статьях.
Это не займет много времени. Просто нажмите на ссылку ниже:
    Подписаться на блог: Дорога к Бизнесу за Компьютером

Проголосуйте и поделитесь с друзьями анонсом статьи на Facebook:

Топ 5 бесплатных веб-инструменты для создания Диаграмма & Process Flowchart Online

Будь то работа в офисе или наше собственное исследование, мы когда-нибудь понадобится, чтобы создать блок-схемы и диаграммы для хорошо понимают статику и другие данные. Как правило, технические диаграммы и блок-схемы очень трудно спроектировать, поэтому существует несколько онлайн веб-инструментов, доступных в Интернете, чтобы создать процесс блок-схемы и рабочие схемы бесплатно. Тем не менее, вам придется создавать их вручную на этих веб-инструментов, но все же вы будете чувствовать себя очень простоту и легкость для создания схем и диаграмм. Веб-сайты, чтобы создать свободные Диаграммы & Блок-схемы Теперь посмотрим на эти веб-инструменты, которые позволяют вам

Будь то работа в офисе или наше собственное исследование, мы когда-нибудь понадобится, чтобы создать блок-схемы и диаграммы для хорошо понимают статику и другие данные. Как правило, технические диаграммы и блок — схемы очень трудно спроектировать, поэтому существует несколько онлайн вебинструментов , доступных в Интернете , чтобы создать процесс блоксхемы и рабочие схемы бесплатно.

Тем не менее, вам придется создавать их вручную на этих веб-инструментов, но все же вы будете чувствовать себя очень простоту и легкость для создания схем и диаграмм.

Веб-сайты, чтобы создать свободные Диаграммы & Блок-схемы

Теперь посмотрим на эти веб-инструменты, которые позволяют вам создавать свободные диаграммы и блок-схемы на сайте:

1. Creately

Creately широкая платформа для создания диаграмм и блок-схем в Интернете. Честно говоря, вы должны зарегистрироваться здесь, чтобы воспользоваться его услугами, но до сих пор для демонстрации или тестирования вы можете использовать его без регистрации. Это обеспечивает очень легкий и быстрый механизм для рисования схем и диаграмм в Интернете, а также позволяет сотрудничать свою работу с кем-либо из любой точки мира через Интернет.

2. Draw.io

Как вы будете посещать этот сайт, вы должны будете выбрать место, где вы хотите сохранить свою работу, а затем приступить к созданию диаграммы. Draw.io является фантастическим онлайн веб-инструмент питается от mxGraph. Она также обеспечивает вам быстро анс простой методологии для создания диаграмм и блок-схем онлайн абсолютно бесплатно.

3. Lucidchart

Lucidchart также является популярным веб-сайт, который позволяет сделать блок-схемы, каркасы, карты памяти и организационные диаграммы. Как мы все знаем, что UML может быть неприятно или отнимает много времени. Именно поэтому он разработал инструмент UML диаграмм, который принимает от боли. Таким образом, пройти через веб-сайт и начать создавать диаграммы и блок-схемы онлайн бесплатно.

4. Gliffy

Gliffy еще одна онлайн-схема и блок-схема, программное обеспечение, которое поможет вам создавать профессиональные качества блок-схемы, организационные диаграммы, UML диаграмм, сетевых диаграмм, каркасы, технические чертежи и многое другое. Gliffy работает прямо в браузере!

5. Cacoo

Cacoo является дружественным к пользователю интерактивный инструмент для рисования, который позволяет создавать различные диаграммы, такие как карты сайта, блок-схеме, карты ума, проволочный каркас, UML диаграммы и схемы сети. Cacoo можно использовать бесплатно. Вы должны зарегистрироваться с Cacoo начать создавать блок-схем и диаграмм в Интернете.

Дальнейшее чтение:

Ребята, это лучшие сайты или онлайн программное обеспечение для создания диаграмм и блок-схем в Интернете бесплатно. Я не могу сказать, что есть, что лучше всего, потому что они все очень прекрасно и доминирующим.

Рисование электрических схем онлайн. Программа для проектирования электропроводки в доме

Электрики уже не используют циркуль и рейсшину, чтобы вручную составить сложную и запутанную систему линий и кабелей. Это не только долго и трудоемко, но и не всегда красиво и чисто. К тому же любой человек склонен к ошибкам, в работе с чертежами это особенно заметно: неточность на бумаге выливается в реальную опасность для использования электросистемы пользователями. Проектирование электрических схем стало доступнее после того, как были разработаны специальные программы для построения и моделирования электропроводки в доме или квартире. В этой статье мы расскажем о необходимости САПРов, положительных и отрицательных сторонах самых популярных из них.

Плюсы проектирования чертежей на компьютере

  • Платформы для создания электросхем призваны облегчить процесс создания точных чертежей. Машина произведет за вас расчеты на основании тех данных, которые вы занесете. Любое изделие, выполненное в хорошем проектировщике, пройдет автоматическое тестирование.
  • Многие ПО включают в себя разнообразную базу. Готовые макеты, которые нужно лишь дополнить и подогнать под себя. Все элементы, находящиеся в библиотеке, отвечают стандартам черчения. Используя их в работе, вы облегчаете свою задачу и не тратите время на повторное рисование классических блоков электросети.
  • Расширенный функционал делает компьютерный аналог карандаша и линейки намного эргономичнее. Не надо иметь ворох бумажных чертежей с различными деталями, когда в программе для разработки электрических схем можно нажать пару кнопок, чтобы сравнить разные страницы. Используя новые технологии, инженеру становится легче работать: нет необходимости рисовать массу чертежей, на которых отличаются лишь показатели, компьютер сделает это за вас. ZWCAD решает эту проблему, предлагая пользователю вставку выбранных объектов с различными параметрами из палитры свойств.
  • Очень удобно хранить проект в электронном виде. Его можно послать по почте коллегам, доработать или исправить при необходимости. При этом не понадобится заново делать чертеж. Когда работа будет завершена, план можно будет распечатать в любом масштабе.
  • В любом проекте есть элементы, которые не требуют творческого подхода. Они стандартные и несложные, но также тратят время разработчика. На помощь приходят автоматические системы проектирования САПР. С ними вся работа или ее часть будет выполнена за доли секунды.
  • Любой потребитель найдет свой продукт. Для составления простенькой схемы разводки дома подойдет бесплатный вариант программы для электрика. Такое ПО имеет меньший функционал и открывает более скромные возможности, но иногда для выполнения несложной задачи большего и не требуется. Специалист тоже подберет софт для себя: с обширными ресурсами и технологически грамотным интерфейсом. Не всегда дороговизна продукта – показатель качества. Популярные компании, занимающие высокое положение среди своих аналогов, завышают цену, уступая в разнообразии свойств своим более молодым конкурентам.
  • Качество европейских стандартов остается, но использование становится удобным для среднестатистического проектировщика, потому что большинство новых программ для создания электрических схем предлагают интерфейс на русском языке.
  • Существуют разработки, направленные на конкретную специальность. Инструментарий в них подобран под определенную деятельность, например, для конструирования больших зданий, промышленных объектов или жилых домов. Некоторые фирмы предлагают дополнительные модули, расширяющие функционал стандартного пакета.
  • Многие компании предлагают периодические обновления, так единожды купленная платформа останется актуальной на протяжении многих лет.

В каких случаях подходит софт

Программа нужна для рисования, проектирования, черчения однолинейных схем электроснабжения дома. Она представляет собой документ для графического конструирования. Ее инструментарий содержит входящие в структуру устройства элементы и контакты между ними. Благодаря условным обозначениям удобно находить и применять все средства, доступные при разработке. Сам чертеж – часть всего пакета документов, связанных с проектом. В нем содержатся данные для монтажа, координации и управления устройством.

Для каких этапов предназначена программа для чертежа электрических схем

Она незаменима на всех стадиях осуществления электроснабжения:

  1. Составление проекта. Модель дает возможность установить составные части разрабатываемого продукта.
  2. Процесс производства. На чертежах можно продемонстрировать устройство. На их основе рассчитываются все этапы создания, установки и проверки системы.
  3. Период эксплуатации. Если проявился дефект или произошла поломка, благодаря чертежу можно обнаружить причину и понять, как ее устранить.

Это основной вид планирования. Его обычно используют при конструировании несложных проектов. Такой способ отличается от остальных моделей простотой создания: весь набор составляющих, необходимых для поставки электричества потребителям, на ней отображается несколькими линиями.

Основные этапы разработки проекта при помощи программы для создания, рисования, черчения электросхем:

  • Первоначальный и наиболее важный этап – сбор и подготовка расчетно-вычислительных материалов. Важна точность подсчетов.
  • Если система была в использовании, необходимо визуальное и техническое диагностирование электросистемы, изучение характеристик и выявление дефектов и поломок сети. По результатам обследования нужно составить смету тех частей, которые необходимо заменить. Эти данные входят в отчет и учитываются при проектировании. Если вся электросеть требует реконструкции, расчет приходится производить заново.
  • С собранными материалами можно приступать к чертежу. От правильности этого этапа зависит безопасность владельца и пользователей помещения. Точность исполнения можно возложить на специализированные программы для проектирования электрики.

Компания ZWSOFT предлагает для пользователей любой версии ZWCAD поддержку технических специалистов. Они ответят на ваши вопросы, связанные с использованием софта. На сайте разработчика есть статьи и видео, созданные для помощи клиентам.

  • Заключительной ступенью перед началом монтажа является согласование проекта в службе эксплуатации. Если все одобрено, можно приступать к установке.

Соблюдение всех правил является принципиальным при приготовлении здания к электрификации. От этого зависит нормальное функционирование всего энергоснабжения, возможность долгой эксплуатации без ремонта и замены деталей и, конечно, здоровье и безопасность потребителей.

Какие программы проектирования систем электроснабжения существуют

Есть ряд платформ, среди которых есть платные и их бесплатные аналоги. Основной функционал остается прежним, но купленные ПО предлагают ряд дополнительных инструментов. Расскажем о наиболее популярных.

Автокад

Еще недавно этот продукт занимал лидирующие позиции на рынке систем конструирования. Компания Autodesk разработала этот софт еще в 1982 году, он сразу приобрел популярность среди инженеров. Сокращение AutoCAD в переводе означает «системы автоматизированного проектирования». Она представляет собой двух- или трехмерную программу для моделирования. Ее активно используют инженеры различных отраслей. Автокад переведен на 18 языков. Русскоязычная версия полностью адаптирована под пользователей нашей страны – весь интерфейс и инструментарий понятен и доступен. И лишь инструкция не приспособлена для русских проектировщиков. За свою долгую жизнь компания разработала десятки версий, тысячи дополнений и вспомогательных приложений.


Если верить статистике, во всем мире около 6 000 000 потребителей используют возможности сервиса AutoCAD. Среди всех функций занимает особенное место система 3D-моделирования. Объемные фигуры можно воплотить в жизнь, благодаря возможностям трехмерной печати. У раскрученного бренда есть как рьяные сторонники, так и критики. Первые утверждают, что все минусы, приписываемые Автокаду, это лишь результат неполного изучения платформы и неумение использовать весь ее потенциал.

Вторые находят отрицательные стороны:

  • Первая является выводом из утверждения приверженников ПО: если большинство инженеров не может разобраться в возможностях софта, значит его функционал слишком трудно передан пользователю.
  • Часто отмечают, что графика AutoCADа не приспособлена для текстовых редакторов.
  • Система не признает некоторых чертежей, выполненных в других ПО.
  • Многочисленные надстройки к Автокаду часто имеют неудобный интерфейс.
  • С последним недостатком соглашаются как сторонники так и противники проги – ее цена завышена. И даже если предположить, что качество соотносимо со стоимостью, продукт от этого не становится доступнее.

Причины поиска других платформ:

За последние 5 – 7 лет позиции популярного программного обеспечения упали. Всё чаще инженеры ищут аналог зарубежных разработчиков. Это связано с введенной компанией политикой обязательного лицензирования и высокой ценой за продукт, согласно мнению пользователей. Крупные компании заинтересованы в поиске наиболее выгодных ПО для работы.

Основными критериями поиска являются:

  • широкие возможности для проектирования электронных систем, схожий набор функций;
  • удобный и простой интерфейс, понятный как специалисту, так и неопытному пользователю;
  • упрощенная система лицензирования;
  • приемлемая цена и гибкая система корпоративных скидок;
  • совместимость с проектами, выполненными в других софтах;
  • возможность приобретения обновлений и дополнительных модулей, расширяющих классический базовый комплект функций.

QElectroTech

Это одна из бесплатных программ на русском языке для черчения различных электрических схем: однолинейных, структурных и гидравлических. Она проста в использовании, благодаря большой библиотеке с готовыми макетами. Хорошо подойдет для начинающих и студентов, для которых не столько нужен широкий инструментарий, сколько важен нетрудный процесс проектирования. Но из-за небольшого разнообразия функций, система не подойдет для серьезных, сложных проектов и для профессиональной работы.

Visio

Еще один продукт, конкурирующий с популярными симуляторами. Он максимально удобен в работе: создатели грамотно подошли к классификации элементов. Разделение по группам сделало детали доступными, они перетаскиваются на макет и складываются одна с другой, как в конструкторе. Но библиотека готовых схем скуднее, чем у большинства программ. Ощутимым недостатком также является возможный сбой форматирования при включении с другой версии или в другом формате.

NanoCAD

Отличный отечественный аналог Автокада. Имеет приличный функционал и ряд дополнительных модулей. Интерфейс остается прежним и легко узнаваемым. В отличие от зарубежного продукта, удобна работа со слоями – есть функция удаления одного среза с переносом данных на предыдущий. Это позволяет не множить вкладки и не захламлять чертеж. Но есть мнения, по которым эта разработка не оправдала ожидания: она долго грузится и часто работает рывками или медленно реагирует, работает нестабильно. К минусам относят также неполноценное редактирование геометрии, в частности, невозможность обрезки сплайнов и штриховок.

ZWCAD – удобный САПР для электрических схем

Разработка компании ZWSOFT – это высокотехнологичный аналог Автокада, имеющий потенциал превзойти первый в технологичности. Сотрудники ZWSOFT делают переход потребителей на новый софт легким и удобным. Это заключается в следующем:

  • Каждому заказчику предлагается бесплатная консультация технических специалистов. Они помогут подобрать подходящую версию, с учетом возможностей оборудования потребителя и сферы использования продукта.
  • Перед покупкой есть возможность протестировать платформу, установив полнофункциональную версию с ограниченным сроком действия.
  • Система скидок направлена на работу с корпоративными клиентами: одновременная покупка целого пакета лицензий обойдется в разы дешевле, чем у конкурирующих фирм.
  • Интерфейс ЗВКАДа совмещает простоту в обращении и многофункциональность.
  • Платформа имеет широкую совместимость с форматами других САПРов. Возможна даже интеграция со сторонними приложениями, так как файлы, созданные в других редакторах, поддерживаются в ZWCAD.
  • Легко работать как в двухмерном, так и в 3D пространстве.
  • Клиенту будут доступны регулярные обновления и расширения, как платные, так и бесплатные.
  • Компания предлагает ряд вариантов: от классического набора функций до профессионального пакета.

Эта программа идеально подойдет как для многоэтапного конструирования системы электроснабжения на предприятии, так и для проектирования несложных схем электропроводки в квартире. Можно проектировать на разных платформах, привыкнуть и не обращать внимание на недостатки. Но для того, чтобы получать удовольствие от своей работы, нужен качественный и удобный софт, который отвечает всем вашим предпочтениям.

Рисование электрических схем и чертежей становится более легким процессом, если это осуществлять при помощи специального софта. Программы предоставляют огромное количество инструментов и функций, которые идеально подходят для выполнения данной задачи. В этой статье мы подобрали небольшой список представителей подобного ПО. Давайте ознакомимся с ними.

Первой рассмотрим программу Visio от известной многим компании Microsoft. Ее основная задача – рисование векторной графики, и благодаря этому нет каких-то профессиональных ограничений. Электрики свободно смогут создавать здесь схемы и чертежи с помощью встроенных инструментов.

Присутствует большое количество различных фигур и объектов. Их связка осуществляется всего одним кликом. Microsoft Visio также предоставляет множество настроек вида схемы, страницы, поддерживает вставку изображений диаграмм и дополнительных чертежей. Пробная версия программы доступна к скачиванию бесплатно на официальном сайте. Рекомендуем ознакомиться с ней перед покупкой полной.

Eagle

Теперь рассмотрим специализированный софт для электриков. Eagle обладает встроенными библиотеками, где присутствует большое количество различных заготовок типов схем. Новый проект также начинается с создания каталога, там будут сортироваться и храниться все использованные объекты и документы.

Редактор реализован достаточно удобно. Присутствует основной набор инструментов, помогающих вручную быстро нарисовать правильный чертеж. Во втором редакторе создаются печатные платы. Отличается он от первого наличием дополнительных функций, которые было бы неправильно помещать в редактор принципиальной схемы. Русский язык присутствует, однако переведена не вся информация, что может стать проблемой для определенных пользователей.

Dip Trace

Dip Trace представляет собой набор нескольких редакторов и меню, в которых выполняются различные процессы с электрическими схемами. Переход в один из доступных режимов работы осуществляется через встроенный лаунчер.

В режиме работы со схемотехникой происходят основные действия с печатной платной. Здесь добавляются и редактируются компоненты. Детали выбираются из определенного меню, где по умолчанию установлено большое количество объектов, но пользователь может создать элемент вручную с помощью другого режима работы.

1-2-3 Схема

«1-2-3 Схема» была разработана специально для того, чтобы подобрать подходящий корпус электрощита в соответствии с установленными компонентами и надежностью защиты. Создание новой схемы происходит через мастера, пользователю потребуется только выбирать необходимые параметры и вписывать определенные значения.

Присутствует графическое отображение схемы, ее можно отправить в печать, но нельзя редактировать. По завершении создания проекта выбирается крышка щита. На данный момент «1-2-3 Схема» не поддерживается разработчиком, обновления выходили давно и скорее всего их больше не будет вообще.

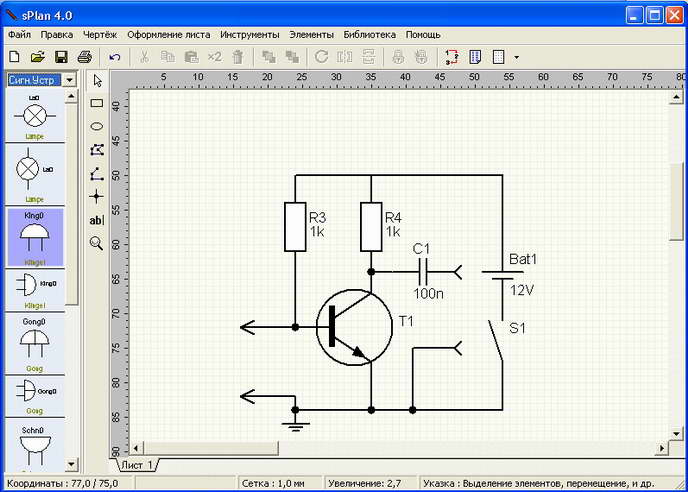

sPlan

sPlan – один из самых простых инструментов в нашем списке. Он предоставляет только самые необходимые инструменты и функции, максимально упрощая процесс создания схемы. Пользователю потребуется только добавить компоненты, связать их и отправить плату в печать, предварительно настроив ее.

Кроме всего присутствует небольшой редактор компонентов, полезный тем, кто хочет добавить собственный элемент. Здесь доступно создание надписей и редактирование точек. Во время сохранения объекта нужно обратить внимание, чтобы он не заменил оригинал в библиотеке, если это не нужно.

Компас-3D

«Компас-3D» – профессиональное программное обеспечение для построения различных схем и чертежей. Данный софт поддерживает не только работу в плоскости, но и позволяет создавать полноценные 3D-модели. Пользователь может сохранять файлы во множестве форматов и в дальнейшем использовать их в других программах.

Интерфейс реализован удобно и полностью русифицирован, даже новички должны быстро освоиться в нем. Присутствует большое количество инструментов, обеспечивающих быстрое и правильное черчение схемы. Пробную версию «Компас-3D» вы можете загрузить на официальном сайте разработчиков совершенно бесплатно.

Электрик

Заканчивает наш список «Электрик» – полезный инструмент для тех, кто часто выполняет различные электрические расчеты. Программа оснащена более чем двадцатью различными формулами и алгоритмами, с помощью чего осуществляются вычисления за максимально короткий срок. От пользователя требуется только заполнить определенные строки и отметить галочками необходимые параметры.

Мы подобрали для вас несколько программ, позволяющих работать с электрическими схемами. Все они чем-то похожи, но и имеют свои уникальные функции, благодаря которым и становятся популярными у широкого круга пользователей.

В данной статье будет представлено 20 лучших программ для проектирования электронных схем и печатных плат, включая бесплатные, коммерческие и условно бесплатные программы.

Изучение дизайна макетов или электронных диаграмм не сложно, если вы выберете правильный инструмент дизайна. Для создания списка был использован ряд критериев, таких как:

  • качество программного обеспечения;
  • удобство для пользователя;
  • сложность среды проектирования.

Бесплатное программное обеспечение для рисования электронных схем:

Ниже будет представлен список и краткое описание бесплатных программ для проектирования электронных схем.

LTspice

Это программное обеспечение для моделирования от линейных технологий до разработки электронных схем, моделирования SPICE, диаграмм сигналов и многих других функций:

  • многоязычный графический интерфейсMDI для открытия и редактирования нескольких файлов в сеансе;
  • встроенный редактор схем с базой данных 2 тыс. электронных компонентов;
  • симулятор аналоговых и смешанных схем с режимом импорта файловSPICE;
  • постпроцессор для генерации графических кривых результатов анализа и отчетов;
  • возможность персонализировать настройки режима отображения и сочетания клавиш;
  • удобные функции масштабирования окна просмотра, печати и копирования в буфер обмена;
  • интегрированная база данных схем выборкиLTSpice.ASC.

Узнать больше и скачать LTspice вы можете на нашем .

«Компас-электрик»

Замечательная графическая российская программа, которая является разновидностью программы «Компас». Используется в области электрики для создания схем электрооборудования различных механизмов. Программа имеет обширные возможности. Посредством программы «Компас-электрик» возможно начертить любую электрическую схему.

Программа «Компас-электрик» имеет три версии, различные по своему функционалу: экспресс версия, стандартная версия, профессиональная версия. Основными компонентами данной программы являются:

  • База данных, которая является фундаментом для проектирования документации;
  • Редактор схем и отчетов, в котором происходит сам процесс создания и выпуска готовой документации проектов.

DipTrace

Это программа для проектирования профессиональных печатных плат. Вполне интуитивно понятный интерфейс, огромная функциональность. Dip Trace поддерживает несколько режимов работы. В каждый пакет DipTrace входят следующие программы:

  • редактор схем;
  • программа проектирования контуров — компоновка печатной платы;
  • редактор компонентов;
  • редактор корпуса;
  • автотрассировщик;
  • 3D-визуализация;
  • функция импорта библиотек и проектов из других программ EDA.

Скачать и получить более подробную информацию с обучающей книгой вы можете на нашем .

EasyEDA

Бесплатный и доступный в облачном инструменте EDA, позволяющий создавать схемы, моделировать SPICE и дизайн печатной платы. В его базе данных уже более 70 000 готовых диаграмм и более 15 тысяч библиотек PSpice, которые позволяют быстро рисовать диаграммы в веб браузере. Проекты, подготовленные в EasyEDA, могут быть опубликованы или сохранены в облаке. Файлы также можно экспортировать во многие форматы, включая JSON.

Программное обеспечение EasyEDA совместимо с инструментами Altium, Eagle KiCad и LTspice, откуда вы можете импортировать дополнительные библиотеки. По желанию производитель предлагает относительно недорогую конструкцию печатной платы в соответствии с созданной конструкцией. Благодаря доступу к приложениям в облаке мы получаем удобство, мобильность и совместимость между устройствами.

TinyCAD

Это программа для рисования схем в Windows, доступная для бесплатной загрузки с SourceForge. Поддерживает стандартные и пользовательские библиотеки символов. TinyCAD чаще всего используется для создания:

  • однолинейных диаграмм;
  • создания блок-схем;
  • разработки технических чертежей для целей презентации.

Xcircuit

Бесплатная программа для рисования схем из Open Circuit Designs, разработанная для среды Unix / Linux, но вы можете использовать ее в Windows, если у вас есть работающий сервер или Windows API. Существует множество бесплатных версий.

Dia

Это базовый инструмент проектирования с возможностью рисования блок-диаграмм. Dia — программа для начинающих, только для людей, входящих в область рисования электронных схем. Программа имеет лицензию GPL и доступна в версиях Mac и Linux (без версии для Windows). Чаще всего используется для построения блок-схем.

Pspice — Student Version

Бесплатная версия программного обеспечения Pspice была создана для студентов. Он содержит ограниченные версии таких продуктов, как: PSpice A / D 9.1, PSpice Schematics 9.1, Capture 9.1. Позволяет разрабатывать и моделировать аналоговые и цифровые схемы.

SmartDraw

Программные шаблоны проектирования электро схем из SmartDraw LCC, считается одним из лучших САПРОВ для рисования электронных схем, блок-схем, HVAC, и т.д.

Бесплатная версия SmartDraw представляет собой усеченный вариант платного программного обеспечения, в котором отсутствует расширенные функции.

1-2-3 схема

Это простая программа редактор для создания электро схем, которая позволит вам быстро и просто создать, и начертить любую схему любого уровня сложности. В приложении вы имеете возможность создавать электро схемы щитков для жилищных комплексов, стоит заметить, что программа на русском языке, поэтому удобна в применении.

1-2-3 схема является одним из бесплатных приложений, которое позволяет укомплектовывать электрощиты Хагер (Hager) оборудованием того же производителя. Основной особенностью программы относится такая функция, как сам по себе выбор корпуса для электрощита, который отвечает всем требованиям и нормам безопасности. Выбор производится непосредственно из ряда моделей Hager.

Более подробную информацию о программе вы можете найти на нашем .

Microsoft Visio

Основной задачей программы является разработка и создание с помощью шаблонов рисование разного рода электронных схем. Программа имеет возможность создавать:

  • разнообразные инженерные и технические рисунки;
  • электронные схемы;
  • составлять эффектные презентации;
  • разрабатывать организационные схемы, маркетинговые и многие другие.

Кроме широких возможностей, программа имеет богатый набор готовых элементов, шаблоны visio для электро схем, а также библиотеку красивых объемных рисунков. Создание различных электронных схем не является единственной задачей для MS Visio.

KiCad

Это пакет с открытым исходным кодом, который был создан французом Жан-Пьером Шаррас. Данное программное обеспечение включает в себя ряд интегрированных независимых программ, таких как:

  • kicad — приложение для управления проектами;
  • EESchema — расширенный редактор схем, с помощью которого можно создавать иерархические структуры;
  • Pcbnew — редактор для создания печатных плат на основе схемного дизайна;
  • gerbview — средство для просмотра файлов gerber и многие другие.

KiCad совместим со многими ОС, так как основан на библиотеке wxWidgets.

Более подробную информацию вы можете найти на нашем .

CadSoft Eagle

Высококачественная программа для проектирования печатных плат от немецкой компании CadSoft, входящей в состав Premier Farnell plc. EAGLE является аббревиатурой для легко применимого графического редактора макетов, что означает простой в использовании графический редактор.

CadSoft Eagle завоевала большую популярность из-за простоты и возможности использовать одну из версий — Eagle Light бесплатно. Бесплатная версия программы не позволяет создавать электронные схемы в коммерческих целях.

Программа доступна для операционных систем Windows, Linux, OS X.

Платное программное обеспечение для рисования электронных схем:

Ниже представлен список и краткое описание платных программ для проектирования электронных схем.

OrCAD

Самая популярная программа компании Cadence, содержащая полную среду для коммерческих проектов PCB, содержит все компоненты, необходимые для проектирования печатных плат, такие как:

  • модуль для введения схем;
  • редактор печатных плат с интегрированным управлением проектирования.

Чтобы повысить эффективность дизайна, программа предлагает интерактивную технологию проводки Push & Shove.

TINA-TI

Недорогое решение от DesignSoft, созданное для предприятий и фрилансеров. Он позволяет создавать:

  • схемы;
  • компоновку компонентов;
  • моделирование;
  • множество дополнительных функций.

Примечательной особенностью является также тестирование систем в режиме реального времени.

Altera

Предоставляет полный набор инструментов программирования для каждого этапа проекта, включая программные обеспечения:

  • NIOS II для проектирования встроенных систем;
  • DSP Builder для проектирования цифровых систем обработки сигналов;
  • Quartus II и ModelSim для построения логических систем.

Система Altera Max + Plus II (многоадресная матричная программируемая логическая пользовательская система) представляет собой интегрированную среду для проектирования цифровых схем в программируемых структурах. Система Max + Plus II включает 11 интегрированных прикладных программ.

Altium Designe

Комплект Altium Designer включает в себя четыре основных модуля:

  • редактор схем;
  • 3D- дизайн печатной платы;
  • разработка программируемой вентильной матрицы (FPGA) и управление данными.

Как правило, Altium Designer является дорогим ПО, но отличается способностью добиваться быстрых результатов для сложных схем.

P-Cad

Это программа для создания печатных плат и электронных схем. В пакет P-CAD входят два основных компонента:

  • P-CAD Schematic — редактор схем;
  • P-CAD pcb — редактор печатных плат.

На протяжении долгого времени данной программой пользовалось огромное количество российских разработчиков электронных схем, главной причиной этой популярности стал достаточно интуитивно понятный и удобный интерфейс. На данный момент производитель прекратил поддержку данного ПО, заместив ее программой Altium Designer.

Proteus Design Suite

Это полное программное решение для моделирования схем и проектирования печатных плат. Он содержит несколько модулей для схемного захвата, прошивки IDE и компоновки печатных плат, которые отображаются в виде вкладок внутри единого интегрированного приложения. Это обеспечивает плавный рабочий процесс AGILE для инженера проектировщика и помогает продуктам быстрее выйти на рынок.

Пробная версия приложения имеет полный функционал, но не имеет возможности сохранения файлов.

sPlan

Простой в использовании инструмент, который зарекомендовал себя в области инженерии, ремесел, образования, исследований и обучения. Он также стал полезным инструментом для многих частных пользователей.

Создавайте профессиональные планы за очень короткое время, от простой схемы до сложных планов. Особенностями данной программы являются:

  • расширяемая библиотека символов;
  • индивидуальные страницы с листами форм;
  • список компонентов;
  • автоматическая нумерация компонентов;
  • удобные инструменты рисования.

В бесплатной версии нельзя сохранять, экспортировать и печатать файлы.

Напишите в комментариях, какие программы для создания схем и дизайна электронных схем вы используете?

Мы все больше пользуемся компьютером и виртуальными инструментами. Вот уже и чертить на бумаге схемы не всегда хочется — долго, не всегда красиво и исправлять сложно. Кроме того, программа для рисования схем может выдать перечень необходимых элементов, смоделировать печатную плату, а некоторые могут даже просчитать результаты ее работы.

Бесплатные программы для создания схем

В сети имеется немало неплохих бесплатных программ для рисования электрических схем. Профессионалам их функционала может быть недостаточно, но для создания схемы электроснабжения дома или квартиры, их функций и операций хватит с головой. Не все они в равной мере удобны, есть сложные в освоении, но можно найти несколько бесплатных программ для рисования электросхем которыми сможет пользоваться любой, настолько в них простой и понятный интерфейс.

Самый простой вариант — использовать штатную программу Windows Paint, которая есть практически на любом компьютере. Но в этом случае вам придется все элементы прорисовывать самостоятельно. Специальная программа для рисования схем позволяет вставлять готовые элементы на нужные места, а потом соединять их при помощи линий связи. ОБ этих программах и поговорим дальше.

Бесплатная программа для рисования схем — не значит плохая. На данном фото работа с Fritzing

Программа для рисования схем QElectroTech есть на русском языке, причем русифицирована она полностью — меню, пояснения — на русском языке. Удобный и понятный интерфейс — иерархическое меню с возможными элементами и операциями в левой части экрана и несколько вкладок вверху. Есть также кнопки быстрого доступа для выполнения стандартных операций — сохранения, вывода на печать и т.п.

Имеется обширный перечень готовых элементов, есть возможность рисовать геометрические фигуры, вставлять текст, вносить изменения на определенном участке, изменять в каком-то отдельно взятом фрагменте направление, добавлять строки и столбцы. В общем, довольно удобна программа при помощи которой легко нарисовать схему электроснабжения, проставить наименование элементов и номиналы. Результат можно сохранить в нескольких форматах: JPG, PNG, BMP, SVG, импортировать данные (открыть в данной программе) можно в форматах QET и XML, экспортировать — в формате QET.

Недостаток этой программы для рисования схем — отсутствие видео на русском языке о том, как ей пользоваться, зато есть немалое количество уроков на других языках.

Графический редактор от Майкрософт — Visio

Для тех, кто имеет хоть небольшой опыт работы с продуктами Майкрософт, освоить работу в из графическом редакторе Visio (Визио) будет несложно. У данного продукта также есть полностью русифицированная версия, причем с хорошим уровнем перевода.

Данный продукт позволяет начертить схему в масштабе, что удобно для расчета количества необходимых проводов. Большая библиотека трафаретов с условными обозначениями, различных составляющих схемы, делает работу похожей на сборку конструктора: необходимо найти нужный элемент и поставить его на место. Так как к работе в программах данного типа многие привыкли, сложности поиск не представляет.

К положительным моментам можно отнести наличие приличного количества уроков по работе с этой программой для рисования схем, причем на русском языке.

Компас Электрик

Еще одна программа для рисования схем на компьютере — Компас Электрик. Это уже более серьезный продукт, который используют профессионалы. Имеется широкий функционал, позволяющий рисовать различные планы, блок-схемы, другие подобные рисунки. При переносе схемы в программу параллельно формируется спецификация и монтажная схема и све они выдаются на печать.

Для начала работы необходимо подгрузить библиотеку с элементами системы. При выборе схематичного изображения того или иного элемента будет «выскакивать» окно, в котором будет список подходящих деталей, взятый из библиотеки. Из данного списка выбирают подходящий элемент, после чего его схематичное изображение появляется в указанном месте схемы. В то же время автоматически проставляется соответствующее ГОСТу обозначение со сквозной нумерацией (цифры программа меняет сама). В то же время в спецификации появляются параметры (название, номер, номинал) выбранного элемента.

В общем, программа интересная и полезная для разработки схем устройств. Может применяться для создания схемы электропроводки в доме или квартире, но в этом случае ее функционал использован почти не будет. И еще один положительный момент: есть много видео-уроков работы с Компас-Электрик, так что освоить ее будет несложно.

Программа DipTrace — для рисования однолинейных схем и принципиальных

Эта программа полезна не только для рисования схем электроснабжения — тут все просто, так как нужна только схема. Более полезна она для разработки плат, так как имеет встроенную функцию преобразования имеющейся схемы в трассу для печатной платы.

Для начала работы, как и в многих других случаях, необходимо сначала подгрузить имеющиеся на вашем компьютере библиотеки с элементной базой. Для этого необходимо запустить приложение Schematic DT, после чего можно загрузить библиотеки. Их можно будет скачать на том же ресурсе, где будете брать программу.

После загрузки библиотеки можно приступать к рисованию схемы. Сначала можно «перетащить» нужные элементы из библиотек на рабочее поле, развернуть их (если понадобится), расставить и связать линиями связи. После того как схема готова, если необходимо, в меню выбираем строку «преобразовать в плату» и ждем некоторое время. На выходе будет готовая печатная плата с расположением элементов и дорожек. Также можно в 3D варианте посмотреть внешний вид готовой платы.

Бесплатная прога ProfiCAD для составления электросхем

Бесплатная программа для рисования схем ProfiCAD — один из лучших вариантов для домашнего мастера. Она проста в работе, не требует наличия на компьютере специальных библиотек — в ней уже есть коло 700 элементов. Если их недостаточно, можно легко пополнить базу. Требуемый элемент можно просто «перетащить» на поле, там развернуть в нужном направлении, установить.

Отрисовав схему, можно получить таблицу соединений, ведомость материалов, список проводов. Результаты можно получить в одном из четырех наиболее распространенных форматов: PNG, EMF, BMP, DXF. Приятная особенность этой программы — она имеет низкие аппаратные требования. Она нормально работает с системами от Windows 2000 и выше.

Есть у этого продукта только один недостаток — пока нет видео о работе с ней на русском языке. Но интерфейс настолько понятный, что разобраться можно и самому, или посмотреть один из «импортных» роликов чтобы понять механику работы.

Если вам придется часто работать с программой для рисования схем, стоит рассмотреть некоторые платные версии. Чем они лучше? У них более широкий функционал, иногда более обширные библиотеки и более продуманный интерфейс.

Простая и удобная sPlan

Если вам не очень хочется разбираться с тонкостями работы с многоуровневыми программм, присмотритесь к пролукту sPlan. Он имеет очень простое и понятное устройство, так что через час-полтора работы вы будете уже свободно ориентироваться.

Как обычно в таких программах, необходима библиотека элементов, после первого пуска их надо подгрузить перед началом работы. В дальнейшем, если не будете переносить библиотеку в другое место, настройка не нужна — старый путь к ней используется по умолчанию.

Если вам необходим элемент, которого нет в списке, его можно нарисовать, затем добавить в библиотеку. Также есть возможность вставлять посторонние изображения и сохранять их, при необходимости, в библиотеке.

Из других полезных и нужных функций — автонумерация, возможность изменения масштаба элемента при помощи вращения колесика мышки, линейки для более понятного масштабирования. В общем, приятная и полезная вещь.

Micro-Cap

Эта программа кроме построения схемы любого типа (аналогового, цифрового или смешанного) позволяет еще и проанализировать ее работу. Задаются исходные параметры и получаете выходные данные. То есть, можно моделировать работу схемы при различных условиях. Очень полезная возможность, потому, наверное, ее очень любят преподаватели, да и студенты.

В программе Micro-Cap есть встроенные библиотеки, которые можно пополнять при помощи специальной функции. При рисовании электрической схемы продукт в автоматическом режиме разрабатывает уравнения цепи, также проводит расчет в зависимости от проставленных номиналов. При изменении номинала, изменение выходных параметров происходит тут же.

Программа для черчения схем электроснабжения и не только — больше для симуляции их работы

Номиналы элементов могут быть постоянными или переменными, зависящими от различных факторов — температуры, времени, частоты, состояния некоторых элементов схемы и т.д. Все эти варианты просчитываются, результаты выдаются в удобном виде. Если есть в схеме детали, которые изменяют вид или состояние — светодиоды, реле — при симуляции работы, изменяют свои параметры и внешний вид благодаря анимации.

Программа для черчения и анализа схем Micro-Cap платная, в оригинале — англоязычная, но есть и русифицированная версия. Стоимость ее в профессиональном варианте — больше тысячи долларов. Хороша новость в том, что есть и бесплатная версия, как водится с урезанными возможностями (меньшая библиотека, не более 50 элементов в схеме, сниженная скорость работы). Для домашнего пользования вполне подойдет и такой вариант. Приятно еще что она нормально работает с любой системой Windows от Vista и 7 и выше.

Времена применения кульманов давно миновали, их заменили графические редакторы, это специальные программы для черчения электрических схем. Среди них есть как платные приложения, так и бесплатные (виды лицензий мы рассмотрим ниже). Уверены, что созданный нами краткий обзор поможет из разнообразия программных продуктов выбрать ПО, наиболее оптимальное для поставленной задачи. Начнем с бесплатных версий.

Бесплатные

Прежде, чем перейти к описанию программ кратко расскажем о бесплатных лицензиях, наиболее распространены из них следующие:

  • Freeware – приложение не ограничено по функциональности и может использоваться в личных целях без коммерческой составляющей.
  • Open Source – продукт с «открытым кодом», в который допускается вносить изменения подстраивая ПО под собственные задачи. Возможны ограничения на коммерческое использование и платное распространение внесенных модификаций.
  • GNU GPL – лицензия практически не накладывающая на пользователя никаких ограничений.
  • Public domain – практически идентична с предыдущим вариантом, на данный тип лицензии закон защиты авторских прав не распространяется.
  • Ad-supported – приложение полностью функционально, содержит в себе рекламу других продуктов разработчика или других компаний.
  • Donationware – продукт распространяется бесплатно, но разработчик предлагает внести пожертвования на добровольной основе для дальнейшего развития проекта.

Получив представление о бесплатных лицензиях можно переходить к ПО, распространяемому на таких условиях.

Microsoft Visio

Это простой в управлении, но в то же время весьма удобный редактор векторной графики, обладающий богатым функциональным набором. Несмотря на то, что основная социализация программы визуализация информации с приложений MS Office, ее вполне можно использовать для просмотра и распечатки радиосхем.

MS выпускает три платных версии, отличающихся функциональным набором и бесплатную (Viewer), которая интегрируется в браузер IE и позволяет с его помощью осуществлять просмотр файлов, созданных в редакторе. К сожалению, для редакции и создания новых схем потребуется приобрести полнофункциональный продукт. Заметим, что даже в платных версиях среди базовых шаблонов нет набора для полноценного создания радиосхем, но его несложно найти и установить.

Недостатки бесплатной версии:

  • Недоступны функции редактирования и создания схем, что существенно снижает интерес к этому продукту.
  • Программа работает только с браузером IE, что также создает массу неудобств.

Компас-Электрик

Данная ПО является приложением к САПР российского разработчика «АСКОН». Для ее работы требуется установка среды КОМПАС-3D. Поскольку это отечественный продукт, в нем полностью реализована поддержка принятых России ГОСТов, и, соответственно, нет проблем с локализацией.


Приложение предназначено для проектирования любых видов электрооборудования и создания к ним комплектов конструкторской документации.

Это платное ПО, но разработчик дает 60 дней на ознакомление с системой, в течение этого времени ограничения по функциональности отсутствуют. На официальном сайте и в сети можно найти множество видео материалов, позволяющих детально ознакомиться с программным продуктом.

В отзывах многие пользователи отмечают, что в системе имеется масса недоработок, которые разработчик не спешит устранять.

Eagle

Данное ПО представляет собой комплексную среду, в которой можно создать как принципиальную схему, так и макет печатной платы к ней. То есть, расположить на плате все необходимые элементы и выполнить трассировку. При этом, она может быть выполнена как в автоматическом, так и ручном режиме или путем комбинации этих двух способов.


В базовом наборе элементов отсутствуют модели отечественных радиокомпонентов, но их шаблоны могут быть скачены в сети. Язык приложения – Английский, но локализаторы, позволяющие установить русский язык.

Приложение является платным, но возможность его бесплатного использования со следующими функциональными ограничениями:

  • Размер монтажной платы не может превышать размера 10,0х8,0 см.
  • При разводке можно манипулировать только двумя слоями.
  • В редакторе допускается работа только с одним листом.

Dip Trace

Это не отдельное приложение, а целый программный комплекс, включающий в себя:

  • Многофункциональный редактор для разработки принципиальных схем.
  • Приложение для создания монтажных плат.
  • 3D модуль, позволяющий проектировать корпуса для созданных в системе приборов.
  • Программу для создания и редактирования компонентов.

В бесплатной версии программного комплекса, для некоммерческого использования, предусмотрены небольшие ограничения:

  • Монтажная плата не более 4-х слоев.
  • Не более одной тысячи выводов с компонентов.

В программе не предусмотрена русская локализация, но ее, а также описание всех функций программного продукта можно найти в сети. С базой компонентов также нет проблем, в изначально их около 100 тыс. На тематических форумах можно найти созданные пользователями базы компонентов, в том числе и под российские ГОСТы.

1-2-3 схема

Это полностью бесплатное приложение, позволяющее укомплектовать электрощиты Хагер (Hager) одноименным оборудованием.


Функциональные возможности программы:

  • Выбор корпуса для электрощита, отвечающего нормам по степени защиты. Выборка производится из модельного ряда Hager.
  • Комплектация защитным и коммутационным модульным оборудованием того же производителя. Заметим, что в элементной базе присутствуют только сертифицированные в России модели.
  • Формирование конструкторской документации (однолинейной схемы, спецификации, отвечающей нормам ЕСКД, отрисовка внешнего вида).
  • Создание маркеров для коммутирующих устройств электрощита.

Программа полностью локализована под русский язык, единственный ее недостаток, что в элементной базе присутствует только электрооборудование компании-разработчика.

Autocad Electrical

Приложение на базе известной САПР Autocad, созданное для проектирования электросхем и создания для них технической документации в соответствии с нормами ЕСКД.


Изначально база данных включает в себя свыше двух тысяч компонентов, при этом, их условно графические обозначения отвечают действующим российским и европейским стандартам.

Данное приложение платное, но имеется возможность в течение 30-ти дней ознакомиться с полным функционалом базовой рабочей версии.

Эльф

Данное ПО позиционируется в качестве автоматизированного рабочего места (АРМ) для проектировщиков-электриков. Приложение позволяет быстро и корректно разработать, практически, любой чертеж для электротехнических проектов с привязкой к плану помещений.

Функционал приложения включает в себя:

  • Расстановку УГО при проектировании электросетей, проложенных открыто, в трубах или специальных конструкциях.
  • Автоматический (с плана) или руной расчет силовой схемы.
  • Составление спецификации в соответствии с действующими нормами.
  • Возможность расширения базы элементов (УГО).

В бесплатной демонстрационной версии отсутствует возможность создания и редактирование проектов, их можно только просмотреть или распечатать.

Kicad

Это полностью бесплатный программный комплекс с открытым кодом (Open Source). Данное ПО позиционируется в качестве системы сквозного проектирования. То есть, можно разработать принципиальную схему, по ней создать монтажную плату и подготовить документацию, необходимую для производства.


Характерные особенности системы:

  • Для разводки платы допускается применение внешних трассировщиков.
  • В программу встроен калькулятор печатной платы, размещение на ней элементов можно выполнить автоматически или вручную.
  • По завершению трассировки система генерирует несколько технологических файлов (например, для фотоплоттера, сверлильного станка и т.д.). При желании можно добавить логотип компании на печатную плату.
  • Система может создать послойную распечатку в нескольких популярных форматах, а также сгенерировать список используемых в разработке компонентов для формирования заказа.
  • Имеется возможность экспорт чертежей и других документов в форматы pdf и dxf.

Заметим, что многие пользователи отмечают непродуманность интерфейса системы, а также тот факт, что для освоения ПО требуется хорошо изучить документацию к программе.

TinyCAD

Еще одно бесплатное приложение с открытым кодом, позволяющее создавать чертежи принципиальных схем и имеющее функции простого редактора векторной графики. В базовом наборе содержится сорок различных библиотек компонентов.


TinyCAD – простой редактор для принципиальных схем

В программе не предусмотрена трассировка печатных плат, но имеется возможность экспортировать список соединений в стороннее приложение. Экспорт производится с поддержкой распространенных расширений.

Приложение поддерживает только английский язык, но благодаря интуитивному меню проблем с освоением не возникнет.

Fritzing

Бесплатная среда разработки проектов на базе Arduino. Имеется возможность создания печатных плат (разводку необходимо делать вручную, поскольку функция автотрассировки откровенно слабая).


Следует заметить, что приложение «заточено» для быстрого создания набросков, позволяющих объяснить принцип работы проектируемого прибора. Для серьезной работы у приложения слишком мала база элементов и сильно упрощенное составление схемы.

123D Circuits

Это веб-приложение для разработки Arduino-проектов, с возможностью программирования устройства, симуляции и анализа его работы. В типовом наборе элементов присутствуют только основные радио-компоненты и модули Arduino. При необходимости пользователь может создать новые компоненты и добавить их в базу. Примечательно, что разработанную печатную плату можно заказать, непосредственно, в онлайн-сервисе.


В бесплатной версии сервиса нельзя создавать свои проекты, но можно просматривать чужие разработки, находящиеся в открытом доступе. Для полноценного доступа ко всем возможностям необходимо оформить подписку ($12 или $24 в месяц).

Заметим, что из-за бедного функционала виртуальная среда разработки вызывает интерес только у начинающих. Многие из тех, кто пользовался сервисом, обратили внимание на тот факт, что результаты симуляции расходятся с реальными показателями.

XCircuit

Бесплатное мультиплатформенное приложение (лицензия GNU GPL) для быстрого создания принципиальных схем. Функциональный набор минимальный.


Язык приложения – английский, программа не воспринимает русские символы. Также следует обратить внимание на нетипичное меню, к которому необходимо привыкнуть. Помимо этого контекстные подсказки выводятся на панель состояния. В базовый набор элементов входят УГО только основных радиодеталей (пользователь может создать свои элементы и добавить их).

CADSTAR Express

Это демонстрационная версия одноименной САПР. Функциональные ограничения коснулись лишь числа элементов, используемых в схеме разработки (до 50 шт) и количеств контактов (не более 300), что вполне достаточно для небольших радиолюбительских проектов.


Программа состоит из центрального модуля, в которых входит несколько приложений позволяющих разработать схему, создать для нее плату и подготовить пакет технической документации.

В базовый набор входит более 20 тыс. компонентов, дополнительно можно загрузить с сайта разработчика дополнительные библиотеки.

Существенным недостатком системы является отсутствие поддержки русского языка, соответственно, все техническая документация также представлена в сети на английском.

QElectroTech

Простое удобное и бесплатное (FreeWare) приложения для разработки электрических и электронных схем-чертежей. Программа является обычным редактором, никаких специальных функций в ней не реализовано.


Язык приложения – английский, но для него имеется русская локализация.

Платные приложения

В отличие от ПО, распространяемого по бесплатным лицензиям, коммерческие программы, как правило, обладают значительно большим функционалом, и поддерживаются разработчиками. В качестве примера мы приведем несколько таких приложений.

sPlan

Простая программа-редактор для черчения электросхем. Приложение комплектуется несколькими библиотеками компонентов, которые пользователь может расширять по мере необходимости. Допускается одновременная работа с несколькими проектами, путем их открытия в отдельных вкладках.


Чертежи, сделанные программой, хранятся в виде файлов векторной графики собственного формата с расширением «spl». Допускается конвертация в типовые растровые форматы изображения. Имеется возможность печати больших схем на обычном принтере А4-го формата.

Официально приложение не выпускается в русской локализации, но существуют программы, позволяющие русифицировать меню и контекстные подсказки.

Помимо платной версии предусмотрены две бесплатных реализации Demo и Viewer. В первой нет возможности сохранить и распечатать нарисованную схему. Во второй предусмотрена только функция просмотра и печати файлов формата «spl».

Eplan Electric

Многомодульная масштабируемая САПР для разработки электротехнических проектов различной сложности и автоматизации процесса подготовки конструкторской документации. Данный программный комплекс сейчас позиционируется в качестве корпоративного решения, поэтому для рядовых пользователей он будет не интересен, особенно если принять в учет стоимость ПО.


Target 3001

Мощный САПР комплекс, позволяющий разрабатывать электросхемы, трассировать печатные платы, моделировать работу электронных устройств. Онлайн библиотека компонентов насчитывает более 36 тыс. различных элементов. Данная CAD широко применяется в Европе для трассировки печатных плат.


По умолчанию устанавливается английский язык, имеется возможность установить меню на немецком или французском, официально русской локализации нет. Соответственно, вся документация представлена только на английском, французском или немецком языке.

Стоимость самой простой базовой версии около 70 евро. За эти деньги будет доступна трассировка двух слоев на 400 выводов. Стоимость нелимитированной версии в районе 3,6 тыс. евро.

Micro-Cap

Приложение для моделирования цифровых, аналоговых и смешанных схем, а также анализа их работы. Пользователь может создать в редакторе электрическую цепь и задать параметры для анализа. После это по одному клику мышки система автоматически чего произведет необходимые расчеты и выдаст результаты для изучения.


Программа позволяет установить зависимость параметров (номиналов) элементов от температурного режима, освещенности, частотных характеристик и т.д. Если в схеме присутствуют анимированные элементы, например, светодиодные индикаторы, то их состояние будут корректно отображаться, в зависимости от поступающих сигналов. Имеется возможность при моделировании «подключать» к схеме виртуальные измерительные приборы, а также отслеживать состояние различных узлов устройства.

Стоимость полнофункциональной версии около $4,5 тыс. Официальной русской локализации приложения не существует.

TurboCAD

Данная САПР платформа включает в себя множество инструментов, для проектирования различных электрических устройств. Набор специальных функций позволяет решать инженерно-конструкторские задачи любого уровня сложности.


Отличительные особенности – тонкая настройка интерфейса под пользователя. Множество справочной литературы, в том числе и на русском языке. Несмотря на отсутствие официальной поддержки русского языка, для платформы имеются русификаторы.

Для рядовых пользователей приобретение платной версии программы с целью разработки электросхем для любительских устройств, будет нерентабельно.

Designer Schematic

Приложение для создания электросхем с использованием радиоэлементов производства Digi-Key. Основная особенность данной системы заключается в том, что в редакторе для построения схем, может использовать механическое проектирование.


Базы данных компонентов можно в любой момент проверить на соответствие и при необходимости произвести обновление прямо с сайта производителя.

Система не имеет собственного трассировщика, но список соединений может быть загружен в стороннюю программу.

Имеется возможность импорта файлов из популярных САПР.

Ориентировочная стоимость приложения около $300.

Стратегия развития продукта | Ваше визуальное рабочее пространство

Единое подключенное рабочее пространство для определения стратегии, управления выпусками, определения функций, сбора информации о продукте и анализа отзывов клиентов.

Более 6 миллионов человек и тысячи команд уже используют Creately

Создайте единый источник истины

Централизуйте канбан-доски, диаграммы Ганта, матрицы RACI, карты пользовательских историй, каркасы и макеты пользовательского интерфейса в визуальном центре для справки на протяжении всего проекта, чтобы принимать обоснованные инвестиционные решения и оптимизировать коммуникацию.

Расширьте возможности своей команды

Убедитесь, что дизайнеры, разработчики, менеджеры по продуктам и заинтересованные стороны работают над одним общим видением. Ставьте цели и ожидания, определяйте роли и результаты, а также разрабатывайте рабочие процессы для согласования межфункциональных команд.Диаграммы рабочих процессов, карты процессов, организационные диаграммы, цели SMART и многое другое.

Улучшение совместной работы

Генерируйте идеи, делайте выводы и меняйте способы создания продуктов командами. Синхронное редактирование, видеоконференции в приложении, отслеживание с помощью мыши, предварительный просмотр изменений в реальном времени и цепочки комментариев для более быстрого взаимодействия и итераций.

Creately для предприятия

Содействовать культуре инноваций

Работайте вместе над поиском инновационных решений сложных проблем, ориентируясь на потребности целевого пользователя.

Объединяйте многофункциональные команды, устраняйте разрозненность и поощряйте их к сотрудничеству и оспаривайте их предположения.

Повышение прозрачности и прозрачности организации без ущерба для безопасности.

Создайте и наметьте видение, цели и инициативы для определения приоритетов инвестиций и улучшений.

интегрируется с приложениями, с которыми вы работаете

Отличная поддержка

  • Услуги оперативной поддержки
  • Посадка на борт
  • Программы обучения доступны по запросу
  • Техническая поддержка
  • Успех клиентов
  • Поддержка нескольких языков

6 лучших онлайн-альтернатив Visio для создания диаграмм (бесплатно и платно)

Вы ищете альтернативу Visio?

Вот список из 6 альтернатив Visio (как платных, так и бесплатных) , которые помогут вам создавать профессиональные схемы за считанные минуты:

  1. Visme
  2. Ничья.io
  3. Lucidchart
  4. SmartDraw
  5. OmniGraffle
  6. Google Рисунки

У нас много работы, так что приступим.

6 лучших онлайн-альтернатив Visio для создания профессиональных диаграмм

Инструмент № 1: Visme

Инструмент № 2: Draw.io

Инструмент № 3: Lucidchart

Инструмент № 4: SmartDraw

Инструмент № 5: OmniGraffle

Инструмент № 6: Google Рисунки

Инструмент № 1: Visme

Первым инструментом, который мы исследуем вместе, является Visme.Visme — это инструмент дизайна с некоторыми ключевыми функциями, которые делают его отличным от других инструментов в этом списке.

В частности, Visme разработала редактор перетаскивания с интуитивно понятными функциями, которые позволяют любому создавать визуальные ресурсы профессионального уровня.

Используя Visme, вы можете создавать профессиональные и привлекательные диаграммы. Это эффективная альтернатива Visio, особенно для пользователей, которые ищут подходящий инструмент для своих дизайнерских нужд.

Ознакомьтесь с экскурсией по Visme в этом обучающем видео.

Что такое Visme?

Одним из основных факторов, определяющих успех пользователей Visme, является удобство использования. Для быстрого создания отличных диаграмм не требуются технические или дизайнерские навыки.

Кроме того, Visme может создавать множество различных визуальных ресурсов. Некоторые из этих ресурсов включают изображения, инфографику, электронные книги и видео.

Visme использует заранее разработанные шаблоны диаграмм с простой функцией перетаскивания, чтобы упростить процесс создания диаграмм.Этот более простой процесс создания позволяет создавать увлекательные диаграммы, улучшающие ваши процессы и операции.

Для кого это?

Основной вариант использования — для предприятий, которые хотят создавать увлекательные диаграммы, которые помогут пользователям, студентам или сотрудникам понять систему.

Операторы и бизнес-специалисты используют Visme для создания диаграмм, инфографики, демонстраций и бизнес-презентаций.

Кроме того, учителя обычно используют Visme для визуализации и понимания сложных идей в классе.

Кроме того, руководители некоммерческих организаций часто используют Visme, чтобы помочь донорам и сотрудникам понять свои процессы с помощью интерактивных диаграмм.

Наконец, фрилансеры и любители используют Visme для построения схем своих проектов и документирования их результатов.

Стоимость

Visme предлагает три типа учетных записей, начиная с бесплатной базовой учетной записи. Visme создала бесплатную учетную запись, чтобы помочь вам повлиять на создаваемые вами диаграммы. Кроме того, базовая учетная запись дает всем пользователям возможность испытать программное обеспечение перед покупкой.

Visme имеет надежный бесплатный план без ограничений по длине. Бесплатным пользователям доступно более 80% функциональности. Однако есть премиум-функции, которые доступны только с платной учетной записью.

Стандартная учетная запись открывает основные функции для индивидуальных пользователей по цене 15 долларов в месяц.

Наконец, если вам нужны основные функции для нескольких пользователей, лучшим вариантом будет корпоративная учетная запись от 29 долларов в месяц.

Инструмент № 2: Рисование.io

Следующий инструмент, который стоит изучить — Draw.io. Это отличное решение для пользователей, которые ищут бесплатную альтернативу Visio с открытым исходным кодом для создания диаграмм.

Draw.io имеет минималистичный интерфейс, похожий на стиль, который Google использует для своих веб-приложений.

Что такое Draw.io?

Draw.io — надежный инструмент для создания диаграмм. В нем используется стек с открытым исходным кодом, который ИТ-специалисты используют для объяснения сложных диаграмм.

Платформа draw.io на 100% бесплатна для их онлайн-приложения и редактора диаграмм. С помощью программного пакета draw.io вы можете создавать схемы диаграмм, настраиваемые блок-схемы, сетевые диаграммы и макеты системы Unified Modeling Language.

Кроме того, Draw.io имеет надежные возможности совместной работы и интерфейс, понятный многим ИТ-профессионалам.

Draw.io — хороший редактор векторной графики для любого пользователя, который хочет бесплатно создавать диаграммы.

Для кого это?

Ничья.io предназначен для разработчиков, ИТ, сетевых администраторов, дизайнеров и аналитиков процессов.

Любой может также использовать Draw.io, если ему нужно легко создать диаграмму без высокой цены. В частности, Draw.io полезен для тех, кому нужно совместно работать над графиками в режиме реального времени.

Стоимость

Одно из главных преимуществ Draw.io — это цена. Программное обеспечение для построения диаграмм в веб-приложении всегда бесплатно.

Инструмент № 3: Lucidchart

Следующий инструмент, который мы рассмотрим, — это Lucidchart.Если вы ищете инструмент, ориентированный на дизайн и совместную работу, обратите внимание на Lucidchart.

Что такое Lucidchart?

Lucidchart — это инструмент для создания диаграмм, ориентированный на совместную работу. Lucidchart содержит множество фигур в специализированных библиотеках. Вы можете просматривать блок-схемы, каркасы, схемы дизайна и потоки пользовательского интерфейса Lucidchart.

Кроме того, Lucidchart — отличный инструмент для команд, которым необходимо сотрудничать.

Асинхронная совместная работа доступна с мобильных устройств и компьютеров в веб-браузере.

Lucidchart дает вам возможность создавать диаграммы систем и процессов, когда дело касается услуг и операций с людьми. Вы можете создавать схемы, сотрудничать и улучшать визуализацию данных на одной платформе.

Еще одно преимущество, которое Lucidchart предлагает своим пользователям, — это возможность решать сложные задачи с помощью блок-схем и диаграмм. Эти диаграммы могут помочь вам повысить ясность и согласованность в ваших командах.

Повышенное согласование помогает объединить распределенные команды на одной странице для повышения производительности.

Для кого это?

Lucidchat создан для команд, работающих вместе над проектами в виде диаграмм.

В частности, Lucidchart выделяет несколько конкретных типов сценариев использования.

Во-первых, профессионалы по управлению проектами используют Lucidchart в своих процессах и для разграничения обязанностей. Lucidchart также помогает руководителям проектов отслеживать проекты от начала до конца.

Кроме того, операторы используют Lucidchart для улучшения процессов.Когда командам необходимо использовать автоматизацию для масштабирования бизнеса, Lucidchart — отличный инструмент для выявления узких мест.

Кроме того, Lucidchart — отличный инструмент для бизнес-аналитиков. Особенно аналитики, использующие Linux. Используя Lucidchart, аналитики могут планировать потоки процессов, чтобы делиться важной информацией и выводами.

Наконец, любая команда, которая не хочет работать над скучными диаграммами и нуждается в уникальном способе совместной работы над диаграммами, получит удовольствие от демонстрации Lucidchart.

Стоимость

Lucidchart предлагает бесплатную версию с меньшим количеством функций для пользователей, которые хотят изучить программное обеспечение.Пользователи могут захотеть попробовать эту бесплатную версию, если они собираются изучить инструмент, прежде чем совершать фиксацию.

Платные подписки разделены на индивидуальные и групповые планы. Индивидуальные планы начинаются с 7,95 долларов в месяц. Командные планы из расчета 9 долларов в месяц на пользователя минимум с тремя пользователями.

Инструмент № 4: SmartDraw

Следующим инструментом для совместного изучения является SmartDraw. SmartDraw известен своей хорошей интеграцией с приложениями Microsoft, включая PowerPoint. Интеграция с Microsoft может быть интересна тем, кто ищет альтернативу Visio.

SmartDraw — это приложение с блок-схемами, которое ориентировано на простоту использования для новичков, которые не являются экспертами в создании диаграмм.

Что такое SmartDraw?

SmartDraw — это программа для построения диаграмм с захватывающим набором автоматических функций.

Эти автоматизированные функции — одна из ключевых отличительных особенностей, которые нравятся пользователям SmartDraw.

Кроме того, многие пользователи используют SmartDraw как инструмент для построения сложных систем. Возможности каркасного построения также делают SmartDraw популярным инструментом для компоновки пользовательских потоков для приложений и веб-сайтов.

Еще одна особенность, которая делает SmartDraw привлекательным для пользователей, — это надежная библиотека шаблонов.

Эта библиотека дает пользователям доступ к визуальным ресурсам, которых нет у некоторых конкурентов.

SmartDraw также является полезным инструментом для пользователей, которым требуется интеграция с определенными инструментами или фреймворками. Если вам нужен доступ к Microsoft 365, Atlassian, Jira или Confluence, SmartDraw может помочь. Кроме того, вы можете экспортировать и импортировать диаграммы SmartDraw в Vision и из него.

SmartDraw разработал свой первый инструмент в 1994 году.Этот опыт помогает им создавать новые интересные функции, сохраняя при этом высокое качество существующего программного обеспечения.

Для кого это?

SmartDraw полезен для крупных корпоративных компаний, которым нужны корпоративные решения.

В частности, SmartDraw может помочь фирмам, у которых есть обширные группы ИТ и операций.

Руководители, которые хотят снизить затраты, высвободить ИТ-ресурсы и повысить производительность в организации, также хорошо подходят для SmartDraw.

Кроме того, основатели и владельцы, имеющие замысловатый дизайн и документы, могут использовать SmartDraw для повышения своей эффективности.

Если вы — команда, которой требуется интеграция с Microsoft 365 для создания процессов и других диаграмм, то SmartDraw — отличный инструмент для изучения.

Наконец, если вы создаете инженерные схемы, планы этажей, диаграммы UML, организационную диаграмму или диаграммы Ганта, перед следующим проектом стоит изучить широкий спектр шаблонов в SmartDraw.

Когда вы будете готовы загрузить диаграмму, вы можете загрузить ее в формате HTML, JPEG или PNG.

Стоимость

В отличие от некоторых доступных альтернатив, на SmartDraw нет бесплатного плана. Платные предложения начинаются с одноразового плана по цене 9,95 долларов в месяц.

Групповой план составляет 5,95 долларов США на пользователя и включает корпоративные функции SmartDraw.

Инструмент № 5: OmniGraffle

Наша следующая альтернатива Visio, которую стоит изучить, — OmniGraffle.OmniGraffle является правильным выбором для опытных пользователей MacO и IOS, которые предпочитают настольные приложения облачным решениям.

Кроме того, OmniGraffle имеет красивый дизайн, который помогает быстро вносить подробные изменения в блок-схемы и диаграммы.

Что такое OmniGraffle?

OmniGraffle — это приложение, разработанное Omni Group. Группа Omni владеет серией приложений и программного обеспечения, созданных специально для Mac, iPad, iPhone и других продуктов Apple,

Одной из важнейших функций OmniGraffle является то, что она работает на любом устройстве Apple, которое вы хотите использовать.Это кросс-платформенное использование отлично подходит для пользователей, которым нравится работать на мобильных устройствах, планшетах и ​​компьютерах.

OmniGraffle — отличная альтернатива Visio благодаря фантастическим возможностям создания прототипов и диаграмм, которые он предлагает своим пользователям.

Кроме того, в OmniGraffle есть инструмент векторного дизайна, который помогает создавать многие типы ресурсов, используя свою библиотеку форм. Этот инструмент векторного дизайна дает OmniGraffle отличную универсальность для создания диаграмм.

В целом OmniGraffle помогает пользователям объяснять сложные идеи.Кроме того, если вам нужно создавать быстрые прототипы, вы можете использовать OmniGraffle для создания каркасов. Наконец, с помощью OmniGraffle вы можете создавать векторную графику профессионального уровня для своего следующего проекта.

Для кого это?

OmniGraffle разработал инструмент для широкого круга бизнес-профессионалов, которым необходимо создавать упорядоченные диаграммы для представления своей работы.

В отличие от некоторых других альтернатив Microsoft Visio, таких как Dia, OmniGraffle не устанавливает приоритеты для шаблонов.По этой причине OmniGraffle лучше подходит для пользователей с дизайнерскими навыками. Пользователи Omnigraffle должны знать, как будут выглядеть их диаграммы, прежде чем начинать процесс проектирования.

OmniGraffle не подходит для пользователей с меньшим опытом проектирования.

Кроме того, OmniGraffle доступен только для пользователей Mac. Из-за этого это также не лучший вариант для тех, кто использует ПК или Windows.

Стоимость

OmniGraffle предлагает два варианта ценообразования.Вы можете выбрать либо ежемесячную подписку, либо единовременный платеж, который дает вам доступ на всю жизнь.

Ежемесячная подписка составляет 12,49 долларов, а пожизненный доступ — 249,99 долларов.

Инструмент № 6: Google Рисунки

Google Drawings является частью пакета Google вместе с Google Sheets, Google Docs и Google Slides. Он имеет отличную репутацию среди пользователей как надежное программное обеспечение для создания диаграмм для преподавателей и бизнес-профессионалов.

Что такое Google Рисунки?

Google Drawings — это облачное программное обеспечение для построения диаграмм, входящее в состав веб-пакета Google Drive, предлагаемого Google.

Создание диаграммы начинается с пустого холста, который можно настраивать и динамически настраивать в соответствии с вашими потребностями.

Инструмент Google Рисунков доступен через любое подключение к Интернету или через приложение Chrome. Устройство лучше всего работает на настольном компьютере и доступно в автономном режиме после загрузки.

Существенным преимуществом создания вашей следующей диаграммы с помощью Google Drawings является возможность совместной работы этого инструмента. Google позволяет нескольким пользователям одновременно открывать и редактировать любой рисунок.

Вы также можете добавить на холст несколько визуальных элементов, включая текст, стрелки и многие типы фигур.

Когда вы закончите работу со схемой, в пакетах Google появятся простые настройки общего доступа, которые позволят вам управлять разрешениями для вашего творения. Он может оставаться приватным, пока не будет завершен. Вы также можете поделиться им с избранными людьми и, при необходимости, опубликовать его в Интернете.

Поскольку Google Drawings является частью семейства программных пакетов Google, он легко интегрируется с другими продуктами Google.Например, поделиться с пользователями Gmail легко, и вы можете загрузить свое окончательное творение для хранения на Google Диске. Вы также можете подключить Google Таблицы к чертежам Google, чтобы создавать диаграммы с вашими данными.

Если вам нужно переместить данные из Microsoft Excel, LibreOffice или DropBox, лучше всего импортировать данные в Google Таблицы, прежде чем отправлять данные в Чертежи.

Для кого это?

Google Drawings — правильный выбор для пользователей, которые используют приложения Google в своем рабочем процессе.Кроме того, Drawings хорошо подходят для пользователей, которым необходимо визуализировать данные из таких источников, как Google BigQuery и Google Sheets.

Функции совместной работы также полезны для удаленных команд, которым необходимо создавать диаграммы, требующие совместной работы и нескольких точек зрения. Команды могут разрабатывать диаграммы, такие как интеллектуальные карты и блок-схемы, используя Google Drawings в качестве инструмента для совместной работы для создания всех типов диаграмм.

Google Drawings лучше всего работает на настольных компьютерах и доступен на Mac OS, Linux и ПК.Хотя настольные версии работают лучше, также доступны приложения для Android и IOS.

Стоимость

Google Drawings — это совершенно бесплатная альтернатива. Единственное, что вам нужно, это учетная запись Google, чтобы приступить к созданию диаграмм.

Ищете альтернативу Visio?

Если вы дочитали до этого места, вы все еще ищете альтернативу Microsoft Visio. Будь то стоимость, предпочтения или функциональность, вы все еще не определились с инструментом диаграммы, который лучше всего соответствует вашим потребностям.

Хорошая новость в том, что у вас есть множество вариантов. В этой статье мы изучили шесть различных программных инструментов для создания диаграмм. Кроме того, есть и другие, которые стоит изучить, например Creately, Gliffy, VDX, VSDX, Edrawmax и Dia.

Альтернативы

Visio, такие как Gliffy и Creately, имеют разную степень возможностей, сильных и слабых сторон. Однако, если вы ищете инструмент, который поможет вам достичь целей построения диаграмм UML, лучшим вариантом является Visme.

С Visme вы можете создать диаграмму или блок-схему для решения ваших проблем с визуальной коммуникацией.

Plus, вы можете превзойти ожидания, улучшив свой дизайн с помощью интуитивно понятных функций перетаскивания Visme. Вы даже можете добавить диаграмму в презентацию или цифровой отчет, если вам нужно добиться согласия или согласования в вашей организации.

Visme — единственный инструмент для построения диаграмм, который открывает инструменты для создания анимации профессионального уровня, которые люди, не являющиеся дизайнерами, могут реализовать за считанные минуты. Если это имеет смысл для ваших целей, вы можете добавить на диаграмму увлекательную анимацию и интерактивные функции.

Если вам нужна помощь в изучении использования Visme, ознакомьтесь с руководствами по Visme.

Часто задаваемые вопросы (FAQ)

Если у вас все еще есть вопросы о Microsoft Visio и некоторых из лучших доступных альтернатив, я собрал наиболее часто задаваемые вопросы.

1 кв. Для чего используется Microsoft Visio?

Vision — это инструмент, используемый для создания диаграмм в Интернете. С Visio вы можете создавать организационные диаграммы, каркасные планы этажей и блок-схемы.

Преподаватели и бизнес-специалисты используют Microsoft Visio для визуализации данных и передачи информации о работе сложных систем и визуализации бизнес-процессов.

2 кв. Visme — лучшая альтернатива Visio?

И Visme, и Visio обладают сильными сторонами и отличными функциями для поддержки целей пользователей. Ответ сильно зависит от контекста и зависит от множества факторов.

Например, Visio легко интегрируется с пакетом Windows, что означает, что Visio — правильный выбор для всех, кто много работает с продуктами Microsoft.

Однако, если вы хотите повлиять на свой выбор дизайна, Visme может быть лучшим выбором для вас. Visme поставляется с предварительно загруженными шаблонами, которые вы можете использовать для своей диаграммы.

Когда дело доходит до совместной работы в реальном времени, у Visme есть преимущество. Поскольку Visio доступен только для операционной системы Windows, пользователи Mac OS столкнутся с проблемами при совместной работе.

В целом, это будет зависеть от того, использует ли ваша команда приложения Microsoft или нет. Если вы этого не сделаете, Visme может быть лучшим вариантом.Кроме того, вы получите доступ к другим визуальным ресурсам и эффектам анимации, которые поставляются с Visme.

3 кв. Visio бесплатен для учащихся?

Visio не входит в план Microsoft для студентов и преподавателей. Если вы студент, вы можете получить доступ к Microsoft Office, который поставляется с Microsoft Word, Excel, Microsoft Office и Teams. Однако вам все равно придется доплачивать за доступ к Visio.

4 кв. Можете ли вы использовать Visio в автономном режиме?

Да! Visio — это полностью загружаемое настольное приложение.Вы можете скачать его, когда у вас нет доступа к Интернету. Пока вы используете компьютер под управлением Windows, вы можете работать со своими диаграммами в автономном режиме.

Q5. Что такое диаграмма?

Диаграмма — это блок-схема, которую можно редактировать для различных целей. Блок-схемы состоят из различных фигур, соединенных линиями.

Эти соединители визуализируют сложные системы, организационные процессы и стандартизованные рабочие процессы.

Q6.Visio — хороший инструмент для создания диаграмм?

Совершенно верно! Многие пользователи оставляют о Visio блестящие отзывы. Если вам нужно создавать схемы, Visio — хороший вариант.

Однако для некоторых пользователей инструмент не может предоставить нужную ценность. Вот почему так важно читать обзоры, подобные этой статье, в которых рассматривается вся экосистема инструментов для построения диаграмм.

Одна из значительных слабостей — это отчетность. Вам понадобится отдельный инструмент, чтобы перевести ваши идеи из диаграммы в презентацию.

Q7. Чем Visme отличается от Visio?

Самая большая разница между Visme и Vision заключается в том, что Visme имеет больше функций и возможностей. Этот расширенный набор функций — это то, что отличает Visme от многих инструментов в этом списке.

Конечно, Visme дает вам возможность разрабатывать диаграммы, блок-схемы, организационные диаграммы и сетевые диаграммы. Однако он также дает вам возможность создавать инфографику, отчеты, графику для социальных сетей и предложения.

В конечном счете, расширенный вариант дизайна поможет вам преобразовать вашу схему в более крупные проекты визуальной коммуникации. Эти графические коммуникационные проекты могут создать впечатляющие беседы в вашей организации.

Возможность создать впечатляющий диалог — вот почему Visme стоит рассматривать как одну из лучших альтернатив Visio. Если вы готовы вывести свой дизайн на новый уровень, начните работу с Visme сегодня.

Просмотр, создание и редактирование схемы в Visio для Интернета

Используя Visio для Интернета, вы можете просматривать, создавать и редактировать схемы так же, как и другие документы Office Online.Вы также можете редактировать схему в классическом приложении с помощью Visio 2013 или более поздней версии.

  • В Visio для Интернета можно просматривать следующих форматов файлов: документ Visio (.vsdx), рисунок (.vsd), рисунок XML, рисунок с поддержкой макросов (.vsdm).

  • В Visio в Интернете вы можете создавать и редактировать в формате файлов документов Visio (.vsdx).

Посмотреть схему

  1. Войдите в Office 365.

  2. Перейдите в папку OneDrive для работы или учебы или в SharePoint в библиотеке документов Microsoft 365.

  3. При необходимости загрузите схему Visio (.vsdx). Дополнительные сведения см. В разделе Загрузка файлов и папок в библиотеку документов.

  4. Выберите диаграмму, чтобы открыть ее в новой вкладке браузера.

Совет: Если у вас есть учетная запись Exchange Online, Outlook.com или Hotmail, когда вы щелкаете диаграмму Visio, прикрепленную к электронному письму, она откроется прямо в вашем браузере.

Создать диаграмму

Есть несколько способов создать диаграмму.

Создание схемы из библиотеки SharePoint или OneDrive для бизнеса

  1. Войдите в Office 365.

  2. Перейдите в папку OneDrive для работы или учебы или в SharePoint в библиотеке документов Microsoft 365.

  3. Выберите Новый > Visio Drawing .

Создайте диаграмму из средства запуска приложений

  1. Войдите в Office 365.

  2. В строке кнопок приложений вверху страницы выберите Visio .

    Если вы не видите Visio на панели запуска приложений, выберите Все приложения , а затем выберите Visio .

  3. Чтобы начать работу с Visio для веб-схемы, просмотрите галерею , чтобы увидеть схемы и образцы, а затем выберите Создать .

    Если вы хотите просмотреть образец перед созданием нового файла чертежа, выберите Предварительный просмотр .

  4. Если вы предпочитаете начать с нуля, вверху страницы выберите Пустой чертеж .

Редактировать диаграмму

Вы можете редактировать схему в Visio в Интернете и в Visio 2013 или более поздней версии.

Редактировать схему в Visio для Интернета

Примечание: Когда вы редактируете диаграмму, диаграмма автоматически сохраняется для вас.

  1. Войдите в Office 365.

  2. Перейдите в папку OneDrive для работы или учебы или в SharePoint в библиотеке документов Microsoft 365.

  3. Откройте схему Visio, щелкнув имя файла. По умолчанию диаграмма открывается для просмотра.

  4. Выберите Редактировать диаграмму , а затем выберите Редактировать в браузере .

Советы:

  • Чтобы быстро переключиться с редактирования на просмотр, выберите View > Reading View .

  • Чтобы создать диаграмму, выберите Файл > Новый > Пустой чертеж .

Редактировать схему в классическом приложении Visio

В браузере можно редактировать многие типы диаграмм, но не все. Если вы видите сообщение «Одна или несколько функций на этой схеме Visio не поддерживаются в Visio Online», вы все равно можете редактировать схему в Visio 2013 или более поздней версии и пользоваться всеми функциями Visio.Дополнительные сведения см. В разделе Почему некоторые функции не поддерживаются для редактирования в Visio Online?

  1. Выполните одно из следующих действий:

    • Если вы просматриваете диаграмму, выберите Редактировать диаграмму , а затем выберите Редактировать в настольном приложении .

    • Если вы редактируете диаграмму, на ленте выберите Изменить в настольном приложении .

  2. Если вы планируете редактировать или предоставлять доступ к схеме в Visio в Интернете, выберите Файл > Закрыть , чтобы диаграмма не была заблокирована.

См. Также

Справка Visio Online

Почему я не вижу команду «Изменить в браузере» в Visio в Интернете?

5 БЕСПЛАТНЫХ онлайн-инструментов для рисования графиков, диаграмм и совместной работы

Онлайн-инструменты для создания диаграмм — это специальные веб-приложения, которые позволяют рисовать, редактировать, сохранять и публиковать диаграммы или блок-схемы в Интернете.Самым большим преимуществом этих инструментов является то, что вам не нужно устанавливать какое-либо программное обеспечение для рисования и редактирования диаграмм. Он онлайн и полностью портативен.

Вы можете открывать свои диаграммы в любое время из любого места в Интернете. Эти инструменты содержат богатый набор функций, которые вы можете наблюдать в любом профессиональном инструменте построения диаграмм на рабочем столе.

1. Canva Graph

Canva, которая занимается онлайн-дизайном, предлагает онлайн-конструктор графиков. С помощью средства создания графиков Canva вы можете создать собственную диаграмму онлайн за считанные минуты.

Самое приятное то, что создать график или диаграмму легко, и у них есть множество опций, таких как:

  • Сбалансированная система показателей
  • Столбиковая диаграмма
  • Сравнительная таблица
  • Концептуальная карта
  • Дерево решений
  • Кольцевая диаграмма
  • Блок-схема
  • T-диаграмма
  • Схема процесса

и многое другое.

2. Gliffy

С помощью программного обеспечения онлайн-диаграмм Gliffy вы можете легко создавать блок-схемы, диаграммы, планы этажей, технические чертежи и многое другое профессионального качества.Редактор удобен для пользователя, а все инструменты и их функции легко понятны. Gliffy можно использовать для создания различных типов диаграмм, таких как блок-схемы, планы этажей, UML и модели бизнес-процессов. Базовый интерфейс можно использовать бесплатно, но с ограниченными функциями. Вы можете зарегистрировать бесплатную учетную запись, чтобы использовать все инструменты.


3. Creatly

Creatly имеет привлекательный интерфейс с почти всеми диаграммами и формами, которые вы можете себе представить.При внесении изменений интерфейс реагирует быстрее.

Его интеллектуальный механизм построения диаграмм предлагает соединители, выполняет автоматическую группировку и определяет свойства данных, чтобы вывести чертеж на новый уровень. С Creatly по-настоящему легко сотрудничать в команде. Вам не нужно регистрировать учетную запись, чтобы создать диаграмму. У него также есть настольная версия для использования в автономном режиме.


4. DrawAnywhere

Вы должны зарегистрировать бесплатную учетную запись, чтобы использовать инструмент.Вы можете легко рисовать, изменять и обмениваться блок-схемами и другими диаграммами с помощью этих инструментов, которые выглядят как настольные приложения для рисования. Интерфейс реагирует быстро и содержит хороший набор инструментов для создания различных типов диаграмм.


5. Схема

Diagramly предлагает ограниченный набор инструментов для создания диаграмм всех типов.

Тем не менее, вместо профессиональных диаграмм, соединителей и форм даны десятки клипартов.Это единственный сайт, на котором сразу открывается редактор сразу после ввода URL-адреса в адресной строке.

Вам не нужно регистрироваться или входить в систему. Просто введите URL-адрес и приступайте к созданию диаграмм.

Сообщите нам, какой инструмент или веб-сайт вы используете для создания диаграмм и сотрудничества с другими?

Статья Zain
Заин написал 1 статей.

Если вам нравится этот пост, вы можете подписаться на shoutmetech в Twitter .Подпишитесь на канал shoutmetech через RSS или EMAIL , чтобы получать мгновенные обновления.

Список 10 онлайн-инструментов / веб-сайтов для рисования UML-диаграммы

Профессор Фазал Рехман Шамиль
Последнее изменение: 18 апреля 2020 г.

Список 10 онлайн-инструментов / веб-сайтов для рисования UML-диаграмм

VisualParadigm

CACAO

CACAO — один из инструментов, которые используются для создания диаграмм UML.CACAO поддерживает диаграммы UML, а также сетевую диаграмму, боковые карты и блок-схемы. Это в основном для образовательных целей, все диаграммы UML, такие как диаграммы вариантов использования, диаграммы последовательности, диаграммы классов, диаграммы пакетов, диаграммы деятельности.

Cacoo имеет некоторые функции, такие как возможность хранения нескольких версий диаграммы для отслеживания изменений и возможность публиковать комментарии для отзывов о конкретной диаграмме.

GenMy Модель

Модель

GenMY также является еще одним инструментом для создания онлайн-диаграмм UML.GenMy Model открывается только как инструмент моделирования UML, но с этого момента он расширился, включив также процесс бизнес-моделирования с Archimate.

Пользователи

GenMyModel могут напрямую пропустить процесс регистрации и войти в свою учетную запись G +. GenMyModel поддерживает некоторые основные функции, такие как

Этот инструмент слишком прост в использовании.

DRAW.IO

Этот инструмент очень прост по сравнению с другими инструментами. В DRAW.IO используются бесплатные онлайн-инструменты. Пользователи Draw.io могут легко создавать рисунки и управлять ими с помощью этих инструментов.В этом инструменте доступно множество широких и ранних форм. Этот инструмент поддерживает бесплатный контроль версий и никаких ограничений на размер изображения. UML-диаграмма отсутствует. Вот некоторые ключевые особенности этого инструмента:

  • Блок-схема
  • Нет ограничений по количеству размеров
  • Диаграмма UML.

В UML-диаграммах шаблоны присутствуют в «программном дизайне»

GRAPHOLITE.COM

Этот инструмент также может работать в автономном режиме.Но GRapholite загружает веб-приложение, которое занимает много времени для загрузки между всеми упомянутыми приложениями, поэтому требует большой терпимости. Но что касается функций, он поддерживает все типы диаграмм UML, такие как активность, класс, вариант использования и т. Д.

Он также содержит все значки, представленные в UML 2.0

Lucidchart

Он также предоставляет все возможности построения диаграмм UML. Он содержит самые большие символы и значки среди всех инструментов. Он может работать быстрее по сравнению с другими инструментами UML.Он может напрямую сохранять и распечатывать диаграммы UML. Если вы предпочитаете более простой, недорогой и мощный инструмент, LucidChart — один из таких инструментов. Совместные функции упрощают совместную работу по разработке блок-схем и других планов. Этот инструмент должен иметь возможность или качество проектирования мощной рамы, и процесс проектирования стал проще. У этого инструмента есть следующие особенности:

Блок-схемы

UML

Групповые чаты

Прототип веб-приложений и веб-приложений.

GLIFFY:

Это еще один хороший онлайн-инструмент для построения диаграмм.С помощью этого инструмента вы можете бесплатно приступить к работе с диаграммами в их решении для построения диаграмм. Он также используется для создания диаграмм UML, блок-схем и диаграмм Венна. Этот инструмент также хорош для браузеров, потому что этот инструмент поддерживает браузеры, такие как Chrome, Firefox, Safari и т. Д. С помощью этого инструмента вы можете легко редактировать и создавать свои диаграммы, не закрывая браузер.

Вот некоторые ключевые особенности этого инструмента:

Блок-схемы

Карты сайта

Диаграммы UML

Сетевые схемы и т. Д.

Этот инструмент работает без сбоев и позволяет легко получить доступ к диаграммам и сделать их намного проще. Это лучшая альтернатива VISIO.

ЯД:

Это также один из бесплатных инструментов, используемых для построения диаграмм. Этот инструмент также поддерживает Windows, Linux и Mac OS X. Этот инструмент предоставляет нам очень простой интерфейс. Таким образом, вы можете легко создавать диаграммы.

У этого инструмента есть следующие ключевые особенности:

Качественные схемы

Родословные

Импорт / экспорт данных

Блок-схемы

YED — один из лучших бесплатных инструментов.Этот инструмент не более мощный, чем Microsoft Visio, но он также предоставляет вам более подробную схему. Этот инструмент обеспечивает простой импорт данных, что делает его лучшим инструментом для создания диаграмм.

ТВОЮ:

Это программный инструмент для автономного построения диаграмм, созданный для LINUX, Window или Mac OS X. Этот инструмент также предоставляет ссылки только для чтения. CREATELY Также известен как альтернативный инструмент для Microsoft VISIO из-за экспорта и импорта документов с функциями файлов VISIO и PDF.С помощью этого инструмента вы можете легко работать онлайн или офлайн. В этом инструменте есть простой режим синхронизации, который гарантирует, что ваша работа будет легко доступна. У этого инструмента есть следующие ключевые особенности:

Создания кликов

Встроенные комментарии

Инфографика

Диаграммы UML

Диаграмма Ганта

UO Mockups и многое другое.

CREATELY также является очень хорошей альтернативой Microsoft VISIO.

УМЛЕТИНО:

Это простой и абсолютно бесплатный онлайн-инструмент для создания диаграмм.Он очень прост в использовании, и вам не нужно устанавливать его. Он также просто запускается в ваших браузерах. Вы также можете экспортировать диаграмму в виде файлов изображений. Этот инструмент имеет отличное качество графики по сравнению с другими инструментами.

У этого инструмента есть следующие ключевые особенности:

*, вы можете установить бесплатное веб-приложение.

*, вы также можете сохранить свои диаграммы в хранилище браузера.

* Он также может поддерживать многие типы диаграмм UML.

10.Редактор JSUML2:

Этот инструмент построения диаграмм позволяет веб-разработчикам редактировать и визуализировать модели диаграмм UML. Эта модель не может зависеть от какого-либо внешнего источника. Библиотека jsuml2 также предоставляет API для веб-разработчиков. Таким образом, разработчики могут легко включать диаграммы редактирования на свои веб-сайты. Как вы знаете, этот инструмент находится в стадии разработки, поэтому вы можете ожидать новых улучшений в этом инструменте. Примеры легко доступны на веб-сайте этого инструмента.

У этого инструмента много ключевых функций.Вот некоторые из них:

  • диаграммы состояний
  • Диаграммы последовательностей
  • Диаграммы классов
  • диаграммы вариантов использования
  • схемы компонентов и многое другое.

Электронная розыгрыш

рисунков Google | Интернет-инструменты для преподавания и обучения

Google Drawings — это виртуальная доска, которая позволяет пользователям создавать контент, рисуя, вставляя изображения, связывая видео и веб-сайты, а также вставляя текст, фигуры, таблицы и другой контент на страницу в Google Диске.Пользователи могут создавать блок-схемы, диаграммы, концептуальные карты, визуальные раскадровки, оригинальные произведения искусства и многое другое. Это приложение доступно бесплатно всем, у кого есть учетная запись Google. Пользователи могут совместно работать над одним и тем же чертежом одновременно. Это означает, что учащиеся могут совместно работать над одним и тем же рисунком с разных компьютеров в разных местах. Рисунками можно поделиться по ссылке или встроить в веб-страницу (выбрав «Опубликовать в Интернете» в меню файла). Соавторы могут редактировать документ и оставлять комментарии к нему.Если вы ищете инструмент, который поможет вовлечь студентов и способствовать сотрудничеству и творчеству, это отличный инструмент для студентов, чтобы визуально конструировать и демонстрировать свои знания.

Снимок инструмента

Влияние на обучение студентов: Благодаря дизайну студенты могут сотрудничать, творить, общаться и участвовать в обучении. Что особенно хорошо в этом приложении, так это то, что оно позволяет студентам работать над одним и тем же документом одновременно из разных мест.Они могут редактировать, добавлять, удалять и комментировать контент одновременно. Это приложение действительно может вернуть учащихся в центр их собственного обучения.

Простота использования: Это приложение невероятно интуитивно понятно, я мог ориентироваться в нем и производить нужные мне продукты без предварительного знакомства с приложением через учебные пособия или службу поддержки. К этому приложению можно получить доступ через любой браузер и на любом устройстве с доступом в Интернет, но редактировать рисунки на планшетах и ​​компьютерах намного проще из-за большего экрана.Это бесплатный и легкий доступ для всех, у кого есть учетная запись Google, что является большим плюсом моей книги.

Доступность: Это приложение очень доступно для программ чтения с экрана и дисплеев Брайля. Google предоставляет несколько страниц с пошаговыми инструкциями для включения этих адаптаций в рисунки Google.

Размер класса: У этого приложения нет определенного числа лиц, которые могут им пользоваться, и оно бесплатное. Честно говоря, в зависимости от вашего конкретного проекта ограничений по размеру для этого приложения действительно нет, хотя у меня, вероятно, не было бы 400 человек, редактирующих один документ.

Конфиденциальность: Это действительно единственный недостаток рисунков Google, который я могу найти. Google не раскрывает, какую именно информацию они собирают из каких приложений, но их общей политики конфиденциальности и условий использования достаточно, чтобы дать одну паузу при принятии решения, использовать это приложение или нет. Они собирают данные о вас, когда у вас есть учетная запись. Google также заверяет пользователей, что контент в Google является их собственным, но позже заявляет, что контент также принадлежит Google, что, на мой взгляд, вносит некоторую путаницу в авторские права.Замечу, что если вы используете Google Рисунки через Google Apps for Education, политика конфиденциальности будет более защищенной для учащихся.

Google Рисунки. Обзор видео

*** Смотрите стенограмму видео здесь ***

Рисунки Google и модель SAMR
  • Замена: Студенты используют Google Рисунки для создания цифрового плаката (вместо рисования плаката).
  • Дополнение: Учащиеся совместно работают над одним и тем же цифровым плакатом в одно и то же время в классе или у себя дома.Работа каждого человека видна учителю в истории изменений.
  • Модификация: учащиеся могут совместно создавать интерактивные визуальные дисплеи с изображениями, подвижными объектами и интерактивными ссылками, которые приводят вас прямо к видео или веб-ресурсу, на котором учащиеся могут в режиме реального времени оставлять комментарии и отзывы.
  • Новое определение: Студенты и учителя могут критиковать другие группы из любой точки мира.

Учебная деятельность

Math: Попросите учащихся представить статистическую информацию на графических дисплеях и связать внешние источники со своими страницами.Или используйте Чертежи для уроков геометрии, попросите учащихся манипулировать формами, чтобы определить, какие характеристики остаются постоянными для каждой формы, а какие могут изменяться (например, прямоугольник против параллелограмма против трапеции).

Наука : попросите группу студентов исследовать и собрать информацию по определенной теме, включая изображения, графики, видео, веб-сайты и текст, и представить ее классу. Попросите аудиторию, членов сообщества или родителей оставить вопросы на странице, на которые студенты-докладчики смогут ответить.

Английский язык / Языковые навыки: Попросите весь ваш класс вместе деконструировать персонажа, сцену или книгу, создав визуальную раскадровку или комикс с изображениями и связанными видео, текстом и другими ресурсами, объясняющими историческую значимость, образы, развитие персонажа, и т. д.… которыми можно поделиться с классом в конце урока.

Социальные науки: Попросите учащихся создать интерактивную шкалу времени, объединяющую изображения, видео, текст и другие ресурсы, объясняющие, как события влияли друг на друга и развивались с течением времени.Студенты также могут комментировать изображение, разбирая, как различные аспекты изображения иллюстрируют разные темы в тот период времени.

Другое: Создайте наглядную доску о поездке или отпуске. Попросите учащихся подготовить рисунок, чтобы представиться классу в начале года. Прежде чем писать статью, создайте визуальный органайзер и попросите других студентов оставить комментарии и отзывы. Рисунки Google — отличный инструмент для создания и изменения графики.

Ресурсы

Как использовать Google Рисунки

Если у вас НЕТ аккаунта Google

  1. Перейти на www.google.com
  2. Нажмите «Войти» в правом верхнем углу.
  1. Нажмите «Создать учетную запись»
  1. Создать аккаунт

Если у вас уже есть учетная запись Google

  1. Войти в Google
  2. Щелкните значок Google Apps
  1. Щелкните значок диска

  1. Нажмите «Новый» в верхнем левом углу.

  1. Наведите указатель мыши на «Еще» и выберите «Google Рисунки».
  2. Начните создавать контент!

Посмотрите несколько уроков:

20 лучших бесплатных онлайн-альтернатив Visio в 2021 году

Microsoft Visio — это инструмент для построения диаграмм, который позволяет создавать как простые, так и сложные диаграммы в соответствии с потребностями вашего бизнеса.Visio также позволяет создавать подробные организационные диаграммы, планы этажей, сводные диаграммы и т. Д.

Однако Microsoft Visio имеет некоторые ограничения, например, он не работает на мобильных телефонах и в операционной системе Mac. Кроме того, этот инструмент не поддерживает среду для совместной работы.

Вот тщательно подобранный список лучших инструментов, способных заменить Visio. Список содержит как программное обеспечение с открытым исходным кодом (бесплатное), так и коммерческое (платное).

Лучшая альтернатива Microsoft Visio в Интернете (с открытым исходным кодом / платная)

1) Edraw Max

Edraw Max — это инструмент для создания диаграмм, который помогает создавать диаграммы с использованием готовых символов и шаблонов.Он позволяет импортировать рисунки в такие форматы файлов, как PDF, PPT, Word, HTML и т. Д.

Характеристики:

  • Вы можете создать блок-схему, интеллектуальную карту, электрические схемы, сетевые диаграммы и т. Д.
  • Он предоставляет удобный интерфейс, аналогичный MS Word.
  • Edraw Max поможет вам обмениваться проектами в любое время и в любом месте.
  • Этот инструмент предоставляет более 280 новейших схемотехнических решений.

Платформа: Windows, macOS, Linux


2) Моквары

Moqups — это онлайн-инструмент, который позволяет создавать блок-схемы и диаграммы UML с минимальными усилиями.Он позволяет перетаскивать фигуры для визуализации любого потока.

Характеристики:

  • Вы можете легко сотрудничать с другими людьми.
  • Экспорт диаграммы в PDF или PNG.
  • Легко поделиться ссылкой на ваш проект с заинтересованными сторонами.
  • Включает в себя множество фигур и стрелок.
  • Вы можете изменять размер, вращать и перемещать фигуры.
  • Предлагает готовые настраиваемые шаблоны.
  • Пользователи Guru99 получают скидку 20% с купоном «GURU20»

Платформа: Web.


3) MyDraw

MyDraw — это программа для построения диаграмм для Windows и Mac OS X. Она позволяет создавать блок-схемы, сетевые диаграммы, интеллект-карты, древовидные диаграммы и т. Д.

Характеристики:

  • Вам не требуется Интернет для работы с этим инструментом.
  • Он предоставляет формы для покрытия различных схематических сценариев.
  • Это приложение содержит более сотни шаблонов.
  • Вы можете экспортировать свою работу в различные форматы файлов, такие как PDF, PNG, BMP и т. Д.
  • Он поддерживает множество языков, включая английский, немецкий, китайский, русский и др.
  • MyDraw поможет вам легко расположить диаграмму.
  • Он предоставляет интерактивные учебные пособия по рисованию диаграмм.

Платформа: Windows, macOS


4) LucidChart

Lucidchart — это веб-инструмент, с помощью которого можно приступить к построению диаграмм. Этот инструмент является сильным конкурентом Visio. Он позволяет создавать как простые блок-схемы, так и сложные технические схемы.

Характеристики:

  • Работает с вашей командой на любом устройстве и на разных платформах
  • Он позволяет связывать данные в реальном времени с диаграммами или импортировать данные для автоматического построения организационных диаграмм.
  • Помогает повысить безопасность и легко управлять учетными записями пользователей
  • Его можно легко интегрировать с MS Office, G Suite и другими.
  • Lucidchart соблюдает GDPR (Общие правила защиты данных) в отношении безопасности данных.
  • Обновленная версия Lucidchart позволяет импортировать данные из Excel, Zapier (онлайн-инструмент автоматизации) и т. Д.

Платформа: Windows, macOS, Linux

Ссылка: https://www.lucidchart.com/pages/


5) Глиффи

Gliffy — это бесплатное веб-приложение для рисования диаграмм и надежная замена Visio. Он помогает создавать диаграммы UML, сетевые диаграммы, диаграммы сущности-отношения и многое другое.

Характеристики:

  • Это позволяет вашей команде быстро понять новый бизнес-процесс с помощью блок-схемы.
  • Быстрая и эффективная интеграция с Jira и Confluence.
  • Вы можете создавать диаграммы моделирования и нотации бизнес-процессов (BPMN).
  • Эта бесплатная альтернатива Visio позволяет легко рисовать диаграммы.

Платформа: Windows, macOS

Ссылка: https://www.gliffy.com/solutions/diagrams-for-busshops


6) Ед

Yed — альтернатива Visio для создания высококачественных диаграмм.Вы можете использовать этот инструмент для создания диаграмм вручную или путем экспорта внешних данных.

Характеристики:

  • Он имеет макет, который помогает вам упорядочивать большие наборы данных одним щелчком мыши.
  • Он доступен для таких платформ, как Windows, Linux, macOS и т. Д.
  • Вы можете импортировать данные из электронной таблицы Excel.
  • Yed Graph Editor позволяет создавать диаграммы с помощью простого в использовании пользовательского интерфейса.
  • Этот инструмент автоматически размещает элементы диаграмм.
  • Вы можете сохранять диаграммы в форматах PNG, PDF, SWF, SVG и т. Д.
  • Он предлагает широкий выбор макетов для визуализации ваших рисунков.

Платформа: Windows, macOS, Linux / Unix

Ссылка: https://www.yworks.com/products/yed


7) Google Рисунки

Google Drawings — бесплатное облачное приложение для построения диаграмм. Это позволяет пользователям сотрудничать и работать вместе в режиме реального времени для создания множества диаграмм.

Характеристики:

  • Эта бесплатная альтернатива Visio помогает вставлять заранее разработанные схемы.
  • Вы легко можете добавить градиентный фон в рабочую область.
  • Google Drawings предоставляет множество ярлыков для облегчения вашей задачи.
  • Для создания заголовка можно использовать ворд-арт.

Платформа: Облако

Ссылка: https://docs.google.com/drawings/


8) Д3м

D3m — это инструмент для создания профессиональных сетевых диаграмм.Он предоставляет решение для совместной работы для создания диаграмм с командой.

Характеристики:

  • Диаграммы автоматически синхронизируются с вашим проектом.
  • Вы можете легко перетаскивать значки в инструмент D3m.
  • Эта онлайн-альтернатива Visio защищает вашу конфиденциальную информацию.
  • Вы можете получить доступ к данным в любое время.
  • D3m Online Visio в качестве бесплатной альтернативы поможет с легкостью хранить и систематизировать файлы.
  • Шаблоны можно настраивать.

Платформа: Cloud, SaaS

Ссылка: https://www.d3mnetworks.com/


9) Smartdraw

SmartDraw — это инструмент для создания и организации блок-схем, интеллект-карт, диаграмм проектов и других бизнес-визуалов. Этот инструмент используется организациями и компаниями для документирования процессов, управления стратегиями планирования, а также проектов.

Характеристики:

  • SmartDraw проще в использовании, чем стандартные инструменты рисования, включенные в G Suite и Microsoft Office.
  • Он предлагает тысячи шаблонов и символов на выбор.
  • Вы можете подключить SmartDraw с REST (передача репрезентативного состояния) API.
  • Программа позволяет создавать диаграммы и схемы.
  • Он автоматически генерирует дерево решений.
  • Программа содержит более 4000 встроенных шаблонов, которые можно использовать для создания 70 различных типов диаграмм.
  • Его можно запустить на любом планшете или компьютере.

Платформа: Windows, macOS

Ссылка: https: // www.smartdraw.com/


10) Draw.io

Draw.io — это платформа с открытым исходным кодом, на которой вы можете эффективно создавать диаграммы и делиться ими. Вы можете использовать этот бесплатный альтернативный инструмент Microsoft Visio для создания блок-схем, сетевых диаграмм и диаграмм UML.

Характеристики:

  • Имеется библиотека, содержащая множество форм.
  • Этот альтернативный инструмент Visio с открытым исходным кодом предоставляет широкий спектр шаблонов.
  • Не хранит данные на сервере из соображений безопасности.
  • Вы можете использовать это программное обеспечение онлайн и офлайн.
  • Draw.io работает на мобильных устройствах iOS, Android и настольных ПК.
  • Совместим с Firefox, Chrome и другими.

Платформа: Windows, macOS, Linux

Ссылка: https://app.diagrams.net/


11) Xmind

Xmind — это интегрированная платформа для мозгового штурма и приложения для создания карт разума. Он предназначен для генерации идей и вдохновения для творчества. Это программное обеспечение поддерживает древовидные диаграммы, диаграммы рыбьей кости, электронные таблицы и т. Д.

Характеристики:

  • Вы можете экспортировать и публиковать диаграммы в Word, PDF, Excel, PPT и т. Д.
  • Он обеспечивает простой в использовании графический интерфейс.
  • Xmind позволяет получать доступ к графике в любое время и в любом месте.
  • Имеет редактор тем для быстрого редактирования стиля диаграмм.
  • Вы можете создать любую графику, какую захотите.

Платформа: Windows, macOS, Linux, ChromeOS

Ссылка: https: // www.xmind.net/


12) Органими

Organimi — приложение для создания организационной схемы. Вы можете получить к нему доступ на любом устройстве в любое время. Этот инструмент позволяет экспортировать диаграммы в файлы PDF или PNG.

Характеристики:

  • Вы можете загрузить файл данных CSV или Excel в Organimi.
  • Это программное обеспечение, такое как Visio, позволяет импортировать фотографии.
  • Вы можете легко создавать настраиваемые поля, такие как флажок, тег, URL-адрес и т. Д.
  • Вы можете настраивать собственные правила в диаграммах.
  • Это позволяет вам делиться своей работой с товарищами по команде по электронной почте.

Платформа: Windows

Ссылка: https://www.organimi.com/


13) поток ASCII

ASCIIflow — это инструмент для создания диаграмм ASCII (Американский стандартный код для обмена информацией). Это позволяет вам сохранять ваши проекты на Google диск.

Характеристики:

  • Вы можете экспортировать дизайн в простой текст или файлы HTML.
  • Эта альтернатива программному обеспечению Visio имеет удобный пользовательский интерфейс.
  • ASCIIflow помогает создавать рисунки, состоящие из текста.
  • Можно легко рисовать стрелки, линии, прямоугольники и т. Д.

Платформа: Онлайн

Ссылка: http://asciiflow.com/


14) Непрерывность

Continuity — это инструмент построения диаграмм для ИТ-специалистов. Это поможет вам создавать четкие и привлекательные диаграммы. Этот инструмент позволяет писать и рисовать от руки.

Характеристики:

  • Он поддерживает шифрование баз данных и файлов репозитория.
  • Это альтернативное программное обеспечение MS Visio позволяет рисовать диаграммы в 3D.
  • Вы можете использовать его в коммерческих и личных целях.
  • Помогает легко рисовать визуальные модели.

Платформа: Windows, macOS, Linux

Ссылка: https://www.continuity.kiwi.nz/


15) Зубчатый

Coggle — это инструмент на основе браузера, который помогает создавать блок-схемы и интеллектуальные карты.Это контрастирует со многими другими приложениями для совместной работы, такими как Google Docs, которые предоставляют формат электронной таблицы или текстового документа.

Характеристики:

  • Позволяет быстро и легко создавать заметки.
  • Он предлагает сотрудничество в реальном времени.
  • Вы можете легко создавать петли и соединять ветви на диаграмме.
  • Пользователи могут загружать неограниченное количество изображений в Coggle.
  • Эта альтернатива Microsoft Visio содержит множество фигур для рисования блок-схем.
  • Любой желающий может вносить изменения в диаграмму без входа в систему.

Платформа: Windows, macOS, Linux

Ссылка: https://coggle.it/


16) Графвиз

Graphviz — это инструмент, который помогает рисовать графики, указанные в DOT (Graph Description Language). Он имеет веб-интерфейс, а также интерактивный графический интерфейс.

Характеристики:

  • Вы можете создавать диаграммы в таких форматах, как SVG, PDF и т. Д.
  • Позволяет настраивать шрифты, цвета, макеты, стиль линий и т. Д.
  • Этот инструмент позволяет рисовать диаграммы, связанные с веб-дизайном, сетевыми базами данных и т. Д.
  • Graphviz позволяет создавать многослойные рисунки графиков.
  • Он также поддерживает интерфейс командной строки.

Платформа: Windows, macOS, Linux

Ссылка: http://www.graphviz.org/


17) Карандаш пр.

Pencil Project — это приложение для создания прототипов, которое помогает рисовать, анализировать и дорабатывать идеи, используя элементы, общие формы и многое другое.

Характеристики:

  • Pencil Project имеет множество коллекций фигур
  • Этот инструмент поддерживает соединители для соединения двух фигур.
  • Позволяет выводить чертежный документ в различные типы форматов.
  • Вы можете экспортировать документы в PDF и SVG.
  • Pencil Project поможет вам найти клипарт для вашего проекта.
  • Вы можете связать элементы чертежа с определенной страницей в том же документе.

Платформа: Windows, macOS, Linux, Ubuntu

Ссылка: http: // карандаш.evolus.vn/Default.html


18) Диаметр

Dia — это инструмент для построения диаграмм с открытым исходным кодом. Он помогает рисовать сетевые карты, блок-схемы, диаграммы UML и т. Д. Этот инструмент позволяет экспортировать диаграммы в файлы SVG, PNG и другие форматы.

Характеристики:

  • Вы можете запустить эту программу из командной строки.
  • Этот инструмент предоставляет правила для создания точной диаграммы.
  • Позволяет изменить цвет холста (области, используемой для рисования графики).
  • Canvas автоматически подбирается для максимального увеличения.
  • Вы можете запустить Dia с USB-накопителя.
  • Дополнительные формы для рисования можно легко загрузить с Dia.

Платформа: Windows, macOS, Linux

Ссылка: http://dia-installer.de/


19) Plantuml

Plantuml — это приложение с открытым исходным кодом для создания диаграмм UML (Unified Modeling Language). Этот инструмент использует программное обеспечение Graphviz для создания схем.

Характеристики:

  • Это приложение можно запустить из командной строки.
  • Это альтернативное приложение Visio с открытым исходным кодом позволяет сохранять Plantuml в формате PNG.
  • Вы можете получить доступ к Plantuml где угодно и когда угодно.
  • Plantuml предоставляет готовые шаблоны для рисования диаграмм.
  • Вы можете быстро нарисовать диаграмму вариантов использования, диаграмму последовательности, диаграммы развертывания, диаграммы объектов и многое другое.

Платформа: Windows, macOS, Linux

Ссылка: https: // plantuml.com /


20) UMLet

UMLet — это продукт UML на основе Java. Он позволяет экспортировать диаграммы в PDF, SVG, JPG и т. Д. Этот инструмент может работать в Windows, Linux и OS X. UMLet можно использовать для построения диаграммы из простого текста.

Характеристики:

  • Вы можете добавлять элементы в схему UML двойным щелчком.
  • Позволяет копировать диаграмму в системный буфер обмена.
  • Измененные элементы можно использовать как шаблоны.
  • Вы можете создавать свои собственные пользовательские элементы UML.
  • Это поможет вам быстро и без проблем создавать диаграммы.
  • Вы можете интегрировать UMLet с Eclipse, программой для написания кода.
  • Этот инструмент поддерживает ярлыки для быстрого доступа.
  • UMLet предоставляет бесплатный и простой в использовании пользовательский интерфейс.

Платформа: Windows, macOS, Linux

Ссылка: https://www.umlet.com/

Часто задаваемые вопросы

❓ Что такое Microsoft Visio?

Microsoft Visio — это инструмент для создания диаграмм, который позволяет создавать как простые, так и сложные векторные изображения и диаграммы в соответствии с потребностями вашего бизнеса.Microsoft Visio позволяет создавать подробные организационные диаграммы, планы этажей, сводные диаграммы и т. Д. Он также предоставляет дополнительные шаблоны для расширенных диаграмм и макетов для графического отображения данных.

🌟 Является ли Microsoft Visio бесплатным?

Нет, Microsoft Visio не является бесплатным инструментом. Он поставляется с ежемесячными или годовыми планами подписки, а также с единовременной покупкой программного обеспечения для стандартной и профессиональной версий, лицензированных для 1 ПК.

💻 Каковы лучшие альтернативы Microsoft Visio?

Ниже приведены некоторые из лучших альтернатив Microsoft Visio:

  • Эдрав Макс
  • MyDraw
  • LucidChart
  • Глиффи
  • Google Рисунки
  • D3m
  • Draw.io
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
